ESF 8530ROW ESF 8530ROX

EN DISHWASHER USER MANUAL 2 PT MÁQUINA DE LAVAR

LOIÇA

MANUAL DE INSTRUÇÕES 20

ES LAVAVAJILLAS MANUAL DE INSTRUCCIONES

Page 2

CONTENTS

1. SAFETY INFORMATION...................................................................................... 3

2. SAFETY INSTRUCTIONS.....................................................................................4

3. PRODUCT DESCRIPTION................................................................................... 5

4. CONTROL PANEL ..............................................................................................6

5. PROGRAMMES...................................................................................................7

6. SETTINGS........................................................................................................... 8

7. OPTIONS...........................................................................................................11

8. BEFORE FIRST USE..........................................................................................11

9. DAILY USE........................................................................................................ 13

10. HINTS AND TIPS............................................................................................. 14

11. CARE AND CLEANING....................................................................................15

12. TROUBLESHOOTING......................................................................................17

13. TECHNICAL INFORMATION............................................................................18

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time. Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.registerelectrolux.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts. When contacting our Authorised Service Centre, ensure that you have the following data available: Model, PNC, Serial Number. The information can be found on the rating plate.

Warning / Caution-Safety information General information and tips Environmental information

Subject to change without notice.

www.electrolux.com2

Page 3

1. SAFETY INFORMATION

Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference.

1.1 General Safety

• This appliance is intended to be used in household and

similar applications such as:

– farm houses; staff kitchen areas in shops, offices and

other working environments;

– by clients in hotels, motels, bed & breakfast and

other residential type environments.

• Do not change the specification of this appliance.

• The operating water pressure (minimum and maximum)

must be between 0.5 (0.05) / 8 (0.8) bar (Mpa)

•

Obey the maximum number of 15 place settings.

• If the supply cord is damaged, it must be replaced by

the manufacturer, its Authorised Service Centre or similarly qualified persons in order to avoid a hazard.

• Put knives and cutlery with sharp points in the cutlery

basket with the points down or in a horizontal position.

• Do not keep the appliance door open without

supervision to prevent to fall on it.

• Before maintenance, deactivate the appliance and

disconnect the mains plug from the mains socket.

• Do not use water spray and steam to clean the

appliance.

• The ventilation openings in the base (if applicable) must

not be obstructed by a carpet.

• The appliance is to be connected to the water mains

using the new supplied hose-sets. Old hose sets must not be reused.

ENGLISH

Page 4

1.2 Children and vulnerable people safety

• This appliance can be used by children aged from 8

years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• Do not let children play with the appliance.

• Keep all detergents away from children.

• Keep children and pets away from the appliance door

when it is open.

• Cleaning and user maintenance shall not be made by

children without supervision.

2. SAFETY INSTRUCTIONS

2.1 Installation

• Remove all the packaging.

• Do not install or use a damaged appliance.

• Do not install or use the appliance where the temperature is less than 0 °C.

• Obey the installation instruction supplied with the appliance.

2.2 Electrical connection

WARNING!

Risk of fire and electrical shock.

• The appliance must be earthed.

• Make sure that the electrical information on the rating plate agrees with the power supply. If not, contact an electrician.

• Always use a correctly installed shockproof socket.

• Do not use multi-plug adapters and extension cables.

• Make sure not to cause damage to the mains plug and to the mains cable. Should the mains cable need to be replaced, this must be carried out by our Authorised Service Centre.

• Connect the mains plug to the mains socket only at the end of the

installation. Make sure that there is access to the mains plug after the installation.

• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

• This appliance complies with the E.E.C. Directives.

• Only for UK and Ireland. The appliance has a 13 amp mains plug. If it is necessary to change the fuse in the mains plug, use fuse: 13 amp ASTA (BS 1362).

2.3 Water connection

• Make sure not to cause damage to the water hoses.

• Before you connect the appliance to new pipes or pipes not used for a long time, let the water flow until it is clean.

• The first time you use the appliance, make sure that there is no leakage.

• The water inlet hose has a safety valve and a sheath with an inner mains cable.

www.electrolux.com4

Page 5

WARNING!

Dangerous voltage.

• If the water inlet hose is damaged, immediately disconnect the mains plug from the mains socket. Contact the Authorised Service Centre to replace the water inlet hose.

2.4 Use

• Do not sit or stand on the open door.

• Dishwasher detergents are dangerous. Obey the safety instructions on the detergent packaging.

• Do not drink and play with the water in the appliance.

• Do not remove the dishes from the appliance until the programme is completed. There can be detergent on the dishes.

• The appliance can release hot steam if you open the door while a programme operates.

• Do not put flammable products or items that are wet with flammable products in, near or on the appliance.

2.5 Disposal

WARNING!

Risk of injury or suffocation.

• Disconnect the appliance from the mains supply.

• Cut off the mains cable and discard it.

• Remove the door catch to prevent children and pets to get closed in the appliance.

3. PRODUCT DESCRIPTION

Worktop

Top spray arm

Upper spray arm

Lower spray arm

Filters

Rating plate

Salt container

Air vent

ENGLISH

Page 6

Rinse aid dispenser

Detergent dispenser

Lower basket

Upper basket

Cutlery drawer

4. CONTROL PANEL

2 4

On/off button

Program button

Programme indicators

Display

Delay button

Start button

Indicators

Option button

4.1 Indicators

Indicator Description

Washing phase. It comes on when the washing phase and the rinsing phases operate.

Drying phase. It comes on when the drying phase operates.

Multitab indicator.

Salt indicator. It is always off while the programme operates.

Rinse aid indicator. It is always off while the programme operates.

TimeManager indicator.

www.electrolux.com6

Page 7

5. PROGRAMMES

Programme Degree of soil

Type of load

Programme phases

Options

• Normal soil

• Crockery and cutlery

• Prewash

• Wash 50 °C

• Rinses

• Dry

• TimeManager

• Multitab

• All

• Crockery, cutlery, pots and pans

• Prewash

• Wash from 45 °C to 70 °C

• Rinses

• Dry

• Multitab

• Mixed soil

• Crockery, cutlery, pots and pans

• Prewash

• Wash 50 °C and 65 °C

• Rinses

• Dry

• TimeManager

• Multitab

• Heavy soil

• Crockery, cutlery, pots and pans

• Prewash

• Wash 70 °C

• Rinses

• Dry

• TimeManager

• Multitab

• Fresh soil

• Crockery and cutlery

• Wash 60 °C

• Rinses

• Multitab

• All • Prewash

With this programme you have the most efficient use of water and energy consumption for

crockery and cutlery with normal soil. (This is the standard programme for test institutes).

The appliance senses the degree of soil and the quantity of items in the baskets . It automatically adjusts the temperature and the quantity of water, the energy consumption and the programme duration.

With this programme you can wash a load with mixed soil. Very heavy soil in the lower basket and normal soil in the upper basket. The pressure and the temperature of the water in the lower basket are higher than in the upper basket.

This programme has a high temperature rinsing phase for better hygiene results. During the rinsing phase, the temperature stays at 70 °C for at least 10 minutes.

With this programme you can wash a load with fresh soil. It gives good washing results in a short time.

With this programme you can quickly rinse dishes to prevent remains of food to bond on dishes and odours to form in the appliance. Do not use detergent with this programme.

5.1 Consumption values

Programme

Water

(l)

Energy

(kWh)

Duration

(min)

11 0.961 225

ENGLISH

Page 8

Programme

Water

(l)

Energy

(kWh)

Duration

(min)

7 - 14 0.6 - 1.4 40 - 150

14 - 16 1.2 - 1.5 139 - 149

12.5 - 14.5 1.4 - 1.6 154 - 164

10 0.9 30

4 0.1 14

The pressure and the temperature of the water, the variations of the mains supply, the op-

tions and the quantity of dishes can change the values.

5.2 Information for test institutes

For all the necessary information for test performance, send an email to:

[email protected]

Write down the product number (PNC) that is on the rating plate.

6. SETTINGS

6.1 Programme selection mode

and user mode

When the appliance is in programme selection mode it is possible to set a programme and to enter the user mode.

In user mode, the following settings can be changed:

• The level of the water softener according to the water hardness.

• The activation or the deactivation of the acoustic signal for end of programme.

• The deactivation of the rinse aid dispenser when you want to use the Multitab option without rinse aid.

• The level of rinse aid according to the required dosage.

These settings will be saved until you change them again.

How to set the programme selection mode

The appliance is in programme selection mode when the programme indicator

is on and the display shows the

programme duration.

When you activate the appliance, usually it is in programme selection mode. However, if this does not happen, you can set the programme selection mode in the following way:

Press and hold simultaneously Program and Option until the appliance is in programme selection mode.

6.2 The water softener

The water softener removes minerals from the water supply, which would have a detrimental effect on the washing results and on the appliance.

The higher the content of these minerals, the harder your water is. Water hardness is measured in equivalent scales.

The water softener should be adjusted according to the hardness of the water in your area. Your local water authority can advise you on the hardness of the water in your area. It is important to set the right level of the water softener to assure good washing results.

www.electrolux.com8

Page 9

Water hardness

German de-

grees (°dH)

French de-

grees (°fH)

mmol/l Clarke de-

grees

Water softener

level

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Factory setting.

Do not use salt at this level.

How to set the water softener level

The appliance must be in programme selection mode.

1. To enter the user mode, press and hold simultaneously Delay and Start

until the indicators

, and start to flash

and the display is blank.

2. Press Program.

• The indicators

, and

go off.

• The indicator continues to flash.

• The display shows the current setting: e.g.

= level 5.

3. Press Program again and again to change the setting.

4. Press the on/off button to confirm the setting.

6.3 The rinse aid dispenser

The rinse aid helps to dry the dishes without streaks and stains.

The rinse aid is automatically released during the hot rinse phase.

You can set the released quantity of rinse aid between level 1 (minimum quantity) and level 6 (maximum quantity). Level 0 will deactivate the rinse aid dispenser and no rinse aid will be released.

Factory setting: level 4.

How to set the rinse aid level

The appliance must be in programme selection mode.

1. To enter the user mode, press and hold simultaneously Delay and Start

until the indicators ,

, and start to flash

and the display is blank.

2. Press Delay.

• The indicators , and go off.

• The indicator continues to flash.

• The display shows the current setting: e.g.

= level 4.

ENGLISH

Page 10

– The levels of rinse aid are from

0A to 6A.

– Level 0 = no rinse aid is

released.

3. Press Delay again and again to change the setting.

4. Press the on/off button to confirm the setting.

6.4 Use of rinse aid and multi-

tablets

The factory setting of the rinse aid dispenser is with the dispenser activated. This means that the rinse aid dispenser always releases rinse aid.

It is possible to deactivate the rinse aid dispenser, in this case the dispenser will not release rinse aid only if the option Multitab is activated.

If the dispenser is deactivated and you do not select the option Multitab, the dispenser will release rinse aid.

The use of the option Multitab with the rinse aid dispenser deactivated may not give satisfying drying results.

When the rinse aid dispenser is deactivated, the rinse aid indicator is always off when the option Multitab is activated.

How to deactivate the rinse aid dispenser

The appliance must be in programme selection mode.

1. To enter the user mode, press and hold simultaneously Delay and Start

until the indicators ,

, and start to flash

and the display is blank.

2. Press Option.

• The indicators , and go off.

• The indicator continues to flash.

• The display shows the current setting: = the rinse aid

dispenser is activated (factory setting).

3. Press Option to change the setting. = the rinse aid dispenser is

deactivated.

4. Press the on/off button to confirm the

setting.

6.5 Acoustic signals

Acoustic signals sound when a malfunction of the appliance occurs. It is not possible to deactivate these acoustic signals.

There is also an acoustic signal that sounds when the programme is completed. By default this acoustic signal is deactivated but it is possible to activate it.

How to activate the acoustic signal for the end of programme

The appliance must be in programme selection mode.

1. To enter the user mode, press and

hold simultaneously Delay and Start until the indicators ,

, and start to flash

and the display is blank.

2. Press Start

• The indicators

and go off.

• The indicator continues to flash.

• The display shows the current setting:

= Acoustic signal off.

3. Press Start to change the setting. = Acoustic signal on.

4. Press the on/off button to confirm the

setting.

6.6 MyFavourite

With this option you can set and save the programme that you use more frequently.

You can only save 1 programme. A new setting cancels the previous one.

www.electrolux.com10

Page 11

How to save the MyFavourite programme

1. Set the programme that you want to save

You can also set applicable options together with the programme.

2. Press and hold simultaneously Program and Delay until the

indicators of the programme and the options flash for a few seconds.

How to set the MyFavourite programme

Press and hold Program until the indicators that are related to the MyFavourite programme and options come on. The display shows the duration of the programme.

7. OPTIONS

Desired options must be activated every time before you start a programme. It is not possible to activate or deactivate options while a programme is running.

Not all options are compatible with each other. If you have selected non compatible options, the appliance will automatically deactivate one or more of them. Only the indicators of the options still active will stay on.

7.1 Multitab

Activate this option when you use multitablets that integrate the salt, rinse aid and detergent functions. They can also contain other cleaning or rinsing agents.

This option deactivates the release of salt. The salt indicator does not come on.

This option also deactivates the release of rinse aid but only when the rinse aid dispenser is deactivated, (rinse aid indicator does not come on). If the rinse aid dispenser is activated, rinse aid is released even with the option Multitab activated.

With the use of this option the programme duration is prolonged to increase the

cleaning and drying results with the use of multi-tablets.

Multitab is not a permanent option and must be selected at every cycle.

How to activate Multitab

Press Option until the indicator comes on.

7.2 TimeManager

This option increases the pressure and the temperature of the water. The washing and the drying phases are shorter.

The total programme duration decreases by approximately 50%.

The washing results are the same as with the normal programme duration. The drying results can decrease.

How to activate TimeManager

Press Option until the indicator comes on. If the option is not applicable to the programme, the related indicator does not come on or it flashes quickly for a few seconds and then goes off. The display shows the updated programme duration.

8. BEFORE FIRST USE

1. Make sure that the current level of the water softener agrees with the

ENGLISH

Page 12

hardness of the water supply. If not, adjust the level of the water softener.

2. Fill the salt container.

3. Fill the rinse aid dispenser.

4. Open the water tap.

5. Start a programme to remove any

processing residuals that can still be inside the appliance. Do not use detergent and do not load the

baskets. When you start a programme, the appliance can take up to 5 minutes to recharge the resin in the water softener. It seems that the appliance is not working. The washing phase starts only after this procedure is completed. The procedure will be repeated periodically.

8.1 The salt container

CAUTION!

Only use salt specifically designed for dishwashers.

The salt is used to recharge the resin in the water softener and to assure good washing results in the daily use.

How to fill the salt container

1. Turn the cap of the salt container

counterclockwise and remove it.

2. Put 1 litre of water in the salt container

(Only for the first time).

3. Fill the salt container with dishwasher

salt.

4. Remove the salt around the opening

of the salt container.

Turn the cap of the salt container clockwise to close the salt container.

Water and salt can come out from the salt container when you fill it. Risk of corrosion. To prevent it, after you fill the salt container, start a programme.

8.2 How to fill the rinse aid dispenser

CAUTION!

Only use rinse aid specifically designed for dishwashers.

1. Open the lid (C).

2. Fill the dispenser (B) until the rinse aid

reaches the marking ''MAX''.

3. Remove the spilled rinse aid with an absorbent cloth to prevent too much foam.

4. Close the lid. Make sure that the lid locks into position.

Fill the rinse aid dispenser when the indicator (A) becomes clear.

www.electrolux.com12

Page 13

9. DAILY USE

1. Open the water tap.

2. Press the on/off button to activate the

appliance. Make sure that the appliance is in programme selection mode.

• If the salt indicator is on, fill the salt container.

• If the rinse aid indicator is on, fill the rinse aid dispenser.

3. Load the baskets.

4. Add the detergent. If you use multi-

tablets, activate the option Multitab.

5. Set and start the correct programme for the type of load and the degree of soil.

9.1 Using the detergent

CAUTION!

Only use detergent specifically designed for dishwashers.

1. Press the release button (A) to open the lid (C).

2. Put the detergent, in powder or tablets, in the compartment (B).

3. If the programme has a prewash phase, put a small quantity of detergent on the inner part of the appliance door.

4. Close the lid. Make sure that the lid locks into position.

9.2 Setting and starting a programme

The Auto Off function

This function decreases energy consumption by deactivating automatically the appliance when it is not operating.

The function comes into operation:

• 5 minutes after the completion of the programme.

• After 5 minutes if the programme has not started.

Starting a programme

1. Press the on/off button to activate the

appliance. Make sure that the appliance is in programme selection mode.

2. Close the appliance door.

3. Press Program again and again until

the indicator of the programme you want to select comes on.

• If you want to select the MyFavourite programme, press and hold Program until the MyFavourite setting comes on.

The display shows the programme duration.

4. Set the applicable options.

5. Press Start to start the programme.

• The washing phase indicator comes on .

• The programme duration starts to decrease with steps of 1 minute.

Starting a programme with delay start

1. Set a programme.

2. Press Delay again and again until the

display shows the delay time you want

to set (from 1 to 24 hours). The indicator of the selected programme flashes.

3. Press Start to start the countdown.

• The indicator of the selected programme is on with fixed light.

ENGLISH

Page 14

• The countdown starts to decrease. – From 24 to 11 hours, the

countdown decreases with steps of 1 hour.

– From 10 to 1 hour, the

countdown decreases with

steps of 1 minute. When the countdown is completed, the programme starts.

Opening the door while the appliance operates

If you open the door while a programme is running, the appliance stops. When you close the door, the appliance continues from the point of interruption.

If the door is opened for more than 30 seconds during the drying phase, the running programme will end.

Cancelling the delay start while the countdown operates

When you cancel the delay start you have to set the programme and options again.

Press and hold simultaneously Program and Option until the appliance is in programme selection mode.

Cancelling the programme

Press and hold simultaneously Program and Option until the appliance is in programme selection mode. Make sure that there is detergent in the detergent dispenser before you start a new programme.

End of the programme

When the programme is completed the display shows 0:00. The phase indicators are off.

All buttons are inactive except for the on/off button.

1. Press the on/off button or wait for the Auto Off function to automatically deactivate the appliance. If you open the door before the activation of Auto Off, the appliance is automatically deactivated.

2. Close the water tap.

10. HINTS AND TIPS

10.1 General

The following hints will ensure optimal cleaning and drying results in daily use and also help to protect the environment.

• Remove larger residues of food from the dishes into the waste bin.

• Do not pre-rinse dishes by hand. When needed, use the prewash programme (if available) or select a programme with a prewash phase.

• Always use the whole space of the baskets.

• When loading the appliance, make sure that the dishes can be completely reached and washed by the water released from the spray arm nozzles. Make sure that items do not touch or cover each other.

• You can use dishwasher detergent, rinse aid and salt separately or you can use the multi-tablets (e.g. ''3in1'',

''4in1'', ''All in 1''). Follow the instructions written on the packaging.

• Select the programme according to the type of load and degree of soil. With the ECO programme you have the most efficient use of water and energy consumption for crockery and cutlery with normal soil.

10.2 Using salt, rinse aid and

detergent

• Only use salt, rinse aid and detergent for dishwasher. Other products can cause damage to the appliance.

• Multi-tablets are usually suitable in areas with a water hardness up to 21 °dH. In areas exceeding this limit, rinse aid and salt must be used in addition to the multi-tablets. However, in areas with hard and very hard water we recommend to use solo-detergent (powder, gel, tablets without additional

www.electrolux.com14

Page 15

functions), rinse aid and salt separately for optimal cleaning and drying results.

• If you use multi-tablets you can select the Multitab option (if available). This option increases the cleaning and drying results with the use of multitablets.

• Detergent tablets do not fully dissolve with short programmes. To prevent detergent residues on the tableware, we recommend that you use the tablets with long programmes.

• Do not use more than the correct quantity of detergent. Refer to the instructions on the detergent packaging.

10.3 What to do if you want to

stop using multi-tablets

Before you start to use separately detergent, salt and rinse aid do the following procedure.

1. Set the highest level of the water

softener.

2. Make sure that the salt and rinse aid

containers are full.

3. Start the shortest programme with a

rinsing phase. Do not add detergent and do not load the baskets.

4. When the programme is completed,

adjust the water softener according to the water hardness in your area.

5. Adjust the released quantity of rinse

aid.

10.4 Loading the baskets

• Only use the appliance to wash items that are dishwasher-safe.

• Do not put in the appliance items made of wood, horn, aluminium, pewter and copper.

• Do not put in the appliance items that can absorb water (sponges, household cloths).

• Remove larger residues of food from the dishes into the waste bin.

• Make soft the remaining burned food on the items.

• Put hollow items (cups, glasses and pans) with the opening down.

• Make sure that glasses do not touch other glasses.

• Put cutlery and small items in the cutlery drawer.

• Put light items in the upper basket. Make sure that the items do not move.

• Make sure that the spray arms can move freely before you start a programme.

10.5 Before starting a

programme

Make sure that:

• The filters are clean and correctly installed.

• The cap of the salt container is tight.

• The spray arms are not clogged.

• There is dishwasher salt and rinse aid (unless you use multi- tablets).

• The position of the items in the baskets is correct.

• The programme is applicable for the type of load and for the degree of soil.

• The correct quantity of detergent is used.

10.6 Unloading the baskets

1. Let the tableware cool down before

you remove it from the appliance. Hot items can be easily damaged.

2. First remove items from the lower

basket, then from the upper basket.

At the end of the programme water can still remain on the sides and on the door of the appliance.

11. CARE AND CLEANING

WARNING!

Before maintenance, deactivate the appliance and disconnect the mains plug from the main socket.

Dirty filters and clogged spay arms decrease the washing results. Make a check regularly and, if necessary, clean them.

ENGLISH

Page 16

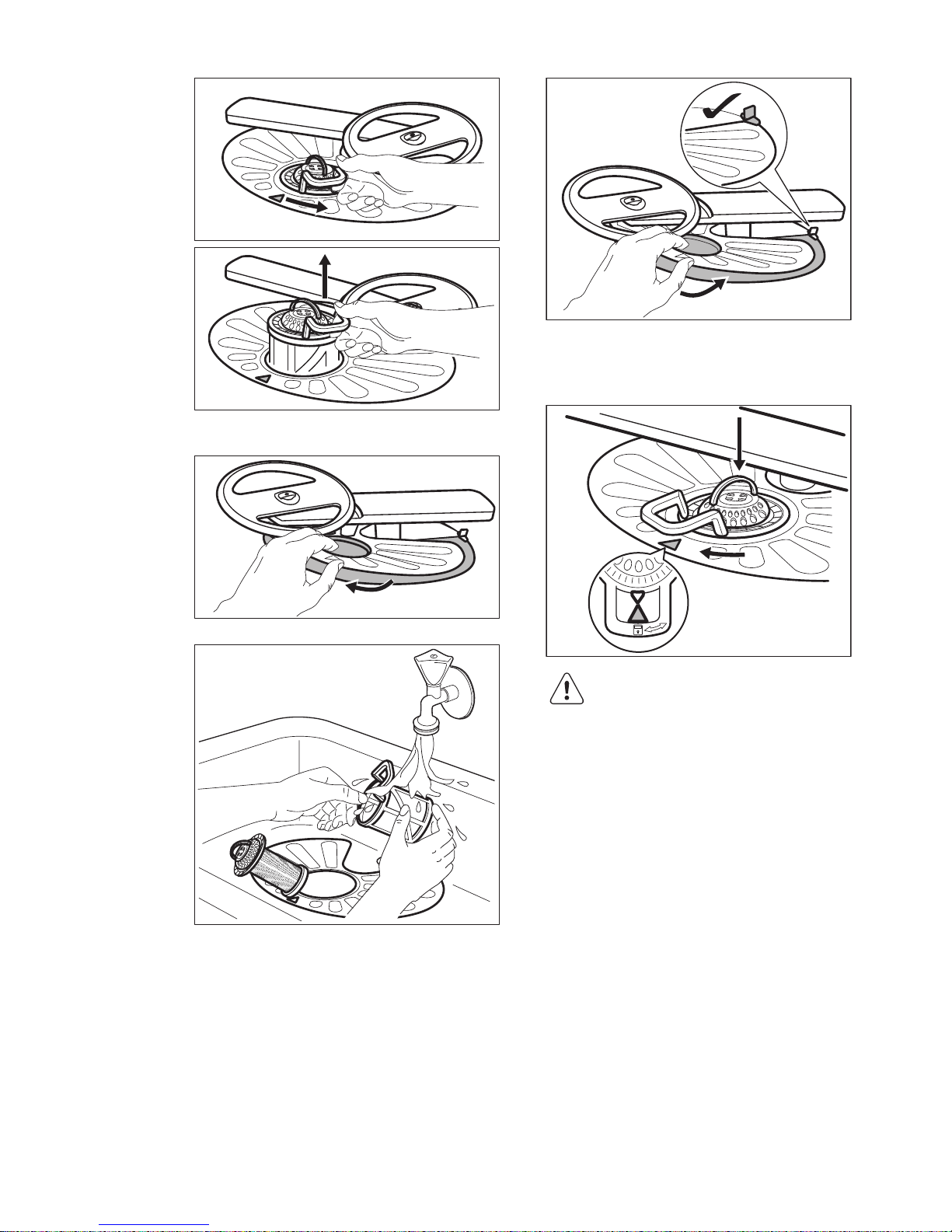

11.1 Cleaning the filters

The filter system is made of 3 parts.

1. Turn the filter (B) counterclockwise and remove it.

2. Remove the filter (C) out of filter (B).

3. Remove the flat filter (A).

4. Wash the filters.

5. Make sure that there are no residues

of food or soil in or around the edge of the sump.

6. Put back in place the flat filter (A). Make sure that it is correctly positioned under the 2 guides.

7. Reassemble the filters (B) and (C).

8. Put back the filter (B) in the flat filter (A). Turn it clockwise until it locks.

CAUTION!

An incorrect position of the filters can cause bad washing results and damage to the appliance.

www.electrolux.com16

Page 17

11.2 Cleaning the spray arms

Do not remove the spray arms. If the holes in the spray arms are clogged, remove remaining parts of soil with a thin pointed object.

11.3 External cleaning

• Clean the appliance with a moist soft cloth.

• Only use neutral detergents.

• Do not use abrasive products, abrasive cleaning pads or solvents.

11.4 Internal cleaning

• Carefully clean the appliance, including the rubber gasket of the door, with a soft moist cloth.

• If you regularly use short duration programmes, these can leave deposits of grease and limescale inside the appliance. To prevent this, we recommend to run long duration programmes at least 2 times per month.

12. TROUBLESHOOTING

If the appliance does not start or it stops during operation. Before you contact an Authorised Service Centre, check if you can solve the problem by yourself with the help of the information in the table.

With some problems, the display shows an alarm code.

Problem and alarm code Possible solution

You cannot activate the appliance.

• Make sure that the mains plug is connected to the mains socket.

• Make sure that there is no damaged fuse in the fuse box.

The programme does not start.

• Make sure that the appliance door is closed.

• Press Start.

• If the delay start is set, cancel the setting or wait for the end of the countdown.

• The appliance has started the procedure to recharge the resin inside the water softener. The duration of the procedure is approximately 5 minutes.

The appliance does not fill with water.

The display shows .

• Make sure that the water tap is open.

• Make sure that the pressure of the water supply is not too low. For this information, contact your local water authority.

• Make sure that the water tap is not clogged.

• Make sure that the filter in the inlet hose is not clogged.

• Make sure that the inlet hose has no kinks or bends.

The appliance does not drain the water.

The display shows .

• Make sure that the sink spigot is not clogged.

• Make sure that the drain hose has no kinks or bends.

The anti-flood device is on. The display shows .

• Close the water tap and contact an Authorised Service Centre.

ENGLISH

Page 18

Once you have checked the appliance, deactivate and activate the appliance. If the problem occurs again, contact an Authorised Service Centre.

For alarm codes not described in the table, contact an Authorised Service Centre.

12.1 The washing and drying results are not satisfactory

Problem Possible solution

There are whitish streaks or bluish layers on glasses and dishes.

• The release quantity of rinse aid is too much. Adjust the rinse aid selector to a lower position.

• The quantity of detergent is too much.

There are stains and dry water drops on glasses and dishes.

• The released quantity of rinse aid is not sufficient. Adjust the rinse aid selector to a higher position.

• The quality of the rinse aid can be the cause.

The dishes are wet. • The programme does not have a drying phase or

has a drying phase with low temperature.

• The rinse aid dispenser is empty.

• The quality of the rinse aid can be the cause.

• The quality of the multi-tablets can be the cause. Try a different brand or activate the rinse aid dispenser and use rinse aid and multi-tablets together.

Refer to "Hints and tips" for other possible causes.

13. TECHNICAL INFORMATION

Dimensions Width / height / depth (mm) 596 / 850 / 610

Electrical connection

Voltage (V) 220 - 240

Frequency (Hz) 50

Water supply pressure bar (minimum and maximum) 0.5 - 8

MPa (minimum and maximum) 0.05 - 0.8

Water supply

Cold water or hot water

max 60 °C

Capacity Place settings 15

Power consumption Left-on mode (W) 0.99

Power consumption Off-mode (W) 0.10

Refer to the rating plate for other values.

If the hot water comes from alternative source of energy, (e.g. solar panels, aeolian energy),

use the hot water supply to decrease energy consumption.

14. ENVIRONMENT CONCERNS

Recycle the materials with the symbol . Put the packaging in applicable containers

to recycle it. Help protect the environment and human health and to recycle waste of

www.electrolux.com18

Page 19

electrical and electronic appliances. Do not dispose appliances marked with the

symbol with the household waste.

Return the product to your local recycling facility or contact your municipal office.

ENGLISH

Page 20

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA.................................................................... 21

2. INSTRUÇÕES DE SEGURANÇA........................................................................22

3. DESCRIÇÃO DO PRODUTO..............................................................................24

4. PAINEL DE COMANDOS ..................................................................................25

5. PROGRAMAS....................................................................................................26

6. PROGRAMAÇÕES............................................................................................ 27

7. OPÇÕES........................................................................................................... 30

8. ANTES DA PRIMEIRA UTILIZAÇÃO................................................................... 31

9. UTILIZAÇÃO DIÁRIA.......................................................................................... 32

10. SUGESTÕES E DICAS.................................................................................... 34

11. MANUTENÇÃO E LIMPEZA.............................................................................35

12. RESOLUÇÃO DE PROBLEMAS.......................................................................37

13. INFORMAÇÃO TÉCNICA.................................................................................39

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre óptimos resultados. Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

www.registerelectrolux.com

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais. Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifique-se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série. A informação encontra-se na placa de características.

Aviso / Cuidado - Informações de segurança Informações gerais e sugestões Informações ambientais

Sujeito a alterações sem aviso prévio.

www.electrolux.com20

Page 21

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança geral

• Este aparelho destina-se exclusivamente a utilizações

domésticas ou semelhantes, tais como:

– turismo rural; áreas de cozinha destinadas ao

pessoal em lojas, escritórios e outros ambientes de trabalho;

– utilização por clientes de hotéis, motéis e outros

ambientes do tipo residencial.

• Não altere as especificações deste aparelho.

• A pressão da água fornecida tem de estar entre 0.5

(0.05) / 8 (0.8) bar (Mpa)

• Respeite o volume máximo de loiça de 15 pessoas.

• Se o cabo de alimentação estiver danificado, deve ser

substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

• Coloque as facas e todas as cutelarias de ponta afiada

no cesto de talheres com as pontas viradas para baixo ou na horizontal.

• Não deixe a porta do aparelho aberta sem supervisão,

para evitar quedas sobre esta.

• Antes de qualquer acção de manutenção, desactive o

aparelho e desligue a ficha da tomada eléctrica.

• Não utilize jactos de água ou vapor para limpar o

aparelho.

• As aberturas de ventilação existentes na base (se

aplicável) não devem ficar obstruídas por tapetes ou carpetes.

PORTUGUÊS

Page 22

• O aparelho deve ser ligado à rede de abastecimento de

água com a mangueira nova fornecida. Não é permitido reutilizar uma mangueira antiga.

1.2 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8

anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.

• Não permita que as crianças brinquem com o aparelho.

• Mantenha todos os detergentes fora do alcance das

crianças.

• Mantenha as crianças e os animais domésticos

afastados da porta do aparelho quando esta estiver aberta.

• A limpeza e a manutenção básica não devem ser

efectuadas por crianças sem supervisão.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

• Remova toda a embalagem.

• Não instale nem utilize o aparelho se ele estiver danificado.

• Não instale nem utilize o aparelho em locais com temperatura inferior a 0 °C.

• Cumpra as instruções de instalação fornecidas com o aparelho.

2.2 Ligação eléctrica

ADVERTÊNCIA!

Risco de incêndio e choque eléctrico.

• O aparelho tem de ficar ligado à terra.

• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.

• Utilize sempre uma tomada bem instalada e à prova de choques eléctricos.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo nosso Centro de Assistência Técnica.

• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

• Este aparelho está em conformidade com as Directivas da C.E.E.

• Apenas para o Reino Unido e para a Irlanda. O aparelho possui uma ficha

www.electrolux.com22

Page 23

com classificação de 13 A. Caso tenha de mudar o fusível da ficha eléctrica, utilize o seguinte fusível: 13 amp ASTA (BS 1362).

2.3 Ligação à rede de abastecimento de água

• Certifique-se de que não danifica as mangueiras de água.

• Antes de ligar o aparelho a canos novos ou canos que não sejam usados há muito tempo, deixe sair água até que saia limpa.

• Na primeira utilização do aparelho, certifique-se de que não há fugas de água.

• A mangueira de entrada de água possui uma válvula de segurança e um revestimento com um cabo de alimentação no seu interior.

ADVERTÊNCIA!

Voltagem perigosa.

• Se a mangueira de entrada de água estiver danificada, desligue imediatamente a ficha da tomada eléctrica. Contacte a Assistência

Técnica Autorizada para substituir a mangueira de entrada de água.

2.4 Utilização

• Não se sente nem se apoie na porta quando estiver aberta.

• Os detergentes de máquina de lavar loiça são perigosos. Cumpra as instruções de segurança existentes na embalagem do detergente.

• Não beba a água do aparelho, nem a utilize para qualquer outro fim.

• Não retire a loiça do aparelho enquanto o programa não estiver concluído. Pode ainda haver detergente na loiça.

• O aparelho pode libertar vapor quente se abrir a porta quando um programa estiver em funcionamento.

• Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

2.5 Eliminação

ADVERTÊNCIA!

Risco de ferimentos ou asfixia.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica e elimine-o.

• Remova o trinco da porta para evitar que crianças ou animais de estimação possam ficar aprisionados no interior do aparelho.

PORTUGUÊS

Page 24

3. DESCRIÇÃO DO PRODUTO

Tampo

Braço aspersor do topo

Braço aspersor superior

Braço aspersor inferior

Filtros

Placa de características

Depósito de sal

Ranhura de ventilação

Distribuidor de abrilhantador

Distribuidor de detergente

Cesto inferior

Cesto superior

Gaveta de talheres

www.electrolux.com24

Page 25

4. PAINEL DE COMANDOS

2 4

Botão On/Off

Botão Program

Indicadores de programa

Visor

Botão Delay

Botão Start

Indicadores

Botão Option

4.1 Indicadores

Indicador Descrição

Fase de lavagem. Acende-se durante a fase de lavagem e as fases de enxaguamento.

Fase de secagem. Acende-se durante a fase de secagem.

Indicador Multitab.

Indicador de falta de sal. Está desligado durante o funcionamento dos programas.

Indicador de falta de abrilhantador. Está desligado durante o funcionamento dos programas.

Indicador TimeManager.

PORTUGUÊS

Page 26

5. PROGRAMAS

Programa Nível de sujidade

Tipo de carga

Fases do progra-maOpções

• Sujidade normal

• Faianças e talheres

• Pré-lavagem

• Lavagem a 50 °C

• Enxaguamentos

• Secagem

• TimeManager

• Multitab

• Tudo

• Faianças, talheres, tachos e panelas

• Pré-lavagem

• Lavagem entre 45 °C e 70 °C

• Enxaguamentos

• Secagem

• Multitab

• Sujidade diversa

• Faianças, talheres, tachos e panelas

• Pré-lavagem

• Lavagem a 50 °C e 65 °C

• Enxaguamentos

• Secagem

• TimeManager

• Multitab

• Sujidade intensa

• Faianças, talheres, tachos e panelas

• Pré-lavagem

• Lavagem a 70 °C

• Enxaguamentos

• Secagem

• TimeManager

• Multitab

• Sujidade recente

• Faianças e talheres

• Lavagem a 60 °C

• Enxaguamentos

• Multitab

• Tudo • Pré-lavagem

Com este programa, terá o consumo de água e energia mais eficiente para faianças e tal-

heres com sujidade normal. (Este é o programa standard para testes.)

O aparelho detecta o nível de sujidade e a quantidade de loiça nos cestos. Ajusta automaticamente a temperatura e a quantidade de água, o consumo de energia e a duração do programa.

Este programa é adequado para lavar loiça com sujidade diversa. Sujidade muito intensa no cesto inferior e sujidade normal no cesto superior. A pressão e a temperatura da água no cesto inferior são superiores às aplicadas no cesto superior.

Este programa tem uma fase de enxaguamento com temperatura elevada para melhorar a higiene. Durante a fase de enxaguamento, a temperatura permanece nos 70 °C durante pelo menos 10 minutos.

Este programa destina-se à lavagem de uma carga com sujidade recente. Proporciona bons resultados de lavagem em pouco tempo.

Com este programa, pode enxaguar rapidamente a loiça para evitar a adesão dos resíduos de alimentos aos pratos e a formação de maus odores no aparelho. Não utilize detergente com este programa.

www.electrolux.com26

Page 27

5.1 Valores de consumo

Programa

Água

(l)

Energia

(kWh)

Duração

(min.)

11 0.961 225

7 - 14 0.6 - 1.4 40 - 150

14 - 16 1.2 - 1.5 139 - 149

12.5 - 14.5 1.4 - 1.6 154 - 164

10 0.9 30

4 0.1 14

A pressão e a temperatura da água, as variações da corrente eléctrica, as opções e a

quantidade de loiça podem alterar estes valores.

5.2 Informação para testes

Para obter a informação necessária para testes de desempenho, por favor envie um e-mail para:

[email protected]

Anote o número do produto (PNC) indicado na placa de características.

6. PROGRAMAÇÕES

6.1 Modo de selecção de

programa e modo de utilizador

Quando o aparelho está no modo de selecção de programa, é possível seleccionar um programa e entrar no modo de utilizador.

No modo de utilizador, pode alterar as seguintes definições:

• Nível do amaciador da água, de acordo com a dureza da água.

• Activação ou desactivação do sinal sonoro de fim de programa.

• Desactivação do distribuidor de abrilhantador quando pretender utilizar a opção Multitab sem adicionar abrilhantador.

• Nível de abrilhantador, de acordo com a dosagem necessária.

Estas definições ficam guardadas até que volte a alterá-las.

Como seleccionar o modo de selecção de programa

O aparelho está no modo de selecção de programa quando o indicador de

programa está aceso e o visor apresenta a duração do programa.

Normalmente, o aparelho fica no modo de selecção de programa quando é activado. No entanto, se isso não acontecer, pode seleccionar o modo de selecção de programa assim:

Mantenha os botões Program e Option premidos em simultâneo até que o aparelho entre no modo de selecção de programa.

6.2 Amaciador da água

O amaciador da água remove minerais da água que podem deteriorar os resultados da lavagem do aparelho.

Quanto maior for o conteúdo destes minerais, maior é a dureza da água. A

PORTUGUÊS

Page 28

dureza da água é medida em escalas equivalentes.

O amaciador da água deve ser regulado de acordo com a dureza da água da sua área. Os serviços de abastecimento de

água podem indicar qual é o grau de dureza da água na sua área. É importante definir o nível correcto do amaciador da água para garantir bons resultados de lavagem.

Dureza da água

Graus ale-

mães (°dH)

Graus france-

ses (°fH)

mmol/l Graus

Clarke

Nível do amacia-

dor da água

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Definição de fábrica.

Não utilize sal neste nível.

Como regular o nível do amaciador da água

É necessário que o aparelho esteja no modo de selecção de programa.

1. Para entrar no modo de utilizador, mantenha os botões Delay e Start premidos em simultâneo até que os

indicadores

, , e

comecem a piscar e o visor fique

em branco.

2. Prima Program.

• Os indicadores

, e

apagam-se.

• O indicador continua a piscar.

• O visor apresenta a definição actual: por exemplo,

= nível 5.

3. Prima Program repetidamente para alterar a definição.

4. Prima o botão On/Off para confirmar a selecção.

6.3 Distribuidor de abrilhantador

O abrilhantador ajuda a secar a loiça sem riscos e manchas.

O abrilhantador é libertado automaticamente durante a fase de enxaguamento a quente.

Pode ajustar a quantidade de abrilhantador libertado entre 1 (quantidade mínima) e 6 (quantidade máxima). O nível 0 desactiva o distribuidor de abrilhantador e impede a libertação de abrilhantador.

Definição de fábrica: nível 4.

www.electrolux.com28

Page 29

Como definir o nível de abrilhantador

É necessário que o aparelho esteja no modo de selecção de programa.

1. Para entrar no modo de utilizador, mantenha os botões Delay e Start premidos em simultâneo até que os

indicadores

, , e

comecem a piscar e o visor fique

em branco.

2. Prima Delay.

• Os indicadores

e apagam-se.

• O indicador continua a piscar.

• O visor apresenta a definição actual: por exemplo, = nível 4.

– Os níveis de abrilhantador vão

de 0A a 6A.

– Nível 0 = nenhum

abrilhantador libertado.

3. Prima Delay repetidamente para alterar a definição.

4. Prima o botão On/Off para confirmar a selecção.

6.4 Utilização do abrilhantador

com pastilhas combinadas

O distribuidor de abrilhantador está activado por predefinição de fábrica. Isto significa que o distribuidor de abrilhantador liberta sempre abrilhantador.

É possível desactivar o distribuidor de abrilhantador para que não liberte abrilhantador, mas apenas se a opção Multitab for activada.

Se o distribuidor estiver desactivado e não seleccionar a opção Multitab, o distribuidor de abrilhantador continua a libertar abrilhantador.

A utilização da opção Multitab com o distribuidor de abrilhantador desactivado pode provocar resultados de secagem insatisfatórios.

Quando o distribuidor de abrilhantador está desactivado, o indicador de falta de abrilhantador está desligado se a opção Multitab estiver activada.

Como desactivar o distribuidor de abrilhantador

É necessário que o aparelho esteja no modo de selecção de programa.

1. Para entrar no modo de utilizador, mantenha os botões Delay e Start premidos em simultâneo até que os

indicadores

, , e

comecem a piscar e o visor fique

em branco.

2. Prima Option.

• Os indicadores

, e

apagam-se.

• O indicador continua a piscar.

• O visor apresenta a definição actual: = o distribuidor de

abrilhantador está activado (predefinição de fábrica).

3. Prima Option para mudar a definição. = o distribuidor de abrilhantador está

desactivado.

4. Prima o botão On/Off (ligar/desligar)

para confirmar a selecção.

6.5 Sinais sonoros

O aparelho emite sinais sonoros quando ocorre alguma anomalia. Não é possível desactivar estes sinais sonoros.

Também existe um sinal sonoro que é emitido quando um programa termina. Este sinal sonoro está desactivado por predefinição, mas é possível activá-lo.

Como activar o sinal sonoro de fim de programa

É necessário que o aparelho esteja no modo de selecção de programa.

1. Para entrar no modo de utilizador,

mantenha os botões Delay e Start premidos em simultâneo até que os

indicadores , , e

comecem a piscar e o visor fique

em branco.

2. Prima Start

PORTUGUÊS

Page 30

• Os indicadores , e apagam-se.

• O indicador continua a piscar.

• O visor apresenta a definição

actual: = Sinal sonoro desligado.

3. Prima Start para mudar a definição. = Sinal sonoro ligado.

4. Prima o botão On/Off para confirmar a

selecção.

6.6 MyFavourite

Com esta opção, pode definir e guardar o programa que utilizar com mais frequência.

Pode guardar apenas 1 programa. Uma nova selecção anula a anterior.

Como guardar o programa MyFavourite

1. Seleccione o programa que pretende

guardar.

Pode seleccionar as opções aplicáveis em conjunto com o programa.

2. Mantenha os botões Program e Delay premidos em simultâneo até

que os indicadores do programa e das opções comecem a piscar por alguns segundos.

Como seleccionar o programa MyFavourite

Mantenha o botão Program premido até que os indicadores correspondentes ao programa MyFavourite e às opções se acendam. O visor apresenta a duração do programa.

7. OPÇÕES

É necessário activar sempre as opções que desejar antes de iniciar um programa. Não é possível activar ou desactivar opções durante o funcionamento de um programa.

Algumas opções não são compatíveis com outras. Se tentar seleccionar opções incompatíveis, o aparelho desactiva automaticamente uma ou mais dessas opções. Apenas os indicadores das opções que ficarem activas continuarão acesos.

7.1 Multitab

Active esta opção quanto utilizar pastilhas combinadas que incluem sal, abrilhantador e detergente. Também podem conter outros agentes de limpeza ou enxaguamento.

Esta opção desactiva a libertação de sal. O indicador de falta de sal não acende.

Esta opção também desactiva a libertação de abrilhantador, mas apenas se o distribuidor de abrilhantador estiver desactivado (o indicador de falta de abrilhantador não acende). Se o distribuidor de abrilhantador estiver activado, é libertado abrilhantador mesmo que a opção Multitab esteja activada.

Esta opção aumenta a duração do programa para melhorar os resultados de lavagem e secagem quando se utilizam pastilhas combinadas.

A opção Multitab não é permanente e tem de ser seleccionada sempre que pretendida para cada ciclo.

Como activar a função Multitab

Prima Option até que o indicador acenda.

www.electrolux.com30

Page 31

7.2 TimeManager

Esta opção aumenta a pressão e a temperatura da água. As fases de lavagem e secagem são mais curtas.

A duração total do programa diminui em cerca de 50%.

Os resultados da lavagem são idênticos aos do programa com a duração normal. Os resultados da secagem podem não ser tão bons.

Como activar a função TimeManager

Prima Option até que o indicador acenda. Se a opção não for aplicável ao programa, o indicador correspondente não acende ou fica intermitente durante alguns segundos e apaga-se. O visor apresenta a duração do programa actualizada.

8. ANTES DA PRIMEIRA UTILIZAÇÃO

1. Certifique-se de que o nível definido para o amaciador da água corresponde à dureza da água fornecida. Caso contrário, ajuste o nível do amaciador da água.

2. Encha o depósito de sal.

3. Encha o distribuidor de abrilhantador.

4. Abra a torneira da água.

5. Inicie um programa para remover

eventuais resíduos de processamento que possam ainda existir no aparelho. Não utilize detergente e não coloque loiça nos cestos.

Quando iniciar um programa, o aparelho pode demorar até 5 minutos a recarregar a resina no amaciador da água. Poderá parecer que o aparelho não está a funcionar. A fase de lavagem começa apenas quando este processo terminar. O processo será repetido periodicamente.

8.1 Depósito de sal

CUIDADO!

Utilize apenas sal específico para máquinas de lavar loiça.

O sal é utilizado para recarregar a resina do amaciador da água e para garantir bons resultados de lavagem no quotidiano.

Como encher o depósito de sal

1. Rode a tampa do depósito de sal no sentido anti-horário e retire-a.

2. Coloque 1 litro de água no depósito de sal (apenas na primeira vez).

3. Encha o depósito de sal com sal para máquinas de lavar loiça.

4. Retire o sal em torno da abertura do depósito de sal.

5. Rode a tampa do depósito de sal no sentido horário para fechar.

É possível que saia água e sal do depósito de sal quando estiver a enchê-lo. Isso representa risco de corrosão. Para o evitar, inicie um programa depois de encher o depósito de sal.

PORTUGUÊS

Page 32

8.2 Como encher o distribuidor de abrilhantador

CUIDADO!

Utilize apenas abrilhantador específico para máquinas de lavar loiça.

1. Abra a tampa (C).

2. Encha o distribuidor (B) até o

abrilhantador atingir a marca “MAX”.

3. Retire o abrilhantador entornado com um pano absorvente para evitar demasiada espuma.

4. Feche a tampa. Certifique-se de que a tampa fica fechada e bloqueada.

Encha o distribuidor de abrilhantador quando o indicador (A) ficar claro.

9. UTILIZAÇÃO DIÁRIA

1. Abra a torneira da água.

2. Prima o botão On/Off (ligar/desligar)

para activar o aparelho. Certifique-se de que o aparelho está no modo de selecção de programa.

• Se o indicador de falta de sal estiver aceso, encha o depósito de sal.

• Se o indicador de falta de abrilhantador estiver aceso, encha o distribuidor de abrilhantador.

3. Coloque a loiça nos cestos.

4. Adicione o detergente. Se utilizar

pastilhas de detergente combinadas, active a opção Multitab.

5. Seleccione e inicie o programa correcto para o tipo de carga e grau de sujidade.

9.1 Utilizar detergente

CUIDADO!

Utilize apenas detergente específico para máquinas de lavar loiça.

1. Prima o botão de libertação (A) para abrir a tampa (C).

2. Coloque o detergente em pó ou pastilha no compartimento (B).

3. Se o programa tiver uma fase de prélavagem, coloque uma pequena quantidade de detergente na parte interior da porta do aparelho.

4. Feche a tampa. Certifique-se de que a tampa fica fechada e bloqueada.

www.electrolux.com32

Page 33

9.2 Seleccionar e iniciar um programa

Função Auto Off

Esta função diminui o consumo de energia desactivando automaticamente o aparelho quando não está a funcionar.

A função é accionada nas seguintes situações:

• 5 minutos após o fim do programa.

• 5 minutos após a última acção se o programa não for iniciado.

Iniciar um programa

1. Prima o botão On/Off para activar o

aparelho. Certifique-se de que o aparelho está no modo de selecção de programa.

2. Feche a porta do aparelho.

3. Prima Program repetidamente até

acender o indicador do programa que pretende seleccionar.

• Se pretender seleccionar o programa MyFavourite, mantenha o botão Program premido até acender MyFavourite.

O visor apresenta a duração do programa.

4. Seleccione as opções aplicáveis.

5. Prima Start para iniciar o programa.

• O indicador da fase de lavagem acende.

• A duração do programa começa a diminuir em passos de 1 minuto.

Iniciar um programa com início diferido

1. Seleccione um programa.

2. Prima Delay repetidamente até que o

visor apresente o tempo de atraso

que pretende definir (de 1 a 24 horas). O indicador do programa seleccionado pisca.

3. Prima Start para iniciar a contagem

decrescente.

• O indicador do programa seleccionado acende-se com luz fixa.

• A contagem decrescente inicia.

– Entre 24 e 11 horas, a

contagem decrescente diminui em intervalos de 1 hora.

– Entre 10 horas e 1 hora, a

contagem decrescente diminui

em intervalos de 1 minuto. Quando a contagem decrescente terminar, o programa inicia.

Abrir a porta do aparelho durante o funcionamento

Se abrir a porta durante o funcionamento de um programa, o aparelho pára de funcionar. Quando fechar a porta, o aparelho continua a partir do ponto de interrupção.

Se abrir a porta durante a fase de secagem e deixá-la aberta durante mais de 30 segundos, o programa termina.

Cancelar o início diferido com a contagem decrescente já iniciada

Quando cancelar um início diferido, terá de seleccionar o programa e as opções novamente.

Mantenha os botões Program e Option premidos em simultâneo até que o aparelho entre no modo de selecção de programa.

Cancelar o programa

Mantenha os botões Program e Option premidos em simultâneo até que o aparelho entre no modo de selecção de programa. Certifique-se de que existe detergente no distribuidor de detergente antes de iniciar outro programa.

Fim do programa

Quando o programa terminar, o visor apresenta 0:00. Os indicadores de fase apagam-se.

PORTUGUÊS

Page 34

Todos os botões ficam inactivos excepto o botão On/Off.

1. Prima o botão On/Off ou aguarde que a função Auto Off desactive o aparelho automaticamente.

Se abrir a porta antes do accionamento da função Auto Off, o aparelho é desactivado automaticamente.

2. Feche a torneira da água.

10. SUGESTÕES E DICAS

10.1 Geral

As sugestões seguintes garantem resultados de lavagem e secagem óptimos e ajudam a proteger o ambiente.

• Retire os resíduos de alimentos

maiores dos pratos antes de os colocar na máquina.

• Não passe a loiça por água antes de a

colocar na máquina. Se for necessário, utilize o programa de pré-lavagem (se disponível) ou seleccione um programa que tenha fase de pré-lavagem.

• Utilize sempre todo o espaço dos

cestos.

• Quando carregar o aparelho,

certifique-se de que a água libertada pelos braços aspersores consegue alcançar e lavar toda a loiça. Não coloque peças em contacto com outras ou por cima de outras.

• Pode utilizar detergente, abrilhantador

e sal para máquina de lavar loiça ou utilizar pastilhas combinadas (“3 em 1”, “4 em 1”, “Tudo em 1”, etc.). Siga as instruções indicadas na embalagem.

• Seleccione o programa de acordo com

o tipo de carga e o grau de sujidade. Com o programa ECO, terá o consumo de água e energia mais eficiente para faianças e talheres com sujidade normal.

10.2 Utilizar sal, abrilhantador e

detergente

• Utilize apenas sal, abrilhantador e

detergente próprios para máquina de lavar loiça. Outros produtos podem danificar o aparelho.

• As pastilhas combinadas são

adequadas para zonas onde a dureza da água não ultrapasse 21 °dH. Nas áreas onde a dureza da água for superior, é necessário utilizar também abrilhantador e sal além das pastilhas

combinadas. Para as áreas com água dura ou muito dura, recomendamos a utilização de detergente (pó, gel, pastilhas sem as outras funções), abrilhantador e sal em separado para obtenção dos melhores resultados de lavagem e secagem.

• Se utilizar pastilhas combinadas, pode seleccionar a opção Multitab (se disponível). Esta opção melhora os resultados de lavagem e secagem quando se utilizam pastilhas combinadas.

• As pastilhas de detergente não se dissolvem totalmente nos programas curtos. Para evitar resíduos de detergente na loiça, recomendamos que utilize as pastilhas apenas com programas longos.

• Não utilize mais do que a quantidade correcta de detergente. Consulte as instruções na embalagem do detergente.

10.3 O que fazer se quiser

deixar de utilizar pastilhas de detergente combinadas

Antes de começar a utilizar detergente, sal e abrilhantador em separado, execute o seguinte procedimento:

1. Seleccione o nível máximo do

amaciador da água.

2. Certifique-se de que o depósito de sal

e o depósito de abrilhantador estão cheios.

3. Inicie o programa mais curto que

tenha uma fase de enxaguamento. Não utilize detergente e não coloque loiça nos cestos.

4. Quando o programa terminar, regule o

nível do amaciador da água para a dureza da água na sua área.

5. Regule a quantidade de abrilhantador

a libertar.

www.electrolux.com34

Page 35

10.4 Colocar loiça nos cestos

• Utilize o aparelho apenas para lavar loiça que possa ser lavada na máquina.

• Não coloque peças de madeira, marfim, alumínio, estanho ou cobre no aparelho.

• Não coloque itens que possam absorver água na máquina (esponjas, panos domésticos).

• Retire os resíduos de alimentos maiores dos pratos antes de os colocar na máquina.

• Amoleça os resíduos de comida queimados.

• Coloque as peças ocas (chávenas, copos e panelas) com a abertura para baixo.

• Certifique-se de que os copos não tocam noutros copos.

• Coloque os talheres e outros objectos pequenos na gaveta de talheres.

• Coloque as peças leves no cesto superior. Certifique-se de que a loiça não se move.

• Certifique-se de que os braços aspersores podem mover-se livremente antes de iniciar um programa.

10.5 Antes de iniciar um

programa

Certifique-se de que:

• Os filtros estão limpos e bem instalados.

• A tampa do depósito de sal está bem apertada.

• Os braços aspersores não estão obstruídos.

• Existe abrilhantador e sal para máquinas de lavar loiça (excepto se utilizar pastilhas de detergente combinadas).

• A loiça está colocada correctamente nos cestos.

• O programa é adequado ao tipo de carga e ao grau de sujidade.

• Foi utilizada a quantidade de detergente correcta.

10.6 Descarregar os cestos

1. Deixe a loiça arrefecer antes de a

retirar do aparelho. A loiça quente danifica-se facilmente.

2. Esvazie primeiro o cesto inferior e só

depois o cesto superior.

No fim do programa, pode ainda existir água nas partes laterais e na porta do aparelho.

11. MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA!

Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.

Se os filtros estiverem sujos e os braços aspersores estiverem obstruídos, os resultados de lavagem são inferiores. Verifique-os regularmente e limpe-os se for necessário.

11.1 Limpar os filtros

O sistema de filtração é composto por 3 peças.

PORTUGUÊS

Page 36

1. Rode o filtro (B) no sentido antihorário e remova-o.

2. Retire o filtro (C) do filtro (B).

3. Retire o filtro plano (A).

4. Lave os filtros.

5. Certifique-se de que não há resíduos

de alimentos ou sujidade dentro e à volta da borda do colector.

6. Reinstale o filtro plano (A). Certifiquese de que fica posicionado correctamente debaixo das 2 guias.

7. Monte os filtros (B) e (C).

8. Reinstale o filtro (B) no filtro plano (A).

Rode-o no sentido horário até bloquear.

www.electrolux.com36

Page 37

CUIDADO!

Uma posição incorrecta dos filtros pode causar resultados de lavagem insatisfatórios e danos no aparelho.

11.2 Limpar os braços aspersores

Não retire os braços aspersores. Se os orifícios dos braços aspersores ficarem obstruídos, retire a sujidade com um objecto fino e afiado.

11.3 Limpeza externa

• Limpe o aparelho com um pano macio e húmido.

• Utilize apenas detergentes neutros.

• Não utilize produtos abrasivos, esfregões ou solventes.

11.4 Limpeza do interior

• Limpe o aparelho com cuidado, incluindo a junta de borracha da porta, com um pano macio húmido.

• Se utilizar frequentemente programas de curta duração, poderá ocorrer acumulação de gordura e calcário no interior do aparelho. Para evitar isso, recomendamos que utilize programas de longa duração pelo menos 2 vezes por mês.

12. RESOLUÇÃO DE PROBLEMAS

Se o aparelho não iniciar ou parar durante o funcionamento. Tente resolver o problema com a ajuda da informação da tabela antes de contactar um Centro de Assistência Técnica Autorizado.

No caso de alguns problemas, o visor apresenta um código de alarme.

Problema e código de alarme

Solução possível

Não consegue activar o aparelho.

• Certifique-se de que a ficha está ligada na tomada eléctrica.

• Certifique-se de que não há um disjuntor desligado no quadro eléctrico.

O programa não inicia. • Certifique-se de que a porta do aparelho está fecha-

da.

• Prima Start.

• Se tiver seleccionado o Início Diferido, cancele-o ou aguarde até a contagem decrescente terminar.

• O aparelho iniciou o procedimento de recarregamento da resina dentro do amaciador da água. O procedimento demora aproximadamente 5 minutos.

PORTUGUÊS

Page 38

Problema e código de alarme

Solução possível

O aparelho não se enche com água.

O visor apresenta .

• Certifique-se de que a torneira da água está aberta.

• Certifique-se de que a pressão do fornecimento de água não é demasiado baixa. Para obter essa informação, contacte os serviços de abastecimento de água locais.

• Certifique-se de que a torneira da água não está obstruída.

• Certifique-se de que o filtro da mangueira de entrada não está obstruído.

• Certifique-se de que a mangueira de entrada não tem dobras ou vincos.

O aparelho não escoa a água.

O visor apresenta .

• Certifique-se de que o sifão do lava-loiça não está obstruído.

• Certifique-se de que a mangueira de escoamento não tem dobras ou vincos.

O dispositivo anti-inundação foi activado.

O visor apresenta .

• Feche a torneira da água e contacte um Centro de Assistência Técnica Autorizado.

Após verificar o aparelho, desligue-o e volte a ligá-lo. Se o problema voltar a ocorrer, contacte um Centro de Assistência Técnica Autorizado.

No caso de surgir algum código de alarme que não esteja na tabela, contacte um Centro de Assistência Técnica Autorizado.

12.1 Os resultados de lavagem e de secagem não são satisfatórios

Problema Solução possível

Riscos esbranquiçados ou camadas azuladas nos copos e pratos.

• Foi libertado demasiado abrilhantador. Ajuste o regulador de abrilhantador para uma posição inferior.

• A quantidade de detergente é demasiada.

Manchas e marcas de água secas nos copos e nos pratos.

• A quantidade de abrilhantador libertado não é suficiente. Ajuste o regulador de abrilhantador para uma posição superior.

• A causa pode estar na qualidade do abrilhantador.

A loiça está molhada. • O programa não tem fase de secagem ou a fase de

secagem usa uma temperatura baixa.

• O distribuidor de abrilhantador está vazio.

• A causa pode estar na qualidade do abrilhantador.

• A causa pode estar na qualidade das pastilhas de detergente combinadas. Experimente uma marca diferente ou active o distribuidor de abrilhantador para utilizar abrilhantador em conjunto com as pastilhas de detergente combinadas.

www.electrolux.com38

Page 39

Consulte "Sugestões e dicas" para conhecer outras

causas possíveis.

13. INFORMAÇÃO TÉCNICA

Dimensões Largura / Altura / Profundidade

(mm)

596 / 850 / 610

Ligação eléctrica

Tensão (V) 220 - 240

Frequência (Hz) 50

Pressão do fornecimento de água

bar (mínimo e máximo) 0.5 - 8

MPa (mínimo e máximo) 0.05 - 0.8

Fornecimento de água

Água fria ou água quente

máx. 60 °C

Capacidade Requisitos do local de instalação 15

Consumo de energia Modo On (ligado) (W) 0.99

Consumo de energia Modo Off (desligado) (W) 0.10

Consulte todos os valores na placa de características.

Se a água quente for proveniente de fontes de energias renováveis (ex.: painéis solares, en-

ergia eólica), utilize-a para diminuir o consumo de energia.

14. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos

contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não

elimine os aparelhos que tenham o símbolo juntamente com os resíduos

domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

PORTUGUÊS

Page 40

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD................................................................41

2. INSTRUCCIONES DE SEGURIDAD................................................................... 42

3. DESCRIPCIÓN DEL PRODUCTO...................................................................... 44

4. PANEL DE CONTROL ...................................................................................... 45

5. PROGRAMAS....................................................................................................46

6. AJUSTES...........................................................................................................47

7. OPCIONES........................................................................................................50

8. ANTES DEL PRIMER USO.................................................................................51

9. USO DIARIO......................................................................................................52

10. CONSEJOS.....................................................................................................54

11. MANTENIMIENTO Y LIMPIEZA........................................................................55

12. SOLUCIÓN DE PROBLEMAS.......................................................................... 57

13. INFORMACIÓN TÉCNICA................................................................................58

PENSAMOS EN USTED

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, puede tener la seguridad de que conseguirá excelentes resultados. Bienvenido a Electrolux.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales. Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie. La información se puede encontrar en la placa de características.

Advertencia / Precaución-Información sobre seguridad Información general y consejos Información sobre el medio ambiente

Salvo modificaciones.

www.electrolux.com40

Page 41

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad general

• Este aparato está concebido para utilizarse en

aplicaciones domésticas y similares, tales como:

– granjas; áreas de cocina para el personal en tiendas,

oficinas y otros entornos de trabajo;

– por clientes en hoteles, moteles, pensiones y otros

entornos de tipo residencial.

• No cambie las especificaciones de este aparato.

• La presión de servicio del agua (mínima y máxima) debe

estar entre 0.5 (0.05) / 8 (0.8) bares (Mpa)

•

Cumpla el número máximo de 15 cubiertos.

• Si el cable eléctrico sufre algún daño, el fabricante, su

servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

• Los cuchillos y otros objetos con puntas afiladas deben

colocarse en el cesto para cubiertos con las puntas hacia abajo o en posición horizontal.

• No deje la puerta del aparato abierta sin supervisión

para evitar caídas sobre él.

• Antes de proceder con el mantenimiento, apague el

aparato y desconecte el enchufe de la red.

• No utilice pulverizadores ni vapor de agua para limpiar

el aparato.

• Vigile que ninguna alfombra obstruya las aberturas de

ventilación de la base (si existen).

• El aparato debe conectarse a la toma de agua

utilizando los nuevos juegos de tubos suministrados. No se deben reutilizar los juegos de tubos antiguos.

ESPAÑOL

Page 42

1.2 Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de

8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

• No deje que los niños jueguen con el aparato.

• Mantenga todos los detergentes fuera del alcance de

los niños.

• Mantenga a los niños y mascotas alejados del aparato

cuando la puerta se encuentre abierta.

• La limpieza y el mantenimiento no podrán realizarlas

niños sin supervisión.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

• Retire todo el embalaje

• No instale ni utilice un aparato dañado.

• No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 ºC.

• Siga las instrucciones de instalación suministradas con el aparato.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• El aparato debe conectarse a tierra.

• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. El centro de servicio autorizado es quien debe cambiar el cable de alimentación en caso necesario.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Este aparato es conforme con las directivas europeas.

• Sólo para el R.U. e Irlanda. El aparato tiene un enchufe de 13 amp. Si es necesario cambiar el fusible del enchufe de alimentación, utilice un fusible: 13 amp ASTA (BS 1362).

2.3 Conexión de agua

• Asegúrese de no provocar daños en los tubos de agua.

• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo,

www.electrolux.com42

Page 43

deje correr el agua hasta que esté limpia.

• La primera vez que utilice el aparato, asegúrese de que no haya fugas.

• La manguera de entrada de agua tiene una válvula de seguridad y un revestimiento con un cable interno de conexión a la red.

ADVERTENCIA!

Voltaje peligroso.

• Si la manguera de entrada de agua está dañada, desconecte el aparato inmediatamente de la toma de corriente. Póngase en contacto con el centro servicio técnico autorizado para cambiar la manguera de entrada de agua.

2.4 Uso del aparato

• No se siente ni se ponga de pie sobre la puerta abierta.

• Los detergentes para lavavajillas son peligrosos. Siga las instrucciones de seguridad del envase de detergente.

• No beba agua procedente del aparato ni juegue con ella.

• No retire la vajilla del aparato hasta que finalice el programa. Puede quedar detergente en los platos.

• El aparato puede liberar vapor caliente si abre la puerta durante un programa.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

2.5 Desecho

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

ESPAÑOL

Page 44

3. DESCRIPCIÓN DEL PRODUCTO

Encimera

Brazo aspersor del techo

Brazo aspersor intermedio

Brazo aspersor inferior

Filtros

Placa de características

Depósito de sal

Salida de aire

Dosificador de abrillantador

Dosificador de detergente

Cesto inferior

Cesto superior

Cesto de cubiertos

www.electrolux.com44

Page 45

4. PANEL DE CONTROL

2 4

Botón de encendido/apagado

Tecla Program

Indicadores de programa

Pantalla

Tecla Delay

Tecla Start

Indicadores

Tecla Option

4.1 Indicadores

Indicador Descripción

Fase de lavado. Se enciende durante la fase de lavado y las fases de aclarado.

Fase de secado. Se enciende durante la fase de secado.

Indicador Multitab.

Indicador de sal. Siempre está apagado mientras el programa está en funcionamiento.

Indicador de abrillantador. Siempre está apagado mientras el programa está en funcionamiento.

Indicador TimeManager.

ESPAÑOL

Page 46

5. PROGRAMAS

Programa Grado de sucie-

dad Tipo de carga

Fases del progra-maOpciones

• Suciedad normal

• Vajilla y cubiertos

• Remojo

• Lavado 50 °C

• Aclarados

• Secado

• TimeManager

• Multitab

• Todo

• Vajilla, cubiertos, cacerolas y sartenes

• Prelavado

• Lavado entre 45 °C y 70 °C

• Aclarados

• Secado

• Multitab

• Suciedad mezclada

• Vajilla, cubiertos, cacerolas y sartenes

• Prelavado

• Lavado 50 °C y 65 °C

• Aclarados

• Secado

• TimeManager

• Multitab

• Suciedad intensa

• Vajilla, cubiertos, cacerolas y sartenes

• Prelavado

• Lavado 70 °C

• Aclarados

• Secado

• TimeManager

• Multitab

• Suciedad reciente

• Vajilla y cubiertos

• Lavado 60 °C

• Aclarados

• Multitab

• Todo • Prelavado

Con este programa se consigue el uso más eficaz del agua y consumo de energía para vajillas y cubiertos con suciedad normal. (Este es el programa estándar para institutos de pruebas.)

El aparato detecta el tipo de suciedad y la cantidad de objetos que hay en los cestos. Ajusta automáticamente la temperatura y la cantidad del agua, el consumo de energía y la duración del programa.

Con este programa puede lavar una carga con suciedad variada. Suciedad muy intensa en el cesto inferior y suciedad normal en el cesto superior. La temperatura y la presión del agua en el cesto inferior son mayores que en el cesto superior.

Este programa tiene una fase de aclarado a alta temperatura para obtener resultados más higiénicos. Durante la fase de aclarado, la temperatura se mantiene a 70 °C durante al menos 10 minutos.

Con este programa puede lavar una carga con suciedad reciente. Ofrece buenos resultados de lavado en poco tiempo.

Con este programa puede aclarar la vajilla rápidamente para evitar que los restos de comida se peguen a los platos y se formen olores en el aparato. No utilice detergente con este programa.

www.electrolux.com46

Page 47

5.1 Valores de consumo

Programa

Agua

(l)

Energía

(kWh)

Duración

(min)

11 0.961 225

7 - 14 0.6 - 1.4 40 - 150

14 - 16 1.2 - 1.5 139 - 149

12.5 - 14.5 1.4 - 1.6 154 - 164

10 0.9 30

4 0.1 14

La presión y temperatura del agua, las variaciones del suministro de energía, las opciones y

la cantidad de platos pueden alterar los valores.

5.2 Información para los institutos de pruebas

Para obtener toda la información necesaria para la prueba de rendimiento, envíe un correo electrónico a:

[email protected]

Anote el número de producto (PNC) que aparece en la placa de características.

6. AJUSTES

6.1 Modo de selección de

programa y modo de usuario

Cuando el aparato está en modo de selección de programa es posible ajustar un programa y entrar al modo de usuario.

En el modo de usuario pueden cambiarse los ajustes siguientes:

• El nivel del descalcificador de agua según la dureza del agua.

• La activación o desactivación de la señal acústica para el final del programa.

• La desactivación del dosificador de abrillantador cuando desee usar la opción Multitab y el abrillantador juntos

• El nivel del abrillantador según la dosificación necesaria.

Estos ajustes se guardan hasta que vuelva a cambiarlos.

Cómo ajustar el modo de selección de programa

El aparato está en modo de selección de programa cuando el indicador de

programa se enciende y la pantalla muestra la duración del programa.

Al encender el aparato, suele encontrarse en modo de selección de programa. Sin embargo, si no sucede así, puede ajustar el modo de selección de programa de la forma siguiente:

Mantenga pulsadas simultáneamente Program y Option hasta que el aparato se encuentre en el modo de selección.

6.2 Descalcificador de agua

El descalcificador elimina minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento del aparato.

ESPAÑOL

Page 48

Cuanto mayor sea el contenido de dichos minerales, más dura será el agua. La dureza del agua se mide en escalas equivalentes.

El descalcificador de agua debe ajustarse en función de la dureza que presente el

agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma. Es muy importante ajustar el nivel de descalcificador para obtener un buen resultado de lavado.

Dureza agua

Grados ale-

manes (°dH)

Grados fran-

ceses (°fH)

mmol/l Grados

Clarke

Nivel del descal-

cificador del agua

47 - 50 84 - 90 8,4 - 9,0 58 - 63 10

43 - 46 76 - 83 7,6 - 8,3 53 - 57 9

37 - 42 65 - 75 6,5 - 7,5 46 - 52 8

29 - 36 51 - 64 5,1 - 6,4 36 - 45 7

23 - 28 40 - 50 4,0 - 5,0 28 - 35 6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

<4 <7 <0,7 < 5

Ajuste de fábrica.

No utilice sal en este nivel.

Cómo ajustar el nivel del descalcificador de agua

El aparato debe estar en modo de selección de programa.

1. Para acceder al modo de usuario mantenga pulsadas simultáneamente Delay y Start hasta que los

indicadores

, , y

empiecen a parpadear y la pantalla

quede en blanco.

2. Pulse Program.

• Los indicadores , y se apagan.

• El indicador continúa

parpadeando.

• La pantalla muestra el ajuste

actual: p. ej. = nivel 5.

3. Pulse Program repetidamente para cambiar el ajuste.

4. Pulse la tecla de encendido/apagado para confirmar el ajuste.

6.3 El dosificador de

abrillantador

El abrillantador ayuda a secar la vajilla sin rayas ni franjas.

El abrillantador se añade automáticamente durante la fase de aclarado caliente.

Para ajustar la cantidad de abrillantador entre el nivel 1 (cantidad mínima) y el nivel 6 (cantidad máxima). El nivel 0 desactiva el dosificador de abrillantador y no se utiliza abrillantador.

Ajuste de fábrica: nivel 4.

www.electrolux.com48

Page 49

Cómo ajustar el nivel de abrillantador

El aparato debe estar en modo de selección de programa.

1. Para acceder al modo de usuario mantenga pulsadas simultáneamente Delay y Start hasta que los

indicadores

, , y

empiecen a parpadear y la pantalla

quede en blanco.

2. Pulse Delay.

• Los indicadores , y se apagan.

• El indicador continúa

parpadeando.

• La pantalla muestra el ajuste

actual: p. ej.

= nivel 4.

– Los niveles de abrillantador

van de 0A a 6A.

– Nivel 0 = no se añade

abrillantador.

3. Pulse Delay repetidamente para cambiar el ajuste.

4. Pulse la tecla de encendido/apagado para confirmar el ajuste.

6.4 Uso de abrillantador y

pastillas múltiples

El ajuste de fábrica del dosificador de abrillantador es activado. Esto significa que el dosificador de abrillantador libera siempre abrillantador.

Se puede desactivar el dosificador de abrillantador; en tal caso, el dosificador no liberará abrillantador sólo si la opción Multitab está activada.

Si el dosificador está desactivado y no selecciona la opción Multitab, el dosificador liberará abrillantador.

El uso de la opción Multitab con el dosificador de abrillantador desactivado puede no ofrecer resultados de secado satisfactorios.

Cuando el dosificador de abrillantador está desactivado, el indicador está siempre apagado cuando se activa la opción Multitab.

Cómo desactivar el dosificador de abrillantador

El aparato debe estar en modo de selección de programa.

1. Para pasar al modo de usuario, mantenga pulsados simultáneamente Delay y Start hasta que los

indicadores

, , y

empiecen a parpadear y la pantalla

esté en blanco.

2. Pulse Option.

• Los indicadores , y se apagan.

• El indicador continúa parpadeando.

• La pantalla muestra el ajuste actual: = el dosificador de

abrillantador siempre está activado (ajuste de fábrica).

3. Pulse Option para cambiar el ajuste. = el dosificador de abrillantador está

desactivado

4. Pulse la tecla de encendido/apagado

para confirmar el ajuste.

6.5 Señales acústicas

Las señales acústicas suenan cuando se produce un fallo del aparato. No es posible desactivar estas señales acústicas.

Al finalizar el programa también suena una señal acústica. Por defecto, esta señal acústica está desactivada pero es posible activarla.

Cómo activar la señal acústica para el final del programa

El aparato debe estar en modo de selección de programa.

1. Para acceder al modo de usuario

mantenga pulsadas simultáneamente Delay y Start hasta que los

indicadores , , y

empiecen a parpadear y la pantalla

quede en blanco.

2. Pulse Start

ESPAÑOL

Page 50

• Los indicadores , y se apagan.

• El indicador continúa

parpadeando.

• La pantalla muestra el ajuste

actual: = Señal acústica apagada.

3. Pulse Start para cambiar el ajuste. = Señal acústica encendida.

4. Pulse la tecla de encendido/apagado

para confirmar el ajuste.

6.6 MyFavourite

Con esta opción se puede ajustar y guardar el programa que use con mayor frecuencia.

Solo se puede guardar 1 programa. Un nuevo ajuste cancela el anterior.

Cómo guardar el programa MyFavourite

1. Ajuste el programa que desee guardar También puede ajustar las opciones aplicables junto con el programa.

2. Mantenga pulsadas simultáneamente Program y Delay hasta que los

indicadores del programa y las opciones parpadeen unos segundos.

Cómo ajustar el programa MyFavourite

Mantenga pulsada la tecla Program hasta que se enciendan los indicadores relacionados con las opciones y el programa MyFavourite. En la pantalla aparece la duración del programa.

7. OPCIONES

Cada vez que inicie un programa debe activar las opciones que desee. No es posible activar ni desactivar esta opciones con un programa en marcha.

No todas las opciones son compatibles entre sí. Si ha seleccionado opciones no compatibles, el aparato desactiva automáticamente una o más de ellas. Solo permanecen encendidos los indicadores de las opciones aún activas.

7.1 Multitab

Active esta opción cuando utilice pastillas múltiples que integren las funciones de sal, abrillantador y detergente. También contienen otros agentes de limpieza o aclarado.

Esta opción desactiva el uso de sal. El indicador de sal no se enciende.

Esta opción también desactiva la liberación de abrillantador pero sólo cuando el dosificador está desactivado (el

indicador de abrillantador no se enciende). Si el dosificador de abrillantador está activado, el abrillantador se libera incluso con la opción Multitab activada.

Con esta opción, la duración del programa se prolonga para mejorar los resultados de limpieza y secado usando pastillas múltiples.

Multitab no es una opción permanente y se debe seleccionar en cada ciclo.

Como activar Multitab

Pulse Option hasta que se encienda el indicador

7.2 TimeManager

Esta opción aumenta la presión y la temperatura del agua. Las fases de lavado y de secado son más cortas.

La duración total del programa disminuye aproximadamente un 50%.

Los resultados del lavado son los mismos que con la duración normal del programa. Los resultados de secado pueden disminuir.

www.electrolux.com50

Page 51

Cómo activar TimeManager

Pulse Option hasta que se encienda el indicador .

Si la opción no es aplicable al programa, el indicador correspondiente no se

enciende o parpadea rápidamente durante unos segundos y después se apaga. La pantalla muestra la duración actualizada del programa.

8. ANTES DEL PRIMER USO

1. Asegúrese de que el nivel actual del descalcificador coincide con la dureza de su suministro de agua. Si no lo es, ajuste el nivel de descalcificador de agua.

2. Llene el depósito de sal.

3. Llene el dosificador de abrillantador.

4. Abra la llave de paso.

5. Inicie un programa para eliminar todos

los restos de procesamiento que pueda haber en el aparato. No utilice detergente ni cargue los cestos.

Cuando se inicia un programa, el aparato puede tardar hasta 5 minutos en recargar la resina del descalcificador. Parece que el aparato no funciona. La fase de lavado empieza sólo después de que termine este proceso. El proceso se repite periódicamente.

8.1 El depósito de sal

PRECAUCIÓN!

Utilice exclusivamente sal diseñada específicamente para lavavajillas

La sal se utiliza para recargar la resina del descalcificador y asegurar un buen resultado de lavado en el uso diario.

Llenado del contenedor de sal

1. Gire la tapa del depósito de sal hacia la izquierda y retírela.

2. Vierta 1 litro de agua en el depósito de sal (solo la primera vez).

3. Llene el depósito con sal para lavavajillas.

4. Elimine los restos de sal que puedan haber quedado en la entrada del depósito.

5. Gire la tapa del depósito de sal hacia la derecha para cerrar el depósito de sal.

El agua y la sal pueden salirse del depósito de sal cuando lo llena. Riesgo de corrosión. Para evitarlo, después de llenar el depósito, inicie un programa.

ESPAÑOL

Page 52

8.2 Cómo llenar el dosificador de abrillantador

PRECAUCIÓN!

Utilice exclusivamente abrillantador diseñado específicamente para lavavajillas.

1. Abra la tapa (C).

2. Llene el dosificador (B) hasta que el

abrillantador llegue a la marca "MAX".

3. Limpie las salpicaduras de abrillantador con un paño absorbente para evitar que se forme demasiada espuma.

4. Cierre la tapa. Asegúrese de que la tapa encaja en su sitio.

Llene el depósito del abrillantador cuando el indicador (A) aparezca transparente.

9. USO DIARIO

1. Abra la llave de paso.

2. Pulse la tecla de encendido/apagado

para encender el aparato. Asegúrese de que el aparato se encuentra en modo de selección de programa.

• Si el indicador de sal está encendido, llene el depósito.

• Si el indicador de abrillantador está encendido, llene el dosificador de abrillantador.

3. Cargue los cestos.

4. Añada el detergente. Si utiliza pastillas

múltiples, active la opción Multitab.

5. Ajuste e inicie el programa adecuado para el tipo de carga y el grado de suciedad.

9.1 Uso del detergente

PRECAUCIÓN!

Utilice exclusivamente detergente diseñado específicamente para lavavajillas.

1. Pulse el botón de apertura (A) para abrir la tapa (C).

2. Coloque el detergente en polvo o pastilla en el compartimento (B).

3. Si el programa tiene una fase de prelavado, inserte una pequeña cantidad de detergente en la parte interior de la puerta del aparato.

4. Cierre la tapa. Asegúrese de que la tapa encaja en su sitio.

www.electrolux.com52

Page 53

9.2 Ajuste e inicio de un programa

La función Auto Off

Esta función reduce el consumo de energía desactivando automáticamente el aparato cuando no se utiliza.

La función se activa:

• 5 minutos después de terminar el programa.

• Después de 5 minutos si no se ha iniciado el programa.

Inicio de un programa

1. Pulse la tecla de encendido/apagado

para encender el aparato. Asegúrese de que el aparato se encuentra en modo de selección de programa.

2. Cierre la puerta del aparato.

3. Pulse Program repetidamente hasta

que se encienda el indicador del programa que desee seleccionar.

• Si desea seleccionar el programa MyFavourite, mantenga pulsado Program hasta que se ilumine el ajuste MyFavourite.

En la pantalla se muestra la duración del programa.

4. Ajuste las opciones aplicables.

5. Pulse Start para iniciar el programa.

• Se enciende el indicador de la fase de lavado.

• La duración del programa empieza a disminuir en intervalos de 1 minuto.

Inicio de un programa con inicio diferido

1. Ajuste un programa.

2. Pulse repetidamente Delay hasta que

la pantalla muestre el tiempo de retardo que desee ajustar (entre 1 y

24 horas). Parpadea el indicador del programa seleccionado.

3. Pulse Start para iniciar la cuenta

atrás.

• Se enciende con una luz fija el indicador del programa seleccionado.

• La cuenta atrás empieza.

– De 24 a 11 horas, la cuenta

atrás disminuye a intervalos de 1 hora.

– De 10 a 1 hora, la cuenta atrás

disminuye a intervalos de 1

minuto. El programa se pone en marcha cuando termina la cuenta atrás.

Apertura de la puerta mientras está funcionando el aparato

Si abre la puerta mientras se realiza un programa, el aparato se detiene. Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción.

Si la puerta se abre más de 30 segundos durante la fase de secado, el programa en funcionamiento se termina.

Cancelación del inicio diferido mientras está en curso la cuenta atrás

Si cancela el inicio diferido, debe volver a ajustar el programa y las opciones.

Mantenga pulsadas simultáneamente Program y Option hasta que el aparato se encuentre en el modo de selección.

Cancelación de un programa

Mantenga pulsadas simultáneamente Program y Option hasta que el aparato se encuentre en el modo de selección. Compruebe que hay detergente en el dosificador antes de iniciar un nuevo programa.

Fin del programa

Cuando haya finalizado el programa de lavado, la pantalla mostrará 0:00. Los Indicadores luminosos de fase están desactivados.

ESPAÑOL

Page 54

Se apagan todas las teclas salvo la de encendido / apagado.

1. Pulse la tecla de encendido/apagado o espere a que la función Auto Off desactive automáticamente el aparato.

Si abre la puerta antes de la activación de Auto Off, el aparato se desactiva automáticamente.

2. Cierre la llave de paso.

10. CONSEJOS

10.1 General

Los consejos siguientes le aseguran un resultado de limpieza de secado óptimo en el uso diario y también le ayudan a proteger el medio ambiente.

• Tire los residuos de alimentos de

mayor tamaño de los platos a la basura.

• No enjuague los platos a mano. Si es

necesario, utilice el programa de prelavado (en su caso) o seleccione un programa con fase de prelavado.

• Aproveche siempre todo el espacio de

los cestos

• Al cargar el aparato, asegúrese de que

los platos quedan totalmente al alcance de las boquillas del brazo aspersor para lavarse con el agua que expulsan. Asegúrese de que los objetos no se tocan entre sí ni se cubren unos a otros.

• Puede utilizar detergente para

lavavajillas, abrillantador y sal por separado o pastillas múltiples (p. ej. ''3en1'', ''4en1'', ''Todo en 1''). Siga las instrucciones que aparecen en el envoltorio.

• Seleccione el programa según el tipo

de carga y el grado de suciedad. Con el programa ECO se consigue el uso más eficaz del agua y consumo de energía para vajillas y cubiertos con suciedad normal.

10.2 Utilización de sal,

abrillantador y detergente

• Utilice únicamente sal, abrillantador y

detergente para el lavavajillas. El aparato podría dañarse con otros productos.

• Las pastillas múltiples suelen ser

adecuadas para áreas con dureza de agua hasta 21 °dH. En las zonas que

superen este límite también deberá utilizarse abrillantador además de pastillas múltiples. Sin embargo, en áreas con agua dura o muy dura, recomendamos utilizar detergente solo (en polvo, gel o pastillas sin funciones adicionales) abrillantador y sal por separado para conseguir un resultado de limpieza y secado óptimo.

• Si utiliza tabletas múltiples, puede seleccionar la opción Multitab (en su caso). Esta opción mejora el resultado de limpieza y secado con el uso de pastillas múltiples.

• Las pastillas de detergente no se disuelven completamente con programas cortos. Para evitar restos de detergente en la vajilla, se recomienda usar pastillas de detergente con los programas largos.

• No utilice más cantidad de detergente de la recomendada. Consulte las instrucciones del envase del detergente.

10.3 Qué hacer si desea dejar

de usar pastillas de detergente

Antes de volver a utilizar por separado detergente, sal y abrillantador, realice el procedimiento siguiente.

1. Ajuste el nivel más alto del

descalcificador.

2. Asegúrese de llenar el depósito de sal

y el dosificador de abrillantador.

3. Inicie el programa más corto que

incluya una fase de aclarado. No añada detergente ni cargue los cestos.

4. Cuando termine el programa, ajuste el

descalcificador según la dureza del agua de su zona.

5. Ajuste la cantidad de abrillantador.

www.electrolux.com54

Page 55

10.4 Carga de los cestos

• Utilice el aparato exclusivamente para lavar utensilios aptos para lavavajillas.

• No coloque en el aparato utensilios de madera, cuerno, aluminio, peltre o cobre.

• No coloque en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).

• Tire a la basura los restos de alimentos más gruesos de los platos.

• Ablande los restos de comida adheridos a la vajilla.

• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.

• Asegúrese de que los vasos no chocan entre sí.

• Coloque los cubiertos y los objetos pequeños en la bandeja de cubiertos.

• Coloque los objetos ligeros en el cesto superior. Asegúrese de que los objetos no se mueven.

• Antes de iniciar un programa, compruebe que los brazos aspersores giran sin obstrucción.

10.5 Antes del inicio de un

programa

Compruebe que:

• Los filtros están limpios y bien instalados.

• La tapa del depósito de sal está apretada.

• Los brazos aspersores no están obstruidos.

• Hay abrillantador y sal para lavavajillas (a menos que utilice pastillas múltiples).

• La posición de los objetos en los cestos es correcta.

• El programa es adecuado para el tipo de carga y el grado de suciedad.

• Se utiliza la cantidad correcta de detergente.

10.6 Descarga de los cestos

1. Deje enfriar la vajilla y cristalería antes

de retirarla del aparato Los artículos calientes son sensibles a los golpes.

2. Vacíe primero el cesto inferior y a

continuación el superior

Al final del programa puede haber restos de agua en los laterales y en la puerta del aparato.

11. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

Los filtros sucios y los brazos aspersores obstruidos reducen la calidad del lavado. Revíselos periódicamente y, si es necesario, límpielos.

11.1 Limpieza de los filtros

El sistema de filtro está hecho de 3 piezas.

1. Gire el filtro (B) hacia la izquierda y

extráigalo.

ESPAÑOL

Page 56

2. Extraiga el filtro (C) del filtro (B).

3. Extraiga el filtro plano (A).

4. Lave los filtros.

5. Asegúrese de que no haya restos de

comida ni suciedad alrededor del borde del sumidero.

6. Vuelva a colocar el filtro plano (A). Asegúrese de que esté bien colocado bajo las 2 guías.

7. Vuelva a montar los filtros (B) y (C).

8. Vuelva a colocar el filtro (B) en el filtro

plano (A). Gírelo hacia la derecha hasta que encaje.

PRECAUCIÓN!

Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.

11.2 Limpieza de los brazos aspersores

No retire los brazos aspersores. Si los orificios de los brazos aspersores se taponan, retire la suciedad restante con un objeto afilado.

11.3 Limpieza del exterior

• Limpie el aparato con un paño suave humedecido.

• Utilice solo detergentes neutros.

• No utilice productos abrasivos, estropajos duros ni disolventes.

www.electrolux.com56

Page 57

11.4 Limpieza del interior

• Limpie cuidadosamente el aparato, incluida la junta de goma de la puerta, con un paño húmedo.

• Si normalmente utiliza programas de corta duración, estos pueden dejar

depósitos de grasa y sarro en el interior del aparato. Para evitarlo, se recomienda utilizar programas de larga duración al menos dos veces al mes.

12. SOLUCIÓN DE PROBLEMAS

Si el aparato no se pone en marcha ni se detiene durante el funcionamiento. Antes de ponerse en contacto con un centro de servicio técnico, compruebe si puede solucionar el problema por sí mismo con ayuda de la información de la tabla.

Algunos fallos de funcionamiento se indican en la pantalla con un código de alarma.

Problema y código de alarma

Posible solución

No se puede encender el aparato.

• Asegúrese de que el enchufe está conectado a la toma de corriente.

• Asegúrese de que no hay ningún fusible dañado en la caja de fusibles.

El programa no se pone en marcha.

• Asegúrese de que la puerta del aparato está cerrada.

• Pulse Start.

• Si se ha ajustado el inicio diferido, cancele el ajuste o espere hasta el final de la cuenta atrás.

• El aparato ha iniciado el proceso de recarga de resina dentro del descalcificador de agua. La duración total del proceso es de aproximadamente 5 minutos.

El aparato no carga agua. La pantalla muestra .

• Compruebe que el grifo está abierto.

• Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.

• Compruebe que el grifo no esté obstruido.

• Asegúrese de que el filtro de la manguera de entrada no está obstruido.

• Asegúrese de que la manguera de entrada no esté doblada ni retorcida.

El aparato no desagua. La pantalla muestra .

• Compruebe que el desagüe no esté obstruido.

• Asegúrese de que el tubo de desagüe no esté doblado ni retorcido.

El dispositivo contra inundación se ha puesto en marcha.

La pantalla muestra .

• Cierre el grifo y póngase en contacto con el Centro de servicio técnico.

Una vez comprobado el aparato, desactive y actívelo. Si el problema se

vuelve a producir, póngase en contacto con un Centro de servicio técnico.

ESPAÑOL

Page 58

Para los códigos de alarma no descritos en la tabla, póngase en contacto con un Centro de servicio técnico.

12.1 Los resultados del lavado y el secado no son satisfactorios

Problema Posible solución

Hay rayas o películas azuladas en vasos y platos.

• La dosificación del abrillantador es demasiado alta. Ajuste el selector de abrillantador en la posición más baja.

• La cantidad de detergente es demasiada.

Hay manchas y gotas de agua en vajilla y cristalería

• La dosificación del abrillantador es insuficiente. Ajuste el selector de abrillantador en una posición más alta.

• La calidad del abrillantador podría ser la causa.

La vajilla está mojada. • El programa no tiene una fase de secado o la tiene

con una temperatura baja.

• El dosificador de abrillantador está vacío.

• La calidad del abrillantador podría ser la causa.

• La calidad de las tabletas de detergente podría ser la causa. Pruebe con una marca diferente o active el dosificador del abrillantador y utilice éste junto con las tabletas de detergente.

Consulte otras posibles causas en "Consejos".

13. INFORMACIÓN TÉCNICA

Medidas Ancho / alto / fondo (mm) 596 / 850 / 610

Conexión eléctrica

Voltaje (V) 220 - 240

Frecuencia (Hz) 50

Presión del suministro de agua

bares (mínimo y máximo) 0.5 - 8

MPa (mínimo y máximo) 0.05 - 0.8

Suministro de agua

Agua fría o caliente

máx. 60 °C

Capacidad Cubiertos 15

Consumo de potencia Modo encendido (W) 0.99

Consumo de potencia Modo apagado (W) 0.10

Consulte los demás valores en la placa de características.

Si el agua caliente procede de una fuente de energía alternativa (por ejemplo, paneles so-

lares, energía eólica), utilice la toma de agua caliente para reducir el consumo de energía.

www.electrolux.com58

Page 59

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los

residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

ESPAÑOL

Page 60

www.electrolux.com/shop

117903911-A-352014
