ELECTROLUX ESF66030 User Manual [fr]

notice d’utilisation

Lave-vaisselle

ESF 66030

We were thinking of you

when we made this product

bienvenue dans le monde d’Electrolux electrolux 3

Bienvenue dans le monde d’Electrolux

Nous vous remercions de la confiance que vous nous témoignez
en choisissant un appareil Electrolux qui nous espérons vous
accompagnera agréablement au fil du temps. Au travers d’une
large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable. Vous pourrez en visualiser un
exemple sur la couverture de cette notice. Mais maintenant, il est
temps de découvrir ce guide pour enfin utiliser votre appareil et
profiter des avantages qu’il vous offre. Nous vous assurons qu’il
vous rendra la vie plus facile. Abientôt.

4 electrolux sommaire

Sommaire

Informations relatives à la sécurité 5
Description de l’appareil 7
Bandeau de commande 8
Première utilisation 11
Utilisation quotidienne 16
Programmes de lavage 29
Entretien et nettoyage 31
En cas d’anomalie de

fonctionnement 33
Données techniques 36
Conseils pour les instituts de test 38
Installation 39
En matière de protection de

l’environnement 44
Guarantie/service-clientèle 45

Les symboles suivants sont utilisés dans la présente notice d’utilisation :

Informations importantes concernant votre sécurité et consignes pour
éviter tout endommagement de l’appareil

Informations générales et conseils

Informations en matière de protection de l'environnement

informations relatives à la sécurité electrolux 5

Informations relatives à la sécurité

● N’utilisez que des produits

(détergent, sel, liquide et produit

Pour votre sécurité et pour garantir
une utilisation correcte de
l'appareil, lisez attentivement cette
notice d'utilisation, ainsi que ses
conseils et avertissements, avant
d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter
toute erreur ou accident, veillez à
ce que toute personne qui utilise
l'appareil connaisse bien son
fonctionnement et ses options de
sécurité. Conservez cette notice
avec l'appareil. Si l'appareil devait
être vendu ou cédé à une autre
personne, assurez-vous que la
notice d'utilisation l'accompagne,
afin que le nouvel utilisateur soit
correctement informé du
fonctionnement de celui-ci et des
avertissements s'y rapportant.

de rinçage) spécifiques pour le
lave-vaisselle.

● Évitez d’ouvrir la porte pendant le

fonctionnement de l’appareil, car
de la vapeur chaude pourrait s’en
échapper tandis que l’appareil
foncrionne: une vapeur brûlate
peut s’en échapper.

● Ne sortez pas la vaisselle du lave-

vaisselle avant la fin du cycle de
lavage.

● Lorsque le programme est terminé,

débranchez l’appareil et fermez le
robinet d’arrivée d’eau.

● Cet appareil rne peut être

entretenu et réparé que par un
technicien autorisé, exclusivement
avec des pièces d’origine.

Utilisation correcte

● Votre appareil est destiné à un

usage domestique normal. Ce lave
vaisselle est conçu pour laver la
vaisselle et les ustensiles de
cuisine pouvant être lavés en
machine.

● N'utilisez pas de solvants dans

votre lave vaisselle. Ceux-ci
pourraient provoquer une
explosion.

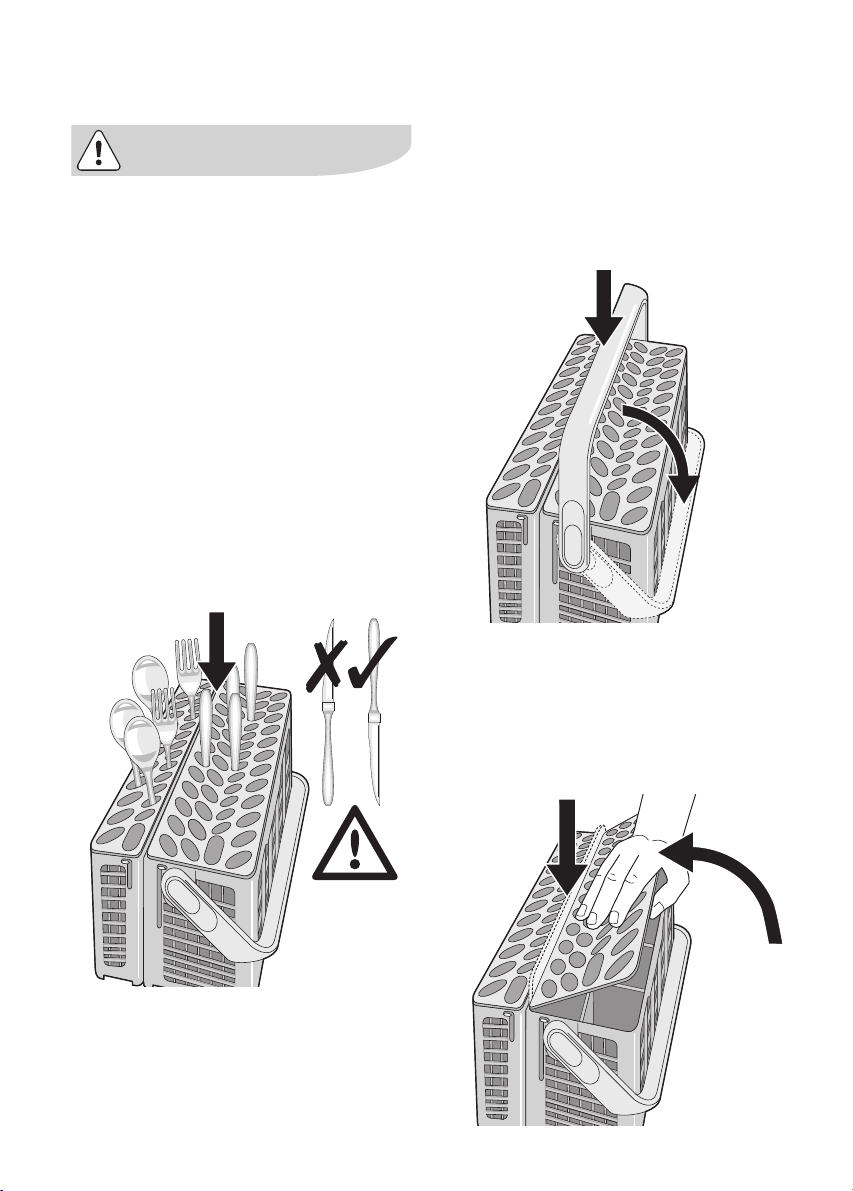

● Les couteaux et autres ustensiles

pointus ou tranchants doivent être
placés dans le panier à couverts
avec la pointe vers le bas, ou en
position horizontale dans le panier
supérieur.

Consignes de sécurité

● Les détergents pour lave-vaisselle

peuvent provoquer occasionner
des brûlures chimiques aux yeux,
de la bouche et de la gorge. Votre
vie peut être mise en
potentiellement dangereux !
Respectez les instructions de
sécurité du fabricant de détergent
pour lave-vaisselle.

● L’eau présente dans de votre lave-

vaisselle n’est pas potable. Des
résidus de détergent peuvent
subsister dans votre lave­vaisselle.

6 electrolux informations relatives à la sécurité

● Assurez-vous que la porte du lave-

vaisselle est toujours
correctement fermée lorsque vous
n’êtes pas occupé a le remplir ou
le vider. Vous éviterez ainsi que
quelqu’un ne trébuche sur la porte
ouverte et ne se blesse.

● Ne montez pas et ne vous

asseyez pas sur la porte ouverte
de botre appareil.

Sécurité enfants

● Cet appareil est conçu pour être

utilisé par des adultes. Ne laissez
pas les enfants utiliser le lave­vaisselle sans surveillance
contrôle.

● Ne laissez pas les emballages à

portée des enfants. Ils pourraient
s’asphyxier.

● Conservez tous les détergents

dans un endroit sûr, hors de portée
des enfants.

● Eloignez les enfants du lave-

vaisselle lorsque la porte est
ouverte.

● Pour des raisons de sécurité, il est

interdit de modifier les
spécifications ou de tenter de
modifier l’appareil de quelque
façon que ce soit.

● N'utilisez jamais le lave vaisselle si

le câble électrique ou les tuyaux
d'eau sont endommagés; ou si le
bandeau de commande, le plan de
travail de l'appareil ou la plinthe
sont endommagés au point que
l'intérieur de l'appareil en est
accessible.

● Les parois du lave-vaisselle ne

doivent jamais être percées, pour
éviter d’endommager les
composants hydrauliques et
électriques.

Avant de procéder aux
branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

Installation

● Vérifiez que le lave-vaisselle n’a

subi aucun dommage en cours de
transport. Ne branchez jamais un
appareil endommagé. Votre lave­vaisselle est endommagé,
andressez-vous à votre revendeur.

● Retirez tous les emballages avant

utilisation.

● Les branchement électriques et

hydrauliques nécessaires à
l'installation de l'appareil ne
doivent être effectués que par un
électricien et/ou un plombier
qualifié.

Description de l’appareil

description de l’appareil electrolux 7

1

Panier supérieur

2

Réglage de l’adoucisseur d’eau

3

Réservoir à sel
Distributeur de produit de lavage

4

Distributeur de liquide de rinçage

5

Plaque signalétique

6

Filtres

7

Bras d’aspersion inférieur

8

Bras d’aspersion supérieur

9

Plan de travail

10

Ce lave-vaisselle est doté d’un
éclairage intérieur qui s’allume
lors de l’ouverture de la porte et
s’éteint lors de la fermeture de
celle-ci.

Lampe intérieure à diode de
CLASSE 1 conformément à la
norme EN 60825-1: 1994 + A1:2002
+ A2:2001

Si l’ampoule est défectuese, faites­la remplacer par le Service Après­vente.

8 electrolux bandeau de commande

Bandeau de commande

1

Touche Marche/Arrêt
Touches de sélection des

2

programmes

3

Touche de départ différé (Delay)

4

Affichage numérique

5

Voyants

L'affichage numérique indique :

- le niveau de dureté sur lequel est
réglé l'adoucisseur d'eau,

- le temps restant (approximatif )
avant la fin du programme,

- activation/désactivation du
distributeur de produit de rinçage,

(SEULEMENT si la «fonction 3 en
1» est active),

- la fin du programme de lavage
(affichage d'un zéro),

- le temps restant avant le départ
différé,

- les codes d'anomalie du lave­vaisselle.

Voyants

bandeau de commande electrolux 9

Déroulement du
programme

Fin du programme

fonction 3 en 1

Sel

Liquide de rinçage

Il s’allume quand un cycle est sélectionné et
reste allumé pendant toute la durée du pro­gramme.

Il s’éteint quand le programme est terminé.

Il s’allume quand un cycle est terminé.

Il indique que la fonction “3 en 1” est
activée/désactivée (voir “fonction 3 en 1”).

Il s’allume quand le réservoir à sel est vide.

Il s’allume quand le liquide de rinçage est
manquant.

Les voyants des réservoirs à sel et
de liquide de rinçage ne sont
jamais allumés pendant qu’un
programme est en cours, même s’il
est nécessaire d’ajouter du sel
et/ou du liquide de rinçage.

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après avoir effectué le remplissage,
à condition que le lave-vaisselle
reste sous tension. Si vous utilisez
un sel peu soluble, il se peut que
cette opération prenne davantage
de temps. Le fonctionnement de la
machine n’en sera pas pour autant
entravé.

10 electrolux bandeau de commande

Mode programmation

Rappelez-vous que pour effectuer:

- le réglage de l’adoucisseur,

- l’activation/la désactivation du
distributeur de liquide de rinçage,

le lave-vaisselle DOIT être en mode
programmation:

● Appuyez sur la touche

Marche/Arrêt, TOUS les voyants
des touches de sélection des
programmes sont allumés =
l’appareil est en mode
programmation.

● Appuyez sur la touche

Marche/Arrêt, SEUL un voyant de
sélection de programme est allumé
= le dernier programme exécuté
ou sélectionné est encore réglé.
Dans un tel cas, pour restaurer le
mode réglage, il sera nécessaire
d’annuler le programme.

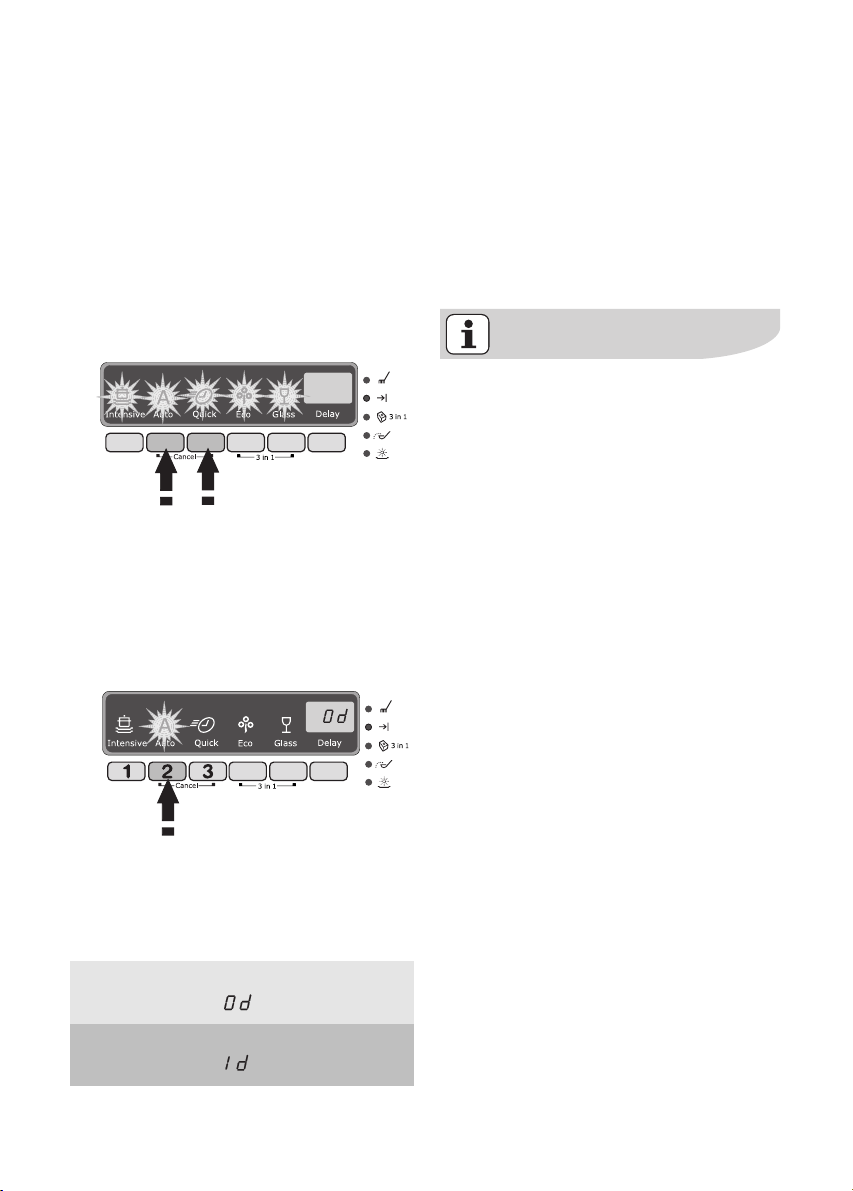

Pour annuler un programme réglé
ou en cours

Appuyez simultanément sur les deux
touches de programme situées au­dessus de l’inscription Cancel et
maintenez-les enfoncéesjusqu’à ce
que tous les voyants des touches de
sélection des programmes soient
éteints. Le programme est alors
annulé et la machine se trouve en
mode programmation.

Première utilisation

première utilisation electrolux 11

Avant d’utiliser votre lave-vaisselle
pour la première fois :

● Assurez-vous que les

raccordements électriques et
hydrauliques sont conformes aux
instructions d’installation.

● Retirez tous les emballages

présents à l’intérieur de l’appareil.

● Réglez l’adoucisseur d’eau

● Versez 1 l d’eau dans le réservoir

à sel, puis approvisionnez en sel

● Remplissez le distributeur de

liquide de rinçage

Réglage de l’adoucisseur d’eau

Le lave-vaisselle est équipé d’un
adoucisseur d’eau conçu pour éliminer
les minéraux et les sels de l’eau
d’alimentation susceptibles de nuire
au bon fonctionnement de l’appareil.

Plus la teneur en minéraux et en sels
est élevée, plus l’eau est dure.

La dureté de l’eau est calculée en
échelles équivalentes, degrés
allemands (°dH), degrés français
(°TH) et mmol/l (millimol par litre ­unité internationale de dureté de
l’eau).

L’adoucisseur doit être réglé en
fonction du degré de dureté de l’eau

Si vous souhaitez utiliser des
pastilles de détergent multifonctions
telles que : “3 en 1”, “4 en 1”, “5 en
1” etc., réglez la fonction 3 en 1 (voir
“fonction 3 en 1”).

Dureté de l’eau

dans votre region. Renseignez-vous
auprès de la Compagnie locale de
distribution des Eaux pour connaître le
degré de dureté de l’eau de votre
zone d’habitation.

Réglage de la dureté

de l’eau

°dH °TH mmol/l manuel électronique

Utilisation

du sel

régénérant

51 - 70 91 - 125 9,0 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 8,9 2 niveau 9 oui

37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui

23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui

15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

ne pas approvisionner en sel

*

*

12 electrolux première utilisation

L’adoucisseur d’eau doit être réglé
des deux façons suivantes :
manuellement, à l’aide du sélecteur
de dureté de l’eau et
électroniquement, à l’aide de
certaines touches de programme
présentes sur le bandeau de
commande.

Réglage manuel
Le lave-vaisselle est réglé d’usine

sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave­vaisselle.

3. Tournez le sélecteur de dureté de
l’eau sur la position 1 ou 2 (voir
tableau).

4. Replacez le panier inférieur.

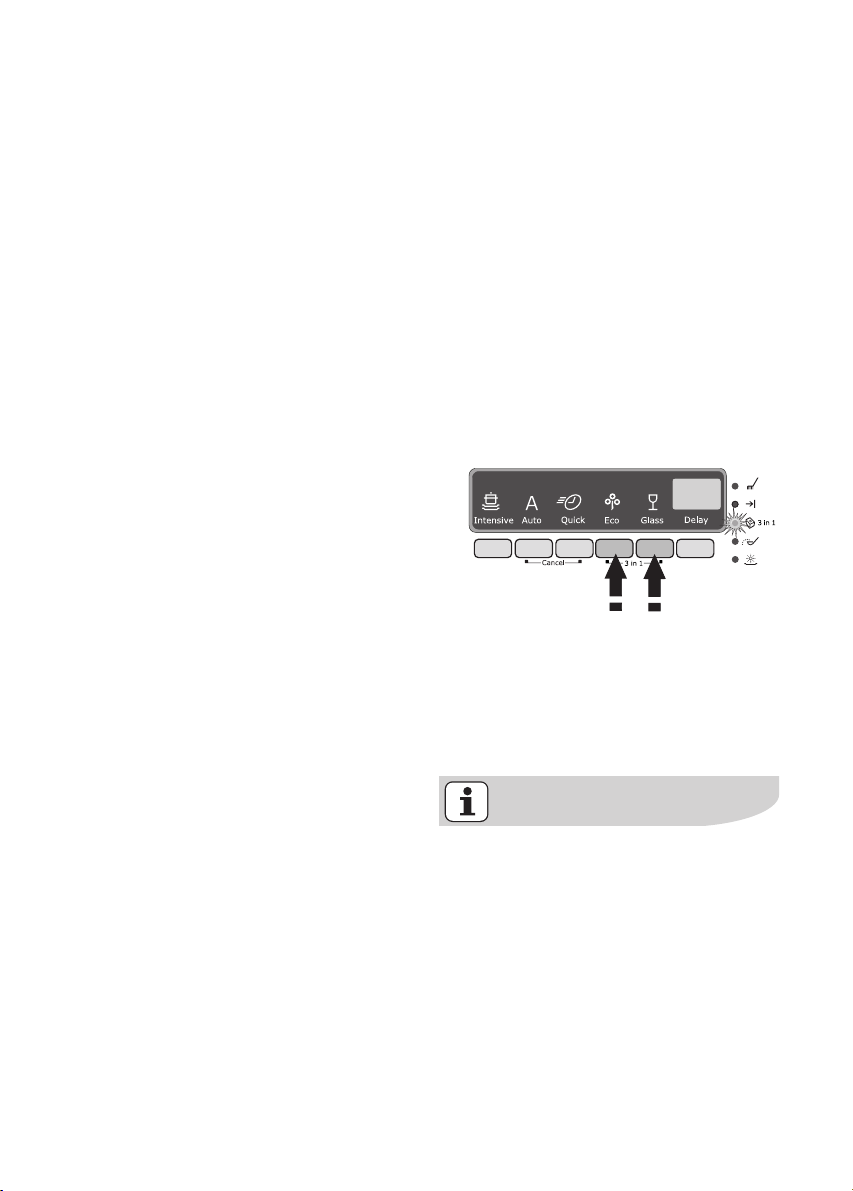

2. Appuyez simultanément sur les
touches 2 et 3 et maintenez-les
enfoncées jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignotent.

3. Appuyez sur la touche 1 : les
voyants des touches 2 et 3
s'éteignent, tandis que le voyant
de la touche 1 continue à clignoter.
Le niveau réglé apparaît sur
l'affichage numérique.

Réglage électronique
Le lave-vaisselle est réglé d’usine

sur la position 5.

Le réglage électronique de
l'adoucisseur d'eau est
UNIQUEMENT possible lorsque la
fonction 3 en 1 est désactivée.

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode réglage.

Exemples :

affiché = niveau 5
affiché = niveau 10

4. Pour modifier le niveau, appuyez
sur la touche 1. Chaque pression
de la touche détermine le passage
au niveau suivant (pour le réglage,
reportez-vous au tableau).

Exemples :

si le niveau de dureté est réglé sur
5, une pression supplémentaire de
la touche détermine la sélection du
niveau 6.

si le niveau de dureté est réglé sur
10, une pression supplémentaire
de la touche détermine la sélection
du niveau 6.

première utilisation electrolux 13

5. Pour mémoriser l’opération, mettez
à l’arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

Remplissage du réservoir de sel

Utilisez uniquement du sel spécial
pour lave-vaisselle. Tout autre type de
sel non spécialement étudié pour être
utilisé dans un lave-vaisselle, en
particulier le sel de cuisine, peut
endommager l’adoucisseur d’eau.
Approvisionnez en sel avant de
démarrer un programme de lavage
complet.
Vous éviterez ainsi que des grains de
sel ou de l’eau salée qui a débordé
n’entre en contact avec le fond de la
cuve pendant un laps de temps
prolongé, engendrant de la corrosion.

3. Versez le sel à l’aide de
l’entonnoir, jusqu’à ce que le
réservoir soit rempli.

4. Remettez le bouchon en place en
veillant à ce que le pas de filetage
et le joint ne présentent aucune
trace de sel.

5. Serrez le bouchon en le tournant
des aiguilles d’une montre, jusqu’à
ce que vous entendiez un clic.

Ne vous préoccupez pas si de l’eau
déborde du réservoir lorsque vous le
rémplissez. Cela est parfaitement
normal.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier
inférieur et dévissez le bouchon du
réservoir de sel en le tournant
dans le sens inverse des aiguilles
d’une montre.

2. Versez 1 l d’eau à l’intérieur du
réservoir (cette opération est
nécessaire uniquement lorsque
vous remplissez le réservoir pour
la première fois).

14 electrolux première utilisation

Remplissage du distributeur de
liquide de rinçage

Le liquide de rinçage assure un
rinçage optimal et un séchage sans
taches ni striures.

Le liquide de rinçage est
automatiquement ajouté au cours du
dernier rinçage.

1. Ouvrez le distributeur en appuyant
sur la touche de le levier de
fermeture (A).

2. Versez le liquide de rinçage dans
la goulotte de remplissage. Le
niveau maximum de remplissage
est signalé par “max”.

En fonction des résultats de brillance
et de séchage obtenus, adaptez le
dosage du liquide de rinçage à l’aide
du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage
maximum).

Le sélecteur est réglé d’usine sur la
position 4.

Augmentez le dosage si vous
constatez la présence de gouttes
d’eau ou de taches de calcaire sur la
vaisselle au terme du lavage.

En revanche, si des rayures blanches
sont présentes sur les plats de
service, la vaisselle, ou si les verres
et les lames de couteaux sont
recouverts d’un film bleuâtre, il
convient de réduire le dosage.

3. Vérifiez que le couvercle est fermé
après chaque remplissage.

Le distributeur contient environ 110 ml
de liquide de rinçage, quantité
suffisante pour 16 à 40 cycles de
lavage, en fonction du réglage de la
dose programmée.

Essuyez tout débordement de
liquide de rinçage à l’aide de papier
absorbant, afin d’éviter une
formation excessive de mousse
lors du lavage suivant.

Utilisez exclusivement des liquides
de rinçage de marque, spéciaux
pour lave-vaisselle.

Ne remplissez jamais le
distributeur de liquide de rinçage
avec d’autres produits (par ex. un
agent de nettoyage pour lave­vaisselle, du produit de lavage).
Cela aurait pour effet
d’endommager la machine.

première utilisation electrolux 15

16 electrolux utilisation quotidienne

Utilisation quotidienne

● Contrôlez le niveau du réservoir de

sel et du distributeur de liquide de
rinçage.

● Rangez les couverts et las

vaisselle dans le lave-vaisselle.

● Versez le produit de lavage dans

le réservoir correspondant.

● Sélectionnez un programme

adapté au lavage des couverts et
des plats de type de charge et de
salissure.

● Démarrez le programme.

Rangement des couverts et des
plats de service de la vaisselle.

Les éponges, les chiffons de
nettoyage et tout autre objet
absorbant l’eau ne doivent pas être
lavés au lave-vaisselle.

● Avant de charger les plats de

service la vaisselle, veillez à :

- enlever tous les restes
d’aliments.

- laisser tremper les casseroles
au fond desquelles adhèrent des
restes d'aliments brûlés ou
attachés.

● Lorsque vous chargez la vaisselle

et les couverts, veillez à prendre
les précautions suivantes :

- Les plats de la vaisselle et les
couverts ne doivent pas entraver
la rotation des bras d’aspersion.

- Chargez les articles creux, tels
que tasses, verres, casseroles,
etc. en les retournant, de
manière à ce que l’eau ne
s’accumule pas dans leur cavité
ou dans un fond bombé.

- Les plats de service et les
couverts ne peuvent doivent pas
être placés les uns dans les
autres, ou se chevaucher.

- Pour éviter que les verres ne se
brisent, évitez qu’ils se touchent.

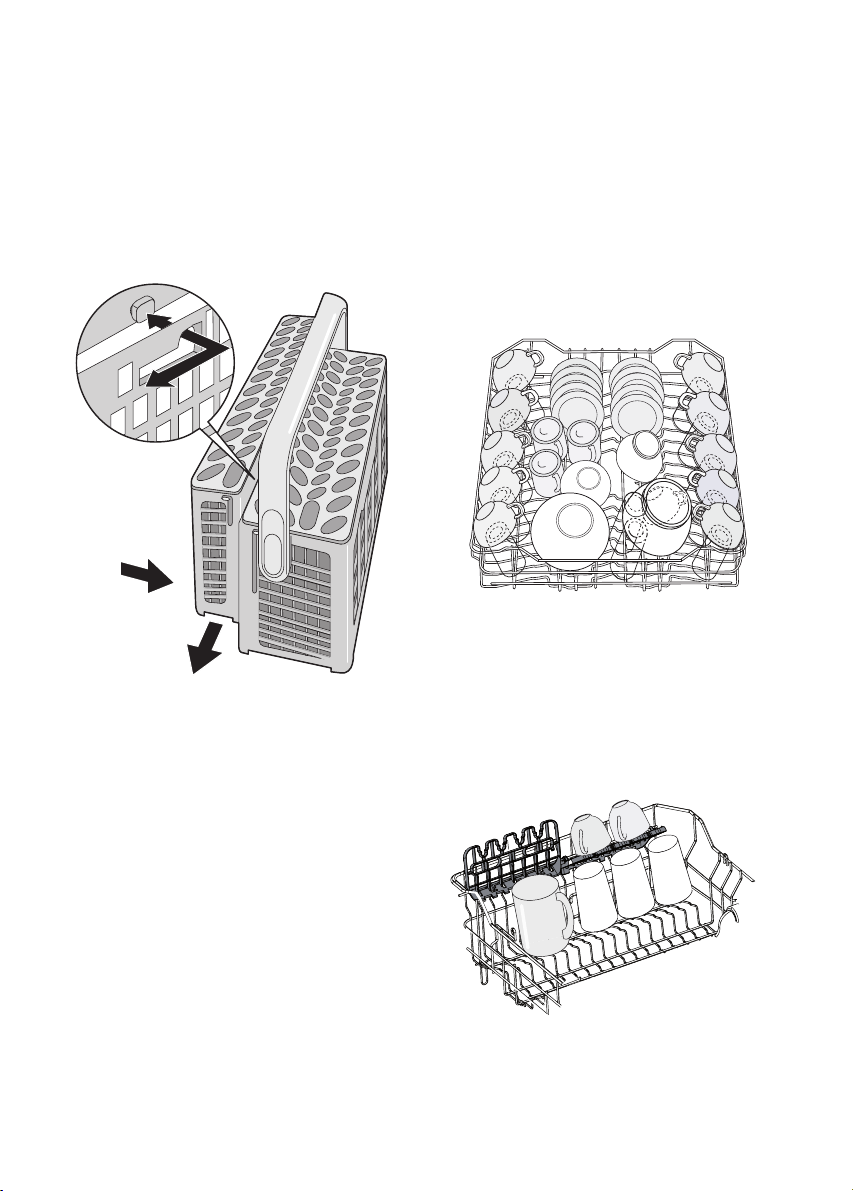

- Déposez les petits objets dans le
panier à couverts.

● Las vaisselle en plastique et les

poêles en en matériau antiadhésif
tendent à retenir les gouttes d’eau;
ces articles ne seront pas
complètement secs, tout comme
séchés aussi bien que les articles
en porcelaine et en acier.
