Page 1
instrukcja obsługi
Zmywarka do naczyń
ESF 65011
Page 2
2 electrolux
Electrolux. Thinking of you.
Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą
stronę internetową www.electrolux.com
Spis treści
Informacje dotyczące bezpieczeństwa .... 2
Opis urządzenia ...................................... 3
Panel sterowania .................................... 4
Pierwsze użycie ...................................... 6
Ustawianie zmiękczacza wody ................ 6
Wsypywanie soli do zmywarki ................. 7
Wlewanie płynu nabłyszczającego .......... 8
Codzienna eksploatacja .......................... 9
Wkładanie sztućców i naczyń ............... 10
Stosowanie detergentu ......................... 12
Wybór i uruchamianie programu
zmywania ............................................. 14
Może ulec zmianie bez powiadomienia
Wyjmowanie naczyń ze zmywarki ......... 15
Programy zmywania ............................. 15
Konserwacja i czyszczenie ................... 16
Co zrobić, gdy… .................................. 17
Dane techniczne ................................... 19
Wskazówki dla ośrodków
przeprowadzających testy .................... 19
Instalacja .............................................. 20
Podłączenie do sieci wodociągowej ...... 21
Podłączenie do sieci elektrycznej .......... 23
Ochrona środowiska ............................ 23
Informacje dotyczące bezpieczeństwa
W celu zapewnienia bezpieczeństwa
użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym uży-
ciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną
uwagę na wskazówki oraz ostrzeżenia.
Wszyscy użytkownicy zmywarki powinni
poznać zasady bezpiecznej obsługi
urządzenia. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez
cały czas używania zmywarki oraz przekazanie jej, w razie odstąpienia lub
sprzedaży urządzenia, kolejnemu użytkownikowi.
Prawidłowe użycie
• Zmywarka jest przeznaczona jedynie do
mycia naczyń i przyborów kuchennych
nadających się do mycia w zmywarce.
• Do zmywarki nie wolno wlewać żadnych
rozpuszczalników. ponieważ mogą one
spowodować wybuch.
•Noże oraz inne ostre przedmioty należy
wkładać do koszyka na sztućce ostrzami
skierowanymi w dół lub układać poziomo
w koszu górnym.
•Należy używać produktów (detergentów,
soli oraz płynu nabłyszczającego) przeznaczonych wyłącznie dla zmywarek.
• Nie należy otwierać drzwiczek zmywarki w
trakcie pracy. Grozi to wydostaniem się na
zewnątrz gorącej pary.
•Nie należy wyjmować ze zmywarki naczyń
przed zakończeniem cyklu mycia.
•Po zakończeniu mycia należy odłączyć
urządzenie od źródła zasilania i zakręcić
zawór wodny.
• Prace konserwacyjne i naprawy urządze-
nia może wykonywać wyłącznie uprawniony technik z autoryzowanego zakładu
serwisowego. Stosować wyłącznie oryginalne części zamienne.
•Pod żadnym pozorem nie należy próbo-
wać
samodzielnie naprawiać urządzenia.
Wykonywanie napraw przez osoby niewykwalifikowane może prowadzić do obrażeń ciała i poważnych usterek urządzenia. Należy skontaktować się z lokalnym
zakładem serwisowym. Stosować wyłącznie oryginalne części zamienne.
Page 3
electrolux 3
Ogólne zasady bezpieczeństwa
• Detergenty używane w zmywarkach mogą
powodować chemiczne oparzenia oczu,
ust i gardła. Mogą stanowić zagrożenie dla
życia! Należy przestrzegać wskazówek
producentów detergentów dotyczących
ich bezpiecznego używania.
• Woda w zmywarce nie nadaje się do picia.
W zmywarce mogą pozostawać resztki
detergentu.
• Drzwiczki zmywarki powinny być zawsze
zamknięte, za wyjątkiem momentu wkładania lub wyjmowania naczyń. Pozwala to
uniknąć niebezpieczeństwa potknięcia się
o otwarte drzwiczki i doznania obrażeń.
•Nie wolno siadać ani stawać na otwartych
drzwiczkach.
Bezpieczeństwo dzieci
•Urządzenie mogą obsługiwać jedynie oso-
by dorosłe. Nie zezwalać dzieciom na obsługiwanie zmywarki bez nadzoru.
•Opakowanie należy przechowywać w
miejscu niedostępnym dla dzieci. Istnieje
ryzyko uduszenia.
• Detergenty należy przechowywać w bezpiecznym miejscu, niedostępnym dla dzieci.
• Dzieci nie powinny znajdować się w pobliżu zmywarki, gdy jej drzwi są otwarte.
Instalacja
• Po rozpakowaniu, sprawdzić, czy zmywarka nie została uszkodzona w czasie
transportu. Zabrania się podłączania usz-
kodzonego urządzenia do zasilania. Jeśli
zmywarka jest uszkodzona, należy skontaktować się z dostawcą.
•Przed rozpoczęciem eksploatacji należy
zdjąć opakowanie.
• Wszystkie prace elektryczne i hydrauliczne
wymagane w celu instalacji zmywarki muszą być wykonywane przez wykwalifikowaną oraz kompetentną osobę.
•Ze względów bezpieczeństwa zabrania się
dokonywania jakichkolwiek modyfikacji
lub zmian konstrukcyjnych w urządzeniu.
•Nigdy nie należy używać zmywarki, jeśli
przewód elektryczny, węże; panel sterują-
cy, blat roboczy lub obszar cokołu są uszkodzone w taki sposób, że wnętrze urz
ądzenia jest łatwo dostępne. Należy
skontaktować się z lokalnym zakładem
serwisowym, aby uniknąć uszkodzeń.
• Aby uniknąć uszkodzeń części hydraulicznych oraz elektrycznych, nie należy nawiercać ścianek bocznych urządzenia.
Ostrzeżenie! Podłączenie elektryczne i
hydrauliczne należy wykonywać zgodnie
z instrukcjami podanymi w
odpowiednich rozdziałach.
Page 4
4 electrolux
Opis urządzenia
1 Kosz górny
2 Regulacja ustawienia twardości wody
3 Pojemnik na sól
4 Dozownik detergentu
5 Dozownik płynu nabłyszczającego
6 Tabliczka znamionowa
7 Filtry
8 Dolne ramię spryskujące
9 Górne ramię spryskujące
10 Blat roboczy
Page 5
electrolux 5
Panel sterowania
1 Przycisk Wł./Wył.
2 Przyciski wyboru programów
3 Przycisk Opóźniony start
4 Kontrolki
5 Wyświetlacz cyfrowy
6 Przyciski funkcji
Kontrolki
Zmywanie Swieci sie podczas fazy zmywania oraz plukania.
Suszenie Swieci sie podczas fazy suszenia.
Koniec Zapala się, gdy skończy się program zmywania.
Sól
1)
Dodatkowo wskazuje również:
– ustawianie poziomu zmiękczania wody,
–zadziałanie alarmu nieprawidłowej pracy urzą-
dzenia.
Zapala się, gdy skończy się specjalna sól.
Page 6
6 electrolux
Kontrolki
Płyn nabłyszczający
1)
1) Kontrolki soli i płynu nabłyszczającego nie świecą się nigdy podczas trwania programu zmywania,
nawet jeśli konieczne jest uzupełnienie soli lub płynu nabłyszczającego.
Wyświetlacz cyfrowy
• odliczanie do momentu opóźnionego uru-
chomienia,
•czy urządzenie jest w trybie ustawiania,
• czy program zmywania jest ustawiony.
Przyciski funkcji
Przy pomocy tych przycisków można ustawić następujące funkcje:
• ustawianie poziomu zmiękczania wody,
• anulowanie programu zmywania lub usta-
wionego opóźnionego startu,
Tryb ustawiania
Wcisnąć przycisk Wł./Wył. Jeśli świecą się
kontrolki WSZYSTKICH programów, a na
Zapala się, gdy skończy się płyn nabłyszczający.
Wcisnąć przycisk Wł./Wył. Jeśli świeci się
kontrolka programu, a na wyświetlaczu cyfrowym widoczna jest 1 pozioma linia, to
wciąż jest ustawiony ostatnio wykonywany
lub wybrany program. W takim przypadku,
aby powrócić do trybu ustawiania, należy
anulować program.
Anulowanie ustawionego lub
trwającego programu
Jednocześnie wcisnąć i przytrzymać dwa
przyciski funkcyjne B i C, dopóki nie zapalą
się kontrolki wszystkich programów, a na
wyświetlaczu nie pojawią się 3 poziome linie.
Program został anulowany i urządzenie jest
w trybie ustawiania.
wyświetlaczu cyfrowym widoczne są 3 poziome linie, urządzenie jest w trybie ustawiania.
Należy zawsze pamiętać, że podczas
wykonywania czynności takich, jak:
– wybieranie programu zmywania,
– ustawianie poziomu zmiękczania wo-
dy,
urządzenie MUSI być w trybie ustawiania.
Pierwsze użycie
Przed pierwszym użyciem zmywarki:
• Sprawdzić, czy podłączenia elektryczne i
hydrauliczne zostały wykonane zgodne z
instrukcją instalacji
•Wyjąć wszystkie opakowania z urządzenia
• Ustawienie zmiękczacza wody
•Wlać 1 litr wody do zbiornika na sól, a na-
stępnie wsypać sól przeznaczoną do zmywarek
Ustawianie zmiękczacza wody
Zmywarka jest wyposażona w system
zmiękczania wody, dzięki któremu możliwe
jest usuwanie minerałów i soli z wody doprowadzanej do urządzenia, które mogą mieć
szkodliwy lub negatywny wpływ na działanie
zmywarki.
•Wlać płyn nabłyszczający
Aby stosować detergenty typu: ''3 w
1'', ''4 w 1'', ''5 w 1'' itp... należy postępować zgodnie z zaleceniami
podanymi w rozdziale "Stosowanie
detergentu.
Im wyższa zawartość minerałów i soli, tym
twardsza jest woda. Twardość wody jest
mierzona w skali przeliczeniowej, w stopniach niemieckich, stopniach francuskich lub
w mmol/l (milimolach na litr) (milimol na litr -
Page 7
electrolux 7
międzynarodowa jednostka twardości wody).
Zmiękczanie powinno być dopasowane do
stopnia twardości wody na danym obszarze.
Zmiękczanie wody musi być ustawione
obydwoma systemami regulacji: ręcz-
nie, przy użyciu tarczy twardości wody
oraz elektronicznie.
W lokalnym zakładzie wodociągowym moż-
na uzyskać informację na temat twardości
wody.
Twardość wody Regulacja ustawienia twardości wody Stoso-
°dH °TH mmol/l Ręczne Elektroniczne
51 - 70 91 - 125 9,1 - 12,5 2 poziom 10 tak
43 - 50 76 - 90 7,6 - 9,0 2 poziom 9 tak
37 - 42 65 - 75 6,5 - 7,5 2 poziom 8 tak
29 - 36 51 - 64 5,1 - 6,4 2 poziom 7 tak
23 - 28 40 - 50 4,0 - 5,0 2 poziom 6 tak
19 - 22 33 - 39 3,3 - 3,9 2 poziom 5 tak
15 - 18 26 - 32 2,6 - 3,2 1 poziom 4 tak
11 - 14 19 - 25 1,9 - 2,5 1 poziom 3 tak
4 - 10 7 - 18 0,7 - 1,8 1 poziom 2 tak
< 4 < 7 < 0,7 1 poziom 1 nie
3.
Ustawianie ręczne
Zmywarka jest fabrycznie ustawiona na
pozycję 2.
1. Otworzyć drzwiczki zmywarki.
2. Wyjąć dolny kosz ze zmywarki.
3. Obrócić tarczę twardości wody i ustawić
ją na pozycji 1 lub 2 (patrz tabelka).
4. Włożyć dolny kosz.
Wcisnąć przycisk funkcji A. Kontrolki
przycisków B i C zgasną, podczas gdy
kontrolka przycisku funkcji A będzie nadal migać. Jednocześnie kontrolka Ko-
niec zacznie migać.
Bieżący poziom jest wskazywany przez
liczbę mignięć kontrolki Koniec.
Przykłady:
5 mignięć, przerwa, 5 mignięć, przerwa,
itp... = poziom 5
6 mignięć, przerwa, 6 mignięć, przerwa,
itp... = poziom 6
4. Aby zmienić poziom, należy nacisnąć
przycisk funkcji A. Każde wciśnięcie przycisku to zmiana o jeden poziom. Przed
wybraniem nowego poziomu należy
sprawdzić dane w tabeli.
Przykłady: Jeśli obecny poziom to 5,
wciśnięcie przycisku A jeden raz zmienia
Ustawianie elektroniczne
Zmywarka jest fabrycznie ustawiona na
poziom 5.
1. Nacisnąć przycisk . Zmywarka musi być
poziom na 6. Jeśli obecny poziom to 10,
wciśnięcie przycisku A jeden raz zmienia
poziom na 1.
5. Aby zapamiętać operację, należy wyłą-
czyć zmywarkę wciskając przycisk Zał./
Wył.
w trybie ustawiania.
2. Nacisnąć i przytrzymać przyciski funkcji
B i C , aż kontrolki przycisków funkcji A ,
B i C zaczną migać.
wanie
soli
Page 8
8 electrolux
Wsypywanie soli do zmywarki
Ostrzeżenie!
Należy stosować wyłącznie sól przeznaczoną do zmywarek. Inne rodzaje soli, w szczególności sól kuchenna, mogą uszkodzić
instalację zmiękczania wody w zmywarce.
Napełniać solą tuż przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki
temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na dnie urządzenia, co
mogłoby sprzyjać powstawaniu korozji.
Aby wsypać sól:
1. Otworzyć drzwiczki, wyjąć dolny kosz,
zdjąć pokrywę pojemnika na sól.
2. Wlać 1 litr wody do pojemnika (jest to
konieczne jedynie przed nasypaniem
soli za pierwszym razem).
3. Przy pomocy lejka dostarczonego w
komplecie wsypać sól aż do pełna.
4. Zakręcić pokrywę i sprawdzić, czy na
gwincie lub na uszczelce nie pozostały
resztki soli.
5. Dokręcić pokrywę, obracając zgodnie z
ruchem wskazówek zegara aż do słyszal-
nego kliknięcia.
Nie należy się przejmować, jeśli, podczas wsypywania soli, z urządzenia wypływa woda. Jest to zjawisko normalne.
Kontrolka soli na panelu sterowania
może pozostać włączona przez 2-6
godzin po uzupełnieniu soli, przy założeniu, że zmywarka jest przez ten
czas włączona. Jeśli zastosowana
sól rozpuszcza się dłużej, czas ten
może być dłuższy. Nie ma to wpływu
na działanie urządzenia.
Wlewanie płynu nabłyszczającego
Ostrzeżenie! Stosować jedynie
markowe nabłyszczacze do zmywarek.
Nigdy nie wlewać do dozownika nabły-
szczacza żadnych innych substancji (np.
środków do czyszczenia zmywarek, detergentów w płynie). Mogą one uszkodzić urządzenie.
Nabłyszczacz zapewnia całkowite wypłukanie naczyń oraz wysuszenie bez
plam i smug.
Nabłyszczacz jest dodawany automatycznie podczas ostatniego płukania.
1. Otworzyć pojemnik wciskając przycisk
(A).
Page 9
electrolux 9
2. Wlać nabłyszczacz do pojemnika. Maksymalny poziom nabłyszczacza w pojemniku oznaczony jest za pomocą "max".
Dozownik ma pojemność ok. 110 ml, co
wystarczy na ok. 16 do 40 programów
zmywania, w zależności od ustawionego
poziomu dozowania.
3. Po każdym uzupełnieniu nabłyszczacza
należy sprawdzić, czy pokrywa jest zamknięta.
Starannie wytrzeć rozlany podczas napełniania pojemnika nabłyszczaczem
przy pomocy ściereczki, aby uniknąć
nadmiernego wytwarzania piany podczas następnego zmywania.
W zależności od wyników zmywania i suszenia należy wyregulować dawkę płynu nabły-
szczającego przy pomocy pokrętła z 6
pozycjami (pozycja 1 - dawka minimalna, pozycja 6 - dawka maksymalna).
Dawka ustawiona fabrycznie to 4.
Jeśli po zmywaniu na naczyniach pozostają
krople wody lub ślady kamienia, należy
zwiększyć dawkę.
Jeśli na szklanych naczyniach i ostrzach noży
pojawiają się białawe klejące smugi lub niebieskawa warstwa, zmniejszyć dawkę.
Codzienna eksploatacja
• Sprawdzić, czy nie ma konieczności uzu-
pełnienia poziomu soli lub płynu nabłyszczającego w zmywarce.
•Włożyć naczynia i sztućce do zmywarki.
•Wsypać detergent.
•Wybrać program zmywania odpowiedni
do sztućców i naczyń.
•Rozpocząć program zmywania.
Przydatne porady i wskazówki
W zmywarce nie można zmywać żadnych
gąbek, ściereczek ani innych przedmiotów,
które absorbują wodę.
•Przed włożeniem naczyń należy:
–Usunąć pozostałości jedzenia i inne
resztki.
–Zmiękczyć resztki przypalonego jedze-
nia na patelniach
• Podczas wkładania naczyń i sztućców na-
leży pamiętać, że:
– Naczynia i sztućce nie mogą blokować
ramion spryskujących.
– Naczynia wklęsłe, takie jak kubki,
szklanki, garnki, itp., należy wkładać otworem do dołu, aby umożliwić spływanie wody.
– Naczynia i sztućce nie mogą leżeć jedne
na drugich i nie mogą się wzajemnie
przykrywać.
–Aby uniknąć stłuczenia szkła, przedmio-
ty szklane nie mogą się dotykać.
–Małe przedmioty należy wkładać do ko-
sza na sztućce.
• Przedmioty plastikowe oraz patelnie teflo-
nowe mają tendencję do zatrzymywania
kropel wody i; nie schną one tak dobrze jak
porcelana i przedmioty stalowe.
Page 10
10 electrolux
• Lekkie naczynia (np. miseczki plastikowe,
itp.) powinny być wkładane do górnego
Mycie naczyń/sztućców w zmywarce
nie należy zmywać: można zmywać w ograniczonym zakresie:
•Sztućce z rączkami z drewna, rogu, porcelany,
macicy perłowej.
• Przedmioty z plastiku nieodporne na ciepło.
•Stare sztućce z klejonymi częściami nieodpor-
nymi na działanie temperatury.
• Naczynia i sztućce spiekane.
• Przedmioty ze stopu Pewter lub miedzi.
•Kryształ ołowiowy.
• Przedmioty stalowe nieodporne na rdzewienie.
• Deski drewniane.
• Przedmioty z włókien z tworzywa sztucznego.
Wkładanie sztućców i naczyń
Kosz dolny
Dolny kosz jest przeznaczony dla rondli, pokrywek, talerzy, salaterek, sztućców, itp.
Duże talerze i pokrywki powinny być wkładane na obrzeżach kosza, aby umożliwić
swobodne obracanie się ramion spryskują-
cych.
kosza i tak ustawione, aby nie mogły się
przesuwać.
•Zmywać kamionkę jedynie, jeśli dany wyrób jest
dopuszczony przez producenta do mycia w
zmywarkach.
•Wzory szkliwione mogą blednąć przy częstym
myciu.
• Przedmioty ze srebra i aluminium mają tendencję do przebarwiania się podczas mycia: Pozostałości na przykład białka czy żółtka jajka,
musztardy itp. często powodują odbarwienia i
plamy na przedmiotach ze srebra. W związku z
tym, należy natychmiast usuwać resztki żyw-
ności ze srebra, jeśli przedmioty te nie są myte
od razu po użyciu.
Rzędy metalowych kratek podtrzymujących
naczynia można złożyć, aby umożliwić wło-
żenie garnków, patelni i mis.

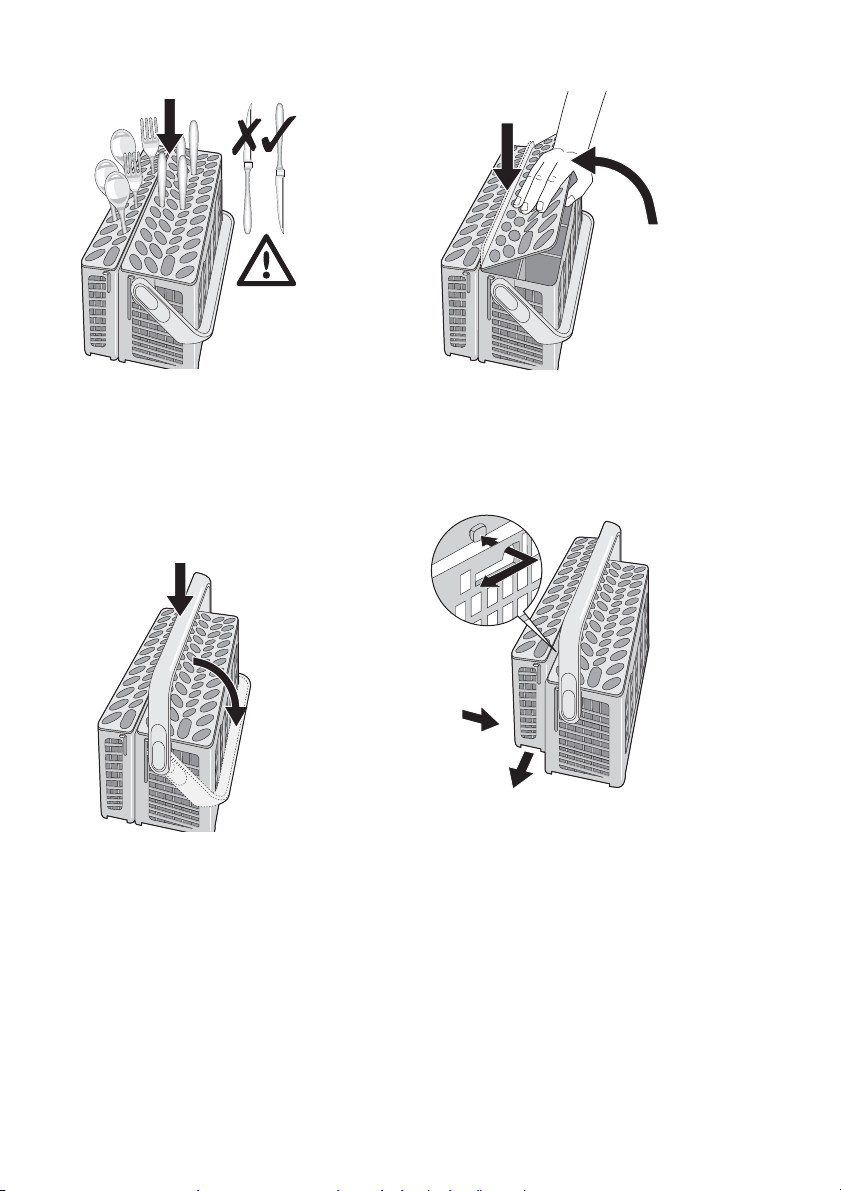

Kosz na sztućce
Noże z długim ostrzem wkładane pionowo stanowią potencjalne zagrożenie.
Długie i/lub ostrze sztućce, np. noże do
mięsa, powinny być wkładane poziomo
w górnym koszu. Należy uważać podczas wkładania i wyciągania ostrych
przedmiotów, np. noży.
Widelce i łyżki należy wkładać do specjalnego wyjmowanego kosza na sztućce trzonkami w dół, a noże trzonkami w górę.
Page 11
electrolux 11
Jeśli z dna koszyka wystają trzonki sztućców
co uniemożliwia obracanie się dolnego ramienia spryskującego, należy włożyć te
sztućce trzonkami do góry.
Wymieszać łyżki z innymi sztućcami, aby nie
przylegały do siebie.
Aby ułatwić wkładanie koszyka na sztućce,
zalecamy obniżenie jego uchwytu.
W celu uzyskania najlepszych rezultatów
zmywania zalecamy korzystanie z kratki na
sztućce.
Jeśli liczba oraz rozmiar sztućców nie pozwalają na zastosowanie kratki, można ją łatwo ukryć.
Kosz na sztućce składa się z dwóch części.
które można łatwo rozdzielić, aby zapewnić
większą elastyczność. Aby rozdzielić dwie
części kosza, należy przesunąć je w poziomie w przeciwnych kierunkach, a następnie
odciągnąć.
Aby ponownie złożyć, należy wykonać czynności w odwrotnej kolejności.
Kosz górny
Górny kosz jest przeznaczony dla talerzyków, salaterek, kubków, szklanek, garnków
i pokrywek.
Ułożyć naczynia na i pod półkami na kubki w
taki sposób, aby woda miała dostęp do
wszystkich powierzchni.
Page 12
12 electrolux
Kieliszki na wysokich nóżkach można ukła-
dać do góry nóżkami na półce na kubki.
Jeśli myte będą wyższe naczynia, półki moż-
na złożyć.
Przed zamknięciem drzwiczek sprawdzić, czy ramiona spryskujące obracają
się swobodnie.
Regulowanie wysokości kosza górnego
Jeśli myte są bardzo duże talerze, można je
wkładać do dolnego kosza po przesunięciu
kosza górnego wyżej.
Maksymalna wysokość naczyń w dolnym
Przy podniesionym koszu górnym
koszu
31 cm
Maksymalna wysokość naczyń w dolnym
Przy obniżonym koszu
górnym
koszu
27 cm
Aby przenieść kosz górny wyżej należy:
1. Wysunąć kosz do oporu.
2. Ostrożnie podnieść oba boki kosza,
upewniając się, że mechanizm zatrzasnął
się w wyższym położeniu a kosz jest stabilny.
Aby obniżyć kosz do oryginalnej pozycji
należy:
1. Wysunąć kosz do oporu.
2. Ostrożnie podnieść oba boki, i pozwolić,
aby mechanizm opadł swobodnie na poprzednie miejsce, mocno trzymając jednocześnie kosz.
Nie obniżać i nie podwyższać kosza tylko z jednej strony
Gdy kosz jest w górnej pozycji, zalecamy
ustawienie półek na kubki w położeniu
dolnym.
Po włożeniu naczyń do urządzenia
należy zawsze zamykać drzwiczki,
aby zapobiec ewentualnym wypadkom.
Stosowanie detergentu
Stosować jedynie detergenty przeznaczone do zmywarek.
Proszę przestrzegać zaleceń producenta dotyczących dawkowania i przechowywania podanych na opakowaniu detergentów.
Nie dawać dawek większych niż przepisano. Dzięki temu zmniejsza się zanieczyszczenie środowiska.

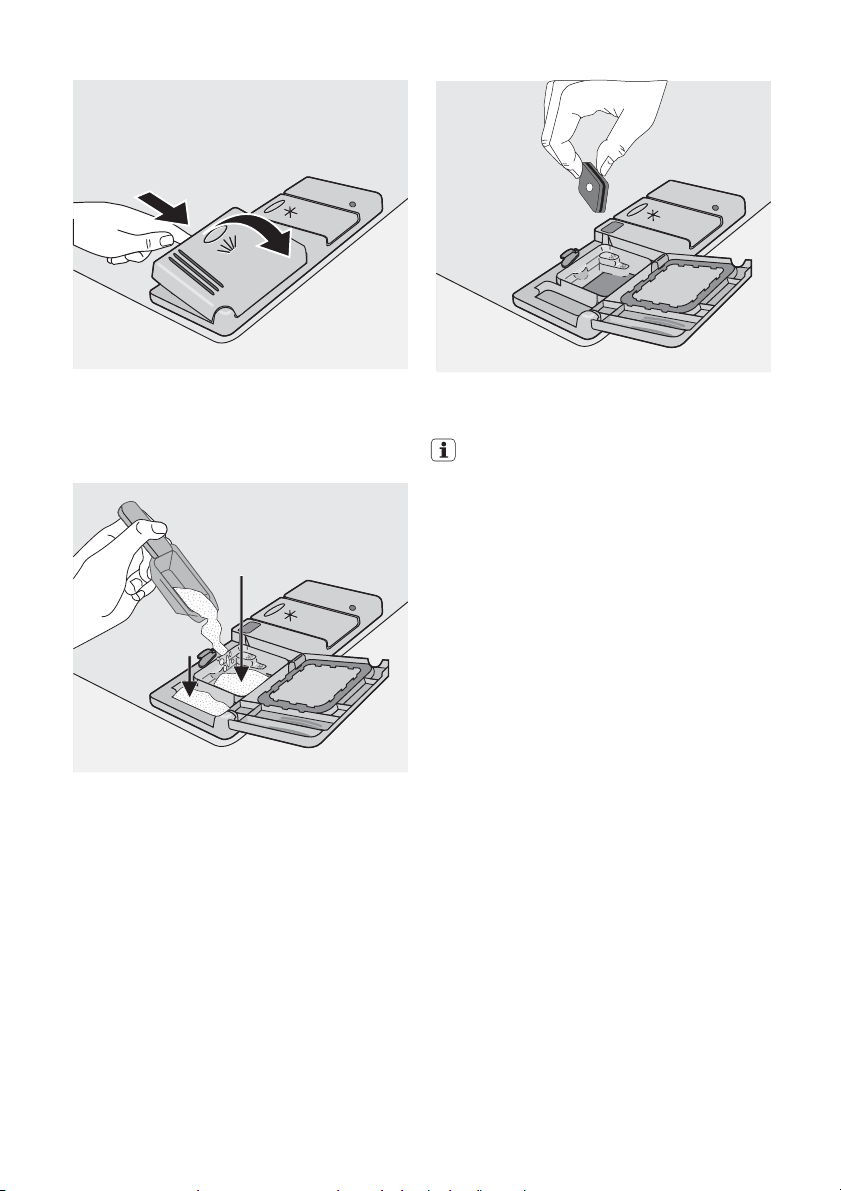

Wsypywanie detergentu
1. Otworzyć pokrywę.
Page 13
electrolux 13
2. Wsypać proszek do dozownika deter-
gentu (1). Oznaczenia poziomu dozowania:
20 = ok. 20 g detergentu
30 = ok. 30 g detergentu.
1
2
3. Wszystkie programy ze zmywaniem
wstępnym wymagają wsypania dodatkowej porcji (5/10 g) detergentu do przeznaczonej na ten cel przegródki (2).
Detergent ten będzie zużyty podczas fazy
zmywania wstępnego.
Stosując detergent w tabletkach; włożyć
tabletkę do pojemnika (1)
4. Zamknąć pokrywę i docisnąć ją, aż zaskoczy.
Czas rozpuszczania detergentu w tabletkach jest inny dla produktów od róż-
nych producentów. W związku z tym
niektóre detergenty w tabletkach nie
osiągają pełnej mocy zmywania podczas krótkich programów. Dlatego, stosując detergent w tabletkach należy
korzystać z dłuższych programów zmywania, aby zapewnić całkowite usunię-
cie resztek detergentu.
Korzystanie z tabletek do zmywarek
Tabletki są detergentami łączącymi w sobie
środek zmywający, nabłyszczacz i sól. Mogą
one również zawierać inne środki, w zależ-
ności od wybranego rodzaju tabletek ("3 w
1", "4 w 1", "5 w 1", itp...).
1. Sprawdzić, czy detergenty te są odpowiednie do danej twardości wody. Patrz
instrukcja producenta.
Uzupełnianie zbiorniczka soli i płynu nabłyszczającego nie jest konieczne. W takim przypadku, kontrolka nabłyszczacza
będzie zawsze paliła się po włączeniu
urządzenia.
2. Wybrać najmniejszy poziom regeneracji
zmiękczacza i dozowania środka nabłyszczającego.
Jeśli wyniki suszenia nie są
zadowalające, zalecamy:
1. Napełnić dozownik płynu nabłyszczają-
cego.
2. Ustawić dozowanie płynu nabłyszczają-
cego na poziom 2.
Page 14
14 electrolux
Jeżeli chce się zrezygnować z tabletek i
zacząć używać oddzielnych środków do
zmywarek, należy:
1. Napełnić odpowiednie dozowniki solą i
płynem nabłyszczającym.
2. Ustawić poziom twardości wody na naj-
wyższy stopień i przeprowadzić 1 zwykły
program zmywania bez wkładania naczyń.
3. Wyregulować ustawienia twardości wody
odpowiednio do twardości na danym obszarze.
4. Regulacja dozowania płynu nabłyszcza-
jącego.
Wybór i uruchamianie programu zmywania
Wybrać program zmywania oraz
opóźniony start przy lekko uchylonych drzwiach. Program lub odliczanie czasu opóźnienia rozpoczyna się dopiero po zamknięciu drzwi.
Do tego momentu można zmodyfikować ustawienia.
1. Sprawdzić, czy naczynia włożono do koszy prawidłowo, a ramiona spryskujące
mogą się swobodnie obracać.
2. Sprawdzić, czy zawór wody jest otwarty.
3. Wcisnąć przycisk Wł./Wył. Zmywarka
musi być w trybie ustawiania.
4. Wcisnąć przycisk odpowiadający żądanemu programowi (patrz rozdział "Programy zmywania").
Po wybraniu programu zaświeci się odpowiadająca mu kontrolka.
Na wyświetlaczu cyfrowym pojawią się 3
poziome linie.
Zaczną migać kontrolki przebiegu programu przewidziane dla ustawionego cyklu.
Zamknąć drzwi zmywarki. Program rozpocznie się automatycznie.
Po rozpoczęciu programu zgasną kontrolki poszczególnych etapów programu.
Świecić si
trwającego aktualnie etapu zmywania.
Przez cały czas trwania programu zmywania na wyświetlaczu cyfrowym widoczna będzie tylko 1 pozioma linia.
Ustawianie i uruchamianie programu z
opóźnionym startem
1. Po wybraniu programu zmywania naciskać przycisk opóźnionego startu, dopóki
na wyświetlaczu cyfrowym nie pojawią
się migające cyfry godzinowe oznaczają-
ce żądane opóźnienie. Uruchomienie
programu zmywania można opóźnić w
zakresie od 1 do 9 godzin.
2. Zamknąć drzwi zmywarki. Odliczanie
rozpocznie się automatycznie. Cyfry na
ę będzie wyłącznie kontrolka
wyświetlaczu już nie migają, lecz świecą
światłem ciągłym.
3. W czasie odliczania co godzinę będzie
zmniejszać się ustawiona liczba godzin
opóźnienia.
4. Otwarcie drzwi przerwie odliczanie. Zamknąć drzwi; odliczanie będzie kontynuowane od momentu przerwania.
5. Po upływie oznaczonego czasu program
uruchamia si
Wyboru programu zmywania oraz opóźnienia uruchomienia można dokonać
również przy zamkniętych drzwiczkach.
Należy pamiętać, że po wciśnięciu przycisku zmywania użytkownik ma TYLKO
3 sekundy na wybranie innego programu lub opóźnienia uruchomienia, po
którym wybrany program rozpocznie się
automatycznie.
Ostrzeżenie! Przerwanie lub
anulowanie trwającego programu
jest dozwolone JEDYNIE w razie
absolutnej konieczności.
Uwaga! Po otwarciu drzwiczek może wydostać się gorąca para. Ostrożnie otwierać drzwiczki.
Anulowanie programu zmywania lub
ustawionego opóźnienia uruchomienia
• Jednocześnie wcisnąć i przytrzymać dwa
przyciski (przyciski funkcyjne i ), aż zapalą
się kontrolki programów, a na wyświetlaczu pojawią się 3 poziome linie.
• Anulowanie opóźnienia uruchomienia oz-
nacza również anulowanie ustawienia programu zmywania. W takim przypadku
należy ponownie ustawić program zmywania.
ę automatycznie.
Page 15
electrolux 15
Przerwanie trwającego programu
zmywania
• B COtworzyć drzwiczki zmywarki; program się zatrzyma. Zamknąć drzwiczki;
program rozpocznie się od momentu, w
którym został przerwany.
•Wcisnąć przycisk Zał./Wył. Wyłączą się
wszystkie kontrolki. Ponownie wcisnąć
przycisk Zał./Wył.; program rozpocznie się
od momentu, w którym został przerwany.
•Jeśli wybrany zostanie nowy program
zmywania, sprawdzić, czy w dozowniku
jest detergent.
Zakończenie programu zmywania
• Zmywarka zatrzyma się automatycznie.
Wyjmowanie naczyń ze zmywarki
•Gorące naczynia mogą się łatwo stłuc.
Przed ich wyjęciem ze zmywarki należy
odczekać, aż ostygną.
• Najpierw wyjmować naczynia z dolnego
kosza, a potem z górnego; Dzięki temu
krople wody z górnego kosza nie będą
skapywać na naczynia w dolnym koszu.
•Woda może pojawić się na ściankach oraz
drzwiczkach zmywarki, ponieważ stal nie-
Programy zmywania
Programy zmywania
Program Stopień za-
Intensywny Bardzo zabru-
Normalny Średnio zabru-
Szybki
1)
Eko
2)
brudzenia
dzone
dzone
Normalnie lub
lekko zabrudzone
Średnio zabrudzone
Rodzaj załadunku Opis programu
Naczynia stołowe,
sztućce, garnki i patelnie
Naczynia stołowe,
sztućce, garnki i patelnie
Naczynia stołowe i
sztućce
Naczynia stołowe i
sztućce
•Zgasną kontrolki przebiegu programu.
•
Zapali się kontrolka Koniec.
• Nadal świecić się będzie kontrolka dopiero
co zakończonego programu.
•Zgaśnie wyświetlacz cyfrowy.
1. Wyłączyć zmywarkę przyciskiem Wł./
Wył.
2. Otworzyć drzwi zmywarki i pozostawi
ć je
otwarte na kilka minut przed wyjęciem
naczyń; w ten sposób mogą one nieco
ostygnąć i lepiej wyschną.
rdzewna ochłodzi się do temperatury niż-
szej niż naczynia.
Po zakończeniu programu mycia zaleca się odłączyć zmywarkę od zasilania i zakręcić zawór wody.
Mycie wstępne
Zmywanie zasadnicze
2 płukania pośrednie
Płukanie końcowe
Suszenie
Mycie wstępne
Zmywanie zasadnicze
1 płukanie pośrednie
Płukanie końcowe
Suszenie
Zmywanie zasadnicze
Płukanie końcowe
Mycie wstępne
Zmywanie zasadnicze
1 płukanie pośrednie
Płukanie końcowe
Suszenie
Page 16
16 electrolux
Program Stopień za-
brudzenia
Szkło Średnio zabru-
dzone
1) Idealny do zmywania, gdy zmywarka została załadowana tylko częściowo. Jest to program doskonale
nadajacy sie do codziennego uzytku. Zostal opracowany w celu spelnienia wymagan czteroosobowej
rodziny, która zmywa tylko naczynia i sztucce po sniadaniu i obiedzie.
2) Program testowy dla ośrodków przeprowadzających testy.
Rodzaj załadunku Opis programu
Delikatne naczynia i
szkło
Zmywanie zasadnicze
1 płukanie pośrednie
Płukanie końcowe
Suszenie
Dane eksploatacyjne
Program Długość programu
Intensywny 110 - 120 1,8 - 2,0 23 - 25
Normalny 90 - 100 1,4 - 1,6 18 - 20
Szybki 30 0,9 9
1)
Eko
Szkło 60 - 70 0,8 - 0,9 14 - 15
1) Program testowy dla ośrodków przeprowadzających testy
(w minutach)
150 - 160 1,0 - 1,1 12 - 13
Pobór energii
(w kWh)
Pobór wody
(w litrach)
Podane wartości mają jedynie charakter
orientacyjny. Zależą one od ciśnienia i
temperatury wody, a także od zmian w
napięciu zasilania oraz ilości naczyń.
Konserwacja i czyszczenie
Czyszczenie filtrów
Filtry należy okresowo sprawdzać i czyścić.
Brudne filtry sprawiają, że wyniki zmywania
są gorsze.
Ostrzeżenie! Przed rozpoczęciem
czyszczenia filtrów, należy upewnić się,
czy urządzenie jest wyłączone.
1. Otworzyć drzwiczki i wyjąć dolny kosz.
2. System filtrów zmywarki składa się z filtra
zgrubnego (A), mikrofiltra (B) i filtra pła-
skiego. Odblokować system filtrów za
pomocą rączki na mikrofiltrze.
3. Przekręcić rączkę o około 1/4 obrotu w
kierunku przeciwnym do ruchu wskazówek zegara oraz wyjąć system filtrów
Page 17
4. Chwycić filtr zgrubny (A) za uchwyt z otworem oraz wyjąć go z mikrofiltra (B).
5. Dokładnie przemyć wszystkie filtry pod
bieżącą wodą.
6. Wyjąć filtr płaski z podstawy komory zmywania i przemyć go dokładnie z obu
stron.
7. Odpowiednio zamocować filtr płaski z
powrotem na dole komory zmywania
upewniając się że dobrze pasuje.
8.
Włożyć filtr zgrubny (A) do mikrofiltra (B) i
docisnąć je razem.
9. Włożyć filtry z powrotem na miejsce i zablokować je, przekręcając rączkę. W
trakcie wykonywania tej czynności, należy dopilnować, aby filtr płaski nie wystawał ponad podstawę komory zmywania.
NIGDY nie należy używać zmywarki bez
zamontowanych filtrów. Nieprawidłowe
ponowne włożenie i zamocowanie filtrów pogarsza wyniki zmywania oraz
może prowadzić do uszkodzenia urzą-
dzenia
NIGDY nie wolno wyjmować ramion
spryskujących.
W razie zatkania otworów w ramionach
spryskujących przez zanieczyszczenia
należy je usunąć patyczkiem.
electrolux 17
Czyszczenie zewnętrznych powierzchni
Oczyścić zewnętrzną powierzchnię urządzenia oraz panel sterowania wilgotną mokrą
ściereczką. W razie potrzeby użyć neutralnego detergentu. Nigdy nie stosować materiałów ściernych, myjek ani rozpuszczalników
(acetonu, trichloroetylenu itp.).
Czyszczenie wnętrza
Regularnie czyścić uszczelki drzwiowe, dozownik płynu nabłyszczającego oraz dozownik detergentu mokrą ściereczką.
Zalecamy uruchomienie raz na 3 miesiące
programu do mycia bardzo zabrudzonych
naczyń, z użyciem detergentu, ale bez wkładania naczyń.
Dłuższe okresy nieużywania urządzenia
W przypadku nieużywania urzą
dzenia przez
dłuższy okres należy:
1. Odłączyć urządzenie od zasilania, a następnie zakręcić wodę.
2. Zostawić drzwiczki otwarte, aby zapobiec tworzeniu się nieprzyjemnych.
3. Pozostawić wnętrze urządzenia w czystym stanie.
Środki ostrożności dotyczące mrozu
Należy unikać umieszczania urządzenia w
miejscu o temperaturze poniżej 0°C. Jeżeli
nie można tego uniknąć, należy je opróżnić,
zamknąć drzwiczki oraz odłączyć i opróżnić
wąż doprowadzający wodę.
Przenoszenie urządzenia
W razie konieczności przeniesienia urządze-
nia (przeprowadzka, itd.), należy:
1. Wyjąć wtyczkę
z gniazdka.
2. Zakręcić zawór wody.
3. Odłączyć węże doprowadzenia i spustu
wody.
4. Wyjąć urządzenie wraz z wężami.
Należy unikać przechylania urządzenia podczas transportu.
Page 18
18 electrolux
Co zrobić, gdy…
Zmywarka nie daje się uruchomić lub przestaje działać podczas używania.
Niektóre problemy są wynikiem niedopełnie-
nia prostych czynności konserwacyjnych lub
przeoczeń i można je rozwiązać stosując się
do wskazówek podanych w niniejszej in-
Kody błędów i nieprawidłowe działanie Możliwa przyczyna i rozwiązanie
•Ciągłe miganie kontrolki trwającego programu
•1 mignięcie kontrolki Koniec
Zmywarka nie napełnia się wodą.
•Ciągłe miganie kontrolki trwającego programu
•2 mignięcia kontrolki Koniec
Zmywarka nie może wypompować wody.
•Ciągłe miganie kontrolki trwającego programu
•3 mignięcia kontrolki Koniec
Uruchomione zostało zabezpieczenie przed
zalaniem.
Nieprawidłowe działanie Możliwa przyczyna i rozwiązanie
Nie można włączyć programu • Drzwiczki zmywarki nie zostały prawidłowo za-
Po wykonaniu opisanych czynności kontrolnych należy włączyć urządzenie.
Program rozpocznie się od momentu, w którym został przerwany.
W razie ponownego pojawienia się kodu błę-
du, należy skontaktować się z autoryzowanym serwisem.
W razie pojawienia się innych kodów błędu,
nieopisanych w powyższej tabeli, należy
skontaktować się z autoryzowanym serwisem.
strukcji, bez konieczności kontaktowania się
z lokalnym autoryzowanym serwisem.
Wyłączyć zmywarkę, otworzyć drzwiczki i
przeprowadzić następujące zalecane działania korygujące.
• Zawór wody jest zablokowany lub zatkany osadem kamienia.
Przeczyścić zawór wody.
•Zawór wody jest zamknięty.
Odkręcić zawór wody.
• Filtr (jeśli występuje) w nakrętce węża doprowadzającego wodę jest zablokowany.
Wyczyścić filtr.
•Wąż doprowadzający wodę nie został właści-
wie ułożony, jest zagięty lub przygnieciony.
Sprawdzić podłączenie węża doprowadzającego wodę.
•Odpływ jest zablokowany.
Przeczyścić odpływ.
•Wąż spustu wody nie został właściwie ułożony,
jest wygięty lub przygnieciony.
Sprawdzić podłączenie węża spustu wody.
•Zakręcić zawór wody i skontaktować się z lo-
kalnym autoryzowanym serwisem.
mknięte.
Zamknąć drzwiczki.
•Urządzenie nie zostało podłączone do zasilania.
Włożyć wtyczkę do gniazdka
• Przepalony bezpiecznik w domowej instalacji
elektrycznej.
Wymienić bezpiecznik.
•Wybrane zostało opóźnione uruchomienie.
W razie potrzeby natychmiastowego umycia
naczyń należy wyłączyć opóźnione uruchomienie.
Kontaktując się z autoryzowanym serwisem
należy podać: model (Mod.), numer produktu
(PNC) oraz numer seryjny (S.N.).
Informacje te można znaleźć na tabliczce
znamionowej umieszczonej na bocznej krawędzi drzwi zmywarki.
Aby zapewnić łatwy dostęp do danych urzą-
dzenia, proponujemy ich zapisanie w tym
miejscu:
Model: : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nr produk-
tu(PNC): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Page 19
Nr seryjny
(S.N.) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
wyniki mycia są niezadowalające
Naczynia są brudne
Naczynia są wilgotne i matowe
Na szklankach i naczyniach widać
smugi, mleczne plamy lub niebieskawy
nalot
Na szklankach i naczyniach widać zaschnięte krople wody
• Wybrany został niewłaściwy program zmywania.
• Naczynia są ułożone w sposób uniemożliwiający dotarcie wody do wszystkich części powierzchni naczyń. Nie należy przeładowywać koszy.
• Ramiona spryskujące nie obracają się swobodnie z powodu niewłaściwego
ułożenia naczyń.
• Filtry w podstawie komory zmywania są brudne lub niewłaściwie ustawione.
•Użyto za mało detergentu lub nie użyto go w ogóle.
• W przypadku kamienia na naczyniach; pojemnik na sól jest pusty lub wybrano niewłaściwy poziom zmiękczania wody.
• Nieprawidłowe podłączenie węża spustowego.
• Nieprawidłowe zamknięcie pokrywy pojemnika na sól.
• Nie zastosowano nabłyszczacza
• Dozownik nabłyszczacza jest pusty.
•Zmniejszyć dozowanie nabłyszczacza
•Zwiększyć dozowanie nabłyszczacza
• Przyczyną może być zastosowany detergent. Należy skontaktować z działem obsługi klienta producenta detergentu.
Jeśli po wykonaniu wszystkich ww. kontroli
urządzenie wciąż jest niesprawne, należy
electrolux 19
skontaktować się z lokalnym punktem serwisowym.
Dane techniczne
Wymiary Szerokość
Podłączenie elektryczne - Napięcie - Moc całkowita - Bezpiecznik
Cisnienie doprowadzanej wody Minimalne
Pojemność 12 kompletów
Wysokość
Głębokość
Informacje dotyczące podłączenia elektrycznego znajdują się na
tabliczce znamionowej umieszczonej na bocznej krawędzi drzwiczek zmywarki.
Maksymalne
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
60 cm
85 cm
63,5 cm
Wskazówki dla ośrodków przeprowadzających testy
Testy na zgodność z normą PN-EN 60704
ależy przeprowadzać na całkowicie załadowanym urządzeniu i przy użyciu programu
testowego (patrz "Dane eksploatacyjne").
Testy na zgodność z normą PN-EN 50242
należy przeprowadzać po napełnieniu zbior-
Pełny wsad: 12 standardowych kompletów
Ilość potrzebnego detergentu: 5 g + 25 g (typ B)
Ustawienia płynu nabłyszczającego Pozycja 4 (typ III)
nika na sól i dozownika płynu nabłyszczają-
cego odpowiednio solą i płynem nabłyszcza-
jącym oraz przy użyciu programu testowego
(patrz "Dane eksploatacyjne").
Page 20
20 electrolux
Ułożenie w górnym koszu
Ułożenie w dolnym koszu
Ułożenie w koszu na sztućce
Instalacja
Ostrzeżenie! Wszelkie prace
elektryczne i/lub hydrauliczne
wymagane w celu zainstalowania
urządzenia powinny być
wykonywane przez
wykwalifikowanego elektryka i/lub
hydraulika albo inną kompetentną
osobę.
Zamontowanie pod blatem kuchennym
Przed instalacja urzadzenia nalezy zdjac
wszystkie elementy opakowania.
Jezeli to mozliwe, nalezy umiescic urzadzenie w poblizu zarówno zaworu jak i spustu
wody.
Po zdjeciu blatu roboczego urzadzenie mozna zainstalowac pod blatem kuchennym, o
ile wymiary wneki odpowiadaja wymiarom
pokazanym na rysunku.
Page 21
electrolux 21
Należy postępować w następujący
sposób:

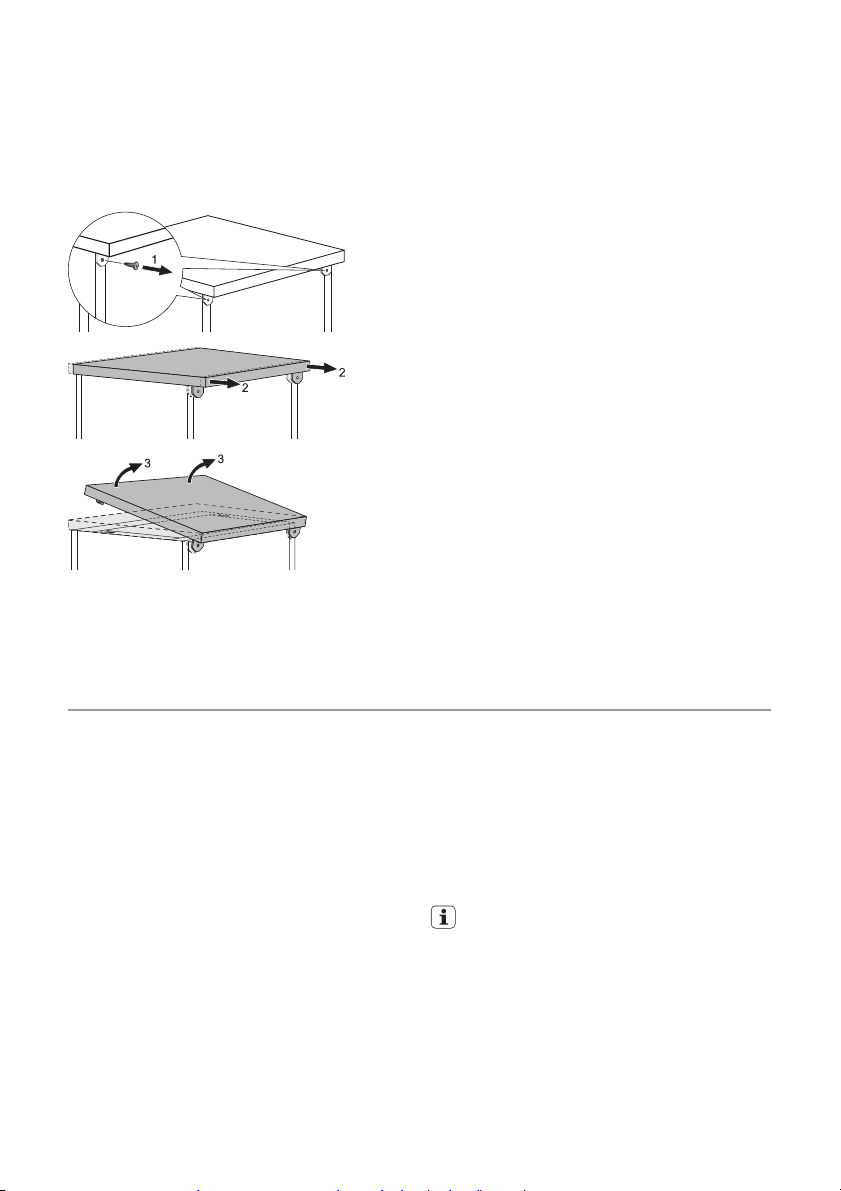

• Zdjąć blat roboczy urządzenia, odkręcając
dwie tylne śruby (1), wyciągnąć blat od tyłu
(2) i wysunąć go z przednich otworów,
podnosząc go do góry (3).
Wyregulowac wysokosc nózek i wsunac
urzadzenie do niszy. Wsuwajac urzadzenie,
nalezy uwazac, aby nie zaplatac i nie zgiac
wezy doprowadzenia i spustu wody.
Podczas wszystkich czynności, w trakcie
których osoba je przeprowadzająca ma dostęp do komponentów wewnętrznych, zmywarka musi być odłączona od źródła zasilania.
Zmywarke nalezy zamontowac w taki sposób, aby po zakonczonej instalacji byl zapewniony do niej latwy dostep dla serwisanta
(na wypadek koniecznosci dokonania naprawy).
Jesli zmywarka bedzie pózniej uzywana jako
urzadzenie wolnostojace, wówczas oryginalny blat roboczy musi zostac ponownie zamontowany.
Cokół w urządzeniach wolnostojących nie
podlega regulacji.
Poziomowanie
Dobre wypoziomowanie jest istotne dla prawidłowego zamykania i uszczelniania drzwi.
W przypadku prawidłowego wypoziomowania urządzenia jego drzwi nie będą się o nic
zahaczały .
W razie niemożności prawidłowego zamknięcia drzwi, należy poluzować lub dokrę-
cić regulowane nóżki aż do idealnego wypoziomowania urządzenia.
Podłączenie do sieci wodociągowej
Podłączenie wody
Urządzenie można podłączyć zarówno do
gorącej (maks. 60°), jak i do zimnej wody.
Dzięki podłączeniu do gorącej wody można
uzyskać znaczne zmniejszenie zużycia energii elektrycznej. Jednak zależy to od sposobu
wytwarzania gorącej wody. (Zalecamy uży-
wanie alternatywnych źródeł energii, które są
bardziej przyjazne dla środowiska, np. wykorzystanie energii słonecznej lub wiatrowej).
Aby umożliwić samodzielne wykonanie podłączenia, nakrętka węża zasilającego została
zaprojektowana w ten sposób, że można ją
przykręcić do króćca z gwintem 3/4'' lub
specjalnego szybkozłącza, jak np. Pressblock.
Ciśnienie wody musi mieścić się w przedziale
określonym w "Danych technicznych". Informacje na temat średniego ciśnienia wody w
Państwa miejscu zamieszkania mo
kać w miejscowych zakładach wodociągowych.
żna uzys-
Przy podłączaniu, wąż doprowadzenia wody
nie może być zaplątany ani zgnieciony.
Urządzenie zostało wyposażone w wąż doprowadzający wodę oraz wąż spustowy,
które mogą być poprowadzone w lewo lub
w prawo po poluzowaniu nakrętki przy zmywarce, zależnie od wymogów instalacji. Aby
uniknąć nieszczelności, należy właściwie zamocować przeciwnakrętkę.
Uwaga! NIE wszystkie modele zmywarek zostały wyposażone w węże doprowadzenia i spustu wody z nakrętkami
przy zmywarce. W takim przypadku
podany wyżej sposób instalacji nie jest
możliwy.
Jeżeli urządzenie podłączane jest do nowych
rur lub rur, które nie były przez dłuższy czas
używane, przed podłączeniem węża doprowadzenia wody należy odkręcić wodę na kilka minut.
Page 22
22 electrolux
NIE stosować węży używanych poprzednio ze starym urządzeniem.
Urządzenie zostało wyposażone w zabezpieczenia uniemożliwiające powrót
wody używanej w urządzeniu do systemu wody pitnej. Urządzenie spełnia wymogi odpowiednich przepisów hydraulicznych.
Wąż doprowadzający wodę z zaworem
bezpieczeństwa
Po podłączeniu węża doprowadzającego
wodę o podwójnych ściankach zawór bezpieczeństwa znajduje się obok zaworu wody.
Z tego względu, wąż doprowadzenia wody
znajduje się pod ciśnieniem wyłącznie po odkręceniu wody. Jeżeli podczas wykonywania
tej czynności wąż zaczyna przeciekać, zawór
bezpieczeństwa odcina bieżącą wodę.
Przy instalowaniu węża doprowadzenia wo-
dy, należy dopilnować, aby:
• Przewód elektryczny do zaworu bezpieczeństwa znajdował się w wężu doprowadzenia wody z podwójnym zabezpieczeniem. Nie zanurzać węża doprowadzenia
wody ani zaworu bezpieczeństwa w wodzie.
• W razie uszkodzenia węża doprowadzenia
wody lub zaworu bezpieczeństwa, natychmiast odłączyć zasilanie.
•Wąż doprowadzający wodę może być wy-
mieniony wyłącznie przez specjalistę lub
serwisanta z autoryzowanego serwisu.
Ostrzeżenie! Urządzenie pod
napięciem

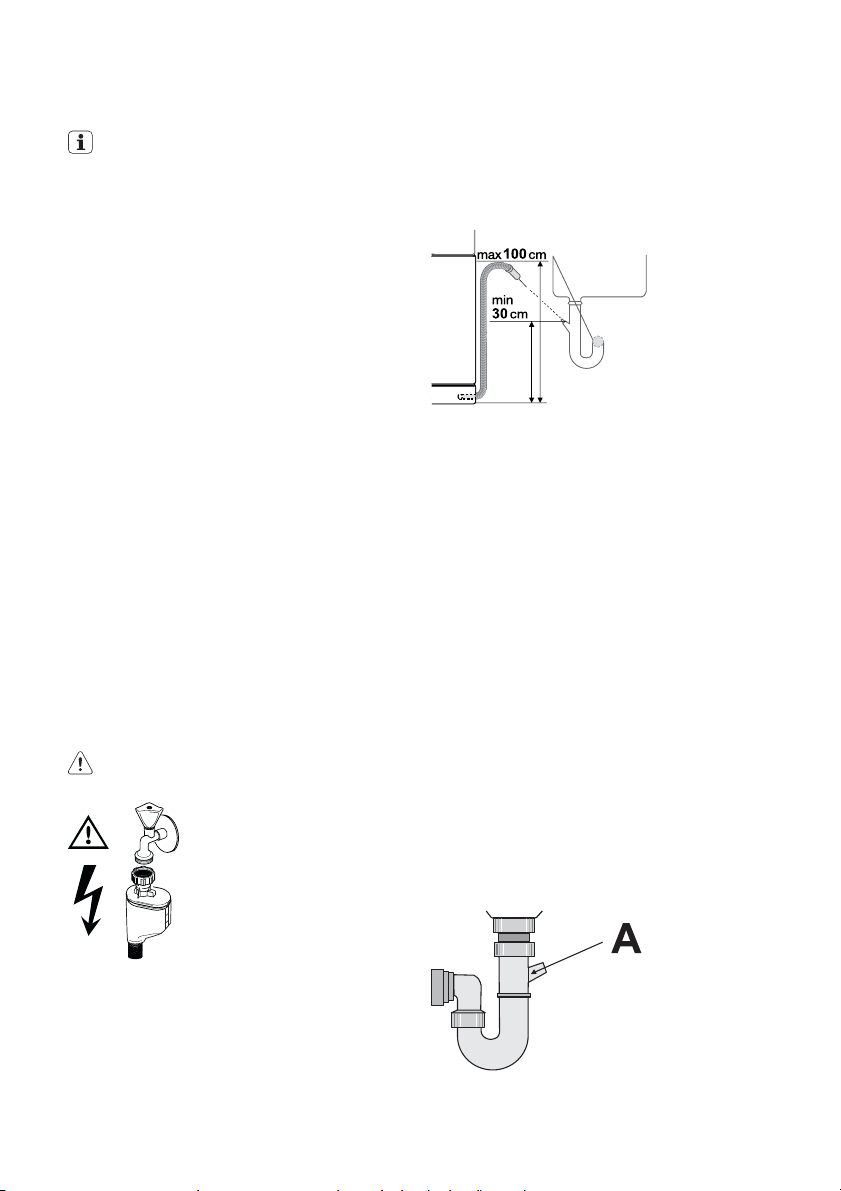

2. Do rury kanalizacyjnej, o średnicy wewnętrznej nie mniejszej niż 4 cm, połączonej bezpośrednio z syfonem i bez uszczelnienia.
Podłączenie do instalacji odpływowej musi
znajdować się na wysokości od 30 (min.) do
100 cm (maks.) od podstawy zmywarki.
Wąż spustowy może znajdować się pod prawej lub lewej stronie zmywarki
Należy dopilnować, aby wąż nie był zgięty ani
zgnieciony, co mogłoby uniemożliwić lub
spowolnić spuszczanie wody.
Zatyczka do zlewu nie może być włożona
podczas spuszczania wody z urządzenia,
ponieważ mogłoby to spowodować ponowne wprowadzenie wody do urządzenia.
W razie stosowania przedłużacza węża, jego
długość nie może przekraczać 2 metrów, zaś
jego średnica wewnętrzna nie może być
mniejsza od średnicy węża.
Również średnica wewnętrzna nakrętek używanych do podłączenia do spustu wody nie
może być mniejsza od
średnicy węża.
W przypadku podłączenia węża spustowego
do syfonu kolankowego należy całkowicie
usunąć plastikową membranę (A). Jeśli
membrana nie zostanie całkowicie usunięta,
istnieje ryzyko odkładania się na niej resztek
jedzenia, co z biegiem czasu może doprowadzić do zablokowania odpływu wody ze
zmywarki
Podłączenie węża spustu wody
Końcówkę węża spustowego można podłączyć w następujący sposób:
1. Do króćca na syfonie od zlewu, podczepiając równocześnie wąż tuż pod powierzchnią blatu kuchennego. Zapobiegnie to cofaniu się wody ze zlewu do
urządzenia.
Page 23
electrolux 23
Nasze urządzenia zostały wyposażone
w zabezpieczenia przed powrotem
brudnej wody do urządzenia. Jeżeli w
zlewie zamontowano zawór zwrotny,
może on uniemożliwiać prawidłowe od-
Podłączenie do sieci elektrycznej
Ostrzeżenie! Normy
bezpieczeństwa wymagają
podłączenia urządzenia do gniazda
z przewodem ochronnym.
Przed pierwszym użyciem urządzenia należy sprawdzić, czy napięcie
znamionowe oraz rodzaj zasilania
podane na tabliczce znamionowej
odpowiadają parametrom zasilania
w miejscu, w którym urządzenie ma
być zainstalowane. Na tabliczce
znamionowej znajdują się informacje dotyczące wartości bezpiecznika
Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego
gniazdka z uziemionym bolcem
ochronnym.
Nie wolno stosować przedłużaczy
ani rozgałęziaczy. Grozi to niebezpieczeństwem pożaru w wyniku
przegrzania.
W razie potrzeby należy wymienić
gniazdko sieciowe. W razie potrzeby
wymiany przewodu elektrycznego,
należy skontaktować się z lokalnym
autoryzowanym serwisem.
Po zainstalowaniu urządzenia należy zapewnić dostę
Nie wyjmować wtyczki z gniazdka
ciągnąc za kabel. Zawsze ciągnąć
za wtyczkę.
Producent nie bierze na siebie żad-
nej odpowiedzialności w przypadku
niezastosowania się do powyższych
wskazówek bezpieczeństwa.
p do wtyczki.
prowadzanie wody ze zmywarki. Dlatego zalecamy jego usunięcie.
Po zainstalowaniu sprawdzić szczelność podłączenia hydraulicznego.
Ochrona środowiska
Symbol na produkcie lub na opakowaniu
oznacza, że tego produktu nie wolno
traktować tak, jak innych odpadów
domowych. Należy oddać go do właściwego
punktu skupu surowców wtórnych
zajmującego się złomowanym sprzętem
elektrycznym i elektronicznym. Właściwa
utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych
produktów na środowisko naturalne oraz
zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego
urządzenia, należy skontaktować się z
lokalnym urzędem miasta, służbami
Page 24
24 electrolux
oczyszczania miasta lub sklepem, w którym
produkt został zakupiony.
Opakowanie
Materiały z opakowania są przyjazne dla środowiska i można je poddać recyklingowi.
Elementy z tworzyw sztucznych posiadają
odpowiednie oznaczenia, np. >PE <, >PS<
itd. Materiały z opakowania należy wyrzucać
do odpowiedniego pojemnika.
Ostrzeżenie! Jeśli urządzenie nie
będzie już używane:
•Wyjąć wtyczkę z gniazdka.
•Odciąć przewód oraz wtyczkę i wy-
rzucić je.
•Usunąć zamek w drzwiczkach. Dzięki
temu można zapobiec niebezpieczeństwu zamknięcia się dzieci wewnątrz urządzenia.
Page 25
electrolux 25
Page 26
26 electrolux
Page 27
electrolux 27
Page 28
www.electrolux.com
www.electrolux.pl
117968380-00-032008
Loading...
