Návod k použití
ESF 66020
Myčka
117997590cs.qxp 28/08/2006 21.31 Page 1
Page 2
We were thinking of you
when we made this product
117997590cs.qxp 28/08/2006 21.31 Page 2
Page 3
Vítejte ve světě Electroluxu electrolux 3
Vítejte ve světě Electroluxu
Vybrali jste si prvotřídní výrobek Electrolux, který si, jak věříme, v budoucnu
velmi oblíbíte. Electrolux si klade za cíl nabízet široký sortiment výrobků, které
mohou váš život učinit pohodlnějším. Některé z nich vidíte na obálce tohoto
návodu. Najděte si několik minut a prostudujte si tento návod, abyste mohli
začít nový spotřebič používat a využívat všech výhod, které nabízí. Slibujeme
vám vysokou uživatelskou spokojenost, přinášející pohodu při jeho používání.
Hodně štěstí!
117997590cs.qxp 28/08/2006 21.31 Page 3
Page 4
obsah electrolux 4
Obsah
Bezpečnostní upozornění 5
Popis výrobku 7
Ovládací panel 8
Při prvním použití 11
Denní používání 15
Mycí programy 25
Čištění a údržba 27
Spotřebič nefunguje 29
Technické údaje 32
Poznámky pro zkušebny 34
Instalace 35
Poznámky k ochraně životního
prostředí 39
Záruční podmínky 40
V tomto návodu se používají následující symboly:
Důležité informace týkající se Vaší bezpečnosti a informace o ochraně
spotřebiče před poškozením.
Všeobecné informace a rady
Upozornění k ochraně životního prostředí
117997590cs.qxp 28/08/2006 21.31 Page 4
Page 5
Bezpečnostní upozornění
V zájmu své bezpečnosti a
správného chodu myčky si před její
instalací a prvním použitím
pozorně přečtěte tento návod k
použití včetně rad a upozornění. K
ochraně před nežádoucími omyly a
nehodami je důležité, aby se
všechny osoby, které budou
používat tento spotřebič, seznámily
s jeho provozem a bezpečnostními
funkcemi. Tyto pokyny uschovejte a
přesvědčte se, že zůstanou u
spotřebiče i v případě jeho
přestěhování na jiné místo nebo
prodeje dalším osobám, aby se
všichni uživatelé po celou dobu
životnosti spotřebiče mohli řádně
informovat o jeho používání a
bezpečnosti.
Správné používání
● Toto myčka je určena k mytí
domácího nádobí vhodného pro
mytí v myčce.
● V myčce nepoužívejte žádná
rozpouštědla. Mohla by způsobit
výbuch.
● Nože a další náčiní s ostrými
špičkami vkládejte do košíčku na
příbory špičkou dolů, nebo je
položte vodorovně do horního
koše.
● Používejte jen prostředky (mycí
prostředky, sůl a leštidla) vhodné
pro myčky.
● Pokud je myčka v provozu,
neotvírejte dveře, mohla by
uniknout horká pára.
● Dokud mycí cyklus neskončí,
nevytahujte z myčky žádné nádobí.
● Po použití odpojte myčku od zdroje
napájení a vypněte přívod vody.
● Pokud by bylo zapotřebí spotřebič
opravit, obraťte se na
autorizovanédo servisního
technika, který by měl použít
výhradně originální náhradní díly.
Všeobecné bezpečnostní informace
● Mycí prostředky mohou způsobit
chemické popálení očí, úst a hrdla.
Může dojít k ohrožení života!
Dodržujte bezpečnostní pokyny
výrobce mycího prostředku do
myčky.
● Voda v myčce není určena k pití.
Mohou v ní být zbytky mycího
prostředku.
● Zkontrolujte, zda jsou dveře myčky
vždy zavřené, s výjimkou vkládání
nebo vyjímání nádobí. Tímto
způsobem zabraníte tomu, aby
přes dveře někdo zakopl a zranil
se.
● Na otevřené dveře myčky si
nesedejte, ani si na ně
nestoupejte.
Dětská pojistka
● Tento spotřebič smí používat
pouze dospělé osoby. Děti by
neměly používat myčku bez
dozoru.
● Všechny obaly uschovejte z
dosahu dětí. Hrozí nebezpečí
udušení.
● Všechny mycí prostředky uložte na
bezpečné místo, kde k nim děti
nemají přístup.
● Jsou-li dveře myčky otevřené,
nedovolte dětem, aby se k nim
přibližovaly.
bezpečnostní upozornění electrolux 5
117997590cs.qxp 28/08/2006 21.31 Page 5
Page 6
Instalace
● Zkontrolujte, zda během dopravy
nedošlo k poškození myčky.
Poškozený spotřebič nikdy
nepřipojujte. Je-li myčka
poškozená, obraťte se na
dodavatele.
● Všechny obaly je nutné před
použitím myčky odstranit.
● Elektrickou a vodovodní instalaci,
které jsou nezbytné k zapojení této
myčky, smí provádět pouze
kvalifikovaná osoba s příslušným
oprávněním.
● Změna technických parametrů,
nebo jakákoli jiná úprava
spotřebiče je z bezpečnostních
důvodů nebezpečná.
● Nikdy myčku nepoužívejte, pokud
jsou elektrické připojení nebo
vodovodní hadice poškozené; nebo
v případě takového poškození
ovládacího panelu, pracovní desky
nebo podstavce, kdy je vnitřek
spotřebiče volně přístupný. Obraťte
se na místní servisní středisko,
abyste se nevystavovali možnému
nebezpečí.
● Žádnou stranu myčky nesmíte
vrtat, abyste nepoškodili vodovodní
a elektrické komponenty.
U elektrické a vodovodní přípojky
se pečlivě řiďte pokyny uvedenými
v příslušných odstavcích.
6 electrolux bezpečnostní upozornění
117997590cs.qxp 28/08/2006 21.31 Page 6
Page 7
Popis výrobku
popis výrobku electrolux 7
Horní koš
Nastavení tvrdosti vody
Zásobník na sůl
Dávkovač mycího prostředku
Dávkovač leštidla
Typový štítek
Filtry
Dolní ostřikovací rameno
Horní ostřikovací rameno
Pracovní deska
1
2
3
4
5
6
7
8
9
10
117997590cs.qxp 28/08/2006 21.31 Page 7
Page 8
Ovládací panel
Tlačítko hlavního vypínače
Tlačítka volby programu
Tlačítko Odložený start
Digitální displej
Kontrolky
1
2
3
4
5
8 electrolux ovládací panel
Na digitálním displeji lze sledovat:
- stupeň tvrdosti, na který je
změkčovač vody nastavený,
- přibližný zbývající čas probíhajícího
programu,
- aktivaci/deaktivaci dávkovače leštidla
(POUZE tehdy, je-li funkce 3 v 1
aktivní),
- konec mycího programu (na
digitálním displeji se objeví nula),
- odpočítávání odloženého startu,
- poruchové kódy signalizující poruchy
myčky nádobí.
117997590cs.qxp 28/08/2006 21.31 Page 8
Page 9
Kontrolky soli a leštidla v průběhu
mycího programu nikdy nesvítí, i
když je nutné doplnit sůl a/nebo
leštidlo.
Kontrolka množství soli na
ovládacím panelu může svítit ještě
2-6 h po doplnění soli, je-li myčka
nádobí zapnutá. Jestliže použijete
sůl, která se rozpouští pomaleji,
může svítit i déle. Na funkci myčky
to ale nemá vliv.
Probíhající program
Kontrolky
Konec programu
Rozsvítí se, je-li nastavený mycí program, a
svítí po celou dobu trvání programu.
Zhasne po skončení mycího programu.
Rozsvítí se po skončení mycího programu.
Funkce 3 v 1
Udává aktivaci/deaktivaci “funkce 3 v 1” (viz
“funkce 3 v 1”).
Sůl
Rozsvítí se při vyčerpání soli.
Leštidlo
Rozsvítí se při vyčerpání leštidla.
ovládací panel electrolux 9
117997590cs.qxp 28/08/2006 21.31 Page 9
Page 10
lux 10
10 electrolux ovládací panel
Režim nastavení
Nezapomeňte, že při provádění
jakéhokoli nastavení MUSÍ být
spotřebič v režimu nastavení:
● Stiskněte tlačítko hlavního
vypínače, rozsvítí se VŠECHNY
kontrolky tlačítka programů =
spotřebič je v režimu nastavení.
● Stiskněte tlačítko hlavního
vypínače, rozsvítí se POUZE
kontrolka tlačítka programu = je
ještě nastaven naposled
prováděný nebo zvolený program.
V tomto případě je nutné k návratu
do režimu nastavení program
zrušit.
Zrušení nastaveného programu
nebo probíhajícího programu
Stiskněte současně a podržte dvě
tlačítka programů umístěná nad
nápisem Cancel (zrušit), až se rozsvítí
všechny kontrolky tlačítka programů.
Program se zruší a spotřebič je teď v
režimu nastavení.
117997590cs.qxp 28/08/2006 21.31 Page 10
Page 11
Při prvním použití
Před prvním použitím myčky nádobí
● Zkontrolujte, zda je elektrické a
vodovodní připojení v souladu s
pokyny k instalaci.
● Odstraňte veškeré obaly zevnitř
spotřebiče.
● Nastavte změkčovač vody.
● Do zásobníku na sůl nalijte 1 litr
vody a pak doplňte sůl do myčky.
● Naplňte dávkovač leštidla lešticím
prostředkem.
Chcete-li použít kombinované mycí
tablety jako: “3 v 1”, “4 v 1”,“5 v 1”
apod... nastavte funkci 3 v 1 (viz
“funkce 3 v 1”).
Nastavení změkčovač vody.
Myčka je vybavena změkčovačem
vody, který je určen k odstranění
minerálů a solí z přiváděné vody,
protože by mohly mít škodlivé nebo
nežádoucí účinky na provoz
spotřebiče.
Čím je obsah těchto minerálů a soli
vyšší, tím je voda tvrdší.
Tvrdost vody se označuje v
ekvivalentních stupních tvrdosti,
německých stupních (°dH),
francouzských stupních (°TH) a
mmol/l (milimol na litr - mezinárodní
jednotka pro tvrdost vody).
Změkčovač by měl být nastaven podle
tvrdosti vody v místě vašeho bydliště.
Tvrdost vody ve své domácnosti
zjistíte u místního vodárenského
podniku.
*
sůl není nutná
Tvrdost vody
°dH °TH mmol/l ručně elektronicky
Nastavení změkčovače Použití
soli
51 - 70 91 - 125 9,0 - 12,5 2 stupeň 10 ano
43 - 50 76 - 90 7,6 - 8,9 2 stupeň 9 ano
37 - 42 65 - 75 6,5 - 7,5 2 stupeň 8 ano
29 - 36 51 - 64 5,1 - 6,4 2 stupeň 7 ano
23 - 28 40 - 50 4,0 - 5,0 2 stupeň 6 ano
19 - 22 33 - 39 3,3 - 3,9 2 stupeň 5 ano
15 - 18 26 - 32 2,6 - 3,2 1 stupeň 4 ano
11 - 14 19 - 25 1,9 - 2,5 1 stupeň 3 ano
4 - 10 7 - 18 0,7 - 1,8 1 stupeň 2 ano
< 4 < 7 < 0,7 1 stupeň 1 ne
*
při prvním použití electrolux 11
117997590cs.qxp 28/08/2006 21.31 Page 11
Page 12
Změkčovač vody musí být nastaven
dvěma způsoby: ručně, pomocí
stupnice tvrdosti vody, a elektronicky s
použitím tlačítek programu na
ovládacím panelu.
Ruční nastavení
Myčka byla ve výrobě nastavena do
polohy 2.
1. Otevřete dveře myčky.
2. Z myčky vyjměte dolní koš.
3. Otočte číselníkem stupnice tvrdosti
vody do polohy 1 nebo 2 (viz
tabulka).
4. Vraťte dolní koš.
Elektronické nastavení
Myčka byla ve výrobě nastavena na
stupeň 5.
1. Stiskněte tlačítko hlavního
vypínače. Myčka nádobí musí být v
režimu nastavení.
2. Stiskněte a podržte současně
tlačítka funkcí 2 a 3, až začnou
kontrolky tlačítek funkcí 1, 2 a 3
blikat.
3. Stiskněte tlačítko 1, kontrolky
tlačítek 2 a 3 zhasnou, kontrolka
tlačítka 1 stále bliká. Na digitálním
displeji je viditelný právě nastavený
stupeň.
Příklady:
zobrazeno = stupeň 5
zobrazeno = stupeň 10
4. Stupeň můžete změnit stisknutím
tlačítka 1. Každým stisknutím
tlačítka se stupeň změní. (Při volbě
nového stupně se řiďte tabulkou).
Příklady:
Jestliže je aktuální stupeň 5,
jedním stisknutím tlačítka 1 zvolíte
stupeň 6.
Jestližeje aktuální stupeň 10,
jedním stisknutím tlačítka 1 zvolíte
stupeň 1.
5. Chcete-li nastavení uložit, vypněte
myčku stiskem tlačítka hlavního
vypínače.
12 electrolux při prvním použití
117997590cs.qxp 28/08/2006 21.31 Page 12
Page 13
Doplňování soli
Používejte jen sůl speciálně určenou
pro myčky.
Všechny ostatní druhy soli, které
nejsou určené do myčky, zejména
kuchyňská sůl, poškozují změkčovací
zařízení.
Sůl doplňujte až těsně před
spuštěním jednoho z úplných mycích
programů.
Tím zabráníte, aby rozsypaná sůl
nebo solný roztok zůstaly delší dobu
na dně myčky, kde by mohly způsobit
korozi.
Doplňování:
1. Otevřete dveře, vysuňte dolní koš
a odšroubujte uzávěr zásobníku na
sůl otáčením doleva.
2. Do zásobníku na sůl nalijte 1 litr
vody (to je nutné pouze při
prvním plnění soli).
3. Pomocí přiložené násypky doplňte
sůl, až se zásobník úplně zaplní.
4. Zkontrolujte, zda na šroubovacím
závitu nebo těsnění nezůstaly
zbytky soli a nasaďte uzávěr zpět.
5. Uzávěr vraťte zpět a utáhněte ho
doprava, až se s cvaknutím
zastaví.
Při doplňování soli může ze zásobníku
vytékat voda, to je zcela normální jev.
při prvním použití electrolux 13
117997590cs.qxp 28/08/2006 21.31 Page 13
Page 14
Doplnění leštidla
Leštidlo zajišťuje správné opláchnutí a
usušení nádobí beze šmouh a skvrn.
Leštidlo se automaticky přidává
během posledního oplachování.
1. Otevřete zásobník stisknutím
uvolňovacího tlačítka (A).
2. Přidejte lešticí prostředek, až se
zásobník úplně zaplní. Maximální
stupeň doplnění je označen
značkou “max”.
Dávkovač lešticího prostředku pojme
asi 110 ml lešticího prostředku, což
stačí pro 16 a 40 mycích cyklů v
závislosti na dávkovacím nastavení.
Podle dosaženého výsledku sušení
nastavte dávku lešticího prostředku
pomocí 6polohového voliče (poloha 1
minimální dávkování, poloha 6
maximální dávkování).
Dávkovač byl ve výrobě nastaven do
polohy 4.
Zvyšte dávku leštidla, jestliže jsou na
nádobí po umytí kapky vody nebo
vápencové skvrny.
Snižte dávku leštidla, jestliže jsou na
nádobí po umytí bělavé šmouhy, nebo
je na skleněném nádobí nebo ostří
nožů namodralý film.
3. Po doplnění zkontrolujte zavření
víčka.
Lešticí prostředek rozlitý během
doplňování setřete savým
hadříkem, aby při následujícím mytí
nádobí nedocházelo k nadměrnému
pěnění.
Používejte pouze značkový lešticí
prostředek pro myčky.
Nikdy do dávkovače leštidla nelijte
jiné tekutiny (např. čisticí
prostředky pro myčky, tekuté mycí
prostředky). Poškodili byste tím
myčku.
14 electrolux při prvním použití
117997590cs.qxp 28/08/2006 21.31 Page 14
Page 15
Denní používání
● Zkontrolujte, zda je nutné doplnit
sůl nebo leštidlo.
● Vložte do myčky nádobí a příbory.
● Doplňte mycí prostředek.
● Zvolte mycí program vhodný pro
vložené nádobí a příbory.
● Spusťte mycí program.
Vkládání nádobí a příborů
V myčce nemyjte mycí houbičky,
hadříky na úklid ani jiné savé
materiály.
● Před vložením nádobí:
- Z nádobí odstraňte všechny
zbytky jídel a nečistoty.
- Připálené zbytky jídel v nádobách
nechte změknout.
● Při vkládání nádobí a příborů
postupujte takto:
- Talíře a příbory nesmí bránit
otáčení ostřikovacích ramen.
- Duté nádobí jako šálky, sklenice,
hrnce apod. pokládejte dnem
vzhůru, aby se voda nemohla
zachycovat v nádobách nebo
v prohlubních.
- Talíře a příbory nesmí ležet
na sobě, nebo se navzájem
zakrývat.
- Sklenice se nesmí dotýkat, aby
se nepoškodily.
- Malé předměty vložte do košíčku
na příbory.
● Na plastovém nádobí a hrncích s
teflonem se mohou držet vodní
kapky; toto nádobí neschne tak
dobře jako porcelánové a ocelové
nádobí.
Toto nádobí a příbory je pro mytí v myčce
nevhodné: - Příbory s dřevěnými, rohovinovými, porcelánovými nebo
perleťovými držadly.
- Plastové předměty, které nejsou odolné vůči vyšší
teplotě.
- Starší příbory s lepenými díly, které nejsou tepelně
odolné
- Lepené příbory nebo talíře.
- Měděné nebo cínové předměty.
- Olovnatý křišťál.
- Ocelové předměty podléhající korozi.
- Dřevěné mísy.
- Předměty ze syntetických vláken.
omezeně
vhodné:
- Kameninové nádobí myjte v myčce pouze tehdy, jestliže
to výrobce nádobí výslovně doporučil.
- Glazované vzory mohou při častém mytí vyblednout .
- Stříbrné a hliníkové nádobí často při mytí ztrácí barvu.
Vaječný bílek, žloutek a hořčice zanechávají na stříbrném
nádobí skvrny, nebo způsobují změnu barvy. Jestliže
stříbrné nádobí nebudete hned mýt, tyto zbytky z něj
raději ihned odstraňte.
denní používání electrolux 15
117997590cs.qxp 28/08/2006 21.31 Page 15
Page 16
Otevřete dveře myčky, vytáhněte koše
a vložte do nich nádobí.
Dolní koš
Dolní koš je určen pro pánve, poklice,
talíře, salátové mísy, příbory apod.
Servírovací podnosy a velké poklice
lze naskládat po stranách koše, ale
vždy si ověřte, zda se mohou
ostřikovací ramena volně otáčet.
Dvě řady držáků v dolním koši lze
lehce sklopit a získat tak místo k
uložení vložení hrnců, pánví a velkých
mís.
16 electrolux denní používání
Košíček na příbory
Nože s dlouhým ostřím jsou ve
svislé poloze nebezpečné.
Dlouhé a/nebo ostré příbory jako
krájecí nože položte vodorovně do
horního koše.
Při vkládání nebo vyjímání ostrých
příborů buďte opatrní.
Vidličky a lžíce vložte do
vyjímatelného košíčku na příbory
držadly směrem dolů a nože s držadly
směrem nahoru (obr. 1).
obr. 1
117997590cs.qxp 28/08/2006 21.31 Page 16
Page 17
Pokud držadla vyčnívají ze dna
košíčku a brání v otáčení dolního
ostřikovacího ramene, otočte příbory
držadly směrem nahoru.
Lžíce promíchejte s dalšími příbory,
aby se neslepily dohromady.

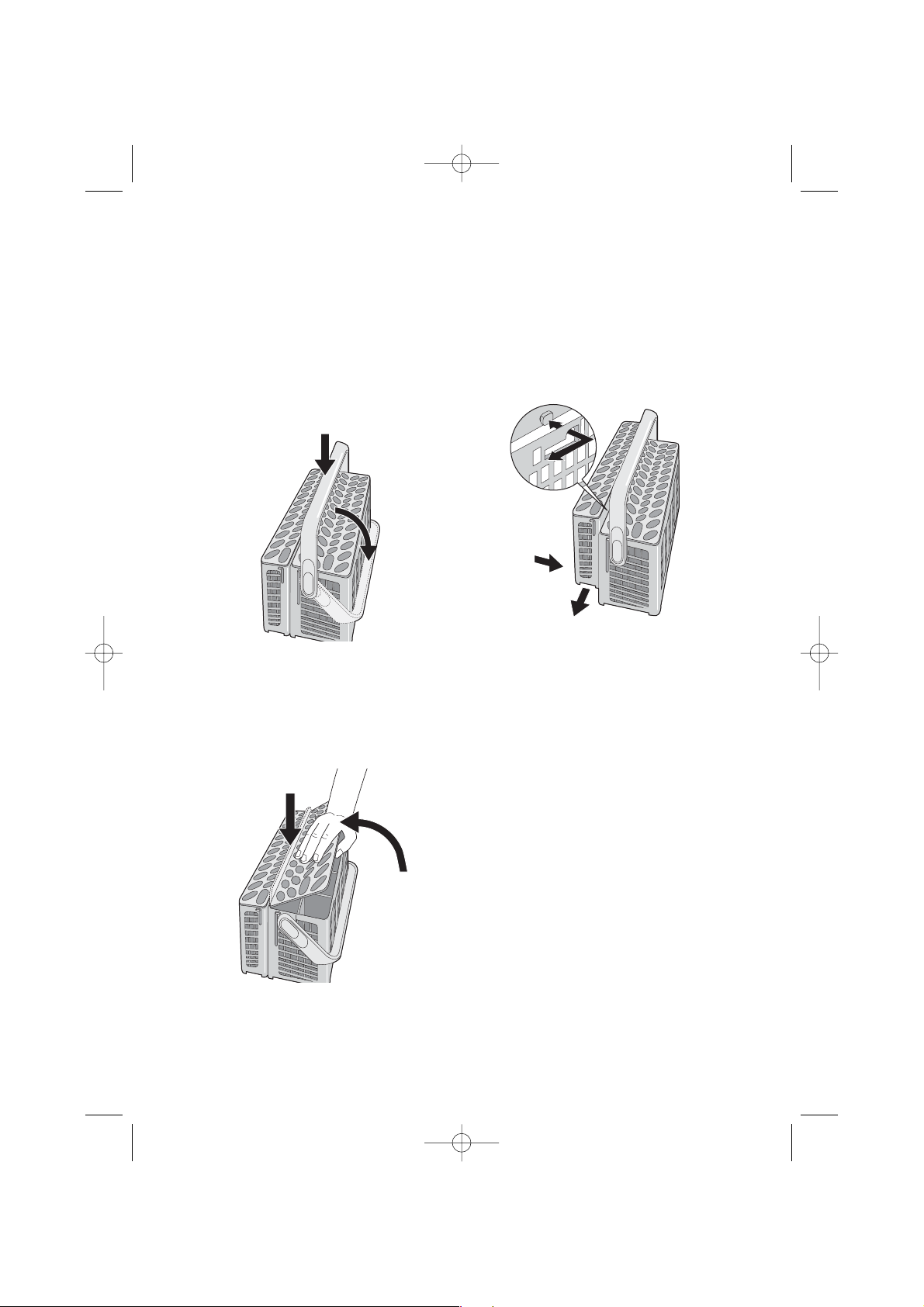

K pohodlnějšímu vkládání příborů do
košíčku na příbory můžete otevřít
držadlo košíčku (obr. 2).
obr. 2
obr. 3
denní používání electrolux 17
Lepších výsledků mytí dosáhnete,
jestliže použijete mřížku na příbory.
Pokud velikost a rozměry příborů
umožňují použití mřížek, lze je snadno
skrýt (obr. 3).
Košíček na příbory se skládá ze dvou
dílů, které můžete oddělit a získat tak
více prostoru. Obě části oddělíte tak,
že je posunete vodorovně v opačných
směrech a odtáhnete od sebe (obr. 4).
Opačným postupem košíček opět
sestavíte.
obr. 4
117997590cs.qxp 28/08/2006 21.31 Page 17
Page 18
Sklenice s dlouhou nožkou můžete
položit obráceně na držáky na šálky.
Chcete-li mýt vysoké kusy nádobí,
můžete držáky šálků vyklopit nahoru.
Lehké kousky (plastové mísy apod.)
vkládejte do horního koše tak, aby se
nemohly posunout.
18 electrolux denní používání
Před zavřením dveří zkontrolujte,
zda se ostřikovací ramena mohou
volně otáčet.
Horní koš
Horní koš je určen pro podšálky,
misky na salát, šálky, sklenice, hrnky
a pokličky.
Nádobí naskládejte tak, aby se voda
dostala na všechny jeho části.
Chcete-li mýt sklenice s dlouhou
nožkou (podle velikosti a délky),
postavte držák sklenic doleva nebo
doprava do svislé polohy.
117997590cs.qxp 28/08/2006 21.31 Page 18
Page 19
Seřízení výšky horního koše
Jestliže chcete mýt velké kusy nádobí, nastavte horní koš do vyšší polohy a pak
je vložte do dolního koše.
Při zvýšení koše postupujte
následovně:
1. Vytáhněte koš až na doraz.
2. Opatrně zvedněte obě strany
nahoru, až se mechanismus
zachytí a koš je ve stabilní poloze.
Upozornění!
Nikdy nezdvihejte, ani nespouštějte
koš pouze na jedné straně.
Jestliže je koš ve vyšší poloze,
nemůžete použít držáky na šálky.
Při snížení koše do původní polohy
postupujte následovně:
1. Vytáhněte koš až na doraz.
2. Opatrně zvedněte obě strany
nahoru, a pak spusťte záchytný
mechanismus pomalu dolů, stále
ho přitom držte.
Po vložení nádobí vždy zavřete dveře,
protože otevřené dveře mohou být
nebezpečné.
Maximální výška nádobí v:
31 cm
dolní koš
Se zdviženým horním košem
27 cm
Se sníženým horním košem
denní používání electrolux 19
117997590cs.qxp 28/08/2006 21.31 Page 19
Page 20
Použití mycího prostředku
Používejte jen mycí prostředky
speciálně určené pro myčky.
Dodržujte doporučení výrobce k
dávkování a uložení mycích
prostředků, která jsou uvedena na
obalu mycího prostředků.
Nepoužívejte nadměrné množství
mycího prostředku, snížíte tak míru
znečištění životního prostředí.
Doplnění mycího prostředku
1. Otevřete víčko.
2. Naplňte dávkovač mycího
prostředku (1) mycím prostředkem.
Značky udávají množství
prostředku:
20 = přibližně 20 g mycího
prostředku
30 = přibližně 30 g mycího
prostředku
3. U všech programů s předmytím
přidejte další dávku mycího
prostředku (5/10 g) i do přihrádky
pro předmytí (2). Tato dávka
mycího prostředku se využije pro
předmytí.
Při použití mycích tablet: tablety
vložte do přihrádky (1).
4. Zavřete víčko a stiskněte, až
zapadne.
Mycí tablety
Mycí tablety od různých výrobců se
rozpouští různou rychlostí. Některé
mycí tablety proto při krátkých mycích
programech plně nevyužijí svůj mycí
účinek. Používejte proto pro mycí
tablety dlouhé mycí programy, které
zajišťují úplné odstranění zbytků
prášku.
20 electrolux denní používání
117997590cs.qxp 28/08/2006 21.31 Page 20
1
2
Page 21
Pokud se opět rozhodnete používat
běžný mycí prostředek,
doporučujeme vám:
1. Vypněte funkci 3 v 1.
2. Doplňte opět zásobník soli a
leštidla.
3. Seřiďte nastavení tvrdosti vody na
nejvyšší seřízení a proveďte 1
normální mycí program bez
vloženého nádobí.
4. Seřiďte nastavení tvrdosti vody
podle tvrdosti vody v místě vašeho
bydliště.
5. Seřiďte dávkování leštidla.
Aktivace/deaktivace funkce 3 v 1.
1. Stiskněte tlačítko hlavního
vypínače. Myčka nádobí musí být v
režimu nastavení.
2. Stiskněte současně dvě tlačítka
umístěná nad nápisem 3 v 1, až
se rozsvítí kontrolka odpovídající
symbolu “3 v 1”. To znamená, že je
funkce aktivní.
Funkci vypnete dalším stisknutím
stejných tlačítek, až kontrolka
odpovídající symbolu “3 v 1”
zhasne.
Funkce 3 v 1
Tento spotřebič je vybavený funkcí
3 v 1, která umožňuje použití
kombinovaných mycích tablet 3 v 1.
Tyto výrobky jsou mycí prostředky, ve
kterých se kombinují funkce mytí,
oplachování a soli. Mohou také
obsahovat další různé složky podle
druhu zvolených tablet (“ 3 v 1”, “
4 v 1”, “ 5 v 1” apod....)
Zkontrolujte, zda jsou tyto mycí
prostředky vhodné pro vaši tvrdost
vody. Řiďte se pokyny výrobce.
Tuto funkci lze zvolit se všemi mycími
programy.
Po volbě této funkce je přítok lešticího
prostředku a soli z příslušných
zásobníků automaticky vypnutý, stejně
jako kontrolky pro doplnění soli nebo
leštidla.
Vyberte funkci 3 v 1 ještě před
nastavením mycího programu.
Zvolíte-li tuto funkci (kontrolka svítí),
zůstane aktivní také pro následující
mycí programy.
Při použití funkce 3 v 1 se může
změnit délka cyklu. V tomto případě
se zobrazení zbývajícího času na
digitálním displeji automaticky upraví.
Jakmile již program běží, funkci 3 v 1
již není možné změnit. Chcete-li funkci
3 v 1 zrušit, je nutné zrušit
programové nastavení a pak vypnout
funkci 3 v 1.
Pak musíte mycí program (a
požadované funkce) opět nastavit.
denní používání electrolux 21
117997590cs.qxp 28/08/2006 21.31 Page 21
Page 22
3. Chcete-li nastavení uložit, vypněte
myčku stiskem tlačítka hlavního
vypínače.
Jestliže nejste spokojeni se
sušením, doporučujeme aktivovat
pouze dávkovač leštidla.
Aktivace/deaktivace dávkovače
leštidla je možná jen tehdy, je-li
funkce 3 v 1 aktivní.
Jestliže je dávkovač leštidla aktivní,
je automaticky aktivována i
kontrolka množství leštidla na
ovládacím panelu.
Aktivace/deaktivace dávkovače
leštidla
1. Stiskněte tlačítko hlavního
vypínače. Myčka nádobí musí být v
režimu nastavení.
2. Stiskněte a podržte současně
tlačítka 2 a 3, až začnou kontrolky
tlačítek 1, 2 a 3 blikat.
3. Stiskněte tlačítko 2, kontrolky
tlačítek 1 a 3 zhasnou, kontrolka
tlačítka 2 stále bliká. Na digitálním
displeji se zobrazuje současné
nastavení.
4. Chcete-li změnit nastavení,
stiskněte opět tlačítko 2 a na
digitálním displeji se zobrazí nové
nastavení.
5. Chcete-li nastavení uložit, vypněte
myčku stiskem tlačítka hlavního
vypínače.
22 electrolux denní používání
Dávkovač leštidla deaktivovaný
Dávkovač leštidla aktivovaný
117997590cs.qxp 28/08/2006 21.32 Page 22
Page 23
Volba a spuštění mycího programu
Zvolte mycí program a odložený
start s lehce pootevřenými dveřmi.
V tomto případě se ale program
spustí, nebo se začne odpočítávat
čas až poté, co dveře zavřete. Až
do tohoto okamžiku je možné
změnit provedené nastavení.
1. Zkontrolujte, zda jsou koše
správně naplněny a ostřikovací
ramena se mohou volně otáčet.
2. Zkontrolujte, zda je přívod vody
otevřený.
3. Stiskněte tlačítko hlavního
vypínače. Myčka nádobí musí být v
režimu nastavení.
4. Stiskněte tlačítko odpovídající
požadovanému programu (viz
tabulku mycích programů).
Po zvolení funkce se rozsvítí
příslušná kontrolka.
Rozsvítí se kontrolka
probíhajícího programu.
Zavřete dveře myčky a program se
spustí automaticky.
Kontrolka probíhajícího
programu zůstane svítit.
Nastavení a spuštění programu s
odloženým startem
1. Po výběru mycího programu
stiskněte tlačítko odloženého
startu, až se na digitálním displeji
objeví blikající číslice počtu hodin,
o které má být program odložen.
Můžete zvolit hodnotu od 1 do 19
hodin
2. Zavřete dveře myčky, odpočítávání
se spustí automaticky. Číslo na
displeji přestane blikat, ale zůstane
svítit.
3. Odpočítávání probíhá v krocích po
1 hodině.
4. Otevřením dveří se odpočítávání
nezmění ani nepřeruší.
5. Po uplynutí nastaveného času se
program spustí automaticky.
Je-li nastavená funkce odloženého
startu, je kontrolka probíhajícího
programu vypnutá. Po uplynutí
nastaveného času se automaticky
spustí mycí program a kontrolka
probíhajícího programu se rozsvítí.
Volbu mycího programu a
odloženého startu lze provést i se
zavřenými dveřmi. Mějte na
paměti, že po stisknutí tlačítka
mycího programu máte JEN 3
vteřiny na zvolení jiného programu
nebo odloženého startu, pak se
zvolený program automaticky
spustí.
Zrušení odloženého startu
Chcete-li u myčky zrušit probíhající
odložený start, je nutné myčku
restartovat.
Stiskněte současně a podržte dvě
tlačítka programů umístěná nad
nápisem Cancel (zrušit), až se rozsvítí
všechny kontrolky tlačítka programů.
denní používání electrolux 23
117997590cs.qxp 28/08/2006 21.32 Page 23
Page 24
Přerušení nebo zrušení
probíhajícího mycího programu
provádějte JEN v nutných
případech.
Upozornění! Při otevření dveří
může uniknout horká pára. Dveře
otvírejte velmi opatrně.
Přerušení probíhajícího mycího
programu:
● Otevřete dveře myčky; program se
zastaví. Zavřete dveře; program se
opět spustí od okamžiku, ve
kterém byl přerušen.
● Stiskněte tlačítko hlavního
vypínače, všechny kontrolky
zhasnou. Stiskněte opět tlačítko
hlavního vypínače; program se
opět spustí od okamžiku, ve
kterém byl přerušen.
Zrušení probíhajícího mycího
programu
● Stiskněte současně a podržte dvě
tlačítka programů umístěná nad
nápisem Cancel (zrušit), až se
rozsvítí všechny kontrolky tlačítka
programů. Mycí program se zruší.
Konec mycího programu
● Myčka se vypne automaticky a
kontrolka probíhajícího programu
zhasne.
● Rozsvítí se kontrolka konce
programu.
● Kontrolka právě ukončeného
programu zůstane svítit.
● Na digitálním displeji se objeví
nula.
1. Vypněte myčku stiskem tlačítka
hlavního vypínače.
2. Otevřete dveře myčky, nechte je
pootevřené, počkejte několik minut,
a teprve potom nádobí vyjměte;
nádobí tak vychladne a lépe se
vysuší.
Vyjmutí nádobí
● Horké nádobí je náchylnější k
rozbití. Nádobí proto nechte
vychladnout, a teprve potom ho
vyjměte.
● Nejprve vykliďte dolní koš a teprve
potom horní; zabráníte tak kapání
vody z horního koše na nádobí v
dolním koši.
● Strany a dveře myčky mohou být
vlhké, protože nerezový povrch
může být chladnější než nádobí.
Po skončení mycího programu
doporučujeme odpojit myčku od
elektrické sítě a zavřít přívod vody.
24 electrolux denní používání
Zrušení odloženého startu znamená
také zrušení nastaveného mycího
programu.
V tomto případě je nutné mycí
program opět nastavit.
Chcete-li zvolit nový mycí program,
zkontrolujte, zda je v dávkovači
mycího prostředku mycí prostředek.
117997590cs.qxp 28/08/2006 21.32 Page 24
Page 25
Mycí programy
Program
Intenzivní
Velmi
znečištěné
Nádobí,
příbory, hrnce
a pánve
Přemytí
Hlavní mytí až do 70°C
2 průběžné oplachy
Závěrečný oplach
Sušení
Auto
Normálně
znečištěné
Nádobí,
příbory, hrnce
a pánve
Přemytí
Hlavní mytí až do 50°C nebo
65°C
2 průběžné oplachy
Závěrečný oplach
Sušení
Stupeň
znečištění
Vhodný pro
nádobí
Popis programu
Eco
Normálně
znečištěné
Nádobí a
příbory
Přemytí
Hlavní mytí až do 50°C
1 průběžný oplach
Závěrečný oplach
Sušení
Rychlý
Lehce
znečištěné
Nádobí a
příbory
Hlavní mytí až do 60°C
Závěrečný oplach
mycí programy electrolux 25
Oplach a
pozdržení
Jakékoliv.
Částečná náplň (k pozdějšímu
doplnění během dne).
1 studené opláchnutí (aby se
zbytky jídel neslepily
dohromady). Tento program
nevyžaduje použití mycího
prostředku.
117997590cs.qxp 28/08/2006 21.32 Page 25
Page 26
Informace o mycích programech
Mycí program Auto
Během mycího programu Auto se
znečištění nádobí zjišťuje stupněm
zakalení vody.
Pokud například není myčka plná
nádobí a to je jen lehce znečištěné,
budou fáze “předmytí”, “hlavní mytí” a
“oplachování” kratší a spotřeba vody
nižší.
Je-li myčka plná nádobí, a to je silně
znečištěné, budou fáze “předmytí”,
“hlavní mytí” a “oplachování” delší a
spotřeba vody vyšší.
Z tohoto důvodu se může měnit délka
programu, spotřeba vody i energie v
rámci uvedeného rozsahu pro
program Auto (viz “Tabulka mycích
programů”).
Během mycího programu Auto se
teplota hlavní mycí vody automaticky
upravuje v rozmezí 50°C a 65°C
podle stupně znečištění nádobí.
26 electrolux mycí programy
117997590cs.qxp 28/08/2006 21.32 Page 26
Page 27
Čištění a údržba
Čištění filtrů
Kontrolujte občas filtr i přívod vody.
Zanesené filtry zhoršují mycí
výsledek.
Před čištěním filtrů zkontrolujte,
zda je spotřebič vypnutý.
1. Otevřete dveře, vyjměte dolní koš.
2. Filtrační systém myčky nádobí se
skládá z hrubého filtru (A),
mikrofiltru (B) a plochého filtru.
Uvolněte filtrační systém otočením
držadla mikrofiltru a vytáhněte ho.
3. Otočte držadlem o asi1/4proti
směru hodinových ručiček a
vyjměte filtry z myčky.
4. Systém rozeberte vytažením
hrubého filtru (A) za otvor držadla
z mikrofiltru (B).
5. Všechny filtry důkladně omyjte pod
tekoucí vodou.
6. Vyjměte plochý filtr ze dna myčky
a pečlivě ho omyjte z obou stran.
7. Plochý filtr vložte zpět do původní
polohy na dně myčky.
8. Hrubý filtr (A) vložte do mikrofiltru
(B) a přistiskněte k sobě.
9. Složený filtr vložte zpět na původní
místo a zablokujte ho pootočením
držadla směrem doprava. Během
tohoto postupu zkontrolujte, zda
plochý filtr někde nevyčnívá ze dna
myčky.
Nikdy nepoužívejte myčku bez
filtrů!
Nesprávné umístění a sestavení
filtrů má za následek nedostatečné
umytí nádobí.
čištění a údržba electrolux 27
117997590cs.qxp 28/08/2006 21.32 Page 27
Page 28
NIKDY se nepokoušejte odstranit
horní ostřikovací rameno.
Jestliže se otvory v horním
ostřikovacím rameni zanesou
nečistotami, odstraňte je párátkem.
Čištění vnějších ploch
Vnější strany spotřebiče a ovládací
panel otírejte vlhkým měkkým
hadříkem. Je-li to nutné, používejte
pouze neutrální mycí prostředky.
Nikdy nepoužívejte prostředky s
drsnými částicemi, drátěnky nebo
rozpouštědla (aceton, trichloretylen
apod. ...).
Těsnění kolem dveří, zásobníky na
mycí prostředek a leštidlo čistěte
pravidelně vlhkým hadříkem.
Doporučujeme spustit každé 3 měsíce
65°C mycí program bez nádobí, ale s
mycím prostředkem.
Při delším nepoužití myčky
Nebudete-li myčku používat po delší
dobu, doporučujeme postupovat takto:
1. Vytáhněte přívodní kabel myčky ze
zásuvky a pak zavřete přívod vody.
2. Nechte dveře pootevřené, abyste
zabránili vzniku nepříjemných
pachů.
3. Vyčistěte vnitřek myčky.
Opatření proti vlivu mrazu
Myčku neumísťujte v místnosti, kde
teplota klesá pod 0 °C. Pokud nelze
zvolit jiné umístění, vykliďte myčku,
zavřete dveře, odpojte přívodní hadici
a vylijte z ní vodu.
Přemístění myčky
Musíte-li myčku přemístit (stěhování
apod....):
1. Odpojte ji o sítě.
2. Zavřete přívod vody.
3. Odpojte přívodní a vypouštěcí
hadici.
4. Vytáhněte myčku i hadice.
Myčku při dopravě příliš nenaklánějte.
28 electrolux čištění a údržba
117997590cs.qxp 28/08/2006 21.32 Page 28
Page 29
29 electrolux spotřebič nefunguje
Spotřebič nefunguje
Myčka nezačne mýt nebo se zastavuje během mytí.
Některé problémy jsou způsobeny pouze zanedbáním údržby nebo
přehlédnutím a můžete je snadno odstranit sami pomocí uvedených pokynů bez
volání do servisu.
Vypněte myčku, otevřete dveře a proveďte následující doporučená řešení.
Poruchový kód
Chybné funkce Možné příčiny Řešení
● Nepřetržité blikání
kontrolky
probíhajícího
programu
● se objeví na
digitálním displeji
Myčka se neplní
vodou.
● Vodovodní kohout
je zablokovaný
nebo zanesený
vodním kamenem.
● Přívodní hadice
není správně
položená, nebo je
ohnutá, přiskříplá.
● Filtr (je-li
instalován) v
závitovém spoji
hadice u
přívodního ventilu
je zanesený.
● Vodovodní kohout
je zavřený.
● Zkontrolujte
připojení
vypouštěcí hadice.
● Otevřete
vodovodní kohout.
● Vyčistěte filtr v
závitovém spoji
hadice.
● Vyčistěte
vodovodní kohout.
● Nepřetržité blikání
kontrolky
probíhajícího
programu
● se objeví na
digitálním displeji
Myčka nevypouští. ● Kolík sifonu je
zablokovaný.
● Vypouštěcí hadice
není správně
položená, nebo je
ohnutá, přiskříplá.
● Vyčistěte kolík
sifonu.
● Zkontrolujte
připojení
vypouštěcí hadice.
● Nepřetržité blikání
kontrolky
probíhajícího
programu
● se objeví na
digitálním displeji
Aktivace systému
proti vyplavení.
● Zavřete vodovodní
kohout a obraťte
se na místní
servisní středisko.
spotřebič nefunguje electrolux 29
117997590cs.qxp 28/08/2006 21.32 Page 29
Page 30
Poruchový kód
Chybné funkce Možné příčiny Řešení
Nespustil se
program.
● Dveře myčky
nejsou správně
zavřené.
● Zástrčka není
zasunutá do
zásuvky.
● Je nastavený
odložený start.
● Je spálená
pojistka v domácí
pojistkové skříňce.
● Zavřete dveře.
● Vyměňte pojistku.
● Zasuňte zástrčku.
● Přejete-li si
nádobí umýt hned,
zrušte odložený
start.
Po provedení těchto kontrol zavřete
dveře myčky a zapněte ji. Stiskněte
tlačítko programu, který byl spuštěn
před zásahem poplachu. Program se
opět spustí od okamžiku, ve kterém
byl přerušen.
Pokud se porucha nebo poruchový
kód objeví znovu, obraťte se na místní
servisní středisko.
V případě jiných poruchových kódů,
které nejsou popsané ve výše
uvedené tabulce, se prosím obraťte na
místní servisní středisko.
Zavolejte do místního servisního
střediska a uveďte model (Mod.),
výrobní číslo (PNC) a sériové číslo
(S.N.).
Tyto údaje naleznete na typovém
štítku umístěném na boční straně
dveří myčky.
Abyste měli tato čísla vždy po ruce,
doporučujeme poznamenat si je zde:
Mod. :. . . . . . . . . . . . . . . . . . . . . . . . .
Výr.číslo: . . . . . . . . . . . . . . . . . . . . . .
Sér.č. : . . . . . . . . . . . . . . . . . . . . . . . .
30 electrolux spotřebič nefunguje
117997590cs.qxp 28/08/2006 21.32 Page 30
Page 31
Pokud potíže přetrvávají i po
provedení kontrol, zavolejte do
servisního střediska.
Neuspokojivé výsledky mytí
Nádobí není čisté.
● Zvolili jste nevhodný mycí program.
● Nádobí bylo naskládáno tak, že voda se nedostala
ke všem částem jeho povrchu. Koše se nesmí
přeplňovat.
● Ostřikovací ramena se nemohou volně otáčet kvůli
špatně uloženému nádobí.
● Filtry na dně mycího prostoru jsou špinavé nebo
nesprávně umístěné.
● Přidali jste málo mycího prostředku, nebo žádný.
● Jsou-li na nádobí usazeniny vodního kamene;
zásobník na sůl je prázdný, nebo byl nastaven
nesprávný stupeň změkčovače vody.
● Vypouštěcí hadice je nesprávně připojena.
● Uzávěr zásobníku na sůl není správně zavřený.
Nádobí je vlhké a
matné.
● Nebylo použito leštidlo.
● Dávkovač leštidla je prázdný.
Na nádobí a skle jsou
šmouhy, mléčné skvrny
nebo modravý potah.
● Snižte dávkování leštidla.
Na nádobí a skle jsou
zaschlé vodní kapky.
● Zvyšte dávkování leštidla.
● Příčinou může být mycí prostředek. Obraťte se na
zákaznickou linku výrobce.
spotřebič nefunguje electrolux 31
117997590cs.qxp 28/08/2006 21.32 Page 31
Page 32
Technické údaje
Rozměry Šířka 60 cm
85 cm
63,5 cm
Výška
Hloubka
Tlak přívodu vody Minimum 0,05 MPa
0,8 MPa
Maximum
Kapacita 12 jídelních souprav
Max. váha 42 kg
Hladina hluku 45 dB (A)
Připojení k elektrické síti
Napětí - Celkový výkon Pojistka
Informace o připojení k elektrické síti jsou
uvedeny na typovém štítku na vnitřním okraji
dveří myčky.
32 electrolux technické údaje
Změny vyhrazeny bez předchozího upozornění.
117997590cs.qxp 28/08/2006 21.32 Page 32
Page 33
Údaje o spotřebě jsou pouze
orientační, závisí na tlaku a teplotě
vody a také na kolísání v dodávce
proudu a na množství nádobí.
Údaje o spotřebě
Délka programu
(v minutách)
Program Spotřeba energie
(v kWh)
Spotřeba vody
(v litrech)
Intenzivní 1,7 - 1,9 23 - 25
Auto 1,1 - 1,5 12 - 25
Rychlý 0,8 9
Eco
(Testovací
program pro
zkušebny)
1,05 15
<0,1 4
technické údaje electrolux 33
*
Délku mycího programu vidíte po
volbě mycího programu na
digitálním displeji.
*
*
*
*
*
Oplach a
pozdržení
117997590cs.qxp 28/08/2006 21.32 Page 33
Page 34
34 electrolux poznámky pro zkušebny
Poznámky pro zkušebny
Test podle EN 60704 musí být
proveden s myčkou plnou nádobí a s
použitím testovacího programu (viz
“Údaje o spotřebě”).
Test podle EN 50242 musí být
proveden po naplnění zásobníku na
sůl a dávkovače leštidla a s použitím
testovacího programu (viz “Údaje o
spotřebě”).
Plná náplň:
12 standardních jídelních
souprav
Množství mycího prostředku: 5 g + 25 g (typ B)
Nastavení leštidla: poloha 4 (typ III)
Uspořádání v horním koši
Uspořádání v dolním koši
Uspořádání košíčku na příbory
117997590cs.qxp 28/08/2006 21.32 Page 34
Page 35
Instalace
Elektrickou a vodovodní instalaci,
které jsou nezbytné k zapojení této
myčky, smí provádět pouze
kvalifikovaný elektrikář a/nebo
instalatér nebo osoba s příslušným
oprávněním.
Před instalací spotřebiče odstraňte
všechny obaly.
Je-li to možné, umístěte spotřebič v
blízkosti přívodu vody a odpadu.
Umístění pod pracovní desku
(kuchyňská pracovní deska nebo dřez)
Po odstranění vrchní desky myčky
můžete myčku instalovat pod jednotku
dřezu nebo již instalovanou pracovní
desku, pokud je k dispozici volný
prostor odpovídajících rozměrů podle
obrázku.
Seřiďte výšku a vyrovnání myčky
pomocí seřiditelných nožiček a potom
myčku zasuňte do volného prostoru.
Zkontrolujte, zda není při zasunování
myčky přívodní ani vypouštěcí hadice
nikde přehnutá nebo stisknutá.
Během všech postupů, při kterých
jsou vnitřní komponenty myčky
přístupné, musí být myčka odpojená
od sítě.
Uvědomte si, že spotřebič musí být i
po instalaci snadno přístupný pro
technika pro případ oprav.
Pokud chcete myčku v budoucnu
instalovat jako volně stojící spotřebič,
je nutné opět instalovat vrchní desku.
Podstavec u volně stojících spotřebičů
není nastavitelný.
Vyrovnání
Dobré vyrovnání myčky je zásadní pro
správné zavření dveří a jejich
utěsnění.
Jestliže je spotřebič správně
vyrovnaný, dveře nedrhnou o strany
skříně.
Jestliže dveře nejsou správně
zavřené, uvolněte nebo utáhněte
seřiditelné nožičky, dokud není myčka
dokonale vyrovnaná.
Postupujte následovně:
● Odstraňte vrchní desku spotřebiče
vyšroubováním dvou zadních
pojistných šroubů.
Zatáhněte za desku dopředu a
vysuňte ji nadzdvihnutím z
předních zářezů.
instalace electrolux 35
117997590cs.qxp 28/08/2006 21.32 Page 35
Page 36
36 electrolux instalace
Připojení vody
Myčku je možné připojit k horké (max.
60°) nebo studené vodě. Nicméně
doporučujeme připojení ke studené
vodě.
Přívod horké vody nemusí být u velmi
zašpiněného nádobí vždy účinný,
protože příliš zkracuje délku mycího
programu.
Provádíte-li připojení myčky sami,
uvědomte si, že spojovací matice
dodávaná k přívodní hadici myčky je
určena k našroubování na 3/4”
vodovodní koncovku nebo speciální
rychlospojku.
Tlak vody musí být v rámci mezních
hodnot uvedených v “Technických
údajích”. Průměrný tlak vody v místě
vašeho bydliště zjistíte u místního
vodárenského podniku.
Přívodní hadice nesmí být po připojení
nikde ohnutá, stisknutá nebo
zauzlená.
Myčka je vybavena přívodní a
vypouštěcí hadicí, které lze pomocí
pojistné matice instalovat na levou i
pravou stranu. Pojistná matice musí
být správně nasazena, aby
nedocházelo k úniku vody.
(Upozornění! NE všechny modely
myček jsou vybaveny přívodní a
vypouštěcí hadicí s pojistnou maticí. V
tomto případě nelze proto měnit
uspořádání hadic).
Připojíte-li myčku k novým hadicím,
nebo k hadicím, které nebyly dlouho
používané, nechte vodu na několik
minut před připojením přívodní hadice
odtéct.
NEPOUŽÍVEJTE hadice, které již
byly instalovány u starého
spotřebiče.
Myčka je vybavena bezpečnostním
systémem, který brání zpětnému toku
vody z myčky do rozvodu vody. Tento
spotřebič je v souladu s platnými
instalatérskými předpisy.
Přívod vody vybavený
bezpečnostním ventilem
Po připojení dvoustěnné přívodní
hadice je bezpečnostní ventil
namontován na vodovodním kohoutu.
Tím je zajištěno, že přívodní hadice je
pod tlakem pouze tehdy, když v ní
protéká voda. Pokud přívodní hadice
začne během provozu prosakovat,
bezpečnostní ventil přeruší přítok
vody.
Při instalaci přívodní hadice se řiďte
následujícími pokyny:
● Elektrický kabel pro bezpečnostní
ventil je ve dvoustěnné přívodní
hadici. Přívodní hadici ani
bezpečnostní ventil proto
neponořujte do vody.
● Jestliže se přívodní hadice nebo
bezpečnostní ventil poškodí,
okamžitě myčku odpojte od
elektrické sítě.
● Přívodní hadici vybavenou
bezpečnostním ventilem smí
vyměňovat pouze odborník nebo
pracovník servisního střediska.
● Přívodní hadici umístěte tak, aby v
žádném místě nebyla výše než je
spodní hrana bezpečnostního
ventilu
117997590cs.qxp 28/08/2006 21.32 Page 36
Page 37
Připojení vypouštěcí hadice
Vypouštěcí hadici můžete umístit
následujícími způsoby:
1. K boční hubici sifonu použitého
dřezu nebo umyvadla. Hadici
připevněte ke spodní straně
pracovní desky. Tím zabráníte
odtoku vody z dřezu nebo
umyvadla do myčky.
2. Ke stoupacímu odpadnímu potrubí
s průduchem, minimální vnitřní
průměr 4 cm.
Napojení odpadové hadice musí být
ve výšce mezi 30 cm (minimum) a
100 cm (maximum) ode dna myčky.
Vypouštěcí hadice může být napojena
jak z pravé, tak i levé strany myčky.
Zajistěte, aby hadice nebyla nikde
ohnutá nebo přiskřípnutá, aby nedošlo
ke zhoršení nebo zastavení odtoku
vody.
Jestliže myčka vypouští vodu, nesmí
být v dřezu či umyvadle umístěna
zátka, protože by se voda mohla
vracet zpět do myčky.
Použijete-li nástavec vypouštěcí
hadice, celková délka nesmí
přesáhnout 2 metry a vnitřní průměr
nesmí být menší, než je průměr
původní hadice.
Vnitřní průměr spojek použitých pro
přípojky k vodovodnímu odpadu nesmí
být menší než průměr použité hadice.
Naše myčky se dodávají s
bezpečnostním zařízením, které brání
návratu špinavé vody zpět do myčky.
Je-li ale boční hubice sifonu vybavena
“zpětným ventilem”, může toto
zařízení způsobit nedostatečné
vypouštění použité vody z myčky.
Doporučujeme proto toto zařízení
odstranit.
instalace electrolux 37
UPOZORNĚNÍ!
Nebezpečné napětí
117997590cs.qxp 28/08/2006 21.32 Page 37
Page 38
Připojení k elektrické síti
Uzemnění spotřebiče je podle
zákona povinné. Výrobce odmítá
jakoukoli odpovědnost za zranění
osob nebo poškození majetku
vzniklé nedodržením výše
uvedených bezpečnostních
předpisů.
Před prvním použitím spotřebiče se
přesvědčte, že jmenovité napětí a
typ napájení na typovém štítku
odpovídají napájení v místě
instalace spotřebiče. Na typovém
štítku naleznete i jmenovitý výkon
pojistky.
Síťovou zástrčku vždy zasuňte do
správně instalované zásuvky
odolné proti nárazu.
Nepoužívejte rozbočovací zástrčky,
konektory ani prodlužovací kabely.
Mohly by způsobit nebezpečí
požáru z přehřátí.
Je-li to nutné, nechte si vyměnit
příslušnou domácí síťovou
zásuvku. Potřebujete-li vyměnit
přívodní kabel, obraťte se na místní
servisní středisko.
Po provedení instalace spotřebiče
musí být zástrčka přístupná.
Nikdy neodpojujte zástrčku kabelu
spotřebiče od sítě zatažením za
kabel. Vždy zatáhněte za zástrčku.
38 electrolux instalace
117997590cs.qxp 28/08/2006 21.32 Page 38
Page 39
Poznámky k ochraně
životního prostředí
Obalový materiál
Obalový materiál neškodí životnímu
prostředí a je recyklovatelný. Plastové
díly jsou označeny značkami, >PE <,
>PS <, apod. Zlikvidujte prosím
veškerý obalový materiál ve vhodném
kontejneru ve sběrném dvoře v místě
svého bydliště.
Pokud už spotřebič nechcete
používat:
- Vytáhněte přívodní kabel ze
zásuvky.
- Odřízněte přívodní kabel a
zlikvidujte ho.
- Odstraňte dveřní západku.
Zabráníte tak tomu, aby se děti ve
spotřebiči uvěznily, což by mohlo
ohrozit jejich život.
Starý spotřebič
Symbol na výrobku nebo jeho
balení udává, že tento výrobek nepatří
do domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci
elektrického a elektronického zařízení.
Zajištěním správné likvidace tohoto
výrobku pomůžete zabránit
negativním důsledkům pro životní
prostředí a lidské zdraví, které by jinak
byly způsobeny nevhodnou likvidací
tohoto výrobku. Podrobnejší informace
o recyklaci tohoto výrobku zjistíte u
příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo
v obchodě, kde jste výrobek zakoupili.
poznámky k ochraně životního prostředí electrolux 39
117997590cs.qxp 28/08/2006 21.32 Page 39
Page 40
Záruční podmínky
Česká republika
Záruka vyplývající z těchto záručních
podmínek je poskytována pouze
kupujícímu spotřebiteli (dále také jen
"Kupující") a jen na výrobek sloužící k
běžnému používání v domácnosti.
Prodávající poskytuje Kupujícímu
spotřebiteli
Záruku v trvání dvaceti čtyř měsíců, a
to od data převzetí prodaného
výrobku Kupujícím.
Kupující má v rámci Záruky právo na
bezplatné, včasné a řádné odstranění
vady, popřípadě - není-li to vzhledem
k povaze (tzn. příčině i projevu) vady
neúměrné - právo na výměnu
výrobku.
Pokud není takový postup možný, je
Kupující oprávněn žádat přiměřenou
slevu z ceny výrobku. Právo na
výměnu výrobku neb odstoupení od
kupní smlouvy lze uplatnit jen při
splnění všech zákonných
předpokladů, a to pouze tehdy, nebylli výrobek nadměrně opotřeben nebo
poškozen. Podmínkou pro uplatnění
každého práva ze Záruky přitom je,
že:
• výrobek byl instalován a uveden do
provozu i vždy provozován v
souladu s návodem k obsluze,
• veškerě záruční nebo jiné opravy či
úpravy výrobku byly vždy prováděny
v Autorizovaném servisním
středisku,
• Kupující při reklamaci výrobku
předloží platný doklad o koupi.
Právo na odstranění vady výrobku (i
všechna případná další práva ze
Záruky) je kupující povinen uplatnit v
nejbližším Autorizovaném servisním
středisku. Zároveň musí
Autorizovanému servisnímu středisku
umožnit ověření existence
reklamované vady, včetně
odpovídajícího vyzkoušení (popř.
demontáže) výrobku, v provozní době
tohoto střediska.Každé právo ze
Záruky je nutno uplatnit v příslušném
Autorizovaném servisním středisku
bez zbytečného odkladu, nejpozději
však do konce záruční doby, jinak
zaniká.
Autorizované servisní středisko
posoudí oprávněnost reklamace a
podle povahy vady výrobku rozhodne
o způsobu opravy. Kupující je povinen
poskytnout Autorizovanému
servisnímu středisku součinnost
potřebnou k prokázání uplatněného
práva na odstranění vady, k ověření
existence reklamované vady i k
záruční opravě výrobku.
Běh záruční doby se staví po dobu od
řádněho uplatnění práva na
odstranění vady do provedení záruční
opravy Autorizovaným servisním
střediskem, avšak jen při splnění
podmínky uvedené v předchozím
bodu.Po provedení záruční opravy je
Autorizované servisní středisko
povinno vydat Kupujícímu čitelnou
kopii Opravního listu. Opravní list
slouží k prokazování práv Kupujícího,
proto ve vlastním zájmu před
podpisem Opravního listu zkontrolujte
jeho obsah a kopii Opravního listu
pečlivě uschovejte.
Jestliže nebude reklamovaná vada
zjištěna nebo nejde-li o záruční vadu,
za kterou odpovídá Prodávající, či
neposkytne-li Kupující
Autorizovanému servisnímu středisku
shora uvedenou součinnost, je
Kupující, povinen nahradit
Prodávajícímu i Autorizovanému
servisnímu středisku veškeré
případné náklady, které jim v
souvislosti s tím vzniknou.
Záruka vyplývající z těchto záručních
podmínek platí pouze na území České
republiky.
40 electrolux záruční podmínky
117997590cs.qxp 28/08/2006 21.32 Page 40
Page 41
Nevztahuje se na opotřebení nebo
poškození výrobku (včetně poškození
způsobeného poruchami v elektrické
síti, použitím nevhodných náplní,
nevhodnými provozními podmínkami
aj.), případný nedostatek jakosti nebo
užitné vlastnosti ( který není závadou)
ani na výrobek použitý nad rámec
běžného používáni v domácnosti
(např. k podnikatelským účelům aj.).
Poskytnutím záruky nejsou dotčena
práva Kupujícího, která se ke koupi
výrobku váží podle kogentních
ustanovení zvláštních právních
předpisů.
Prodávající je povinen předat
Kupujícímu při prodeji výrobku a na
požádání Kupujícího poskytnout mu i
kdykoli poté aktuální seznam
Autorizovaných servisních středisek v
České republice, včetně jejich
telefonních čísel.
Jakékoli bližší informace o Záruce a
Autorizovaných servisních střediscích
poskytnou:
• prodávající,
• Electrolux Service, a to buď na
telefonu:
261126112, nebo na adrese
provozovny ELECTROLUX s.r.o.,
Electrolux Service,
Budějovická 3, 140 21 Praha 4,
• Bezplatná telefonní INFOLINKA:
800-160016.
Evropská Záruka
Na tento spotřebič se vztahuje záruka
společnosti Electrolux ve všech
zemích uvedených v zadní části
tohoto návodu během období
stanoveného v záruce spotřebiče
nebo jinak zákonem. Jestliže se
přestěhujete z jedné uvedené země
do jiné z uvedených zemí, záruka na
spotřebič bude i nadále platná za
následujících podmínek:
• Záruka na spotřebič platí ode dne
prvního zakoupení spotřebiče, které
je možné doložit předložením
platného dokladu o koupi vydaného
prodejcem spotřebiče.
• Záruka na spotřebič je platná pro
stejné období a na stejný rozsah
práce a dílů, jako platí v nové zemi
Vašeho pobytu pro tento určitý
model řady spotřebičů.
• Záruka na spotřebič je vázaná na
osobu původního kupce spotřebiče a
není přenosná na další osoby.
• Spotřebič je instalovaný a používaný
v souladu s pokyny vydanými
společností Electrolux a používá se
pouze v domácnosti, tzn. spotřebič
není využíván ke komerčním účelům.
• Spotřebič je instalovaný v souladu
se všemi příslušnými platnými
předpisy v nové zemi pobytu.
Ustanovení Evropské záruky nemají
vliv na žádná závazná práva, která se
na Vás vztahují podle zákona.
záruční podmínky electrolux 41
117997590cs.qxp 28/08/2006 21.32 Page 41
Page 42
www.electrolux.com
Albania
Belgique/België/Belgien
Česká republika
Danmark
Deutschland
Eesti
España
France
Great Britain
Hellas
Hrvatska
Ireland
Italia
Latvija
Lituania
Luxembourg
Magyarország
Nederland
Norge
Österreich
Polska
+35 5 4 261 450
+32 2 363 04 44
+420 2 61 12 61 12
+45 70 11 74 00
+49 180 32 26 622
+37 2 66 50 030
+34 902 11 63 88
www.electrolux.fr
+44 8705 929 929
+30 23 10 56 19 70
+385 1 63 23 338
+353 1 40 90 753
+39 (0) 434 558500
+37 17 84 59 34
+370 5 27 80 609
+35 2 42 43 13 01
+36 1 252 1773
+31 17 24 68 300
+47 81 5 30 222
+43 18 66 400
+48 22 43 47 300
Rr. Pjeter Bogdani Nr. 7 Tirane
Bergensesteenweg 719, 1502 Lembeek
Budějovická 3, Praha 4, 140 21
Sjællandsgade 2, 7000 Fredericia
Muggenhofer Str. 135, 90429 Nürnberg
Mustamäe tee 24, 10621 Tallinn
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
4 Limnou Str., 54627 Thessaloniki
Slavonska avenija 3, 10000 Zagreb
Longmile Road Dublin 12
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Kr. Barona iela 130/2, LV-1012, Riga
Verkiu 29, 09108 Vilnius, Lithuania
Rue de Bitbourg, 7, L-1273 Hamm
H-1142 Budapest XIV, Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Risløkkvn. 2 , 0508 Oslo
Herziggasse 9, 1230 Wien
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte - Edificio Gonçalves Zarco
Q35 -2774-518 Paço de Arcos
Romania +40 21 44 42 581 B-dul Timisoara 90, S6, Bucharest
Schweiz/Suisse/Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Tržaška 132, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebiče SK, Seberíniho 1,
821 03 Bratislava
Suomi
+35 8 26 22 33 00
Konepajanranta 4, 28100 Pori
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlabaþý caddesi no : 35 Taksim Istanbul
Россия
+7 095 937 7837
129090 Москва, Олимпийский проспект,
16, БЦ „Олимпик“
42 electrolux záruční podmínky
117997590cs.qxp 28/08/2006 21.32 Page 42
Page 43
117997590cs.qxp 28/08/2006 21.32 Page 43
Page 44
www.electrolux.cz
www.electrolux.com
117 997 590 - 28082006
117997590cs.qxp 28/08/2006 21.32 Page 44
Loading...
