Electrolux ESF6521 User Manual

Diskmaskin

Bruksanvisning

Model ESF 6521

S

Säkerhetsinformation 3
Skrotning 3
Tips för ekonomisk och miljövänlig diskning 3
Beskrivning av maskinen 4
Kontrollpanel 5
Innan du använder maskinen 6

Vattenavhärdare 6
Påfyllning av salt 7
Spolglansmedel 7

Så här använder du maskinen 8
Placering av diskgods 8
Underkorg 8
Bestickkorgen 9
Överkorg 9
Justering av överkorgens höjd 10
Val av diskmedel 10

Olika sorters diskmedel 11
Programöversikt 12
Användning av diskmaskinen 13
Skötsel och rengöring 14

Rengöring av silar 14
Om maskinen inte används under längre tid 14
Risk för frost 14
Flytt av maskinen 14

Om maskinen inte fungerar... 15
Reklamation 17
Konsumentkontakt (gäller i Sverige) 17
Service och reservdelar (gäller i Sverige) 17
Service och reservdelar (gäller i Finland) 17
Konsumentrådgivning i Finland 17
Garanti i Finland 17

Installation 18
Vågrätt uppställning 18
Fastsättning av maskinen 18
Vattenanslutning 18
Avloppsanslutning 19
Elanslutning 19

Inbyggnad 20
Föreskrifter för test av maskinen 21

Innehållsförteckning

2

Yttermått Bredd 59.6 cm

Höjd 81.8 - 87.8 cm
Max. djup 61 cm

Max. djup med öppen lucka 118.5 cm

Elanslutning: Information om elanslutningen finns på typskylten som är placerad på
Spänning luckans inre kant.
Totaleffekt
Säkring

Vattentryck Min. 50 kPa (0.5 bar)

Max. 800 kPa (8 bar)

Kapacitet 12 kuvert

Tekniska data

Denna maskin är i överensstämmelse med följande EU-direktiv:

- 73/23/EEG av 1973-02-19 (direktiv om lågspänning) och senare ändringar;

- 89/336/EEG av 1989-05-03 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.

Installation

● Kontrollera att diskmaskinen inte uppvisar några

transportskador. Anslut aldrig en skadad maskin. Om
diskmaskinen är skadad skall du kontakta säljaren.

● Av säkerhetsskäl är det farligt att ändra specifikationer eller

att mixtra med maskinen på något sätt.

● Allt elektriskt och VVS-arbete skall utföras av en behörig

fackman.

● Se till att maskinen inte står på elsladden.

● Diskmaskinens sidor får inte under några omständigheter

genomborras för att inte skada de hydrauliska
komponenterna som är placerade mellan vattenbehållaren
och sidorna.

Barnsäkerhet

● Denna maskin är avsedd för användning av vuxna.

● Låt aldrig barn leka med diskmaskinens vred eller knappar.

● Förpackningsdelarna kan vara farliga för barn, eftersom de

innebär kvävningsrisk! Håll därför allt förpackningsmaterial
utom räckhåll för barn.

● Vattnet i diskmaskinen är inte drickbart. Det kan finnas

diskmedelsrester kvar i maskinen. Håll också barnen borta
från en öppen diskmaskin.

● Förvara alla diskmedel utom räckhåll för barn.

Användning

● Diskgods som har förorenats av bensin, målarfärg, stål-

eller järnrester, korroderande, syrahaltiga eller alkaliska
kemikalier får inte diskas i maskinen.

● Öppna inte luckan under funktionen, i synnerhet under den

varma fasen av diskprogrammet. Detta skulle kunna få till
följd att hett vatten rinner ut. Om luckan ändå öppnas under
funktionen stoppas maskinen av en säkerhetsanordning.

● Använd endast produkter (diskmedel, salt och

spolglansmedel) som är avsedda för användning i
diskmaskiner.

● Långa knivar i upprätt läge utgör en potentiell fara.

● Långa och/eller vassa bestick (t.ex. förskärarknivar) skall

placeras liggande i överkorgen.

● Se till att diskmaskinens lucka alltid är stängd förutom när

disk plockas i eller ur. På så vis förhindras att någon kan
snubbla över den öppnade luckan och skadas.

● Lämna aldrig diskmaskinen med öppen lucka. Risken är

stor att någon kan snubbla på luckan.

● Sitt eller stå inte på den öppna luckan.

● Bryt strömmen och stäng vattenkranen efter användningen.

● Service och reparationer skall utföras av Electrolux Service

eller av ett serviceföretag som leverantören godkänt.
Använd bara reservdelar som dessa säljer.

● Försök aldrig reparera maskinen själv. Arbete utfört av

person utan tillräcklig kunskap kan leda till skada på person
eller egendom.
Kontakta service på din ort. Begär alltid att
originalreservdelar används.

Skrotning

Kassera förpackningsmaterialeet på miljövänligt sätt.
Alla förpackningsmaterial kan återanvändas.

Plastmaterialen är märkta med internationella förkortningar:
>PE< står för polyeten, t.ex. förpackningsfilm.
>PS< står för polystyren, t.ex. stoppningsmaterial (alltid

CFC-fria).

>POM< står för polyoxymetylen, t.ex. plastclips.
Kartongen framställs av återvunnet papper och bör kastas i

avsedda behållare för pappersinsamling.
När du inte längre tänker använda diskmaskinen, bör du göra

den oanvändbar innan den skrotas.
Varning! Lekande barn kan låsa in sig i diskmaskinen eller på

annat sätt hamna i livsfara. Kapa elsladden vid utgången från
maskinen och se till att lucklåset förstörs.

Kontakta Elkretsen AB eller återförsäljaren föratt få reda på var
du kan lämna produkten för skrotning och återvinning. Du kan
också gå in på www.el-kretsen.se för att ta reda på närmaste
inlämningsställe.

När det gäller kyl- och frysprodukter skall du kontakta din
kommun för att få reda var du kan lämna in produkten för
skrotning och återvinning.

Symbolen på produkten eller emballaget anger att
produkten inte får hanteras som hushållsavfall. Den skall i
stället lämnas in på uppsamlingsplats för återvinning av el- och
elektronikkomponenter. Genom att säkerställa att produkten
hanteras på rätt sätt bidrar du till att förebygga eventuellt
negativa miljö- och hälsoeffekter som kan uppstå om
produkten kasseras som vanligt avfall. För ytterligare
upplysningar om återvinning bör du kontakta lokala
myndigheter eller sophämtningstjänst eller affären där du
köpte varan.

Tips för en ekonomisk
och miljövänlig diskning

● Se till att vattenavhärdaren är rätt inställd.

● Skölj inte av diskgodset under rinnande vatten.

● Välj diskprogram utifrån diskgodsets art och smutsnivå.

● Använd inte mer diskmedel, salt och spolglansmedel än vad

som rekommenderas i programöversikten eller av
respektive produkttillverkare.

Säkerhetsinformation

3

Det är mycket viktigt att denna bruksanvisning förvaras tillsammans med maskinen för framtida bruk. Om du säljer eller
överlåter maskinen till en annan användare, eller om du flyttar och lämnar kvar den i huset, skall bruksanvisningen alltid
lämnas tillsammans med maskinen. Den nya ägaren kan då sätta sig in i hur maskinen fungerar och läsa
säkerhetsinformationen.

Denna information lämnas av säkerhetsskäl. Du bör därför läsa igenom den noga, innan maskinen installeras och tas i
bruk.

Beskrivning av maskinen

4

Maskinens insida
(utan underkorg)

1. Korgstopp för överkorg

2. Brytare för vattenavhärdare

3. Saltbehållare

4. Diskmedelsbehållare

5. Kontrollpanel

6. Typskylt

7. Spolglansmedelsbehållare

8. Silar

9. Nedre spolarm

10. Övre spolarm

11. Överkorg

IN153

Funktionsknappar: Förutom diskprogrammet kan du

välja till följande funktioner med hjälp av dessa knappar:

- justering av vattenavhärdarens inställning,

- radering av pågående diskprogram.

Programväljarknapp: välj diskprogram genom att trycka

på en av dessa knappar (se Programöversikten).

Kontrollamporna: betyder följande:

Så snart du väljer ett diskprogram börjar programfasernas
kontrollampor för det valda diskprogrammet att blinka.
När diskprogrammet har startat slocknar programfasernas
kontrollampor med undantag för den pågående programfasens
kontrollampa, som lyser med fast sken.

Kontrollamporna för salt och spolglansmedel tänds aldrig
under ett diskprogram, inte ens om det är nödvändigt att fylla
på salt och spolglansmedel.

Kontrollpanel

5

Funktionsknappar

Programväljarknapp

Kontrollampor

Kontrollampa

Luckhandtag Start/Stopp-knapp

kontrollampan för salt tänds när saltet har tagit
slut

kontrollampan för spolglansmedel lyser när
spolglansmedlet har tagit slut

huvuddisk: lyser vid huvuddisk och sköljningar.
torkning: lyser vid torkning.
programslut: lyser när diskprogrammet har

avslutats.
Det har även tillkommit följande synliga

signalfunktioner:

- justering av vattenavhärdarens inställning,

- utlöst larm p.g.a. felfunktion i maskinen.

Innan diskmaskinen används första gången:

1. Försäkra dig om att vatten- och elanslutningen är utförda
enligt installationsanvisningarna.

2. Kontrollera att allt förpackningsmaterial som håller korgarna
på plats vid transporten är borttaget.

3. Justera vattenavhärdarens inställning vid behov.

4. Häll en liter vatten i saltbehållaren och fyll därefter på med

salt.

5. Fyll spolglansmedelsbehållaren.

Vattenavhärdare

Diskmaskinen är utrustad med en vattenavhärdare. Den är
avsedd att avlägsna kalk och mineralämnen som kan ge vita
fläckar och beläggningar på ditt diskgods.

Ju högre koncentration av dessa salter är, desto hårdare är ditt
vatten.

Vattnets hårdhetsgrad mäts i tyska grader (°dH), franska
grader (°TH) eller mmol/l (millimol per liter - internationell enhet
för att ange vattnets hårdhet).

Vattenavhärdaren skall ställas in utifrån vattnets hårdhetsgrad i
ditt område. Det lokala vattenverket kan upplysa om vattnets
hårdhetsgrad.

Vattenavhärdaren skall ställas in både manuellt med
vattenavhärdarens brytare och elektroniskt med knapparna på
kontrollpanelen.

a) Manuell inställning

1. Öppna luckan.

2. Ta ut underkorgen.

3. Vrid vattenavhärdarens brytare till läge 1 eller 2 (se

tabellen).

4. Sätt tillbaka underkorgen.

Maskinen är vid leverans
från fabriken inställd i läge 2.

b)Elektronisk inställning

(Diskmaskinen skall vara avstängd)

Maskinen är vid leverans från fabriken inställd på nivå 5.

1. Tryck på Start/Stopp-knappen. Start/Stopp-kontrollampan
tänds (inställningsläge).

Om kontrollampan för en programväljarknapp är tänd
betyder detta att ett diskprogram har valts. Det är
nödvändigt att radera diskprogrammet: Tryck samtidigt ned
funktionsknapparna 2 och 3 i ca. 2 sekunder.
Samtliga kontrollampor slocknar (med undantag för
Start/Stopp-kontrollampan och ev. kontrollamporna för salt
och spolglansmedel) för att signalera att det pågående
diskprogrammet har raderats och att diskmaskinen nu är i
inställningsläge.

2. Tryck samtidigt ned knapparna 2 och 3 tills kontrollamporna
för knapparna 1, 2 och 3 börjar att blinka.

3. Tryck ned knappen 1. Kontrollamporna för knapparna 2 och
3 slocknar, medan kontrollampan för knappen 1 fortsätter

att blinka. Samtidigt börjar kontrollampan för programslut
att blinka.

Den aktuella nivån indikeras av antalet blinkningar som ges
av kontrollampan för programslut (se översikten).

Exempel: 5 blinkningar = nivå 5

4. För att ändra nivån, tryck på knapp 1. Varje gång knappen 1

trycks ned ändras nivån. (Se översikten angående val av ny
nivå.)

Exempel:

Om den aktuella nivån är 5 och knappen 1 trycks ned en
gång, väljs nivå 6.
Om den aktuella nivån är 10 och knappen 1 trycks ned en
gång, väljs nivå 1.

5. Stäng av diskmaskinen med Start/Stopp-knappen för att
lagra momentet. Alternativt kan du vänta i ca. 1 minut tills
diskmaskinen automatiskt återgår till inställningsläget.

Innan du använder maskinen

6

°dH °TH mmol/l

manuell elektronisk

51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14

4 - 10

< 4

901 - 1250

751- 900
641 - 750
501 - 640
391 - 500
321 - 390
251 - 320
181 - 250

70 - 180

< 70

Område

IV
IV
IV
IV
IV
III
III

II

I/II

I

91 - 125

76 - 90
65 - 75
51 - 64
40 - 50
33 - 39
26 - 32
19 - 25

7 - 18

< 7

2
2
2
2
2
2
1
1
1
1

nivå 10

nivå 9
nivå 8
nivå 7
nivå 6

lnivå 5

nivå 4
nivå 3
nivå 2
nivå 1

10

9
8
7
6
5
4
3
2
1

ja
ja
ja
ja
ja
ja
ja
ja
ja

nej

Vattnets hårdhetsgrad

Justering av

vattenavhärdarens

inställning

Antal blinkningar

för

kontrollampan för

"programslut"

Behövs

salt?

AA07

Påfyllning av salt

Använd endast specialsalt, avsett för diskmaskiner.
Använd inte t.ex. vanligt bordssalt som innehåller olösliga
beståndsdelar vilka kan försämra vattenavhärdarens
funktion.
Påfyllning av salt skall endast ske strax före start av ett
komplett diskprogram.
Detta förhindrar att spill av salt eller vatten med salt får
ligga kvar på bottnen under längre tid, vilket skulle kunna
orsaka en korrosion.

Gör så här:

1. Öppna luckan, ta bort underkorgen och skruva bort locket

på saltbehållaren genom att vrida det moturs.

2. Häll en liter vatten i saltbehållaren (detta är bara
nödvändig första gången).

3. Fyll på saltbehållaren med

hjälp av den medföljande
tratten.

4. Skruva tillbaka locket.
Kontrollera att det inte
finns några saltrester på
skruvgängan eller
packningen.

5. Skruva fast locket genom
att vrida det medurs tills
det snäpper fast.

Efteråt räcker det med att fylla på salt i behållaren med jämna
mellanrum.

Detta meddelas av kontrollampan för salt. Den är placerad på
kontrollpanelen och tänds när saltet är slut.

Kontrollampan för salt på kontrollpanelen kan lysa i ca. 2­6 timmar efter saltpåfyllningen, om maskinen förblir
påslagen. Om du använder svårlöst salt kan
kontrollampan lysa en längre tid. Även om kontrollampan
lyser kan diskmaskinen användas.

Det skall alltid finnas vatten i saltbehållaren. Därför är det
normalt att vattnet rinner över när saltet fylls på.

Spolglansmedel

Spolglansmedel (kallas även för vätmedel) tillsätts automatiskt
vid sista sköljningen. Det sänker vattnets ytspänning, vattnet
rinner av lättare och diskgodset torkar snabbare.
Spolglansmedelsbehållaren finns på luckans insida och
rymmer ca. 110 ml (1,1 dl) vilket räcker till ca. 16 - 40
diskningar, beroende på vald doseringsinställning.

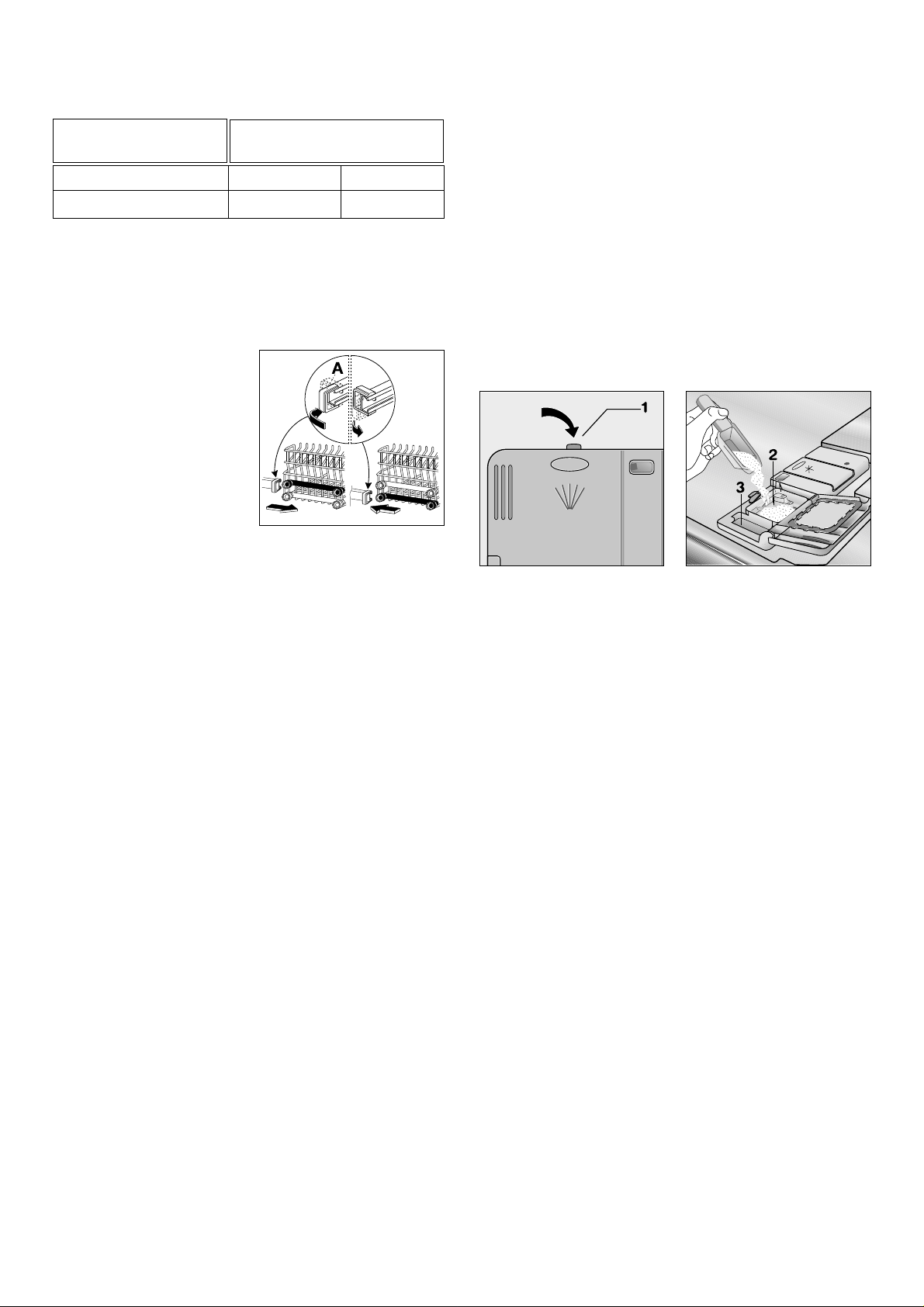

Påfyllning av spolglansmedel

1. Öppna behållaren genom att trycka på utlösningsknappen (A).

2. Häll i spolglansmedel tills behållaren är full. Max. nivån

anges av markeringen "max".

Se till att locket är ordentligt stängt efter påfyllningen.
To rka bort utspillt spolglansmedel med en trasa för att

undvika skumbildning under nästa diskning och försämrat
diskresultat.

Använd endast spolglansmedel som är avsedda för
diskmaskiner. Häll inte i andra produkter (t.ex.
rengöringsmedel för diskmaskiner, flytande diskmedel) i
spolglansmedelsbehållaren. Detta kan skada maskinen.

Justering av spolglansmedlets
doseringsmängd

Beroende på diskresultaten kan du justera spolglansmedlets
doseringsmängd med väljaren med 6 lägen (läge 1 = min.
doseringsmängd; läge 6 = max. doseringsmängd).

Öka doseringsmängden
gradvis om det finns
vattendroppar eller
kalkfläckar på diskgodset
efter avslutad diskning.

Doseringsmängden är vid
leveransen inställd i läge 4.

Om doseringsmängden är för
hög kan det ge ränder och en
vitaktig hinna på diskgodset.

Fyll på spolglansmedel när dess kontrollampa på
kontrollpanelen tänds.

7

SR14

SALE

ZOUT

SALT

SALZ

SEL

● Kontrollera att det finns spolglansmedel och salt i behållarna.

● Placera diskgodset i maskinen.

● Häll i diskmedel.

● Välj ett diskprogram som passar ditt diskgods.

● Starta diskprogrammet.

Placering av diskgods

Svampar, trasor och annat som kan absorbera vatten får
inte maskindiskas.

● Innan du placerar diskgodset i maskinen skall du göra

följande:

- Avlägsna alla större matrester.

- Blöt upp intorkade matrester i kastrullerna.

● Riktig placering av diskgodset är en förutsättning för ett gott

diskresultat:

- Diskgodset får inte hindra spolarmarnas rotation.

- Vänd upp och ned på koppar, glas, kärl och kastruller så
att vattnet inte samlas i diskgodset.

- Kontrollera även att kärlen inte ligger över varandra eller
besticken ligger ihop och hindrar vattnet att komma åt.

- Om du skall undvika skador på glasen, bör du placera
glasen så att de inte tar i varandra.

- Placera små diskartiklar i bestickkorgen.

● Plastartiklar och teflonpannor har en benägenhet att

hålla kvar vattendroppar. Dessa artiklar torkar inte lika
bra som porslin och stålartiklar.

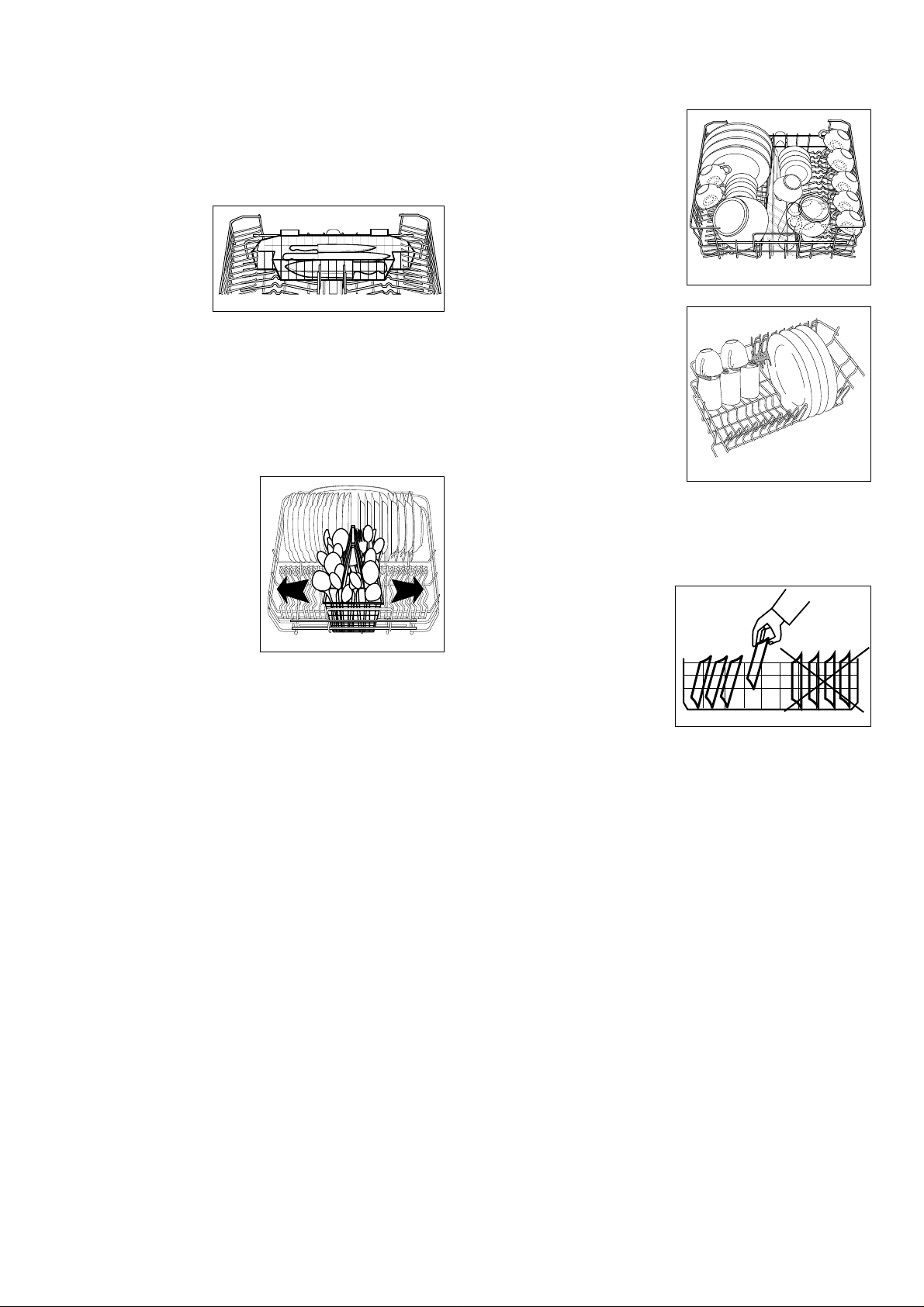

Öppna luckan och dra ut korgarna för att placera diskgodset i
maskinen.

Underkorg

Underkorgen är lämplig för kastruller, lock, tallrikar, skålar,
bestick mm.

Uppläggningsfat och stora lock skall placeras ytterst så att
spolarmarna kan rotera fritt.

För att underlätta placeringen av grytor, kastruller och stora
skålar kan de två hållarna fällas ner.

Så här använder du maskinen

8

Följande diskgods

kan maskindiskas med viss försiktighet:

- Diska enbart porslin i maskin om det är märkt med aktuell
symbol av tillverkaren.

- I vissa fall ligger dekoren oskyddad utanpå glasyren och
färgerna kan blekas med tiden om artiklarna diskas ofta.

- Silver och aluminium bleks av diskning. Silvret kan
missfärgas om rester av ägg och senap får sitta kvar en
längre tid.
Avlägsna därför matrester från silver med en gång, om du
inte diskar direkt efter användningen.

- Vissa glastyper kan bli matta efter ett större antal diskningar.

är inte lämpligt för maskindiskning:

Bestick med handtag av trä, horn, porslin
eller pärlemor.

- Plastartiklar som inte är värmebeständiga.

- Gamla bestick med delar som är fästa med
icke värmebeständigt lim.

- Flätade artiklar.

- Artiklar av tenn eller koppar.

- Kristallglas. (Utom kristallglas märkta för maskindisk).

- Stålartiklar som kan rosta.

- Träfat.

- Artiklar av syntetfiber.

UI89
