Electrolux ESF5511LOX, ESF5511LOW User Manual [bg, cs, hr]

Page 1

ESF5511LOW ESF5511LOX

BG Съдомиялна машина Ръководство за употреба 2 HR Perilica posuđa Upute za uporabu 25 CS Myčka nádobí Návod k použití 46

Page 2

www.electrolux.com2

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ЗА СИГУРНОСТ.....................................................................3

2. ИНСТРУКЦИИ ЗА СИГУРНОСТ.......................................................................4

3. ОПИСАНИЕ НА УРЕДА.................................................................................... 6

4. KОМАНДНО ТАБЛО .........................................................................................7

5. ПРОГРАМИ........................................................................................................8

6. НАСТРОЙКИ......................................................................................................9

7. OПЦИИ.............................................................................................................12

8. ПРЕДИ ПЪРВАТА УПОТРЕБА.......................................................................12

9. ВСЕКИДНЕВНА УПОТРЕБА.......................................................................... 14

10. ПРЕПОРЪКИ И СЪВЕТИ............................................................................. 16

11. ГРИЖИ И ПОЧИСТВАНЕ............................................................................. 17

12. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ...................................................19

13. ТЕХНИЧЕСКА ИНФОРМАЦИЯ.................................................................... 23

МИСЛИМ ЗА ВАС

Благодарим ви, че закупихте уред от Electrolux. Избрахте продукт, който носи със себе си десетилетия професионален опит и нововъведения. Оригинален и стилен, той е създаден с мисъл за вас. Така че, когато и да го използвате, можете да сте сигурни, че ще получите невероятни резултати по всяко време. Добре дошли в Electrolux.

Посетете нашия уебсайт, за да:

Получите полезни съвети, брошури, отстраняване на неизправности, сервизна информация:

www.electrolux.com/webselfservice

Регистрирате своя продукт за по-добро обслужване:

www.registerelectrolux.com

Купите аксесоари, консумативи и оригинални резервни части за вашия уред:

www.electrolux.com/shop

ГРИЖИ ЗА КЛИЕНТА И ОБСЛУЖВАНЕ

Препоръчваме използването на оригинални резервни части. Когато се свързвате с нашия оторизиран отдел "Обслужване", трябва да имате под ръка следната информация: Модел, PNC (номер на продукт), сериен номер. Информацията можете да намерите на табелката с данни.

Предупреждение / Внимание-Важна информация за безопасност Обща информация и съвети Информация за опазване на околната среда

Запазваме си правото на изменения.

Page 3

1. ИНФОРМАЦИЯ ЗА СИГУРНОСТ

Внимателно прочетете предоставените инструкции преди инсталиране и употреба на уреда. Производителят не е отговорен за контузии или наранявания в резултат на неправилна инсталация или употреба. Винаги дръжте инструкциите на безопасно и лесно за достъп място за справка в бъдеще.

1.1 Безопасност за децата и хората с ограничени способности

• Този уред може да се използва от деца на 8 или

повече години и от хора с увреждания, ако са получили инструктаж и/или контролиран преглед за безопасна употреба на уреда и разбират потенциалните опасности.

• Не позволявайте на децата да си играят с уреда.

• Пазете препарати далеч от деца.

• Пазете децата и домашните любимци далече от

вратата на уреда, когато е отворена.

• Деца няма да извършват почистване или

поддръжка на уреда без надзор.

БЪЛГАРСКИ 3

1.2 Общи мерки за безопасност

• Този уред е предназначен за употреба в домашни

условия и подобни приложения като:

– селскостопански къщи; кухненски зони за

персонал в магазини, офиси и други работни места;

– от клиенти в хотели, мотели, места за отдих и

други места за живеене.

• Не променяйте спецификациите на уреда.

• Работното водно налягане (минимум и максимум)

трябва да е между 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Спазвайте максималният брой от 13 места за

настройка.

Page 4

www.electrolux.com4

• Ако захранващият кабел е повреден, той трябва да

се смени от производителя, оторизиран сервизен център или лица със сходна квалификация, за да се избегне опасност.

• Всички ножове и прибори с остри върхове трябва

да се поставят в кошничката за прибори с острите върхове надолу или в хоризонтално положение.

• Не оставяйте вратичката на уреда отворена без

наблюдение, за да не се допусне препъване в нея.

• Преди обслужване деактивирайте уреда и

извадете щепсела от захранващия контакт.

• Не почиствайте уреда чрез пръскане с вода с

високо налягане и/или пара.

• Вентилационните отвори в основата (ако са

налични) не бива да бъдат възпрепятствани от килим.

• Този уред трябва да се свърже към водопровода

посредством предоставения нов комплект маркучи. Старият комплект маркучи не трябва да се използва повторно.

2. ИНСТРУКЦИИ ЗА СИГУРНОСТ

2.1 Инсталиране

• Отстранете цялата опаковка и транспортните болтове.

• Не монтирайте или използвайте повредени уреди.

• Не инсталирайте и не използвайте уреда на места, където температурата е под 0 °C.

• Следвайте инструкциите за инсталиране, приложени към уреда.

• Уверете се, че уредът се монтира под и в близост до безопасни конструкции.

2.2 Свързване към

електрическата мрежа

ПРЕДУПРЕЖДЕНИЕ!

Риск от пожар и токов удар.

• Уредът трябва да е заземен.

• Уверете се, че информацията за

• Винаги използвайте правилно

• Не използвайте разклонители и

• Внимавайте да не повредите

• Включете захранващия щепсел към

електричеството от табелката с данни съответства на електрозахранването. В противен случай се свържете с електротехник.

инсталиран, защитен от удари контакт.

удължителни кабели.

захранващия щепсел и захранващия кабел. Ако захранващият кабел трябва да бъде подменен, това трябва да бъде извършено от нашия оторизиран сервизен център.

контакта единствено в края на инсталацията. Уверете се, че

Page 5

щепселът за захранване е достъпен след инсталирането.

• Не дърпайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела.

• Уредът съответства на Директивите на E.E.C.

• Само за Обединеното кралство и Ирландия. Уредът има захранващ кабел с мощност 13 ампера. Ако е задължително да се смени предпазителя на щепсела, използвайте предпазител: 13 amp ASTA (BS 1362).

2.3 Водно съединение

• Не нанасяйте щети по маркучите за вода.

• Преди свързване с нови тръби, неизползвани от дълго време такива, където са правени ремонти или с прикачени нови устройства (водомери, и т.н.), оставете водата да тече, докато не се избистри.

• Уверете се, че няма видими течове по време на и след първото използване на уреда.

• Маркучът за подаване на вода има предпазен вентил и обшивка с вътрешен захранващ кабел.

БЪЛГАРСКИ 5

2.4 Употреба

• Не сядайте и не стъпвайте върху отворената вратичка.

• Препаратите за съдомиялни машини са опасни. Следвайте инструкциите върху опаковката на перилния препарат.

• Не поглъщайте и не използвайте за други цели водата от уреда.

• Не изваждайте съдовете от уреда, докато програмата не приключи. По съдовете е възможно да има препарат.

• Уредът може да изпусне гореща пара, ако отворите вратичката по време на програма.

• Не поставяйте запалителни материали или предмети, които са напоени със запалителни материали, в уреда, в близост до него или върху него.

2.5 Сервиз

• Свържете се с оторизирания сервизен център за ремонт на уреда. Препоръчваме използването само на оригинални резервни части.

• Когато се свържете с оторизирания сервизен център, уверете се, че имате следната информация на разположение на техническата пластина. Модел : PNC (номер на продукт) : Сериен номер :

ПРЕДУПРЕЖДЕНИЕ!

Опасно напрежение.

• Ако маркучът за подаване на вода е повреден, незабавно изключете щепсела от контакта. За подмяна на маркуча за подаване на вода се свържете с оторизирания сервизен център.

2.6 Изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Риск от нараняване или задушаване.

• Изключете уреда от електрозахранването.

• Отрежете захранващия кабел и го изхвърлете.

• Отстранете ключалката на вратичката, за да не могат деца и домашни любимци да се заключат в уреда.

Page 6

www.electrolux.com6

3. ОПИСАНИЕ НА УРЕДА

Работен плот

Горно разпръскващо рамо

Долно разпръскващо рамо

Филтри

Табелка с данни

Резервоар за сол

Отдушник

Отделение за препарат за

изплакване Отделение за препарати

Кошничка за прибори

Долна кошница

Горна кошничка

Page 7

4. KОМАНДНО ТАБЛО

Programs

Options

2 3

4 5

678

БЪЛГАРСКИ 7

Бутон за вкл./изкл.

бутон Programs

Индикатори на програмите

Екран

бутон Delay

4.1 Индикатори

Индикатор Описание

Фаза на миене. Светва, когато се изпълнява фазата на измиване.

Фаза на сушене. Светва, когато се изпълнява фазата сушене.

XtraDry индикатор.

Индикатор за препарат за изплакване. Той не свети докато се из‐ пълнява програмата.

Индикатор за соли. Той не свети докато се изпълнява програма‐ та.

Hygiene индикатор.

бутон Start

Индикатори

бутон Options

Page 8

www.electrolux.com8

5. ПРОГРАМИ

Програма Степен на замър‐

сяване Тип зареждане

• Нормално за‐ мърсяване

• Чинии и прибо‐ ри

• Всички

• Чинии, прибо‐ ри, тенджери и тигани

• Силно замърся‐ ване

• Чинии, прибо‐ ри, тенджери и тигани

• Леко замърся‐ ване

• Чинии и прибо‐ ри

• Пресни замър‐ сявания

• Чинии и прибо‐ ри

Фази на програ‐ мата

• Предварително измиване

• Миене 50 °C

• Изплаквания

• Изсушаване

• Предварително измиване

• Миене от 45 °C до 70 °C

• Изплаквания

• Изсушаване

• Предварително измиване

• Миене 70 °C

• Изплаквания

• Изсушаване

• Миене 50 °C или 55 °C

• Изплаквания

• Миене 60 °C или 65 °C

• Изплаквания

Опции

• Hygiene

• XtraDry

• Hygiene

• XtraDry

• Hygiene

• XtraDry

• Hygiene

• XtraDry

С тази програма може да постигнете най-ефективно използване на вода и елек‐ троенергия за нормално замърсени чинии и прибори. (Това е стандартна програма за изпитателни лаборатории).

Уредът усеща степента на замърсяване и количеството предмети в кошнички. Той автоматично настройва температурата и количеството на водата, консумацията на енергията и времетраенето на програмата.

Тази програма има фаза за изплакване при висока температурата за по-добри ре‐ зултати на хигиена. По време на фазата на изплакване температурата остава 70 °C поне за 10 минути.

С тази програма може да миете съдове и прибори, замърсяванията по които са още пресни. Постига добри резултати от измиването за кратко време.

С тази програма можете да извършвате бързо изплакване на съдове, за да предот‐ вратите натрупването на остатъци от храна и неприятни миризми в уреда. Не използ‐ вайте миещ препарат с тази програма.

• Всички • Предварително измиване

Page 9

5.1 Данни За потреблението

БЪЛГАРСКИ 9

Програма

Налягането и температурата на водата, различията в електрозахранването, опции‐

те и количеството съдове могат да променят стойностите.

5.2 Информация за

изпитателни лаборатории

За цялата необходима информация относно изпълнението на теста, изпратете имейл на адрес:

6. НАСТРОЙКИ

6.1 Режим за избор на

програми и потребителски режим

Когато уредът е в режим за избор на програми, можете да зададете програма и да въведете потребителския режим.

В потребителски режим могат да се променят следните настройки:

• Нивото на омекотителя на вода съгласно твърдостта на водата.

• Активацията или деактивацията на звуковия сигнал за край на програмата.

• Активацията или деактивацията на известието за празно отделение на препарата за изплакване.

Тези настройки ще бъдат запаметени докато не ги промените отново.

Вода

(л)

11 1.050 195

7 - 12 0.6 - 1.4 40 - 150

13 - 15 1.5 - 1.6 150 - 170

8 - 9 1.1 - 1.3 55 - 65

9 0.8 30

4 0.1 14

Електроенергия

(kWh)

[email protected]

Напишете PNC (номер на продукт), който се намира на табелката с данни.

Времетраене

(мин)

Как да зададем режим за избор на програма

Уредът е в режим за избор на програми, когато програмният

индикатор е включен и екранът показва времетраенето на програмата.

Когато активирате уреда, обикновено той се включва в режим за избор на програми. Но ако това не е така, можете да зададете режима за избор на програми по следния начин:

Натиснете и задръжте едновременно Programs и Options докато уредът е в режим за избор на програма.

6.2 Омекотител за вода

Омекотителят за вода премахва минералите, които имат вреден ефект върху резултатите от измиване и върху самия уред.

Page 10

www.electrolux.com10

Колкото по-високо е съдържанието на тези минерали, толкова по-твърда е водата. Твърдостта на водата се измерва в еквивалентни скали.

Омекотителят трябва да се регулира в съответствие с твърдостта на водата във вашия регион. Вашата

Твърдост на водата

Немски гра‐

дуси (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Фабрична настройка.

Не използвайте сол на това ниво.

Френски гра‐

дуси (°fH)

водоснабдителна компания може да ви информира каква е твърдостта на водата във вашия регион. Важно е да зададете правилното ниво на омекотителя за вода, с цел осигуряване на добри резултати при миене.

mmol/l (мили‐

мол/литър -

международ‐

на единица за

твърдост на

водата)

Градуси по Кларк

Ниво на омеко‐

тител за водата

Ако използвате мулти таблетки съдържащи сол и твърдостта на водата е по ниска от 21°dH, може да нагласите най-ниското ниво на омекотяване на вода. То деактивира индикатора за презареждане на сол.

Ако използвате обикновен препарат или мулти таблетки без сол, нагласете подходящото ниво на твърдост на водата, за да запазите активен индикатора за презареждане на сол.

Как се задава нивото на омекотителя на водата

Уредът трябва да бъде в режим за избор на програми.

1. За да въведете потребителски режим, натиснете и задръжте едновременно Delay и Start,

докато индикаторите ,

и започнат да премигват и екранът остане празен.

2. Натиснете Programs.

Page 11

• Индикаторите и угасват.

• Индикаторът продължава да мига.

• На дисплея се извежда текущата настройка: напр.

= ниво 5.

3. Натиснете Programs неколкократно, за да промените настройката.

4. Натиснете бутона за вкл./изкл., за да потвърдите настройката.

6.3 Известие за празно

отделение на препарата за изплакване

Когато отделението на препарата за изплакване е празно, индикаторът на препарата за изплакване се включва, уведомявайки ви, че е необходимо да напълните отделението. Ако използвате комбинирани таблетки с препарат за изплакване и сте доволни от резултата от изсушаване, можете да деактивирате известието за пълнене на отделението с препарат. Въпреки това, ви препоръчваме винаги да използвате препарат за изплакване за максимално добри резултати от изсушаване.

Ако използвате стандартен препарат или комбинирани таблетки без препарат за изплакване, активирайте известието, за да остане активен индикаторът за пълнене на отделението с препарат за изплакване.

Как се изключва съобщението за празно отделение на препарата за изплакване

Уредът трябва да бъде в режим за избор на програми.

1. За да въведете потребителски режим, натиснете и задръжте едновременно Delay и Start,

докато индикаторите ,

и започнат да

БЪЛГАРСКИ 11

премигват и екранът остане празен.

2. Натиснете Options.

• Индикаторите и угасват.

• Индикаторът продължава да мига.

• На дисплея се извежда текущата настройка.

= активиране на

–

известие за празно отделение на препарата за изплакване.

–

= деактивиране на известие за празно отделение на препарата за

3. Натиснете Options, за да

4. Натиснете бутона за вкл./изкл., за

изплакване.

промените настройката.

да потвърдите настройката.

6.4 Звукови сигнали

Звуковите сигнали се включват при наличие на неизправност на уреда. Тези звукови сигнали не могат да бъдат деактивирани.

Звуков сигнал прозвучава и когато програмата завърши. По подразбиране зуковият сигнал е деактивиран, но е възможно да се активира.

Как се активира звуков сигнал за край на програма

Уредът трябва да бъде в режим за избор на програми.

1. За да въведете потребителския режим, натиснете и задръжте едновременно Delay и Start,

докато индикаторите ,

премигват и екранът остане празен.

2. Натиснете Delay

• Индикаторите и

и започнат да

угасват.

Page 12

www.electrolux.com12

• Индикаторът продължава да

• На дисплея се извежда

7. OПЦИИ

7.1 Hygiene

С тази опция може да постигнете подобри резултати на хигиена. По време на последната фаза на изплакване температурата остава 70 °C поне за 10 минути.

Как да активирате Hygiene

Настинете Options, докато индикаторът се включи.

мига.

текущата настройка:

– = Звуковият сигнал е

изключен.

Желаните опции трябва да се активират всеки път преди стартиране на програмата. Не е възможно активиране или деактивиране на тази функция, докато програмата работи.

Не всички опции са съвместими една с друга. Ако сте избрали несъвместими опции, уредът автоматично ще деактивира една или повече от тях. Няма да се изключат единствено индикаторите на все още активните опции.

– = Звуковият сигнал е

включен.

3. Натиснете Delay, за да промените настройката.

4. Натиснете бутона за вкл./изкл., за да потвърдите настройката.

Ако опцията не е налична за тази програма, съответният индикатор не светва или започва да премигва бързо в продължение на няколко секунди, след което се изключва. На дисплея е показано новото времетраене на програмата.

7.2 XtraDry

Активирайте тази опция, когато искате да подобрите работата на сушене. С използването на тази опция времетраенето на някои програми, консумацията на вода и последната температура на изплакване може да бъдат афектирани.

Опцията XtraDry не е постоянно активна опция и трябва да се избира за всеки цикъл.

Как да активирате XtraDry

Настинете Options, докато индикатора

се включи. Ако опцията не е приложима за програмата, индикаторът не се включва или премигва бързо за няколко секунди и след това се изключва. Дисплеят показва новото времетраене на програмата.

8. ПРЕДИ ПЪРВАТА УПОТРЕБА

1. Уверете се, че зададеното ниво на омекотителя за вода съответства на твърдостта на водоснабдяването. Ако не съответства, можете да регулирате нивото на омекотителя за вода.

2. Напълнете резервоара за сол.

3. Напълнете отделението за

4. Отворете крана за вода.

5. Стартирайте програма, за да

препарат за изплакване.

премахнете всички остатъци, които може да са в уреда. Не използвайте миялен препарат и не зареждайте кошничките.

Page 13

Когато стартирате програма, са

необходими до 5 минути за презареждане на смолата в омекотителя за вода. Изглежда уредът не работи. Фазата за миене стартира само след приключване на процедурата. Процедурата се повтаря периодично.

8.1 Резервоар за сол

ВНИМАНИЕ!

Използвайте само сол, специално създадена за съдомиялни машини.

Солта се използва за презареждане на смолата в омекотителя за вода и за гарантиране на добри резултати при измиване във всекидневната употреба.

БЪЛГАРСКИ 13

Завъртете капачката на

резервоара за сол обратно на часовниковата стрелка, за да го затворите.

Докато пълните резервоара за сол, от него могат да излязат вода и сол. Риск от корозия. За да предотвратите това, след като напълните резервоара за сол, стартирайте програма.

Как да заредите резервоара за сол

1. Завъртете капачката на резервоара за сол обратно на часовниковата стрелка и я извадете.

2. Поставете 1 литър вода в резервоара за сол (само първия път).

3. Напълнете резервоара за сол със сол за съдомиялна машина.

4. Почистете солта около отвора на резервоара за сол.

8.2 Как се пълни отделението за препарата за изплакване

Page 14

A BD

A D

www.electrolux.com14

ВНИМАНИЕ!

Използвайте само препарата за изплакване, специално създаден за съдомиялни машини.

1. Натиснете бутона за освобождаване (D), за отворите капака (C).

2. Излейте препарата за изплакване в дозатора (A), докато течността достигне максимално ниво.

3. Отстранете излишния препарат за изплакване с абсорбираща кърпа,

9. ВСЕКИДНЕВНА УПОТРЕБА

1. Отворете крана за вода.

2. Натиснете бутона за вкл./изкл., за

да включите уреда.

Уверете се, че уредът е в режим за избор на програма.

• Ако индикаторът за сол свети,

напълнете резервоара за сол.

• Ако индикаторът за препарат за

изплакване свети, напълнете отделението за препарата за изплакване.

3. Заредете кошничките.

4. Добавете миещ препарат.

5. Задайте и стартирайте правилната

програма за вида зареждане и степента на замърсяване.

9.1 Използване на миялния

препарат

за да предотвратите образуване на прекалено много пяна.

4. Затворете капака. Уверете се, че бутонът за освобождаване е застопорен на място.

Можете да завъртите селектора на освободеното количество (B) между положение 1 (най-малко количество) и положение 4 или 6 (найголямо количество).

1. Натиснете бутона за освобождаване (B), за отворите капака (C).

2. Сложете препарата под формата на прах или таблетки в отделението (A).

3. Ако програмата е с фаза за предварително миене, поставете малко количество миялен препарат в отделението (D).

4. Затворете капака. Уверете се, че бутонът за освобождаване е застопорен на място.

9.2 Настройка и стартиране

на програма

Функцията Auto Off

Тази функция намалява консумацията на енергия като автоматично деактивира уреда, когато не работи.

Page 15

Функцията започва да работи:

• 5 минути след приключване на програмата.

• След 5 минути, ако програмата не е стартирала.

Стартиране на програма

1. Натиснете бутона за вкл./изкл., за

да включите уреда. Уверете се, че уредът е в режим за избор на програма.

2. Затворете вратичката на уреда.

3. Натиснете Programs няколко пъти,

докато се появи индикатора на програмата, която искате да

изберете. На дисплея е показано времетраенето на програмата.

4. Задайте приложимите опции.

5. Натиснете Start, за да стартирате

програмата.

• Светва индикаторът на фазата за измиване.

• Стойността на отброяване започва да намалява на стъпки от 1 минута.

Стартиране на програма с отложен старт

1. Задайте програма.

2. Натиснете Delay няколко пъти,

докато дисплеят покаже отложения старт, който желаете да зададете

(от 1 до 24 часа). Индикаторът на избраната програма свети.

3. Натиснете Start.

4. Затворете вратата на уреда, за да

стартирате обратното броене. Когато отброяването приключи,

програмата започва и светва индикаторът на фазата за миене.

Отваряне на вратичката, докато уредът работи

Ако отворите вратичката, докато програмата работи, уредът спира.

БЪЛГАРСКИ 15

Това може да се отрази на консумацията на енергия и времетраенето на програмата. Когато затворите вратичката, уредът продължава от момента на прекъсването.

Ако вратичката е отворена за повече от 30 секунди по време на фазата на сушене, работещата програма ще спре.

Отмяна на отложения старт, докато отброяването работи

Когато отмените отложен старт, трябва да зададете програмата и опциите отново.

Натиснете и задръжте едновременно Programs и Options докато уредът е в режим за избор на програма.

Прекратяване на програмата

Натиснете и задръжте едновременно Programs и Options докато уредът е в режим за избор на програма.

Уверете се, че в дозатора за миещ препарат има препарат, преди да стартирате нова програма.

Край на програмата

Когато програмата за измиване приключи, дисплеят показва 0:00. Индикатори за фази са изключени.

Всички бутони са неактивни, освен този за вкл./изкл.

1. Натиснете бутона вкл./изкл. или изчакайте функцията Auto Off да деактивира автоматично уреда. Ако отворите вратата преди активиране на Auto Off, уредът се деактивира автоматично.

2. Затворете крана за водата.

Page 16

www.electrolux.com16

10. ПРЕПОРЪКИ И СЪВЕТИ

10.1 Обща информация

Следващите насоки ще гарантират оптимално почистване и резултати на сушене при всекидневната употреба, както и ще помогнат за защитата на околната среда.

• Извадете по-големите остатъци от храна от чиниите и ги изхвърлете.

• Не изплаквайте предварително съдовете на ръка. Когато се налага, използвайте програма за предмиене (ако е налична) или изберете програма с фаза на предмиене.

• Винаги използвайте цялото пространство на кошниците.

• При зареждане на уреда, проверете дали водата, която излиза от дюзите на разпръскващото рамо достига и измива съдовете. Уверете се, че съдовете не се допират или покриват.

• Можете да използвате препарат за съдомиялна машина, препарат за изплакване и сол поотделно, или да използвате комбинирани таблетки (напр. "3 в 1", "4 в 1" и "Всичко в едно"). Следвайте инструкциите на опаковката.

• Задайте програма, в зависимост от вида зареждане и степента на замърсяване. С програмата ECO може да постигнете найефективното ползване на вода и електроенергия за нормално замърсени чинии и прибори.

10.2 Използване на сол,

препарат за изплакване и препарат за миене

• Използвайте само сол, препарат за изплакване и препарат за миене за съдомиялна машина. Други продукти могат да причинят повреда на уреда.

• Комбинираните таблетки обикновено са подходящи за райони с твърдост на водата до 21 °dH. В райони с твърдост на водата

извън тази граница, препаратът за изплакване трябва да се използва като допълнение към комбинираните таблетки. Въпреки това, в райони с голяма и много голяма твърдост на водата, ви препоръчваме да използвате солопочистващ препарат (прах, гел, таблетки без допълнителни функции), препарат за изплакване и соли поотделно, за получаване на оптимални почистващи и изсушаващи резултати.

• Таблетките за миене не се разтварят напълно при кратки програми. За да предотвратите остатъци от препарат за миене по кухненската посуда, препоръчваме да използвате таблетките при дълги програми.

• Не използвайте по-голямо количество миялен препарат от необходимото. Вижте инструкциите върху опаковката на препарата за миене.

10.3 Как да постъпите, ако

искате да спрете използването на комбинирани таблетки

Преди да започнете да използвате поотделно миялен препарат, сол и препарат за изплакване, извършете следната процедура.

1. Задайте най-високото ниво на

омекотителя на водата.

2. Уверете се, че резервоарите за

сол и за препарата за изплакване са пълни.

3. Стартирайте най-кратката

програма с изплакваща фаза. Не добавяйте миялен препарат и не зареждайте кошничките.

4. Когато програмата завърши,

настройте омекотителя за вода към твърдостта на водата във Вашия район.

5. Регулирайте отпусканото

количество препарат за изплакване.

Page 17

6. Активиране на известие за празно отделение на препарата за изплакване.

10.4 Зареждане на

кошничките

• Използвайте уреда за миене само

на съдове, които са подходящи за съдомиялна машина.

• Не поставяйте в уреда предмети,

изработени от дърво, рог, алуминий, олово и мед.

• Не поставяйте в уреда предмети,

които могат да абсорбират вода (гъби, домакински кърпи).

• Извадете по-големите остатъци от

храна от чиниите и ги изхвърлете.

• Омекотете спечените останки от

храна по предметите.

• Поставяйте дълбоките съдове

(чаши и тигани) с дъното нагоре.

• Уверете се, че стъклените чаши не

се допират до други стъклени чаши.

• Поставете приборите и по-малките

предмети в кошничката за прибори.

• Поставяйте леките съдове в

горната кошничка. Уверете се, че съдовете не се движат.

• Уверете се, че разпръскващите

рамена могат да се движат свободно, преди да стартирате програма.

БЪЛГАРСКИ 17

• Филтрите са чисти и са правилно поставени.

• Капачката на резервоара за сол е затегната.

• Разпръскващите рамена не са запушени.

• Има сол и препарат за изплакване за съдомиялна машина (освен ако не използвате мулти-таблетки за миене).

• Предметите в кошниците са поставени правилно.

• Програмата е приложима за вида натоварване и степента на замърсяване.

• Използва се правилното количество миялен препарат.

10.6 Изваждане на съдовете

от кошниците

1. Оставете съдовете да се охладят,

преди да ги извадите от уреда. Горещите съдове могат лесно да се повредят.

2. Изпразнете първо долната

кошница, а след това горната кошница.

В края на програмата по стените и по вратичката на уреда е възможно да остане вода.

10.5 Преди стартиране на програма

Уверете се, че:

11. ГРИЖИ И ПОЧИСТВАНЕ

ПРЕДУПРЕЖДЕНИЕ!

Преди обслужване деактивирайте уреда и извадете щепсела от захранващия контакт.

Замърсените филтри и запушените разпръскващи времена понижават резултатите от миенето. Извършвайте периодични проверки и, ако е необходимо, ги почиствайте.

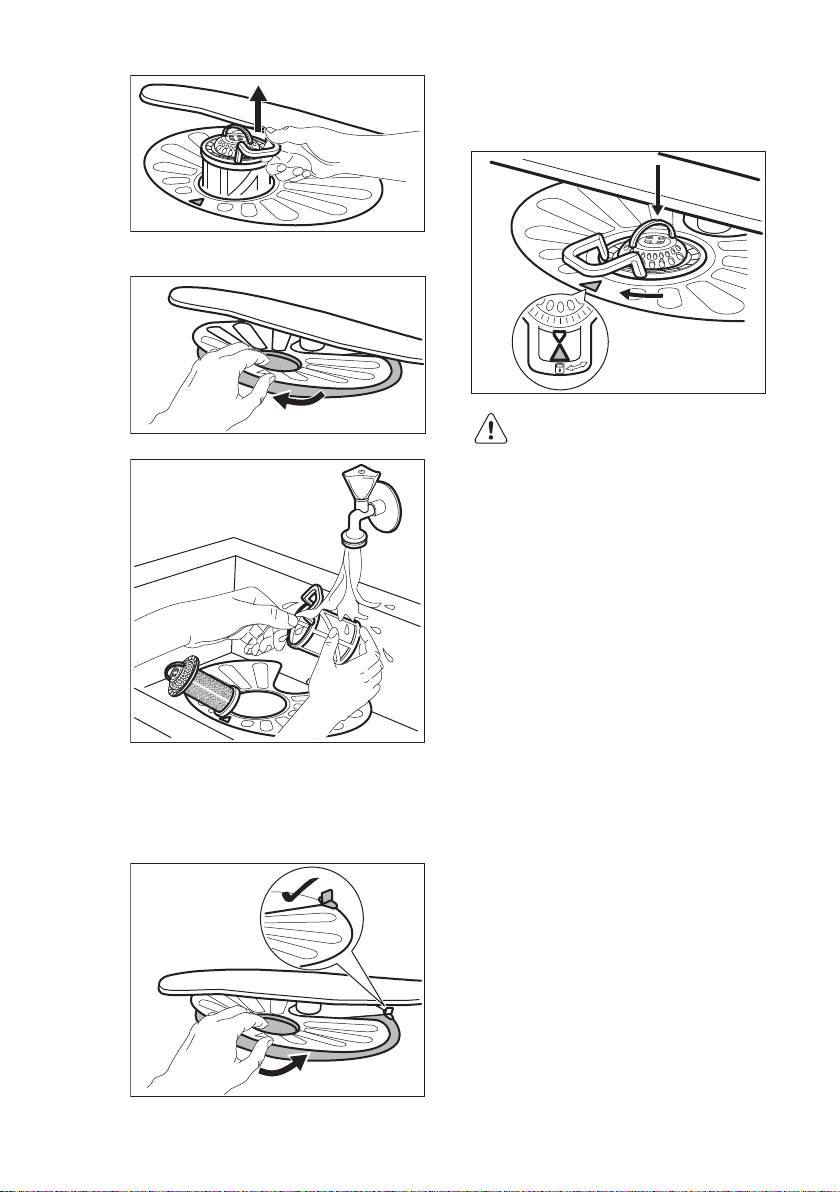

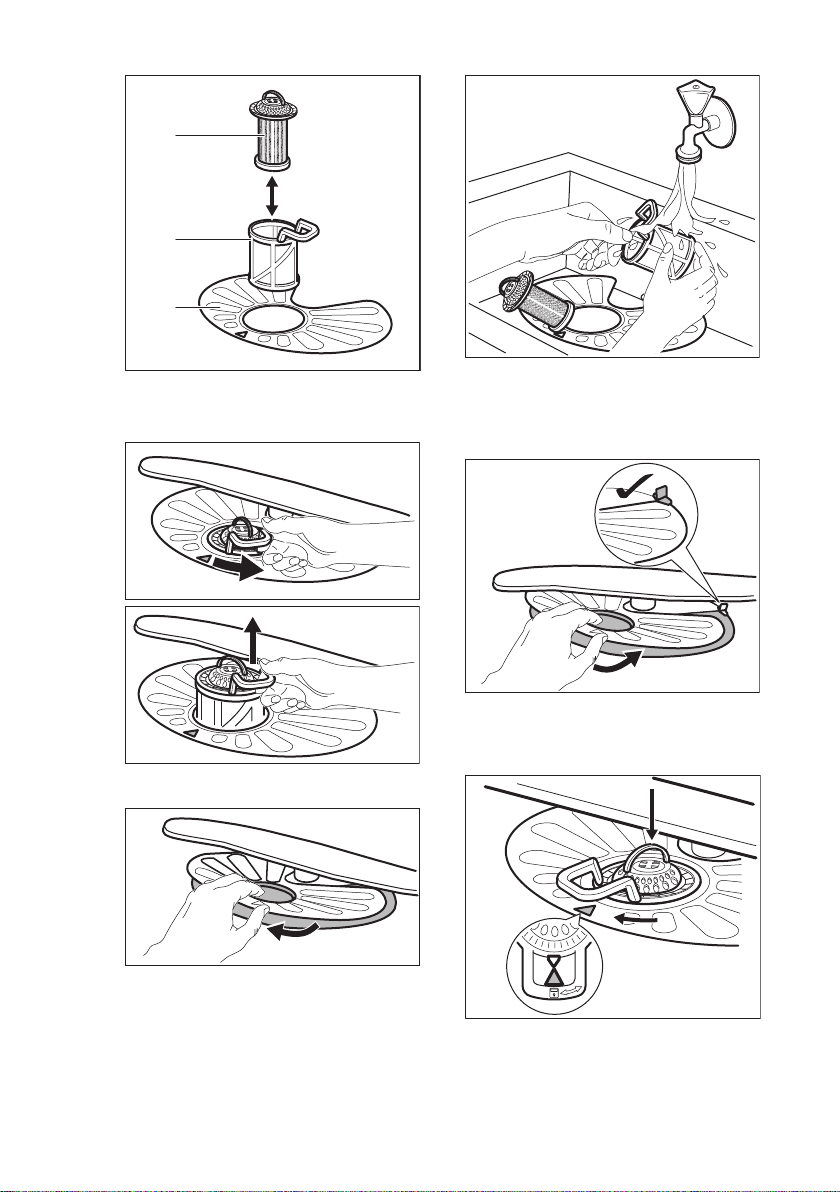

11.1 Почистване на филтрите

Филтърната система се състои от 3 части.

Page 18

www.electrolux.com18

1. Завъртете филтъра (B) обратно на

часовниковата стрелка и го свалете.

Уверете се, че няма остатъци от

храна или замърсявания около ръба на канала.

6. Поставете обратно плоския филтър (A). Проверете дали е позициониран правилно под 2-та водача.

7. Сглобете наново филтрите (B) и

2. Извадете филтър (C) от филтър (B).

3. Свалете плоския филтър (A).

(C).

8. Върнете обратно филтър (B) в

плоския филтър (A). Завъртете го по часовниковата стрелка, докато щракне.

4. Измийте филтрите.

Page 19

БЪЛГАРСКИ 19

ВНИМАНИЕ!

Неправилното положение на филтрите може да доведе до лоши резултати от миене и повреда на уреда.

11.2 Почистване на разпръскващите рамена

Не сваляйте разпръскващите рамена. Ако отворите на разпръскващите рамена се запушат, отстранете остатъците от замърсявания с тънък остър предмет.

11.3 Външно почистване

• Почиствайте уреда с навлажнена мека кърпа.

• Използвайте само неутрални препарати.

• Не използвайте абразивни продукти, абразивни стъргалки или разтворители.

11.4 Почистване отвътре

• Внимателно почистете уреда, включително гуменото уплътнение на вратичката, с мека и влажна кърпа.

• Ако често използвате програми с кратко времетраене, това може да остави наслагвания от мазнина и варовик в уреда. За да предотвратите това, ви препоръчваме да пуснете програмите за дълго миене поне 2 пъти в месеца.

• За да поддържате най-добра функционалност на вашият уред, препоръчваме да използвате веднъж месечно почистващ препарат за миялни машини. Следвайте внимателно инструкциите на опаковката на продукта.

12. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Ако уредът не се включва или спира по време на работа. Преди да се свържете с оторизиран сервизен център, опитайте да решите проблема самостоятелно, използвайки информацията в таблицата.

ПРЕДУПРЕЖДЕНИЕ!

Неправилно извършени ремонтни дейности, могат да доведат до сериозен риск за безопасността на потребителя. Всички поправки трябва да се извършват от оторизиран персонал.

При някои неизправности дисплеят показва код на аларма.

Основните проблеми, които могат да се появят, се отстраняват без нуждата от контакт с оторизирания сервизен център.

Проблем и код на алар‐маВъзможна причина и решение

Не можете да активирате уреда.

• Уверете се, че главният щепсел е свързан към главния контакт.

• Уверете се, че няма повреден предпазител в електрическата кутия.

Page 20

www.electrolux.com20

Проблем и код на алар‐маВъзможна причина и решение

Програмата не се включ‐ ва.

Уредът не се пълни с во‐ да. На екрана се появява

Уредът не източва вода‐ та. На екрана се появява

Устройството против на‐ воднение работи. На екрана се появява

Уредът спира и стартира повече пъти по време на работа.

Програмата се извършва твърде дълго.

• Уверете се, че уредът е заземен.

• Натиснете Start.

• Ако е настроен отложен старт, отменете настрой‐ ката или изчакайте края на преброяването.

• Уредът е стартирал процедурата за презарежда‐ не на смолата в омекотителя за вода. Времетрае‐ нето на тази процедура е приблизително 5 мину‐ ти.

• Уверете се, че кранът на водата е отворен.

• Уверете се, че налягането на водата не е твърде ниско. За тази информация се обърнете към местното водоснабдително дружество.

• Уверете се, че кранът на водата не е запушен.

• Уверете се, че филтърът на маркуча за подаване на вода не е запушен.

• Уверете се, че маркучът за входяща вода не е прегънат или усукан.

• Уверете се, че каналът за водата не е запушен.

• Уверете се, че филтърът на отходния маркуч не е запушен.

• Уверете се, че вътрешният системен филтър не е запушен.

• Уверете се, че отходният маркуч не е прегънат или усукан.

• Затворете крана за вода и се свържете с оторизи‐ ран сервизен център.

• Това е нормално. Това води до по-оптимално по‐ чистване и пестене на енергия.

• Ако сте задали отложен старт, отменете настрой‐ ката за отлагане или изчакайте края на отброява‐ нето.

Оставащото време на дисплея се увеличава и почти прескача до края на програмата.

Малък теч от вратичката на уреда.

• Това не е дефект. Уредът работи правилно.

• Уредът не е нивелиран. Отхлабете или завийте регулируемите крачета (ако е приложимо).

• Вратичката на уреда не е центрирана спрямо от‐ делението. Нагласете задното краче (ако е при‐ ложимо).

Page 21

Проблем и код на алар‐маВъзможна причина и решение

БЪЛГАРСКИ 21

Вратичката се затваря твърде трудно.

Тракащи/чукащи звуци от вътрешността на уреда.

Уредът задейства пре‐ късвача.

Вижте "Преди първа

употреба", "Всекидневна употреба", или "Препоръки и съвети" за

други възможни причини.

След като сте проверили уреда, деактивирайте го и го активирайте

• Уредът не е нивелиран. Отхлабете или завийте регулируемите крачета (ако е приложимо).

• Части от посудата стърчат от кошниците.

• Посудата не е правилно поставена в кошничките. Вижте брошурата за зареждане на кошницата.

• Уверете се, че пръскащото устройство може да се движи свободно.

• Амперажът не е достатъчен за едновременното захранване на всички уреди в употреба. Провере‐ те амперажът на контакта и капацитетът на из‐ мервателя или изключете един от уредите в упо‐ треба.

• Вътрешна електрическа повреда на уреда. Свър‐ жете се с оторизиран сервизен център.

отново. Ако неизправността се появи отново, се обърнете към оторизиран сервизен център.

За кодове на аларми, които не присъстват в таблицата, се свържете с оторизиран сервизен център.

12.1 Резултатите от измиването и изсушаването не са задоволителни

Проблем Възможна причина и решение

Незадоволителни резулта‐ ти от измиване.

• Вижте брошурата за „Ежедневна употреба“, „Трикове и съвети“ и за зареждане на кошни‐ цатa.

• Използвайте по-интензивни програми за изми‐ ване.

• Почистете разпръскващото рамо и филтъра. Вижте "Грижи и почистване".

Page 22

www.electrolux.com22

Проблем Възможна причина и решение

Незадоволителни резулта‐ ти от изсушаване.

• Съдовете са били оставени прекалено дълго в затворения уред.

• Няма препарат за изплакване или дозата му не е достатъчна. Настройте отделението за препа‐ рата за изплакване на по-високо ниво.

• Възможно е да се наложи да подсушите пласт‐ масовите съдове с кърпа.

• За най-добри резултати от изсушаване използ‐ вайте опцията XtraDry.

• Препоръчваме винаги да използвате препарат за изплакване, дори заедно с комбинирани та‐ блетки.

Бели ленти или синкави пластове по стъклените чаши и съдовете.

• Количеството освободен препарат за изплаква‐ не е твърде голямо. Настройте нивото на препа‐ рата за изплакване на по-ниска позиция.

• Използван е прекалено много препарат за изми‐ ване.

Петна и водни капки по ча‐ шите и чиниите.

• Количеството освободен препарат за изплаква‐ не не е достатъчно. Настройте нивото на препа‐ рата за изплакване на по-висока позиция.

• Причината може да е в качеството на препара‐ та за изплакване.

Съдовете са мокри. • За най-добри резултати от изсушаване използ‐

вайте опцията XtraDry.

• Програмата не разполага с фаза за сушене или разполага с фаза за сушене с ниска температу‐ ра.

• Дозаторът за препарат за изплакване е празен.

• Причината може да е в качеството на препара‐ та за изплакване.

• Причината може да е в качеството на комбини‐ раните таблетки за измиване. Опитайте друга марка или активирайте отделението за препа‐ рата за изплакване и използвайте такъв заедно с комбинираните таблетки.

• Оставете вратичката на съдомиялната отворе‐ ни известно време преди да извадите съдовете.

Вътрешната част на уреда е мокра.

• Това не е дефект на уреда. Причината е въз‐ душната влага, която кондензира по стените.

Необичайна пяна по време на измиването.

• Използвайте само препарати за съдомиялни машини.

• Изтичане в отделението за препарат за изплак‐ ване. Свържете се с оторизиран сервизен цен‐ тър.

Page 23

Проблем Възможна причина и решение

Следи от ръжда по прибо‐ рите.

• Водата, която използвате за измиване, е прека‐ лено солена. Вж. „Омекотител на водата“.

• Сребърните прибори и приборите от неръждае‐ ма стомана са поставени на едно място. Избяг‐ вайте да поставяте сребърни прибори и такива от неръждаема стомана близо едни до други.

БЪЛГАРСКИ 23

В края на програмата в от‐ делението има остатъци от препарат.

Миризми вътре в уреда. • Вж. „Вътрешно почистване“.

Отлагания от котлен камък върху съдовете, ваничката и от вътрешната страна на вратата.

Потъмнели, обезцветени или начупени съдове.

Вижте „Преди първата

употреба“, „Ежедневна употреба"“ или „Трикове и съвети“ за други

възможни причини.

• В отделението е заседнала таблетка, което е довело до непълното отмиване на препарата от водата.

• Водата не отмива препарата от отделението. Уверете се, че разпръскващото рамо не е бло‐ кирано или запушено.

• Уверете се, че съдовете в кошниците не пречат на капака на отделението за препарат да се от‐ варя.

• Вж. „Омекотител на водата“.

• Уверете се, че в уреда се поставят единствено съдове, пригодени за използване в съдомиялна машина.

• Внимателно зареждайте и изпразвайте кошни‐ цата. Вижте брошурата за зареждане на кошни‐ цата.

• Поставяйте леките съдове в горната кошница.

13. ТЕХНИЧЕСКА ИНФОРМАЦИЯ

Размери Ширина / височина /

Свързване към електри‐ ческата мрежа

Налягане на водоснабдя‐ ването

дълбочина (мм)

Напрежение (V) 220 - 240

Честота (Hz) 50

Мин. / макс. bar (MPa) 0.5 (0.05) / 8 (0.8)

600 / 850 - 860 / 625

Page 24

www.electrolux.com24

Водоснабдяване Студена или гореща во‐

Вместимост Настройки 13

Консумация на ел. енер‐ гия

Вижте табелката с данни за другите стойности.

Ако топлата вода идва от алтернативен източник на енергия (като слънчеви пане‐

ли, вятърна енергия), използвайте топла вода, за да намалите консумацията.

да

Режим Остатъци (W) 5.0

Режим Изкл. (W) 0.10

14. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте материалите със символа . Поставяйте опаковките в

съответните контейнери за рециклирането им. Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от

електрически и електронни уреди. Не изхвърляйте уредите, означени със

символаl , заедно с битовата смет. Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.

макс. 60 °C

Page 25

HRVATSKI

SADRŽAJ

1. INFORMACIJE O SIGURNOSTI...................................................................... 26

2. SIGURNOSNE UPUTE.................................................................................... 27

3. OPIS PROIZVODA...........................................................................................29

4. UPRAVLJAČKA PLOČA ..................................................................................30

5. PROGRAMI...................................................................................................... 31

6. POSTAVKE...................................................................................................... 32

7. OPCIJE.............................................................................................................34

8. PRIJE PRVE UPORABE.................................................................................. 35

9. SVAKODNEVNA UPORABA............................................................................36

10. SAVJETI......................................................................................................... 38

11. ČIŠĆENJE I ODRŽAVANJE...........................................................................39

12. RJEŠAVANJE PROBLEMA............................................................................41

13. TEHNIČKI PODACI........................................................................................ 45

MISLIMO NA VAS

Hvala vam što ste kupili Electrolux uređaj. Izabrali ste proizvod koji sa sobom donosi desetljeća profesionalnog iskustva i inovacija. Domišljat i elegantan, projektiran je misleći na vas. Stoga, uvijek kada ga koristite, možete biti sigurni znajući da ćete svaki put dobiti izvrsne rezultate. Dobrodošli u Electrolux.

Posjetite našu internetsku stranicu za:

Dobivanje savjeta o korištenju, prospekata, rješavanju problema, servisnim informacija:

www.electrolux.com/webselfservice

Registriranje vašeg proizvoda za bolji servis:

www.registerelectrolux.com

Kupovinu dodatne opreme, potrošnog materijala i originalnih rezervnih dijelova za vaš uređaj:

www.electrolux.com/shop

BRIGA O KUPCIMA I SERVIS

Preporučujemo uporabu originalnih rezervnih dijelova. Prilikom kontaktiranja ovlaštenog servisnog centra, provjerite da su vam dostupni sljedeći podaci: Model, PNC, serijski broj. Informacije možete pronaći na nazivnoj pločici.

Upozorenje / Oprez - sigurnosne informacije Opće informacije i savjeti Ekološke informacije

Zadržava se pravo na izmjene.

Page 26

www.electrolux.com26

1. INFORMACIJE O SIGURNOSTI

Prije postavljanja i korištenja uređaja pažljivo pročitajte isporučene upute. Proizvođač nije odgovoran za bilo kakvu ozljedu ili oštećenje koji su rezultat neispravnog postavljanja ili korištenja. Upute uvijek držite na sigurnom i pristupačnom mjestu za buduću upotrebu.

1.1 Sigurnost djece i slabijih osoba

• Ovaj uređaj mogu upotrebljavati djeca starija od 8

godina i osobe sa smanjenim sposobnostima uz uvjet da su dobile upute i/ili da ih se nadgleda zbog sigurne upotrebe uređaja i razumijevanja mogućih opasnosti.

• Ne puštajte djecu da se igraju s uređajem.

• Deterdžente čuvajte izvan dohvata djece.

• Djecu i kućne ljubimce držite podalje od otvorenih

vrata uređaja.

• Bez nadzora djeca ne smiju čistiti uređaj i provoditi

održavanje koje izvršava korisnik.

1.2 Opća sigurnost

• Ovaj uređaj namijenjen je za upotrebu u kućanstvu i

za slične namjene kao što su:

– farme, čajne kuhinje koje upotrebljavaju zaposleni u

prodavaonicama, uredima i drugim radnim prostorima;

– klijenti u hotela, motela, bed&breakfast ustanova i

drugih vrsta smještaja.

• Ne mijenjajte specifikacije ovog uređaja.

• Radni tlak vode (minimalni i maksimalni) mora biti

između 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Pridržavajte se postavke maksimalnog broja od 13

mjesta.

• Ako je kabel za napajanje oštećen, proizvođač ili

ovlašteni servisni centar ili slična kvalificirana osoba mora ga zamijeniti kako bi se izbjegla opasnost.

Page 27

• Noževe i pribor s oštrim vrhovima u košaru za pribor

za jelo stavite vrhom okrenutim prema dolje ili u vodoravan položaj.

• Ne držite vrata uređaja otvorena bez nadzora kako

biste spriječili pad preko njih.

• Prije održavanja, uređaj isključite a utikač izvucite iz

utičnice električnog napajanja.

• Za čišćenje uređaja ne koristite prskalice vode i/ili pare

pod tlakom.

• Ventilacijski otvor na dnu (ako postoji) ne smije biti

prekriven tepihom.

• Uređaj se treba priključiti na vodovodnu mrežu

pomoću isporučenog novog kompleta cijevi. Stari komplet cijevi ne smije se ponovno upotrijebiti.

2. SIGURNOSNE UPUTE

HRVATSKI 27

2.1 Postavljanje

• Skinite pakiranje i transportne vijke.

• Ne postavljajte i ne koristite oštećeni uređaj.

• Uređaj nemojte postavljati na mjesta na kojima je temperatura manja od 0°C.

• Slijedite upute za postavljanje isporučene s uređajem.

• Provjerite je li uređaj postavljen ispod i blizu sigurnih konstrukcija.

2.2 Električni priključak

UPOZORENJE!

Opasnost od požara i strujnog udara.

• Uređaj mora biti uzemljen.

• Provjerite podudaraju li se električni podaci na natpisnoj pločici s električnim napajanjem. Ako to nije slučaj, kontaktirajte električara.

• Uvijek koristite pravilno ugrađenu utičnicu sa zaštitom od strujnog udara.

• Ne koristite višeputne utikače i produžne kabele.

• Pazite da ne oštetite utikač i kabel napajanja. Ako je potrebno zamijeniti

električni kabel, to mora izvršiti ovlašteni servisni centar.

• Utikač naponskoga kabela uključite u utičnicu tek po završetku postavljanja. Provjerite postoji li pristup utikaču nakon postavljanja.

• Ne povlačite za električni kabel da biste uređaj isključili iz strujne utičnice. Uvijek uhvatite i povucite utikač.

• Ovaj je uređaj usklađen s direktivama EEZ-a.

• Samo za UK i Irsku. Uređaj ima osigurač od 13 ampera. Ako je potrebno zamijeniti osigurač, koristite: 13 amp ASTA (BS 1362).

2.3 Spajanje na dovod vode

• Ne oštećujte crijeva za vodu.

• Prije priključka na nove cijevi, cijevi koje dugo nisu korištene, nakon popravka ili instalacije novih uređaja (mjerila itd.), pustite da voda teče dok nije čista i bistra.

• Provjerite da nema vidljivih curenja tijekom i nakon prve uporabe uređaja.

• Crijevo za dovod vode ima sigurnosni ventil i oblogu s unutarnjim glavnim vodom.

Page 28

www.electrolux.com28

UPOZORENJE!

Opasan napon.

• Ako je crijevo za dovod vode oštećeno, odmah iskopčajte utikač iz utičnice električne mreže. Za zamjenu crijeva za dovod vode kontaktirajte ovlašteni servisni centar.

• Uređaj može ispuštati vruću paru ako otvorite vrata dok je program u tijeku.

• Zapaljive predmete ili vlažne predmete sa zapaljivim sredstvima ne stavljajte u uređaj, pored ili na njega.

2.5 Servisiranje

• Za popravak uređaja kontaktirajte ovlašteni servisni centar. Preporučujemo korištenje isključivo originalnih rezervnih dijelova.

• Kada kontaktirate ovlašteni servisni centar, provjerite imate li sljedeće informacije, dostupne na nazivnoj pločici. Model: PNC: Serijski broj:

2.4 Koristite

• Ne sjedajte i ne stojite na otvorenim vratima.

• Deterdženti za perilicu posuđa su opasni. Pridržavajte se sigurnosnih uputa na ambalaži deterdženta.

• Ne pijte i ne igrajte se s vodom u uređaju.

• Ne vadite posuđe iz uređaja prije završetka programa. Na posuđu može ostati deterdženta.

2.6 Odlaganje

UPOZORENJE!

Opasnost od ozljede ili gušenja.

• Uređaj isključite iz električne mreže.

• Prerežite električni kabel i bacite ga.

• Uklonite bravicu vrata kako biste spriječili da se djeca i kućni ljubimci zatvore u uređaj.

Page 29

3. OPIS PROIZVODA

HRVATSKI 29

Radna površina

Gornja mlaznica

Donja mlaznica

Filtri

Nazivna pločica

Spremnik soli

Ventilacijski otvor

Spremnik sredstva za ispiranje

Spremnik za deterdžent

Košara za pribor za jelo

Donja košara

Gornja košara

Page 30

Programs

Options

2 3

4 5

678

www.electrolux.com30

4. UPRAVLJAČKA PLOČA

Tipka za uključivanje/isključivanje

Tipka Programs

Indikatori programa

Prikaz

Tipka Delay

4.1 Indikatori

Indikator Opis

Faza pranja. Uključuje se tijekom rada faze pranja.

Faza sušenja. Uključuje se tijekom odvijanja faze sušenja.

Indikator XtraDry.

Indikator sredstva za ispiranje. On je uvijek isključen dok program ra‐ di.

Indikator za sol. On je uvijek isključen dok program radi.

Indikator Hygiene.

Tipka Start

Indikatori

Tipka Options

Page 31

5. PROGRAMI

HRVATSKI 31

Program Stupanj

Faze programa Opcije zaprljanosti Vrsta punjenja

• Normalno

zaprljano

• Posuđe i pribor

za jelo

• Sve

• Posuđe, pribor

za jelo, tave i posude

• Predpranje

• Pranje 50 °C

• Ispiranja

• Sušenje

• Predpranje

• Pranje od 45 °C do 70 °C

• Ispiranja

• Hygiene

• XtraDry

• Hygiene

• XtraDry

• Sušenje

• Jako zaprljano

• Posuđe, pribor za jelo, tave i posude

• Lagano zaprljano

• Posuđe i pribor

• Predpranje

• Pranje 70 °C

• Ispiranja

• Sušenje

• Pranje 50 °C ili 55 °C

• Ispiranja

• XtraDry

• Hygiene

• XtraDry

za jelo

• Svježe zaprljano posuđe

• Posuđe i pribor

• Pranje 60 °C ili 65 °C

• Ispiranja

• Hygiene

• XtraDry

za jelo

Pomoću ovog programa možete najučinkovitije iskoristiti vodu i štedjeti energiju za uobičajeno zaprljano posuđe i pribor za jelo. (Ovo je standardni program za ustanove za testiranje).

Uređaj prepoznaje stupanj zaprljanosti i količinu predmeta u košarama. Automatski prilagođava temperaturu i količinu vode, potrošnju energije i trajanje programa.

Ovaj program ima fazu ispiranja s visokom temperaturom za bolje higijenske rezultate. Tijekom faze ispiranja temperatura ostaje na 70 °C najmanje 10 minuta.

Ovim programom možete prati svježe zaprljano posuđe. Daje sjajne rezultate pranja u kratkom vremenu.

Ovim programom možete brzo ispirati posuđe kako bi se spriječilo da se ostaci hrane zalijepe na posuđe te stvaranje mirisa u uređaju. Uz ovaj program nemojte koristiti deter‐ džent.

• Sve • Predpranje

Page 32

www.electrolux.com32

5.1 Potrošnja

Program

Tlak i temperatura vode, oscilacije u napajanju električne mreže, opcije te količina posu‐

đa mogu promijeniti vrijednosti.

5.2 Informacije za ustanove za

testiranje

Za sve potrebne informacije po pitanju karakteristika testiranja pošaljite poruku elektronskom poštom:

6. POSTAVKE

6.1 Način rada za odabir

programa i korisnički način rada

Kad je uređaj u načinu rada za odabir programa, moguće je postaviti program i ući u korisnički način rada.

U korisničkom načinu rada možete promijeniti sljedeće postavke:

• Razinu omekšivača vode u skladu s tvrdoćom vode.

• Uključiti ili isključiti zvučni signal za završetak programa.

• Uključiti ili isključiti obavijest o praznom spremniku sredstva za ispiranje.

Te postavke biti će spremljene dok ih ponovno ne promijenite.

Način postavljanja načina rada za odabir programa

Uređaj je u načinu rada za odabir programa kad je indikator programa

Voda

(l)

11 1.050 195

7 - 12 0.6 - 1.4 40 - 150

13 - 15 1.5 - 1.6 150 - 170

8 - 9 1.1 - 1.3 55 - 65

9 0.8 30

4 0.1 14

Energija

(kWh)

[email protected]

Zapišite broj proizvoda (PNC) koji se nalazi na nazivnoj pločici.

uključen a zaslon prikazuje

trajanje programa. Kad uključite uređaj, obično je u načinu

rada za odabir programa. Ipak, ako se to ne dogodi, na sljedeći način možete postaviti način rada za odabir programa:

Istovremeno pritisnite i zadržite Programs i Options dok uređaj ne dođe u način rada za odabir programa.

Trajanje

(min)

6.2 Omekšivač vode

Omekšivač vode uklanja minerale iz vode koji bi imali štetan utjecaj na rezultate pranja i na uređaj.

Što je više tih minerala, to je voda tvrđa. Tvrdoća vode mjeri se sljedećim ekvivalentnim ljestvicama.

Omekšivač vode treba podesiti u skladu s tvrdoćom vode na vašem području. Podatke možete dobiti od lokalnog vodoopskrbnog poduzeća. Važno je postaviti ispravnu razinu omekšivača

Page 33

vode kako bi se osigurali dobri rezultati pranja.

Tvrdoća vode

Njemački stupnjevi

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Tvorničke postavke.

Nemojte koristiti sol na ovoj razini.

Francuski

stupnjevi (°fH)

mmol/l Clarke

stupnjevi

HRVATSKI 33

Razina omekšiva‐

ča vode

Ako koristite višenamjenske tablete sa solju i tvrdoća vaše vode je niža od 21°dH, možete postaviti najnižu razinu tvrdoće vode. To isključuje indikator dopune soli.

Ako koristite standardni deterdžent ili višenamjenske tablete bez soli, postavite ispravnu razinu tvrdoće vode kako bi indikator dopune soli ostao uključen.

Podešavanje razine omekšivača vode

Uređaj mora biti u načinu rada za odabir programa.

1. Za unos korisničkog načina rada, istovremeno pritisnite i zadržite

Delay iStart dok indikatori

i ne počnu bljeskati, a

zaslon je prazan.

2. Pritisnite Programs.

• Isključuju se indikatori i .

• Indikator nastavlja bljeskati.

• Na zaslonu se prikazuje trenutačna postavka: npr. =

razina 5.

3. Pritišćite Programs za promjenu postavke.

4. Pritisnite tipku za uključivanje/ isključivanje za potvrdu postavke.

6.3 Obavijest o ispražnjenosti

sredstva za ispiranje

Kad se komora sredstva za ispiranje isprazni, uključuje se indikator sredstva za ispiranje kako bi vas obavijestio da ga napunite. Ako koristite višenamjenske tablete koje sadrže sredstvo za ispiranje i zadovoljni ste rezultatima sušenja, možete isključiti obavijest o dopunjavanju sredstva za ispiranje. Ipak, preporučujemo vam da uvijek koristite

Page 34

www.electrolux.com34

sredstvo za ispiranje, za postizanje najboljih rezultata sušenja.

Ako koristite standardni deteržent ili višenamjenske tablete, uključite obavijest kako biste indikator za dopunjavanje sredstva za ispiranje držali uključenim.

Kako isključiti obavijest spremnika sredstva za ispiranje

Uređaj mora biti u načinu rada odabira programa.

1. Za unos korisničkog načina rada, istovremeno pritisnite i zadržite

Delay i Start dok indikatori

zaslon je prazan.

2. Pritisnite Options.

• Isključuju se indikatori i

• Indikator

• Na zaslonu se prikazuje

3. Pritisnite Options za promjenu postavke.

4. Za potvrdu postavke pritisnite tipku za uključivanje/isključivanje.

i ne počnu bljeskati, a

treperiti.

trenutačna postavka.

–

= aktivirana obavijest o praznom spremniku sredstva za ispiranje.

– = deaktivirana obavijest

o praznom spremniku sredstva za ispiranje.

nastavlja

6.4 Zvučni signali

Zvučni signali oglašavaju se kad dođe do kvara uređaja. Zvučne signale nije moguće isključiti.

Zvučni signal oglašava se i po završetku programa. Po zadanim postavkama, taj zvučni signal je isključen ali ga je moguće uključiti.

Način uključivanja zvučnog signala završetka programa

Uređaj mora biti u načinu rada za odabir programa.

1. Za unos korisničkog načina rada istovremeno pritisnite i zadržite

Delay i Start dok indikatori

zaslon je prazan.

2. Pritisnite Delay

• Isključuju se indikatori i

• Indikator

• Na zaslonu se prikazuje

3. Pritisnite Delay za promjenu postavke.

4. Pritisnite tipku za uključivanje/ isključivanje za potvrdu postavke.

i ne počnu bljeskati a

nastavlja bljeskati.

trenutačna postavka:

–

= Zvučni signal je

isključen.

– = Zvučni signal je

uključen.

7. OPCIJE

Željene opcije moraju se aktivirati svaki put prije početka programa. Nije moguće uključiti ili isključiti opcije dok program radi.

Nisu sve opcije međusobno kompatibilne. Ako ste odabrali nekompatibilne opcije, uređaj će automatski deaktivirati jednu ili više njih. Ostati će uključeni samo indikatori još uvijek uključenih opcija.

7.1 Hygiene

Pomoću ove funkcije postižu se bolji higijenski rezultati. Tijekom zadnje faze

Page 35

ispiranja temperatura ostaje na 70 °C najmanje 10 minuta.

Kako uključiti Hygiene

HRVATSKI 35

na trajanje nekih programa, potrošnju vode i temperaturu zadnjeg ispiranja.

XtraDry nije trajna opcija i mora se odabrati za svaki ciklus.

Pritiščite Options dok se indikator ne uključi. Ako opcija nije primjenjiva na program, odgovarajući indikator se ne uključuje ili brzo bljeska nekoliko sekundi, a zatim se isključuje. Na zaslonu se prikazuje ažurirano trajanje programa.

7.2 XtraDry

Ovu opciju uključite kad želite pojačati sušenje. Uporaba te opcije može utjecati

8. PRIJE PRVE UPORABE

1. Provjerite odgovara li trenutna postavka omekšivača vode tvrdoći vode. Ako nije, prilagodite razinu omekšivača vode.

2. Napunite spremnik za sol.

3. Napunite spremnik sredstva za

ispiranje.

4. Otvorite slavinu.

5. Pokrenite program za uklanjanje svih

zaostalih ostataka koji mogu biti u uređaju. Ne koristite deterdžent i ne punite košare.

Kada pokrenete program uređaju će možda trebati 5 minuta kako bi se smola napunila u omekšivač vode. Izgleda da uređaj ne radi. Faza pranja započinje tek kada se ovaj postupak dovrši. Postupak će se povremeno ponavljati.

8.1 Spremnik za sol

POZOR!

Upotrebljavajte samo sol izričito namijenjenu za perilice posuđa.

Kako uključiti XtraDry

Kako puniti spremnik za sol

1. Okrenite poklopac spremnika za sol u smjeru suprotnom od smjera kazaljki na satu i skinite ga.

2. Stavite 1 litru vode u spremnik za sol (samo prvi put).

3. Napunite spremnik za sol solju za perilicu posuđa.

4. Uklonite sol oko otvora spremnika za sol.

Sol se koristi za nadopunu smole u omekšivač vode te kako bi se osigurali dobri rezultati pranja u svakodnevnoj uporabi.

Page 36

www.electrolux.com36

5. Okrenite čep spremnika za sol u

smjeru kazaljke na satu kako biste ga zatvorili.

Voda i sol mogu izlaziti iz spremnika za sol tijekom punjenja. Opasnost od korozije. Kako biste je spriječili, nakon punjenja spremnika za sol pokrenite program.

8.2 Kako napuniti spremnik sredstva za ispiranje

POZOR!

Koristite isključivo sredstva za ispiranje posebno napravljena za perilice posuđa.

1. Pritisnite tipku (D) za otvaranje poklopca (C).

2. Ulijte sredstvo za ispiranje u spremnik (A) dok tekućina ne dosegne razinu napunjenosti 'max'.

3. Proliveno sredstvo za ispiranje uklonite upijajućom krpom kako biste spriječili stvaranje prevelike količine pjene.

4. Zatvorite poklopac. Provjerite da se tipka za otpuštanje zaključava na mjestu.

Možete okrenuti birač ispuštene količine (B) između položaja 1 (najmanja količina) i položaja 4 ili 6 (najveća količina).

9. SVAKODNEVNA UPORABA

1. Otvorite slavinu.

2. Za uključivanje uređaja pritisnite tipku

za uključivanje/isključivanje. Provjerite je li uređaj u načinu rada 'Odabir programa'.

• Ako je indikator soli uključen, napunite spremnik za sol.

• Ako je indikator sredstva za ispiranje uključen, napunite spremnik sredstva za ispiranje.

3. Napunite košare.

4. Dodajte deterdžent.

5. Postavite i pokrenite odgovarajući

program koji odgovara vrsti i zaprljanosti punjenja.

Page 37

A BD

A D

HRVATSKI 37

9.1 Upotreba deterdženta

1. Pritisnite tipku (B) za otvaranje poklopca (C).

2. Stavite deterdžent u prašku ili tablete u odjeljak (A).

3. Ako program pranja ima fazu

pretpranja, stavite malu količinu deterdženta u spremnik (D).

4. Zatvorite poklopac. Provjerite da se tipka za otpuštanje zaključava na mjestu.

9.2 Odabir i pokretanje

programa

Funkcija Auto Off

Ova funkcija smanjuje potrošnju energije automatski deaktivirajući uređaj dok ne radi.

Ta funkcije se uključuje:

• 5 minuta nakon završetka programa.

• Nakon 5 minuta ako program nije

započeo.

Pokretanje programa

1. Za uključivanje uređaja pritisnite tipku za uključivanje/isključivanje. Provjerite je li uređaj u načinu rada za odabir programa.

2. Zatvorite vrata uređaja.

3. Pritiščite Programs dok se ne uključi

indikator programa kojeg želite odabrati.

Na zaslonu se prikazuje trajanje programa.

4. Postavite odgovarajuće opcije.

5. Pritisnite Start za pokretanje

programa.

• Uključuje se indikator faze pranja.

• Trajanje programa započinje se

smanjivati u koracima od 1 minute.

Pokretanje programa s odgodom početka

1. Postavite program.

2. Pritišćite Delay sve dok se na

zaslonu ne prikaže vrijeme odgode koje želite postaviti (od 1 do 24 sata).

Indikator odabranog programa bljeska.

3. Pritisnite Start.

4. Za pokretanje odbrojavanja zatvorite

vrata uređaja.

Kad je odbrojavanje završeno, program automatski započinje i uključuje se indikator faze pranja.

Otvaranje vrata dok uređaj radi

Ako otvorite vrata dok je program u tijeku, uređaj se zaustavlja. To može utjecati na potrošnju energije i trajanje programa. Kada zatvorite vrata, uređaj nastavlja raditi od točke u kojoj je prekinuo rad.

Ako se vrata otvore dulje od 30 sekundi tijekom faze sušenja, program u tijeku će se prekinuti.

Page 38

www.electrolux.com38

Poništavanje odgode početka tijekom odbrojavanja

Kada poništite odgodu početka, morate ponovno postaviti program i opcije.

Istovremeno pritisnite i zadržite Programs i Options dok uređaj ne dođe u način rada za odabir programa.

Otkazivanje programa

Istovremeno pritisnite i zadržite Programs i Options dok uređaj ne dođe u način rada za odabir programa.

Prije pokretanja novog programa provjerite nalazi li se deterdžent u spremniku za deterdžent.

10. SAVJETI

10.1 Općenito

Sljedeći savjeti omogućit će optimalne rezultate pranja i sušenja u svakodnevnoj upotrebi te pomoći u očuvanju okoliša.

• Veće naslage hrane s posuđa bacite u kantu za smeće.

• Ne ispirite posuđe ručno prije stavljanja u perilicu. Kada je to potrebno, uključite program predpranja (ako je dostupan) ili odaberite program s fazom predpranja.

• Uvijek upotrijebite cijeli prostor košara.

• Kada punite uređaj pazite da voda iz mlaznica može potpuno dohvatiti i oprati posuđe. Pazite da se predmeti međusobno ne dodiruju ili ne prekrivaju.

• Možete odvojeno upotrebljavati deterdžent za perilice posuđa, sredstvo za ispiranje i sol za perilice posuđa ili možete upotrebljavati kombinirane tablete (npr. "3 u 1", "4 u 1", "Sve u 1"). Poštujte upute na pakiranju.

• Postavite program koji odgovara vrsti i zaprljanosti punjenja. Pomoću programa ECO možete najučinkovitije iskoristiti vodu i uštedjeti energiju za

Završetak programa

Kada je program završen, na zaslonu se prikazuje 0:00. Indikatori faze su isključeni.

Sve tipke, osim tipke za uključivanje i isključivanje, su neaktivne.

1. Pritisnite tipku za uključivanje/ isključivanje ili pričekajte dok funkcija Auto Off automatski ne isključi uređaj. Ako otvorite vrata prije aktivacije Auto Off, uređaj se automatski isključuje.

2. Zatvorite slavinu.

uobičajeno zaprljano posuđe i pribor za jelo.

10.2 Upotreba soli, sredstva za

ispiranje i deterdženta

• Upotrebljavajte samo sol, sredstvo za

ispiranje i deterdžent za perilice posuđa. Ostali proizvodi mogu prouzročiti oštećenja na uređaju.

• Višenamjenske tablete obično su

prikladne za područja gdje je tvrdoća vode do 21 °dH. U područjima gdje je ta granica premašena potrebno je uz višenamjenske tablete koristiti sredstvo za ispiranje i sol za perilice posuđa. Ipak, u područjima s vrlo tvrdom vodom preporučujemo uporabu samo deterdženta (u prašku, gelu, tabletama bez dodatnih funkcija), sredstva za ispiranje i soli za perilice posuđa odvojeno, za optimalne rezultate pranja i sušenja.

• Deterdžent u tabletama ne otapa se

do kraja prilikom korištenja kratkih programa. Kako bi se spriječila pojava tragova deterdženta na posuđu preporučujemo upotrebu sredstva za pranje u tabletama samo za duže programe pranje.

• Nemojte koristiti više od točne količine

deterdženta. Pogledajte upute na pakiranju deterdženta.

Page 39

10.3 Što napraviti ako želite prestati upotrebljavati kombinirane tablete

Prije nego što započnete odvojeno upotrebljavati deterdžent, sol i sredstvo za ispiranje učinite sljedeće:

1. Postavite najvišu razinu omekšivača vode.

2. Provjerite jesu li spremnik za sol i spremnik sredstvo za ispiranje puni.

3. Pokrenite najkraći program s fazom ispiranja. Ne dodajte deterdžent i ne punite košare.

4. Kada program završi, podesite omekšivač vode prema tvrdoći vode u vašem području.

5. Podesite ispuštenu količinu sredstva za ispiranje.

6. Aktivirajte obavijest o praznom spremniku sredstva za ispiranje.

10.4 Punjenje košara

• Uređaj koristite isključivo za pranje

predmeta namijenjenih za pranje u perilici.

• U uređaj ne stavljajte predmete od

drveta, roga, aluminija, kositra i bakra.

• Nemojte u uređaj stavljati predmete

koji mogu apsorbirati vodu (spužve, kućanske krpe).

• Veće naslage hrane s posuđa bacite

u kantu za smeće.

• Smekšajte preostalu zagorenu hranu

na predmetima.

• Stavite šuplje predmete (šalice, čaše i

lonce) otvorom okrenutim prema dolje.

HRVATSKI 39

• Stakleni predmeti ne smiju se međusobno dodirivati.

• Pribor za jelo i male predmete stavite u košaru za pribor za jelo.

• Lagano posuđe stavite u gornju košaru. Pazite da se posuđe ne miče.

• Prije početka programa provjerite mogu li se mlaznice slobodno kretati.

10.5 Prije pokretanja programa

Provjerite sljedeće:

• Filtri su čisti i pravilno postavljeni.

• Poklopac spremnika za sol je čvrsto zatvoren.

• Mlaznice nisu začepljene.

• U uređaju ima soli za perilicu posuđa i sredstava za ispiranje (osim ako ne upotrebljavate kombinirane tablete s deterdžentom).

• Položaj predmeta u košarama je ispravan.

• Program odgovara vrsti i zaprljanosti punjenja.

• Upotrebljava se odgovarajuća količina deterdženta.

10.6 Pražnjenje košara

1. Ostavite posuđe da se ohladi prije

nego ga izvadite iz uređaja. Vrući predmeti mogu se lako oštetiti.

2. Prvo ispraznite donju košaru, zatim

gornju košaru.

Po završetku programa voda se još uvijek može zadržati na bokovima i na vratima uređaja.

11. ČIŠĆENJE I ODRŽAVANJE

UPOZORENJE!

Prije održavanja, uređaj isključite i utikač izvucite iz utičnice mrežnog napajanja.

Nečisti filtri i začepljene mlaznice smanjuju rezultate pranja. Redovno ih provjeravajte i ako je potrebno očistite ih.

11.1 Čišćenje filtara

Sustav filtra sastoji se od 3 dijela.

Page 40

www.electrolux.com40

1. Okrenite filtar (B) u smjeru

suprotnom od smjera kazaljki na satu i skinite ga.

Provjerite da u ili oko ruba dna nema

ostataka hrane ili prljavštine.

6. Vratite plosnati filtar na mjesto (A). Osigurajte da je pravilno postavljen ispod 2 vodilice.

7. Sastavite filtre (B) i (C).

8. Vratite filtar (B) u plosnati filtar (A).

Okrenite ga u smjeru kazaljki na satu

2. Izvadite filtar (C) iz filtra (B).

dok se ne zaključa.

3. Skinite plosnati filtar (A).

4. Operite filtre.

Page 41

HRVATSKI 41

POZOR!

Neispravan položaj filtara može uzrokovati slabe rezultate pranja i oštećenje uređaja.

11.2 Čišćenje mlaznica

Ne uklanjajte mlaznice. Ako se otvori u mlaznicama začepe, uklonite ostatke zaprljanja tankim oštrim predmetom.

11.3 Vanjsko čišćenje

• Uređaj očistite vlažnom mekom krpom.

• Koristite isključivo neutralni deterdžent.

• Nikada ne koristite abrazivna sredstva, jastučiće za ribanje ili otapala.

12. RJEŠAVANJE PROBLEMA

Ako se uređaj ne pokreće ili se zaustavlja tijekom rada. Prije nego kontaktirate ovlašteni servis, provjerite možete li problem riješiti sami, pomoću informacija u tablici.

UPOZORENJE!

Nepravilno obavljeni popravci mogu rezultirati ozbiljnim rizikom za sigurnost korisnika. Sve popravke mora obaviti obučeno osoblje.

11.4 Unutrašnje čišćenje

• Mekom i vlažnom krpom pažljivo očistite uređaj uključujući i gumenu brtvu na vratima.

• Ako redovito upotrebljavate program kratkog trajanja, može doći do taloženja masnoća i kamenca unutar uređaja. Kako bi se to spriječilo, preporučujemo da najmanje 2 puta mjesečno pokrenete program s dugim trajanjem.

• Za održavanje najboljih značajki vašeg uređaja preporučujemo da jednom mjesečno koristite posebno sredstvo za čišćenje perilica posuđa. Pažljivo slijedite upute na pakiranju proizvoda.

Kod nekih kvarova zaslon prikazuje šifru alarma.

Većina problema koji se mogu pojaviti može se riješiti bez potrebe za kontaktiranjem ovlaštenog servisa.

Problem i šifra alarma Mogući uzrok i rješenje

Ne možete uključiti uređaj. • Provjerite je li kabel mrežnog napajanja uključen u

Program ne započinje s ra‐ dom.

utičnicu.

• Provjerite je li kabel napajanja uključen u utičnicu.

• Provjerite jesu li vrata uređaja zatvorena.

• Pritisnite Start.

• Ako je postavljena odgoda početka, poništite po‐ stavku ili pričekajte završetak odbrojavanja.

• Uređaj je započeo postupak regeneracije u omekši‐ vaču vode. Postupak traje približno 5 minuta.

Page 42

www.electrolux.com42

Problem i šifra alarma Mogući uzrok i rješenje

Uređaj se ne puni vodom. Na zaslonu se prikazuje

• Provjerite je li slavina otvorena.

• Provjerite da tlak dovoda vode nije prenizak. Ovu in‐ formaciju potražite kod lokalnog distributera vode.

• Provjerite da slavina nije začepljena.

• Provjerite da filtar u dovodnom crijevu nije začepljen.

• Provjerite da dovodno crijevo nije prignječeno ili savijeno.

Uređaj ne izbacuje vodu. Na zaslonu se prikazuje

• Provjerite da sifon nije začepljen.

• Provjerite da filtar u odvodnom crijevu nije začepljen.

• Provjerite da unutarnji sustav filtra nije začepljen.

• Provjerite da odvodno crijevo nije prignječeno ili savijeno.

Uključen je uređaj za zašti‐ tu od poplave.

• Zatvorite slavinu za vodu i obratite se ovlaštenom servisu.

Na zaslonu se prikazuje

Uređaj se tijekom rada više puta zaustavlja i pokreće.

• To je normalno. Pruža optimalne rezultate čišćenja i uštedu energije.

Program predugo traje. • Ako je postavljena odgoda početka, poništite po‐

stavku ili pričekajte završetak odbrojavanja.

Preostalo vrijeme na

• To nije kvar. Uređaj ispravno radi.

zaslonu povećava se i preskače gotovo na kraj vremena programa.

Malo curenje iz vrata uređaja.

• Uređaj nije dobro niveliran. Olabavite ili zategnite prilagodivu nožicu (ako je primjenjivo).

• Vrata uređaja nisu centrirana na bubanj. Prilagodite stražnju nogu (ako je primjenjivo).

Vrata uređaja se teško zatvaraju.

• Uređaj nije dobro niveliran. Olabavite ili zategnite prilagodivu nožicu (ako je primjenjivo).

• Dijelovi pribora za jelo vire iz košara.

Iz unutrašnjosti uređaja čuje se zveckanje/ kuckanje.

• Posuđe nije pravilno postavljeno u košare. Pogledajte letak o punjenju košara.

• Provjerite mogu li se mlaznice slobodno okretati.

Uređaj aktivira osigurač. • Snaga električne energije izražena u amperima je

nedovoljna za istovremeno napajanje svih uređaja u uporabi. Provjerite snagu električne energije u utični‐ ci i kapacitet brojila ili isključite jedan od uređaja u uporabi.

• Unutarnji električni kvar uređaja. Obratite se ovlašte‐ nom servisnom centru.

Page 43

HRVATSKI 43

Za druge moguće uzroke pogledajte "Prije prve

uporabe", "Svakodnevna uporaba" ili "Savjeti i preporuke".

Kad ste provjerili uređaj, isključite ga pa ponovno uključite. Ako i dalje dolazi do kvara, obratite se servisnom centru.

Za šifre alarma koje nisu opisane u tablici, kontaktirajte ovlašteni servisni centar.

12.1 Rezultati pranja i sušenja nisu zadovoljavajući

Problem Mogući uzrok i rješenje

Slabi rezultati pranja. • Pogledajte "Svakodnevna uporaba", "Savjeti" i

letak za punjenje košare.

• Koristite intenzivnije programe pranja.

• Očistite mlaznice i filtar. Pogledajte poglavlje "Čišćenje i održavanje".

Slabi rezultati sušenja. • Pribor za jelo predugo je ostavljen u zatvorenom

Bijele crte i mrlje ili plavičasti slojevi na čašama i posuđu.

Na čašama i posuđu ostaju mrlje i osušene kapljice vo‐ de.

uređaju.

• Nema sredstva za ispiranje ili doziranje sredstva za ispiranje nije dovoljno. Postavite spremnik sredstva za ispiranje na višu razinu.

• Plastične predmete možda će trebati osušiti ubru‐ som.

• Za najbolje značajke sušenja, uključite opciju Xtra‐ Dry.

• Preporučujemo da uvijek koristite ispiranje, čak i u kombinaciji s višenamjenskim tabletama.

• Ispuštena količina sredstva za ispiranje je pre‐ velika. Postavite sredstvo za ispiranje na nižu razi‐ nu.

• Količina deterdženta bila je prevelika.

• Ispuštena količina sredstva za ispiranje nije do‐ voljna. Postavite sredstvo za ispiranje na višu razi‐ nu.

• Uzrok može biti kvaliteta sredstva za ispiranje.

Page 44

www.electrolux.com44

Problem Mogući uzrok i rješenje

Posuđe je mokro. • Za najbolje značajke sušenja, uključite opciju Xtra‐

Dry.

• Program nema fazu sušenja ili ima fazu sušenja s niskom temperaturom.

• Prazan je spremnik sredstva za ispiranje.

• Uzrok može biti kvaliteta sredstva za ispiranje.

• Uzrok može biti kvaliteta višenamjenskih tableta. Isprobajte drugu marku ili aktivirajte spremnik sred‐ stva za ispiranje i koristite sredstvo za ispiranje zajedno s kombiniranim deterdžentom u tabletama.

• Vrata perilice posuđa neko vrijeme prije vađenja posuđa držite pritvorena.

Unutrašnjost uređaja je mokra.

Neuobičajena pjena tijekom pranja.

• To nije kvar uređaja. Uzrokovano je vlagom u zraku koja se koncenzira na stijenkama.

• Koristite isključivo deterdžent za perilice posuđa.

• Curenje u spremniku sredstva za ispiranje. Obratite se ovlaštenom servisnom centru.

Tragovi hrđe na priboru. • U vodi za pranje je previše soli. Pogledajte

poglavlje "Podešavanje omekšivača vode".

• Srebreni i predmeti od nehrđajućeg čelika stavljeni su zajedno. Izbjegavajte stavljanje srebrenih i predmeta od nehrđajućeg čelika blizu i zajedno.

Na kraju programa u spremniku postoje ostaci de‐ terdženta.

• Tableta s deterdžentom zapela je u spremniku i zbog toga se nije potpuno isprala vodom.

• Voda ne može isprati deterdžent iz spremnika. Provjerite da mlaznica nije blokirana ili začepljena.

• Osigurajte da predmeti u košari ne sprječavaju otvaranje poklopca spremnika za deterdžent.

Neugodni mirisi unutar

• Pogledajte "Unutarnje čišćenje".

uređaja.

Naslage kamenca na pribo‐ ru, na bubnju i na unutarnjoj

• Pogledajte poglavlje "Podešavanje omekšivača vode".

strani vrata.

Mutni, okrhnuti ili pribor koji je izgubio boju.

• Osigurajte da se u uređaju peru samo predmeti koji su sigurni za pranje u perilici posuđa.

• Pažljivo napunite i ispraznite košaru. Pogledajte letak o punjenju košara.

• Osjetljivo posuđe stavite u gornju košaru.

Za ostale moguće uzroke, pogledajte "Prije prve

uporabe", "Svakodnevna uporaba" ili "Savjeti".

Page 45

13. TEHNIČKI PODACI

HRVATSKI 45

Dimenzije Širina / visina / dubina

Spajanje na električnu mre‐

žu

Tlak dovoda vode Min. / maks. bar (MPa) 0.5 (0.05) / 8 (0.8)

Dovod vode

Kapacitet Broj kompleta posuđa 13

Potrošnja energije Način rada "Left On" (W) 5.0

Potrošnja energije Način rada "Off" (W) 0.10

Pogledajte nazivnu pločicu za ostale vrijednosti.

Ako topla voda dolazi iz alternativnih izvora energije (npr. solarni paneli, energija vjetra),

upotrijebite toplu vodu kako biste smanjili potrošnju energije.

14. BRIGA ZA OKOLIŠ

Reciklirajte materijale sa simbolom . Ambalažu za recikliranje odložite u prikladne spremnike. Pomozite u zaštiti okoliša i ljudskog zdravlja, kao i u recikliranju otpada od električnih i elektroničkih uređaja. Uređaje označene

(mm)

Napon (V) 220 - 240

Frekvencija (Hz) 50

Hladna ili topla voda

simbolom ne bacajte zajedno s kućnim otpadom. Proizvod odnesite na lokalno reciklažno mjesto ili kontaktirajte nadležnu službu.

600 / 850 - 860 / 625

maks. 60 °C

Page 46

www.electrolux.com46

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....................................................................... 47

2. BEZPEČNOSTNÍ POKYNY..............................................................................48

3. POPIS SPOTŘEBIČE.......................................................................................50

4. OVLÁDACÍ PANEL ..........................................................................................51

5. PROGRAMY.....................................................................................................52

6. NASTAVENÍ..................................................................................................... 53

7. FUNKCE...........................................................................................................55

8. PŘED PRVNÍM POUŽITÍM...............................................................................56

9. DENNÍ POUŽÍVÁNÍ.......................................................................................... 57

10. TIPY A RADY................................................................................................. 59

11. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 60

12. ODSTRAŇOVÁNÍ ZÁVAD.............................................................................. 62

13. TECHNICKÉ INFORMACE............................................................................ 65

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

Page 47

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými schopnostmi, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Prací prostředky uschovejte z dosahu dětí.

• Jsou-li dvířka spotřebiče otevřená, nedovolte dětem a

domácím zvířatům, aby se k němu přibližovaly.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

ČESKY 47

1.2 Všeobecné bezpečnostní informace

• Tento spotřebič je určen pro použití v domácnosti a

pro následující způsoby použití:

– ve farmářských domech, v kuchyňkách pro

zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;

– pro zákazníky hotelů, motelů, penzionů a jiných

ubytovacích zařízení.

• Neměňte technické parametry tohoto spotřebiče.

• Hodnota provozního tlaku vody (minimální a

maximální) musí být mezi 0.5 (0.05) / 8 (0.8) bar (MPa).

• Dodržujte maximální počet 13 jídelních souprav.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, autorizované servisní středisko nebo

Page 48

www.electrolux.com48

osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• Nože a další nástroje s ostrými špičkami vkládejte do

košíčku na příbory špičkou dolů nebo vodorovně.

• Nenechávejte dvířka spotřebiče otevřená bez dozoru,

aby na ně nikdo nespadl.

• Před každou údržbou spotřebič vždy vypněte a

vytáhněte síťovou zástrčku ze zásuvky.

• K čištění spotřebiče nepoužívejte vysokotlaký proud

vody nebo páru.

• Větrací otvory umístěné vespod spotřebiče (jsou-li

součástí spotřebiče) nesmí být zakryté kobercem.

• Spotřebič musí být připojen k vodovodnímu potrubí

pomocí nové dodané soupravy hadic. Neinstalujte již jednou použitou soupravu hadic znovu.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

• Odstraňte všechny obaly nebo přepravní šrouby.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Neinstalujte nebo nepoužívejte spotřebič tam, kde může teplota klesnout pod 0 °C.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Ujistěte se, že je spotřebič namontován pod nebo vedle bezpečných konstrukcí.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na elektrikáře.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést námi autorizované servisní středisko.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Tento spotřebič je v souladu se směrnicemi EHS.

• Pouze pro Velkou Británii a Irsko. Spotřebič je vybaven 13A síťovou zástrčkou. Je-li nutné vyměnit pojistku v síťové zástrčce, použijte pojistku: 13 amp ASTA (BS 1362).

2.3 Vodovodní přípojka

• Dbejte na to, abyste hadice nepoškodili.

• Před připojením spotřebiče k novým hadicím nebo k hadicím, které nebyly dlouho používány, nebo tam, kde byly prováděny opravy či instalována nová

Page 49

zařízení (vodoměry apod.), nechte vodu na několik minut odtéct, dokud nebude čistá.

• Ujistěte se, že při prvním použití spotřebiče ani po něm nedošlo k viditelnému úniku vody.

• Přívodní hadice s opláštěním je vybavena bezpečnostním ventilem a vnitřním síťovým kabelem.

UPOZORNĚNÍ!

Nebezpečné napětí.

• Jestliže se přívodní hadice poškodí, okamžitě vytáhněte síťovou zástrčku ze zásuvky. Zkontaktujte autorizované servisní středisko, aby vám přívodní hadici vyměnilo.

2.4 Použití spotřebiče

• Na otevřená dvířka si nesedejte, ani si na ně nestoupejte.

• Mycí prostředky pro myčky jsou nebezpečné. Řiďte se bezpečnostními pokyny uvedenými na balení mycího prostředku.

• Nepijte ani si nehrajte s vodou ve spotřebiči.

ČESKY 49

• Nádobí ze spotřebiče nevyjímejte, dokud se nedokončí program. Na nádobí mohou být zbytky mycího prostředku.

• Pokud během probíhajícího programu otevřete dvířka spotřebiče, může dojít k uvolnění horké páry.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

2.5 Obsluha

• Pro opravu spotřebiče kontaktujte autorizované servisní středisko. Doporučujeme používat pouze originální náhradní díly.

• Když budete kontaktovat autorizované servisní středisko, ujistěte se, že máte poznamenané následující informace, které lze nalézt na typovém štítku. Model: Výrobní číslo (PNC): Sériové číslo:

2.6 Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

Page 50

www.electrolux.com50

3. POPIS SPOTŘEBIČE

Horní deska

Horní ostřikovací rameno

Dolní ostřikovací rameno

Filtry

Typový štítek

Zásobník na sůl

Větrací otvor

Dávkovač leštidla

Dávkovač mycího prostředku

Košíček na příbory

Dolní koš

Horní koš

Page 51

4. OVLÁDACÍ PANEL

Programs

Options

2 3

4 5

678

ČESKY 51

Tlačítko Zap/Vyp

Tlačítko Programs

Kontrolky programů

Displej

Tlačítko Delay

4.1 Kontrolky

Kontrolka Popis

Tlačítko Start

Kontrolky

Tlačítko Options

Fáze mytí. Rozsvítí se během fáze mytí.

Fáze sušení. Rozsvítí se během fáze sušení.

Kontrolka XtraDry.

Kontrolka stavu leštidla. Nikdy v průběhu programu nesvítí.

Kontrolka množství soli. Nikdy v průběhu programu nesvítí.

Kontrolka Hygiene.

Page 52

www.electrolux.com52

5. PROGRAMY

Program Stupeň znečištění

Fáze programu Funkce

Druh náplně

• Normálně zneči‐ štěné

• Nádobí a příbory

• Předmytí

• Mytí 50 °C

• Oplachy

• Hygiene

• XtraDry

• Sušení

• Vše

• Nádobí, příbory, hrnce a pánve

• Předmytí

• Mytí od 45 °C do 70 °C

• Hygiene

• XtraDry

• Oplachy

• Sušení

• Velmi znečiště‐ né

• Nádobí, příbory, hrnce a pánve

• Lehce znečiště‐ né

• Nádobí a příbory

• Čerstvě zneči‐ štěné

• Nádobí a příbory

Tento program nabízí nejúspornější spotřebu vody a energie při mytí normálně znečiště‐

ného nádobí a příborů. (Jedná se o standardní program pro zkušebny.)

Spotřebič zjistí stupeň znečištění a množství nádobí v koších. Automaticky pak nastaví

teplotu a množství vody, spotřebu energie a délku programu.

Tento program zahrnuje oplachovací fázi při vysoké teplotě, která zajišťuje lepší hygie‐ nické výsledky. Během oplachovací fáze zůstane teplota na hodnotě 70 °C po dobu nejmé‐ ně 10 minut.

U tohoto programu můžete umýt čerstvě znečištěné nádobí. Tento program nabízí dobré výsledky mytí při krátké délce programu.

S tímto programem můžete rychle opláchnout nádobí, aby se zabránilo přilepení zbytků jídla na nádobí a nepříjemnému zápachu vycházejícímu ze spotřebiče. Pro tento program nepoužívejte mycí prostředek.

• Vše • Předmytí

• Předmytí

• Mytí 70 °C

• Oplachy

• Sušení

• Mytí 50 °C nebo 55 °C

• Oplachy

• Mytí 60 °C nebo 65 °C

• Oplachy

• XtraDry

• Hygiene

• XtraDry

• Hygiene

• XtraDry

5.1 Údaje o spotřebě

Program

Voda

(l)

Energie

(kWh)

Délka

(min)

11 1.050 195

7 - 12 0,6 - 1,4 40 - 150

Page 53

ČESKY 53

Program

Hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání v dodávce pro‐

udu, na zvolených funkcích a na množství nádobí.

5.2 Informace pro zkušebny

Pro všechny potřebné informace ohledně testu výkonnosti zašlete e-mail na:

[email protected]

6. NASTAVENÍ

6.1 Režim volby programu a

uživatelský režim

Když se spotřebič nachází v režimu volby programu, je možné nastavit program a přejít do uživatelského režimu.

V uživatelském režimu lze změnit následující nastavení:

• Stupeň změkčovače vody v závislosti na tvrdosti vody.

• Zapnutí či vypnutí zvukové signalizace na konci programu.

• Zapnutí nebo vypnutí signalizace prázdného dávkovače leštidla.

Tato nastavení se uloží, dokud je opět nezměníte.

Jak nastavit režim volby programu

Spotřebič se nachází v režimu volby programu, když svítí kontrolka programu

a na displeji se zobrazuje délka

programu.

Voda

(l)

13 - 15 1,5 - 1,6 150 - 170

8 - 9 1,1 - 1,3 55 - 65

9 0,8 30

4 0,1 14

Energie

(kWh)

Poznamenejte si výrobní číslo (PNC) uvedené na typovém štítku.

Když zapnete spotřebiče, obvykle se přepne do režimu volby programu. Nicméně, pokud se tak nestane, můžete režim volby programu aktivovat následujícím způsobem:

Současně stiskněte a podržte Programs a Options, dokud se spotřebič nepřepne do režimu volby programu.

Délka

(min)

6.2 Změkčovač vody

Změkčovač vody odstraňuje z přiváděné vody minerály a soli, které by mohly mít škodlivé nebo nežádoucí účinky na výsledky mytí nebo na spotřebič.

Čím je obsah těchto minerálů vyšší, tím je voda tvrdší. Tvrdost vody se označuje v ekvivalentních stupních tvrdosti.

Změkčovač by měl být nastaven podle tvrdosti vody v místě vašeho bydliště. Tvrdost vody v místě vašeho bydliště zjistíte u místního vodárenského podniku. K zajištění dobrých výsledků mytí je důležité nastavit správný stupeň změkčovače vody.

Page 54

www.electrolux.com54

Tvrdost vody

Německé

stupně (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Nastavení z výroby.

Při tomto stupni sůl nepoužívejte.

Francouzské

stupně (°fH)

mmol/l Clarkovy

stupně

Nastavení změk‐

čovače vody

Pokud používáte kombinované tablety obsahující sůl a tvrdost vaší vody je nižší než 21 °dH, můžete nastavit nejnižší stupeň změkčovače vody. Vypne se tím kontrolka doplnění soli.

Pokud používáte standardní mycí prostředek nebo kombinované tablety bez soli, nastavte správný stupeň změkčovače vody, který udrží kontrolku doplnění soli zapnutou.

Jak nastavit stupeň změkčovače vody

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky prázdným displejem.

2. Stiskněte Programs.

• Kontrolky a

zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální

nastavení: např. = stupeň 5.

, a s

3. Opětovným stisknutím Programs změňte nastavení.

4. Potvrďte nastavení stisknutím tlačítka Zap/Vyp.

6.3 Signalizace prázdného

dávkovače leštidla

Je-li komora dávkovače leštidla prázdná, kontrolka dávkovače leštidla se rozsvítí a signalizuje, že je nutné leštidlo doplnit. Používáte-li kombinované mycí tablety, které obsahují leštidlo, a jste s výsledky sušení spokojeni, můžete signalizaci prázdného dávkovače leštidla vypnout. Pro dosažení nejlepších výsledků sušení však doporučujeme leštidlo vždy používat.

Používáte-li standardní mycí prostředek nebo kombinované tablety bez leštidla, signalizaci prázdného dávkovače leštidla zapněte.

Jak vypnout signalizaci prázdného dávkovače leštidla

Spotřebič musí být v režimu volby programu.

Page 55

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , a s prázdným displejem.

2. Stiskněte Options.

• Kontrolky a zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální nastavení.

= signalizace prázdného

–

dávkovače leštidla je zapnutá.

–

= signalizace prázdného

3. Stisknutím Options změňte

4. Potvrďte nastavení stisknutím tlačítka

dávkovače leštidla je vypnutá.

nastavení.

Zap/Vyp.

6.4 Zvuková signalizace

Zvuková signalizace zazní, když dojde k poruše spotřebiče. Tyto zvukové signály nelze vypnout.

Další zvuková signalizace se také spustí po dokončení programu. Tato zvuková signalizace je ve výchozím nastavení vypnutá, ale je možné ji zapnout.

ČESKY 55

Jak zapnout zvukovou signalizaci na konci programu

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , a s prázdným displejem.

2. Stiskněte Delay

• Kontrolky a

zhasnou.

• Kontrolka

• Na displeji se zobrazí aktuální

nastavení:

– = Zvuková signalizace

vypnuta.

– = Zvuková signalizace

zapnuta.

3. Stisknutím Delay změňte nastavení.

4. Potvrďte nastavení stisknutím tlačítka

Zap/Vyp.

dále bliká.

7. FUNKCE

Před spuštěním programu je nutné pokaždé navolit požadované funkce. Během spuštěného programu již není možné funkce vypnout či zapnout.

Ne všechny funkce jsou vzájemně slučitelné. Pokud zvolíte neslučitelné funkce, spotřebič automaticky jednu nebo více z nich vypne. Zůstanou svítit pouze ukazatele těch funkcí, které jsou stále zapnuty.

7.1 Hygiene

Tato funkce nabízí lepší hygienické výsledky. Během poslední oplachovací fáze zůstane teplota na hodnotě 70 °C po dobu nejméně 10 minut.

Jak zapnout Hygiene

Stiskněte Options, dokud se nerozsvítí kontrolka .

Pokud tuto funkci nelze s daným programem použít, příslušná kontrolka se nerozsvítí nebo bude několik sekund rychle blikat a poté zhasne. Na displeji se zobrazí aktualizovaná délka programu.

7.2 XtraDry

Tuto funkci zapněte, chcete-li intenzivnější sušicí výkon. Použití této funkce může mít vliv na délku některých programů, spotřebu vody a teplotu posledního oplachu.

Funkce XtraDry není pojata jako trvalá a je nutné ji zvolit při každém cyklu.

Page 56

www.electrolux.com56

Jak zapnout XtraDry

Stiskněte Options, dokud se nerozsvítí kontrolka .

Pokud tuto funkci nelze s daným programem použít, příslušná kontrolka

8. PŘED PRVNÍM POUŽITÍM

1. Ujistěte se, zda aktuální stupeň změkčovače vody odpovídá tvrdosti vaší vody. Pokud ne, nastavte stupeň změkčovače vody.

2. Naplňte zásobník na sůl.

3. Naplňte dávkovač leštidla.

4. Otevřete vodovodní kohoutek.

5. Spusťte program k odstranění všech

možných zbytků uvnitř spotřebiče. Nepoužívejte mycí prostředek a nevkládejte nic do košů.

Při spuštění programu může spotřebiči trvat až pět minut, než se zregeneruje pryskyřice ve změkčovači vody. Během této chvíle spotřebič vypadá, že nepracuje. Mycí fáze se spustí až po dokončení této procedury. Tato procedura se pravidelně opakuje.

8.1 Zásobník na sůl

POZOR!

Používejte pouze sůl pro myčky nádobí.

Sůl se používá k regeneraci pryskyřice ve změkčovači vody a k zajištění dobrých mycích výsledků při každodenním používání.

Jak doplnit zásobník na sůl

1. Otočením víčka proti směru hodinových ručiček otevřete zásobník na sůl.

2. Do zásobníku na sůl nalijte 1 l vody (pouze při prvním plnění).

3. Naplňte zásobník na sůl solí do myčky.

se nerozsvítí nebo bude několik sekund rychle blikat a poté zhasne. Na displeji se zobrazí aktualizovaná délka programu.

4. Odstraňte sůl, která se vysypala okolo zásobníku na sůl.

5. Zavřete zásobník na sůl otočením jeho víčka po směru hodinových ručiček.

Při plnění může ze zásobníku na sůl unikat voda nebo sůl. Nebezpečí koroze. Po naplnění zásobníku na sůl jí zabráníte spuštěním programu.

Page 57

A BD

ČESKY 57

8.2 Jak plnit dávkovač leštidla

9. DENNÍ POUŽÍVÁNÍ

1. Otevřete vodovodní kohoutek.

2. Stisknutím tlačítka Zap/Vyp zapněte

spotřebič. Zkontrolujte, zda je spotřebič v režimu volby programu.

• Pokud kontrolka stavu soli svítí, doplňte zásobník na sůl.

• Pokud kontrolka stavu leštidla svítí, doplňte dávkovač leštidla.

3. Naplňte koše.

4. Přidejte mycí prostředek.

5. Nastavte a spusťte správný program

pro daný druh náplně a stupeň znečištění.

POZOR!

Používejte pouze leštidlo pro myčky nádobí.

1. Stiskněte uvolňovací tlačítko (D) a otevřete víko (C).

2. Nalijte leštidlo (A), dokud kapalina nedosáhne hladiny „max“.

3. Rozlité leštidlo setřete savým hadříkem, aby se netvořilo přílišné množství pěny.

4. Zavřete víko. Ujistěte se, že se uvolňovací tlačítko zaklapne zpět.

Voličem můžete nastavit dávkované množství (B) jeho otočením do polohy 1 (nejmenší množství) až 4 nebo 6 (největší množství).

9.1 Použití mycího prostředku

Page 58

A D

www.electrolux.com58

1. Stiskněte uvolňovací tlačítko (B) a otevřete víko (C).

2. Mycí prostředek či tabletu vložte do komory (A).

3. Pokud program zahrnuje fázi

předmytí, přidejte trochu mycího prostředku do komory (D).

4. Zavřete víko. Ujistěte se, že se uvolňovací tlačítko zaklapne zpět.

9.2 Nastavení a spuštění

programu

Funkce Auto Off

Tato funkce snižuje spotřebu energie automatickým vypnutím nepracujícího spotřebiče.

Funkce se spustí:

• Po pěti minutách po dokončení

programu.

• Po pěti minutách, kdy nebyl spuštěn

žádný program.

Spuštění programu

1. Stisknutím tlačítka Zap/Vyp zapněte spotřebič. Zkontrolujte, zda je spotřebič v režimu volby programu.

2. Zavřete dvířka spotřebiče.

3. Několikrát stiskněte tlačítko Programs, dokud se nerozsvítí

kontrolka vámi požadovaného programu.

Na displeji se zobrazí délka programu.

4. Zvolte použitelné funkce.

5. Stiskněte Start ke spuštění

programu.

• Rozsvítí se kontrolka mycí fáze.

• Délka programu se začne snižovat v krocích po jedné minutě.

Spuštění programu s odloženým startem

1. Nastavte program.

2. Opakovaně stiskněte Delay, dokud

se na displeji nezobrazí čas odloženého startu, který chcete nastavit (1 – 24 hodin).

Kontrolka zvoleného programu bliká.

3. Stiskněte Start.

4. Odpočet spustíte zavřením dvířek

spotřebiče.

Po dokončení odpočtu se program spustí a rozsvítí se kontrolka mycí fáze.

Otevření dvířek za chodu spotřebiče

Pokud otevřete dvířka během probíhajícího programu, spotřebič přeruší svůj chod. Může to mít vliv na spotřebu energie a délku programu. Když dvířka opět zavřete, bude spotřebič pokračovat od okamžiku přerušení.

Pokud dvířka otevřete během sušicí fáze na déle než 30 sekund, probíhající program se ukončí.

Zrušení odloženého startu během jeho odpočítávání

Když zrušíte odložený start, musíte opět nastavit program a jeho funkce.

Současně stiskněte a podržte Programs a Options, dokud se spotřebič nepřepne do režimu volby programu.

Zrušení programu

Současně stiskněte a podržte Programs a Options, dokud se spotřebič nepřepne do režimu volby programu.

Page 59

Před spuštěním nového programu zkontrolujte, zda je v dávkovači mycí prostředek.

Konec programu

Po dokončení mycího programu se na displeji zobrazí 0:00. Kontrolky fází nesvítí.

10. TIPY A RADY

ČESKY 59

Žádná tlačítka kromě tlačítka Zap/Vyp nesvítí.

1. Stiskněte tlačítko Zap/Vyp nebo vyčkejte, až funkce Auto Off automaticky vypne spotřebič. Pokud jste otevřeli dvířka před zapnutím Auto Off, spotřebič se automaticky vypne.

2. Zavřete vodovodní kohoutek.

10.1 Obecné informace

Následující rady zajistí optimální výsledky mytí a sušení při každodenním používání a také pomohou chránit životní prostředí.

• Z nádobí odstraňte větší zbytky jídla, které dejte do odpadu.

• Nádobí neoplachujte ručně. V případě potřeby použijte program předmytí (jeli dostupný) nebo zvolte program s fází předmytí.

• Vždy využijte celý objem košů.

• Při plnění spotřebiče se ujistěte, že na nádobí všude dosáhne voda vycházející z trysek ostřikovacího ramene. Ujistěte se, že se kusy nádobí nedotýkají nebo nepřekrývají.

• Můžete používat odděleně mycí prostředek, leštidlo a sůl nebo můžete používat kombinované tablety (např. „3 v 1“, „4 v 1“, „Vše v 1“). Řiďte se pokyny na balení.

• Nastavte a program pro daný druh náplně a stupeň zašpinění. Program ECO nabízí nejúspornější spotřebu vody a energie při mytí normálně znečištěného nádobí a příborů.

10.2 Použití soli, leštidla a

mycího prostředku

• Používejte pouze sůl, leštidlo a mycí prostředek určený pro myčky nádobí. Jiné výrobky by mohly spotřebič poškodit.

• Kombinované tablety jsou obvykle vhodné v oblastech s vodou o tvrdosti do 21 °dH. V oblastech přesahujících tento limit je nutné použít kromě kombinovaných tablet také leštidlo a sůl. V oblastech s tvrdou nebo velmi

tvrdou vodou však doporučujeme k dosažení nejlepších výsledků mytí a sušení používat samostatný mycí prostředek (prášek, gel, tablety bez doplňujících funkcí), leštidlo a sůl odděleně.

• Mycí tablety se u krátkých programů zcela nerozpustí. Abyste zabránili usazování zbytků mycího prostředku na nádobí, doporučujeme používat tablety s dlouhými programy.

• Nepoužívejte větší množství mycího prostředku, než je správné. Řiďte se pokyny na balení mycího prostředku.

10.3 Co dělat, pokud chcete

přestat používat mycí tablety

Než začnete odděleně používat mycí prostředek, sůl a leštidlo, proveďte následující postup.

1. Nastavte nejvyšší stupeň

změkčovače vody.

2. Ujistěte se, že je zásobník na sůl a

dávkovač leštidla plný.

3. Nastavte nejkratší program s

oplachovací fází. Nepoužívejte mycí prostředek a nevkládejte nic do košů.

4. Po dokončení programu nastavte

změkčovač vody na stupeň tvrdosti vody v místě vašeho bydliště.

5. Seřiďte dávkování leštidla.

6. Zapněte signalizaci prázdného

dávkovače leštidla.

10.4 Plnění košů

• Spotřebič používejte pouze k mytí nádobí, které je bezpečné mýt v myčce.

Page 60

www.electrolux.com60

• Do spotřebiče nevkládejte předměty vyrobené ze dřeva, rohoviny, hliníku, mědi nebo cínu.

• Nevkládejte do spotřebiče předměty, které sají vodu (houby, hadry).

• Z nádobí odstraňte větší zbytky jídla, které dejte do odpadu.

• Připálené zbytky jídel na nádobí nechte změknout.

• Duté nádobí (např. šálky, sklenice, hrnce) pokládejte dnem vzhůru.

• Přesvědčte se, že se sklenice vzájemně nedotýkají.

• Malé kusy nádobí a příbory vložte do košíčku na příbory.

• Lehké kusy vložte do horního koše. Dbejte na to, aby se jednotlivé kusy nádobí nehýbaly.

• Před spuštěním programu zkontrolujte, zda se ostřikovací ramena mohou volně otáčet.

10.5 Před spuštěním programu

Zkontrolujte, zda:

11. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!

Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

• Filtry jsou čisté a správně nainstalované.

• Víčko zásobníku na sůl je dotažené.

• Ostřikovací ramena nejsou zanesená.

• Je doplněna sůl do myčky a leštidlo (pokud nepoužíváte kombinované mycí tablety).

• Rozmístění nádobí v koších je správné.

• Program je vhodný pro daný druh náplně a stupeň znečištění.

• Používá se správné množství mycího prostředku.

10.6 Vyprazdňování košů

1. Nádobí před vyjmutím z myčky

nechte vychladnout. Horké nádobí se snadněji poškodí.

2. Nejprve vyprázdněte dolní koš a

teprve poté horní.

Na konci programu může být na stěnách a dvířkách spotřebiče voda.

Znečištěné filtry a ucpaná ostřikovací ramena snižují výsledky mytí. Pravidelně je kontrolujte a v případě potřeby je vyčistěte.

11.1 Čištění filtrů

Systém filtru se skládá ze tří částí.

1. Otočte filtrem (B) proti směru

hodinových ručiček a vyndejte jej.

Page 61

2. Vyndejte filtr (C) ze sestavy filtru (B).

3. Vyjměte plochý filtr (A).

4. Filtry omyjte.

ČESKY 61

7. Sestavte filtry (B) a (C).

8. Vložte zpět filtr (B) do plochého filtru

(A). Otočte jím po směru hodinových ručiček, dokud se nezajistí.

POZOR!

Nesprávné umístění filtrů může mít z následek špatné výsledky mytí a poškození spotřebiče.

11.2 Čištění ostřikovacích ramen

Ostřikovací ramena nevyjímejte. Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je úzkým špičatým předmětem.

5. Zkontrolujte, zda ve sběrné jímce nebo kolem ní nejsou žádné zbytky jídel a nečistot.

6. Vložte zpět plochý filtr (A). Ujistěte se, že je správně umístěn pod dvěma vodicími drážkami.

11.3 Čištění vnějších ploch

• Vyčistěte spotřebič vlhkým měkkým hadrem.

• Používejte pouze neutrální mycí prostředky.

• Nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpouštědla.

11.4 Čištění vnitřního prostoru

• Pečlivě očistěte spotřebič včetně pryžového těsnění dvířek vlhkým měkkým hadříkem.

• Pokud pravidelně používáte krátké programy, může uvnitř spotřebiče dojít k usazování mastnoty a vodního kamene. Aby k tomu nedocházelo, doporučujeme nejméně dvakrát měsíčně spustit dlouhý program.

• K uchování nejlepšího výkonu vašeho spotřebiče doporučujeme každý měsíc použít speciální čisticí

Page 62

www.electrolux.com62

prostředek pro myčky nádobí. Řiďte se pečlivě pokyny na balení výrobku.

12. ODSTRAŇOVÁNÍ ZÁVAD

Pokud spotřebič nezačne pracovat nebo se během provozu zastavuje. Než se obrátíte na autorizované servisní středisko, ověřte si, zda dokážete problém vyřešit sami pomocí informací uvedených v tabulce.

UPOZORNĚNÍ!

Nesprávně provedené opravy mohou mít za následek vážné ohrožení bezpečnosti uživatele. Jakékoliv opravy musí provést kvalifikovaný personál.

Problém a výstražný kód Možná příčina a řešení

Nelze zapnout spotřebič. • Ujistěte se, že je zástrčka zapojená do síťové zásuv‐

ky.

• Ujistěte se, že není poškozená domovní pojistka či ji‐ stič.

Nespustil se program. • Přesvědčte se, že jsou dvířka spotřebiče zavřená.

• Stiskněte Start.

• Pokud je nastaven odložený start, zrušte jej nebo vy‐ čkejte do konce odpočítávání.

• Spotřebič spustil regeneraci pryskyřice ve změkčova‐ či vody. Délka této procedury je přibližně pět minut.

U některých poruch se na displeji zobrazí výstražný kód.

Většinu problémů, které se objeví, lze vyřešit bez nutnosti kontaktovat autorizované servisní středisko.

Spotřebič se neplní vodou. Na displeji se zobrazí .

Spotřebič nevypouští vodu. Na displeji se zobrazí .

• Zkontrolujte, zda je vodovodní kohoutek otevřený.

• Ujistěte se, že není příliš malý tlak na přívodu vody. Ohledně těchto informací se obraťte na místní vodá‐ renský podnik.

• Ujistěte se, že není zanesený vodovodní kohoutek.

• Ujistěte se, že není zanesený filtr v přívodní hadici.

• Ujistěte se, že přívodní hadice není přehnutá či přiskřípnutá.

• Ujistěte se, že není zanesený sifon.

• Ujistěte se, že není zanesený filtr ve vypouštěcí hadi‐ ci.

• Ujistěte se, že není zanesený vnitřní systém filtrů.

• Ujistěte se, že vypouštěcí hadice není přehnutá či přiskřípnutá.

Page 63

Problém a výstražný kód Možná příčina a řešení

Je aktivován bezpečnostní systém proti vyplavení.

• Zavřete vodovodní kohoutek a obraťte se na autori‐ zované servisní středisko.

Na displeji se zobrazí .

Spotřebič se během chodu vícekrát zastaví a spustí.

• Nejde o závadu. Zajišťují se tím optimální výsledky mytí a úspora energie.

ČESKY 63

Program probíhá příliš dlouho.

• Pokud je nastavena funkce odloženého startu, zrušte nastavenou prodlevu nebo vyčkejte do konce odpo‐ čítávání.

Na displeji se zvýší zbýva‐

• Nejde o závadu. Spotřebič pracuje správně.

jící čas a přeskočí téměř na konec programu.

Menší únik z dvířek spotřebiče.

• Spotřebič není vyrovnaný. Povolte či utáhněte seřiditelné nožičky (je-li to možné).

• Dvířka spotřebiče nejsou vystředěná vzhledem k va‐ ně spotřebiče. Seřiďte zadní nožičku (je-li to možné).

Dvířka spotřebiče se obtí‐ žně zavírají.

• Spotřebič není vyrovnaný. Povolte či utáhněte seřiditelné nožičky (je-li to možné).

• Části nádobí přečnívají z košů.

Z vnitřku spotřebiče vychá‐ zí zvuky rachocení či kle‐ pání.

• Nádobí není správně rozmístěno v koších. Viz leták o plnění košů.

• Ujistěte se, že se mohou ostřikovací ramena volně otáčet.

Spotřebič vyhodí pojistky. • Nedostatečný příkon k současnému napájení všech

používaných spotřebičů. Zkontrolujte hodnoty proudu u zásuvky a pojistek nebo vypněte jeden z používa‐ ných spotřebičů.

• Vnitřní elektrická závada na spotřebiči. Kontaktujte autorizované servisní středisko.

Ohledně dalších možných příčin viz části „Před

prvním použitím“, „Denní používání“ nebo „Tipy a rady“.

znovu, obraťte se na autorizované servisní středisko.

Při výskytu výstražných kódů, které nejsou uvedené v tabulce, se obraťte na autorizované servisní středisko.

Po kontrole spotřebiče jej vypněte a znovu zapněte. Pokud se problém objeví

Page 64

www.electrolux.com64

12.1 Nádobí není dostatečně umyté nebo suché

Problém Možná příčina a řešení

Špatné výsledky mytí. • Viz „Denní používání“, „Tipy a rady“ a leták o

plnění košů.

• Používejte intenzivnější mycí programy.

• Vyčistěte trysky ostřikovacích ramen a filtr. Řiďte se částí „Čištění a údržba“.

Špatné výsledky sušení. • Nádobí bylo ponecháno příliš dlouho uvnitř

Na nádobí a skle jsou bílé šmouhy nebo modravý po‐ tah.

Na sklenicích a nádobí jsou skvrny a zaschlé vodní kap‐ ky.

Nádobí je mokré. • Nejlepších výsledků sušení dosáhnete, když za‐

zavřeného spotřebiče.

• Došlo leštidlo nebo je nedostatečné dávkování le‐ štidla. Nastavte dávkování leštidla na vyšší stupeň.

• Plastové předměty mohou vyžadovat osušení utěr‐ kou.

• Nejlepších výsledků sušení dosáhnete, když za‐ pnete funkci XtraDry.

• Doporučujeme vždy používat leštidlo, a to i společ‐ ně s kombinovanými mycími tabletami.

• Uvolňuje se příliš velké množství leštidla. Nastavte množství leštidla na nižší stupeň.

• Nadměrné množství mycího prostředku.

• Uvolňuje se příliš malé množství leštidla. Nastavte množství leštidla na vyšší stupeň.

• Příčinou může být kvalita leštidla.

pnete funkci XtraDry.

• Program neobsahuje sušicí fázi nebo obsahuje po‐ uze sušicí fázi při nízké teplotě.

• Dávkovač leštidla je prázdný.

• Příčinou může být kvalita leštidla.

• Příčinou může být kvalita mycích tablet. Zkuste ji‐ nou značku nebo zapněte dávkovač leštidla a pou‐ žijte leštidlo spolu s mycími tabletami.

• Nechte dvířka myčky na nějakou dobu pootevřená, a teprve potom nádobí vyjměte.

Vnitřek spotřebiče je vlhký. • Nejedná se o závadu spotřebiče. Způsobuje to

Během mytí dochází k nad‐ měrnému pěnění.

vlhkost vzduchu, který kondenzuje na stěnách spotřebiče.

• Používejte pouze mycí prostředek pro myčky nád‐ obí.

• Dochází k úniku leštidla z dávkovače. Kontaktujte autorizované servisní středisko.

Page 65

ČESKY 65

Problém Možná příčina a řešení

Na příborech jsou stopy rzi. • Ve vodě používané k mytí je příliš mnoho soli. Viz

„Nastavení změkčovače vody“.

• Příbory ze stříbra a nerezové oceli byly vloženy do‐ hromady. Vyvarujte se vložení stříbrných a nerezo‐ vých příborů blízko sebe.

Po dokončení programu jsou v dávkovači zbytky mycího prostředku.

Zápach uvnitř spotřebiče. • Viz „Čištění vnitřního prostoru“.

Usazeniny vodního kamene na nádobí, ve vaně nebo na vnitřní straně dvířek.

Matné, zbarvené či naštíp‐ nuté nádobí.

Ohledně dalších možných příčin viz části „Před

prvním použitím“, „Denní používání“ nebo „Tipy a rady“.

• Mycí tableta se vzpříčila v dávkovači, a proto neby‐ la plně rozpuštěna vodou.

• Voda nemůže vymýt mycí prostředek z dávkovače. Ujistěte se, že není ostřikovací rameno zablokova‐ né či ucpané.

• Ujistěte se, že nádobí v koši nebrání víčku dávko‐ vače mycího prostředku v otevření.

• Viz „Nastavení změkčovače vody“.

• Ujistěte se, že do spotřebiče vkládáte pouze nád‐ obí, které lze bezpečně mýt v myčce nádobí.

• Koš plňte a vyprazdňujte opatrně. Viz leták o plnění košů.

• Křehké kusy nádobí vložte do horního koše.

13. TECHNICKÉ INFORMACE

Rozměry Šířka / výška / hloubka

Připojení k elektrické síti

Tlak přívodu vody Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Přívod vody Studená nebo teplá vo‐

Kapacita Jídelní soupravy 13

Příkon Režim zapnuto (W) 5.0

(mm)

Napětí (V) 220 - 240

Frekvence (Hz) 50

600 / 850 - 860 / 625

max. 60 °C

Page 66

www.electrolux.com66

Příkon Režim vypnuto (W) 0.10

Ohledně ostatních údajů viz typový štítek.

Pokud odebíráte horkou vodu z alternativních zdrojů (např. solární panely, větrná ener‐

gie), použijte tuto horkou vodu ke snížení spotřeby energie.

14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Page 67

ČESKY 67

Page 68

www.electrolux.com/shop

156980732-A-062016
