ELECTROLUX ESF47020 User Manual [ru]

Қолдану туралы

нұсқаулары

Инструкция по

эксплуатации

Інструкція

Ыдыс жуғыш машина

Посудомоечная машина

Посудомийна машина

ESF 47020

2 electrolux

Electrolux. Thinking of you.

Біздің басқа идеяларымызбен www.electrolux.com веб-

сайтынан танысыңыз.

МАЗМҰНЫ

Қауіпсіздік туралы мағлұматтар 2 Бұйым сипаттамасы 5 Басқару панелі 6 Құрылғыны қолдану 7 Су жұмсақтайтын бұйымын салу 8 Ыдыс жуғыш машинасы үшін арналған

Жуғыш жəне шайғыш затты қолдану

Мульти таб функциясы 10 Ас құралдары менен ыдыс-аяқты салуs

Жуу программасын таңдау жəне бастау

Жуу программалар 12 Күту менен тазалау 13 Не істерсіңіз, егер... 14 Техникалық сиппатама 17

Қоршаған ортаға зиян мағлұматтар 17 Орнату 17

Өндіруші ескертусіз өзгеріс енгізу құқығына ие.

ҚАУІПСІЗДІК ТУРАЛЫ МАҒЛҰМАТТАР

Құрылғыны орнатып, пайдаланудан бұрын осы нұсқаулықты мұқият оқып шығыңыз:

• Өз қауіпсіздігіңіз бен мүлкіңіздің қауіпсіздігін қамтамасыз ету үшін.

• Қоршаған ортаға өз үлесіңізді қосу үшін.

• Құрылғының дұрыс жұмыс істеуі үшін.

Құрылғыны басқа жаққа көшірсеңіз немесе басқа адамға берсеңіз, осы нұсқаулықты əрқашан онымен бірге қалдырыңыз. Құрылғыны дұрыс орнатпау мен дұрыс пайдаланбау нəтижесінде орын алған ақаулықтар үшін өндіруші емес.

Балалар мен əлсіз адамдардың қауіпсіздігі

• Кембағал, сезім мүкістігі бар немесе ақыл-есі кем, құрылғыны қолдану тəжірибесі жоқ немесе қолдана білмейтін адамдарға, балаларға оны іске қосуға рұқсат бермеңіз. Олар осы құрылғыны өз қауіпсіздігін қамтамасыз ететін адамның нұсқауы немесе қадағалауы бойынша пайдалануға тиіс.

• Балалар құрылғымен ойнамауы үшін оларды үнемі қадағалап отыру керек.

жауапты

• Орам материалдарының барлығын

балалардан алыс ұстаңыз. Тұншығып қалу немесе жарақат алу қаупі бар.

• Жуғыш заттардың барлығын қауіпсіз жерде сақтаңыз. Балаларға жуғыш затты ұстауға рұқсат бермеңіз.

• Құрылғының есігі ашық тұрғанда, балалар мен үй жануарларын оған жақындатпаңыз.

Қауіпсіздік туралы жалпы мағлұмат

• Бұл құрылғының техникалық сипаттамаларын өзгертпеңіз. Жарақат алу немесе құрылғыны бүлдіріп алу қаупі бар.

• Көз, ауыз, өңеш жуғыш зат өндірушісінің қауіпсіздік нұсқауларын орындаңыз.

• Құрылғыдағы суды ішуге болмайды. Құрылғыда жуғыш заттың қалдығы қалуы мүмкін.

• Құрылғының есігін қараусыз ашық қалдырмаңыз. Бұл жарақаттанып қалуға жəне ашық есікке соғылып қалуға жол бермеу үшін қажет.

• Ашық тұрған есіктің үстіне отырмаңыз немесе үстіне шығып тұрмаңыз.

Қолданылуы

• Бұл тек үйде қолдануға арналған құрылғы. Адам бермеу жəне мүлікке нұқсан

жарақаттануға жол

келдірмеу туралы

күйіп қалмас үшін,

electrolux 3

келтірмеу үшін құрылғыны басқа мақсатта қолданбаңыз.

• Құрылғыны тек ыдыс жуғыш машинада жууға болатын заттарды жуу үшін ғана қолданыңыз.

• Тұтанғыш заттарды немесе ішіне тұтанғыш зат салынған дымқыл заттарды құрылғының ішіне, қасына немесе үстіне қоймаңыз. Жарылыс немесе өрт шығу қаупі бар.

• Пышақтар мен ұшы үшкір заттардың барлығын ас құралдары себетіне ұшын төмен қаратып салыңыз. Немесе үстіңгі

себетке көлденеңінен не пышақ салатын себетке салыңыз. (Пышақ салынатын себет тек кей үлгілерде ғана бар).

• Ыдыс жуғыш машинаға арналған арнайы құралдарды (жуғыш зат, тұз, шайғыш зат) ғана қолданыңыз.

• Ыдыс жуғыш машинаға арналмаған тұздар су жұмсартқышқа нұқсан келтіруі мүмкін.

• Тұзды ыдыс жуғыш машинаға жуу бағдарламасын бастамай тұрып салыңыз. Құрылғыда қалған қалдық тұз құрылғыны

тоттандыруы немесе

табанын ойып жіберуі мүмкін.

• Шайғыш зат сауытына шайғыш заттан басқа бөгде зат (мысалы, ыдыс жуғыш машинаны тазартқыш, сұйық тазартқыш) салмаңыз. Бұл құрылғыны бүлдіруі мүмкін.

• Жуу бағдарламасын бастамай тұрып, бүріккіш түтіктердің еркін айнала алатынына көз жеткізіңіз.

• Жуу бағдарламасы орындалып тұрғанда құрылғы есігін ашсаңыз, ыстық бу шығып кетуі мүмкін. Күйіп қалу қаупі

бар.

• Ыдыстарды жуу бағдарламасы аяқталғанша құрылғыдан алмаңыз.

Күту менен тазалау

• Құрылғыны тазалар алдында, оны сөндіріңіз де, ашаны розеткадан алыңыз.

• Тұтанғыш заттар немесе тот бастыратын заттарды қолданбаңыз.

• Құрылғыны сүзгілерін салмай іске қосуға болмайды. Сүзгілердің дұрыс орнатылғанына көз жеткізіңіз. Теріс орнатылса ыдыс-аяқтарды жуу

нəтижесі қанағаттанғысыз болып, құрылғы бүлініп қалуы мүмкін.

• Құрылғыны тазалау үшін сулы спрейді немесе буды қолданбаңыз. Электр қатері орын алуы жəне құрылғыға нұқсан келуі мүмкін.

Орнату

• Құрылғының еш жерінің бүлінбегеніне көз жеткізіңіз. Бүлінген құрылғыны орнатпаңыз немесе іске қоспаңыз, сатушыға хабарласыңыз.

• Құрылғыны орнатып іске қосар алдында орам материалдарының барлығын алыңыз.

• Электр қосылымына, құбыр жүйесіне, құрылғыны орнатуға қатысты жұмыстарды тек білікті маман іске асыруға тиіс. Бұл құрылғының құрылымына

немесе адамға зақым

келмес үшін қажет.

• Құрылғыны орнату барысында, оның ашасының розеткадан ағытылып тұрғанына көз жеткізіңіз.

• Құрылғының қабырғаларын, оның гидравликалық немесе электр бөлшектерін бүлдіріп алмас үшін бұрғылап теспеңіз.

Мұздап қалуға қарсы сақтық шаралары

• Құрылғыны температурасы 0 °C градустан төмен жерге орнатпаңыз.

• Мұз қату салдарынан болған ақаулық үшін өндіруші жауапкершілік көтермейді.

Суға қосу

• Құрылғыны су жүйесіне

қосу үшін жаңа түтіктерді пайдаланыңыз. Бұрын қолданылған түтіктерді пайдаланбаңыз.

• Құрылғыны жаңа құбыр жүйелеріне немесе ұзақ уақыт қолданыста болмаған құбырларға қоспаңыз. Суды бірнеше минут ағызғаннан кейін су құятын түтікті жалғаңыз.

• Құрылғыны орнатып жатқанда, су түтіктерінің жаншылып қалмағанын немесе бүлінбегенін тексеріңіз.

• Су құбыры жалғастырғыштарының су ақпайтындай берік орнатылғанына көз жеткізіңіз.

4 electrolux

• Құрылғыны алғаш рет іске қосқанда, түтіктерінен су ақпай тұрғанына көз жеткізіңіз.

• Су құятын түтік, ішіне сым өткізілген екі қабат қаптамадан тұрады жəне қауіпсіздік клапанымен жабдықталған. Су құятын түтікте тек су құйылған кезде ғана қысым пайда болады. Су құятын түтіктен су ақса, қауіпсіздік клапаны ағып жатқан суды тоқтатады.

– Су құятын түтікті жалғаған кезде

болыңыз:

абай – Су құятын түтікті немесе

қауіпсіздік клапанын суға батырмаңыз.

– Су құятын түтік немесе қауіпсіздік

клапаны бүлінсе, ашаны дереу розеткадан суырыңыз.

– Қауіпсіздік клапаны бар түтікті

ауыстыру үшін қызмет көрсету орталығына хабарласыңыз.

Назарыңызда болсын! Қатерлі кернеу.

Электртоғына қосу

• Құрылғыны міндетті түрде жерге қосу қажет.

• Техникалық ақпарат тақтайшасындағы электр параметрлерінің электр желісіндегі параметрлерге сай келетініне көз жеткізіңіз.

• Əрқашан дұрыс орнатылған, электр қатерінен сақтандырылған розетканы қолданыңыз.

• Көп тармақты аша мен ұзартқыш сымды қолданбаңыз. Өрт шығу қаупі бар.

• Қорек сымын ауыстырмаңыз немесе өзгертпеңіз. Қызмет көрсету орталығына хабарласыңыз.

• Құрылғының арт жағындағы аша мен

сымының жаншылып немесе

қорек бүлініп қалмағанына көз жеткізіңіз.

• Орнатып болғаннан кейін ашаның қол жететін жерде тұрғанына көз жеткізіңіз.

• Құрылғыны ажырату үшін қуат сымынан тартпаңыз. Əрқашан ашасынан тартып ажыратыңыз.

Қызмет көрсету орталығы

• Құрылғыны тек уəкілетті техник ғана жөндеуге немесе оған қатысты жұмыстарды орындауға тиіс. Қызмет көрсету орталығына хабарласыңыз.

• Тек фирмалық қосалқы бөлшектерді ғана қолданыңыз.

Құрылғыны тастау

• Адам жарақаттанып немесе мүлікке зиян келмес үшін:

– Ашаны розеткадан ағытыңыз. – Қуат сымын кесіп алыңыз да,

қоқысқа тастаңыз.

– Есіктің бекітпесін ағытып алыңыз.

Бұл балалар мен үй жануарлары құрылғыға кіріп қамалып қалмас үшін қажет. Тұншығып қалу қаупі бар.

– Құрылғыны жергілікті қоқыс

тастайтын жерге тастаңыз.

Назарыңызда болсын! Ыдыс жуғыш машинаға арналған жуғыш заттар қауіпті жəне тоттандыруы мүмкін !

• Егер осы жуғыш заттардан болып оқыс жағдай орын алса, дереу дəрігерге хабарласыңыз.

• Жуғыш зат ауызға түсіп кетсе дереу дəрігерге хабарласыңыз.

• Жуғыш зат көзге түсіп кетсе, дереу дəрігерге хабарласыңыз жəне көзіңізді сумен шайыңыз.

• Ыдыс жуғыш машинада қолданылатын жуғыш заттарды қауіпсіз, балалардың қолы жетпейтін жерде сақтаңыз.

• Жуғыш зат үлестіргіште жуғыш зат болған кезде, құрылғының есігін ашық қалдырмаңыз.

• Жуғыш зат үлестіргішін жуу бағдарламасын бастардың алдында ғана толтырыңыз.

БҰЙЫМ СИПАТТАМАСЫ

electrolux 5

1 Үстіңгі себет 2 Су кермектігі тетігі 3 Тұз сауыты 4 Жуғыш зат үлестіргіші 5 Шайғыш зат үлестіргіші

6 Техникалық ақпарат тақтайшасы 7 Сүзгілер 8 Астыңғы бүріккіш түтік 9 Үстіңгі бүріккіш түтік

10 Жұмыс алаңы

6 electrolux

БАСҚАРУ ПАНЕЛІ

1 Қосу/өшіру түймешігі 2 Бейнебет 3 Кешіктіріп бастау түймешігі (Delay) 4 Қуат үнемдеу түймешігі(Saver) 5 Multitab түймешігі (Multitab) 6 Бағдарлама түймешіктері 7 Болдырмау түймешігі (Reset) 8 Индикатор шамдары 9 Бағдарлама индикаторлары

10 Функция түймешіктері

Индикатор шамдары

Тұз индикаторы. Бұл шам тұз сауытын толтыру қажет болған кезде жанады.

Сауытты толтырғаннан кейін тұз индикаторы бірнеше сағат жанған қалпы тұрады. Бұл құрылғының жұмысына теріс əсер етпейді.

Шайғыш зат индикаторы. Бұл индикатор шайғыш зат сауытын толтыру қажет болған кезде жанады.

Multitab индикаторы. Бұл индикатор функцияны қосқан кезде жанады.

Қуатты үнемдеу индикаторы. Бұл индикатор функцияны қосқан кезде жанады.

Бұл Auto жуу бағдарламасын таңдаған кезде жанады.

Бұл Intensive жуу бағдарламасын таңдаған кезде жанады.

electrolux 7

Индикатор шамдары

Бұл Quick жуу бағдарламасын таңдаған кезде жанады.

Бұл Eco жуу бағдарламасын таңдаған кезде жанады.

Бұл Glass жуу бағдарламасын таңдаған кезде жанады.

Бұл Rinse жуу бағдарламасын таңдаған кезде жанады.

1) Жуу бағдарламасы орындалып жатқанда тұз жəне/не шайғыш зат сауыттары босап қалса, тиісті индикатор шамдар жанбайды.

Қосу/өшіру түймешігі

Құрылғыны қосу немесе сөндіру үшін осы түймешікті басыңыз. Жуу бағдарламасы аяқталғаннан кейін он минут өткеннен кейін, Auto Off функциясы құрылғыны автоматты түрде сөндіреді. Бұл электр қуатын аз тұтынуға көмектеседі.

Бейнебет

Бейнебетте төмендегілер көрсетіледі:

• Су жұмсартқыштың электрондық

тəсілмен бапталған деңгейі

• Шайғыш зат үлестіргішін қосу жəне

сөндіру (тек multitab функциясы қосулы тұрғанда ғана)

• Жуу бағдарламасының уақыты

Жуу бағдарламасы аяқталғанға дейін

•

қалған уақыт

• Жуу бағдарламасының аяқталуы

(бейнебетте нөл көрсетіледі)

• Кешіктіріп бастау уақыты

• Ескерту кодтары.

Кешіктіріп бастау түймешігі

Жуу бағдарламасын 1-ден 24 сағатқа дейін кешіктіріп бастау үшін осы түймешікті қайта-қайта басыңыз.

Қуат үнемдеу түймешігі

Бұл функция кептіру сатысында температураны азайтады. Қуатты тұтыну 25% пайызға азаяды. Бағдарлама аяқталғаннан кейін құрылғының есігін ашқан кезде ыдыстар

болуы мүмкін. Есікті ашып,

су ыдыстарды кептіруді ұсынамыз. Функцияны іске қосу үшін осы түймешікті басыңыз. Тиісті индикатор жанады.

Көп қоындылы түймешік

Көп қойынды функциясын белсендіру немесе ажырату үшін осы түймешікті басыңыз. "Көп қойындылы функциясы" бөлімін қараңыз.

Бағдарлама түймешіктері

Жуу бағдарламасының индикаторы жанғанша осы түймешіктердің біреуін қайта-қайта басыңыз. 'Жуу бағдарламалары' тарауын қараңыз.

Болдырмау түймешігі

Орындалып тұрған

бағдарламаны біржола тоқтату үшін осы түймешікті басыңыз. 'Жуу бағдарламасын орнату жəне бастау' тарауын қараңыз.

Функция түймешіктері

Осы түймешіктердің көмегімен мына əрекеттерді орындауға болады:

• Су жұмсартқыштың деңгейін

электрондық жолмен реттеу. 'Су жұмсартқышты орнату' тарауын қараңыз.

• Шайғыш зат үлестіргішті қосу жəне

өшіру (multitab функциясы қосулы тұрғанда ғана). 'Келесі жағдайларда не істеу керек...' тарауын қараңыз

ҚҰРЫЛҒЫНЫ ҚОЛДАНУ

1. Су жұмсартқыштың деңгейі, тұратын жеріңіздегі судың кермектігіне сай деңгейге қойылғанына көз жеткізіңіз. Сай келмесе, су жұмсартқыштың деңгейін реттеңіз.

2. Тұз сауытына ыдыс жуғыш машина тұзынан салыңыз.

3. Шайғыш зат сауытына шайғыш заттан салыңыз.

4. Ас құралдары мен ыдыс-аяқтарды құрылғыға салыңыз.

8 electrolux

5. Ыдыс-аяқтың салынған мөлшері мен ластығына қарай жуу бағдарламасын дұрыс орнатыңыз.

6. Жуғыш зат үлестіргішіне жуғыш затты тиісті мөлшерде салыңыз.

Егер құрама жуғыш таблеткаларды

('3 in 1', '4 in 1', '5 in 1') қолдансаңыз, multitab функциясын қолданыңыз ('Multitab функциясы' тарауын қараңыз).

7. Жуу бағдарламасын бастаңыз.

СУ ЖҰМСАҚТАЙТЫН БҰЙЫМЫН САЛУ

Су жұмсартқыш судың құрамындағы минералдар мен тұздарды кетіреді. Бұндай минералдар мен тұздар құрылғыға нұқсан келтіреді. Су жұмсартқыштың деңгейі тұратын жеріңіздегі судың кермектігіне сай

Судың кермектігі

Неміс градусы

(dH°).

51 - 70 91 - 125 9,1 - 12,5 64 - 88

43 - 50 76 - 90 7,6 - 9,0 53 - 63

37 - 42 65 - 75 6,5 - 7,5 46 - 52

29 - 36 51 - 64 5,1 - 6,4 36 - 45

23 - 28 40 - 50 4,0 - 5,0 28 - 35

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Зауытта орнатылған параметр.

2) Осы деңгейде тұрса тұзды қолданбаңыз.

Француз

градусы (°TH).

Су жұмсартқышты қолмен жəне электронды тəсілмен реттеуіңіз қажет.

Қолмен реттеу

Су кермектігі тетігін 1-ші немесе 2-ші орынға (кестеге қараңыз) қойыңыз.

келмесе, су жұмсартқыштың деңгейін реттеңіз. Тұратын жеріңіздегі судың кермектігін, жергілікті сумен жабдықтау мекемесіне хабарласып біліңіз.

Судың кермектігін

ммоль/л Кларк

градусы

қолмен электр

реттеу

ондық тəсілм

ен

Электронды жолмен реттеу

1. Құрылғыны іске қосыңыз. Құрылғының параметрлерді орнату режимінде тұрғанына көз жеткізіңіз.

2. (B) функция түймешігі мен (C) функция түймешігін, (A), (B) жəне (C)

electrolux 9

функция түймешіктерінің индикаторлары жыпылықтай бастағанша қатар басып тұрыңыз.

3. (B) функция түймешігі мен (C) функция түймешігін босатыңыз.

4. (A) функция түймешігін басыңыз.

•(B) функция түймешігі мен (C)

функция түймешігінің индикаторлары сөнеді.

•(A) функция түймешігінің

индикатор шамы жыпылықтап

• Бейнебетте су жұмсартқыштың параметрі (мысалы: деңгей) көрсетіледі.

5. Параметрді өзгерту үшін (A) функция түймешігін қайта-қайта басыңыз.

6. Құптау үшін құрылғыны сөндіріңіз.

Су жұмсартқыш электрондық тəсілмен 1-ші мəнге қойылса, тұз индикаторы сөнген қалпы тұрады.

тұра береді.

ЫДЫС ЖУҒЫШ МАШИНАСЫ ҮШІН АРНАЛҒАН

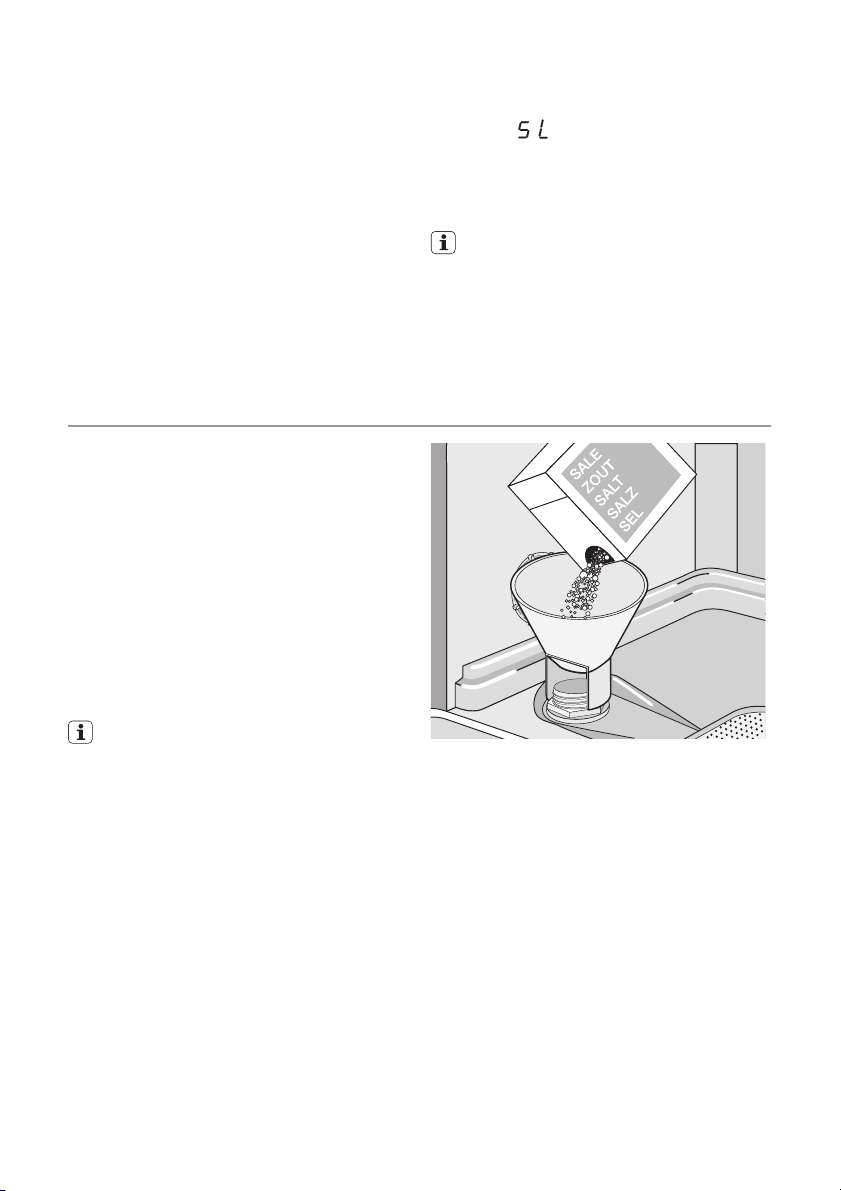

Тұз сауытын қалай толтыру керек:

1. Тұз сауытының қақпағын сағат тілінің бағытына қарсы бұрап ашыңыз.

2. Тұз сауытына 1 литр су (тек ең алғаш рет тұз салғанда) құйыңыз.

3. Тұз сауытына тұз салу үшін құйғышты пайдаланыңыз.

4. Тұз сауытының ернеуіндегі тұзды тазалаңыз.

5. Тұз сауытының қақпағын сағат тілінің бағытымен бұрап жабыңыз.

Тұз сауытына тұз салған кезде, одан су төгіледі, бұл дұрыс.

= 5-ші

ЖУҒЫШ ЖƏНЕ ШАЙҒЫШ ЗАТТЫ ҚОЛДАНУ

Тазалау бұйымдарын қолдану

Қоршаған ортаға зиян келтірмес үшін, жуғыш затты қажетті мөлшерден артық пайдаланбаңыз. Жуғыш зат өндірушісінің жуғыш заттың орамында көрсеткен нұсқауларын орындаңыз.

Шайғыш зат үлестіргішті қалай толтыру керек:

Жуғыш зат үлестіргіштің ашу үшін

түймешікті басыңыз.

2. Жуғыш затты үлестіргішке салыңыз

3. Жуу бағдарламасының алдын ала

жуу циклі бар болса, құрылғы есігінің ішкі бетіне жуғыш заттан аз ғана салыңыз.

оны босататын

қақпағын

10 electrolux

4. Құрама жуғыш таблеткаларды қолдансаңыз, оларды жуғыш зат

үлестіргішіне салыңыз

5. Жуғыш зат үлестіргішін жабыңыз.

Қақпағын өз орнына түскенше басыңыз.

Жуғыш таблеткаларды қолданған кезде ұзақ жуу бағдарламаларын қолданыңыз. Себебі қысқа жуу бағдарламалары таблеткаларды толық еріте алмайды жəне жуу нəтижесін төмендетеді.

Шаю бұйымдары

Шайғыш зат ыдыстарды ешбір жолақ немесе дақ қалдырмай кептіруге мүмкіндік береді. Шайғыш зат үлестіргіші соңғы шаю циклі кезінде шайғыш затты автоматты түрде қосады.

Шайғыш зат үлестіргішін толтыру үшін мына əрекеттерді орындаңыз:

Шайғыш зат үлестіргіштің қақпағын ашу үшін 5 босататын

түймешікті басыңыз.

МУЛЬТИ ТАБ ФУНКЦИЯСЫ

Multitab функциясы құрама жуғыш

таблеткаларға арналған. Бұл таблеткалардың құрамында жуғыш зат, шайғыш зат жəне ыдыс жуғыш машинаға арналған тұз бар. Кейбір таблеткаларда басқа да жуғыш заттар болады. Бұл таблеткалардың тұратын жеріңіздегі судың кермектігіне (жуғыш құралдардың орамындағы нұсқауларға қараңыз) сай келетініне көз жеткізіңіз. Multitab функциясы шайғыш зат пен тұзды ағызбай тоқтатып тастайды. Multitab функциясы тұз бен шайғыш зат индикаторларын сөндіреді. Multitab функциясын қолданғанда, бағдарлама уақыты ұзарады.

Multitab функциясын жуу бағдарламасын бастамай тұрып қосыңыз не өшіріңіз. Жуу бағдарламасы жұмыс жасап тұрған кезде, функцияны қосып не өшіре алмайсыз.

Шайғыш зат үлестіргішті затпен толтырыңыз. 'max' таңбаламасы ең үлкен мəнді көрсетеді.

3. Жуу бағдарламасы орындалған кезде, төгіліп қалған шайғыш зат қатты көпіршімес үшін сіңіргіш шүберекпен тазалап алыңыз.

4. Шайғыш зат үлестіргішін жабыңыз. Қақпағын өз орнына түскенше басыңыз.

Шайғыш заттың үлестірілетін мөлшерін белгілеңіз

Зауытта мына мəн орнатылған: 3. Шайғыш заттың үлестірілетін мөлшерін 1 (ең аз) жəне 4 (ең көп) мəндерінің біріне қоюға болады

Шайғыш заттың мөлшерін немесе азайту үшін шайғыш зат тетігін бұраңыз.

Multitab функциясын қосу

• Multitab түймешігін басыңыз, multitab

индикаторы жанады. Функция қосулы. –Multitab функциясын орнатсаңыз,

ол қайта өшіргенше қосулы тұрады.

Multitab функциясын өшіріп, жуғыш зат, тұз бен шайғыш затты жеке-жеке пайдалану үшін

1. Multitab түймешігін басыңыз, multitab индикаторы сөнеді. Функция сөнеді.

2. Тұз сауыты мен шайғыш зат үлестіргішін толтырыңыз.

3. Судың кермектігін ең үлкен мəнге қойыңыз.

4. Жуу бағдарламасын ыдыс салмай орындаңыз.

5. Жуу бағдарламасы аяқталған кезде, су жұмсартқышты тұратын жеріңіздегі судың кермектігіне қойыңыз.

6. Шайғыш заттың қосылатын мөлшерін реттеңіз.

шайғыш

көбейту

АС ҚҰРАЛДАРЫ МЕНЕН ЫДЫС-АЯҚТЫ САЛУS

'Құрылғыны толтыру RealLife тəсілдері' тарауын қараңыз.

Ақыл-кеңес

• Құрылғыға су сіңіретін заттарды (жөке, ас үй шүберектері) салмаңыз.

• Заттарға жабысқан тағам қалдықтарын алыңыз.

• Заттарға күйіп жабысқан қалдықтарды жібітіңіз.

• Шұңғыл ыдыстардың (мысалы, кесе,

стакан жəне кəстрөл) аузын төмен қаратып салыңыз.

• Сауыттарға немесе шыныаяқтарға су жиналып қалмағанына көз жеткізіңіз.

• Ас құралдары мен ыдыс-аяқты араласып кетпейтін етіп салыңыз.

• Стакандарды бір-біріне тигізбей салыңыз.

• Кішкене заттарды ас құралдары себетіне салыңыз.

• Қасықтар бір-біріне жабысып қалмас үшін басқа ас құралдарымен араластырып салыңыз.

• Ыдыс-аяқтарды себеттерге салғанда, олардың барлық жеріне су тиетініне көз жеткізіңіз.

• Жеңіл заттарды үстіңгі себетке салыңыз. Заттарды жылжып кетпейтін етіп салыңыз.

• Пластик заттар мен жабысқақ қаптамасы бар ыдыстарға су тамшылары тұрып қалуы мүмкін.

ЖУУ ПРОГРАММАСЫН ТАҢДАУ ЖƏНЕ БАСТАУ

Жуу бағдарламасын кешіктіріп бастау функциясынсыз бастау

Жуу бағдарламасын құрылғының есігі ашық тұрғанда немесе жабық тұрғанда орнатуға болады. Егер есік ашық тұрса параметрді өзгертуге болады, себебі құрылы тек есік жабылғаннан кейін ғана іске қосылады. Егер есік жабық тұрса, құрылғы жуу бағдарламасын орнатқаннан кейін 3 секундтан кейін іске қосылады.

1. Құрылғыны іске қосыңыз. Құрылғының параметрлерді орнату режимінде тұрғанына көз жеткізіңіз.

2. Жуу бағдарламасын орнатыңыз.

• Тиісті бағдарламаның индикаторы

жанады.

• Барлық басқа бағдарлама

индикаторлары сөнеді.

• Бейнебетте бағдарламаның

уақыты жыпылықтайды.

3. Егер қажет болса, қуатты үнемдеу функциясын орнатыңыз.

4. Құрылғы есігін жабыңыз, жуу

бағдарламасы автоматты түрде басталады.

• Бейнебеттегі бағдарлама уақыты

жыпылықтауын тоқтатады.

Кешіктіріп бастау функциясы бар жуу бағдарламасын бастау

Кешіктіріп бастау функциясын құрылғының есігі ашық тұрғанда немесе жабық тұрғанда орнатуға болады. Егер есік ашық тұрса параметрді өзгертуге болады, себебі құрылы тек есік жабылғаннан кейін ғана іске қосылады. Егер есік жабық тұрса, құрылғы кешіктіріп бастау функциясын орнатқаннан кейін 3 секундтан кейін іске қосылады.

1. Құрылғыны іске қосыңыз. Құрылғының параметрлерді орнату режимінде тұрғанына көз жеткізіңіз.

2. Жуу бағдарламасын орнатыңыз

3. Кешіктіріп бастау түймешігін

бейнебетте кешіктіріп бастау уақыты көрсетілгенше қайа-қайта басыңыз.

• Бейнебетте кешіктіріп бастау

уақыты жыпылықтайды.

4. Құрылғы есігін жапқан кезде кері санақ автоматты түрде басталады.

• Бейнебеттегі кешіктіріп бастау

уақыты жыпылықтауын тоқтатады. Кері санақ аяқталған кезде, жуу бағдарламасы автоматты түрде басталады.

electrolux 11

емес

12 electrolux

Құрылғы есігін ашқанда, кері санақ тоқтайды. Есікті жапқаннан кейін, кері санақ тоқтаған жерінен бастап жалғасады.

«Кешіктіріп бастау» функциясын болдырмау

Кері санақ орындалмайды

1. Кешіктіріп бастау түймешігін бейнебетте жуу бағдарламасының уақыты көрсетілгенше қайта-қайта басыңыз.

2. Құрылғы есігін жабыңыз, жуу бағдарламасы автоматты түрде басталады.

Кері санақ орындалады

1. Кешіктіріп бастау түймешігін бейнебетте жуу бағдарламасының уақыты көрсетілгенше қайта-қайта басыңыз.

Бейнебетте бағдарламаның

•

уақыты жыпылықтайды. Біраз секундтан кейін уақыт мəні жыпылықтауын тоқтатады да, жуу бағдарламасы автоматты түрде басталады.

Жуу бағдарламасын кідірту

• Құрылғы есігін ашыңыз.

– Жуу бағдарламасы тоқтайды.

• Құрылғы есігін жабыңыз.

– Жуу бағдарламасы үзілген жерінен

бастап жалғасады.

Жуу бағдарламасын біржола тоқтату

Егер жуу бағдарламасы басталмаса, параметрді өзгертуіңізге болады.

Жуу бағдарламасы орындалып тұрған кезде параметрді өзгерту

үшін

бағдарламаны біржола тоқтату керек.

• Болдырмау түймешігін бағдарлама индикаторлары жанып, бейнебетте екі көлденең қалып-күй жолағы пайда болғанша басып ұстап тұрыңыз.

Жаңа жуу бағдарламасын бастар алдында, жуғыш зат үлестіргіште жуғыш заттың бар екеніне көз жеткізіңіз.

Жуу бағдарламасының соңы

Жуу бағдарламасы аяқталған кезде бейнебетте нөл көрсетіледі.

1. Құрылғыны сөндіріңіз.

2. Құрылғы есігін ашыңыз.

Кұрғату нəтижесін жақсарту үшін құрылғы есігін бірнеше минут ашып қойыңыз.

Себеттердегі ыдыс-аяқтарды алыңыз

• Ыдыс-аяқтарды құрылғыдан суығаннан кейін ғана алыңыз. Ыстық ыдыстар осал келеді.

• Алдымен астыңғы себеттегі, содан кейін үстіңгі себеттегі ыдыстарды алыңыз.

• Құрылғының қабырғалары мен есігіне су тұруы мүмкін. Тот баспайтын болат, ыдыс-аяққа қарағанда тез салқындайды.

ЖУУ ПРОГРАММАЛАР

Бағдарлама Ластану

Auto

Intensive Қатты

Quick

түрі

Барлығы Фарфор ыдыс,

ластанған

Жаңа ластанған

Ыдыс-аяқтың

ас құралдары, кəстрөлдер мен табалар

Фарфор ыдыс, ас құралдары, кəстрөлдер мен табалар

Фарфор ыдысаяқ пен ас құралдары

түрі

Бағдарлама

сипаттамасы

Алдын ала жуу Жуу 45 °C не 70 °C Шаю циклдары Құрғату

Алдын ала жуу Жуу 70 °C Шаю циклдары Құрғату

Жуу 60 °C Шаю

Қуатты

үнемдеу

функциясы

Иə, əсер етеді

Иə, əсер етпейді

electrolux 13

Бағдарлама Ластану

Eco

Glass Қалыпты не

Rinse Бұл бағдарламаны ыдыстарды

1) Құрылғы себеттердегі заттардағы ластықтың түрі мен мөлшерін анықтай алады. Ол температураны, судың мөлшерін, қуат параметрі мен бағдарлама уақытын автоматты түрде реттейді.

2) Осы бағдарламамен жаңа ластанған ыдыстарды жууға болады. Бұл қысқа уақыт ішінде жақсы нəтиже береді.

3) Бұл сынақ мекемелеріне арналған стандартты бағдарлама. Осы бағдарламаны қолданып, қалыпты кірлеген фарфор ыдыс-аяқ пен ас Сынақ деректерін ілеспе кітапшадан қараңыз.

түрі

Қалыпты ластанған

шамалы ластанған

жылдам шаю үшін қолданыңыз. Бұл қалдықтардың ыдыстарға жабысып, құрылғыдан жағымсыз иіс шығаруына жол бермейді. Бұл бағдарламаны қолданғанда, жуғыш заттарды пайдаланбаңыз.

Ыдыс-аяқтың

түрі

Фарфор ыдысаяқ пен ас құралдары

Осал ыдыс-аяқ пен шыны ыдыс

құралдарын жуғанда, су мен қуат барынша тиімді жұмсалады.

Бағдарлама

сипаттамасы

Алдын ала жуу Жуу 50 °C Шаю циклдары Құрғату

Жуу 45 °C Шаю циклдары Құрғату

Шаю Иə, əсер

Қуатты

үнемдеу

функциясы

Иə, əсер етеді

етпейді

Тұтыну мəндері

Бағдарлама

Auto 0.7 - 1.3 8 - 14

Intensive 1.0 - 1.1 9 - 10

Quick 0.8 7

Eco 0.7 - 0.8 8 - 9

Glass 0.6 - 0.7 9 - 10

Rinse 0.01 3

1) Бейнебетте бағдарлама уақыты көрсетіледі.

Бұл мəндерді судың қысымы мен температурасы, электр қуатының

Қуат (кВт/с) Су (литр)

ауытқуы жəне ыдыс-аяқтың мөлшері өзгертуі мүмкін.

КҮТУ МЕНЕН ТАЗАЛАУ

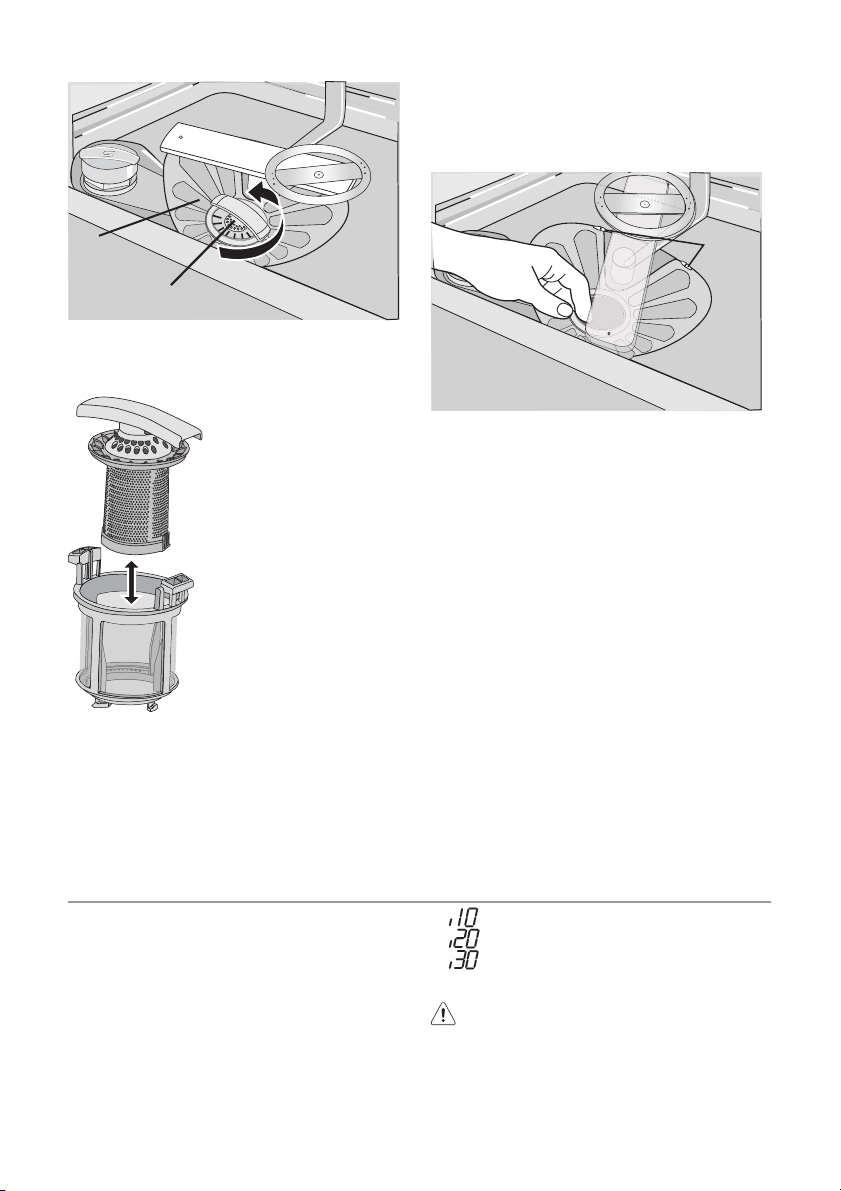

Сүзгілерді алу жəне тазалау

Қоқыс тұрған сүзгілер жуу нəтижесін төмендетеді. Бұл сүзгілер көп күтімді талап етпесе де, оларды мезгіл-мезгіл тексеріп, қажет болса, тазалап отыруды ұсынамыз.

1. (A) сүзгісін сағат бағытына қарсы

бұрап, (B) сүзгісінен алыңыз.

14 electrolux

2. (A) сүзгісі екі бөліктен тұрады. Сүзгіні

ағытып алу үшін оларды бір-бірінен ажыратыңыз.

3. Бөліктерін сумен əбден тазалаңыз.

4. (A) сүзгісінің екі бөлігін өзара

біріктіріңіз де, үстінен басыңыз. Олардың бір-біріне дұрыс кірігіп орналасқанына көз жеткізіңіз.

5. (B) сүзгісін алыңыз.

6. (B) сүзгісін сумен əбден жуыңыз.

7. (B) сүзгісін əдепкі орнына қойыңыз.

Сүзгінің екі бағыттағыштың (C) арасына дұрыс кірігіп орналасқанына көз жеткізіңіз.

8. (A) сүзгісін (B) сүзгісіндегі орнына қойыңыз. (A) сүзгісін сағат бағытымен бекітілгенше бұраңыз.

Бүріккіш түтіктерді тазалау

Бүріккіш түтіктерді ағытып алмаңыз. Бүріккіш түтіктердің тесіктері бітеліп қалса, қалдықтарды жіңішке шырпымен тазалаңыз.

Құрылғының сыртын тазалау

Құрылғының сыртын жəне басқару панелін дымқыл, жұмсақ шүберекпен тазалаңыз. Тек бейтарап тазартқыш заттарды қолданыңыз. Жеміргіш заттарды, түрпілі жөкені немесе еріткіштерді (мысалы, ацетон) пайдаланбаңыз.

НЕ ІСТЕРСІҢІЗ, ЕГЕР...

Құрылғы жұмыс істей бастамайды немесе жұмыс істеп тұрып тоқтап қалады. Алдымен ақаулықты түзету жолын іздеңіз (кестеге қараңыз). Өзіңіз түзете алмасаңыз, қызмет көрсету орталығына хабарласыңыз.

Кей ақаулықтар орын алғанда, бейнебетте ескерту кодтары көрсетіледі:

•

- Ыдыс жуғыш машинаға су

құйылмай тұр

•

- Құрылғының суы төгілмейді

•

- Тасқынға қарсы құрал қосулы.

Назарыңызда болсын! Тексеріп көру алдында құрылғыны тоқтан ажыратыңыз.

electrolux 15

Дұрыс жұмыс істемеу Ықтимал себебі Ықтимал шешімі

Құрылғыға су құйылмай тұр. Су құйылатын шүмек

Судың қысымы тым төмен. Жергілікті сумен жабдықтау

Су құятын шүмек жабық. Су құятын шүмекті ашыңыз. Су құятын түтіктегі сүзгі

Су құятын түтік дұрыс

Су құятын түтік бүлінген. Су құятын түтіктің еш жерінің

Құрылғыдан су ақпай тұр. Раковинаның түтікшесі

Су төгетін түтік дұрыс

Су төгетін түтік бүлінген. Су төгетін түтіктің еш жерінің

Тасқынға қарсы құрал қосулы.

Жуу бағдарламасы басталмайды.

Қуат ашасы розеткаға

Сақтандырғыш блогындағы

Кешіктіріп бастау функциясы

Тексеріп болғаннан кейін құрылғыны іске қосыңыз. Бағдарлама үзілген жерінен бастап жалғасады. Ақаулық қайта орын алса, қызмет көрсету орталығына хабарласыңыз. Бейнебетте белгісіз ақаулық кодтары пайда болса, қызмет көрсету орталығына хабарласыңыз.

бітелген немесе оған қақ тұрған.

бітеліп қалған.

жалғанбаған.

бітеліп қалған.

жалғанбаған.

Судың шүмегін жабыңыз да,

Құрылғының есігі ашық тұр. Құрылғы есігін жабыңыз.

сұғылмаған.

сақтандырғышқа нұқсан келген.

орнатылған.

Мына деректі жазып қойыңыз:

– Үлгі

(MOD.) ...................................................

.....

– Құрылғының нөмірі

(PNC) ..........................................

– Сериялық нөмірі

(S.N.) ..............................................

Су құятын шүмекті тазалаңыз.

мекемесіне хабарласыңыз.

Сүзгіні тазалаңыз.

Түтіктің дұрыс жалғанғанын тексеріңіз.

бүлінбегенін тексеріңіз. Раковинаның түтікшесін

тазалаңыз. Түтіктің дұрыс жалғанғанын

тексеріңіз.

бүлінбегенін тексеріңіз.

қызмет көрсету орталығына хабарласыңыз.

Ашаны розеткаға қосыңыз.

Сақтандырғышты ауыстырыңыз.

• Кешіктіріп бастау функциясын біржола тоқтатыңыз.

• Кері санақ аяқталған кезде, жуу бағдарламасы автоматты түрде басталады.

Қызмет көрсету орталығына қажетті деректер техникалық ақпарат тақтайшасында көрсетілген.

16 electrolux

Жуу мен құрғату нəтижелері қанағаттанарлықтай емес.

Ақаулық Ықтимал себебі Ықтимал шешімі

Ыдыс-аяқ таза емес. Жуу бағдарламасы

Себеттерге ыдыс-аяқтар

Бүріккіш түтіктер еркін

Сүзгілер ластанған немесе

Жуғыш зат өте аз салынған

Ыдыс-аяққа əк түйіршіктері тұрып қалған.

Су жұмсартқыштың деңгейі

Тұз сауытының қақпақшасы

Ыдыс-аяқ пен стакандар айғыз-айғыз, оларға ақшыл жолақтар түскен не беті көкшіл тартқан.

Стакандар мен ыдыста кепкен су тамшысының ізі қалған.

Бұның себебі жуғыш

Ыдыс-аяқ кеппеген. Жуу бағдарламасында

Ыдыс-аяқ кеппеген жəне түсі ашылмаған.

Multitab функциясы қосулы

Шайғыш зат үлестіргішін қосу

1. Құрылғыны іске қосыңыз. Құрылғының параметрлерді орнату

салынған ыдыс-аяқтың түріне жəне ластану дəрежесіне сай емес.

дұрыс салынбаған, су олардың барлық жеріне жетпейді.

айнала алмайды. Заттар себеттерге дұрыс салынбаған.

дұрыс құрастырылып, орнатылмаған.

немесе мүлде салынбаған.

Тұз сауыты босап қалған. Тұз сауытына ыдыс жуғыш

дұрыс орнатылмаған.

дұрыс жабылмаған. Шайғыш зат тым көп

мөлшерде қолданылған.

Шайғыш зат тым аз мөлшерде қолданылған.

заттарға байланысты болуы мүмкін.

құрғату циклі болмаған немесе құрғату циклі шамалы орындалған.

Шайғыш зат үлестіргіші босап қалған.

(бұл функция шайғыш зат үлестіргішін автоматты түрде ажыратады).

2. (B) функция түймешігі мен (C) функция түймешігін, (A), (B) жəне (C) функция түймешіктерінің

Салынған ыдыс-аяқтың түріне жəне ластану дəрежесіне сай жуу бағдарламасын таңдаңыз.

Себеттерге ыдыс-аяқтарды дұрыс салыңыз.

Ыдыс-аяқтар себеттерге дұрыс салынбағандықтан, бүріккіш түтіктердің дұрыс айнала алмай тұрғанын тексеріңіз.

Сүзгілердің таза екеніне, дұрыс құрастырылып, орнатылғанына көз жеткізіңіз.

Жуғыш заттың жеткілікті мөлшерде салынуын қамтамасыз етіңіз.

машина тұзынан салыңыз. Су жұмсартқышты дұрыс

деңгейге қойыңыз. Тұз сауытының қақпақшасын

дұрыс жабыңыз. Шайғыш зат мөлшерін

азайтыңыз.

Шайғыш зат мөлшерін көбейтіңіз.

Басқа фирманың жуғыш затын қолданыңыз.

Кұрғату нəтижесін жақсарту үшін есікті бірнеше минут ашып қойыңыз.

Шайғыш зат сауытына шайғыш заттан салыңыз.

Шайғыш зат үлестіргішін белсенді күйге көшіріңіз.

режимінде тұрғанына көз жеткізіңіз.

electrolux 17

индикаторлары жыпылықтай бастағанша қатар басып тұрыңыз. .

3. (B) функция түймешігі мен (C) функция түймешігін босатыңыз.

4. (В) функция түймешігін басыңыз.

•(A) функция түймешігі мен (C)

функция түймешігінің индикаторлары сөнеді.

•(B) функция түймешігінің

индикатор шамы жыпылықтап тұра береді.

• Бейнебетте шайғыш зат параметрі көрсетіледі.

Шайғыш зат үлестіргіші ажыратулы.

Шайғыш зат үлестіргіші қосулы.

5. Параметрді өзгерту үшін (В) түймешігін басыңыз.

6. Құптау үшін құрылғыны сөндіріңіз.

ТЕХНИКАЛЫҚ СИППАТАМА

Өлшемдері Ені

Электртоғына қосу Кернеу

Сумен жабдықтау қысымы мин.

Сумен жабдықтау Сыйымдылығы Орналастыру параметрлері 9

1) Су құятын түтікті 3/4'' бұрамасы бар су шүмегіне жалғаңыз.

Егер ыстық су басқа қуат көздерінен (мысалы, күн батареясы,

фотоэлектрлік батарея, жел)

Биіктігі Тереңдігі

Жалпы қуат Сақтандырғыш Жиілік

макс. Суық су немесе ыстық су макс. 60 °C

0,5 бар (0,05 MПa)

8 бар (0,8 MПa)

алынса, тұтыну қуатын азайту үшін құрылғыны ыстық су жүйесіне жалғаңыз.

446 мм 850 мм 620 мм

220-240 В

2100 Вт

10 A

50 Гц

ҚОРШАҒАН ОРТАҒА ЗИЯН КЕЛДІРМЕУ ТУРАЛЫ МАҒЛҰМАТТАР

Бұйымдағы немесе бұйым қорапшасындағы

белгісі осы бұйым кəдімгі үй қалдығы емес екенін көрсетіп білдіреді. Сондықтан оны ескі электр жəне электроникалық бұйымдарды жинап утилизация үшін арнайы контейнерлерге салуыңыз керек. Осы бұйымды дұрыс түрде утилизация арқылы Сіз қоршаған орта менен адам денсаулығына түсіп пайда бола алатын зиянын болдыртпауын үшін үлес қоса аласыз; осы зиян бұл бұйымды дұрыс

емес қолданғанда пайда болуы мүмкін Осы бұйымның утилизациясы туралы көбірек білуіңіз үшін жергілікті əкімшілігіңізбен, қалдықтарды жинап əкететін мекемеңізбен немесе осы бұйымды Өзіңізге сатқан дүкенімен хабарласыңыз.

Мынандай белгіше салынған орам материалдарын қайта өңдеуге

тапсырыңыз.

. Орам материалдарын қайта өңделетін қалдықтарды салуға арналған контейнерге тастаңыз.

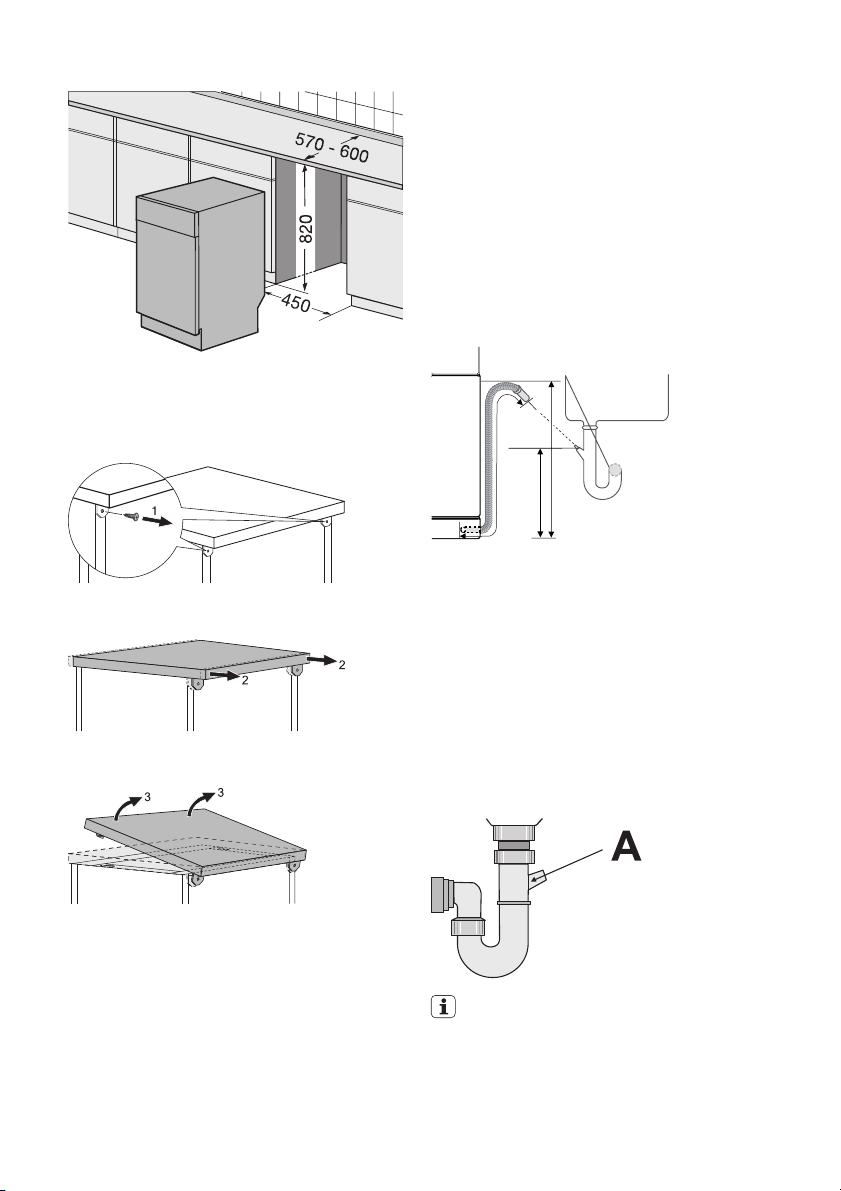

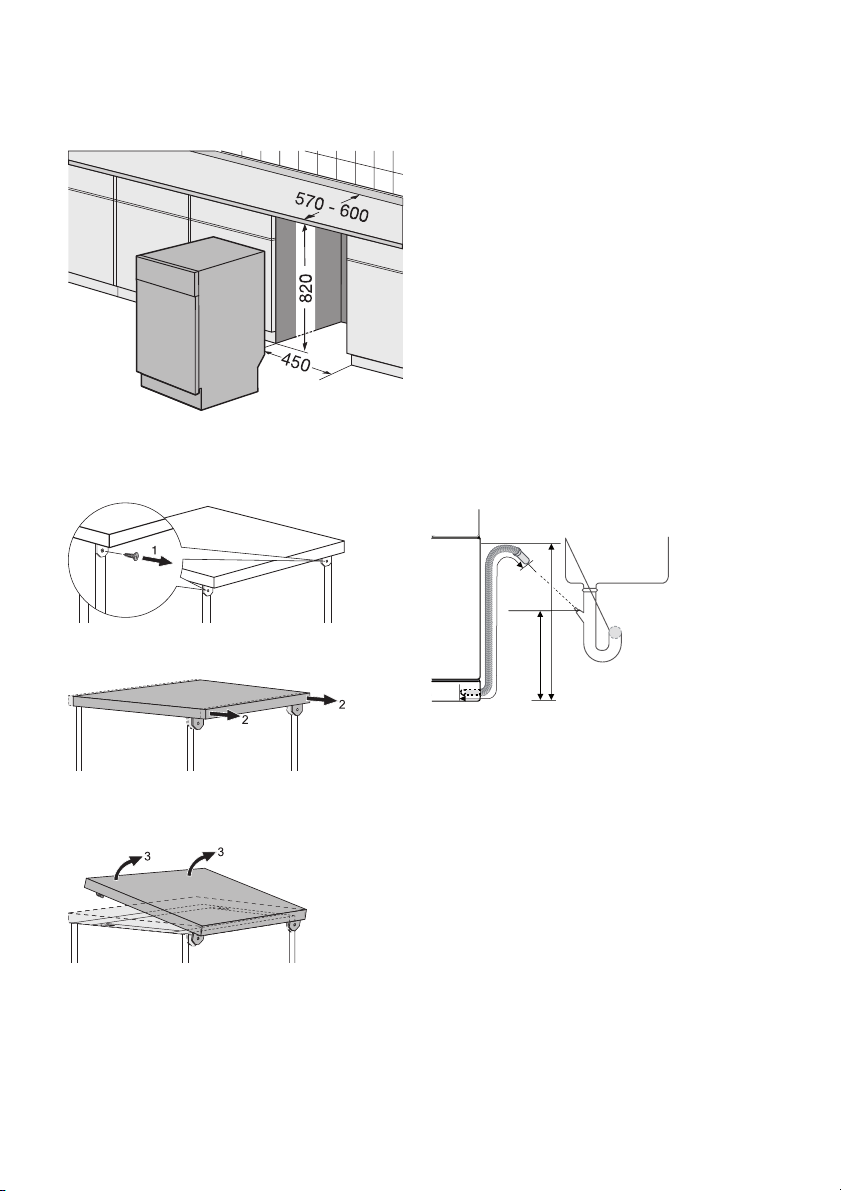

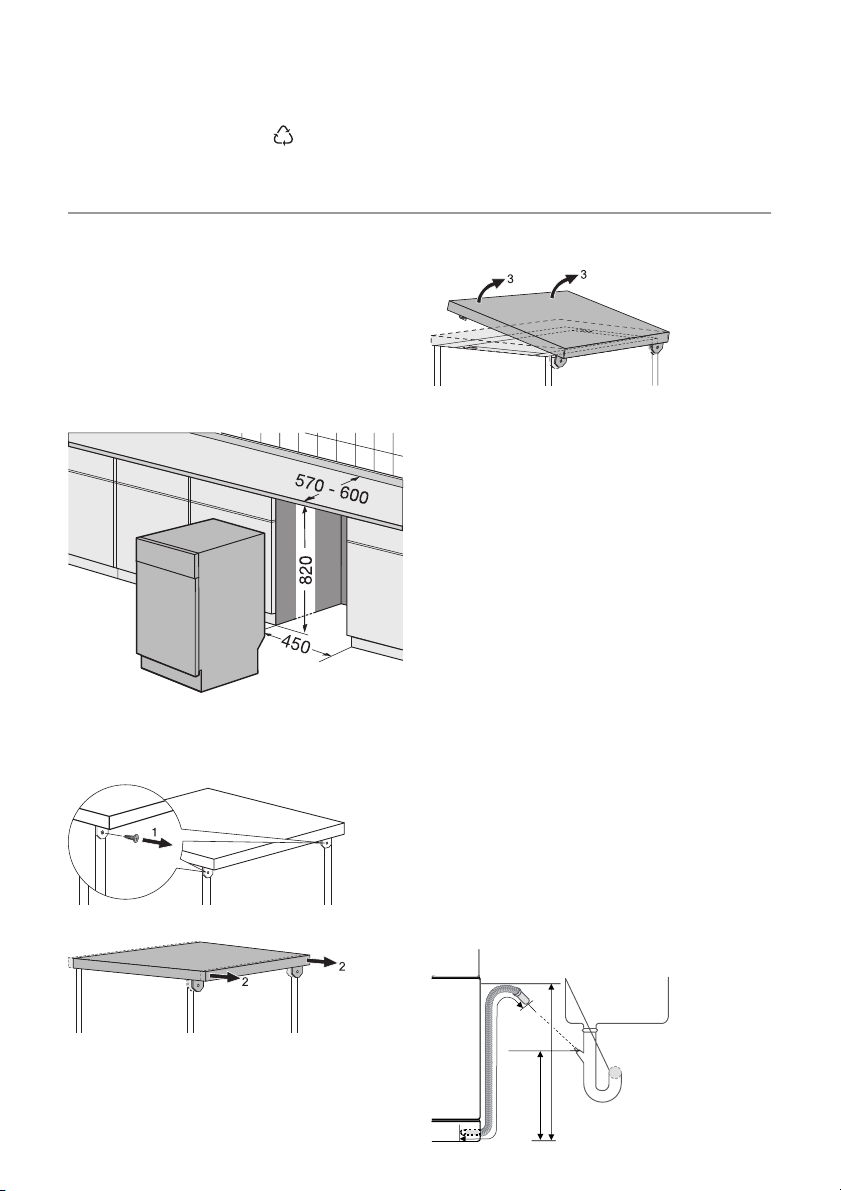

ОРНАТУ

Ас үй қаптамасының астына орнату

Құрылғыны су ағатын шүмек пен су төгетін құбырға жақын орналастырыңыз.

Құрылғыны раковина астына немесе ас үй қаптамасының астына орнату үшін, үстіндгі жұмыс алаңын алыңыз.

+ 39 hidden pages
