Electrolux ESF 4160 User Manual

M y č k a

n á d o b í

Model ESF 4160

Obsah

Bezpečnostní pokyny	3
Instalace	4
Umístění pod pracovní desku	4
Vyrovnání na podlaze	4
Připojení vody	4
Připojení odpadní hadice	5
Elektrické připojení	5
Popis spotřebiče	6

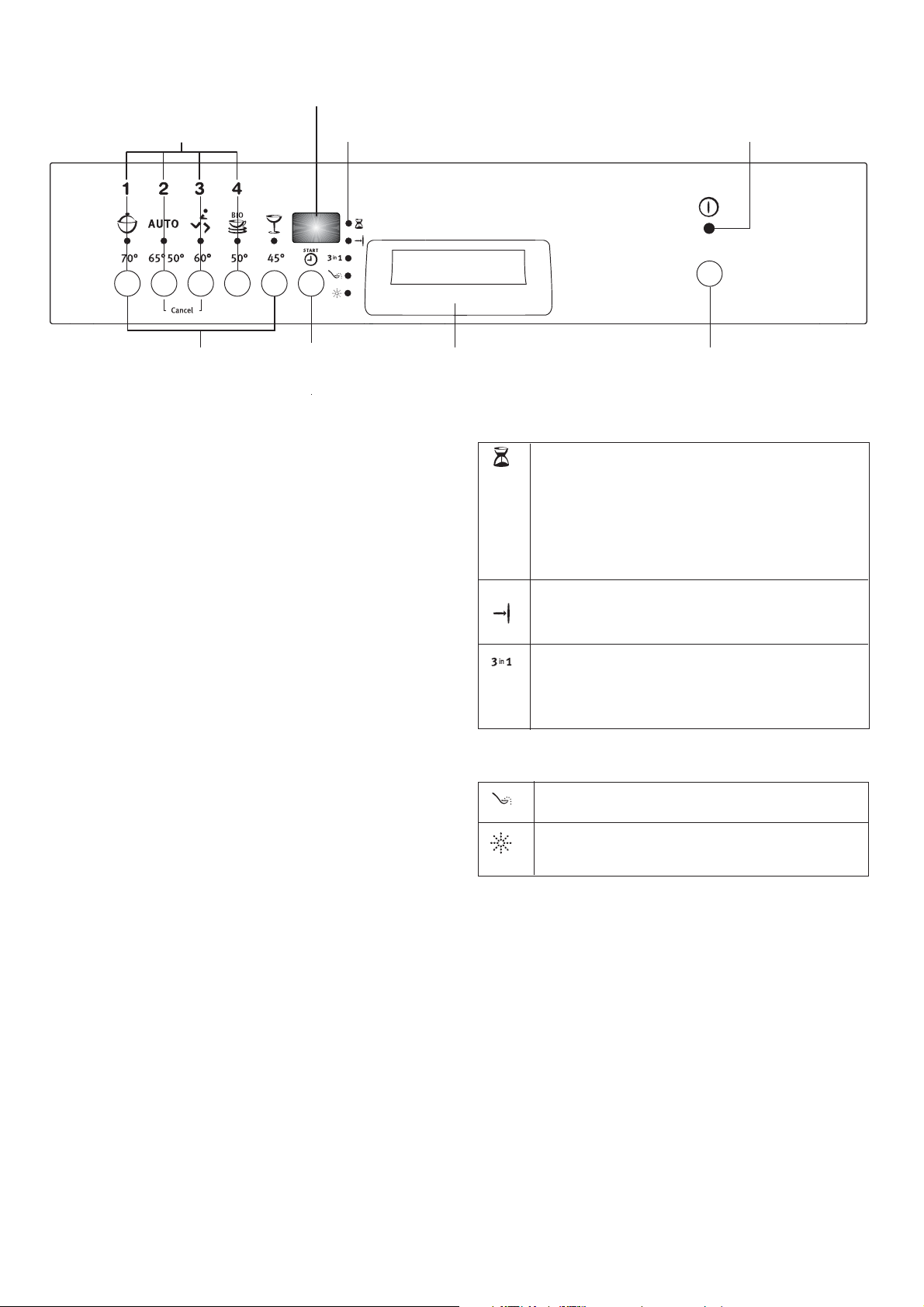

Ovládací panel	7
Před prvním uvedením do provozu	9

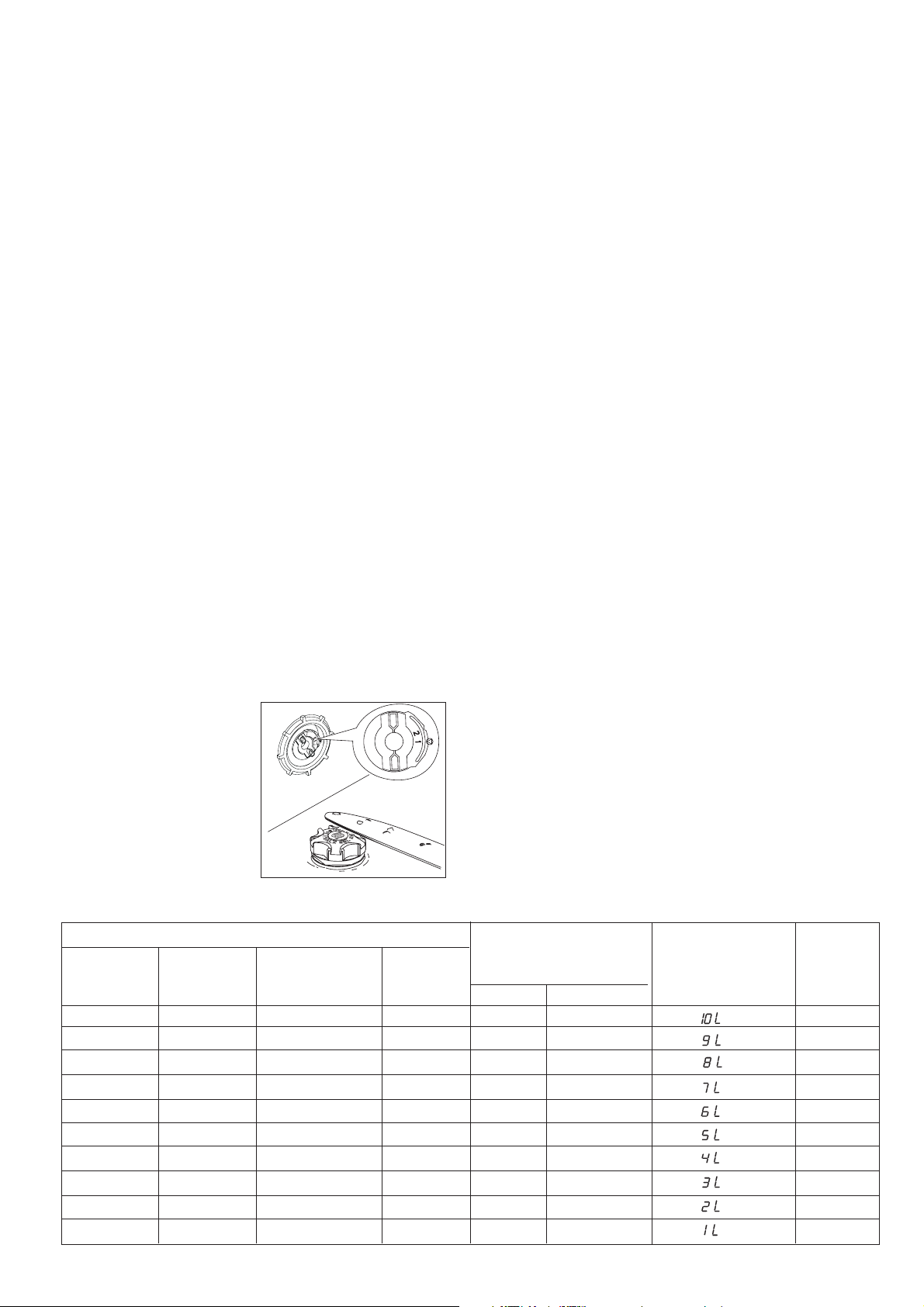

Změkčovač vody	9

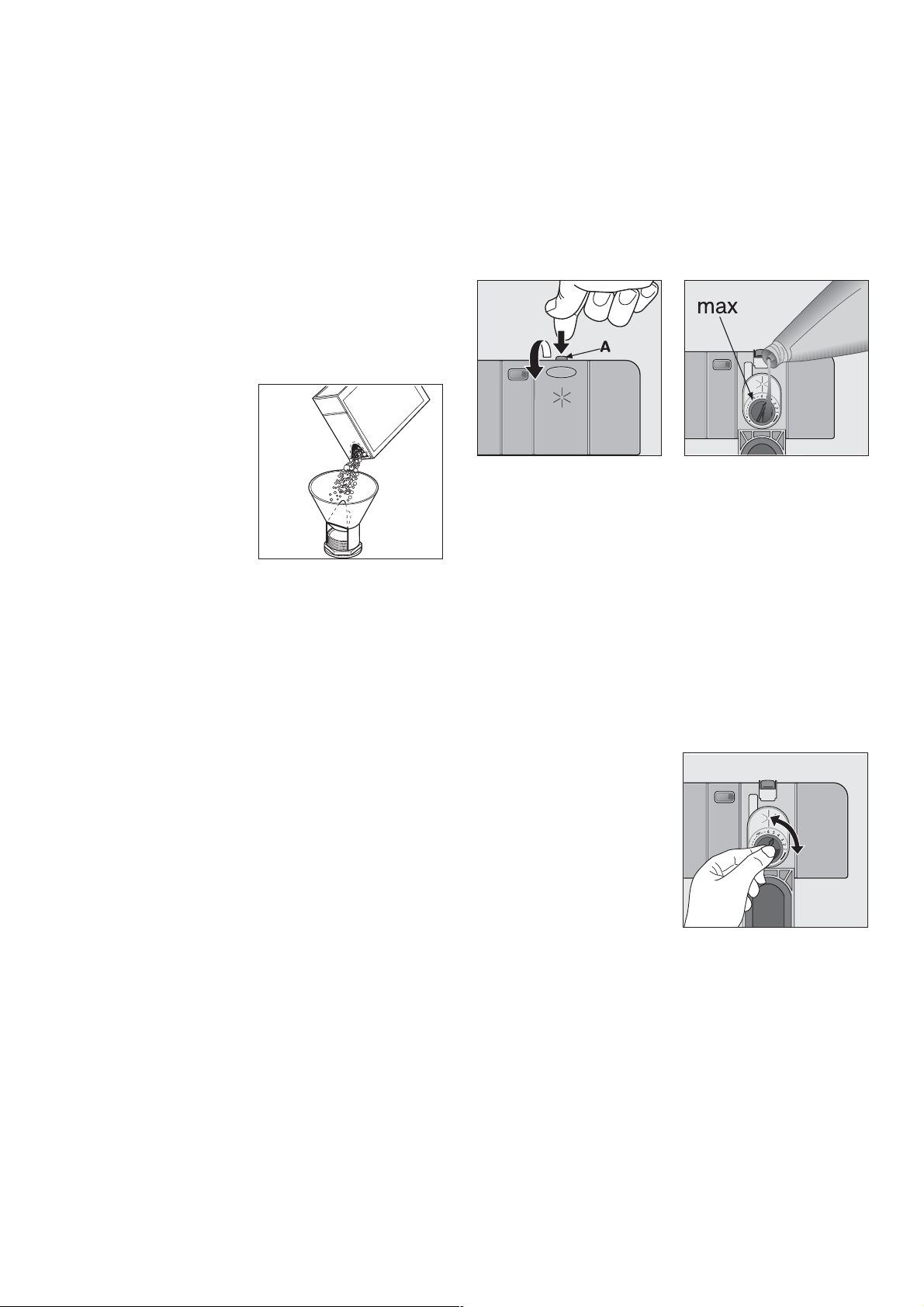

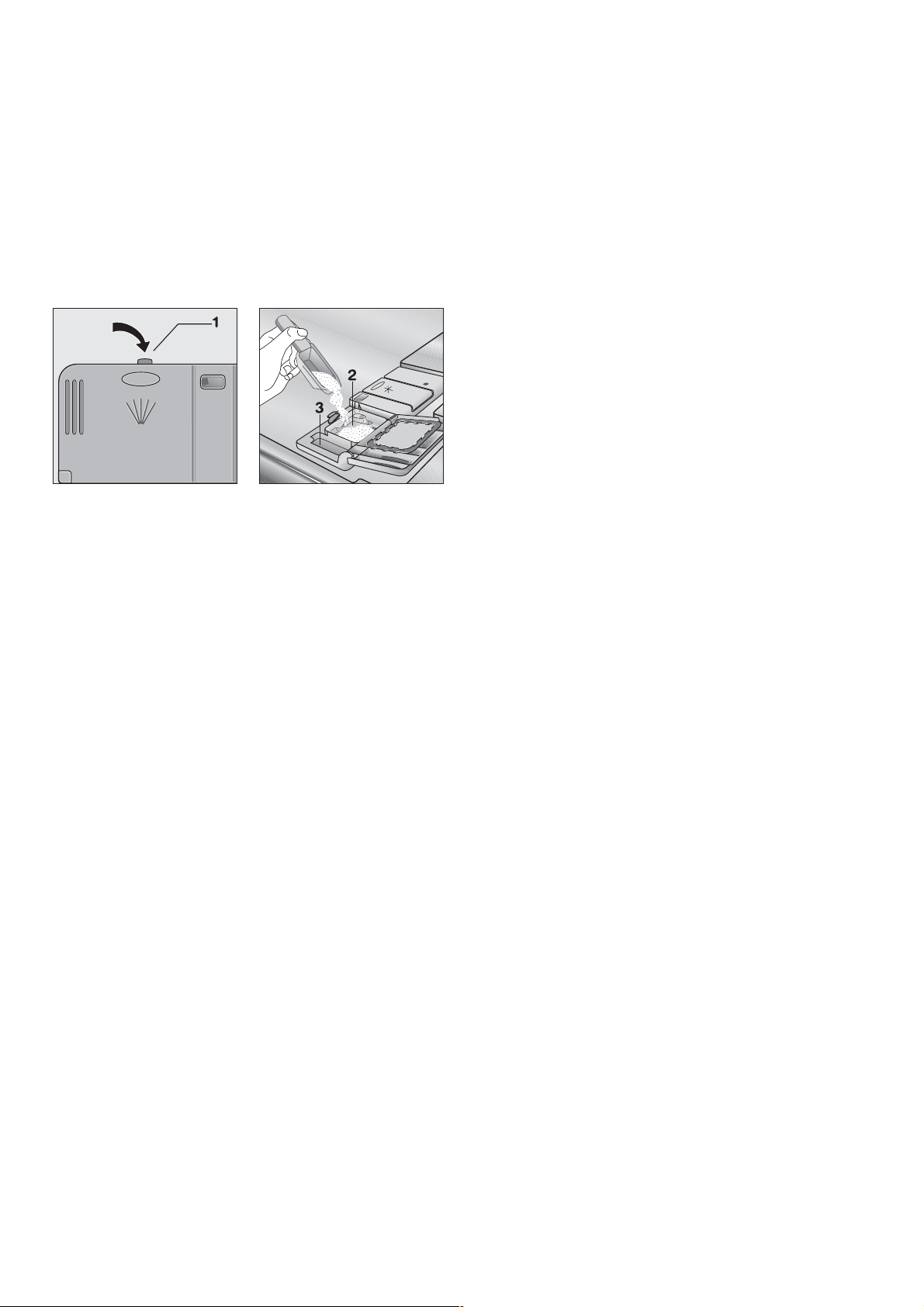

Doplňování speciální soli	10
Leštící prostředek	10
Používání myčky	11

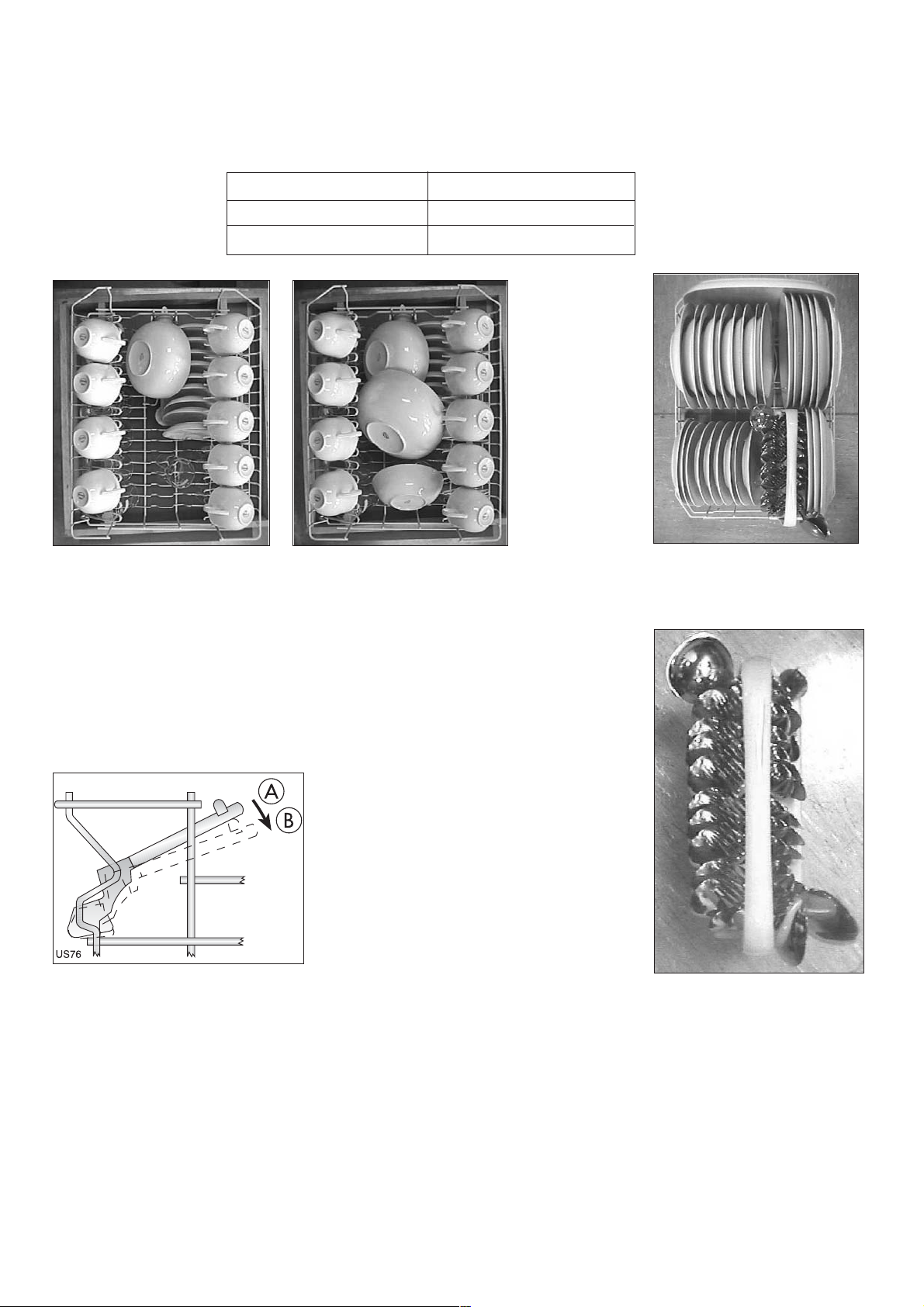

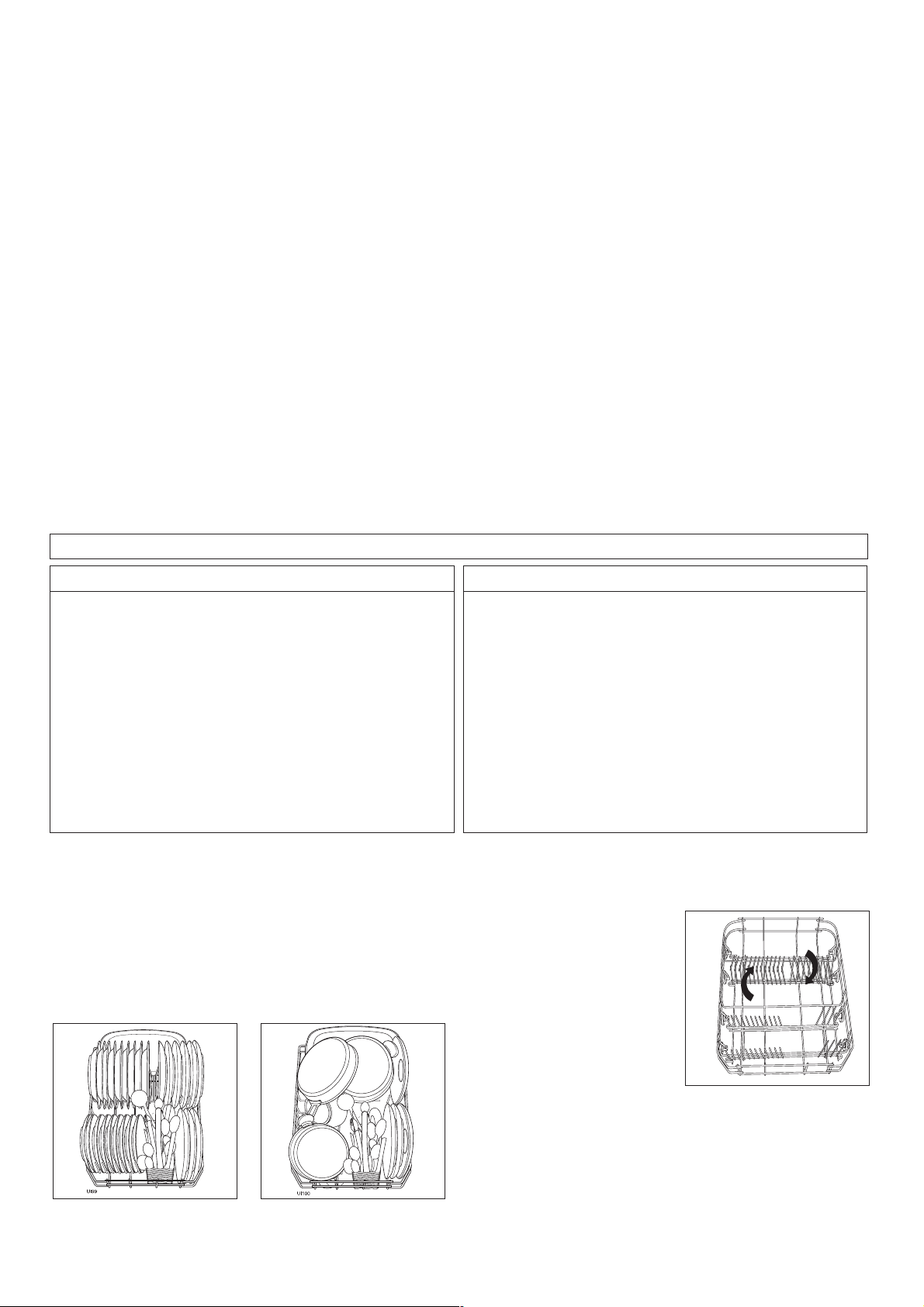

Vkládání nádobí do myčky	11
Spodní koš	11

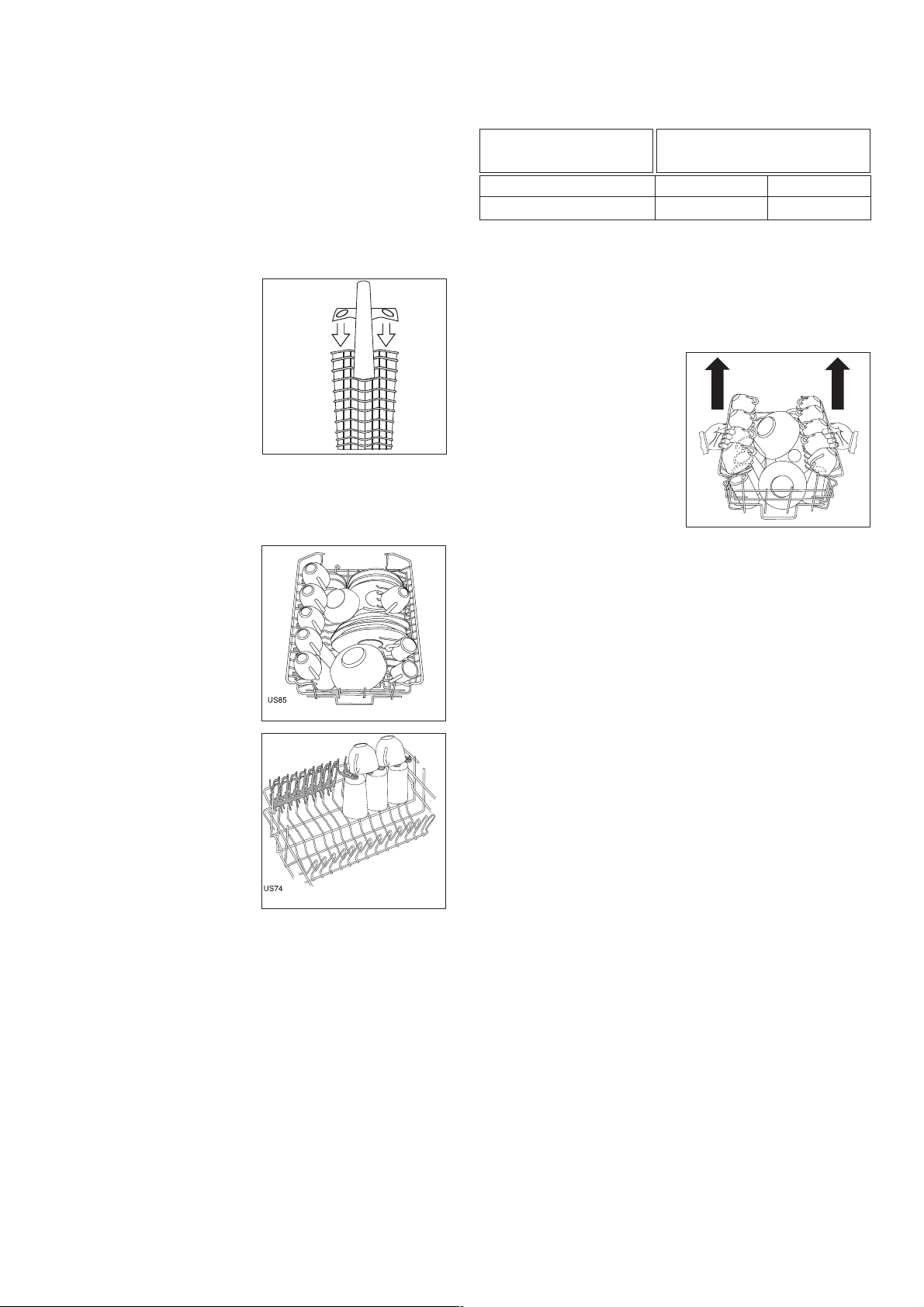

Košík na příbory	12
Vrchní koš	12
Nastavení polohy vrchního koše	12
Použití mycího prostředku	13
Mycí programy	14
Pracovní postup	15

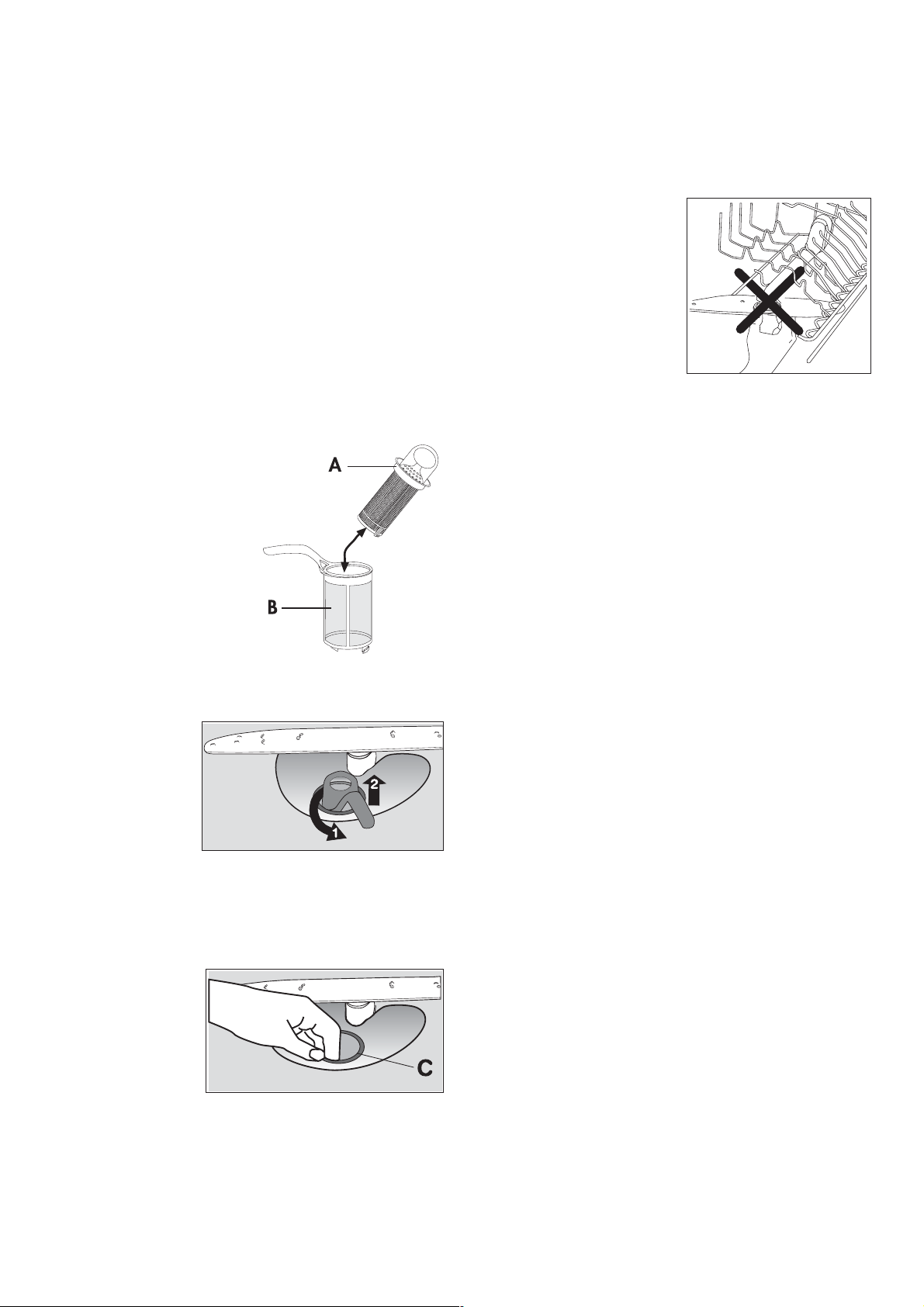

Údržba a čištění	16
Co dělat, když…	17
Záruční podmínky	18

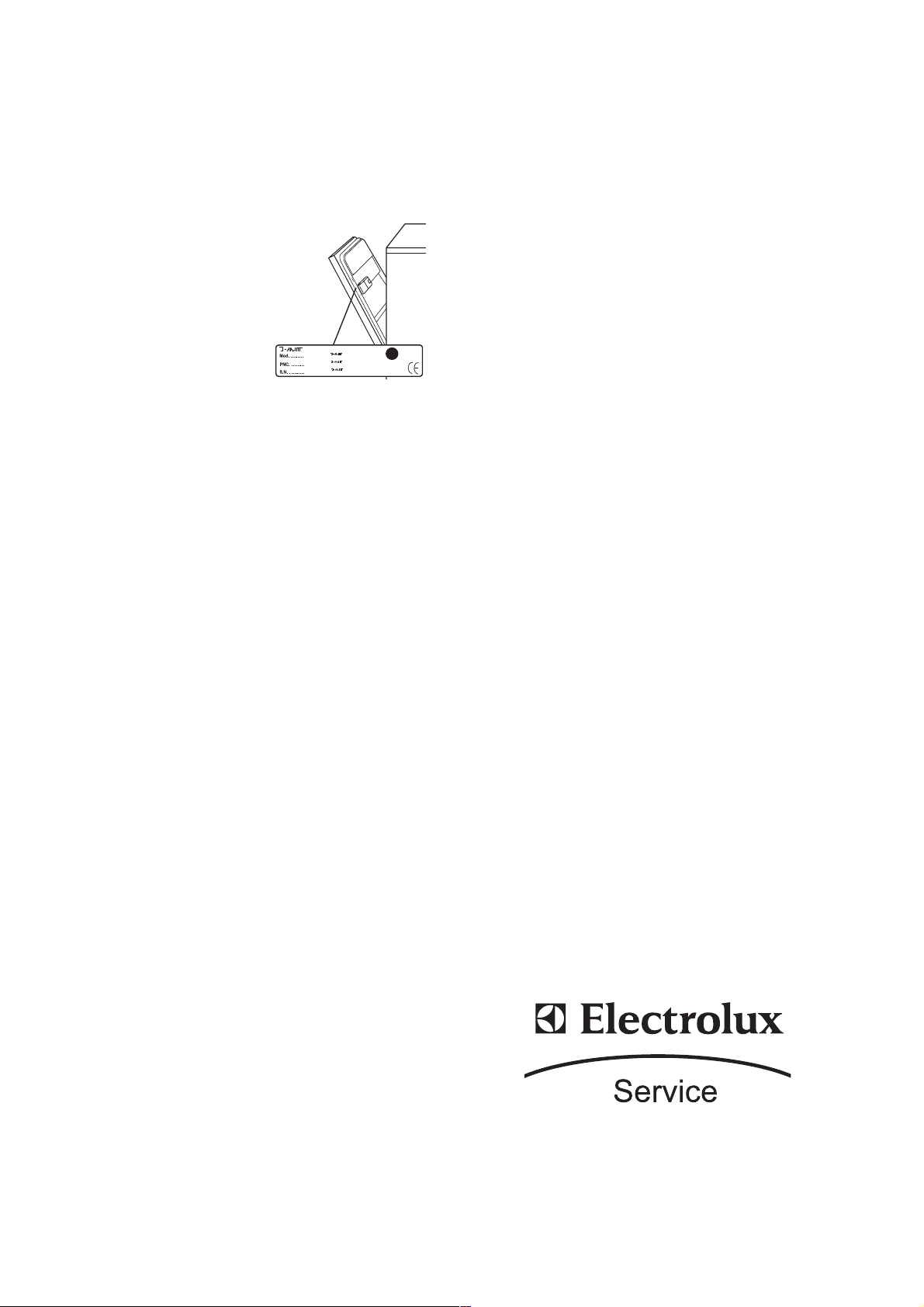

Pokyny pro zkušebny	19

Technické údaje

Rozměry	šířka	45 cm
	výška s pracovní deskou	85 cm
	výška bez pracovní desky	82 cm
	maximální hloubka	63 cm
	maximální hloubka s otevřenými dvířky	118.5 cm

Elektrické připojení:	Hodnoty elektrických veličin jsou uvedené na typovém štítku,
Napětí	který je umístěn na pravé vnitřní hraně dveří myčky.
Celkový výkon
Jištení

Tlak přiváděné vody	minimální	50 kPa (0,5 bar)
	maximální	800 kPa (8 bar)

Kapacita		9 jídelních souprav

Hlučnost		47 dB

Prohlášení o shodě: Tento spotřebič odpovídá následujícím směrnicím E.E.C.:

-73/23/CEE z 19.2.73 (Nízkonapěťová směrnice) včetně následujících modifikací

- 89/336/CEE z 3.5.89 (Směrnice o elektromagnetické shodě) včetně následujících modifikací.

Bezpečnostní pokyny

Je velice důležité zajistit, aby tento návod k použití byl po celou dobu životnosti spotřebiče uživateli vždy dostupný. Toto je nutné zajistit i v případech dalšího prodeje nebo přestěhování. Tento návod k použití musí být dostupný i novému uživateli, aby se mohl seznámit s veškerými funkcemi spotřebiče včetně bezpečného zacházení s ním.

Tyto bezpečnostní pokyny byly vypracovány v zájmu vaši bezpečnosti. Je bezpodmínečně NUTNÉ, abyste se s těmito informacemi seznámili ještě před instalací a případným používáním.

Instalace

●Ujistěte se, že myčka nebyla při transportu nějak poškozena. Nikdy nezapojujte myčku poškozenou. V případě, že zjistíte jakékoliv poškození, kontaktujte vašeho prodejce.

●Jakýkoliv pokus o úpravu nebo změnu specifikace myčky je nebezpečný.

●Jakákoliv instalatérská práce a práce s elektrickým připojením je povolena pouze oprávněným pracovníkům, kteří byli pro tuto činnost vyškoleni.

●Je nutné zajistit, aby myčka nestála na přívodním elektrickém kabelu.

●V žádném případě nesmí být boky myčky provrtány. Mohlo by dojít k poškození hydraulických částí myčky.

Zajištění bezpečnosti dětí

●Užívání tohoto zařízení je přizpůsobeno pouze pro užívání dospělými osobami.

●Dětem se musí zabránit manipulaci s ovládacími prvky a hraní si s vlastním spotřebičem.

●Obalové materiály bezpečně uložte mimo dosah dětí. Mohly by být dětem nebezpečné a mohli by se jimi i udusit!

●Voda v myčce není pitná. Mohou se v ní vyskytovat zbytky mycích prostředků. Dětem nedovolte se k myčce přiblížit zvláště v době, kdy má otevřené dveře.

●Veškeré mycí prostředky mějte bezpečně uložené mimo dosah dětí.

Vaše myčka během normálního provozu

●Díly, které jsou znečištěny ropnými produkty, barvou, železnými nebo ocelovými částečkami, žíravinami, kyselinami a alkáliemi, nemyjte v této myčce.

●V žádném případě neotvírejte dveře myčky, je-li v provozu a to zvláště v mycí fázi, kdy z ní může unikat horká pára. Když přesto dveře myčky otevřete, tak se mycí program díky bezpečnostnímu zařízení automaticky zastaví.

●Používejte pouze takové prostředky (mycí prostředky, sůl, leštidla), které jsou určené pro myčky nádobí.

●Je nebezpečné ukládat v myčce dlouhé nože ostřím nahoru.

●Dlouhé nebo ostré součásti příborů, jako např. kuchyňské nože musí být ukládány ve vrchním koši a to ve vodorovné poloze.

●Jestiže do myčky nevkládáte nádobí, nebo ho nevyklízíte, musí být dveře myčky vždy zavřené. Nikdo tak o otevřené dveře nezakopne a nezraní se.

●Nesedejte a nestoupejte na otevřené dveře myčky.

●Odpojte myčku od elektrické sítě a vypněte přívod vody po použití myčky.

●Tento spotřebič může opravovat pouze autorizovaný servisní technik, který v případě potřeby použije pouze originální náhradní díly.

●V žádném případě se nesnažte myčku opravit sami. Opravy prováděné neautorizovanými osobami mohou být příčinou poranění a vážného poškození spotřebiče. Vždy kontaktujte místní Servisní organizaci a trvejte na užití pouze originálních náhradních dílů.

Uložení na skládku

Veškerý obalový materiál by měl být uložen na odpovídající skládku. Všechny použité obaly jsou recyklovatelné.

Plastické díly jsou označeny mezinárodně platnými symboly:

>PE<	polyetylén -například obalová fólie
>PS<	polystyrén - například těsnící materiál (vždy bez
	freonů)

>POM< polyoximetylén - například plastové spony

Kartónové díly jsou vyrobené z recyklovaného papíru a měly by být recyklovány uložením na sběrné místo papírových odpadů.

V případě, že se rozhodnete myčku dále nepoužívat je nutné ji před uložením na skládku neopravitelně znehodnotit například odříznutím přívodního kabelu a zničením zámku dveří.

Pozor! Děti se při hraní s myčkou mohou uvnitř náhodně uzavřít. Je proto nutné znehodnotit zámky dveří myčky tak, aby nešly v žádném případě zavřít a děti se tak nemohli v myčce náhodně uzavřít. Dále od myčky odřízněte elektrický přívodní kabel.

Jako nejvhodnější způsob likvidace myčky doporučujeme její odevzdání ve sběrném středisku.

Symbol	na výrobku nebo jeho balení udává, že tento
výrobek nepatří do domácího odpadu. Je nutné odvézt ho do
sběrného místa pro recyklaci elektrického a elektronického
zařízení.

Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku.

Podrobnejší informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Úsporné mytí s ohledem na životní prostředí

●Ujistěte se, že změkčovač vody je nastaven správně.

●Nádobí před mytím v myčce nepředmývejte pod tekoucí vodou.

●Vybírejte takový mycí program, který odpovídá typu a stupni zašpinění nádobí.

●Nepoužívejte více mycího prostředku, soli nebo leštidla, než je doporučeno u odpovídajícího programu či výrobcem používaného prostředku.

Instalace

Jakoukoliv práci s elektrickým připojením této myčky je možné svěřit pouze kvalifikovaným pracovníkům. Jakoukoliv práci s připojováním vody je nutné svěřit odbornému instalatérovi.

Odstraňte veškerý balící materiál před umístěním myčky na požadovaném místě. Je-li to možné, umístěte myčku vedle přívodu vody a odpadu.

Umístění pod pracovní desku

(kuchyňská pracovní deska nebo dřez)

Po odstranění vrchního krycího dílu ji můžete nainstalovat pod pracovní desku v blízkosti dřezu nebo přímo pod pracovní desku dle obrázku a to dle odpovídajících rozměrů volného prostoru.

570÷

600

820

450

IN04

Postup:

Vrchní kryt myčky odstraňte vyšroubováním 2 zadních šroubů a poté zatažení za díl zepředu a vysunutím ze zadních otvorů a následným vytažením ven.

Zasuňte vyrovnanou (výškově i vodorovně) myčku pomocí nastavovacích nožiček do zvoleného otvoru v lince a ubezpečte se, že jak přívodní tak odpadní hadice není nijak zkroucená či zmáčknutá.

Jestliže budete v budoucnosti myčku opět používat samostatně, je nutné opět horní díl namontovat zpět. Sokl volně stojící myčky není nastavitelný.

Vyrovnání na podlaze

Dobré vyrovnání na podlaze je nutné z důvodu dobré těsnosti dveří myčky.

Jestliže bude myčka správně vyrovnaná, tak dveře nebudou nikde drhnout.

Jestliže dveře nejdou volně zavřít, je nutné nastavovací nožičky buď snížit nebo zvýšit a to tak dlouho dokud dveře nepůjdou dobře zavírat.

Připojení vody

Tato myčka může být napojena jak na teplou (max. 60°C) tak studenou vodu. Nicméně doporučujeme napojení na vodu studenou.

Teplá voda nemusí být vždy účinná pro mytí silně zašpiněného porcelánu a keramiky, protože významně zkrátí dobu mytí.

Myčka nesmí být napojena na průtokový ohřívač vody nebo karmu.

Provádíte-li připojení myčky sami, tak mějte na paměti, že převlečnou matici lze montovat na 3" vodovodní koncovku nebo na speciální rychlospojku.

Tlak vody musí odpovídat dané specifikaci.Místní vodárna vám sdělí hodnoty průměrného tlaku vody ve vaší lokalitě.

Zabraňte zprohýbání a zauzlování přívodu vody, které by mohlo zapříčinit snížení tlaku nebo zastavení přívodu vody.

Hadice na přívodní a odpadní vodu mohou být nainstalovány jak na levou tak i na pravou stranu. Je nutné spoj vždy smontovat pevně a správně, aby nedocházelo k únikům vody.

(POZOR! Ne všechny modely myček jsou vybaveny převlečnou maticí na odpadní nebo přívodní hadici. V těchto případech nelze proto měnit pravolevé uspořádání).

Bude-li myčka napojena na nový rozvod nebo na rozvod, který se dlouho nepoužíval, je nutné nechat vodu po několik minut nechat odtéct a teprve potom provést vlastní napojení na rozvod vody. Zabráníte tím usazování nečistot (písek, rez, ap.) ve filtru hadice a i případnému ucpání.

Nikdy nepoužívejte k připojení vody již dříve používanou hadici.

Myčka je vybavena bezpečnostním systémem, který zabraňuje tomu, aby se nemohla voda z myčky dostat zpět do rozvodu vody. Díky tomu myčka odpovídá daným předpisům určující připojení na vodovodní řad.

Přívod vody vybavený bezpečnostním ventilem

Po připojení dvoustěnné přívodní hadice je bezpečností ventil namontován na přívod vody. Tím je zabezpečeno, že přívodní hadice je pod tlakem pouze když v ní voda protéká. Jestliže začne hadice během provozu prosakovat, tak bezpečnostní ventil automaticky vypne přívod vody.

Při instalaci přívodní hadice dbejte následujících pokynů:

-Přívodní elektrický kabel ventilu je integrován do přívodní hadice. Z tohoto důvodu nemáčejte hadici nebo bezpečnostní ventil ve vodě .

-Jestliže dojde k poškození přívodní hadice nebo bezpečnostního ventilu, ihned myčku odpojte od přívodu elektrického proudu.

-Přívodní hadice s bezpečnostním ventilem může být měněna pouze odborným pracovníkem nebo pracovníkem zákaznického servisu.

-Přívodní hadici umístěte tak, aby v žádném místě nebyla výše než spodní hrana bezpečnostního ventilu.

Připojení odpadní hadice

Konec odpadní hadice může být připojen následujícími způsoby:

1.Na volnou boční hubici sifonu použitého dřezu nebo umyvadla. Hadici zajistěte pojistkou, je-li to nutné.

2.Zavěšením přes okraj dřezu při použití speciální plastové ohnuté podložky (pokud byla dodána se spotřebičem).

3.Napojení na kolmou trubku se sifonovým závěrem o průměru minimálně 4 cm.

Napojení odpadové hadice musí být ve výšce mezi 30 až 100 cm nad úrovní dna myčky.

Hadice může být napojena jak z levé tak pravé strany myčky.

Ujistěte se, že hadice není nikde zmáčknutá či smotaná, aby tak nemohlo docházet k zhoršenému odtoku.

V době, kdy je z myčky vypouštěná voda, nesmí být ve dřezu či umyvadle umístěna zátka. Mohla by se tak vracet špinavá voda zpět do myčky.

Jestliže musíte použít prodloužené hadice, tak nesmí být delší než 2m a vnitřní průměr nesmí být menší než u hadice původní.

Zároveň ani vnitřní průměr připojovacích prvků nesmí být menší než prvků původních.

CS18

Pozor!

Myčka je vybavena bezpečnostním zařízením, které zabrání vrácení špinavé vody zpět do myčky.

Má-li boční hubice sifonu "zpětný ventil", tak zapojení tohoto zařízení může způsobit nedostatečné vypouštění špinavé vody. Proto doporučujeme toto zařízení v tomto případě odpojit.

Elektrické připojení

Informace o elektrických parametrech jsou uvedené na typovém štítku, který je umístěn na pravé straně vnitřní strany dveří myčky.

Před zapojením do zásuvky vašeho elektrického rozvodu zkontrolujte:

1.Napětí v síti odpovídá napětí uvedenému v technické specifikaci.

2.Elektroměr, pojistky, jistič, rozvody a zásuvka musí vyhovovat maximálnímu příkonu myčky.

Ujistěte se, že zásuvka a zástrčka jsou spojitelné bez adaptéru. Není-li to možné, nechte si vyměnit zásuvku ve které bude myčka zapojena.

Myčku odpojujte od sítě vytažením zástrčky ze zásuvky.

Důležité!

Zásuvka musí být vždy během provozu myčky dostupná.

Je-li nutné přívodní kabel vyměnit, kontaktujte servisní středisko.

Není přípustné, aby byla myčka připojena na elektrickou síť pomocí prodlužovacího kabelu.

Bezpečnostní normy vyžadují, aby váš přístroj byl uzemněn.

Výrobce nepřipouští žádnou odpovědnost za vzniklé poruchy nebo škody způsobené porušením bezpečnostních pravidlech citovaných v tomto návodu.

Popis spotřebiče

1.Zarážka vrchního koše

2.Ovladač změkčovače vody

3.Zásobník speciální soli

4.Zásobník mycího prostředku

5.Ovládací panel

6. Typový štítek

7. Zásobník leštícího prostředku

8. Filtry

9.Spodní ostřikovací rameno

10.Vrchní ostřikovací rameno

11.Vrchní koš

12. Pracovní deska

IN154
