VIKTIG INFORMATION OM SÄKERHET
Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov.
Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder
skåpet kan läsa om alla funktioner och säkerhetsföreskrifter.
Om detta skåp som har magnetisk dörrstängning ersätter en äldre modell som har fjäderlås (spärr)
måste man se till att fiäderlåset är obrukbart innan man kasserar det gamla skåpet.
Detta för att förhindra att det orsakar livsfara för barn.
Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet
installeras och används.
Allmänna säkerhetsföreskrifter
• Skåpet skall skötas av vuxna. Låt aldrig barn
röra reglagen eller leka med det.
• Det kan vara farligt att ändra specifikationer eller
göra ändringar i skåpet.
• Stäng alltid av skåpet och dra ur stickproppen
före rengöring eller service.
• Skåpet är tungt. Var försiktig när skåpet flyttas.
• Iskuber kan ge upphov till frysskador om de äts
direkt ur frysfacket.
• Hantera alltid skåpet med största försiktighet
för att undvika skador på kylaggregatet (risk
för vätskeläckage).
• Skåpet får inte placeras nära radiator eller
gasspisar.
• Utsätt inte skåpet för direkt solbelysning
under längre perioder.
• Sörj för tillräckligt ventilation av skåpets baksida för att undvika skador på kylkretsen.
• Gäller endast frysskåp (frånsett inbyggda
modeller): bästa placering är i källaren eller
bottenvåningen..
• Använd aldrig andra elektiska apparater (t ex
glassmaskiner) inuti kylskåpet.
Service/reparation
• Alla elarbeten som krävs för att installera skåpet
måste utföras av en behörig elektriker eller fackman.
• Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar.
• Försök aldrig att reparera skåpet på egen hand.
• Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador
eller ännu svårare fel på produkten. Kontakta
närmaste serviceföretag och använd alltid originaldelar.
Användning
• Skåpet är endast avsett för förvaring av matvaror
för normalt hushållsbruk.
• Bäst prestanda uppnås vid omgivningstemperaturer mellan +18°C och +43°C (Klass T), +18°C
och +38°C (Klass ST), +16°C och +32°C (Klass
N), +10°C och +32°C (Klass SN). Aktuell klass
anges på typskylten (placerad i cellen vid sidan
av grönsaksfacket).
Observera: Utanför omgivningstemperaturerna
som indikeras av aktuell klimatklass för denna
produkt, ska följande anvisningar följas: När
omgivningstemperaturen sjunker under min.
värdet kan förvaringstemperaturen inte längre
garanteras i frysfacket. Det rekommenderas därför att så fort som möjligt äta upp den mat som
finns i facket.
• Fryst mat bör inte frysas om efter upptining.
• Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande
anvisningar.
• Skåpets innermodul innehåller kanaler för
kylmedium. Om dessa punkteras kan skåpet
skadas allvarligt och matvarorna förstöras.
ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL
för att skrapa bort frost eller is. Frost avlägsnas
med den avskrapare som medföljer skåpet.
Massiv is får aldrig brytas eller huggas loss.
De material i denna apparat som är märkta med
symbolen kan återvinnas.
• Förvara aldrig kolsyrad eller mousserande dryck
i frysen. De kan nämligen sprängas och skada
skåpet.
• Avfrostningen får inte ske på annat sätt än som
rekommenderas av tillverkaren. Mekaniska eller
andra artificiella hjälpmedel får inte användas.
Installation
• Kondensorn och kompressorn på skåpets baksida värms upp ordentligt under normal användning. Av säkerhetsskäl måste ventilationen därför
uppfylla minimikraven enligt motsvarande figur.
3
INNEHÅLLSFÖRTECKNING
Observera: Se till att ventilationsöppningarna
inte blockeras eller sätts igen.
• Se till att nätsladden inte kommer i kläm under
skåpet.
Viktigt: om nätkabeln skadas måste den bytas ut
med en specialkabel eller en sats som kan
beställas från tillverkaren eller serviceverkstaden.
• Vissa delar av skåpet värms upp under
användning. Sörj därför för tillräcklig ventilation.
Bristfällig ventilation kan leda till att komponenter
skadas och att matvaror förstörs. Se
installationsanvisningarna.
• Komponenter som värms upp bör inte vara
åtkomliga. Placera därför skåpet, om möjligt, med
dessa delar mot en vägg.
• Om skåpet har transporterats horisontalt finns
risk för att oljan i kompressorn har trängt in i
kylkretsen. Vänta därför minst två timmar innan
skåpet kopplas in så att oljan hinner rinna tillbaka
till kompressorn.
Miljöskydd
• Kyl/frysskåpet innehåller inte gaser som kan
skada ozonlagret. Detta gäller såväl kylkrets
som isoleringsmaterial. Kyl/frysskåpet får inte
hanteras som normalt hushållsavfall. Undvik
att skada kylaggregatet, särskilt på baksidan
nära värmeväxlaren. Information om lokala
regler för avfallshantering kan erhållas från
kommunala myndigheter. De material i denna
apparat som är märkta med symbolen kan
återvinnas.
2222 222-91
Viktig information om säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Användning - Invändig rengöring - Igångsättning - Temperaturreglering- Kylning av livsmedel . . . . . . . . . . .4
Användning - Flyttbare hyllplan - Placering av dörrfack och flaskfack - Råd - Råd för kylning av livsmedel . .5
Sköstel - Regelbunden rengöring - Urkoppling - Invändig belysning -Avfrostning . . . . . . . . . . . . . . . . . . . .6
Undanröjning av störningar/småfel - Service och reservdela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Tekniska data - Installation - Placering - Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Installation - Instruktion för helt inbyggt skåp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
42

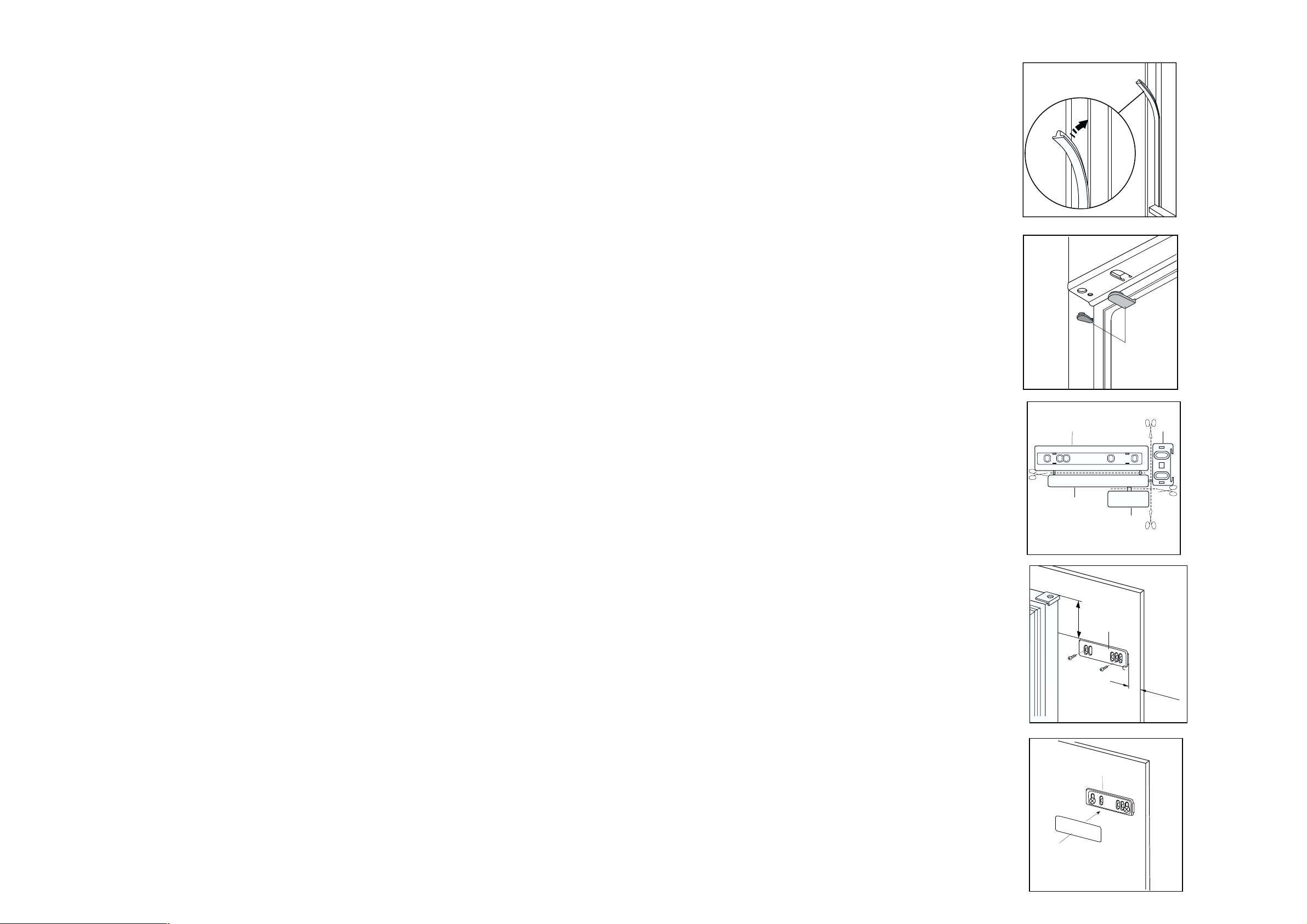

Aukaise laitteen ja kaapin ovi noin 90°. Aseta
kulmamitta (B) ohjaimelle (A). Pidä laitteen ja kaapin
ovia yhdessä ja merkitse reiät kuvan osoittamalla
tavalla. Poista kulmamitat ja poraa ³ 2 mm reiät 8
mm oven ulkoreunalta. Aseta kulmamitta uudelleen
ohjaimen päälle ja kiinnitä mukana toimitettavilla
ruuveilla.
Voit tarvittaessa asettaa kaapin oven suoraan
käyttämällä uritettujen reikien välystä.
Tarkista toimenpiteen päätyttyä, että laitteen ovi
sulkeutuu moitteettomasti.
Aseta kansi (D) ohjaimelle (B), kunnes se
naksahtaa.
PR167
8mm
A
B
PR168
PR167/1
B
D
Invändig rengöring
Innan skåpet tas i bruk skall den typiska lukten av ny
produkt tas bort genom tvättning med Ijummet
vatten och en milt diskmedel.
Kylning av livsmedel
Kylutrymmet är avsett för drycker och livsmedel som
dagligen behövs. För att kylskåpet skall fungera på
bästa sätt får ingen varm mat eller ångande vätskor
(som t.ex. soppor och buljong) placeras i kylskåpet.
Livsmedel som kan påverka smaken hos vissa
födoämnen måste täckas över med exempelvis
aluminium- eller plastfolie.
Använd inte något skurpulver.
ANVÄNDNING
Temperaturreglering
Skåpet är försett med automatisk invändig
belysning. Temperaturregleringen sker medsols och
alltid från en lägre till en högre markering - från
minsta till mesta kyla. Dvs den lägsta markeringen =
den högsta innentemperaturen. Vid valet av rätt
kyltemperatur måste du ta hänsyn till att
temperaturen inne i skåpet påverkas av:
• den omgivande temperaturen;
• hur ofta dörren öppnas,;
• mängden livsmedel;
• luftcirkulationen.
Mellanläget är i de flesta fall det lämpligaste.
Viktigt!
Vid inställning av maximal kyla vid hög
rumstemperatur och stor livsmedelsmängd kan
detta innebära att kylskåpet är i gång hela tiden
och då kan det bildas ett frostlager på den bakre
innerväggen. I detta fall skall man ställa in
termostatknappen på högre temperatur, så att
den automatiska avfrostningen fungerar och
därmed strömförbrukningen blir mindre.
4
Igånsättning
Sätt i kontakten i vägguttaget och försäkra Er om
attljuset släcks när dörren nästen är stangd.
Vrid temperaturväljaren, som finns till höger inne i
kylskåpet medsols, ur «O» läge, varvid kylskåpet
startar.
41
D724
Painakaa tiivistyslista kaapin ja puuseinän väliin.
Kiinnittäkää suojakansi (B) sokkareikään ja
saranareikään.
D726
B
PR33
C
A
Aseta kansi (C) ohjaimelle (A), kunnes se
naksahtaa.
PR266
A
B
C
D
20 mm
A
50mm
PR166
Erota kappaleet A, B, C, D kuvan osoittamalla
tavalla.
Aseta ohjain (A) kaapin oven ylä- ja alaosan
sisäpuolelle kuvan osoittamalla tavalla ja merkitse
ulkoisten reikien paikat. Poraa reiät ja kiinnitä ohjain
mukana toimitettavilla ruuveilla.
5
Placering av dörrfack och
flaskfack
För att möjliggöra förvaring av matvaruförpackingar i
olika storlekar, kan dörrfacken och flaskfacket flyttas
i höjdled. Gör enligt följande:
Drag stegvis upp hyllan i pilarnas riktning tills den
lossnar och placera den därefter i önskat läge.
D338
Flyttbara hyllplan
Avståndet mellan olika hyllplan kan ändras genom
att hyllplan tas ut och flyttas till önskad nivå.
För att utnyttja utrymmet bättre kan planens främre
del läggas på den bakre delen.
RÅD
Råd för kylning av livsmedel
Här nedan några praktiska råd:
Packa in rått kött i plastfolie och placera det på
glasskivan.
På så sätt kan ni förvara köttet i högst 1-2 dagar.
Kokt mat, charkvaror etc. skall förvaras övertäckta.
De kan placeras på vilket galler som helst.
Frukt och grönsaker: efter rengöring och tvättning
förvaras de i grönsakslådan.
Smör och ost: förvaras i särskilda askar eller i
aluminium- eller plastfolie/plastpåsar så att de inte
kommer i kontakt med luften.
Mjölk: i väl tillslutna förpackningar förvaras den på
hyllorna på dörrens insida.
40
Sisäänrakennettavan kaapin
asennusohjeet
Upotusmitat
Korkeus (1) 1225 mm
Syvyys (2) 550 mm
Leveys (3) 560 mm
Jääkaapin ovi on kaapin kuljetusta varten
suojattu ja varmistettu saranasokalla molemmin
kiinnityspuolin. Sokat on poistettava yhdeltä
puolelta sekä ylhäältä että alhaalta, oven
avautumissuunnasta riippuen.
Seuratkaa kuvassa 1 annettuja ohjeita, jolloin
saadaan riitävän hyvän tuuletus.
Tämän lisäksi on tärkeää, että jääkaapin
asennustilassa on ilmastointihormi ja että sen mitat
ovat seuraavat:
syvyys 50 mm
leveys 540 mm
Ty öntäkää kaappi paikoilleen, kunnes lista (A)
koskettaa.nelementets forkant.
Avatkaa ovi ja työntäkää kaappi syvennykseen
kaapin saranallisen puolen vastakkaista seinnää
vasten Kiinnittäkää kaappi niiden neljän ruuvin
avulla, jotka ovat kaapin mukana. Tuuleturistikko (C)
ja saranan peitelaatta (D) työnnetään paikoilleen.
D567
PR0
50 mm
min.
200 cm
540
2
min.
2
200 cm
50
3
1
2
A
D022
D
C
D727
6
SKÖTSEL
Dra alltid ur stickkontakten ur el-uttaget innan
någon rengöring påbörjas!
Viktigt:
Detta skåp innehåller kolväten i kylenheten.
Underhåll och påfyllning ska därför utföras
endast av auktoriserade tekniker.
Urkoppling
Vid en längre tids urkoppling som t.ex. under en
semester-period måste ni vidta följande åtgärder:
Dra ur stickkontakten ur el-uttaget;
Plocka bort alla livsmedel ur skåpet;
Göra skåpet rent invändigt;
Lämna dörren öppen så att luften kan fritt cirkulera
och förhindra att någon obehaglig lukt eller mögel
uppstår.
Regelbunden rengöring
Tvätta av kylskåpet invändigt med Ijummet vatten
och sodapulver. Rengör utvändiga ytor med en
silikonvaxspray. Kondensatorn och kompressorn bör
rengöras med en borste eller damsugare. Detta
bidrar till att kylskåpet bibehåller sina fina
driftegenskaper och sparar energi.
Invändig belysning
Glödlampan i skåpets invändiga belysning kan
kontrolleras på följande sätt:
• Skruvarna i belysningens avskärmning skruvas
ur,
• den rörliga delen trycks av såsom visat på
skissen.
Om dörren är öppen och lampan inte tänds,
kontrollera om glödlampan är ordentligt fastskruvad.
Om den fortfarande inte fungerar, byt ut den med en
glödlampa av samma styrka.
Glödlampans typ och styrka är angivna på lampans
avskärmning.
Avfrostning
Frost avlägsnas automatiskt från
avdunstningselementet varje gång kompressorn
stannar vid normal användning av kylskåpet.
Smältvattnet rinner ut genom ett avloppshål till en
särskild behållare ovanför kompressorn på skåpets
baksida, där det sedan avdunstar.
Kom ihåg att rengöra avloppshålet mitt i
avfrostningsrännan regelbundet för att fiorhindra
att vatinet rinner över och droppar ner på
matvarorna i kylskåpet.
Använd den renspinne som redan sitter i
avloppshålet.
39
TEKNISET TIEDOT
Tekniset tiedot löytyvät arvokilvestä, joka on sijoitettu laitteen sisälle vasemmalle puolelle.
ASENNUS
Sijoitus
Kaapia ei saa sijoitta lämpölähteiden läheisyyteen
(esim. lämpöpatterit, uunit, suora auringonvalo jne).
Mikäli kyseessä on sisäänrakennettava kaappi ja
mahdollinen oven aukeamissuunnan vaihto, lue
asiaa koskeva jakso.
Sähköliitäntä
Kytke kaappi maadoitettuun pistorasiaan.
Jännite: 230 V. Sulake 10 A.
Tämä laite täyttää seuraavien EY- direktlivien
vaatimukset:
- 87/308 EEC/päiväys 2.ó.87 radiohäirintää
koskevan
- 73/23 EEC/päiväys 19.2.73 (pienjännite-direktiivi)
ja seurannaismuutokset;
- 89/336 EEC/päiväys 3.5.89 (direktiivi
sähkömagneettisesta yhteensopivuudesta) ja
seurannaismuutokset.
Puhdistaminen
Puhdista kaapin sisäosat käyttäen haaleaa ÄLÄ
käytä synteettisiä pesuaineita tai hankauspulveria,
joka voi pilata pinnan ja aiheuttaa naarmuja.
Tärkeää
Laite tulee pystyä kytkemään irti sähköverkosta.
Koskettimen tulee olla helposti saavutettavassa
paikassa laitteen asentamisen jälkeen.
Energialuokka
A
228
0,44
161
Jääkaapin nettotilavuus litroina
Sähkönkulutus, kWh/24 h
Sähkönkulutus, kWh/vuosi
D411
D037
7
SERVICE OCH RESERVDELA
Garanti (gäller för Finland)
Produkten har två års garanti. Garantivillkoren
uppfyller branchens allmänna villkor, vilka
tillhandahålls av leverantören eller återförsäIjaren.
Spara kvittot som verifikation på inköpsdatumet.
Kostnaderna kan debiteras även under den tid som
omfattas av kostnadsfri service om:
- reklamationen är omotiverad
- anvisningarna i bruksanvisningen inte har följts.
Reklamation
Vid försäljning till konsument i Sverige gäller den
svenska konsumentlagstifningen. Kom ihåg att
spara kvittot för eventuell reklamation.
Konsumentkontakt
Har du frågor angående produktens funktion eller
användning ber vi dig att kontakta vår
konsumentkontakt på tel. 0771-11 44 77 eller via
e-mail på vår hemsida www.zanussi.se
I Finland kontaktas konsumentrådgivare på tel.
0200-2662 (0,1597e/min+lna) eller via e-mail:
carelux.fsh@.electrolux.fi
Service och reservdelar
Har du frågor om eller vill beställa service eller
reservdelar ber vi dig att kontakta återförsäljaren
eller vår rikstäckande service på tel. 020 – 76 76 76
eller via e-mail på www.elektroservice.se.Se
adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning,
vitvaror - service.
(gäller i Finland)
Alla servicearbeten, reservdelsbeställningar och
eventuella reparationer får utföras endast av ett
auktoriserat serviceföretag. Information om det
närmaste auktoriserade serviceföretaget får du från
numret 0200-2662 (0,1597e/min+lna), eller
telefonkatalogens gula sidor
"hushållsapparatservice".
För att säkra maskinens klanderfria funktion skall
man vid reparationer använda endast originala
reservdelar.
Innan du beställer service, kontrollera först
om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som
beskriver enklare fel och hur man kan åtgärda
dem. Observera, elektriska fel skall alltid
åtgärdas av certifierad elektriker.
Innan du kontaktar service, skriv upp följande enligt
dataskylten:
Modellbeteckning ................................
Produktnummer ..................................
Serienummer ......................................
Inköpsdatum .......................................
Hur och när uppträder felet ?
UNDANRÖJNING AV STÖRNINGAR/SMÅFEL
Om det skulle uppstå störningar eller småfel i
funktionen ska du kontrollera följande:
• att stickkontakten är ordentligt isatt i eluttaget.
• att det finns ström.
• att köldreglaget står i det mellersta läget.
Dessutom:
• Om skåpet ger ifrån sig onormala ljud ska du
kontrollera att sidorna inte är i kontakt med
möbler eller paneler som kan orsaka buller eller
vibrationer.
• Om det finns spår av vatten på botten inuti
kylskåpet ska du kontrollera att hålet för
bortledning av vatten från avfrostningen inte är
igensatt.
Om störningen eller felet kvarstår efter
ovanstående kontroller rekommenderas det att
kontakta närmaste serviceverkstad.
38
JOS LAITE EI TOIMI
Jos laitteessa ilmenee toimintahäiriöitä, tarkista:
• että pistotulppa on asianmukaisesti
pistorasiassa;
• että laite saa sähköä;
• että lämpötilanvalitsin on keskiasennossa.
Lisäksi:
• jos laitteen toimintaääni on voimistunut, tarkista
etteivät sen sivut koske kalusteisiin, jotka
saattavat aiheuttaa melua tai tärinää;
• jos jääkaapin pohjalle kerääntyy vettä, tarkista
ettei sulatuksesta syntyvän veden poistoaukko
ole tukossa.
Jos toimintahäiriö ei poistu yllä lueteltujen
tarkistusten jälkeen, ota yhteys lähimpään
valtuutettuun huoltoliikkeeseen.
HUOLTO JA VARAOSAT
Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi. Lähimmän
valtuutetun huoltoliikkeen numeron löydät
soittamalla numeroon 0200-2662 (0,95 mk/min +
pvm)*.
Varmistaaksesi laitteesi moitteettoman toiminnan,
vaadi aina käytettäväksi sopivinta, siis alkuperäistä
varaosaa. Huollosta ja varaosien myynnistä vastaa
Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX,
Porissa,
puh. (02) 622 3300.
* Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa
yhteys huoltoliikkeeseen.
Malli...............................................................
Tuotenumero.................................................
Sarjanumero..................................................
Ostopäivä.......................................................
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat
vastauksen kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662 (0,95 mk/min +pvm).
Takuu
Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja niitä
on saatavissa myyjäliikkeestä tai maahantuojalta.
Ostokuitti säilytetään, koska takuun alkaminen
määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
- aiheettomasta valituksesta
- ellei käyttöohjetta ole noudatettu.
Eu-maat
Laitteella on käyttömaan lainsäädännön mukainen
takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei
laite ole vaurioitunut kuljetuksessa. Mahdollisista
kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.
Loading...
