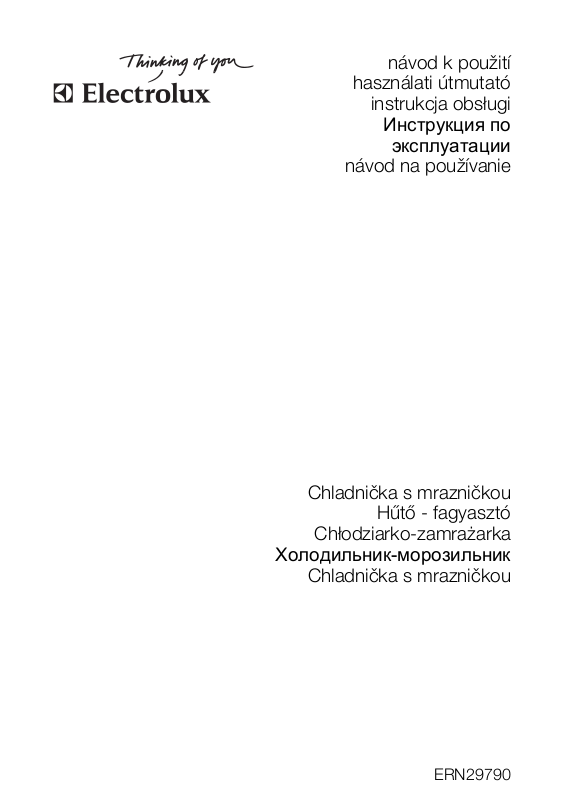

Page 1

návod k použití

használati útmutató

instrukcja obsługi

Инструкция по

эксплуатации

návod na používanie

Chladnička s mrazničkou

Hűtő - fagyasztó

Chłodziarko-zamrażarka

Холодильник-морозильник

Chladnička s mrazničkou

ERN29790

Page 2

2 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

OBSAH

Bezpečnostní informace 2 Ovládací panel 4 Při prvním použití 6 Denní používání 6 Užitečné rady a tipy 8

BEZPEČNOSTNÍ INFORMACE

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvědomte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením.

Bezpečnost dětí a hendikepovaných osob

•Tento spotřebič nesmějí používat osoby etně dětí) se sníženými fyzickými,

(vč smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí.

Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáh-

něte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemohly zavřít uvnitř.

Čištění a údržba 8 Co dělat, když... 10 Technické údaje 12 Instalace 12 Poznámky k životnímu prostředí 17

Zmĕny vyhrazeny

• Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpečné pasti.

Všeobecné bezpečnostní informace

Upozornění

Udržujte volně průchodné větrací otvory na povrchu spotřebiče nebo kolem vestavěné- ho spotřebiče.

•Tento spotřebič je určen k uchovávání potravin nebo nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

• K urychlení odmrazování nepoužívejte mechanické nebo jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje (např. zmrzlinové strojky) než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a), které je obsaženo v chladicím okruhu spotřebiče, je přírodní plyn, který je dobře snášen životním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu, – nepoužívejte v blízkosti spotřebiče

otevřený oheň a jiné zápalné zdroje;

–důkladně

je spotřebič umístěný.

vyvětrejte místnost, ve které

Page 3

electrolux 3

•Změna technických parametrů nebo ja- kákoli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může způsobit zkrat, požár nebo úraz elektrickým proudem.

Upozornění Jakoukoliv elektrickou součást (napájecí kabel, zástrčku, kompresor) smí z důvodu možného rizika vyměňovat pouze autorizovaný zástupce nebo kvalifikovaný pracovník servisu.

1. Napájecí kabel se nesmí nastavovat.

2. Zkontrolujte, zda není zástrčka stlače-

ná nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Ověřte si, zda je zástrčka spotřebiče

dobře přístupná.

4. Netahejte za napájecí kabel.

5. Pokud je síťová zásuvka uvolněná,

nezasunujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem, nebo požáru.

6. Spotřebič nesmí být spuštěn bez kry-

tu žárovky

vnitřního osvětlení.

•Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli způsobit odřeniny nebo omrzliny.

•Spotřebič nesmí být dlouhodobě vysta- ven přímému slunečnímu záření.

•

Žárovky

použité v tomto spotřebiči jsou určené pouze pro použití v domácích spotřebičích. Tyto žárovky nejsou vhodné pro osvětlení místností.

Denní používání

•Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče.

•Neskladujte v něm hořlavý plyn nebo te- kutiny, protože by mohly vybuchnout.

• Potraviny neukládejte přímo na větrací otvory v zadní stěně.

• Zmrazené potraviny se nesmí po rozmrznutí znovu zmrazovat.

1) Pokud je spotřebič vybaven krytem žárovky.

2) Pokud je spotřebič vybaven osvětlením.

3) Pokud je spotřebič beznámrazový.

• Zakoupené zmrazené potraviny skladujte podle pokynů daného výrobce.

• Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny.

• Do mrazicího oddílu nevkládejte nápoje s vysokým obsahem kysličníku uhličitého nebo nápoje s bublinkami, protože vytvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič.

• Nejezte zmrzlinu ihned po vyjmutí z mrazničky, hrozí nebezpečí popálení.

Čištění a údržba

•Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě.

•Nečistěte spotřebič kovovými předměty.

•K odstranění námrazy nepoužívejte ostré předměty. Použijte plastovou škrabku.

•Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanesený, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky.

Instalace Důležité U elektrického připojení se pečlivě

řiďte pokyny uvedenými v příslušných odstavcích.

•Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

•Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru.

•Okolo spotřebiče musí být dostatečná cirkulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

•Pokud je to možné, měl by spotřebič stát zadní stranou ke stě

ně, aby byly jeho horké části nepřístupné (kompresor, kondenzátor), a nemohli jste o ně zachytit nebo se spálit.

•Spotřebič nesmí být umístěn v blízkosti radiátorů nebo sporáků.

Page 4

4 electrolux

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

•Spotřebič připojte výhradně k přívodu pit- né vody.

Servis

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

• Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko,

chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společ- ně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto spotřebiče označené symbo-

jsou recyklovatelné.

lem

které smí použít výhradně originální náhradní díly.

Ochrana životního prostředí

Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v

OVLÁDACÍ PANEL

MODE˚C

123 4 5 6

1 Vypínač ZAP/VYP 2 Regulátor teploty mrazničky 3 Tlačítko ukazatele teploty chladničky s

mrazničkou

4 Displej 5 Tlačítko Funkce

Spínač resetu poplachu

6 Regulátor teploty chladničky

Displej

1 2 3 4 5 6 7

1 Ukazatel chladicího oddílu

Ukazatel poplachu otevřených dveří

2 Ukazatel mrazicího oddílu

Ukazatel poplachu otevřených dveří

3 Ukazatel pozitivní nebo negativní teploty 4 Ukazatel teploty 5 Funkce Action Freeze 6 Funkce Shopping

4) Pokud je spotřebič vybaven vodovodní přípojkou.

7 Funkce Minidac

Zapnutí

Jestliže se po zasunutí zástrčky do zásuvky displej nerozsvítí, stiskněte vypínač ZAP/ VYP. Jakmile je spotřebič zapnutý, na ovládacím panelu se objeví následující signály:

Page 5

electrolux 5

• Ukazatel pozitivní nebo negativní teploty bude pozitivní a označuje tedy teplotu nad nulou.

• Teplota bliká, pozadí displeje je červené a uslyšíte zvukový signál.

Stiskněte tlačítko Funkce a zvukový signál se vypne (viz také část "Poplach nadměrné teploty") . Nastavte požadovanou teplotu (viz "Regulace teploty").

Vypnutí

Spotřebič se vypíná stisknutím vypínače ZAP/VYP na více než 1 vteřinu. Poté se zobrazí odpočítávání teploty -3 -2

-1.

Jestliže je spotřebič vypnutý, displej se také vypne.

Ukazatel teploty

Po každém stisknutí tlačítka ukazatele teploty chladničky s mrazničkou se na displeji zobrazí v následujícím pořadí:

1. – Ukazatel chladicího oddílu je zapnutý.

– Na displeji je teplota chladničky.

2. – Ukazatel mrazicího oddílu je zapnutý.

– Na displeji je teplota mrazničky. V každém případě se za 10 vteřin obnoví normální stav displeje.

Nabídka funkcí

Po každém stisknutí tlačítka Funkce se postupně směrem doprava aktivují následující funkce:

• Funkce Action Freeze

• Funkce Shopping

• Žádný symbol: normální provoz. Důležité Můžete ZAPNOUT vždy pouze

jednu funkci. Chcete-li funkce VYPNOUT, stiskněte ně-

kolikrát tlačítko Funkce, až všechny ikony zmizí.

Regulace teploty

Teplota ve spotřebiči se reguluje ovladačem teploty umístěným nahoře ve spotřebiči. Teplotu chladicího oddílu lze regulovat otáčením regulátoru teploty chladničky a může se lišit v rozmezí od +2°C do +8°C.

5) V normálních podmínkách.

Teplotu mrazicího oddílu lze regulovat otáčením regulátoru teploty mrazničky a může se lišit v rozmezí od -15°C do -24°C. Při otáčení regulátoru teploty displej bliká a ukazuje požadovanou teplotu. Pro správné uložení potravin nastavte následující teploty: +5°C v chladničce

-18°C v mrazničce. Pokud po nastavení požadované teploty neotočíte regulátorem teploty do 5 vteřin, zobrazí se teplota mrazicího oddílu. Chcete-li spotřebič nastavit, postupujte takto:

te regulátorem teploty směrem do-

•otoč prava, chcete-li dosáhnout maximálního chladu

•otočte regulátorem teploty směrem dole- va, chcete-li dosáhnout minimálního chladu.

Obvykle je nejvhodnější střední poloha. Při hledání přesného nastavení mějte na paměti, že teplota uvnitř spotřebiče závisí na:

•teplotě místnosti

• četnosti otevření dveří

• množství vložených potravin

•umístění spotřebiče.

Funkce Shopping

Potřebujete-li uložit do velké množství teplých potravin, například po nákupu, doporučujeme zapnout funkci Shopping, aby se potraviny rychleji zchladily a nezahřály další potraviny, které jsou už v chladničce. Funkce Shopping se zapíná stisknutím tlačítka Funkce (popřípadě několikrát), až se

objeví příslušná ikona

. Funkce Shopping se automaticky vypne asi za 6 hodin. Během funkce Shopping se uvnitř chladicího oddílu automaticky aktivuje i ventilátor.

Důležité

Funkci je možné kdykoli vypnout stisknutím tlačítka Funkce (viz "Nabídka funkcí").

Funkce Action Freeze

Chcete-li zmrazovat čerstvé potraviny, je nutné zapnout funkci Action Freeze. Stiskněte tlačítko Funkce (popřípadě několikrát), až se objeví příslušná ikona. Funkce se automaticky vypne za 52 hodin.

Page 6

6 electrolux

Funkci je možné kdykoli vypnout stisknutím tlačítka Funkce (viz "Nabídka funkcí").

Poplach nadměrné teploty

Zvýšení teploty v oddílu mrazničky (například z důvodu výpadku proudu) je signalizováno:

• blikající teplotou

• blikáním mrazicího oddílu (ukazatel mrazicího oddílu / ukazatel poplachu otevřených dveří)

• červeným osvětlením displeje

• zvukovým signálem

• symbolem poplachu.

Po obnovení normálních podmínek:

PŘI PRVNÍM POUŽITÍ

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha.

DENNÍ POUŽÍVÁNÍ

Zmrazování čerstvých potravin

Mrazicí oddíl se hodí pro zmrazování čer- stvých potravin a dlouhodobé uložení zmrazených a hlubokozmrazených potravin. Chcete-li zmrazit čerstvé potraviny, zapněte funkci Action Freeze minimálně 24 hodiny před uložením zmrazovaných potravin do mrazicího oddílu. Potraviny, které chcete zmrazovat, vložte do horní části mrazničky, kde je její nejchladnější místo. Maximální množství čerstvých potravin, které je možné zmrazit za 24 hodin, je uvedeno na typovém štítku uvnitř spotřebiče. Zmrazovací postup trvá 24 hodin: v této době nevkládejte do spotřebiče žádné další potraviny ke zmrazení.

Skladování zmrazených potravin

Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin běžet nejméně 12 h s nastavením Action Freeze. Jestliže chcete vložit velké množství potravin, vyjměte ze spotřebiče všechny zásuvky a koše a položte potraviny na chladicí polici; potraviny se tak lépe zmrazí.

• se vypne zvukový signál

• hodnota teploty bude dále blikat

•osvětlení displeje bude stále červené. Po stisknutí tlačítka Funkce/ spínače resetu poplachu se na displeji objeví nejvyšší dosažená teplota v oddílu. V tomto okamžiku blikání přestane a osvě- tlení displeje se změní z červené na bílou. Během fáze poplachu je možné vypnout zvukový signál stisknutím tlačítka Funkce/ spínače resetu poplachu Osvětlení displeje zůstane červené, dokud se neobnoví normální podmínky pro uskladnění potravin.

Důležité Nepoužívejte čisticí prostředky ne- bo abrazivní prášky, které mohou poškodit povrch spotřebiče.

Upozornění Zkontrolujte, zda nepřekračujete maximální množství uvedené na boku horní části (je-li to

uvedeno).

Důležité V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení).

Rozmrazování

Hlubokozmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v chladničce nebo při pokojové teplotě, podle toho, kolik máte času. Malé kousky lze dokonce připravit ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě delší.

Akumulátory chladu

Mraznička obsahuje nejméně jeden akumulátor chladu, který prodlužuje dobu uchování potravin v případě výpadku proudu nebo poruchy.

na několik vteřin

Page 7

Výroba ledových kostek

Spotřebič je vybaven jednou nebo více nádobkami pro výrobu ledových kostek. Naplňte je vodou, a pak je vložte do mraznič- ky.

Důležité K vyjmutí nádobek z mrazničky nepoužívejte kovové nástroje.

Přemístitelné police

Na stěnách chladničky jsou kolejničky, do kterých se podle přání zasunují police.

Umístění dveřních poliček

Dveřní poličky můžete umístit do různé výšky a vkládat tak do nich různě velká balení potravin. Postupujte následovně: pomalu posunujte polici ve směru šipek, až se uvolní, a pak ji zasuňte do zvolené polohy.

electrolux 7

Recyklace vzduchu

Chladicí oddíl je vybaven speciálním ventilátorem DAC (Dynamické chlazení vzduchem). Tento systém umožňuje rychlé zchlazení potravin a udržení rovnoměrnější teploty uvnitř oddílu. Zapněte ventilátor stisknutím tlačítka Funkce (popřípadě několikrát), dokud se neobje-

ví příslušná ikona

. Pokud je teplota prostředí nad 25 °C, zapněte ventilátor. Když je zapnutá funkce Shopping, je ventilátor automaticky zapnutý. Ventilátor je možné kdykoli vypnout stisknutím tlačítka Funkce, dokud příslušná ikona

nezmizí.

Page 8

8 electrolux

UŽITEČNÉ RADY A TIPY

Tipy pro úsporu energie

•Neotvírejte často dveře, ani je nenechá- vejte otevřené déle, než je nezbytně nutné.

• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

Tipy pro chlazení čerstvých potravin

K dosažení nejlepšího výkonu:

•do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují;

• potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni;

• potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

Užitečné rady: Maso (všechny druhy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete zakrýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně oči- štěné, vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení. Máslo a sýr: musí být ve speciální vzducho-

sné nádobě nebo zabalené do hliníkové

tě fólie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené.

Tipy pro zmrazování potravin

K dosažení dokonalého zmrazovacího procesu dodržujte následující důležité rady:

• maximální množství potravin, které je možné zmrazit za 24 hodin je uvedeno na typovém štítku;

• zmrazovací postup trvá 24 hodin. V této době nepřidávejte žádné další potraviny ke zmrazení;

• zmrazujte pouze potraviny prvotřídní kvality, čerstvé a dokonale čisté;

•připravte potraviny v malých porcích, aby se mohly rychle a zcela zmrazit, a bylo pak možné rozmrazit pouze požadované množství;

• zabalte potraviny do alobalu nebo polyetylénu a přesvědčte se, že jsou balíčky vzduchotěsné;

• čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu;

• libové potraviny vydrží uložené déle a v lepším stavu, než tučné; sůl zkracuje délku bezpečného skladování potravin;

• vodové zmrzliny mohou při konzumaci okamžitě po vyjmutí z mrazicího oddílu způsobit popáleniny v ústech;

•doporučujeme napsat na každý balíček

Tipy pro skladování zmrazených potravin

K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky:

•vždy si při nákupu ověřte, že zakoupené

•zajistěte, aby zmrazené potraviny byly z

• neotvírejte často dveře, ani je nenechá-

• již rozmrazené potraviny se rychle kazí a

•nepřekračujte dobu skladování uvedenou

ě datum uskladnění, abyste mohli

viditeln správně dodržet dobu uchování potravin.

zmrazené potraviny byly prodejcem správně skladované;

obchodu přineseny v co nejkratším možném čase;

vejte otevřené déle, než je nezbytně nutné;

nesmí se znovu zmrazovat;

výrobcem na obalu.

ČIŠTĚNÍ A ÚDRŽBA

Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník.

Page 9

Pravidelné čištění

Spotřebič je nutné pravidelně čistit:

•vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrálního mycího prostředku;

•pravidelně kontrolujte těsnění dvířek a ot- írejte je, aby bylo čisté, bez usazených nečistot;

•důkladně vše opláchněte a osušte.

Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebiče abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková le- štidla, protože mohou poškodit povrch a zanechat silný pach.

Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebiče čistěte kartáčem. Tím se zlepší výkon spotřebiče a sníží spotřeba energie.

Důležité Dbejte na to, abyste nepoškodili chladicí systém.

Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebiči. Doporučujeme proto čistit po- vrch spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

Odmrazování chladničky

Během normálního používání se námraza automaticky odstraňuje z výparníku chladicího oddílu při každém zastavení motoru kompresoru. Rozmrazená voda vytéká žlábkem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmrazenou vodu, který se nachází uprostřed žlábku v chladicím oddíle, se musí pravidelně čistit, aby voda nemohla přetéct na uložené potraviny. Používejte speciální čisticí nástroj, který najdete již zasunutý do odtokového otvoru.

electrolux 9

Odmrazování mrazničky

Na policích mrazničky a okolo horního oddílu se vždy bude tvořit určité množství námrazy. Mrazničku odmrazujte, když vrstva námrazy dosáhne tloušťky kolem 3-5 mm.

Důležité Asi 12 h před rozmrazováním nastavte regulátor teploty na vyšší nastavení, aby se vytvořila dostatečná zásoba chladu pro případ přerušení postupu.

Námrazu odstraňte takto:

1. Vypněte spotřebič.

2. Vyjměte všechny zmrazené potraviny, zabalte je do několika vrstev novin a dejte je na chladné místo.

Pozor Nedotýkejte se zmrazených potravin vlhkýma rukama. Ruce by vám mohly k potravinám přimrznout.

Page 10

10 electrolux

3. Nechte dveře otevřené, plastovou škrabku vložte do určeného místa dole uprostřed a pod ní dejte misku na rozmrazenou vodu.

Chcete-li urychlit odmrazování, postavte do mrazicího oddílu hrnek s teplou vodou. Odstraňujte také kusy ledu, které odpadnou ještě před dokončením odmrazení.

4. Po skončení odmrazování vysušte dů- kladně vnitřní prostor a škrabku uschovejte pro další použití.

5. Zapněte spotřebič.

6. Po dvou nebo třech hodinách uložte vyjmuté potraviny zpět do oddělení.

Upozornění Nikdy při odstraňování námrazy z výparníku nepoužívejte ostré kovové nástroje, mohli byste ho poškodit. K urychlení odmrazování nepoužívejte mechanické nebo jiné pomocné prostředky, které nejsou výrobcem doporučeny. Zvýšení teploty během odmrazování může u zmrazených potravin zkrátit dobu jejich skladování.

Vyřazení spotřebiče z provozu

Jestliže spotřebič nebudete po dlouhou dobu používat, proveďte následná opatření:

• odpojte spotřebič od sítě

•vyjměte všechny potraviny

•

odmrazte

a vyčistěte spotřebič a vše-

chno příslušenství

• nechte dveře pootevřené, abyste zabránili

vzniku nepříjemných pachů. Pokud necháte spotřebič zapnutý, požádejte někoho, aby ho občas zkontroloval, zda se potraviny nekazí, např. z důvodu výpadku proudu.

CO DĚLAT, KDYŽ...

Upozornění Při hledání a odstraňování závady vytáhněte zástrčku z nástěnné zásuvky. Odstraňování závady, které není uvedeno v tomto návodu, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

Problém Možná příčina Řešení

Spotřebič nefunguje. Osvětlení nefunguje.

Zástrčka není zasunutá správně

Spotřebič je bez proudu. Zásuv-

Zazní zvukový signál. Příliš vysoká teplota v mraznič-

Osvětlení nefunguje. Osvětlení je v klidovém stavu. Zavřete a otevřete dveře.

Vadná žárovka. Viz "Výměna žárovky".

6) Pokud je to zapotřebí.

Spotřebič je vypnutý. Zapněte spotřebič.

do zásuvky.

ka není pod proudem.

ce.

Důležité Během normálního používání vydává spotřebič různé zvuky (kompresor, chladicí okruh).

Zástrčku zasuňte správně do zásuvky.

Zasuňte do zásuvky zástrčku jiného elektrického spotřebiče. Obraťte se na kvalifikovaného elektrikáře.

Řiďte se pokyny v části "Poplach nadměrné teploty"

Page 11

electrolux 11

Problém Možná příčina Řešení

Kompresor funguje nepřetržitě.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Otvírali jste příliš často dveře. Nenechávejte dveře otevřené dé-

Teplota jídla je příliš vysoká. Nechte jídlo vychladnout na poko-

Teplota místnosti je příliš vysoká. Snižte teplotu místnosti.

Po vnitřní zadní stěně chladničky stéká voda.

V chladničce teče voda. Odtokový otvor je ucpaný. Vyčistěte odtokový otvor.

Vložené potraviny brání odtoku

Na podlahu teče voda.

Teplota spotřebiče je příliš nízká.

Teplota ve spotřebiči je příliš vysoká.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Teplota jídla je příliš vysoká. Nechte jídlo vychladnout na poko-

Vložili jste příliš velké množství

Teplota v chladničce je příliš vysoká.

Příliš vysoká teplota v mrazničce.

Příliš mnoho námrazy. Potraviny nejsou správně zaba-

Dveře nejsou správně zavřené. Viz "Zavření dveří".

Výměna žárovky

Jestliže chcete výměnit žárovku, postupujte takto:

1. Vypněte napájení spotřebiče.

2. Stiskněte zadní háček a současně po-

Není správně nastavená teplota. Nastavte vyšší teplotu.

le, než je nezbytně nutné.

jovou teplotu, a teprve pak ho vložte do spotřebiče.

Během automatického odmrazování se na zadní stěně rozmrazuje námraza.

vody do odtokového otvoru. Vývod rozmrazené vody neústí

do misky nad kompresorem. Regulátor teploty není správně

nastavený. Regulátor teploty není správně

nastavený.

potravin najednou. Ve spotřebiči neobíhá chladný

vzduch.

Potraviny jsou položeny příliš těsně u sebe.

leny.

Nejde o závadu.

Přemístěte potraviny tak, aby se nedotýkaly zadní stěny.

Vložte vývod rozmrazené vody do vypařovací misky.

Nastavte vyšší teplotu.

Nastavte nižší teplotu.

jovou teplotu, a teprve pak ho vložte do spotřebiče.

Dávejte do spotřebiče raději méně potravin.

Vždy zkontrolujte, zda ve spotřebiči může dobře obíhat chladný vzduch.

Uložte potraviny tak, aby mohl dobře obíhat chladný vzduch.

Zabalte je správně.

4. Kryt žárovky posuňte zpět do původní

polohy.

5. Spotřebič opět připojte k síti.

6. Otevřete dveře a zkontrolujte, zda se žá-

rovka rozsvítí.

suňte kryt ve směru označeném šipkou.

3. Vyměňte žárovku za novou o stejném výkonu a určenou pouze pro použití v domácích spotřebičích. (maximální výkon je zobrazen na krytu žárovky)

Page 12

12 electrolux

Zavření dveří

1. Vyčistěte těsnění dveří.

2. Pokud je to nutné, dveře seřiďte. Řiďte se pokyny v části "Instalace".

3. V případě potřeby vadné těsnění dveří vyměňte. Obraťte se na servisní středi- sko.

TECHNICKÉ ÚDAJE

Rozměry výklenku Výška 1780 mm Šířka 560 mm Hloubka 550 mm Skladovací čas při poruše 24 h Napětí 230—240 V Frekvence 50 Hz

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

INSTALACE

Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění bezpečnosti a správného provozu spotřebiče.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klima-

tická třída

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

Okolní teplota

Připojení k elektrické síti

Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpisy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS.

Page 13

Změna směru otvírání dveří

Dveře spotřebiče se otvírají doprava. Chce- te-li, aby se dveře otvíraly doleva, postupujte takto:

1. Uvolněte horní čep a vyjměte rozpěrku.

2. Odstraňte horní čep a sejměte horní dveře.

3. Odšroubujte čepy (B) a rozpěrky (C).

4. Vysaďte dolní dveře.

5. Uvolněte dolní čep.

electrolux 13

Požadavky na větrání

Prostor za spotřebičem musí umožňovat dostatečné proudění vzduchu.

min.

200 cm

Na opačné straně:

1. Nasaďte dolní čep.

2. Nasaďte dolní dveře.

3. Opět nasaďte čepy (B) a rozpěrky (C) do prostředního závěsu na opačné straně.

4. Nasaďte horní dveře.

5. Utáhněte rozpěrku a utáhněte horní čep.

min. 200 cm

Instalace spotřebiče

Pozor Zkontrolujte, zda můžete s

napájecím kabelem volně pohybovat.

Postupujte následujícím způsobem.

Page 14

14 electrolux

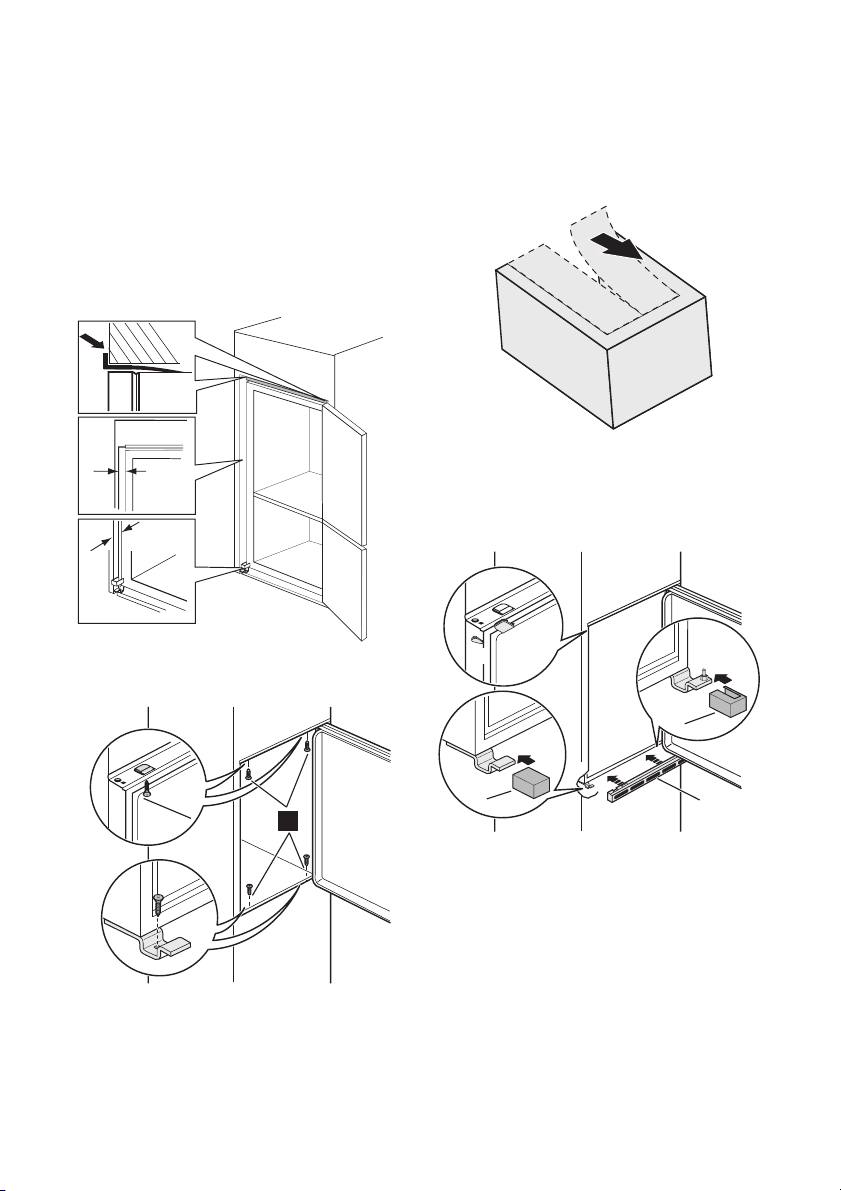

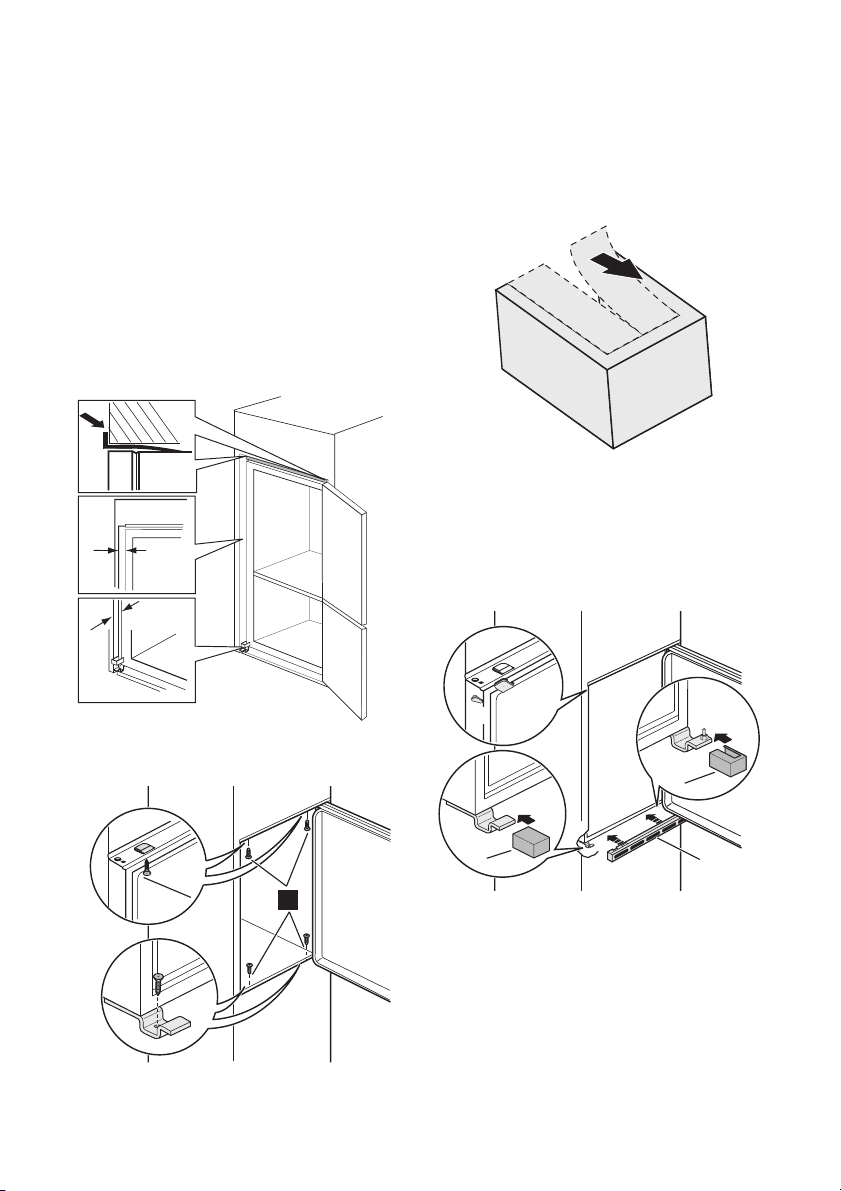

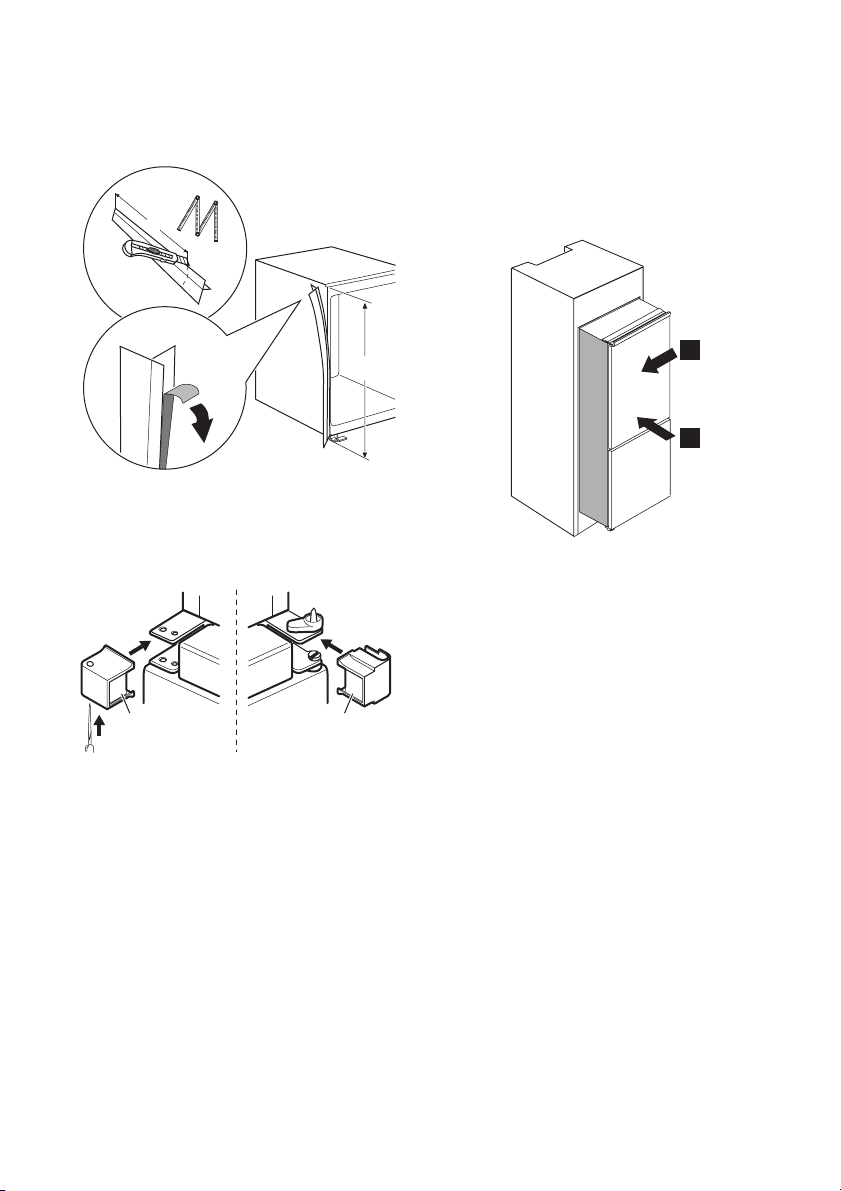

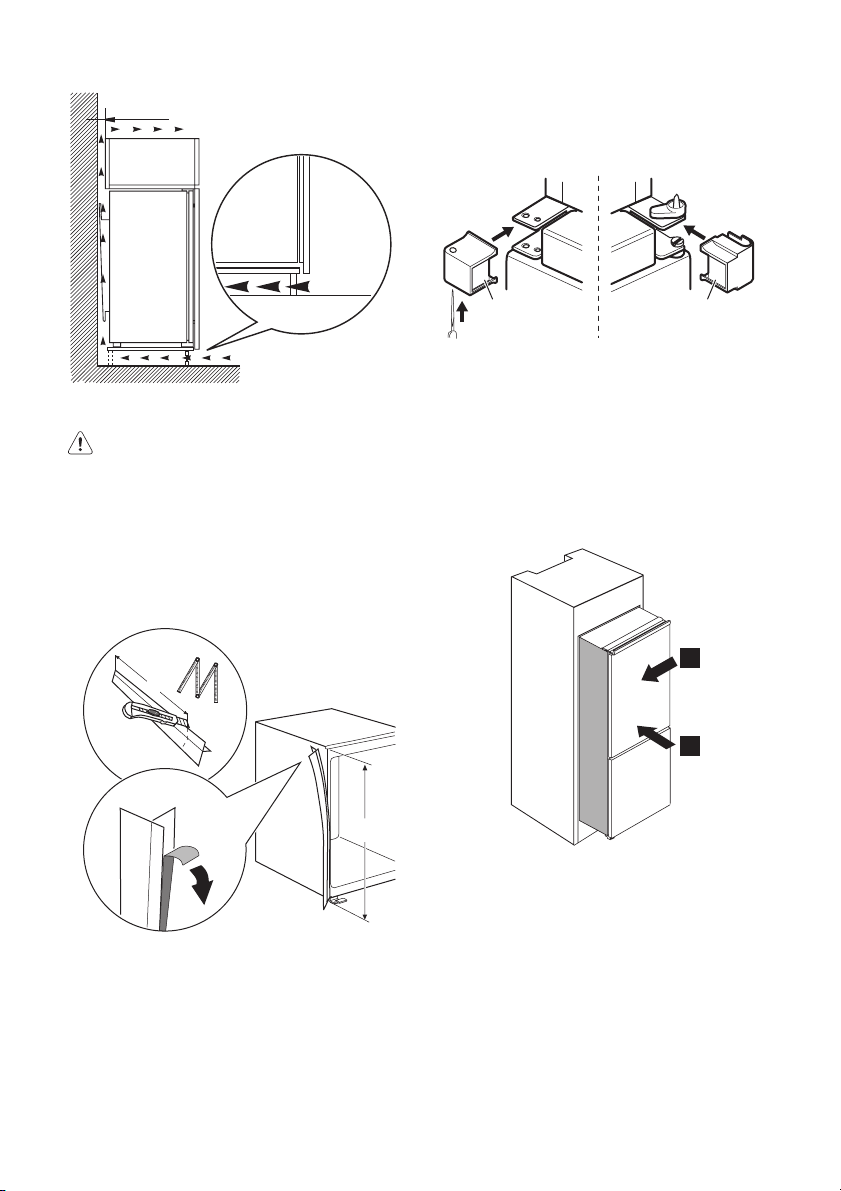

1. V případě potřeby odřízněte samolepicí

těsnicí pásek a přilepte jej na spotřebič, jak je znázorněno na obrázku.

2. Kryt závěsu A provrtejte dle obrázku.

Nasaďte kryty závěsů A a A1 (dodané v sáčku) na spojený závěs.

A1A

3. Zasuňte spotřebič do výklenku. Pomalu jej posunujte ve směru šipek (1), dokud se horní kryt mezery nezastaví o kuchyňskou skříňku. Posuňte spotřebič ve směru šipek (2) na kuchyňskou skříňku na opačné straně závěsu.

4. Vyrovnejte spotřebič ve výklenku. Ověřte si, že je dodržena vzdálenost 44 mm mezi spotřebičem a předním okra- jem skříňky. Kryt dolního závěsu (v sáčku s příslu- šenstvím) je zárukou správné vzdálenosti mezi kuchyňskou skříňkou a spotřebičem. Ověřte si, že je dodržena vzdálenost 4 mm mezi spotřebičem a skříňkou. Otevřete dvířka spotřebiče. Nasaďte kryt dolního závěsu.

4mm

44mm

Page 15

electrolux 15

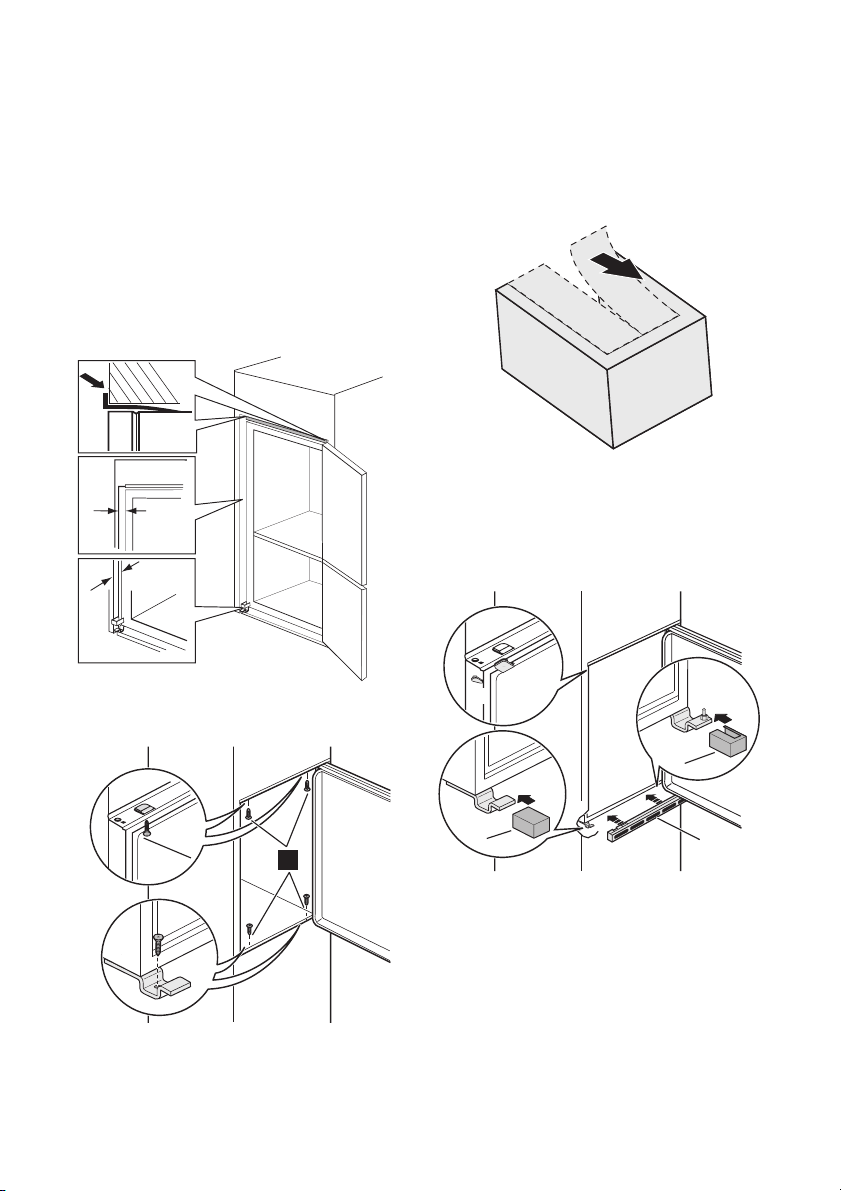

5. Připevněte spotřebič k výklenku čtyřmi šrouby.

6. Odstraňte správnou část krytu závěsu (E). Dbejte na to, abyste odstranili část označenou DX v případě pravého závě- su a část SX v případě levého závěsu.

7. Připevněte kryty (C, D) k příchytkám a otvorům závěsu. Instalujte větrací mřížku (B). Připevněte kryty závěsu (E) k závěsu.

8. Pokud se spotřebič připojuje k dvířkům kuchyňské skříňky bočně: a) Uvolněte šrouby v držácích (H). b) Posuňte držáky (H). c) Znovu utáhněte šrouby.

Page 16

16 electrolux

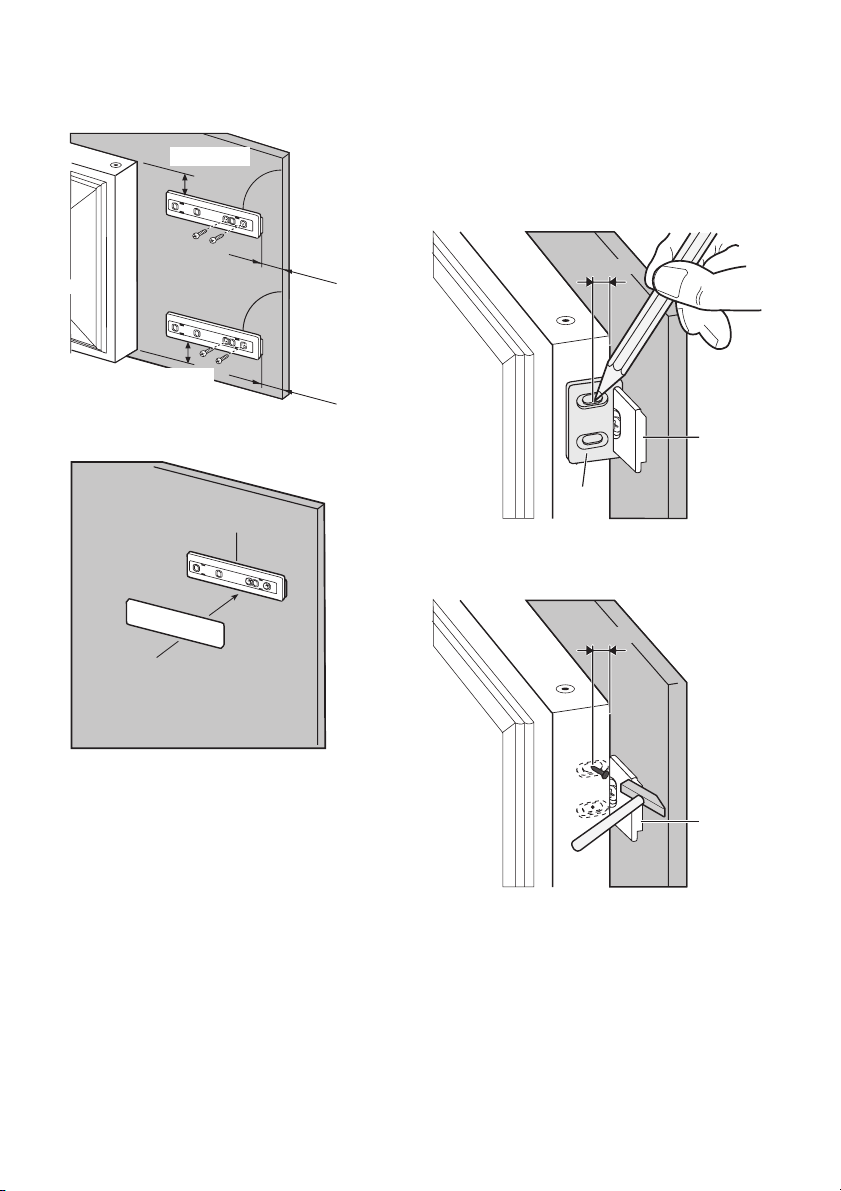

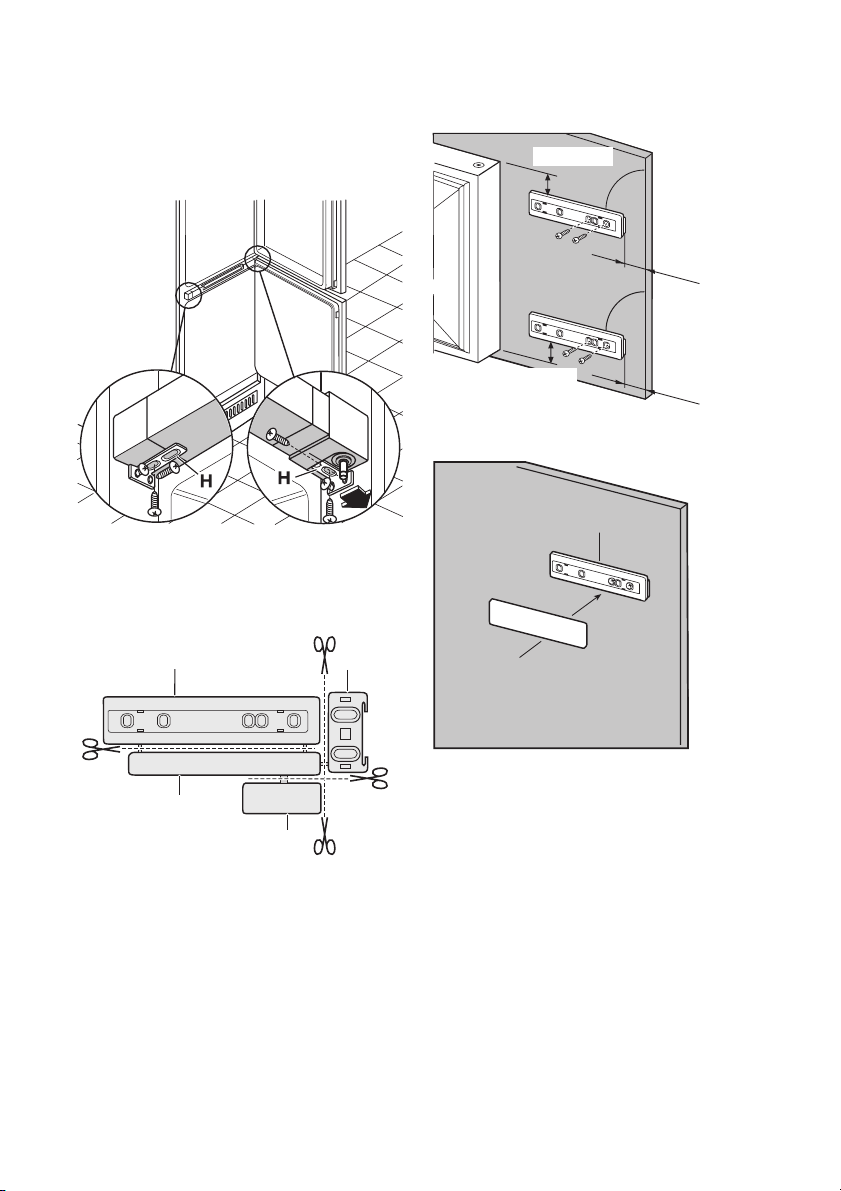

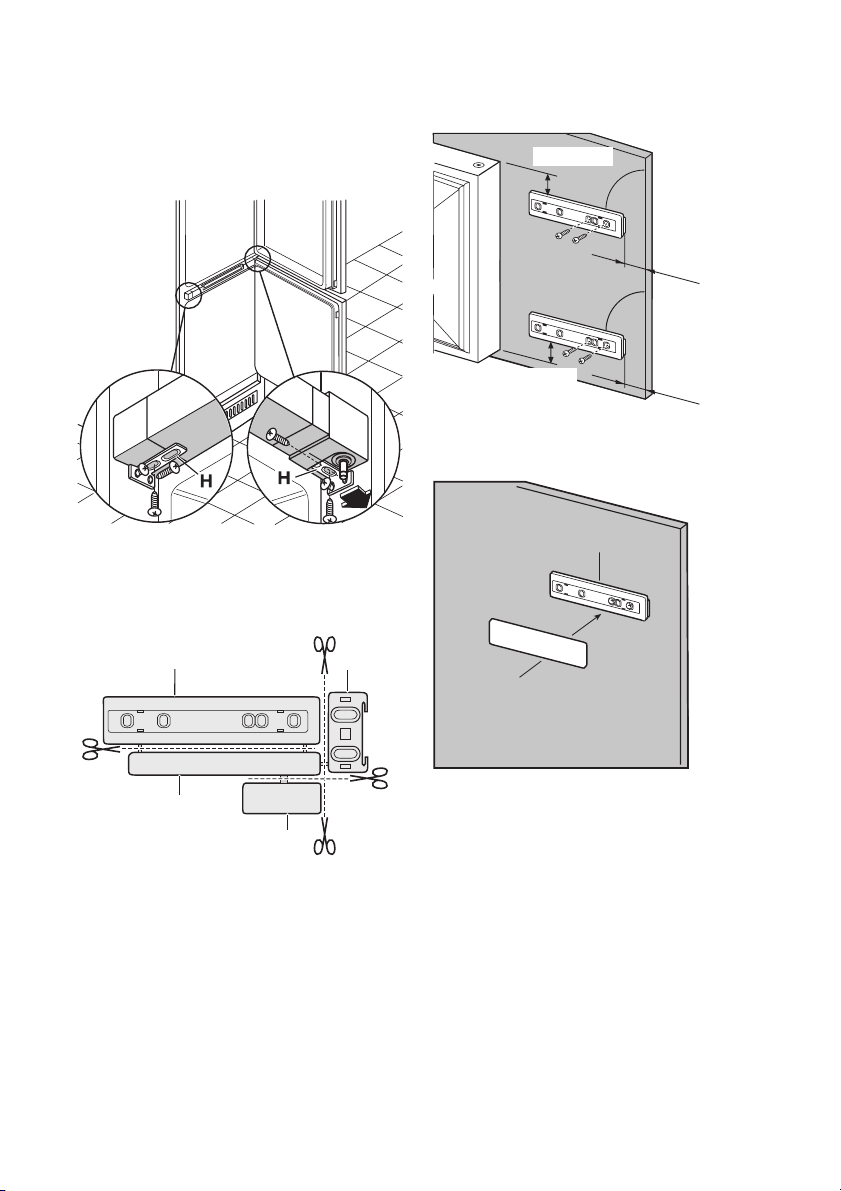

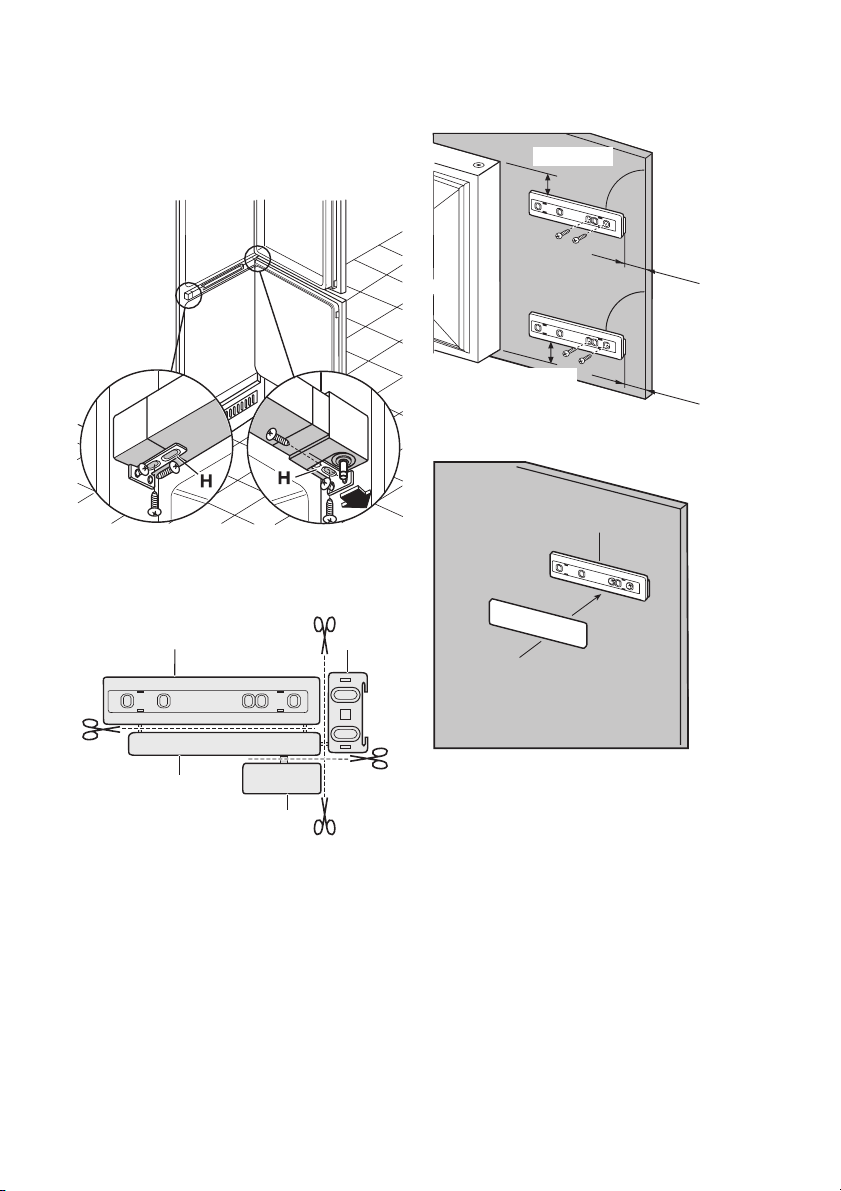

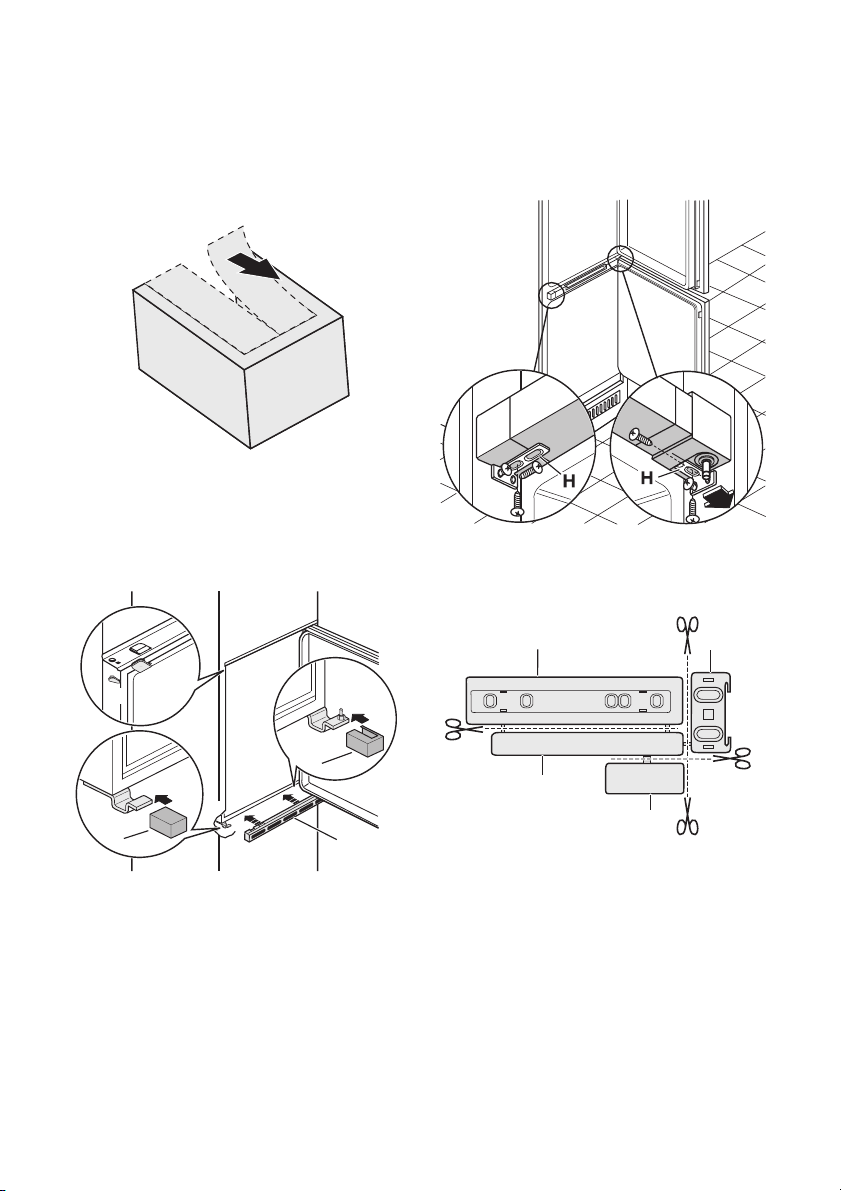

9. Oddělte díly Ha, Hb, Hc a Hd.

10. Namontujte díl Ha na vnitřní stranu kuchyňské skříňky.

ca. 50 mm

90°

21 mm

90°

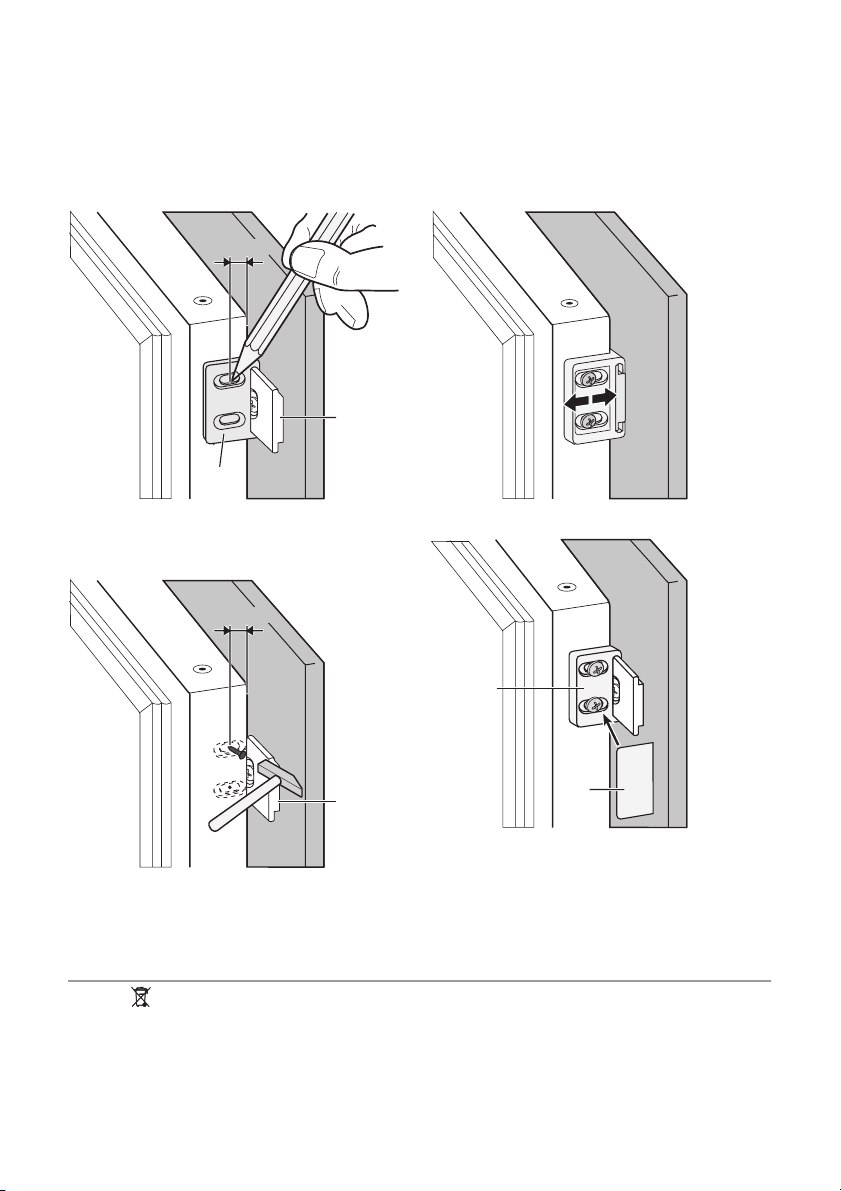

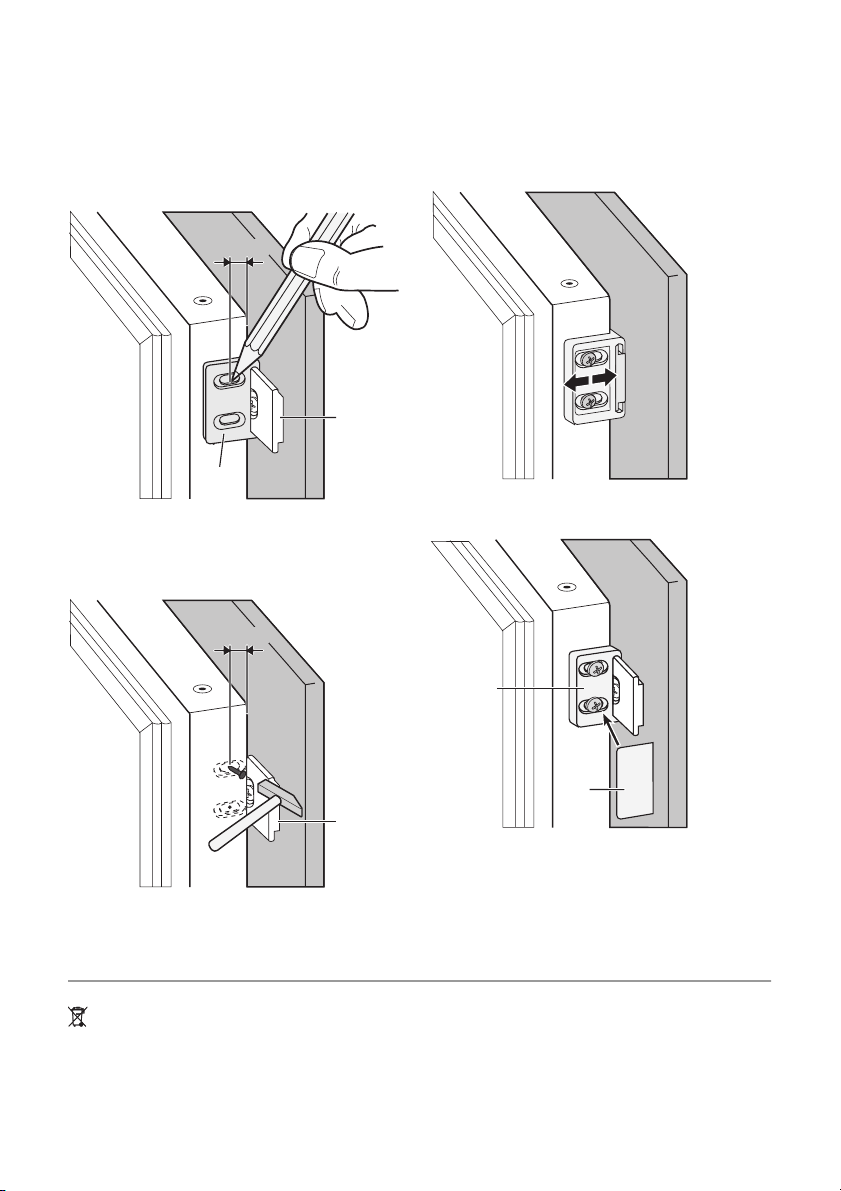

12. Otevřete dvířka spotřebiče a dvířka kuchyňské skříňky o 90°. Do vodicí lišty (Ha) vložte malý čtvere- ček (Hb). Přiložte k sobě dvířka spotřebiče a dvířka kuchyňské skříňky a vyznačte otvory.

8 mm

13. Odstraňte držáky a vyznačte vzdálenost 8 mm od vnějšího okraje dveří, kam se připevní hřebík (K).

8 mm

ca. 50 mm

11. Nasuňte díl Hc na díl Ha.

21 mm

Page 17

electrolux 17

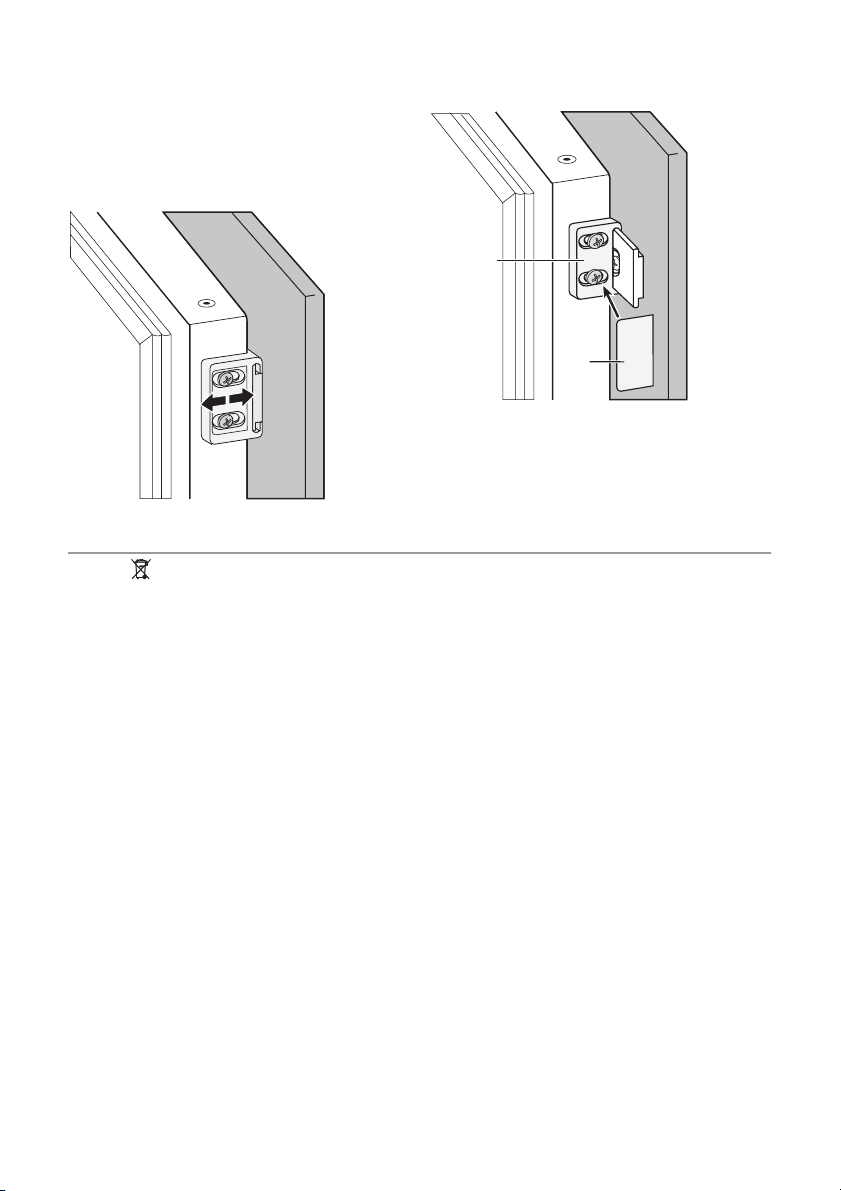

14. Malý čtvereček opět umístěte na vodicí lištu a připevněte ho přiloženými šrouby. Vyrovnejte dvířka spotřebiče a dvířka kuchyňské skříňky seřízením dílu Hb.

15. Přitiskněte díl Hd na díl Hb.

Na závěr zkontrolujte následující:

• Všechny šrouby jsou dotažené.

• Magnetický těsnicí pásek je připevněný těsně ke skříni.

POZNÁMKY K ŽIVOTNÍMU PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí

a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Page 18

18 electrolux

Electrolux. Thinking of you.

Többet is megtudhat elképzeléseinkrol a www.electrolux.com

TARTALOMJEGYZÉK

Biztonsági információk 18 Kezelőpanel 20 Első használat 22 Napi használat 22 Hasznos javaslatok és tanácsok 24

BIZTONSÁGI INFORMÁCIÓK

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően. Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

címen

Ápolás és tisztítás 25 Mit tegyek, ha... 27 Műszaki adatok 29 Üzembe helyezés 29 Környezetvédelmi tudnivalók 34

A változtatások jogát fenntartjuk

• A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

• Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonsági tudnivalók

Vigyázat

A készülékházon vagy a beépített szerkezeten lévő szellőzőnyílásokat tartsa akadálymentesen.

• A készülék rendeltetése élelmiszerek és/ vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató ismerteti.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.

•Ne működtessen más elektromos készü- léket (például fagylaltkészítő gépet) hűtő- berendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.

• Ügyeljen arra, hogy ne sérüljön meg a hű- tőkör.

• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre

Page 19

electrolux 19

csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony. A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg. Ha a hűtőkör megsérült: – kerülje nyílt láng és tűzgyújtó eszközök

használatát

–alaposan szellőztesse ki azt a helyisé-

get, ahol a készülék található

• Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

Vigyázat A veszélyhelyzetek megelő- zése érdekében mindenféle elektromos részegység (hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad

meghosszabbítani.

2. Ügyeljen arra, hogy a hálózati dugaszt

ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.

3. Gondoskodjon arról, hogy a készülék

hálózati dugasza hozzáférhető legyen.

4. Ne húzza a hálózati kábelt.

5. Ha a hálózati aljzat ki van lazulva, ne

csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye.

6. Tilos üzemeltetni a készüléket a lám-

paburkolat

nélkül.

• Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el.

• Ne szedjen ki semmit a fagyasztóból, és ne is érjen hozzá ilyenekhez, ha a keze nedves vagy vizes, mivel ez a bőrsérülé- seket, illetve fagyás miatti égési sérüléseket eredményezhet.

• Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.

•

Az ebben a

készülékben működő izzók

kizárólag háztartási eszközökhöz kifej-

7) Ha a belső világításnak van burkolata

8) Ha készülék rendelkezik lámpával.

9) Ha a készülék dérmentesítő rendszerű.

lesztett fényforrások! Nem használhatók a helyiség megvilágítására.

Napi használat

• Ne tegyen meleg edényt a készülék műa- nyag részeire.

• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.

• Ne tegyen élelmiszereket közvetlenül a hátsó falon lévő levegőkimenet elé.

• A fagyasztott élelmiszert kiolvasztás után többé nem szabad újra lefagyasztani.

•Az előrecsomagolt fagyasztott élelmisze- reket az élelmiszergyártó utasításaival összhangban tárolja.

• A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.

• Ne tegyen szénsavas italokat a fagyasztóba, mert nyomás keletkezik a palackban, ami miatt felrobbanhat és kárt okozhat a készülékben.

• A jégnyalóka fagyásból eredő égéseket okozhat, ha rögtön a készülékből kivéve enni kezdik.

Ápolás és tisztítás

• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali aljzatból.

• Ne tisztítsa a készüléket fémtárgyakkal.

• Ne használjon éles tárgyakat a dérnek a készülékről történő eltávolításához. Használjon műanyag kaparókést.

• Rendszeresen vizsgálja meg a hűtőszek- rényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában.

Üzembe helyezés Fontos Az elektromos hálózatra való

csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőriz- ze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott,

Page 20

20 electrolux

ahol a készüléket vásárolta. Ilyen esetben őrizze meg a csomagolást.

• Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba.

•Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.

• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.

• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.

• Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után.

• A készüléket csak ivóvízhálózathoz csatlakoztassa.

10)

Szerviz

• A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakkép-

KEZELŐPANEL

zett villanyszerelőnek vagy kompetens személynek kell elvégeznie.

• A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-ke- ringető rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelő- hab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekkel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegy- ség, különösen hátul a hőcserélő kör-

nyéke. A készüléken használt és szimbólummal megjelölt anyagok újrahasznosíthatóak.

MODE˚C

123 4 5 6

1 BE/KI kapcsoló 2 Fagyasztó hőmérséklet-szabályozója 3 Hűtő-fagyasztó hőmérsékletjelző gomb

5 Funkciógomb

Riasztástörlés kapcsoló

6 Hűtő hőmérséklet-szabályozója

4 Kijelző

Kijelző

1 2 3 4 5 6 7

10) Ha van vízcsatlakozás.

Page 21

electrolux 21

1 Hűtőrekesz kijelzése

Nyitott ajtóra figyelmeztető jelzés

2 Fagyasztórekesz kijelzése

Nyitott ajtóra figyelmeztető jelzés

3 Pozitív vagy negatív hőmérsékletjelzés 4 Hőmérsékletjelzés 5 Action Freeze funkció 6 Shopping funkció 7 Minidac funkció

Bekapcsolás

A kijelző nem világít, miután a csatlakozódugaszt a hálózati aljzatba csatlakoztatta, nyomja meg a BE/KI kapcsolót. Rögtön a készülék bekapcsolása után az alábbi jelek válnak láthatóvá a kezelőpane- len:

• a pozitív vagy negatív hőmérsékletjelzés pozitív lesz, jelezve, hogy a hőmérséklet pozitív;

•a hőmérséklet villog, a kijelző háttérszíne piros, és megszólal egy csengő.

Nyomja meg a Funkciógombot, és a csengő kikapcsol (lásd még a "Magas hőmérséklet miatti riasztás" c. részt). Állítsa be a kívánt hőmérsékletet (lásd a "Hőmérséklet-szabályozás" c. részt).

Kikapcsolás

A készülék úgy kapcsolható ki, hogy a BE/ KI kapcsolót 1 másodpercnél hosszabb ideig lenyomva tartja. Ezt követően a hőmérsékletérték visszaszámolása (-3 -2 -1) látható. Amikor a készüléket kikapcsolják, a kijelző is kialszik.

Hőmérsékletjelzés

A kijelző a Hűtő-fagyasztó hőmérsékletjelző gomb minden egyes lenyomásakor sorrendben az alábbiakat mutatja:

1. – A Hűtőrekesz kijelzése világít.

– A kijelző a hűtő hőmérsékletét mutat-

ja.

2. –

A Fagyasztórekesz kijelzése világít.

11)

– A kijelző a fagyasztó hőmérsékletét

mutatja. 10 másodperc elteltével minden esetben visszatér a kijelzés alapállapota.

Funkciómenü

A Funkciógomb minden egyes lenyomására az alábbi funkciók bekapcsolására kerül sor az óramutató járásával megegyező irányban:

• Action Freeze funkció

• Shopping funkció

• nincs szimbólum: normál üzemelés. Fontos Egyszerre csak egy funkció lehet

BE állásban. A funkciók KI állásba állításához többször

nyomja meg a Funkciógombot, amíg semmilyen ikon nem látható.

Hőmérséklet-szabályozás

A készüléken belüli hőmérsékletet a készülék felső részén található Hőmérséklet-sza- bályozó gombbal lehet szabályozni. A hűtőrekesz hőmérsékletének szabályozását a Hűtő hőmérséklet-szabályozójának elforgatásával tudja elvégezni, és ez többékevésbé +2°C és +8°C között változhat. A fagyasztórekesz hőmérsékletének szabályozását a Fagyasztó hőmérséklet-szabá- lyozójának elforgatásával tudja elvégezni, és ez többé-kevésbé -15°C és -24°C között változhat. A Hőmérséklet-szabályozó elfordítása után a kijelző villogni kezd, és a kívánt hőmérsék- letet mutatja. Az élelmiszerek megfelelő tárolásához az alábbi hőmérsékleteket kell beállítani: +5°C a hűtőszekrényben

-18°C a fagyasztóban. Miután beállította a kívánt hőmérsékletet, és a Hőmérséklet-szabályozót 5 másodpercen belül nem forgatja el, a fagyasztórekesz hő- mérsékletének kijelzését fogja látni. A készülék üzemeltetéséhez a következők szerint járjon el:

• Forgassa el a Hőmérséklet-szabályozót az óramutató járásával megegyező irányban, hogy maximális hűtést érjen el.

• Forgassa a Hőmérséklet-szabályozót az óramutató járásával ellentétes irányban, hogy minimális hűtést érjen el.

Rendszerint egy köztes beállítás a leginkább megfelelő. A pontos beállítás kiválasztásakor azonban szem előtt kell tartani, hogy a készülék bel-

11) Normál körülmények esetén.

Page 22

22 electrolux

sejében uralkodó hőmérséklet az alábbi tényezőktől függ:

•szobahőmérséklet

• az ajtónyitások gyakorisága

• a tárolt élelmiszer mennyisége

• a készülék helye.

Shopping funkció

Ha nagyobb mennyiségű meleg élelmiszert kell behelyeznie, például egy élelmiszer-bevásárlás után, azt javasoljuk, hogy aktiválja a Shopping funkciót a termékek gyorsabb lehűtése és annak megelőzése érdekében, hogy a már a hűtőszekrényben lévő élelmiszerek felmelegedjenek. A Shopping funkció a Funkciógomb (szükség szerint többszöri) megnyomásával akti-

válható, amíg a megfelelő jelenik. A Shopping funkció kb. 6 óra elteltével automatikusan kikapcsol. A Shopping funkció alatt a hűtőrekeszen belül automatikusan bekapcsol a ventillátor.

Fontos

Ez a funkció bármikor kikapcsolható a Funkciógomb megnyomásával (lásd a "Funkció menü" c. részt).

Action Freeze funkció

Friss élelmiszerek lefagyasztásához aktiválnia kell az Action Freeze funkciót. Nyomja meg (szükség szerint többször) a Funkciógombot, amíg a megfelelő ikon meg nem jelenik.

ikon meg nem

A funkció 52 óra elteltével automatikusan kikapcsol. Ez a funkció bármikor kikapcsolható a Funkciógomb megnyomásával (lásd a "Funkció menü" c. részt).

Magas hőmérséklet miatti riasztás

A fagyasztórekeszben a hőmérséklet (például áramkimaradás miatti) emelkedését a következők jelzik:

• villogó hőmérséklet

• fagyasztórekesz villog ( Fagyasztórekesz kijelzése / Nyitott ajtóra figyelmeztető jelzés)

• a kijelző piros fénye

• a csengő hangjelzése

• riasztás jel.

Amikor a normál feltételek helyreálltak:

• a hangjelzés kikapcsol

•a hőmérsékletérték továbbra is villog

• a kijelző fénye piros marad.

Amikor a riasztás kikapcsolásához megnyomja a Funkciógombot / Riasztástörlés kapcsolót, a rekeszben elért legmagasabb

hőmérséklet jelenik meg a kijelzőn hány másodpercre. Ezen a ponton a villogás leáll, a kijelző fénye pedig pirosról fehérre vált. A riasztási fázisban a csengő a Funkciógomb / Riasztástörlés kapcsoló megnyomásával kikapcsolható. A kijelző fénye továbbra is piros marad, amíg helyre nem állnak a normális tárolási körülmények.

né-

ELSŐ HASZNÁLAT

A készülék belsejének tisztítása

A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.

NAPI HASZNÁLAT

Friss élelmiszerek lefagyasztása

A fagyasztórekesz alkalmas friss élelmiszerek lefagyasztására, valamint fagyasztott és mélyhűtött élelmiszerek hosszú távú tárolására. Friss élelmiszer lefagyasztásához aktiválja a Action Freeze funkciót legalább 24 órával

Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a felületét.

azelőtt, hogy a lefagyasztani kívánt élelmiszert behelyezi a fagyasztórekeszbe. Tegye a fagyasztásra váró friss élelmiszert a fagyasztó felső részébe, mivel ez a leghidegebb pont. A 24 óra alatt lefagyasztható maximális élelmiszer-mennyiség az adatlapon van feltün-

Page 23

electrolux 23

tetve, amely a készülék belsejében található. A fagyasztási folyamat 24 órát vesz igénybe: ez alatt az idő alatt ne tegyen be további lefagyasztandó élelmiszert.

Fagyasztott élelmiszerek tárolása

Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe pakolná, üzemeltesse legalább 12 óráig a készüléket a Action Freeze beállításon. ha nagy mennyiségű élelmiszert kíván tárolni, a legjobb teljesítmény elérése érdekében vegye ki az összes fiókot és kosarat a készülékből, és az élelmiszert helyezze a hű- tőpolcokra.

Vigyázat Ügyeljen arra, hogy az élelmiszer ne lépje túl a felső szekció oldalfalán feltüntetett terhelési

határértéket (ahol van ilyen)

Fontos Véletlenszerűen, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között a "felolvadási idő" alatt fel van tüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig a (kihűlés után) újra lefagyasztani.

Kiolvasztás

A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtőrekeszben vagy szobahőmérsékleten kiolvaszthatók, attól függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez. A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőzhetők: ebben az esetben a főzés ideje meghosszabbodik.

Jégakkuk

A fagyasztó legalább egy jégakkut tartalmaz, amely megnöveli a tárolási időtartamot áramkimaradás vagy áramszünet esetén.

Jégkockakészítés

A készülékben egy vagy több jégkockatartó található jégkockák készítéséhez. Töltse fel a tartókat vízzel, majd tegye be őket a fagyasztórekeszbe.

Fontos Amikor a jégkockatartókat ki akarja venni a fagyasztóból, ne próbáljon fémeszközzel segíteni.

Mozgatható polcok

A hűtőszekrény falai több sor csúszósínnel vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni.

Az ajtó polcainak elhelyezése

Ha különböző méretű élelmiszercsomagok tárolásának szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el: Fokozatosan húzza a polcot a nyilakkal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre.

Page 24

24 electrolux

Levegő-visszaforgatás

A hűtőrekeszben egy különleges D.A.C. (dinamikus léghűtéses) ventillátor működik. Ez a berendezés lehetővé teszi az élelmiszerek gyors lehűtését és a hűtőrekeszben egységesebb hőmérséklet fenntartását. Kapcsolja a ventillátort BE állásba a Funkciógomb (szükség szerint többszöri) megnyo-

másával, amíg a megfelelő nem jelenik. Ha a külső hőmérséklet meghaladja a 25°C-ot, állítsa a ventillátort BE állásba. Amikor a Shoppingfunkció BE van kapcsolva, a ventilátor önműködően bekapcsolt állapotba kerül. A ventillátor bármikor KI állásba kapcsolható a Funkciógomb megnyomásával, amíg

ikon el nem tűnik.

ikon meg

HASZNOS JAVASLATOK ÉS TANÁCSOK

Energiatakarékossági ötletek

• Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

•Ha a környezeti hőmérséklet magas, a hőmérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompresszor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérséklet- szabályozót alacsonyabb beállításokra, hogy lehetővé tegye az automatikus leolvasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek friss élelmiszerek hűtéséhez

A legjobb teljesítmény elérése érdekében:

• ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben

• takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája

• úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni őket.

Ötletek a hűtőszekrény használatához

Hasznos tanácsok: Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra. Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst.

Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők. Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük. Tejesüvegek: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében. Ha a banán, krumpli, hagyma vagy fokhagyma nincs becsomagolva, tilos őket a hűtőszekrényben tartani.

Ötletek fagyasztáshoz

Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást:

• az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán belül lefagyasztható;

• a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad további fagyasztásra váró élelmiszert betenni;

•csak első osztályú, friss és alaposan megtisztított élelmiszereket fagyasszon le;

• készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és

Page 25

electrolux 25

hogy a későbbiekben csak a kívánt mennyiséget kelljen felolvasztani;

• csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt;

• ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérsék- lete;

• a zsírszegény ételeket könnyebben és hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát;

• ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhat a bőrön;

• ajánlatos minden egyes csomagon feltüntetni a lefagyasztás dátumát, hogy nyomon lehessen követni a tárolási időket.

ÁPOLÁS ÉS TISZTÍTÁS

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati csatlakozódugó kihúzásával.

Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.

• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmen- tességét.

• gondosan öblítse le és szárítsa meg.

Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket. Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Ötletek fagyasztott élelmiszerek tárolásához

Annak érdekében, hogy a legjobb teljesítményt érje el a készüléknél:

• ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó;

• gondoskodjon róla, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletből a fagyasztóba.

• ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

• A kiolvasztott élelmiszerek nagyon gyorsan romlanak, nem fagyaszthatók vissza.

• Ne lépje túl az élelmiszergyártó által feltüntetett tárolási időtartamot.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort egy kefével. Ezzel a művelettel javíthatja a készülék teljesítményét, és csökkentheti az áramfogyasztást.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hűtőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott. A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

A hűtőszekrény leolvasztása

Rendeltetésszerű használat közben a dér minden alkalommal automatikusan leolvad a hűtőrekesz párologtatójáról, amint leáll a kompresszor. A jégmentesítéssel keletkezett víz a készülék hátulján kialakított elvezető csatornán keresztül egy, a kompresszoron elhelyezett tartályba kerül, ahol párolgásával hozzájárul a kompresszor hűté- séhez.

Page 26

26 electrolux

Fontos, hogy a vízelvezető csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre. Használja a kapott speciális tisztítót, amely már eleve bent található a lefolyónyílás belsejében.

A fagyasztó leolvasztása

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül. Olvassza le a fagyasztót, amikor a zúzmararéteg vastagsága meghaladja a 3-5 mm-t.

Fontos A leolvasztás előtt kb. 12 órával állítsa a hőmérséklet-szabályozót a magasabb beállításokra annak érdekében, hogy elegendő hűtési tartalék halmozódjon fel a működés megszakítására.

A zúzmara eltávolításához kövesse az alábbi utasításokat:

1. Kapcsolja ki a készüléket.

2. Szedjen ki minden tárolt élelmiszert, csomagolja őket több réget újságpapírba, és tegye hideg helyre.

Figyelem Ne érintse meg a fagyasztott árukat nedves kézzel. Keze hozzáfagyhat az élelmiszerhez.

3. Hagyja nyitva az ajtót, és tegye a műa- nyag kaparólapátot az alsó középső megfelelő támaszra, és tegyen alá egy lavórt a kiolvadt víz összegyűjtése céljából

A leolvasztási folyamat felgyorsítása érdekében helyezzen egy fazék meleg vizet a fagyasztórekeszbe. Emellett távolítsa el azokat a jégdarabokat, amelyek a leolvasztás befejezése előtt letörhetők.

4. A jégmentesítés befejezése után szárítsa ki alaposan a készülék belsejét, és tegye el a jégkaparót későbbi használatra.

5. Kapcsolja be a készüléket.

6. Két-három óra elteltével pakolja vissza a korábban kiszedett élelmiszereket a rekeszbe.

Vigyázat Soha ne próbálja meg éles fémeszközök segítségével lekaparni a jeget a párologtatóról, mert megsértheti. Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket az olvasztási folyamat elősegítésére, ha azokat a gyártó nem ajánlja. Ha a jégmentesítés alatt a fagyasztott élelmiszercsomagoknak megemelkedik a hőmérséklete, emiatt lerövidülhet a biztonságos tárolási élettartamuk.

A készülék üzemen kívül helyezése

Amikor a készüléket hosszabb időn keresztül nem használják, tegye meg az alábbi óvintézkedéseket:

Page 27

electrolux 27

• válassza le a készüléket a tápháló-

zatról;

• vegye ki az összes élelmiszert;

•

olvassza le

12)

és tisztítsa meg a készülé-

Ha a fagyasztót bekapcsolva hagyja, kérjen meg valakit, hogy alkalmanként ellenőrizze, nehogy egy áramkimaradás esetén a benne lévő élelmiszer tönkremenjen.

ket és az összes tartozékot;

• hagyja résnyire nyitva az ajtót/ajtókat, hogy ne képződjenek kellemetlen szagok.

MIT TEGYEK, HA...

Vigyázat A hibaelhárítás megkezdése előtt húzza ki a hálózati dugaszt a fali aljzatból. Csak szakképzett villanyszerelő vagy kompetens személy végezhet el bármilyen olyan hibaelhárítást, amely nem szerepel a jelen kézikönyvben.

Probléma Lehetséges ok Megoldás

A készülék nem műkö- dik. A lámpa nem műkö- dik.

A hálózati dugasz nincs helyes-

A készülék nem kap áramot.

Megszólal a csengő. A fagyasztóban a hőmérséklet

A lámpa nem működik. A lámpa készenléti üzemmód-

A lámpa hibás. Olvassa el az "Izzó kicserélése" c.

A kompresszor folyamatosan működik.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

Túl gyakori az ajtó nyitogatása. Ne hagyja nyitva az ajtót a szük-

A termékhőmérséklet túl magas. Hagyja, hogy a termékhőmérsék-

A szobahőmérséklet túl magas. Csökkentse a szobahőmérsékle-

Víz folyik le a hűtőszek- rény hátlapján.

A készülék ki van kapcsolva. Kapcsolja be a készüléket.

en csatlakoztatva a hálózati aljzatba.

Nincs feszültség a hálózati aljzatban.

túl magas.

ban van.

A hőmérséklet nincs helyesen beállítva.

Az automatikus leolvasztási folyamat során a zúzmara leolvad a hátlapon.

Fontos Normál használat közben a bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása).

Csatlakoztassa a hálózati dugaszt helyesen a hálózati aljzatba.

Csatlakoztasson egy másik elektromos készüléket a hálózati aljzatba. Forduljon szakképzett villanyszerelőhöz.

Olvassa el a "Túl magas hőmér- séklet miatti riasztás" c. szakaszt

Zárja be és nyissa ki az ajtót.

szakaszt. Állítson be magasabb hőmérsék-

letet.

szakaszt.

ségesnél hosszabb időn át.

let a szobahőmérsékletre csökkenjen a tárolás előtt.

tet. Ez normális jelenség.

12) Ha szükséges.

Page 28

28 electrolux

Probléma Lehetséges ok Megoldás

Víz folyik be a hűtőszek- rénybe.

Az élelmiszerek megakadályoz-

Víz folyik a padlóra.

A készülékben a hőmér- séklet túl alacsony.

A készülékben a hőmér- séklet túl magas.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

A termékhőmérséklet túl magas. Hagyja, hogy a termékhőmérsék-

Túl sok termék van tárolva egy

A hűtőszekrényben a hő- mérséklet túl magas.

A fagyasztóban a hőmér- séklet túl magas.

Túl sok a zúzmara.

Az ajtó nincs jól becsukva. Olvassa el "Az ajtó bezárása" c.

A vízkifolyó eltömődött. Tisztítsa ki a vízkifolyót.

zák, hogy a víz a vízgyűjtőbe folyjon.

A leolvasztási vízkifolyó nem a kompresszor fölötti párologtató tálcához csatlakozik.

A hőmérséklet-szabályozó nincs helyesen beállítva.

időben. Nincs hideglevegő-keringetés a

készülékben.

A termékek túl közel vannak egymáshoz.

Az élelmiszer nincs megfelelően becsomagolva.

Ügyeljen rá, hogy a termékek ne érjenek a hátsó falhoz.

Csatlakoztassa a leolvasztási vízkifolyót a párologtató tálcához.

Állítson be magasabb hőmérsék- letet.

Állítson be alacsonyabb hőmér- sékletet.

szakaszt.

let a szobahőmérsékletre csökkenjen a tárolás előtt.

Tároljon kevesebb terméket egy időben.

Gondoskodjon arról, hogy legyen hideglevegő-keringetés a készülékben.

Tárolja a termékeket úgy, hogy legyen hideglevegő-keringés a készülékben.

Csomagolja be megfelelően az élelmiszereket.

szakaszt.

Az izzó cseréje

Ha ki kívánja cserélni az izzót, hajtsa végre a következő lépéseket:

1. Válassza le a készüléket a hálózatról.

2. Nyomja le a hátsó kampót, és ezzel

egyidejűleg csúsztassa a fedelet a nyíllal jelölt irányban.

3. Cserélje ki az izzót egy ugyanolyan telje-

sítményű és kifejezetten háztartási ké- szülékek számára tervezett izzóra (a maximális teljesítmény megtekinthető a lámpaburkolaton).

4. Az eredeti pozíciójába csúsztatva he-

lyezze vissza a lámpafedelet.

5. Csatlakoztassa ismét a készüléket.

6. Nyissa ki az ajtót, és ellenőrizze le, hogy

a világítás bekapcsol-e.

Az ajtó záródása

1. Tisztítsa meg az ajtótömítéseket.

Page 29

electrolux 29

2. Szükség esetén állítsa be az ajtót. Ol-

vassa el az "Üzembe helyezés" c. szakaszt.

3. Szükség esetén cserélje ki a hibás ajtótömítéseket. Forduljon a márkaszervizhez.

MŰSZAKI ADATOK

Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

Gyártó védjegye Electrolux A készülék kategóriája Hűtőszekrény - fagyasztószekrény Magasság a fülke mm 1780 szélessége a fülke mm 560 Mélység a fülke mm 550 Hűtőtér nettó térfogata liter 210 Fagyasztótér nettó térfogata liter 70 Energiaosztály (A++ és G között, ahol az A

++ a leghatékonyabb, a G a legkevésbé hatékony)

Energiafogyasztás (a használattól és az elhelyezéstől függően)

Fagyasztótér csillagszám jele **** Áramkimaradási biztomság óra 24 Fagyasztási teljesítmény kg/24 óra 13 Klímaosztály SN/N/ST/T Feszültség Volt 230-240 Zajteljesítmény dB/A 35 Beépíthető Igen

A műszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén.

A+

kWh/év 310

ÜZEMBE HELYEZÉS

A készülék üzembe helyezése előtt figyelmesen olvassa el a "Biztonsági információk" c. szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében.

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hőmérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-

besoro-

lás

SN +10°C és +32°C között N +16°C és +32°C között ST +16°C és + 38°C között T +16°C és + 43°C között

Környezeti hőmérséklet

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződ- jön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel.

Page 30

30 electrolux

A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelő- vel. A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be. Ez a készülék megfelel az EGK irányelveknek.

Az ajtó megfordításának lehetősége

A készülék ajtaja jobbra nyílik. Ha azt kívánja, hogy az ajtó balra nyíljon, hajtsa végre a következő lépéseket a készülék üzembe helyezése előtt:

1. Lazítsa meg a felső csapot, és vegye ki a távtartót.

2. Vegye le a felső csapot és a felső ajtót.

3. Csavarja ki a csapokat (B) és a távtartókat (C).

4. Vegye le az alsó ajtót.

5. Lazítsa meg az alsó csapot.

Az ellenkező oldalon:

1. Illessze be az alsó csapot.

2. Szerelje fel az alsó ajtót.

3. Szerelje vissza a csapokat (B) és a távtartókat (C) a másik oldalon a középső zsanérra.

4. Szerelje fel a felső ajtót.

5. Húzza meg a távtartót, és húzza meg a felső csapot.

Szellőzési követelmények

A készülék mögött megfelelő légáramlást kell biztosítani.

min.

200 cm

min.

200 cm

A készülék üzembe helyezése

Figyelem Ügyeljen arra, hogy a

hálózati kábel szabadon mozogjon.

Hajtsa végre a következő lépéseket.

Page 31

electrolux 31

1. Ha szükséges, vágjon egy darab öntapadós szalagot, és az ábra szerint ragassza a készülékre.

2. Fúrja át az A zsanérborítást, amint a kép mutatja. Tegye az A és A1 borítást (a tasakból) a középső zsanérba.

3. Állítsa be a készüléket a mélyedésbe. Tolja a készüléket a nyilak irányába (1), amíg a felső fedél neki nem ütközik a konyhabútornak. Tolja a készüléket a a konyhaszekrénynek, a nyilak irányába (2), a zsanérral ellentétes oldalon.

A1A

Page 32

32 electrolux

4. Igazítsa be a készüléket a mélyedésbe. Ügyeljen arra, hogy a készülék és a konyhaszekrény elülső széle közötti távolság 44 mm legyen. A (tartozékok tasakjában lévő) alsó zsanérfedél garantálja, hogy a készülék és a konyhabútor közötti távolság megfelelő legyen. Ügyeljen arra, hogy a készülék és a konyhaszekrény közötti térköz 4 mm legyen. Nyissa ki az ajtót. Tegye az alsó zsanérfedelet a helyére.

4mm

44mm

6. Távolítsa el a zsanérfedélről a megfelelő részt (E). Ügyeljen arra, hogy eltávolítsa a DX-szel jelzett alkatrészt a jobb oldali zsanér esetén, illetve az SX-szel jelzett alkatrészt ellenkező esetben.

7. Tegye fel a fedeleket (C, D) a fülekre és zsanérnyílásokra. Szerelje fel a szellőzőrácsot (B). Tegye fel a zsanérfedeleket (E) a zsanérra.

5. Rögzítse a készüléket a mélyedéshez 4 csavarral.

Page 33

electrolux 33

8. A készüléknek oldalirányból kell csatlakoznia a konyhabútor ajtajához: a) Lazítsa meg a rögzítő konzolokban

(H) lévő csavarokat. b) Vegye le a konzolokat (H). c) Húzza meg ismét a csavarokat.

9. Válassza le a Ha, Hb, Hc és Hd alkatrészeket

10. Szerelje fel a Ha alkatrészt a konyhabútor belső oldalára.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

11. Helyezze fel a Hc alkatrészt a Ha alkatrészre.

21 mm

Page 34

34 electrolux

12. Nyissa ki a készülék ajtaját és a konyhabútor ajtaját 90°-os szögben. Tegye be a kis négyszögletű idomot (Hb) a vezetőbe (Ha). Szerelje össze a készülék ajtaját és a bútorajtót, majd jelölje be a nyílásokat.

8 mm

13. Vegye ki a konzolokat, és jelöljön be egy 8 mm-es távolságot az ajtó külső szélétől számítva, ahová a szöget kell tenni (K).

8 mm

14. Tegye rá újra a kis négyszögletű idomot a megvezetőre, majd rögzítse a kapott csavarok segítségével. Igazítsa be a bútorajtót és a készülék ajtaját a Hb alkatrész beállításával.

15. Helyezze fel a Hd alkatrészt a Hb alkatrészre.

Hajtson végre egy végső ellenőrzést, hogy megbizonyosodjon következőkről:

• Minden csavar meg van húzva.

• A mágneses tömítőcsík szorosan hozzá-

KÖRNYEZETVÉDELMI TUDNIVALÓK

A terméken vagy a csomagoláson található

szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék

helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan,

tapad-e a konyhaszekrényhez.

Page 35

electrolux 35

kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok

kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Page 36

36 electrolux

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa 36 Panel sterowania 38 Pierwsze użycie 41 Codzienna eksploatacja 41 Przydatne rady i wskazówki 42

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego

powiadomienia

Konserwacja i czyszczenie 43 Co zrobić, gdy… 45 Dane techniczne 48 Instalacja 48 Ochrona środowiska 53

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

W celu zapewnienia bezpieczeństwa użyt- kownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania urządzenia oraz przekazanie jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządzenia. W celu uniknięcia szkód na zdrowiu i życiu osób oraz szkód materialnych należy przestrzegać środków ostrożności podanych w niniejszej instrukcji obsługi, gdyż producent nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.

Bezpieczeństwo dzieci i osób upośledzonych

• Niniejsze urzą

ne do użytku przez osoby (w tym dzieci)

o ograniczonych zdolnościach fizycz-

nych, sensorycznych czy umysłowych, a

także nieposiadające wiedzy lub do-

świadczenia w użytkowaniu tego typu

urządzeń, chyba, że będą one nadzoro-

wane lub zostaną poinstruowane na te-

mat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpie-

czeństwo.

Dzieci należy pilnować, aby mieć pew-

ność, że nie bawią się urządzeniem.

•Opakowanie należy przechowywać w

miejscu niedostępnym dla dzieci. Istnieje

ryzyko uduszenia.

dzenie nie jest przeznaczo-

• W przypadku utylizacji urządzenia należy wyjąć wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i odkręcić drzwi, aby uchronić bawiące się dzieci przed pora przed zamknięciem się w środku urzą- dzenia.

•Jeśli to urządzenie zawierające magne- tyczne uszczelnienie drzwi ma zastąpić urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji należy usunąć blokadę. Zapobiegnie to przypadkowemu uwięzieniu dziecka.

Ogólne zasady bezpieczeństwa

Ostrzeżenie!

Otwory wentylacyjne w obudowie urządze- nia lub w meblu do zabudowy nie mogą być zakryte ani zanieczyszczone.

•Urządzenie jest przeznaczone do prze- chowywania żywności i/lub napojów w zwykłych warunkach domowych, tak jak to opisano w niniejszej instrukcji obsługi.

•Do przyśpieszenia procesu rozmrażania nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod.

• Nie należy stosować innych urządzeń elektrycznych (np. maszynek do lodów) wewnątrz urządzeń chłodniczych, o ile nie zostały one dopuszczone do tego celu przez producenta.

•Należy zachować ostrożność, aby nie uszkodzić układu chłodniczego.

żeniem prądem lub

Page 37

electrolux 37

•W układzie chłodniczym urządzenia znaj- duje się czynnik chłodniczy izobutan (R600a), który jest ekologicznym gazem naturalnym (jednak jest łatwopalny). Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żadne elementy układu chłodniczego. Jeśli układ chłodniczy został uszkodzony, należy: –unikać otwartego płomienia oraz in-

nych źródeł zapłonu;

–dokładnie przewietrzyć pomieszczenie,

w którym znajduje się urządzenie.

•Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfika- cji lub zmian konstrukcyjnych w urządze- niu. Jakiekolwiek uszkodzenia przewodu zasilającego mogą spowodować zwarcie, pożar i/lub porażenie prądem.

Ostrzeżenie! Aby uniknąć niebezpie- czeństwa, wszelkie elementy elektryczne (przewód zasilający, wtyczkę, sprę- żarkę) może wymienić wyłącznie autoryzowany serwis lub technik o odpowiednich kwalifikacjach.

1. Nie wolno przedłużać przewodu zasi-

lającego.

2. Należy upewnić się, że wtyczka prze-

wodu zasilającego nie została przygnieciona ani uszkodzona przez tylną ściankę urządzenia. Przygnieciona lub uszkodzona wtyczka może się przegrzewać i spowodować pożar.

3. Należy zapewnić dostęp do wtyczki

przewodu zasilającego urządzenia.

4. Nie ciągnąć za przewód zasilający.

5. Jeżeli gniazdko sieciowe jest obluzo-

wane, nie wolno wkładać do niego wtyczki przewodu zasilają

cego. Występuje zagrożenie porażenia prądem lub pożaru.

6. Nie wolno używać urządzenia bez

13)

klosza żarówki

oświetlenia wnętrza.

•Urządzenie jest ciężkie. Należy zachować ostrożność podczas jego przenoszenia.

• Nie wolno wyjmować ani dotykać przedmiotów w komorze zamrażarki wilgotnymi/mokrymi rękoma, ponieważ może to

13) Jeśli urządzenie jest wyposażone w klosz.

14) Jeśli urządzenie jest wyposażone w oświetlenie.

15) Jeśli urządzenie jest bezszronowe.

spowodować uszkodzenie skóry lub odmrożenie.

• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.

•

Żarówki oświetlenia

14)

zastosowane w tym urządzeniu są specjalnymi żarówka- mi przeznaczonymi wyłącznie do urzą- dzeń domowych. Nie nadają się one do oświetlania pomieszczeń domowych.

Codzienna eksploatacja

• Nie wolno stawiać gorących naczyń na plastikowych elementach urządzenia.

• Nie wolno przechowywać łatwopalnych gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.

• Nie wolno umieszczać żywności bezpośrednio przy otworze wentylacyjnym na

tylnej ściance.

15)

•Mrożonek nie wolno ponownie zamrażać po rozmrożeniu.

• Zapakowaną zamrożoną żywność należy przechowywać zgodnie z instrukcjami jej producenta.

•Należy ściśle stosować się do wskazó- wek dotyczących przechowywania podanych przez producenta urządzenia. Patrz odpowiednie instrukcje.

•W zamrażarce nie należy przechowywać napojów gazowanych, ponieważ duże ciśnienie w pojemniku może spowodować ich eksplozję i w rezultacie uszkodzenie urządzenia.

•Lody na patyku mogą być przyczyną od- mrożeń w przypadku konsumpcji bezpośrednio po ich wyjęciu z zamrażarki.

Konserwacja i czyszczenie

• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilaj

ącego z gniazd-

ka.

• Nie wolno czyścić urządzenia metalowymi przedmiotami.

• Nie wolno używać ostrych przedmiotów do usuwania szronu z urządzenia. Należy stosować plastikową skrobaczkę.

•Należy regularnie sprawdzać otwór od- pływowy skroplin w chłodziarce. W razie konieczności należy go wyczyścić. Jeżeli

Page 38

38 electrolux

otwór odpływowy jest zablokowany, woda zacznie się zbierać na dnie chłodziar- ki.

Instalacja Ważne! Podłączenie elektryczne

urządzenia należy wykonać zgodnie z wskazówkami podanymi w odpowiednich rozdziałach.

•Rozpakować urządzenie i sprawdzić, czy nie jest w żaden sposób uszkodzone. Nie wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy natychmiast zgłosić sprzedawcy. W tym przypadku należy zachować opakowanie.

• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urzą- dzenia, aby olej mógł spłynąć z powrotem do sprężarki.

•Należy zapewnić odpowiednią wentylację ze wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczają- cą wentylację, nale

ży postępować zgodnie z wskazówkami dotyczącymi instalacji.

•W razie możliwości tylną ściankę urzą- dzenia należy ustawić od ściany, aby uniknąć dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.

•Urządzenia nie wolno umieszczać w po- bliżu kaloryferów lub kuchenek.

•Należy zadbać o to, aby po instalacji urządzenia możliwy był dostęp do wtyczki sieciowej.

•Urządzenie można podłączyć wyłącznie do instalacji doprowadzającej wodę pit-

16)

ną.

Serwis

• Wszelkie prace elektryczne związane z serwisowaniem urządzenia powinny być przeprowadzone przez wykwalifikowanego elektryka lub inną kompetentną osobę.

• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Ochrona środowiska

W obiegu czynnika chłodniczego ani w materiałach izolacyjnych urządzenia nie ma gazów szkodliwych dla warstwy ozonowej. Urządzenia nie należy wyrzucać wraz z odpadami komunalnymi i

śmieciami. Pianka izolacyjna zawiera łatwopalne gazy: urządzenie należy uty-

lizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz lokalnych. Należy unikać uszkodzenia układu chłodniczego, szczególnie z tyłu przy wymienniku ciepła. Materiały zastosowane w urządzeniu, któ-

re są oznaczone symbolem

, nadają

się do ponownego przetworzenia.

PANEL STEROWANIA

MODE˚C

123 4 5 6

1 Przycisk WŁ./WYŁ. 2 Regulator temperatury zamrażarki 3 Przycisk wskaźnika temperatury chło-

dziarki/zamrażarki

16) Jeśli przewidziane jest podłączenie do sieci wodociągowej.

4 Wyświetlacz 5 Przycisk funkcji

Przycisk kasowania alarmu

6 Regulator temperatury chłodziarki

Page 39

Wyświetlacz

1 2 3 4 5 6 7

electrolux 39

1 Wskaźnik komory chłodziarki

Wskaźnik alarmu otwartych drzwi

2 Wskaźnik komory zamrażarki

Wskaźnik alarmu otwartych drzwi

3 Wskaźnik dodatniej lub ujemnej tempe-

ratury

4 Wskaźnik temperatury 5 Funkcja Action Freeze 6 Funkcja Shopping 7 Funkcja Minidac

Włączanie

Jeśli po włożeniu wtyczki do gniazdka wy- świetlacz się nie podświetli, nacisnąć wy- łącznik (WŁ./WYŁ.).

Po uruchomieniu na panelu sterowania pojawią się następujące wskaźniki:

• Wskaźnik ujemnej lub dodatniej temperatury będzie dodatni, co oznacza, że temperatura jest powyżej zera.

• Wskaźnik temperatury pulsuje, tło wyświetlacza jest czerwone i słychać brzęczyk.

Wcisnąć przycisk funkcji, a brzęczyk się wyłączy (patrz również "Alarm przekroczenia temperatury" ) . Ustawić żądaną temperaturę (patrz "Regulacja temperatury").

Wyłączanie

Aby wyłączyć urządzenie, należy nacisnąć wyłącznik (W

Ł./WYŁ.) i przytrzymać przez ponad 1 sekundę. Następnie wyświetli się wskazanie odliczania temperatury w kolejności -3 -2 -1. Gdy urządzenie jest wyłączone, wyświetlacz gaśnie.

Wskaźnik temperatury

Po każdym wciśnięciu przycisku wskaźnika temperatury chłodziarko-zamrażarki na wy-

17) W normalnych warunkach.

świetlaczu pojawiają się następujące informacje w kolejności:

1. – Wskaźnik komory chłodziarki jest włączony.

–Na wyświetlaczu pojawia się tempera-

tura chłodziarki.

2. – Wskaźnik komory zamrażarki jest włą-

17)

czony.

–Na wyświetlaczu pojawia się tempera-

tura zamrażarki.

Zawsze po 10 sekundach powraca normalny stan wyświetlania.

Menu funkcji

Po każdym wciśnięciu przycisku funkcji włączają się następujące funkcje, w kolejności zgodnej z ruchem wskazówek zegara:

• Funkcja Action Freeze

• Funkcja Shopping

• Bez symbolu: normalne działanie.

Ważne! Można włączyć tylko jedną funkcję na raz.

Aby wyłączyć funkcje, należy wciskać przycisk funkcji dopóki nie znikną wszystkie symbole.

Regulacja temperatury

Temperaturą w urządzeniu steruje regulator temperatury znajdujący się w górnej części urządzenia. Obracając pokrętłem regulacji temperatury chłodziarki można ustawić temperaturę komory chłodziarki w zakresie od +2°C do +8°C. Obracając pokr

ętłem regulacji temperatury zamrażarki można ustawić temperaturę komory zamrażarki w zakresie od -15°C do

-24°C.

Page 40

40 electrolux

Podczas obracania regulatora temperatury wyświetlacz miga i pokazuje wybraną temperaturę. W celu zapewnienia optymalnych warunków przechowywania żywności należy wybrać następujące ustawienia temperatury: +5°C w komorze chłodziarki.

-18°C w komorze zamrażarki. Po ustawieniu żądanej temperatury, jeśli położenie regulatora temperatury nie zostanie zmienione w ciągu 5 sekund, wskazana zostanie temperatura zamrażarki. Aby korzystać z urządzenia, należy:

•obrócić pokrętło regulatora temperatury w stronę zgodną z ruchem wskazówek zegara, aby uzyskać największe chłodze- nie

•obrócić pokrętło regulatora temperatury w stronę przeciwną do ruchu wskazówek zegara, aby uzyskać najmniejsze chło- dzenie

Zazwyczaj ustawienie w położeniu pośred- nim jest najodpowiedniejsze.

adne ustawienie temperatury należy

Dokł wybrać, biorąc pod uwagę fakt, że temperatura wewnątrz urządzenia zależy od takich czynników, jak:

• temperatura w pomieszczeniu,

•częstość otwierania drzwi,

•ilość przechowywanej żywności,

• lokalizacja urządzenia.

Funkcja Shopping

Jeżeli istnieje konieczność przechowania większej ilości ciepłych produktów spożywczych, na przykład po dokonaniu zakupów, zaleca się uruchomienie funkcji Shopping, w celu szybkiego schłodzenia produktów bez doprowadzania do podwyższenia temperatury żywności będącej już wewnątrz chłodziarki. Funkcję Shopping włącza się, wciskając przycisk funkcji (kilka razy w razie potrzeby),

dopóki nie pojawi się symbol

. Funkcja Shopping wyłącza się automatycznie po ok. 6 godzinach. Przy włączonej funkcji Shopping automatycznie włącza się również wentylator w komorze chłodziarki.

Ważne!

Funkcję tę można w dowolnym czasie wyłączyć, naciskając przycisk funkcji (patrz "Menu Funkcji").

Funkcja Action Freeze

W celu zamrożenia świeżej żywności należy włączyć funkcję Action Freeze. Wciskać przycisk funkcji (kilka razy w razie potrzeby), dopóki nie pojawi się odpowiedni symbol. Funkcja wyłącza się automatycznie po 52 godzinach. Funkcję tę można w dowolnym czasie wyłączyć, naciskając przycisk funkcji (patrz "Menu Funkcji").

Alarm przekroczenia temperatury

Wzrost temperatury w komorze zamrażarki (np. spowodowany awarią zasilania) jest sygnalizowany poprzez:

• miganie wskaźnika temperatury,

• miganie wskaźnika komory zamrażarki nik komory zamrażarki/wskaźnik

(wskaź otwartych drzwi),

• czerwone podświetlenie wyświetlacza,

•sygnał dźwiękowy,

• symbol alarmu.

Po przywróceniu normalnych warunków pracy:

•wyłącza się sygnał dźwiękowy,

• dalej miga wskaźnik wartości temperatu-

ry,

•wyświetlacz jest nadal podświetlony na

czerwono. Po wciśnięciu przycisku funkcji / przycisk kasowania alarmu w celu wyłączenia alarmu na kilka sekund pojawia się na wskaźni-

informacja o najwyższej temperatu-

ku rze, jaką osiągnęła komora. W tym momencie miganie ustanie, a podświetlenie wyświetlacza zmieni kolor z czerwonego na biały. W trakcie alarmu sygnał dźwiękowy można wyłączyć, wciskając przycisk funkcji/przycisk kasowania alarmu Podświetlenie wyświetlacza pozostaje czerwone do momentu przywrócenia normalnych warunków przechowywania.

Page 41

PIERWSZE UŻYCIE

Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urzą- dzenia należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.

CODZIENNA EKSPLOATACJA

Zamrażanie świeżej żywności

Komora zamrażarki jest przeznaczona do długotrwałego przechowywania artykułów mrożonych i głęboko mrożonych, a także do zarażenia świeżej żywności. W celu zamrożenia świeżej żywności, należy włączyć funkcję Action Freeze co najmniej 24 godziny przed umieszczeniem żywności przeznaczonej do zamrożenia w komorze zamrażarki. Umieścić żywność do zamrożenia w górnej części zamrażarki, ponieważ jest to jej najchłodniejsza część. Informacje o maksymalnej ilości żywności,

można zamrozić w ciągu 24 godzin,

jaką podano na tabliczce znamionowej umieszczonej wewnątrz urządzenia. Proces zamrażania trwa 24 godziny: w tym czasie do zamrażarki nie należy wkładać kolejnej partii żywności.

Przechowywanie zamrożonej żywności

W przypadku pierwszego uruchomienia lub po okresie nieużywania urządzenia, przed włożeniem żywności do komory należy odczekać co najmniej 12 godziny od włączenia urządzenia przy ustawieniu Action Freeze. W razie przechowywania dużych ilości żyw- ności wyjąć wszystkie szuflady i kosze z urządzenia, umieścić żywność na półkach, aby uzyskać najlepszą wydajność urządze- nia.

Ostrzeżenie! Należy upewnić się, że żywność nie przekracza

dopuszczalnego limitu obciążenia podanego na boku górnej części urządzenia (tam, gdzie ma to

zastosowanie)

electrolux 41

Ważne! Nie należy stosować detergentów ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.

Ważne! Jeżeli dojdzie do przypadkowego rozmrożenia żywności, np. spowodowanego awarią zasilania oraz jeśli urządzenie było wyłączone przez czas dłuższy niż podany w tabeli danych technicznych w punkcie "czas utrzymywania temperatury bez zasilania", należy szybko skonsumować rozmrożoną żywność lub niezwłocznie poddać ją obróbce termicznej, po czym ponownie zamrozić (po ostudzeniu).

Rozmrażanie

Głęboko zamrożoną żywność lub mrożonki należy przed użyciem rozmrozić w komorze chłodziarki lub w temperaturze pokojowej, zależnie od czasu przeznaczonego na tę operację. Małe kawałki można gotować w stanie zamrożonym, od razu po wyj ki. W takim przypadku gotowanie potrwa jednak dłużej.

Akumulatory zimna

Zamrażarka posiada co najmniej jeden akumulator zimna, który wydłuża czas przechowywania w razie awarii lub braku zasilania.

Wytwarzanie kostek lodu

Urządzenie jest wyposażone w jedną lub więcej tacek do wytwarzania kostek lodu. Napełnić tacki wodą, a następnie umieścić w komorze zamrażarki.

Ważne! Do wyjmowania tacek z zamrażarki nie należy używać metalowych narzędzi.

Zmiana położenia półek

Na ścianach chłodziarki znajduje się kilka prowadnic, umożliwiających indywidualne ustawienie półek.

ęciu z zamrażar-

Page 42

42 electrolux

Rozmieszczanie półek na drzwiach

Aby umożliwić przechowywanie artykułów spożywczych w opakowaniach o różnej wielkości, półki w drzwiach można umieszczać na różnych wysokościach. Aby dokonać odpowiedniego ustawienia, należy: stopniowo wyciągać półkę w kierunku strzałek, aż zostanie uwolniona, a następnie umieścić ją w żądanym miejscu.

Obieg powietrza

Komora chłodziarki jest wyposażona w specjalny wentylator dynamicznego chło- dzenia powietrzem (ang. Dynamic Air Cooling – DAC). Urządzenie to umożliwia szybkie schładzanie żywności i zapewnia jednolitą temperaturę w komorze. Włączyć wentylator, naciskając przycisk funkcyjny (w razie potrzeby kilkakrotnie), aż pojawi się symbol Włączać wentylator, gdy temperatura otoczenia przekracza 25°C. Włączenie funkcji Shopping powoduje automatyczne włączenie wentylatora. Wentylator można wyłączyć w dowolnej chwili naciskając przycisk funkcyjny, aż zniknie symbol

PRZYDATNE RADY I WSKAZÓWKI

Wskazówki dotyczące oszczędzania energii

•Nie otwierać zbyt często drzwi zamrażar- ki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.

•Jeśli temperatura otoczenia jest wysoka, pokrętło regulacji temperatury jest usta-

wione w najwyższej pozycji, urządzenie jest w pełni załadowane sprężarka będzie pracowała bezustannie, powodując zbieranie się szronu lub lodu na parowniku. W takim przypadku należy obrócić pokrętło regulacji temperatury w kierunku niższego ustawienia, aby umożliwić auto-

Page 43

electrolux 43

matyczne usuwanie szronu i jednocześ- nie zmniejszyć zużycie energii.

Wskazówki dotyczące przechowywania świeżej żywności

Aby uzyskać najlepsze wyniki:

• Nie przechowywać w chłodziarce przechowywać ciepłej żywności ani parują- cych płynów.

•Artykuły spożywcze należy przykryć lub owinąć, szczególnie te, które mają silny zapach.

• Zapewnić swobodny przepływ powietrza wokół artykułów spożywczych.

Wskazówki dotyczące przechowywania żywności

Przydatne wskazówki: Mięso (każdy rodzaj): zapakować do polietylenowych worków i umieścić na szklanej półce nad szufladą na warzywa. Ze względów bezpieczeństwa można je przechowywa przez jeden lub dwa dni. Żywność gotowana, potrawy na zimno itp.: należy je przykryć i umieścić na dowolnej półce. Owoce i warzywa: należy je dokładnie oczyścić i umieścić w przeznaczonych dla nich szufladach. Masło i ser: należy je umieszczać w specjalnych hermetycznych pojemnikach lub zapakować w folię aluminiową lub woreczki polietylenowe, aby maksymalnie ograniczyć dostęp powietrza. Butelki z mlekiem: należy założyć na nie nakrętki i przechowywać na półce na butelki na drzwiach. Bananów, ziemniaków, cebuli i czosnku, jeśli nie są zapakowane, nie należy przechowywać w chłodziarce.

Wskazówki dotyczące zamrażania

Aby uzyskać najlepsze wyniki zamrażania, należy skorzystać z poniższych ważnych wskazówek:

•Maksymaln zamrozić w ciągu 24 godzin, podano na tabliczce znamionowej.

ć w ten sposób najwyżej

ą ilość żywności, którą można

• Proces zamrażania trwa 24 godziny. W tym czasie nie należy wkładać do zamrażarki więcej żywności przeznaczonej do zamrożenia.

•Należy zamrażać tylko artykuły spoży- wcze najwyższej jakości, świeże i dokład- nie oczyszczone.

• Żywność należy dzielić na małe porcje, aby móc ją szybko zupełnie zamrozić, a później rozmrażać tylko potrzebną ilość.

• Żywność należy pakować w folię niową lub polietylenową zapewniającą hermetyczne zamknięcie.

• Nie dopuszczać do stykania się świeżej, niezamrożonej żywności z zamrożonymi produktami, aby uniknąć wzrostu temperatury produktów zamrożonych.

•Produkty niskotłuszczowe przechowują się lepiej i dłużej niż o wysokiej zawartoś- ci tłuszczu. Sól powoduje skrócenie okresu przechowywania żywności.

•Spożywanie sorbetu bezpośrednio po wyjęciu z komory zamrażarki może spowodować odmrożenia skóry.

• Zaleca się umieszczanie daty zamrożenia na każdym opakowaniu w celu kontrolowania długości okresu przechowywania.

Wskazówki dotyczące przechowywania zamrożonej żywności

Aby urzą wydajnością, należy:

• sprawdzać, czy mrożonki były odpowied-

• zapewnić jak najszybszy transport za-

•nie otwierać zbyt często drzwi zamrażarki

• Po rozmrożeniu żywność szybko traci

• Nie przekraczać daty przydatności do

dzenie funkcjonowało z najlepszą

nio przechowywane w sklepie.

mrożonej żywność ze sklepu do zamrażarki.

i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.

świeżość i nie może być ponownie zamrażana.

spożycia podanej przez producenta żywności.

alumi-

KONSERWACJA I CZYSZCZENIE

Uwaga! Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych,

należy odłączyć urządzenie od zasilania.

Page 44

44 electrolux

Układ chłodniczy urządzenia zawiera węglowodory. Prace konserwacyjne i uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.

Okresowe czyszczenie

Urządzenie należy czyścić regularnie:

•Wnętrze i akcesoria należy czyścić za po- mocą ciepłej wody z dodatkiem łagodnego mydła.

•Należy regularnie sprawdzać i czyścić uszczelki drzwi.

•Dokładnie opłukać i wysuszyć.

Ważne! Nie ciągnąć, nie przesuwać ani nie niszczyć rurek i/lub przewodów umieszczonych w urządzeniu. Do czyszczenia wnętrza urządzenia nie stosować środków czyszczących, proszków do szorowania, pachnących środków czy-

ących lub wosku do polerowania, gdyż

szcz mogą one uszkodzić powierzchnię i pozostawić silny zapach.

Oczyścić skraplacz (czarna kratka) i sprę- żarkę z tyłu urządzenia za pomocą szczotki. Poprawi to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Ważne! Należy uważać, aby nie uszkodzić układu chłodniczego.

Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urzą- dzeniu. Z tego względu zaleca się mycie zewnętrznych części urządzenia ciepłą wodą z niewielką ilością płynu do mycia naczyń. Po czyszczeniu ponownie podłączyć

urzą-

dzenie do zasilania.

Rozmrażanie chłodziarki

Przy każdorazowym wyłączeniu silnika sprężarki w czasie normalnego użytkowania szron jest usuwany z parownika komory chłodziarki automatycznie. Woda ze szronu spływa rynienką do specjalnego pojemnika, umieszczonego z tyłu urządzenia nad sprę- żarką, gdzie odparowuje. Należy pamiętać o okresowym czyszczeniu otworu odpływowego umieszczonego na środku kanału w chłodziarce w celu zapobieżenia przelewaniu się wody i skapywaniu jej na żywność. Należy używać specjalnej

przetyczki dostarczonej z urządzeniem, umieszczonej w otworze odpływowym.

Rozmrażanie zamrażarki

Pewna ilość szronu zawsze powstanie na półkach i wokół górnej komory. Zamrażarkę należy rozmrażać, gdy warstwa szronu ma grubość 3-5 mm.

Ważne! Na około 12 godzin przed rozmrażaniem należy ustawić regulator na wyższą temperaturę, w celu nagromadzenia odpowiedniej rezerwy niskiej temperatury dla przerwania operacji.

Aby usunąć szron należy:

1. Wyłączyć urządzenie.

2. Usunąć wszelką przechowywaną żywność, zawinąć ją w kilka warstw gazet i umieścić w chłodnym miejscu.

Uwaga! Nie wolno dotykać zamrożonej żywności mokrymi dłońmi. Ręce mogą przymarznąć do zamrożonych produktów.

Page 45

electrolux 45

3. Pozostawić drzwi otwarte i wsunąć plastykową skrobaczkę w odpowiednie miejsce pośrodku na dole, umieszczając poniżej tackę na wodę z rozmrożenia szronu.

Aby przyspieszyć proces rozmrażania, należy umieścić miskę z ciepłą wodą w komorze zamrażarki. Ponadto usunąć kawałki lodu, które odrywają się przed ukończeniem rozmrażania.

4. Po zakończeniu rozmrażania, dokładnie wysuszyć wnętrze i zachować skrobaczkę do kolejnego rozmrażania.

5. Włączyć urządzenie.

6. Po upływie dwóch lub trzech godzin ponownie umieścić wcześniej wyjętą żyw- ność w komorze.

Ostrzeżenie! Do usuwania szronu z parownika nigdy nie używać ostrych metalowych przedmiotów, ponieważ może to spowodować jego uszkodzenie. Do przyśpieszenia procesu rozmraża- nia nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod oprócz tych, które są zalecane przez producenta. Wzrost temperatury zamrożonych artykułów żywnościowych, podczas rozmrażania może spowodować skrócenie czasu ich przechowywania.

Okresy przerw w eksploatacji urządzenia

Jeśli urządzenie nie jest używane przez długi czas, należy wykonać następujące czynności:

odłączyć urządzenie od zasilania

•

•wyjąć wszystkie artykuły spożywcze

•

rozmrozić

18)

i wyczyścić urządzenie oraz

wszystkie akcesoria

• pozostawić uchylone drzwi, aby uniknąć powstawania nieprzyjemnych zapachów.

Jeśli urządzenie pozostanie włączone, należy poprosić kogoś o regularne sprawdzanie, aby uniknąć zepsucia się żywności w przypadku przerwy w zasilaniu.

CO ZROBIĆ, GDY…

Ostrzeżenie! Przed przystąpieniem do usunięcia problemu należy wyjąć wtyczkę z gniazdka. Naprawy nieuwzględnione w niniejszej instrukcji mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka lub osobę kompetentną.

Problem Możliwa przyczyna Rozwiązanie

Urządzenie nie działa. Nie działa oświetlenie.

Wtyczka przewodu zasilającego

18) Jeśli przewidziano.

Urządzenie jest wyłączone. Włączyć urządzenie.

nie została właściwie włożona do gniazdka.

Ważne! Podczas normalnej pracy urządzenia słychać odgłosy pracy urządzenia (sprężarka, obieg czynnika chłodniczego).

Włożyć wtyczkę prawidłowo do gniazdka.

Page 46

46 electrolux

Problem Możliwa przyczyna Rozwiązanie

Brak zasilania urządzenia. Brak

napięcia w gniazdku.

Podłączyć inne urządzenie elektryczne do tego samego gniazdka. Skontaktować się z wykwalifikowanym elektrykiem.

Emitowany jest sygnał akustyczny.

Nie działa oświetlenie. Oświetlenie jest w trybie czuwa-

Temperatura w zamrażarce jest zbyt wysoka.

Patrz "Alarm wysokiej temperatury".

Zamknąć i otworzyć drzwi.

nia.

Żarówka jest uszkodzona. Patrz "Wymiana żarówki".

Sprężarka pracuje bezustannie.

Drzwi nie są prawidłowo za-

Temperatura nie jest ustawiona prawidłowo.

Ustawić wyższą temperaturę.

Patrz "Zamykanie drzwi".

mknięte.

Drzwi są otwierane zbyt często. Nie pozostawiać drzwi otwartych

dłużej niż to konieczne.

Temperatura produktów jest

zbyt wysoka.

Poczekać, aż produkty ostygną do temperatury pokojowej i dopiero wtedy włożyć je do urządze- nia.

Temperatura w pomieszczeniu

jest zbyt wysoka.

Po tylnej ściance chło- dziarki spływa woda.

Podczas procesu automatycznego rozmrażania szron rozmra-

Obniżyć temperaturę w pomieszczeniu.

Jest to właściwe.

ża się na tylnej ściance.

Woda spływa do komory

Odpływ skroplin jest zatkany. Wyczyścić odpływ skroplin.

chłodziarki.

Produkty uniemożliwiają spływa-

nie skroplin do rynienki na tylnej

Upewnić się, że produkty nie stykają się z tylną ścianką.

ścianie.

Woda wypływa na podło- gę.

Temperatura w urządze- niu jest zbyt niska.

Temperatura w urządze- niu jest zbyt wysoka.

Drzwi nie są prawidłowo za-

Końcówka wężyka odprowadzającego skropliny nie jest skierowana do pojemnika umieszczonego nad sprężarką.

Regulator temperatury nie jest ustawiony prawidłowo.

Zamocować końcówkę wężyka odprowadzającego skropliny w pojemniku umieszczonym nad sprężarką.

Ustawić wyższą temperaturę.

Ustawić niższą temperaturę.

Patrz "Zamykanie drzwi".

mknięte.

Temperatura produktów jest

zbyt wysoka.

Poczekać, aż produkty ostygną do temperatury pokojowej i dopiero wtedy włożyć je do urządze- nia.

Zbyt wiele produktów włożono

na raz do przechowania.

Ograniczyć ilość produktów wkładanych jednocześnie do przechowania.

Temperatura w chło- dziarce jest zbyt wysoka.

Brak cyrkulacji zimnego powietrza w urządzeniu.

Zapewnić cyrkulację zimnego powietrza w urządzeniu.

Page 47

Problem Możliwa przyczyna Rozwiązanie

Temperatura w zamrażarce jest zbyt wysoka.

Zbyt dużo szronu.

Drzwi nie są prawidłowo za-

Wymiana żarówki

Aby wymienić żarówkę, należy postępować zgodnie z poniższymi poleceniami:

1. Odłączyć urządzenie od zasilania.

2. Nacisnąć tylny zaczep i jednocześnie przesunąć osłonę oświetlenia w kierunku wskazanym za pomocą strzałki.

3. Wymienić żarówkę na nową o takiej sa-

Produkty są umieszczone zbyt blisko siebie.

Produkty spożywcze nie są właściwie zapakowane.

mknięte.

Zamykanie drzwi

1. Wyczyścić uszczelki drzwi.

2. W razie konieczności wyregulować drzwi. Patrz punkt "Instalacja".

3. W razie konieczności wymienić uszkodzone uszczelki drzwi. Skontaktować się z autoryzowanym punktem serwisowym.

mej mocy i zaprojektowaną specjalnie do urządzeń domowych (maksymalną moc podano na kloszu).

4. Założyć osłonę oświetlenia, wsuwając ją na właściwe miejsce.

5. Ponownie włączyć urządzenie.

6. Otworzyć drzwi i sprawdzić, czy żarówka włączy si

ę.

electrolux 47

Produkty należy przechowywać w sposób umożliwiający cyrkulację zimnego powietrza.

Prawidłowo zapakować produkty spożywcze.

Patrz "Zamykanie drzwi".

Page 48

48 electrolux

DANE TECHNICZNE

Wymiary wnęki Wysokość 1780 mm Szerokość 560 mm Głębokość 550 mm Czas utrzymywania temperatu-

ry bez zasilania Napięcie 230-240 V Częstotliwość 50 Hz

Dane techniczne podane są na tabliczce znamionowej znajdującej się z lewej strony

24 godz.

wewnątrz urządzenia oraz na etykiecie informującej o zużyciu energii.

INSTALACJA

Przed instalacją urządzenia należy dokładnie przeczytać "Informacje dotyczące bezpieczeństwa" w celu zapewnienia własnego bezpieczeństwa i prawidłowego działania urządzenia.

Ustawianie

Urządzenie należy instalować w miejscu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia:

Klasa klimatyczna

SN od +10°C do +32°C N od +16°C do +32°C ST od +16°C do +38°C T od +16°C do +43°C

Temperatura otoczenia

Przyłącze elektryczne

Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej. Urządzenie musi być uziemione. Wtyczka przewodu zasilającego dołączonego do urządzenia posiada styk uziemiający . Jeśli gniazdko zasilania nie jest uziemione, urzą- dzenie należy odrębnie uziemić zgodnie z aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem. Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania po-

wyższych wskazówek dotyczących bezpieczeństwa. Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.

Zmiana kierunku otwierania drzwi

Drzwi urządzenia otwierają się w prawą stronę. Aby zmienić kierunek otwierania się drzwi na lewą stronę, należy wykonać poniższe czynności przed instalacją urządzenia:

1. Odkręcić górny sworzeń zawiasu i wyjąć element dystansujący.

2. Zdjąć górny sworzeń oraz drzwi górne.

3. Odkręcić sworznie (B) i podkładki dystansowe (C).

4. Wymontować dolne drzwi.

5. Odkręcić dolny sworzeń.

Page 49

Po przeciwnej stronie:

1. Przykręcić dolny sworzeń.

2. Zamontować dolne drzwi.

3. Ponownie zamontować sworznie (B) i podkładki dystansowe (C) w środkowym zawiasie po przeciwnej stronie.

4. Zamontować górne drzwi.

5. Założyć element dystansujący i dokręcić górny sworzeń.

electrolux 49

min.

200 cm

min.

200 cm

Instalacja urządzenia

Uwaga! Upewnić się, że przewód

zasilający nie jest przyciśnięty.

Wykonać poniższe czynności.

1. Jeśli jest to konieczne, należy przyciąć na wymiar samoprzylepną listwę i przykleić ją do urządzenia tak, jak pokazano na rysunku.

Wymagania dotyczące wentylacji

Przepływ powietrza za urządzeniem musi być wystarczający.

Page 50

50 electrolux

2. Nawiercić osłonę zawiasu A, jak pokazano na rysunku. Założyć osłony A i A1 (znajdują się w torbie) na środkowy zawias.

A1A

3. Umieścić urządzenie we wnęce. Przesunąć urządzenie w kierunku wskazywanym przez strzałki (1) aż do oparcia osłony górnej szczeliny o szafkę kuchenną. Przesunąć urządzenie w kierunku wskazanym przez strzałki (2) do ściany szafki po stronie przeciwnej do zawiasów.

4. Wypoziomować urządzenie we wnęce. Upewnić się, że odległość między urzą- dzeniem a przednią krawędzią szafki wynosi 44 mm. Osłona dolnego zawiasu (znajdująca się w torebce z akcesoriami) zapewnia prawidłowy odstęp pomiędzy szafką a urządzeniem. Upewnić się, że między urządzeniem a szafką jest 4 mm wolnej przestrzeni. Otworzyć drzwi. Zamocować osłonę dolnego zawiasu w odpowiednim poło- żeniu.

4mm

44mm

5. Przykręcić urządzenie do wnęki 4 wkrę- tami.

Page 51

electrolux 51

6. Usunąć właściwą część osłony zawiasu (E). Należy zwrócić uwagę, aby usunąć część DX, gdy zawias zamontowano po prawej stronie lub część SX, gdy zawias znajduje się po lewej stronie.

7. Wcisnąć zaślepki (C, D) w otwory montażowe i otwory zawiasów. Zamontować kratkę wentylacyjną (B). Założyć osłony zawiasów (E) na zawiasy.

8. Jeśli urządzenie musi zostać przymocowane do boku szafki: a) Poluzować śruby wsporników mo-

cujących (H). b) Przesunąć wsporniki (H). c) Dokręcić śruby.

9. Rozdzielić elementy Ha, Hb, Hc i Hd.

Page 52

52 electrolux

10. Zamontować element Ha po wewnętrznej stronie szafki kuchennej.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

21 mm

11. Wcisnąć element Hc na element Ha.

12. Otworzyć drzwi urządzenia oraz drzwi szafki pod kątem 90°. Umieścić mały kątownik (Hb) w prowadnicy (Ha). Przytrzymać razem drzwi urządzenia i drzwi szafki, a następnie odrysować otwory.

8 mm

13. Zdjąć kątowniki i w odległości 8 mm od zewnętrznej krawędzi drzwi zaznaczyć gwoździem (K) miejsca na otwory.

8 mm

Page 53

electrolux 53

14. Umieścić ponownie małe kątowniki na prowadnicy i przykręcić dołączonymi wkrętami. Wyrównać drzwi szafki kuchennej i drzwi urządzenia poprzez odpowiednie wyregulowanie części Hb.

OCHRONA ŚRODOWISKA

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu

15. Wcisnąć element Hd na element Hb.

Na końcu upewnić się, czy:

•Wszystkie wkręty zostały dokręcone.

• Uszczelki magnetyczne szczelnie przylegają do obudowy urządzenia.

złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Page 54

54 electrolux

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

СОДЕРЖАНИЕ

Сведения по технике безопасности

Панель управления 57 Первое использование 59 Ежедневное использование 59 Полезные советы 61

Уход и очистка 62

Что делать, если ... 64 Технические данные 66 Установка 66 Забота об окружающей среде 71

Право на изменения сохраняется

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Для обеспечения собственной безопасности и правильной эксплуатации прибора, перед его установкой и первым использованием внимательно прочитайте данное руководство, не пропуская рекомендации и предупреждения. Чтобы избежать нежелательных ошибок и несчастных случаев, важно, чтобы все, кто пользуется данным прибором, подробно ознакомились с его работой и сти. Сохраните настоящее руководство и в случае продажи прибора или его передачи в пользование другому лицу передайте вместе с ним и данное руководство, чтобы новый пользователь получил соответствующую информацию о правильной эксплуатации и правилах техники безопасности. В интересах безопасности людей и имущества соблюдайте меры ности, указанные в настоящем руководстве, так как производитель не несет ответственности за убытки, вызванные несоблюдением указанных мер.

Безопасность детей и лиц с ограниченными возможностями

• Данное изделие не предназначено

правилами техники безопасно-

предосторож-

для эксплуатации лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями без присмотра лица, отвечающего за их безопасность, или получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать его.

Необходимо следить за тем, чтобы дети не играли с прибором.

• Держите все упаковочные материалы в недоступном для детей месте. Существует опасность удушения.

• Если прибор больше не нужен, выньте вилку из розетки, питания (как можно ближе к прибору) и снимите дверцу, чтобы дети, играя, не получили удар током или не заперлись внутри прибора.

• Если данный прибор (имеющий магнитное уплотнение дверцы) предназначен для замены старого холодильника с пружинным замком (защелкой) дверцы или крышки, перед утилизацией старого холодильника тельно выведите замок из строя. Это позволит исключить превращение его в смертельную ловушку для детей.

Общие правила техники безопасности

ВНИМАНИЕ!

Не перекрывайте вентиляционные отверстия в корпусе прибора или в мебели, в которую он встроен.

• Настоящий прибор предназначен для хранения продуктов питания и напитков в обычном домашнем хозяйстве, как описано в настоящем руководстве.

• Не используйте механические приспособления и другие средства для ускорения процесса размораживания.

обрежьте шнур

обяза-

Page 55

electrolux 55

• Не используйте другие электроприборы (например, мороженицы) внутри холодильных приборов, если производителем не допускается возможность такого использования.

• Не допускайте повреждения холодильного контура.

• Холодильный контур прибора содержит безвредный для окружающей среды, но, тем не менее, огнеопасный хладагент изобутан (R600a). При транспортировке и установке прибора следите за тем, чтобы

не допустить повреждения компонентов холодильного контура. В случае повреждения холодильного контура: – не допускайте использования от-

крытого пламени и источников воспламенения;

– тщательно проветрите помещение,

в котором установлен прибор.

• Изменение характеристик прибора и внесение изменений в его конструкцию сопряжено с опасностью. Любое повреждение кабеля может привести к короткому замыканию, возникновению пожара и/или поражению электрическим током.

ВНИМАНИЕ! Во избежание несчастных случаев замену любых электротехнических деталей (шнура питания, вилки, компрессора) должен производить сертифицированный представитель сервисного центра или квалифицированный обслуживающий персонал.

1. Запрещается удлинять сетевой

шнур.

2. Убедитесь, что вилка сетевого

шнура не раздавлена и не повреждена задней частью прибора. Раздавленная или поврежденная вилка сетевого шнура может перегреться и стать причиной пожара.

3. Убедитесь в наличии доступа к

вилке сетевого шнура прибора.

4. Не тяните за сетевой шнур.

5. Если в розетке плохой контакт, не

вставляйте в нее вилку кабеля питания. Существует опасность поражения электрическим током или возникновения пожара.

6. Нельзя пользоваться прибором с

19)

лампой без плафона

лампы

внутреннего освещения.

• Прибор имеет большой вес. Будьте осторожны при его перемещении.

• Не вынимайте и не трогайте предме-

ты в морозильнике мокрыми или влажными руками: это может привести к появлению на руках ссадин или ожогов от обморожения.

• Не подвергайте прибор длительному воздействию прямых солнечных лучей.

•

Лампы,

20)

применяемые в данном

приборе – это специальные лампы, предназначенные только для бытовых приборов. Они не подходят для освещения помещений.

Ежедневная эксплуатация

• Не ставьте на пластмассовые части прибора горячую посуду.

• Не храните в холодильнике воспламеняющиеся газы и жидкости, так как они могут взорваться.

• Не помещайте продукты питания прямо напротив воздуховыпускного

верстия в задней стенке.

от-

21)

• Замороженные продукты после раз-

мораживания не должны подвергаться повторной заморозке.

• При хранении расфасованных замороженных продуктов следуйте рекомендациям производителя.

• Следует тщательно придерживаться рекомендаций по хранению, данных изготовителем прибора. См. соответствующие указания.

• Не помещайте в холодильник газированные напитки, т.к. они создают внутри емкости давление, которое может привести

к тому, что она лоп-

нет и повредит холодильник.

19) Если предусмотрен плафон лампы освещения.

20) Если предусмотрена лампа освещения.

21) Если прибор относится к классу Frost Free (без образования инея).

Page 56

56 electrolux

• Ледяные сосульки могут вызвать ожог обморожения, если брать их в рот прямо из морозильной камеры.

Чистка и уход

• Перед выполнением операций по чистке и уходу за прибором, выключите его и выньте вилку сетевого шнура из розетки.

• Не следует чистить прибор металлическими предметами.

• Не пользуйтесь острыми предметами для удаления льда с

прибора. Ис-

пользуйте пластиковый скребок.

• Регулярно проверяйте сливное отверстие холодильника для талой воды. При необходимости прочистите сливное отверстие. Если отверстие закупорится, вода будет собираться на дне прибора.

Установка ВАЖНО! Для подключения к

электросети тщательно следуйте инструкциям, приведенным в соответствующих параграфах.

• Распакуйте изделие и проверьте, нет ли повреждений. Не подключайте к электросети

поврежденный прибор. Немедленно сообщите о повреждениях продавцу прибора. В таком случае сохраните упаковку.

• Рекомендуется подождать не менее четыре часа перед тем, как включать холодильник, чтобы масло вернулось в компрессор.

• Необходимо обеспечить вокруг холодильника достаточную циркуляцию воздуха, в противном случае прибор может перегреваться. Чтобы обеспечить достаточную вентиляцию, следуйте инструкциям по

установке.

• Если возможно, изделие должно рас-

полагаться обратной стороной к сте-

не так, чтобы во избежание ожога нельзя было коснуться горячих частей

(компрессор, испаритель).

• Данный прибор нельзя устанавливать

вблизи радиаторов отопления или кухонных плит.

• Убедитесь, что к розетке будет доступ после установки прибора.

• Подключайте прибор только вому водоснабжению.

к питье-

22)

Обслуживание

• Любые операции по техобслуживанию прибора должны выполняться квалифицированным электриком или уполномоченным специалистом.

• Техобслуживание данного прибора должно выполняться только специалистами авторизованного сервисного центра с использованием исключительно оригинальных запчастей.

Защита окружающей среды

Ни холодильный контур, ни изоляционные материалы настоящего прибора не содержат газов, которые могли бы повредить озоновый слой. Данный прибор нельзя утилизировать вместе с бытовыми отходами и мусором. Изоляционный пенопласт содержит горючие газы: прибор подлежит утилизации в соответствии с действующими нормативными положениями, с которыми следует ознакомиться

в местных органах власти. Не допускайте повреждения холодильного контура, особенно, вблизи теплообменника. Материалы, использованные для изготовления данного прибора, по-

меченные символом

, пригодны

для вторичной переработки.

22) Если предусмотрено подключение к водопроводу.

Page 57

ПАНЕЛЬ УПРАВЛЕНИЯ

MODE˚C

123 4 5 6

electrolux 57

1 Переключатель ВКЛ/ВЫКЛ 2 Регулятор температуры морозиль-

ника

3 Кнопка индикации температуры хо-

лодильника-морозильника

Дисплей

1 2 3 4 5 6 7

1 Индикатор холодильного отделения

Индикатор предупреждения об открытой двери

2 Индикатор морозильного отделения

Индикатор предупреждения об открытой двери

3 Индикатор положительной или отри-

цательной температуры

4 Индикация температуры 5 Функция Action Freeze 6 Функция Shopping 7 Функция Minidac

Включение

Если после включения вилки сетевого шнура в розетку дисплей не загорается, нажмите переключатель ВКЛ/ВЫКЛ. После включения прибора на панели управления отображаются следующие символы:

• Индикатор положительной или отрицательной температуры указывает на положительную температуру

• температура мигает, фон дисплея красный, звучит зуммер.

4 Дисплей 5 кнопка режима

Кнопка сброса сигнализации

6 Регулятор температуры холодильни-

ка

Нажмите кнопку функций для выключения зуммера (см. также раздел

"Сигнализация превышения температуры"). Установите необходимую температуру (см. раздел "Регулировка температуры").

Выключение

Прибор выключается нажатием переключателя ВКЛ/ВЫКЛ на более чем 1 секунду. После этого отображается обратный отсчет температуры -3 -2 -1. При выключении устройства также отключается и дисплей.

Индикация температуры

При каждом нажатии кнопки индикации температуры холодильника-морозильника на дисплее

последовательно отоб-

ражается следующее:

1. – Горит индикатор холодильного от-

деления.

– На дисплее отображается темпе-

ратура холодильника.

Page 58

58 electrolux

2. – Горит индикатор морозильного отделения.

23)

– На дисплее отображается темпе-

ратура морозильника.

В любом случае через 10 секунд выполняется возврат к нормальному режиму отображения дисплея.

Меню функций

Каждый раз при нажатии кнопки функций активируются следующие функции по часовой стрелке:

• Функция Action Freeze

• Функция Shopping

• без символа: нормальный режим ра-

боты.

ВАЖНО! Одновременно можно включить одну функцию.

выключения функции нажмите

Для кнопку функций несколько раз, чтобы символ исчез.

Регулирование температуры

Температура внутри прибора регулируется при помощи регулятора температуры, расположенного на верхней части прибора. Температуру в холодильном отделении можно регулировать путем вращения регулятора температуры холодильника в диапазоне примерно от +2°C до +8°C Температуру в морозильном отделении можно регулировать путем вращения регулятора температуры

морозильника

в диапазоне примерно от -15°C до

-24°C.

При повороте регулятора температуры дисплей загорается, и на нем отображается требуемая температура. Для правильного хранения продуктов необходимо выставить следующую температуру:

+5°C в холодильнике

-18°C в морозильнике.

Если после установки требуемой температуры регулятор температуры не используется более 5 секунд, дисплей переходит к отображению температуры в морозильном отделении

Чтобы привести прибор в действие, выполните следующие операции:

• поверните регулятор температуры по часовой стрелке, чтобы установить максимальный холод

• поверните регулятор температуры против часовой стрелки, чтобы установить минимальный холод.

Среднее положение, как правило, самое подходящее. Однако, точную задаваемую температуру следует выбирать с учетом того, что температура внутри прибора зависит от:

• температуры в помещении

• частоты открывания дверцы

• количества хранимых продуктов

• места, в котором расположен прибор.

Функция Shopping

Если необходимо поместить в холодильник большое количество теплых продуктов, например, после посещения магазина, рекомендуется активировать функцию Shopping для ускоренного охлаждения продуктов и предотвращения повышения температуры уже находящихся в холодильнике продуктов. ФункцияShopping активируется нажа-

кнопки функций (нажимайте не-

тием сколько раз при необходимости) с последующим появлением на дисплее соответствующего символа

Функция Shopping деактивируется автоматически примерно через 6 часов. При активации функции Shopping также автоматически включается вентилятор в холодильном отделении.

ВАЖНО!

Функцию можно деактивировать в любое время нажатием кнопки функций (см. "Меню функций").

Функция Action Freeze

Для замораживания свежих продуктов необходимо активировать функцию

Action Freeze. Нажмите кнопку функций (при необходимости несколько раз), пока на дисплее не появится

соответ-

ствующий символ. Эта функция автоматически выключится через 52 часа.

23) В нормальных условиях.

Page 59

electrolux 59

Функцию можно деактивировать в любое время нажатием кнопки функций (см. "Меню функций").

Сигнализация превышения температуры

Повышение температуры в морозильном отделении (например, из-за перебоя в подаче электропитания) отображается следующими средствами:

• мигающая температура

• мигание символа морозильного отде-

ления (индикатор морозильного отделения / индикатор предупреждения об открытой двери)

• красный

• зуммер

• символ тревоги.

При восстановлении нормальных условий:

фон дисплея

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ

Чистка холодильника изнутри

Перед первым включением прибора вымойте его внутренние поверхности и все внутренние принадлежности теплой водой с нейтральным мылом, чтобы удалить запах, характерный для только что изготовленного изделия, затем тщательно протрите их.

• звуковой сигнал отключается

• отображение температуры продолжает мигать

• фон дисплея остается красным.

При нажатии кнопки функций / кнопки сброса сигнализации для выключения сигнализации на индикаторе ние нескольких секунд отображается максимальная температура, которая была в отделении. В это время мигание прекращается, и фон подсветки дисплея меняется с красного на белый. В режиме сигнализации зуммер можно отключить при помощи кнопки функций / кнопки сброса сигнализации. Подсветка дисплея остается красной до тех пор, пока не будут восстановлены нормальные условия хранения

ВАЖНО! Не используйте моющие или абразивные средства, т.к. они могут повредить покрытие поверхностей холодильника.

в тече-

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Замораживание свежих продуктов

Морозильное отделение предназначено для замораживания свежих продуктов и продолжительного хранения замороженных продуктов, а также продуктов глубокой заморозки. Для замораживания свежих продуктов включите функцию Action Freeze не менее чем за 24 часа до закладки подлежащих замораживанию продуктов в морозильное отделение. Поместите подлежащие замораживанию свежие продукты морозильной камеры, так как это самое холодное место. Максимальное количество продуктов, которое может быть заморожено за 24 часа, указано на табличке с паспорт-

в верхнюю часть

ными данными, расположенной внутри прибора. Процесс замораживания занимает 24 часа: в течение этого времени не добавляйте в морозильную камеру другие продукты.

Хранение замороженных продуктов

При первом ного простоя перед закладкой продуктов в отделение дайте прибору поработать не менее 12 часов в режиме Action

Freeze.

При необходимости хранения большого количества продуктов выньте из камеры все ящики и корзины и положите продукты непосредственно на охлаждаемые полки, это обеспечит оптимальный режим.

запуске или после длитель-

Page 60

60 electrolux

ВНИМАНИЕ! Проверьте, чтобы количество продуктов не превышало предел загрузки, указанный сбоку верхнего

отделения (если указан)

ВАЖНО! При случайном размораживании продуктов, например, при сбое электропитания, если напряжение в сети отсутствовало в течение времени, превышающего указанное в таблице технических данных "время повышения температуры", размороженные продукты следует быстро употребить в пищу или немедленно подвергнуть тепловой обработке, затем повторно заморозить (после того, как они остынут).

Размораживание продуктов

Замороженные продукты, включая продукты глубокой заморозки, перед

использованием можно размораживать в холодильном отделении или при комнатной температуре, в зависимости от времени, которым Вы располагаете для выполнения этой операции. Маленькие куски можно готовить, даже не размораживая, в том виде, в каком они взяты из морозильной камеры: в этом случае процесс приготовления пищи займет больше времени.

Аккумуляторы холода

Морозильник содержит

не менее одного аккумулятора холода, который повышает время хранения в случае отключения электропитания или поломки.

Замораживание кубиков льда

Данный прибор оснащен одной или несколькими ванночками для замораживания кубиков льда. Налейте в эти ванночки воду и поставьте их в морозильную камеру.

ВАЖНО! Не используйте металлические

инструменты для отделения ванночек от дна морозильного отделения.

Съемные полки

На стенках холодильника установлен ряд направляющих, позволяющих размещать полки по желанию.

Размещение полок дверцы

Чтобы обеспечить возможность хранить упаковки продуктов различных размеров, полки дверцы можно размещать на разной высоте. Чтобы переставить полку, действуйте следующим образом: постепенно тяните полку в направлении, указанном стрелками, до тех пор, пока она не высвободится; затем установите ее на нужное место.

Рециркуляция воздуха

Холодильное отделение оснащено специальным вентилятором D.A.C ("Динамическое воздушное охлаждение").

Page 61

Это устройство обеспечивает быстрое охлаждение продуктов и более равномерную температуру в отделении. Включите вентилятор, нажимая на кнопку режима (несколько раз, при необходимости), пока не появится соответствующий символ Если температура окружающей среды превышает 25°C, включите вентилятор. При выборе функции Shopping ("Покупки") вентилятор включается автоматически. Вентилятор можно выключить в любой момент, нажимая на кнопку режима, по-

ка символ

не исчезнет.

ПОЛЕЗНЫЕ СОВЕТЫ

Рекомендации по экономии электроэнергии

• Не открывайте дверцу слишком часто

и не держите ее открытой дольше, чем необходимо.

• Если температура окружающей сре-

ды высокая, регулятор температуры находится в самом высоком положении и холодильник полностью загружен, компрессор может работать без остановок, что приводит к образованию инея или льда на испарителе.

такое случается, поверните ре-

Если гулятор температуры до более низких значений, чтобы сделать возможным автоматическое оттаивание, и, следовательно, снизить потребление электроэнергии.

Рекомендации по охлаждению продуктов

Для получения оптимальных результатов:

• не помещайте в холодильник теплые

продукты или испаряющиеся жидкости

• накрывайте или заворачивайте про-

дукты, особенно те, которые имеют сильный запах

• располагайте

круг них мог свободно циркулировать воздух

Рекомендации по охлаждению

Полезные советы:

продукты так, чтобы во-

electrolux 61

Мясо (всех типов): помещайте в полиэтиленовые пакеты и кладите на стеклянную полку, расположенную над ящиком для овощей. Храните мясо таким образом один, максимум два дня, иначе оно может испортиться. Продукты, подвергшиеся тепловой обработке жны быть накрыты и могут быть размещены на любой полке. Фрукты и овощи: должны быть тщательно очищенными; их следует помещать в специально предусмотренные для их хранения ящики. Сливочное масло и сыр: должны помещаться в специальные воздухонепроницаемые контейнеры или быть обернуты алюминиевой фольгой или полиэтиленовой пленкой, чтобы максимально ограничить контакт с воздухом. Бутылки с молоком: должны быть закрыты крышкой и размещены в полке для бутылок на дверце. Бананы, картофель, лук и чеснок не следует хранить в холодильнике в неупакованном виде.

Рекомендации по замораживанию

Ниже приведен ряд рекомендаций, направленных лать процесс замораживания максимально эффективным:

• максимальное количество продуктов,

, холодные блюда и т.д.: дол-

на то, чтобы помочь сде-

которое может быть заморожено в те-

Page 62

62 electrolux

чение 24 часов. указано на табличке технических данных;

• процесс замораживания занимает 24

часа. В этот период не следует класть в морозильную камеру новые продукты, подлежащие замораживанию;

• замораживайте только высококаче-

ственные, свежие и тщательно вымытые продукты;

• перед замораживанием разделите

продукты на маленькие порции для того, чтобы быстро и полностью их заморазить, а также можность размораживать только нужное количество продуктов;

• заверните продукты в алюминиевую

фольгу или в полиэтиленовую пленку и проверьте, чтобы к ним не было доступа воздуха;

• не допускайте, чтобы свежие незамо-

роженные продукты касались уже замороженных продуктов во избежание повышения температуры последних;

• постные продукты сохраняются луч-

и дольше, чем жирные; соль со-

ше кращает срок хранения продуктов;

чтобы иметь воз-

УХОД И ОЧИСТКА

ПРЕДУПРЕЖДЕНИЕ! Перед выполнением каких-либо операций по чистке или уходу за прибором выньте вилку сетевого шнура из розетки.

В холодильном контуре данного прибора содержатся углеводороды; поэтому его обслуживание и заправка должны осуществляться только уполномоченными специалистами.

Периодическая чистка

Прибор нуждается в регулярной чистке:

• внутренние поверхности прибора и

принадлежности мойте теплой водой с нейтральным мылом.

• тщательно проверьте уплотнение

дверцы и вытрите его дочиста, чтобы оно было чистым и без мусора.

• сполосните

и тщательно вытрите.

• пищевой лед может вызвать ожог ко-

жи, если брать его в рот прямо из морозильной камеры;

• рекомендуется указывать дату замораживания на каждой упаковке; это позволит контролировать срок хранения.

Рекомендации по хранению замороженных продуктов

Для получения оптимальных результа-

следует:

тов

• убедиться, что продукты индустриальной заморозки хранились у продавца в должных условиях;

• обеспечить минимальное время доставки замороженных продуктов из магазина в свою морозильную камеру;

• не открывать дверцу слишком часто и не держать ее открытой дольше, чем необходимо.

• После размораживания продукты быстро портятся и не подлежат ному замораживанию.

• Не превышайте время хранения, указанное изготовителем продуктов.

ВАЖНО! Не тяните, не двигайте и старайтесь не повредить трубки и кабели внутри корпуса. Никогда не пользуйтесь для чистки внутренних поверхностей моющими средствами, абразивными порошками, чистящими средствами с сильным запахом или полировальными пастами, так как они могут повредить поверхность и оставить стойкий запах.

Прочистите испаритель (черная решет-

компрессор, расположенные с за-

ка) и дней стороны прибора, щеткой или пылесосом. Эта операция повышает эффективность работы прибора и снижает потребление электроэнергии.

ВАЖНО! Будьте осторожны, чтобы не повредить систему охлаждения.

Некоторые чистящие средства для кухни содержат химикаты, могущие повредить пластмассовые детали прибора. По этой причине рекомендуется мыть внешний корпус

прибора только теплой

повтор-

Page 63

electrolux 63

водой с небольшим количеством моющего средства. После чистки подключите прибор к сети электропитания.

Размораживание холодильника

При нормальных условиях наледь автоматически удаляется с испарителя холодильной камеры при каждом выключении мотор-компрессора. Талая вода сливается в специальный поддон, установленный с задней стороны прибора над мотор-компрессором, и там испар-

яется Необходимо периодически прочищать сливное отверстие, имеющееся посредине канала холодильной камеры, во избежание попадания капель воды на находящиеся в ней продукты. Используйте для этого специальное приспособление, которое поставляется вставленным в сливное отверстие.

достаточный резерв холода на время перерыва в работе.

Для удаления наледи выполните

сле-

дующее:

1. Выключите прибор.

2. Удалите из камеры все хранящиеся

там продукты, заверните их в несколько слоев газетной бумаги и поместите в прохладное место.

ПРЕДУПРЕЖДЕНИЕ! Не касайтесь замороженных продуктов влажными руками. Руки могут к ним примерзнуть.

3. Оставьте дверцу открытой и устано-

вите пластиковый скребок в специальное гнездо, расположенное в середине нижней части камеры, подставив под него ёмкость для сбора талой воды

Чтобы ускорить процесс разморозки, поставьте в морозильное отделение кастрюлю с горячей водой. Также удаляйте упавшие кусочки наледи, не дожидаясь их полного таяния.

Размораживание морозильной камеры

На полках и вокруг верхнего отделения морозильной камеры всегда образуется определенное количество наледи. Размораживайте морозильную камеру, когда слой наледи достигнет толщины около 3-5 мм.

ВАЖНО! Примерно за 12 часов до начала размораживания поверните регулятор температуры в направлении к верхним положениям, чтобы создать

4. После завершения размораживания

тщательно протрите внутренние поверхности и уберите скребок на место.

5. Включите прибор.

6. Через два или три часа верните в

камеру ранее удаленные из нее продукты.

Page 64

64 electrolux

ВНИМАНИЕ! Никогда не используйте острые металлические инструменты для удаления наледи с испарителя во избежание его повреждения. Не используйте механические устройства или любые другие средства, кроме рекомендованных производителем, для ускорения процесса размораживания. Повышение температуры упаковок с замороженными продуктами при размораживании может привести к сокращению безопасного срока их хранения.

Перерывы в эксплуатации

прибор не будет использоваться в

Если

примите следующие меры предосторожности:

• отключите устройство от сети электропитания

• удалите все продукты

•

разморозьте

24)

вымойте прибор и все

принадлежности

• оставьте дверцы приоткрытыми, чтобы предотвратить образование неприятного запаха.

Если прибор будет продолжать работать, попросите кого-нибудь проверять его время от времени, чтобы не допустить порчи находящихся в нем продуктов в случае отключения электроэнергии.

течение продолжительного времени,

ЧТО ДЕЛАТЬ, ЕСЛИ ...

ВНИМАНИЕ! Перед устранением неисправностей выньте вилку сетевого шнура из розетки. Устранять неисправности, не описанные в данном руководстве, должен только квалифицированный

Неполадка Возможная причина Способ устранения

Прибор не работает. Лампочка не работает.

Вилка сетевого шнура непра-

На прибор не подается элек-

Подается звуковой сигнал.

Лампочка не работает. Лампа находится в режиме

Лампа перегорела. См. раздел "Замена лампы".

Компрессор работает непрерывно.

Неплотно закрыта дверца. См. раздел "Закрытие двер-

Дверца открывалась слишком

Прибор выключен. Включите прибор.

вильно вставлена в розетку.

тропитание. Отсутствует напряжение в сетевой розетке.

Температура в морозильной камере слишком высокая.

ожидания.

Температура задана неправильно.

часто.

электрик или уполномоченный специалист.

ВАЖНО! При нормальных условиях слышны некоторые звуки (работы компрессора, циркуляции хладагента).

Правильно вставьте вилку сетевого шнура в розетку.

Подключите другой электроприбор к сетевой розетке. Обратитесь к квалифицированному электрику.

См. раздел "Сигнализация превышения температуры"

Закройте и снова откройте дверцу.

Задайте более высокую температуру.

цы". Не оставляйте дверцу откры-

той дольше, чем это необходимо.

24) Если предусмотрено.

Page 65

electrolux 65

Неполадка Возможная причина Способ устранения

Температура продуктов сли-

Температура воздуха в поме-

Потоки воды на задней стенке холодильника.

Потоки воды в холодильнике.

Продукты мешают воде сте-

Потоки воды на полу. Сброс талой воды направлен

Температура в приборе слишком низкая.

Температура в приборе слишком высокая.

Неплотно закрыта дверца. См. раздел "Закрытие двер-

Температура продуктов сли-

Одновременно хранится сли-

Температура в холодильнике слишком высокая.

Температура в морозильной камере слишком высокая.

Слишком много наледи. Продукты не упакованы как

Неплотно закрыта дверца. См. раздел "Закрытие двер-

Замена лампочки

Чтобы заменить лампочку, выполните следующее:

1. Отключите прибор от сети электропитания.

2. Надавите на заднюю защелку и одновременно сдвиньте плафон в на-

шком высокая.

щении слишком высокая. Во время автоматического

размораживания на задней стенке размораживается наледь.

Засорилось сливное отверстие.

кать в водосборник.

не в поддон испарителя над компрессором.

Температура задана неправильно.

шком высокая.

шком много продуктов. В приборе не циркулирует хо-

лодный воздух.

Продукты расположены слишком близко друг к другу.

следует.

3. Установите новую лампу той же мощности, специально предназначенную для бытовых приборов. Максимальная мощность указана на плафоне.

4. Установите плафон на место.

5. Заново

Прежде чем положить продукты в холодильник, дайте им охладиться до комнатной температуры.

Обеспечьте снижение температуры воздуха в помещении.

Это нормально.

Прочистите сливное отверстие.

Убедитесь, что продукты не касаются задней стенки.

Направьте сброс талой воды в поддон испарителя.

Задайте более высокую температуру.

Задайте более низкую температуру.

цы". Прежде чем положить продук-

ты в холодильник, дайте им охладиться до комнатной температуры.

Одновременно храните меньше продуктов.

Убедитесь, что в приборе циркулирует холодный воздух.

Укладывайте продукты таким образом, чтобы обеспечить циркуляцию холодного воздуха.

Упакуйте продукты правильно.

цы".

включите прибор.

правлении, указанном стрелкой.

Page 66

66 electrolux

6. Откройте дверцу и проверьте, горит ли лампочка.

Закрытие дверцы

1. Прочистите уплотнители дверцы.

2. При необходимости отрегулируйте дверцу. См. раздел "Установка".

3. При необходимости замените непри-

годные уплотнители дверцы. Обратитесь в сервисный центр.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размеры ниши для встраивания

Высота 1780 мм Ширина 560 мм Глубина 550 мм

Время повышения температуры

Напряжение 230-240 В Частота 50 Гц

Технические данные указаны на паспортной табличке на левой стенке внут-

24 час

ри прибора и на табличке энергопотребления.

УСТАНОВКА

Перед установкой прибора внимательно прочитайте "Информацию по технике безопасности" для обеспечения собственной безопасности и правильной эксплуатации прибора.

Размещение

Устанавливайте холодильник в месте, где температура окружающей среды соответствует климатическому классу, указанному на табличке с техническими данными:

Клима-

тиче-

ский

класс

SN от +10°C до +32°C N от +16°C до +32°C ST от +16°C до +38°C T от +16°C до +43°C

Температура окружающей

среды

Подключение к электросети

Перед включением прибора в сеть удостоверьтесь, что напряжение и частота, указанные в табличке технических данных, соответствуют параметрам вашей домашней электрической сети.

Page 67

Прибор должен быть заземлен. С этой целью вилка сетевого шнура имеет специальный контакт заземления. Если розетка электрической сети не заземлена, выполните отдельное заземление прибора в соответствии с действующими нормами, поручив эту операцию квалифицированному электрику. Изготовитель снимает с себя всякую ответственность в случае несоблюдения вышеуказанных правил техники безопасности. Данное изделие соответствует директивам Европейского Союза.

Перевешивание дверцы

Дверца холодильника открывается вправо. Если вы хотите, чтобы дверца открывалась влево, прежде чем устанавливать холодильник, выполните следующее:

1. Открутите верхний винт и снимите прокладку.

2. Снимите верхний винт и верхнюю дверцу.

3. Вывинтите винты (B) и шайбы (C).

4. Снимите нижнюю дверцу.

5. Открутите нижний винт

electrolux 67

На противоположной стороне:

1. Установите нижний винт.

2. Установите нижнюю дверцу.

3. Вставьте винты (B) и шайбы (C) в

среднюю петлю на противоположной стороне.

4. Установите верхнюю дверцу.

5. Затяните шайбу и верхний винт.

Требования по вентиляции

Необходимо обеспечить достаточную циркуляцию воздуха за холодильником.

Page 68

68 electrolux

min.

200 cm

min.

200 cm

Установка прибора

ПРЕДУПРЕЖДЕНИЕ! Убедитесь,

что перемещение сетевого шнура не затруднено.

Выполните указанные ниже действия.

1. Если необходимо, отрежьте и при-

крепите самоклеющуюся уплотняющую прокладку к прибору, как показано на рисунке.

2. Просверлите крышку петли A, как показано на рисунке. Поставьте крышки A и A1 (из пакета) на среднюю петлю.

A1A

3. Установите прибор в нишу. Задвиньте прибор в направлении, указанном стрелками (1), чтобы крышка, закрывающая верхний зазор, уперлась в кухонный шкаф. Сдвиньте прибор в направлении, указанном стрелками (2), к боковой стенке кухонного шкафа, на которой нет петель.

Page 69

electrolux 69

4. Отрегулируйте положение прибора внутри ниши. Убедитесь, что расстояние между прибором и передним краем кухонного шкафа составляет 44 мм. Крышка нижней петли (находится в пакете с принадлежностями) обеспечивает надлежащее расстояние между кухонной мебелью и прибором. Убедитесь, что ширина зазора между прибором и кухонным шкафом равняется 4 мм. Откройте дверцу. Установите кры-

нижней петли.

шку

4mm

44mm

6. Удалите соответствующую деталь крышки петли (Е). Если дверная петля находится справа, то следует удалить деталь DX, в противном случае удалите деталь SX.

7. Установите крышки (C, D) в выемки и отверстия под петли. Установите вентиляционную решетку (B). Наденьте крышки петли (E) на петлю.

5. Закрепите прибор внутри ниши 4-мя винтами.

Page 70

70 electrolux

8. Если прибор примыкает к стенке кухонной мебели: a) Ослабьте винты в крепежных

скобах (Н)

b) Переместите скобы (Н) c) Затяните винты.

9. Отсоедините друг от друга детали Ha, Hb, Hc и Hd.

10. Прикрепите деталь Ha к внутренней стороне кухонного шкафа.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

11. Прикрепите деталь Hc к детали Ha.

21 mm

Page 71

electrolux 71

12. Откройте дверцу прибора и дверцу кухонной мебели под углом 90°. Вставьте маленькую планку (Hb) в направляющую (Ha). Совместите друг с другом дверцу прибора и дверцу кухонной мебели, затем наметьте отверстия.

8 mm

13. Снимите кронштейны и отметьте расстояние 8 мм от внешнего края дверцы: это место для гвоздя (K).

8 mm

14. Снова установите маленькую планку на направляющую и закрепите ее прилагающимися винтами. Выровняйте дверцу кухонной мебели и дверцу прибора, регулируя положение детали Hb.

15. Прижмите деталь Hd к детали Hb.

В завершение проверьте, чтобы:

• все винты были затянуты;

• уплотняющая магнитная прокладка

плотно прилегала к прибору.

ЗАБОТА ОБ ОКРУЖАЮЩЕЙ СРЕДЕ

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для

последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами

. За более

Page 72

72 electrolux

подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и

утилизации отходов или в магазин, в котором Вы приобрели изделие.

Page 73

Electrolux. Thinking of you.

Viac o nás na www.electrolux.com

OBSAH

Bezpečnostné pokyny 73 Ovládací panel 75 Prvé použitie 77 Každodenné používanie 77 Užitočné rady a tipy 79

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

BEZPEČNOSTNÉ POKYNY

V záujme vlastnej bezpečnosti a na zabezpečenie správneho používania si pred nainštalovaním a prvým použitím spotrebiča starostlivo prečítajte tento návod na používanie vrátane tipov a upozornení. Je dôležité, aby sa kvôli predchádzaniu zbytočným chybám a úrazom zaručilo, že všetci užívatelia tohto spotrebiča budú podrobne oboznámení s jeho obsluhou a s bezpečnostný- mi pokymni. Tieto pokyny si uložte a dbajte, aby sa vždy nachádzali pri spotrebiči, aj po presťahovaní alebo predaji inej osobe, a aby bol každý, kto ho používa po celú dobu jeho životnosti, riadne informovaný o používaní a bezpečnosti spotrebiča. Dodržiavajte tieto bezpečnostné pokyny na ochranu zdravia, života a majetku, pretože výrobca nezodpovedá za škody spôsobené nedbalosťou.

Bezpečnosť detí a zraniteľných osôb

•Tento spotrebič nie je určený pre osoby (vrátane detí) so zníženými fyzickými, senzorickými alebo duševnými schopnosťa- mi, ani pre osoby s nedostatočnými skúsenosťami a vedomosťami, ak nie je zabezpečený dohľad alebo poučenie o bezpečnom používaní spotrebiča zo strany osoby zodpovednej za ich bezpečnosť. Nenechávajte deti bez dozoru. Musíte mať istotu, že sa nebudú so spotrebičom hrať.

• Všetky obaly odstráňte z dosahu detí. Hrozí riziko zadusenia.

•Ak spotrebič likvidujete, vytiahnite zá- strčku spotrebiča z elektrickej zásuvky, odrežte pripojovací kábel (podľa možnosti čo najbližšie k spotrebiču) a demontuj-

electrolux 73

Ošetrovanie a čistenie 79 Čo robiť, keď... 81 Technické údaje 83 Inštalácia 83 Otázky ochrany životného prostredia 88

te dvierka, aby deti pri hre nemohol zasiahnuť elektrický prúd a aby sa nemohli zatvoriť vnútri spotrebiča.

•Ak má tento spotrebič s magnetickými tesneniami dvierok nahradiť starší spotrebič s pružinovým uzáverom (príchytkou dvierok) na dvierkach alebo na veku, pred likvidáciou starého spotrebiča poškoďte zatvárací mechanizmus tak, aby bol nefunkčný. Predídete tak uviaznutiu hrajúcich sa detí v spotrebiči.

Všeobecné bezpečnostné pokyny

Varovanie

Vetracie otvory na telese spotrebiča alebo na vstavanej konštrukcii nesmú byť prekryté.

•Spotrebič je určený na uchovávanie po- travín a nápojov v bežnej domácnosti, ako sa vysvetľuje v návode na použitie.

•Na urýchľovanie odmrazovania nepouží- vajte žiadne mechanické zariadenia ani umelé prostriedky.

• Vnútri chladiacich spotrebičov nepoužívajte iné elektrické spotrebiče (ako sú výrobníky zmrzliny), ak nie sú schválené na tento účel výrobcom.

• Nepoškodzuje chladiaci okruh.

• Chladiaci okruh spotrebiča obsahuje izobután (R600a), prírodný plyn s vysokou kompatibilitou so životným prostredím, ktorý je však horľavý. Počas prepravy a inštalácie spotrebiča dávajte pozor, aby ste nepoškodili žiadnu časť chladiaceho okruhu. Ak sa chladiaci okruh poškodil:

Page 74

74 electrolux

– nepribližujte sa s otvoreným ohňom ani

so zápalnými zdrojmi

– dokonale vyvetrajte miestnosť so spo-

trebičom

•Je nebezpečné upravovať technické vlastnosti alebo akokoľvek meniť tento spotrebič. Akékoľvek poškodenie prípojného kábla môže spôsobiť skrat, požiar alebo zásah elektrickým prúdom.

Varovanie Elektrické komponenty (sieťový kábel, zástrčka, kompresor) smie vymieňať len autorizovaný servisný pracovník alebo kvalifikovaný servisný personál, aby sa predišlo nebezpečenstvu.

1. Napájací kábel sa nesmie predlžovať.

2. Presvedčte sa, že napájací kábel za

spotrebičom nie je stlačený ani poškodený. Pritlačená alebo poškodená sieťová zástrčka sa môže prehriať a spôsobiť požiar.

3. Zabezpečte, aby ste mali vždy voľný

prístup k zásuvke elektrickej siete.

4. Neťahajte za napájací elektrický kábel.

5. Ak je elektrická zásuvka uvoľnená, zá-

strčku nezapájajte. Hrozí riziko zásahu elektrickým prúdom alebo požiaru.

6. Spotrebič nesmiete používať, ak chý-

25)

ba kryt lampy

vnútorného osvetle-

nia.

•Tento spotrebič je ťažký. Pri jeho pre- miestňovaní postupujte opatrne.

• Ak máte vlhké alebo mokré ruky, z mraziaceho priestoru nič nevyberajte ani sa ničoho nedotýkajte, pretože môže dôjsť k odretiu kože na rukách alebo k omrzlinám.

•Zabráňte dlhodobému vystaveniu spotre- biča priamemu slnečnému svetlu.

•

Žiarovky

26)

použité v tomto spotrebiči sú špeciálne žiarovky určené iba na použitie v domácich spotrebičoch. Nie sú vhodné ako osvetlenie izieb v domácnosti.

Každodenné používanie

•Neklaďte horúce hrnce na plastové diely spotrebiča.

• Neuchovávajte v spotrebiči horľavý plyn ani tekutinu, pretože môžu explodovať.

• Potraviny neklaďte priamo na otvor na vývod vzduchu na zadnej stene.

25) Ak sa má používať kryt.

26) Ak sa v tomto spotrebiči používajú žiarovky.

27) Ak je spotrebič beznámrazový.

27)

• Mrazené potraviny sa po rozmrazení nesmú znova zmrazovať.

• Balené mrazené potraviny uchovávajte v súlade s pokynmi výrobcu mrazených potravín.

• Odporúčania výrobcu spotrebiča na uchovávanie potravín sa musia striktne dodržiavať. Pozri príslušné pokyny.

• Do mraziaceho priestoru neklaďte sýtené ani šumivé nápoje, pretože v nádobách vzniká tlak, ktorý môže spôsobiť ich explóziu a tá spôsobí poškodenie spotrebiča.

• Zmrzlina môže spôsobiť mrazové popáleniny, ak sa konzumuje priamo po vybratí zo spotrebiča.

Starostlivosť a čistenie

• Pred vykonávaním údržby spotrebič vypnite a vytiahnite jeho zástrčku zo zásuvky elektrickej siete.

•Pri čistení spotrebiča nepoužívajte kovo- vé predmety.

•Na odstraňovanie námrazy nepoužívajte ostré predmety. Používajte plastovú škrabku.

• Pravidelne kontrolujte odtokový kanálik na rozmrazenú vodu z chladiaceho priestoru. Podľa potreby ho vyčistite. Ak je odtokový kanálik upchatý, voda sa bude zhromažďovať na dne spotrebiča.

Inštalácia Dôležité upozornenie Pri elektrickom

zapájaní starostlivo dodržiavajte pokyny uvedené v príslušných odsekoch.

•Spotrebič rozbaľte a skontrolujte, či nie sú viditeľné poškodenia. Spotrebič nepripájajte, ak je poškodený. Prípadné poškodenia okamžite nahláste v mieste, kde ste si spotrebič zakúpili. V takomto prípade si odložte obal.

• Pred zapojením spotrebiča počkajte najmenej štyri hodiny, aby olej mohol stiecť

ť do kompresora.

spä

•Okolo spotrebiča musí byť zabezpečené dostatočné vetranie, v opačnom prípade hrozí prehrievanie. Aby ste dosiahli dostatočné vetranie, riaďte sa pokynmi na inštaláciu.

Page 75

electrolux 75

• Výrobok treba vždy podľa možnosti umiestňovať k stene, aby sa predišlo dotyku alebo zachyteniu horúcich dielov (kompresor, kondenzátor) a možným popáleninám.

•Spotrebič sa nesmie umiestňovať v blíz- kosti radiátorov alebo sporákov.

•Ubezpečte sa, či je sieťová zástrčka po nainštalovaní spotrebiča prístupná.

•Spotrebič pripájajte výhradne k zdroju pitnej vody.

28)

Servis

• Všetky elektrické práce pri údržbe a opravách spotrebiča musí vykonať kvalifikovaný elektrikár alebo zaškolená osoba.

Ochrana životného prostredia

Chladiaci okruh ani izolačné materiály spotrebiča neobsahujú plyny, ktoré by mohli poškodiť ozónovú vrstvu. Spotrebič sa nesmie likvidovať spoločne s komunálnym ani domovým odpadom. Penová izolácia obsahuje horľavé plyny: spotrebič sa musí likvidovať v súlade s platnými predpismi, ktoré vám na požiadanie poskytnú miestne orgány. Dávajte pozor, aby sa nepoškodila chladiaca jednotka, hlavne na zadnej strane blízko výmenníka tepla. Materiály použité v tomto spotrebiči označené

symbolom

sú recyklovateľné.

• Servis tohto výrobku musí vykonávať autorizované servisné stredisko. Musia sa používať výhradne originálne náhradné dielce.

OVLÁDACÍ PANEL

MODE˚C

123 4 5 6

1 Tlačidlo ZAP/VYP 2 Regulátor teploty mrazničky 3 Tlačidlo indikácie teploty v chladničke/

mrazničke

1 2 3 4 5 6 7

1 Indikátor chladničky

Varovný indikátor otvorených dverí

2 Indikátor mrazničky

Varovný indikátor otvorených dverí

3 Indikátor kladnej alebo zápornej teploty 4 Teplotný displej

28) Ak sa ráta s pripojením na prívod vody.

4 Indikácia 5 Funkčné tlačidlo

Zrušenie alarmu

6 Regulátor teploty chladničky

Indikácia

5 Action Freeze funkcia 6 Shopping funkcia 7 Minidac Funkcia

Page 76

76 electrolux

Zapínanie

Ak sa po pripojení zástrčky spotrebiča do zásuvky nerozsvieti indikátor, stlačte vypínač ZAP/ VYP. Ihneď po zapnutí spotrebiča sa na ovládacom paneli rozsvietia tieto kontrolky:

• Indikátor kladnej alebo zápornej teploty bude kladný, čo znamená, že teplota je nad nulou

• teplota bliká, pozadie displeja je červené a budete počuť bzučiak.

Stlačte tlačidlo Funkcia a bzučiak sa vypne (pozri aj "Signalizácia vysokej teploty"). Nastavte požadovanú teplotu (pozri "Regulácia teploty").

Vypínanie

Spotrebič sa vypne stlačením vypínača ZAP/VYP na viac ako 1 sekundu. Potom sa bude zobrazovať odrátavanie teploty od -3 -2 -1. Po vypnutí spotrebiča displej zhasína.

Indikácia teploty

Pri každom stlačení tlačidla indikácie teploty v chladničke s mrazničkou sa displej prepína v tomto poradí:

1. – Je zapnutý indikátor chladničky.

– Displej indikuje teplotu v chladničke.

2. –

Je zapnutý indikátor mrazničky.

29)

– Displej indikuje teplotu v mrazničke. V každom prípade sa po 10 sekundách obnoví štandardný stav displeja.

Ponuka funkcie

Po každom stlačení tlačidla Funkcia sa akti- vujú nasledujúce funkcie v smere pohybu hodinových ručičiek:

• Action Freeze funkcia

• Shopping funkcia

• žiadny symbol: normálna prevádzka. Dôležité upozornenie Naraz možno

aktivovať len jednu funkciu. Funkcia sa vypne opakovaným stláčaním

tlačidla Funkcia až dovtedy, kým nesvieti žiadna ikona.

Regulácia teploty

Teplota v spotrebiči sa ovláda regulátorom teploty v hornej časti spotrebiča. Teplotu chladničky možno regulovať otáča- ním regulátora teploty chladničky. Môže sa meniť pribl. od +2°C do +8°C.

29) Za normálnych podmienok.

Teplotu mrazničky možno regulovať otáča- ním regulátora teploty mrazničky. Môže sa pohybovať pribl. od -15°C do -24°C. Po otočení regulátora teploty displej zabliká a zobrazuje požadovanú teplotu. Správne teploty uskladňovania potravín: +5°C v chladničke

-18°C v mrazničke. Ak po nastavení požadovanej teploty regulátor teploty do 5 sekúnd neotočíte, zobrazí sa teplota v mraziacom priestore. Pri prevádzkovaní spotrebiča postupujte takto:

•otáčaním regulátora teploty v smere po- hybu hodinových ručičiek sa chlad zin-

uje

tenzívň

•otáčaním regulátora teploty proti smeru pohybu hodinových ručičiek sa chlad znižuje.

Spravidla je najvhodnejšia poloha v strede. Presné nastavenie si treba vyberať s prihliadnutím na skutočnosť, že teplota v spotrebiči závisí od:

• teploty v miestnosti

•ako často sa otvárajú dvere

• množstva uchovávaných potravín

• umiestnenia spotrebiča.

Funkcia Shopping

Ak potrebujete vložiť veľké množstvo teplých potravín, napríklad po nákupe v potravinách, odporúčame vám aktivovať funkciu Shopping na rýchlejšie ochladenie a predchádzanie zohriatia iných potravín, ktoré už máte v chladničke. Funkcia Shopping sa aktivuje stlačením tlačidla Funkcia (podľa potreby opakovane),

kým sa nezobrazí príslušná ikona

. Funkcia Shopping sa automaticky vypne pribl. po 6 hodinách. Pri funkcii Shopping sa automaticky aktivuje aj ventilátor v chladničke.

Dôležité upozornenie

Túto funkciu možno kedykoľvek vypnúť stlačením tlačidla Funkcia (pozri "Ponuka Funkcie").

Funkcia Action Freeze

Pri zmrazovaní čerstvých potravín bude potrebné aktivovať funkciu Action Freeze. Stláčajte tlačidlo Funkcia (podľa potreby

Page 77

electrolux 77

opakovane), kým sa nezobrazí príslušná ikona. Táto funkcia sa automaticky vypne po 52 hodinách. Túto funkciu možno kedykoľvek vypnúť stlačením tlačidla Funkcia (pozri "Ponuka Funkcie").

Alarm pri zvýšenej teplote

Zvýšenie teploty v mrazničke (napríklad v dôsledku poruchy) indikuje:

• blikajúce zobrazenie teploty

• indikátor mrazničky bliká (indikátor mrazničky / signalizácia otvorených dverí)

• červená farba displeja

•zvuk bzučiaka

• symbol alarmu.

PRVÉ POUŽITIE

Čistenie interiéru

Pred prvým použitím spotrebiča umyte jeho vnútro a všetky jeho diely vlažnou vodou s prídavkom neutrálneho umývacieho prostriedku, aby ste odstránili typický zápach nového spotrebiča a potom všetky povrchy dôkladne osušte.

KAŽDODENNÉ POUŽÍVANIE

Zmrazovanie čerstvých potravín

Mraziaci priestor je vhodný na zmrazovanie čerstvých potravín a na uchovávanie mrazených a hlboko zmrazených potravín po dlhší čas. Pri zmrazovaní čerstvých potravín aktivujte funkciu Action Freeze najmenej 24 hodín pred vložením zmrazovaných potravín do mraziaceho priestoru. Vložte čerstvé zmrazované potraviny do hornej časti mrazničky, pretože to je naj- chladnejše miesto. Maximálne množstvo potravín, ktoré možno zmraziť za 24 hodín, sa uvádza na typo- vom štítku, ktorý sa nachádza vnútri spotrebiča. Zmrazovanie trvá 24 hodín: v tomto čase nepridávajte iné zmrazované potraviny.

Skladovanie mrazených potravín

Pri prvom uvedení do prevádzky alebo po dlhodobejšom vypnutí nechajte spotrebič pred vložením potravín bežať najmenej 12 hodín s nastavením Action Freeze.

Po obnovení normálnych podmienok:

• zvukový signál sa vypne

• hodnota teploty naďalej bliká

• osvetlenie displeja zostáva červené. Stlačením tlačidla Funkcia / Zrušenie alarmu sa alarm zruší, na displeji sa na niekoľko sekúnd objaví najvyššia dosiahnutá teplota

. V tomto okamihu sa blikanie zastaví a farba displeja sa zmení z červenej na bielu. Počas alarmovej fázy možno bzučiak vypnúť stlačením tlačidla Funkcia / Zrušenie alarmu. Farba displeja zostáva červená, až kým sa neobnovia normálne skladovacie podmienky.

Dôležité upozornenie Nepoužívajte abrazívne čistiace prostriedky ani prášky, pretože by poškodili povrch.

Ak potrebujete uložiť veľké množstvo potravín, na dosiahnutie najlepšej účinnosti vyberte zo spotrebiča všetky zásuvky a koše a potraviny vložte na chladiace police.

Varovanie Presvedčite sa, že potraviny neprekročia hranicu naplnenia uvedenú na boku hornej

časti (podľa modelu)

Dôležité upozornenie V prípade neúmyselného rozmrazenia potravín, napríklad v dôsledku výpadku napájacieho napätia, za predpokladu, že čas trvania výpadku energie nebol dlhší ako údaj uvedený v technických údajoch pod položkou "akumulačná doba", rozmrazené potraviny treba čo najskôr spotrebovať alebo uvariť a potom znova zmraziť (po ochladení).

Rozmrazovanie

Hlboko zmrazené alebo mrazené potraviny sa pred použitím môžu rozmrazovať v chla-

Page 78

78 electrolux

diacom priestore alebo pri izbovej teplote, v závislosti od času, ktorý máme k dispozícii. Malé kúsky možno dokonca variť aj keď sú ešte zmrazené, priamo z mrazničky: v tomto prípade varenie potrvá dlhšie.

Akumulátor chladu

Mraznička obsahuje najmenej jeden akumulátor chladu na predĺženie doby skladovateľnosti v prípade výpadku napájacieho napájania alebo poruchy.

Príprava ľadových kociek

Tento spotrebič je vybavený jednou alebo dvoma miskami na prípravu ľadových kociek. Tieto misky naplňte vodou a potom ich vložte do mraziaceho priestoru.

Dôležité upozornenie Na uvoľňovanie misiek z mrazničky nepoužívajte kovové nástroje.

Prestaviteľné police

Steny chladničky sú vybavené niekoľkými lištami, aby ste police mohli umiestniť do polohy, ktorú požadujete.

Recirkulácia vzduchu

Chladiaci priestor je vybavený špeciálnym ventilátorom D.A.C (Dynamic Air Cooling – dynamické chladenie vzduchom). Toto zariadenie umožňuje rýchle schladenie potravín a zaručuje rovnomernejšiu teplotu v celom priestore. Ventilátor zapnete stlačením tlačidla Funkcia (v prípade potreby opakovane), až kým

sa neobjaví príslušná ikona

. Keď teplota okolia prekročí 25 °C, zapnite ventilátor. Keď je zapnutá funkcia Shopping, ventilátor sa zapne automaticky. Ventilátor možno kedykoľvek vypnúť stlačením tlačidla Funkcia, až kým nezhasne iko-

Umiestnenie poličiek na dvierkach

Aby ste mohli uložiť balenia s potravinami rôznych veľkostí, poličky na dvierkach možno umiestniť do rôznej výšky. Pri týchto úpravách postupujte takto: postupne vytiahnite policu v smere šípky, až pokiaľ sa neuvoľní, potom ju vložte do inej požadovanej polohy.

Page 79

UŽITOČNÉ RADY A TIPY

Upozornenie na šetrenie energiou

• Neotvárajte dvere príliš často a nenechávajte ich otvorené dlhšie ako je absolútne nevyhnutné.

• Ak je okolitá teplota vysoká, regulátor teploty je nastavený na vyššie nastavenie a spotrebič je plne naložený, kompresor môže bežať nepretržite, pričom sa vytvorí námraza alebo ľad na výparníku. Ak sa tak stane, otočte regulátor teploty smerom k nižším nastaveniam, aby bolo možné automatické odmrazovanie a aby ste ušetrili elektrickú energiu.

Rady na chladenie čerstvých potravín

Aby ste dosiahli čo najvyššiu výkonnosť:

•do chladničky nevkladajte teplé potraviny ani odparujúce sa kvapaliny

• potraviny prikryte alebo zabaľte, hlavne ak majú prenikavú arómu

• potraviny uložte tak, aby vzduch mohol voľne cirkulovať okolo nich

Rady na chladenie

Užitočné rady: Mäso (všetky druhy) : zabaľte do polyetylénových vreciek a položte na sklenenú policu nad zásuvkou na zeleninu. Kvôli bezpečnosti mäso takto uchovávajte najviac jeden alebo dva dni. Varené a studené jedlá a pod..: treba ich prikryť a potom uložiť na ktorúkoľvek policu. Ovocie a zelenina: treba dôkladne očistiť a vložiť do špeciálnej zásuvky (zásuviek). Maslo a syry: treba ich vložiť do špeciálnych vzduchotesných nádob, zabaliť do alobalu alebo vložiť do polyetylénových vreciek, aby sa k nim dostalo čo najmenej vzduchu. Fľaše s mliekom: mali by byť uzavreté viečkom a treba ich skladovať v stojane na fľaše na vnútornej strane dverí. V chladničke sa nesmú skladova zemiaky, cibuľa ani cesnak.

Rady na zmrazovanie

Ako pomoc pri optimálnom zmrazovaní uvádzame niekoľko dôležitých rád:

ť banány,

electrolux 79

• maximálne množstvo potravín, ktoré možno zmraziť za 24 hodín. sa uvádza na typovom štítku;

• zmrazovanie trvá 24 hodín. V tomto čase sa nesmú pridávať žiadne ďalšie potraviny na zmrazovanie;

• Zmrazujte iba potraviny špičkovej kvality, čerstvé a dôkladne vyčistené;

• potraviny naporcujte na malé porcie, aby sa mohli rýchlo a úplne zmraziť a aby ste neskôr mohli odmraziť iba potrebné množstvo;

• Potraviny zabaľte do alobalu alebo do polyetylénovej fólie; dbajte, aby boli zabalené vzduchotesne;

•Nedovoľte, aby sa čerstvé, nezmrazené potraviny dotýkali potravín, ktoré sú už zmrazené, predídete tak zvýšeniu ich teploty;

• chudé potraviny sa uchovávajú lepšie a dlhšie ako tučné; soľ skracuje dobu skladovateľnosti potravín;

• zmrzliny konzumované bezprostredne po vybraní z mraziaceho priestoru môžu spôsobiť popálenie kože mrazom;

• odporúča sa označiť každé balenie dátumom zmrazovania, aby ste mohli presne sledovať dobu uchovávania;

Rady na uchovávanie mrazených potravín

Aby ste maximálne využili možnosti tohto spotrebiča:

•presvedčite sa, že maloobchodný predaj- ca adekvátne skladuje komerčné mrazené potraviny;

• dbajte, aby ste mrazené potraviny preniesli z predajne potravín do mrazničky podľa možnosti čo najrýchlejšie;

• neotvárajte dvere príliš č vajte ich otvorené dlhšie, ako je absolútne nevyhnutné.

• Po rozmrazení sa potraviny rýchlo kazia a nesmú sa znova zmrazovať.

•Neprekračujte dobu skladovania uvedenú výrobcom potravín.

asto a nenechá-

OŠETROVANIE A ČISTENIE

Pozor Pred akoukoľvek údržbou spotrebič odpojte od elektrickej siete.

Tento spotrebič obsahuje uhľovodíky v chladiacom agregáte; z tohto dôvodu

Page 80

80 electrolux

môžu údržbu a plnenie chladiaceho okruhu vykonávať výhradne autorizovaní technici.

Pravidelné čistenie

Spotrebič sa musí pravidelne čistiť:

•umyte vnútro spotrebiča a príslušenstvo vlažnou vodou s prídavkom neutrálneho saponátu.

• pravidelne kontrolujte tesnenia dverí a vyutierajte ich, aby boli čisté a bez nečistôt.

• dôkladne ich opláchnite a utrite dosucha.

Dôležité upozornenie Nevyťahujte, nepresúvajte a nepoškodzujte žiadne rúrky a/ani káble v skrinke. Nikdy nepoužívajte žiadne čistiace prostriedky, drsné práškové prípravky, aromatizované čistiace prípravky ani voskové leštiace prostriedky na čistenie interiéru, pretože poškodzujú povrch a zanechávajú silnú vôňu.

Kefou vyčistite kondenzátor (čiernu mriežku) a kompresor na zadnej stene spotrebiča. Touto operáciou zvýšite výkonnosť spotrebiča a usporíte elektrickú energiu.

Dôležité upozornenie Dbajte, aby ste nepoškodili chladiaci systém.

Mnohé značkové čističe kuchynských povrchov obsahujú chemikálie, ktoré môžu pôsobiť agresívne/poškodiť plasty použité v tomto spotrebiči. Z tohto dôvodu sa odporúča čistiť vonkajší kryt tohto spotrebiča iba teplou vodou s malým množstvom umývacieho prostriedku. Po čistení znova pripojte zariadenie k sieťovému napájaniu.

Odmrazovanie chladnič

Pri normálnom používaní sa námraza automaticky odstraňuje z výparníka chladiaceho priestoru pri každom zastavení motora kompresora. Odmrazená voda steká cez žliabok do osobitnej nádoby na zadnej stene spotrebiča, nad motorom kompresora, z ktorej sa odparuje. Je dôležité, aby sa vypúšťací otvor v strednej časti chladiaceho priestoru pravidelne čistil, aby sa zabránilo pretekaniu vody a jej kvapkaniu na potraviny vnútri chladničky. Používajte dodávanú špeciálnu čistiacu pomôcku, ktorú nájdete už vloženú vo vypúšťacom otvore.

Odmrazovanie mrazničky

Na policiach a v okolí hornej časti mrazničky sa vždy vytvára určité množstvo námrazy. Keď vrstva námrazy dosiahne hrúbku približne 3-5 mm, mrazničku odmrazte.

Dôležité upozornenie Približne 12 hodín pred odmrazovaním nastavte regulátor teploty na najintenzívnejšie chladenie, aby sa vytvorila dostatočná teplotná rezerva pred prerušením činnosti.

Pri odstraňovaní námrazy vykonajte nasledujúce kroky:

1. Vypnite spotrebič.

2. Vyberte všetky skladované potraviny, zabaľte ich do niekoľkých vrstiev novinového papiera a uložte na studenom mieste.

Pozor Nedotýkajte sa mrazených potravín mokrými rukami. Ruky by sa vám mohli primraziť na potraviny.

Page 81

electrolux 81

3. Nechajte dvere otvorené a zasuňte plastovú škrabku na príslušné miesto v strednej časti dna, podložte misku na zachytávanie rozmrazenej vody

Aby sa proces odmrazovania urýchlil, vložte do mraziaceho priestoru hrniec s teplou vodou. Okrem toho vyberajte kusy ľadu, ktoré sa oddelia ešte pred úplným odmrazením.

4. Po ukončení odmrazovania vnútro starostlivo osušte a odložte si škrabku na budúce použitie.

5. Zapnite spotrebič.

6. Po dvoch alebo troch hodinách vložte skladované potraviny opäť do vnútra spotrebiča.

Varovanie Na odstraňovanie námrazy z výparníka nikdy nepoužívajte ostré predmety, mohli by ste ho poškodiť. Na urýchlenie odmrazovania nepoužívajte žiadne mechanické prostriedky ani iné pomôcky, ktoré nie sú odporúčané výrobcom. Počas odmrazovania spotrebiča stúpne teplota balíčkov zmrazených jedál, preto sa môže skrátiť ich trvanlivosť.

Obdobia mimo prevádzky

Ak sa spotrebič po dlhší čas nepoužíva, potrebné sú nasledujúce preventívne opatrenia:

• spotrebič odpojte od elektrického

napájania

• vyberte všetky potraviny

•

odmrazte spotrebič

30)

a vyčistite spotre-

bič a všetko príslušenstvo

• nechajte dvere pootvorené, aby sa zabrá-

nilo vzniku nepríjemného zápachu. Ak sa chladnička ponecháva zapnutá, požiadajte niekoho, aby ju raz za čas skontroloval a zabránil tak znehodnoteniu potravín v prípade výpadku napájania.

ČO ROBIŤ, KEĎ...

Varovanie Pred odstraňovaním problémov odpojte spotrebič od elektrickej siete. Zásahy a opravy, ktoré nie sú popísané v tomto návode, smie vykonávať výhradne vyškolený elektrikár alebo technik.

Problém Možná príčina Riešenie

Spotrebič nefunguje. Nesvieti žiarovka.

Sieťová zástrčka spotrebiča nie

Spotrebič nie je napájaný elektri-

30) Ak sa to vzťahuje na príslušný model spotrebiča.

Spotrebič je vypnutý. Zapnite spotrebič.

je správne zasunutá do sieťovej zásuvky.

nou. Zásuvka elektrickej siete nie je pod napätím.

Dôležité upozornenie Počas bežnej prevádzky chladnička vydáva zvuky (kompresor, chladiaci okruh).

Zapojte sieťovú zástrčku správne do zásuvky elektrickej siete.

Do zásuvky elektrickej siete skúste zapojiť iný spotrebič. Zavolajte kvalifikovaného elektrikára.

Page 82

82 electrolux

Problém Možná príčina Riešenie

Bzučiak vydáva zvukový signál.

Nesvieti žiarovka. Žiarovka je v pohotovostnom re-

Teplota v mrazničke je príliš vysoká.

Pozrite "Alarm pri zvýšenej teplote"

Otvorte a zatvorte dvere.

žime.

Žiarovka je vypálená. Pozrite časť "Výmena žiarovky".

Kompresor pracuje nepretržite.

Dvere spotrebiča nie sú správne

Nie je správne nastavená teplota.

Nastavte vyššiu teplotu.

Pozrite časť "Zatvorenie dverí".

zatvorené.

Dvere sa príliš často otvárajú. Dvere nenechávajte otvorené dlh-

šie ako je nevyhnutné.

Teplota potravín je príliš vysoká. Pred vložením do spotrebiča ne-

chajte potraviny najprv ochladiť na izbovú teplotu.

Okolitá teplota v miestnosti je

Znížte teplotu v miestnosti.

príliš vysoká.

Po zadnej stene chladničky steká voda.

Počas automatického rozmrazovania sa námraza roztápa na za-

Je to normálne.

dnej stene.

Voda steká do chladiaceho priestoru.

Potraviny uložené v spotrebiči

Upchaný odtokový kanálik na vodu.

bránia odtekaniu vody do odto-

Vyčistite odtokový kanálik.

Dávajte pozor, aby sa potraviny nedotýkali zadnej steny.

kového kanálika.

Voda steká na podlahu.

Voda z rozmrazenej námrazy nevteká do odparovacej misky nad

Pripevnite odtokový kanálik k odparovacej miske.

kompresorom.

Teplota v spotrebiči je príliš nízka.

Teplota v spotrebiči je príliš vysoká.

Dvere spotrebiča nie sú správne

Nie je správne nastavený regulátor teploty.

Nastavte vyššiu teplotu.

Nastavte nižšiu teplotu.

Pozrite časť "Zatvorenie dverí".

zatvorené.

Teplota potravín je príliš vysoká. Pred vložením do spotrebiča ne-

chajte potraviny najprv ochladiť na izbovú teplotu.

Do chladničky ste vložili veľa po-

Vkladajte naraz menej potravín.

travín naraz.

Teplota v chladničke je príliš vysoká.

Teplota v mrazničke je príliš vysoká.

V spotrebiči neprúdi studený vzduch.

Potraviny sú uložené príliš blízko pri sebe.

Zabezpečte prúdenie studeného vzduchu v spotrebiči.

Balíčky potravín uložte tak, aby bolo umožnené prúdenie vzduchu.

Príliš veľa námrazy.

Potraviny nie sú správne zabale-

Potraviny zabaľte správne.

né.

Dvere spotrebiča nie sú správne

Pozrite časť "Zatvorenie dverí".

zatvorené.

Page 83

electrolux 83

Výmena žiarovky

Ak chcete vymeniť žiarovku, postupujte takto:

1. Odpojte spotrebič od elektrickej siete.

2. Stlačte zadný háčik a súčasne odsuňte kryt v smere šípky.

3. Vymeňte žiarovku za žiarovku s rovnakým príkonom špeciálne navrhnutú pre domáce spotrebiče (maximálny príkon je uvedený na kryte žiarovky)

4. Nasaďte kryt žiarovky späť zasunutím do jej pôvodnej polohy.

5. Znova pripojte spotrebič.

6. Otvorte dvere a skontrolujte, či sa rozsvieti svetlo.

Zatvorenie dverí

1. Očistite tesnenia dverí.

2. Podľa potreby upravte dvere. Pozrite časť "Inštalácia".

3. Podľa potreby vymeňte poškodené tesnenie dverí. Kontaktujte autorizované servisné stredisko.

TECHNICKÉ ÚDAJE

Rozmery priestoru pre chladničku

Výška 1780 mm Šírka 560 mm Hĺbka 550 mm Akumulačná doba 24 h Elektrické napätie 230-240 V Frekvencia 50 Hz

Technické informácie sa uvádzajú na typovom štítku na vnútornej ľavej strane spotrebiča a na štítku energetických parametrov.

INŠTALÁCIA

Aby bola zaručená bezpečná a správna činnosť spotrebiča, pred jeho

inštaláciou si pozorne prečítajte "bezpečnostné pokyny".

Page 84

84 electrolux

Výber miesta

Tento spotrebič nainštalujte v mieste, kde okolitá teplota zodpovedá klimatickej triede uvedenej na typovom štítku spotrebiča:

Klima-

tická

trieda

SN +10 °C až + 32 °C N +16 °C až + 32 °C ST +16 °C až + 38 °C T +16 °C až + 43 °C

Okolitá teplota

Zapojenie do elektrickej siete

Pred pripojením sa presvedčite, či napätie a frekvencia uvedené na typovom štítku zodpovedajú napätiu vašej domácej siete. Spotrebič musí byť uzemnený. Napájací elektrický kábel je na tento účel vybavený príslušným kontaktom. Ak domáca sieťová zásuvka nie je uzemnená, spotrebič pripojte k samostatnému uzemneniu v súlade s platnými predpismi. Poraďte sa s kvalifikovaným elektrikárom. Výrobca odmieta akúkoľvek zodpovednosť pri nedodržaní hore uvedených bezpeč- nostných opatrení. Tento spotrebič vyhovuje nasledujúcim smerniciam. ES.

Zmena smeru otvárania dverí

Dvere spotrebiča sa otvárajú doprava. Ak chcete, aby sa dvere otvárali doľava, pred nainštalovaním spotrebiča urobte toto:

1. Povoľte horný kolík a vyberte vymedzovaciu vložku.

2. Vyberte horný kolík a horné dvere.

3. Vyskrutkujte kolíky (B) a dištančné vložky (C).

4. Vyberte spodné dvere.

5. Povoľte spodný kolík.

Na protiľahlej strane:

1. Nainštalujte dolný kolík.

2. Nainštalujte dolné dvere.

3. Namontujte kolíky (B) a rozperné vložky (C) na stredný záves na opačnej strane.

4. Nainštalujte horné dvere.

5. Zatiahnite rozpernú vložku a zatiahnite horný kolík.

Page 85

electrolux 85

Požiadavky na vetranie

Za spotrebičom musí byť zabezpečené dostatočné prúdenie vzduchu.

min.

200 cm

min.

200 cm

Inštalácia spotrebiča

Pozor Zabezpečte, aby bol prívodný

elektrický kábel vedený voľne.

Postupujte takto.

1. V prípade potreby odrežte lepiaci tesniaci prúžok a potom ho aplikujte na spotrebič podľa obrázku.

2. Kryt závesu A prevŕajte podľa obrázku. Kryty A a A1 (vo vrecku) umiestnite do stredného závesu.

A1A

3. Spotrebič nainštalujte do výklenku. Spotrebič potlačte v smere šípok (1) tak, aby sa horný kryt medzery dotýkal kuchynského nábytku. Spotrebič potlačte v smere šípok (2) tak, aby sa spotrebič dotýkal skrinky na strane, ktorá je na opačnej strane závesu.

Page 86

86 electrolux

4. Spotrebič zarovnajte vo výklenku. Medzi spotrebičom a prednou hranou skrinky musí byť vzdialenosť 44 mm. Kryt spodného závesu (vo vrecku s príslušenstvom) zabezpečuje správnu vzdialenosť medzi kuchynským nábytkom a spotrebičom. Dbajte na to, aby bola vzdialenosť medzi spotrebičom a skrinkou 4 mm. Otvorte dvierka. Kryt spodného závesu umiestnite na svoje miesto.

4mm

44mm

5. Spotrebič pripevnite do výklenku 4 skrutkami.

6. Vyberte správnu časť z krytu závesu (E). Presvedčte sa, či bol vybraný diel DX v prípade pravého závesu a diel SX v opačnom prípade.

7. Upevnite kryty (C, D) na výstupky a na otvory závesu. Nainštalujte vetraciu mriežku (B). Na záves pripevnite kryty závesu (E).

Page 87

electrolux 87

8. Ak sa spotrebič musí pripojiť po stranách k dvierkam kuchynského nábytku: a) Povoľte skrutky v upevňovacích

držiakoch (H). b) Posuňte držiaky (H). c) Znova zatiahnite skrutky.

9. Odpojte diely Ha, Hb, Hc a Hd

10. Diel Ha nainštalujtena vnútornú stranu kuchynského nábytku.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

11. Zatlačte diel Hc na diel Ha.

21 mm

Page 88

88 electrolux

12. Otvorte dvere spotrebiča a dvere kuchynského nábytku pod uhlom 90°. Malý štvorec (Hb) umiestnite na vodidlo (Ha). Priložte dvere spotrebiča a dvere nábytku k sebe a označte otvory.

8 mm

13. Odstráňte držiaky a vyznačte vzdialenosť 8 mm od vonkajšieho okraja dverí, kde treba umiestniť klinec (K).

8 mm

14. Znova nasaďte malý štvorček na vodidlo a pripevnite ho dodávanými skrutkami. Zarovnajte dvere kuchynského nábytku a dvere spotrebiča nastavením časti Hb.

15. Pritlačte diel Hd na diel Hb.

Vykonajte záverečnú kontrolu a uistite sa, že:

• Všetky skrutky sú dotiahnuté.

• Magnetický tesniaci prúžok správne pri-

lieha ku skrinke.

OTÁZKY OCHRANY ŽIVOTNÉHO PROSTREDIA

Symbol na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z

elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber. Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom tak,

Page 89

electrolux 89

aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie.

Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Page 90

90 electrolux

Page 91

electrolux 91

Page 92

www.electrolux.com/shop

222336646-A-042011
