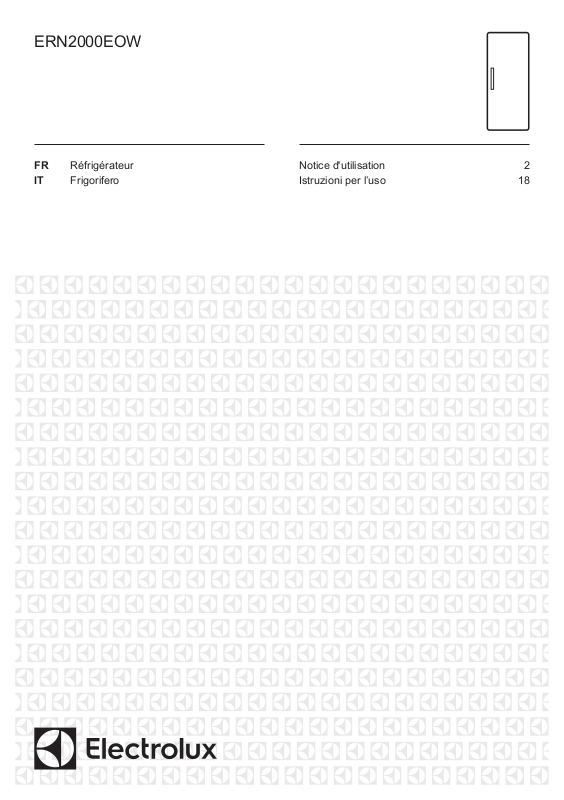

Electrolux ERN2000EOW User Manual

ERN2000EOW

FR Réfrigérateur Notice d'utilisation 2
IT Frigorifero Istruzioni per l’uso 18

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 2

2. CONSIGNES DE SÉCURITÉ............................................................................. 4

3. INSTALLATION.................................................................................................. 6

4. FONCTIONNEMENT..........................................................................................7

5. UTILISATION QUOTIDIENNE............................................................................8

6. CONSEILS..........................................................................................................9

7. ENTRETIEN ET NETTOYAGE.........................................................................11

8. DÉPANNAGE................................................................................................... 13

9. CARACTÉRISTIQUES TECHNIQUES.............................................................15

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pièces d'origine.
Avant de contacter le service après-vente, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou

FRANÇAIS 3

utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus

de 8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.

• Cet appareil peut être utilisé par des enfants entre 3 et

8 ans et des personnes ayant un handicap très
important et complexe à condition d'avoir reçu de
bonnes instructions.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en
permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Les enfants ne doivent pas nettoyer ni entreprendre

une opération de maintenance sur l'appareil sans
surveillance.

• Ne laissez pas les emballages à la portée des enfants

et jetez-les convenablement.

1.2 Sécurité générale

• Cet appareil est conçu uniquement pour un usage

domestique et des situations telles que :

– dans des fermes, des coins cuisines réservés au

personnel dans des magasins, bureaux et autres

– l'utilisation par les clients des hôtels, motels, des

environnements du type chambres d’hôtes et autres
environnements à caractère résidentiel

• AVERTISSEMENT : Veillez à ce que les orifices de

ventilation, situés dans l'enceinte de l'appareil ou dans
la structure intégrée, ne soient pas obstrués.

www.electrolux.com4

• AVERTISSEMENT : N'utilisez aucun dispositif

mécanique ou autre appareil pour accélérer le

processus de dégivrage que ceux recommandés par

le fabricant.

• AVERTISSEMENT : N'endommagez pas le circuit

frigorifique.

• AVERTISSEMENT : N'utilisez pas d'appareils

électriques à l'intérieur des compartiments de

conservation des aliments de l'appareil, sauf s'ils sont

du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer

l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide.

Utilisez uniquement des produits de lavage neutres.

N'utilisez pas de produits abrasifs, de tampons à

récurer, de solvants ni d'objets métalliques.

• Ne conservez aucune substance explosive dans cet

appareil, comme des aérosols contenant un produit

inflammable.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou

des personnes de qualification similaire afin d'éviter

un danger.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Pour des raisons de sécurité,
n'utilisez pas l'appareil avant de l'avoir
installé dans la structure encastrée.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.

Utilisez toujours des gants de sécurité
et des chaussures fermées.

• Assurez-vous que l'air circule autour
de l'appareil.

• Lors de la première installation ou
après avoir inversé la porte, attendez
au moins 4 heures avant de brancher
l'appareil sur le secteur. Cela permet
à l'huile de refouler dans le
compresseur.

• Avant toute opération sur l'appareil
(par ex. inversion de la porte),
débranchez la fiche de la prise de
courant.

• N'installez pas l'appareil à proximité
d'un radiateur, d'une cuisinière, d'un
four ou d'une table de cuisson.

• N'exposez pas l'appareil à la pluie.

• N'installez pas l'appareil dans un
endroit exposé à la lumière directe du
soleil.

• N'installez pas l'appareil dans une
pièce trop humide ou trop froide.

• Lorsque vous déplacez l'appareil,
veillez à le soulever par l'avant pour
éviter de rayer le sol.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

AVERTISSEMENT!

Lorsque vous installez
l'appareil, assurez-vous que
le câble d'alimentation n'est
pas coincé ou endommagé.

AVERTISSEMENT!

N'utilisez pas d'adaptateurs
multiprises ni de rallonges.

• L’appareil doit être relié à la terre.

• Vérifiez que les paramètres figurant
sur la plaque signalétique
correspondent aux données
électriques de votre réseau.

• Utilisez une prise correctement
installée et protégée contre les chocs.

• Veillez à ne pas endommager les
composants électriques tels que la
fiche secteur, le câble d'alimentation
ou le compresseur. Contactez le
service après-vente agréé ou un
électricien pour changer les
composants électriques.

• Le câble d'alimentation doit rester en
dessous du niveau de la fiche
secteur.

• Ne branchez la fiche d’alimentation à
la prise de courant qu’à la fin de
l’installation. Assurez-vous que la
prise principale est accessible une
fois l’appareil installé.

• Ne tirez jamais sur le câble
d’alimentation électrique pour
débrancher l’appareil. Tirez toujours
sur la fiche de la prise secteur.

FRANÇAIS 5

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de
brûlures, d'électrocution ou
d'incendie.

L'appareil contient un gaz
inflammable, l'isobutane (R600a), un gaz
naturel ayant un niveau élevé de
compatibilité environnementale. Veillez à
ne pas endommager le circuit frigorifique
contenant de l'isobutane.

• Ne modifiez pas les caractéristiques

de cet appareil.

• Ne placez aucun appareil électrique

(sorbetière, etc.) dans l'appareil, en
l'absence d'indications du fabricant.

• Si le circuit frigorifique est

endommagé, assurez-vous de
l'absence de flammes et de sources
d'ignition dans la pièce. Aérez la
pièce.

• Évitez tout contact d'éléments chauds

avec les parties en plastique de
l'appareil.

• Ne placez jamais de boissons

gazeuses dans le congélateur. Cela
engendrerait une pression sur le
récipient de la boisson.

• Ne stockez jamais de gaz ou de

liquide inflammable dans l'appareil.

• Ne placez pas de produits

inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.

• Ne touchez pas le compresseur ni le

condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les

éléments du compartiment
congélateur avec les mains mouillées
ou humides.

• Ne recongelez jamais un aliment qui a

été décongelé.

• Respectez les instructions de

stockage figurant sur l'emballage des
aliments surgelés.

• Emballez les aliments dans un

emballage adapté au contact avec
des aliments avant de les placer dans
le compartiment congélateur.

www.electrolux.com6

2.4 Éclairage intérieur

AVERTISSEMENT!

Risque d'électrocution !

• Le type d'ampoule utilisé pour cet
appareil est uniquement destiné aux
appareils domestiques. Ne les utilisez
pas pour éclairer votre logement.

2.5 Entretien et nettoyage

AVERTISSEMENT!

Risque de blessure
corporelle ou de dommages
matériels.

• Avant toute opération d'entretien,
éteignez l'appareil et débranchez la
fiche de la prise secteur.

• Cet appareil contient des
hydrocarbures dans son circuit de
réfrigération. L'entretien et la recharge
du circuit de réfrigération doivent être
effectués par un professionnel
qualifié.

• Examinez régulièrement l'écoulement
de l'appareil et si nécessaire,
nettoyez-le. Si l'orifice est bouché,
l'eau provenant du dégivrage
s'écoulera en bas de l'appareil.

2.6 Maintenance

• Pour réparer l'appareil, contactez un
service après-vente agréé.

• Utilisez exclusivement des pièces
d'origine.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

• Débranchez l'appareil de
l'alimentation électrique.

• Coupez le câble d'alimentation et
mettez-le au rebut.

• Retirez la porte pour empêcher les
enfants et les animaux de s'enfermer
dans l'appareil.

• Le circuit frigorifique et les matériaux
d'isolation de cet appareil préservent
la couche d'ozone.

• La mousse isolante contient un gaz
inflammable. Contactez votre service
municipal pour obtenir des
informations sur la marche à suivre
pour mettre l'appareil au rebut.

• N'endommagez pas la partie du
circuit de réfrigération située à
proximité du condenseur thermique.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

3.1 Emplacement

Consultez la notice de
montage lors de l'installation.

Pour assurer des performances
optimales, l'appareil ne doit pas être
installé près d'une source de chaleur
telle qu'un radiateur, une chaudière, la
lumière directe du soleil, etc. Assurez­vous que l'air circule librement à l'arrière
de l'appareil.

3.2 Positionnement

Installez cet appareil dans une pièce
intérieure sèche et bien ventilée où la

température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil.

Classe
climati‐
que

SN +10 °C à +32 °C

N +16 °C à + 32 °C

ST +16 °C à + 38 °C

T +16 °C à + 43 °C

Température ambiante

Des problèmes fonctionnels

5 cm

min.
200 cm

2

min.
200 cm

2

peuvent survenir sur certains
types de modèles
fonctionnant hors de cette
plage de températures. Seul
le respect de la plage de
températures spécifiée peut
garantir un bon
fonctionnement de l'appareil.
En cas de doute concernant
l'emplacement d'installation
de l'appareil, veuillez
contacter le vendeur, notre
service après-vente ou le
centre de réparation agréé le
plus proche.

3.3 Branchement électrique

• Avant de brancher l'appareil, assurez­vous que la tension et la fréquence
indiquées sur la plaque signalétique
correspondent à celles de votre
réseau électrique domestique.

• L'appareil doit être relié à la terre. La
fiche du cordon d'alimentation est
fournie avec un contact à cette fin. Si
la prise de courant n'est pas mise à la
terre, branchez l'appareil à une mise
à la terre séparée conformément aux
réglementations en vigueur, en
consultant un électricien spécialisé.

FRANÇAIS 7

• Le fabricant décline toute
responsabilité en cas de non-respect
de ces consignes de sécurité.

• Cet appareil est conforme aux
directives CEE.

3.4 Exigences en matière de

ventilation

Veillez à garantir une circulation d'air
suffisante à l'arrière de l'appareil.

ATTENTION!

Consultez la notice de
montage lors de l'installation.

4. FONCTIONNEMENT

4.1 Mise en marche

1. Insérez la fiche dans la prise murale.

2. Tournez le thermostat vers la droite

sur une position médiane.

4.2 Mise hors tension

Pour éteindre l'appareil, tournez le
thermostat sur la position « O ».

4.3 Réglage de la température

La température est régulée
automatiquement.

1. Tournez le thermostat sur la position
minimale pour obtenir moins de froid.

2. Tournez le thermostat sur la position
maximale pour obtenir plus de froid.

Un réglage intermédiaire est
généralement le plus
indiqué.
Toutefois, on obtiendra le
réglage exact en tenant
compte du fait que la
température à l'intérieur de
l'appareil dépend de
plusieurs facteurs :

• la température ambiante,

• la fréquence d'ouverture
de la porte,

• la quantité d'aliments
stockés,

• l'emplacement de
l'appareil.

www.electrolux.com8

ATTENTION!

Si la température ambiante
est élevée ou l'appareil très
rempli et si le thermostat est
réglé sur la température la
plus basse, il est possible
que le compresseur
fonctionne en régime
continu, d'où un risque de
formation de givre sur la
paroi arrière. Pour éviter cet
inconvénient, modifiez la
position du thermostat pour
obtenir moins de froid, de
façon à permettre un
dégivrage automatique et,
par conséquent, des
économies d'énergie.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

5.1 Congélation d'aliments frais

Le compartiment congélateur est idéal
pour congeler des aliments frais et
conserver longtemps des aliments
congelés ou surgelés.

Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.

Toutefois, pour une congélation plus
rapide, tournez le thermostat sur la
position maximale pour obtenir plus de
froid.

ATTENTION!

Dans ce cas, la température
du compartiment
réfrigérateur est susceptible
de descendre en dessous de
0 °C. Si cela se produit,
repositionnez le thermostat
sur une position inférieure
pour obtenir moins de froid.

5.2 Conservation d'aliments congelés et surgelés

À la mise en service ou après un arrêt
prolongé, placez le thermostat sur la
position maximale pendant 2 heures
environ avant d'introduire les produits
dans le compartiment.

En cas de décongélation
accidentelle, due par
exemple à une coupure de
courant, si la coupure a duré
plus de temps qu'indiqué au
paragraphe « Autonomie de
fonctionnement » du
chapitre Caractéristiques
techniques, consommez
rapidement les aliments
décongelés ou cuisez-les
immédiatement avant de les
recongeler (une fois
refroidis).

5.3 Décongélation

Avant utilisation, les aliments surgelés ou
congelés peuvent être décongelés dans
le compartiment réfrigérateur ou à
température ambiante en fonction du
temps disponible pour cette opération.

Les petites portions peuvent même être
cuites sans décongélation préalable ; la

cuisson sera cependant un peu plus

OK

OK

A

B

longue.

5.4 Mise en place des balconnets de la porte

En fonction de la taille des emballages
des aliments conservés, les balconnets
de la porte peuvent être positionnés à
différentes hauteurs.

1. Soulevez doucement le balconnet
jusqu'à ce qu'il se détache.

2. Repositionnez-le selon les besoins.

FRANÇAIS 9

Ne modifiez pas
l'emplacement de la clayette
en verre située au-dessus
du bac à légumes, afin de
garantir une circulation d'air
optimale.

5.6 Indicateur de température

Pour un bon stockage des aliments, le
réfrigérateur est doté d'un indicateur de
température. Le symbole sur la paroi
latérale de l'appareil indique la zone la
plus froide du réfrigérateur.

Si « OK » s'affiche (A), placez les
aliments frais dans la zone indiquée par
le symbole. Si ce n'est pas le cas (B),
réglez le thermostat sur une température
inférieure et attendez 12 heures avant de
vérifier à nouveau.

5.5 Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières afin que les
clayettes puissent être positionnées
comme vous le souhaitez.

6. CONSEILS

6.1 Bruits normaux de

fonctionnement

Les bruits suivants sont normaux lorsque
l'appareil est en cours de
fonctionnement :

Après chargement de
denrées fraîches dans
l'appareil ou après des
ouvertures répétées (ou une
ouverture prolongée) de la
porte, il est normal que
l'inscription OK. disparaisse.
Attendez au moins
12 heures avant de régler le
thermostat.

• Un léger gargouillis lorsque le liquide
réfrigérant est pompé.

• Un ronronnement et un bruit de
pulsation provenant du compresseur
lorsque le liquide réfrigérant est
pompé.

www.electrolux.com10

• Un bruit de craquement soudain
provenant de l'intérieur de l'appareil
provoqué par une dilatation thermique
(un phénomène naturel et inoffensif).

• Un léger cliquetis du thermostat
lorsque le compresseur s'active ou se
désactive.

6.2 Conseils d'économie

d'énergie

• Évitez d'ouvrir trop souvent la porte
du congélateur et ne la laissez
ouverte que le temps nécessaire.

6.3 Conseils pour la

réfrigération des aliments frais

• Ne placez pas les aliments chauds ou
les liquides bouillants dans le
réfrigérateur.

• Couvrez ou enveloppez les aliments,
surtout s'ils sont forts en saveurs.

• Placez correctement les aliments pour
que l'air puisse circuler librement
autour

6.4 Conseils pour la

réfrigération

Conseil utiles :

• Viande (tous types de viande) :
emballez-la dans un emballage
adapté et placez-la sur l'étagère en
verre au-dessus du bac à légumes.
Ne conservez la viande que 1 ou 2
jours au plus.

• Aliments cuits, plats froids : couvrez­les et placez-les sur une étagère.

• Fruits et légumes : nettoyez-les
soigneusement et placez-les dans le
bac spécial. Bananes, pommes de
terre, oignons et ail ne doivent pas
être mis dans le réfrigérateur, s'ils ne
sont pas emballés.

• Beurre et fromage : placez-les dans le
compartiment spécial, étanche à l'air,
ou enveloppez-les dans une feuille
d'aluminium ou un sachet en
polyéthylène, pour les tenir autant que
possible à l'abri de l'air.

• Bouteilles : elles doivent être munies
d'un bouchon et être placées sur le

porte-bouteilles ou (s'il est installé)
dans le balconnet à bouteilles de la
porte.

6.5 Conseils pour la congélation

• Congelez uniquement des aliments
frais, de qualité supérieure et propres.

• Pour une congélation et une
décongélation plus efficaces, séparez
les aliments en petites portions.

• Emballez les aliments dans du papier
aluminium ou en polyéthylène.
Assurez-vous que les emballages
sont hermétiques.

• Pour éviter d'augmenter la
température des aliments déjà
surgelés, ne placez pas d'aliments
frais non congelés directement à
proximité.

• Les aliments faibles en gras se
conservent mieux et plus longtemps
que les aliments gras. Le sel diminue
la durée de conservation des
aliments.

• Ne mangez pas les glaçons, les
glaces à l'eau ou les bâtonnets glacés
dès leur sortie du congélateur. Risque
de gelure !

• Il est conseillé d'indiquer la date de
congélation des aliments sur chaque
paquet afin de garder une trace du
temps de conservation.

6.6 Conseils pour le stockage

des aliments surgelés

• Assurez-vous que les denrées
surgelées achetées dans le
commerce ont été correctement
entreposées par le revendeur.

• Prévoyez un temps réduit au
minimum pour le transport des
denrées du magasin d'alimentation à
votre domicile.

• Une fois décongelés, les aliments se
détériorent rapidement et ne peuvent
être recongelés.

• Ne dépassez pas la durée de
conservation indiquée par le fabricant.

7. ENTRETIEN ET NETTOYAGE

FRANÇAIS 11

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

7.1 Avertissements généraux

ATTENTION!

Débranchez l'appareil avant
toute opération d'entretien et
de nettoyage.

Cet appareil contient des
hydrocarbures dans son
circuit de réfrigération ;
l'entretien et la recharge ne
doivent donc être effectués
que par du personnel
qualifié.

Les pièces et accessoires de
l'appareil ne doivent pas être
lavés au lave-vaisselle.

7.2 Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les
accessoires avec de l'eau tiède
savonneuse (pour supprimer toute odeur
de neuf), puis séchez-les
soigneusement.

ATTENTION!

N'utilisez jamais de
détergents, de produits
abrasifs, de nettoyants à
base de chlore ou d'huile car
ils pourraient endommager
le revêtement.

7.3 Nettoyage périodique

ATTENTION!

N'endommagez pas le circuit
de refroidissement.

L'appareil doit être nettoyé
régulièrement :

1. Nettoyez l'intérieur et les accessoires
avec de l'eau tiède et additionnée
d'un détergent doux.

2. Vérifiez régulièrement les joints de
porte et essuyez-les pour vous
assurer qu'ils sont propres et ne
contiennent pas de résidus.

3. Rincez et séchez soigneusement.

4. S'ils sont accessibles, nettoyez le

condenseur et le compresseur situés
à l'arrière de l'appareil avec une
brosse.
Cette opération améliore les
performances de l'appareil et permet
des économies d'électricité.

7.4 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est
automatiquement éliminé de
l'évaporateur du compartiment
réfrigérateur à chaque fois que le
compresseur s'arrête. L'eau de
dégivrage est collectée dans un récipient
spécial situé à l'arrière de l'appareil, au­dessus du compresseur, d'où elle
s'évapore.

Il est important de nettoyer régulièrement
l'orifice d'écoulement de la goulotte
d'évacuation de l'eau de dégivrage située
au milieu du compartiment réfrigérateur
pour empêcher l'eau de déborder et de
couler à l'intérieur de l'appareil.

ATTENTION!

Ne tirez pas, ne déplacez
pas, n'endommagez pas les
tuyaux et/ou câbles qui se
trouvent à l'intérieur de
l'appareil.

www.electrolux.com12

7.5 Dégivrage du congélateur

ATTENTION!

N'utilisez en aucun cas
d'objets métalliques ou
tranchants pour gratter la
couche de givre sur
l'évaporateur, car vous
risqueriez de le détériorer.
N'utilisez aucun dispositif
mécanique ou autre moyen
artificiel pour accélérer le
processus de dégivrage
hormis ceux recommandés
par le fabricant. Une
élévation de la température
des denrées congelées,
pendant le dégivrage, peut
réduire leur durée de
conservation.

Mettez le thermostat sur la
température la plus basse
12 heures avant d'effectuer
le dégivrage afin d'assurer
une réserve de froid
suffisante.

Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur
et autour du compartiment supérieur.

Dégivrez le congélateur lorsque
l'épaisseur de la couche de givre est
comprise entre 3 et 5 mm.

1. Éteignez l'appareil, ou débranchez la
fiche de la prise secteur.

2. Sortez les denrées congelées,
enveloppez-les dans plusieurs
feuilles de papier journal et
conservez-les dans un endroit frais.

AVERTISSEMENT!

Ne touchez pas les
produits congelés et les
surfaces givrées avec
les mains humides.
Risque de brûlures ou
d'arrachement de la
peau.

3. Laissez la porte ouverte.
Le dégivrage peut être accéléré en
plaçant un récipient d'eau chaude
dans le compartiment congélateur.
Retirez également les morceaux de
glace au fur et à mesure qu'ils se
détachent, avant que le processus de
dégivrage ne soit terminé.

4. Une fois le dégivrage terminé,
séchez bien l'intérieur.

5. Mettez l'appareil en marche.

Au bout de 3 heures, replacez les
produits congelés dans le compartiment
congélateur.

7.6 En cas de non-utilisation

prolongée

Si l'appareil n'est pas utilisé pendant de
longues périodes, prenez les précautions
suivantes :

1. Débranchez l'appareil de
l'alimentation électrique.

2. Retirez tous les aliments.

3. Dégivrez l'appareil (si nécessaire).

4. Nettoyez l'appareil et tous les

accessoires.

5. Laissez la porte/les portes ouverte(s)
pour éviter la formation d'odeurs
désagréables.

ATTENTION!

Si, toutefois, vous n'avez
pas la possibilité de
débrancher et de vider
l'appareil, faites vérifier
régulièrement le bon de
fonctionnement de celui-ci
pour éviter que les aliments
qu'il contient ne pourrissent
en cas de coupure de
courant.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

8.1 Que faire si…

Le problème Cause probable Solution

L’appareil ne fonctionne
pas.

La fiche du câble d'alimen‐

Il n’y a pas de tension

L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabili‐

L'éclairage ne fonctionne
pas.

Le compresseur fonctionne
en permanence.

Trop de produits à conge‐

La température ambiante

Les aliments introduits

Il y a trop de givre et de
glace.

FRANÇAIS 13

L’appareil est éteint. Mettez l'appareil en fonc‐

tation n'est pas correcte‐
ment insérée dans la prise
de courant.

dans la prise de courant.

L'éclairage est en mode
veille.

La lampe est défectueuse. Reportez-vous au chapitre

Il y a une erreur dans le ré‐
glage de la température.

ler ont été introduits en
même temps dans l'appa‐
reil.

est trop élevée.

dans l'appareil étaient trop
chauds.

La porte n'est pas correc‐
tement fermée ou le joint
est déformé/sale.

tionnement.

Branchez correctement la
fiche du câble d'alimenta‐
tion dans la prise de cou‐
rant.

Branchez un autre appareil
électrique à la prise de
courant. Contactez un
électricien qualifié.

té de l'appareil.

Fermez puis ouvrez la por‐
te.

« Remplacement de l'am‐
poule ».

Reportez-vous au chapitre
« Fonctionnement ».

Attendez quelques heures
et vérifiez de nouveau la
température.

Reportez-vous au tableau
des classes climatiques de
la plaque signalétique.

Laissez refroidir les ali‐
ments à température am‐
biante avant de les mettre
dans l'appareil.

Reportez-vous au chapitre
« Fermeture de la porte ».

www.electrolux.com14

Le problème Cause probable Solution

Le bouchon de la gouttière
d'évacuation de l'eau de
dégivrage n'est pas bien
placé.

Les aliments ne sont pas
correctement emballés.

Il y a une erreur dans le ré‐
glage de la température.

De l'eau s'écoule sur la
plaque arrière du réfrigéra‐
teur.

De l'eau s'écoule dans le
réfrigérateur.

Pendant le dégivrage auto‐
matique, le givre fond sur
la plaque arrière.

L'orifice d'écoulement de
l'eau de dégivrage est obs‐
trué.

Des aliments empêchent
l'eau de s'écouler dans le
réservoir d'eau.

De l'eau coule sur le sol. Le tuyau d'évacuation de

l'eau de dégivrage n'est
pas raccordé au bac d'éva‐
poration situé au-dessus
du compresseur.

La température à l'intérieur
de l'appareil est trop bas‐

Le thermostat n'est pas ré‐
glé correctement.

se/élevée.

La porte n'est pas fermée

correctement.

La température des pro‐

duits est trop élevée.

Trop de produits ont été in‐

troduits simultanément.

L'épaisseur de givre est
supérieure à 4 - 5 mm.

La porte a été ouverte trop

souvent.

Trop d'eau s'est conden‐
sée sur la paroi arrière du

La porte a été ouverte trop
fréquemment.

réfrigérateur.

La porte n'est pas entière‐
ment fermée.

Placez correctement le
bouchon de la gouttière
d'évacuation de l'eau.

Emballez les produits de
façon plus adaptée.

Reportez-vous au chapitre
« Fonctionnement ».

Ce phénomène est normal.

Nettoyez l'orifice d'écoule‐
ment de l'eau de dégivra‐
ge.

Assurez-vous que les pro‐
duits ne touchent pas la
plaque arrière.

Fixez le tuyau d'évacuation
de l'eau au bac d'évapora‐
tion de l'eau de dégivrage.

Augmentez/réduisez la
température.

Reportez-vous au chapitre
« Fermeture de la porte ».

Laissez les aliments refroi‐
dir à température ambiante
avant de les placer dans
l'appareil.

Introduisez moins de pro‐
duits en même temps.

Dégivrez l'appareil.

N'ouvrez la porte qu'en cas
de nécessité.

N'ouvrez la porte qu'en cas
de nécessité.

Assurez-vous que la porte
est entièrement fermée.

Le problème Cause probable Solution

1

2

1

La porte est difficile à ou‐
vrir.

Si ces conseils n'apportent
pas de solution à votre
problème, veuillez consulter
le service après-vente agréé
le plus proche.

Les aliments conservés ne
sont pas emballés.

Vous avez essayé de rou‐
vrir la porte immédiatement
après l'avoir fermée.

Enveloppez les aliments
dans un emballage adapté
avant de les ranger dans
l'appareil.

Attendez quelques secon‐
des après avoir fermé la
porte pour la rouvrir.

8.2 Remplacement de l'éclairage

L'appareil est équipé d'un
éclairage à LED longue
durée.

FRANÇAIS 15

Il est recommandé d'utiliser
uniquement des pièces
détachées d'origine.

Utilisez des ampoules LED
(base E14) uniquement. La
puissance maximale est
indiquée sur la base
d'éclairage.

ATTENTION!

Débranchez la fiche de
l'appareil de la prise secteur.

1. Écartez doucement les deux côtés
du diffuseur avec vos doigts pour les
décrocher, puis détachez le cache en
le tirant dans le sens des flèches.

9. CARACTÉRISTIQUES TECHNIQUES

2. Remplacez l'ampoule par une

ampoule de caractéristiques
identiques, spécifiquement conçue
pour les appareils électroménagers.

3. Remontez le diffuseur de l'ampoule.

4. Branchez la fiche de l'appareil à la

prise secteur.

5. Ouvrez la porte.
Vérifiez que l'ampoule s'allume.

8.3 Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte.

Reportez-vous aux instructions de
montage.

3. Si nécessaire, remplacez les joints
de porte défectueux. Contactez le
service après-vente agréé.

9.1 Fiche produit

Marque Electrolux

Modèle ERN2000EOW PNC933033114

www.electrolux.com16

Catégorie 7. Réfrigérateur-congélateur

Classe d’efficacité énergétique A+

Consommation d'énergie annuelle en kWh, cal‐

214
culée sur la base du résultat obtenu pour 24 heu‐
res dans des conditions d’essai normalisées. La
consommation d’énergie réelle dépend des con‐
ditions d’utilisation et de l’emplacement de l’ap‐
pareil.

Volume de stockage en litres, Réfrigérateur 173

Volume de stockage en litres, Étoile 14

Volume de stockage en litres, Zone cellier -

Volume de stockage en litres, Vin -

Volume de stockage en litres, Total 187

Volume de stockage en litres, Congélateur -

Volume de stockage en litres, Refroidisseur -

Volume de stockage en litres, Autres comparti‐

-

ments

Nombre d'étoiles du compartiment congélateur

****
ayant le volume de stockage le plus élevé (l)

Température de conception des autres comparti‐

-

ments > 14 °C (°C), s'il y a lieu

Sans givre (O/N), Réfrigérateur Non

Sans givre (O/N), Congélateur Non

Coupure de courant en toute sécurité en h 12

Pouvoir de congélation en kg/24 h 2

Classe climatique SN-N-ST

La température ambiante la plus basse à laquelle

10
l'appareil est conçu pour être utilisé, en °C

La température ambiante la plus élevée à laquel‐

38
le l'appareil est conçu pour être utilisé, en °C

Émissions acoustiques dans l’air dB(A) re 1 pW 35

Appareil intégrable O/N Oui

Cet appareil est destiné uniquement au stockage

Non
du vin O/N

FRANÇAIS 17

9.2 Autres caractéristiques

techniques

Dimensions de l'appa‐
reil

Hauteur 1219 mm

Largeur 540 mm

Profondeur 550 mm

Tension 230 - 240 V

Fréquence 50 Hz

Les caractéristiques techniques figurent
sur la plaque signalétique située sur le
côté intérieur ou extérieur de l'appareil et
sur l'étiquette énergétique.

10. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

www.electrolux.com18

INDICE

1. INFORMAZIONI DI SICUREZZA......................................................................18

2. ISTRUZIONI DI SICUREZZA........................................................................... 20

3. INSTALLAZIONE..............................................................................................22

4. FUNZIONAMENTO.......................................................................................... 23

5. UTILIZZO QUOTIDIANO.................................................................................. 24

6. CONSIGLI E SUGGERIMENTI UTILI...............................................................25

7. PULIZIA E CURA..............................................................................................26

8. RISOLUZIONE DEI PROBLEMI.......................................................................28

9. DATI TECNICI.................................................................................................. 31

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare

ITALIANO 19

sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini

a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.

• Questa apparecchiatura potrebbe essere usata dai

bambini di età compresa fra i 3 e gli 8 anni oltre che
dalle persone con disabilità diffuse e complesse, se
debitamente istruite.

• Tenere lontani dall'apparecchiatura i bambini al di

sotto dei 3 anni se non costantemente supervisionati.

• Non consentire ai bambini di giocare con

l'apparecchiatura.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'apparecchiatura senza essere
supervisionati.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è destinata ad un uso

domestico e applicazioni simili, quali:

– case di campagna; cucine di negozi, uffici e altri

ambienti di lavoro,

– da clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali

• AVVERTENZA: Verificare che le aperture di

ventilazione, sia sull'apparecchiatura che nella
struttura da incasso, non siano ostruite.

www.electrolux.com20

• AVVERTENZA: Non usare dispositivi elettrici o altri

mezzi artificiali non raccomandati dal produttore allo

scopo di accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito

refrigerante.

• AVVERTENZA: Non utilizzare apparecchiature

elettriche all'interno dei comparti di conservazione

degli alimenti, ad eccezione di quelli consigliati dal

costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire

l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e

morbido. Utilizzare solo detergenti neutri. Non usare

prodotti abrasivi, spugnette abrasive, solventi od

oggetti metallici.

• Non conservare in questa apparecchiatura sostanze

esplosive come bombolette spray contenenti un

propellente infiammabile.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, dal Centro di

Assistenza Autorizzato o da una persona qualificata

per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.

• Rimuovere tutti i materiali di
imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di
installarla nella struttura a incasso
date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i

guanti di sicurezza e le calzature
adeguate.

• Assicurarsi che l'aria possa circolare
liberamente attorno
all'apparecchiatura.

• In fase di prima installazione o dopo
aver girato la porta, attendere almeno
4 ore prima di collegare
l'apparecchiatura alla sorgente di
alimentazione. Questo serve a
consentire all'olio di fluire nuovamente
nel compressore.

• Prima di eseguire eventuali operazioni
sull'apparecchiatura (ad esempio
invertire la porta), togliere la spina
dalla presa di corrente.

• Non installare l'apparecchiatura in
prossimità di radiatori, fornelli, forni o
piani di cottura.

• Non esporre l'apparecchiatura alla
pioggia.

• Non installare l'apparecchiatura dove
sia esposta alla luce solare diretta.

• Non installare questa apparecchiatura
in aree troppo umide o troppo fredde.

• Quando si sposta l'apparecchiatura,
sollevarla dal bordo anteriore, così da
non graffiare il pavimento.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

AVVERTENZA!

In fase di posizionamento
dell'apparecchiatura,
verificare che il cavo di
alimentazione non sia
intrappolato o danneggiato.

AVVERTENZA!

Non utilizzare prese multiple
e prolunghe.

• L'apparecchiatura deve disporre di
una messa a terra.

• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Accertarsi di non danneggiare i
componenti elettrici (ad es. la spina di
alimentazione, il cavo di
alimentazione, il compressore).
Contattare il Centro di Assistenza
Autorizzato o un elettricista per
sostituire i componenti elettrici.

• Il cavo di alimentazione deve
rimanere sotto il livello della spina di
alimentazione.

• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

ITALIANO 21

2.3 Utilizzare

AVVERTENZA!

Rischio di lesioni, scottature
o scosse elettriche.

L'apparecchiatura contiene gas
infiammabile, isobutano (R600a), un gas
naturale con un alto livello di
compatibilità ambientale, Fare attenzione
a non danneggiare il circuito refrigerante
che contiene isobutano.

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Non introdurre apparecchiature

elettriche (ad es. gelatiere)
nell'apparecchiatura se non
specificamente consentito dal
produttore.

• Nel caso di danno al circuito

refrigerante, assicurarsi che non si
sviluppino fiamme libere e scintille nel
locale. Aerare bene l'ambiente.

• Non appoggiare oggetti incandescenti

sulle parti in plastica
dell'apparecchiatura.

• Non introdurre bevande analcoliche

nel vano congelatore. Si verrà a
creare una pressione nel contenitore
della bevanda.

• Non conservare gas e liquidi

infiammabili nell'apparecchiatura.

• Non appoggiare o tenere liquidi o

materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.

• Non toccare il compressore o il

condensatore. Sono incandescenti.

• Non togliere o toccare gli oggetti nel

vano congelatore con le mani bagnate
o umide.

• Non ricongelare del cibo

precedentemente scongelato.

• Attenersi alle istruzioni per la

conservazione riportate sulla
confezione del cibo surgelato.

• Avvolgere gli alimenti con materiali

per uso alimentare prima di metterli
nello scomparto del congelatore.

www.electrolux.com22

2.4 Luce interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Il tipo di lampada utilizzata per questa
apparecchiatura è adatta soltanto agli
elettrodomestici. Non usarle per
l'illuminazione di casa.

2.5 Pulizia e cura

AVVERTENZA!

Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.

• Prima di eseguire qualunque
intervento di manutenzione, spegnere
l'apparecchiatura ed estrarre la spina
dalla presa.

• L'unità refrigerante di questa
apparecchiatura contiene idrocarburi.
L’unità deve essere ricaricata ed
ispezionata esclusivamente da
personale qualificato.

• Controllare regolarmente lo scarico
dell'apparecchiatura e, se necessario,
pulirlo. L'ostruzione dello scarico può
causare un deposito di acqua di
sbrinamento sul fondo
dell'apparecchiatura.

2.6 Assistenza tecnica

• Per riparare l'apparecchiatura
contattare un Centro di Assistenza
Autorizzato.

• Utilizzare esclusivamente ricambi
originali.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o
soffocamento.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere la porta per evitare che
bambini e animali domestici
rimangano chiusi all’interno
dell’apparecchiatura.

• Il circuito refrigerante e i materiali di
isolamento di questa apparecchiatura
rispettano l'ozono.

• La schiuma isolante contiene gas
infiammabili. Contattare le autorità
locali per ricevere informazioni su
come smaltire correttamente
l'apparecchiatura.

• Non danneggiare i componenti
dell'unità refrigerante che si trovano
vicino allo scambiatore di calore.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

3.1 Ubicazione

Consultare le istruzioni di
montaggio per l'installazione.

Per garantire prestazioni ottimali,
l'apparecchiatura deve essere installata
lontano da fonti di calore (termosifoni,
boiler, luce solare diretta, ecc.).
Verificare che sul lato posteriore sia
garantita un'adeguata circolazione
dell'aria.

3.2 Luogo d'installazione

Installare l'apparecchiatura in un luogo
asciutto, ben ventilato, la cui temperatura
ambiente corrisponda alla classe
climatica indicata sulla targhetta dei dati
del modello:

Classe
climati‐
ca

SN da +10°C a + 32°C

N da +16°C a + 32°C

ST da +16°C a + 38°C

T da +16°C a + 43°C

Temperatura ambiente

In alcuni modelli potrebbero

5 cm

min.
200 cm

2

min.
200 cm

2

verificarsi delle anomalie se
non si rispettano le
temperature indicate. Il
corretto funzionamento può
essere garantito solo nel
rispetto delle temperature
indicate. In caso di dubbi sul
luogo di installazione
dell'apparecchiatura,
contattare il venditore, il
nostro Centro di Assistenza
o il rivenditore autorizzato
più vicino.

3.3 Collegamento elettrico

• Prima di inserire la spina, verificare
che la tensione e la frequenza
riportate sulla targhetta dei dati
corrispondano a quelle dell'impianto
domestico.

• L'apparecchiatura deve disporre di
una messa a terra. La spina del cavo
di alimentazione è dotata di un
apposito contatto. Se la presa di
corrente dell'impianto domestico non
è collegata a terra, allacciare
l'apparecchiatura a una presa di terra
separata in conformità alle norme in
vigore, rivolgendosi a un elettricista
qualificato.

ITALIANO 23

• Il produttore declina ogni
responsabilità qualora le suddette
precauzioni di sicurezza non vengano
rispettate.

• Questa apparecchiatura è conforme
alle direttive CEE.

3.4 Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura
deve essere sufficiente.

ATTENZIONE!

Consultare le istruzioni di
montaggio per l'installazione.

4. FUNZIONAMENTO

4.1 Accensione

1. Inserire la spina nella presa a muro.

2. Impostare il regolatore di

temperatura su un livello medio,
ruotandolo in senso orario.

4.2 Spegnimento

Per spegnere l’apparecchiatura, ruotare
il regolatore di temperatura in posizione
"O".

4.3 Regolazione della temperatura

La temperatura viene regolata
automaticamente.

1. Impostare il regolatore di

temperatura su un livello basso per
ottenere un raffreddamento minimo.

2. Ruotare il regolatore di temperatura

verso l'impostazione massima per
aumentare l'intensità del
raffreddamento.

www.electrolux.com24

In condizioni normali, si
consiglia di utilizzare una
regolazione media.
Tuttavia, è importante
ricordare che la temperatura
all'interno
dell'apparecchiatura dipende
dai seguenti fattori:

• temperatura ambiente,

• frequenza di apertura
della porta,

• quantità di alimenti
conservati,

• Posizione
dell'apparecchiatura.

5. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

5.1 Congelamento di alimenti freschi

Lo scomparto congelatore è adatto al
congelamento di alimenti freschi e alla
conservazione a lungo termine di
alimenti congelati e surgelati.

Per congelare i cibi freschi è possibile
mantenere la regolazione media.

Tuttavia, per ottenere un congelamento
più rapido, è possibile impostare il
regolatore di temperatura a un livello più
alto per aumentare l'intensità di
raffreddamento.

ATTENZIONE!

In questa condizione la
temperatura dello scomparto
del frigorifero potrebbe
scendere al di sotto di 0°C.
Qualora ciò accadesse, è
necessario reimpostare la
temperatura a un livello più
alto.

5.2 Conservazione dei surgelati

Al primo avvio o dopo un periodo di non
utilizzo, lasciare in funzione
l'apparecchiatura per almeno 2 ore con

ATTENZIONE!

Se la temperatura ambiente
è elevata o l'apparecchiatura
è a pieno carico,
l'impostazione alla
temperatura minima può
causare l'attivazione
ininterrotta del compressore
e la formazione di brina sulla
parete posteriore. In questo
caso, impostare una
temperatura più elevata per
consentire lo sbrinamento
automatico e ridurre così il
consumo di energia.

una regolazione alta prima di introdurre
gli alimenti.

Se si verifica un'interruzione
della corrente elettrica di
durata superiore al "tempo di
risalita" indicato nella tabella
dei dati tecnici, il cibo
scongelato deve essere
consumato rapidamente o
cucinato immediatamente e
quindi ricongelato (dopo il
raffreddamento).

5.3 Scongelamento

Prima dell'utilizzo, i cibi surgelati o
congelati possono essere scongelati nel
vano frigorifero o, per un processo più
veloce, a temperatura ambiente.

Gli alimenti divisi in piccole porzioni
possono essere cucinati direttamente,
senza essere prima scongelati: in questo
caso, tuttavia, la cottura durerà più a
lungo.

5.4 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di
diverse dimensioni, i ripiani della porta
possono essere posizionati ad altezze
differenti.

1. Tirare gradualmente il ripiano fino a
che non si libera.

2. Riposizionare secondo necessità.

5.5 Ripiani rimovibili

OK

OK

A

B

Le guide presenti sulle pareti del
frigorifero permettono di posizionare i
ripiani a diverse altezze.

Per garantire una corretta
circolazione dell'aria, non
spostare il ripiano in vetro
posto sopra il cassetto delle
verdure.

ITALIANO 25

5.6 Indicatore della temperatura

Per una corretta conservazione del cibo,
il frigorifero è corredato di un indicatore
di temperatura. Il simbolo sulla parete
laterale dell'apparecchiatura indica la
zona più fredda del frigorifero.

Se appare OK (A), introdurre il cibo
fresco nello spazio indicato dal simbolo,
se al contrario appare (B), portare la
manopola di regolazione della
temperatura a un livello più basso e
attendere 12 ore prima di controllare di
nuovo l'indicatore della temperatura.

Dopo aver collocato gli
alimenti freschi
nell'apparecchiatura o dopo
aver aperto la porta
ripetutamente per un
intervallo prolungato, è
normale l'indicatore non
mostri OK. Attendere
almeno 12 ore prima di
regolare nuovamente il
controller della temperatura.

6. CONSIGLI E SUGGERIMENTI UTILI

6.1 Rumori normali durante il

funzionamento

I seguenti rumori sono da considerarsi
normali:

• Un gorgoglio o borbottio dalle
serpentine quando viene pompato il
refrigerante.

• Un ronzio o un rumore pulsante dal
compressore quando viene pompato il
refrigerante.

• Uno schiocco improvviso dall'interno
dell'apparecchiatura causato dalla
dilatazione termica (fenomeno fisico
naturale e non pericoloso).

• Un lieve scatto dal regolatore della
temperatura quando il compressore si
accende e si spegne.

6.2 Consigli per il risparmio

energetico

• Non aprire frequentemente la porta e
limitare il più possibile i tempi di
apertura.

6.3 Consigli per la

refrigerazione dei cibi freschi

• Non introdurre alimenti o liquidi caldi
nel vano frigorifero

www.electrolux.com26

• Coprire o avvolgere gli alimenti, in
particolare quelli con un gusto o un
aroma forte.

• Disporre gli alimenti in modo da
consentire una corretta circolazione
dell’aria.

6.4 Consigli per la

refrigerazione

Consigli utili:

• Carne (tutti i tipi): deve essere avvolta
in appositi sacchetti e collocata sul
ripiano di vetro, sopra il cassetto delle
verdure. La carne può essere
conservata al massimo per 1-2 giorni.

• Alimenti cotti, piatti freddi: coprirli e
metterli su un ripiano qualsiasi.

• Frutta e verdura: pulire
accuratamente e riporla in un
apposito cassetto. Non conservare in
frigorifero banane, patate, cipolle o
aglio se non confezionati

• Burro e formaggio: riporli in un
apposito contenitore sottovuoto
oppure avvolgerli in un foglio di
alluminio o in un sacchetto di
polietilene per limitare il più possibile
la presenza di aria.

• Bottiglie: chiuderle con un tappo e
conservarle sul ripiano portabottiglie
della porta, o (se presente) sulla
griglia portabottiglie.

6.5 Consigli per il

congelamento

• Congelare solo alimenti freschi, di
ottima qualità e accuratamente lavati.

• Per congelare e scongelare in modo
più efficace, suddividere gli alimenti in
piccole porzioni.

• Avvolgere il cibo in pellicola di
alluminio o polietilene. Accertarsi che
le confezioni siano a tenuta stagna.

• Al fine di evitare gli aumenti di
temperatura di alimenti già congelati,
non mettere alimenti freschi
scongelati nelle immediate vicinanze.

• I cibi magri si conservano meglio e più
a lungo di quelli grassi. Il sale riduce
la durata di conservazione dei cibi.

• Non mangiare i cubetti di ghiaccio, i
ghiaccioli o granite subito dopo averli
tolti dal congelatore. Rischio di
sintomi da congelamento.

• È consigliabile riportare su ogni
confezione la data di congelamento,
in modo da poter controllare il tempo
di conservazione.

6.6 Consigli per la

conservazione dei surgelati

• Controllare che i surgelati esposti nei
punti vendita non presentino segni di
interruzione della catena del freddo

• Il tempo di trasferimento dei surgelati
dal punto vendita al congelatore
domestico deve essere il più breve
possibile

• Una volta scongelati, gli alimenti si
deteriorano rapidamente e non
possono essere ricongelati.

• Non superare la durata di
conservazione indicata sulla
confezione.

7. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

7.1 Avvertenze generali

ATTENZIONE!

Prima di qualsiasi intervento
di manutenzione, estrarre la
spina dalla presa.

Questa apparecchiatura
contiene idrocarburi
nell’unità di raffreddamento,
pertanto le operazioni di
manutenzione e ricarica
devono essere eseguite
esclusivamente da
personale autorizzato.

Gli accessori e i componenti
dell’apparecchiatura non
sono lavabili in lavastoviglie.

7.2 Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per
la prima volta, lavare l'interno e gli
accessori con acqua tiepida e sapone
neutro per eliminare il tipico odore dei
prodotti nuovi, quindi asciugare
accuratamente.

ATTENZIONE!

Non usare detergenti, polveri
abrasive, detergenti a base
di cloro od olio, dato che
potrebbero danneggiare le
finiture.

7.3 Pulizia periodica

ATTENZIONE!

Evitare di tirare, spostare o
danneggiare tubi e/o cavi
all'interno
dell'apparecchiatura.

ATTENZIONE!

Non danneggiare il sistema
refrigerante.

L'apparecchiatura deve essere pulita
regolarmente:

1. Lavare l'interno e gli accessori con
acqua tiepida e sapone neutro.

2. Ispezionare regolarmente le
guarnizioni della porta ed eliminare
con un panno umido tracce di sporco
e residui.

3. Risciacquare e asciugare
accuratamente.

4. Pulire il condensatore e il
compressore sul retro
dell'apparecchiatura con una
spazzola.
Ciò migliorerà le prestazioni
dell'apparecchiatura riducendone i
consumi di energia.

7.4 Sbrinamento del frigorifero

Durante l'uso normale, la brina viene
eliminata automaticamente
dall'evaporatore del vano frigorifero ogni
volta che il motocompressore si arresta.
L'acqua di sbrinamento giunge attraverso
un condotto in un apposito recipiente
posto sul retro dell'apparecchiatura,

ITALIANO 27

sopra il motocompressore, dove
evapora.

È importante pulire periodicamente il foro
di scarico dell'acqua di sbrinamento,
situato al centro del canale sulla parete
posteriore, per evitare che l'acqua
fuoriesca sugli alimenti.

7.5 Sbrinamento del congelatore

ATTENZIONE!

Per rimuovere la brina
dall'evaporatore, non usare
utensili metallici appuntiti
che possano danneggiarlo.
Non usare dispositivi
meccanici o altri mezzi
artificiali non raccomandati
dal produttore allo scopo di
accelerare il processo di
sbrinamento. Un aumento
della temperatura dei
surgelati durante lo
sbrinamento può ridurre la
loro durata di conservazione.

Circa 12 ore prima dello
sbrinamento, impostare una
temperatura più bassa per
accumulare una riserva di
freddo sufficiente per
l'interruzione del
funzionamento.

È normale che sui ripiani del congelatore
e intorno allo scomparto superiore si
formi, col tempo, uno strato di brina.

Quando tale strato raggiunge uno
spessore di circa 3 - 5 mm, è necessario
procedere allo sbrinamento del vano
congelatore.

www.electrolux.com28

1. Spegnere l'apparecchiatura o

estrarre la spina della presa a parete.

2. Rimuovere i surgelati, avvolgerli in
alcuni strati di carta di giornale e
riporli in un luogo fresco.

AVVERTENZA!

Non toccare il cibo
congelato con le mani
bagnate. Le mani
potrebbero aderire
all'alimento congelato.

3. Lasciare la porta aperta.
Per accelerare il processo di
sbrinamento, collocare un recipiente
di acqua calda nel vano congelatore.
Rimuovere inoltre i pezzi di ghiaccio
che si staccano prima che lo
sbrinamento sia completo.

4. Una volta completato lo sbrinamento,
asciugare accuratamente l'interno.

5. Accendere l’apparecchiatura.

Dopo tre ore reintrodurre nel vano
congelatore gli alimenti precedentemente
rimossi.

7.6 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata
per un lungo periodo, adottare le
seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla

2. Estrarre tutti gli alimenti

3. Scongelare l'apparecchiatura (ove

4. Pulire l'apparecchiatura e tutti gli

5. Lasciare la porta/le porte socchiuso/i

8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

rete elettrica.

necessario).

accessori.

per evitare la formazione di odori
sgradevoli.

ATTENZIONE!

Se si desidera mantenere
l'apparecchiatura accesa,
farla controllare
periodicamente per evitare
che gli alimenti si deteriorino
in caso di interruzione della
corrente elettrica.

8.1 Cosa fare se...

Problema Possibile causa Soluzione

L'apparecchiatura non fun‐
ziona.

La spina non è inserita cor‐

Assenza di tensione nella

L'apparecchiatura è rumo‐
rosa.

La lampadina non si ac‐
cende.

L'apparecchio è spento. Accendere l’apparecchia‐

rettamente nella presa di
alimentazione.

presa di alimentazione.

L'apparecchio non è ap‐
poggiato in modo corretto.

La lampadina è in modalità
stand-by.

tura.

Inserire correttamente la
spina nella presa di ali‐
mentazione.

Collegare alla presa di ali‐
mentazione un altro appa‐
recchio elettrico. Rivolgersi
ad un elettricista qualifica‐
to.

Controllare se l'apparec‐
chiatura è appoggiata in
modo stabile.

Chiudere e riaprire la por‐
ta.

Problema Possibile causa Soluzione

La lampada è guasta. Fare riferimento alla sezio‐

ne "Sostituzione della lam‐
pada".

Il compressore rimane
sempre in funzione.

Sono stati introdotti insie‐

La temperatura impostata
non è corretta.

me molti alimenti da surge‐

Fare riferimento al capitolo
"Funzionamento".

Attendere alcune ore e ri‐
controllare la temperatura.

lare.

La temperatura ambiente è

troppo alta

Fare riferimento al grafico
della classe climatica sulla
targhetta dei dati.

Gli alimenti introdotti nel‐

l'apparecchiatura erano
troppo caldi.

Presenza di brina eccessi‐
va.

La porta non è stata chiusa
correttamente o la guarni‐

Lasciar raffreddare gli ali‐
menti a temperatura am‐
biente prima di introdurli.

Consultare la sezione
"Chiusura della porta".

zione è deformata/sporca.

Il tappo dello scarico del‐
l'acqua non è posizionato

Posizionare il tappo corret‐
tamente.

correttamente.

Scorre dell'acqua sul pan‐
nello posteriore del frigori‐
fero.

Gli alimenti non sono av‐
volti correttamente.

La temperatura impostata
non è corretta.

Durante lo sbrinamento
automatico, la brina che si
forma sul pannello poste‐

Avvolgere correttamente
gli alimenti.

Fare riferimento al capitolo
"Funzionamento".

Non si tratta di un'anoma‐
lia.

riore si scioglie.

All'interno del frigorifero
scorre acqua.

Presenza di acqua sul pa‐
vimento.

Lo scarico dell'acqua è
ostruito.

Gli alimenti impediscono
all'acqua di scorrere nel‐
l'apposito collettore.

L'acqua di sbrinamento
non viene scaricata nella
bacinella di evaporazione

Pulire lo scarico dell'acqua.

Evitare di disporre gli ali‐
menti direttamente contro
la parete posteriore.

Collegare lo scarico del‐
l'acqua di sbrinamento alla

bacinella di evaporazione.
posta sopra il compresso‐
re.

La temperatura all'interno
dell'apparecchiatura è trop‐
po bassa/troppo alta.

Il regolatore della tempera‐
tura non è impostato cor‐
rettamente.

Impostare una temperatura

superiore/inferiore.

ITALIANO 29

www.electrolux.com30

Problema Possibile causa Soluzione

La porta non è chiusa cor‐

La temperatura degli ali‐

Sono stati introdotti molti

Il coperchio viene aperto

C'è troppa acqua conden‐
sata sulla parete posteriore
del frigorifero.

La porta non si apre facil‐
mente.

rettamente.

menti è troppo alta.

alimenti contemporanea‐
mente.

Lo spessore dello strato di
brina supera i 4 - 5 mm.

frequentemente.

La porta è stata aperta con
eccessiva frequenza.

La porta non è stata chiusa
completamente.

Il cibo conservato non è
stato avvolto nell'apposito
materiale.

Hai cercato di ri-aprire la
porta subito dopo averla
chiusa.

Consultare la sezione
"Chiusura della porta".

Prima di introdurre gli ali‐
menti, lasciarli raffreddare
a temperatura ambiente.

Introdurre gli alimenti un
poco alla volta.

Sbrinare l'apparecchiatura.

Aprire la porta solo se ne‐
cessario.

Aprire la porta solo se ne‐
cessario.

Controllare che la porta sia
chiusa completamente.

Avvolgere gli alimenti in un
imballaggio adeguato pri‐
ma di riporli all'interno del‐
l'apparecchiatura.

Attendere alcuni secondi
fra la chiusura e la riaper‐
tura della porta.

Se il consiglio non da
risultati, contattare il Centro
di Assistenza Autorizzato più
vicino.

8.2 Sostituzione della lampadina

L'apparecchiatura è dotata di
una lampadina interna a
LED a lunga durata.

Consigliamo caldamente di
servirsi unicamente di pezzi
di ricambio originali.

Usare solo lampadine LED
(base E14). La potenza
massima è indicata sull'unità
lampada.

ATTENZIONE!

Estrarre la spina dalla presa
di corrente.

1. Con le dita, allargare leggermente i
due lati del coperchio trasparente
fino a sbloccarli, quindi staccare il
coperchio tirandolo nella direzione
delle frecce.

1

2

1

2. Sostituire la lampadina con una della
stessa potenza e con caratteristiche

9. DATI TECNICI

9.1 Documentazione tecnica

Marchio Commerciale Electrolux

Modello ERN2000EOW PNC933033114

Categoria 7. Frigo-Congelatore

Classe di efficienza energetica A+

Consumo di energia in kWh/anno, basato sui ri‐
sultati di prove standard per 24 ore. Il consumo
effettivo dipende dalla modalità di utilizzo dell’ap‐
parecchio e dal luogo in cui è installato

Volume utile in litri, Frigorifero 173

Volume utile in litri, Stella 14

Volume utile in litri, Zona cantina -

Volume utile in litri, Vino -

Volume utile in litri, Totale 187

Volume utile in litri, Freezer -

Volume utile in litri, Raffreddatore -

Volume utile in litri, Altri scomparti -

Numero di stelle dello scomparto freezer con il
volume utile più alto (l)

Temperatura di progetto degli altri scomparti >
14°C (°C), se esistente

Antibrina (S/N), Frigorifero No

ITALIANO 31

identiche, specificamente studiata
per gli elettrodomestici.

3. Rimontare il coprilampada.

4. Inserire la spina nella presa.

5. Apire l'oblò.

Controllare che la luce si accenda.

8.3 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta.

Leggere attentamente le istruzioni di
montaggio.

3. Se necessario, sostituire le
guarnizioni difettose. Contattare il
Centro di Assistenza autorizzato.

214

****

-

www.electrolux.com32

Antibrina (S/N), Freezer No

Autonomia di conservazione senza energia elet‐
trica in h

Capacità di congelamento in kg/24h 2

Classe climatica SN-N-ST

Temperatura ambiente più bassa alla quale è de‐
stinato l'uso di questa apparecchiatura, in °C

Temperatura ambiente più alta alla quale è desti‐
nato l'uso di questa apparecchiatura, in °C

Emissioni di rumore acustico dB(A) re1 pW 35

Apparecchiatura da incasso S/N Sì

Apparecchio destinato esclusivamente alla con‐
servazione del vino S/N

12

10

38

No

9.2 Dati tecnici aggiuntivi

Tensione 230 - 240 V

Dimensioni della appa‐
recchiatura

Altezza 1219 mm

Larghezza 540 mm

Profondità 550 mm

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta
dei dati applicata sul lato esterno o
interno dell'apparecchiatura e
sull'etichetta dei valori energetici.

10. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.

*

ITALIANO 33

www.electrolux.com34

ITALIANO 35

www.electrolux.com/shop

221624644-A-082019
