Guide d’utilisation et d’entretien

Réfrigérateur côte à côte

241595802 (1005)

Bienvenue et félicitations

VEUILLEZ LIRE ET CONSERVER CE GUIDE

Merci d’avoir choisi Electrolux. Ce Guide d’utilisation et d’entretien
fait partie de notre engagement à satisfaire le client et à lui fournir
un produit de qualité pendant toute la durée de vie de son nouveau
réfrigérateur.

Nous considérons votre achat comme le début d’une nouvelle
relation. Pour que nous soyons à même de continuer à vous servir,
veuillez utiliser cette page pour enregistrer les renseignements
importants concernant ce produit.

INSCRIVEZ LES RENSEIGNEMENTS POUR POUVOIR
VOUS Y REPORTER RAPIDEMENT

Date d’achat

Numéro de modèle Electrolux

Numéro de série Electrolux (voir le dessin pour l’emplacement)

TABLE DES MA TIÈRES

Bienvenue et félicitations.................................................. 2

Conseils de sécurité importants ...................................... 3

Installation ..................................................................... 4 - 5

Instructions de dépose de la porte .................................. 6

Aperçu des caractéristiques............................................. 7

Commandes de température ....................................... 8 - 9

Vue intérieure ............................................................ 10 - 12

Distributeur automatique d’eau et de glaçons....... 13 - 17

Conservation des aliments

et économies d’énergie ................................................... 18

Bruits et éléments visuels

d’un fonctionnement normal .......................................... 19

Entretien et nettoyage .............................................. 20 - 21

Solutions de problèmes simples............................. 22 - 25

Veuillez annexer votre reçu

ici pour vous y reporter ultérieurement.

Plaque
signalétique

REMARQUE

L’enregistrement de votre produit nous permet de mieux vous servir.
Vous pouvez ef fectuer cet enregistrement en ligne ou en envoyant
la carte d’enregistrement du produit par la poste.

© Electrolux Home Products Inc., 2005.

Tous droits réservés. Imprimé aux États-Unis.

2

Conseils de sécurité importants

AVERTISSEMENT

Veuillez lire ces instructions avant d’utiliser le réfrigérateur.

POUR VOTRE SÉCURITÉ

• N’entreposez pas et n’utilisez pas d’essence ou d’autres
liquides inflammables à proximité de cet appareil ou d’un
autre. Lisez les étiquettes du produit concernant les
avertissements d’inflammabilité et autres dangers.

• Ne faites pas fonctionner le réfrigérateur en présence de
vapeurs explosives.

• Evitez tout contact avec les pièces mobiles de la machine à
glaçons automatique.

• Enlevez toutes les agrafes du carton. Les agrafes peuvent
occasionner des coupures sévères et endommager les
finitions si elles entrent en contact avec d’autres
électroménagers ou meubles.

SÉCURITÉ DES ENFANTS

Détruisez ou recyclez le carton, les sacs en plastique et tout
matériau d’emballage externe immédiatement après le déballage
du réfrigérateur. Les enfants ne devraient JAMAIS jouer avec
ces articles. Les cartons recouverts de tapis, de couvertures, de
feuilles de plastique ou de film étirable peuvent devenir étanches
à l’air et rapidement provoquer un étouffement.

AVERTISSEMENT

Vous devez suivre ces directives pour que les mécanismes de sécurité de votre réfrigérateur
fonctionnent correctement.

MISE AU REBUS APPROPRIÉE DE VOTRE
RÉFRIGÉRA TEUR OU CONGÉLA TEUR

Dangers d’enfermement des enfants

Les dangers d’enfermement et de
suffocation des enfants ne sont pas
des problèmes dépassés. Les
réfrigérateurs abandonnés ou mis au
rebus sont dangereux, même si ce
n’est « que pour quelques jours ».
Si vous désirez vous défaire de votre
vieux réfrigérateur ou congélateur,
veuillez suivre les instructions ci­dessous afin d’aider à prévenir les
accidents.

Avant de mettre au rebus votre vieux réfrigérateur/
congélateur :

• Enlevez les portes.

• Laissez les clayettes en place pour que les enfants ne
puissent pas grimper facilement à l’intérieur.

• Demandez à un technicien de service qualifié d’enlever le
réfrigérant.

ÉLECTRICITÉ

• Le réfrigérateur doit être branché dans sa propre prise
électrique de 220 volts, 50 Hz, CA seulement. Le cordon

d’alimentation de l’appareil est muni d’une fiche à trois
broches avec mise à la terre afin de vous protéger contre les
risques de chocs électriques. Celle-ci doit être branchée
directement dans une prise murale à trois alvéoles
correctement mise à la terre. La prise murale doit être installée
selon les ordonnances et les codes locaux. Demandez à un
technicien qualifié. N’utilisez pas de rallonge ni de fiche

d’adaptation.

• Si le cordon d’alimentation électrique est endommagé,
demandez au fabricant, à un réparateur ou à une personne
qualifiée de le remplacer afin de prévenir tout danger.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon
d’alimentation. Prenez toujours la fiche et retirez-la de la prise
en la tenant bien droite pour éviter d’endommager le cordon
d’alimentation.

• Afin d’éviter les chocs électriques, débranchez le réfrigérateur
avant de le nettoyer et avant de remplacer une ampoule.

• Les performances de votre réfrigérateur risquent d’être
affectées si la tension varie de 10 % ou plus. L’utilisation du
réfrigérateur sans une alimentation électrique suffisante peut
endommager le compresseur. Un tel dommage n’est pas
couvert par la garantie.

• Pour éviter que le réfrigérateur ne soit accidentellement
débranché, ne le branchez pas sur une prise commandée
par un interrupteur mural ou un cordon de tirage.

• Évitez de brancher le réfrigérateur à un circuit avec
interrupteur de défaut à la terre.

IMPORTANT : En appuyant sur le bouton On/Off (marche/
arrêt) du tableau de commande (situé en haut du
compartiment réfrigérateur), vous désactivez le système de
refroidissement de votre réfrigérateur, mais vous ne coupez
pas l’alimentation vers les ampoules et autres composants
électriques. Pour couper l’alimentation de votre réfrigérateur,
débranchez la fiche de la prise de courant.

Prise murale avec
mise à la terre

Ne jamais couper,
enlever ou mettre
hors circuit la
broche de mise à la
terre de cette fiche.

Cordon électrique muni
d’une fiche à trois broches
avec mise à la terre

3

Installation

Ce guide d’utilisation et d’entretien contient des instructions d’utilisation
spécifiques à votre modèle. Utilisez votre réfrigérateur en suivant les
instructions présentées dans ce manuel seulement. Avant de mettre

le réfrigérateur en marche, suivez ces étapes initiales
importantes.

EMPLACEMENT

• Placez l’appareil près d’une prise avec mise à la terre. N’utilisez
pas de rallonge ni de fiche d’adaptation.

• Si possible, ne placez pas le réfrigérateur directement sous la
lumière du soleil et placez-le loin de la cuisinière, du lave-vaisselle
et des autres sources de chaleur.

• Le réfrigérateur doit être installé sur un plancher de niveau et
assez solide pour supporter le poids de l’appareil une fois plein.

• Prenez en considération la proximité de l’approvisionnement en
eau pour les modèles munis d’une machine à glaçons
automatique.

INST ALLATION

ATTENTION

endroit où la température descend en dessous de 13 °C
(55 °F) ou monte au-dessus de 43 °C (110 °F). Le
compresseur ne pourra pas maintenir la température
appropriée à l’intérieur du réfrigérateur.

ATTENTION

située à l’avant de votre réfrigérateur. Une bonne circulation
d’air est essentielle pour que votre réfrigérateur fonctionne
correctement.

Dégagement nécessaire pour l’installation

• Respectez les distances suivantes pour faciliter l’installation, une
bonne circulation d’air ainsi que les connexions électriques et de
plomberie :

Côtés et dessus --------------- 10 mm (3/8 po)
Arrière---------------------------- 25 mm (1 po)

N’installez pas le réfrigérateur dans un

N’obstruez pas la grille de protection

OUVERTURE DE LA PORTE

REMARQUE : Si votre réfrigérateur est positionné contre un mur

sur le côté des charnières, vous devrez peut-être le distancer du
mur pour permettre une plus grande ouverture de la porte.

Votre réfrigérateur doit être placé près d’un comptoir de manière à
vous permettre d’y déposer facilement la nourriture. Pour faciliter
l’utilisation des bacs du réfrigérateur et des paniers du congélateur,
placez le réfrigérateur de manière à permettre à la porte du
réfrigérateur et à celle du congélateur de s’ouvrir complètement.

INSTALLATION ET DÉPOSE DE LA GRILLE DE
PROTECTION :

Pour enlever la grille de protection :

1. Ouvrez la porte du congélateur et du réfrigérateur.

2. À partir du côté gauche de la grille de protection, insérez vos
doigts entre le haut de la grille et la caisse. Tirez doucement
vers vous jusqu’à ce que les premières pattes soient dégagées.
Glissez votre main sur les pattes dégagées et tirez à nouveau
vers vous afin de dégager les deuxièmes pattes. Répétez ce
procédé jusqu’à ce que toutes les pattes soient dégagées et que
vous puissiez enlever la grille. (Voyez le schéma au haut de la
présente page, dans la colonne de droite.)

Pattes

Patte

Grille de

protection

Pour installer la grille :

1. Ouvrez la porte du
congélateur et du
réfrigérateur.

2. Alignez la grille de
protection à la base du
réfrigérateur, en vous
assurant que les quatre
pattes du bas reposent
dans les trous de la base
de la caisse.

3. En commençant par le
côté gauche de la grille de protection, appuyez sur la première
patte en utilisant votre pouce et poussez sur la grille de protection
jusqu’à ce qu’elle s’enclenche. Répétez ce procédé jusqu’à ce
que toutes les pattes soient enclenchées et que la grille de
protection soit bien fixée à votre réfrigérateur.

Caisse

Grille de

protection

MISE À NIVEAU

Les quatre coins de votre réfrigérateur doivent reposer fermement
sur un plancher solide. Votre réfrigérateur est muni de roulettes avant
réglables pour aider à mettre à niveau votre appareil. Le réfrigérateur
doit être incliné vers l’arrière de 6 mm (1/4 po), pour aider à la fermeture
de la porte et à ce qu’elle se referme correctement.

Pour mettre votre réfrigérateur à niveau :

1. Enlevez la grille de protection. (Voyez « Pour enlever la grille ».)

2. Utilisez un tournevis à lame plate ou une clé à douille de 10 mm
(3/8 po) pour ajuster les roulettes avant.

REMARQUE : Les portes du réfrigérateur sont conçues pour se
refermer d’elles-mêmes lorsqu’elles ont un angle d’ouverture de
20 degrés ou moins.

Relevez

3. Vérifiez que les joints hermétiques des deux portes sont en
contact avec la caisse sur les quatre côtés.

4

Installation : Raccordement de la machine à glaçons à l’alimentation en eau

AVERTISSEMENT

Pour éviter un choc électrique qui pourrait entraîner des blessures graves ou la mort, coupez

l’alimentation électrique du réfrigérateur avant de le raccorder à l’alimentation en eau.

ATTENTION

Pour éviter des dommages matériels :

• Il est recommandé d’utiliser une conduite en cuivre pour l’alimentation en eau. Un tube en plastique de 6,4 mm
(¼ po) n’est pas recommandé puisqu’il augmente grandement les risques de fuites. Le fabricant n’est pas responsable
des dommages si un tube en plastique est utilisé pour l’alimentation en eau.

• N’installez P AS un tube en plastique dans les régions où les températures descendent sous le point de congélation.

• Les produits chimiques provenant d’un adoucisseur ayant un mauvais fonctionnement peuvent endommager la
machine à glaçons. Si la machine à glaçons est raccordée à un adoucisseur, assurez-vous que ce dernier est
entretenu et fonctionne correctement.

IMPORTANT : Assurez-vous que l’alimentation en eau est conforme aux codes de plomberie locaux.

Avant d’installer l’alimentation en eau, vous aurez besoin :

• D’outils de base : une clé à molette, un tournevis à lame plate et un tournevis Phillips

MC

• Un accès à la canalisation d’eau froide domestique d’une pression entre 1,4 et 6,9 bars.

• Une alimentation en eau faite de conduite de cuivre d’un diamètre extérieur de 6,4 mm (¼ po). Pour déterminer la longueur de
conduite de cuivre nécessaire, vous devez mesurer la distance entre l’arrivée du robinet d’eau de la machine à glaçons à l’arrière
du réfrigérateur et le tuyau d’eau froide. Puis, ajoutez approximativement 2,1 mètres (7 pieds) afin de pouvoir déplacer le
réfrigérateur lors du nettoyage (comme illustré).

• Un robinet d’arrêt qui raccorde l’alimentation en eau à votre système de distribution d’eau domestique. NE PAS utiliser de
robinets d’arrêt de type auto-perceur.

• Un écrou à compression et une bague pour joindre l’alimentation en eau à l’arrivée du robinet d’eau de la machine à glaçons.

REMARQUE : L’ensemble de canalisation numéro 5303917950, disponible chez votre marchand d’électroménagers moyennant
des frais supplémentaires, contient 7,6 mètres (25 pieds) de conduite en cuivre d’un diamètre extérieur de 6,4 mm (1/4 po), un
robinet à étrier (sans perçage), (2) écrous à compression en laiton de 6,4 mm (1/4 po), (2) bagues et des instructions pour
installer l’alimentation en eau.

Pour raccorder l’alimentation en eau à l’arrivée du robinet d’eau de la machine à
glaçons

1. Débranchez le réfrigérateur.

2. Placez l’extrémité de la conduite en cuivre dans un évier ou un seau. Ouvrez le
robinet et laissez couler l’eau jusqu’à ce qu’elle soit propre. Fermez le robinet
d’arrêt de l’alimentation en eau.

3. Dévissez le capuchon en plastique de l’arrivée du robinet d’eau et jetez-le.

4. Faites glisser l’écrou à compression en laiton, ensuite mettez la bague sur la
conduite en cuivre, comme illustré.

5. Poussez la conduite en cuivre dans l’arrivée du robinet d’eau, aussi loin que possible

Tube en plastique

relié au tube

de remplissage

de la machine

à glaçons

Collier
en acier

Écrou à
compression
en laiton

Bague
(manchon)

Conduite en
cuivre pour
l’alimentation
en eau

(6,4 mm ou 1/4 po). Glissez la bague dans l’arrivée du robinet et serrez l’écrou à
compression avec vos doigts sur le robinet. Serrez d’un autre demi-tour à l’aide
d’une clé; NE serrez PAS trop.

6. Fixez la conduite d’eau au panneau arrière du réfrigérateur avec un collier en
acier et une vis comme illustré.

7. Enroulez l’excès de la conduite d’eau (2 tours et demi environ) derrière votre
réfrigérateur, comme il est illustré et placez l’excès enroulé de façon à ce qu’elle
ne vibre pas ou ne s’use pas contre d’autres surfaces.

8. OUVREZ le robinet d’arrêt de l’alimentation en eau et serrez toute connexion qui
coule.

9. Rebranchez le réfrigérateur.

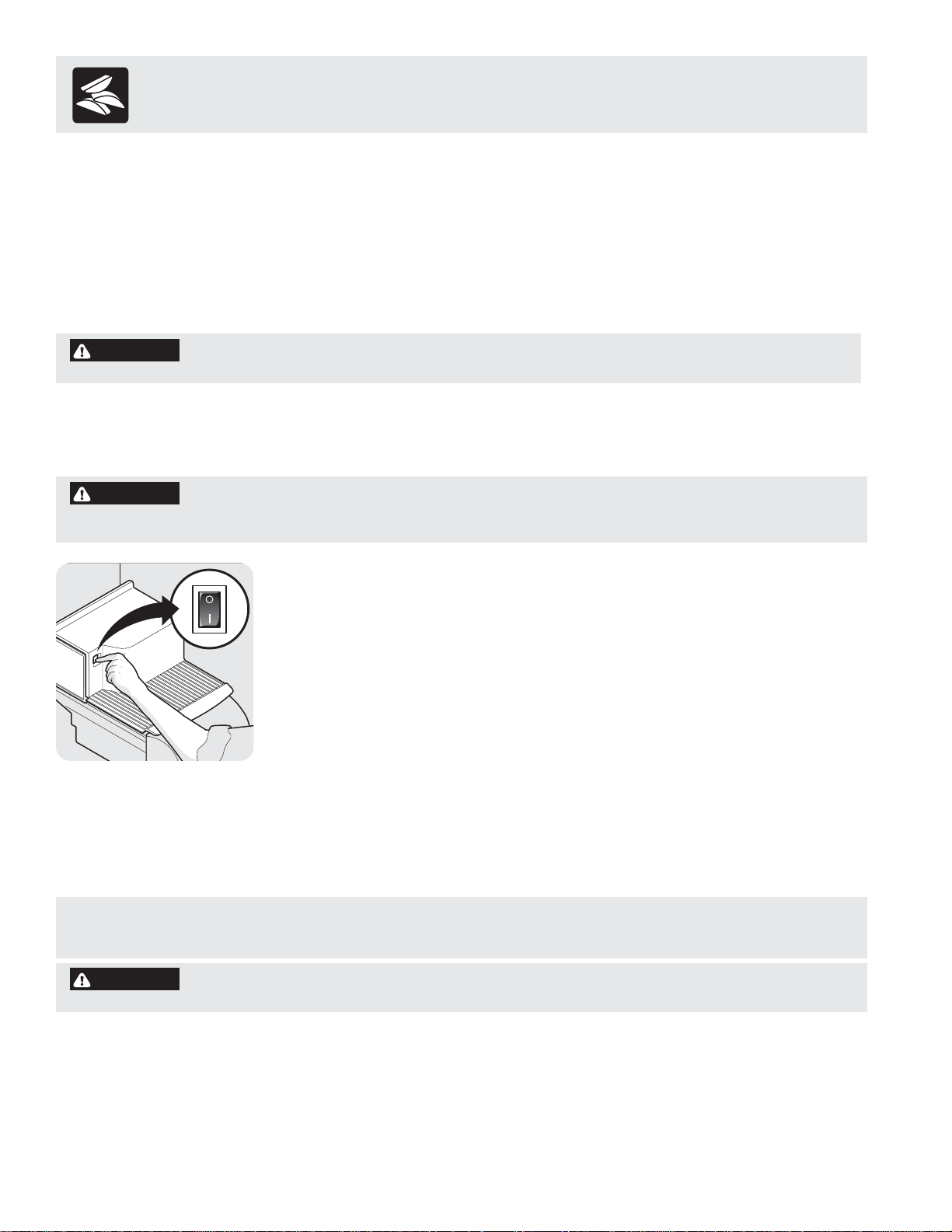

10. Assurez-vous que l’interrupteur de la machine à glaçons est en marche (On)

Conduite en cuivre pour
l’alimentation en eau du
système de distribution
domestique

(La boucle comprend assez de conduite pour

pouvoir déplacer le réfrigérateur lors du nettoyage.)

Support de la
soupape d’eau

Robinet
d’arrivée d’eau

Soupape
d’eau

(Reportez-vous à la page 14 pour l’emplacement de l’interrupteur).

IMPORTANT : La machine à glaçons commence à produire de la glace approximativement dans les 24 heures suivantes. L’air
dans la tuyauterie neuve peut provoquer deux ou trois cycles à vide avant que la machine à glaçons produise un bac à glaçons
plein. La glace peut être décolorée et avoir un goût étrange à cause de la tuyauterie neuve. Jetez la glace fabriquée durant les
24 premières heures.

5

Instructions de dépose de la porte

Vis de

charnière

supérieure

Vis de
charnière

Couvre­charnière
supérieur

Vis de
charnière
inférieure

Couvre-charnière

Vis

Couvre­charnière
supérieur

Charnière
supérieure

Ensemble
de charnière

POUR DÉBRANCHER

1 Poussez la collerette

vers le raccord

2 Tirez pour enlever le tube

POUR BRANCHER

Insérez le tube en poussant
jusqu’à ce que la marque
rejoigne le devant du raccord

Porte

Outils nécessaires :

Clé à ouverture

fixe de 3/8 po

Tournevis Phillips

Jeu de clé

à douilles

OU

Clé à

molette

INSTRUCTIONS DE DÉPOSE DE LA PORTE :

Si vous devez faire passer le réfrigérateur par des portes étroites, enlevez les
portes en suivant les étapes ci-dessous.

IMPORTANT : Avant de commencer, débranchez le cordon d’alimentation de
la prise murale. Enlevez la nourriture sur les balconnets.

1. Débranchez l’alimentation électrique.

2. Ouvrez les deux portes, puis enlevez la grille de protection (reportez-vous à la page
4 pour connaître la méthode à suivre).

3. Fermez les portes.

Dépose de la porte du réfrigérateur :

1. Enlevez la vis du couvre-charnière supérieur de la porte du réfrigérateur et retirez­le.

2. À l’aide d’un crayon à mine, tracez le contour de la charnière. Il vous sera plus facile
d’aligner les portes lors de la repose.

3. Enlevez la charnière supérieure et soulevez la porte du réfrigérateur pour l’enlevez
de l’axe de la charnière inférieure. Mettez la porte de côté.

4. Enlevez la charnière inférieure, si nécessaire.

5. Inversez les étapes de cette procédure pour réinstaller la porte du réfrigérateur.

Dépose de la porte du congélateur :

1. Débranchez la conduite d’eau de la charnière inférieure du congélateur au
branchement situé sous l’avant du congélateur : appuyez la bague extérieure contre
le devant du raccord, puis tirez pour enlever le tube.

2. Enlevez la vis du couvre-charnière supérieur de la porte du congélateur et retirez­le.

3. Débranchez la fiche du faisceau située près de la charnière supérieure : placez vos
pouces sur les côtés plats de chacun des connecteurs, pliez les deux bouts dans un
mouvement de va-et-vient, puis en les maintenant fermement, séparez-les.

4. À l’aide d’un crayon à mine, tracez le contour de la charnière. Il vous sera plus facile
d’aligner les portes lors de la repose.

5. Enlevez la charnière supérieure, en faisant passer le faisceau par la charnière et
enlevez la porte du congélateur de la tige de la charnière inférieure. Posez la porte
à plat pour éviter de tortiller la conduite d’eau.

6. Enlevez la charnière inférieure, si nécessaire.

7. Inversez les étapes de cette procédure pour réinstaller la porte du congélateur.

Lorsque les deux portes sont réinstallées, branchez la conduite d’eau en insérant le tube
et en poussant jusqu’à ce que la marque rencontre le devant du raccord. Remettez la
grille de protection en place et branchez le cordon d’alimentation.

Porte

Canali­sation
d’eau

Ensemble
de charnière

Vis

6

Aperçu des caractéristiques

Balconnet

fixe

Bac à

glaçons

Clayette

Clayette

Demi-panier

Balconnet

fixe

Grand panier

Balconnet

fixe

Grand panier

Commandes du congélateur

Clayette pour crème glacée

Machine à glaçons

et du réfrigérateur

Clayette coulissante
SpillSafe

MC

Filtre à eau

(son emplacement
varie selon le modèle)

ATTENTION :
Ne retirez pas
l’aimant derrière
le compartiment
des produits laitiers

Compartiment des
produits laitiers

Porte-bouteilles
de vin

Balconnet
Clayette

coulissante
SpillSafe

Balconnet

Étagère pour
les articles
spéciaux

Garde-viande
et couvercle

Dispositif de
retenue pour
grandes bouteilles

Balconnet
Bac à fruits

et légumes
et couvercle

MC

Balconnet

fixe

Balconnet fixe

Grille de protection

Les caractéristiques peuvent varier selon le modèle.

7

Commandes de température

PÉRIODE DE REFROIDISSEMENT

Pour permettre une bonne conservation des aliments, faites fonctionner votre réfrigérateur les portes fermées pendant au moins
6 heures avant d’y mettre de la nourriture.

COMMANDES DU RÉFRIGÉRA TEUR ET DU CONGÉLATEUR

REMARQUE : Lorsque vous modifiez les réglages, attendez 24 heures avant d’effectuer d’autres changements.

Après 24 heures, ajustez les commandes
selon le besoin. Faites des ajustements
graduels et de petite amplitude pour laisser
le temps aux températures de changer et
de se stabiliser. Référez-vous aux directives
ci-jointes pour effectuer les réglages de
température.

Les réglages possibles vont de 1 à 9, 9 étant
le plus froid.

Les compartiments congélateur et
réfrigérateur sont tous deux réglés à 5 à
l’usine pour une température moyenne.

Pour obtenir une température plus élevée
ou plus basse, appuyez sur les boutons de
réglage qui sont situés à proximité de
l’affichage. La première fois que vous
appuyez sur le bouton, l’affichage indique
le réglage précédent. Ensuite, chaque fois
que vous appuyez sur le bouton, le réglage
augmente d’un degré.

L’affichage indique pendant quelques
instants votre nouveau réglage, puis
retourne à la température actuelle.

SI LES AFFICHAGES DE
TEMPÉRATURE CLIGNOTENT...

Si, à un moment donné, vous constatez que
les deux affichages de température
clignotent, cela peut indiquer que le système
de commande a détecté un problème de
fonctionnement. Appelez votre représentant
du service après-vente Frigidaire qui peut
interpréter ce message clignotant.

Pour maintenir les températures, un
ventilateur fait circuler l’air dans le
réfrigérateur et le congélateur. Afin d’assurer
une bonne circulation, veillez à ce que les
aliments ne bloquent pas les sorties d’air
froid.

Guide de réglage de la température

Si le compartiment réf r igérateur est trop chaud

Si le compartiment con gélateur est trop c haud

Si le compartiment con gélateur est trop froid

Si le compartiment réf r igérateur est trop froid

Réglez la commande du réfrigérateur à un
chiffre plus haut en appuyant sur le
bouton Colder (Plus froid).

Réglez la commande du réfrigérateur à un
chiffre plus bas en appuyant sur le bouton
Warmer (Plus chaud).

Réglez la commande du congélateur à un
chiffre plus haut en appuyant sur le
bouton Colder (Plus froid).

Réglez la commande du congélateur à un
chiffre plus bas en appuyant sur le bouton
Warmer (Plus chaud).

8
