приточно-вытяжные установки
руководство по эксплуатации
EPVS
Page 2
2 electrolux
Руководство по эксплуатации приточно-вытяжных установок
для систем вентиляции
серии STAR EPVS-200/300/450/650/1100/1300
Версия 0113
Мы благодарим Вас за
сделанный выбор!
Вы приобрели качественный
и высокотехнологичный продукт.
Пожалуйста, перед использованием
внимательно ознакомьтесь с
руководством по эксплуатации.
Содержание
Условные обозначения 3
Требования по безопасности 3
Область применения 4
Рекомендуемая структура
и состав системы вентиляции 5
Принципиальная
схема установок 6
Описание 7
Массогабаритные показатели
и присоединительные размеры 8
Транспортировка и хранение 10
Монтаж 10
Пуско-наладочные работы 14
Эксплуатация 14
Принцип работы 15

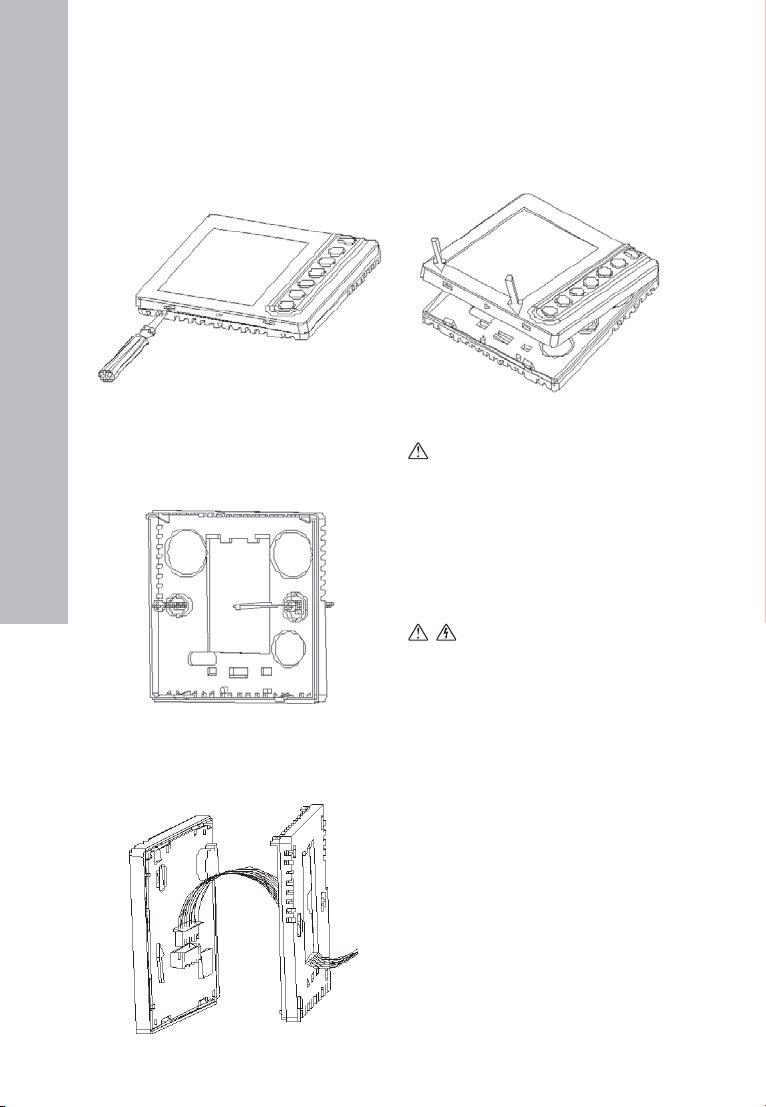

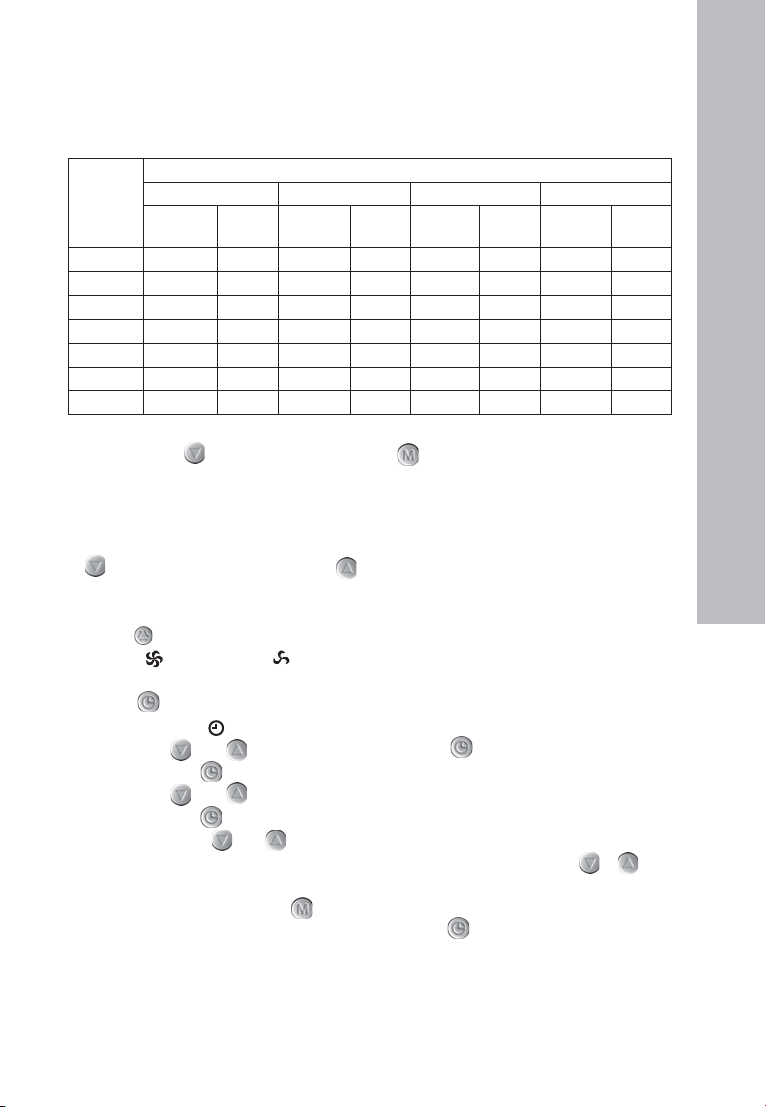

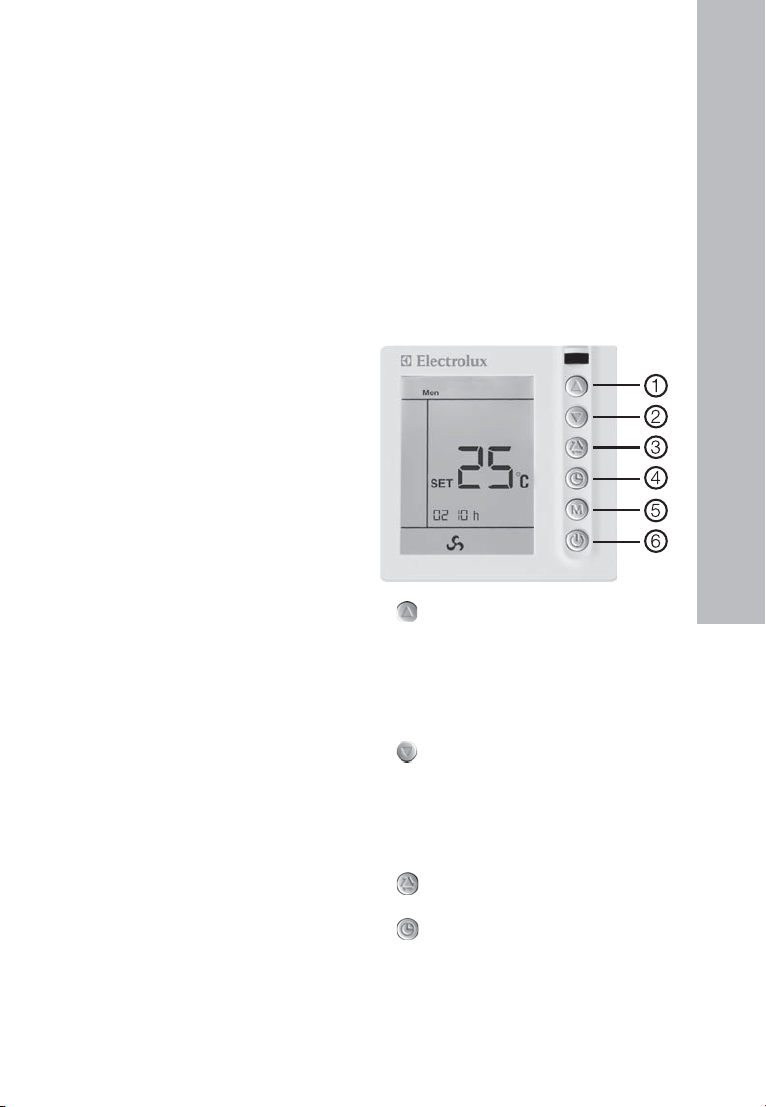

Пульт управления ERC-16 15

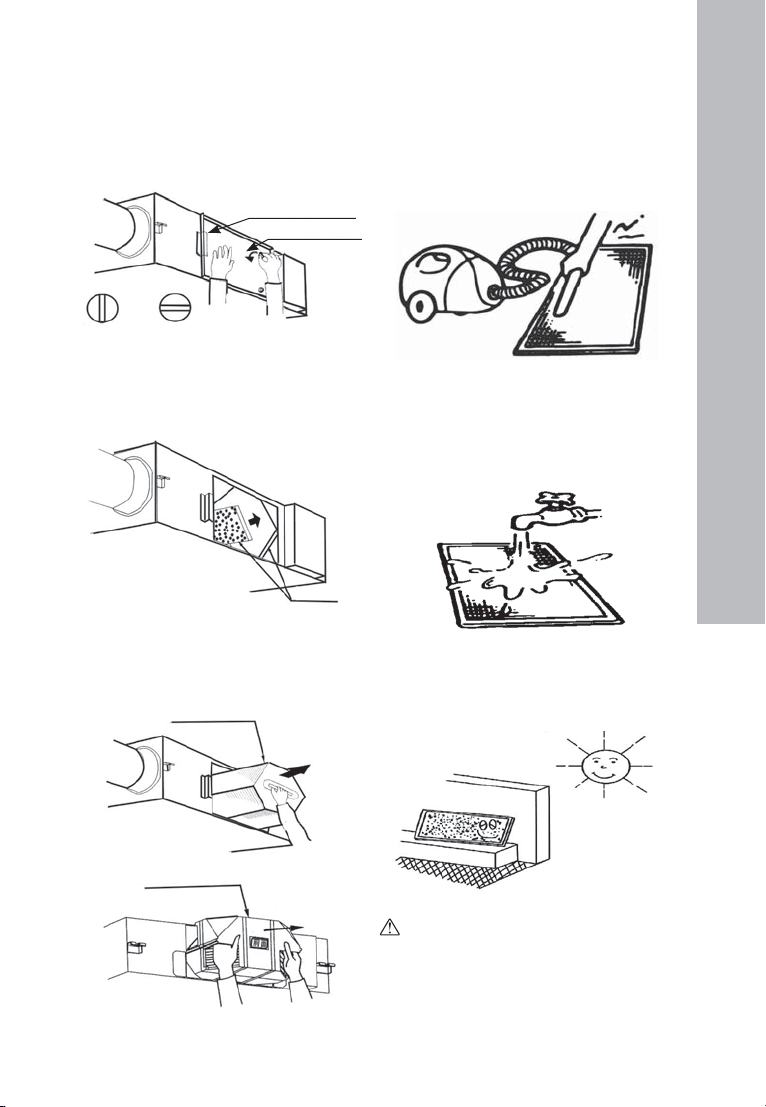

Обслуживание 20
Поиск и устранение
неисправностей 22
Утилизация 22
Технические данные 23
Сертификация 30
Гарантийные обязательства 30
Отметки о продаже
и производимых работах 33
Примечание
В тексте данного руководства приточновытяжная установка может иметь такие
технические названия, как устройство,
агрегат, установка и т.п.
Page 3
приточно-вытяжные установки 3
Условные обозначения
Предупреждение (Внимание!)
Игнорирование этого предупреждения
может повлечь за собой травму или угрозу жизни и здоровью и/или повреждение агрегата.
Внимание, опасное напряжение!
Игнорирование этого предупреждения
может повлечь за собой травму или угрозу жизни и здоровью.
Указание (примечание).
Стоит перед объяснением или перекрестной ссылкой, которая относится к другим частям текста данного руководства.
Требования
по безопасности
Поставляемые устройства могут использоваться только в системах вентиляции. Не
используйте устройство в других целях!
Все работы с устройством (монтаж,
соединения, ремонт, обслуживание)
должны выполняться только квалифицированным персоналом. Все электрические работы должны выполняться только
уполномоченными специалистами-электриками. Предварительно должно быть
отключено электропитание.
тво надежно, обеспечивая безопасное
использование. Исключайте вибрацию,
тряску изделия.
Не используйте устройство во взрывоопасных и агрессивных средах. Бережно обращайтесь с изделием, не
подвергайте его ударам, перегрузкам,
воздействию жидкостей и грязи.
Подключение электричества должно
выполняться компетентным персоналом
при соблюдении действующих норм. К
работе с изделием допускаются только
лица, имеющие допуск к работе с электрооборудованием с напряжением до
1000 В, изучившие настоящее руководство и инструкцию по технике безопасности, действующую в организации.
Напряжение должно подаваться на устройство через выключатель с промежутком между контактами не менее 3 мм.
Выключатель и кабель питания должны
быть подобраны по электрическим данным устройства. Выключатель напряжения должен быть легкодоступен.
Не пользуйтесь вблизи агрегата легковоспламеняющимися аэрозолями.
При ненормальной работе (появлении запаха горелого и т.п.) выключите агрегат.
Не устанавливайте и не используйте агрегат на неустойчивых и непрочных
поверхностях. Устанавливайте устройс-
В случае утечки горючего газа проветривать помещение следует, открыв
окно.
Page 4
4 electrolux
Не располагайте топливосжигающее оборудование в направлении всасывания.
Не настраивайте, не демонтируйте
и не переоборудуйте агрегат самостоятельно.
Область применения
Установки серии STAR предназначены
для очистки, подогрева и подачи свежего воздуха в жилые, общественные и
производственные помещения небольших объемов: офисы, магазины, квартиры и т.д. В процессе работы установки удаляют из помещения загрязненный
воздух, очищая его, извлекая из него тепло и влагу и передавая их поступающему
воздуху. Тем самым установки позволяют
экономить энергоресурсы и эффективно
вентилировать помещения при существовании ограничения на энергоресурсы.
Установки можно легко монтировать непосредственно в обслуживаемом помещении.
Не используйте установку для подвода и отвода воздуха от оборудования
с открытым пламенем (например, обогревателей на жидком топливе).
Не допускается использовать установки для транспортировки воздуха:
•
содержащего «тяжелую» пыль, муку
и т.п.;
•
содержащего пары кислот, спиртов,
органических растворителей, лаков
и др. вредных примесей (например,
на машиностроительных и химических производствах);
• содержащего взрывоопасные смеси.
Page 5
приточно-вытяжные установки 5
Рекомендуемая структура и состав системы вентиляции
Page 6
6 electrolux
Рекомендуемая мощность вспомогательных нагревателей
Модель
установки
EPVS-200 1,8 2
EPVS-350 2,4 3
EPVS-450 5 5
EPVS-650 6 6
EPVS-1100 9 12
EPVS-1300 12 12
Мощность вспомогатель-
ного нагревателя, кВт
Мощность вспомогатель-
ного нагревателя для ус-
тановки с дополнитель-
ным вентилятором, кВт
Мощность нагревателей рассчитана для максимальных расходов воздуха. Если расход меньше максимального, то мощность нагревателя определяется так:
N = -0,33 × ( Т+15) × L ,
где N – мощность нагревателя, кВт
Т – расчетная минимальная температура воздуха для данного региона, °С
L – расход воздуха, м
3
/ч
Конфигурация системы вентиляции и использование отдельных элементов определяются проектной документацией.
Принципиальная схема установок
PV — вентилятор приточного воздуха;
IV — вентилятор вытяжного воздуха;
PR — пластинчатый теплообменник;
PF — фильтр для наружного воздуха;
IF — фильтр для вытяжного воздуха;
TJ — датчик температуры приточного воздуха;
TL — датчик температуры наружного воздуха.
Page 7
приточно-вытяжные установки 7
Описание
Установки изготавливаются в корпусе из
листовой оцинкованной стали с внутренней звукотеплоизоляцией из специального пенополистирола и наружной изоляцией из вспененного каучука стороны
установки, примыкающей к воздуховодам
наружного и выбрасываемого воздуха.
Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором
и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять
приточный воздух, при этом специальная мембрана рекуператора переносит
из вытяжного воздуха только молекулы
воды, оставляя в нем все загрязнения.
Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками
и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслужива-
ния и обеспечивают увеличенный срок
службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125 °С.
В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем
(поставляется отдельно) и электронная
защита рекуператора от обмерзания.
При наличии протяженной сети воздуховодов в каналы приточного и (или)
вытяжного воздуха последовательно устанавливаются дополнительные
вентиляторы (поставляются отдельно).
Установка предназначена для монтажа непосредственно к круглым воздуховодам.
В составе системы вентиляции рекомендуется в приточном канале использовать вспомогательный предварительный нагреватель для работы
при низких температурах наружного
воздуха. При эксплуатации установки при температуре ниже -25 °С вспомогательный нагреватель обязателен.
Page 8
8 electrolux
Массогабаритные показатели и присоединительные
размеры
Модели
установок
EPVS-200 420 590 465 500 750 245 30 245 505 95 17 20
EPVS-350 670 885 735 815 1075 340 110 275 800 145 28,5 33,5
EPVS-450 815 890 860 820 1080 480 115 275 920 145 33,2 39
EPVS-650 995 970 1040 905 1135 730 40 310 1110 195 43 50,3
EPVS-1100 890 1325 940 1252 1485 425 170 395 995 250 66,5 74,4
EPVS-1300 1135 1325 1185 1250 1490 680 170 395 1250 250 81,3 89,5
ABCDEFGHId
Размеры (мм) Вес ус-
тановки
нетто
(кг)
Вес в упа-
ковке
(кг)
Page 9
приточно-вытяжные установки 9
Размеры и вес дополнительных вентиляторов
EPVS/EF-200
EPVS/EF-350/450/650/1100/1300
Модель
дополнительных
вентиляторов EPVS/EF
200 280 347 335 310 520 200 100 100 7,4 8,5
350 350 330 305 375 520 270 130 145 8 9,5
450 350 330 300 380 520 270 130 145 8,3 10
650 280 450 230 495 610 310 160 195 10 11,4
1100 480 505 425 550 665 390 200 245 19 21,8
1300 480 500 425 550 665 390 200 240 19 21,8
ABCDEHhd
Размеры (мм)
Вес венти-
лятора
(кг)
Вес в
упаковке
(кг)
Page 10
10 electrolux
Транспортировка и хранение
При транспортировке исключайте
попадание воды на агрегат. Во время
разгрузки и хранения пользуйтесь, при
необходимости, подходящей подъемной
техникой, чтобы избежать повреждений
и ранений.
Не поднимайте агрегаты за присоединительные патрубки. Берегите их от
ударов и перегрузок.
До монтажа храните агрегаты в сухом помещении с температурой окружающей
среды между +5 °С и +40 °С. Место хранения должно быть защищено от грязи и
воды. Не рекомендуется хранить агрегат
на складе больше одного года.
Монтаж
Установки поставляются готовыми к подключению.
Монтаж должен выполняться компетентным персоналом.
Агрегаты устанавливаются внутри помещения при окружающей температуре от
+5 до +40°С.
Установки монтируются горизонтально в
подпотолочном пространстве.
Вертикальная установка также возможна.
Не допускается:
•
монтировать установки во взрывопожароопасных помещениях и использовать их для транспортировки
воздуха с содержанием паров пожароопасных веществ.
Внимание!
Вспомогательные нагреватели необходимо монтировать с отрезками воздуховода не менее 400 мм на входе и выходе нагревателя.
В воздуховод после нагревателя устанавливается защитный канальный термостат (поставляется отдельно), настроенный на 20 °С.
Высота про-
Модель
EPVS-200 285
EPVS-350/450 315
EPVS-650 350
EPVS-1100/1300 440
странства за подвесным потолком
А, мм
Необходимо предусматривать доступ
для обслуживания установок.
Подключать воздуховоды следует в соответствии со схемой подключения.
Page 11
приточно-вытяжные установки 11
Схема системы вентиляции
Page 12
12 electrolux
Монтаж воздуховодов
Сечение воздуховодов рекомендуется
выбирать исходя из скорости воздуха в
канале не более 4 м/с.
Примечание. При выборе сечения
воздуховодов следует помнить, что скорость воздуха на нагревательных элементах электронагревателя не должна
быть ниже 1,5 м/с.
При монтаже воздуховодов избегайте
большого числа поворотов и уменьшения сечения ниже диаметра патрубков.

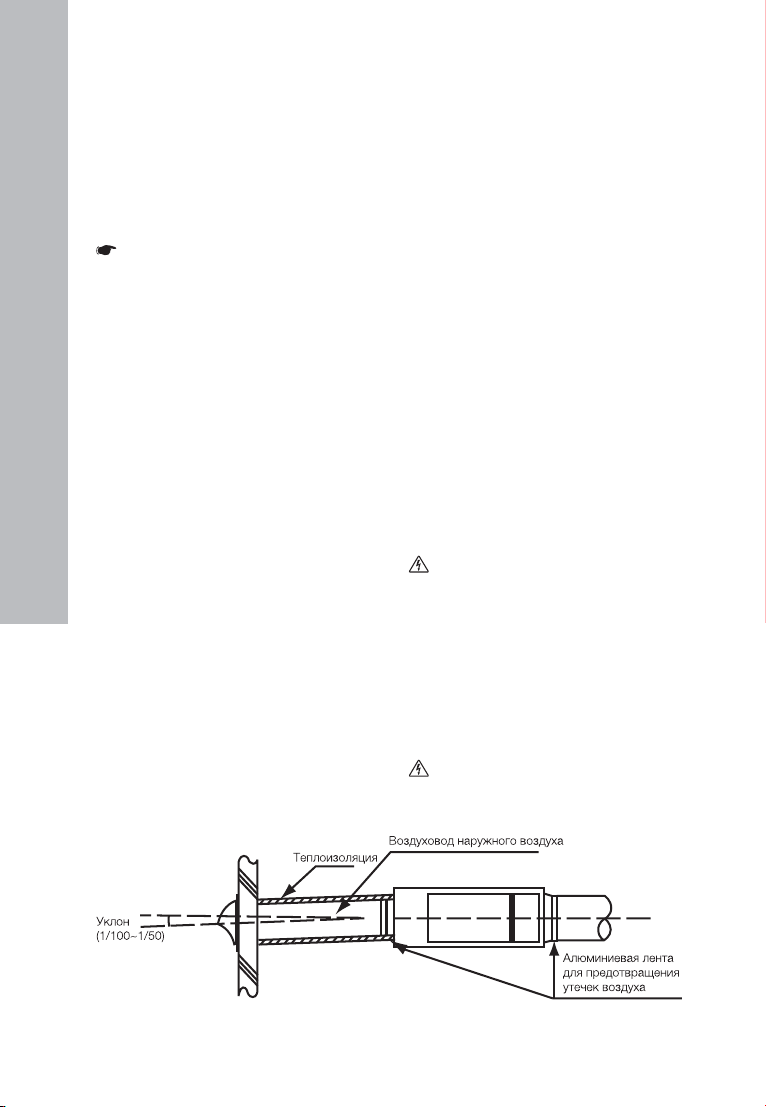

Воздуховоды свежего и выбрасываемого воздуха должны монтироваться с небольшим уклоном наружу во избежание
проникновения осадков.
Во избежание образования конденсата
воздуховоды свежего и выбрасываемого
воздуха должны быть теплоизолированы.
Места соединения воздуховодов с патрубками должны фиксироваться алюминиевой лентой во избежание утечек воздуха.
Длина воздуховодов должна быть как
можно меньше.
Расстояние между приточной и вытяжной решетками должно быть как можно больше.
Наружные отверстия воздуховодов
должны быть защищены от проникновения осадков и птиц, например защитными решетками.
Места прохода воздуховодов через стены должны быть звуко-, тепло- и влагоизолированы.
Подключение электропитания
Подключение должно производиться
квалифицированным персоналом соответствующими инструментами согласно
схемам соединений.
Кабель электропитания должен соответствовать мощности установки. Автоматический выключатель также должен соответствовать мощности и номинальному
потребляемому току установки.
Необходимо:
•
проверить соответствие электрической
сети данным, указанным на установке;
•
проверить электрические провода и
соединения на соответствие требованиям электробезопасности;
•
проверить направление движения
воздуха.
Важно:
• установку необходимо заземлить.
Page 13
приточно-вытяжные установки 13

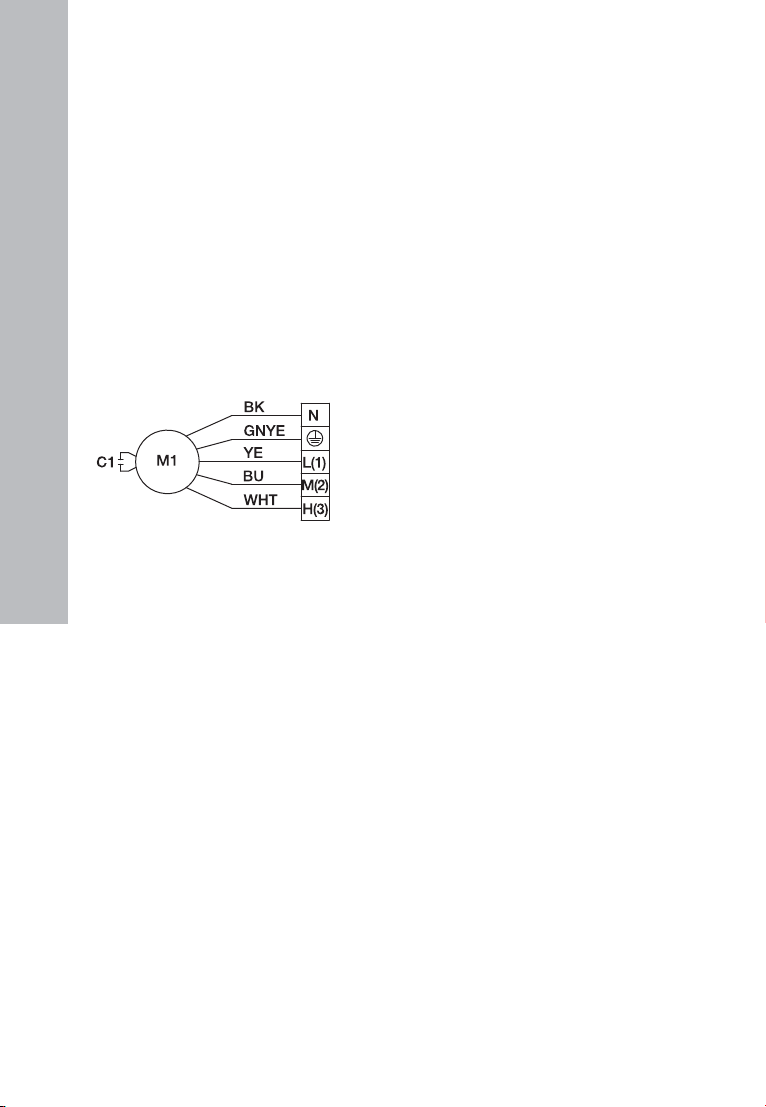

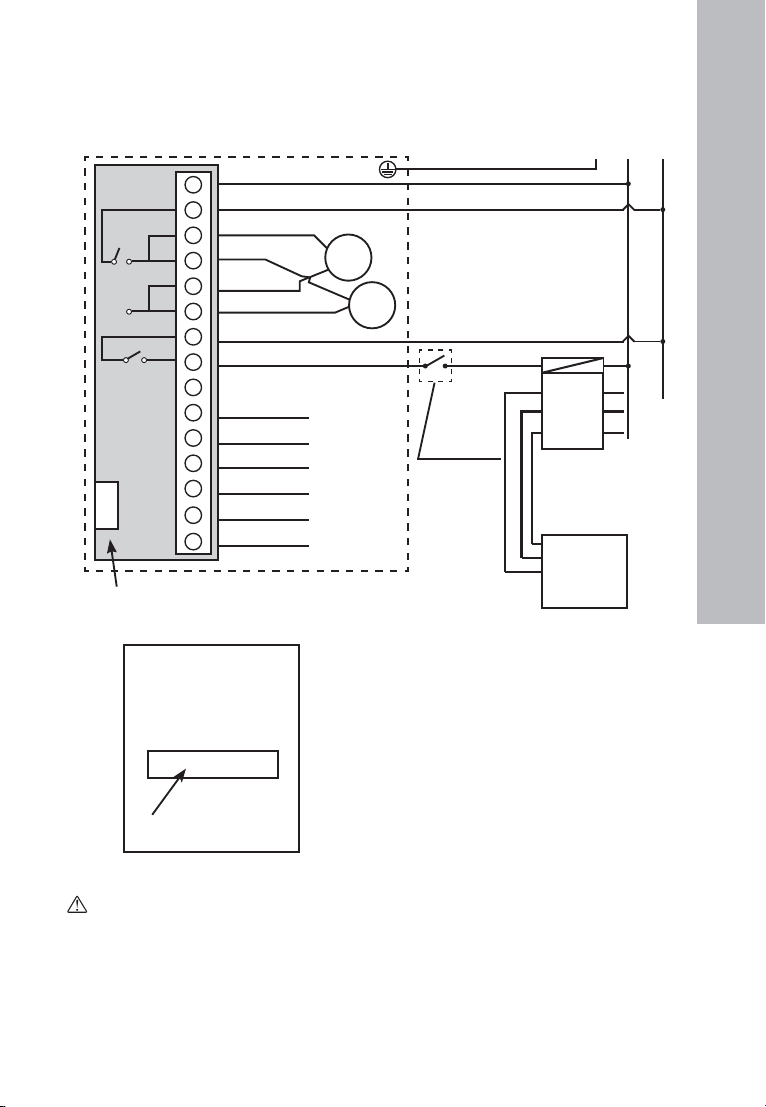

Схемы соединений
N
L
Hi
Hi
Low
Low
COM
NO
С2 Желтый
B2 Белый
А2 Красный
J1
Пульт
С1 Желтый
B1 Белый
А1 Красный
J2
Соединение с пультом
Соединение с контроллером
Внимание! Вспомогательный элек-
тронагреватель подключается через
приобретаемый дополнительно магнитный пускатель (контактор), рассчи-
Приток
Вытяжка
Датчик
приточного
}
воздуха
Датчик
наружного
}
воздуха
PV
Заземление
NL
IV
А1
Контак-
Термостат
-10…+30°С
танный на соответствующую мощность,
с катушкой на 220 В. Контакт катушки
рекомендуется подключать через термостат типа NET-5/HY для ограничения
максимальной температуры (см. схему).
Термобаллон термостата размещается
на входе воздуха в установку. Термостат настраивается на +5°С.
Дополнительные вентиляторы подключаются параллельно основным вентиляторам. Схему подключения см. далее.
Датчики температуры приточного и наружного воздуха индивидуальные с характеристикой PT100.
тор
нагревателя
Вспомога-
тельный
нагрева-
тель
А2
L1
L2
L3
Page 14
14 electrolux
Схема соединений
дополнительных вентиляторов
GNYE — желто-зеленый
YE — желтый
BK — черный
BU — синий
WHT — белый
L — низкая
M — средняя (не задействуется)
H — высокая
Дополнительные вентиляторы
серии EPVS-EF
При наличии протяженной сети воздуховодов в каналы приточного и (или)
вытяжного воздуха последовательно устанавливаются дополнительные
вентиляторы серии EPVS-EF, соответствующие используемой установке.
Вентиляторы оснащены высококачественными двухскоростными малошумными необслуживаемыми электродвигателями.
Корпус изготовлен из высококачественной оцинкованной стали.
Технические данные вентиляторов
приведены в технических данных установок.
Пуско-наладочные работы
Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии с действующими
нормами и занести в таблицу «Сведения
о монтажных и пуско-наладочных работах» в конце руководства (либо зафиксировать в акте) следующие параметры.
1.
Напряжение сети электропитания.
Оно должно соответствовать указанному на устройстве. Напряжение фаз
в 3-фазных сетях должно варьироваться по фазам в пределах 10%.
2.
Сопротивление изоляции обмоток.
Оно не должно быть менее 2 МОм.
3.
Сопротивление обмоток. Оно должно варьироваться по обмоткам в пределах 10%.
4. Сила тока.
А также необходимо проверить направление вращения вентиляторов.
Эксплуатация
Для обеспечения надлежащей работы и
длительного срока службы агрегата строго соблюдайте все указания, приведенные в эксплуатационной документации.
Перед началом эксплуатации внимательно изучите и в дальнейшем выполняйте указания на предупреждающих табличках на оборудовании.
Оборудование, предназначенное для
работы в составе системы вентиляции,
нельзя эксплуатировать без соединения
с системой воздуховодов.
Page 15
приточно-вытяжные установки 15
Принцип работы
1.
На настенном пульте дистанционного
управления задается скорость приточного воздуха. Подробная информация
о режимах и индикации указана в описании пульта.
2.
Свежий воздух, проходя через рекуператор, повышает (или понижает) свою
температуру, обмениваясь теплом, а
также влагой с вытяжным воздухом.
При уменьшении наружной температуры ниже -10 °С контроллер подает команду на включение нагревателя предварительного нагрева, поставляемого
отдельно. Если он установлен, то после
его включения свежий воздух нагревается выше -10 °С, после чего нагреватель отключается и включается опять
при уменьшении температуры свежего
воздуха ниже -10 °С.
3.
При определенных условиях возможна ситуация обмерзания теплообменника рекуператора. В этом случае контроллер запускает алгоритм защиты
от замерзания, при работе которого
происходит остановка вентиляторов
и оттаивание теплообменника рекуператора. Пауза в работе установки
может составлять от 10 до 50 минут.
Пульт управления ERC-16
Управление установкой осуществляется
с пульта управления ERC-16, оснащенного большим жидкокристаллическим дисплеем. Отображаются время, скорость
вентилятора, температура приточного
воздуха, состояние фильтра. Пользователь может выбрать скорость вращения
вентилятора и использовать недельный
таймер на 4 периода. Подсветка голубая.
Существуют два режима работы пульта —
основной (при конфигурации 05 00 —
без таймера) и дополнительный (при
конфигурации 05 01 — с таймером) (см.
«Конфигурирование»).
1.
— кнопка включения установки (при
включенном пульте управления ERC-
16) в дополнительном режиме, увеличения значения выбранного параметра
или задания режимов при программировании таймера
— кнопка выключения установ-
2.
ки (при включенном пульте управления ERC-16) в дополнительном режиме, уменьшения значения выбранного
параметра или задания режимов при
программировании таймера
3.
— кнопка переключения скорости
вращения вентилятора
— кнопка установки даты и вре-
4.
мени или выхода в режим программирования таймера
Page 16
16 electrolux
5.
— кнопка сброса счетчика наработки фильтра , просмотра температуры наружного воздуха и температуры, используемой контроллером
— кнопка включения/выключения
6.
пульта и установки в основном режиме или включения/выключения пульта управления ERC-16 (не является
кнопкой включения/выключения самой
установки) в дополнительном режиме
Работа пульта управления ERC-16
Основной режим (при конфигурации
05 00 — без таймера)
•
Включение/выключение пульта и
установки: нажмите для включе-
ния. На дисплее отображаются:
— день недели
— температура приточного воздуха (RT)
— текущее время
— установленная скорость вентилятора.
Выключение производится нажатием .
Дополнительный режим (при конфигурации 05 01 — с таймером)
•
Включение/выключение пульта
(установка находится в дежурном
режиме): нажмите
для включения пульта.
На дисплее отображаются:
— день недели
— температура приточного воздуха (RT)
— текущее время
— режим работы установки (TIMER
ON или OFF)
Выключение пульта производится на-
жатием .
•
Принудительное включение/выключение самой установки: при вы-
ключенном пульте нажмите и удерживайте 3 сек. Установка включится,
и на дисплее замигает TIMER ON, что
символизирует включение установки.
Таблица 1. Технические данные пульта
Точность ±1 °С
Диапазон отображаемых температур -40 °С...40 °С
Окружающая температура 0–45 °С
Относительная влажность 5–90% (без конденсации)
Потребляемая мощность <2 Вт
Материал корпуса самозатухающий АБС-пластик
Размеры (Ш×В×Г) 86×86×16 мм
Длина кабеля 3 м
Степень защиты IP30
Page 17
приточно-вытяжные установки 17
Таблица 2. Пример программирования
Период
День
недели
Mon. 8:00 on 12:00 off 13:00 on 17:00 off
Tue. 8:00 on 12:00 off 13:00 on 17:00 off
Wed. 8:00 on 12:00 off 13:00 on 17:00 off
Thu. 8:00 on 12:00 off 13:00 on 17:00 off
Fri. 8:00 on 12:00 off 13:00 on 17:00 off
Sat. 9:00 on 12:00 off 13:00 on 15:00 off
Sun. 9:00 on 12:00 off 13:00 on 15:00 off
1234
Время
начала
Режим
Время
начала
Режим
Время
начала
Режим
Время
начала
Режим
Удерживайте 3 сек. Установка выключится, и замигает TIMER OFF, что
символизирует выключение установки.
•
Изменение параметров: нажимайте
для уменьшения параметра и
для увеличения параметра.
•
Выбор скорости вентилятора: на-
жмите для выбора скорости вентилятора: « » (высокая) или « » (низкая).
•
Установка текущего времени: на-
жмите , на дисплее появится мигающий значок « » и замигает «hh»;
нажимайте или для установки
часа; нажмите , замигают «mm»;
нажимайте или для установки
минут; нажмите , замигает день недели; нажимайте или для установки дня недели.
•
Отображение температуры наружного воздуха: нажмите 1 раз.
15 секунд будет отображаться значение температуры, используемое
контроллером (SET). При нажатии
2 раза 15 секунд будет отображаться наружная температура. По
истечении 15 секунд будет отображаться температура приточного
воздуха.
• 7-дневный таймер на 4 периода:
для программирования 4-х периодов в
течение каждого дня недели задается
время начала каждого периода (пример – в табл.1).
Тщательно спланируйте время начала
каждого периода. Порядок программирования следующий.
Нажмите
на 3 секунды, пока не отобразится «1» и «Mon»; задайте 4 периода
понедельника в соответствии с планом
(например табл.1) и алгоритмом, изложенным ниже.
Мигает «--:--» , нажимайте и для
увеличения или уменьшения времени начала периода.
Нажмите , отображается режим (on —
включение установки, off — выключение
установки).
Page 18
18 electrolux
Нажмите кнопку для задания режима
on или кнопку для задания режима off.
Примечание: по умолчанию таймер на
заводе включен (параметр конфигурирования 05 01).
Нажмите , задайте 2–4 периоды понедельника аналогично.
Повторите указанные действия для «Tue »,
«Wed», «Thu», «Fri», «Sat», «Sun» (вторника–
воскресенья).
При наступлении события включения на
дисплее загорается TIMER ON и установка
включается. В обратном случае загорается
TIMER OFF и установка останавливается.

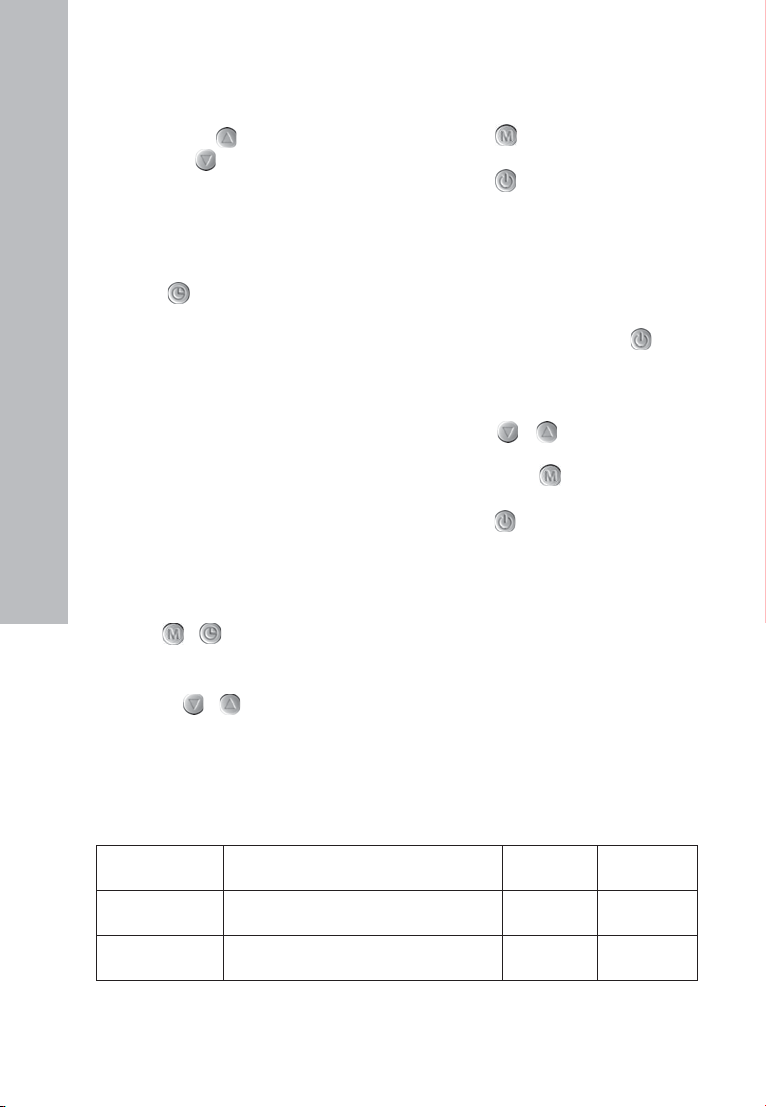

Калибровка датчика температуры
Следующие действия могут производиться только при неправильном отображении температуры.
•
При выключенном контроллере нажмите и на 3 секунды. Дисплей
покажет номер канала температуры и
величину калибровки, см.таблицу 2.
•
Нажмите и для настройки температуры наружного воздуха на действительное значение, измеренное
калибровочным прибором.
•
Нажмите для выбора следующего
канала температуры.
•
Нажмите , чтобы выключить пульт,
настройки примутся автоматически.
Конфигурирование
Для доступа к данным функциям выполните следующее.
•
При поданном питании и выключенном контроллере нажмите на 10
секунд, произойдет вход в режим
установки параметров, и дисплей покажет «01 XX».
•
Нажмите и для настройки величины текущего параметра.
•
Затем нажмите для выбора следующего параметра.
•
Нажмите для сохранения установленных значений и возврата в обычный режим.
Состояние фильтра
Система управления хранит информацию о количестве часов работы фильтра.
Для максимальной эффективности работы системы и сохранения энергии регулярно заменяйте или очищайте фильтр.
•
Когда общее время работы системы достигнет установленного
Таблица 3. Калибровка датчиков температуры
Код Параметр Диапазон
01 XX
02 XX
Величина калибровки температуры
приточного воздуха
Величина калибровки температуры
наружного воздуха
Заводское
значение
-3…3 °С 0
-3…3 °С 0
Page 19

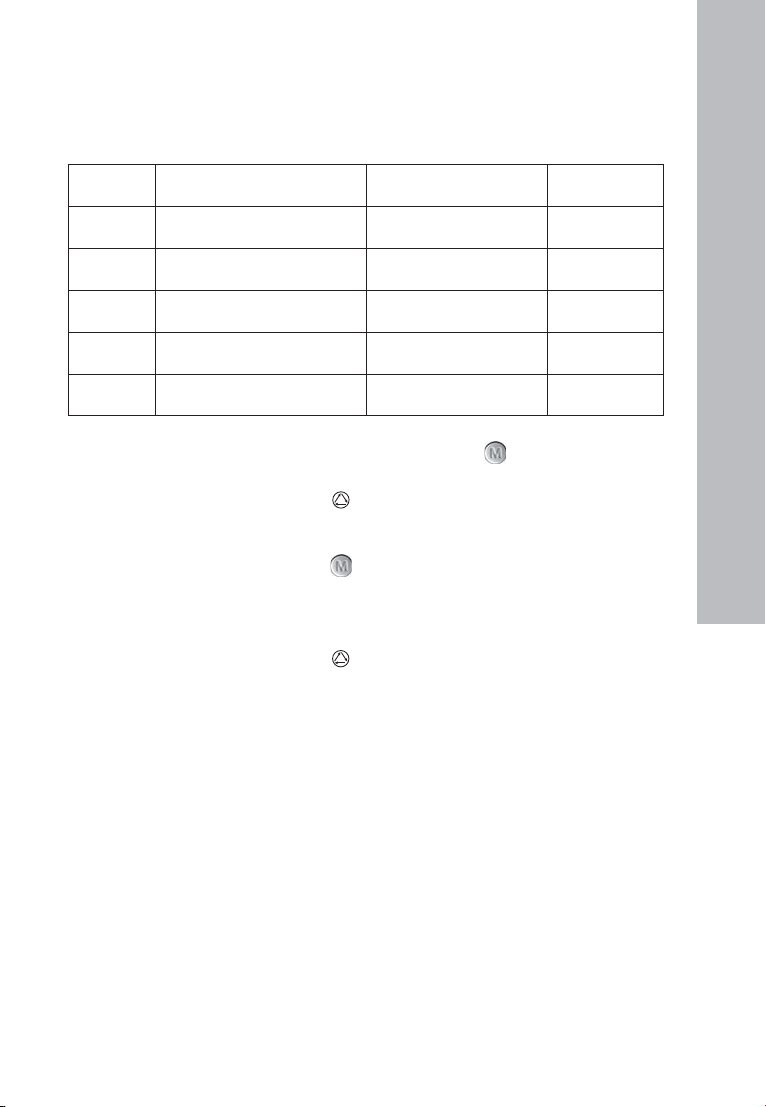

Таблица 4. Конфигурирование
приточно-вытяжные установки 19
Код Параметр Диапазон
01 XX
02 XX
03 XX
04 XX
05 XX Состояние таймера
(в диапазоне от 2500 до 3500 час.),
необходимо очистить или заменить
фильтр. При этом будет мигать ,
пока счетчик не сбросить на ноль.
• После замены или очистки фильтра
нажмите и удерживайте кнопку ,
счетчик наработки фильтра сбросится на ноль.
Задержка запуска
вентилятора
Задержка остановки
вентилятора
Установка времени работы
фильтра
Установка интервала
проверки на замерзание
0–90 (сек.) 0
0–90 (сек.) 30
25–35 (×100 час.) 30
0–20 (мин.) 5
00 — таймер выключен
01 — таймер включен
секунд кнопку , отобразится действительное число часов наработки фильтра (оно будет отображаться только в
течение 15 сек.)
Аварии
Если неисправен датчик температуры
приточного воздуха, на дисплее появляется «E1».
Примечание: если не отображается ,
а вы нажали и удерживаете в течение 3
Если появляется неисправность «E1»,
контроллер системы выключается.
Стандартное
значение
00
Page 20
20 electrolux
Монтаж пульта управления
1. Откройте пульт с помощью отвертки (3.5 мм).
2. Приставьте корпус пульта к стене и
зафиксируйте его двумя шурупами.
3. Проложите кабель к контроллеру.
4. Вставьте крышку в корпус под углом
30° и закройте ее
Примечание
Убедитесь, что присоединены все провода согласно схеме соединений. Оберегайте пульт от воды, грязи и т.п., чтобы предотвратить его порчу.
Обслуживание
Перед тем как открывать двер-
цу агрегата, отключите агрегат от электросети и подождите, пока вентилятор
остановится полностью (около 2 мин.).
Регулярно очищайте фильтр в зависимости от загрязненности, особенно в маеиюне, в пору цветения. В этот период
может требоваться очищать фильтр 2
и более раз в месяц.

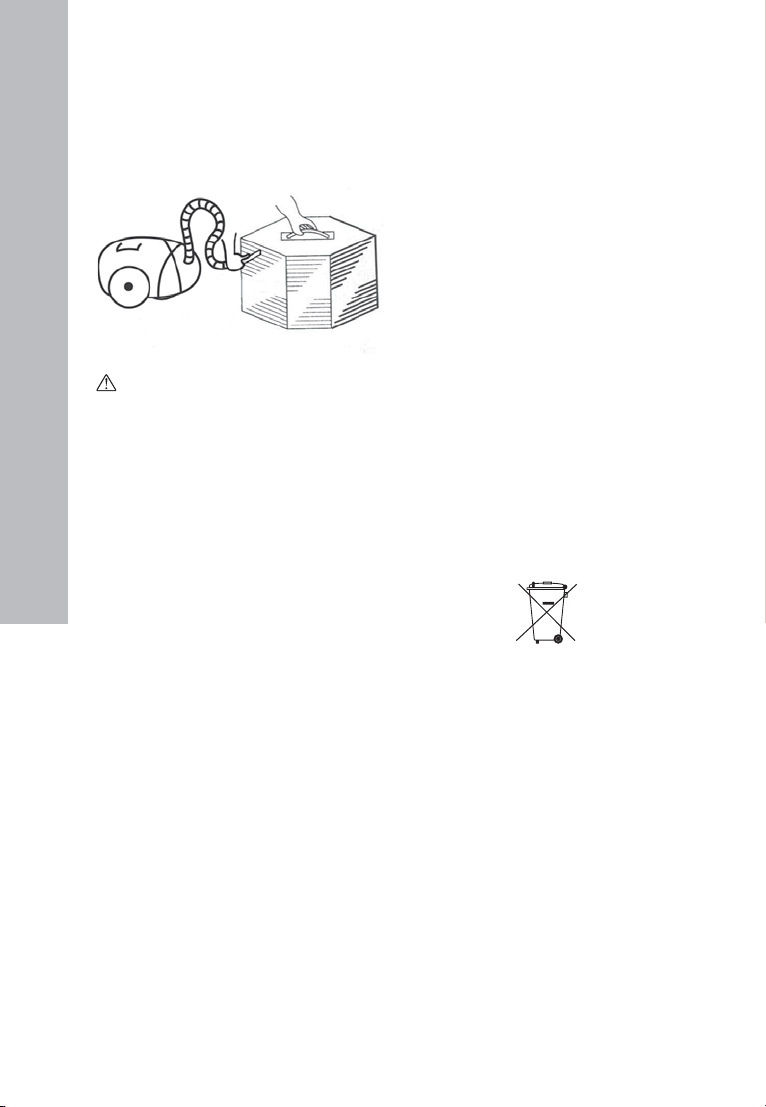

Для чистки фильтров и рекуператора не
применяйте растворители и металлические щетки.
Для удаления пыли пользуйтесь мягкой
щеткой.
Page 21
приточно-вытяжные установки 21
1. Откройте сервисный люк.
Поверните ручки на 90°
обычное положение
повернуть и снять
закрыть открыть
положение ручек
2. Снятие фильтра.
Выньте фильтр (наклоняя влево-вправо)
3. Снятие рекуператора.
Вытяните рекуператор из установки
теплообменник
4. Чистка фильтра
с использованием пылесоса.
Очистите пылесосом фильтр от пыли.
5. Мойка фильтра.
Помойте фильтр водой не выше 60 °С
с нейтральным моющим средством,
если он слишком грязный.
6. Сушка фильтра.
Установите фильтр после полного высыхания.
Установки с расходом до 800 м
теплообменник
Установки с расходом свыше 800 м
3
/ч
фильтр
3
/ч
Нельзя сушить у огня!
Page 22
22 electrolux
7. Удаление пыли и посторонних
предметов из рекуператора.
Нельзя мыть водой!
После чистки установите рекуператор,
фильтр и крышку на место.
8. Проверка надежности электрических соединений производится не
реже 1 раза в год.
Поиск и устранение
неисправностей
При возникновении неисправностей:
1. Проверить, поступает ли напряжение
на клеммную колодку, двигатели вентиляторов.
2.
Отключить напряжение и проверить,
что крыльчатка не заблокирована.
3.
При срабатывании термозащиты необходимо отключить напряжение, подождать, пока двигатели остынут, и
устранить причину перегрева.
4.
При частом срабатывании автоматического выключателя проверить соответствие параметров автоматического
выключателя параметрам установки,
проверить изоляцию кабелей и проводов, заземление, убедиться, что
параметры сети электропитания соответствуют данным, указанным на
установке.
5.
Проверить фильтр на наличие загрязнений; в случае обнаружения загрязнений произвести очистку фильтра,
как указано выше.
Утилизация
По окончании срока службы агрегат
следует утилизировать. Подробную
информацию по утилизации агрегата
вы можете получить у представителя
местного органа власти.
Page 23
Технические данные
приточно-вытяжные установки 23
Параметр
Эффективность
рекуператора (макс.)
Расход воздуха (макс.) м
Класс очистки фильтров EU-5
Питание В/Гц 220/50
Потребляемая мощность Вт 75 105 140 190 320 450
Потребляемый ток A 0,34 0,48 0,64 0,86 1,45 2,05
Степень защиты IP20
Класс защиты I
Уровень шума (мин./макс.) дБ(А) 33/39 31/35 31/36 32/38 33/41 33/41
Температура перемещаемого воздуха
Расход воздуха установки
с дополнительным
вентилятором (макс.)
Питание доп. вентилятора В/Гц 220/50
Мощность, потребляемая
доп. вентилятором
Уровень шума (мин./макс.) дБ(А) 31/35 31/35 31/36 32/38 33/41 33/41
Ед.
200 350 450 650 1100 1300
изм.
Вентиляционные установки EPVS
%859090909090
3
/ч 205 340 440 650 1100 1280
°С -15...40
Дополнительные вентиляторы EPVS-EF
3
/ч 240 370 480 730 1210 1350
м
Вт 36 53 70 95 160 225
Типоразмер
Уровень шума измерен на расстоянии 1,5 м под агрегатом при статическом напоре 0 Па.
Уровень звуковой мощности установок
L
., дБ(A) EPVS-200 EPVS-350 EPVS-450 EPVS-650 EPVS-1100 EPVS-1300
wA общ
Приток
Вытяжка
к окружению 25 25 25 25 25 25
Приток
Вытяжка
к окружению 25 25 25 25 25 25
ко входу 34 35 36 38 41 42
к выходу 35 36 37 39 42 43
ко входу 34 35 36 38 41 42
к выходу 35 36 37 39 42 43
ко входу 30 31 31 32 33 34
к выходу 31 32 32 33 34 35
ко входу 30 31 31 32 33 34
к выходу 31 32 32 33 34 35
Максимальная скорость вентиляторов
Минимальная скорость вентиляторов
Page 24
24 electrolux

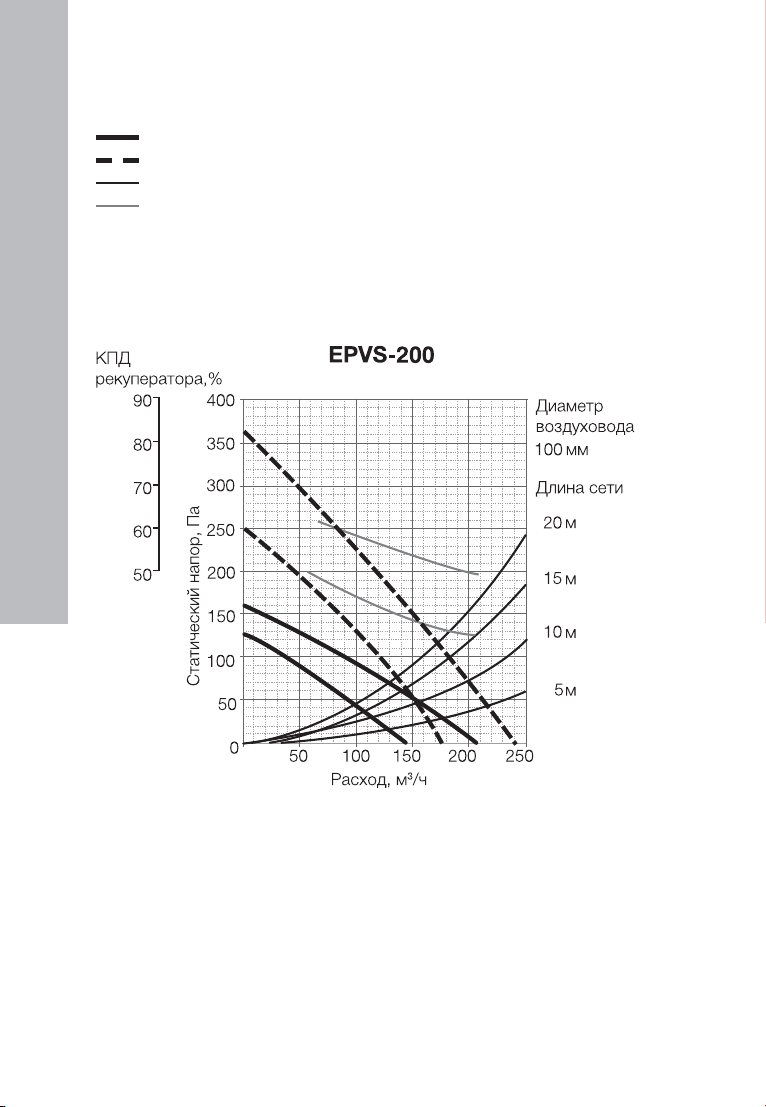

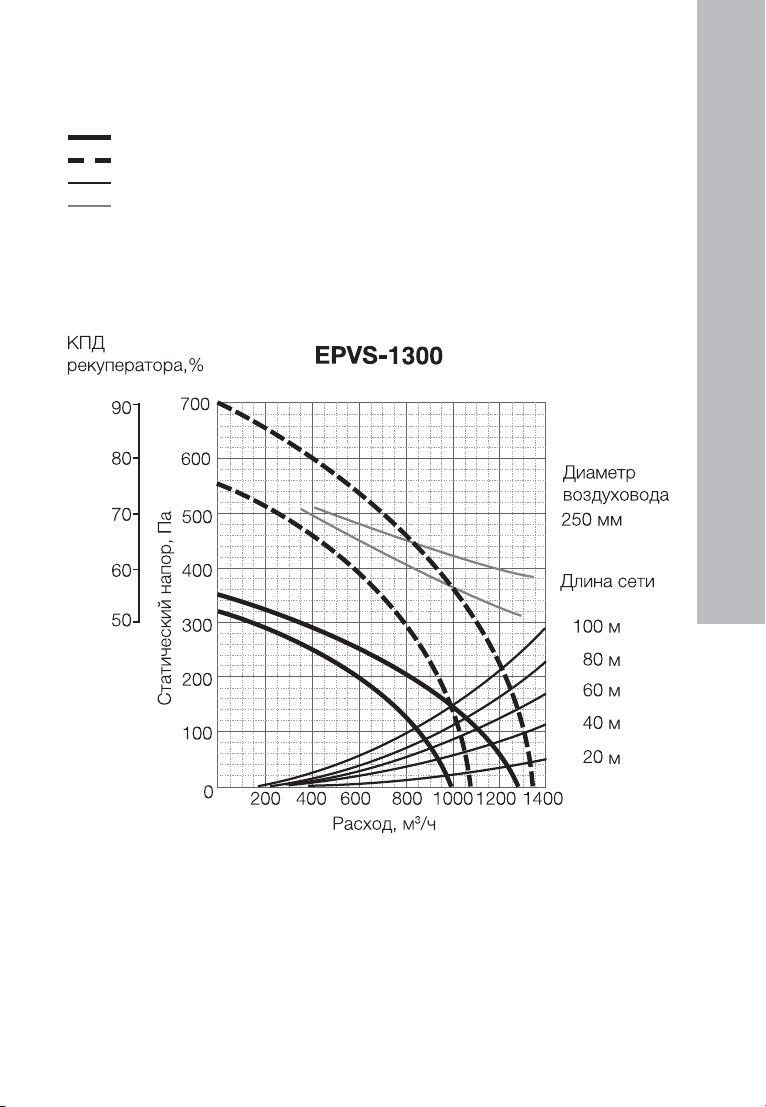

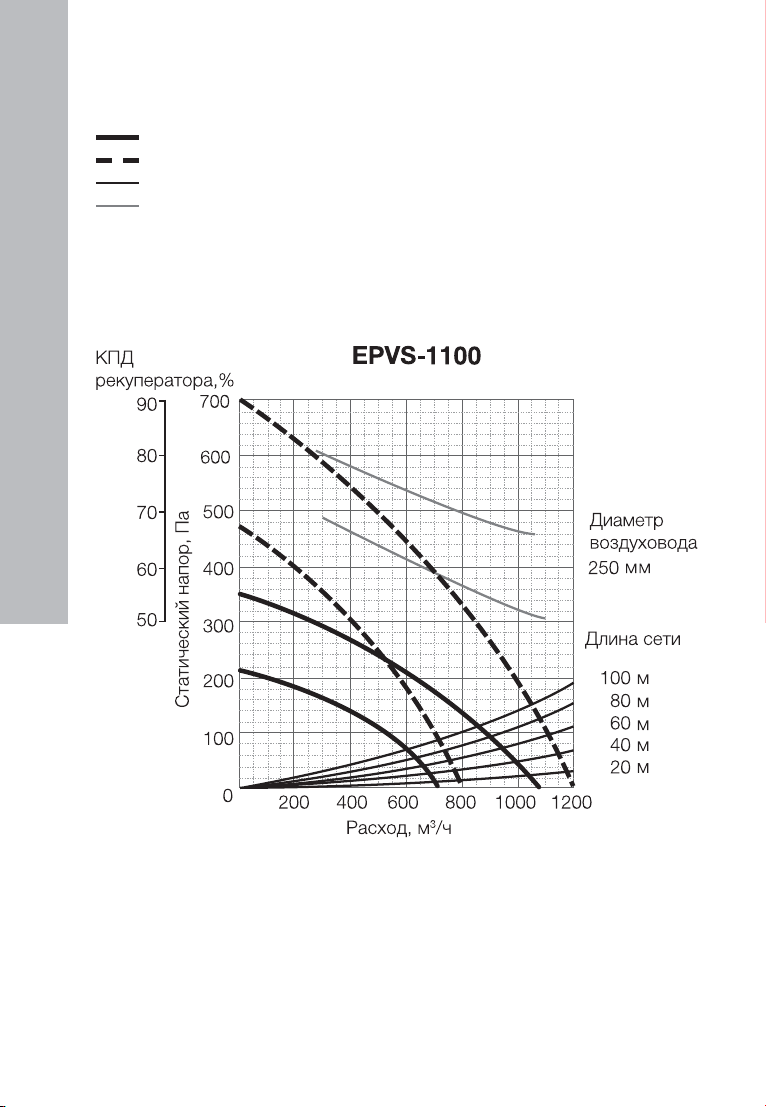

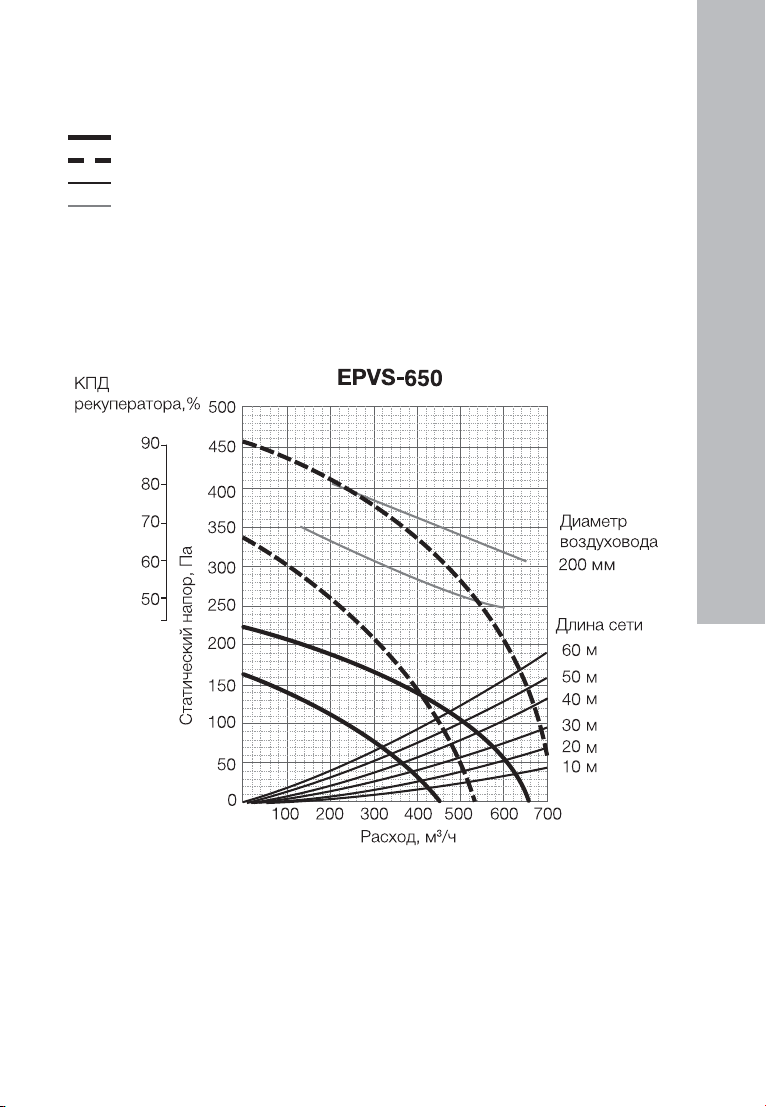

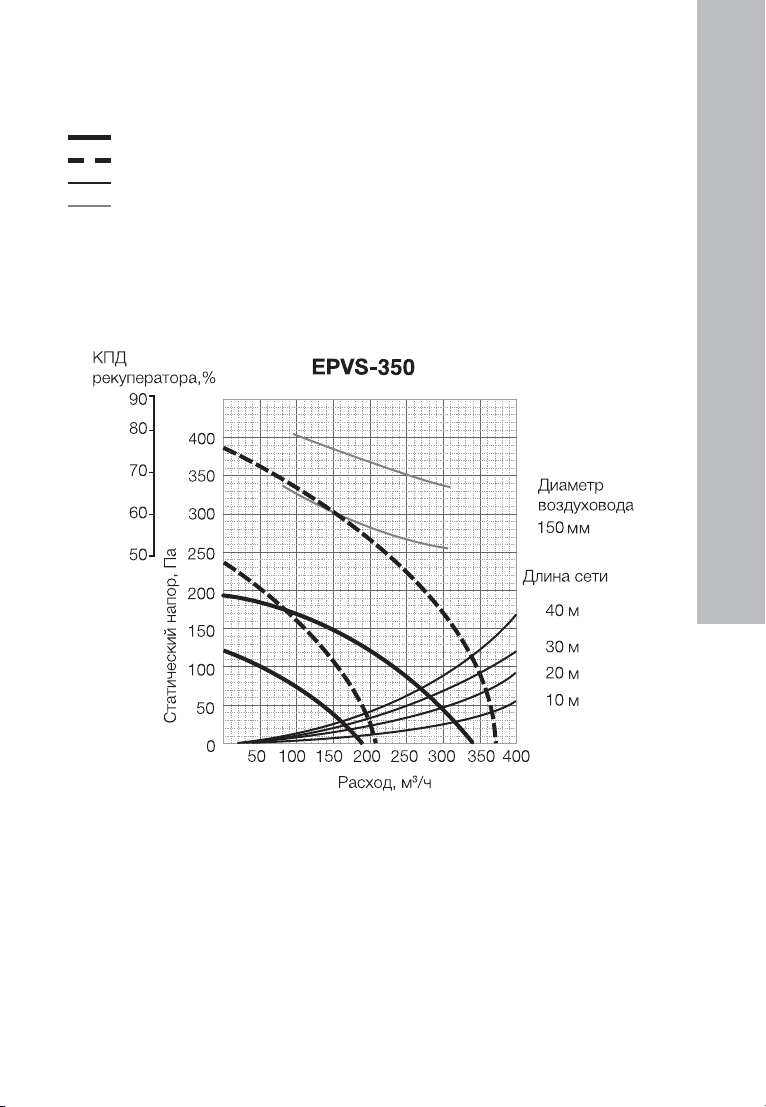

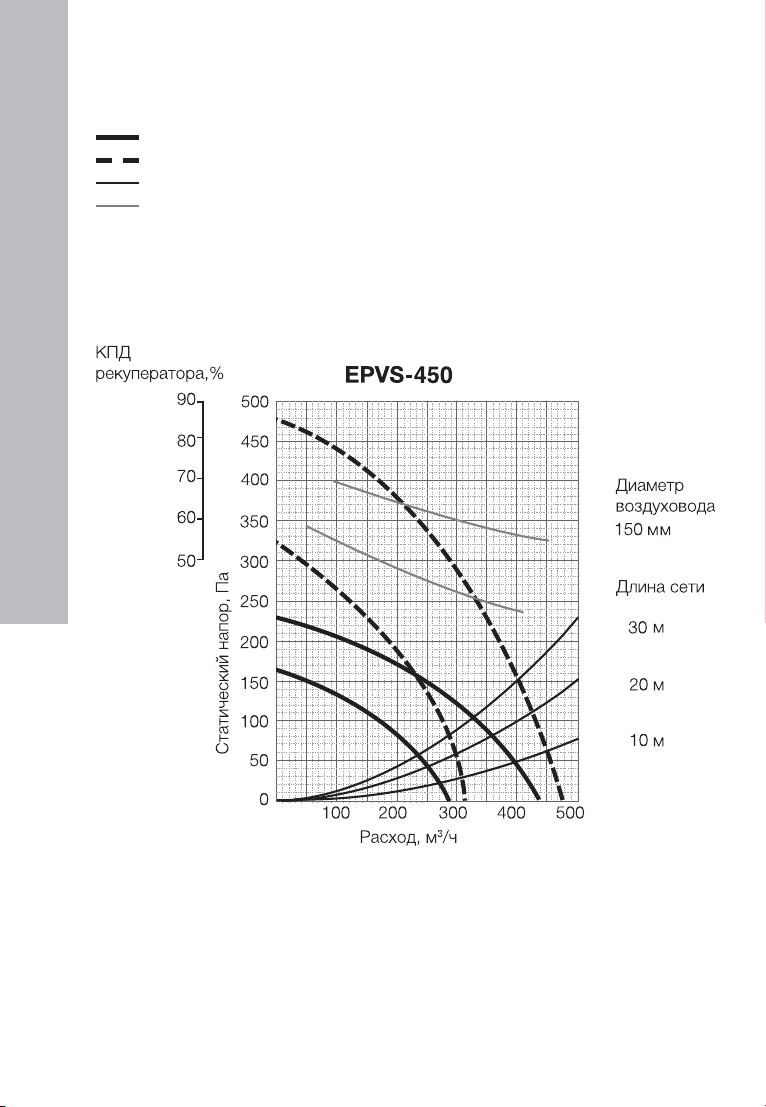

характеристики установки на низкой и высокой скорости
характеристики установки с доп. вентилятором на низкой и высокой скорости
характеристики сети
КПД рекуператора
Характеристики сети приведены для конфигураций из нескольких прямых участков, соединенных
двумя отводами, и не учитывают потерь давления на решетках и регулирующих клапанах.
Page 25
приточно-вытяжные установки 25
характеристики установки на низкой и высокой скорости
характеристики установки с доп. вентилятором на низкой и высокой скорости
характеристики сети
КПД рекуператора
Характеристики сети приведены для конфигураций из нескольких прямых участков, соединенных
двумя отводами, и не учитывают потерь давления на решетках и регулирующих клапанах.
Page 26
26 electrolux
характеристики установки на низкой и высокой скорости
характеристики установки с доп. вентилятором на низкой и высокой скорости
характеристики сети
КПД рекуператора
Характеристики сети приведены для конфигураций из нескольких прямых участков, соединенных
двумя отводами, и не учитывают потерь давления на решетках и регулирующих клапанах.
Page 27
приточно-вытяжные установки 27
характеристики установки на низкой и высокой скорости
характеристики установки с доп. вентилятором на низкой и высокой скорости
характеристики сети
КПД рекуператора
Характеристики сети приведены для конфигураций из нескольких прямых участков, соединенных
двумя отводами, и не учитывают потерь давления на решетках и регулирующих клапанах.
Page 28
28 electrolux
характеристики установки на низкой и высокой скорости
характеристики установки с доп. вентилятором на низкой и высокой скорости
характеристики сети
КПД рекуператора
Характеристики сети приведены для конфигураций из нескольких прямых участков, соединенных
двумя отводами, и не учитывают потерь давления на решетках и регулирующих клапанах.
Page 29
приточно-вытяжные установки 29
характеристики установки на низкой и высокой скорости
характеристики установки с доп. вентилятором на низкой и высокой скорости
характеристики сети
КПД рекуператора
Характеристики сети приведены для конфигураций из нескольких прямых участков, соединенных
двумя отводами, и не учитывают потерь давления на решетках и регулирующих клапанах.
Page 30
30 electrolux
Сертификация
Товар сертифицирован на территории
России, соответствует требованиям нормативных документов: Технический регламент о безопасности машин и оборудования (Постановление Правительства
РФ №753 от 15.09.2009 г.)
Сертификат соответствия: №С-SE.
МЛ19.В.00647.
Срок действия: с 21.07.2011 по
21.07.2016.
Орган по сертификации: ООО «Калужский центр сертификации и маркетинга»
(ООО «КЦСМ»). 248009, г. Калуга, Грабцевское шоссе, д. 73, e-mail:
[email protected], тел.: (495) 67581-47, ОГРН 1084029002232. Аттестат
рег.№РОСС RU.0001.11МЛ19 выдан
11.09.2009 г. Федеральным агентством
по техническому регулированию и метрологии.
Сертификат обновляется регулярно.
Сертификат выдан: «AB Electrolux»
S:T Goransgatan 143, SE-105 45
Stockholm, Швеция, тел.: +46 8 738 60 00.
Изготовитель: «АВ Electrolux»
S:T Goransgatan 143, SE-105 45
Stockholm, Швеция, тел.: +46 8 738 60 00.
Гарантийные обязательства
Внимательно ознакомьтесь с данным
документом и проследите, чтобы он
был правильно и четко заполнен и имел
штамп продавца.
Тщательно проверьте внешний вид изделия и его комплектность. Все пре-
тензии по внешнему виду и комплектности предъявляйте продавцу при
покупке изделия.
По всем вопросам, связанным с техобслуживанием изделия, обращайтесь только в специализированные
организации.
Дополнительную информацию об этом
и других изделиях марки Вы можете
получить у продавца.
Гарантийный срок 24 месяца с момента продажи.
Условия гарантии:
Настоящим документом покупа-
1.
телю гарантируется, что в случае
обнаружения в течение гарантийного срока в проданном оборудовании дефектов, обусловленных неправильным производством этого
оборудования или его компонентов, и при соблюдении покупателем указанных в документе условий будет произведен бесплатный
ремонт оборудования. Документ не
ограничивает определенные законом права покупателей, но дополняет и уточняет оговоренные законом положения.
Для установки (подключения) из-
2.
делия необходимо обращаться в
специализированные организации.
Продавец, изготовитель, уполномоченная изготовителем организация,
импортер, не несут ответственности
за недостатки изделия, возникшие
из-за его неправильной установки
(подключения).
Page 31
3.
В конструкцию, комплектацию
или технологию изготовления изделия могут быть внесены изменения с целью улучшения его характеристик. Такие изменения
вносятся в изделие без предварительного уведомления покупателя
и не влекут обязательств по изменению (улучшению) ранее выпущенных
изделий.
Запрещается вносить в документ ка-
4.
кие-либо изменения, а также стирать
или переписывать указанные в нем
данные. Настоящая гарантия имеет
силу, если документ правильно и четко заполнен.
5.
Для выполнения гарантийного ремонта
обращайтесь в специализированные
организации, указанные продавцом.
Настоящая гарантия действительна
6.
только на территории РФ на изделия, купленные на территории РФ.
Срок службы изделий составляет 10
7.
лет с момента продажи.
Настоящая гарантия
не распространяется:
на периодическое и сервисное об-
1)
служивание оборудования (чистку
и т. п.);
изменения изделия, в том чис-
2)
ле с целью усовершенствования
и расширения области его применения;
детали отделки и корпуса, лампы,
3)
предохранители и прочие детали,
обладающие ограниченным сроком
использования.
приточно-вытяжные установки 31
Выполнение уполномоченным сервисным центром ремонтных работ и замена
дефектных деталей изделия производятся в сервисном центре или у Покупателя (по усмотрению сервисного
центра). Гарантийный ремонт изделия
выполняется в срок не более 45 дней.
Указанный выше гарантийный срок ремонта распространяется только на изделия, которые используются в личных, семейных или домашних целях, не
связанных с предпринимательской деятельностью. В случае использования
изделия в предпринимательской деятельности, срок ремонта составляет 3
(три) месяца.
Настоящая гарантия не предоставляется в случаях:
•
если будет изменен или будет неразборчив серийный номер изделия;
•
использования изделия не по его
прямому назначению, не в соответствии с его руководством по эксплуатации, в том числе эксплуатации
изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендованным продавцом, изготовителем, импортером,
уполномоченной изготовителем организацией;
•
наличия на изделии механических
повреждений (сколов, трещин и т. п.),
воздействия на изделие чрезмерной
силы, химически агрессивных веществ, высоких температур, повышенной влажности или запыленности,
концентрированных паров и т. п., если
Page 32
32 electrolux
это стало причиной неисправности
изделия;
•
ремонта, наладки, установки, адаптации или пуска изделия в эксплуатацию
не уполномоченными на то организациями или лицами;
•
стихийных бедствий (пожар, наводнение и т. п.) и других причин, находящихся вне контроля продавца,
изготовителя, импортера, уполномоченной изготовителем организации;
•
неправильного выполнения электрических и прочих соединений, а также неисправностей (несоответствия
рабочих параметров указанным в руководстве) внешних сетей;
•
дефектов, возникших вследствие
воздействия на изделие посторонних предметов, жидкостей, насекомых и продуктов их жизнедеятельности и т. д.;
• неправильного хранения изделия;
•
дефектов системы, в которой изделие использовалось как элемент
этой системы;
• дефектов, возникших вследствие не-
выполнения покупателем руководства
по эксплуатации оборудования.
Особые условия эксплуатации
оборудования кондиционирования
и вентиляции
Настоящая гарантия не предоставляется, когда по требованию или желанию
покупателя в нарушение действующих в
РФ требований, стандартов и иной нормативно-правовой документации:
•
было неправильно подобрано и куплено оборудование кондиционирования и вентиляции для конкретного
помещения;
•
были неправильно смонтированы
элементы купленного оборудования.
Примечание: в соответствии со ст. 26
Жилищного кодекса РФ и Постановлением правительства г. Москвы 73ПП от 08.02.2005 (для г. Москвы) покупатель обязан согласовать монтаж
купленного оборудования с эксплуатирующей организацией и компетентными органами исполнительной власти
субъекта федерации. Продавец, изготовитель, импортер, уполномоченная
изготовителем организация снимают
с себя всякую ответственность за неблагоприятные последствия, связанные с использованием купленного оборудования без утвержденного плана
монтажа и разрешения вышеуказанных организаций.
В соответствии с п. 11 приведенного
в Постановлении Правительства РФ
№ 55 от 19.01.1998 г. «Перечня непродовольственных товаров надлежащего
качества, не подлежащих возврату или
обмену на аналогичный товар другого размера, формы, габарита, фасона,
расцветки или комплектации» покупатель не вправе требовать обмена купленного изделия в порядке ст. 502 ГК
РФ, а покупатель-потребитель — в порядке ст. 25 Закона РФ «О защите прав
потребителей».
Page 33
приточно-вытяжные установки 33
Отметки о продаже и производимых работах
Модель Серийный номер
Изготовитель
Импортер
Покупатель Дата продажи
Продавец
«АВ Electrolux» S:T Goransgatan 143, SE-105 45 Stockholm, Швеция, тел.: +46 8 738 60 00.
ООО «Ай.Эр.Эм.Си.» 119049 Россия, г. Москва, Ленинский пр-т, д. 6, стр. 7, кабинет 14
………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………
……………………………………………………………………(………………………………..……….……..)
М.П. (подпись уполномоченного лица) (Ф.И.О.)
(наименование, адрес, телефон)
Дата изготовления
Production date
Page 34
34 electrolux
Работу принял
(Ф. И. О., подпись)
Мастер
(Ф. И. О., подпись)
Работу принял
(Ф. И. О., подпись)
Мастер
(Ф. И. О., подпись)
детали
Замененные
обмоток, сила тока
Напряжение сети, сопротивление
обмоток, сопротивление изоляции
,
адрес, телефон, номер лицензии, печать)
Организация-исполнитель (наименование
Дата
Изделие,
вид работ
Адрес монтажа:
Сведения о монтажных и пусконаладочных работах*
______________________________________________________________________________________________________________________________________________
______________________________________________________________________________________________________________________________________________
заполнять не обязательно.
* При наличии актов сдачи-приемки монтажных и пусконаладочных работ
Сведения о ремонте
ремонта
Дата окончания
,
аименование
Сервисная организация (н
адрес, телефон, номер лицензии, печать)
ремонта
Дата начала
Изделие
Page 35
Page 36
В тексте и цифровых обозначениях инструкции
могут быть допущены технические ошибки
и опечатки.
Изменения технических характеристик и ассортимента могут быть произведены
без предварительного уведомления.
«ELECTROLUX is a registered trademark used
under license from AB Electrolux (publ)»,
:
S:t Gоransgatan, 143, SE-105 45,
Stockholm, Sweden
Loading...
