ELECTROLUX EOF5F50BV User guide [pl]

EOF5F50BV
EOF5F50BX

PL

Instrukcja obsługi | Piekarnik 3
RO Manual de utilizare | Cuptor 19
TR Kullanma Kılavuzu | Fırın 35

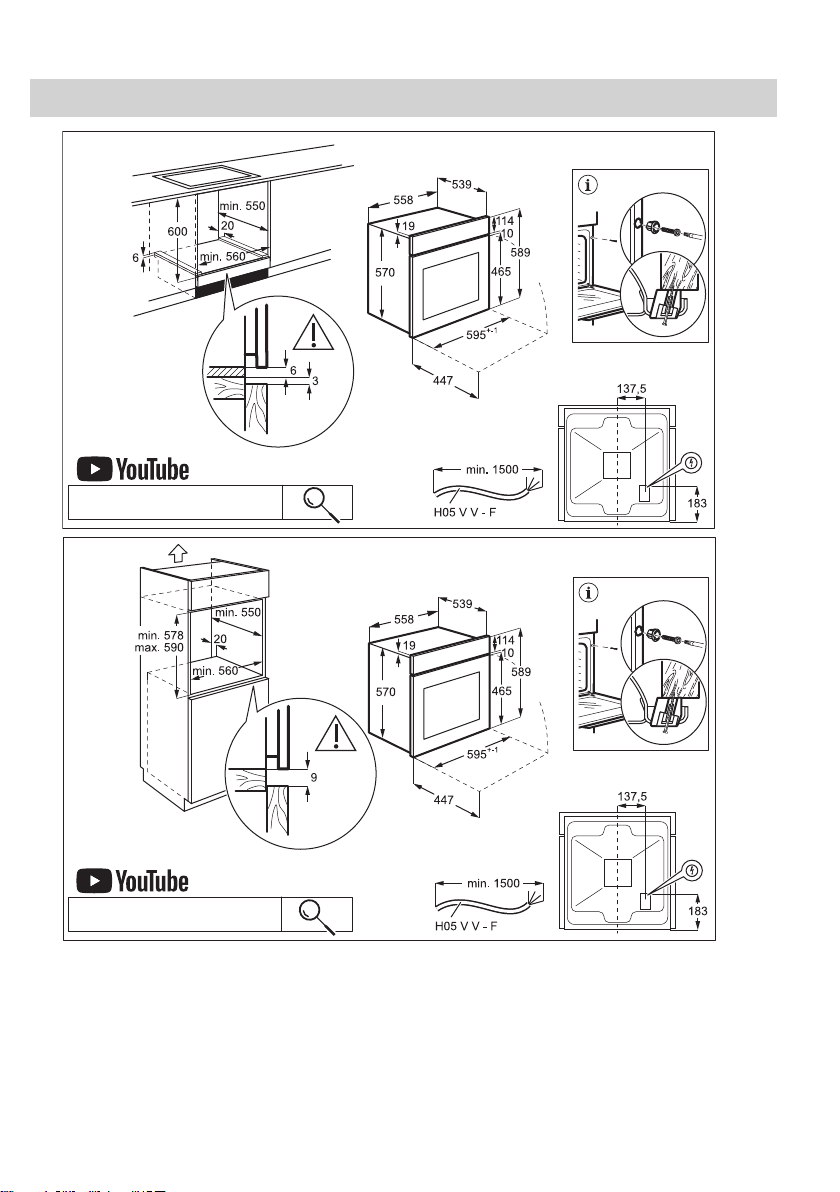

INSTALACJA / INSTALAREA / KURULUM

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven with Hob - Built Under installation

4x25

2x

(*mm)

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

4x25

2x

(*mm)

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego
urządzenia.

wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów
oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.........................................5

3. OPIS URZĄDZENIA........................................................................................8

4. PANEL STEROWANIA................................................................................... 8

5. PRZED PIERWSZYM UŻYCIEM.................................................................... 9

6. CODZIENNE UŻYTKOWANIE........................................................................9

7. DODATKOWE FUNKCJE............................................................................. 10

8. FUNKCJE ZEGARA...................................................................................... 11

9. KORZYSTANIE Z AKCESORIÓW................................................................ 11

10. WSKAZÓWKI I PORADY............................................................................12

11. KONSERWACJA I CZYSZCZENIE.............................................................14

12. ROZWIĄZANIE PROBLEMÓW...................................................................16

13. EFEKTYWNOŚĆ ENERGETYCZNA.......................................................... 17

14. OCHRONA ŚRODOWISKA........................................................................ 18

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
dołączoną instrukcją obsługi. Producent nie odpowiada za
obrażenia ciała ani szkody spowodowane nieprawidłową
instalacją lub eksploatacją produktu. Należy zachować
instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu
w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego
roku życia oraz osoby o ograniczonych zdolnościach

POLSKI 3

fizycznych, sensorycznych lub umysłowych, a także
nieposiadające odpowiedniej wiedzy lub doświadczenia,
jeśli będą one nadzorowane lub zostaną poinstruowane w
zakresie bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń. Dzieci w wieku
poniżej 8 lat i osoby o znacznym stopniu
niepełnosprawności nie powinny zbliżać się urządzenia,
jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się tym
urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla
dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego
nieosłonięte elementy nagrzewają się do wysokiej
temperatury. Dzieci i zwierzęta domowe nie powinny się
zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia,
zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani
konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w
kuchni.

• Urządzenie przeznaczone jest do użytku domowego w
pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach
hotelowych, pokojach w pensjonatach, domach dla gości w
gospodarstwach rolnych i innych podobnych miejscach,
gdzie użytkowanie nie przekracza średniego poziomu
użytkowania w gospodarstwie domowym.

• Instalacji urządzenia i wymiany jego przewodu zasilającego
może dokonać wyłącznie osoba o odpowiednich
kwalifikacjach.

• Nie uruchamiać urządzenia przed zainstalowaniem go w
zabudowie.

4 POLSKI

• Przed przystąpieniem do jakichkolwiek czynności
konserwacyjnych należy odłączyć urządzenie od zasilania.

• Jeśli przewód zasilający jest uszkodzony, musi go wymienić
producent, autoryzowane centrum serwisowe lub inna
wykwalifikowana osoba, aby zapobiec ryzyku porażenia
prądem.

• OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki
należy upewnić się, że urządzenie jest wyłączone, aby
uniknąć porażenia prądem elektrycznym.

• OSTRZEŻENIE: Podczas działania urządzenia jego
nieosłonięte elementy nagrzewają się do wysokiej
temperatury. Należy uważać, aby nie dotknąć grzałek ani
powierzchni komory urządzenia.

• Do wyjmowania lub wkładania akcesoriów i naczyń należy
zawsze używać rękawic kuchennych.

• Aby wymontować prowadnice blach, należy najpierw
pociągnąć ich przednią część, a następnie odciągnąć tylną
od ścianek bocznych. Zamontować prowadnice blach w
odwrotnej kolejności.

• Do czyszczenia urządzenia nie wolno używać sprzętów
czyszczących parą.

• Do czyszczenia szyb w drzwiach nie używać ściernych
środków czyszczących ani ostrych, metalowych myjek,
ponieważ mogą one porysować powierzchnię, co może
skutkować pęknięciem szkła.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i
podłączyć wyłącznie wykwalifikowana
osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Postępować zgodnie z instrukcją instalacji
na naszej witrynie internetowej.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ jest
ono ciężkie. Należy zawsze stosować
rękawice ochronne i mieć na stopach
pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Zainstalować urządzenie w odpowiednim i
bezpiecznym miejscu, które spełnia
wymagania instalacyjne.

• Zachować minimalne odstępy od innych
urządzeń i mebli.

POLSKI 5

• Przed zamontowaniem urządzenia należy
sprawdzić, czy drzwi otwierają się bez
oporu.

• Urządzenie wyposażono w elektryczny
układ chłodzenia. Układ zasilany jest
napięciem elektrycznym.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i
porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne
powinien wykonać wykwalifikowany
elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce
znamionowej odpowiadają parametrom
znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda elektrycznego z
uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić
wtyczki ani przewodu zasilającego.
Wymiany przewodu zasilającego można
dokonać wyłącznie w naszym
autoryzowanym centrum serwisowym.

• Przewody zasilające nie mogą dotykać ani
przebiegać w pobliżu drzwi urządzenia lub
wnęki pod urządzeniem, zwłaszcza gdy
urządzenie działa i drzwi są mocno
rozgrzane.

• Zarówno dla elementów znajdujących się
pod napięciem, jak i zaizolowanych
części, zabezpieczenie przed porażeniem
prądem należy zamocować w taki sposób,
aby nie można go było odłączyć bez
użycia narzędzi.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po zakończeniu
instalacji. Należy zadbać o to, aby po
zakończeniu instalacji urządzenia wtyczka
przewodu zasilającego była łatwo
dostępna.

• Jeśli gniazdo elektryczne jest obluzowane,
nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć
za przewód zasilający. Należy zawsze
ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie
odpowiednich wyłączników obwodu
zasilania: wyłączników automatycznych,
bezpieczników topikowych (typu
wykręcanego – wyjmowanych z oprawki),
wyłączników różnicowoprądowych oraz
styczników.

• W instalacji elektrycznej należy
zastosować wyłącznik obwodu
umożliwiający odłączenie urządzenia od
zasilania na wszystkich biegunach.
Wyłącznik obwodu musi mieć rozwarcie
styków wynoszące minimum 3 mm.

• Urządzenie wyposażono w przewód
zasilający oraz wtyczkę.

Rodzaje przewodów przeznaczonych do
montażu lub wymiany w krajach europej‐

skich:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Przekrój przewodu zależy od łącznej mocy
podanej na tabliczce znamionowej. Można
również zapoznać się z tabelą:

Moc całkowita (W) Przekrój przewodu

(mm²)

maksymalnie 1380 3x0.75

maksymalnie 2300 3x1

maksymalnie 3680 3x1.5

Przewód uziemiający (zielono-żółty) musi być
o 2 cm dłuższy od brązowego przewodu
fazowego i niebieskiego neutralnego

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń,
oparzeniem, porażeniem prądem lub
wybuchem.

• Nie zmieniać parametrów technicznych
urządzenia.

• Upewnić się, że otwory wentylacyjne są
drożne.

• Nie pozostawiać urządzenia bez nadzoru
podczas pracy.

• Wyłączyć urządzenie po każdym użyciu.

6 POLSKI

• Zachować ostrożność podczas otwierania
drzwi, gdy urządzenie pracuje. Może dojść
do uwolnienia gorącego powietrza.

• Nie wolno obsługiwać urządzenia mokrymi
rękami lub gdy ma ono kontakt z wodą.

• Nie naciskać na otworzone drzwi.

• Nie używać urządzenia jako powierzchni
roboczej ani miejsca do przechowywania.

• Ostrożnie otworzyć drzwi urządzenia.
Stosowanie składników zawierających
alkohol może powodować zmieszanie
alkoholu i powietrza.

• Podczas otwierania drzwi urządzenia nie
wolno dopuszczać do kontaktu iskier lub
otwartego płomienia z urządzeniem.

• Zawsze używać naczyń szklanych i
słoików dopuszczonych do
pasteryzowania.

• Nie umieszczać produktów łatwopalnych
ani przedmiotów nasączonych
łatwopalnymi produktami w pobliżu lub na
urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub
przebarwieniu się emalii:

– Nie umieszczać naczyń ani innych

przedmiotów bezpośrednio na dnie
urządzenia.

– Nie należy kłaść folii aluminiowej

bezpośrednio na dnie komory
urządzenia.

– Nie wlewać wody bezpośrednio do

gorącego urządzenia.

– Nie należy pozostawiać wilgotnych

naczyń ani potraw w urządzeniu po
zakończeniu pieczenia.

– Podczas wyjmowania lub wyjmowania

akcesoriów należy zachować
ostrożność.

• Odbarwienie emalii lub stali nierdzewnej
nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast użyć
głębokiej blachy. Soki owocowe powodują
trwałe plamy.

• Należy zawsze gotować z zamkniętymi
drzwiami urządzenia.

• Jeśli urządzenie zainstalowano za ścianką
meblową (np. za drzwiami szafki), nie
wolno zamykać drzwi podczas pracy
urządzenia. Połączenie wysokiej
temperatury i wilgoci wewnątrz

zamkniętego mebla może doprowadzić do
uszkodzenia urządzenia, mebla lub
podłogi. Nie zamykać drzwi szafki do
czasu całkowitego ostygnięcia urządzenia.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń,
pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji
należy wyłączyć urządzenie i odłączyć
wtyczkę zasilania od gniazda sieciowego.

• Upewnić się, że urządzenie ostygło.
Występuje zagrożenie pęknięciem szyb w
drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją niezwłocznie
wymienić. Należy skontaktować się z
autoryzowanym centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia
należy zachować ostrożność. Drzwi są
ciężkie!

• Aby zapobiec uszkodzeniu powierzchni
urządzenia, należy regularnie ją czyścić.

• Urządzenie należy czyścić wilgotną
miękką szmatką. Stosować wyłącznie
obojętne detergenty. Nie używać
produktów ściernych, myjek do
szorowania, rozpuszczalników ani
metalowych przedmiotów.

• Stosując aerozol do piekarników, należy
przestrzegać wskazówek dotyczących
bezpieczeństwa umieszczonych na jego
opakowaniu.

• Nie czyścić emalii katalitycznej przy użyciu
detergentów.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w
urządzeniu i elementów oświetleniowych
sprzedawanych osobno jako części
zamienne: Zastosowane elementy
oświetleniowe są przystosowane do pracy
w wymagających warunkach fizycznych
(temperatura, drgania, wilgotność) w
urządzeniach domowych lub są
przeznaczone do sygnalizacji stanu
działania urządzenia. Nie są one

POLSKI 7

przeznaczone do innych zastosowań i nie

1 43 52 6

7

8
9

10

11

4

3

2

1

12

nadają się do oświetlania pomieszczeń
domowych.

• W ten produkt wbudowano źródło światła
o klasie efektywności energetycznej G.

• Używać wyłącznie żarówek tego samego
typu.

2.6 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym
centrum serwisowym.

• Należy stosować wyłącznie oryginalne
części zamienne.

3. OPIS URZĄDZENIA

3.1 Ogólne informacje

Panel sterowania

1

Kontrolka/symbol zasilania

2

Pokrętło wyboru funkcji pieczenia

3

Ekran

4

Pokrętło sterowania (temperatury)

5

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub
uduszeniem.

• Aby uzyskać informacje dotyczące
prawidłowej utylizacji produktu, należy
skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od zasilania.

• Odciąć przewód zasilający blisko
urządzenia i oddać do utylizacji.

Wskaźnik/symbol temperatury

6

Otwory wentylacyjne wentylatora

7

chłodzącego
Grzałka

8

Lampa

9

Wentylator

10

Prowadnice blach, wyjmowane

11

Poziomy umieszczania potraw

12

3.2 Akcesoria

• Ruszt
Do foremek do ciast, naczyń
żaroodpornych, brytfann i naczyń do
pieczenia.

• Głęboka blacha
Do pieczenia cista i mięsa lub do zbierania
tłuszczu.

• Prowadnice teleskopowe
Ułatwiają wkładanie i wyjmowanie rusztów
i blach.

4. PANEL STEROWANIA

4.1 Włączanie i wyłączanie urządzenia.

Aby włączyć urządzenie:

1. Nacisnąć te pokrętła. Pokrętło wysuwa
się.

8 POLSKI

2. Obrócić pokrętło wyboru funkcji

pieczenia, aby wybrać funkcję.

3. Obrócić pokrętło sterowania, aby
wyregulować ustawienia.

Obrócić pokrętło wyboru funkcji pieczenia w
położenie wyłączenia, aby wyłączyć

urządzenie .

4.2 Pola czujników/przyciski

A B

Ustawianie czasu.

Ustawianie funkcji zegara.

Ustawianie czasu.

5. PRZED PIERWSZYM UŻYCIEM

4.3 Ekran

A. Funkcje zegara
B. Timer

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

5.1 Ustawianie godziny

Po podłączeniu urządzenia po raz pierwszy
do zasilania należy zaczekać, aż na
wyświetlaczu pojawi się wskazanie: "12:00".

1. , – nacisnąć, aby ustawić czas.

2. - nacisnąć, aby to potwierdzić lub

odczekać 5 sekund na automatyczne
zapisanie ustawionej godziny.

5.2 Wstępne nagrzewanie i czyszczenie

Przed pierwszym użyciem urządzenia i
kontaktem z żywnością należy wstępnie
rozgrzać puste urządzenie. Urządzenie może
emitować nieprzyjemny zapach i dym.

6. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

6.1 Funkcje pieczenia

Przewietrzyć pomieszczenie podczas
wstępnego nagrzewania.

1. Wyjąć z urządzenia wszystkie akcesoria i
wsporniki.

2. Ustawić funkcję . Ustawić maksymalną
temperaturę. Pozostawić urządzenie
włączone na 1godz.

3. Ustawić funkcję . Ustawić maksymalną
temperaturę. Pozostawić włączone
urządzenie na 15 min.

4. Ustawić funkcję
temperaturę. Pozostawić włączone
urządzenie na 15 min.

5. Wyłączyć urządzenie i odczekać, aż
ostygnie.

6. Urządzenie i akcesoria należy czyścić
tylko ściereczką z mikrofibry, używając
ciepłej wody z łagodnym detergentem.

7. Umieścić akcesoria i wyjmowane
wsporniki z powrotem w pierwotnym
położeniu.

Pieczenie konwekcyjne

Do pieczenia mięsa lub do pieczenia mię‐
sa i ciast wymagających jednakowej tem‐
peratury, na więcej niż jednym poziomie,
bez przenikania zapachów.

. Ustawić maksymalną

Oświetlenie piekarnika

Do włączania oświetlenia.

POLSKI 9

Termoobieg wilgotny

Funkcja ta pozwala oszczędzać energię
podczas pieczenia. Podczas korzystania z
tej funkcji temperatura wewnątrz urządze‐
nia może różnić się od ustawionej tempe‐
ratury. Może nastąpić zmniejszenie mocy
grzania. Więcej informacji można znaleźć
w rozdziale „Codzienne użytkowanie”,
Uwagi dotyczące funkcji: Termoobieg wil‐
gotny.

Górna/dolna grzałka / Kataliza
Do pieczenia ciasta na jednym poziomie
oraz do suszenia żywności. / Umożliwia
uruchomienie funkcji czyszczenia katali‐
tycznego. Więcej informacji na temat czy‐
szczenia katalitycznego można znaleźć w
rozdziale „Konserwacja i czyszczenie”.

Grzałka dolna

Do pieczenia ciast o chrupiącym spodzie
oraz do pasteryzowania żywności.

Termoobieg

Do pieczenia mięsa i ciast. Ustawić tem‐
peraturę niższą niż do pieczenia tradycyj‐
nego, ponieważ wentylator równomiernie
rozprowadza ciepło wewnątrz piekarnika.

Grill

Do grillowania cienkich porcji potraw i
opiekania chleba.

Turbo grill

Do pieczenia dużych kawałków mięsa lub
drobiu z kośćmi na jednym poziomie. Do
pieczenia zapiekanek i przyrumieniania.

Rozmrażanie

Do rozmrażania żywności (warzyw i owo‐
ców). Czas rozmrażania zależy od ilości i
wielkości zamrożonej żywności.

6.2 Uwagi dotyczące funkcji:

Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia
zgodności z wymogami rozporządzeń w
zakresie efektywności energetycznej i
ekoprojektu (zgodnie z EU 65/2014 i EU
66/2014). Testy zgodnie z normą: IEC/EN
60350-1.

Drzwi piekarnika powinny być zamknięte
podczas pieczenia, tak aby działanie funkcji
nie było zakłócane, a piekarnik działał z
najwyższą możliwą wydajnością
energetyczną.

Wskazówki dotyczące pieczenia podano w
rozdziale „Wskazówki i porady”, Termoobieg
wilgotny. Ogólne zalecenia dotyczące
oszczędzania energii podano w rozdziale
„Efektywność energetyczna”, Wskazówki
oszczędzania energii.

6.3 Ustawianie funkcji pieczenia

1. Obrócić pokrętło wyboru funkcji pieczenia

w celu wybrania funkcji pieczenia.

2. Obrócić pokrętło sterujące, aby wybrać
temperaturę .

3. Po zakończeniu pieczenia obrócić
pokrętła w położenie wyłączenia, aby
wyłączyć urządzenie.

7. DODATKOWE FUNKCJE

7.1 Wentylator chłodzący

Podczas pracy urządzenia wentylator
chłodzący włącza się automatycznie, aby
utrzymać niską temperaturę powierzchni
urządzenia. Po wyłączeniu urządzenia
wentylator chłodzący może nadal pracować
do momentu ostygnięcia urządzenia.

7.2 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub
uszkodzone podzespoły mogą spowodować

10 POLSKI

niebezpieczne przegrzanie urządzenia. Aby
temu zapobiec, piekarnik wyposażono
w termostat bezpieczeństwa, który w razie
potrzeby wyłącza zasilanie. Po obniżeniu
temperatury piekarnik automatycznie włączy
się ponownie.

8. FUNKCJE ZEGARA

8.1 Tabela funkcji zegara

Aktualna godzina

Ustawianie, zmiana lub sprawdzanie aktual‐
nej godziny.

Czas trwania

Ustawianie czasu pracy urządzenia

Minutnik

Ustawianie odliczania Funkcja ta nie ma
wpływu na działanie urządzenia. Funkcję tę
można włączyć w dowolnej chwili – również
wtedy, gdy urządzenie jest wyłączone.

8.2 Ustawienie: Aktualna godzina

1. - nacisnąć kilkakrotnie, aby zmienić

aktualną godzinę. - miga.

2. , - nacisnąć, aby ustawić czas.

Po upływie około 5 sek miganie ustanie, a na
wyświetlaczu widoczna będzie ustawiona
godzina.

- miga po przyłączeniu urządzenia do

zasilania, po przerwie w zasilaniu lub gdy
timer nie jest ustawiony. , - nacisnąć,

aby ustawić godzinę.

8.3 Ustawienie: Czas trwania

1. Ustawić funkcję pieczenia i temperaturę.

2. — nacisnąć kilkakrotnie. - miga.

3. , – nacisnąć, aby ustawić: Czas

trwania.

Po upływie ustawionego czasu na
wyświetlaczu pojawi się wskazanie . -

miga . Rozlegnie się sygnał dźwiękowy i
urządzenie wyłączy się.

4. Nacisnąć dowolny przycisk, aby wyłączyć
sygnał.

5. Obrócić pokrętła w położenie wyłączenia.

8.4 Ustawienie: Minutnik

1. — nacisnąć kilkakrotnie. - miga.

2. , – nacisnąć, aby ustawić czas.

Po upływie 5 sek funkcja ta uruchomi się
automatycznie. Po upływie ustawionego
czasu rozlegnie się sygnał dźwiękowy.

3. Nacisnąć dowolny przycisk, aby wyłączyć
sygnał.

4. Obrócić pokrętła w położenie wyłączenia.

8.5 Anulowanie Funkcje zegara

1. – nacisnąć kilkakrotnie, aż symbol

funkcji zegara zacznie migać.

2. Nacisnąć i przytrzymać .

Funkcja zegara wyłączy się po kilku
sekundach.

9. KORZYSTANIE Z AKCESORIÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

9.1 Wkładanie akcesoriów

Niewielki występ na górze ma na celu
zapewnienie większego bezpieczeństwa.
Wgłębienia zapobiegają również
przewróceniu. Wysoka krawędź wokół rusztu
zapobiega zsuwaniu się z niego naczyń.

Ruszt

POLSKI 11

Wsuń ruszt między prowadnice wspornika i
upewnij się, że nóżki są skierowane w dół.

Głęboka blacha

10. WSKAZÓWKI I PORADY

Wsuń blachę do pieczenia między
prowadnice wspornika.

10.1 Zalecenia dotyczące pieczenia

Temperatury i czasy gotowania podane w
tabelach mają wyłącznie charakter
orientacyjny. Zależą one od przepisów oraz
jakości i ilości użytych składników.

Urządzenie może piec lub opiekać inaczej niż
poprzednie urządzenie. W poniższych
wskazówkach podano zalecane ustawienia
temperatury, czasu pieczenia i poziomu
piekarnika dla określonych rodzajów potraw.

Poziomy półek liczone są od dna piekarnika.
Jeśli brakuje ustawień dla specjalnego

przepisu należy znaleźć ustawienia dla
podobnej potrawy.

Wskazówki dotyczące oszczędzania energii
podano w rozdziale „Efektywność
energetyczna”.

Symbole użyte w tabelach:

Rodzaj potrawy

Funkcja pieczenia

Temperatura

Akcesoria

Poziom umieszczania potraw

Czas pieczenia (min)

10.2 Termoobieg wilgotny –

zalecane akcesoria

Należy używać używać foremek do ciasta i
pojemników w ciemnym kolorze o matowej
powierzchni. Pochłaniają one lepiej ciepło niż
naczynia w jasnym kolorze o błyszczącej
powierzchni.

• Blacha do pizzy – ciemna, matowa,

średnica 28cm

• Naczynie do pieczenia – ciemne,

matowe, średnica 26cm

• Ramekiny - ceramiczne, średnica 8cm,

wysokość 5 cm

• Forma do tarty – ciemna, matowa,

średnica 28cm

10.3 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy
przestrzegać zaleceń z poniższej tabeli.

Słodkie bułki, 12 szt. blacha do pieczenia ciasta lub

głęboka blacha

12 POLSKI

180 2 35 - 40

Bułki, 9 szt. blacha do pieczenia ciasta lub

głęboka blacha

Pizza, mrożona, 0.35kgruszt 220 2 35 - 40

180 2 35 - 40

Rolada szwajcarska blacha do pieczenia ciasta lub

Brownie blacha do pieczenia ciasta lub

Suflet, 6 szt. ceramiczne kokilki na ruszcie 200 3 30 - 40

Biszkoptowy spód tar‐tyforma do tarty na ruszcie 170 2 20 - 30

Biszkopt królowej Wik‐
torii

Gotowana ryba, 0,3kgblacha do pieczenia ciasta lub

Cała ryba, 0,2 kg blacha do pieczenia ciasta lub

Filet z ryby, 0,3 kg blacha do pieczenia pizzy na

Mięso z wody, 0,25 kg blacha do pieczenia ciasta lub

Szaszłyk, 0,5 kg blacha do pieczenia ciasta lub

Ciastka, 16 szt. blacha do pieczenia ciasta lub

Makaroniki, 20 szt. blacha do pieczenia ciasta lub

Babeczki, 12 szt. blacha do pieczenia ciasta lub

Ciasto pikantne, 16
szt.

Kruche ciasteczka, 20
szt.

Tartletki, 8 szt. blacha do pieczenia ciasta lub

Warzywa, z wody, 0,4kgblacha do pieczenia ciasta lub

Omlet wegetariański blacha do pieczenia pizzy na

Warzywa śródziemno‐
morskie, 0,7 kg

głęboka blacha

głęboka blacha

naczynie do pieczenia na
ruszcie

głęboka blacha

głęboka blacha

ruszcie

głęboka blacha

głęboka blacha

głęboka blacha

głęboka blacha

głęboka blacha

blacha do pieczenia ciasta lub
głęboka blacha

blacha do pieczenia ciasta lub
głęboka blacha

głęboka blacha

głęboka blacha

ruszcie

blacha do pieczenia ciasta lub
głęboka blacha

170 2 30 - 40

180 2 30 - 40

170 2 35 - 45

180 3 35 - 45

180 3 35 - 45

180 3 35 - 45

200 3 40 - 50

200 3 25 - 35

180 2 20 - 30

180 2 40 - 45

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 20 - 30

180 3 35 - 40

200 3 30 - 45

180 4 35 - 40

POLSKI 13

10.4 Informacja dla instytucji wykonujących testy

Testy zgodnie z normą IEC 60350-1.

Małe ciastka, 16
sztuk na blasze

Małe ciastka, 16
sztuk na blasze

Małe ciastka, 16
sztuk na blasze

Szarlotka, 2 fo‐
remki Ø20 cm

Szarlotka, 2 fo‐
remki Ø20 cm

Biszkopt, foremka
do ciasta Ø26 cm

Biszkopt, foremka
do ciasta Ø26 cm

Bułka maślana

Bułka maślana

1)

Tosty

1)

Nagrzewać wstępnie urządzenie przez 10 minut.

Górna/dolna grzałka Blacha do piecze‐

Termoobieg Blacha do piecze‐

Termoobieg Blacha do piecze‐

Górna/dolna grzałka Ruszt 1 170 70 - 90

Termoobieg Ruszt 2 160 70 - 90

Górna/dolna grzałka Ruszt 2 170 35 - 45

Termoobieg Ruszt 2 160 35 - 45

Górna/dolna grzałka Blacha do piecze‐

1)

Termoobieg Blacha do piecze‐

1)

Grill Ruszt 3 maks. 1 - 5

nia ciasta

nia ciasta

nia ciasta

nia ciasta

nia ciasta

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

11.1 Uwagi dotyczące czyszczenia

Środki czyszczące

• Przód urządzenia należy czyścić tylko
ściereczką z mikrofibry zwilżoną ciepłą
wodą z łagodnym detergentem. Wyczyścić
i sprawdzić uszczelkę drzwi wokół
obramowania komory.

• Użyć roztworu czyszczącego, aby
wyczyścić metalowe powierzchnie.

• Usunąć plamy za pomocą łagodnego
detergentu. Nie stosować go na powłokę
katalityczną.

Codzienne użytkowanie

• Czyścić wnętrze urządzenia po każdym
użyciu. Nagromadzenie się tłuszczu lub
innych zabrudzeń może skutkować
pożarem.

• Wewnątrz urządzenia lub na szybach
drzwi może skraplać się para wodna. Aby
ograniczyć zjawisko skraplania się pary
wodnej, należy uruchamiać urządzenie na
10 minut przed rozpoczęciem pieczenia.
Nie pozostawiać gotowych potraw w
urządzeniu na dłużej niż 20 minut. Po
każdym użyciu osuszyć wnętrze
urządzenia wyłącznie ściereczką z
mikrofibry.

Akcesoria

• Po każdym użyciu należy wyczyścić
wszystkie akcesoria i pozostawić do
wyschnięcia. Do czyszczenia należy użyć
tylko ściereczki zwilżonej ciepłą wodą z

3 170 20 - 35

3 160 20 - 35

1 i 3 160 20 - 35

3 150 20 - 35

3 150 20 - 35

14 POLSKI

dodatkiem łagodnego detergentu. Nie myć

2

1

akcesoriów w zmywarce.

• Nie używać do czyszczenia akcesoriów z
powłoką zapobiegającą przywieraniu
ściernych środków czyszczących ani
przedmiotów o ostrych krawędziach.

11.2 Wyjmowanie wsporników

Wyjąć wsporniki, aby wyczyścić piekarnik.

1. Wyłączyć urządzenie i odczekać, aż

ostygnie.

2. Odciągnąć przednią część prowadnic

blach od bocznej ścianki.

3. Odciągnąć tylną część prowadnic blach

od bocznej ścianki i wyjąć je w całości.

4. Zamontować wsporniki postępując w

odwrotnej kolejności.

Kołki ustalające na prowadnicach
teleskopowych muszą być skierowane do
przodu.

11.3 Osłona wentylatora katalitycznego

Osłona wentylatora jest pokryta emalią
katalityczną. Pochłania ona tłuszcz
gromadzący się na ściankach podczas pracy
urządzenia. Aby poprawić skuteczność
procesu samoczyszczenia, należy regularnie
nagrzewać puste urządzenie.

Plamy lub odbarwienia powłoki katalitycznej
nie mają wpływu na działanie funkcji
czyszczenia.

1. Wyłączyć urządzenie i odczekać, aż

ostygnie.

2. Wyjmij wszystkie akcesoria.

3. Umyć dno piekarnika i wewnętrzną szybę

drzwi miękką ściereczką zwilżoną ciepłą

wodą z dodatkiem łagodnego detergentu.

4. Ustawić funkcję:

5. Ustawić temperaturę: 250°C.

Czas trwania: 1 godz

.

6. Gdy urządzenie ostygnie, oczyścić
wnętrze urządzenia wilgotną, miękką
szmatką.

11.4 Zdejmowanie i zakładanie

drzwi

W drzwiach piekarnika są dwie szyby. Drzwi i
wewnętrzne szyby można wymontować w
celu ich wyczyszczenia. Przed
przystąpieniem do demontażu szyb należy
zapoznać się z instrukcją „Zdejmowanie i
zakładanie drzwi”.

UWAGA!

Nie używać urządzenia bez szyb.

1. Całkowicie otworzyć drzwi i chwycić oba
zawiasy.

2. Podnieść i pociągnąć zatrzaski, aż
słyszalne będzie kliknięcie.

3. Przymknąć drzwi piekarnika, ustawiając
je w pierwszej pozycji otworzenia.
Następnie unosząc i pociągając drzwi do
siebie, wyjąć je z mocowania.

4. Położyć drzwi na stabilnej powierzchni
przykrytej miękką szmatką i zwolnić

POLSKI 15

mechanizm blokujący, aby wyjąć

90°

1

2

A

wewnętrzną szybę.

8. Po wyczyszczeniu zamontować szybę i
drzwi piekarnika.

Jeśli drzwi są zainstalowane prawidłowo,
podczas zamykania zatrzasków słychać
kliknięcie.
Zamontować prawidłowo listwę drzwi
(powinno było słyszalne kliknięcie).

5. Obrócić elementy mocujące o 90° i wyjąć
je z gniazd.

6. Najpierw ostrożnie podnieść szybę, a
następnie ją wyjąć.

7. Umyć szyby wodą z płynem do mycia
naczyń. Ostrożnie osuszyć szyby. Nie
należy myć szyb w zmywarce.

12. ROZWIĄZANIE PROBLEMÓW

Upewnij się, że wewnętrzna szyba

jest

prawidłowo zamontowana w gniazdach.

11.5 Wymiana żarówki

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.
Żarówka może być gorąca.

1. Wyłączyć urządzenie i odczekać, aż
ostygnie.

2. Odłączyć urządzenie od zasilania.

3. Umieścić ściereczkę na dnie piekarnika.

Tylne oświetlenie

1. Obrócić szklany klosz, aby go zdjąć.

2. Wyczyścić szklany klosz.

3. Wymienić żarówkę na nową, odporną na

temperaturę 300°C.

4. Założyć szklany klosz.

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

12.1 Co zrobić, gdy...

W przypadkach nieuwzględnionych w tabeli
należy skontaktować się z autoryzowanym
centrum serwisowym.

16 POLSKI

Problem Przyczyna i rozwią‐

Urządzenie nie nagrzewa
się.

zanie

Zadziałał bezpiecznik.
Sprawdzić, czy bezpiecz‐
nik jest przyczyną usterki.
Jeśli problem nie ustąpi,
skontaktować się z wy‐
kwalifikowanym elektry‐
kiem.

skontaktować się ze sprzedawcą lub z

Problem Przyczyna i rozwią‐

zanie

Uszczelka drzwi jest usz‐
kodzona.

Na wyświetlaczu widocz‐
ne jest wskazanie
„12.00”.

Oświetlenie nie działa. Żarówka oświetlenia jest

Nie używać urządzenia.
Skontaktować się z auto‐
ryzowanym centrum ser‐
wisowym.

Nastąpiła przerwa w zasi‐
laniu. Ustawianie aktual‐
nej godziny

przepalona. Wymienić oś‐
wietlenie. Patrz „Konser‐
wacja i czyszczenie”, Wy‐
miana żarówki.

autoryzowanym punktem serwisowym.
Dane niezbędne dla serwisu znajdują się na

tabliczce znamionowej. Tabliczka
znamionowa umieszczona jest na przedniej
ramie urządzenia. Jest widoczna po otwarciu
drzwi. Nie usuwać tabliczki znamionowej
z urządzenia.

Zalecamy zapisanie w tym miejscu
danych:

Model (MOD.) :

Numer produktu (PNC)

Numer seryjny (S.N.)

12.2 Dane serwisowe

Jeżeli rozwiązanie problemu we własnym
zakresie nie jest możliwe, należy

13. EFEKTYWNOŚĆ ENERGETYCZNA

13.1 Karta informacyjna produktu oraz informacje o produkcie zgodnie z przepisami UE dotyczącymi etykiet efektywności energetycznej i ekoprojektu

Nazwa dostawcy Electrolux

Dane identyfikacyjne modelu

Wskaźnik efektywności energetycznej 95.1

Klasa sprawności energetycznej A

Zużycie energii przy standardowym obciążeniu, tryb konwencjonal‐ny0.89 kWh/cykl

EOF5F50BV 944068485
EOF5F50BX 944068486

Zużycie energii przy standardowym obciążeniu, tryb wymuszonej
wentylacji

Liczba komór 1

Źródła ciepła Elektryczność

Pojemność 65 l

Rodzaj piekarnika Piekarnik do zabudowy

Masa

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Elektryczne kuchnie, piekarniki,
piekarniki parowe i grille – Metody pomiaru wydajności.

0.78 kWh/cykl

EOF5F50BV 28.0 kg

EOF5F50BX 29.0 kg

POLSKI 17

13.2 Informacje o produkcie dotyczące poboru mocy i maksymalnego czasu do osiągnięcia odpowiedniego trybu niskiego poboru mocy

Zużycie energii elektrycznej w trybie czuwania 0.8 W

Maksymalny czas potrzebny na automatyczne przejście urządzenia do odpowiedniego trybu niskie‐
go poboru mocy

20 min

13.3 Wskazówki dotyczące oszczędzania energii

Poniższe wskazówki pokazują, jak
oszczędzać energię podczas korzystania z
urządzenia.

Upewnić się, że drzwi urządzenia są
zamknięte podczas jego pracy. Nie otwierać
zbyt często drzwi podczas pieczenia. Dbać,
aby uszczelka drzwi była czysta i prawidłowo
umieszczona.

Korzystanie z metalowych naczyń oraz
ciemnych, nieodblaskowych foremek do
ciasta i pojemników zwiększa oszczędność
energii.

Nie należy wstępnie nagrzewać urządzenia
przed gotowaniem, o ile nie jest to wyraźnie
zalecane.

Przygotowując kilka potraw, należy w miarę
możliwości skracać przerwy między ich
pieczeniem.

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy
poddać utylizacji. Opakowanie urządzenia
włożyć do odpowiedniego pojemnika w celu
przeprowadzenia recyklingu. Należy zadbać
o ponowne przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby chronić
środowisko naturalne oraz ludzkie zdrowie.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii
należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Gdy pieczenie przekracza 30 min, należy
zmniejszyć temperaturę urządzenia do
minimum na 3-10 min przed zakończeniem
pieczenia. Dzięki ciepłu resztkowemu
wewnątrz urządzenia potrawy będą się nadal
piec.

Używać ciepła resztkowego do
podtrzymywania temperatury lub
podgrzewania innych potraw.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie
temperatury, aby wykorzystać ciepło
resztkowe i podtrzymać temperaturę potrawy.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii
podczas pieczenia.

Nie wolno wyrzucać urządzeń oznaczonych
symbolem razem z odpadami domowymi.

Należy zwrócić produkt do miejscowego
punktu ponownego przetwarzania lub
skontaktować się z odpowiednimi władzami
miejskimi.

18 POLSKI

Bine aţi venit la Electrolux! Vă mulțumim pentru că ați ales produsul
nostru.

A găsi sfaturi privind utilizarea, broșuri, informații pentru depanare, service și
reparații:

www.electrolux.com/support

Ne rezervãm dreptul asupra efectuãrii de modificãri.

CUPRINS

1. INFORMAȚII PRIVIND SIGURANȚA............................................................19

2. INSTRUCȚIUNI DE SIGURANȚĂ.................................................................21

3. DESCRIEREA PRODUSULUI...................................................................... 24

4. PANOUL DE COMANDĂ.............................................................................. 24

5. ÎNAINTE DE PRIMA UTILIZARE.................................................................. 25

6. UTILIZAREA ZILNICĂ...................................................................................25

7. FUNCŢII SUPLIMENTARE........................................................................... 26

8. FUNCŢIILE CEASULUI.................................................................................26

9. UTILIZAREA ACCESORIILOR..................................................................... 27

10. INFORMAŢII ŞI SFATURI...........................................................................28

11. ÎNGRIJIREA ȘI CURĂȚAREA..................................................................... 30

12. DEPANAREA.............................................................................................. 32

13. EFICIENȚĂ ENERGETICĂ......................................................................... 33

14. INFORMAŢII PRIVIND MEDIUL................................................................. 34

1. INFORMAȚII PRIVIND SIGURANȚA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție
instrucțiunile furnizate. Producătorul nu este responsabil
pentru nicio vătămare sau daună rezultată din instalarea sau
utilizarea incorectă. Păstrați permanent instrucțiunile într-un
loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de
8 ani, de persoanele cu capacități fizice, senzoriale sau
mentale reduse sau de persoanele ne-experimentate doar
sub supraveghere sau după o scurtă instruire care să le
ofere informațiile necesare despre utilizarea sigură a
aparatului și să le permită să înțeleagă pericolele la care se
expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu

ROMÂNA 19

dizabilități profunde și complexe nu trebuie lăsate să se
apropie de aparat dacă nu sunt supravegheate permanent.

• Copiii trebuie supravegheați pentru a vă asigura că nu se
joacă cu aparatul.

• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le
conform reglementărilor.

• AVERTISMENT: Aparatul și piesele accesibile ale acestuia
devin fierbinți pe durata utilizării. Nu lăsați copiii și
animalele de companie în apropierea aparatului atunci când
funcționează și se răcește.

• Dacă aparatul are un dispozitiv de siguranță pentru copii,
acesta trebuie activat.

• Copiii nu vor realiza operațiunile de curățare sau de
întreținere care revin utilizatorului aparatului fără a fi
supravegheați.

1.2 Informații generale despre siguranță

• Acest aparat poate fi utilizat numai pentru gătire.

• Acest aparat este proiectat pentru uz casnic utilizarea în
locuințe individuale într-un mediu interior.

• Acest aparat electrocasnic poate fi utilizat în birouri, camere
de oaspeţi, camere de oaspeţi cu paturi şi mic dejun, case
de oaspeţi în cadrul fermelor şi alte spaţii de cazare
similare, în care această utilizare nu depăşeşte (media)
nivelurile de utilizare domestică.

• Instalarea acestui aparat și înlocuirea cablului vor fi
efectuate exclusiv de o persoană calificată.

• Nu folosi aparatul înainte de a-l instala în structura
încorporată.

• Aparatul trebuie deconectatde la sursa de alimentare
înainte de a efectua orice operațiune de întreținere.

• În cazul în care cablul de alimentare este deteriorat, acesta
trebuie înlocuit de producător, de centrul de service
autorizat al acestuia sau de persoane cu o calificare
similară pentru a se evita electrocutarea.

20 ROMÂNA

• AVERTISMENT: Asigurați-vă că aparatul este oprit înainte
de a înlocui becul pentru a evita o posibilă electrocutare.

• AVERTISMENT: Aparatul și piesele accesibile ale acestuia
devin fierbinți pe durata utilizării. Se recomandă ca
elementele de încălzire sau suprafața aparatului să nu fie
atinse.

• Utilizați întotdeauna mănuși de cuptor pentru a scoate sau
a pune în aparat vase sau accesorii.

• Pentru a scoate suporturile pentru raft trebuie să trageți mai
întâi de partea din față a suportului, după care să
îndepărtați capătul din spate de pereții laterali. Instalați
suporturile pentru raft în ordine inversă.

• Nu folosiți un aparat de curățat cu abur pentru a curăța
aparatul.

• Nu folosiți substanțe abrazive dure sau raclete ascuțite de
metal pentru a curăța sticla ușii deoarece acestea pot
zgâria suprafața, ceea ce poate avea drept consecință
spargerea sticlei.

2. INSTRUCȚIUNI DE SIGURANȚĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să
instaleze acest aparat.

• Îndepărtați toate ambalajele.

• Dacă aparatul este deteriorat, nu îl
instalați sau utilizați.

• Urmați instrucțiunile de instalare
disponibile pe site-ul nostru web.

• Aveți întotdeauna grijă când mutați
aparatul deoarece acesta este greu.
Folosiți întotdeauna mănuși de protecție și
încălțăminte închisă.

• Nu trageți aparatul de mâner.

• Instalați aparatul într-un loc sigur și
adecvat care satisface cerințele privind
instalarea.

• Respectați distanțele minime față de alte
aparate și corpuri de mobilier.

• Înainte de a instala aparatul, verifică dacă
ușa aparatului se poate deschide fără
probleme.

• Aparatul este prevăzut cu un sistem de
răcire electrică. Pentru a funcționa, acesta
necesită curent electric.

2.2 Conexiunea la rețeaua electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie
realizate de către un electrician calificat.

• Aparatul trebuie legat la o priză cu
împământare.

• Asigurați-vă că parametrii de pe plăcuța
cu date tehnice sunt compatibili cu valorile
nominale ale sursei de alimentare.

• Utilizați întotdeauna o priză cu protecție
(împământare) contra electrocutării,
montată corect.

ROMÂNA 21

• Nu folosiți prize multiple și cabluri
prelungitoare.

• Procedați cu atenție pentru a nu deteriora
ștecherul și cablul de alimentare electrică.
Dacă este necesară înlocuirea cablului de
alimentare, acesta trebuie înlocuit numai
de către Centrul de service autorizat.

• Nu lăsați cablurile de alimentare electrică
să atingă sau să se afle în apropierea ușii
aparatului sau a nișei de sub aparat, în
special atunci când acesta funcționează
sau ușa este fierbinte.

• Protecția la electrocutare a pieselor aflate
sub tensiune și izolate trebuie fixată astfel
încât să nu permită scoaterea ei fără
folosirea unor unelte.

• Introduceți ștecherul în priză numai după
încheierea procedurii de instalare.
Asigurați accesul la priză după instalare.

• Dacă priza de curent prezintă jocuri, nu
conectați ștecherul.

• Nu trageți de cablul de alimentare pentru
a scoate din priză aparatul. Trageți
întotdeauna de ștecher.

• Folosiți doar dispozitive de izolare
adecvate: întrerupătoare pentru protecția
liniei, siguranțe (siguranțe înfiletabile
scoase din suport), contactori și
declanșatori la protecția de împământare.

• Instalația electrică trebuie să fie prevăzută
cu un dispozitiv de izolare, care să vă
permită să deconectați aparatul de la
rețea la toți polii. Dispozitivul izolator
trebuie să aibă o deschidere între contacte
de cel puțin 3 mm.

• Acest aparat este livrat cu un ștecăr și un
cablu de alimentare electrică.

Tipurile de cabluri adecvate pentru instala‐

re sau înlocuire pentru Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Pentru secțiunea cablului consultați puterea
totală consumată de pe plăcuța cu date
tehnice. De asemenea, puteți consulta
tabelul:

Putere totală (W) Secțiunea cablului

(mm²)

maxim 1380 3x0.75

Putere totală (W) Secțiunea cablului

(mm²)

maxim 2300 3x1

maxim 3680 3x1.5

Cablul de împământare (cablul verde/galben)
trebuie să fie cu 2 cm mai lung decât cablurile
neutre din faza maro și albastre

2.3 Utilizarea

AVERTISMENT!

Pericol de rănire, arsuri și electrocutare
sau explozie.

• Nu modificaţi specificaţiile acestui aparat.

• Verificați dacă orificiile de ventilație nu
sunt blocate.

• Nu lăsați aparatul nesupravegheat în
timpul funcționării.

• Dezactivați aparatul după fiecare
întrebuințare.

• Procedați cu atenție la deschiderea ușii
aparatului atunci când aparatul este în
funcțiune. Se poate degaja aer fierbinte.

• Nu acționați aparatul având mâinile
umede sau când acesta este în contact cu
apa.

• Nu aplicați presiune asupra ușii deschise.

• Nu utilizați aparatul ca suprafață de lucru
sau ca loc de depozitare.

• Deschideți ușa aparatului cu atenție.
Utilizarea unor ingrediente cu conținut de
alcool poate determina prezența aburilor
de alcool în aer.

• Nu lăsați scânteile sau flăcările deschise
să intre în contact cu aparatul atunci când
deschideți ușa.

• Utilizați întotdeauna sticlă și borcane
aprobate în scopuri de conservare.

• Produsele inflamabile sau obiectele
umezite cu produse inflamabile nu trebuie
introduse în aparat, nici puse alături sau
deasupra acestuia.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau
decolorarea emailului:

22 ROMÂNA

– nu puneți vase sau alte obiecte în

aparat direct pe baza acestuia.

– nu puneți folie din aluminiu direct pe

baza cavității aparatului.

– nu puneți apă direct în aparatul

fierbinte.

– nu țineți vase umede și alimente în

interior după încheierea gătirii.

– procedați cu atenție la demontarea

sau instalarea accesoriilor.

• Decolorarea emailului sau a oțelului
inoxidabil nu are niciun efect asupra
funcționării aparatului.

• Folosiți o cratiță adâncă pentru prăjiturile
însiropate. Sucurile de fructe lasă pete
care pot fi permanente.

• Gătiți întotdeauna cu ușa închisă a
aparatului.

• Dacă aparatul este instalat în spatele unui
panou de mobilă (de ex. o ușă), asigurați­vă că ușa nu se închide niciodată atunci
când aparatul funcționează. Căldura și
umezeala se pot acumula în spatele
panoului închis de mobilă ceea ce
produce daune aparatului, unității carcasei
sau podelei. Nu închideți panoul de mobilă
dacă aparatul nu s-a răcit complet după
utilizare.

2.4 Îngrijirea și curățarea

• Curățați aparatul cu o lavetă moale și
umedă. Utilizați numai detergenți neutri.
Nu folosiți niciun produs abraziv, burete
abraziv, solvent sau obiect metalic.

• Dacă folosiți un spray pentru cuptor,
respectați instrucțiunile de siguranță de
pe ambalajul acestuia.

• Nu curățați emailul catalitic cu detergenți.

2.5 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

• Referitor la becul (becurile) din acest
produs și becurile de schimb vândute
separat: Aceste becuri sunt concepute
pentru a suporta situațiile fizice extreme
din aparatele electrocasnice, cum ar fi
cele de temperatură, vibrație, umiditate
sau au rolul de a semnaliza informații
privitoare la starea operațională a
aparatului. Acestea nu sunt destinate
utilizării în alte aplicații și nu sunt
adecvate pentru iluminarea camerelor din
locuință.

• Acest produs conține o sursă de lumină cu
clasa de eficiență energetică G.

• Folosiți exclusiv becuri cu aceleași
specificații.

AVERTISMENT!

Pericol de vătămare personală, incendiu
sau deteriorare a aparatului!

• Înainte de a efectua operațiunile de
întreținere, dezactivați aparatul și scoateți
ștecherul din priză.

• Verificați dacă aparatul s-a răcit. Există
riscul de spargere a panourilor de sticlă.

• Înlocuiți imediat panourile de sticlă ale ușii
dacă acestea sunt deteriorate. Contactați
Centrul de service autorizat.

• Aveți grijă atunci când îndepărtați ușa
aparatului. Ușa este grea!

• Curățați cu regularitate aparatul pentru a
preveni deteriorarea materialului de la
suprafață.

2.6 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați
Centrul de service autorizat.

• Utilizați doar piese de schimb originale.

2.7 Eliminare

AVERTISMENT!

Pericol de rănire sau sufocare.

• Contactați autoritatea locală pentru
informații privind eliminarea aparatului.

• Deconectaţi aparatul de la alimentarea de
la reţea.

• Tăiați cablul de alimentare de la rețea
chiar de lângă aparat și aruncați-l.

ROMÂNA 23

3. DESCRIEREA PRODUSULUI

1 43 52 6

7

8
9

10

11

4

3

2

1

12

A B

3.1 Prezentare generală

Panou de comandă

1

Bec/simbol putere

2

Buton de selectare pentru funcții de gătire

3

Afișaj

4

4. PANOUL DE COMANDĂ

Buton de comandă (pentru temperatură)

5

Indicator / simbol pentru temperatură

6

Orificii de aerisire pentru ventilatorul de

7

răcire
Element de încălzire

8

Bec

9

Ventilator

10

Suport pentru raft, detașabil

11

Poziții raft

12

3.2 Accesorii

• Raft sârmă
Pentru forme de prăjituri, vase rezistente
la căldură, vase pentru fripturi, vase.

• Cratiță
Pentru coacere și frigere sau ca tavă
pentru grăsime.

• Ghidaje telescopice
Pentru a introduce și a scoate mai ușor
tăvile și raftul de sârmă.

4.1 Pornirea și oprirea aparatului

Pentru a porni aparatul:

1. Apăsați butoanele. Butoanele ies în
afară.

2. Rotiți butonul de selectare pentru funcțiile
de gătire pentru a selecta o funcție.

3. Rotiți butonul de comandă pentru a regla
setările.

Pentru a opri cuptorul: rotiți butonul de
selectare pentru funcțiile de gătire la poziția

oprit .

4.2 Câmpuri cu senzor / Butoane

Pentru a seta ora.

24 ROMÂNA

Pentru a seta o funcție ceas.

Pentru a seta ora.

4.3 Afișaj

A. Funcțiile ceasului
B. Timer

5. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Setarea orei

După prima conectare la sursa de curent,
așteptați până când afișajul indică: „12:00”.

1. , - apăsați pentru a seta timpul.

2. - apăsați pentru a confirma sau timpul

setat va fi salvat automat după
5 secunde.

5.2 Preîncălzirea și curățarea inițială

Preîncălziți aparatul gol înainte de prima
utilizare și primul contact cu alimentele.
Aparatul poate emite mirosuri neplăcute și
fum. Ventilați camera în timpul preîncălzirii.

1. Scoate accesoriile și suporturile de raft
detașabile din aparat.

6. UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Funcții de gătire

Iluminare

Pentru a aprinde lumina.

Gătire cu aer cald

Pentru a frige sau coace alimente cu
aceeași temperatură de gătire pe mai mult
de o poziție a raftului, fără transfer de aro‐
mă.

Aer cald umed

Această funcție este concepută să econo‐
misească energia în timpul gătitului. Atunci
când folosiți această funcție, temperatura
din interiorul aparatului poate fi diferită de
temperatura setată. Nivelul de căldură
poate fi redus. Pentru mai multe informații,
consultă capitolul „Utilizarea zilnică”, note
cu privire la: Aer cald umed.

2. Setați funcția . Setați temperatura
maximă. Lăsați aparatul să funcționeze
timp de 1 h.

3. Setați funcția . Setați temperatura
maximă. Lăsați aparatul să funcționeze
timp de 15 min.

4. Setați funcția . Setați temperatura
maximă. Lăsați aparatul să funcționeze
timp de 15 min.

5. Opriți aparatul și așteptați să se
răcească.

6. Curăță aparatul și accesoriile doar cu o
lavetă din microfibră, apă caldă și un
detergent neagresiv.

7. Introduceți accesoriile și suporturile
detașabile ale raftului înapoi pe poziția lor
inițială.

Încălzire sus și jos / Cataliză
Pentru a coace și rumeni alimentele fără
să schimbi poziția raftului. / Pentru a porni
curățarea catalitică. Consultați capitolul
„Îngrijirea și curățarea" pentru detalii des‐
pre Curățarea catalitică.

Încălzire jos

Pentru a coace prăjituri crocante la bază și
pentru a conserva alimentele.

Aer cald cu ventilație

Pentru a frige carne și a coace prăjituri.
Setați o temperatură mai scăzută decât
pentru Încălzire sus/jos, deoarece ventila‐
torul distribuie căldura uniform în interiorul
cuptorului.

Grill

Pentru gătirea la grătar a feliilor subţiri de
alimente și pentru pâine prăjită.

Gatire intensiva

Pentru a rumeni bucăţi mari de carne sau
carne de pasăre nedezosată pe un singur
raft. Pentru a coace, gratina și pentru a ru‐
meni.

ROMÂNA 25

Decongelare

Pentru a decongela alimente (legume și
fructe). Timpul necesar decongelării depin‐
de de cantitatea şi mărimea preparatelor
congelate.

6.2 Note cu privire la: Aer cald umed

Această funcție a fost folosită pentru
conformarea cu clasa de eficiență energetică
și cerințele de ecodesignEU 65/2014 ( în
conformitate cu și EU 66/2014). Teste
conforme cu: IEC/EN 60350-1.

Ușa cuptorului trebuie închisă pe durata
gătirii pentru a nu întrerupe funcția astfel
încât cuptorul să funcționeze cu cea mai
ridicată eficiență energetică posibilă.

7. FUNCŢII SUPLIMENTARE

Pentru instrucțiuni de gătire consultați
capitolul „Informații și sfaturi”, Aer cald umed.
Pentru recomandări generale privind
economia de energie, consultați capitolul
„Eficiența energetică”, recomandări pentru
economisirea energiei.

6.3 Setarea funcției de gătire

1. Rotiți butonul de selectare pentru funcțiile

de gătire pentru a selecta o funcție de
gătire.

2. Rotiți butonul de comandă pentru a
selecta temperatura.

3. Când gătitul se încheie, rotiți butoanele la
poziția oprit pentru a opri cuptorul.

7.1 Ventilator de răcire

Atunci când aparatul este în funcțiune,
ventilatorul de răcire pornește automat pentru
a menține reci suprafețele aparatului. Dacă
oprești cuptorul, ventilatorul de răcire va
continua să funcționeze până când aparatul
s-a răcit.

7.2 Termostatul de siguranță

Funcționarea incorectă a cuptorului sau
componentele defecte pot să cauzeze

8. FUNCŢIILE CEASULUI

8.1 Tabelul cu Funcțiile ceasului

Ora curentă

Pentru a seta, modifica sau verifica ora cu‐
rentă.

Durata

Pentru a seta durata de funcționare a apara‐
tului.

Cronometru

Pentru a seta o numărătoare inversă. Aceas‐
tă funcție nu are nicio influență asupra
funcționării cuptorului. Puteți seta această
funcție oricând, chiar și atunci când cuptorul
este oprit.

supraîncălzirea periculoasă. Pentru a preveni
acest lucru, cuptorul are un termostat de
siguranță care întrerupe alimentarea cu
curent. În momentul în care temperatura
scade, cuptorul pornește din nou în mod
automat.

8.2 Setarea: Ora curentă

1. - apăsați în mod repetat pentru a

modifica ora curentă. se aprinde
intermitent.

, - apăsați pentru a seta timpul.

2.

După aproximativ 5 sec, indicatorul pentru
timp încetează aprinderea intermitentă, iar
afișajul indică ora.

- se aprinde intermitent când introduceți
cuptorul în priză, când a fost o pană de
curent sau când cronometrul nu este setat.

, - apăsați pentru a seta timpul.

26 ROMÂNA

8.3 Setarea: Durata

1. Setați o funcție de gătire și temperatura.

2. - apăsați în mod repetat. se

aprinde intermitent.

3. , - apăsați pentru a seta: Durata.

Afișajul indică . - se aprinde
intermitent la sfârșitul timpului setat. Se aude
semnalul și cuptorul se oprește.

4. Pentru a opri semnalul apăsați orice
buton.

5. Rotiți butoanele de selectare la poziția
oprit.

8.4 Setarea: Cronometru

1. - apăsați în mod repetat. se

aprinde intermitent.

9. UTILIZAREA ACCESORIILOR

2. , - apăsați pentru a seta timpul.

Funcția pornește automat după 5 sec. La
încheierea duratei alese, este emis semnalul
sonor.

3. Pentru a opri semnalul apăsați orice
buton.

4. Rotiți butoanele de selectare la poziția
oprit.

8.5 Anulare: Funcțiile ceasului

1. - apăsați repetat până când simbolul

funcției ceas începe să clipească.

2. Apăsați lung .

Funcția ceas se oprește după câteva
secunde.

AVERTISMENT!

Consultați capitolele privind siguranța.

9.1 Introducerea accesoriilor

O mică adâncitură în partea de sus sporește
siguranța. Adânciturile sunt și dispozitive
anti-răsturnare. Marginea ridicată a raftului
împiedică alunecarea vaselor de pe raft.

Raft sârmă

Introduceți raftul pe șinele de ghidare ale
suportului pentru rafturi și asigurați-vă că
piciorușele sunt îndreptate în jos.

Cratiță adâncă

Împingeți tava între șinele de ghidare ale
suportului raftului.

ROMÂNA 27

10. INFORMAŢII ŞI SFATURI

10.1 Recomandări pentru gătit

Temperatura și duratele de gătire din tabele
sunt doar orientative. Acestea depind de
rețetele și de calitatea și cantitatea
ingredientelor utilizate.

Aparatul dvs. poate coace sau frige diferit de
aparatul dvs. anterior. Sfaturile de mai jos
prezintă setările recomandate pentru
temperatură, durata gătirii și poziția raftului
pentru anumite tipuri de alimente.

Numărați pozițiile rafturilor începând din
partea de jos a podelei cuptorului.

Dacă nu puteți găsi setările pentru o rețetă
specială, căutați alta similară.

Pentru recomandări privind economia de
energie, consultați capitolul „Eficiența
energetică”.

Simboluri utilizate în tabele:

Tipul alimentelor

Funcția de încălzire

Temperatură

Accesoriu

Poziție raft

Durată gătire (min)

10.2 Aer cald umed - accesorii

recomandate

Folosiți forme și recipiente în culori închise,
fără reflexie. Acestea absorb mai bine
căldura decât vasele deschise la culoare și
cu reflexie.

• Tigaie pentru pizza - închisă la culoare,

fără reflexie, diametru 28cm

• Vas de copt - închis la culoare, fără

reflexie, diametru 26cm

• Ramekins - ceramică, diametru 8cm,

înălțime 5 cm

• Formă pentru aluat fraged - închisă la

culoare, fără reflexie, diametru 28cm

10.3 Aer cald umed

Pentru cele mai bune rezultate, respectați
sugestiile din tabelul de mai jos.

Rulouri dulci, 12 bu‐
căți

Rulouri, 9 bucăți tavă de gătit sau tavă de co‐

Pizza congelată, 0,35kgraft sârmă 220 2 35 - 40

Ruladă tavă de gătit sau tavă de co‐

Negresă tavă de gătit sau tavă de co‐

Soufflè, 6 bucăți vas ceramic ramekin pe raft

Blat de pandișpan formă pentru aluat fraged pe

Sandviș Victoria vas de copt pe raft de sârmă 170 2 35 - 45

tavă de gătit sau tavă de co‐
lectare

lectare

lectare

lectare

de sârmă

raft de sârmă

180 2 35 - 40

180 2 35 - 40

170 2 30 - 40

180 2 30 - 40

200 3 30 - 40

170 2 20 - 30

28 ROMÂNA

Pește fiert, 0,3 kg tavă de gătit sau tavă de co‐

Pește întreg, 0,2 kg tavă de gătit sau tavă de co‐

File de pește, 0,3 kg tavă de pizza pe raft de sârmă 180 3 35 - 45

Carne fiartă, 0,25 kg tavă de gătit sau tavă de co‐

Șașlâc, 0,5 kg tavă de gătit sau tavă de co‐

Prăjituri, 16 bucăți tavă de gătit sau tavă de co‐

Pricomigdale, 20 de
bucăți

Brioșe, 12 bucăți tavă de gătit sau tavă de co‐

Pateuri sărate, 16 bu‐
căți

Fursecuri, 20 de bu‐
căți

Mini tarte, 8 bucăți tavă de gătit sau tavă de co‐

Legume, fierte, 0,4 kg tavă de gătit sau tavă de co‐

Omletă vegetariană tavă de pizza pe raft de sârmă 200 3 30 - 45

Legume mediteranee‐
ne, 0,7 kg

lectare

lectare

lectare

lectare

lectare

tavă de gătit sau tavă de co‐
lectare

lectare

tavă de gătit sau tavă de co‐
lectare

tavă de gătit sau tavă de co‐
lectare

lectare

lectare

tavă de gătit sau tavă de co‐
lectare

180 3 35 - 45

180 3 35 - 45

200 3 40 - 50

200 3 25 - 35

180 2 20 - 30

180 2 40 - 45

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 20 - 30

180 3 35 - 40

180 4 35 - 40

10.4 Informații pentru institutele de testare

Teste conforme cu IEC 60350-1.

Prăjituri mici, 16
bucăți pe tavă

Prăjituri mici, 16
bucăți pe tavă

Prăjituri mici, 16
bucăți pe tavă

Plăcintă cu mere,
2 forme Ø20 cm

Plăcintă cu mere,
2 forme Ø20 cm

Încălzire sus și jos Tavă de gătit 3 170 20 - 35

Aer cald cu ventilație Tavă de gătit 3 160 20 - 35

Aer cald cu ventilație Tavă de gătit 1 și 3 160 20 - 35

Încălzire sus și jos Raft sârmă 1 170 70 - 90

Aer cald cu ventilație Raft sârmă 2 160 70 - 90

ROMÂNA 29

Pandișpan, formă

2

1

pentru prăjituri
Ø26 cm

Pandișpan, formă
pentru prăjituri
Ø26 cm

Biscuit sfărâmicios1)Încălzire sus și jos Tavă de gătit 3 150 20 - 35

Biscuit sfărâmicios1)Aer cald cu ventilație Tavă de gătit 3 150 20 - 35

Pâine prăjită

1)

Preîncălziți aparatul timp de 10 minute.

Încălzire sus și jos Raft sârmă 2 170 35 - 45

Aer cald cu ventilație Raft sârmă 2 160 35 - 45

Grill Raft sârmă 3 maxim 1 - 5

1)

11. ÎNGRIJIREA ȘI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

11.1 Observații privind curățarea

Agenți de curățare

• Curățați partea din față a aparatului doar
cu o lavetă din microfibră, cu apă caldă și
un detergent neagresiv. Curățați și
verificați garnitura ușii din jurul cadrului
cavității.

• Folosiți o soluție de curățare dedicată
pentru suprafețe metalice.

• Curățați petele cu un detergent neutru. Nu
îl folosiți pe suprafețele catalitice.

Utilizarea zilnică

• Curățați interiorul aparatului după fiecare
utilizare. Acumularea de grăsimi sau de
orice alte reziduuri poate produce un
incendiu.

• Umezeala poate produce condens în
aparat sau pe panourile de sticlă ale ușii.
Pentru a reduce condensul, lasă aparatul
să funcționeze timp de 10 minute înainte
de gătire. Nu depozitați preparatele în
aparat pentru mai mult de 20 de minute.
Uscați interiorul aparatului numai cu o
lavetă din microfibră după fiecare utilizare.

Accesorii

• Curățați toate accesoriile după fiecare
utilizare şi lăsați-le să se usuce. Folosiți
doar o lavetă din microfibră, apă caldă și
un detergent neagresiv. Nu curățați
accesoriile în mașina de spălat vase.

• Nu curățați accesoriile anti-aderente
folosind un agent de curățare abraziv sau
obiecte cu muchii ascuțite.

11.2 Scoaterea suporturilor raftului

Scoateți suporturile raftului pentru a curăța
aparatul.

1. Opriți aparatul și așteptați să se

răcească.

2. Trageți partea din față a suportului pentru

rafturi și îndepărtați-o de peretele lateral.

3. Trageți partea din spate a suportului

pentru raft și îndepărtați-o de peretele
lateral și îndepărtați.

4. Instalați suporturile pentru raft în ordine

inversă.

Ştifturile de fixare de pe ghidajele telescopice
trebuie să fie îndreptate spre faţă.

30 ROMÂNA

11.3 Capac catalitic pentru

90°

ventilator

Capacul ventilatorului este acoperit cu email
catalitic. Acesta absoarbe grăsimea care se
colectează pe pereți în timpul funcționării
aparatului. Pentru a susține procedura de
autocurățare, încălziți în mod regulat aparatul
gol.

Petele sau decolorarea stratului catalitic nu
au niciun efect asupra curățării.

1. Opriți aparatul și așteptați să se
răcească.

2. Scoateți toate accesoriile.

3. Curățați podeaua cuptorului și geamul de

la interior al ușii cu apă caldă, o lavetă
moale și detergent neutru.

4. Setați funcția: .

5. Setați temperatura: 250 °C.

Durată: 1 h

6. Când aparatul este rece, curățați

interiorul cuptorului cu o lavetă moale și
umedă

11.4 Scoaterea și montarea ușii

Ușa cuptorului are patru panouri de sticlă.
Puteți să scoateți ușa și panourile de sticlă
de la interior pentru a le curăța. Citiți toate
instrucțiunile de la „Scoaterea și instalarea
ușii” înainte de a scoate panourile de sticlă.

Închideți ușa cuptorului până la jumătate

3.

în prima poziție de deschidere. După
aceea, ridicați și trageți pentru a scoate
ușa din locaș.

4. Puneți ușa pe o lavetă moale pe o
suprafață stabilă și deschideți sistemul
de blocare pentru a scoate panoul intern
de sticlă.

ATENŢIE!

Nu utilizați aparatul fără panourile de
sticlă.

1. Deschideți ușa complet și țineți ambele
balamale.

2. Ridicați și trageți încuietorile până când
se aude un clic.

5. Rotiți dispozitivele de fixare la 90° și
scoateți-le din locașurile lor.

6. Mai întâi ridicați cu atenție și apoi
scoateți panoul de sticlă.

ROMÂNA 31

1

2

7. Curățați panourile de sticlă cu apă caldă

A

și săpun. Uscați cu atenție panourile de
sticlă. Nu curățați panourile de sticlă în
mașina de spălat vase.

8. După curățare, instalați panoul de sticlă
și ușa cuptorului.

Dacă ușa este instalată corect, veți auzi un
clic la închiderea clemelor.
Dacă este instalată corect, garnitura ușii face
clic.

Asigurați-vă că ați montat corect panoul
intern din sticlă în locașuri.

12. DEPANAREA

11.5 Înlocuirea becului

AVERTISMENT!

Pericol de electrocutare.
Becul poate fi fierbinte.

1. Opriți aparatul și așteptați să se
răcească.

2. Deconectaţi aparatul de la alimentarea de
la reţea.

3. Puneți laveta pe podeaua cuptorului.

Becul din spate

1. Rotiți capacul de sticlă și scoateți-l.

2. Curățați capacul de sticlă.

3. Înlocuiți becul cu un bec adecvat rezistent

la o temperatură de 300 °C.

4. Montați capacul de sticlă.

AVERTISMENT!

Consultați capitolele privind siguranța.

12.1 Ce trebuie făcut dacă...

În orice situație care nu este prevăzută în
acest tabel, contactați un Centru de service
autorizat.

Problemă Cauză și remediere

Aparatul nu se încălzește. Siguranţa este arsă. Veri‐

Garnitura ușii este dete‐
riorată.

32 ROMÂNA

ficaţi dacă siguranţa este
cauza defecţiunii. Dacă
problema persistă, con‐
tactați un electrician auto‐
rizat.

Nu utilizați aparatul. Con‐
tactați un Centru de ser‐
vice autorizat.

Problemă Cauză și remediere

Afișajul indică „12.00". A fost o pană de curent.

Setați timpul.

Becul nu funcționează. Becul este ars. Înlocuiți

becul. Consultați „Îngrijire
și curățare”, Înlocuirea
becului.

12.2 Date pentru service

Dacă nu puteți remedia problema de unul
singur, contactați comerciantul sau un centru
de service autorizat.

Datele necesare solicitate de centrul de
service se găsesc pe plăcuța cu date tehnice.
Plăcuța cu datele tehnice se află pe cadrul
frontal al cuptorului. Este vizibilă atunci când
deschideți ușa. Nu scoateți plăcuța cu date
tehnice din aparat.

Îți recomandăm să notezi datele aici:

Model (MOD.) :

Numărul produsului
(PNC):

Numărul de serie (S.N.):

13. EFICIENȚĂ ENERGETICĂ

13.1 Fișa cu informații despre produs și informații despre produs în conformitate cu Regulamentul UE privind etichetare ecologică și energetică

Denumirea furnizorului Electrolux

Identificarea modelului

Index de eficiență energetică 95.1

Clasă de eficiență energetică A

Consum de energie cu o încărcătură standard, modul convențional 0.89 kWh/ciclu

Consum de energie cu o încărcare standard, în modul ventilație 0.78 kWh/ciclu

Număr de cavități 1

Sursă de căldură Energie electrică

Volumul 65 l

Tip cuptor Cuptor încorporabil

Masă

EOF5F50BV 944068485
EOF5F50BX 944068486

EOF5F50BV 28.0 kg

EOF5F50BX 29.0 kg

IEC/EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gamă, cuptoare, cuptoare cu abur și grill-uri - Meto‐
de pentru măsurarea performanței.

13.2 Informații despre produs pentru consumul de energie și timpul maxim de atingere a modului de putere scăzută aplicabil

Consumul de putere în standby 0.8 W

Timpul maxim necesar pentru ca echipamentul să atingă automat modul de putere scăzută aplicabil 20 min.

13.3 Sfaturi pentru economisirea energiei

Următoarele sfaturi de mai jos vă vor ajuta să
economisiți energie atunci când utilizați
aparatul.

Asigură-te că ușa aparatului este închisă în

aparatului prea des în timpul gătirii. Menține
garnitura ușii curată și asigură-te că este bine
fixată în poziție.

Folosiți vase metalice și forme și recipiente
întunecate care nu reflectă pentru o
economie optimizată de energie.

timpul funcționării. Nu deschide ușa

ROMÂNA 33

Nu preîncălziți aparatul înainte de gătire
decât dacă acest lucru este recomandat în
mod specific.

Ai grijă ca pauzele să fie cât mai mici între
două coaceri, atunci când pregătești mai
multe preparate o dată.

Gătitul cu ventilator

Atunci când este posibil, folosește funcțiile de
gătit cu ventilator pentru a economisi energie.

Căldura reziduală

Atunci când durata de gătire este mai mare
de 30 de min, redu temperatura aparatului cu
cel puțin 3 - 10 min înainte de încheierea
gătirii. Căldura reziduală din interiorul

14. INFORMAŢII PRIVIND MEDIUL

aparatului va continua să gătească
preparatul.

Folosiți căldura reziduală pentru a menține
mâncarea caldă sau pentru a încălzi alte
preparate.

Menținerea caldă a alimentelor

Alegeți setarea pentru cea mai mică
temperatură posibilă pentru a folosi căldura
reziduală și menține mâncarea caldă.

Aer cald umed

Funcție concepută pentru a economisi
energie în timpul gătirii.

Reciclaţi materialele marcate cu simbolul .
Pentru a recicla ambalajele, acestea trebuie
puse în containerele corespunzătoare. Ajutaţi
la protejarea mediului şi a sănătăţii umane şi
la reciclarea deşeurilor din aparatele electrice
şi electrocasnice. Nu aruncaţi aparatele

marcate cu acest simbol împreună cu
deşeurile menajere. Returnaţi produsul la
centrul local de reciclare sau contactaţi
administraţia oraşului dvs.

34 ROMÂNA

Electrolux’e hoş geldiniz! Ürünümüzü seçtiğiniz için teşekkür
ederiz.

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri:

www.electrolux.com/support

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

İÇİNDEKİLER

1. GÜVENLİK BİLGİLERİ.................................................................................. 35

2. GÜVENLİK TALİMATLARI............................................................................ 37

3. ÜRÜN TANIMI...............................................................................................39

4. KONTROL PANELİ....................................................................................... 40

5. İLK KULLANIMDAN ÖNCE........................................................................... 40

6. GÜNLÜK KULLANIM.................................................................................... 40

7. EK FONKSİYONLAR.................................................................................... 41

8. SAAT FONKSİYONLARI...............................................................................42

9. AKSESUARLARIN KULLANIMI.................................................................... 42

10. İPUÇLARI VE YARARLI BİLGİLER............................................................ 43

11. BAKIM VE TEMİZLİK.................................................................................. 45

12. SORUN GİDERME......................................................................................47

13. ENERJİ VERİMLİLİĞİ................................................................................. 48

14. ÇEVREYLE İLGILI BILGILER..................................................................... 49

1. GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları
dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan
kaynaklanan yaralanma ya da hasarlardan sorumlu değildir.
Talimatları, ileride kullanabilmeniz için her zaman güvenli ve
kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve savunmasız kişilerin güvenliği

• Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli
şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi
verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel,
duyusal veya zihinsel kapasitesi düşük ya da bilgi ve
deneyimi olmayan kişiler tarafından kullanılabilir. 8
yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel

TÜRKÇE 35

engellere sahip kişiler gözetim altında bulunmadıkları
müddetçe bu ürünü tek başına kullanmamalıdır.

• Çocukların cihazlarla ve oynamadıklarından emin olun.

• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde
bertaraf edin.

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında
ısınabilir. Cihaz kullanılırken ve soğurken, çocukları ve
hayvanları cihazdan uzak tutun.

• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.

• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım
işlemleri, gözetim altında olmadıkları sürece çocuklar
tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

• Bu cihaz sadece pişirme amaçlıdır.

• Bu cihaz kapalı bir ortamda standart ev içi kullanım için
tasarlanmıştır.

• Bu cihaz; ofis, otel misafir odası, oda-kahvaltı misafir odası,
çiftlik konukevi ve bu tür kullanımın (ortalama) ev içi
kullanım seviyelerini aşmadığı diğer benzer konaklama
yerlerinde de kullanılabilir.

• Cihazın montajı ve kablo değişimi yalnızca kalifiye bir kişi
tarafından yapılmalıdır.

• Cihazı, yerleşik yapıya kurmadan kullanmayın.

• Herhangi bir bakım işleminden önce cihazın fişini prizden
çekin.

• Elektrik kablosunun zarar görmesi durumunda elektrik
nedeniyle bir tehlike oluşmasına engel olmak için bu kablo;
üretici, Yetkili Servis veya benzer nitelikteki kalifiye bir kişi
tarafından değiştirilmelidir.

• UYARI: Elektrik çarpması olasılığını ortadan kaldırmak için,
lambayı değiştirmeden önce cihazı mutlaka kapayın.

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında
ısınır. Isıtma elemanlarına veya cihaz boşluğunun yüzeyine
dokunmaktan kaçının.

36 TÜRKÇE

• Aksesuarları veya fırın kaplarını çıkarırken veya yerine
koyarken mutlaka fırın eldiveni kullanın.

• Raf desteklerini çıkarmak için önce raf desteklerinin ön
kısmını, sonra arka uçlarını yan duvarlardan çekin. Raf
desteklerini işlemin tersini uygulayarak takın.

• Cihazı temizlemek için buharlı temizleyici kullanmayın.

• Cam kapıyı silmek için sert, aşındırıcı temizleyiciler veya
keskin metal kazıyıcılar kullanmayın. Bu tip malzemeler
yüzeyi çizebilir ve bunun neticesinde cam kırılabilir.

2. GÜVENLİK TALİMATLARI

2.1 Montaj

UYARI!

Cihazın montajı yalnızca kalifiye bir kişi
tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da
kullanmayın.

• Web sitemizde bulunan kurulum
talimatlarını uygulayın.

• Cihazı hareket ettirdiğinizde dikkatli olun,
cihaz ağırdır. Her zaman koruyucu eldiven
ve koruyuculu ayakkabı kullanın.

• Cihazı kulpundan tutarak çekmeyin.

• Cihazı, kurulum gerekliliklerini karşılayan
güvenli ve uygun bir yere yerleştirin.

• Diğer cihazlar ve üniteler arasında olması
gereken minimum mesafeyi koruyun.

• Cihazı monte etmeden önce, cihaz
kapağının açılmasına bir engel olup
olmadığını kontrol edin.

• Cihaz bir elektrikli soğutma sistemi ile
donatılmıştır. Elektrik güç kaynağı ile
çalıştırılmalıdır.

2.2 Elektrik bağlantısı

UYARI!

Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları kalifiye bir elektrik
teknisyeni tarafından yapılmalıdır.

• Cihaz topraklanmalıdır.

• Anma değeri plakasındaki
parametrelerinin ana güç kaynağının

elektrik gücüne uygun olduğundan emin
olun.

• Daima düzgün takılmış, elektrik
çarpmasına karşı korumalı bir priz
kullanınız.

• Priz çoğaltıcılarını ve uzatma kablolarını
kullanmayın.

• Elektrik fişine ve kablosuna zarar
vermemeye özen gösterin. Cihazın ana
kablosunun değiştirilmesi gerekirse, bu
işlem Yetkili Servis tarafından yapılmalıdır.

• Şebeke kablolarının, özellikle çalışırken
veya kapı sıcak olduğunda, cihazın
kapağına veya cihazın altındaki yuvanın
yakınına temas etmesine veya yanmasına
izin vermeyin.

• Akım taşıyan ve izole edilmiş parçaların
darbe koruması araç kullanılmaksızın
çıkarılamayacak şekilde takılmalıdır.

• Fişi prize sadece montaj tamamlandıktan
sonra takın. Kurulumdan sonra elektrik
fişine erişilebildiğinden emin olun.

• Priz gevşemişse fişi takmayın.

• Cihazın fişini prizden çıkarmak için elektrik
kablosunu çekmeyin. Her zaman fişten
tutarak çekin.

• Sadece doğru yalıtım malzemelerini
kullanın: Hat koruyucu devre kesiciler,
sigortalar (yuvasından çıkarılan vida tipi
sigortalar), toprak kaçağı kesicileri ve
kontaktörler.

• Elektrik tesisatı, cihazın ana şebeke
bağlantısını tüm kutuplardan
kesebilmenize olanak sağlayan bir yalıtım
malzemesine sahip olmalıdır. Yalıtım

TÜRKÇE 37

malzemesinin kontak açıklığının genişliği
en az 3 mm olmalıdır.

• Bu cihazın paket içeriğinde bir elektrik fişi
ve bir elektrik kablosu bulunmaktadır.

Avrupa için montaj veya değişime uygun

kablo tipleri:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Kablonun kesiti için bilgi etiketindeki toplam
güce bakın. Tabloya da bakabilirsiniz:

Toplam güç (W) Kablo kesiti (mm²)

maksimum 1380 3x0.75

maksimum 2300 3x1

maksimum 3680 3x1.5

Topraklama kablosu (yeşil / sarı kablo)
kahverengi faz ve mavi nötr kablolardan 2 cm
daha uzun olmalıdır.

2.3 Kullanın

UYARI!

Yaralanma, yanma ve elektrik çarpması
veya patlama riski vardır.

• Cihazın teknik özelliklerini kesinlikle
değiştirmeyin.

• Havalandırma deliklerinin kapalı
olmadığından emin olun.

• Çalışır durumdayken cihazı denetimsiz
bırakmayın.

• Her kullanımdan sonra cihazı kapayın.

• Cihaz çalışıyorsa cihazın kapağını
açarken dikkatli olun. Sıcak hava çıkışı
olabilir.

• Cihazı ıslak ellerle veya cihaz suyla temas
ettiğinde çalıştırmayın.

• Açık kapağın üzerine baskı uygulamayın.

• Cihazınızı bir çalışma yüzeyi veya
saklama yüzeyi olarak kullanmayın.

• Cihazın kapağını dikkatlice açın. Alkollü
içeriklerin kullanılması alkol ve havanın
karışmasına neden olabilir.

• Kapağı açtığınızda kıvılcım veya çıplak
alevlerin cihaza temas etmemesine dikkat
edin.

• Saklama için her zaman onaylanmış cam
ve kavanozlar kullanın.

• Yanıcı veya yanıcı ürünlerle ıslanan
nesneleri cihazın içine, yanına veya
üstüne koymayın.

UYARI!

Cihazın zarar görme riski söz konusudur.

• Emaye kaplamanın zarar görmesini veya
renginin solmasını önlemek için:

– fırın kabını veya diğer eşyaları

doğrudan cihazın alt kısmına
koymayın.

– cihazın alt boşluğuna doğrudan

alüminyum folyo koymayın.

– cihaz sıcakken içine doğrudan su

koymayın.

– pişirme bitirdikten sonra nemli

yemekleri ve yiyecekleri cihazın içinde
tutmayın.

– aksesuarları çıkarırken veya takarken

dikkatli olun.

• Emaye ya da paslanmaz çelik kısmın
renginin solması cihazın performansını
etkilemez.

• Nemli kekler için derin bir kap kullanın.
Meyve suları kalıcı lekelere neden olabilir.

• Pişirme sırasında cihazın kapağı daima
kapalı olmalıdır.

• Cihaz bir mobilya panelinin (ör. bir
kapağın) arkasına monte edilmişse, cihaz
çalışırken bu kapağın kesinlikle kapalı
olmamasına dikkat edin. Kapalı mobilya
panelinin arkasında sıcaklık ve nem
oluşabilir ve cihaza, muhafaza ünitesine
veya zemine zarar verebilir. Cihazı
kullandıktan sonra cihaz tamamen
soğuyana kadar mobilya panelini
kapatmayın.

2.4 Bakım ve temizlik

UYARI!

Yaralanma, yangın veya cihazın zarar
görme riski söz konusudur.

• Bakım işleminden önce, cihazı devre dışı
bırakın ve prizden elektrik bağlantısını
kesin.

• Cihazın soğuk olduğundan emin olun.
Cam panellerin kırılma riski vardır.

• Hasar gördüklerinde kapağın cam
panellerini hemen değiştirin. Yetkili Servis
Merkezini arayın.

38 TÜRKÇE

• Kapıyı cihazdan çıkarırken dikkatli olun.

1 43 52 6

7

8
9

10

11

4

3

2

1

12

Kapı ağırdır!

• Yüzey malzemesinin yıpranmasını
önlemek için cihazı düzenli olarak
temizleyin.

• Cihazı nemli yumuşak bir bezle temizleyin.
Sadece nötr deterjanlar kullanın. Aşındırıcı
ürünler, aşındırıcı ovma bezleri, çözücüler
veya metal cisimler kullanmayın.

• Fırın spreyi kullanıyorsanız paketinde
belirtilen güvenlik talimatlarını takip edin.

• Katalitik emaye kısmı deterjanla
temizlemeyin.

2.5 Dahili ışık

UYARI!

Elektrik çarpması riski.

• Bu ürünün içindeki lamba(lar) ve ayrı
satılan yedek parça lambalar ile ilgili
olarak: Bu lambaların sıcaklık, titreşim,
nem gibi ev aletlerindeki aşırı fiziksel
koşullara dayanması ya da cihazın
çalışma durumu hakkında bilgi vermesi
amaçlanmıştır. Diğer uygulamalarda

3. ÜRÜN TANIMI

3.1 Genel bakış

kullanılmak üzere tasarlanmamışlardır ve
ev odası aydınlatması için uygun
değillerdir.

• Bu ürün, enerji verimliliği sınıfı G olan bir
ışık kaynağı içerir.

• Sadece aynı özelliklerdeki lambaları
kullanın.

2.6 Servis

• Cihazı onarmak için yetkili bir Servis
Merkezine başvurun.

• Yalnızca orijinal yedek parçaları kullanın.

2.7 Elden Çıkarma

UYARI!

Yaralanma ve boğulma riski.

• Cihazın nasıl elden çıkarılacağı hakkında
bilgi almak için yerel kurumlarla iletişime
geçin.

• Cihazın elektrik şebekesi bağlantısını
kesin.

• Cihaza yakın şebeke elektrik kablosunu
kesin ve atın.

Kontrol düğmesi (sıcaklık için)

5

Sıcaklık göstergesi / sembolü

6

Soğutma fanı için havalandırma delikleri

7

Isıtma elemanı

8

Lamba

9

Fan

10

Raf desteği, çıkarılabilir

11

Raf konumları

12

Kontrol paneli

1

Güç lambası / sembolü

2

Isıtma fonksiyonları düğmesi

3

Gösterge Ekranı

4

3.2 Aksesuarlar

• Tel raf
Kek kalıpları, fırın kapları, kızartma
yemekleri, pişirme kapları / tabaklar için.

• Tava/Pişirme kabı
Pişirmek ve fırınlamak için veya yağ
toplama kabı olarak.

• Teleskobik ray sistemleri
Tepsileri ve tel rafı daha kolay takıp
çıkarmak için.

TÜRKÇE 39

4. KONTROL PANELİ

A B

4.1 Cihazı açma ve kapatma

Cihazı çalıştırmak için:

1. Döner düğmelere basın. Çevirmeli düğme
dışarıya çıkar.

2. Fonksiyonu seçmek için ısıtma
fonksiyonları düğmesini çevirin.

3. Ayarları yapmak için kontrol düğmesini
çevirin.

Cihazı kapatmak için: ısıtma fonksiyonları
döner düğmesini kapalı konuma çevirin .

4.2 Sensör alanları / Düğmeler

Saati ayarlamak içindir.

5. İLK KULLANIMDAN ÖNCE

UYARI!

Güvenlik bölümlerine bakın.

5.1 Sürenin ayarlanması.

Prize ilk kez bağlandıktan sonra gösterge
ekranı seçeneklerini gösterene kadar
bekleyin: "12:00".

1. , - saati ayarlamak için basın.

2. Onaylamak için öğesine basın veya

ayarlanan zaman 5 saniye sonra otomatik
olarak kaydedilecektir.

5.2 İlk ön ısıtma ve temizleme

İlk kullanımda ve gıda ile temastan önce
cihazı boş bir şekilde önceden ısıtın. Cihaz
hoş olmayan koku ve duman yayabilir. Ön
ısıtma sırasında odayı havalandırın.

Bir saat fonksiyonu ayarlamak içindir.

Saati ayarlamak içindir.

4.3 Ekran

A. Saat fonksiyonları
B. Timer

1. Tüm aksesuarları ve çıkarılabilir raf

desteklerini cihazdan çıkarın.

2. fonksiyonunu ayarlayın. Maksimum
sıcaklığı ayarlayın. Cihazı 1 sa çalıştırın.

3. fonksiyonunu ayarlayın. Maksimum
sıcaklığı ayarlayın. Cihazı 15 dk çalıştırın.

4. fonksiyonunu ayarlayın. Maksimum
sıcaklığı ayarlayın. Cihazı 15 dk çalıştırın.

5. Cihazı kapatın ve soğuyana kadar
bekleyin.

6. Cihazı ve aksesuarları sadece yumuşak
deterjanlı ılık su ile ıslatılmış bir mikro
fiber bezle temizleyin.

7. Aksesuarları ve çıkarılabilir raf
desteklerini başlangıçtaki yerlerine
yerleştirin.

6. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

40 TÜRKÇE

6.1 Isıtma fonksiyonları

Lamba

Lambayı açmak içindir.

Fanlı Pişirme

Yiyecekleri aynı pişirme sıcaklığında bir‐
den fazla rafta kokuları karışmadan fırınla‐
mak veya fırında pişirmek içindir.

Fanlı Pişirme (Nemli)

Bu fonksiyon pişirme sırasında enerji ta‐
sarrufu sağlamak için tasarlanmıştır. Bu
fonksiyonu kullandığınızda cihaz içi sıcak‐
lık ayarlanan sıcaklıktan farklı olabilir. Isıt‐
ma gücü düşürülebilir. Daha fazla bilgi için
"Günlük Kullanım" bölümdeki Pizza: Fanlı
Pişirme (Nemli).

Alt+Üst Isıtma / Katalitik Temizleme
Yiyecekleri bir rafta pişirmek ve kızartmak
içindir. / Katalitik temizlemeyi açmak için‐
dir. Katalitik temizleme hakkında daha faz‐
la bilgi için "Bakım ve Temizlik" bölümüne
bakın.

Alt Isıtma

Gevrek tabanlı kekler pişirmek ve yiyecek‐
leri saklamak içindir.

Sıcak Hava

Et kızartmak ve kek pişirmek içindir. Fan,
ısıyı fırının içine eşit şekilde dağıttığı için
Alt + Üst Isıtma fonksiyonundan kullanılan‐
dan daha düşük bir sıcaklık ayarlayın.

Izgara

İnce yiyecek parçalarını veya tost ekmeği‐
ni ızgara yapmak içindir.

Turbo Izgara

Büyük et parçalarını veya kemikli kümes
hayvanlarını tek bir raf konumunda fırınla‐
mak içindir. Graten pişirmek ve üst yüzeyi
kızartmak içindir.

Buz çözme

Dondurulmuş yiyeceklerin (sebze ve mey‐
ve) buzunu çözmek içindir. Buz çözme sü‐
resi dondurulmuş gıdanın miktarına ve bo‐
yutuna bağlıdır.

6.2 Notlar: Fanlı Pişirme (Nemli)

Bu fonksiyon, enerji verimliliği sınıfı ve
çevreci tasarım gereksinimlerine (EU 65/2014
ve EU 66/2014 uyarınca) uymak için
kullanılmıştır. Aşağıdakiler uyarınca testler:
IEC/EN 60350-1.

Fonksiyonun aksamadan çalışması ve fırının
mümkün olduğunca verimli çalışması için
pişirme sırasında fırın kapısı kapalı
kalmalıdır.

Pişirme talimatları için Bölüm Fanlı Pişirme
(Nemli), "İpuçları ve yararlı bilgiler" kısmına
bakın. Enerji tasarrufu ile ilgili genel öneriler
için Enerji Tasarrufu başlıklı "Enerji
Verimliliği" bölümüne bakın.

6.3 Isıtma fonksiyonunu ayarlama

1. Bir ısıtma fonksiyonu seçmek için ısıtma

fonksiyonları düğmesini çevirin.

2. Sıcaklığı.

3. Pişirme işlemi sona erdiğinde, cihazı

kapatmak için düğmeleri kapalı konuma
getirin.

7. EK FONKSİYONLAR

7.1 Soğutma fanı

Cihaz çalışırken, cihazın yüzeyinin soğuk
kalması için soğutma fanı otomatik olarak
çalışır. Cihazı kaparsanız, cihaz soğuyana
kadar soğutma fanı çalışmaya devam eder.

7.2 Güvenlik termostatı

Fırının hatalı kullanılması veya kusurlu
bileşenler tehlikeli şekilde aşırı ısınmaya
neden olabilir. Bunun önüne geçmek için,
fırında gücü kesen bir güvenlik termostatı
bulunur. Sıcaklık düştüğünde fırın otomatik
olarak tekrar çalışmaya başlar.

TÜRKÇE 41

8. SAAT FONKSİYONLARI

8.1 Saat fonksiyonları tablosu

Günün Saati

Günün saatini ayarlamak, değiştirmek veya
kontrol etmek içindir.

Süre

Cihazın ne kadar çalışacağını ayarlamak için‐
dir.

Zaman Ayarı

Geri sayım süresi ayarlamak için. Bu fonksi‐
yonun, cihazın çalışması üzerinde etkisi yok‐
tur. Bu fonksiyonu cihazın kapalı olduğu du‐
rumlar da dahil olmak üzere istediğiniz an
ayarlayabilirsiniz.

8.2 Ayar: Günün Saati

1. - günün saatini değiştirmek için arka

arkaya basın. - yanıp sönüyor.

2. , - saati ayarlamak için basın.

Yaklaşık 5 sn sonra, lambanın yanıp sönmesi
durur ve gösterge ekranında saat gösterilir.

- Cihazı kapalı iken güç kaynağına
bağladığınızda, bir elektrik
kesintisi sonrasında veya timer ayarlı

değilken, gösterge yanıp söner. , - saati
ayarlamak için basın.

8.3 Ayar: Süre

1. Isıtma fonksiyonunu ve sıcaklığı

ayarlayın.

2. - peş peşe basın. - yanıp sönüyor.

3. , - şunları ayarlamak için basın:

Süre.

Gösterge ekranında gösterilir. ­ayarlanan zaman sona erdiğinde yanıp söner.
Sinyal sesi duyulur ve cihaz kapanır.

4. Sinyali durdurmak için herhangi bir
düğmeye basın.

5. Düğmeleri kapalı konuma getirin.

8.4 Ayar: Zaman Ayarı

1. - peş peşe basın. - yanıp sönüyor.

2. , - saati ayarlamak için basın.

Fonksiyon 5 sn sonra otomatik olarak başlar.
Ayarlanan süre sona erdiğinde, sinyal
duyulur.

3. Sinyali durdurmak için herhangi bir
düğmeye basın.

4. Düğmeleri kapalı konuma getirin.

8.5 İptal etme: Saat fonksiyonları

1. - saat fonksiyonu sembolü yanıp

sönmeye başlayana kadar peş peşe
basın.

2. düğmesini basılı tutun.

Birkaç saniye sonra saat fonksiyonu kapanır.

9. AKSESUARLARIN KULLANIMI

UYARI!

Güvenlik bölümlerine bakın.

9.1 Aksesuarların yerleştirilmesi

Üst kısımdaki küçük bir girinti güvenliği artırır.
Bu girintiler aynı zamanda devrilmeyi önleyen
cihazlardır. Rafın etrafındaki yüksek kenar,
pişirme kaplarının raftan düşmesini engeller.

42 TÜRKÇE

Tel raf

Rafı, raf desteğinin kılavuz çubuklarının
arasına itin ve ayakların aşağı doğru

Tepsiyi, raf desteğinin kılavuz çubuklarının
arasına itin.

baktığından emin olun.

Derin pişirme kabı

10. İPUÇLARI VE YARARLI BİLGİLER

10.1 Pişirme önerileri

Tablolarda verilen sıcaklıklar ve pişirme
süreleri sadece bilgi amaçlıdır. Gerçek
pişirme süreleri, tariflere ve kullanılan
malzemelerin niteliğine ve miktarına bağlıdır.

Cihazınız önceki cihazınızdan farklı şekilde
hamur işi pişirebilir veya fırında kızartabilir.
Aşağıdaki ipuçlarında belirli yemek türleri için
önerilen sıcaklık ayarları, pişirme süresi ve raf
konumu gösterilir.

Raf konumlarını fırının alt kısmından
başlayarak sayınız.

Belirli bir yemek tarifi için ilgili ayarları
bulamadığınız takdirde, benzer bir tarife
bakınız.

Enerji tasarrufu ipuçları için "Enerji verimliliği"
bölümüne bakın.

Tablolarda kullanılan semboller:

Yiyecek tipi

Pişirme fonksiyonu

Sıcaklık

Aksesuar

Raf konumları

Pişirme süresi (dk)

10.2 Fanlı Pişirme (Nemli) - önerilen

aksesuarlar

Koyu ve yansıtma yapmayan kalıp ve kaplar
kullanın. Açık renk ve yansıtma yapan
kaplara kıyasla ısıyı daha iyi emerler.

• Pizza tavası - koyu, yansıtmaz, çap 28cm

• Pişirme tabağı - koyu, yansıtmaz, çap

26cm

• Ramekins - seramik, çap 8cm, yükseklik 5

cm

• Flanş tabanı kalıbı - koyu, yansıtıcı

olmayan, çap 28cm

10.3 Fanlı Pişirme (Nemli)

En iyi sonucu almak için aşağıdaki tabloda
listelenen önerileri takip edin.

Tatlı top ekmekler, 12
parça

pişirme veya damlalık tepsisi 180 2 35 - 40

TÜRKÇE 43

Top ekmek, 9 parça pişirme veya damlalık tepsisi 180 2 35 - 40

Pizza, dondurulmuş,
0,35 kg

İsviçre rulosu pişirme veya damlalık tepsisi 170 2 30 - 40

Brownie pişirme veya damlalık tepsisi 180 2 30 - 40

Sufle, 6 parça tel raf üzerinde seramik pey‐

Turta tab. pand. kar. tel raf üzerinde turta tabanı

Victoria sandviçi tel rafta pişirme tabağı 170 2 35 - 45

Haşlama balık, 0,3 kg pişirme veya damlalık tepsisi 180 3 35 - 45

Bütün Balık, 0,2 kg pişirme veya damlalık tepsisi 180 3 35 - 45

Balık fileto, 0,3 kg tel raf üzerinde pizza tavası 180 3 35 - 45

Haşlama et, 0,25 kg pişirme veya damlalık tepsisi 200 3 40 - 50

Şiş kebap, 0,5 kg pişirme veya damlalık tepsisi 200 3 25 - 35

Bisküviler, 16 parça pişirme veya damlalık tepsisi 180 2 20 - 30

Makaron, 20 parça pişirme veya damlalık tepsisi 180 2 40 - 45

Muffin, 12 parça pişirme veya damlalık tepsisi 170 2 30 - 40

Tuzlu hamur işi, 16
parça

Kurabiye hamurlu bis‐
küviler, 20 parça

Minik tartlar, 8 parça pişirme veya damlalık tepsisi 170 2 20 - 30

Sebzeler, haşlama,
0,4 kg

Vejetaryen omlet tel raf üzerinde pizza tavası 200 3 30 - 45

Akdeniz sebzeleri, 0,7kgpişirme veya damlalık tepsisi 180 4 35 - 40

Tel raf 220 2 35 - 40

200 3 30 - 40

nirli tart

170 2 20 - 30

kabılı

pişirme veya damlalık tepsisi 170 2 35 - 45

pişirme veya damlalık tepsisi 150 2 40 - 50

pişirme veya damlalık tepsisi 180 3 35 - 40

10.4 Test kuruluşlarına yönelik bilgiler

IEC 60350-1 uyarınca testler.

Küçük kekler, bir
tepside 16 adet

Küçük kekler, bir
tepside 16 adet

Alt+Üst Isıtma Pişirme tepsisi 3 170 20 - 35

Sıcak Hava Pişirme tepsisi 3 160 20 - 35

44 TÜRKÇE

Küçük kekler, bir
tepside 16 adet

Elmalı turta, 2 ka‐
lıp 20 cm çapında

Elmalı turta, 2 ka‐
lıp 20 cm çapında

Sünger kek, 26 cm
çapında kek kalıbı

Sünger kek, 26 cm
çapında kek kalıbı

Kısa ekmek

Kısa ekmek

1)

Tost

1)

Cihazı 10 dakika önceden ısıtın.

Sıcak Hava Pişirme tepsisi 1 ve 3 160 20 - 35

Alt+Üst Isıtma Tel raf 1 170 70 - 90

Sıcak Hava Tel raf 2 160 70 - 90

Alt+Üst Isıtma Tel raf 2 170 35 - 45

Sıcak Hava Tel raf 2 160 35 - 45

Alt+Üst Isıtma Pişirme tepsisi 3 150 20 - 35

1)

Sıcak Hava Pişirme tepsisi 3 150 20 - 35

1)

Izgara Tel raf 3 maks. 1 - 5

11. BAKIM VE TEMİZLİK

UYARI!

Güvenlik bölümlerine bakın.

11.1 Temizleme ile ilgili notlar

Temizlik Maddeleri

• Cihazın ön kısmını sadece yumuşak
deterjanlı ılık su ile ıslatılmış bir mikro fiber
bezle temizleyin. Fırın iç kısmının
çerçevesindeki kapak contasını kontrol
edin ve temizleyin.

• Metal yüzeyleri temizlemek için temizleme
solüsyonu kullanın.

• Lekeler orta derece etkili bir deterjanla
temizlenmelidir. Katalitik yüzeylere
uygulamayın.

Günlük Kullanım

• Her kullanımdan sonra cihazın içini
temizleyin. Birikmiş yağlar ya da diğer
artıklar yangına sebep olabilir.

• Cihazın içinde veya cam kapak
panellerinde nemden buğulanma
oluşabilir. Buğulaşmayı azaltmak için
pişirmeye başlamadan önce cihazı 10
dakika çalıştırın. Yemeği cihazda 20
dakikadan daha uzun bir süre saklamayın.

Cihazın içini her kullanımdan sonra
sadece bir mikrofiber bezle kurulayın.

Aksesuarlar

• Her kullanımdan sonra tüm aksesuarları
temizleyin ve kurumaya bırakın. Sadece
yumuşak deterjanlı ılık su ile ıslatılmış bir
mikro fiber bez kullanın. Aksesuarları
bulaşık makinesinde yıkamayın.

• Yapışmaz özellikli aksesuarları aşındırıcı
temizlik malzemesi ya da keskin uçlu
nesneler kullanarak temizlemeyin.

11.2 Raf desteklerini çıkarma

Cihazı temizlemek için raf desteklerini çıkarın.

1. Cihazı kapatın ve soğuyana kadar

bekleyin.

2. Raf desteğinin ön kısmını yan duvardan

uzağa çekin.

3. Teleskobik raf desteğinin arka kısmını

yan duvardan uzağa çekip çıkarın.

TÜRKÇE 45

2

1

4. Raf desteklerini ters sırayla takın.

Teleskobik raflardaki sabitleme iğneleri ön
tarafı işaret etmelidir.

11.3 Katalitik fan kapağı

Fan kapağı katalitik emaye ile kaplıdır. Cihaz
çalışırken çeperlerde toplanan yağı emer.
Kendi kendini temizleme prosedürünü
desteklemek için düzenli olarak boş cihazı
ısıtın.

Katalitik kaplama yüzeyindeki lekeler ve renk
değişiklikleri, temizleme fonksiyonunu
etkilemez.

1. Cihazı kapatın ve soğuyana kadar
bekleyin.

2. Tüm aksesuarları.

3. Fırın tabanını ve iç kapak camını ılık su,

yumuşak ve yumuşak deterjanla
temizleyin.

4. Fonksiyonu ayarlayın: .

5. Sıcaklığı ayarlayın: 250 °C.

Süre: 1 sa

6. Cihaz soğuduğunda, cihazın tabanını

nemli ve yumuşak bir bezle silin.

11.4 Kapağı çıkarma ve takma

Fırın kapısının iki cam paneli vardır.
Temizlemek için fırın kapısını ve iç cam
paneli çıkarabilirsiniz. Cam panelleri
çıkarmadan önce "Kapıyı sökme ve takma"
talimatının tamamını okuyun.

2.

Mandalları kaldırın ve “klik” sesi gelene
kadar çekin.

3. Fırın kapısını yarıya kadar ilk açılma
pozisyonuna kadar kapatın. Daha sonra
kaldırın ve çekip kapıyı yuvasından
çıkarın.

4. Sağlam bir zemin üzerine bir bez
yerleştirerek, kapıyı bezin üzerine koyun
ve iç cam panel çıkarmak için kilitleme
sistemini serbest bırakın.

DİKKAT!

Fırını cam panelleri olmadan
kullanmayın.

1. Kapıyı tam olarak açın ve her iki
menteşeyi tutun.

46 TÜRKÇE

5. Sabitleyicileri 90° döndürün ve

yuvalarından çıkartın.

90°

1

2

İç cam panelinin

A

, yuvalara doğru şekilde

taktığınızdan emin olun.

6. Önce dikkatlice kaldırın ve ardından cam
paneli çıkarın.

7. Cam panelleri sabunlu suyla temizleyin.
Cam panelleri dikkatlice kurulayın. Cam
panelleri bulaşık makinesinde yıkamayın.

8. Temizledikten sonra cam paneli ve fırın
kapağını takın.

Kapı doğru biçimde takıldığında mandallar
kapatılırken “klik” sesi duyulur.
Doğru takıldığında kapı kenarlığında klik sesi
duyulur.

12. SORUN GİDERME

UYARI!

Güvenlik bölümlerine bakın.

12.1 Bu durumlarda ne yapmalı...

Bu tabloda bulunmaması halinde, lütfen
Yetkili Servis Merkezi'yle iletişime geçin.

Sorun Neden ve çözüm

Cihaz ısınmıyor. Sigorta atmıştır. Arızaya

Kapak contası hasar gör‐
müş.

Ekranda "12.00" görünü‐
yor.

sigortanın neden oldu‐
ğundan emin olun. Sorun
devam ederse, kalifiye bir
elektrikçiye başvurun.

Cihazı kullanmayın. Yet‐
kili Servis Merkezini ara‐
yın.

Elektrik kesintisi oldu. Sa‐
atin ayarlanması.

11.5 Lambanın değiştirilmesi

UYARI!

Elektrik çarpması riski.
Lamba sıcak olabilir.

1. Cihazı kapatın ve soğuyana kadar
bekleyin.

2. Cihazın elektrik bağlantısını kesin.

3. Bezi fırının zeminine yerleştirin.

Arka lamba

1. Çıkarmak için cam kapağı döndürün.

2. Cam kapağı temizleyin.

3. Bozulan lambayı 300 °C ısıya dayanıklı

yeni bir lamba ile değiştirin.

4. Cam kapağı takın.

Sorun Neden ve çözüm

Lamba çalışmıyor. Lamba yanmıştır. Lamba‐

yı değiştirin. “Bakım ve
temizlik”, Lambanın de‐
ğiştirilmesi bölümüne ba‐
kın.

12.2 Servis bilgileri

Soruna kendiniz bir çözüm bulamadığınız
takdirde, satıcınıza veya bir Yetkili Servis
Merkezine başvurun.

Servis merkezi için gerekli bilgiler, bilgi
etiketinde bulunmaktadır. Bilgi etiketi, cihazın
ön çerçevesinin üzerinde bulunur. Kapağı
açtığınızda görünür. Cihazdan bilgi etiketini
çıkarmayın.

Bilgileri buraya yazmanızı öneririz:

TÜRKÇE 47

Model (MOD.) :

Ürün numarası (PNC):

Seri numarası (S.N.):

13. ENERJİ VERİMLİLİĞİ

13.1 AB Eko-tasarım ve Enerji Etiketleme Yönetmeliklerine göre Ürün Bilgileri ve Ürün Bilgileri Sayfası

Tedarikçi adı Electrolux

Model tanımlaması

Enerji Verimliliği Endeksi 95.1

Enerji verimliliği sınıfı A

Standart yüklü, geleneksek mod enerji tüketimi 0.89 kWsa/çevrim

Standart yüklü, fanlı modda enerji tüketimi 0.78 kWsa/çevrim

Fırın boşluğu sayısı 1

Isı kaynağı Elektrik

Hacim 65 l

Fırın tipi Ankastre Fırın

Kitle

IEC/EN 60350-1 - Ev tipi elektrikli pişirme cihazları - Bölüm 1: Ocaklar, fırınlar, buharlı fırınlar ve ızgaralar - Per‐
formans ölçümü için yöntemler.

EOF5F50BV 944068485
EOF5F50BX 944068486

EOF5F50BV 28.0 kg

EOF5F50BX 29.0 kg

13.2 Uygun düşük güç moduna ulaşmak için güç tüketimi ve maksimum süre ile ilgili Ürün Bilgileri

Bekleme modunda güç tüketimi 0.8 W

Ekipmanın otomatik olarak uygun düşük güç moduna ulaşması için gereken maksimum süre 20 dk

13.3 Enerji tasarrufu ipuçları

Aşağıdaki ipuçları cihazınızı kullanırken enerji
tasarrufu yapmanıza yardımcı olacaktır.

Cihaz çalışırken cihazın kapağının düzgün
şekilde kapandığından emin olun. Pişirme
esnasında cihaz kapağını sık sık açmaktan
kaçının. Kapak contasını temiz tutun ve
yerine iyice sabitlendiğinden emin olun.

Özellikle tavsiye edilmedikçe, pişirme
öncesinde cihazı önceden ısıtmayın.

Tek seferde birkaç yemek hazırladığınızda,
pişirme işlemleri arasındaki süreyi
olabildiğince kısa tutun.

Fan ile pişirme

Mümkünse, enerji tasarrufu için fanlı pişirme
fonksiyonlarını kullanın.

Enerji tasarrufu için metal kaplar ve koyu,
yansıtmasız kalıplar veya kaplar kullanın.

48 TÜRKÇE

Atıl ısı

Pişirme süresi 30 dakikadan fazla olduğunda
pişirme süresinin dolmasından 3-10 dakika
önce cihaz sıcaklığını minimuma indirin.
Cihazda kalan ısı, pişirmeye devam
edecektir.

Yemeği sıcak tutmak veya diğer yemekleri
ısıtmak için atıl ısıyı kullanın.

14. ÇEVREYLE İLGILI BILGILER

Yiyeceği sıcak tutun

Atıl (kalan) ısıyı kullanmak ve yemeği sıcak
tutmak için mümkün olan en düşük sıcaklığı
seçin.

Fanlı Pişirme (Nemli)

Bu fonksiyon pişirme sırasında enerji
tasarrufu sağlamak için tasarlanmıştır.

Şu sembole sahip malzemeler geri
dönüştürülebilir . Ambalajı geri dönüşüm

için uygun konteynerlere koyun. Elektrikli ve
elektronik cihaz atıklarının geri dönüşümüne
ve çevre ve insan sağlığının korunmasına

yardımcı olun. Ev atığı sembolü bulunan
cihazları atmayın. Ürünü yerel geri dönüşüm
tesislerinize gönderin ya da belediye ile
irtibata geçin.

TÜRKÇE 49

*

867386269-A-192024
