ELECTROLUX EOD4P57H User guide

Page 1

EOD4P57H

KODDP77H

Page 2

Mirë se vini në Electrolux! Faleminderit që keni zgjedhur pajisjen tonë.

Në përpjekjet tona për të qenë ekologjikë, ne jemi duke reduktuar asetet e letrës dhe po ofrojmë manuale të plota përdorimi në internet. Aksesoni manualin tonë të plotë të përdorimit në electrolux.com/manuals Merrni këshilla përdorimi, broshura, informacione për ndreqjen e problemeve, shërbimin dhe riparimin në electrolux.com/support

Për më shumë receta, këshilla, diagnostikim problemesh, shkarkoni aplikacionin My Electrolux Kitchen.

Rezervohet mundësia e ndryshimeve.

PËRMBAJTJA

1. INFORMACIONI I SIGURISË..........................................................................2

2. UDHËZIMET PËR SIGURINË.........................................................................4

3. INSTALIMI.......................................................................................................7

4. PËRSHKRIM I PRODUKTIT........................................................................... 9

5. PANELI I KONTROLLIT................................................................................ 10

6. PËRPARA PËRDORIMIT TË PARË............................................................. 11

7. PËRDORIMI I PËRDITSHËM....................................................................... 11

8. FUNKSIONET E ORËS.................................................................................17

9. PËRDORIMI I AKSESORËVE...................................................................... 19

10. FUNKSIONET SHTESË..............................................................................20

11. UDHËZIME DHE KËSHILLA.......................................................................21

12. KUJDESI DHE PASTRIMI...........................................................................24

13. ZGJIDHJA E PROBLEMEVE...................................................................... 29

14. EFIKASITETI ENERGJETIK....................................................................... 30

15. STRUKTURA E MENYSË...........................................................................32

16. ÇËSHTJE QË LIDHEN ME AMBIENTIN.....................................................32

1. INFORMACIONI I SIGURISË

Përpara instalimit dhe përdorimit të pajisjes, lexoni me kujdes udhëzimet e ofruara. Prodhuesi nuk është përgjegjës për lëndimet apo dëmet si rezultat i instalimit apo përdorimit të papërshtatshëm. Gjithmonë mbajini udhëzimet në një vend të sigurt dhe ku mund të arrihen lehtë për t'iu referuar në të ardhmen.

2 SHQIP

Page 3

1.1 Siguria e fëmijëve dhe personave me probleme

• Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizike, ndijimesh ose mendore ose që nuk kanë eksperiencë dhe njohuri, nëse këta mbahen nën mbikëqyrje ose udhëzohen për përdorimin e sigurt të pajisjes dhe i kuptojnë rreziqet e përdorimit. Fëmijët nga nën 8 vjeç dhe personat me aftësi të kufizuara shumë të theksuara dhe komplekse duhet të mbahen larg nga pajisja, përveçse kur mbahen nën monitorim të vazhdueshëm.

• Fëmijët duhet të monitorohen për t'u siguruar se nuk luajnë me pajisjen.

• Mbajeni të gjithë paketimin larg nga fëmijët dhe hidheni atë siç kërkohet.

• PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Mbajini fëmijët dhe kafshët shtëpiake larg pajisjes gjatë kohës që ajo është në përdorim dhe kur ftohet.

• Nëse pajisja ka një mekanizëm për sigurinë e fëmijëve, ai duhet aktivizuar.

• Fëmijët nuk duhet të kryejnë pastrimin dhe mirëmbajtjen e pajisjes pa mbikëqyrje.

1.2 Siguria e përgjithshme

• Kjo pajisje përdoret vetëm për gatim.

• Kjo paisje është krijuar për përdorim shtëpiak në ambient të brendshëm.

• Kjo paisje mund të përdoret në: zyra, dhoma hoteli, dhoma bujtine, dhoma hoteli rural, si dhe në vende të ngjashme ku përdorimi nuk tejkalon (mesatarisht) nivelet e përdorimit shtëpiak.

• Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje dhe të ndërrojë kabllon.

• Mos e përdorni pajisjen përpara se ta instaloni në strukturën inkaso.

• Përpara mirëmbajtjes, shkëputeni pajisjen nga rrjeti elektrik.

SHQIP 3

Page 4

• Nëse kordoni i energjisë elektrike është i dëmtuar, duhet të zëvendësohet nga prodhuesi, qendra e autorizuar e shërbimit e tij ose persona me kualifikim të ngjashëm për të shmangur një rrezik elektrik.

• PARALAJMËRIM: Për të shmangur mundësinë e goditjes elektrike, sigurohuni që pajisja të fiket përpara se të ndërroni llambën.

• PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet pasur kujdes për të shmangur prekjen e elementëve të ngrohjes ose sipërfaqes së brendësisë së pajisjes.

• Përdorni gjithmonë doreza furre për të hequr ose për të futur aksesorët ose enët për furrë.

• Për të hequr mbajtëset e rafteve, në fillim hiqni pjesën e përparme të mbajtëses së raftit dhe pastaj pjesën e pasme nga muret anësore. Montojini mbajtëset e rafteve në rendin e kundërt.

• Mos përdorni pastrues me avull për të pastruar pajisjen.

• Mos përdorni pastrues gërryes të fortë ose kruajtëse të mprehta metalike për të pastruar derën prej xhami, pasi mund të gërvishtet sipërfaqja, gjë e cila mund të shkaktojë krisjen e xhamit.

• Hiqini të gjithë aksesorët dhe depozitimet/derdhjet e tepërta nga brenda pajisjes përpara pastrimit pirolitik.

2. UDHËZIMET PËR SIGURINË

2.1 Instalimi

PARALAJMËRIM!

Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje.

• Hiqni të gjithë paketimin.

• Mos instaloni ose mos përdorni një pajisje të dëmtuar.

• Ndiqni udhëzimet e instalimit të dhëna me pajisjen.

• Gjithmonë bëni kujdes kur e lëvizni pajisjen sepse është e rëndë. Përdorni

4 SHQIP

gjithnjë doreza sigurie dhe këpucë të mbyllura.

• Mos e tërhiqni pajisjen nga doreza.

• Instalojeni pajisjen në një vend të sigurt dhe të përshtatshëm që plotëson kërkesat e instalimit.

• Ruani largësitë minimale nga pajisjet dhe njësitë e tjera.

• Përpara montimit të pajisjes, kontrolloni nëse dera e pajisjes hapet pa pengesë.

• Pajisja vjen me një sistem elektrik ftohjeje. Duhet vënë në punë përmes lidhjes nga priza.

Page 5

Lartësia minimale e mobilies (Mobilia nën lartësinë minimale të suprinës)

Gjerësia e mobilies 560 mm

Thellësia e mobilies 550 (550) mm

Lartësia e pjesës së përparme të pajisjes

Lartësia e pjesës së pasme të pajisjes

Gjerësia e pjesës së përparme të pajisjes

Gjerësia e pjesës së pasme të pajisjes

Thellësia e pajisjes 569 mm

Thellësia inkaso e pajisjes 548 mm

Gjerësia me derën të hapur 1022 mm

Madhësia minimale e hapjes së ventilimit. Hapja e vendosur në pjesën e pasme poshtë

Gjatësia e kabllos kryesore të furnizimit. Kablloja është vendosur në këndin e djathtë të pjesës së pasme

Vidat e montimit 4x25 mm

590 (600) mm

594 mm

576 mm

595 mm

559 mm

560x20 mm

1500 mm

2.2 Lidhja elektrike

PARALAJMËRIM!

Rrezik zjarri dhe goditjeje elektrike.

• Të gjitha lidhjet elektrike duhen kryer nga një elektricist i kualifikuar.

• Pajisja duhet tokëzuar.

• Sigurohuni që parametrat në pllakën e specifikimeve të përkojnë me vlerat elektrike të rrjetit elektrik.

• Përdorni gjithmonë një prizë të tokëzuar të instaluar si duhet.

• Mos përdorni përshtatës me shumë spina dhe kabllo zgjatuese.

• Sigurohuni që të mos dëmtoni prizën dhe kabllon elektrike. Nëse kablloja elektrike duhet zëvendësuar, kjo duhet bërë nga Qendra jonë e autorizuar e shërbimit.

• Mos i lini kabllot elektrike që të prekin derën e pajisjes ose t'i afrohen asaj apo

hapësirës poshtë pajisjes, veçanërisht kur është në punë ose dera është e nxehtë.

• Mbrojtja nga goditja e pjesëve me korrent dhe të izoluara duhet të shtrëngohet në mënyrë të tillë që të mos hiqet pa vegla.

• Pajisjen futeni në prizë vetëm në fund të instalimit. Sigurohuni që spina të jetë e arritshme pas montimit të pajisjes.

• Nëse priza është e lirë, mos e futni spinën.

• Mos e shkëputni pajisjen nga rrjeti duke e tërhequr nga kablloja elektrike. Gjithmonë tërhiqeni kabllon elektrike duke e kapur nga spina.

• Përdorni mjetet e duhura izoluese: çelësat mbrojtës, siguresat (siguresat që vidhosen duhet të hiqen nga foleja), salvavitat dhe kontaktorët.

• Instalimi elektrik duhet të ketë një pajisje instaluese e cila ju lejon të shkëpusni pajisjen nga rryma elektrike në të gjitha polet. Pajisja instaluese duhet të ketë një hapje kontakti me gjerësi minimale 3 mm.

• Mbylleni plotësisht derën e pajisjes, përpara se të lidhni spinën e rrymës me prizën e rrymës.

• Kjo pajisje ofrohet me spinë dhe kordon elektrik.

Llojet e kabllove të përshtatshme për

instalim ose zëvendësim për Evropën:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Për prerjen e kabllos, shikoni fuqinë totale në pllakën e specifikimeve. Mund t'i referoheni edhe tabelës:

Korrenti gjithsej (W) Seksioni i kordonit

(mm²)

maksimumi 1380 3x0.75

maksimumi 2300 3x1

maksimumi 3680 3x1.5

Kordoni i tokëzimit (kabllo e gjelbër/verdhë) duhet të jetë 2 cm më i gjatë sesa kabllot kafe të fazës dhe blu të nulit.

SHQIP 5

Page 6

2.3 Përdorimi

PARALAJMËRIM!

Rrezik plagosjeje, djegiesh dhe goditjeje elektrike ose shpërthimi.

• Mos i ndryshoni specifikimet e pajisjes.

• Sigurohuni që vendet e ventilimit të mos jenë bllokuar.

• Mos harroni ta kontrolloni pajisjen gjatë punës.

• Çaktivizojeni pajisjen pas çdo përdorimi.

• Tregoni kujdes në hapjen e derës së pajisjes kur pajisja është në punë. Mund të çlirohet avull i nxehtë.

• Mos e vendosni në punë pajisjen me duar të lagura ose kur keni pasur kontakt me ujin.

• Mos ushtroni presion mbi derën e hapur.

• Mos e përdorni pajisjen si sipërfaqe pune ose si sipërfaqe mbështetëse.

• Hapeni derën e pajisjes me kujdes. Përdorimi i përbërësve me alkool mund të krijojë një përzierje alkooli dhe ajri.

• Mos lejoni që pajisja të bjerë në kontakt me shkëndija apo flakë të hapura kur hapni derën.

• Mos vendosni produkte që marrin flakë ose sende të lagura me produkte të ndezshme brenda, pranë pajisjes ose mbi të.

PARALAJMËRIM!

Rrezik dëmtimi i pajisjes.

• Për të parandaluar dëmtimin ose çngjyrosjen e emalit:

– mos fusni enët e furrës ose objekte të

tjera në pajisje drejtpërsëdrejti në fund.

– mos fusni letër alumini drejtpërdrejt në

pjesën e poshtme të hapësirës së pajisjes.

– mos hidhni ujë drejtpërdrejt në pajisjen

e nxehtë.

– mos lini enë të lagura dhe ushqim në

pajisje pasi të keni mbaruar gatimin.

– bëni kujdes kur hiqni ose vendosni

aksesorët.

• Çngjyrimi i emalimit ose i inoksit nuk ndikon në funksionimin e pajisjes.

• Përdorni tepsi të thellë për kekë të butë. Lëngjet e frutave shkaktojnë njolla që mund të mbesin përgjithmonë.

• Gjithmonë gatuani me derën e pajisjes të mbyllur.

• Nëse pajisja është instaluar pas një paneli mobilieje (p.sh. një derë), sigurohuni që dera të mos mbyllet asnjëherë kur pajisja është në punë. Pas një paneli të mbyllur mobilieje mund të akumulohet nxehtësi dhe lagështi, të cilat mund të shkaktojnë si rrjedhim dëme në pajisje, banesë apo dysheme. Mos e mbyllni panelin e mobilies derisa pajisja të jetë ftohur plotësisht pas përdorimit.

2.4 Kujdesi dhe pastrimi

PARALAJMËRIM!

Rrezik plagosjeje, zjarri ose dëmtimi të pajisjes.

• Përpara se të kryeni mirëmbajtjen e pajisjes, çaktivizojeni atë dhe hiqeni nga priza.

• Sigurohuni që pajisja të jetë e ftohtë. Ka rrezik që panelet prej xhami të thyhen.

• Ndërrojini menjëherë panelet prej xhami të derës kur janë të dëmtuara. Kontaktoni qendrën e autorizuar të shërbimit.

• Tregoni kujdes kur e hiqni derën nga pajisja. Dera është e rëndë!

• Pastrojeni pajisjen rregullisht për të parandaluar dëmtimin e materialit të sipërfaqes.

• Pastrojeni pajisjen me një leckë të butë të lagësht. Përdorni vetëm detergjente neutrale. Mos përdorni produkte gërryese, materiale pastruese të ashpra, tretës ose objekte metalike.

• Nëse përdorni spërkatës për furrën, ndiqni udhëzimet e sigurisë në paketim.

2.5 Pastrimi pirolitik

PARALAJMËRIM!

Rrezik plagosjeje/zjarri/emetimesh kimike (avuj) në regjimin pirolitik.

• Para se të kryeni pastrimin pirolitik dhe të bëni ngrohjen paraprake, hiqni nga hapësira e brendshme e furrës:

6 SHQIP

Page 7

– çdo mbetje të tepërt ushqimore, vaj

apo yndyrë të derdhur / depozituar.

– çdo objekt të lëvizshëm (duke

përfshirë raftet, mbajtëset e anës, etj. që kanë ardhur me produktin) veçanërisht çdo tenxhere, tigan, tavë, takëme etj., që nuk ngjisin.

• Lexoni me kujdes të gjitha udhëzimet për pastrimin pirolitik.

• Mbajini fëmijët larg pajisjes, gjatë kohës që pastrimi pirolitik është në funksionim. Pajisja bëhet shumë e nxehtë dhe del ajër i nxehtë nga vrimat e ftohjes së parme.

• Pastrimi pirolitik është një funksion me temperaturë të lartë që mund të çlirojë avuj nga mbetjet e gatimit dhe materialet e ndërtimit, si p.sh. konsumatorëve u këshillohet të:

– sigurojnë ajrim të mirë gjatë dhe pas

pastrimit pirolitik.

– sigurojnë ajrim të mirë gjatë dhe pas

nxehjes paraprake fillestare.

• Mos derdhni apo hidhni ujë në derën e furrës gjatë dhe pas pastrimit pirolitik për të shmangur dëmtimin e paneleve prej xhami.

• Avujt e lëshuar nga furrat pirolitike/mbetjet e gatimit siç përshkruhet nuk janë të dëmshme për njerëzit, duke përfshirë fëmijët ose personat me probleme mjekësore.

• Mbani larg kafshët shtëpiake nga pajisja gjatë dhe pas pastrimit pirolitik dhe nxehjes paraprake. Kafshët shtëpiake të vogla (sidomos zogj dhe zvarranikë) mund të jenë shumë të ndjeshëm ndaj ndryshimeve të temperaturës dhe avujve të nxjerrë.

• Sipërfaqet jongjitëse në tenxhere, tiganë, tepsi, takëme etj. mund të dëmtohen nga pastrimi pirolitik në temperaturë të larë i të gjitha furrave pirolitike dhe mund të jetë dhe burim avujsh të dëmshëm në nivel të ulë.

2.6 Ndriçimi i brendshëm

PARALAJMËRIM!

Rrezik goditjeje elektrike.

• Në lidhje me llambat brenda produktit dhe llambat e pjesëve të këmbimit të shitura veçmas: Këto llamba janë prodhuar për kushte ekstreme fizike në pajisjet elektroshtëpiake, si p.sh. temperaturë, dridhje, lagështirë, ose janë prodhuar për të sinjalizuar informacion rreth statusit të përdorimit të pajisjes. Ato nuk janë prodhuar për t’u përdorur në aplikacione të tjera dhe nuk janë të përshtatshme për ndriçim në ambiente shtëpiake.

• Ky produkt përmban një burim drite të klasit G të efikasitetit të energjisë.

• Përdorni vetëm llamba me të njëjtat specifike.

2.7 Shërbimi

• Për të riparuar pajisjen kontaktoni me qendrën e autorizuar të shërbimit.

• Përdorni vetëm pjesë rezervë origjinale.

2.8 Hedhja

PARALAJMËRIM!

Rrezik plagosjeje ose mbytjeje.

• Kontaktoni me autoritetin tuaj komunal për informacion se si ta hidhni pajisjen.

• Shkëputeni pajisjen nga rrjeti i furnizimit me energji.

• Priteni kabllon e rrjetit elektrik pranë pajisjes dhe hidheni atë.

• Hiqni kapësen e derës për të parandaluar që fëmijët kafshët shtëpiake të ngecin brenda pajisjes.

3. INSTALIMI

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

SHQIP 7

Page 8

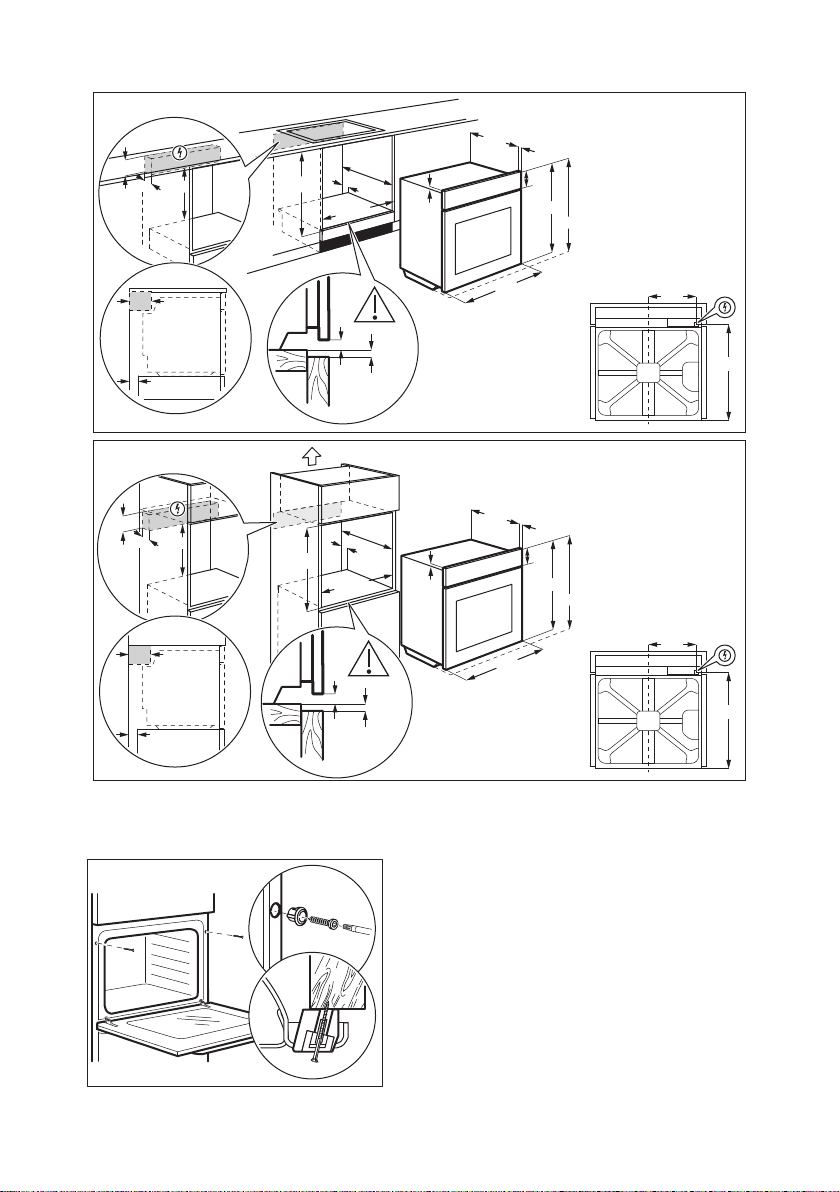

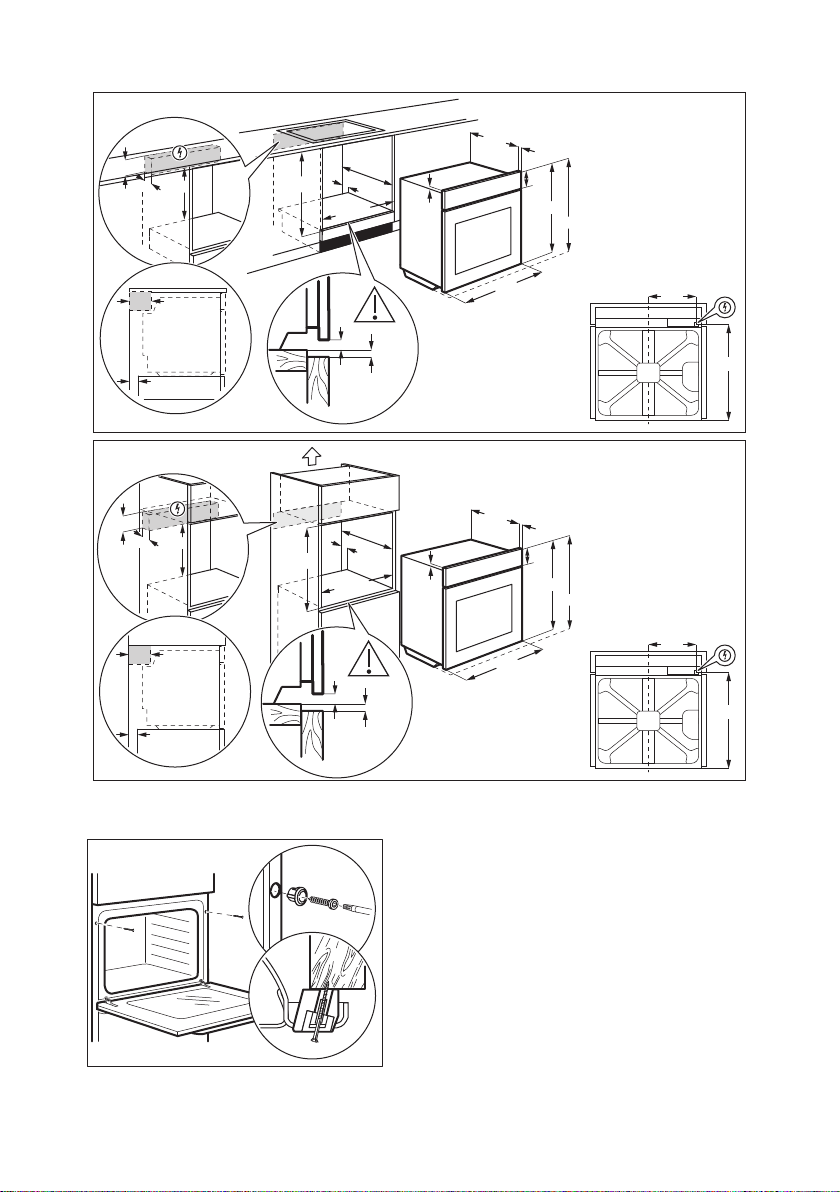

3.1 Montimi inkaso

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

594

589

114

21548

595

+-1

min. 550

600

min. 560

520

198

523

(*mm)

min. 550

595

+-1

590

min. 560

594

589

114

21548

520

198

523

(*mm)

8 SHQIP

Page 9

3.2 Sigurimi i furrës në kabinet

31 42

5 6

4. PËRSHKRIM I PRODUKTIT

4.1 Pasqyra e përgjithshme

Paneli i kontrollit

Çelësi i funksioneve të ngrohjes

Ekrani

Çelësi i kontrollit

Elementi i ngrohjes

Priza e sensorit të ushqimit

Llamba

Ventilimi

Zbalcim i brendshëm

Mbështetje e raftit, i lëvizshëm

Poyicioni i raftit

4.2 Aksesorët

• Rafti me rrjetë Për enë gatimi, forma keku, rosto.

• Tava e pjekjes Për kekë dhe kuleçë.

• Tava e skarës/pjekjes Për pjekje dhe rosto ose si tavë për mbledhjen e yndyrës.

• Sensori i ushqimit Për të matur se sa gatuhet ushqimi.

• Korridori teleskopik Me shinat teleskopike mund t'i vendosni dhe hiqni raftet më lehtë.

SHQIP 9

Page 10

5. PANELI I KONTROLLIT

5.1 Dorezat e palosshme

Për të përdorur pajisjen shtypni çelësin. Çelësi del jashtë.

5.2 Përmbledhje e panelit të kontrollit

KohëmatësiNxehje e

shpejtë

Zgjidhni një funksion të nxehjes për të ndezur pajisjen.

Kthejeni çelësin për funksionet e nxehjes në pozicionin e fikjes për të fikur pajisjen.

Të lehta

Sensori i ushqimit

Konfirmoni

cilësimin

5.3 Ekrani

Ekrani me funksionet kryesore.

Treguesit e ekranit

Treguesit bazë

Kyçje

Kujtuesi i minutave

Shiriti i progresit - për temperaturën ose kohën.

Shiriti është plotësisht i kuq kur pajisja arrin

temperaturën e caktuar.

Treguesi i gatimit me avull

Gatim i asistuar

Treguesit e kohëmatësit

Koha e përfundimit

Pastrimi

Shtyrja e orarit

Cilësimet

Shtypni Kthejeni çelësin

Nxehje e shpejtë

Kohëmatësi me rritje

10 SHQIP

Sensori i ushqimit treguesi

Page 11

6. PËRPARA PËRDORIMIT TË PARË

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

6.1 Pastrimi fillestar

Para përdorimit të parë pastroni pajisjen bosh dhe vendosni kohën:

Vendosni kohën. Shtypni .

6.2 Ngrohja paraprake fillestare

Ngroheni paraprakisht furrën bosh përpara përdorimit të parë.

Hapi 1 Hiqni të gjithë aksesorët dhe mbajtëset e rafteve që mund të hiqen nga furra.

Hapi 2

Hapi 3

Vendosni temperaturën maksimale për funksionin: . Lëreni furrën të punojë për 1 orë.

Vendosni temperaturën maksimale për funksionin: . Lëreni furrën të punojë për 15 minuta.

00:00

Furra mund të nxjerrë erë të keqe dhe tym gjatë ngrohjes paraprake. Sigurohuni që dhoma të jetë e ajrosur

mirë.

7. PËRDORIMI I PËRDITSHËM

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

7.1 Mënyra e vendosjes: Funksionet e nxehjes

Hapi 1 Kthjeni çelësin e funksioneve të nxehjes dhe zgjidhni një funksion të nxehjes.

Hapi 2 Rrotullojeni çelësin e komandimit për të cilësuar temperaturën.

- shtypeni e mbajeni për të aktivizuar funksionin: Nxehje e shpejtë. Kjo është e disponueshme vetëm për

disa funksione furre.

SHQIP 11

Page 12

Sigurohuni që furra të jetë e ftohtë.

Hapi 1 Hapi 2 Hapi 3 Hapi 4

Mbusheni relievin e hapësirës së brendshme

me ujë rubineti.

Gatimi me avull

Zgjidhni funksionin

e nxehjes me avull.

Nxehni paraprakisht

furrën bosh për 10

minuta për të krijuar

lagështirë.

Futni ushqim në furrë.

Vendosni

temperaturën.

Kapaciteti maksimal i relievit të hapësirës së brendshme është 250 ml. Mos e rimbushni relievin e hapësirës

së brendshme gjatë gatimit ose kur furra është e nxehtë.

Kur gatimi me avull përfundon:

Hapi 1 Hapi 2 Hapi 3

Kthejeni çelësin e funksioneve të

nxehjes në pozicionin e fikjes për të

fikur furrën.

Hapni derën plotësisht. Lagështira e

çliruar mund të shkaktojë djegie.

Sigurohuni që furra të jetë e ftohtë.

Hiqni ujin e mbetur nga relievi i

hapësirës së brendshme.

7.2 Funksionet e nxehjes

Funksionet e nxehjes

Ventilator i plotë

Gatim tradicional

SteamBake

Funksioni i picës

Aplikimi

Për të pjekur në deri në tre pozicione të raftit njëkohësisht dhe për të tharë ushqimin. Vendosni temperaturën 20 - 40°C më poshtë se sa për Gatim tradicional.

Për të pjekur ushqimin në një nivel furre.

Për të shtuar lagështirë gjatë gatimit. Për të marrë ngjyrën e duhur dhe kore kërcitëse gjatë pjekjes. Për të dhënë më shumë lëng gjatë ringrohjes. Për konservimin e frutave ose zarzavateve.

Për të pjekur pica. Për karamelizim intensiv dhe një fund kërcitës.

Për pjekjen e kekëve me fund kërcitës dhe për ruajtjen e ushqimit.

Nxehtësia e poshtme

12 SHQIP

Page 13

Funksionet e nxehjes

Ushqime të ngrira

Pjekje vent. me

lagështirë

Skara

Skarë turbo

Menyja

Aplikimi

Për të gatuar ushqime të shpejta (p.sh. patate të skuqura, patate me prerje trekëndore ose kuleç) krokante.

Ky funksion është krijuar për të kursyer energji gjatë gatimit. Kur përdorni këtë funksion, temperatura në hapësirën e brendshme mund të ndryshojë nga temperatura e vendosur. Përdoret nxehtësia e mbetur. Fuqia e ngrohjes mund të pakësohet. Për më shumë informacion referojuni kapitullit "Përdorimi ditor", Shënime mbi: Pjekje vent. me lagështirë.

Për të pjekur në skarë ushqime të sheshta dhe për të thekur bukë.

Për të pjekur nyja të mëdha mishi ose shpendësh me kocka në një pozicion rafti. Për të bërë gratina dhe për të karamelizuar.

Për të hyrë te menyja: Gatim i asistuar, Pastrimi, Cilësimet.

7.3 Shënime mbi: Pjekje vent. me lagështirë

Ky funksion ishte përdorur për të qenë në pajtim me kategorinë e efikasitetit energjetik dhe kërkesat e ekodizajnit (sipas EU 65/2014 dhe EU 66/2014). Testimet sipas:

IEC/EN 60350-1 Dera e furrës duhet të mbyllet gjatë gatimit në

mënyrë që funksioni të mos ndërpritet dhe që

furra të funksionojë me efikasitetin më të lartë të mundshëm të energjisë.

Kur përdorni këtë funksion llamba fiket automatikisht pas 30 sekondash.

Për udhëzimet e gatimit referojuni kapitullit "Udhëzime dhe këshilla", Pjekje vent. me lagështirë. Për rekomandime të përgjithshme të kursimit të energjisë, referojuni kapitullit "Efikasiteti i energjisë", Kursimi i energjisë.

7.4 Si ta programoni: Gatim i asistuar

Çdo gatim në këtë nënmeny ka një funksion të nxehjes dhe temperaturë të rekomanduar. Përdoreni funksionin për të përgatitur një pjatë shpejt me cilësimet e paracaktuara. Gjithashtu mund të rregulloni kohën dhe temperaturën gjatë gatimit.

Për disa prej gatime ju mund të gatuani gjithashtu me:

• Sensori i ushqimit • I pjekur pak

Hapi 1 Hapi 2 Hapi 3 Hapi 4

Niveli i gatimit të një gjelle:

• I gatuar mesatarisht

• I gatuar mirë

SHQIP 13

Page 14

P1 - P45

Hyni në meny. Zgjidhni Gatim i asistuar.

Shtypni .

7.5 Gatim i asistuar

Legjenda

Sensori i ushqimit i disponueshëm. Vendoseni Sensori i ushqimit në pjesën më të trashë të gatimit. Pajisja fiket kur arrihet temperatura e caktuar e Sensori i ushqimit.

Sasia e ujit për funksionin e avullit.

Gatimi Pesha Niveli i raftit / Aksesori

Mish i pjekur lope, i

pjekur pak

Mish i pjekur lope,

mesatare

Mish i pjekur lope, e

pjekur mirë

Biftek, mesatare 180 - 220 g për

Rosto viçi / fërguar

(brinjë kryesore,

rrethore lart, anësore e trashë)

Mish i pjekur lope, i pjekur pak (gatim i

ngadaltë)

Mish i pjekur lope, mesatare (gatim i

ngadaltë)

Mish i pjekur lope, e pjekur mirë (gatim i

ngadaltë)

1 - 1.5 kg; 4 - 5 cm

copa të trasha

copë; 3 cm feta të

1 - 1.5 kg; 4 - 5 cm

copa të trasha

trasha

1.5 - 2 kg

Zgjidhni gatimin. Shtypni.Vendoseni enën në furrë.

Konfirmoni cilësimin.

Legjenda

Ngroheni pajisjen përpara se të filloni gatimin.

Niveli i raftit.

Ekrani tregon P dhe një numër të gatimit që mund ta kontrolloni në tabelë.

2; tepsi pjekjeje Skuqni mishin për disa minuta në një tigan të nxehtë. Fusni në pajisje.

3; enë pjekjeje në raftin e telit Skuqni mishin për disa minuta në një tigan të nxehtë. Fusni në pajisje.

2; enë pjekjeje në raftin e telit Skuqni mishin për disa minuta në një tigan të nxehtë. Shtoni lëng. Fusni në pajisje.

2; tepsi pjekjeje Përdorni erëzat tuaja të preferuara ose thjesht kripë dhe piper të freskët të bluar. Skuqni mishin për disa minuta në një tigan të nxehtë. Fusni në pajisje.

14 SHQIP

Page 15

Gatimi Pesha Niveli i raftit / Aksesori

Filetë, e pjekur pak

(gatim i ngadaltë)

Filetë, mesatare

(gatim i ngadaltë)

Fileto, e pjekur mirë

(gatim i ngadaltë)

Rosto viçi (p.sh. shpatull)

Qafa ose shpatulla e pjekur nga derri

Mish derri në copa

(gatim i ngadaltë)

Ijë, e freskët 1 - 1.5 kg; 5 - 6 cm

Brinjë 2 - 3 kg; përdorni

Kofshë qengji me kocka

Pulë e plotë 1 - 1.5 kg; e freskët

0,5 - 1,5 kg; 5 - 6

cm copa të trasha

0.8 - 1.5 kg; 4 cm copa të trasha

copa të trasha

brinjë të pagatuara,

2 - 3 cm të holla

1.5 - 2 kg; 7 - 9 cm copa të trasha

Gjysmë pule 0.5 - 0.8 kg

Gjoks pule 180 - 200 g për

Kofshë pule, të freskëta

Rosë, e plotë 2 - 3 kg

1.5 - 2 kg

copë

2; tepsi pjekjeje Përdorni erëzat tuaja të preferuara ose thjesht kripë dhe piper të freskët të bluar. Skuqni mishin për disa minuta në një tigan të nxehtë. Fusni në pajisje.

2; enë pjekjeje në raftin e telit Përdorni erëzat tuaja të preferuara. Shtoni lëng. Pjekje e mbuluar.

2; enë pjekjeje në raftin e telit Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër.

2; tepsi pjekjeje Përdorni erëzat tuaja të preferuara. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër për pjekje të barabartë.

2; enë pjekjeje në raftin e telit Përdorni erëzat tuaja të preferuara.

3; tigan i thellë Shtoni lëng për të mbuluar pjesën e poshtme të enës. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër.

2; gatim rosto në tavë për pjekje Shtoni lëng. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër.

2; 200 ml; gatim tave në tavë për pjekje Përdorni erëzat tuaja të preferuara. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni pulën nga ana tjetër për pjekje të barabartë.

3; tavë për pjekje

Përdorni erëzat tuaja të preferuara.

2; tavë në raftin e telit Përdorni erëzat tuaja të preferuara. Skuqni mishin për disa minuta në një tigan të nxehtë.

3; tepsi pjekjeje Nëse së pari keni marinuar këmbët e pulës, vendosni temperaturë më të ulët dhe gatuajini më gjatë.

2; enë pjekjeje në raftin e telit Përdorni erëzat tuaja të preferuara. Vendoseni mishin në tavën e rostos. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni rosën nga ana tjetër.

SHQIP 15

Page 16

Gatimi Pesha Niveli i raftit / Aksesori

Patë, e plotë 4 - 5 kg

Copë mishi 1 kg

Peshk i plotë, në skarë

Fileta peshku -

Kek me qumështor -

Kek me mollë -

Tartë me mollë -

Ëmbëlsirë me mollë -

Kekë Brownie 2 kg prej brumi

Kekë në kupa me

çokollatë

Kek klasik -

Patate të pjekura 1 kg

Feta 1 kg

0.5 - 1 kgpër peshk

Perime të përziera në skarë

Kroketa, të ngrira 0.5 kg

Patate të holla, të

ngrira

Lazanjë me mish / zarzavate me peta të

thata makaronash

1 - 1.5 kg

0.75 kg

1 - 1.5 kg

2; tigan i thellë Përdorni erëzat tuaja të preferuara. Vendoseni mishin në tepsinë e thellë të pjekjes. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni patën nga ana tjetër.

2; raft me tel Përdorni erëzat tuaja të preferuara.

2; tepsi pjekjeje Mbusheni peshkun me gjalpë dhe përdorni erëzat dhe barishtet tuaja të preferuara.

3; tavë në raftin e telit

Përdorni erëzat tuaja të preferuara.

2; tavë 28 cm me formë në raftin me rrjetë

2; 100 - 150 ml; tavë për pjekje

2; formë byreku në raftin me rrjetë

2; 100 - 150 ml; 22 cm formë byreku

në raftin me tel

3; tigan i thellë

2; 100 - 150 ml; tepsi kekësh me kupa në

raftin me tel

2; tepsi buke në raftin me rrjetë

2; tavë për pjekje

Vendosini patatet e plota me lëkurë në tepsinë e pjekjes.

3; tepsi pjekjeje e veshur me letër furre Përdorni erëzat tuaja të preferuara. Pritini patatet në copa.

3; tepsi pjekjeje e veshur me letër furre Përdorni erëzat tuaja të preferuara. Pritini perimet në copa.

3; tepsi pjekjeje

2; tavë në raftin me rrjetë

16 SHQIP

Page 17

Gatimi Pesha Niveli i raftit / Aksesori

Patate gratin (patate

të pagatuara)

Picë e freskët, e hollë

Picë e freskët, e

trashë

Quiche -

Bagetë / çabatë / bukë e bardhë

Të gjitha drithërat / thekra / buka e errët

të gjitha drithërat në tepsinë e bukës

1 - 1.5 kg

0.8 kg

8. FUNKSIONET E ORËS

8.1 Funksionet e orës

Funksioni i orës Përdorimi

Kur përfundon kohëmatësi, bie sinjali akustik.

Kujtuesi i minutave

Kur përfundon kohëmatësi, bie sinjali dhe ndalon funksioni i nxehjes.

Koha e gatimit

Për të shtyrë fillimin dhe / ose përfundimin e gatimit.

Shtyrja e orarit

Maksimumi është 23 orë 59 minuta. Ky funksion nuk ndikon në funksionimin e

Kohëmatësi me rritje

furrës. Për të ndezur dhe fikur Kohëmatësi me rritje zgjidhni: Menyja, Cilësimet.

1 kg

1; tavë në raftin me rrjetë Pasi të ketë kaluar gjysma e kohës së gatimit, rrotullojeni tavën.

2; 100 ml; tavë për pjekje shturar me letër

furre

2; tavë për pjekje e veshur me letër pjekjeje

2; Tavë me formë në raftin me rrjetë

2; 150 ml; tepsi pjekjeje e veshur me letër furre Duhet më shumë kohë për bukë të bardhë.

2; 150 ml; tepsi pjekjeje e veshur me letër furre / taft teli

8.2 Si ta programoni: Funksionet e orës

Mënyra e vendosjes: Ora Ditore

Hapi 1 Hapi 2 Hapi 3

SHQIP 17

Page 18

Mënyra e vendosjes: Ora Ditore

Për të ndryshuar orën e ditës, hyni te menyja dhe

zgjidhni Cilësimet, ora e ditës.

Mënyra e vendosjes: Kujtuesi i minutave

Hapi 1

Ekrani tregon:

0:00

Shtypni: .

Kohëmatësi fillon menjëherë numërimin mbrapsht.

Si ta programoni: Koha e gatimit

Hapi 1 Hapi 2

Zgjidhni një funksion

nxehjeje dhe vendosni

temperaturën.

Shtypeni disa herë:

Kohëmatësi fillon menjëherë numërimin mbrapsht.

Si ta programoni: Shtyrja e orarit

Hapi 1 Hapi 2

Hapi 3 Hapi 4

Caktoni orën.

Hapi 2 Hapi 3

Caktoni Kujtuesi i minutave

Ekrani tregon:

0:00

Vendosni kohën e

Shtypni: .

Hapi 3 Hapi 4

gatimit.

Shtypni: .

Hapi 5 Hapi 6

Zgjidhni funksionin e nxehjes.

Shtypeni disa

18 SHQIP

Në ekran

shfaqet:

periudha e

ditës

NISJA

herë: .

Kohëmatësi fillon të numërojë mbrapsht në një kohë të caktuar fillimi.

Vendosni

kohën e

fillimit.

Shtypni: .

Ekrani

tregon:

--:--

NDALIMI

Vendosni

kohën e

mbarimit.

Shtypni:

Page 19

9. PËRDORIMI I AKSESORËVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

9.1 Futja e aksesorëve

Një dhëmbëzim i vogël në pjesën e sipërme rrit sigurinë. Dhëmbëzimet janë gjithashtu

Rafti me rrjetë: Shtyni raftin mes shufrave udhëzuese të mbajtëses së raftit dhe sigurohuni që këmbët të jenë me drejtim poshtë.

Tava e pjekjes / Tigan i thellë:

Shtyjeni tavën midis shufrave drejtuese të mbajtëses së raftit.

pajisje kundër animit. Buzët e ngritura përreth skarës parandalojnë rrëshqitjen nga rafti.

9.2 Sensori i ushqimit

Sensori i ushqimit - mat temperaturën brenda ushqimit.

Duhet të vendosen dy temperatura të ndryshme:

Temperatura e furrës.

Për rezultate sa më të mira në gatim:

Përbërësit duhet të jenë në

temperaturë dhome.

mos e përdorni për gatime të

lëngshme.

Temperatura e brendshme.

gjatë gatimit duhet të mbetet në enë.

SHQIP 19

Page 20

Si ta përdorni: Sensori i ushqimit

Hapi 1 Ndizni furrën.

Hapi 2 Vendosni një funksion nxehjeje dhe nëse është e nevojshme, temperaturën e furrës.

Hapi 3 Futni: Sensori i ushqimit.

Mish, pulë dhe peshk tavë

Futni majën e Sensori i ushqimit në qendër të mishit

ose peshkut, në pjesën më të trashë nëse është e

mundur. Sigurohuni që të paktën 3/4 e Sensori i

ushqimit të jetë brenda pjatës.

Futni majën e Sensori i ushqimit saktësisht në qendër të

tavës. Sensori i ushqimit duhet jetë i palëvizur në një vend

gjatë gatimit. Përdorni një përbërës të ngurtë për të arritur

këtë. Përdorni buzët e tavës së pjekjes për të mbajtur

dorezën prej silikoni të Sensori i ushqimit. Maja e Sensori

i ushqimit nuk duhet të prekë fundin e tavës së pjekjes.

Hapi 4 Futni Sensori i ushqimit në folenë në pjesën e përparme të furrës.

Hapi 5

Hapi 6

Hapi 7 Hiqeni Sensori i ushqimit nga priza dhe nxirreni gatesën nga furra.

Ekrani shfaq temperaturën e aktuale të: Sensori i ushqimit.

- shtypni për të vendosur temperaturën e brendshme të sensorit.

- shtypeni për ta konfirmuar. Kur ushqimi arrin temperaturën e vendosur, dëgjohet sinjali. Mund të zgjidhni të ndaloni ose të vazhdoni gatimin për t’u siguruar që ushqimi është gatuar mirë.

PARALAJMËRIM!

Ka rrezik djegieje Sensori i ushqimit pasi nxehet. Kini kujdes kur e shkëpusni nga priza dhe kur e hiqni nga ushqimi.

10. FUNKSIONET SHTESË

10.1 Kyçje

Ky funksion parandalon një ndryshim pa dashje të funksionit të pajisjes.

Ndizeni kur pajisja punon - gatimi i vendosur vazhdon, paneli i kontrollit është i kyçur. Ndizeni kur pajisja është e fikur - nuk mund të ndizet, paneli i kontrollit është i kyçur.

20 SHQIP

Page 21

Ky funksion parandalon një ndryshim pa dashje të funksionit të pajisjes.

- shtypeni e mbajeni për të aktivizuar funksionin. Tingëllon një sinjal.

3 x - pulson kur aktivizohet kyçja.

10.2 Fikja automatike

Për arsye sigurie pajisja fiket pas një farë kohe nëse një funksion i ngrohjes është në veprim dhe nuk ndryshoni asnjë cilësim.

(°C) (o)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

11. UDHËZIME DHE KËSHILLA

11.1 Rekomandimet e gatimit

- shtypeni e mbajeni për të ta

çaktivizuar.

(°C) (o)

250 - maksimumi 3

Fikja automatike nuk punon me funksionet: Të lehta, Sensori i ushqimit, Shtyrja e orarit.

10.3 Ventilatori i ftohjes

Kur pajisja është në punë, ventilatori i ftohjes ndizet automatikisht për t’i mbajtur sipërfaqet e pajisjes të ftohta. Nëse fikni pajisjen, ventilatori ftohës mund të vazhdojë të punojë derisa të ftohet pajisja.

Temperatura dhe kohët e gatimit në tabela janë vetëm udhëzuese. Ato varen nga receta, cilësia dhe sasia e përbërësve të përdorur. Pajisja juaj mund të pjekë apo të skuqë ndryshe nga pajisja që kishit më parë. Udhëzimet e mëposhtme tregojnë cilësimet e rekomanduara për temperaturën, kohën e gatimit dhe pozicionin e skarës për lloje të veçanta ushqimi. Nëse nuk gjeni përzgjedhjet për një recetë të veçantë, kërkoni për një të përafërt.

11.2 Pjekje vent. me lagështirë

Për rezultate optimale ndiqni sugjerimet e listuara në tabelën më poshtë.

(°C) (min)

Role të ëmbla, 16 copë

tavë për pjekje ose tavë e thellë

180 2 20 - 30

SHQIP 21

Page 22

(°C) (min)

Simite, 9 copë tavë për pjekje ose tavë e

Picë, e ngrirë, 0,35 kg rafti rrjetë 220 2 10 - 15

Role biskotash tavë për pjekje ose tavë e

Kekë Brownie tavë për pjekje ose tavë e

Sufle, 6 copë tasa qeramike në raftin e telit 200 3 25 - 30

Bazë pudingu pandispanje

Sandviç Viktoria tavë pjekjeje mbi raft me rrjetë 170 2 40 - 50

Peshk i zier, 0,3 kg tavë për pjekje ose tavë e

Peshk i plotë, 0,2 kg tavë për pjekje ose tavë e

Fileta peshku, 0,3 kg tavë pice mbi raft teli 180 3 25 - 30

Mish i zier, 0,25 kg tavë për pjekje ose tavë e

Shashlik, 0,5 kg tavë për pjekje ose tavë e

Biskota, 16 copë tavë për pjekje ose tavë e

Amareta, 24 copë tavë për pjekje ose tavë e

Kek me kupa, 12 copë

Pasta me kripë, 20 copë

Biskota me kore të shkrifët, 20 copë

Tarta të vogla, 8 copë tavë për pjekje ose tavë e

Perime, të ziera, 0,4kgtavë për pjekje ose tavë e

Omëletë vegjetariane tavë pice mbi raft teli 200 3 25 - 30

Perime mesdhetare, 0,7 kg

thellë

tavë baze pandispanje në raft teli

thellë

tavë për pjekje ose tavë e thellë

thellë

tavë për pjekje ose tavë e thellë

180 2 30 - 40

170 2 25 - 35

175 3 25 - 30

180 2 15 - 25

180 3 20 - 25

180 3 25 - 35

200 3 35 - 45

200 3 25 - 30

180 2 20 - 30

180 2 25 - 35

170 2 30 - 40

180 2 25 - 30

150 2 25 - 35

170 2 20 - 30

180 3 35 - 45

180 4 25 - 30

22 SHQIP

Page 23

11.3 Pjekje vent. me lagështirë - aksesorët e rekomanduar

Përdorni tava dhe enë të errëta dhe joreflektuese. Ato e thithin më mirë nxehtësinë se enët me ngjyrë të çelur dhe reflektuese.

Tavë pice

E errët, joreflektuese

28 cm diametër

Tavë gatimi

E errët, joreflektuese

26 cm diametër

11.4 Tabelat e gatimit për institutet e testimit

Informacion për institutet e testimit

Testet sipas IEC 60350-1.

Kekë të vegjël, 20 për tepsi

Ëmbëlsirë me mollë, 2 tava Ø20 cm

Pandispanj ë pa yndyrë, formë keku Ø 26 cm

Gatim tradicional

Ventilator i plotë

Gatim tradicional

Ventilator i plotë

Gatim tradicional

Tava e pjekjes

Rafti me rrjetë

3 170 20 - 35 -

3 150 - 160 20 - 35 -

2 dhe 4 150 - 160 20 - 35 -

2 180 70 - 90 -

2 160 70 - 90 -

2 170 40 - 50 Ngroheni furrën

Tasa qeramike

Qeramikë

8 cm diametër, 5

cm lartësi

( °C) (min)

Tavë për bazë

pandispanje

E errët, joreflektuese

28 cm diametër

paraprakisht për 10 min.

SHQIP 23

Page 24

Pandispanj ë pa yndyrë, formë keku Ø 26 cm

Amareta Ventilator i

Amareta Gatim

Bukë e thekur, 4 6 copë

Qofte prej mish lope, 6 copë, 0.6 kg

Ventilator i plotë

plotë

tradicional

Skara Rafti me

Rafti me rrjetë

Tava e pjekjes

rrjetë

rrjetë, tavë kullimi

( °C) (min)

2 160 40 - 50 Ngroheni furrën

paraprakisht për 10 min.

2 dhe 4 160 40 - 60 Ngroheni furrën

paraprakisht për 10 min.

3 140 - 150 20 - 40 -

2 dhe 4 140 - 150 25 - 45 -

3 140 - 150 25 - 45 -

4 maks. 1 - 5 Ngroheni furrën

paraprakisht për 10 min.

4 maks. 20 - 30 Vendosni raftin me

rrjetë në nivelin e katërt dhe tavën e kullimit në nivelin e tretë të furrës. Rrotullojeni ushqimin pasi të ketë kaluar gjysma e kohës së gatimit. Ngroheni furrën paraprakisht për 10 min.

12. KUJDESI DHE PASTRIMI

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

12.1 Shënime për pastrimin

Pastroni vetëm me një copë me mikrofibra pjesën ballore të pajisjes me ujë të ngrohtë dhe një detergjent të butë.

Përdorni një solucion pastrues për të pastruar sipërfaqet metalike.

Agjentët e

pastrimit

24 SHQIP

Pastroni njollat me një detergjent të butë.

Page 25

Pastrojeni hapësirën e brendshme pas çdo përdorimi. Grumbullimi i yndyrës ose mbetjeve të tjera mund të shkaktojë zjarr.

Në pajisje ose në panelet e dyerve prej xhami mund të kondensohet lagështi. Për të ulur kondensimin, lëreni pajisjen të punojë për 10 minuta para gatimit. Mos e ruani ushqimin në

Përdorimi i përditshëm

Aksesorët

pajisje për më shumë se 20 minuta. Thani brendësinë vetëm me një copë me mikrofibra pas çdo përdorimi.

Pastrojini të gjithë aksesorët pas çdo përdorimi dhe lërini të thahen. Përdorni vetëm një leckë me mikrofibra me ujë të ngrohtë dhe detergjent të butë. Mos i pastroni aksesorët në pjatalarëse.

Mos i pastroni aksesorët që nuk ngjisin duke përdorur pastrues gërryes ose objekte me majë të mprehtë.

12.2 Si ta pastroni: Zbalcim i brendshëm

Pastroni relievin e hapësirës së brendshme për të hequr mbetjet e çmërsit pas gatimit me avull.

Hapi 1 Hapi 2 Hapi 3

Hidhni: 250 ml uthull në relievin e hapësirës së brendshme. Përdorni maksimumi 6% uthull pa aditivë.

Për funksionin: SteamBake pastroni furrën për çdo 5 - 10 cikle gatimi.

Lëreni uthullën të tresë mbetjet e çmërsit në temperaturë ambienti për 30 minuta.

12.3 Mënyra e heqjes: Mbajtëset e rafteve

Hiqni mbajtëset e rafteve për të pastruar furrën.

Fshijeni pjesën e brendshme me një leckë të butë.

Hapi 1 Fikni furrën dhe prisni derisa të ftohet.

Hapi 2 Tërhiqni pjesën ballore të mbajtëses

nga pareti anësor.

SHQIP 25

Page 26

Hapi 3 Tërhiqni pjesën e pasme të mbajtëses

Hapi 4 Montojini mbajtëset e rafteve në

së rafteve jashtë murit anësor dhe hiqeni.

rendin e kundërt. Kunjat mbajtës në treguesit teleskopikë duhet të drejtohen përpara.

12.4 Si ta përdorni: Pastrimi pirolitik

Pastrojeni furrën me Pastrimi pirolitik.

PARALAJMËRIM!

Ekziston mundësia e djegies.

KUJDES!

Nëse ka pajisje të tjera të instaluara në të njëjtën ndarje, mos i përdorni njëkohësisht me këtë funksion. Kjo mund t'i shkaktojë dëmtim furrës.

Përpara Pastrimi pirolitik:

Fikni furrën dhe prisni derisa të

ftohet.

Hiqni të gjithë aksesorët. Pastroni dyshemenë e furrës dhe

xhamin e brendshëm të derës me ujë të ngrohtë, leckë të butë dhe detergjent të

butë.

Pastrimi pirolitik

Hapi 1

Opsioni Kohëzgjatja

C1 - Pastrimi i lehtë 1 h

C2 - Pastrim normal 1 h 30 min

C3 - Pastrim i plotë 2 h 30 min

Hapi 2

Hapi 3

Hapi 4 Pas pastrimit, rrotullojeni çelësin e funksioneve të nxehjes në pozicionin e

- shtypni për të zgjedhur programin e pastrimit.

- shtypeni për të filluar pastrimin.

çaktivizimit.

Hyni në menu: Pastrimi .

Kur nis pastrimi, dera e furrës kyçet dhe llamba fiket. Derisa të shkyçet dera ekrani tregon: .

Kur përfundon pastrimi:

Fikni furrën dhe prisni derisa të

ftohet.

Fshijeni pjesën e brendshme me një

leckë të butë.

Hiqni mbetjet nga fundi i pjesës së

26 SHQIP

brendshme.

Page 27

12.5 Kujtuesi i pastrimit

Furra ju kujton se kur duhet ta pastroni me pastrim pirolitik.

pulson në ekran për 5 sekonda pas çdo seance

gatimi.

Për të fikur kujteuesin, hyni te Menyja dhe zgjidhni

Cilësimet, Kujtuesi i pastrimit.

12.6 Mënyra e heqjes dhe e instalimit: Dera

Dera e furrës ka tri panele xhami. Mund t’i hiqni derën e furrës dhe panelet e brendshme prej xhami për t’i pastruar. Lexoni të gjithë udhëzimin "Heqja dhe instalimi i derës" përpara se të hiqni panelet prej xhami.

KUJDES!

Mos e përdorni furrën pa panelet prej xhami.

Hapi 1 Hapeni derën plotësisht dhe mbani të dyja

Hapi 2 Ngrini dhe tërhiqni shulat derisa të klikojnë.

Hapi 3 Mbylleni derën e furrës në pozicionin e parë

Hapi 4 Vëreni derën mbi një pëlhurë të butë mbi një

menteshat.

të hapjes. Më pas ngrini dhe tërhiqeni per ta hequr derën nga vendi.

sipërfaqe të qëndrueshme.

SHQIP 27

Page 28

Hapi 5 Mbani shtrënguar në të dy anët kornizën (B)

A B

Hapi 6 Tërhiqeni kornizën e derës drejt vetes për ta

e sipërme të derës dhe shtyjeni nga brenda për ta çliruar nga kllapa.

hequr.

Hapi 7 Mbajini panelet prej xhami të derës nga

Hapi 8 Pastrojini panelet prej xhami me ujë dhe sapun. Thajini me kujdes panelet prej xhami. Mos i

Hapi 9 Pas pastrimit, montoni panelet prej xhami dhe derën e furrës.

Nëse dera është montuar saktë, do të dëgjoni një klikim kur mbyllni shulat.

Sigurohuni që t’i rivendosni panelet prej xhami (A dhe B) në rendin e duhur. Kontrolloni për simbolin/ printimin në secilën anë të panelit të xhamit, secili prej paneleve të xhamit duket ndryshe për ta bërë çmontimin dhe montimin më të lehtë. Kur instalohet saktë korniza e derës kërcet. Sigurohuni që ta montoni saktë në vend panelin e mesëm prej xhami.

pjesa e sipërme dhe nxirrini jashtë me kujdes një nga një. Filloni nga paneli i sipërm. Sigurohuni që xhami të rrëshqasë jashtë mbështetëseve krejtësisht.

pastroni panelet prej xhami në pjatalarëse.

28 SHQIP

Page 29

12.7 Mënyra e ndërrimit: Llamba

Llambën halogjene kapeni gjithmonë me një pecetë për të evituar djegien e mbetjeve të

PARALAJMËRIM!

yndyrshme mbi llambë.

Rrezik goditjeje elektrike. Llamba mund të jetë e nxehtë.

Përpara se të zëvendësoni llambën e furrës:

Hapi 1 Hapi 2 Hapi 3

Fikni furrën. Prisni derisa furra të

jetë ftohur.

Shkëputeni furrën nga priza e

korrentit.

Vendosni një pëlhurë në fund të

Llamba e pasme

Hapi 1 Rrotullojeni kapakun e llambës për ta hequr.

Hapi 2 Pastroni kapakun prej xhami.

Hapi 3 Ndërroni llambën me një llambë të përshtatshme që i reziston nxehtësisë 300 °C.

Hapi 4 Instaloni kapakun prej xhami.

13. ZGJIDHJA E PROBLEMEVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

zgavrës.

13.1 Çfarë duhet bërë nëse...

Në çdo rast që nuk përfshihet në këtë tabelë, ju lutemi kontaktoni me një qendër të autorizuar shërbimi.

Pajisja nuk ndizet ose nuk nxehet

Problemi Kontrolloni nëse...

Nuk mund ta aktivizoni apo vini në punë pajisjen. Pajisja është e lidhur saktë me rrjetin elektrik.

Pajisja nuk nxehet. Fikja automatike është e çaktivizuar.

Pajisja nuk nxehet. Dera e pajisjes është e mbyllur.

Pajisja nuk nxehet. Është djegur siguresa.

Pajisja nuk nxehet. Bllokimi është jo aktiv.

Komponentët

Problemi Kontrolloni nëse...

Llamba është e fikur. Pjekje vent. me lagështirë - është ndezur.

SHQIP 29

Page 30

Komponentët

Llamba nuk punon. Llamba është djegur.

Funksioni Sensori i ushqimit nuk vihet në punë. Spina e Sensori i ushqimit është e futur plotësisht në

prizë.

Kodet e defekteve

Ekrani shfaq… Kontrolloni nëse...

Err C2 E keni hequr Sensori i ushqimit spinën nga priza.

Err C3 Dera e pajisjes është e mbyllur ose kyçi i derës nuk

Err F102 Dera e pajisjes është e mbyllur.

Err F102 Kyçi i derës nuk është i prishur.

00:00 Pati një ndërprerje të energjisë. Caktimi i periudhës së

Nëse ekrani shfaq një kod gabimi i cili nuk është në këtë tabelë, fikni dhe ndizni siguresën e shtëpisë për të rinisur pajisjen. Nëse kodi i defektit shfaqet, kontaktoni me qendrën e autorizuar të shërbimit.

është i prishur.

ditës.

Pastrimi

Problemi Kontrolloni nëse...

Rrjedh ujë nga relievi i hapësirës së brendshme. Ka shumë ujë në relievin e hapësirës së brendshme.

13.2 Të dhënat e shërbimit

Nëse nuk e gjeni dot vetë një zgjidhje, kontaktoni me shitësin tuaj ose me një qendër shërbimi të autorizuar.

Të dhënat e nevojshme për qendrën e shërbimit ndodhen në pllakën e specifikimeve. Pllaka e specifikimeve është në kornizën e përparme të brendësisë së pajisjes. Mos e hiqni pllakën e specifikimeve nga pjesa e brendshme e pajisjes.

Ju rekomandojmë t'i shkruani të dhënat këtu:

Modeli (MOD.) .........................................

Numri i produktit (PNC) .........................................

Numri i serisë (S.N.) .........................................

14. EFIKASITETI ENERGJETIK

14.1 Informacion i produktit dhe Fleta e Informacionit të produktit

Emri i furnizuesit Electrolux

30 SHQIP

Page 31

Identifikimi i modelit

Indeksi i Efiçiencës së Energjisë 81.2

Klasi i efikasitetit energjetik A+

Konsumi i energjisë me ngarkesë standarde, regjimi tradicional 0.93 kWh/cikël

Konsumi i energjisë me ngarkesë standarde, regjimi me ventilim të detyruar

Numri i zgavrave 1

Burimi i nxehtësisë Elektriciteti

Volumi 72 l

Lloji i furrës Furrë e integruar

Sasi

IEC/EN 60350-1 - Pajisje shtëpiake gatimi me energji elektrike - Pjesa 1: Gama, furrat, furrat me avull dhe skarat

- Metodat për matjen e performancës.

EOD4P57H 949499868 KODDP77H 949499871

0.69 kWh/cikël

EOD4P57H 32.1 kg

KODDP77H 32.5 kg

14.2 Kursimi i energjisë

Pajisja ka disa karakteristika që ju ndihmojnë të kurseni energji gjatë gatimit të përditshëm.

Sigurohuni që dera e pajisjes të jetë e mbyllur mirë kur pajisja është në punë. Mos e hapni derën e pajisjes shumë shpesh gjatë gatimit. Mbajeni guarnicionin e derës të pastër dhe sigurohuni që të jetë i fiksuar mirë në vend.

Përdorni enë metalike për të përmirësuar kursimin e energjisë.

Kur është e mundur, mos e ngrohni pajisjen përpara gatimit.

Mbajini periudhat e pushimit mes gatimeve sa më të shkurtra që të jetë e mundur kur përgatisni pak gatime njëkohësisht.

Gatimi me ventilator

Kur është e mundur, përdorni funksionet e gatimit me ventilator për të kursyer energji.

Nxehtësia e mbetur

Ventilatori dhe llamba vazhdojnë të funksionojnë. Kur fikni pajisjen, ekrani tregon nxehtësinë e mbetur. Mund ta përdorni këtë nxehtësi për të mbajtur ushqimin e ngrohtë.

Kur gatimi zgjat më shumë se 30 minuta, reduktoni temperaturën e pajisjes minimalisht 3 - 10 minuta përpara përfundimit të gatimit. Nxehtësia e mbetur brenda pajisjes do të vazhdojë të gatuajë.

Përdoreni nxehtësinë e mbetur për të ngrohur gatimet e tjera.

Për ta mbajtur ushqimin të ngrohtë

Zgjidhni cilësimin më të ulët të mundshëm të temperaturës për të përdorur nxehtësinë e mbetur dhe për ta mbajtur ushqimin të ngrohtë. Në ekran shfaqet treguesi ose temperatura e nxehtësisë së mbetur.

Gatimi me llambë të fikur

Fikeni llambën gjatë gatimit. Ndizeni vetëm kur t'ju nevojitet.

Pjekje vent. me lagështirë

Funksion i projektuar për të kursyer energjinë gjatë gatimit.

Kur përdorni këtë funksion llamba fiket automatikisht pas 30 sekondash. Mund ta ndizni llambën sërish, por ky veprim do të reduktojë kursimin e pritshëm të energjisë.

SHQIP 31

Page 32

15. STRUKTURA E MENYSË

15.1 Menyja

Hapi 1 Hapi 2 Hapi 3 Hapi 4 Hapi 5

Zgjidhni opsionin nga

- zgjidhni për të

hyrë në Menyja.

Rrotullojeni çelësin e funksioneve të nxehjes në pozicionin e çaktivizimit për të dalë nga Menyja.

struktura Menyja dhe

shtypni .

Zgjidhni cilësimin.

- shtypni për të

konfirmuar cilësimin.

Rregulloni vlerën dhe

shtypni .

Struktura Menyja

Gatim i asistuar

Pastrimi

Cilësimet

01 Ora Ditore Ndrysho 02 Drita e ekranit 1 - 5

03 Tingujt e butonave 1 - Bip

2 - Klik 3 - Tingulli joaktiv

05 Sensori i ushqimit Veprimi 1 - Alarm dhe

ndalo 2 - Alarm

07 Të lehta Aktiv / Joaktiv 08 Nxehje e shpejtë Aktiv / Joaktiv

09 Kujtuesi i pastrimit Aktiv / Joaktiv 10 Modaliteti demo Kodi i aktivizimit:

11 Versioni i softuerit Kontrolli 12 Rivendos të gjitha

04 Volumi i ziles 1 - 4

06 Kohëmatësi me rritje Aktiv / Joaktiv

2468

Po / Jo

cilësimet

16. ÇËSHTJE QË LIDHEN ME AMBIENTIN

Ricikloni materialet me simbolin . Vendoseni ambalazhin te kontejnerët e riciklimit nëse ka. Ndihmoni në mbrojtjen e mjedisit dhe shëndetit të njerëzve dhe në riciklimin e mbetjeve të pajisjeve elektrike dhe

32 SHQIP

elektronike. Mos hidhni pajisjet e shënuara me simbolin e mbeturinave shtëpiake.

Ktheni produktin në pikën lokale të riciklimit ose kontaktoni me zyrën komunale.

Page 33

Dobro došli u Electrolux! Hvala vam što ste odabrali naš uređaj.

Nastojimo biti održivi te smanjujemo uporabu papira te su svi korisnički priručnici dostupni na internetu. Pristupite svom potpunom korisničkom priručniku na

electrolux.com/manuals

Savjete o korištenju, rješavanju problema, brošure i informacije o servisu i popravcima dostupni su na electrolux.com/support

Za više recepata, savjeta i rješavanje problema preuzmite aplikaciju My Electrolux Kitchen.

Zadržava se pravo na izmjene.

SADRŽAJ

1. INFORMACIJE O SIGURNOSTI...................................................................33

2. SIGURNOSNE UPUTE................................................................................. 35

3. POSTAVLJANJE...........................................................................................38

4. OPIS PROIZVODA........................................................................................40

5. UPRAVLJAČKA PLOČA............................................................................... 40

6. PRIJE PRVE UPORABE...............................................................................41

7. SVAKODNEVNA UPORABA........................................................................ 42

8. FUNKCIJE SATA.......................................................................................... 47

9. KORIŠTENJE PRIBORA...............................................................................49

10. DODATNE FUNKCIJE................................................................................ 51

11. SAVJETI......................................................................................................52

12. ČIŠĆENJE I ODRŽAVANJE....................................................................... 55

13. RJEŠAVANJE PROBLEMA........................................................................ 60

14. ENERGETSKA UČINKOVITOST................................................................61

15. STRUKTURA IZBORNIKA.......................................................................... 62

16. BRIGA ZA OKOLIŠ..................................................................................... 63

1. INFORMACIJE O SIGURNOSTI

Prije postavljanja i korištenja uređaja, pažljivo pročitajte isporučene upute. Proizvođač nije odgovoran za bilo kakvu ozljedu ili oštećenje koji su rezultat neispravnog postavljanja ili korištenja. Upute uvijek držite na sigurnom i pristupačnom mjestu za buduću upotrebu.

1.1 Sigurnost djece i ranjivih osoba

• Ovaj uređaj mogu koristiti djeca u dobi od 8 godina i starija te osobe smanjenih tjelesnih, osjetilnih ili mentalnih

HRVATSKI 33

Page 34

mogućnosti ili osobe koje ne raspolažu iskustvom ili znanjem ako su pod nadzorom osobe odgovorne za njihovu sigurnost i rade po uputama koje se odnose na sigurno korištenje uređaja te razumiju uključene opasnosti. Djeca mlađa od 8 godina i osobe s vrlo teškim i složenim invaliditetom moraju se držati podalje od uređaja, osim ako su pod stalnim nadzorom.

• Djeca bi trebala biti pod nadzorom kako bi se osiguralo da se ne igraju s uređajem.

• Ambalažu držite podalje od djece i zbrinite je na odgovarajući način.

• UPOZORENJE: Uređaj i njegovi dostupni dijelovi zagrijavaju se tijekom uporabe. Djecu i kućne ljubimce držite podalje od uređaja tijekom uporabe i tijekom hlađenja.

• Ako uređaj ima funkciju roditeljske zaštite, mora se aktivirati.

• Bez nadzora djeca ne smiju obavljati čišćenje uređaja i korisničko održavanje.

1.2 Opća sigurnost

• Ovaj uređaj namijenjen je isključivo za kuhanje.

• Ovaj je uređaj namijenjen za pojedinačnu uporabu u domaćinstvu u zatvorenom prostoru.

• Ovaj uređaj može se koristiti u uredima, hotelskim sobama, sobama za goste s doručkom, seoskim kućama za goste i drugim sličnim smještajem u kojima takva uporaba ne prelazi (prosječnu) razinu uporabe u domaćinstvu.

• Samo kvalificirana osoba može postaviti ovaj uređaj i zamijeniti kabel.

• Ne upotrebljavajte uređaj prije postavljanja u ugradbeni ormarić.

• Isključite uređaj iz izvora napajanja prije obavljanja bilo kakvog održavanja.

34 HRVATSKI

Page 35

• Ako je kabel napajanja oštećen, mora ga zamijeniti proizvođač, ovlašteni servisni centar ili kvalificirane osobe kako bi se izbjegao strujni udar.

• UPOZORENJE: Prije zamjene žarulje pobrinite se da je uređaj isključen kako biste izbjegli električni udar.

• UPOZORENJE: Uređaj i njegovi dostupni dijelovi zagrijavaju se tijekom uporabe. Pripazite i nemojte dirati grijače ili površinu unutrašnjosti uređaja.

• Uvijek koristite rukavice za pećnicu kako biste uklonili ili umetnuli pribor ili posuđe.

• Da biste uklonili nosače polica, najprije povucite prednji dio nosača police, a zatim stražnji kraj dalje od bočnih stijenki. Nosače polica vratite na mjesto obrnutim redoslijedom.

• Za čišćenje uređaja ne koristite uređaj za parno čišćenje.

• Ne koristite agresivna abrazivna sredstva za čišćenje ili oštre metalne strugače za čišćenje staklenih vrata jer mogu oštetiti površinu, a to može dovesti do loma stakla.

• Prije pirolitičkog čišćenja izvadite sav pribor iz pećnice i uklonite sve naslage/prolivene naslage iz unutrašnjosti uređaja.

2. SIGURNOSNE UPUTE

2.1 Instalacija

UPOZORENJE!

Samo kvalificirana osoba smije postaviti ovaj uređaj.

• Odstranite svu ambalažu.

• Ne postavljajte i ne koristite oštećeni uređaj.

• Slijedite upute za postavljanje isporučene s uređajem.

• Prilikom pomicanja uređaja uvijek budite pažljivi jer je uređaj težak. Uvijek nosite zaštitne rukavice i zatvorenu obuću.

• Uređaj ne povlačite za ručku.

• Ugradite uređaj na sigurno i prikladno mjesto koje udovoljava zahtjevima instalacije.

• Održavajte minimalnu udaljenost od drugih uređaja i kuhinjskih elemenata.

• Prije montaže uređaja provjerite otvaraju li se vrata uređaja bez ograničenja.

• Uređaj je opremljen električnim sustavom za hlađenje. Mora se priključiti na napajanje.

Minimalna visina ormarića (minimalna visina ormarića ispod radne ploče)

Širina ormarića 560 mm

Dubina ormarića 550 (550) mm

Visina prednje strane ure‐ đaja

Visina stražnje strane ure‐ đaja

Širina prednje strane ure‐ đaja

590 (600) mm

594 mm

576 mm

595 mm

HRVATSKI 35

Page 36

Širina stražnje strane ure‐ đaja

Dubina uređaja 569 mm

Ugradna dubina uređaja 548 mm

Dubina s otvorenim vratima 1022 mm

Minimalna veličina ventila‐ cijskog otvora. Otvor smje‐ šten na donjoj stražnjoj strani

Dužina priključnog kabela. Kabel je smješten u des‐ nom kutu stražnje strane

Vijci za montažu 4x25 mm

559 mm

560x20 mm

1500 mm

2.2 Električni priključak

UPOZORENJE!

Opasnost od požara i strujnog udara.

• Svako povezivanje s električnom mrežom treba izvršiti kvalificirani električar.

• Uređaj mora biti uzemljen.

• Provjerite jesu li parametri na natpisnoj pločici kompatibilni s električnim vrijednostima mrežnog napajanja.

• Uvijek koristite pravilno montiranu utičnicu sa zaštitom od strujnog udara.

• Ne koristite adaptere s više utičnica i produžne kabele.

• Pazite da ne oštetite utikač i kabel napajanja. Ako je potrebno zamijeniti električni kabel, to mora izvršiti ovlašteni servisni centar.

• Ne dopustite da kabel napajanja dodiruje ili dođe blizu vrata uređaja ili niši ispod uređaja, posebice kada radi ili su vrata vruća.

• Zaštita od strujnog udara dijelova pod naponom i izoliranih dijelova mora biti pričvršćena na takav način da se ne može ukloniti bez alata.

• Utikač kabela napajanja uključite u utičnicu tek po završetku postavljanja. Provjerite postoji li nakon montaže pristup utikaču.

• Ako je utičnica labava, nemojte priključivati utikač.

• Ne povlačite kabel napajanja kako biste izvukli utikač iz utičnice. Uvijek uhvatite i povucite utikač.

• Koristite samo odgovarajuće izolacijske uređaje: automatske sklopke, osigurače (osigurače na uvrtanje izvaditi iz ležišta), sklopke i releje zemnog spoja.

• Električna instalacija mora imati izolacijski uređaj koji vam omogućuje isključivanje uređaja iz električne mreže na svim polovima. Izolacijski uređaj mora imati kontakte s otvorom minimalne širine 3 mm.

• Vrata uređaja do kraja zatvorite prije priključivanja utikača u utičnicu napajanja.

• Ovaj uređaj se isporučuje s glavnim utikačem i glavnim kabelom.

Vrste kabela primjenjivih za ugradnju ili za‐

mjenu u Europi:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Za presjek kabela pogledajte ukupnu snagu na nazivnoj ploči. Možete pogledati i tablicu:

Ukupna snaga (W) Presjek kabela (mm²)

maksimum 1380 3x0.75

maksimum 2300 3x1

maksimum 3680 3x1.5

Kabel uzemljenja (zeleni/žuti kabel) mora biti 2 cm dulji od plavih faznih i smeđih neutralnih kabela.

2.3 Primjena

UPOZORENJE!

Opasnost od ozljede, opeklina, strujnog udara ili eksplozije.

• Ne mijenjajte specifikacije ovog uređaja.

• Pazite da se ventilacijski otvori nisu blokirani.

• Ne ostavljajte uređaj bez nadzora tijekom rada.

• Isključite uređaj nakon svake uporabe.

• Budite oprezni prilikom otvaranja vrata dok uređaj radi. Može se osloboditi vrući zrak.

• Ne rukujte uređajem mokrim rukama ili ako ima kontakt s vodom.

• Ne pritiskajte otvorena vrata.

• Ne koristite uređaj kao radnu površinu ili kao površinu za odlaganje.

36 HRVATSKI

Page 37

• Pažljivo otvorite vrata uređaja. Korištenje sastojaka s alkoholom može uzrokovati mješavinu alkohola i zraka.

• Kad otvarate vrata, ne dopustite da iskre ili otvoreni plamen dođu u kontakt s uređajem.

• Ne stavljajte zapaljive proizvode ili mokre predmete sa zapaljivim proizvodima u uređaj, blizu uređaja ili na uređaj.

UPOZORENJE!

Postoji opasnost od oštećenja uređaja.

• Da biste spriječili oštećenje ili promjenu boje emajla:

– ne stavljajte posuđe ili druge predmete

izravno na dno uređaja.

– ne stavljajte aluminijsku foliju izravno

na dno unutrašnjosti uređaja.

– ne stavljajte vodu izravno u vrući

uređaj.

– ne držite vlažno posuđe i hranu u

uređaju nakon završetka kuhanja.

– budite oprezni prilikom uklanjanja ili

instaliranja dodatne opreme.

• Gubitak boje emajla ili nehrđajućeg čelika nema utjecaj na performanse uređaja.

• Koristite duboku pliticu za vlažne kolače. Voćni sokovi uzrokuju mrlje koje mogu biti trajne.

• Uvijek kuhajte sa zatvorenim vratima uređaja.

• Ako je uređaj postavljen iza neke ploče (npr. vrata) osigurajte da vrata nikad nisu zatvorena dok uređaj radi. Toplina i vlaga mogu se nakupiti iza takve ploče i uzrokovati naknadna oštećenja uređaja, kućišta ili poda. Ne zatvarajte ploču dok se uređaj potpuno ne ohladi nakon uporabe.

2.4 Održavanje i čišćenje

UPOZORENJE!

Postoji opasnost od ozljede, vatre ili oštećenja uređaja.

• Prije održavanja uređaj isključite a utikač izvucite iz utičnice mrežnog napajanja.

• Provjerite je li uređaj hladan. Postoji opasnost od puknuća staklenih ploča.

• Staklene ploče vrata odmah zamijenite kada su oštećene. Obratite se ovlaštenom servisnom centru.

• Pazite pri uklanjanju vrata s uređaja. Vrata su teška!

• Uređaj redovito očistite kako biste spriječili propadanje materijala površine.

• Uređaj očistite vlažnom mekom krpom. Koristite samo neutralne deterdžente. Nikada ne koristite abrazivna sredstva, abrazivne spužvice za ribanje, otapala ili metalne predmete.

• Ako koristite raspršivač za čišćenje pećnice, slijedite sigurnosne upute na ambalaži.

2.5 Pirolitičko čišćenje

UPOZORENJE!

Opasnost od ozljeda/ požara/ kemijskog isparavanja (dim) u pirolitičkom načinu rada.

• Prije provođenja pirolitičkog čišćenja i početnog prethodnog zagrijavanja iz pećnice uklonite:

– ostatake hrane, prolivena / nataložena

ulja ili masti.

– sve uklonjive predmete (uključujući

police, bočne vodilice itd., isporučene s uređajem), posebno sve neprianjajuće posude, tave, plitice, pribor itd.

• Pročitajte pažljivo sve upute za pirolitičko čišćenje.

• Držite djecu podalje od uređaja dok djeluje pirolitičko čišćenje. Uređaj postaje jako vruć i vrući zrak se ispušta iz prednjih ventilacijskih otvora.

• Pirolitičko čišćenje je operacija na visokoj temperaturi koja može osloboditi isparenja od ostataka kuhanja i materijala, te se potrošačima preporučuje:

– dobro prozračite tijekom i nakon

svakog pirolitičkog čišćenja.

– dobro prozračite tijekom i nakon

početnog predzagrijavanja.

• Ne prolijevajte i ne koristite vodu za vrata pećnice tijekom i nakon pirolitičkog čišćenja kako ne biste oštetili staklene ploče.

• Isparenja koja se ispuštaju iz svih pirolitičkih pećnica / ostataka kuhanja, kako je opisano, nisu štetna za ljude, uključujući djecu ili osobe sa zdravstvenim stanjima.

HRVATSKI 37

Page 38

• Držati podalje od uređaja kućne ljubimice

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

tijekom i nakon pirolitičkog čišćenja i početnog prethodnog zagrijavanja. Mali kućni ljubimci (osobito ptice i gmazovi) mogu biti vrlo osjetljivi na promjene temperature i ispuštene pare.

• Neprianjajuće površine na posudama, tavama, pekačima, posuđu itd. mogu se oštetiti na visokim temperaturama pirolitičkog čišćenja svih pirolitičkih pećnica, a mogu biti i izvor štetnih isparenja niske razine.

2.6 Unutarnje osvjetljenje

UPOZORENJE!

Opasnost od električnog udara.

• Što se tiče žarulje(a) unutar ovog proizvoda i rezervnih žarulja koje se prodaju zasebno: Ove žarulje namijenjene su da izdrže ekstremne fizičke uvjete u kućanskim uređajima, poput temperature, vibracija, vlage ili namijenjene su signalizaciji informacija o radnom stanju uređaja. Nisu namijenjene za druge primjene i nisu pogodne za osvjetljenje u kućanstvu.

3. POSTAVLJANJE

• Ovaj proizvod sadržava izvor svjetlosti klase energetske učinkovitosti G.

• Koristite samo žarulje s istim specifikacijama.

2.7 Servis

• Za popravak uređaja obratite se ovlaštenom servisnom centru.

• Koristite samo originalne rezervne dijelove.

2.8 Zbrinjavanje

UPOZORENJE!

Opasnost od ozljede ili gušenja.

• Obratite se općinskim vlastima za informacije o načinu zbrinjavanja uređaja.

• Iskopčajte uređaj iz napajanja.

• Odrežite kabel napajanja blizu uređaja i odložite ga.

• Uklonite bravu na vratima kako biste spriječili zatvaranje maloljetne ili kućnih ljubimaca u uređaju.

UPOZORENJE!

Pogledajte poglavlja sa sigurnosnim uputama.

38 HRVATSKI

3.1 Ugrađivanje u ugradbene

ormariće

Page 39

594

589

114

21548

595

+-1

min. 550

600

min. 560

520

198

523

(*mm)

min. 550

595

+-1

590

min. 560

594

589

114

21548

520

198

523

(*mm)

3.2 Pričvršćivanje pećnice za kuhinjski ormarić

HRVATSKI 39

Page 40

4. OPIS PROIZVODA

31 42

5 6

4.1 Opći pregled

Upravljačka ploča

Regulator funkcija pećnice

Zaslon

Regulator

Toplinski element

Utičnica za senzor za hranu

Žarulja

Ventilator

Udubljenje u unutrašnjosti

Nosač polica, uklonjiv

Položaji polica

4.2 Dodatna oprema

• Mreža za pečenje Za posuđe, kalupe za torte, pečenje.

• Pekač za pecivo Za torte i biskvite.

• Duboka plitica za roštilj/prženje Za pečenje ili kao plitica za skupljanje masnoće.

5. UPRAVLJAČKA PLOČA

5.1 Uvlačive tipke

Za početak korištenja uređaja pritisnite tipku. Tipka se izvlači.

5.2 Pregled upravljačke ploče

Tajmer

Odaberite funkciju pećnice za uključivanje uređaja.

Brzo zagri‐

javanje

Osvijetlje‐

nje unu‐

trašnjosti

Senzor za

hranu

• Senzor za hranu Za mjerenje koliko je hrana kuhana.

• Teleskopske vodilice Pomoću teleskopskih vodilica možete lakše staviti i ukloniti police.

Potvrdite po‐

stavku

Pritisnite Okrenite regulator

40 HRVATSKI

Page 41

Okrenite regulator funkcija pećnice u isključeni položaj kako biste isključili uređaj.

5.3 Zaslon

Zaslon s ključnim funkcijama.

Indikatori zaslona

Osnovni pokazatelji

Blokiranje

Zvučni alarm

Traka napretka - za temperaturu ili vrijeme. Crtica

je potpuno crvena kada uređaj dosegne postavlje‐

nu temperaturu.

Pokazatelj kuhanja na pari

Senzor za hranu indikator

Pomoć pri kuhanju

Vrijeme završetka

6. PRIJE PRVE UPORABE

UPOZORENJE!

Pogledajte poglavlja sa sigurnosnim uputama.

6.1 Početno čišćenje

Prije prve uporabe obavite čišćenje praznog uređaja i podesite vrijeme:

Čišćenje

Indikatori tajmera

Vrijeme odgode

Postavke

Brzo zagrijavanje

Tajmer prema gore

00:00

Postavite vrijeme. Pritisnite .

HRVATSKI 41

Page 42

6.2 Početno predgrijavanje

Prije prve uporabe prethodno zagrijte praznu pećnicu.

1. korak Uklonite sav pribor i sve uklonjive nosače polica iz pećnice.

2. korak

3. korak

Tijekom predgrijavanja pećnica može stvarati neugodan miris i dim. Pobrinite se da se soba prozračuje.

Postavite maksimalnu temperaturu za funkciju: . Pustite pećnicu da radi 1 h.

Postavite maksimalnu temperaturu za funkciju: . Pustite pećnicu da radi 15 min.

7. SVAKODNEVNA UPORABA

UPOZORENJE!

Pogledajte poglavlja sa sigurnosnim uputama.

7.1 Kako podesiti: Funkcije pećnice

1. korak Okrenite regulator funkcija pećnice za odabir funkcije pećnice.

2. korak Okrenite kontrolni regulator kako biste postavili temperaturu.

- pritisnite i držite za uključivanje funkcije: Brzo zagrijavanje. Dostupno za neke funkcije pećnice.

Kuhanje na pari

Provjerite je li pećnica hladna.

1. korak 2. korak 3. korak 4. korak

Prethodno zagrijte

praznu pećnicu 10 min

kako bi se stvorila vla‐

Stavite hranu u pećni‐

Udubinu u unutrašnjosti pećnice napunite vo‐

dom iz slavine.

Maksimalni kapacitet udubine u unutrašnjosti iznosi 250 ml. Tijekom kuhanja ili dok je pećnica još vruća ne

nadopunjavajte udubinu u unutrašnjosti.

Odaberite parnu funkciju pećnice.

Postavite tempe‐

raturu.

42 HRVATSKI

ga.

cu.

Page 43

1. korak 2. korak 3. korak

Okrenite okretni gumb za funkcije

pećnice u položaj isključeno za is‐

ključivanje pećnice.

7.2 Funkcije pećnice

Funkcija pećnice Aplikacija

Za pečenje na do tri razine polica istovremeno i za sušenje hrane. Postavite tempera‐ turu 20 - 40 °C niže nego za funkciju Tradicionalno pečenje.

Vrući zrak

Za pečenje i prženje hrane na jednoj razini police.

Tradicionalno pečenje

Za dodavanje vlažnosti tijekom kuhanja. Da biste dobili pravu boju i hrskavu koricu ti‐ jekom pečenja. Za više sočnosti tijekom podgrijavanja. Za konzerviranje voća i povr‐

SteamBake

Funkcija za pizzu

Donji grijač

Zamrznuta hrana

Vlažno pečenje

ća.

Za pečenje pizze. Za intenzivno tamnjenje i hrskavo dno.

Za pečenje kolača s hrskavim dnom i konzerviranje hrane.

Za pripremu hrskavih gotovih jela (npr. pomfrita, kroketa od krumpira ili proljetnih rola‐ da).

Ova funkcija napravljena je za uštedu energije tijekom kuhanja. Kad koristite ovu funkciju, temperatura u unutrašnjosti može se razlikovati od postavljene temperature. Koristi se preostala toplina. Snaga zagrijavanja može se smanjiti. Za više informacija pogledajte poglavlje "Svakodnevna uporaba", napomene o: Vlažno pečenje.

Za roštiljanje tankih komada hrane i pripremu tostiranog kruha.

Kad kuhanje na pari završi:

Pažljivo otvorite vrata. Ispuštena vlaga

može izazvati opekline.

Provjerite je li pećnica hladna. Iz

udubine u unutrašnjosti uklonite

preostalu vodu.

Roštilj

Turbo roštilj

Izbornik

Za pečenje velikih komada mesa ili peradi s kostima na jednom položaju police. Za pripremu zapečenih jela i tamnjenje.

Za ulazak u izbornik: Pomoć pri kuhanju, Čišćenje, Postavke.

HRVATSKI 43

Page 44

7.3 Napomene o: Vlažno pečenje

Ova funkcija korištena je za usklađivanje s razredom energetske učinkovitosti i zahtjevima ekološkog dizajna (u skladu s EU 65/2014 i EU 66/2014). Testovi prema:

IEC/EN 60350-1

Kad koristite ovu funkciju, svjetlo se automatski isključuje nakon 30 sek.

Upute za kuhanje potražite u poglavlju "Savjeti i preporuke", Vlažno pečenje. Opće preporuke za uštedu energije potražite u poglavlju "Energetska učinkovitost", Ušteda

energije. Vrata pećnice moraju biti zatvorena tijekom pečenja tako da se funkcija ne ometa i da pećnica radi s najvišom mogućom energetskom učinkovitošću.

7.4 Kako postaviti: Pomoć pri kuhanju

Svako jelo u ovom podizborniku ima preporučenu funkciju pećnice i temperaturu. Upotrijebite funkciju za brzo pripremanje jela sa zadanim postavkama. Možete podesiti vrijeme i temperaturu tijekom kuhanja.

Za neka jela možete također kuhati s: Stupanj na kojem se jelo kuha:

• Senzor za hranu • Slabo pečeno

1. korak 2. korak 3. korak 4. korak

• Srednje pečeno

• Dobro pečeno

P1 - P45

Uđite u izbornik. Odaberite Pomoć pri ku‐

hanju. Pritisnite .

7.5 Pomoć pri kuhanju

Legenda

Senzor za hranu dostupan. Senzor za hra‐ nu stavite u najdeblji dio jela. Uređaj se isključuje kad se dostigne po‐ stavljena temperatura Senzor za hranu.

Količina vode za parnu funkciju.

44 HRVATSKI

Odaberite jelo. Pritisnite.Stavite jelo u pećnicu. Po‐

tvrdite postavku.

Legenda

Prethodno zagrijte uređaj prije početka ku‐ hanja.

Razina police.

Na zaslonu se prikazuje P i broj jela koje

možete provjeriti u tablici.

Page 45

Jelo Težina Razina police / dodatna oprema

Goveđe pečenje, sla‐

bo pečeno

Goveđe pečenje,

srednje pečeno

Goveđe pečenje, do‐

bro pečeno

Odrezak, srednje pe‐ čen

Goveđe pečenje / pi‐ rjano (glavno rebro,

gornji okrugli odrezak, debeli but)

Goveđe pečenje, sla‐ bo pečeno (sporo pe‐

čenje)

Goveđe pečenje, srednje pečeno (spo‐

ro pečenje)

Goveđe pečenje, do‐ bro pečeno (sporo pe‐

čenje)

Filet, slabo pečen

(sporo pečenje)

Filet, srednje pečen

(sporo pečenje)

Filet, pečen (sporo

pečenje)

Teleće pečenje (npr. plećka)

Pečena svinjetina,

vrat ili plećka

Trgana svinjetina

(sporo pečenje)

Pečenica, svježa 1 - 1.5 kg; 5 - 6 cm

Svinjska rebrica 2 - 3 kg; upotrijebi‐

1 - 1.5 kg; 4 - 5 cm

debelih komada

180 - 220 g po ko‐

madu; 3 cm debele

1 - 1.5 kg; 4 - 5 cm

debelih komada

0,5 - 1,5 kg; 5 - 6

cm debelih komada

0.8 - 1.5 kg; 4 cm debela komada

debelih komada

te sirove, 2 - 3 cm tanka svinjska re‐

kriške

1.5 - 2 kg

bra

2; pekač za pecivo Meso pržite nekoliko minuta na vrućoj tavi. Umetnite u uređaj.

3;jelo pečeno na mreži za pečenje Meso pržite nekoliko minuta na vrućoj tavi. Umetnite u uređaj.

2; jelo pečeno na mreži za pečenje Meso pržite nekoliko minuta na vrućoj tavi. Dodajte teku‐ ćinu. Umetnite u uređaj.

2; pekač za pecivo Koristite svoje omiljene začine ili jednostavno samo sol i svježe mljeveni papar. Meso pržite nekoliko minuta na vrućoj tavi. Umetnite u uređaj.

2;jelo pečeno na mreži za pečenje Koristite svoje omiljene začine. Dodajte tekućinu. Pečenje pokriveno.

2;jelo pečeno na mreži za pečenje Meso okrenite nakon polovice vremena kuhanja.

2; pekač za pecivo Koristite svoje omiljene začine. Meso okrenite nakon po‐ lovice vremena kuhanja da se ujednačeno zapeče.

2; jelo pečeno na mreži za pečenje Koristite svoje omiljene začine.

3; duboka tava Dodajte tekućinu tako da pokrije dno posude. Meso okre‐ nite nakon polovice vremena kuhanja.

HRVATSKI 45

Page 46

Jelo Težina Razina police / dodatna oprema

Janjeći but s kosti 1.5 - 2 kg; 7 - 9 cm

Cijelo pile 1 - 1.5 kg; svježe

debelih komada

Polovica pileta 0.5 - 0.8 kg

Pileća prsa 180 - 200 g po ko‐

Pileći batak, svježi -

Patka, cijela 2 - 3 kg

Guska, cijela 4 - 5 kg

Mesna štruca 1 kg

Cijela riba, na roštilju 0.5 - 1 kgpo ribi

Riblji filet -

Torta od sira -

Torta od jabuka -

Tart od jabuka -

Pita od jabuka -

Čokoladni kolačići

(tzv. brownies)

Čokoladni muffini -

madu

2 kg tijesta

2; jelo pečeno na pekaču za pecivo Dodajte tekućinu. Meso okrenite nakon polovice vremena kuhanja.

2; 200 ml; složenac na pekaču za pecivo Koristite svoje omiljene začine. Piletinu okrenite nakon polovice vremena kuhanja da se ujednačeno zapeče.

3; prekač za pecivo

Koristite svoje omiljene začine.

2; složenac na mreži za pečenje Koristite svoje omiljene začine. Meso pržite nekoliko mi‐ nuta na vrućoj tavi.

3; pekač za pecivo Ako ste pileće batake prvo marinirali, podesite nižu tem‐ peraturu i kuhajte ih duže.

2;jelo pečeno na mreži za pečenje Koristite svoje omiljene začine. Stavite meso na posudu za pečenje. Patku okrenite nakon polovice vremena ku‐ hanja.

2; duboka tava Koristite svoje omiljene začine. Stavite meso na duboki pekač za pecivo. Gusku okrenite nakon polovice vremena kuhanja.

2; mreža za pečenje Koristite svoje omiljene začine.

2; pekač za pecivo Ribu napunite maslacem i upotrijebite svoje omiljene za‐ čine i začinsko bilje.

3; složenac na mreži za pečenje

Koristite svoje omiljene začine.

2; 28 cm kalup za kore na mreži za pečenje

2; 100 - 150 ml; pekač za pecivo

2; kalup za pitu na mreži za pečenje

2; 100 - 150 ml; 22 cm kalup za pitu

na mreži za pečenje

3; duboka tava

2; 100 - 150 ml; pekač za muffine na mreži

za pečenje

46 HRVATSKI

Page 47

Jelo Težina Razina police / dodatna oprema

Kolač štruca -

Pečeni krumpiri 1 kg

Kroketi 1 kg

Miješano povrće na žaru

Kroketi, smrznuti 0.5 kg

Pommes, smrznuti 0.75 kg

Meso / povrće laza‐ nje sa suhim listići‐

ma tjestenine

Zapečeni krumpir (si‐

rovi krumpir)

Pizza svježa, tanka

Pizza svježa, debela

Quiche -

Baguette / ciabatta / bijeli kruh

Sve žitarice / raž / cr‐ ni kruh sve žitarice u

kalupu za kruh

1 - 1.5 kg

0.8 kg

1 kg

2; kalup za štrucu na mreži za pečenje

2; pekač za pecivo

Stavite cijele krumpire s korom na pekač za pecivo.

3; pekač za pecivo obložen papirom za pečenje Koristite svoje omiljene začine. Krumpir rezani na koma‐ diće.

3; pekač za pecivo obložen papirom za pečenje Koristite svoje omiljene začine. Narežite povrće na koma‐ diće.

3; pekač za pecivo

2; složenac na mreži za pečenje

1; složenac na mreži za pečenje

Okrenite jelo nakon polovice vremena kuhanja.

2; 100 ml; pekač za pecivo obložen papirom za pečenje

2; pekač za pecivo obložen papirom za pečenje

2; kalup za pečenje na mreži za pečenje

2; 150 ml; pekač za pecivo obložen papirom za pečenje Potrebno je više vremena za bijeli kruh.

2; 150 ml; pekač za pecivo obložen papi‐ rom za pečenje / mrežom za pečenje

8. FUNKCIJE SATA

8.1 Funkcije sata

Funkcija sata Aplikacija

Po isteku tajmera oglašava se zvučni signal.

Zvučni alarm

Po isteku tajmera oglašava se zvučni signal i funkcija pećnice se zaustavlja.

Vrijeme kuhanja

HRVATSKI 47

Page 48

Funkcija sata Aplikacija

Za odgodu početka i / ili završetka kuhanja.

Vrijeme odgode

Maksimalno je 23 h 59 min. Ova funkcija ne utječe na rad pećnice.

Tajmer prema gore

Za uključivanje i isključivanje Tajmer prema gore odaberite: Izbornik, Postavke.

8.2 Kako postaviti: Funkcije sata

Kako podesiti: Sat

1. korak 2. korak 3. korak

Za promjenu sata, uđite u izbornik i odaberite po‐

stavke, sat.

Kako podesiti: Zvučni alarm

1. korak

Na zaslonu se

prikazuje:

0:00

Pritisnite: .

Tajmer odmah počinje s odbrojavanjem.

Kako podesiti: Vrijeme kuhanja

1. korak 2. korak

Odaberite funkciju pećnice i postavite

temperaturu.

Pritisnite nekoliko

puta: .

Tajmer odmah počinje s odbrojavanjem.

Postavite sat.

2. korak 3. korak

Postavite Zvučni alarm

Na zaslonu se pri‐

kazuje:

0:00

Pritisnite: .

3. korak 4. korak

Postavite vrijeme ku‐

hanja.

Pritisnite: .

48 HRVATSKI

Page 49

Kako podesiti: Vrijeme odgode

1. korak 2. korak

Odaberite

funkciju

pećnice.

Pritisnite ne‐

koliko puta:

Na zaslonu

se prikazu‐

je: sat

POČE‐ TAK

Tajmer počinje odbrojavanje u podešeno vrijeme početka.

3. korak 4. korak

Postavite vri‐

jeme počet‐

9. KORIŠTENJE PRIBORA

ka.

Pritisnite:

Na zaslonu

se prikazu‐

je:

--:--

ZAU‐

STAVI

5. korak 6. korak

Postavite

vrijeme za‐

vršetka.

Pritisnite:

UPOZORENJE!

Pogledajte poglavlja sa sigurnosnim uputama.

Mreža za pečenje: Gurnite mrežu između vodilica nosača police i pro‐ vjerite jesu li nožice okrenute prema dolje.

Pekač za pecivo / Duboka plitica:

Gurnite pladanj za pečenje između vodilica police.

9.1 Umetanje dodatne opreme

Mala udubljenja na vrhu povećavaju sigurnost. Te udubine ujedno su i dodatna mjera protiv prevrtanja. Visoki obod oko police sprječava klizanje posuđa s police.

9.2 Senzor za hranu

Senzor za hranu - mjeri temperaturu unutar hrane.

HRVATSKI 49

Page 50

Potrebno je podesiti dvije temperature:

Temperatura pećnice.

Temperaturu jezgre.

Za najbolje rezultate kuhanja:

Sastojci trebaju biti na sobnoj tem‐

peraturi.

Ne koristite za tekuća jela. Tijekom kuhanja mora ostati u jelu.

Način upotrebe: Senzor za hranu

1. korak Uključite pećnicu.

2. korak Postavite funkciju pećnice i, ako je potrebno, temperaturu pećnice.

3. korak Umetnite: Senzor za hranu.

Meso, perad i ribu Složenac

Umetnite vrh Senzor za hranu u središte mesa ili ri‐

be, u najdeblji dio, ako je moguće. Pobrinite se da

najmanje 3/4 Senzor za hranu bude unutar jela.

Umetnite vrh Senzor za hranu točno u središtu složenca.

Senzor za hranu trebao bi tijekom kuhanja biti stabiliziran

na jednom mjestu. Kako biste to postigli, upotrijebite čvrsti

sastojak. Upotrijebite rub posude za pečenje kako biste

poduprli silikonsku ručicu Senzor za hranu. Savjet Senzor

za hranu ne smijete dodirivati dno posude za pečenje.

4. korak Utaknite Senzor za hranu u utičnicu na prednjoj strani pećnice.

5. korak

6. korak

Na zaslonu se prikazuje aktualna temperatura: Senzor za hranu.

- pritisnite za postavljanje temperature jezgre senzora.

- pritisnite za potvrdu. Kad hrana dosegne postavljenu temperaturu, oglašava se signal. Možete odlučiti zaustaviti ili na‐ staviti kuhati kako biste bili sigurni da je dobro pečena.

50 HRVATSKI

Page 51

7. korak Uklonite Senzor za hranu utikač iz utičnice i izvadite jelo iz pećnice.

UPOZORENJE!

Postoji rizik od opeklina jer Senzor za hranu postaje vruće. Budite pažljivi kad iskopčavate senzor za hranu iz utičnice i kad ga vadite iz hrane.

10. DODATNE FUNKCIJE

10.1 Blokiranje

Ova funkcija sprječava nehotičnu promjenu funkcije uređaja.

Uključite je kad uređaj radi - podešeno kuhanje se nastavlja, upravljačka ploča je blokirana. Uključite ga kada je uređaj isključen - ne može se uključiti, upravljačka ploča je blokirana.

- pritisnite i držite za uključiva‐ nje funkcije. Čuje se zvučni signal.

3 x - bljeska kad je blokiranje uključeno.

10.2 Automatsko isključivanje

Iz sigurnosnih razloga uređaj se isključuje nakon nekog vremena, ako funkcija pećnice radi a vi ne promijenite niti jednu postavku.

(°C) (h)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

- pritisnite i držite za isključiva‐

nje.

(°C) (h)

250 - maksimum 3

Automatsko isključivanje ne radi s funkcijama: Osvijetljenje unutrašnjosti, Senzor za hranu, Vrijeme odgode.

10.3 Ventilator za hlađenje

Kada uređaj radi, ventilator za hlađenje automatski se uključuje kako bi površinu uređaja održao hladnom. Ako isključite uređaj, ventilator za hlađenje i dalje radi sve dok se uređaj ne ohladi.

HRVATSKI 51

Page 52

11. SAVJETI

11.1 Preporuke za kuhanje

Temperature i vremena kuhanja u tablicama služe kao primjeri. Oni ovise o receptu, kvaliteti i količini korištenih sastojaka. Vaš uređaj može peći drugačije od uređaja koji ste imali ranije. Dolje navedeni savjeti prikazuju preporučene po‐ stavke za temperaturu, vrijeme kuhanja i položaj polica za određene vrste hrane. Ako ne možete naći postavke za posebni recept, potražite onaj koji mu je sličan.

11.2 Vlažno pečenje

Za najbolje rezultate slijedite preporuke navedene u tablici ispod.

(°C) (min)

Slatke rolade, 16 ko‐ mada

Rolade, 9 komada pekač za pecivo ili plitica s cje‐

Pizza, smrznuta, 0,35kgrešetka za pečenje 220 2 10 - 15

pekač za pecivo ili plitica s cje‐ dilom

dilom

180 2 20 - 30

180 2 30 - 40

Švicarska rolada pekač za pecivo ili plitica s cje‐

Brownie pekač za pecivo ili plitica s cje‐

Sufle, 6 komada keramički kalupi na rešetki za

Biskvitna podloga za flan

Biskvitna torta Victoria posuda za pečenje na rešetki

Poširana riba, 0,3 kg pekač za pecivo ili plitica s cje‐

Cijela riba, 0,2 kg pekač za pecivo ili plitica s cje‐

Riblji filet, 0,3 kg pizza na rešetki za pečenje 180 3 25 - 30

Poširano meso, 0,25kgpekač za pecivo ili plitica s cje‐

Ražnjić, 0,5 kg pekač za pecivo ili plitica s cje‐

dilom

pečenje

podloga za flan na rešetki za pečenje

za pečenje

dilom

170 2 25 - 35

175 3 25 - 30

200 3 25 - 30

180 2 15 - 25

170 2 40 - 50

180 3 20 - 25

180 3 25 - 35

200 3 35 - 45

200 3 25 - 30

52 HRVATSKI

Page 53

(°C) (min)

Kolačići, 16 komada pekač za pecivo ili plitica s cje‐

Makroni, 24 komada pekač za pecivo ili plitica s cje‐

Muffini, 12 komada pekač za pecivo ili plitica s cje‐

Slani kolač, 20 koma‐dapekač za pecivo ili plitica s cje‐

Sitni prhki biskviti, 20 komada

Tartlete, 8 komada pekač za pecivo ili plitica s cje‐

Povrće, poširano, 0,4kgpekač za pecivo ili plitica s cje‐

Vegetarijanski omlet pizza na rešetki za pečenje 200 3 25 - 30

Mediteransko povrće, 0,7 kg

dilom

pekač za pecivo ili plitica s cje‐ dilom

dilom

pekač za pecivo ili plitica s cje‐ dilom

180 2 20 - 30

180 2 25 - 35

170 2 30 - 40

180 2 25 - 30

150 2 25 - 35

170 2 20 - 30

180 3 35 - 45

180 4 25 - 30

11.3 Vlažno pečenje - preporučeni dodaci

Koristite tamne i nereflektirajuće posude i spremnike. Imaju bolju apsorpciju topline od svjetle boje i reflektirajućeg posuđa.

Tava za pizzu

Tamni, nereflektirajući

Promjer 28 cm

Posuda za pečenje

Tamni, nereflektirajući

Promjer 26 cm

11.4 Tablice pečenja za ispitne ustanove

Informacije za ispitne ustanove

Ispitivanja u skladu s IEC 60350-1.

Ramekin posude

Keramika

Promjer 8 cm, visi‐

na 5 cm

Kalup za flan

Tamni, nereflektirajući

Promjer 28 cm

HRVATSKI 53

Page 54

Mali kolači, 20 po plitici

Pita od ja‐ buka, 2 ka‐ lupa Ø20 cm

Biskvit bez masnoće, kalup za kolače Ø 26 cm

Prhko tije‐ sto

Tost, 4 - 6 komada

Tradicionalno pečenje

Vrući zrak Pekač za pe‐

Tradicionalno pečenje

Vrući zrak Mreža za pe‐

Tradicionalno pečenje

Vrući zrak Mreža za pe‐

Vrući zrak Pekač za pe‐

Tradicionalno pečenje

Roštilj Mreža za pe‐

Pekač za pe‐ civo

civo

Mreža za pe‐ čenje

čenje

Mreža za pe‐ čenje

čenje

civo

Pekač za pe‐ civo

čenje

( °C) (min)

3 170 20 - 35 -

3 150 - 160 20 - 35 -

2 i 4 150 - 160 20 - 35 -

2 180 70 - 90 -

2 160 70 - 90 -

2 170 40 - 50 Prethodno zagrijte

pećnicu 10 min.

2 160 40 - 50 Prethodno zagrijte

pećnicu 10 min.

2 i 4 160 40 - 60 Prethodno zagrijte

pećnicu 10 min.

3 140 - 150 20 - 40 -

2 i 4 140 - 150 25 - 45 -

3 140 - 150 25 - 45 -

4 maks. 1 - 5 Prethodno zagrijte

pećnicu 10 min.

54 HRVATSKI

Page 55

Goveđi bur‐ ger, 6 ko‐ mada, 0,6 kg

Roštilj Mreža za pe‐

čenje, pla‐ danj za sa‐ kupljanje masnoće

4 maks. 20 - 30 Stavite mrežu za pe‐

12. ČIŠĆENJE I ODRŽAVANJE

UPOZORENJE!

Pogledajte poglavlja sa sigurnosnim uputama.

12.1 Napomene za čišćenje

Prednju stranu uređaja očistite samo krpom od mikrovlakana s toplom vodom i blagim deter‐ džentom.

Za čišćenje metalnih površina koristite otopinu za čišćenje.

Sredstva za čiš‐

ćenje

Mrlje očistite blagim deterdžentom.

( °C) (min)

čenje na četvrtu raz‐ inu, a posudu za sa‐ kupljanje masnoće na treću razinu u pećnici. Okrenite hranu na dru‐ gu stranu nakon prote‐ ka polovice vremena kuhanja. Prethodno zagrijte pećnicu 10 min.

Svakodnevna

uporaba

Dodatna oprema

Unutrašnjost pećnice očistite nakon svake uporabe. Nakupljanje masti ili drugih ostataka može uzrokovati požar.

Vlaga se može kondenzirati u uređaju ili na staklima vrata. Za smanjenje kondenzacije, uk‐ ljučite uređaj da radi barem 10 minuta prije kuhanja. Ne čuvajte hranu u uređaju dulje od 20 minuta. Osušite unutrašnjost samo krpom od mikrovlakana nakon svake uporabe.

Očistite sav pribor nakon svake uporabe i pustite da se osuši. Koristite samo krpu od mikro‐ vlakana namočenu u toplu vodu i blagi deterdžent. Pribor ne perite u perilici posuđa.

Ne čistite pribor s neprijanjajućim površinama pomoću abrazivnih sredstava za čišćenje ili predmeta s oštrim rubovima.

HRVATSKI 55

Page 56

12.2 Kako očistiti: Udubljenje u

unutrašnjosti

Očistite udubljenje u unutrašnjosti kako biste uklonili ostatke kamenca nakon kuhanja s parom.

1. korak 2. korak 3. korak

Ulijte: 250 ml alkoholnog octa u udubljenje u unutrašnjosti. Koristite najviše 6%-ni ocat bez ikakvih doda‐ taka.

Za funkciju: SteamBake očistite pećnicu svakih 5 - 10 ciklusa kuhanja.

Ostavite ocat 30 minuta na sobnoj temperaturi da otopi naslage ka‐ menca.

12.3 Kako ukloniti: Nosači police

Kako biste očistili pećnicu, skinite nosače police.

Unutrašnjost očistite toplom vodom i mekanom krpom.

1. korak Isključite pećnicu i pričekajte da se ohladi.

2. korak Prednji kraj police povucite dalje od bočne stijenke.

3. korak Stražnji kraj nosača police povucite dalje od bočne stijenke i uklonite ga.

4. korak Nosače polica vratite na mjesto obr‐ nutim redoslijedom. Zatike za držanje na sklopivim vodili‐ cama morate usmjeriti prema napri‐ jed.

12.4 Način upotrebe: Pirolitičko čišćenje

Očistite pećnicu opcije Pirolitičko čišćenje.

UPOZORENJE!

Postoji rizik od opeklina.

OPREZ!

Ako su u isti ormarić postavljeni drugi uređaji, ne upotrebljavajte ih istodobno s ovom funkcijom. To može uzrokovati oštećenje pećnice.

56 HRVATSKI

Page 57

Prije Pirolitičko čišćenje:

Isključite pećnicu i pričekajte da

se ohladi.

Izvadite sav pribor iz pećnice. Očistite dno pećnice i unutrašnje staklo

vrata toplom vodom, mekom krpom i

blagim deterdžentom.

Pirolitičko čišćenje

1. korak

Opcija Trajanje

C1 - Lagano čišćenje 1 h

C2 - Normalno čišćenje 1 h 30 min

C3 - Temeljito čišćenje 2 h 30 min

2. korak

3. korak

4. korak Nakon čišćenja regulator funkcija pećnice okrenite u položaj isključeno.

Kad čišćenje započne, vrata pećnice su zaključana i svjetiljka je isključena. Dok se vrata ne otključaju, na

zaslonu se prikazuje: .

– pritisnite za odabir programa za čišćenje.

– pritisnite za početak čišćenja.

Uđite u izbornik: Čišćenje .

Kada čišćenje završi:

Isključite pećnicu i pričekajte da

se ohladi.

Unutrašnjost očistite mekanom

krpom.

S dna unutrašnjosti uklonite ostatke.

12.5 Podsjetnik Za Čišćenje

Pećnica vas podsjeća kad je trebate očistiti pirolitičkim čišćenjem.

bljeska na zaslonu 5 sek. nakon svakog kuhanja.

Za isključivanje podsjetnika unesite Izbornik i odaberite

Postavke, Podsjetnik Za Čišćenje.

12.6 Kako ukloniti i postaviti: Vrata

Vrata pećnice imaju tri staklene ploče. Možete skinuti vrata pećnice i unutarnje staklene ploče kako biste ih očistili. Prije nego što uklonite staklene ploče, pročitajte cijele upute "Skidanje i postavljanje vrata".

OPREZ!

Pećnicu ne upotrebljavajte bez staklenih ploča.

HRVATSKI 57

Page 58

1. korak Potpuno otvorite vrata i držite obje šarke.

2. korak Podignite i povucite zasune dok ne kliknu.

3. korak Napola zatvorite vrata pećnice do prvog ot‐

4. korak Stavite vrata na meku krpu na stabilnu povr‐

5. korak Uhvatite oblogu vrata (B) na gornjem rubu

6. korak Povucite oblogu vrata prema naprijed kako

7. korak Držite staklene ploče vrata za gornji rub i

8. korak Staklene ploče očistite sapunom i vodom. Pažljivo osušite staklene ploče. Staklene ploče ne perite

vorenog položaja. Zatim podignite i povucite kako biste uklonili vrata sa sjedišta.

šinu.

vrata s dvije strane i pritisnite prema unutra kako biste oslobodili kopču.

biste je uklonili.

pažljivo ih izvucite, jednu po jednu. Počnite od gornje ploče. Provjerite je li staklo potpu‐ no iskliznulo iz ležišta.

u perilici posuđa.

58 HRVATSKI

Page 59

9. korak Nakon čišćenja, postavite staklene ploče i vrata pećnice.

A B

Ako su vrata ispravno postavljena, začut će se klik prilikom zatvaranja zasuna.

Pazite da staklene ploče (A i B) vratite ispravnim re‐ doslijedom. Provjerite simbol/ispis na bočnoj strani staklene ploče, svaka staklena ploča izgleda drugači‐ je kako bi se demontaža i montaža olakšale. Kada se pravilno postavi, okvir vrata klikne. Provjerite je li središnja staklena ploča pravilno po‐ stavljena u ležište.

12.7 Kako zamijeniti: Žarulju

Uvijek držite halogenu žarulju krpom kako biste spriječili izgaranje naslaga masti na

UPOZORENJE!

žarulji.

Opasnost od električnog udara. Žarulja može biti vruća.

Prije zamjene žarulje:

1. korak 2. korak 3. korak

Isključite pećnicu. Pričekajte dok se

pećnica ne ohladi.

Isključite pećnicu iz električnog na‐

pajanja.

Na dno unutrašnjosti pećnice stavite

krpu.

Stražnja žarulja

1. korak Okrenite stakleni poklopac žarulje i skinite ga.

2. korak Očistite stakleni poklopac.

3. korak Zamijenite žarulju svjetiljke odgovarajućom žaruljom koja je otporna na toplinu od 300 °C.

4. korak Postavite stakleni poklopac.

HRVATSKI 59

Page 60

13. RJEŠAVANJE PROBLEMA

UPOZORENJE!

Pogledajte poglavlja sa sigurnosnim uputama.

13.1 Što učiniti ako ...

Za svaki slučaj koji nije uključen u ovu tablicu obratite se ovlaštenom servisnom centru.

Uređaj se ne uključuje ili se ne zagrijava

Problem Provjerite ako ...

Ne možete uključiti ili koristiti uređaj. Uređaj je pravilno priključen na električno napajanje.

Uređaj se ne zagrijava. Automatsko isključivanje je isključeno.

Uređaj se ne zagrijava. Vrata uređaja su zatvorena.

Uređaj se ne zagrijava. Osigurač je pregorio.

Uređaj se ne zagrijava. Blokiranje je isključeno.

Komponente

Problem Provjerite ako ...

Svjetlo je isključeno. Vlažno pečenje - je uključen.

Svjetiljka ne radi. Žarulja je pregorjela.

Senzor za hranu ne radi. Utikač Senzor za hranu je potpuno umetnut u utičnicu.

Šifre pogreški

Na zaslonu se prikazuje… Provjerite ako ...

Err C2 Izvukli ste utikač Senzor za hranu iz utičnice.

Err C3 Vrata uređaja su zatvorena ili blokada vrata nije slom‐

Err F102 Vrata uređaja su zatvorena.

Err F102 Blokada vrata nije slomljena.

00:00 Nestalo je struje. Podesite sat.

Ako se na zaslonu prikaže šifra pogreške koja nije u ovoj tablici, isključite kućni osigurač i ponovno uključite ure‐ đaj. Ako se šifra pogreške i dalje pojavljuje, obratite se servisnom centru.

ljena.

Čišćenje

Problem Provjerite ako ...

Voda curi iz udubljenja u unutrašnjosti. Previše je vode u udubini unutrašnjosti pećnice.

60 HRVATSKI

Page 61

13.2 Podaci o servisu

Ako sami ne uspijete pronaći rješenje za problem, obratite se prodavaču ili ovlaštenom servisnom centru.

Podaci potrebni za servisni centar nalaze se na natpisnoj pločici. Natpisna pločica nalazi se na prednjoj strani okvira unutrašnjosti uređaja. Ne uklanjajte natpisnu pločicu iz unutrašnjosti uređaja.

Preporučujemo da podatke upišete ovdje:

Model (MOD.) .........................................

Broj proizvoda (PNC) .........................................

Serijski broj (S.N.) .........................................

14. ENERGETSKA UČINKOVITOST

14.1 Informacije o proizvodu i obrazac s informacijama o proizvodu

Naziv dobavljača Electrolux

Identifikacija modela

Indeks energetske učinkovitosti 81.2

Klasa energetske učinkovitosti A+

Potrošnja energije uz standardno opterećenje, konvencionalni na‐ čin rada

Potrošnja energije uz standardno opterećenje, način rada s ventila‐ torom

Broj šupljina 1

Izvor topline Struja

Glasnoća zvuka 72 l

Vrsta pećnice Ugradbena pećnica

Mass

EOD4P57H 949499868 KODDP77H 949499871

0.93 kWh/ciklusu

0.69 kWh/ciklusu

EOD4P57H 32.1 kg

KODDP77H 32.5 kg

IEC/EN 60350-1 - Kućanski električni uređaji za kuhanje - 1. dio: Štednjaci, pećnice, parne pećnice i roštilji - Me‐ tode za mjerenje izvedbi.

14.2 Ušteda energije

Provjerite jesu li vrata uređaja zatvorena dok uređaj radi. Ne otvarajte vrata uređaja prečesto tijekom pečenja. Brtvu vrata

Uređaj ima funkcije koje vam pomažu uštedjeti energiju tijekom svakodnevnog kuhanja.

održavajte čistom i uvjerite se da je dobro pričvršćena u svom položaju.

Da biste povećali uštedu energije, koristite metalno posuđe.

HRVATSKI 61

Page 62

Kad je to moguće, nemojte prethodno zagrijte uređaj prije pečenja.

Tijekom istovremene pripreme nekoliko jela, neka vremenske pauze između pečenja budu što kraće.

Kuhanje s ventilatorom

Ako je moguće, koristite funkcije kuhanja s ventilatorom kako biste uštedjeli energiju.

Preostala toplina

Ventilator i svjetlo nastavljaju raditi. Kada isključite uređaj, na zaslonu se prikazuje preostala toplina. Tu toplinu možete koristiti da hranu održite toplom.

Kad je vrijeme kuhanja duže od 30 min, 3 10 min prije završetka kuhanja smanjite temperaturu uređaja na minimum. Preostala

Održavajte jela toplim

Za korištenje preostale topline i održavanje hrane toplom, odaberite najnižu moguću postavku temperature. Na zaslonu se pojavljuje indikator preostale topline ili temperature.

Kuhanje s isključenim svjetlom

Tijekom kuhanja isključite svjetlo. Uključite ga samo kad ga trebate.

Vlažno pečenje

Funkcija je namijenjena je za uštedu energije tijekom kuhanja.

Kad koristite tu funkciju, svjetlo se automatski isključuje nakon 30 sek. Svjetlo možete ponovno uključiti, ali to će smanjiti očekivanu

uštedu energije. toplina unutar uređaja nastavit će kuhanje. Koristite preostalu toplinu za zagrijavanje

ostalih jela.

15. STRUKTURA IZBORNIKA

15.1 Izbornik

1. korak 2. korak 3. korak 4. korak 5. korak

Odaberite opciju iz

- odaberite za

ulazak u Izbornik.

Regulator funkcija pećnice okrenite u položaj isključeno kako biste izašli iz Izbornik.

Pomoć pri kuhanju

01 Sat Promijeni 02 Svjetlina zaslona 1 - 5

03 Tonovi tipki 1 - Zvučni signal

Izbornik strukture i

pritisnite .

2 - Klik 3 - Zvuk isklju‐ čen

Odaberite postavke.

Izbornik struktura

Čišćenje

Postavke

04 Glasnoća zujalice 1 - 4

- pritisnite za

potvrdu postavke.

Postavke

62 HRVATSKI

Podesite vrijednost i

pritisnite. .

Page 63

Postavke

05 Senzor za hranu Radnja 1 - Alarm i zau‐

stavljanje 2 - Alarm

07 Osvijetljenje unutrašnjosti Uključeno / Is‐

ključeno

09 Podsjetnik Za Čišćenje Uključeno / Is‐

ključeno

11 Verzija softvera Provjera 12 Resetiraj sve postavke Da / Ne

06 Tajmer prema gore Uključeno / Isklju‐

08 Brzo zagrijavanje Uključeno / Isklju‐

10 Demo način rada Aktivacijska šifra:

16. BRIGA ZA OKOLIŠ

čeno

2468

Reciklirajte materijale sa simbolom . Ambalažu za recikliranje odložite u prikladne spremnike. Pomozite u zaštiti okoliša i ljudskog zdravlja, kao i u recikliranju otpada od električnih i elektroničkih uređaja. Uređaje

označene simbolom ne bacajte zajedno s

kućnim otpadom. Proizvod odnesite na

lokalno reciklažno mjesto ili kontaktirajte

nadležnu službu.

HRVATSKI 63

Page 64

Vítá vás Electrolux! Děkujeme vám, že jste si vybrali náš spotřebič.

Usilujeme o trvalou udržitelnost a proto omezujeme papírové materiály a poskytujeme celé uživatelské příručky online. Kompletní uživatelskou příručku naleznete na adrese

electrolux.com/manuals

Rady ohledně používání, brožury, poradce při potížích a informace o servisu a opravách získáte na adrese electrolux.com/support

Stáhněte si aplikaci My Electrolux Kitchen, kde naleznete další recepty, rady a pokyny pro odstraňování potíží.

Zmĕny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....................................................................64

2. BEZPEČNOSTNÍ POKYNY ......................................................................... 66

3. INSTALACE.................................................................................................. 69

4. POPIS SPOTŘEBIČE................................................................................... 71

5. OVLÁDACÍ PANEL....................................................................................... 71

6. PŘED PRVNÍM POUŽITÍM........................................................................... 72

7. DENNÍ POUŽÍVÁNÍ.......................................................................................73

8. FUNKCE HODIN........................................................................................... 78

9. POUŽITÍ PŘÍSLUŠENSTVÍ...........................................................................80

10. DOPLŇKOVÉ FUNKCE.............................................................................. 82

11. TIPY A RADY..............................................................................................83

12. ČIŠTĚNÍ A ÚDRŽBA................................................................................... 86

13. ODSTRAŇOVÁNÍ ZÁVAD...........................................................................90

14. ENERGETICKÁ ÚČINNOST.......................................................................92

15. STRUKTURA NABÍDKY..............................................................................93

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ............................... 94

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a zranitelných osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními

64 ČESKY

Page 65

schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte mimo dosah dětí a řádně je

zlikvidujte.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití

zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.

• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou,

doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.

• Tento spotřebič je určen k použití v běžné nespolečné

domácnosti ve vnitřních prostorách.

• Tento spotřebič lze používat v kancelářích, hotelových

pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

• Tento spotřebič smí instalovat a výměnu kabelu provádět

jen kvalifikovaná osoba.

• Nepoužívejte spotřebič, dokud není nainstalován do

vestavné konstrukce.

• Před prováděním jakékoli údržby vždy spotřebič odpojte od

napájení.

• Je-li napájecí kabel poškozený, smí ho vyměnit pouze

výrobce, autorizované servisní středisko nebo osoby s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.

ČESKY 65

Page 66

• VAROVÁNÍ: Před výměnou žárovky se ujistěte, že je

spotřebič vypnutý, abyste zabránili možnému úrazu elektrickým proudem.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití

zahřívají na vysokou teplotu. Nedotýkejte se topných článků ani vnitřních ploch spotřebiče.

• Při vkládání nebo vyjímání příslušenství či nádobí vždy

používejte kuchyňské chňapky.

• Chcete-li odstranit drážky na rošty, vytáhněte z bočních

stěn nejdřív jejich přední část a poté zadní část. Drážky na rošty nainstalujte stejným postupem v opačném pořadí.

• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.

• K čištění skleněných dvířek nepoužívejte drsné čisticí

prostředky nebo ostré kovové škrabky. Mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.

• Před pyrolytickým čištěním vyjměte z vnitřního prostoru

spotřebiče veškeré příslušenství a nadměrné usazeniny/ úniky.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani

nepoužívejte.

• Řiďte se pokyny k instalaci dodanými

spolu s tímto spotřebičem.

• Při přemisťování spotřebiče buďte vždy

opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Netahejte spotřebič za držadlo.

• Spotřebič nainstalujte na bezpečném a

vhodném místě, které splňuje požadavky na instalaci.

• Dodržujte minimální vzdálenosti od

ostatních spotřebičů a nábytku.

• Před instalací spotřebiče ověřte, zda se

jeho dvířka otevírají bez omezení.

66 ČESKY

• Spotřebič je vybaven elektrickým chladicím systémem. Musí být zapojen do elektrické sítě.

Minimální výška skříňky (minimální výška skříňky pod pracovní deskou)

Šířka skříňky 560 mm

Hloubka skříňky 550 (550) mm

Výška přední části spotře‐ biče

Výška zadní části spotřebi‐ če

Šířka přední části spotřebi‐ če

Šířka zadní části spotřebiče 559 mm

Hloubka spotřebiče 569 mm

Vestavná hloubka spotřebi‐ če

590 (600) mm

594 mm

576 mm

595 mm

548 mm

Page 67

Hloubka s otevřenými dvíř‐ ky

Minimální velikost ventilač‐ ního otvoru. Otvor umístě‐ ný na spodní zadní straně

Délka napájecího síťového kabelu. Kabel se nachází v pravém rohu zadní strany

Montážní šrouby 4x25 mm

1022 mm

560x20 mm

1500 mm

odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

• Před zapojením síťové zástrčky do síťové zásuvky zcela zavřete dvířka spotřebiče.

• Spotřebič se dodává se síťovou zástrčkou a napájecím kabelem.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete přívodní kabel vyměnit, musí výměnu provést námi autorizované servisní středisko.

• Síťové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče nebo výklenku pod spotřebičem, obzvláště je-li spotřebič v provozu nebo jsou-li dvířka horká.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí

Typy kabelů vhodné pro instalaci nebo vý‐

měnu v Evropě:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku. Také se můžete řídit tabulkou:

Celkový výkon (W) Průřez kabelu (mm²)

maximálně 1 380 3x0.75

maximálně 2 300 3x1

maximálně 3 680 3x1.5

Uzemňovací kabel (zelený/žlutý kabel) musí být o 2 cm delší než hnědý fázový a modrý nulový kabel.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Neměňte technické parametry spotřebiče.

• Ujistěte se, že větrací otvory nejsou zablokované.

• Během provozu nenechávejte spotřebič bez dozoru.

• Po každém použití spotřebič vypněte.

• Pokud je spotřebič v provozu, buďte při otevírání jeho dvířek opatrní. Může uniknout horký vzduch.

• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.

• Na otevřená dvířka netlačte.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

ČESKY 67

Page 68

• Dvířka spotřebiče otvírejte opatrně. Používáte-li přísady obsahující alkohol, může vzniknout směs alkoholu a vzduchu.

• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumisťujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Aby nedošlo k poškození nebo změnám barvy smaltu:

– Nepokládejte nádoby ani jiné

předměty přímo na dno spotřebiče.

– Nepokládejte hliníkovou fólii přímo na

dno vnitřku spotřebiče.

– Nenalévejte vodu přímo do horkého

spotřebiče.

– Po dokončení přípravy jídla

nenechávejte ve spotřebiči vlhké talíře ani jídlo.

– Při vkládání nebo vyjímání

příslušenství buďte opatrní.

• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

• Při pečení vláčných moučníků použijte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.

• Vždy vařte se zavřenými dvířky spotřebiče.

• Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, pouzdro nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.

• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.

• Při snímání dvířek spotřebiče buďte opatrní. Dvířka jsou těžká!

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Použijete-li sprej do trouby, řiďte se bezpečnostními pokyny uvedenými na jeho balení.

2.5 Pyrolytické čištění

VAROVÁNÍ!

V pyrolytickém režimu hrozí riziko poranění / požáru / chemických emisí (výparů).

• Před provedením pyrolytického čištění a úvodním předehříváním odstraňte z vnitřku trouby:

– jakékoliv zbytky jídel, oleje nebo

vyteklého/usazeného tuku,

– jakékoliv vyjímatelné předměty (včetně

roštů, bočních kolejniček apod., dodaných spolu se spotřebičem), obzvláště pak hrnce, pánve, plechy na pečení a jiné náčiní s nepřilnavým povrchem.

• Pozorně si pročtěte všechny pokyny ohledně pyrolytického čištění.

• Udržujte děti z dosahu spotřebiče během chodu pyrolytického čištění. Spotřebič je velmi horký a z předních větracích otvorů se uvolňuje horký vzduch.

• Pyrolytické čištění je proces prováděný při vysoké teplotě, při kterém se mohou uvolňovat výpary ze zbytků potravin a konstrukčních materiálů. Zákazníkům se proto doporučuje následující:

– při pyrolytickém čištění a po něm

zajistěte důkladné větrání.

– zajistěte dobré větrání během

počátečního předehřívání a po něm.

68 ČESKY

Page 69

• Během pyrolytického čištění a po něm na

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

dvířka trouby nevylévejte vodu, aby nedošlo k poškození skleněných panelů.

• Výpary uvolňované z pyrolytických trub / zbytky jídel nejsou dle jejich popisu škodlivé pro člověka, děti nebo osoby se zdravotními problémy.

• Malá domácí zvířata udržujte mimo dosah spotřebiče během a po skončení chodu pyrolytického čištění a úvodního předehřívání. Malá domácí zvířata (zejména ptáci a plazi) mohou být velmi citlivá na změny teploty a unikající výpary.

• Při vysokoteplotním pyrolytickém čištění může u všech pyrolytických trub dojít k poškození nepřilnavého povrchu hrnců, pánví, plechů na pečení, náčiní apod. a může také docházet k tvorbě méně škodlivých výparů.

2.6 Vnitřní osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem!

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích

spotřebičích, ať už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

• Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.

• Používejte pouze žárovky se stejnými vlastnostmi .

2.7 Servis

• Je-li nutná oprava spotřebiče, obraťte se na autorizované servisní středisko.

• Používejte pouze originální náhradní díly.

2.8 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Vestavba

ČESKY 69

Page 70

594

589

114

21548

595

+-1

min. 550

600

min. 560

520

198

523

(*mm)

min. 550

595

+-1

590

min. 560

594

589

114

21548

520

198

523

(*mm)

3.2 Připevnění trouby ke skříňce

70 ČESKY

Page 71

4. POPIS SPOTŘEBIČE

31 42

5 6

4.1 Celkový pohled

Ovládací panel

Volič pečicích funkcí

Displej

Ovládací volič

Topné těleso

Zásuvka pro pečicí sondu

Osvětlení

Ventilátor

Vyrytá část vnitřku trouby

Zasouvací mřížka, vyjímatelné

Polohy mřížky

4.2 Příslušenství

• Tvarovaný rošt Pro nádoby na pečení, koláčové formy, pečeně.

• Plech na pečení Pro koláče a sušenky.

• Hluboký pekáč/plech K pečení a opékání jídel nebo jako plech na zachytávání tuku.

5. OVLÁDACÍ PANEL

5.1 Zasunovací ovladače

Chcete-li spotřebič použít, stiskněte ovladač. Ovladač se vysune.

5.2 Přehled ovládacího panelu

Časovač

K zapnutí spotřebiče zvolte pečicí funkci.

Rychlé za‐

hřátí

Osvětlení Pečicí sonda

• Pečicí sonda Slouží k měření stupně přípravy jídla.

• Teleskopické výsuvy Teleskopické výsuvy usnadňují vkládání nebo vytahování roštů.

Potvrzení na‐

stavení

Stiskněte Otočte ovladačem

ČESKY 71

Page 72

Troubu vypnete otočením ovladače pečicích funkcí do polohy vypnutí spotřebiče.

5.3 Displej

Displej s hlavními funkcemi.

Ukazatele na displeji

Základní ukazatele

Zámek

Minutka

Stavová lišta – pro teplotu nebo čas. Když trouba

dosáhne nastavené teploty, celý panel svítí červe‐

Ukazatel pečení v páře

Pečicí sonda kontrolka

Podporované Vaření

Ukazatele časovače

Čas ukončení

ně.

6. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 První čištění

Před prvním použitím vyčistěte prázdný spotřebič a nastavte čas:

Čištění

Časový odklad

Nastavení

Nastavte čas. Stiskněte tlačítko .

Rychlé zahřátí

Časovač

00:00

72 ČESKY

Page 73

6.2 První předehřátí

Před prvním použitím prázdnou troubu předehřejte.

Krok 1 Odstraňte z trouby veškeré příslušenství a vyjímatelné drážky na rošty.

Krok 2

Krok 3

. Během předehřívání může z trouby vycházet zápach a kouř. Místnost musí být větraná.

Nastavte maximální teplotu pro funkci: . Nechte troubu pracovat jednu hodinu.

Nastavte maximální teplotu pro funkci: . Nechte troubu pracovat 15 minut.

7. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Jak nastavit: Pečicí funkce

Krok 1 Pečicí funkci zvolíte otočením ovladače pečicích funkcí a výběrem.

Krok 2 Nastavte teplotu otočením ovladače.

- stisknutím a podržením zapnete funkci Rychlé zahřátí. Je k dispozici u některých funkcí trouby.

Dušení

Přesvědčte se, že je trouba chladná.

Krok 1 Krok 2 Krok 3 Krok 4

Předehřejte prázdnou troubu po dobu 10 mi‐

nut k vytvoření vlhkosti.

Vložte jídlo do trouby.

Naplňte vlis vnitřku trouby vodou z kohoutku.

Maximální objem vlisu vnitřku trouby je 250 ml. Neplňte vlis vnitřku trouby vodou během pečení, nebo když je

Vyberte funkci du‐

šení.

trouba horká.

Nastavte teplotu.

Po dokončení dušení:

Krok 1 Krok 2 Krok 3

ČESKY 73

Page 74

Troubu vypnete otočením ovladače

pečicích funkcí do polohy vypnuto.

7.2 Pečicí funkce

Pečicí funkce Použití

K pečení jídel na třech úrovních současně a k sušení potravin. Nastavte teplotu trou‐ by o 20 – 40 °C nižší než při použití funkce Horní/spodní ohřev.

Pravý horký vzduch

K pečení a opékání jídel na jedné úrovni trouby.

Horní/spodní ohřev

K dodání vlhkosti během pečení. K získání správné barvy a křupavé kůrky během pe‐ čení. K zajištění větší šťavnatosti při opětovném ohřevu. K zavařování ovoce či zele‐

SteamBake

Pizza

Spodní ohřev

Mražené potraviny

Vlhký horkovzduch

niny.

K pečení pizzy. K intenzivnějšímu opečení dozlatova a dosažení křupavého korpusu.

K pečení koláčů s křupavým korpusem a zavařování potravin.

K přípravě polotovarů do křupava (např. hranolek, amerických brambor nebo jarních závitků).

Tato funkce slouží k úspoře energie při pečení. Při použití této funkce se teplota ve vnitřku trouby může lišit od nastavené teploty. Je využito zbytkové teplo. Může dojít ke snížení tepelného výkonu. Další informace naleznete v kapitole „Denní používání“, Poznámky: Vlhký horkovzduch.

Ke grilování tenkých kusů potravin a opékání chleba.

Po dokončení dušení:

Opatrně otevřete dvířka. Uvolněná vlhkost může způsobit popáleniny.

Přesvědčte se, že je trouba chlad‐ ná. Odstraňte zbývající vodu z vli‐

su vnitřku trouby.

Gril

K pečení velkých kusů masa nebo drůbeže s kostmi na jedné úrovni. K zapékání a pečení dozlatova.

Turbo gril

Otevření nabídky: Podporované Vaření, Čištění, Nastavení.

Nabídka

7.3 Poznámky: Vlhký horkovzduch

Tato funkce byla použita ke splnění energetické třídy a požadavků na ekodesign

74 ČESKY

(podle směrnice EU 65/2014 a EU 66/2014.) Testy podle normy:

IEC/EN 60350-1

Page 75

Dvířka trouby by měla být během pečení zavřená, aby nedošlo k přerušení funkce a aby trouba fungovala co nejúsporněji.

doporučení ohledně úspory energie viz kapitolu „Energetická účinnost“, Úspora energie.

Pokud používáte tuto funkci, osvětlení se automaticky vypne po 30 sekundách.

Pokyny k pečení najdete v kapitole „Tipy a rady“, Vlhký horkovzduch. Pro obecná

7.4 Jak nastavit: Podporované Vaření

Každý pokrm v této podnabídce má doporučenou funkci ohřevu a teplotu. Použijte tuto funkci k rychlé připravě pokrm s výchozím nastavením. Čas a teplotu lze upravovat rovněž během pečení.

U některých pokrmů můžete také péct pomo‐

Úroveň, na kterou je pokrm připraven:

cí:

• Pečicí sonda • Nepropečené

Krok 1 Krok 2 Krok 3 Krok 4

Otevřete nabídku. Zvolte Podporované Vaře‐

ní. Stiskněte .

• Středně velké

• Dobře propečené

P1 - P45

Zvolte pokrm. Stiskněte

tlačítko .

7.5 Podporované Vaření

Legenda

Pečicí sonda k dispozici. Umístěte Pečicí sonda do nejsilnější části pokrmu. Po dosažení nastavené teploty se Pečicí sonda spotřebič vypne.

Množství vody pro parní funkci.

Jídlo Hmotnost Poloha roštu / příslušenství

Hovězí pečeně, ne‐

propečená

Hovězí pečeně,

středně propečená

Hovězí pečeně, do‐

bře propečená

1 - 1.5 kg; 4 - 5 cm

silných kusů

Na displeji se zobrazí P a číslo pokrmu, které můžete zkontrolovat v tabulce.

2; plech na pečení Maso pod dobu několika minut osmahněte na horké pán‐ vi. Vložte do spotřebiče.

Vložte jídlo do trouby. Po‐

tvrďte nastavení.

Před započetím pečení spotřebič přede‐ hřejte.

Poloha roštu.

ČESKY 75

Page 76

Jídlo Hmotnost Poloha roštu / příslušenství

Steak, středně prope‐ čený

Hovězí pečeně / du‐ šená (kvalitní žebírka,

spodní šál, silný bok)

Hovězí pečeně, ne‐ propečená (nízkote‐

plotní pečení)

Hovězí pečeně, středně propečená

(nízkoteplotní pečení)

Hovězí pečeně, do‐ bře propečená (nízko‐

teplotní pečení)

Filet, nepropečený

(nízkoteplotní pečení)

Filet, středně prope‐ čený (nízkoteplotní

pečení)

Filet, propečený (ní‐

zkoteplotní pečení)

Telecí pečeně (např. plecko)

Pečeně z vepřové

krkovice nebo plecka

Trhané vepřové (ní‐

zkoteplotní pečení)

Kýta, čerstvá 1 - 1.5 kg; 5 - 6 cm

Vepřová žebírka 2 - 3 kg; použijte

Jehněčí stehno s

kostmi

Celé kuře 1 - 1.5 kg; čerstvá

180 - 220 g na kus;

3 cm silné plátky

1 - 1.5 kg; 4 - 5 cm

0,5 - 1,5 kg; 5 - 6

cm silných kusů

0.8 - 1.5 kg; 4 cm

syrová, 2–3 cm

tenká vepřová že‐

1.5 - 2 kg; 7 – 9 cm

1.5 - 2 kg

silných kusů

silné kusy

1.5 - 2 kg

silných kusů

bírka

silných kusů

3; pečicí mísa na tvarovaném roštu Maso pod dobu několika minut osmahněte na horké pán‐ vi. Vložte do spotřebiče.

2; pečicí mísa na tvarovaném roštu Maso pod dobu několika minut osmahněte na horké pán‐ vi. Přidejte tekutinu. Vložte do spotřebiče.

2; plech na pečení Použijte své oblíbené koření nebo jednoduše sůl a čer‐ stvou mletou papriku. Maso pod dobu několika minut osmahněte na horké pánvi. Vložte do spotřebiče.

2; pečicí mísa na tvarovaném roštu Použijte své oblíbené koření. Přidejte tekutinu. Pečte za‐ kryté.

2; pečicí mísa na tvarovaném roštu V polovině doby pečení maso obraťte.

2; plech na pečení Použijte své oblíbené koření. V polovině doby pečení ma‐ so obraťte, aby bylo rovnoměrně opečené.

2; pečicí mísa na tvarovaném roštu Použijte své oblíbené koření.

3; hluboký pekáč Přidejte tekutinu k zakrytí spodní části pokrmu. V polovi‐ ně doby pečení maso obraťte.

2; pečící mísa na plechu na pečení

Přidejte tekutinu. V polovině doby pečení maso obraťte.

2; 200 ml; zapékací mísa na plechu na pečení Použijte své oblíbené koření. V polovině doby pečení ku‐ ře obraťte, aby bylo rovnoměrně opečené.

76 ČESKY

Page 77

Jídlo Hmotnost Poloha roštu / příslušenství

Půlka kuřete 0.5 - 0.8 kg

Kuřecí prsa 180 - 200 g na kus

Kuřecí stehna, čer‐ stvá

Kachna, celá 2 - 3 kg

Husa, celá 4 - 5 kg

Sekaná 1 kg

Celá ryba, grilovaná 0.5 - 1 kgna rybu

Rybí filé -

Tvarohový koláč -

Jablečný koláč -

Brownies - čokoládo‐

vé sušenky

Čokoládové muffiny -

Biskupský chlebíček -

Pečené brambory 1 kg

2 kg těsta

3; plech na pečení

Použijte své oblíbené koření.

2; zapékací mísa na tvarovaném roštu Použijte své oblíbené koření. Maso pod dobu několika minut osmahněte na horké pánvi.

3; plech na pečení Pokud jste kuřecí stehna nejprve marinovali, nastavte ni‐ žší teplotu a pečte je déle.

2; pečicí mísa na tvarovaném roštu Použijte své oblíbené koření. Vložte maso do pečicí nád‐ oby. V polovině doby pečení kachnu obraťte.

2; hluboký pekáč Použijte své oblíbené koření. Vložte maso do hlubokého plechu na pečení. V polovině doby pečení husu obraťte.

2; tvarovaný rošt Použijte své oblíbené koření.

2; plech na pečení Rybu naplňte máslem a použijte své oblíbené koření a bylinky.

3; zapékací mísa na tvarovaném roštu

Použijte své oblíbené koření.

2; 28cm rozkládací forma na pečení natvarova‐

ném roštu

2; 100 - 150 ml; plech na pečení

2; forma na koláč na tvarovaném roštu

2; 100 - 150 ml; 22cm forma na koláč

na tvarovaném roštu

3; hluboký pekáč

2; 100 - 150 ml; plech na muffiny na tvaro‐

vaném roštu

2; forma na biskupský chlebíček na tvarovaném ro‐

štu

2; plech na pečení

Vložte celé brambory ve slupce na plech na pečení.

ČESKY 77

Page 78

Jídlo Hmotnost Poloha roštu / příslušenství

Americké brambory 1 kg

Grilovaná zelenina 1 - 1.5 kg

Krokety, zmražené 0.5 kg

Brambory, zmražené 0.75 kg

Masové / zeleninové lasagně se suchými

plátky těstovin

Zapečené brambory

(surové brambory)

Čerstvá pizza, tenká

Čerstvá pizza, silná

Slaný koláč -

Bageta / ciabatta / bí‐ lý chléb

Celozrnný/žitný/ tmavý chléb ve formě

na biskupský chlebí‐ ček

1 - 1.5 kg

0.8 kg

1 kg

3; plech na pečení vyložený pečicím papírem Použijte své oblíbené koření. Brambory nakrájejte na kousky.

3; plech na pečení vyložený pečicím papírem Použijte své oblíbené koření. Zeleninu nakrájejte na kousky.

3; plech na pečení

2; zapékací mísa na tvarovaném roštu

1; zapékací mísa na tvarovaném roštu

Po polovině doby přípravy jídlo otočte.

2; 100 ml; plech na pečení vyložený peči‐ cím papírem

2; plech na pečení vyložený pečicím papírem

2; forma na pečení na tvarovaném roštu

2; 150 ml; plech na pečení vyložený peči‐ cím papírem Pro bílý chléb je třeba více času.

2; 150 ml; plech na pečení vyložený peči‐ cím papírem / tvarovaný rošt

8. FUNKCE HODIN

8.1 Funkce hodin

Funkce hodiny Použití

Po uplynutí času na časovači zazní zvukový signál.

Minutka

Po uplynutí času na časovači zazní zvukový signál a pečicí funkce se vypne.

Čas pečení

K odložení startu nebo konce přípravy jídla.

Časový odklad

78 ČESKY

Page 79

Funkce hodiny Použití

Maximum je 23 h 59 minut. Tato funkce nemá žádný vliv na provoz trouby.

Časovač

Pro zapnutí a vypnutí Časovač zvolte: Nabídka, Nastavení.

8.2 Jak nastavit: Funkce hodin

Jak nastavit: Denní čas

Krok 1 Krok 2 Krok 3

Pro změnu denního času otevřete nabídku a zvolte

Nastavení, Denní čas.

Jak nastavit: Minutka

Krok 1

Na displeji se zo‐

brazí:

0:00

Stiskněte: .

Časovač začne okamžitě odpočítávat.

Jak nastavit: Čas pečení

Krok 1 Krok 2

Na displeji se zo‐

Zvolte pečicí funkci a

nastavte teplotu.

Opakovaně tiskněte:

Časovač začne okamžitě odpočítávat.

Nastavte hodiny.

Krok 2 Krok 3

Nastavte Minutka

Krok 3 Krok 4

brazí:

0:00

Nastavte dobu pří‐

pravy.

Stiskněte: .

ČESKY 79

Page 80

Krok 1 Krok 2

Jak nastavit: Časový odklad

Krok 3 Krok 4

Krok 5 Krok 6

Na displeji

se zobrazí:

denní čas

ZA‐

Zvolte pe‐

čicí funkci.

Opakovaně

tiskněte: .

PNOUT

Časovač začne odpočítávat v nastavený čas spuštění.

Nastavte čas

spuštění.

9. POUŽITÍ PŘÍSLUŠENSTVÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Vkládání příslušenství

Malý zářez nahoře zajišťuje vyšší bezpečnost. Tyto zářezy také fungují jako

Tvarovaný rošt: Rošt zasuňte mezi vodicí lišty drážek roštů a uji‐ stěte se, že nožičky směřují dolů.

Na displeji se zobrazí:

--:--

VY‐

Stiskněte:

PNOUT

Nastavte

čas ukonče‐

ní.

Stiskněte:

ochrana proti překlopení. Vysoký okraj kolem roštu slouží jako ochrana proti sklouznutí varných nádob z roštu.

Plech na pečení / Hluboký pekáč:

Zasuňte plech mezi drážky zvolené úrovně roštu.

80 ČESKY

Page 81

9.2 Pečicí sonda

Pečicí sonda – měří teplotu uvnitř pokrmu.

Lze nastavit dvě teploty:

Teplota trouby.

Teplota ve středu pokrmu.

Pro dosažení nejlepších výsledků:

Přísady by měly mít pokojovou te‐

plotu.

Nepoužívejte pro tekuté po‐

krmy.

V průběhu přípravy musí zůstat v pokrmu.

Pokyny k použití: Pečicí sonda

Krok 1 Zapněte troubu.

Krok 2 Nastavte pečicí funkci a v případě potřeby teplotu trouby.

Krok 3 Vložte: Pečicí sonda.

Maso, drůbež a ryby Dušená/zapékaná jídla

Zasuňte hrot Pečicí sonda do středu masa nebo ry‐ by, pokud možno do nejsilnější části. Ujistěte se, že

alespoň 3/4 Pečicí sonda spočívá uvnitř pokrmu.

Zasuňte hrot Pečicí sonda přesně uprostřed hrnce. Pečicí

sonda během pečení musí držet stabilně na jednom mí‐

stě. Abyste toho dosáhli, použijte pevnou přísadu. Okraj zapékací mísy použijte k podepření silikonové rukojeti Pe‐ čicí sonda. Špička Pečicí sonda by se neměla dotýkat dna

zapékací mísy.

Krok 4 Zasuňte Pečicí sonda do zásuvky na přední straně trouby.

Krok 5

Krok 6

Displej zobrazí aktuální teplotu: Pečicí sonda.

– stisknutím nastavíte teplotu pečicí sondy ve středu pokrmu.

– stisknutím potvrďte. Jakmile pokrm dosáhne nastavené teploty, zazní zvukový signál. Můžete se rozhodnout skončit ne‐ bo pokračovat v přípravě jídla, abyste zajistili, že je pokrm dobře propečený.

ČESKY 81

Page 82

Krok 7 Odpojte Pečicí sonda zástrčku ze zásuvky a vyjměte pokrm z trouby.

VAROVÁNÍ!

Hrozí nebezpečí popálení, protože Pečicí sonda se zahřívá. Při vytahování zástrčky a vyjmutí sondy z pokrmu buďte opatrní.

10. DOPLŇKOVÉ FUNKCE

10.1 Zámek

Tato funkce brání náhodné změně funkce spotřebiče.

Pokud ji zapnete, když spotřebič pracuje, nastavená příprava jídla bude pokračovat a ovládací panel bude zablo‐ kovaný. Pokud ji zapnete, když je spotřebič vypnutý, spotřebič nepůjde zapnout a ovládací panel bude zablokovaný.

– stisknutím a podržením funkci zapnete. Zazní zvukový signál.

3× – bliká při zapnutí zámku.

10.2 Automatické vypnutí

Pokud je spuštěna nějaká pečicí funkce a vy nezměníte žádné nastavení, trouba se po určité době z bezpečnostních důvodů vypne.

(°C) (h)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

– stisknutím a podržením

funkci vypnete.

(°C) (h)

250 – maximální 3

Automatické vypnutí nefunguje s funkcemi: Osvětlení, Pečicí sonda, Časový odklad.

10.3 Chladicí ventilátor

Když je spotřebič v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Pokud spotřebič vypnete, chladicí ventilátor bude dál pracovat až do úplného ochlazení spotřebiče.

82 ČESKY

Page 83

11. TIPY A RADY

11.1 Doporučení k pečení

Teploty a časy přípravy v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad. Váš spotřebič může péct jinak, než jak jste byli zvyklí u starého spotřebiče. Níže uvedené rady představují dopo‐ ručená nastavení teploty, délky přípravy a polohy roštu pro specifické druhy pokrmů. Jestliže nemůžete najít nastavení pro konkrétní recept, snažte se vybrat podobný.

11.2 Vlhký horkovzduch

Nejlepších výsledků dosáhnete, budete-li se řídit doporučenou dobou pečení v tabulce níže.

(°C) (min)

Sladké pečivo, 16 ku‐sůplech na pečení nebo pekáč

na zachycení tuku

Pečivo, 9 kusů plech na pečení nebo pekáč

na zachycení tuku

Mražená pizza, 0,35kgtvarovaný rošt 220 2 10 - 15

180 2 20 - 30

180 2 30 - 40

Piškotová roláda plech na pečení nebo pekáč

Sušenka brownie plech na pečení nebo pekáč

Suflé, 6 kusů keramické pečicí šálky na tva‐

Dort. korp., pišk. těsto dortový korpus na tvarovaný

Piškotový dort zapékací mísa na tvarovaný

Pošírovaná ryba, 0,3kgplech na pečení nebo pekáč

Celá ryba, 0,2 kg plech na pečení nebo pekáč

Rybí filé, 0,3 kg plech na pizzu na tvarovaný

Pošírované maso, 0,25 kg

na zachycení tuku

rovaný rošt

rošt

na zachycení tuku

rošt

plech na pečení nebo pekáč na zachycení tuku

170 2 25 - 35

175 3 25 - 30

200 3 25 - 30

180 2 15 - 25

170 2 40 - 50

180 3 20 - 25

180 3 25 - 35

180 3 25 - 30

200 3 35 - 45

ČESKY 83

Page 84

(°C) (min)

Šašlik, 0,5 kg plech na pečení nebo pekáč

Sušenky, 16 kusů plech na pečení nebo pekáč

Makronky, 24 kusů plech na pečení nebo pekáč

Muffin, 12 kusů plech na pečení nebo pekáč

Slané pečivo, 20 kusů plech na pečení nebo pekáč

Sušenky z křehkého těsta, 20 kusů

Ovocné dortíky, 8 ku‐sůplech na pečení nebo pekáč

Zelenina, pošírovaná, 0,4 kg

Vegetariánská omele‐taplech na pizzu na tvarovaný

Středomořská zeleni‐ na, 0,7 kg

na zachycení tuku

plech na pečení nebo pekáč na zachycení tuku

na zachycení tuku

plech na pečení nebo pekáč na zachycení tuku

rošt

plech na pečení nebo pekáč na zachycení tuku

200 3 25 - 30

180 2 20 - 30

180 2 25 - 35

170 2 30 - 40

180 2 25 - 30

150 2 25 - 35

170 2 20 - 30

180 3 35 - 45

200 3 25 - 30

180 4 25 - 30

11.3 Vlhký horkovzduch – doporučená příslušenství

Používejte formy a nádoby z tmavého kovu a s povrchovou vrstvou. Pohlcují teplo lépe než nádoby ze světlého kovu a s reflexní úpravou.

Plech na pizzu

Tmavý, nereflexní

Průměr 28 cm

Zapékací forma

Tmavý, nereflexní

Průměr 26 cm

11.4 Tabulky vaření pro zkušebny

Informace pro zkušebny

Testy podle normy IEC 60350-1.

84 ČESKY

Pečicí šálky

Keramika

Průměr 8 cm, vý‐

ška 5 cm

Dortový korpus

Tmavý, nereflexní

Průměr 28 cm

Page 85

Malé kolá‐ če, 20 kou‐ sků na plech

Jablečný koláč, 2 for‐ my na pe‐ čení, Ø 20 cm

Beztučný piškotový koláč, do‐ rtová forma Ø 26 cm

Máslové sušenky

Topinky, 4– 6 kusů

Horní/spodní ohřev

Pravý horký vzduch

Horní/spodní ohřev

Pravý horký vzduch

Horní/spodní ohřev

Pravý horký vzduch

Horní/spodní ohřev

Gril Tvarovaný

Plech na pe‐ čení

Tvarovaný rošt

Plech na pe‐ čení

rošt

( °C) (min)

3 170 20 - 35 -

3 150 - 160 20 - 35 -

2 a 4 150 - 160 20 - 35 -

2 180 70 - 90 -

2 160 70 - 90 -

2 170 40 - 50 Nechte troubu 10 min

předehřát.

2 160 40 - 50 Nechte troubu 10 min

předehřát.

2 a 4 160 40 - 60 Nechte troubu 10 min

předehřát.

3 140 - 150 20 - 40 -

2 a 4 140 - 150 25 - 45 -

3 140 - 150 25 - 45 -

4 max. 1 - 5 Nechte troubu 10 min

předehřát.

ČESKY 85

Page 86

Hovězí hamburger, 6 kusů, 0,6 kg

Gril Tvarovaný

rošt, odkapá‐ vací plech

12. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Poznámky k čištění

Přední stranu spotřebiče očistěte pouze hadříkem z mikrovlákna namočeným v roztoku teplé vody a šetrného mycího prostředku.

Kovové plochy očistěte pomocí čisticího roztoku.

Čisticí prostřed‐

Každodenní pou‐

žití

Skvrny vyčistěte pomocí šetrného čisticího prostředku.

Vnitřek trouby očistěte po každém použití. Hromadění mastnoty či zbytků jídel může způso‐ bit požár.

Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. Chcete-li kon‐ denzaci omezit, nechte spotřebič před přípravou jídla na 10 minut předehřát. Ve spotřebiči neuchovávejte potraviny déle než 20 minut. Po každém použití vysušte vnitřek spotřebiče pouze hadříkem z mikrovlákna.

( °C) (min)

4 max. 20 - 30 Tvarovaný rošt vložte

na čtvrtou úroveň a odkapávací plech na třetí úroveň trouby. V polovině přípravy jí‐ dlo otočte. Nechte troubu 10 min předehřát.

Všechno příslušenství vyčistěte po každém použití a nechte jej oschnout. Použijte pouze hadřík z mikrovlákna namočený v roztoku teplé vody a šetrného mycího prostředku. Příslu‐ šenství nečistěte v myčce nádobí.

Nepřilnavé příslušenství nečistěte pomocí abrazivních čisticích prostředků nebo ostrých

Příslušenství

předmětů.

12.2 Jak provádět čištění: Vyrytá část vnitřku trouby

Po pečení v páře vyčistěte vlis vnitřku trouby a odstraňte usazeniny vodního kamene.

86 ČESKY

Page 87

Krok 1 Krok 2 Krok 3

Nalijte do vlisu vnitřku trouby 250 ml bílého octa. Použijte maximálně 6% ocet bez jakýchkoliv přísad.

V případě funkce: SteamBake čistěte troubu každých 5–10 cyklů pečení.

Nechte ocet rozpustit usazeniny vodního kamene při pokojové teplo‐ tě po dobu 30 minut.

12.3 Jak vyjmout: Roštové drážky

K vyčištění trouby vyjměte drážky na rošty.

Vnitřek trouby umyjte vlažnou vodou a měkkým hadrem.

Krok 1 Vypněte troubu a vyčkejte, dokud ne‐

Krok 2 Odtáhněte přední část konstrukce ro‐

Krok 3 Odtáhněte zadní konec konstrukce ro‐

Krok 4 Drážky na rošty nainstalujte stejným

vychladne.

štových drážek od postranní stěny.

štových drážek od postranní stěny a vyjměte ji.

postupem v opačném pořadí. Patky výsuvných kolejniček musí směřovat dopředu.

12.4 Pokyny k použití: Pyrolytická čisticí

Vyčistěte troubu pomocí Pyrolytická čisticí.

VAROVÁNÍ!

Hrozí nebezpečí popálení.

Před Pyrolytická čisticí:

Vypněte troubu a vyčkejte, do‐

kud nevychladne.

Vyjměte všechno příslušenství. Dno trouby a vnitřní sklo dvířek otřete

POZOR!

Jsou-li ve stejné skříni instalovány další spotřebiče, nepoužívejte je současně s touto funkcí. Trouba by se mohla poškodit.

měkkým hadříkem namočeným v rozto‐

ku teplé vody a šetrného mycího pro‐

středku.

Krok 1

Pyrolytická čisticí

Vstupte do nabídky: Čištění .

Funkce Délka

ČESKY 87

Page 88

Pyrolytická čisticí

C1 - Lehké čištění 1 h

C2 - Normální čištění 1 h 30 min

C3 - Důkladné čištění 2 h 30 min

Krok 2

Krok 3

Krok 4 Po čištění otočte ovladačem pečicích funkcí do polohy vypnuto.

Když se spustí čištění, dvířka trouby se zablokují a osvětlení je vypnuté. Až do odemčení dvířek je na displeji

zobrazeno: .

– stisknutím vyberete čisticí program.

– stisknutím spustíte čištění.

Po ukončení čištění:

Vypněte troubu a vyčkejte, do‐

kud nevychladne.

Vnitřek trouby vytřete měkkým hadří‐

kem.

Ze dna trouby odstraňte veškeré zbyt‐

ky.

12.5 Připomínka čištění

Trouba vás upozorní, kdy je nutné ji vyčistit pomocí pyrolytického čištění.

bliká na displeji po každém pečení po dobu 5 se‐

kund.

K vypnutí připomínky zadejte Nabídka a zvolte Nasta‐

vení, Připomínka čištění.

12.6 Jak odstranit a nainstalovat: Dvířka

Dvířka trouby se skládají ze tří skleněných panelů. Dvířka trouby a vnitřní skleněné panely lze za účelem čištění demontovat. Před demontáží skleněných panelů si přečtěte celou kapitolu „Odstranění a instalace dvířek“.

POZOR!

Troubu bez skleněných panelů nepoužívejte.

Krok 1 Dvířka trouby zcela otevřete a podržte oba

dveřní závěsy.

88 ČESKY

Page 89

Krok 2 Zvedněte západky a táhněte za ně, dokud

necvaknou.

Krok 3 Napůl přivřete dvířka trouby do první polohy

Krok 4 Dvířka položte na měkkou látku na rovné

Krok 5 Uchopte okrajovou lištu (B) na horní straně

Krok 6 Vytáhněte okrajovou lištu dopředu a vyjměte

Krok 7 Uchopte skleněné panely dvířek za horní

Krok 8 Skleněné panely omyjte vodou s mycím prostředkem. Skleněné panely opatrně osušte. Skleněné

Krok 9 Po vyčištění skleněné panely a dvířka trouby opět nasaďte.

Jsou-li dvířka správně nainstalována, uslyšíte při zavírání západek cvaknutí.

otevření. Pak dvířka nadzdvihněte a vytáh‐ něte z jejich umístění.

podložce.

dvířek na obou stranách a zatlačením smě‐ rem dovnitř uvolněte svorku těsnění.

ji.

okraj a opatrně je postupně vytáhněte ven. Začněte horním panelem. Ujistěte se, že sklo zcela sklouzne z držáků.

panely nemyjte v myčce nádobí.

ČESKY 89

Page 90

Dávejte pozor, abyste skleněné panely (A a B) nasa‐

A B

dili zpět ve správném pořadí. Zkontrolujte symbol / potisk na straně skleněného panelu. Každý panel vy‐ padá odlišně, aby se usnadnila jejich demontáž a montáž. Při správné instalaci dveřní lišta zacvakne. Dávejte pozor, abyste prostřední skleněný panel nain‐ stalovali správně do jeho umístění.

12.7 Jak vyměnit: Osvětlení

Halogenovou žárovku vždy držte v kusu látky, aby na jejím povrchu nedošlo k připálení

VAROVÁNÍ!

mastnoty.

Nebezpečí úrazu elektrickým proudem. Žárovka může být horká.

Před výměnou osvětlení:

Krok 1 Krok 2 Krok 3

Vypněte troubu. Počkejte, dokud

trouba nevychladne.

Odpojte troubu od elektrické sítě. Na dno vnitřku trouby položte utěr‐

Zadní žárovka

Krok 1 Skleněným krytem otočte a sejměte jej.

Krok 2 Skleněný kryt vyčistěte.

Krok 3 K výměně použijte vhodnou žárovku odolnou proti teplotě 300 °C.

Krok 4 Nasaďte skleněný kryt.

13. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

ku.

90 ČESKY

Page 91

13.1 Co dělat, když…

Ve všech případech, které nejsou v této tabulce zahrnuty, se obraťte na autorizované servisní středisko.

Spotřebič se nezapne nebo se neohřívá

Problém Zkontrolujte, zda...

Spotřebič nelze zapnout ani používat. Spotřebič je správně zapojený do elektrické sítě.

Spotřebič se neohřívá. Funkce automatického vypnutí je vypnutá.

Spotřebič se neohřívá. Dvířka spotřebiče jsou zavřená.

Spotřebič se neohřívá. Není spálená pojistka.

Spotřebič se neohřívá. Zámek je vypnutý.

Součásti

Problém Zkontrolujte, zda...

Osvětlení je vypnuté. Vlhký horkovzduch – je zapnuté.

Osvětlení nefunguje. Spálená žárovka.

Funkce Pečicí sonda nefunguje. Zástrčka Pečicí sonda je zcela zasunutá do zásuvky.

Chybové kódy

Na displeji se zobrazuje… Zkontrolujte, zda...

Chyba C2 Vytáhli jste zástrčku Pečicí sonda ze zásuvky.

Chyba C3 Dvířka spotřebiče jsou zavřená nebo není rozbitý zá‐

Chyba F102 Dvířka spotřebiče jsou zavřená.

Chyba F102 Zámek dveří není rozbitý.

00:00 Došlo k výpadku proudu. Nastavte denní čas.

Pokud se na displeji zspotřebič obrazuje chybový kód, který není obsažen v této tabulce, restartujte troubu vy‐ pnutím a opětovným zapnutím domovní pojistky. Pokud se chybový kód zobrazí znovu, kontaktujte autorizované servisní středisko.

mek dveří.

Čištění

Problém Zkontrolujte, zda...

Z vlisu vnitřku trouby vytéká voda. Ve vlisu vnitřku trouby je příliš mnoho vody.

13.2 Servisní údaje

Pokud problém nemůžete vyřešit sami, obraťte se na svého prodejce nebo autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází na předním rámu vnitřku spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

ČESKY 91

Page 92

Doporučujeme vám zapsat si údaje sem:

Model (Mod.) .........................................

Výrobní číslo (PNC) .........................................

Sériové číslo (S.N.) .........................................

14. ENERGETICKÁ ÚČINNOST

14.1 Informace o výrobku a list s údaji o výrobku

Jméno dodavatele Electrolux

Označení modelu

Index energetické účinnosti 81.2

Třída energetické účinnosti A+

Spotřeba energie při standardním zatížení, konvenční ohřev 0.93 kWh/cyklus

Spotřeba energie při standardním zatížení, režim nuceného větrá‐ku0.69 kWh/cyklus

Počet dutin 1

Zdroj tepla Elektrická energie

Hlasitost 72 l

Typ trouby Vestavná trouba

Hmotnost

EOD4P57H 949499868 KODDP77H 949499871

EOD4P57H 32.1 kg

KODDP77H 32.5 kg

IEC/EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost – část 1: Rozsahy, trouby, parní trouby a grily Metody měření výkonu.

14.2 Úspora energie

Je-li to možné, spotřebič před pečením nepředehřívejte.

Připravujete-li několik jídel najednou, snažte

Tento spotřebič je vybaven funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

Ujistěte se, že jsou dvířka spotřebiče při jeho provozu zavřená. Během pečení neotvírejte dvířka spotřebiče příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je na svém místě řádně uchyceno.

Pro účinnější úsporu energie používejte kovové nádobí.

se, aby prodlevy při pečení byly co nejkratší.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce pečení s ventilátorem.

Zbytkové teplo

Ventilátor a osvětlení nadále pracují. Po vypnutí spotřebiče se na displeji zobrazuje zbytkové teplo. Toto teplo můžete využít k udržení teploty jídla.

Je-li doba pečení delší než 30 minut, snižte teplotu spotřebiče na minimum 3–10 minut

92 ČESKY

Page 93

před koncem pečení. Pečení bude pokračovat i nadále díky zbytkovému teplu uvnitř spotřebiče.

Zbytkové teplo můžete využít k ohřevu jiného jídla.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování

Vlhký horkovzduch

Tato funkce slouží k úspoře energie při pečení.

Pokud používáte tuto funkci, osvětlení se automaticky vypne po 30 sekundách. Osvětlení můžete znovu zapnout, ale omezíte tím předpokládanou úsporu energie.

teploty pokrmu, zvolte nejnižší možné nastavení teploty. Na displeji se zobrazí ukazatel zbytkového tepla nebo teplota.

Pečení s vypnutým osvětlením

Při pečení vypněte osvětlení. Zapněte ho pouze tehdy, když ho skutečně potřebujete.

15. STRUKTURA NABÍDKY

15.1 Nabídka

Krok 1 Krok 2 Krok 3 Krok 4 Krok 5

Vyberte funkci ze

– zvolte pro za‐

dání Nabídka.

Otočením ovladače pečicích funkcí do polohy vypnuto ukončete Nabídka.

struktury Nabídka a

stiskněte .

Zvolte nastavení.

tvrďte nastavení.

- stisknutím po‐

Upravte hodnotu a

stiskněte .

Nabídka struktura

Podporované Vaření

Čištění

Nastavení

01 Denní čas Změnit 02 Displej jas 1 - 5

03 Tóny tlačítek 1 – Pípnutí

2 – Cvaknutí 3 – Zvuk vypnu‐ tý

05 Pečicí sonda Krok 1 – Alarm a vy‐

pnutí 2 – Alarm

07 Osvětlení Zap/Vyp 08 Rychlé zahřátí Zap/Vyp

09 Připomínka čištění Zap/Vyp 10 Režim demo Aktivační kód:

11 Verze software Kontrola 12 Zrušit všechna nastavení Ano/Ne

04 Hlasitost zv. signalizace 1 - 4

06 Časovač Zap/Vyp

2468

ČESKY 93

Page 94

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním

odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

94 ČESKY

Page 95

Welkom bij Electrolux! Hartelijk dank dat je voor onze apparatuur hebt gekozen.

In ons streven om duurzaam te zijn, reduceren we papieren middelen en verstrekken we online volledige gebruikershandleidingen. Ga naar je volledige gebruikershandleiding op electrolux.com/manuals Advies over gebruik, brochures, het oplossen van problemen, onderhouds- en reparatie-informatie op electrolux.com/support

Voor meer recepten, tips, probleemoplossing My Electrolux Kitchen app.

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE..........................................................................95

2. VEILIGHEIDSVOORSCHRIFTEN.................................................................97

3. MONTAGE ................................................................................................. 101

4. BESCHRIJVING VAN HET PRODUCT...................................................... 103

5. BEDIENINGSPANEEL................................................................................ 103

6. VOORAFGAAND AAN HET EERSTE GEBRUIK....................................... 104

7. DAGELIJKS GEBRUIK............................................................................... 105

8. KLOKFUNCTIES.........................................................................................110

9. GEBRUIK VAN DE ACCESSOIRES...........................................................112

10. EXTRA FUNCTIES................................................................................... 114

11. AANWIJZINGEN EN TIPS........................................................................ 114

12. ONDERHOUD EN REINIGING................................................................. 117

13. PROBLEEMOPLOSSING......................................................................... 122

14. ENERGIEZUINIGHEID............................................................................. 123

15. MENUSTRUCTUUR................................................................................. 124

16. MILIEUBESCHERMING............................................................................125

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

NEDERLANDS 95

Page 96

1.1 De veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.

• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.

96 NEDERLANDS

Page 97

• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.

• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.

• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.

• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

• Haal, vóór pyrolytische reiniging, alle accessoires en overmatige afzettingen/morsingen uit de ovenruimte van het apparaat.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd

• Volg de installatie-instructies die zijn

• Pas altijd op bij verplaatsing van het

apparaat.

meegeleverd met het apparaat.

apparaat, want het is zwaar. Gebruik altijd

NEDERLANDS 97

Page 98

veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatieeisen voldoet.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.

• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.

Minimumhoogte kast (Mini‐ mumhoogte kast onder werkblad)

Kastbreedte 560 mm

Kastdiepte 550 (550) mm

Hoogte van de voorkant van het apparaat

Hoogte van de achterkant van het apparaat

Breedte van de voorkant van het apparaat

Breedte van de achterkant van het apparaat

Diepte van het apparaat 569 mm

Ingebouwde diepte van het apparaat

Diepte met open deur 1022 mm

Minimumgrootte ventilatie‐ opening. Opening geplaatst aan de onderkant van de achterzijde

Lengte netvoedingskabel. Kabel wordt in de rechter‐ hoek van de achterzijde ge‐ plaatst

Bevestigingsschroeven 4x25 mm

590 (600) mm

594 mm

576 mm

595 mm

559 mm

548 mm

560x20 mm

1500 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.

• Dit apparaat wordt geleverd met een stekker en een netsnoer.

98 NEDERLANDS

Page 99

Kabeltypes die van toepassing zijn op de

installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W) Sectie van de kabel

(mm²)

maximaal 1380 3x0.75

maximaal 2300 3x1

maximaal 3680 3x1.5

De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.

• Laat het apparaat tijdens de werking niet onbeheerd achter.

• Schakel het apparaat na elk gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen druk uit op de open deur.

• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.

• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:

– plaats ovenschalen of andere

voorwerpen niet rechtstreeks op de bodem van het apparaat.

– leg geen aluminiumfolie op de bodem

van de ruimte in het apparaat.

– plaats geen water direct in het hete

apparaat.

– bewaar geen vochtige gerechten en

voedsel in het apparaat nadat u klaar bent met koken.

– wees voorzichtig bij het verwijderen of

bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

• Kook altijd met de deur van het apparaat gesloten.

• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

NEDERLANDS 99

Page 100

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Pyrolytische reiniging

WAARSCHUWING!

Risico op letsel / Brand / Chemische uitstoot (dampen) in pyrolitische modus.

• Voor het uitvoeren van de pyrolytische reiniging en de eerste voorverwarming dient u het volgende uit de ovenruimte te verwijderen:

– overtollig voedselresten, olie- of

vetresten/afzettingen.

– alle verwijderbare voorwerpen

(inclusief planken, zijrails, enz., die bij het apparaat zijn geleverd), met name alle antiaanbakpotten, pannen, dienbladen, keukengerei, enz.

• Lees zorgvuldig alle instructies voor pyrolytische reiniging.

• Houd kinderen uit de buurt van het apparaat als de pyrolytische reiniging in werking is. Het apparaat wordt zeer heet en er komt hete lucht vrij uit de voorste koelopeningen.

• Pyrolytische reiniging gebeurt op hoge temperaturen waarbij dampen kunnen vrijkomen van kookresten en constructiematerialen. Om die reden adviseren wij consumenten:

– zorg voor goede ventilatie tijdens en

na de pyrolytische reiniging.

– zorg voor goede ventilatie tijdens en

na de eerste voorverwarming.

• Tijdens en na de pyrolytische reiniging mag u geen water op de ovendeur morsen of aanbrengen om beschadiging van de glasplaten te voorkomen.

• Rookgassen die vrijkomen uit alle pyrolytische ovens / kookresten zoals beschreven, zijn niet schadelijk voor mensen, inclusief kinderen of personen met medische aandoeningen.

• Houd huisdieren uit de buurt van het apparaat tijdens en na de pyrolytische reiniging en de initiële voorverwarming. Kleine huisdieren (vooral vogels en reptielen) kunnen zeer gevoelig zijn voor temperatuurveranderingen en uitgestoten dampen.

• Antiaanbaklagen in potten, pannen, bakplaten, bakgerei, enz. kunnen worden beschadigd door de hoge temperatuur van de pyrolytische reiniging van alle pyrolytische ovens. Ook kunnen ze een bron zijn voor schadelijke dampen op laag niveau.

2.6 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Dit product bevat een lichtbron van energie-efficiëntieklasse G.

• Gebruik alleen lampjes met dezelfde specificaties.

2.7 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik alleen originele reserveonderdelen.

100 NEDERLANDS
