Page 1

EOD3F50TX

CS Návod k použití | Trouba 3 PL Instrukcja obsługi | Piekarnik 19 SK Návod na používanie | Rúra 36

Page 2

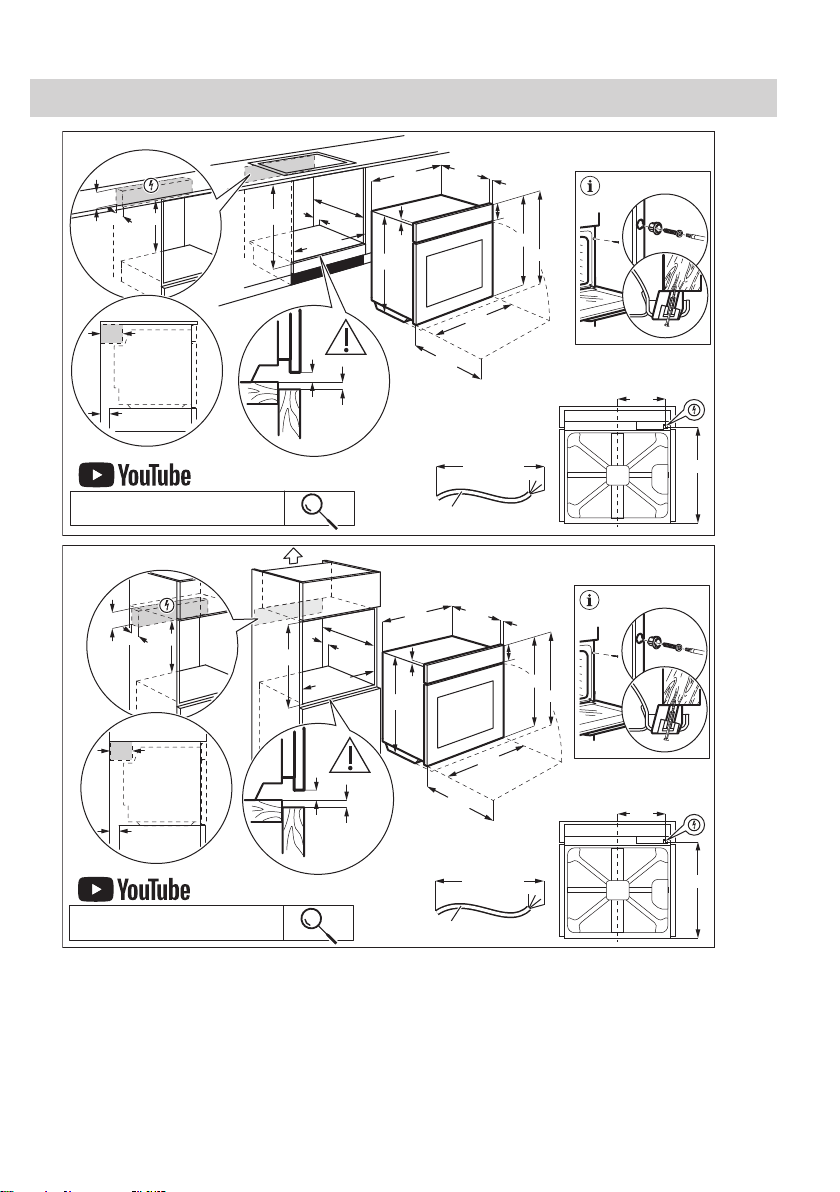

INSTALACE / INSTALACJA / INŠTALÁCIA

198

523

(*mm)

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven with Hob - Built Under installation

min. 1500

H05 V V - F

594

589

114

21548

min. 550

600

min. 560

520

576

559

453

595

+-1

4x25

198

523

(*mm)

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

min. 1500

H05 V V - F

min. 550

590

min. 560

594

589

114

21548

520

576

559

453

595

+-1

4x25

Page 3

Witamy w Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego

powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................19

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................21

3. OPIS URZĄDZENIA......................................................................................24

4. PANEL STEROWANIA................................................................................. 24

5. PRZED PIERWSZYM UŻYCIEM.................................................................. 25

6. CODZIENNE UŻYTKOWANIE......................................................................25

7. DODATKOWE FUNKCJE............................................................................. 27

8. FUNKCJE ZEGARA...................................................................................... 27

9. KORZYSTANIE Z AKCESORIÓW................................................................ 28

10. WSKAZÓWKI I PORADY............................................................................28

11. KONSERWACJA I CZYSZCZENIE.............................................................31

12. ROZWIĄZANIE PROBLEMÓW...................................................................33

13. EFEKTYWNOŚĆ ENERGETYCZNA.......................................................... 34

14. OCHRONA ŚRODOWISKA........................................................................ 35

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także

POLSKI 19

Page 4

nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się tym urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Instalacji urządzenia i wymiany jego przewodu zasilającego może dokonać wyłącznie osoba o odpowiednich kwalifikacjach.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

20 POLSKI

Page 5

• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.

• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy uważać, aby nie dotknąć grzałek ani powierzchni komory urządzenia.

• Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych.

• Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną od ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Do czyszczenia szyb w drzwiach nie używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Postępować zgodnie z instrukcją instalacji na naszej witrynie internetowej.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Zachować minimalne odstępy od innych urządzeń i mebli.

POLSKI 21

Page 6

• Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu.

• Urządzenie wyposażono w elektryczny układ chłodzenia. Układ zasilany jest napięciem elektrycznym.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

Rodzaje przewodów przeznaczonych do

montażu lub wymiany w krajach europej‐

skich:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Przekrój przewodu zależy od łącznej mocy podanej na tabliczce znamionowej. Można również zapoznać się z tabelą:

Moc całkowita (W) Przekrój przewodu

(mm²)

maksymalnie 1380 3x0.75

maksymalnie 2300 3x1

maksymalnie 3680 3x1.5

Przewód uziemiający (zielono-żółty) musi być o 2 cm dłuższy od brązowego przewodu fazowego i niebieskiego neutralnego

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

• Nie zmieniać parametrów technicznych urządzenia.

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Wyłączyć urządzenie po każdym użyciu.

22 POLSKI

Page 7

• Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie naciskać na otworzone drzwi.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza.

• Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem.

• Zawsze używać naczyń szklanych i słoików dopuszczonych do pasteryzowania.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub przebarwieniu się emalii:

– Nie umieszczać naczyń ani innych

przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy kłaść folii aluminiowej

bezpośrednio na dnie komory urządzenia.

– Nie wlewać wody bezpośrednio do

gorącego urządzenia.

– Nie należy pozostawiać wilgotnych

naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Podczas wyjmowania lub wyjmowania

akcesoriów należy zachować ostrożność.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy.

• Należy zawsze gotować z zamkniętymi drzwiami urządzenia.

• Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz

zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i odłączyć wtyczkę zasilania od gniazda sieciowego.

• Upewnić się, że urządzenie jest zimne. Występuje zagrożenie pęknięciem szyb urządzenia.

• Natychmiast wymienić szyby drzwi, gdy są uszkodzone. Należy skontaktować się z autoryzowanym centrum serwisowym.

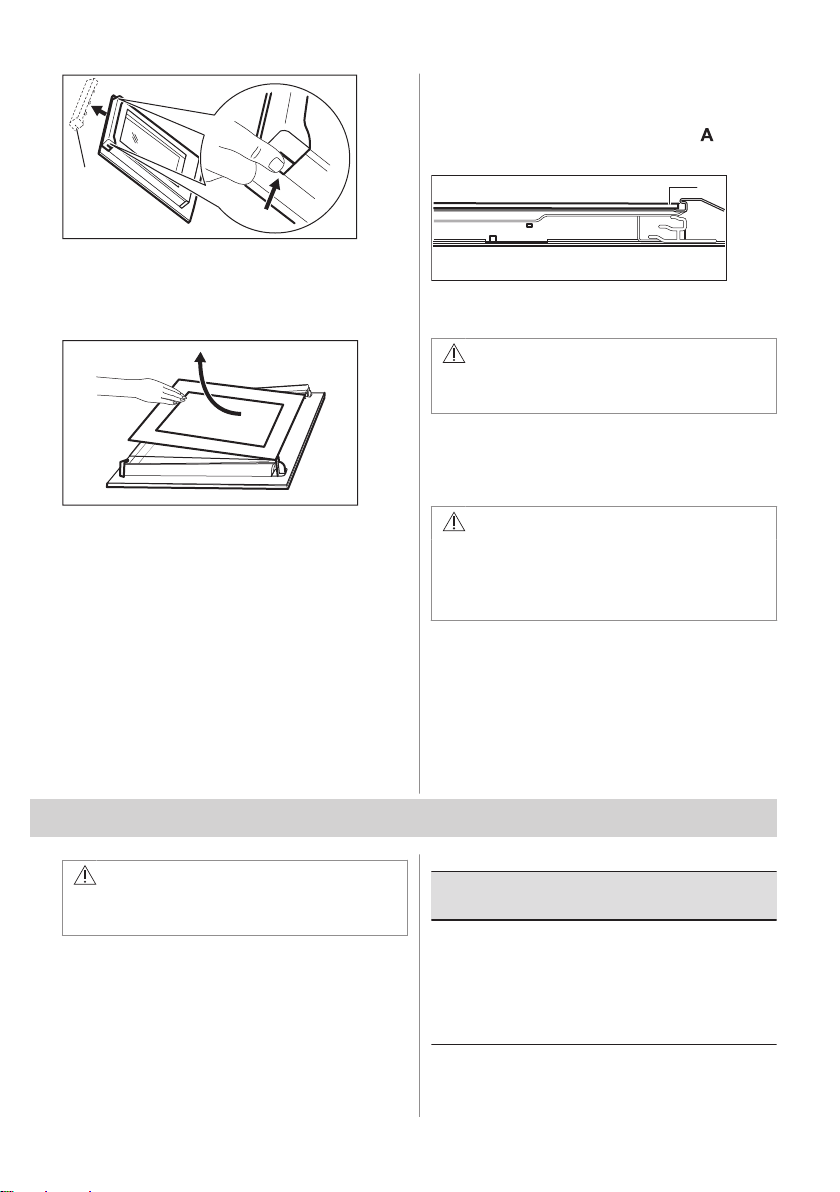

• Podczas wyjmowania drzwi z urządzenia należy zachować ostrożność. Drzwi są ciężkie!

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• Stosując aerozol do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na jego opakowaniu.

• Nie czyścić emalii katalitycznej przy użyciu detergentów.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one

POLSKI 23

Page 8

przeznaczone do innych zastosowań i nie

4 7631 52

nadają się do oświetlania pomieszczeń domowych.

• W ten produkt wbudowano źródło światła o klasie efektywności energetycznej G.

• Używać wyłącznie żarówek tego samego typu.

2.6 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

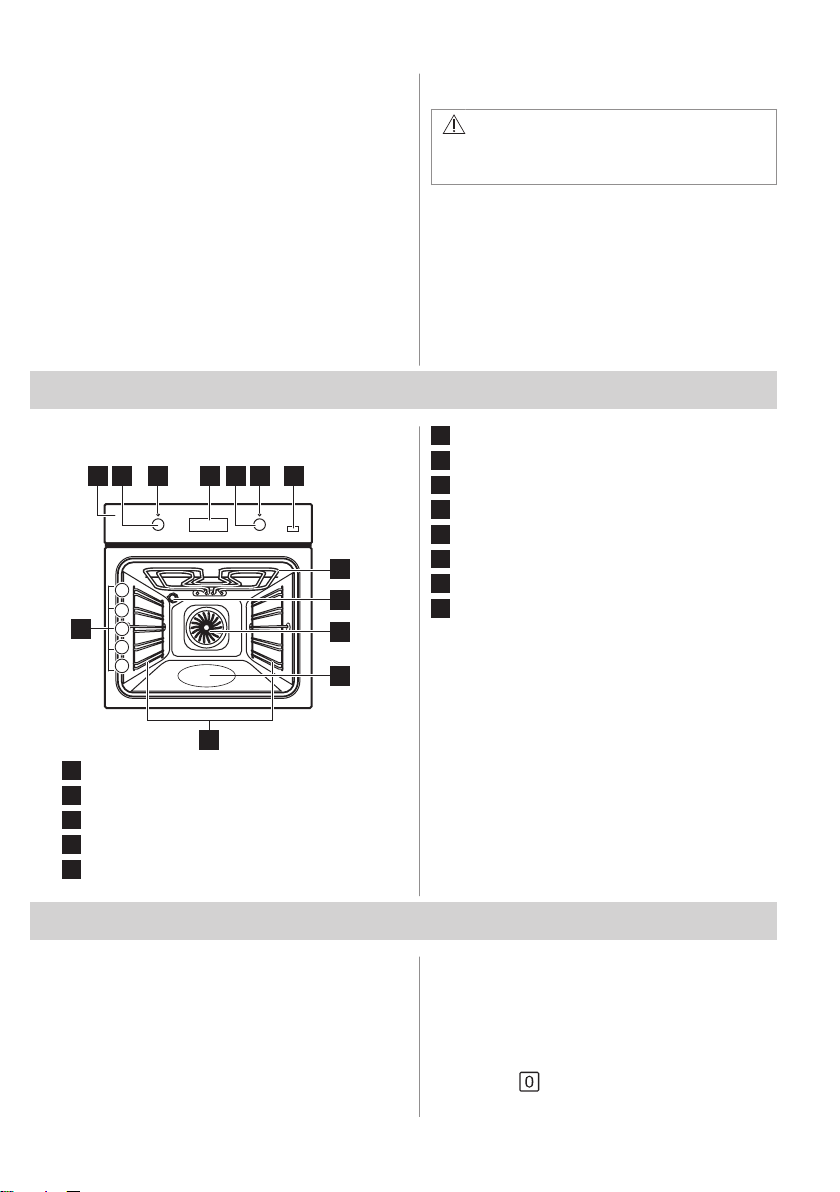

3. OPIS URZĄDZENIA

3.1 Ogólne informacje

Panel sterowania

Pokrętło wyboru funkcji pieczenia

Kontrolka/symbol zasilania

Ekran

Pokrętło sterowania (temperatury)

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

Wskaźnik/symbol temperatury

Dodatek pary

Grzałka

Lampa

Wentylator

Wnęka komory

Prowadnice blach, wyjmowane

Poziomy umieszczania potraw

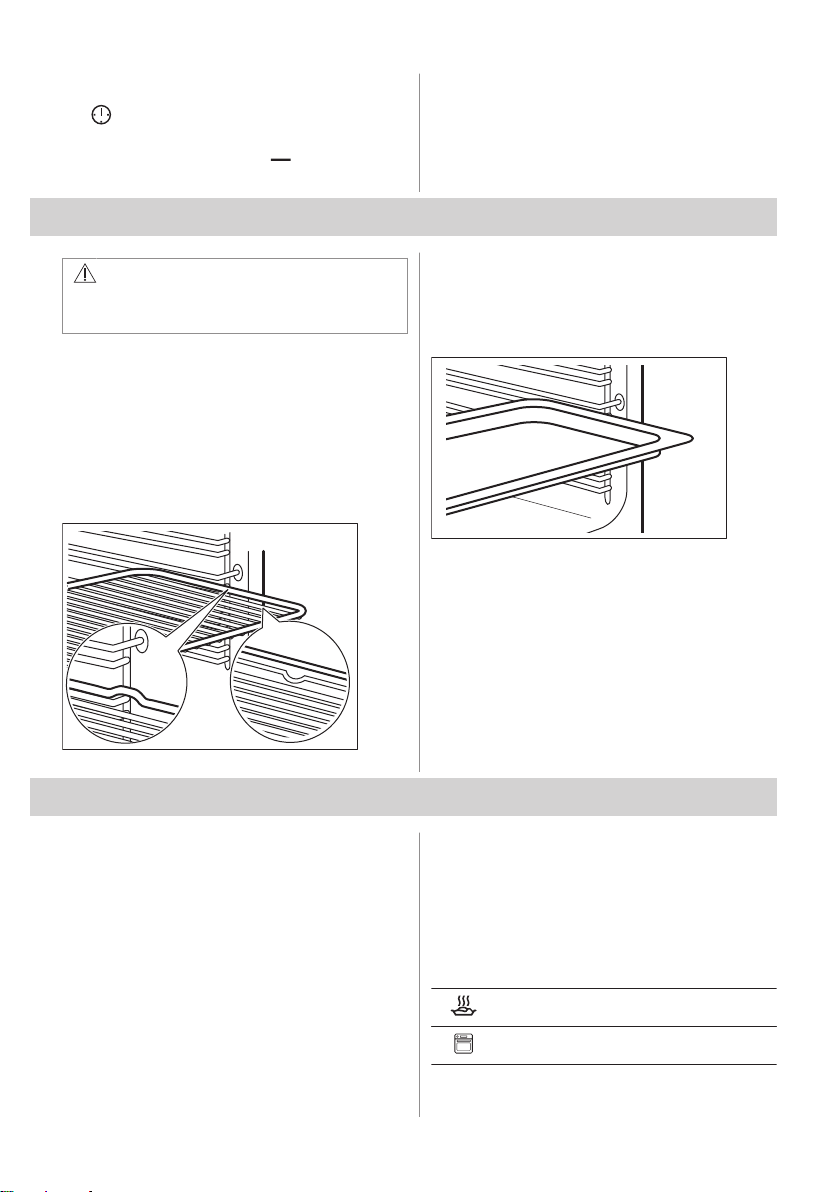

3.2 Akcesoria

• Ruszt Do foremek do ciast, naczyń żaroodpornych, brytfann i naczyń do pieczenia.

• Głęboka blacha Do pieczenia cista i mięsa lub do zbierania tłuszczu.

• Prowadnice teleskopowe Ułatwiają wkładanie i wyjmowanie rusztów i blach.

4. PANEL STEROWANIA

4.1 Włączanie i wyłączanie urządzenia.

Aby włączyć urządzenie:

1. Nacisnąć te pokrętła. Pokrętło wysuwa się.

24 POLSKI

2. Obrócić pokrętło wyboru funkcji

pieczenia, aby wybrać funkcję.

3. Obrócić pokrętło sterowania, aby wyregulować ustawienia.

Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia, aby wyłączyć

urządzenie .

Page 9

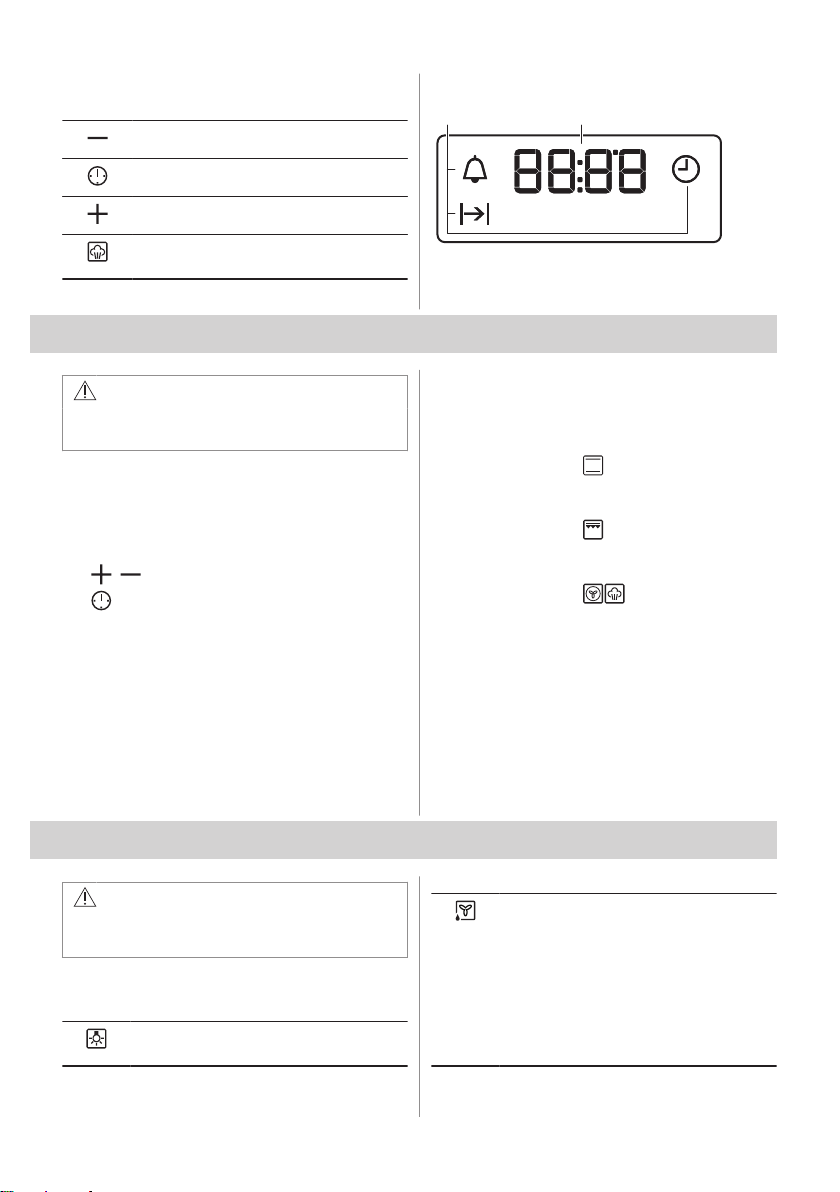

4.2 Pola czujników/przyciski

A B

Ustawianie czasu.

Ustawianie funkcji zegara.

Ustawianie czasu.

4.3 Ekran

Włączanie i wyłączanie funkcji Termoo‐ bieg PLUS.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Ustawianie godziny

Po podłączeniu urządzenia po raz pierwszy do zasilania należy zaczekać, aż na wyświetlaczu pojawi się wskazanie: "12:00".

1. , – nacisnąć, aby ustawić czas.

2. - nacisnąć, aby to potwierdzić lub

odczekać 5 sekund na automatyczne zapisanie ustawionej godziny.

5.2 Wstępne nagrzewanie i czyszczenie

Przed pierwszym użyciem urządzenia i kontaktem z żywnością należy wstępnie rozgrzać puste urządzenie. Urządzenie może emitować nieprzyjemny zapach i dym.

A. Funkcje zegara B. Timer

Przewietrzyć pomieszczenie podczas wstępnego nagrzewania.

1. Wyjąć z urządzenia wszystkie akcesoria i wsporniki.

2. Ustawić funkcję . Ustawić maksymalną temperaturę. Pozostawić urządzenie włączone na 1godz.

3. Ustawić funkcję . Ustawić maksymalną temperaturę. Pozostawić włączone urządzenie na 15 min.

4. Ustawić funkcję . Ustawić maksymalną temperaturę. Pozostawić włączone urządzenie na 15 min.

5. Wyłączyć urządzenie i odczekać, aż ostygnie.

6. Urządzenie i akcesoria należy czyścić tylko ściereczką z mikrofibry, używając ciepłej wody z łagodnym detergentem.

7. Umieścić akcesoria i wyjmowane wsporniki z powrotem w pierwotnym położeniu.

6. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Funkcje pieczenia

Oświetlenie piekarnika

Do włączania oświetlenia.

Termoobieg wilgotny

Funkcja ta pozwala oszczędzać energię podczas pieczenia. Podczas korzystania z tej funkcji temperatura wewnątrz urządze‐ nia może różnić się od ustawionej tempe‐ ratury. Może nastąpić zmniejszenie mocy grzania. Więcej informacji można znaleźć w rozdziale „Codzienne użytkowanie”, Uwagi dotyczące funkcji: Termoobieg wil‐ gotny.

POLSKI 25

Page 10

Termoobieg / Termoobieg PLUS

Do pieczenia mięsa i ciast. Ustawić tem‐ peraturę niższą niż do pieczenia tradycyj‐ nego, ponieważ wentylator równomiernie rozprowadza ciepło wewnątrz piekarnika. / Do zwiększenia wilgotności podczas pie‐ czenia. Do uzyskania odpowiedniego kolo‐ ru i chrupiącej skórki podczas pieczenia. Do zapewnienia soczystości podczas od‐ grzewania.

Górna/dolna grzałka / Kataliza Do pieczenia ciasta na jednym poziomie oraz do suszenia żywności. / Umożliwia uruchomienie funkcji czyszczenia katali‐ tycznego. Więcej informacji na temat czy‐ szczenia katalitycznego można znaleźć w rozdziale „Konserwacja i czyszczenie”.

Grzałka dolna

Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywności.

Szybkie grillowanie

Do grillowania cienkich porcji potraw w du‐ żych ilościach i opiekania chleba.

Turbo grill

Do pieczenia dużych kawałków mięsa lub drobiu z kośćmi na jednym poziomie. Do pieczenia zapiekanek i przyrumieniania.

Funkcja Pizza

Najlepszy do pieczenia pizzy i innych po‐ traw, które trzeba bardziej nagrzewać od dołu.

Rozmrażanie

Do rozmrażania żywności (warzyw i owo‐ ców). Czas rozmrażania zależy od ilości i wielkości zamrożonej żywności.

6.2 Uwagi dotyczące funkcji: Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia zgodności z wymogami rozporządzeń w zakresie efektywności energetycznej i ekoprojektu (zgodnie z EU 65/2014 i EU 66/2014). Testy zgodnie z normą: IEC/EN 60350-1.

Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną.

Wskazówki dotyczące pieczenia podano w rozdziale „Wskazówki i porady”, Termoobieg wilgotny. Ogólne zalecenia dotyczące

oszczędzania energii podano w rozdziale „Efektywność energetyczna”, Wskazówki oszczędzania energii.

6.3 Ustawianie funkcji pieczenia

1. Obrócić pokrętło wyboru funkcji pieczenia

w celu wybrania funkcji pieczenia.

2. Obrócić pokrętło sterujące, aby wybrać temperaturę .

3. Po zakończeniu pieczenia obrócić pokrętła w położenie wyłączenia, aby wyłączyć urządzenie.

6.4 Ustawianie tej funkcji:

Termoobieg PLUS

Funkcja ta zwiększa wilgotność podczas pieczenia.

OSTRZEŻENIE!

Zagrożenie oparzeniem i uszkodzeniem urządzenia.

1. Upewnić się, że urządzenie jest zimne.

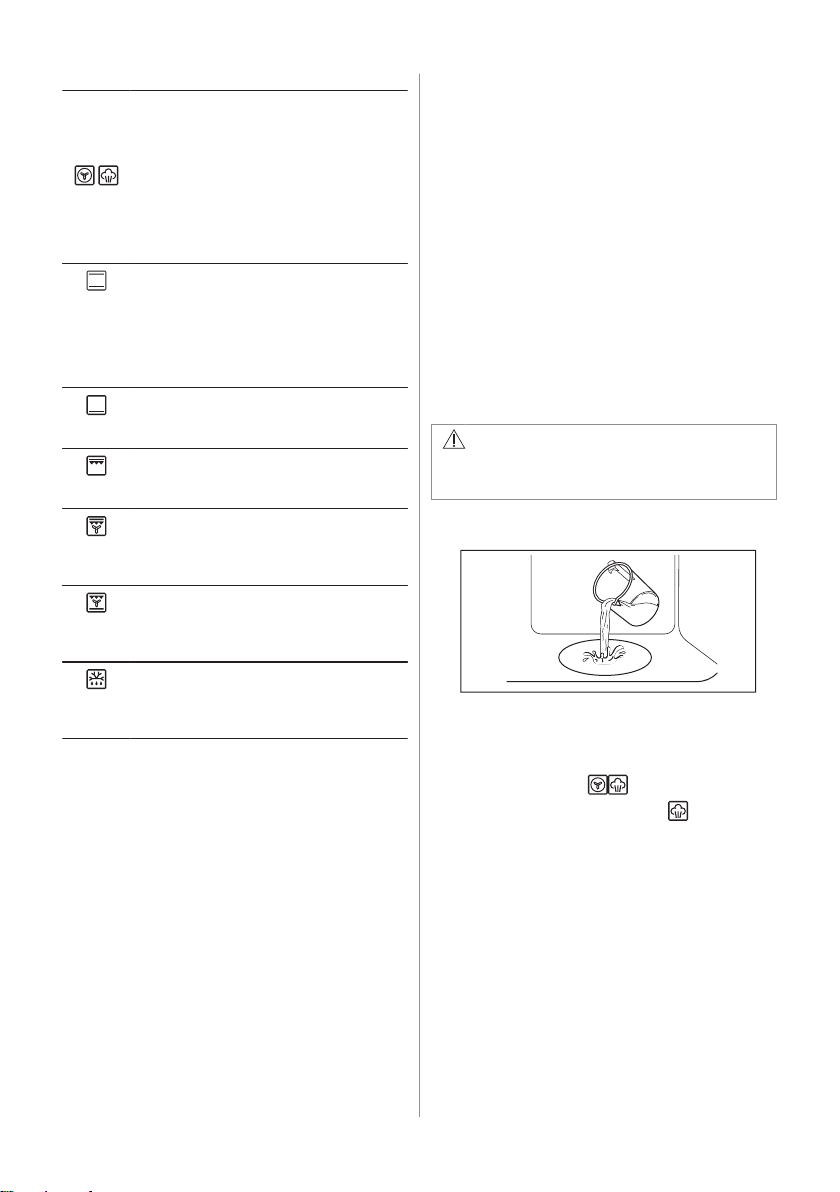

2. Napełnić wnękę komory wodą z kranu.

Maksymalna pojemność wnęki komory wynosi 250 ml. Wnęki komory nie należy napełniać podczas trwania pieczenia lub gdy urządzenie jest gorące.

3. Ustawić funkcję: .

4. Nacisnąć: Dodatkowa para

Przycisk działa tylko wraz z funkcją: Termoobieg PLUS. Zaświeci się ten wskaźnik.

5. Obrócić pokrętło regulacyjne, aby ustawić temperaturę.

6. Aby wytworzyć wilgotność, należy nagrzewać wstępnie puste urządzenie przez 10 min.

7. Włożyć jedzenie do urządzenia. Nie otwierać drzwi piekarnika podczas gotowania.

8. Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia, aby wyłączyć urządzenie.

26 POLSKI

Page 11

9. Nacisnąć Dodatkowa para .

Wskaźnik zgaśnie.

10. Po zakończeniu działania funkcji ostrożnie otwierać drzwi. Wydostająca się para może wywołać poparzenia.

7. DODATKOWE FUNKCJE

11. Upewnić się, że urządzenie jest zimne.

Usunąć pozostałą wodę z wnęki komory.

7.1 Wentylator chłodzący

Podczas pracy urządzenia wentylator chłodzący włącza się automatycznie, aby utrzymać niską temperaturę powierzchni urządzenia. Po wyłączeniu urządzenia wentylator chłodzący może nadal pracować do momentu ostygnięcia urządzenia.

7.2 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub uszkodzone podzespoły mogą spowodować

8. FUNKCJE ZEGARA

8.1 Tabela funkcji zegara

Aktualna godzina

Ustawianie, zmiana lub sprawdzanie aktual‐ nej godziny.

Czas trwania

Ustawianie czasu pracy urządzenia

Minutnik

Ustawianie odliczania Funkcja ta nie ma wpływu na działanie urządzenia. Funkcję tę można włączyć w dowolnej chwili – również wtedy, gdy urządzenie jest wyłączone.

8.2 Ustawienie: Aktualna godzina

1. - nacisnąć kilkakrotnie, aby zmienić

aktualną godzinę. - miga.

2. , - nacisnąć, aby ustawić czas.

Po upływie około 5 sek miganie ustanie, a na wyświetlaczu widoczna będzie ustawiona godzina.

- miga po przyłączeniu urządzenia do

zasilania, po przerwie w zasilaniu lub gdy timer nie jest ustawiony. , - nacisnąć,

aby ustawić godzinę.

niebezpieczne przegrzanie urządzenia. Aby temu zapobiec, piekarnik wyposażono w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie.

8.3 Ustawienie: Czas trwania

1. Ustawić funkcję pieczenia i temperaturę.

2. — nacisnąć kilkakrotnie. - miga.

3. , – nacisnąć, aby ustawić: Czas

trwania.

Po upływie ustawionego czasu na wyświetlaczu pojawi się wskazanie . -

miga . Rozlegnie się sygnał dźwiękowy i urządzenie wyłączy się.

4. Nacisnąć dowolny przycisk, aby wyłączyć sygnał.

5. Obrócić pokrętła w położenie wyłączenia.

8.4 Ustawienie: Minutnik

1. — nacisnąć kilkakrotnie. - miga.

2. , – nacisnąć, aby ustawić czas.

Po upływie 5 sek funkcja ta uruchomi się automatycznie. Po upływie ustawionego czasu rozlegnie się sygnał dźwiękowy.

3. Nacisnąć dowolny przycisk, aby wyłączyć sygnał.

4. Obrócić pokrętła w położenie wyłączenia.

POLSKI 27

Page 12

8.5 Anulowanie Funkcje zegara

1. – nacisnąć kilkakrotnie, aż symbol

funkcji zegara zacznie migać.

2. Nacisnąć i przytrzymać .

Funkcja zegara wyłączy się po kilku sekundach.

9. KORZYSTANIE Z AKCESORIÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Wkładanie akcesoriów

Niewielki występ na górze zwiększa bezpieczeństwo i stanowi zabezpieczenie przed przechyleniem. Wgłębienia zapobiegają również przewróceniu. Krawędź wokół rusztu zapobiega zsuwaniu się z niego naczyń.

Ruszt

10. WSKAZÓWKI I PORADY

Wsuń ruszt między prowadnice wspornika i upewnij się, że nóżki są skierowane w dół. Upewnić się, że ruszt dotyka tyłu wnętrza piekarnika.

Głęboka blacha

Wsuń blachę do pieczenia między prowadnice wspornika.

10.1 Zalecenia dotyczące pieczenia

Temperatury i czasy gotowania podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisów oraz jakości i ilości użytych składników.

Urządzenie może piec lub opiekać inaczej niż poprzednie urządzenie. W poniższych wskazówkach podano zalecane ustawienia temperatury, czasu pieczenia i poziomu piekarnika dla określonych rodzajów potraw.

Poziomy półek liczone są od dna piekarnika.

28 POLSKI

Jeśli brakuje ustawień dla specjalnego przepisu należy znaleźć ustawienia dla podobnej potrawy.

Wskazówki dotyczące oszczędzania energii podano w rozdziale „Efektywność energetyczna”.

Symbole użyte w tabelach:

Rodzaj potrawy

Funkcja pieczenia

Page 13

Temperatura

Akcesoria

Poziom umieszczania potraw

Czas pieczenia (min)

10.2 Termoobieg wilgotny – zalecane akcesoria

Należy używać używać foremek do ciasta i pojemników w ciemnym kolorze o matowej powierzchni. Pochłaniają one lepiej ciepło niż

naczynia w jasnym kolorze o błyszczącej powierzchni.

• Blacha do pizzy – ciemna, matowa,

średnica 28cm

• Naczynie do pieczenia – ciemne,

matowe, średnica 26cm

• Ramekiny - ceramiczne, średnica 8cm,

wysokość 5 cm

• Forma do tarty – ciemna, matowa,

średnica 28cm

10.3 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli.

Słodkie bułki, 12 szt. blacha do pieczenia ciasta lub

Bułki, 9 szt. blacha do pieczenia ciasta lub

Pizza, mrożona, 0.35kgruszt 180 2 45 - 55

Rolada szwajcarska blacha do pieczenia ciasta lub

Brownie blacha do pieczenia ciasta lub

Suflet, 6 szt. ceramiczne kokilki na ruszcie 190 3 45 - 55

Biszkoptowy spód tar‐tyforma do tarty na ruszcie 180 2 35 - 45

Biszkopt królowej Wiktorii

Gotowana ryba, 0,3kgblacha do pieczenia ciasta lub

Cała ryba, 0,2 kg blacha do pieczenia ciasta lub

Filet z ryby, 0,3 kg blacha do pieczenia pizzy na

Mięso z wody, 0,25kgblacha do pieczenia ciasta lub

Szaszłyk, 0,5 kg blacha do pieczenia ciasta lub

Ciastka, 16 szt. blacha do pieczenia ciasta lub

głęboka blacha

naczynie do pieczenia na ruszcie

głęboka blacha

ruszcie

głęboka blacha

175 3 40 - 50

180 2 35 - 45

170 2 30 - 40

170 2 45 - 50

170 2 35 - 50

180 2 35 - 45

180 3 25 - 35

170 3 30 - 40

180 3 35 - 45

180 3 40 - 50

150 2 30 - 45

POLSKI 29

Page 14

Makaroniki, 20 szt. blacha do pieczenia ciasta lub

Babeczki, 12 szt. blacha do pieczenia ciasta lub

Ciasto pikantne, 16 szt.

Kruche ciasteczka, 20 szt.

Tartletki, 8 szt. blacha do pieczenia ciasta lub

Warzywa, z wody, 0,4kgblacha do pieczenia ciasta lub

Omlet wegetariański blacha do pieczenia pizzy na

Warzywa śródziem‐ nomorskie, 0,7 kg

głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

głęboka blacha

ruszcie

blacha do pieczenia ciasta lub głęboka blacha

180 2 45 - 55

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 30 - 40

180 2 35 - 45

180 3 35 - 45

180 4 35 - 45

10.4 Informacja dla instytucji wykonujących testy

Testy zgodnie z normą IEC 60350-1.

Ciastka, 20 sztuk na bla‐ sze

Szarlotka, 2 foremki Ø20cmGórna/dolna grzałka Ruszt 2 180 70 - 90

Szarlotka, 2 foremki Ø20cmTermoobieg Ruszt 2 160 70 - 90

Beztłuszczowy biszkopt, foremka do ciasta Ø 26 cm

Górna/dolna grzałka Blacha do

pieczenia

ciasta

Termoobieg Blacha do

pieczenia

ciasta

Termoobieg Blacha do

pieczenia

ciasta

Górna/dolna grzałka Ruszt 2 170 40 - 50

3 170 20 - 35

3 150 - 160 20 - 35

2 i 4 150 - 160 20 - 35

Beztłuszczowy biszkopt, foremka do ciasta Ø 26 cm

Termoobieg Ruszt 2 160 40 - 50

Beztłuszczowy biszkopt, foremka do ciasta Ø 26 cm

Termoobieg Ruszt 2 i 4 160 40 - 60

30 POLSKI

Page 15

Bułka maślana Termoobieg Blacha do

Bułka maślana Górna/dolna grzałka Blacha do

Tosty

Nagrzewać wstępnie urządzenie przez 10 minut.

Grill Ruszt 4 maks. 1 - 5

pieczenia

ciasta

pieczenia

ciasta

pieczenia

ciasta

11. KONSERWACJA I CZYSZCZENIE

3 140 - 150 20 - 40

2 i 4 140 - 150 25 - 45

3 140 - 150 25 - 45

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

11.1 Uwagi dotyczące czyszczenia

Środki czyszczące

• Przód urządzenia należy czyścić tylko ściereczką z mikrofibry zwilżoną ciepłą wodą z łagodnym detergentem. Wyczyścić i sprawdzić uszczelkę drzwi wokół obramowania komory.

• Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie.

• Usunąć plamy za pomocą łagodnego detergentu. Nie stosować go na powłokę katalityczną.

Codzienne użytkowanie

• Czyścić wnętrze urządzenia po każdym użyciu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

• Wewnątrz urządzenia lub na szybach drzwi może skraplać się para wodna. Aby ograniczyć zjawisko skraplania się pary wodnej, należy uruchamiać urządzenie na 10 minut przed rozpoczęciem pieczenia. Nie pozostawiać gotowych potraw w urządzeniu na dłużej niż 20 minut. Po każdym użyciu osuszyć wnętrze urządzenia wyłącznie ściereczką z mikrofibry.

Akcesoria

• Po każdym użyciu należy wyczyścić wszystkie akcesoria i pozostawić do wyschnięcia. Do czyszczenia należy użyć tylko ściereczki zwilżonej ciepłą wodą z dodatkiem łagodnego detergentu. Nie myć akcesoriów w zmywarce.

• Nie używać do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu ściernych środków czyszczących ani przedmiotów o ostrych krawędziach.

11.2 Czyszczenie wnęki komory

Oczyść wnękę komory, aby usunąć osad z kamienia po gotowaniu na parze.

W przypadku funkcji: Termoobieg PLUS czyścić piekarnik co 5-10 cykli pieczenia.

1. Wlać 250 ml octu spirytusowego lub

kwasku cytrynowego do wnęki komory. Użyć octu o kwasowości maks. 6%, bez żadnych dodatków.

2. Pozostawić ocet w temperaturze

pokojowej na 30 minut, aby rozpuścił osad z kamienia.

3. Wyczyścić komorę ciepłą wodą z miękką

szmatką.

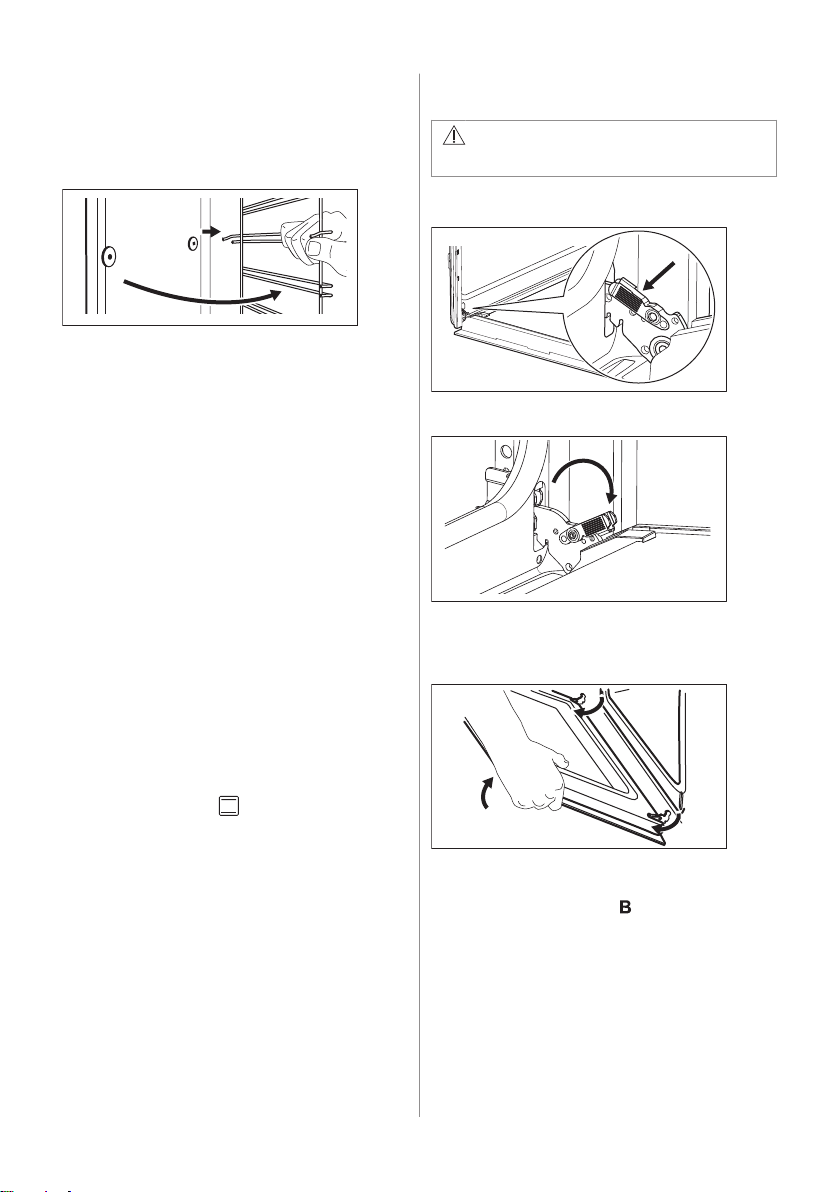

11.3 Wyjmowanie wsporników

Wyjąć wsporniki, aby wyczyścić piekarnik.

POLSKI 31

Page 16

1. Wyłączyć urządzenie i odczekać, aż

ostygnie.

2. Odciągnąć przednią część prowadnic blach od bocznej ścianki.

3. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je w całości.

4. Zamontować wsporniki postępując w odwrotnej kolejności.

Kołki ustalające na prowadnicach teleskopowych muszą być skierowane do przodu.

11.4 Osłona wentylatora

katalitycznego

Osłona wentylatora jest pokryta emalią katalityczną. Pochłania ona tłuszcz gromadzący się na ściankach podczas pracy urządzenia. Aby poprawić skuteczność procesu samoczyszczenia, należy regularnie nagrzewać puste urządzenie.

Plamy lub odbarwienia powłoki katalitycznej nie mają wpływu na działanie funkcji czyszczenia.

1. Wyłączyć urządzenie i odczekać, aż ostygnie.

2. Wyjmij wszystkie akcesoria.

3. Umyć dno piekarnika i wewnętrzną szybę

drzwi miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu.

4. Ustawić funkcję:

5. Ustawić temperaturę: 250°C.

Czas trwania: 1 godz

6. Gdy urządzenie ostygnie, oczyścić

wnętrze urządzenia wilgotną, miękką szmatką.

11.5 Zdejmowanie i zakładanie

drzwi

W drzwiach piekarnika są dwie szyby. Drzwi i wewnętrzne szyby można wymontować w celu ich wyczyszczenia. Przed przystąpieniem do demontażu szyb należy

zapoznać się z instrukcją „Zdejmowanie i zakładanie drzwi”.

UWAGA!

Nie używać urządzenia bez szyb.

1. Całkowicie otworzyć drzwi i chwycić oba zawiasy.

2. Podnieść i pociągnąć zatrzaski, aż słyszalne będzie kliknięcie.

3. Przymknąć drzwi piekarnika, ustawiając je w pierwszej pozycji otworzenia. Następnie unosząc i pociągając drzwi do siebie, wyjąć je z mocowania.

4. Położyć drzwi na stabilnej powierzchni przykrytej miękką tkaniną.

5. Chwycić listwę drzwi drzwi po obu stronach i nacisnąć do środka, aby zwolnić zatrzaski.

za górną krawędź

32 POLSKI

Page 17

6. Pociągnąć listwę drzwi do przodu, aby ją

zdjąć.

7. Chwycić szybę drzwi za górną krawędź i ostrożnie wyjąć ją. Upewnić się, że szyba całkowicie wysunie się z prowadnic.

8. Umyć szyby wodą z płynem do mycia naczyń. Ostrożnie osuszyć szyby. Nie należy myć szyb w zmywarce.

9. Po wyczyszczeniu zamontować szybę i drzwi piekarnika.

Jeśli drzwi są zainstalowane prawidłowo, podczas zamykania zatrzasków słychać kliknięcie. Strefa pokryta sitodrukiem musi być zwrócona w kierunku wewnętrznej strony drzwi. Należy sprawdzić, czy po zamontowaniu powierzchnia obramowania szyby w miejscach nadruku nie jest szorstka w dotyku.

Zamontować prawidłowo listwę drzwi (powinno było słyszalne kliknięcie).

Upewnić się, że wewnętrzna szyba jest prawidłowo zamontowana w gniazdach.

11.6 Wymiana żarówki

OSTRZEŻENIE!

Zagrożenie porażeniem prądem. Żarówka może być gorąca.

1. Wyłączyć urządzenie i odczekać, aż ostygnie.

2. Odłączyć urządzenie od zasilania.

3. Umieścić ściereczkę na dnie piekarnika.

UWAGA!

Należy zawsze trzymać lampę halogenową ściereczką, aby zapobiec spaleniu się pozostałości tłuszczu na lampie.

Tylne oświetlenie

1. Obrócić szklany klosz, aby go zdjąć.

2. Wyczyścić szklany klosz.

3. Wymienić żarówkę na nową, odporną na

temperaturę 300°C.

4. Założyć szklany klosz.

12. ROZWIĄZANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

12.1 Co zrobić, gdy...

W przypadkach nieuwzględnionych w tabeli należy skontaktować się z autoryzowanym centrum serwisowym.

Problem Przyczyna i rozwią‐

Urządzenie nie nagrzewa się.

zanie

Zadziałał bezpiecznik. Sprawdzić, czy bezpiecz‐ nik jest przyczyną usterki. Jeśli problem nie ustąpi, skontaktować się z wy‐ kwalifikowanym elektry‐ kiem.

POLSKI 33

Page 18

Problem Przyczyna i rozwią‐

zanie

Uszczelka drzwi jest usz‐ kodzona.

Na wyświetlaczu widocz‐ ne jest wskazanie „12.00”.

Woda wypływa z wnęki komory.

Niezadowalające efekty pieczenia przy użyciu funkcji: Termoobieg PLUS .

Nie używać urządzenia. Skontaktować się z auto‐ ryzowanym centrum ser‐ wisowym.

Nastąpiła przerwa w zasi‐ laniu. Ustawianie aktual‐ nej godziny

Do wnęki komory wlano za dużo wody. Wyłączyć urządzenie i upewnić się, że ostygło. Wytrzeć wodę ściereczką lub gąbką. Do‐ lać odpowiednią objętość wody. Patrz „Codzienne użytkowanie”, Ustawianie funkcji: Termoobieg PLUS.

Wnęka komory nie jest napełniona wodą. Dolać odpowiednią objętość wo‐ dy. Patrz „Codzienne użytkowanie”, Ustawianie funkcji: Termoobieg PLUS.

Oświetlenie nie działa. Żarówka oświetlenia jest

12.2 Dane serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa umieszczona jest na przedniej ramie urządzenia. Jest widoczna po otwarciu drzwi. Nie usuwać tabliczki znamionowej z urządzenia.

Zalecamy zapisanie w tym miejscu danych:

Model (MOD.) :

Numer produktu (PNC)

Numer seryjny (S.N.)

13. EFEKTYWNOŚĆ ENERGETYCZNA

zanie

przepalona. Wymienić oś‐ wietlenie. Patrz „Konser‐ wacja i czyszczenie”, Wy‐ miana żarówki.

13.1 Karta informacyjna produktu oraz informacje o produkcie zgodnie z przepisami UE dotyczącymi etykiet efektywności energetycznej i ekoprojektu

Nazwa dostawcy Electrolux

Dane identyfikacyjne modelu EOD3F50TX 949499394

Wskaźnik efektywności energetycznej 95.3

Klasa sprawności energetycznej A

Zużycie energii przy standardowym obciążeniu, tryb konwencjonal‐ny0.95 kWh/cykl

Zużycie energii przy standardowym obciążeniu, tryb wymuszonej wentylacji

Liczba komór 1

Źródła ciepła Elektryczność

Pojemność 72 l

0.81 kWh/cykl

34 POLSKI

Page 19

Rodzaj piekarnika Piekarnik do zabudowy

Masa 27.6 kg

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

13.2 Informacje o produkcie dotyczące poboru mocy i maksymalnego czasu do osiągnięcia odpowiedniego trybu niskiego poboru mocy

Zużycie energii elektrycznej w trybie czuwania 0.8 W

Maksymalny czas potrzebny na automatyczne przejście urządzenia do odpowiedniego trybu niskie‐ go poboru mocy

20 min

13.3 Wskazówki dotyczące oszczędzania energii

Poniższe wskazówki pokazują, jak oszczędzać energię podczas korzystania z urządzenia.

Upewnić się, że drzwi urządzenia są zamknięte podczas jego pracy. Nie otwierać zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona.

Korzystanie z metalowych naczyń oraz ciemnych, nieodblaskowych foremek do ciasta i pojemników zwiększa oszczędność energii.

Nie należy wstępnie nagrzewać urządzenia przed gotowaniem, o ile nie jest to wyraźnie zalecane.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę urządzenia do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz urządzenia potrawy będą się nadal piec.

Używać ciepła resztkowego do podtrzymywania temperatury lub podgrzewania innych potraw.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi.

Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

POLSKI 35

Page 20

867386539-A-322024
