Electrolux EOB 4633 User Manual

Elektro-Einbaubackofen

Benutzerinformation

822 947 881-A-281002-05

EOB 4633

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Folgende Symbole werden im Text verwendet:

1 Sicherheitshinweise

Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.

3 Hinweise und praktische Tipps

2 Umweltinformationen

1.Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.

2.…

3.…

Für eventuell auftretende Störungen enthält diese Benutzerinformation Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.

Inhalt

Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ausstattung Backofen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Zubehör Backofen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Tageszeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Backofen ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Universalblech einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Fettfilter einsetzen/herausnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Drehspieß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Uhr-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Abschaltung der Zeitanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Anwendungen, Tabellen und Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Brattabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Grillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Turbogrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Infrarotgrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Grillen mit dem Drehspieß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Dörren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Backofeninnenraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Backofen Innenmaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Bestimmungen, Normen, Richtlinien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Sicherheitshinweise für den Installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Kundendienststellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Gebrauchsanweisung

1 Sicherheit

Elektrische Sicherheit

• Das Gerät darf nur durch einen konzessionierten Fachmann ange-

schlossen werden.

• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten.

• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten.

• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer- den. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.

Sicherheit für Kinder

• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist.

Sicherheit während der Benutzung

• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen von Speisen verwendet werden.

• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder unter der heißen Backofentür eingeklemmt werden.

• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofeninnen- raum heiß.

• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen Sie die Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit Glut, Funken oder Feuer.

So vermeiden Sie Schäden am Gerät

• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.

• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen das Universalblech.

• Die offene Backofentür nicht belasten.

• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können Email-

schäden entstehen.

• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann das Glas brechen.

• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie können sich beim Einschalten entzünden.

• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es könnten Schäden am Email enstehen.

2 Entsorgung

Verpackungsmaterial entsorgen

Alle verwendeten Materialien können uneingeschränkt wiederverwertet werden. Die Kunststoffe sind folgendermaßen gekennzeichnet:

• >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.

• >PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Altgerät entsorgen

1 Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen

kann, bitte vor der Entsorgung unbrauchbar machen.

Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht entsorgt werden.

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtli-

chen Stadtreinigung oder der Gemeindeverwaltung.

Gerätebeschreibung

Gesamtansicht

Bedienblende

Türgriff

Vollglastür

Bedienblende

Temperatur-KontrolllampeBetriebs-Kontrolllampe

Zeit-Anzeige

Uhr-Funktions-Tasten

Backofen-Funktionen

Ausstattung Backofen

Oberhitze und Grillheizkörper

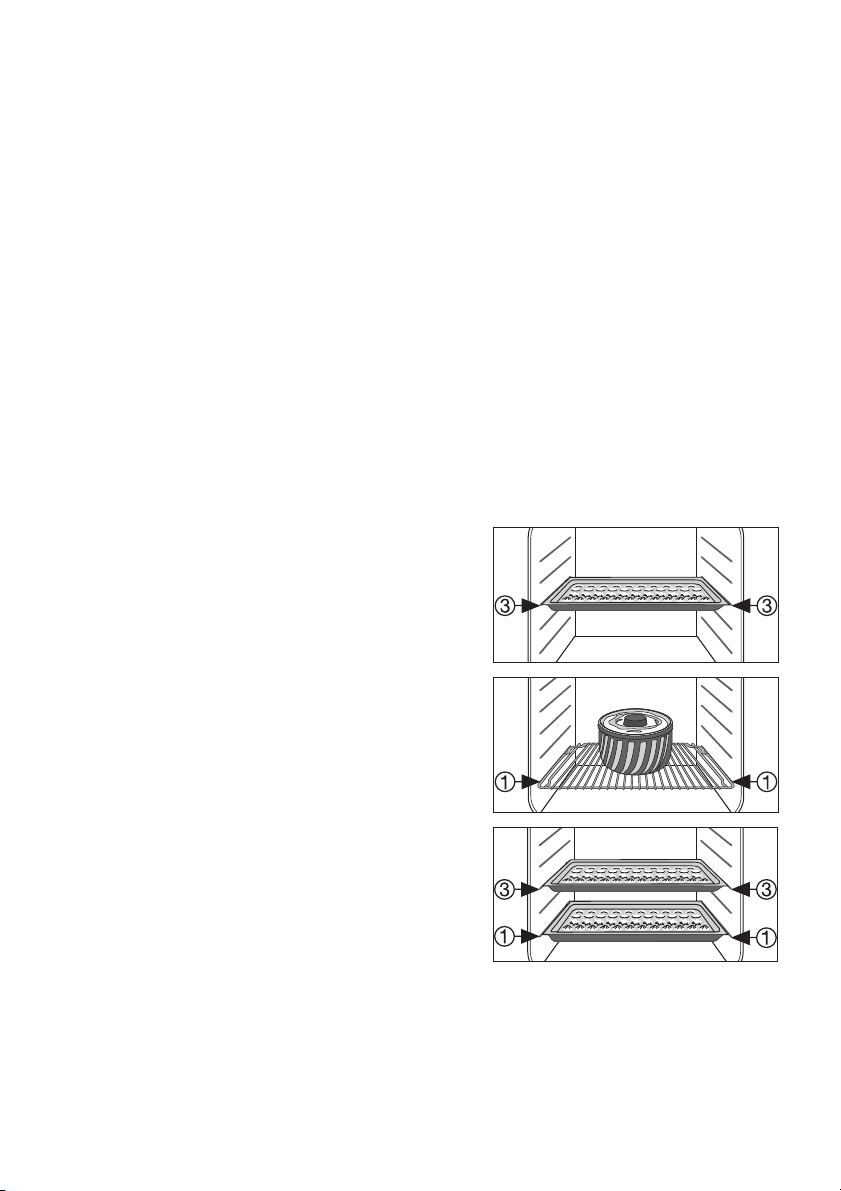

Einsatzebenen

Temperatur-Wahl

Backofenbeleuchtung

Fettfilter Drehspießantrieb

Unterhitze

Zubehör Backofen

Kombi-Rost

Für Geschirr, Kuchenformen, Braten und Grillstücke.

Backblech

Für Kuchen und Plätzchen

Drehspieß mit Tragrahmen

Vor dem ersten Gebrauch

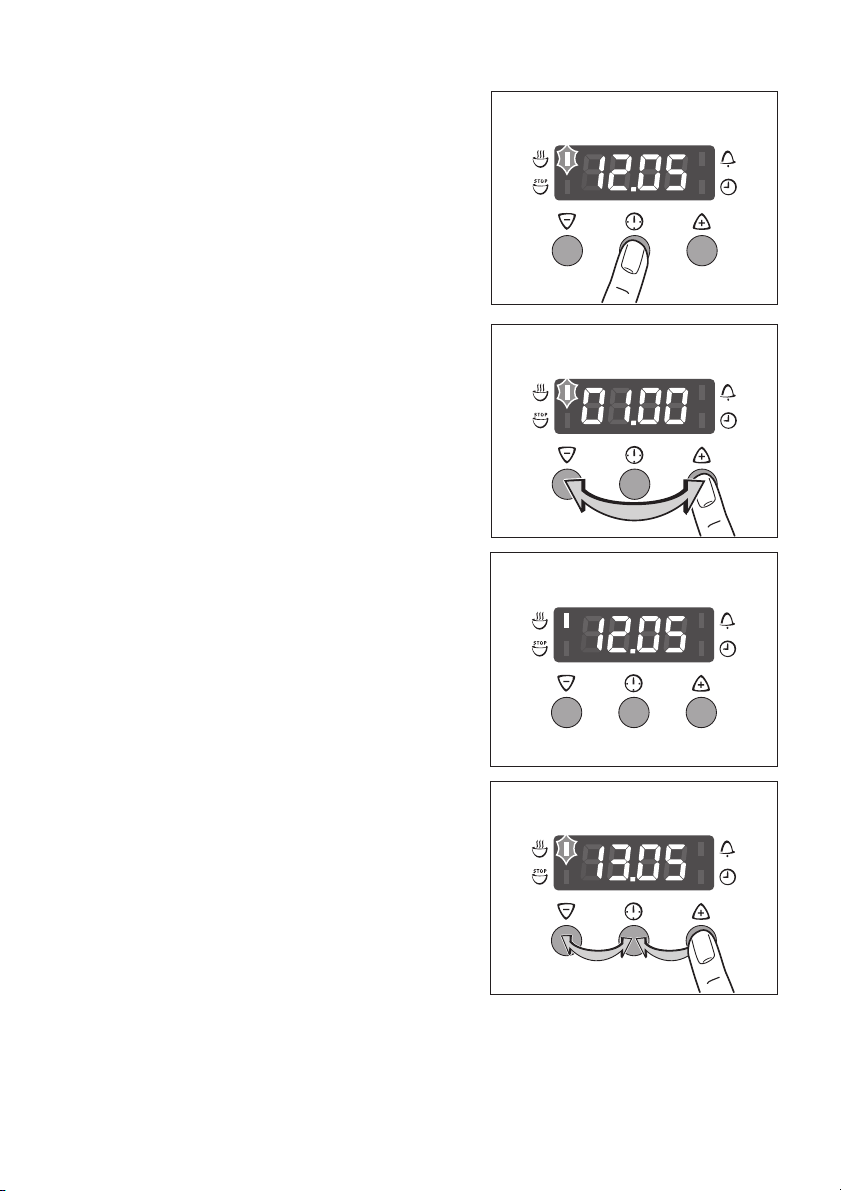

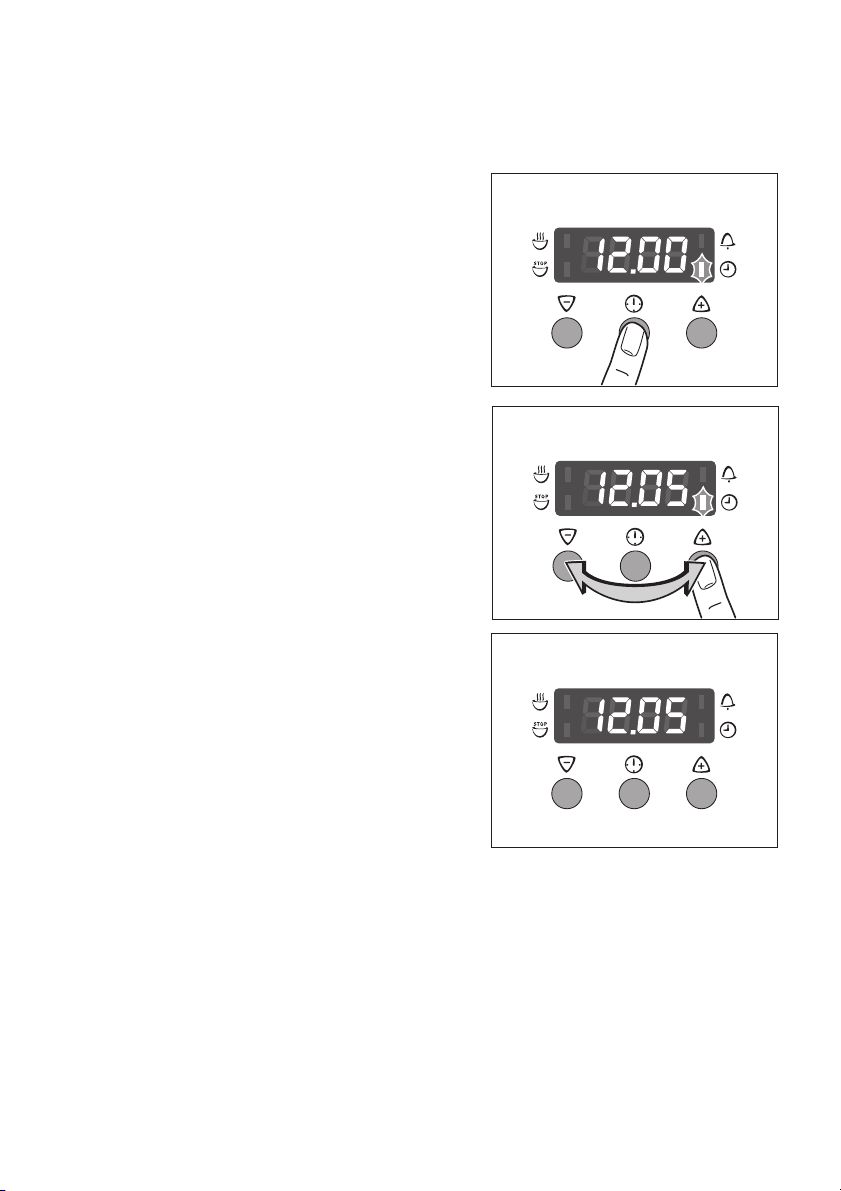

Tageszeit einstellen

3 Der Backofen funktioniert nur mit eingestellter Zeit.

Nach dem elektrischen Anschluss oder einem Stromausfall blinkt die Funktionsleuchte Tageszeit W.

Mit den Tasten + oder - die aktuelle Tageszeit einstellen.

Nach ca. 5 Sekunden erlischt das Blinken und die Uhr zeigt die eingestellte Tageszeit an.

Das Gerät ist betriebsbereit.

Erstes Reinigen

Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn reinigen.

1 Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die

Oberfläche könnte beschädigt werden.

3 Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.

1.Schalter

2.Alle Zubehörteile entnehmen und mit warmer Spülmittellauge reinigen.

3.Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trock-

nen.

4.Gerätefront feucht abwischen.

Backofen-Funktion auf Backofen-Beleuchtung L drehen.

Bedienen des Backofens

Backofen ein- und ausschalten

Betriebs-Kontrolllampe

Temperatur-Kontrolllampe

Backofen-Funktionen

1.Drehen Sie den Schalter Backofen-Funktionen auf die gewünschte Funktion.

2.Drehen Sie den Schalter Temperaturwahl auf die gewünschte Temperatur. Die rote Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb ist. Die rote Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt.

3.Zum Abschalten des Backofens den Schalter Backofen-Funktionen und den Schalter Temperaturwahl in die Null-Position drehen.

Temperatur-Wahl

3 Kühlgebläse

Das Gebläse schaltet sich automatisch ein, sobald der Backofen in Betrieb genommen wird, um die Geräteoberflächen kühl zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das Gebläse noch weiter, um das Gerät abzukühlen und schaltet sich dann selbständig ab.

Backofen-Funktionen

Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:

L Backofenbeleuchtung

Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Reinigen, beleuchten.

Es ist kein Heizkörper in Betrieb.

¤ Umluft

Zum Backen und Braten auf bis zu zwei Ebenen. Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/Un-

terhitze. Ober-/Unterhitze sind in Betrieb und zusätzlich ist der Ventilator eingeschal-

tet.

¼ Turbo Raumgrill

Zum Braten größerer Fleischstücke oder Geflügel auf einer Ebene. Die Funktion eignet sich auch zum Gratinieren und Überbacken.

Der Grillheizkörper und der Ventilator sind abwechselnd in Betrieb.

¸ Infrarot Grill

Zum Grillen flacher Lebensmittel, die in der Mitte des Rostes angeordnet werden, wie z.B. Steaks, Schnitzel, Fisch oder zum To as te n .

Der Grillheizkörper ist in Betrieb.

º Infrarot Flächengrill

Zum Grillen flacher Lebensmittel in größeren Mengen, wie z.B. Steaks, Schnitzel, Fisch oder zum Toa st en .

Die Oberhitze und der Grillheizkörper sind in Betrieb.

¿ Großflächengrill mit Drehspieß

Zum Grillen von großem Geflügel und Braten. Die Oberhitze und der Grillheizkörper sind in Betrieb.

O Oberhitze

Zum Überbacken von Backwaren und für Aufläufe. Der Oberhitzeheizkörper ist in Betrieb.

U Unterhitze

Zum Nachbacken von Kuchen mit krossen Böden. Der Unterhitzeheizkörper ist in Betrieb.

¡ Ober-/Unterhitze

Zum Backen und Braten auf einer Ebene. Die Ober-und Unterhitzeheizkörper sind in Betrieb.

Universalblech einsetzen

3 Kippsicherung

Die Bleche sind mit einer kleinen Auswölbung rechts und links versehen. Diese Auswölbung dient als Kippsicherung und muss immer nach hinten weisen.

Blech bzw. Universalblech einsetzen:

Die Kippsicherung muss nach hinten weisen.

Fettfilter einsetzen/herausnehmen

Der Fettfilter schützt den Rückwandheizkörper beim Braten vor Fettspritzern.

Fettfilter einsetzen

Fettfilter am Griff fassen und die beiden Halterungen von oben nach unten in die Öffnung an der Backofenrückwand (Ventilatoröffnung) einsetzen.

Fettfilter herausnehmen

Fettfilter am Griff fassen und nach oben aushängen.

Drehspieß

Grillgut befestigen

1.Gabel auf den Drehspieß stecken.

2.Grillgut und zweite Gabel aufstecken.

3 Das Grillgut mittig ausrichten.

3.Die Gabeln festschrauben.

Drehspieß einsetzen

1.Die Universalpfanne in die

1. Einsatzebene von unten einsetzen.

2.Den Drehspieß auf den Tragrahmen legen und alles zusammen in den Backofen auf die 3. Einsatzebene von unten schieben.

3.Die Spitze des Drehspießes in den Antrieb links hinten an der Backofenrückwand schieben, bis diese einrastet.

4.Backofen-Funktion und -Temperatur einstellen wie in der Tabelle Drehspieß angegeben.

3 Achten Sie darauf, dass sich der Drehspieß dreht.

Drehspieß entnehmen

1 Warnung: Der Drehspieß und der Tragrahmen sind nach Beendigung des

Garvorgangs sehr heiß. Beim Herausnehmen besteht Verbrennungsgefahr!

1.Backofen ausschalten.

2.Den Tragrahmen mit dem Drehspieß langsam aus dem Backofen ziehen.

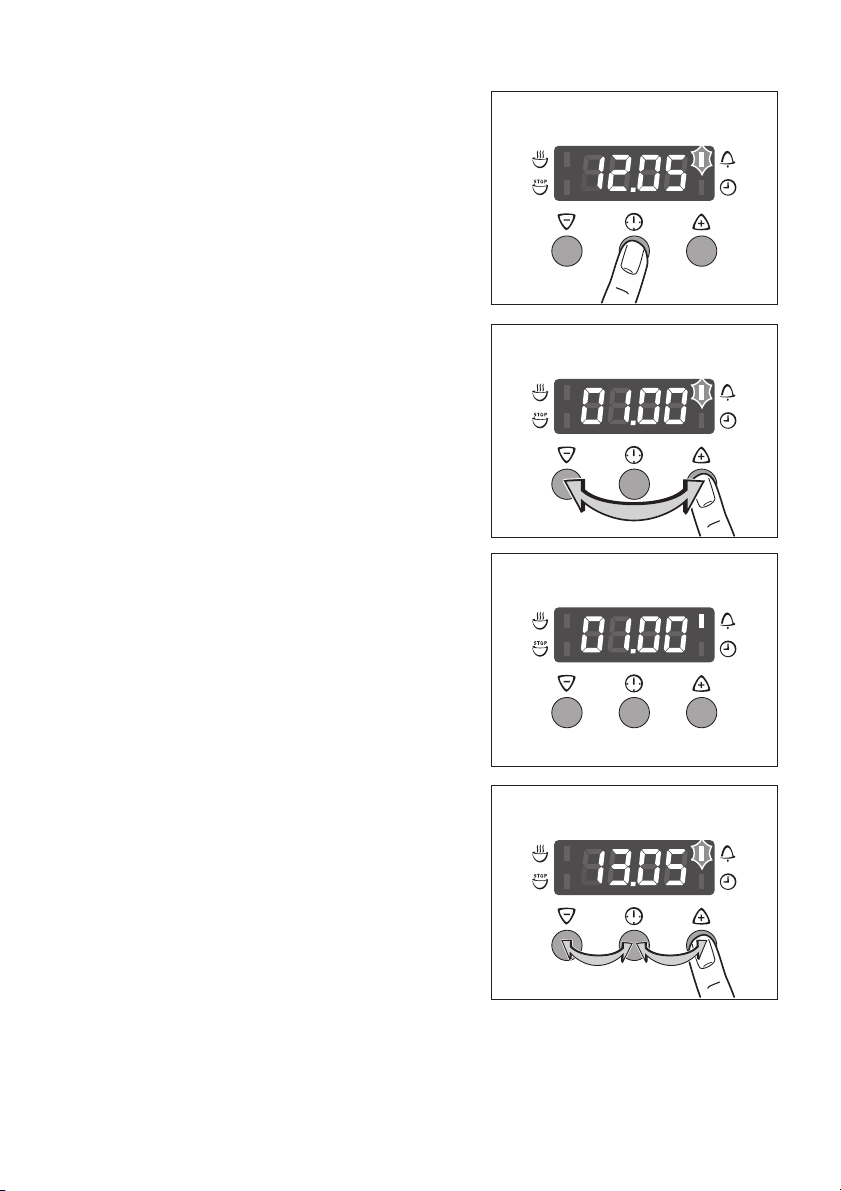

Uhr-Funktionen

Zeit-Anzeige FunktionsleuchtenFunktionsleuchten

Taste

Auswahl

Kurzzeit G

Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal. Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb.

Dauer d

Zum Einstellen wie lange der Backofen in Betrieb sein soll.

Ende e

Zum Einstellen wann sich der Backofen wieder ausschalten soll.

Ta ge sz ei t W

Zum Einstellen, Ändern oder Abfragen der Tageszeit (siehe auch Kapitel „Vor dem ersten Gebrauch“).

Ta st e
