ENP7MD19S

FR Réfrigérateur/congélateur Notice d'utilisation 2
IT Frigo-Congelatore Istruzioni per l’uso 33

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 2

2. CONSIGNES DE SÉCURITÉ............................................................................. 5

3. INSTALLATION.................................................................................................. 7

4. BANDEAU DE COMMANDE............................................................................ 10

5. UTILISATION QUOTIDIENNE..........................................................................15

6. CONSEILS........................................................................................................21

7. ENTRETIEN ET NETTOYAGE.........................................................................24

8. DÉPANNAGE................................................................................................... 27

9. BRUITS.............................................................................................................31

10. DONNÉES TECHNIQUES............................................................................. 31

11. INFORMATIONS POUR LES LABORATOIRES D’ESSAIS...........................31

12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT..........................32

NOUS PENSONS À VOUS

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui
bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir
la certitude d'obtenir d'excellents résultats à chaque utilisation.
Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d’utilisation, des brochures, un dépanneur, des
informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d’origine pour
votre appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations environnementales

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne

FRANÇAIS 3

pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés

d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s'ils sont correctement surveillés ou si
des instructions relatives à l'utilisation de l'appareil en
toute sécurité leur ont été données et s’ils
comprennent les risques encourus.

• Les enfants de 3 à 8 ans peuvent charger et

décharger l’appareil à condition qu’ils aient reçu des
instructions appropriées.

• Cet appareil peut être utilisé par des personnes

souffrant de handicaps très importants et complexes à
condition qu’elles aient reçu des instructions
appropriées.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en
permanence.

• Veillez à ce que les enfants ne jouent pas avec

l’appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas

être effectués par des enfants sans surveillance.

• Ne laissez pas les emballages à la portée des enfants

et jetez-les convenablement.

1.2 Sécurité générale

• Cet appareil est uniquement destiné à la conservation

des aliments et des boissons.

• Cet appareil est conçu pour un usage domestique

unique, dans un environnement intérieur.

www.electrolux.com4

• Cet appareil peut être utilisé dans les bureaux, les

chambres d’hôtel, les chambres d’hôtes, les maisons

d’hôtes de ferme et d’autres hébergements similaires

lorsque cette utilisation ne dépasse pas le niveau

(moyen) de l’utilisation domestique.

• Pour éviter la contamination des aliments, respectez

les instructions suivantes :

– n’ouvrez pas la porte pendant de longues durées ;
– nettoyez régulièrement les surfaces pouvant être en

contact avec les aliments et les systèmes
d’évacuation accessibles ;

– conservez la viande et le poisson crus dans des

récipients appropriés dans le réfrigérateur, afin
qu’ils ne soient pas en contact ou ne coulent pas
sur d’autres aliments.

• AVERTISSEMENT : Veillez à ce que les orifices de

ventilation situés dans l’enceinte de l’appareil ou la

structure intégrée ne soient pas obstrués.

• AVERTISSEMENT : N’utilisez aucun dispositif

mécanique ou autre pour accélérer le processus de

dégivrage, outre ceux recommandés par le fabricant.

• AVERTISSEMENT : Veillez à ne pas endommager le

circuit réfrigérant.

• AVERTISSEMENT : N’utilisez pas d’appareils

électriques à l’intérieur des compartiments de

conservation des aliments de l’appareil, sauf s’ils sont

du type recommandé par le fabricant.

• Ne pulvérisez pas d’eau ni de vapeur pour nettoyer

l’appareil.

• Nettoyez l’appareil avec un chiffon doux et humide.

Utilisez uniquement des produits de lavage neutres.

N’utilisez pas de produits abrasifs, de tampons à

récurer, de solvants ou d’objets métalliques.

• Si l’appareil est vide pendant une longue durée,

éteignez-le, dégivrez-le, nettoyez-le, séchez-le et

laissez la porte ouverte pour empêcher le

développement de moisissure dans l’appareil.

• Ne conservez aucune substance explosive dans cet

appareil, comme des aérosols contenant un produit
inflammable.

• Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou
par un professionnel qualifié afin d’éviter un danger.

2. CONSIGNES DE SÉCURITÉ

FRANÇAIS 5

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Pour des raisons de sécurité,
n'utilisez pas l'appareil avant de l'avoir
installé dans la structure encastrée.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• Assurez-vous que l’air puisse circuler
autour de l’appareil.

• Lors de la première installation ou
après avoir inversé la porte, attendez
au moins 4 heures avant de brancher
l'appareil sur le secteur. Cela permet
à l’huile de refouler dans le
compresseur.

• Avant toute opération sur l'appareil
(par ex. inversion de la porte),
débranchez la fiche de la prise de
courant.

• N'installez pas l'appareil à proximité
d'un radiateur ou d'une cuisinière,
d'un four ou d'une table de cuisson,
sauf indication contraire dans les
instructions d'installation.

• N'exposez pas l'appareil à la pluie.

• N’installez pas l’appareil dans un
endroit exposé à la lumière directe du
soleil.

• N'installez pas l'appareil dans une
pièce trop humide ou trop froide.

• Lorsque vous déplacez l’appareil,
veillez à le soulever par l’avant pour
éviter d’érafler le sol.

• Cet appareil contient un sachet
déshydratant. Ceci n'est pas un jouet.
Ceci n'est pas un aliment. Veuillez le
jeter immédiatement.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

AVERTISSEMENT!

Lorsque vous installez
l'appareil, assurez-vous que
le câble d'alimentation n'est
pas coincé ou endommagé.

AVERTISSEMENT!

N'utilisez pas d'adaptateurs
multiprises ni de rallonges.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres
figurant sur la plaque signalétique
correspondent aux données
électriques nominale de l’alimentation
secteur.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• Veillez à ne pas endommager les
composants électriques tels que la
fiche secteur, le câble d'alimentation
ou le compresseur. Contactez le
service après-vente agréé ou un
électricien pour changer les
composants électriques.

• Le câble d'alimentation doit rester en
dessous du niveau de la fiche
secteur.

• Ne branchez la fiche secteur dans la
prise secteur qu'à la fin de

www.electrolux.com6

l'installation. Assurez-vous que la
prise secteur est accessible après
l'installation.

• Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours
sur la fiche de la prise secteur.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de
brûlures, d'électrocution ou
d'incendie.

L'appareil contient un gaz
inflammable, l'isobutane (R600a), un gaz
naturel ayant un niveau élevé de
compatibilité environnementale. Veillez à
ne pas endommager le circuit frigorifique
contenant de l'isobutane.

• Ne modifiez pas les spécifications de

cet appareil.

• Toute utilisation du produit intégré en

tant que produit autonome est
strictement interdite.

• Ne placez aucun appareil électrique

(comme par exemple, une sorbetière)
dans l’appareil si cela n’est pas
autorisé par le fabricant.

• Si le circuit frigorifique est

endommagé, assurez-vous de
l’absence de flammes et de sources
d’ignition dans la pièce. Aérez la
pièce.

• Évitez tout contact d’éléments chauds

avec les parties en plastique de
l’appareil.

• Ne placez jamais de boissons

gazeuses dans le congélateur. Cela
engendrerait une pression sur le
récipient de la boisson.

• Ne stockez jamais de gaz ou de

liquide inflammable dans l’appareil.

• Ne placez pas de produits

inflammables ou d’éléments imbibés
de produits inflammables à l’intérieur,
à proximité ou au-dessus de
l’appareil.

• Ne touchez ni le compresseur, ni le

condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les

éléments du compartiment
congélateur avec les mains mouillées.

• Ne recongelez jamais un aliment qui a
été décongelé.

• Respectez les instructions de
stockage figurant sur l'emballage des
aliments surgelés.

• Emballez les aliments dans un
emballage adapté au contact avec
des aliments avant de les placer dans
le compartiment congélateur.

2.4 Éclairage interne

AVERTISSEMENT!

Risque d'électrocution !

• Ce produit contient une ou plusieurs
sources lumineuses de classe
d’efficacité énergétique G.

• Concernant la/les lampe(s) à
l’intérieur de ce produit et les lampes
de rechange vendues séparément :
Ces lampes sont conçues pour
résister à des conditions physiques
extrêmes dans les appareils
électroménagers, telles que la
température, les vibrations, l’humidité,
ou sont conçues pour signaler des
informations sur le statut opérationnel
de l’appareil. Elles ne sont pas
destinées à être utilisées dans
d'autres applications et ne
conviennent pas à l’éclairage des
pièces d’un logement.

2.5 Entretien et nettoyage

AVERTISSEMENT!

Risque de blessure
corporelle ou de dommages
matériels.

• Avant toute opération d'entretien,
éteignez l'appareil et débranchez la
fiche de la prise secteur.

• Cet appareil contient des
hydrocarbures dans son circuit de
réfrigération. L'entretien et la recharge
du circuit de réfrigération doivent être
effectués par un professionnel
qualifié.

• Examinez régulièrement l'écoulement
de l'appareil et si nécessaire,
nettoyez-le. Si l'orifice est bouché,
l'eau provenant du dégivrage
s'écoulera en bas de l'appareil.

FRANÇAIS 7

2.6 Service

• Pour réparer l'appareil, contactez le
service après-vente agréé. Utilisez
uniquement des pièces de rechange
d'origine.

• Veuillez noter qu’une autoréparation
ou une réparation non professionnelle
peuvent avoir des conséquences sur
la sécurité et annuler la garantie.

• Les pièces détachées suivantes
seront disponibles pendant 7 ans
après l’arrêt du modèle : thermostats,
capteurs de température, cartes
circuits imprimées, sources
lumineuses, poignées de portes,
charnières de portes, plaques et
balconnets. Veuillez noter que
certaines de ces pièces détachées ne
sont disponibles qu’auprès de
réparateurs professionnels et que
toutes les pièces détachées ne sont
pas adaptées à tous les modèles.

• Les joints de portes seront
disponibles pendant 10 ans après
l’arrêt du modèle.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres
relatifs à la Sécurité.

AVERTISSEMENT!

Consultez les instructions
d'installation pour installer
votre appareil.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

• Débranchez l'appareil de
l'alimentation électrique.

• Coupez le câble d'alimentation et
mettez-le au rebut.

• Retirez la porte pour empêcher les
enfants et les animaux de s'enfermer
dans l'appareil.

• Le circuit frigorifique et les matériaux
d'isolation de cet appareil préservent
la couche d'ozone.

• La mousse isolante contient un gaz
inflammable. Contactez votre service
municipal pour obtenir des
informations sur la marche à suivre
pour mettre l'appareil au rebut.

• N'endommagez pas la partie du
circuit de réfrigération située à
proximité du condenseur thermique.

AVERTISSEMENT!

Fixez l’appareil
conformément aux
instructions d’installation
pour éviter tout risque
d’instabilité de l’appareil.

B

A

H1

W1

D1

W2

D2

W3

D3

90°

www.electrolux.com8

3.1 Dimensions

Dimensions hors-tout ¹

H1 mm 1884

W1 mm 546

D1 mm 549

¹ hauteur, largeur et profondeur de
l’appareil sans la poignée

Espace requis en service ²

H2 (A+B) mm 1936

W2 mm 546

D2 mm 551

A mm 1894

B mm 36

² hauteur, largeur et profondeur de
l’appareil avec la poignée, plus l’espace
nécessaire pour la libre circulation de
l’air de refroidissement

Espace total requis en service ³

H3 (A+B) mm 1936

W3 mm 546

D3 mm 1068

³ hauteur, largeur et profondeur de
l’appareil avec la poignée, plus l’espace
nécessaire pour la libre circulation de
l’air de refroidissement, plus l’espace
nécessaire pour autoriser l’ouverture de
la porte à l’angle minimal permettant le
retrait de tous les équipements internes

min. 200 cm

2

min.
200 cm

2

min.
38 mm

min.
38 mm

FRANÇAIS 9

3.2 Emplacement

Pour garantir le bon fonctionnement de
l'appareil, il ne faut pas l'installer dans un
endroit exposé à la lumière directe du
soleil. N'installez pas l'appareil à
proximité d'un radiateur ou d'une
cuisinière, d'un four ou d'une table de
cuisson, sauf indication contraire dans
les instructions d'installation.

Assurez-vous que l’air peut circuler
librement autour de l’arrière du meuble.

Cet appareil doit être installé dans un
lieu sec et bien ventilé en intérieur.

Cet appareil est destiné à être utilisé à
une température ambiante comprise
entre 10°C et 43°C.

Seul le respect de la plage
de températures spécifiée
peut garantir un bon
fonctionnement de l’appareil.

En cas de doute concernant
l’emplacement d’installation
de l’appareil, veuillez
contacter le vendeur, notre
service après-vente ou le
service après-vente agréé le
plus proche.

terre séparée conformément aux
réglementations en vigueur, en vous
adressant à un électricien qualifié.

• Le fabricant décline toute
responsabilité si les précautions de
sécurité ci-dessus ne sont pas
respectées.

3.4 Exigences en matière de

ventilation

Le flux d’air situé derrière l’appareil doit
être suffisant.

L’appareil doit pouvoir être
débranché de l’alimentation
électrique. C’est pourquoi la
prise électrique doit être
facilement accessible après
l’installation.

3.3 Branchement électrique

• Avant de brancher, assurez-vous que
la tension et la fréquence indiquées

• L’appareil doit être relié à la terre. La

sur la plaque signalétique
correspondent à votre alimentation
électrique domestique.

fiche du câble d’alimentation est
munie d’un contact à cet effet. Si la
prise d’alimentation électrique
domestique n’est pas reliée à la terre,
branchez l’appareil à une prise de

ATTENTION!

Reportez-vous aux
instructions relatives à
l’installation.

3.5 Réversibilité de la porte

Veuillez vous reporter au document
séparé contenant des instructions sur
l'installation et l’inversion du sens
d’ouverture de la porte.

ATTENTION!

À chaque étape de
réversibilité de la porte,
protégez le sol pour éviter
les rayures dues aux
matériaux durs.

1 3 6

91112 10

4 52 7 8

www.electrolux.com10

4. BANDEAU DE COMMANDE

Voyant ECOMETER

1

Touche/voyant Extra Cool

2

Voyant du compartiment réfrigérateur

3

Voyant d’alarme

4

Voyant d’alarme de porte ouverte

5

Voyant du compartiment congélateur

6

Touche/voyant Extra Freeze

7

Touche/voyant d'alarme Filter Reset

8

Touche/voyant de température du

9

congélateur
Indicateur de changement du filtre à

10

air
Touche/voyant de température du

11

réfrigérateur
Touche ECO

12

4.1 Activation

Branchez la fiche électrique de l'appareil
à la prise de courant.

Pour sélectionner une température
différente, reportez-vous à « Réglage de
la température ».

Si l'affichage indique
vous à « Dépannage ».

4.2 Désactivation

1. Appuyez simultanément sur les

boutons de température du
réfrigérateur et du congélateur et
maintenez-les enfoncées pendant 5
secondes

L’affichage indique clignotant.

2. Une fois l’appareil éteint, l’affichage
indique .

3. Débranchez la fiche d’alimentation
de la prise secteur.

, reportez-

4.3 Réglage de la température

La plage de température peut varier
entre -15 °C et -24 °C pour le
congélateur et entre 2 °C et 8 °C pour le
réfrigérateur.

Appuyez sur les touches de température
pour régler la température de l’appareil.

La température recommandée est de :

• +4 °C pour le réfrigérateur

• -18 °C pour le congélateur
Vous pouvez régler la température
recommandée manuellement à l’aide des
touches de température ou en activant la
ECO fonction. Reportez-vous à « ECO
fonction » pour plus d’informations

Les indicateurs de température affichent
la température réglée

La température réglée sera
atteinte dans les 24 heures.
Après une coupure de
courant, l’appareil revient à
la température réglée.

4.4 Mise à l’arrêt du réfrigérateur

Il est possible d’éteindre uniquement le
compartiment du réfrigérateur et de
laisser le compartiment du congélateur
allumé.

1. Maintenez enfoncée la touche de
température du réfrigérateur pendant
5 secondes.

L’affichage indique clignotant.

2. Une fois le compartiment
réfrigérateur éteint, l’affichage

indique

.

FRANÇAIS 11

4.5 Mise en marche du

réfrigérateur

Pour mettre en marche le réfrigérateur :

1. Maintenez enfoncée la touche de
température du réfrigérateur pendant
5 secondes.

L’affichage indique

2. Le compartiment réfrigérateur est
allumé et la température réglée
précédemment est rétablie.

Pour régler la température,
reportez-vous à « Réglage
de la température ».

clignotant.

4.6 Mise à l'arrêt du

congélateur

Il est possible d’éteindre uniquement le
compartiment congélateur et de laisser le
compartiment réfrigérateur allumé.

1. Maintenez enfoncée la touche de
température du congélateur pendant
5 secondes.

L’affichage indique clignotant.

2. Une fois le compartiment congélateur
éteint, l’affichage indique

.

4.7 Mise en marche du

congélateur

Pour allumer le compartiment
congélateur :

1. Maintenez enfoncée la touche de
température du congélateur pendant
5 secondes.

L’affichage indique clignotant.

2. Le compartiment congélateur est
allumé et la température réglée
précédemment est rétablie.

Pour régler la température,
reportez-vous à « Réglage
de la température ».

4.8 MultiSwitch

Grâce à cette fonction MultiSwitch, vous
pouvez convertir le compartiment
congélateur en réfrigérateur et
augmenter de cette façon le volume du
réfrigérateur de l’appareil.

Avant d’activer la fonction
MultiSwitch, retirez les plats
surgelés du compartiment
congélateur pour éviter une
décongélation accidentelle.

Pour convertir le compartiment
congélateur en réfrigérateur :

1. Appuyez à plusieurs reprises sur le
bouton de température du
congélateur jusqu’à ce que

l’affichage indique .

commence à clignoter.

2. Appuyez sur dans les
7 secondes qui suivent. Si vous
n’appuyez pas sur le bouton dans ce
délai, le compartiment ne se
reconvertira pas en congélateur.

3. L’indicateur de température du
congélateur indique la température
du compartiment MultiSwitch (4°C).

Le compartiment MultiSwitch
atteint la température réglée
après 24 h. Attendez que le
compartiment MultiSwitch ait
atteint la température
programmée avant de
l’utiliser.

Lorsque la fonction MultiSwitch est
activée :

• le Alarme haute température est

désactivé

• il n’est pas possible d’activer la

fonction Extra Freeze.

La MultiSwitch fonction s’éteint lorsque
vous mettez à l’arrêt l’appareil.

Le mode MultiSwitch reprend son
fonctionnement une fois l’alimentation
rétablie après une coupure de courant.

La fonction MultiSwitch se désactive
lorsque vous éteignez le compartiment
modifié.

Avant de désactiver la
fonction MultiSwitch, retirez
les aliments du
compartiment MultiSwitch
pour éviter de congeler les
aliments frais.

www.electrolux.com12

Pour reconvertir le compartiment
MultiSwitch en congélateur :

1. Appuyez sur le bouton de
température du congélateur.

commence à clignoter.

2. Appuyez sur dans les
7 secondes qui suivent. Si vous
n’appuyez pas sur le bouton dans ce
délai, le compartiment MultiSwitch ne
se reconvertira pas en congélateur.

3. L’indicateur de température du
congélateur indique la température
du compartiment congélateur.

Le compartiment MultiSwitch
atteint la température réglée
après 24 h. Attendez que le
compartiment MultiSwitch ait
atteint la température
programmée avant de
l’utiliser.

Le Alarme haute température
recommence à fonctionner une heure
après la désactivation de la fonction
MultiSwitch.

4.9 ECO fonction

La fonction ECO règle la température
optimale pour assurer la conservation
des aliments tout en minimisant la
consommation d’énergie.

1. Pour activer la fonction, appuyez sur
la touche ECO.

La température du réfrigérateur est
réglée sur +4 °C et la température du
congélateur sur -18 °C.

2. Pour désactiver la fonction, appuyez
à nouveau sur la touche ECO ou
sélectionnez une température
différente (reportez-vous à « Réglage
de la température »).

Une fois la fonction ECO désactivée, la
température du réfrigérateur est réglée
sur +2 °C et la température du
congélateur sur -20 °C.

L’activation du mode ECO
désactive les fonctions Extra
Cool et Extra Freeze.

Le voyant ECOMETER
indique la consommation
d’énergie actuelle de
l’appareil. Trois barres
entièrement éclairées
indiquent la configuration la
plus économe en énergie.

4.10 Fonction Extra Cool

Avec la fonction Extra Cool, vous pouvez
refroidir rapidement de grandes quantités
d’aliments tièdes, par exemple après
avoir fait vos courses, sans réchauffer
des aliments déjà stockés dans le
compartiment réfrigérateur.

Pour activer la fonction, appuyez sur la
touche Extra Cool.

Le voyant Extra Cool s’allume. Lorsque
la fonction Extra Cool est activée, le
ventilateur peut fonctionner
automatiquement.

La fonction s’arrête automatiquement au
bout d’environ 6 heures. Une fois la
fonction désactivée, le voyant Extra Cool
s’éteint.

Appuyez sur la touche Extra Cool pour
désactiver la fonction Extra Cool avant
qu’elle ne s’arrête automatiquement.

Pour régler une température
différente pour le
réfrigérateur, désactivez la
fonction Extra Cool et
reportez-vous à « Réglage
de la température ».

4.11 Fonction Extra Freeze

La fonction Extra Freeze permet
d’effectuer successivement la
précongélation et la congélation rapide
dans le compartiment congélateur. Cette
fonction accélère la congélation des
aliments frais et protège en même temps
les denrées déjà entreposées d'un
réchauffement indésirable.

Pour congeler des aliments
frais, activez la fonction
Extra Freeze au moins
24 heures avant de placer
les aliments afin d’achever la
précongélation.

FRANÇAIS 13

Pour activer cette fonction, appuyez sur
la touche Extra Freeze.

Le voyant Extra Freeze s'allume. La
fonction Extra Freeze s’arrête
automatiquement au bout de 52 heures
au maximum.

Appuyez sur la touche Extra Freeze pour
désactiver la fonction Extra Freeze avant
qu’elle ne s’arrête automatiquement.

4.12 Alarme haute température

Lorsque la température dans le
compartiment congélateur augmente
(par exemple en raison d’une coupure de
courant), le voyant d’alarme clignote, le
voyant de température du congélateur
s’affiche H° et clignote, et le signal
sonore retentit.
Pour désactiver l’alarme, appuyez sur
n’importe quel bouton.

Le voyant d’alarme et le signal sonore
s’éteignent. Le voyant de température du
congélateur affiche H° pendant
5 secondes avant d’indiquer à nouveau
la température du congélateur.

L’alarme redémarre une
heure après la désactivation
jusqu’à ce que les conditions
normales soient rétablies.
Si vous n’appuyez sur
aucune touche, le son se
coupe automatiquement
après environ une heure
pour ne pas déranger.

4.13 Alarme porte ouverte

Si vous laissez la porte du réfrigérateur
ouverte pendant environ 5 minutes ou la
porte du congélateur pendant environ
80 secondes, le signal sonore retentit et
le voyant d’alarme de porte ouverte
s’allume. L’éclairage interne du
réfrigérateur peut également commencer
à clignoter.

L’alarme sonore s’arrête dès que la porte
est fermée. Appuyez sur n’importe quelle
touche pour désactiver le signal sonore
et le clignotement de l’éclairage interne
du réfrigérateur.

Si vous n’appuyez sur
aucune touche, le son se
coupe automatiquement
après environ une heure
pour ne pas déranger.

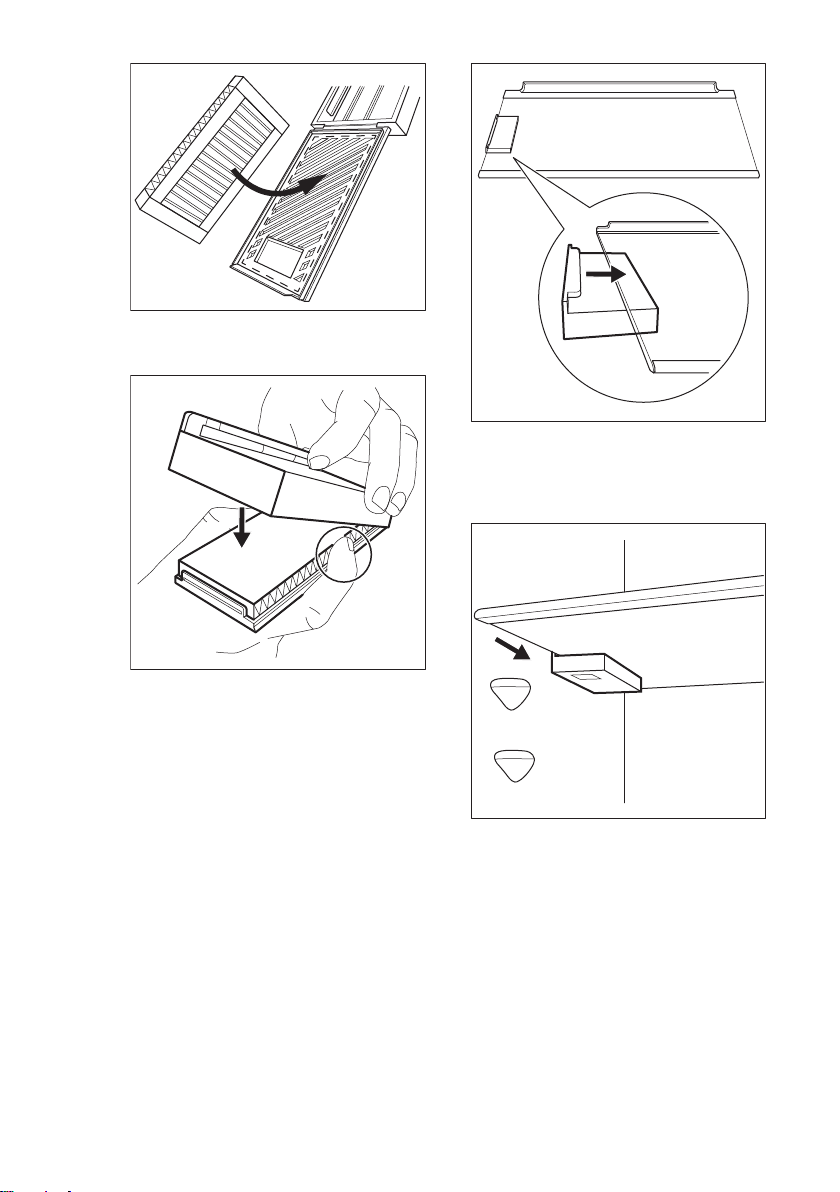

4.14 Indicateur de changement du filtre à air

Lorsque le filtre à air est périmé et doit
être remplacé, le Indicateur de
changement du filtre à air et le voyant
d’alarme Filter Reset s’allument.

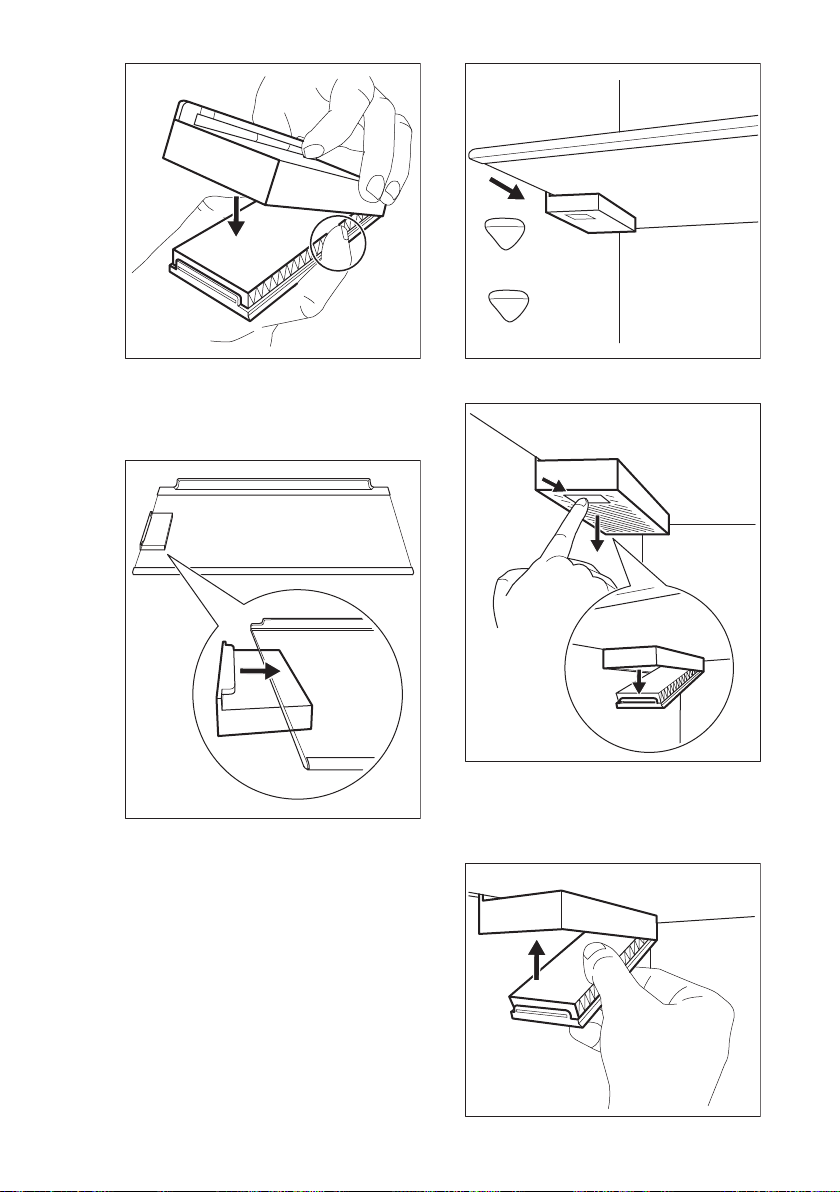

Reportez-vous à la section « Installation
et remplacement du filtre CleanAir+ » du
chapitre « Entretien et nettoyage » pour
les instructions de remplacement.

Après le remplacement du filtre, appuyez
sur la touche d’alarme Filter Reset pour
désactiver l’alarme.

4.15 Mode Configuration

Le mode Configuration vous permet de :

• Activer ou désactiver le voyant
ECOMETER

• Activer ou désactiver les sons des
boutons

• Changez les unités de température de
°C à °F

• Activer ou désactiver le mode Rest

• Activer ou désactiver le mode
Sabbath

• Réinitialisez l’appareil aux réglages
d’usine

Activation du mode Configuration

Pour activer le mode Configuration :

1. Appuyez sur le bouton ECO et

maintenez-le enfoncé pendant
environ 3 secondes. Lorsque le
mode Configuration est activé,

l’affichage indique un
clignotant.

2. Une fois le mode Configuration

activé, l’affichage indique

Pour désactiver le mode Configuration,
appuyez sur le bouton ECO et
maintenez-le enfoncé pendant environ
3 secondes.

Le mode Configuration se désactive
automatiquement si vous n’interagissez

.

www.electrolux.com14

pas avec le bandeau de commande
pendant 60 secondes.

Navigation dans le mode
Configuration

1. Activez le mode Configuration

(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique .

2. Appuyez sur le bouton de
température du réfrigérateur (à
gauche) pour modifier le paramètre.
Appuyez sur le bouton de
température du congélateur (à droite)
pour modifier la valeur du paramètre.

Affichage Paramètres par

défaut

Voyant ECOME‐
TER

Sons des boutons

Unités de tempéra‐
ture

Mode Sabbath

Mode Rest

Réglages usine

ECOMETER Voyant

Pour allumer ou éteindre le mode
ECOMETER :

1. Activez le mode Configuration
(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique .

2. Appuyez plusieurs fois sur . Le
voyant affiche respectivement
pour le voyant activé ou pour le

voyant ECOMETER désactivé.

3. Appuyez sur le bouton ECO et
maintenez-le enfoncé pendant
environ 3 secondes pour quitter le
mode Configuration.

Sons des boutons

Vous pouvez activer ou désactiver les
sons des boutons dans le mode

Configuration. Pour activer ou désactiver
les sons :

1. Activez le mode Configuration
(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique .

2. Appuyez plusieurs fois sur
jusqu’à ce que s’affiche. Appuyez
sur pour activer ou désactiver les
sons. Le voyant passera à pour
les sons activés ou désactivés.

3. Appuyez sur le bouton ECO et
maintenez-le enfoncé pendant
environ 3 secondes pour quitter le
mode Configuration.

Unités de température

À l’aide du mode Configuration, vous
pouvez modifier l’unité de température
(Celsius ou Fahrenheit) affichée sur le
bandeau de commande. Pour modifier
l’unité de température :

1. Activez le mode Configuration
(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique

.

2. Appuyez plusieurs fois sur
jusqu’à ce que et s’affichent.

Appuyez sur l’indicateur affichant
l’unité pour choisir entre

pour

Celsius et pour Fahrenheit.

3. Appuyez sur le bouton ECO et
maintenez-le enfoncé pendant
environ 3 secondes pour quitter le
mode Configuration.

Rest mode

Le mode Rest garantit la conservation
des aliments tout en minimisant la
consommation d’énergie pendant les
périodes où l’appareil n’est pas utilisé
pour une longue période.

Pour activer le mode Rest :

1. Activez le mode Configuration
(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique

.

2. Appuyez sur plusieurs fois
jusqu’à ce que et s’affichent.

FRANÇAIS 15

Appuyez sur pour activer ou
désactiver le mode Rest. L’indicateur

passe à pour le mode activé ou

pour le mode Rest désactivé.

3. Appuyez sur le bouton ECO et
maintenez-le enfoncé pendant
environ 3 secondes pour quitter le
mode Configuration.

Le mode Rest s’active au bout de 3 jours
sans interaction avec l’appareil.

Le mode Rest se désactive
automatiquement après toute interaction
avec l’appareil.

Le mode Rest reste actif une fois
l’alimentation rétablie après une coupure
de courant.

Sabbath mode

Le mode Sabbath désactive certaines
fonctions de l’appareil conformément au
sabbat hebdomadaire et aux autres jours
fériés religieux.

Dans ce mode :

• tous les boutons sont verrouillés à

l’exception de la combinaison de
boutons nécessaire pour désactiver le
mode

• le son est désactivé, à l’exception du

son audible Alarme haute
température

• l’écran n’affiche aucun voyant

d’alarme, sauf pour le Alarme haute
température,

Pour activer le mode Sabbath :

1. Activez le mode Configuration
(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique

2. Appuyez sur plusieurs fois
jusqu’à ce que et s’affichent.

.

Appuyez sur pour activer ou
désactiver le mode Sabbath.

L’indicateur passe à pour le
mode activé ou pour le mode

Sabbath désactivé.

3. Appuyez sur le bouton ECO et
maintenez-le enfoncé pendant
environ 3 secondes pour quitter le
mode Configuration.

Après avoir mis le mode Sabbath en
marche, l’affichage indique les voyants

ECO et
paramètre est bloqué.

Appuyez sur le bouton ECO et
maintenez-le enfoncé pendant environ
3 secondes pour désactiver le mode
Sabbath.

Réglages usine

Cette fonction restaure chaque réglage
aux réglages usine par défaut. Pour
restaurer les réglages usine par défaut :

1. Activez le mode Configuration

2. Appuyez plusieurs fois sur

3. Appuyez sur le bouton ECO et

. L’accès à tout autre

(reportez-vous à « Activation du
mode Configuration »).

L’affichage indique .

jusqu’à ce que et s’affichent.
Appuyez plusieurs fois sur jusqu’à
ce que s’affiche.

passe à clignotant puis à
fixe, ce qui indique que les réglages
usine sont restaurés.

maintenez-le enfoncé pendant
environ 3 secondes pour quitter le
mode Configuration.

5. UTILISATION QUOTIDIENNE

5.1 Positionnement des

balconnets de porte

La porte de cet appareil est dotée de
glissières permettant de repositionner les
balconnets de porte, selon vos
préférences.

Pour positionner les clayettes/balconnets
de porte :

1. Faites glisser le balconnet dans le
sens des flèches jusqu’à ce qu’il se
libère.

1

1

2

1

2

www.electrolux.com16

2. Placez le balconnet dans la position

souhaitez et insérez-le doucement
dans la glissière.

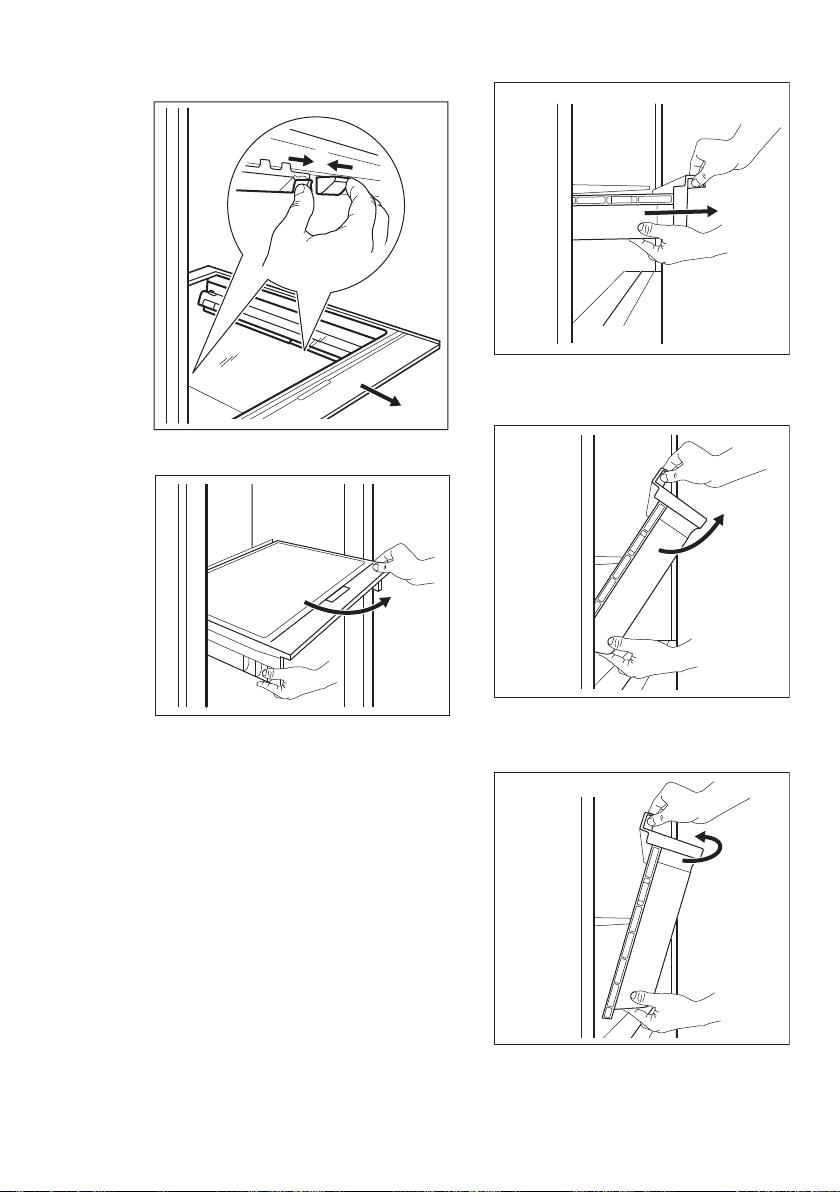

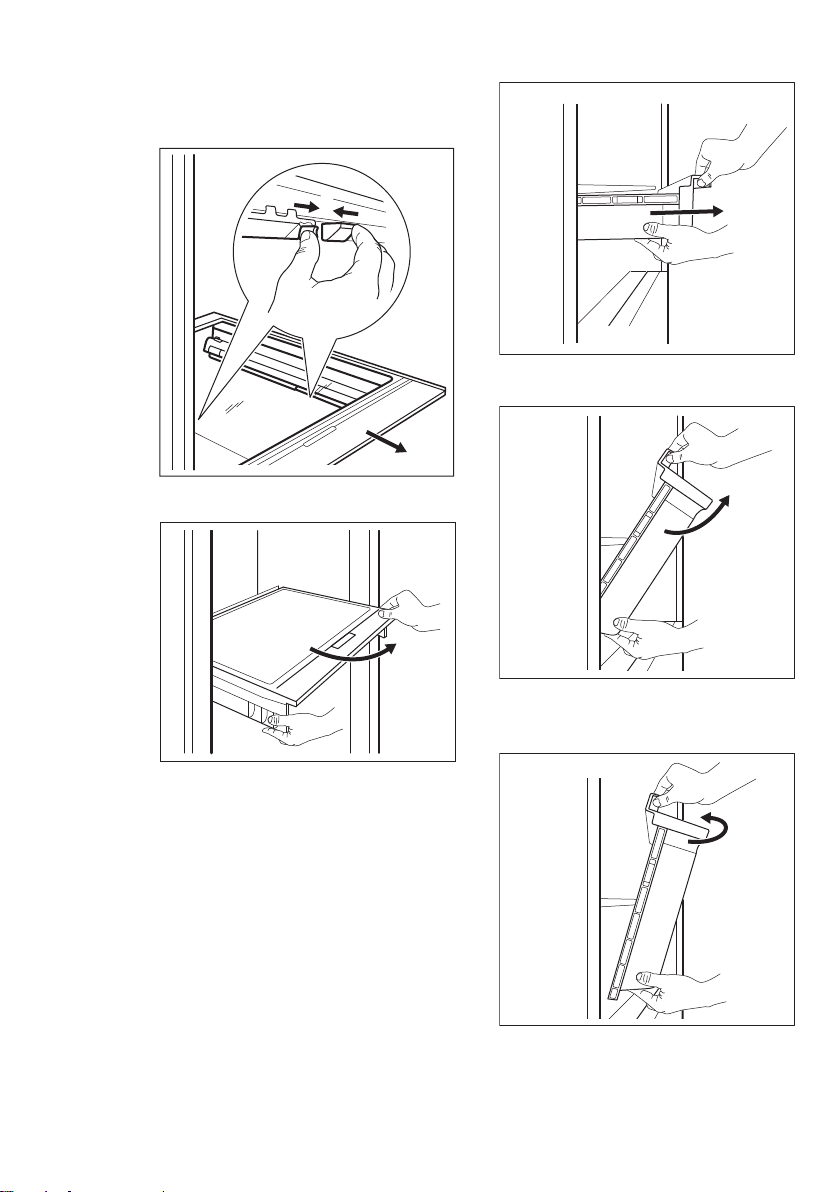

5.2 Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières afin que les
clayettes puissent être positionnées
comme vous le souhaitez.

Cet appareil est également doté d'une
clayette composée de deux parties. La
partie avant de la clayette peut être
rabattue et placée sous la seconde partie
pour une meilleure utilisation de l'espace.

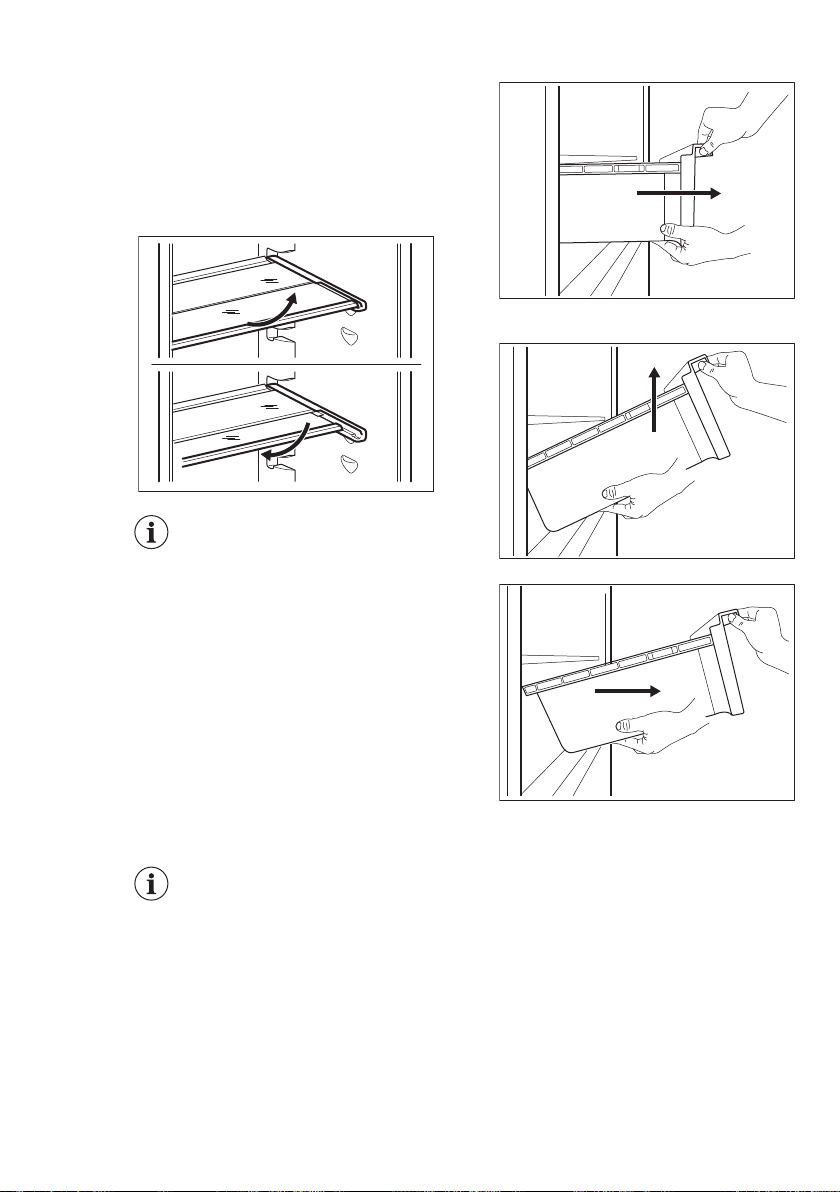

Pour rabattre la clayette :

1. Sortez doucement la partie avant.

2. Faites-la glisser dans le rail inférieur,

sous la seconde moitié.

5.3 Bac GreenZone

Il y a un bac dans la partie inférieure du
compartiment réfrigérateur.

L’étagère en verre du GreenZone est
équipée d’un dispositif qui régule son
étanchéité et fournit une humidité
optimale à l’intérieur du bac.

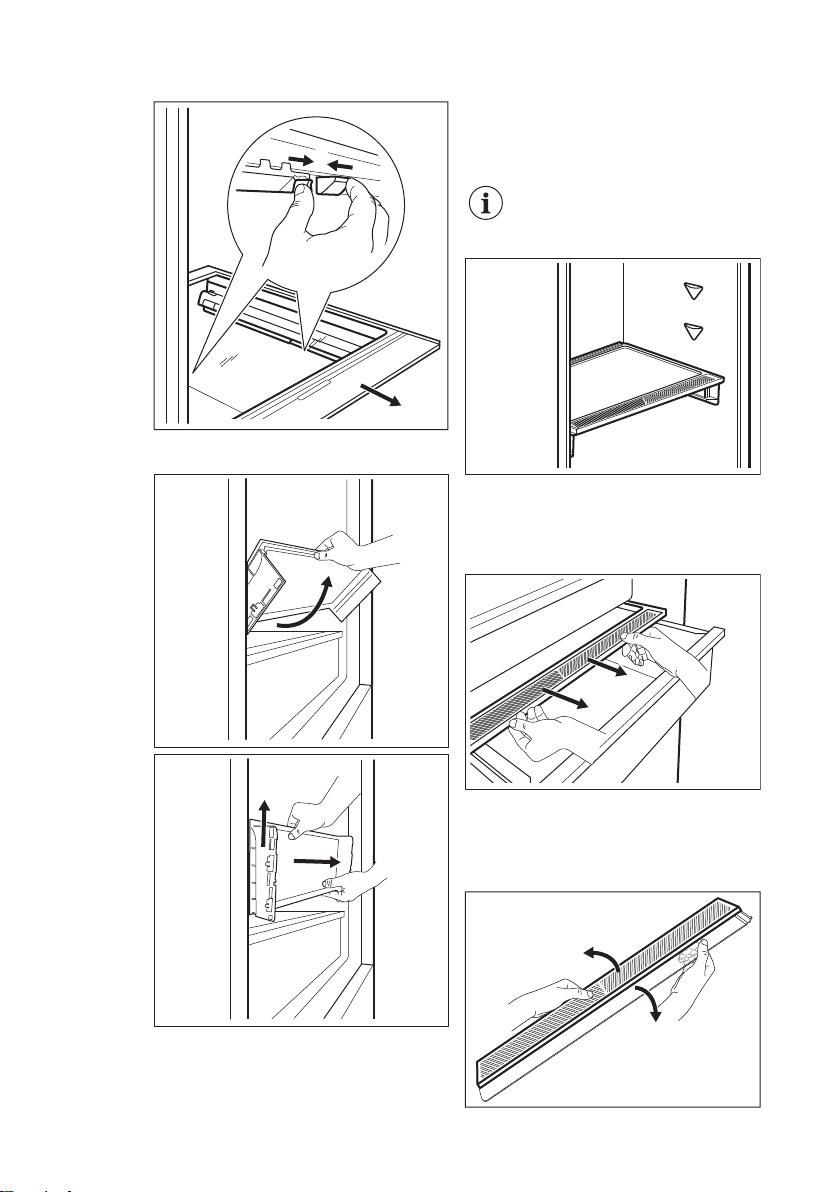

5.4 Retrait du bac GreenZone

Nous vous recommandons
de vider le bac avant de le
sortir du réfrigérateur.

Pour sortir le bac :

1. Tirez le bac hors du réfrigérateur.

2. Soulevez légèrement l'avant du bac.

3. Tirez le bac vers l’extérieur tout en le

soulevant.

Ne modifiez pas
l'emplacement de la clayette
en verre située au-dessus
du bac à légumes, afin de
garantir une circulation d'air
optimale.

2

x2

1

FRANÇAIS 17

Pour retirer le couvercle en verre du bac
GreenZone :

1. Déverrouiller simultanément la
fixation latérale des deux côtés.

2. Tirez le support de la clayette en
verre vers vous.

1. Tirez le bac hors du réfrigérateur.

2. Soulevez légèrement l'avant du bac.

5.5 Retrait ExtraChill

Un bac se trouve au-dessus du bac
GreenZone.
Pour sortir le bac :

3. Soulevez et tournez le bac pour le
sortir de l’appareil.

Pour retirer le couvercle en verre du bac
ExtraZone :

2

x2

1

2

1

www.electrolux.com18

1. Déverrouiller simultanément la

fixation latérale des deux côtés.

2. Tirez le support de la clayette en
verre vers vous.

5.6 Contrôle de l’humidité

La clayette en verre du bac GreenZone
est équipée d’un dispositif qui régule son
étanchéité et fournit une humidité
optimale à l’intérieur du bac.

Ne placez aucun produit
alimentaire sur le dispositif
de contrôle de l’humidité.

Pour retirer le dispositif de contrôle de
l’humidité :

1. Ouvrez le bac sous la clayette en
verre et retirez le couvercle.

2. Si vous devez remplacer la
membrane blanche de l’appareil,
saisissez l’appareil au milieu et
séparez la membrane du couvercle
en tirant sur le couvercle.

3. Assemblez une nouvelle membrane
dans le couvercle en appuyant sur le
bord de la membrane dans le
couvercle.

4. Repositionnez le dispositif de
contrôle de l’humidité sur le bac.

FRANÇAIS 19

Le dispositif MULTIFLOW ne fonctionne
que lorsque la porte est fermée.

N’obstruez pas les orifices
d’aération pour permettre un
meilleur refroidissement.

En fonction de la quantité et
de l’état des fruits et
légumes stockés dans le
GreenZone bac, il se peut
que de la condensation se
produise.
Dans ce cas, éliminez la
condensation à l’aide d’un
chiffon doux.

5.7 MULTIFLOW

Le compartiment réfrigérateur est équipé
du dispositif MULTIFLOW qui permet un
refroidissement rapide et plus efficace
des aliments et le maintien d’une
température plus uniforme dans chaque
partie du compartiment réfrigérateur.

Ce dispositif s’active automatiquement
en cas de besoin.

Ne retirez pas le panneau
MULTIFLOW.
Ne pulvérisez pas d’eau ni
de vapeur pour nettoyer
l’appareil. Pour les
instructions de nettoyage,
reportez-vous au chapitre
« Entretien et nettoyage ».

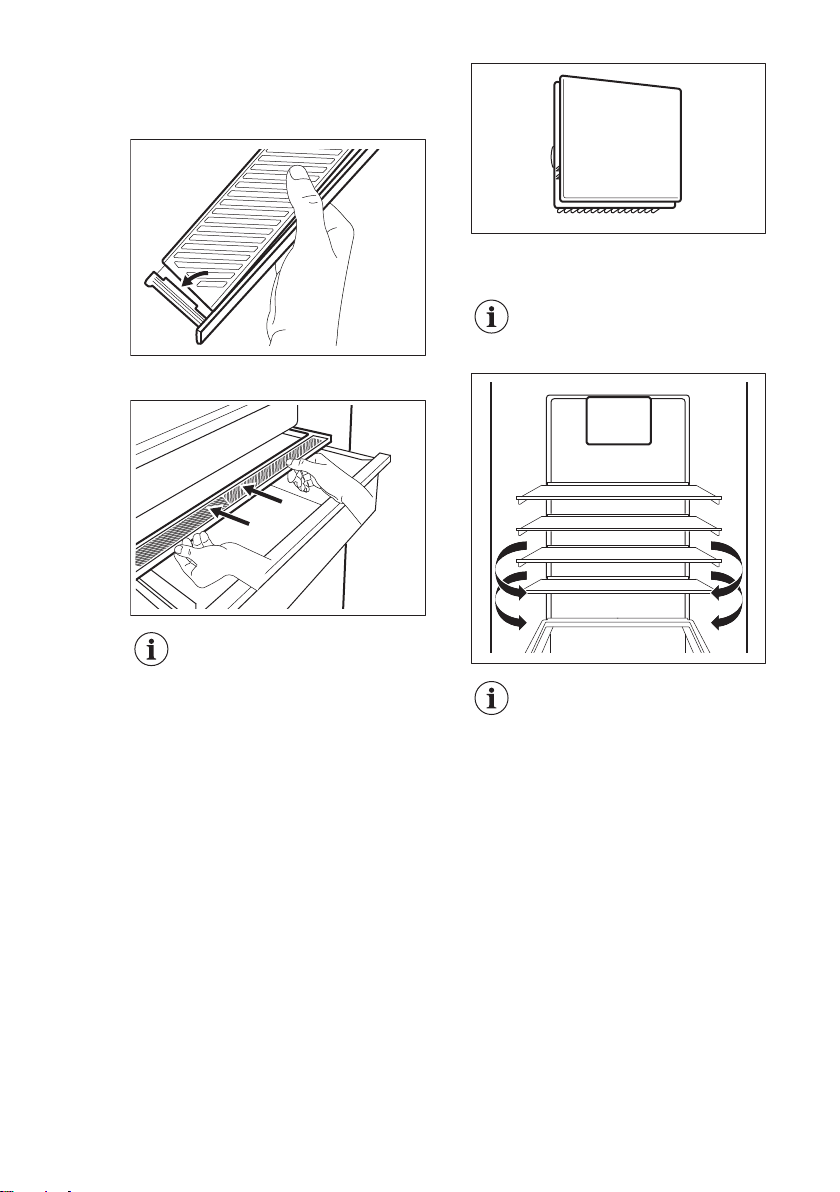

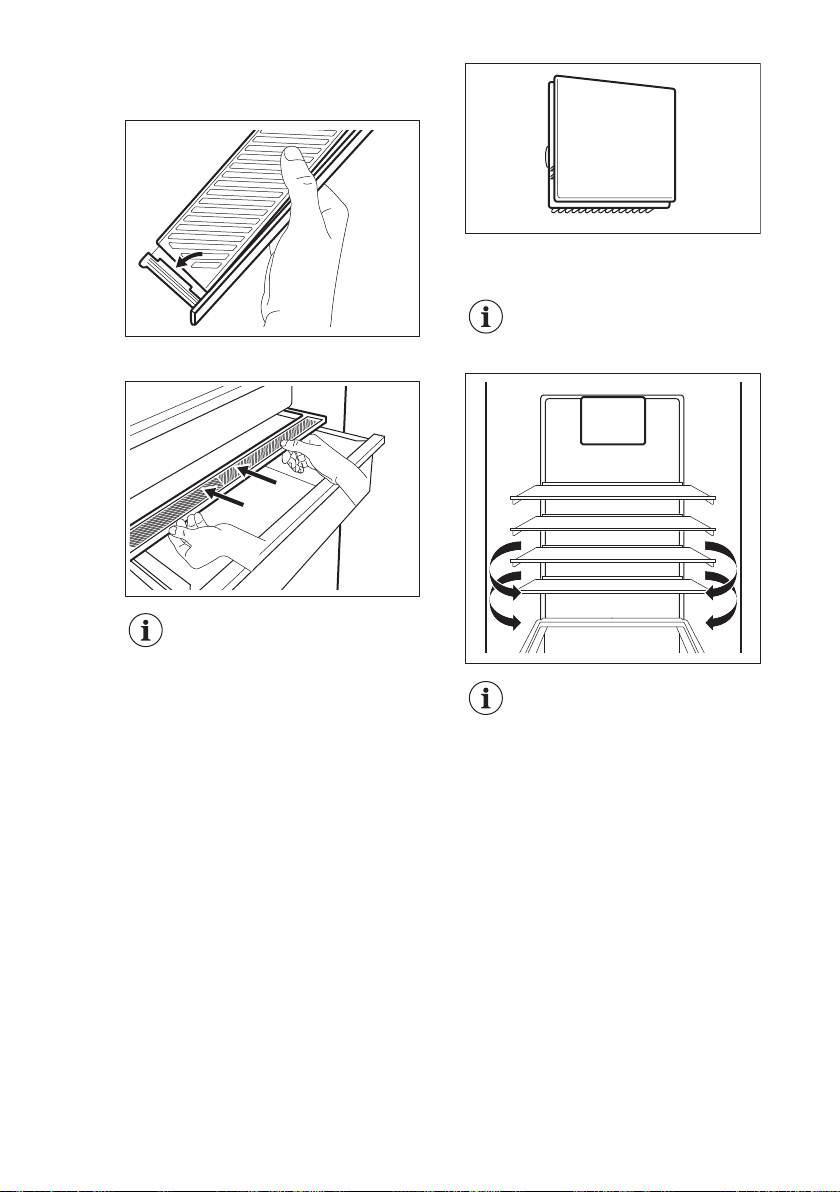

5.8 Filtre CleanAir+

Dans l’appareil, il y a un filtre à charbon
CleanAir+.

Le filtre purifie l'air contre les odeurs
indésirables dans le compartiment du
réfrigérateur, améliorant ainsi la qualité
de la conservation.

À la livraison, le filtre et son boîtier en
plastique sont placés dans un sac en
plastique avec les autres accessoires
(reportez-vous à la section « Installation
et remplacement du filtre CleanAir+ » du

www.electrolux.com20

chapitre « Entretien et nettoyage » pour
l’installation).

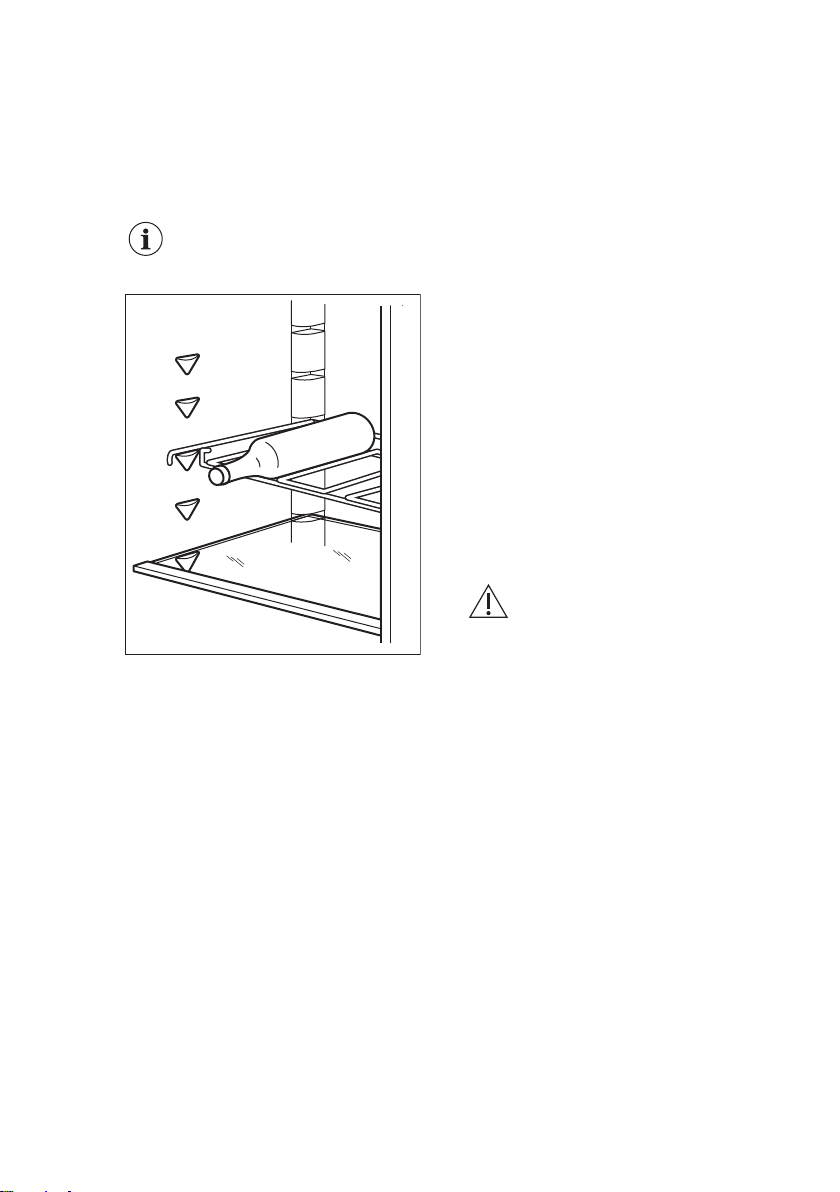

5.9 Porte-bouteilles

Placez les bouteilles (avec le bouchon
orienté vers l’avant) sur le plateau prévu
à cet effet.

Placez uniquement les
bouteilles fermées sur la
clayette.

5.10 Congeler des aliments frais

Le compartiment du congélateur est
parfait pour congeler des denrées
fraîches et conserver à long terme des
aliments surgelés ou congelés.

Pour congeler des aliments frais, activez
la fonction Extra Freeze au moins
24 heures avant de placer les aliments à
conserver dans le compartiment de
congélation.

Conservez les aliments frais répartis
uniformément dans le premier
compartiment ou le premier bac en
partant du haut.

La quantité maximale d'aliments pouvant
être congelés, sans ajouter d'autres
aliments frais pendant 24 heures, figure
sur la plaque signalétique (étiquette
située à l'intérieur de l'appareil).

Une fois le processus de congélation
terminé, l'appareil revient
automatiquement au réglage de
température précédent (voir « Fonction
Extra Freeze »).

Pour plus d’informations, reportez-vous
au chapitre « Conseils pour la
congélation ».

5.11 Conservation des plats surgelés

Lors de la mise en service ou après un
arrêt prolongé et avant d’introduire les
produits dans le compartiment, laissez
fonctionner l’appareil au moins 3 heures
avec la fonction Extra Freeze allumée.

Les bacs du congélateur permettent de
retrouver rapidement et facilement les
aliments que vous recherchez.

Si vous devez conserver une grande
quantité d’aliments, retirez tous les bacs
et placez les aliments sur les clayettes.

Les aliments ne doivent pas être placés
à moins de 15 mm de la porte.

ATTENTION!

En cas de décongélation
accidentelle causée par une
coupure de courant par
exemple, si la durée de la
mise hors tension est
supérieure à la valeur
indiquée sur la plaque
signalétique sous
« Autonomie de
fonctionnement », les
aliments décongelés doivent
être consommés rapidement
ou cuits immédiatement
avant d’être refroidis, puis
recongelés. Reportez-vous à
la section « Alarme haute
température ».

5.12 Décongélation

Avant d’être consommés, les aliments
surgelés ou congelés peuvent être
décongelés au réfrigérateur ou dans un
sachet en plastique sous de l’eau froide.

Cette opération dépend du temps
disponible et du type d’aliments. Les

FRANÇAIS 21

petits morceaux peuvent même être cuits
toujours congelés.

5.13 Fabrication de glaçons

Cet appareil est équipé d'un ou plusieurs
bacs à glaçons.

6. CONSEILS

6.1 Conseils pour économiser

l’énergie

• Congélateur : La configuration interne

de l’appareil permet une
consommation d’énergie la plus
efficace possible.

• Réfrigérateur : L’utilisation la plus

efficace de l’énergie est assurée dans
la configuration avec les bacs dans la
partie inférieure de l’appareil et les
clayettes réparties uniformément. La
position des compartiments de porte
n’affecte pas la consommation
d’énergie.

• Évitez d'ouvrir fréquemment la porte

et ne la laissez ouverte que le temps
nécessaire.

• Congélateur : Plus le réglage de la

température est bas, plus la
consommation électrique est élevée.

• Réfrigérateur : Ne réglez pas une

température trop élevée pour
économiser l’énergie, sauf si cela est
requis par les caractéristiques des
aliments.

• Si la température ambiante est

élevée, que le thermostat est réglé
sur une température basse et que
l’appareil est plein, le compresseur
fonctionne en régime continu, ce qui
provoque une formation de givre ou
de glace sur l’évaporateur. Dans ce
cas, réglez le thermostat sur une
température plus élevée pour
permettre le dégivrage automatique et
donc d’économiser de l’énergie.

• Assurez une bonne ventilation. Ne

couvrez pas les grilles ou les orifices
de ventilation.

• Assurez-vous que les produits

alimentaires à l’intérieur de l’appareil
permettent la circulation de l’air par
les orifices dédiés à l’arrière de
l’intérieur de l’appareil.

N'utilisez pas d'instruments
métalliques pour décoller les
bacs du congélateur.

1. Remplissez les bacs avec de l'eau.

2. Placez les bacs à glaçons dans le

compartiment congélateur.

6.2 Conseils pour la congélation

• Activez la fonction Extra Freeze au
moins 24 heures avant de placer les
aliments dans le compartiment du
congélateur.

• Avant de congeler des aliments frais,
les emballer dans du papier
aluminium, du film ou des sachets en
plastique, des récipients à couvercles
étanches à l’air.

• Pour une congélation et une
décongélation plus efficaces, séparez
les aliments en petites portions.

• Il est recommandé de mettre des
étiquettes et des dates sur tous vos
aliments congelés. Cela permettra
d’identifier les aliments et de savoir
quand ils peuvent être consommés
avant leur détérioration.

• Les aliments doivent être frais
lorsqu’ils sont congelés pour
préserver leur qualité. En particulier,
les fruits et les légumes doivent être
congelés après leur récolte pour
préserver tous leurs nutriments.

• Ne congelez pas des bouteilles ou
des canettes avec des liquides, en
particulier des boissons contenant du
dioxyde de carbone : elles pourraient
exploser pendant la congélation.

• Ne placez pas d’aliments chauds
dans le compartiment congélateur.
Laissez-les refroidir à température
ambiante avant de les placer dans le
compartiment.

• Pour éviter d’augmenter la
température des aliments déjà
surgelés, ne placez pas d’aliments
frais non congelés directement à
proximité. Placez les aliments à
température ambiante dans la partie
du compartiment du congélateur où il
n’y a pas d’aliments congelés.

www.electrolux.com22

• Ne mangez pas les glaçons, les
glaces à l’eau ou les bâtonnets glacés
dès leur sortie du congélateur. Risque
de gelure.

• Ne recongelez pas des aliments
décongelés. Si les aliments sont
décongelés, cuisez-les, laissez-les
refroidir puis congelez-les.

6.3 Conseils pour le stockage

des plats surgelés

• Le compartiment congélateur est
marqué de .

• Un bon réglage de température qui
garantit la conservation des produits
alimentaires congelés est une
température inférieure ou égale à

-18 °C.
Un réglage de température plus élevé
à l’intérieur de l’appareil peut
entraîner une durée de conservation
plus courte.

• L’ensemble du compartiment du
congélateur est adapté à la
conservation de produits alimentaires
congelés.

• Laissez suffisamment d’espace
autour des aliments pour permettre à
l’air de circuler librement.

• Pour une conservation adéquate,
consultez l’étiquette de l’emballage
des aliments pour connaître la durée
de conservation des aliments.

• Il est important d’emballer les
aliments de manière à empêcher
l’eau, l’humidité ou la condensation de
pénétrer à l’intérieur.

6.4 Conseils pour vos courses

Après vos courses :

• Assurez-vous que l’emballage n’est
pas endommagé : les aliments
pourraient être détériorés. Si
l’emballage est gonflé ou mouillé, il
n’a peut-être pas été conservé dans
des conditions optimales et la
décongélation a peut-être déjà
commencé.

• Pour limiter le processus de
décongélation, achetez les produits
congelés à la fin de vos courses et
transportez-les dans un sac
isotherme.

• Placez les aliments congelés dans le
congélateur immédiatement après
être revenu de vos courses.

• Si les aliments sont décongelés
même partiellement, ne les
recongelez pas. Consommez-les dès
que possible.

• Respectez la date d’expiration et les
informations de conservation sur
l’emballage.

6.5 Durée de conservation pour le compartiment du congélateur

Type d’aliment Durée de conser‐

Pain 3

Fruits (sauf agrumes) 6 - 12

Légumes 8 - 10

Restes (sans viande) 1 - 2

Produits laitiers :

Beurre
Fromage à pâte molle (p. ex., mozzarella)
Fromage à pâte dure (p. ex., parmesan, cheddar)

Fruits de mer :

vation (mois)

6 - 9
3 - 4
6

FRANÇAIS 23

Type d’aliment Durée de conser‐

Poisson gras (p. ex., saumon, maquereau)
Poisson maigre (p. ex., cabillaud, limande)
Crevettes
Palourdes et moules décortiquées
Poisson cuit

Viande :

Volaille
Bœuf
Porc
Agneau
Saucisse
Jambon
Restes (avec viande)

6.6 Conseils pour la réfrigération des aliments frais

• Un bon réglage de température qui
garantit la conservation des aliments
frais est une température inférieure ou
égale à +4 °C.
Un réglage de température plus élevé
à l’intérieur de l’appareil peut
entraîner une durée de conservation
plus courte des aliments.

• Couvrez les aliments avec un
emballage pour conserver leur
fraîcheur et leur arôme.

• Utilisez toujours des récipients fermés
pour les liquides et les aliments afin
d’éviter les saveurs ou les odeurs
dans le compartiment.

• Pour éviter la contamination croisée
entre les aliments cuits et les aliments
crus, couvrez les aliments cuits et
séparez-les des aliments crus.

• Il est conseillé de décongeler les
aliments à l’intérieur du réfrigérateur.

• N’insérez pas d’aliments chauds dans
l’appareil. Assurez-vous qu’ils ont
refroidi à température ambiante avant
de les insérer.

• Pour éviter le gaspillage des aliments,
le nouveau stock d’aliments doit
toujours être placé derrière l’ancien.

6.7 Conseils pour la réfrigération des aliments

• Le compartiment des aliments frais
est celui indiqué (sur la plaque

signalétique) par

• Viande (tous types) : enveloppez-la
dans un emballage approprié et
placez-la sur l'étagère en verre au­dessus du bac à légumes. Ne
conservez la viande que 1 ou 2 jours
au plus.

• Fruits et légumes : nettoyez
soigneusement (retirez la terre) et
placez-les dans un bac spécial (bac à
légumes).

• Il est conseillé de ne pas conserver
les fruits exotiques tels que les
bananes, les mangues, les papayes,
etc. dans le réfrigérateur.

• Les légumes tels que les tomates, les
pommes de terre, les oignons et l'ail
ne doivent pas être conservés dans le
réfrigérateur.

• Beurre et fromage : placez-les dans
un récipient étanche à l'air, ou
enveloppez-les dans une feuille
d'aluminium ou un sachet en
polyéthylène, pour les tenir autant que
possible à l'abri de l'air.

• Bouteilles : fermez-les avec un
bouchon et placez-les sur le porte­bouteilles ou (s'il est installé) dans le
balconnet à bouteilles de la porte.

vation (mois)

2 - 3
4 - 6
12
3 - 4
1 - 2

9 - 12
6 - 12
4 - 6
6 - 9
1 - 2
1 - 2
2 - 3

.

www.electrolux.com24

• Consultez toujours la date d’expiration
des produits pour savoir combien de
temps les conserver.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres
relatifs à la Sécurité.

7.1 Nettoyage de l’intérieur

Avant d’utiliser l’appareil pour la
première fois, nettoyez l’intérieur et tous
les accessoires avec de l’eau tiède
savonneuse (pour supprimer toute odeur
de neuf), puis séchez-les
soigneusement.

ATTENTION!

N’utilisez jamais de
détergents, de produits
abrasifs, de nettoyants à
base de chlore ou d’huile,
car ils pourraient
endommager le revêtement.

ATTENTION!

Les accessoires et parties
de l’appareil ne sont pas
adaptés au lavage au lave­vaisselle.

ATTENTION!

Nettoyez le bandeau de
commande avec un chiffon
humide. N'utilisez aucun
produit détergent. Après le
nettoyage, essuyez le
bandeau de commande
avec un chiffon doux.

7.2 Nettoyage périodique

L'appareil doit être nettoyé
régulièrement :

1. Nettoyez l'intérieur et les accessoires

avec de l'eau tiède et du savon
neutre.

2. Vérifiez régulièrement les joints de

porte et essuyez-les pour vous
assurer qu'ils sont propres et ne
contiennent pas de résidus.

3. Rincez et séchez soigneusement.

7.3 Dégivrage du réfrigérateur

Le dégivrage du compartiment
réfrigérateur est automatique. L'eau qui
se condense s'écoule vers un réservoir
situé sur le compresseur puis s'évapore.
Le réservoir ne peut pas être retiré.

7.4 Dégivrage du congélateur

Le compartiment congélateur est garanti
sans givre. Cela signifie qu'il n'y a
aucune formation de givre lorsqu'il est en
marche, ni sur les parois intérieures, ni
sur les aliments.

7.5 Installation et remplacement du filtre CleanAir +

Le filtre CleanAir+ est un filtre à charbon
actif qui absorbe les mauvaises odeurs
et vous permet de préserver la meilleure
saveur et le meilleur arôme pour toutes
les denrées alimentaires sans risque de
contamination croisée par les odeurs.

Manipulez le filtre à air avec
précaution pour éviter de
rayer sa surface.
Le filtre à air est livré dans
un sac plastique pour
préserver son efficacité.

Installez le filtre à air avant d’activer
l’appareil.

1. Déballez le filtre à air du sac en
plastique.

2. Ouvrez le boîtier en plastique et
placez la surface plissée sur la grille,
en installant le filtre à l’intérieur de la
zone marquée sur la surface
quadrillée.

3. Maintenez le filtre enfoncé tout en
fermant le boîtier en plastique jusqu’à
ce que vous entendiez un clic.

FRANÇAIS 25

5. Insérez la clayette arrière en verre

dans le compartiment réfrigérateur.
Veillez à ne pas heurter le filtre
lorsque vous insérez la clayette en
verre.

4. Retirez la clayette supérieure en
verre du compartiment réfrigérateur.
Faites glisser le boîtier en plastique
avec le filtre à air sur le côté gauche
de l’étagère en verre.

Remplacement du filtre à air

1. Ouvrir le boîtier en plastique.

1

2

1

1

2

www.electrolux.com26

2. Retirez le filtre à air usé.

3. Déballez le nouveau filtre à air du

sac en plastique et insérez-le dans le
tiroir.

4. Fermer le boîtier en plastique.

Le filtre à air est un
accessoire consommable et,
en tant que tel, n’est pas
couvert par la garantie.
Vous pouvez acheter de
nouveaux filtres à air auprès
de votre revendeur local.

7.6 Retrait des glissières en plastique CustomFlex

1. Retirez tous les compartiments,
balconnets et pinces de la porte.

2. Retirez le rail supérieur en le
saisissant et en le soulevant depuis
le centre.

5. Après le remplacement du filtre,
appuyez sur le bouton d’alarme Filter
Reset du panneau de commande
pour désactiver l’alerte.

Pour de meilleures performances, placez
le boîtier en plastique à l’emplacement
approprié (à gauche de l’étagère en
verre) et remplacez le filtre à air tous les
6 mois. Pour plus d'informations,
reportez-vous à « Indicateur de
changement du filtre à air ».

3. Faites coulisser les autres glissières
vers le haut pour les retirer (elles
constituent une pièce).

FRANÇAIS 27

Réinstallez tous les équipements de la
porte dans l’ordre inverse.

7.7 Période de non-utilisation

Si l'appareil n'est pas utilisé pendant une
longue période, prenez les précautions
suivantes :

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres
relatifs à la Sécurité.

8.1 Que faire si...

Problème Cause probable Solution

L’appareil ne fonctionne
pas.

La fiche d’alimentation

Il n’y a pas de tension

L’appareil est bruyant. L’appareil n’est pas posi‐

Les signaux sonores ou vi‐
suels sont activés.

Le compresseur fonctionne
en permanence.

Trop d’aliments ont été in‐

La température ambiante

1. Débranchez l’appareil de
l’alimentation électrique.

2. Retirez tous les aliments.

3. Nettoyez l’appareil et tous ses

accessoires.

4. Laissez les portes ouvertes pour
éviter les mauvaises odeurs.

L’appareil est à l’arrêt. Mettez l’appareil en fonc‐

n’est pas correctement
branchée à la prise de
courant.

dans la prise de courant.

tionné correctement.

Le meuble a été allumé ré‐
cemment.

La température à l’intérieur
de l’appareil est trop éle‐
vée.

La porte est laissée ouver‐
te.

La température est mal ré‐
glée.

troduits simultanément.

est trop élevée.

tionnement.

Branchez la fiche secteur
sur la prise de courant.

Branchez un autre appareil
sur la prise de courant.
Contactez un électricien
qualifié.

Vérifiez que l’appareil est
stable.

Reportez-vous à « Alarme
haute température » ou à
« Alarme porte ouverte ».

Reportez-vous à « Alarme
haute température » ou à
« Alarme porte ouverte ».

Refermez la porte.

Reportez-vous au chapitre
« Bandeau de comman‐
de ».

Attendez quelques heures
et vérifiez de nouveau la
température.

Reportez-vous au chapitre
« Installation ».

www.electrolux.com28

Problème Cause probable Solution

Les aliments placés dans

l’appareil étaient trop
chauds.

La porte n’est pas correc‐

tement fermée.

La fonction Extra Freeze
est activée.

La fonction Extra Cool est
activée.

Le compresseur ne démar‐
re pas immédiatement

Le compresseur démarre

au bout d’un certain temps.
après avoir appuyé sur la
touche « Extra Freeze » ou
« Extra Cool », ou après
avoir modifié la températu‐
re.

La porte est mal alignée ou
interfère avec le gril de

L’appareil n’est pas

d’aplomb.
ventilation.

La porte est difficile à ou‐
vrir.

Vous avez essayé de rou‐

vrir la porte immédiatement

après l’avoir fermée.

L’éclairage ne fonctionne
pas.

L’éclairage est en mode

veille.

L’éclairage est défectueux. Contactez le service après-

Il y a trop de givre et de
glace.

La porte n’est pas correc‐

tement fermée.

Le joint est déformé ou sa‐

le.

Les aliments ne sont pas

correctement emballés.

La température est mal ré‐

glée.

L’appareil est complète‐

ment chargé et réglé sur la

température la plus basse.

Laissez refroidir les ali‐
ments à température am‐
biante avant de les ranger.

Reportez-vous à la section
« Fermeture de la porte ».

Consultez le paragraphe
« Fonction Extra Freeze ».

Consultez le paragraphe
« Fonction Extra Cool ».

C’est normal, aucune er‐
reur n’est survenue.

Consultez les instructions
d’installation.

Attendez quelques secon‐
des après avoir fermé la
porte pour la rouvrir.

Fermez et ouvrez la porte.

vente agréé le plus proche.

Reportez-vous à la section
« Fermeture de la porte ».

Reportez-vous à la section
« Fermeture de la porte ».

Emballez mieux les ali‐
ments.

Reportez-vous au chapitre
« Bandeau de comman‐
de ».

Sélectionnez une tempéra‐
ture plus élevée. Reportez­vous au chapitre « Ban‐
deau de commande ».

Problème Cause probable Solution

La température réglée

dans l’appareil est trop
basse et la température
ambiante est trop élevée.

De l’eau s’écoule sur la
plaque arrière du réfrigéra‐
teur.

Trop d’eau s’est conden‐
sée sur la paroi arrière du

Pendant le dégivrage auto‐
matique, le givre fond sur
la plaque arrière.

La porte a été ouverte trop
fréquemment.

Sélectionnez une tempéra‐
ture plus élevée. Reportez­vous au chapitre « Ban‐
deau de commande ».

C’est normal.

N’ouvrez la porte qu’en
cas de nécessité.

réfrigérateur.

La porte n’est pas entière‐

ment fermée.

Les aliments conservés ne

sont pas emballés.

Assurez-vous que la porte
est entièrement fermée.

Enveloppez les aliments
dans un emballage adapté
avant de les ranger dans
l’appareil.

De l’eau s’écoule sur le
sol.

La sortie d’eau de dégivra‐
ge n’est pas raccordée au
bac d’évaporation situé au-

Fixez la sortie de l’eau de
dégivrage au plateau
d’évaporation.

dessus du compresseur.

La température ne peut
pas être réglée.

La fonction Extra Freeze
ou la fonction Extra Cool
est activée.

Éteignez la fonction Extra
Freeze ou fonction Extra
Cool manuellement, ou at‐
tendez que la fonction se
réinitialise automatique‐
ment avant de régler la
température. Reportez­vous au paragraphe « Ex‐
tra FreezeFonction » ou
« Extra CoolFonction ».

La température à l’intérieur
de l’appareil est trop bas‐
se/élevée.

La porte n’est pas correc‐

La température des ali‐

La température n’est pas
réglée correctement.

tement fermée.

ments est trop élevée.

Sélectionnez une tempéra‐
ture plus élevée/plus bas‐
se.

Reportez-vous à la section
« Fermeture de la porte ».

Laissez les aliments refroi‐
dir à température ambiante
avant de les conserver.

Trop d’aliments ont été

conservés simultanément.

La porte a été ouverte sou‐

vent.

La fonction Extra Freeze
est activée.

Conservez moins de pro‐
duits en même temps.

N’ouvrez la porte que si
nécessaire.

Consultez le paragraphe
« Fonction Extra Freeze ».

FRANÇAIS 29

www.electrolux.com30

Problème Cause probable Solution

La fonction Extra Cool est

activée.

L’air froid ne circule pas

s’affiche.

Le symbole ap‐
paraît et le voyant d’alarme
est allumé.

Le symbole ,

ou et le
réglage actuel apparais‐
sent alternativement toutes
les 5 secondes et le voyant
d’alarme est allumé.

dans l’appareil.

L’appareil est en mode dé‐
monstration.

Problème de communica‐
tion

Problème de capteur de
température.

Consultez le paragraphe
« Fonction Extra Cool ».

Assurez-vous que l’air froid
circule dans l’appareil. Re‐
portez-vous au chapitre
« Conseils ».

Pour quitter le mode dé‐
monstration, maintenez les
touches Extra Cool et ECO
enfoncées pendant environ
10 secondes jusqu’à ce
que vous entendez
3 courts bips.

Contactez le service après­vente agréé le plus proche.
Le système de refroidisse‐
ment continue de maintenir
les aliments au frais, mais
le réglage de la températu‐
re n’est pas possible.

Contactez le service après­vente agréé le plus proche.
Le système de refroidisse‐
ment continue de maintenir
les aliments au frais, mais
le réglage de la températu‐
re n’est pas possible.

Si ces conseils n’apportent
pas le résultat souhaité,
veuillez consulter le service
après-vente agréé le plus
proche.

8.2 Remplacement de l’ampoule

L’appareil est équipé d’un éclairage à
LED longue durée.

Seul le service de maintenance est
autorisé à remplacer le dispositif

d’éclairage. Contactez le service après­vente agréé.

8.3 Fermeture de la porte

1. Nettoyer les joints de porte.

2. Si nécessaire, régler la porte.

Consultez les instructions
d’installation.

3. Si nécessaire, remplacer les joints de
porte défectueux. Veuillez contacter
le service après-vente agréé.

9. BRUITS

SSSRRR!

CLICK!

HISSS!

BRRR!

BLUBB!

FRANÇAIS 31

10. DONNÉES TECHNIQUES

Les caractéristiques techniques figurent
sur la plaque signalétique située sur à
l’intérieur de l’appareil et sur l’étiquette
énergétique.

Le code QR présent sur l’étiquette
énergétique fournie avec l’appareil
contient un lien Web vers les
informations relatives aux performances
de l’appareil dans la base de données
EPREL de l’UE. Conservez l’étiquette
énergétique à titre de référence avec la
notice d’utilisation et tous les autres
documents fournis avec cet appareil.

11. INFORMATIONS POUR LES LABORATOIRES D’ESSAIS

L’installation et la préparation de
l’appareil pour une vérification
EcoDesign doivent être conformes à la
norme EN 62552. Les exigences en
matière de ventilation, les dimensions

Il est également possible de trouver les
mêmes informations dans EPREL à
l’aide du lien
avec le nom du modèle et le numéro de
produit se trouvant sur la plaque
signalétique de l’appareil.

Consultez le lien
pour obtenir des informations détaillées
sur l’étiquette énergétique.

des évidements et les dégagements
arrière minimum doivent correspondre
aux indications du chapitre 3 de cette
notice d’utilisation. Veuillez contacter le
fabricant pour de plus amples

https://eprel.ec.europa.eu

www.theenergylabel.eu

Concerne la France uniquement :

www.electrolux.com32

informations, notamment les plans de
chargement.

12. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

INDICE

1. INFORMAZIONI DI SICUREZZA......................................................................33

2. ISTRUZIONI DI SICUREZZA........................................................................... 36

3. INSTALLAZIONE..............................................................................................38

4. PANNELLO DEI COMANDI..............................................................................41

5. USO QUOTIDIANO.......................................................................................... 46

6. CONSIGLI E SUGGERIMENTI........................................................................ 52

7. CURA E PULIZIA..............................................................................................55

8. RISOLUZIONE DEI PROBLEMI.......................................................................58

9. RUMORI........................................................................................................... 62

10. DATI TECNICI................................................................................................ 62

11. INFORMAZIONI PER GLI ISTITUTI DI TEST................................................ 62

12. CONSIDERAZIONI SULL'AMBIENTE............................................................63

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

ITALIANO 33

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non

www.electrolux.com34

sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni possono

caricare e scaricare l'apparecchiatura a condizione
che siano stati istruiti debitamente.

• Quest’apparecchiatura può essere usata da persone

con disabilità diffuse e complesse a condizione che
siano state istruite debitamente.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino

con l’apparecchiatura.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere
supervisionati.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

1.2 Avvertenze di sicurezza generali

• Quest’apparecchiatura è destinata esclusivamente

alla conservazione di alimenti e bevande.

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi

ITALIANO 35

in agriturismi e altre sistemazioni simili in cui tale

utilizzo non superi i livelli di utilizzo domestico (medi).

• Per evitare la contaminazione degli alimenti rispettare

le seguenti istruzioni:

– non aprire la porta per lunghi periodi;
– pulire regolarmente le superfici che possono venire

a contatto con gli alimenti e i sistemi di drenaggio
accessibili;

– conservare la carne e il pesce crudo in contenitori

adeguati in frigorifero, in modo che non venga a
contatto con altri alimenti e non goccioli su altri
alimenti.

• AVVERTENZA: Verificare che le aperture di

ventilazione, sia sull’apparecchiatura che nella

struttura da incasso, siano libere da ostruzioni.

• AVVERTENZA: Non usare dispositivi elettrici o altri

mezzi artificiali non raccomandati dal produttore allo

scopo di accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito

refrigerante.

• AVVERTENZA: Non utilizzare apparecchiature

elettriche all’interno dei comparti di conservazione

degli alimenti, ad eccezione di quelli consigliati dal

costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire

l’apparecchiatura.

• Pulire l’apparecchiatura con un panno inumidito e

morbido. Utilizzare solo detergenti neutri. Non usare

prodotti abrasivi, spugnette abrasive, solventi od

oggetti metallici.

• Quando l'apparecchiatura resta vuota per un lungo

periodo di tempo, spegnerla, sbrinarla, pulirla,

asciugarla e lasciare la porta aperta per evitare la

formazione di muffa al suo interno.

• Non conservare in questa apparecchiatura sostanze

esplosive come bombolette spray contenenti un

propellente infiammabile.

www.electrolux.com36

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.

• Rimuovere tutti i materiali di
imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di
installarla nella struttura a incasso
date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.

• Assicurarsi che l’aria possa circolare
liberamente attorno
all’apparecchiatura.

• In fase di prima installazione o dopo
aver girato la porta, attendere almeno
4 ore prima di collegare
l'apparecchiatura alla sorgente di
alimentazione. Questo serve a
consentire all’olio di fluire nuovamente
nel compressore.

• Prima di eseguire eventuali operazioni
sull'apparecchiatura (ad esempio
invertire la porta), togliere la spina
dalla presa di corrente.

• Non installare l’apparecchiatura vicino
a radiatori o fornelli, forni o piani
cottura, se non diversamente
specificato nelle istruzioni di
installazione.

• Non esporre l'apparecchiatura alla
pioggia.

• Non installare l’apparecchiatura dove
sia esposta alla luce solare diretta.

• Non installare questa apparecchiatura
in aree troppo umide o troppo fredde.

• Quando si sposta l’apparecchiatura,
sollevarla dal bordo anteriore, così da
non graffiare il pavimento.

• L'apparecchiatura contiene un
sacchetto di essiccante. Questo
prodotto non è un giocattolo. Questo
prodotto non è un alimento. Smaltirlo
immediatamente.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

AVVERTENZA!

In fase di posizionamento
dell'apparecchiatura,
verificare che il cavo di
alimentazione non sia
intrappolato o danneggiato.

AVVERTENZA!

Non utilizzare prese multiple
e prolunghe.

• L'apparecchiatura deve disporre di
una messa a terra.

• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Accertarsi di non danneggiare i
componenti elettrici (ad es. la spina di
alimentazione, il cavo di
alimentazione, il compressore).
Contattare il Centro di Assistenza
Autorizzato o un elettricista per
sostituire i componenti elettrici.

• Il cavo di alimentazione deve
rimanere sotto il livello della spina di
alimentazione.

• Inserire la spina di alimentazione nella
presa solo al termine

ITALIANO 37

dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, scottature
o scosse elettriche.

L'apparecchiatura contiene gas
infiammabile, isobutano (R600a), un gas
naturale con un alto livello di
compatibilità ambientale, Fare attenzione
a non danneggiare il circuito refrigerante
che contiene isobutano.

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• È severamente vietato qualsiasi uso

del prodotto a incasso come libera
installazione.

• Non introdurre apparecchiature

elettriche (ad es. gelatiere)
nell’apparecchiatura se non
specificamente consentito dal
produttore.

• Nel caso di danno al circuito

refrigerante, assicurarsi che non si
sviluppino fiamme libere e scintille nel
locale. Aerare bene l’ambiente.

• Non appoggiare oggetti incandescenti

sulle parti in plastica
dell’apparecchiatura.

• Non introdurre bevande analcoliche

nel vano congelatore. Si verrà a
creare una pressione nel contenitore
della bevanda.

• Non conservare gas e liquidi

infiammabili nell’apparecchiatura.

• Non appoggiare o tenere liquidi o

materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.

• Non toccare il compressore o il

condensatore. Sono incandescenti.

• Non togliere o toccare gli oggetti nel

vano congelatore con le mani bagnate
o umide.

• Non ricongelare del cibo

precedentemente scongelato.

• Attenersi alle istruzioni per la
conservazione riportate sulla
confezione del cibo surgelato.

• Avvolgere gli alimenti con materiali
per uso alimentare prima di metterli
nello scomparto del congelatore.

2.4 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Questo prodotto contiene una o più
sorgenti luminose di classe di
efficienza energetica G.

• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.

2.5 Pulizia e cura

AVVERTENZA!

Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.

• Prima di eseguire qualunque
intervento di manutenzione, spegnere
l'apparecchiatura ed estrarre la spina
dalla presa.

• L'unità refrigerante di questa
apparecchiatura contiene idrocarburi.
L’unità deve essere ricaricata ed
ispezionata esclusivamente da
personale qualificato.

• Controllare regolarmente lo scarico
dell'apparecchiatura e, se necessario,
pulirlo. L'ostruzione dello scarico può
causare un deposito di acqua di
sbrinamento sul fondo
dell'apparecchiatura.

2.6 Assistenza

• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza

www.electrolux.com38

Autorizzato. Utilizzare solo ricambi
originali.

• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.

• I seguenti pezzi di ricambio saranno
disponibili per 7 anni dopo la
cessazione della produzione del
modello: termostati, sensori di
temperatura, circuiti stampati, sorgenti
luminose, maniglie delle porte,
cerniere delle porte, vassoi e cestelli.
Si prega di notare che alcuni di questi
pezzi di ricambio sono disponibili solo
per i riparatori professionisti e che non
tutti i pezzi di ricambio sono rilevanti
per tutti i modelli.

• Le guarnizioni per porte saranno
disponibili per 10 anni dopo
l’interruzione del modello.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o
soffocamento.

3. INSTALLAZIONE

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere la porta per evitare che
bambini e animali domestici
rimangano chiusi all’interno
dell’apparecchiatura.

• Il circuito refrigerante e i materiali di
isolamento di questa apparecchiatura
rispettano l'ozono.

• La schiuma isolante contiene gas
infiammabili. Contattare le autorità
locali per ricevere informazioni su
come smaltire correttamente
l'apparecchiatura.

• Non danneggiare i componenti
dell'unità refrigerante che si trovano
vicino allo scambiatore di calore.

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

AVVERTENZA!

Per l'installazione
dell'apparecchio, fare
riferimento al documento di
istruzioni per l'installazione.

AVVERTENZA!

Fissare l'apparecchio
secondo le istruzioni di
installazione per evitare il
rischio di instabilità
dell'apparecchio.

3.1 Dimensioni

B

A

H1

W1

D1

W2

D2

W3

D3

90°

ITALIANO 39

Dimensioni complessive ¹

H1 mm 1884

W1 mm 546

D1 mm 549

¹ l’altezza, la larghezza e la profondità
dell’apparecchiatura senza l’impugnatura

Spazio necessario durante l’uso ²

H2 (A+B) mm 1936

W2 mm 546

D2 mm 551

A mm 1894

B mm 36

² l’altezza, la larghezza e la profondità
dell’apparecchio, compresa la maniglia,
più lo spazio necessario per la libera
circolazione dell’aria di raffreddamento

Spazio complessivo necessario du‐
rante l’uso ³

H3 (A+B) mm 1936

W3 mm 546

D3 mm 1068

³ l’altezza, la larghezza e la profondità
dell’apparecchiatura, compresa la
maniglia, più lo spazio necessario per la
libera circolazione dell’aria di
raffreddamento, più lo spazio necessario
per consentire l’apertura della porta con
l’angolazione minima che permette la
rimozione di tutte le apparecchiature
interne

min. 200 cm

2

min.
200 cm

2

min.
38 mm

min.
38 mm

www.electrolux.com40

3.2 Posizione

Per garantire la migliore funzionalità
dell’apparecchiatura, non installarla in un
luogo esposto alla luce diretta del sole.
Non installare l’apparecchiatura vicino a
radiatori o fornelli, forni o piani cottura,
se non diversamente specificato nelle
istruzioni di installazione.

Controllare che sul retro dell’apparecchio
sia garantita un’adeguata circolazione
dell’aria.

Questa apparecchiatura deve essere
installata in una posizione interna
asciutta e ben ventilata.

Quest’elettrodomestico è destinato a
essere utilizzato a temperature ambiente
che vanno da 10°C a 43°C.

Il corretto funzionamento
dell’apparecchiatura può
essere garantito solo nel
rispetto delle temperature
indicate.

In caso di dubbi sul luogo di
installazione
dell’apparecchiatura,
contattare il venditore, il
nostro Centro di Assistenza
o il Centro di Assistenza
Autorizzato più vicino.

adatto a tal fine. Se la presa di
alimentazione domestica non è
collegata a terra, collegare
l’apparecchiatura a una messa a terra
separata in conformità alle normative
vigenti, consultando un elettricista
qualificato.

• Il produttore declina ogni
responsabilità qualora non vengono
rispettate le precauzioni per la
sicurezza di cui sopra.

3.4 Requisiti di ventilazione

Assicurare un flusso d'aria sufficiente
dietro l'apparecchiatura.

Deve essere possibile
scollegare l’apparecchiatura
dalla rete elettrica. Eseguire
perciò l’installazione facendo
sì che la spina rimanga
facilmente accessibile.

3.3 Collegamento elettrico

• Prima di collegare la spina,

• L'apparecchiatura deve essere

assicurarsi che la tensione e la
frequenza indicate sulla targhetta
identificativa corrispondano
all’alimentazione elettrica domestica.

collegata a terra. La spina del cavo di
alimentazione è dotata di un contatto

ATTENZIONE!

Consultare le istruzioni per
l'installazione.

3.5 Come invertire la porta

Fare riferimento al documento separato
con le istruzioni per l’installazione e
l’inversione della porta.

ATTENZIONE!

In ogni fase di inversione
della porta proteggere il
pavimento da graffi con un
materiale resistente.

4. PANNELLO DEI COMANDI

1 3 6

91112 10

4 52 7 8

Spia ECOMETER

1

Extra Cool tasto/spia

2

Spia vano frigorifero

3

Spia allarme

4

Spia dell’allarme di porta aperta

5

Spia vano congelatore

6

Extra Freeze tasto/spia

7

Filter Reset tasto/spia di allarme

8

Tasto/spia della temperatura del

9

congelatore
Spia sostituzione del filtro dell'aria

10

Tasto/spia della temperatura del

11

frigorifero
Tasto ECO

12

4.1 Accensione

Collegare la spina alla presa di
alimentazione.

Per selezionare una temperatura
impostata diversa, fai riferimento a
“Regolazione della temperatura”.

Se
riferimento a “Risoluzione dei problemi”.

4.2 Spegnimento

1. Tenere premuti

contemporaneamente il tasto
temperatura del frigorifero e il tasto
temperatura del congelatore per 5
secondi

Il display mostra che lampeggia.

2. Una volta spenta l'apparecchiatura, il
display visualizza .

3. Scollega la spina di alimentazione
dalla presa di corrente.

compare sul display, fai

ITALIANO 41

4.3 Regolazione della

temperatura

L’intervallo di temperatura può variare tra

-15 °C e -24 °C per il congelatore e tra 2
°C e 8 °C per il frigorifero.

Premi i tasti della temperatura per
impostare la temperatura
dell'apparecchiatura.

La temperatura impostata consigliata è:

• +4 °C per il frigorifero

• -18 °C per il congelatore
È possibile impostare la temperatura
consigliata manualmente con i tasti della
temperatura o attivando la funzione ECO
funzione. Fai riferimento a "ECO
funzione" per ulteriori informazioni

Le spie della temperatura mostrano la
temperatura impostata.

La temperatura impostata
verrà raggiunta entro 24 ore.
Dopo un'interruzione di
corrente, l'apparecchiatura
torna alla temperatura
impostata.

4.4 Spegnere il frigorifero

È possibile spegnere solo il vano
frigorifero, lasciando acceso il vano
congelatore.

1. Tieni premuto il tasto della
temperatura del frigorifero per 5
secondi.

Il display mostra che lampeggia.

2. Una volta spento il vano frigorifero, il
display visualizza

.

4.5 Accendere il frigorifero

Per accendere il frigorifero:

www.electrolux.com42

1. Tieni premuto il tasto della

temperatura del frigorifero per 5
secondi.

Il display mostra che lampeggia.

2. Il vano frigorifero è acceso e viene
ripristinata la temperatura impostata
in precedenza.

Per regolare la temperatura,
fai riferimento a
"Regolazione della
temperatura".

4.6 Spegnimento del

congelatore

È possibile spegnere solo il vano
congelatore, lasciando acceso il vano
frigorifero.

1. Tieni premuto il tasto della
temperatura del congelatore per 5
secondi.

Il display mostra che lampeggia.

2. Una volta spento il vano congelatore,
il display visualizza .

4.7 Accensione del congelatore

Per accendere il vano congelatore:

1. Tieni premuto il tasto della
temperatura del congelatore per 5
secondi.

Il display mostra che lampeggia.

2. Il vano congelatore è acceso e viene
ripristinata la temperatura impostata
in precedenza.

Per regolare la temperatura,
fai riferimento a
"Regolazione della
temperatura".

4.8 MultiSwitch

Grazie alla funzione MultiSwitch, è
possibile convertire il vano congelatore in
un frigorifero e quindi espandere
efficacemente la capacità di
raffreddamento dell’apparecchiatura.

Prima di attivare la funzione
MultiSwitch, rimuovere i cibi
congelati dal vano
congelatore per evitare lo
scongelamento accidentale.

Per convertire il vano congelatore in
frigorifero:

1. Premere ripetutamente il tasto della
temperatura del congelatore, finché

sul display non compare .

inizia a lampeggiare.

2. Premere entro i successivi 7
secondi. Se non si preme il tasto
entro questo periodo di tempo, il
vano congelatore non si converte in
frigorifero.

3. L’indicatore della temperatura del
congelatore mostra la temperatura
del vano MultiSwitch (4 °C).

Il vano MultiSwitch
raggiunge la temperatura
impostata dopo 24 h.
Attendere che il vano
MultiSwitch abbia raggiunto
la temperatura impostata
prima di utilizzarlo.

Quando la funzione MultiSwitch è attiva:

• il Allarme temperatura elevata è

disabilitato

• non è possibile attivare la funzione

Extra Freeze.

La funzione MultiSwitch si disattiva
quando si spegne l'apparecchiatura.

La funzione MultiSwitch riavvia il ciclo
una volta ripristinata l’alimentazione
dopo un’interruzione di corrente.

La funzione MultiSwitch si disattiva
quando si spegne il vano convertito.

Prima di disattivare la
funzione MultiSwitch,
rimuovere il cibo dal vano
MultiSwitch per evitare di
congelare gli alimenti
freschi.

Per riconvertire lo scomparto MultiSwitch
in congelatore:

1. Premere il tasto della temperatura
del congelatore.

ITALIANO 43

inizia a lampeggiare.

2. Premere entro i successivi 7
secondi. Se non si preme il tasto
entro questo periodo di tempo, il
vano MultiSwitch non si converte in
frigorifero.

3. L’indicatore della temperatura del
congelatore mostra la temperatura
del vano congelatore.

Il vano MultiSwitch
raggiunge la temperatura
impostata dopo 24 h.
Attendere che il vano
MultiSwitch abbia raggiunto
la temperatura impostata
prima di utilizzarlo.

Il Allarme temperatura elevata ricomincia
a funzionare un'ora dopo aver disattivato
la funzione MultiSwitch.

4.9 ECO funzione

La funzione ECO imposta la temperatura
ottimale per garantire la conservazione
degli alimenti riducendo al minimo il
consumo energetico.

1. Per attivare la funzione, premere il
pulsante ECO.

La temperatura del frigorifero è
impostata a +4°C e la temperatura del
congelatore a -18°C.

2. Per disattivare la funzione, premi
nuovamente il tasto ECO o seleziona
una temperatura impostata diversa
(fai riferimento a "Regolazione della
temperatura").

Dopo aver disattivato la funzione ECO, la
temperatura del frigorifero è impostata a
+2 °C e la temperatura del congelatore a

-20 °C.

L’attivazione di ECO
disattiva le funzioni Extra
Cool e Extra Freeze.

La spia ECOMETER mostra
il consumo energetico
corrente
dell'apparecchiatura. Tre
barre completamente
illuminate indicano la
configurazione più efficiente
dal punto di vista energetico.

4.10 Extra Cool funzione

Con la funzione Extra Cool, è possibile
raffreddare rapidamente grandi quantità
di alimenti caldi, ad esempio dopo aver
fatto la spesa, senza scaldare gli alimenti
già conservati nel frigorifero.

Per attivare la funzione, premi il tasto
Extra Cool.

La spia Extra Cool si accende. Quando
la funzione Extra Cool è attiva, la ventola
potrebbe funzionare automaticamente.

Questa funzione si arresta
automaticamente dopo circa 6 ore.
Quando la funzione è spenta anche la
spia Extra Cool si spegne.

Premi il tasto Extra Cool per disattivare la
funzione Extra Cool prima che termini
automaticamente.

Per impostare una
temperatura diversa del
frigorifero, disattiva la
funzione Extra Cool e fai
riferimento a "Regolazione
della temperatura".

4.11 Extra Freeze funzione

La funzione Extra Freeze viene utilizzata
per eseguire il pre-congelamento e il
congelamento rapido in sequenza nel
vano congelatore. La funzione accelera il
congelamento di alimenti freschi e, al
tempo stesso, protegge gli alimenti già
conservati da riscaldamenti indesiderati.

Per congelare alimenti
freschi, attiva la funzione
Extra Freeze almeno 24 ore
prima di introdurli nel vano
per completare il pre­congelamento.

Per attivare questa funzione, premi il
tasto Extra Freeze.

La spia Extra Freeze si accende. La
funzione Extra Freeze si arresta
automaticamente dopo un massimo di 52
ore.

Premi il tasto Extra Freeze per disattivare
la funzione Extra Freeze prima che
termini automaticamente.

www.electrolux.com44

4.12 Allarme temperatura

elevata

Quando la temperatura nel vano
congelatore aumenta (ad esempio a
causa di un'interruzione di corrente), la
spia di allarme lampeggia, la spia della
temperatura del congelatore mostra H°,
lampeggia e il suono si avvia.
Per disattivare l’allarme, premere
qualsiasi pulsante.

La spia di allarme e il suono si
spengono. La spia della temperatura del
congelatore visualizza H° per 5 secondi
prima di indicare nuovamente la
temperatura del congelatore.

L'allarme si riavvia un'ora
dopo la disattivazione fino al
ripristino delle condizioni
normali.
Se non si preme alcun
pulsante, il segnale acustico
si disattiva automaticamente
dopo circa un’ora, per non
disturbare.

4.13 Allarme di porta aperta

Se la porta del frigorifero viene lasciata
aperta per circa 5 minuti o se lo sportello
del congelatore viene lasciato aperto per
circa 80 secondi, un suono si attiva e la
spia di allarme della porta aperta si
accende. Anche la spia interna del
frigorifero potrebbe iniziare a
lampeggiare.

L'allarme si arresta dopo la chiusura
della porta. Premi un tasto qualsiasi per
spegnere il suono e la luce lampeggiante
interna del frigorifero.

Se non si preme alcun
pulsante, il segnale acustico
si disattiva automaticamente
dopo circa un’ora, per non
disturbare.

4.14 Spia sostituzione del filtro dell'aria

Quando il filtro dell'aria è scaduto e deve
essere sostituito, si accendono Spia
sostituzione del filtro dell'aria e la spia di
allarme Filter Reset.

Fare riferimento alla sezione
“Installazione e sostituzione del filtro
CleanAir+” nel capitolo “Cura e pulizia”
per le istruzioni di sostituzione.

Dopo la sostituzione del filtro premere il
pulsante di allarme Filter Reset per
disattivare l'allarme.

4.15 Modalità di impostazione

La modalità Impostazioni consente di:

• Abilitare o disabilitare l’indicatore
ECOMETER

• Abilitare o disabilitare i suoni del
pulsante

• Modificare le unità di temperatura da
°C a °F

• Abilitare o disabilitare la modalità Rest

• Abilitare o disabilitare la modalità
Sabbath

• Ripristinare le impostazioni di fabbrica
dell’apparecchiatura

Attivazione della Modalità di
impostazione

Per attivare la modalità Impostazioni:

1. Tenere premuto per 3 secondi il tasto

ECO sull'apparecchiatura. Quando
viene attivata la modalità
Impostazioni, il display mostra un

2. Una volta attivata la modalità

Impostazioni, il display mostra

Per disattivare la modalità Impostazioni,
tenere premuto per circa 3 secondi il
tasto ECO.

La modalità Impostazioni si disattiva
automaticamente, se non si interagisce
con il pannello di controllo per 60
secondi.

Navigazione nella modalità
Impostazioni

1. Attivare la modalità Impostazioni

(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza

2. Toccare il pulsante della temperatura

del frigorifero (a sinistra) per
modificare il parametro. Toccare il
pulsante della temperatura del
congelatore (a destra) per modificare
il valore del parametro.

lampeggiante.

.

.

Display Parametri prede‐

finiti

Spia ECOMETER

Il pulsante emette
un suono

Unità di temperatu‐
ra

Sabbath modalità

Rest modalità

Impostazioni di
fabbrica

ECOMETER indicatore

Per accendere o spegnere ECOMETER:

1. Attivare la modalità Impostazioni
(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza .

2. Toccare

ripetutamente.

L'indicatore mostrerà rispettivamente

per l'indicatore abilitato o per

l'indicatore ECOMETER disabilitato.

3. Tenere premuto per circa 3 secondi il
tasto ECO per uscire dalla modalità
Impostazioni.

Il pulsante emette un suono

È possibile abilitare o disabilitare i suoni
del tasto nella modalità Impostazioni.
Abilitare o disabilitare i suoni:

1. Attivare la modalità Impostazioni
(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza .

2. Toccare ripetutamente fino a
visualizzare . Toccare per

attivare o disattivare i suoni.
L'indicatore cambierà in per
suoni abilitati o

per suoni

disabilitati.

3. Tenere premuto per circa 3 secondi il
tasto ECO per uscire dalla modalità
Impostazioni.

Unità di temperatura

ITALIANO 45

Utilizzando quest’ultima, è possibile
modificare l’unità di temperatura
visualizzata sul pannello di controllo da
Celsius a Fahrenheit. Per modificare
l'unità di temperatura:

1. Attivare la modalità Impostazioni
(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza .

2. Toccare ripetutamente fino a
visualizzare

e . Toccare

l'indicatore che mostra l'unità da
selezionare tra per Celsius e

per Fahrenheit.

3. Tenere premuto per circa 3 secondi il
tasto ECO per uscire dalla modalità
Impostazioni.

Rest Modalità

La modalità Rest assicura la
conservazione dei cibi riducendo al
minimo il consumo energetico durante i
periodi in cui l'apparecchiatura non viene
utilizzata per lungo tempo.

Per attivare la modalità Rest:

1. Attivare la modalità Impostazioni
(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza .

2. Toccare ripetutamente fino a
visualizzare

e . Toccare

per attivare o disattivare la modalità
Rest. L’indicatore cambia in per
la modalità abilitata o per la

modalità Rest disabilitata.

3. Tenere premuto per circa 3 secondi il
tasto ECO per uscire dalla modalità
Impostazioni.

La modalità Rest si attiva dopo 3 giorni
senza interazione con l’apparecchiatura.

La modalità Rest si disattiva
automaticamente dopo qualsiasi
interazione con l’apparecchiatura.

La modalità Rest rimane attiva una volta
ripristinata l’alimentazione dopo
un’interruzione di corrente.

Sabbath Modalità

La modalità Sabbath disabilita alcune
delle funzioni dell’apparecchiatura in

1

1

2

www.electrolux.com46

base al giorno festivo settimanale e ad
altre festività religiose.

In questa modalità:

• Tutti i tasti sono bloccati
separatamente dalla combinazione di
tasti necessaria per disattivare la
modalità

• L’audio è disattivato, a eccezione del
Allarme temperatura elevata sonoro

• il display non visualizza le spie di
allarme, ad eccezione di Allarme
temperatura elevata,

Per attivare la modalità Sabbath:

1. Attivare la modalità Impostazioni

(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza .

2. Toccare

visualizzare e . Toccare
per attivare o disattivare la modalità

Sabbath. L’indicatore cambia in
per la modalità abilitata o per la

modalità Sabbath disabilitata.

3. Tenere premuto per circa 3 secondi il

tasto ECO per uscire dalla modalità

Impostazioni.
Dopo aver attivato la modalità Sabbath, il
display mostra l’indicatore ECO e

ripetutamente fino a

.

L’accesso a qualsiasi altra impostazione
è bloccato.

Tenere premuto il tasto ECO per circa 3
secondi per disattivare la modalità
Sabbath.

Impostazioni di fabbrica

Questa funzione ripristina ogni
impostazione alle impostazioni
predefinite di fabbrica. Per ripristinare le
impostazioni predefinite di fabbrica:

1. Attivare la modalità Impostazioni
(fare riferimento a "Attivazione della
Modalità di impostazione").

Il display visualizza

2. Toccare ripetutamente fino a
visualizzare e . Toccare
ripetutamente fino a visualizzare

.
diventa lampeggiante e

quindi fisso, il che indica che
sono state ripristinate le impostazioni
di fabbrica.

3. Tenere premuto per circa 3 secondi il
tasto ECO per uscire dalla modalità
Impostazioni.

.

5. USO QUOTIDIANO

5.1 Posizionamento dei ripiani

della porta

La porta di questo dispositivo è dotata di
guide di scorrimento che consentono di
disporre i ripiani/balconcini secondo le
preferenze individuali.

Per riposizionare i ripiani/balconcini della
porta:

1. Sollevare gradualmente il ripiano/
balconcino nella direzione indicata
dalle frecce fino a sbloccarlo.

2. Posizionare il ripiano/balconcino
nella posizione desiderata e inserirlo
delicatamente nella guida di
scorrimento.

5.2 Ripiani rimovibili

Le guide presenti sulle pareti del
frigorifero permettono di posizionare i
ripiani a diverse altezze.

L'apparecchiatura è anche dotata di un
ripiano composto di due parti. La metà

1

2

ITALIANO 47

anteriore del ripiano può essere collocata
sotto alla seconda per usare meglio lo
spazio.

Per piegare il ripiano:

1. Estrarre delicatamente la metà
anteriore.

2. Farla scorrere nel binario inferiore e
sotto al secondo ripiano.

Per garantire una corretta
circolazione dell'aria, non
spostare il ripiano di vetro
posto sopra il cassetto delle
verdure.

5.3 GreenZone cassetto

Nella parte inferiore del vano frigorifero si
trova un cassetto estraibile.

Il ripiano in vetro del GreenZone è dotato
di un dispositivo che ne regola la tenuta
e permette di avere un'umidità ottimale
all'interno del cassetto.

1. Estrarre il cassetto dal frigorifero.

2. Sollevare la parte anteriore del

cassetto.

3. Estrarre il cassetto sollevandolo.

5.4 Rimozione dei cassetti

GreenZone

Consigliamo di svuotare il
cassetto prima di toglierlo
dal frigorifero.

Per rimuovere il cassetto:

Per rimuovere il coperchio in vetro del
cassetto GreenZone:

2

x2

1

www.electrolux.com48

1. Sbloccare contemporaneamente la

presa laterale su entrambi i lati.

2. Tirare il supporto del ripiano in vetro
verso di sé.

1. Estrarre il cassetto dal frigorifero.

2. Sollevare la parte anteriore del

cassetto.

5.5 Estrazione ExtraChill

È presente un cassetto sopra il cassetto
GreenZone.
Per rimuovere il cassetto:

3. Sollevare e ruotare il cassetto per
estrarlo dall'apparecchiatura.

Per rimuovere il coperchio in vetro del
cassetto ExtraZone:

2

x2

1

2

1

ITALIANO 49

1. Sbloccare contemporaneamente la

presa laterale su entrambi i lati.

2. Tirare il supporto del ripiano in vetro
verso di sé.

5.6 Controllo umidità

Il ripiano in vetro del vano GreenZone è
dotato di un dispositivo che ne regola la
tenuta e permette di mantenere
un'umidità ottimale al suo interno.

Non collocare alimenti sul
dispositivo di controllo
dell'umidità.

Per rimuovere il dispositivo di controllo
dell'umidità:

1. Apri il vano sotto il ripiano in vetro ed
estrai il coperchio.

2. Se è necessario sostituire la
membrana bianca del dispositivo,
afferra il dispositivo al centro e
separa la membrana dal coperchio
tirando il coperchio.

www.electrolux.com50

3. Monta una nuova membrana sul

coperchio premendo il bordo della
membrana sopra il coperchio.

4. Rimonta il dispositivo di controllo
dell'umidità sul vano.

MULTIFLOW funziona solo quando
viene chiusa la porta.

Non ostruire le prese
dell’aria per consentire un
raffreddamento migliore.

A seconda della quantità e
delle condizioni della frutta e
della verdura conservata nel
cassetto GreenZone, può
presentarsi della condensa.
Se necessario, rimuovi la
condensa utilizzando un
panno morbido.

5.7 MULTIFLOW

Il vano frigorifero è dotato di un
dispositivo MULTIFLOW che consente
un raffreddamento rapido e più efficace
degli alimenti e mantiene una
temperatura più uniforme in ogni parte
del vano frigorifero.

Questo dispositivo si attiva
automaticamente quando necessario.

Non rimuovere il pannello
MULTIFLOW.
Non nebulizzare acqua né
utilizzare vapore per pulire
l’apparecchiatura. Per le
istruzioni di pulizia fare
riferimento al capitolo "Cura
e pulizia".

5.8 Filtro CleanAir+

Nell'apparecchiatura è presente un filtro
CleanAir+ al carbone.

Il filtro purifica l'aria eliminando gli odori
sgradevoli nel vano del frigorifero,
preservando così la qualità di
conservazione.

Alla consegna, il filtro e il suo
alloggiamento in plastica si trovano in un
sacchetto di plastica con gli altri
accessori (fai riferimento alla sezione
"Installazione e sostituzione del filtro

ITALIANO 51

CleanAir+" nel capitolo "Cura e pulizia"
per l'installazione).

5.9 Portabottiglie

Disporre le bottiglie (con l'apertura rivolta
verso l’esterno) sull'apposito ripiano.

Posizionare solo le bottiglie
chiuse sul ripiano.

5.10 Congelamento di alimenti freschi

Lo scomparto congelatore è adatto al
congelamento di alimenti freschi e alla
conservazione di alimenti congelati e
surgelati a lungo.

Per congelare alimenti freschi, attivare la
Funzione Extra Freeze almeno 24 ore
prima di introdurli nel vano congelatore.

Conservare gli alimenti freschi distribuiti
uniformemente nel primo scomparto o
cassetto dall’alto.

La quantità massima di cibo che può
essere congelata, senza l’aggiunta di
altri alimenti freschi per 24 ore, è indicata
sulla targhetta (un’etichetta situata
all’interno dell’apparecchiatura).

Al termine del processo di
congelamento, l’apparecchiatura ritorna
automaticamente all’impostazione della
temperatura precedente (vedere la
“funzione Extra Freeze”).

Per ulteriori informazioni, fare riferimento
a “Consigli per il congelamento”.

5.11 Conservazione di cibi congelati

Al primo avvio o dopo un periodo di non
utilizzo, lasciare in funzione
l’apparecchiatura per almeno 3 ore
attivando la funzione Extra Freeze prima
di introdurre gli alimenti.

I cassetti del congelatore consentono di
trovare rapidamente e facilmente la
confezione di alimenti desiderata.

Per conservare grandi quantità di cibo,
rimuovere tutti i cassetti e collocare gli
alimenti sui ripiani.

Il cibo deve trovarsi ad una distanza di
15 mm dalla porta.

ATTENZIONE!

In caso di scongelamento
accidentale, ad esempio a
causa di un’interruzione di
corrente, se la corrente è
rimasta spenta più a lungo
del valore indicato sulla
targhetta sotto “tempo di
risalita”, gli alimenti
scongelati devono essere
consumati rapidamente o
cotti immediatamente, poi
raffreddati e quindi
ricongelati. Vedere “Allarme
temperatura elevata”.

5.12 Scongelamento

I cibi surgelati o congelati, prima di
essere consumati, possono essere
scongelati in frigorifero o all'interno di un
sacchetto di plastica sotto l'acqua fredda.

Questa operazione dipende dal tempo a
disposizione e dal tipo di alimento. Le
piccole porzioni possono essere cucinate
direttamente, senza essere prima
scongelati.

5.13 Produzione di cubetti di ghiaccio

Questa apparecchiatura è dotata di una
o più vaschette per la produzione di
cubetti di ghiaccio.

www.electrolux.com52

Non usare strumenti
metallici per estrarre le
vaschette dal vano
congelatore.

6. CONSIGLI E SUGGERIMENTI

6.1 Consigli per il risparmio

energetico

• Congelatore: L’uso più efficiente

dell’energia dipende dalla
configurazione interna
dell’apparecchiatura.

• Frigorifero: L’uso più efficiente

dell’energia è garantito dalla
configurazione con i cassetti nella
parte inferiore dell’apparecchiatura e i
ripiani distribuiti uniformemente. La
posizione degli scomparti sulla porta
non influisce sul consumo energetico.

• Non aprire frequentemente la porta e

limitare il più possibile i tempi di
apertura.

• Congelatore: Più fredda è

l’impostazione della temperatura,
maggiore è il consumo di energia.

• Frigorifero: Non impostare una

temperatura troppo alta per
risparmiare energia, a meno che non
sia richiesta dalle caratteristiche
dell’alimento.

• Se la temperatura ambiente è elevata,

il controllo della temperatura è
impostato su un valore basso e
l’apparecchiatura è a pieno carico, il
compressore può funzionare in
maniera ininterrotta, causando la
formazione di brina o di ghiaccio
sull’evaporatore. In questo caso,
impostare il controllo della
temperatura su una posizione più
elevata per consentire lo sbrinamento
automatico e ridurre così il consumo
di energia.

• Garantire una buona ventilazione.

Non coprire le griglie o i fori di
ventilazione.

• Assicurarsi che i prodotti alimentari

all’interno dell’apparecchio
permettano la circolazione dell’aria
attraverso appositi fori nella parte
posteriore interna dell’apparecchio.

1. Riempire d’acqua le vaschette.

2. Introdurre le vaschette per il ghiaccio

nel vano congelatore.

6.2 Consigli per il congelamento

• Attivare la funzione Extra Freeze
almeno 24 ore prima di inserire gli
alimenti nel vano congelatore.

• Prima di congelare, avvolgere e
sigillare gli alimenti freschi in: foglio di
alluminio, pellicola o sacchetti di
plastica, contenitori ermetici con
coperchio.

• Per congelare e scongelare in modo
più efficace, suddividere gli alimenti in
piccole porzioni.

• Si raccomanda di mettere etichette e
date su tutti gli alimenti surgelati.
Questo aiuterà a identificare gli
alimenti e a sapere quando devono
essere utilizzati prima del loro
deterioramento.

• Il cibo deve essere fresco quando
viene congelato per preservarne la
buona qualità. Soprattutto frutta e
verdura dovrebbero essere congelate
dopo il raccolto per preservare tutte le
loro sostanze nutritive.

• Non congelare bottiglie o lattine con
liquidi, in particolare bevande
contenenti anidride carbonica ­potrebbero esplodere durante il
congelamento.

• Non mettere cibi caldi nel
congelatore. Raffreddarli a
temperatura ambiente prima di
collocarli all’interno dello scomparto.

• Al fine di evitare gli aumenti di
temperatura di alimenti già congelati,
non mettere alimenti freschi
scongelati nelle immediate vicinanze.
Collocare gli alimenti a temperatura
ambiente nella parte dello scomparto
del congelatore dove non ci sono cibi
surgelati.

• Non mangiare i cubetti di ghiaccio, i
ghiaccioli o granite subito dopo averli
tolti dal congelatore. Rischio di
sintomi da congelamento.

ITALIANO 53

• Non congelare nuovamente il cibo
scongelato. Se il cibo si è scongelato,
cuocerlo, raffreddarlo e poi
congelarlo.

6.3 Consigli per la

conservazione di cibi congelati

• Il vano congelatore è quello
contrassegnato con .

• Una buona impostazione della
temperatura che garantisce la
conservazione degli alimenti congelati
è una temperatura inferiore o uguale
a -18 °C.
L’impostazione di una temperatura più
elevata all’interno
dell’apparecchiatura può portare a
una minore durata di conservazione.

• L’intero scomparto del congelatore è
adatto alla conservazione di prodotti
alimentari surgelati.

• Lasciare abbastanza spazio intorno al
cibo per permettere all’aria di circolare
liberamente.

• Per una conservazione adeguata, fare
riferimento all’etichetta sulla
confezione dell’alimento per vedere la
durata di conservazione degli
alimenti.

• È importante avvolgere il cibo in modo
tale da evitare che l’acqua, l’umidità o
la condensa penetrino all’interno.

6.4 Consigli per l’acquisto

Dopo aver acquistato alimenti:

• Assicurarsi che l'imballaggio non sia
danneggiato - il cibo potrebbe
deteriorarsi. Se la confezione è gonfia
o bagnata, potrebbe non essere stata
conservata nelle condizioni ottimali e
lo sbrinamento potrebbe essere già
iniziato.

• Per limitare il processo di
scongelamento, acquistare i prodotti
surgelati alla fine della spesa e
trasportarli in un sacchetto termico e
isolato.

• Mettete i surgelati immediatamente
nel congelatore dopo essere tornati
dal negozio.

• Se il cibo si è scongelato anche solo
parzialmente, non congelarlo di
nuovo. Consumarlo il prima possibile.

• Rispettare la data di scadenza e le
informazioni di conservazione sulla
confezione.

6.5 Periodo di conservazione per scomparto congelatore

Tipo di cibo Periodo di conser‐

Pane 3

Frutta (a eccezione degli agrumi) 6 - 12

Verdure 8 - 10

Avanzi senza carne 1 - 2

Latticini:

Burro
Formaggio a pasta molle (ad es. mozzarella)
Formaggio a pasta dura (ad es. parmigiano, cheddar)

Frutti di mare:

Pesci grassi (ad es. salmone, sgombro)
Pesci magri (ad es. merluzzo, platessa)
Gamberetti
Vongole e cozze sgusciate
Pesce cotto

vazione (mesi)

6 - 9
3 - 4
6

2 - 3
4 - 6
12
3 - 4
1 - 2

www.electrolux.com54

Tipo di cibo Periodo di conser‐

Carne:

Pollame
Manzo
Maiale
Agnello
Salsiccia
Prosciutto
Avanzi con carne

6.6 Suggerimenti per la refrigerazione degli alimenti freschi

• Una buona impostazione della
temperatura che garantisce la
conservazione degli alimenti freschi è
una temperatura inferiore o uguale a
+4°C.
L'impostazione di una temperatura più
elevata all'interno dell'apparecchio
può portare a una minore durata di
conservazione degli alimenti.

• Coprire il cibo con un imballaggio per
preservarne la freschezza e l’aroma.

• Utilizzare sempre contenitori chiusi
per liquidi e per alimenti, per evitare
sapori o odori nello scomparto.

• Per evitare la contaminazione
incrociata tra cibo cotto e crudo,
coprire il cibo cotto e separarlo da
quello crudo.

• Si consiglia di scongelare il cibo
all’interno del frigorifero.

• Non inserire cibo caldo all’interno
dell’apparecchiatura. Assicurarsi che
si sia raffreddato a temperatura
ambiente prima di inserirlo.

• Per evitare lo spreco di cibo, la nuova
scorta di cibo dovrebbe essere
sempre collocata dietro a quella
vecchia.

• Carne (tutti i tipi): deve essere avvolta
in appositi sacchetti e collocata sul
ripiano di vetro, sopra il cassetto delle
verdure. La carne può essere
conservata al massimo per 1-2 giorni.

• Frutta e verdura: pulire
accuratamente (eliminare lo sporco) e
riporre nell’apposito cassetto
(cassetto per la verdura).

• Si consiglia di non conservare in
frigorifero i frutti esotici come banane,
manghi, papaie, ecc.

• Le verdure come pomodori, patate,
cipolle e aglio non devono essere
conservate in frigorifero.

• Burro e formaggio: riporli in un
apposito contenitore sottovuoto
oppure avvolgerli in un foglio di
alluminio o in un sacchetto di
polietilene per limitare il più possibile
la presenza di aria.

• Bottiglie: chiuderle con un tappo e
conservarle nel ripiano portabottiglie
della porta, o (se presente) sulla
griglia portabottiglie.

• Fare sempre riferimento alla data di
scadenza dei prodotti per sapere per
quanto tempo conservarli.

vazione (mesi)

9 - 12
6 - 12
4 - 6
6 - 9
1 - 2
1 - 2
2 - 3

6.7 Consigli per la refrigerazione dei cibi

• Il comparto alimenti freschi è quello
contrassegnato (sulla targhetta dei

dati) con .

7. CURA E PULIZIA

ITALIANO 55

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

7.1 Pulizia dell’interno

Prima di utilizzare l’elettrodomestico per
la prima volta, lavare l’interno e gli
accessori con acqua tiepida e sapone
neutro per eliminare il tipico odore dei
prodotti nuovi, quindi asciugare
accuratamente.

ATTENZIONE!

Non usare detergenti, polveri
abrasive, detergenti a base
di cloro od olio, in quanto
potrebbero danneggiare le
finiture.

ATTENZIONE!

Gli accessori e le parti
dell’elettrodomestico non
sono adatti per essere lavati
in lavastoviglie.

ATTENZIONE!

Pulire il pannello di controllo
con un panno umido. Non
usare detersivi. Dopo la
pulizia, asciugare il pannello
di controllo con un panno
morbido.

7.2 Pulizia periodica

L'apparecchiatura deve essere pulita
regolarmente:

1. Lavare l'interno e gli accessori con
acqua tiepida e sapone neutro.

2. Ispezionare regolarmente le
guarnizioni della porta ed eliminare
con un panno umido tracce di sporco
e residui.

3. Risciacquare e asciugare
accuratamente.

7.4 Sbrinamento del congelatore

Il vano congelatore è "frost free". Ciò
significa che non si forma brina durante il
normale funzionamento sulle pareti
interne dell'apparecchiatura o sugli
alimenti.

7.5 Installazione e sostituzione del filtro CleanAir+

CleanAir+ è un filtro al carbone attivo che
assorbe i cattivi odori e consente di
mantenere il gusto e l’aroma ottimali per
tutti gli alimenti senza il rischio di
contaminazione incrociata degli odori.

Maneggiare con cura il filtro
dell'aria per evitare di
graffiarne la superficie.
Alla consegna, il filtro
dell’aria è contenuto in una
confezione di plastica, al fine
di preservarne le prestazioni.

Installare il filtro dell'aria prima di attivare
l'apparecchiatura.

1. Disimballare il filtro dell'aria dalla
confezione di plastica.

2. Aprire l'alloggiamento in plastica e
posizionare la superficie pieghettata
sulla griglia, inserendo il filtro
all'interno dell'area contrassegnata
sulla superficie con la griglia.

7.3 Sbrinamento del frigorifero

Lo sbrinamento del vano frigorifero è
automatico. L'acqua che si condensa
fluisce in un contenitore sul compressore
per poi evaporare. Non è possibile
togliere il contenitore.

3. Tenere premuto il filtro mentre si
chiude l'alloggiamento in plastica fino
a quando non si sente uno scatto.

1

2

www.electrolux.com56

4. Togliere il ripiano in vetro superiore

dal vano frigorifero. Far scorrere
l'alloggiamento in plastica con il filtro
dell'aria sul lato sinistro del ripiano in
vetro.

5. Riposizionare il ripiano in vetro nel
vano frigorifero. Fare attenzione a
non urtare il filtro quando si inserisce
il ripiano in vetro.

Sostituzione del filtro dell’aria

1. Aprire l'alloggiamento in plastica.

2. Estrarre il filtro dell'aria usato.

3. Disimballare il nuovo filtro dell'aria

dalla confezione di plastica e inserirlo
nel cassetto.

4. Chiudere l'alloggiamento in plastica.

1

1

2

ITALIANO 57

5. Dopo la sostituzione del filtro,

premere il pulsante di allarme Filter
Reset sul pannello di controllo per

disattivare l'avviso.
Per ottenere le migliori prestazioni,
posizionare l’alloggiamento in plastica
nella posizione corretta (a sinistra del
ripiano in vetro) e sostituire il filtro
dell’aria ogni 6 mesi.Per ulteriori
informazioni, fare riferimento a “Spia
sostituzione del filtro dell'aria”.

Il filtro dell'aria è un
accessorio di consumo e in
quanto tale non è coperto
dalla garanzia.
È possibile acquistare nuovi
filtri dell'aria presso il
rivenditore locale.

7.6 Rimozione delle guide in plastica CustomFlex

1. Rimuovere tutti i bidoni, le scatole e

le clip dalla porta.

3. Far scorrere verso l'alto le altre guide
per rimuoverle (costituiscono una
parte).

Installare di nuovo tutte le attrezzature
della porta in ordine inverso.

7.7 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata
per un lungo periodo, adottare le
seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla
rete elettrica.

2. Rimuovere tutto il cibo.

3. Pulire l'apparecchiatura e tutti gli

accessori.

4. Lasciare le porte aperte per evitare la
formazione di odori sgradevoli.

2. Rimuovere la guida superiore
afferrandola e sollevandola dal
centro.

www.electrolux.com58

8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

8.1 Cosa fare se…

Problema Causa possibile Soluzione

L’apparecchiatura non fun‐
ziona.

La spina non è collegata

La presa elettrica non ha

L’apparecchiatura è rumo‐
rosa.

L'allarme acustico o visivo
è attivo.

Il compressore funziona in
modo continuo.

Sono stati introdotti molti

La temperatura ambiente è

Gli alimenti introdotti nel‐

La porta non è chiusa cor‐

L’apparecchiatura è spen‐
ta.

correttamente alla presa
elettrica.

tensione.

L’apparecchiatura non è
supportata correttamente.

Il mobiletto è stato acceso
di recente.

La temperatura all'interno
dell'apparecchiatura è trop‐
po alta.

La porta è stata lasciata
aperta.

La temperatura non è im‐
postata correttamente.

alimenti contemporanea‐
mente.

troppo alta.

l'apparecchiatura erano
troppo caldi.

rettamente.

La funzione Extra Freeze è
attiva.

Accendere l’apparecchia‐
tura.

Collegare correttamente la
spina alla presa elettrica.

Collegare un’apparecchia‐
tura elettrica diversa alla
presa di alimentazione.
Contattare un elettricista
qualificato.

Controllare che l'apparec‐
chiatura abbia una posizio‐
ne stabile.

Vedere “Allarme tempera‐
tura elevata” o “Allarme di
porta aperta”.

Vedere “Allarme tempera‐
tura elevata” o “Allarme di
porta aperta”.

Chiudere la porta.

Vedere il capitolo “Pannel‐
lo dei comandi”.

Attendere alcune ore e ri‐
controllare la temperatura.

Vedere il capitolo “Installa‐
zione”.

Prima di introdurre gli ali‐
menti, lasciarli raffreddare
a temperatura ambiente.

Vedere la sezione “Chiusu‐
ra della porta”.

Vedere la sezione "Funzio‐
ne Extra Freeze".

Problema Causa possibile Soluzione

Il compressore non si avvia
immediatamente dopo
avere premuto il tasto "Ex‐

La funzione Extra Cool è
attiva.

Il compressore si avvia do‐
po un certo periodo di tem‐
po.

Vedere la sezione "Funzio‐
ne Extra Cool".

È normale, non si tratta di
un’anomalia di funziona‐

mento.
tra Freeze" o "Extra Cool",
oppure dopo avere modifi‐
cato la temperatura.

La porta non è allineata o
interferisce con la griglia di

L’apparecchiatura non è
perfettamente in piano.

Fare riferimento alle istru‐

zioni di installazione.
ventilazione.

La porta non si apre facil‐
mente.

La lampadina non funzio‐
na.

Si è cercato di riaprire la
porta subito dopo averla
chiusa.

La lampadina è in modalità
stand-by.

Attendere alcuni secondi

fra la chiusura della porta e

la sua riapertura.

Chiudere e aprire la porta.

La lampadina è difettosa. Contattare il Centro di As‐

sistenza Autorizzato più vi‐

cino.

C’è una quantità eccessiva
di brina e ghiaccio.

La guarnizione è deforma‐

Gli alimenti non sono stati

La temperatura non è im‐

L'apparecchiatura è com‐

La porta non è chiusa cor‐
rettamente.

ta o sporca.

avvolti in maniera idonea.

postata correttamente.

pletamente carica ed è im‐
postata sulla temperatura

Vedere la sezione “Chiusu‐

ra della porta”.

Vedere la sezione “Chiusu‐

ra della porta”.

Avvolgere meglio gli ali‐

menti.

Vedere il capitolo “Pannel‐

lo dei comandi”.

Impostare una temperatura

superiore. Vedere il capito‐

lo “Pannello dei comandi”.

più bassa.

La temperatura impostata

nell'apparecchiatura è trop‐
po bassa e la temperatura

Impostare una temperatura

superiore. Vedere il capito‐

lo “Pannello dei comandi”.

ambiente è troppo alta.

Sulla piastra posteriore del
frigorifero scorre l’acqua.

Durante lo sbrinamento
automatico, la brina si scio‐

Ciò è corretto.

glie sul pannello posterio‐
re.

Si è condensata troppa ac‐
qua sulla parete posteriore

La porta è stata aperta con
eccessiva frequenza.

Aprire la porta solo se ne‐

cessario.
del frigorifero.

ITALIANO 59

www.electrolux.com60

Problema Causa possibile Soluzione

La porta non è stata chiusa

completamente.

Il cibo conservato non è

stato avvolto nell'apposito
materiale.

L’acqua scorre sul pavi‐
mento.

Lo scarico dell’acqua di
sbrinamento non è collega‐
to alla vaschetta di evapo‐
razione posta al di sopra
del compressore.

Non è possibile impostare
la temperatura.

Viene attivata la funzione
Extra Freeze o la funzione
Extra Cool.

La temperatura all’interno
dell’apparecchiatura è

La temperatura non è im‐
postata correttamente.

troppo bassa/troppo alta.

La porta non è chiusa cor‐

rettamente.

La temperatura degli ali‐

menti è troppo alta.

Sono stati introdotti molti

alimenti contemporanea‐
mente.

La porta viene aperta fre‐

quentemente.

La funzione Extra Freeze è
attiva.

La funzione Extra Cool è
attiva.

Nell’apparecchiatura non

circola l’aria fredda.

Controllare che la porta sia
chiusa completamente.

Avvolgere gli alimenti in un
imballaggio adeguato pri‐
ma di riporli all’interno del‐
l’apparecchiatura.

Collegare lo scarico del‐
l’acqua di sbrinamento alla
vaschetta di evaporazione.

Disattivare manualmente la
funzione Extra Freeze o la
funzione Extra Cool oppu‐
re aspettare finché la fun‐
zione si disattiva automati‐
camente per impostare la
temperatura. Vedere la se‐
zione "funzione Extra Free‐
ze" o "funzione Extra
Cool".

Impostare una temperatura
superiore/inferiore.

Vedere la sezione “Chiusu‐
ra della porta”.

Prima di introdurre gli ali‐
menti, lasciarli raffreddare
a temperatura ambiente.

Introdurre meno alimenti
poco alla volta allo stesso
tempo.

Aprire la porta solo se ne‐
cessario.

Vedere la sezione "Funzio‐
ne Extra Freeze".

Vedere la sezione "Funzio‐
ne Extra Cool".

Verificare che l’aria fredda
circoli nell’apparecchiatura.
Vedere il capitolo “Consigli
e suggerimenti”.

Problema Causa possibile Soluzione

splay.

compare sul di‐

Viene visualizzato il simbo‐
lo e spia allarme

si accende.

Il simbolo o

o e l'im‐
postazione corrente ap‐
paiono alternativamente
ogni 5 secondi e spia allar‐
me si accende.

L’apparecchiatura è nella
modalità di dimostrazione.

Problema di comunicazio‐
ne.

Problema al sensore della
temperatura.

Per uscire dalla modalità di
dimostrazione, tenere pre‐
muto i pulsanti Extra Cool
e ECO per circa 10 secon‐
di fino a quando non si
sentono 3 bip brevi.

Contattare il Centro di As‐
sistenza Autorizzato più vi‐
cino. Il sistema di raffred‐
damento continuerà a
mantenere gli alimenti fred‐
di, ma non sarà possibile
regolare la temperatura.

Contattare il Centro di As‐
sistenza Autorizzato più vi‐
cino. Il sistema di raffred‐
damento continuerà a
mantenere gli alimenti fred‐
di, ma non sarà possibile
regolare la temperatura.

ITALIANO 61

Se il suggerimento non da i
risultati auspicati, contattare
il Centro di Assistenza
Autorizzato più vicino.

8.2 Sostituzione della lampadina

L’apparecchiatura è dotata di una
lampadina interna a LED a lunga durata.

Solo l’assistenza tecnica può sostituire il
dispositivo di illuminazione. Contattare il
Centro Assistenza Autorizzato.

8.3 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta.

Fare riferimento alle istruzioni di
installazione.

3. Se necessario, sostituire le
guarnizioni difettose della porta.
Contattare il Centro Assistenza
Autorizzato.

SSSRRR!

CLICK!

HISSS!

BRRR!

BLUBB!

www.electrolux.com62

9. RUMORI

10. DATI TECNICI

I dati tecnici sono riportati sulla targhetta
dei dati applicata sul lato esterno
dell’apparecchiatura e sull’etichetta dei
valori energetici.

Il codice QR sull’etichetta energetica
fornita con l’apparecchiatura
riporta un link web alle informazioni
correlate al funzionamento di questa
apparecchiatura nella banca dati EPREL
dell’UE. Conservare l’etichetta
energetica come riferimento insieme al
manuale d’uso e a tutti gli altri documenti
forniti con questa apparecchiatura.

11. INFORMAZIONI PER GLI ISTITUTI DI TEST

L'installazione e la preparazione
dell'apparecchiatura per qualsiasi verifica
di EcoDesign devono essere conformi
alla normativa EN 62552. I requisiti di
ventilazione, le dimensioni dell’incavo e
le distanze minime dalla parte posteriore

È possibile trovare le stesse informazioni
anche in EPREL utilizzando il link

https://eprel.ec.europa.eu

modello e il numero di prodotto che si
trovano sulla targhetta
dell’apparecchiatura.

Per informazioni dettagliate sull’etichetta
energetica, vedere il sito

www.theenergylabel.eu

devono essere conformi a quanto
indicato nel presente manuale d’uso al
capitolo 3. Si prega di contattare il
produttore per qualsiasi altra
informazione, compresi i piani di carico.

.

e il nome del

12. CONSIDERAZIONI SULL'AMBIENTE

ITALIANO 63

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.

*

www.electrolux.com/shop

222381120-B-092023
