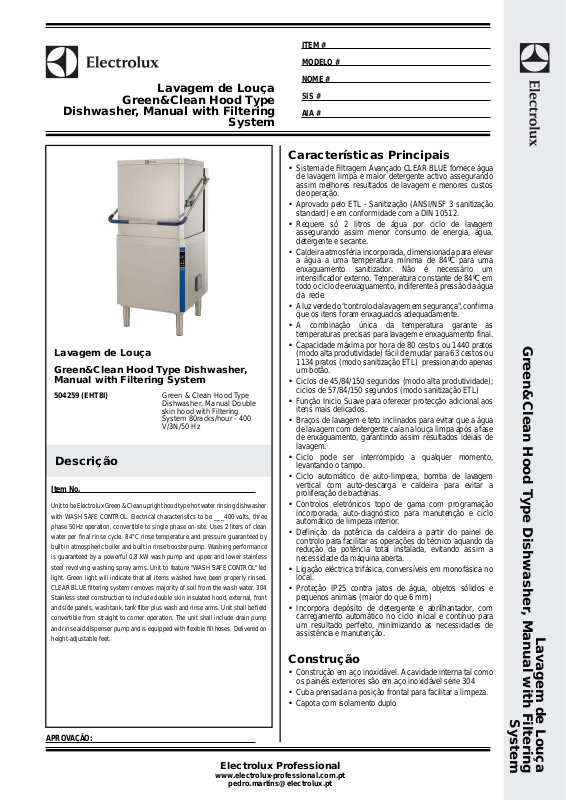

Lavagem de Louça
Green&Clean Hood Type
Dishwasher, Manual with Filtering
System
Lavagem de Louça
Green&Clean Hood Type Dishwasher,
Manual with Filtering System
504259 (EHT8I)Green & Clean Hood Type
Dishwasher, Manual Double
skin hood with Filtering
System 80racks/hour - 400
V/3N/50 Hz
Descrição
Item No.
Unit to be Electrolux Green & Clean upright hood type hot water rinsing dishwasher
with WASH SAFE CONTROL. Electrical characteristics to be ___400 volts, three
phase 50Hz operation, convertible to single phase on-site. Uses 2 liters of clean
water per final rinse cycle. 84°C rinse temperature and pressure guaranteed by
built in atmospheric boiler and built in rinse booster pump. Washing performance
is guaranteed by a powerful 0.8 kW wash pump and upper and lower stainless
steel revolving washing spray arms. Unit to feature "WASH SAFE CONTROL" led
light. Green light will indicate that all items washed have been properly rinsed.
CLEAR BLUE filtering system removes majority of soil from the wash water. 304
Stainless steel construction to include double skin insulated hood, external, front
and side panels, wash tank, tank filter plus wash and rinse arms. Unit shall be field
convertible from straight to corner operation. The unit shall include drain pump
and rinse aid dispenser pump and is equipped with flexible fill hoses. Delivered on
height-adjustable feet.
ITEM #
MODELO #
NOME #
SIS #
AIA #
Características Principais
•Sistema de Filtragem Avançado CLEAR BLUE fornece água
de lavagem limpa e maior detergente activo assegurando
assim melhores resultados de lavagem e menores custos
de operação.
•Aprovado pelo ETL - Sanitização (ANSI/NSF 3 sanitização
standard) e em conformidade com a DIN 10512.
•Requere só 2 litros de água por ciclo de lavagem
assegurando assim menor consumo de energia, água,
detergente e secante.
•Caldeira atmosféria incorporada, dimensionada para elevar
a água a uma temperatura mínima de 84ºC para uma
enxaguamento sanitizador. Não é necessário um
intensificador externo. Temperatura constante de 84ºC em
todo o ciclo de enxaguamento, indiferente à pressão da água
da rede.
•A luz verde do "controlo da lavagem em segurança", confirma
que os itens foram enxaguados adequadamente.
•A combinação única da temperatura garante as
temperaturas precisas para lavagem e enxaguamento final.
•Capacidade máxima por hora de 80 cestos ou 1440 pratos
(modo alta produtividade) fácil de mudar para 63 cestos ou
1134 pratos (modo sanitização ETL) pressionando apenas
um botão.
•Ciclos de 45/84/150 segundos (modo alta produtividade);
ciclos de 57/84/150 segundos (modo sanitização ETL)
•Função Inicio Suave para oferecer protecção adicional aos
itens mais delicados.
•Braços de lavagem e teto inclinados para evitar que a água
de lavagem com detergente caía na louça limpa após a fase
de enxaguamento, garantindo assim resultados ideiais de
lavagem.
•Ciclo pode ser interrompido a qualquer momento,
levantando o tampo.
•Ciclo automático de auto-limpeza, bomba de lavagem
vertical com auto-descarga e caldeira para evitar a
proliferação de bactérias.
•Controlos eletrónicos topo de gama com programação
incorporada, auto-diagnóstico para manutenção e ciclo
automático de limpeza interior.
•Definição da potência da caldeira a partir do painel de
controlo para facilitar as operações do técnico aquando da
redução da potência total instalada, evitando assim a
necessidade da máquina aberta.
•Ligação eléctrica trifásica, conversíveis em monofásica no
local.
•Proteção IP25 contra jatos de água, objetos sólidos e
pequenos animais (maior do que 6 mm)
•Incorpora depósito de detergente e abrilhantador, com
carregamento automático no ciclo inicial e contínuo para
um resultado perfeito, minimizando as necessidades de
assistência e manutenção.
Green&Clean Hood Type Dishwasher, Manual with Filtering
Lavagem de Louça
Construção
•Construção em aço inoxidável. A cavidade interna tal como
os painéis exteriores são em aço inoxidável série 304
•Cuba prensada na posição frontal para facilitar a limpeza.
•Capota com isolamento duplo
System
APROVAÇÃO:
Electrolux Professional
www.electrolux-professional.com.pt
Page 2
•Braços de lavagem/enxaguamento em aço inoxidável especialmente
concebidos e bocal fornecem uma acção de limpeza superior
•Braços de lavagem/enxaguamento em aço inoxidável giratórios,
substituíveis, em cima e em baixo do cesto; retirar parafusos para
uma limpeza simples.
•Preparado para implementação, no local, do sistema HACPP e do
Dispositivo de Gestão de Energia.
•Protecção da resistência de fogo seco e do nível baixo de água.
•Unidade para incluir a bomba de esgoto e o dispensador de secante.
Lavagem de Louça
Green&Clean Hood Type Dishwasher,
Manual with Filtering System
Page 3
Acessórios incluídos
•2 de RECIPIENTE AMARELO PARA CUTELARIAPNC 864242
•1 de CESTO P/18 PRATOS 240MMPNC 867002
•1 de Cesto para 48 pequenos copos ou 24 copos
- azul
PNC 867007
Acessórios opcionais
•KIT 8 COPOS P/TALHERESPNC 780068 ❑
•Amaciador de água externo manual 12ltsPNC 860412 ❑
•Amaciador de água externo automático 8ltsPNC 860413 ❑
•Amaciador de água externo 20ltsPNC 860430 ❑
•Cabo de conexão HACCP para Lava Louças de
Capota com duplo isolamento.
•Kit mangueira de entrada em inoxPNC 864016 ❑
•FILTRO PARA DESMINERALIZAÇÃO PARCIALPNC 864017 ❑
•Filtro osmosis reversível externo para máquinas
de lavar louça sob bancada e capota com caldeira
atmosférica
•KIT P/MEDIR TOTAL/PARCIAL DUREZA DE ÁGUAPNC 864050 ❑
•RECIPIENTE AMARELO PARA CUTELARIAPNC 864242 ❑
•Painel traseiro para Lava Louças de Capota
manual com duplo isolamento- aço AISI 304.
•FILTRO PARA DESMINERALIZAÇÃO TOTALPNC 864367 ❑
•Kit dispositivo ZERO LIME com bomba e válvula
de ar para máquina de lavar loiça de capota
•4 CONTENTORES PLÁSTICO P/TALHERESPNC 865574 ❑
•CESTO P/ 6 TABULEIROS 530X370 MM-VERM.PNC 866743 ❑
•CESTO P/12 PRATOS SOPA/12 TIJELAS 240MMPNC 867000 ❑
•CESTO P/18 PRATOS 240MMPNC 867002 ❑
•Cesto para 48 pequenos copos ou 24 copos - azulPNC 867007 ❑
•Cesto para cutelaria dispersa-capacidade
100peças - castanho
•Cobertura do suporte para peças pequenas e
leves
•Cestos para 25 copos inclinados (a 120 mm diam 80 mm) - azul
•CESTO P/18 COPOS (A 70 MM)PNC 867023 ❑
•CESTO SEMI-PROFISSIONAL 500X500X190 MMPNC 867024 ❑
•Cestos para 16 copos inclinados (a 220 mm -
diam 100 mm) - azul
PNC 864007 ❑
PNC 864026 ❑
PNC 864342 ❑
PNC 864526 ❑
PNC 867009 ❑
PNC 867016 ❑
PNC 867021 ❑
PNC 867040 ❑
Lavagem de Louça
Green&Clean Hood Type Dishwasher,
Manual with Filtering System
Page 4

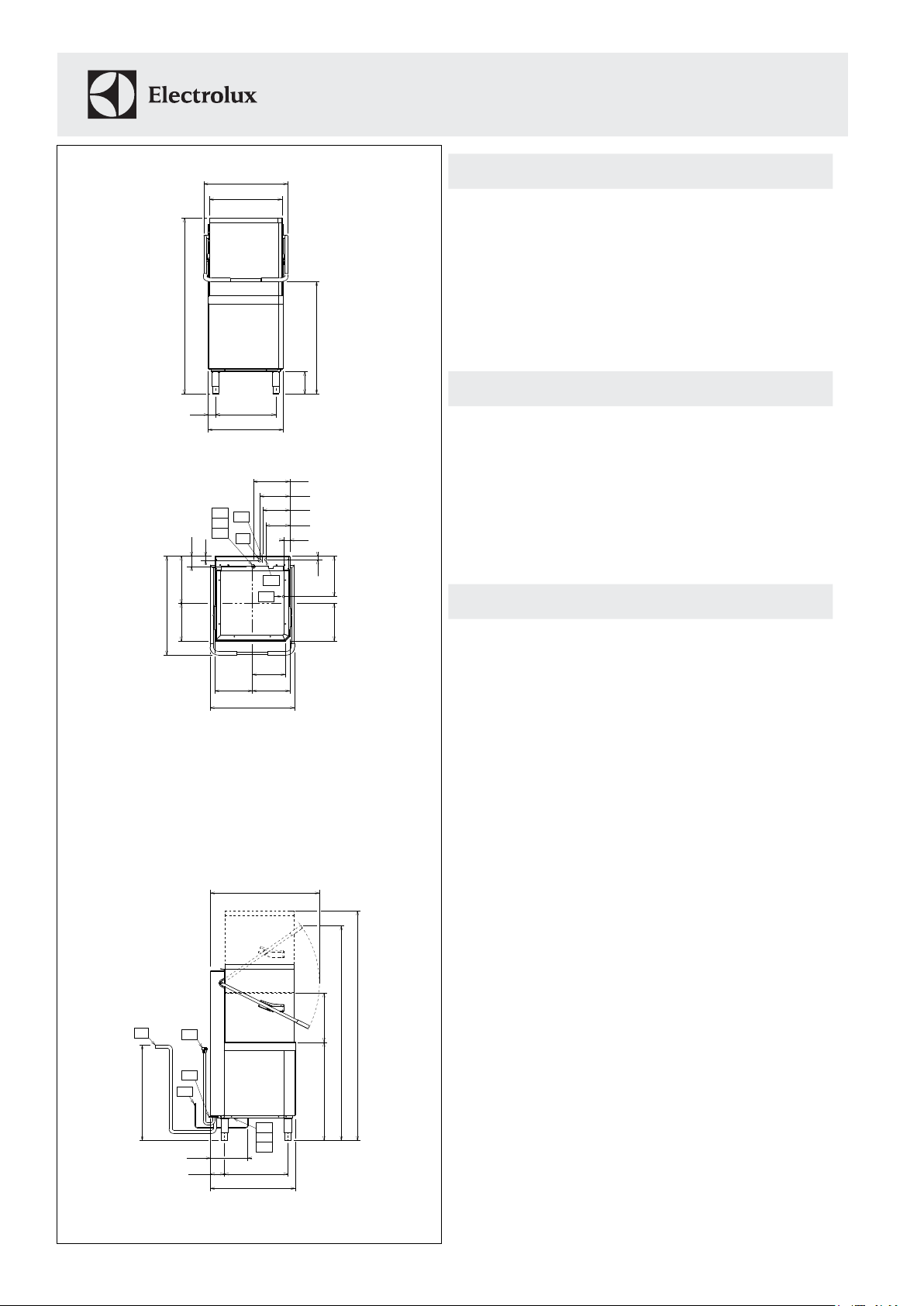

Lavagem de Louça
970
332
124 565
755
746
647
65 538
667
0 - 850
2046
1913
440875
1567
999
200
WI
D
EQ
EI
XI
XR
XD
325
268
241
215
55
294
334334
752
970
332
124 565
755
746
647
65 538
667
31
359335
36
90
421335
881
0 - 850
2046
1913
440875
1567
999
200
WI
D
EQ
EI
XI
XR
XD
WI
EI
EQ
D
XI
XR
XD
970
332
124 565
755
0 - 850
2046
1913
440875
WI
D
EQ
EI
XI
XR
XD
Green&Clean Hood Type Dishwasher,
Manual with Filtering System
CWI
=Entrada de água fria
D=Esgoto
EI=Ligação elétrica
EQ=Parafuso equipotencial
HWI
=Entrada de água quente
WI=Entrada de água
Frente
Eléctrico
Tensão de alimentação:
504259(EHT8I)400 V/3N ph/50 Hz
Conversível para:230V 1N~; 230V 3~
Potência Instalada por Defeito:*9.9 kW
Potência Redutítvel Instalada:*6.9 kW
Potência das Resistências da
Caldeira:*9 kW
Caldeira Redutível A:6 kW
Resistências eléctricas da cuba:3 kW
Tamanho da bomba de lavagem.0.8 kW
Água
Temperatura da água de entrada:10-65°C
Dureza da água de entrada
Topo
(MÁX):14°fH (8°dH)
Pressão da água de entrada:0.5 - 7 bar
Consumo de água por ciclo (lt):2
Capacidade da Caldeira (lt):12
Capacidade da cuba (lt):24
Tamanho da conduta de entrada
de água:G 3/4"
Tamanho da conduta do esgoto:20.5 mm
Informação chave:
Nº ciclos - seg.:3
Duração do ciclo - Alta
produtividade:*45/84/150 seg.
Duração do ciclo - Sanitização
XD=Ligação de detergentes
XI=Entrada de químicos
XR=Ligação do secante
Lado
ETL:*57/84/150 seg.
Cestos por hora - Alta
produtividade:*80
Cestos por hora - Sanitização
ETL:*63
Pratos por hora - Alta
produtividade:*1440
Pratos por hora - Sanitização
ETL:*1134
Temperatura de lavagem - Alta
produtividade:55-65 °C
Temperatura de lavagem -
Sanitização ETL:75 °C MIN
Temperatura de enxaguamento
(MIN):84 °C
Dimensões externas, Altura1567 mm
Dimensões externas, Largura752 mm
Dimensões externas,
Profundidade755 mm
Peso líquido:117 kg
Peso de transporte:129 kg
Volume de transporte:1.04 m³
Dimensão da Embalagem
(LxPxA)667x755x1567 mm
Nível sonoro:<63 dBA
Page 5
* According to market standard, the productivity is declared at an
inlet water supply temperature of 50°C . If the water is supplied at
65°C, the power can be reduced by 3 kW without any loss in
productivity.
NOTE:
If the water supply temperature is less than 50°C, it is necessary to
request higher power to maintain productivity.
Lavagem de Louça
Green&Clean Hood Type Dishwasher,
Manual with Filtering System
Page 6
==

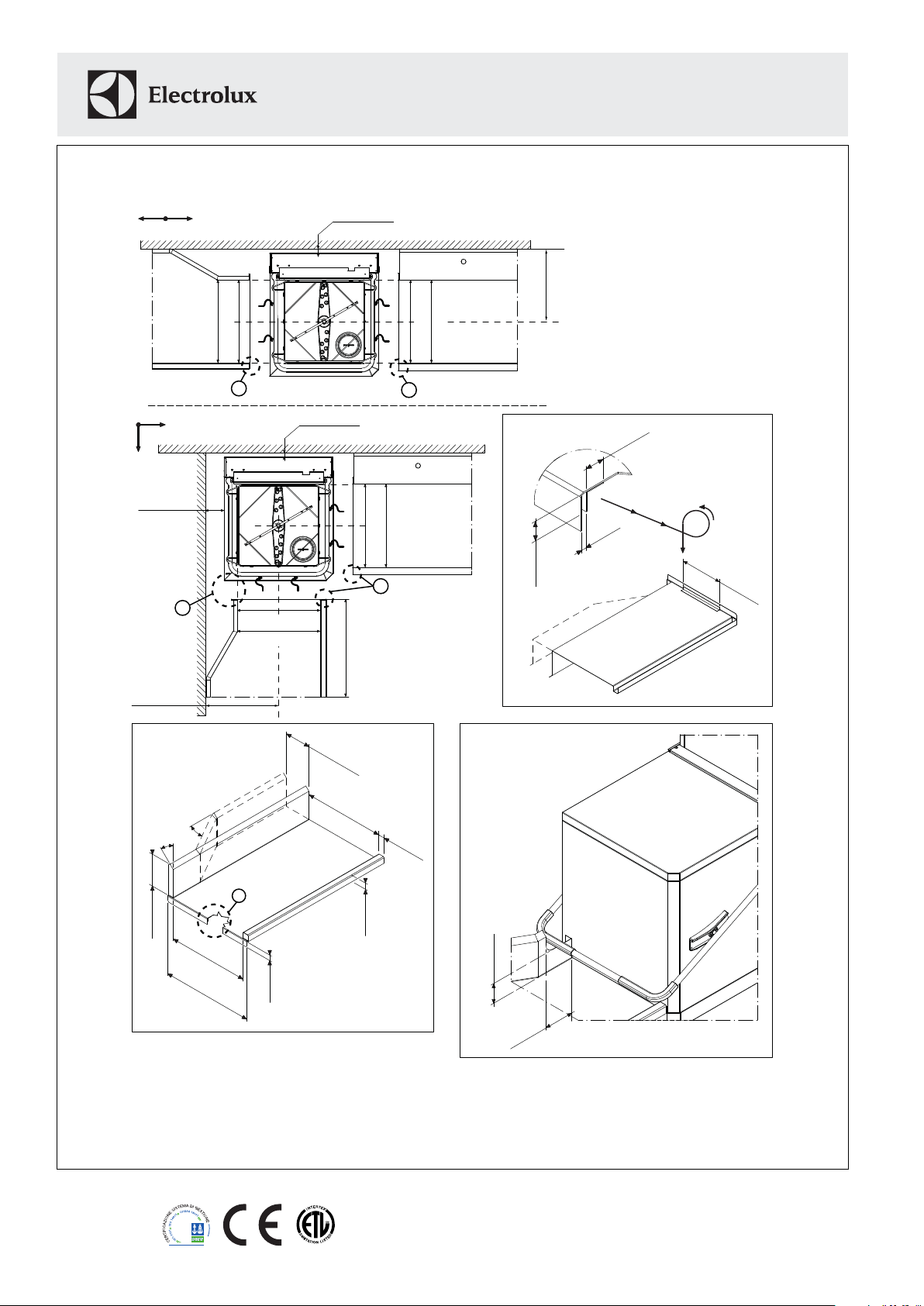

20 1/16”
510 mm
==
20 1/16”
510 mm
min 17 5/16”
min 440 mm
min 15/16”
min 23 mm
Line installation
==
20 1/16”
510 mm
min 15/16”
min 23 mm
==
20 1/16”
510 mm
Corner installation
B
20 1/16”
510 mm
Max sugg.
6 7/8”
165 mm
1 9/16”
40 mm
1 9/16"
40 mm
1 3/8"
35 mm
20 1/16”
510 mm
22 13/16”
580 mm
A
7 15/16"
201 mm
45°
30°
Suggested
design
*
13/16"
20 mm
Detail “ A ”
11 13/16"
300 mm
3/16"
5 mm
13/16"
20 mm
Detail “ B ”
*
5 7/8"
149 mm
3 7/8"
99 mm
A
A
Doc Nr : 59566BF00
Recommended table connection
All tables must be connected to the dishwashing units according to local regulations and industry standards
which may differ from the recommendations herein suggested. Electrolux Professional is not liable for any
failure in complying with local design standards.
min 2 15/16”
min 75 mm
min 27 9/16”
min 700 mm
A
min 17 3/4”
min 451 mm
Lavagem de Louça
Green&Clean Hood Type Dishwasher,
Manual with Filtering System
