electrolux EHT 7833 User Manual [fr]

Notice d’utilisation

Gebruiksaanwijzing

BE

T able de cuisson gaz

Gaskookplaat

EHT 7833

2 electrolux

electrolux 3

Bienvenue dans le monde d’Electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant
un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil
du temps.

Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est
de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous
permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction
et sérénité.

A bientôt.

4 electrolux

FRANÇAIS BE

Avertissement s important s

Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être
vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation
l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement
de celui-ci et des avertissements s’y rapportant. Ces avertissements ont été
rédigés pour votre sécurité et celle d’autrui.

Utilisation

· Cet appareil a été conçu pour être utilisé par des adultes. V eillez à ce
que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

· Cet appareil n'est pas destiné à être utilisé par des enfants ou des
personnes dont les capacités physiques, sensorielles ou mentales,
ou le manque d'expérience et de connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence
d'instruction d'une personne responsable qui puisse leur assurer une
utilisation de l'appareil sans danger.

· A la réception de l’appareil, déballez-le ou faites-le déballer
immédiatement. Vérifiez son aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison ou sur le bon d’enlèvement
dont vous garderez un exemplaire.

· Votre appareil est destiné à un usage domestique normal. Ne l’utilisez
pas à des fins commerciales ou industrielles ou pour d’autres buts
que celui pour lequel il a été conçu.

· Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de
cet appareil. Cela représenterait un danger pour vous.

· Avant d’utiliser votre appareil, assurez-vous qu’il a été correctement
raccordé pour le type de gaz distribué.

· Tenez les enfants à distance pendant le fonctionnement : la table de
cuisson et les récipients s’échauffent et peuvent rester chauds
longtemps après l’arrêt de l’appareil.

· Baissez ou éteignez toujours la flamme d’un brûleur avant de retirer un
récipient.

· N’utilisez jamais votre table à vide (sans récipient dessus).

· Assurez-vous que les manettes sont toujours en position arrêt
lorsque l’appareil n’est pas utilisé.

electrolux 5

· N’utilisez pas de récipients instables ou déformés : ils peuvent se
renverser et provoquer un accident.

· Les réparations ne doivent être effectuées que par un service après
vente qualifié. Une réparation non conforme peut être la cause de graves
dommages.

· Ne conservez pas à proximité de l’appareil des produits inflammables
sensibles aux températures (exemples : produits de nettoyage, bom­be aérosols, ...)

· Aussurez-vous que les enfants ne manipulent pas les commandes.

· Ne laissez rien sur la table de cuisson. Une mise en fonctionnement
accidentelle pourrait provoquer un incendie.

· Si vous utilisez un appareil électrique à proximité de votre table de
cuisson, veillez a ce que le câble d’alimentation de cet appareil électrique
ne soit pas en contact avec la surface chaude de la table.

· Surveillez attentivement la cuisson lors de friture dans l’huile ou la
graisse.

· Evitez tout courant d’air. Si un brûleur ne présente pas une flamme
régulière, nettoyez-le soigneusement. Si l’inconvénient subsiste, faites
appel au service après-vente.

· Si la table est équipée d’un couvercle, nettoyez-le soigneusement et
ne le fermez qu’après que les brûleurs ont refroidi.

· Nettoyez l’appareil après chaque utilisation : vous prolongerez ainsi
sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs
et des bougies d’allumage.

· Avant tout nettoyage ou intervention technique, assurez-vous que
l’appareil est débranché électriquement et complètement refroidi.

Installation

· Les opérations d’installation et de branchement doivent être
effectuées par un personnel qualifié et suivant les normes en
vigueur.

· Si l’installation électrique de votre habitation nécessite une
modification pour le branchement de votre appareil, faites appel
à un électricien qualifié.

· Cet appareil n’est pas raccordé à un dispositif d’évacuation
des produits de combustion. Il doit être installé et raccordé
conformément aux règles d’installation en vigueur. Une attention
particulière sera accordée aux dispositions applicables en
matière de ventilation.

6 electrolux

· L’utilisation d’un appareil de cuisson au gaz conduit à la production de

· Une utilisation intensive et prolongée de l’appareil peut nécessiter une

· Cette table est conçue pour fonctionner en 230 V monophasé. Un

Protection de l’environnement

U

· Tous les matériaux marqués par le symbole sont recyclables.

chaleur et d’humidité dans le local où il est installé. V eillez à assurer
une bonne aération de la cuisine: maintenez ouverts les orifices
d’aération naturelle, ou installez un dispositif mécanique (hotte de
ventilation mécanique).

aération supplémentaire, par exemple en ouvrant la fenêtre, ou une
aération plus efficace, par exemple en augmentant la puissance de la
ventilation mécanique si elle existe.

éventuel branchement polyphasé sans neutre (400 V) peut provoquer
la destruction de l’appareil.

Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous
auprès des services de votre commune) pour qu’ils puissent être
récupérés et recyclés.
En cas d’intervention sur l’appareil, exigez du service après-vente les
pièces de rechange certifiées Constructeur.

· Le symbole sur le produit ou son emballage indique que ce produit
ne peut être traité comme déchet ménager. Il doit plutôt être remis au
point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé
correctement, vous favorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir
plus de détails sur le recyclage de ce produit, veuillez prendre contact
avec le bureau municipal de votre région, votre service d’élimination
des déchets ménagers ou le magasin où vous avez acheté le produit.

Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre
appareil. Nous déclinons toute responsabilité en cas de dommages ou d’accident
provoqués par l’appareil du fait du non-respect de ces avertissements.

electrolux 7

Sommaire

Avertissements importants ................................................................. 4

Description de l'appareil ......................................................................8

Utilisation de votre table de cuisson ....................................................9

Entretien et nettoyage .......................................................................12

En cas d’anomalie de fonctionnement ..............................................14

A l’attention de l’installateur................................................................15

Caractéristiques techniques ....................................................15

Installation .........................................................................................16

Raccordement gaz ........................................................................... 16

Adaptation des brûleurs au gaz utilisé...............................................18

Branchement électrique ....................................................................20

Encastrement....................................................................................21

Possibilités d'encastrement ..............................................................23

Garantie/service-clientèle.................................................................. 25

Garantie Europeenne ........................................................................ 27

Comment lire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de
votre notice:

Instructions de sécurité

Descriptions d'opérations

))

)

))

Conseils et recommandations

Informations sur l'environnement

U

8 electrolux

Description de l'appareil

3

2

1

2

4

2

9

8

7

6

5

1 Plan de travail en verre
2 Brûleur semi-rapide
3 Brûleur triple couronne
4 Brûleur auxiliaire
5 Manette de commande du brûleur avant gauche (semi-rapide)
6 Manette de commande du brûleur arriére gauche (semi-rapide)
7 Manette de commande du brûleur central (triple couronne)
8 Manette de commande du brûleur arrière droit (semi-rapide)
9 Manette de commande du brûleur avant droit (auxiliaire)

Les opérations d’installation et de branchement doivent être

effectuées par un personnel qualifié et suivant les normes

en vigueur.

Cet appareil est conforme aux Directives Communitaires CEE suivantes:

- 2006/95 (Basse Tension);

- 90/396 (Appareil Gaz),

- 89/336 (Compatibilité Electromagnétique);

- 93/68 (Directives Générales);

et modifications successives.

electrolux 9

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3

positions principales d’utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

Chaque brûleur est équipé d’une sécurité thermocouple, qui

coupe l’arrivée de gaz si la flamme s’éteint accidentellement

(débordement, courant d’air , etc.).

L’allumage des brûleurs

Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité,
il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

)

1.Appuyez sur la commande du brûleur choisi, et tournez-la dans le

sens des aiguilles d’une montre jusqu’au repère de débit maximum
(

).

En cas de coupure d’électricité, vous pouvez utiliser votre table de
cuisson sans avoir recours au système automatique. Pour cela,
présentez une flamme au brûleur.

Maintenez la commande enfoncée, pendant 5 secondes environ après
l’apparition de la flamme pour activer la sécurité thermocouple.

2.Placez le récipient sur le brûleur.

3.Réglez le débit selon les nécessités de votre préparation, en vous

assurant que la flamme ne déborde pas du fond.

4.Si le brûleur s’éteint, renouvelez l’opération en maintenant la

commande enfoncée 15 secondes maximum.

10 electrolux

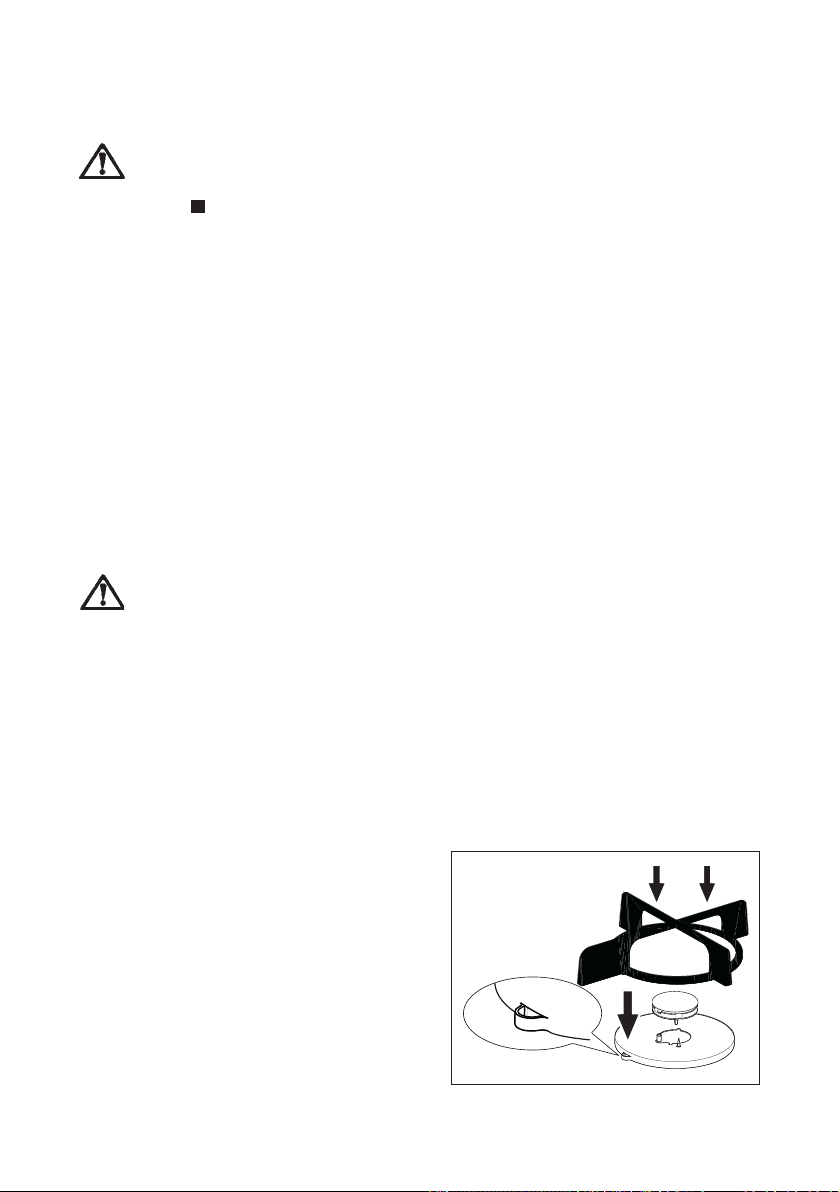

Si, après plusieurs tentatives, le brûleur ne
s’allume pas, vérifier que la couronne du
brûleur et le chapeau du brûleur soient
placés correctement.

Pour éteindre le brûleur

)

Tournez la commande dans le sens

des aiguilles d’une montre jusqu’à la

butée, sur la position arrêt (

).

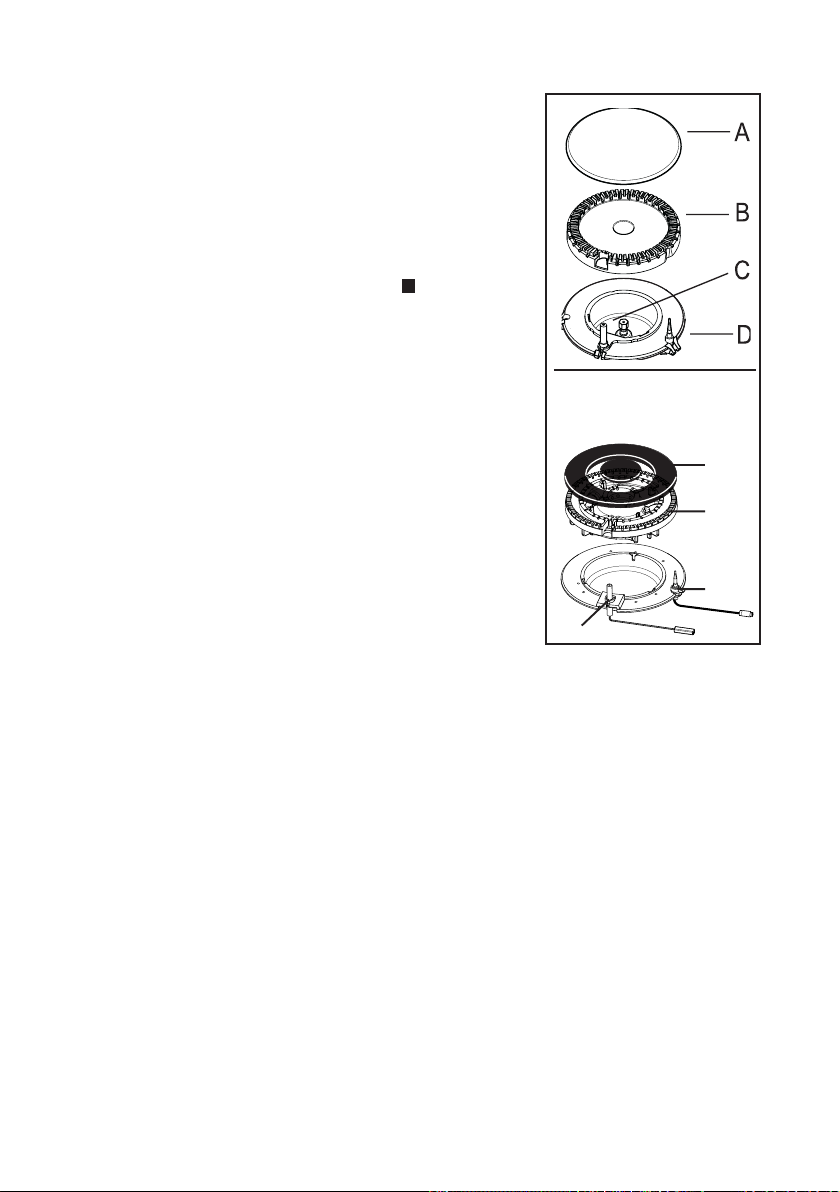

brûleur triple

couronne

A
B

D

C

A - Chapeau du brûleur

B - Couronne du brûleur
C - Bougie d’allumage
D - Sécurité thermocouple

electrolux 11

Conseils d’utilisation

Afin d’obtenir un rendement maximum de chaque brûleur, utilisez des
récipients adaptés au diamètre des brûleurs.

Brûleur triple couronne diamètre 16 - 26 cm
Brûleur semi - rapide diamètre 12 - 22 cm
Brûleur auxiliaire diamètre 8 - 16 cm

• Ne placez un récipient sur un brûleur qu’après avoir allumé celui-ci.

• N’utilisez que des récipients creux.

• Assurez-vous que la flamme ne déborde pas du fond du récipient.

• Si la flamme d’un brûleur s’éteint accidentellement, ramenez la ma-

nette correspondante sur la position arrêt et attendez une minute
avant de rallumer le brûleur.

• Surveillez attentivement la cuisson lorsque vous faites des

fritures : l’huile ou la graisse peuvent facilement s’enflammer
par suite d’une surchauffe.

• L’utilisation continue et intensive de votre table de cuisson demande

une aération supplémentaire : ouvrez une fenêtre ou augmentez la
puissance d’aspiration mécanique (si existante).

• Lors de l’utilisation de la table de cuisson, il est impératif de respecter

les diamètres indiqués puor chaque zone de cuisson. Le non-respect
de cette préconisation entraînerait la surchauffe de la table en verre
et sa rupture.

• Veillez à ce que les récipients ne débordent pas du plan de cuisson

et à centrer vos récipients sur les zones de cuisson.

• N’utilisez pas de récipients instables ou déformés: ils peuvent se

renverser et provoquer un accident.

• Les récipients ne doivent pas entrer en contact avec les commandes.

• La cuisson prolongée avec des casseroles en faïence ou des plats

en fonte n’est pas recommandèé. De plus, n’utilisez pas de papier
d’alluminium pour recouvrir les récipients pendant leur utilisation.

• L’utilisation continue et intensive de votre table de cuisson demande

une aération supplémentaire : ouvrez une fenêtre ou augmentez la
puissance d’aspiration mécanique (si existante).

12 electrolux

Entretien et nettoyage

Avant de procéder au nettoyage: débranchez électriquement

l’appareil, assurez-vous que toutes les manettes sont sur la position

arrêt “

Le dessus de la table de cuisson

· Passez une éponge légèrement imbibée d’eau tiède (et, si nécessaire,

de détergent doux) après chaque utilisation.

· Evitez tout écoulement dans les orifices de la table.

· Utilisez, si nécessaire, un racloir spécial tables vitrocéramiques (livré avec

l’appareil selon modèle) et des produits spécifiques vendus dans le
commerce.

· N’utilisez pas d’objet tranchant (couteau, grattoir, tournevis, etc.) ou

d’éponge à face abrasive.

· N’utilisez pas de détergents abrasifs ou corrosifs tels que : bombes

aérosols pour four, produits détachants, produits anti-rouille, poudres à
récurer.

Si vous constatez que votre table de cuisson est endommagée

(éclat, fêlure, cassure), débranchez immédiatement l'appareil

ou déconnectez-le de l'alimentation électrique (risque

d'électrocution) et faites appel à votre service après vente.

“ et attendez le complet refroidissement de l’appareil.

Grilles

Les grilles sont lavables au lave vaisselle. Si vous les lavez à la main, faites
attention en essuyante les grilles car la surface émaillée présente parfois
des arêtes rugueuses. Si besoin, nettoyez les taches tenaces à l’aide d’une
pâte nettoyante. Les grilles peuvent
être retirées de la table pour faciliter le
nettoyage.
Aprés avoir nettoyé la table de cuisson,
assurez- vous que les grilles sont
correctement remises en place
comme indiqué sur la figure:
positionnez la grille de façon aà ce que
son côté le plus long corresponde avec
l’orifice situé à la base du brûleur
comme indiqué.
Dans ce cas, la grille sera stable et fixe.

electrolux 13

Remettez les grilles en place avec précaution pour éviter

de rayer le verre de la table de cuisson.

Lavez-les à l’eau chaude additionnée d’un détergent doux. Utilisez si
besoin un produit légèrement abrasif.

Les manettes

· Utilisez une éponge très légèrement imbibée d’eau savonneuse. Rincez

et séchez soigneusement. Pour un meilleur nettoyage du plan de
cuisson, les manettes sont amovibles.

· Assurez-vous que la manette soit sur la position “Arrêt”.

· Retirez la manette.

· Après le nettoyage, remettez en place la manette dans sa position

initiale.

Lors du nettoyage, en aucun cas du liquide ou du produit

d’entretien ne doit pénétrer à l’intérieur du caisson où se

situent le les éléments électriques.

Les brûleurs

· Lavez les chapeaux de brûleurs avec de l’eau chaude et un détergent

doux, en prenant soin d’enlever toute incrustation.

· Gardez les couronnes des brûleurs en parfait état de propreté : leur

encrassement peut causer des difficultés d’allumage.

· Si vous avez démonté les brûleurs pour les nettoyer , veillez à remettre

correctement en place les couronnes et chapeaux de brûleurs
parfaitement secs.

Nettoyage de la bougie d’allumage

Cet appareil est muni d’allumeurs électriques. L’allumage est assuré
par une “bougie” en céramique avec une électrode métallique. Pour éviter
les difficultés d’allumage, maintenir ces deux éléments en parfait état
de propreté et veillez à ce que les orifice des brûleurs ne soient pas
obstrués.

Notre responsabilité ne saurait être engagée, en cas de dommages
dus à un entretien incorrect de votre table de cuisson.

14 electrolux

En cas d’anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes
sur votre table de cuisson avant d’appeler un technicien du Service Après­Vente. Il se peut que le problème soit simple et que vous puissiez le
résoudre vous-même.

SYMPTÔMES

 Un brûleur de table ne s’al-

lume pas.

SOLUTIONS

Vérifiez que:

 l'ensemble du brûleur de table

ou de four est correctement
remonté;

 le brûleur n'est pas mouillé.

 Les résultats de cuisson ne

sont pas satisfaisants.

Vérifiez que:

 le diamètre du récipient est

proportionné au brûleur;

 le récipient est à fond épais et

bien plat (fond dressé);

 la position de la manette du

brûleur est correcte.

Si après avoir vérifié ces différents points l’anomalie persiste, contactez
votre Service Après-Vente.

A l’attention de l’inst allateur

Caractéristiques techniques

Dimensions Largeur: 680 mm.
de l’appareil Profondeur: 510 mm.

Dimensions Largeur: 560 mm.
d’encastrement Profondeur: 480 mm.

Appareil de classe 3
Tensions d’alimentation 230 V ~ 50 Hz
Puissance des brûleurs

Brûleur triple couronne 3,800 W
Brûleur semi-rapide 1,900 W
Brûleur

Puissance totale 10,500 W
Categorie: II2E+3 +

auxiliaire 1,000 W

electrolux 15

Appareil réglé en Usine
pour fonctionner avec gaz type G20/G25 - 20/25 mbar

16 electrolux

Installation

Emplacement

Débranchez l'appareil avant toute intervention.

Cet appareil appartient à la catégorie d’isolation thermique "X" et il a

été conçu pour être encastré ou placé à côté d'autres meubles selon

la norme en vigueur (I.E.C. 335.2.6).

Les meubles juxtaposés auc côtés de la table de cuisson ne doivent

pas dépasser la hauteur de celle-ci.

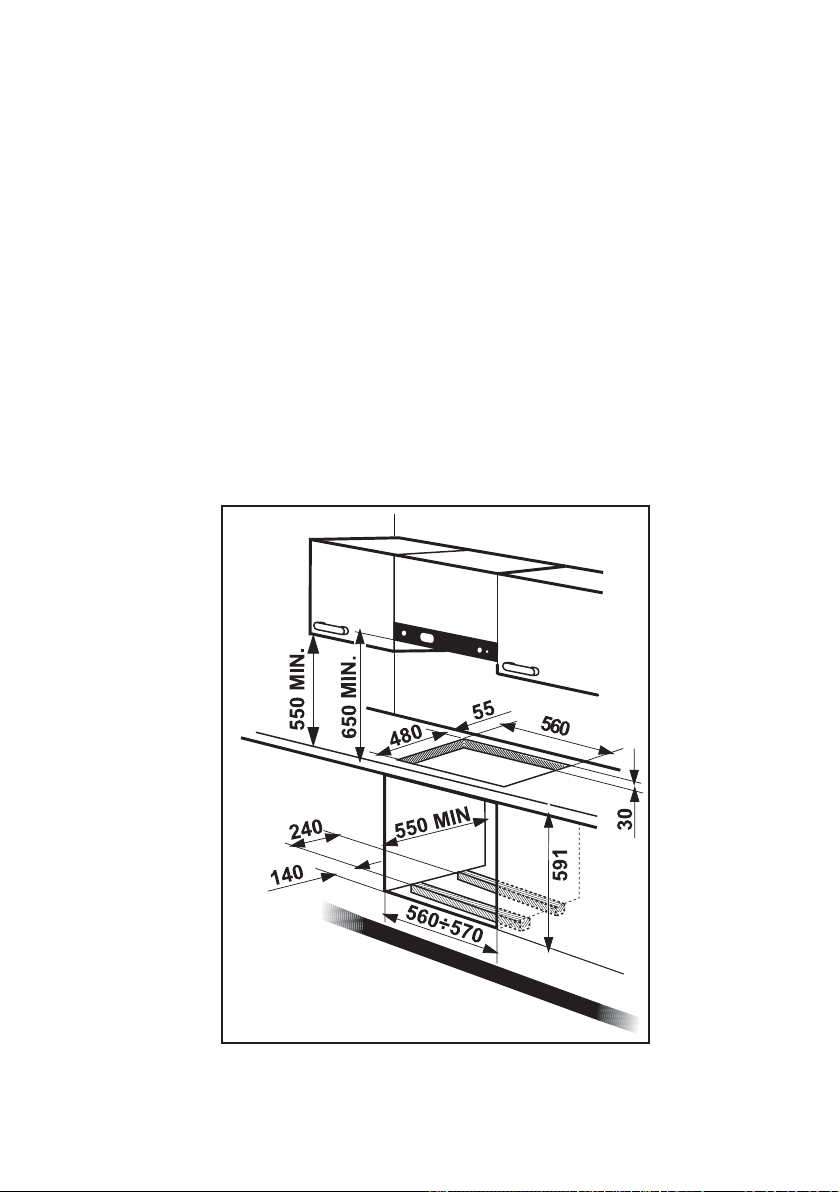

Les bords latéraux de la découpe pratiquée doivent se trouver à au

moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent être installés à une

hauteur minimale de 650 mm. au dessus de la table de cuisson.

N’installez pas l'appareil près de matériaux inflammables (par ex.:

rideaux, torchons, etc.).

Important

• L'installation et le branchement de l'appareil doivent être effectués
par un personnel qualifié con-formément aux textes réglementaires
et règles de l'art en vigueur , notamment:

• La norme applicable pour ce type d’installation est NBN D 51.003
“Installations alimentées en gaz combustible plus léger que l’air”.

Recommandations

• Vérifiez que le débit du compteur et le diamètre des canalisations
sont suffisants pour alimenter tous les appareils de l'installation et
vérifiez que tous les raccords sont bien étanches;

• N'omettez pas d'installer un robinet de barrage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions
légales en la matière.

• L’installation d’un robinet d’arrêt agréé AGB est indispensable.
Donnez la préférence aux raccordements fixes, sinon utilisez un
flexible métallique AGB. En cas d’utilisation de tuyaux métaliques
flexibles, assurez-vous qu’ils n’entrent pas en contact avec des
parties mobiles ou qu’ils ne soient écrasés. Faites preuve de la
même prudence lorsque la table de cuisson est utilisée en
combinaison avec un four.

• Ces tables de cuisson peuvent fonctionner aussi bien avec du
gaz de Slochteren (G25) à la pression nominale de 25 mbar,
qu’avec du gaz naturel (G20) à la pression nominale de 20 mbar.
Le fonctionnement avec ces deux gaz ne réclame aucun réglage.

• Avant de monter l’appareil, vérifiez que l’installation est en mesure
d’assurer une alimentation correcte de l’appareil. A pleine capacité,
la chute de pression ne doit pas dépasser 5%. Cette perte de
charge est fonction des paramètres suivants:

- débit maximal du compteur,

- diamètre et longueur des tuyauteries en amont et en aval du

compteur,

- section de passage des divers robinets intercalés dans le

circuit,

- diamètre des raccords éventuels.

Important

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il
sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous
au paragraphe "Adaptation des brûleurs au gaz utilisé”.

Pour un fonctionnement correct, une consommation réduite et une
plus grande durée de vie de l'appareil, assurez-vous que la pression
d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille),
contrôlez que le régulateur de pression débite le gaz à une pression
de 28 mbar pour le Butane et 37
mbar pour le Propane.

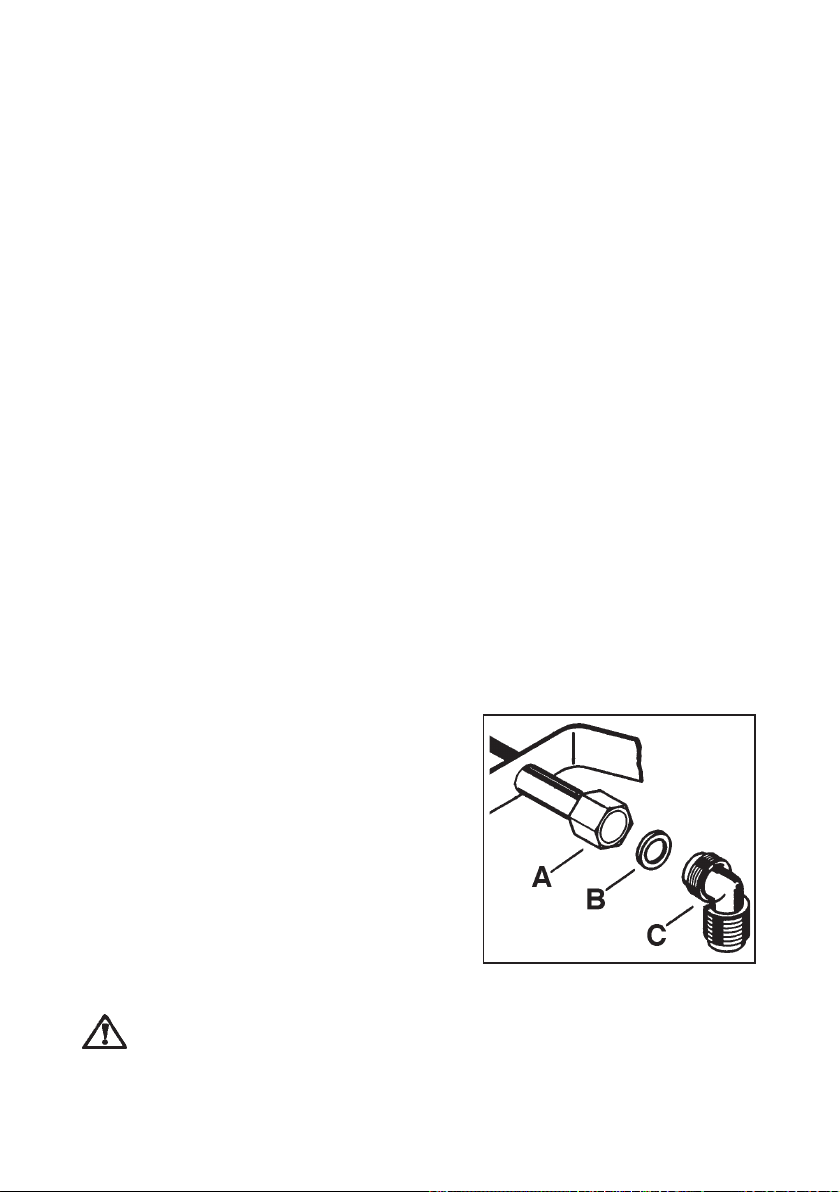

Le raccord orientable est dejà fixé à
la rampe d'alimentation de l'appareil
par un écrou fileté G 1/2". Les
pièces indiquées à la fig. ont été
montées dans l'usine.

Avant de sortir de nos ateliers, cet
appareil a été testé et mis au point
par un personnel expert et
spécialisé de façon à vous donner
un fonctionnement le meilleur
possible.

IMPORTANT - Une fois l'installation
effectuée, vérifiez la bonne tenue de
tous le raccords, au moyen d'eau
savonneuse, jamais avec une flamme.

FO 2365

A) Ecrou situé à l'extrémite de

la rampe
B) Joint
C) Raccord orientable

electrolux 17

18 electrolux

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez
comme suit:

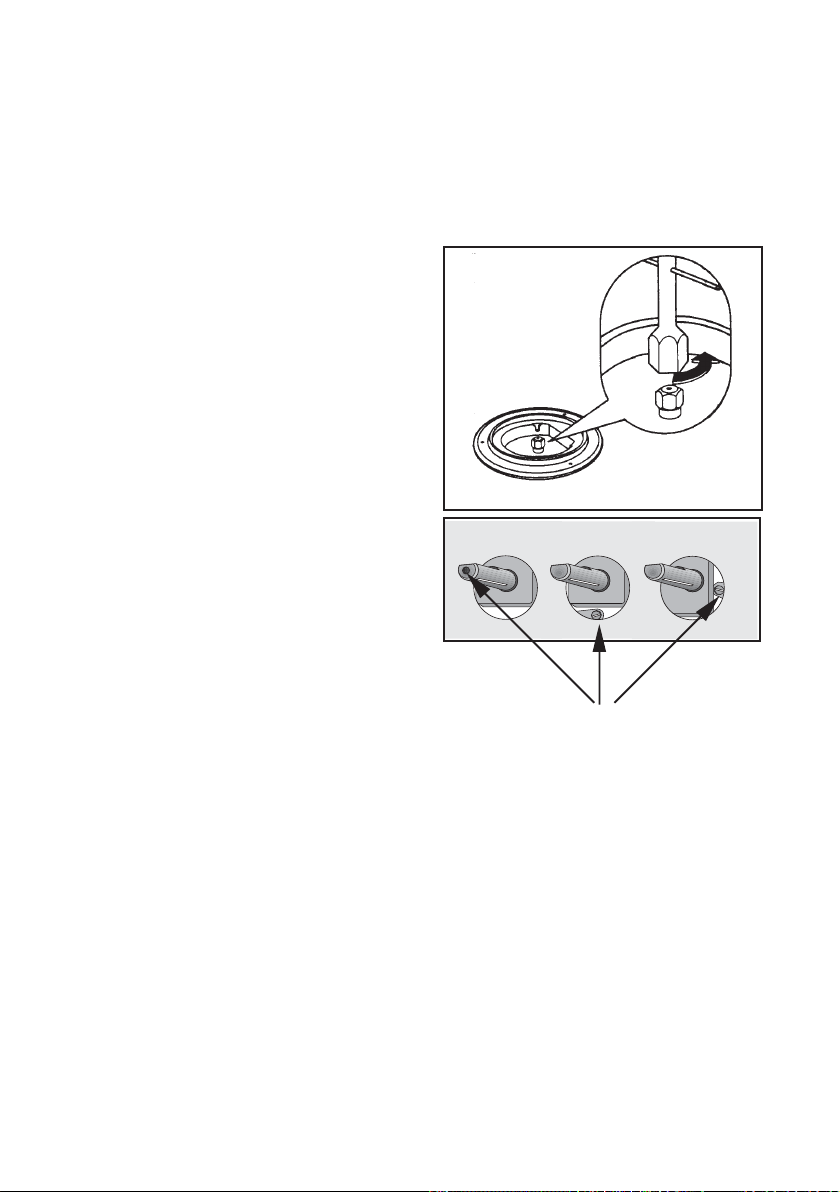

A. Remplacement des injecteurs

1) Otez les grilles.

2) Enlevez les brûleurs.

3) Avec une clé de 7 dévissez
les injecteurs et
remplacez-les par ceux
convenant au type de gaz
utilisé (voir tableau).

B. Reglage du ralenti

FO 0392

1) Allumez chacun des
brûleurs.

2) Tournez les manettes
jusqu'à l'obtention du débit
réduit.

3) Retirez les manettes.

Alimentation en gaz
naturel

Vis de réglage

Agissez sur la vis de
réglage jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis, celle-ci étant déjà prévue pour assurer le
débit minimum.

Contrôlez en tournant la manette de la position de débit
minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis est de petite dimension, utilisez un tournevis
plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre
inverse.

Les opérations ci-dessus peuvent être effectuées aisément après
encastrement de la table de cuisson dans le meuble de cuisine.

electrolux 19

Caracteristiques des brûleurs et des injecteurs

TYPE DE
BRÛLEUR

Auxiliaire
(Petit) 1 0,33 70 0,0950,111 50 73 71

Semi-rapide
(Moyen) 1,9 0,45 9 6 0,1810,210 71 138 136

Triple
couronne
(grand)

DÉBIT DÉBIT

CALORIFIQUE CALORIFIQUE

NOMINAL MINIMUM

kW kW Repère m3/h Repère g/h

3,8 1,20 146 0,3620,421 98 276 271

GAZ NATUREL

100/mm

DÉBIT CALORIFIQUE

NOMINAL

inject.

G20 G25

20mbar 25mbar

GAZ BUT.-PROP.

28-30/37 mbar

inject.

100/mm

G30 G31

Diamètre de by-pass

Brûleur Ø By-pass
in 1/100 mm.

Auxiliaire 28
Semi-rapide 3 2
Triple couronne 56

20 electrolux

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions et aux
règlements en vigueur .

Avant d’effectuer le branchement s’assurer que:

- le disjoncteur et l’installation électrique peuvent supporter la charge
de l’appareil (voir la plaque signalétique);

- l’installation d’alimentation soit équipée d’une prise de terre effica­ce selon les normes en vigueur;

- la prise ou l’interrupteur principal soient facilement accessibles.

L’appareil est fourni équipé d’un cordon d’alimentation. Ce cordon
devra être équipé d’une fiche normalisée capable de supporter la
charge indiquée sur la plaquette d’identification. La fiche doit être reliée
à une prise de courant appropriée.

Si l’on désire un branchement direct au réseau (branchement fixe) il
faut intercaler entre l’appareil et le réseau un dispositif possédant des
contacts à coupure omnipolaire ayant une distance d’ouverture des
contacts d’au moins 3 mm.

Le câble de terre jaune-vert ne doit pas être interrompu par l’interrupteur
et doit être relié à la borne du conducteur de protection.

Le câble de phase de couleur marron (provenant de la borne “L” de la
planchette à bornes) doit toujours être relié à la phase du réseau
d’alimentation.

Le câble d’alimentation doit être placé de telle manière qu’il ne touche
aucune partie chaude.

Notre responsabilité ne saurait être engagée en cas d'accidents
ou d'incidents provoqués par une mise à la terre inexistante
ou défectueuse.

Remplacement du cable d’alimentation

Le câble d’alimentation ne doit être
remplacé que par un professionnel
qualifié selon les normes en vigueur.

Utilisez un câble de type H05V2V2-F T90
d’une section adaptée à la charge.

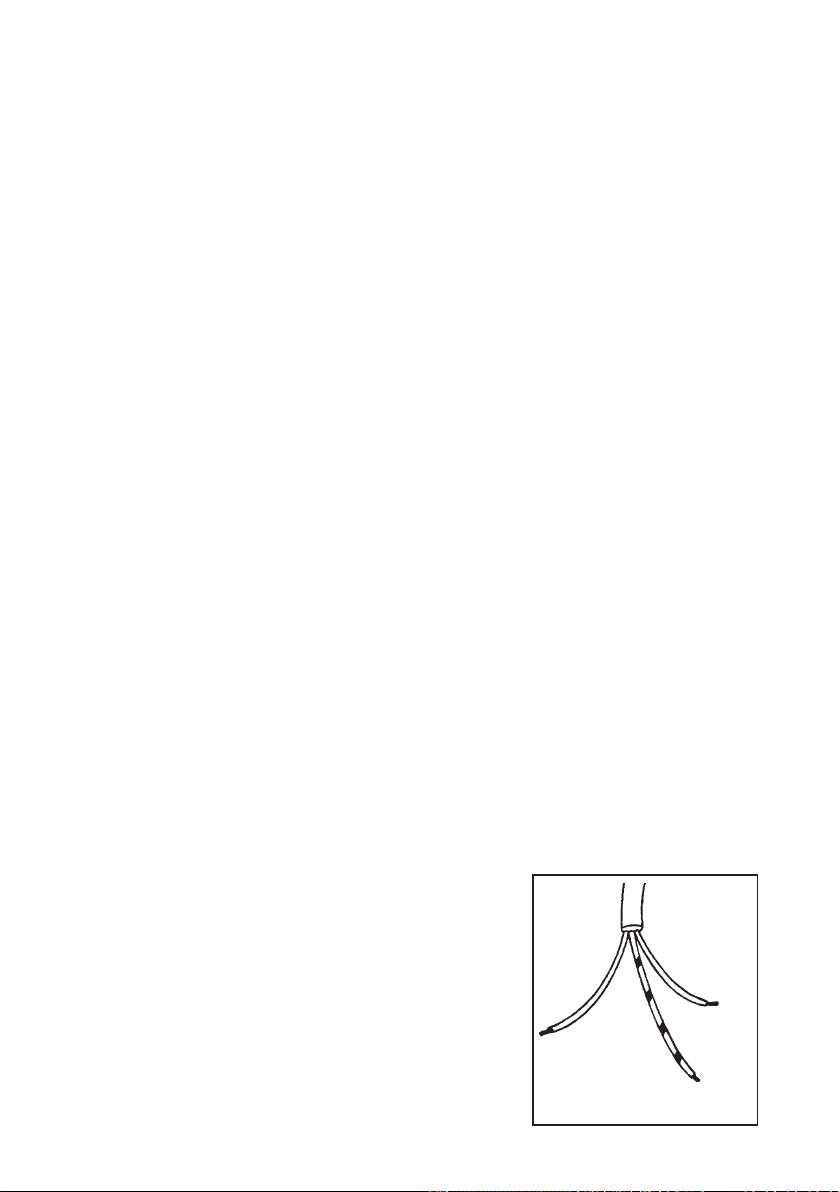

En outre, il faut que le petit câble de terre
jaune-vert soit plus long d’environ 2 cm que
les petits câbles de phase et neutre.

Terre (vert/jaune)

Neutral

electrolux 21

Encastrement

Cette table de cuisson a été conçue pour encastrement dans les
meubles de cuisine ayant une profondeur allant de 550 à 600 mm, une
ouverture aux dimensions indiquées dans la figure et les caractéristiques
nécessaires.

Le bord de la découpe pratiquée doit se trouver à au moins 55 mm du
mur du fond.

Les bords latéraux doivent se trouver à au moins 150 mm des murs ou
des meubles latéraux.

Les tables de cuisson peuvent être montées dans un meuble ayant une
ouverture pour l’encastrement des dimensions indiqués dans la figure
ci-dessous.

Fig. 1

22 electrolux

Assemblage

La fixation de la table au meuble doit être effectuée de la façon

)

suivante:

1) Otez les grilles,
enlevez les brûleurs et
retournez la table de
cuisson, en s'assurant de
ne pas endommager les
"bougies" en céramique
(allumage électrique).

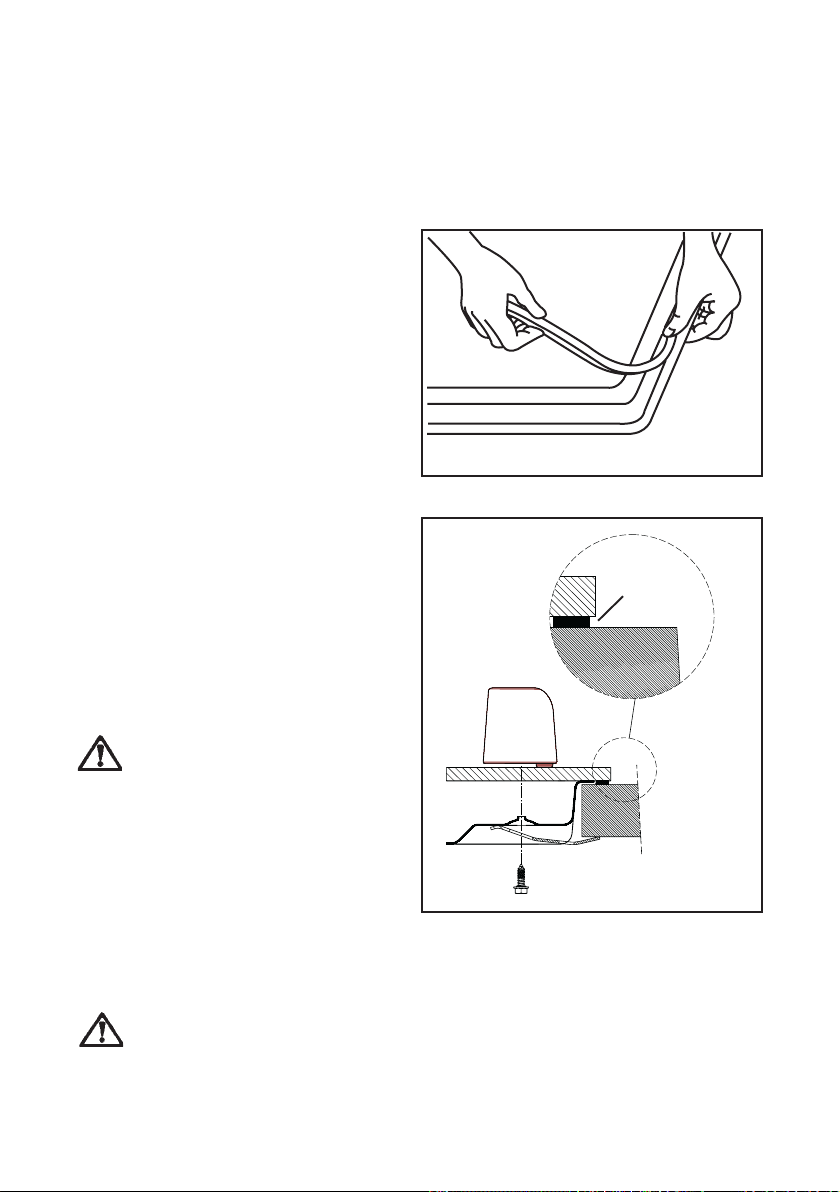

1) Placez sur le bord
inférieur du plan de verre,
le joint spécial fourni
comme équipement, en
s’assurant que les bouts
joignent bien sans se
superposer (Fig. 2).

2) insérez la table dans
le meuble et fixez la table
au meuble à l'aide des
pattes de serrage qui se
trouvent dans l'emballage
des injecteurs fournis avec
la table (Fig. 3).

Fig. 2

A

L'encastrement de la
table de cuisson au
dessus d'un lave­vaisselle, d'un
réfrigérateur, d'un
congélateur, d'un four,
ou d'un lave linge est
déconseillé lorsque le
constructeur de ces
appareils
électroménagers ne l’a pas formellement prévu.

La surface du plan de travail doit être plane et sans aspérité
afin d’éviter toute contrainte physique sur l’appareil pouvant
détériorer celui-ci.

Fig. 3

A) Joint d’étanchéité

electrolux 23

Possibilités d'encastrement

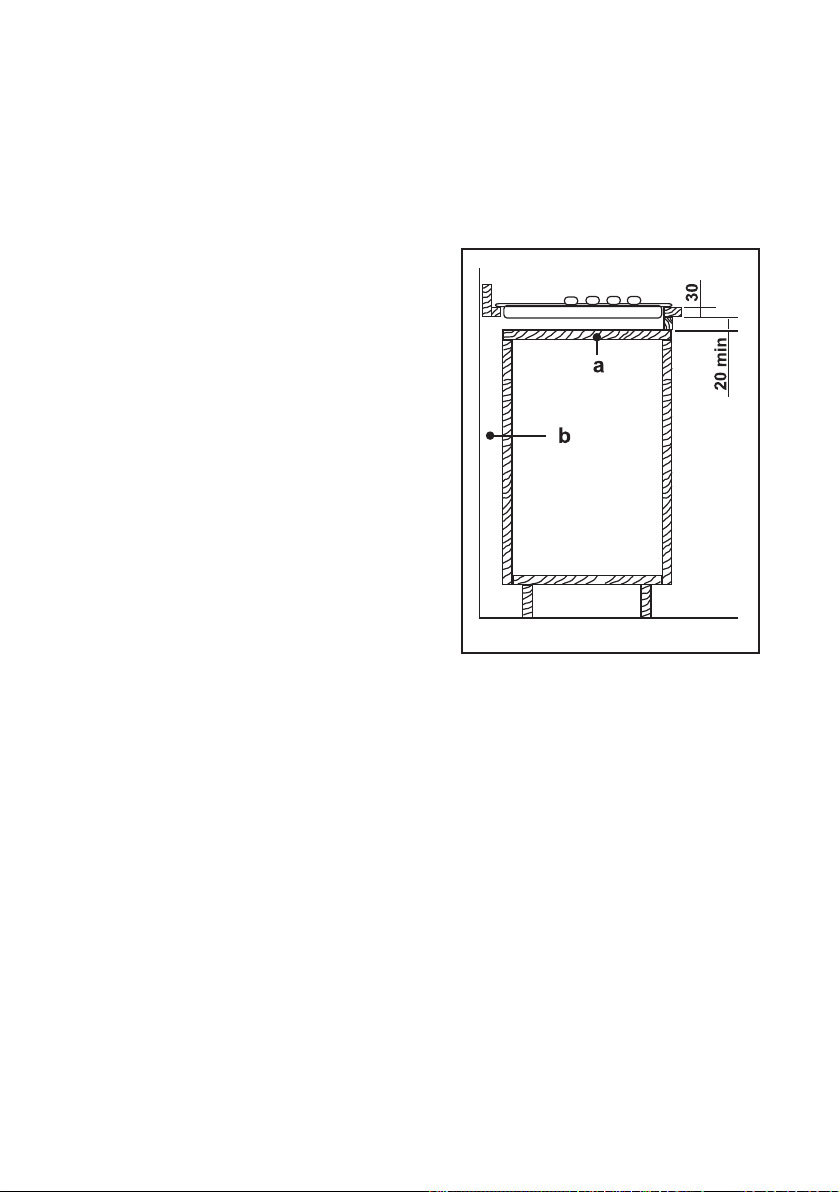

Dans un meuble de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de
façon que le contact avec les parties
métalliques chaudes soit évité.

Reportez vous à la solution illustrée
dans la figure 4.

La tablette sous la table de cuisson
doit être aisément démontable pour
avoir facilement accès à l'appareil en
cas de réparation.

FO 0200

a) T ablette amovible
b) Espace éventuel pour les

raccordements

Fig. 4

24 electrolux

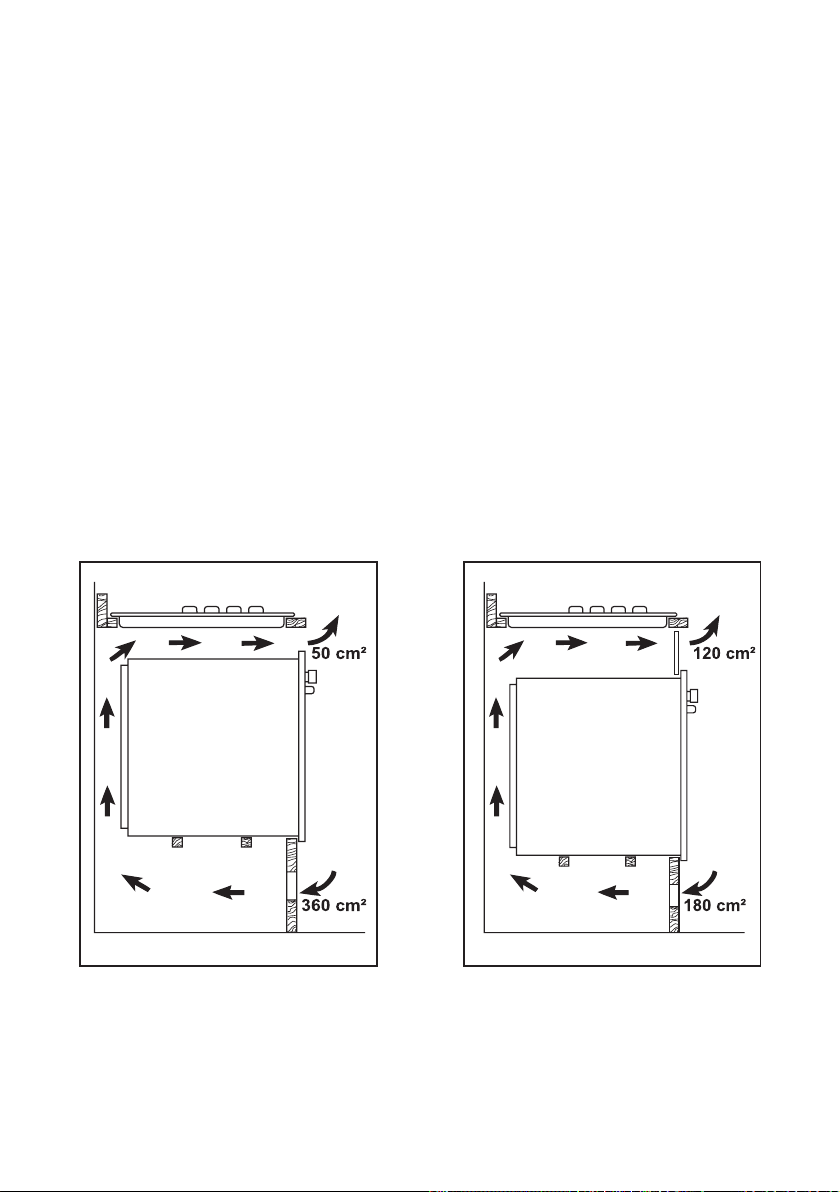

Au-dessus d'un four

Pour les côtes d'encastrement reportez vous à la figure dans les pages
suivantes. Prévoir deux supports pour l'aération. Les figures 5 et 6
illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester
accessibles et être effetués séparément.

Les meubles suspendus ou les hottes doivent être installés à une
hauteur minimale de 650 mm au-dessus de la table de cuisson.

Fig. 5

Fig. 6

electrolux 25

Garantie/service-clientèle

Belgique

DÉCLARATION DE CONDITIONS DE GARANTIE

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut
toujours se présenter. Notre service clientèle se chargera de réparer ceci sur
demande, pendant ou après la période de garantie. La durée de vie de l'appareil
n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Direc­tive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les
droits légaux dont le consommateur dispose au titre de cette législation ne
peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur
envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des
conditions suivantes:

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous

remédierons sans frais à toute défectuosité qui se manifeste au cours de la
période de 24 mois à compter de la date de livraison de l'appareil au premier
consommateur final.
Ces conditions de garantie ne sont pas d'application en cas d'utilisation à
des fins professionnelles ou de façon équivalente.

2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il

avait avant que la défectuosité ne survienne. Les composants défectueux
sont remplacés ou réparés. Les composants remplacés sans frais deviennent
notre propriété.

3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement

être portée à notre connaissance.

4. L'application de la garantie est soumise à la production par le consommateur

des preuves d'achat avec la date d'achat et/ou la date de livraison.

5. La garantie n'interviendra pas si des dommages causés à des pièces délicates,

telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc,
résultent d'une mauvaise utilisation.

6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui

n'affectent pas la valeur et la solidité générales de l'appareil.

7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées

par:

- une réaction chimique ou électrochimique provoquée par l'eau,

- des conditions environnementales anormales en général,

- des conditions de fonctionnement inadaptées,

- un contact avec des produits agressifs.

8. La garantie ne s'applique pas pour les défectuosités, dues au transport,

survenues en dehors de notre responsabilité. Celles causées par une
installation ou un montage inadéquat, par un manque d'entretien, ou par le
non-respect des indications de montage et d'utilisation, ne seront pas
davantage couvertes par la garantie.

9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de

réparations ou d' interventions pratiquées par des personnes non qualifiées

26 electrolux

ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de
pièces de rechange non d'origine.

10. Les appareils aisément transportables doivent être délivrés ou envoyés au
service clientèle. Les interventions à domicile ne peuvent s'entrevoir que
pour des appareils volumineux ou pour des appareils encastrables.

11. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle
sorte que le retrait et la remise en place de ceux-ci dans leur niche
d'encastrement prennent plus d'une demi-heure, les frais de prestation qui
en découlent seront portés en compte. Les dommages connexes causés
par ces opérations de retrait et de remise en place sont à charge de
l'utilisateur.

12. Si au cours de la période de garantie, la réparation répétée d'une même
défectuosité n'est pas concluante, ou si les frais de réparations sont jugés
disproportionnés, le remplacement de l'appareil défectueux par un autre
de même valeur peut être accompli en concertation avec le consommateur.
Dans ce cas nous nous réservons le droit de réclamer une participation
financière calculée au prorata de la période d'utilisation écoulée.

13. La réparation sous garantie n'entraîne pas de prolongation de la période nor­male de garantie, ni le départ d'un nouveau cycle de garantie.

14. Nous octroyons une garantie de douze mois sur les réparations, limitée à la
même défectuosité.

15. Hormis les cas où une responsabilité est imposée légalement, cette
déclaration de conditions de garantie exclut toute indemnisation de
dommages extérieurs à l'appareil dont le consommateur voudrait faire
prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement,
la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés
et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer
qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les
prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils
supportent les conditions climatiques et environnementales locales. Pour les
appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu 'ils répondent
bien aux qualifications requises en Belgique. Des adaptations indispensables ou
souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous
les cas.

Le service clientèle se tient à votre disposition, également après expiration de
la période de garantie.

Adresse de notre service clientèle:

Belgique

Electrolux Home Products Belgium Consumer services
ELECTROLUX SERVICE
Bergensesteenweg 719
1502 Lembeek
E-mail: [email protected]

Téléphone Téléfax

02/363.04.44 02/363.04.00

02/363.04.60

Grand-Duché de Luxembourg

electrolux 27

ELECTROLUX HOME PRODUCTS Consumer services
Rue de Bitbourg. 7
L-1273 Luxembourg-Hamm
E-mail: [email protected]

00 35242431-1 0035242 431-360

Garantie Europeenne

Cet appareil est garanti par Electrolux dans chacun des pays énumérés au dos
de cette notice et pour la période spécifiée par la garantie ou, à défaut, par la
législation en vigueur.

Si vous déménagez d'un pays dans un autre pays repris dans la liste, la garantie
déménagera avec vous dans les conditions suivantes:

• La garantie commence à la date à laquelle l'appareil a effectivement été acheté

à l'origine telle qu'elle apparaîtra sur production d'un document d'achat valable

délivré par le vendeur de l'appareil.

• La garantie est valable pour la même période et couvre le remplacement de piè-

ces détachées et la main-d'oeuvre dans les mêmes conditions que celles prévues

pour votre nouveau pays de résidence pour le type de modèle ou la gamme

d'appareils particuliers.

• La garantie de l'appareil est exclusivement reconnue à l'acheteur d'origine et ne

peut être cédée à un autre utilisateur de l'appareil.

• L'appareil devra être installé et utilisé conformément aux instructions fournies par

Electrolux, l'usage étant limité à des applications ménagères et à des fins non

commerciales.

• L'appareil sera installé conformément à toutes les prescriptions et législations en

vigueur dans votre nouveau pays de résidence.

Les dispositions de cette garantie européenne n'affecte en aucune manière les

droits qui vous sont reconnus par la loi.

28 electrolux
