Page 1
Table de cuisson - Kookplateau - Kochmulde - Hob
MODE D’EMPLOI - INSTRUCTIES V OOR GEBRUIK
BEDIENUNGSANLEITUNG - INSTRUCTIONS FOR USE
35667-4002
Mod. EHT 670/2 - EHT 670 K/2 - EHT 670 X/2
BE
1
Page 2
FRANÇAIS
☛
Avertissement et conseils importants pour votre sécurité
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.Nous vous prions donc de bien
vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
Important: cette notice d'utilisation doit toujours être conservée avec l'appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d'utilisation suive bien l'appareil, de telle sorte que le nouvel utilisateur puisse être mis au
courant du fonctionnement de celui-ci et des avertissements s'y rapportant.
Pendant l’utilisation Pour l’installation et l’entretien
• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n'y touchent
pas ou qu'ils ne l'utilisent pas comme un jouet.
• Cet appareil n'est destiné qu'a la préparation des
aliments et à un usage domestique. Ne l'utilisez pas
à des fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été conçu.
• Il est dangereux de modifier ou d'essayer de modifier
vous-même les caractéristiques de cet appareil.
• Veillez à ce que votre appareil soit toujours propre.
Les restes d’aliments peuvent provoquer des risques
d’incendie.
• Pendant le fonctionnement l'appareil s'échauffe
sensiblement et reste chaud pendant longtemps
après l'arrêt. Veillez à tenir les enfants à distance.
• Pour d'éventuels dépannages adressez-vous à un
service après-vente dûment autorisé et n'exigez que
des pièces détachées originales.N'essayez pas de
réparer l'appareil vous-même. Les réparations
effectuées par un personnel non qualifié peuvent
provoquer des dommages.
• Assurez-vous que les boutons sont toujours sur la
position «Stop» lorsque l'appareil n'est pas utilisé.
• Si des appareils électroménagers sont branchés à
des prises de courant à proximité de l'appareil,
veillez à ce que les câbles d'alimentation de ces
appareils ne touchent pas les surfaces chaudes ou
ne restent pas trop près de l'appareil en
fonctionnement.
• Lorsque l’appareil est hors service, il doit être rendu
inutilisable. Débranchez-le du réseau d’alimentation
électrique.
Cet appareil est conforme aux Directives
Communitaires CEE suivantes:
- 73/23 - 90/683 (Basse tension);
- 89/336
- 90/396 (Appareil Gaz);
- 93/68 (Directives Générales)
et modifications successives.
(Compatibilité Electromagnétique);
• Les opérations d'intallation et de branchement doivent
être effectuées par un personnel dûment qualifié et
suivant les normes en vigueur.Toute modification de
l'installation électrique de votre maison qui s'avérerait
être nécessaire pour l'installation de l'appareil ne
devra être effectuée que par un personnel dûment
qualifié.
• Avant toute intervention, assurez-vous que l’appareil
est débranché du réseau d’alimentation électrique.
• Il est indispensable de maintenir une bonne ventilation
dans le local où l'appareil sera utilisé. Une mauvaise
ventilation peut entraîner un manque d'oxygène.
• Alimentez l'appareil avec le type de gaz indiqué par
le label situé sur l'étiquette adhésive placée à côté
du tuyau de raccordement au gaz.
• L'utilisation d'un appareil de cuisson au gaz
produit chaleur et humidité dans la pièce où
celui-ci est installé. Veillez à assurer une bonne
aération de la pièce en laissant libres les
ouvertures de ventilation naturelle ou en installant
une hotte aspirante équipée d'un tuyau
d'évacuation.
• Une utilisation instensive et prologée de l'appareil
peut demander una aération supplémentaire,
par exemple l'ouverture d'une fenêtre, ou une
aération plus efficace en augmentant la puissance
d'aspiration mécanique là où elle existe déjà.
• Après avoir retiré l’appareil de son emballage,
assurez-vous que le produit n’est pas endommagé
et que le cordon d’alimentation électrique est en
parfait état. Dans le cas contraire, adressez-vous au
revendeur avant de mettre l’appareil en service.
•
La Société constructrice décline toute responsabilité
en cas d’inobservation de la réglementation en
matière de protection contre les accidents.
FABRICANT:
ELECTROLUX ZANUSSI ELETTRODOMESTICI S.p.A.
Viale Bologna 298
47100 FORLI’ (Italia)
Les présentes instructions sont uniquement valables dans les pays dont le code d'identification figure
sur la couverture du livret de mode d'emploi ainsi que sur l'appareil.
2
Page 3
Sommaire
1. A l'intention de l'utilisateur ...... Pag. 3
2. Entretien et nettoyage............... Pag. 4
3. Caractéristiques techniques .... Pag. 4
4. A l'intention de l'installateur .... Pag. 5
1. A l'intention de l'utilisateur
MANETTES DE COMMANDE
Les brûleurs sont commandés par des manettes avec
trois positions principales d'utilisation:
● fermé
ouvert (débit maximum)
ouvert (débit réduit)
ALLUMAGE DES BRÛLEURS
• Allumez le brûleur avant de déposer la poêle ou
la casserole sur le feu.
Approchez une flamme au brûleur. (Dans les modèles
à allumage électrique, appuyez sur le poussoir repéré
par une petite etincelle). Puis, poussez à fond et tournez
la manette correspondant vers la gauche jusqu'au repère
"grande flamme".
Une fois le brûleur allumé, maintenez la pression sur la
manette pendant 5 secondes minimum pour activer la
sécurité thermocouple (Fig. 1 lett. D), faute de quoi le
brûleur s'éteindra dès que vous relâcherez la manette.
Assurez-vous que la flamme soit régulière, et réglez le
débit selon les nécessités.
Si, après plusieurs tentatives, le brûleur ne s'allume
pas, vérifiez que la couronne (Fig. 1 lett. B) et le
chapeau (Fig. 1 lett. A) du brûleur soient placés
correctement.
Pour éteindre, tournez la manette de la gauche vers la
droite jusqu'au la butée, sur la position "●" (arrêt).
5. Raccordement électrique ......... Pag. 6
6. Adaptation des brûleurs
au gaz utilisé..............................Pag. 7
7. Encastrement............................. Pag. 8
Garantie ......................................Pag. 11
Lorsque vous faites des fritures, surveillez
attentivement la cuisson, car l'huile ou la
graisse pourrait facilement s'enflammer par
suite d'une surchauffe.

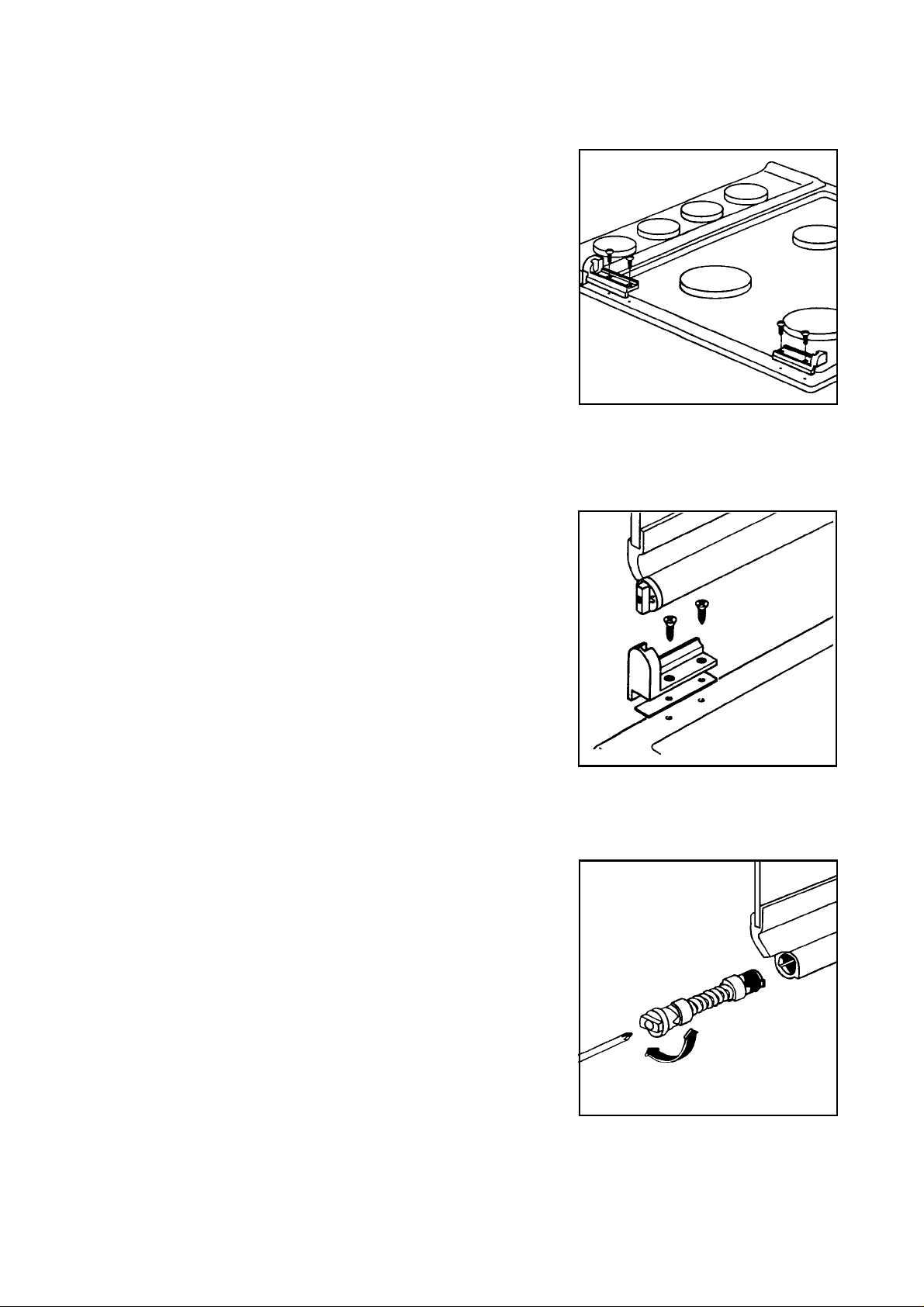

COUVERCLE DE LA TABLE DE CUISSON
Des couvercles speciaux sont disponibles en option,
qui permettent d'armoniser votre table de cuisson au
mobilier de votre cuisine.
● Ne refermez jamais le couvercle tant que les
brûleurs sont encore chauds.
• Baissez toujours la flamme ou éteignez-la avant
d'ôter les casseroles.
RENDEMENT OPTIMAL DE LA TABLE DE CUISSON
Afin d'obtenir le plus grand rendement des brûleurs,
utilisez des casseroles adaptées au diamètre des
brûleurs en vous assurant que la flamme ne déborde
pas du fond du récipient (voir tableau à droite). Nous
vous recommandons, de plus, de réduire l'allure du
brûleur dès que l'ébullition est atteinte.
• Utilisez exclusivement des casseroles et des
poêles à fond plat.
Fig. 1
Table des diamètres minimum et maximum des
rècipients pouvant être posés sur les brûleurs
Brûleur diamètre diamètre
Rapide 160 mm. 240 mm.
Semirapide 120 mm. 220 mm.
Auxiliaire 80 mm. 160 mm.
FO 0204
mínimum maximum
3
Page 4
2. Entretien et nettoyage
• Avant d'effectuer tout entretien ou nettoyage,
débranchez l'appareil et laissez-le refroidir.
Nettoyez le revêtement émaillé avec une éponge
imbibée d'eau tiède et de détergent doux en évitant
tout écoulement dans les orifices de la table. Rincez
et séchez avec un chiffon doux. N'utilisez jamais de
produits abrasifs ou caustiques, ce qui risquerait de
rayer la surface.
Lavez fréquemment les chapeaux et les couronnes
des brûleurs avec de l'eau chaude et un détergent
doux en ayant soin d'enlever toute incrustation.
Lavez soigneusement à l’eau les éléments en acier
inoxydable et les sécher ensuite avec un chiffon doux.
Les grilles pose-casseroles résistent au lave-vaisselle.
Pour les salissures particulièrement tenaces, utilisez
des détergents non-abrasifs courants ou des produits
spécialement conçus pour cet usage.
Ne jamais utiliser de paille de fer ou d’acide.
Sur les appareils munis d’allumeurs électriques, cet
allumage est assuré par une “bougie” en céramique et
une électrode métallique (figure 1, lettre C). Pour éviter
les difficultés d’allumage, maintenir ces deux éléments
en parfait état de propreté et veiller à ce que les orifices
des brûleurs (lettre B) ne soient pas obstrués.
ENTRETIEN PÉRIODIQUE
Périodiquement, addressez-vous à notre Centre
d'Assistance pour contrôler l'état de conservation du
tuyau de raccordement au gaz et du régleur de
pression, si installé.
Pour garantir un bon fonctionnement et une bonne
sécurité, il est nécessaire de procéder périodiquement
au graissage des robinets de réglage du gaz.
● Confiez cette opération à un technicien qualifié.
3. Caractéristiques techniques
Puissance des brûleurs
Rapide 3 kW (G20-G25) - 2,8 kW (G30-31)
Auxiliaire 1 kW
Semirapide 2 kW
Categorie II 2E+3+
Etalonnage Gaz Naturel 20 mbar / G25 25 mbar
Raccord arrivée gaz G 1/2"
FO 2110
Fig. 2
Tension d'alimentation 230 V 50 Hz
APPAREIL DE CLASSE 3

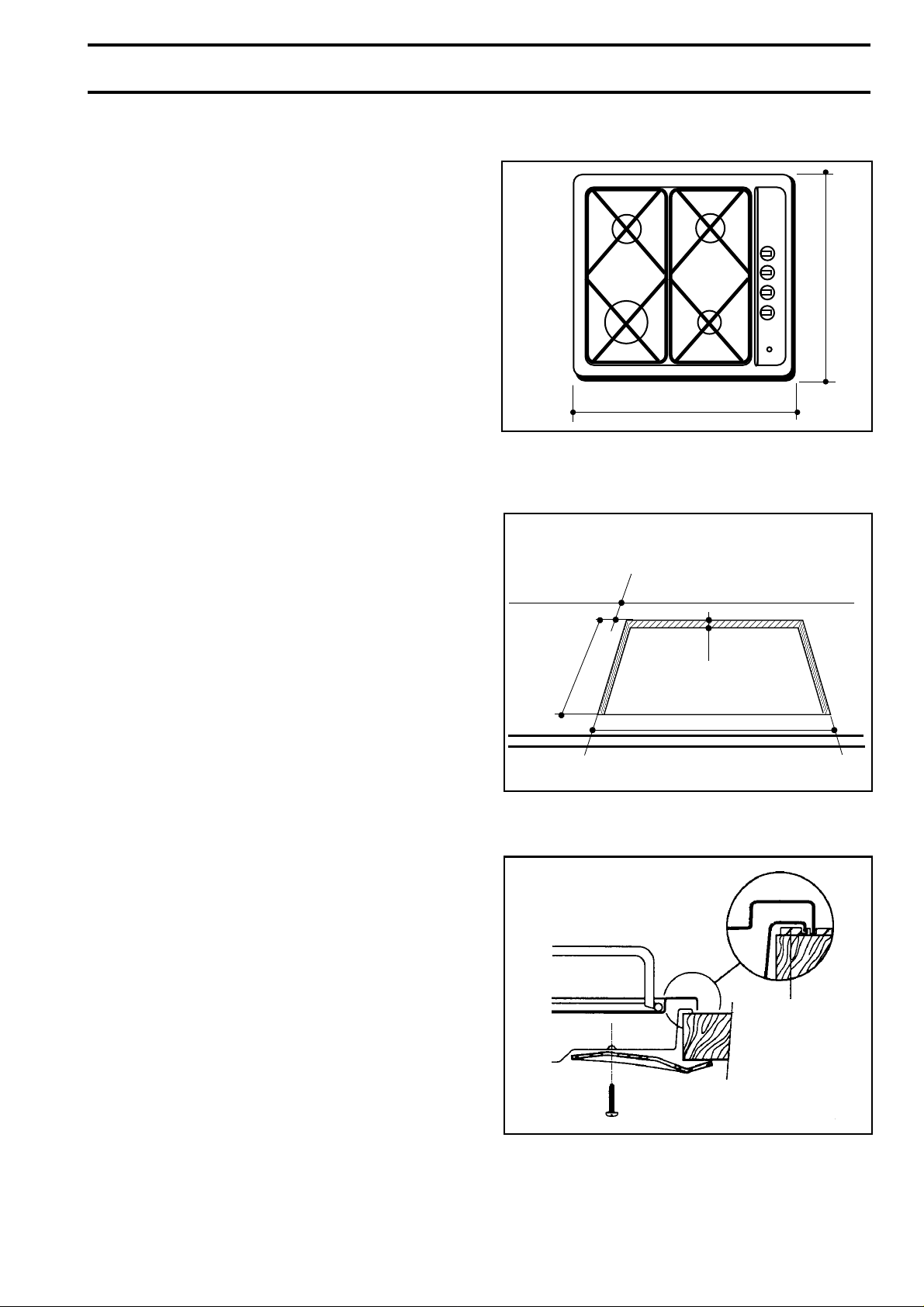

Dimensions de la niche d'encastrement
Largeur 550 mm.
Profondeur 470 mm.
4
Page 5
4. A l'intention de l'installateur
● Les parois latérales des meubles ne doivent pas
dépasser en hauteur le plan de travail de
l’appareil.
● Evitez d’installer l’appareil à proximité de
matériaux inflammables (rideaux, torchons, etc.).
● Les instructions qui suivent s’adressent aux
installateurs et concernent les opérations
d’installation et d’entretien qui doivent être
effectuées dans le respect des normes en vigueur.
La norme applicable pour ce type d’installation
est NBN D 51.003 “Installations alimentées en
gaz combustible plus léger que l’air”.
● Débranchez l’appareil avant toute intervention.
Au cas où il serait indispensable de laisser
l’appareil sous tension, prenez toutes les
précautions qui s’imposent.

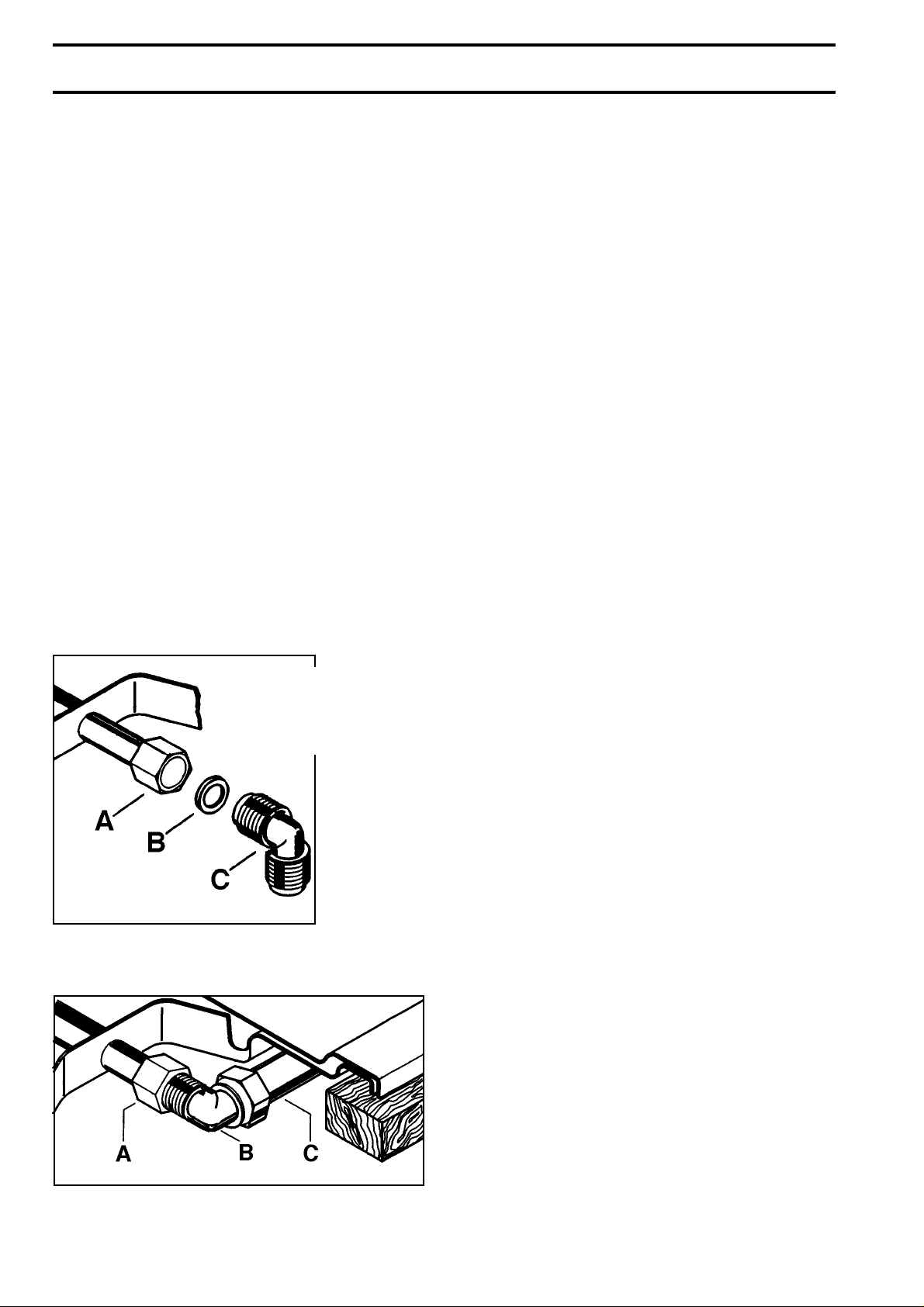

RACCORDEMENT AU GAZ
L’installation d’un robinet d’arrêt agréé AGB est
indispensable. Donnez la préférence aux
raccordements fixes, sinon utilisez un flexible
métallique AGB.
En cas d’utilisation de tuyaux métaliques flexibles,
assurez-vous qu’ils n’entrent pas en contact avec des
parties mobiles ou qu’ils ne soient écrasés. Faites
preuve de la même prudence lorsque la table de cuisson
est utilisée en combinaison avec un four.
Ces tables de cuisson peuvent fonctionner aussi bien
avec du gaz de Slochteren (G25) à la pression nominale
de 25 mbar, qu’avec du gaz naturel (G20) à la pression
nominale de 20 mbar. Le fonctionnement avec ces deux
gaz ne réclame aucun réglage.
Avant de monter l’appareil, vérifiez que l’installation est
en mesure d’assurer une alimentation correcte de
l’appareil. A pleine capacité, la chute de pression ne doit
pas dépasser 5%. Cette perte de charge est fonction
des paramètres suivants:
- débit maximal du compteur,
- diamètre et longueur des tuyauteries en amont et en
aval du compteur,
- section de passage des divers robinets intercalés
dans le circuit,
- diamètre des raccords éventuels.
IMPORTANT - Pour assurer un fonctionnement correct,
une consommation réduite et une grande longévité, la
pression d’alimentation de l’appareil doit correspondre
aux valeurs recommandées.
FO 0264
FO 0265
A) Tuyau terminé par un
écrou
B) Rondelle
C) Raccord orientable
Fig. 3
Le raccord orientable se fixe au tuyau qui se termine par
un écrou fileté GJ 1/2". Interposez une rondelle entre
ces deux éléments (voir Fig. 3). Vissez les pièces sans
forcer, orientez le raccord dans la direction souhaitée et
bloquez l'ensemble.
Grâce au raccord orientable, le tuyau d'alimentation
peut se placer dans un logement spécialement prévu
sur la côté de la boîte de protection de l'appareil (Fig. 4).
Cette disposition permet l'entretien de l'nsemble de la
table de cuisson en 30 mm. de la rampe d'alimentation
en gaz.
IMPORTANT - Une fois l'installation effectuée, vérifiez
la bonne tenue de tous le raccords, au moyen d'eau
savonneuse, jamais avec une flamme.
A) Tuyau terminé par un écrou
B) Raccord orientable
C) Tuyau d'alimentation en gaz, rigide
ou flexible
Fig. 4
5
Page 6
5. Raccordement électrique
Cet appareil est conçu pour fonctionner sous une
tension de 230 V monophasée.
Le branchement devra être exécuté en respectant les
normes en vigueur.
Avant de procéder au branchement assurez-vous que:
● les fusibles de l’installation électrique domestique
sont en mesure de supporter la charge de l’appareil
(voir la plaque signalétique);
● l’installation d’alimentation est dotée d’une mise à
la terre efficace, conformément aux normes et aux
dispositions légales en vigueur;
● la prise et le disjoncteur omnipolaire utilisés pour le
branchement sont facilement accessibles lorsque
l'appareil est en place.
L’appareil est fourni équipé d’un cordon d’alimentation.
Ce cordon devra être équipé d’une fiche normalisée
capable de supporter la charge indiquée sur la plaquette
d’identification.

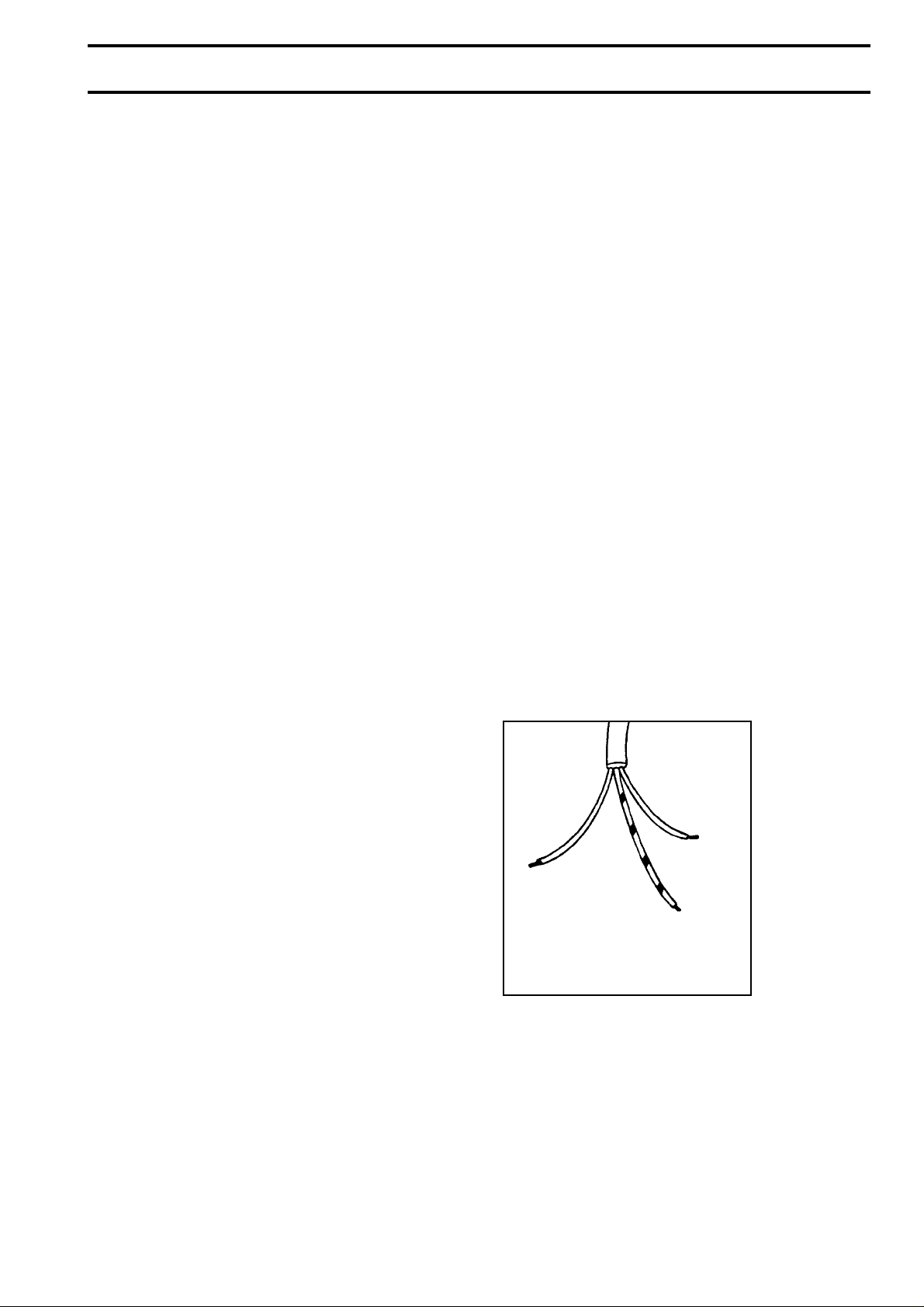

Lors de la fixation de la fiche au câble, veuillez tenir
compte des recommandations de la Fig. 5. La fiche doit
être reliée à une prise de courant appropriée.
Dans le cas d’une installation fixe, le raccordement au
réseau doit être effectué par l’intermédiaire d’un
interrupteur à coupure omnipolaire, ayant une distance
d’ouverture des contacts d’au moins 3 mm. Il sera
suffisant pour la puissance de l’appareil et conforme
aux normes en viguer.
Le câble doit suivre un parcours tel qu’il ne soit jamais
porté à une température supérieure de 50°C à la
température ambiante.
Le conducteur de phase brun (qui sort de l’appareil par
la barrette en “L”) sera toujours raccordé à une phase du
réseau d’alimentation.
REMPLACEMENT DU CORDON D’ALIMENTATION
S’il est nécessaire de remplacer ce cordon, utilisez
exclusivement des câbles H05RR-F. Les cordons
doivent être d’une section adaptée à la puissance de
l’appareil et capables de supporter la température de
fonctionnement. En outre, la longueur du conducteur de
terre vertljaune sera supérieure de 2 cm à celle des
conducteurs de phase (fig. 5).
6
FO 0073
Neutral
Terre (vert/jaune)
Fig. 5
Page 7

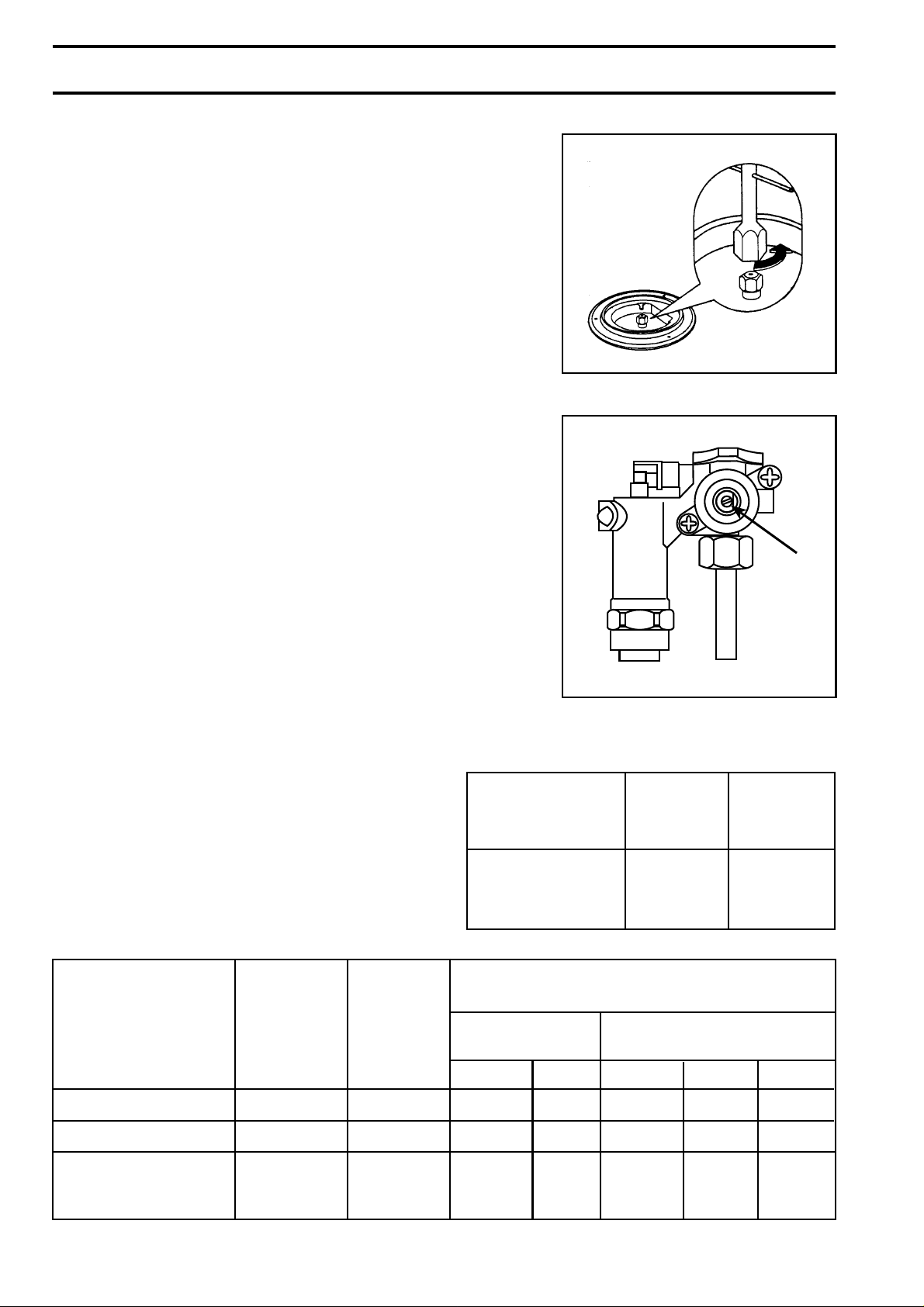

6. Adaptation des brûleurs au gaz utilisé
REMPLACEMENT DES INJECTEURS
• Otez les grilles.
• Enlevez les chapeaux et les couronnes des brûleurs.
• Avec une clé de 7 dévissez les injecteurs (Fig. 6), et
remplacez-les par ceux convenant au type de gaz
utilisé (voir tableau 2).
• Remontez les brûleurs en effectuant les opérations
dans l'ordre inverse.
• Remplacez l’étiquette d’identification (collée à côté
du tuyau d’alimentation en gaz) par celle
correspondant au nouveau type de gaz. Elle se
trouve dans l’emballage des injecteurs fournis avec
la table.
Si la pression du gaz est différente (ou varie) par
rapport à celle prévue, il faut installer sur le tuyau
d'entrée un régleur de pression approprié, confome
aux normes nationales en vigueur.
Fig. 6
FO 0392
REGLAGE DU RALENTI
• Allumez chacun des brûleurs.
• Tournez les manettes jusqu'à l'obtention du débit
réduit.
• Enlevez les manettes.
• Avec un tournevis plat trés fin, procédez au réglage
du ralenti en agissant sur la vis de reglage (voir Fig.
7 - "a"). Pour l'alimentation en gaz Butane/Propane,
vissez à fond la vis, jusqu'à l'obtention d'une petite
flamme régulière.
• Controllez en tournant la manette de la position de
débit maximum à celle de débit minimum et vice
versa, que la flamme ne s'eteint pas.
Les opérations ci-dessus peuvent être effectuées
aisément après encastrement de la table de cuisson
dans le meuble de cuisine.
Tableau 2 : injecteurs
(*) convient au G25 également.
BRÛLEURS DÉBIT DÉBIT DÉBIT CALORIFIQUE
CALORIFIQUE CALORIFIQUE
NOMINAL MINIMUM GAZ NATUREL GAZ BUT.-PROP.
Fig. 7
Table 1 : Diamétre de by-pass
Brûleur Ø By-pass Couleur de
Auxiliaire 28 Vert/Marron
Semi-rapide 32 Vert/Vert
Rapide 40 Vert/Violet
G20 - 20 mbar 28-30/37 mbar
FO 1045
in 1/100 robinet
mm.
NOMINAL
a
kW kW inj. 1/100 m3/h inj. 1/100 g/h - G30 g/h - G31
Auxiliaire 1 0,33 70(*) 0,095 50 72 71
Semi-rapide 2 0,45 96(*) 0,190 71 145 143
Gaz Naturel :
Rapide 3 0,65 119(*) 0,286 86 203 200
But./Prop : 2,8
7
Page 8
7. Encastrement
A = Brûleur auxiliaire SR = Brûleur semirapide
R = Brûleur Rapide
Ces tables de cuisson sont prévues pour être
encastrées dans des meubles de cuisine ayant une
profondeur de 550 à 600 mm. Les dimensions des
tables de cuisson sont indiquées dans la Fig. 8.
ENCASTREMENT ET ASSEMBLAGE
Les tables de cuisson peuvent être encastrées dans un
meuble ayant une ouverture aux dimensions indiquées
dans la Fig. 9.
Pour fixer la table de cuisson au meuble procédez
comme suit:
• placez les joints fournis sur les bords de la découpe,
en veillant à ce que les extrémités des joints soient
parfaitement jointives, sans recouvrement;
• placez la table dans la niche d'encastrement en la
centrant correctement;
• Fixez la table au meuble à l'aide des pattes de
serrage prévues à cet effet. (Fig. 10). La traction
exercée par les vis est suffisante pour tracer un sillon
dans le joint d'étanchéité, que l'on pourra aisément
enlever.
FO 0815
FO 0926
470
SR
R
580
Paroi arrière
Rückwand
55 min.
SR
500
A
Fig. 8
30
550
Fig. 9
Le bord de la table de cuisson forme un double
labyrinthe, assurant une parfaite étanchéité contre
l'infiltration de liquides.
8
FO 0199
a) Joint d'étanchéité
a
Fig. 10
Page 9
MONTAGE DU COUVERCLE
Opérations à effectuer:
a. Oter les vis ou les bouchons qui masquent les trous
postérieurs du plan de travail.
b. Monter les raccords et les supports du couvercle en
les fixant par les vis se trouvant dans le kit (Fig. 11
et 12).
c. Introduiire la charnière gauche (repérée par "S")
dans le raccord du couvercle (Fig. 13).
d. Idem pour la charnière droite (repérée "D").
e. Introuduire l'ensemble du couvercle dans les supports
(Fig. 12)
Fig. 11
FO 0249
RÉGLAGE DU BALANCEMENT DU COUVERCLE
Agir à l'aide d'un tournevis sur la vis centrale des
charnières (Fig. 13) pour régler le balancement du
couvercle.
Fig. 12
Fig. 13
FO 0250
FO 0251
9
Page 10

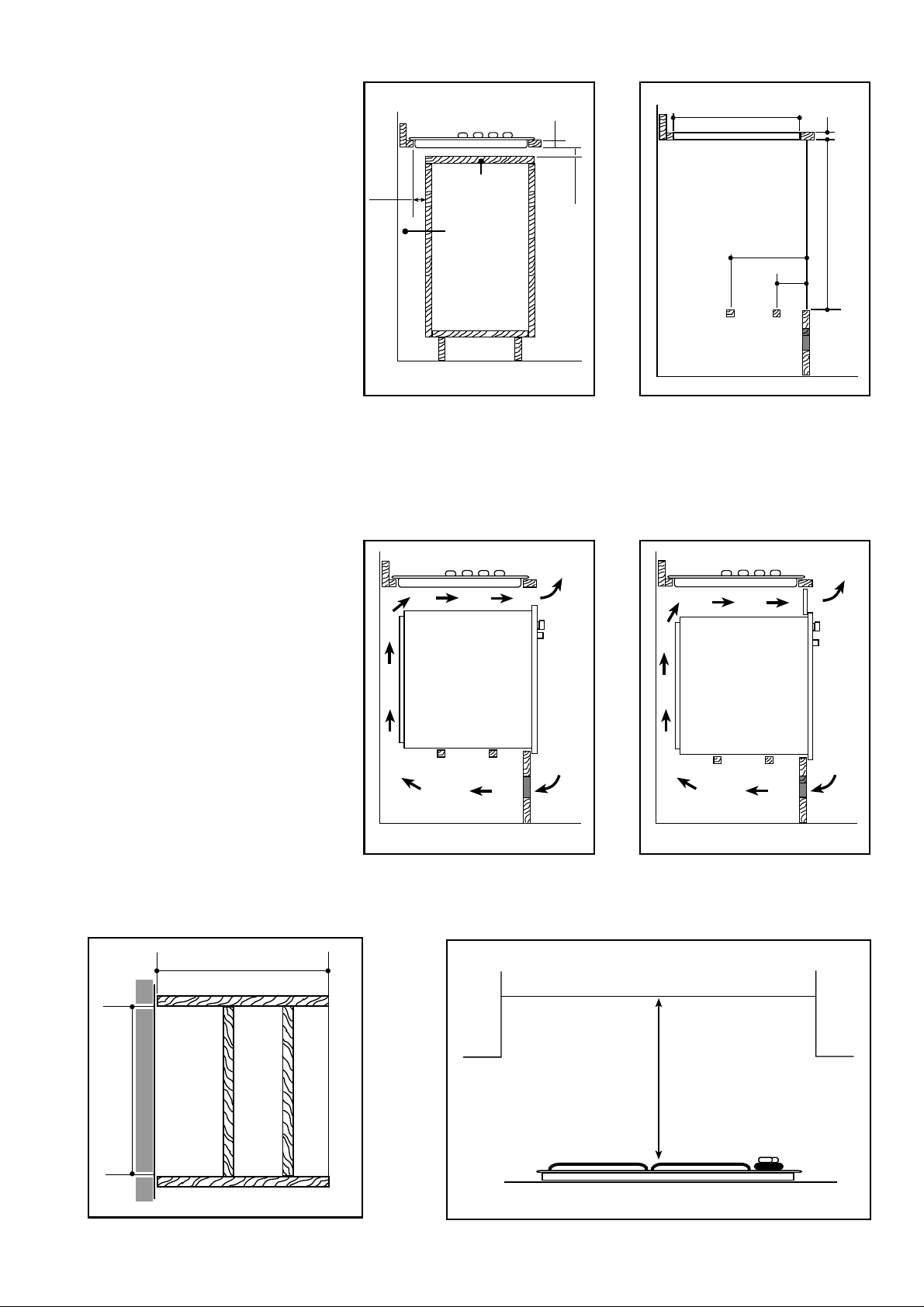

POSSIBILITÉS
D'ENCASTREMENT
Fig. 14
Fig. 15
Dans un meubel de cuisine
avec porte
Le meuble destiné à recevoir la
table de cuisson devra être
fabriqué de façon que le contact
avec les parties métalliques
chaudes soit évité.
Reportez vous à la solution
illustrée dans la Fig. 14.
La tablette sous la table de
cuisson doit être aisément
démontable pour avoir facilement
accès à l'appareil en cas de
réparation.
Au-dessus d'un four
Pour les cotes d'encastrement
reportez vous aux Fig. 15 et 18.
Prévoir deux supports pour
l'aération. Les figures 16 et 17
illustrent deux solutions possibles.
Les raccordements électriques du
four et de la table doivent rester
accessibles et être effetués
séparément.
Les meubles suspendus ou les
hottes doivent être installés à une
hauteur minimale de 650 mm audessus de la table de cuisson (Figure 19).
30
60
a
20 min
b
FO 1013 FO 0947
a) Tablette amovible
b) Espace éventuel pour les
raccordements
Fig. 16
50 cm
2
Fig. 17
470
380
140
30
591
120 cm
2
Fig. 18
FO 0198
560 min.
550 min.
FO 0938
Fig. 19
FO 2099
360 cm
2
FO 0939
180 cm
2
650 mm
10
Page 11
CONDITIONS DE GARANTIE-SERVICE APRES-VENTE
En cas d'appel en garantie aux fins de réparation gratuite,
l'original de la facture d'achat correspondante ou la
quittance doit être produit ou envoyé avec l'appareil à
réparer.
Conditions générales de garantie
1 Le fabricant accorde un an de garantie sur l'appareil
mentionné sur la facture d'achat correspondante, à valoir à partir de la date d'achat. Si une panne se produit pendant cette
période alors qu'elle est due à des défauts de matériel et/ou
fabrication l'acheteur a droit à une réparation gratuite.
1a Pour les aspirateurs conçus pour un usage ménager, la
période de garantie générale est de deux ans. Les accessoires
sont soumis à une usure directe; ces articles de consommation
sont en conséquence exclus de la garantie.
2 Le fabricant accorde un an de garantie sur les réparations
effectuées par son service après-vente et sur les matières
neuves montées à cette occasion, la garantie prenant cours à
partir de la date de la réparation. Si une panne se produit
pendant cette période, laquelle est la conséquence directe des
travaux de réparations effectués ou de la matière nouvelle
montée à cette occasion, l'acheteur a droit à une réparation gratuite. L'exécution des réparations ne prolonge pas la période
générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente au domicile ne se
font que pour les appareils de grandes dimensions difficiles à
transporter tels que, par définition: lavelinge, sèche-linge, lavevaisselle, réfrigérateurs, congélateurs-armoires ou bahuts,
fours, cuisinières et appareils encastrés.
3a Le principe défini au point 3 ci-dessus vaut également pour
les réfrigérateurs de caravane pourvu que l'endroit où se trouve
l'appareil soit situé à l'intérieur des frontières nationales et soit
accessible normalement par des routes ouvertes à la circulation.
En outre, au moment de l'intervention, l'appareil et son
propriétaire ou son remplaçant dûment autorisé doivent être
présents au lieu d'intervention convenu.
4 Si de l'avis du fabricant, l'appareil tel que repris au point 3
ci-dessus doit être transporté à l'atelier du service après-vente,
ce transport s'effectuera de la façon établie par le fabricant, aux
frais, risques et périls de ce dernier.
5 Tous les appareils non mentionnés sous les points 3 et 3a,
ainsi que les appareils qui possèdent les caractéristiques de
fonctionnement concernées, mais dont le transport est facile,
doivent être envoyés franco à l'adresse du service après-vente
ou y être présentés. Pendant la période de garantie générale,
le renvoi s'opère aux frais du fabricant.
6 Si une défectuosité se vérifiant pendant la période de
garantie générale ne peut plus être réparée, l'appareil sera
remplacé gratuitement.
Extensions de la garantie
7 Pour les motocompresseurs de réfrigérateurs/congélateurs
(à l'exclusion du relais de démarrage et du disjoncteur
thermique) il est accordé une periode de garantie dégressive en
mesure de 20% par an, laquelle court 5 années après la date
d'achat de l'appareil mentionné sur la facture d'achat
correspondante, avec réparation entièrement gratuite pendant
la période de garantie générale. Après la période de garantie
générale, les frais de déplacement, de main-d'æuvre et des
pièces éventuelles seront portées en compte.
Exclusions de la garantie
8 L'exécution gratuite des travaux de réparation et/ou de
remplacement tels que définis aux points y relatifs qui précèdent
ne s'applique pas si:
- aucune facture d'achat ou quittance sur laquelle apparaît
au moins la date d'achat et l'identification de l'appareil ne
peut être présentée ou n'a été envoyée avec l'appareil à
réparer;
- l'appareil est utilisé pour d'autres buts que des buts
ménagers pour lesquels l'appareil a été conçu;
- l'appareil n'a pas été installé, manipulé, ou utilisé
conformément aux indications figurant dans les
prescriptions d'installation ou la notice d'utilisation;
- l'appareil a été réparé ou modifié de façon inappropriée par
des personnes non qualifiées.
8a Si l'appareil a été encastré, sous-encastré, suspendu ou
placé de manière telle que le temps nécessaire pour son
enlèvement et son encastrement prend au total plus de trente
minutes, les frais supplémentaires occasionnés seront facturés
à son propriétaire.
8b Les detériorations dûes à un encastrement anormal réalisé
avec le consentement du propriétaire d'un appareil ne peuvent
pas être invoquées vis-à-vis du fabricant, ni de son service
après-vente.
8c Les détériorations, telles que rayures, chocs ou rupture
déléments amovibles ou démontables, qui n'ont pas été portées
à la connaissance de fabricant au moment de la livraison, ne
rentrent pas dans la garantie.
Avis important
Cet appareil a été conçu de manière telle que la sécurité en soit
garantie. Des réparations inappropriées peuvent toutefois
mettre cette sécurité en danger. Pour obtenir cette sécurité et
pour prévenir également tous dommages éventuels, il est
conseillé de faire exécuter les réparations exclusivement par
des personnes qui possèdent les qualifications professionnelles
requises. Nous vous conseillons de faire exécuter vos
réparations et/ou vos vérifications par votre vendeur ou par le
SERVICE ELGROEP et de n'exiger que des pièces
DISTRIPARTS d'origine.
Belgique
Appareils ménagers
Chaussée de Mons 719
B - 1520 Halle (Lembeek)
Reparations à domicile:
Tel.: 02-3630444
Fax.: 02-3630400
Piéces détachées:
Tel.: 02-3630555
Fax.: 02-3630500
Telex: 22915 eluxbe
11
Loading...
