Electrolux EHS 60040 P User manual

инструкция по эксплуатации

bruksanvisning

käyttöohje

Стеклокерамическая

поверхность

Glaskeramikhäll

Keraaminen keittotaso

EHS 60040 P

We were thinking of you when we made this product

electrolux 3

Добро пожаловать в мир Electrolux

Вы выбрали первоклассный продукта от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимателвно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи!

4 electrolux

Содержание

Правила техники безопасности 5 Описание прибора 7 Управление прибором 9 Советы по проведению варки и жарки 14 Мытье и уход 18 Что делать, если … 20

Утилизация 22 Инструкция по монтажу 23 Гарантия/сервисная служба 25 Сервисная поддержка 26 Монтаж 73 Фирменная табличка 76

В данном руководстве по эксплуатации используются следующие символы:

Важная информация по обеспечению личной безопасности и предотвращению повреждений прибора.

3 Общая информация и рекомендации

2 Информация по защите окружающей среды

правила техники безопасности electrolux 5

Правила техники безопасности

Просим обязательно соблюдать эти правила, ибо в противном случае пользователь теряет право на гарантийное обслуживание при возникновении в приборе неисправностей.

Данный прибор соответствует следующим предписаниям ЕС:

– 73/23/EWG îò 19.02.1973

“Предписания по низкому напряжению”

– 89/336/EWG îò 03.05.1989

“Предписания по электромагнитной совместимости”, включая поправки к предписаниям 92/31/EWG

– 93/68/EWG îò 22.07.1993

“Предписания об идентификационных обозначениях СЕ”

Правильная эксплуатация

• Настоящий прибор разрешается использовать только для варки и жарки пищевых продуктов в домашних условиях.

• Его нельзя использовать в качестве рабочего стола или места для хранения каких-либо предметов.

• Любые перекомпоновки и изменения конструкции прибора недопустимы.

• Нельзя помещать на прибор, а также хранить на нем или рядом с

ним горючие жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы, такие как пленка, фольга, пластмасса, алюминий и т.п.

Меры безопасности для детей

• Следите за тем, чтобы маленькие дети никогда не приближались к прибору.

• Дети старшего возраста должны пользоваться прибором только под руководством и присмотром взрослых.

Общие меры безопасности

• Монтаж и подключение нового прибора имеют право выполнять только обученные и квалифицированные специалисты.

• Встраиваемые приборы можно эксплуатировать лишь после установки последних во встроенные шкафы и столешницы, отвечающие необходимым техническим нормам и пригодные для такой эксплуатации.

• В случае обнаружения неполадок в работе прибора или повреждений стеклокерамики (проломов, разрывов или трещин) прибор необходимо выключить и отсоединить от электросети, чтобы избежать возможного поражения электрическим током.

• Ремонт прибора имеют право производить только обученные и квалифицированные специалисты.

6 electrolux правила техники безопасности

Меры безопасности при пользовании прибором

• Удалите со стеклокерамической панели все наклейки и защитные пленки.

• При неосторожном обращении с прибором можно получить ожог.

• Шнуры питания не должны касаться горячих поверхностей электроприборов и горячей кухонной посуды.

• Перегретые жиры и растительные масла быстро воспламеняются. Не оставляйте без присмотра готовящиеся продукты (например, “картофель фри”).

• После каждого использования прибора выключайте конфорки.

Меры безопасности при чистке прибора

• Перед проведением чистки прибор необходимо выключить и дать ему остыть.

• По соображениям безопасности воспрещается производить очистку прибора с помощью приспособлений для чистки паром или с использованием моющих средств, распыляемых при высоком давлении.

Как избежать повреждений прибора

• Стеклокерамическая панель может быть повреждена упавшими на нее предметами.

• Ударами кухонной посуды можно повредить край стеклокерамической панели.

• Стеклокерамику можно повредить, передвигая чугуную или алюминиевую литую посуду, либо посуду с поврежденным дном.

• Плавкие вещества и перелившаяся в результате выкипания пища могут на стеклокерамической панели

пригореть. Поэтому их следует удалить как можно быстрее.

• Не допускайте выкипания жидкости из кастрюль и сковород. Это может стать причиной повреждения посуды или стеклокерамики.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

описание прибора electrolux 7

Описание прибора

Оборудование варочной поверхности

Одноконтурная конфорка

Двухконтурная конфорка

1200Âò

Панель управления

750/2200Âò

Одноконтурная конфорка

1800Âò

Одноконтурная конфорка

1200Âò

Функциональные элементы панели управления

Выбор конфорок и ступеней нагрева

Контрольный

индикатор

Двухконтурная

конфорка

Внешний контур

Âêë./Âûêë.

Индикация

8 electrolux описание прибора

Сенсорные поля Touch Control

Управление прибором осуществляется посредством сенсорных полей Touch Control. Функции прибора активизируются прикосновениями к сенсорным полям и подтверждаются индикацией. Прикасаться к сенсорным полям следует сверху, не перекрывая при этом другие сенсорные поля.

Сенсорное поле Функция

Âêë./ Âûêë. Включение и отключение прибора

Повышение параметров Выбор конфорки

Понижение параметров Понижение ступени нагрева

Управление двумя

контурами

Индикация

Повышение ступени нагрева

Включить и выключить внешний контур нагрева

Индикация Значение

Конфорка выключена

- Ступени нагрева Ступень нагрева установлена

ER Неполадка Возникла неполадка в работе прибора

Остаточное тепло Конфорка еще не остыла

Защита от доступа детей Система блокирования/защита от

доступа детей включена

Индикация остаточного тепла

Остаточное тепло можно

использовать для разогрева и Предупреждение! Остаточное тепло прибора способно причинить ожог.

поддержания приготовленной пищи

в горячем состоянии. На остывание конфорок после их отключения требуется некоторое время. Следите за индикацией остаточного тепла .

управление прибором electrolux 9

Управление прибором

Включение и отключение прибора

Панель управления Индикация

Включение Прикоснитесь на 2 секунды / Мигает десятичная точка Отключение Прикоснитесь на 1 секунду / отсутствует

Выбор конфорки

Панель управления Индикация

Выбор Прикоснитесь к сенсорному

ïîëþ

Рядом с индикацией выбранной конфорки появляется десятичная точка. Затем в течение 6 секунд эту конфорку необходимо установить на какую-либо ступень нагрева. В противном случае выбор конфорки придется повторить.

Светится десятичная точка

10 electrolux управление прибором

Установка ступени нагрева

После выбора нужной ступени нагрева конфорки на короткое время отпустите сенсорное поле .

Панель управления Индикация

Повышение Прикоснитесь к сенсорному полю Îò äî

Понижение Прикоснитесь к сенсорному полю Îò äî

Отключение Одновременно прикоснитесь к

сенсорным полям и

Если соответствующий параметр не задан в течение 6 секунд, то выбор ступени нагрева отменяется и десятичная точка гаснет. Для проведения повторной установки выберите нужную конфорку еще раз.

управление прибором electrolux 11

Включение и отключение двухконтурной конфорки

Площадь нагрева двухконтурной конфорки можно корректировать в зависимости от размеров посуды для приготовления пищи.

После установки ступени нагрева включены оба контура нагрева и горит контрольный индикатор.

Панель управления Контрольный индикатор

Отключение Коснитесь на 1 секунду гаснет

Включение Коснитесь на 1 секунду горит

Применение защиты от доступа детей

Система защиты от доступа детей препятствует несанкционированной эксплуатации прибора.

Система защиты от доступа детей может быть активирована только сразу после включения прибора.

Включение системы защиты от доступа детей

Действие Сенсорная кнопка Индикатор

Включение прибора (без

задачи ступени нагрева)

5секунд нажимать На дисплее отобразится .

/ (если горячий)

Прибор отключается.

Для успешной блокировки или отключения системы защиты от доступа детей необходимо последовательно выполнить следующие действия. Между описываемыми действиями нельзя прикасаться к другим сенсорным кнопкам.

12 electrolux управление прибором

Блокировка системы защиты от доступа детей

Система защиты от доступа детей может быть отключена при помощи этой функции на один цикл приготовления; после этого она снова активируется.

Действие Сенсорная кнопка Индикатор

Включить прибор / (если горячий)

Нажать оба символа передних конфорок

èëè

мигают десятичные запятые

одновременно.

До следующего отключения прибора он может эксплуатироваться â нормальном режиме.

Выключение защиты от доступа детей

Действие Сенсорная кнопка Индикатор

Включить прибор / (если горячий)

5 секунд нажимать èëè

мигают десятичные запятые

Прибор отключается.

управление прибором electrolux 13

Защитное отключение

Варочная зона

• Если в течение примерно 10 секунд

после включения прибора не будет задана ступень нагрева для какойлибо конфорки, прибор автоматически отключится.

• Если прикосновение к одному или

нескольким сенсорным полям продолжится дольше 10 секунд, варочная зона автоматически отлючится. Появится мигающая индикация ER03 , которую (при наличии остаточного тепла) сменит индикация .

• При отключении всех конфорок

примерно через 10 секунд варочная зона автоматически отключится.

Ступень нагрева Отключение через

1 - 2 6 часов

3 - 4 5 часов

5 4 ÷àñà

6 - 9 1,5 ÷àñà

Панель управления

При попадании на панель

управления влаги (например, от

мокрой ткани) или “сбежавшей”

жидкости все конфорки отключатся.

Конфорки

• Если через определенное время какая-либо конфорка не будет выключена, либо не будет изменена ступень нагрева какой-либо конфорки, то соответствующая конфорка автоматически отключится. Появится индикация .

14 electrolux советы по проведению варки и жарки

Советы по проведению варки и жарки

Замечание касательно акриламида Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.

Кухонная посуда

• Подходящую посуду для приготовления пищи определяйте по днищу. Днище должно быть толстым и предельно ровным.

• Посуда, покрытая стальной эмалью, а также посуда с алюминиевым или медным днищем, может оставить на стеклокерамической панели трудноудаляемые или совершенно неудаляемые следы, меняющие первоначальный цвет панели.

советы по проведению варки и жарки electrolux 15

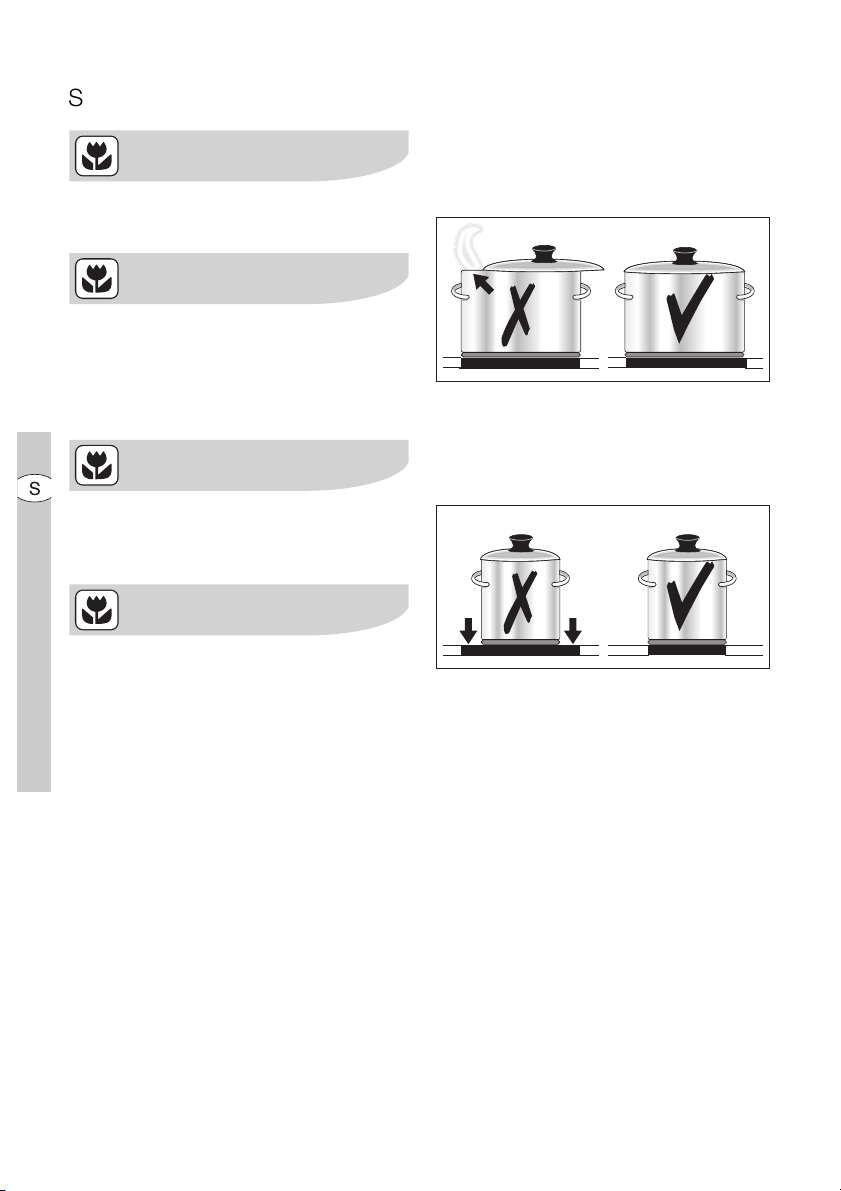

Экономия электроэнергии

Устанавливайте кухонную посуду на конфорку только перед включением последней.

По возможности, всегда накрывайте кастрюли крышкой.

Чтобы воспользоваться остаточным теплом, выключайте конфорки до окончания приготовления блюда.

Размеры днища кастрюли и конфорки должны быть одинаковыми.

16 electrolux советы по проведению варки и жарки

Примеры применения при варке

Данные нижеследующей таблицы являются ориентировочными.

Ступень нагрева

1-2

2-3

3-4

4-5

Способ

пригото-

вления

Поддер-

жание тепла

Растапли-

вание

Сгущение

Томление

Запари-вание

Припускание

Варка

Назначение

Остаточное

тепло,

Положение

“Âûêë”

Поддержание

тепла

приготовлен-ных

горячих блюд

Голландский

ñîóñ,

Растапливание

сливочного

масла, шоколада,

желатина

Взбитый омлет,

яичное желе

Томление риса и

молочных блюд

Разогревание готовых блюд

Припускание

овощей, рыбы

Тушение мяса

Запаривание

картофеля

Варка

значительных

объемов пищи,

густых супов и

других супов

Продол-

жительность

по потребно-сти Накройте продукт

5-25 ìèí.

10-40 ìèí. Готовьте под крышкой

25-50 ìèí.

20-45 ìèí.

20-60 ìèí.

60-150 ìèí.

Указания/

Рекомендации

Время от времени

помешивайте

Долейте в рис воду,

увеличив ее количество

как минимум вдвое.

Молочные блюда время

от времени

помешивайте

К овощам добавляйте совсем немного воды

(не более нескольких

столовых ложек)

Используйте небольшое

количество жидкости ,

например макс.

воды на 750 г картофеля

до 3 л жидкости плюс

ингредиенты блюда

Ступень нагрева

6-7

7-8

Способ

пригото-

вления

Легкая

жарка

Интенси-вная

жарка

Кипячение

Обжари-вание

Фритиро-

вание

советы по проведению варки и жарки electrolux 17

Назначение

Продол-

жительность

Указания/

Рекомендации

Шницель,

колбаски “кордон

бл¸”, отбивная

котлета,

фрикадельки,

сырые колбасы

для жарки,

непрерывное обжаривание

Время от времени

переворачивайте

печень, мучная

подливка, яйца,

омлет,

фритирование

пончиков

Картофельные

оладьи, жаркое

из вырезки,

стейки, лепешки

5-15 ìèí.

на каждую

сторону

Время от времени

переворачивайте

Кипячение большого количества воды, отваривание “клецок”,

обжаривание мяса (гуляш, припущенное жаркое),

фритирование “картофеля фри”

18 electrolux мытье и уход

Мытье и уход

Осторожно! Остаточное тепло конфорок может причинить ожог.

Внимание! Острые и абразивные чистящие средства повреждают прибор. Мойте прибор водой с мягким моющим средством.

Внимание! Остатки чистящих средств повреждают прибор. Удаляйте их водой с моющим средством.

Мытье прибора после каждого использования

1. Протрите прибор влажной тканью с добавлением моющего средства.

2. Насухо вытрите прибор чистой тканью.

мытье и уход electrolux 19

Удаление загрязнений

1. Установите скребок для чистки под углом к стеклокерамической поверхности.

2. Скользящими движениями лезвия скребка удалите загрязнения.

3. Протрите прибор влажной тканью с добавлением моющего средства.

4. Насухо вытрите прибор чистой тканью.

Вид загрязнения немедленно

Сахар, пища с содержанием сахара

Пластмасса, алюминиевая фольга

Следы извести и воды --- äà

Брызги жира --- äà

Пятна с металлическим отливом, изменяющие первоначальный цвет поверхности

*Скребки, средства для чистки поверхностей из

стеклокерамики и нержавеющей стали можно приобрести в специализированных магазинах.

äà ---

--- äà

с остывшего

прибора

удалять

с помощью

скребка для очистки

загрязнений*

средства для чистки

поверхностей из

стеклокерамики и

нержавеющей стали*

Особо стойкие загрязнения удаляйте с помощью средства для чистки поверхностей из стеклокерамики или нержавеющей стали.

Царапины и темные пятна на стеклокерамике удалению не поддаются, однако они не влияют на нормальную работу прибора.

20 electrolux Что делать, если …

Что делать, если …

Неполадка Возможная причина

Не работают конфорки. Не выбрана ни одна конфорка В течение 10 секунд после

Не удается выбрать конфорку / Прибор не реагирует на команды с панели управления

Отсутствует индикация остаточного тепла.

Появилась индикация

Появилась индикация (только на 10 секунд)

Появилась индикация

Er03

Er21

Er25

Er40

После включения прибора прошло больше 10 секунд

Включена защита от доступа детей

Сенсорные поля частично покрыты влажной тканью или жидкостью.

Сработала защита от доступа детей

Конфорка только что включена и не успела нагреться.

Одновременное прикосновение к нескольким сенсорным полям

Защитное отключение из-за перегрева

Прибор неправильно подключен

Сработала защита от

перенапряжения (при неправильном подключении см. вверху

Er25

или имел место

перегрев электроники, см.

Er21

)

Способ устранения

неполадки

включения выберите конфорку (светится десятичная точка)

Еще раз включите прибор. В течение 10 секунд после включения выберите конфорку

Отключите защиту от доступа детей (см. раздел «Защита от доступа детей»)

Удалите ткань или жидкость

Еще раз включите прибор

Если конфорка горячая, обратитесь в сервисный центр.

Прикоснитесь только к одному сенсорному полю

Дайте прибору остыть. Снимите с конфорок посуду.

Отсоедините прибор от электросети и подключите его правильным образом

На несколько минут отсоедините прибор от электросети (извлеките предохранители домашней электропроводки). Дайте прибору остыть.

В случае индикации любого другого кода неполадки отсоедините прибор от электросети на несколько секунд (извлеките предохранители домашей электропроводки). При повторной индикации кода неполадки обратитесь, пожалуйста, в сервисный центр и сообщите этот код. Если Вы не смогли устранить неполадку с помощью вышеперечисленных мер, обратитесь, пожалуйста, в авторизованный сервисный центр.

Предупреждение! Ремонт прибора имеют право производить только специалисты. Неквалифицированный ремонт может иметь опасные последствия для пользователя прибора.

Что делать, если … electrolux 21

Если Вы воспользуетесь услугами сервисного центра на ошибочных основаниях, то посещение техника сервисного центра может оказаться платным даже во время действия гарантии.

22 electrolux утилизация

Утилизация

Упаковочные материалы Упаковочные материалы

экологически безопасны и пригодны для вторичного использования. Синтетические части снабжены специальной маркировкой, например: >PE< для полиэтилена, >PS< для полистирола и др. Помещайте упаковочные материалы в соответствии с маркировкой в специальные контейнеры для сбора утиля, установленные местной коммунальной службой.

Старый прибор

Символ упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки

электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации

изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

W на изделии или на его

инструкция по монтажу electrolux 23

Инструкция по монтажу

Указания по технике безопасности

Соблюдайте законы, распоряжения, предписания и нормы, действующие в стране, на территории которой устанавливается прибор.(К таковым относятся требования техники безопасности, правила и порядок утилизации отходов и т. д.). Монтаж прибора имеет право производить только квалифицированный специалист. Выдерживайте минимально допустимые расстояния до других приборов и мебели. При встраивании прибора в мебель необходимо обеспечить защиту людей от случайного контакта с электропроводниками. Поэтому. например, выдвижные ящики и контейнеры разрешается монтировать под прибором только при наличи на последних специального защитного днища. Поверхности срезов в столешнице необходимо предохранять от влаги соответствующим уплотняющим материалом. Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров. Не устанавливайте прибор в непосредственной близости от дверей и под окнами. Раскрывшаяся дверь или распахнувшееся окно может опрокинуть находящуюся в зоне нагрева горячую посуду.

ПРЕДУПРЕЖДЕНИЕ! Опасность поражения электрическим током.

• Разъем для подключения сетевого питания находится под напряжением.

• Обесточьте разъем для подключения сетевого питания.

• Руководствуйтесь монтажной схемой электросоединений.

• Соблюдайте правила безопасности при обращении с электроприборами.

• Правильная установка включаемых в сеть устройств должна надежно предохранять от соприкосновения с токопроводящими частями.

• Подключатьприбор к сети должен квалифицированный специалистэлектрик.

ВНИМАНИЕ! Неполадки, вызываемые электротоком.

Неплотные и неправильно установленные штекерные соединения могут вызвать перегрев разъема.

• Клеммные соединения должны устанавливаться технически грамотно.

• Электрошнур не должен быть туго натянут.

• При одно- или двухфазном подключении следует использовать подходящий шнур питания типа H05BB-F Tмакс. 90°C (или выше).

• Если шнур питания этого прибора поврежден, его следует заменить на специальный шнур питания типа H05BB-F Tмакс. 90°C или выше. Его можно приобрести в сервисном центре.

24 electrolux инструкция по монтажу

При электроустановке необходимо предусмотреть устройство, позволяющее отключать от сети прибор с шириной размыкания контактов не менее 3 мм по всем полюсам. Пригодными для этой цели устройствами размыкания могут служить, напр., аварийные выключатели, предохранители (винтовые предохранители необходимо извлечь из патрона), автоматические предохранительные переключатели и контакторы.

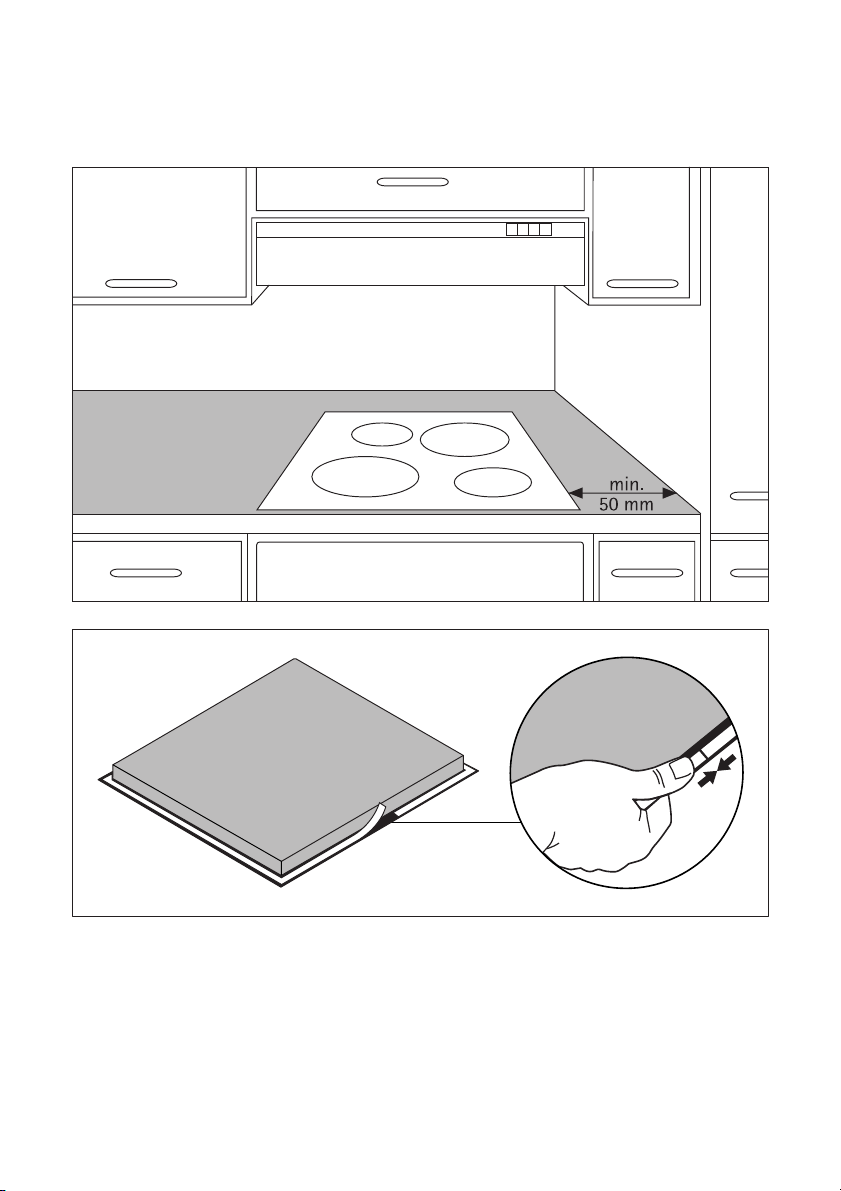

Наклеивание уплотнения

• Очистите от загрязнений столешницу в монтажном проеме.

• Наклейте вдоль наружного края стеклокерамической панели по периметру нижней стороны варочной поверхности герметизирующую ленту с односторонним самоклеящимся слоем, входящую в комплект поставки. При этом ленту нельзя растягивать. Место разреза должно находиться посредине одной из сторон. Отмерьте нужную длину ленты (оставив припуск в несколько миллиметров), перережьте ее поперек и соедините встык оба ее конца.

+ 56 hidden pages
