Electrolux EHS 60021 X User manual

Download

инструкция по эксплуатации

bruksanvisning

käyttöohje

Индукционная

стеклокерамическая

варочная поверхность

Induktionshäll

Induktiokeittotaso

EHS 60021 X

2 electrolux

Содержание

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Правила техники безопасности ................ 3

Описание прибора....................................... 4

Управление прибором ................................ 6

Советы по проведению варки и жарки.. 9

Мытье и уход ................................................. 11

Что делать, если …....................................... 12

Утилизация ..................................................... 13

Инструкция по монтажу.............................. 14

Сервисная поддержка................................ 15

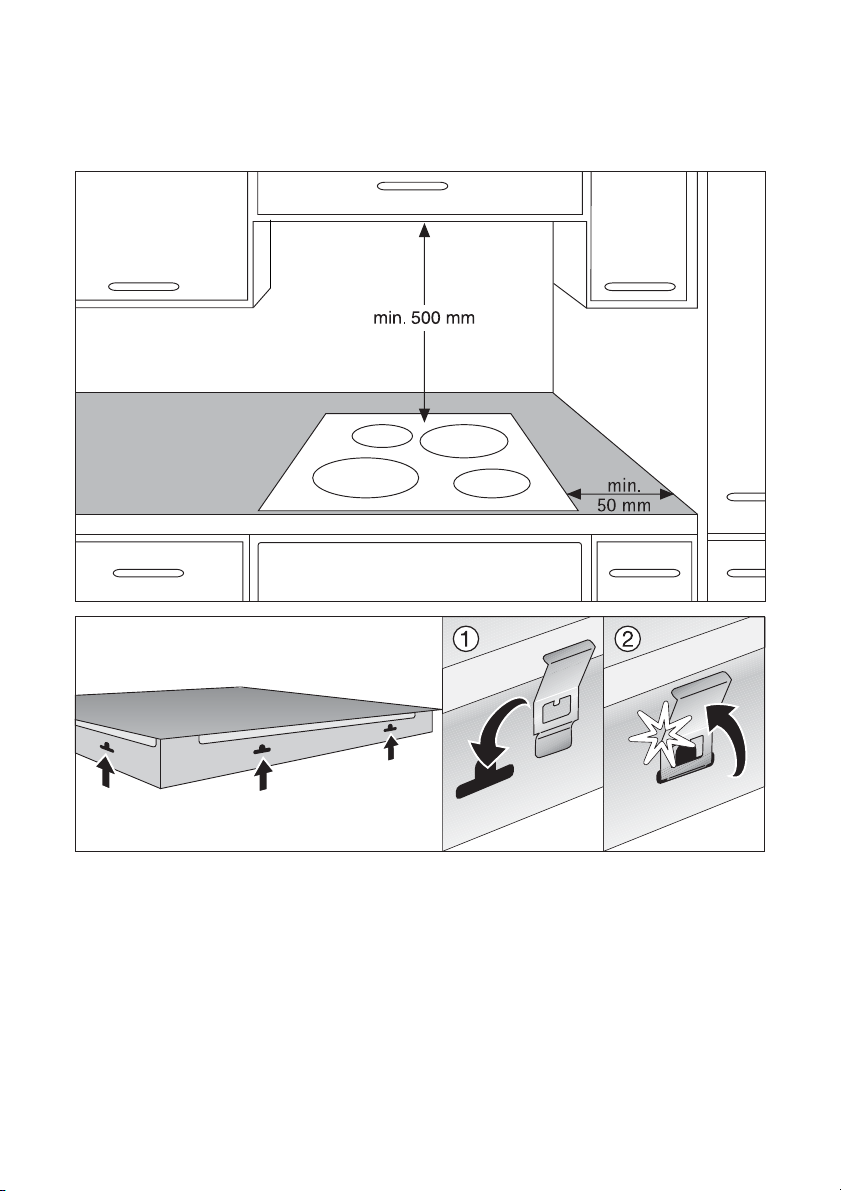

Монтаж............................................................ 40

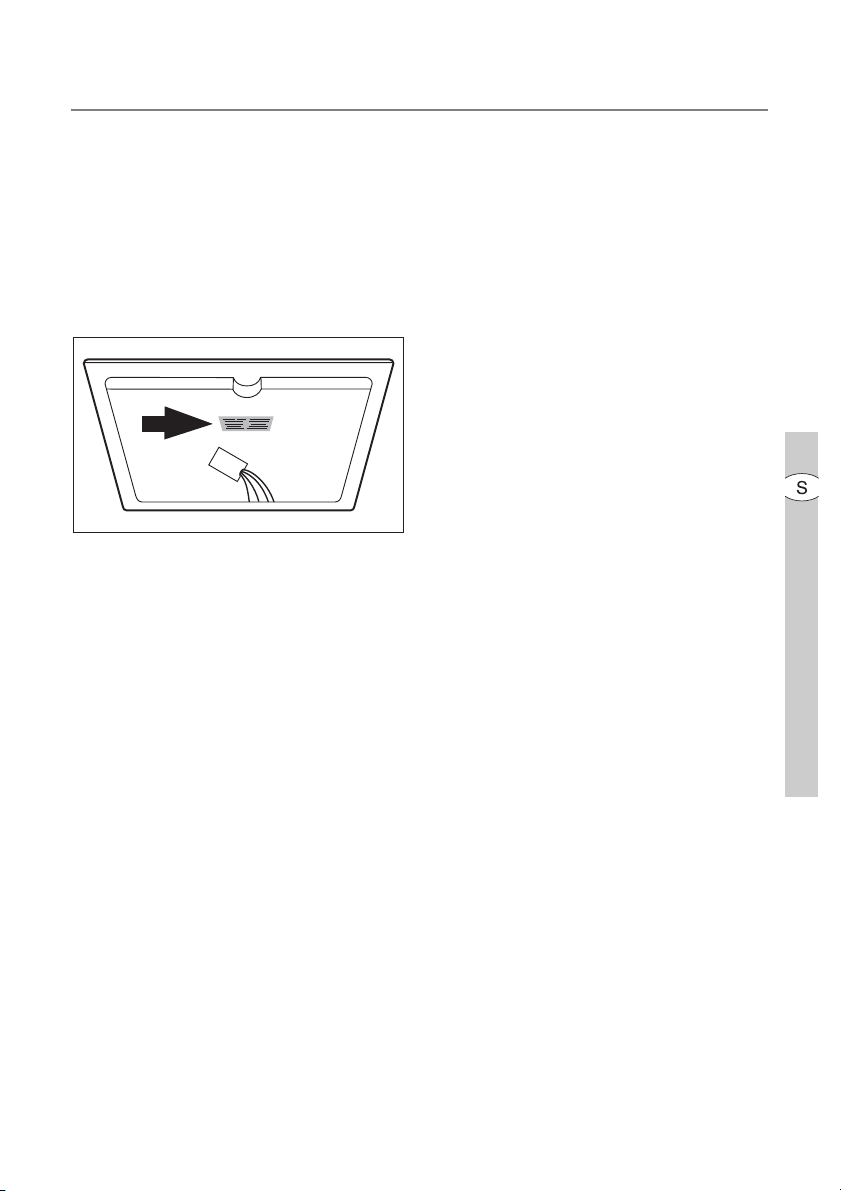

Фирменная табличка ................................... 43

Право на изменения сохраняется

В данной информации для пользователя используются следующие символы:

Внимание! Обязательно прочтите! Важные указания по обеспечению безопасности людей и предотвращению повреждений устройства

3 Общие указания и советы

2 Указания по охране окружающей среды

z Опасное напряжение

1 Правила техники безопасности

electrolux 3

Просим обязательно соблюдать эти правила, ибо в противном случае пользователь теряет право на гарантийное обслуживание при возникновении в приборе неисправностей.

Правильная эксплуатация

• Лица (в том числе и дети), которые по причине физических, сенсорных или психических ограничений или своей неопытности или неподготовленности не могут безопасно использовать данный прибор, не должны использовать его без надзора или руководоства со стороны ответственного лица.

• Во время эксплуатации не оставляйте прибор без присмотра.

• Настоящий прибор разрешается использовать только для варки и жарки пищевых продуктов в домашних условиях.

• Его нельзя использовать в качестве рабочего стола или места для хранения каких-либо предметов.

• Любые перекомпоновки и изменения конструкции прибора недопустимы.

• Нельзя помещать на прибор, а также хранить на нем или рядом с ним горючие жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы, такие как пленка, фольга, пластмасса, алюминий и т.п.

Меры безопасности для детей

• Следите за тем, чтобы маленькие дети никогда не приближались к прибору.

• Дети старшего возраста должны пользоваться прибором только под руководством и присмотром взрослых.

• Во избежание случайного включения прибора маленькими детьми или домашними животными рекомендуем активизировать защиту от доступа детей.

Общие меры безопасности

• Монтаж и подключение нового прибора имеют право выполнять только обученные и квалифицированные специалисты.

• Встраиваемые приборы можно эксплуатировать лишь после установки последних во встроенные шкафы и столешницы, отвечающие необходимым техническим нормам и пригодные для такой эксплуатации.

• В случае обнаружения неполадок в работе прибора или повреждений стеклокерамики (проломов, разрывов или трещин) прибор необходимо выключить и отсоединить от электросети, чтобы избежать возможного поражения электрическим током.

• Ремонт прибора имеют право производить только обученные и квалифицированные специалисты.

Меры безопасности при пользовании прибором

• Раскаленные жиры и масла воспламеняются чрезвычайно быстро. Внимание! Опасность пожара!

• При неосторожном обращении с прибором можно получить ожог.

• Удалите со стеклокерамической панели все наклейки и защитные пленки.

• Шнуры питания не должны касаться горячих поверхностей электроприборов и горячей кухонной посуды.

• После каждого использования прибора выключайте конфорки.

Меры безопасности при чистке прибора

•

Перед проведением чистки прибор необходимо выключить и дать ему остыть.

• По соображениям безопасности воспрещается производить очистку прибора с помощью приспособлений для чистки паром или с использованием моющих средств, распыляемых при высоком давлении.

4 electrolux

Как избежать повреждений прибора

• Плавкие вещества и перелившаяся в

• Стеклокерамическая панель может

быть повреждена упавшими на нее предметами.

• Ударами кухонной посуды можно повредить край стеклокерамической

• Не допускайте выкипания жидкости из

панели.

• Стеклокерамику можно повредить, передвигая чугуную или алюминиевую литую посуду, либо посуду с

• Не включайте конфорки без кухонной

поврежденным дном.

Описание прибора

Оборудование варочной поверхности

Одноконтурная конфорка 1200 Вт

Одноконтурная конфорка 1800 Вт

результате выкипания пища могут на стеклокерамической панели пригореть. Поэтому их следует удалить как можно быстрее.

кастрюль и сковород. Это может стать причиной повреждения посуды или стеклокерамики.

посуды или с пустой кухонной посудой.

Одноконтурная конфорка 2300 Вт

Панель

управления

Одноконтурная конфорка 1200 Вт

Функциональные элементы панели управления

Индикация

Âêë./Âûêë.

Выбор ступени нагрева

Сенсорные поля Touch Control

Управление прибором осуществляется с помощью сенсорных полей Touch Control. Нужные функции активизируются прикосновениями к сенсорным полям и подтверждаются квитирующими звуковыми сигналами. Прикасаться к сенсорным полям следует сверху, не накрывая при этом другие сенсорные поля.

Сенсорное поле Функция

Âêë./ Âûêë. Включение и отключение прибора

Увеличение параметров Повышение ступени нагрева

Увеличение параметров Понижение ступени нагрева

Индикация

Индикация Значение

Конфорка выключена

- Ступени нагрева Ступень нагрева установлена

Неполадка Прибор выполнил ошибочную операцию

Остаточное тепло Конфорка еще не остыла

Защита от доступа детей Система блокирования/защита от доступа

детей включена

автоматическое отключение отключение активировано

electrolux 5

Индикация остаточного тепла

1 Предупреждение! Остаточное тепло

прибора способно причинить ожог. На остывание конфорок после их отключения требуется некоторое время. Следите за индикацией остаточного тепла .

3 Остаточное тепло можно использовать

для разогрева и поддержания приготовленной пищи в горячем состоянии.

6 electrolux

Управление прибором

Включение и отключение прибора

Панель управления Индикация

Включение Дотронуться на 2 секунд /

Выключение Дотронуться на 1 секунду / íåò

3 После включения в течение примерно

10 секунд необходимо установить ступень нагрева конфорки или какуюлибо функцию прибора. В противном случае прибор автоматически отключится.

Установка ступени нагрева

Панель управления Индикация

Повышение Дотронуться äî

Понижение Дотронуться äî

Выключение Дотронуться и одновременно

Применение защиты от доступа детей

Система защиты от доступа детей препятствует несанкционированной эксплуатации прибора.

Включение защиты от доступа детей

Действие Панель управления Индикация/Сигнал

1. Включить прибор (без установки ступени нагрева)

2. Дотронуться кнопок обеих передних конфорокодновременно на

4 секунды.

3. Выключить прибор

Защита от доступа детей включена.

electrolux 7

Выключение защиты от доступа детей

Действие Панель управления Индикация/Сигнал

1. Включить прибор (без установки

ступени нагрева)

2. Дотронуться кнопок обеих

передних конфорокодновременно на

4 секунды.

3. Выключить прибор.

Защита от доступа детей выключена.

3 Включать и выключать защиту от детей

можно только в том случае, если не установлена ступень нагрева.

Временное отключение защиты от доступа детей

Система защиты от доступа детей может быть отключена при помощи этой функции на один цикл приготовления; после этого она снова включается.

Действие Панель управления Индикация/Сигнал

1. Включить прибор

2. Дотронуться кнопок обеих

передних конфорок одновременно на 4 секунды.

До следующего выключения прибора его можно нормально использовать. После выключения прибора защита от доступа детей снова включается.

3 После принудительной отмены защиты

от доступа детей в течение примерно

10 секунд необходимо установить прибор на какую-либо ступень нагрева или функцию, иначе он автоматически отключится.

8 electrolux

Автоматическое выключение

Варочная зона

• Если в течение римерно 10 секунд после включения варочной зоны не будет установлена ступень нагрева для какой-либо конфорки, варочная зона автоматически отключится.

• Если одно или несколько сенсорных полей будет закрыто в течение более чем 10 секунд какими-либо предметами (кастрюлей, тряпкой или т.п.), то раздается звуковой сигнал и конфорка автоматически выключается.

• В случае отключении всех конфорок примерно через 10 секунд варочная зона автоматически отключится.

Конфорки

• Если через определенное время какаялибо конфорка не будет выключена, либо не будет изменена ступень нагрева какой-либо конфорки, то соответствующая конфорка автоматически отключится. Появится индикация . Перед повторным использованием такую конфорку необходимо установить на и дать ей остыть.

Ступень нагрева Отключение через

1 - 2 6 часов

3 - 4 5 часов

5 4 ÷àñà

6 - 9 1,5 ÷àñà

Советы по проведению варки и жарки

electrolux 9

3 Замечание касательно акриламида

Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.

Кухонная посуда

• Подходящую посуду для приготовления пищи определяйте по днищу. Днище должно быть толстым и предельно ровным.

• Посуда, покрытая стальной эмалью, а также посуда с алюминиевым или медным днищем, может оставить на стеклокерамической панели трудноудаляемые или совершенно неудаляемые следы, меняющие первоначальный цвет панели.

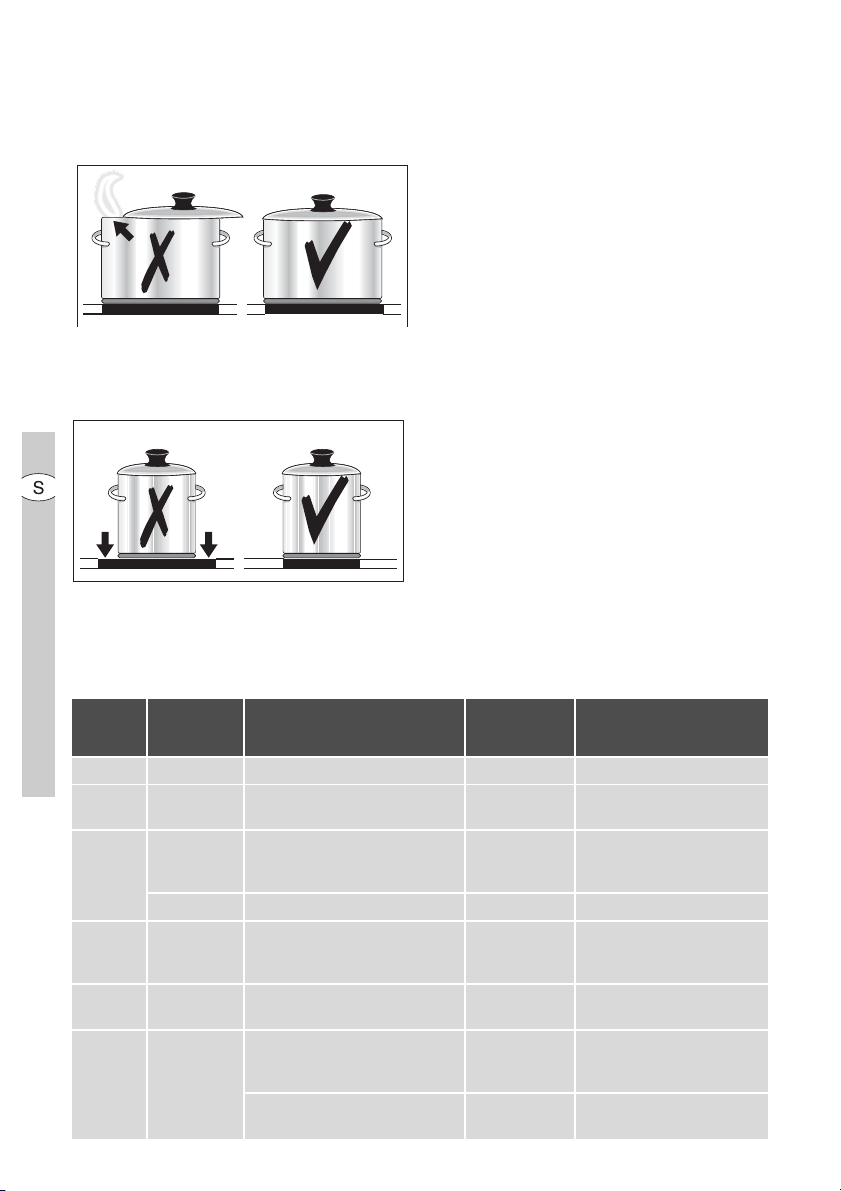

Экономия электроэнергии

2 Устанавливайте кухонную посуду на

конфорку только перед включением последней.

2 По возможности, всегда накрывайте

кастрюли крышкой.

2 Чтобы воспользоваться остаточным

теплом, выключайте конфорки до окончания приготовления блюда.

2 Размеры днища кастрюли и конфорки

должны быть одинаковыми.

10 electrolux

Примеры применения при варке

Данные нижеследующей таблицы являются ориентировочными.

Ступень

нагрева

1-2

2-3

3-4

4-5

6-7

7-8

Способ

пригото-вления

Поддер-жание

тепла

Растапли-вание

Сгущение

Томление

Запари-вание

Припускание

Варка

Легкая

жарка

Интенси-вная

жарка

Кипячение

Обжари-вание

Фритиро-вание

Назначение

Остаточное тепло,

Положение “Выкл”

Поддержание тепла

приготовлен-ных

горячих блюд

Голландский соус,

Растапливание

сливочного масла,

шоколада,

желатина

Взбитый омлет,

яичное желе

Томление риса и

молочных блюд

Разогревание готовых блюд

Припускание

овощей, рыбы

Тушение мяса

Запаривание

картофеля

Варка значит ельных

объемов пищи,

густых супов и

других супов

Шницель, колбаски

“кордон бл¸”,

отбивная котлета,

фрикадельки,

сырые колбасы для

жарки, печень,

мучная подливка,

яйца, омлет,

фритирование

пончиков

Картофельные

оладьи, жаркое из

вырезки, стейки,

лепешки

Кипячение большого количества воды, отваривание “клецок”,

обжаривание мяса (гуляш, припущенное жаркое), фритирование

Продол-

жительность

по потребно-сти Накройте продукт

5-25 ìèí.

10-40 ìèí. Готовьте под крышкой

25-50 ìèí.

20-45 ìèí.

20-60 ìèí.

60-150 ìèí.

непрерывное обжаривание

5-15 ìèí.

на каждую

сторону

“картофеля фри”

Указания/

Рекомендации

Время от времени

помешивайте

Долейте в рис воду, увеличив ее количество как минимум вдвое. Молочные

блюда время от времени

помешивайте

К овощам добавляйте

совсем немного воды (не

более нескольких столовых

например макс.

ложек)

Используйте небольшое

количество жидкости ,

на 750 г картофеля

до 3 л жидкости плюс

ингредиенты блюда

Время от времени

переворачивайте

Время от времени

переворачивайте

ë âîäû

Мытье и уход

electrolux 11

1 Осторожно! Остаточное тепло

конфорок может причинить ожог.

1 Внимание! Острые и абразивные

чистящие средства повреждают прибор. Мойте прибор водой с мягким моющим средством.

1 Внимание! Остатки чистящих средств

повреждают прибор. Удаляйте их водой с моющим средством.

Удаление загрязнений

1. Установите скребок для чистки под углом к стеклокерамической поверхности.

2. Скользящими движениями лезвия скребка удалите загрязнения.

3. Протрите прибор влажной тканью с добавлением моющего средства.

4. Насухо вытрите прибор чистой тканью

Мытье прибора после каждого использования

1. Протрите прибор влажной тканью с добавлением моющего средства.

2. Насухо вытрите прибор чистой тканью.

удалять

Вид загрязнения немедленно с остывшего прибора с помощью

Сахар, пища с содержанием сахара

Пластмасса, алюминиевая фольга

Следы извести и воды --- äà

Брызги жира --- äà

Пятна с металлическим отливом, изменяющие первоначальный цвет поверхности

äà ---

--- äà

скребка для очистки

средства для чистки

стеклокерамики и

нержавеющей стали*

загрязнений*

поверхностей из

*Скребки, средства для чистки поверхностей из

стеклокерамики и нержавеющей стали можно приобрести в специализированных магазинах.

3 Особо стойкие загрязнения удаляйте с

помощью средства для чистки поверхностей из стеклокерамики или нержавеющей стали.

3 Царапины и темные пятна на

стеклокерамике удалению не поддаются, однако они не влияют на нормальную работу прибора.

12 electrolux

Что делать, если …

Неполадка Возможная причина

Конфорки не включаются или не работают

Звуковой сигнал срабатывает при выключенном приборе

Отсутствует индикация остаточного тепла.

Раздается звуковой сигнал, прибор включается и через 5 секунд снова отключается; еще через 5 секунд раздается очередной звуковой сигнал.

Светится индикатор Сработала защита конфорки от

Повляется индикация с цифрой

После включения прибора прошло больше 10 секунд

Включена защита от доступа детей

Одновременное прикосновение к нескольким сенсорным полям

Сработало автоматическое выключение прибора

Панель управления полностью или частично закрыта каким-либо предметом

Конфорка только что включена и не успела нагреться.

Сенсорное поле “Ein/Aus” (Вкл./ Выкл.) чем-то закрыто, например тряпкой.

перегрева

Сработало автоматическое выключение прибора

Ошибка электронной системы На несколько минут отсоедините

Способ устранения

неполадки

Еще раз включите прибор.

Отключите защиту от доступа детей (см. раздел “Защита от доступа детей”)

Прикоснитесь только к одному сенсорному полю

Удалите посторонние предметы, лежащие на панели управления (кастрюлю, тряпку и т п ). Еще раз включите прибор.

Удалить предмет

Если конфорка горячая, обратитесь в сервисный центр.

Не кладите на панель управления никаких предметов.

Отключите конфорку. Включите снова.

прибор от электросети (извлеките предохранители домашней электропроводки). Если после включения прибора индикация обратитесь в сервисный центр.

появится снова,

Если Вы не смогли устранить неполадку с помощью вышеперечисленных мер, обратитесь, пожалуйста, в авторизованный сервисный центр.

1 Предупреждение! Ремонт прибора

имеют право производить только специалисты. Неквалифицированный ремонт может иметь опасные последствия для пользователя прибора.

3 Если Вы воспользуетесь услугами

сервисного центра на ошибочных основаниях, то посещение техника сервисного центра может оказаться платным даже во время действия гарантии.

Утилизация

2 Упаковочные материалы

Упаковочные материалы экологически безопасны и пригодны для вторичного использования. Синтетические части снабжены специальной маркировкой, например: >PE< для полиэтилена, >PS< для полистирола и др. Помещайте упаковочные материалы в соответствии с маркировкой в специальные контейнеры для сбора утиля, установленные местной коммунальной службой.

2 Старый прибор

electrolux 13

Символ упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

W на изделии или на его

14 electrolux

Инструкция по монтажу

1 Указания по технике безопасности

Внимание! Обязательно прочесть! Соблюдайте законы, распоряжения, предписания и нормы, действующие в стране, на территории которой устанавливается прибор.(К таковым относятся требования техники безопасности, правила и порядок утилизации отходов и т. д.). Монтаж прибора имеет право производить только квалифицированный специалист. Выдерживайте минимально допустимые расстояния до других приборов и мебели. При встраивании прибора в мебель необходимо обеспечить защиту людей от случайного контакта с электропроводниками. Поэтому. например, выдвижные ящики и контейнеры разрешается монтировать под прибором только при наличи на последних специального защитного днища. Поверхности срезов в столешнице необходимо предохранять от влаги соответствующим уплотняющим материалом. Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров. Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров. Пространство между прибором и столешницей нельзя заполнять силиконовой герметизирующей массой. Не устанавливайте прибор в непосредственной близости от дверей и под окнами. Раскрывшаяся дверь или распахнувшееся окно может опрокинуть находящуюся в зоне нагрева горячую посуду.

z Опасность поражения

электрическим током.

• Клемма подключения к электрической сети находится под напряжением.

• Работая с клеммой подключения электрической сети, обесточьте ее!

• Обращайте внимание на схему подключения.

• Соблюдайте правила техники безопасности в отношении электротехнического оборудования.

• Защита от прикосновения должна устанавливаться только квалифицированным специалистом.

• Подключение к электрической сети должно выполняться только квалифицированным специалистом.

z Повреждения электрическим током.

• Свободные и незатянутые разъемные соединения могут привести к перегреву клеммы.

• Клеммовые соединения должны исполняться технически правильно.

• Кабель не должен быть натянут.

• При одно- или двухфазном

подключении следует использовать подходящий шнур питания типа H05BBF Tмакс. 90°C (или выше).

• Если шнур питания этого прибора поврежден, его следует заменить на специальный шнур питания типа H05BB-F Tмакс. 90°C или выше. Его можно приобрести в сервисном центре.

При электроустановке необходимо предусмотреть устройство, позволяющее отключать от сети прибор с шириной размыкания контактов не менее 3 мм по всем полюсам. Пригодными для этой цели устройствами размыкания могут служить, напр., аварийные выключатели, предохранители (винтовые предохранители необходимо извлечь из патрона), автоматические предохранительные переключатели и контакторы.

Сервисная поддержка

При возникновении технических неисправностей попытайтесь сначала устранить проблему самостоятельно с помощью настоящего руководства по эксплуатации (раздел “Что делать если…”).

Если Вы не можете устранить неполадку своими силами, обратитесь, пожалуйста, в авторизованный сервисный центр.

Для того, чтобы мы могли Вам быстро помочь, нам нужны следующие данные Вашей машины:

– Наименование модели – Номер изделия (PNC) – Серийный номер (S-No.)

(номера находятся на фирменной табличке)

– Характер неполадки – код неполадки, в случае его появления

на дисплее машины. Чтобы необходимые данные Вашей машины были всегда у Вас под рукой, рекомендуем внести их сюда:

electrolux 15

Наименование модели: .....................................

PNC (номер изделия): .....................................

S-No (серийный номер): .....................................

16 electrolux

Innehåll

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Säkerhetsanvisningar............................. 17

Beskrivning av produkten....................... 18

Hällens betjäning.................................... 19

Tips för kokning och stekning ................ 21

Rengöring och skötsel ........................... 23

Vad gör man när …................................ 24

Avfallshantering ..................................... 25

Installationsanvisning............................. 26

Service och reservdelar ......................... 27

Montering.............................................. 40

Typskylt................................................. 43

Med reservation för ändringar

I denna bruksanvisning används följande symboler:

Varning! Skall absolut läsas! Viktiga anvisningar för personers säkerhet och information

för att undvika skador på hällen

3 Allmänna anvisningar och tips

2 Anvisningar för miljöskydd

z Farlig spänning

1 Säkerhetsanvisningar

electrolux 17

Var vänlig beakta dessa anvisningar, eftersom annars uppkommna skador inte täcks av garantin.

Bestämmelser för användning

• Personer (även barn), som på grund av

bristande psykisk, sensorisk eller mental

förmåga, eller om de saknar erfarenhet

och kunskap för att säkert kunna använ-

da apparaten, bör inte använda den

utan uppsikt eller anvisning av en ansva-

rig person.

• Lämna inte spisen utan uppsikt vid an-

vändning.

• Denna häll får endast användas i hushål-

let till normal kokning, och stekning, av

maträtter.

• Hällen får inte användas som arbets- el-

ler avställningsyta.

• Ombyggnad eller förändringar av hällen

är inte tillåten.

• Ställ eller förvara inte brännbara vätskor,

lättantändligt material eller föremål som

kan smälta (till exempel folier, plast, alu-

minium) på spisen eller i dess närhet.

Säkerhet för barn

• Håll i regel småbarn borta från hällen.

• Låt bara större barn arbeta vid hällen

under uppsikt.

• För att undvika oavsiktlig inkoppling ge-

nom barn eller husdjur rekommenderar

vi att barnsäkringen aktiveras.

Allmän säkerhet

• Montering och anslutning av hällen får

endast utföras av utbildad och auktori-

serad fackpersonal.

• Inbyggnadsapparater får efter monte-

ring endast användas i standardiserade,

passande inbyggnadsskåp och bänk-

skivor.

• Vid funktionsstörningar i hällen eller ska-

dor på glaskeramiken (sprickor resp re-

por) måste hällen slås av och skiljas från

el-nätet, för att undvika en eventuell

elektrisk stöt.

• Reparationer av hällen får endast utföras

av utbildad och auktoriserad fackperso-

nal.

Säkerhet under användning

• Överhettade fetter och oljor självantänds mycket snabbt. Var ning! Brandr isk!

• Vid oaktsamhet under arbete vid hällen finns risk för brännskador.

• Avlägsna klistermärken och folier från glaskeramiken.

• Sladdar till elektriska apparater får inte komma i beröring med hällens yta respektive varma kokkärl.

• Stäng av kokzonerna efter varje användning.

Säkerhet vid rengöring

• Vid rengöring skall hällen vara frånkopplad och kall.

• Rengöring av hällen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåten.

Undvikande av skador på hällen

• Glaskeramiken kan skadas av nerfallande föremål.

• Stötar med kokkärl kan skada kanten på glaskeramiken.

• Kokkärl av gjutjärn, aluminium eller med skadade bottnar kan då de dras över glaskeramiken skada denna.

• Smältbara föremål och överkokning kan bränna fast på glaskeramiken och bör genast avlägsnas.

•

Undvik torrkokning av kastruller och pannor. Torrkokning kan orsaka skador på kokkärl eller glaskeramiken.

• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.

18 electrolux

Beskrivning av produkten

Kokhällens funktion

Enkelkokzon 1200 W

Enkelkokzon 2300 W

Beskrivning av manöverpanel

Display

Enkelkokzon 1800 W

Manöverpanel Enkelkokzon 1200 W

Värmelägesval

På/Av

Touch-kontroller

Hällen betjänas med touchkontroller. Funktioner styrs genom tryck på touchkontroller och bekräftas med indikeringar och ljudsignaler. Touchkontrollerna trycks på uppifrån, utan att beröra flera samtidigt.

Touch-kontroll Funktion

På / Av Slå på och av hällen Öka inställningar Öka värmeläge Minska inställningar Minska värmeläge

Displayer

Display Beskrivning

Kokzon är avstängd

- Värmelägen Värmeläge är inställt

Fel Felfunktion har uppträtt

Restvärme Kokzon är fortfarande varm

Barnsäkring Funktionslås/Barnsäkring är inkopplad

automatisk frånkoppling Frånkopplingen är aktiv

electrolux 19

Restvärmevarnare

1 Varning! Risk för brännskador genom

restvärme. Efter avstängning behöver kokzonerna någon tid för att kylas av. Beakta restvärmevarnare

3 Restvärme kan användas för smältning

och för varmhållning av maträtter.

Hällens betjäning

Slå på och av hällen

Kontrollpanel Display

Slå på Tryck på i 2 sekunder / Stänga av Tryck på i 1 sekund / ingen

3 Om inte ett värmeläge eller en funktion

ställs in inom ca 10 sekunder efter att hällen har slagits på, stängs hällen automatiskt av.

20 electrolux

Inställning av värmeläge

Kontrollpanel Display

Öka Tryck på till Minska Tryck på till Stänga av Tryck samtidigt på och

Användning av barnsäkring

Barnsäkringen förhindrar en oönskad användning av hällen.

Inkoppling av barnlås

Steg Kontrollpanel Display/Signal

1. Slå på hällen (ställ inte in något vär- meläge)

2. Tryck samtidigt på knapparna för de båda främre kokzonerna i 4 sekunder

3. Stäng av hällen

Barnlåset är inkopplat.

Frånkoppling av barnlås

Steg Kontrollpanel Display/Signal

1. Slå på hällen (ställ inte in något vär- meläge)

2. Tryck samtidigt på knapparna för de båda främre kokzonerna i 4 sekunder

3. Stäng av hällen

Barnlåset är frånkopplat.

3 Barnsäkringen kan bara kopplas till och

från när inte något värmeläge är inställt.

Koppla från barnlåset tillfälligt

Barnlåset kan kopplas från för ett enstaka tilllagningstillfälle, det är därefter åter aktivt.

Steg Kontrollpanel Display/Signal

1. Slå på hällen

2. Tryck samtidigt på knapparna för de

båda främre kokzonerna i 4 sekunder

Till nästa gång hällen stängs av kan den användas normalt. Efter avstängning är barnlåset fortfarande aktivt.

3 När barnsäkringen har kopplats från

måste ett värmeläge eller en funktion ställas in inom ca. 10 sekunder, annars stängs hällen automatiskt av.

Automatisk frånkoppling

Kokhäll

• Om inte ett värmeläge för en kokzon ställs in inom ca 10 sekunder efter att hällen har slagits på, slås hällen automatiskt av.

• Om en eller flera touchkontroller övertäcks längre än ca 10 sekunder av något föremål (kastrull, trasa eller liknande), hörs en signal och kokzonen stängs automatiskt av.

• Om alla kokzoner slås av, stängs hällen automatiskt av efter ca 10 sekunder.

Kokzoner

• Om en av kokzonerna inte stängs av efter en viss tid, eller om värmeläget inte ändras, slås denna kokzon automatiskt av. visas. Innan kokzonen användes igen måste den ställas på .

electrolux 21

Värmeläge Frånkoppling efter

1 - 2 6 timmar 3 - 4 5 timmar 5 4 timmar 6 - 9 1,5 timma

Tips för kokning och stekning

3 Anvisning angående akrylamid

Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

Kokkärl

• Kokkärlets botten avgör om det är ett

• Kokkärl av stålemalj eller med alumini-

bra kärl. Botten bör vara så tjock och plan som möjligt.

um- eller kopparbotten kan lämna missfärgningar på glaskeramikytan, vilka är svåra att avlägsna eller de går inte alls att ta bort.

22 electrolux

Spara energi

2 Placera helst kokkärlet på

kokzonen innan zonen slås på.

2 Sätt om möjligt lock på grytor.

2 Stäng av kokzoner innan tillagningsti-

dens slut, för att utnyttja eftervärmen.

2 Kokkärlsbotten och kokzon bör vara lika

stora.

Exempel på användning vid tillagning

Angivelserna i följande tabell är riktvärden.

Värme-

läge

0 Eftervärme, Från-läge

1-2

2-3

3-4

4-5

Tillag-

ningssätt

Varmhåll-

ning

Smältning

Svällning

Ångkok-

ning

Kokning

Lämpligt för Tid Råd/Tips

Varmhållning av tillagade rätter efter behov Täck över

Hollandaisesås,

smältning av smör, choklad,

gelantin

Omelett, äggstanning 10-40 min Tillaga med lock

Svällning av ris och mjölkrätter.

Uppvärmning av färdiglagade

rätter

Ångkokning av grönsaker, fisk

stekning av kött i gryta

Ångkokning av potatis 20-60 min

Kokning av större mängder,

gryträtter och soppor

5-25 min Rör om då och då

Tillsätt minst dubbla mäng-

25-50 min

20-45 min

60-150 min

den vätska till ris, rör om då

och då i mjölkrätter

Tillsätt lite vätska (några matskedar) till grönsaker

Använd lite vätska, till exem-

pel: max

l vatten till

750 g potatis

Upp till 3 l vätska samt in-

gredienser

electrolux 23

Värme-

läge

6-7

7-8

Tillag-

ningssätt

Lätt

stekning

Hård

stekning Kokning

Stekning

Fritering

Lämpligt för Tid Råd/Tips

Schnitzel, cordon bleu, kotlett,

köttbullar, korv, lever, redning,

ägg, ugnspannkaka, fritering av

munkar

Raggmunk/rårakor,

biffar, pannkakor

Kokning av större mängd vatten, kokning av pasta, bryning av kött (gulasch, gryt-

Rengöring och skötsel

1 Försiktigt! Risk för brännskador ge-

nom restvärme.

1 Observera! Skarpa och repande ren-

göringsmedel skadar hällen. Rengör med vatten och diskmedel.

1 Observera! Rester av rengöringsmedel

skadar hällen. Avlägsna rester med vatten och diskmedel.

Rengöring av hällen efter varje användning

1. Torka av hällen med en fuktig trasa och lite diskmedel.

2. Torrtorka hällen med en ren duk.

tillaga fortlö-

pande

5-15 min Vänd då och då

stek), fritering av pommes frites

Vänd då och då

Borttagning av föroreningar

1. Sätt en rengöringsskrapa snett mot glaskeramikytan.

2. Ta bort föroreningar genom att föra skrapan över ytan.

3. Torka av hällen med en fuktig trasa och lite diskmedel.

4. Torrtorka hällen med en ren duk.

ta bort

Slag av förorening genast med kall häll med

Socker, sockerhaltiga rätter ja --Plast, aluminiumfolie ja --Kalk-och vattenränder --- ja Fettstänk --- ja metallskimrande färgningar --- ja

*Rengöringsskrapa, glaskeramik- eller stålrengö-

ringsmedel kan köpas i fackhandeln

3 Avlägsna hårt sittande föroreningar med

glaskeramik- eller stålrengöringsmedel.

3 Rispor eller mörka fläckar i glaskerami-

ken kan inte avlägsnas, de påverkar dock inte hällens funktion.

Rengöringsskrapa*

Glaskeramik- eller

stålrengörare *

24 electrolux

Vad gör man när …

Problem Möjlig orsak Åtgärd

Kokzonerna går inte att slå på eller de fungerar inte

En signal hörs när hällen är avstängd

Restvärmevarnaren visar inget Kokzonen har bara varit inkopplad

En signal hörs och hällen kopplas till, efter 5 sekunder kopplas den åter från och efter ytterligare 5 sekunder hörs en signal igen

lyser Kokzonens överhettningsskydd

och siffra visas Fel i elektroniken Skilj hällen från el-nätet några mi-

Det har gått mer än 10 sekunder efter att hällen slogs på

Barnsäkringen är inkopplad Avaktivera barnsäkringen (se av-

Flera touchk ontroller har tryckts på samtidigt

Automatisk frånkoppling har löst utTag bort eventuella föremål (kok-

Manöverpanelen är helt eller delvis täckt av ett föremål

en kort stund och är därför ännu inte tillräckligt varm

Touchkontrollen för Till/Från var täckt, till exempel av en trasa

har löst ut Automatisk frånkoppling har löst utSlå av kokzonen. Slå på kokzonen

Slå på hällen igen.

snitt ”Barnsäkring”). Tryck bara på en touchkontroll

kärl, trasor eller liknande) som ligger på manöverpanelen. Slå på hällen igen.

Tag bort föremålet

Kontakta kundtjänst om kokzonen är varm.

Lägg inga föremål på kontrollpanelen

Slå av kokzonen. Slå på kokzonen igen

igen

nuter (ta ur säkringen i säkringsskåpet). Kontakta kundtjänst om det efter inkoppling åter visas

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder.

1 Varning! Reparationer av hällen får en-

dast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren.

3 Om du på grund av handhavandefel till-

kallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Avfallshantering

2 Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

2 Avfallshantering när produkten är

utsliten

electrolux 25

Symbolen ballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljöoch hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

W på produkten eller em-

26 electrolux

Installationsanvisning

1 Säkerhetsanvisningar

Varning! Skall absolut läsas! Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc). Installation får endast utföras av fackpersonal. Minsta avstånd till andra apparater och möbler skall iakttagas. Beröringsskydd skall säkerställas vid inbyggnad, till exempel får lådor endast monteras om en skyddsbotten finns direkt under hällen. Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt tätningsmaterial. Packningen tätar hällen utan springor mot bänkskivan. Packningen tätar hällen utan springor mot bänkskivan. Använd ingen silikon-tätningsmassa mellan hällen och bänkskivan. Undvik placering av kokhällen direkt intill dörrar och under fönster. Dörrar och fönster som slås upp kan slå ner heta kokkärl från kokzonen.

z Risk för skador av elektrisk ström.

• Nätanslutningsplinten är spänningssatt.

• Gör nätanslutningsplinten spänningsfri.

• Kontrollera kopplingsschemat

• Beakta säkerhetsbestämmelser för

elektronik.

• Säkerställ isolering genom fackmässig installation.

• Låt el-anslutningen göras av en elektriker.

z Risk för skador av elektrisk ström.

• Lösa och ej fackmässiga kontakter kan leda till överhettning i anslutningsplinten.

• Anslutningar skall göras på ett fackmässigt sätt.

• Dragavlasta kabeln.

• Vid 1 eller 2-fas anslutning måste alltid

den passande nätanslutningskabeln, typ H05BB-F Tmax 90°C (eller med högre värde) användas.

• Om denna apparats nätanslutningskabel är skadad, måste den ersättas med en speciell anslutningskabel (typ H05BB-F Tmax 90°C, eller med högre värde). Denna kan erhållas vid kundtjänst.

I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer.

Service och reservdelar

Kontrollera vid tekniska störningar om Du med hjälp av bruksanvisningen (avsnitt “Vad gör jag om…”) själv kan avhjälpa felet.

Kontakta Electrolux Service eller någon av våra service partner om Du inte kan avhjälpa felet själv.

För att snabbt kunna hjälpa Dig, behöver vi följande uppgifter:

– Modellbeteckning – Produktnummer (PNC) – Serienummer (S-Nr)

(Nummer, se typskylt)

– Typ a v f e l – eventuell felkod som apparaten visar – glaskeramikens treställiga bokstavs-sif-

ferkombination

För att Du skall ha nödvändiga beteckningar till hands, rekomenderar vi att Du skriver in dem här:

electrolux 27

Modellbeteckning: .....................................

PNC: .....................................

S-Nr: .....................................

28 electrolux

Sisällys

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Turvaohjeet ............................................ 29

Laitteen kuvaus...................................... 30

Laitteen käyttö....................................... 31

Vihjeitä keittämiseen ja paistamiseen...... 34

Puhdistus ja hoito .................................. 35

Mitä tehdä, jos …................................... 36

Jätehuolto............................................. 37

Asennusohjeet ...................................... 38

Huolto ja varaosat ................................. 39

Laitteen asentaminen............................ 40

Arvokilpi ................................................ 43

Oikeus muutoksiin pidätetään

ässä käyttöohjeessa seuraavia symboleita:

Huomio! Lue nämä kohdat! Tärkeitä henkilö- ja laiteturvallisuuteen liittyviä ohjeita

3 Yleisiä ohjeita ja neuvoja

2 Ympäristönsuojeluohjeita

z Vaarallinen jännite

1 Turvaohjeet

electrolux 29

Noudata ohjeita huolellisesti. Takuu ei korvaa vahinkoja, jotka aiheutuvat ohjeiden vastaisesta käytöstä.

Määräystenmukainen käyttö

• Henkilöt (mukaan lukien lapset), jotka eivät pysty käyttämään laitetta turvallisesti fyysisten, motoristen tai henkisten kykyjensä tai kokemattomuutensa tai taitamattomuutensa vuoksi, eivät saa käyttää tätä laitetta ilman vastuullisen henkilön valvontaa tai opastusta.

• Älä jätä laitetta ilman valvontaa käytön aikana.

• Laitetta saa käyttää ainoastaan kotitalouksien ruoanvalmistuksessa keittämiseen ja paistamiseen.

• Laitetta ei saa käyttää työ- tai aputasona.

• Laitteelle ei saa tehdä muutostöitä.

• Älä säilytä laitteen päällä tai sen lähei-

syydessä helposti syttyviä nesteitä tai muita materiaaleja tai sulavia esineitä (esim. kelmut, muovi, alumiini).

Lasten turvallisuus

• Älä päästä pikkulapsia laitteen läheisyyteen.

• Vanhemmat lapset saavat käyttää laitetta ainoastaan valvonnan alaisena.

• Suosittelemme, että lapsilukko kytketään toimintaan, jotta lapset tai kotieläimet eivät voi vahingossa käynnistää laitetta.

Yleiset turvaohjeet

• Laitteen asennus ja liitäntä on jätettävä ainoastaan koulutetun ja valtuutetun ammattihenkilön tehtäväksi.

• Laite saadaan ottaa käyttöön vasta, kun se on asennettu määräystenmukaiseen, tarkoitukseen soveltuvaan paikkaan ja työtasoon.

• Jos laitteessa esiintyy häiriöitä tai keraamisessa pinnassa näkyy vaurioita (halkeamia, lovia tai murtumia), katkaise virta laitteesta ja kytke laite irti verkkovirrasta välttääksesi mahdollista sähköiskun vaaraa.

• Laitteen korjaustyöt on jätettävä ainoastaan valtuutettujen huoltohenkilöiden tehtäväksi.

Käyttöturvallisuus

• Ylikuumentunut rasva tai öljy syttyy herkästi palamaan. Huomio! Tulipalon vaara!

• Valvo laitetta käytön aikana. Käyttö ilman valvontaa aiheuttaa tulipalovaaran.

• Poista tarrat ja kalvot keraamisen tason pinnalta.

• Kuuman laitteen pinnalla tai keittoastioissa ei saa olla sähkölaitteiden johtoja.

• Kytke keittoalueet pois toiminnasta aina käytön jälkeen.

Turvallisuus puhdistamisessa

• Laitteen virta on katkaistava ja laitteen on oltava jäähtynyt ennen puhdistustöiden aloittamista.

• Turvallisuussyistä laitteen puhdistus höyry- tai painepesurilla on kielletty.

Vaurioiden estäminen

• Keraamiset pinnat saattavat vaurioitua, jos niiden päälle putoaa esineitä.

• Iskut voivat vaurioittaa keraamisen pinnan reunoja.

• Valuraudasta tai alumiinivalusta valmistetut keittoastiat sekä keittoastiat, joiden pohja on vaurioitunut, saattavat naarmuuttaa keraamista pintaa.

• Sulavat esineet ja ylikiehunut ruoka voivat palaa kiinni keraamisen tasoon, joten ne on poistettava välittömästi.

• Älä kuumenna tyhjiä kattiloita ja pannuja. Tyhjien astioiden kuumentaminen voi vaurioittaa keittoastioita ja lasikeramiikkaa.

• Keittoalueita ei saa käyttää tyhjien keittoastioiden kanssa eikä ilman keittoastioita.

30 electrolux

Laitteen kuvaus

Keittotason kuvaus

Yhden lämpöalueen keittoalue

Käyttöpaneeli

Yhden lämpöalueen keittoalue

1200 W

Käyttöpaneeli Yhden lämpöalueen keittoalue

2300 W

Näytöt

Yhden lämpöalueen keittoalue

1800 W

1200 W

Keittoalueen tehon valinta

Päälle/pois päältä

electrolux 31

Kosketusherkät sensoripainikkeet

Keittotasoa käytetään kosketuspainikkeiden avulla. Toimintoja ohjataan koskettamalla näitä kosketuspainikkeita, ja merkkivalot ja merkkiäänet vahvistavat suoritetun valinnan tai asetuksen. Sensoripainiketta painetaan suoraan yläpuolelta muita painikkeita koskettamatta.

Sensoripainike Toiminto

Päällä / Pois Laitteen kytkentä toimintaan ja pois toimin-

Suuremmalle säätäminen Tehotason nostaminen Pienemmälle säätäminen Tehotason alentaminen

Näytöt

Näyttö Kuvaus

- Keittoalueiden tehot Tehotaso on säädetty Virhe Keittotason virhetoiminto Jälkilämpö Keittoalue on vielä lämmin

Lapsilukko Lukitus/Lapsilukko on kytketty toimintaan

automaattinen virrankatkaisu Virrankatkaisu on aktivoitu

nasta

Keittoalue on kytketty pois toiminnasta

Jälkilämmön merkkivalot

1 Varoitus! Palovammojen vaara jälkiläm-

mön vuoksi. Kun keittotaso kytketään pois toiminnasta, keittoalueiden jäähtyminen kestää vielä jonkun aikaa. Huomioi jälkilämmön merkkivalo .

3 Jälkilämpöä voi hyödyntää pakasteiden

sulattamisessa tai ruokien lämpimänäpidossa.

Laitteen käyttö

Laitteen kytkentä toimintaan ja pois toiminnasta

Käyttöpaneeli Näyttö

Kytkeminen toimintaan - kosketa painiketta 2 sekuntia / Kytkeminen pois

toiminnasta

- kosketa painiketta sekunnin ajan / ei mitään

3 Kun keittotaso kytketään toimintaan,

joku tehotaso tai toiminto on valittava noin 10 sekunnin kuluessa, muuten laite kytkeytyy automaattisesti pois toiminnasta.

32 electrolux

Kuumennustehon säätö

Käyttöpaneeli Näyttö

Tehotason nostaminen Kosketa painiketta Tehotason laskeminen Kosketa painiketta Kytkeminen pois

toiminnasta

Kosketa samanaikaisesti painikkeita ja

Lapsilukon käyttö

Lapsilukko estää laitteen käyttämisen vahingossa.

Lapsilukon kytkeminen toimintaan

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan

2. Paina kummankin etummaisen keittoalueen

3. Kytke laite pois toiminnasta

Lapsilukko on kytketty toimintaan.

Lapsilukon kytkeminen pois toiminnasta

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan

2. Paina kummankin etummaisen keittoalueen

3. Kytke laite pois toiminnasta.

Lapsilukko on kytketty pois toiminnasta.

3 Lapsilukon voi kytkeä toimintaan ja pois

toiminnasta vain silloin, kun mitään tehotasoa ei ole asetettu.

(älä säädä tehotasoa)

painikkeita

neljä sekuntia.

(älä säädä tehotasoa)

painikkeita

neljä sekuntia.

samanaikaisesti

electrolux 33

Lapsilukon kytkeminen pois toiminnasta väliaikaisesti

Lapsilukko voidaan kytkeä pois toiminnasta väliaikaisesti, jos keittotasoa tarvitaan käyttää lyhyen aikaa. Tämän jälkeen lapsilukko on edelleen kytkettynä.

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan

2. Paina kummankin etummaisen keittoalueen

painikkeita

samanaikaisesti

neljä sekuntia.

Keittotasoa voi käyttää normaalisti siihen saakka, kunnes se kytketään pois toiminnasta. Kun laite kytketään pois toiminnasta, lapsilukko on edelleen kytkettynä.

3 Kun lapsilukko on poistettu käytöstä,

keittoalueen lämpötilaa tai jotain muuta toimintoa on säädettävä noin

10 sekunnin kuluessa tai muuten laite

sammuu automaattisesti.

Automaattinen virrankatkaisu

Keittotaso

• Jos millekään keittoalueelle ei valita tehotasoa noin 10 sekunnin kuluessa siitä kun keittotaso on kytketty toimintaan, se kytkeytyy automaattisesti pois toiminnasta.

• Jos yksi tai useampi sensorikenttä pei-

Keittoalueet

• Jos keittoaluetta ei kytketä pois toiminnasta tietyn ajan kuluttua, tai jos tehoa ei muuteta, keittoalue kytkeytyy automaattisesti pois toiminnasta. Näytössä näkyy

Ennen kuin keittoaluetta voidaan

käyttää uudelleen, teho on säädettävä tasolle .

tetään vähintään n. 10 sekunnin ajaksi esim. kattilalla tai patalapulla, kuuluu merkkiääni ja keittoalue kytkeytyy automaattisesti pois toiminnasta.

• Jos kaikki keittoalueet kytketään pois toiminnasta, keittotaso kytkeytyy automaattisesti pois toiminnasta noin 10 sekunnin kuluttua.

Keittoalueen teho Kytkentä pois toiminnasta

1 - 2 6 tunnin kuluttua 3 - 4 5 tunnin kuluttua 5 4 tunnin kuluttua 6 - 9 1,5 tunnin kuluttua

34 electrolux

Vihjeitä keittämiseen ja paistamiseen

3 Akryyliamidia koskeva varoitus

Tuoreimpien tieteellisten tutkimustulosten mukaisesti erityisesti tärkkelyspitoisten ruokien voimakas ruskistaminen voi aiheuttaa terveydellisen vaaran akryyliamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä.

Keittoastiat

• Tunnistat hyvän keittoastian pohjasta. Pohjan on oltava mahdollisimman paksu ja tasainen.

• Teräsemalista valmistetut astiat sekä alumiini- tai kuparipohjaiset astiat saattavat kuumetessaan jättää keraamiselle tasolle värjäytymiä, joita on vaikea poistaa tai joita ei voi poistaa lainkaan.

Energiansäästö

2 Aseta keittoastiat keittoalueelle huolelli-

sesti, ennen kuin kytket keittoalueen toimintaan.

2 Peitä kattilat aina kannella, jos mahdol-

lista.

2 Kytke keittoalueet pois toiminnasta en-

nen paistoajan päättymistä. Siten voit hyödyntää jälkilämmön.

2 Keittoastian pohjan ja keittoalueen tulisi

olla samankokoisia.

Käyttöesimerkkejä ruoanvalmistuksessa

Taulukon arvot ovat suuntaa-antavia.

Te ho -

taso

Kypsennys-

tapa

0 Jälkilämpö, Tarjollepano

Lämpimänäpi-

1-2

2-3

Sulatus

Hyydyttämi-

nen

Haudutuskyp-

sennys

käyttökohde Kesto Ohjeita/vinkkejä

Valmiiden ruokien

lämpimänäpito

Hollandaise-kastike,

voin sulattaminen, suklaa, liivate

Omeletti, munakas 10-40 min.

Riisin ja maitoruokien haudutus

Valmisruokien kuumennus

tarpeen mu-

kaisesti

5-25 min. Sekoita välillä

25-50 min.

Peitä ruoka kannella

Kypsennä kannella peitet-

tynä

Riisi tarvitsee vähintään kaksinkertaisen määrän

nestettä, sekoita maitoruo-

kia välillä

electrolux 35

Te ho -

taso

3-4

4-5

6-7

7-8

Kypsennys-

tapa

Höyrytys

Höyrykypsen-

nys

Keittäminen

Mieto

paistaminen

Voimakas

paistaminen

Keittäminen

Paistaminen

Friteeraus

käyttökohde Kesto Ohjeita/vinkkejä

Vihannesten, kalan

höyrykypsennys

Lihan paistaminen

Perunoiden keittäminen 20-60 min.

Suurempien ruokamäärien-

kypsennys, pataruoat ja keitot

Leikkeet, Cordon bleu, kyljykset,

nakit, makkarat, maksa, mykyt, kananmunat, ohukaiset, munkit

Perunaohukaiset, ulkofilee, pih-

vit, pannukakut

Suuren vesimäärän keittäminen, pastan keittäminen, lihan paistaminen (gulas-

si, patapaisti), ranskalaisten perunoiden paistaminen

Puhdistus ja hoito

1 Varo! Jälkilämmön aiheuttama palo-

vammavaara.

1 Huomio! Terävät ja hankaavat puhdis-

tusvälineet vaurioittavat laitetta. Puhdista veden ja pesuaineen avulla.

1 Huomio! Pesuvälineen jäämät vaurioit-

tavat laitetta. Poista jäämät veden ja pesuaineen avulla.

Laite on puhdistettava joka käytön jälkeen.

1. Pyyhi laite kostutetulla liinalla. Käytä pesuvettä, johon on lisätty hieman pesuainetta.

2. Kuivaa laite puhtaalla liinalla.

Käytä vihanneksille vähän

20-45 min.

60-150 min.

jatkuva

paisto

5-15 min.

/ pannullinen

nestettä (muutama ruoka-

lusikallinen)

Käytä vähän nestettä,

esim.: enintään

750 g perunoita

Enintään 3 l nestettä plus

valmistusaineet

Käännä välillä

l vettä /

Tahrojen poistaminen

1. Aseta puhdistuskaavin viistoon keraamista pintaa vasten.

2. Poista tahrat liikuttamalla kaavinta.

3. Pyyhi laite kostutetulla liinalla. Käytä pe-

suvettä, johon on lisätty hieman pesuainetta.

4. Kuivaa laite puhtaalla liinalla.

Likaisuus-aste heti laitteen jäähdyttyä

Sokeri, makeat ruuat kyllä --Muovi, alumiinifolio kyllä --Kalkkikertymät ja vesi --- kyllä Rasvaroiskeet --- kyllä Metallin väreissä kiiltävät värjäytymät --- kyllä

* Puhdistuskaapimia sekä keraamisille pinnoille tai

teräkselle sopivia puhdistusaineita on saatavana valtuutetuista huoltoliikkeistä.

poistaminen

puhdistusväline tai -

aine

Puhdistuskaavin*

Keraamisille pinnoille tai

teräkselle soveltuva

puhdistusaine*

36 electrolux

3 Poista pinttyneet tahrat keraamisille pin-

noille tai teräkselle sopivalla puhdistusaineella.

3 Keraamisessa pinnassa olevat naarmut

tai tummentumat, joita ei voi enää poistaa, eivät haittaa laitteen toimintaa.

Mitä tehdä, jos …

Ongelma Mahdollinen syy Korjaus

Keittoalueet eivät kytkeydy toimintaan tai eivät toimi

Merkkiääni kuuluu, kun laitteessa ei ole virtaa

Jälkilämmön merkkivalo ei ilmaise mitään.

Kuuluu merkkiääni ja laite kytkeytyy toimintaan ja 5 sekunnin kuluttua uudelleen pois toiminnasta. 5 sekunnin kuluttua merkkiääni kuuluu uudelleen.

syttyy Keittoalueen ylikuumenemissuoja

Näytössä näkyy ja lukema Elektroniikkavirhe Kytke laite irti sähköverkosta muu-

Laitteen kytkennästä toimintaan on kulunut yli 10 sekuntia

Lapsilukko on kytketty toimintaan Kytke lapsilukko pois toiminnasta

Useita kosketuspainikkeita on painettu samanaikaisesti

Automaattinen virrankatkaisu on toiminut

Ohjauspaneeli on kokonaan tai osittain vieraiden esineiden peitossa

Keittoalue on ollut käytössä vain vähän aikaa eikä ole ehtinyt kuumentua tarpeeksi kuumaksi.

Sensoripainikealueelle on laitettu esim. puhdistusliina tai pyyhe.

on lauennut

Automaattinen virrankatkaisu on toiminut

Kytke laite uudelleen toimintaan.

(katso kappale ”Lapsilukko“) Kosketa vain yhtä kosketuspaini-

ketta Poista ohjauspaneelissa mahdolli-

sesti olevat esineet (kattila, patalappu tms.). Kytke laite uudelleen toimintaan

Poista vieraat esineet

Mikäli keittoalue kuitenkin on kuuma, ota yhteys valtuutettuun huoltoliikkeeseen.

Älä laita sensoripainikealueelle mitään esineitä.

Kytke keittoalue pois toiminnasta. Kytke keittoalue uudelleen toimintaan

tamaksi minuutiksi (irrota sulake pääsulaketaulusta) Jos näytössä näkyy edelleen sen jälkeen kun virta kytketään uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen.

Jos vikaa ei voi korjata yllä annettujen ohjeiden avulla, ota yhteys valtuutettuun huoltoliikkeeseen.

1 Varoitus! Laitteen korjaustyöt on jätet-

tävä ainoastaan valtuutettujen huoltohenkilöiden tehtäväksi. Epäasianmukaiset korjaustyöt saattavat aiheuttaa vakavia vaaratilanteita.

3 Takuu ei kata korjauskuluja, mikäli vika

on aiheutunut virheellisestä käytöstä.

Jätehuolto

2 Pakkausmateriaalit

Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkinnöistä annettuja ohjeita.

2 Käytöstä poistettujen laitteiden hä-

vittäminen

Tuotteeseen tai sen pakkaukseen merkitty

symboli ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

W, osoittaa, että tätä tuotetta

electrolux 37

38 electrolux

Asennusohjeet

1 Turvallisuusohjeita

Huomio! Käyttöohjeet on luettava ehdottomasti! Laitteen käytössä on noudatettava sen maan voimassaolevia asetuksia, määräyksiä, direktiivejä ja normeja, jossa laitetta käytetään (esimerkiksi turvamääräykset ja asianja määräystenmukaiset kierrätysohjeet). Laitteen asennus on jätettävä ammattilaisen tehtäväksi. Huolehdi siitä, että laite asennetaan vähimmäisetäisyydelle muihin laitteisiin ja huonekaluihin nähden. Kosketussuoja tulee varmistaa asennuksella, esimerkiksi laitteen alle saa asentaa laatikostoja vain, jos suoraan laitteen alle asennetaan suojalevy. Työtason leikkuupinnat voidaan suojata kosteudelta sopivan tiivistysmateriaalin avulla. Tiivisteen avulla laite ja työtaso voidaan liittää tiiviisti toisiinsa. Laitteen ja työtason väliin ei saa asettaa silikonista valmistettua tiivistemassaa. Älä asenna laitetta ovien tai ikkunoiden välittömään läheisyyteen. Oven tai ikkunan aukeaminen saattaa aiheuttaa keittoastian putoamisen.

z Sähkövirran aiheuttama henkilöva-

hinkojen vaara.

• Verkkovirtaliitin on jännitteinen.

• Tee verkkovirtaliitin jännitteettömäksi.

• Noudata kytkentäkaavion ohjeita.

• Noudata sähköturvallisuusmääräyksiä.

• Varmista kosketussuojaus suorittamalla

asennus asianmukaisesti.

• Sähköliitännän saa suorittaa vain ammattitaitoinen sähköasentaja.

z Sähkövirran aiheuttama laitteen

vaurioitumisen vaara.

• Löysät tai epäasianmukaisesti tehdyt liitännät voivat ylikuumentaa liitintä.

• Kytke liitännät asianmukaisesti.

• Varmista kaapelin kiinnitys kaapelipuris-

timella.

• 1- tai 2-vaiheisessa liitännässä on käytettävä sopivaa verkkojohtoa, tyyppi H05BB-F Tmax 90°C (tai korkeampiarvoinen).

• Mikäli laitteen verkkojohto vaurioituu, tilalle on vaihdettava tyypin H05BB-F Tmax 90°C erikoisjohto (tai korkeampiarvoinen). Kyseinen verkkojohto on saatavilla valtuutetusta huoltoliikkeestä.

Sähköasennuksessa on tarpeen varusteet, jotka mahdollistavat laitteen kosketusväliksi vähintään 3 mm kaikkinapaisen verkosta erottamisen. Tarkoitukseen soveltuvia erottimia ovat esimerkiksi LS-kytkimet, sulakkeet (ruuvisulakkeet ovat kannasta irrotettavia), FI-kytkimet ja releet.
