Electrolux EHG30235 User Manual [ru, es, it, en]

Encimera - Placa de encastrar  Газовая варочная панель  Häll för inbyggnad - Kalusteisiin sijoitettava keittotaso - Piano di cottura - Gas hob - Plită cu gaz

MANUAL DE INSTRUCCIONES - INSTRUÇÕES DE UTILIZAÇÃO

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ -

BRUKSANVISNING

KÄYTTÖOHJE - MANUALE DI ISTRUZIONI

INSTRUCTION BOOKLET - MANUAL DE INSTRUCŢIUNI

35689-7005

Mod. EHG 30230 - EHG 30235

ES-PT-RU-IT-SE-FI-RO

Español

Para su seguridad

Estas advertencias están hechas en el interés de su seguridad. Debe leerlas atentamente antes de instalar
o usar el aparato.
Es muy importante que guarde este libro de instrucciones con el aparato para consultas posteriores. Si el
aparato es vendido o transferido, asegurese de que este manual esté en el aparato para que el nuevo usuario
pueda conocer el correcto manejo y funcionamiento del aparato.

Instalación

• Los trabajos requeridos para la instalación de este
aparato deben ser realizados por un instalador com­petente o autorizado y de acuerdo con las normas y
regulaciones vigentes.

• Es peligroso alterar las características o modificar el
producto en cualquier forma.

• Una vez retirados todos los embalajes compruebe
que el aparato no esté dañado y el cable eléctrico en
perfectas condiciones. En caso contrario contacte
con su proveedor antes de proceder con la instalacion.

• Esta encimera no debe conectarse a un dispositivo
de evacuación de los productos de combustión. Su
instalación y conexión de realizará de acuerdo con
las normas de instalación en vigor. Se pondrá
especial atención a las disposiciones aplicables en
cuanto a la ventilación.

• Alimentar la encimera con el tipo de gas estampado
sobre la etiqueta adhesiva, puesta junto al tubo pre­visto para la conexíon a la red del gas.

• El fabricante declina toda responsabilidad en el caso
de no seguir las normas en vigor.

Seguridad para las personas

• Este aparato ha sido diseñado para ser manejado
por personas adultas o jovencitas bajo supervisión.
No debe permitir que los niños pequeños manejen
los controles o jueguen con él.

• Algunas partes del aparato se calientan durante el
funcionamento. Vigilar a los niños para que no toquen
las partes calientes o se acerquen mientras está la
encimera encendida o aún caliente.

• Este aparato no se ha diseñado para que lo utilicen
niños ni otras personas cuya capacidad física,
sensorial o mental, o su falta de experiencia y
conocimientos, les impidan utilizarlo de forma segura
sin supervisión o sin las instrucciones de una perso­na responsable que les permitan utilizarlo sin riesgos.

Durante el funcionamiento

• Este aparato ha sido diseñado para cocinar
alimentos. No lo utilice jamás para otros fines.

• Compruebe siempre que todos los mandos estén en
posición "

• En caso de avería del aparato, desconéctelo de la
red.

• Vigilar atentamente la cocción con aceites o grasas.

• Se recomienda tener apartados de la encimera los
objetos susceptibles de fundirse con el calor: objetos
de plástico, papel de aluminio, azúcar o productos
muy dulces.

2

" aunque el aparato no este funcionando.

Limpieza y mantenimiento

• Antes de proceder a la limpieza o mantenimiento
desenchufe el aparado de la red.

• Por razones de higiene y seguridad mantenga el
aparato siempre limpio. La formación de grasas
resecas u otros restos de alimentos pueden provo­car fuego.

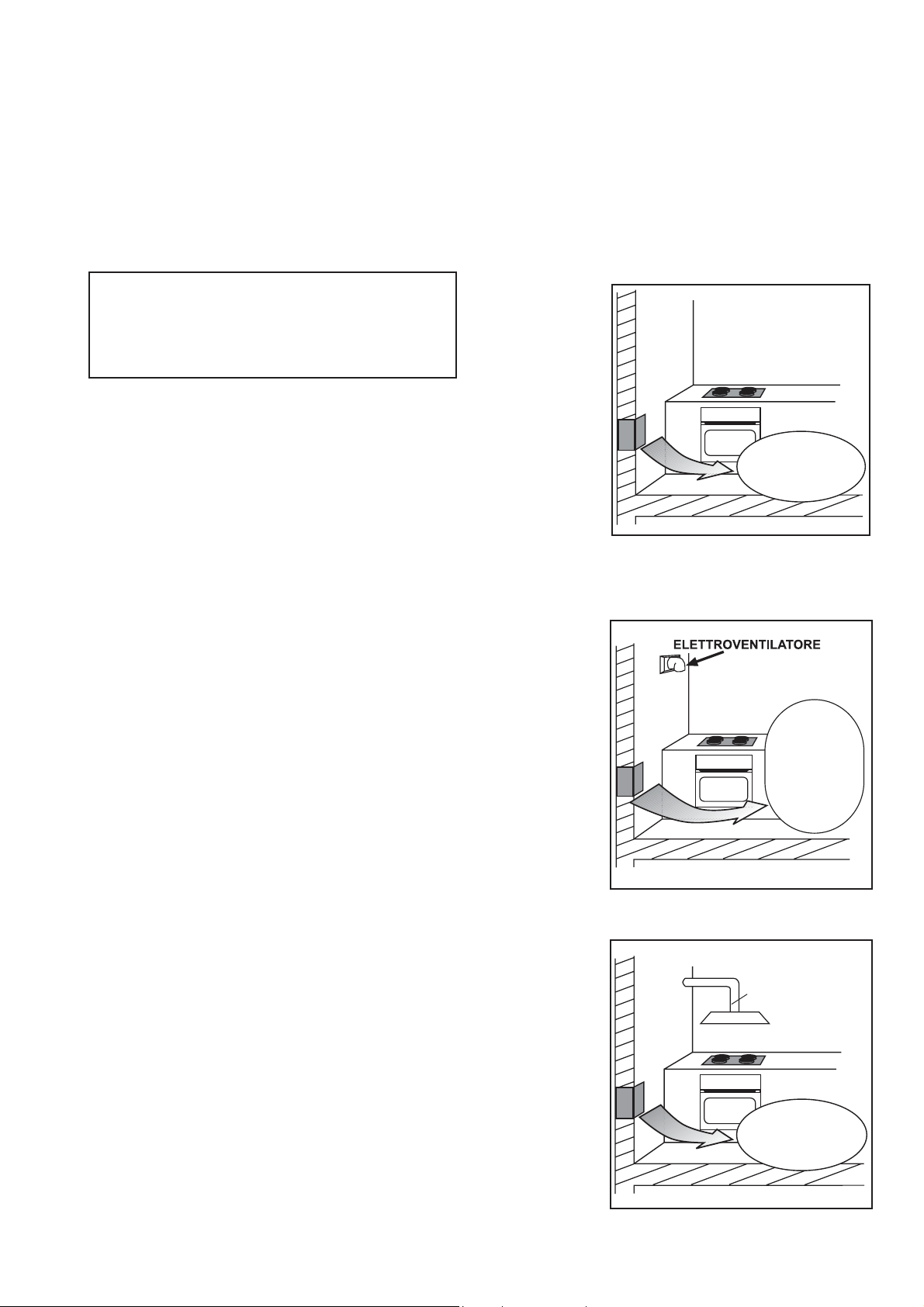

• El uso de una encimera de cocción a gas produce
calor y humedad en el local donde está instalado.
Debe asegurarse una buena ventilación de la cocina:
mantener abiertos los orificios de ventilación natural,
o instalar un dispositivo de ventilación mecánica (cam­pana extractora).

• La utilización intensa y prolongada de la encimera
puede necesitar una ventilación complementaria, por
ejemplo, abriendo una ventana o una ventilación más
eficaz, por ejemplo, aumentando la potencia de la
ventilación mecánica, si existe.

Service

• Bajo ninguna circunstancia debe intentar de reparar
el aparato Vd. mismo. Reparaciones efectuadas por
personas inexpertas pueden causar daños o graves
disfunciones. Llame al Servicio Técnico. Insista
siempre en el empleo de recambios originales.

Información medio ambiental

• Después de la instalación del aparato, deshágase de
los materiales del embalaje respetando el medio
ambiente.

• Al deshacerse de un aparato antiguo hágalo inutilizable
por medio de cortar su cable de alimentación desmonte
cualquier cierre que tenga para evitar que algún niño
quede atrapado en su interior.

• El símbolo
indica que este producto no se puede tratar como
desperdicios normales del hogar. Este producto se
debe entregar al punto de recolección de equipos
eléctricos y electrónicos para reciclaje. Al asegurarse
de que este producto se deseche correctamente,
usted ayudará a evitar posibles consecuencias
negativas para el ambiente y la salud pública, lo cual
podría ocurrir si este producto no se manipula de
forma adecuada. Para obtener información más
detallada sobre el reciclaje de este producto, póngase
en contacto con la administración de su ciudad, con
su servicio de desechos del hogar o con la tienda
donde compró el producto.

Estas instrucciones son válidas sólo en los países a
que va destinado el aparato y cuyos símbolos de
identificación figuran en la portada del libro de
instrucciones y sobre el propio aparato.

en el producto o en su empaque

Indice

Para el Usuario

Para su seguridad ............................................. 2

Descripción del aparato .................................... 4

Instrucciónes para el usuario ............................ 5

Limpieza y mantenimiento ................................ 6

Asistencia Tecnica - Piezas de recambio

originales ........................................................... 7

Garantía/Servicio postventa ...............................7

Garantía europea............................................... 8

Para el Instalador

Caracteristicas Tecnicas................................... 9

Instrucciónes para el instalador ........................ 9

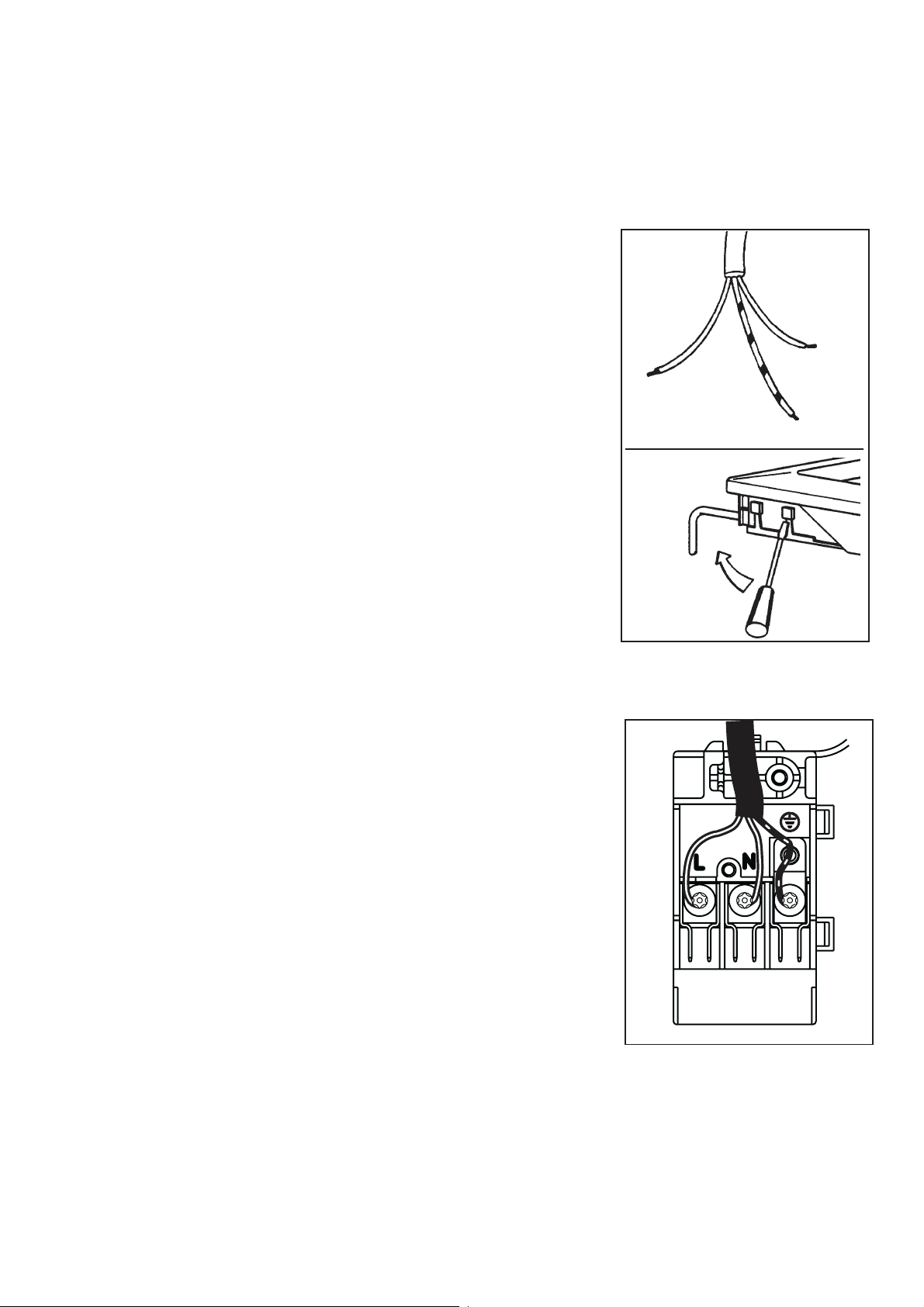

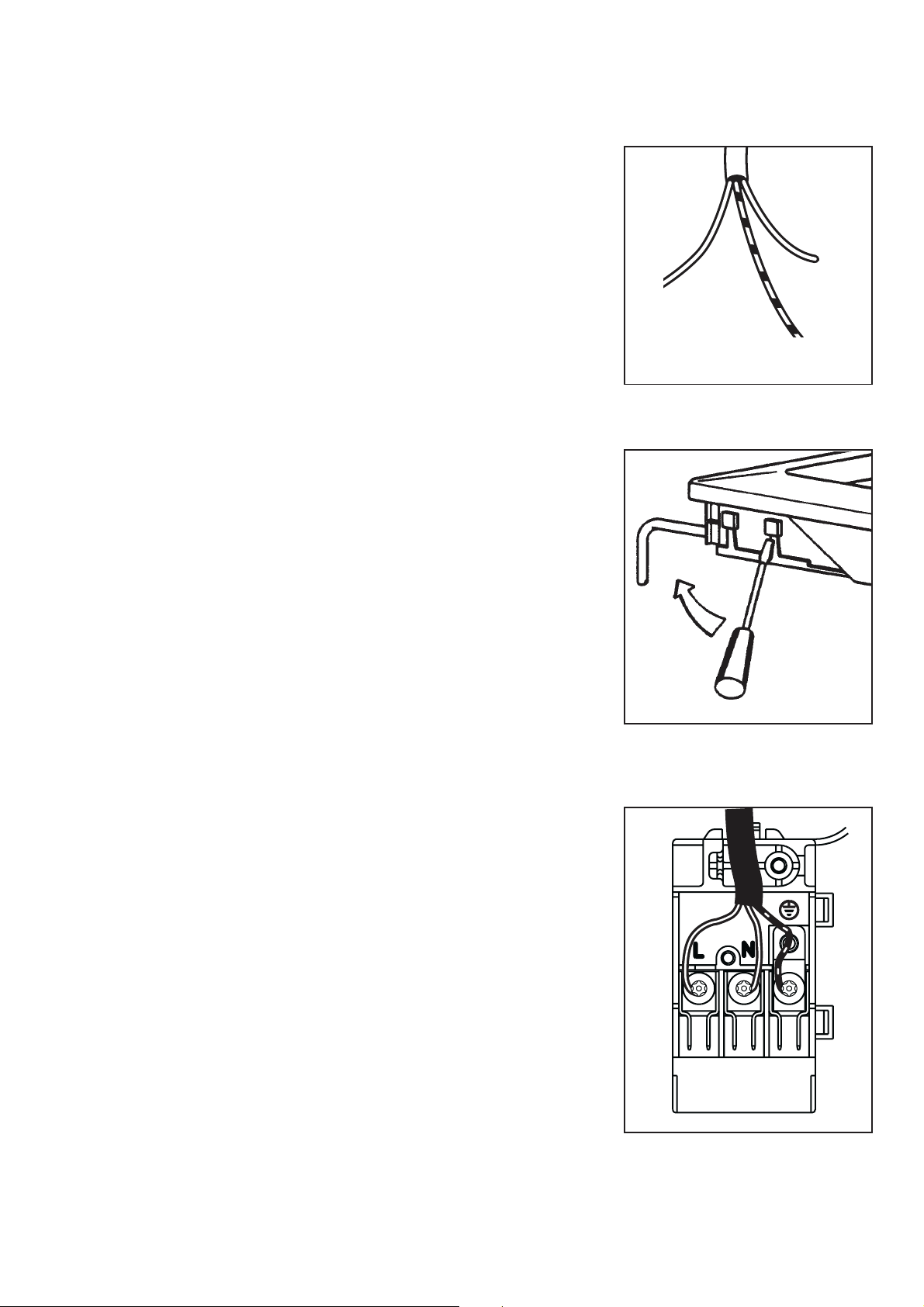

Conexión eléctrica........................................... 10

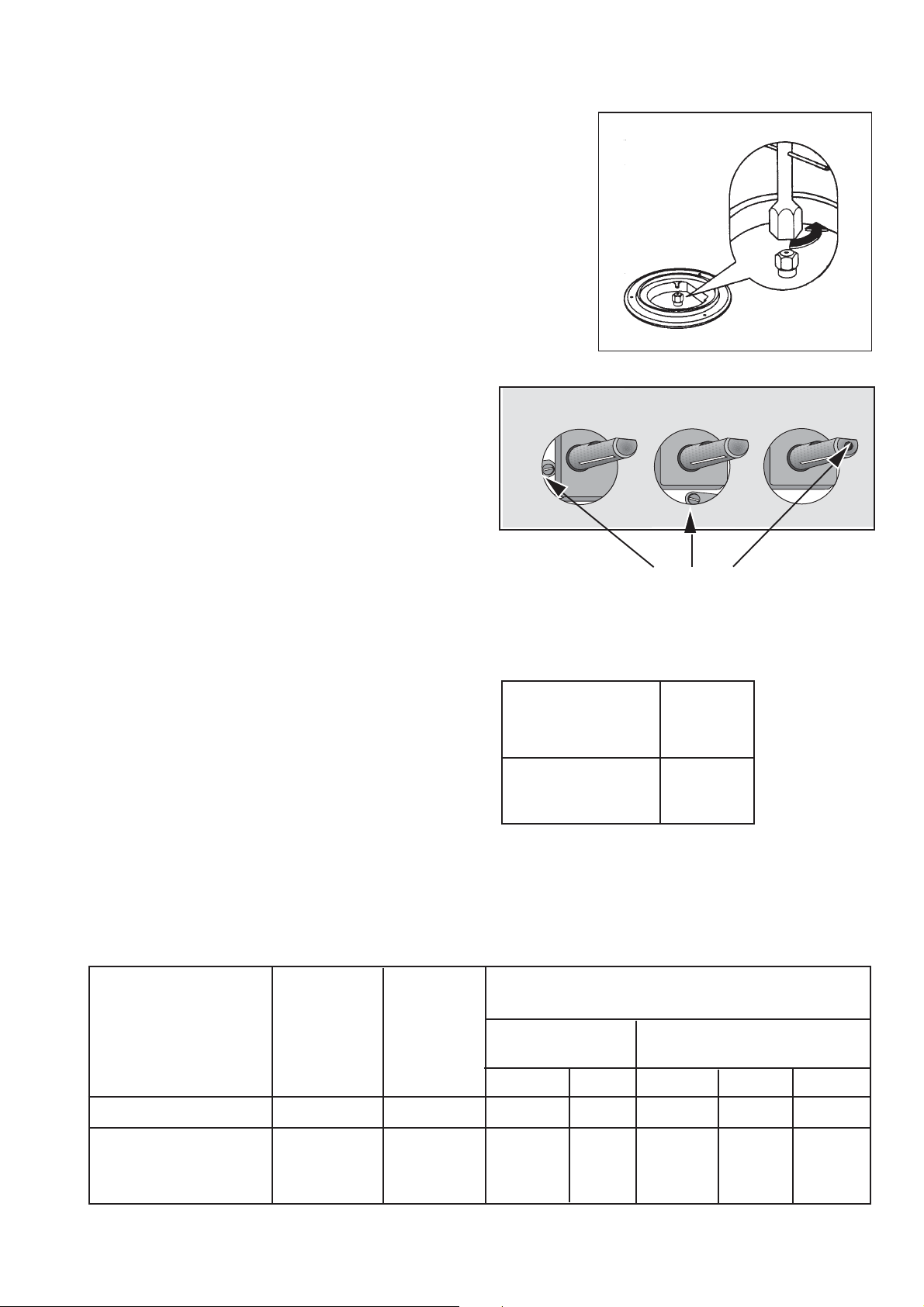

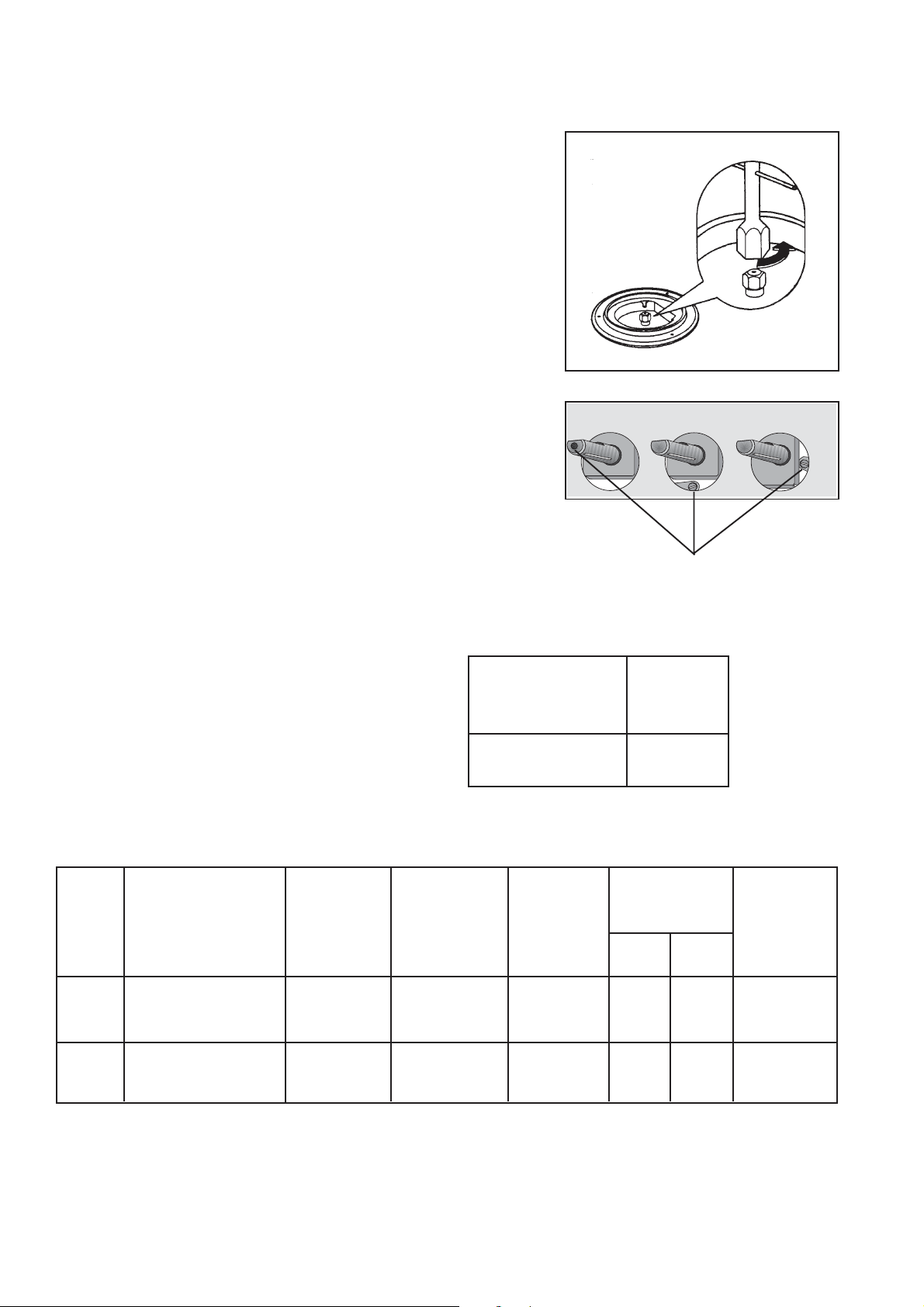

Adaptación de los quemadores de las

encimera a los diversos tipos de gas.............. 11

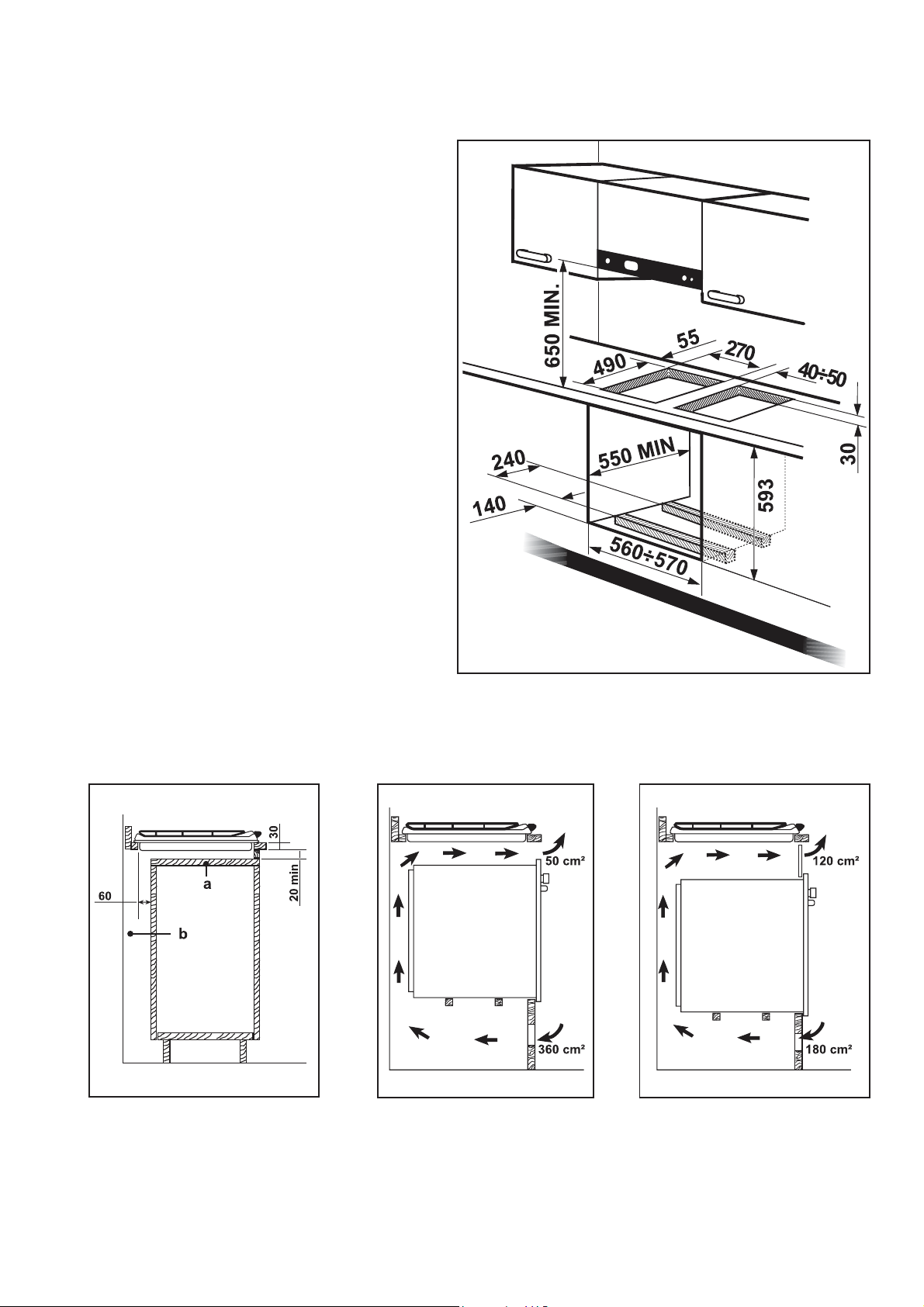

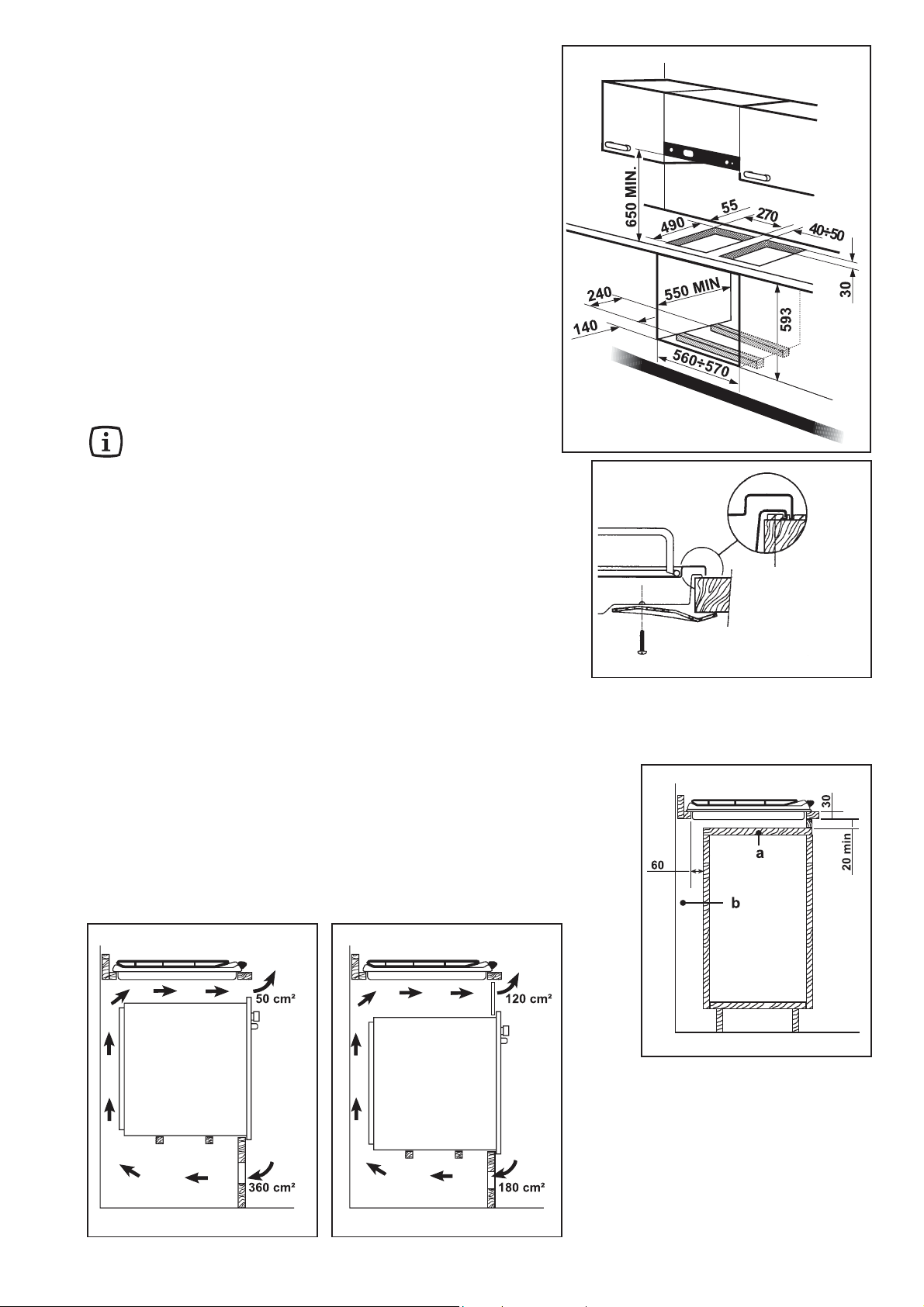

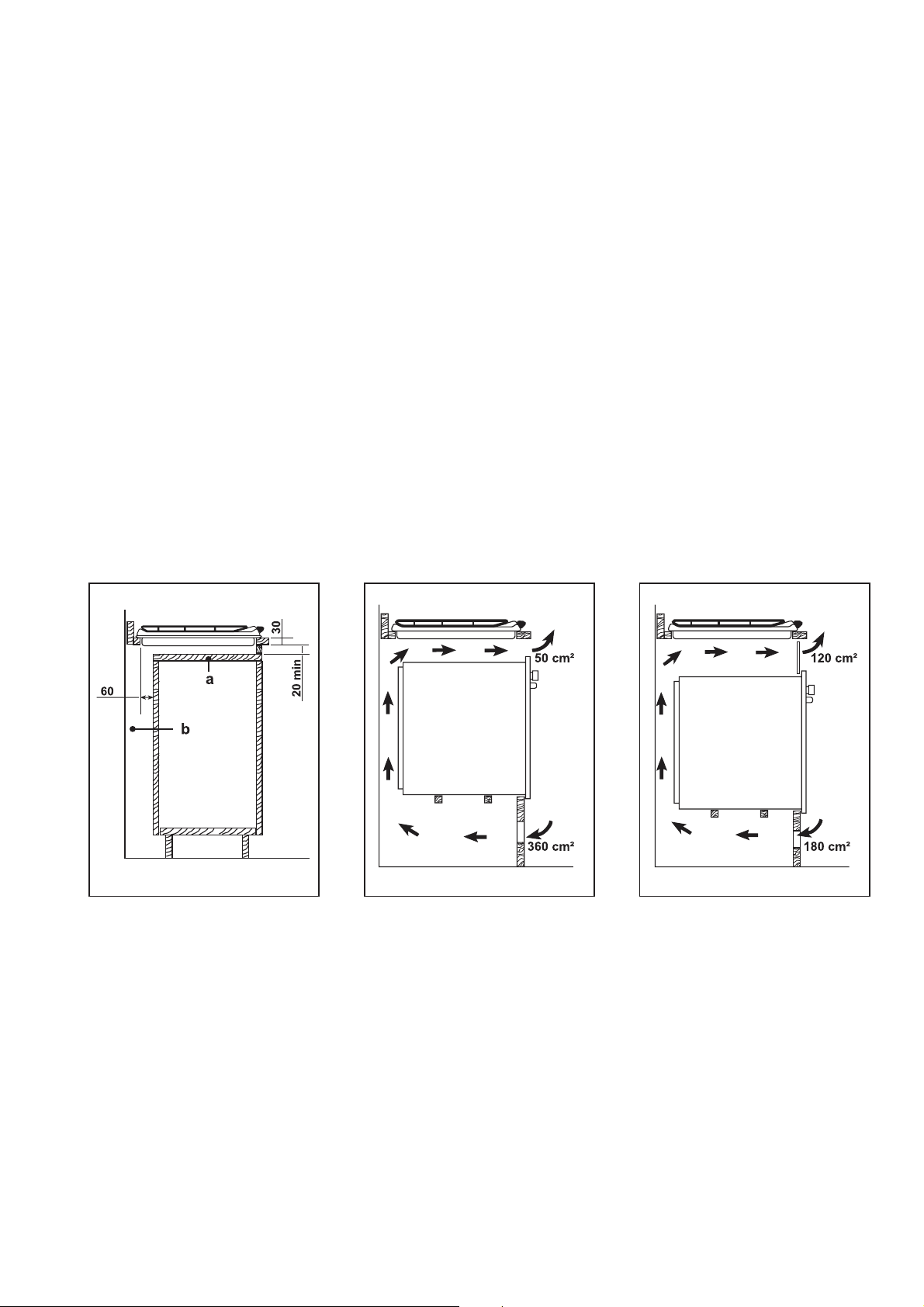

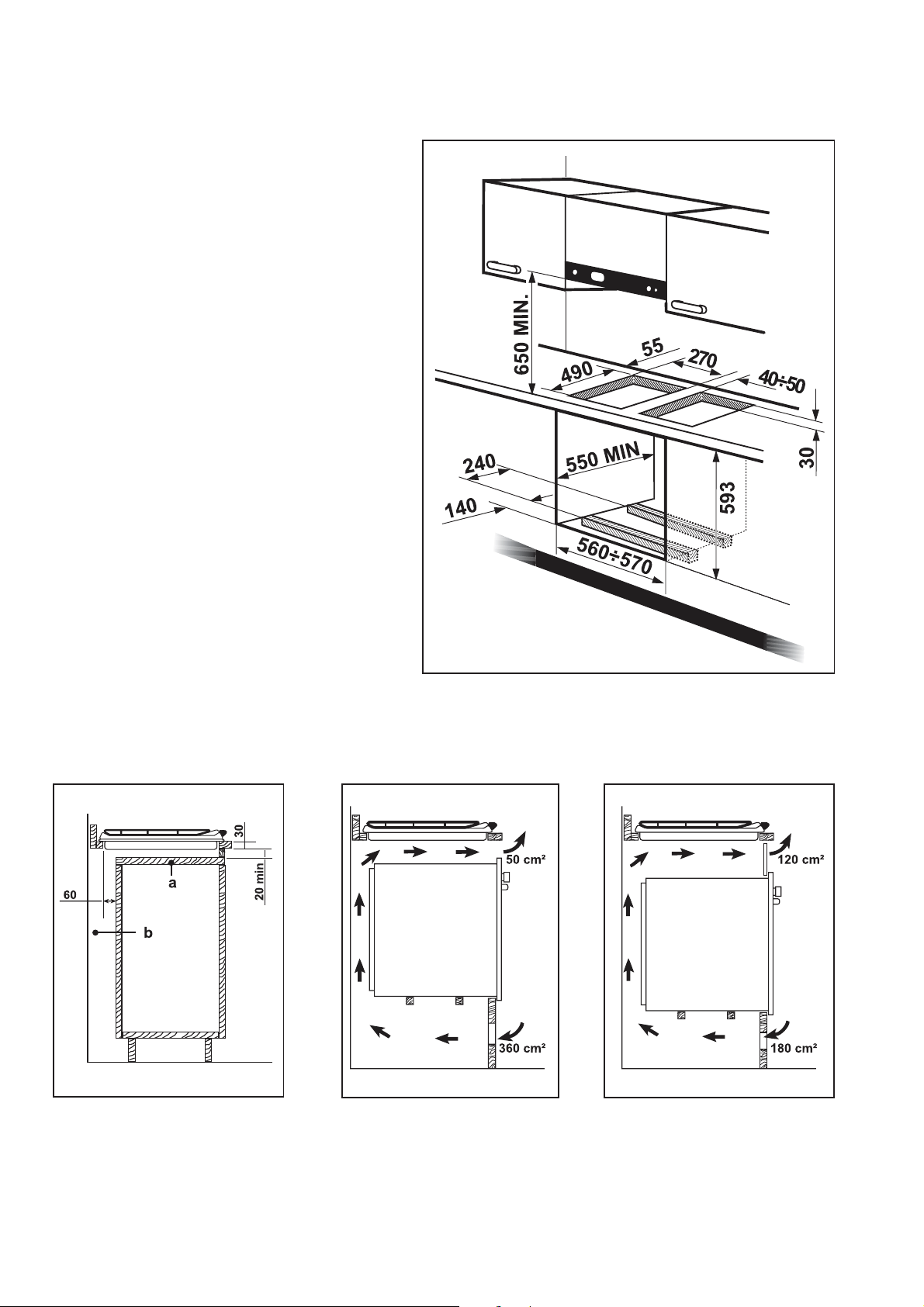

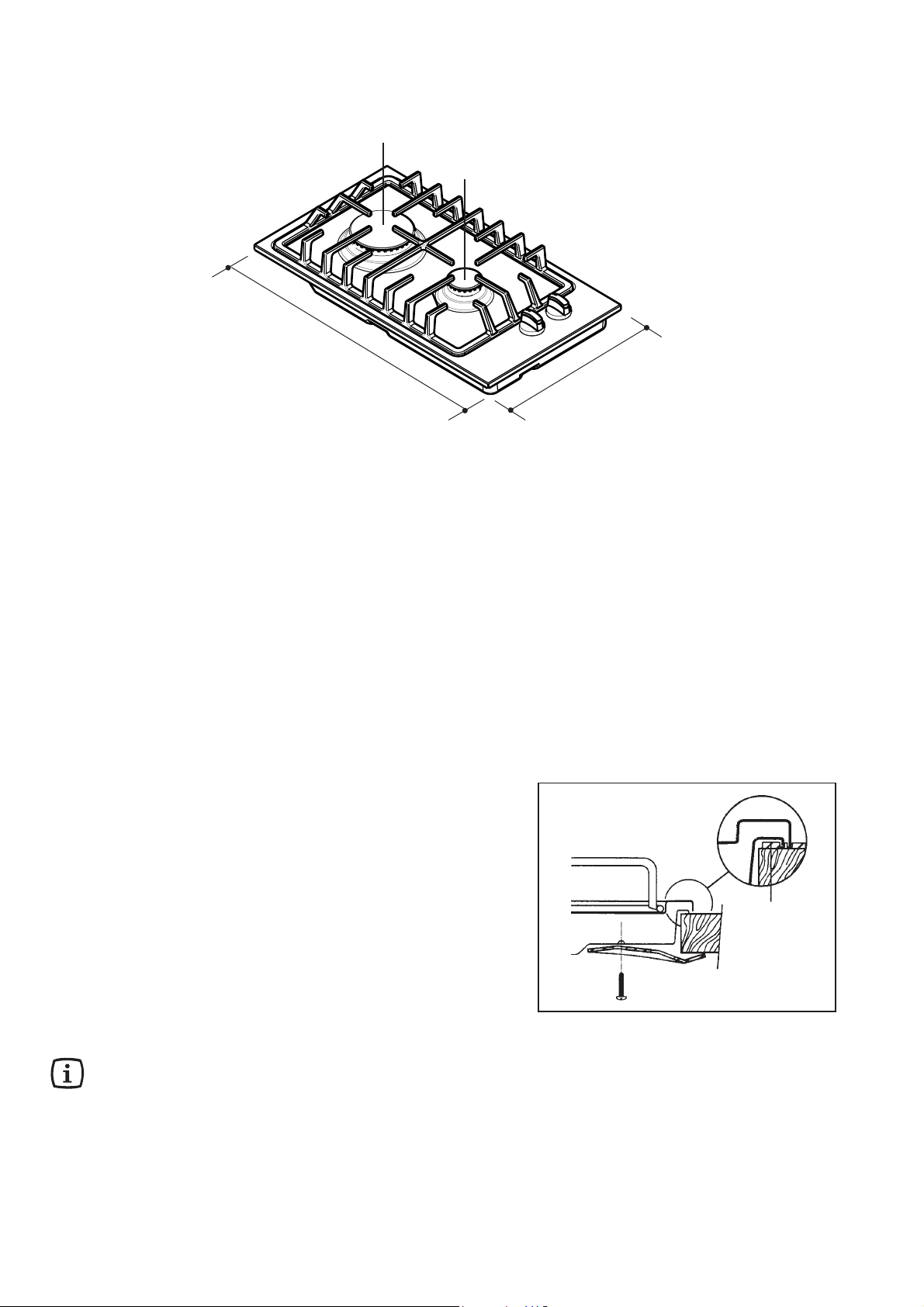

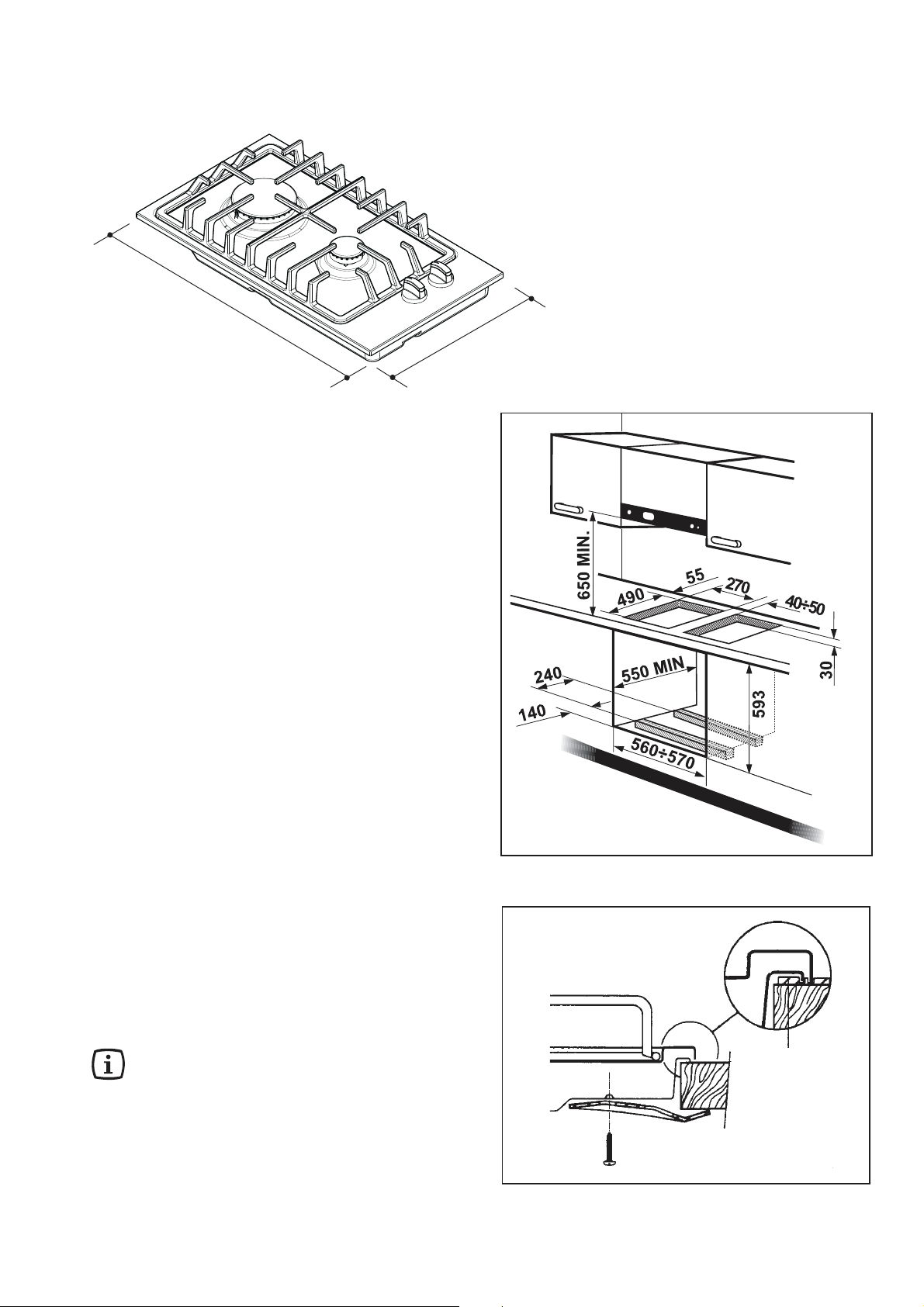

Empotrado en los muebles de cocina............. 12

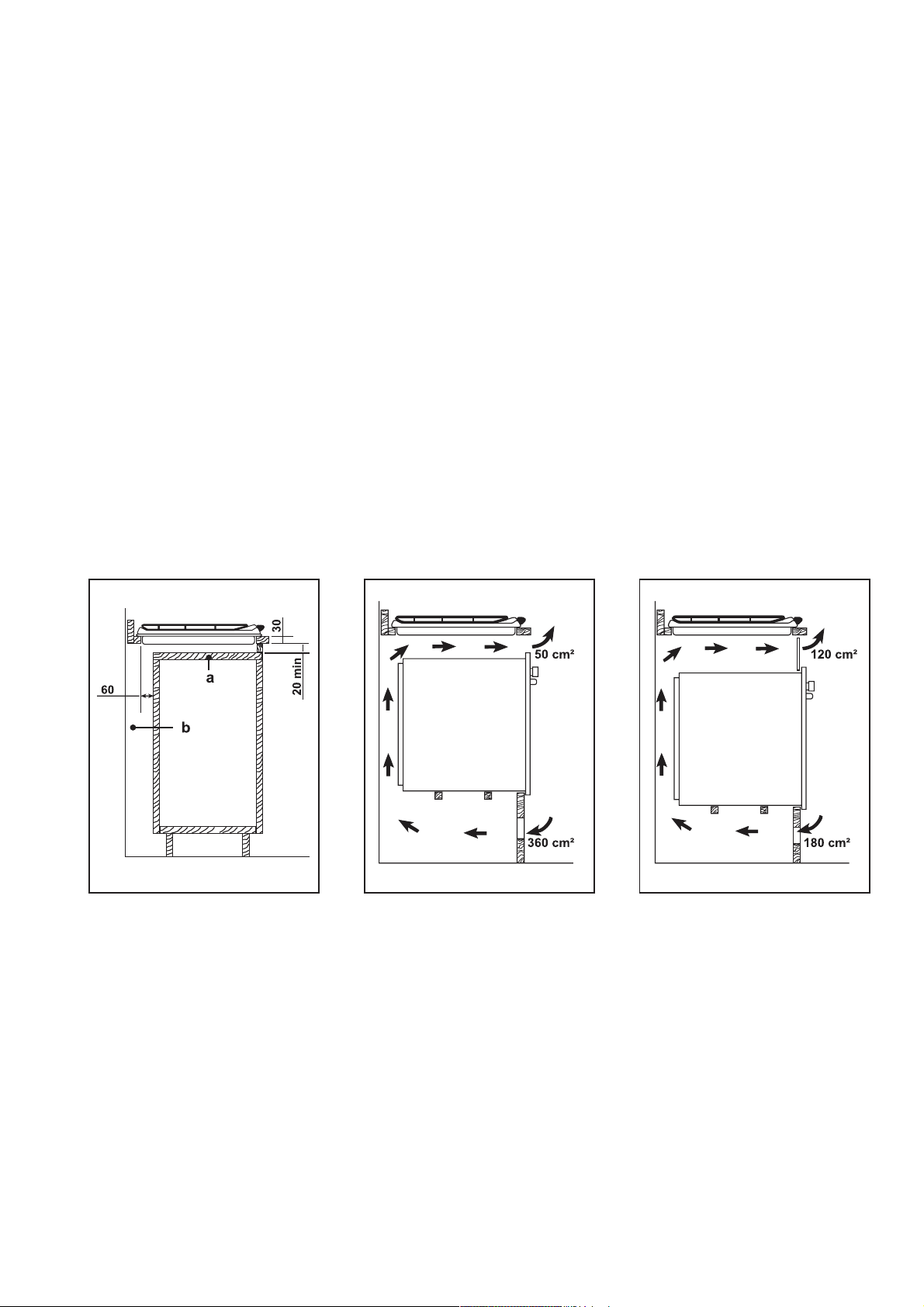

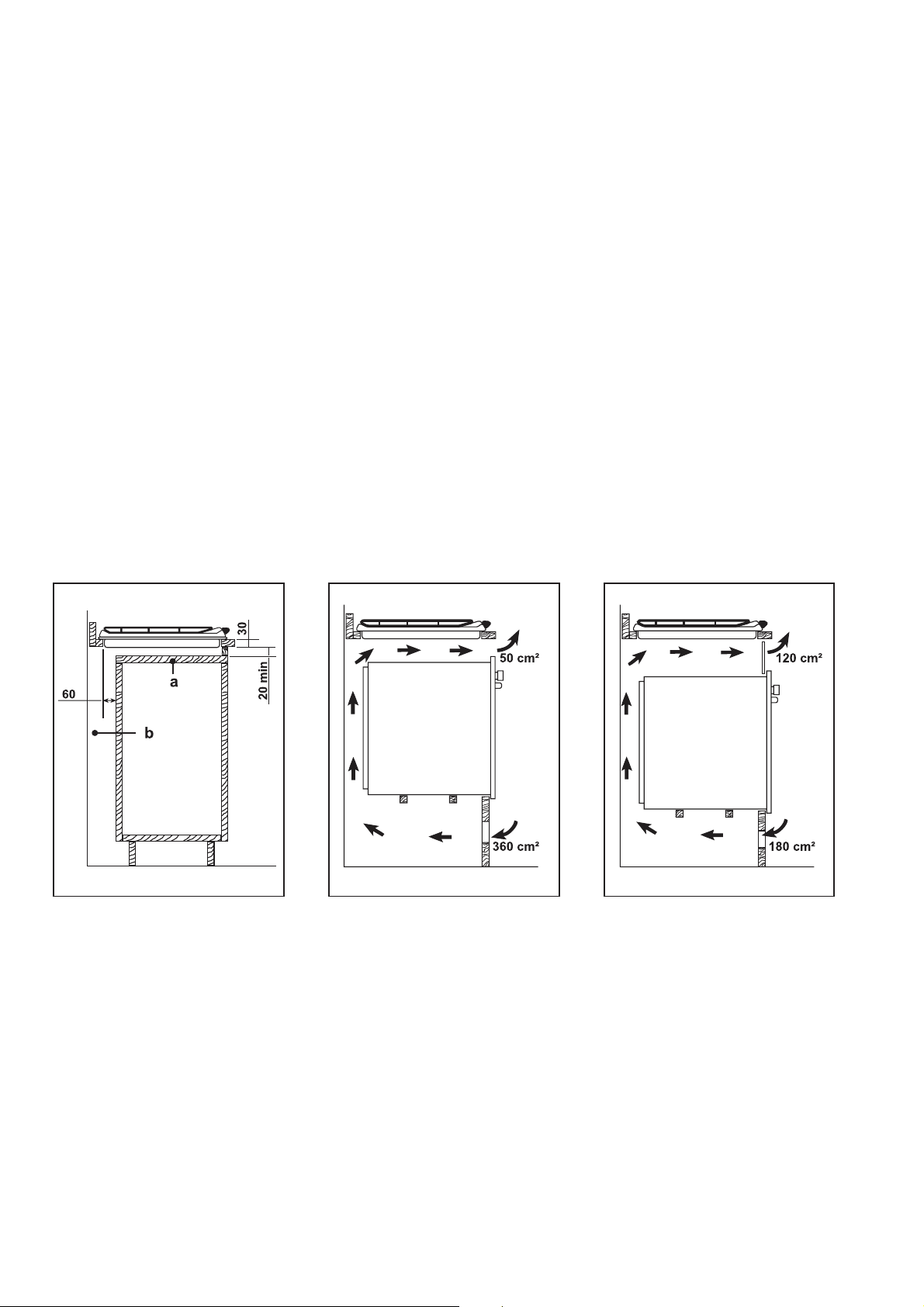

Posibilidades de colocación ............................ 13

Guía para leer las instrucciónes

Instrucciónes de seguridad

!!

!

!!

- 2006/95 (directiva de baja tensión);

- 89/336 (directiva de compatibilitad electro-magnetica);

- 93/68 (directivas generales)

y subsecuentes modificaciones.

Instrucciónes paso a paso

Consejos y indicaciónes

Información medio ambiental

Este aparato está de acuerdo con las siguientes
directiva E.E.C.:

3

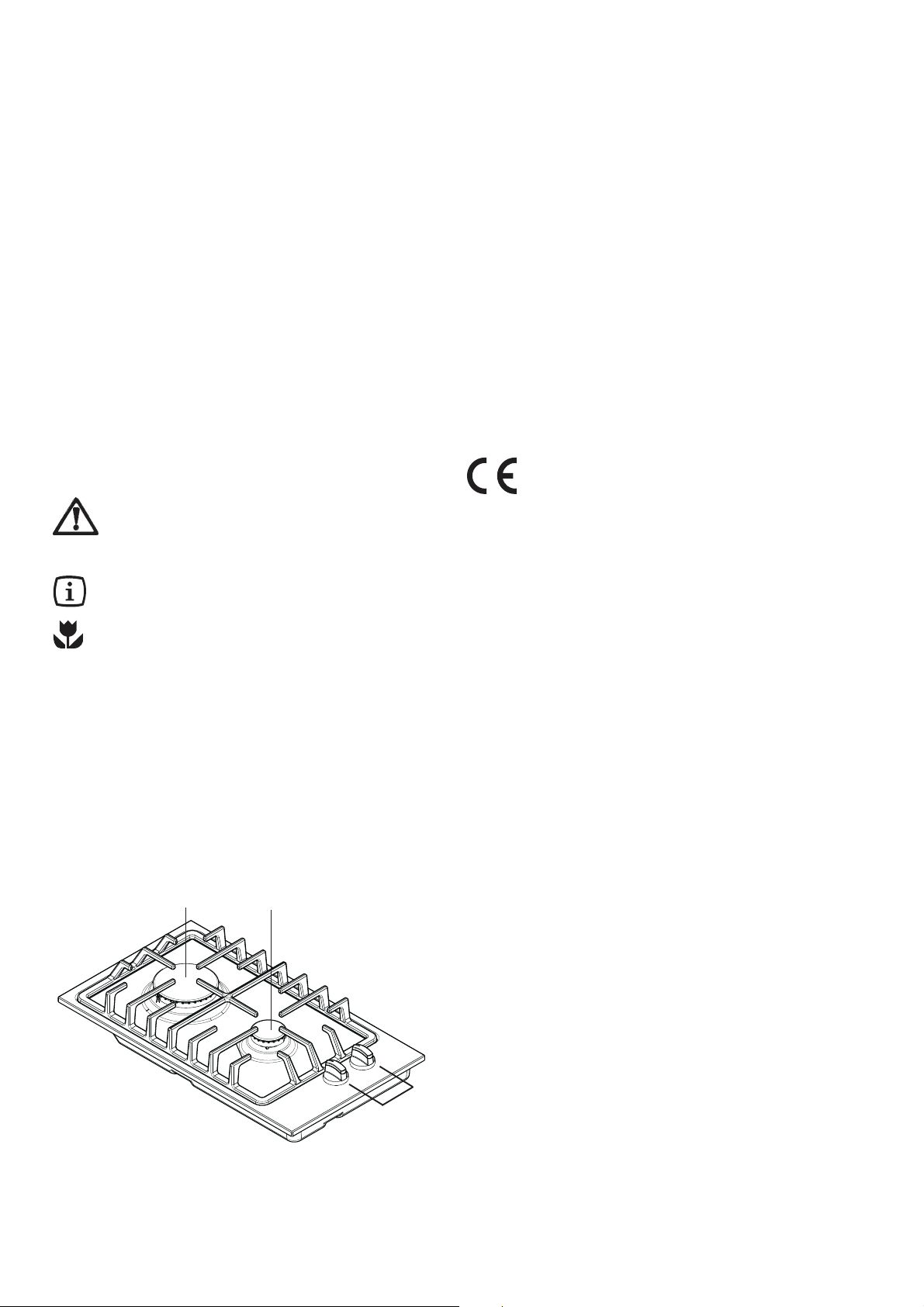

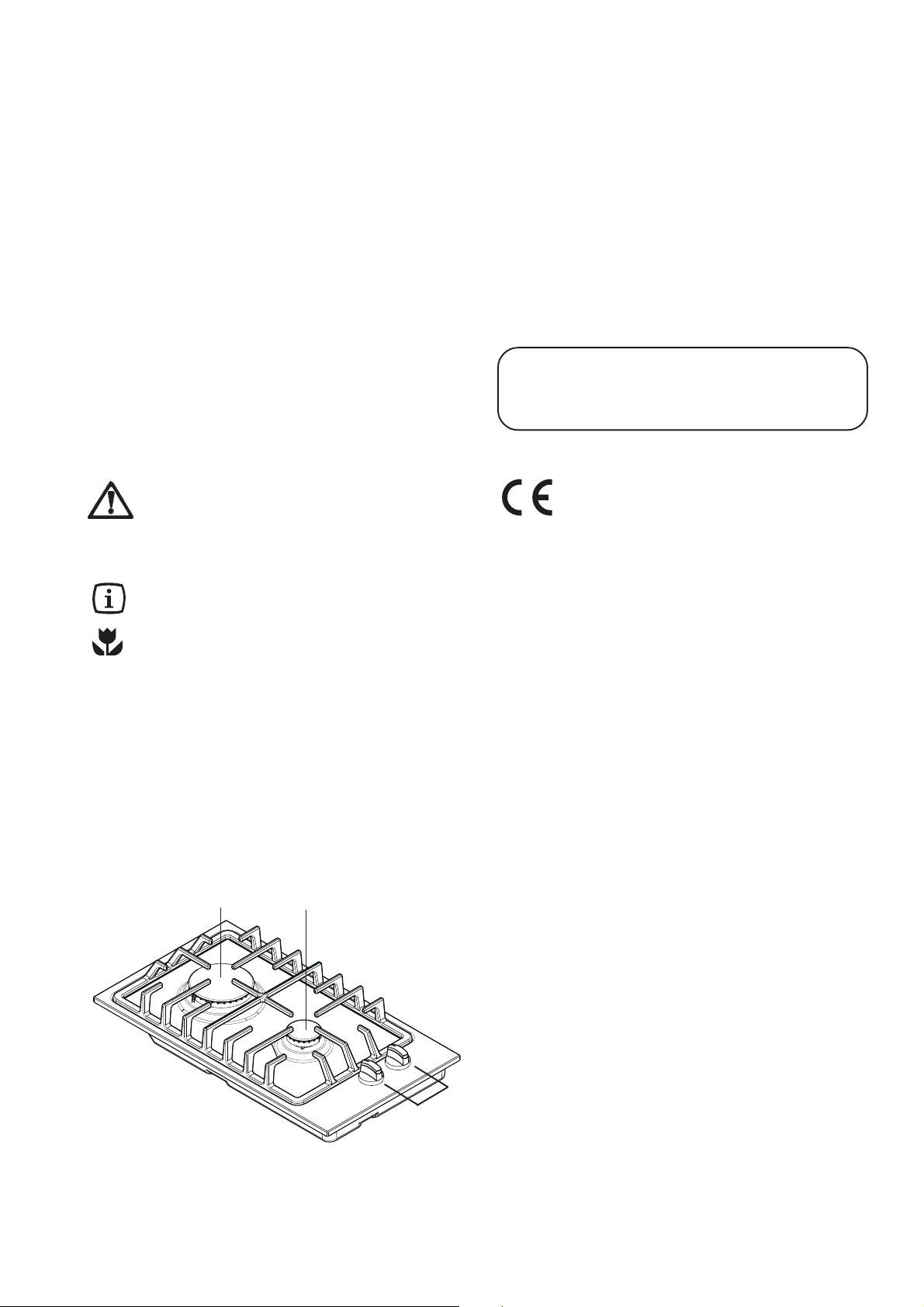

Descripción del aparato

1

2

3

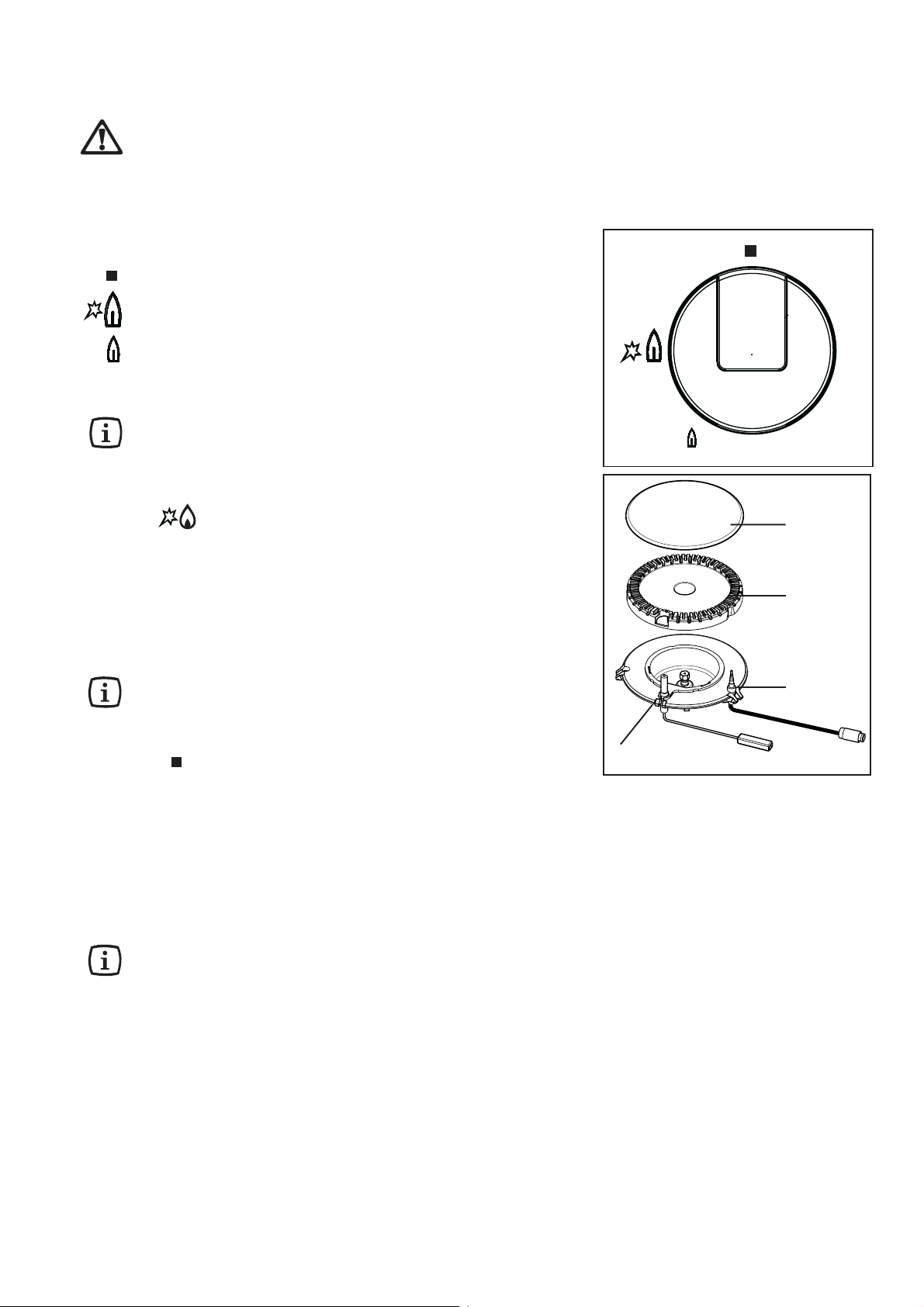

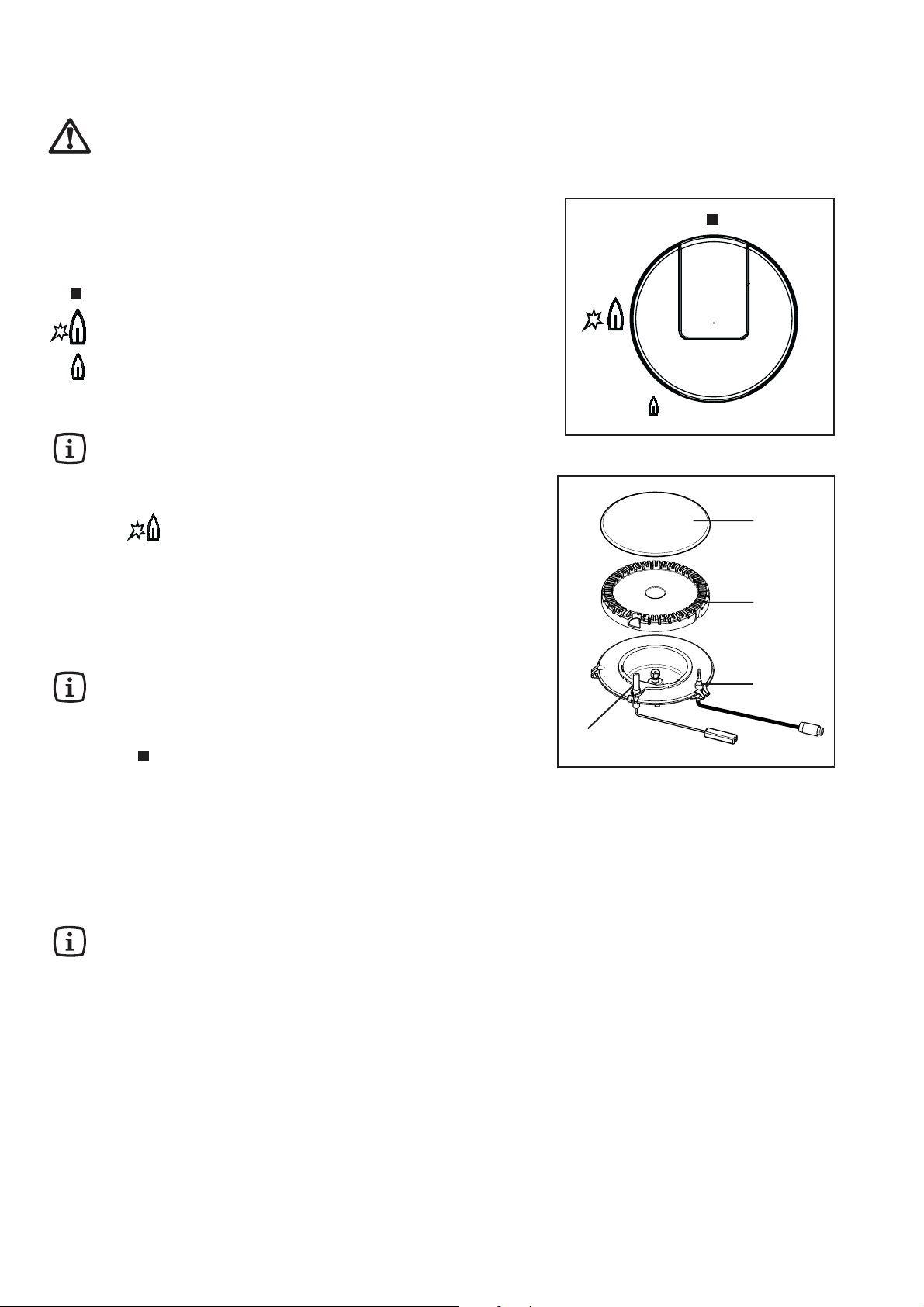

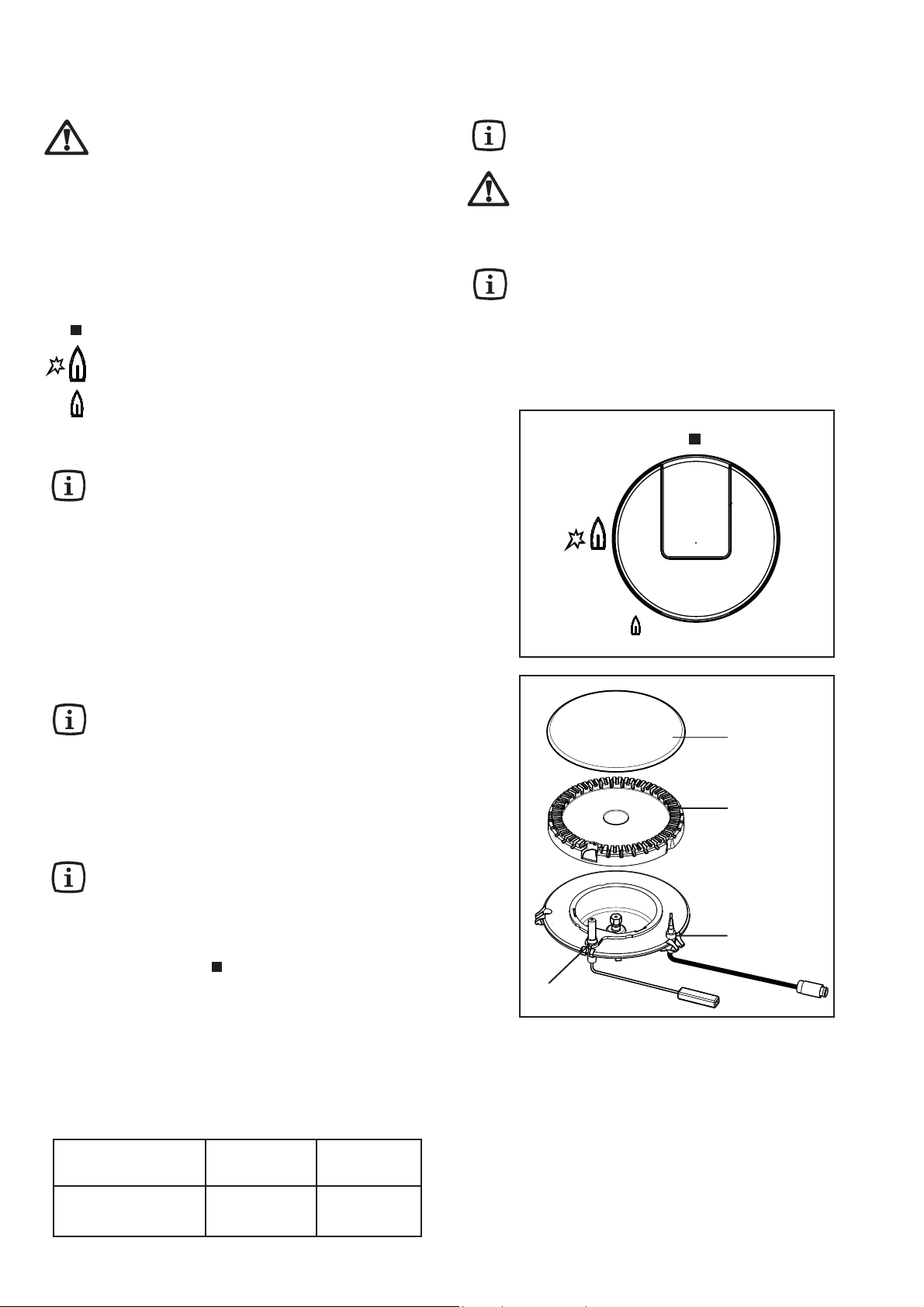

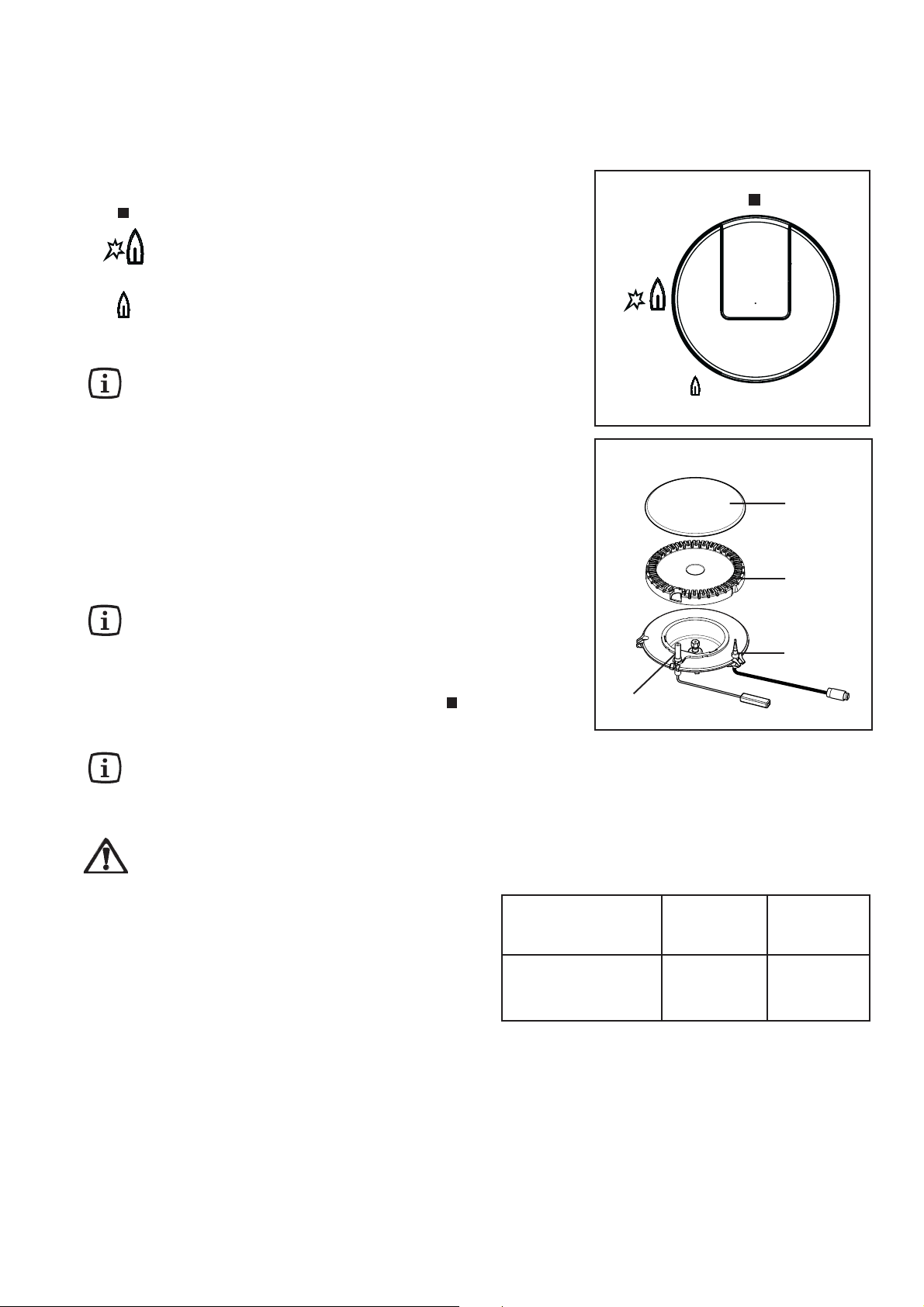

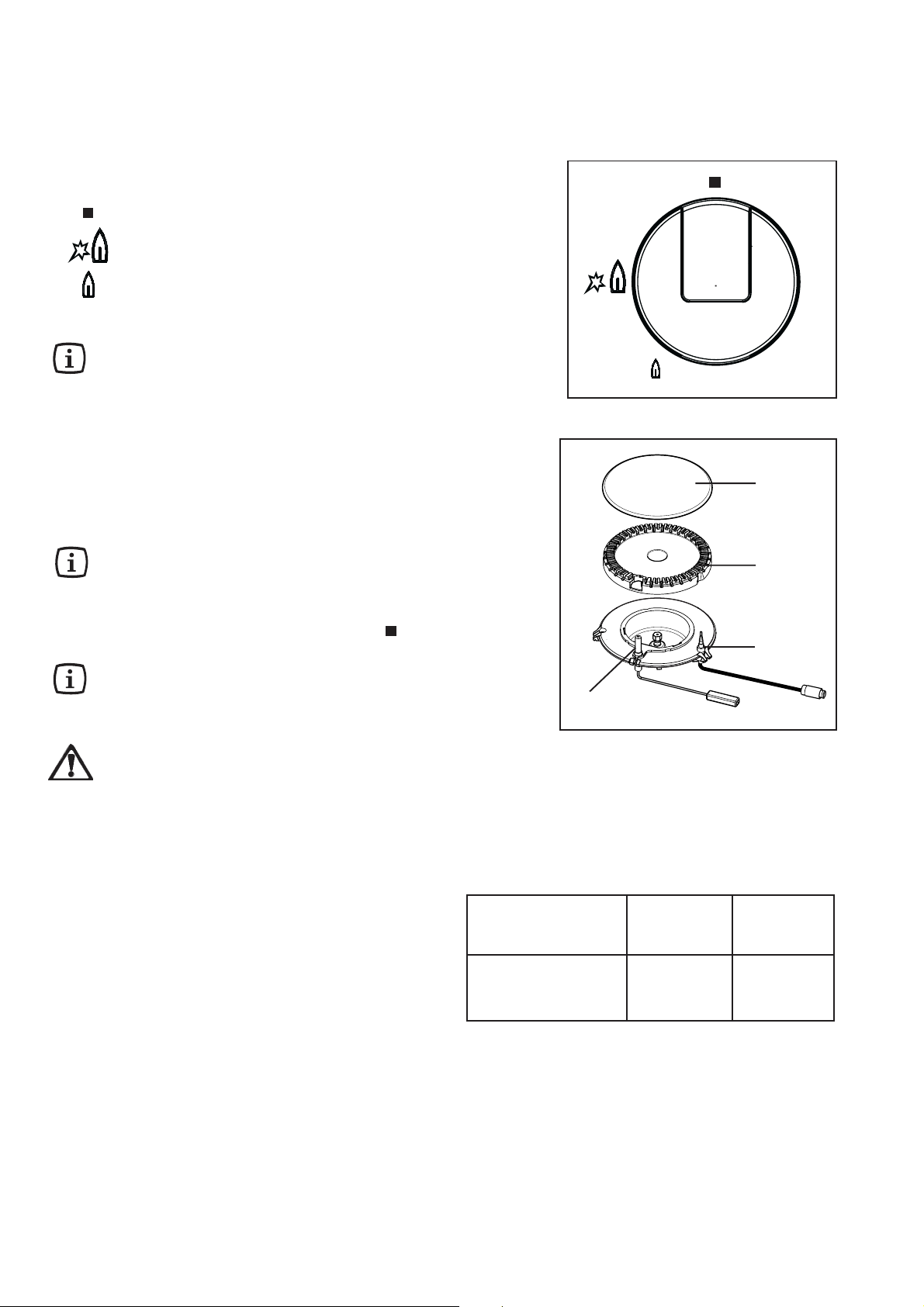

Los mandos de regulación

Los mandos de regulación de los quemadores se
puedene girar en tres posiciónes:

ninguna salida de gas

1. Quemador Rápido

2. Quemador Auxiliar

3. Mandos de regulación

máxima salida de gas / encendido

mínima salida de gas

4

Instrucciónes para el usuario

Para encender los quemadores

!!

!

!!

Encender el quemador antes de colocar las
ollas sobre las rejillas.

1. Para encender un quemador, basta pulsar el mando
de regulación y girarlo hasta la posición de máximo.

Si se interrumpe la alimentación eléctrica, puede
acercar una llama al quemador, empujar el mando
correspondiente y girarlo en el sentido opuesto a las
agujas del reloj hasta la posición de máximo.

2. Cuando la llama está encendida, es necessário tener
el mando empujado durante 5 segundos cerca, hasta
que la válvula de seguridad (Fig. 1 - D) mantendrá
automaticamente la llama encendida y la regule según
las necesidades.

A

B

D

Si después de algunas veces no consigue
encender el quemador, controle que los casquillos
(Fig. 1 - A) y los orificios de donde salen las llamas
(Fig. 1 - B) estén colocados en su sitio
correctamente.
Para cortar el suministro de gas, gire el mando
hacia la derecha hasta alcanzar la posición "

Antes de quitar las ollas del fuego, baje la
llama o apáguela.

".

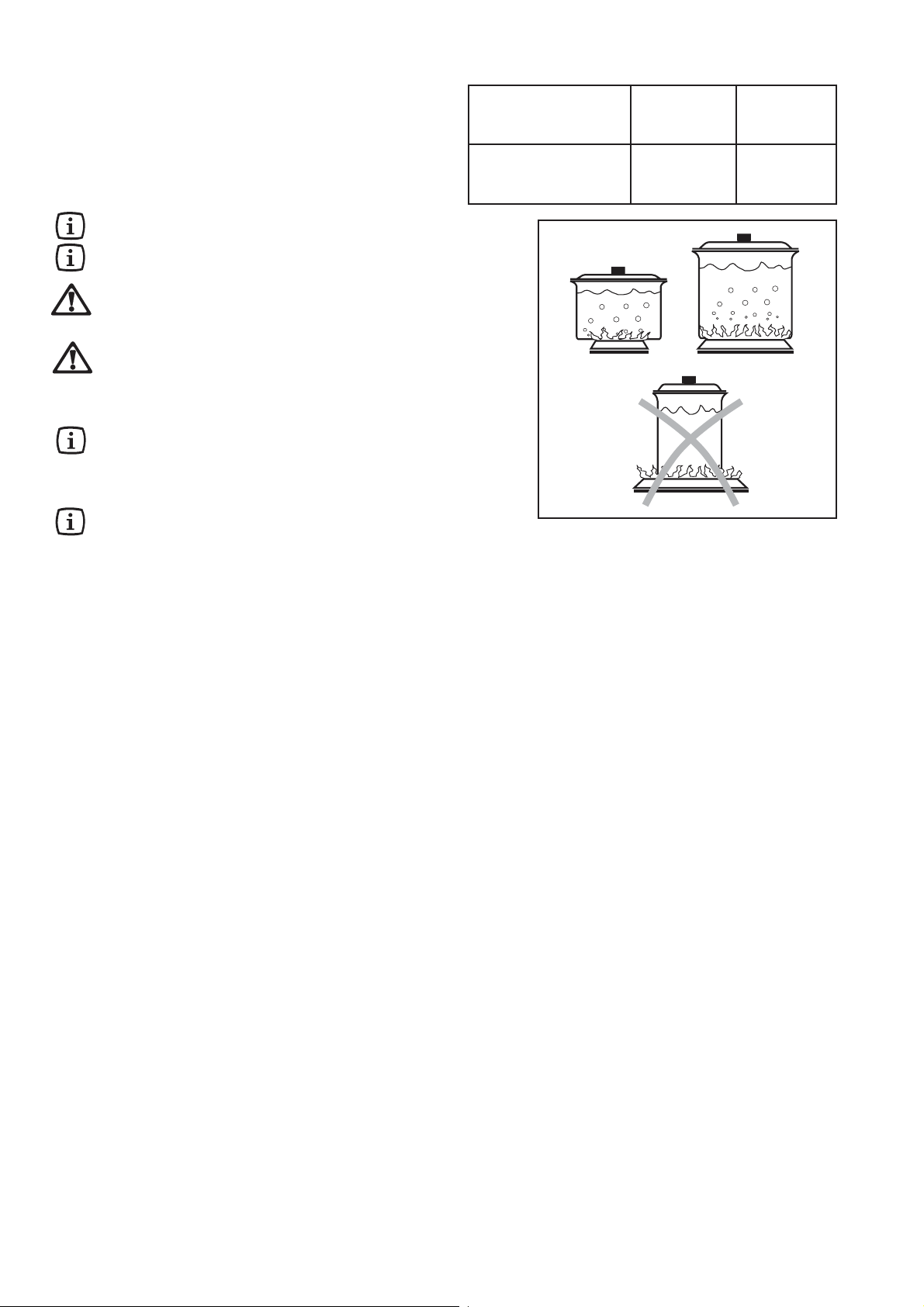

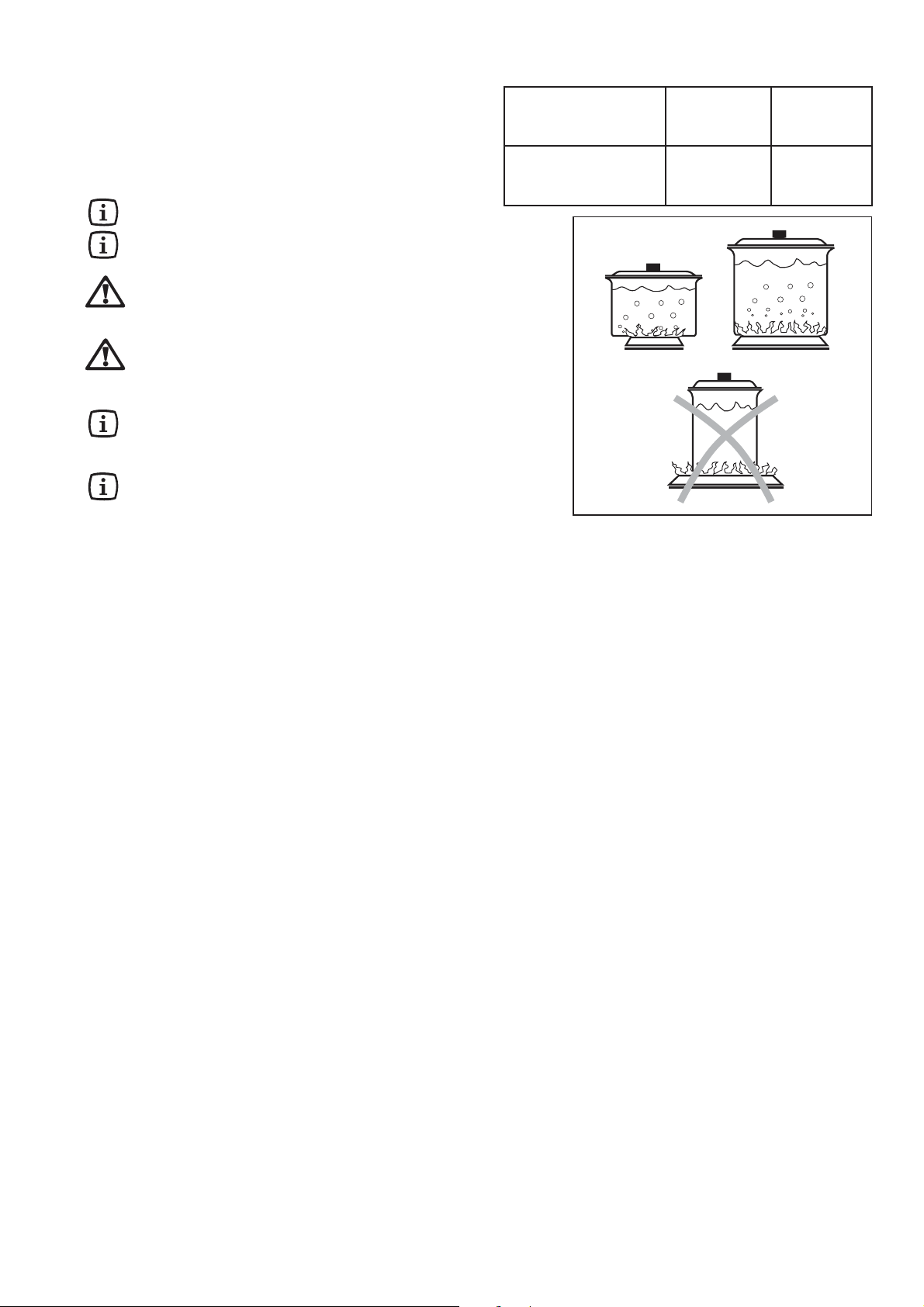

Correcta utilizatión de la encimera

Para conseguir un menor consumo de gas y un mayor
rendimento, es aconsejable emplear ollas de un
diámetro adecuado al quemador a utilizar, evitando
que la llama sobresalga del fondo de las mismas
(tabla a derecha).
También es aconsejable que, apenas comience el
líquido a hervir, se reduzca la llama al mínimo
necesario para mantener la ebullición.

Emplear solamente ollas con fondo achatado.

Aconsejamos vigilar especialmente la cocción
con aceites grasos (por ejemplo la preparación
de patatas fritas) ya que éstos pueden arder
como consecuencia de un sobre-calentamiento.

Fig. 1

C

A - Casquillos de los quemadores
B - Coronas de los quemadores
C - Buja para encendido automatico

álvula de seguridad

D - V

Quemador diámetro diámetro

mínimo máximo

Grande (Rápido) 180 mm. 260 mm.
Pequeño (Auxiliar) 80 mm. 160 mm.

5

Limpieza y mantenimiento

Ante de cualquier operación de
mantenimiento o limpieza, desconecte al
aparto de la red eléctrica.

" Limpie esmeradamente las partes esmaltadas de la

encimera. Es aconsejable pasar un paño suave
mojado en agua con jabón templada después de
cada uso.

" Las coronas de los quemadores (Fig. 1 - B) deben

ser lavados frecuentemente con agua hirviendo y de­tergente, teniendo cuidado de eliminar todas las
eventuales incrustaciones.
Non son aconsejables productos abrasivos ni los que
contengan cloro (lejía, etc.)

" Las rejillas en hierro colado pueden lavarse en el

lavavajllas.
Por manchas rebeldes, use detergentes normales o
los productos especiales en venta para tal fin.

" El plano de la encimera puede ser limpiado con un

paño suave mojado en agua templada y un poco de
detersivo líquido.

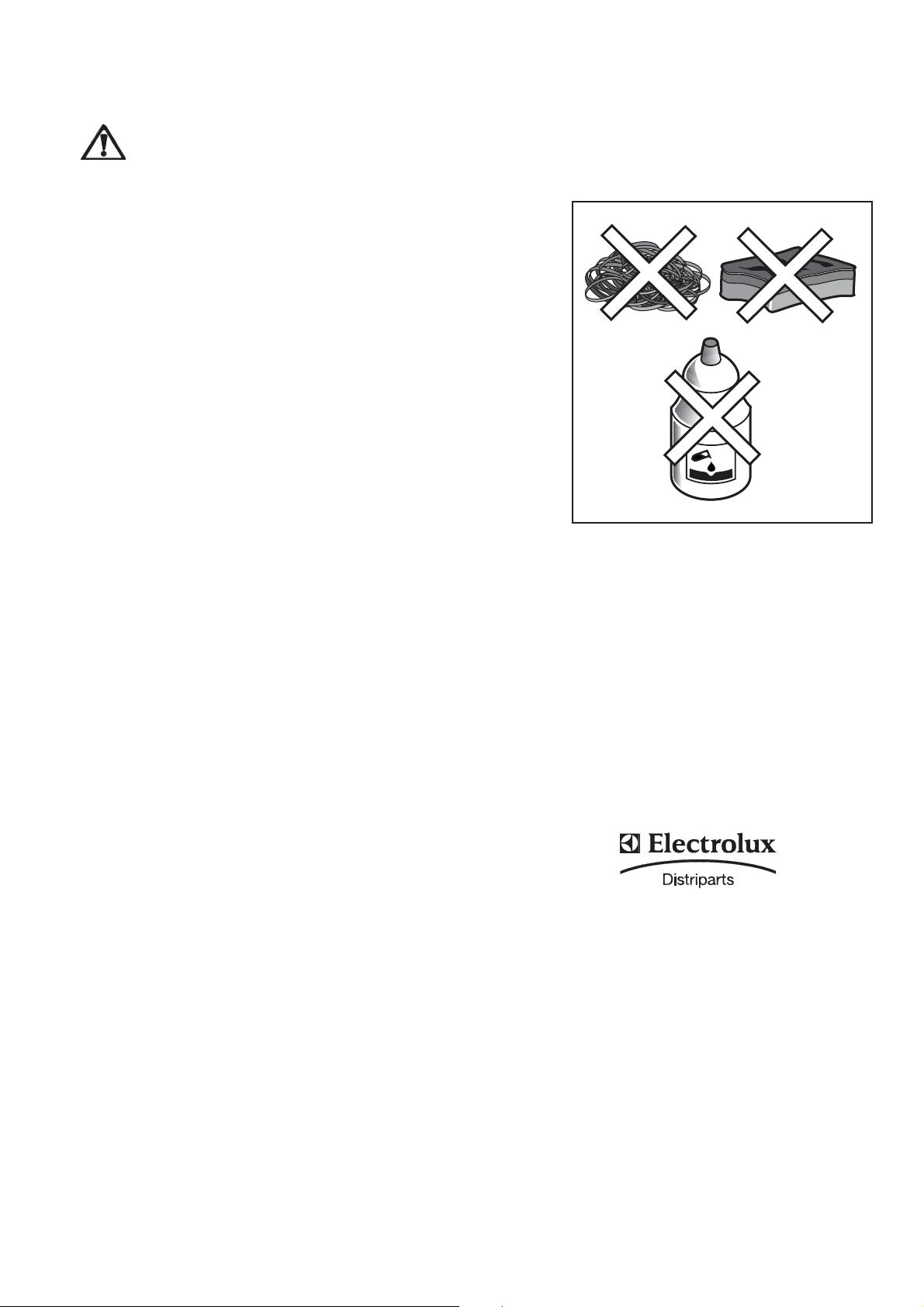

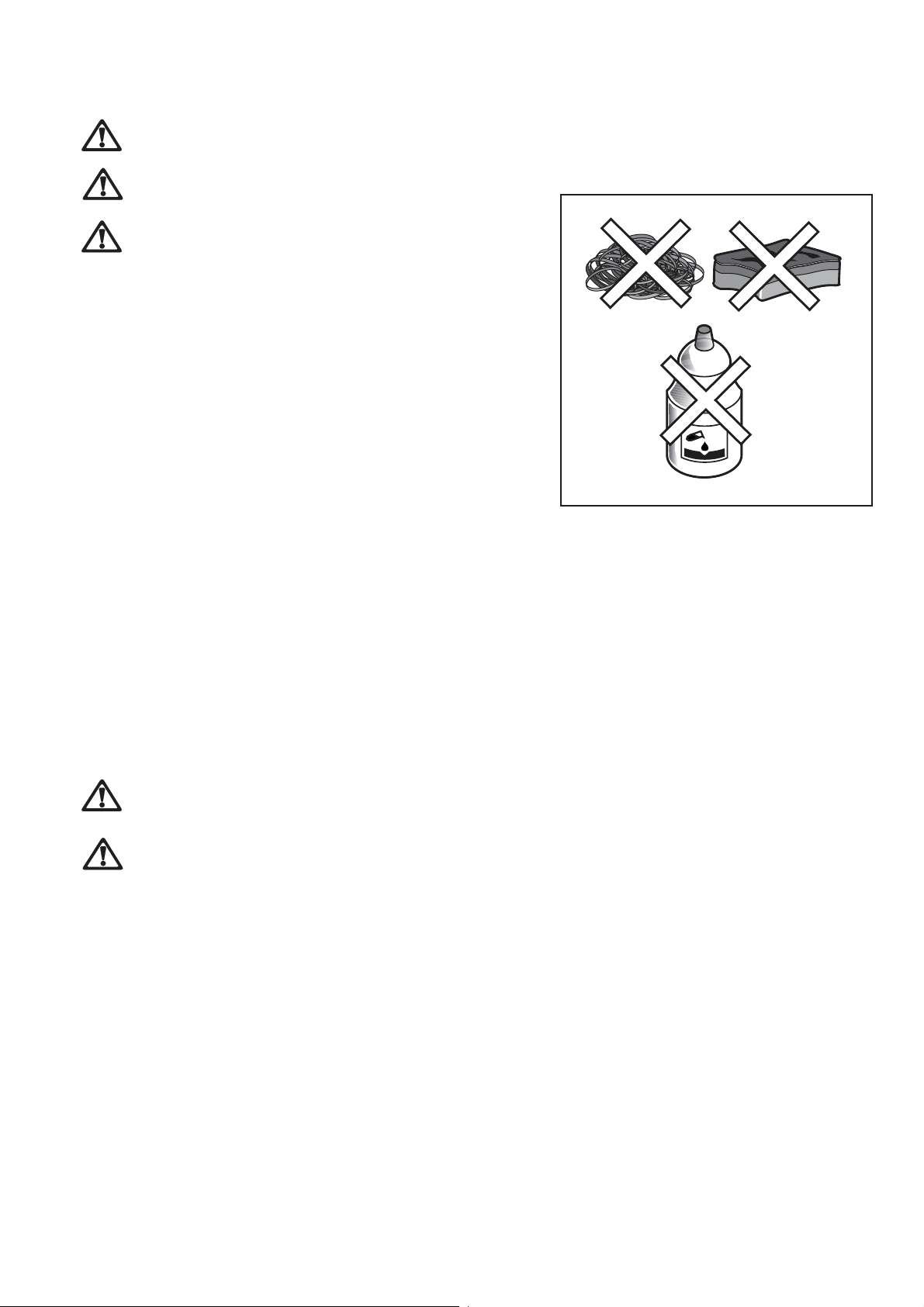

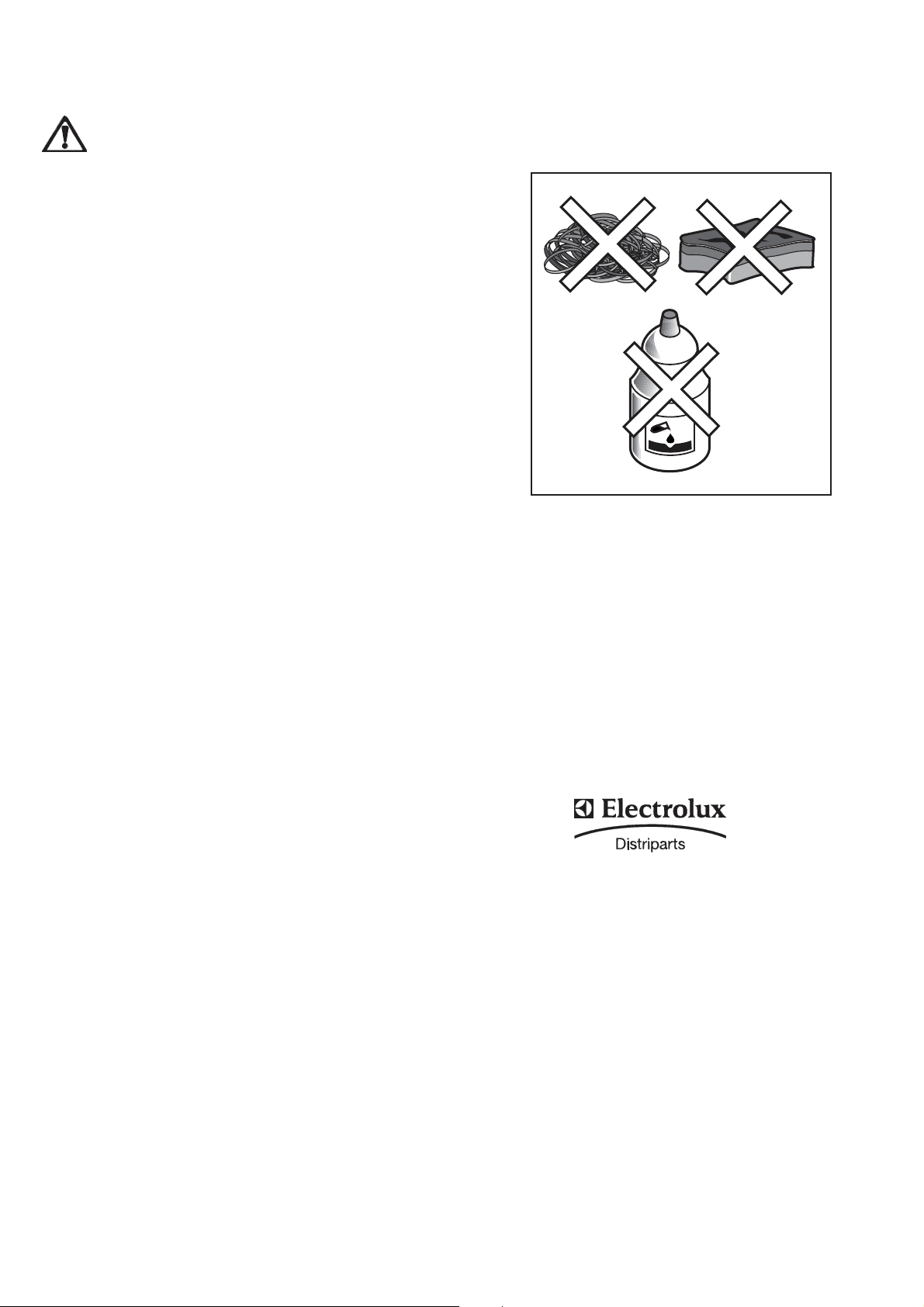

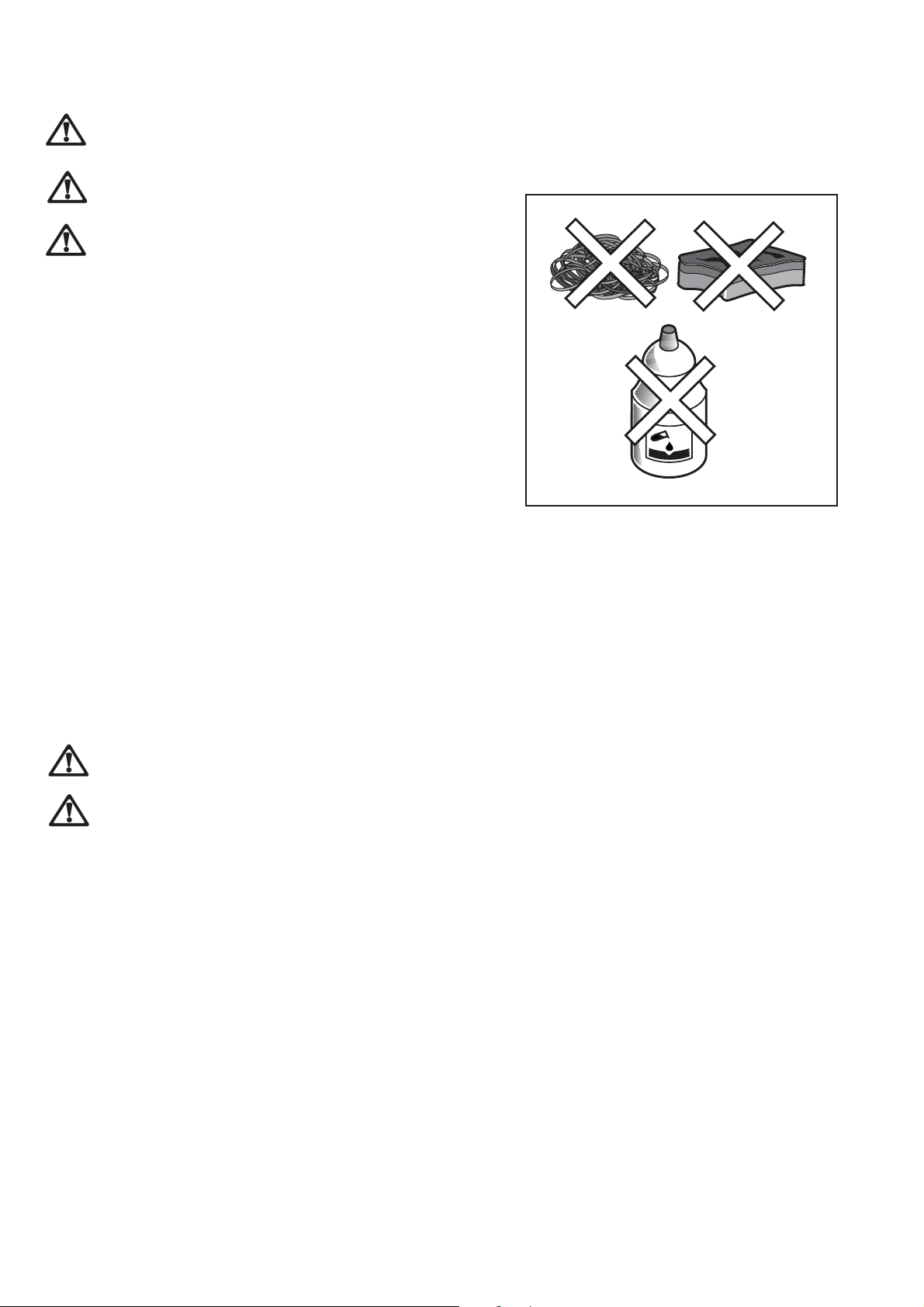

" No use jamas:

- limpiadores con blanqueadores;

- lana de acero;

- quitamanchas para lavabos o bañeras.

" La placa eléctrica se limpia con un estropajo húmedo,

engrasándose después ligeramente con un poco de
aceite lubricante. Estas operaciones deben realizarse
cuando la placa está aún templada.

" El encendido automatico es obtenido para una

pequeña "bujía" de cerámica y un electrodo metálico
(Fig. 1 - C). Limpie periódicamente estas partes de
la encimera, y controle que los orificios de las coronas
de los quemadores no están obturados, por evitar
dificultades de combustión.

Fig. 2

Manutención periódica

Es necesario proceder periódicamente al control del
estado de conservación del tubo de conexión. Si se
observan anomalías, no hay que repararlo, debe
sustituirse.

6

Asistencia Tecnica - Piezas de
recambio originales

El aparato que Vd. acaba de adquirir ha sido
esmeradamente controlado a lo largo de todo el
proceso de fabricación. No obstante, en el caso de

presentársele algún inconveniente durante el uso, tanto
si es en el periódo de Garantía como si has rebasado
dicho periodo, rogamos de directamente en contacto con
el Centro de Servicio Técnico mas próximo a su domici­lio.

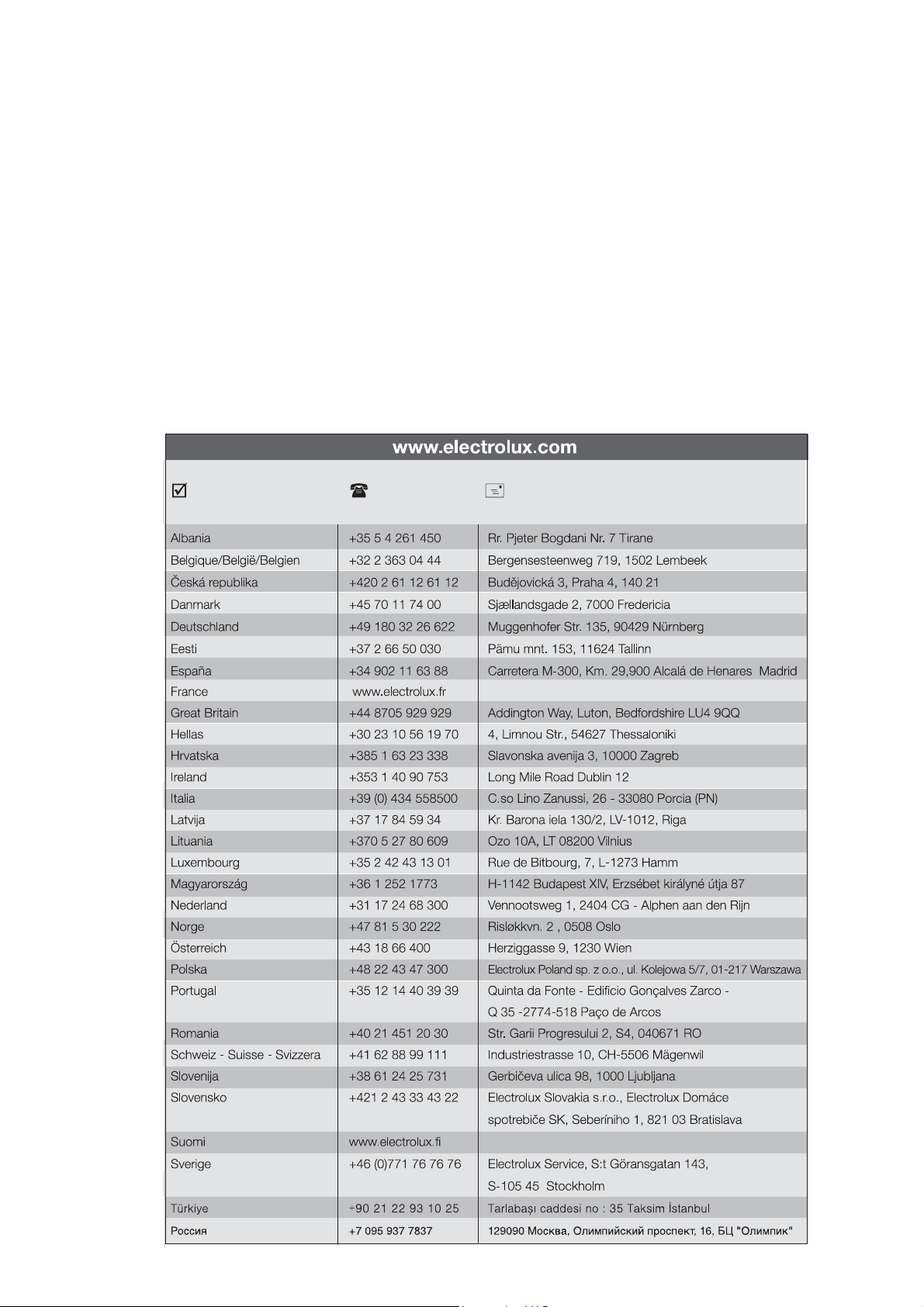

La dirección y teléfono de dicho Centro, los encontrará
fácilmente en el Listin que le inviamos adjunto a este li­bro, o bien consultando en la guida teléfonica la voz
Electrolux.

Nuestro Servicio Técnico solamen­te está esperando una llamada o
indicación suya para ponerse a su
disposición con la máxima rapidez
y eficacia.

Garantía/Servicio postventa

Condiciones de Garantía: ELECTROLUX HOME PRODUCTS ESPAÑA, S.A. garantiza al usuario del aparato

cuyos datos de identificación figuran en el presente documento, durante el plazo de dos (2) años desde la fecha de su
entrega, la reparación totalmente gratuita de las averías que experimente el aparato, incluyendo la presente garantía
tanto el coste de las piezas de recambio como el de la mano de obra y, en su caso, el del desplazamiento del
personal técnico del Servicio Oficial de la Marca al domicilio del usuario.

En el supuesto de que el producto, por su tamaño y movilidad, fuera susceptible de ser trasportado por el usuario

al Taller Oficial de la Marca, éste quedará liberado de la obligación de trasladar su personal técnico al domicilio del
usuario.

Para hacer uso del derecho de garantía aquí reconocido, será requisito necesario que el aparato se destine al uso

privado. También será necesario presentar al personal técnico de la marca, antes de su intervención, la factura o tique
de compra del aparato o el albarán de entrega correspondiente si éste fuera posterior, en unión del presente documento.

Exclusiones: La presente garantía no cubre la instalación, nivelación, instrucciones de uso del aparato ni sustitución

de lámparas. No quedan cubiertas por esta garantía y por tanto la misma quedará sin efecto en los casos de
averías producidas como consecuencia de:

· Fuerza mayor (fenómenos atmosféricos, geológicos, etc.)

· Uso inadecuado o no acorde con las instrucciones del fabricante.

· Falta de mantenimiento y limpieza: filtros con objetos tales como botones, monedas, etc; condensadores con polvo,
pelusa u otros elementos que impidan la libre circulación del aire; cubetas de detergente con residuos, etc.

· Uso de productos de limpieza abrasivos que causen daños en chapa, pintura y plásticos.

· La rotura accidental de componentes de plástico y vidrio.

· La instalación y/o conexión incorrectas o no reglamentarias (voltaje, presión de gas o agua, conexión eléctrica o
hidráulica no adecuadas).

· Los daños estéticos no denunciados en el momento de la entrega.
La garantía no tendrá efecto en caso de manipulación de la placa de características del aparato o de los datos que

figuren en la factura, tique de compra o albarán de entrega de aquél o de los consignados en este documento.
Tampoco producirá efecto si se produjesen intervenciones de personal técnico no autorizado o no perteneciente al
Servicio Oficial de la marca.

Se informa al usuario que, además de la garantía reconocida en este documento, tiene la protección que le

concede la Ley 23/2003, de 10 de julio, respecto de la exigencia de que el bien adquirido sea conforme con el contrato
de compraventa, pudiendo reclamar al vendedor, en caso de disconformidad, por las faltas que se pongan de manifiesto
en el plazo de dos (2) años desde la entrega. En ese supuesto, tendrá derecho a solicitar la reparación gratuita del
bien o a la sustitución de éste, salvo que una de esas opciones resulte imposible o desproporcionada.

ELECTROLUX HOME PRODUCTS ESPAÑA, S.A.-Sociedad Unipersonal

Albacete, n 3C - 28027 MADRID - CIF A08145872

Central Servicio Técnico

Ctra. M-300 km, 29,900
Apdo. 119
28802 Alcalá de Henares (Madrid)

Recepción de Llamadas

Averías 902 116 388
Atención Usuarios:
e-mail: [e-mail]

Para España:

Puede comprar recambios y accesorios on-line entre en
http://www.service.electrolux.com y seleccione Tienda Virtual

7

Garantía europea

Este aparato está garantizado por Electrolux en cada uno de los países abajo indicados durante el periodo especificado
en la garantía del aparato o el periodo que prevea la ley. Si usted se traslada de uno de estos países a otro de los
países abajo indicados, la garantía del aparato se desplazará con usted siempre que se cumplan los siguientes

requisitos:

· La garantía entra en vigor el día en que usted compre el aparato, que se demostrará mediante un justificante de
compra válido emitido por el vendedor del aparato.

· La garantía del aparato tendrá el mismo periodo de validez y cubrirá las mismas piezas y mano de obra que las
garantías emitidas en su nuevo país de residencia para ese modelo o gama de aparatos en concreto.

· La garantía del aparato es personal del comprador original e intransferible.

· El aparato deberá ser instalado y utilizado según las instrucciones de Electrolux y es únicamente de uso
doméstico, lo que significa que no podrá ser utilizado con fines comerciales.

· El aparato deberá ser instalado observando todas las normativas relevantes que estén en vigor en su nuevo país
de residencia.

Las disposiciones de esta Garantía Europea no afectan a los derechos que le correspondan por ley.

8

Caracteristicas Tecnicas

Potencia del quemador a gas

Quemador rápido (grande) 3,0 kW (G20)

2,8 kW (G30/G31)
Quemador auxiliar (pequeño) 1 kW
Aparato de clase 3
Categoría II2H3+
Raccor de entrada de gas G 1/2"
Tarado del aparado G20 - 20 mbar
Tensión de alimentación 230 V 50 Hz

Dimensiones del hueco de
incastre

Ancho 270 mm
Fondo 490 mm

Instrucciónes para el instalador

Instalación

Es necesario que todas las operaciones relativas a la
instalación, regulación y adaptación al tipo de gas que
vaya a utilizarse, sean realizadas por personal
según las normas en vigor.

(Real Decreto 1853/1993 “Reglamento de
instalaciones de gas en locales destinados a usos
domésticos colectivos o comerciales” y Real Decre­to 494/1988 “Reglamento de Aparatos que utilizan
gas como combustible”)

Importante

Cualquier intervención debe efectuarse con el aparato
desconectado eléctricamente y con la llave del gas
cerrada. Cuando sea necesario que esté conectado se
deben observar las máximas precauciones.

cualificado,

Conexión del gas

En el caso de instalación con tubo metálico flexible,
asegúrese de que el tubo no está en contacto con partes
mobiles o aplastado. El mismo control debe ser efectuado
también en el caso de acoplamiento horno con encimera.

Las encimeras están preparadas para el tipo de gas,
presión, voltaje, etc., que figura en la placa de
características. Compruebe que coinciden con los que
dispone en su domicilio.

En la bolsa de accesorios, adjuntamos un codo con la
junta para efectuar la unión a la encimera
El terminal del tubo de gas de la encimera es roscado
1/2”.

Importante

Para un seguro funcionamiento, un menor consumo y
mayor duración del aparato, asegúrese de que la
de alimentación respeta los valores indicados
de características de los quemadores.

Un vez terminada la instalación se debe comprobar
la perfecta estanquidad de todos los tubos,
racores, uniones, etc., utilizando para ello una
solución jabonosa. JAMAS SE DEBEN UTILIZAR

LLAMAS.

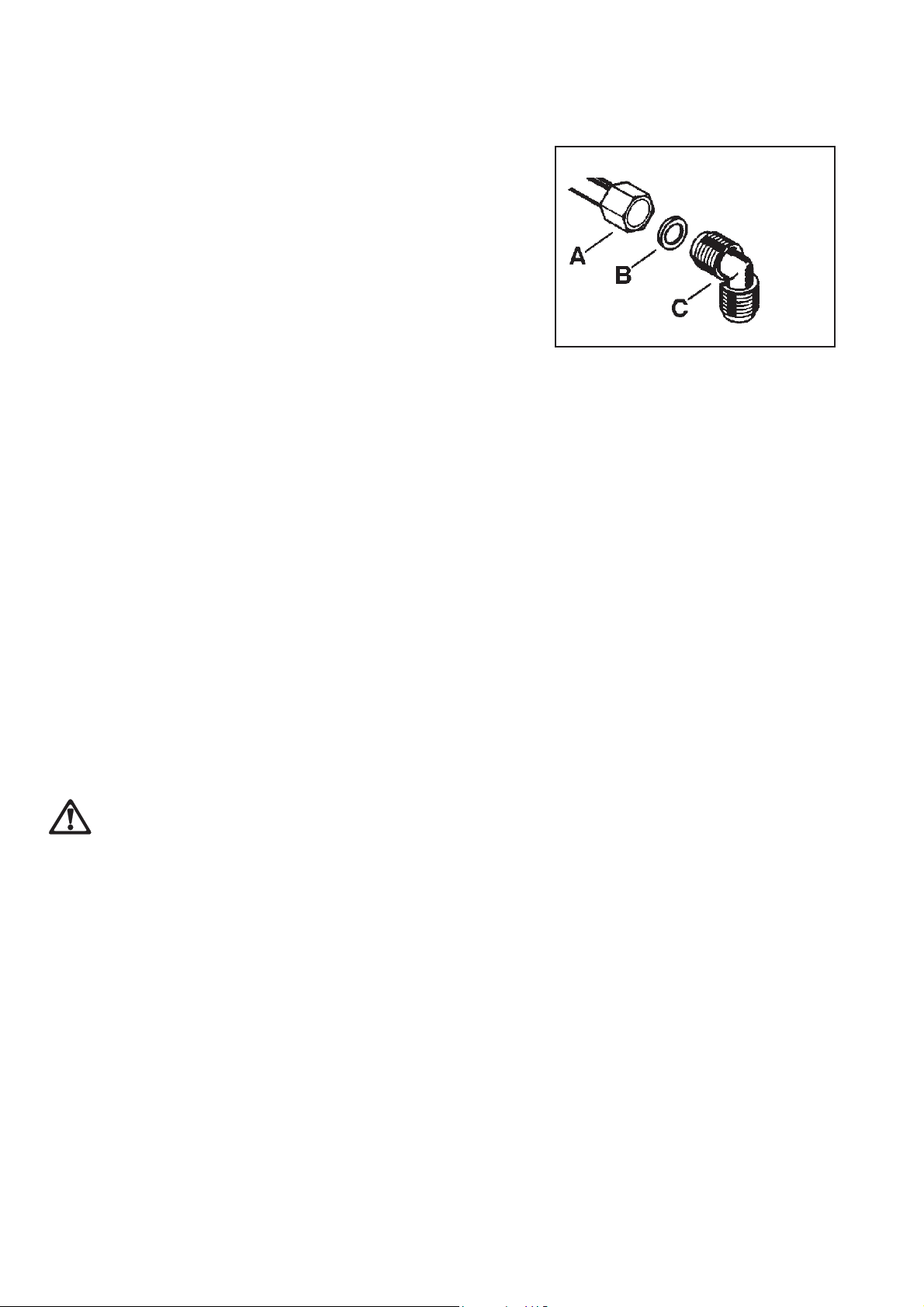

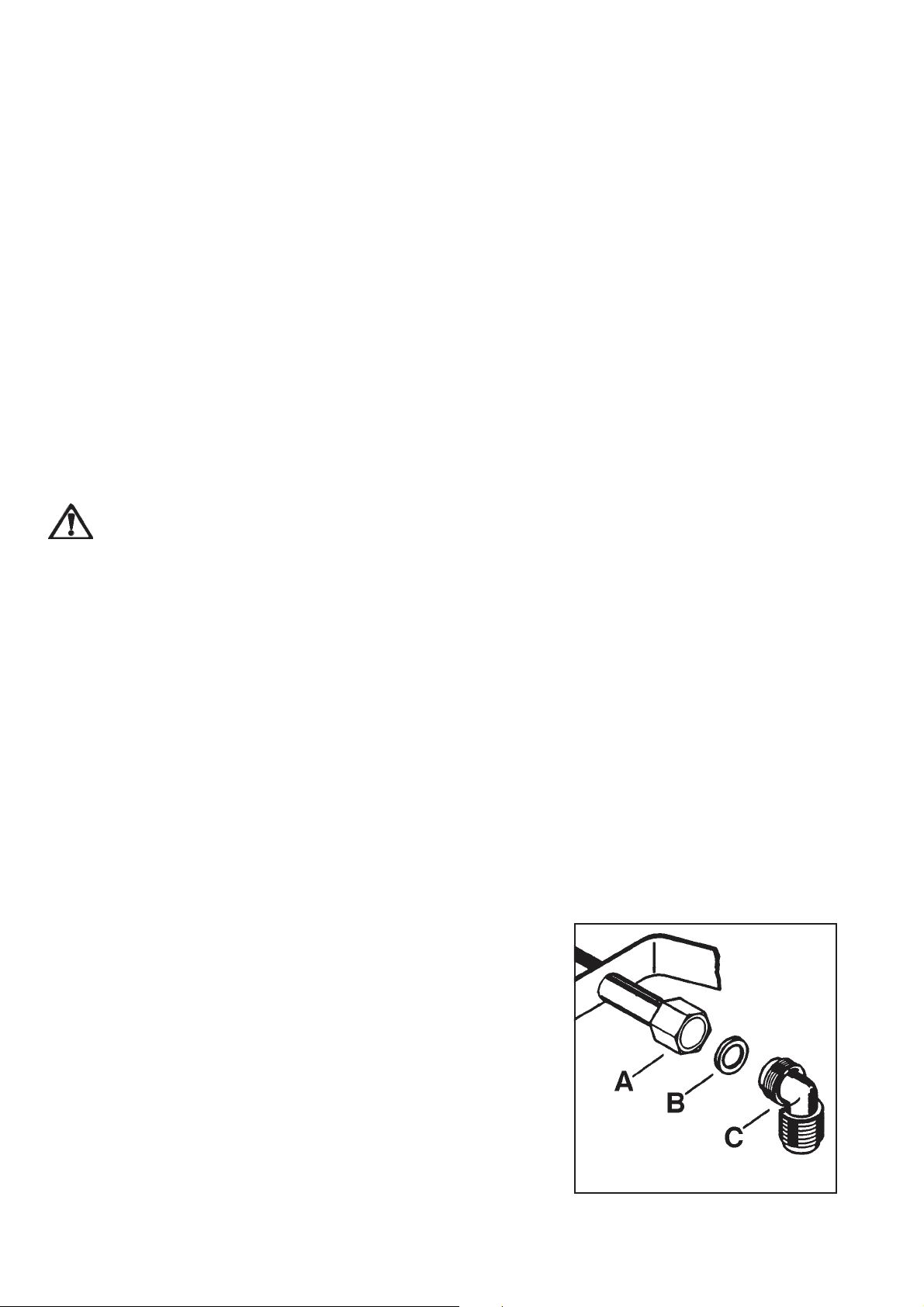

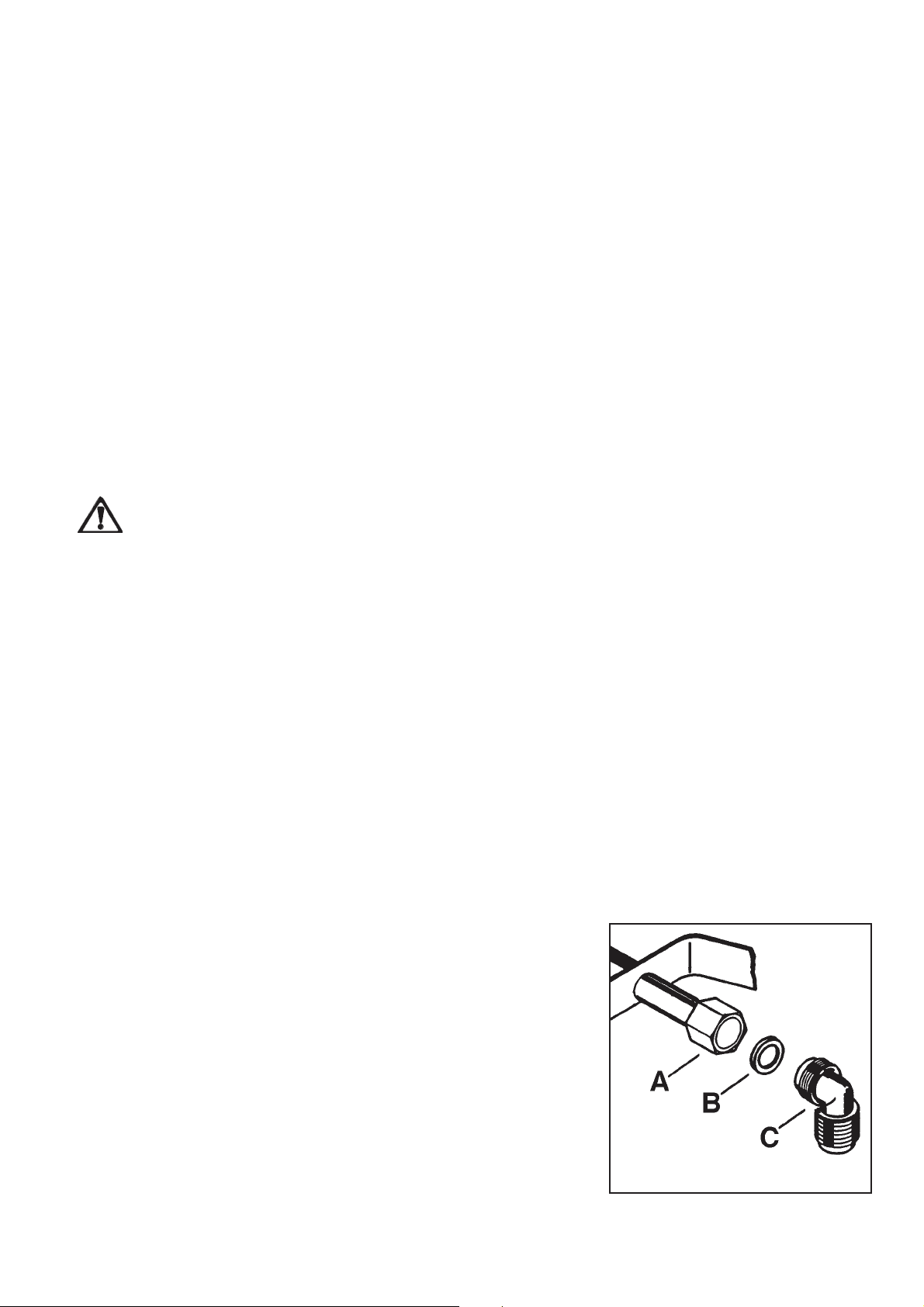

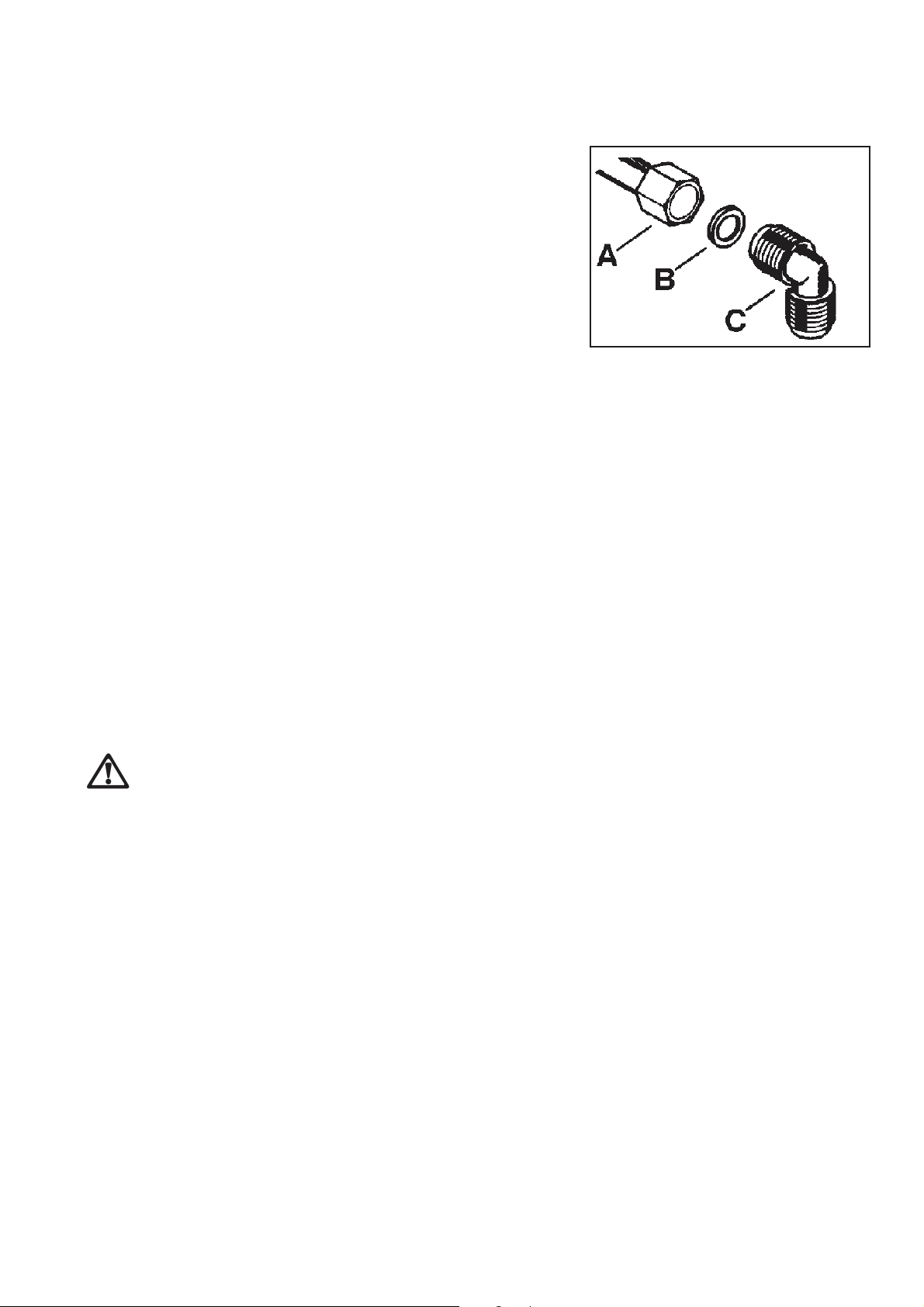

A) Terminal del tubo de gas
B) Junta
C) Codo

(véase Fig. 3).

G

una

presión

en la tabla

Fig. 3

9

Conexión eléctrica

La conexión debe realizarse conforme con las normas y
disposiciones legales vigentes.

Antes de efectuar la conexión, cerciorarse de que:

- eI automatico de la instalación eléctrica puede
soportar la carga del aparato (ver tarjeta matricula;

- que el enchufe esté dotado de una eficaz torna de
tierra, segun las normas vigentes;

- la clavija o el interruptor empleado sea facilmente
accesible con el aparato instalado

El aparato debe conectarse a una tensión de 230 V. Los
trabajos de instalación deberán ser realizados por
instaladores competentes y conforme a la normativa
vigente.
El aparato está provisto de cable de alimentación. Mon­tar en el cable una clavija adecuada a la carga. La
encimera debe conectarse a una toma de corriente
adecuada con un interruptor bipolar que sea fácilmente
accesible después de finalizada la instalación.
Si se efectua una conexión directa a la red, es necesario
interponer entre el aparato y la red un interruptor, con
apertura minima de 3 mm entre los contactos,
dimensionado a la carga y correspondiente a la normati­va en vigor. EI cable de fase de color marrón (que viene
de la toma “L” de la caja de conexiones), debe estar
siempre conectado a la red de alimentación.
En todo caso el cable de alimentación debe estar
colocado de forma que ningun punto del mismo alcance
una temperatura superior en 90°C.
Despues de la conexión, probar los elementos
calefactores, haciendolos funcionar unos 3 minutos.

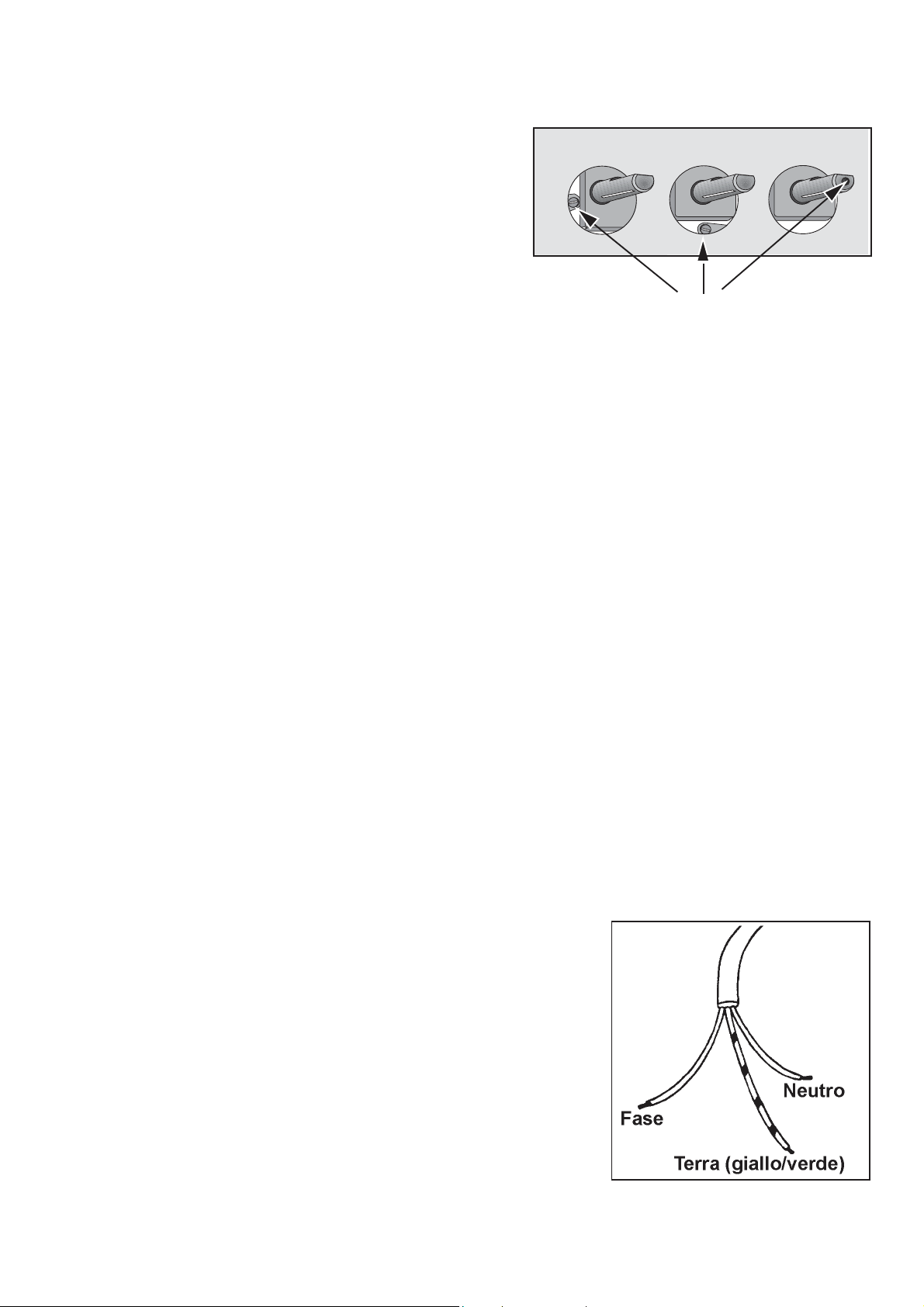

neutro

fáse

tierra (amarillo-verde)

Fig. 4

Fig. 5

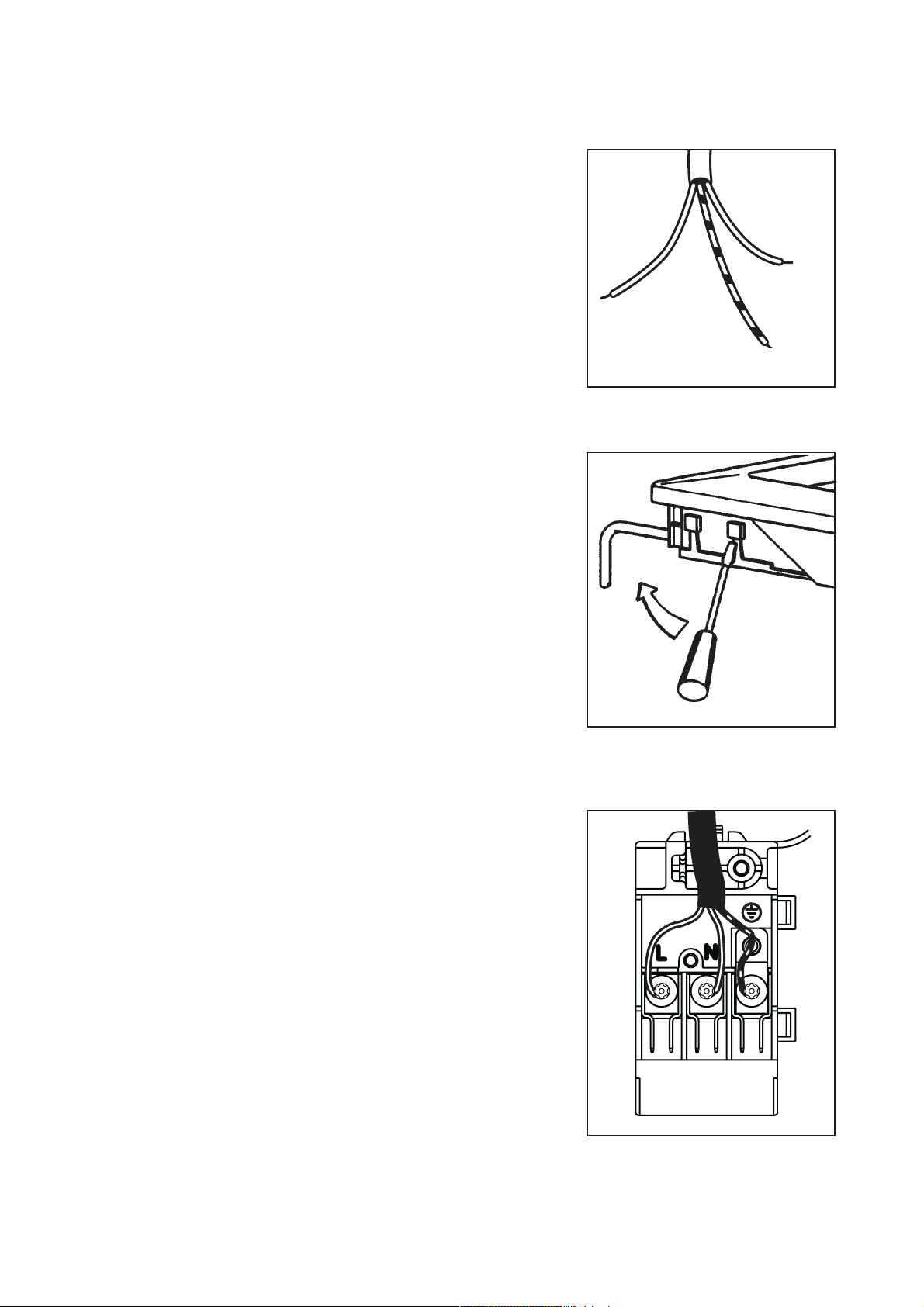

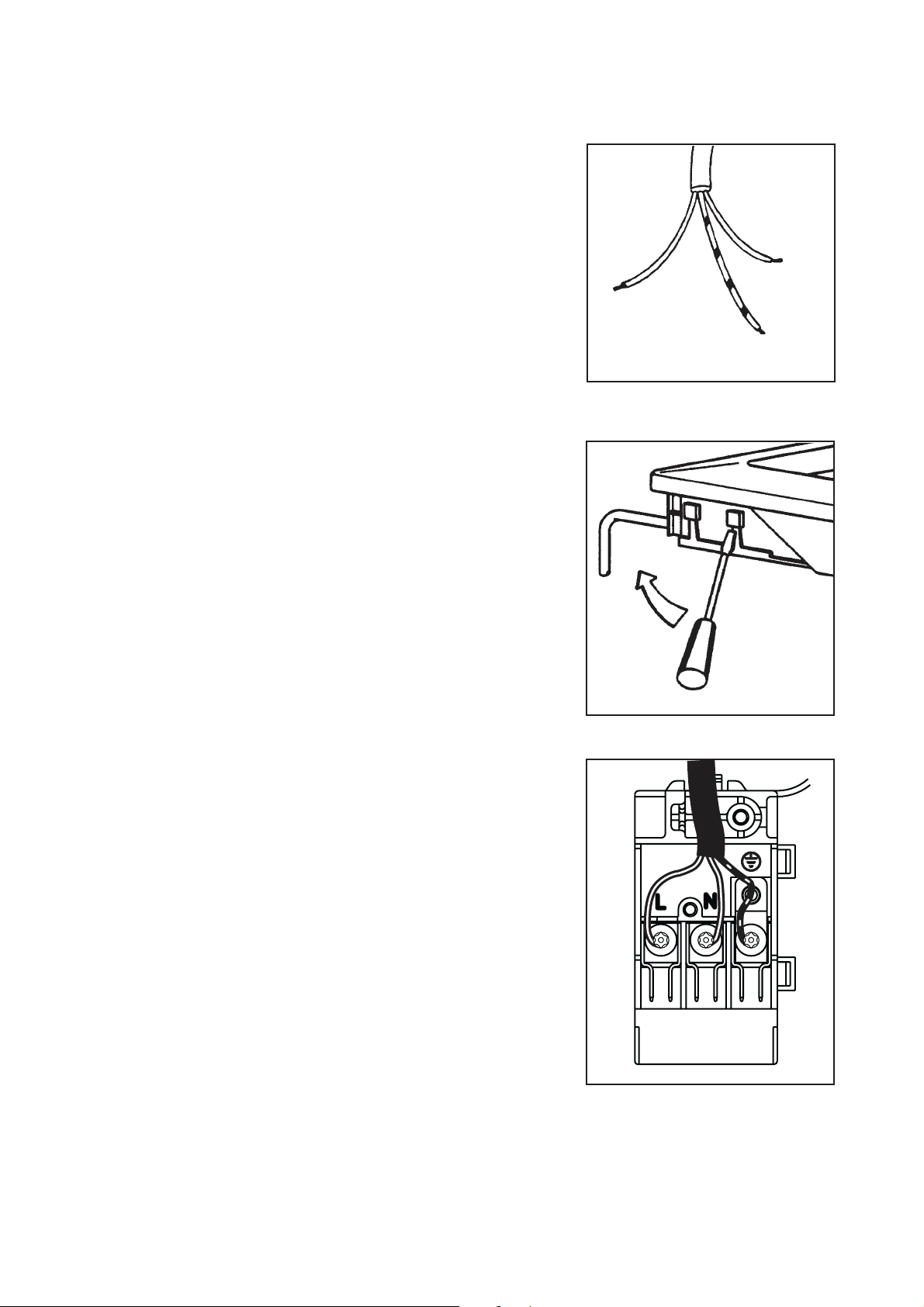

Sustitución del cable de
alimentación

La conexión del cable de alimentación a la caja de
conexiones es del tipo “Y”: el cable flexible solo se puede
sustituir con la ayuda de un util especial, del que dispo­ne el Servicio Tecnico. En el caso de sustituir el cable,
es preciso usar cables tipo HOSV2V2-T90° adaptos a
la carga y a la temperatura de trabajo. El cable de tierra
amarillo/verde ha de ser mas largo que los otros dos en
unos 2 cm (Fig. 4).

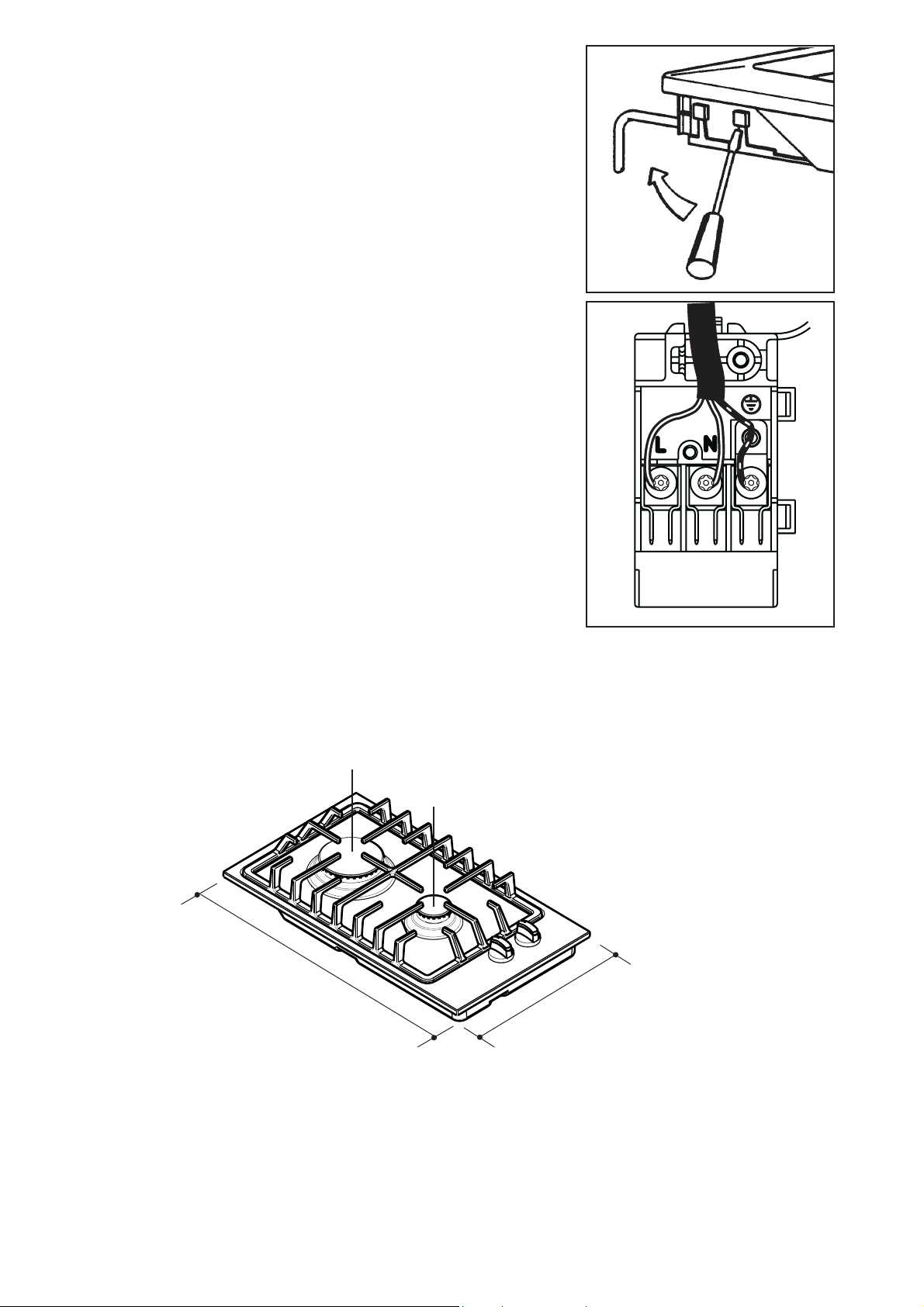

Para destapar la caja de conexiones y acceder a la
mismas, proceda como sigue:

- insertar la punta de un destornillador en el resalte
del lateral de la caja;

- tirar Iigeramente hacia arriba (Fig. 5).

El conductor de tierra se conecta al borne marcado con
el signo
Después de conectar el cable a la placa de bornes,

fijelo utilizando el sujetacables.

(Fig. 6).

Fig. 6

10

Adaptación de los quemadores de las
encimera a los diversos tipos de gas

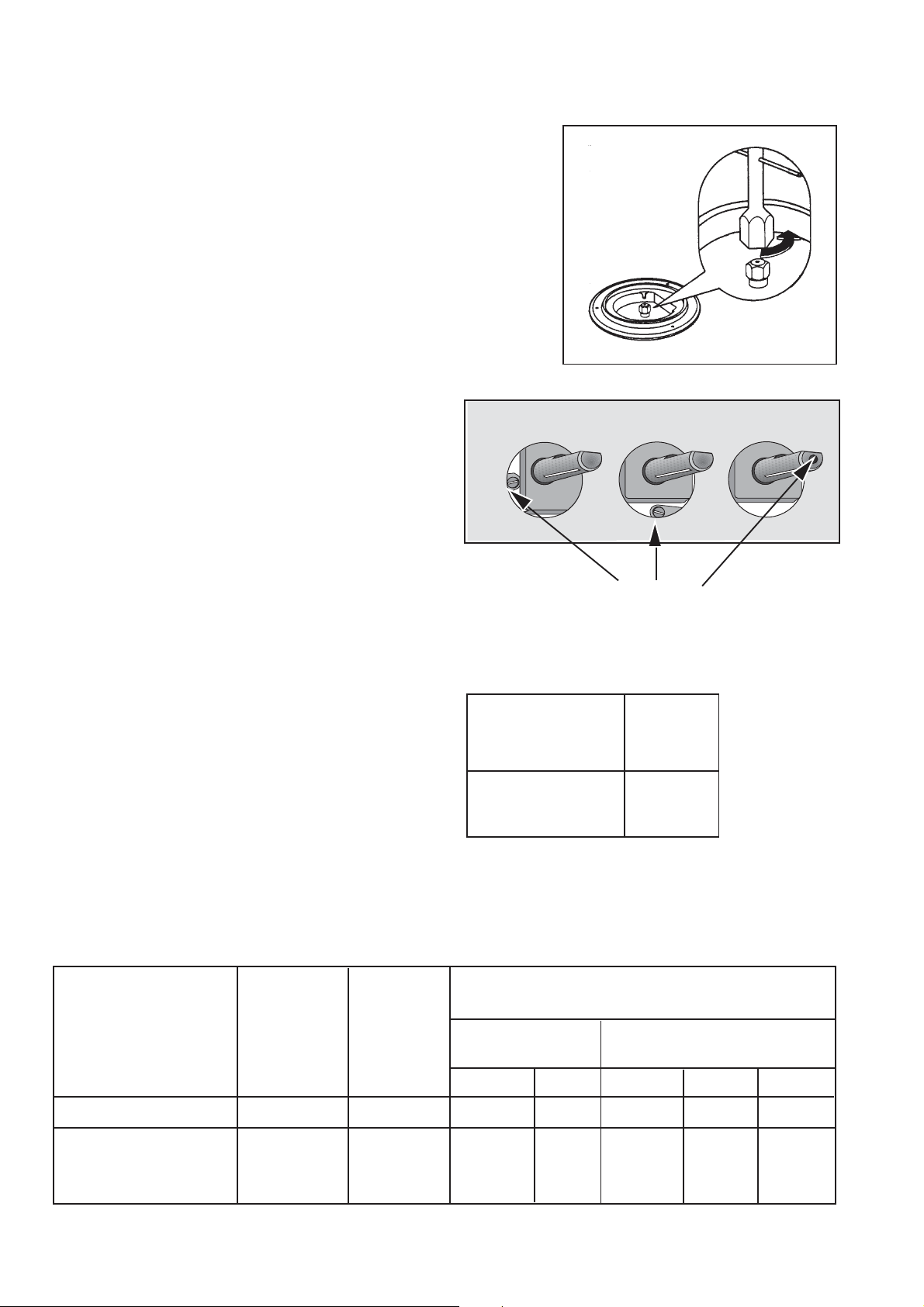

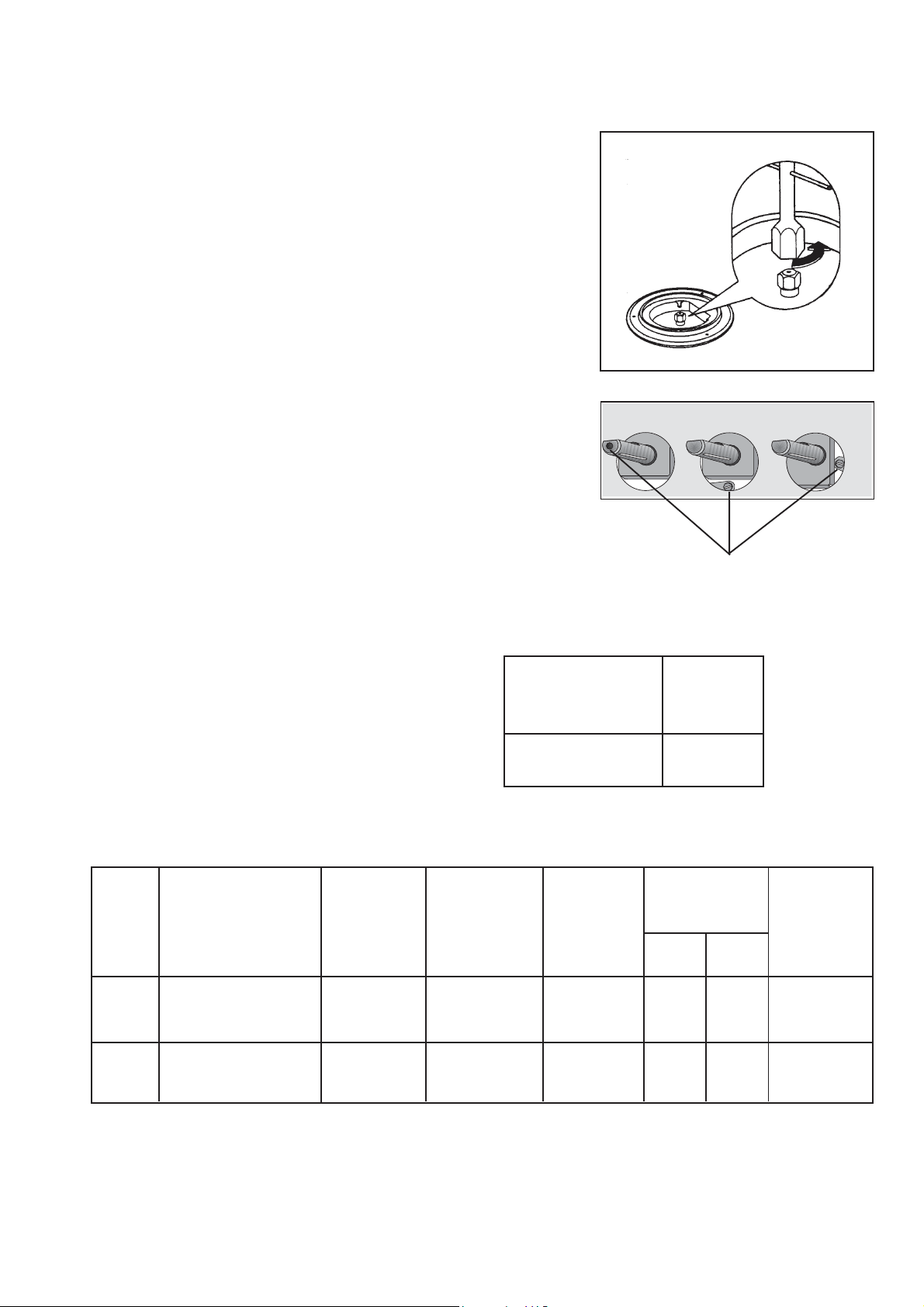

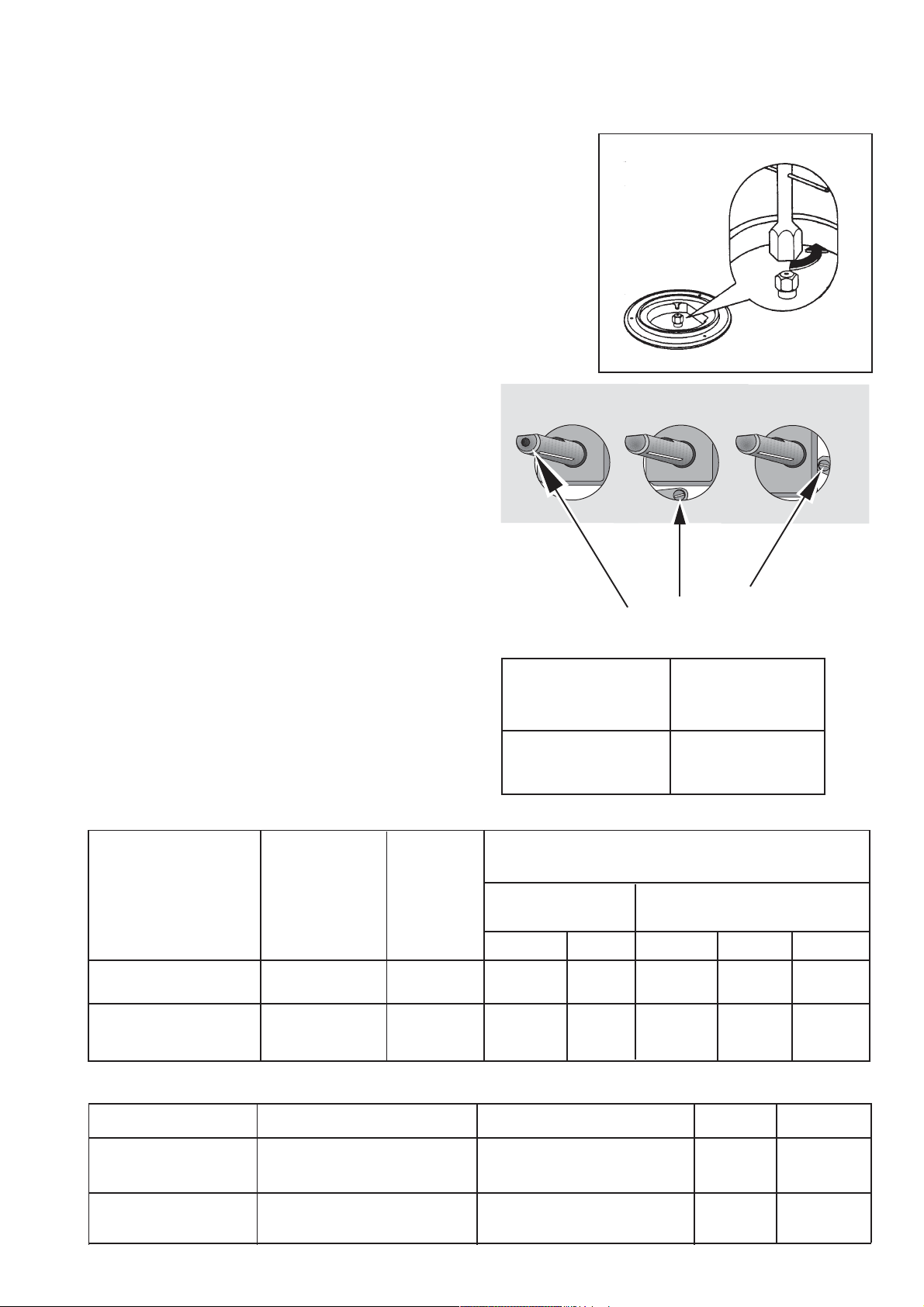

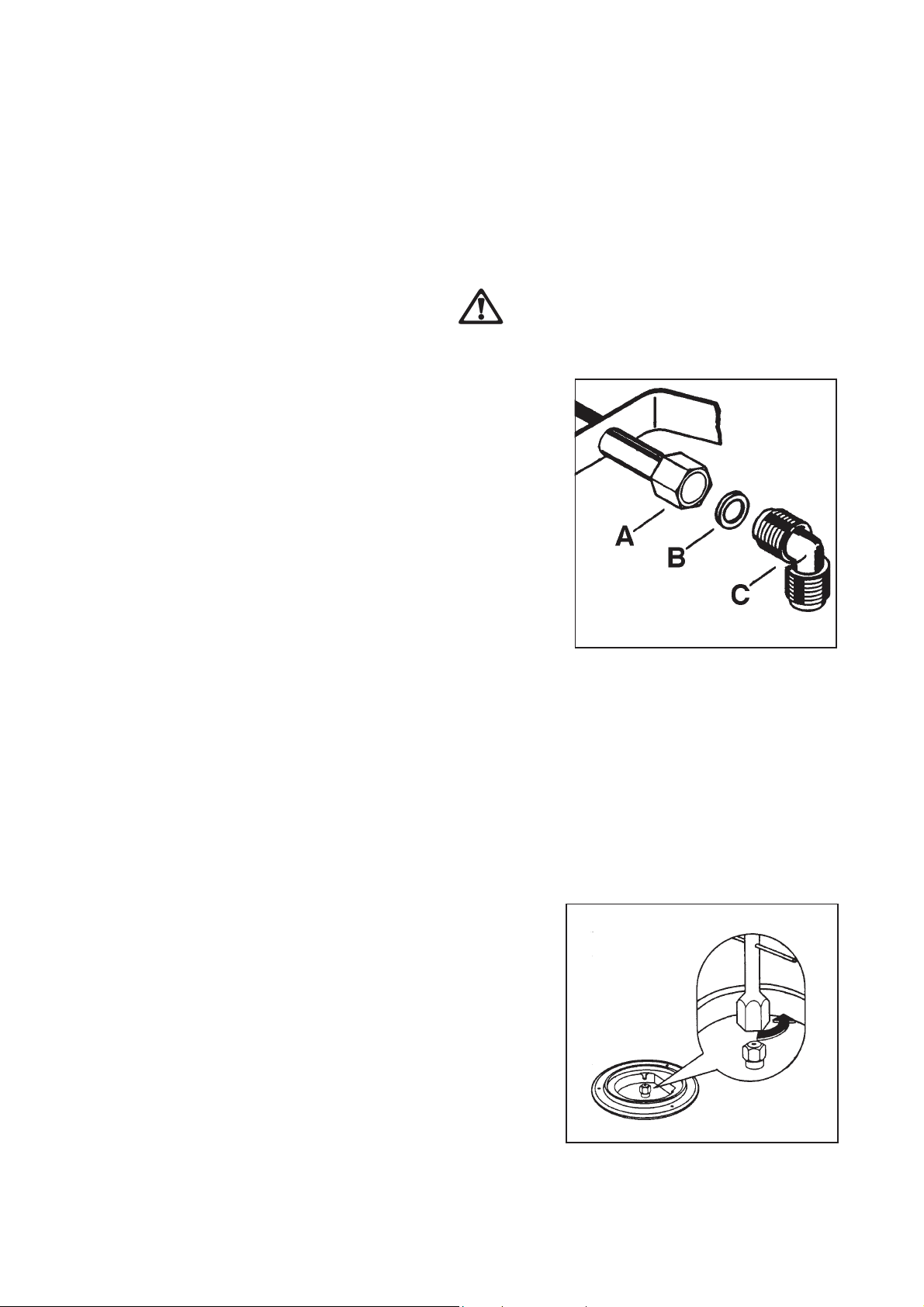

Sustitución de los inyectores

1. Quite las parrillas.

!!

!

!!

2. Extraiga los casquetes y las coronas de los
quemadores.

3. Con una llave tubolar de 7 mm. desenrosque y
quite (Fig. 7) los inyectores, sustituyendolos con
los que correspondan al tipo de gas de
funcionamiento (Véase tabla).

4. Vuelva a montar todas las partes efectuando en el
sentido contrario las operaciones anteriormente
descritas.

5. Sustituír, por lo tanto, la tarjeta indicativa
(posícionada cerca de la conexión a red de gas)
por la correspondiente al nuevo tìpo de gas. Esta
última se encuentra en la bolsa de los inyectores
de equìpo.

En al caso de que la presión del gas empleado fuera
distinta de la prevista (o variable), será necesario instalar
sobre la tuberia de acceso un regulador de presión
adecuado.

Fig. 7

Regulación del mínimo

Para regular el mínimo es necesario:

1. Encender el quemador

!!

!

!!

2. Colocar la llave del gas en la posición de mínimo

3. Extraer los mandos.

4. Girar el tornillo de regulación (véase Fig. 8).

Para transformar de gas natural a gas GLP,
atornillar a fondo el tornillo de regulación.

Para transformar de gas GLP a natural, desatornillar
3/4 de vuelta aproximadamente, hasta obtener
uan pequeña llama regular.

5. Verifique que girando rápidamente la llave de gas
del máximo al mínimo no se apaga el fuego.

Las operaciones de adaptación descritas se pueden
efectuar fácilmente en cualquier posición o fijación de la
encimera al mueble.

TIPOS POTENCIA POTENCIA POTENCIA

DE GAS QUEMADORES INYECTOR NOMINAL REDUCIDA NOMINALE IN

1/100 mm kW kW mbar

GAS

NATURAL

Rápido 119 3,0 0,75 0,286 -

Auxiliar 70 1,0 0,33 0,095 -

LLAVE DE GAS

Quemador Ø By-pass

Auxiliar 28
Rápido 42

Tornillo de regulación

de gas

m3/h g/h

Fig. 8

PRESIÓN DE

ALIMENTACIÓN

20

GLP

(But./

Prop.)

Rápido 86 2,8 0,75 - 202

Auxiliar 50 1,0 0,33 - 72

28-30/37

11

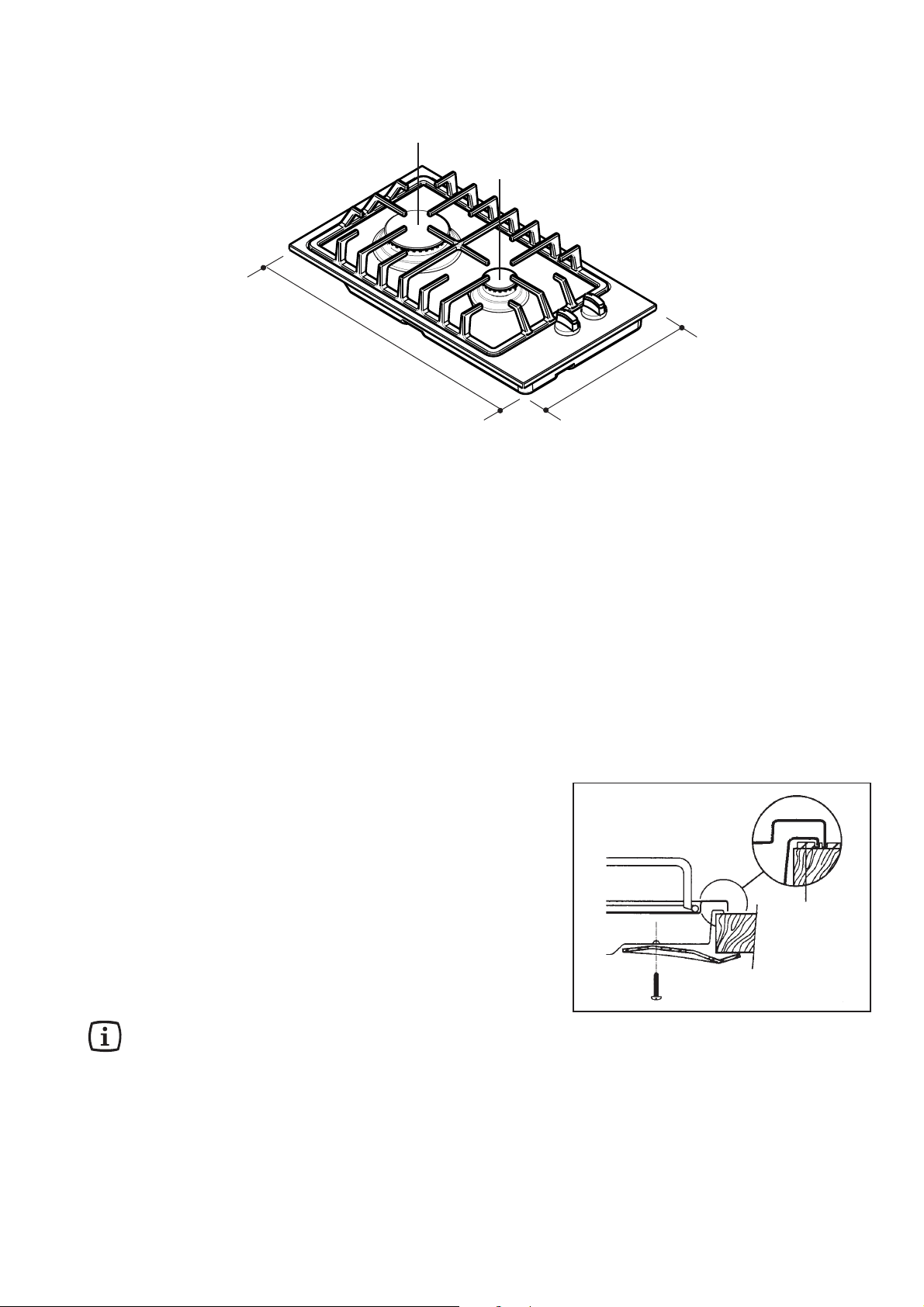

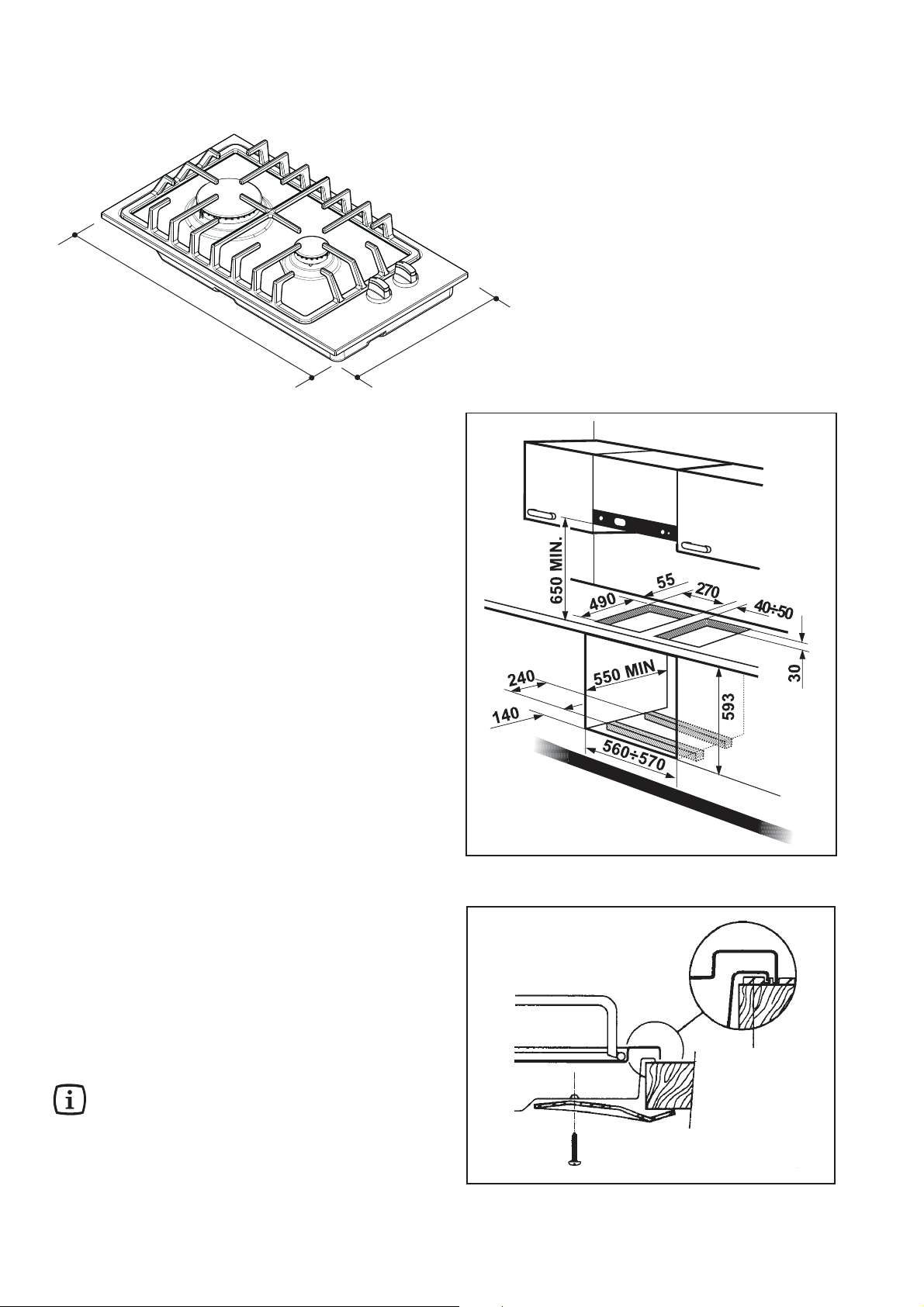

Empotrado en los muebles de cocina

Fig. 9

510

290

Las dimensiones estan indicadas en milimetros

Estas encimeras están diseñadas para empotrar en
muebles de cocina con una profundidad comprendida
entro 550 y 600 mm. y adecuadas caracteristicas. Por
las dimensiones de las encimeras, véase Fig. 9.

Estas encimeras están diseñadas para empotrar entre
unidades cuyas superficies laterales no deben superar
la altura del plano de cocción.

La existencia de una pared lateral derecha o izquierda,
cuya altura supera la altura de la encimera, debe estar
a 100 mm. mínimo de la abertura para empotrar.

Muebles colgantes o campanas de aspiración deberan
ser instaladas a 650 mm. mímino de la encimera

Colocación y montaje

Las encimeras se pueden montar en un mueble con la
abertura para ompotrar según la Fig. 10.
Las operaciones de instalacion al mueble deben ser
realizadas como se describe seguidamente:

1. Colocar sobre los bordes del hueco la

!!

!

!!

guarnición sellante que se entrega en dotación
con el aparato, cuidando que los extremos se
unan sin montarse.

2. Acercar la encimera al hueco, centrándola en él.

3. Fixar la encimera con las escuadras (Fig. 11).

Fig. 10

El borde de la encimera realiza un doble laberinto de
retención, que ofrece una absoluta garantía contra la
filtración de líquidos.

Para combinar varias encimeras de 30 cm en
lo mismo hueco, un kit con una esquadra de
suporto y guarnición está a disposición en
nostros Centros Autorizados de Servicio
Técnico. Las instrucciones de montaje se
suministran con el kit.

12

a

Fig. 11

Posibilidades de colocación

Sobre mueble bajo con puerta

En la construcción del mueble es necesario que se
hayan tomado las suficientes precauciones para evitar
el contacto con la parte inferior de la encimera que se
calienta durante el funcionamiento. La solucíon se
aconseja en la ilustrada en la Fig. 12.
El panel situado bajo la encimera deberá ser fácilmente
extraíble para permitir eventuales intervenciones de la
Asistencia Técnica.

Sobre mueble bajo con horno

El hueco tendrà que tener las dimensiones existentes
en la figura 10, y tendrà que ser sujeta por soportes para
conseguir una eficaz aireación.
Para evitar excesìvos sobre-calentamientos, ès oportuno
realizar la instalación como se indica en las Fig. 13 y

14.
El enlace elèctrico de la encimera y el del horno debera
ser realizados separadamente, sea por razones
elèctricas, que para facilitar la extracción frontal del
horno.

Las dimensiones estan indicadas en milimetros

Fig. 12 Fig. 13 Fig. 14

a)Panel
b) Espacio disponible para la conexion

13

Português

Para a sua segurança

Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da instalação e/ou
utilização do aparelho. É bastante importante a conservação deste manual de instruções junto do aparelho, para
qualquer consulta posterior. Se o aparelho fôr vendido ou transferido para outra pessoa, assegure-se que este
manual acompanha o aparelho, por forma a que o novo utilizador possa usufruir das instrucções de funcionamento
e ter conhecimento das advertências.

Instalação

" Todos os trabalhos eléctricos durante a instalação do

aparelho deverão apenas ser efectuados por pessoal
qualificado, em conformidade com as normas em
vigor.

" É perigoso alterar as características do aparelho.
" Logo após ter removido do interior do forno todo o

material que acompanha o mesmo, certifique-se que
o cabo eléctrico se encontra em boas condições. Se
este não fôr o caso, indique-o à loja onde comprou o
aparelho antes de prosseguir com a instalação.

" O fabricante declina toda a responsabilidade em caso

de incumprimento das normas de prevenção contra
acidentes.

" Assegure-se que existe uma boa circulação de ar ao

redor do aparelho a gás. Uma ventilação insuficiente
produz falta de oxigénio.

" Alimentar a placa com o tipo de gás indicado na

etiqueta adesiva, colocando esta junto do tubo para a
ligação à rede de gás.

" A utilização de um electrodoméstico de aquecimento

a gás produz calor e humidifica o local onde se
encontra instalado. É obrigatório assegurar um bom
arejamento do local, mantendo abertos os orifícios de
ventilação natural, ou instalando um exaustor de
aspiração com conduta de saída.

" Uma utilização intensiva e prolongada do aparelho,

pode necessitar de ventilação suplementar, por
exemplo a abertura de uma porta, ou uma ventilação
mais eficaz aumentando a potência de aspiração do
aparelho de exaustão existente.

Pessoas

" Este aparelho foi concebido para ser utilizado por

adultos. Assegure-se que as crianças não se
aproximam com o objectivo de brincar com o mesmo.

" Durante a cozedura, algumas partes acessíveis do

aparelho podem ficar quentes. Assegure-se que as
crianças não se aproximam até este ter arrefecido
suficientemente.

" Este aparelho não deve ser utilizado por crianças ou

pessoas com diminuídas capacidades físicas ou
mentais ou cuja falta de experiência e conhecimento
as impeça de utilizar o aparelho em segurança ou
sem supervisão de uma pessoa responsável que
possa assegurar a sua correcta utilização.

Durante a Utilização

" Este aparelho foi concebido para apenas cozinhar

alimentos. Não o utilize para propósitos diferentes.

" Verifique sempre que todos os comandos estão na

posição de desligado, quando o aparelho não estiver
a ser utilizado.

" Se usar uma tomada de corrente próxima do forno,

certifique-se que os cabos de outros electrodomésticos
que está a utilizar, não toquem algumas das zonas
mais quentes do forno.

" Caso se verifique um mau funcionamento do aparelho,

desligue-o da tomada de corrente.

" Antes das operações de manutenção ou limpeza,

desligar o aparelho da tomada de corrente.

Service

" Em caso de avaria, nunca tente reparar o aparelho. As

reparações efectuadas por pessoas não qualificadas
podem causar danos ou mau funcionamento. Contacte
com o concessionário mais próximo da sua residência
e aceite apenas peças originais.

Ambiente

" Todo o material utilizado para o transporte e embalagem

do aparelho deve ser deitado fora cuidadosamente.

" Os aparelhos danificados não devem ser utilizados.

Em caso de problema ou qualquer avaria, a corrente
deve ser desligada no disjuntor.

" O símbolo no produto ou na embalagem indica

que este produto não pode ser tratado como lixo
doméstico. Em vez disso, deve ser entregue ao centro
de recolha selectiva para a reciclagem de equipamento
eléctrico e electrónico. Ao garantir uma eliminação
adequada deste produto, irá ajudar a evitar eventuais
consequências negativas para o meio ambiente e
para a saúde pública, que, de outra forma, poderiam
ser provocadas por um tratamento incorrecto do
produto. Para obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte os serviços
municipalizados locais, o centro de recolha selectiva
da sua área de residência ou o estabelecimento onde
adquiriu o produto.

Estas instruções são apenas válidas para os países
de destino cujos símbolos figuram na capa do livro
de instruções e sobre o aparelho.

14

Índice

Para o utilizador

Para a sua segurança ............................................. 14

Desçricão do aparelho............................................. 15

Instruções para o utilizador ..................................... 16

Limpeza e manutenção ........................................... 17

Assistência Técnica e Peças Originais ................... 18

Garantia/Assistência Técnica.................................. 18

Garantia europeia .................................................... 19

Guia para uso do Manual
de Instruções

Os símbolos a seguir serão encontrados no texto para
guiá-lo através das instruções

Instruções de Segurança

Instruções de Operação Passo a Passo

!!

!

!!

Dicas e Conselhos

Para o técnico instalador

Características técnicas .......................................... 20

Instruções para o técnico instalador ........................ 20

Ligação eléctrica ..................................................... 21

Adaptação aos diferentes tipos de gás .................... 22

Encastre nos móveis de cozinha ............................ 23

Possibilidade de encastrar ...................................... 24

Esta máquina com o símbolo CE cumpre com
as seguintes Directivas da CEE:

· 90/396 (Directiva sobre máquinas a gas)

· 2006/95 (Directiva sobre baixas

voltagens)

· 89/336 (Directiva sobre a Compatibilidade

Electromagnética)

· 93/68 (Directivas Gerais) e alterações
seguintes.

Informações Ambientais

Desçricão do aparelho

1

2

1. Queimador Rápido

2. Queimador Auxiliar

3. Manípulos da placa

3

Manípulo da placa de encastrar

Os manípulos de funcionamento dos bicos de gás da pla­ca de encastrar estão colocados no painel de comando.

nenhum fornecimento de gás

fornecimento máximo de gás / acendimento

fornecimento mínimo de gás

15

Instruções para o utilizador

Acender o bico de gás

!!

!

!!

Para facilitar a ignição, acender o bico de gás
antes de colocar a panela sobre a grelha.

1. Para acender o bico, carregar a fundo o manípulo
correspondente e rodar-lo no sentido contrário ao dos
ponteiros do relógio até à posição de máximo.

A

Para acender o bico em caso de falha de energia,
encostar-lhe a chama e rodar o o manípulo
correspondente no sentido contrário ao dos ponteiros
do relógio até à posição de máximo.

2. Manter o manípulo premido durante cerca de 5
segundos para que o dispositivo de segurança
(Fig. 1 - "D") mantenha acesa a chama
automaticamente.

3. Depois, regular a chama de acordo com o desejado.

Se após algumas tentativas o bico não se acender,
controlar que as tampas (Fig. 1 - "A") e os
espalhadores (Fig. 1 - "B") dos bicos estejam
colocados corretamente.
Para interrmoper o fornecimento do gás rodar o
manipulo até à posição

Baixar ou apagar a chama antes de retirar a
panela.

.

Conselhos para a utilização de

B

D

C

Fig. 1

A - Tampas do bico
B - Espalhadores
C - Acendedor
D - Dispositivo de segurança

panelas

Para um menor consumo de gás e um melhor
aproveitamento, aconselhavasé a que se usem panelas
com um diâmetro adaptado aos bicos, evitando assim
que a chama arda em vazio. É também aconselhável que
assim que o líquido comece a ferver, se reduza a chama
até ao mínimo possível mantendo a ebulição.

Durante a cozedura, quando se utilizam
óleos e outras gorduras, é necessário estar
atento, pois ao entornarem podem incen­diar-se.

Quadro dos diâmetros Mín. e Máx. dos recipientes
apenas de fundo liso que podem ser colocados sobre
os queimadores.

Queimador Diâm. Diâm.

Min. (mm) Max. (mm)

Rápido (grande) 180 260

Auxiliar (pequeño) 80 160

16

Limpeza e manutenção

Antes de qualquer operação desligar o
aparelho da electricidade.

Para uma maior duração no tempo deste aparelho é
necessário realizar frequentemente uma limpeza geral,
tomando atenção aos seguintes aspectos:

" Lavar as partes de esmalte com água tépida e

detergente, não usar produtos corrosivos que podem
danificar.

" Lavar frequentemente o espalhador dos bicos com

água quente e detergente, tendo o cuidado de tirar
todas as incrustações.

" Passar bem por água as partes em aço inox e secar

com um pano macio.

" As grelhas en ferro fundido podem ser lavadas na

máquina de lavar louça.

" Para as nódoas difíceis usar um detergente normal,

não corrosivo, ou produtos específicos que se
encontram facilmente no mercado.

" Não é aconselhável usar productos abrasivos ou àcidos

(ex.: lexívia).

" Limpar o disco eléctrico com um pano húmido e olear

levemente com um pouco de óleo. Estas operacões
devem ser feitas quando o disco ainda se encontra
morno.

" Deve-se proceder regularmente a uma limpeza dos

acendedores (Fig.1 - "C") com àgua qunte e
detergente, tendo cuidado em eliminar todas as
possiveis incrustações.

Fig. 2

17

Assistência Técnica e Peças
Originais

Este aparelho, ao salir da fábrica, foi ensaiado e afinado
pelos especialistas por forma a dar os melhores
resultados em funcionamento. Qualquer reparação ou
afinação que pareça necessária, deve ser feita com o
máxima cuidado e atenção.
Por este motivo, recomendamos que se dirija ao
Concessionário que efectuou a venda, ou a nosso Cen­tro de Assistância mais próximo, especificando quais as
anomalias e qual o modelo que adquiriu.

As Peças Originais aprovadas pelo fabricante do aparelho
e possuidoras deste simbolo, encontram-se apenas
disponíveis nos Centros de Assistência ou em lojas de
peças autorizadas.

Garantia/Assistência Técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.
ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H-13H e das 14H-17H)

CONDIÇÕES DE GARANTIA

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos

de assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura
de compra.

2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.

3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionando

o tempo de imobilização à data de entrega nos nossos serviços.

4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar deverão ser

entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e danos
provocados por condições atmosféricas adversas; Intervenções por pessoal técnico não autorizado pelo ELECTROLUX
SERVICE ; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores;
Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração
de montagem e explicações de funcionamento; Danos no esmalte e/ou na pintura provocados por cortes ou pancadas;
Uso intensivo em locais públicos ou profissionais, a menos que se trate de um produto adequado para o efeito;
Desobstrução de bombas de limpeza e filtros.

• MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.

• INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou de água, ligações

eléctricas ou hidráulicas não adequadas).
Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de
Arcos.
NOTA 1: Deve conservar a factura de compra junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é absolutamente imprescindível apresentar
ao pessoal autorizado o presente certificado junto da factura legal de compra do aparelho devidamente preenchida.

18

Garantia europeia

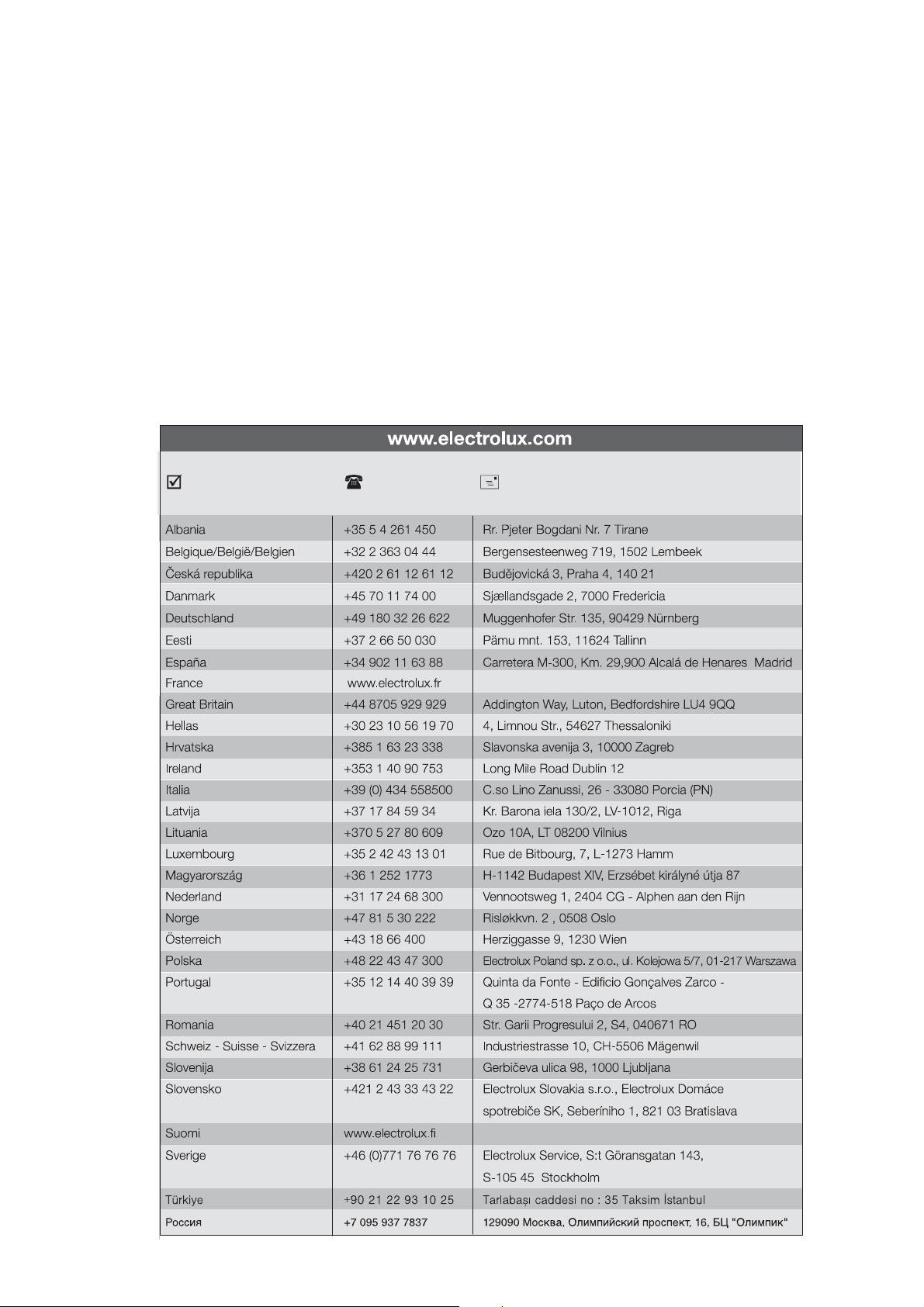

Este aparelho possui garantia da Electrolux em cada um dos países listados em baixo, para o período especificado
na garantia do seu aparelho ou, caso contrário, pela lei. Se mudar de um destes países para outro dos países listados
em baixo, a garantia do aparelho mudará também, estando sujeita aos seguintes requisitos:

· A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá como prova o documento
válido de compra emitido pelo vendedor do aparelho.

· A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo de trabalho e peças existente
no seu novo país de residência para este modelo em particular ou gama de aparelhos.

· A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para outro utilizador.

· O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e destina-se apenas ao
uso doméstico, ou seja, não é usado para fins comerciais.

· O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país de residência.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

19

Características técnicas

Potência dos queimadores

Rápido 3 kW (G20) - 2,8 kW (G30/G31)
Auxiliar 1 kW
Aparelho Classe 3
Categoria II2H3+
Entrada de gás G 1/2"
Aparelho tarado com Gás Natural G20 - 20 mbar
Tensão de alimentação 230 V 50 Hz

Dimensões do corte

Largura 270 mm.
Profundidade 490 mm.

Instruções para o técnico instalador

As instruções que se seguem dizem respeito à
instalação e à regulação, devendo ser seguidas e
utilizadas apenas por pessoal qualificado. O aparelho
deve ser instalado correctamente em conformidade com
as normas vigentes.
Qualquer intervenção deve ser efectuada com o
aparelho desligado da corrente.

A SOCIEDADE CONSTRUTORA DECLINA TODA
A RESPONSABILIDADE POR EVENTUAIS
DANOS DERIVADOS DE UMA INSTALAÇÃO
QUE NÃO ESTEJA EM CONFORMIDADE COM
AS NORMAS VIGENTES.

Local de instalação

Para o bom funcionamento do aparelho a gás, é
indispensável que no local haja ventilação natural
necessária à combustão do gás. (O instalador deve se­guir a norma em vigor). A ventilação local deve vir
directamente duma abertura numa parede externa.
Esta abertura deve ser construída de forma a não ser
obstruída quer interna, quer externamente.

Caso a pressão do gás aplicado seja diferente (ou
variável) da que está prevista, é necessário instalar nos
tubos de entrada, um regulador de pressão apropriado.
A utilização de reguladores de pressão para gás líquido
(GLP) é consentida desde que estes estejam em
conformidade com a norma.
Na zona terminal do tubo, com uma porca com rosca
de 1/2", monte o ajustamento entre as componentes
conforme a representação na Fig. 3.

Ligação

Executar a ligação à instalação de gás através do tubo
metálico rígido com as ligações, ou então com tubo
flexível de aço inox de acordo com as normas vigentes.
A ligação de entrada do gás ao aparelho é de rosca de
1/2". Executar a ligação evitando a proximidade de outro
aparelho.

IMPORTANTE: Depois de terminada a
instalação, verifique todas as ligações usando
água com sabão e nunca uma chama.

Ligação para o fornecimento
de gás

A ligação para o gás deve ser feita de acordo com as
normas vigentes. O aparelho sai da fábrica aprovado e
regulado para o tipo de gás indicado na etiqueta, que
está na protecção inferior perto do tubo de ligação ao
gás. Certifique-se que o gás a utilizar seja o mesmo que
está indicado na etiqueta. Caso contrário, realize todas
as operações como estão indicadas no capítulo
“Adaptação aos diversos tipos de gás”.
A fim de obter o máximo rendimento com um mínimo de
consumo, assegure-se que a pressão de alimentação
de gás está de acordo com os valores indicados na
tabela das “Injectores”.

20

A) Ponta do tubo com porca
B) Anilha
C) Ajustamento orientável

Fig. 3

Ligação eléctrica

A ligação eléctrica deve ser efectuada conforme as
normas e leis em vigor.

Antes de efectuar a ligação, confirme se:

- A tensão da rede coincide com a do aparelho.

- O dijuntor suporta a carga eléctrica do aparelho (ver
etiqueta de características)

- A alimentação eléctrica efectua-se através de uma
tomada de terra, seguindo as normas vigentes.

- A tomada e o dijuntor respectivo, são de fácil acesso
após a placa instalada.

Ligar o cabo de alimentação a uma ficha adequada para
a potência máxima da placa e para a tomada da instalação.

Assegure-se que possui uma tomada com terra em
condições.
Se deseja a ligação directa à rede, é necessário interpôr
entre o aparelho e a rede, um interruptor automático com
uma abertura mínima, entre contactos de 3 mm,
dimensionada à carga e conforme as normas em vigor.
O cabo de terra amarelo/verde, não deverá ser interrompido
pelo interruptor.
O cabo de fase de côr castanha (que vém do do terminal
‘L’, da caixa de ligações), deve ser ligado à fase da rede
de alimentação.
O cabo de alimentação deve posicionar-se, por forma a
que nenhum ponto do mesmo atinja uma temperatura a
50º acima da temperatura ambiente.

Substituição do cabo de
alimentação

Neutro

Fase

Terra (amarelo/verde)

Fig. 4

Fig. 5

Em caso de ser necessária a substituição do cabo de
alimentação, dever-se-á utilizar cabo do tipo:

- H05 RR-F

- H05V2V2-F T90

adaptado à carga e à temperatura do local de
funcionamento, sendo igualmente necessário que o fio
de terra amarelo/verde seja 2 cm mais largo que os fios
de fase e neutro (Fig. 4).
A ligaçãpo do cabo de alimentação aos bornes é do tipo
"Y", isto é, o cabo flexível só pode ser substituido através
dum instrumento especial que só o técnico assistente
tem. Para abrir a tampa da caixa de bornes e ter acesso
aos bornes de ligação, proceda de seguinte forma:

1. Inserir a ponta da chave de parafusos na saliência
lateral dos bornes;

2. Pressionar ligeiramente e fazer força para cima (Fig.5)

Uma vez concluida a ligação, testar os elementos do
aquecimento fazendo-os funcionar durante 3 minutos.

O fabricante declina toda a responsabilidade
no caso de desrespeito destas normas.

Fig. 6

21

Adaptação aos diferentes tipos de gás

Substituição dos injectores

1. Retirar as grelhas. Retirar as tampas e os

!!

!

!!

espalhadores dos bicos.

2. Com uma chave de bocas de 7 desaparafusar e
retirar os injectores (Fig. 7) substituindo-os com
aqueles correspondentes ao tipo de gás que vai
ser utilizado (ver quadro).

3. Voltar a montar as partes, efectuando as
operações descritas mas na ordem inversa.

4. Substituir depois a etiqueta da tara com aquela
correspondente fornecida em dotação.

Caso a pressão do gás empregue seja diferente (ou
variável) da prevista é necessário instalar sobre os tubos
de entrada um regulador de pressão adequado. Se se
utilizarem reguladores de pressão para o GLP, estes
devem estar em conformidade com a norma nacional em
vigor.

Fig. 7

Regulação do mínimo

Para a transformação de gás GLP para gás metano e
para gás de cidade proceda do seguinte modo:

!!

!

!!

1. Acenda o queimador no máximo mantendo
premida a haste enquanto o queimador
continuar aceso.

2. Coloque a torneira na posição de chama
mínima.

3. Extraia o botão.

4. Para passar de gás metano para gás GLP,
aparafuse a agulha de derivação (by pass) a
fundo (Fig. 8).

Para passar de gás GLP para gás metano,
desaparafuse a agulha de derivação (by pass)
em cerca de 1/4 de volta (Fig. 8).

5. Verifique finalmente se rodando a torneira de
posição do máximo á posição do mínimo, não
ocorre a extinção do queimador.

TIPO TIPO DIÂMETRO POTÉNCIA POTÉNCIA ALCANCE PRESSÃO

DE GÁS QUEIMADOR INJECTORES TÉRMICA TÉRMICA NOMINAL em NOMINAL

1/100 MM NOMINAL REDUZIDA mbar

kW kW m3/h g/h

Válvula do by-pass

Queimador Ø Passagem

Auxiliar 28
Rápido 42

Fig. 8

de torneira

GÁS

NATURAL

(Metano)

GÁS

GLP

(Butano/

Propano)

22

Rápido 119 3,0 0,75 0,286 -

Auxiliar 70 1,0 0,33 0,095 -

Rápido 86 2,8 0,75 - 202

Auxiliar 50 1,0 0,33 - 72

20

28-30/37

Encastre nos móveis de cozinha

Fig. 9

510

290

As dimensões estão indicadas en millimetros

Estas placas estão previstas para encastrar em móveis
de cozinha por módulos, tendo uma profundidade entre
550 e 600 mm e características apropriadas.

Estas placas estão projectadas de modo a ser
encastradas em um móvel cujas paredes não superior,
em altura, à la superficie de trabalho.

Uma eventual pared lateral, direita ou esquerda, superior
em altura à la superficie de trabalho, deve estar à 100
mm mínimo do corte para encastrar.

Armários ou chaminés de aspiração estar a 650 mm no
mínimo da placa de cozedura

Dimensões (Fig. 9)

Fixação

As placas de encastrar podem ser montadas num móvel
que tenha uma abertura para encastrar das dimensões
que estão illustradas na Fig. 10.

1. Antes de montar a placa no corte respectivo na

!!

!

!!

parte superior do móvel, posicionar a guarnição
de vedação que é fornecida sobre os rebordos
do corte, tendo cuidado para que os extremos
se unam sem se encaixarem.

2. Colocar a placa no corte,verificando se está
bem centrada.

3. Fixar a placa no móvel com os encaixed
próprios (Fig. 11)

4. A pressão dos parafusos é suficiente para o
encaixe, e caso se exceda, a guarnição pode
até mesmo ser facilmente retirada.

Para um óptimo posicionamento de uma série de
placas "dominó" de 30 cm, lado a lado, num único
corte na bancada, encontra-se à disposição um
kit de instalação. O kit pode ser comprado non
nossos Centros de Assistência. As instruções para
a sua montagem encontra-se dentro da
embalagem do kit.

Fig. 10

Guarnição

Fig. 11

23

Possibilidade de encastrar

Sobre o móvel base com porta

É necessário que na construção do móvel, tenham sido
tomadas as devidas precauções de modo a evitar
possíveis contactos com a caixa da placa depois de
aquecida. A solução que se aconselha, a fim de evitar
este inconveniente, está ilustrada na Fig. 12.
O painel, que está debaixo da placa, deve ser facilmen­te removível, a fim de permitir que se bloqueie e
desbloqueie a placa de acordo com as exigências da
assistência técnica.

Sobre o móvel base com forno

O espaço vazio deve ter as dimensões descritas na
Fig.10, e deve estar munido de suportes para permitir
uma ventilação eficaz. A fim de evitar aquecimentos
excessivos deve fazer-se a instalação como está nas
Fig. 13 e 14.
Devido a motivos eléctricos, as ligações eléctricas da
placa e do forno devem ser feitas separadamente. Assim,
facilitar-se-á também a extracção do forno.

As dimensões estão indicadas en millimetros

Fig. 12 Fig. 13 Fig. 14

a) Painel do móvel desmontável
b) Espaço útil para eventuais ligações

24

РУССКИЙ

Для Вашей безопасности

Правила техники безопасности приводятся в интересах Вашей безопасности. Вам следует внимательно прочитать их перед
тем, как приступать к установке прибора и его эксплуатации.
Необходимо хранить настоящее руководство в течение всего срока службы прибора. В случае продажи или передачи
данного изделия другому владельцу позаботьтесь о том, чтобы новый владелец получил вместе с прибором настоящее
руководство по эксплуатации для ознакомления с работой прибора и правилами техники безопасности

Правила эксплуатации

• Данный прибор предназначен для эксплуатации
взрослыми и детьми, находящимися под
присмотром. Не
регуляторы на панели управления или играть с
прибором или вблизи него.

• Прибор запрещено использовать детям и лицам,
чьи сенсорные, умственные или физические
способности, а также недостаточный опыт или
незнание прибора не позволяют использовать его в
условиях безопасности без присмотра или без
указаний ответственного лица, которое
обеспечивает правильное использование прибора.

• Данная варочная панель предназначена для
приготовления пищи только в быту, а не в
профессиональных целях. Она не должна
использоваться в какихлибо других целях.

• Изменение характеристик варочной панели или
внесение какихлибо изменений в ее конструкцию
сопряжено с опасностью.

• В целях обеспечения гигиены и безопасности
содержите прибор в чистоте. Накопление остатков
жира или пищи может привести к возгоранию.

• При эксплуатации варочной панели ее доступные
части могут сильно нагреваться. Детей следует
держать

• Ни при каких обстоятельствах не следует пытаться
отремонтировать прибор самостоятельно. Ремонт,
выполненный некомпетентными лицами, может
явиться причиной травм или серьезных повреждений
прибора. Обращайтесь в ближайший
авторизованный сервисный центр Electrolux. Всегда
настаивайте на использовании оригинальных
запасных частей Electrolux.

• Когда прибор не используется, все ручки управления
должны находиться в положении “Выкл.”.

• Если Вам нужно включить какойлибо электроприбор
в розетку, расположенную рядом с варочной
панелью, убедитесь, что ее не касаются
электрические провода; держите их на достаточно
большом расстоянии от нагревающихся частей
данного прибора.

• Если прибор неисправен, отключите его от сети
электропитания.

В УДАЛЕНИИ от прибора, пока он не остынет.

ПОЗВОЛџЙТЕ маленьким детям трогать

Установка, чистка и уход

• Обязательным требованием является выполнение

всех операций по установке прибора
квалифицированным электриком или компетентным
специалистом в соответствии с действующими
нормами и правилами.

• Перед выполнением какихлибо операций по чистке
прибора или по уходу за ним отсоедините его от
сети электропитания.

• Обеспечьте хорошую вентиляцию в зоне вокруг
варочной панели. Плохой приток воздуха приведет
к недостаче кислорода.

• Убедитесь, что тип газа в Вашей магистрали
соответствует типу газа, указанному на
идентификационной табличке, размещенной вблизи
трубы подачи газа.

• Использование газового прибора для

приготовления пищи приводит к выделению
тепла и влажности в помещении, в котором он
установлен. Обеспечьте надлежащую
вентиляцию кухни: держите открытыми
отверстия для естественной вентиляции или
установите устройство для механической
вытяжки (вытяжной вентилятор).

• При интенсивном или продолжительном
использовании варочной панели может
потребоваться дополнительная вентиляция,
например, за счет открытия окна или
увеличения мощности вентилятора там, где
таковой имеется.

• После того, как Вы полностью сняли упаковку с
прибора, убедитесь, что он не поврежден и что его
сетевой шнур находится в идеальном состоянии. В
противном случае перед тем, как приступать к его
установке, обратитесь к своему дилеру.

• Изготовитель не несет никакой ответственности

в случае несоблюдения какихлибо правил
техники безопасности.

• Символ

указывает, что при утилизации данного изделия с ним
нельзя обращаться как с обычными бытовыми
отходами. Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации. Обеспечив правильную утилизацию
данного изделия, Вы поможете предотвратить
потенциальные негативные последствия для
окружающей среды и здоровья человека, которые
могли бы иметь место в противном случае. За более
подробной информацией о правилах обращения с
такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.

ИЗГОТОВИТЕЛЬ:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna 298  47100 FORLI’ (Italy)

на самом изделии или его упаковке

.

Данная инструкция действительна только для стран, обозначенных символом,

напечатанным на передней обложке настоящего буклета.

25

Содержание

Указания по использованию

Для Вашей безопасности ............................... 25

Описание прибора .......................................... 26

Указания для пользователя .............................26

Чистка и уход ..................................................27

Гарантия  Послепродажное обслуживание .....28

Эвpoрейскaя гарантия ..................................... 29

Технические характеристики ............................ 30

Указания для установщика ..............................30

Электрическое подключение ........................... 31

Переоборудование на другие типы газа .........32

Встраивание ....................................................33

Варианты установки ........................................34

настоящего руководства

Вы встретите в тексте настоящего руководства
следующие символы, которые помогут Вам
ориентироваться в нем:

!

Описание прибора

1

2

1 Быстродействующая горелка

Указания по безопасности

Пошаговые указания по эксплуатации

Советы и рекомендации

Информация по охране окружающей среды

2 Вспомогательная горелка
3 Ручки управления горелками

3

Указания для пользователя

Ручки управления горелками

Ручки управления горелками находятся на передней

панели прибора. Символы на ручках означают, что:

газ на горелку не подается

на горелку подается максимально возможное

количество газа / положение розжига

на горелку подается минимально возможное

количество газа

Розжиг горелок

Для удобства розжига выполняйте его перед
тем, как устанавливать кастрюлю на
подставку на горелке.

1. Нажмите на соответствующую ручку и поверните
ее против часовой стрелки в положение
“максимум”.

2. После зажигания пламени держите ручку нажатой
не менее 5 секунд. Это позволит термопаре
(Рис.1.D) нагреться и отключить предохранительное
устройство, в противном случае подача газа
будет прервана.

3. Затем убедитесь в стабильности пламени и
отрегулируйте его на нужный уровень.

26

Если в ходе нескольких попыток Вам не удалось
зажечь горелку, проверьте, что крышка (Рис. 1.

A) и рассекатель горелки (Рис. 1. B) находятся в
правильном положении.

Чтобы погасить пламя, поверните ручку на символ

При отсутствии электропитания розжиг горелки
можно выполнить и без электрического
устройства; в этом случае поднесите к горелке
пламя, нажмите на соответствующую ручку и
поверните ее против часовой стрелки в
положение “максимум”.

Всегда убавляйте пламя или полностью гасите
горелку перед тем, как снимать с нее кастрюлю.
Тщательно контролируйте приготовление пищи
на масле или жире, т.к. при в случае их

перегрева возможно возгорание.

.

A

B

A) Крышка горелки
B) Рассекатель горелки
C) Свеча зажигания
D) Термопара

D

Советы по экономии энергии

Для обеспечения максимальной эффективности
горелок настоятельно рекомендуется использовать
только кастрюли и сковороды, размер дна которых
соответствует диаметру горелок, для того, чтобы
пламя не выбивалось изпод дна посуды (см.
находящуюся рядом таблицу).
Рекомендуется также, как только жидкость в кастрюле
начинает кипеть, убавлять пламя до минимума,
необходимого для того, чтобы поддерживать жидкость
на медленном огне.

• Используйте только кастрюли и сковороды с
плоским дном.

Чистка и уход

Перед выполнением какихлибо операций
по чистке прибора или по уходу за ним
отсоедините его от сети электропитания.

Мойте эмалированные части теплой водой с мылом.
Никогда не используйте абразивные чистящие
средства
Часто мойте крышки и рассекатели горелок теплой
водой с мылом, тщательно удаляя с них остатки пищи.
Части из нержавеющей стали следует тщательно мыть
водой, а затем досуха протирать мягкой тряпкой.
Подставки для посуды можно мыть в посудомоечной
машине.
В случае трудноудалимых пятен используйте обычные
неабразивные чистящие средства или специальные
средства.
Никогда не используйте металлические губки или
кислотосодержащие средства.
В моделях с электрическим розжигом он
обеспечивается с помощью керамической свечи и
металлического электрода (Рис. 1 C). Содержите эти
детали в чистоте для предотвращения трудностей с
розжигом, а также проверяйте, чтобы отверстия в
рассекателе горелки (Рис. 1 B) не были засорены.

C

Рис. 1

Горелка минимальный максимальный

диаметр диаметр

Быстродействующая 180 мм 260 мм

Вспомогательная 80 мм 160 мм.

Периодический уход

Периодически обращайтесь в авторизованный
сервисный центр для проверки состояния трубы подачи
газа и регулятора давления, если таковым
оборудована Ваша варочная панель.

27

Гарантия  Послепродажное обслуживание

Оригинальные запчасти

Перед отгрузкой с завода этот прибор
был проверен и обследован многочисленными
специалистами для того,
чтобы обеспечить Вам наилучшие результаты.
Любые операции по ремонту, которые могут явиться
необходимыми,
следует выполнять с максимальным вниманием и
осторожностью.
По этой причине мы рекомендуем Вам в случае любых
неисправностей
обращаться в ближайший авторизованный сервисный
центр, указав характер неисправности, модель
прибора (Mod.), продуктовый номер (Prod. No.) и
серийный номер (Ser. No.), указанные на паспортной
табличке.

Оригинальные запчасти, сертифицированные
изготовителем прибора и помеченные этим символом,
имеются в наличии только в наших сервисных центрах
и авторизованных магазинах по продаже запчастей.

Гарантия/сервисная служба

Сервисное обслуживание и запасные части

В случае необходимости ремонта прибора, или если Вы хотите приобрести запасные части, обращайтесь в

наш ближайший авторизованный сервисный центр (список сервисных центров прилагается). Если у вас возникли
вопросы по использованию прибора или Вы хотите узнать о других приборах концерна ELECTROLUX, звоните на
нашу информационную линию по телефону (495) 937 78 37 или (495) 956 29 17.

Эвpoрейскaя гарантия

Данное устройство поддерживается гарантией Electrolux в каждой из нижеперечисленных стран в течение срока,
указанного в гарантии на устройство или в ином определенном законом порядке.
из одной из этих стран в любую другую из нижеперечисленных стран, гарантия на устройство переместится
вместе с вами при условии соблюдения следующих требований:

· Гарантия на устройство начинает действовать с даты, в которую вы впервые приобрели это устройство,

подтверждением которой будет служить предъявление действительного удостоверяющего покупку документа,
выданного продавцом устройства.

· Гарантия на устройство действует в течение того же срока и в пределах того же объема работ и

конструктивных частей, какие действуют в новой стране вашего проживания применительно к данной
конкретной модели или серии устройств.

· Гарантия на устройство является персональной для первоначального покупателя этого устройства и не

может быть передана другому пользователю.

· Устройство установлено и используется в соответствии с инструкциями, изданными Electrolux, только в

пределах домашнего хозяйства, т.е. не используется в коммерческих целях.

· Устройство установлено в соответствии со всеми применимыми нормативными документами, действующими

в новой стране вашего проживания.

Положения настоящей Европейской Гарантии не нарушают никаких предоставленых вам по закону прав.

В случае вашего перемещения

28

29

Технические характеристики

Мощность газовых горелок

Быстродействующая горелка
(большая) 3,0 кВт (G20)  2,8 кВт (G30/G31) 

Вспомогательная горелка (малая) 1,0 кВт
Прибор класса 3

Категория II2H3+
Номинальное давление подачи газа

Пpиpoдный газ G20  20 мбар

Патрубок для подключения к газовой магистрали

G 1/2"

Электропитание 230 В 50 Гц

 2006/95 (Директива по низкому напряжению);
 89/336

совместимости);

 90/396 (Газовые приборы)
 93/68 (Директивы общего характера)

с последующими изменениями.

Данное изделие соответствует следующим.
Директивам Европейского Союза:

(Директива по электромагнитной

Размеры выемки под
варочную панель

Длина 270 мм.
Ширина 490 мм.

Указания для установщика

Следующие указания по установке и
техобслуживанию относятся к операциям,
которые должны выполняться только
квалифицированными специалистами в
соответствии с действующими нормами.

Перед выполнением любых работ с прибором
его следует отсоединить от сети электропитания.
Если для выполнения той или иной операции
необходимо наличие электропитания,
удостоверьтесь в том, что приняты все
необходимые на этот случай меры
предосторожности.

Высота боковых стенок кухонной мебели, на
которой устанавливается варочная панель, не
должна превышать высоту рабочего стола.

Не устанавливайте варочную панель вблизи от
легковоспламеняющихся материалов (например,

занавесок, полотенец и т.д.).

Подключение к газовой магистрали

Необходимо, чтобы подключение к газовой магистрали
выполнялось с помощью вентиля из нержавеющей
стали. Можно выбрать жесткие трубы или гибкий шланг
из нержавеющей стали.
При использовании гибких металлических шлангов
будьте осторожны, чтобы они не касались подвижных
частей и не оказались передавленными. Принимайте
такие же меры предосторожности в случае, если
варочная панель является комбинированной с духовым
шкафом.

На величину этого падения давления воздействуют
следующие факторы:

 максимальный диапазон счетчика;
 диаметр и длина трубы перед счетчиком и после

него;

 проходное сечение различных труб, используемых

в системе;

 диаметр соединительных элементов (если таковые

имеются).

Регулируемое колено крепится к трубе газовой
магистрали с помощью резьбовой гайки G 1/2". Все
компоненты, показанные на Рис. 2, уже установлены
на заводеизготовителе.
Перед отгрузкой с завода данный прибор прошел все
испытания необходимые для обеспечения наилучших
результатов.

ВНИМАНИЕ: После завершения подключения
необходимо проверить варочную панель и всю систему
на отсутствие утечек. Для проверки используйте

мыльную воду, ни в коем случае не используйте пламя

.

Данная варочная панель может работать на природном
газе номинальным давлением 13 мБар.

ВНИМАНИЕ: Для обеспечения правильной работы
панели, экономии энергии и длительной эффективной
работы прибора давление подачи газа должно
соответствовать рекомендованной величине.

Перед установкой, убедитесь, что величина напряжения
у Вас дома соответствует номинальному напряжению
прибора.

При работе на полную мощность величина падения
давления не должна превышать 5%.

30

Рис. 2

A) Труба газовой магистрали с

накидной гайкой
B) Прокладка
C) Регулируемое колено
