Inhalt
Sicherheitshinweise ........................... 5
Allgemeines ....................................... 7
Bedienung der Dunstabzugshaube .... 8
Wartung und Pflege........................... 9
Sonderzubehör ............................... 12
Installation ....................................... 13
In dieser Benutzerinformation werden folgende Symbole verwendet:
Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Page 5
electroluxelectrolux
electroluxelectrolux
electrolux
sicherheitshinweise
55
55
5
D
Sicherheitshinweise
heit verantwortliche Person.
• Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.
• Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
• Die Dunstabzugshaube darf niemals als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
• Der Raum muss über eine hinrei­chende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas­oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
• Bei gleichzeitigem Betrieb der Dunst­abzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10
-5
bar) sein.
• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
• Es ist strengstens verboten, unter der Haube mit offener Flamme zu ko­chen.
• Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermei­den.
• Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
• In Bezug auf technische und Sicher-
• Das Abluftrohr muss bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Achtung!Achtung!

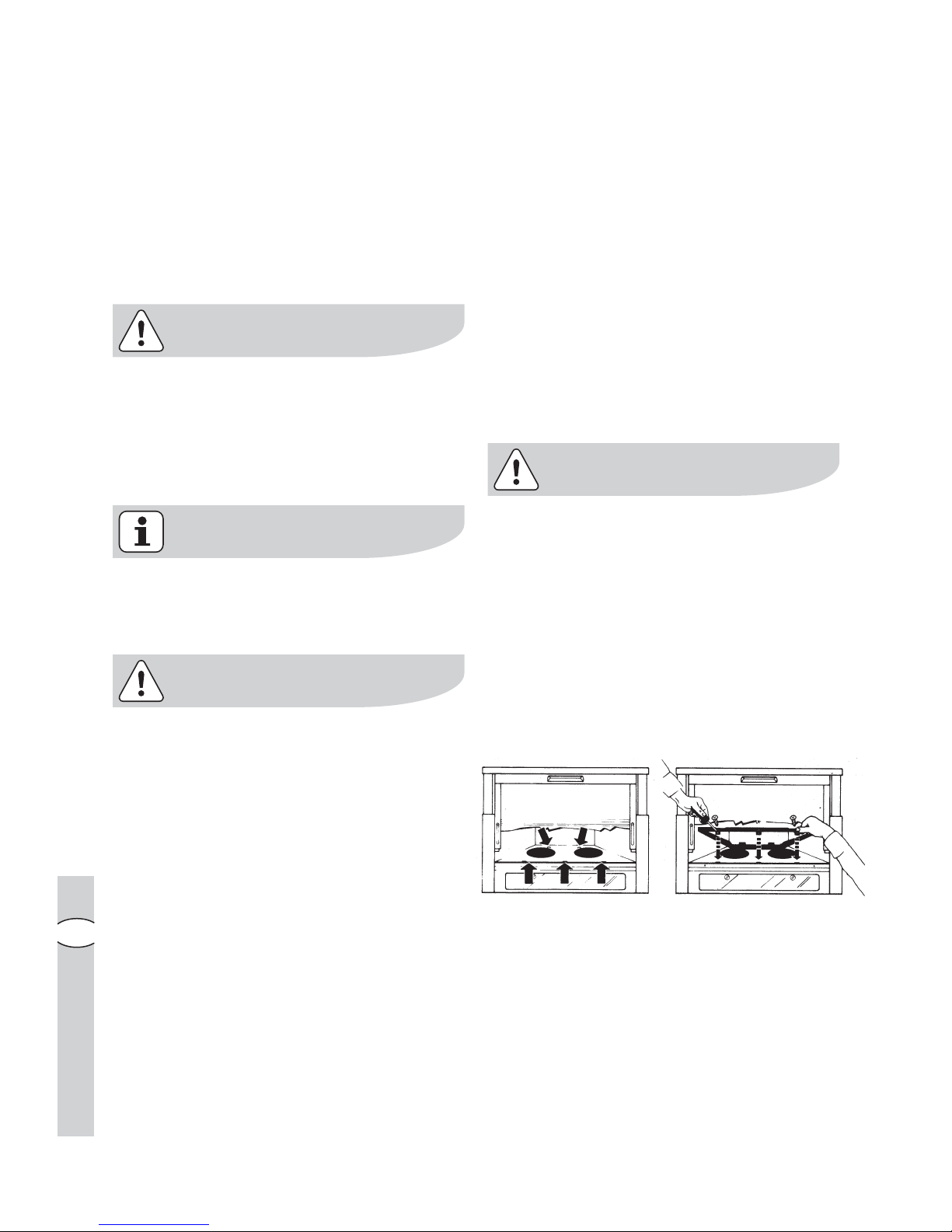

Achtung!Achtung!
Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden.

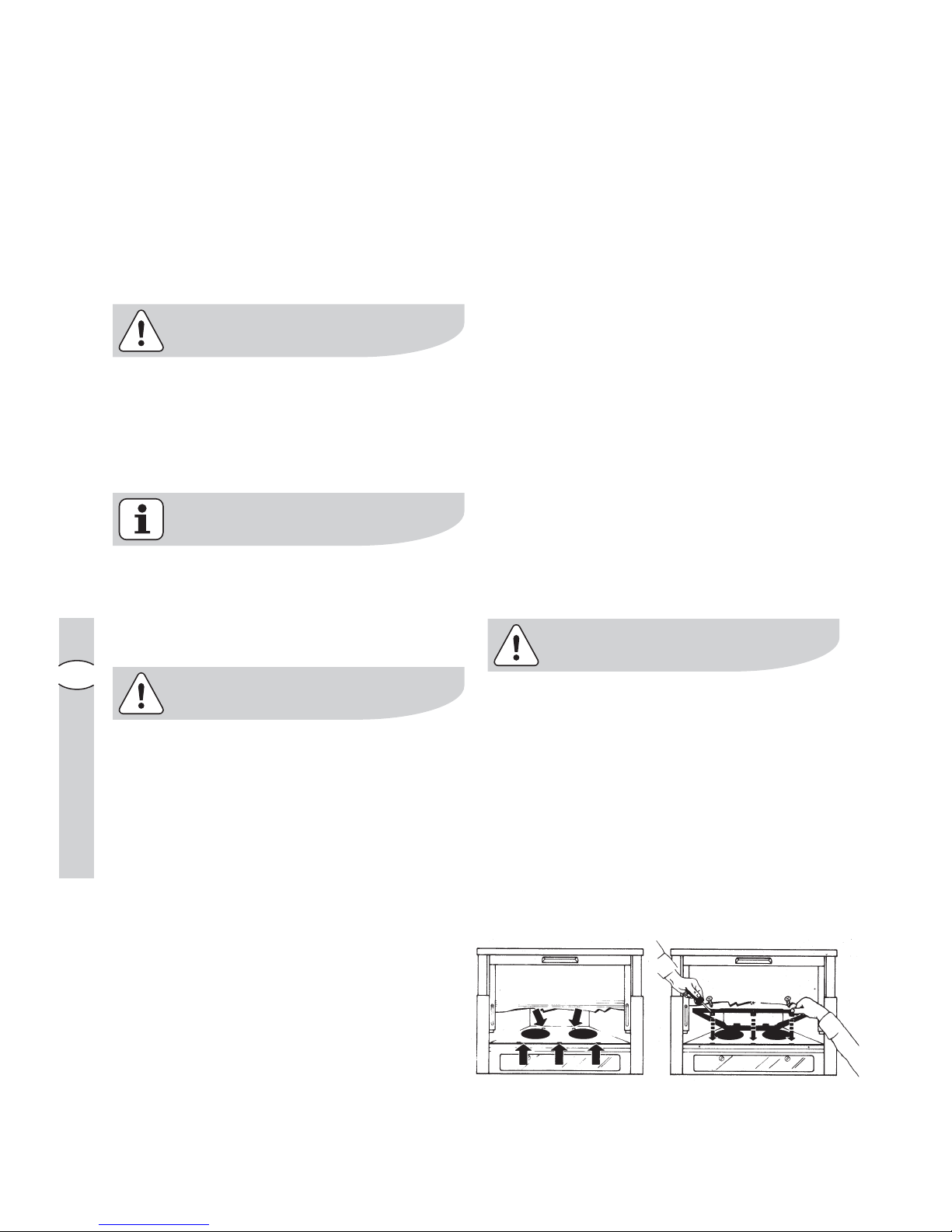

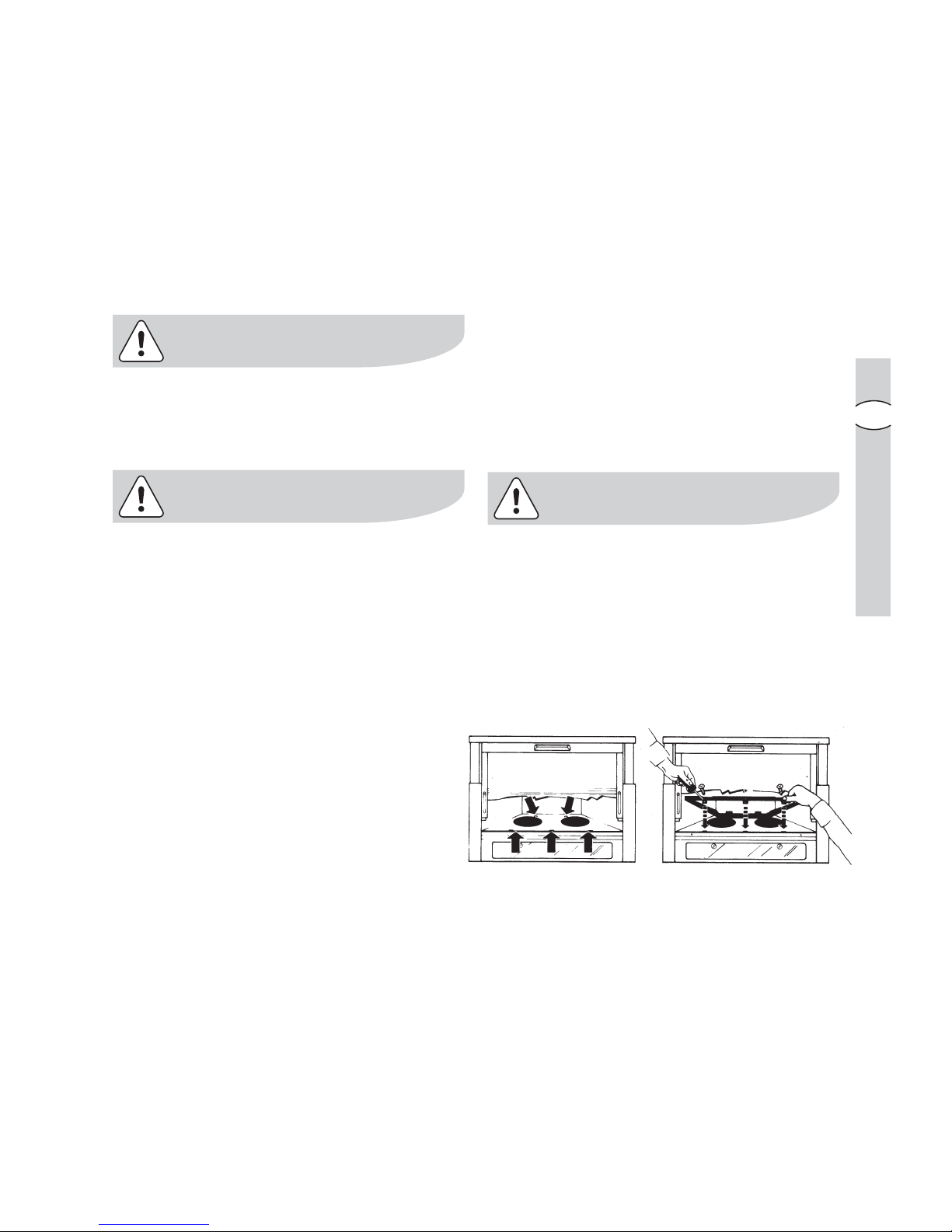

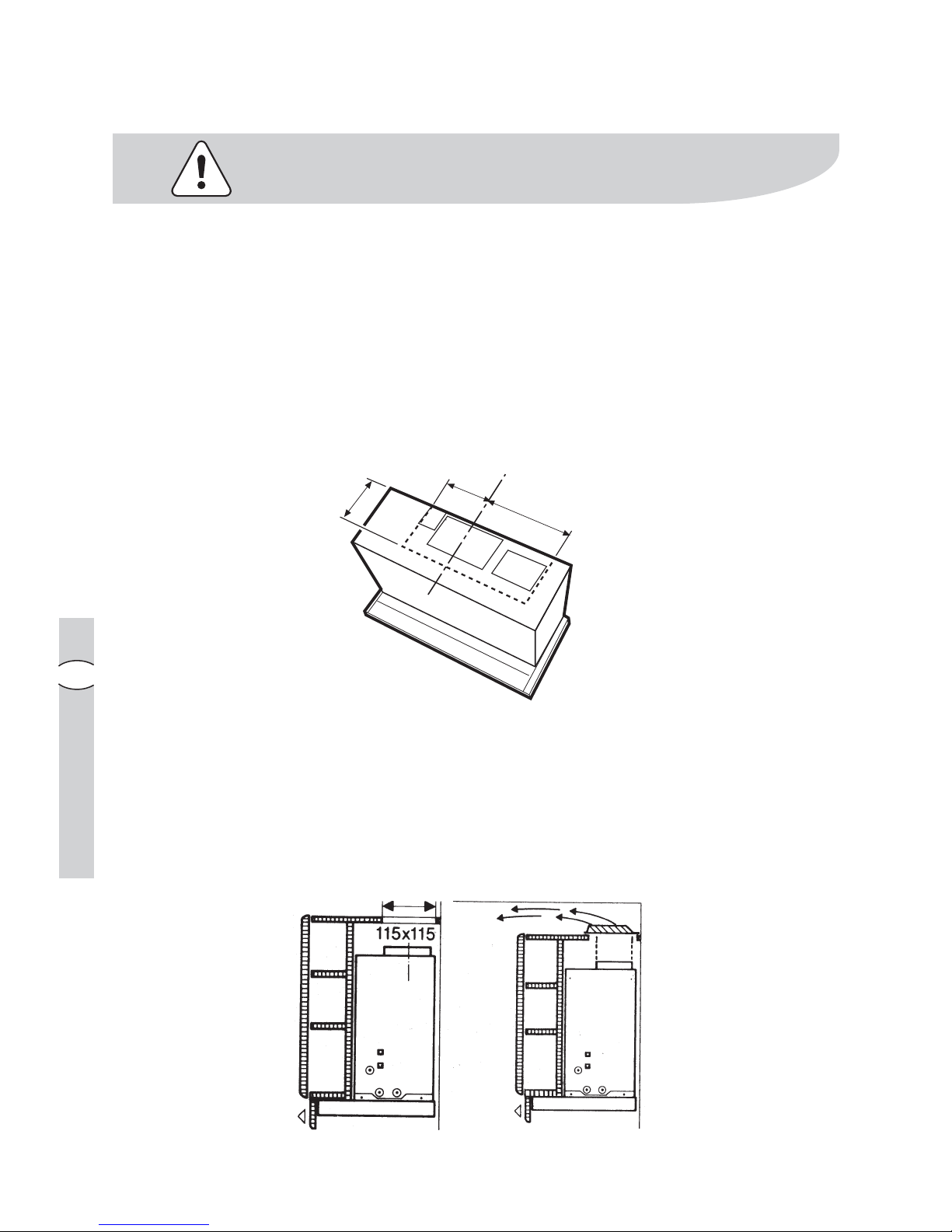

• Der Abstand zwischen der Abstellflä­che auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf
43cm43cm
43cm43cm
43cm im Fall von elektrischen
Kochfeldern und
65cm65cm
65cm65cm
65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.
• Vor Beginn sämtlicher Reinigungs­oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz ge­trennt werden.
• Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähig­keiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicher-
Page 6
66
66
6
electr electr
electr electr
electr
oluxolux
oluxolux
olux sicherheitshinweise
D
heitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
• Die Haube muss regelmäßig innen und außen gereinigt werden (MINDE­STENS EINMAL IM MONAT, diesbe­züglich sind in jedem Fall die aus­drücklichen Angaben in der Wartungsanleitung dieses Hand­buchs zu beachten).
• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.
• Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugs­haube ohne richtig eingesetzte Lampen nicht betrieben werden.
• Es wird keinerlei Haftung übernom­men für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhal­tung der in diesem Handbuch aufgeführten Anweisungen verschul­det wurden.
In Übereinstimmung mit den Anforde­rungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektro­nik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Ge­sundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfall­sammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes
Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronik­geräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbe­seitigung erfolgen. Bitte wenden Sie sich an die zuständi­gen Behörden Ihrer Gemeindeverwal­tung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Be­handlung, Verwertung und Wiederver­wendung dieses Produkts zu erhalten.
Page 7
electrolux electrolux
electrolux electrolux
electrolux allgemeines
77
77
7
D
Allgemeines

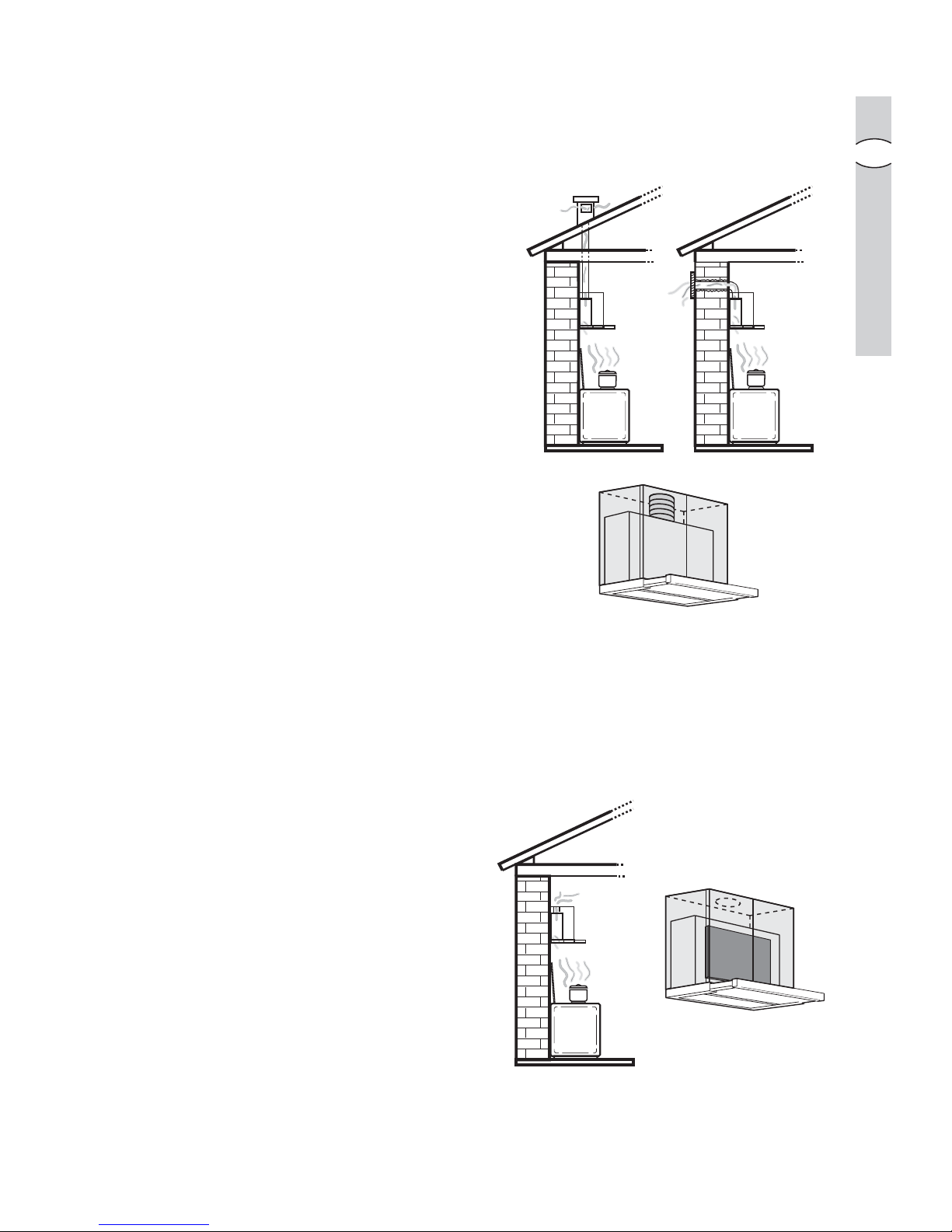

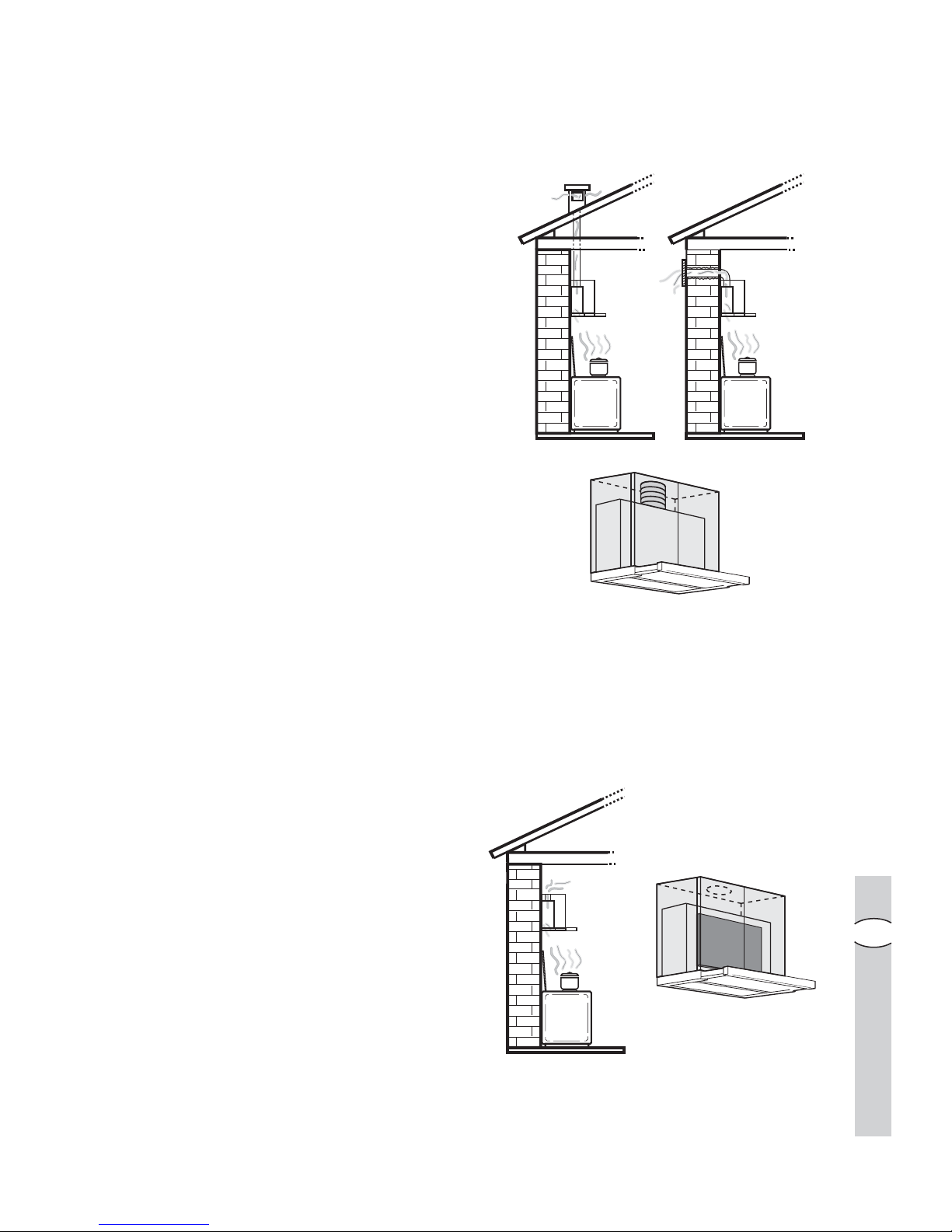

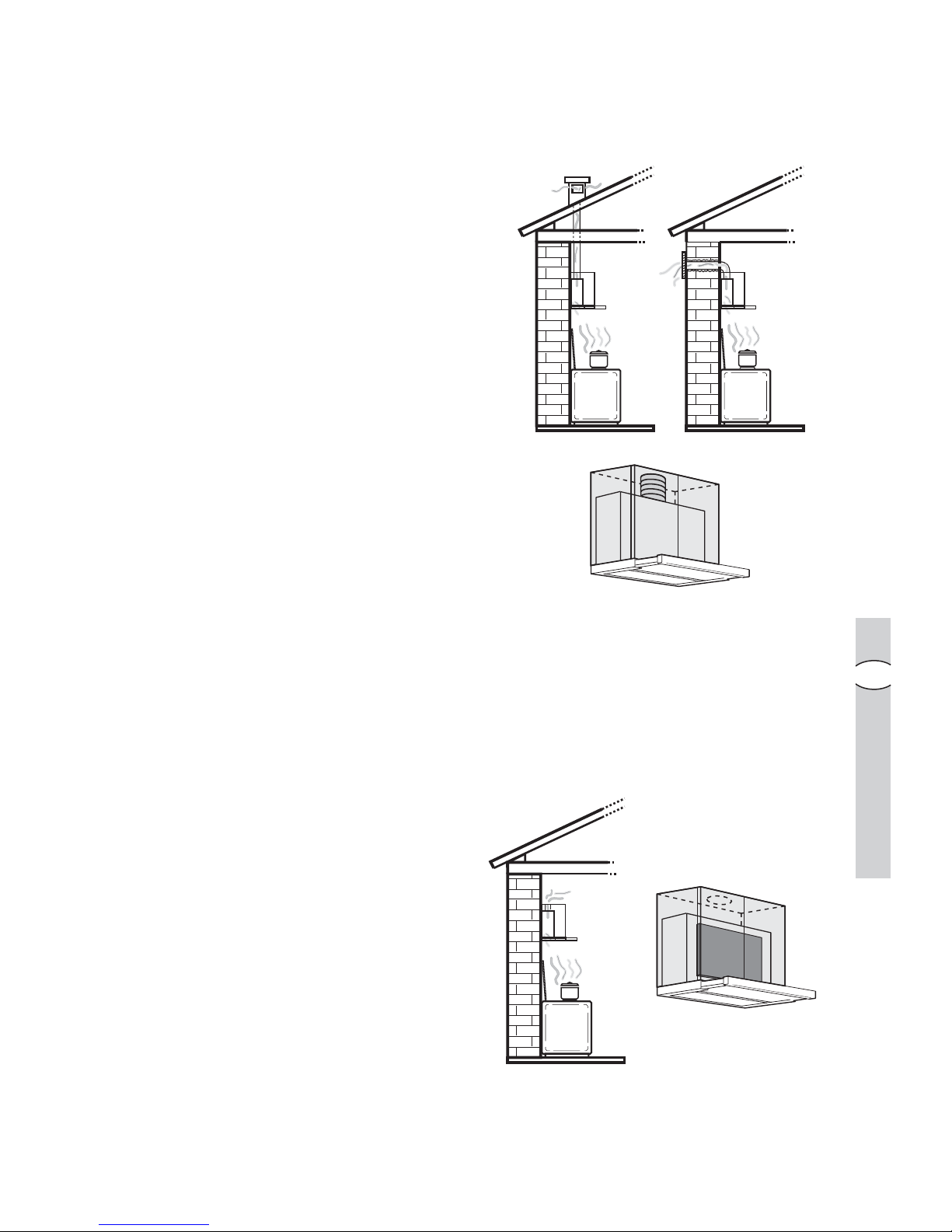

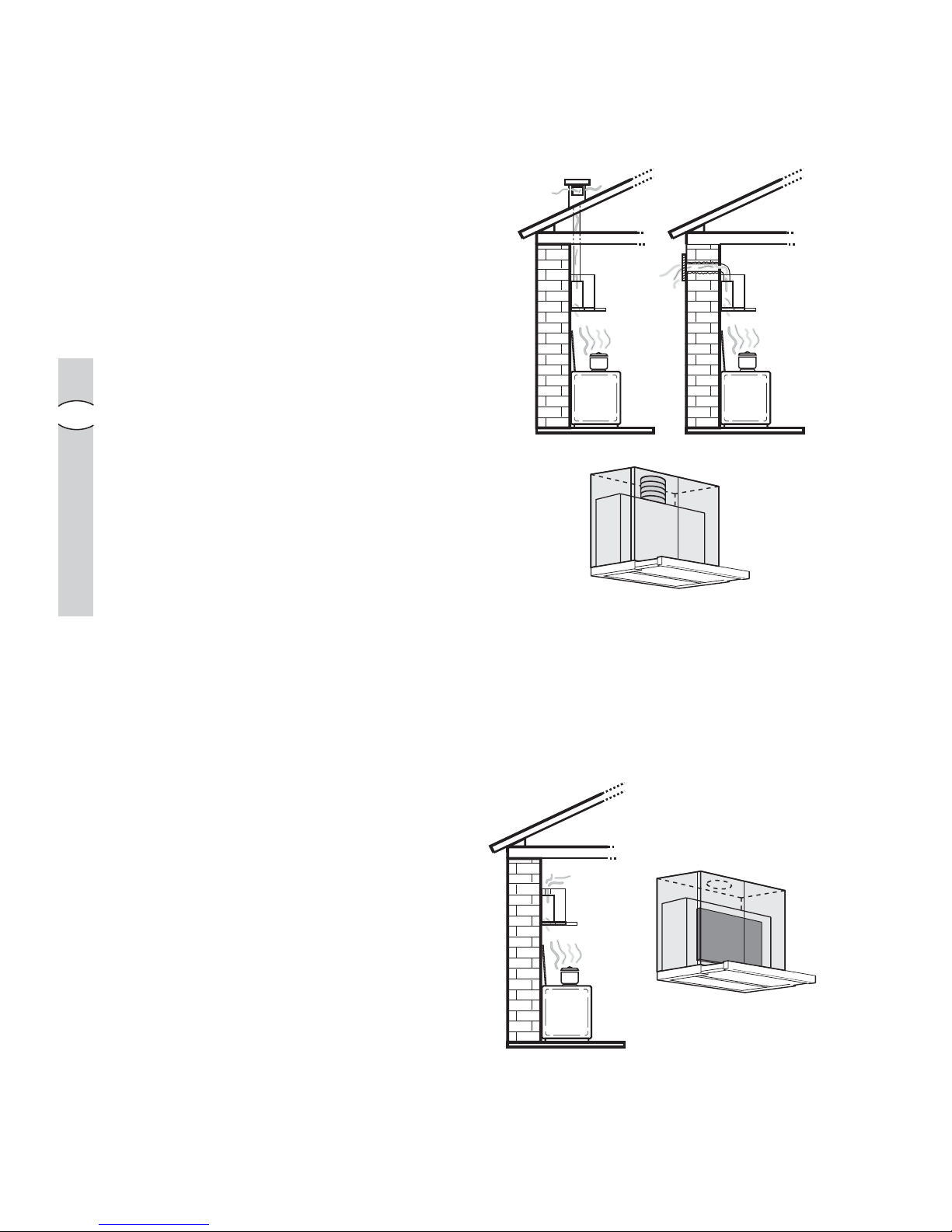

• Die Haube kann sowohl im Umluft­betrieb (Aktivkohlefilter wird mitgelie­fert), als auch im Abluftbetrieb (ohne Aktivkohlefilter) eingesetzt werden.
AbluftbetriebAbluftbetrieb
AbluftbetriebAbluftbetrieb
Abluftbetrieb
• Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres
ins Freie geleitet.
• Das Abluftrohr muss bei Abluftbetrieb den selben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen.
UmluftbetriebUmluftbetrieb
UmluftbetriebUmluftbetrieb
Umluftbetrieb
• Die Luft wird gefiltert und in den Raum zurückgeführt.
• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.
UmluftbetriebUmluftbetrieb
UmluftbetriebUmluftbetrieb
Umluftbetrieb
AbluftbetriebAbluftbetrieb
AbluftbetriebAbluftbetrieb
Abluftbetrieb
Page 8
88
88
8
electr electr
electr electr
electr
oluxolux
oluxolux
olux bedienung der dunstabzugshaube
D
Bedienung der Dunstabzugshaube

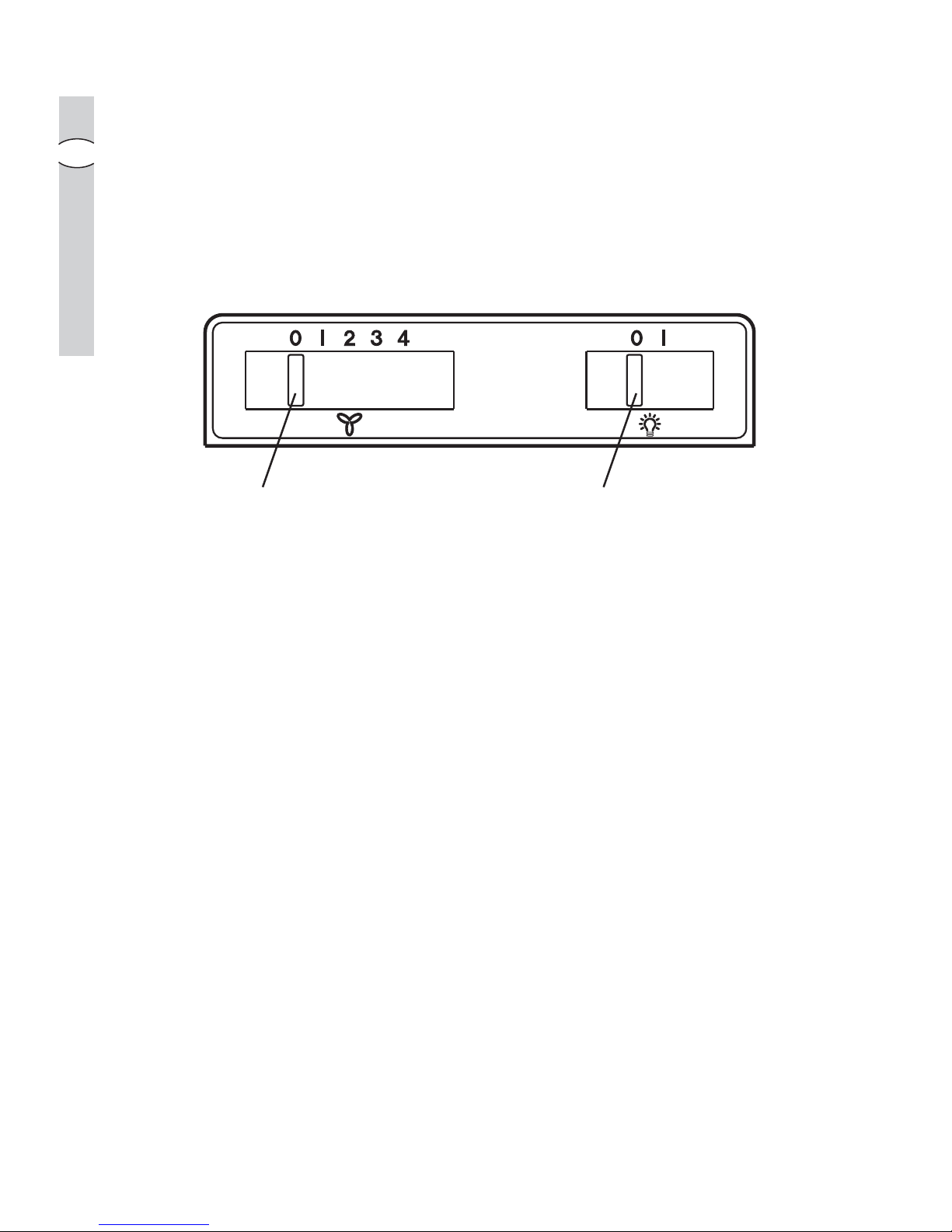

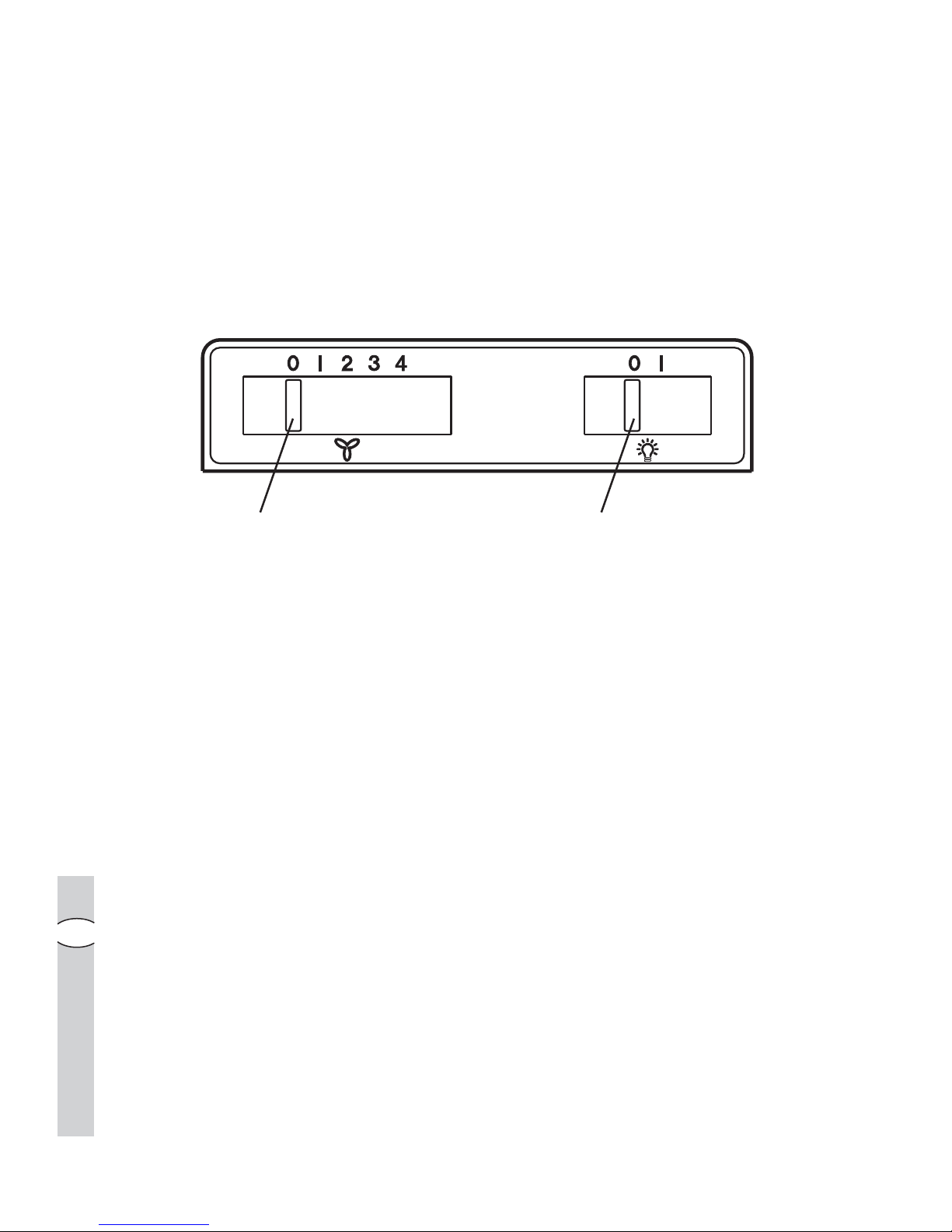

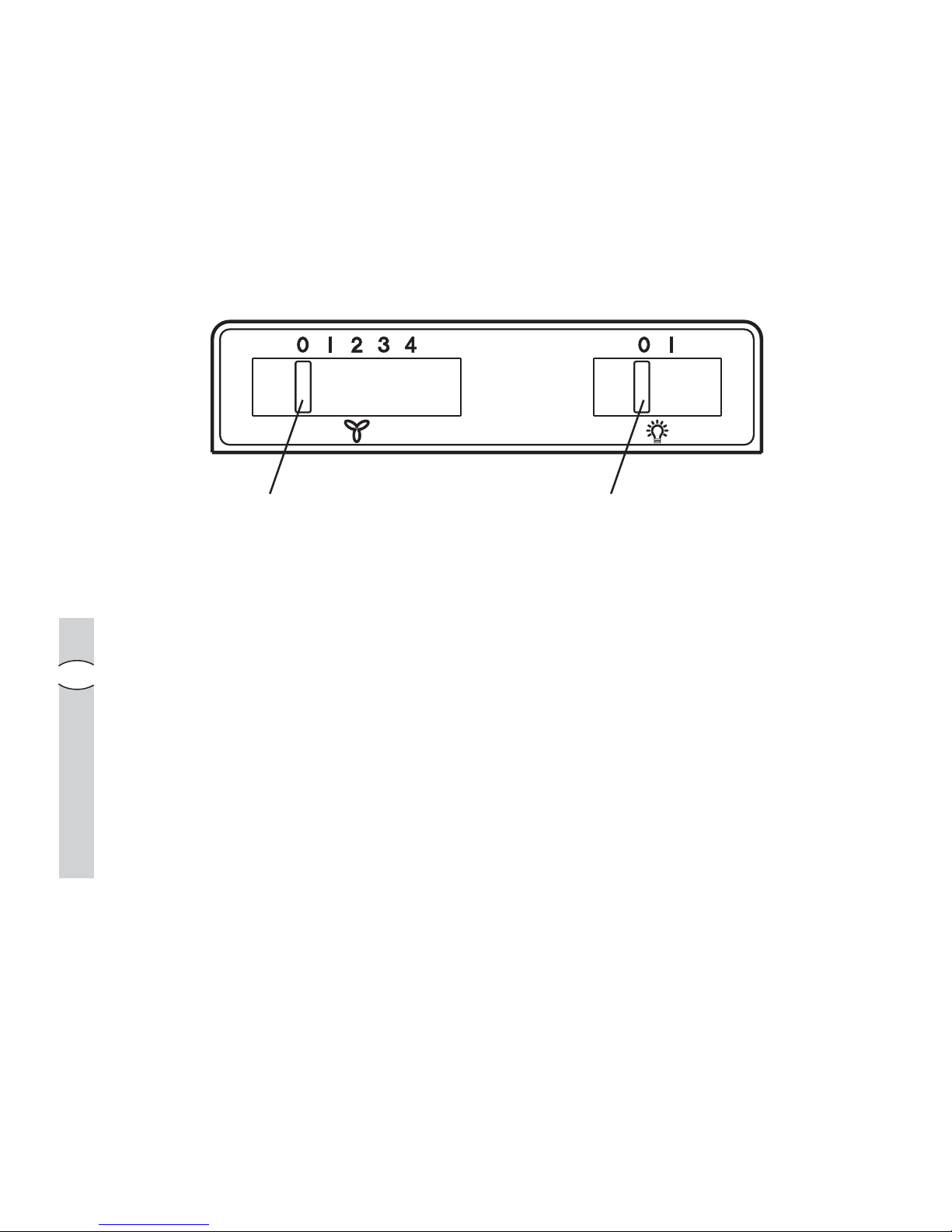

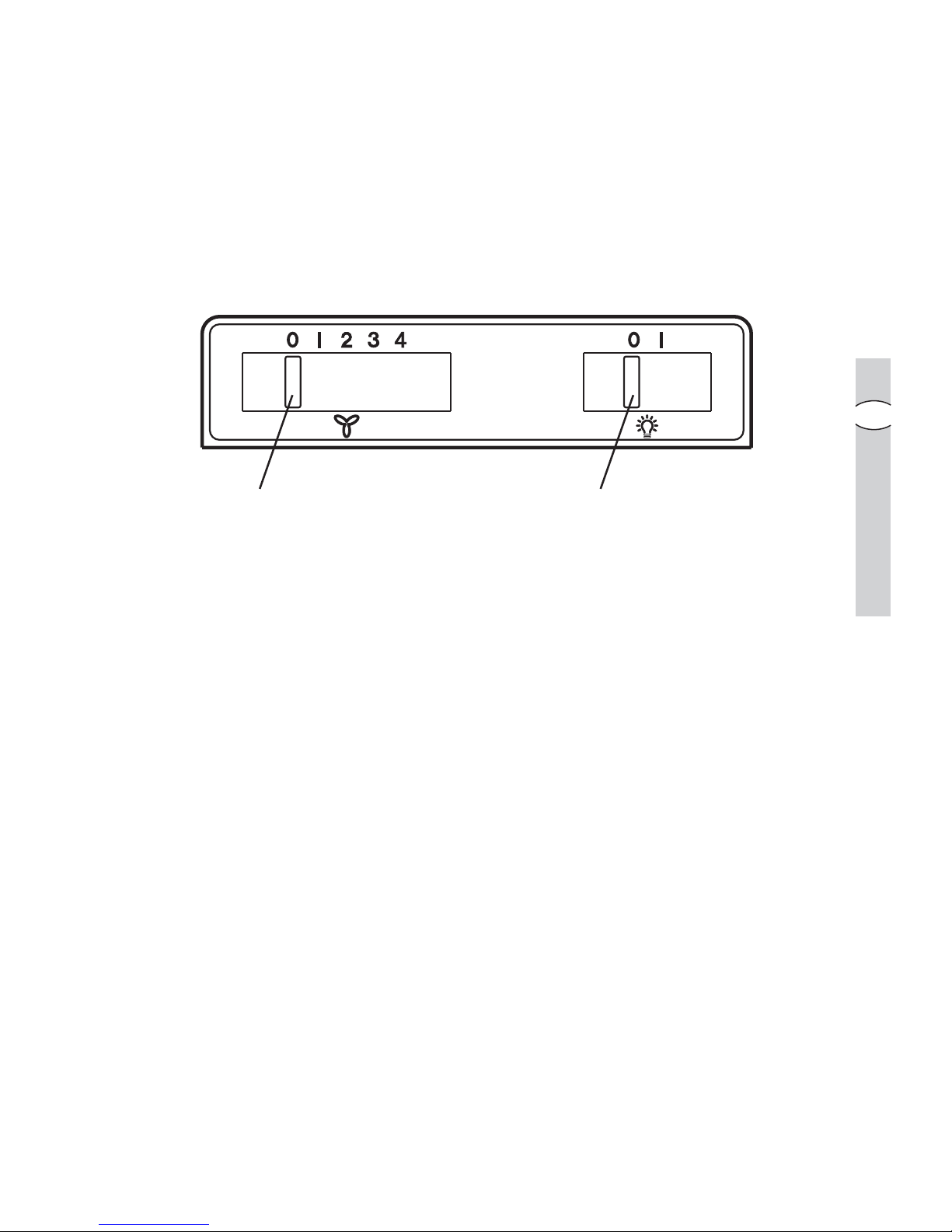

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.
BeleuchtungBeleuchtung
BeleuchtungBeleuchtung
Beleuchtung
MotorMotor
MotorMotor
Motor
Page 9
electrolux electrolux
electrolux electrolux
electrolux wartung und pflege
99
99
9
D
MetallfettfilterMetallfettfilter
MetallfettfilterMetallfettfilter
Metallfettfilter
• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entste­hen, aufzunehmen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.
Metallfettfilter sollen spätestens alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

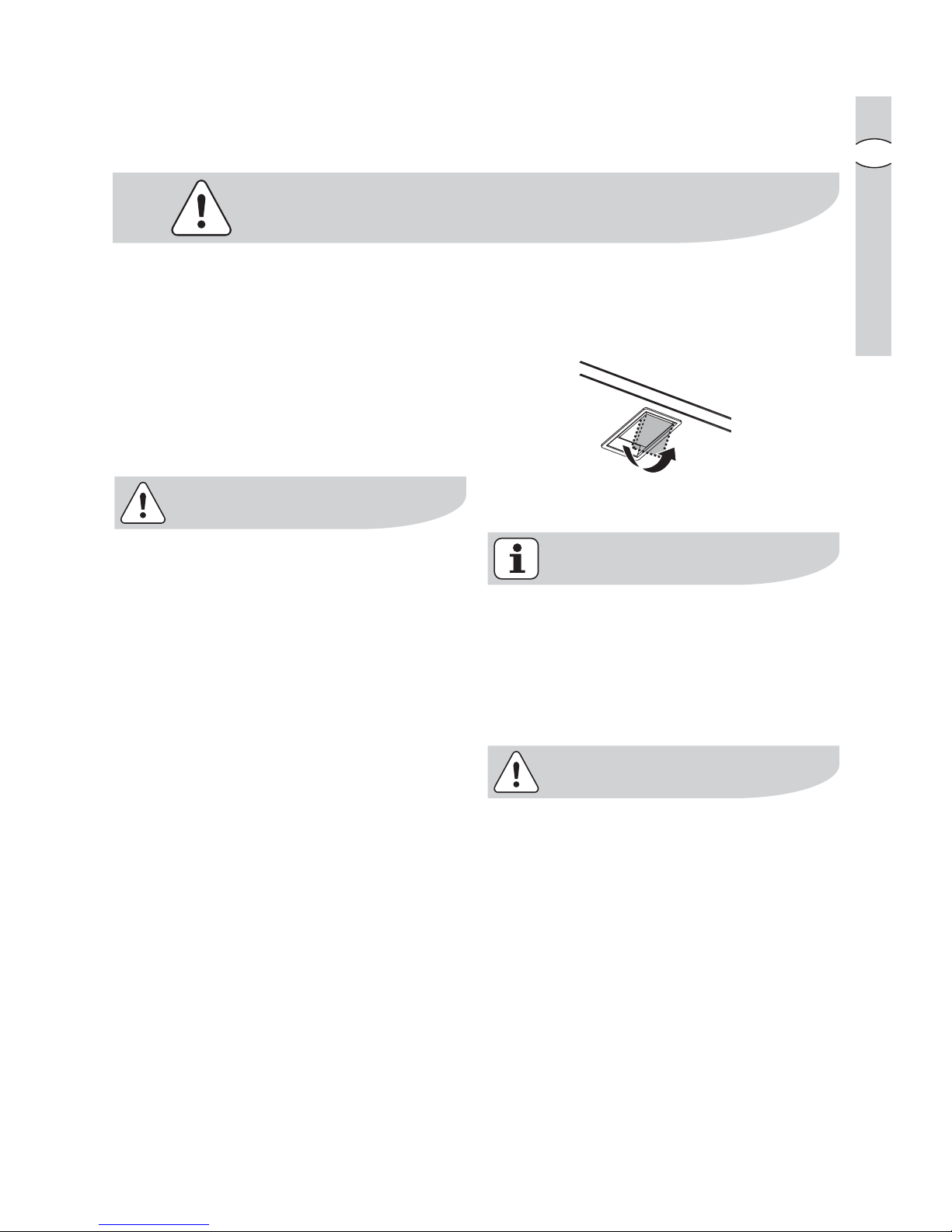

ÖfÖf
ÖfÖf
Öf
fnen der Metallfettfilterfnen der Metallfettfilter
fnen der Metallfettfilterfnen der Metallfettfilter
fnen der Metallfettfilter
• Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes hin und ziehen Sie ihn dann nach unten heraus.
HandrHandr
HandrHandr
Handr
einigungeinigung
einigungeinigung
einigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrau­sen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.
GeschirrspülerGeschirrspüler
GeschirrspülerGeschirrspüler
Geschirrspüler
Metallfettfilterkassette in Geschirr­spüler stellen. Reinigung bei stärk­stem Reinigungsprogramm und höchster Temperatur, mind. 65°C. Vorgang evtl. wiederholen. Abge­trocknete Kassette wieder einbauen.
Wartung und Pflege
•
VV
VV
V
or sämtlichen Wor sämtlichen W
or sämtlichen Wor sämtlichen W
or sämtlichen W
artungsarbeiten muss die Strartungsarbeiten muss die Str
artungsarbeiten muss die Strartungsarbeiten muss die Str
artungsarbeiten muss die Str
omzufuhr der Dunstabzugs-omzufuhr der Dunstabzugs-
omzufuhr der Dunstabzugs-omzufuhr der Dunstabzugs-
omzufuhr der Dunstabzugs-
haube unterbrhaube unterbr
haube unterbrhaube unterbr
haube unterbr
ochen werochen wer
ochen werochen wer
ochen wer
den.den.
den.den.
den.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funkti­on haben.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden. Anschließend Metallpflegemittel (Sonderzubehör) benutzen.
Page 10
1010
1010
10
electr electr
electr electr
electr
oluxolux
oluxolux
olux wartung und pflege
D
AktivkohlefilterAktivkohlefilter
AktivkohlefilterAktivkohlefilter
Aktivkohlefilter
• Der Aktivkohlefilter muss dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt.
••
••
•
Austausch des AktivkohlefiltersAustausch des Aktivkohlefilters
Austausch des AktivkohlefiltersAustausch des Aktivkohlefilters
Austausch des Aktivkohlefilters
Im Allgemeinen müssen Aktivkohlefil­ter zumindest einmal alle vier Monate ausgewechselt werden. Dieser Filter kann weder gewaschen noch wiederverwendet werden.
Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden.
Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muss der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C
wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muss der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.
•
MontageMontage
MontageMontage
Montage

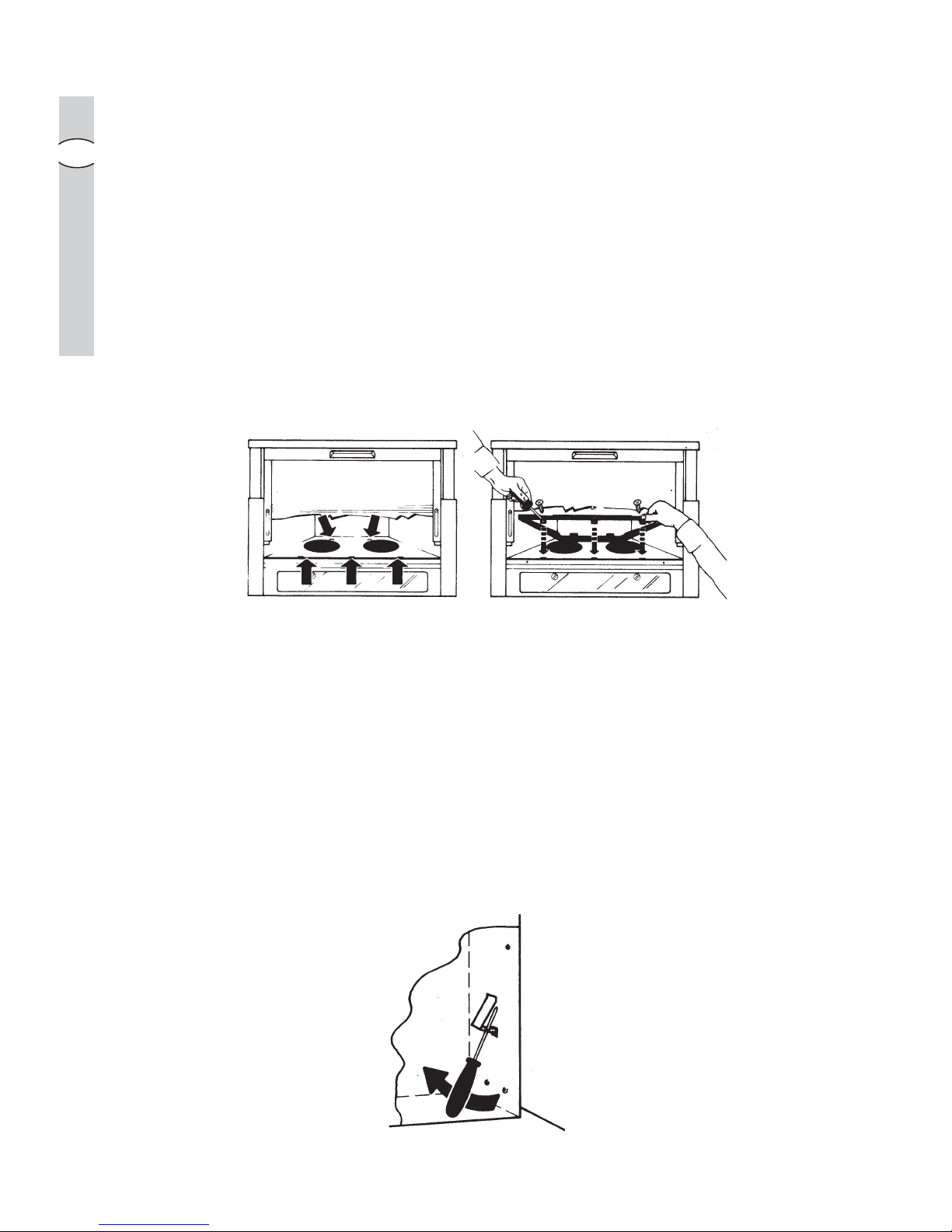

1.1.
1.1.

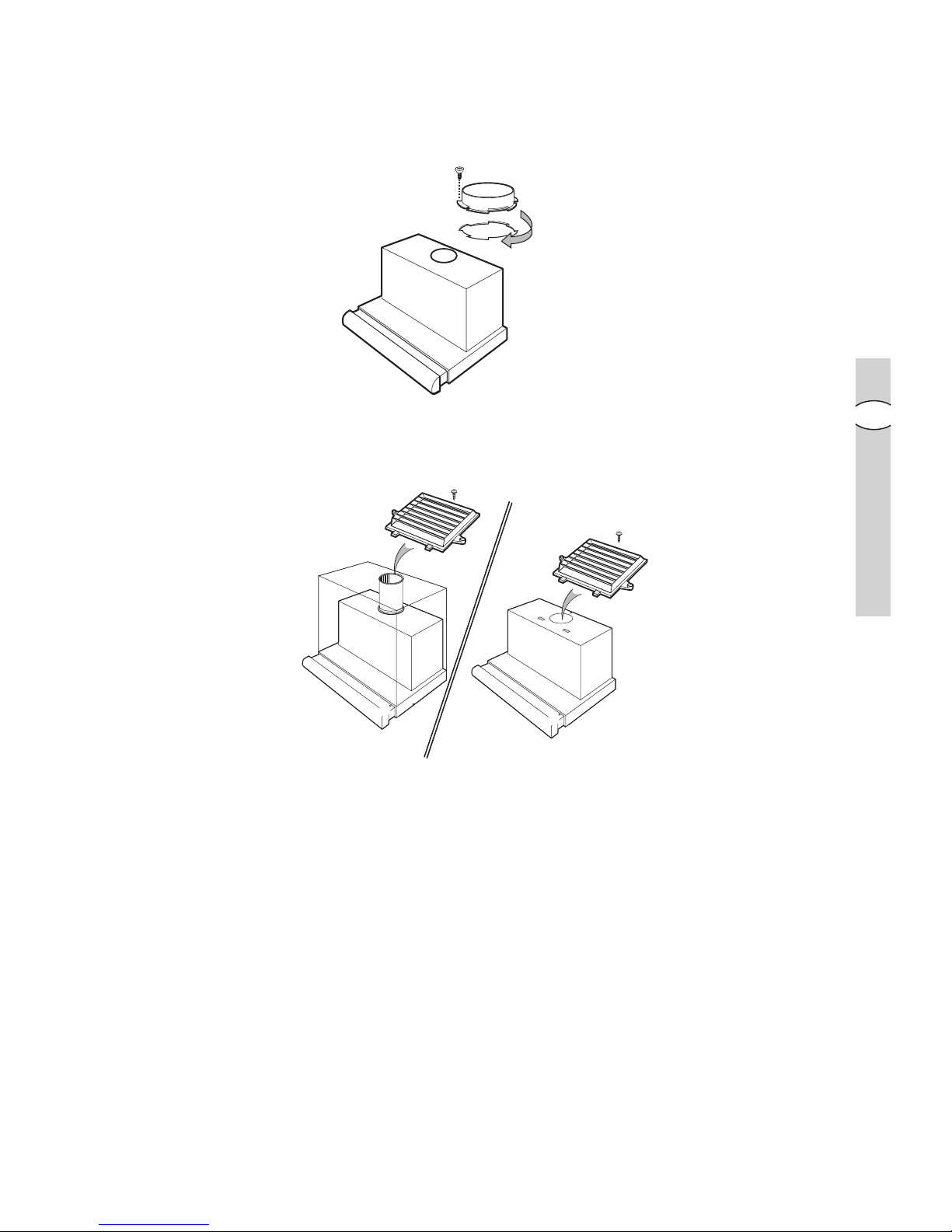

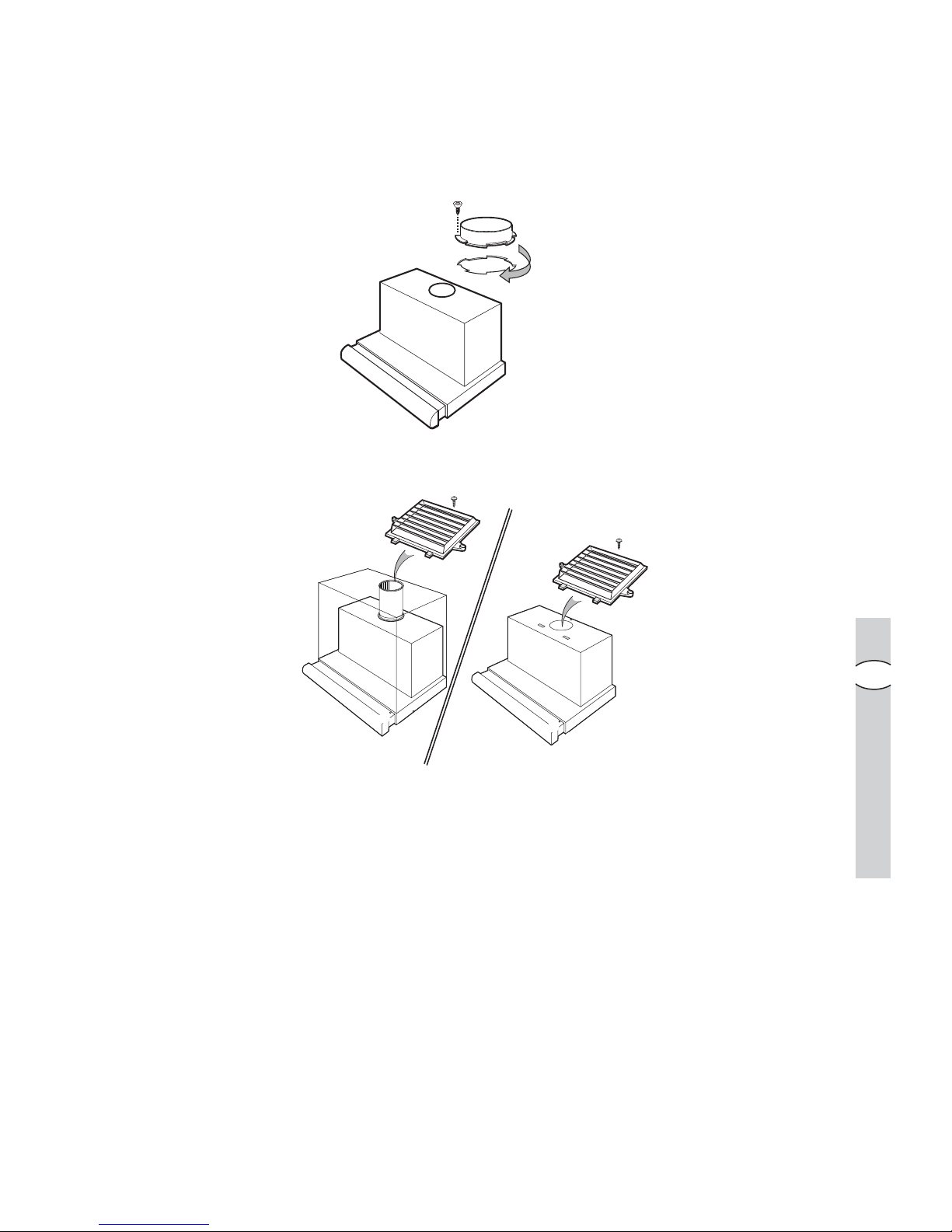

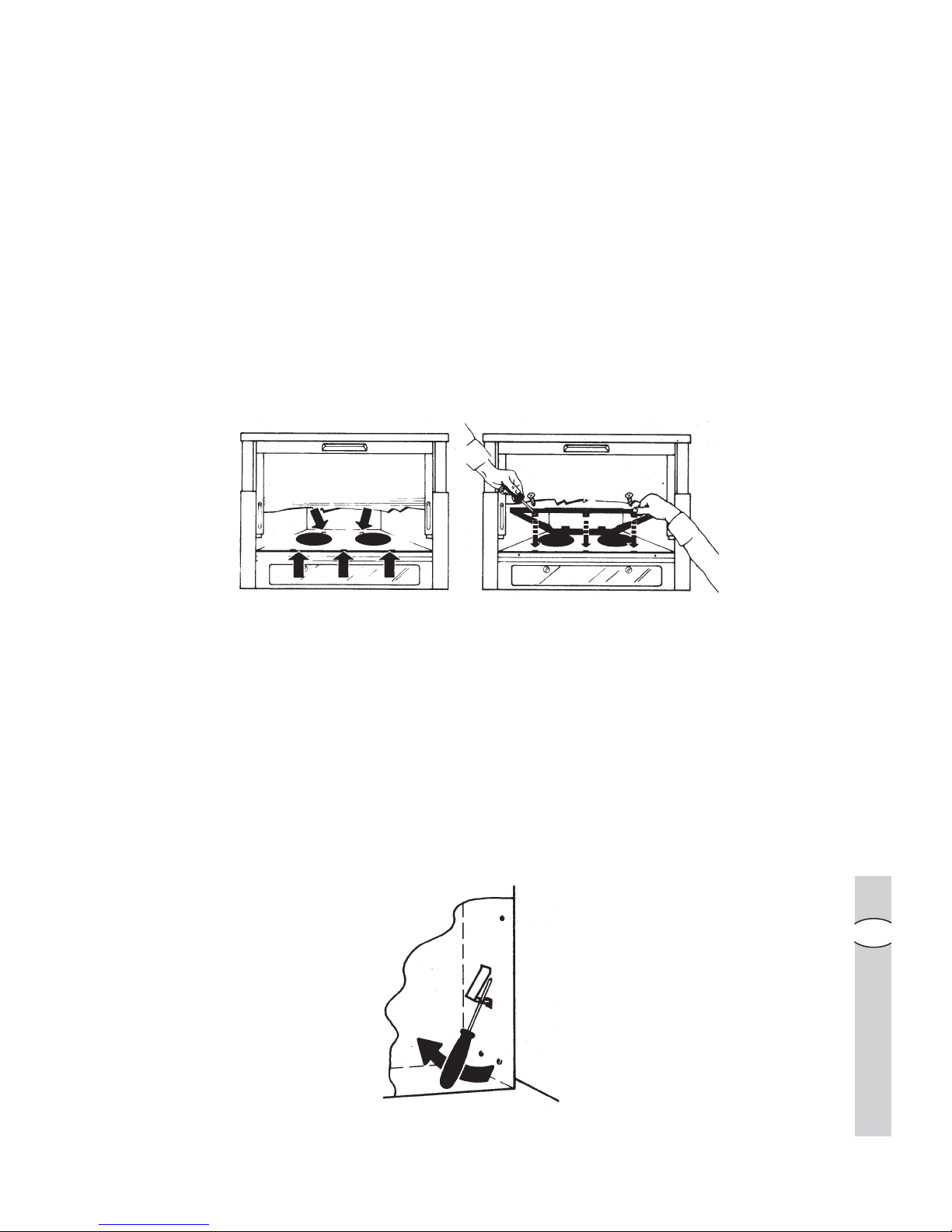

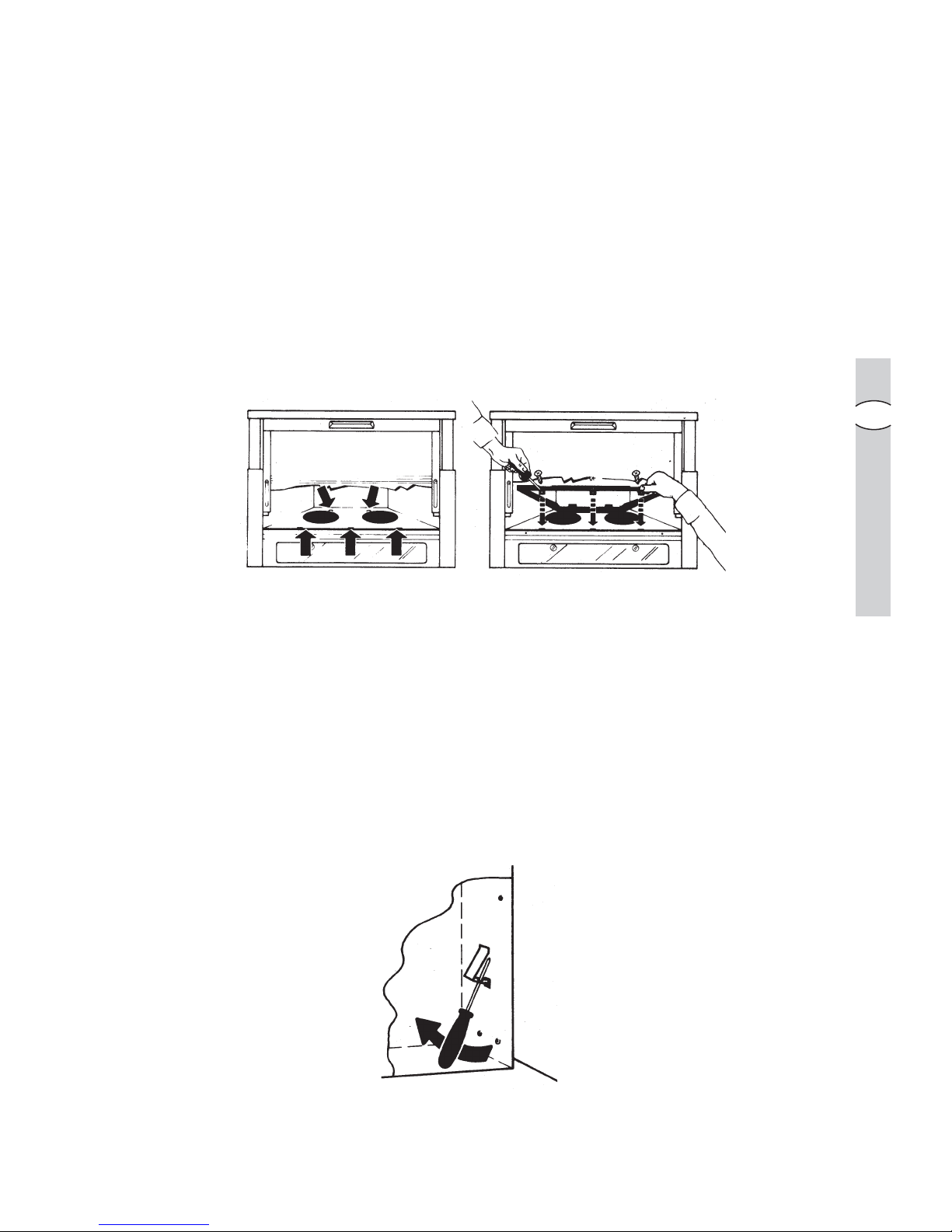

1. Den Halterahmen (Beipack) mit den 2 Nasen nach oben in den Schacht der Dunstabzugshaube einschieben und in die unteren Löcher einclipsen.
2.2.
2.2.
2. Mit den 2 beiliegenden Schrauben den Halterahmen unten am Gehäuse der Dunstabzugshaube befestigen.
3.3.
3.3.
3. Den Aktivkohlefilter einsetzen (siehe “Aktivkohlefilter” Abschnitt) Metallfettfilter einsetzen. Wrasenschirm einschieben.
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
• Aktivkohlefilter beim- Kundendienst bestellen.
Page 11
electrolux electrolux
electrolux electrolux
electrolux wartung und pflege
1111
1111
11
D
AchtungAchtung
AchtungAchtung
Achtung
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.
Austausch der Lampe(n)Austausch der Lampe(n)
Austausch der Lampe(n)Austausch der Lampe(n)
Austausch der Lampe(n)
••
••
•
Dunstabzugshaube vom StrDunstabzugshaube vom Str
Dunstabzugshaube vom StrDunstabzugshaube vom Str
Dunstabzugshaube vom Str
omnetzomnetz
omnetzomnetz
omnetz
trtr
trtr
tr
ennen.ennen.
ennen.ennen.
ennen.
••
••
•
Die Lampen erst berührDie Lampen erst berühr
Die Lampen erst berührDie Lampen erst berühr
Die Lampen erst berühr
en, wenn sieen, wenn sie
en, wenn sieen, wenn sie
en, wenn sie
kalt sind.kalt sind.
kalt sind.kalt sind.
kalt sind.

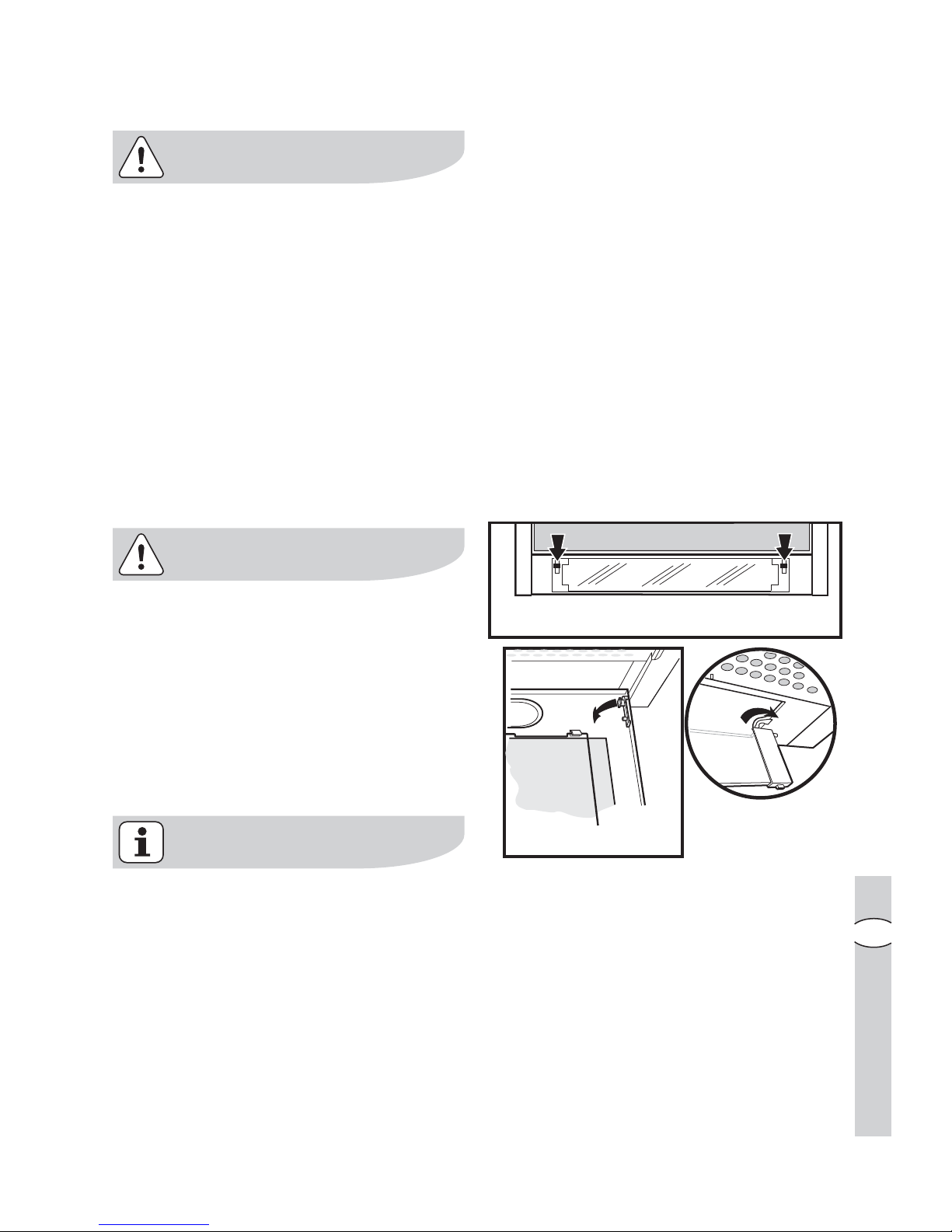

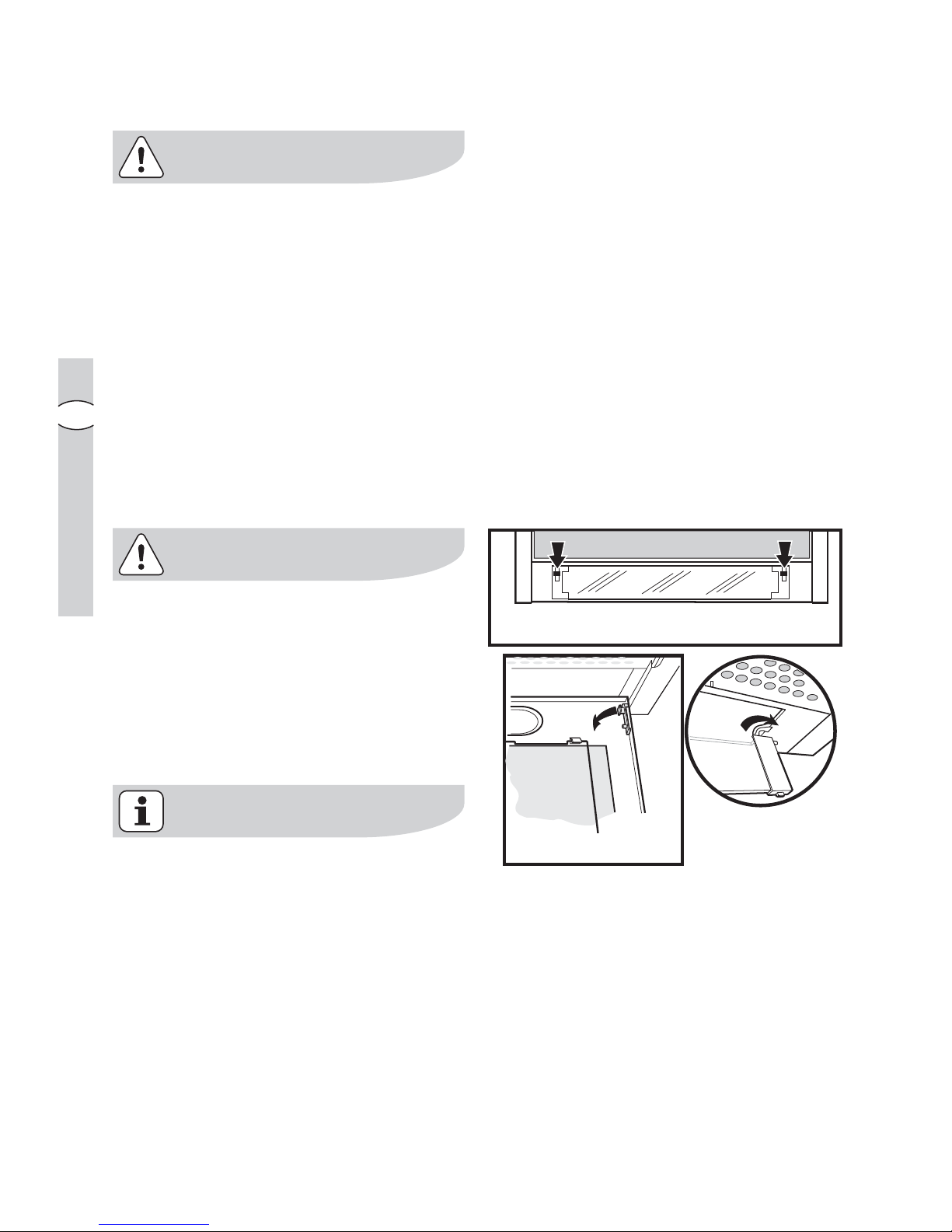

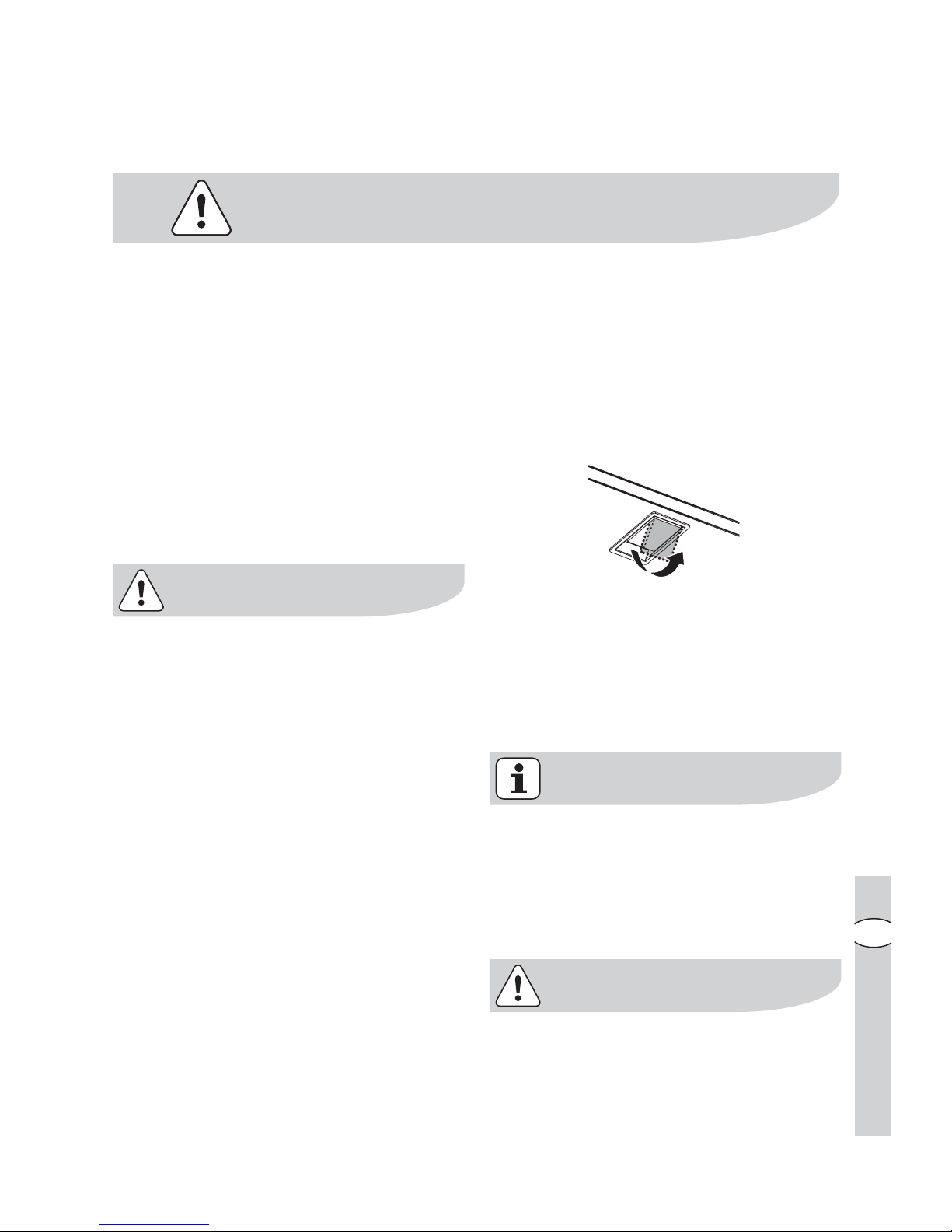

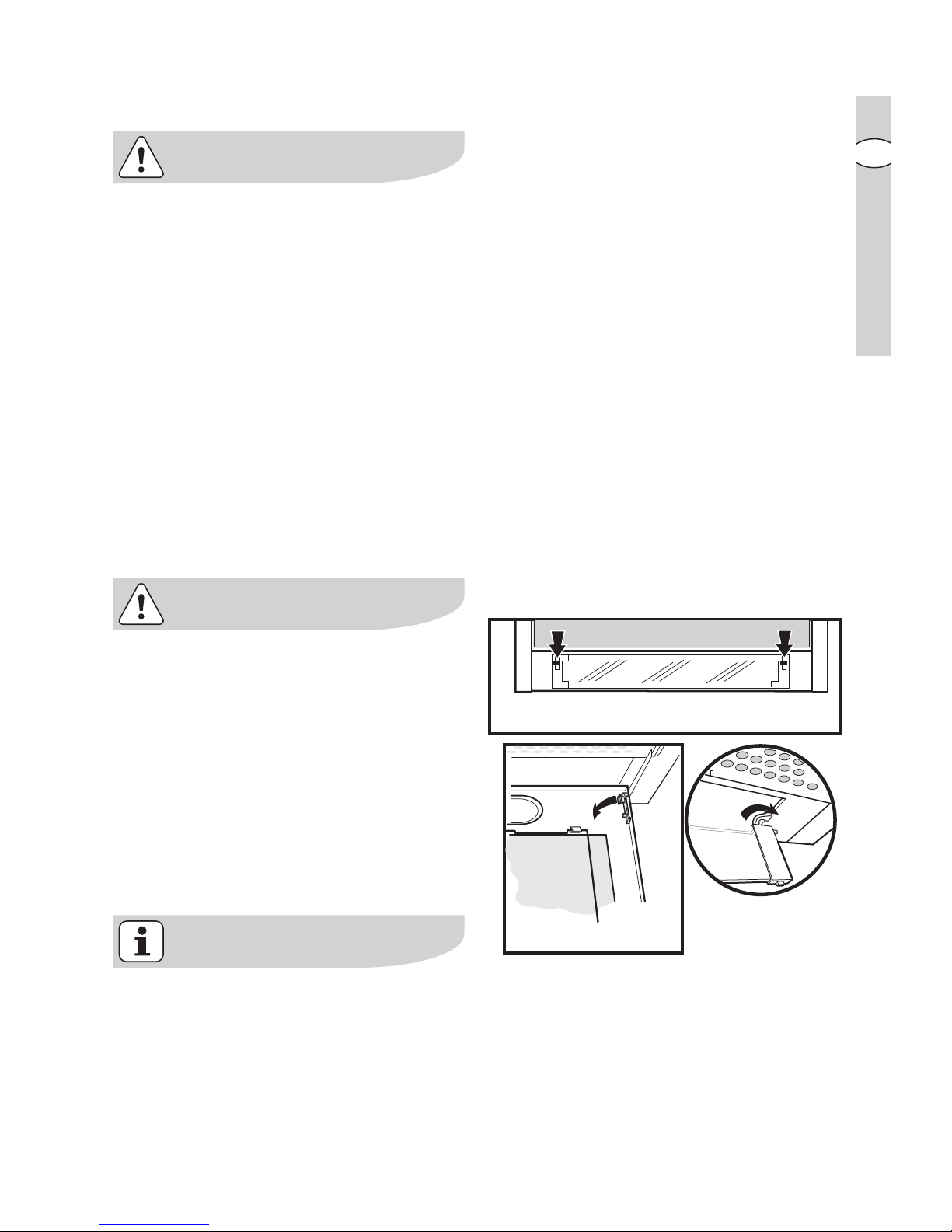

• Das Beleuchtungsabdeckung entfermen.
• Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen.
• Lampenabdeckung wieder montie­ren.
• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.
Page 12
1212
1212
12
electr electr
electr electr
electr
oluxolux
oluxolux
olux wartung und pflege / sonderzubehör
D
ReinigungReinigung
ReinigungReinigung
Reinigung
••
••
• Zum Reinigen der Dunstabzugs­haube Gerät vom Stromnetz tren­nen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindrin­gen.
••
••
• Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. Anschließend Metallpflegemittel (Sonderzubehör) benutzen.
••
••
• Die Schalterblende und das Fettfilter­gitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Alle Plastikteile werden mit einem weichen und feuchten Tuch gereinigt.
••
••
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr!
SonderzubehörSonderzubehör
SonderzubehörSonderzubehör
Sonderzubehör
Aktivkohlefilter TAktivkohlefilter T
Aktivkohlefilter TAktivkohlefilter T
Aktivkohlefilter T
ype 150ype 150
ype 150ype 150
ype 150
Aktivkohlefilter TAktivkohlefilter T
Aktivkohlefilter TAktivkohlefilter T
Aktivkohlefilter T
ype 150 LONGype 150 LONG
ype 150 LONGype 150 LONG
ype 150 LONG
LIFELIFE
LIFELIFE
LIFE
Page 13
electrolux electrolux
electrolux electrolux
electrolux installation
1313
1313
13
D
Installation
TT
TT
T
echnische Datenechnische Daten
echnische Datenechnische Daten
echnische Daten
EFP 60202EFP 60202
EFP 60202EFP 60202
EFP 60202
EFP 90202EFP 90202
EFP 90202EFP 90202
EFP 90202
Maße (in cm.):Maße (in cm.):
Maße (in cm.):Maße (in cm.):
Maße (in cm.): Höhe: 39,5 39,5 Breite: 59,8 89,8 Tiefe: 27,5 27,5 GesamtanschlusswerteGesamtanschlusswerte
GesamtanschlusswerteGesamtanschlusswerte
Gesamtanschlusswerte
::
::
:
235 W235 W
235 W235 W
235 W
235 W235 W
235 W235 W
235 W Lüftermotor: 2x110 W 2x110 W Beleuchtung: 11 W (PL) 11 W (PL) Länge des Netzkabels: 150 cm 150 cm ElektrElektr
ElektrElektr
Elektr
oanschluss:oanschluss:
oanschluss:oanschluss:
oanschluss:
220-240 V220-240 V
220-240 V220-240 V
220-240 V
220-240 V220-240 V
220-240 V220-240 V
220-240 V
Zubehör/MontagematerialZubehör/Montagematerial
Zubehör/MontagematerialZubehör/Montagematerial
Zubehör/Montagematerial
1 1
1 1
1 Schraubendrehereinsätze (um Schrauben mit Kopftyp TORX einzuschrauben) 1 1
1 1
1 Abluftstutzen Ø 120 mm 1 1
1 1
1 Luftumlenkgitter 44
44
4 Distanzscheiben 44
44
4 Holzschrauben 4,5x16mm 22
22
2 Schrauben 2,9x13mm 11
11
1 Aktivkohlefilter
Page 14
1414
1414
14
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
D
Elektroanschluss
Sicherheitshinweise für denSicherheitshinweise für den
Sicherheitshinweise für denSicherheitshinweise für den
Sicherheitshinweise für den ElektoinstallateurElektoinstallateur
ElektoinstallateurElektoinstallateur
Elektoinstallateur
Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein norm­gerechter zweipoliger Schalter anzu­bringen, der unter Umständen der Überspannung Kategorie III entspre­chend den Installationsregeln ein vollständiges Trennen vom Netz garan­tiert.
Hinweis!Hinweis!
Hinweis!Hinweis!
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netz­versorgung (Steckdose) ordnungsge­mäß montiert wurde.
Page 15
electrolux electrolux
electrolux electrolux
electrolux installation
1515
1515
15
D
InstallationInstallation
InstallationInstallation
Installation
VV
VV
V
or Beginn der Installation sicherstellen, dass das Gerät nicht an das Stror Beginn der Installation sicherstellen, dass das Gerät nicht an das Str
or Beginn der Installation sicherstellen, dass das Gerät nicht an das Stror Beginn der Installation sicherstellen, dass das Gerät nicht an das Str
or Beginn der Installation sicherstellen, dass das Gerät nicht an das Str
omnetzomnetz
omnetzomnetz
omnetz
angeschlossen ist.angeschlossen ist.
angeschlossen ist.angeschlossen ist.
angeschlossen ist.
VV
VV
V
orberorber
orberorber
orber
eitung Oberschrank- Abluft/Umlufteitung Oberschrank- Abluft/Umluft
eitung Oberschrank- Abluft/Umlufteitung Oberschrank- Abluft/Umluft
eitung Oberschrank- Abluft/Umluft
• Die Dunstabzugshaube wird werksseitig für die Inbetriebnahme Abluft nach oben angeliefert. Vor der Montage der Haube, ein Loch oben in den Oberschrank schneiden . Das Loch dient zur Durchführung des Stutzens, des Kabels und für Kundendienstzwecke.
• Der Oberschrank muss eine Korpus-Mindesttiefe (ohne Tür) von 280 mm. Lichte Innenhöhe mind. 370 mm.
VV
VV
V
orberorber
orberorber
orber
eitung Oberschrank-Umlufteitung Oberschrank-Umluft
eitung Oberschrank-Umlufteitung Oberschrank-Umluft
eitung Oberschrank-Umluft
••
••

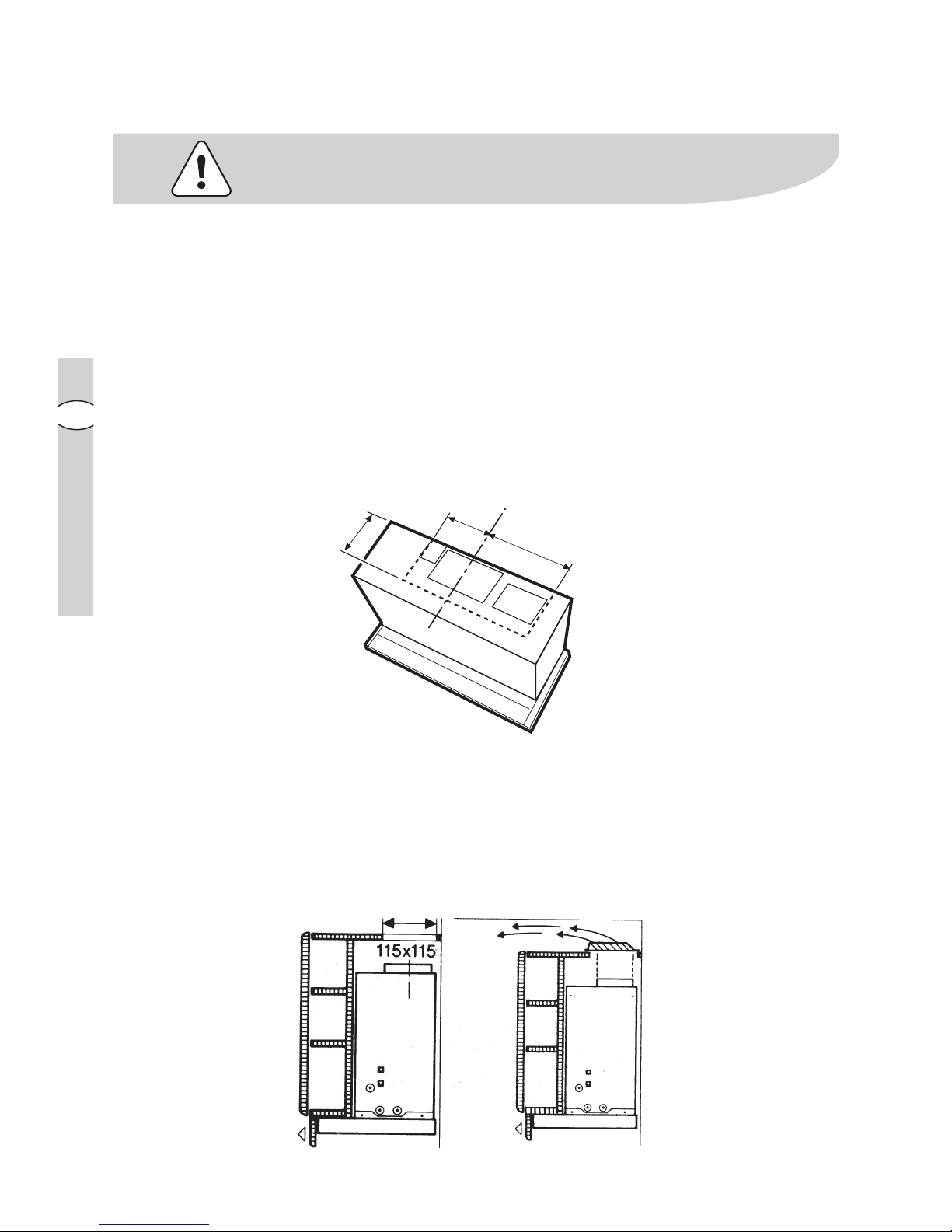

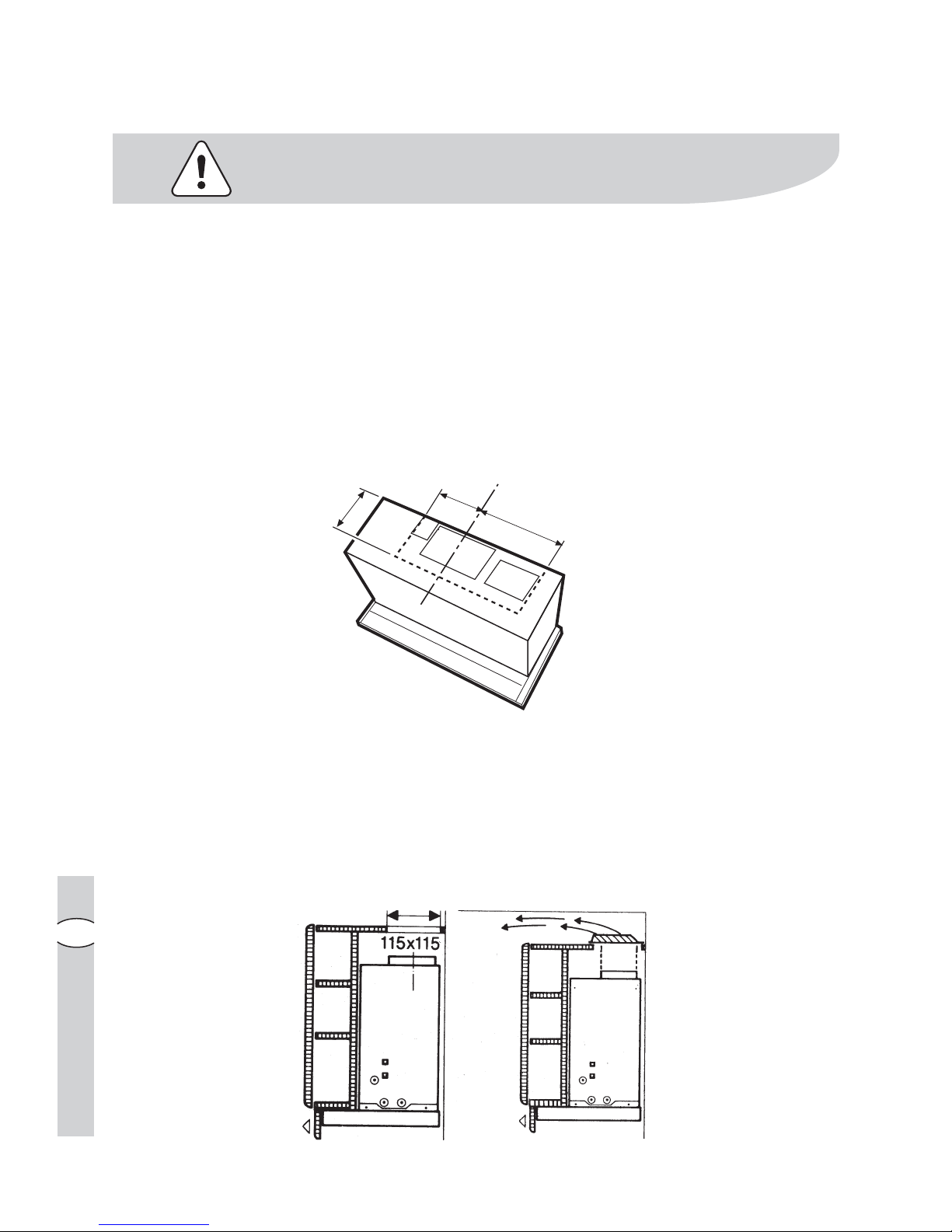

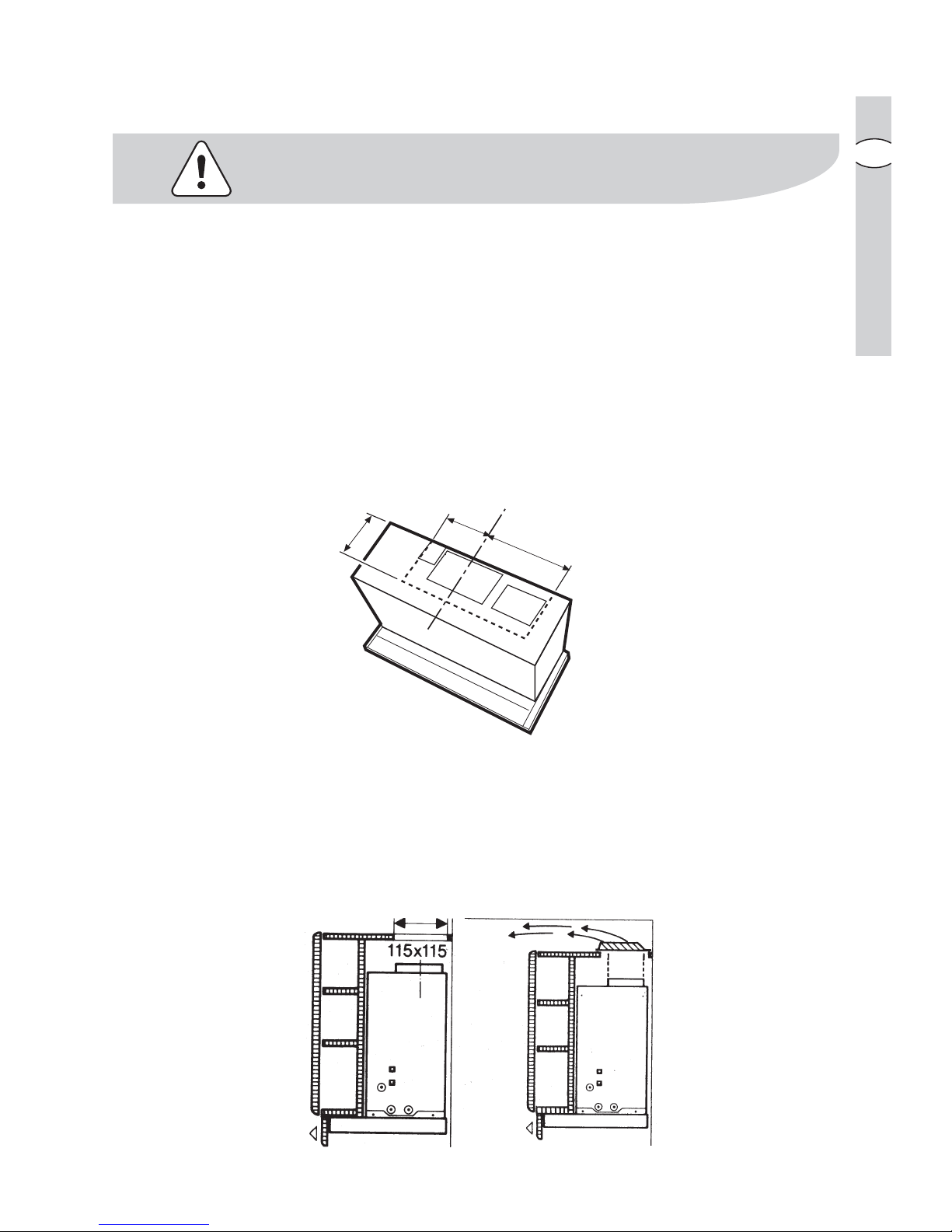

• Vor Montage der Dunstabzugshaube ist in der Oberschrankdecke ein Loch von 115x115 mm für das Lüftungsgitter (Umluftbetrieb) auszuschneiden.
• Je nach Oberschrankhöhe wird für den Umluftbetrieb einen Rohrstutzen oder zusätzlich ein nicht brennbares Rohrstück 100/115/120 mm Ø) bis zur Oberschrankdecke benötigt.
190
238
172
Page 16
1616
1616
16
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
D
AbluftöfAbluftöf
AbluftöfAbluftöf
Abluftöf
fnung für (Abluft)fnung für (Abluft)
fnung für (Abluft)fnung für (Abluft)
fnung für (Abluft)

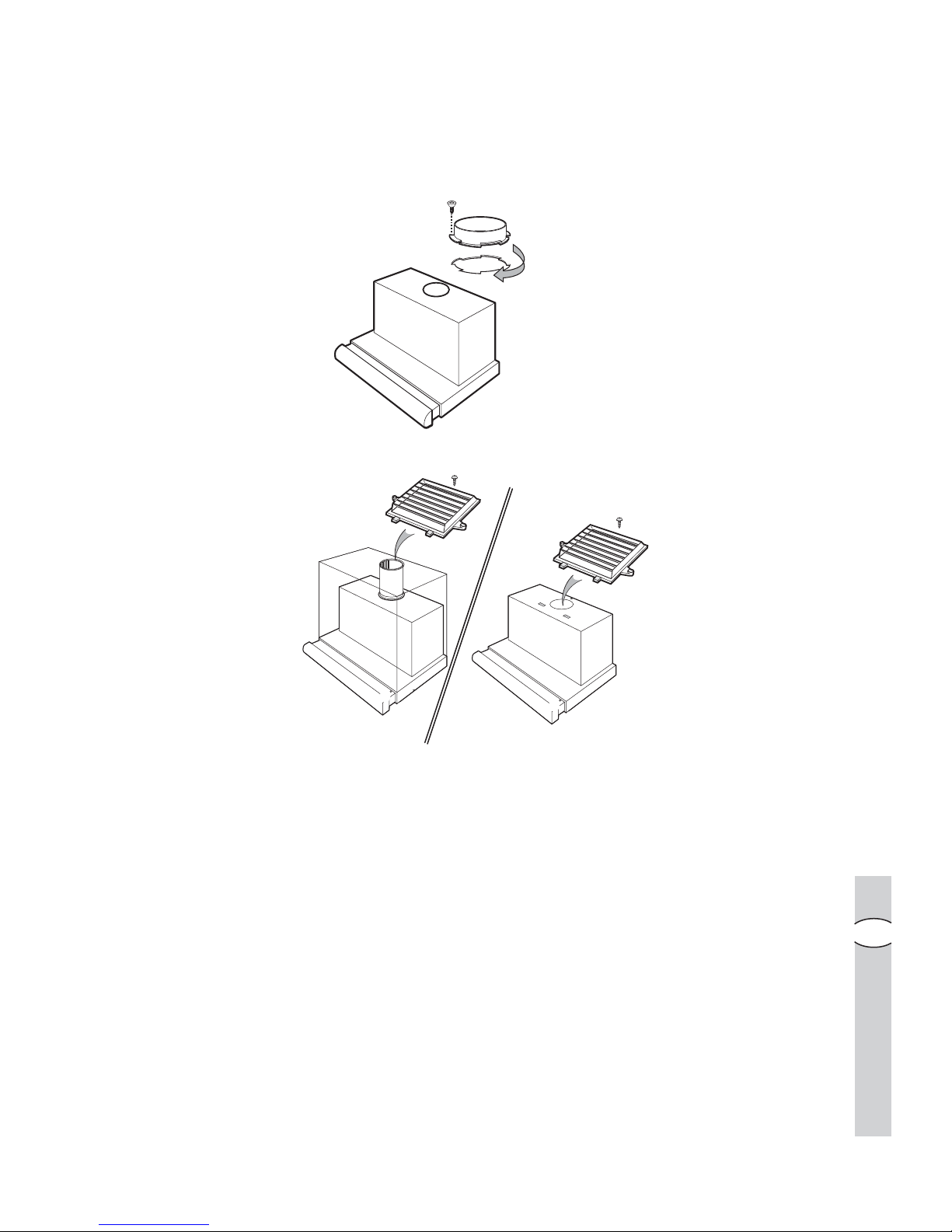

• Das Abluftrohr muss einen Durchmesser von 120 mm haben.
• Den mitgelieferten Abluftstutzen an der Abluftöffnung befestigen (Bajonettverbindung).
Nur für UmluftbetriebNur für Umluftbetrieb
Nur für UmluftbetriebNur für Umluftbetrieb
Nur für Umluftbetrieb
••
••
• Das Umlenkgitter (Lieferumfang) auf den Stutzen montieren.
GewürzborGewürzbor
GewürzborGewürzbor
Gewürzbor
d (Abluft-Umluft)d (Abluft-Umluft)
d (Abluft-Umluft)d (Abluft-Umluft)
d (Abluft-Umluft)
• Wird vor der Einbauhaube ein Gewürzbord vorgebaut, muss ein Mindestabstand von 5 mm zwischen Einbauhaube-Vorderkante und zwischen Wand Gewürzbord vorgesehen werden (dieser Luftspalt wird für die Luftzirkulation unbedingt benötigt).
• Der obere Teil der Gewürzbord-Rückwand sollte herausnehmbar sein (Zugang für Abluftschlauch bzw. Justierung des Möbeloberschrankes).
Page 17
electrolux electrolux
electrolux electrolux
electrolux installation
1717
1717
17
D

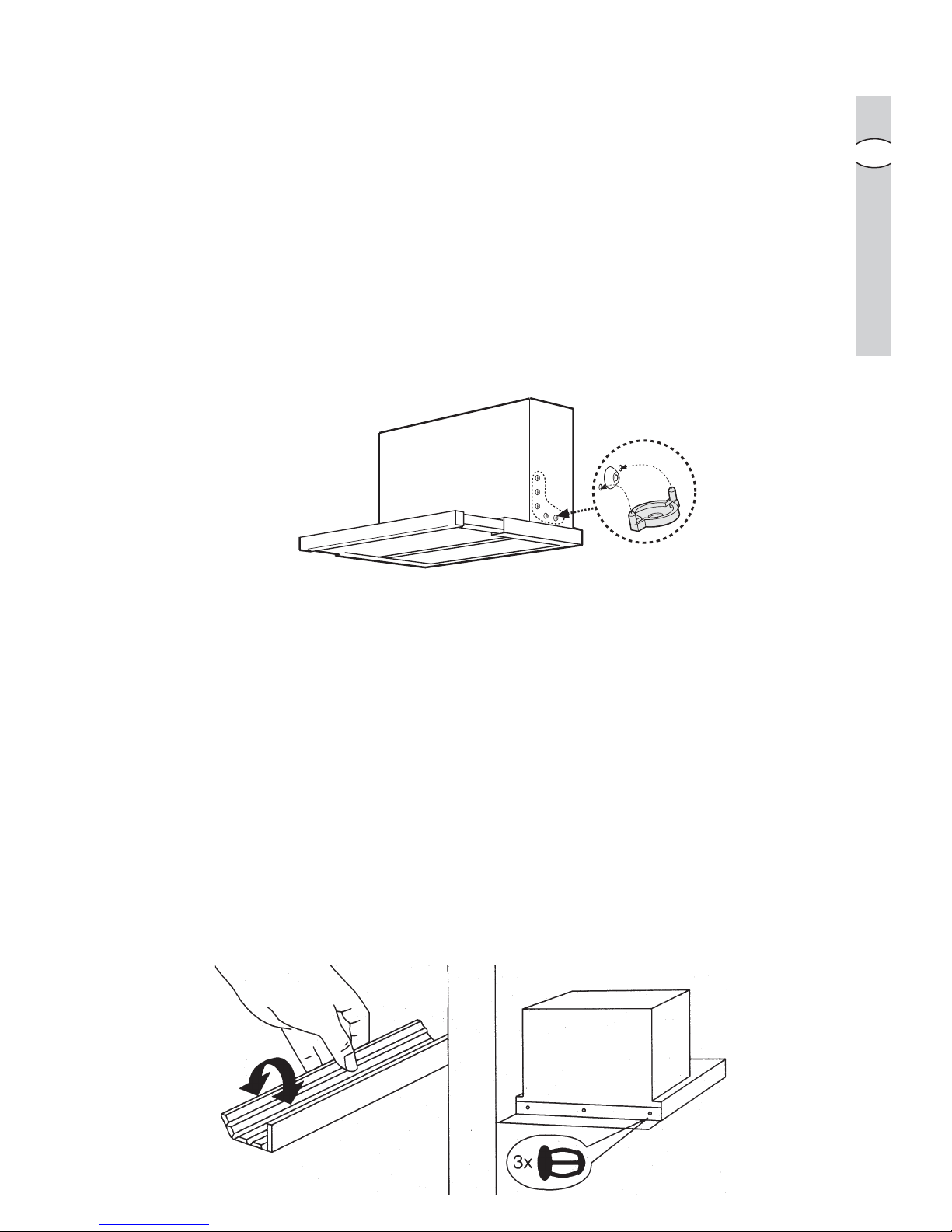

Montage der Dunstabzugshaube im Oberschrank - AbluftMontage der Dunstabzugshaube im Oberschrank - Abluft
Montage der Dunstabzugshaube im Oberschrank - AbluftMontage der Dunstabzugshaube im Oberschrank - Abluft
Montage der Dunstabzugshaube im Oberschrank - Abluft (Umluft mit Aktivkohlefilter)(Umluft mit Aktivkohlefilter)
(Umluft mit Aktivkohlefilter)(Umluft mit Aktivkohlefilter)
(Umluft mit Aktivkohlefilter)

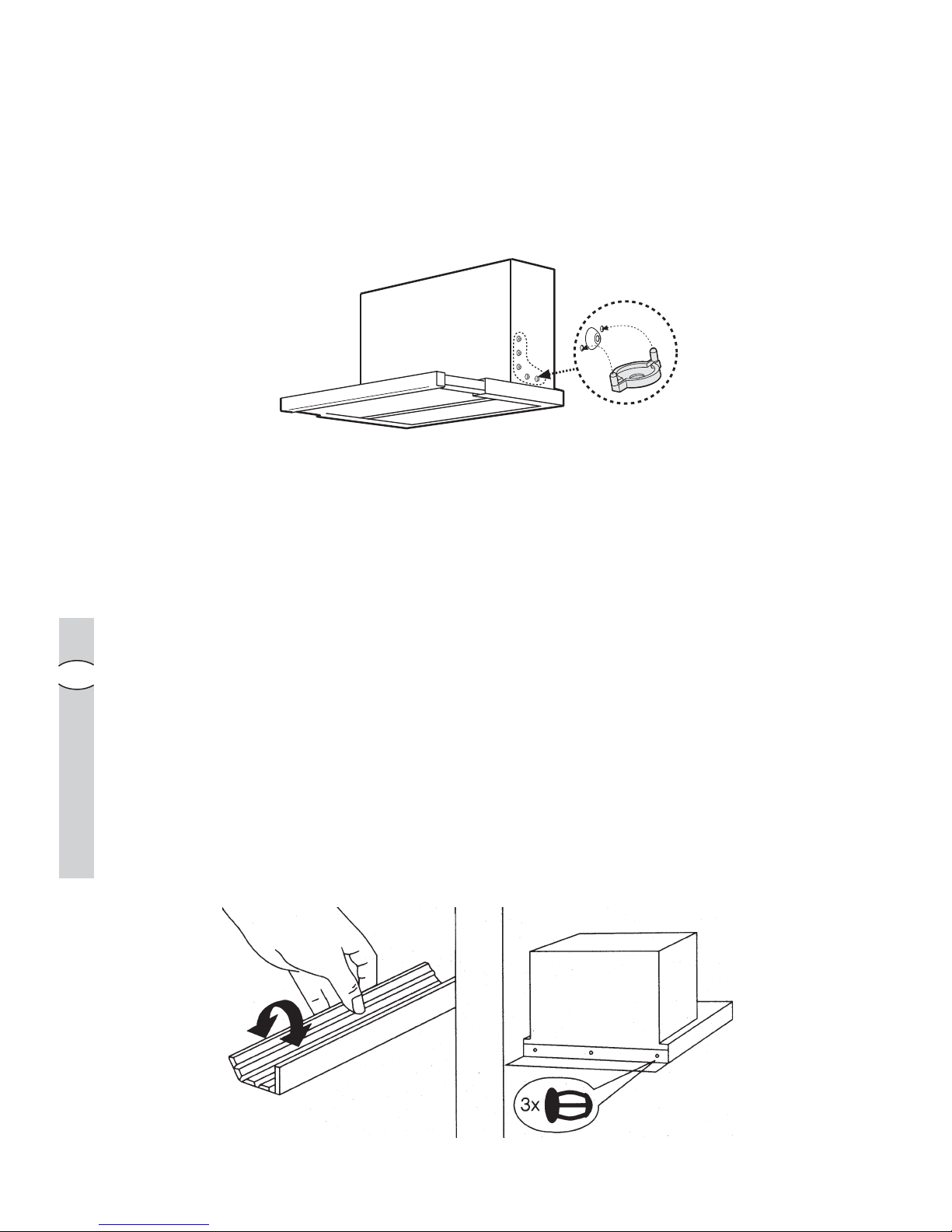

• Bohrschablone an der lnnenseitenwand des Oberschrankes rechts bzw. links anlegen, Befestigungslöcher 2 mm Ø sowie 2 Löcher 6 mm Ø, Tiefe 5 mm für die Befestigungskrallen (Montagehilfen) anzeichnen und vorbohren.
• Wrasenschirm der Einbauhaube ganz herausziehen.
• Achtung: Abnahme und Einsetzen der Fettfiltergitter nur bei ganz herausgezogenem Wrasenschirm. Metallfettfilter abnehmen. Zuerst den hinteren und dann den vorderen Metallfettfilter abnehmen.
• Bei 16 mm Seitenwänden müssen die am Gehäuse eingeclipsten Distanzscheiben herausgenommen werden. Haube mit 4 bzw. 6 Schrauben 4 mm Ø befestigen.
• Dunstabzugshaube in Möbelumbau einschieben, die 2 Befestigungskrallen (Montagehilfen) rasten rechts und links in der Seitenwand des Oberschrankes ein und halten die Dunstabzugshaube zur weiteren Befestigung fest. Die Haube wird dann mit den 4 bzw. 6 beiliegenden Schrauben 4 mm Ø befestigt.
• Metallfettfilter einsetzen. Wrasenschirm einschieben.
• Bei Oberschränken mit mehr als 300 mm Korpustiefe muss der Spalt zur Wand mit der Wandabschlussleiste (Sonderzubehör) abgedeckt werden. Zur Montage gehen Sie wie folgt vor: Messen Sie den Wandabstand und bringen Sie die Abdeckleiste auf die notwendige Breite (Wandabstand plus 5 bis 8 mm), indem Sie die Abdeckleiste an der entsprechenden Kerbe knicken und das überflüssige Material abreißen (Schutzfolie abziehen). Die Abdeckleiste wird jetzt mit 3 Clipsen (Sonderzubehör) an der Unterseite der Dunstabzugshaube befestigt. Bitte fest andrücken!
Page 18
1818
1818
18
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
D
Einsatz Kohleaktivfilter bei UmluftbetriebEinsatz Kohleaktivfilter bei Umluftbetrieb
Einsatz Kohleaktivfilter bei UmluftbetriebEinsatz Kohleaktivfilter bei Umluftbetrieb
Einsatz Kohleaktivfilter bei Umluftbetrieb Ist die Dunstabzugshaube als Umluftgerät montiert (Luftaustritt über Gitter des Oberschrankes), muss vor dem Einsetzen der Metallfettfilter unbedingt der Aktivkohlefilter (Sonderzubehör) eingesetzt werden.
Montagefolge:Montagefolge:
Montagefolge:Montagefolge:
Montagefolge:
1. Den Halterahmen (Beipack) mit den 2 Nasen nach oben in den Schacht der Dunstabzugshaube einschieben und in die unteren Löcher einclipsen.
2. Mit den 2 beiliegenden Schrauben den Halterahmen unten am Gehäuse der Dunstabzugshaube befestigen.
3. Den Aktivkohlefilter einsetzen (siehe “Aktivkohlefilter” Abschnitt) Metallfettfilter einsetzen. Wrasenschirm einschieben.
Herausnahme Dunstabzugshaube aus dem OberschrankHerausnahme Dunstabzugshaube aus dem Oberschrank
Herausnahme Dunstabzugshaube aus dem OberschrankHerausnahme Dunstabzugshaube aus dem Oberschrank
Herausnahme Dunstabzugshaube aus dem Oberschrank Muss aus technischen Gründen (Umstellung Abluft - Umluft) die Dunstabzugshaube aus dem Oberschrank entfernt werden, gehen Sie wie folgt vor:
• Auszugsteil ganz ausziehen und die Metallfettfilter entfernen.
• Die 4 bzw. 6 Befestigungsschrauben der Dunstabzugshaube (Oberschrank­Befestigung) lösen.
• Zum Lösen der beiden Befestigungskrallen (Montagehilfen) einen Kreuzschlitzschraubendreher max. 3 mm Ø in die Federöffnung stecken und Feder gleichzeitig nach innen (zum Gerätegehäuse) drücken. Achtung: Dunstabzugshaube festhalten!Achtung: Dunstabzugshaube festhalten!
Achtung: Dunstabzugshaube festhalten!Achtung: Dunstabzugshaube festhalten!
Achtung: Dunstabzugshaube festhalten!
Page 19
electrolux electrolux
electrolux electrolux
electrolux installation
1919
1919
19
D
VV
VV
V
erstellen des Werstellen des W
erstellen des Werstellen des W
erstellen des W
rasenschirmsrasenschirms
rasenschirmsrasenschirms
rasenschirms Bei Wandschränken mit einer Korpustiefe von 275 mm bis 335 mm kann die Auszugstiefe wie folgt verstellt werden:
• Beide Metallfettfilter durch Entriegeln entfernen.
• Schrauben an den beiden Anschlagbügeln lockern und Auszugstiefe einstellen (min. 275 mm, max. 335 mm).
• Schrauben wieder befestigen.
• Metallfettfilter einsetzen
Page 20
2020
2020
20
electr electr
electr electr
electr
oluxolux
oluxolux
olux
NL
Welkom in de wereld van Electrolux!
Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veel succes!
Page 21
electrolux electrolux
electrolux electrolux
electrolux inhoud
2121
2121
21
NL
Inhoud
Veiligheidsaanwijzingen.................... 22
Algemeen ........................................ 24
Bediening van de afzuigkap ............. 25
Onderhoud ...................................... 26
Extra leverbare accessoires ............. 29
Installatie ......................................... 30
In deze handleiding worden de volgende symbolen toegepast:
Belangrijke inlichtingen over de veiligheid en over het voorkomen van schade aan het toestel
Algemene inlichtingen en raadgevingen
Inlichtingen over het behouden van het milieu
Page 22
2222
2222
22
electr electr
electr electr
electr
oluxolux
oluxolux
olux veiligheidsaanwijzingen
NL
VV
VV
V
eiligheidsaanwijzingeneiligheidsaanwijzingen
eiligheidsaanwijzingeneiligheidsaanwijzingen
eiligheidsaanwijzingen
kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiks­aanwijzingen van een persoon die verantwoordelijk is voor hun veilig­heid.
• De kinderen moeten altijd gecontro­leerd worden zodat zij niet met het apparaat spelen.
• De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!
• De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.
• Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.
• De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brand­stoffen toepassen.
• Het is streng verboden met open vlammen onder de wasemkap te koken.
• Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.
• Het frituren moet geschieden onder voortdurend toezicht om te voorko­men dat verhit vet in brand raakt.
• Wat betreft technische- en veilig­heidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen
• De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben. Let op! De afvoerbuis en deLet op! De afvoerbuis en de
Let op! De afvoerbuis en deLet op! De afvoerbuis en de
Let op! De afvoerbuis en de bevestigingsringen worbevestigingsringen wor
bevestigingsringen worbevestigingsringen wor
bevestigingsringen wor
den nietden niet
den nietden niet
den niet
bijgeleverbijgelever
bijgeleverbijgelever
bijgelever
d en moeten apart word en moeten apart wor
d en moeten apart word en moeten apart wor
d en moeten apart wor
denden
denden
den
aangeschaft.aangeschaft.
aangeschaft.aangeschaft.
aangeschaft.
• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
• De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de
43cm43cm
43cm43cm
43cm liggen, in geval
van een elektrisch fornuis en
65cm65cm
65cm65cm
65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.
• Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.
• Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende
Page 23
electroluxelectrolux
electroluxelectrolux
electrolux
veiligheidsaanwijzingen
2323
2323
23
NL
voorzien door de plaatselijke be­voegde autoriteiten.
• De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EEN­MAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
• Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorza­ken.
• Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
• Iedere aansprakelijkheid voor even­tuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merk­teken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektri­sche en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.
Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoude­lijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektroni­sche apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afval­verwerking. Voor nadere informatie over de behan­deling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
Page 24
2424
2424
24
electr electr
electr electr
electr
oluxolux
oluxolux
olux algemeen
NL
AlgemeenAlgemeen
AlgemeenAlgemeen
Algemeen
• De afzuigkap wordt geleverd in de filterende versie met interne lucht­circulatie (koolstoffilter meegeleverd) maar, door het koolstoffilter te verwij­deren, kan hij tevens als afzuigend apparaat met afvoer naar buiten gebruikt worden.
Gebruik als afzuigkapGebruik als afzuigkap
Gebruik als afzuigkapGebruik als afzuigkap
Gebruik als afzuigkap
• De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd.
• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
Gebruik als rGebruik als r
Gebruik als rGebruik als r
Gebruik als r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap
• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.
Gebruik als rGebruik als r
Gebruik als rGebruik als r
Gebruik als r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap
Gebruik als afzuigkapGebruik als afzuigkap
Gebruik als afzuigkapGebruik als afzuigkap
Gebruik als afzuigkap
Page 25
electrolux electrolux
electrolux electrolux
electrolux bediening van de afzuigkap
2525
2525
25
NL
Bediening van de afzuigkapBediening van de afzuigkap
Bediening van de afzuigkapBediening van de afzuigkap
Bediening van de afzuigkap
• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.
VV
VV
V
erlichtingerlichting
erlichtingerlichting
erlichting
MotorMotor
MotorMotor
Motor
Page 26
2626
2626
26
electr electr
electr electr
electr
oluxolux
oluxolux
olux onderhoud
NL
OnderhoudOnderhoud
OnderhoudOnderhoud
Onderhoud
••
••
•
Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.
Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.
Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.
Machinaal rMachinaal r
Machinaal rMachinaal r
Machinaal r
einigen van de metaleneinigen van de metalen
einigen van de metaleneinigen van de metalen
einigen van de metalen
vetfilters kan tot lichte verkleuringenvetfilters kan tot lichte verkleuringen
vetfilters kan tot lichte verkleuringenvetfilters kan tot lichte verkleuringen
vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op deleiden, die echter geen invloed op de
leiden, die echter geen invloed op deleiden, die echter geen invloed op de
leiden, die echter geen invloed op de werking hebben.werking hebben.
werking hebben.werking hebben.
werking hebben.
• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!
Metalen vetfiltersMetalen vetfilters
Metalen vetfiltersMetalen vetfilters
Metalen vetfilters
• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.
De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

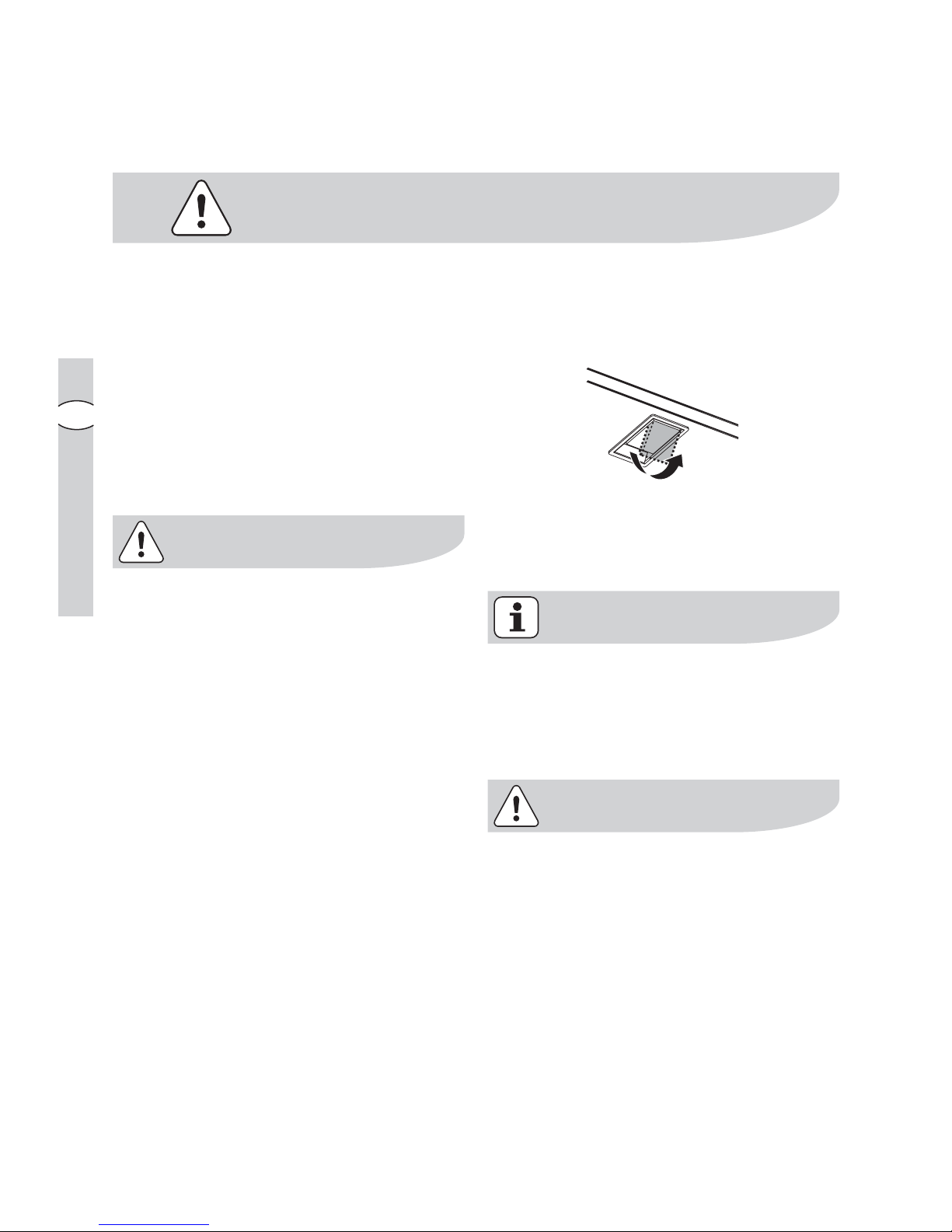

DemonterDemonter
DemonterDemonter
Demonter
en van de metalen vetfiltersen van de metalen vetfilters
en van de metalen vetfiltersen van de metalen vetfilters
en van de metalen vetfilters Schuif de vergrendeling van de metalen vetfilters eerst naar achteren en trek de cassette dan naar bene­den.
Reinigen met de handReinigen met de hand
Reinigen met de handReinigen met de hand
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.
AfwasautomaatAfwasautomaat
AfwasautomaatAfwasautomaat
Afwasautomaat
Metaalfiltercassette in de afwas­automaat zetten. Sterkste pro­gramma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.
Page 27
electrolux electrolux
electrolux electrolux
electrolux onderhoud
2727
2727
27
NL
KoolfilterKoolfilter
KoolfilterKoolfilter
Koolfilter
• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie “Extra leverbare accessoi­res”).
•
VV
VV
V
ervangen van het koolfilterervangen van het koolfilter
ervangen van het koolfilterervangen van het koolfilter
ervangen van het koolfilter
Bij normaal gebruik moet het kool­filter elke 4 maanden worden vervan­gen. Dit filter kan niet worden gewas­sen en hergebruikt.
Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag). Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen. Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.
•
MontageMontage
MontageMontage
Montage
1. 1.
1. 1.

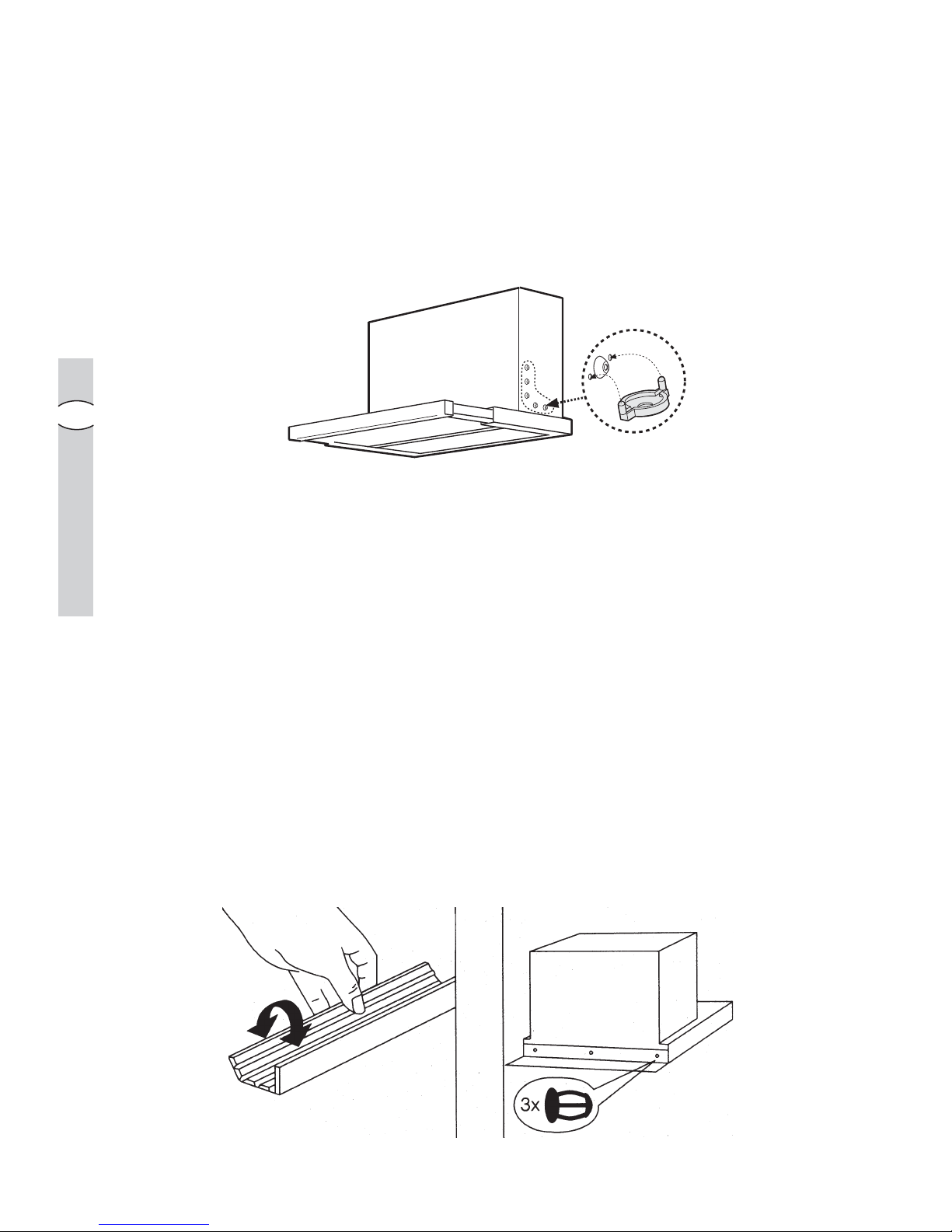

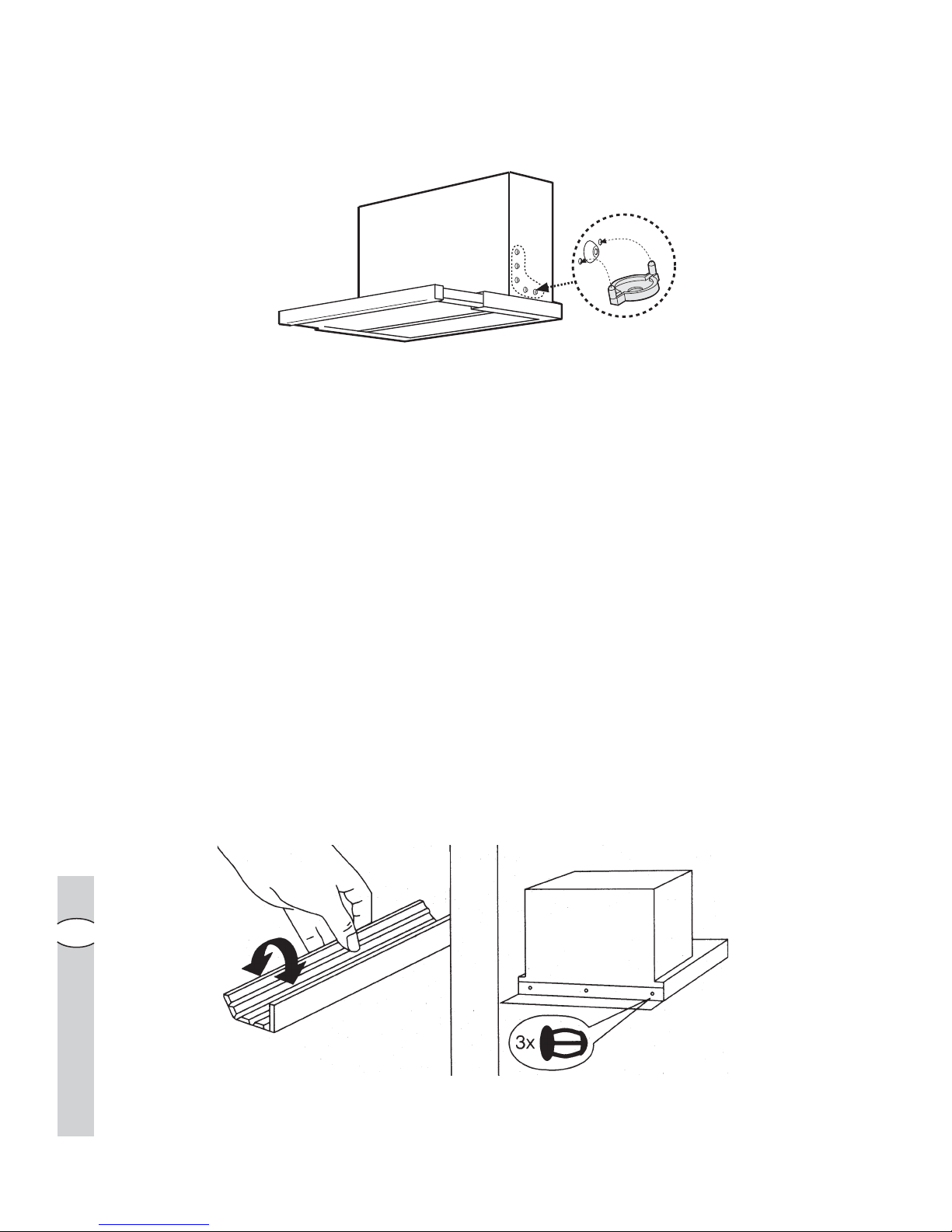

1. Het meegeleverde frame voor het koolfilter met de 2 nokken naar boven in de schacht van de kap schuiven en in de onderste gaten inclipsen.
2. 2.
2. 2.
2. Met de 2 bijgevoegde schroeven het frame onder aan de ommanteling van de kap bevestigen.
3. 3.
3. 3.
3. Het koolfilter installeren (zie hoofdstuk “Koolfilter”)
4. 4.
4. 4.
4. De vetfilters weer monteren. Dampscherm naar binnen schuiven.
• Om het filter
los te nemenlos te nemen
los te nemenlos te nemen
los te nemen in omge-
keerde volgorde te werk gaan.
• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het koolfilter kunt u bestellen bij de service-afdeling.
Page 28
2828
2828
28
electr electr
electr electr
electr
oluxolux
oluxolux
olux onderhoud
NL
AttentieAttentie
AttentieAttentie
Attentie

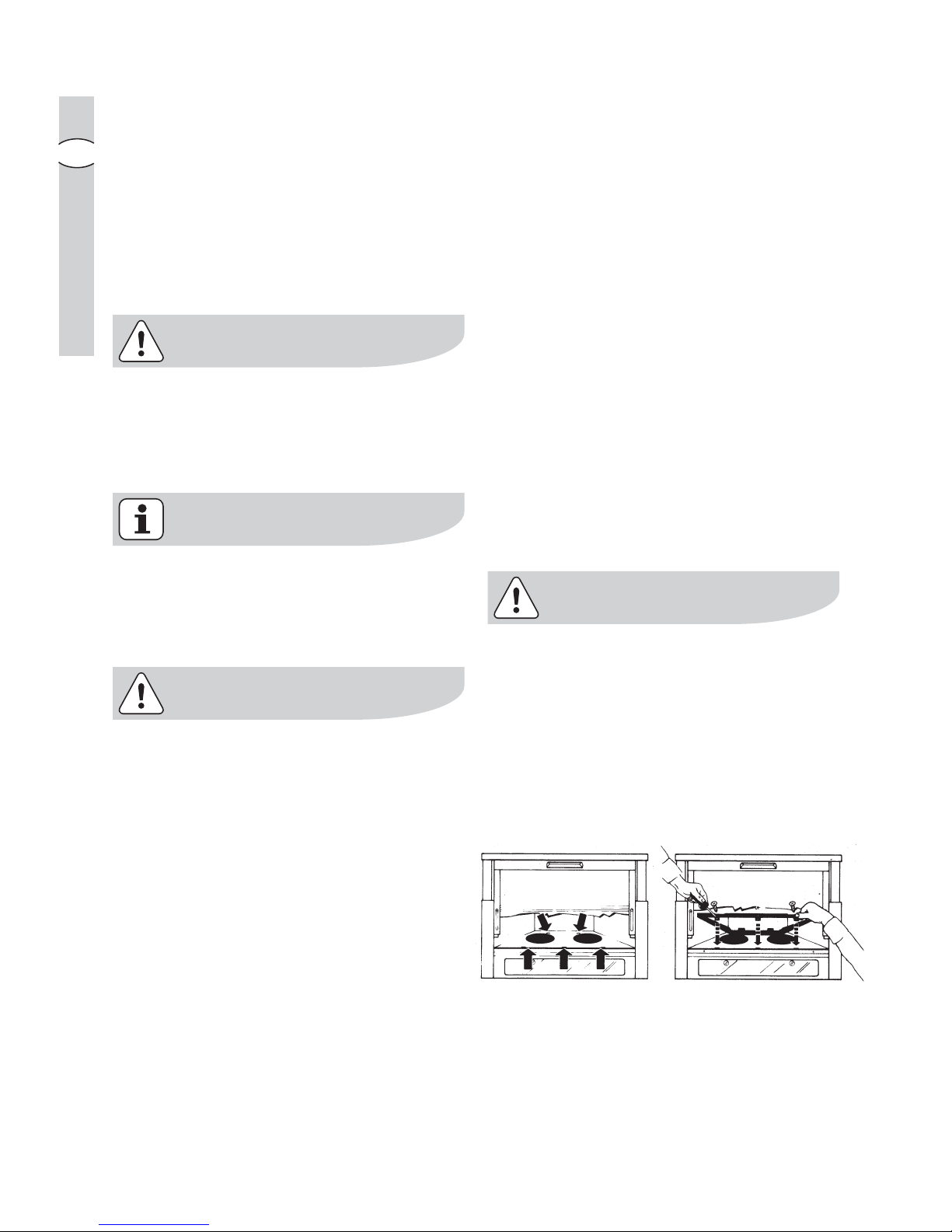

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervan­ging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondes­kundig onderhoud of niet opvolgen van de bovengenoemde veiligheids­voorschriften.
VV
VV
V
ervangen van de lamp(en)ervangen van de lamp(en)
ervangen van de lamp(en)ervangen van de lamp(en)
ervangen van de lamp(en)
••
••
•
Stekker uit het stopcontact trStekker uit het stopcontact tr
Stekker uit het stopcontact trStekker uit het stopcontact tr
Stekker uit het stopcontact tr
ekken.ekken.
ekken.ekken.
ekken.
••
••
•
De lampjes pas aanraken als zeDe lampjes pas aanraken als ze
De lampjes pas aanraken als zeDe lampjes pas aanraken als ze
De lampjes pas aanraken als ze afgekoeld zijn.afgekoeld zijn.
afgekoeld zijn.afgekoeld zijn.
afgekoeld zijn.
• Verwijder het afdekplaatje
• Verwijder de beschadigde lamp.
• Defecte lamp door een gelijkwaardige lamp vervangen.
• Breng het afdekplaatje weer aan
• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.
Page 29
electrolux electrolux
electrolux electrolux
electrolux onderhoud / extra leverbare accessoires
2929
2929
29
NL
ReinigingReiniging
ReinigingReiniging
Reiniging
• Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilter­rooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Maak alle plastic onderdelen schoon met een zachte doek bevochtigd met lauw water en een neutraal reinigingsmiddel.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.
Extra leverbare accessoires
koolfilter koolfilter
koolfilter koolfilter
koolfilter Type 150 koolfilter koolfilter
koolfilter koolfilter
koolfilter Type 150 LONG LIFE
Page 30
3030
3030
30
electr electr
electr electr
electr
oluxolux
oluxolux
olux installatie
NL
Installatie
TT
TT
T
echnische gegevensechnische gegevens
echnische gegevensechnische gegevens
echnische gegevens
EFP 60202EFP 60202
EFP 60202EFP 60202
EFP 60202
EFP 90202EFP 90202
EFP 90202EFP 90202
EFP 90202
Afmetingen (in cm):Afmetingen (in cm):
Afmetingen (in cm):Afmetingen (in cm):
Afmetingen (in cm): Hoogte: 39,5 39,5 Breedte: 59,8 89,8 Diepte: 27,5 27,5 TT
TT
T
otale aansluitwaarotale aansluitwaar
otale aansluitwaarotale aansluitwaar
otale aansluitwaar
de:de:
de:de:
de:
235 W235 W
235 W235 W
235 W
235 W235 W
235 W235 W
235 W Vent.motor: 2x110 W 2x110 W Verlichting: 11 W (PL) 11 W (PL) Lengte van het aansluitsnoer:Lengte van het aansluitsnoer:
Lengte van het aansluitsnoer:Lengte van het aansluitsnoer:
Lengte van het aansluitsnoer:
150 cm150 cm
150 cm150 cm
150 cm
150 cm150 cm
150 cm150 cm
150 cm Elektrische aansluiting:Elektrische aansluiting:
Elektrische aansluiting:Elektrische aansluiting:
Elektrische aansluiting:
220-240 V220-240 V
220-240 V220-240 V
220-240 V
220-240 V220-240 V
220-240 V220-240 V
220-240 V
TT
TT
T
oebehoroebehor
oebehoroebehor
oebehor
en/Montagemateriaalen/Montagemateriaal
en/Montagemateriaalen/Montagemateriaal
en/Montagemateriaal
1
inzetstukken voor schroevendraaiers (om schroeven van het type torx vast te draaien) 1 afvoerbuis Ø 120 mm 1 luchtgeleider 4 afstandsstukken 4 houtschroeven 4,5 x 16 mm 2 schroeven 2,9x13mm 1 koolfilter
Page 31
electrolux electrolux
electrolux electrolux
electrolux installatie
3131
3131
31
NL
Elektrische aansluiting
VV
VV
V
eiligheidsaanwijzingen voor deeiligheidsaanwijzingen voor de
eiligheidsaanwijzingen voor deeiligheidsaanwijzingen voor de
eiligheidsaanwijzingen voor de
elektrelektr
elektrelektr
elektr
o-installateuro-installateur
o-installateuro-installateur
o-installateur De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te berei­ken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een over­spanning van klasse III, in overeen­stemming met de installatie normen.
Attentie! Attentie!
Attentie! Attentie!
Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.
Page 32
3232
3232
32
electr electr
electr electr
electr
oluxolux
oluxolux
olux installatie
NL
InstallatieInstallatie
InstallatieInstallatie
Installatie
VV
VV
V
óór de installatie contróór de installatie contr
óór de installatie contróór de installatie contr
óór de installatie contr
oleer of het apparaat van het elektriciteitsnet ontkoppeldoleer of het apparaat van het elektriciteitsnet ontkoppeld
oleer of het apparaat van het elektriciteitsnet ontkoppeldoleer of het apparaat van het elektriciteitsnet ontkoppeld
oleer of het apparaat van het elektriciteitsnet ontkoppeld
is.is.
is.is.
is.
VV
VV
V
oorberoorber
oorberoorber
oorber
eiding bovenkast - afzuigkap/reiding bovenkast - afzuigkap/r
eiding bovenkast - afzuigkap/reiding bovenkast - afzuigkap/r
eiding bovenkast - afzuigkap/r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap

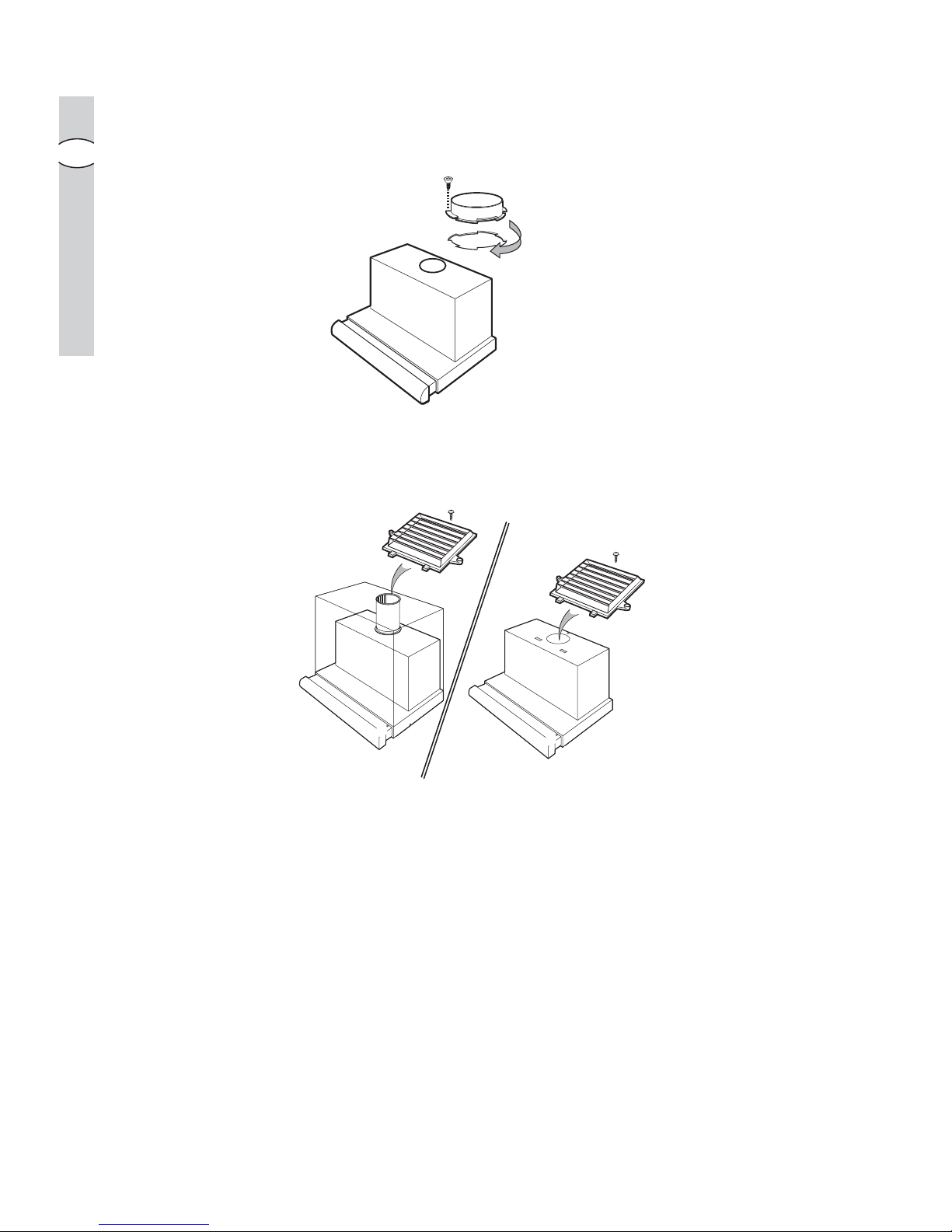

• De kap wordt door de fabriek voor het ingebruik nemen met de afvoer naar
boven geleverd. Alvorens de kap te installeren, een gat boren in de bovenkant van de bovenkast. Door dit gat worden de afvoerbuis en het aansluitsnoer gevoerd en het dient ook om eventuele reparaties te vergemakkelijken.
• De bovenkast moet een min. rompdiepte (zonder deur) van 280 mm.
Binnenwerkse hoogte minstens 370 mm.
VV
VV
V
oorberoorber
oorberoorber
oorber
eiding bovenkast - reiding bovenkast - r
eiding bovenkast - reiding bovenkast - r
eiding bovenkast - r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap
• Voor montage van de kap moet in de bovenplank van de bovenkast een gat
van115x115 mm voor het ventilatierooster (recirculatiekap) uitgezaagd worden.
• Naar gelang van de hoogte van de bovenkast hebt u voor gebruik als
recirculatiekap een aansluitbuis of bovendien een niet brandbaar stuk buis (100/ 115/120 mm Ø) tot de bovenplank van de bovenkast nodig.
190
238
172
Page 33
electrolux electrolux
electrolux electrolux
electrolux installatie
3333
3333
33
NL
AfvoerAfvoer
AfvoerAfvoer
Afvoer
opening (afzuigkap/ropening (afzuigkap/r
opening (afzuigkap/ropening (afzuigkap/r
opening (afzuigkap/r
ecirecir
ecirecir
ecir
culatiekap)culatiekap)
culatiekap)culatiekap)
culatiekap)
• De afvoerbuis moet een diameter van 120 mm hebben.
• Bevestig de meegeleverde afvoerbuis op de afvoeropening (bajonet
bevestiging).
Alleen voor gebruik als rAlleen voor gebruik als r
Alleen voor gebruik als rAlleen voor gebruik als r
Alleen voor gebruik als r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap
••
••
• De luchtgeleider op de afvoerbuis bevestigen.
KruidenrKruidenr
KruidenrKruidenr
Kruidenr
ekjeekje
ekjeekje
ekje
• Als vóór de kap een kruidenrekje wordt aangebracht, moet er een min. afstand
van 5 mm tussen de voorkant van de kap en de wand van het kruidenrekje aangehouden worden (deze luchtspleet is voor de luchtcirculatie absoluut nodig).
• Het bovenste gedeelte van de achterwand van het kruidenrekje moet
uitneembaar zijn (toegang voor afvoerbuis respectievelijk de justering van de bovenkast).
Montage van de kap in de bovenkast - afzuigkapMontage van de kap in de bovenkast - afzuigkap
Montage van de kap in de bovenkast - afzuigkapMontage van de kap in de bovenkast - afzuigkap
Montage van de kap in de bovenkast - afzuigkap (r(r
(r(r
(r
ecirecir
ecirecir
ecir
culatiekap met koolfilter)culatiekap met koolfilter)
culatiekap met koolfilter)culatiekap met koolfilter)
culatiekap met koolfilter)

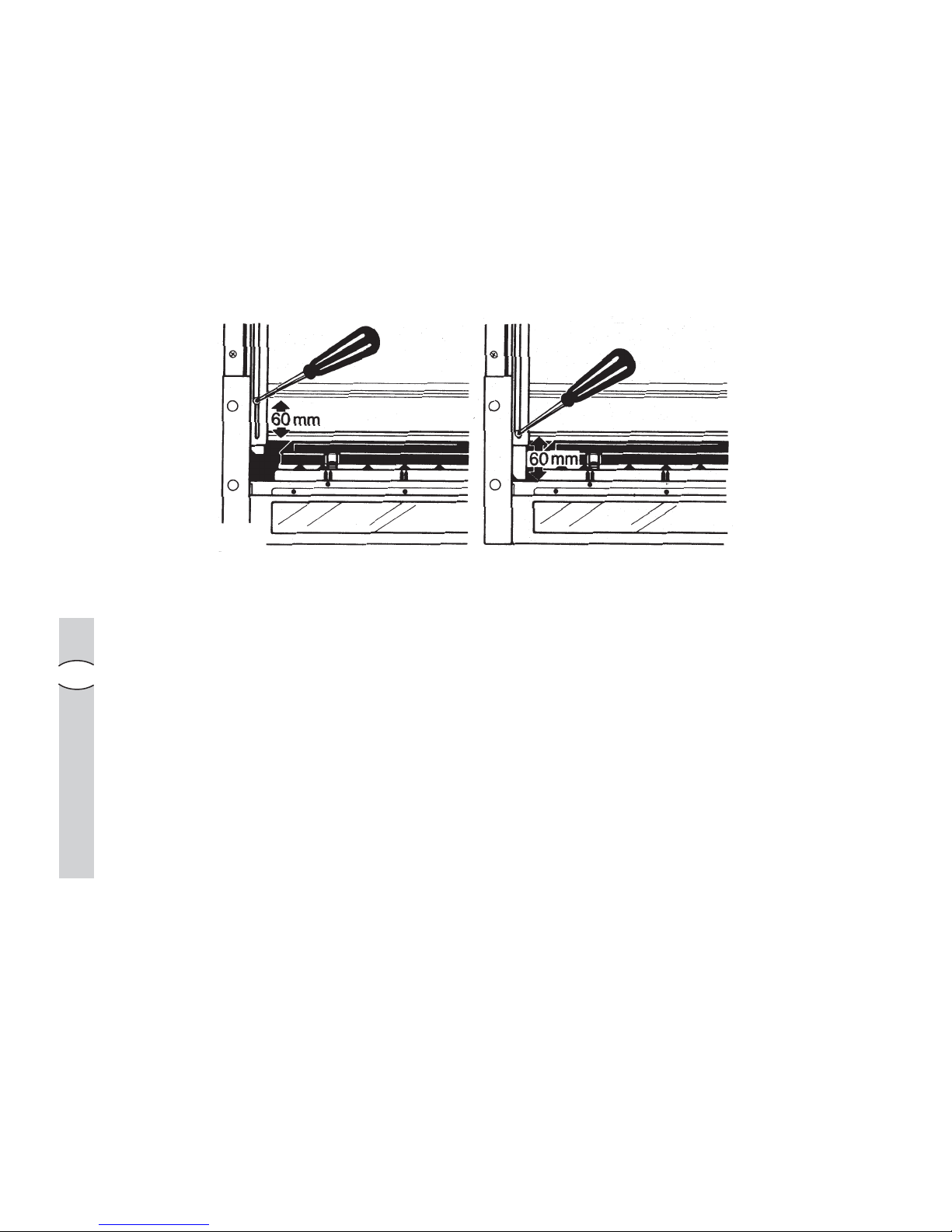

• Boorsjabloon aan de binnenkant van de zijwand van de bovenkast rechts
respectievelijk Iinks aanleggen, bevestigingsgaten 2 mm Ø en 2 gaten 6 mm Ø, diepte 5 mm voor de bevestigingsnagels (montagehulp) aftekenen en voorboren.
Page 34
3434
3434
34
electr electr
electr electr
electr
oluxolux
oluxolux
olux installatie
NL

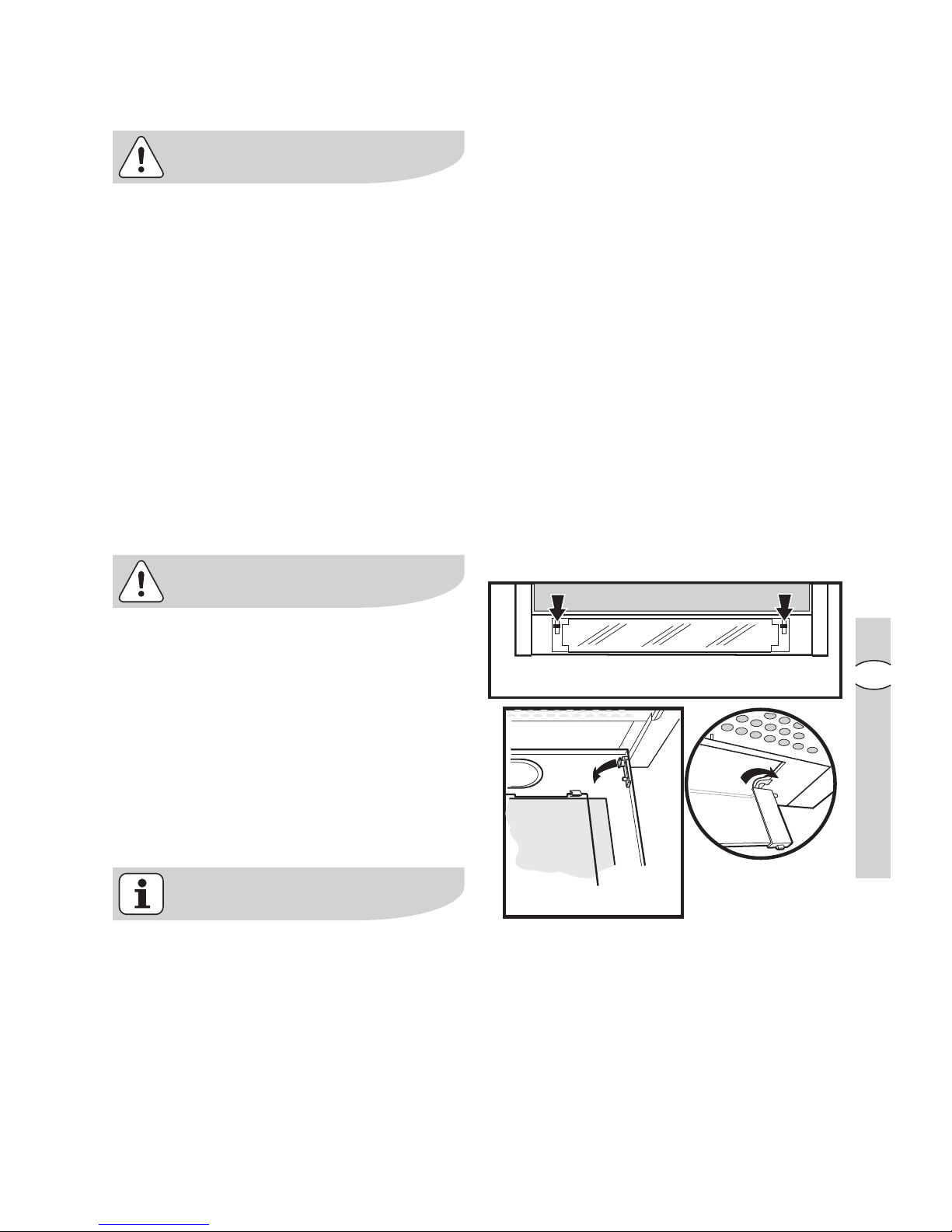

• Dampscherm van de kap helemaal naar buiten trekken.
•
Let op:Let op:
Let op:Let op:
Let op: Verwijderen en inzetten van de vetfilterroosters alleen bij geheel naar buiten getrokken dampscherm. Metalen vetfilters verwijderen. Eerst het achterste en dan het voorste vetfiter.
• Bij zijwanden van 16 mm moeten de aan de ommanteling geclipste
afstandsschijven verwijderd worden. Kap met 4 respectievelijk 6 schroeven 4 mm Ø bevestigen.
• Kap in de meubelombouwkast schuiven, de 2 bevestigingsnagels
(montagehulpen) pakken rechts en Iinks in de zijwand van de bovenkast en houden de kap voor de verdere bevestiging vast. De kap wordt dan met de 4, respectievelijk 6 schroeven 4 mm Ø bevestigd.
• Metalen vetfilters weer inzetten. Dampscherm naar binnen schuiven.
• Bij bovenkasten met meer dan 300 mm rompdiepte moet de spleet naar de
muur met een wandafsluitlijst (extra leverbaar accessoire) afgedekt worden. Bij de montage handelt u als volgt: Meet de wandafstand en zorg bij de afsluitlijst voor de nodige breedte (wandafstand +5 à 8 mm), doordat u de afsluitlijst bij de in aanmerking komende kerf afknikt en het overtollige materiaal afscheurt (beschermfolie eraf trekken). De afsluitlijst nu met drie clips (extra leverbaar accessoire) aan de onderkant van de kap bevestigen. Stevig aandrukken!
Page 35
electrolux electrolux
electrolux electrolux
electrolux installatie
3535
3535
35
NL
Inzetten van het koolfilter bij gebruik als rInzetten van het koolfilter bij gebruik als r
Inzetten van het koolfilter bij gebruik als rInzetten van het koolfilter bij gebruik als r
Inzetten van het koolfilter bij gebruik als r
ecirecir
ecirecir
ecir
culatiekapculatiekap
culatiekapculatiekap
culatiekap Als de kap als recirculatiekap gemonteerd wordt (luchtafvoer via het rooster van de bovenkast) moet voor het inzetten van de metalen vetfilters absoluut het koolfilter (extra leverbaar accessoire) worden gemonteerd. VV
VV
V
olgorolgor
olgorolgor
olgor
de van de montage:de van de montage:
de van de montage:de van de montage:
de van de montage:
1. 1.
1. 1.
1. Het meegeleverde frame voor het koolfilter met de 2 nokken naar boven in de schacht van de kap schuiven en in de onderste gaten inclipsen.
2. 2.
2. 2.
2. Met de 2 bijgevoegde schroeven het frame onder aan de ommanteling van de kap bevestigen.
3. 3.
3. 3.
3. Het koolfilter installeren (zie hoofdstuk “Koolfilter”)
4. 4.
4. 4.
4. De vetfilters weer monteren. Dampscherm naar binnen schuiven.
Kap uit de bovenkast halenKap uit de bovenkast halen
Kap uit de bovenkast halenKap uit de bovenkast halen
Kap uit de bovenkast halen
Als om technische redenen (omschakeling afzuigkap-recirculatiekap) de kap uit de bovenkast moet worden verwijderd handelt u als volgt:

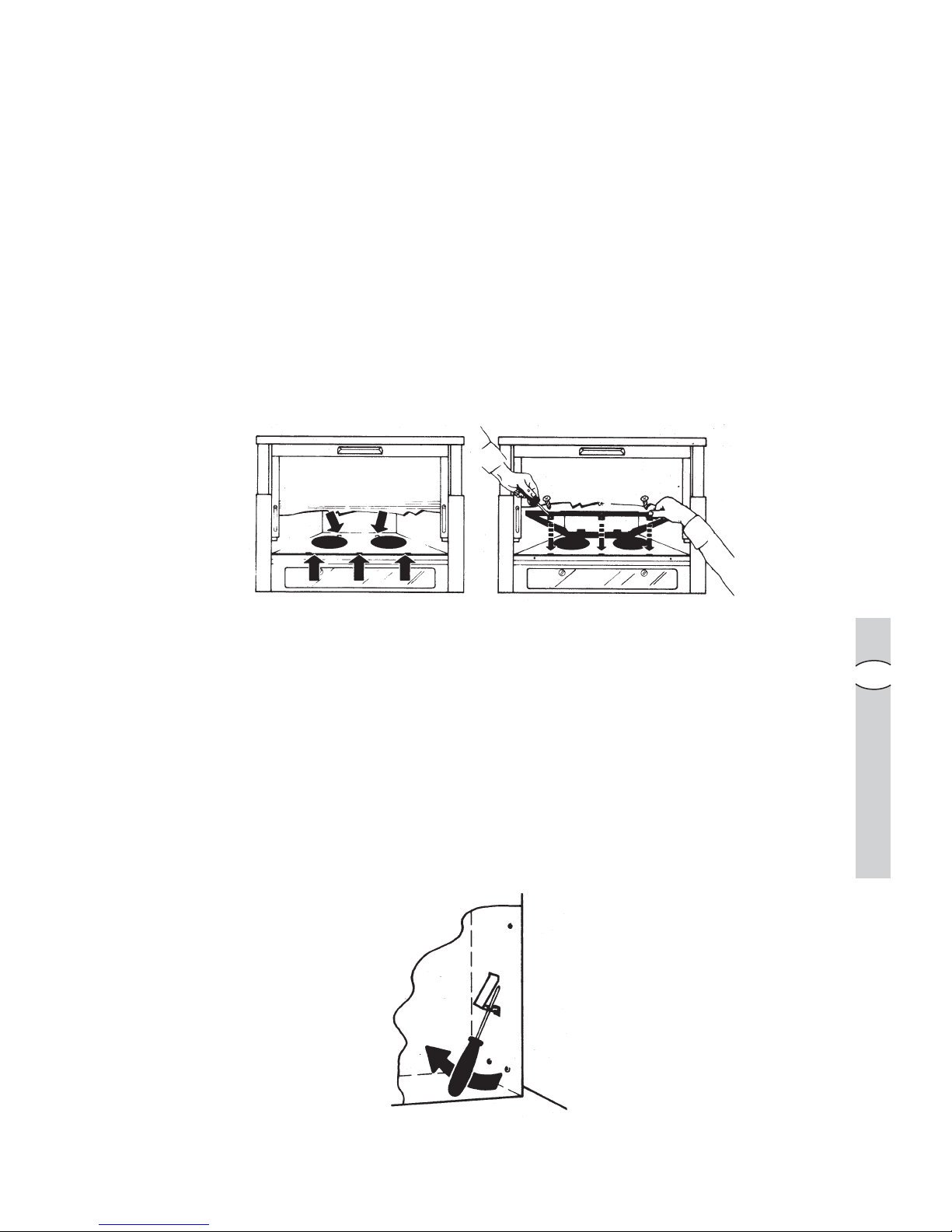

• Dampscherm helemaal uittrekken en de metalen vetfilters verwijderen.
• De 4 respectievelijk 6 bevestigingsschroeven van de kap (bevestiging aan de bovenkast) losmaken.
• Om de beide bevestigingsnagels (montagehulp) los te maken een kruiskopschroevendraaier van max. 3 mm Ø in de veeropening steken en de veer tegelijk naar binnen (naar de ommanteling van de kap) drukken. Let op: kap vasthouden!Let op: kap vasthouden!
Let op: kap vasthouden!Let op: kap vasthouden!
Let op: kap vasthouden!
Page 36
3636
3636
36
electr electr
electr electr
electr
oluxolux
oluxolux
olux installatie
NL

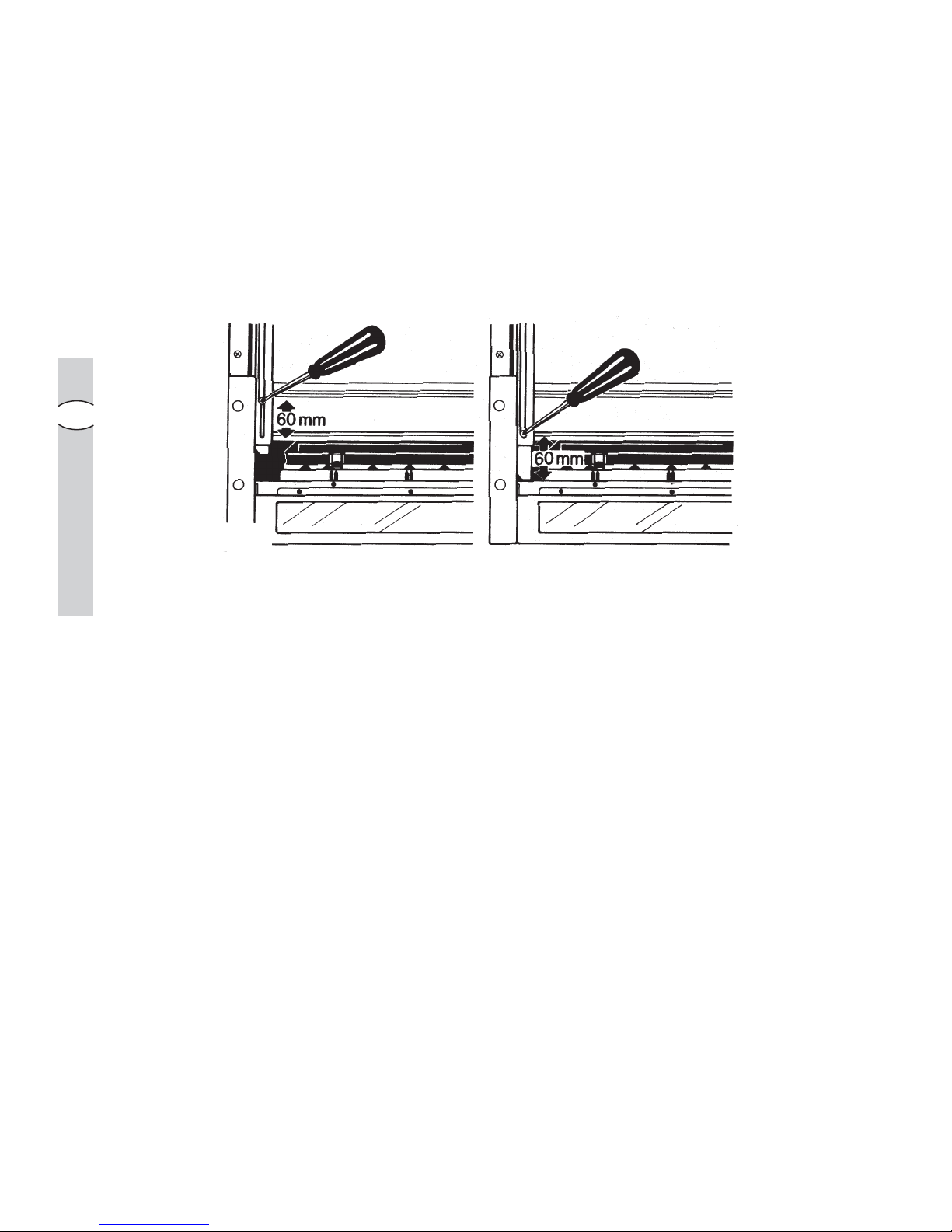

VV
VV
V
erstellen van het dampschermerstellen van het dampscherm
erstellen van het dampschermerstellen van het dampscherm
erstellen van het dampscherm Bij wandkasten met een rompdiepte van 275 mm tot 335 mm kan de diepte van het dampscherm als volgt versteld worden:
• De beide metalen vetfilters door ontgrendelen verwijderen.

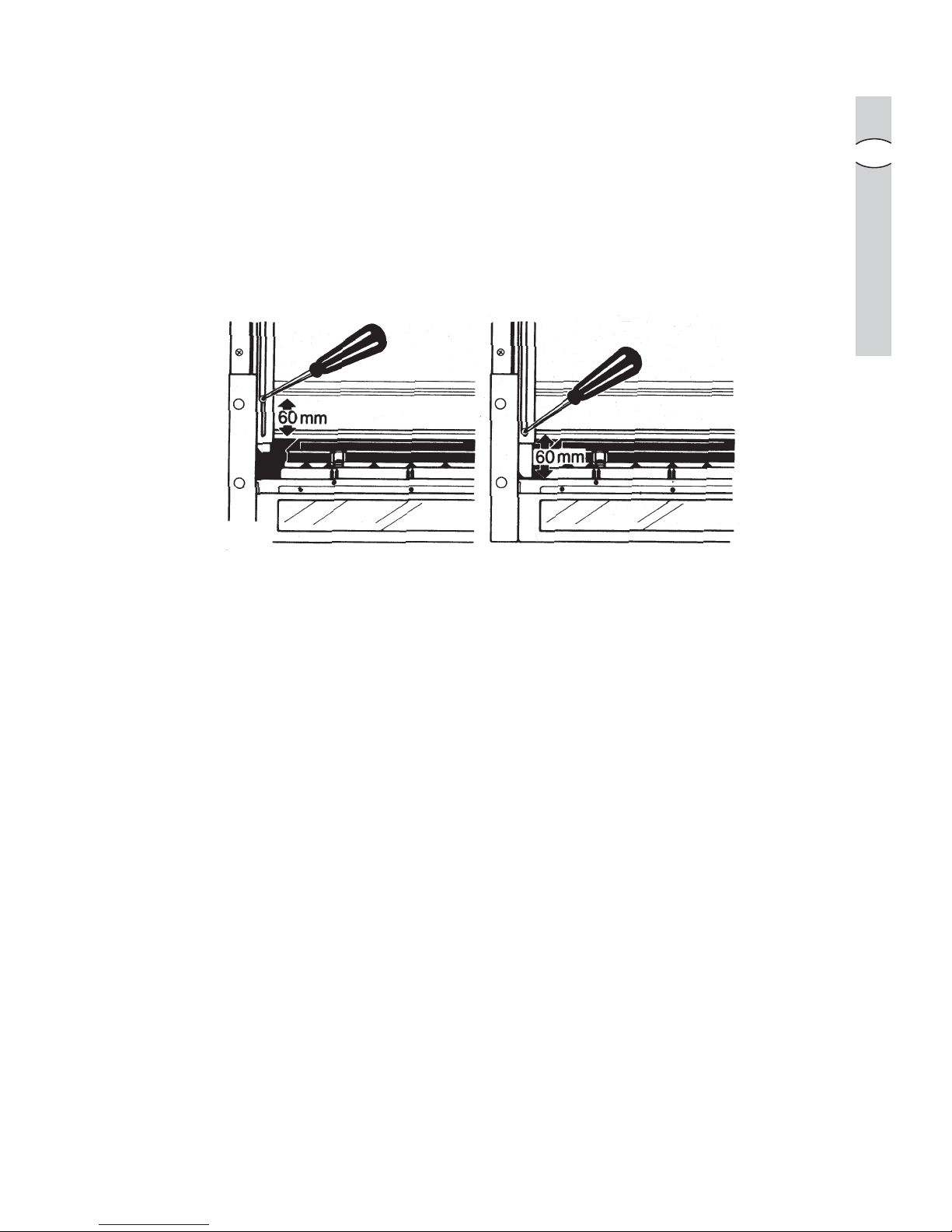

• Schroeven aan de beide aanslagbeugels losdraaien en de uittrekdiepte instellen. (minimum 275 mm, maximum 335 mm).
• Schroeven weer bevestigen.
• Vetfilters inzetten.
Page 37
electrolux 37electrolux 37
electrolux 37electrolux 37
electrolux 37
F
Bienvenue dans le mondeBienvenue dans le monde
Bienvenue dans le mondeBienvenue dans le monde
Bienvenue dans le monde d’Electrd’Electr
d’Electrd’Electr
d’Electr
oluxolux
oluxolux
olux
Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps. Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil.
Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.
A bientôt.
Page 38
3838
3838
38
electr electr
electr electr
electr
oluxolux
oluxolux
olux sommaire
F
Sommaire
Consignes de sécurité ..................... 39
Généralités ...................................... 41
Utilisation de la hotte ....................... 42
Entretien.......................................... 43
Accessoires (en option) ................... 47
En cas d’anomalie
de fonctionnement .......................... 47
Installation ....................................... 48
Les symboles suivants sont utilisés dans cette notice d’utilisation:
Informations importantes sur la sécurité personnelle et informations sur comment éviter de détériorer l’appareil
Informations générales et conseils
Informations sur la protection de l’environnement
Page 39
electroluxelectrolux
electroluxelectrolux
electrolux
consignes de sécurité
3939
3939
39
F
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.
l’appareil par une personne respon­sable de leur sécurité.
• Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appa­reil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante.
• L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacua­tion des fumées produites par des appareils à combustion de gaz ou d’autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu.
• Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.
Consignes de sécuritéConsignes de sécurité
Consignes de sécuritéConsignes de sécurité
Consignes de sécurité
• Le tuyau d’évacuation doit présenter le même diamètre que celui de l’ouverture d’évacuation. Attention ! Le tuyau d’évacuation etAttention ! Le tuyau d’évacuation et
Attention ! Le tuyau d’évacuation etAttention ! Le tuyau d’évacuation et
Attention ! Le tuyau d’évacuation et les colliers de fixation ne sont pasles colliers de fixation ne sont pas
les colliers de fixation ne sont pasles colliers de fixation ne sont pas
les colliers de fixation ne sont pas fourfour
fourfour
four
nis et doivent êtrnis et doivent êtr
nis et doivent êtrnis et doivent êtr
nis et doivent êtr
e achetés àe achetés à
e achetés àe achetés à
e achetés à
part.part.
part.part.
part.
• La distance minimum entre la superfi­cie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à
43cm 43cm
43cm 43cm
43cm dans le cas de cuisinières électriques et de
65cm65cm
65cm65cm
65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spéci­fient une plus grande distance, il faut en tenir compte.
• Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation.
• L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la super­vision ou formés sur l’utilisation de
Page 40
4040
4040
40
electr electr
electr electr
electr
oluxolux
oluxolux
olux consignes de sécurité
F
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel).
• La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correcte­ment placées pour éviter tout risque de choc électrique.
• La société décline toute responsabi­lité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non obser­vation des instructions reprises dans ce manuel.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contri­buerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la documentation qui l’accom­pagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroni­ques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de col­lecte des déchets ou directement à votre revendeur.
Page 41
electrolux electrolux
electrolux electrolux
electrolux généralités
4141
4141
41
F
GénéralitésGénéralités
GénéralitésGénéralités
Généralités
• La hotte est livrée en version recy­clage (filtre à charbon actif en dota­tion) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.
VV
VV
V
ersion évacuation extérieurersion évacuation extérieur
ersion évacuation extérieurersion évacuation extérieur
ersion évacuation extérieur
ee
ee
e
• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’éva­cuation.
• Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation.
VV
VV
V
ersion rersion r
ersion rersion r
ersion r
ecyclageecyclage
ecyclageecyclage
ecyclage
• L’air est filtré par un filtre à charbon et renvoyé dans la pièce.
• En version recyclage utilisez le filtre à charbon actif d’origine (voir Accessoi­res) que vous pourrez vous procurer en option auprès de votre magasin vendeur.
VV
VV
V
ersion rersion r
ersion rersion r
ersion r
ecyclageecyclage
ecyclageecyclage
ecyclage
VV
VV
V
ersion évacuation extérieurersion évacuation extérieur
ersion évacuation extérieurersion évacuation extérieur
ersion évacuation extérieur
ee
ee
e
Page 42
4242
4242
42
electr electr
electr electr
electr
oluxolux
oluxolux
olux utilisation de la hotte
F
Utilisation de la hotteUtilisation de la hotte
Utilisation de la hotteUtilisation de la hotte
Utilisation de la hotte
• La hotte est équipée de vitesses réglables. Il est conseillé de mettre en fonc­tionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’élimi­ner toutes les odeurs.
EclairageEclairage
EclairageEclairage
Eclairage
MoteurMoteur
MoteurMoteur
Moteur
Page 43
electrolux electrolux
electrolux electrolux
electrolux entretien
4343
4343
43
F
EntrEntr
EntrEntr
Entr
etienetien
etienetien
etien
VV
VV
V
eillez à débrancher la hotte du reillez à débrancher la hotte du r
eillez à débrancher la hotte du reillez à débrancher la hotte du r
eillez à débrancher la hotte du r
éseau électrique avant toute intervention suréseau électrique avant toute intervention sur
éseau électrique avant toute intervention suréseau électrique avant toute intervention sur
éseau électrique avant toute intervention sur
celle- ci.celle- ci.
celle- ci.celle- ci.
celle- ci.
ture d’au moins 65°C. Recommen­cez éventuellement l’opération. Remettez en place la cassette après séchage.
Il se peut qu’il y ait quelques modifi­cations de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n’ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l’intérieur du logement de la cassette avec une éponge humidifiée d’eau chaude et additionnée d’un détergent doux (n’employez jamais de détergents corrosifs ou de bros­ses à récurer!)
..
..
.
FiltrFiltr
FiltrFiltr
Filtr
e à graisse métalliquee à graisse métallique
e à graisse métalliquee à graisse métallique
e à graisse métallique
• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu’en version recyclage.
Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave­vaisselle.
OuverturOuvertur
OuverturOuvertur
Ouvertur
e du filtre du filtr
e du filtre du filtr
e du filtr
e à graisse métal-e à graisse métal-
e à graisse métal-e à graisse métal-
e à graisse métal-
liquelique
liquelique
lique

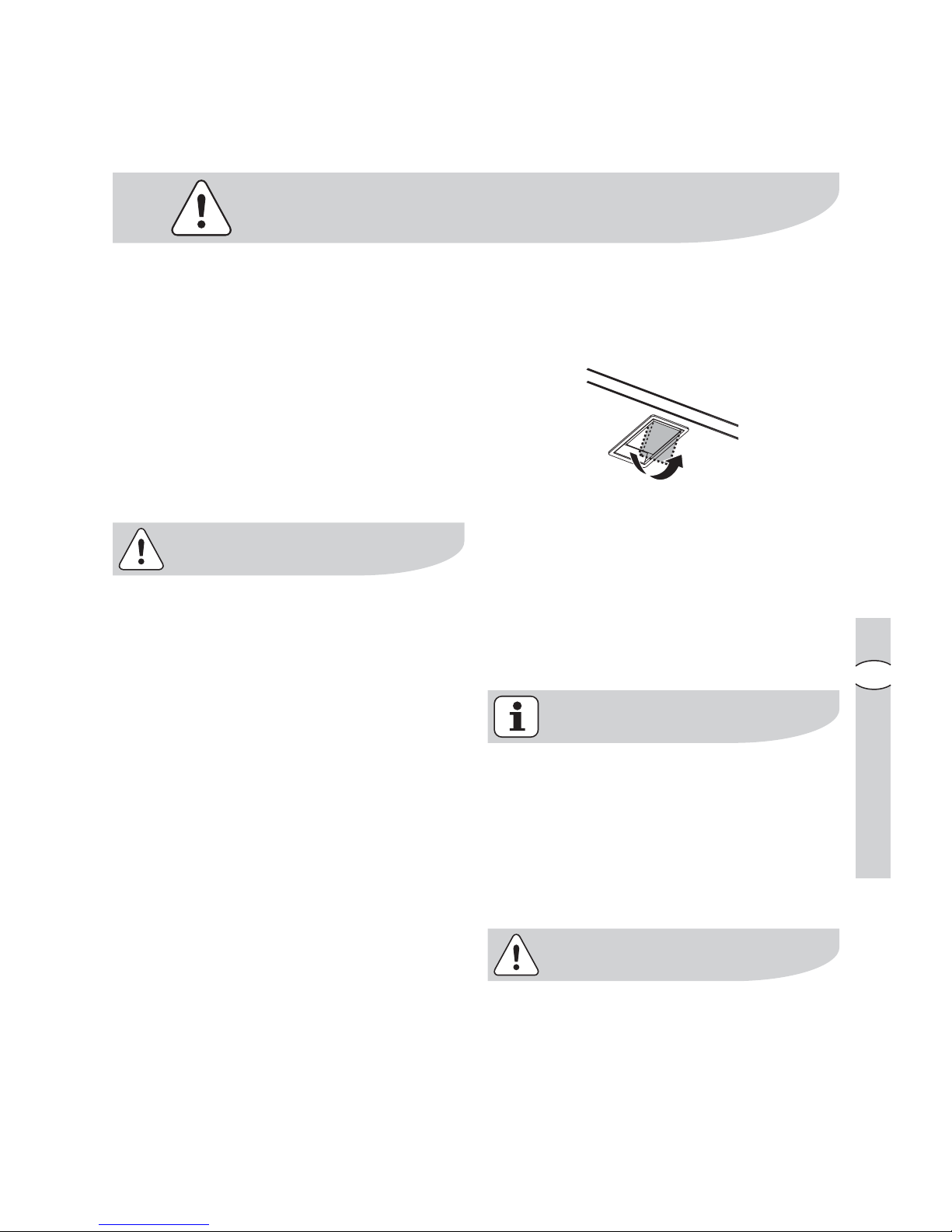

• Actionnez la poignée à ressort et décrochez le filtre vers le bas.
Nettoyage à la mainNettoyage à la main
Nettoyage à la mainNettoyage à la main
Nettoyage à la main
Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l’eau chaude avec un détergent doux puis rincez à l’eau chaude. Remettez en place la cassette soigneusement séchée
..
..
.
Lave-vaisselleLave-vaisselle
Lave-vaisselleLave-vaisselle
Lave-vaisselle
Placez la cassette du filtre à graisse métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas être gêné par le filtre à graisse. Lavez avec un programme pour vaisselles très sales et une tempéra-
Page 44
4444
4444
44
electr electr
electr electr
electr
oluxolux
oluxolux
olux entretien
F
FiltrFiltr
FiltrFiltr
Filtr
e à charboe à charbo
e à charboe à charbo
e à charbon
• Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recy­clage.
• Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir Accessoi­res).
•
Remplacement du filtrRemplacement du filtr
Remplacement du filtrRemplacement du filtr
Remplacement du filtr
e à charbone à charbon
e à charbone à charbon
e à charbon
Le filtre à charbon actif doit générale­ment être remplacé tous les quatre mois (en fonction des conditions d’utilisation). Ce filtre ne peut être ni lavé ni réutilisé.
A la différence d’autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé.
• Le filtre doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recom­mandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum. Utilisez un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vais­selle lors du nettoyage du filtre, afin d’éviter tout dépôt de particules d’aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Réglezle four sur chaleur normale, à une température de 100°C, et y laisser le filtre pendant 10 minutes.
Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de rétention des odeurs.
•
MontageMontage
MontageMontage
Montage
1. Introduisez le cadre de retenue (fournitures) pour le filtre à charbon actif avec les 2 taquets vers le haut dans la gaine de la hotte et fixez-le avec les clips dans les trous infé­rieurs.
2. Fixez le cadre de retenue avec les 2 vis jointes en bas de la carrosserie de la hotte (voir illustration).
3. Installez le filtre à charbon (voir paragraphe “Filtre à charbon”)
4. Mettez les filtres à graisse en place. Introduisez le tiroir.
•
Pour le démontage, Pour le démontage,
Pour le démontage, Pour le démontage,
Pour le démontage, procédez dans l’ordre inverse.
• Lors de la commande d’un filtre de rechange, veuillez préciser la dési­gnation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur
..
..
.
Page 45
electrolux electrolux
electrolux electrolux
electrolux entretien
4545
4545
45
F
AttentionAttention
AttentionAttention
Attention
• Il y a risque d’incendie si vous ne respectez pas les instructions con­cernant le nettoyage de l’appareil et le remplacement ou le nettoyage du(des) filtre(s).
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précé­demment mentionnées
..
..
.
Remplacement de l´ampouleRemplacement de l´ampoule
Remplacement de l´ampouleRemplacement de l´ampoule
Remplacement de l´ampoule d’éclairaged’éclairage
d’éclairaged’éclairage
d’éclairage
••
••
•
Mettez la hotte hors tension.Mettez la hotte hors tension.
Mettez la hotte hors tension.Mettez la hotte hors tension.
Mettez la hotte hors tension.
••
••
•
AA
AA
A
vant de toucher les ampoules,vant de toucher les ampoules,
vant de toucher les ampoules,vant de toucher les ampoules,
vant de toucher les ampoules,
assurassur
assurassur
assur
ez-vous qu’elles soient complè-ez-vous qu’elles soient complè-
ez-vous qu’elles soient complè-ez-vous qu’elles soient complè-
ez-vous qu’elles soient complè-
tement rtement r
tement rtement r
tement r
efrefr
efrefr
efr
oidies.oidies.
oidies.oidies.
oidies.
• Enlever le hublot.
• Retirez l’ampoule grillée.
• Remplacez l'ampoule défectueuse par une ampoule du même type et de même caractéristique.
• Fermer le hublot.
• Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service Après­Vente.
Page 46
4646
4646
46
electr electr
electr electr
electr
oluxolux
oluxolux
olux entretien
F
NettoyageNettoyage
NettoyageNettoyage
Nettoyage
• Attention: Débranchez l’appareil avant le nettoyage. N’introduisez pas d’objets pointus dans la grille de protection du mo­teur.
• Nettoyez les parties extérieures avec un détergent doux. N’utilisez jamais de produits abrasifs ou caustiques, de détergents corro­sifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d’un détergent doux.
• Nettoyer toutes les parties en plasti­que avec un chiffon doux humidifié avec de l’eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non respect peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.
Page 47
electrolux electrolux
electrolux electrolux
electrolux accessoires
4747
4747
47
F
Accessoires (en option)
FiltrFiltr
FiltrFiltr
Filtr
e à charbon Te à charbon T
e à charbon Te à charbon T
e à charbon T
ype 150ype 150
ype 150ype 150
ype 150
FiltrFiltr
FiltrFiltr
Filtr
e à charbon Te à charbon T
e à charbon Te à charbon T
e à charbon T
ype 150 LONG LIFEype 150 LONG LIFE
ype 150 LONG LIFEype 150 LONG LIFE
ype 150 LONG LIFE
En cas d’anomalie de fonctionnemenEn cas d’anomalie de fonctionnemen
En cas d’anomalie de fonctionnemenEn cas d’anomalie de fonctionnemen
En cas d’anomalie de fonctionnemen
tt
tt
t
SOLUTIONSSOLUTIONS
SOLUTIONSSOLUTIONS
SOLUTIONS
VV
VV
V
érifiez queérifiez que
érifiez queérifiez que
érifiez que :
· il n’y a pas de coupure de courant
· l’interrupteur Marche/Arrêt est effectivement sur une position différente que la position "Arrêt".
VV
VV
V
érifiez queérifiez que
érifiez queérifiez que
érifiez que :
· la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
· La cuisine est suffisamment aérée pour permettre une prise d’air.
· les filtres à charbon actifs ne sont pas usagés (hotte en version recyclage)
· le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version évacuation).
VV
VV
V
érifiez queérifiez que
érifiez queérifiez que
érifiez que :
· il n’y a pas de coupure de courant.
· le dispositif à coupure omnipolaire ne s’est pas enclenché. Placez l’interrupteur Marche/Arrêt sur Arrêt. Attendez. Remettez l’interrupteur Marche/ Arrêt sur une position différente que la position "Arrêt".
SYMPTOMESSYMPTOMES
SYMPTOMESSYMPTOMES
SYMPTOMES
La hotte ne fonctionne pas ...
La hotte a un rendement insuffisant ...
La hotte s’est arrêtée au cours du fonctionnement...
Page 48
4848
4848
48
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
F
InstallationInstallation
InstallationInstallation
Installation
Caractéristiques techniquCaractéristiques techniqu
Caractéristiques techniquCaractéristiques techniqu
Caractéristiques techniqu
ee
ee
e
ss
ss
s
EFP 60202EFP 60202
EFP 60202EFP 60202
EFP 60202
EFP 90202EFP 90202
EFP 90202EFP 90202
EFP 90202
Dimensions (en cmDimensions (en cm
Dimensions (en cmDimensions (en cm
Dimensions (en cm): Hauteur: 39,5 39,5 Largeur: 59,8 89,8 Profondeur: 27,5 27,5 Puissance nominale Moteur: 2x110 W 2x110 W Puissance nominale Eclairage: 11 W (PL) 11 W (PL) Longueur du câble: 150 cm 150 cm Branchement électrique:Branchement électrique:
Branchement électrique:Branchement électrique:
Branchement électrique:
220-240 V220-240 V
220-240 V220-240 V
220-240 V
220-240 V220-240 V
220-240 V220-240 V
220-240 V
AccessoirAccessoir
AccessoirAccessoir
Accessoir
es/Matériel de montagees/Matériel de montage
es/Matériel de montagees/Matériel de montage
es/Matériel de montage
11
11
1 embout de tournevis (pour visser les vis avec tête du type TORX). 1 1
1 1
1 déflecteur 44
44
4 plaques 4 4
4 4
4 vis à bois 4,5x16 22
22
2 vis 2,9x13 11
11
1 filtre à charbon actif
Page 49
electrolux electrolux
electrolux electrolux
electrolux installation
4949
4949
49
F
Branchement électrique
Consignes de sécurité pour l’électri-Consignes de sécurité pour l’électri-
Consignes de sécurité pour l’électri-Consignes de sécurité pour l’électri-
Consignes de sécurité pour l’électri­ciencien
ciencien
cien La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complète­ment la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Attention!
Attention! Attention!
Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’ali­mentation soit monté correctement.
Page 50
5050
5050
50
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
F
InstallationInstallation
InstallationInstallation
Installation
Attention! Ne mettez pas l’apparAttention! Ne mettez pas l’appar
Attention! Ne mettez pas l’apparAttention! Ne mettez pas l’appar
Attention! Ne mettez pas l’appar
eil sous tension tant que son installation n’esteil sous tension tant que son installation n’est
eil sous tension tant que son installation n’esteil sous tension tant que son installation n’est
eil sous tension tant que son installation n’est
pas complètement terminée.pas complètement terminée.
pas complètement terminée.pas complètement terminée.
pas complètement terminée.
PrPr
PrPr
Pr
éparation élément haut - évacuation de l´airéparation élément haut - évacuation de l´air
éparation élément haut - évacuation de l´airéparation élément haut - évacuation de l´air
éparation élément haut - évacuation de l´air
• La hotte est livrée en version évacuation vers le haut. Avant d’installer la hotte, réalisez un trou dans le plafond du meuble. Ce trou servira pour le passage du tuyau d’évacuation, du câble d’alimentation.
• L’élément haut doit avoir une profondeur minimum de corps (sans la porte) de 280 mm. Hauteur intérieure libre au moins 370mm.
PrPr
PrPr
Pr
éparation élément haut - réparation élément haut - r
éparation élément haut - réparation élément haut - r
éparation élément haut - r
ecyclage de l´airecyclage de l´air
ecyclage de l´airecyclage de l´air
ecyclage de l´air
• Avant l’installation de la hotte, découpez un trou de 115x115 mm dans le dessus de l’élément haut pour la grille d’aération (version recyclage).
• Selon la hauteur de l’élément haut, vous avez besoin en version recyclage d’un raccord tubulaire ou d’un conduit supplémentaire ininflammable (de 100/115/ 120 mm de diamètre) jusqu’au dessus de l’élément haut.
190
238
172
Page 51
electrolux electrolux
electrolux electrolux
electrolux installation
5151
5151
51
F
Orifice de sortie pour le modèle (évacuation-rOrifice de sortie pour le modèle (évacuation-r
Orifice de sortie pour le modèle (évacuation-rOrifice de sortie pour le modèle (évacuation-r
Orifice de sortie pour le modèle (évacuation-r
ecyclage)ecyclage)
ecyclage)ecyclage)
ecyclage)
• Le tuyau d’évacuation doit présenter un diamètre de 120 mm en version évacuation.
• Fixer la bride fournie avec l’équipement sur l’orifice de sortie (fixation à baïonnette).
Seulement en version rSeulement en version r
Seulement en version rSeulement en version r
Seulement en version r
ecyclageecyclage
ecyclageecyclage
ecyclage
• Fixer le déflecteur à la bride.
EtagèrEtagèr
EtagèrEtagèr
Etagèr
e à épicese à épices
e à épicese à épices
e à épices
• Si une étagère à épices est placée devant la hotte, il faut prévoir un espacement minimum de 5 mm entre la hotte et l’arête avant et entre le mur et l’étagère à épices (cette fente d’aération est absolument nécessaire pour la circulation de l’air).
• La partie supérieure du dos de l’étagère à épices devrait être amovible (accès au tuyau souple d’évacuation de l’air ou ajustage de l’élément haut).
Fixation de la hotte dans l’élément haut - évacuation de l’air (rFixation de la hotte dans l’élément haut - évacuation de l’air (r
Fixation de la hotte dans l’élément haut - évacuation de l’air (rFixation de la hotte dans l’élément haut - évacuation de l’air (r
Fixation de la hotte dans l’élément haut - évacuation de l’air (r
ecyclage de l’air ,ecyclage de l’air ,
ecyclage de l’air ,ecyclage de l’air ,
ecyclage de l’air ,
avec filtravec filtr
avec filtravec filtr
avec filtr
e à charbon actif)e à charbon actif)
e à charbon actif)e à charbon actif)
e à charbon actif)
• Posez le gabarit sur la paroi latérale intérieure de I’élément haut à droite, respectivement à gauche; tracez I’emplacement des trous de fixation de 2 mm de diamètre, ainsi que 2 trous de 6 mm de diamètre et de 5 mm de profondeur pour les crampons de fixation (fournitures de montage) et percez-les.
• Sortez entièrement le tiroir de la hotte encastrable.
Page 52
5252
5252
52
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
F
• Attention: il faut toujours enlever le tiroir pour retirer et remettre les grilles du filtre à graisse en place. Sortez les filtres à graisse métallique. Retirez en premier le filtre à graisse métallique arrière, puis le filtre avant.
• Avec des parois latérales de 16 mm, il faut retirer les plaques d’écartement fixées avec des clips sur la carrosserie. Fixez la hotte avec 4 ou 6 vis de 4 mm de diamètre.
• Introduisez la hotte dans l’élément servant d’entourage, les 2 crampons de fixation (fournitures de montage) prennent l’encoche à droite et à gauche dans la paroi latérale de l’élément haut et maintiennent la hotte aspirante pour achever la fixation. La hotte peut alors être fixée avec les 4 ou 6 vis jointes de 4 mm de diamètre.
• Mettez les filtres à graisse en place. Introduisez le tiroir.
• Quand les éléments hauts ont une profondeur de corps supérieure à 300 mm, il faut recouvrir la fente jusqu’au mur avec la baguette de bordure murale (accessoire spécial) Pour la mettre en place, vous procédez de la manière suivante: Mesurez l’écartement du mur et réduisez la baguette à la largeur nécessaire (ajoutez 5 à 8mm à l’écartement mesuré) en brisant la baguette de bordure sur l’encoche correspondante et en déchirant le morceau superflu (enlevez la pellicule protectrice). II faut fixer maintenant la baguette de bordure avec 3 clips sur la face inférieure de la hotte (accessoire spécial).Bien presser contre!
Page 53
electrolux electrolux
electrolux electrolux
electrolux installation
5353
5353
53
F
Mise en place du filtrMise en place du filtr
Mise en place du filtrMise en place du filtr
Mise en place du filtr
e à charbon actif (Ve à charbon actif (V
e à charbon actif (Ve à charbon actif (V
e à charbon actif (V
ersion rersion r
ersion rersion r
ersion r
ecyclage)ecyclage)
ecyclage)ecyclage)
ecyclage) Si la hotte est installée pour fonctionner en version reyclage (sortie d’air par la grille de l’élément haut), il faut absolument mettre le filtre à charbon actif (accessoire en option) en place avant de mettre le filtre à graisse métallique. OrOr
OrOr
Or
drdr
drdr
dr
e de montage:e de montage:
e de montage:e de montage:
e de montage:
1. Introduisez le cadre de retenue (fournitures) pour le filtre à charbon actif avec les 2 taquets vers le haut dans la gaine de la hotte et fixez-le avec les clips dans les trous inférieurs.
2. Fixez le cadre de retenue avec les 2 vis jointes en bas de la carrosserie de la hotte (voir illustration).
3. Installez le filtre à charbon (voir paragraphe “Filtre à charbon”)
4. Mettez les filtres à graisse en place. Introduisez le tiroir.
Pour rPour r
Pour rPour r
Pour r
etiretir
etiretir
etir
er la hotte de l’élément hauter la hotte de l’élément haut
er la hotte de l’élément hauter la hotte de l’élément haut
er la hotte de l’élément haut
S’il vous faut, pour des raisons techniques (transformation évacuation extérieure
- recyclage), retirer la hotte de l’élément haut, procédez de la manière suivante:
• Sortez entièrement le tiroir et retirez les filtres graisse métallique.
• Débloquez les 4 ou les 6 vis de fixation de la hotte (fixation à l’élément haut).
• Pour desserrer les deux crampons de fixation (fournitures de montage), introduisez un tournevis cruciforme d’un diamètre max. de 3 mm dans la fente de la languette et poussez-la en même temps vers l’intérieur (côté carrosserie de l’appareil). Attention: Retenez bien la hotte!Attention: Retenez bien la hotte!
Attention: Retenez bien la hotte!Attention: Retenez bien la hotte!
Attention: Retenez bien la hotte!
Page 54
5454
5454
54
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
F
Déplacement du tirDéplacement du tir
Déplacement du tirDéplacement du tir
Déplacement du tir
oiroir
oiroir
oir Avec des éléments muraux ayant une profondeur de corps entre 275 mm et 335 mm, la profondeur du tiroir peut être ajustée ainsi:
• Retirez les deux filtres à graisse métallique.
• Desserrez les vis sur les deux brides d’arrêt et réglez la profondeur du tiroir (275 mm min., 335 mm max.).
• Resserrez les vis.
• Remettez les filtres à graisse métallique en place.
Page 55
electrolux 55electrolux 55
electrolux 55electrolux 55
electrolux 55
GB
WW
WW
W
elcome to the world of Electrelcome to the world of Electr
elcome to the world of Electrelcome to the world of Electr
elcome to the world of Electr
oluxolux
oluxolux
olux
Thank you for choosing a first class product from Electrolux, which hopefully will provide you with lots of pleasure in the future. The Electrolux ambition is to offer a wide variety of quality products that make your life more comfortable. You find some examples on the cover in this manual. Please take a few minutes to study this manual so that you can take advantage of the benefits of your new machine. We promise that it will provide a superior user experience delivering ease of mind. Good luck!
Page 56
5656
5656
56
electr electr
electr electr
electr
oluxolux
oluxolux
olux contents
GB
Contents
Safety warnings .............................. 57
Description of the Appliance ........... 59
Control Panel ................................. 60
Maintenance and Care ................... 61
Special accessories ........................ 65
Something Not Working ................. 65
Installation ...................................... 66
The following symbols are used in this user manual:
Important information concerning your personal safety and information on how to avoid damaging the appliance.
General information and tips.
Environmental information.
Page 57
electroluxelectrolux
electroluxelectrolux
electrolux
safety warnings
5757
5757
57
GB
Safety warnings
sion or have been trained in the use of the appliance by a person respon­sible for their safety.
• This appliance is designed to be operated by adults, children should be monitored to ensure that they do not play with the appliance.
• This appliance is designed to be operated by adults. Children should not be allowed to tamper with the controls or play with the appliance.
• Never use the hood without effec­tively mounted grating!
• The hood must NEVER be used as a support surface unless specifically indicated.
• The premises where the appliance is installed must be sufficiently venti­lated, when the kitchen hood is used together with other gas combustion devices or other fuels.
• The ducting system for this appliance must not be connected to any existing ventilation system which is being used for any other purpose such as discharging exhaust fumes from appliances burning gas or other fuels.
• The flaming of foods beneath the hood itself is severely prohibited.
• The use of exposed flames is detri­mental to the filters and may cause a fire risk, and must therefore be avoided in all circumstances.
• Any frying must be done with care in order to make sure that the oil does not overheat and ignite.
• Accessible parts may become hot when used with cooking appliances.
• Any installation work must be under­taken by a qualified electrician or a competent person.
• This hood must be installed in accordance with the installation instructions and all measurements must be adhered to.
• When used as an extractor unit, the hood must be fitted with a hose having preferably the same diameter as the outlet hole. Attention: The hose is not suppliedAttention: The hose is not supplied
Attention: The hose is not suppliedAttention: The hose is not supplied
Attention: The hose is not supplied and must be purand must be pur
and must be purand must be pur
and must be pur
chased separatelychased separately
chased separatelychased separately
chased separately
..
..
.
• The minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the range hood must be not less than
43cm43cm
43cm43cm
43cm from electric cookers
and
65cm65cm
65cm65cm
65cm from gas or mixed cook­ers. If the instructions for installation for the gas hob specify a greater dis­tance, this must be adhered to.
• Before any cleaning or maintenance operation, disconnect hood from the mains by removing the plug or disconnecting the mains electrical supply. Always wear work gloves for all installation and maintenance opera­tions.
• The appliance is not intended for use by children or persons with impaired physical, sensorial or mental faculties, or if lacking in experience or knowl­edge, unless they are under supervi-
Page 58
5858
5858
58
electr electr
electr electr
electr
oluxolux
oluxolux
olux safety warnings
GB
• With regards to the technical and safety measures to be adopted for fume discharging it is important to closely follow the regulations pro­vided by the authorised authorities.
• The hood must be regularly cleaned on both the inside and outside (AT LEAST ONCE A MONTH).
• This must be completed in accord­ance with the maintenance instruc­tions provided in this manual). Failure to follow the instructions provided in this user guide regarding the cleaning of the hood and filters will lead to the risk of fires.
• Do not use or leave the hood without the lamp correctly mounted due to the possible risk of electric shocks.
• We will not accept any responsibility for any faults, damage or fires caused to the appliance as a result of the non-observance of the instructions included in this manual.
This appliance is marked according to the European directive 2002/96/EC on Waste Electrical and Electronic Equip­ment (WEEE). By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environ­ment and human health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. Disposal must be carried out in accord­ance with local environmental regula­tions for waste disposal. For more detailed information about treatment, recovery and recycling of this product, please contact your local authority.
Page 59
electrolux electrolux
electrolux electrolux
electrolux description of the appliance
5959
5959
59
GB
••
••
•
The cooker hood is designed toThe cooker hood is designed to
The cooker hood is designed toThe cooker hood is designed to
The cooker hood is designed to extract unpleasant odours frextract unpleasant odours fr
extract unpleasant odours frextract unpleasant odours fr
extract unpleasant odours fr
om theom the
om theom the
om the
kitchen, it will not extract steam.kitchen, it will not extract steam.
kitchen, it will not extract steam.kitchen, it will not extract steam.
kitchen, it will not extract steam.
• The hood is supplied in recirculation filter version (activated charcoal filter supplied) but it can be used, remov­ing the activated charcoal filter, in the venting version.
Extraction modeExtraction mode
Extraction modeExtraction mode
Extraction mode
• In this mode fumes are extracted to the outside via a
hosehose
hosehose
hose connected to
the
coupling ringcoupling ring
coupling ringcoupling ring
coupling ring.
• In order to obtain the best perform­ance the hose should have a diam­eter equal to the outlet hole.
RecirRecir
RecirRecir
Recir
culation modeculation mode
culation modeculation mode
culation mode
• The air is filtered through a
charchar
charchar
char
coalcoal
coalcoal
coal
filterfilter
filterfilter
filter and returned to the kitchen.
• You will need an original charcoal filter for the recirculation mode. (See Special Accessories).
RecirRecir
RecirRecir
Recir
culation modeculation mode
culation modeculation mode
culation mode
Extraction modeExtraction mode
Extraction modeExtraction mode
Extraction mode
Description of the Appliance
Page 60
6060
6060
60
electr electr
electr electr
electr
oluxolux
oluxolux
olux control panel
GB
Control Panel
• Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated. Turn the hood on a few minutes before you start cooking. The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared.
LightsLights
LightsLights
Lights
MotorMotor
MotorMotor
Motor
Page 61
electrolux electrolux
electrolux electrolux
electrolux maintenance and care
6161
6161
61
GB
Maintenance and Care
••
••
•
BeforBefor
BeforBefor
Befor
e performing any maintenance operation, isolate the hood fre performing any maintenance operation, isolate the hood fr
e performing any maintenance operation, isolate the hood fre performing any maintenance operation, isolate the hood fr
e performing any maintenance operation, isolate the hood fr
om theom the
om theom the
om the
electrical supply by switching ofelectrical supply by switching of
electrical supply by switching ofelectrical supply by switching of
electrical supply by switching of
f at the connector and rf at the connector and r
f at the connector and rf at the connector and r
f at the connector and r
emoving the connectoremoving the connector
emoving the connectoremoving the connector
emoving the connector
fuse.fuse.
fuse.fuse.
fuse. Or if the appliance has been connected thrOr if the appliance has been connected thr
Or if the appliance has been connected thrOr if the appliance has been connected thr
Or if the appliance has been connected thr
ough a plug and socket, then theough a plug and socket, then the
ough a plug and socket, then theough a plug and socket, then the
ough a plug and socket, then the
plug must be rplug must be r
plug must be rplug must be r
plug must be r
emoved fremoved fr
emoved fremoved fr
emoved fr
om the socket.om the socket.
om the socket.om the socket.
om the socket.
When washing the metal grease filter in the dishwasher a slight discolouration of the filter can occur, this does not have any impact on its performance.
• Never use corrosive, abrasive or flammable cleaning products or products containing bleach.
Metal grMetal gr
Metal grMetal gr
Metal gr
ease filterease filter
ease filterease filter
ease filter
• The purpose of the grease filters is to absorb grease particles which form during cooking and it
mustmust
mustmust
must always be used, either in the external extraction or internal re-circulation function.
Attention:Attention:
Attention:Attention:
Attention: the metal grease filters must be removed and washed, either by hand or in the dishwasher, every four weeks.
Removing the metal grRemoving the metal gr
Removing the metal grRemoving the metal gr
Removing the metal gr
ease filterease filter
ease filterease filter
ease filter
• Use the spring handle and remove the filter downward.
Hand washingHand washing
Hand washingHand washing
Hand washing
Soak grease filters for about one hour in hot water with a grease-loosening cleaner, then rinse off thoroughly with hot water. Repeat the process if necessary. Refit the grease filters when they are dry.
DishwasherDishwasher
DishwasherDishwasher
Dishwasher
Place grease filters in the dishwasher. Select most powerful washing programme and highest temperature, at least 65°C. Repeat the process. Refit the grease filters when they are dry.
Page 62
6262
6262
62
electr electr
electr electr
electr
oluxolux
oluxolux
olux maintenance and care
GB
CharChar
CharChar
Char
coal filtercoal filter
coal filtercoal filter
coal filter
• The charcoal filter should only be used if you want to use the hood in recirculation mode.
• To do this you will need an original charcoal filter (available from your local Service Force Centre).
•
Replacing the charReplacing the char
Replacing the charReplacing the char
Replacing the char
coal filtercoal filter
coal filtercoal filter
coal filter
The charcoal filter cannot be washed nor regenerated. The charcoal filter should be replaced every 4 months under normal use. Replacement filters are available from your local Service Force Centre.
Unlike other charcoal filters, the LONGLIFE charcoal filter can be cleaned and reactivated.
With normal use the filter should be cleaned every second month (when using the hood 2,5 hours per day,on avarage). The best way to clean the filter is in the dishwasher. Use normal detergent and choose the highest temperature (65º C). Wash the filter separately so that no food parts gets stuck on the filter and later causes bad odours. To reactivate the charcoal, the filter should be dried in an oven for 10 minutes with a maximum temperature of 100º C. After approximately three years of use, the charcoal filter should be replaced with a new one, as the odour reduction capacity will be reduced.
•
FittingFitting
FittingFitting
Fitting
1. Insert the holding frame for the charcoal filter in the shaft of the hood with the 2 lugs facing upwards and then clip into the lower holes.
2. Fix the holding frame on the lower part of the housing of the hood with the 2 screws supplied.
3. Fit the charcoal filter (see paragraph “Charcoal filter”)
4. Refit the grease filters. Push-in the visor.
•
TT
TT
T
o ro r
o ro r
o r
emoveemove
emoveemove
emove proceed in the reverse
order.
• Always specify the hood model number, serial number and product number code when ordering replace­ment filters. This information is shown on the rating plate located on the inside of the unit.
• The charcoal filter can be ordered from your local Service Force Centre.
Page 63
electrolux electrolux
electrolux electrolux
electrolux maintenance and care
6363
6363
63
GB
WW
WW
W
arar
arar
ar
ningning
ningning
ning
• Failure to observe the instructions on cleaning the unit and changing the filters will cause a fire hazard. You are therefore strongly recommended to follow these instructions.
• The manufacturer declines all respon­sibility for any damage to the motor or any fire damage linked to inappro­priate maintenance or failure to observe the above safety recommen­dations.
Changing the light bulb(s)Changing the light bulb(s)
Changing the light bulb(s)Changing the light bulb(s)
Changing the light bulb(s)
•
Disconnect the cooker hood frDisconnect the cooker hood fr
Disconnect the cooker hood frDisconnect the cooker hood fr
Disconnect the cooker hood fr
omom
omom
om
the mains supplythe mains supply
the mains supplythe mains supply
the mains supply
..
..
.
••
••
•
Prior to touching the light bulbsPrior to touching the light bulbs
Prior to touching the light bulbsPrior to touching the light bulbs
Prior to touching the light bulbs ensurensur
ensurensur
ensur
e they have cooled down.e they have cooled down.
e they have cooled down.e they have cooled down.
e they have cooled down.
• Remove the lamp cover.
• Remove the damaged lamp.
• Replace the old bulb with a new one of the same type.
• Re-close the lamp cover.
• If the light does not come on, make sure the bulb has been inserted in correctly before contacting your local Service Force Centre.
Page 64
6464
6464
64
electr electr
electr electr
electr
oluxolux
oluxolux
olux maintenance and care
GB
Cleaning the hoodCleaning the hood
Cleaning the hoodCleaning the hood
Cleaning the hood
• Clean the outside of the hood using a damp cloth and a solution of water and mild washing up liquid.
• Never use corrosive, abrasive or flammable cleaning products or products containing bleach.
• Never insert pointed objects in the motor’s protective grid.
• Only ever clean the switch panel and filter grill using a damp cloth and mild washing up liquid.
• Clean all the plastic parts with a soft cloth soaked in warm water and neutral soap.
• It is extremely important to clean the unit and change the filters at the recommended intervals. Failure to do so will cause grease deposits to build up that could constitute a fire hazard.
Page 65
electrolux electrolux
electrolux electrolux
electrolux special accessories
6565
6565
65
GB
Special accessoriesSpecial accessories
Special accessoriesSpecial accessories
Special accessories
CharChar
CharChar
Char
coal filtercoal filter
coal filtercoal filter
coal filter Type 150
CharChar
CharChar
Char
coal filtercoal filter
coal filtercoal filter
coal filter Type 150 LONG LIFE
Something Not Working
If your appliance fails to work properly please carry out the following checks.
SymptomSymptom
SymptomSymptom
Symptom
The cooker hood will not start...
The cooker hood is not working
The cooker hood has switched off during operation...
SolutionSolution
SolutionSolution
Solution
Check that: Check that:
Check that: Check that:
Check that: The hood is connected to the electricity supply. Check that a fan speed has been selected.
Check that: Check that:
Check that: Check that:
Check that: The fan speed is set high enough for the task. The grease filters are clean. The kitchen is adequately vented to allow the entry of fresh air. If set up for recirculation, check that the charcoal filter is still effective. If set up for extraction, check that the ducting and outlets are not blocked.
The safety cut-out device has been tripped. Turn off the hob and then wait for the device to reset. If the hood has been installed below the heights indicated in the installation instructions the motor will cut-out frequently which will damage the hood.
If after all these checks, the problem persists, contact your local Service Centre, quoting the model number, serial number and product number code. Please note that it will be necessary to provide proof of purchase for any in­guarantee service calls. In-guarantee customers should ensure that the above checks have been made as the engineer will make a charge if the fault is not a mechanical or electrical break­down.
Page 66
6666
6666
66
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
GB
Installation
TT
TT
T
echnical Detailsechnical Details
echnical Detailsechnical Details
echnical Details
EFP 60202EFP 60202
EFP 60202EFP 60202
EFP 60202
EFP 90202EFP 90202
EFP 90202EFP 90202
EFP 90202
Dimensions (in cm):Dimensions (in cm):
Dimensions (in cm):Dimensions (in cm):
Dimensions (in cm): Height: 39,5 39,5 Width: 59,8 89,8 Depth: 27,5 27,5 Max. absorb. power:Max. absorb. power:
Max. absorb. power:Max. absorb. power:
Max. absorb. power:
235 W235 W
235 W235 W
235 W
235 W235 W
235 W235 W
235 W Motor: 2x110 W 2x110 W Lighting: 11 W (PL) 11 W (PL) Length of the cable:Length of the cable:
Length of the cable:Length of the cable:
Length of the cable:
150 cm150 cm
150 cm150 cm
150 cm
150 cm150 cm
150 cm150 cm
150 cm Electrical connection:Electrical connection:
Electrical connection:Electrical connection:
Electrical connection:
220-240 V220-240 V
220-240 V220-240 V
220-240 V
220-240 V220-240 V
220-240 V220-240 V
220-240 V Fuse rating:Fuse rating:
Fuse rating:Fuse rating:
Fuse rating:
5At5At
5At5At
5At
5At5At
5At5At
5At
Mounting accessories includedMounting accessories included
Mounting accessories includedMounting accessories included
Mounting accessories included
11
11
1 allen spanner for torx screws 11
11
1 deflector 44
44
4 spacers for 16mm side walls 22
22
2 screws 2,9x13 to fix flange or deflector 44
44
4 screws 4,5x16 mm for fixing to side walls 11
11
1 flange Ø 120 mm 11
11
1 charcoal filter frame + 2 screws 3,5x9,5
Page 67
electrolux electrolux
electrolux electrolux
electrolux installation
6767
6767
67
GB
Electrical connection
Safety warSafety war
Safety warSafety war
Safety war
nings for the electriciannings for the electrician
nings for the electriciannings for the electrician
nings for the electrician The mains power supply must corre­spond to the rating indicated on the plate situated inside the hood. If provided with a plug connect the hood to a socket in compliance with current regulations and positioned in an accessible area. If it not fitted with a plug (direct mains connection) or if the plug is not located in an accessible area apply a double pole switch in accordance with standards which assures the complete disconnection of the mains under conditions relating to over-current category III, in accordance with installation instructions.
WW
WW
W
arar
arar
ar
ning! ning!
ning! ning!
ning! Before re-connecting the hood circuit to the mains supply and checking the efficient function, always check that the mains cable is correctly assembled.
Page 68
6868
6868
68
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
GB
InstallationInstallation
InstallationInstallation
Installation
WW
WW
W
arar
arar
ar
ning! Do not connect the appliance to the mains until the installation is fullyning! Do not connect the appliance to the mains until the installation is fully
ning! Do not connect the appliance to the mains until the installation is fullyning! Do not connect the appliance to the mains until the installation is fully
ning! Do not connect the appliance to the mains until the installation is fully complete.complete.
complete.complete.
complete.
•
PrPr
PrPr
Pr
eparing the wall unit - Extractor versioneparing the wall unit - Extractor version
eparing the wall unit - Extractor versioneparing the wall unit - Extractor version
eparing the wall unit - Extractor version
• The hood is supplied as an extractor unit.
Before installing the hood, drill a hole in the roof of the wall unit. This hole is to allow passage of the outlet pipe and the power cable, and to facilitate servicing.
• The wall unit must have a minimum body depth (without door) of 280 mm.
The unobstructed internal height must be at least 370 mm.
PrPr
PrPr
Pr
eparing the wall unit - Filter versioneparing the wall unit - Filter version
eparing the wall unit - Filter versioneparing the wall unit - Filter version
eparing the wall unit - Filter version
• Before installation of the hood in the wall unit, a 115x115 mm hole for the
deflector should be cut in the ceiling of the wall unit.
• Depending on the wall unit height, you need for return air operation a pipe union
or additionally a non-flammable length of pipe (Ø 100/115/120 mm) as far as the ceiling of the wall unit.
190
238
172
Page 69
electrolux electrolux
electrolux electrolux
electrolux installation
6969
6969
69
GB
Outlet hole ExtractorOutlet hole Extractor
Outlet hole ExtractorOutlet hole Extractor
Outlet hole Extractor
• When used as an extractor unit, the hood must be fitted with a 120mm
diameter hose.
• Fix the flange supplied as kit onto the exit hole (bayonet fixture).
Filter versionFilter version
Filter versionFilter version
Filter version
• Fix the deflector to the flange.
Spice rackSpice rack
Spice rackSpice rack
Spice rack
• If a spice rack is to be incorporated in front of the hood, a minimum distance of
5 mm must be provided between the front edge of the fume extractor hood and the spice rack wall (this air gap being necessary for air circulation).
• The upper part of the spice rack rear wall should be detachable (access for
exhaust air hose or adjustment of furniture housing). Installing the extractor hood in the wall unit - extraction version (RecirInstalling the extractor hood in the wall unit - extraction version (Recir
Installing the extractor hood in the wall unit - extraction version (RecirInstalling the extractor hood in the wall unit - extraction version (Recir
Installing the extractor hood in the wall unit - extraction version (Recir
culationculation
culationculation
culation
version with charversion with char
version with charversion with char
version with char
coal filter)coal filter)
coal filter)coal filter)
coal filter)
• Fix the drilling template to the inside wall of the wall unit on the right and left
sides, and mark out and predrill Ø 2 mm mounting holes as well as 2 x Ø 6 mm
- 5 mm depth holes for the mounting claws
(installation aids).(installation aids).
(installation aids).(installation aids).
(installation aids).
• Fully withdraw the visor of the hood.
•
Important:Important:
Important:Important:
Important: Detach and insert the grease filters only when the visor is fully withdrawn. Remove the grease filters. First remove the rear and then the front grease filter.
Page 70
7070
7070
70
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
GB
• For 16 mm side walls, the spacer discs clipped in on the appliance body must
be taken out. Mount the hood with 4 or 6 x Ø 4 mm screws.
• Insert the hood in the furniture housing and engage both mounting claws
(installation aids) (installation aids)
(installation aids) (installation aids)
(installation aids) on the right and left sides in the side wall of the wall unit and firmly hold the hood for further mounting. Then fix the hood with the 4 or 6 x Ø 4 mm screws supplied.
• Refit the grease filters. Push-in the visor.
• If the cupboard is deeper than 300 mm, cover the gap between the hood and
the wall with a finishing strip (special accessory). To install it, proceed as follows: Measure the wall distance and apply the covenng strip over the necessary width (wall distance plus 5 to 8 mm), kinking the covering strip at the appropriate notches and tearing off the surplus material (removing the protective foil). Then fasten the strip to the bottom part of the hood with three clips (special accessories). Apply pressure.
Page 71
electrolux electrolux
electrolux electrolux
electrolux installation
7171
7171
71
GB
Fitting the charFitting the char
Fitting the charFitting the char
Fitting the char
coal filter for rcoal filter for r
coal filter for rcoal filter for r
coal filter for r
ecirecir
ecirecir
ecir
culation versionculation version
culation versionculation version
culation version If the extractor hood is installed as a return air appliance (Recirculation version ­air outlet above the wall unit), the charcoal filter (available from your local Service Force Centre) must be fitted before the grease filters are fitted.
Installation sequence:Installation sequence:
Installation sequence:Installation sequence:
Installation sequence:
1. Insert the holding frame for the charcoal filter in the shaft of the hood with the 2 lugs facing upwards and then clip into the lower holes.
2. Fix the holding frame on the lower part of the housing of the hood with the 2 screws supplied.
3. Fit the charcoal filter (see paragraph “Charcoal filter”)
4. Refit the grease filters. Push-in the visor.
Removing the hood frRemoving the hood fr
Removing the hood frRemoving the hood fr
Removing the hood fr
om the wall unitom the wall unit
om the wall unitom the wall unit
om the wall unit If, for technical reasons (extraction version/recirculation version conversion) the extractor hood has to be removed from the wall unit, proceed as follows:
• Fully withdraw the visor and remove the grease filter.
• Loosen the 4 or 6 mounting screws of the hood (wall unit mounting).

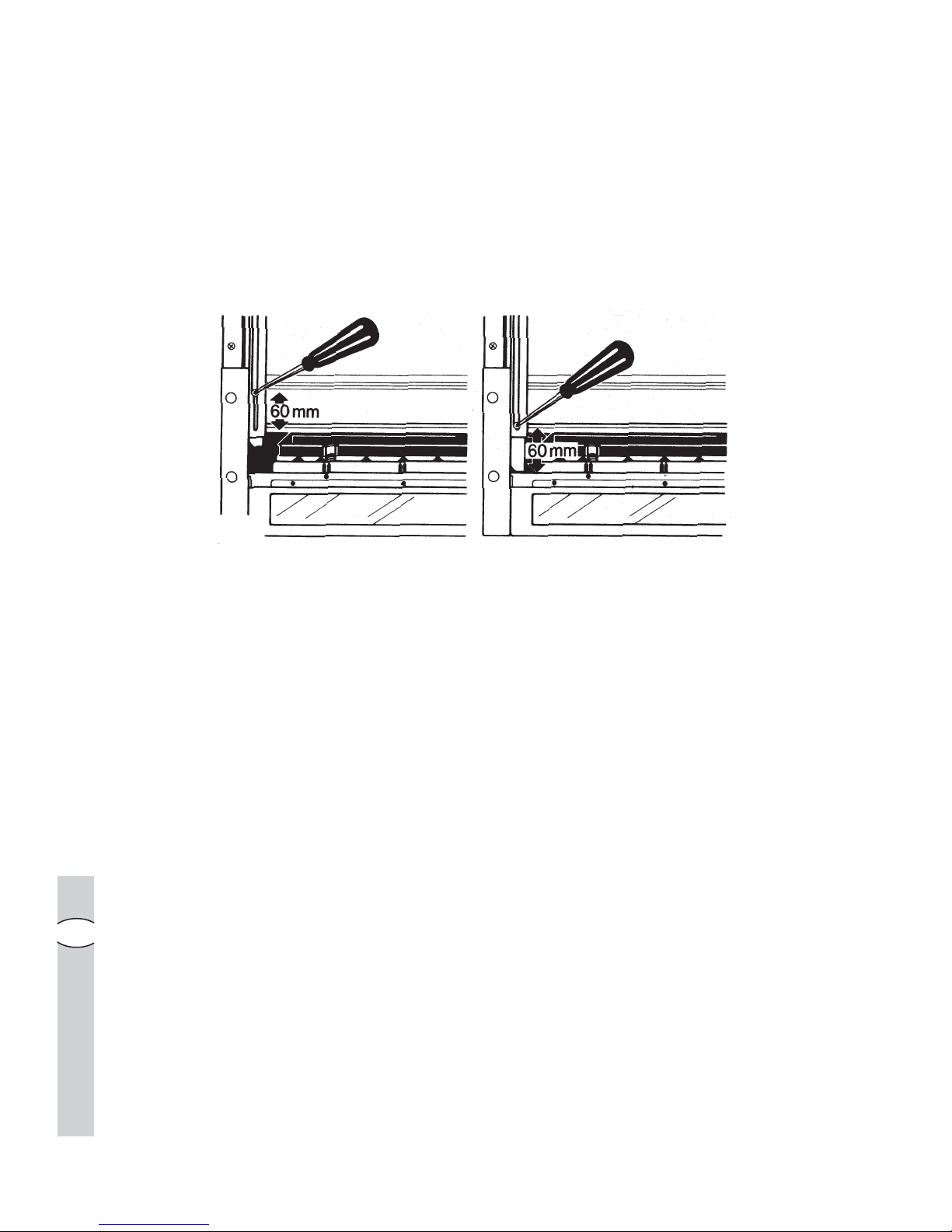

• To loosen both mounting claws (installation aids), place a max 3 mm dia. Phillips screw-driver in the spring opening and simultaneously press the springs inwards (towards the appliance housing). Important: Hold the hood firmly!Important: Hold the hood firmly!
Important: Hold the hood firmly!Important: Hold the hood firmly!
Important: Hold the hood firmly!
Page 72
7272
7272
72
electr electr
electr electr
electr
oluxolux
oluxolux
olux installation
GB
Adjusting the extractor part.Adjusting the extractor part.
Adjusting the extractor part.Adjusting the extractor part.
Adjusting the extractor part. On wall units with a body depth of 275 mm to 335 mm, the visor depth can be adjusted as follows:
• Remove both grease filters.
• Loosen the screws on both end-stop brackets and set the visor depth (min. 275 mm, max. 335 mm).
• Refit the screws.
• Refit the grease filters.
Page 73
Page 74
Page 75
Page 76
LI2XZC Ed. 12/09
Loading...
