Page 1

EN FRONT LOAD DRYER

INSTALLATION INSTRUCTIONS FR SÉCHEUSE Á CHARGEMENT FRONTAL ES SECADORA DE CARGA FRONTAL

INSTRUCTIONS D’INSTALLATION

INSTRUCCIONES DE INSTALACIÓN

A11199803 February 2019

Page 2

Important Safety Instructions

WARNING

For your safety, the information in this manual must be followed to minimize the risk of ﬁre or explosion or to prevent property damage, personal injury or loss of life. DO NOT store or use gasoline or other ﬂammable vapors and liquids in the vicinity of this or any other appliance.

Safety Precautions

DO NOT attempt to install or operate your unit until you have read the safety precautions in this manual. Safety items throughout this manual are labeled with a Danger, Warning, or Caution based on the risk type.

Deﬁnitions

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

Table of Contents

Important Safety Instructions ................ 2

Installation Requirements ......................4

Installation Instructions .......................12

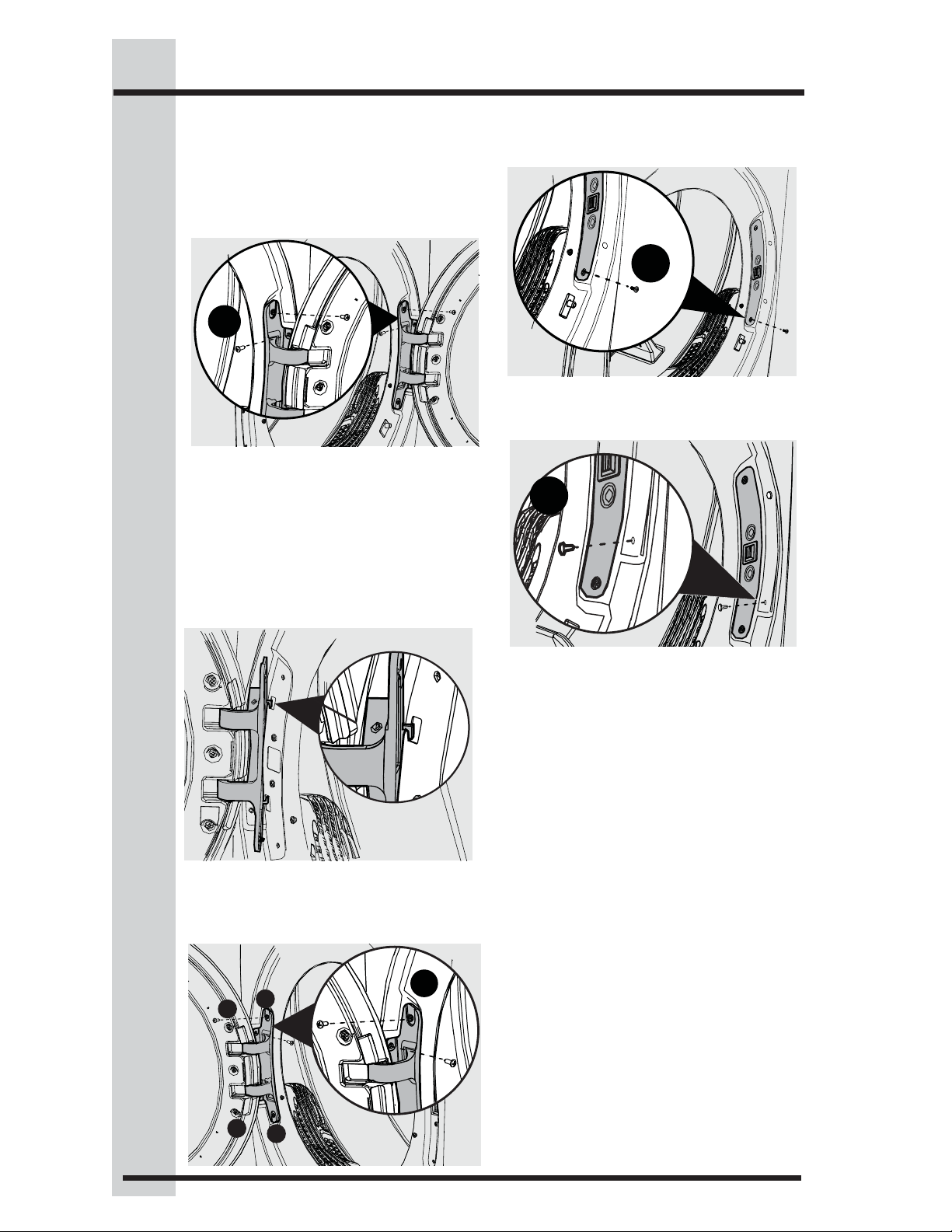

Reversing Door ...................................19

Options ..............................................21

DANGER

DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

WARNING

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

IMPORTANT

Indicates installation, operation, or maintenance information which is important but not hazard-related.

Page 3

Important Safety Instructions

WARNING

RISK OF FIRE

• Ensure the entire dryer exhaust system is clean and free of lint and debris prior to the installation of your new dryer. The entire exhaust system should be inspected and cleaned a minimum of every 18 months with normal usage. Failure to comply with cleaning your exhaust system will increase the RISK of FIRE.

• DO NOT install a clothes dryer with ﬂexible plastic or ﬂexible foil venting material. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂow and in-crease the risk of ﬁre.

• DO NOT screen the exhaust ends of the vent system, or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. NO screen or grate of any mesh size is allowed to cover the outdoor exhaust opening.

• Install the clothes dryer according to the manufacturer’s instructions and local codes.

• Clothes dryer installation and service must be performed by a qualiﬁed installer, service agency or the gas supplier.

• The electrical service to the dryer must conform with local codes and ordinances and the latest edition of the National Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian Electrical Code CSA C22.1 part 1.

• The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code ANSI Z223.1/NFPA 54, or in Canada, the Natural Gas and Propane Installation Code, CSA B149.1. An individual manual shutoff valve must be installed within 6 ft. (1.83 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• DO NOT stack a dryer on top of washer already installed on pedestal. DO NOT stack washer on top of dryer. DO NOT stack washer on top of another washer.

• The dryer is designed under ANSI Z21.5.1/CSA 7.1 or UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc.

• Destroy the carton and plastic bags after the dryer is unpacked. Children might use them to play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

The instructions in this manual and all other literature included with this dryer are not meant to cover every possible condition and situation that may occur. Good safe practice and caution MUST be applied when installing, operating and maintaining any appliance.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

Page 4

Installation Requirements

Please read and save this guide

Thank you for choosing Electrolux, the premium brand in home appliances. These Installation Instructions are part of our commitment to customer satisfaction and product quality throughout the life of your new appliance.

Installation Checklist

Exhaust Venting

 Free-ﬂowing, clear of lint buildup  4 inch (102 mm) rigid metal or

semi-rigid metal transition ducting

of minimal length and turns  NO foil or plastic venting material  Approved vent hood exhausted to

outdoors

Leveling

 Dryer is level, side-to-side and front-

to-back  Cabinet is sitting solid on all corners

Gas Supply (Gas Dryer)

 Manual shutoff valve present in

supply

Tools and materials needed for installation:

 All connections sealed with approved

sealer and wrench tight  Conversion kit for LP GAS system  Gas supply turned on  No leaks present at all connections

- check with soapy water, NEVER

check with ﬂame

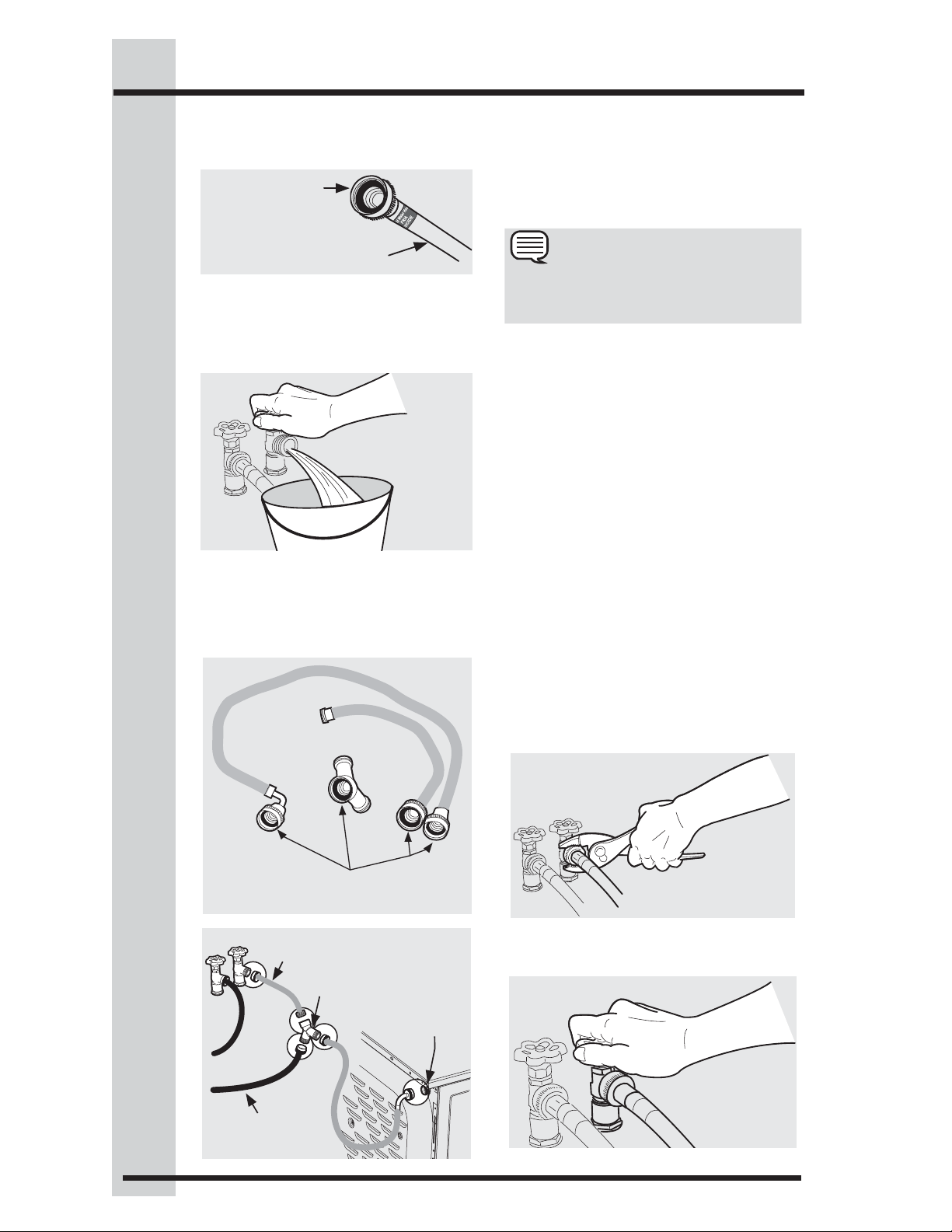

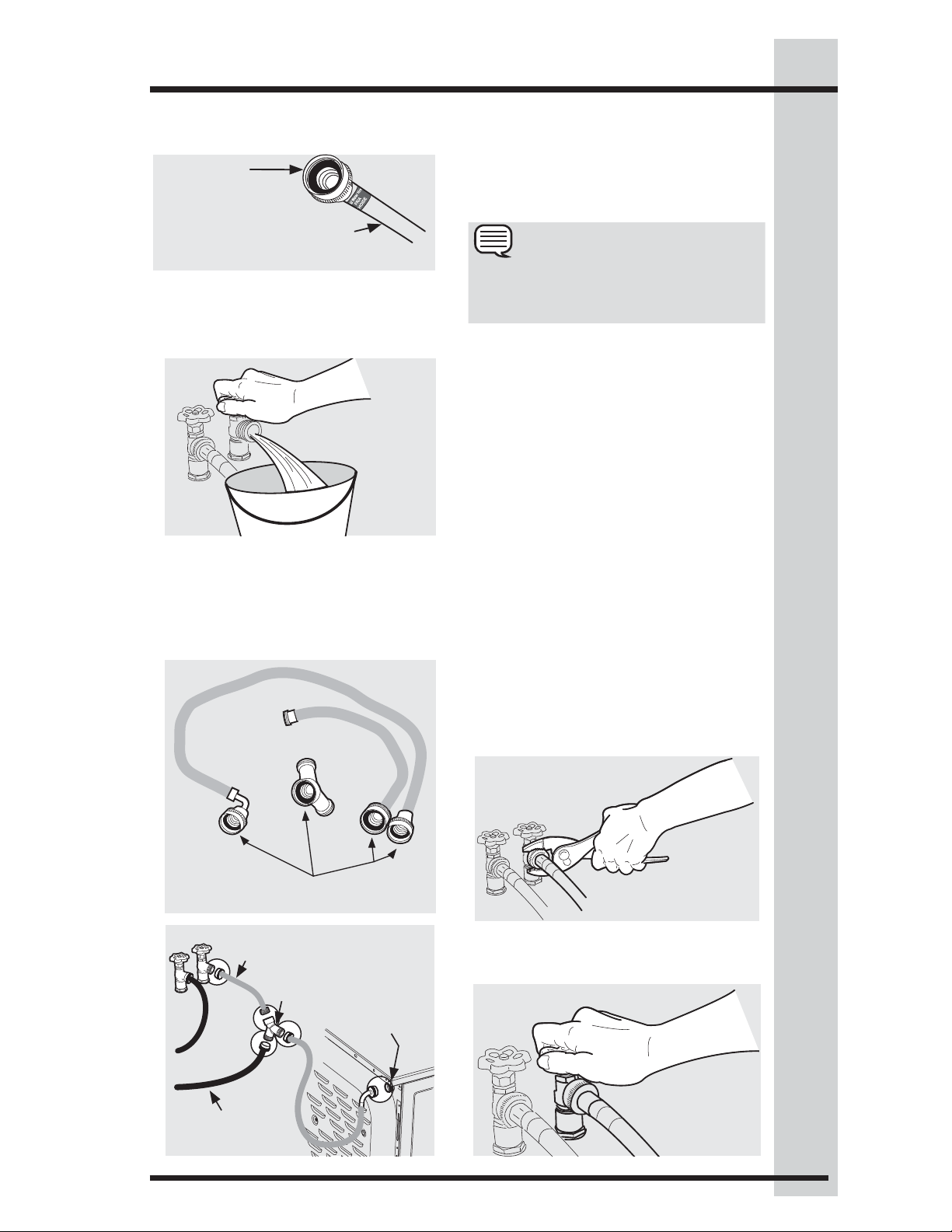

Water Hookup (Select Models)

 Inspect hoses for proper placement

of rubber washers  Water supply is turned on  Check for leaks  Steam model dryers require use of

ASSEMBLY HOSE KIT #5304495002

(not included) and must be

purchased separately.

Questions?

Toll-free telephone and online support: U.S.

1-877-4ELECTROLUX (1-877-435-3287) www.electroluxappliances.com

Canada 1-800-265-8352 www.electroluxappliances.ca

240v Electric Supply (Electric Dryer)

 Approved NEMA 10-30 or 14-30

service cord with all screws tight on

terminal block  Approved strain relief installed  Terminal access cover installed

before initial operation

Door Reversal

 Follow detailed instructions in this

guide  Test hinge and latch for function

Electrical Power

 House power turned on  Dryer plugged in

Final Checks

 Installation Instructions and Use and

Care Guide read thoroughly  Door latches and drum tumbles

when cycle starts

 Registration card sent in

Page 5

Installation Requirements

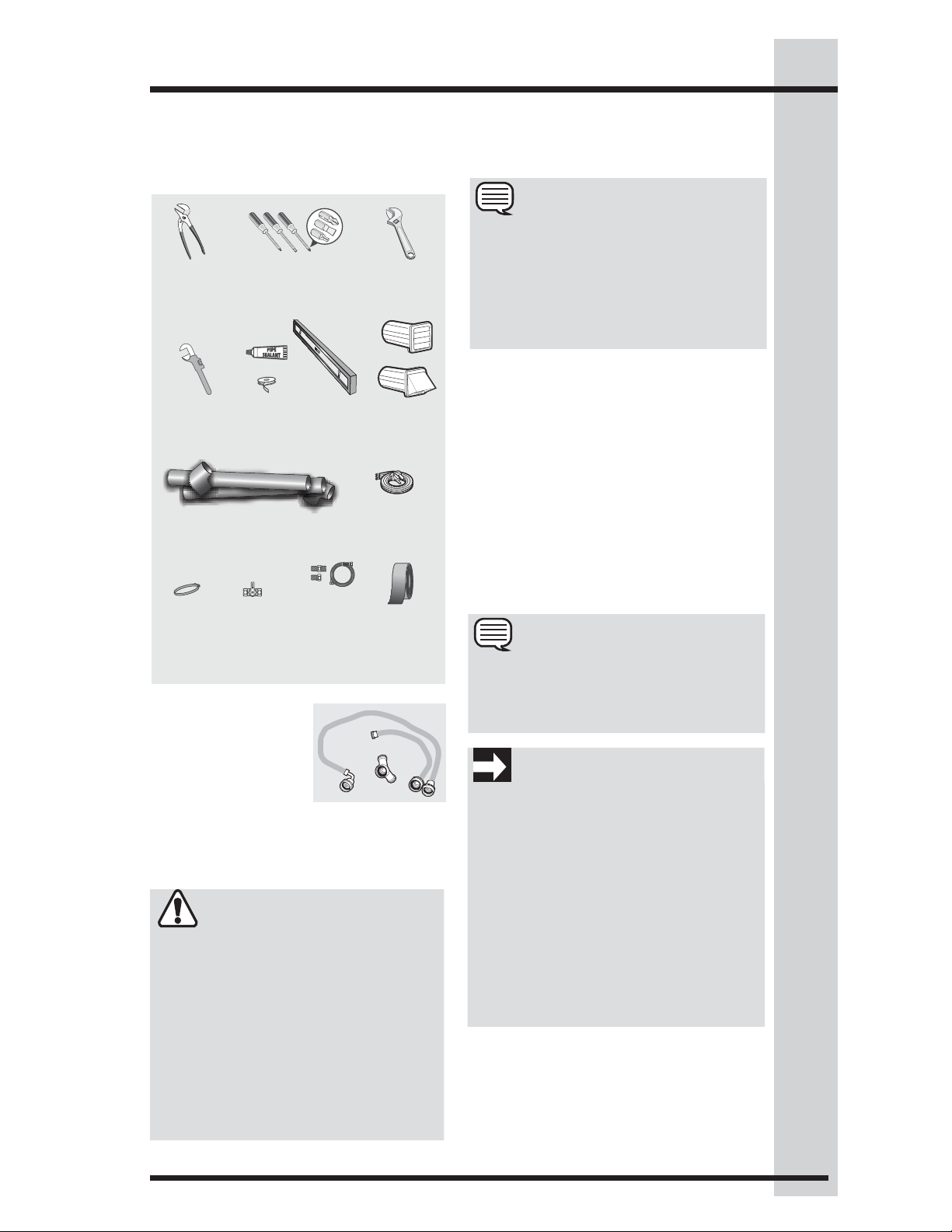

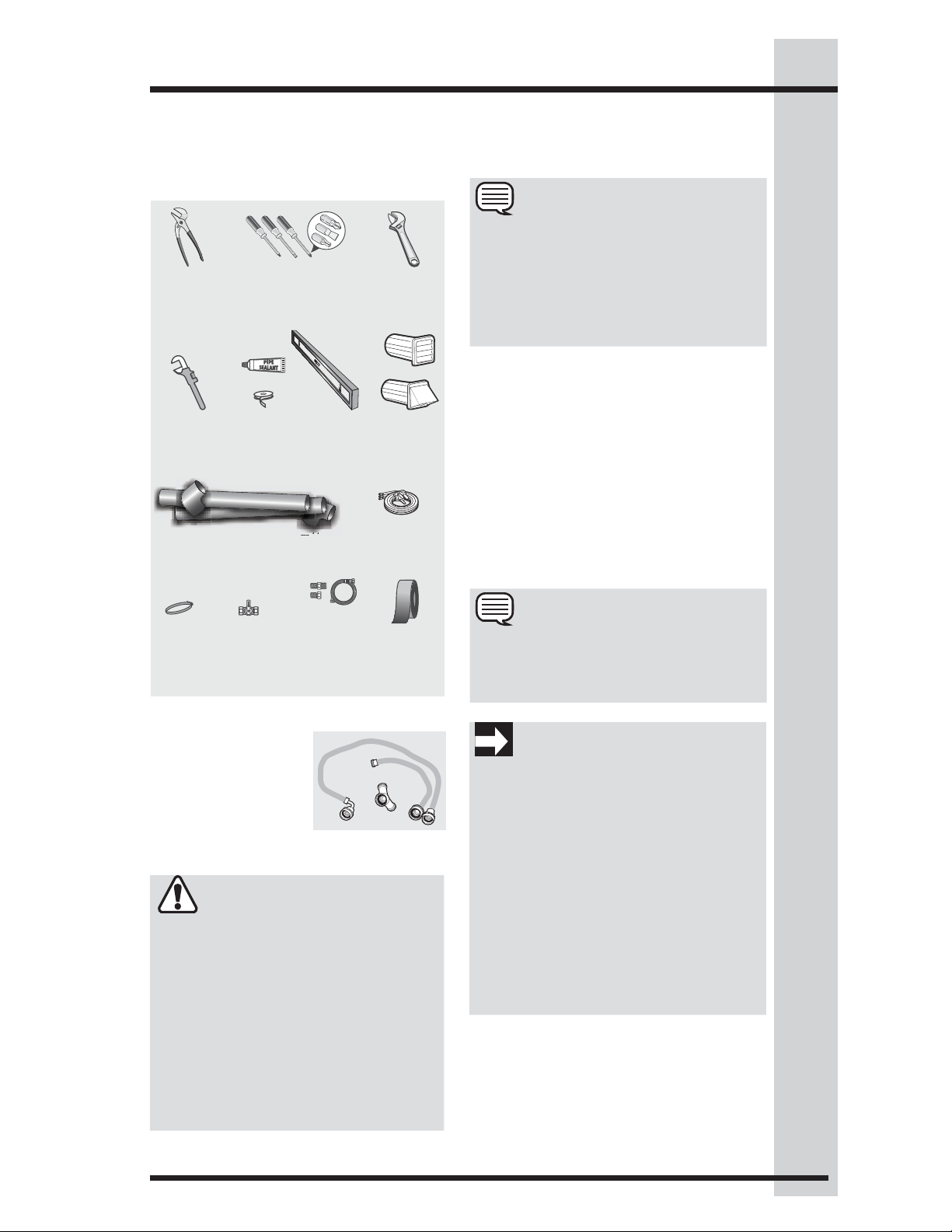

Tools and materials needed for installation:

Adjustable

pliers

Pipe wrench

for gas supply

semi-rigid metal exhaust duct work

LP-resistant

4 inch, rigid metal or

Phillips, straight, & square bit

screwdrivers

thread tape

(for natural

gas or

LP supply)

Carpenter’s

level

3-wire or 4-wire 240 volt cord kit

(electric dryer)

Adjustable

wrench

External

vent hood

Electrical system requirements

NOTE

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered generators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical Requirements For Electric Dryer:

CIRCUIT - Individual 30 amp. branch circuit

fused with 30 amp. time delay fuses or circuit breakers. Use separately fused circuits for washer and dryer. DO NOT operate washer and dryer on same circuit.

POWER SUPPLY - 3-wire or 4-wire,

120/240 volt, single phase, 60 Hz, Alternating Current.

4 in.

(10.2 cm)

clamp

gas line

shutoff valve

(gas dryer)

½” NPT

union flare

adapters (x2)

and flexible

gas supply line

(gas dryer)

ASSEMBLY HOSE

P/N 5304495002,

KIT for steam models only, is not included and must be purchased separately.

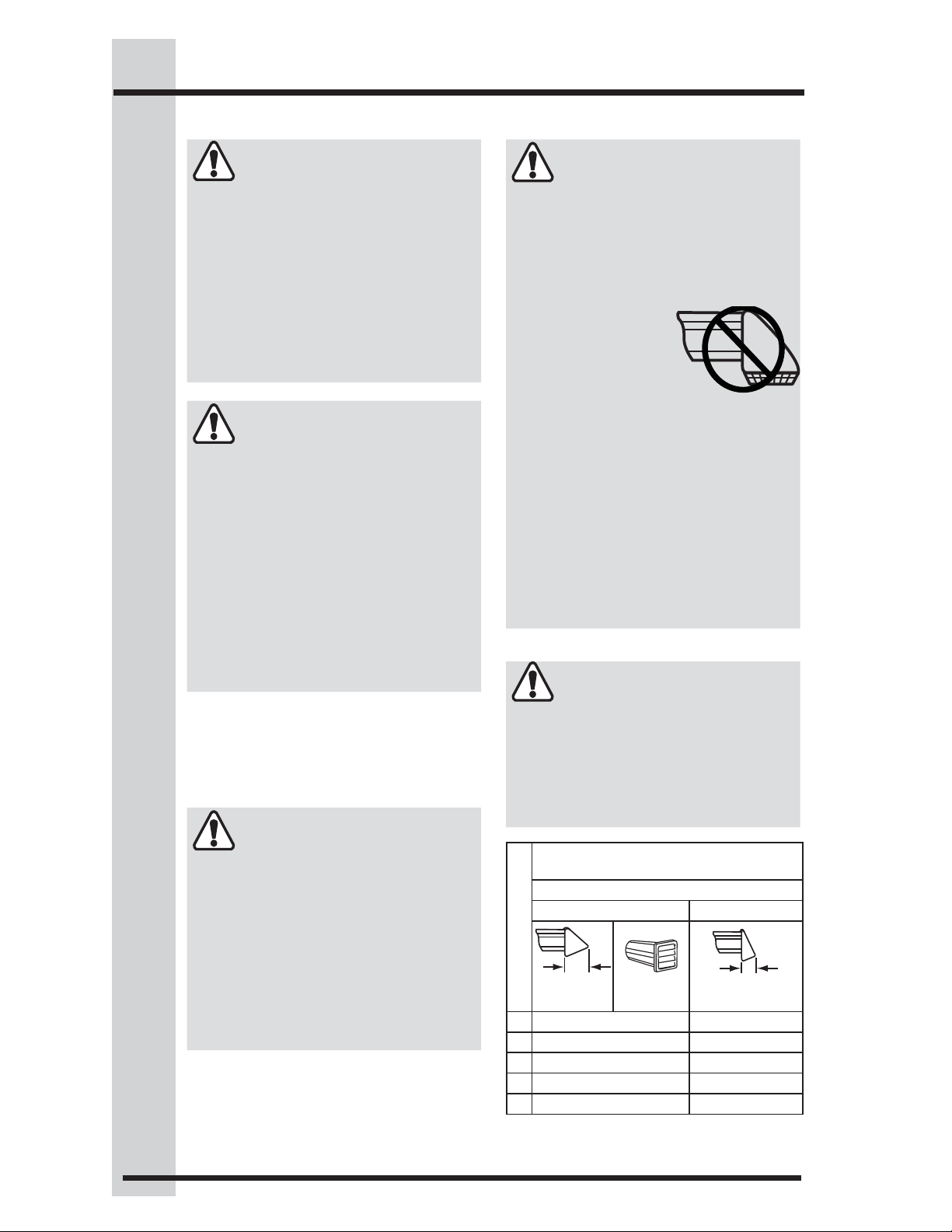

WARNING

FIRE HAZARD

• Failure to follow safety warnings exactly could result in serious injury, death, or property damage.

• DO NOT install a booster fan in dryer exhaust duct.

• Install all clothes dryers in accordance with the installation instructions in this manual.

Metal foil tape (not

duct tape)

NOTE

A 120/208 volt, single phase, 60 Hz, Alternating Current supply may be used on dryers marked for use on rating plate.

IMPORTANT

Dryer is internally grounded to neutral unless it was manufactured for sale in Canada.

Only a 4-conductor cord shall be used when the appliance is installed in a location where grounding through the neutral conductor is prohibited. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes DO NOT permit grounding through the neutral.

Page 6

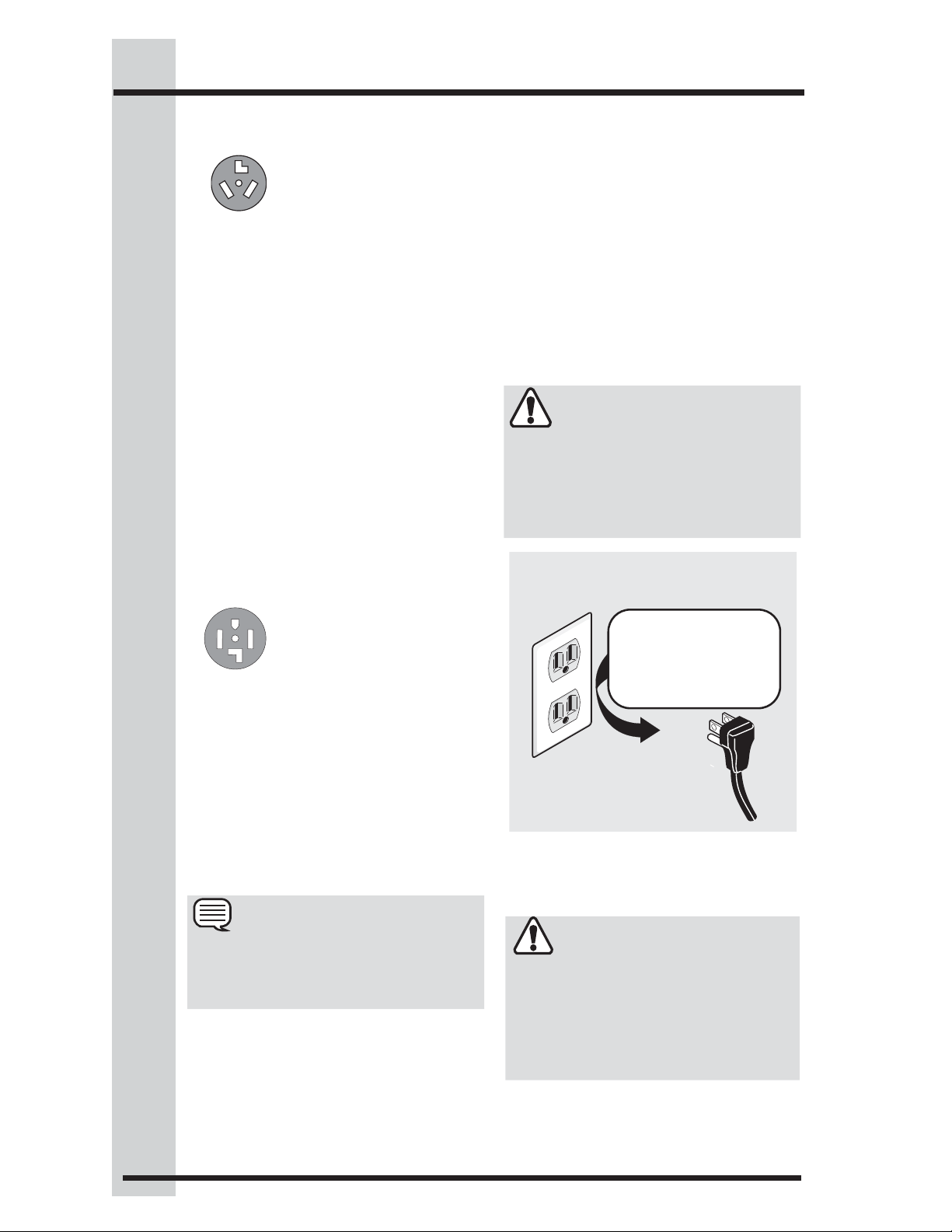

Installation Requirements

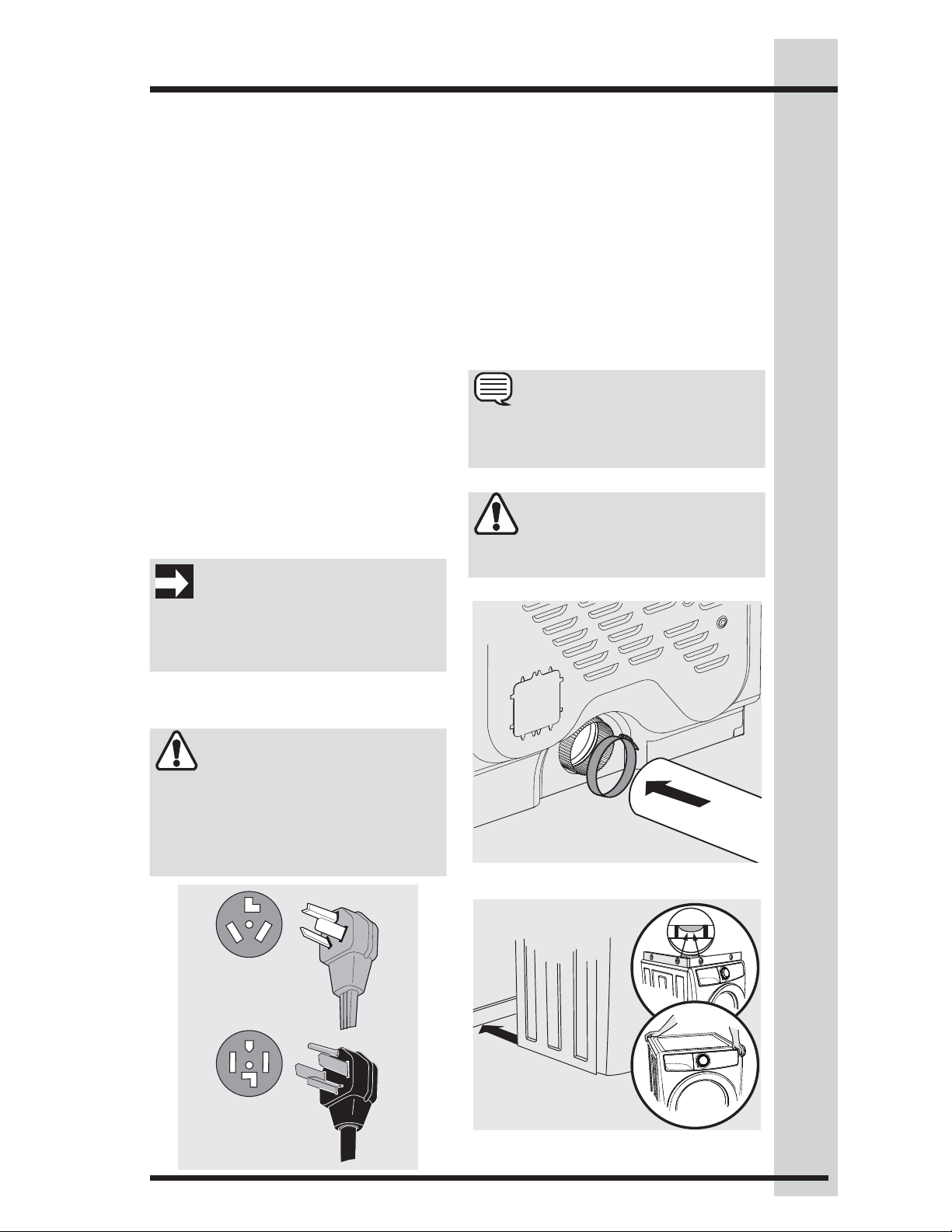

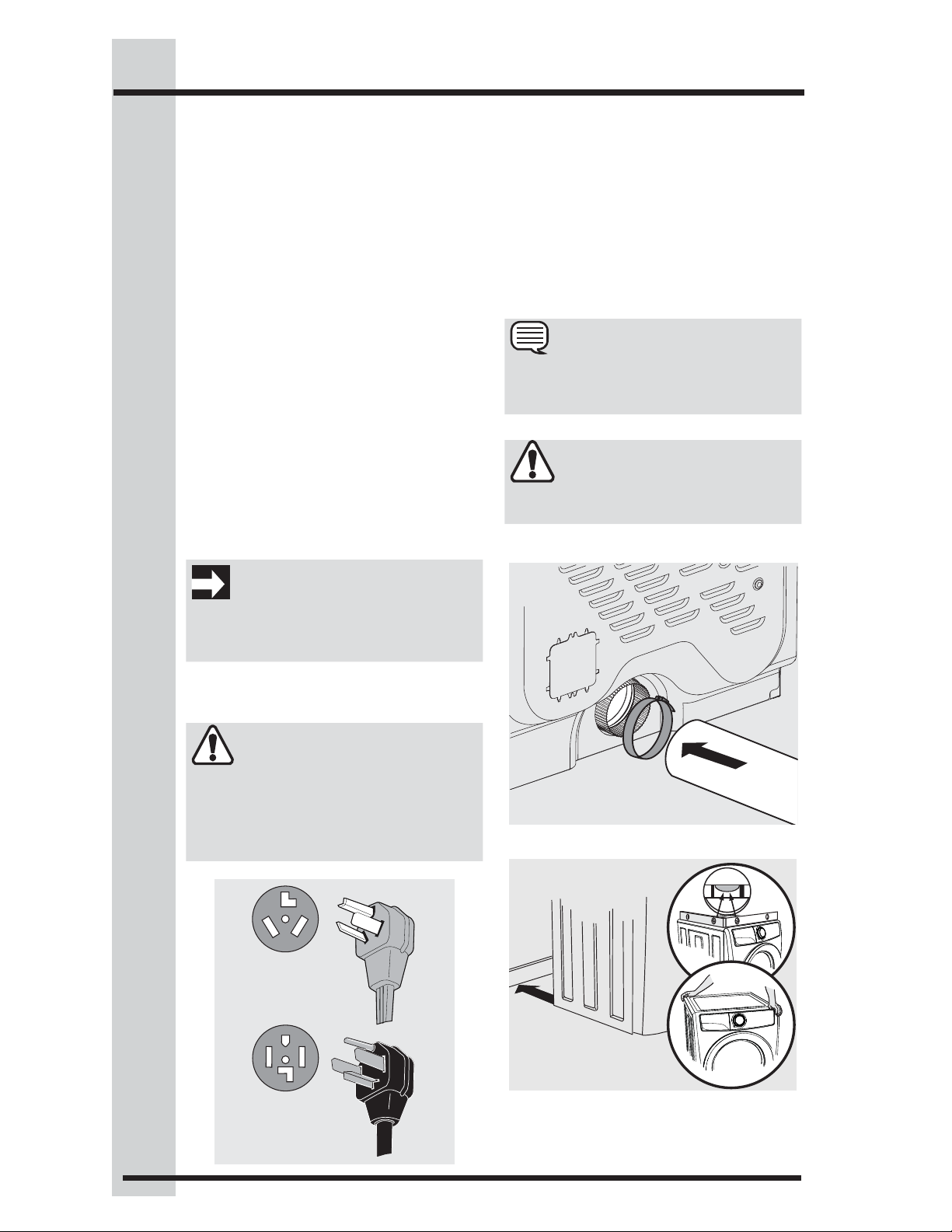

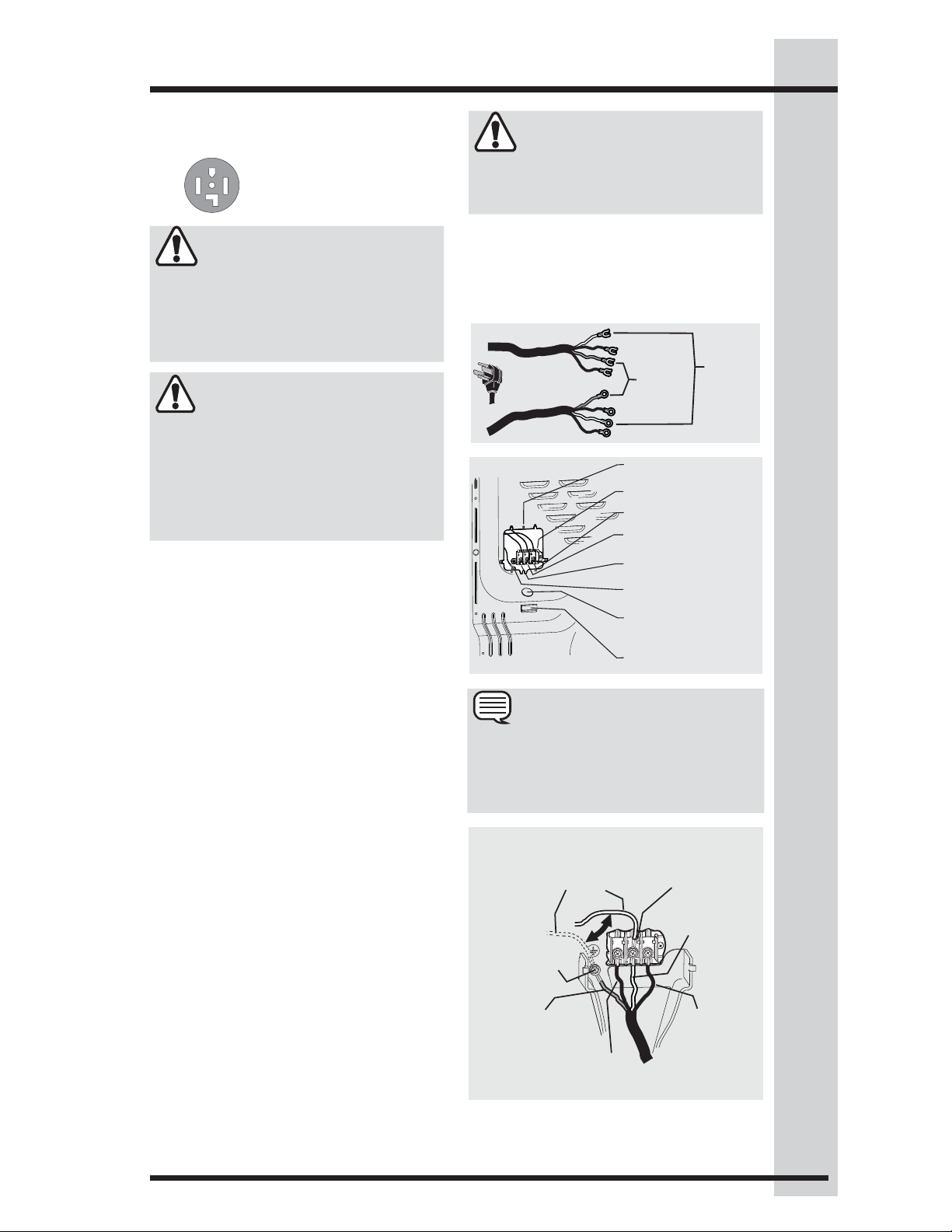

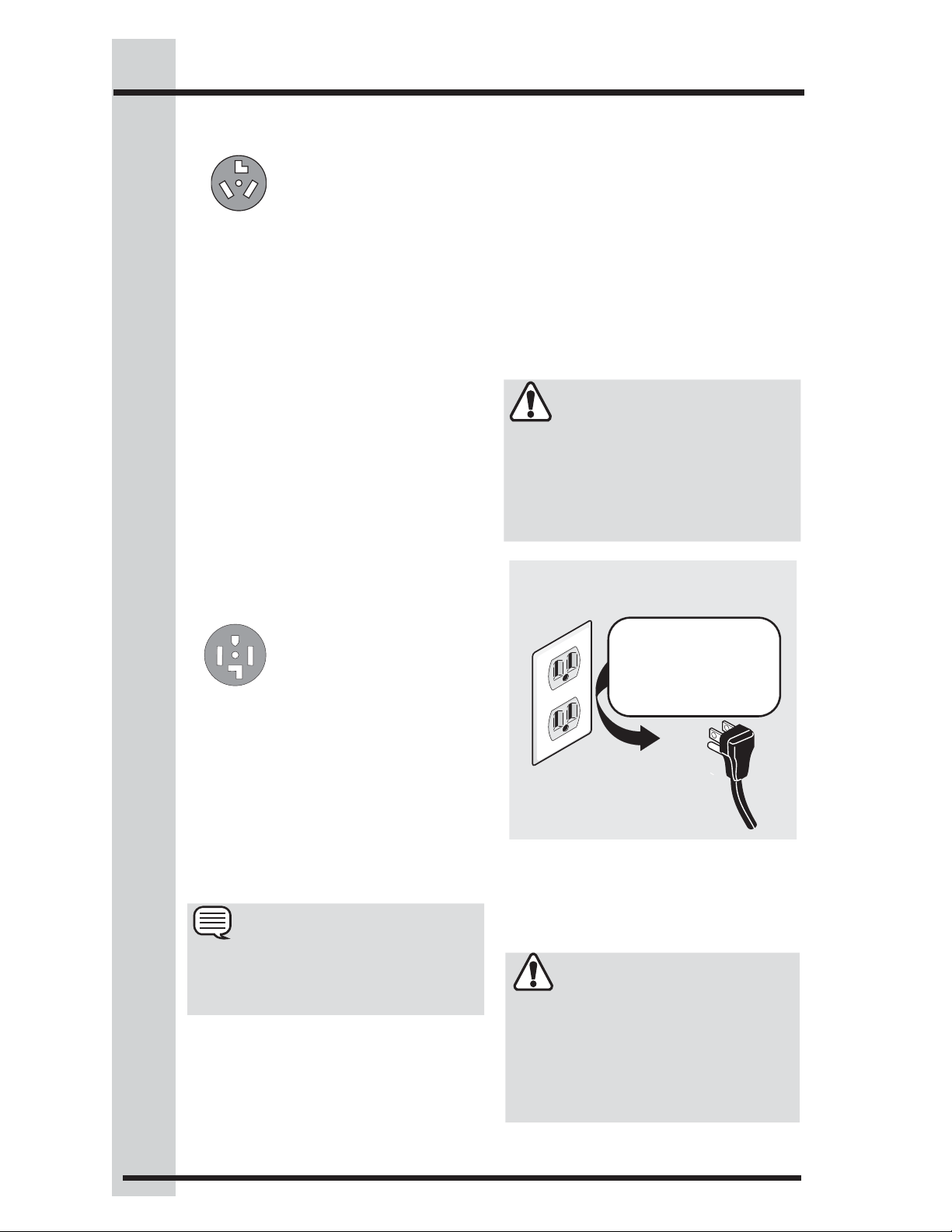

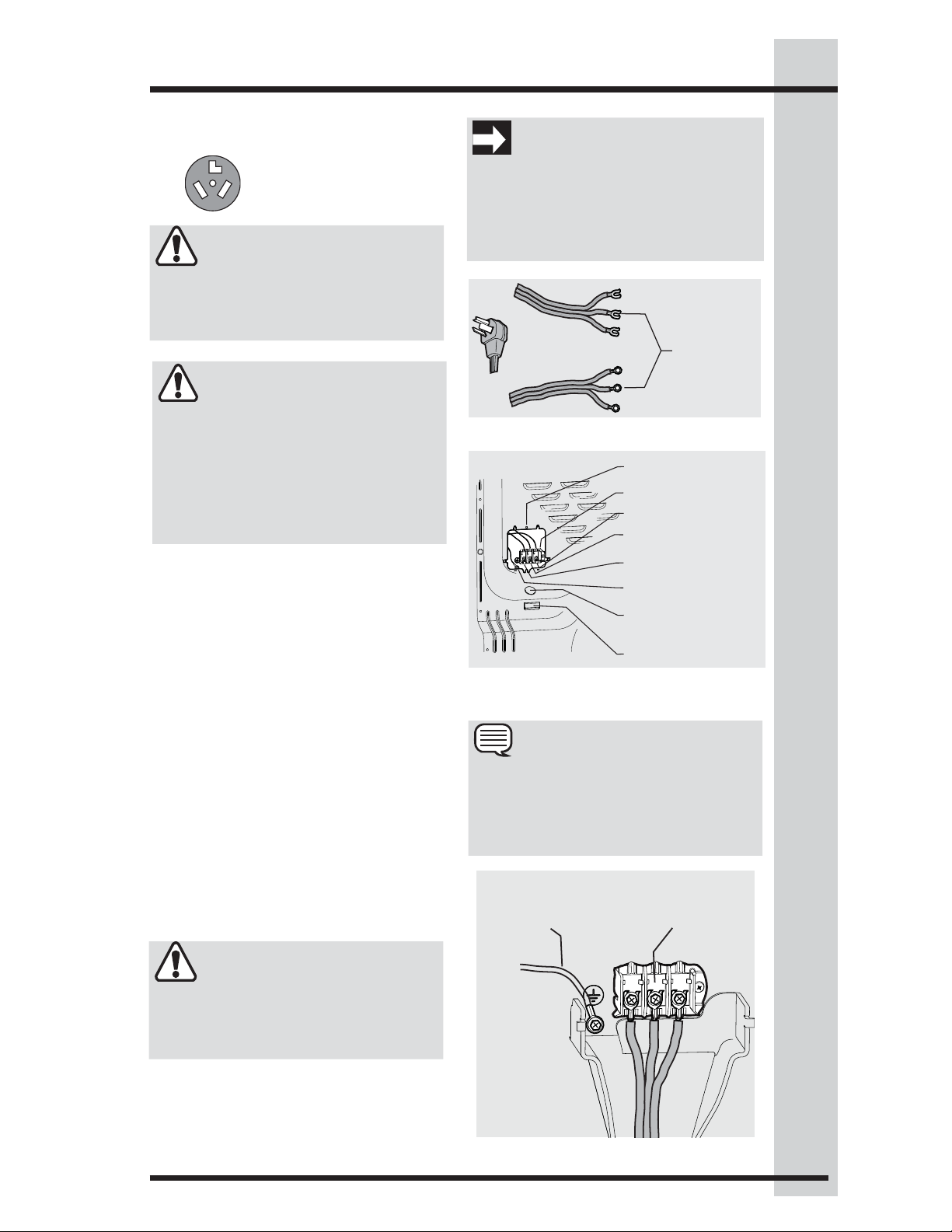

3-WIRE POWER SUPPLY CORD (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord NEMA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 3-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 3-WIRE SYSTEM.

OUTLET RECEPTACLE - NEMA 10-30R

receptacle to be located so the power supply cord is accessible when the dryer is in the installed position.

GROUNDING CONNECTION - See

“Grounding requirements” in Electrical Installation section.

4-WIRE POWER SUPPLY CORD (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or DRT (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 4-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

Electrical Requirements For Gas Dryer:

CIRCUIT - Individual, properly polarized

and grounded 15 amp. branch circuit fused with 15 amp. time delay fuse or circuit breaker.

POWER SUPPLY - 2-wire, with ground,

120 volt, single phase, 60 Hz, Alternating Current.

POWER SUPPLY CORD - Dryer is equipped

with 120 volt 3-wire power cord.

GROUNDING CONNECTION - See

“Grounding requirements” in Electrical Installation section.

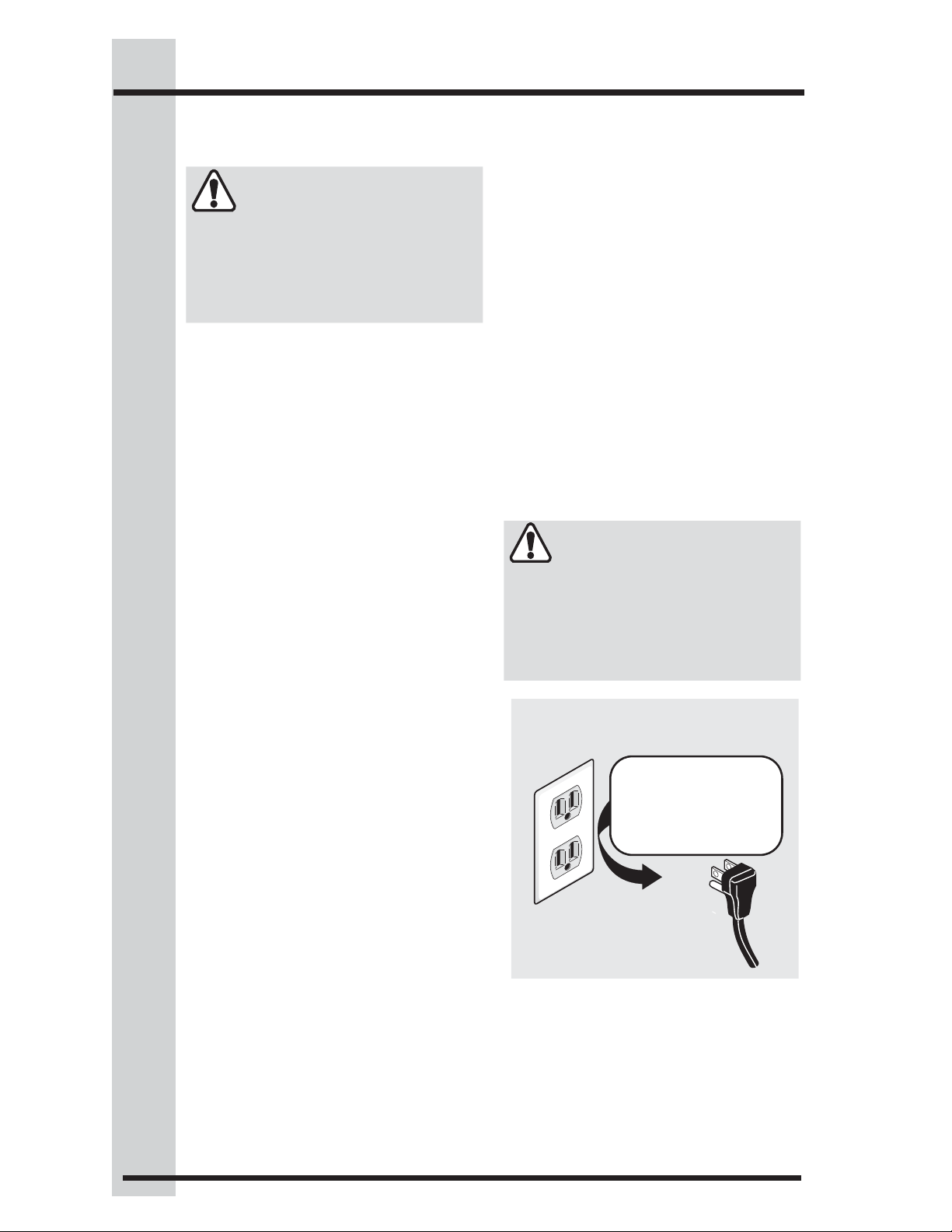

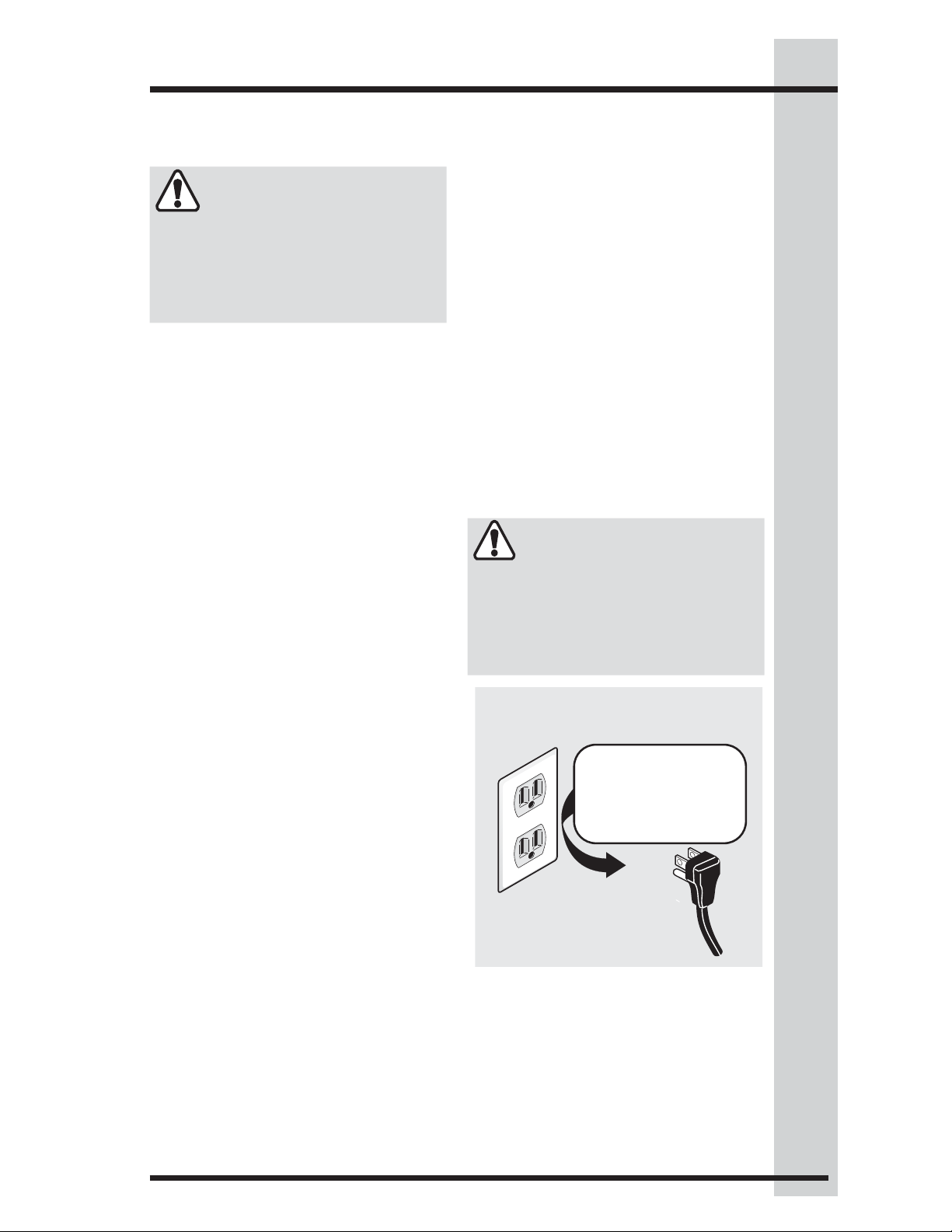

WARNING

Improper grounding of the dryer may cause serious injury or death. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

Grounding type wall receptacle

Do not, under any circumstances, cut, remove, or bypass the grounding prong.

Power cord with 3-prong grounded plug

NOTE

Dryers manufactured for sale in Canada have factory-installed, 4-wire power supply cord (NEMA 14-30).

OUTLET RECEPTACLE - NEMA 14-30R

receptacle to be located so the power supply cord is accessible when the dryer is in the installed position.

GROUNDING CONNECTION - See

“Grounding requirements” in Electrical Installation section.

Gas supply requirements

WARNING

EXPLOSION HAZARD

Uncoated copper tubing will corrode when subjected to natural gas, causing gas leaks. Use ONLY black iron, stainless steel, or plastic-coated brass piping for gas supply.

1. Installation MUST conform with local codes, or in the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

Page 7

Installation Requirements

Gas supply requirements, continued

2. The gas supply line should be 1/2 inch (1.27 cm) pipe.

3. If codes allow, ﬂexible metal tubing may be used to connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or plastic-coated brass.

4. The gas supply line MUST have an individual shutoff valve installed in accordance with the B149.1, Natural Gas and Propane Installation Code.

5. A 1/8 inch (0.32 cm) N.P.T. plugged tapping, accessible for test gauge connection, MUST be installed immediately upstream of the gas supply connection to the dryer.

6. The dryer MUST be disconnected from the gas supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

7. The dryer MUST be isolated from the gas supply piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

8. Connections for the gas supply must comply with the Standard for Connectors for Gas Appliances, ANSI Z21.24/ CSA 6.10.

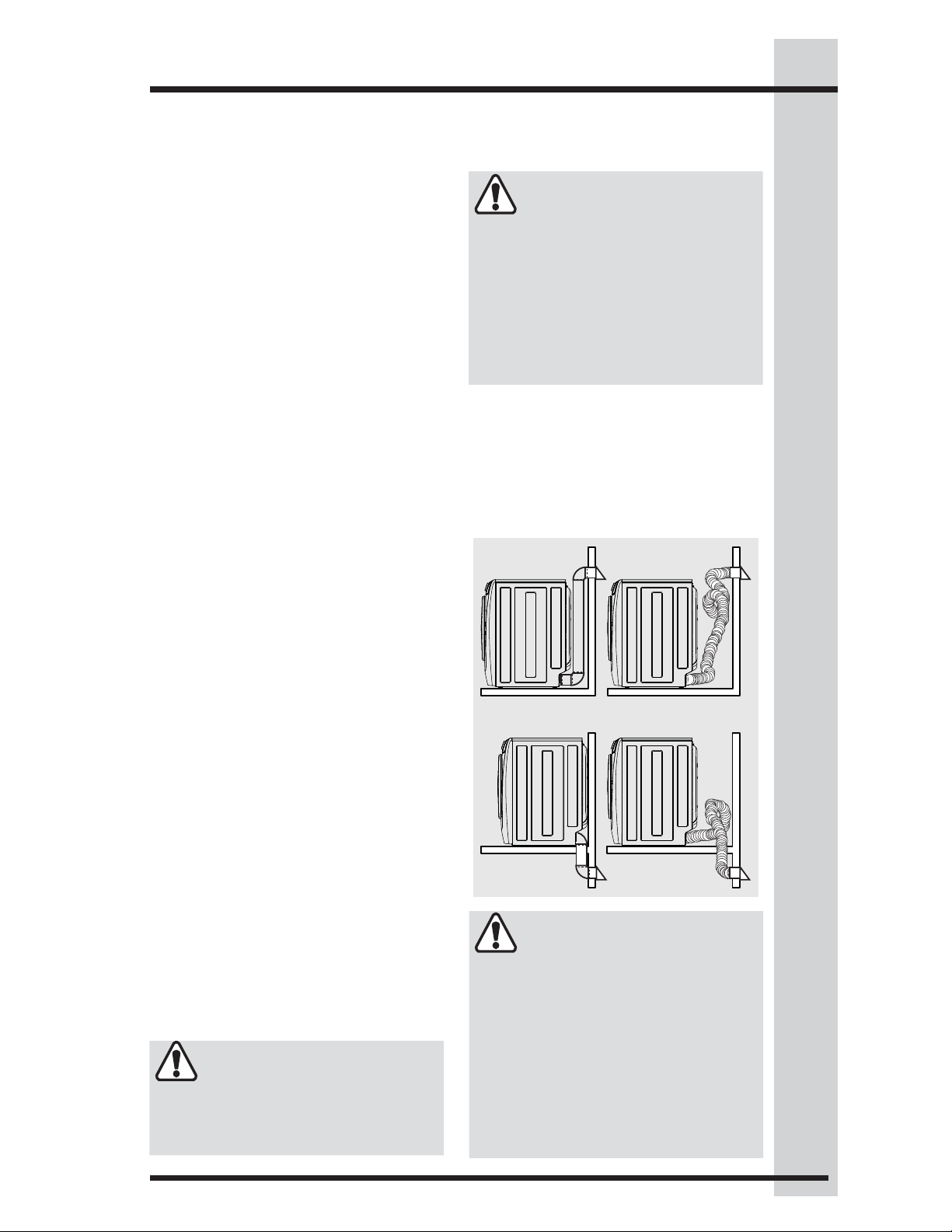

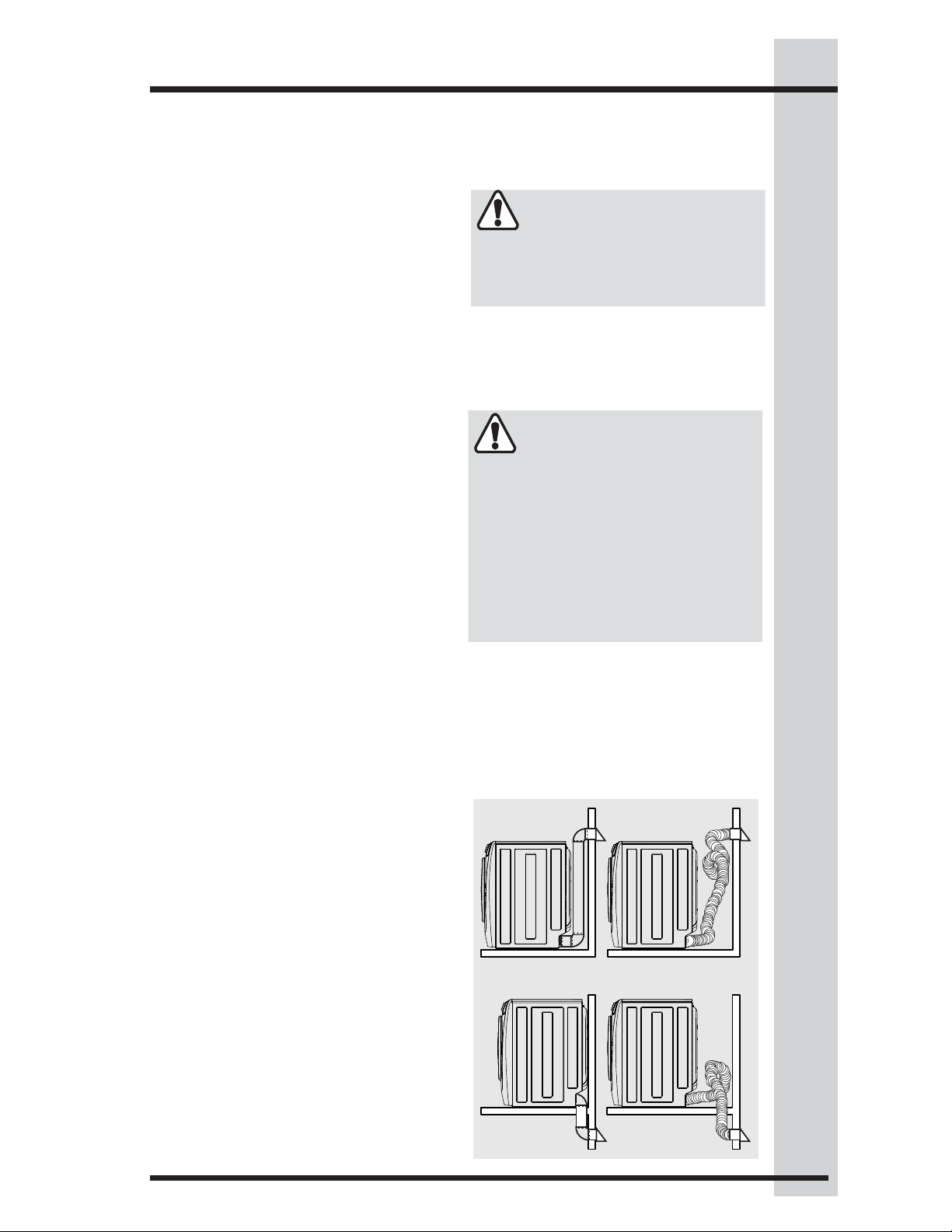

The following are speciﬁc requirements for proper and safe operation of your dryer.

ADVERTENCIA

PELIGRO DE INCENDIO

DO NOT install a clothes dryer with

ﬂexible plastic or foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂow and increase the risk of ﬁre.

If your present system is made up of plastic or foil duct, replace it with a rigid or semi-rigid metal duct. Ensure the present duct is free of any lint prior to installing dryer duct.

Correct Incorrect

Exhaust system requirements

Use only 4 inch (102 mm) diameter (minimum) rigid or semi rigid metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

WARNING

FIRE HAZARD

Failure to follow these instructions can create excessive drying times and ﬁre hazards.

Correct Incorrect

WARNING

FIRE HAZARD

• Failure to follow safety warnings exactly could result in serious injury, death, or property damage.

• DO NOT install a booster fan in dryer exhaust duct.

• Install all clothes dryers in accordance with the installation instructions in this manual.

Page 8

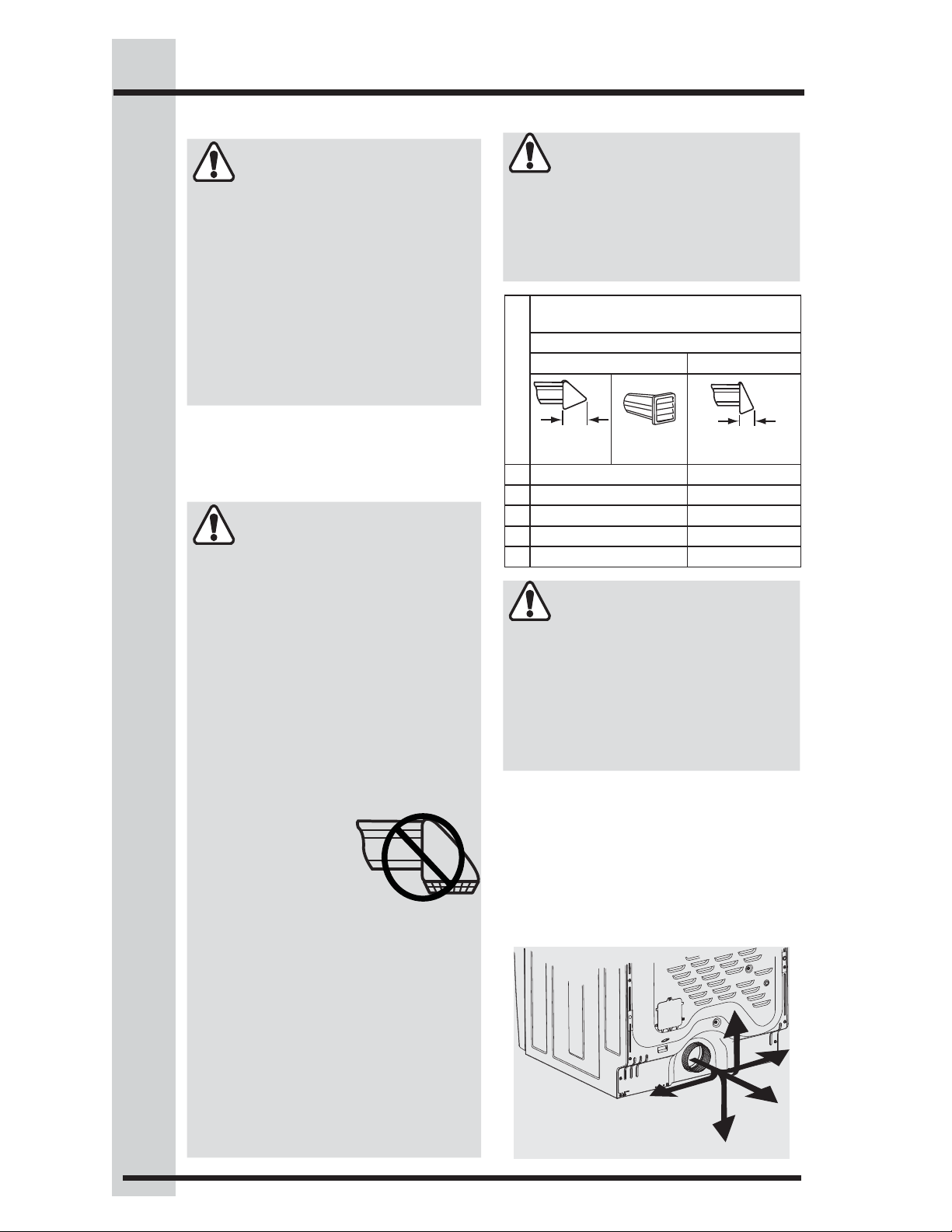

Installation Requirements

Exhaust system requirements, continued

WARNING

FIRE HAZARD

A clothes dryer must be exhausted outdoors. a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some ﬁne lint will be expelled into the laundry area. accumulation of lint in any area of the home can create a health and ﬁre hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

DO NOT

exhaust dryer into

WARNING

FIRE HAZARD

• DO NOT allow combustible materi-

als (for example: clothing, draperies/ curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can accumulate lint, resulting in a ﬁre hazard.

• DO NOT screen the exhaust ends of

the vent system, or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. No screen, grate, or guard

of any mesh size is allowed to cover the exhaust opening. Lint can become caught in the screen, grate, guard, or on the screws or rivets, clogging the duct work and creating a ﬁre hazard as well as increasing drying times. Use an

approved vent hood to terminate the duct outdoors, and seal all joints with metal foil tape. All male duct pipe ﬁttings MUST be installed downstream with the ﬂow of air.

WARNING

Exceeding the length of duct pipe or number of elbows allowed in the “MAXIMUM LENGTH” charts can cause an accumulation of lint in the exhaust system. Plugging the system could create a ﬁre hazard, as well as increase drying times.

Number of 90° turns

(10.2 cm) 0 125 ft. (38 m) 110 ft. (33.5 m) 1 115 ft. (35 m) 100 ft. (30.5 m) 2 105 ft. (32 m) 90 ft. (27.5 m) 3 95 ft. (29 m) 80 ft. (24.5 m) 4 85 ft. (26 m) 70 ft. (21.5 m)

MAXIMUM LENGTH

of 4” (102 mm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

4”

louvered

2.5”

(6.35 cm)

WARNING

FIRE HAZARD

• DO NOT install ﬂexible plastic or

ﬂexible foil venting material.

• DO NOT exceed 8 ft. (2.4 m) duct length if installing semirigid venting.

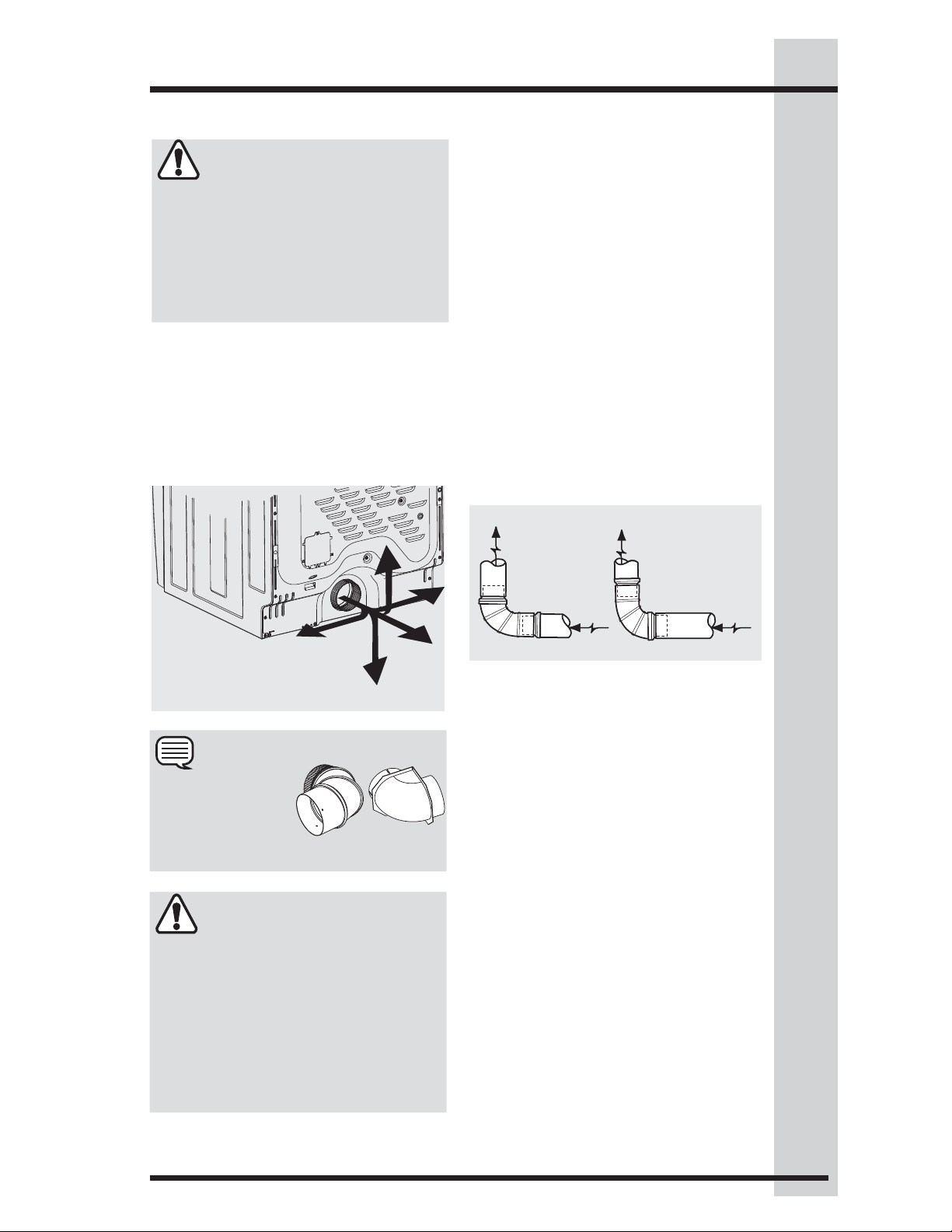

Exhaust Direction

Directional exhausting can be accomplished by installing a quick-turn 90° dryer vent elbow directly to exhaust outlet of dryer. Dryer vent elbows are available through your local parts distributor or hardware store.

See also CLEARANCE REQUIREMENTS.

Page 9

Installation Requirements

Exhaust system requirements, continued

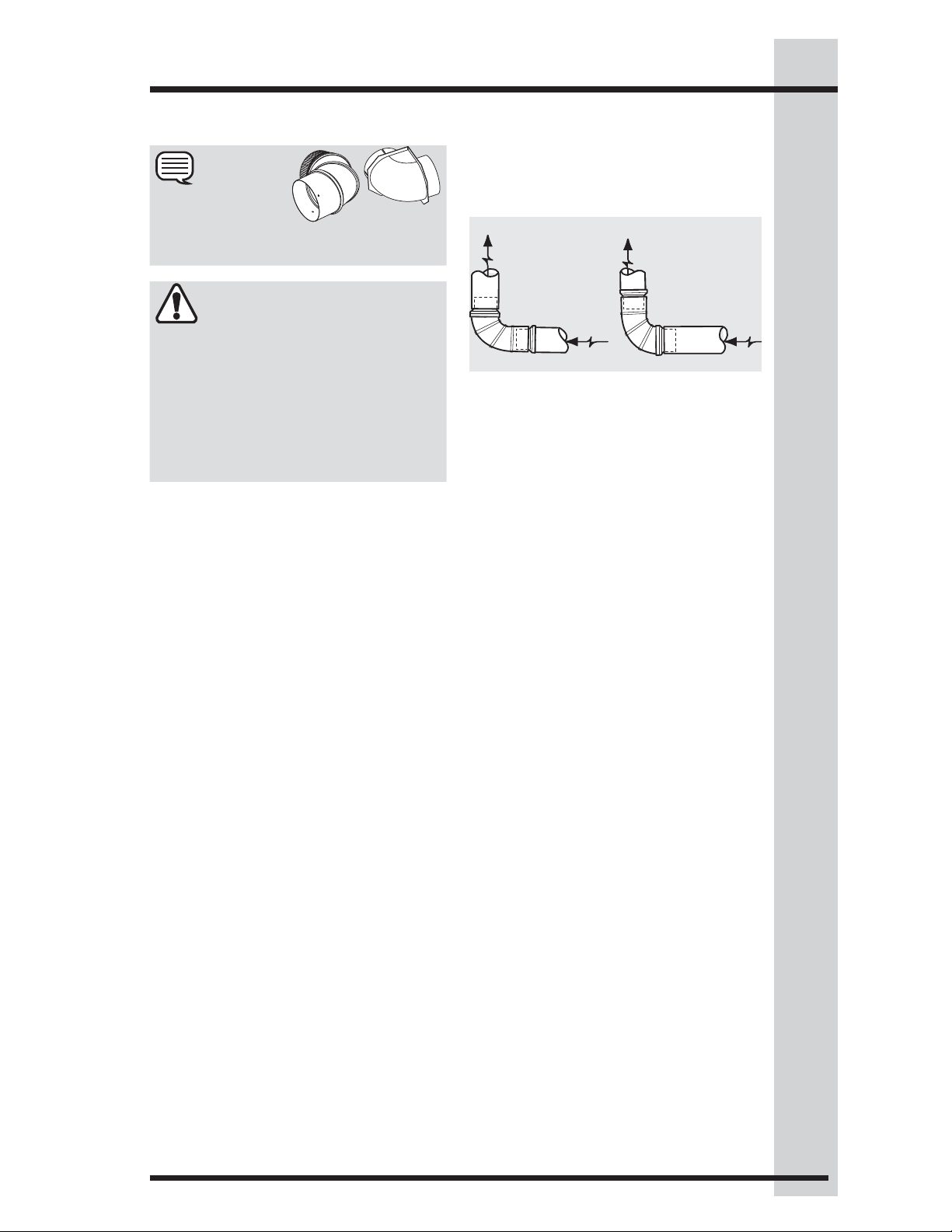

Install male fittings in correct direction:

NOTE

Use of 90° quickturn elbow required to meet minimum installation depth.

WARNING

FIRE HAZARD

DO NOT install the dryer where gasoline

or other ﬂammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the ﬂoor. Failure to do so can result in death, explosion, ﬁre or burns.

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

1. Connect an inclined or digital manometer between the dryer and the point the exhaust connects to the dryer.

2. Set the dryer timer and temperature to air ﬂuff (cool down) and start the dryer.

3. Read the measurement on the manometer.

4. The system back pressure MUST NOT be higher than 1.0 inch of water column. If the system back pressure is less than 1.0 inch of water column, the system is acceptable. If the manometer reading is higher than 1.0 inch of water column, the system is too restrictive and the installation is unacceptable.

Correct Incorrect

Although vertical orientation of the exhaust system is acceptable, certain extenuating circumstances could affect the performance of the dryer:

• Only the rigid metal duct work should be used.

• Venting vertically through a roof may expose the exhaust system to down drafts causing an increase in vent restriction.

• Running the exhaust system through an uninsulated area may cause condensation and faster accumulation of lint.

• Compression or crimping of the exhaust system will cause an increase in vent restriction.

• The exhaust system should be inspected and cleaned a minimum of every 18 months with normal usage. The more the dryer is used,

the more often you should check the exhaust system and vent hood for proper operation and that it is free of obstructions.

Manufactured or mobile home installation

1. Installation MUST conform to current Manufactured Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH.

2. Dryer MUST be exhausted outside (outdoors, not beneath the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred.

3. If dryer is exhausted through the ﬂoor and area beneath the mobile home is enclosed, the exhaust system MUST

terminate outside the enclosure with the termination securely fastened to a non-combustible portion of the mobile home structure.

4. Refer to previous sections in this guide for other important exhaust venting system requirements.

5. When installing a gas dryer into a mobile home, a provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet.

6. Installer MUST anchor this (1) dryer or (2) dryer mounted on pedestal to the ﬂoor with approved Mobile Home Installation Kit - P/N 137067200.

Page 10

Installation Requirements

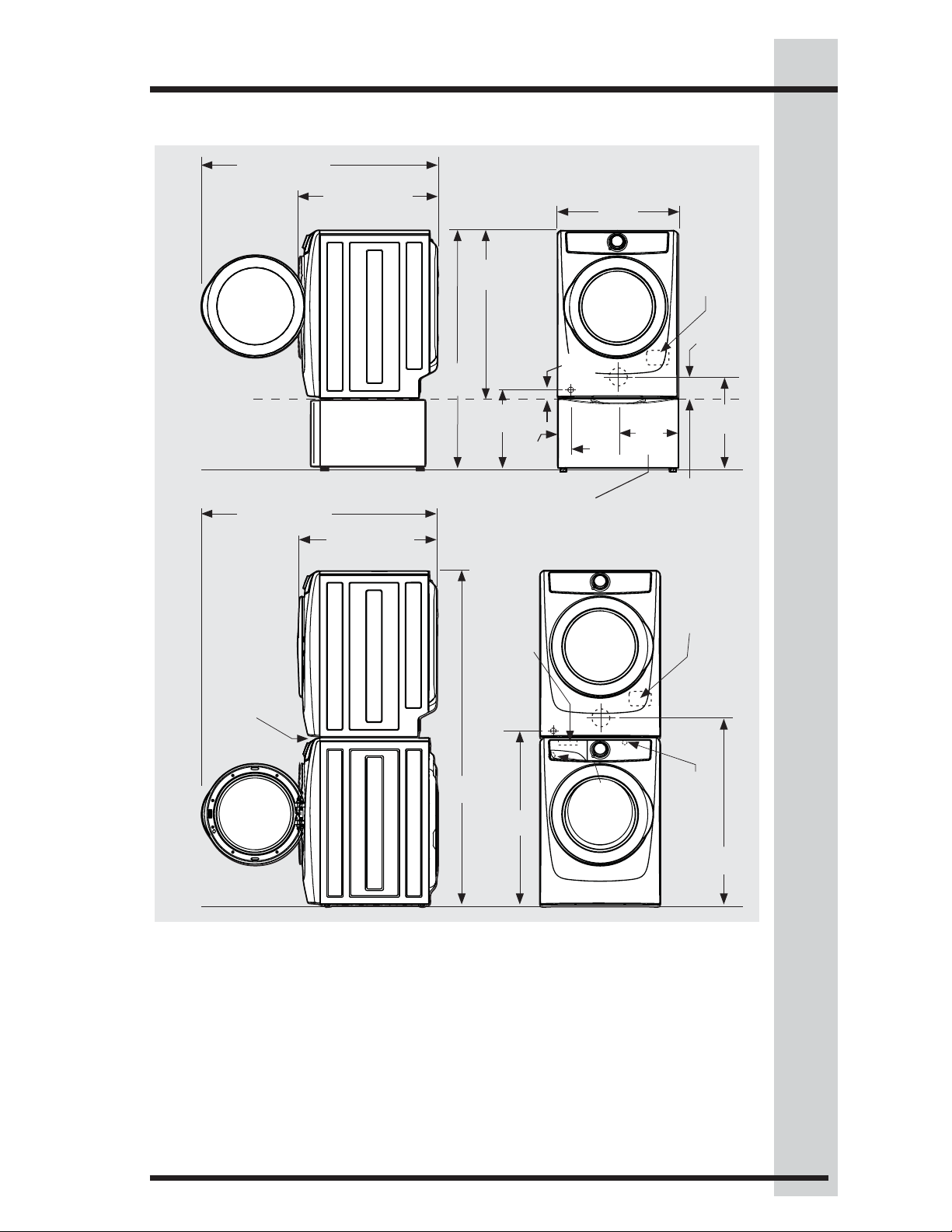

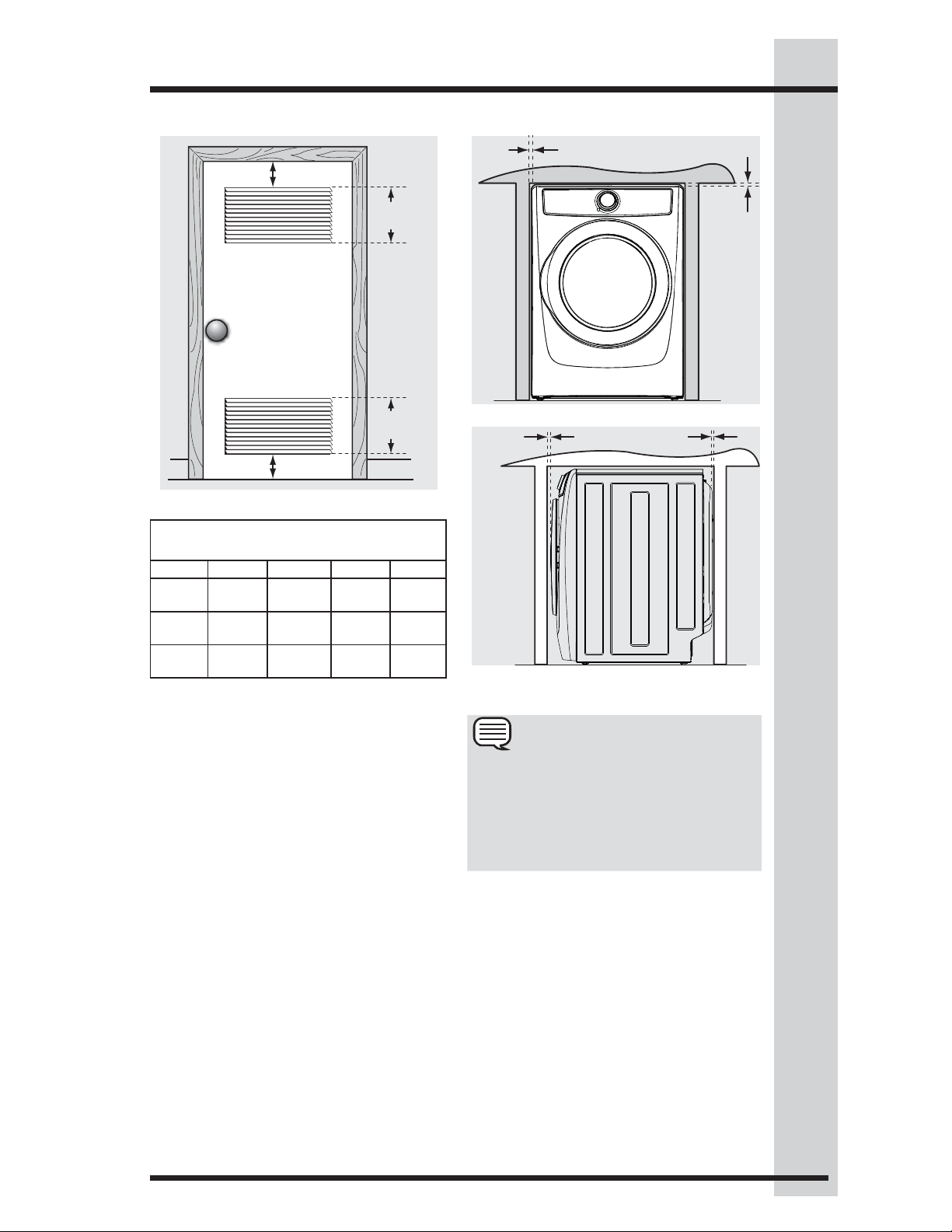

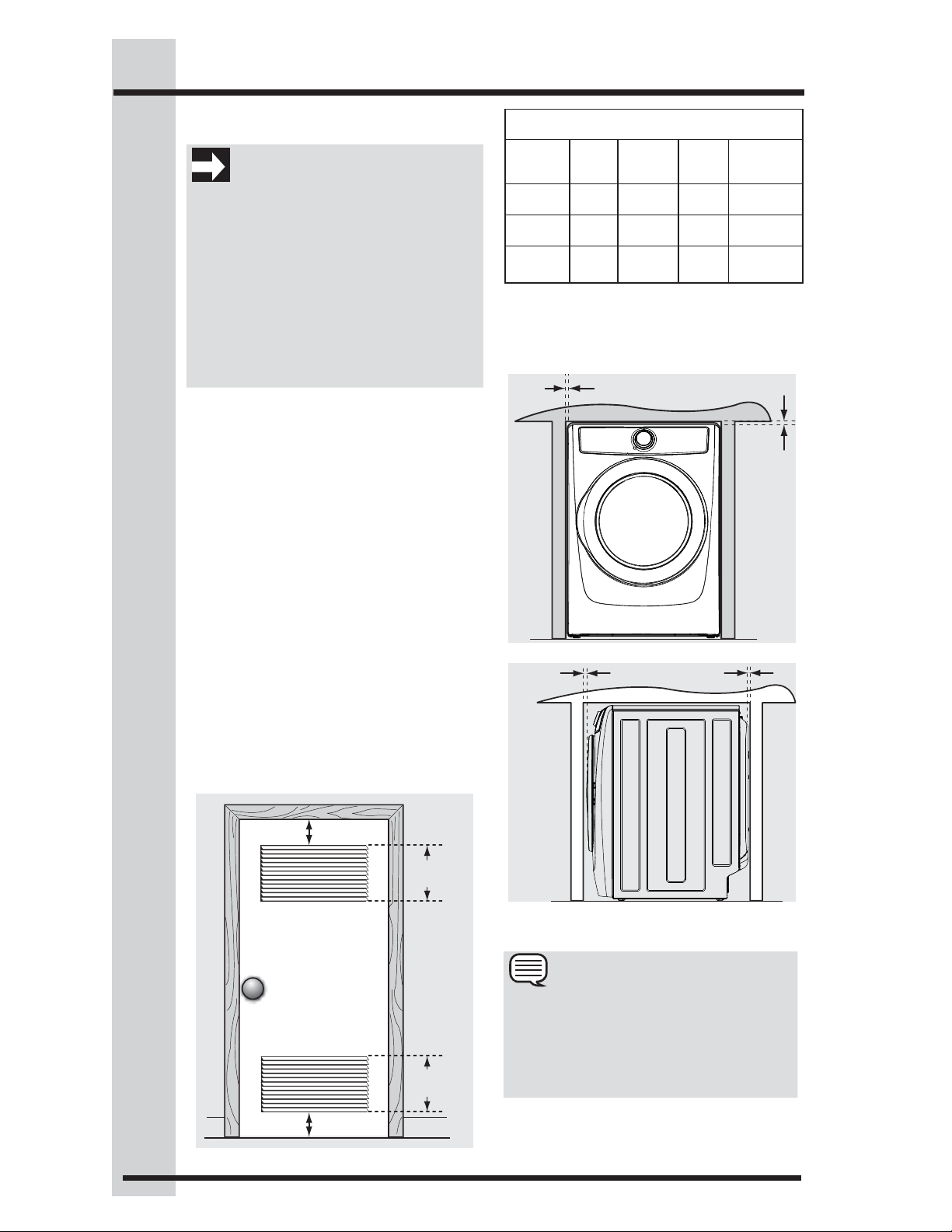

Clearance requirements

IMPORTANT

DO NOT INSTALL YOUR DRYER:

1. In an area exposed to dripping water or outside weather conditions.

2. In an area where it will come in contact with curtains, drapes, or anything that will obstruct the ﬂow of combustion and ventilation air.

3. On carpet. Floor MUST be solid with a maximum slope of 1 inch (2.5 cm).

Installation In A Recess Or Closet

1. A dryer installed in a bedroom, bathroom, recess or closet, MUST be exhausted outdoors.

2. No other fuel burning appliance shall be installed in the same closet as the gas dryer.

3. Your dryer needs the space around it for proper ventilation. DO NOT install your dryer in a closet with a solid door.

4. Closet door ventilation required: A minimum of 120 square inches (774.2

cm²) of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A louvered door with equivalent air openings for the full length of the door is acceptable.

MIN INSTALLATION CLEARANCES -

Sides Rear Top Front

Alcove 0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a Under-

Counter

Closet 0” (0 cm) 0” (0 cm)* 0” (0 cm)

or other than straight back venting, a quick-

•F turn 90° dryer vent elbow must be installed to achieve 0” (0 cm) installation.

(0 cm)

0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a

(2.5 cm)

Inches (cm)

1”

(2.5 cm)

(0 cm)

(7.6cm)

closet door

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

NOTE

To achieve an installation with 0” (0 cm) clearance for the back of the dryer (for other than straight back venting), a quick-turn 90° dryer vent elbow must be installed as described previously in this manual.

Page 11

Installation Requirements

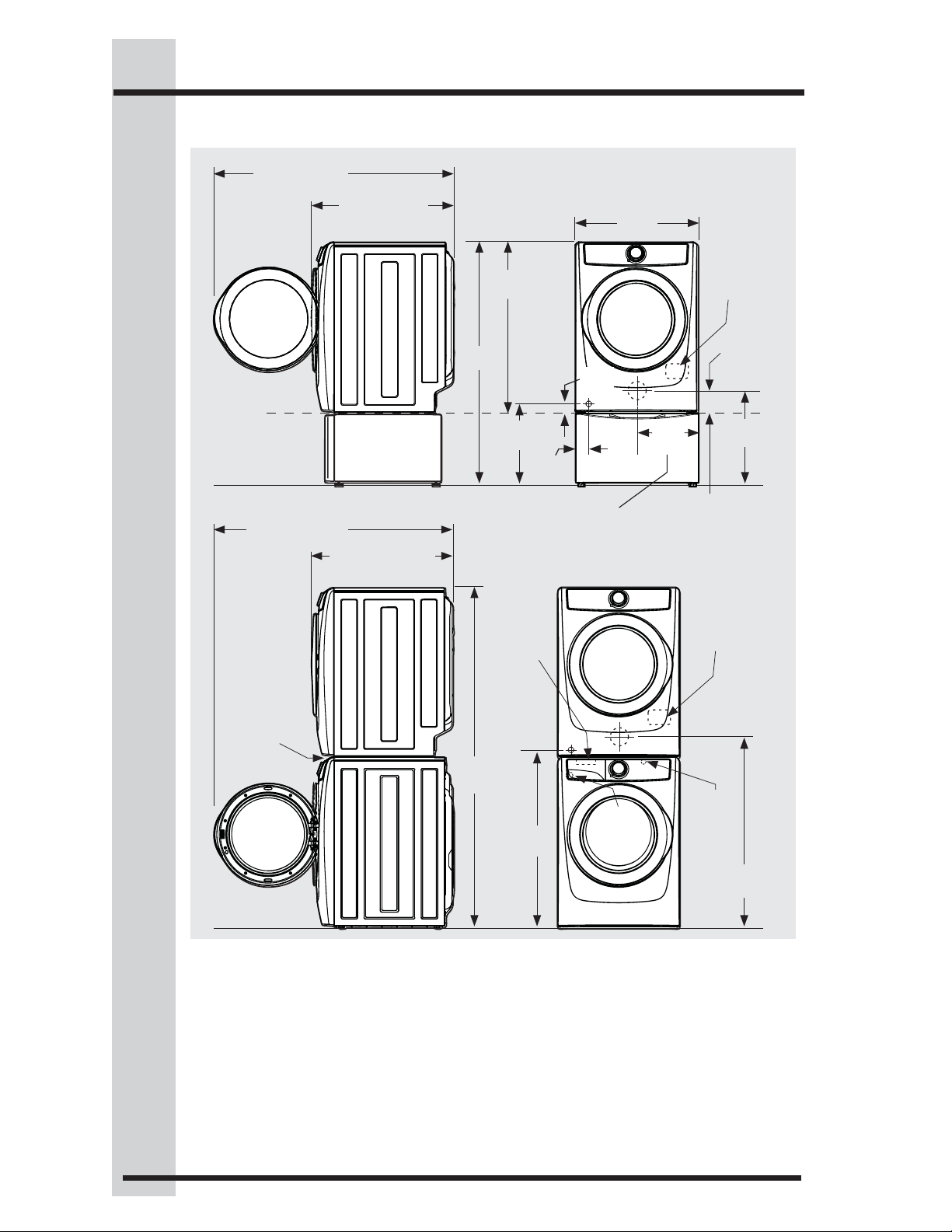

Dryer dimensions

53.5” (136 cm)*

to clear open door

32” (81.25 cm)*

to front of closed door

27.0”

(68.5 cm)

freestand dryer

on ﬂoor

ﬂoor line

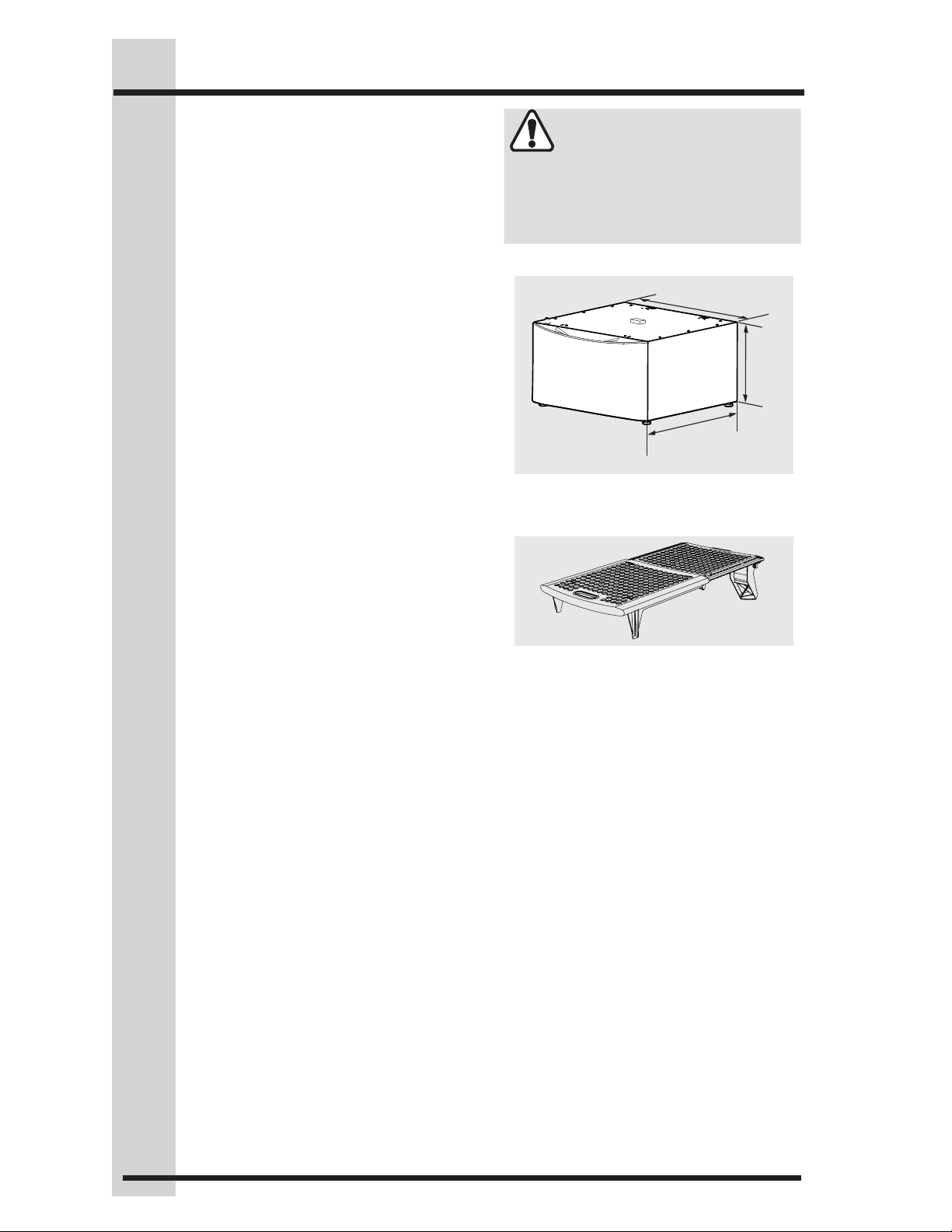

dryer mounted on optional pedestal

ﬂoor line

53.5” (136 cm)*

to clear open door

approved stacking kit (STACKIT7X) required for stacked installation

32.0” (81.25 cm)*

to front of closed door

(96.5 cm)

53.25”

(135.5 cm)

75.75 ”

(192.5 cm)

38.0”

gas supply pipe on rear of gas unit

17.0”

(43 cm)

(9.5 cm)

water supply connection on rear of unit

gas supply pipe on rear of gas unit

1.5”

(4 cm)

3.75”

13.5”

(34.5 cm)

to center of

rear vent

electrical supply on rear of unit

centerline height of rear vent

electrical supply on rear of unit

centerline height for rear vent

3.7” (9.5

19.0”

(48 cm)

power cord on

rear of unit

41.0”

(105 cm)

ﬂoor line

39.0”

(99 cm)

drain hose on

rear of unit

* Connection of water inlet hose on steam dryer adds 3/4 in. (2 cm) to installation depth.

Power supply cord length on gas dryer or electric Canadian dryer approximately 60 inches (152.5 cm).

Drain hose length on washer approximately 59 inches (150 cm).

Power supply cord length on washer approximately 60 inches (152.5 cm).

Page 12

Installation Instructions

Electrical installation

The following are speciﬁc requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a ﬁre hazard.

WARNING

ELECTRICAL SHOCK HAZARD

• This appliance MUST be properly grounded. Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding.

• DO NOT use an extension cord with this dryer. Some extension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/or ﬁre hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

WARNING

ELECTRICAL SHOCK HAZARD

• A U.L.-approved strain relief must be installed onto power cord. If the strain relief is not attached, the cord can be pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock.

• DO NOT use an aluminum wired receptacle with a copper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired receptacle.

Grounding requirements - Electric dryer (USA)

WARNING

Improper grounding of the dryer may cause serious injury or death. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by providing a path of least resistance for electrical current.

2. After you purchase and install a 3 wire or 4 wire power supply cord having an equipment-grounding conductor and a grounding plug that matches your wiring system, the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3. DO NOT modify the plug you’ve installed on this appliance. If it will not ﬁt the outlet, have a proper outlet installed by a qualiﬁed electrician.

For a permanently connected dryer:

The dryer MUST be connected to a grounded metal, permanent wiring system; or an equipment grounding conductor must be run with the circuit conductors and connected to the equipmentgrounding terminal or lead on the appliance.

NOTE

Dryers operating on 208 volt power supply will have longer drying times than dryers operating on 240 volt power supply.

Page 13

Installation Instructions

Grounding requirements - Electric dryer (Canada)

WARNING

Improper grounding of the dryer may cause serious injury or death. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by providing a path of least resistance for electrical current.

2. Since your dryer is equipped with a power supply cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3. DO NOT modify the plug provided with this appliance. If it will not ﬁt the outlet, have a proper outlet installed by a qualiﬁed electrician.

Grounding requirements - Gas dryer (USA and Canada)

1. The dryer is equipped with a threeprong (grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

2. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3. DO NOT modify the plug provided with this appliance. If it will not ﬁt the outlet, have a proper outlet installed by a qualiﬁed electrician.

WARNING

Improper grounding of the dryer may cause serious injury or death. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

Grounding type wall receptacle

Do not, under any circumstances, cut, remove, or bypass the grounding prong.

Power cord with 3-prong grounded plug

Page 14

Installation Instructions

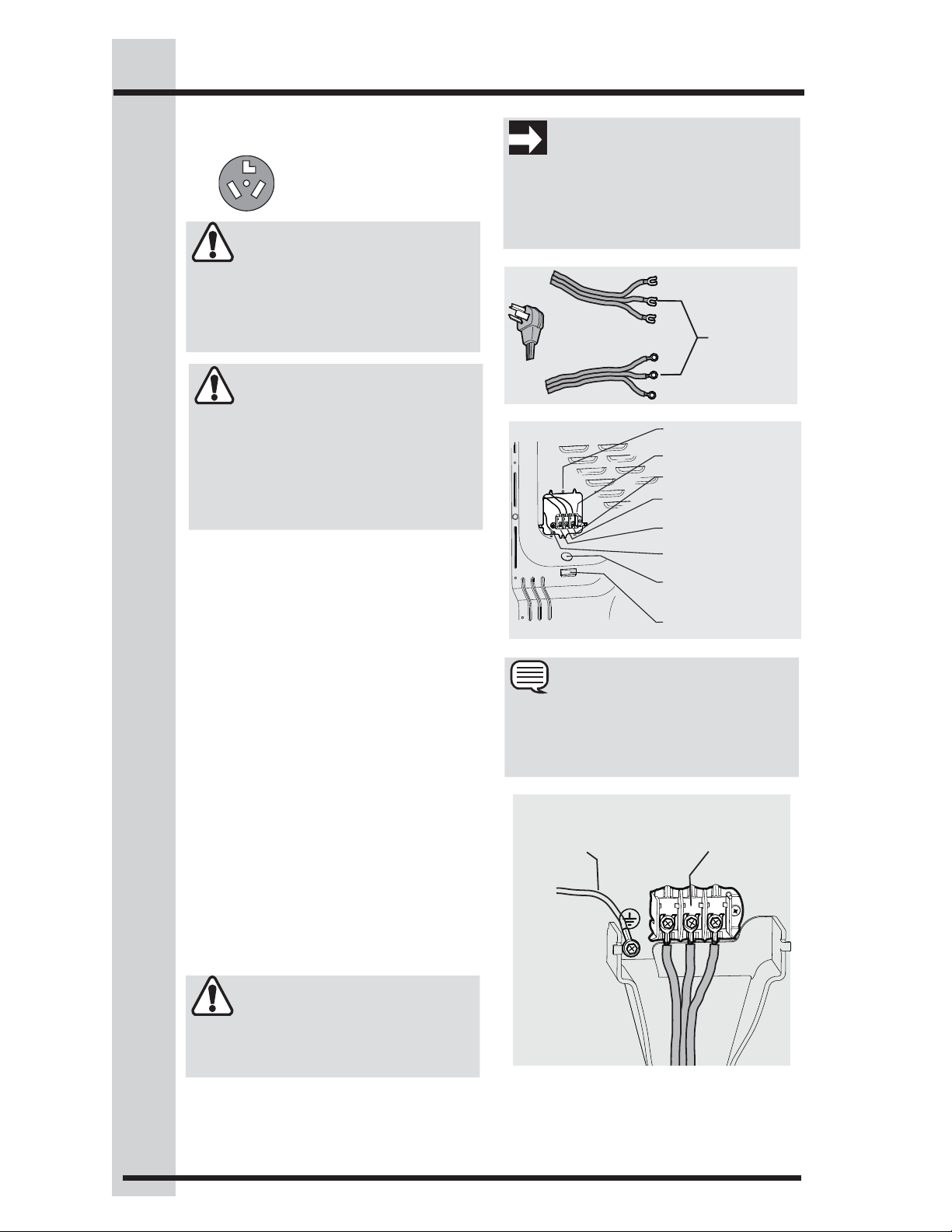

Electrical connection (non-Canada) - 3 wire cord

3-wire receptacle

(NEMA type 10-30R)

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

WARNING

ELECTRICAL HAZARD

Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

1. Turn off power supply to outlet.

2. Remove the screw securing the terminal block access cover in the lower corner on the back of the dryer.

3. Install a UL-approved strain relief according to the power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4. Thread an UNPLUGGED, UL-approved, 30 amp. power cord, NEMA 10-30 type SRDT, through the strain relief.

5. Attach the power cord neutral (center wire) conductor to the SILVER colored center terminal on the terminal block. Tighten the screw securely.

6. Attach the remaining two power cord outer conductors to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

If moving dryer from a 4-wire system and installing it in a 3-wire system, move the internal ground from the center terminal back to the GREEN screw next to the terminal block.

NEMA 10-30

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

DO NOT remove

internal ground in

a 3-wire system!!

IMPORTANT

30 AMP

Access Cover Screw

Terminal Block

Line 2 (BRASS T erminal)

Neutral (SILVER Terminal)

Line 1 (BRASS T erminal)

Internal Ground (GREEN Screw)

Install UL-Approved Strain Relief Here

Terminal Screw Recovery Slot

NOTE

Neutral

(center wire)

Neutral

terminal

WARNING

ELECTRICAL SHOCK HAZARD

DO NOT make a sharp bend or crimp

wiring/conductor at connections.

7. Follow manufacturer’s guidelines for ﬁrmly securing the strain relief and power cord.

8. Reinstall the terminal block cover.

Page 15

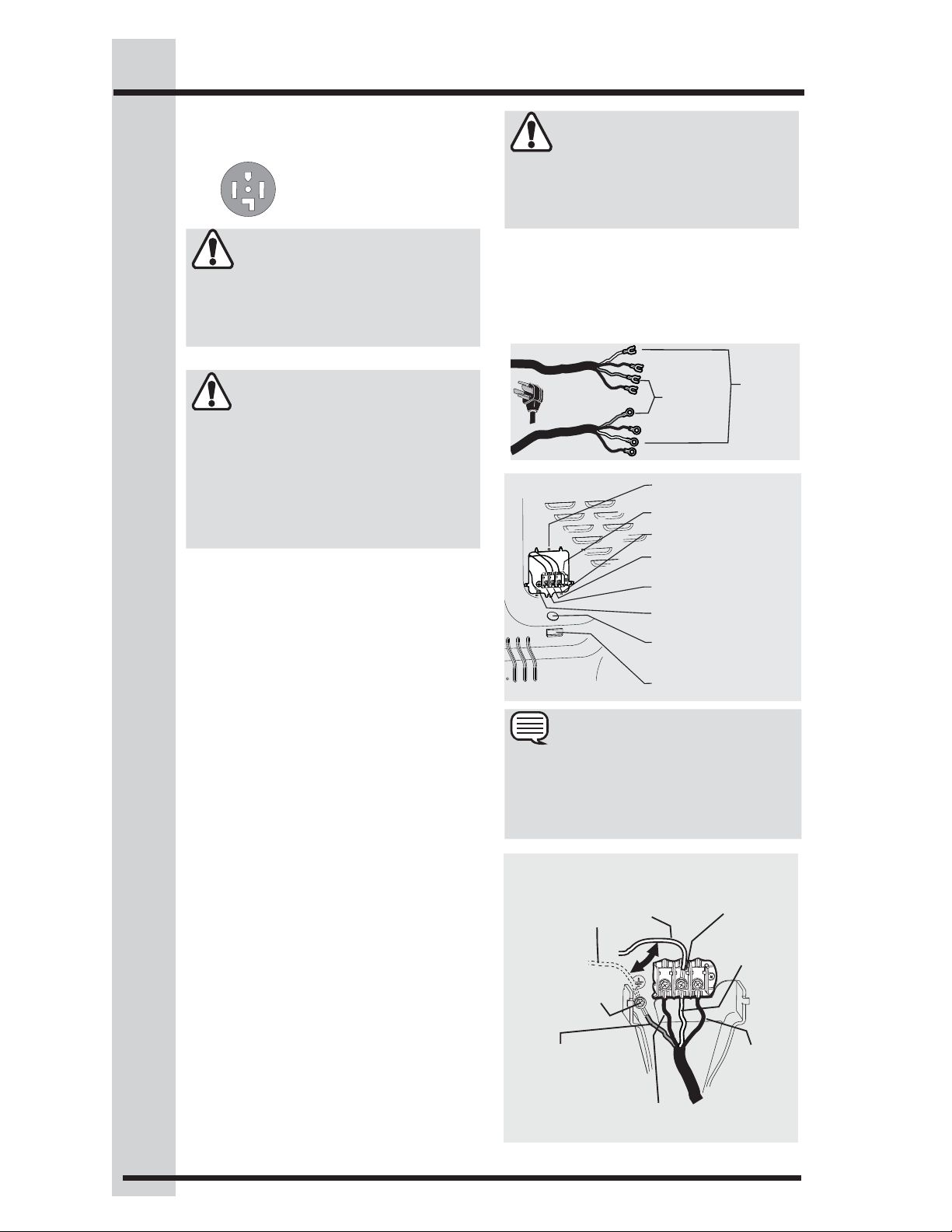

Electrical connection (non-Canada) - 4 wire cord

Installation Instructions

WARNING

4-wire receptacle

(NEMA type 14-30R)

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

WARNING

ELECTRICAL HAZARD

Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

1. Turn off power supply to outlet.

2. Remove the screw securing the terminal block access cover in the lower corner on the back of the dryer.

4. Thread an UNPLUGGED, UL-approved, 30 amp. power cord, NEMA 14-30 type DRT or SRDT, through the strain relief.

5. Disconnect the internal (WHITE) dryer harness ground wire from the (GREEN) ground screw next to terminal block.

6. Attach the ground (GREEN) power cord wire to the cabinet with the ground (GREEN) screw. Tighten the screw securely.

7. Move the internal dryer harness ground (WHITE) wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to center, SILVER colored terminal on the terminal block. Tighten the screw securely.

8. Attach the RED and BLACK power cord conductors to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

ELECTRICAL SHOCK HAZARD

DO NOT make a sharp bend or crimp

wiring/conductor at connections.

9. Follow manufacturer’s guidelines for ﬁrmly securing the strain relief and power cord.

10. Reinstall the terminal block cover.

Neutral

(WHITE

wire)

30 AMP

NEMA 14-30

Ground

(GREEN

wire)

Access Cover Screw

Terminal Block

Line 2 (BRASS T erminal)

Neutral (SILVER Terminal)

Line 1 (BRASS T erminal)

Internal Ground (GREEN Screw)

Install UL-Approved Strain Relief Here

Terminal Screw Recovery Slot

NOTE

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

Move internal ground (WHITE)

wire to neutral (SILVER)

terminal for 4-wire system.

GREEN

ground screw

GREEN

ground wire

BLACK or

RED power wire

Neutral

terminal WHITE

neutral wire

BLACK or RED

power wire

Page 16

Installation Instructions

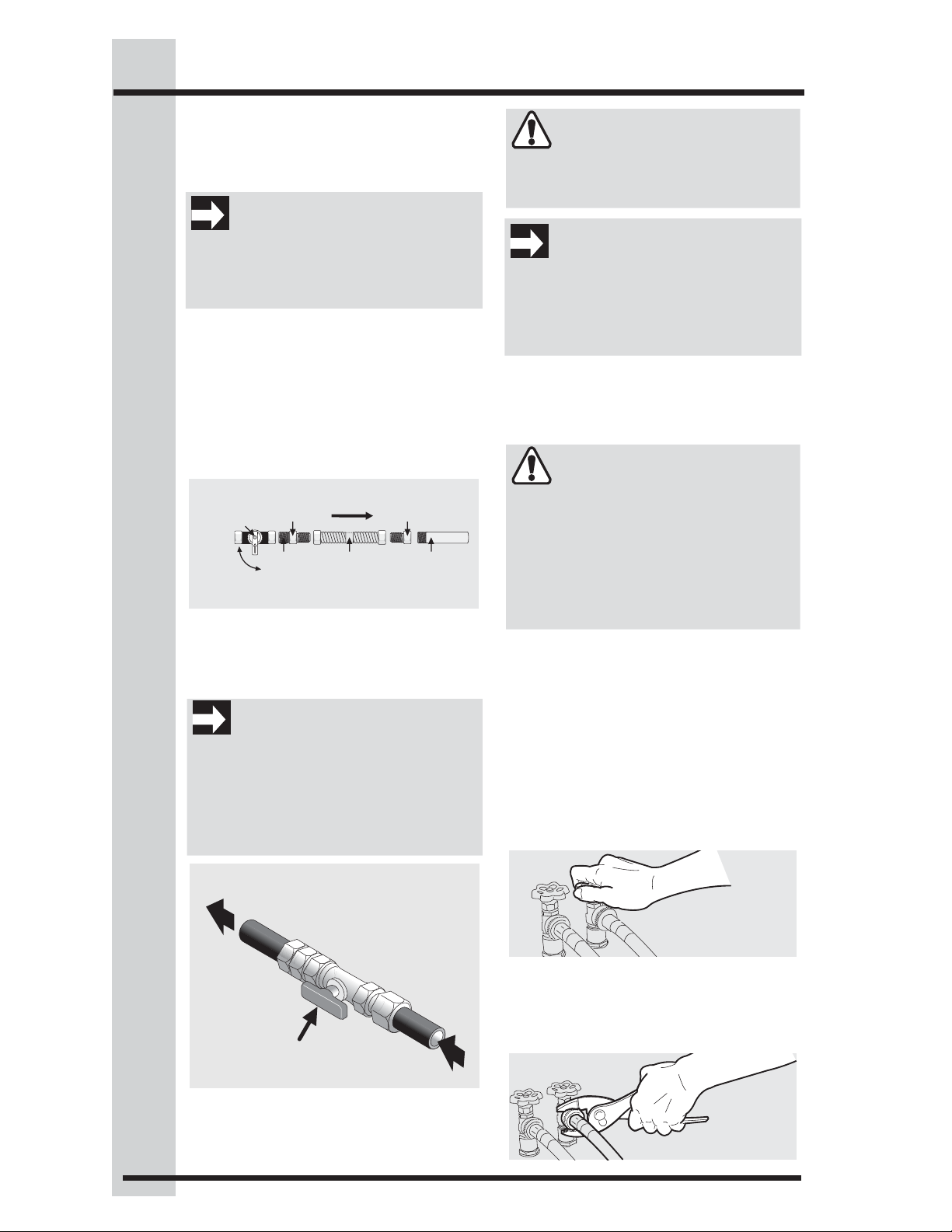

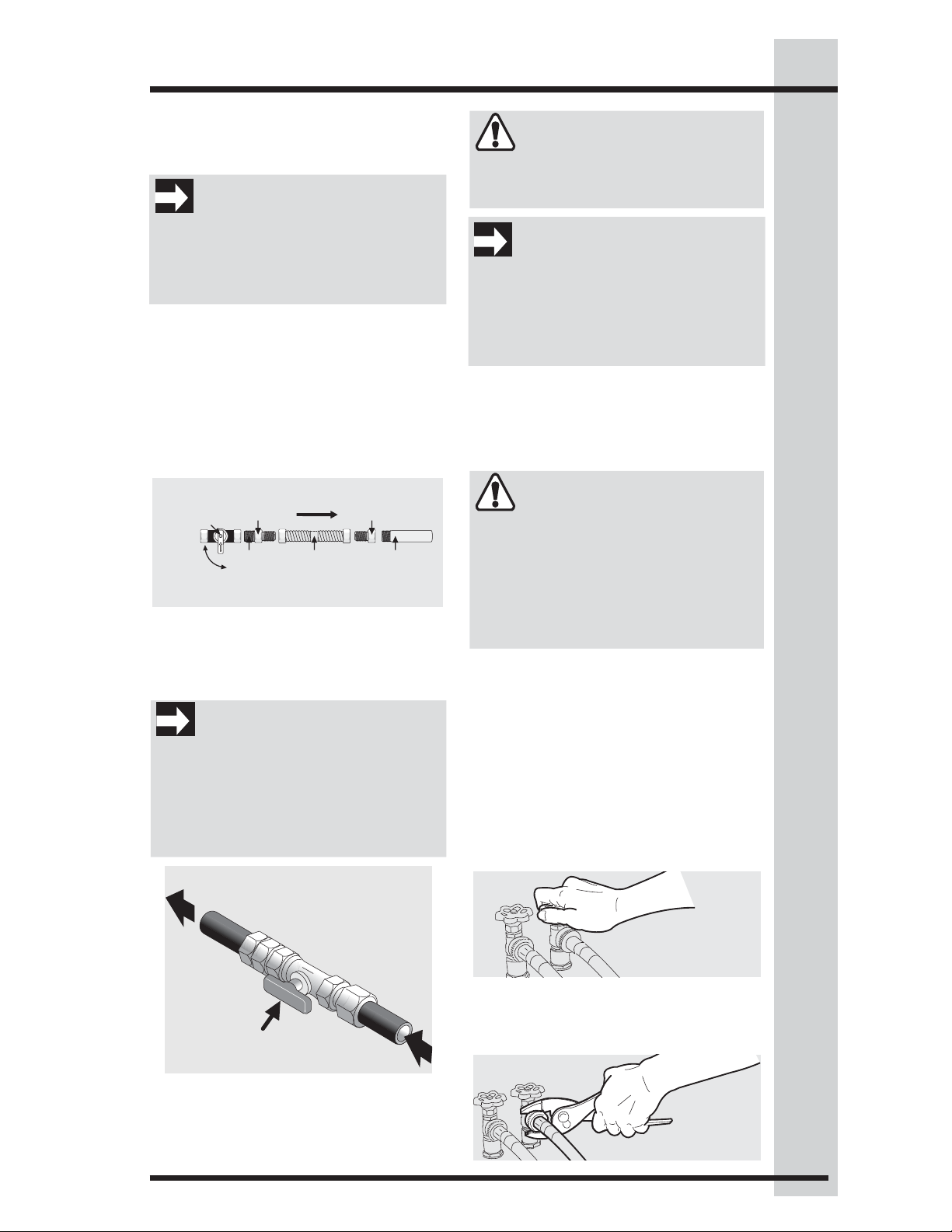

Gas connection

1. Remove the shipping cap from gas pipe at the rear of the dryer.

IMPORTANT

DO NOT connect the dryer to L.P. gas service without converting the gas valve. An L.P. conversion kit must be installed by a qualiﬁed gas technician.

2. Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to

0.96 cm) reducer for the connection. Apply an approved thread sealer that is resistant to the corrosive action of liqueﬁed gases on all pipe connections.

Manual Shutoff Valve

Open

All connections must be wrench-tightened

3. Open the shutoff valve in the gas sup-

ply line to allow gas to ﬂow through the pipe. Wait a few minutes for gas to

move through the gas line.

Closed

Flare

Union

Nipple

GAS FLOW

Flexible

Connector

Flare

Union

Inlet Pipe on

Back of Dryer

IMPORTANT

The supply line must be equipped with an approved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. DO NOT block access to the gas shutoff valve.

WARNING

EXPLOSION HAZARD

NEVER test for gas leaks with an open ﬂame.

IMPORTANT

Installation to the gas service must follow local codes and ordinances and the latest edition of the National Fuel Gas Code ANSI Z223.1/NFPA 54 or in Canada, CSA B149.1.

Water connection (Steam Model only)

WARNING

Periodically inspect all water inlet hoses for water leaks, wear, cuts, corrosion and bulges. Replace all hoses, if any sign of the above is visible. All hoses should be replaced every 5 years to reduce the risk of hose failures.

Water Supply Requirements

Cold water faucet MUST be installed within 42 inches (107 cm) of your dryer’s water inlet. The faucet MUST be 3/4 inch (1.9 cm) with threading for laundry hose connection. Water pressure MUST be between 20 and 120 psi. Your water department can advise you of your water pressure.

1. Turn off COLD water supply to washer.

to dryer

from gas supply

Shutoff Valve - Open position

4. Check for gas system leaks with a manometer. If a manometer is not available, test all connections by brushing on a soapy water solution.

2. Remove COLD inlet hose from COLD water supply and inspect for rubber washer. Replace washer if it is torn or worn out.

Page 17

Installation Instructions

Water connection, continued (Steam Model only)

Rubber Washer Must be Present and Undamaged

Cold Inlet Hose

to Washer

3. Momentarily turn on COLD supply and run some water into a bucket or container to clear any contaminants in the line.

4. Inspect hose couplings for proper placement of rubber washers. Use hoses from 5304495002 (not included).

ASSEMBLY HOSE KIT

5. If your installation has room for the COLD water supply to accept the “Y” connector directly, thread the “Y” connector to the COLD water supply and snug it by hand; then tighten it another 2/3 turn with pliers.

NOTE

If you were able to install the “Y” connector directly to the COLD water supply, please skip to step 8.

6. If there is not room to install the “Y” connector directly, thread the short extension hose on to the COLD water supply and snug it by hand; then tighten it another 2/3 turn with pliers.

7. Thread the “Y” connector to the short extension hose and snug it by hand; then tighten it another 2/3 turn with pliers.

8. Connect the COLD inlet hose for the washer to the “Y” connector and snug it by hand; then tighten it another 2/3 turn with pliers.

9. Connect the straight end of the long hose from the kit to the other outlet on the “Y” connector and snug it by hand. Connect the hose’s 90° coupling to the brass water inlet on the back of the dryer and snug it by hand. Tighten each connection of the dryer inlet hose another 2/3 turn with pliers.

Rubber Washers

MUST BE PRESENT

Hose Extension

“Y” Connector

Cold Water Supply

Hose to Washer

10. Turn on the water and check for leaks at all connections.

Water Inlet

on Dryer

Page 18

Installation Instructions

General installation

1. Connect the exhaust duct to the outside exhaust system. Use of a 4” (102 mm) clamp (item A) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints.

2. Use a carpenter’s level to level your dryer front-to-back and side-to-side.

3. Use adjustable pliers to adjust the leveling legs so the dryer is level frontto-rear and side-to-side, and stable corner-to-corner.

4. Press down on alternate corners and sides and feel for the slightest movement. Adjust the appropriate leg(s) so the dryer sits solidly on the ﬂoor on ALL four legs. Keep the leveling leg extension at a minimum for best performance of the dryer.

IMPORTANT

Be sure the power is off at a circuit breaker/fuse box before plugging the power cord into an outlet.

6. Turn on the power at the circuit breaker/fuse box.

7. Read the Use & Care Guide provided with the dryer. It contains valuable and helpful information that will save you time and money.

8. If you have any questions during initial operation, please review the “Avoid Service Checklist” in your Use & Care Guide before calling for service.

9. Place these instructions in a location near the dryer for future reference.

NOTE

A wiring diagram and technical data sheet are located under the dryer top panel.

CAUTION

When discarding or storing your old dryer, remove the door.

5. Plug the power cord into a grounded outlet.

WARNING

Improper grounding of the dryer may cause serious injury or death. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

Page 19

NOTE

Door reversibility is available on all dryer models.

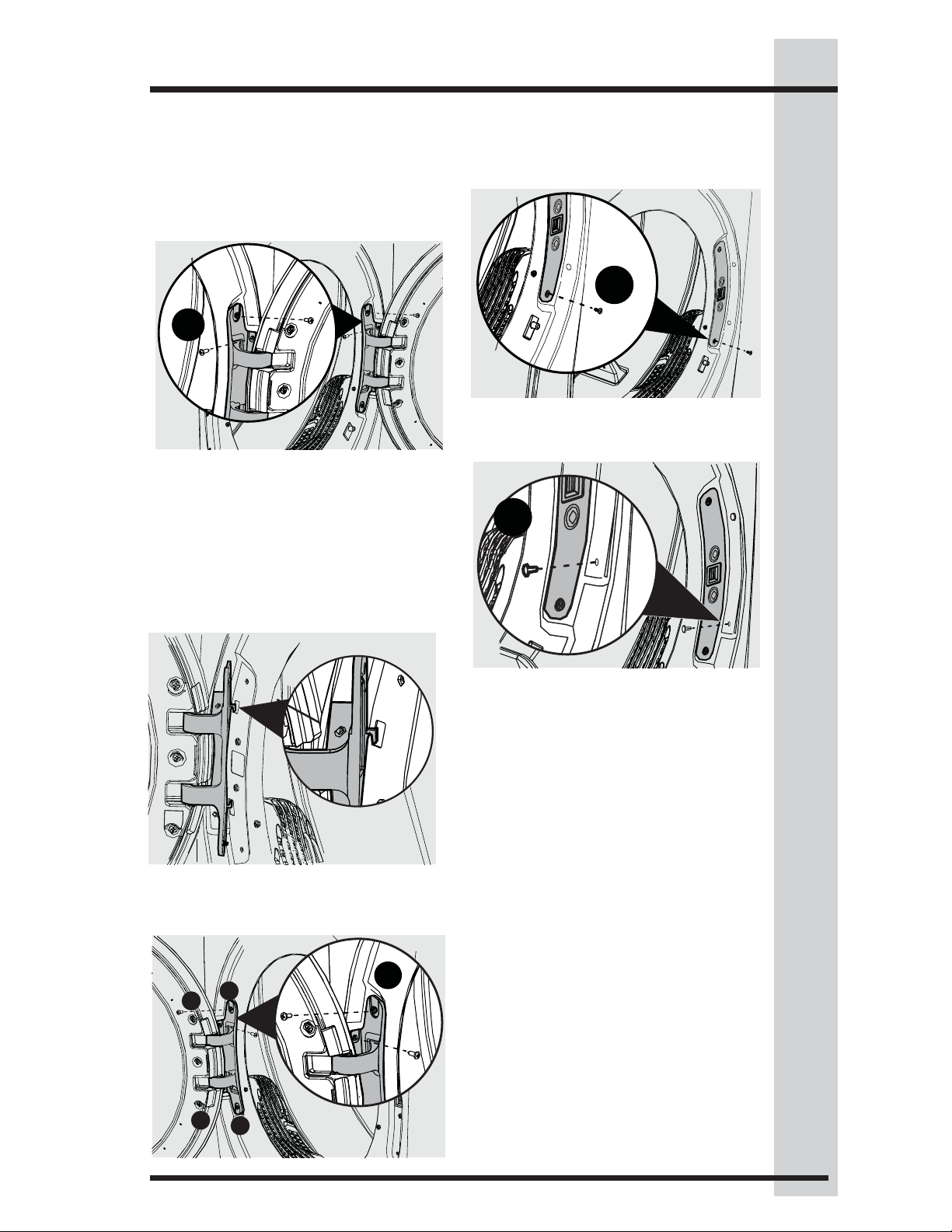

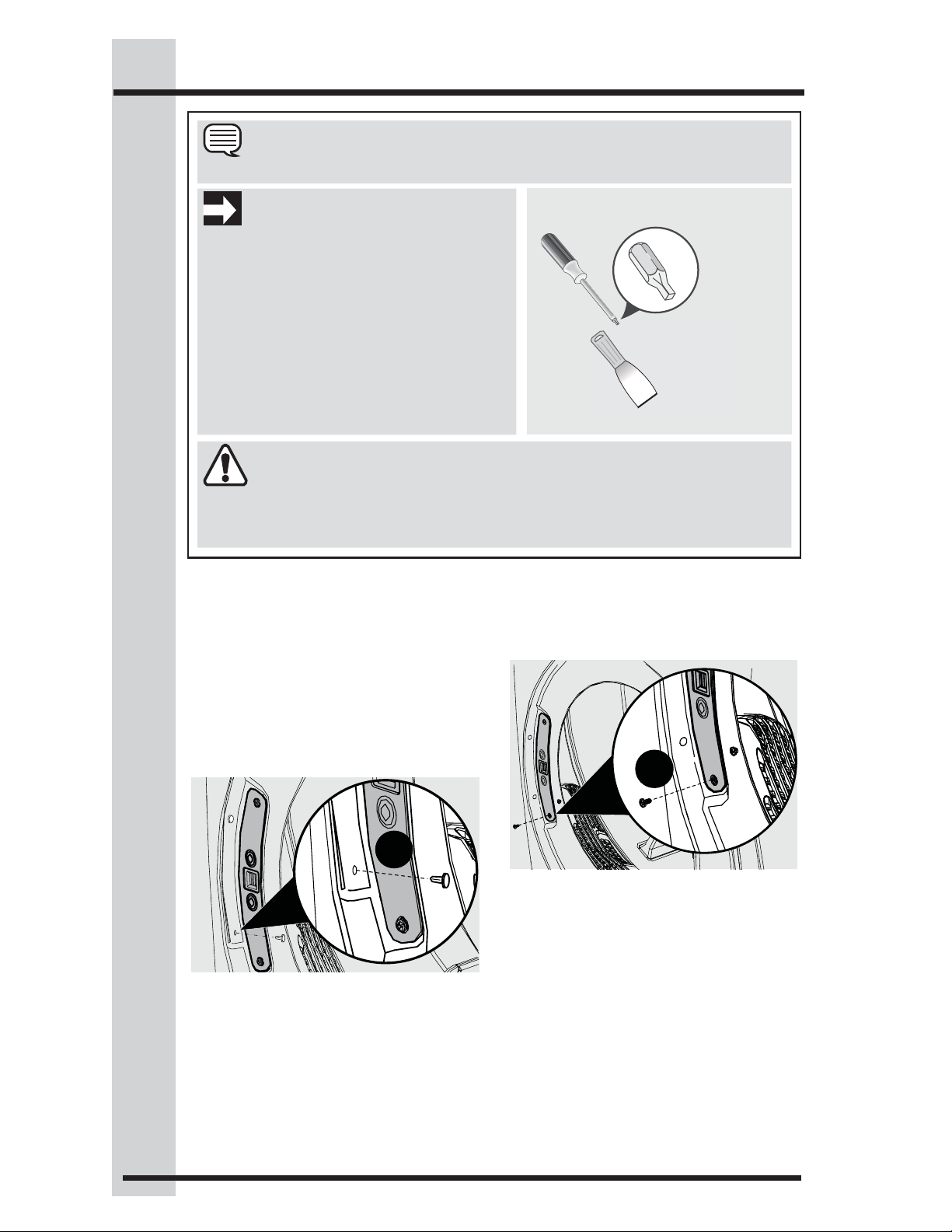

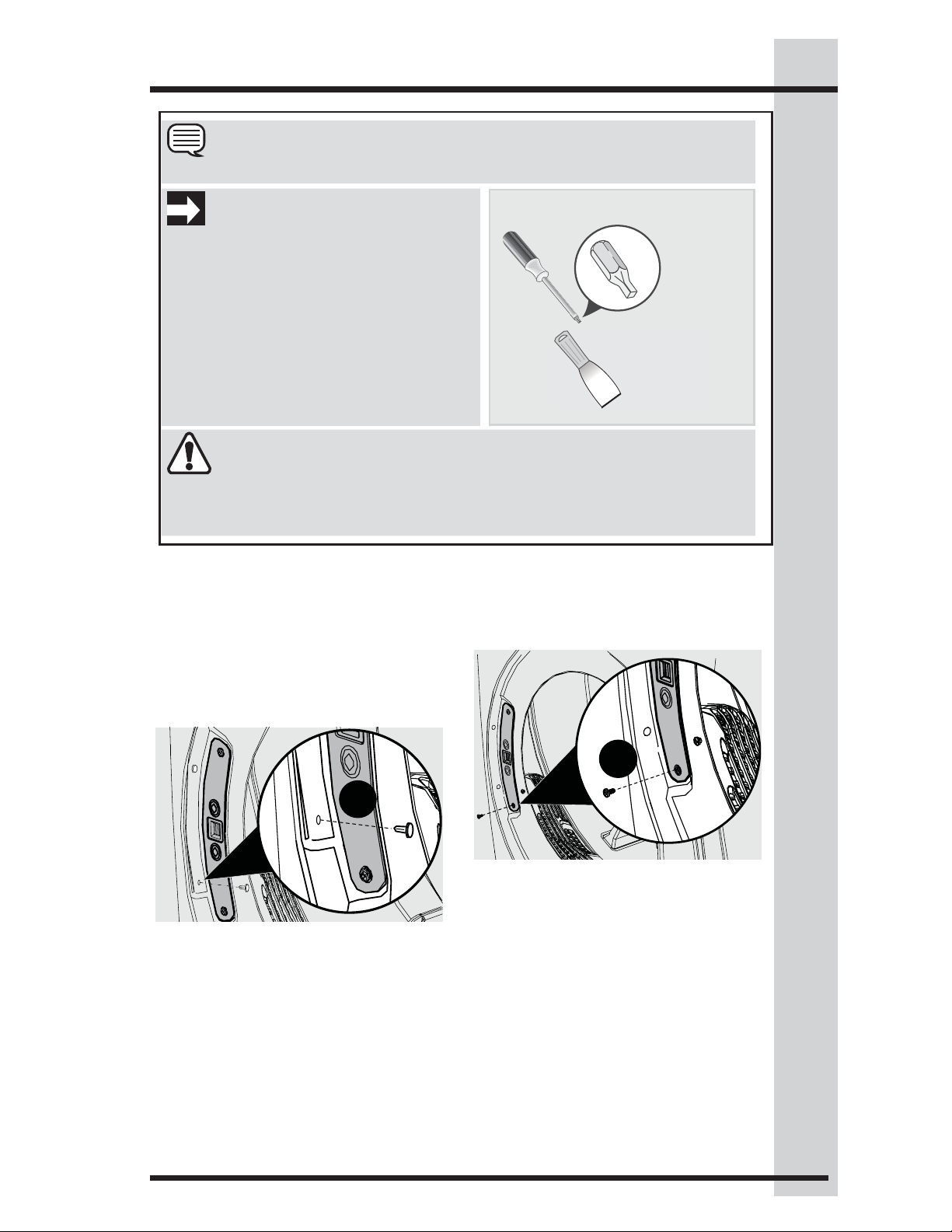

Reversing Door

IMPORTANT

BEFORE YOU REVERSE YOUR DRYER DOOR:

1. Be sure you have adequate swing area before reversing door.

2. Gather your tools - including a screw driver with a #2 square bit and plastic knife (or small, ﬂat prying tool that won’t damage paint).

3. Be sure dryer is unplugged from power source!

Tools needed for reversal:

Screwdriver with #2 square bit

Plastic knife

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

Removing Latch and Hole Plugs

1. Open the door.

2. Remove plastic hole plugs and save to reinstall later. You may have to use a non-scratching plastic knife if you are unable to dislodge the plugs manually.

3. Remove both screws from door latch. Save latch and screws for reinstallation later.

Page 20

Reversing Door

Removing Door Assembly

1. Completely open the door to expose all four hinge screws.

2. Remove all four hinge screws with #2 square bit driver. Save for reinstalling later.

3. Grasp the door with both hands and lift slightly as you pull door and hinge away from the front panel.

Reinstalling Door Assembly

1. Rotate the door and hang the upper hook on the back of the hinge in the upper hole of the front panel.

Reinstalling Latch and Hole Plugs

1. Install door latch with screws removed earlier.

2. Insert plastic hole plugs removed earlier.

2. Reinstall and tighten all four screws removed earlier - two front screws ﬁrst, then two side screws.

Verify Reversed Door Operation

1. Test door for free, smooth swinging operation and secure latching when closed.

2. Plug in dryer and close the door. Start a test cycle: drum should tumble until door is pulled open or cycle is paused or canceled.

Page 21

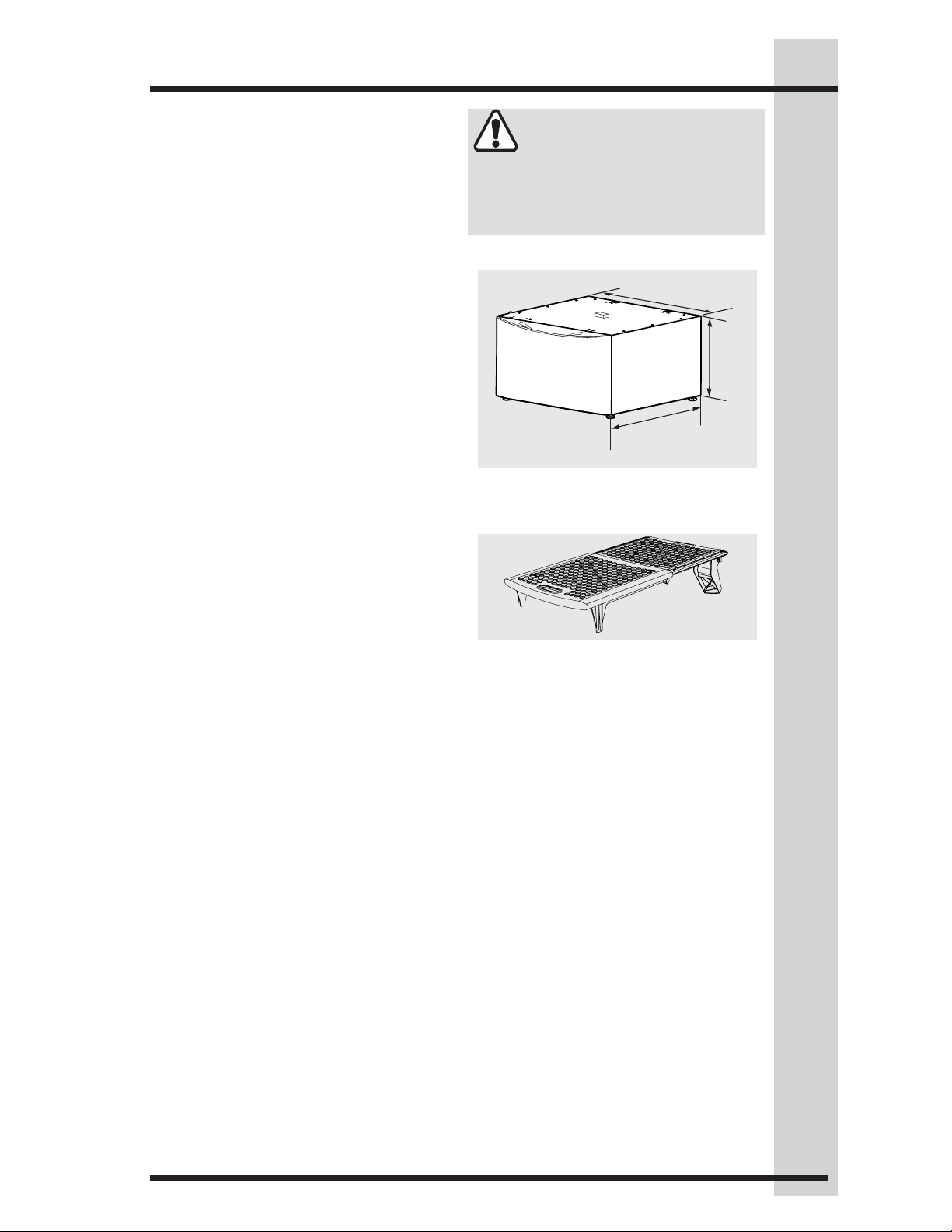

Options

Accessories

MATCHING STORAGE PEDESTAL*

White Pedestal - P/N EPWD257UIW Titanium Pedestal - P/N EPWD257UTT

A storage pedestal accessory,

speciﬁcally designed for this dryer may be used to elevate the dryer for ease of use. This pedestal will add about 15” (38 cm) to the height of your unit.

*Other colors may be available. Contact the source where you purchased your dryer.

DRYER STACKING KIT

P/N STACKIT7X

Depending on the model you

purchased, a kit for stacking a matching dryer on top of this washer may have been included in the initial purchase of your dryer. If your model did not include a stacking kit or you desire another stacking kit, you may order one.

LP CONVERSION KIT

P/N PCK4200

Gas dryers intended for use in a

location supplied with LP must use a conversion kit prior to installation.

WARNING

Failure to use accessories manufactured by (or approved by) the manufacturer could result in personal injury, property damage or damage to the dryer.

27”

(68.5 cm)

15”

(38 cm)

26.5”

(67 cm)

Storage Pedestal

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installations in mobile homes require

use of MOBILE HOME INSTALLATION KIT.

DRYING RACK

P/N A04840701

Depending on the model you

purchased, a drying rack may have been included in the initial purchase of your dryer. If your model did not include a drying rack or you desire another drying rack, you may order one.

TOUCH UP PAINT PENS

White - P/N 5304468812 Titanium - P/N 5304475700

*Other colors may be available. Contact the source where you purchased your dryer.

ASSEMBLY HOSE KIT

P/N 5304495002

Drying Rack

Replacement parts in U.S. and Canada

If replacements parts are needed for your dryer, you can contact the source where you purchased your dryer, call 1-877-4ELECTROLUX (1-877-435-

3287) in the U.S. or 1-800-265-8352 in Canada, or visit our website, www.electroluxappliances.com in the U.S. or www.electroluxappliances.ca in Canada for the Electrolux Authorized Parts Distributor nearest you.

Page 22

electrolux.com/shop

Page 23

Page 24

Page 25

EN FRONT LOAD DRYER

INSTALLATION INSTRUCTIONS

FR SÉCHEUSE Á CHARGEMENT FRONTAL ES SECADORA DE CARGA FRONTAL

INSTRUCTIONS D’INSTALLATION INSTRUCCIONES DE INSTALACIÓN

A11199803 Février 2019

Page 26

Consignes de sécurité importantes

AVERTISSEMENT

Pour votre sécurité, les informations contenues dans ce manuel doivent être suivies aﬁn de minimiser les risques d'incendie ou d'explosion et d'éviter les dommages matériels, les lésions corporelles ou les pertes de vie. NE PAS entreposer ni utiliser d’essence ou autres liquides et vapeurs inﬂammables près de cet électroménager ou de tout autre appareil.

Mesures de sécurité

NE PAS tenter d’installer ou de faire fonctionner votre appareil avant d’avoir lu les consignes de sécurité contenues dans lemanuel. Tout au long du manuel, vous verrez des consignes de sécurité libellées Danger Advertissement ou Attention en fonction du type de risque.

Déﬁnitions

Voici le symbole d’alerte de sécurité. Il sert à vous mettre en garde contre les risques potentiels de lésions corporelles. Respectez tous les messages de sécurité qui suivent ce symbole aﬁn d’éviter les risques de lésions corporelles graves ou mortelles.

Table des matières

Consignes de sécurité importantes .......2

Exigences d’installation .........................4

Notices d’installation ...........................13

Pour inverser la porte ..........................21

Options ..............................................22

DANGER

La mention DANGER indique un danger imminent qui causera la mort ou des lésions corporelles graves s'il n'est pas évité.

AVERTISSEMENT

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des lésions corporelles graves, voire la mort.

ATTENTION

La mention ATTENTION signale la présence d'une situation potentiellement dangereuse qui, si elle n'est pas évitée, est susceptible de causer des lésions corporelles mineures ou moyennement graves.

IMPORTANT

Cette mention indique des renseignements importants relatifs à l’installation, au fonctionnement ou à l’entretien. Toutefois, ceux-ci n’impliquent aucune notion de danger.

Page 27

Consignes de sécurité importantes

AVERTISSEMENT

RISQUE D'INCENDIE

• Assurez-vous que tout le système d’évacuation de la sécheuse est propre et exempt de peluches et de débris avant l’installation de votre nouvelle sécheuse. Tout le système d’évacuation doit être inspecté et nettoyé au moins tous les 18 mois dans des conditions normales d’utilisation. Le non-respect des consignes de nettoyage de votre système d’échappement augmentera le RISQUE d’INCENDIE.

• N’INSTALLEZ PAS une sécheuse de linge avec du matériel de ventilation en plastique ﬂexible ou en feuille souple. Les matériaux de ventilation ﬂexibles sont connus pour s’effondrer, être facilement écrasés et emprisonner les peluches. Ces conditions pourraient bloquer l’écoulement de l’air de votre sécheuse et accroître les risques d’incendie.

• NE PLACEZ PAS DE GRILLAGE aux extrémités du système d’évacuation et n’utilisez pas de vis, de rivet ou autre ﬁxation pénétrant dans la conduite aﬁn de rallonger le système. L’ouverture d’évacuation de l’air NE doit jamais être couverte par une grille ou une crépine de quelque taille que ce soit.

• Installer la sécheuse selon les instructions du fabricant et le code du bâtiment en vigueur.

• L’installation et la réparation de la sécheuse doivent être acquittées par un monteur qualiﬁé, une agence de service ou votre fournisseur de gaz.

• Le service électrique de la sécheuse doit être en conformité avec tous les codes et règlements locaux en vigueur et à la dernière édition du Code national de l’électricité, ANSI / NFPA 70, ou au Canada, au Code canadien de l’électricité CSA C22.1 partie 1.

• Le service de gaz de la sécheuse doit être en conformité avec tous les codes et règlements locaux en vigueur et à la dernière édition du Code national du gaz combustible, ANSI Z223.1/NFPA 54, ou au Canada, au Code d’installation du gaz naturel et du propane CSA B149.1. Une vanne d’arrêt manuel doit être installée à moins de 6 pieds (1,83 m) de la sécheuse conformément au Code national du gaz combustible, ANSI Z223.1/NFPA 54.

• NE PAS empiler une sécheuse sur une laveuse déjà installée sur un caisson. NE PAS empiler la laveuse sur une sécheuse. NE PAS empiler la laveuse sur une autre laveuse.

• La sécheuse est conçue selon les normes ANSI Z21.5.1 / CSA 7.1 ou UL 2158 CAN / CSA C22.2 nº 112 (dernières éditions) pour usage domestique seulement. Il est déconseillé d’utiliser cette sécheuse à des ﬁns commerciales, en l’occurrence dans les restaurants, salons de beauté, etc.

• Détruisez les cartons et les sacs en plastique après le déballage de la sécheuse. Les enfants pourraient les utiliser pour jouer. Le carton recouvert de tapis, les couvre-lits et les feuilles de plastique peuvent former des chambres étanches à l’air et provoquer un étouffement. Déposez tous les matériaux d’emballage dans un conteneur à ordures ou évitez que les enfants ne puissent y accéder.

Les instructions dans le présent manuel et toutes autres instructions incluses avec cette sécheuse ne couvrent pas de façon exhaustive toutes les situations possibles. Faire preuve de bonnes pratiques sécuritaires et de prudence lors de l’installation, l’utilisation et l’entretien de tout appareil ménager.

CONSERVER CES INSTRUCTIONS POUR TOUTE

RÉFÉRENCE ULTÉRIEURE.

Page 28

Exigences d’installation

Lire et conserver ceguide

Merci d'avoir choisi Electrolux, la marque de choix en matière d'électroménagers. Ce guide d'utilisation et d'entretien fait partie de notre engagement envers la satisfaction du client et la qualité du produit pendant toute la durée utile devotre nouvel électroménager.

Liste de contrôle d’installation

Évacuation des gaz

 Écoulement libre, sans accumulation

de peluches

 Tuyauterie de transition de 102mm

(4po) en métal rigide ou semirigide d’une longueur minimale et présentant le moins de virages possibles

 AUCUNE feuille ou matériau

deventilation en plastique

 Hotte à évacuation approuvée

soufﬂant vers l'extérieur

Mise de niveau

 La sécheuse est de niveau, d'un côté

à l'autre et d'avant en arrière

 La caisse est bien assise des quatre

coins

Outils et matériaux nécessaires à

Approvisionnement en gaz (sécheuse à gaz)

 Robinet de fermeture manuelle

enstock

 Tous les raccords sont scellés avec

un scellant approuvé et serrés à clé  Nécessaire de conversion au GPL  Alimentation en ouverte  Aucune fuite présente à tous les

raccords; vériﬁer avec de l'eau

savonneuse, NE PAS vériﬁer avecun

ﬂamme nue

Raccordement d’eau (Sélectionnez les modèles)

 Inspectez les tuyaux pour

correctement positionner les

rondelles en caoutchouc

l'installation:

Des questions?

Pour l'assistance aux États-Unis et au Canada: États-Unis 1-877-4ELECTROLUX (1-877-435-3287) www.electroluxappliances.com

Canada 1-800-265-8352 www.electroluxappliances.ca

 L’alimentation en eau est ouverte  Vériﬁez toute fuite  Les séchoirs à vapeur exigent

l’utilisation du KIT DE TUYAUX ASSEMBLY Réf5304495002 (non inclus) et doivent être achetés séparément.

Alimentation électrique 240V (sécheuse électrique)

 Cordon électrique homologué NEMA

10-30 ou 14-30 avec toutes les vis serrées sur le bornier

 Étrier de décharge de traction

approuvé installé

 Couvercle d'accès au terminal

installé avant la mise en service

Inversion de porte

 Suivez les instructions détaillées

dece guide

 Mise à l'essai de la charnière et du

taquet

Alimentation électrique

 Alimentation secteur en marche  Sécheuse branchée

Vériﬁcations ﬁnales

 Lire attentivement les notices

d'installation et le manuel d'entretien et d'utilisation

 La porte se verrouille et le tambour

tourne lorsque le cycle commence

 Le certiﬁcat d’enregistrement a été

envoyé

Page 29

Exigences d’installation

Outils et matériaux nécessaires àl'installation:

Pinces

réglables

Clé à tuyau

pour

l’approvisionne-

ment

en gaz

tuyau de 10,16 cm (4 po), métal

rigide ou semi-rigide pour

conduits d’évacuation

Tournevis

Phillips,

plats et

carrés

résistante

au GPL bande

de filetage

(téflon) (pour

le gaz naturel

ou le GPL)

Clé réglable

de menuisier

le niveau

Jeu de de cordon

240 V, 3 ou 4 fils

(sécheuse électrique)

Externe

hotte à

évacuation

Besoins pour une installation électrique

REMARQUE

En raison de possibilités de tension potentiellement variables, il est déconseillé d'utiliser votre sécheuse à l'énergie produite par des générateurs au gaz, à l'énergie solaire, éoliens ou tout autre générateur que ceux de votre distributeur local.

Exigences électriques pour sécheuse électrique:

CIRCUITERIE–circuit de dérivation indivi-

duel de 30A, protégé par des fusibles temporisés ou des disjoncteurs de 30A. Utilisez des circuits à fusibles distincts pour la laveuse et la sécheuse. NE PAS faire fonctionner la laveuse et la sécheuse sur le même circuit.

ALIMENTATION–Trois ou 4 ﬁls,

120/240VCA, 1), 60Hz.

12,7 mm (½ po)

10,2 cm (0,4 po) serrage

robinet

d’arrêt de

la conduite

de gaz

(sécheuse

à gaz)

NPT raccords avec

union mandrinée

(x2) et tuyau flexible

d’alimentation

en gaz (sécheuse

à gaz)

Le KIT DE TUYAUX ASSEMBLY Réf5304495002, pour les modèles à vapeur uniquement, n’est pas inclus et doit être acheté séparément.

AVERTISSEMENT

RISQUE D'INCENDIE

• Le non-respect des consignes de sécurité peut entraîner des dommages matériels oud des lésions corporelles graves, voire la mort.

• NE PAS installer de ventilateur d'appoint dans le conduit d'évacuation de la sécheuse.

• Installez toutes les sécheuses conformément aux instructions d'installation du manuel.

Ruban de

papier

métallique

(pas de

ruban à

conduits)

REMARQUE

Utiliser une alimentation de 120/240VCA,

1), 60Hz avec les sécheuses dont la plaque signalétique l'indique.

IMPORTANT

Les sécheuses sont mises à la terre par le conducteur neutre sauf celles fabriquées pour vente au Canada. Seul un cordon à 4 conducteurs doit être utilisé lorsque l'appareil est installé dans un endroit où la mise à la terre par le conducteur neutre est interdite. Lamise à la terre par le conducteur neutre est interdite pour: (1) les nouvelles installations de circuits de dérivation; (2)les maisons mobiles; (3) les véhicules récréatifs; et (4) les endroits où le code dubâtiment en vigueur NE PERMET PAS la mise à la terre par le ﬁl neutre.

Page 30

Exigences d’installation

CORDON D'ALIMENTATION À 3 FILS (non fourni)

Prise à 3 ﬁls

(NEMA type 10-30R)

La sécheuse DOIT utiliser un cordon électrique à 3 conducteurs NEMA 10-30 de type SRDT à tension nominale minimum de 240VCA, 30 ampères, avec 3 cosses à fourche à extrémités relevées ou connecteurs à boucle fermée et clairement identiﬁées pour utilisation avec les sécheuses. Pour les instructions de connexion du cordon à 3 ﬁls, voir RACCORDEMENTS ÉLECTRIQUES POUR UN SYSTÈME À 3 FILS.

PRISE DE DISTRIBUTION–Prise NEMA

10-30R placée de façon à ce que le cordon électrique soit accessible lorsque la sécheuse est en position de service.

CONNEXION DE MISE À LA TERRE–Voir

«Exigences de mise à la terre» à la section Installation électrique.

Exigences électriques pour sécheuse à gaz:

CIRCUITERIE–Circuit de dérivation

individuel de 15A, protégé par des fusibles temporisés ou des disjoncteurs de 15A.

ALIMENTATION–2 ﬁls avec mise à la terre,

120VCA, 1), 60Hz.

CORDON D'ALIMENTATION–Séchoir est

équipé d'un cordon électrique de 120V à 3 ﬁls.

CONNEXION DE MISE À LA TERRE–Voir

«Exigences de mise à la terre» à la section Installation électrique.

AVERTISSEMENT

Une mise à la terre inadéquate de la sécheuse peut occasionner des lésions corporelles graves, voire la mort. Si vous avez des doutes quant à la mise à la terre de l'électroménager, validez avec un dépanneur ou un électricien qualiﬁé.

CORDON D'ALIMENTATION À 4 FILS (non fourni)

Prise à 4 ﬁls

(NEMA type 14-30R)

La sécheuse DOIT utiliser un cordon électrique à 4 conducteurs NEMA 14-30 de type SRDT ou DRT (le cas échéant) à tension nominale minimum de 240VCA, 30 ampères, avec 4 cosses à fourche à extrémités relevées ou connecteurs à boucle fermée et clairement identiﬁées pour utilisation avec les sécheuses. Pour les instructions de connexion du cordon à 4 ﬁls, voir RACCORDEMENTS ÉLECTRIQUES POUR UN SYSTÈME À 4 FILS.

REMARQUE

Les sécheuses fabriquées au Canada ont un cordon électrique à 4 ﬁls installé en usine (NEMA 14-30).

PRISE DE DISTRIBUTION–Prise NEMA

14-30R placée de façon à ce que le cordon électrique soit accessible lorsque la sécheuse est en position de service.

CONNEXION DE MISE À LA TERRE–Voir

«Exigences de mise à la terre» à la section Installation électrique.

Tomacorriente de pared con conexión a tierra

Bajo ninguna circunstancia corte, extraiga o desvíe las patas de conexión a tierra.

Cable de alimentación con enchufe de tres patas con conexión a tierra

Besoins pour une installation au gaz

AVERTISSEMENT

RISQUE D'EXPLOSION

Les tuyaux de cuivre non revêtus exposés au gaz naturel corrodent; cela qui provoque des fuites de gaz. Utilisez UNIQUEMENT du fer noir, de l'acier inoxydable ou de la tuyauterie en laiton revêtue de plastique pour les installations au gaz.

Page 31

Exigences d’installation

Besoins pour une installation augaz (suite)

1. L'installation de cet appareil DOIT être réalisée en conformité avec le code du bâtiment en vigueur; en l'absence de codes locaux, elle doit être conforme au code national avec le code national du gaz combustible, ANSI Z223.1 (récente édition).en matière d'installations au propane ou autres carburants gazeux.

2. La conduite d'alimentation en gaz doit être construite en tuyau de 1,27 cm (1/2 po).

3. Si les codes le permettent, des tuyaux métalliques ﬂexibles peuvent être utilisés pour connecter votre sécheuse à la conduite d'alimentation en gaz. Les conduites DOIVENT être en acier inoxydable ou en laiton revêtu de plastique.

4. La conduite d'alimentation en gaz DOIT être munie d'un robinet distinct installé conformément au code national B149.1 en matière d'installations au propane ouautres carburants gazeux.

5. Un bouchon ﬁleté de 0,32 cm(1/8 po) de norme NPT accessible pour leraccordement du manomètre DOIT être installé immédiatement en amont du raccord d'alimentation en gaz de lasécheuse.

6. La sécheuse DOIT être débranchée du réseau de canalisation d'alimentation en gaz pendant toute mise à l'essai depression du réseau d'alimentation àdes pressions supérieures à 3,45 kPa (1/2 psi).

7. La sécheuse DOIT être isolée du réseau de canalisation d'alimentation en gaz pendant toute mise à l'essai de pression du réseau d'alimentation à des pressions égales ou inférieures à 3,45 kPa (1/2 psi).

8. Les raccords d'alimentation doivent être conformes à la norme ANSI Z21.24 / CSA 6.10 en matière de raccords pour électroménagers à gaz.

Pour éviter de restreindre la sortie, maintenez un dégagement d’au moins 30,5cm (12po) entre l’évent et le sol ou toute autre obstruction.

AVERTISSEMENT

RISQUE D'INCENDIE

Le non-respect de ces instructions peut entraîner des temps de séchage excessifs ou des risques d'incendie.

Les exigences spéciﬁques pour un fonctionnement correct et sécuritaire de votre sécheuse sont énumérées ci-après.

AVERTISSEMENT

RISQUE D'INCENDIE

N’UTILISEZ PAS de matériel d’évacuation

en plastique ou en feuille métallique ﬂexible pour l’installation de la sécheuse. Les matériaux d’évacuation ﬂexibles sont reconnus comme étant susceptibles de s’effondrer, d’être facilement écrasés et d’emprisonner la charpie. Ces conditions pourraient bloquer l’écoulement de l’air de votre sécheuse et accroître les risques d’incendie.

Si votre système actuel comporte une conduite en plastique ou en feuille métallique, remplacez-la par une conduite métallique rigide ou semi-rigide. Assurez-vous que la conduite actuelle est exempte de charpie avant de la relier à la conduite de la sécheuse.

Exigences du système d'évacuation

Utilisez uniquement une conduite métallique rigide ou semi-rigide d’au moins 102 mm (4po) de diamètre et un évent approuvé doté d’un ou plusieurs volets pivotants qui s’ouvrent lorsque la sécheuse est en marche. Lorsque la sécheuse s’arrête, les registres se ferment automatiquement pour éviter l’entrée de courants d’air, d’insectes et de rongeurs.

Correct

Incorrect

Page 32

Exigences d’installation

Exigences du système d'évacuation (suite)

AVERTISSEMENT

RISQUE D'INCENDIE

• Le non-respect des consignes de sécurité peut entraîner des dommages matériels oud des lésions corporelles graves, voire la mort.

• NE PAS installer de ventilateur d'appoint dans le conduit d'évacuation de la sécheuse.

• Installez toutes les sécheuses conformément aux instructions d'installation du manuel.

AVERTISSEMENT

RISQUE D'INCENDIE

Une sécheuse doit être évacuée à l'extérieur. NE PAS évacuer la sécheuse dans une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou tout autre espace caché d'un bâtiment. Une sécheuse produit des peluches combustibles. Si la sécheuse n'est pas évacuée à l'extérieur, des peluches ﬁnes sont expulsées dans la salle de lavage. Une accumulation de peluches dans tout secteur de la maison peut créer un risque potentiel pour la santé et un risque d'incendie.

AVERTISSEMENT

RISQUE D'INCENDIE

• NE placez pas de grillage aux ex-

trémités du système d’évacuation et n’utilisez pas de vis, rivet ou autre ﬁxation pénétrant dans la conduite pour rallonger système. L’ouverture

d’évacuation de l’air ne doit jamais être couverte par une grille, une crépine ou une garde de quelque taille que ce soit. La charpie peut rester coincée dans la grille, la crépine, une garde ou sur les vis ou les rivets, ce qui bloquerait les conduites et créerait un risque d’incendie tout en augmentant le temps de séchage. Utilisez un évent approuvé

pour clore la conduite à l’extérieur et scellez tous les joints avec du ruban métallique. Toutes les extrémités mâles des conduites DOIVENT être installées en aval de l’écoulement de l’air.

AVERTISSEMENT

La sécheuse doit être raccordée à une sortie extérieure. Inspectez régulièrement l'oriﬁce d'évacuation extérieur et éliminez toute accumulation de peluches autour del'oriﬁce et dans les environs.

AVERTISSEMENT

RISQUE D'INCENDIE

• NE PAS laisser de matériaux combustibles (par exemple:des vêtements, tentures ou rideaux, papier) entrer en contact avec le système d'évacuation. La sécheuse NE DOIT PAS être évacuée dans une cheminée, un mur, un plafond ou tout autre espace caché d'un bâtiment qui pourrait accumuler de peluches; cela peut provoquer un incendie.

Dépasser la longueur de conduit ou du nombre de coudes autorisés dans les tableaux «LONGUEUR MAXIMALE» peut provoquer une accumulation de peluches dans le système d'évacuation. Obturer le système peut créer un risque d'incendie et augmenter les temps de séchage.

Nombre de coudes à 90°

de 102 mm (4 po) en conduit métallique rigide

0 38 m (125 pi) 33,5 m (110 pi) 1 35 m (115 pi) 30,5m (100 pi) 2 32 m (105 pi) 27,5 m (90 pi) 3 29 m (95 pi) 24,5 m (80 pi) 4 26 m (85 pi) 21,5 m (70 pi)

LONGUEUR MAXIMALE

TYPE DE HOTTE À ÉVACUATION

PRÉFÉRÉE

10,2 cm

(4”)

persiennes

6,35 cm

(2,5”)

Page 33

Exigences d’installation

Exigences du système d'évacuation (suite)

Dans les installations où le système

AVERTISSEMENT

RISQUE D'INCENDIE

• NE PAS installer de matériel

deventilation en plastique souple ouen métal souple.

• Si vous installez une évacuation semi-rigide, NE PAS excéder lalongueur de conduit maximale de 2,4 m (8 pi).

Direction de la sortie extérieure

On peut obtenir une sortie directionnelle en installant un coude de ventilation à 90° directement à la sortie d'évacuation de la sécheuse. Les coudes de ventilation de sécheuse sont disponibles auprès de votre distributeur local ou dans une quincaillerie.

d'évacuation n'est pas décrit dans les tableaux, la méthode suivante doit être utilisée pour déterminer s'il est acceptable:

1. Raccordez un manomètre incliné ounumérique entre la sécheuse et le pointde la sortie relié à la sécheuse.

2. Réglez la minuterie et la température sur <air ﬂuff> (cycle d'action bouffante) et démarrez la sécheuse.

3. Lisez la pression sur le manomètre.

4. La contre-pression du système NEDOIT PAS être supérieure à 249P (1,0po de colonne d'eau). Une contrepression inférieure à 249P (1,0po de colonne d'eau) est acceptable. Si la lecture du manomètre est supérieure à 249P (1,0po de colonne d'eau), le système est trop restrictif et l'installation est inacceptable.

Installez les raccords mâles dans le bon sens :

Consultez également la section EXIGENCES DE DÉGAGEMENT à la page suivante.

REMARQUE

Utiliser un coude à rotation rapide de 90 °pour respecter la profondeur d'installation minimale.

AVERTISSEMENT

RISQUE D'INCENDIE

NE PAS installer la sécheuse dans des

endroits où de l'essence ou d'autres produits inﬂammables sont conservés ouentreposés. Si la sécheuse est installée dans un garage, elle doit être située au moins à 45,7 cm (18 po) au-dessus du sol. Tout non-respect peutprovoquer une explosion, unincendie ou des brûlures graves.

Correct Incorrect

Bien que l'orientation verticale du système d'évacuation soit acceptable, certaines circonstances atténuantes peuvent affecter la performance de la sécheuse:

• Seule une gaine métallique rigide doit

être utilisée.

• Un évent vertical à travers un toit peut

exposer le système d'évacuation aux courants d'air descendants augmentant la restriction d'évacuation.

• Faire passer le système d'évacuation

à travers une zone non isolée peut entraîner la formation de condensation et par le fait, une accumulation plus rapide de peluches.

• La compression ou le gaufrage

dusystème d'évacuation augmente larestriction d'évacuation.

• Le système d'évacuation doit être

inspecté et nettoyé au moins tous les 18 mois dans des conditions normales d'utilisation. Plus la

sécheuse est utilisée, plus souvent le système d'évacuation et la hotte àévacuation doivent être vériﬁés pour en assurer le bon fonctionnement et qu'ils ne sont pas obstrués.

Page 34

Exigences d’installation

Installation dans des maisons préfabriquées oumaisons mobiles

1. L'installation DOIT respecter les normes actuelles de construction et de sécurité des maisons préfabriquées, titre 24 CFR, partie 32-80 (anciennement norme fédérale sur la construction et la sécurité des maisons mobiles, titre 24, HUD partie 280) ounorme CAN / CSAZ240 MH.

2. La sécheuse DOIT être évacuée à l'extérieur (à l'extérieur et non pas sous la maison mobile) à l'aide de conduits métalliques qui ne favorisent pas la combustion. Les conduits métalliques doivent mesurer 10,16 cm (4 po) de diamètre sans obstruction. Un conduit métallique rigide est de premier choix.

3. Si la sécheuse est évacuée par le plancher et que la zone sous la maison mobile est fermée, le système d'évacuation DOIT se terminer à l'extérieur du vide sanitaire, son extrémité solidement ﬁxée à une partienon combustible de la structurede la maison mobile.

4. Reportez-vous aux sections précédentes du guide pour connaître les autres exigences importantes en matière de système d'évacuation d'air.

5. Lors de l'installation d'un séchoir à gaz dans une maison mobile, une provision doit être faite pour un appoint d'air de l'extérieur. Cette disposition ne doit pas être inférieure à deux fois lasuperﬁcie de la sortie d'évacuation de la sécheuse.

6. L'installateur DOIT ancrer la (1) sécheuse ou (2) la sécheuse montée sur le piédestal au sol avec le nécessaire d'installation pour maison mobile approuvé–réf. 137067200.

Dégagements

IMPORTANT

NE PAS INSTALLER VOTRE

SÉCHEUSE:

1. dans un endroit exposé aux gouttes et aux éclaboussures d'eau ou aux conditions météorologiques extérieures;

2. dans un endroit où elle peut venir en contact avec des rideaux, des tentures ou tout ce qui peut obstruer le ﬂux d'air de combustion et de ventilation; ou

3. sur un tapis. Le plancher DOIT être robuste avec une inclinaison maximale de 2,5 cm (1 po).

Installation dans une niche ouun placard

1. Une sécheuse installée dans une chambre à coucher, une salle de bain, une niche ou un placard DOIT être évacuée à l'extérieur.

2. Aucun autre appareil à combustion ne doit être installé dans le même placard qu'une sécheuse à gaz.

3. Votre sécheuse a besoin d'espace tout autour pour une ventilation adéquate. NE PAS installer votre sécheuse dans un placard avec une porte solide.

4. Ventilation de porte de placard requise: un minimum de 774,2 cm d'ouverture, également divisé entre le haut et le bas de la porte est nécessaire. Les ouvertures doivent être situées à7,6cm (3 po) du bas et du haut de la porte. Les ouvertures doivent être dégagées lorsqu'une porte est installée. Une porte à persiennes avec des ouvertures d'air équivalentes sur toute sa longueur est acceptable.

(120 po2²)

Page 35

Dégagements (suite)

7.6 cm (3")

Porte de placard

Exigences d’installation

0 cm

(0”)

0 cm

387.1 cm²

(60 sq. in.)

387.1 cm²

(60 sq. in.)

2.5 cm (1")

0 cm

(0”)

DÉGAGEMENTS MIN.

D'INSTALLATION–cm (po)

Côtés Arrière Haut Devant

Alcôve

Sous le comptoir

Placard

ou autre qu'un évent direct, il faut installer un

•F coude d'aération rapide à 90 ° pour obtenir une installation de 0cm (0po).

0cm

(0po)

0cm

(0po)

0cm

(0po)

0cm

(0po)*

0cm

(0po)*

0cm

(0po)*

0cm

(0po)

0cm

(0po)

0cm

(0po)

S. O.

2,5 cm

(1”)

REMARQUE

Pour réaliser une installation avec un dégagement de 0 cm (0po) à l'arrière de la sécheuse (autre que la ventilation directe), il faut installer un coude d'évent de 90° comme décrit précédemment dans ce manuel.

Page 36

Exigences d’installation

Dimensions de la sécheuse

53.5"

avec la porte grande ouverte

sécheuse autonome

sur le plancher

kit d’empilage

approuvé

(STACKIT7X)

requis pour

l’installation

(136 cm)*

à partir de l’avant de

plancher

sécheuse

montée sur

plancher

53.5"

(136 cm)*

avec la porte

grande ouverte

de la porte lorsqu’elle

empilée

32"

(81.25 cm)*

la porte lorsqu’elle

est fermée

(81.25 cm)*

32.0"

à partir de l’avant

est fermée

38.0"

(96.5 cm)

alimentation en gaz à

53.25"

(135.5 cm)

l’arrière de l’appareil à gaz

17.0"

(43 cm)

(9.5 cm)

3.75"

du côté jusqu’au

centre de l’évent arrière

raccord de

l’alimentation

en eau à

l’arrière de

la laveuse

alimentation

en gaz à

l’arrière de

l’appareil

à gaz

1.5"

(4 cm)

27.0"

(68.5 cm)

(34.5 cm)

alimentation électrique à l’arrière de la sécheuse

(9.5 cm)

13.5"

hauteur de la

ligne centrale

de l’évent arrière

alimentation électrique à l’arrière de lasécheuse

hauteur de la

ligne centrale

de l’évent arrière

3.7"

19.0"

(48 cm)

75.75"

(192.5 cm)

hauteur de

39.0"

(99 cm)

Tuyau de

vidange à l’arrière de la laveuse

la ligne centrale de l’é v ent

arrière

(105 cm)

41.0"

plancher

* Le raccord du tuyau d'arrivée d'eau d'une sécheuse à vapeur ajoute 2 cm (3/4 po) à la

profondeur d'installation.

Le cordon électrique d'une sécheuse électrique ou à gaz fabriquée au Canada mesure environ 152,5cm (60po).

Le tuyau de vidange de la laveuse mesure 150 cm (59po).

Le cordon électrique d'une laveuse mesure environ 152,5cm (60po).

Page 37

Notices d’installation

Installation électrique

Les exigences spéciﬁques pour un fonctionnement correct et sécuritaire de votre sécheuse sont énumérées ci-après. Le non-respect de ces instructions peut provoquer une décharge électrique ou un risque d'incendie.

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Cet appareil DOIT être mis à la terre adéquatement. Il y a risque de décharge électrique si la sécheuse n'est pas correctement mise à la terre. Respectez les consignes de mise à la terre mentionnées dans ce manuel.

• NE PAS utiliser de rallonge avec cet appareil. Certaines rallonges ne sont pas conçues pour accueillir les valeurs de courant électrique utilisées par la sécheuse et peuvent fondre; cela crée un risque de décharge électrique ou d'incendie. Installez la sécheuse à portée de la prise du cordon électrique à acheter tout en permettant un peu de mou. Reportez-vous aux conditions préalables à l'installation du manuel pour déterminer le cordon électrique à acheter.

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Un étrier de décharge de traction homologué UL doit être installé sur le cordon électrique. En l'absence d'un étrier de décharge de traction, le cordon peut être tiré hors de la sécheuse ou coupé par tout mouvement du cordon; cela peut provoquer une décharge électrique.

• NE PAS utiliser une prise à ﬁls d'aluminium avec un cordon et une ﬁche en cuivre (ou vice versa). Une réaction chimique se produit entre le cuivre et l'aluminium et peut provoquer des courts-circuits. Lecâblage et la prise appropriés sont un cordon électrique en cuivre avec une prise câblée en cuivre.

Exigences de mise à la terre– sécheuse électrique (É.-U.)

AVERTISSEMENT

Une mise à la terre inadéquate de la sécheuse peut occasionner des lésions corporelles graves, voire la mort. Si vous vous avez des doutes quant à la mise à la terre de l'électroménager, validez avec un dépanneur ou un électricien qualiﬁé.

Pour une sécheuse mise à la terre par le cordon électrique:

1. La sécheuse DOIT être mise à la terre. En cas de défectuosité ou de panne, la mise à la terre réduit le risque de décharge électrique en créant un cheminement de moindre résistance pour le courant électrique.

2. Après avoir acheté et installé un cordon électrique à 3 ou 4 ﬁls doté d'un conducteur de mise à la terre et d'une ﬁche de mise à la terre conformes à votre système de câblage, la ﬁche DOIT être branchée sur une prise appropriée en conformité avec tous les codes et règlements locaux en vigueur. En cas de doute, appelez un électricien agréé.

3. NE PAS modiﬁez la ﬁche que vous avez installée sur l'électroménager. Sila ﬁche ne rentre pas dans la prise, faites installer une prise adéquate par un électricien qualiﬁé.

Pour une sécheuse connectée enpermanence:

La sécheuse DOIT être connectée à une boîte de câblage permanente en métal avec mise à la terre. En autre cas, un conducteur de mise à la terre doit être installé avec les autres conducteurs du circuit et connecté à la borne ou au ﬁl demise à la terre de l'électroménager.

REMARQUE

Les temps de séchage des sécheuses fonctionnant sur une alimentation de 208 VCA sont plus longs que ceux des sécheuses fonctionnant avec sur une tension de 240VCA.

Page 38

Notices d'installation

Exigences de mise à la terre– sécheuse électrique (Canada)

AVERTISSEMENT

Une mise à la terre inadéquate de la sécheuse peut occasionner des lésions corporelles graves, voire la mort. Si vous vous avez des doutes quant à la mise àla terre de l'électroménager, validez avec un dépanneur ou un électricien qualiﬁé.

Pour une sécheuse mise à la terre par le cordon électrique:

2. Puisque votre sécheuse est équipée d'un cordon électrique à doté d'un conducteur et d'une ﬁche de mise àlaterre, la ﬁche DOIT être branchée sur une prise appropriée installée et mise à la terre adéquatement en conformité avec tous les codes et règlements locaux en vigueur. En cas de doute, appelez un électricien agréé.

3. NE PAS modiﬁer le cordon électrique fourni avec l'appareil. Si la ﬁche ne rentre pas dans la prise, faites installer une prise adéquate par un électricien qualiﬁé.

Exigences de mise à la terre– sécheuse à gaz (É.-U. et Canada)

1. La sécheuse est munie d’une ﬁche à trois broches avec mise à la terre pour assurer votre protection contre les décharges électriques. Cette ﬁche doit être branchée directement dans une prise adéquatement mise à la terre.

2. La ﬁche doit être branchée dans une prise appropriée qui est correctement installée et mise à la terre conformément à tous les codes et règlements locaux. En cas de doute, appelez un électricien agréé.

3. NE PAS modiﬁer le cordon d'alimentation fourni avec l'appareil. Si la ﬁche ne rentre pas dans la prise, faites installer une prise adéquate par un électricien qualiﬁé.

AVERTISSEMENT

Tomacorriente de pared con conexión a tierra

Bajo ninguna circunstancia corte, extraiga o desvíe las patas de conexión a tierra.

Cable de alimentación con enchufe de tres patas con conexión a tierra

Page 39

Notices d'installation

Raccord électrique (autre que leCanada)–cordon à 3 ﬁls

Prise à 3 ﬁls

(NEMA de type 10-30R)

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

Omettre de couper le courant avant une réparation peut entraîner des lésions corporelles, voire la mort.

AVERTISSEMENT

RISQUE ÉLECTRIQUE

Lors de l'entretien des commandes, étiquetez tous les ﬁls avant de les déconnecter. Les erreurs de câblage peuvent être la cause d'un mauvais oud'un fonctionnement dangereux. Vériﬁez que tout fonctionne bien après tous vos travaux d'entretien.

1. Coupez l’alimentation à la prise murale.

2. Retirez la vis retenant le couvercle d'accès du bornier dans le coin inférieur à l'arrière de la sécheuse.

3. Installez un étrier de décharge de traction homologué UL conformément aux instructions du fabricant de cordon et de l'étrier dans le trou d'entrée du cordon électrique sous le panneau d'accès. À ce point, l'étrier de décharge de traction doit être maintenu lâchement en place.

4. Enﬁlez un cordon électrique DÉBRANCHÉ NEMA 10-30 de 30 A, de type SRDT homologué UL à travers l'étrier.

5. Raccordez le conducteur neutre (câble central) du cordon électrique à la borne centrale ARGENT du bornier. Serrez fermement la vis.

6. Attachez les deux autres conducteurs du cordon électrique aux bornes de LAITON du bornier. Serrez fermement les deux vis.

IMPORTANT

Si vous déplacez la sécheuse d'un système à 4 ﬁls et l'installez sur un système à 3 ﬁls, déplacez le ﬁl de mise à la terre interne de la borne centrale vers la vis VERTE près du bornier.

30 AMP

NEMA 10-30

Fil neutre

(fil du centre)

Vis du panneau d'accès

Bloc debranchement Fil 2 (Borne en LAITON)

Fil neutre (Borne en ARGENT)

Fil 1 (Borne en LAITON) Mise à la terre interne

(Vis VERTE) Installez un réducteur de

tension certifié UL ici Fente de récupération

pour les vis des bornes

REMARQUE

Si une vis de borne tombe pendant l'installation du cordon, elle peut être récupérée dans la fente de récupération de vis de borne située sous le panneau d'accès.

N'ENLEVEZ PAS la mise

à la terre interne dans

un système à trois fils!

Borne neutre

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

ÉVITEZ toute courbure à court rayon ou d'écraser un ﬁl ou un conducteur auraccord.

7. Suivez les directives du fabricant pour sécuriser fermement l'étrier dedécharge de traction et le cordon électrique.

8. Réinstallez le couvercle du bornier.

Page 40

Notices d'installation

Raccord électrique (autre que leCanada)–cordon à 4 ﬁls

AVERTISSEMENT

Prise à 4 ﬁls

(NEMA de type 14-30R)

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

Omettre de couper le courant avant une réparation peut entraîner des lésions corporelles, voire la mort.

AVERTISSEMENT

RISQUE ÉLECTRIQUE

Lors de l'entretien des commandes, étiquetez tous les ﬁls avant de les déconnecter. Les erreurs de câblage peuvent être la cause d'un mauvais ou d'un fonctionnement dangereux. Vériﬁez que tout fonctionne bien après tous vos travaux d'entretien.

1. Coupez l’alimentation à la prise murale.

2. Retirez la vis retenant le couvercle d'accès du bornier dans le coin inférieur à l'arrière de la sécheuse.

4. Enﬁlez un cordon électrique DÉBRANCHÉ NEMA 14-30 de 30 A, de type DRT ou SRDT homologué ULà travers l'étrier.

5. Débranchez le ﬁl intérieur de mise àla terre (BLANC) du faisceau de la sécheuse de la vis de mise à la terre (VERTE) près du bornier.

6. Raccordez le ﬁl du cordon électrique de mise à la terre (VERT) à la vis de mise à la terre de la cuve (VERTE). Serrez fermement la vis.

7. Déplacez le ﬁl intérieur de mise à la terre (BLANC) du faisceau de la sécheuse vers le bornier et raccordezle avec le ﬁl d'alimentation neutre (BLANC) à la borne centrale ARGENT du bornier. Serrez fermement la vis.

8. Raccordez les deux autres ﬁls (ROUGEet NOIR) du cordon électrique aux bornes de LAITON du bornier. Serrez fermement les deux vis.

RISQUE DE DÉCHARGE ÉLECTRIQUE

ÉVITEZ toute courbure à court rayon ou d'écraser un ﬁl ou un conducteur au raccord.

9. Suivez les directives du fabricant pour sécuriser fermement l'étrier de décharge de traction et le cordon électrique.

10. Réinstallez le couvercle du bornier.

Fils

neutres

(Fils

BLANCS)

30 AMP

NEMA 14-30

Mises à la

terre (Fils

VERTS)

Vis du panneau d'accès

Bloc debranchement Fil 2 (Borne en LAITON)

Fil neutre (Borne en ARGENT)

Fil 1 (Borne en LAITON) Mise à la terre interne

(Vis VERTE) Installez un réducteur de

tension certifié UL ici Fente de récupération

pour les vis des bornes

REMARQUE

Si une vis de borne tombe pendant l'installation du cordon, elle peut être récupérée dans la fente de récupération de vis de borne située sous le panneau d'accès.

Dans un système à 4 fils, branchez le fil de mise à la terre interne (BLANC) zsur la borne neutre (ARGENT).

Vis de mise

à la terre

VERTE

Fil de mise

à la terre VERT

Fil d'alimentation

NOIR ou ROUGE

Borne

neutre

Fil neutre

BLANC

Fil d'ali-

mentation

NOIR ou

ROUGE

Page 41

Raccordement au gaz

1. Retirez le bouchon d'expédition du tuyau de gaz à l'arrière de la sécheuse.

IMPORTANT

Notices d'installation

AVERTISSEMENT

RISQUE D'EXPLOSION

NE PAS tenter de détecter des fuites de

gaz avec une ﬂamme nue.

NE PAS raccorder la sécheuse au service de gaz LP sans avoir modiﬁé le robinet de gaz. Un nécessaire de conversion LP doit être installé par un monteur d'installations au gaz agréé.

2. Raccordez un tuyau semi-rigide ou un autre tuyau de type approuvé de 1,27cm Di (1/2 po) au tuyau de 0,96 cm (3/8 po) situé à l'arrière de la sécheuse. Utilisez un réducteur de 1,27 à 0,96cm (1/2 à 3/8 po) pour la connexion. Appliquer un enduit d'étanchéité pour raccords ﬁletés homologué et résistant à l'action corrosive des gaz liquéﬁés sur tous les raccords de tuyaux.

Soupape manuelle d’arrêt

Ouverte

3. Ouvrez le robinet de la conduite

d'alimentation en gaz pour permettre au gaz de circuler dans le tuyau. Attendez quelques minutes pour laisser circuler le gaz dans la conduite de gaz.

Ensemble

écrou

FLUX DE GAZ

évasé

Embout

Fermée

Tous les raccords doivent être serrés

Raccord

flexible

Ensemble

écrou évasé

Tuyau d’entrée

à l’arrière du

sèche-linge

IMPORTANT

La conduite d’alimentation doit être équipée d’un robinet de fermeture manuelle approuvé. Le robinet doit être dans la même pièce que la sécheuse et situé dans un endroit qui facilite son ouverture et fermeture. NE PAS bloquer l’accès au robinet de fermeture.

Vers la sécheuse

IMPORTANT

Le service de gaz doit être installé conformément à tous les codes et règlements locaux et selon la dernière édition du National Fuel Gas Code ANSI Z223.1/NFPA 54 américain ou CSA B149.1 au Canada.

Raccordement del'eau (modèle vapeur seulement)

AVERTISSEMENT

Inspectez périodiquement tous les tuyaux d’arrivée d’eau en cas de fuites, d’usure, de coupures, de corrosion et de bombements. Remplacez tous les tuyaux, au moindre signe de ce qui précède. Tous les tuyaux doivent être remplacés tous les 5ans aﬁn de réduire les risques d’avaries.

Besoins d'alimentation en eau

Le robinet d'eau froide DOIT être installé à moins de 107 cm (42 po) de l'entrée d'eau de votre sécheuse. Le robinet DOIT mesurer 1,9 cm Di (3/4 po ) avec ﬁletage pour le raccordement du tuyau de la laveuse. La pression d'eau DOIT indiquer entre 137 et 827kPa (20 et 120 psi). Votre service des eaux peut vous renseigner sur votre pression d'eau domestique.

1. Fermez l'alimentation en eau FROIDE de la laveuse.

Source d'alimentation en gaz

Robinet d'arrêt

en position ouverte

4. Vériﬁez les fuites du système de gaz avec un manomètre. Si un manomètre n'est pas disponible, vériﬁez toutes les connexions avec une solution d'eau savonneuse.

2. Retirez le tuyau d'arrivée de l'alimentation en eau FROIDE et inspectez la rondelle en caoutchouc. Remplacez la rondelle si elle est déchirée ou usée.

Page 42

Notices d'installation

Raccordement en eau (suite) (modèle vapeur seulement)

Les rondelles en caoutchouc doivent être présentes et en bon état (aucun dommage).

Tuyau d’arrivée d’eau à la laveuse

3. Allumez momentanément l'alimentation en eau FROIDE et laissez couler l'eau dans un seau ou un récipient pour éliminer les contaminants de la conduite.

4. Inspectez les tuyaux pour correctement positionner les rondelles en caoutchouc. Utilisez des tuyaux du KIT DE TUYAUX ASSEMBLY Réf5304495002 (non inclus).

5. Si votre installation permet la mise en place directe du raccord en Y de l'alimentation en eau FROIDE, enﬁlez ce dernier sur l'alimentation en eau FROIDE et serrez-le à la main; puis resserrez-le encore 2/3 de tour avec des pinces.

REMARQUE

Si vous avez pu installer le raccord en Y directement sur l'alimentation en eau FROIDE, passez à l'étape 8.

6. S'il n'y a pas de place pour installer le raccord en Y directement, enﬁlez le petit tuyau de rallonge sur l'arrivée d'eau FROIDE et serrez-le à la main; puis resserrez-le encore 2/3 de tour avec des pinces.

7. Enﬁlez le raccord en Y sur le tuyau derallonge court et serrez-le à la main; puis resserrez-le encore 2/3 de tour avec des pinces.

8. Raccordez le tuyau d'arrivée d'eau FROIDE de la laveuse au raccord en Yet serrez-le à la main; puis resserrezle encore 2/3 de tour avec des pinces.

9. Raccordez l'extrémité droite du tuyau long du jeu d'accessoires à l'autre extrémité du raccord en Y et serrez àla main. Raccordez le raccord à 90° à l'entrée d'eau en laiton à l'arrière de la sécheuse et serrez-le à la main. Serrez chaque connexion du tuyau d'entrée de la sécheuse d'un autre 2/3de tour avec des pinces.

Les Rondelles en caoutchouc

doivent être présentes

Extension de tuyau

Connecteur

en « Y »

Tuyau d’alimentation

en eau froide de

la laveuse

10. Ouvrez l'eau et vériﬁez toutes les connexions pour déceler les fuites.

Arrivée d’eau

du séchoir

Page 43

Notices d'installation

Directives générales d'installation

1. Connectez le conduit d'évacuation au système d'évacuation extérieur. L'utilisation d'un collier de serrage de 102mm (4 po) (article A) est recommandée pour raccorder la sécheuse au système d'évacuation. Utilisez du ruban métallique pour sceller tous les autres joints.

2. Utilisez un niveau de menuisier pour niveler la sécheuse d'avant en arrière etd'un côté à l'autre.

3. Utilisez des pinces ajustables pour régler les pieds de nivellement aﬁn quela sécheuse soit de niveau d'avanten arrière et d'un côté à l'autreet stable d'un coin à l'autre.

4. Appuyez sur les coins et les côtés en alternance pour déceler le moindre mouvement. Ajustez les ou la patte appropriée aﬁn que la sécheuse repose solidement sur le sol et sur les quatre pattes. Pour obtenir les meilleures performances de votre sécheuse, gardez l'extension des pattes de nivellement à son minimum.

IMPORTANT

6. Mettez le courant au boîtier de disjoncteurs ou à la boîte à fusibles.

7. Lisez le manuel d'entretien et d'utilisation livré avec la sécheuse. Il contient des renseignements précieux et utiles qui vous feront épargner temps et argent.

8. Si vous avez des questions lors de la première utilisation, veuillez consulter la «Liste de contrôle pour éviter les appels de service» du manuel d'entretien et d'utilisation avant d'appeler le service après-vente.

9. Placez ces instructions dans un endroit près de la sécheuse pour consultation future.

REMARQUE

Un schéma de câblage et une ﬁche technique se trouvent sous le panneau supérieur de la sécheuse.

ATTENTION

Lorsque vous jetez ou rangez votre ancienne sécheuse, retirez la porte.

Assurez-vous que le courant est coupé par un disjoncteur ou dans une boîte à fusibles avant de brancher le cordon électrique dans une prise de courant.

5. Branchez le cordon électrique dans une prise de courant dédiée à contact de mise à la terre.

AVERTISSEMENT

Page 44

Pour inverser la porte

REMARQUE

Il est possible d'inverser la porte de tous les modèles de sécheuse.

IMPORTANT

AVANT D'INVERSER LA PORTE DEVOTRE SÉCHEUSE:

1. Assurez-vous d'avoir un espace d'ouverture adéquat avant d'inverser laporte.

2. Rassemblez vos outils:un tournevis àentraînement carré nº 2 et un couteau en plastique (ou un petit outil plat qui n'abîmera pas à la peinture).

3. Assurez-vous que la sécheuse est débranchée de la source d'alimentation!

Outils requis pour l'inversion:

Tournevis avec embout carré no 2

Couteau en plastique

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

Omettre de couper le courant avant une réparation peut entraîner des lésions corporelles, voire la mort.

Retrait des bouchons du loquet etdutrou

1. Ouvrez la porte

2. Retirez les bouchons en plastique et mettez-les de côté pour les réinstaller plus tard. Si vous êtes incapable de déloger les bouchons manuellement, utilisez un couteau non abrasif en plastique.

3. Retirez les deux vis du loquet de la porte. Mettez le loquet et les vis de côté pour les réinstaller plus tard.

Page 45

Pour inverser la porte

Dépose de l'assemblage de porte

1. Ouvrez complètement la porte pour exposer les quatre vis de charnière.

2. Retirez les quatre vis de la charnière àl'aide d'un manchon d'entraînement carré nº 2. Mettez-les de côté pour réinstaller plus tard.

3. Saisissez la porte des deux mains et soulevez-la légèrement en éloignant la porte et la charnière du panneau avant.

Repose de l'assemblage de porte

1. Tournez la porte et accrochez le crochet supérieur à l'arrière de la charnière dans le trou supérieur du panneau avant.

Repose des bouchons du loquet etdutrou

1. Installez le loquet de porte avec les vis retirées plus tôt.

2. Insérez les bouchons en plastique enlevés plus tôt.

2. Réinstallez et serrez les quatre vis retirées plus tôt:les deux vis avant d'abord, puis les deux vis latérales.

Vériﬁer le fonctionnement de la porte inversée

1. Vériﬁez le balancement libre et régulier de la porte à la fermeture et son enclenchement sécuritaire.

2. Branchez la sécheuse et fermez laporte. Lancez un cycle d'essai: le tambour doit culbuter jusqu'à l'ouverture de la porte ou l'interruption ou l'annulation du cycle.

Page 46

Options

Accessoires

CAISSON DE RANGEMENT ASSORTI*

caisson blanc - réf. EPWD257UIW caisson titane - réf. EPWD257UTT

Un caisson de rangement en accessoire

spécialement conçu pour cette sécheuse; il peut être utilisé pour élever la sécheuse et en faciliter l'utilisation. Cecaisson ajoute environ 38 cm (15po) à la hauteur de votre électroménager.

*D'autres couleurs sont disponibles. Contactez le détaillant où vous avez achetévotre sécheuse.

MONTAGE INTERCALAIRE POUR

SÉCHEUSE PIÈCE:STACKIT7X

Selon le modèle que vous avez acheté,

un nécessaire de montage intercalaire pour une sécheuse assortie à votre laveuse peut avoir été inclus lors de l'achat initial de votre sécheuse. Si votre modèle n'inclut pas de nécessaire de montage intercalaire ou si vous en désirez un autre, vous pouvez le commander.

NÉCESSAIRE DE CONVERSION AU GPL

PIÈCE:PCK4200

Les sécheuses à gaz fabriquées pour

être utilisées dans un endroit desservi en LP doivent être munies d'un nécessaire de conversion avant l'installation.

NÉCESSAIRE D'INSTALLATION POUR

MAISON MOBILE PIÈCE:137067200

Les installations dans les maisons

mobiles doivent être munies d'un NÉCESSAIRE D'INSTALLATION POUR MAISON MOBILE.

GRILLE DE SÉCHAGE

PIÈCE:A04840701

Selon le modèle que vous avez acheté,

une grille de séchage peut avoir été incluse lors de l'achat initial de votre sécheuse. Si votre modèle n'inclut pas de grille de séchage ou si vous en désirez une autre, vous pouvez lacommander.

CRAYONS À PEINTURE DE RETOUCHE

Blanc:5304468812 Titane:5304475700

*D'autres couleurs sont disponibles. Contactez le détaillant où vous avez acheté votre sécheuse.

KIT DE TUYAUX ASSEMBLY

PIÈCE:5304495002

AVERTISSEMENT

NE PAS utiliser les accessoires fabriqués par (ou approuvé par) le fabricant peut occasionner des dommages matériels, des dommages à la sécheuse ou provoquer des lésions corporelles.

68.5 cm (27”)

38 cm

(15”)

67 cm

(26.5”)

Caisson de rangement

Grille de séchage

Pièces de rechange aux États-Unis et au Canada

Si vous avez besoin de pièces de rechange pour votre sécheuse, contactez le détaillant où vous avez acheté votre sécheuse, faites le 18774ELECTROLUX (1877435-3287) aux États-Unis ou le 1800265-8352 au Canada, ou visitez notre site Internet http://www.electroluxappliances.ca/fr-CA pour trouver le distributeur de pièces agréé Electrolux le plus près de chez vous.

Page 47

Page 48

electrolux.com/shop

Page 49

EN FRONT LOAD DRYER

INSTALLATION INSTRUCTIONS

FR SÉCHEUSE Á CHARGEMENT FRONTAL ES SECADORA DE CARGA FRONTAL

INSTRUCTIONS D’INSTALLATION INSTRUCCIONES DE INSTALACIÓN

A11199803 Febrero 2019

Page 50

Instrucciones de seguridad importantes

ADVERTENCIA

Por su seguridad siga la información contenida en este manual para minimizar el riesgo de incendio o explosión y evitar daños en las propiedades, lesiones personales o incluso pérdida de vidas. NO guarde ni use gasolina ni otros vapores o líquidos inﬂamables cerca de éste o de cualquier otro aparato.

Precauciones de seguridad

No intente instalar u operar su unidad hasta que haya leído las precauciones de seguridad en este manual. Los elementos de seguridad en este manual están etiquetados con Peligro, Advertencia oAtención, según el tipo de riesgo.

Deﬁniciones

Este es el símbolo de las alertas deseguridad. Se usa para advertirle sobre posibles riesgos de lesiones personales. Obedezca todos los mensajes de seguridad que aparezcan después de este símbolo para evitar posibles lesiones o incluso lamuerte.

Índice

Instrucciones de seguridad importantes 2

Requisitos previos a la instalación ......... 4

Instrucciones de instalación ................ 12

Puerta reversible .................................19

Opciones ............................................ 21

PELIGRO

Una indicación de PELIGRO representa una situación inminentemente peligrosa que, si no se evita, tendrá como resultado la muerte o una lesión grave.

ADVERTENCIA

ADVERTENCIA indica una situación potencialmente peligrosa que, de no evitarse, puede llegar a producir la muerte o lesiones graves.

PRECAUCIÓN

Una indicación de PRECAUCIÓN representa una situación potencialmente peligrosa que, si no se evita, puede tener como resultado una lesión leve omoderada.

IMPORTANTE

Indica información de instalación, operación o mantenimiento que esimportante pero no se relaciona conningún peligro.

Page 51

Instrucciones de seguridad importantes

ADVERTENCIA

RIESGO DE INCENDIO

• Asegúrese de que el sistema de extracción esté limpio y libre de pelusa y suciedad antes de instalar su nueva secadora. El sistema de extracción deberá inspeccionarse y limpiarse por completo al menos cada 18 meses de uso normal. No cumplir las normas sobre limpieza del sistema de extracción aumenta el RIESGO de INCENDIO.

• NO instale una secadora de ropa con material de ventilación de plástico ﬂexible o de lámina de aluminio ﬂexible. Es sabido que los materiales de ventilación ﬂexibles se comprimen, se aplastan fácilmente y atrapan pelusa. Esto obstruye el ﬂujo de aire en la secadora de ropa y aumenta el riesgo de incendio.

• NO obstruya los extremos de extracción del sistema de ventilación ni utilice tornillos, remaches u otros cierres que lleguen al interior del conducto para montar el sistema de extracción. NINGUNA pantalla o rejilla de malla de ningún tamaño deberá cubrir la abertura de la extracción al exterior.

• Instale el aparato de conformidad con las instrucciones del fabricante y los códigos locales.

• La instalación y revisión de la secadora debe ser realizada por un instalador cualiﬁcado, un servicio de reparación o la empresa de suministro de gas.

• El servicio eléctrico de la secadora deberá cumplir los códigos y las normas locales, así como la última edición del Código Eléctrico Nacional, ANSI/NFPA 70, o en Canadá, el Código Eléctrico de Canadá CSA C22.1 parte 1.

• El gas utilizado en la secadora deberá cumplir los códigos y ordenanzas locales y la última edición del National Fuel Gas Code ANSI Z223.1/NFPA 54 o, en Canadá, el Natural Gas and Propane Installation Code CSA B149.1. Deberá instalarse una válvula de cierre manual individual a una distancia máxima de 6 pies (1,83 m) de la secadora de conformidad con el National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• NO coloque la secadora encima de una lavadora ya instalada sobre un pedestal. NO coloque una lavadora encima de la secadora. NO coloque la lavadora encima de otra lavadora.

• La secadora está diseñada de conformidad con las normas ANSI Z21.5.1 o UL 2158 - CAN/CSA C22.2 No. 112 (últimas ediciones) solo para USO DOMÉSTICO. Esta secadora no está recomendada para aplicaciones comerciales en restaurantes, salones de belleza, etc.

• Destruya la caja de cartón y las bolsas de plástico una vez desembalada la secadora. Los niños podrían utilizarlas para jugar. Las cajas de cartón cubiertas con esterillas, colchas o láminas de plástico pueden convertirse en cámaras herméticas y provocar asﬁxia. Coloque todos los materiales en un contenedor de basuras o fuera del alcance de los niños.

Las instrucciones de este manual y todas las demás publicaciones incluidas con esta secadora no están diseñadas para cubrir todas las condiciones y situaciones que puedan llegar a producirse. Aplique prácticas recomendadas seguras y extreme la precaución al instalar, utilizar y realizar mantenimiento de cualquier electrodoméstico.

GUARDE ESTAS INSTRUCCIONES

PARA CONSULTAS FUTURAS.

Page 52

Requisitos previos a la instalación

Lea y guarde esta guía

Gracias por elegir Electrolux, la nueva marca premium de electrodomésticos. Estas instrucciones de instalación son parte de nuestro compromiso con la satisfacción del cliente y la calidad del producto a lo largo de la vida de su nuevoelectrodoméstico.

Lista de comprobación para la instalación

Salida de ventilación

 Acumulación sin pelusas, que ﬂuye  4 pulgadas (102 mm) de conducto

de transición metálico rígido o semirrígido de longitud y vueltas mínimas

 NO contiene manterial de ventilación

plástico o de láminas metálicas

 Campana de extracción autorizada

con salida al exterior

Nivelación

 La secadora está nivelado, delado a

lado y de frontal a trasera

 El mueble se apoya bien en todas

lasesquinas

Suministro de gas (Secadora de gas)

Herramientas y materiales necesarios para

 Válvula de cierre manual incluida

 Todas las conexiones selladas con

sellador aprobado y apretadas con llave  Kit de conversión para sistema de LP  Suministro de gas abierto  No hay fugas en ninguna conexión

(comprobar con agua jabonosa,

NUNCA con llama)

Conexión de agua (determinados modelos)

 Inspeccione las mangueras para

asegurarse de que las juntas

de goma estén correctamente

colocadas

la instalación:

¿Preguntas?

Para llamadas gratuitas en EE.UU. yen Canadá:

EE.UU. 1-877-4ELECTROLUX (1-877-435-3287) www.electroluxappliances.com

Canadá 1-800-265-8352 www.electroluxappliances.ca

 El suministro de agua está abierto  Compruebe que no haya fugas  Las secadoras de vapor requieren

el uso DEL JUEGO DE MONTAJE de mangueras #5304495002 (no incluido), que debe comprarse por separado

 Fuente de alimentación de

240v (Secadora eléctrica)

 Cable de servicio homologado NEMA

10-30 o 14-30 con todos los tornillos

apretados en la regleta de bornas  Aprietacable homologado instalado  Cubierta de acceso al terminal

instalada antes de la operación inicial

Reverso de la puerta

 Siga las instrucciones de esta guí  Compruebe el funcionamiento de la

bisagra y el cerrojo

Alimentación eléctrica

 Corriente eléctrica de la vivienda

encendida  Secadora enchufada

Comprobaciones ﬁnales

 Instrucciones de instalación y Guía de

uso y mantenimiento: leer atentamente  La puerta de la secadora queda bien

cerrada y el tambor gira al comenzar

el ciclo  Tarjeta de registro enviada

Page 53

Requisitos previos a la instalación

Herramientas y materiales necesarios para la instalación:

Pinzas

ajustables

Llave para

tubos de

suministro

de gas

Conducto de escape de metal rígido o

semirígido de 4 pulgadas (10 cm)

Abrazadera

de 4”

(102 mm)

gas (secadora

Destornilladores

Philips con

punta derecha

y cuadrada

Cinta aislante

resistente al

gas LP (para

suministro de

gas natural o LP)

Válvula de

cierre de línea de

a gas)

acampanada (x2)

Adaptadores

NPI de unión

\OtQHDÀH[LEOH

de suministro

de gas (secadora

a gas) de ½’

(15,2 cm)

ElJUEGO DE MONTAJE DE MANGUERAS - P/N 5304495002, solo para modelos de vapor, no está incluido y debe comprarse por separado.

Nivel de

carpintero

(secadora eléctrica)

Llave

ajustable

Capucha

ventilación

externa

Kit de cables

de alimentación

WUL¿ODURWHWUD¿ODU

de 240 voltios

Cinta de

papel aluminio (no cinta adhesiva aislante)

ADVERTENCIA

PELIGRO DE INCENDIO

• NO respetar estrictamente las

advertencias de seguridad puede provocar lesiones graves, muerte odaños en las propiedades.

• NO instale un ventilador de refuerzo

en el conducto de extracción de la secadora.

• Instale la secadora de ropa de conformidad con las instrucciones de instalación de este manual.

Requisitos del sistema de desagüe

NOTA

Debido a la posible falta de voltaje constante, no se recomienda el uso de esta secadora con alimentación mediante generadores de gas, solares, eólicos u otro tipo de generador distinto del suministrado por su empresa de electricidad local.

Requisitos eléctricos para secadora eléctrica

CIRCUITO - Circuito de derivación individual

de 30 amperios con fusibles o disyuntor de 30 amperios con retardo. Usar de forma separada los fusibles para la lavadora yla secadora. NO operar la lavadora ylasecadora en el mismo circuito.

FUENTE DE ALIMENTACIÓN - 3 o 4 hilos,

120/240 voltios, monofase, 60 Hz, corriente alterna.

NOTA

Se deberá usar una corriente alterna de 120/208 voltios, fase única, 60 Hz en las secadoras marcadas para su uso en la placa de características.

IMPORTANTE

Este la secadora tiene conexión interna neutra a tierra salvo unidades para venta en Canadá.

Solo se utilizará cable de 4 conductores cuando el aparato se instale en un lugar en el que esté prohibido realizar la conexión a tierra a través del conductor neutro. (1) nuevas instalaciones con circuito de derivación, (2) viviendas móviles, (3) vehículos de recreo y (4)áreas en las que los códigos locales NO permitan la conexión a tierra a través del conductor neutro.

Page 54

Requisitos previos a la instalación

KIT DE CABLE DE ALIMENTACIÓN DE3 HILOS (no suministrado)

Toma de 3 hilos

(NEMA tipo 10-30R)

La secadora DEBERÁ utilizar un cable de alimentación de 3 conductores NEMA 10-30 tipo SRDT para corriente alterna de 240 voltios y 30 amperios nominales como mínimo, con 3 conectores de pala con extremo abierto con extremos girados hacia arriba o conectores de bucle cerrado y marcados para uso con secadoras de ropa. Para instrucciones de conexión con cable de 3 hilos, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA DE 3HILOS.

TOMA DE CORRIENTE - NEMA 10-30R

situado de modo que el cable de alimentación quede accesible cuando la secadora quede instalada en su posición.

CONEXIÓN A TIERRA - Ver “Requisitos

de conexión a tierra” en la sección Instalación eléctrica.

Requisitos eléctricos pcra lasecadora de gas:

CIRCUITO - Circuito de derivación individual

de 15 amperios adecuadamente polarizado y conectado a tierra con fusible o disyuntor de15amperios con retardo.

FUENTE DE ALIMENTACIÓN - 2 hilos, con

conexión a tierra 120 voltios, monofase, 60 Hz, corriente alterna.

CABLE DE ALIMENTACIÓN - La secadora

está equipada con un cable de alimentación de 3 hilos y 120 voltios.

CONEXIÓN A TIERRA - Ver “Requisitos

de conexión a tierra” en la sección Instalación eléctrica.

ADVERTENCIA

Una inadecuada conexión a tierra en la secadora puede provocar lesiones graves o la muerte. Consulte a un electricista cualiﬁcado en caso de duda sobre si el aparato está adecuadamente conectado a tierra.

KIT DE CABLE DE ALIMENTACIÓN DE4 HILOS (no suministrado)

Toma de 4 hilos

(NEMA tipo 14-30R)

La secadora DEBERÁ utilizar un cable dealimentación de 4 conductores NEMA 14-30 tipo SRDT o DRT (según se precise) para corriente alterna de 240voltios y30 amperios nominales como mínimo, con 4conectores de pala con extremo abierto con extremos girados hacia arriba o conectores de bucle cerrado y marcados para uso con secadoras de ropa. Para instrucciones de conexión con cable de 4hilos, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA DE 4 HILOS.

NOTA

Las secadoras fabricados para venta en Canadá tienen instalado defábrica un cable de alimentación de4hilos (NEMA 14-30R).

TOMA DE CORRIENTE - NEMA 14-30R

situado de modo que el cable de alimentación quede accesible cuando la secadora quede instalada en su posición.

CONEXIÓN A TIERRA - Ver “Requisitos

de conexión a tierra” en la sección Instalación eléctrica.

Tomacorriente de pared con conexión a tierra

Bajo ninguna circunstancia corte, extraiga o desvíe las patas de conexión a tierra.

Cable de alimentación con enchufe de tres patas con conexión a tierra

Requisitos del suministro de gas

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

Las tuberías de cobre sin revestimiento se corroen cuando se someten a gas natural, lo que provoca fugas de gas. Utilice SOLO tubería de hierro negro, acero inoxidable o latón con recubrimiento de plástico para suministro de gas.

1. La instalación DEBERÁ cumplir las normas locales o, de no haberlas, con elCódigo Nacional de Gas Combustible, ANSI Z223.1 (última edición).

Page 55

Requisitos previos a la instalación

Requisitos del suministro de gas

2. La entrada de gas deberá ser una tubería de 1,27 cm (1/2 pulgada).

3. Si los códigos lo permiten, se pueden utilizar tuberías metálicas ﬂexibles para conectar su secadora a la linea de suministro de gas. La tubería TIENE QUE estar hecha de acero inoxidable olatón con revestimiento de plástico.

4. La línea de suministro de gas TIENE QUE tener instalada una válvula de apagado individual según el Código de Instalación de Gas Natural y Propano B149.1.

5. Se TIENE QUE instalar inmediatamente un tapón de 0,32 cm (1/8 pulgada) N.P.T., accessible para la conexión de un indicador de prueba inmediatamente después de la conexión desuministro de gas a la secadora.

6. La secadora se TIENE QUE desconectar del sistema de tubos de sumnistro de gas durante toda prueba de presión del sistema de tubos de suministro de gas con presiones de prueba que superen los 1/2 psig (3,45 kPa).

7. La secadora DEBERÁ aislarse del sistema de tubería de suministro de gas durante las comprobaciones de presión del sistema de tubería de suministro degas a presiones de prueba iguales oinferiores a 1/2 psig (3,45 kPa).

8. Las conexiones para el suministro degas deberán cumplir la Norma para Conectores de Aparatos de Gas, ANSIZ21.24/ CSA 6.10.

A continuación se detallan los requisitos especíﬁcos para el funcionamiento correcto y seguro de su secadora.

ADVERTENCIA

PELIGRO DE INCENDIO

NO instale una secadora de ropa con

materiales de ventilación de plástico o de lámina ﬂexible. Es sabido que los materiales de ventilación ﬂexibles se desmoronan, se aplastan fácilmente y atrapan pelusa. Estas condiciones obstruyen el ﬂujo de aire en la secadora de ropa y aumentan el riesgo de incendio.

Si su sistema actual está realizado con conducto de plástico o de lámina, sustitúyalo por conducto metálico rígido o semirrígido. Compruebe también que el conducto actual esté libre de pelusas antes de instalar el conducto de la secadora.

Correcto

Incorrecto

Requisitos del sistema de extracción

Utilice únicamente conducto metálico rígido o semirrígido de 4 pulgadas (102 mm) de diámetro y campana de ventilación aprobada con registro(s) giratorio(s) que se abren cuando la secadora está en funcionamiento. Al detenerse la secadora, los registros se cierran automáticamente para evitar corrientes y la entrada de insectos y roedores. Para evitar limitar el ﬂujo de salida, mantenga un espacio mínimo de 12 pulgadas (30,5 cm) entre la campana de ventilación y el suelo o cualquier otra obstrucción

ADVERTENCIA

PELIGRO DE INCENDIO

No seguir estas instrucciones puede aumentar los tiempos de secado yproducir riesgo de incendio.

Correcto

Incorrecto

ADVERTENCIA

PELIGRO DE INCENDIO

• No respetar estrictamente las advertencias de seguridad puede provocar lesiones graves, muerte odaños en las propiedades.

• NO instale un ventilador de refuerzo en el conducto de extracción de la secadora.

• Instale la secadora de ropa de conformidad con las instrucciones de instalación de este manual.

Page 56

Requisitos previos a la instalación

Requisitos del sistema de extracción

ADVERTENCIA

PELIGRO DE INCENDIO

La secadora de ropa debe tener extracción al exterior. NO dirija el escape de la secadora hacia una chimenea, una pared, un techo, un ático, un entresuelo ni a ningún espacio oculto del ediﬁcio. Las secadoras de ropa generan pelusas combustibles. Si la secadora no tiene escape al exterior, parte de las pequeñas pelusas se expulsarán hacia el area de lavado. Laacumulación de pelusa en cualquier área del hogar puede constituir un riesgo para la salud y de incendio.

La secadora deberá estar conectada a una extracción exterior. Inspeccione la abertura de la extracción exterior y retire cualquier posible acumulación de pelusa alrededor de la abertura y en el área cercana.

ADVERTENCIA

PELIGRO DE INCENDIO

• NO permita que materiales combusti-

bles (por ejemplo: prendas, visillos/cortinas, papel) entren en contacto con elsistema de extracción. La extracción de la secadora NO DEBERÁ ser a una chimenea, pared, techo u otro espacio oculto de un ediﬁcio, ya que puede acumularse pelusa con el consiguiente riesgo de incendio.

• NO proteja los extremos de extrac-

ción del sistema de ventilación ni utilice tornillos, remaches u otros cierres que lleguen al interior del conducto para montar el sistema de extracción.

Ninguna protección, rejilla, o guardia independientemente del tamaño de malla, debe cubrir la abertura de salida de aire. Es posible que quede pelusa atrapada en la protección, la rejilla, la guardia, los tornillos o remaches, atascando el conducto y creando peligro de incendio, además de prolongar los tiempos de secado. Utilice una campana de

ventilación autorizada como terminación exterior del conducto y selle todas las juntas con cinta metálica. Todos los equipos con tubería macho DEBERÁN instalarse hacia la descarga del ﬂujo de aire.

ADVERTENCIA

Superar la longitud de la tubería o el número de codos permitido en las tablas “LONGITUD MÁXIMA” puede provocar acumulación de pelusa en el sistema de extracción. Taponar el sistema puede crear riesgo de incendio yaumentar los tiempos de secado.

Número de vueltas de 90°

de 102 mm (4”) Conducto de metal rígido

10,2 cm

0 38 m (125 pies) 33,5 m (110 pies) 1 35 m (115 pies) 30,5 m (100 pies) 2 32 m (105 pies) 27,5 m (90 pies) 3 29 m (95 pies) 24,5 m (80 pies) 4 26 m (85 pies) 21,5 m (70 pies)

LONGITUD MÁXIMA

TIPO DE CAMPANA EXTRACTORA

(Preferido)

6,35 cm

(4”)

de listones

(2,5”)

ADVERTENCIA

PELIGRO DE INCENDIO

• NO instale material de ventilación de

lámina de aluminio ﬂexible o de plástico ﬂexible.

• NO exceda los 2,4 m (8 pies) en la

longitud del conducto al instalar un conducto de ventilación semirígido.

Dirección de la extracción

La extracción direccional puede llevarse a cabo instalando un codo para ventilación de secadora 90º directamente para extraer la toma de corriente de la secadora. Puede encontrar codos para ventilación de secadora mediante su distribuidor local de piezas o en la ferretería.

Consulte también los REQUISITOS DE DESPEJE en la siguiente página.

Page 57

Requisitos previos a la instalación

Requisitos del sistema de extracción

NOTA

Use un codo para ventilación de 90º requerido para cumplir los requisitos mínimos de instalación.

ADVERTENCIA

PELIGRO DE INCENDIO

NO instale la secadora en un lugar donde

se almacene o guarde gasolina u otros productos inﬂamables. Si la secadora se instala en un garaje, la parte de secadora deberá estar a un mínimo de 45,7 cm (18 pulgadas) sobre el suelo. Lo contrario puede provocar la muerte, explosión, incendio o quemaduras.

En instalaciones en las que los gráﬁcos no describan el sistema de extracción, deberá utilizarse el siguiente método para determinar si el sistema de extracción es aceptable:

1. Conecte un manómetro inclinado odigital entre la secadora y el punto en el que la extracción se conecta alasecadora.

2. Ponga el temporizador de la secadora y la temperatura a orear pelusa (enfriado) y arranque la secadora.

3. Lea la medición en el manómetro.

4. La contrapresión del sistema NO DEBERÁ ser superior a 1 pulgada de lacolumna de agua. Si la contrapresión del sistema es inferior a1 pulgada de la columna de agua, elsistema es aceptable. Si la lectura del

Instale los accesorios macho en la dirección correcta:

Correcto Incorrecto

Aunque es aceptable una orientación vertical del sistema de extracción, determinadas circunstancias podrían llegar a afectar el rendimiento de la secadora.

• Debería utilizarse solamente conducto metálico rígido.

• Ventilar verticalmente a través de un tejado puede exponer el sistema de extracción a corrientes hacia abajo, lo que aumentaría la restricción de la ventilación.

• Hacer funcionar el sistema de escape en un área aislada puede provocar condensación y acumulación más rápida de pelusas.

• Si se comprime o arruga el sistema deescape se provocará un aumento dela restricción de la ventilación.

• El sistema de extracción deberá inspeccionarse y limpiarse al menos cada 18 meses de uso normal.

Cuanto más se utilice la secadora, mayor deberá ser la frecuencia de inspección del funcionamiento del sistema de extracción y de la campana de ventilación.

manómetro es superior a 1 pulgada de la columna de agua, el sistema es demasiado restrictivo y la instalación esinaceptable.

Instalación en viviendas prefabricadas o móviles

1. La instalación DEBERÁ cumplir con el actual Manufactured Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (anteriormente el Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280), oStandard CAN/CSAZ240 MH.

2. La secadora DEBERÁ tener extracción al exterior (fuera, no debajo de la vivienda móvil) utilizando conductos de metal resistentes a la combustión. Metal ducting must be 10,16 cm (4 inches) in diameter with no obstructions. Es preferible unconducto de metal rígido.

3. Si la secadora realiza la extracción a través del suelo y el área bajo la vivienda móvil es cerrada, el sistema

de extracción DEBERÁ terminar fuera del área cerrada con la terminación ﬁrmemente ﬁjada a la estructura de lavivienda móvil.

4. Consulte las secciones anteriores de esta guía para conocer otros requisitos importantes del sistema de ventilación de extracción.

5. Al instalar una secadora de gas en una casa móvil se tiene que prever el aire de compensación. Esta provisión nodeberá ser inferior al doble del área de la salida de extracción de la secadora.

6. El técnico de instalación DEBE anclar esta secadora (1) o secadora sobre pedestal (2) al piso usando un kit de instalación para casas rodantes, pieza número 137067200.

Page 58

Requisitos previos a la instalación

Requisitos de holgura

IMPORTANTE

NO INSTALE SU SECADORA:

1. En un área expuesta a goteo de agua o a las condiciones atmosféricas del exterior.

2. En un área en la que entre en contacto con cortinas, visillos o cualquier cosa que obstruya el ﬂujo del aire de combustión y ventilación.

3. En alfombras. El suelo DEBERÁ ser sólido con una pendiente máxima de2,5 cm (1 pulgada).

Instalación en nicho o armario

1. Una secadora instalada en un dormitorio, baño, nicho o armario DEBERÁ tener salida al exterior.

2. No se instalará ningún otro aparato decombustion en el mismo mueble que la secadora de gas.

3. Su secadora necesita espacio alrededor para tener una ventilación adecuada. NO instale su secadora en un armario con puerta maciza.

4. Ventilación de puerta del armario requerida: mínimo de 774,2 cm² (120pulgadas cuadradas) de abertura, igualmente divididas en la parte superior e inferior de la puerta, requerido. Las aberturas estarán situadas a 7,6 cm (3pulgadas) de la parte inferior y superior de la puerta. Esobligatorio tener aberturas sin obstrucciones cuando se instale una puerta. Es aceptable una puerta de listones con aberturas de aire equivalentes para toda la longitud de la puerta.

INSTALACIÓN - Pulgadas (cm)

(0”)

Parte

poste-

rior

0 cm (0”)

Supe-

rior

0 cm

(0”)

0 cm

(0”)

0 cm

(0”)

0 cm

(0”)

Parte

delantera

n/d

2,5 cm

(1”)

0 cm

(0”)

Late-

rales

Hueco Debajo

Contador.

Armario

ara más allá de la ventilación trasera directa,

•P deberá instalarse un codo para ventilación de secadora de 90º para conseguir una instalación de 0 cm (0”).

0 cm

(0”)

2.5 cm (1")

0 cm

7.6cm (3")

puerta de armario

387.1cm²

(60 sq. in.)

387.1cm²

(60 sq. in.)

NOTA

Para conseguir una instalación con separación 0 cm (0”) de la parte trasera de la secadora, deberá instalarse un codo para ventilación de secadoras 90º como se describe anteriormente en este manual.

Page 59

Requisitos previos a la instalación

Dimensiones detalladas

53.5"

para destapar abra la puerta

independiente sobre el piso línea del piso

secadora colocada

sobre pedestal opcional

línea del piso

(136 cm)*

32" (81.25 cm)*

al frente de la

puerta cerrada

secadora

(96.5 cm)

53.25"

(135.5 cm)

38.0"

tubería de suministro de gas en la parte trasera de la unidad de gas

17.0"

(43 cm)

(9.5 cm)

3.75"

1.5"

(4 cm)

27. 0"

(68.5 cm)

(34.5 cm)

13.5"

suministro eléctrico en la parte trasera de la unidad

3.7"

(9.5 cm)

19.0"

(48 cm)

53.5" (136 cm)*

para destapar abra la puerta

32" al frente de la

puerta cerrada

kit de apilado

aprobado

(STACKIT7X)

necesario para

la instalación

apilada

línea del piso

(81.25 cm)*

conexión del

suministro de

parte trasera

de la lavadora

suministro de

partetrasera

de la unidad

75.75"

(192.5 cm)

hacia el centro de la

ventilación trasera

agua en la

tubería de

gas en la

de gas

39.0"

(99 cm)

manguera

de drenaje

en la parte

trasera de la

lavadora

altura de la

línea central

para ventilación

trasera

suministro eléctrico en la parte trasera de la unidad

altura de

la línea central

para ventilación

trasera

suministro eléctrico en la parte trasera de la unidad

41.0"

(105 cm)

* Conexión de la manguera de entrada de agua en secadora a vapor añade 3/4 pulg.

(2cm) a la profundidad de instalación

Longitud del cable de alimentación de la unidad de gas o secadora canadiense eléctrica de aproximadamente 152,5 cm (60 pulgadas).

Longitud de la manguera de drenaje en lavadora aproximadamente 150 cm (59 pulgadas).

Longitud del cable de alimentación de la unidad de gas de aproximadamente 152,5 cm (60 pulgadas).

Page 60

Instrucciones de instalación

Instalación rápida

A continuación se detallan los requisitos especíﬁcos para la instalación eléctrica correcta y segura de su secadora. No seguir estas instrucciones puede crear riesgos de descarga eléctrica y/o incendio.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Este aparato DEBERÁ estar adecuadamente conectado a tierra. Puede provocarse una descarga eléctrica si la secadora no está derivada correctamente a tierra. Siga las instrucciones de este manual para una derivación correcta a tierra.

• NO utilice cable alargador con esta secadora. Ciertos cables alargadores no están diseñados para resistir las cantidades de corriente eléctrica que utiliza esta secadora y se pueden derretir, provocando una descarga eléctrica y/o peligro de incendio. Sitúe la secadora dentro del alcance del enchufe para el cable de alimentación de la longitud a comprar, dejando algo de juego en el cable. Consulte los requisitos previos a la instalación en este manual para conocer el cable adecuado que adquirir.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Deberá instalarse un aprietacable con homologación U.L. en el cable de alimentación. De no instalarse el aprietacable, el cable puede desenchufarse de la secadora y cortarse por el movimiento del cable, lo que produciría una descarga eléctrica.

• NO utilice una toma con hilos de aluminio con cable de alimentación y enchufe con hilos de cobre (niviceversa). La reacción química entre el cobre y el aluminio puede provocar cortocircuitos. La combinación adecuada es un cable de alimentación con hilos de cobre yuna toma con hilos de cobre.

Requisitos de conexión a tierraSecadora eléctrica (EE.UU.)

ADVERTENCIA

Para una secadora con conexión atierra y conectada con cable:

1. La secadora DEBERÁ estar conectada a tierra. En caso de fallo o avería, laconexión a tierra reducirá el riesgo de descarga eléctrica mediante una víade menor resistencia para la corriente eléctrica.

2. Después de comprar e instalar un cable eléctrico de tres o cuatro hilos, con conductor de conexión a tierra del equipo y enchufe con conexión a tierra adecuado para su sistema de cableado, el enchufe DEBERÁ enchufarse a una toma de corriente adecuada con hilos de cobre, debidamente instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales. En caso de duda, póngase en contacto con unelectricista cualiﬁcado.

3. NO modiﬁque el enchufe que ha instalado en este aparato. Si no se adapta a la toma de corriente, haga que un electricista cualiﬁcado instale una toma adecuada.

Para una secadora con conexión permanente:

La secadora TIENE QUE conectarse a un sistema de cableado metálico derivado atierra y permanente o tiene que tenderse con los conductores del circuito y conectarse al terminal o al contacto de derivación de tierra del equipo del aparato un conductor de derivación a tierra de equipos.

NOTA

Las secadoras con fuente de alimentación de 208 voltios tienen tiempos de secado más largos que las que tienen fuente dealimentación de 240 voltios.

Page 61

Instrucciones de instalación

Requisitos de conexión a tierraSecadora eléctrica (Canadá)

ADVERTENCIA

Para una secadora con conexión atierra y conectada con cable:

1. La secadora DEBERÁ estar conectada a tierra. En caso de fallo o avería, la conexión a tierra reducirá el riesgo de descarga eléctrica mediante una vía de menor resistencia para la corriente eléctrica.

2. Como su secadora está equipado con cable eléctrico con conductor de conexión de equipos a tierra y enchufe con conexión a tierra, el enchufe deberá enchufarse a una toma de corriente adecuada, debidamente instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales. En caso de duda, póngase en contacto con un electricista cualiﬁcado.

3. NO modiﬁque el enchufe suministrado con este aparato. Si no se adapta a la toma de corriente, haga que un electricista cualiﬁcado instale una toma adecuada.

Requisitos de conexión a tierraSecadora de gas (EE.UU. y Canadá)

1. La secadora está equipado con un enchufe de tres clavijas (con conexión a tierra) para su protección contra riesgos eléctricos y deberá enchufarse directamente en una toma eléctrica adecuada con conexión a tierra.

2. El enchufe deberá conectarse a una toma adecuada debidamente instalada y con conexión a tierra de conformidad con todos los códigos y ordenanzas locales. En caso de duda, póngase en contacto con un electricista cualiﬁcado.

3. NO modiﬁque el enchufe suministrado con este aparato. Si no se adapta a la toma de corriente, haga que unelectricista cualiﬁcado instale unatoma adecuada.

ADVERTENCIA

Tomacorriente de pared con conexión a tierra

Bajo ninguna circunstancia corte, extraiga o desvíe las patas de conexión a tierra.

Cable de alimentación con enchufe de tres patas con conexión a tierra

Page 62

Instrucciones de instalación

Conexión eléctrica (no Canadá)cable de 3 hilos

Receptáculo de 3 cables

(NEMA tipo 10-30R)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No desconectar la fuente de alimentación antes de realizar tareas de servicio puede provocar lesiones personales o incluso la muerte.

ADVERTENCIA

Si traslada la secadora de un sistema de 4 hilos para instalarlo en un sistema de 3 hilos, ponga el hilo de tierra interior del terminal central en el tornillo VERDE junto a la regleta de bornas.

IMPORTANTE

30 AMPERIOS NEMA 10-30

Neutro

(hilo central)

PELIGRO DE ELECTROCUCIÓN

Etiquete todos los cables antes de desconectarlos al realizar revisiones. Los errores de cableado pueden causar un funcionamiento peligroso e inadecuado. Compruebe que todo funciona correctamente tras las revisiones.

1. Desconecte la fuente de alimentación de la salida.

2. Retire el tornillo que ﬁja la cubierta de acceso a la regleta de bornas de la parte posterior de la secadora.

3. Instale un aprietacable con homologación UL siguiendo las instrucciones del fabricante del cable de alimentación/ aprietacable en el oriﬁcio de entrada del cable de alimentación bajo el panel de acceso. De momento, el aprietacable deberá quedar colocado sin apretar.

4. Ensarte un cable de alimentación de 30amperios con homologación UL, NO CONECTADO A LA RED, NEMA 10-30 tipo SRDT por el aprietacable.

5. Conecte el conductor neutro (hilo central) del cable de alimentación al terminal central de color PLATA en la regleta debornas. Apriete bien el tornillo.

6. Conecte los dos conductores exteriores restantes del cable de alimentación a los terminales exteriores de color COBRE de la regleta de bornas. Apriete bien los dos tornillos.

Tornillo de cubierto de acceso

Tablero de terminales

Línea 2 (terminal de LATÓN)

Neutro (terminal PLATEADA)

Línea 1 (terminal de LATÓN)

Connexión tierra interna (tornillo VERDE)

Instale aquí un dispositivo de liberación de tensión aprobado por U.L.

Ranura de recuperación de tornillos del terminal

NOTA

En caso de que se caiga un borne de tornillo durante la instalación del cable, se puede recuperar en la ranura bajo elpanel de acceso.

¡¡NO quite la conexión a tierra interna en un sistema de 3 conectores!!

Terminal

neutro

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA NO doble excesivamente ni apriete los

hilos/conductores en las conexiones.

7. Siga las orientaciones del fabricante para ﬁjar bien el aprietacable y el cable de alimentación.

8. Vuelva a instalar la cubierta de la regleta de bornas.

Page 63

Instrucciones de instalación

Conexión eléctrica (no Canadá)cable de 4 hilos

ADVERTENCIA

Receptáculo de 4 cables

(NEMA tipo 14-30R)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No desconectar la fuente de alimentación antes de realizar tareas de servicio puede provocar lesiones personales o incluso la muerte.

ADVERTENCIA

PELIGRO DE ELECTROCUCIÓN

Etiquete todos los cables antes de desconectarlos al realizar revisiones. Loserrores de cableado pueden causar un funcionamiento peligroso e impropio. Compruebe que todo funciona correctamente tras las revisiones.

1. Desconecte la fuente de alimentación de la salida.

2. Retire el tornillo que ﬁja la cubierta de acceso a la regleta de bornas de la parte posterior de la secadora.

3. Instale un aprietacable con homologación UL siguiendo las instrucciones del fabricante del cable de alimentación/aprietacable en el oriﬁcio de entrada del cable de alimentación bajo el panel de acceso. De momento, el aprietacable deberá quedar colocado sin apretar.

4. Ensarte un cable de alimentación de 30amperios con homologación UL, NO CONECTADO A LA RED, NEMA 14-30 tipo DRT o SRDT por el aprietacable.

5. Desconecte el hilo de tierra interior (BLANCO) del mazo de la secadora del tornillo de tierra (VERDE) junto alaregleta de bornas.

6. Conecte el hilo de tierra (VERDE) del cable de alimentación al armario con eltornillo de tierra (VERDE). Apriete bien el tornillo.

7. Mueva el arnés de cables de conexión atierra interno de la secadora (BLANCO) al bloque terminal y conéctelo con el cable conductor neutral (BLANCO) al centro,terminal PLATEADO en el bloque terminal. Apriete bien el tornillo.

8. Conecte los conductores ROJO y NEGRO del cable de alimentación a los terminales exteriores de color COBRE de la regleta de bornas. Apriete bien los dos tornillos.

PELIGRO DE DESCARGA ELÉCTRICA NO doble excesivamente ni apriete los

hilos/conductores en las conexiones.

9. Siga las orientaciones del fabricante para ﬁjar bien el aprietacable y el cable de alimentación.

10. Vuelva a instalar la cubierta de la regleta de bornas.

Neutro

(hilo

BLANCO)

NEMA 14-30

30 AMPERIOS

Tierra

(hilo

VERDE)

Tornillo de cubierto de acceso

Tablero de terminales

Línea 2 (terminal de LATÓN)

Neutro (terminal PLATEADA)

Línea 1 (terminal de LATÓN)

Connexión tierra interna (tornillo VERDE)

Instale aquí un dispositivo de liberación de tensión aprobado por U.L.

Ranura de recuperación de tornillos del terminal

NOTA

En caso de que se caiga un borne de tornillo durante la instalación del cable, se puede recuperar en la ranura bajo elpanel de acceso.

Mueva el hilo de conexión a tierra interna (BLANCO) al terminal neutro (PLATA)

para sistemas de 4 hilos.

Tornillo de

tierra VERDE

Hilo de

tierra VERDE

Hilo de alimentación

NEGRO o ROJO

Terminal

neutro

Cable neutro

BLANCO

Hilo de

alimentación

NEGRO o ROJO

Page 64

Instrucciones de instalación

Sin conexión

1. Retire la tapa para el transporte de la tubería de gas de la parte trasera de lasecadora.

IMPORTANTE

NO conecte la secadora al servicio de gas L.P. sin convertir la válvula de gas. Haga que un técnico de gas cualiﬁcado instale un kit de conversión para L.P.

2. Conecte un tubo de 1,27 cm (1/2 pulgada) de diámetro interno semirrígido o aprobado al tubo de 0,96 cm (3/8 pulgada) situado en la parte trasera de la secadora. Utilice un redactor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgadas) para la conexión. Aplique un sellador aprobado para roscas que sea resistente a la acción corrosiva de gases licuados en todas las uniones de tubos.

Válvula

de cierre

manual

Abierto

Todas las conexiones deberán apretarse con llave

3. Abra la válvula de apagado de la línea

de suministro de gas para permitir que pase el gas por la tubería. Espere unos minutos para que ﬂuya el gas por el tubo del gas.

Cerrado

Unión

abocinada

Racor

FLUJO

DEL GAS

Conector

flexible

Unión

abocinada

Inserte la tubería

en la parte trasera

de la secadora

IMPORTANTE

El conducto de suministro deberá estar equipado con una válvula de cierre manual. Esta válvula debe estar situada en la misma habitación que la secadora ydebe estar en una ubicación que permita cerrarla y abrirla con facilidad. NO bloquee elacceso a la válvula de cierre del gas.

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

EN NINGÚN CASO compruebe si hay pérdidas de gas con una llama abierta.

IMPORTANTE

La instalación del servicio de gas deberá seguir los códigos y normas locales, así como la última edición del Código Nacional de Gas Combustible ANSI Z223.1/ NFPA 54 o en Canadá, CSA B149.1.

Conexión de agua (modelo de vapor únicamente)

ADVERTENCIA

De vez en cuando revise todas las mangueras de entrada de agua por si hubiera fugas de agua, desgaste, cortes, corrosión o salientes. Sustituya todas las mangueras en caso de que suceda algo de lo anterior. Todas las mangueras deberán reemplazarse cada 5 años para reducir el riesgo de fallo.

Requisitos de suministro de agua

Las llaves de agua fría y caliente DEBERÁN instalarse a menos de 107cm (42pulgadas) de la entrada de agua de la lavadora. Las llaves DEBERÁN ser de 1,9cm (3/4depulgada) con roscado para conexión a manguera de lavado. La presión del agua DEBERÁ estar entre 20 y 120psi. El servicio de aguas podrá asesorarle sobre su presión de agua.

1. Fermez l’alimentation en eau FROIDE vers la laveuse.

a la secadora

desde el suministro de gas

Válvula de cierre - Posición abierta

4. Compruebe con un manómetro si hay fugas en el sistema de gas. Si no dispone de manómetro, compruebe todas lasconexiones con una solución deagua jabonosa.

2. Retirer le tuyau d’arrivée FROID duCOLD Approvisionnement eneauetinspecter pour le caoutchoucmachine à laver. Reemplace la junta si está gastada.

Page 65

Instrucciones de instalación

Conexión de agua (modelo devapor únicamente)

Las arandelas de goma deben estar presentes y sin daño

Manguera de admisión de

agua fría a la lavadora

3. Activer momentanément l’alimentation FROID et passer de l’eau dans un seau ou récipient pour effacer les contaminants dans la ligne.

4. Inspeccione los acoplamientos de las mangueras para asegurarse de que las juntas de goma estén correctamente colocadas. Utilice mangueras del JUEGO DE MONTAJE DE MANGUERAS# 5304495002 (no incluido).

5. Si es posible que el suministro de agua acepte directamente el conector “Y”, conecte el conector “Y” al suministro deagua y ajústelo a mano. A continuación apriételo dando 2 o 3 giros con la ayuda de un alicate.

NOTA

Si pudo instalar el conector “Y” directamente al suministro de agua, vaya al paso 8.

6. Si no se puede instalar directamente el conector “Y”, una la extensión corta al suministro de agua y ajústelo a mano. A continuación, apriételo dando 2 o 3 giros con la ayuda de un alicate.

7. Una el conector “Y” a la manguera de extensión corta y ajústelo a mano. A continuación, apriételo dando 2 o 3 giros con la ayuda de un alicate.

8. Conecte la manguera de entrada de la lavadora al conector “Y” y ajústelo a mano. A continuación apriételo dando 2 o 3 giros con la ayuda de un alicate.

9. Conecte el extremo de la manguera larga del kit a la otra toma de corriente en el conector “Y” y ajústelo a mano. Conecte el acople para manguera de 90º a la entrada de agua de latón en la parte trasera de la secadera y ajústelo a mano. Apriete cada conexión de la manguera de entrada de la secadora dando 2 o 3 giros con la ayuda de un alicate.

Arandelas de goma

deben estar presentes

Prolongación de manguera

Conector

en «Y»

Manguera de

suministro de agua

fría a la lavadora

10. Abra el agua y compruebe si hay pérdidas.

Entrada de agua

en la secadora

Page 66

Instrucciones de instalación

Instalación rápida

1. Conecte el conducto de extracción al sistema de extracción exterior. Se recomienda utilizar una abrazadera de 10,2 cm (4”) para conectar la secadora al sistema de ventilación de salida. Utilice cinta de aluminio para sellar todas las demás juntas.

2. Use un nivel de carpintero para nivelar su secadora de alante a atrás y de lado a lado.

3. Utilice alicates ajustables para ajustar las patas de nivelación de modo que la secadora esté nivelado desde delante hacia detrás y de lado alado, yestable de esquina a esquina.

4. Presione hacia abajo en distintas esquinas y lados para comprobar si existe el menor movimiento. Ajuste la(s) pata(s) correspondiente(s) de modo que la secadora quede bien apoyado sobre LAS CUATRO patas. Mantenga al mínimo la extensión de la pata de nivelación para conseguir elmejor resultado de la lavadora.

6. Encienda el interruptor del disyuntor/ caja de fusibles.

7. Lea la Guía de Uso y Cuidado facilitada con la secadora. Contiene valiosa información útil que le ahorrará tiempo y dinero.

8. Si tiene alguna pregunta al comenzar la operación, revise la Guía de Uso yCuidado antes de llamar.

9. Guarde estas instrucciones cerca delaparato para futuras consultas.

NOTA

Encontrará un diagrama de cableado yuna hoja de datos técnicos detrás del panel de acceso posterior de la secadora.

PRECAUCIÓN

Al desechar o guardar su antigua secadora, retire la puerta.

IMPORTANTE

Compruebe que no haya corriente en un disyuntor/caja de fusibles antes de enchufar el cable en una toma de corriente.

5. Enchufe el cable eléctrico a una toma de corriente conectada a tierra.

ADVERTENCIA

Page 67

Puerta reversible

NOTA

La reversibilidad de la puerta está disponible en todos los modelos de secadora.

IMPORTANTE

ANTES DE INVERTIR LA PUERTA DE LA SECADORA:

1. Asegúrese de tener suﬁciente espacio demovimiento antes de invertir la puerta.

2. Reúna sus herramientas, incluyendo un destornillador con una punta cuadrada del nº 2 y un cuchillo de plástico (u otra herramienta pequeña y plana para hacer palanca que no dañe la pintura).

3. Asegúrese de que la secadora está desenchufada.

Herramientas necesarias:

Destornillador con broca cuadrada del 2

Cuchilla de plástico

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No desconectar la fuente de alimentación antes de realizar tareas de servicio puede provocar lesiones personales o incluso la muerte.

Retirar el cerrojo y el tapón

1. Abra la puerta.

2. Quite los tapones de plástico y consérvelos para reinstalarlos más tarde. Es posible que tenga que usar un cuchillo de plástico que no raye si no consigue quitar los tapones manualmente.

3. Quite ambos tornillos del cerrojo de la puerta. Conserve el cerrojo y los tornillos para la posterior reinstalación.

Page 68

Puerta reversible

Retirar el conjunto de la puerta

1. Abra completamente la puerta para exponer los cuatro tornillos de la bisagra.

2. Quite los cuatro tornillos de las bisagras con un destornillador de punta cuadrada de nº 2. Consérvelos para la posterior reinstalación.

3. Agarre la puerta con las dos manos yelévela ligeramente mientras separa la puerta y la bisagra del panel frontal.

Reinstalación del ensamble de puerta

1. Gire la puerta y cuelgue el gancho superior en la parte trasera de la bisagra en el agujero superior del panel frontal.

Reinstalación del cerrojo y los tapone

1. Instale el cerrojo de la puerta con los tornillos retirados anteriormente.

2. Inserte los tapones de plástico restirados anteriormente.

2. Reinstale y apriete los cuatro tornillos retirados anteriormente - primero los dos frontales y, a continuación, los dos laterales.

Veriﬁque el funcionamiento de la puerta inversa

1. Compruebe que la puerta se abre y se cierra correctamente y que el cerrojo está seguro al cerrar.

2. Cargue la secadora y cierre la puerta. Comience un ciclo de prueba: el tambor deberá girar hasta que se abra la puerta o se detenga o cancele el ciclo.

Page 69

Opciones

Ver los accesorios

PEDESTAL DE ALMACENAJE

DEACCESORIOS* Pedestal blanco - P/N EPWD257UIW Pedestal de titanio- P/N EPWD257UTT

Se puede usar un accesorio de la base

de almacenaje, especialmente diseñado para esta secadora, para elevarla con comodidad. Este pedestal aumentará sobre 15” (38 cm) a la altura de su unidad.

*Puede haber otros colores disponibles. Contacte con el establecimiento donde adquirió su secadora.

KIT DE APILADO DE SECADO

P/N STACKIT7X

Dependiendo del modelo que adquirió,

puede haberse incluido en su compra inicial un kit para apilar los accesorios de la secadora en la parte superior de esta lavadora. Si no se incluye o desea otro, puede solicitar uno.

KIT CONVERSIÓN LP

P/N PCK4200

Las secadoras de gas previstas para

utilizar en una ubicación con suministro de LP deberán utilizar un kit de conversión antes de la instalación.

KIT DE INSTALACIÓN EN VIVIENDAS

MÓVILES P/N 137067200

La instalación en una vivienda

móvil precisa el uso de un KIT DEINSTALACIÓN EN VIVIENDAS MÓVILES.

REJILLA DE SEC

P/N A04840701

Dependiendo del modelo que adquirió,

puede haberse incluido en su compra inicial una rejilla de secado. Si no se incluye o desea otra, puede solicitar una.

ROTULADORES DE RETOQUE

Blanco - P/N 5304468812 Titanio - P/N 5304475700

*Puede haber otros colores disponibles. Contacte con el establecimiento donde adquirió su secadora.

JUEGO DE MONTAJE DE MANGUERAS

P/N 5304495002

ADVERTENCIA

Si no utiliza accesorios fabricados oautorizados por el fabricante, pueden producirse lesiones personales y daños en la propiedad o en la lavadora.

68,5 cm

(

27”)

38 cm

(15”)

67 cm

(26,5”)

Pedestal de almacenamiento

Estante de secado

Piezas de recambio enEE.UU. y Canadá

En caso de necesitar piezas de respuestao para su secadora, puede contactar conel establecimiento donde la adquirió, llamar a1-877-4ELECTROLUX (1-877-435-3287) en EE.UU. o 1-800-265-8352 enCanadá, o visitar nuestra página web, www.electroluxappliances.com en EE.UU. o www.electroluxappliances.ca en Canadá para encontrar el distribuidor de piezas deElectrolux más cercano.

Page 70

Page 71

Page 72

electrolux.com/shop
