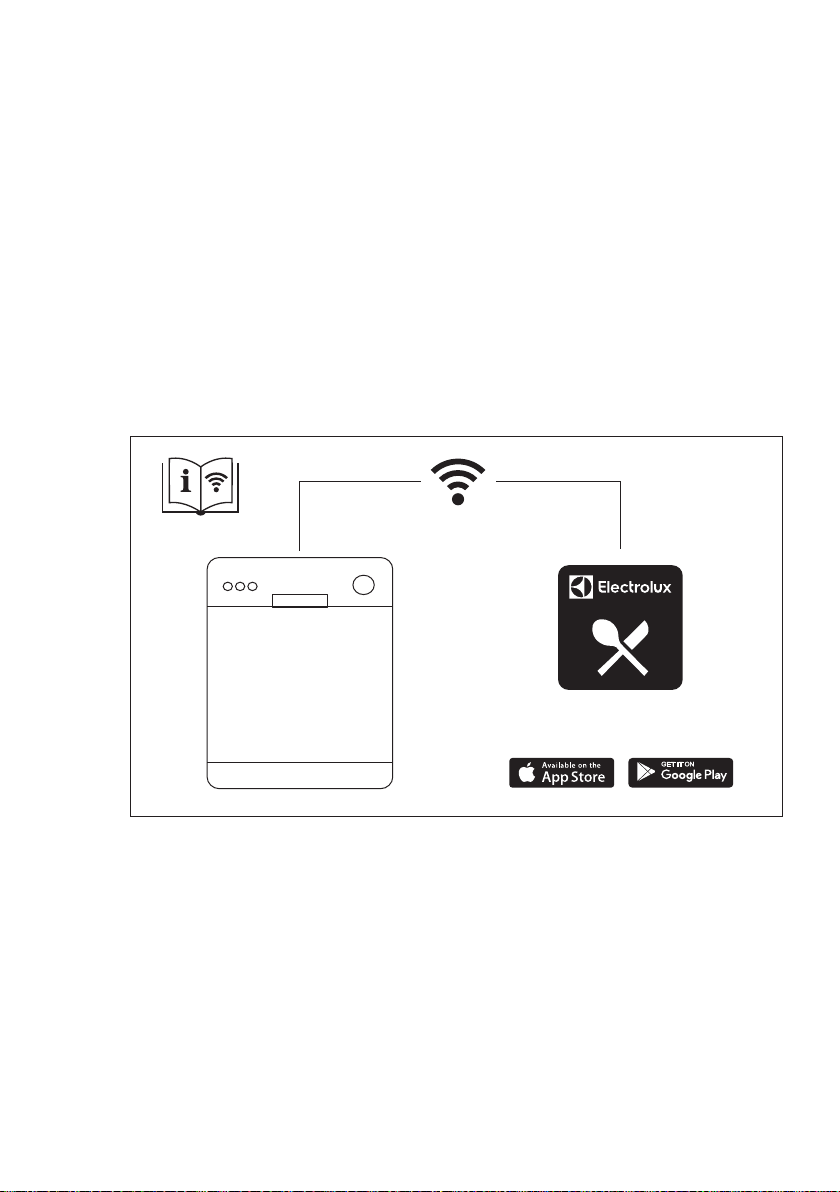

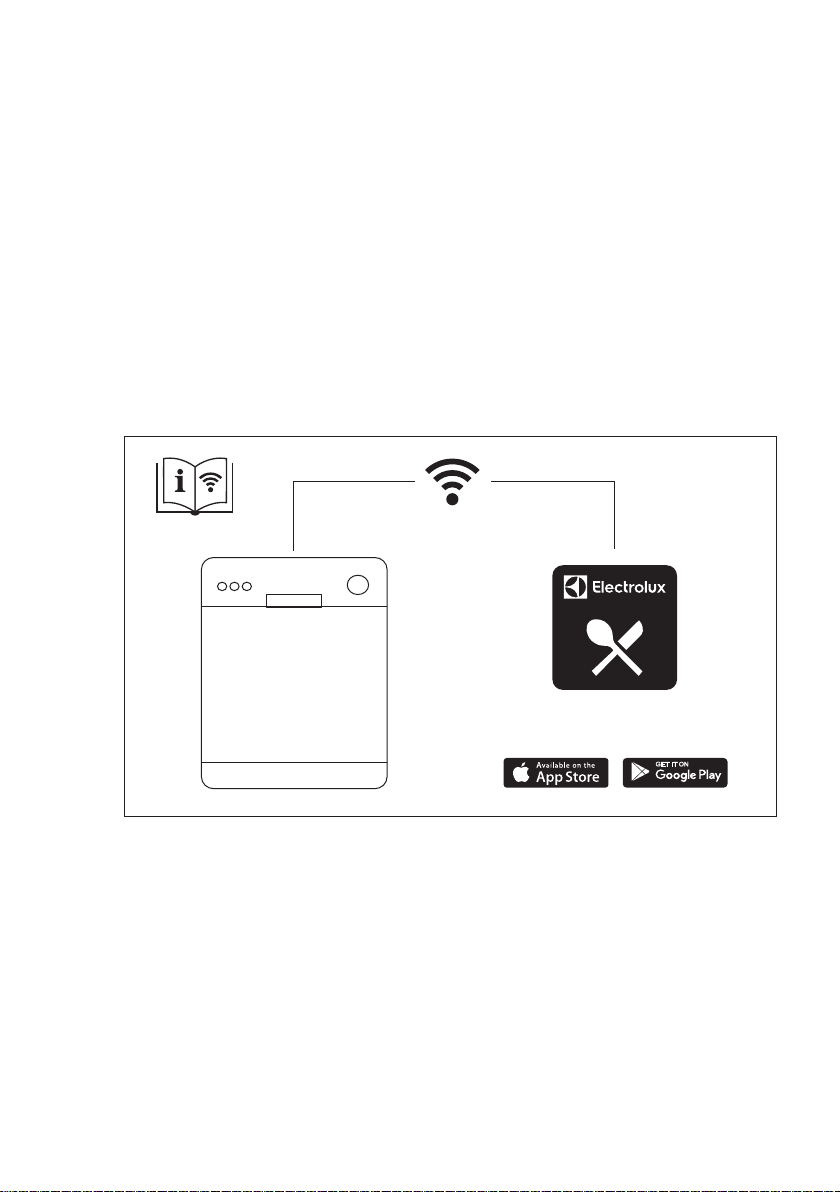

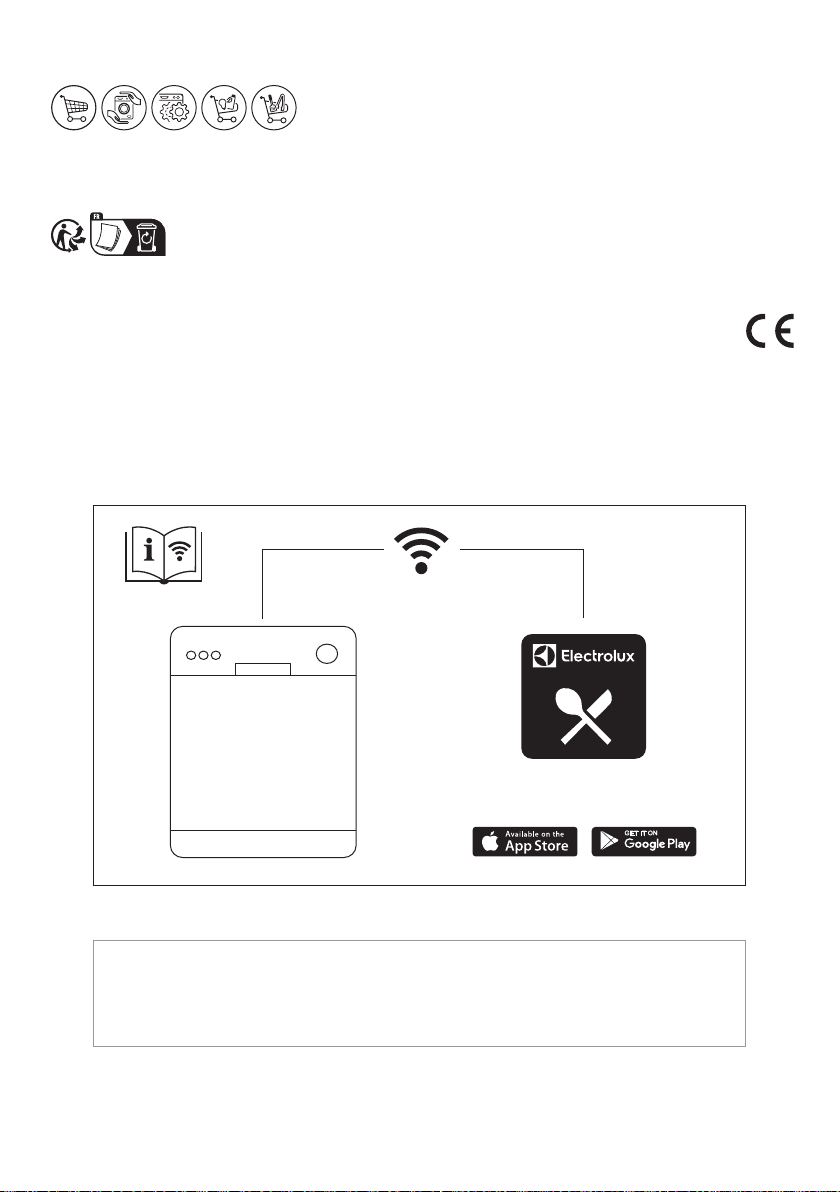

My Electrolux Kitchen app

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 5

3. DESCRIZIONE DEL PRODOTTO......................................................................8

4. PANNELLO DEI COMANDI................................................................................9

5. SELEZIONE DEL PROGRAMMA.....................................................................10

6. IMPOSTAZIONI BASE .................................................................................... 13

7. CONNESSIONE WIRELESS............................................................................17

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 19

9. UTILIZZO QUOTIDIANO.................................................................................. 20

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................23

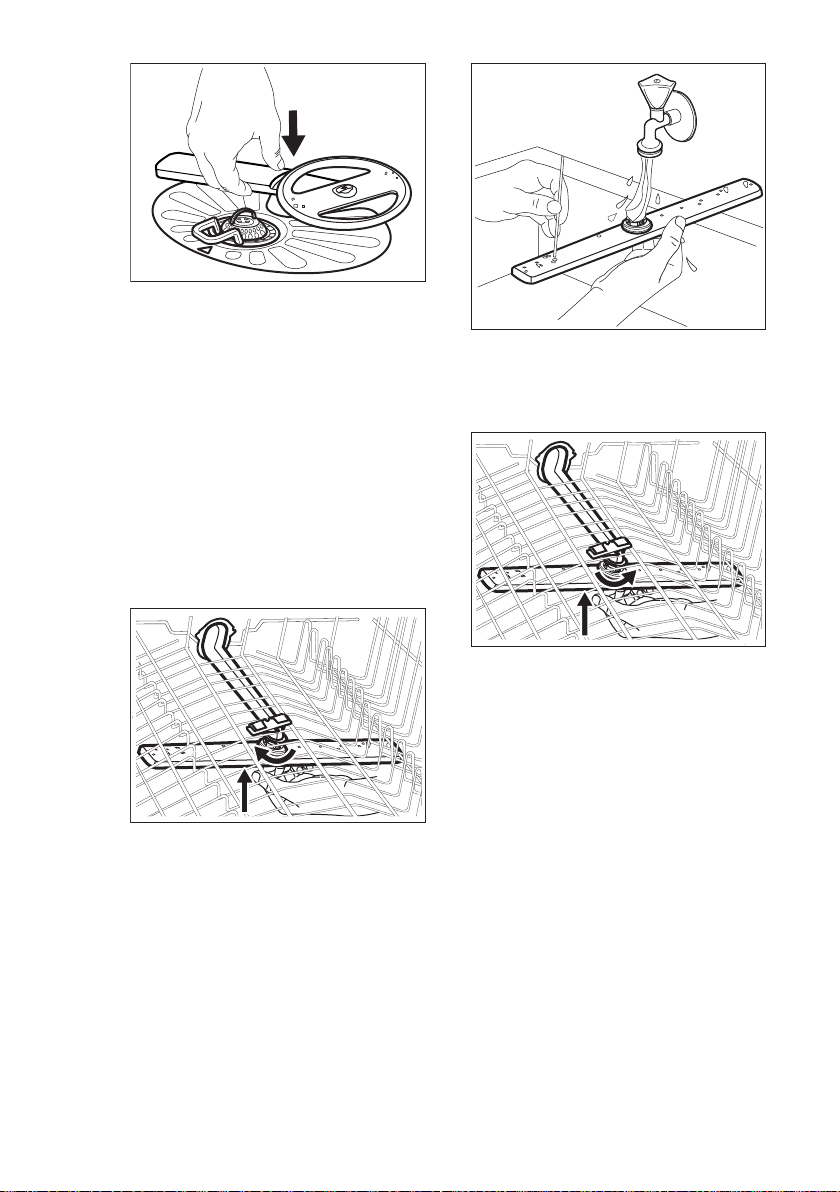

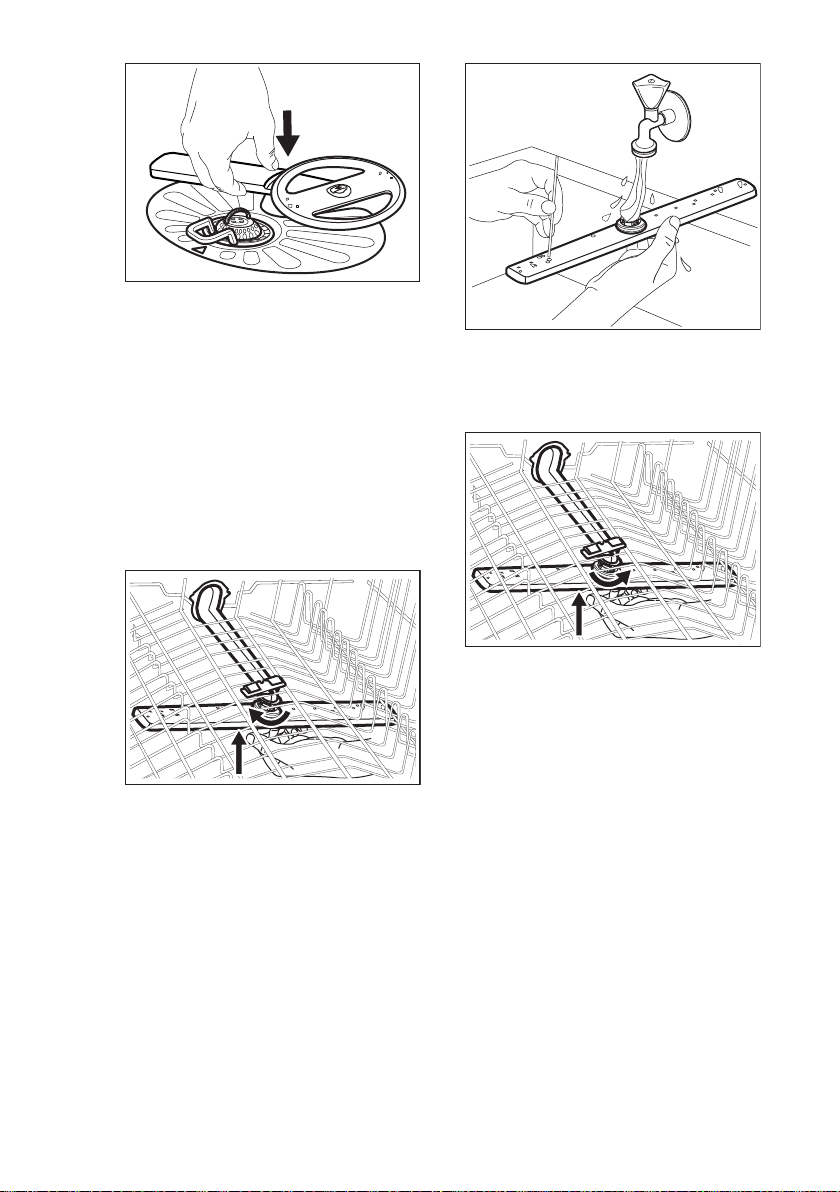

11. MANUTENZIONE E PULIZIA......................................................................... 25

12. RISOLUZIONE DEI PROBLEMI.....................................................................29

13. INFORMAZIONI TECNICHE.......................................................................... 36

14. CONSIDERAZIONI SULL'AMBIENTE............................................................36

ITALIANO 3

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,

sensoriali o mentali limitate o con scarsa esperienza e

conoscenza sull’uso dell’apparecchiatura, solamente

www.electrolux.com4

se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Controllare che i bambini non giochino con

l’apparecchiatura.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere
supervisionati.

1.2 Avvertenze di sicurezza generali

• Quest’apparecchiatura è destinata esclusivamente

alla pulizia di pentole e stoviglie di tipo domestico.

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi
in agriturismi e altre sistemazioni simili in cui tale
utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e

massima) deve essere compresa tra 0.5 (0.05) / 10
(1.0) bar (MPa)

• Rispettare il numero massimo di 15 coperti.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.

• AVVERTENZA: Coltelli e altri utensili appuntiti devono

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

60 cm Sliding Door Dishwasher

essere caricati nel cestello con le rispettive punte

rivolte verso il basso o collocati in posizione

orizzontale.

• Non lasciare l'apparecchiatura con la porta aperta

senza sorveglianza per evitare che qualcuno inciampi

e cada.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa dell’alimentazione di rete.

• Non usare getti d’acqua ad alta pressione e/o vapore

per pulire l'apparecchiatura.

• Qualora l'apparecchiatura disponga di aperture di

ventilazione nella base, queste non vanno coperte da

oggetti quali ad esempio un tappeto.

• L'apparecchiatura deve essere collegata

correttamente all'impianto idrico con i nuovi tubi forniti.

I vecchi tubi non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

ITALIANO 5

2.1 Installazione

AVVERTENZA!

L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.

• Rimuovere tutti i materiali di
imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.

• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di
sotto di 0 °C.

• Installare l'apparecchiatura in un
luogo sicuro e idoneo che soddisfi i
requisiti di installazione.

• Non usare l'apparecchiatura prima di
installarla nella struttura a incasso
date le misure di sicurezza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

• Avvertenza: quest’apparecchiatura è
progettata per essere installata/
connessa a un collegamento di
messa a terra dell'edificio.

• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.

www.electrolux.com6

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Non utilizzare prese multiple e
prolunghe.

• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.

• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

• L'apparecchiatura è dotata di una
presa 13 A. Se si rendesse
necessario cambiare il fusibile della
spina di alimentazione, utilizzarne uno
da 13 A ASTA (BS 1362) (solo Regno
Unito e Irlanda).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti
dispositivi nuovi (misuratori
dell'acqua, ecc.), lasciar scorrere
l'acqua fino a che non sarà
trasparente e limpida.

• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.

• Se il tubo di carico è danneggiato,
chiudere immediatamente il rubinetto
e scollegare la spina dalla presa
elettrica. Contattare il Centro di
Assistenza autorizzato per sostituire il
tubo di carico dell’acqua.

• Senza corrente elettrica, il sistema di
protezione dell'acqua non è attivo. In
questo caso vi è il rischio di
allagamento.

• Il tubo di carico dell’acqua è dotato di
una valvola di sicurezza e di una
guaina con cavo di alimentazione
interno.

AVVERTENZA!

Tensione pericolosa.

2.4 Utilizzo:

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.

• I detersivi per lavastoviglie sono
pericolosi. Attenersi alle istruzioni di
sicurezza riportate sulla confezione
del detersivo.

• Non bere e giocare con l'acqua
all'interno dell'apparecchiatura.

• Non rimuovere i piatti
dall'apparecchiatura fino al
completamento del programma.
Potrebbe rimanere del detergente sui
piatti.

• Non poggiare oggetti o applicare
pressione sulla porta aperta
dell'apparecchiatura.

• L'apparecchiatura può rilasciare
vapore caldo se si apre la porta
durante il programma.

2.5 Illuminazione interna

AVVERTENZA!

Rischio di lesioni.

• Questa apparecchiatura è dotata di
una lampadina interna che si accende
quando si apre la porta e si spegne
quando la porta è chiusa.

• Per sostituire la luce interna,
contattare il Centro di Assistenza
autorizzato.

2.6 Assistenza

• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza

ITALIANO 7

Autorizzato. Utilizzare solo ricambi
originali.

• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.

• I pezzi di ricambio seguenti saranno
disponibili per 7 anni dopo
l'interruzione della produzione del
modello: motore, pompa di
circolazione e di scarico, riscaldatori
ed elementi riscaldanti, comprese
pompe di calore, tubazioni e relative
attrezzature, compresi tubi flessibili,
valvole, filtri e acquastop, parti
strutturali e interne relative ai gruppi
porta, circuiti stampati, display
elettronici, pressostati, termostati e
sensori, software e firmware
compreso il software di reset. Si
prega di notare che alcuni di questi
pezzi di ricambio sono disponibili solo
per i riparatori professionisti e che non
tutti i pezzi di ricambio sono rilevanti
per tutti i modelli.

• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo
l'interruzione della produzione del
modello: cerniere e guarnizioni delle
porte, altre guarnizioni, mulinelli, filtri

di scarico, rastrelliere interne e
periferiche in plastica come cestelli e
coperchi.

• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o
soffocamento.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.

5

4

10

9

67

11

12

2

3

1

8

www.electrolux.com8

3. DESCRIZIONE DEL PRODOTTO

Mulinello a soffitto

1

Mulinello superiore

2

Mulinello inferiore

3

Filtri

4

Targhetta identificativa

5

Contenitore del sale

6

Ventilazione dell’aria

7

3.1 Codice QR sulla targhetta identificativa

La targhetta identificativa riporta un
codice QR che può essere utilizzato in
due modi.

Scansiona il codice QR con la
fotocamera sul tuo dispositivo mobile per
essere reindirizzato all’My Electrolux
Kitchenapp nell’app store. Segui le
istruzioni sul tuo dispositivo mobile per
scaricare l’app.

Scansiona il codice QR con lo scanner
nell’app My Electrolux Kitchen per
abbinare la lavastoviglie al tuo
dispositivo mobile.

Contenitore del brillantante

8

Erogatore del detersivo

9

Cestello inferiore

10

Cestello superiore

11

Cassetto portaposate

12

3.2 Beam-on-Floor

Il Beam-on-Floor è un fascio di luce
mostrato sul pavimento al di sotto della
porta dell'apparecchiatura.

• Si accende una spia rossa quando
viene avviato un programma. Resta
accesa per la durata del programma.

• Si accende una spia verde quando il
programma è completato.

• La spia rossa lampeggia quando
l'apparecchiatura presenta un guasto.

Il Beam-on-Floor si spegne
con lo spegnimento
dell'apparecchiatura.

3.3 Luce interna

L’apparecchiatura è dotata di una luce
interna. Si accende quando si apre lo

1 2 3

4 5 6

A

C BB B

ITALIANO 9

sportello o si accende l’apparecchiatura
mentre lo sportello è aperto.

La luce si spegne quando si chiude lo
sportello o si spegne l’apparecchiatura.

4. PANNELLO DEI COMANDI

Tasto On/Off / Tasto reset

1

Pulsante Partenza ritardata /

2

Pulsante Avvio in remoto
Display

3

MY TIME barra di selezione del

4

programma

4.1 Display

In caso contrario, si spegne
automaticamente dopo un determinato
periodo di tempo per risparmiare
energia.

Tasti Opzione (EXTRAS)

5

AUTO Sense pulsante programma

6

4.2 ECOMETER

A. ECOMETER
B. Spie
C. Display dell'ora

4.3 Spie

Spia Descrizione

Spia brillantante. La spia è accesa quando è necessario ricaricare il
contenitore del brillantante. Vedere il capitolo "Preparazione al pri‐
mo utilizzo".

Spia del sale. La spia è accesa quando è necessario ricaricare il con‐
tenitore del sale. Vedere il capitolo "Preparazione al primo utilizzo".

ECOMETER indica in che modo la
selezione del programma influisce sul
consumo energetico e idrico. Più barre
sono accese, minore è il consumo.

indica la selezione del
programma più rispettoso dell'ambiente
per un carico di lavaggio con livello di
sporco normale.

CA B D E

www.electrolux.com10

Spia Descrizione

Indicatore Machine Care Si accende quando l'apparecchiatura neces‐
sita una pulizia interna col programma Machine Care. Vedere il capi‐
tolo “Pulizia e cura”.

Indicatore Fase di asciugatura. Si accende quando si seleziona un
programma con la fase di asciugatura. Lampeggia quando è in corso
la fase di asciugatura. Fare riferimento alla sezione "Selezione pro‐
gramma".

Indicatore Wi-Fi. Si accende quando si attiva la connessione wireless.
Fare riferimento a "Connessione wireless".

5. SELEZIONE DEL PROGRAMMA

5.1 MY TIME

MY TIME la barra di selezioone consente
di selezionare un ciclo di lavaggio adatto
in base alla durata del programma.

A. • Quick è il programma più breve

(30min) adatto per lavare un
carico con sporco recente e di
piccola entità.

• Pre-risciacquo (15min) è un
programma per sciacquare i resti
di cibo dai piatti. Evita la
formazione di odori all’interno
dell’apparecchiatura. Non
utilizzare il detersivo con questo
programma.

B. 1h è un programma adatto per lavare

un carico con sporco recente e
leggermente secco.

C. 1h 30min è un programma adatto

per lavare e asciugare articoli
mediamente sporchi.

D. 2h 40min è un programma adatto

per lavare e asciugare articoli molto
sporchi.

E. ECO è il programma più lungo che

offre l’utilizzo più efficiente di acqua
ed elettricità per lavare stoviglie e
posate mediamente sporche. Questo
è il programma standard per gli

istituti di prova.

1)

5.2 AUTO Sense

Ill programma AUTO Sense adatta
automaticamente il ciclo di lavaggio al
tipo di carico.

L’apparecchiatura rileva il grado di
sporco e la quantità di piatti presenti nei
cestelli. Regola la temperatura e la
quantità di acqua oltre che la durata del
lavaggio.

5.3 EXTRAS

Sarà possibile regolare la selezione del
programma sulla base delle proprie
esigenze attivando EXTRAS.

SprayZone

SprayZone migliora i risultati di
lavaggio aumentando la pressione e la
temperatura dell'acqua, oltre che il tempo
di lavaggio. L'opzione funziona all'interno
dell'area prevista nel cestello inferiore.
SprayZone è ideale per il lavaggio di
articoli con sporco ostinato, ad esempio
pentole, padelle e casseruole.

1)

Questo programma è utilizzato per valutare la conformità al regolamento della

Commissione sulla progettazione ecocompatibile (UE) 2019/2022.

ITALIANO 11

ATTENZIONE!

Verificare che gli oggetti
collocati nell'area SprayZone
non blocchino il braccio
irroratore superiore.

ExtraPower

ExtraPower migliora i risultati di
lavaggio del programma selezionato.
Aumenta la temperatura e la durata del
lavaggio.

GlassCare

GlassCare evita il danneggiamento

del carico delicato, in particolare della

5.5 Panoramica dei programmi

Program‐maCarico lava‐

stoviglie

Quick Stoviglie,

posate

Tutte Tutte • Prelavaggio non applicabile

Pre-ri‐
sciacquo

1h Stoviglie,

posate

1h 30min Stoviglie,

posate, pen‐
tole, padelle

Grado di
sporco

Fresco • Lavaggio a 50 °C

Recente,
leggermente
essiccato

Normale,
leggermente
essiccato

cristalleria. L'opzione evita brusche
variazioni della temperatura di lavaggio
del programma selezionato e la riduce la
temperatura a 45 °C.

5.4 Extra nell’app

L’app My Electrolux Kitchen fornisce
ulteriori opzioni di lavaggio dei piatti. Per
accedere a tutte le opzioni, collega la
lavastoviglie all’app. Vedere il capitolo
“Connessione wireless”.

Fasi del programma EXTRAS

• Risciacquo interme‐
dio

• Risciacquo finale a
45 °C

• AirDry

• Lavaggio a 60 °C

• Risciacquo interme‐

• Risciacquo finale a

• AirDry

• Lavaggio a 60 °C

• Risciacquo interme‐

• Risciacquo finale a

• Asciugatura

• AirDry

1)

dio

50 °C

1)

dio

55 °C

1)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

www.electrolux.com12

Program‐maCarico lava‐

stoviglie

2h 40min Stoviglie,

posate, pen‐
tole, padelle

Grado di
sporco

Da normale
a molto
sporco, es‐
siccato

Fasi del programma EXTRAS

• Prelavaggio

• Lavaggio a 60 °C

• Risciacquo interme‐
dio

• Risciacquo finale a

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

60 °C

• Asciugatura

dio

55 °C

°C

1)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraSilent

1)

non applicabile

ECO Stoviglie,

posate, pen‐
tole, padelle

AUTO
Sense

Stoviglie,
posate, pen‐
tole, padelle

• AirDry

Normale,
leggermente
essiccato

• Prelavaggio

• Lavaggio a 50 °C

• Risciacquo interme‐

• Risciacquo finale a

• Asciugatura

• AirDry

Tutte • Prelavaggio

• Lavaggio a 50 - 60

• Risciacquo interme‐
dio

• Risciacquo finale a
60 °C

• Asciugatura

1)

non applicabile

dio

Machine
Care

Per la pulizia interna del‐
l'apparecchiatura. Vedere il
capitolo “Pulizia e cura”.

• AirDry

• Pulizia a 70 °C

• Risciacquo interme‐

• Risciacquo finale

• AirDry

1)

Apertura automatica della porta durante la fase di asciugatura. Fare riferimento al capito‐

lo “Impostazioni base”.

2)

Disponibile solo tramite l’app My Electrolux Kitchen.

1)

2)

Valori di consumo

Programma

1)2)

Quick 10.9 0.610 30

Pre-risciacquo 4.6 0.010 15

1h 11.8 0.880 60

1h 30min 11.9 0.970 90

2h 40min 12.2 1.140 160

Acqua (l) Energia (kWh) Durata (min)

ITALIANO 13

Programma

AUTO Sense 12.2 1.140 170

Machine Care 10.5 0.590 60

1)

I valori possono variare a seconda della pressione e della temperatura dell’acqua, delle
variazioni dell’alimentazione elettrica, delle opzioni selezionate, della quantità di stoviglie e
del grado di sporco.

2)

I valori per i programmi diversi da ECO sono solo indicativi.

1)2)

ECO 11.0 0.757 240

Acqua (l) Energia (kWh) Durata (min)

Informazioni per gli istituti di test

Per ricevere le informazioni necessarie
per condurre i test prestazionali (ad es.
in base a EN60436 ), inviare un’e-mail a:

[email protected]

6. IMPOSTAZIONI BASE

Sarà possibile configurare l’apparecchiatura modificando le impostazioni di base a
seconda delle proprie esigenze.

Inoltre è possibile visualizzare il numero di cicli completati e ripristinare le impostazioni
predefinite di fabbrica.

Numero Impostazione Valori

1 Durezza del‐

2 Livello brillan‐

3 Segnale di fine

4 Apertura auto‐

5 Tono dei tasti On (valore pre‐

6 Selezione ulti‐

1)

Per ulteriori dettagli, fare riferimento alle informazioni fornite nel presente capitolo.

l’acqua

tante

ciclo

matica

mo programmaOnOff (valore pre‐

1L - 10L (valo‐
re predefinito:
5L)

0A - 6A (valore
predefinito: 4A)

On
Off (valore pre‐
definito)

On (valore pre‐
definito)
Off

definito)
Off

definito)

Nella vostra richiesta, includere il codice
prodotto (PNC) dalla targhetta dei dati.

Per altre domande relative alla
lavastoviglie, consultare il manuale
fornito in dotazione con
l’apparecchiatura.

Descrizione

Regolare il livello del decalcificatore del‐
l’acqua in base alla durezza dell’acqua
locale.

Regolare il livello del brillantante a se‐
conda del dosaggio necessario.

Attivare o disattivare il segnale acustico
per il termine di un programma.

Attivare o disattivare il AirDry.

Attivare o disattivare il suono dei tasti
quando vengono premuti.

Attivare o disattivare la selezione auto‐
matica del programma e delle opzioni
usati più di recente.

1)

1 2 3 4 5 6

BA C

www.electrolux.com14

Sarà possibile modificare le impostazioni
base nella modalità impostazione.

Quando l’apparecchiatura si trova nella
modalità di impostazione, le barre della
ECOMETER indicano le impostazioni
disponibili. Per ogni impostazione,
lampeggia una barra dedicata del
ECOMETER.

L’ordine delle impostazioni base indicato
nella tabella corrisponde all’ordine delle
impostazioni sulla ECOMETER:

6.1 Modalità impostazione

Come spostarsi nella modalità impostazione

Sarà possibile spostarsi nella modalità
navigazione usando la barra di selezione
MY TIME.

A. Tasto Precedente
B. Tasto OK
C. Tasto Successivo

Usare Precedente e Successivo per
spostarsi fra le impostazioni di base e
modificarne il valore.

Usare OK per accedere all'impostazione
selezionata e per confermare la modifica
del valore.

Come accedere alla modalità impostazione

Sarà possibile accedere alla modalità
impostazione prima di avviare un
programma. Non sarà possibile accedere
alla modalità impostazione mentre il
programma è in funzione.

Per accedere alla modalità impostazione,
tenere premuti contemporaneamente

e per circa 3 secondi.

Le spie associate ai tasti Precedente,
OK e Successivo sono accese.

Come modificare un'impostazione

Verificare che l'apparecchiatura sia in
modalità impostazione.

1. Usare Precedente o Successivo

per selezionare la barra della
ECOMETER dedicata
sull'impostazione desiderata.

• La barra della ECOMETER
dedicata all'impostazione scelta
lampeggia.

• Il display mostra l'impostazione
valore attuale.

2. Premere OK per confermare
l'impostazione.

• La barra della ECOMETER

dedicata all'impostazione scelta è
accesa. Le altre barre sono
spente.

• Il valore impostazione attuale

lampeggia.

3. Premere il tasto Precedente oppure
Successivo per modificare il valore.

4. Premere OK per confermare

l'impostazione.

• La nuova impostazione è stata

memorizzata.

• L'apparecchiatura torna all'elenco

impostazioni di base.

5. Tenere premuti
contemporaneamente

per circa 3 secondi per uscire

dalla modalità impostazione.

L'apparecchiatura torna alla selezione
del programma.
Le impostazioni salvate restano valide
fino a che non vengono nuovamente
modificate.

e

ITALIANO 15

6.2 Reset Imp. di Fabbrica

Il Reset Imp. di fabbrica ripristina le
impostazioni predefinite. Prima del reset,
assicurarsi che l’apparecchiatura sia in
modalità di impostazione.

Tenere premuto Precedente e
Successivo per 5 secondi.

Il display mostra _ _ _ per circa 5
secondi.
L'apparecchiatura torna alla selezione
del programma.

Il reset delle impostazioni di
fabbrica non ripristina il
contatore cicli e la
configurazione della
connessione wireless.

6.3 Contatore cicli

È possibile visualizzare il numero di cicli
di lavaggio delle stoviglie completati sul
contatore cicli.

1. Tenere premuto il tasto di
accensione/spegnimento fino
all’attivazione della lavastoviglie.

2. Tenere premuto Precedente e
Successivo per 5 secondi.

Durezza dell’acqua

Gradi tede‐

schi (°dH)

47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27

15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2

<4 <7 <0.7 <70 < 5

1)

Impostazioni di fabbrica.

2)

Non usare sale a questo livello.

Gradi fran‐

cesi (°fH)

mmol/l mg/l (ppm) Gradi di

Sul display viene visualizzato uC e
quindi il numero di cicli.
Premere un pulsante qualsiasi per uscire
dal contatore cicli.

Dopo aver raggiunto 65535,
il contatore dei cicli si
riavvia.

6.4 Il decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e
sull'apparecchiatura.

Maggiore è il contenuto di questi
minerali, più elevato sarà il livello di
durezza dell’acqua. La durezza
dell'acqua viene misurata in scale
equivalenti.

Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell'acqua
nella propria area. L'ente erogatore
locale è in grado di indicare la durezza
dell'acqua nella propria area. Impostare il
livello corretto dell’addolcitore dell'acqua
per garantire buoni risultati di lavaggio.

Clarke

Livello del‐

l’addolcitore

dell'acqua

1)

5

2)

1

www.electrolux.com16

A prescindere dal tipo di detersivo
usato, impostare il livello di durezza
dell'acqua adeguato per tenere attiva
la spia di indicazione riempimento
sale.

Le multi-pastiglie contenenti
sale non sono
sufficientemente efficaci per
ammorbidire l'acqua dura.

Processo di rigenerazione

Per il corretto funzionamento
dell'addolcitore d'acqua, la resina
dell'addolcitore deve essere rigenerata
regolarmente. Questo processo è
automatico e fa parte del normale
funzionamento della lavastoviglie.

Quando la quantità d'acqua prescritta
(vedi valori nella tabella) è stata utilizzata
dopo il precedente processo di
rigenerazione, tra il risciacquo finale e la
fine del programma viene avviato un
nuovo processo di rigenerazione.

Livello dell’addol‐

citore dell'acqua

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

In caso di impostazione dell'addolcitore
d'acqua alto, può avvenire anche a metà
del programma, prima del risciacquo
(due volte durante un programma).
L'avvio della rigenerazione non ha alcun
impatto sulla durata del ciclo, a meno
che non avvenga nel bel mezzo di un
programma o alla fine di un programma
con una breve fase di asciugatura. In
questo caso la rigenerazione prolunga la

Quantitativo di

acqua (I)

durata totale di un programma di altri 5
minuti.

Successivamente, il risciacquo
dell'addolcitore dell'acqua che dura 5
minuti può iniziare nello stesso ciclo o
all'inizio del programma successivo.
Questa attività aumenta il consumo
totale di acqua di un programma di
ulteriori 4 litri e il consumo totale di
energia di un programma di ulteriori 2
Wh. Il risciacquo dell'addolcitore termina
con uno scarico completo.

Ogni risciacquo con ammorbidente
eseguito (possibile più di uno nello
stesso ciclo) può prolungare la durata del
programma di altri 5 minuti quando si
verifica in qualsiasi punto all'inizio o a
metà di un programma.

Tutti i valori di consumo
menzionati in questa
sezione sono determinati in
linea con lo standard
attualmente applicabile in
condizioni di laboratorio con
durezza dell’acqua di 2,5
mmol/l (addolcitore
dell’acqua: livello 3) in
conformità alla normativa:
2019/2022 .
La pressione e la
temperatura dell'acqua, così
come le variazioni
dell'alimentazione di rete,
possono modificare i valori.

6.5 Livello di brillantante

Il brillantante permette di asciugare le
stoviglie senza strisce o macchie. Viene
rilasciato automaticamente durante la
fase di risciacquo a caldo. Sarà possibile
impostare la quantità di brillantante
rilasciata.

Quando la vaschetta del brillantante è
vuota, la spia corrispondente è accesa a
indicare la necessità di aggiungere altro
brillantante. Se i risultati di lavaggio sono
soddisfacenti quando vengono usate
solo pastiglie multifunzione, sarà
possibile disattivare l'erogatore e la
notifica. Tuttavia, al fine di garantire
prestazioni di asciugatura efficaci, usare
sempre il brillantante e tenere attiva la
spia corrispondente.

ITALIANO 17

Per disattivare l'erogatore e la spia
brillantante, impostare il livello di
brillantante su 0A.

6.6 Segnale acustico di fine

Terminato il programma, sarà possibile
attivare l'emissione di un segnale
acustico.

I segnali acustici vengono
emessi anche in caso di
malfunzionamento
dell'apparecchiatura. Non è
possibile disattivare questi
segnali.

6.7 AirDry

AirDry migliora i risultati di asciugatura.
Lo sportello si apre automaticamente
durante la fase di asciugatura e resta
socchiuso.

ATTENZIONE!

Non cercare di chiudere lo
sportello
dell’apparecchiatura 2 minuti
dopo l’apertura automatica.
Questo può danneggiare
l’apparecchiatura.

ATTENZIONE!

Qualora i bambini abbiano
accesso all’apparecchiatura,
consigliamo di disattivare
AirDry. L’apertura
automatica della porta può
costituire un pericolo.

Quando AirDry si apre lo
sportello, Beam-on-Floor
potrebbe non essere
completamente visibile. Per
vedere se il programma è
stato completato, guardare il
pannello dei comandi.

6.8 Tono dei tasti

I pulsanti sul pannello dei comandi
emettono un suono simile a un clic
quando vengono premuti. Sarà possibile
disattivare questo suono.

AirDry viene attivata automaticamente
con tutti i programmi, escluso Pre­risciacquo.

La durata della fase di asciugatura e il
tempo di apertura dello sportello variano
a seconda del programma e delle opzioni
selezionate.

Quando AirDry si apre lo sportello, il
display visualizza il tempo residuo del
programma in corso.

7. CONNESSIONE WIRELESS

È possibile collegare la lavastoviglie alla
rete wireless domestica e collegarla ai
propri dispositivi mobili nell’app My
Electrolux Kitchen. Questa funzionalità
consente di controllare e monitorare in
remoto la lavastoviglie.

6.9 Selezione ultimo programma

Sarà possibile impostare la selezione
automatica del programma e delle
opzioni usati più di recente.

L'ultimo programma completato prima
del salvataggio della disattivazione
apparecchiatura. Viene poi selezionato
automaticamente dopo l'attivazione
dell'apparecchiatura.

Quando viene disattivata l'ultima
selezione programma il programma
predefinito è ECO.

L’app My Electrolux Kitchen è disponibile
per essere scaricata dall’app store sul
tuo dispositivo mobile. È possibile
scansionare il codice QR dalla targhetta
identificativa per essere reindirizzati

www.electrolux.com18

all’app (vedere il capitolo “Descrizione
del prodotto”).

L’app è compatibile con sistemi operativi
iOS e Android. Verificare le versioni
compatibili dei sistemi operativi nell'app
store.

Parametri del modulo Wi-Fi

Modulo Wi-FiNIUS-SA

Frequenza 2,412 - 2,472 GHz

Protocollo IEEE 802.11 b-g-n

Potenza
massima

Crittografia WPA, WPA2

<20 dBm

7.1 Come collegare la lavastoviglie alla rete e all'app

Per collegare la lavastoviglie è
necessario:

• Rete wireless con connessione a
Internet.

• Dispositivo mobile connesso alla rete
wireless.

1. Avviare My Electrolux Kitchen l’app

sul proprio dispositivo mobile e
seguire le istruzioni nell'app. Quando
viene richiesto nell'app, attivare il
collegamento wireless nella
lavastoviglie.

2. Per attivare la connessione wireless,

premere e tenere premuto
contemporaneamente

per 2 secondi.

• La spia

• Il display visualizza On per alcuni
secondi, quindi AP.

• Tutti i tasti sono inattivi ad
eccezione del tasto On/Off.

3. Quando viene richiesto, inserire le
credenziali della rete domestica
nell’app My Electrolux Kitchen.

Se le credenziali non sono
state inserite, la lavastoviglie
annulla la procedura dopo
un determinato periodo di
tempo e ritorna alla
selezione del programma.

e

lampeggia.

Se il collegamento è andato a buon fine,
la spia è fissa e le lettere AP

sono spente. L'apparecchiatura torna alla
selezione del programma. Fare
riferimento a "Utilizzo quotidiano" per
attivare l'avvio remoto.

Se il collegamento non è
andato a buon fine o il
display mostra upd, fare
riferimento a "Risoluzione
dei problemi".

Se si desidera annullare la procedura,
spegnere e riaccendere
l'apparecchiatura.

7.2 Come disattivare la connessione wireless

Tenere premuti contemporaneamente
e per circa 2 secondi.

• La spia è spenta.

• Il display visualizza Off per alcuni
secondi.

• L'apparecchiatura torna alla
selezione del programma.

7.3 Come attivare la connessione wireless

Tenere premuti contemporaneamente
e per circa 2 secondi.

• La spia è accesa.

• Il display visualizza On per alcuni
secondi.

• L'apparecchiatura torna alla
selezione del programma.

Fare riferimento a "Utilizzo quotidiano"
per attivare l'avvio remoto.

7.4 Come reimpostare le credenziali di rete

Se si desidera connettersi a una rete
wireless diversa o aggiornare le
credenziali della rete corrente, ripristinare
le credenziali di rete.

Tenere premuti contemporaneamente
e per circa 5 secondi.

• Il display visualizza Off e poi --­per alcuni secondi.

• La spia è spenta.

ITALIANO 19

• L'apparecchiatura torna alla
selezione del programma.

Collegare la lavastoviglie alla rete e
all'app per accedere alle nuove

credenziali di rete. Fare riferimento alle
istruzioni fornite in precedenza nel
presente capitolo.

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del

brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare il programma Quick per

eliminare gli eventuali residui del
processo di produzione. Non usare
detersivo e non mettere i piatti nei
cestelli.

Dopo aver avviato il programma
l'apparecchiatura ricarica la resina nel
decalcificatore dell'acqua per un tempo
massimo di 5 minuti. La fase di lavaggio
si avvia soltanto al termine di tale
procedura. La procedura viene ripetuta a
intervalli periodici.

8.1 Contenitore del sale

4. Scuotere con delicatezza l'imbuto per

la maniglia per far scendere anche gli
ultimi granuli.

5. Togliere l'eventuale sale rimasto
attorno all'apertura del contenitore.

ATTENZIONE!

Usare sale grosso specifico
per lavastoviglie. Il sale fino
aumenta il rischio di
corrosione.

Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per
assicurare buoni risultati di lavaggio
nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del
sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel
contenitore del sale (solo la prima
volta).

3. Riempire il contenitore di sale con
sale per lavastoviglie (fino a che non
sarà pieno).

6. Ruotare il tappo del contenitore del
sale in senso orario per chiuderlo.

ATTENZIONE!

Acqua e sale potrebbero
fuoriuscire dal contenitore
del sale durante il
riempimento. Dopo aver
riempito il contenitore del
sale, avviare
immediatamente il
programma più breve volto
ad evitare la corrosione. Non
mettere i piatti nei cestelli.

A

B

C

A

B

C

www.electrolux.com20

8.2 Come riempire il contenitore

del brillantante

ATTENZIONE!

Lo scomparto (B) è per il
solo brillantante. Non
riempirlo con detersivo.

9. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell’acqua.

2. Tenere premuto fino a che

l'apparecchiatura non viene attivata.

3. Riempire il contenitore di sale se è
vuoto.

4. Riempire il contenitore di brillantante
se è vuoto.

5. Caricare i cestelli.

6. Aggiungere il detersivo.

7. Selezione e avviare un programma.

8. Chiudere il rubinetto dell'acqua al

termine del programma.

ATTENZIONE!

Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.

1. Aprire il coperchio (C).

2. Riempire il contenitore (B) finché il

brillantante non raggiunge il
segno ”MAX''.

3. Rimuovere l’eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.

4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.

Riempire il contenitore del
brillantante quando la spia
(A) è spenta.

9.1 Uso del detersivo

1. Premere il tasto di sgancio (A) per

2. Versare il detersivo (gel, in polvere o

3. Se il programma prevede una fase di

ATTENZIONE!

Utilizzare solo detersivi
specifici per lavastoviglie.

aprire il coperchio (C).

in pastiglie) nello scomparto (B).

prelavaggio, versare una piccola
quantità di detersivo nella parte

ITALIANO 21

interna della porta
dell’apparecchiatura.

4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.

Per informazioni sul
dosaggio del detersivo, fare
riferimento alle istruzioni del
produttore riportate sulle
confezioni del prodotto. In
genere, 20 - 25 ml di
detersivo in gel sono
adeguati per lavare un
carico con sporco normale.

Le estremità superiori delle
due alette verticali all’interno
dello scomparto (B) indicano
il livello massimo di
riempimento del contenitore
con gel (max. 30 ml).

9.2 Avvio in remoto

Attivare questa funzione per controllare e
monitorare in modalità remota la
lavastoviglie nell’app My Electrolux
Kitchen.

Per attivare l’avvio remoto

Controllare che la spia sia
accesa e che la lavastoviglie sia stata
aggiunta nell’app My Electrolux Kitchen.
In caso contrario, fare riferimento a

"Connessione wireless".

1. Premere .

• La spia associata al tasto è

accesa.

• Il display visualizza APP.

2. Chiudere lo sportello.

3. Utilizzare l'app My Electrolux Kitchen

per mettere in funzione
l'apparecchiatura in modalità remota.

L'apertura dello sportello
disattiva l'avvio remoto. Fare
riferimento alle informazioni
fornite nel presente capitolo.

Come disattivare l'avvio remoto

Premere finché il display non
visualizza 0h.

• La spia associata al tasto è
spenta.

• L'apparecchiatura torna alla
selezione del programma.

9.3 Come selezionare e avviare un programma usando la barra di selezione MY TIME

1. Far scorrere le dita sulla barra di
selezione MY TIME per scegliere un
programma adeguato.

• La spia associata al programma

selezionato è accesa.

• La spia ECOMETER indica il

livello di consumo di energia e il
consumo idrico.

• Il display indica la durata del

programma.

2. Attivare le opzioni EXTRAS
applicabili se lo si desidera.

3. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

9.4 Come impostare e d avviare

il programma Pre-risciacquo

1. Per selezionare Pre-risciacquo,
tenere premuto per 3

secondi.

• La spia associata al tasto è

accesa.

• La spia ECOMETER è spenta.

• Il display indica la durata del

programma.

2. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

9.5 Come attivare EXTRAS

1. Selezionare un programma usando

la barra di selezione MY TIME.

2. Premere il tasto dedicato dell'opzione
che si desidera attivare.

• La spia associata al tasto è

accesa.

www.electrolux.com22

• Il display indica la durata
aggiornata del programma.

• La ECOMETER indica il livello
aggiornato di consumo di energia
e consumo idrico.

In modalità predefinita, le
opzioni desiderate devono
essere attivate ogni volta
prima dell'avvio di un
programma.
Se è attivata la selezione
dell'ultimo programma, le
opzioni salvate vengono
attivate automaticamente
insieme al programma.

Non è possibile attivare o
disattivare le opzioni durante
l'esecuzione di un
programma.

Non tutte le opzioni sono
compatibili tra loro.

L'attivazione delle opzioni
spesso aumenta il consumo
di acqua ed energia oltre
che la durata del
programma.

9.6 Come avviare il programma AUTO Sense

1. Premere .

• La spia associata al tasto è
accesa.

• Sul display compare la durata del
programma più lunga possibile.

2. Chiudere la porta
dell'apparecchiatura per avviare il
programma.

L'apparecchiatura rileva il tipo di carico e
suggerisce un ciclo di lavaggio adeguato.
Durante il ciclo i sensori entrano in
funzione diverse volte e la durata iniziale
del programma può ridursi.

9.7 Come ritardare l'avvio di un

programma

1. Selezionare un programma.

2. Premere due volte .

Il display visualizza 1h.

3. Premere ripetutamente finché il

display indica l’intervallo desiderato
per la partenza ritardata (da 1 a 24
ore).

4. Chiudere la porta
dell'apparecchiatura per avviare il
conto alla rovescia.

Quando si imposta la partenza ritardata,
l'avvio in remoto viene attivato
automaticamente.

Durante il conto alla rovescia non è
possibile modificare la selezione del
programma. È possibile modificare il
ritardo nell'app.

Appena è completato il conto alla
rovescia, il programma si avvia.

9.8 Annullamento del ritardo

mentre è in corso il conto alla
rovescia

Premere e tenere premuto per circa 3
secondi.

L'apparecchiatura torna alla selezione
del programma.

Se si annulla la partenza
ritardata, è necessario
selezionare nuovamente il
programma.

9.9 Come annullare un

programma in corso

Premere e tenere premuto per circa 3
secondi.

L'apparecchiatura torna alla selezione
del programma.

Verificare che vi sia del
detersivo nell'apposito
contenitore prima di avviare
un nuovo programma.

9.10 Apertura della porta

durante il funzionamento
dell’apparecchiatura

Aprendo la porta mentre è in corso un
programma, il ciclo di lavaggio viene
messo in pausa. Sul display compare la
durata del programma. Dopo aver chiuso

ITALIANO 23

lo sportello, il ciclo di lavaggio riprende
dal punto in cui era stato interrotto.

Aprendo la porta con l'avvio in remoto
attivo, disattivare questa funzione.
Attivare nuovamente l'avvio remoto
prima di chiudere lo sportello; in caso
contrario, il ciclo di lavaggio inizia
immediatamente dopo la chiusura.
L'apertura della porta non disattiva l'avvio
remoto se è stata impostata la partenza
ritardata.

Se si apre lo sportello con il conto alla
rovescia per la partenza ritardata, questo
viene messo in pausa. Il display mostra
lo stato corrente del conto alla rovescia.
Dopo aver chiuso lo sportello, riprende il
conto alla rovescia.

Aprire la porta mentre
l'apparecchiatura è in
funzione potrebbe influire sul
consumo di energia e sulla
durata del programma.

Se la porta rimane aperta
per più di 30 secondi
durante la fase di
asciugatura, il programma in
corso termina. Ciò non
avviene se la porta viene
aperta dalla funzione AirDry.

9.11 Funzione Auto Off

Questa funzione risparmia energia
spegnendo l'apparecchiatura quando
non è in funzione.

La funzione si attiva automaticamente:

• Il programma è terminato.

• Dopo 5 minuti se non è stato avviato
un programma.

9.12 Fine del programma

Al termine del programma, il display
mostra 0:00.

La Auto Off funzione spegne
automaticamente l’apparecchiatura.

Tutti i tasti sono inattivi ad eccezione del
tasto On/Off.

Se il display mostra upd,
fare riferimento alla sezione

“Risoluzione dei
problemi”.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Generale

I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.

• Il lavaggio dei piatti in lavastoviglie,
come indicato nel manuale d'uso, di
solito consuma meno acqua ed
energia rispetto al lavaggio a mano.

• Caricare la lavastoviglie al massimo
della sua capacità per risparmiare
acqua ed energia. Per ottenere i
migliori risultati di pulizia, sistemare gli
oggetti nei cestelli come indicato nel
manuale d'uso e non sovraccaricare i
cestelli.

• Non prelavare le stoviglie a mano.
Aumenta il consumo di acqua e di
energia. Ove necessario, selezioni un

programma con un fase di pre­lavaggio.

• Togliere i residui più grandi di cibo
dalle stoviglie e svuotare tazze e
bicchieri prima di metterli all'interno
dell'apparecchiatura.

• Immergere le pentole in ammollo o
leggermente in acqua con cibi ben
cotti o cotti al forno prima di lavarle
nell'apparecchio.

• Verificare che gli oggetti nei cestelli
non si tocchino o coprano. Solo in
quel momento l'acqua può
raggiungere e lavare i piatti.

• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad esempio ''All-in-1'').
Seguire le istruzioni riportate sulla
confezione.

www.electrolux.com24

• Impostare il programma corretto per il
tipo di carico ed il i grado di sporco.
ECO offre l'uso più efficiente possibile
del consumo di acqua e di energia.

• Per evitare l'accumulo di calcare
all'interno dell'apparecchiatura:

– Riempire il contenitore del sale

ogni volta che è necessario.

– Utilizzare il dosaggio

raccomandato del detersivo e del
brillantante.

– Accertarsi che il livello del

decalcificatore dell'acqua
preimpostato dalla fabbrica sia
conforme alla durezza dell'acqua.

– Seguire le istruzioni nel capitolo

"Pulizia e cura".

10.2 Se si utilizzano sale,

brillantante e detersivo

• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie.
Altri prodotti possono danneggiare
l'apparecchiatura.

• In zone con acqua dura e molto dura
si consiglia di utilizzare solo detersivo
(in polvere, gel, pastiglie senza
funzioni aggiuntive), brillantante e
sale separatamente per risultati di
pulizia e asciugatura ottimali.

• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.

• Utilizzare sempre la quantità di
detersivo corretta. Un dosaggio
insufficiente di detersivo può portare a
risultati di pulizia scadenti e alla
formazione di pellicole o macchie di
acqua dura sugli articoli. L'uso di
troppo detersivo con acqua morbida o
addolcita provoca la formazione di
residui di detersivo sulle stoviglie.
Regolare la quantità di detersivo in
base alla durezza dell'acqua.
Osservare le istruzioni riportate sulla
confezione del detersivo.

• Utilizzare sempre la quantità di
brillantante corretta. Un dosaggio
insufficiente di brillantante peggiora i
risultati di asciugatura. L'uso di troppo
brillantante porta alla formazione di
strati bluastri sulle stoviglie.

• Assicurarsi che il livello
dell'addolcitore dell'acqua sia corretto.
Se il livello è troppo alto, l'aumento
della quantità di sale nell'acqua
potrebbe causare la formazione di
ruggine sulle posate.

10.3 Cosa fare se non si

desidera utilizzare più il
detersivo in pastiglie
multifunzione

Prima di iniziare ad usare separatamente
detersivo, sale e brillantante completare
la seguente procedura:

1. Impostare il livello più alto del

decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale

e del brillantante siano pieni.

3. Avviare il programma Quick. Non

aggiungere il detersivo e non mettere
i piatti nei cestelli.

4. Una volta completato il programma,

regolare il decalcificatore dell'acqua
in base alla durezza dell'acqua
locale.

5. Regolare la quantità di brillantante

rilasciata.

10.4 Prima di avviare un

programma

Prima di avviare il programma
selezionato, verificare che:

• I filtri sono puliti e installati
correttamente.

• Il tappo del contenitore del sale è
stretto.

• I mulinelli non sono ostruiti.

• Siano presenti il sale per lavastoviglie
e il brillantante a sufficienza (a meno
che non si utilizzino le pastiglie
combinate).

• Le stoviglie siano riposte
correttamente nei cestelli.

• Il programma sia adatto al tipo di
carico e al grado di sporco.

• Viene utilizzata la corretta quantità di
detersivo.

10.5 Caricamento dei cestelli

• Utilizzare sempre tutto lo spazio dei
cestelli.

ITALIANO 25

• Usare l’apparecchiatura per lavare
solo articoli che possono
effettivamente essere lavati in
lavastoviglie.

• Non lavare nell’apparecchiatura
articoli di legno, osso, alluminio, peltro
e rame in quanto potrebbero creparsi,
deformarsi, scolorirsi o rompersi.

• Non lavare nell’apparecchiatura
oggetti che possano assorbire acqua
(spugne, panni per la pulizia).

• Disporre gli utensili cavi (tazze,
bicchieri e padelle) con l’apertura
rivolta verso il basso.

• Verificare che gli oggetti in vetro non
si tocchino fra loro.

• Mettere gli articoli leggeri nel cestello
superiore. Verificare che gli alimenti
non si muovano liberamente.

• Sistemare posate e piccoli oggetti nel
cassetto portaposate.

11. MANUTENZIONE E PULIZIA

AVVERTENZA!

Prima di eseguire qualunque
intervento diverso dall'avvio
del programma Machine
Care, disattivare
l'apparecchiatura ed estrarre
la spina dalla presa.

Filtri sporchi e mulinelli
ostruiti riducono i risultati di
lavaggio. Eseguire controlli
periodici e pulirli, se
necessario.

11.1 Machine Care

Machine Care è un programma
progettato per pulire l'interno
dell'apparecchiatura con risultati ottimali.
Elimina la formazione di calcare e grassi.

Quando l'apparecchiatura percepisce la
necessità di eseguire un'operazione di

pulizia la spia
programma Machine Care per pulire
l'interno dell'apparecchiatura.

si accende. Avviare il

• Spostare il cestello superiore verso
l'alto per ospitare oggetti di grandi
dimensioni nel cestello inferiore.

• Prima di avviare un programma,
assicurarsi che i mulinelli possano
muoversi liberamente.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Dopo aver completato il
programma l'acqua può
restare sulle superfici interne
dell'apparecchiatura.

Come avviare il programma Machine Care

Prima di avviare il
programma Machine Care,
pulire i filtri e i mulinelli.

1. Usare un disincrostante o un

prodotto detergente realizzato
appositamente per le lavastoviglie.
Seguire le istruzioni riportate sulla
confezione. Non mettere i piatti nei
cestelli.

2. Tenere premuti

contemporaneamente e
per circa 3 secondi.

Le spie e lampeggiano. Il display
indica la durata del programma.

3. Chiudere la porta

dell'apparecchiatura per avviare il
programma.

Una volta terminato il programma, la spia

si spegne.

11.2 Pulizia interna

• Pulire l'interno dell'apparecchiatura
con un panno morbido umido.

C

B

A

www.electrolux.com26

• Non usare prodotti abrasivi, spugnette
abrasive, utensili affilati, agenti chimici
forti, smacchiatori o solventi.

• Pulire la porta, inclusa la guarnizione
in gomma, una volta alla settimana.

• Per mantenere al meglio le
prestazioni dell'apparecchiatura, si
consiglia di utilizzare un prodotto
specifico per la pulizia per
lavastoviglie almeno una volta ogni
due mesi. Seguire attentamente le
indicazioni riportate sulle confezioni
dei prodotti.

• Per risultati di pulizia ottimali avviare il
programma Machine Care.

11.3 Rimozione di corpi

estranei

Controllare i filtri e il pozzetto dopo ogni
utilizzo della lavastoviglie. Corpi estranei
(ad es. pezzi di vetro, plastica, ossa o
stuzzicadenti, ecc.) riducono le
prestazioni di pulizia e possono causare
danni alla pompa di scarico.

ATTENZIONE!

Se non si riesce a rimuovere
i corpi estranei, contattare il
Centro Assistenza
Autorizzato.

1. Smontare il sistema di filtri come

indicato in questo capitolo.

2. Rimuovere manualmente eventuali

corpi estranei.

3. Rimontare i filtri come indicato in

questo capitolo.

1. Ruotare il filtro (B) in senso antiorario
e rimuoverlo.

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

11.4 Pulizia esterna

• Pulire l'apparecchiatura con un panno
inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette
abrasive o solventi.

11.5 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

4. Lavare i filtri.

5. Assicurarsi che non vi siano residui

di cibo o di sporco all'interno o
attorno al bordo della vasca di
raccolta.

6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.

ITALIANO 27

ATTENZIONE!

Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.

11.6 Pulizia del mulinello inferiore

Si consiglia di pulire regolarmente il
mulinello inferiore per evitare che lo
sporco ostruisca i fori.

Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.

1. Per togliere il mulinello inferiore,
tirarlo verso l'alto.

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B)

nel filtro piatto (A). Ruotarlo in senso
orario finché non si blocca in
posizione.

2. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.

3. Per re-installare il mulinello, premerlo
verso il basso.

www.electrolux.com28

11.7 Pulizia del mulinello

superiore

Si consiglia di pulire regolarmente il
braccio di irrorazione superiore per
evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.

1. Estrarre il cestello superiore.

2. Per staccare il mulinello dal cestello,

premere il mulinello stesso verso
l'alto, e contemporaneamente
ruotarlo in senso orario.

4. Per re-installare il mulinello, premere
il mulinello stesso verso l'alto e
contemporaneamente ruotarlo in
senso anti-orario fino a che non si
blocca in posizione.

3. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.

11.8 Pulizia del braccio di irrorazione a soffitto

Si consiglia di pulire regolarmente il
braccio di irrorazione a soffitto per evitare
che lo sporco ostruisca i fori. Fori ostruiti
possono causare risultati di lavaggio
insoddisfacenti.

Il braccio di irrorazione a soffitto si trova
sulla parte superiore
dell’apparecchiatura. Il mulinello (C) è
installato sul tubo di erogazione (A) con
l’elemento di montaggio (B).

C

B

A

1. Rilasciare i fermi sui lati dei binari di

1

2

scorrimento del cassetto posate ed
estrarre il cassetto.

2. Spostare il cestello superiore sul
livello inferiore per raggiungere il
mulinello superiore con maggiore
facilità.

3. Per staccare il mulinello (C) dal tubo
di erogazione (A), ruotare l’elemento

ITALIANO 29

di montaggio (B) in senso anti-orario
e tirare il mulinello verso il basso.

4. Lavare il mulinello sotto l’acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori. Far scorrere l’acqua nei fori per
togliere le particelle di sporco
dall’interno.

5. Per re-installare il mulinello (C),
inserire l’elemento di montaggio (B)
nel mulinello e fissarlo nel tubo di
erogazione (A) ruotandolo in senso
orario. Assicurarsi che l’elemento di
montaggio si blocchi in posizione.

6. Installare il cassetto posate sui binari
e bloccare gli elementi di fermo.

12. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Una riparazione scorretta
dell’apparecchiatura
potrebbe costituire un
pericolo per la sicurezza
dell’utente. Qualsiasi
riparazione deve essere
eseguita da personale
qualificato.

La maggior parte dei possibili
problemi è risolvibile senza il bisogno
di contattare il Centro Assistenza
Autorizzato.

Rimandiamo alla tabella qui di seguito
per informazioni sui possibili problemi.

In alcuni casi, il display visualizza un
codice di allarme.

www.electrolux.com30

Problema e codice di al‐

Possibile causa e soluzione

larme

Non è possibile azionare
l’elettrodomestico.

• Assicurarsi che la spina sia collegata alla presa elet‐
trica.

• Assicurarsi che il fusibile non sia danneggiato nella
scatola fusibili.

Il programma non si avvia. • Controllare che lo sportello dell’apparecchiatura sia

chiuso.

• Se è stata impostata la partenza ritardata, annullare
l’impostazione o attendere il completamento del con‐
to alla rovescia.

• L’apparecchiatura ricarica la resina all’interno del de‐
calcificatore dell’acqua. La procedura dura all’incirca
5 minuti.

L’apparecchiatura non ca‐
rica l’acqua.
Il display mostra i10 o i11.

• Controllare che il rubinetto dell’acqua sia aperto.

• Controllare che la pressione dell’acqua di alimenta‐
zione non sia troppo bassa. Per ottenere informazio‐
ni a questo proposito, contattare l’ente erogatore lo‐
cale.

• Controllare che il rubinetto dell’acqua non sia ostrui‐
to.

• Controllare che il filtro nel tubo di carico non sia
ostruito.

• Assicurarsi che il tubo di carico non sia attorcigliato o
piegato.

L’apparecchiatura non sca‐
rica l’acqua.
Il display visualizza i20.

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Controllare che il sistema del filtro interno non sia
ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato
o piegato.

Il dispositivo antiallaga‐
mento è attivo.
Il display visualizza i30.

• Chiudere il rubinetto dell’acqua.

• Verificare che l’apparecchiatura sia installata corret‐
tamente.

• Assicurarsi che i cestelli siano caricati come indicato
nel manuale d’uso.

Malfunzionamento del sen‐
sore di rilevamento del li‐

• Assicurarsi che i filtri siano puliti.

• Spegnere e accendere l’apparecchiatura.

vello dell’acqua.
Il display visualizza i41 ­i44.

Malfunzionamento della

• Spegnere e accendere l’apparecchiatura.

pompa di lavaggio o della
pompa di scarico.
Il display mostra i51 - i59 o

i5A - i5F.

ITALIANO 31

Problema e codice di al‐
larme

La temperatura dell’acqua
all’interno dell’apparec‐
chiatura è troppo alta o si è
verificato un malfunziona‐
mento del sensore di tem‐
peratura.
Il display mostra i61 o i69.

Guasto tecnico dell’appa‐
recchiatura.
Il display mostra iC0 o iC3.

Il livello dell’acqua all’inter‐
no dell’apparecchiatura è
troppo alto.
Il display visualizza iF1.

Errore unità di rete.
Il display mostra iC4 o iC5.

L’apparecchiatura si arre‐
sta e si avvia più volte du‐
rante il funzionamento.

Il programma dura troppo
tempo.

La durata del programma
visualizzata è diversa ri‐
spetto alla durata nella ta‐
bella dei valori di consumo.

Il tempo residuo sul display
aumenta e raggiunge qua‐
si il termine della durata
del programma.

Piccola perdita dallo spor‐
tello dell’apparecchiatura.

Lo sportello dell’apparec‐
chiatura è difficile da chiu‐
dere.

Lo sportello dell’apparec‐
chiatura si apre durante il
ciclo di lavaggio.

Possibile causa e soluzione

• Assicurarsi che la temperatura dell’acqua in ingresso
non superi i 60°C.

• Spegnere e accendere l’apparecchiatura.

• Spegnere e accendere l’apparecchiatura.

• Spegnere e accendere l’apparecchiatura.

• Assicurarsi che i filtri siano puliti.

• Assicurarsi che il tubo di uscita sia installato all’altez‐
za giusta sopra il pavimento. Fare riferimento alle
istruzioni di installazione.

• Contattare un Centro Assistenza Autorizzato.

• È normale. Permette di ottenere risultati di pulizia ot‐
timali e risparmiare energia.

• Se è stata impostata l’opzione di partenza ritardata,
annullare l’impostazione di ritardo o attendere il ter‐
mine del conto alla rovescia.

• L’attivazione delle opzioni aumenta la durata del pro‐
gramma.

• Fare riferimento alla tabella dei valori di consumo nel
capitolo “Selezione dei programmi”.

• Non si tratta di un difetto. L’apparecchiatura funziona
correttamente.

• L’apparecchiatura non è perfettamente in piano. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• Lo sportello dell’apparecchiatura non è centrato sulla
vasca. Regolare il piedino posteriore (ove previsto).

• L’apparecchiatura non è perfettamente in piano. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• Alcune parti di pentole e stoviglie sporgono dai ce‐
stelli.

• La funzione AirDry è attivata. È possibile disattivare
la funzione. Fare riferimento al capitolo “Imposta‐

zioni base”.

www.electrolux.com32

Problema e codice di al‐
larme

Tintinnio o colpi provenien‐
ti dall’interno dell’apparec‐
chiatura.

L’apparecchiatura fa scat‐
tare l’interruttore.

L’elettrodomestico è acce‐
so, ma non funziona.
Il display visualizza PF.

L’elettrodomestico si spe‐
gne durante il funziona‐
mento.

Il display visualizza upd.
Tutti i pulsanti sono inattivi,
eccetto il pulsante on/off.

Possibile causa e soluzione

• Le pentole e le stoviglie non sono state sistemate
adeguatamente nei cestelli. Fare riferimento al libret‐
to contenente le indicazioni per caricare il cestello.

• Accertarsi che i mulinelli possano girare liberamente.

• Amperaggio insufficiente per alimentare simultanea‐
mente tutte le apparecchiature in uso. Controllare
l’amperaggio della presa e la capacità del tester o
spegnere una delle apparecchiature in uso.

• Guasto elettrico interno dell’apparecchiatura. Contat‐
tare un Centro Assistenza Autorizzato.

• L’alimentazione è fuori dalla gamma operativa. Il ci‐
clo di lavaggio è temporaneamente interrotto e si
riavvia automaticamente una volta ripristinata l’ali‐
mentazione.

• Blackout totale di corrente. Il ciclo di lavaggio è tem‐
poraneamente interrotto e si riavvia automaticamen‐
te una volta ripristinata l’alimentazione.

• L’apparecchiatura scarica e installa automaticamente
l’aggiornamento firmware quando disponibile. Il di‐
splay visualizza upd per la durata del processo di
aggiornamento. Attendere che il processo sia com‐
pleto. Se si interrompe il processo di aggiornamento
disattivando l’apparecchiatura, il problema riprende
quando si attiva l’apparecchiatura.
L’aggiornamento del firmware non modifica i valori di
dichiarazione delle prestazioni dell’apparecchiatura.

Una volta controllata l’apparecchiatura,
disattivare e attivare l’apparecchiatura.
Se il problema dovesse ripresentarsi,
contattare un Centro Assistenza
Autorizzato.

Per i codici di allarme non descritti in
tabella, contattare un Centro Assistenza
Autorizzato.

AVVERTENZA!

Consigliamo di non utilizzare
l’apparecchiatura fino a che
il problema non sarà stato
risolto completamente.
Scollegare l’apparecchiatura
e non ricollegarla finché non
si è certi che funzioni
correttamente.

12.1 Il numero codice prodotto (PNC)

Qualora venga contattato un Centro
Assistenza Autorizzato è necessario
fornire il codice numero prodotto
dell'apparecchiatura.

Il PNC si trova sulla targhetta presente
sulla porta dell'apparecchiatura. Sarà
anche possibile controllare PNC sul
pannello dei comandi.

Prima di controllare il PNC, verificare che
l'apparecchiatura sia in modalità
selezione programma.

1. Premere e tenere premuti
contemporaneamente

circa 3 secondi.

Sul display compare il PNC della tua
apparecchiatura.

e per

ITALIANO 33

2. Per uscire dalla presentazione PNC

premere e tenere premuti
contemporaneamente e per

circa 3 secondi.

L'apparecchiatura torna alla selezione
del programma.

12.2 I risultati di lavaggio e asciugatura delle stoviglie non sono soddisfacenti

Problema Possibile causa e soluzione

Risultati di lavaggio insoddi‐
sfacenti.

Risultati di asciugatura in‐
soddisfacenti.

Su bicchieri e stoviglie sono
presenti striature biancastre
o strati bluastri.

Su bicchieri e stoviglie sono
presenti macchie e tracce di
gocce d’acqua.

L’interno dell’apparecchiatu‐
ra è bagnato.

• Fare riferimento a “Utilizzo quotidiano”, “Consi‐
gli e suggerimenti” e al libretto contenente le indi‐
cazioni per caricare il cestello.

• Usare un programma di lavaggio più intenso.

• Attivare l’opzione SprayZone per lavare gli articoli
con sporco intenso od ostinato.

• Attivare l’opzione ExtraPower per migliorare i risul‐
tati di lavaggio di un programma selezionato.

• Pulire i mulinelli e il filtro. Vedere il capitolo “Puli‐
zia e cura”.

• Pentole e stoviglie sono state lasciate troppo tem‐
po all’interno dell’apparecchiatura chiusa. Attivare
la funzione AirDry per impostare l’apertura automa‐
ticamente della porta oltre che per migliorare le
performance di asciugatura.

• Brillantante assente o quantità di brillantante insuf‐
ficiente. Riempire il contenitore del brillantante o
impostare il dosaggio di brillantante su un livello più
alto.

• La causa potrebbe essere la qualità del brillantan‐
te.

• Usare sempre il brillantante, anche con pastiglie
multifunzione.

• Gli oggetti in plastica devono essere asciugati con
un asciugamano.

• Il programma non include una fase di asciugatura.
Fare riferimento alla sezione “Panoramica pro‐
grammi”.

• La quantità di brillantante erogata è troppo elevata.
Regolare il dosaggio del brillantante su una posi‐
zione inferiore.

• È stata utilizzata una dose eccessiva di detersivo.

• La quantità di brillantante erogata non è sufficiente.
Regolare il dosaggio del brillantante su una posi‐
zione superiore.

• La causa potrebbe essere la qualità del brillantan‐
te.

• Non si tratta di un’anomalia. L’umidità si condensa
sulle pareti dell’apparecchiatura.

www.electrolux.com34

Problema Possibile causa e soluzione

Insolita produzione di schiu‐
ma durante il lavaggio.

• Utilizzare solo detersivo specifico per lavastoviglie.

• Utilizzare un detersivo di un produttore diverso.

• Non pre-risciacquare le stoviglie sotto acqua cor‐
rente.

Tracce di ruggine sulle po‐
sate.

• È presente troppo sale nell’acqua usata per il la‐
vaggio. Fare riferimento a “Decalcificatore del‐
l’acqua”.

• Posate d’argento e acciaio inossidabile sono state
posizionate insieme. Non posizionare oggetti d’ar‐
gento e acciaio inossidabile uno accanto all’altro.

Sono presenti residui di de‐
tersivo all’interno del conte‐
nitore al termine del pro‐
gramma.

• La pastiglia del detersivo si è incollata all’interno
del contenitore e l’acqua non è riuscita a eliminarla.

• L’acqua non è in grado di eliminare il detersivo dal
contenitore. Assicurarsi che i mulinelli non siano
bloccati od ostruiti.

• Verificare che gli oggetti nei cestelli non impedisca‐
no l’apertura del coperchio del contenitore del de‐
tersivo.

Odori all’interno dell’appa‐
recchiatura.

• Fare riferimento a “Pulizia interna”.

• Avviare il programma Machine Care con un disin‐
crostante o un prodotto detergente apposito per le
lavastoviglie.

Il calcare può depositarsi su
pentole e stoviglie, nella va‐
sca o all’interno dello spor‐
tello.

• Il livello di sale è basso, controllare l’indicatore di
riempimento.

• Il tappo del contenitore del sale è allentato.

• L’acqua di rubinetto è dura. Fare riferimento a “De‐
calcificatore dell’acqua”.

• Usare il sale e impostare la rigenerazione dell’ad‐
dolcitore dell’acqua anche se vengono usate pasti‐
glie multi-funzione. Fare riferimento a “Decalcifi‐
catore dell’acqua”.

• Avviare il programma Machine Care con un prodot‐
to disincrostante per lavastoviglie.

• Se i depositi di calcare persistono, pulire l’apparec‐
chiatura con i detersivi adatti.

• Provare un detersivo diverso.

• Contattare il produttore del detergente.

Pentole e stoviglie opache,
scolorite o incrinate.

• Assicurarsi che vengano lavati solo oggetti lavabili
in lavastoviglie.

• Caricare e scaricare il cestello delicatamente. Fare
riferimento al libretto contenente le indicazioni per
caricare il cestello.

• Mettere gli oggetti delicati nel cestello superiore.

• Attivare l’opzione GlassCare per garantire un’atten‐
zione speciale agli articoli in vetro e quelli più deli‐
cati.

Fare riferimento a

“Preparazione al primo
utilizzo”, “Utilizzo
quotidiano” o “Consigli e
suggerimenti” per altre

possibili cause.

12.3 Problemi con il collegamento wireless

Problema Possibile causa e soluzione

L'attivazione della connes‐
sione wireless non avviene
correttamente.

L'app non si collega alla la‐
vastoviglie.

L'app non è in grado di con‐
nettersi alla lavastoviglie tra‐
mite una rete diversa dalla
rete wireless domestica. La

spia lampeggia.

Spesso l'app non si collega
alla lavastoviglie.

• ID o password della rete wireless errati. Annullare
la configurazione e riavviare per accedere alle cre‐
denziali corrette. Fare riferimento a "Connessione
wireless".

• Si è verificato un problema con il segnale di rete
wireless. Controllare la rete e il router wireless.
Riavviare il router.

• Il segnale della rete wireless è debole. Avvicinare il
router alla lavastoviglie.

• Il segnale wireless è disturbato da un microonde
nelle immediate vicinanze della lavastoviglie. Spe‐
gnere il forno a microonde.

• Contattare il fornitore del servizio wireless qualora
dovessero esserci ulteriori problemi con la rete wi‐
reless.

• Si è verificato un problema con il segnale di rete
wireless. Controllare la rete e il router wireless.
Riavviare il router.

• Controllare se il dispositivo mobile è collegato alla
rete.

• Il nuovo router è stato installato oppure è stata mo‐
dificata la configurazione del router. Configurare
nuovamente la lavastoviglie e il dispositivo mobile.
Fare riferimento a "Connessione wireless".

• Contattare il fornitore del servizio wireless qualora
dovessero esserci ulteriori problemi con la rete wi‐
reless.

• Il collegamento al cloud è andato perso. Attendere
che il collegamento venga ripristinato.

• Il segnale wireless è disturbato da un microonde
nelle immediate vicinanze della lavastoviglie. Spe‐
gnere il forno a microonde. Evitare di utilizzare con‐
temporaneamente l'apparecchiatura a microonde e
l'avvio remoto.

• Il segnale della rete wireless è debole. Spostare il
router il più vicino possibile alla lavastoviglie o
prendere in considerazione l'acquisto di un esten‐
sore della gamma wireless.

ITALIANO 35

www.electrolux.com36

13. INFORMAZIONI TECNICHE

Dimensioni Larghezza / altezza / profondità

Collegamento elettri‐

1)

co

Pressione di alimenta‐
zione dell'acqua

Collegamento dell'acqua

Capacità Coperti 15

1)

Fare riferimento alla targhetta dei dati per altri valori.

2)

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di

energia alternativa (per es. pannelli solari) per ridurre il consumo di energia.

13.1 Collegamento alla banca dati EPREL dell'UE

Il codice QR sull'etichetta energetica
fornita con l'apparecchio fornisce un link
web per la registrazione di questo
apparecchio nella banca dati EPREL
dell'UE. Conservare l'etichetta energetica
come riferimento insieme al manuale
d'uso e a tutti gli altri documenti forniti
con questo apparecchio.

È possibile trovare le stesse informazioni
correlate alle prestazioni del prodotto

(mm)

Tensione (V) 200 - 240

Frequenza (Hz) 50 - 60

bar (minimo e massimo) 0.5 - 10

MPa (minimo e massimo) 0.05 - 1.0

Acqua fredda o acqua calda

nella banca dati EPREL dell’UE
utilizzando il link https://
eprel.ec.europa.eu e il nome del modello
e il numero di prodotto che si trovano
sulla targhetta dell'apparecchio. Vedere il
capitolo “Descrizione del prodotto”.

Per informazioni dettagliate sull’etichetta
energetica, vedere
www.theenergylabel.eu.

596 / 818 - 898 / 550

min. 5 - max. 60 °C

2)

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.

SPIS TREŚCI

My Electrolux Kitchen app

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 38

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 40

3. OPIS PRODUKTU............................................................................................ 43

4. PANEL STEROWANIA.....................................................................................44

5. WYBÓR PROGRAMU...................................................................................... 45

6. USTAWIENIA PODSTAWOWE .......................................................................48

7. POŁĄCZENIE BEZPRZEWODOWE................................................................ 52

8. PRZED PIERWSZYM UŻYCIEM......................................................................54

9. CODZIENNA EKSPLOATACJA....................................................................... 55

10. WSKAZÓWKI I PORADY............................................................................... 58

11. KONSERWACJA I CZYSZCZENIE................................................................ 60

12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 64

13. DANE TECHNICZNE......................................................................................70

14. OCHRONA ŚRODOWISKA............................................................................71

POLSKI 37

www.electrolux.com38

MYŚLIMY O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu
problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.
Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować
poniższe dane: Model, numer produktu, numer seryjny.
Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
dołączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu w celu wykorzystania w
przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych

POLSKI 39

zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci należy pilnować, aby nie bawiły się

urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• To urządzenie jest przeznaczone wyłącznie do

zmywania naczyń i zastaw stołowych w gospodarstwie
domowym.

• Urządzenie przeznaczone jest do użytku domowego w

pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach

hotelowych, pokojach w pensjonatach, domach dla
gości w gospodarstwach rolnych i innych podobnych
miejscach, gdzie użytkowanie nie wykracza poza
typowy zakres użytkowania w gospodarstwie
domowym.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 10 (1.0) bar
(MPa)

• Maksymalna liczba kompletów naczyń wynosi 15.

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

60 cm Sliding Door Dishwasher

www.electrolux.com40

• Jeśli przewód zasilający uległ uszkodzeniu, aby

uniknąć niebezpieczeństwa, należy zlecić jego

wymianę producentowi urządzenia, autoryzowanemu

centrum serwisowemu lub też innej kompetentnej

osobie.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z

ostrymi końcówkami należy wkładać do kosza tak, aby

były skierowane w dół lub ułożone poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego

z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowych dołączonych

zestawów przewodów. Nie wolno używać starych

przewodów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu,
które spełnia wymagania instalacyjne.

• Ze względów bezpieczeństwa nie
należy uruchamiać urządzenia przed
zainstalowaniem go w zabudowie.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Ostrzeżenie: urządzenie jest
przeznaczone do instalacji/

POLSKI 41

podłączenia do złącza uziemiającego
w budynku.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Urządzenie wyposażono we wtyczkę
zasilającą z bezpiecznikiem 13 A.
Jeśli konieczna jest wymiana
bezpiecznika we wtyczce zasilającej,
należy użyć bezpiecznika 13 A ASTA
(BS 1362) (dotyczy tylko Wielkiej
Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży
wodnych.

• Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
nowe urządzenia (liczniki wody itp.),
należy umożliwić wypływ wody, aż
będzie ona czysta.

• Podczas pierwszego użycia
urządzenia i bezpośrednio po nim
należy upewnić się, że nie ma
widocznych wycieków wody.

• W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. W celu

wymiany węża dopływowego należy
skontaktować się z autoryzowanym
punktem serwisowym.

• Bez zasilania elektrycznego układ
chroniący przed zalaniem jest
nieaktywny. Występuje wtedy
zagrożenie wyciekiem wody.

• Wąż dopływowy wyposażono w zawór
bezpieczeństwa i osłonę z
wewnętrznym przewodem
zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

2.4 Sposób używania

• Nie umieszczać produktów
łatwopalnych ani przedmiotów
nasączonych łatwopalnymi
produktami w pobliżu lub na
urządzeniu.

• Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
wskazówek dotyczących
bezpieczeństwa podanych na
opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w
urządzeniu.

• Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach mogą pozostać resztki
detergentu.

• Nie kłaść żadnych przedmiotów ani
nie wywierać nacisku na otworzone
drzwi urządzenia.

• Po otworzeniu drzwi w trakcie
programu, z urządzenia może
wydostać się gorąca para.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń.

www.electrolux.com42

• Urządzenie wyposażono w
oświetlenie wewnętrzne, które włącza
się po otworzeniu drzwi i gaśnie po
ich zamknięciu.

• Aby wymienić wewnętrzne
oświetlenie, należy skontaktować się
z autoryzowanym punktem
serwisowym.

2.6 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym
centrum serwisowym. Należy
stosować wyłącznie oryginalne części
zamienne.

• Należy pamiętać, że samodzielna lub
nieprofesjonalna naprawa może mieć
wpływ na bezpieczeństwo oraz
spowodować utratę gwarancji.

• Następujące części zamienne będą
dostępne przez 7 lat po zakończeniu
produkcji modelu: silnik, pompa
obiegu i pompa opróżniająca, grzałki i
elementy grzejne, w tym pompy
ciepła, przewody i powiązane
elementy, jak węże, zawory, filtry i
elementy układu Aqua Stop, elementy
konstrukcyjne i wewnętrzne związane
z zespołem drzwi, układy
elektroniczne, wyświetlacze
elektroniczne, przełączniki
ciśnieniowe, termostaty i czujniki,
oprogramowanie i oprogramowanie
układowe, w tym oprogramowanie do
zerowania ustawień. Niektóre z tych
części zamiennych będą dostępne
wyłącznie dla profesjonalnych
punktów serwisowych i nie wszystkie

części zamienne są odpowiednie do
wszystkich modeli.

• Następujące części zamienne będą
dostępne przez 10 lat po zakończeniu
produkcji modelu: zawias i uszczelki
drzwi, inne uszczelki, ramiona
spryskujące, filtry odpływowe,
wewnętrzne kosze i elementy
wyposażenia z tworzywa, jak kosze i
pokrywy.

• Informacja dotycząca oświetlenia w
urządzeniu i elementów
oświetleniowych sprzedawanych
osobno jako części zamienne:
Zastosowane elementy oświetleniowe
są przystosowane do pracy w
wymagających warunkach fizycznych
(temperatura, drgania, wilgotność) w
urządzeniach domowych lub są
przeznaczone do sygnalizacji stanu
działania urządzenia. Nie są one
przeznaczone do innych zastosowań i
nie nadają się do oświetlania
pomieszczeń domowych.

2.7 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.

3. OPIS PRODUKTU

5

4

10

9

67

11

12

2

3

1

8

POLSKI 43

Sufitowe ramię spryskujące

1

Górne ramię spryskujące

2

Dolne ramię spryskujące

3

Filtry

4

Tabliczka znamionowa

5

Zbiornik soli

6

Otwór wentylacyjny

7

3.1 Kod QR na tabliczce znamionowej

Tabliczka znamionowa zawiera kod QR,
którego można użyć na dwa sposoby.

Zeskanuj kod QR aparatem w
urządzeniu mobilnym, aby przejść do
aplikacji My Electrolux Kitchen w sklepie
z aplikacjami. Aby pobrać aplikację,
postępuj zgodnie z instrukcjami na
urządzeniu mobilnym.

Zeskanuj kod QR skanerem w aplikacji
My Electrolux Kitchen, aby sparować
zmywarkę z urządzeniem mobilnym.

3.2 Beam-on-Floor

Wyświetlacz Beam-on-Floor wyświetla
wiązkę światła na podłodze przed
drzwiami urządzenia.

Dozownik płynu nabłyszczającego

8

Dozownik detergentu

9

Dolny kosz

10

Górny kosz

11

Szuflada na sztućce

12

• Po uruchomieniu programu pojawia
się czerwona wiązka światła.
Pozostaje ona widoczna przez cały
czas trwania programu.

• Po zakończeniu programu pojawia się
zielona wiązka światła.

• Migająca czerwona wiązka światła
sygnalizuje usterkę urządzenia.

Wyświetlacz Beam-on-Floor
wyłącza się przy wyłączeniu
urządzenia.

3.3 Oświetlenie wnętrza

Urządzenie wyposażono w oświetlenie
wewnętrzne. Włącza się po otwarciu
drzwi lub włączeniu urządzenia, gdy
drzwi są otwarte.

Oświetlenie wyłącza się po zamknięciu
drzwi lub wyłączeniu urządzenia. W

1 2 3

4 5 6

A

C BB B

www.electrolux.com44

przeciwnym razie wyłącza się
automatycznie po pewnym czasie, aby
oszczędzać energię.

4. PANEL STEROWANIA

Przycisk wł./wył. / Przycisk zerowania

1

Przycisk Uruchomienia z

2

opóźnieniem / Przycisk Zdalne
uruchomienie

Ekran

3

4.1 Wyświetlacz

A. ECOMETER
B. Wskaźniki
C. Wskazanie czasu

4.3 Wskaźniki

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐
nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział
„Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐
nienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszcze‐
nie wnętrza urządzenia przy użyciu programu Machine Care. Patrz
punkt „Konserwacja i czyszczenie”.

Pasek wyboru programu MY TIME

4

Przyciski opcji (EXTRAS)

5

Przycisk programu AUTO Sense

6

4.2 ECOMETER

Wskaźnik ECOMETER pokazuje, w jaki
sposób wybór programu wpływa na
zużycie wody i energii. Im więcej świeci
się pasków, tym niższe jest zużycie.

wskazuje najbardziej przyjazny
środowisku wybór programu dla średnio
zabrudzonych naczyń.

Wskaźnik Opis

CA B D E

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐
szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

Wskaźnik Wi-Fi. Włącza się po włączeniu połączenia bezprzewodo‐
wego. Patrz: „Połączenie bezprzewodowe”.

5. WYBÓR PROGRAMU

POLSKI 45

5.1 MY TIME

MY TIME pasek wyboru umożliwia wybór
odpowiedniego cyklu zmywania w
zależności od czasu trwania programu.

A. • Quick to najkrótszy program,

(30min) przeznaczony do
zmywania świeżo i lekko
zabrudzonych naczyń.

• Płukanie wstępne (15min) to
program przeznaczony do
spłukiwania pozostałości potraw z
naczyń. Zapobiega on
powstawaniu nieprzyjemnego
zapachu w urządzeniu. W tym
programie nie stosować
detergentu.

B. 1h to program przeznaczony do

zmywania świeżo zabrudzonych i
lekko przyschniętych naczyń.

C. 1h 30min to program przeznaczony

do zmywania i suszenia średnio
zabrudzonych naczyń.

D. 2h 40min to program przeznaczony

do zmywania i suszenia mocno
zabrudzonych naczyń.

E. ECO to najdłuższy program,

zapewniający największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców. Jest to program

standardowy dla ośrodków
przeprowadzających testy.

2)

5.2 AUTO Sense

Program AUTO Sense automatycznie
dostosowuje cykl zmywania do rodzaju
ładunku.

Urządzenie rozpoznaje stopień
zabrudzenia oraz ilość naczyń
znajdujących się w koszach. Następnie
dostosowuje temperaturę i ilość wody
oraz czas trwania programu.

5.3 EXTRAS

Aby dostosować wybór programu do
własnych potrzeb, można włączyć
funkcję EXTRAS.

SprayZone

Opcja SprayZone zapewnia lepsze
efekty zmywania dzięki zwiększeniu
ciśnienia i temperatury wody oraz
wydłużeniu czasu zmywania. Opcja
działa w wyznaczonym miejscu w dolnym
koszu. SprayZone nadaje się do
zmywania naczyń z uporczywymi
zabrudzeniami, jak garnki, patelnie i
naczynia do pieczenia.

UWAGA!

Należy upewnić się, że
naczynia umieszczone w
strefie SprayZone nie
blokują górnego ramienia
spryskującego.

2)

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie

ekoprojektu 2019/2022.

www.electrolux.com46

ExtraPower

Opcja ExtraPower zapewnia lepsze
efekty zmywania w ramach wybranego
programu. Opcja ta powoduje
podniesienie temperatury i wydłużenie
czasu zmywania.

GlassCare

GlassCare zapobiega uszkodzeniu

delikatnych naczyń, zwłaszcza

5.5 Przegląd programów

Program Ładunek w

zmywarce

Quick Naczynia,

sztućce

Wszystko Wszystko • Mycie wstępne NIE DOTYCZY

Płukanie
wstępne

1h Naczynia,

sztućce

1h 30min Naczynia,

sztućce,
garnki, pa‐
telnie

2h 40min Naczynia,

sztućce,
garnki, pa‐
telnie

Stopień za‐
brudzenia

Świeże • Zmywanie w tempe‐

Świeże, lek‐
ko zaschnię‐
te

Normalne,
lekko za‐
schnięte

Normalne
lub mocno
zabrudzone,
zaschnięte
zabrudzenia

szklanych. Opcja ta zapobiega
gwałtownym zmianom temperatury
zmywania w ramach wybranego
programu i obniża ją do wartości 45 °C.

5.4 Opcje dostępne w aplikacji

Aplikacja My Electrolux Kitchen oferuje
dodatkowe opcje zmywania. Aby
uzyskać dostęp do wszystkich opcji,
należy połączyć zmywarkę z aplikacją.
Patrz rozdział „Połączenie
bezprzewodowe”.

Fazy programu EXTRAS

raturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w
temperaturze 45°C

• AirDry

• Zmywanie w tempe‐

• Płukanie pośrednie

• Płukanie końcowe w

• AirDry

• Zmywanie w tempe‐

• Płukanie pośrednie

• Płukanie końcowe w

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w tempe‐

• Płukanie pośrednie

• Płukanie końcowe w

• Osuszanie

• AirDry

1)

raturze 60°C

temperaturze 50°C

1)

raturze 60°C

temperaturze 55°C

1)

raturze 60°C

temperaturze 60°C

1)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

POLSKI 47

Program Ładunek w

zmywarce

ECO Naczynia,

sztućce,
garnki, pa‐
telnie

AUTO
Sense

Naczynia,
sztućce,
garnki, pa‐
telnie

Stopień za‐

Fazy programu EXTRAS

brudzenia

Normalne,
lekko za‐
schnięte

• Mycie wstępne

• Zmywanie w tempe‐
raturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w
temperaturze 55°C

• Osuszanie

• AirDry

1)

Wszystko • Mycie wstępne

• Zmywanie w tempe‐
raturze 50 - 60°C

• Płukanie pośrednie

• ExtraPower

• GlassCare

• SprayZone

• ExtraHygiene

2)

• ExtraSilent

NIE DOTYCZY

• Płukanie końcowe w
temperaturze 60°C

• Osuszanie

• AirDry

Machine
Care

Do czyszczenia wnętrza
urządzenia. Patrz punkt
„Konserwacja i czyszcze‐
nie”.

• Czyszczenie w tem‐

• Płukanie pośrednie

• Płukanie końcowe

• AirDry

1)

Automatyczne otwieranie drzwi podczas fazy suszenia. Patrz „Ustawienia podstawowe”.

2)

Opcje dostępne wyłącznie za pośrednictwem aplikacji My Electrolux Kitchen.

1)

NIE DOTYCZY

peraturze 70°C

1)

2)

Parametry eksploatacyjne

Program

1)2)

Quick 10.9 0.610 30

Płukanie wstępne 4.6 0.010 15

1h 11.8 0.880 60

1h 30min 11.9 0.970 90

2h 40min 12.2 1.140 160

ECO 11.0 0.757 240

AUTO Sense 12.2 1.140 170

Machine Care 10.5 0.590 60

1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

2)

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

Woda (l) Energia (kWh) Czas trwania (min)

1 2 3 4 5 6

www.electrolux.com48

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje
dotyczące przeprowadzania testów
wydajności (np. zgodnie z normą
EN60436 ), należy przesłać wiadomość
e-mail na adres:

[email protected]

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można skonfigurować urządzenie, zmieniając ustawienia
podstawowe.

Można również wyświetlić liczbę ukończonych cykli i przywrócić domyślne ustawienia
fabryczne.

Numer Ustawienie Wartości

1 Twardość wo‐dy1L - 10L (war‐

2 Dawka płynu

3 Dźwięk zakoń‐

4 Automatyczne

5 Dźwięki przy‐

6 Wybór ostat‐

1)

Więcej szczegółowych informacji zawarto w tym rozdziale.

nabłyszczają‐
cego

czenia progra‐
mu

otwieranie
drzwi

cisków

niego progra‐
mu

tość domyślna
wynosi 5L)

0A - 6A (war‐
tość domyślna
wynosi 4A)

On
Off (wartość
domyślna)

On (wartość
domyślna)
Off

On (wartość
domyślna)
Off

On
Off (wartość
domyślna)

W wiadomości należy podać numer
produktu (PNC) z tabliczki znamionowej
urządzenia.

Więcej informacji na temat zmywarki
znajduje się w instrukcji obsługi
dołączonej do urządzenia.

1)

Opis

Wyregulować poziom zmiękczania wody
zależnie od twardości wody w danym re‐
jonie.

Regulacja dozowania płynu nabłyszcza‐
jącego zależnie od potrzeb.

Włączanie lub wyłączanie sygnału
dźwiękowego zakończenia programu.

Włączanie lub wyłączanie AirDry.

Włączenie lub wyłączenie dźwięku towa‐
rzyszącego naciskaniu przycisków.

Włączanie lub wyłączanie automatycz‐
nego wyboru ostatnio używanego pro‐
gramu wraz z zapisanymi opcjami.

Ustawienia podstawowe można zmieniać
w trybie ustawiania.

Gdy urządzenie jest w trybie ustawień,
paski wskaźnika ECOMETER
odpowiadają dostępnym ustawieniom.
Po dokonaniu wyboru ustawienia
odpowiadający mu pasek wskaźnika
ECOMETER zaczyna migać.

Kolejność ustawień podstawowych
przedstawionych w tabeli odpowiada

kolejności ustawień na wskaźniku
ECOMETER:

BA C

POLSKI 49

6.1 Tryb ustawiania

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy
pasek wyboru MY TIME.

A. Przycisk Wstecz
B. Przycisk Ok
C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają
przełączanie między ustawieniami
podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego
ustawienia i potwierdzenie zmiany jego
wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można
przejść do trybu ustawiania. Jest to
niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy
nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaświecą się kontrolki przycisków
Wstecz, Ok i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie
ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby

wybrać pasek wskaźnika
ECOMETER odpowiadający
żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER
odpowiadający wybranemu
ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się
wartość wybranego ustawienia,

2. Nacisnąć Ok, aby przejść do
ustawienia.

• Pasek wskaźnika ECOMETER
odpowiadający wybranemu
ustawieniu zacznie świecić w
sposób ciągły. Pozostałe paski
będą wyłączone.

• Wartość aktualnego ustawienia
będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby
zmienić wartość.

4. Nacisnąć Ok, aby potwierdzić
ustawienie.

• Nowe ustawienie zostanie

zapisane.

• Urządzenie powróci do

wyświetlania listy ustawień
podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy,

aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru
programów.
Zapisane ustawienia pozostaną w
pamięci do czasu ich ponownej zmiany.

6.2 Zerowanie do ustawień

fabrycznych

Zerowanie do ustawień fabrycznych
przywraca domyślne ustawienia
fabryczne. Przed zerowaniem należy
upewnić się, że urządzenie jest w trybie
ustawień.

Nacisnąć Wstecz i Dalej i przytrzymać
przez 5 sekund.

Wyświetlacz pokazuje _ _ _ przez około
5 sekund.
Urządzenie powróci do trybu wyboru
programów.

Przywrócenie ustawień
fabrycznych nie powoduje
wyzerowania licznika cykli
ani konfiguracji połączenia
bezprzewodowego.

6.3 Licznik cykli

Liczbę zakończonych cykli zmywania
można sprawdzić w liczniku cykli.

1. Nacisnąć i przytrzymać przycisk wł./
wył. do momentu włączenia
zmywarki.

2. Nacisnąć Wstecz i Dalej i
przytrzymać przez 5 sekund.

www.electrolux.com50

Na wyświetlaczu pojawi się uC, a
następnie liczba cykli.
Aby wyjść z licznika cykli, należy
nacisnąć dowolny przycisk.

Po osiągnięciu wartości
65535 licznik cykli zostanie
ponownie uruchomiony.

Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona w
równoważnych skalach.

Zmiękczanie wody należy dostosować
do twardości wody w danym rejonie.
Miejscowy zakład wodociągowy może
udzielić wskazówek dotyczących

6.4 Zmiękczacz wody

Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą

twardości wody doprowadzanej do
urządzenia. Aby zapewnić dobre efekty
zmywania należy ustawić właściwy

poziom zmiękczania wody.
negatywnie wpłynąć na efekty zmywania
lub na pracę urządzenia.

Twardość wody

Stopnie

niemieckie

(°Dh)

Stopnie

francuskie

(°fH)

mmol/l mg/l (ppm) Stopnie

Clarka

47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27

15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2

<4 <7 <0.7 <70 < 5

1)

Ustawienie fabryczne.

2)

Nie używać soli na tym poziomie.

Poziom

zmiękczania

wody

1)

5

2)

1

Niezależnie od rodzaju stosowanego
detergentu należy ustawić prawidłowy
poziom twardości wody, aby wskaźnik
poziomu soli był włączony.

Tabletki wieloskładnikowe
zawierające sól nie są
wystarczająco skuteczne,
aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie
zmiękczacza wody, niezbędna jest
regularna regeneracja żywicy w układzie
zmiękczającym. Proces ten przebiega

automatycznie i jest częścią normalnej

pracy zmywarki.

Po zużyciu określonej ilości wody od

czasu poprzedniego procesu regeneracji

między ostatnim płukaniem a końcem

programu zostaje zainicjowany nowy

proces regeneracji.

Poziom zmięk‐

Ilość wody (l)

czania wody

1 250

POLSKI 51

Poziom zmięk‐

czania wody

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

Przy wysokim ustawieniu poziomu
zmiękczania wody może mieć miejsce
także w środku programu, przed
płukaniem (dwukrotnie podczas
programu). Rozpoczęcie regeneracji nie
ma wpływu na czas trwania cyklu, chyba
że nastąpi w środku programu lub na
końcu programu z krótką fazą suszenia.
W takich przypadkach regeneracja
wydłuża całkowity czas trwania programu
o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na
początku następnego programu, może
rozpocząć się przepłukiwanie
zmiękczacza wody, które trwa 5 minut.
Czynność ta zwiększa całkowite zużycie
wody w programie o dodatkowe 4 litry
oraz całkowite zużycie energii o
dodatkowe 2 Wh. Przepłukiwanie
zmiękczacza kończy się całkowitym
odpompowaniem wody.

Każde przepłukiwanie zmiękczacza
(możliwe jest więcej niż jedno w tym
samym cyklu) może wydłużyć czas
trwania programu o kolejne 5 minut, jeśli
nastąpi na początku lub w środku
programu.

Ilość wody (l)

Wszystkie wartości zużycia
podane w tym rozdziale
określono zgodnie z
aktualnie obowiązującą
normą, w warunkach
laboratoryjnych, przy
twardości wody 2,5 mmol/l
(zmiękczacz wody: poziom

3) zgodnie z
rozporządzeniem:
2019/2022 .
Ciśnienie i temperatura
wody, a także zmiany
parametrów zasilania
sieciowego, mogą
spowodować zmianę
wartości.

6.5 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Jest on automatycznie podawany
podczas fazy płukania gorącą wodą.
Można ustawić ilość podawanego płynu
nabłyszczającego.

Gdy komora na płyn nabłyszczający jest
pusta, włącza się wskaźnik płynu
nabłyszczającego, informując o
konieczności uzupełnienia płynu. Jeśli
podczas stosowania wyłącznie tabletek
wieloskładnikowych efekty suszenia są
zadowalające, można wyłączyć dozownik
i wskaźnik. Jednak aby zapewnić
najlepsze efekty suszenia, należy
zawsze używać płynu nabłyszczającego i
pozostawić włączony wskaźnik płynu
nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu
nabłyszczającego, należy ustawić
dozowanie na wartość 0A.

6.6 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał
dźwiękowy, który jest emitowany po
zakończeniu programu.

Sygnały dźwiękowe
sygnalizują również
nieprawidłowe działanie
urządzenia. Tych sygnałów
dźwiękowych nie można
wyłączyć.

www.electrolux.com52

6.7 AirDry

AirDry Funkcja poprawia skuteczność
suszenia. Podczas fazy suszenia drzwi
otwierają się automatycznie i pozostają
otworzone.

AirDry włącza się automatycznie we
wszystkich programach z wyjątkiem
programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia
drzwi zależy od wybranego programu i
opcji.

Gdy funkcja AirDry powoduje otworzenie
drzwi, na wyświetlaczu pojawia się
informacja o pozostałym czasie trwania
programu.

UWAGA!

Nie należy zamykać drzwi
urządzenia w ciągu 2 minut
od ich automatycznego
otworzenia. Może to
spowodować uszkodzenie
urządzenia.

UWAGA!

Jeśli do urządzenia mają
dostęp dzieci, zaleca się
wyłączenie funkcji AirDry.
Samoczynne otworzenie się
drzwi może być dla nich
niebezpieczne.

Gdy funkcja AirDry otwiera
drzwi, Beam-on-Floor może
nie być całkowicie widoczny.
Aby upewnić się, że program
się zakończył, należy
sprawdzić wskazanie na
panelu sterowania.

6.8 Dźwięki przycisków

Naciskaniu przycisków na panelu

sterowania towarzyszy dźwięk klikania.

Dźwięk ten można włączyć.

6.9 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego

wyboru ostatnio używanego programu

wraz z zapisanymi opcjami.

Powoduje to zapisanie ostatniego

zakończonego programu przed

wyłączeniem urządzenia. Jest on

następnie automatycznie wybierany po

włączeniu urządzenia.

Jeśli opcja wyboru ostatniego programu

jest wyłączona, domyślnym programem

jest program ECO.

7. POŁĄCZENIE BEZPRZEWODOWE

Zmywarkę można podłączyć do domowej
sieci bezprzewodowej, a następnie
połączyć ją ze smartfonem w aplikacji My
Electrolux Kitchen. Funkcja ta umożliwia
zdalne sterowanie i monitorowanie
zmywarki.

Aplikację My Electrolux Kitchen można
pobrać ze sklepu z aplikacjami na swoje
urządzenie mobilne. Aby przejść do
aplikacji, można zeskanować kod QR z
tabliczki znamionowej (patrz rozdział
„Opis produktu”).

Aplikacja działa na systemach

operacyjnych iOS i Android. Sprawdzić

kompatybilną wersję systemu

operacyjnego w sklepie z aplikacjami.

Parametry modułu Wi-Fi

Moduł Wi-Fi NIUS-SA

Częstotli‐
wość

Protokół IEEE 802.11b/g/n

2,412–2,472 GHz

Parametry modułu Wi-Fi

Maks. moc < 20 dBm

Szyfrowanie WPA, WPA2

7.1 Podłączanie zmywarki do

sieci i aplikacji

Do podłączenia zmywarki konieczne są:

• sieć bezprzewodowa z połączeniem
internetowym,

• urządzenie mobilne połączone z
siecią bezprzewodową.

1. Uruchomić aplikację My Electrolux

Kitchen na urządzeniu mobilnym i
postępować zgodnie z instrukcjami w
aplikacji. Po wyświetleniu komunikatu
w aplikacji należy włączyć połączenie
bezprzewodowe w zmywarce.

2. Aby włączyć połączenie

bezprzewodowe, nacisnąć
jednocześnie i przytrzymać przyciski

oraz przez 2 sekundy.

• Wskaźnik zacznie
migać.

• Na wyświetlaczu pojawi się On
przez kilka sekund, a następnie
AP.

• Wszystkie przyciski są
nieaktywne z wyjątkiem przycisku
wł./wył.

3. Po wyświetleniu komunikatu
wprowadzić dane logowania do sieci
domowej w aplikacji My Electrolux
Kitchen.

Jeśli dane logowania nie
zostaną wprowadzone,
zmywarka anuluje procedurę
po pewnym czasie i powróci
do wybranego programu.

Jeśli połączenie zakończy się
powodzeniem, wskaźnik

będzie świecić w sposób ciągły, a litery
AP nie będą wyświetlane. Urządzenie
powróci do trybu wyboru programów.
Patrz: „Codzienna eksploatacja”, aby
włączyć funkcję zdalnego uruchomienia.

POLSKI 53

Jeśli połączenie nie
powiedzie się lub na
wyświetlaczu pojawi się
komunikat upd, patrz:

„Rozwiązywanie
problemów”.

Aby anulować procedurę, należy
wyłączyć i włączyć urządzenie.

7.2 Wyłączanie połączenia bezprzewodowego

Nacisnąć jednocześnie i przytrzymać i

przez ok. 2 sekundy.

• Wskaźnik
wyłączony.

• Na wyświetlaczu pojawi się Off
przez kilka sekund.

• Urządzenie powróci do trybu
wyboru programów.

jest

7.3 Włączanie połączenia bezprzewodowego

Nacisnąć jednocześnie i przytrzymać i

przez ok. 2 sekundy.

• Wskaźnik zaświeci się.

• Na wyświetlaczu pojawi się On
przez kilka sekund.

• Urządzenie powróci do trybu
wyboru programów.

Patrz: „Codzienna eksploatacja”, aby
włączyć funkcję zdalnego uruchomienia.

7.4 Jak wyzerować dane logowania do sieci

Aby nawiązać połączenie z inną siecią
bezprzewodową lub zaktualizować dane
logowania do bieżącej sieci, należy
zresetować dane logowania do sieci.

Nacisnąć jednocześnie i przytrzymać

przez ok. 5 sekund.

• Na wyświetlaczu pojawi się Off a
następnie --- przez kilka sekund.

• Wskaźnik jest
wyłączony.

• Urządzenie powróci do trybu
wyboru programów.

Podłączyć zmywarkę do sieci i do
aplikacji, aby wprowadzić nowe dane

i

www.electrolux.com54

logowania. Patrz wskazówki podane
wcześniej w tym rozdziale.

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i
pozostałości z procesu
produkcyjnego. Nie stosować
detergentu ani nie umieszczać
naczyń w koszach.

Po uruchomieniu programu urządzenie
zacznie aktywować żywicę w
zmiękczaczu wody – może to potrwać do
5 minut. Faza zmywania rozpocznie się
dopiero po zakończeniu tego procesu.
Procedura jest powtarzana okresowo.

8.1 Zbiornik soli

4. Ostrożnie potrząsnąć lejkiem,

5. Zebrać sól rozsypaną wokół otworu

trzymając go za uchwyt, aby opróżnić
go ze wszystkich granulek.

zbiornika soli.

UWAGA!

Stosować wyłącznie grubą
sól przeznaczoną do
zmywarek. Sól
drobnoziarnista zwiększa
ryzyko korozji.

Sól aktywuje żywicę w zmiękczaczu
wody oraz zapewnia dobre efekty
zmywania podczas codziennej
eksploatacji.

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.

2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).

3. Napełnić zbiornik soli solą do
zmywarek (do pełna).

6. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
najkrótszy program
zmywania, aby zapobiec
korozji. Nie umieszczać
naczyń w koszach.

A

B

C

A

B

C

POLSKI 55

8.2 Napełnianie dozownika

płynu nabłyszczającego

UWAGA!

Komora (B) jest
przeznaczona wyłącznie do
dozowania płynu
nabłyszczającego. Nie
napełniać jej detergentem.

9. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

UWAGA!

Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego dotrze do
oznaczeniaMAX''.

3. Rozlany płyn nabłyszczający należy
zetrzeć chłonną szmatką, aby
zapobiec powstaniu zbyt dużej ilości
piany.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się we
właściwym miejscu.

Napełnić dozownik płynu
nabłyszczającego, gdy
wskaźnik (A) jest
przezroczysty.

9.1 Stosowanie detergentu

UWAGA!

Stosować wyłącznie
detergent przeznaczony do
zmywarek.

1. Nacisnąć przycisk zwalniający (A),
aby otworzyć pokrywę (C).

2. Umieścić detergent (żel, proszek lub
tabletki) w komorze (B).

www.electrolux.com56

3. Jeśli program przewiduje fazę

zmywania wstępnego, należy
umieścić niewielką ilość detergentu
na wewnętrznej stronie drzwi
urządzenia.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się we
właściwym miejscu.

Informacje dotyczące
dozowania detergentu
znajdują się w instrukcji
producenta umieszczonej na
opakowaniu produktu.
Zwykle 20-25 ml detergentu
żelowego nadaje się do
zmywania średnio
zabrudzonych naczyń.

Górne końce dwóch
pionowych żeber w komorze
(B) wskazują maksymalny
poziom napełnienia
dozownika żelu (maks. 30
ml).

9.2 Zdalne uruchomienie

Włączenie tej funkcji umożliwia zdalne
sterowanie i monitorowanie zmywarki w
My Electrolux Kitchen aplikacji.

Wyłączanie funkcji zdalnego uruchomienia

Nacisnąć aż na wyświetlaczu pojawi
się 0h.

• Zaświeci się kontrolka przycisku.

• Urządzenie powróci do trybu
wyboru programów.

9.3 Wybór i uruchamianie programu przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska
wyboru MY TIME, aby wybrać
odpowiedni program.

• Zaświeci się kontrolka wybranego

programu.

• Wskaźnik ECOMETER pokaże

poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas

trwania programu.

2. W razie potrzeby włączyć
odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

9.4 Wybór i uruchamianie

programu Płukanie wstępne

Jak włączyć funkcję zdalnego uruchomienia

Sprawdzić, czy wskaźnik i
zmywarka jest dodana My Electrolux
Kitchen aplikacji. Jeśli nie, patrz

„Połączenie bezprzewodowe”.

1. Nacisnąć przycisk .

• Zaświeci się kontrolka przycisku.

• Na wyświetlaczu widoczne jest
wskazanie APP.

2. Zamknąć drzwi urządzenia.

3. Użyć My Electrolux Kitchen aby

zdalnie uruchomić urządzenie.

Otwarcie drzwi powoduje
wyłączenie funkcji zdalnego
uruchomienia. Więcej
informacji można znaleźć w
dalszej części tego
rozdziału.

1. Aby wybrać Płukanie wstępne,
należy nacisnąć i przytrzymać

przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER

pozostanie wyłączony.

• Wyświetlacz wyświetli czas

trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

9.5 Włączanie opcji EXTRAS

1. Wybrać program, używając paska

wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji,
aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli

zaktualizowany czas trwania
programu.

POLSKI 57

• Wskaźnik ECOMETER pokaże
zaktualizowany poziom zużycia
wody i energii.

Domyślnie opcje należy
zawsze włączać przed
uruchomieniem programu.
Jeśli włączona jest funkcja
wyboru ostatniego
programu, zostaną wraz z
nim włączone zapisane
opcje.

Opcji nie można włączać ani
wyłączać w trakcie
programu.

Nie wszystkie opcje są ze
sobą zgodne.

Włączenie opcji często
wpływa na zużycie wody i
energii oraz na czas trwania
programu.

9.6 Uruchamianie programu AUTO Sense

1. Nacisnąć .

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli najdłuższy
możliwy czas trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

Urządzenie wykrywa rodzaj ładunku i
odpowiednio dostosowuje cykl
zmywania. Podczas trwania cyklu
kilkakrotnie włączają się czujniki i
wstępnie określony czas trwania
programu może ulec skróceniu.

9.7 Jak opóźnić start programu

1. Wybrać program.

2. Dwukrotnie nacisnąć .

Na wyświetlaczu widoczne jest
wskazanie 1h.

3. Nacisnąć przycisk kilkakrotnie, aż
na wyświetlaczu pojawi się żądany
czas opóźnienia (od 1 do 24 godzin).

4. Zamknąć drzwi urządzenia, aby
rozpocząć odliczanie.

Po ustawieniu opóźnienia rozpoczęcia
programu funkcja zdalnego
uruchomienia włącza się automatycznie.

Podczas odliczania nie można zmienić
wybranego programu. Czas opóźnienia
można zmienić w aplikacji.

Po zakończeniu odliczania nastąpi
uruchomienie programu.

9.8 Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Po anulowaniu opóźnienia
rozpoczęcia programu
należy ponownie wybrać
program.

9.9 Anulowanie trwającego programu

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Przed uruchomieniem
nowego programu należy
upewnić się, że w dozowniku
znajduje się detergent.

9.10 Otworzenie drzwi podczas pracy urzadzenia

Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie cyklu
zmywania. Na wyświetlaczu pojawi się
wskazanie pozostałego czasu trwania
programu. Po zamknięciu drzwi cykl
zmywania powraca od momentu
przerwania.

Otworzenie drzwi podczas zdalnego
uruchomienia powoduje wyłączenie tej
funkcji. Włączyć funkcję zdalnego
uruchomienia przed zamknięciem drzwi.
W przeciwnym razie cykl zmywania
rozpocznie się natychmiast po

www.electrolux.com58

zamknięciu drzwi. Otworzenie drzwi nie
powoduje wyłączenia funkcji zdalnego
uruchomienia, jeśli ustawiono opóźnienie
rozpoczęcia programu.

Po otworzeniu drzwi podczas odliczania
czasu opóźnienia rozpoczęcia programu
odliczanie jest wstrzymywane. Na
wyświetlaczu pojawia się aktualny stan
odliczania. Po zamknięciu drzwi
rozpocznie się odliczanie czasu.

Otworzenie drzwi podczas
pracy urządzenia może mieć
wpływ na zużycie energii i
czas trwania programu.

Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia
bieżący program zostanie
zakończony. Nie dotyczy to
otworzenia drzwi przez
funkcję AirDry.

9.11 Funkcja Auto Off

Funkcja ta oszczędza energię,
wyłączając urządzenie, gdy nie jest ono
używane.

10. WSKAZÓWKI I PORADY

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie
uruchomiono programu.

9.12 Zakończenie programu

Po zakończeniu programu na
wyświetlaczu widoczne jest wskazanie
0:00.

Funkcja Auto Off automatycznie wyłącza
urządzenie.

Wszystkie przyciski są nieaktywne z
wyjątkiem przycisku wł./wył.

Jeśli na wyświetlaczu
widoczne jest wskazanie

upd, patrz punkt
„Rozwiązywanie
problemów”.

10.1 Ogólne wskazówki

Stosowanie się do poniższych
wskazówek pozwoli zapewnić optymalne
efekty zmywania i suszenia w codziennej
eksploatacji oraz przyczyni się do
ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z
instrukcją obsługi zwykle wiąże się z
mniejszym zużyciem wody i energii
niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię
należy ładować zmywarkę do pełna.
Aby uzyskać najlepsze efekty
zmywania, należy układać przedmioty
w koszach zgodnie z instrukcją
obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie.
Zwiększa to zużycie wody i energii. W
razie potrzeby wybrać program z fazą
zmywania wstępnego.

• Przed umieszczeniem naczyń w
urządzeniu usunąć z nich większe

resztki potraw oraz opróżnić kubki i
szklanki.

• Namoczyć naczynia z resztkami
przypalonych potraw (lub lekko
zeskrobać resztki) przed ich umyciem
w urządzeniu.

• Upewnić się, że przedmioty w
koszach nie stykają się ze sobą ani
się nie zasłaniają. Tylko wtedy woda
będzie mogła dotrzeć do wszystkich
naczyń.

• Można osobno stosować detergent,
płyn nabłyszczający i sól do
zmywarek lub tabletki
wieloskładnikowe (np. typu „Wszystko
w jednym”). Postępować zgodnie ze
wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla
określonego rodzaju naczyń i stopnia
ich zabrudzenia. ECO zapewnia
największą efektywność zużycia wody
i energii.

• Aby zapobiec osadzaniu się kamienia
wewnątrz urządzenia:

POLSKI 59

– W razie potrzeby napełniać

zbiornik soli.

– Używać zalecanych dawek

detergentu i płynu
nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada
twardości wody doprowadzanej
do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w
rozdziale „Konserwacja i

czyszczenie”.

10.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.

• Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.

• Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości
detergentu. Użycie niewystarczającej
ilości detergentu może skutkować
niezadowalającymi efektami
zmywania i obecnością osadu lub
plam na naczyniach w związku
wysoką twardością wody. Użycie zbyt
dużej ilości detergentu przy miękkiej
lub zmiękczonej wodzie skutkuje
pozostaniem resztek detergentu na
naczyniach. Dostosować ilość
detergentu do twardości wody.
Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości
płynu nabłyszczającego.
Niewystarczająca ilość płynu
nabłyszczającego powoduje
pogorszenie efektów suszenia. Użycie
zbyt dużej ilości płynu
nabłyszczającego powoduje

powstanie niebieskawego nalotu na
naczyniach.

• Sprawdzić, czy poziom zmiękczania
wody jest prawidłowy. Jeśli poziom
jest zbyt wysoki, zwiększona ilość soli
w wodzie może spowodować
rdzewienie sztućców.

10.3 Postępowanie

w przypadku zaprzestania
korzystania z tabletek
wieloskładnikowych

Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższe czynności:

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są
pełne.

3. Uruchomić program Quick. Nie

dodawać detergentu ani nie
umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu

nabłyszczającego.

10.4 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić
się, że:

• Filtry są czyste i prawidłowo
zainstalowane.

• Pokrywka zbiornika soli jest mocno
dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem).

• Ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe.

• Program jest odpowiedni do danego
rodzaju załadunku i stopnia
zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

www.electrolux.com60

10.5 Załadunek koszy

• Należy zawsze używać całej
powierzchni kosza.

• Urządzenie można myć wyłącznie w
zmywarce.

• Nie myć w urządzeniu przedmiotów
wykonanych z drewna, rogu,
aluminium, cyny ani miedzi, ponieważ
mogą one popękać, odkształcić się,
odbarwić lub ulec innemu
uszkodzeniu.

• Nie myć w urządzeniu przedmiotów,
które mogą pochłaniać wodę (gąbki,
ściereczki).

• Wklęsłe naczynia (kubki, szklanki i
miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie
stykają się ze sobą.

• Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia nie
przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy
wkładać do szuflady na sztućce.

• Aby ułatwić wkładanie dużych
przedmiotów do dolnego kosza,
podnieść górny kosz.

• Przed uruchomieniem programu
upewnić się, że ramiona spryskujące
mogą się swobodnie obracać.

10.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do
konserwacji bez użycia
programu Machine Care
należy wyłączyć urządzenie i
wyjąć wtyczkę przewodu
zasilającego z gniazda
elektrycznego.

Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy regularnie sprawdzać
te elementy i w razie
potrzeby je czyścić.

11.1 Machine Care

Machine Care to program, który
zapewnia optymalne efekty czyszczenia
wnętrza urządzenia. Usuwa osady z
kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę
czyszczenia, zaświeci się wskaźnik

Uruchomić program Machine Care, aby
wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

1. Użyć preparatu odkamieniającego

lub czyszczącego przeznaczonego
specjalnie do zmywarek. Postępować
zgodnie ze wskazówkami na
opakowaniu. Nie umieszczać naczyń
w koszach.

2. Nacisnąć jednocześnie i przytrzymać

Zaczną migać wskaźniki i .
Wyświetlacz wyświetli czas trwania
programu.

3. Zamknąć drzwi urządzenia, aby

uruchomić program.

Po zakończeniu programu wskaźnik
zgaśnie.

.

11.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić
miękką, wilgotną szmatką.

• Nie używać produktów ściernych,
myjek do szorowania, ostrych

Po zakończeniu programu
na wewnętrznych
powierzchniach urządzenia
ciągle może pozostawać
woda.

Przed uruchomieniem
programu Machine Care
należy oczyścić filtry i
ramiona spryskujące.

i przez ok. 3 sekundy.

narzędzi, silnych środków

C

B

A

chemicznych, szorstkich myjek ani
rozpuszczalników.

• Raz w tygodniu czyścić drzwi i
gumową uszczelkę, .

• Aby zapewnić wydajność urządzenia,
należy co najmniej raz na dwa
miesiące stosować środki czyszczące
przeznaczone specjalnie do
zmywarek. Należy ściśle przestrzegać
wskazówek umieszczonych na
opakowaniu produktu.

• W celu zapewnienia optymalnych
efektów czyszczenia należy
uruchomić program Machine Care.

POLSKI 61

11.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy
sprawdzić filtry i osadnik. Ciała obce (np.
kawałki szkła, plastiku, kości lub
wykałaczki itp.) powodują zmniejszenie
skuteczności zmywania i mogą
spowodować uszkodzenie pompy
opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał
obcych, należy
skontaktować się z
autoryzowanym centrum
serwisowym.

1. Rozmontować zespół filtrów zgodnie

ze wskazówkami zawartymi w tym
rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym
rozdziale.

1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i wyjąć go.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

11.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą
wilgotnej szmatki.

• Używać wyłącznie neutralnych
detergentów.

• Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.

4. Umyć filtry.

11.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

www.electrolux.com62

5. Upewnić się, że wokół krawędzi

osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.

UWAGA!

Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.

11.6 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie
dolnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

1. Aby wyjąć dolne ramię spryskujące,
pociągnąć je do góry.

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.

2. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię
spryskujące, wcisnąć je do dołu.

11.7 Czyszczenie górnego ramienia spryskującego

Zaleca się regularne czyszczenie
górnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

1. Całkowicie wysunąć górny kosz.

2. Aby wymontować ramię spryskujące

z kosza, należy popchnąć je w górę i
jednocześnie obrócić zgodnie z
ruchem wskazówek zegara.

POLSKI 63

4. Aby ponownie zamontować ramię

spryskujące, należy docisnąć je w
górę i jednocześnie obrócić
przeciwnie do ruchu wskazówek
zegara.

3. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

11.8 Czyszczenie sufitowego ramienia spryskującego

Zaleca się regularne czyszczenie
sufitowego ramienia spryskującego, aby
zapobiec niedrożności znajdujących się
w nim otworów. Niedrożność otworów
może być przyczyną niezadowalających
efektów zmywania.

Sufitowe ramię spryskujące znajduje się
na górnej ściance urządzenia Ramię
spryskujące (C) jest zamontowane w
rurze dolotowej (A) za pomocą elementu
mocującego (B).

C

B

A

1

2

www.electrolux.com64

1. Zwolnić ograniczniki po bokach

prowadnic przesuwnych szuflady na
sztućce i wyciągnąć szufladę.

2. Opuścić górny kosz do najniższego
położenia, aby ułatwić dostęp do
ramienia spryskującego.

3. Aby odłączyć ramię spryskujące (C)
od rury dolotowej (A), należy obrócić

element mocujący (B) przeciwnie do
ruchu wskazówek zegara i pociągnąć
ramię spryskujące w dół.

4. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów. Przepłukać
otwory wodą, aby usunąć
zanieczyszczenia wewnątrz.

5. Aby z powrotem zainstalować ramię
spryskujące (C), włożyć element
mocujący (B) do ramienia i
przymocować go do rury dolotowej,
(A) obracając w prawo. Upewnić się,
że element mocujący zatrzasnął się
we właściwym miejscu.

6. Założyć szufladę na sztućce na
prowadnice przesuwne i zablokować
ograniczniki.

12. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa
urządzenia może stanowić
zagrożenie dla użytkownika.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.

Większość występujących problemów
można rozwiązać bez potrzeby

kontaktowania się z autoryzowanym
centrum serwisowym.

W poniższej tabeli zawarto informacje na
temat możliwych problemów.

Po wystąpieniu niektórych problemów na
wyświetlaczu pojawia się kod alarmu.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 65

Nie można włączyć urzą‐
dzenia.

Program się nie urucha‐
mia.

Urządzenie nie napełnia
się wodą.
Na wyświetlaczu widoczne
jest wskazanie i10 albo
i11.

Urządzenie nie wypompo‐
wuje wody.
Na wyświetlaczu widoczne
jest wskazanie i20.

Włączyło się zabezpiecze‐
nie przed zalaniem.
Na wyświetlaczu widoczne
jest wskazanie i30.

Usterka czujnika wykrywa‐
nia poziomu wody.
Na wyświetlaczu widoczne
jest wskazanie i41 - i44.

Usterka pompy myjącej lub
pompy opróżniającej.
Na wyświetlaczu widoczne
jest wskazanie i51–i59 al‐
bo i5A–i5F.

Temperatura wody w urzą‐
dzeniu jest zbyt wysoka
lub wystąpiła usterka czuj‐
nika temperatury.
Na wyświetlaczu widoczne
jest wskazanie i61 albo
i69.

• Upewnić się, że wtyczkę przewodu zasilającego pod‐
łączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma
uszkodzonego bezpiecznika.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐
cza wody. Czas trwania procedury wynosi około 5
minut.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie.
W celu uzyskania tych informacji należy skontakto‐
wać się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub
przygnieciony.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest
drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainsta‐
lowane.

• Upewnić się, że kosze są załadowane zgodnie z in‐
strukcją obsługi.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że temperatura doprowadzanej wody
nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

www.electrolux.com66

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Usterka techniczna urzą‐

• Wyłączyć i ponownie włączyć urządzenie.
dzenia.
Na wyświetlaczu widoczne
jest wskazanie iC0 albo
iC3.

Poziom wody w urządze‐
niu jest zbyt wysoki.
Na wyświetlaczu widoczne
jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na

odpowiedniej wysokości nad podłogą. Zapoznać się
z instrukcją instalacji.

Błąd modułu sieciowego.
Na wyświetlaczu widoczne

• Skontaktować się z autoryzowanym centrum serwi‐

sowym.
jest wskazanie iC4 albo
iC5.

Urządzenie wielokrotnie
przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne
efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub poczekać do końca odli‐
czania czasu.

• Włączenie opcji powoduje wydłużenie czasu trwania
programu.

Wyświetlany czas trwania
programu jest inny niż w

• Patrz tabela wartości zużycia w rozdziale „Wybór
programu”.

tabeli wartości eksploata‐
cyjnych.

Pozostały czas do zakoń‐
czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐
łowo.

wany na wyświetlaczu wy‐
dłuża się i przeskakuje nie‐
mal do końca programu.

Niewielki wyciek z drzwi
urządzenia.

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem
komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐
mknięciem drzwi urządze‐
nia.

Drzwi urządzenia otwierają
się podczas cyklu zmywa‐

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Funkcja AirDry jest włączona. Funkcję można wyłą‐
czyć. Patrz „Ustawienia podstawowe”.

nia.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 67

Grzechotanie lub stukanie
dochodzące z wnętrza
urządzenia.

Urządzenie wyzwala auto‐
matyczny wyłącznik.

Urządzenie jest włączone,
ale nie działa.
Na wyświetlaczu widoczne
jest wskazanie PF.

Urządzenie wyłącza się
podczas pracy.

Na wyświetlaczu pojawi się
upd. Wszystkie przyciski
są nieaktywne z wyjątkiem
przycisku wł./wył.

• Naczynia nie są prawidłowo rozłożone w koszach.
Należy zapoznać się z broszurą dotyczącą załadun‐
ku koszy.

• Upewnić się, że ramiona spryskujące obracają się
swobodnie.

• Wydajność prądowa instalacji jest niewystarczająca
do jednoczesnego zasilania wszystkich włączonych
urządzeń. Należy sprawdzić parametry zasilania w
gniazdku oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐
nia. Skontaktować się z autoryzowanym centrum
serwisowym.

• Zasilanie jest poza zakresem roboczym. Cykl zmy‐
wania ulega tymczasowemu przerwaniu i zostanie
automatycznie wznowiony po przywróceniu zasila‐
nia.

• Całkowity brak zasilania. Cykl zmywania ulega tym‐
czasowemu przerwaniu i zostanie automatycznie
wznowiony po przywróceniu zasilania.

• Urządzenie pobiera i instaluje aktualizację oprogra‐
mowania sprzętowego, gdy jest dostępna. Na wy‐
świetlaczu pojawi się upd na czas procesu aktualiza‐
cji. Poczekać na zakończenie procesu. Jeśli proces
aktualizacji zostanie przerwany poprzez wyłączenie
urządzenia, aktualizacja będzie wznowiona po włą‐
czeniu urządzenia.
Aktualizacja oprogramowania sprzętowego nie zmie‐
nia parametrów deklaracji wydajności urządzenia.

Po sprawdzeniu urządzenia należy
wyłączyć i włączyć urządzenie. Jeśli
problem wystąpi ponownie, należy
skontaktować się z autoryzowanym
centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany
w tabeli należy skontaktować się
z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać
z urządzenia do czasu
całkowitego rozwiązania
problemu. Odłączyć
urządzenie od zasilania i nie
podłączać go ponownie do
czasu upewnienia się, że
działa poprawnie.

12.1 Kod numeru produktu (PNC)

Kontaktując się z autoryzowanym
centrum serwisowym, należy podać kod
numeru produktu danego urządzenia.

Numer PNC znajduje się na tabliczce
znamionowej na drzwiach urządzenia.
Numer PNC można również sprawdzić
na panelu sterowania.

Przed sprawdzeniem numeru PNC
należy upewnić się, że urządzenie jest w
trybie wyboru programu.

1. Nacisnąć jednocześnie i przytrzymać
i przez ok. 3 sekundy.

Na wyświetlaczu pojawi się numer PNC
urządzenia.

www.electrolux.com68

2. Aby anulować wyświetlanie numeru

PNC, należy nacisnąć jednocześnie i
przytrzymać i przez co

najmniej 3 sekundy.

Urządzenie powróci do trybu wyboru
programów.

12.2 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty
zmywania.

Niezadowalające efekty su‐
szenia.

Na szklankach i naczyniach
widać białawe smugi lub nie‐
bieskawy nalot.

Na szklankach i naczyniach
widać plamy i osuszanie wo‐
dy.

Wnętrze urządzenia jest
mokre.

Nadmiar piany podczas
zmywania.

• Należy zapoznać się z punktami „Codzienne użyt‐
kowanie”, „Wskazówki i porady” oraz z ulotką
dotyczącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐
ny cykl zmywania.

• Podczas zmywania mocno zabrudzonych naczyń
włączyć opcję SprayZone.

• Włączyć opcję ExtraPower, aby zapewnić lepsze
efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt
„Konserwacja i czyszczenie”.

• Naczynia pozostawały za długo w zamkniętym
urządzeniu. Włączyć funkcję AirDry, która powodu‐
je automatyczne otwarcie drzwi i zapewnia lepsze
efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Napełnić dozownik
płynu nabłyszczającego lub ustawić wyższy poziom
dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Należy zawsze stosować płyn nabłyszczający, na‐
wet w przypadku stosowania tabletek wieloskładni‐
kowych.

• Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt
„Przegląd programów”.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐
wystarczająca. Zwiększyć dozowanie płynu nabły‐
szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Nie jest to usterka urządzenia. Wilgoć skrapla się
na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

POLSKI 69

Problem Możliwa przyczyna i rozwiązanie

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Nie umieszczać blisko siebie sztućców
ze srebra i stali nierdzewnej.

Po zakończeniu programu w
dozowniku znajdują się po‐
zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej.

• Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramiona spryskujące mogą się
obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w
urządzeniu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym lub produktem do czyszczenia zmy‐
warek.

Osad z kamienia na naczy‐
niach, w komorze zmywarki i
po wewnętrznej stronie jej
drzwi.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda.
Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody
także w przypadku stosowania tabletek wieloskład‐
nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy
wyczyścić urządzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

Matowe, odbarwione lub wy‐
szczerbione naczynia.

• Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.

• Delikatne naczynia należy umieszczać w górnym
koszu.

• Włączyć opcję GlassCare, która zapewnia specjal‐
ną ochronę szklanych i delikatnych naczyń.

Patrz punkt „Przed

pierwszym użyciem”,
„Codzienna eksploatacja”

lub „Wskazówki i porady”
w celu zapoznania się
z innymi możliwymi
przyczynami.

www.electrolux.com70

12.3 Problemy z połączeniem bezprzewodowym

Problem Możliwa przyczyna i rozwiązanie

Nawiązanie połączenia bez‐
przewodowego nie powiodło
się.

Aplikacja nie może nawiązać
połączenia z zmywarką.

Aplikacja nie może nawiązać
połączenia z zmywarką za
pośrednictwem jakiejkolwiek
sieci innej niż domowa sieć
bezprzewodowa. Wskaźnik

zacznie migać.

Aplikacja często nie może
nawiązać połączenia z zmy‐
warką.

• Nieprawidłowy identyfikator lub hasło sieci bez‐
przewodowej. Anuluj konfigurację i ponownie uru‐
chom urządzenie, aby wprowadzić odpowiednie
dane logowania. Patrz: „Połączenie bezprzewo‐
dowe”.

• Wystąpił problem z sygnałem sieci bezprzewodo‐
wej. Sprawdź sieć bezprzewodową i router. Uru‐
chom ponownie router.

• Sygnał sieci bezprzewodowej jest słaby. Przesuń
router bliżej zmywarki.

• Sygnał sieci bezprzewodowej jest zakłócany przez
urządzenie mikrofalowe znajdujące się w pobliżu
zmywarki. Wyłącz urządzenie mikrofalowe.

• Jeśli nadal występuje problem z siecią bezprzewo‐
dową, należy skontaktować się z dostawcą usług
bezprzewodowych.

• Wystąpił problem z sygnałem sieci bezprzewodo‐
wej. Sprawdź sieć bezprzewodową i router. Uru‐
chom ponownie router.

• Sprawdź, czy urządzenie przenośne jest połączone
z siecią bezprzewodową.

• Zainstalowano nowy router lub zmieniono jego kon‐
figurację. Ponownie skonfiguruj zmywarkę i urzą‐
dzenie mobilne. Patrz: „Połączenie bezprzewo‐
dowe”.

• Jeśli nadal występuje problem z siecią bezprzewo‐
dową, należy skontaktować się z dostawcą usług
bezprzewodowych.

• Utracono połączenie z chmurą. Poczekaj, aż połą‐
czenie zostanie przywrócone.

• Sygnał sieci bezprzewodowej jest zakłócany przez
urządzenie mikrofalowe znajdujące się w pobliżu
zmywarki. Wyłącz urządzenie mikrofalowe. Unikać
jednoczesnego korzystania z kuchenki mikrofalo‐
wej i funkcji zdalnego uruchomienia.

• Sygnał sieci bezprzewodowej jest słaby. Przesuń
router jak najbliżej zmywarki lub rozważ zakup
wzmacniacza urządzeń bezprzewodowych.

13. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębokość

(mm)

596 / 818 - 898 / 550

POLSKI 71

Podłączenie elektrycz‐

1)

ne

Ciśnienie doprowadza‐
nej wody

Dopływ wody

Napięcie (V) 200 - 240

Częstotliwość (Hz) 50 - 60

bar (minimalne i maksymalne) 0.5 - 10

MPa (minimalne i maksymalne) 0.05 - 1.0

Zimna lub ciepła woda

Pojemność Komplety nakryć: 15

1)

Inne wartości podano na tabliczce znamionowej.

2)

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

13.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z
oznaczeniem klasy energetycznej, którą
dołączono do urządzenia, zawiera łącze
do strony internetowej umożliwiającej
rejestrację urządzenia w bazie danych
EU EPREL. Należy zachować etykietę z
oznaczeniem klasy energetycznej wraz
instrukcją obsługi i innymi dokumentami
dostarczonymi wraz z urządzeniem w
celu ewentualnego wykorzystania w
przyszłości.

14. OCHRONA ŚRODOWISKA

2)

min. 5 – maks. 60 °C

Informacje o wydajności urządzenia
można znaleźć w bazie danych UE
EPREL, korzystając z łącza https://
eprel.ec.europa.eu i podając nazwę
modelu oraz numer produktu, które
można znaleźć na tabliczce
znamionowej urządzenia. Patrz rozdział
„Opis urządzenia”.

Więcej szczegółowych informacji na
temat etykiety z oznaczeniem klasy
energetycznej można znaleźć na stronie
www.theenergylabel.eu.

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

*

My Electrolux Kitchen app

The software in this product contains components that are based on free and open source software. Electrolux
gratefully acknowledges the contributions of the open software and robotics communities to the development project.

To access the source code of these free and open source software components whose license conditions require
publishing, and to see their full copyright information and applicable license terms, please visit:
http://electrolux.opensoftwarerepository.com (folder NIUS)

www.electrolux.com/shop

117850644-A-032023
