Electrolux EEA47201IK User guide

EEA47201IK

FR Lave-vaisselle Notice d'utilisation 2
IT Lavastoviglie Istruzioni per l’uso 30

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 3

2. CONSIGNES DE SÉCURITÉ............................................................................. 4

3. DESCRIPTION DE L’APPAREIL........................................................................7

4. BANDEAU DE COMMANDE.............................................................................. 8

5. PROGRAMMES................................................................................................. 9

6. OPTIONS..........................................................................................................11

7. RÉGLAGES......................................................................................................12

8. AVANT LA PREMIÈRE UTILISATION............................................................. 15

9. UTILISATION QUOTIDIENNE..........................................................................17

10. CONSEILS......................................................................................................19

11. ENTRETIEN ET NETTOYAGE.......................................................................21

12. DÉPANNAGE................................................................................................. 23

13. CARACTÉRISTIQUES TECHNIQUES...........................................................28

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT..........................29

NOUS PENSONS À VOUS

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui
bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir
la certitude d'obtenir d'excellents résultats à chaque utilisation.
Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d’utilisation, des brochures, un dépanneur, des
informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d’origine pour
votre appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations environnementales

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés

d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s'ils sont correctement surveillés ou si
des instructions relatives à l'utilisation de l'appareil en
toute sécurité leur ont été données et s’ils
comprennent les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un

handicap très important et complexe doivent être
tenus à l'écart de l'appareil, à moins d'être surveillés
en permanence.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en
permanence.

• Veillez à ce que les enfants ne jouent pas avec

l’appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de

l’appareil lorsque la porte est ouverte.

• Le nettoyage et l'entretien par l'usager ne doivent pas

être effectués par des enfants sans surveillance.

FRANÇAIS 3

1.2 Sécurité générale

• Cet appareil est destiné au nettoyage de la vaisselle

de table et de la vaisselle de type ménager
uniquement.

www.electrolux.com4

• Cet appareil est conçu pour un usage domestique

unique, dans un environnement intérieur.

• Cet appareil peut être utilisé dans les bureaux, les

chambres d’hôtel, les chambres d’hôtes, les maisons

d’hôtes de ferme et d’autres hébergements similaires

lorsque cette utilisation ne dépasse pas le niveau

(moyen) de l’utilisation domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l’eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 10 (1.0) bar

(MPa)

• Respectez le nombre maximal de 13 couverts.

• Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou

par un professionnel qualifié afin d’éviter un danger.

• AVERTISSEMENT : Les couteaux et autres ustensiles

tranchants doivent être placés dans le panier, pointe

vers le bas, ou en position horizontale.

• Ne laissez pas la porte de l’appareil ouverte sans

surveillance pour éviter de vous prendre

accidentellement les pieds dedans.

• Avant toute opération d'entretien, mettez l'appareil à

l'arrêt et débranchez-le de l’alimentation électrique.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression

pour nettoyer l'appareil.

• Si l’appareil dispose d’orifices d’aération à la base,

veillez à ne pas les couvrir, p. ex. avec de la

moquette.

• L’appareil doit être raccordé au réseau d’eau à l’aide

des tuyaux neufs fournis. Les anciens ensembles de

tuyaux ne doivent pas être réutilisés.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Pour des raisons de sécurité,
n'utilisez pas l'appareil avant de l'avoir
installé dans la structure encastrée.

FRANÇAIS 5

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
0 °C.

• Installez l'appareil dans un lieu sûr et
adapté répondant aux exigences
d'installation.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• Avertissement : cet appareil est
conçu pour être installé/connecté à
une connexion de mise à la terre dans
le bâtiment.

• Assurez-vous que les paramètres
figurant sur la plaque signalétique
correspondent aux données
électriques nominale de l’alimentation
secteur.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise
et de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du câble d’alimentation
de l’appareil doit être effectué par
notre service après-vente agréé.

• Ne branchez la fiche secteur dans la
prise secteur qu'à la fin de
l'installation. Assurez-vous que la
prise secteur est accessible après
l'installation.

• Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours
sur la fiche de la prise secteur.

• Cet appareil est fourni avec un câble
d'alimentation de 13 A. Si vous devez
changer le fusible de la fiche secteur,
utilisez uniquement un fusible 13 A
approuvé ASTA (BS 1362)
(Royaume-Uni et Irlande
uniquement).

2.3 Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs,
des tuyaux n'ayant pas servi depuis
longtemps, lorsqu'une réparation a
été effectuée ou qu'un nouveau
dispositif a été installé (compteurs
d'eau, etc.), laissez l'eau s'écouler
jusqu'à ce qu'elle soit parfaitement
propre et claire.

• Pendant et après la première
utilisation de l'appareil, vérifiez
qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau possède une
vanne de sécurité et une gaine avec
un câble d'alimentation électrique
interne.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est
endommagé, fermez immédiatement
le robinet d'eau et débranchez la fiche
de la prise secteur. Contactez le
service après-vente pour remplacer le
tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits
inflammables ou d’éléments imbibés
de produits inflammables à l’intérieur,
à proximité ou au-dessus de
l’appareil.

• Les produits de lavage pour lave­vaisselle sont dangereux. Suivez les
consignes de sécurité figurant sur
l'emballage du produit de lavage.

• Ne buvez pas et ne jouez pas avec
l’eau de l’appareil.

• N'enlevez pas la vaisselle de
l'appareil avant la fin du programme. Il

www.electrolux.com6

se peut que la vaisselle contienne
encore du produit de lavage.

• Ne posez pas d’objets et n’appliquez
pas de pression sur la porte ouverte
de l'appareil.

• L’appareil peut dégager de la vapeur
chaude si vous ouvrez la porte
pendant le déroulement d’un
programme.

2.5 Service

• Pour réparer l'appareil, contactez le
service après-vente agréé. Utilisez
uniquement des pièces de rechange
d'origine.

• Veuillez noter qu’une autoréparation
ou une réparation non professionnelle
peuvent avoir des conséquences sur
la sécurité et annuler la garantie.

• Les pièces de rechange suivantes
seront disponibles pendant 7 ans
après l’arrêt du modèle : moteur,
pompe de circulation et de vidange,
éléments chauffants, dont
thermopompes, canalisations et
équipements correspondants dont
tuyaux, valves, filtres et électrovannes
(aquastops), pièces structurelles et
intérieures liées aux assemblages de
portes, cartes de circuits imprimés,
affichages électroniques, pressostats,
thermostats et capteurs, logiciel et
firmware dont logiciel de
réinitialisation. Veuillez noter que
certaines de ces pièces détachées ne
sont disponibles qu’auprès de
réparateurs professionnels et que
toutes les pièces détachées ne sont
pas adaptées à tous les modèles.

• Les pièces de rechange suivantes
seront disponibles pendant 10 ans
après l’arrêt du modèle : charnière et
joints de porte, autres joints, bras
d'aspersion, filtres de vidange,
supports intérieurs et périphériques
en plastique tels que paniers et
couvercles.

• Concernant la/les lampe(s) à
l’intérieur de ce produit et les lampes
de rechange vendues séparément :
Ces lampes sont conçues pour
résister à des conditions physiques
extrêmes dans les appareils
électroménagers, telles que la
température, les vibrations, l’humidité,
ou sont conçues pour signaler des
informations sur le statut opérationnel
de l’appareil. Elles ne sont pas
destinées à être utilisées dans
d'autres applications et ne
conviennent pas à l’éclairage des
pièces d’un logement.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

• Débranchez l'appareil de
l'alimentation électrique.

• Coupez le câble d'alimentation et
mettez-le au rebut.

• Retirez le dispositif de verrouillage de
la porte pour empêcher les enfants et
les animaux de s'enfermer dans
l'appareil.

3. DESCRIPTION DE L’APPAREIL

4

3

7

9

8

10

56

11

1

2

FRANÇAIS 7

Bras d’aspersion supérieur

1

Bras d’aspersion inférieur

2

Filtres

3

Plaque signalétique

4

Réservoir de sel régénérant

5

Fente d’aération

6

Distributeur de liquide de rinçage

7

Distributeur de détergent

8

Panier à couverts

9

Panier inférieur

10

Panier supérieur

11

Les images sont une
présentation générale. Pour
des informations plus
détaillées, consultez les
autres chapitres ou les
documents fournis avec
l’appareil.

1

2 4 5

68

3

7

www.electrolux.com8

4. BANDEAU DE COMMANDE

Touche marche/arrêt

1

Touche Programme

2

Voyants de programme

3

Afficheur

4

Touche Départ Différé

5

4.1 Voyants

Voyant Description

Touche Option

6

Voyants

7

Touche Démarrer

8

Voyant du sel régénérant. Il s’allume lorsque le réservoir de sel régé‐
nérant doit être rempli. Il n’est jamais allumé lorsque le programme
est en cours.

Voyant du liquide de rinçage. Il s’allume lorsque le distributeur de li‐
quide de rinçage doit être rempli. Il n’est jamais allumé lorsque le pro‐
gramme est en cours.

Voyant de phase de lavage. Il s’allume au cours de la phase de lava‐
ge.

Voyant Phase de rinçage. Il s’allume au cours de la phase de rinçage.

Voyant de phase de séchage. Il est allumé lorsque vous sélectionnez
un programme avec la phase de séchage. Il clignote au cours de la
phase de séchage.

Voyant Delay. Il s’allume lorsque vous activez le départ différé.

voyant GlassCare.

voyant ExtraPower.

Voyant Description

voyant ExtraHygiene.

5. PROGRAMMES

L’ordre des programmes figurant dans le tableau peut ne pas correspondre à leur
séquence sur le bandeau de commande.

FRANÇAIS 9

Programme Charge du

1)

lave-vais‐
selle

Vaisselle,
couverts,
casseroles
et poêles

Vaisselle,
couverts,
casseroles
et poêles

Vaisselle,
couverts,
casseroles
et poêles

Vaisselle,
couverts

Vaisselle,
couverts

Degré de
salissure

Normal et
légèrement
sec

Normal à
important
et sec

Normal et
légèrement
sec

Frais et lé‐
gèrement
sec

Frais • Lavage à 50 °C

Phases du program‐meOptions

• Prélavage

• Lavage à 50 °C

• Rinçage intermédiai‐
re

• Rinçage final à
55 °C

• Séchage

• AirDry

• Prélavage

• Lavage à 60 °C

• Rinçage intermédiai‐
re

• Rinçage final à
60 °C

• Séchage

• AirDry

• Lavage à 60 °C

• Rinçage intermédiai‐
re

• Rinçage final à
55 °C

• Séchage

• AirDry

• Lavage à 60 °C

• Rinçage intermédiai‐
re

• Rinçage final à
50 °C

• AirDry

• Rinçage intermédiai‐
re

• Rinçage final à
50 °C

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

www.electrolux.com10

Programme Charge du

lave-vais‐

Degré de
salissure

Phases du program‐meOptions

selle

2)

Vaisselle,
couverts,
casseroles
et poêles

Tous • Prélavage

• Lavage
de 50 à 60 °C

• Rinçage intermédiai‐
re

• Rinçage final à
60 °C

• Séchage

• AirDry

3)

Néant Nettoyage

de l’inté‐
rieur de
l’appareil

• Nettoyage 70 °C

• Rinçage intermédiai‐
re

• Rinçage final

• AirDry

4)

1)

Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la
vaisselle et les couverts normalement sales. Il s'agit du programme standard pour les insti‐
tuts de tests. Ce programme permet d’évaluer la conformité avec la réglementation de la
Commission (UE) 2019/2022 Ecodesign.

2)

L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il rè‐
gle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie
et la durée du programme.

3)

Ce programme est conçu pour laver la vaisselle de l'appareil de façon économe et effica‐
ce. Il élimine le tartre et l'accumulation de graisses. Il est recommandé de lancer ce pro‐
gramme au moins tous les 2 mois lorsque l'appareil est vide, avec un agent détartrant ou un
produit de nettoyage spécialement conçu pour les lave-vaisselle.

4)

Avec ce programme, vous pouvez rapidement rincer les résidus alimentaires de la vais‐
selle et éviter la formation d'odeurs dans l'appareil. N'utilisez pas de produit de lavage avec
ce programme.

Tous Tous • Prélavage

5.1 Valeurs de consommation

Programme

1)2)

Eau (l) Énergie (kWh) Durée (min)

9.9 0.936 240

10.2 0.982 160

10.1 1.027 90

10.4 0.855 60

10.4 0.627 30

10.2 0.982 170

FRANÇAIS 11

Programme

1)

Les valeurs de consommation peuvent changer en fonction de la pression et de la tem‐
pérature de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle
chargée, du degré de salissure, ainsi que des options sélectionnées.

2)

Les valeurs pour les programmes autres que ECO sont fournies uniquement à titre indi‐
catif.

5.2 Informations pour les laboratoires d’essais

Pour recevoir les informations nécessaires à la mise en œuvre des tests de
performances (par ex. conformément à : EN60436 ), envoyez un e-mail à l'adresse :

[email protected]

Dans votre demande, indiquez le code produit (PNC) de la plaque signalétique.
Pour toute autre question concernant votre lave-vaisselle, reportez-vous au manuel

d’entretien fourni avec votre appareil.

6. OPTIONS

Il faut activer les options
souhaitées avant de lancer
un programme.
Vous ne pouvez pas activer
ni désactiver les options
pendant le déroulement d'un
programme.

1)2)

Eau (l) Énergie (kWh) Durée (min)

9.3 0.645 60

4.5 0.050 15

Si une option n'est pas
compatible avec un
programme, le voyant
correspondant est éteint ou
clignote rapidement pendant
quelques secondes, puis
s'éteint.

La touche option permet de
basculer entre les options
disponibles et les
combinaisons possibles.

Toutes les options ne sont
pas compatibles entre elles.
Si vous sélectionnez des
options non compatibles,
l'appareil désactive
automatiquement une ou
plusieurs de ces options.
Seuls les voyants
correspondant aux options
toujours activées restent
allumés.

Activer des options peut
avoir un impact sur la
consommation d'eau et
d'énergie, ainsi que sur la
durée du programme.

6.1 GlassCare

Cette option permet de protéger les
charges délicates, notamment les verres,
contre les dégâts. Elle empêche les
changements rapides de température de
lavage du programme sélectionné et le
réduit à 45 °C.

Comment activer GlassCare

Appuyez sur la touche jusqu'à ce que
le voyant s'allume.

L'affichage indique la durée du
programme réactualisée.

www.electrolux.com12

6.2 ExtraPower

Cette option améliore les résultats de
lavage du programme sélectionné. Elle
augmente la durée et la température de
lavage.

Comment activer ExtraPower

Appuyez sur la touche jusqu'à ce que
le voyant

L'affichage indique la durée du
programme réactualisée.

6.3 ExtraHygiene

Cette option garantit de meilleurs
résultats de nettoyage en maintenant la

7. RÉGLAGES

7.1 Mode Programmation et

mode Utilisateur

Lorsque l'appareil est en mode
Programmation, il est possible de
sélectionner un programme et d'entrer en
mode Utilisateur.

Réglages disponibles en mode
utilisateur :

• Le niveau de l'adoucisseur d'eau en
fonction de la dureté de l'eau.

• L'activation ou la désactivation de la
notification du distributeur de liquide
de rinçage vide.

• Activation ou désactivation de AirDry.

L'appareil conserve les réglages
enregistrés. Par conséquent, vous
n'avez pas à les sélectionner à
nouveau avant chaque cycle.

Comment régler le mode Programmation

L'appareil est en mode Programmation
lorsque le voyant de programme

est allumé et que la durée du programme
s'affiche.

Après l'activation, l'appareil est en mode
Programmation par défaut. Si ce n'est
pas le cas, sélectionnez le mode
Programmation de la façon suivante :

s'allume.

température entre 65 et 70 °C pendant
au moins 10 minutes au cours de la
dernière phase de rinçage.

Comment activer l'option ExtraHygiene

Appuyez sur la touche jusqu'à ce que
le voyant

L'affichage indique la durée du
programme réactualisée.

Maintenez les touches et
enfoncées simultanément jusqu'à ce que
l'appareil se mette en mode
Programmation.

s'allume.

Comment passer au mode utilisateur

Assurez-vous que l’appareil est en mode
sélection du programme.

Pour entrer en mode utilisateur,
maintenez simultanément enfoncées les

touches
voyants , et se

mettent à clignoter et que plus rien ne
s'affiche.

et jusqu'à ce que les

7.2 L’adoucisseur d’eau

L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.

Plus la teneur en minéraux est élevée,
plus l’eau est dure. La dureté de l’eau est
mesurée en échelles équivalentes.

L’adoucisseur d’eau doit être réglé en
fonction de la dureté de l’eau de votre
région. Votre compagnie des eaux peut
vous conseiller sur la dureté de l’eau de
votre région. Réglez le bon niveau de

l’adoucisseur d’eau pour garantir de
bons résultats de lavage.

Dureté de l’eau

Degrés alle‐

mands (°dH)

Degrés fran‐

çais (°fH)

mmol/l Degrés

Clarke

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Réglages Usine.

2)

N’utilisez pas de sel à ce niveau.

Quel que soit le type de détergent
utilisé, réglez le niveau de dureté de
l’eau approprié, afin d’activer le
voyant de remplissage du sel
régénérant.

Les pastilles tout-en-un
contenant du sel régénérant
ne sont pas assez efficaces
pour adoucir l’eau dure.

Processus de régénération

Pour le fonctionnement correct de
l’adoucisseur d’eau, la résine du
dispositif adoucisseur doit être
régulièrement régénérée. Ce processus
est automatique et fait partie du
fonctionnement normal du lave-vaisselle.

Si la quantité d’eau prescrite (voir les
valeurs dans le tableau) a été utilisée

Niveau d’adou‐

cisseur d’eau

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3
depuis le dernier processus de
régénération, un nouveau processus de
régénération sera lancé entre le rinçage
final et la fin du programme.

En cas de réglage élevé de l’adoucisseur
d’eau, cela peut également se produire
au milieu du programme, avant le
rinçage (deux fois pendant un
programme). Le lancement de la
régénération n’a aucun impact sur la
durée du cycle, sauf s’il se produit au

FRANÇAIS 13

Niveau d’adoucis‐

seur d’eau

1)

5

2)

1

Quantité d'eau (l)

www.electrolux.com14

milieu d'un programme ou à la fin d’un
programme avec une courte phase de
séchage. Dans ce cas, la régénération
prolonge la durée totale d’un programme
de 5 minutes.

Ensuite, le rinçage de l’adoucisseur
d’eau qui dure 5 minutes peut
commencer au cours du même cycle ou
au début du programme suivant. Cette
activité augmente la consommation
d’eau totale d’un programme de 4 litres
supplémentaires et la consommation
énergétique totale d’un programme de
2 Wh supplémentaires. Le rinçage de
l’adoucisseur se termine avec une
vidange complète.

Chaque rinçage d’adoucisseur effectué
(plusieurs possibles au cours du même
cycle) peut prolonger la durée du
programme de 5 minutes
supplémentaires s’il se produit à
n’importe quel point au début ou au
milieu d’un programme.

Toutes les valeurs de
consommation mentionnées
dans cette section sont
déterminées conformément
aux normes en vigueur dans
les conditions de laboratoire
avec une dureté de l’eau de
2,5 mmol/l (adoucisseur
d’eau : niveau 3)
conformément à la
réglementation : 2019/2022 .
La pression et la
température de l’eau ainsi
que les variations de
l’alimentation électrique
peuvent changer.

Comment régler le niveau de l’adoucisseur d’eau

Assurez-vous que l’appareil est en mode
utilisateur.

1. Appuyez sur la touche

• Le voyant clignote toujours.

• Les voyants restants sont éteints.

• L’affichage indique le réglage
actuel : p. ex.,

2. Appuyez sur à plusieurs reprises

pour modifier le réglage.

= niveau 5.

3. Appuyez sur la touche marche/arrêt

pour confirmer le réglage.

7.3 Notification Réservoir de liquide de rinçage vide

Le liquide de rinçage permet à la
vaisselle de sécher sans traces ni
taches. Il est automatiquement émis
pendant le rinçage final.

Lorsque le réservoir du liquide de
rinçage est vide, le voyant du liquide de
rinçage s’allume. Si les résultats de
séchage sont satisfaisants en n’utilisant
que des pastilles tout en 1, vous pouvez
désactiver la notification en cas de
réservoir de liquide de rinçage vide.
Cependant, pour de meilleures
performances de séchage, utilisez
toujours du liquide de rinçage.

Si vous utilisez un détergent standard ou
des pastilles tout en 1 sans agent de
rinçage, activez la notification pour que
le voyant Remplissage du liquide de
rinçage reste actif.

Comment désactiver la notification du distributeur de liquide de rinçage vide

Assurez-vous que l’appareil est en mode
utilisateur.

1. Appuyez sur la touche

• Le voyant clignote
toujours.

• Les voyants restants sont éteints.

• L’affichage indique le réglage
actuel.

–

= la notification du
distributeur de liquide de
rinçage vide est désactivée.

– = la notification du

distributeur de liquide de
rinçage vide est activée.

2. Appuyez sur pour modifier le

réglage.

3. Appuyez sur la touche marche/arrêt

pour confirmer le réglage.

FRANÇAIS 15

7.4 AirDry

AirDry améliore le séchage tout en
consommant moins d’énergie. Durant la
phase de séchage, la porte s'ouvre
automatiquement et reste entrouverte.

AirDry est automatiquement activée avec
tous les programmes, à l’exception du

programme (le cas échéant).
La durée de la phase de séchage et le

moment auquel la porte est ouverte
varient selon le programme et les options
sélectionnés.

Lorsque la fonction AirDry ouvre la porte,
la durée restante du programme en
cours s’affiche.

ATTENTION!

Ne tentez pas de refermer la
porte de l'appareil dans les
2 minutes suivant son
ouverture automatique. Cela
pourrait endommager
l'appareil.
Si, par la suite, la porte est
fermée pendant au moins 3
minutes, le programme en
cours s'arrête.

ATTENTION!

Si un enfant a accès à
l'appareil, nous vous
conseillons de désactiver
l'option AirDry. L’ouverture
automatique de la porte peut
entraîner un risque.

Comment désactiver l’option AirDry

Assurez-vous que l’appareil est en mode
utilisateur.

1. Appuyez sur la touche

• Le voyant clignote
toujours.

• Les voyants restants sont éteints.

• L’affichage indique le réglage
actuel :

– = AirDry est désactivée.
– = AirDry est activée.

2. Appuyez sur pour modifier le

réglage.

3. Appuyez sur la touche marche/arrêt

pour confirmer le réglage.

.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide
de rinçage.

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer

tous les résidus qui peuvent toujours
se trouver à l'intérieur de l'appareil.
N'utilisez pas de produit de lavage et

laissez les paniers vides.

Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur

M

A

X

1

2

3

4

+

-

A B

D

C

www.electrolux.com16

d'eau. La phase de lavage ne démarre
qu'une fois cette procédure achevée. La
procédure sera répétée régulièrement.

8.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du gros
sel spécialement conçu pour
les lave-vaisselle. Le sel fin
augmente le risque de
corrosion.

Le sel permet de recharger la résine
dans l'adoucisseur d'eau et de garantir
de bons résultats de lavage au quotidien.

Comment remplir le réservoir de sel

1. Tournez le couvercle du réservoir de

sel régénérant vers la gauche et
retirez-le.

2. Mettez 1 litre d'eau dans le réservoir

de sel régénérant (uniquement la
première fois).

3. Remplissez le réservoir avec 1 kg de

sel régénérant (jusqu'à ce qu'il soit
rempli).

6. Tournez le couvercle du réservoir de

sel régénérant vers la droite pour le
refermer.

ATTENTION!

De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Afin d'éviter la
corrosion, lancez
immédiatement un
programme après avoir
rempli le réservoir de sel
régénérant.

8.2 Comment remplir le distributeur de liquide de rinçage

4. Secouez doucement l'entonnoir par

la poignée pour faire tomber les
derniers grains qu'il contient.

5. Enlevez le sel qui se trouve autour

de l'ouverture du réservoir de sel
régénérant.

ATTENTION!

Le compartiment (A) est
destiné au liquide de rinçage
uniquement. Ne le
remplissez pas de produit de
lavage.

ATTENTION!

Utilisez uniquement des
liquides de rinçage
spécialement conçus pour
les lave-vaisselles.

1. Appuyez sur le bouton de
déverrouillage (D) pour ouvrir le
couvercle (C).

2. Versez le liquide de rinçage dans le
distributeur (A) jusqu’à ce qu’il
atteigne la marque « MAX ».

3. Retirez le liquide de rinçage à l’aide
d’un chiffon absorbant pour éviter
tout excès de mousse.

20

30

A

B

C

FRANÇAIS 17

4. Fermez le couvercle. Assurez-vous

que le bouton de déverrouillage est
bien en position.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d’eau.

2. Appuyez sur la touche marche/arrêt

pour allumer l’appareil.

Assurez-vous que l’appareil est en mode
sélection du programme.

• Si le voyant de
réapprovisionnement en sel
régénérant est allumé, remplissez
le réservoir de sel régénérant.

• Si le voyant du liquide de rinçage
est allumé, remplissez le
distributeur de liquide de rinçage.

3. Chargez les paniers.

4. Ajoutez le produit de lavage.

5. Sélectionnez et lancez un

programme adapté au type de
vaisselle et au degré de salissure.

9.1 Utilisation du produit de lavage

Vous pouvez tourner le
sélecteur de quantité
délivrée (B) entre la
position 1 (quantité
minimale) et la position 4
ou 6 (quantité maximale).

3. Si le programme comporte une

phase de prélavage, versez une
petite quantité de produit de lavage
sur la face intérieure de la porte de
l’appareil.

4. Fermez le couvercle. Assurez-vous

que le bouton de déverrouillage est
bien en position.

Pour plus d’informations sur
le dosage du produit de
lavage, reportez-vous aux
instructions du fabricant sur
l’emballage du produit.
Généralement, 20 à 25 ml
de produit de lavage en gel
suffit pour laver de la
vaisselle présentant une
salissure normale.

Ne remplissez pas le
compartiment (A) avec plus
de 30 ml de lessive en gel.

9.2 Réglage et départ d'un programme

La fonction Auto Off

Cette fonction réduit la consommation
d'énergie en éteignant automatiquement
l'appareil lorsqu'il n'est pas en cours de

ATTENTION!

Utilisez uniquement des
produits de lavage
spécialement conçus pour

1. Appuyez sur le bouton de

2. Versez le produit de lavage (poudre

les lave-vaisselles.

déverrouillage (B) pour ouvrir le
couvercle (C).

ou pastille) dans le compartiment (A).

fonctionnement.
La fonction est activée :

• Lorsque le programme est terminé.

• Au bout de 5 minutes si le programme
n'a pas démarré.

Départ d'un programme

1. Appuyez sur la touche Marche/Arrêt

pour allumer l'appareil. Assurez-vous
que l'appareil est en mode
Programmation.

www.electrolux.com18

2. Fermez la porte de l'appareil.

3. Appuyez à plusieurs reprises sur la

touche jusqu'à ce que le voyant du

programme souhaité s'allume.

L'affichage indique la durée du
programme.

4. Sélectionnez les options compatibles

si besoin.

5. Appuyez sur la touche pour lancer

le programme.

• Le voyant correspondant à la
phase en cours s'allume

• La durée du programme est
décomptée en minutes.

Démarrer un programme avec démarrage différé

1. Sélectionner un programme.

2. Appuyez sur à plusieurs reprises

jusqu’à ce que le délai souhaité
s’affiche (de 1 à 24 heures).

3. Appuyez sur pour lancer le

décompte.

• Le voyant est allumé.

• Le temps restant est décompté en
heures. La dernière heure est
affichée en minutes.

Lorsque le décompte est terminé, le
programme démarre et le voyant de la

phase en cours s'allume. Le voyant
est éteint.

Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s'arrête. Ceci ne se
produit pas si la porte est
ouverte par la fonction
AirDry.

Ne tentez pas de refermer la
porte dans les 2 minutes
suivant son ouverture
automatique par la fonction
AirDry car vous pourriez
endommager l'appareil.
Si par la suite vous refermez
la porte pendant au moins
3 minutes, le programme en
cours se termine.

Annulation du départ différé au cours du décompte

Lorsque vous annulez le départ différé,
vous devez régler de nouveau le
programme et les options.

Maintenez les touches et
enfoncées simultanément jusqu'à ce que
l'appareil se mette en mode
Programmation.

Annulation du programme

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un
programme est en cours, l'appareil
s'arrête. Cela peut avoir un impact sur la
consommation d'énergie et la durée du
programme. Lorsque vous refermez la
porte, l'appareil reprend là où il a été
interrompu.

Maintenez les touches et
enfoncées simultanément jusqu'à ce que
l'appareil se mette en mode
Programmation.

Assurez-vous que le distributeur de
produit de lavage n'est pas vide avant de
démarrer un nouveau programme de
lavage.

Fin du programme

Lorsque le programme est terminé, la
Auto Off fonction éteint automatiquement
l’appareil.

Toutes les touches sont désactivées à
l’exception de la touche marche/arrêt.

Fermez l’arrivée d’eau.

10. CONSEILS

FRANÇAIS 19

10.1 Informations générales

Suivez les conseils ci-dessous pour
garantir des résultats de lavage et de
séchage optimaux au quotidien et pour
protéger l'environnement.

• Laver les plats au lave-vaisselle
comme indiqué dans la notice
d’utilisation permet généralement de
consommer moins d’eau et d’énergie
par rapport au lavage des plats à la
main.

• Chargez le lave-vaisselle à sa
capacité maximale pour économiser
l’eau et l’énergie. Pour obtenir les
meilleurs résultats de nettoyage,
disposez les articles dans les paniers
comme indiqué dans la notice
d'utilisation et ne surchargez pas les
paniers.

• Ne rincez pas vos plats à la main au
préalable. Cela augmente la
consommation d’eau et d’énergie. Si
nécessaire, sélectionnez un
programme avec une phase de
prélavage.

• Enlevez les plus gros résidus
d’aliments des plats et videz les
tasses et les verres avant de les
mettre dans l’appareil.

• Faites tremper ou récurez légèrement
la vaisselle contenant des aliments
très cuits avant de la placer dans
l'appareil.

• Vérifiez que les plats ne se touchent
pas dans les paniers ou ne se
recouvrent pas les uns les autres.
L'eau peut ainsi atteindre toute la
vaisselle et la laver parfaitement.

• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel
régénérant séparément, ou des
pastilles tout en 1. Suivez les
instructions inscrites sur l'emballage.

• Sélectionnez un programme en
fonction du type de charge et du

degré de saleté.
l’utilisation la plus efficace de
consommation d’eau et d’énergie.

• Pour empêcher la formation de
dépôts calcaires à l’intérieur de
l’appareil :

assure

– Remplissez le réservoir de sel

régénérant dès que nécessaire.

– Utilisez le dosage recommandé

de détergent et de liquide de
rinçage.

– Assurez-vous que le niveau réglé

pour l'adoucisseur d'eau
correspond à la dureté de l'eau de
votre région.

– Suivez les instructions du chapitre

« Entretien et nettoyage ».

10.2 Utilisation de sel

régénérant, de liquide de
rinçage et de produit de lavage

• Utilisez uniquement du sel
régénérant, du liquide de rinçage et
du produit de lavage conçus pour les
lave-vaisselle. D'autres produits
peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou
très dure, nous recommandons
l'utilisation séparée d'un détergent
simple (poudre, gel, pastille, sans
fonction supplémentaire), de liquide
de rinçage et de sel régénérant pour
des résultats de lavage et de séchage
optimaux.

• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.

• Utilisez toujours la quantité adéquate
de détergent. Un dosage insuffisant
de détergent peut entraîner de
mauvais résultats de nettoyage et la
formation d’une pellicule ou de taches
d’eau dure sur les articles. Utiliser
trop de détergent avec une eau douce
ou adoucie entraîne la présence de
résidus de détergent sur les plats.
Ajustez la quantité de détergent en
fonction de la dureté de l’eau.
Reportez-vous aux instructions
figurant sur l'emballage du produit de
lavage.

• Utilisez toujours la quantité adéquate
de liquide de rinçage. Un dosage

www.electrolux.com20

insuffisant du liquide de rinçage
diminue les résultats de séchage.
Utiliser trop de liquide de rinçage
entraîne la formation de couches
bleutées sur les articles.

• Assurez-vous que le niveau
d’adoucisseur d’eau est correct. Si le
niveau est trop élevé, la quantité
accrue de sel régénérant dans l’eau
peut entraîner la formation de rouille
sur les couverts.

10.3 Que faire si vous ne

voulez plus utiliser de pastilles
tout en 1

Avant de commencer à utiliser le produit
de lavage, le sel régénérant et le liquide
de rinçage séparément, suivez les
étapes suivantes :

1. Réglez l'adoucisseur d'eau sur le

niveau maximal.

2. Assurez-vous que le réservoir de sel

régénérant et le distributeur de
liquide de rinçage sont pleins.

3. Lancez le programme le plus court

avec une phase de rinçage.
N'ajoutez pas de produit de lavage et
ne chargez pas les paniers.

4. Lorsque le programme est terminé,

réglez l'adoucisseur d'eau en
fonction de la dureté de l'eau dans
votre région.

5. Ajustez la quantité de liquide de

rinçage libérée.

6. Activez la notification du distributeur

de liquide de rinçage vide.

10.4 Chargement des paniers

• Utilisez toujours l’espace complet des
paniers.

• N’utilisez l’appareil que pour laver des
articles adaptés au lave-vaisselle.

• Ne lavez pas dans l’appareil des
articles fabriqués en bois, corne,
aluminium, étain et cuivre car ils
pourraient se fissurer, se déformer,
être décolorés ou piqués.

• Ne placez pas dans l’appareil des
objets pouvant absorber l’eau
(éponges, chiffons de nettoyage).

• Chargez les articles creux (tasses,
verres et casseroles) en les
retournant.

• Assurez-vous que les objets en verre
ne se touchent pas.

• Placez les articles légers dans le
panier supérieur. Veillez à ce que les
articles ne puissent pas bouger.

• Placez les couverts et les petits
articles dans le panier à couverts.

• Déplacez le panier supérieur vers le
haut à l’aide des poignées pour
pouvoir placer les grands récipients
dans le panier inférieur.

• Assurez-vous que le bras d’aspersion
tourne librement avant de lancer un
programme.

10.5 Avant de lancer un

programme

Avant de lancer le programme
sélectionné, assurez-vous que :

• Les filtres sont propres et
correctement installés.

• Le bouchon du réservoir de sel
régénérant est serré.

• Les bras d’aspersion ne sont pas
obstrués.

• Il y a assez de sel régénérant et de
liquide de rinçage (sauf si vous
utilisez des pastilles tout-en-un).

• La vaisselle est bien positionnée dans
les paniers.

• Le programme est adapté au type de
vaisselle et au degré de salissure.

• La bonne quantité de détergent est
utilisée.

10.6 Déchargement des

paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer de l'appareil. La
vaisselle encore chaude est sensible
aux chocs.

2. Commencez par décharger le panier

inférieur, puis le panier supérieur.

Une fois le programme
terminé, il peut rester de
l'eau sur les surfaces
intérieures de l'appareil.

11. ENTRETIEN ET NETTOYAGE

C

B

A

FRANÇAIS 21

AVERTISSEMENT!

Avant toute opération
d'entretien, mettez l'appareil
à l'arrêt et débranchez-le de
l’alimentation électrique.

Des filtres sales et des bras
d'aspersion obstrués
diminuent la qualité des
résultats de lavage.
Contrôlez-les régulièrement
et, si nécessaire, nettoyez­les.

11.1 Nettoyage interne

• Nettoyez l’intérieur de l’appareil avec
un chiffon doux et humide.

• N’utilisez pas de produits abrasifs, de
tampons à récurer, d’outils
tranchants, de produits chimiques
agressifs, d’éponges métalliques, ni
de solvants.

• Essuyez la porte, y compris le joint en
caoutchouc, une fois par semaine.

• Pour maintenir des performances
optimales, utilisez un produit de
nettoyage conçu pour les lave­vaisselle, au moins une fois tous les
deux mois. Respectez
scrupuleusement les instructions
figurant sur l’emballage du produit.

• Utilisez le programme de nettoyage
automatique pour des résultats de
nettoyage optimaux.

• Utiliser régulièrement des
programmes de courte durée peut
provoquer une accumulation de
graisse et de tartre à l'intérieur de
l'appareil. Pour éviter cela, lancez un
programme long au moins 2 fois par
mois.

et peuvent endommager la pompe de
vidange.

ATTENTION!

Si vous ne pouvez pas
retirer les corps étrangers,
contactez un service après­vente agréé.

1. Démontez le système de filtres

comme indiqué dans ce chapitre.

2. Retirez manuellement tout corps

étranger.

3. Remontez les filtres comme indiqué

dans ce chapitre.

11.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon
doux humide.

• Utilisez uniquement des produits de
lavage neutres.

• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.

11.4 Nettoyage des filtres

Le système de filtres est composé de
3 parties.

11.2 Élimination de corps étrangers

Vérifiez les filtres et le collecteur d’eau
après chaque utilisation du lave­vaisselle. Les corps étrangers (par
exemple les morceaux de verre, de
plastique, les os ou les cure-dents, etc.)
réduisent les performances de nettoyage

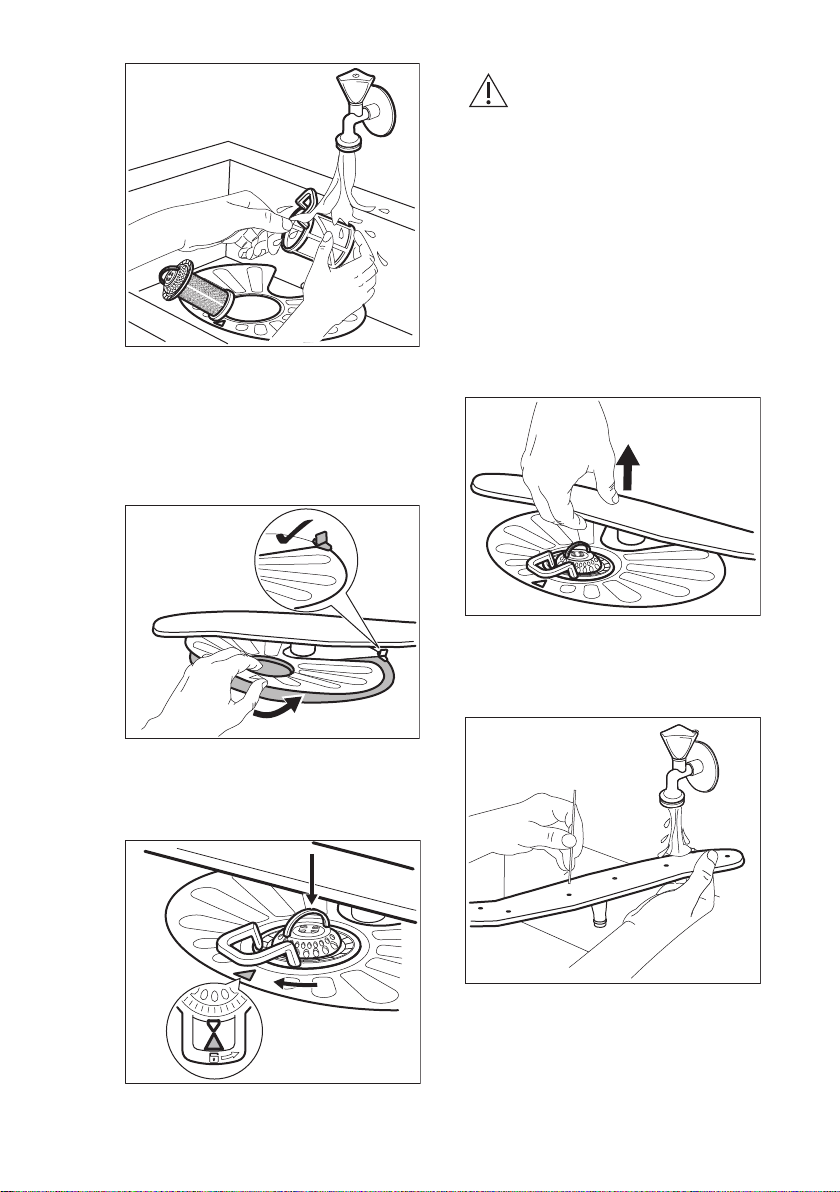

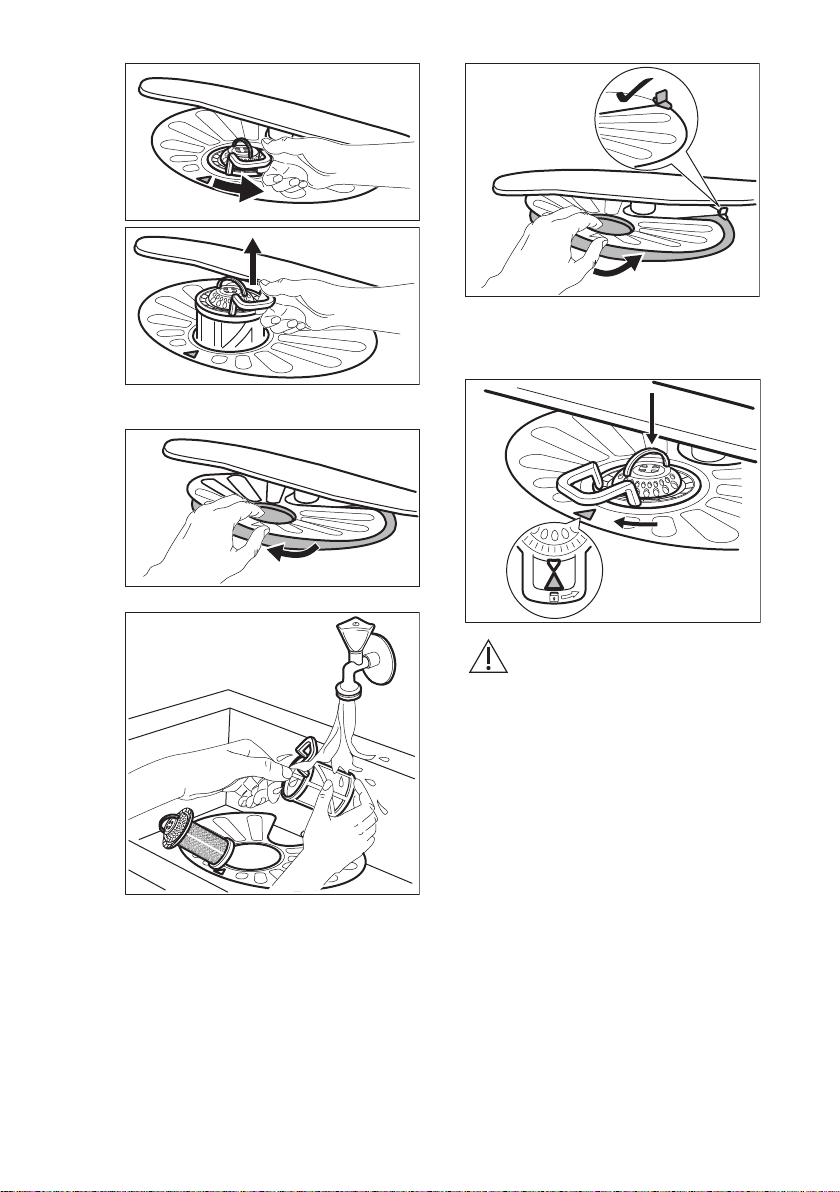

1. Tournez le filtre (B) vers la gauche et

sortez-le.

www.electrolux.com22

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

4. Lavez les filtres.

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre

plat (A). Tournez-le vers la droite
jusqu'à la butée.

5. Assurez-vous qu'il ne reste aucun

résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.

6. Réinstallez le filtre plat (A). Assurez-

vous qu'il soit correctement
positionné entre les 2 guides.

ATTENTION!

Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

11.5 Nettoyage du bras d’aspersion inférieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
inférieur afin d’éviter que ses orifices ne
se bouchent.

Quand les orifices sont bouchés, les
résultats de lavage peuvent être
insatisfaisants.

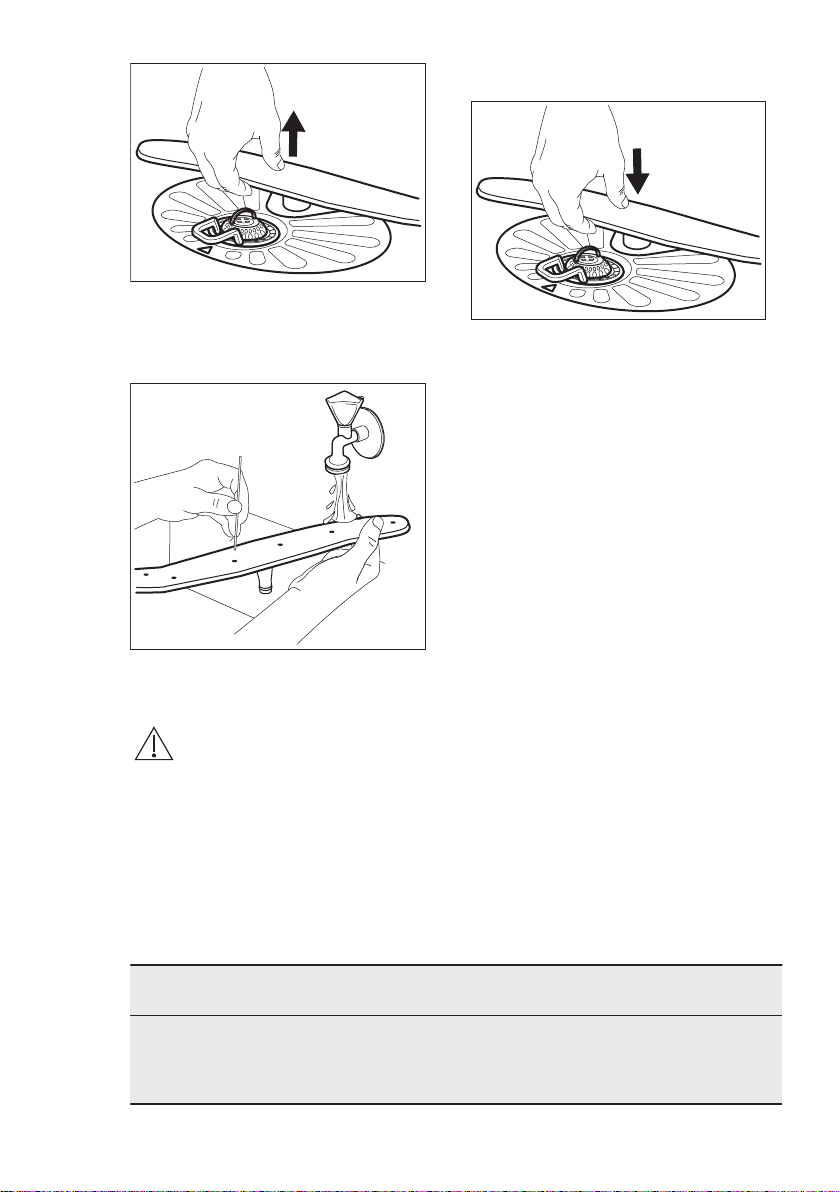

1. Pour retirer le bras d’aspersion

inférieur, tirez-le vers le haut.

2. Lavez le bras d’aspersion sous l’eau

courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

FRANÇAIS 23

3. Pour réinstaller le bras d’aspersion,

enfoncez-le vers le bas.

11.6 Nettoyage du bras

d’aspersion supérieur

Ne retirez pas le bras d’aspersion. Si les
orifices du bras d’aspersion sont
obstrués, éliminez les résidus de
salissure avec un objet fin et pointu, par
ex. un cure-dent.

12. DÉPANNAGE

AVERTISSEMENT!

Une mauvaise réparation de
l’appareil peut entraîner un
danger pour la sécurité de
l’utilisateur. Toute réparation
doit être effectuée par du
personnel qualifié.

La plupart des problèmes peuvent
être résolus sans avoir recours au
service après-vente agréé.

Problème et code d’alar‐meCause et solution possibles

Vous ne pouvez pas met‐
tre en fonctionnement l’ap‐
pareil.

Reportez-vous au tableau ci-dessous
pour obtenir plus d’informations sur les
problèmes possibles.

Pour certaines anomalies, l’écran affiche
un code d’alarme.

• Assurez-vous que la fiche du câble d'alimentation est
bien connectée dans la prise de courant.

• Assurez-vous qu’aucun fusible n’a disjoncté dans la
boîte à fusibles.

www.electrolux.com24

Problème et code d’alar‐meCause et solution possibles

Le programme ne démarre
pas.

L’appareil ne se remplit
pas d’eau.
L’affichage indique i10 ou
i11.

L’appareil ne vidange pas
l'eau.
L’affichage indique i20.

Le dispositif anti-inonda‐
tion est activé.
L’affichage indique i30.

Dysfonctionnement du
capteur de détection du ni‐
veau d’eau.
L’affichage indique i41 ­i44.

Dysfonctionnement de la
pompe de lavage ou de la
pompe de vidange.
L'affichage indique i51 ­i59 ou i5A - i5F.

La température de l’eau à
l’intérieur de l’appareil est
trop élevée ou un dysfonc‐
tionnement du capteur de
température s’est produit.
L’affichage indique i61 ou
i69.

Dysfonctionnement techni‐
que de l’appareil.
L’affichage indique iC0 ou
iC3.

• Assurez-vous que la porte de l’appareil est fermée.

• Appuyez sur la touche Départ.

• Si vous avez sélectionné Démarrage retardé, annu‐
lez-le ou attendez la fin du décompte.

• L’appareil recharge la résine à l’intérieur de l’adou‐
cisseur d’eau. La durée de la procédure est d’environ
5 minutes.

• Assurez-vous que l'arrivée d'eau est ouverte.

• Assurez-vous que la pression de l’alimentation d’eau
est suffisante. Pour cela, contactez les autorités lo‐
cales en charge de l’eau.

• Assurez-vous que l’arrivée d’eau n’est pas bouchée.

• Assurez-vous que le filtre du tuyau d’arrivée d’eau
n’est pas bouché.

• Assurez-vous que le tuyau de raccordement ne pré‐
sente pas de plis ni de coudes.

• Assurez-vous que le siphon n’est pas bouché.

• Assurez-vous que le système de filtre intérieur n’est
pas bouché.

• Assurez-vous que le tuyau de vidange n’est pas tor‐
du ni plié.

• Fermez l'arrivée d'eau.

• Vérifiez que l’appareil est correctement installé.

• Assurez-vous que les paniers sont chargés comme
indiqué dans le manuel d’utilisation.

• Assurez-vous que les filtres sont propres.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Assurez-vous que la température de l'eau de l'arri‐
vée ne dépasse pas 60 °C.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

Problème et code d’alar‐meCause et solution possibles

FRANÇAIS 25

Le niveau d’eau à l’inté‐
rieur de l’appareil est trop
élevé.
L’affichage indique iF1.

L’appareil s’arrête et dé‐
marre plusieurs fois pen‐
dant son fonctionnement.

Le programme dure trop
longtemps.

La durée du programme
affichée est différente de la
durée du tableau des va‐
leurs de consommation.

Le temps restant sur l’affi‐
chage augmente et passe
presque instantanément à
la fin du programme.

Petite fuite de la porte de
l'appareil.

La porte de l’appareil est
difficile à fermer.

La porte de l’appareil s’ou‐
vre pendant le cycle de la‐
vage.

Cliquetis ou bruits de bat‐
tement à l’intérieur de l’ap‐
pareil.

L’appareil déclenche le
disjoncteur.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Assurez-vous que les filtres sont propres.

• Assurez-vous que le tuyau de sortie est installé à la
bonne hauteur au-dessus du sol. Reportez-vous aux
instructions d’installation.

• Cela est normal. Cela vous garantit des résultats de
lavage optimaux et des économies d’énergie.

• Si vous avez sélectionné le démarrage retardé, an‐
nulez-le ou attendez la fin du décompte.

• La durée des programmes peut changer en fonction
de la pression et de la température de l'eau, des va‐
riations de l'alimentation électrique, de la quantité de
vaisselle chargée, du degré de salissure, ainsi que
des options sélectionnées.

• Ce n’est pas un défaut. L’appareil fonctionne correc‐
tement.

• L’appareil n’est pas d’aplomb. Desserrez ou serrez
les pieds réglables (si disponibles).

• La porte de l’appareil n’est pas centrée sur la cuve.
Réglez le pied arrière (si disponible).

• L’appareil n’est pas d’aplomb. Desserrez ou serrez
les pieds réglables (si disponibles).

• De la vaisselle dépasse des paniers.

• La fonction AirDry est activée. Vous pouvez désacti‐
ver la fonction. Consultez « Réglages ».

• La vaisselle n’est pas correctement rangée dans les
paniers. Reportez-vous à la notice de chargement du
panier.

• Assurez-vous que les bras d’aspersion peuvent tour‐
ner librement.

• L’intensité est insuffisante pour alimenter simultané‐
ment tous les appareils en cours d’utilisation. Vérifiez
l’intensité de la prise et la capacité du câble ou met‐
tez à l’arrêt l’un des appareils en cours d’utilisation.

• Défaut électrique interne de l’appareil. Contactez un
service après-vente agréé.

www.electrolux.com26

Reportez-vous aux chapitres

« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître

les autres causes probables.

Après avoir vérifié l'appareil, mettez à
l’arrêt l’appareil et mettez-le de nouveau
en fonctionnement. Si le problème
persiste, contactez un service après­vente agréé.

Pour les codes d’alarme non décrits
dans le tableau, contactez un service
après-vente agréé.

AVERTISSEMENT!

Nous vous conseillons de ne
pas utiliser l’appareil tant
que le problème n’a pas été
entièrement résolu.
Débranchez l’appareil et ne
le rebranchez pas tant que
vous n’êtes pas certain qu’il
fonctionne correctement.

12.1 Les résultats obtenus en matière de lavage et de séchage de la vaisselle sont insuffisants

Problème Cause et solution possibles

Résultats de lavage insatis‐
faisants.

Résultats de séchage mé‐
diocres.

Les verres et la vaisselle
présentent des rayures blan‐
châtres ou des couches
bleuâtres.

• Reportez-vous aux chapitres « Utilisation quoti‐
dienne », « Conseils » et au document de charge‐
ment du panier.

• Utilisez un programme de lavage plus intense.

• Activez l'option ExtraPower pour améliorer les ré‐
sultats de lavage du programme sélectionné.

• Nettoyez les orifices des bras de lavage et le filtre.
Reportez-vous au chapitre « Entretien et nettoya‐
ge ».

• La vaisselle est restée trop longtemps à l'intérieur
de l'appareil, porte fermée. Activez l'option AirDry
pour régler l'ouverture automatique de la porte et
améliorer les performances de séchage.

• Il n’y a pas de liquide de rinçage ou le dosage du
liquide de rinçage n’est pas suffisant. Remplissez
le distributeur de liquide de rinçage ou réglez le do‐
sage de liquide de rinçage sur un niveau plus éle‐
vé.

• La qualité du liquide de rinçage peut être la cause.

• Utilisez toujours du liquide de rinçage, même avec
des pastilles tout en 1.

• Les articles en plastique peuvent avoir besoin
d’être séchés à l’aide d’une serviette.

• Le programme ne possède pas de phase de sé‐
chage. Reportez-vous au chapitre « Présentation
des programmes ».

• Le niveau de liquide de rinçage libérée est trop
haut. Réduisez le dosage du liquide de rinçage.

• La quantité de produit de lavage est excessive.

Problème Cause et solution possibles

Il y a des taches et des tra‐
ces d’eau sèche sur les ver‐
res et la vaisselle.

• La quantité de liquide de rinçage libérée n’est pas
suffisante. Augmentez le dosage du liquide de rin‐
çage.

• La qualité du liquide de rinçage peut être la cause.

L'intérieur de l'appareil est
humide.

Mousse inhabituelle en
cours de lavage.

• Ce n’est pas un défaut de l’appareil. De l'humidité
se condense sur les parois de l'appareil.

• Utilisez uniquement des produits de lavage spécia‐
lement conçus pour les lave-vaisselle.

• Utilisez un produit de lavage d’un autre fabricant.

• Ne pré-rincez pas les plats sous l'eau courante.

Traces de rouille sur les
couverts.

• Il y a trop de sel dans l’eau utilisée pour le lavage.
Reportez-vous au chapitre « Adoucisseur
d’eau ».

• Des couverts en argent et en acier inoxydable ont
été placés ensemble. Évitez de placer des couverts
en argent et en acier inoxydable les uns à côté des
autres.

Il y a des résidus de déter‐
gent dans le distributeur de
produit de lavage à la fin du
programme.

• La pastille de détergent est restée coincée dans le
distributeur et n'a donc pas été entièrement élimi‐
née par l'eau.

• L'eau ne peut pas laver le produit de lavage du dis‐
tributeur. Assurez-vous que les bras d'aspersion ne
sont pas bloqués ou obstrués.

• Assurez-vous que les articles dans les paniers
n'entravent pas l'ouverture du couvercle du distri‐
buteur de produit de lavage.

Odeurs à l’intérieur de l’ap‐
pareil.

• Reportez-vous au chapitre « Nettoyage intér‐
ieur ».

• Démarrez le programme avec un agent détar‐
trant ou un produit de nettoyage conçu pour les la‐
ve-vaisselle.

Dépôts calcaires sur la vais‐
selle, dans la cuve et sur la
partie intérieure de la porte.

• Le niveau de sel régénérant est bas, vérifiez le
voyant de remplissage.

• Le bouchon du réservoir de sel régénérant est des‐
serré.

• L’eau de votre arrivée est dure. Reportez-vous au
chapitre « Adoucisseur d’eau ».

• Utilisez du sel régénérant et sélectionner la régé‐
nération de l’eau même si vous utilisez des pastil‐
les tout-en-un. Reportez-vous au chapitre « Adou‐
cisseur d’eau ».

• Démarrez le programme avec un détartrant
conçu pour les lave-vaisselle.

• Si des dépôts de tartre persistent, nettoyez l'appa‐
reil avec les détergents adaptés.

• Testez différents produits de lavage.

• Contactez le fabricant du produit de lavage.

FRANÇAIS 27

www.electrolux.com28

Problème Cause et solution possibles

Vaisselle ternie, décolorée
ou ébréchée.

Reportez-vous aux chapitres

« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître

les autres causes probables.

• Assurez-vous que seuls des articles lavables au la‐
ve-vaisselle sont lavés dans l’appareil.

• Chargez et déchargez le panier avec précautions.
Reportez-vous au document de chargement du pa‐
nier.

• Placez les articles délicats dans le panier supéri‐
eur.

• Activez l'option GlassCare pour garantir un soin
spécial aux verres et à la vaisselle délicate.

13. CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon‐

Branchement électrique

Pression de l’arrivée d’eau Min. / max. bar (MPa) 0.5 (0.05) / 10 (1.0)

Arrivée d’eau

Capacité Configurations du nombre de

1)

Reportez-vous à la plaque signalétique pour d'autres valeurs.

2)

Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environne‐
ment (par exemple des panneaux solaires), utilisez une arrivée d'eau chaude afin de rédui‐
re la consommation d'énergie.

13.1 Lien vers la base de données EPREL de l’UE

Le code QR présent sur l’étiquette
énergétique fournie avec l’appareil
contient un lien Web permettant
d’enregistrer cet appareil dans la base
de données EPREL de l’UE. Conservez
l’étiquette énergétique à titre de
référence avec le manuel d’utilisation et
tous les autres documents fournis avec
cet appareil.

Il est possible de trouver des
informations relatives aux performances

deur (mm)

Tension (V) 220 - 240

1)

Fréquence (Hz) 50

Eau froide ou eau chaude

couverts

du produit dans la base de données
EPREL de l’EU grâce au lien https://
eprel.ec.europa.eu avec le nom du
modèle et le numéro de produit se
trouvant sur la plaque signalétique de
l’appareil. Reportez-vous au chapitre
« Description du produit ».

Pour des informations plus détaillées sur
l’étiquette énergétique, consultez le site
www.theenergylabel.eu.

596 / 818 - 898 / 575

max. 60°C

2)

13

14. EN MATIÈRE DE PROTECTION DE

Concerne la France uniquement :

L'ENVIRONNEMENT

FRANÇAIS 29

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

www.electrolux.com30

INDICE

1. INFORMAZIONI DI SICUREZZA......................................................................31

2. ISTRUZIONI DI SICUREZZA........................................................................... 33

3. DESCRIZIONE DEL PRODOTTO....................................................................35

4. PANNELLO DEI COMANDI..............................................................................36

5. PROGRAMMI................................................................................................... 37

6. OPZIONI...........................................................................................................39

7. IMPOSTAZIONI................................................................................................ 40

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 43

9. USO QUOTIDIANO.......................................................................................... 45

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................47

11. CURA E PULIZIA............................................................................................48

12. RISOLUZIONE DEI PROBLEMI.....................................................................51

13. INFORMAZIONI TECNICHE.......................................................................... 56

14. CONSIDERAZIONI SULL'AMBIENTE............................................................56

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Controllare che i bambini non giochino con

l’apparecchiatura.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere
supervisionati.

ITALIANO 31

1.2 Avvertenze di sicurezza generali

• Quest’apparecchiatura è destinata esclusivamente

alla pulizia di pentole e stoviglie di tipo domestico.

www.electrolux.com32

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi

in agriturismi e altre sistemazioni simili in cui tale

utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e

massima) deve essere compresa tra 0.5 (0.05) / 10

(1.0) bar (MPa)

• Rispettare il numero massimo di 13 coperti.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico

autorizzato o da una persona qualificata per evitare

situazioni di pericolo.

• AVVERTENZA: Coltelli e altri utensili appuntiti devono

essere caricati nel cestello con le rispettive punte

rivolte verso il basso o collocati in posizione

orizzontale.

• Non lasciare l'apparecchiatura con la porta aperta

senza sorveglianza per evitare che qualcuno inciampi

e cada.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa dell’alimentazione di rete.

• Non usare getti d’acqua ad alta pressione e/o vapore

per pulire l'apparecchiatura.

• Qualora l'apparecchiatura disponga di aperture di

ventilazione nella base, queste non vanno coperte da

oggetti quali ad esempio un tappeto.

• L'apparecchiatura deve essere collegata

correttamente all'impianto idrico con i nuovi tubi forniti.

I vecchi tubi non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

ITALIANO 33

2.1 Installazione

AVVERTENZA!

L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.

• Rimuovere tutti i materiali di
imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di
installarla nella struttura a incasso
date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.

• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di
sotto di 0 °C.

• Installare l'apparecchiatura in un
luogo sicuro e idoneo che soddisfi i
requisiti di installazione.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

nostro Centro di Assistenza
autorizzato.

• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

• L'apparecchiatura è dotata di una
presa 13 A. Se si rendesse
necessario cambiare il fusibile della
spina di alimentazione, utilizzarne uno
da 13 A ASTA (BS 1362) (solo Regno
Unito e Irlanda).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti
dispositivi nuovi (misuratori
dell'acqua, ecc.), lasciar scorrere
l'acqua fino a che non sarà
trasparente e limpida.

• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.

• Il tubo di carico dell'acqua dispone di
una valvola di sicurezza e una guaina
con un cavo elettrico interno.

• Avvertenza: quest’apparecchiatura è
progettata per essere installata/
connessa a un collegamento di
messa a terra dell'edificio.

• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Non utilizzare prese multiple e
prolunghe.

• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal

AVVERTENZA!

Tensione pericolosa.

• Se il tubo di carico è danneggiato,
chiudere immediatamente il rubinetto
e scollegare la spina dalla presa
elettrica. Contattare il Centro di
Assistenza autorizzato per sostituire il
tubo di carico dell’acqua.

www.electrolux.com34

2.4 Utilizzo:

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.

• I detersivi per lavastoviglie sono
pericolosi. Attenersi alle istruzioni di
sicurezza riportate sulla confezione
del detersivo.

• Non bere e giocare con l'acqua
all'interno dell'apparecchiatura.

• Non rimuovere i piatti
dall'apparecchiatura fino al
completamento del programma.
Potrebbe rimanere del detergente sui
piatti.

• Non poggiare oggetti o applicare
pressione sulla porta aperta
dell'apparecchiatura.

• L'apparecchiatura può rilasciare
vapore caldo se si apre la porta
durante il programma.

2.5 Assistenza

• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato. Utilizzare solo ricambi
originali.

• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.

• I pezzi di ricambio seguenti saranno
disponibili per 7 anni dopo
l'interruzione della produzione del
modello: motore, pompa di
circolazione e di scarico, riscaldatori
ed elementi riscaldanti, comprese
pompe di calore, tubazioni e relative
attrezzature, compresi tubi flessibili,
valvole, filtri e acquastop, parti

strutturali e interne relative ai gruppi
porta, circuiti stampati, display
elettronici, pressostati, termostati e
sensori, software e firmware
compreso il software di reset. Si
prega di notare che alcuni di questi
pezzi di ricambio sono disponibili solo
per i riparatori professionisti e che non
tutti i pezzi di ricambio sono rilevanti
per tutti i modelli.

• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo
l'interruzione della produzione del
modello: cerniere e guarnizioni delle
porte, altre guarnizioni, mulinelli, filtri
di scarico, rastrelliere interne e
periferiche in plastica come cestelli e
coperchi.

• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o
soffocamento.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

4

3

7

9

8

10

56

11

1

2

ITALIANO 35

Mulinello superiore

1

Mulinello inferiore

2

Filtri

3

Targhetta identificativa

4

Contenitore del sale

5

Ventilazione dell’aria

6

Contenitore del brillantante

7

Erogatore del detersivo

8

Cestello portaposate

9

Cestello inferiore

10

Cestello superiore

11

La grafica offre solo una
panoramica generale del
prodotto. Per informazioni
più dettagliate, fare
riferimento ad altri capitoli o
documenti forniti con
l’apparecchiatura.

1

2 4 5

68

3

7

www.electrolux.com36

4. PANNELLO DEI COMANDI

Tasto On/Off

1

Tasto Programma

2

Spie del programma

3

Display

4

Tasto Ritardo

5

4.1 Spie

Spia Descrizione

Tasto Opzione

6

Spie

7

Tasto Start

8

Spia del sale. La spia è accesa quando è necessario ricaricare il con‐
tenitore del sale. La spia è sempre spenta durante l’esecuzione del
programma.

Spia brillantante. La spia è accesa quando è necessario ricaricare il
contenitore del brillantante. La spia è sempre spenta durante l’esecu‐
zione del programma.

Spia fase di lavaggio. Si accende quando è in corso la fase di lavag‐
gio.

Spia fase di risciacquo. Si accende quando è in corso la fase di ri‐
sciacquo.

Indicatore Fase di asciugatura. Si accende quando si seleziona un
programma con la fase di asciugatura. Lampeggia quando è in corso
la fase di asciugatura.

Spia della partenza posticipata. Si accende quando si imposta la par‐
tenza ritardata.

Indicatore GlassCare.

Spia Descrizione

Indicatore ExtraPower.

Indicatore ExtraHygiene.

5. PROGRAMMI

L’ordine dei programmi nella tabella potrebbe non riflettere la loro sequenza sul
pannello di controllo.

ITALIANO 37

Programma Carico la‐

1)

vastoviglie

Stoviglie,
posate, pen‐
tole, padelle

Stoviglie,
posate, pen‐
tole, padelle

Stoviglie,
posate, pen‐
tole, padelle

Stoviglie,
posate

Stoviglie,
posate

Grado di
sporco

Normale,
leggermen‐
te essicca‐
to

Da normale
a molto
sporco, es‐
siccato

Normale,
leggermen‐
te essicca‐
to

Recente,
leggermen‐
te essicca‐
to

Fresco • Lavaggio a 50 °C

Fasi del programma Opzioni

• Prelavaggio

• Lavaggio a 50 °C

• Risciacquo interme‐
dio

• Risciacquo finale a
55 °C

• Asciugatura

• AirDry

• Prelavaggio

• Lavaggio a 60 °C

• Risciacquo interme‐
dio

• Risciacquo finale a
60 °C

• Asciugatura

• AirDry

• Lavaggio a 60 °C

• Risciacquo interme‐
dio

• Risciacquo finale a
55 °C

• Asciugatura

• AirDry

• Lavaggio a 60 °C

• Risciacquo interme‐
dio

• Risciacquo finale a
50 °C

• AirDry

• Risciacquo interme‐
dio

• Risciacquo finale a
50 °C

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

www.electrolux.com38

Programma Carico la‐

vastoviglie

Stoviglie,

2)

posate, pen‐
tole, padelle

Grado di

Fasi del programma Opzioni

sporco

Tutte • Prelavaggio

• Lavaggio a 50-60 °C

• Risciacquo interme‐
dio

• Risciacquo finale a
60 °C

• Asciugatura

• AirDry

3)

Nessuno Pulizia del‐

l'interno
dell'appa‐
recchiatura

• Pulizia a 70 °C

• Risciacquo interme‐
dio

• Risciacquo finale

• AirDry

4)

1)

Questo programma offre l’utilizzo più efficiente di acqua ed elettricità per lavare stoviglie
e posate con grado di sporco normale. Questo è il programma standard per gli istituti di pro‐
va. Questo programma è utilizzato per valutare la conformità al regolamento della Commis‐
sione sulla progettazione ecocompatibile (UE) 2019/2022.

2)

L’apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli.
Regola automaticamente la temperatura e la quantità dell’acqua, il consumo di elettricità e
la durata del programma.

3)

Questo programma è stato progettato per pulire l’interno dell’apparecchiatura in modo ef‐
ficace ed efficiente al tempo stesso. Elimina la formazione di calcare e grassi. Il programma
dovrebbe essere eseguito almeno una volta ogni 2 mesi con un disincrostante o un prodotto
detergente progettato per le lavastoviglie e in assenza di carico.

4)

Con questo programma sarà possibile risciacquare i residui di cibo dai piatti ed evitare la
formazione di cattivi odori all’interno dell’apparecchiatura stessa. Non utilizzare il detersivo
con questo programma.

Tutte Tutte • Prelavaggio

5.1 Valori di consumo

Programma

1)2)

Acqua (l) Energia (kWh) Durata (min)

9.9 0.936 240

10.2 0.982 160

10.1 1.027 90

10.4 0.855 60

10.4 0.627 30

10.2 0.982 170

9.3 0.645 60

ITALIANO 39

Programma

1)

I valori possono variare a seconda della pressione e della temperatura dell’acqua, delle
variazioni dell’alimentazione elettrica, delle opzioni selezionate, della quantità di stoviglie e
del grado di sporco.

2)

I valori per i programmi diversi da ECO sono solo indicativi.

5.2 Informazioni per gli istituti di test

Per ricevere le informazioni necessarie per condurre i test prestazionali (ad es. in base
a EN60436 ), inviare un’e-mail a:

[email protected]

Nella vostra richiesta, includere il codice prodotto (PNC) dalla targhetta dei dati.
Per altre domande relative alla lavastoviglie, consultare il manuale fornito in dotazione

con l’apparecchiatura.

6. OPZIONI

Le opzioni desiderate
devono essere attivate ogni
volta prima dell’avvio di un
programma.
Non è possibile attivare o
disattivare le opzioni durante
l’esecuzione di un
programma.

Il pulsante delle opzioni si
sposta fra le opzioni
disponibili e le combinazioni
possibili.

1)2)

Acqua (l) Energia (kWh) Durata (min)

4.5 0.050 15

L'attivazione delle opzioni
può influire sul consumo di
acqua ed energia oltre che
sulla durata del programma.

6.1 GlassCare

Questa opzione evita che carichi delicati,
in particolare le stoviglie in vetro,
subiscano danni. Evita brusche
variazioni della temperatura di lavaggio
del programma selezionato e riduce la
temperatura a 45 °C.

Non tutte le opzioni sono
compatibili tra loro. Se
vengono selezionate opzioni
non compatibili,
l'apparecchiatura ne
disattiva automaticamente
una o diverse. Solo le spie
delle opzioni ancora attive
rimangono accese.

Se un'opzione non è prevista
con il programma
selezionato, la spia
corrispondente non compare
o lampeggia velocemente
per alcuni secondi, quindi si
spegne.

Come attivare GlassCare

Premere finché la spia non è
accesa.

Il display indica la durata aggiornata del
programma.

6.2 ExtraPower

Questa opzione migliora i risultati di
lavaggio del programma selezionato.
Aumenta la temperatura e la durata del
lavaggio.

Come attivare ExtraPower

Premere finché la spia non è
accesa.

www.electrolux.com40

Il display indica la durata aggiornata del
programma.

6.3 ExtraHygiene

Questa opzione offre migliori risultati a
livello di pulizia con una temperatura tra
65 e 70 °C per almeno 10 minuti durante
la fase di risciacquo.

7. IMPOSTAZIONI

7.1 Modalità di selezione

programma e modalità utente

Quando l'apparecchiatura si trova in
modalità di selezione programma, è
possibile impostare un programma ed
accedere alla modalità utente.

Impostazioni disponibili nella
modalità utente:

• Il livello del decalcificatore dell'acqua
in base alla durezza dell'acqua.

• Attivazione o disattivazione della
notifica contenitore del brillantante
vuoto.

• Attivazione o disattivazione di AirDry.

Dato che l'apparecchiatura archivia le
impostazioni salvate, non serve
configurarle prima di ogni ciclo.

Come impostare la modalità di selezione programma

L'apparecchiatura si trova in modalità di
selezione programma quando la spia del

programma
mostra la durata del programma.

Dopo l'attivazione, l'apparecchiatura si
trova di default in modalità di selezione
programma. In caso contrario, impostare
la modalità di selezione programma
come segue:

è accesa e il display

Come attivare ExtraHygiene

Premere finché la spia non si
accende.

Il display indica la durata aggiornata del
programma.

passa in modalità di selezione
programma.

Come accedere alla modalità utente

Verificare che l’apparecchiatura sia in
modalità di selezione programma.

Per accedere alla modalità utente,
premere a lungo e finché le spie

, e non

lampeggiano e il display è vuoto.

7.2 Il decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e
sull'apparecchiatura.

Maggiore è il contenuto di questi
minerali, più elevato sarà il livello di
durezza dell’acqua. La durezza
dell'acqua viene misurata in scale
equivalenti.

Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell'acqua
nella propria area. L'ente erogatore
locale è in grado di indicare la durezza
dell'acqua nella propria area. Impostare il
livello corretto dell’addolcitore dell'acqua
per garantire buoni risultati di lavaggio.

Tenere premuti contemporaneamente
e fino a quando l'apparecchiatura

Durezza dell’acqua

Gradi tedeschi

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

Gradi francesi

(°fH)

mmol/l Gradi di

Clarke

Livello dell’addol‐

citore dell'acqua

ITALIANO 41

Gradi tedeschi

(°dH)

Gradi francesi

(°fH)

mmol/l Gradi di

Clarke

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Impostazioni di fabbrica.

2)

Non usare sale a questo livello.

A prescindere dal tipo di detersivo
usato, impostare il livello di durezza
dell'acqua adeguato per tenere attiva
la spia di indicazione riempimento
sale.

Le multi-pastiglie contenenti
sale non sono
sufficientemente efficaci per
ammorbidire l'acqua dura.

Processo di rigenerazione

Per il corretto funzionamento
dell'addolcitore d'acqua, la resina
dell'addolcitore deve essere rigenerata
regolarmente. Questo processo è
automatico e fa parte del normale
funzionamento della lavastoviglie.

Quando la quantità d'acqua prescritta
(vedi valori nella tabella) è stata utilizzata
dopo il precedente processo di
rigenerazione, tra il risciacquo finale e la
fine del programma viene avviato un
nuovo processo di rigenerazione.

Livello dell’addol‐

citore dell'acqua

4 47

5 25

6 17

7 10

8 5

9 3

10 3

In caso di impostazione dell'addolcitore
d'acqua alto, può avvenire anche a metà
del programma, prima del risciacquo
(due volte durante un programma).
L'avvio della rigenerazione non ha alcun
impatto sulla durata del ciclo, a meno
che non avvenga nel bel mezzo di un
programma o alla fine di un programma
con una breve fase di asciugatura. In

Livello dell’addol‐

citore dell'acqua

1 250

2 100

3 62

Quantitativo di

acqua (I)

questo caso la rigenerazione prolunga la
durata totale di un programma di altri 5
minuti.

Successivamente, il risciacquo
dell'addolcitore dell'acqua che dura 5
minuti può iniziare nello stesso ciclo o
all'inizio del programma successivo.

Livello dell’addol‐

citore dell'acqua

1)

5

2)

1

Quantitativo di

acqua (I)

www.electrolux.com42

Questa attività aumenta il consumo
totale di acqua di un programma di
ulteriori 4 litri e il consumo totale di
energia di un programma di ulteriori 2
Wh. Il risciacquo dell'addolcitore termina
con uno scarico completo.

Ogni risciacquo con ammorbidente
eseguito (possibile più di uno nello
stesso ciclo) può prolungare la durata del
programma di altri 5 minuti quando si
verifica in qualsiasi punto all'inizio o a
metà di un programma.

Tutti i valori di consumo
menzionati in questa
sezione sono determinati in
linea con lo standard
attualmente applicabile in
condizioni di laboratorio con
durezza dell’acqua di 2,5
mmol/l (addolcitore
dell’acqua: livello 3) in
conformità alla normativa:
2019/2022 .
La pressione e la
temperatura dell'acqua, così
come le variazioni
dell'alimentazione di rete,
possono modificare i valori.

Come impostare il livello del decalcificatore dell’acqua

Verificare che l’apparecchiatura sia in
modalità utente.

1. Premere .

• La spia

• Le spie restanti sono spente.

• Il display mostra l’impostazione
corrente: ad es. = livello 5.

2. Premere più volte per cambiare

l’impostazione.

3. Premere il tasto On/Off per

confermare l’impostazione.

lampeggia ancora.

Quando la camera del brillantante è
vuota, si accende la spia del brillantante.
Se i risultati di asciugatura sono
soddisfacenti quando vengono usate
solo pastiglie multifunzione, è possibile
disattivare la notifica per il rifornimento
del brillantante. Per prestazioni di
asciugatura eccellenti, consigliamo
tuttavia di usare sempre il brillantante.

Se si utilizza un detersivo standard o
pastiglie multifunzione senza brillantante,
attivare la spia di riempimento.

Come disattivare la notifica contenitore del brillantante vuoto

Verificare che l’apparecchiatura sia in
modalità utente.

1. Premere

• La spia lampeggia
ancora.

• Le spie restanti sono spente.

• Il display mostra l’impostazione
attuale.

2. Premere per modificare

l’impostazione.

3. Premere il tasto On/Off per

confermare l’impostazione.

.

–

= la notifica contenitore
del brillantante vuoto è
disattivata.

– = la notifica contenitore

del brillantante vuoto è
attivata.

7.4 AirDry

AirDry migliora i risultati di asciugatura
con consumi elettrici ridotti. Lo sportello
si apre automaticamente durante la fase
di asciugatura e resta socchiuso.

7.3 Indicazione assenza brillantante

Il brillantante permette di asciugare le
stoviglie senza strisce o macchie. Viene
rilasciato automaticamente durante il
risciacquo finale.

AirDry è attivato automaticamente con
tutti i programmi diversi da

applicabile).
La durata della fase di asciugatura e il

tempo di apertura dello sportello variano
a seconda del programma e delle opzioni
selezionate.

Quando AirDry apre lo sportello, il
display visualizza il tempo residuo del
programma in corso.

ATTENZIONE!

Non cercare di chiudere lo
sportello
dell’apparecchiatura 2 minuti
dopo l’apertura automatica.
Questo può danneggiare
l’apparecchiatura.
Qualora successivamente la
porta venga chiusa per
almeno 3 minuti, si conclude
la modalità in funzione.

(se

ITALIANO 43

ATTENZIONE!

Se i bambini hanno accesso
all’apparecchiatura,
consigliamo di disattivare
AirDry. L’apertura
automatica dello sportello
potrebbe costituire un
pericolo.

Come disattivare AirDry

Verificare che l’apparecchiatura sia in
modalità utente.

1. Premere

• La spia lampeggia
ancora.

• Le spie restanti sono spente.

• Il display mostra l’impostazione
attuale:

2. Premere per modificare

l’impostazione.

3. Premere il tasto On/Off per

confermare l’impostazione.

.

– = AirDry è disattivato.
– = AirDry è attivato.

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del

brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare un programma per rimuovere

possibili residui di lavorazione
presenti all’interno
dell’apparecchiatura. Non usare
detersivo e non mettere i piatti nei
cestelli.

Dopo aver avviato il programma
l'apparecchiatura ricarica la resina nel
decalcificatore dell'acqua per un tempo
massimo di 5 minuti. La fase di lavaggio
si avvia soltanto al termine di tale
procedura. La procedura viene ripetuta a
intervalli periodici.

8.1 Contenitore del sale

ATTENZIONE!

Usare sale grosso specifico
per lavastoviglie. Il sale fino
aumenta il rischio di
corrosione.

M

A

X

1

2

3

4

+

-

A B

D

C

www.electrolux.com44

Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per
assicurare buoni risultati di lavaggio
nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del

sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel

contenitore del sale (solo la prima
volta).

3. Riempire il contenitore di sale con 1

kg di sale (fino a che non sarà
pieno).

4. Scuotere con delicatezza l'imbuto per

la maniglia per far scendere anche gli
ultimi granuli.

5. Togliere l'eventuale sale rimasto

attorno all'apertura del contenitore.

6. Ruotare il tappo del contenitore del

sale in senso orario per chiuderlo.

ATTENZIONE!

Acqua e sale potrebbero
fuoriuscire dal contenitore
del sale durante il
riempimento. Dopo aver
riempito il contenitore del
sale, avviare
immediatamente un
programma volto ad evitare
la corrosione.

8.2 Come riempire il contenitore del brillantante

ATTENZIONE!

Lo scomparto (A) è solo per
il brillantante. Non riempirlo
con detersivo.

ATTENZIONE!

Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.

1. Premere il tasto di sgancio (D) per
aprire il coperchio (C).

2. Riempire il contenitore (A) fino a
quando il brillantante raggiunge il
segno “MAX”.

3. Rimuovere l’eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.

4. Chiudere il coperchio. Assicurarsi
che il pulsante di sgancio si blocchi in
posizione.

È possibile ruotare il
selettore della quantità
rilasciata (B) tra la posizione
1 (quantità minima) e la
posizione 4 o 6 (quantità
massima).

9. USO QUOTIDIANO

20

30

A

B

C

ITALIANO 45

1. Aprire il rubinetto dell'acqua.

2. Premere il tasto On/Off per

accendere l’apparecchiatura.

Verificare che l’apparecchiatura sia in
modalità di selezione programma.

• Se la spia del sale è accesa,
riempire il contenitore del sale.

• Se la spia del brillantante è
accesa, riempire il contenitore del
brillantante.

3. Caricamento dei cestelli.

4. Aggiungere il detersivo.

5. Impostare e avviare il programma

adatto per il tipo di carico ed il grado
di sporco.

9.1 Uso del detersivo

9.2 Impostazione ed avvio di un

Per informazioni sul
dosaggio del detersivo, fare
riferimento alle istruzioni del
produttore riportate sulle
confezioni del prodotto. In
genere, 20 - 25 ml di
detersivo in gel sono
adeguati per lavare un
carico con sporco normale.

Non riempire il vano (A) con
più di 30 ml di detersivo in
gel.

programma

La funzione Auto Off

Questa funzione permette di ridurre il
consumo di energia disattivando
automaticamente l'apparecchiatura
quando non è in funzione.

La funzione si attiva:

• Il programma è terminato.

• Dopo 5 minuti se non è stato avviato
un programma.

ATTENZIONE!

Utilizzare solo detersivi
specifici per lavastoviglie.

1. Premere il tasto di sgancio (B) per
aprire il coperchio (C).

2. Versare il detersivo, in polvere o in
pastiglie, nello scomparto (A).

3. Se il programma prevede una fase di
prelavaggio, versare una piccola
quantità di detersivo nella parte
interna della porta
dell’apparecchiatura.

4. Chiudere il coperchio. Assicurarsi
che il pulsante di sgancio si blocchi in
posizione.

Avvio di un programma

1. Premere il tasto On/Off per

accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.

2. Chiudere la porta

dell’apparecchiatura.

3. Premere ripetutamente fino a che

non si accende l'indicatore del
programma desiderato.

Il display indica la durata del programma.

4. Impostare le opzioni applicabili,

qualora lo si desideri.

5. Premere per avviare il

programma.

• La spia della fase in esecuzione è
accesa.

• La durata del programma viene
conteggiata in minuti.

www.electrolux.com46

Avvio di un programma con partenza ritardata

1. Impostare un programma.

2. Premere ripetutamente finché il

display indica l’intervallo desiderato
per la partenza ritardata (da 1 a 24
ore).

3. Premere per avviare il conto alla

rovescia.

• La spia è accesa.

• Il tempo residuo diminuisce in ore.
L’ora finale viene visualizzata in
minuti.

Al termine del conto alla rovescia, il
programma inizia e la spia della fase di

lavaggio si accende. La spia
spenta.

è

Apertura della porta durante il funzionamento dell'apparecchiatura

Aprendo la porta mentre è in corso un
programma, l’apparecchiatura si arresta.
Ciò può influenzare il consumo di
energia e la durata del programma. Dopo
la chiusura della porta, l'apparecchiatura
riprende dal punto in cui era stata
interrotta.

Se la porta rimane aperta
per più di 30 secondi
durante la fase di
asciugatura, il programma in
corso termina. Ciò non
avviene se la porta viene
aperta dalla funzione AirDry.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Quando si annulla la partenza ritardata,
è necessario impostare nuovamente un
programma e le opzioni.

Tenere premuti contemporaneamente
e fino a quando l'apparecchiatura

passa in modalità di selezione
programma.

Annullamento del programma

Tenere premuti contemporaneamente
e fino a quando l'apparecchiatura

passa in modalità di selezione
programma.

Verificare che vi sia del detersivo
nell'apposito contenitore prima di avviare
un nuovo programma.

Fine del programma

Quando il programma è completato, la
Auto Off funzione spegne
automaticamente l’apparecchiatura.

Tutti i tasti sono inattivi ad eccezione del
tasto On/Off.

Chiudere il rubinetto dell’acqua.

Non provare a chiudere la
porta dell'apparecchiatura
entro 2 minuti dopo che
AirDry la apre
automaticamente dato che
ciò potrebbe causare danni
all'apparecchiatura.
Qualora successivamente la
porta venga chiusa per
almeno 3 minuti, si conclude
la modalità in funzione.

10. CONSIGLI E SUGGERIMENTI UTILI

ITALIANO 47

10.1 Generale

I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.

• Il lavaggio dei piatti in lavastoviglie,
come indicato nel manuale d'uso, di
solito consuma meno acqua ed
energia rispetto al lavaggio a mano.

• Caricare la lavastoviglie al massimo
della sua capacità per risparmiare
acqua ed energia. Per ottenere i
migliori risultati di pulizia, sistemare gli
oggetti nei cestelli come indicato nel
manuale d'uso e non sovraccaricare i
cestelli.

• Non prelavare le stoviglie a mano.
Aumenta il consumo di acqua e di
energia. Ove necessario, selezioni un
programma con un fase di pre­lavaggio.

• Togliere i residui più grandi di cibo
dalle stoviglie e svuotare tazze e
bicchieri prima di metterli all'interno
dell'apparecchiatura.

• Immergere le pentole in ammollo o
leggermente in acqua con cibi ben
cotti o cotti al forno prima di lavarle
nell'apparecchio.

• Verificare che gli oggetti nei cestelli
non si tocchino o coprano. Solo in
quel momento l'acqua può
raggiungere e lavare i piatti.

• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad esempio ''All-in-1'').
Seguire le istruzioni riportate sulla
confezione.

• Impostare il programma corretto per il
tipo di carico ed il i grado di sporco.

offre l'uso più efficiente
possibile del consumo di acqua e di
energia.

• Per evitare l'accumulo di calcare
all'interno dell'apparecchiatura:

– Riempire il contenitore del sale

ogni volta che è necessario.

– Utilizzare il dosaggio

raccomandato del detersivo e del
brillantante.

– Accertarsi che il livello del

decalcificatore dell'acqua
preimpostato dalla fabbrica sia
conforme alla durezza dell'acqua.

– Seguire le istruzioni nel capitolo

"Pulizia e cura".

10.2 Se si utilizzano sale,

brillantante e detersivo

• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie.
Altri prodotti possono danneggiare
l'apparecchiatura.

• In zone con acqua dura e molto dura
si consiglia di utilizzare solo detersivo
(in polvere, gel, pastiglie senza
funzioni aggiuntive), brillantante e
sale separatamente per risultati di
pulizia e asciugatura ottimali.

• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.

• Utilizzare sempre la quantità di
detersivo corretta. Un dosaggio
insufficiente di detersivo può portare a
risultati di pulizia scadenti e alla
formazione di pellicole o macchie di
acqua dura sugli articoli. L'uso di
troppo detersivo con acqua morbida o
addolcita provoca la formazione di
residui di detersivo sulle stoviglie.
Regolare la quantità di detersivo in
base alla durezza dell'acqua.
Osservare le istruzioni riportate sulla
confezione del detersivo.

• Utilizzare sempre la quantità di
brillantante corretta. Un dosaggio
insufficiente di brillantante peggiora i
risultati di asciugatura. L'uso di troppo
brillantante porta alla formazione di
strati bluastri sulle stoviglie.

• Assicurarsi che il livello
dell'addolcitore dell'acqua sia corretto.
Se il livello è troppo alto, l'aumento
della quantità di sale nell'acqua
potrebbe causare la formazione di
ruggine sulle posate.

www.electrolux.com48

10.3 Cosa fare se non si

desidera utilizzare più il
detersivo in pastiglie
multifunzione

Prima di iniziare ad usare separatamente
detersivo, sale e brillantante completare
la seguente procedura:

1. Impostare il livello più alto del

decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale

e del brillantante siano pieni.

3. Avviare il programma più breve con

una fase di risciacquo. Non
aggiungere il detersivo e non mettere
i piatti nei cestelli.

4. Una volta completato il programma,

regolare il decalcificatore dell'acqua
in base alla durezza dell'acqua
locale.

5. Regolare la quantità di brillantante

rilasciata.

6. Attivare l'indicazione assenza

brillantante.

10.4 Caricamento dei cestelli

• Utilizzare sempre tutto lo spazio dei
cestelli.

• Usare l’apparecchiatura per lavare
solo articoli che possono
effettivamente essere lavati in
lavastoviglie.

• Non lavare nell’apparecchiatura
articoli di legno, osso, alluminio, peltro
e rame in quanto potrebbero creparsi,
deformarsi, scolorirsi o rompersi.

• Non lavare nell’apparecchiatura
oggetti che possano assorbire acqua
(spugne, panni per la pulizia).

• Disporre gli utensili cavi (tazze,
bicchieri e padelle) con l’apertura
rivolta verso il basso.

• Verificare che gli oggetti in vetro non
si tocchino fra loro.

• Mettere gli articoli leggeri nel cestello
superiore. Verificare che gli alimenti
non si muovano liberamente.

• Sistemare posate e piccoli oggetti nel
cestello portaposate.

• Spostare il cestello superiore verso
l'alto per ospitare oggetti di grandi
dimensioni nel cestello inferiore.

• Prima di avviare un programma,
assicurarsi che i mulinelli possano
muoversi liberamente.

10.5 Prima di avviare un

programma

Prima di avviare il programma
selezionato, verificare che:

• I filtri sono puliti e installati
correttamente.

• Il tappo del contenitore del sale è
stretto.

• I mulinelli non sono ostruiti.

• Siano presenti il sale per lavastoviglie
e il brillantante a sufficienza (a meno
che non si utilizzino le pastiglie
combinate).

• Le stoviglie siano riposte
correttamente nei cestelli.

• Il programma sia adatto al tipo di
carico e al grado di sporco.

• Viene utilizzata la corretta quantità di
detersivo.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Dopo aver completato il
programma l'acqua può
restare sulle superfici interne
dell'apparecchiatura.

11. CURA E PULIZIA

AVVERTENZA!

Prima di eseguire qualunque
intervento di manutenzione,
spegnere l’apparecchiatura
ed estrarre la spina dalla
presa.

Filtri sporchi e mulinelli
ostruiti riducono i risultati di
lavaggio. Occorre controllarli
periodicamente e, se
necessario, pulirli.

C

B

A

ITALIANO 49

11.1 Pulizia interna

• Pulire l'interno dell'apparecchiatura
con un panno morbido umido.

• Non usare prodotti abrasivi, spugnette
abrasive, utensili affilati, agenti chimici
forti, smacchiatori o solventi.

• Pulire la porta, inclusa la guarnizione
in gomma, una volta alla settimana.

• Per mantenere al meglio le
prestazioni dell'apparecchiatura,
almeno una volta ogni due mesi
utilizzare un prodotto specifico per la
pulizia delle lavastoviglie. Seguire
attentamente le indicazioni riportate
sulle confezioni dei prodotti.

• Utilizzare il programma di pulizia
automatica per risultati di pulizia
ottimali.

• L'uso di programmi di breve durata in
modo regolare può causare la
formazione di pieghe e calcare
all'interno dell'apparecchiatura.
Eseguire programmi a lunga durata
almeno due volte al mese per evitare
la formazione.

11.2 Rimozione di corpi

estranei

Controllare i filtri e il pozzetto dopo ogni
utilizzo della lavastoviglie. Corpi estranei
(ad es. pezzi di vetro, plastica, ossa o
stuzzicadenti, ecc.) riducono le
prestazioni di pulizia e possono causare
danni alla pompa di scarico.

ATTENZIONE!

Se non si riesce a rimuovere
i corpi estranei, contattare il
Centro Assistenza
Autorizzato.

11.4 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario

e rimuoverlo.

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

1. Smontare il sistema di filtri come

indicato in questo capitolo.

2. Rimuovere manualmente eventuali

corpi estranei.

3. Rimontare i filtri come indicato in

questo capitolo.

11.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno
inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette
abrasive o solventi.

4. Lavare i filtri.

www.electrolux.com50

5. Assicurarsi che non vi siano residui

di cibo o di sporco all'interno o
attorno al bordo della vasca di
raccolta.

6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.

ATTENZIONE!

Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.

11.5 Pulizia del mulinello inferiore

Si consiglia di pulire regolarmente il
mulinello inferiore per evitare che lo
sporco ostruisca i fori.

Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.

1. Per togliere il mulinello inferiore,

tirarlo verso l'alto.

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B)

nel filtro piatto (A). Ruotarlo in senso
orario finché non si blocca in
posizione.

2. Lavare il mulinello sotto l'acqua

corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.

3. Per re-installare il mulinello, premerlo

verso il basso.

11.6 Pulizia del mulinello superiore

Non rimuovere il mulinello superiore. Se
le aperture nel mulinello sono ostruite,
rimuovere i residui di sporco con un
oggetto sottile appuntito, come uno
stuzzicadenti.

12. RISOLUZIONE DEI PROBLEMI

ITALIANO 51

AVVERTENZA!

Una riparazione scorretta
dell’apparecchiatura
potrebbe costituire un
pericolo per la sicurezza
dell’utente. Qualsiasi
riparazione deve essere
eseguita da personale
qualificato.

Problema e codice di al‐
larme

Non è possibile azionare
l’elettrodomestico.

Il programma non si avvia. • Controllare che l’oblò dell’apparecchiatura sia chiu‐

L’apparecchiatura non ca‐
rica l’acqua.
Il display mostra i10 o i11.

Possibile causa e soluzione

• Assicurarsi che la spina sia collegata alla presa elet‐
trica.

• Assicurarsi che il fusibile non sia danneggiato nella
scatola fusibili.

so.

• Premere il tasto di avvio.

• Se è stata impostata la partenza ritardata, annullare
l’impostazione o attendere il completamento del con‐
to alla rovescia.

• L’apparecchiatura ricarica la resina all’interno del de‐
calcificatore dell’acqua. La procedura dura all’incirca
5 minuti.

• Controllare che il rubinetto dell’acqua sia aperto.

• Controllare che la pressione dell’acqua di alimenta‐
zione non sia troppo bassa. Per ottenere informazio‐
ni a questo proposito, contattare l’ente erogatore lo‐
cale.

• Controllare che il rubinetto dell’acqua non sia ostrui‐
to.

• Controllare che il filtro nel tubo di carico non sia
ostruito.

• Assicurarsi che il tubo di carico non sia attorcigliato o
piegato.

La maggior parte dei possibili
problemi è risolvibile senza il bisogno
di contattare il Centro Assistenza
Autorizzato.

Rimandiamo alla tabella qui di seguito
per informazioni sui possibili problemi.

In alcuni casi, il display visualizza un
codice di allarme.

www.electrolux.com52

Problema e codice di al‐
larme

L’apparecchiatura non sca‐
rica l’acqua.
Il display visualizza i20.

Il dispositivo antiallaga‐
mento è attivo.
Il display visualizza i30.

Malfunzionamento del sen‐
sore di rilevamento del li‐
vello dell’acqua.
Il display visualizza i41 ­i44.

Malfunzionamento della
pompa di lavaggio o della
pompa di scarico.
Il display mostra i51 - i59 o
i5A - i5F.

La temperatura dell’acqua
all’interno dell’apparec‐
chiatura è troppo alta o si è
verificato un malfunziona‐
mento del sensore di tem‐
peratura.
Il display mostra i61 o i69.

Guasto tecnico dell’appa‐
recchiatura.
Il display mostra iC0 o iC3.

Il livello dell’acqua all’inter‐
no dell’apparecchiatura è
troppo alto.
Il display visualizza iF1.

L’apparecchiatura si arre‐
sta e si avvia più volte du‐
rante il funzionamento.

Il programma dura troppo
tempo.

Possibile causa e soluzione

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Controllare che il sistema del filtro interno non sia
ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato
o piegato.

• Chiudere il rubinetto dell’acqua.

• Verificare che l’apparecchiatura sia installata corret‐
tamente.

• Assicurarsi che i cestelli siano caricati come indicato
nel manuale d’uso.

• Assicurarsi che i filtri siano puliti.

• Spegnere e accendere l’apparecchiatura.

• Spegnere e accendere l’apparecchiatura.

• Assicurarsi che la temperatura dell’acqua in ingresso
non superi i 60°C.

• Spegnere e accendere l’apparecchiatura.

• Spegnere e accendere l’apparecchiatura.

• Spegnere e accendere l’apparecchiatura.

• Assicurarsi che i filtri siano puliti.

• Assicurarsi che il tubo di uscita sia installato all’altez‐
za giusta sopra il pavimento. Fare riferimento alle
istruzioni di installazione.

• È normale. Permette di ottenere risultati di pulizia ot‐
timali e risparmiare energia.

• Se è stata impostata la partenza ritardata, annullare
l’impostazione di ritardo o attendere il termine del
conto alla rovescia.

ITALIANO 53

Problema e codice di al‐
larme

La durata del programma
visualizzata è diversa ri‐
spetto alla durata nella ta‐
bella dei valori di consumo.

Il tempo residuo sul display
aumenta e raggiunge qua‐
si il termine della durata
del programma.

Piccola perdita dallo spor‐
tello dell’apparecchiatura.

Lo sportello dell’apparec‐
chiatura è difficile da chiu‐
dere.

Lo sportello dell’apparec‐
chiatura si apre durante il
ciclo di lavaggio.

Tintinnio o colpi provenien‐
ti dall’interno dell’apparec‐
chiatura.

L’apparecchiatura fa scat‐
tare l’interruttore.

Possibile causa e soluzione

• La durata dei programmi può variare a seconda della
pressione e della temperatura dell’acqua, delle varia‐
zioni dell’alimentazione elettrica, delle opzioni sele‐
zionate, della quantità di stoviglie e del grado di spor‐
co.

• Non si tratta di un difetto. L’apparecchiatura funziona
correttamente.

• L’apparecchiatura non è perfettamente in piano. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• Lo sportello dell’apparecchiatura non è centrato sulla
vasca. Regolare il piedino posteriore (ove previsto).

• L’apparecchiatura non è perfettamente in piano. Al‐
lentare o stringere i piedini regolabili (ove previsti).

• Alcune parti di pentole e stoviglie sporgono dai ce‐
stelli.

• La funzione AirDry è attivata. È possibile disattivare
la funzione. Fare riferimento a “Impostazioni”.

• Le pentole e le stoviglie non sono state sistemate
adeguatamente nei cestelli. Fare riferimento al libret‐
to contenente le indicazioni per caricare il cestello.

• Accertarsi che i mulinelli possano girare liberamente.

• Amperaggio insufficiente per alimentare simultanea‐
mente tutte le apparecchiature in uso. Controllare
l’amperaggio della presa e la capacità del tester o
spegnere una delle apparecchiature in uso.

• Guasto elettrico interno dell’apparecchiatura. Contat‐
tare un Centro Assistenza Autorizzato.

Fare riferimento a

“Preparazione al primo
utilizzo”, “Utilizzo
quotidiano” o “Consigli e
suggerimenti” per altre

possibili cause.

Una volta controllata l’apparecchiatura,
disattivare e attivare l’apparecchiatura.
Se il problema dovesse ripresentarsi,
contattare un Centro Assistenza
Autorizzato.

Per i codici di allarme non descritti in
tabella, contattare un Centro Assistenza
Autorizzato.

AVVERTENZA!

Consigliamo di non utilizzare
l’apparecchiatura fino a che
il problema non sarà stato
risolto completamente.
Scollegare l’apparecchiatura
e non ricollegarla finché non
si è certi che funzioni
correttamente.

www.electrolux.com54

12.1 I risultati di lavaggio e asciugatura delle stoviglie non sono

soddisfacenti

Problema Possibile causa e soluzione

Risultati di lavaggio insoddi‐
sfacenti.

Risultati di asciugatura in‐
soddisfacenti.

Su bicchieri e stoviglie sono
presenti striature biancastre
o strati bluastri.

Su bicchieri e stoviglie sono
presenti macchie e tracce di
gocce d’acqua.

L’interno dell’apparecchiatu‐
ra è bagnato.

Insolita produzione di schiu‐
ma durante il lavaggio.

• Fare riferimento a “Utilizzo quotidiano”, “Consi‐
gli e suggerimenti” e al libretto contenente le indi‐
cazioni per caricare il cestello.

• Usare un programma di lavaggio più intenso.

• Attivare l’opzione ExtraPower per migliorare i risul‐
tati di lavaggio di un programma selezionato.

• Pulire i mulinelli e il filtro. Vedere il capitolo “Puli‐
zia e cura”.

• Pentole e stoviglie sono state lasciate troppo tem‐
po all’interno dell’apparecchiatura chiusa. Attivare
la funzione AirDry per impostare l’apertura automa‐
ticamente della porta oltre che per migliorare le
performance di asciugatura.

• Brillantante assente o quantità di brillantante insuf‐
ficiente. Riempire il contenitore del brillantante o
impostare il dosaggio di brillantante su un livello più
alto.

• La causa potrebbe essere la qualità del brillantan‐
te.

• Usare sempre il brillantante, anche con pastiglie
multifunzione.

• Gli oggetti in plastica devono essere asciugati con
un asciugamano.

• Il programma non include una fase di asciugatura.
Fare riferimento alla sezione “Panoramica pro‐
grammi”.

• La quantità di brillantante erogata è troppo elevata.
Regolare il dosaggio del brillantante su una posi‐
zione inferiore.

• È stata utilizzata una dose eccessiva di detersivo.

• La quantità di brillantante erogata non è sufficiente.
Regolare il dosaggio del brillantante su una posi‐
zione superiore.

• La causa potrebbe essere la qualità del brillantan‐
te.

• Non si tratta di un’anomalia. L’umidità si condensa
sulle pareti dell’apparecchiatura.

• Utilizzare solo detersivo specifico per lavastoviglie.

• Utilizzare un detersivo di un produttore diverso.

• Non pre-risciacquare le stoviglie sotto acqua cor‐
rente.

Problema Possibile causa e soluzione

Tracce di ruggine sulle po‐
sate.

• È presente troppo sale nell’acqua usata per il la‐

vaggio. Fare riferimento a “Decalcificatore del‐
l’acqua”.

• Posate d’argento e acciaio inossidabile sono state
posizionate insieme. Non posizionare oggetti d’ar‐
gento e acciaio inossidabile uno accanto all’altro.

Sono presenti residui di de‐
tersivo all’interno del conte‐
nitore al termine del pro‐
gramma.

• La pastiglia del detersivo si è incollata all’interno
del contenitore e l’acqua non è riuscita a eliminarla.

• L’acqua non è in grado di eliminare il detersivo dal
contenitore. Assicurarsi che i mulinelli non siano
bloccati od ostruiti.

• Verificare che gli oggetti nei cestelli non impedisca‐
no l’apertura del coperchio del contenitore del de‐
tersivo.

Odori all’interno dell’appa‐
recchiatura.

• Fare riferimento a “Pulizia interna”.

• Avviare il programma con un disincrostante o
un prodotto detergente apposito per le lavastovi‐
glie.

Il calcare può depositarsi su
pentole e stoviglie, nella va‐
sca o all’interno dello spor‐
tello.

• Il livello di sale è basso, controllare l’indicatore di
riempimento.

• Il tappo del contenitore del sale è allentato.

• L’acqua di rubinetto è dura. Fare riferimento a “De‐
calcificatore dell’acqua”.

• Usare il sale e impostare la rigenerazione dell’ad‐
dolcitore dell’acqua anche se vengono usate pasti‐
glie multi-funzione. Fare riferimento a “Decalcifi‐
catore dell’acqua”.

• Avviare il programma con un prodotto disincro‐
stante per lavastoviglie.

• Se i depositi di calcare persistono, pulire l’apparec‐
chiatura con i detersivi adatti.

• Provare un detersivo diverso.

• Contattare il produttore del detergente.

Pentole e stoviglie opache,
scolorite o incrinate.

• Assicurarsi che vengano lavati solo oggetti lavabili
in lavastoviglie.

• Caricare e scaricare il cestello delicatamente. Fare
riferimento al libretto contenente le indicazioni per
caricare il cestello.

• Mettere gli oggetti delicati nel cestello superiore.

• Attivare l’opzione GlassCare per garantire un’atten‐
zione speciale agli articoli in vetro e quelli più deli‐
cati.

ITALIANO 55

Fare riferimento a

“Preparazione al primo
utilizzo”, “Utilizzo
quotidiano” o “Consigli e
suggerimenti” per altre

possibili cause.

www.electrolux.com56

13. INFORMAZIONI TECNICHE

Dimensioni Larghezza / altezza / profon‐

Collegamento elettrico

Pressione di alimentazione
dell'acqua

Collegamento dell'acqua Acqua fredda o acqua cal‐

Capacità Coperti 13

1)

Fare riferimento alla targhetta dei dati per altri valori.

2)

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di

energia alternativa (per es. pannelli solari) per ridurre il consumo di energia.

13.1 Collegamento alla banca dati EPREL dell'UE

Il codice QR sull'etichetta energetica
fornita con l'apparecchio fornisce un link
web per la registrazione di questo
apparecchio nella banca dati EPREL
dell'UE. Conservare l'etichetta energetica
come riferimento insieme al manuale
d'uso e a tutti gli altri documenti forniti
con questo apparecchio.

È possibile trovare le stesse informazioni
correlate alle prestazioni del prodotto

dità (mm)

Tensione (V) 220 - 240

1)

Frequenza (Hz) 50

Min./max. bar (Mpa) 0.5 (0.05) / 10 (1.0)

2)

da

nella banca dati EPREL dell’UE
utilizzando il link https://
eprel.ec.europa.eu e il nome del modello
e il numero di prodotto che si trovano
sulla targhetta dell'apparecchio. Vedere il
capitolo “Descrizione del prodotto”.

Per informazioni dettagliate sull’etichetta
energetica, vedere
www.theenergylabel.eu.

596 / 818 - 898 / 575

max 60°C

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.

*

www.electrolux.com/shop

156812511-A-232022
