electrolux EBL2.3 User Manual

F o u r e n c a s t r é e

MODE D'EMPLOI

EB L2.3

315 5156 12 / 05.02

Chère cliente, cher client

Veuillez lire attentivement ce mode d’emploi. Observez avant tout le chapitre ”Règles de sécurité”.

Conservez ce mode d’emploi afin de pouvoir le consulter ultérieurement, et remettez–le à l’éventuel propriétaire ultérieur de l’appareil.

Ils doivent impérativement être respectés.

Ce triangle d’avertissement et/ou les termes de signalisation ”Attention!”, ”Prudence!” soulignent des indications qui sont importantes pour votre sécurité ou pour la capacité de fonctionnement de l’appareil.

1.Ce symbole vous guide pas à pas dans la manipulation de cet appareil.

2. ...

3. ...

Ce mode d’emploi contient des indications permettant d’éliminer soi–même des pannes qui pourraient éventuellement survenir. Voir chapitre ”Aide en cas de panne”.

Si ces indications ne devaient pas suffire, vous avez deux points de consultation chez lesquels on pourra vous aider:

•Le point de service après–vente à proximité de chez vous (voir chapitre ”Service après–vente”) ou

Service–Helpline

0848 848 111

Ce symbole précède des informations complémentaires concernant la manipulation et l’utilisation pratique de cet appareil.

Ce symbole signale des conseils et des indications relatifs à l’utilisation économique et écologique de l’appareil.

Vous y recevrez une réponse à chaque question concernant l’équipement ou l’utilisation de votre appareil. Bien entendu, vos désirs, suggestions ou critiques sont également bienvenus. Notre objectif est de poursuivre l’amélioration de nos produits et prestations de services au profit de notre clientèle.

•En cas de problèmes techniques, notre service après–vente se tient à tout moment à votre disposition (vous trouverez les adresses et numéros de téléphone au chapitre ”Service après–vente”).

Apres vous avez pris connaissance du mode d’emploi, nous vous prions, de renvoyer la carte de garantie remplie le service après–vente à Mägenwil.

Table des matières
Règles de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4
Sécurité électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4
Sécurité pour les enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4
Sécurité durant l‘utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4
Sécurité lors du nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	4
Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	5
Eliminer le matériel d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	5
Consignes d’élimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	5
La cuisinière encastrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
Vue de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
Tableau synoptique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
Avant la première utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
Nettoyage initial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
Chauffage initial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
Les commutateurs pour le four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
Commutateurs de fonction du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
Régulateur de température du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
Les lampes de contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
Applications des fonctions du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9
Air circulant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9
Grillades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9
Turbogril . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9
Gril à petite surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Gril à grande surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Chauffage supérieur et inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Stérilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	11
Informations générales sur le rôtissage et la cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Nettoyage du gril, des plaques, des moules et des glissières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Guides de plaques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	15
Récipient réfléchissant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	15

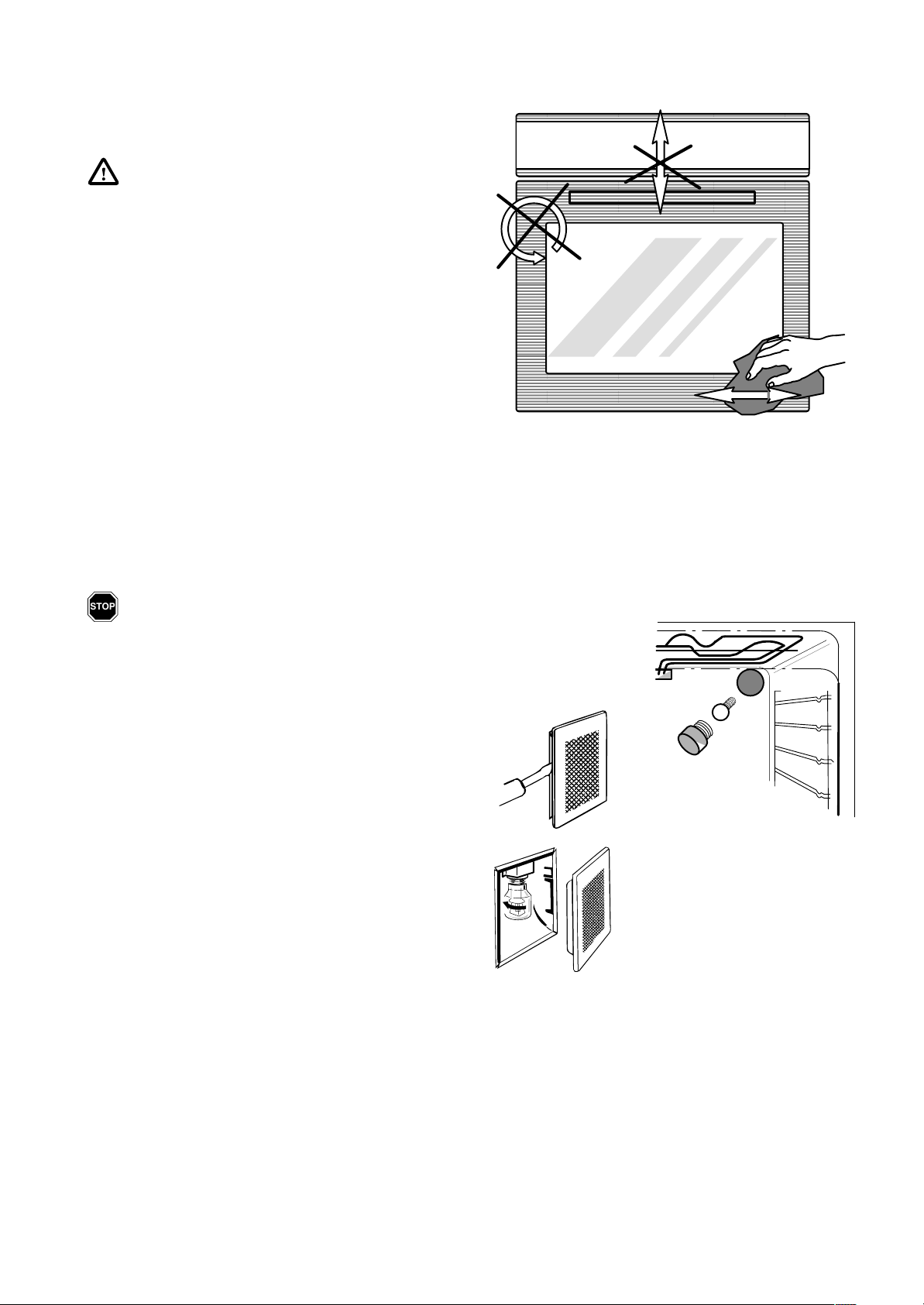

Panneau synoptique et porte du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	15
Appareils avec surface en acier inoxydable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	16
L’éclairage du four – échange des ampoules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	16
Conseil pratiques utiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	17
Si quelque chose ne fonctionne pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	17
Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	18
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	18
Connexion électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	19
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	20
Prescriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	20
Table de cuisson et de rôtissage au four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	21
Air circulant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	21
Chauffage supérieur et inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	21
Turbo–gril . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	24
Table de grillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	24
Rôti à basse température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	25
Table de stérilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	25
Service après–vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	27
Point de vente de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	27
Demonstration / Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	27
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	27

Règles de sécurité

La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu’aux prescriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécurité suivantes.

Sécurité électrique

L’appareil doit être raccordé par un installateur électricien concessionnaire. La sécurité électrique des appareils encastrés exige un montage précis, conforme aux normes en vigueur.

•Tout appareil endommagé ne doit pas être utilisé. En cas de dérangement ou de défaut, dévissez puis retirez les fusibles.

•Par sécurité, toute réparation sur place de l’appareil et spécialement de ses organes d’alimentation ne peut être effectuée que par un électricien qualifié ou par un technicien du service de maintenance pour pallier aux dangers d’électrocution. En cas de panne, adressez–vous directement à notre service technique de vente.

•N’utilisez la cuisinière que seulement lorsque cel- le–ci aura été installée. Vous serez ainsi assuré de ne pas toucher accidentellement des composants électriques.

Sécurité pour les enfants

Éloignez les petits enfants. Ne laissez pas les enfants jouer avec la cuisinière.

Sécurité durant l`utilisation

Cet appareil peut uniquement être utilisé pour la cuisson et le rôtissage d’aliments à usage domestique.

•Avant la première utilisation, le four doit être chauffé à vide. Assurez–vous que l’aération de la pièce est suffisante et enclenchez la hotte d’aération si elle existe. L’apparition d’odeurs lors du premier échauffement est un phénomène normal.

•Les corps de chauffe situés au haut du four assurant le chauffage depuis le dessus et le gril, ainsi que le corps de chauffe inférieur, de même que les parois du four si elles sont chaudes peuvent présenter un danger de brûlure si l’on n’y prend pas garde.

•Utilisez des gants thermiques ou un torchon pour retirer sans se brûler les mets cuits.

•Si elle est ouverte, la porte du four ne doit pas être surchargée. Il est interdit de s’asseoir ou de grimper sur celle–ci.

•A part les accessoires livrés, n’utilisez que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux recommandations du fournisseur.

•Après chaque utilisation, contrôlez que l’appareil est bien éteint.

•Si vous utilisez des ingrédients à base d’alcool dans le four, il est possible qu’un mélange alcool–air légèrement inflammable se forme à l’intérieur. Dans ce cas, ouvrez la porte avec prudence. Ce faisant, éloignez toute présence de braise, d’étincelle ou defeu.

Sécurité lors du nettoyage

•Lors du nettoyage manuel de guides de plaques, éclairage du four et de la porte du four, aucun corps de chauffe ne doit être enclenché. Attendez que le four soit suffisamment refroidi pour pouvoir entrer en contact sans danger avec les organes internes.

•Maintenez toujours votre four parfaitement propre. Les éclaboussures de graisse et les taches dégagent une mauvaise odeur lorsqu’elles chauffent.

•Veillez à la propreté des surfaces assurant l’étanchéité de la porte ainsi que le cadre de la porte.

•Les charnières de la porte du four constituent un danger et elles ne peuvent être démontées et remontées que par un technicien expérimenté faisant partie de notre équipe après–vente.

•L’appareil ne doit pas être nettoyé avec un système de nettoyage à vapeur ou à haute pression pour des raisons de sécurité électrique.

Elimination

Eliminer le matériel d'emballage

Tous les éléments d’emballage sont recyclables, et les feuilles et parties en mousse dure doivent être marquées de manière appropriée. Eliminez correctement, s. v. p., le matériel d’emballage et les éventuels appareils anciens.

Veuillez observer les règlements nationaux et régionaux ainsi que le marquage du matériel (séparation du matériel, ramassage des déchets, dépôts de matières valables).

Consignes d'élimina tion

L’appareil ne doit pas être enlevé avec les déchets domestiques.

Vous pouvez obtenir des renseignement sur les dates de passage ou les points de collecte auprès du service de nettoyage urbain local ou de l’administration communale.

Attention! Veuillez rendre inutilisables les anciens appareils ayant fini de servir, avant de les éliminer, sectionner le câble d’alimentation.

La cuisinière encastrée

Vue de l'appareil

Tableau synoptique

avec élément de commande

Poignée de la porte du four

Porte du four

avec vitre frontale entièrement en verre

Tiroir à appareil

Tableau synoptique

1.Lampe de contrôle fonctionnement du four

2.Lampe de contrôle de la température du four

3.Sélecteur de fonction du four

4.Sélecteur de température du four

Avant la première utilisation

Nettoyage initial

Enlever du four tous les objets qu’il contient, à l’exception de la feuille de réflexion située sous le corps de chauffe inférieur. Enlevez soigneusement les étiquettes qui s’y trouvent encore, ainsi que les feuilles de protection (Attention de ne pas enlever la plaque signalétique de

l’appareil).

Le four, le tableau synoptique et la porte du four doivent être lavés à l’eau chaude contenant un détergent puis séchés.

Vous pouvez y voir plus clair en allumant l’éclairage interne en positionnant le sélecteur de fonction sur position éclairage.

Chauffage initial

Le four doit être chauffé une première fois à vide. Assurez–vous que l’aération est suffi-

sante. Le dégagement d’odeur est normal.

– Mettre le commutateur de fonction en position de chauffage haut et bas et le sélecteur de température sur 250°C.

– Laisser le four fermé chauffer pendant 60 minutes à cette température.

Les commutateurs pour le four

Commutateurs de fonc tion du four

Le commutateur de fonction peut être positionné en le tournant soit vers la droite soit vers la gauche. L’éclairage du four est enclenché avec n’importe quelle fonction autre que zéro.

Éclairage – a cette position enclenché et pour

chaque fonction

Circulation d’air – Pour rôtir sur 2 niveaux

différents. Chauffage en haut et en bas enclenché, ainsi que le ventilateur du four

Turbogril – gril à petite surface et ventilateur

enclenchés

Gril à grande surface – chauffage en haut et gril à petite surface enclenchés

Gril à petite surface – corps de chauffe du gril

Chauffage en haut seulement

Chauffage en bas seulement

Chauffage en haut et en bas

Régulateur de tempéra ture du four

Positionner la température voulue en tournant vers la droite le commutateur réglant la température du four entre 50 et 275°C.

Ne pas tourner plus loin que la butée

Pour arrêter, revenir à la position ”0”.

Le four ne fonctionne que si le sélecteur de fonction et	°C
le régulateur de température sont enclenchés.

Les lampes de contrôle

La lampe de contrôle de fonction

celle–ci s’allume lorsque le four est enclenché. Elle s’éteint lorsque tous les commutateurs sont en position HORS.

La lampe de contrôle de température

celle–ci s’allume lorsque le chauffage du four est enclenché. Elle s’éteint lorsque la température choisie est atteinte et elle se rallume chaque fois que le thermostat réenclenche le chauffage pour maintenir la température.

Applications des fonctions du four

Air circulant

Le ventilateur installé dans la face arrière du four assure une circulation intensive de l’air dans tout le four. Les températures peuvent être préréglées entre 50 et 275°C. La fonction de circulation d’air permet de transmettre la chaleur nécessaire au maintien de la température voulue plus rapidement que dans la méthode conventionnelle. Il est alors possible de régler une température inférieure d’environ 20°C à celle préconisée par les recettes utilisant uniquement le chauffage supérieur et inférieur.

Selon l’aliment à cuire ou à rôtir, on peut utiliser jusqu’à deux niveaux différents. Regardez le table de cuisson et de rôtissage au four page 20.

Grillades

La grillade s’opère généralement en fermant la porte du four. Ne laissez cependant pas votre

gril sans surveillance.

La chaleur produite par les corps de chauffe rayonne contre le plafond du four et atteint la pièce à rôtir qui est placée en dessous. Les indications concernant la hauteur optimale de celle–ci se trouvent dans la table de grillade.

Pour griller, il suffit de positionner les sélecteurs de fonction et de température correspondants. Le choix de la fonction dépend de la qualité, de la quantité et de la hauteur de la viande à griller.

La température doit être adaptée au type de viande, car le thermostat du four assure son service et maintient la température à l’intérieur du domaine assigné, conformément aux valeurs de la table.

Turbogril

La fonction turbogril est intéressante pour rôtir les gros morceaux de viande, les gigots, la volaille, etc. Sélectionnez la fonction turbogril et une température de 150 à 190°C.

Le gril à petite surface travaille avec le ventilateur pour répartir uniformément la chaleur. Non seulement la surface supérieure, mais aussi tous les côtés sont dorés uniformément.

Les pièces de viande de grande hauteur, les rôtis roulés, les carrés de porc, les jarrets ou la volaille acquièrent une surface bien dorée et croustillante, alors que l’intérieur reste tendre et juteux. Cette méthode de cuisson peut également s’appliquer aux gratins et aux soufflés.

Glissez la plaque à gâteaux dans les glissières à l’échelon 1 ou 2 en posant la grille supportant l’aliment à rôtir immédiatement dessus, ainsi que le montre la figure ci–contre.
