ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

EACS-HAT/N3_19Y

Инструкция по эксплуатации кондиционеров воздуха сплитсистем бытовых серии EACS-HAT/N3_19Y

Мы благодарим Вас за сделанный выбор!

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции. А также получить подробную информацию на сайте www.home-comfort.ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый кондиционер воздуха инаслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного комфортнее, благодаря легкости виспользовании. Удачи!

Ад реса сервисных центров Вы можете найти на сайте: www.home-comfort.ru или у Вашего дилера.

Содержание

Назначение кондиционера 3 Условия безопасной эксплуатации 3 Устройство и составные части 4 Управление кондиционером 4 ЖК-дисплей на внутреннем блоке 4 Описание пульта дистанционного управления 4 Обозначение индикаторов на дисплее пульта ДУ 5 Замена батареек 6 Правила использования пульта ДУ 6 Управление с помощью пульта ДУ 6 Советы по использованию 6 Автоматический режим работы (AUTO) 6 Вентиляция 7 Ночной режим работы 7 Включение и отключение кондиционера по таймеру 7 Интенсивный режим (TURBO) 8 Режим FOLLOW ME 8 Возврат предыдущих настроек 8 Функция самоочистки 8 Управление кондиционером без пульта ДУ 9 Уход и техническое обслуживание 9 Защита 10 Устранение неполадок 11 Срок эксплуатации 11 Транспортировка и хранение 11 Утилизация 11 Гарантия 11 Дата изготовления 11 Сертификация 11 Комплектация 12 Технические характеристики 13 Форма протокола о приемке оборудования после проведения пусконаладочных работ 25 Форма протокола тестового запуска 26 Га ран тий ный та лон 29

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст вами, пе ре чис лен ны ми в га ран тий ном та ло не.

Примечание:

В тексте данной инстукции кондиционер воздуха сплит-системы бытовая может иметь такие технические названия, как прибор, устройство, аппарат, кондиционер ит. п.

Назначение кондиционера

Кондиционер бытовой с наружным и внутренним блоком (сплит-система) предназначен для создания оптимальной температуры воздуха при обеспечении санитарно-гигиенических норм в жилых, общественных и административно-бытовых помещениях. Кондиционер осуществляет охлаждение, осушение, нагрев, вентиляцию и очистку воздуха от пыли.

Условия безопасной эксплуатации

• Используйте правильное напряжение питания в соответствии с требованиями в инструкции. В противном случае могут произойти серьезные сбои, возникнуть опасность жизни или произойти пожар.

• Не допускайте попадания грязи в вилку или розетку. Надежно подсоедините шнур источника питания во избежание получения удара электрическим током или пожара.

• Не отключайте автоматический выключатель источника питания и не выдергивайте шнур из розетки в процессе работы устройства. Это может привести к пожару.

• Ни в коем случае не разрезайте и не пережимайте шнур источника питания, поскольку вследствие этого шнур питания может быть поврежден. В случае повреждения шнура питания можно получить удар электрическим током или может вспыхнуть пожар.

• Никогда не наращивайте кабель питания. Это может привести к перегреву и явиться причиной пожара.

• He применяйте удлинители силовых линий и не используйте розетку для одновременного питания другой электрической аппаратуры. Это может привести к поражению электрическим током и возникновению пожара.

• Не вытаскивайте штепсель питания из розетки, держась за кабель питания. Это может привести к пожару и поражению электрическим током.

• Обязательно вынимайте штепсель из розетки питания в случае длительного простоя кондиционера воздуха.

• Не загораживайте воздухозаборное и воздуховыпускное отверстия наружного

кондиционеры 3

и внутреннего блоков. Это может вызвать падение мощности кондиционера и привести к нарушению его работы.

• Ни в коем случае не вставляйте палки или аналогичные предметы во внешний блок прибора. Так как вентилятор вращается при высокой скорости, такое действие может стать причиной получения телесного повреждения.

• Для Вашего здоровья вредно, если охлажденный воздух попадает на Вас в течение длительного времени. Рекомендуется отклонить направление воздушного потока таким образом, чтобы проветривалась вся комната.

• Отключите прибор с помощью пульта дистанционного управления в случае, если произошел сбой в работе.

• Не проводите ремонт прибора самостоятельно. Если ремонт будет выполнен неквалифицированным специалистом, то это может стать причиной поломки кондиционера, а также удара электрическим током или пожара.

• Не размещайте нагревательные приборы рядом с кондиционером воздуха. Поток воздуха от кондиционера может привести к недостаточной производительности нагревательного прибора и наоборот.

• При проведении чистки необходимо прекратить работу кондиционера и отключить подачу питания. В противном случае возможно поражение электрическим током.

• He допускайте размещения рядом с блоками горючих смесей и распылителей. Существует опасность воспламенения.

• Не допускайте, попадания воздушного потока на газовую горелку и электрическую плиту.

• Не касайтесь функциональных кнопок влажными руками.

• Убедитесь в том, что стена для установки блока достаточно прочна. В противном случае возможно падение блока, сопровождающееся нанесением травм и т.п.

• Не допускайте попадания каких-либо предметов на внешний блок кондиционера.

• Кондиционер должен быть заземлен.

• При появлении признаков горения или дыма, пожалуйста, отключите электропитание и свяжитесь с центром обслуживания, если возгорание или задымление не прекратилось после отключения, примите необходимые меры после возго-

6 12 9

рания, немедленно обратитесь в местную пожарную службу.

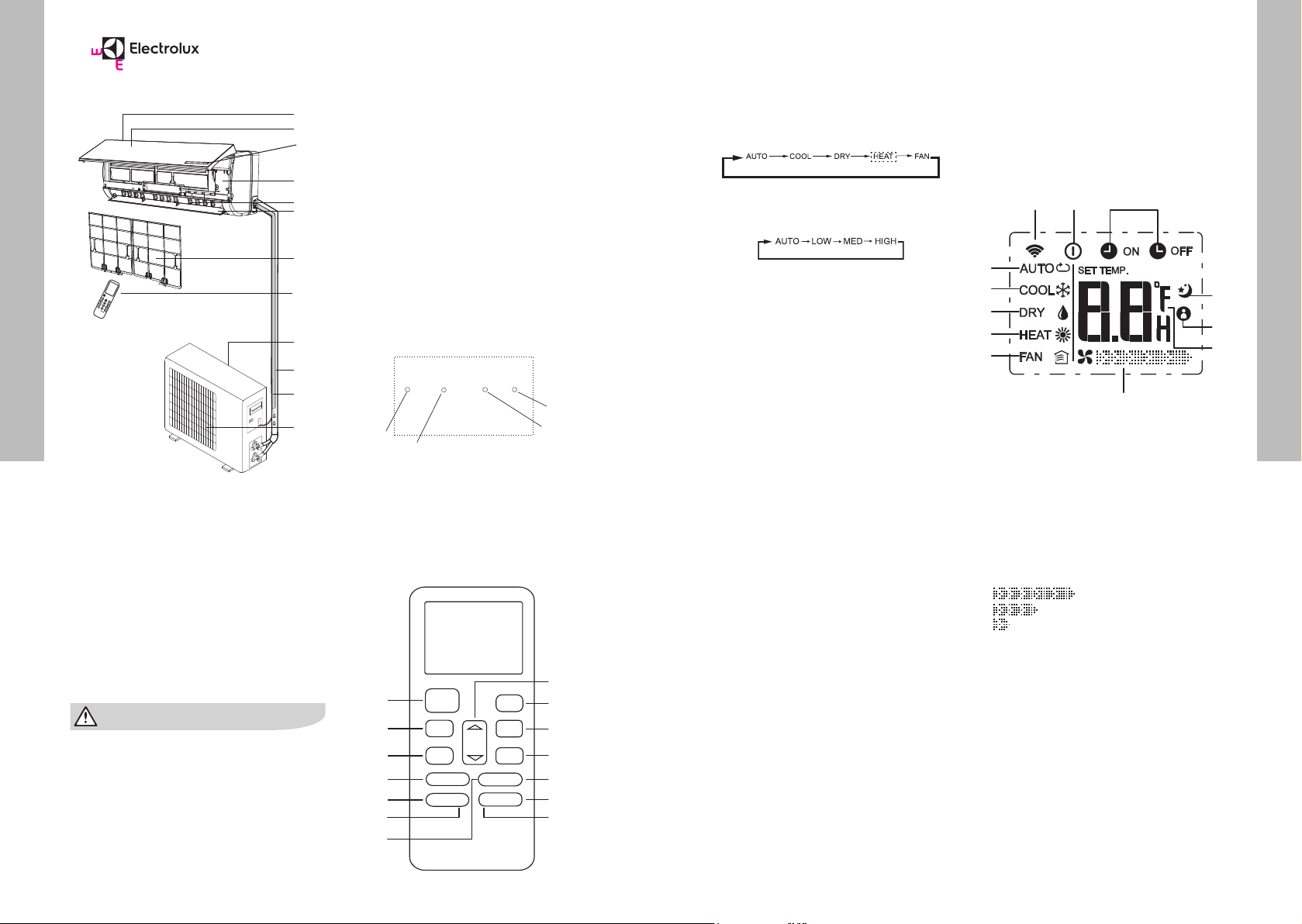

Устройство и составные части

Внутренний блок

Наружный блок

1 Вход воздуха 2 Передняя панель 3 Дисплей 4 Микросхема управления 5 Вертикальные жалюзи 6 Горизонтальные жалюзи 7 Воздушный фильтр 8 Пульт дистанционного управления 9 Вход воздуха 10 Фреоновая трасса 11 Дренажная трасса 12 Воздуховыпускная решетка

Примечание:

Рисунки приведены в качестве справочной информации и могут иметь внешние отличия от реального прибора.

кондиционеры 5

Управление кондиционером

• Для управления кондиционера применяется беспроводной инфракрасный дистанционный пульт.

• При управлении расстояние между пуль-

1 2

том и приемником сигнала на внутреннем блоке должно быть не более 10 м. Между пультом и блоком не должно быть предметов, мешающих прохождению сигнала.

5 6

• Пульт управления должен находиться на расстоянии не менее 1 м от телевизионной и радио аппаратуры.

• Не роняйте и не ударяйте пульт, а также не оставляйте его под прямыми солнечными лучами.

ЖК-дисплей на внутреннем

блоке

1 Кнопка включения/выключения

Данная кнопка включает и отключает прибор.

2 Кнопка «MODE»

С помощью данной кнопки выбираются режимы работы:

3 Кнопка «FAN»

С помощью данной кнопки выбирается скорость вращения вентилятора:

4 Кнопки «Вверх» и «Вниз»

С помощью данных кнопок Вы можете устанавливать желаемую температуру в помещении, в диапазоне

17-30 °С.

5 Кнопка «SWING»

Нажмите эту кнопку для включения покачивания заслонки. Автоматическое управление горизонтальными жалюзи (наружные жалюзи). Вертикальные

1 Индикатор температуры.

2 Индикатор работы Wi-Fi.

жалюзи (внутренние) управляются вручную.

6 Кнопка «DIRECT»

Служит для пошагового изменения положения горизонтальных жалюзи.

7 Кнопка «SLEEP»

Кнопка используется для включения или отключения ночного режима работы.

8, 9 Кнопки «TIMER ON/OFF»

Служат для включения режима настройки таймера: «ON» задание вре-

Описание пульта дистанционного управления

мени включения кондиционера, «OFF» задание времени отключения кондиционера.

10 Кнопка «TURBO»

При нажатии данной кнопки кондиционер начинает работу в интенсивном режиме на максимальное охлаждение или обогрев.

11 Кнопка «SHORTCUT»

Используется для запоминания текущих настроек кондиционера и возврата к ним.

12 Кнопка «FOLLOW ME»*

Служит для включения и отключения режима «FOLLOW ME»

13 Кнопка «SELFCLEAN»*

Служит для включения и отключения функции Самоочистки.

14 Кнопка «LED»

Служит для включения и отключения дисплея внутреннего блока.

O N/O FF

MO DE

FA N

S LEEP

TU R B O S ELF C LE AN

TEMP

SHORT C UT

TIM ER O N

TIM ER O F F

S WI NG I DIR EC T

LE D F OLLO W ME

13 14

Примечание (функция FOLLOW ME):

пульт ДУ с интервалом в 3 минуты передает на кондиционер сигнал значения температуры.

Обозначение индикаторов на дисплее пульта ДУ

1 Индикатор автоматического режима. 2 Индикатор режима обогрева. 3 Индикатор режима охлаждения. 4 Индикатор режима вентиляции. 5 Индикатор решима осушения. 6 Индикатор передачи сигнала. 7 Индикатор скорости вращения вентиля-

тора.

(нет индикации) Скорость выбирается

автоматически

Низкая скорость

8 Индикатор установки температуры. 9 Индикатор таймера (ON/OFF). 10 Индикатор режима FOLLOW ME*. 11 Индикатор ночного режима работы. 12 Индикатор работы кондиционера.

Примечание:

Для наглядности все индикаторы изображены на рисунке, но во время работы блока на дисплее отображаются только фактические операции.

Высокая скорость

Средняя скорость

* В данной серии не используется

Вертикальные жалюзи (для регулировки потока вправо-влево)

Замена батареек

1 Сдвинуть крышку с обратной стороны

пульта ДУ, нажав на нее.

2 Вставить две щелочных батарейки типа

ААА, убедитесь, что они вставлены в соответствии с указанным направлением.

3 Нажмите кнопку включения/выключения

прибора.

Примечание:

Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера. Используйте новые батарейки типа ААА. Если вы не используете пульт ДУ более месяца, извлеките батарейки.

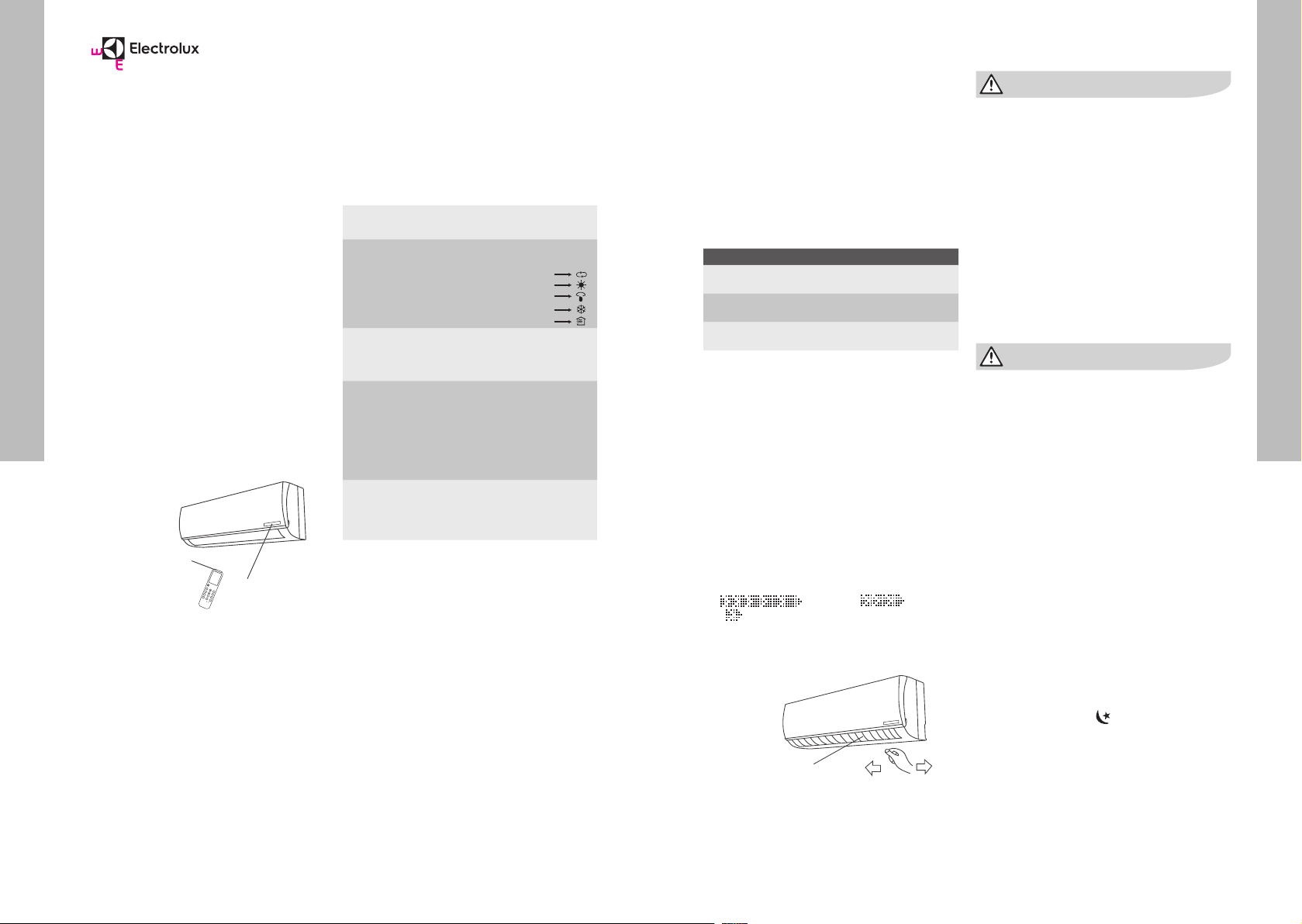

Правила использования пульта ДУ

Когда вы используете пульт ДУ, всегда направляйте излучатель ИК сигналов прямо на приемник сигналов на внутреннем блоке.

Кондиционер (внутренний блок)

Излучатель ИК сигналов

Для нормальной работы кондиционера не устанавливайте пульт ДУ в следующих местах:

• в местах попадания прямых солнечных лучей.

• за шторами и в других труднодоступных местах.

• на расстоянии более 8 м от внутреннего блока.

• под струей воздуха от кондиционера.

• в местах, где слишком холодно или тепло.

• в местах с сильным электромагнитным излучением.

• между пультом ДУ и внутренним блоком не должны находиться предметы, препятствующие передаче сигналов.

Приемник ИК сигналов

Пульт ДУ

Управление с помощью пульта ДУ

Выбор режима

Если настройки автоматического режима работы кондиционера вас не устраивают, то выполните описанные ниже шаги, чтобы изменить настройки по вашему желанию.

ШАГ 1

ШАГ 2

ШАГ 3

ШАГ 4

ШАГ 5

Для запуска кондиционера нажмите кнопку ВКЛ/ВЫКЛ

Нажмите кнопку выбора режимов MODE и выберите требуемый режим: для автоматического режима для режима обогрева для режима осушения для режима охлаждения для режима вентиляции

На жми те кноп ки вы бо ра зна че ния тем пера ту ры и ус та но ви те же ла е мое зна че ние тем пе ра ту ры в ди а па зо не 17-30 °С

С по мо щью кноп ки FAN за дай те же лае мую ско рость вра ще ния вен ти ля тора. Ес ли ско рость вра ще ния за да на ав то ма ти че с ки вен ти ля тор вклю ча ет ся ав то ма ти че с ки, в за ви си мо с ти от разни цы меж ду тем пе ра ту рой в по ме щении и за дан ной тем пе ра ту рой

Управляйте направлением воздушного потока с помощью кнопок SWING и DIRECT. Для вы клю че ния кон ди ци о не ра опять на жми те кноп ку ВКЛ/ВЫКЛ

При включении кондиционера в режиме обогрева, температуру в помещении можно задать вручную с помощью пульта ДУ. Максимальное значение 30°С. При включении кондиционера в режиме охлаждения, температура также устанавливается вручную, минимальное значение 17°С. При выборе функции осушения, кондиционер поглащает влагу из воздуха, превращая ее в конденсат и выводя наружу. Температура в помещении при этом понижается. При выборе автоматического режима работы (AUTO) кондиционер работает автоматически в зависимости от разницы температуры в помещении и установленной температуры.

Советы по использованию

Для управления комнатным кондиционером пульт дистанционного управления следу-

ет направить на приемник сигнала. Пульт дистанционного управления включает кондиционер на расстоянии до 8 м, если его направлять на приемник сигнала внутреннего блока.

Автоматический режим работы (AUTO)

При выборе автоматического режима кондиционер самостоятельно меняет режим работы в зависимости от выбранной температуры и температуры в комнате.

Температура в помещении Режим работы

Ниже установленной температуры на 3 °С

В пределах установленной температуры

Выше установленной температуры на 2 °С

Обогрев

Вентиляция

Охлаждение

Вентиляция

Регулировка скорости вращения вентилятора А. Ав то ма ти че с кая

Ско рость вра ще ния вен ти ля то ра бу дет ав тома ти че с ки кон т ро ли ро вать ся ав то ма ти кой, встро ен ной в кон ди ци о нер, ес ли с помощью кнопки (FAN) ус та нов лен ре жим автоматически.

В. Руч ная

Ес ли вы хо ти те ре гу ли ро вать ско рость враще ния вен ти ля то ра во вре мя ра бо ты конди ци о не ра, за дай те с по мо щью кноп ки FAN же ла е мую ско рость вра ще ния вен ти ля то ра:

Низкая скорость

Регулировка направления воздушного потока А. В го ри зон таль ной пло с ко с ти (впра во-влево)

Высокая скорость

Средняя скорость

кондиционеры 7

На прав ле ние воз душ но го по то ка в го ризон таль ной пло с ко с ти из ме ня ет ся вруч ную по во ро том вер ти каль ных жа лю зи.

При вы со кой влаж но с ти воз ду ха, при ра бо те кон ди ци о не ра в ре жи мах ох лажде ния и осу ше ния, вер ти каль ные жа лю зи долж ны быть на прав ле ны вперед. Если жалюзи находятся в крайнем левом или правом положении, на решетке возможно образование и выпадение конденсата. B. В вертикальной плоскости (вверх-вниз)

Направление воздушного потока по вертикали можно регулировать с помощью пульта ДУ. Нажмите кнопку DIRECT на пульте ДУ и установите жалюзи в одно из фиксированных положений на ваше усмотрение. Для включения и выключения автоматического покачивания жалюзи нажмите кнопку SWING.

Используйте кнопки SWING и DIRECT на пульте ДУ для управления жалюзи. Если вы измените положение жалюзи вручную, то настроенное положение жалюзи с пульта ДУ и фактическое положение жалюзи не будут совпадать. Если это произошло, отключите кондиционер, подождите, пока жалюзи закроются, затем опять включите кондиционер, теперь положение жалюзи будет соответствовать установленному.

Не оставляйте жалюзи направленными вниз при работе кондиционера на охлаждение, это может привести к образованию и выпадению конденсата.

Ночной режим работы

Режим сна используется для поддержания комфортных условий и экономии электроэнергии в ночное время. Для выбора режима сна, нажмите кнопку SLEEP на пульте ДУ, тогда появится значок что кондиционер работает в режиме сна. Кондиционер автоматически каждый час увеличивает заданную температуру воздуха (при охлаждении на 1°С) и уменьшает (при обогреве на 1°С). Через 2 часа (при охлаждении) и 2 часа (при обогреве) температура принимает постоянное значение и через

, означающий,

Провод подключения электропитания**

Крышка

5 часов «ночной режим» автоматически выключается. Для отмены этой функции, просто нажмите кнопку SLEEP еще раз.

Включение и отключение кондиционера по таймеру

Для того что бы установить время включения кондиционера, нажмите кнопку «TIMER ON». Однократное нажатие меняет время на 30 мин, при этом на экране появляется индикатор «H». После того как на дисплее будет отображаться значение «10H» (10 часов), каждое нажатие на кнопу «TIMER ON» будет увеличивать время включения на 1 час. Через 1 секунду после установки таймера пульт ДУ передаст устанвоки кондиционеру, а еще через 2 секунды символ «Н» исчезнет с экрана и появится установленнная температура. Для отмены данной функции выставите значение на «0.0». Функции «TIMER OFF» необходима для автоматического выключения прибора в заданное время. Время на отключение и отмена функции устанавливаются аналогично.

Интенсивный режим (TURBO)

В этом режиме кондиционер охлаждает или нагревает воздух более интенсивно, чем в обычном режиме. Это позволяет быстро создавать комфортное условия в помещении. Кондиционер принимает минимальную температуру по охлаждению 17°С или максимальную по обогреву – 30°С как заданную. Для включения интенсивного режима нажмите кнопку TURBO на пульте ДУ. Для отмены интенсивного режима повторно нажмите кнопку TURBO.

Примечание:

При низ кой тем пе ра ту ре на руж но го возду ха на теп ло об мен ни ке на руж но го бло ка мо жет об ра зо вать ся иней, в этом слу чае вклю ча ет ся ре жим от та и ва ния. При этом вы клю ча ет ся вен ти ля тор вну т ренне го бло ка (в не ко то рых мо де лях он вра щает ся с низ кой ско ро с тью). Че рез не сколь ко ми нут (4-10) кон ди ци о нер про дол жа ет ра бо тать в ре жи ме обо г ре ва (этот ин тер вал мо жет не зна чи тель но ме нять ся, в за ви си мос ти от тем пе ра ту ры на руж но го воз ду ха). При вхо де в ре жим обо г ре ва вен ти ля тор

* В данной серии не используется * В данной серии отсутствует USB-разъем

вну т рен не го бло ка вклю ча ет ся че рез не кото рое вре мя, ко г да до ста точ но на гре ет ся теп ло об мен ник вну т рен не го бло ка, сра баты ва ет за щи та по да чи хо лод но го воз ду ха в по ме ще ние. Ко г да пре кра ща ет ся по да ча элек тро пи тания, кон ди ци о нер вы клю ча ет ся. При по даче элек тро пи та ния он ав то ма ти че с ки включа ет ся че рез 3-4 ми ну ты. В ре жи ме ох лаж де ния или обо г ре ва плас ти ко вые де та ли кон ди ци о не ра мо гут сжи мать ся и рас ши рять ся из-за рез ко го из ме не ния тем пе ра ту ры, в этом слу чае мо гут быть слыш ны щелч ки. Это нор мальное яв ле ние.

Режим FOLLOW ME*

Служит для поддержания установленной температуры вблизи пульта ДУ.

Возврат предыдущих настроек

Данная функция служит для возврата к сохраненным настройкам кондиционера. В случае если нажать кнопку «SHORTCUT» впервые после подключения кондиционера к сети электропитания, кондиционер переключится в автоматический режим и будет выбрана температура 24°С. Если удерживать кнопку «SHORTCUT» нажатой более 2 секунд, то кондиционер запомнит текущие настройки. Если вы уже включали кондиционер и производили определенные настройки, то при нажатии на данную кнопку, пульт ДУ восстановит предыдущие ваши настройки и передаст их кондиционеру (режим работы, температуру, скорость вращения вентилятора, спящий режим – если был активирован).

Функция самоочистки*

Во время использования кондиционера в режиме охлаждения или осушения на теплообменнике внутреннего может накапливаться влага. Для предотвращения образования плесени и неприятного запаха используйте функцию самоочистки. Для ее активации необходимо удерживать кнопку «SELFCLEAN» более 2 секунд, при этом кондиционер запустит процедуру очистки следующим образом: режим вентиляции – режим обогрева – режим вентиляции – выключение. Во время очистки кондиционер будет работать с минимальной скоростью вращения вентилятора внутреннего блока.

Управление кондиционером без пульта ДУ

Ес ли вы по те ря ли пульт ДУ или он не испра вен, вы можете переключать режимы работы кондиционера в следующей последовательности, используя сервисную кнопку на внутреннем блоке (перед этим аккуратно преподнимите панель) автоматический –> охдаждение –> выключение

Внутренний блок

Сервисная кнопка

Примечание:

Не дер жи те кноп ку на жа той в те че нии длитель но го вре ме ни, это мо жет при ве с ти к сбою в ра бо те кон ди ци о не ра.

Wi-Fi Ready

(Wi-Fi модуль приобретается отдельно)

Кондиционеры воздуха данной серии оборудованы USB-разъемом* для подключения Wi-Fi модуля с возможностью удаленного управления. Аккуратно приподнимите панель и подключите Wi-Fi модуль в USB-разъем, показанный на рисунке.

USB - разъем*

Wi-Fi модуль

* Разъем для подключения Wi-Fi модуля ** Подключается к плате управления

Дисплей

Уход и техническое обслуживание

В це лях без опас но с ти пе ред чист кой конди ци о не ра вы клю чи те его и от клю чи те от се ти элек тро пи та ния. Не лей те во ду на вну т рен ний блок конди ци о не ра, это мо жет вы ве с ти из строя не ко то рые его встро ен ные ком по нен ты, а так же мо жет при ве с ти к по ра же нию электри че с ким то ком.

Чи с ти те кор пус вну т рен не го бло ка и воз духо за бор ную ре шет ку пы ле со сом или про тирай те влаж ной мяг кой тряп кой. Если корпус сильно загрязнен, протирайте мягкой тряпочкой, используя мягкое моющее средство. Когда моете решетку, ни в коем случае не изменяйте положение жалюзи.

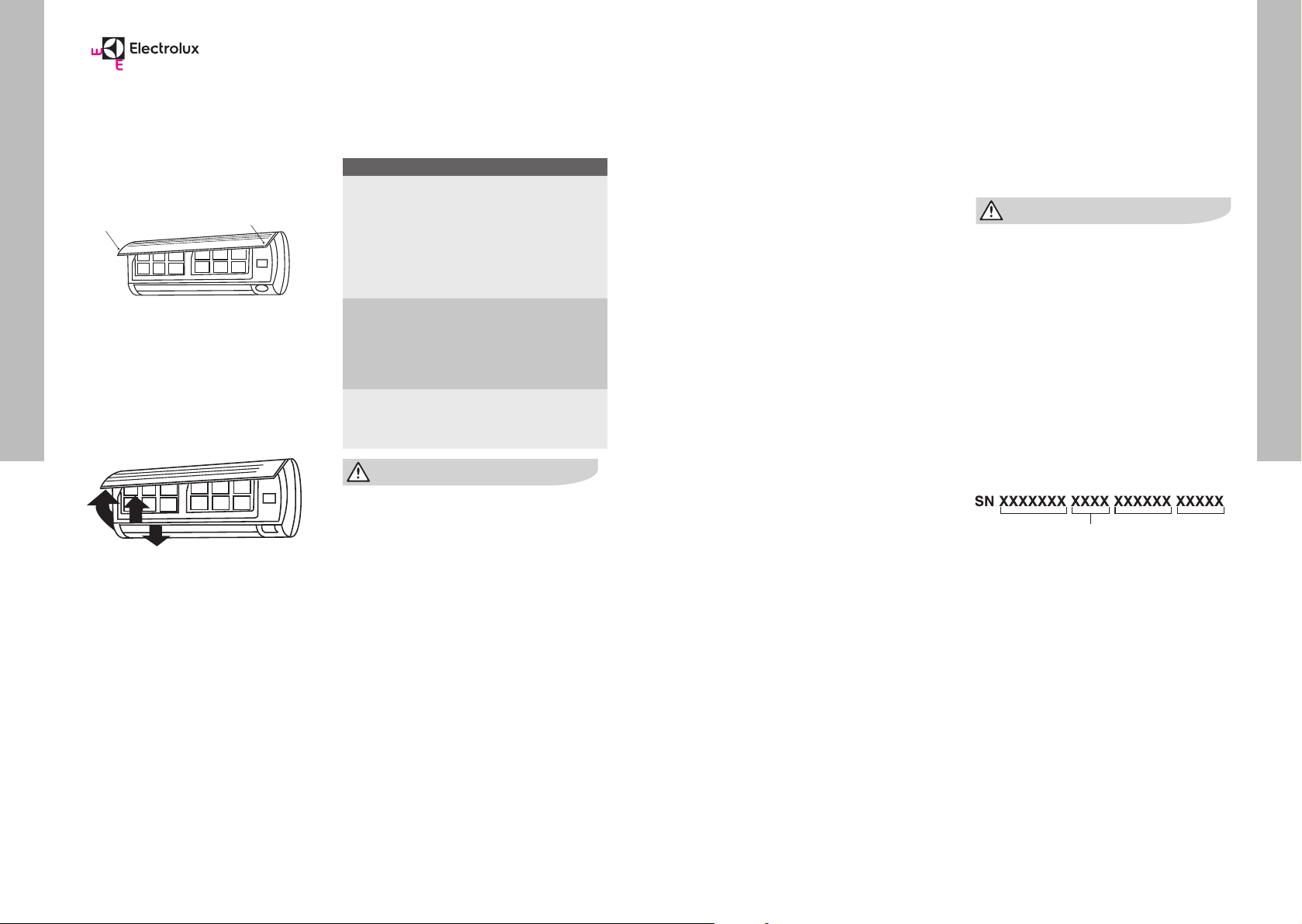

Чистка передней панели

• Отключите устройство от источника питания до того, как вынете шнур питания из розетки.

• Чтобы снять переднюю панель кондиционера, зафиксируйте ее в верхней позиции и осторожно тяните на себя.

• Используйте сухую и мягкую тряпку для очистки панели. Используйте теплую воду (ниже 40 устройство очень грязное.

С) для промывки панели, если

кондиционеры 9

внутренного блока

Фильтр

• Ни в коем случае не используйте бензин, растворители и абразивные средства для очистки передней панели кондиционера.

• Не допускайте попадания воды на внутренний блок. Велика опасность получить удар электрическим током.

Установите и закройте переднюю панель путем нажатия позиции «b» по направлению вниз.

Чистка воздушного фильтра

Необходимо прочищать воздушный фильтр после его эксплуатации в течение 100 часов. Процесс очистки выглядит следующим образом: отключите кондиционер и снимите воздушный фильтр.

1 Откройте переднюю панель 2 Аккуратно потяните рычаг фильтра на

себя.

3 Извлеките фильтр.

Очистка и повторная установка воздушного фильтра

Если загрязнение уже есть, то промойте фильтр моющим раствором в теплой воде. После очистки хорошо просушите фильтр в тени. Установите фильтр на место. Снова закройте переднюю панель.

Примечание:

Промывайте воздушный фильтр каждые

две недели, если кондиционер работает в очень загрязненном помещении.

Защита

Условия эксплуатации

Устройство защиты может автоматически выключить кондиционер в следующих случаях:

Режим Причина

ОБОГРЕВ Если температура воздуха

ОХЛАЖДЕНИЕ Если температура воздуха

ОСУШЕНИЕ Если температура в ком-

Не регулируйте вручную вертикальные жалюзи, в противном случае может произойти их поломка.

Чтобы предотвратить образование

конденсата не допускайте длительного направления воздушного потока вниз в режиме ОХЛАЖДЕНИЕ или ОСУШЕНИЕ.

Чрезмерный шум

• Устанавливайте кондиционер в месте, способном выдержать его вес, чтобы он работал с наименьшим шумом.

• Устанавливайте наружную часть кондиционера в месте, где выброс воздуха и шум от работы кондиционера не помешают соседям.

• Не устанавливайте какие-либо заграждения перед наружной частью кондиционера, т.к. это увеличивает шум.

Особенности устройства защиты

• Возобновить работу кондиционера после ее прекращения или изменить его режим работы можно через 3-4 минуты.

• После того, как Вы подключите кондиционер к питанию и включите его, он начнет работать только спустя 20 секунд.

вне помещения выше

24 Если температура воздуха

вне помещения ниже –7 Если температура в ком-

нате выше 30

вне помещения выше

43 Если температура воздуха

вне помещения ниже 18

нате ниже 10 пература вне помещения ниже 11оС

С / Если тем-

кондиционеры 11

Особенности режима ОБОГРЕВ

Предварительный нагрев. После начала работы кондиционера в режиме ОБОГРЕВ, теплый воздух начинает поступать только через 2–5 минут. Размораживание наружного блока. В процессе обогрева кондиционер будет автоматически размораживаться для увеличения своей производительности. Обычно это занимает от 2 до 10 минут. Во время размораживания вентиляторы не работают. После того, как размораживание завершено, режим обогрева включается автоматически.

Устранение неполадок

Следующие случаи не всегда являются признаками неполадок, пожалуйста, убедитесь в этом, прежде чем обращаться в сервисную службу. 1 Прибор не работает:

• подождите 4 минуты и попытайтесь снова включить кондиционер. Возможно, защитное устройство блокирует работу кондиционера;

• сели батарейки в пульте дистанционного управления;

• вилка не до конца вставлена в розетку.

2 Отсутствует поток охлажденного или

нагретого воздуха (в зависимости от необходимого режима):

• возможно, загрязнен воздушный фильтр.

• проверьте, не заблокированы ли впускные и выпускные воздушные отверстия.

• возможно, неправильно установлена температура.

3 Прибор не включается сразу же:

• при изменении режима в процессе работы происходит задержка срабатывания на 3–4 минуты.

4 Специфический запах:

• этот запах может исходить от другого источника, например, мебели, сигарет и т.д., который поглощается устройством и выпускается вместе с воздухом.

5 Звук журчащей воды:

• шум возникает при движении хладагента по трубам;

• размораживание наружного блока в режиме нагревания.

6 Слышится потрескивание:

• звук может возникать под влиянием изменения температуры корпуса.

7 Из выпускного отверстия выходит туман:

• туман появляется, когда в помещении высокая влажность.

Датчик утечки фреона

В случае обнаружении утечки фреона на дисплее внутреннего блока кондиционера появится код «EC», при этом индикатор включения/выключения будет непрерывно мерцать. В этом случае необходимо выключить кондиционер и обратиться в авторизованный сервисный центр.

Если после всех попыток устранения неполадок проблема не решена, обратитесь в авторизованный сервисный центр в вашем регионе либо к торговому представителю.

Транспортировка и хранение

• Прибор должен храниться в упаковке изготовителя в закрытом помещении при температуре от + 4 до + 40°С и относительной влажности до 85% при температуре 25°С.

• Транспортирование и хранение прибора должно соответствовать указаниям манипуляционных знаков на упаковке.

Срок эксплуатации

Срок экс плу а та ции при бо ра со став ля ет 10 лет при ус ло вии со блю де ния со от вет ству ющих пра вил по ус та нов ке и экс плу а та ции.

Утилизация

По окон ча нии сро ка служ бы кон ди ци о нер сле ду ет ути ли зи ро вать.По дроб ную ин форма цию по ути ли за ции кондционера Вы мо же те по лу чить у пред ста ви те ля ме ст но го ор га на вла с ти.

Дата изготовления

Дата изготовления зашифрована в code-128. Дата изготовления определяется следующим образом:

месяц и год производства

Гарантия

Гарантийное обслуживание кондиционера производится в соответствии с гарантийными обязательствами, перечисленными в гарантийном талоне.

Сертификация

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Изготовитель:

SIA «Green Trace», LV-1004, Biekensalas iela, 21, Riga, Latvia

СИА «Грин Трейс» ЛВ-1004, Латвия, Рига, ул. Бикенсалас, 21.

Импортер и уполномоченное изготовителем лицо в РФ:

Общество с ограниченной ответственностью «Ай.Эр.Эм.Си.» Россия, 119049, г. Москва, Ленинский проспект, д. 6, стр. 7, кабинет 14 Тел./факс: +7 (495) 2587485 e-mail: info@irmc.ru

Изготовитель оставляет за собой право навнесение изменений в конструкцию ихарактеристики прибора.

Electrolux is a registered trademark used under license from AB Electrolux (publ.). Электролюкс — зарегистрированная торговая марка, используемая в соответствии сElectrolux AB (публ.).

Сделано в Китае.

Комплектация

кондиционеры 13

Технические характеристики

Модель

Тип кондиционера On/O On/O On/O On/O On/O Холодопроизводительность,

BTU/час Теплопроизводительность,

BTU/час Потребляемая мощность

(холод/тепло), Вт Электропитание, В~Гц 220-240~50, 1 фаза Номинальный ток, А 3,0 3,6 4,8 7,14 10,88 Производительность по

воздуху, м Класс энергоэффективности A A A A C Тип фреона R410A Уровень шума (внутренний

блок/внешний блок), дБ(А) Защита от поражения

электрическим током Класс пылевлагозащищенности

(внутренний / внешний блок) Диаметр труб (жид.-газ), дюйм 1/4"-3/8" 1/4"-3/8" 1/4"-1/2" 1/4"-1/2" 3/8"-5/8" Максимальная длина трассы, м 20 20 20 25 25 Максимальный перепад

высот, м Размеры прибора ШхВхГ

(внутренний блок/наружный блок), мм

Вес нетто (внутренний блок/ наружный блок), кг

Размеры упаковки ШхВхГ (внутренний блок/наружный блок), мм

Вес брутто (внутренний блок/ наружный блок), кг

/час

EACS-07HAT/

N3_19Y

7500 9000 12000 18000 24000

8000 9500 13000 19000 25000

684/645 821/771 1095/1055 1643/1542 2503/2280

445 452 593 820 1000

27/51,5 27/54 31/56 32/56 32/60

715x285x194/

700x550x275

7,1/25,3 7,5/26,4 8,1/30,8 10,5/36,6 13,2/48,8

780x360x270/

815x615x325

9,3/27,7 9,6/28,6 9,9/33,1 13,6/39 16,2/52

EACS-09HAT/

N3_19Y

8 8 8 10 10

715x285x194/

700x550x275

780x360x270/

815x615x325

EACS-12HAT/

N3_19Y

I класс

IPX0 / IPX4

805x285x194/

770x555x300

870x360x270/

900x585x345

EACS-18HAT/

N3_19Y

957x302x213 /

770x555x300

1035x380x295/

900x615x348

EACS-24HAT/

N3_19Y

1040x327x220/

845x702x363

1120х310х405/

965x765x395

Крепления для монтажа на стену (только для внутреннего блока) Пульт ДУ Инструкция (руководство пользователя) Гарантийный талон (в инструкции) Опционально: Соединительные межблочные провода.

Інструкція з експлуатації кондиціонерів повітря сплітсистем побутових серії EACS-HAT/N3

Ми дякуємо Вам за зроблений вибір!

Ви вибрали першокласний продукт від Electrolux, який, ми сподіваємося, принесе Вам багато радості в майбутньому. Electrolux прагне запропонувати якомога ширший асортимент якісної продукції, який зможе зробити Ваше життя ще більш зручним. Ви можете побачити кілька прикладів на обкладинці цієї інструкції. А також отримати детальну інформацію на сайті www.homecomfort.in.ua. Уважно вивчіть цей посібник, щоб правильно використовувати Ваш новий кондиціонер повітря і насолоджуватися його перевагами. Ми гарантуємо, що він зробить Ваше життя набагато комфортніше, завдяки легкості у використанні. Успіхів!

Адреси сервісних центрів Ви можете знайти на сайті: www.home-comfort.in.ua або у

Вашого дилера.

Зміст

Призначення кондиціонера 15 Умови безпечної експлуатації 15 Пристрій і складові частини 16 Управління кондиціонером 16 РК-дисплей на внутрішньому блоці 16 РК-дисплей на внутрішньому блоці 16 Позначення індикаторів на дисплеї пульта ДК 17 Заміна батарейок 18 Правила використання пульта ДК 18 Управління за допомогою пульта ДК 18 Поради щодо використання 18 Автоматичний режим роботи (AUTO) 18 Вентиляція 19 Нічний режим роботи 19 Включення і відключення кондиціонера по таймеру 19 Інтенсивний режим (TURBO) 20 Режим FOLLOW ME 20 Повернення попередніх налаштувань 20 Функція самоочистки 20 Управління кондиціонером без пульта ДК 20 Догляд та технічне обслуговування 21 Захист 22 Усунення несправностей 22 Утилізація 23 Сертифікація 23 Комплектація 24 Технічні характеристики 24 Форма протоколу про приймання обладнання після проведення пусконалагоджувальних робіт 25 Форма протоколу тестового запуску 26 Гарантійний талон 30

Гарантійне обслуговування здійснюється відповідно до гарантійних зобов'язань, перерахованих в гарантійному талоні.

Примітка:

В тексті даної інструкції кондиціонер повітря спліт-системи побутової може мати такі технічні назви, як прилад, пристрій, апарат, кондиціонер і т. п.

Призначення кондиціонера

Кондиціонер побутовий із зовнішнім і внутрішнім блоком (спліт-система) призначений для створення оптимальної температури повітря при забезпеченні санітарногігієнічних норм в житлових, громадських і адміністративно-побутових приміщеннях. Кондиціонер здійснює охолодження, осушення, нагрівання, вентиляцію і очищення повітря від пилу.

Умови безпечної експлуатації

• Використовуйте правильну напругу живлення відповідно до вимог в заводському паспорті. В іншому випадку можуть відбутися серйозні збої, виникнути небезпека життю чи статися пожежа.

• Не допускайте потрапляння бруду в вилку або розетку. Надійно прикріпіть шнур джерела живлення, щоб уникнути отримання удару електричним струмом або пожежі.

• Не від'єднуйте автоматичний вимикач джерела живлення і не висмикуйте шнур з розетки в процесі роботи пристрою. Це може призвести до пожежі.

• Ні в якому разі не розрізайте і не пережимайте шнур джерела живлення, оскільки внаслідок цього шнур живлення може бути пошкоджений. У разі пошкодження кабелю живлення можна отримати удар електричним струмом або може спалахнути пожежа

• Ніколи не нарощуйте кабель живлення. Це може привести до перегріву і стати причиною пожежі.

• He застосовуйте подовжувачі силових ліній і не використовуйте розетку для одночасного живлення іншої електричної апаратури. Це може призвести до ураження електричним струмом та виникнення пожежі.

• Не витягуйте штепсель живлення з розетки, тримаючись за кабель живлення. Це може призвести до пожежі та ураження електричним струмом.

• Обов'язково виймайте штепсель з розетки живлення у разі тривалого простою кондиціонера повітря.

• Не загороджуйте повітрязабірні і повітрявипускні отвори зовнішнього та внутрішнього блоків. Це може викликати падіння потужності кондиціонера і при-

кондиционеры 15

звести до порушення його роботи.

• Ні в якому разі не вставляйте палиці або аналогічні предмети в зовнішній блок приладу. Так як вентилятор обертається при високій швидкості, така дія може стати причиною отримання тілесного ушкодження.

• Для Вашого здоров'я шкідливо, якщо охолоджуване повітря потрапляє на Вас протягом тривалого часу. Рекомендується відхилити напрям повітряного потоку таким чином, щоб провітрювалася вся кімната.

• Відключіть прилад за допомогою пульта дистанціонного управління у випадку, якщо стався збій в роботі.

• Не проводьте ремонт приладу самостійно .Якщо ремонт буде зроблено некваліфікованим фахівцем, то це може стати причиною поломки кондиціонера, а також удару електричним струмом або пожежі.

• Не розміщуйте нагрівальні прилади поруч з кондиціонером повітря. Потік повітря від кондиціонера може призвести до недостатньої продуктивності нагрівального приладу і навпаки

• При проведенні чистки необхідно припинити роботу кондиціонера і відключити подачу живлення. В іншому випадку можливе ураження електричним струмом.

• He допускайте розміщення поряд з блоками горючих сумішей і розпилювачів. Існує небезпека займання.

• Не допускайте попадання повітряного потоку на газовий пальник і електричну плиту.

• Не можна торкатися функціональних кнопок вологими руками.

• Переконайтеся в тому, що стіна для установки блоку досить міцна. В іншому випадку можливе падіння блоку, що супроводжується нанесенням травм тощо.

• Не допускайте потрапляння будьяких предметів на зовнішній блок кондиціонера.

• Кондиціонер повинен бути заземлений.

• При появі ознак горіння або диму, будь ласка, вимкніть електроживлення і зв'яжіться з центром обслуговування. Якщо загоряння або задимлення не припинилось після відключення, прийміть необхідні заходи після загоряння, негайно зверніться в місцеву пожежну службу.

6 12 9

Внутрішній блок

Зовнішній блок

Пристрій і складові частини

1 Вхід повітря 2 Передня панель 3 Дисплей 4 Мікросхема управління 5 Вертикальні жалюзі 6 Горизонтальні жалюзі 7 Повітряний фільтр 8 Пульт дистанційного керування 9 Вхід повітря 10 Фреонова траса 11 Дренажна траса 12 Повітряпускна решітка

Примітка:

Малюнки наведені в якості довідкової інформації і можуть мати зовнішні відмінності від реального приладу.

кондиционеры 17

Управління кондиціонером

• Для управління кондиціонером

1 2

застосовується бездротовий інфрачервоний дистанційний пульт.

• При управлінні відстань між пультом і приймачем сигналу на внутрішньому блоці

5 6

повинно бути не більше 10 м. Між пультом і блоком не повинно бути предметів, що заважають проходженню сигналу.

• Пульт управління повинен знаходитися на відстані не менше 1 м від телевізійної та

радіоапаратури.

• Не кидайте і не ударяйте пульт, а також не залишайте його під прямими сонячними

променями.

РК-дисплей на внутрішньому

блоці

1 Кнопка включення / виключення

Дана кнопка включає і відключає прилад.

2 Кнопка «MODE»

За допомогою даної кнопки вибираються режими роботи

АвтоматичнийОхолодження Осушення Обігрів Вентиляція

3 Кнопка «FAN»

За допомогою даної кнопки вибирається швидкість обертання вентилятора:

Автоматична Низька

Середня Висока

4 Кнопки «Вгору» і «Вниз»

За допомогою даних кнопок Ви можете або встановлювати бажану температуру в приміщенні, в діапазоні

17-30 °С.

5 Кнопка «SWING»

Натисніть цю кнопку для включення похитування заслінки. Автоматичне

fre sh defr ost run t imer

управління горизонтальними жалюзі (зовнішні жалюзі). Вертикальні жалюзі (внутрішні) управляються вручну.

6 Кнопка «DIRECT»

Служить для покрокової зміни положення горизонтальних жалюзі.

7 Кнопка «SLEEP»

Кнопка використовується для включен-

1 Індикатор вмикання/вимикання. 2 Індикатор роботи таймера. 3 Индикатор режиму розморожування. 4 Не використовується в даній комплектації.

Опис пульта дистанційного керування

ня або відключення нічного режиму роботи.

8, 9 Кнопки «TIMER ON/OFF»

Служать для включення режиму настройки таймера: «ON» задавання часу включення кондиціонера, «OFF» задавання часу відключення кондиціонера.

10 Кнопка «TURBO»

При натисканні цієї кнопки кондиціонер починає роботу в інтенсивному режимі на максимальне охолодження або обігрів.

11 Кнопка «SHORTCUT»

O N/O FF

MO DE

FA N

S LEEP

TU R B O S EL FC L E AN

TEMP

SHORT

C UT

TIM ER O N

TIM ER O F F

S W IN G I DI R E C T

LE D F O LLOW ME

13 14

Використовується для запам'ятовування поточних налаштувань кондиціонера і поверненню до них.

12 Кнопка «FOLLOW ME»*

Служить для включення і відключення режиму «FOLLOW ME»

13 Кнопка «SELFSCLEAN»*

Служить для включення і відключення функції самоочищення.

14 Кнопка «LED»

Служить для включення і відключення дисплея внутрішнього блоку.

Примітка (функція FOLLOW ME):

Пульт ДК з інтервалом в 3 хвилини передає на кондиціонер сигнал значення температури.

Позначення індикаторів на дисплеї пульта ДК

1 Індикатор автоматичного режиму. 2 Індикатор режиму обігріву. 3 Індикатор режиму охолодження. 4 Індикатор режиму вентиляції. 5 Індикатор режиму осушення. 6 Індикатор передачі сигналу. 7 Індикатор швидкості обертання вентиля-

тора.

(немає індикаціїї) Швидкість вибирається

автоматично

Низька швидкість

8 Індикатор встановлення температури. 9 Індикатор таймера (ON / OFF). 10 Індикатор режиму FOLLOW ME*. 11 Індикатор нічного режиму роботи. 12 Індикатор роботи кондиціонера.

Примітка:

Для наочності всі індикатори зображені на малюнку, але під час роботи блоку на дисплее відображаються тільки фактичні операції.

Висока швидкість

Середня швидкість

* В цій серії не використовується

Вертикальні жалюзі (для регулювання потоку вправо-вліво)

Заміна батарейок

1 Зрушити кришку зі зворотного боку пуль-

2 Вставити дві лужних батареї типу ААА,

3 Натисніть кнопку включення / виключення

Примітка:

Правила використання пульта ДК

Коли ви використовуєте пульт ДК, завжди направляйте випромінювач ІЧ сигналів прямо на приймач сигналів на внутрішньому блоці.

Кондиціонер (внутрішній блок)

Випромінювач ІЧ сигналів

Для нормальної роботи кондиціонера не встановлюйте пульт ДК в наступних місцях:

• В місцях потрапляння прямих сонячних

• За шторами і в інших важкодоступних

• На відстані більше 8 м від внутрішнього

• Під струменем повітря від кондиціонера;

• В місцях, де дуже холодно або тепло;

• В місцях з сильним електромагнітним

• Між пультом ДК і внутрішнім блоком

та ДК, натиснувши на спеціальний важіль.

переконайтеся, що вони вставлені в відповідності з вказаним напрямком.

приладу.

Замініть батарейки, якщо РК дисплей пульта ДК не світиться або коли пульт ДК не може бути використаний для зміни налаштувань кондиціонера. Використовуйте нові батарейки типу ААА. Якщо ви не використовуєте пульт ДК більш місяця, вийміть батарейки.

Приймач ІК сигналів

Пульт ДК

променів;

місцях;

блоку;

випромінюванням;

не повинні знаходитись предмети, перешкоджаючі передачі сигналів.

Управління за допомогою пульта ДК

Вибір режиму

Якщо настройки автоматичного режиму роботи кондиціонера вас не влаштовують, то виконайте такі кроки, щоб змінити налаштування за вашим бажанням.

КРОК 1

КРОК 2

КРОК 3

КРОК 4

КРОК 5

Для запуску кондиціонера натисніть кнопку ВИМК/ВВІМК

Натисніть кнопку выбору режимів MODE та виберіть режим:: Для автоматичного режиму Для режиму обігріву Для режиму осушення Для режиму охолодження Для режиму вентиляціїї

Натисніть кнопки вибору значення температури і встановіть бажане значення температури в діапазоні17-30 °С

За допомогою кнопки FAN задайте бажану швидкість обертання вентилятора. Якщо швидкість обертання задана автоматично вентилятор включається автоматично, залежно від різниці між температурою в приміщенні і заданою температурою

Керйте напрямком повітряного потоку за допомогою кнопок SWING та DIRECT. Для вы клю че ния кон ди ци о не ра опять на жми те кноп ку ВКЛ/ВЫКЛ

При включенні кондиціонера в режимі обігріву, температуру в приміщенні можна задати вручну за допомогою пульта ДК. Максимальне значення 30 °С. При включенні кондиціонера в режимі охолодження, температура також встановлюється вручну, мінімальне значення 17°С. При виборі функції осушення, кондиціонер поглинає вологу з повітря, перетворюючи її в конденсат і виводячи назовні. Температура в приміщенні при цьому знижується. При виборі автоматичного режиму роботи (AUTO) кондиціонер працює автоматично залежно від різниці температури в приміщенні і встановленої температури.

Поради щодо використання

Для управління кімнатним кондиціонером пульт дистанційного керування слід направити на приймач сигналу. Пульт дистанційного

управління включає кондиціонер на відстані до 7 м, якщо його направляти на приймач сигналу внутрішнього блоку.

Автоматичний режим роботи (AUTO)

При виборі автоматичного режиму кондиціонер самостійно змінює режим роботи залежно від обраної температури і температури в кімнаті.

Температура в приміщенні Режим роботи

Нижче встановленої температури на 3 °С

У межах встановленої температури

Вище встановленої температури на 2 °С

Обігрів

Вентиляція

Охолодження

Вентиляція

Регулювання швидкості обертання вентилятора А. Автоматична

Швидкість обертання вентилятора буде автоматично контролюватися автоматикою, вбудованою в кондиціонер, якщо за допомогою кнопки (FAN) встановлений режим автоматично

В. Руч на

Якщо ви хочете регулювати швидкість обертання вентилятора під час роботи кондиціонера, задайте за допомогою кнопки FAN бажану швидкість обертання вентилятора: (вы со ка), (середня), (низ ька).

Регулювання напрямку повітряного потоку А. У горизонтальній площині (вправо – вліво)

Напрямок повітряного потоку в горизонтальній площині змінюється вручну поворотом вертикальних жалюзів.

кондиционеры 19

При високій вологості повітря, при роботі кондиціонера в режимах охолодження і осушення вертикальні жалюзі повинні бути спрямовані вперед. Якщо жалюзі знаходяться в крайньому лівому або правому положенні, на решітці можливо освіта та випадання конденсату. В. У вертикальній площині (догори-донизу)

Напрямок повітряного потоку по вертикалі можна регулювати за допомогою пульта дистанційного керування. Натисніть кнопку DIRECT на пульті ДК і встановіть жалюзі в одне з фіксованих положень на ваш розсуд. Для включення і виключення автоматичного похитування жалюзі натисніть кнопку SWING.

Використовуйте кнопки SWING та DIRECT на пульті ДК для управління жалюзі. Якщо ви зміните становище жалюзі вручну, то налаштоване положення жалюзі з пульта дистанційного керування та фактичний стан жалюзі не будуть збігатися. Якщо це сталося,відключіть кондиціонер, почекайте, поки жалюзі закриються, потім знову ввімкніть кондиціонер, тепер становище жалюзі буде відповідати встановленому.

Не залишайте жалюзі спрямованими донизу при роботі кондиціонера на охолодження, це може призвести до утворення і випадання конденсату.

Нічний режим роботи

Режим сну використовується для підтримки комфортних умов та економії електроенергії в нічний час. Для вибору режиму сну натисніть кнопку SLEEP на пульті ДК, тоді з'явиться значок що кондиціонер працює в режимі сна. Кондиціонер автоматично щогодини збільшує задану температуру повітря (при охолодженні на 1 ° С) і зменшує (при обігріві на 1 °С) Через 2 години (при охолодженні) і 2 години (при обогреве) (при обігріві) температура приймає постійне значення і через 5 годин «нічний режим» автоматично вимикається. Для скасування цієї функції просто натисніть кнопку SLEEP ще раз.

, котрий означає

Внутрішній блок

Провід підключення електроживлення**

Вмикання і вимикання кондиціонеру

по таймеру

Для того що б встановити час включення кондиціонера, натисніть кнопку «TIMER ON». Одноразове натиснення змінює час на 30хв, при цьому на екрані з'являється індикатор «H».Після того як на дисплеї буде відображатися значення «10H» (10:00), кожне натискання на кнопу «TIMER ON» буде збільшувати час включення на 1 годину. Через 1 секунду після встановлення таймера пульт ДУ передасть устанвокі кондиціонеру, а ще через 2 секунди символ «Н» зникне з екрану і з'явиться установленим температура. Для скасування даної функції виставите значення на «0.0».

Функції «TIMER OFF» необхідна для автоматичного виключення приладу в заданий час. Час на відключення і скасування функції встановлюються аналогічно.

Інтенсивний режим (TURBO)

У цьому режимі кондиціонер охолоджує повітря більш інтенсивно, ніж у звичайному режимі. Це дозволяє швидко створювати комфортні умови в приміщенні в жаркий сезон. Кондиціонер приймає максимальну температуру по охолодженню 18 °С як задану. Для включення інтенсивного режиму натисніть кнопк TURBO на пульті ДК. Для скасування інтенсивного режиму повторно натисніть кнопку TURBO.

Примітка:

При низькій температурі зовнішнього повітря на теплообміннику зовнішнього блоку може утворитися іній, в цьому випадку включається режим відтавання. При цьому вимикається вентилятор внутрішнього блоку (в деяких моделях він обертається з низькою швидкістю). Через кілька хвилин (4-10) кондиціонер продовжує працювати в режимі обігріву (цей інтервал може незначно змінюватися, залежно від температури зовнішнього повітря). При вході в режим обігріву вентилятор внутрішнього блоку включається через деякий час, коли достатньо нагріється теплообмінник внутрішнього блоку,

* В цій серії не використовується * У даній серії відсутній USB-роз'єм

спрацьовує захист подачі холодного повітря в приміщення. Коли припиняється подача електроживлення, кондиціонер вимикається. При подачі електроживлення він автоматично включається через 3-4 хвилини. В режимі охолодження або обігріву пластикові деталі кондиціонера можуть стискатися і розширюватися із-за різкої зміни температури, в цьому випадку можуть бути чутні клацання. Це нормальне явище.

Режим FOLLOW ME*

Служить для підтримки встановленої температури поблизу пульта ДУ.

Повернення попередніх налаштувань

Ця функція служить для повернення до збережених налаштувань кондиціонера. У разі якщо натиснути кнопку «SHORTCUT» вперше після підключення кондиціонера до мережі електроживлення, кондиціонер переключиться в автоматичний режим і буде обрана температура 24 °С. Якщо утримувати кнопку «SHORTCUT» натиснутою більше 2 секунд, то кондиціонер запам'ятає поточні настройки. Якщо ви вже включали кондиціонер і виробляли певні настройки, то при натисканні на дану кнопку, пульт ДУ відновить попередні ваші налаштування і передасть їх кондиціонеру (режим роботи, температуру, швидкість обертання вентилятора, сплячий

режим - якщо був активований).

Функция самоочистки*

Під час використання кондиціонера в режимі охолодження або осушення на теплообміннику внутрішнього може накопичуватися волога. Для запобігання утворенню цвілі і неприємного запаху використовуйте функцію самоочищення. Для її активації необхідно утримувати кнопку «SELFCLEAN» більше 2 секунд, при цьому кондиціонер запустить процедуру очищення наступним чином: Режим вентиляції - режим обігріву

- режим вентиляції - вимкнення. Під час

очищення кондиціонер буде працювати з мінімальною швидкістю обертання вентилятора внутрішнього блоку.

Управління кондиціонером без пульта ДУ

Якщо ви втратили пульт дистанційного керування або він несправний, ви можете перемикати режими роботи кондиціонера в наступній послідовності, використовуючи сервісну кнопку на внутрішньому блоці (перед цим акуратно преподніміте панель) автоматичний -> охолодження -> вимикання

Примітка:

Не тримайте кнопки натиснутими протягом тривалого часу, це може призвести до збою в роботі кондиціонера.

Wi-Fi Ready

(Wi-Fi модуль отримується окремо)

Кондиціонери повітря даної серії обладнані USB-роз'ємом для підключення Wi-Fi модуля з можливістю віддаленого управління. Акуратно підніміть панель і підключіть Wi-Fi модуль в USB-роз'єм, показаний на малюнку.

USB-роз'єм*

Wi-Fi модуль

* - роз'єм для підключення Wi-Fi адаптера ** - підключається до плати управління

Сервісна кнопка

Дисплей

кондиционеры 21

Догляд та технічне обслуговування

В цілях безпеки перед чищенням кондиціонера вимкніть його і відключіть від мережі електроживлення. Не лийте воду на внутрішній блок кондиціонера, це може вивести з ладу деякі його вбудовані компоненти, а також може призвести до ураження електричним струмом.

Чистіть корпус внутрішнього блоку і повітрозабірну огорожу пилосмоком або протирайте вологою м'якою ганчіркою. Якщо корпус сильно забруднений, протирайте м'якою ганчіркою, використовуючи м'який миючий засіб. Коли миєте ґрати, ні в якому разі не змінюйте положення жалюзі.

Кришка внутрішнього блоку

Фільтр

Чистка передньої панелі

• Вимкніть пристрій від джерела живлення до того, як виймете шнур живлення з розетки.

• Щоб зняти передню панель кондиціонера, зафіксуйте її у верхній позиції і тягніть на себе.

• Використовуйте м'яку, суху ганчірку для очищення панелі. Використовуйте теплу воду (нижче 40 °С) для промивання панелі, якщо пристрій дуже брудний.

• Ні в якому разі не використовуйте бензин, розчинники та абразивні засоби для очищення передньої панелі кондиціонера.

• Не допускайте попадання води на внутрішній блок. Велика небезпека отримати удар електричним струмом.

Встановіть і закрийте передню панель шляхом натискання позиції «b» у напрямку вниз.

Чистка повітряного фільтра

Необхідно прочищати повітряний фільтр після його експлуатації протягом 100 годин. Процес очищення виглядає наступним чином: Вимкніть кондиціонер і зніміть повітряний фільтр.

1 Відкрийте передню панель 2 Обережно потягніть важіль фільтра на себе. 3 Вийміть фільтр.

Очищення і повторне встановлення повітряного фільтра

Якщо забруднення вже є, то промийте фільтр миючим розчином в теплій воді. Після очищення добре просушіть фільтр в тіні. Встановіть фільтр на місце. Знову закрийте передню панель.

Примітка:

Мийте повітряний фільтр кожні два тижні, якщо кондиціонер працює в дуже забрудненому приміщенні.

Захист

Умови експлуатації

Пристрій захисту може автоматично вимкнути кондиціонер в наступних випадках:

Режим Причина

ОБІГРІВ Якщо температура повітря

ОХОЛОДЖЕННЯ Якщо температура повітря

ОСУШЕННЯ Якщо температура в

Не регулюйте вручну вертикальні жалюзі, в іншому випадку може трапитись їх поломка. Щоб запобігти утворенню конденсату, не допускайте тривалого направлення повітряного потоку вниз в режимі ОХОЛОДЖЕННЯ або ОСУШЕННЯ.

Надмірний шум

• Встановлюйте кондиціонер в місці, здатного витримати його вагу, щоб він працював з найменшим шумом.

• Встановлюйте зовнішню частину кондиціонеру в місці, де викид повітря та шум від роботи кондиціонера не завадять сусідам.

• Не встановлюйте будь-які загородження перед зовнішньою частиною кондиціонера, тому що це збільшує шум.

Особливості пристрою захисту

• Відновити роботу кондиціонера після її припинення або змінити його режим роботи можна через 3 хвилини.

• Після того, як Ви підключите і включите його, він почне працювати тільки через 20 секунд.

поза приміщенням вище 24 °С

Якщо температура повітря поза приміщенням нижче

-7 °С Якщо температура в

кімнаті вище 30 °С

поза приміщенням вище 43 °С

Якщо температура повітря поза приміщенням нижче 18 °С

кімнаті нижче 10 Якщо температура поза приміщенням нижче 11оС

С /

кондиционеры 23

Особливості режиму ОБІГРІВ

Попередній нагрів. Після початку роботи кондиціонера в режимі ОБІГРІВ тепле повітря починає надходити тільки через 2-5 хвилин. Розморожування зовнішнього блоку. У процесі обігріву кондиціонер буде автоматично розморожуватися для збільшення своєї продуктивності. Зазвичай це займає від 2 до 10 хвилин. Під час розморожування вентилятори не працюють. Після того, як розморожування завершено, режим обігріву включається автоматично.

Усунення несправностей

Наступні випадки не завжди є ознаками несправностей, будь ласка, переконайтеся в цьому, перш ніж звертатися в сервісну службу. 1 Прилад не працює:

• почекайте 3 хвилини і спробуйте знову включити кондиціонер. Можливо, захисний пристрій блокує роботу кондиціонера;

• сіли батарейки в пульті дистанційного керування;

• вилка не до кінця вставлена в розетку.

2 Відсутній потік охолодженого або

нагрітого повітря (залежно від необхідного режиму):

• можливо, забруднений повітряний фільтр;

• перевірте, чи не заблоковані впускні і випускні повітряні отвори;

• можливо, неправильно встановлена температура.

3 Прилад не включається відразу ж:

• при зміні режиму в процесі роботи ти відбувається затримка спрацьовування на 3 хвилини.

4 Специфічний запах:

• цей запах може виходити від іншого джерела, наприклад, меблів, цигарок і т. д., який поглинається пристроєм і випускається разом з повітрям.

5 Звук дзюрчання води:

• шум виникає при русі холодоагенту по трубах;

• розморожування зовнішнього блоку в ре- жимі нагрівання.

6 Чується потріскування:

• звук може виникати під впливом зміни температури корпусу.

7 З випускного отвору виходить туман:

• туман з'являється, коли в приміщенні висока вологість.

Датчик витоку фреону У разі виявлення витоку фреону на дисплеї внутрішнього блоку кондиціонера з'явиться код «EC», при цьому індикатор включення / виключення буде безупинно мерехтіти. У цьому випадку необхідно виключити кондиціонер і звернутися в авторизований сервісний центр.

Якщо після всіх спроб усунення неполадок проблема не вирішена, зверніться у сервісний центр у вашому регіоні або до торговельного представника.

Утилізація

Після закінчення терміну служби кондиціонер слід утилізувати. Детальну інформацію з утилізації кондиціонера Ви можете отримати у представника місцевого органу влади.

Дата виготовлення

Дата виготовлення зашифрована в code-128. Дата виготовлення визначається наступним чином:

місяць і рік виробництва

Імпортер в Україні:

Імпортер в Україні: ТОВ «Торговий дім Клімат Країни» Адреса: 08322, Київська обл., Бориспільський р-н., с. Проліски вул. Промислова, 9, офіс 4

Гарантія

Гарантійне обслуговування виконується відповідно до гарантійних зобов’язань, перелічених в гарантійному талоні.

Адреса в Інтернет: www.home -comfort.in.ua Детальна інформація про сервісні центри, що уповно важені здійснювати ремонт і технічне обслуговування виробів, додається окремим списком та/або перебуває на сайті.

Тел. сервісного центру «Альфа -Сервіс» (044) 451 -59 -02 (044) 451 -52 -32 (067) 442 -86- 33 або 0 -800- 50- 53- 17

Сертифікація

Товар сертифікований на території України, відповідає вимогам нормативних документів:

ДСТУ CISPR 14-1:2004, ДСТУ CISPR 14-2:2007, ДСТУ IEC 61000-3-2:2004, ДСТУ EN 61000-3-3:2004, ДСТУ IEC 61335-2-40:2003,

За сертифікат відповід ності Ви можете звернутись до продавця.

Інформація про сертифікацію продукції

Технічні характеристики

оновлюється щорічно. (При відсутності копії нового сертифіката в коробці, запитуйте копію у продавця).

Дата виробництва вказується на етикетці на коробці.

Виготовлено в Китаї

Electrolux is a registered trademark used under license from AB Electrolux (publ).

Комплектація

Кріплення для монтажу на стіну (тільки для внутрішнього блоку) Пульт ДК Інструкція (керівництво користувача) Гарантійний талон (в інструкції)

Опціонально:

З'єднувальні міжблочні дроти.

Форма протокола о приемке оборудования

после проведения пусконаладочных работ

г.______________________ "______"____________________20_______г.

Для проведения пусконаладочных работ предъявлено следующее оборудование:

______ __________________________________________________________________________ смонтированное по адресу:___________________________________________________ ________________________________________________________________________________

Установлено, что:

1. Проект разработан _________________________________________________________

(наименование проектной организации, номера чертежей и даты).

2. Монтажные работы выполнены ____________________________________________

(наименование монтажной организации)

Примечание — Паяные соединения медных труб:

- ………………..................................... (место пайки); - .……………. (число паек)

Модель

Тип кондиціонера On/O On/O On/O On/O On/O Холодопродуктивність,

BTU/год Теплопродуктивність, BTU / год 8000 9500 13000 19000 25000 Споживана потужність (холод

/ тепло), Вт Струм 220-240~50, 1 фаза Номінальний струм, А 3,0 3,6 4,8 7,14 10,88 Витрати повітря, м Клас енергоефективності A A A A C Тип холодоагента R410A Рівень шуму (внутрішній блок/

зовнішній блок), дбА Захист від ураження

електричним струмом Клас пиловологозахишенності

(внутрішній блок / зовнішній блок)

Діаметр труб (зрід.-газ), мм 1/4"-3/8" 1/4"-3/8" 1/4"-1/2" 1/4"-1/2" 3/8"-5/8"

Максимальна довжина траси, м 20 20 20 25 25 Максимальний перепад

висот, м Габарити ШхВхГ (внутрішнього

блоку/зовнішнього блоку), мм Вага нетто (внутрішній блок/

зовнішній блок), кг Габарити в упаковці ШхВхГ

(внутрішній блок/зовнішній блок), мм

Вага брутто (внутрішній блок/ зовнішній блок), кг

/год 445 452 593 820 1000

EACS-07HAT/

N3_19Y

7500 9000 12000 18000 24000

684/645 821/771 1095/1055 1643/1542 2503/2280

27/51,5 27/54 31/56 32/56 32/60

715x285x194/

700x550x275

7,1/25,3 7,5/26,4 8,1/30,8 10,5/36,6 13,2/48,8

780x360x270/

815x615x325

9,3/27,7 9,6/28,6 9,9/33,1 13,6/39 16,2/52

EACS-09HAT/

N3_19Y

8 8 8 10 10

715x285x194/

700x550x275

780x360x270/

815x615x325

EACS-12HAT/

N3_19Y

I клас

IPX0 / IPX4

805x285x194/

770x555x300

870x360x270/

900x585x345

EACS-18HAT/

N3_19Y

957x302x213 /

770x555x300

1035x380x295/

900x615x348

EACS-24HAT/

N3_19Y

1040x327x220/

845x702x363

1120х310х405/

965x765x395

3. Дата начала монтажных работ _____________________________________________

(время, число, месяц и год)

4. Дата окончания монтажных работ _________________________________________

(время, число, месяц и год)

Установлено, что бытовая система кондиционирования готова (не готова) ктестовому запуску

Ответственный_________________________________________________________.

ФИО монтажника /подпись/

Во время тестового запуска бытовая система кондиционирования проверена на всех режимах, предусмотренных заводом-изготовителем, и признана исправной. Устройства защиты срабатывают своевременно.

Пусконаладочные работы окончены.

________________________________________________________________________

ФИО монтажника /подпись/

Работы принял. Претензий не имею.

________________________________________________________________________

ФИО заказчика /подпись/

Форма протокола тестового запуска

Тестовый запуск бытовой системы кондиционирования выполнен «___» _____________ 20_____г. в _______. Во время тестового запуска определены основ ные параметры работы бытовой системы кондиционирования, представленные в таблице 1.

Таблица 1. Параметры бытовой системы кондиционирования при тестовом запуске

Протокол про приймання устаткування

після проведення пусконалагоджувальних робіт

м._____________________ "______"____________________20_____р.

Для проведення пусконалагоджувальних робіт пред'явлено наступне обладнання: __________________________________________________________________ змонтоване за адресою:______________________________________________ ________________________________________________________________________

№ Контролируемый параметр Требуется Фактическое значение

1 Рабочее напряжение, В От 200 до 240

Охлаждение

Нагрев

Охлаждение

Нагрев

Охлаждение

Нагрев

2 Рабочий ток, А

Перепад температуры воздуха

на теплообменном аппарате испарительного блока, °С

Перепад температуры воздуха на теплообменном аппарате

компрессорно-конденсатор ного блока, °С

Менее 110% от номинального значения

Не менее 8

От 5 до 12

Фактические значения параметров бытовой системы кондиционирования соответствуют (не соответствуют) требуемым значениям. Во время тестового запуска бытовая система кондиционирования проверена на всех режимах, предусмотренных заводом-изготовителем, и признана исправной. Устройства защиты срабатывают своевременно.

Пусконаладочные работы окончены.

________________________________________________________________________

ФИО монтажника /подпись/

Работы принял. Претензий не имею.

________________________________________________________________________

ФИО заказчика /подпись/

Встановлено, що:

1. Проект розроблений ______________________________________________________

(найменування проектної організації, номера креслень та дата).

2. Монтажні роботи виконані _________________________________________________

(найменування монтажної організації)

Примітка - Паяні з'єднання мідних труб:

- ……………….................................(місто пайки); -.……………..(кількість пайок)

3. Дата початку монтажних робіт _________________________________________

(час, число, місяц та рік)

4. Дата закінчення монтажних робіт ______________________________________

(час, число, місяц та рік)

Встановлено, що побутова система кондиціонування готова (не готова) до тестового запуску Відповідальний_________________________________________________________.

ПІБ монтажника /підпис/

Під час тестового запуску побутова система кондиціонування перевірена на всіх режимах, передбачених заводом-виробником і визнана справною. Пристрої захисту спрацьовують своєчасно.

Пусконалагоджувальні роботи закінчені. ________________________________________________________________________

ПІБ монтажника /підпис/

Роботи прийняті. Зауважень не маю

________________________________________________________________________

ПІБ замовника /підпис/

Форма протоколу тестового запуску

Тестовий запуск побутової системи кондиціонування виконаний «__» _____ 20__р. в _______. Під час тестового запуску визначені основні параметри роботи побутової системи кондиціонування, представлені в таблиці 1 Т А Б Л И Ц Я 1 – Параметри побутової системи кондиціонування при тестовому запуску

№ Контрольований пара-

Необхідно Фактичне значення

метр

Робоча напруга, В Від 200 до 240

Робочий струм, В Менше 110% від

Охолодження

номінального

Перепад темпе-

запуску

Не менше 8 Охолодження

Нагрів

ратури повітря на теплообмінному апараті

Нагрів

випарного блоку, ° С

Перепад темпе-

Від 5 до 12 Охолодження ратури повітря на теплообмінному апараті

Нагрів компресорно-конденсаторного блоку, °С

Фактичні значення параметрів побутової системи кондиціонування відповідають (не відповідають) встановленим параметрам. Під час тестового запуску побутова система кондиціонування перевірена на всіх режимах, передбачених заводом-виготовлювачем і визнана справної. Пристрої захисту спрацьовують вчасно. Пусконалагоджувальні роботи закінчені. _________________________________________________________

ПІБ монтажника /підпис/

Роботи прийняв. Претензій не маю. ____________________________________________________

ПІБ замовника /підпис/

Га ран тий ный та лон

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение сторон либо договор.

Правильное заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантий ный срок изделия исчисляется с даты производства изделия. Для газовых котлов, кондиционеров типа сплит-система , чиллеров и фанкойлов обяза тельным также является указание даты пуска в эксплуатацию и штамп авторизованной организации, производившей пуск в эксплуатацию.

Запрещается вносить в Гарантийный талон какие-либо изменения, а также стирать ли переписывать какие-либо указанные в нем данные.

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все пре тензии по внешнему виду и комплектности изделия предъявляйте Продавцу при покупке изделия.

Общие правила установки (подключения) изделия

Установка (подключение) изделий допускается исключительно специали стами и организациями, имеющими лицензии на данный вид работ (изделия, работающих на газе), либо специалистами компаний, авторизированных на продажу и/или монтаж и гарантийное обслуживание соответствующего типа оборудования, имеющих лицензию на данный вид работ (водонагреватели, кондиционеры типа сплит-система). Для установки (подключения)электриче ских водонагревателей рекомендуем обращаться в наши сервисные центры. Продавец (изготовитель) не несет ответственности за недостатки изделия, воз никшие из-за его неправильной установки (подключения).

По здрав ля ем Вас с при об ре те ни ем тех ни ки

от лич но го ка че с т ва!

До пол ни тель ную ин фор ма цию об этом и дру гих из де ли ях Вы мо же те по лу чить у Про дав ца или по на шей ин фор ма ци он ной ли нии в г. Мос к ве: Тел: 8 (800) 500-07-75 (По России звонок бесплатный, в будние дни с 800 до 1900)

E-mail: home_comfort @ home-comfort.ru Ад рес для пи сем: 125493, г. Москва, а/я 310 Ад рес в Ин тер нет: www. home-comfort.ru

Модель Серийный номер

Дата покупки

Штамп продавца

Дата пуска в эксплуатацию

Штамп организации, производившей пуск в эксплуатацию

Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, прилагается отдельным спи ском и/или находится на сайте. Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технологических характеристик. Такие изменения вносятся в изделие без предварительного уведомления Покупателей и не влекут за собой обязательств по изменению/улучшению ранее выпущенных изделий. Убедительно просим Вас во избежание недоразумений до установки/эксплуа тации изделия внимательно изучить его инструкцию по эксплуатации. Запрещается вносить в Гарантийный талон какие-либо изменения, а также сти рать или переписывать какие-либо указанные в нем данные.

Срок действия гарантии

Настоящая гарантия имеет силу, если Гарантийный талон правильно/четко заполнен и в нем указаны: наименование и модель изделия, его серийные номера, дата продажи, а также имеется подпись уполномоченного лица и штамп Продавца. Для газовых котлов обязательным также является указание даты пуска в эксплуатацию и штамп авторизированной организации, произво дившей пуск в эксплуатацию. Гарантия на кондиционеры, требующие специального монтажа (кроме мобиль ных), будет составлять 3 года, если монтаж кондиционера выполнен одной из Авторизованной Монтажной Организацией, и 1 год в случае, если монтаж кондиционера проведен неуполномоченной организацией. Гарантийные обя зательства на монтаж таких кондиционеров несет на себе монтажная организация. Гарантия на мобильные кондиционеры 2 года. Гарантийный срок на электрические конвекторы составляет 36 (тридцать шесть) месяцев со дня продажи Покупателю. Гарантийный срок на увлажнители воздуха составляет 24 (двадцать четыре) месяца со дня продажи изделия Покупателю. Гарантийный срок на маслонаполненные радиаторы составляет 12 (двенадцать) месяцев со дня продажи изделия Покупателю. Гарантийный срок на электротепловентиляторы составляет 12 (двенадцать) месяцев со дня продажи изделия Покупателю. Гарантийный срок на изделия (водонагревательные приборы) серий EWH SL, EWH S, EWH R, EWH Digital определяется следующим образом: на водосодер жащую емкость (стальной бак) гарантийный срок на повреждения от коррозии

составляет 96 (девяносто шесть) месяцев, а на остальные элементы изделия гарантийный срок составляет 24 (двадцать четыре) месяца. На изделия серий EWH Centurio, EWH Centurio H, EWH Centurio Silver, EWHCenturio Silver H, EWH Centurio Digital, EWH Centurio Digital H, EWH Centurio Digital Silver, EWH Centurio Digital Silver H, EWH Centurio DL, EWH Centurio DL H, EWH Centurio DL Silver, EWH Centurio DL Silver H, EWHRoyal, EWHRoyalH, EWH Royal Silver, EWH Royal Silver H, EWH Formax, EWH Formax DL, EWH Genie O/U, EWH Rival O/U, EWH Interio на водосодержащую емкость (бак) гарантийный срок составляет 84 (восемьдесят четыре) месяца, а на остальные элементы изделия— 24 (двадцать четыре) месяца. На изделия серий EWH Heatronic, EWH Heatronic Slim, EWH Heatronic DL, EWHHeatronic DL Slim, EWH AXIOmatic Slim, EWH AXIOmatic на водосодержа щую емкость (бак) гарантийный срок составляет 60 (шестьдесят) месяцев, а на остальные элементы изделия — 24(двадцать четыре) месяца. Гарантия на нагревательный элемент в моделях AXIOmatic Slim, AXIOmatic. Advanced Heater Shield — инновационная технология защиты нагревательного элемента — специальное эмалевое покрытие. Гарантия на нагревательный

элемент составляет 15 лет с момента продажи, при условии проведения своевременного технического обслуживания. Периодичность проведения обслуживания не реже одного раза в год. Техническое обслуживание должно в обязательном порядке состоять из проверки состояния магниевого анода (при

значительном износе — анод подлежит замене), а также очистки внутренней полости бака и нагревательного элемента от известкового налета. Гарантийный срок на прочие изделия составляет 24 (двадцать четыре) месяца. Гарантийный срок на комплектующие изделия или составные части (детали которые могут быть сняты с изделия без применения каких-либо инструментов, т.е. ящики, полки, решетки, корзины, насадки, щетки, трубки, шланги, коронки горелок и др. подобные комплектующие) составляет 3 (три) месяца.

Гарантийный срок на новые комплектующие изделия или составные части, установленные на изделие при гарантийном или платном ремонте, либо приобретенные отдельно от изделия, составляет три месяца со дня выдачи Покупателю изделия по окончании ремонта, либо продажи последнему этих комплектующих/составных частей. Срок службы 10 лет, если не указано иное.

Действительность гарантии

Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Гарантия распространяется на производствен ный или конструкционный дефект изделия. Настоящая гарантия включает в себя выполнение уполномоченным сервисным центром ремонтных работ и замену дефектных деталей изделия в сервисном центре или у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не более 45 (сорока пяти) дней. Настоящая гарантия не дает права на возмещение и покрытие ущерба, происшедшего в результате переделки и регулировки изделия, без пред варительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности. Также обращаем внимание Покупателя на то, что в соответствии с Жилищноым Кодексом РФ Покупатель обязан согласовать монтаж купленного оборудования с эксплуатирующей организацией и компе тентными органами исполнительной власти субъекта Российской Федерации. Продавец и Изготовитель не несут ответственность за любые неблагоприятные последствия, связанные с использованием Покупателем купленного изделия надлежащего качества без утвержденного плана монтажа и разрешения выше указанных организаций. НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров);

• любые адаптации и изменения изделия, в т.ч. с целью усовершенствования и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изго товителя. НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:

• если будет полностью/частично изменен, стерт, удален или будет неразбор чив серийный номер изделия;

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе, эксплуатации изделия с пере грузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом (изготовителем);

• наличия на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентрирован ных паров, если что-либо из перечисленного стало причиной несправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не

уполномоченными на то организациями/лицами;

• стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся

вне контроля Продавца (изготовителя) и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической, газовой или водопро водной сети, а также неисправностей (не соответствия рабочим параметрам и безопасности) электрической, газовой или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних

предметов, жидкостей, насекомых и продуктов их жизнедеятельности, и т.д.

• неправильного хранения изделия;

• необходимости замены расходных материалов: ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/ матерчатых и перемещаемых вручную деталей и других дополнительных

быстроизнашивающихся /сменных деталей (комплектующих) изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией и не связана с разборкой изделия;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания газовых проточных водо нагревателей

Настоящая гарантия имеет силу только в случае пуска их в эксплуатацию силами специалистами уполномоченной на то авторизованной организации с составлением соответствующего Акта о пуске в эксплуатацию, с обязательным указанием даты пуска и штампа организации, производившей пуск в экс

плуатацию.

ВНИМАНИЕ! В целях Вашей безопасности установка (подключение) изделий, работающих на газе, допускается исключительно специалистами и организациями, имеющими лицензии на данный вид работ. Продавец (изготовитель) не несет ответствен ности за недостатки изделия, возникшие вследствие его неправильной установки (подключения), либо по причине эксплуатации в составе с магистралями водяного/газового снабжения и отвода продуктов горения, неспособных обе спечить бесперебойную работу газового проточного водонагревателя.

Особые условия гарантийного обслуживания кондиционеров

Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей инициативе (без учета соответствующей информации Продавца) выбрал и купил кондиционер надлежащего качества, но по своим техническим характеристикам не предназначенный для помеще ния, в котором он был впоследствии установлен Покупателем. УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Напоминаем, что неквалифицированный монтаж кондиционеров может при вести его неправильной работе и как следствие к выходу изделия из строя. Монтаж данного оборудования должен производится согласно документу СТО НОСТРОЙ 25 о «МОНТАЖЕ И ПУСКОНАЛАДКЕ ИСПАРИТЕЛЬНЫХ КОМПРЕССОРНО-КОНДЕНСАТОРНЫХ БЛОКОВ БЫТОВЫХ СИСТЕМ КОНДИЦИОНИРОВАНИЯВ ЗДАНИЯХ И СООРУЖЕНИЯХ». Гарантию на монтаж ные работы и связанные с ними недостатки в работе изделия несет монтажная организация. Производитель (продавец) вправе отказать в гарантии на изделие смонтированное и введенное в эксплуатацию с нарушением стандартов и инструкций. Гарантия на кондиционеры, требующие специального монтажа (кроме мобиль ных), будет составлять 3 года, если монтаж кондиционера выполнен одной из Авторизованной Монтажной Организацией, и 1 год в случае, если монтаж кондиционера проведен неуполномоченной организацией. Гарантийные обязательства на монтаж таких кондиционеров несет на себе монтажная организация.

Особые условия гарантийного обслуживания водонагревательных при боров

Настоящая гарантия не предоставляется, если неисправности в водонагрева тельных приборах возникли в результате: замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного на заводской табличке с характеристиками водонагревательного прибора; эксплуатации без защитных устройств или устройств не соответствующих техническим характеристикам водонагревательных приборов; использова ние коррозийно-активной воды; коррозии от электрохимической реакции, несвоевременного технического облуживания водонагревательных приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).

Особые условия гарантийного обслуживания увлажнителей воздуха

В обязательном порядке при эксплуатации ультразвуковых увлажнителей воздуха следует использовать оригинальный фильтр-картридж для умягчения воды. При наличии фильтра-картриджа рекомендуется использовать водопро водную воду без предварительной обработки или очистки. Срок службы фильтра-картриджа зависит от степени жесткости используемой воды и может не прогнозируемо уменьшаться, в результате чего возможно образование белого осадка вокруг увлажнителя воздуха и на мембране самого увлажнителя возду ха (данный осадок может не удаляться и при помощи прилагаемой к увлажнителю воздуха щеткой). Для снижения вероятности возникновения такого осадка фильтр-картридж требует периодической своевременной замены. Вследствие выработки ресурса фильтров у увлажнителей воздуха может снижаться произ водительность выхода влаги, что требует регулярной периодической замены фильтров в соответствии с инструкцией по эксплуатации. За перечисленные в настоящем пункте последствия несоблюдения Покупателем инструкций и рекомендаций Продавец, Импортер, Изготовитель ответственности не несут и настоящая гарантия на такие последствия не распространяется. При эксплуата ции увлажнителей воздуха рекомендуется использовать только оригинальные аксессуары производителя.

Особые условия гарантийного обслуживания кондиционеров

Настоящая гарантия не распространяется на недостатки работы изделия в слу чае, если Покупатель по своей инициативе (без учета соответствующей информации Продавца) выбрал и купил кондиционер надлежащего качества, но по своим техническим характеристикам не предназначенный для помещения, в котором он был впоследствии установлен Покупателем. Уважаемый Покупатель! Напоминаем, что неквалифицированный монтаж кондиционеров может привести к его неправильной работе и, как следствие, к выходу изделия из строя. Монтаж данного оборудования должен произ водиться согласно документу Сто Нострой № 25 о «Монтаже и пусконаладке испарительных компрессорно-конденсаторных блоков бытовых систем кон диционирования в зданиях и сооружениях». Гарантию на монтажные работы и связанные с ними недостатки в работе изделия несет монтажная организация. Производитель (продавец) вправе отказать в гарантии на изделие, смонтиро ванное и введенное в эксплуатацию с нарушением стандартов и инструкций. Покупатель-потребитель предупрежден о том, что в соответствии с п.11 “Перечня непродовольственных товаров надлежащего качества, не подле жащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации” Пост. Правительства РФ от

19.01.1998. №55 он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона “О защите прав потребителей” и ст. 502 ГК РФ. С момента подписания Покупателем Гарантийного талона считается, что:

• Вся необходимая информация о купленном изделии и его потребительских свойствах в соответствии со ст. 10 Закона “О защите прав потребителей” предоставлена Покупателю в полном объеме;

• Покупатель получил Инструкцию по эксплуатации купленного изделия на

русском языке и ..........................................................................;

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/ особенностями эксплуатации купленного изделия;

• Покупатель претензий к внешнему виду/комплектности/ ................................

...................................................................................купленного изделия не имеет.

ес ли из де лие про ве ря лось в при сут ствии

По ку па те ля на пи сать «ра бо те»

Покупатель:

Подпись: Дата:

Гарантійний талон

Дійсний документ не обмежує визначені законом права споживачів,

але доповнює й уточнює обговорені законом зобов’язання, що

припускають угоду сторін або договір.

Правильне заповнення гарантійного талона

Уважно ознайомтеся з гарантійним талоном і простежте, щоб він був правильно заповнений і мав штамп Продавця. При відсутності штампа Продавця і дати продажу (або касового чека з датою продажу)

гарантійний термін виробу відліковується з дати виробництва виробу . Для газових котлів, колонок, спліт-систем і фенкоiлов слід також обов’язково вказувати дату (також є обов’язковим є вказування дати) введення в експлуатацію і штамп авторизованої організації, що здійснювала введення в експлуатацію.

Зовнішній вигляд і комплектність виробу

Ретельно перевірте зовнішній вигляд виробу і його комплектність, усі претензії стосовно зовнішнього вигляду і комплектності виробу

пред’являйте Продавцеві при покупці виробу.

Установка (підключення) виробу

З ме тою Ва шої без пе ки ус та нов ка (підклю чен ня) ви робів, що працю ють на газі, до пу с кається ви нят ко во фахівця ми й ор ганізаціями, що

ма ють ліцензії на да ний вид робіт. Про да вець (ви го тов лю вач) не не се відповідаль ності за не доліки ви ро бу, що ви ник ли че рез йо го не пра вильну ус та нов ку (підклю чен ня).

Для ус та нов ки (підклю чен ня) елек трич них во до нагрівачів ре комен дуємо звер та ти ся в наші сервісні цен т ри. Ви мо же те ско ри с та ти ся по слу га ми будь-яких інших кваліфіко ва них фахівців, од нак Про да вець (ви го тов лю вач) не не се відповідаль ності за не доліки ви ро бу, що ви ник-

ли че рез йо го не пра виль ну ус та нов ку (підклю чен ня).

Ус та нов ка (підклю чен ня) кон диціонерів ти пу сплит-си с те ма по винна ви ко ну ва ти ся фахівця ми ком паній, ав то ри зо ва них на про даж і/або мон таж і га рантійне об слу го ву ван ня да но го ти пу ус тат ку ван ня, що ма ють ліцензію на да ний вид робіт. Про да вець (ви го тов лю вач) не не се відповідаль ності за не доліки ви ро бу, що ви ник ли че рез йо го не пра вильну ус та нов ку (підклю чен ня).

Додаткову інформацію про цей і інший вироби Ви можете одержати в Продавця.

Модель Серійний номер

Дата покупки

Штамп продавця

Дата пуску

в експлуатацію

Штамп

організації, що робила пуск в експлуатацію

Вітаємо Вас із придбанням техніки відмінної якості!

У кон струкцію, ком плек тацію або тех но логію ви го тов лен ня ви ро бу, з ме тою поліпшен ня йо го тех но логічних ха рак те ри с тик, мо жуть бу ти внесені зміни. Такі зміни вно сять ся у виріб без по пе ред ньо го повідом лен ня По куп ця і не не суть зо бов’язань по зміні/поліпшен ню раніше ви пу ще них ви робів.

Пе ре кон ли во про си мо Вас щоб уник ну ти не по ро зумінь до ус та нов ки / ек с плу а тації ви ро бу уваж но вив чи ти йо го інструкцію з ек с плу а тації. За боро няється вно си ти в Га рантійний та лон будь-які зміни, а та кож сти ра ти або пе ре пи су ва ти які-не будь за зна чені в ньо му дані. Дійсна га рантія має си лу, як що Га рантійний та лон пра виль но/чітко за по вне ний і в ньо му за зна чені : най ме ну ван ня і мо дель ви ро бу, йо го серійні но ме ри, да та про да жу, а та кож є підпис упов но ва же ної осо би і штамп Про дав ця.

Га рантійний термін на зво ло жу вачі повітря и i на мобильнi кондицiонери скла дає 12 (два над цять) місяців із дня про да жу ви ро бу По куп цеві.

Га рантійний термін на ви ро би (во до нагрівальні при ла ди) серій EWH SL, EWH S, EWH R, EWH Digital, EWH Slim виз на чається в та кий спосіб: на во домістку ємність (ста ле вий бак) га рантійний термін на уш ко джен ня від ко розії скла дає 96 (дев’яно с то шість) місяців, а на інші еле мен ти ви ро бу га рантійний термін скла дає 24 (двад цять чо ти ри) місяці.

Дійсна га рантія по ши рюється на ви роб ни чий або кон струкційний де фект ви ро бу. Дійсна га рантія містить у собі ви ко нан ня упов но ва же ним сервісним цен т ром ре монт них робіт і заміну де фект них де та лей ви робу в сервісно му центрі або в По куп ця (по роз су ду сервісно го цен т ра ). Га рантійний ре монт ви ро бу ви ко нується в терміни, пе ред ба чені За коном «Про за хист прав спо жи ва ча».

За зна че ний ви ще га рантійний термін по ши рюється тільки на ви роби, що ви ко ри с то ву ють ся в осо би с тих, сімей них або до машніх цілях, не зв’яза них з підприємницькою діяльністю. У ви пад ку ви ко ри с тан ня ви ро бу в підприємницькій діяль ності, йо го га рантійний термін скла дає 3 (три) місяці. Га рантійний термін на ком плек ту ючі ви ро би (де талі, які мо жуть бу ти зняті з ви ро бу без за сто су ван ня яких-не будь інстру ментів, тоб то шухля ди, по лич ки, ґра ти, ко ши ки, на сад ки, щітки, труб ки, шлан ги, ко рон ки паль ників і ін. подібні ком плек ту ючі) скла дає 3 (три) місяці.

Га рантійний термін на нові ком плек ту ючі ви ро би або скла дові ча сти ни, ус та нов лені на виріб при га рантійно му або плат но му ре монті, або прид бані ок ре мо від ви ро бу, скла дає три місяці з дня ви дачі По куп цеві ви ро бу по закінченні ре мон ту, або про да жу ос тан ньо му цих ком плек тую чих/скла до вих ча с тин.

Дійсна гарантія дійсна тільки на території України на вироби, куплені на території України.

Дійсна га рантія не дає пра ва на відшко ду ван ня і по крит тя збит ку, що відбу в ся в ре зуль таті пе ре роб ки і ре гу лю ван ня ви ро бу, без по перед ньої пись мо вої зго ди ви го тов лю ва ча, з ме тою при ве ден ня йо го у відповідність з національ ни ми або місце ви ми технічни ми стан дар та ми і нор ма ми без пе ки, що діють у будь-якій іншій країні, у якій цей виріб був спо чат ку про да ний.

Про да вець і Ви го тов лю вач зніма ють із се бе уся ку відповідальність за будь-які не спри ят ливі наслідки, зв’язані з ви ко ри с тан ням куп ле ного ви ро бу без за твер д же но го пла ну мон та жу і до зво лу відповідних ор ганізацій.

ДІЙСНА ГАРАНТІЯ НЕ ПОШИРЮЄТЬСЯ НА:

• періодич не об слу го ву ван ня і сервісне об слу го ву ван ня ви ро бу

(чи щен ня, заміну фільтрів);

• будь-які адап тації і зміни ви ро бу, у т.ч. з ме тою удо с ко на лен ня і розши рен ня зви чай ної сфе ри йо го за сто су ван ня, що за зна че на в Інструкції з ек с плу а тації ви ро бу, без по пе ред ньої пись мо вої зго ди ви го тов лю ва ча.

ДІЙСНА ГАРАНТІЯ НЕ НАДАЄТЬСЯ У ВИПАД КАХ:

• як що бу де цілком /част ко во зміне ний, стер тий, ви лу че ний або бу де не розбірли вий серійний но мер ви ро бу;

• ви ко ри с тан ня ви ро бу не по йо го пря мо му при зна чен ню, не відповідно до йо го Інструкції по ек с плу а тації, у то му числі, ек с плу а тації ви ро бу з пе ре ван та жен ням або спільно з до поміжним ус тат ку ван ням, Про дав цем, що не ре ко мен дується, (ви го тов лю ва чем);

• на яв ності на ви робі ме ханічних уш ко джень (ско лов ши, тріщин, і т.д.), впливів на виріб надмірної си ли, хімічно аг ре сив них ре чо вин, ви со ких тем пе ра тур, підви ще ної во ло гості/ за пи ленні, кон цен т ро ва них парів, як що що-не будь з пе ре ра хо ва но го ста ло при чи ною не справ ності ви ро бу ;

• ре мон ту/на ла го джен ня/інста ляції/адап тації/ пу с ку в ек с плу а тацію ви ро бу не упов но ва же ни ми на те ор ганізаціями/осо ба ми;

• стихійних лих (по же жа, повінь і т.д.) і інших при чин, що зна хо дяться по за кон т ро лем Про дав ця (ви го тов лю ва ча) і По куп ця, що за подіяли шко ди ви ро бові;

• не пра виль но го підклю чен ня ви ро бу до елек трич ної, га зо вої або во догінної ме режі, а та кож не справ но с тей (невідповідності ро бо чим па ра ме т рам і без пеці) елек трич ної, га зо вої або во догінної ме режі й

ОБСЛУГОВУВАННІ

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ

Модель/Модель: ........................................................................................................................

ОБСЛУГОВУВАННІ

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ

Модель/Модель: ........................................................................................................................

Серийный номер/Серійний номер: ......................................................................................

Дата покупки/Дата покупки: ....................................................................................................

Штамп продавца/Штамп продавця

Дата пуска в эксплуатацию/Дата пуску в експлуатацію:

........................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

Серийный номер/Серійний номер: ......................................................................................

Дата покупки/Дата покупки: ....................................................................................................

Штамп продавца/Штамп продавця

Дата пуска в эксплуатацию/Дата пуску в експлуатацію:

........................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

Мастер/Майстер: : ....................................................................................................................

........................................................................................................................................................

Адрес/Адреса: ............................................................................................................................

........................................................................................................................................................

Телефон/ Телефон: ....................................................................................................................

Код заказа: ...................................................................................................................................

Дата ремонта/ Код замовлення: ............................................................................................

Сервис-центр/Сервiс-центр: .....................................................................................................

Мастер/Майстер: : ....................................................................................................................

інших зовнішніх ме реж ;

ронніх пред метів, рідин, ко мах і про дуктів їхньої життєдіяль ності, і т.д.

ля торів, за побіжників, а та кож скля них/пор це ля но вих/ма тер’яних і пе реміщу ва них вруч ну де та лей і інших до дат ко вих де та лей, що швид ко зно шу ють ся, та змінних де та лей (ком плек ту ю чих) ви ро бу, що ма ють власний об ме же ний період пра цез дат ності, у зв’яз ку з їх при род ним зно сом, або як що та ка заміна пе ред ба че на кон струкцією і не зв’яза на з роз биран ням ви ро бу;

си с те ми.

при ладів

при ла дах ви ник ли в ре зуль таті: за мер зан ня або всьо го ли ше од но кратно го пе ре ви щен ня мак си маль но при пу с ти мо го ти с ку во ди, за зна че но го на за водській таб личці з ха рак те ри с ти ка ми во до нагріваль но го при ла ду ; ек с плу а тації без за хис них при строїв або при строїв, що не відповідають технічним ха рак те ри с ти кам во до нагріваль них при ладів ; ви кори с тан ня ко розійно-ак тив ної во ди, не при зна че ної для пит ва; ко розії від елек трохімічної ре акції, не своєчас но го технічно го об слу го ву ван ня во до нагріваль них при ладів відповідно до інструкції по ек с плу а тації (на при клад: не до три ман ня вста нов ле них інструкцією термінів по заміні магнієво го ано да і т.д.).

повітря

вачів повітря не обхідно ви ко ри с то ву ва ти оригіна льний фільтр-кар т ридж для зм’як шен ня во ди. Ре ко мен дується ви ко ри с то ву ва ти ди с ти ль о ва ну або по пе ред ньо очи ще ну во ду. Термін служ би фільтра-кар т ри джа за ле жить від сту пе ня твер дості ви ко ри с то ву ва ної во ди і мо же не прогно зо ва но змен шу ва ти ся, в ре зуль таті чо го мож ли ве ут во рен ня біло го оса ду на вко ло зво ло жу ва ча повітря і на мем брані са мо го зво ло жу ва ча повітря (да ний осад мо же не відда ля ти ся і за до по мо гою при кла де ної до зво ло жу ва ча повітря щіткою). Для зни жен ня ймовірності ви ник нен ня та ко го оса ду фільтр-кар т ридж ви ма гає періодич ної своєчас ної заміни. Внаслідок ви роб лен ня ре сур су фільтрів в зво ло жу вачів повітря мо же

Ф.И.О. покупателя/ П.I.Б. покупця: .........................................................................................

зни жу ва ти ся про дук тивність ви хо ду во ло ги, що ви ма гає ре гу ляр ної періодич ної заміни фільтрів відповідно до інструкції по ек с плу а тації. За пе ре ра хо вані в дійсно му пункті не справ ності зво ло жу вачів повітря і ви ник лий у зв’яз ку з та ки ми не справ но с тя ми який-не будь зби ток у По куп ця і третіх осіб Про да вець, Імпор тер, Ви го тов лю вач відповідальності не не суть і дійсна га рантія на такі не справ нос ті зво ло жу вачів повітря не по ши рюється. При ек с плу а тації зво ло жу вачів повітря ре ко мен дується ви ко ри с то ву ва ти тільки ори гі наль ні ак се су а ри ви роб ни ка.

що:

властивості у відповідності зі ст. 15 Закону «Про захист прав споживачів» надана Покупцеві в повному обсязі;

російською та ....................................................... мо вою;

го ву ван ня/особ ли во с тя ми ек с плу а тації куп ле но го ви ро бу;

....................................... куп ле но го то ва ру не має.
