ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

EACS-07...18 HC FMI/N3

EACC-12...24 FMI/N3 EACU-12...24 FMI/N3 EACD-09...21 FMI/N3

2 electrolux

Инструкция по эксплуатации кондиционеров воздуха мульти сплит-систем DC-инверторного типа Super Match EACS-07...18 HC FMI/N3, EACC-12...24 FMI/N3, EACU-12...24 FMI/N3, EACD-09...21 FMI/N3

Мы благодарим Вас за сделанный выбор!

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции, а также получить информацию на сайте www.home-comfort.ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый кондиционер воздуха и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного комфротнее, благодаря легкости в использовании. Удачи!

Содержание

Назначение кондиционера 3 Условия безопасной эксплуатации 3 Рекомендации по экономии электроэнергии 3 Правила безопасной эксплуатации 3 Устройство кондиционера 4 Панель индикации на внутреннем блоке 7 Пульт дистанционного управления 8 Панель индикации 11, 14 Управление кондиционером 15 Уход и техническое обслуживание 16 Устранение неполадок 16 Указания по монтажу 17 Поиск неисправностей и методы их устранения 19 Технические характеристики 19 Утилизация 22 Сертификация 22 Гарантийный талон 24

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст ва ми, пе ре чис лин ны ми в га ран тий ном та ло не.

АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ ВЫ МОЖЕТЕ НАЙТИ НА САЙТЕ WWW.HOME-COMFORT.RU ИЛИ У ВАШЕГО ДИЛЕРА.

Примечание:

В тексте данной инструкции кондиционер

воздуха мульти сплит-систем DC-инверторного типа Super Match может иметь такие технические названия, как: прибор, устройство, аппарат, кондиционер и т. п.

Назначение кондиционера

Кондиционер мульти сплит-системы DC-инверторного типа Super Match предназначен для создания оптимальной температуры воздуха при обеспечении санитарно-гигиенических норм в жилых, общественных и административно-бытовых помещениях. Кондиционер осуществляет охлаждение, осушение, нагрев, вентиляцию и очистку воздуха от пыли.

Условия безопасной эксплуатации

• Используйте правильное напряжение питания в соответствии с требованиями в заводском паспорте. В противном случае могут произойти серьезные сбои, возникнуть опасность жизни или может возникнуть пожар.

• Не допускайте попадания грязи в автоматический выключатель источника питания или розетку. Надежно подсоедините шнур источника питания во избежание получения удара электрическим током или пожара.

• Не отключайте автоматический выключатель источника питания или не выдергивайте шнур в процессе работы устройства. Это может привести к пожару.

• Ни в коем случае не разрезайте и не пережимайте шнур источника питания, поскольку вследствие этого шнур питания может быть поврежден. В случае повреждения шнура питания можно получить удар электрическим током или может вспыхнуть пожар.

• Ни в коем случае не вставляйте палки или аналогичные предметы во внешний блок прибора. Так как вентилятор вращается при высокой скорости, такое действие может стать причиной получения телесного повреждения.

• Для Вашего здоровья вредно, если охлажденный воздух попадает на Вас в течение длительного времени. Рекомендуется отклонить направление воздушного потока таким образом, чтобы проветривалась вся комната.

• Отключите прибор с помощью пульта дистанционного управления в случае, если произошел сбой в работе.

• Не проводите ремонт прибора самостоятельно. Если ремонт будет выполнен неквалифицированным специалистом, то это может стать причиной поломки кондиционера, а также удара электрическим током или пожара.

кондиционеры 3

• Не допускайте, попадания воздушного потока на газовую горелку и электрическую плиту.

• Не касайтесь функционирующих кнопок влажными руками.

• Не допускайте попадания каких-либо предметов на внешний блок кондиционера.

• Кондиционер должен быть заземлен.

Рекомендации по экономии электроэнергии

Выполнение следующих рекомендаций обеспечит экономию электроэнергии:

• Не направляйте поток обработанного воздуха непосредственно на людей.

• Поддерживайте комфортную температуру воздуха, избегайте переохлаждения и перегрева помещения.

• В режиме охлаждения не допускайте попадания прямых солнечных лучей в помещение, закрывайте окна шторами.

• Во избежание утечки охлажденного или нагретого воздуха из помещения не открывайте без необходимости двери и окна.

• Для включения и отключения кондиционера в заданное время пользуйтесь таймером.

• Во избежание снижения эффективности или выхода кондиционера из строя не загораживайте посторонними предметами воздухозаборную и воздуховыпускную решетки.

• При длительном перерыве в работе отключите кондиционер от сети электропитания и извлеките элементы питания из пульта управления. Когда кондиционер подключен к сети электропитания, электроэнергия потребляется, даже если кондиционер не работает. При возобновлении эксплуатации подключите кондиционер к сети электропитания за 12 часов до начала работы.

• Загрязненный воздушный фильтр снижает эффективность охлаждения и нагрева, поэтому чистите его каждые две недели.

Правила безопасной эксплуатации

Предпусковые проверки

• После длительного перерыва в работе кондиционера очистите воздушный фильтр. При постоянной эксплуатации кондиционера чистите воздушный фильтр раз в две недели.

• Следите, чтобы воздухозаборные и воздуховыпускные решетки внутреннего и наружного блоков не были загорожены посторонними предметами.

4 electrolux

Правила безопасной эксплуатации

• Во избежание поражения электрическим током и пожара не лейте воду или другую жидкость и не допускайте попадания брызг на внутренний блок и пульт дистанционного управления.

• Во избежание пожара не храните легковоспламеняющиеся материалы (клеи, лаки, бензин) рядом кондиционером.

• Во избежание травм и повреждения кондиционера не касайтесь воздухозаборных и воздуховыпускных решеток при работе направляющей заслонки.

• Не просовывайте пальцы и посторонние предметы через воздухозаборную и воздуховыпускную решетки. Это может привести к травме от вращающегося вентилятора.

• Во избежание травм не снимайте кожух с вентилятора наружного блока.

• Не включайте и не отключайте кондиционер сетевым выключателем. Используйте для этого кнопку on/off на пульте дистанционного управления.

• Не позволяйте детям играть с кондиционером.

• Не пытайтесь самостоятельно отремонтировать кондиционер. Обратитесь к квалифицированному специалисту.

• Заземление обеспечивает безопасность при проведении ремонта и чистки кондиционера. Тем не менее при проведении любых работ рекомендуется отключать его от сети электропитания выключателем.

Внимание!

Перед началом эксплуатации кондиционера

внимательно изучите данную инструкцию.

Кондиционер предназначен для поддержа-

ния комфортных условий в помещении. Используйте его только по прямому назначению в соответствии с требованиями данной инструкции.

Режим работы

Max температура в режиме охлаждения

Min температура в режиме охлаждения

Max температура в режиме нагрева

Min температура в режиме нагрева

Темпера-

тура в зоне

установки

внутреннего

блока,

(DB/WB)*

32/23 43/26

18/15 16/12

27/- 24/18

20/- -7/-8

Темпера-

тура в зоне

установки

наружного

блока,

(DB/WB)

• Не эксплуатируйте кондиционер, если помещение задымлено, а так же если в воздухе помещения большое содержание пыли, ядовитых веществ, кислотных или щелочных паров.

Внимание!

Эксплуатация кондиционера с нарушением

указанных выше условий может привести к выходу его из строя.

Устройство кондиционера

Кондиционер представляет собой мульти сплит-систему DC-инверторного типа, состоящую из одного наружного блока и комбинации внутренних блоков (от 1 до 5). Внутренние блоки могут быть настенного, кассетного, канального, напольно-потолочного типа или их комбинация.

Требования при эксплуатации

Температурный диапазон эксплуатации

• Убедитесь, что кондиционер подключен к сети электропитания в соответствии с требованиями настоящего руководства.

• Не используйте кондиционер не по его прямому назначению (сушка одежды, замораживание продуктов и т.п.).

• Не допускайте детей для работы с кондиционером.

• Не загромождайте отверстия входа и выхода воздуха блоков.

* DB – значение температуры по сухому термометру; WB – значение температуры по влажному термометру.

кондиционеры 5

Количество внутренних блоков зависит от производительности наружного блока и определяется по таблице.

Помещение

1-2

комнаты

1-2

комнаты

2-3

комнаты

2-4

комнаты

2-4

комнаты

1-5

комнат

Модели

EACO-14 FMI/N3

4,1 кВт**

EACO-18 FMI/N3

5,3кВт**

EACO-24 FMI/N3

7кВт**

EACO-28 FMI/N3

8,2кВт**

EACO-36 FMI/N3

0,5кВт**

EACO-42 FMI/N3

12,3кВт**

Внутренние блоки: возможные комбинации. Не должны превышать диапазон производительности

Порт A 2,1; 2,6; 3,5 Порт B 2,1; 2,6; 3,5

Любое из устройств или их комбинация

Порт A 2,1; 2,6; 3,5; 5,3 Порт B 2,1; 2,6; 3,5; 5,3

Любое из устройств или их комбинация

Порт A 2,1; 2,6; 3,5; 5,3 Порт B 2,1; 2,6; 3,5; 5,3 Порт C 2,1; 2,6; 3,5; 5,3

Любое из устройств или их комбинация. Хотя бы два

внутренних блока должны быть подключены

Порт A 2,1; 2,6; 3,5; 5,3 Порт B 2,1; 2,6; 3,5; 5,3 Порт C 2,1; 2,6; 3,5; 5,3; Порт D 2,1; 2,6; 3,5; 5,3

Любое из устройств или их комбинация. Хотя бы два

внутренних блока должны быть подключены

Порт A 2,6; 3,5; 5,3; 6,2; 7,0 Порт B 2,6; 3,5; 5,3; 6,2; 7,0 Порт C 2,6; 3,5; 5,3; 6,2; 7,0 Порт D 2,6; 3,5; 5,3; 6,2; 7,0

Любое из устройств или их комбинация

Порт A 2,6; 3,5; 5,3; 6,2; 7,0 Порт B 2,6; 3,5; 5,3; 6,2; 7,0 Порт C 2,6; 3,5; 5,3; 6,2; 7,0 Порт D 2,6; 3,5; 5,3; 6,2; 7,0 Порт E 2,6; 3,5; 5,3; 6,2; 7,0

Любое из устройств или их комбинация

Допустимый диапазон комбинирования внутренних блоков

2,1-3,5 кВт. 1 порт 2 комбинации* 4,2-6,1 кВт. 2 порта

- 5 комбинаций*

2,6-5,3 кВт. 1 порт 3 комбинации* 4,2-6,1 кВт. 2 порта

- 5 комбинаций*

4,2-10,6 кВт. 2 порта

- 10 комбинаций* 6,3-14,1 кВт. 3 порта

- 19 комбинаций

4,2-10,6 кВт. 2 порта

- 10 комбинаций* 6,3-14,1 кВт. 3 порта

- 19 комбинаций* 8,4-17,6 кВт. 4 порта

- 27 комбинаций*

2,6-7кВт. 1 порт 5 комбинаций* 5,2-14кВт. 2 порта

- 15 комбинаций* 7,8-15,9кВт. 3 порта

- 24 комбинации* 10,4-15,8кВт. 4 порта

- 19 комбинаций*

2,6-7кВт. 1порт 5 комбинаций* 5,2-14кВт. 2порта 15 комбинаций* 7,8-18,6кВт. 3порта

- 31 комбинация* 10,4-18,6кВт. 4порта

- 28 комбинаций* 13-19,3кВт. 5портов

- 11 комбинаций*

Мощность

Настенные

2,1 •

2,6 • •

3,5••••

2,1 •

2,6 • •

3,5••••

5,3••••

2,1 •

2,6 • •

3,5••••

5,3••••

2,1 •

2,6 • •

3,5••••

5,3••••

2,6 • •

3,5••••

5,3••••

6,2 •

7,0 • •

2,6 • •

3,5••••

5,3••••

6,2 •

7,0 • •

толочные

Кассетные

Напольно-по-

Канальные

Управление кондиционером осуществляется с пульта дистанционного управления или с панели управления и индикации внутреннего блока.

* Убедитесь, что комбинация внутренних блоков не выходит за пределы диапазона производительности. ** Среднерасчётная мощность.

6 electrolux

а) Устройство и составные части внутренних блоков настенного типа Super Match для моделей EACS-07HC FMI/N3, EACS-09HC FMI/N3, EACS-12HC FMI/N3, EACS-18HC FMI/N3

1 Шнур питания. 2 Дисплей. 3 Передняя панель. 4 Воздушный фильтр-сетка. 5 Горизонтальные жалюзи. 6 Вертикальные жалюзи. 7 Кнопка аварийного запуска. 8 Трубопроводы хладагента и электрические

соединительные провода*.

9 Изоляция. 10 Дренажная трасса. 11 Пульт дистанционного управления. 12 Соединительная трасса.

b) Устройство и составные части внутренних блоков напольно-потолочного типа Super Match для моделей EACU-12 FMI/N3, EACU-18 FMI/N3, EACU-24 FMI/N3

с) Устройство и составные части внутренних блоков кассетного типа Super Match для моделей EACC-12 FMI/N3, EACC-18 FMI/N3, EACC-24 FMI/N3

Внутренний блок

67 8

Примечание:

Рисунки, приведенные в данной инструкции,

основаны на внешнем виде стандартной модели. Следовательно, форма может отличаться от формы того кондиционера, который Вы выбрали.

* Не поставляется в базовом комплекте.

Внешний блок

Внутренний блок 1 Встроенное дренажное устройство. 2 Дренажная труба. 3 Направляющая заслонка. 4 Трубопроводы хладагента и электрические

соединительные провода*.

5 Пульт дистанционного управления. 6 Выход воздуха. 7 Встроенный воздушный фильтр. 8 Воздухозаборная решетка.

Наружный блок 9 Трубопровод хладагента. 10 Выход воздуха. 11 Выход воздуха. 12 Выход воздха.

d) Устройство и составные части внутренних блоков канального типа Super Match для моделей EACD-09 FMI/N3, EACD-12 FMI/N3, EACD-18 FMI/N3, EACD-21 FMI/N3

Внутренний блок

Выход воздуха

Вход воздуха

кондиционеры 7

Панель индикации на внутреннем блоке

а) Панель индикации на внутреннем блоке настенного типа Super Match для моделей EACS-07HC FMI/N3, EACS-09HC FMI/N3, EACS-12HC FMI/N3, EACS-18HC FMI/N3

4 3 2 1 5

1 Индикатор режима работы.

Он горит, если кондиционер работает. Мигает

в случае размораживания внешнего блока.

2 Индикатор отображения температуры. На нем отображается заданная температура. 3 Индикатор режима СOOL (ОХЛАЖДЕНИЕ). Загорается, когда кондиционер переходит

в режим охлаждения.

4 Индикатор режима HEAT (НАГРЕВ). Загорается, когда кондиционер переходит

в режим обогрева.

5 Индикатор режима DRY (ОСУШЕНИЕ). Загорается, когда кондиционер переходит

в режим осушения.

b) Панель индикации на внутреннем блоке кассетного типа Super Match для моделей EACC-12 FMI/N3, EACC-18 FMI/N3, EACC-24 FMI/N3

AUTO

Внешний блок

Выход воздуха

1 Электрический нагреватель. 2 Пульт дистанционного управления. 3 Трубопроводы хладагента и электрические

соединительные провода*.

* Не поставляется в базовом комплекте.

1 2 3 4 5

1 ИК-приемник. 2 Индикатор работы таймера. 3 Индикатор самодиагностики. Показывает

код ошибки при срабатывании системы защиты кондиционера.

4 Индикатор работы POWER горит при вкл/

выкл системы питания; гаснет или мигает при срабатывании защитной системы.

5 Индикатор работы в режиме AUTO.

с) Панель индикации на внутреннем блоке напольно-потолочного типа Super Match для моделей EACU-12 FMI/N3, EACU-18 FMI/N3, EACU-24 FMI/N3

8 electrolux

RUN

COOL

HEAT

1 Индикатор работы POWER (RUN) горит

при вкл/выкл системы питания; гаснет или мигает при срабатывании защитной системы.

2 Индикатор работы в режиме ОХЛАЖДЕ-

НИЯ COOL – горит при работе в режиме охлаждения COOL.

3 Индикатор работы в режиме ОБОГРЕ-

ВА HEAT – горит при работе в режиме нагрева HEAT.

4 ИК-приемник. 5 Индикатор самодиагностики. Показывает

код ошибки при срабатывании системы защиты кондиционера.

Пульт дистанционного управления

Правила пользования пультом дистанционного управления

• Убедитесь в отсутствии преград для сигнала дистанционного управления.

• Сигнал дистанционного управления может приниматься на расстоянии до 10 м.

• Не роняйте и не бросайте пульт дистанционного управления.

• Не располагайте пульт дистанционного управления в местах прямого попадания солнечных лучей.

• Пульт дистанционного управления должен находиться на расстоянии не менее 1 м от аудио и телеаппаратуры.

• Нажатие неупомянутых кнопок не влияет на работу блока в нормальном режиме.

a) Описание кнопок пульта дистанционного управления для внутренних блоков настенного типа Super Match для моделей EACS-07HC FMI/N3, EACS-09HC FMI/N3, EACS-12HC FMI/N3, EACS-18HC FMI/N3













 









    

1 КНОПКА ON/OFF – Включение/выключение. 2 КНОПКА MODE – Выбор режима работы. 3 КНОПКА FAN – Скорость вращения вен-

тилятора.

4 КНОПКА –

Кнопка увеличения температуры.

5 КНОПКА – Кнопка уменьшения темперaтуры. 6 КНОПКА SLEEP – Ночной режим. 7 КНОПКА СLOCK – Часы. 8 КНОПКА X-FAN – Функция продувки испа-

рителя.

9 КНОПКА TURBO – Режим Турбо. 10 КНОПКА LIGHT – Подсветка дисплея на

внутреннем блоке.

11 КНОПКА TIMER ON – Включение таймера. 12 КНОПКА TIMER OFF – Отключение таймера. 13 КНОПКА

– Выбор положения верти-

кальных жалюзи.

14 КНОПКА

– Выбор положения горизон-

тальных жалюзи*.

15 КНОПКА I FEEL – Функция I FEEL. 16 КНОПКА HEALTH/AIR –

Включение режимов

ионизации и «приток свежего воздуха»*.

17 КНОПКА QUIET – Тихий режим*. 18 КНОПКА TEMP – Установка температуры*.

1 ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)

Нажмите кнопку ON/OFF. Когда прибор

получит сигнал, то на дисплее внутреннего блока загорится индикатор режима работы

. При нажатии кнопки второй раз, прибор будет выключен. Включая или выключая прибор, функция TIMER и функция SLEEP будут отключены, но предварительные настройки сохранятся.

* – Данные функции отсутствуют в моделях серий EACS-07HC FMI/N3, EACS-09HC FMI/N3, EACS-12HC FMI/N3, EACS-18HC FMI/N3.

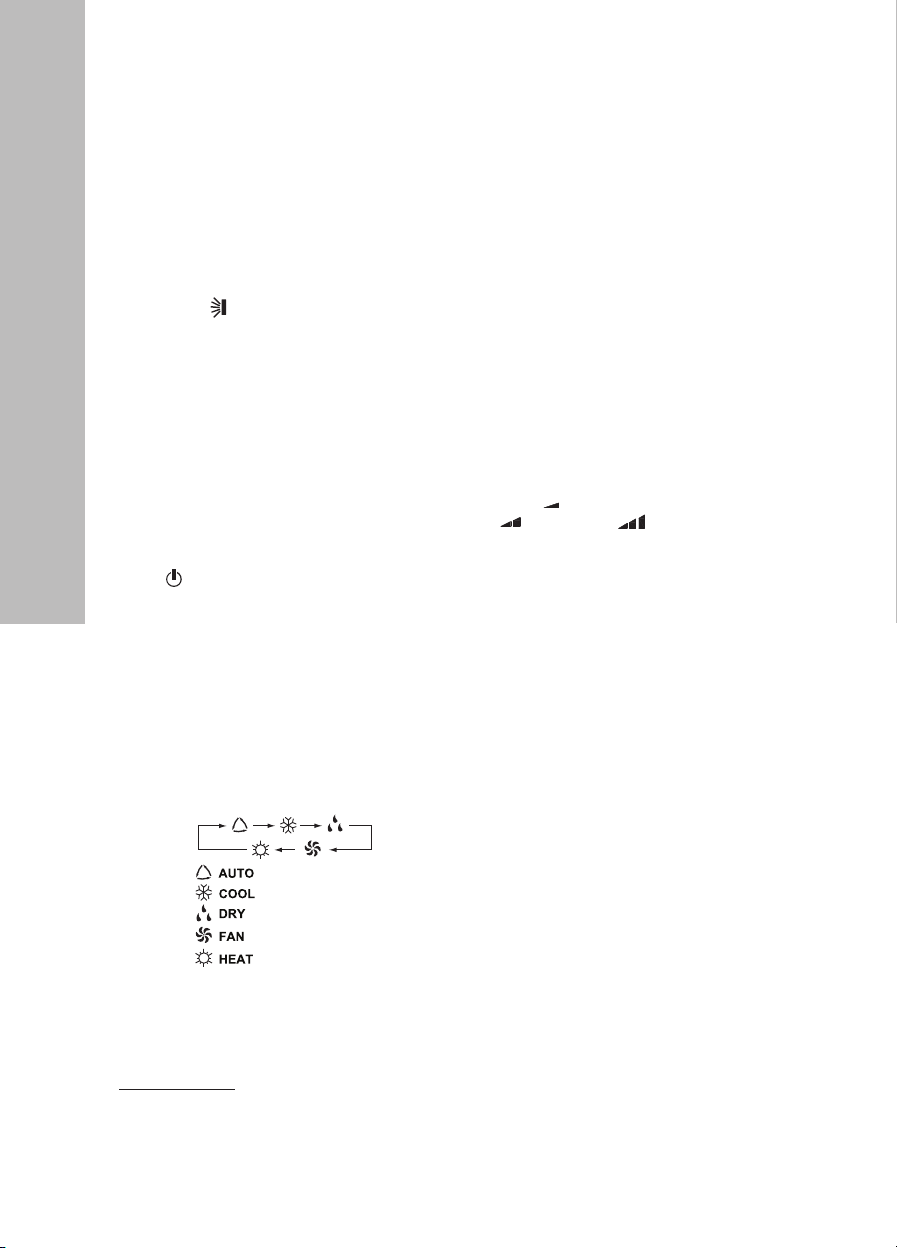

2 MODE (РЕЖИМ РАБОТЫ) Нажатием кнопки выбирается режим

работы в следующей последовательности: AUTO (АВТОМАТИЧЕСКИЙ), COOL (ОХЛАЖДЕНИЕ), DRY (ОСУШЕНИЕ), HEAT (НАГРЕВ), FAN (ВЕНТИЛЯТОР). На дисплее пульта высвечиваются соответствующие знаки индикации режимов:

При включении прибор по умолчанию

установлен на AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ). В режиме AUTO температура на дисплее не отобразится, в режиме HEAT (ОБОГРЕВ) первоначально установится температура 28°C, во всех остальных режимах первоначально установится 25°C.

Примечание:

О РЕЖИМЕ AUTO (АВТОМАТИЧЕСКИЙ

РЕЖИМ РАБОТЫ)

Когда выбран режим AUTO

(АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ), установленная температура отображаться на LCD-дисплее не будет, кондиционер в зависимости от температуры воздуха в помещении автоматически начинает работать в режиме охлаждения или нагрева, создавая комфортные условия для пользователя.

3 FAN (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ

ВЕНТИЛЯТОРА)

Нажатием кнопки FAN скорость вентилято-

ра меняется в следующей последователь-

ности: Auto – Низкая – Средняя – Высокая На дисплее высвечивается соответствую-

щая индикация скорости вентилятора: Auto; “ “ “ – Средняя; “ “ – Высокая В режиме Auto скорость вентилятора зада-

ется автоматически в зависимости от раз-

ницы заданной температуры и температуры

окружающего воздуха. В режиме X_FAN (функция продувки испа-

рителя) вентилятор автоматически враща-

ется на низкой скорости.

“ – Низкая;

кондиционеры 9

4 КНОПКА НАСТРОЙКИ КОМНАТНОЙ

ТЕМПЕРАТУРЫ

Используется для увеличения температуры,

значений таймера. Для того, чтобы увеличить температуру, нажмите кнопку

Непрерывное нажатие и удержание кнопки

более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует. Диапазон регулировки температур: 16–30°C или 61–86°F.

5 КНОПКА НАСТРОЙКИ КОМНАТНОЙ

ТЕМПЕРАТУРЫ

Используется для уменьшения температу-

ры, значений таймера. Непрерывное нажатие и удержание кнопки более 2 секунд соответственно будет быстро понижать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует.

6 SLEEP (НОЧНОЙ РЕЖИМ) Используется для установки или отмены

НОЧНОГО РЕЖИМА. После включения прибора функцию установки ночного режима нужно активировать. После выключения прибора все существующие настройки функции НОЧНОГО РЕЖИМА будут отменены. При установке функции НОЧНОГО РЕЖИМА на дисплее пульта высвечивается значок применена функция ТIMER. В режиме AUTO и FAN данная функция недоступна.

7 СLOCK (ЧАСЫ) Нажатием кнопки СLOCK (ЧАСЫ) можно

выставить время часов, значок мигать на дисплее. На момент мигания знака

в течение 5 секунд можно выставить время, нажимая кнопку непрерывным нажатием и удержанием кнопки более 2 секунд значение времени будет изменяться каждые 0,5 сек на 1 значение.

После того, как значок СLOCK (ЧАСЫ)

перестанет мигать и на дисплее появится постоянно горящий значок время выставлено. После установки времени нажмите кнопку CLOCK повторно для подтверждения. После отключения прибора из сети часы необходимо выставить заново. Знак индикации плее после подачи электропитания. В зоне индикации часов высвечивается текущее время либо значение времени таймера в зависимости от установок.

8 X-FAN (Функция продувки испарителя) Нажатием кнопки X-FAN можно включить

и выключить функцию продувки испари-

. В этом режиме может быть

или кнопку ,

высвечивается на дис-

начнет

– значит

10 electrolux

теля. Нажатием кнопки в режимах COOL (ОХЛАЖДЕНИЕ) или DRY (ОСУШЕНИЕ) функция включается или выключается, при этом на дисплее высвечивается знак повторном нажатии кнопки функция выключается и знак

После включения прибора, по умолчанию,

функция X-FAN автоматически отключается. При включении/выключении прибора с помощью кнопки ON/OFF, либо включая режимы COOL (ОХЛАЖДЕНИЕ) и DRY (ОСУШЕНИЕ) первоначальные установки для функции X-FAN сохраняются. После выключение прибора из сети функцию X-FAN необходимо подключить заново. В режиме AUTO, FAN и HEAT функция X-FAN не активна.

Примечание:

О ФУНКЦИИ X-FAN. Функция X-FAN необходима для удаления

влаги с поверхности испарителя и внутренних полостей блока. Удаление влаги предотвращает появление и рост бактерий и образования плесени внутри блока. При включенной функции X-FAN после выключения кнопкой ON/OFF из режима COOL или DRY вентилятор внутреннего блока вращается на низкой скорости в течение 10 мин. Работу вентилятора в режиме X-FAN можно принудительно остановить нажатием кнопки X-FAN.

Если функция отключена, то после выклю-

чения кнопкой ON/OFF из режима COOL или DRY вентилятор внутреннего блока работать не будет.

9 TURBO (ТУРБО-РЕЖИМ) В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT

(ОБОГРЕВ) нажатием кнопки TURBO можно включить/выключить функцию ТУРБО-РЕЖИМ. После включения на дисплее появится значок нии режимов либо при увеличении/уменьшении скорости вращения вентилятора, функция ТУРБО-РЕЖИМ автоматически отключается.

гаснет.

. При переключе-

. При

10 LIGHT (ПОДСВЕТКА ДИСПЛЕЯ

НА ВНУТРЕННЕМ БЛОКЕ)

Нажатием кнопки LIGHT можно вклю-

чить/выключить функцию ПОДСВЕТКИ ДИСПЛЕЯ на внутреннем блоке.

После выключения прибора из сети функ-

цию LIGHT необходимо подключить заново.

11 TIMER ON (ВКЛЮЧЕНИЕ ТАЙМЕРА) Нажатием кнопки TIMER ON (ВКЛЮЧЕНИЕ

ТАЙМЕРА) устанавливается функция включения кондиционера по таймеру. Значок

появится на дисплее и замигает, в этот момент появятся мигающие часы с помощью которых можно установить время таймера. В течение 5 секунд, пока часы на дисплее будут мигать, нажимая кнопку можно увеличивать или уменьшать на 1 минуту. Удерживая кнопку время можно увеличить или уменьшить на 10 минут. После того, как время на часах установлено, на дисплее появится значок часах отобразится текущее время. Нажмите кнопку TIMER ON чтобы сохранить время таймера. Теперь время установлено. Повторное нажатие кнопки TIMER ON отменит функцию таймера. Значок Теперь таймер отключен. Перед тем, как выставить таймер, на часах необходимо установить действующее время.

12 TIMER OFF (ВЫКЛЮЧЕНИЕ ТАЙМЕРА) Нажатием кнопки TIMER OFF (ВЫКЛЮЧЕНИЕ

ТАЙМЕРА) можно отключить таймер. Таймер можно отключить пока на дисплее мигает значок логичен методу установки функции TIMER ON (ВКЛЮЧЕНИЕ ТАЙМЕРА).

13 SWING UP AND DOWN (ПОЛОЖЕНИЕ

ЖАЛЮЗИ)

Нажатием кнопки SWING UP AND DOWN

можно регулировать положения вертикальных жалюзи внутреннего блока под необходимым Вам углом. Выбор положения вертикальных жалюзи осуществляется в следующей последовательности:

. Метод отключения таймера ана-

на дисплее исчезнет.

или , время

или более 2 секунд,

и на

Примечание:

О РЕЖИМЕ TURBO После запуска данной функции вентиля-

тор начнет вращаться на максимальной скорости для того, чтобы обогреть или охладить помещение таким образом, чтобы температура в помещении как можно скорее достигла ранее установленной температуры.

Режим качания включает в себя весь угол обдува. Ниже показаны 3 основных стандартных положения жалюзи внутреннего блока. Если нажать на кнопку течение 2 сек жалюзи начнут качаться, затем, если кнопку отжать, положение жалюзи зафиксируется в выбранном положении.

и удерживать в

Также, в режиме покачивания, нажатием кнопки более 2 сек фиксируется необходимый угол поворота жалюзи. Данное положение будет сохранено до следующей регулировки. 14 Горизонтальные жалюзи можно отрегули-

ровать только вручную.

15 КНОПКА I FEEL Нажатием кнопки I FEEL включается функ-

ция I FEEL.

При включении данной функции значение

заданной температуры окружающего воздуха будет определяться местоположением дистанционного ИК-пульта.

Каждые 10 мин. с пульта на внутренний

блок посылается сигнал подтверждения. В случае если сигнал не будет получен, кондиционер начинает работать в соответствии с датчиком температуры, установленным во внутреннем блоке.

Панель индикации





кондиционеры 11

11 Режим TURBO. 12 Индикатор CLOCK (ЧАСЫ). 13 Прием сигнала. 14 Ночный режим SLEEP. 15 Положение горизонтальных/вертикальных

жалюзи.

16 LIGHT. 17 Блокировка кнопок. 18 Режим HEALTH. Ионизация*. 19 Приток свежего воздуха.* 20 Температура снаружи/внутри*. 21 Режим экономии*. 22 Функция I FEEL. 23 Тихий режим*.

b) Описание кнопок пульта дистанционного управления для внутренних блоков напольно-потолочного типа: EACU-12 FMI/N3, EACU-18 FMI/N3, EACU-24 FMI/N3; кассетного типа: EACC-12 FMI/N3, EACC-18 FMI/N3, EACC-24 FMI/N3 и канального типа: EACD-09 FMI/N3, EACD-12 FMI/N3, EACD-18 FMI/N3, EACD-21 FMI/N3 Super Match.























  







1 Заданная температура. 2 Индикация часов и таймера. 3 АUTO (выбор АВТОМАТИЧЕСКОГО

РЕЖИМА работы).

4 COOL (ОХЛАЖДЕНИЕ). 5 DRY (ОСУШЕНИЕ). 6 FAN (ВЕНТИЛЯТОР). 7 HEAT (НАГРЕВ). 8 Cкорость вращения вентилятора. 9 АUTO FAN – автоматический режим работы

вентилятора.

10 Режим X-FAN (Функция продувки испарителя).

* – Данные функции отсутствуют в моделях серий EACS-07HC FMI/N3, EACS-09HC FMI/N3, EACS-12HC FMI/N3, EACS-18HC FMI/N3.

5 3

16 15

7 8

1 КНОПКА ON/OFF

Включение/выключение. 2 КНОПКА MODE Выбор режима работы. 3 КНОПКА FAN Скорость вращения вентилятора. 4 КНОПКА + Кнопка увеличения температуры. 5 КНОПКА – Кнопка уменьшения температуры. 6 КНОПКА SLEEP Ночной режим. 7 КНОПКА СLOCK Часы.

1 4

17 13

14 12

10 6

12 electrolux

8 КНОПКА BLOW

Самоочистка (удаление конденсата). 9 КНОПКА TURBO Режим Турбо. 10 КНОПКА LIGHT Подсветка дисплея на внутреннем блоке. 11 КНОПКА TIMER ON Включение таймера. 12 КНОПКА TIMER OFF Отключение таймера. 13 КНОПКА Выбор положения горизонтальных жалюзи. 14 КНОПКА TEMP Установка температуры 15 HEALTH* Режим ионизации* 16 I FEEL Функция I FEEL 17 КНОПКА AIR** Приток свежего воздуха

1 ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ) Нажмите кнопку ON/OFF. Когда прибор

получит сигнал, то на дисплее внутреннего блока загорится индикатор режима рабо-

. При нажатии кнопки повторный

ты раз, прибор будет выключен. Включая или выключая прибор, функция TIMER и функция SLEEP будут отключены, но предварительные настройки сохранятся.

2 MODE (РЕЖИМ РАБОТЫ) Нажатием кнопки выбирается режим

При включении прибор по умолчанию

установлен на AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ). В режиме AUTO температура на дисплее не отобразится, в режиме HEAT (ОБОГРЕВ) первоначально

* Функция отсутствует во всех модификациях серии кондиционеров Super Match. ** Функция имеется не во всех модификациях данной серии кондиционеров.

установится температура 28°C, во всех остальных режимах первоначально установится 25°C.

Примечание:

О РЕЖИМЕ AUTO (АВТОМАТИЧЕСКИЙ

РЕЖИМ РАБОТЫ)

Когда выбран режим AUTO

(АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ), кондиционер в зависимости от температуры воздуха в помещении автоматически начинает работать в режиме охлаждения или нагрева, создавая комфортные условия для пользователя.

3 FAN (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ

ВЕНТИЛЯТОРА)

Нажатием кнопки FAN скорость вентилятора

меняется в следующей последовательности:

Auto – Низкая – Средняя – Высокая На дисплее высвечивается соответствую-

щая индикация скорости вентилятора:

Auto; “ “ – Низкая; “ “ – Средняя; “ “ – Высокая В режиме AUTO FAN скорость вентилятора

задается автоматически в зависимости от разницы заданной температуры и температуры окружающего воздуха.

В режиме BLOW (САМООЧИСТКА) венти-

лятор автоматически вращается на низкой скорости.

4 КНОПКА НАСТРОЙКИ КОМНАТНОЙ

ТЕМПЕРАТУРЫ +

Используется для увеличения температуры,

значений таймера. Для того, чтобы увеличить температуру, нажмите кнопку +.

Непрерывное нажатие и удержание кнопки

+ более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует. Диапазон регулировки температур: 16–30°C или 61–86°F.

5 КНОПКА НАСТРОЙКИ КОМНАТНОЙ

ТЕМПЕРАТУРЫ –

Используется для уменьшения температу-

ры, значений таймера. Непрерывное нажатие и удержание кнопки – более 2 секунд соответственно будет быстро понижать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует.

6 SLEEP (НОЧНОЙ РЕЖИМ) Используется для установки или отмены

НОЧНОГО РЕЖИМА. После включения прибора функцию установки ночного режима нужно активировать. После выключения прибора все существующие настройки

функции НОЧНОГО РЕЖИМА будут отменены. После установки функции НОЧНОГО РЕЖИМА на дисплее пульта высвечивается значок применена функция ТIMER. В режиме AUTO и FAN данная функция недоступна.

7 СLOCK (ЧАСЫ) Нажатием кнопки СLOCK (ЧАСЫ) можно

выставить время часов, значок мигать на дисплее. На момент мигания знака в течение 5 секунд можно выставить время, нажимая кнопку + или кнопку –, непрерывным нажатием и удержанием кнопки – более 2 секунд значение времени будет изменяться каждые 0,5 сек на 1 значение.

После того, как значок СLOCK (ЧАСЫ) пере-

станет мигать и на дисплее появится постоянно горящий значок лено. После установки времени нажмите кнопку CLOCK повторно для подтверждения. После отключения прибора из сети часы необходимо выставить заново. Знак индикации высвечивается на дисплее после подачи электропитания. В зоне индикации часов высвечивается текущее время либо значение времени таймера в зависимости от установок.

8 BLOW (САМООЧИСТКА или УДАЛЕНИЕ

КОНДЕНСАТА)

Нажатием кнопки BLOW можно включить и

выключить функцию самоочистки. Нажатием кнопки BLOW в режимах COOL (ОХЛАЖДЕНИЕ) или DRY (ОСУШЕНИЕ) включается или выключается функция самоочистки, при этом на дисплее высвечивается знак повторном нажатии кнопки функция выключается и знак гаснет.

После включения прибора, по умолчанию,

функция BLOW автоматически отключается. При выключении/выключении прибора с помощью кнопки ON/OFF, либо включая режимы COOL (ОХЛАЖДЕНИЕ) и DRY (ОСУШЕНИЕ) первоначальные установки для функции BLOW сохраняются. После выключение прибора из сети функцию BLOW необходимо подключить заново. В режиме AUTO, FAN и HEAT функция BLOW не активна.

Примечание:

О ФУНКЦИИ BLOW. Функция BLOW (САМООЧИСТКА) необходима

для удаления влаги с поверхности испарителя и внутренних полостей блока. Удаление влаги предотвращает появление и рост бактерий и образования плесени внутри блока. При включенной функции самоочистки после выключения кнопкой ON/OFF из режима COOL или DRY вентилятор внутреннего блока вращается

. В этом режиме может быть

начнет

– значит время выстав-

. При

кондиционеры 13

на низкой скорости в течение 10 мин. Работу вентилятора в режиме “BLOW” можно принудительно остановить нажатием кнопки BLOW.

Если функция отключена, то после выклю-

чения кнопкой ON/OFF из режима COOL или DRY вентилятор внутреннего блока работать не будет.

9 TURBO (ТУРБО-РЕЖИМ) В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT

(ОБОГРЕВ) нажатием кнопки TURBO можно включить/выключить функцию ТУРБОРЕЖИМ. После включения на дисплее появится значок режимов либо при увеличении/уменьшении скорости вращения вентилятора, функция ТУРБО-РЕЖИМ автоматически отключается.

Примечание:

О РЕЖИМЕ TURBO После запуска данной функции вентилятор

начнет вращаться на максимальной скорости для того, чтобы обогреть или охладить помещение таким образом, чтобы температура в помещении как можно скорее достигла ранее установленной температуры.

10 LIGHT (ПОДСВЕТКА ДИСПЛЕЯ

НА ВНУТРЕННЕМ БЛОКЕ)

Нажатием кнопки LIGHT можно вклю-

чить/выключить функцию ПОДСВЕТКИ ДИСПЛЕЯ на внутреннем блоке.

После выключения прибора из сети функ-

цию LIGHT необходимо подключить заново.

11 TIMER ON (ВКЛЮЧЕНИЕ ТАЙМЕРА) Нажатием кнопки TIMER ON (ВКЛЮЧЕНИЕ

ТАЙМЕРА) устанавливается функция включения кондиционера по таймеру. Значок

появится на дисплее и замигает, в этот момент появятся мигающие часы с помощью которых можно установить время таймера. В течение 5 секунд, пока часы на дисплее будут мигать, нажимая кнопку + или –, время можно увеличивать или уменьшать на 1 минуту. Удерживая кнопку + или – более 2 секунд, время можно увеличить или уменьшить на 10 минут. После того, как время на часах установлено, на дисплее появится значок и на часах отобразится текущее время. Нажмите кнопку TIMER ON чтобы сохранить время таймера. Теперь время установлено. Повторное нажатие кнопки TIMER ON отменит функцию таймера. Значок

на дисплее исчезнет. Теперь таймер отключен. Перед тем, как выставить таймер, на часах необходимо установить действующее время.

. При переключении

14 electrolux

12 TIMER OFF (ВЫКЛЮЧЕНИЕ ТАЙМЕРА)

Нажатием кнопки TIMER OFF (ВЫКЛЮЧЕНИЕ

13 SWING UP AND DOWN (ПОЛОЖЕНИЕ

ЖАЛЮЗИ)

Нажатием кнопки SWING UP AND DOWN

Режим качания включает в себя весь угол

обдува. Ниже показаны 3 основных стандартных положения жалюзи внутреннего блока.

Если нажать на кнопку

течение 2 сек жалюзи начнут качаться, затем, если кнопку отжать, положение жалюзи зафиксируется в выбранном положении.

. Метод отключения таймера ана-

и удерживать в

При включении данной функции значение

заданной температуры окружающего воздуха будет определяться местоположением дистанционного ИК-пульта.

Каждые 10 мин. с пульта на внутренний

18 КНОПКА AIR** При нажатии кнопки включается приток

свежего воздуха

На дисплее пульта высвечивается индика-

ция

Примечание:

Горизонтальные жалюзи можно отрегули-

ровать вручную.

Панель индикации

Также, в режиме покачивания, нажатием

кнопки более 2 сек фиксируется необходимый угол поворота жалюзи. Данное положение будет сохранено до следующей регулировки.

14 КНОПКА TEMP (ТЕМПЕРАТУРА) Нажатием кнопки TEMP (ТЕМПЕРАТУРА)

можно выбрать следующие функции:

1) Установка необходимой температуры воздуха внутри помещения.

2) Отображение текущей температуры внутри помещения.

3) Отображение текущей температуры снаружи помещения.

Если кнопка не нажата, то значение темпе-

ратуры на дисплее не высвечивается.

Установка значения текущей температуры

производится кнопками “+”, “–”*.

15 КНОПКА HEALTH (ИОНИЗАЦИЯ)* Нажатием кнопки HEALTH включается/

выключается функция ИОНИЗАЦИЯ. На дисплее высвечивается знак

17 КНОПКА I FEEL Нажатием кнопки I FEEL включается функ-

ция I FEEL.

16 17

18 19

10 1

11 2 12

1 Заданная температура. 2 Индикация часов и таймера. 3 АUTO (выбор АВТОМАТИЧЕСКОГО

РЕЖИМА работы).

вентилятора.

10 Режим BLOW (САМООЧИСТКА или

УДАЛЕНИЕ КОНДЕНСАТА).

11 Режим TURBO. 12 Индикатор CLOCK (ЧАСЫ). 13 Прием сигнала. 14 Ночный режим SLEEP. 15 Режим SWING UP AND DOWN

(ПОЛОЖЕНИЕ ЖАЛЮЗИ).

16 LIGHT. 17 Блокировка кнопок. 18 Приток свежего воздуха.

19 Режим HEALTH. Ионизация. 20 Температура снаружи/внутри.

Примечание:

Не используйте новый элемент питания

вместе со старым, а также не применяйте батарейки различных типов.

Если пульт не используется в течение дли-

тельного времени, извлеките батарейки.

Использование элементов питания, израс-

ходовавших ресурс, запрещено.

Не используйте элементы питания вырабо-

тавшие свой ресурс.

Управление кондиционером

Работа в режиме ОХЛАЖДЕНИЕ ( ) Микрокомпьютер осуществляет управление охлаждением в зависимости от разницы между температурой внутри помещения и заданной температурой. Если температура в помещении выше заданного значения, компрессор работает в режиме ОХЛАЖДЕНИЕ. Если температура в помещении ниже заданного значения, компрессор останавливается и работает только вентилятор внутреннего блока. 1 Вставьте вилку в розетку, нажмите кнопку

ON/OFF, кондиционер включится.

2 Нажимая кнопку MODE (РЕЖИМ), устано-

вите режим работы ОХЛАЖДЕНИЕ

3 Нажмите кнопку SWING (КАЧАНИЕ), жалю-

зийная заслонка начнет автоматически качается; при повторном нажатии кнопки заслонка останавливается.

4 Нажимая кнопку FAN (ВЕНТИЛЯТОР), уста-

новите скорость вращения вентилятора.

5 Нажимая кнопку TEMP (ТЕМПЕРАТУРА), уста-

новите требуемое значение температуры.

Работа в режиме НАГРЕВ ( ) Если температура в помещении ниже заданного значения, компрессор работает в режиме НАГРЕВ. Если температура в помещении выше заданного значения, компрессор и двигатель внешнего вентилятора останавливаются, работает только двигатель вентилятора внутреннего блока. 1 Вставьте вилку в розетку, нажмите кнопку

ON/OFF, кондиционер включится.

2 Нажимая кнопку MODE (РЕЖИМ), установи-

те режим работы НАГРЕВ

3 Нажмите кнопку SWING (КАЧАНИЕ), жалю-

зийная заслонка начнет автоматически качается; при повторном нажатии кнопки заслонка останавливается.

4 Нажимая кнопку FAN (ВЕНТИЛЯТОР), уста-

новите скорость вращения вентилятора.

кондиционеры 15

5 Нажимая кнопку TEMP (ТЕМПЕРАТУРА), уста-

новите требуемое значение температуры.

Работа в режиме ОСУШЕНИЕ ( Если температура в помещении ниже заданного значения более чем на 2°C, компрессор, двигатели наружного и внутреннего блоков останавливаются. Если температура в помещении находится в пределах ± 2°C от заданного значения, кондиционер воздуха работает в режиме осушения. Если температура в помещении выше заданного значения более чем на 2°C, устанавливается режим ОХЛАЖДЕНИЕ. 1 Вставьте вилку в розетку, нажмите кнопку

ON/OFF, кондиционер включится.

2 Нажимая кнопку MODE (РЕЖИМ), установи-

те режим работы ОСУШЕНИЕ

3 Нажмите кнопку SWING (КАЧАНИЕ), жалю-

зийная заслонка начнет автоматически качается; при повторном нажатии кнопки заслонка останавливается.

4 Нажимая кнопку TEMP (ТЕМПЕРАТУРА), уста-

новите требуемое значение температуры.

Работа в режиме ВЕНТИЛЯЦИЯ ( 1 Вставьте вилку в розетку, нажмите кнопку

ON/OFF, кондиционер включится.

2 Нажимая кнопку MODE (РЕЖИМ), установи-

те режим работы ВЕНТИЛЯЦИЯ

3 Нажмите кнопку SWING (КАЧАНИЕ),

жалюзийная заслонка начнет автоматически качается; при повторном нажатии кнопки заслонка останавливается.

Работа в АВТОМАТИЧЕСКОМ режиме (AUTO)

В режиме AUTO кондиционер автоматически выбирает режим работы в зависимости от температуры в помещении. Если температура в помещении ниже 20°С кондиционер будет работать в режиме нагрева. При температуре выше 25°С кондиционер включится в режим охлаждения. В диапазоне от 20°С до 25°С кондиционер работает в режиме осушения. 1 Вставьте вилку в розетку, нажмите кнопку

ON/OFF, кондиционер включится.

2 Нажимая кнопку MODE (РЕЖИМ), установите

режим работы АВТОМАТИЧЕСКИЙ. В соответствии с температурой в помещении, микрокомпьютер автоматически устанавливать режимы работы охлаждение или нагрев.

Установки таймера 1 При останове нажмите кнопку TIMER

ON (ТАЙМЕР ВКЛ.), установите ВРЕМЯ ВКЛЮЧЕНИЯ кондиционера в диапазоне 0–24 часа для автоматического включения кондиционера.

)

16 electrolux

2 Во время работы нажмите кнопку TIMER

OFF (ТАЙМЕР ВЫКЛ.), установите ВРЕМЯ ВЫКЛЮЧЕНИЯ в диапазоне 0–24 часа для автоматической остановки кондиционера.

Работа в режиме (SLEEP) СОН ( ) При установке функции SLEEP (СОН) во время работы блока в режиме охлаждения или осушение заданная температура повышается автоматически на 1°C после первого часа и на 2°C после второго часа работы. При установке функции SLEEP (СОН) во время работы блока в режиме нагревания заданная температура понижается на 1°C после первого часа и на 2°C после второго часа работы. 1 Вставьте вилку в розетку, нажмите кнопку

ON/OFF, кондиционер включится.

2 Нажимая кнопку MODE (РЕЖИМ), установи-

те нужный режим работы.

3 Нажмите кнопку SWING (КАЧАНИЕ), жалю-

зийная заслонка начнет автоматически качается; при повторном нажатии кнопки заслонка останавливается.

4 Нажимая кнопку FAN (ВЕНТИЛЯТОР), уста-

новите скорость вращения вентилятора.

5 Нажимая кнопку TEMP (ТЕМПЕРАТУРА), уста-

новите требуемое значение температуры.

6 Кнопка SLEEP (СОН). Нажмите кнопку для

установки режима SLEEP (СОН).

Работа в режиме(TURBO) ТУРБО

В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT

. При переключе-

Очистка фильтра

• Для очистки фильтра используйте пылесос или промойте фильтр в теплой воде и высушите.

Внимание!

При загрязненном фильтре снижается

воздухопроизводительность и потребление электроэнергии увеличивается до 6%.

Очистка блока

• Протрите панель мягкой тряпкой, слегка смоченной водой или моющим средством, после чего высушите панель в месте, где нет прямых солнечных лучей.

Внимание!

Не используйте для промывки воду темпе-

ратурой выше 45°, а также растворители (ацетон, бензин и т.п.), т.к. это может привести к деформации панели или ее обесцвечиванию.

Подготовка к работе

• Не загораживайте отверстия для входа и выхода воздуха внешнего и внутреннего блоков.

• Помещение, в котором установлен внутренний блок, не должно быть задымлено. Обеспечьте свободное вытекание конденсата через дренажную трубку. В вентилятор внутреннего и внешнего блоков не должны попадать никакие предметы.

• Убедитесь в правильности подключения источника питания. Перед пуском блок должен быть проветрен от влаги в течении 2-3х часов.

Устранение неполадок

Примечание:

О РЕЖИМЕ TURBO После запуска данной функции вентилятор

Уход и техническое обслуживание

Перед началом технического обслуживания отключите кондиционер от сети электропитания.

Внимание!

При обнаружении чего-нибудь необычно-

го, относящегося к устройству (например, запаха гари), немедленно выключите электропитание устройства и обратитесь в центр обслуживания.

Не пытайтесь самостоятельно отремонти-

ровать кондиционер, поскольку ошибки при ремонте могут привести к пожару.

Перед обращением в сервисный центр проверьте и, при необходимости, исправьте нижеследующие ситуации:

Из выпускного отверстия выходит туман.

• Туман появляется, когда в помещении высокая влажность. Это нормально. Специфический запах.

• Этот запах может исходить от другого источника, например, мебели, сигарет и т.д., который поглощается устройством и выпускается вместе с воздухом.

Кондиционер не включается при нажатии кнопки on/off на пульте дистанционного управления.

• Штепсель питания вставлен не плотно. Вставьте плотно штепсель питания.

• Возможно, защитное устройство блокирует работу кондиционера. Подождите 3 минуты и попытайтесь снова включить кондиционер.

• Разряжены элементы питания в пульте дистанционного управления. Замените элементы питания в пульте дистанционного управления на новые.

• Блок находится вне досягаемости пульта дистанционного управления. Сигнал дистанционного управления принимается на расстоянии до 10 м.

Система выключается сразу после запуска.

• На входе или выходе воздуха у комнатного или наружного кондиционера находятся посторонние предметы. Удалите их.

Кондиционер недостаточно охлаждает/нагревает.

• Неправильная установка температуры. С помощью пульта дистанционного управления выставьте необходимые температуры.

• Низкая скорость вращения вентилятора. Неправильно выбрано направление воздушного потока.

• В помещении открыты двери или окна. Закройте их.

• Прямой солнечный свет. Закройте жалюзи, шторы и т.д.

• В помещении слишком много источников тепла. Выключите при возможности источники тепла.

• Засорился воздушный фильтр. Очистите его.

кондиционеры 17

Указания по монтажу

Внимание!

Установка, монтаж, пуск и наладка должна

производиться квалифицированными специалистами, имеющих на то соответствующий сертификат.

Требования по размещению блоков кондиционера

• Место размещения блоков должно быть выбрано с учетом требований безопасности раздела 2 настоящей инструкции, свободного доступа при обслуживании и эксплуатации и возможно максимальнойдлины соединительных трубок.

• Внутренний и внешний блок должны быть расположены таким образом, чтобы обеспечить беспрепятственный приток и отток входящего и выходящего потока воздуха.

• Блоки должны быть установлены с помощью надежных и прочных кронштейнов, рассчитанных на вес блоков с учетом места крепления.

• Место размещения блоков должно быть выбрано таким образом, чтобы обеспечить удобство при монтаже и сервисном обслуживании.

• От внутреннего блока должен быть обеспечен надежный слив конденсата.

• Не допускается установка блоков в местах с содержанием в воздухе горючих и ядовитых веществ, высокой запыленностью и повышенной влажностью.

• Не размещайте блоки в местах, где они будут подвержены прямому попаданию солнечного света или иному источнику тепла.

• Наружный блок должен быть установлен таким образом, чтобы работа компрессора не мешала окружающим.

• Для защиты внешнего блока от дождя, прямого солнечного света и т.п. необходимо предусмотреть навес.

• При установке нескольких наружных блоков в непосредственной близости необходимо учитывать направление выходящих воздушных потоков.

Воздушные потоки не должны быть направлены навстречу друг другу.

18 electrolux

Проверка после установки

Проверяемые параметры Возможная неисправность

Надежно ли закреплен блок?

Произведена ли проверка на предмет утечки хладагента?

Достаточная ли теплоизоляция?

Обеспечивается ли слив конденсата?

Соответствует ли напряжение значению номинального напряжения, обозначенному в паспортной таблице?

Электропроводка и трубные соединения установлены правильно и надежно?

Надежно ли заземлен кондиционер?

Кондиционер недостаточно охлаждает/нагревает

Используется ли силовой провод, установленный спецификацией?

Не закрыты ли входное и выходное отверстия воздуха?

Соответствуют ли значения длины соединительных трубок количеству заправленного хладагента?

Тестирование работы кондиционера

• Проверьте напряжение электропитания кондиционера.

• Для тестирования необходимо проверить работу кондиционера во всех режимах.

• Проверьте возможность задания параметров работы с дистанционного пульта.

• Для определения производительности необходимо замерить температуру на входе и выходе из внутреннего блока. Разность должна быть не менее 8°С.

• В кондиционере имеется функция RESTART, т.е. после отключения электропитания и возобновления кондиционер автоматически начинается работу в том же режиме и с теми же параметрами.

Блок может упасть, вибрировать или издавать шум.

Утечка хладагента может привести к потере холодопроизводительности.

Недостаточная теплоизоляция может приводить к конденсации и капанию.

Неправильный дренаж может приводить к конденсации и капанию.

Неправильное напряжение может привести к электрической неисправности или повреждению компонентов.

Возможна электрическая неисправность или повреждение компонентов.

В случае ненадежного заземления возможно поражение током.

На входе или выходе воздуха у комнатного или наружного кондиционера находятся посторонние предметы.

Возможна электрическая неисправность или повреждение компонентов.

Это может сказаться на потере холодопроизводительности.

Неточное значение холодопроизводительности.

Индикация неисправностей

• E1 – Сработала защита по высокому давлению компрессора.

• E2 – Сработала защита от обмерзания теплообменника внутреннего блока.

• E3 – Сработала защита по низкому давлению компрессора.

• E4 – Сработала защита по высокой температуре на трубке нагнетания.

• E5 – Сработала защита по низкому напряжению.

кондиционеры 19

Поиск неисправностей и методы их устранения

Неисправность Методы устранения

Кондиционер не работает.

Кондиционер работает, но не охлаждает.

Кондиционер не реагирует на сигналы с пульта ДУ.

В случае любых неисправностей, которые невозможно устранить самостоятельно, необходимо обратиться в сервисный центр или к торговому представителю в вашем регионе.

Проверьте подключение к электросети. Проверьте установку таймера на пульте ДУ.

Проверьте установку температуры на пульте ДУ. Проверьте выбранный режим работы. Почистите фильтры. Проверьте не открыта ли дверь или окно. Проверьте режим работы вентилятора.

Проверьте состояние батарей в пульте ДУ, при необходимости замените. Проверьте правильность установки батарей.

Технические характеристики

Внутренние блоки настенного типа Super Match

Модель EACS-07HC

Тип кондиционера настенная

Тип фреона R410 R410 R410 R410 Средняя площадь помещения, м Производительность (охлаждение/

обогрев), BTU/h Напряжение, В/Гц 220-240/50 220-240/50 220-240/50 220-240/50 Класс энергоэффективности АААА Уровень звукового давления

(макс/мин.), дБА Циркуляция воздуха (внутренний

/мин.

блок), м Габаритные размеры, мм 770х250х190 770х250х190 830х285х200 1020х310х228 Размер упаковки, мм 858х333х287 858х333х287 909х388х280 1081х405х328 Вес (нетто/брутто), кг 40/60 60/86 63/89 60/85 Габаритные размеры, мм 899х596х378 899х596х378 955х700х396 955х700х396 Размер упаковки, мм 948х645х420 948х645х420 1033х750х463 1033х750х463 Вес (нетто/брутто), кг 50/55 50/55 52/57 53/58

FMI/N3

сплит-система

19 24 33 49

7100/8900 8900/9500 12000/13000 18000/19800

37/28 37/28 40/30 46/36

420 450 550 840

EACS-09HC

FMI/N3

настенная

сплит-система

EACS-12HC

FMI/N3

настенная

сплит-система

EACS-18HC

FMI/N3

настенная

сплит-система

20 electrolux

Внутренние блоки кассетного типа Super Match

Модель EACС-12

FMI/N3

Тип кондиционера кассетная сплит-

система Тип фреона R410 R410 R410 Средняя площадь помещения, м

Производительность (охлаждение/обогрев),

33 46 66

12000/13100 17000/18800 24200/28000

BTU/h Напряжение, В/Гц 220-240/50 220-240/50 220-240/50 Класс энергоэффективности А А А Уровень звукового давления (макс/мин.), дБА 37/33 37/33 39/35

Циркуляция воздуха (внутренний блок), м

/мин. 680 680 1180 Габаритные размеры, мм 840x840x190 840x840x190 840x840x240 Размер упаковки, мм 960x960x257 960x960x257 960x960x310 Вес (нетто/брутто), кг 25/33 25/33 30/38

Внутренние блоки напольно-потолочного типа Super Match

Модель EACU-12 FMI/N3 EACU-18 FMI/N3 EACU-24 FMI/N3

Тип кондиционера напольно- потолочная

сплит-система

напольно-потолочная

сплит-система Тип фреона R410 R410 R410 Средняя площадь помещения, м Производительность (охлажде-

33 46 66

12000/13100 17000/18800 24200/28000

ние/обогрев), BTU/h Напряжение, В/Гц 220-240/50 220-240/50 220-240/50 Класс энергоэффективности А А А Уровень звукового давления

40/36 45/40 48/40

(макс/мин.), дБА Циркуляция воздуха (внутрен-

ний блок), м

/мин.

650 950 1250

Габаритные размеры, мм 1220х700х225 1220х700х225 1220х700х225 Размер упаковки, мм 1340х820х300 1340х820х300 1340х820х300 Вес (нетто/брутто), кг 40/50 40/50 45/54

EACС-18

FMI/N3

кассетная сплит-

система

напольно-потолочная

EACС-24

FMI/N3

кассетная

сплит-система

Внутренние блоки канального типа Super Match

кондиционеры 21

Модель EACD-09

FMI/N3

Тип кондиционера канальная

сплит-система

EACD-12

FMI/N3

канальная

сплит-система

EACD-18

FMI/N3

канальная

сплит-система

EACD-21

FMI/N3

канальная

сплит-система Тип фреона R410 R410 R410 R410 Средняя площадь помещения, м Производительность (охлаждение/

23 33 46 56

8600/9600 12000/13100 17000/18800 20500/22500

37/31 39/32 40/33 42/34

(макс/мин.), дБА Циркуляция воздуха

(внутренний блок), м

/мин.

450 500 700 1000

Габаритные размеры, мм 700х200х615 700х200х615 900х200х615 1100х200х615 Размер упаковки, мм 890х290х740 890х290х740 1120х290х740 1320х290х740 Вес (нетто/брутто), кг 22/27 24/29 25/30 29/35

Универсальные наружные блоки Super Match

Модель EACO-14 FMI/N3 EACO-18 FMI/N3 EACO-24 FMI/N3

Тип кондиционера универсальный

наружный блок

универсальный наружный блок

универсальный

наружный блок Тип фреона R410A R410A R410A Производительность

(охлаждение/обогрев), BTU/h

Потребляемая мощность (охлаждение/обогрев), Вт

14000 (6800-

16000)/15000 (5100-

18000)

1270 (600-

2000)/1240(580-2150)

17000 (6800-

21200)/19100 (5100-

22700)

1500 (600-

2250)/1540(580-2300)

23900 (9200-

28000)/26300 (12000-

32400)

2180 (750-

500)/2260(1000-3500) Напряжение, В/Гц 220-240/50 220-240/50 220-240/50 Сила тока, A 5,7/5,6 6,8/7 9,9/10,3 EER/Класс энергоэффектив-

3,22 3,21 3,21

ности, Вт COP/Класс энергоэффектив-

3,63 3,63 3,41

ности, Вт Класс энергоэффективности А/А А/А А/В Уровень звукового давления

53 53 54

(макс/мин.), дБА Циркуляция воздуха

(внутренний блок), м

/мин.

2600 2600 3300

Габаритные размеры, мм 899х596х378 899х596х378 955х700х396 Размер упаковки, мм 948х645х420 948х645х420 1033х750х463 Вес (нетто/брутто), кг 50/55 50/55 52/57

22 electrolux

Модель EACO-28 FMI/N3 EACO-36 FMI/N3 EACO-42 FMI/N3

Тип кондиционера универсальный

Тип фреона R410A R410A R410A Производительность

(охлаждение/обогрев), BTU/h

Потребляемая мощность (охлаждение/обогрев), Вт

Напряжение, В/Гц 220-240/50 220-240/50 220-240/50 Сила тока, A 11,2/11,5 13,8/13,7 16,3/16,1 EER/Класс энергоэффектив-

ности, Вт COP/Класс энергоэффектив-

ности, Вт Класс энергоэффективности А/А А/А А/А Уровень звукового давления

(макс/мин.), дБА Циркуляция воздуха

(внутренний блок), м Габаритные размеры, мм 955х700х396 950х412х840 1015х440х1103 Размер упаковки, мм 1033х750х463 1100х450х905 1155х490х1220 Вес (нетто/брутто), кг 53/58 75/80 79/88

/мин.

наружный блок

27300 (7500-

34200)/31800 (9600-

37600)

2480 (650-

4500)/2550(980-3950)

3,23 3,21 3,23

3,63 3,63 3,63

54 54 54

3300 3000 5500

универсальный

наружный блок

33400 (10000-

36500)/37500 (10500-

38800)

3030 (680-

500)/3010(1500-4800)

универсальный наружный блок

39600 (10200-

42150)/44350 (10900-

45200)

3590 (850-

000)/3545(1600-4800)

Утилизация

По окон ча нии сро ка служ бы кон ди ци о нер следу ет ути ли зи ро вать.По дроб ную ин фор ма цию по ути ли за ции кондционера Вы мо же те по лучить у пред ста ви те ля ме ст но го ор га на вла с ти.

Сертификация

Товар сертифицирован на территории России, соответствует требованиям нормативных документов:

ГОСТ Р 52161.2.40-2008, ГОСТ Р 51318.14.1-2006 (Разд. 4), ГОСТ Р 51318.14.2-2006 (Разд. 5, 7), ГОСТ Р 51317.3.2-2006 (Разд. 6, 7), ГОСТ Р 51317.3.3-2008.

Сертификат соответствия:

РОСС SE.МЛ19.В00503

Срок действия: с 17.02.2011 г. по 16.02.2012 г.

Информация о сертификации продукции обновляется ежегодно. (При отсутствии копии нового сертификата в коробке спрашивайте копию у продавца)

Орган по сертификации:

РОСС RU.0001.11МЛ19 ОС ПРОДУКЦИИ ООО “Калужский центр сертификации и маркетинга”

Адрес: 115088, РФ, г. Москва, ул. Шарикоподшипниковская, д. 4. Тел.: (495) 675-81-47; e-mail: kcsm-kaluga@inbox.ru

Сертификат выдан: фирма “AB Electrolux” S:T Goransgatan 143, SE-105 45 Stockholm, Швеция, тел.: +46 8 738 60 00.

Дата производства указывается на этикетке на приборе

Изготовитель: фирма “AB Electrolux” S:T Goransgatan 143, SE-105 45 Stockholm, Швеция.

Сделано в Китае

кондиционеры 23

Га ран тий ный та лон

Настоящий документ не ограничивает определенные

законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение сторон либо договор.

Правильное заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном

и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный срок изделия исчисляется с даты производства изделия. Для газовых котлов, кондиционеров типа сплит-система , чиллеров и фанкойлов обязательным также является указание даты пуска в эксплуатацию и штамп авторизованной организации, производившей пуск в эксплуатацию.

Запрещается вносить в Гарантийный талон какие-либо

изменения, а также стирать ли переписывать какие-либо указанные в нем данные.

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комп-

лектность, все претензии по внешнему виду и комплектности изделия предъявляйте Продавцу при покупке изделия.

Общие правила установки (подключения) изделия

Установка (подключение) изделий допускается исклю-

чительно специалистами и организациями, имеющими лицензии на данный вид работ (изделия, работающих на газе), либо специалистами компаний, авторизированных на продажу и/или монтаж и гарантийное обслуживание соответствующего типа оборудования, имеющих лицензию на данный вид работ (водонагреватели, кондиционеры типа сплит-система). Для установки (подключения)электрических водонагревателей рекомендуем обращаться в наши сервисные центры. Продавец (изготовитель) не несет ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).

По здрав ля ем Вас с при об ре те ни ем тех ни ки от лич но го ка че с т ва!

До пол ни тель ную ин фор ма цию об этом и дру гих из де ли-

ях Вы мо же те по лу чить у Про дав ца или по на шей ин фор маци он ной ли нии в г. Мос к ве:

Тел: (495) 777-1946 E-mail: home_comfort@ home-comfort.ru Ад рес для пи сем: 125493, г.Москва, а/я 310 Ад рес в Ин тер нет: www.home-comfort.ru

Модель Серийный номер

Дата покупки

Штамп продавца

Дата пуска в эксплуатацию

Штамп организации, производившей пуск в эксплуатацию

Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, прилагается отдельным списком и/или находится на сайте.

Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технологических характеристик. Такие изменения вносятся в изделие без предварительного уведомления Покупателей и не влекут за собой обязательств по изменению/улучшению ранее выпущенных изделий. Убедительно просим Вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить его инструкцию по эксплуатации. Запрещается вносить в Гарантийный талон какие-либо изменения, а также стирать или переписывать какие-либо указанные в нем данные.

Срок действия гарантии

Настоящая гарантия имеет силу, если Гарантийный талон правильно/четко заполнен и в нем указаны: наименование и модель изделия, его серийные номера, дата продажи, а также имеется подпись уполномоченного лица и штамп Продавца. Для газовых котлов обязательным также является указание даты пуска в эксплуатацию и штамп авторизированной организации, производившей пуск в эксплуатацию. Гарантийный срок на электрические конвекторы составляет 36 (тридцать шесть) месяцев со дня продажи Покупателю. Гарантийный срок на увлажнители воздуха составляет 12 (двенадцать) месяцев со дня продажи изделия Покупателю. Гарантийный срок на изделия (водонагревательные приборы) серий EWH SL, EWH S, EWH R, EWH Digital определяется следующим образом: на водосодержащую емкость (стальной бак) гарантийный срок на повреждения от коррозии составляет 96 (девяносто шесть) месяцев, а на остальные элементы изделия гарантийный срок составляет 24 (двадцать четыре) месяца. На изделия серий EWH Quantum, EWH Quantum Slim, EWH Magnum, EWH Magnum Slim на водосодержащую емкость (бак) гарантийный срок составляет 60 (шестьдесят) месяцев, а на остальные элементы изделия – 24 (двадцать четыре) месяца. На изделия серий EWH Centurio, EWH Centurio H на водосодержащую емкость (бак) гарантийный срок составляет 84 (восемьдесят четыре) месяца, а на остальные элементы изделия – 24 (двадцать четыре) месяца. Гарантийный срок на прочие изделия составляет 24 (двадцать четыре) месяца. Указанные выше гарантийные сроки распространяются только на изделия, которые используются в личных, семейных или домашних целях, не связанных с предпринимательской деятельностью. В случае использования изделия в предпринимательской деятельности, его гарантийный срок составляет 3 (три) месяца. Гарантийный срок на комплектующие изделия или составные части (детали которые могут быть сняты с изделия без применения каких-либо инструментов, т.е. ящики, полки, решетки, корзины, насадки, щетки, трубки, шланги, коронки горелок и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие изделия или составные части, установленные на изделие при гарантийном или платном ремонте, либо приобретенные отдельно от изделия, составляет три месяца со дня выдачи Покупателю изделия по окончании ремонта, либо продажи последнему этих комплектующих/составных частей.

Действительность гарантии

Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Гарантия распространяется на производственный или конструкционный дефект изделия. Настоящая гарантия включает в себя выполнение уполномоченным сервисным центром ремонтных работ и замену дефектных деталей изделия в сервисном центре или у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не более 45 (сорока пяти) дней. Настоящая гарантия не дает права на возмещение и покрытие ущерба, происшедшего в результате переделки и регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности. Также обращаем внимание Покупателя на то, что в соответствии с Жилищноым Кодексом РФ Покупатель обязан согласовать монтаж купленного оборудования с эксплуатирующей организацией и компетентными органами исполнительной власти субъекта Российской Федерации. Продавец и Изготовитель не несут ответственность за любые неблагоприятные последствия, связанные с использованием Покупателем купленного изделия надлежащего качества без утвержденного плана монтажа и разрешения вышеуказанных организаций. НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров);

• любые адаптации и изменения изделия, в т.ч. с целью усовершенствования и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя. НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:

• если будет полностью/частично изменен, стерт, удален или будет неразборчив серийный номер изделия;

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом (изготовителем);

• наличия на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентрированных паров, если что-либо из перечисленного стало причиной несправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то организациями/лицами;

• стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца (изготовителя) и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической, газовой или водопроводной сети, а также неисправностей (не соответствия рабочим параметрам и безопасности) электрической, газовой или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и продуктов их жизнедеятельности, и т.д.

• неправильного хранения изделия;

• необходимости замены расходных материалов: ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся /сменных деталей (комплектующих) изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией и не связана с разборкой изделия;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания газовых проточных водонагревателей

Настоящая гарантия имеет силу только в случае пуска их в эксплуатацию силами специалистами уполномоченной на то авторизованной организации с составлением соответствующего Акта о пуске в эксплуатацию, с обязательным указанием даты пуска и штампа организации, производившей пуск в эксплуатацию. ВНИМАНИЕ! В целях Вашей безопасности установка (подключение) изделий, работающих на газе, допускается исключительно специалистами и организациями, имеющими лицензии на данный вид работ. Продавец (изготовитель) не несет ответственности за недостатки изделия, возникшие вследствие его неправильной установки (подключения), либо по причине эксплуатации в составе с магистралями водяного/газового снабжения и отвода продуктов горения, неспособных обеспечить бесперебойную работу газового проточного водонагревателя.

Особые условия гарантийного обслуживания кондиционеров

Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей инициативе (без учета соответствующей информации Продавца) выбрал и купил кондиционер надлежащего качества, но по своим техническим характеристикам не предназначенный для помещения, в котором он был впоследствии установлен Покупателем.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в результате: замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного на заводской табличке с характеристиками водонагревательного прибора; эксплуатации без защитных устройств или устройств не соответствующих техническим характеристикам водонагревательных приборов; использование коррозийно-активной воды; коррозии от электрохимической реакции, несвоевременного технического облуживания водонагревательных приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).

Особые условия гарантийного обслуживания увлажнителей воздуха

В обязательном порядке при эксплуатации ультразвуковых увлажнителей воздуха следует использовать оригинальный фильтр-картридж для умягчения воды. При наличии фильтра-картриджа рекомендуется использовать водопроводную воду без предварительной обработки или очистки. Срок службы фильтра-картриджа зависит от степени жесткости используемой воды и может не прогнозируемо уменьшаться, в результате чего возможно образование белого осадка вокруг увлажнителя воздуха и на мембране самого увлажнителя воздуха (данный осадок может не удаляться и при помощи прилагаемой к увлажнителю воздуха щеткой). Для снижения вероятности возникновения такого осадка фильтр-картридж требует периодической своевременной замены. Вследствие выработки ресурса фильтров у увлажнителей воздуха может снижаться производительность выхода влаги, что требует регулярной периодической замены фильтров в соответствии с инструкцией по эксплуатации. За перечисленные в настоящем пункте последствия несоблюдения Покупателем инструкций и рекомендаций Продавец, Импортер, Изготовитель ответственности не несут и настоящая гарантия на такие последствия не распространяется. При эксплуатации увлажнителей воздуха рекомендуется использовать только оригинальные аксессуары производителя. Покупатель-потребитель предупрежден о том, что в соответствии с п.11 “Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации” Пост. Правительства РФ от

19.01.1998. №55 он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона “О защите прав потребителей” и ст. 502 ГК РФ. С момента подписания Покупателем Гарантийного талона считается, что:

• Вся необходимая информация о купленном изделии и его потребительских свойствах в соответствии со ст. 10 Закона “О защите прав потребителей” предоставлена Покупателю в полном объеме;

• Покупатель получил Инструкцию по эксплуатации купленного изделия на

русском языке и ..........................................................................;

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;

• Покупатель претензий к внешнему виду/комплектности/ ........................

.................................................................купленного изделия не имеет.

ес ли из де лие про ве ря лось в при сут ствии

По ку па те ля на пи сать "ра бо те"

Покупатель:

Подпись: Дата:

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАННІ

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАННІ

Модель/ Модель: .................................................................................................................

Серийный номер/ Серійний номер: ....................................................................................

Дата покупки/Дата покупки: ...............................................................................................

Штамп продавца/ Штамп продавця

Дата пуска в эксплуатацию/ Дата пуску в експлуатацію:

..............................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

Модель/ Модель: .................................................................................................................

Серийный номер/ Серійний номер: ....................................................................................

Дата покупки/Дата покупки: ...............................................................................................

Штамп продавца/ Штамп продавця

Дата пуска в эксплуатацию/ Дата пуску в експлуатацію:

..............................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

Мастер/Майстер: : ..............................................................................................................

..............................................................................................................................................

Адрес/Адреса: .....................................................................................................................

..............................................................................................................................................

Телефон/ Телефон: .............................................................................................................

Код заказа: ..........................................................................................................................

Дата ремонта/ Код замовлення: .........................................................................................

Сервис-центр/Сервiс-центр: ................................................................................................

Мастер/Майстер: : ..............................................................................................................

Гарантійний талон

Дійсний документ не обмежує визначені законом права споживачів, але доповнює й уточнює обговорені законом зобов’язання, що припускають угоду сторін або договір.

Правильне заповнення гарантійного талона

Уважно ознайомтеся з гарантійним талоном і простежте, щоб він був правильно заповнений і мав штамп Продавця. При відсутності штампа Продавця і дати продажу (або касового чека з датою продажу) гарантійний термін виробу відліковується з дати виробництва виробу . Для газових котлів, колонок, спліт-систем і фенкоiлов слід також обов’язково вказувати дату (також є обов’язковим є вказування дати) введення в експлуатацію і штамп авторизованої організації, що здійснювала введення в експлуатацію.

Зовнішній вигляд і комплектність виробу

Ретельно перевірте зовнішній вигляд виробу і його комплектність, усі претензії стосовно зовнішнього вигляду і комплектності виробу пред’являйте Продавцеві при покупці виробу.

Установка (підключення) виробу

З ме тою Ва шої без пе ки ус та нов ка (підклю чен ня) ви робів, що пра цю ють на газі, до пу с кається ви нят ко во фахівця ми й ор ганізаціями, що ма ють ліцензії на да ний вид робіт. Прода вець (ви го тов лю вач) не не се відповідаль ності за не доліки ви ро бу, що ви ник ли че рез йо го не пра виль ну ус та нов ку (підклю чен ня).

Для ус та нов ки (підклю чен ня) елек трич них во до нагрівачів ре ко мен дуємо звер та ти ся в наші сервісні цен т ри. Ви мо же те ско ри с та ти ся по слу га ми будь-яких інших кваліфікова них фахівців, од нак Про да вець (ви го тов лю вач) не не се відповідаль ності за не доліки ви ро бу, що ви не пра виль ну ус та нов ку (підклю чен ня).

Ус та нов ка (підклю чен ня) кон диціонерів ти пу сплит-си сте ма по вин на ви ко ну ва ти ся фахівця ми ком паній, ав то ри зо-

Ф.И.О. покупателя/ П.I.Б. покупця: .....................................................................................

ва них на про даж і/або мон таж і га рантійне об слу го ву ван ня да но го ти пу ус тат ку ван ня, що ма ють ліцензію на да ний вид робіт. Про да вець (ви го тов лю вач) не не се відповідаль ності за не доліки ви ро бу, що ви ник ли че рез йо го не пра виль ну ус танов ку (підклю чен ня).

Додаткову інформацію про цей і інший вироби Ви можете одержати в Продавця.
