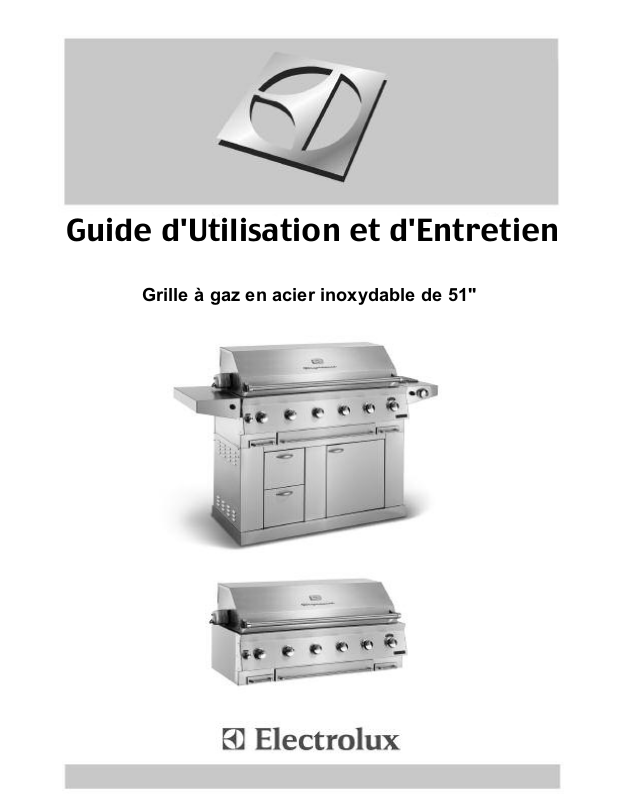

Guide d'Utilisation et d'Entretien

Grille à gaz en acier inoxydable de 51''

1 Bienvenu et Félicitations

Félicitations pour acquérir la nouvelle grille! Nous, chez Electrolux Home Products, sommes très fiers de notre produit et sommes entièrement engagés à vous fournir le meilleur service possible. Votre satisfaction est notre priorité numéro 1.

Veuillez, s'il vous plaît, lire prudemment ce Manuel d'Utilisation et d'Entretien. Vous y trouverez des informations précieuses sur l'entretien de votre nouvelle grille.

Nous savons que vous serez satisfaits de votre nouvelle grille. Merci de choisir notre produit. Nous souhaitons que vous penser à nous pour vas prochains achats.

S'IL VOUS PLAÎT LISEZ ET SAUVEZ CES INSTRUCTIONS

Ce Manuel d'Utilisation et d'Entretien fournit des instructions d'opération spécifique de votre modèle. Utilisez votre grille seulement comme vous informe ce manuel. Ces instructions peuvent ne pas couvrir toutes les conditions et situations qui puissant se présenter. Bon sens et prudence doivent faire partie du processus d'installation, de manipulation et d'entretien de quel qu'il soit l'appareil.

Veuillez enregistrez vos numéros de modèle et de série au-dessous pour des renseignements à l'avenir. Cette information se trouve sur la plaque de numéro de série placée en arrière de la grille interne ou à l'intérieur de la porte de la voiturette pour la grille complète ainsi que pour le modèle de voiturette.

Des Questions?

1-800-FRIGIDAIRE

www.electroluxusa.com

Veuillez enregistrer les informations de votre grille pour des renseignements à l'avenir et pour que des services techniques puisse avoir lieu.

Modèle #: Série #: Date d'Acquisition: Type de Gaz:

LISTE DES TITRES

Bienvenu/Enregistrement du Produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Instructions Générales de Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Caractéristiques et Composants de la Grille . . . . . . . . . . . . . . . . . . . . . . .3-4

Assemblage de la Grille/Instructions d'Assemblage Interne . . . . . . . . . .5-8

Spécifications de Gaz/Teste de Fuite . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9-11

Allumage de la Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Utilisation de la Grille (Rôtisserie/Utilisation du brûleur latéral) . . . . . .13-15

Entretien et Surveillance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Dépanner Votre Grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17-18

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Instructions Générales de Sécurité 2

DES INFORMATIONS IMPORTANTES POUR LA SÉCURITÉ

- Avant de vous servir de votre grille, lisez prudemment ce manuel. En faisant cela vous allez réduire le risque du feu, de brûlure ou d'autres blessures.

- Prendrez une extrême attention à cause des températures très élevées que cet appareil produit. LES ENFANTS NE DOIVENT PAS ÊTRE ABANDONNÉS OÙ LA GRILLE SE FAIT OPÉRER.

- Cet appareil doit être éloigné de matériels combustibles, de l'essence ou d'autres vapeurs et liquides inflammables. Ne permettez pas que des matériels inflammables entrent en contact avec une surface de grille ou chaude.

- Vous en servir seulement à l'extérieur sous une bonne ventilation pour éviter que l'oxyde de carbone puisse causer des blessures ou des morts.

- Ne réparez ou ne remplacer pas n'importe quelle partie de cet appareil, sauf s'il est précisément recommandé dans ce manuel. Un technicien qualifié doit acheminer tous ces genres de services.

- Suivez l'installation et les instructions fournies avec ce produit. Votre grille doit être installée par un technicien qualifié.

- Localisez la valve principale du gaz, ainsi vous pouvez savoir le moment d'interrompre le passage du gaz vers la grille.

- Si vous sentez le gaz, vous assurez que toutes les connexions soient serrée avant l'opération. Si vous continuez a sentir le gaz, appelez un technicien qualifié.

- Pour allumer un brûleur, faites toujours attention à ce que vous êtes en train de faire et soyez sûr de pousser sur le dispositif d'allumage qui allume le brûleur que vous allez vous en servir.

- Il vous faut toujours maintenir votre visage et corps le plus éloigné possible de la grille pour réduire le risque de brûlures.

- Éteindrez toutes les flammes et ne fumez pas cependant.

POUR VOTRE SÉCURITÉ

Si vous sentez le gaz:

1. Fermez le gaz à la appareil.

2. Éteindrez toutes les flammes allumées.

3. Hotte ouver

4. Si l'odeur votre fournisseur de gaz.

PROPOSITION 65 DE LA

AVERTISSEMENT: La combustion du gaz utilisé pour la cuisson peut provoquer des vapeurs nocives, lesquelles font partie de une liste de substances connues par l'état de la Californie pour provoquer du cancer ou d'autres maladies préjudiciables à la santé. La loi de la Californie exige que les entreprises avertissent ses clients sur l'exposition à ces vapeurs. Afin de réduire l'exposition aux vapeurs, il faut toujours utiliser cet appareil selon les recommandations du manufacturier décrites au manuel d'utilisation et d'entretien. Assurez-

vous d'avoir une bonne ventilation lors de la cuisson.

te de la grille.

continue, appelez tout de suite

CALIFORNIE -

N'instalez pas cet appareil dans des

véhicules de loisir ou dans des bateaux.

POUR L'UTILISER JUSTE À

L'EXTÉRIEUR

TESTÉE SELON LA NORME DE CUISSON EXTÉRIEURE À GAZ ANSI Z21.58b-2002/CGA 1.6b-M02. LA GRILLE DOIT ÊTRE UTILISÉE SEULEMENT À L'EXTÉRIEUR.

Vérifiez avec le code du bâtiment de votre région la meilleure façon d'installer cet appareil. S'il n'y a pas de codes locaux, cet appareil doit être installée selon le Code National de l'Essence et Gaz No. Z223.12002 et selon le Code National d'Électricité

ANSI/NFPA No.70-1990

POUR VOTRE SÉCURITÉ

NE PAS emmagasiner ou se servir d'essence et d'autres

vapeurs et liquides inflammables près de celui-ci ou d'autres appareils.

Un cylindre LP qui ne soit pas branché, ne doit point être

emmagasiné près de celui-ci ou d'autres appareils.

AVERTISSEMENT

NE PAS

essayer d'allumer cet appareil sans lire en

avance la section “GUIDE D'ALLUMAGE” dans

ce manuel.

3 Caractéristiques de la Grille: E51

1. Hotte supérieure de la grille

2. Surface de grillage/cuisson

3. Planche latérale

4. Bouton de contrôle: brûleur d'infrarouge en arrière

5. Boutons de contrôle: principaux brûleurs

6. Tiroir de chauffage

7. Manche de la hotte

8. Planche de chauffage

9. Brûleur en arrière d'infrarouge

NOTE: voiturette, brûleur latéral et planche latérale ne sont pas comprises avec l'appareil, ce

sont des unités détachées.

10. Dispositif d’allumage électronique: brûleur inférieur d’infrarouge et latéral

11. Voiturette avec une porte et des tiroirs

Égouttoirs

12.

13. Brûleur latéral

14. Bouton de contrôle: brûleur latéral

15. Bouton de contrôle: brûleur inférieur d’infrarouge

16. Dispositif d’allumage électronique: brûleurs principaux et d’infrarouge en arrière

5 Assemblage de la Grille

IMPORTANT: enlevez complètement la pellicule plastique protecteur des parties en acier inoxydable avant l'assemblage/utilisation. Cette pellicule est mise à l'usine pour éviter des dégâts qui peuvent se produire pendant l'embarquement et la manipulation.

PIÈCE D'ASSEMBLAGE DE LA PLANCHE LATÉRALE

1. Déliez les verrous de la latérale de la grille et attachez la planche de une manière que les têtes du verrou tombent par la grande ouverture qui se trouve en bas des fentes du trou de la serrure. Puis, glissez les planches vers le bas jusqu'au moment donc les verrou soient posés contre la partie supérieure des fentes de la serrure. Serrez bien tous les verrou des planches. (Regardez l'Image 1-2)

2. Fixer les trois (3) câbles qui sortent du côté gauche de la grille aux terminaisons du dispositif d’allumage. (Regardez l’Image 3)

Note: n'importe quel câble va vers quelle terminaison du dispositif électronique d'allumage.

ALLATION DES PARTIES INTÉRIEURES

INST

Img. 1

1. Installez les grilles pour assaisonner inférieures en bas de la coupure et autours des dispositifs de l'allumage. (Regardez l'Image 4)

2. Insérez la rangée supérieure du gril pour assaisonner à un angle de 90 degrés du bouclier de chaleur (gril pour assaisonner inférieur) en face de l'arrière de l'unité de coupures avec les triangles de la rainure vers le haut. (Regardez l'Image 5-6)

Note: Le côté droit d’un gril pour assaisonner est prolongé. Cela continue jusqu’à l’extrême droite du brûleur principal, a côté du brûleur inférieur d’infrarouge.

3. Installez les grilles de cuisson au rebord pour qu'il puisse se faire une surface de cuisson. (Regardez l'Image 7)

4. Placez la planche de chauffage sur le support de crochets en le fixant d'une manière plate à travers des crochets, ainsi deux trous se mettent en rang avec les autres trous de chaque crochet. (Regardez l'Image 7)

en face de l´arrière

de l’unité

Img. 2

Img. 3

Grilles pour assaisonner

inférieures entre les brûleurs

Img. 4

Planche de chauffage

Img. 6

Grilles de cuisson

Img. 5

Img. 7

Assemblage du Brûleur Latéral 6

ASSEMBLAGE DES PARTIES DU BRÛLEUR LATÉRAL

. Déliez les verrous de la latérale de la grille et

ttachez le brûleur latéral de une manière

a que les têtes du verrou tombent par la grande ouverture qui se trouve en bas des fentes du trou de la serrure. Puis, glissez le brûleur latéral vers le bas jusqu'au moment donc les verrous soient posés contre la partie supérieure des fentes de la serrure. Serrez bien tous les verrous des planches. (Regardez l'Image 8-9)

2. Installez le brûleur et la couvercle. (Regardez l'Image 10-11)

Img. 8

3. Installez la grille sur le brûleur. (Regardez l'Image 12)

4. Attachez les câbles qui sortent de la grille et du brûleur latéral aux terminaux du dispositif d’allumage. (Regardez l’Image 13-14)

Note: n’importe quel câble va vers la terminaison du dispositif électronique d’allumage.

Face du brûleur latéral.

Img. 13

Img. 9

Img. 10

Img. 1

Img. 14

Img. 12
