Electrolux COD3S40X User guide

Benutzerinformation

electrolux.com/register

Backofen

DE 2

COD3S40X

Notice d'utilisation

Four

Manual de instrucciones

Horno

Istruzioni per l’uso

Forno

User Manual

Oven

FR 25

ES 48

IT 71

EN 94

WIR DENKEN AN SIE

Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das
jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das
ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal,
wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen
werden.
Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und
Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.
Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst
wenden: Modell, PNC, Seriennummer.
Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.............................................................................................. 3

2. SICHERHEITSANWEISUNGEN.....................................................................................5

3. MONTAGE...................................................................................................................... 8

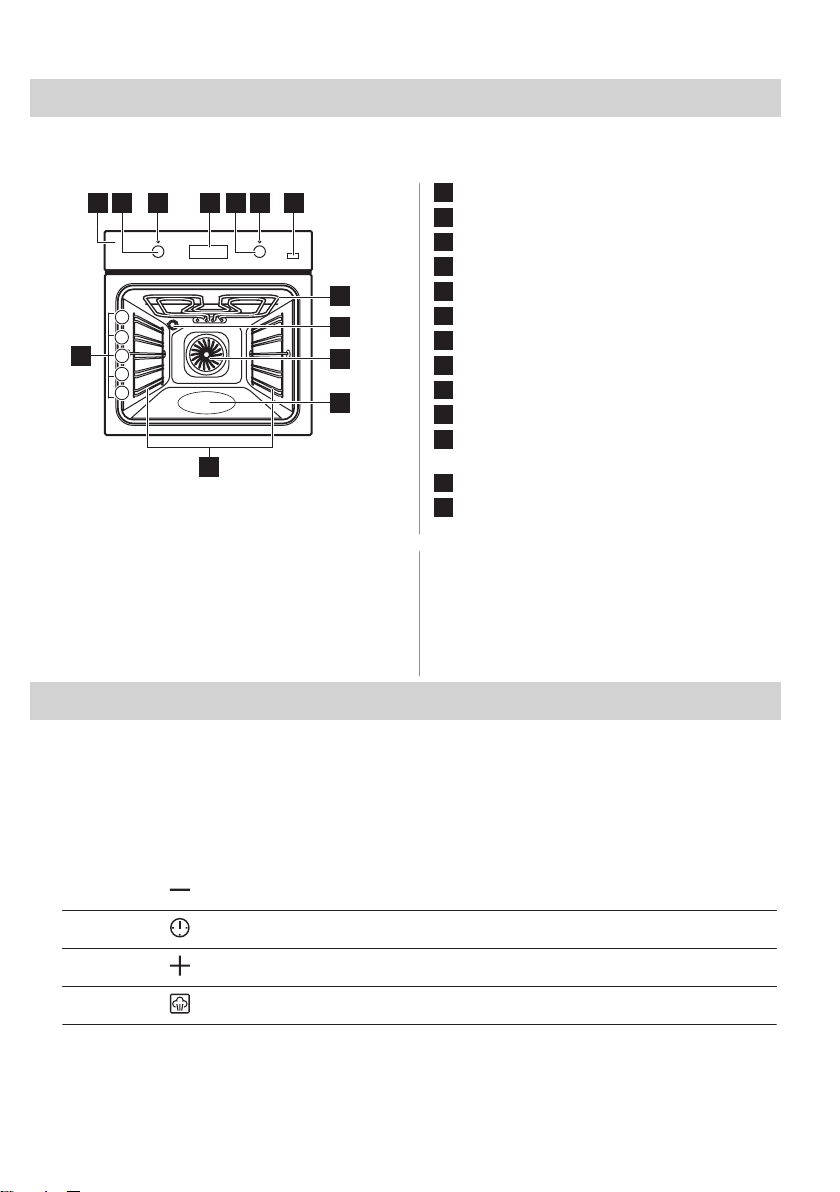

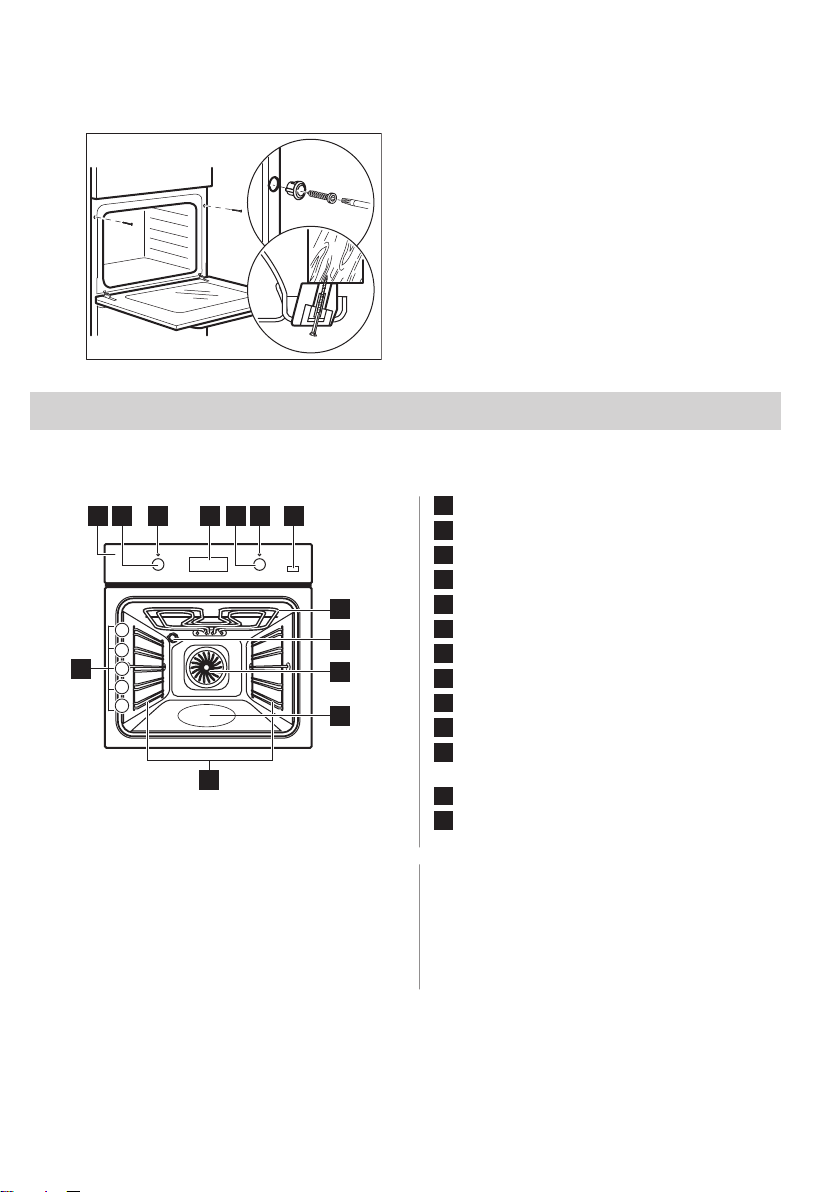

4. GERÄTEBESCHREIBUNG.............................................................................................9

5. BEDIENFELD................................................................................................................10

6. VOR DER ERSTEN INBETRIEBNAHME..................................................................... 10

7. TÄGLICHER GEBRAUCH............................................................................................ 11

8. UHRFUNKTIONEN....................................................................................................... 13

9. VERWENDUNG DES ZUBEHÖRS...............................................................................14

10. ZUSATZFUNKTIONEN...............................................................................................15

11. TIPPS UND HINWEISE.............................................................................................. 15

12. REINIGUNG UND PFLEGE........................................................................................18

13. FEHLERSUCHE..........................................................................................................22

14. ENERGIEEFFIZIENZ..................................................................................................23

15. UMWELTTIPPS.......................................................................................................... 24

2 DEUTSCH

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts
zuerst die Bedienungsanleitung. Bei Verletzungen oder
Schäden infolge nicht ordnungsgemäßer Montage oder
Verwendung übernimmt der Hersteller keine Haftung.
Bewahren Sie die Anleitung zum Nachschlagen an einem
sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mit mangelnder Erfahrung/mangelndem

Wissen benutzt werden, wenn sie durch eine für ihre

Sicherheit zuständige Person beaufsichtigt werden oder

von dieser Person Anweisungen erhalten haben, wie das

Gerät sicher zu bedienen ist und welche Gefahren bei nicht

ordnungsgemäßer Bedienung bestehen. Kinder unter 8

Jahren und Personen mit schweren Behinderungen oder

Mehrfachbehinderung sollten vom Gerät ferngehalten

werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern

fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile

werden während des Betriebs heiß. Halten Sie Kinder und

Haustiere von dem Gerät fern, wenn es in Betrieb oder in

der Abkühlphase ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist,

empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts

ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

DEUTSCH 3

• Dieses Gerät ist für den Hausgebrauch in einem

Einfamilienhaus in Innenräumen bestimmt.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern

in Pensionen, Bauernhöfen und anderen ähnlichen

Unterkünften verwendet werden, wenn diese Nutzung das

(durchschnittliche) Nutzungsniveau im Haushalt nicht

überschreitet.

• Die Montage des Geräts und der Austausch des Kabels

muss von einer Fachkraft vorgenommen werden.

• Verwenden Sie das Gerät nicht, bevor es in den

Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen

Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom

Hersteller, seinem autorisierten Kundenservice oder einer

gleichermaßen qualifizierten Person ausgetauscht werden,

um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät

ausgeschaltet ist, bevor Sie die Lampe austauschen, um

einen Stromschlag zu vermeiden.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile

werden während des Betriebs heiß. Es ist darauf zu achten,

die Heizelemente oder die Oberfläche des Garraums nicht

zu berühren.

• Verwenden Sie stets Topfhandschuhe, um Zubehör oder

Geschirr herauszunehmen oder zu verstauen.

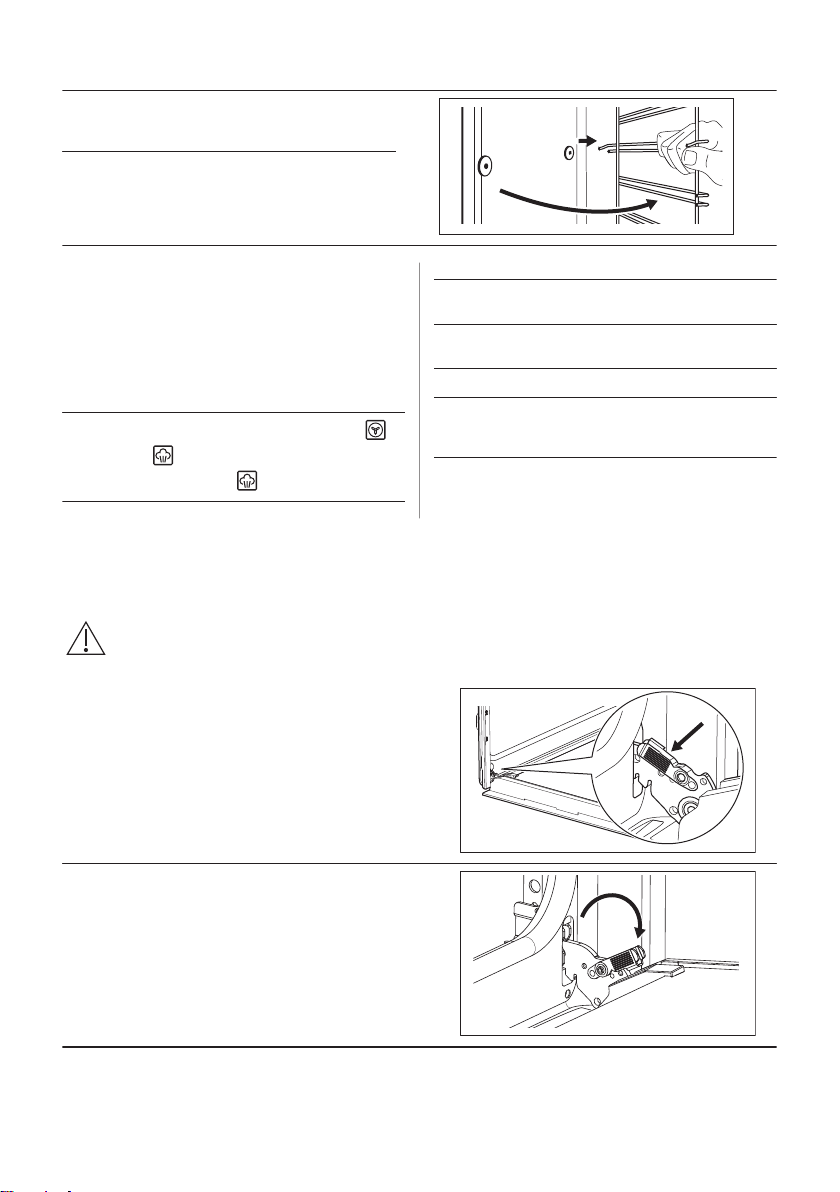

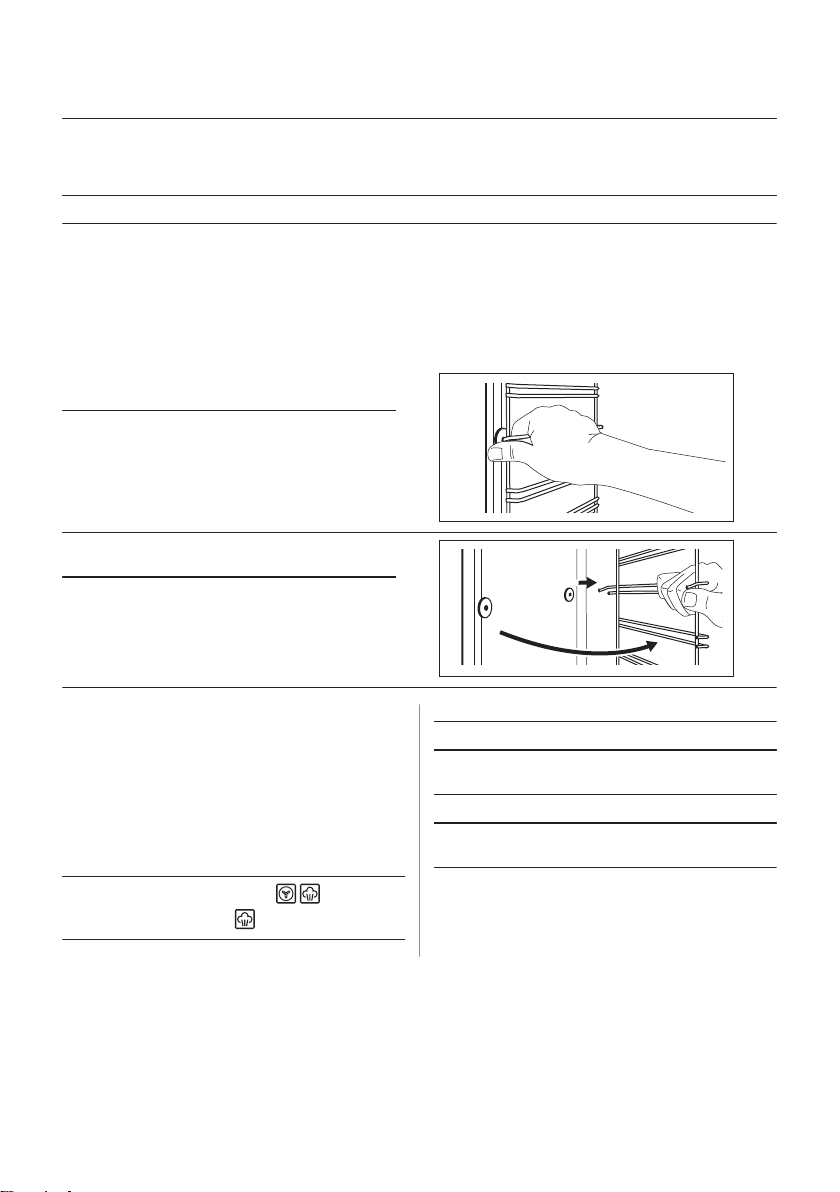

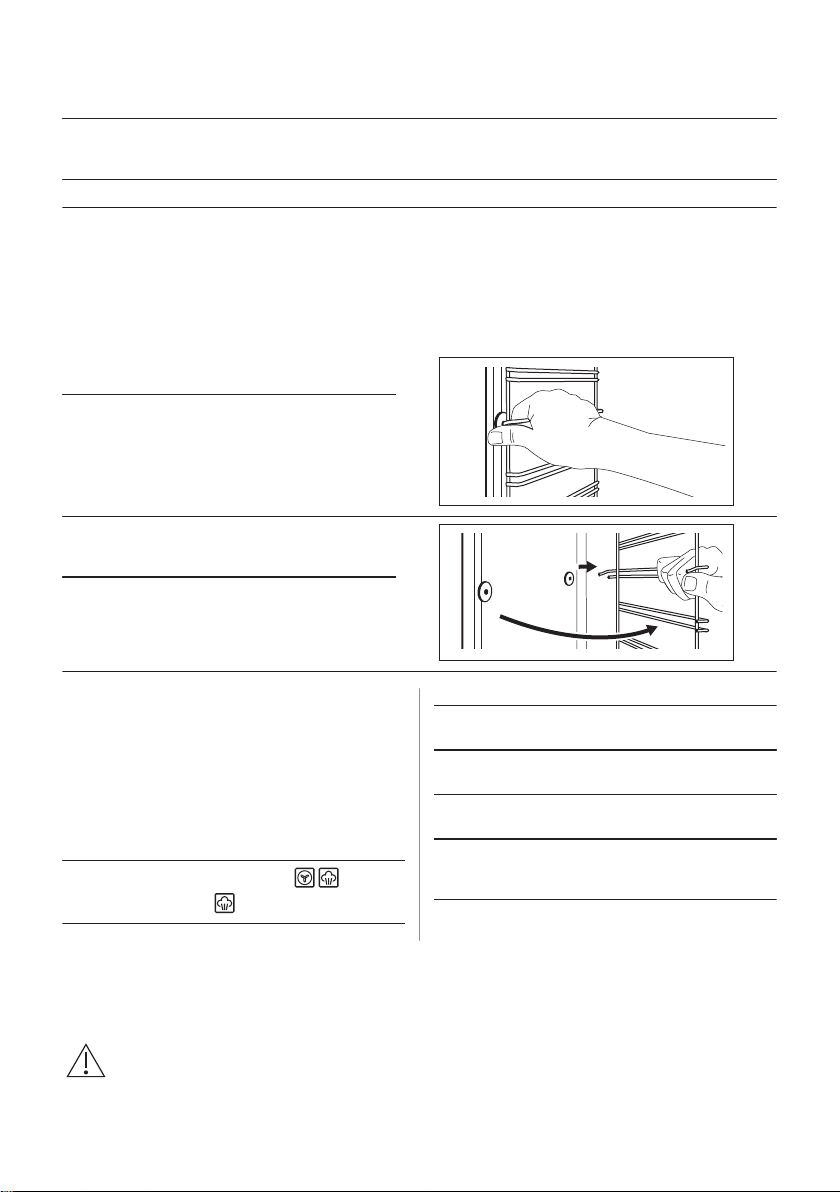

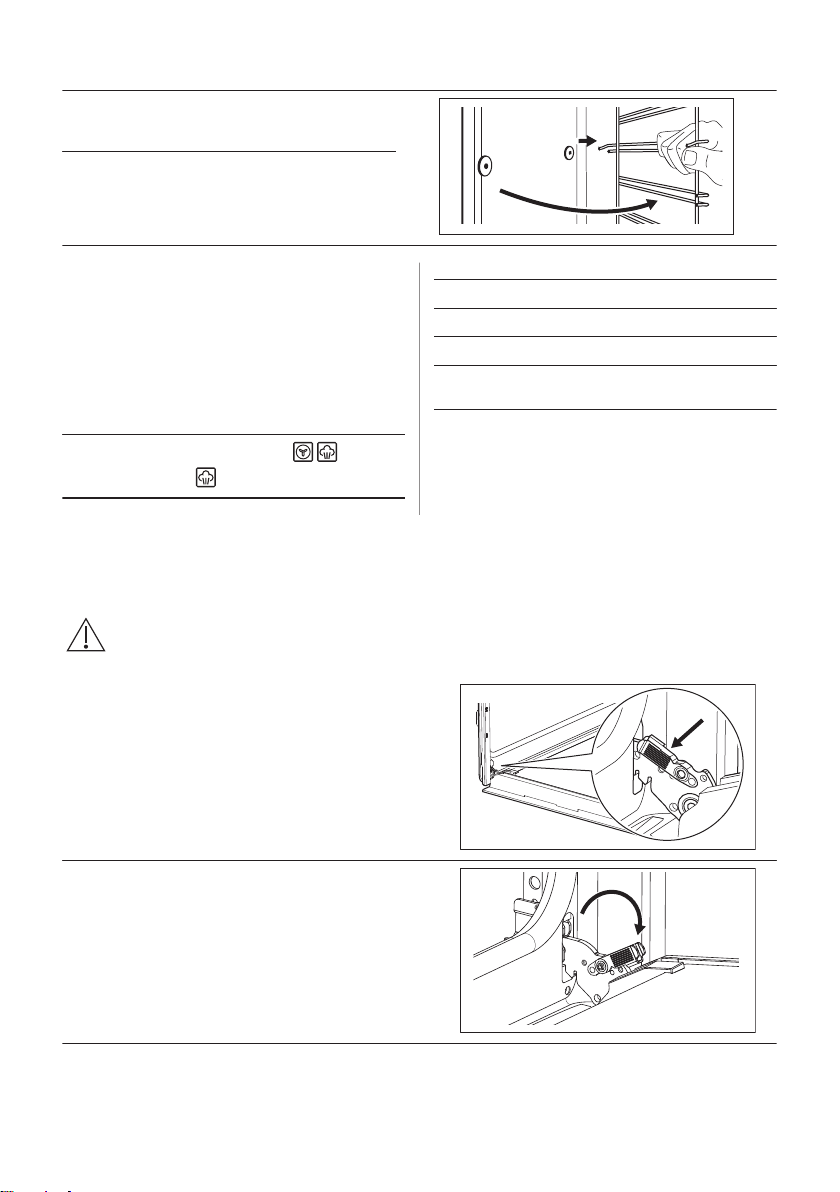

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten

von den Seitenwänden weg. Setzen Sie die Einhängegitter

in umgekehrter Reihenfolge ein.

• Reinigen Sie das Gerät nicht mit einem

Dampfstrahlreiniger.

• Benutzen Sie zum Reinigen der Glastür keine scharfen

Scheuermittel oder Metallschwämmchen; sie könnten die

Glasfläche verkratzen und zum Zersplittern der Scheibe

führen.

4 DEUTSCH

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur
von einer qualifizierten Fachkraft
durchgeführt werden.

• Entfernen Sie das gesamte
Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät
nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte
Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes
vorsichtig, da es sehr schwer ist. Tragen
Sie stets Sicherheitshandschuhe und
festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem
sicheren und geeigneten Ort, der den
Montageanforderungen entspricht.

• Die Mindestabstände zu anderen Geräten
und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des
Gerätes, ob sich die Gerätetür
ungehindert öffnen lässt.

• Das Gerät ist mit einem elektrischen
Kühlsystem ausgestattet. Es muss mit der
elektrischen Stromversorgung betrieben
werden.

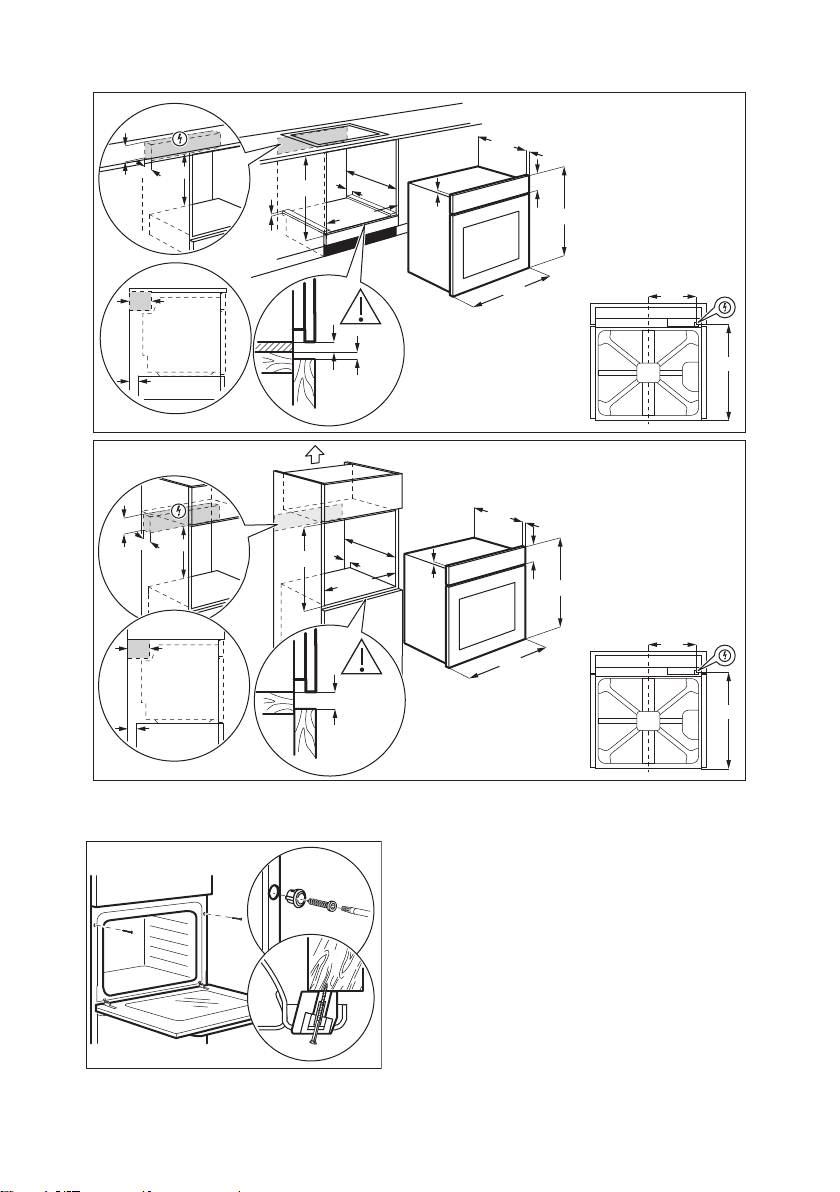

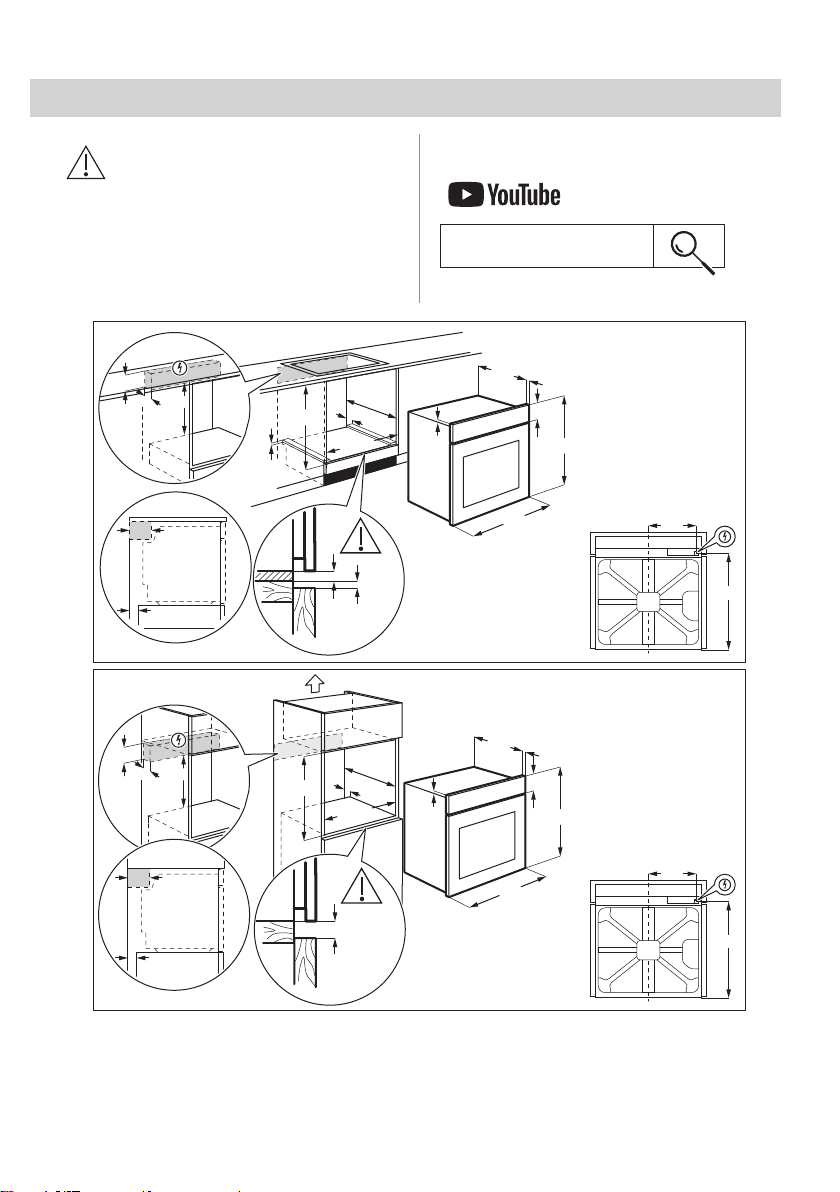

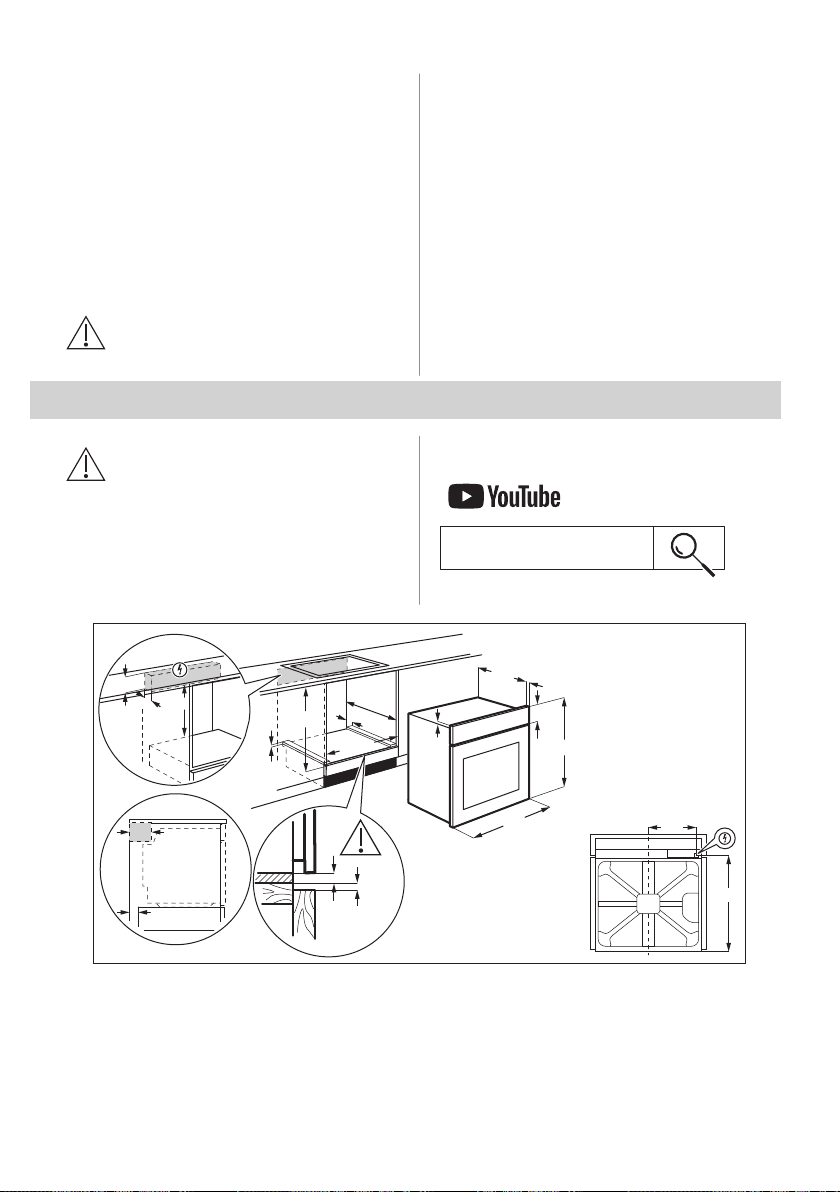

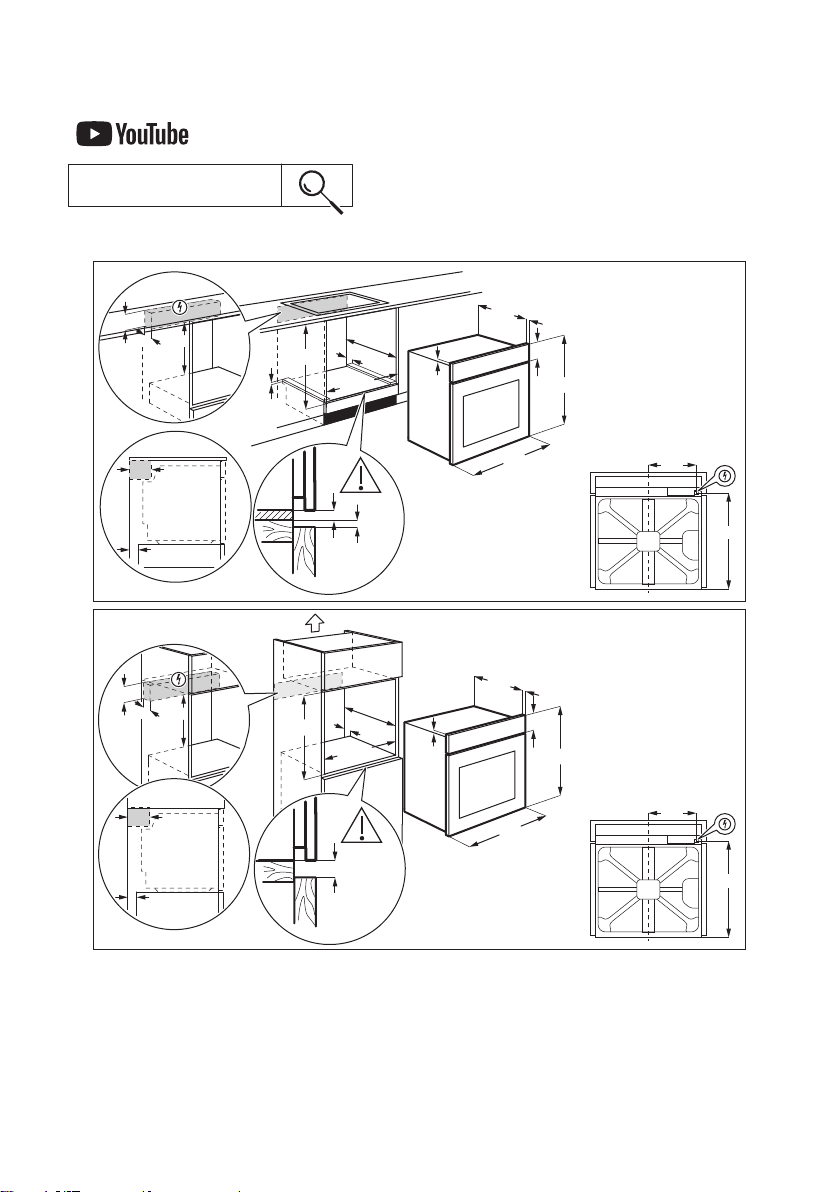

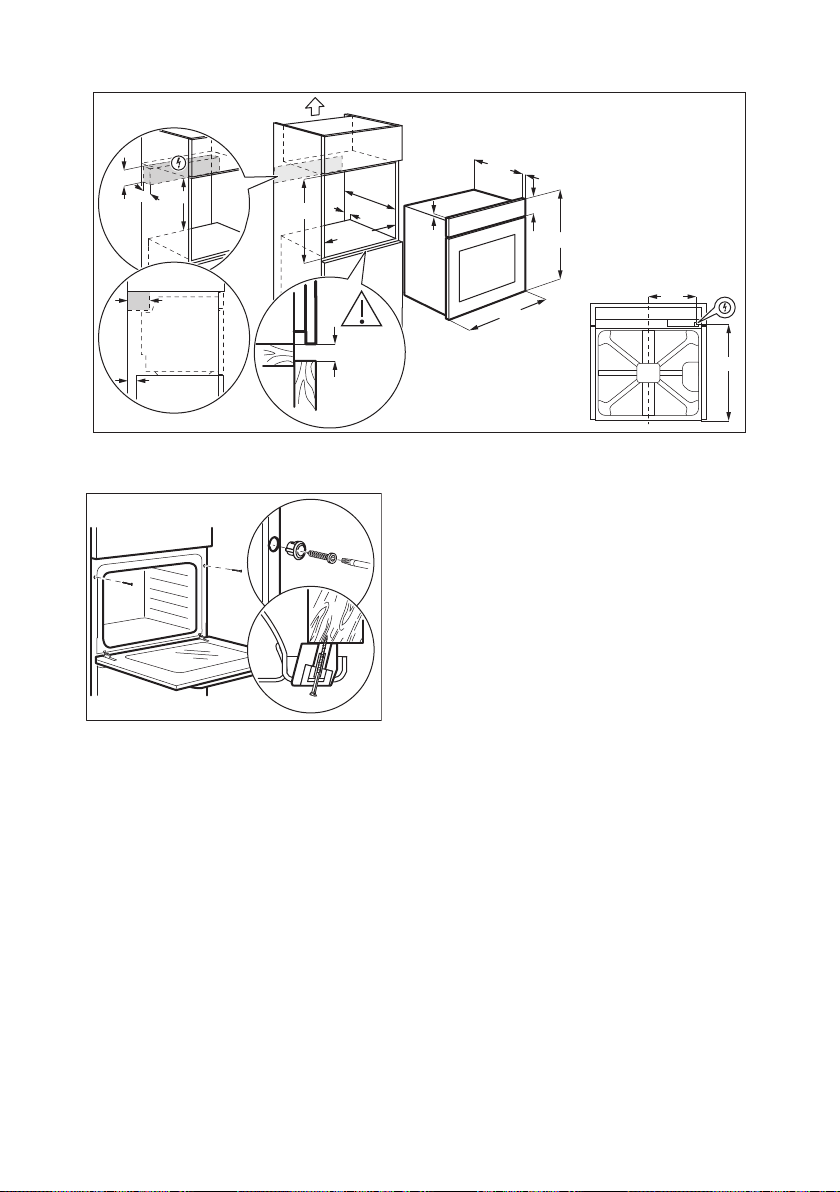

Mindesthöhe des Einbau‐
möbels (Mindesthöhe des
Schranks unter der Arbeits‐
platte)

Schrankbreite 560 mm

Schranktiefe 550 (550) mm

Höhe der Gerätevordersei‐
te

Höhe der Geräterückseite 571 mm

Breite der Gerätevordersei‐
te

Breite der Geräterückseite 559 mm

Gerätetiefe 569 mm

Geräteeinbautiefe 548 mm

Tiefe bei geöffneter Tür 1022 mm

580 (600) mm

589 mm

595 mm

Mindestgröße der Belüf‐
tungsöffnung. Öffnung auf
der Rückseite unten

Länge des Netzanschluss‐
kabels. Das Kabel befindet
sich in der rechten Ecke
auf der Rückseite

Befestigungsschrauben 4x25 mm

560x20 mm

1500 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf
dem Typenschild mit den elektrischen
Nennwerten der Netzspannung
übereinstimmen.

• Schließen Sie das Gerät nur an eine
ordnungsgemäß installierte
Schutzkontaktsteckdose an.

• Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.

• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen. Falls das
Netzkabel des Geräts ersetzt werden
muss, lassen Sie diese Arbeit durch
unseren autorisierten Kundendienst
durchführen.

• Achten Sie darauf, dass das Netzkabel
die Gerätetür oder die Nische unter dem
Gerät nicht berührt oder in ihre Nähe
gelangt, insbesondere wenn das Gerät
eingeschaltet oder die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren
schützen, sowie die isolierten Teile
müssen so befestigt werden, dass sie
nicht ohne Werkzeug entfernt werden
können.

• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdose.
Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie
den Netzstecker nicht an.

DEUTSCH 5

• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät von der Stromversorgung
trennen möchten. Ziehen Sie stets am
Netzstecker.

• Verwenden Sie nur geeignete
Trenneinrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt werden
können), Fehlerstromschutzschalter und
Schütze.

• Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von mindestens
3 mm ausgeführt sein.

• Dieses Gerät wird nur mit einem
Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder

Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die
Gesamtleistung auf dem Typenschild. Sie
können auch die Tabelle heranziehen:

• Lassen Sie das Gerät während des
Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem
Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig
vor, wenn das Gerät in Betrieb ist. Es
kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen
Händen oder wenn es mit Wasser Kontakt
hat.

• Üben Sie keinen Druck auf die offene Tür
aus.

• Verwenden Sie das Gerät nicht als
Arbeits- oder Abstellfläche.

• Öffnen Sie die Gerätetür vorsichtig. Die
Verwendung von Zutaten mit Alkohol
kann eine Mischung aus Alkohol und Luft
verursachen.

• Lassen Sie beim Öffnen der Tür keine
Funken oder offenen Flammen mit dem
Gerät in Kontakt kommen.

• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der Nähe
des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

Gesamtleistung (W) Kabelquerschnitt

(mm²)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss
2 cm länger sein als das blaue Phasen- und
das braune Neutralkabel.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-,
Stromschlag- oder
Explosionsgefahr.

• Nehmen Sie keine technischen
Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die
Lüftungsöffnungen nicht blockiert sind.

6 DEUTSCH

• Um Beschädigungen und Verfärbungen
der Emailbeschichtung zu vermeiden:

– Stellen Sie feuerfestes Geschirr oder

andere Gegenstände nicht direkt auf
den Boden des Geräts.

– Legen Sie keine Alufolie direkt auf

den Boden des Garraums.

– Füllen Sie kein Wasser direkt in das

heiße Gerät.

– Lassen Sie nach Abschluss des

Garvorgangs kein feuchtes Geschirr
oder feuchte Speisen im Gerät
stehen.

– Gehen Sie beim Herausnehmen oder

Einsetzen des Zubehörs sorgfältig
vor.

• Verfärbungen der Emaille- oder
Edelstahlbeschichtung haben keine
Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für
feuchte Kuchen. Fruchtsäfte verursachen
Flecken, die dauerhaft sein können.

• Kochen Sie immer bei geschlossener
Gerätetür.

• Ist das Gerät hinter einer Möbelfront (wie
etwa einer Tür) installiert, achten Sie
darauf, dass die Tür während des
Gerätebetriebs nicht geschlossen wird.
Hinter einer geschlossenen Möbelfront
können sich Hitze und Feuchtigkeit
ansammeln und das Gerät, das Gehäuse
oder den Boden beschädigen. Schließen
Sie die Möbelfront nicht, bevor das Gerät
nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie
Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und
ziehen Sie den Netzstecker aus der
Steckdose, bevor Reinigungsarbeiten
durchgeführt werden.

• Vergewissern Sie sich, dass das Gerät
abgekühlt ist. Es besteht die Gefahr, dass
die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben
umgehend, wenn sie beschädigt sind.
Wenden Sie sich an einen autorisierten
Kundendienst.

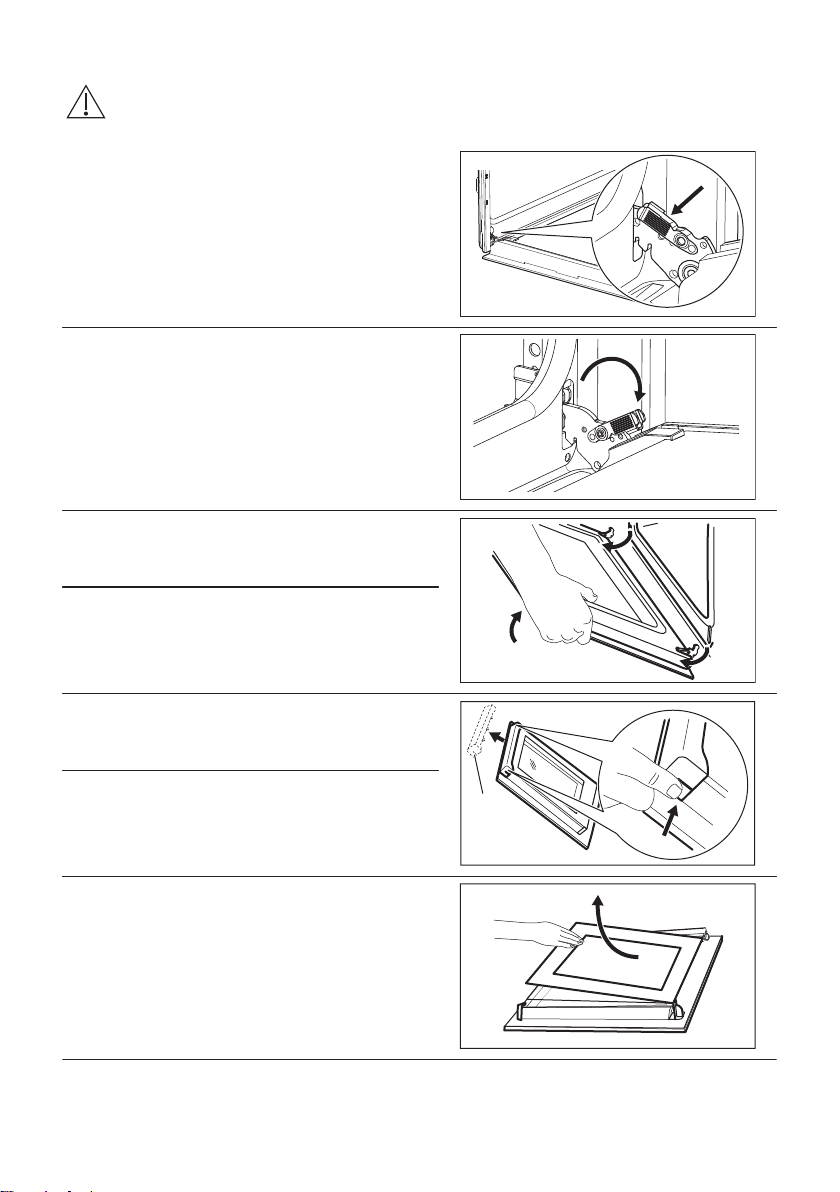

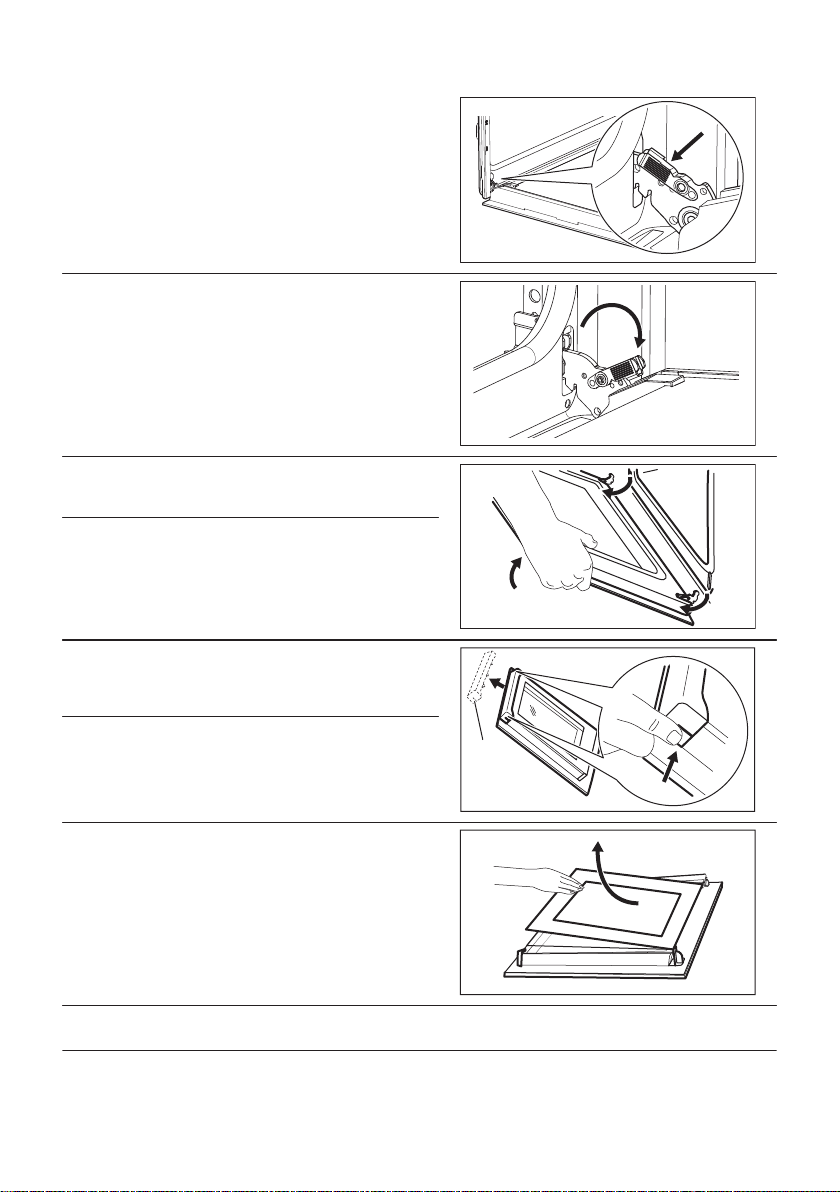

• Gehen Sie beim Aushängen der Tür
vorsichtig vor. Die Tür ist schwer!

• Reinigen Sie das Gerät regelmäßig, um
eine Verschlechterung des
Oberflächenmaterials zu verhindern.

• Reinigen Sie das Geräts mit einem
weichen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungsmittel
oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden,
befolgen Sie die Sicherheitsanweisungen
auf seiner Verpackung.

• Bezüglich der Lampe(n) in diesem Gerät
und separat verkaufter Ersatzlampen:
Diese Lampen müssen extremen
physikalischen Bedingungen in
Haushaltsgeräten standhalten, wie z.B.
Temperatur, Vibration, Feuchtigkeit, oder
sollen Informationen über den
Betriebszustand des Gerätes anzeigen.
Sie sind nicht für den Einsatz in anderen
Geräten vorgesehen und nicht für die
Raumbeleuchtung geeignet.

• Dieses Produkt enthält eine Lichtquelle
der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der
gleichen Leistung .

2.6 Wartung

• Wenden Sie sich zur Reparatur des
Geräts an den autorisierten
Kundendienst.

• Dabei dürfen ausschließlich
Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNUNG!

Verletzungs- und
Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts
erhalten Sie von Ihrer
Gemeindeverwaltung.

• Trennen Sie das Gerät von der
Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe
des Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu
verhindern, dass sich Kinder, oder
Haustiere im Gerät einschließen.

2.5 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

DEUTSCH 7

3. MONTAGE

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

589

595

±1

114

18

min. 550

20

6

600

3

6

min. 560

21548

80

520

60

60

20

198

518

(*mm)

min. 550

20

589

114

18

580

min. 560

9

595

±1

21548

70

60

520

60

20

198

518

(*mm)

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

3.1 Montage

8 DEUTSCH

3.2 Befestigung des Ofens am

9

8

13

12

5

4

1

2

3

4 7631 52

10

11

Möbel

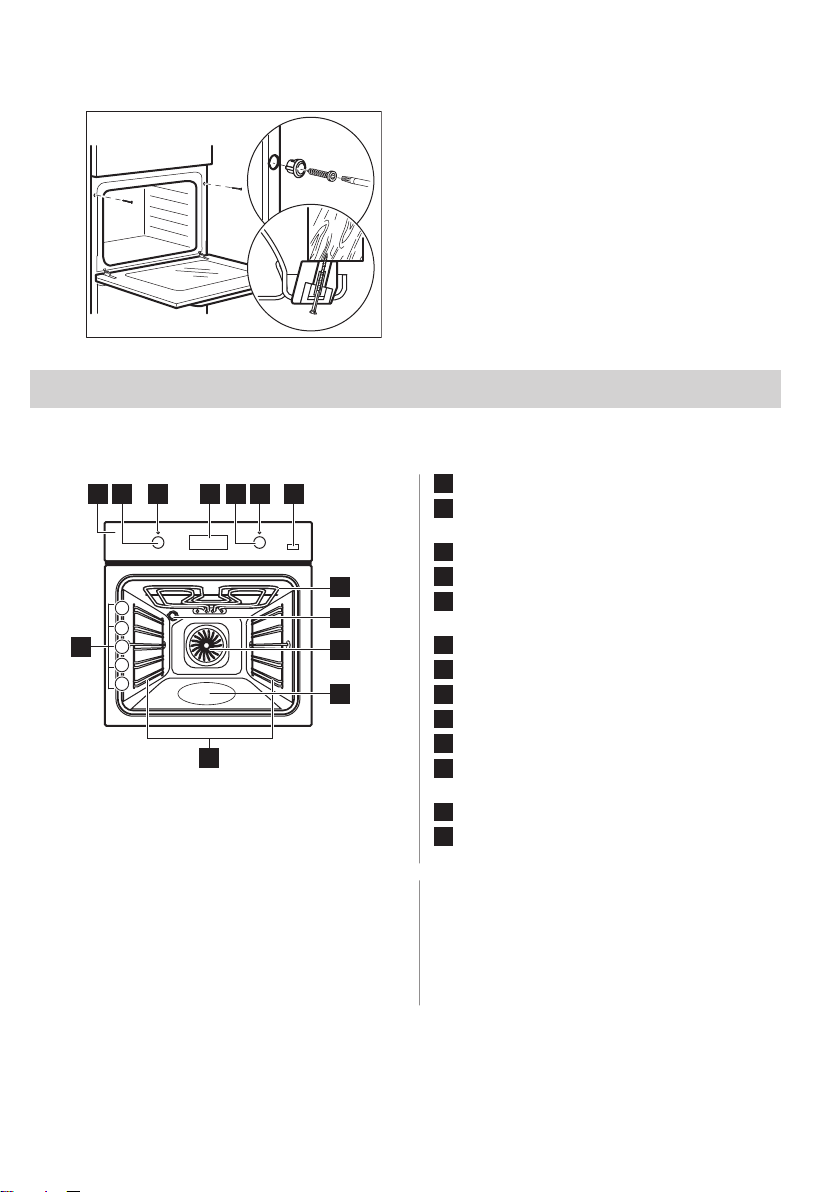

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

Bedienfeld

1

Einstellknopf für die Ofenfunktionen

2

Betriebskontrolllampe / -symbol

3

Anzeige

4

Einstellknopf (für die Temperatur)

5

Temperaturanzeige / -symbol

6

Plus Dampf

7

Heizelement

8

Lampe

9

Ventilator

10

Garraumvertiefung - Behälter für die

11

Aqua-Reinigungsfunktion
Einschubschienen, herausnehmbar

12

Einschubebenen

13

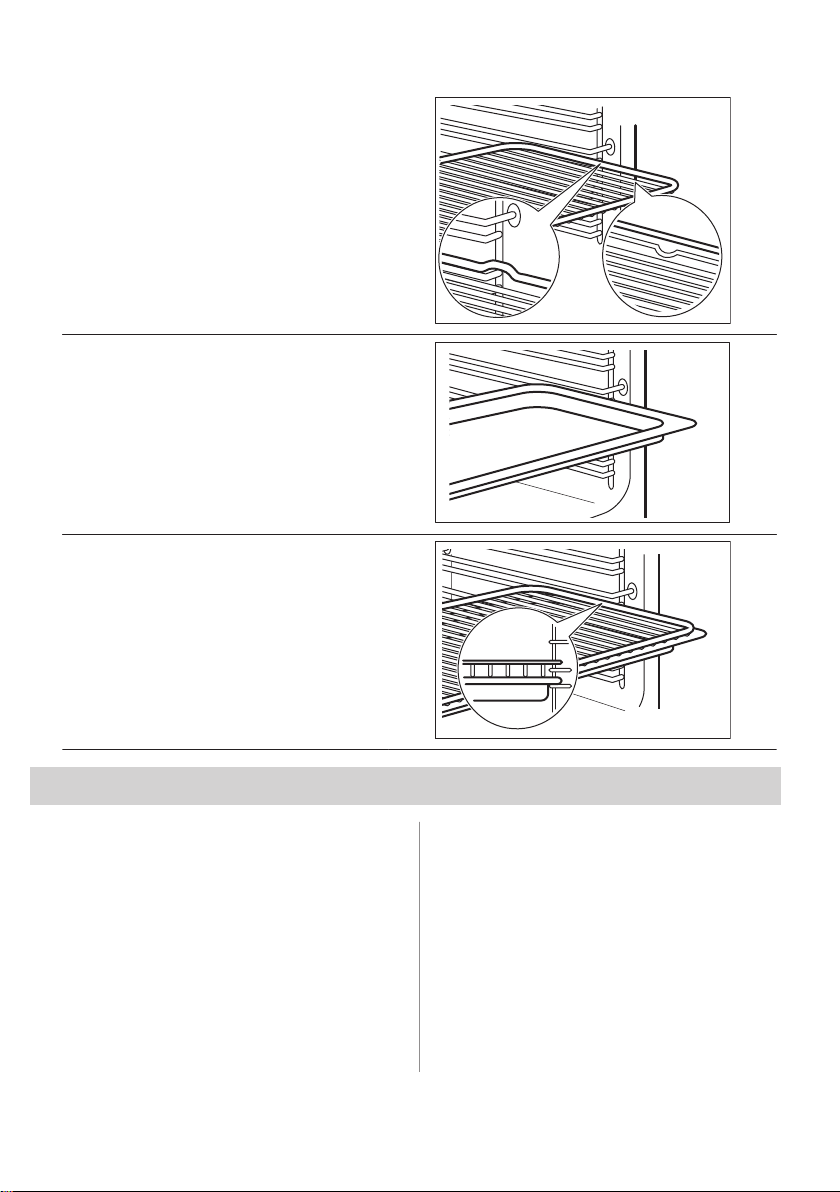

4.2 Zubehör

• Kombirost

• Backblech

Für Kochgeschirr, Kuchenformen, Braten.

Für Kuchen und Plätzchen.

• Brat- und Fettpfanne
Zum Backen und Braten oder als Pfanne
zum Aufsammeln von Fett.

DEUTSCH 9

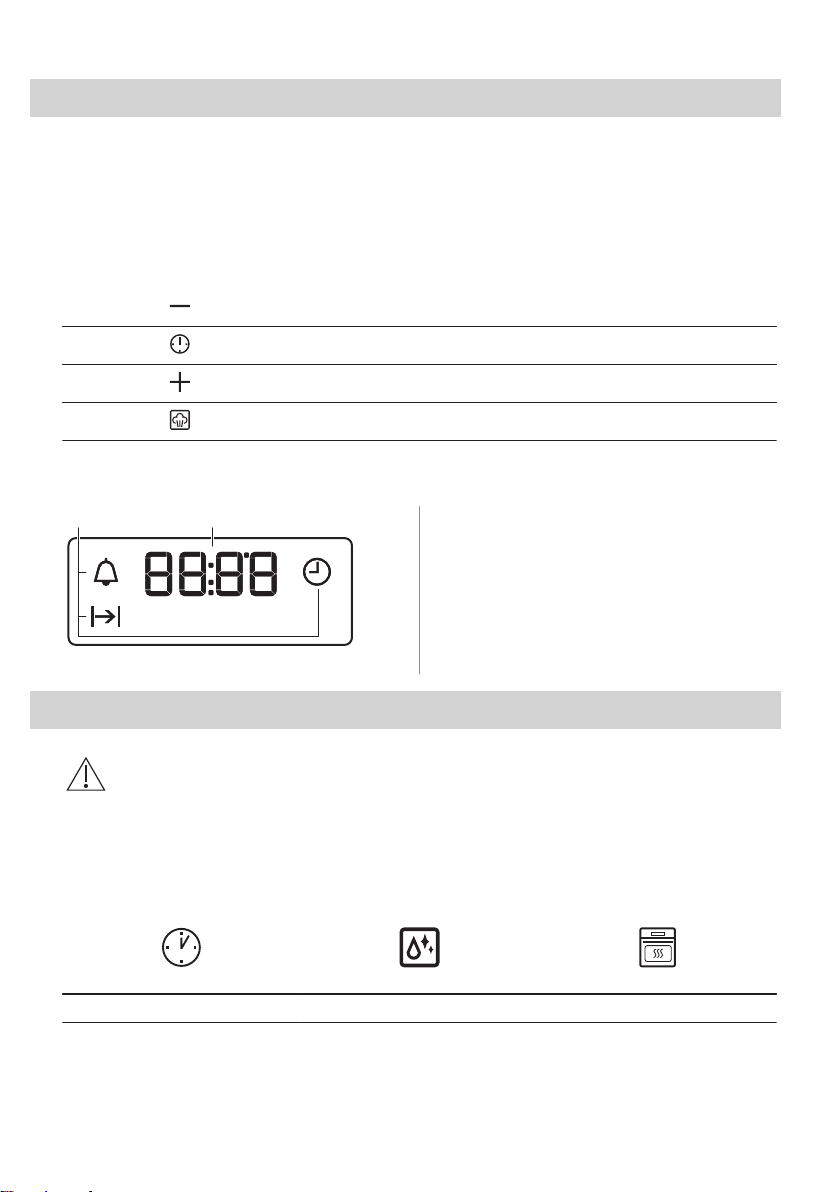

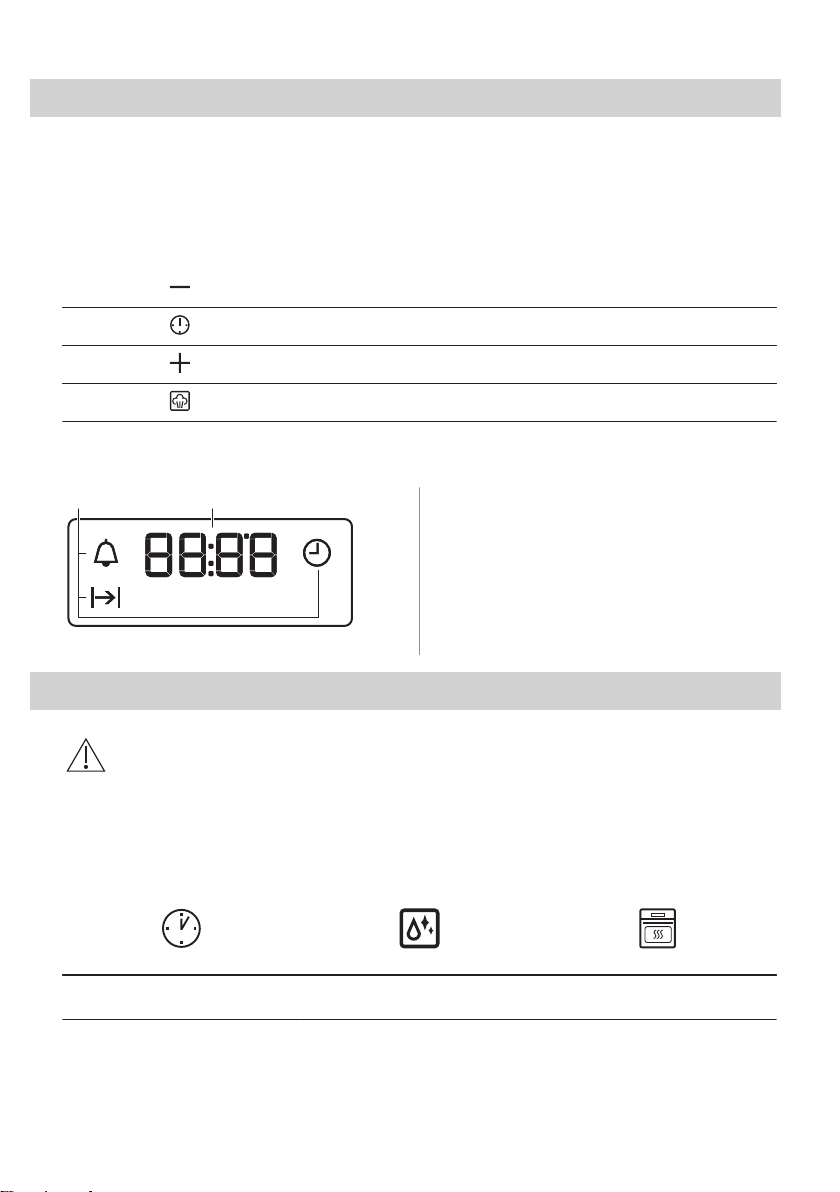

5. BEDIENFELD

A B

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den
Knopf. Der Knopf kommt dann heraus.

5.2 Sensorfelder/Tasten

Einstellen der Zeit.

Einstellen einer Uhrfunktion.

Einstellen der Zeit.

Ein- und Ausschalten der Funktion Heißluft mit Dampf.

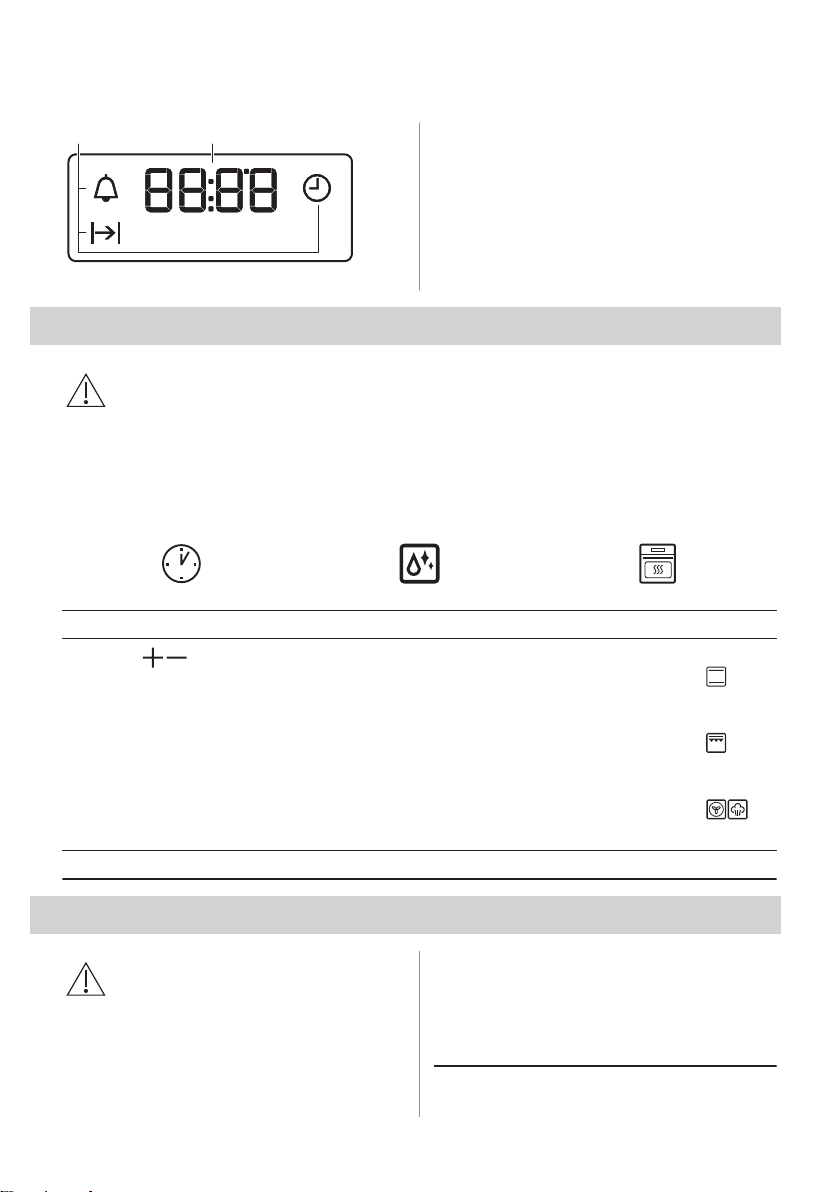

5.3 Display

A. Uhrfunktionen
B. Timer

6. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

6.1 Vor der ersten Inbetriebnahme

Der Backofen kann während des Aufheizens Geruch und Rauch verströmen. Stellen Sie
sicher, dass der Raum belüftet ist.

Schritt 1 Schritt 2

Stellen Sie die Uhrzeit ein. Reinigen Sie den Backofen. Heizen Sie den leeren Backofen

10 DEUTSCH

Schritt 3

vor.

1. , - zum Einstellen der
Zeit drücken. Nach etwa 5 Sek.
hört die Anzeige auf zu blinken
und das Display zeigt die Zeit
an.

Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Setzen Sie die Zubehörteile und die heraus‐

1. Entfernen Sie alle Zubehörteile
und die herausnehmbaren Ein‐
hängegitter aus dem Backofen.

2. Reinigen Sie das Gerät und
das Zubehör nur mit einem Mik‐
rofasertuch, warmem Wasser
und einem milden Reinigungs‐
mittel.

nehmbaren Einhängegitter in den Backofen ein.

1. Stellen Sie die Höchsttempera‐
tur für folgende Funktion ein:

.

Zeit: 1 Std.

2. Stellen Sie die Höchsttempera‐
tur für folgende Funktion ein:

.

Zeit: 15 Min.

3. Stellen Sie die Höchsttempera‐
tur für folgende Funktion ein:

.

Zeit: 15 Min.

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

7.1 Einstellung: Ofenfunktion

Schritt 1 Drehen Sie den Backofen-Einstellknopf

auf eine Ofenfunktion.

Schritt 2 Drehen Sie den Wahlknopf, um die

Temperatur auszuwählen.

Schritt 3 Drehen Sie nach Beendigung des Gar‐

vorgangs die Knöpfe in die Aus-Positi‐
on, um den Backofen auszuschalten.

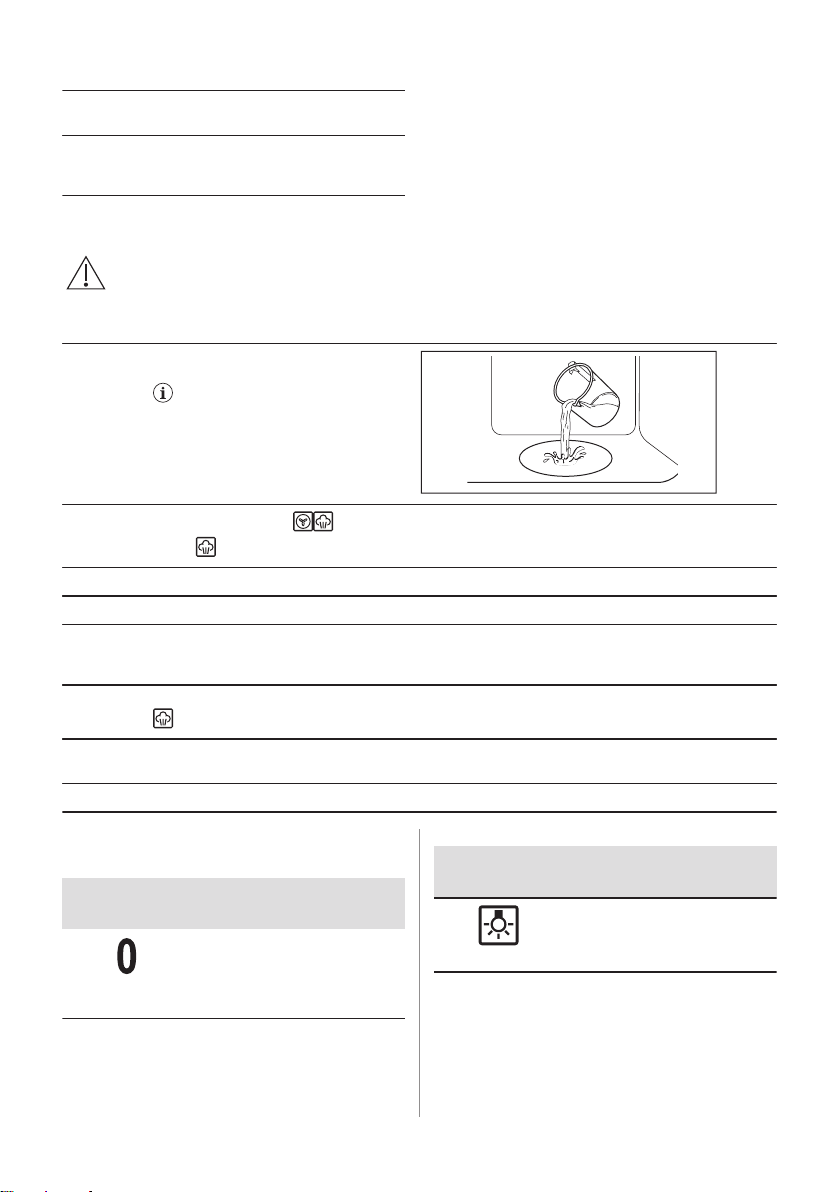

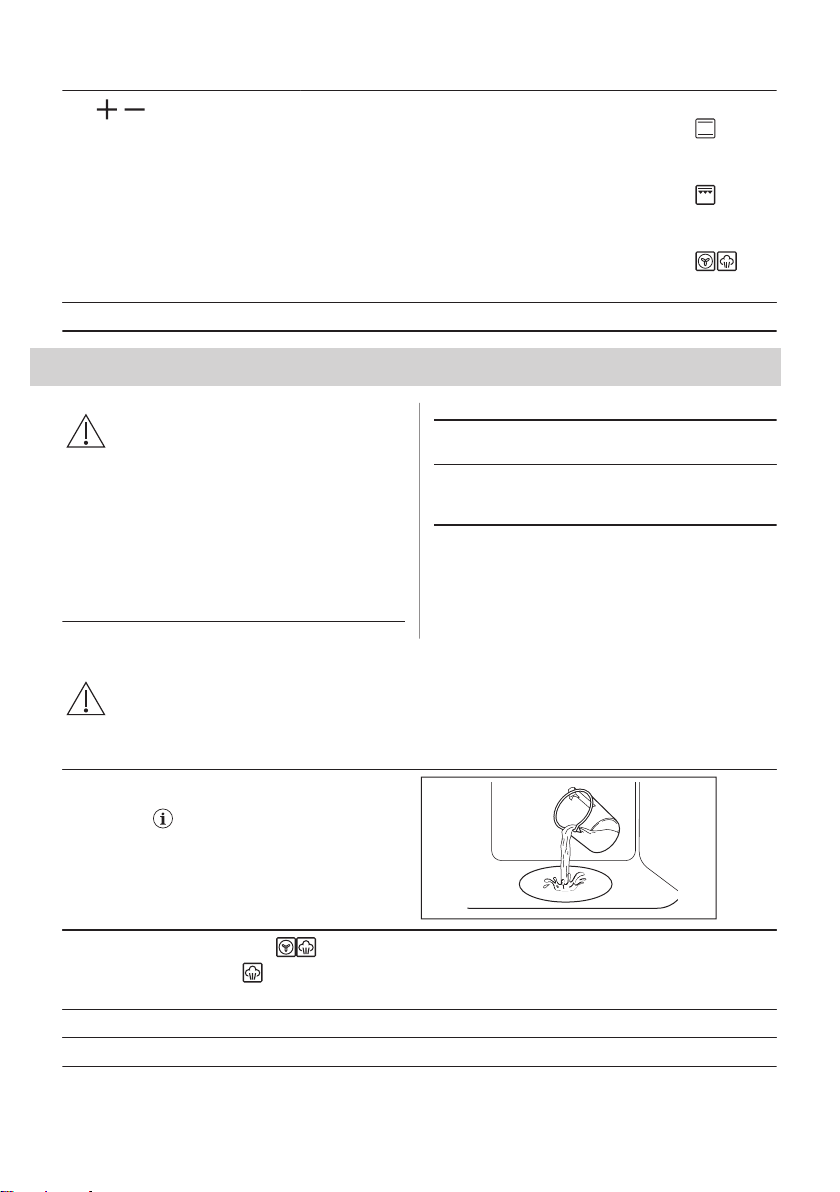

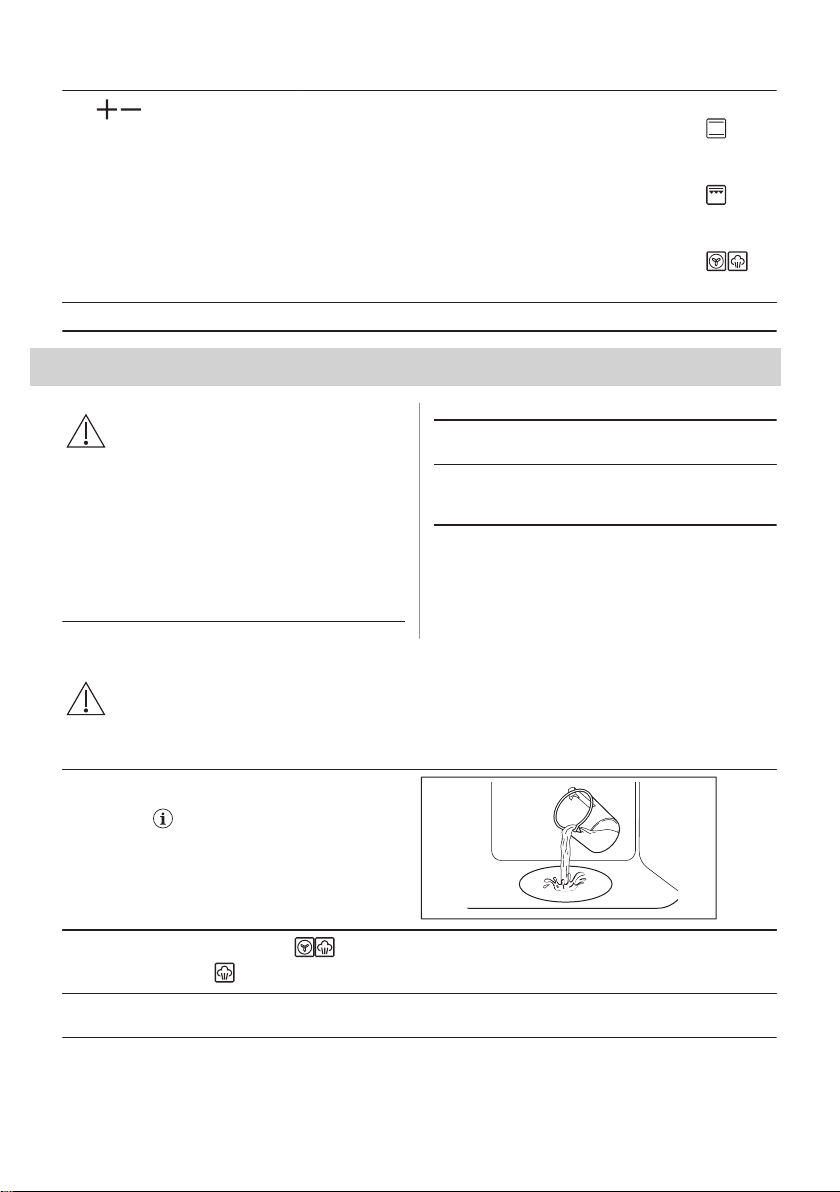

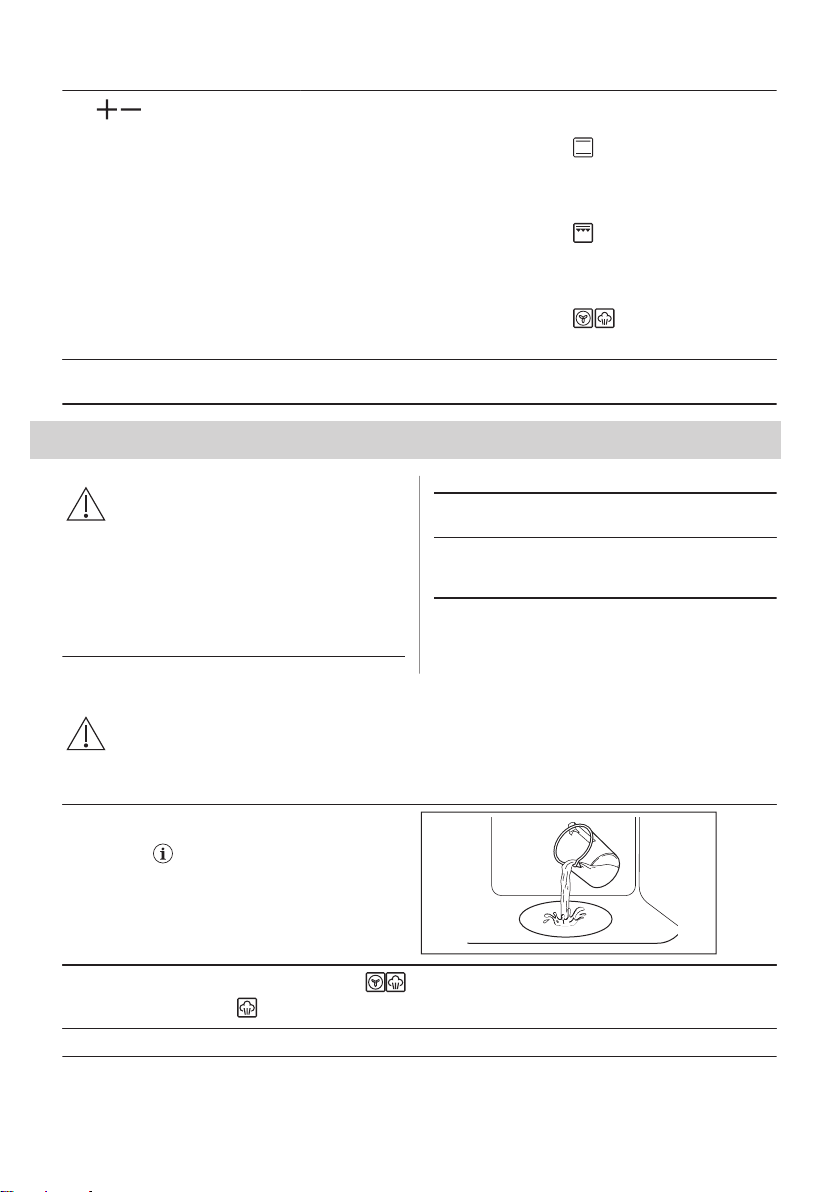

7.2 Einstellen der Funktion: Heißluft mit Dampf

WARNUNG!

Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

Schritt 1 Vergewissern Sie sich, dass der Ofen abgekühlt ist.

Schritt 2 Füllen Sie die Garraumvertiefung mit Lei‐

Schritt 3

Schritt 4 Drehen Sie den Temperaturwahlknopf, um die Temperatur einzustellen.

tungswasser.

Die maximale Kapazität der Gar‐
raumvertiefung beträgt 250 ml. Füllen
Sie die Garraumvertiefung nicht wieder
auf, während der Garvorgang läuft oder
der Backofen heiß ist.

Stellen Sie folgende Funktion ein: .

Drücken Sie: . Die Anzeige leuchtet auf. Funktioniert nur mit der Funktion Heißluft mit Dampf.

DEUTSCH 11

Schritt 5 Heizen Sie den leeren Backofen 10 Minuten vor, um Feuchtigkeit zu erzeugen.

Schritt 6 Stellen Sie die Speise in den Backofen.

Schritt 7 Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um den Backofen auszuschalten.

Schritt 8 Öffnen Sie die Tür nach Beendigung der Funktion vorsichtig. Freigesetzte Feuchtigkeit kann Ver‐

Schritt 9 Vergewissern Sie sich, dass der Ofen abgekühlt ist. Entfernen Sie das restliche Wasser aus der

Siehe Kapitel „Tipps und Hinweise“.
Öffnen Sie die Backofentür nicht während des Garvorgangs.

– zum Ausschalten des Ofens drücken. Die Anzeige erlischt.

brennungen verursachen.

Garraumvertiefung.

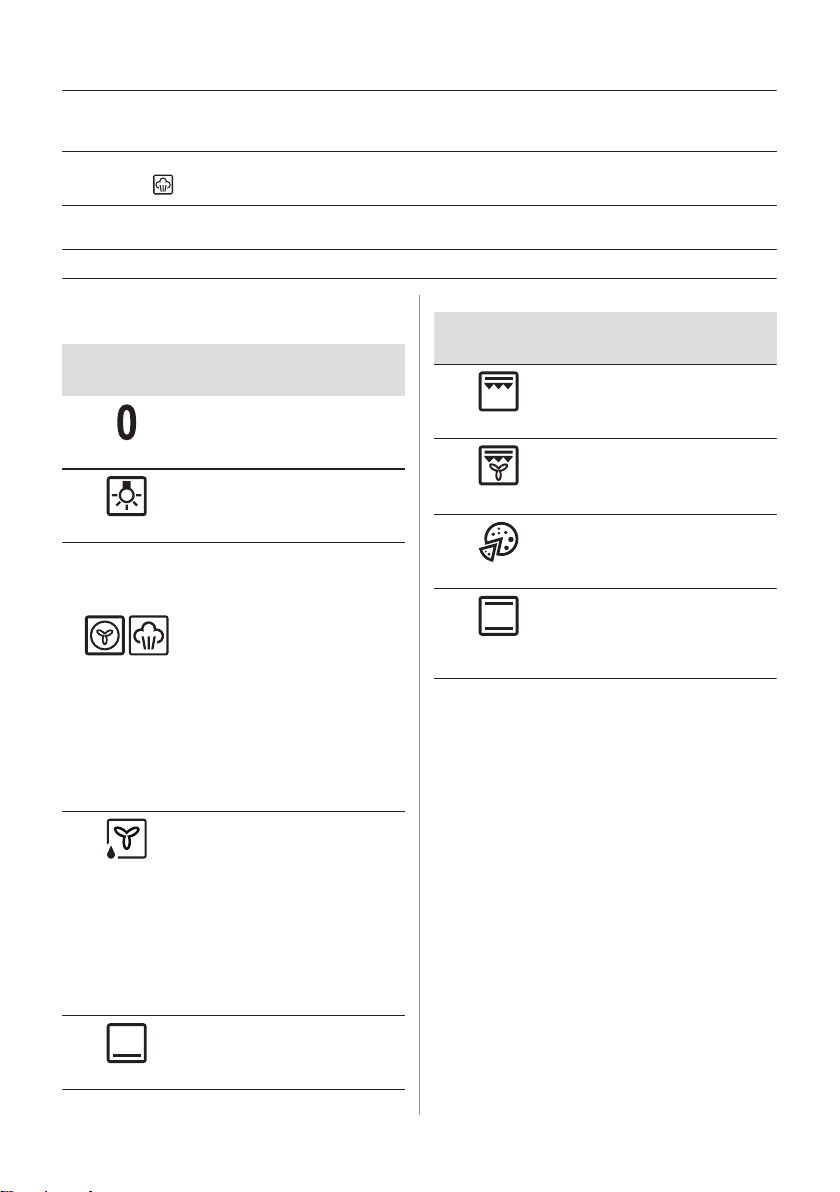

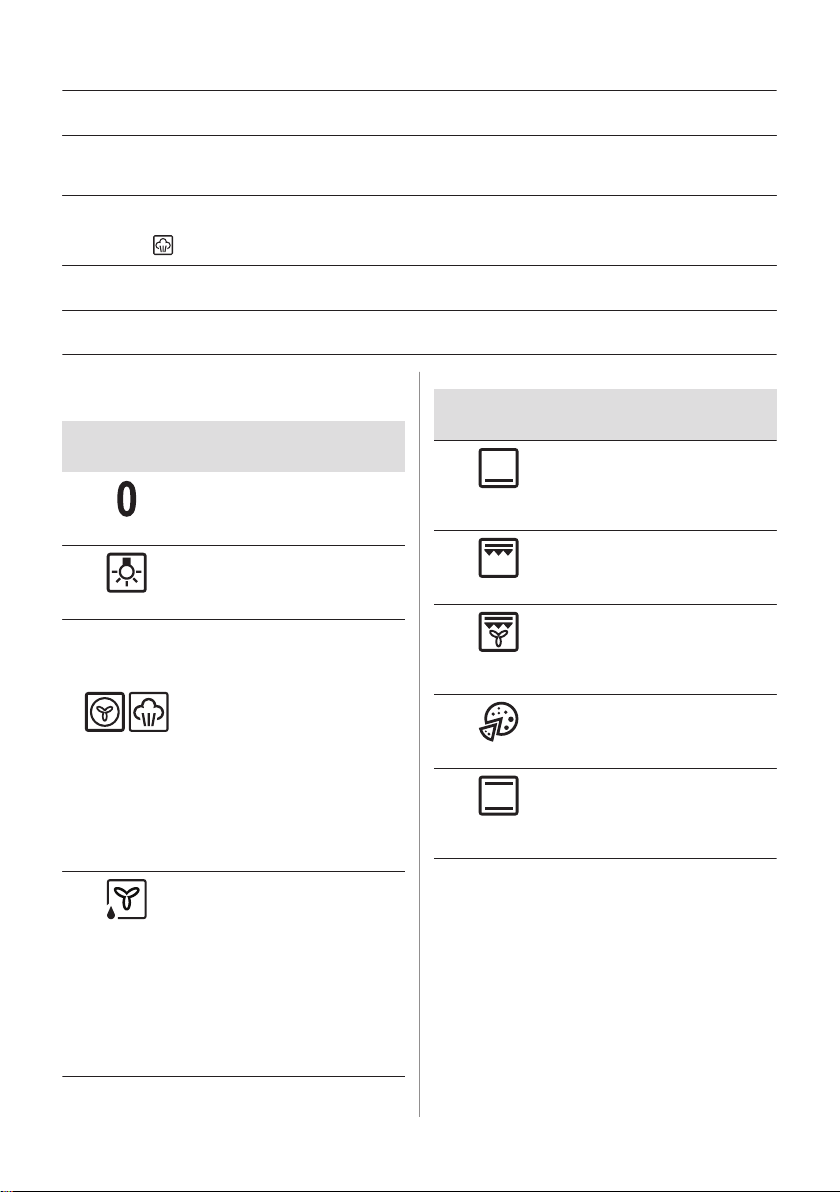

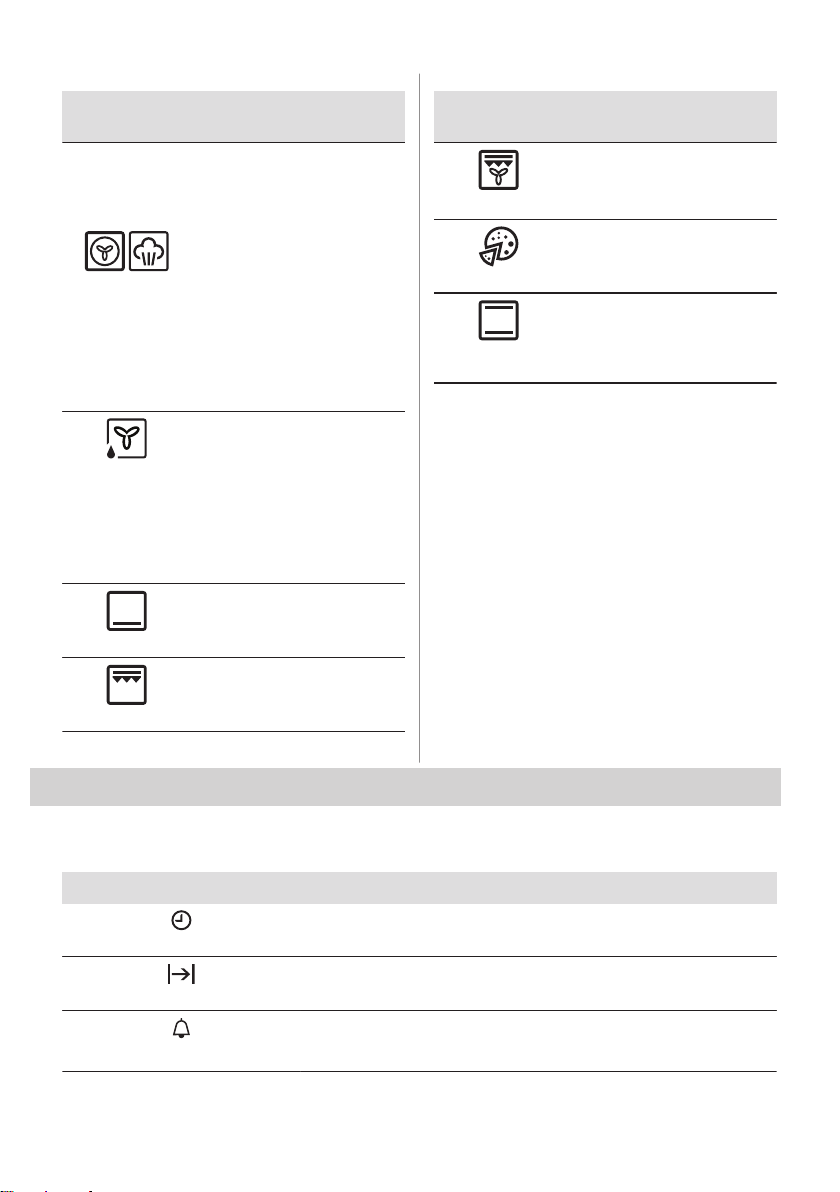

7.3 Ofenfunktionen

Ofenfunktion Gerät

Ofenfunktion Gerät

Der Backofen ist ausgeschaltet.

Aus-Position

Zum Einschalten der Lampe.

Backofenbeleuch‐

tung

Zum Backen auf bis zu drei Ein‐
schubebenen gleichzeitig und
zum Dörren von Lebensmitteln.
Stellen Sie eine 20 - 40 °C nied‐
rigere Backofentemperatur als
bei Ober- / Unterhitze ein.

Heißluft / Heißluft
mit Dampf / Aqua

Reinigung

Feuchte Umluft

Unterhitze

Zum Hinzufügen von Feuchtig‐
keit beim Garen. Für die richtige
Farbe und knusprige Kruste
beim Backen. Für saftigere
Speisen beim Aufwärmen.
Weitere Informationen zu fol‐
genden Themen finden Sie im
Kapitel „Pflege und Reinigung“:
Aqua-Reinigung.

Diese Funktion ist entwickelt
worden, um während des Koch‐
vorgangs Energie zu sparen.
Wenn Sie diese Funktion nut‐
zen, kann die Temperatur im
Garraum von der eingestellten
Temperatur abweichen. Die
Wärmeleistung kann geringer
sein. Weitere Informationen zu
folgenden Themen finden Sie im
Kapitel „Täglicher Gebrauch“:
Feuchte Umluft.

Zum Backen von Kuchen mit
knusprigen Böden und zum Ein‐
kochen von Lebensmitteln.

Schnelles Grillen

Heißluftgrillen

Pizzastufe

Ober- / Unterhitze

7.4 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Einhaltung der
Energieeffizienzklasse und der Ökodesign­Anforderungen (gemäß EU 65/2014 und EU
66/2014) verwendet. Tests gemäß

IEC/EN 60350-1
Die Backofentür sollte während des

Garvorgangs geschlossen bleiben, damit die
Funktion nicht unterbrochen wird. So wird
gewährleistet, dass der Backofen mit der
höchsten Energieeffizienz arbeitet.

Näheres zum Garen finden Sie im Kapitel
„Tipps und Hinweise“, Feuchte Umluft.
Allgemeine Empfehlungen zum
Energiesparen finden Sie im Kapitel
„Energieeffizienz“, Energiesparen.

Zum Grillen dünner Lebensmit‐
tel in größeren Mengen und zum
Toasten von Brot.

Zum Braten großer Fleischstü‐
cke oder von Geflügel mit Kno‐
chen auf einer Ebene. Zum Gra‐
tinieren und Überbacken.

Zum Backen von Pizza. Für ein
intensives Überbacken und ei‐
nen knusprigen Boden.

Zum Backen und Braten von
Speisen auf einer Einschubebe‐
ne.

12 DEUTSCH

8. UHRFUNKTIONEN

8.1 Uhrfunktionen

Uhrfunktion Anwendung

Zum Einstellen, Ändern oder Abfragen der Uhrzeit.

Uhrzeit

Einstellen der Einschaltdauer für den Backofen.

Dauer

Zum Einstellen eines Countdowns. Diese Funktion wirkt sich nicht auf den

Kurzzeit-Wecker

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit

blinkt, wenn Sie den Backofen an die Stromversorgung anschließen, nach einem Stromausfall und wenn der

Timer nicht eingestellt ist.

, – zum Einstellen der Zeit drücken.

Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Änderung: Uhrzeit

Schritt 1

Schritt 2

– wiederholt drücken, um die Tageszeit zu ändern. – beginnt zu blinken.

, – zum Einstellen der Zeit drücken.
Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Betrieb des Backofens aus. Sie können diese Funktion jederzeit und auch
bei ausgeschaltetem Backofen einstellen.

Einstellung: Dauer

Schritt 1 Stellen Sie eine Ofenfunktion und die Temperatur ein.

Schritt 2

Schritt 3

Schritt 4 Drücken Sie eine beliebige Taste, um das Signal abzustellen.

Schritt 5 Drehen Sie den Knopf in die Aus-Position.

– wiederholt drücken. – beginnt zu blinken.

, – zum Einstellen der Dauer drücken.

Im Display wird Folgendes angezeigt: .

– blinkt, wenn die eingestellte Zeit abgelaufen ist. Der Signalton ertönt, und der Backofen wird

ausgeschaltet.

DEUTSCH 13

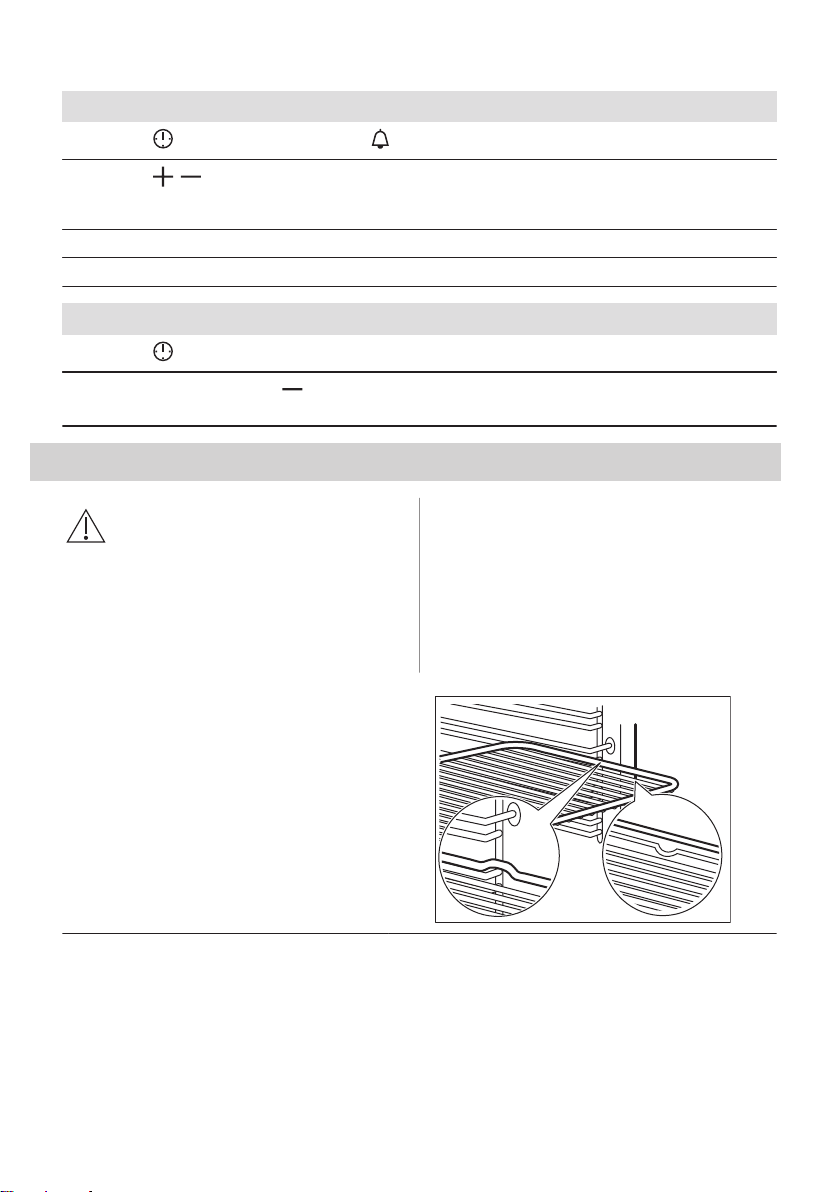

Einstellung: Kurzzeit-Wecker

Schritt 1

Schritt 2

Schritt 3 Drücken Sie eine beliebige Taste, um das Signal abzustellen.

Schritt 4 Drehen Sie den Knopf in die Aus-Position.

– wiederholt drücken. – beginnt zu blinken.

, – zum Einstellen der Zeit drücken.
Die Funktion startet automatisch nach 5 Sekunden.
Nach Ablauf der eingestellten Zeit ertönt der Signalton.

Abbrechen: Uhrfunktionen

Schritt 1

Schritt 2

– wiederholt drücken, bis das Symbol der Uhrfunktion zu blinken anfängt.

Drücken und halten Sie: .
Die Uhrfunktion wird nach einigen Sekunden ausgeschaltet.

9. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

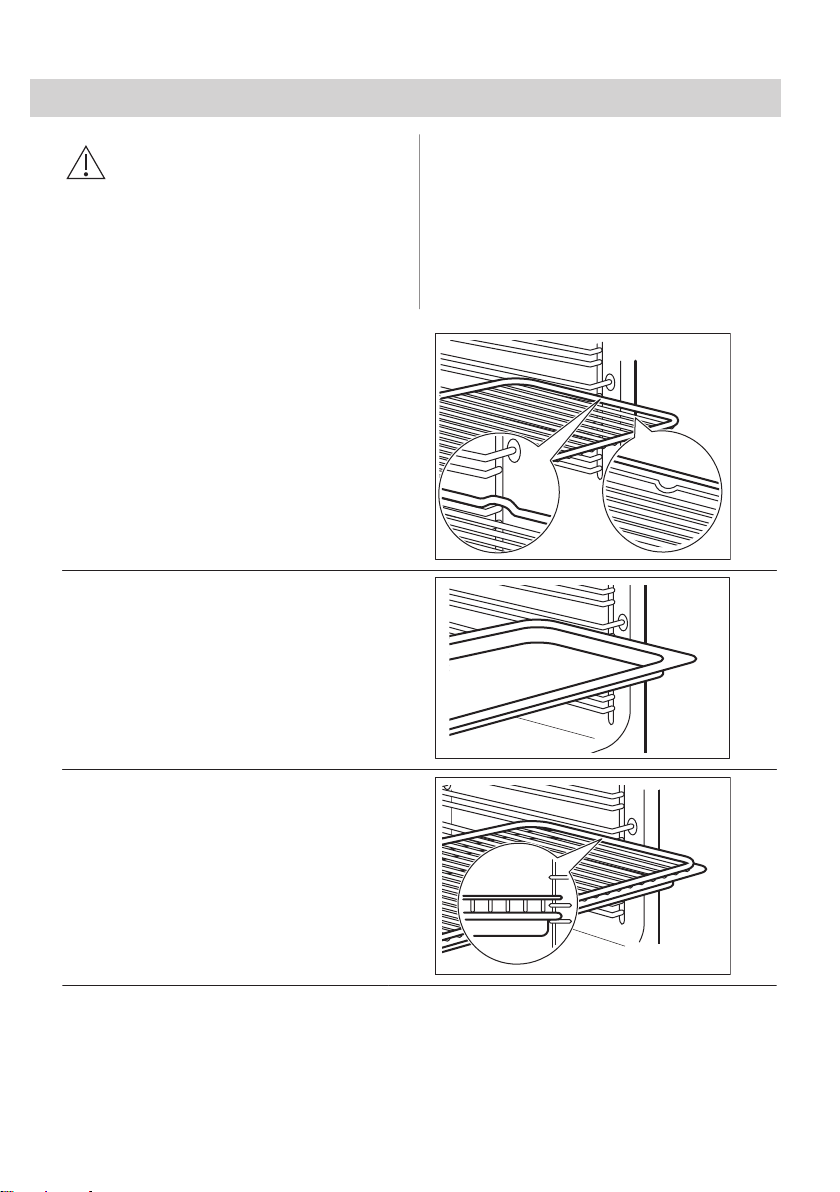

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite
erhöht die Sicherheit. Die Vertiefungen sind

Kombirost:
Schieben Sie den Rost zwischen die Führungs‐
schienen der Einhängegitter mit den Füßen nach
unten zeigend.

auch Kippsicherungen. Durch den umlaufend
erhöhten Rand des Rosts ist das
Kochgeschirr gegen Abrutschen vom Rost
gesichert.

14 DEUTSCH

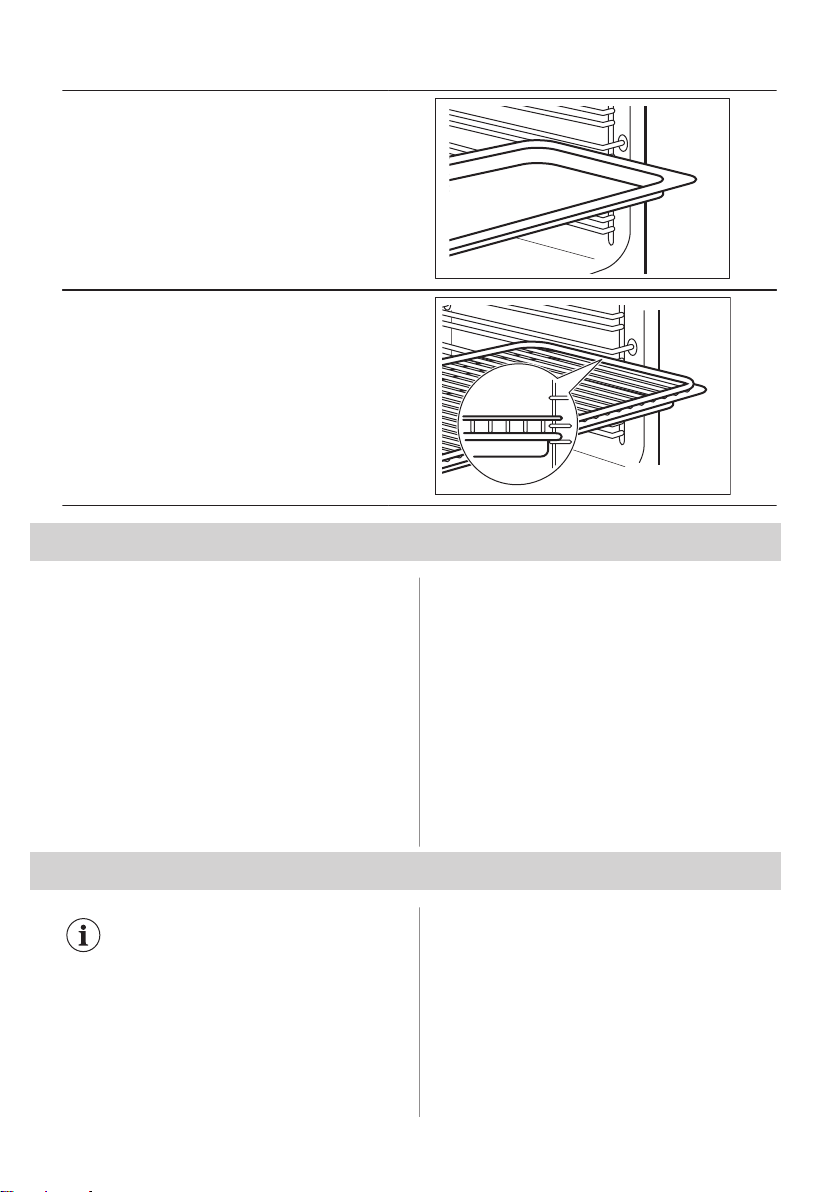

Backblech / Auflaufpfanne:

Schieben Sie das Backblech zwischen die Füh‐
rungsstäbe der Einhängegitter.

Kombirost, Backblech / Auflaufpfanne:

Schieben Sie das Backblech zwischen die Füh‐
rungsstäbe der Einhängegitter und dem Kombirost
auf die Führungsstäbe darüber.

10. ZUSATZFUNKTIONEN

10.1 Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich
das Kühlgebläse automatisch ein, um die
Oberflächen des Geräts kühl zu halten. Nach
dem Abschalten des Geräts kann das
Kühlgebläse weiterlaufen, bis das Gerät
abgekühlt ist.

10.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens
oder defekte Bestandteile können zu einer

11. TIPPS UND HINWEISE

Siehe Kapitel
Sicherheitshinweise.

11.1 Garempfehlungen

Der Backofen hat fünf Einschubebenen.
Die Ebenen werden vom Boden des

Backofens aus gezählt.

gefährlichen Überhitzung führen. Um dies zu
verhindern, ist der Backofen mit einem
Sicherheitsthermostat ausgestattet, der die
Stromzufuhr unterbrechen kann. Die
Wiedereinschaltung des Backofens erfolgt
automatisch bei Temperaturabfall.

Ihr Ofen backt oder brät möglicherweise
anders als der Ofen, den Sie zuvor hatten.

Kuchen backen

Öffnen Sie die Backofentür nicht, bevor 3/4
der eingestellten Garzeit abgelaufen ist.

Wenn Sie zwei Backbleche gleichzeitig
verwenden, lassen Sie eine Zwischenebene
frei.

DEUTSCH 15

Garen von Fleisch und Fisch

Verwenden Sie für sehr fetthaltige Speisen
eine tiefe Pfanne, um den Ofen vor Flecken
zu schützen, die dauerhaft sein können.

Lassen Sie das Fleisch vor dem Tranchieren
ca. 15 Minuten ruhen, damit der Bratensaft
nicht austritt.

Um während des Bratens zu viel Rauch im

Garzeitdauer

Die Kochzeiten hängen von Lebensmittelart,
ihrer Konsistenz und ihrem Volumen ab.

Überwachen Sie zunächst die Leistung,
wenn Sie kochen. Finden Sie die besten
Einstellungen (Heizeinstellung, Garzeit usw.)
für Ihr Kochgeschirr, Rezepte und Mengen,
wenn Sie dieses Gerät verwenden.

Ofen zu vermeiden, etwas Wasser in die tiefe
Pfanne geben. Um die Rauchkondensation
zu verhindern, fügen Sie jedes Mal nach dem
Austrocknen Wasser hinzu.

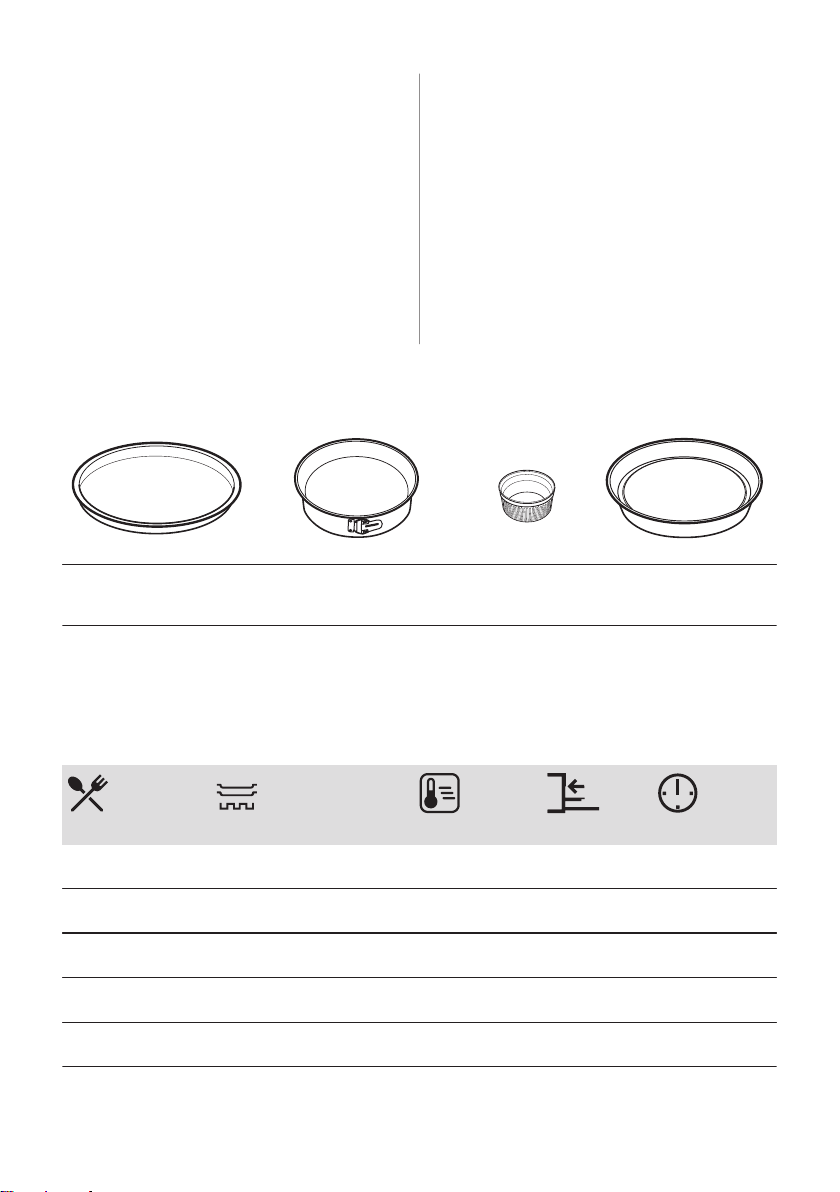

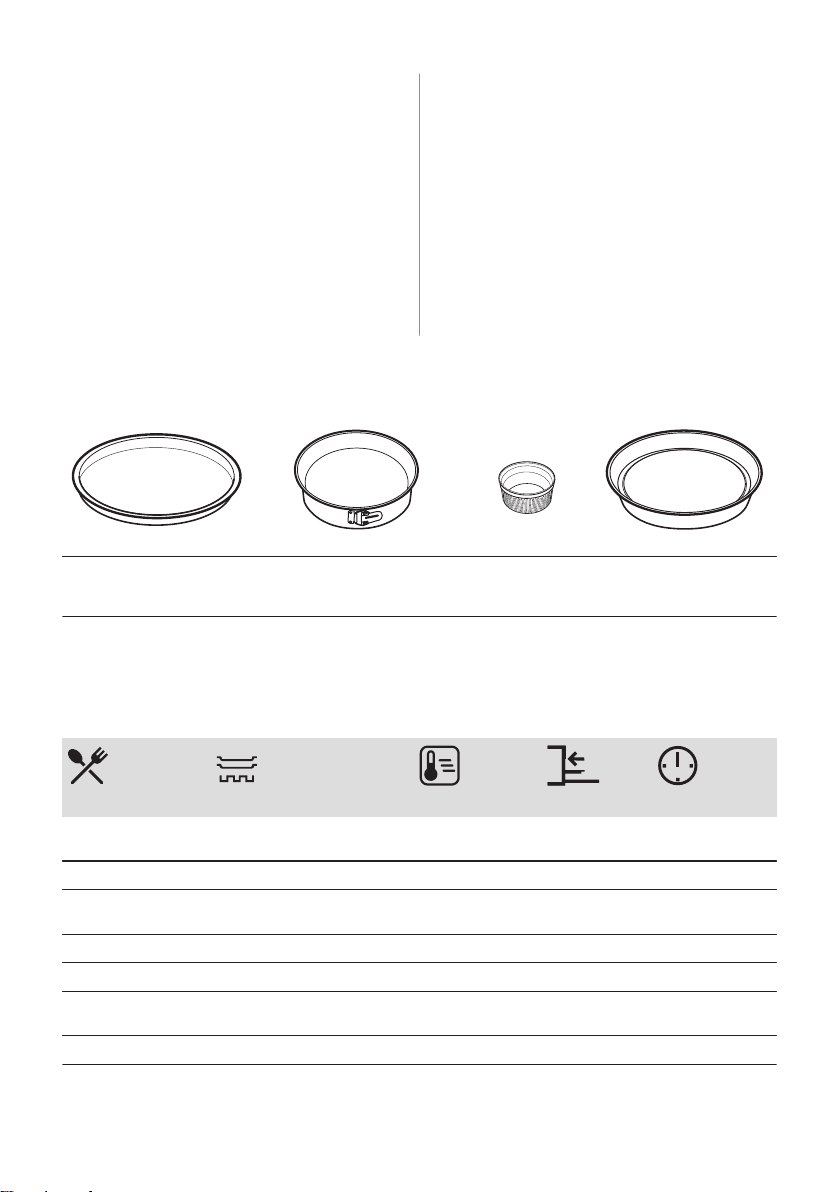

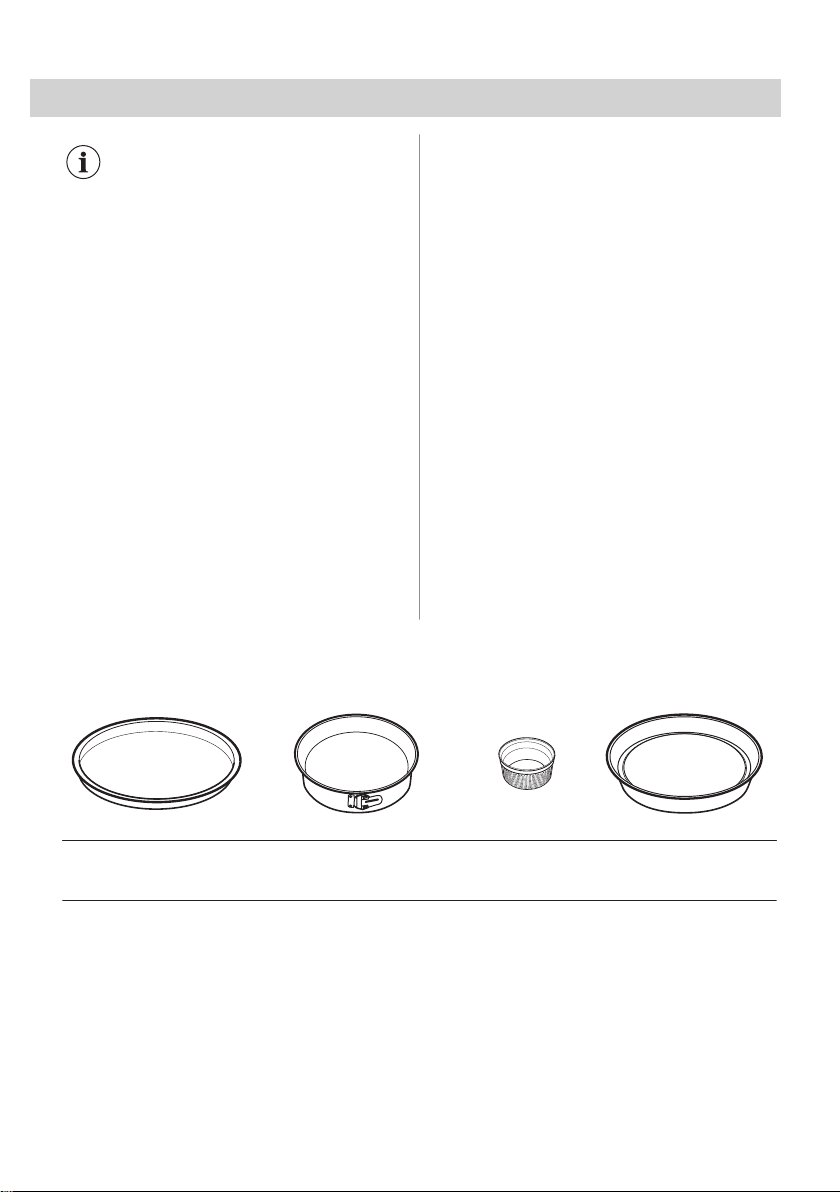

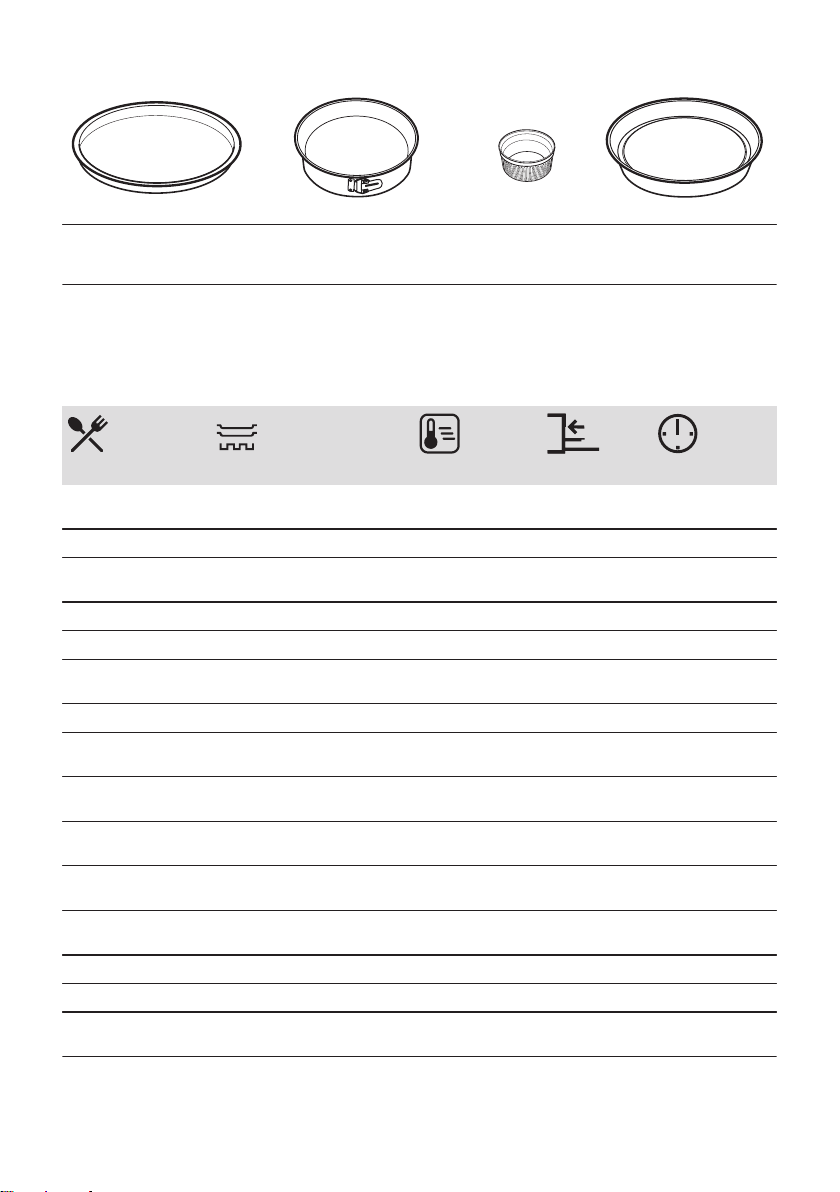

11.2 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine
bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Pizzapfanne

Dunkel, nicht reflektierend

28 cm Durchmesser

Backform

Dunkel, nicht reflektierend

26 cm Durchmesser

Förmchen

Keramikform

8 cm Durchmes‐

ser, 5 cm Höhe

Tortenbodenform

Dunkel, nicht reflektierend

28 cm Durchmesser

11.3 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten
in der Tabelle aufgeführten Empfehlungen.

(°C) (Min.)

Brötchen, süß, 12
Stück

Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 35 - 45

Pizza, gefroren, 0,35kgKombirost 180 2 45 - 55

Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40

Brownie Backblech oder tiefes Blech 170 2 45 - 50

Soufflé, 6 Stück Keramikförmchen auf Kombi‐

Biskuitboden Biskuitform auf Kombirost 180 2 35 - 45

Backblech oder tiefes Blech 175 3 40 - 50

rost

190 3 45 - 55

16 DEUTSCH

(°C) (Min.)

Englischer Sandwich‐
kuchen à la Victoria

Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 180 2 35 - 45

Fisch, 0,2 kg Backblech oder tiefes Blech 180 3 25 - 35

Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 170 3 30 - 40

Fleisch, pochiert, 0,25kgBackblech oder tiefes Blech 180 3 35 - 45

Schaschlik, 0,5 kg Backblech oder tiefes Blech 180 3 40 - 50

Plätzchen, 16 Stück Backblech oder tiefes Blech 150 2 30 - 45

Makronen, 20 Stück Backblech oder tiefes Blech 180 2 45 - 55

Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40

Kleingebäck, pikant,
16 Stück

Mürbeteigplätzchen,
20 Stück

Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 30 - 40

Gemüse, pochiert,
0,4 kg

Vegetarisches Ome‐
lett

Mediterranes Gemü‐
se, 0,7 kg

Backform auf Kombirost 170 2 35 - 50

Backblech oder tiefes Blech 170 2 35 - 45

Backblech oder tiefes Blech 150 2 40 - 50

Backblech oder tiefes Blech 180 2 35 - 45

Pizzapfanne auf Kombirost 180 3 35 - 45

Backblech oder tiefes Blech 180 4 35 - 45

11.4 Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

Törtchen,
20 pro
Blech

Törtchen,
20 pro
Blech

Törtchen,
20 pro
Blech

Ober- / Unter‐
hitze

Heißluft Backblech 3 150 - 160 20 - 35 -

Heißluft Backblech 2 und 4 150 - 160 20 - 35 -

Backblech 3 170 20 - 30 -

(°C) (Min.)

DEUTSCH 17

Apfelku‐
chen, 2
Formen à
Ø 20 cm

Apfelku‐
chen, 2
Formen à
Ø 20 cm

Biskuit, Ku‐
chenform Ø
26 cm

Biskuit, Ku‐
chenform Ø
26 cm

Biskuit, Ku‐
chenform Ø
26 cm

Mürbeteig‐
gebäck

Mürbeteig‐
gebäck

Mürbeteig‐
gebäck

Toast, 4 - 6
Stück

Hamburger
aus Rind‐
fleisch,
6 Stück,
0,6 kg

(°C) (Min.)

Ober- / Unter‐
hitze

Heißluft Kombirost 2 160 70 - 90 -

Ober- / Unter‐
hitze

Heißluft Kombirost 2 160 40 - 50 Backofen 10 Minuten

Heißluft Kombirost 2 und 4 160 40 - 60 Backofen 10 Minuten

Heißluft Backblech 3 140 - 150 20 - 40 -

Heißluft Backblech 2 und 4 140 - 150 25 - 45 -

Ober- / Unter‐
hitze

Grill Kombirost 4 Max. 2 - 3 Minuten

Grill Kombirost

Kombirost 2 180 70 - 90 -

Kombirost 2 170 40 - 50 Backofen 10 Minuten

Backblech 3 140 - 150 25 - 45 -

auf der ers‐
ten Seite, 2 ­3 Minuten
auf der zwei‐
ten Seite

4 Max. 20 - 30 Kombirost in die vierte
und Fettpfan‐
ne

vorheizen.

vorheizen.

vorheizen.

Backofen 3 Minuten
vorheizen.

und Fettpfanne in die
dritte Einschubebene
des Backofens ein‐
schieben. Wenden Sie
das Gericht nach der
Hälfte der Gardauer.
Backofen 3 Minuten
vorheizen.

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

18 DEUTSCH

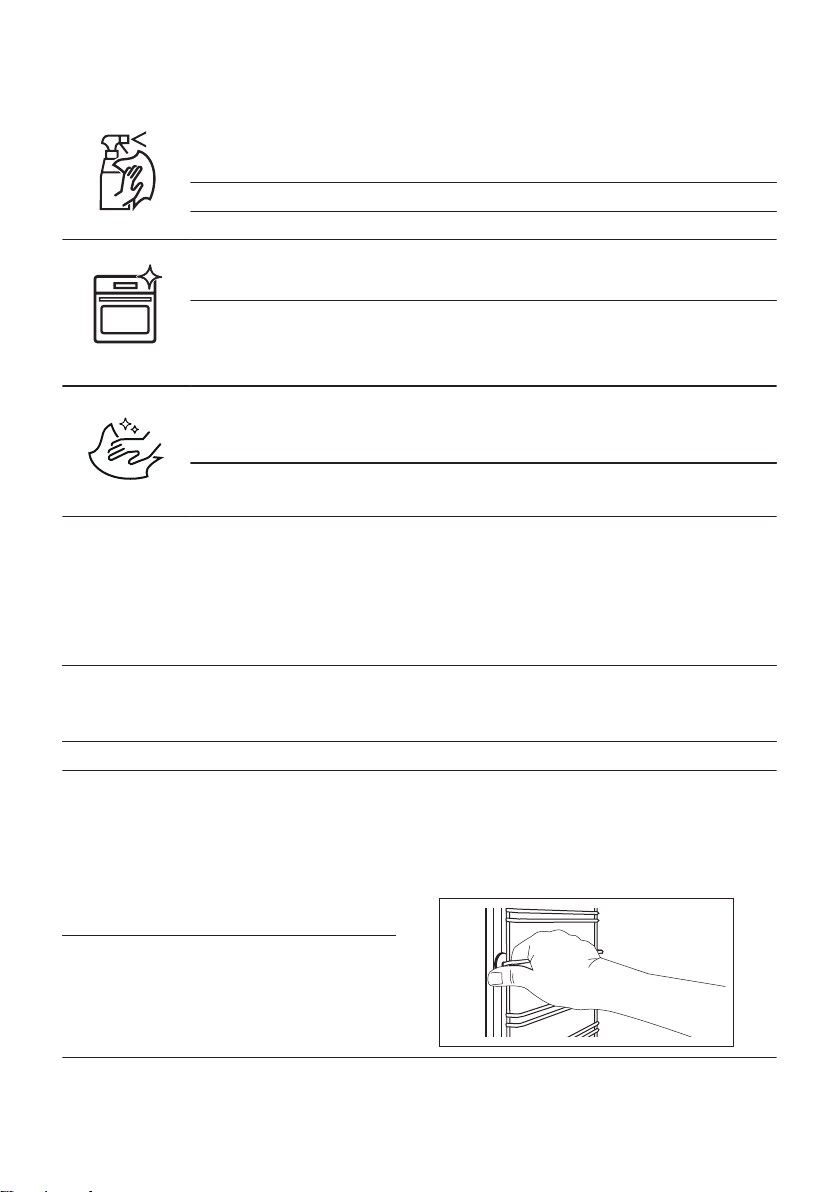

12.1 Hinweise zur Reinigung

Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser
und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Türdichtung um den
Garraumrahmen.

Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.

Reinigungsmittel

Täglicher Ge‐

brauch

Zubehör

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speise‐
reste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um
die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen
ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den
Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwen‐
den Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel.
Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkan‐
tigen Gegenständen.

12.2 Reinigung: Garraumvertiefung

Entfernen Sie Kalkrückstände aus der
Garraumvertiefung nach dem Dampfgaren.

Schritt 1 Schritt 2 Schritt 3

Gießen Sie 250 ml Weißweinessig
in die Garraumvertiefung. Benutzen
Sie einen höchstens 6 %-igen Essig
ohne Zusätze.

Für die Funktion: Heißluft mit Dampf reinigen Sie den Backofen nach 5 - 10 Garzyklen.

Lassen Sie den Essig bei Umge‐
bungstemperatur 30 Minuten lang
die Kalkrückstände auflösen.

Reinigen Sie den Garraum mit war‐
mem Wasser und einem weichen
Tuch.

12.3 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung
des Backofens.

Schritt 1 Schalten Sie den Backofen aus und

warten Sie, bis er abgekühlt ist.

Schritt 2 Ziehen Sie das Einhängegitter vorne

von der Seitenwand weg.

DEUTSCH 19

Schritt 3 Ziehen Sie das Einhängegitter hinten

2

1

Schritt 4 Setzen Sie die Einhängegitter in um‐

von der Seitenwand weg und nehmen
Sie es heraus.

gekehrter Reihenfolge ein.

12.4 Benutzung: Aqua Reinigung

Bei dieser Reinigungsfunktion werden
mithilfe von Feuchtigkeit Fett- und
Speisereste aus dem Backofen entfernt.

Schritt 1 Füllen Sie Wasser in die Garraumver‐

Schritt 2

tiefung: 200 ml.

Stellen Sie folgende Funktion ein:

.

Drücken Sie:

.

Schritt 3 Stellen Sie die Temperatur auf 90 °C

ein.

Schritt 4 Lassen Sie den Backofen 30 Min. lang

eingeschaltet.

Schritt 5 Schalten Sie den Backofen aus.

Schritt 6 Warten Sie, bis der Backofen kalt ist.

Trocknen Sie den Garraum mit einem
weichen Tuch ab.

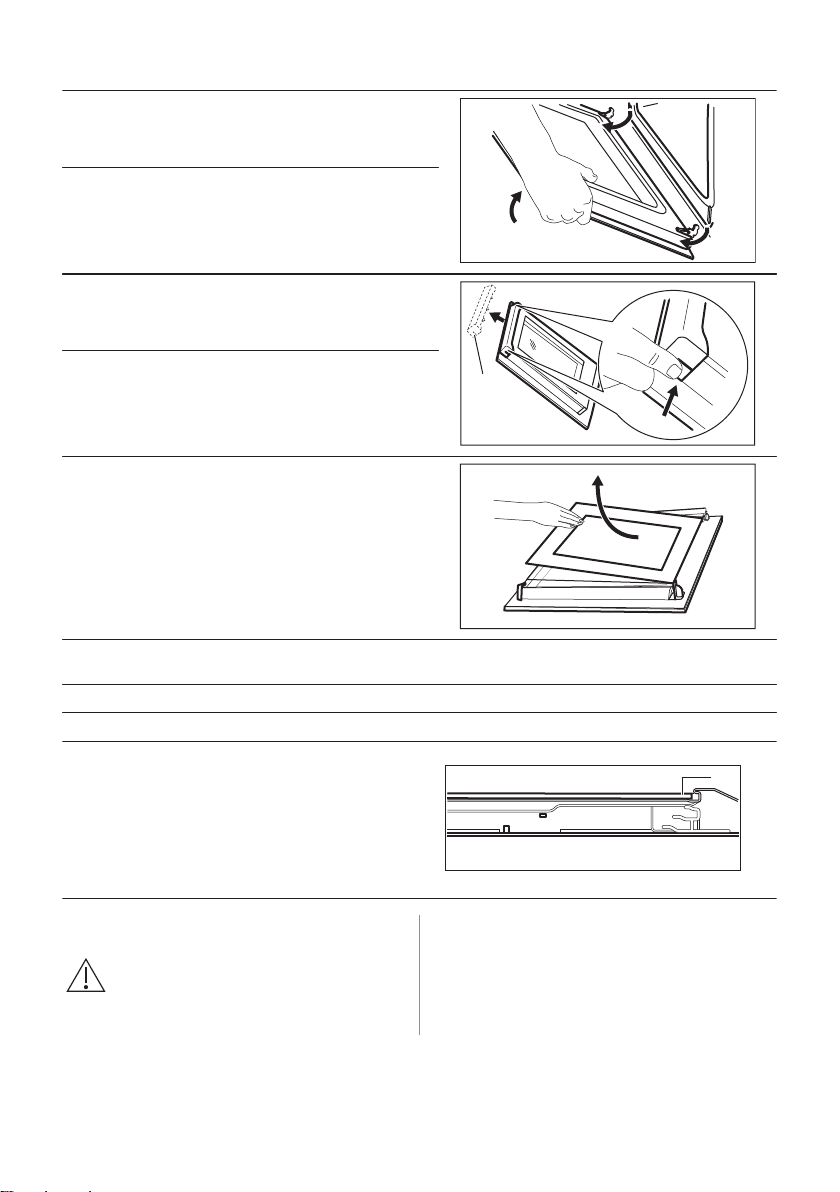

12.5 Aus- und Einbau: Tür

Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne
Glasscheibe entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und
Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

VORSICHT!

Verwenden Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1 Öffnen Sie die Backofentür vollständig und

halten Sie beide Scharniere fest.

Schritt 2 Heben und ziehen Sie die Verriegelungen

20 DEUTSCH

an, bis sie einrasten.

Schritt 3 Schließen Sie die Backofentür halb bis zur

1

2

B

A

Schritt 4 Legen Sie die Tür auf einer stabilen Oberflä‐

ersten Öffnungsstellung. Anschließend he‐
ben und ziehen Sie die Tür aus der Aufnah‐
me heraus.

che auf ein weiches Tuch.

Schritt 5 Fassen Sie die Türabdeckung (B) an der

Schritt 6 Ziehen Sie die Türabdeckung nach vorn, um

Schritt 7 Halten Sie die Oberkante der Türglasscheibe

Schritt 8 Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfäl‐

Schritt 9 Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein

Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken.

Die bedruckte Zone muss der Innenseite der Tür zu‐
gewandt sein. Vergewissern Sie sich nach der Monta‐
ge, dass sich der Glasscheibenrahmen an den be‐
druckten Zonen nicht rau anfühlt.
Bei korrektem Einbau macht die Türabdeckung ein
Klickgeräusch.
Stellen Sie sicher, dass Sie die interne Glasplatte kor‐
rekt in der Aufnahme installieren.

Oberkante der Tür an beiden Seiten an. Drü‐
cken Sie sie nach innen, um den Klippver‐
schluss zu lösen.

sie abzunehmen.

fest und ziehen Sie sie vorsichtig heraus.
Achten Sie darauf, dass die Glasscheiben
vollständig aus den Halterungen gezogen
werden.

tig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

12.6 Austausch: Lampe

WARNUNG!

Stromschlaggefahr.
Die Lampe kann heiß sein.

Halten Sie die Halogenlampe stets mit einem
Tuch, um zu verhindern, dass Fettrückstände
auf der Lampe einbrennen.

DEUTSCH 21

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3

Schalten Sie den Backofen aus.
Warten Sie, bis der Ofen kalt ist.

Trennen Sie den Ofen von der Netz‐

versorgung.

Breiten Sie ein Tuch auf dem Gar‐

raumboden aus.

Hintere Lampe

Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.

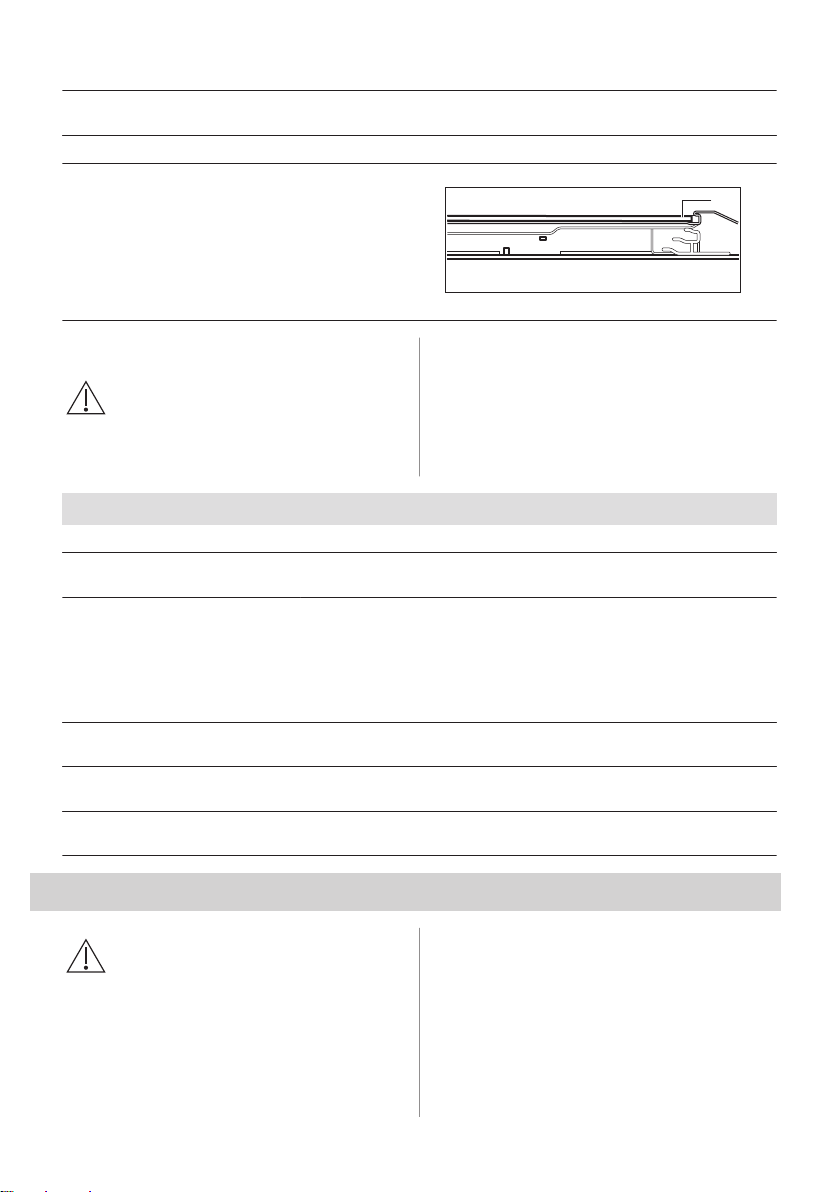

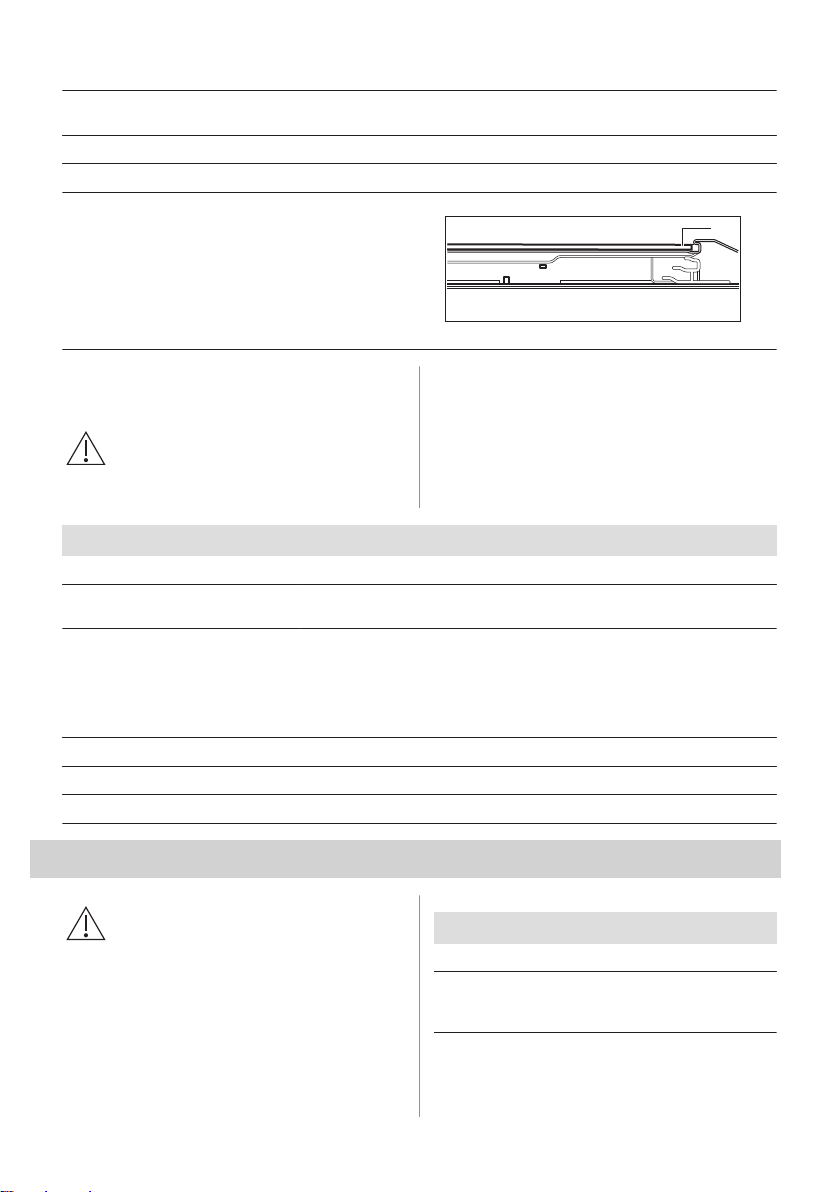

Schritt 2 Reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

Schritt 4 Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

13.1 Was zu tun ist, wenn …

In allen Fällen, die nicht in dieser Tabelle
aufgeführt sind, wenden Sie sich bitte an
einen autorisierten Kundendienst.

Störung Prüfen Sie, ob Fol‐

gendes zutrifft ...

Der Backofen heizt nicht
auf.

Die Türdichtung ist be‐
schädigt.

Die Sicherung ist durch‐
gebrannt.

Benutzen Sie den Ofen
nicht. Wenden Sie sich
an einen autorisierten
Kundendienst.

Störung Prüfen Sie, ob Fol‐

gendes zutrifft ...

Im Display wird „12.00“
angezeigt.

Das Wasser tritt aus der
Garraumvertiefung aus.

Unbefriedigende Garleis‐
tung der Funktion: Heiß‐
luft mit Dampf .

Die Lampe funktioniert
nicht.

Es gab einen Stromaus‐
fall. Stellen Sie die Uhr‐
zeit ein.

Es befindet sich zu viel
Wasser in der Garraum‐
vertiefung.

Sie haben die Garraum‐
vertiefung mit Wasser ge‐
füllt.

Die Lampe ist durchge‐
brannt.

13.2 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder
einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild
befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild
nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.): .........................................

22 DEUTSCH

Wir empfehlen Ihnen, die Daten hier zu notieren:

Produktnummer (PNC) .........................................

Seriennummer (S.N.) .........................................

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt

Name des Lieferanten Electrolux

Modellbezeichnung COD3S40X 949499354

Energieeffizienzindex 95.3

Energieeffizienzklasse A

Energieverbrauch mit einer Standardbeladung, konventioneller Mo‐
dus

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.81 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 72 l

Art des Backofens Eingebauter Backofen

Masse 28.0 kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Stufen, Backöfen, Dampföfen und
Grills – Methoden zur Leistungsmessung.

0.93 kWh/Programm

14.2 Energiesparen

Das Gerät verfügt über
Funktionen, mit deren Hilfe Sie
beim täglichen Kochen Energie
sparen können.

Stellen Sie sicher, dass die Gerätetür
geschlossen ist, wenn das Gerät in Betrieb
ist. Die Gerätetür darf während des
Garvorgangs nicht zu oft geöffnet werden.
Halten Sie die Türdichtung sauber und
stellen Sie sicher, dass sie sich fest in der
richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um
mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor
dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig
zubereiten, halten Sie die Unterbrechungen
beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen
mit Heißluft, um Energie zu sparen.

Restwärme

Beträgt die Garzeit mehr als 30 Minuten,
reduzieren Sie die Gerätetemperatur
mindestens 3 - 10 Min. vor Ablauf des
Garvorgangs. Durch die Restwärme im Gerät
wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere
Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste
Temperatureinstellung, wenn Sie die

DEUTSCH 23

Restwärme zum Warmhalten von Speisen
nutzen möchten.

15. UMWELTTIPPS

Feuchte Umluft

Diese Funktion soll während des
Garvorgangs Energie sparen.

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol nicht mit dem
Hausmüll. Bringen Sie das Gerät zu Ihrer
örtlichen Sammelstelle oder wenden Sie sich
an Ihr Gemeindeamt.

24 DEUTSCH

NOUS PENSONS À VOUS

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de
décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été
pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir
d'excellents résultats à chaque utilisation.
Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur
le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d’origine pour votre
appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations environnementales

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATION SUR LA SÉCURITÉ............................................................................26

2. CONSIGNES DE SÉCURITÉ........................................................................................28

3. INSTALLATION.............................................................................................................30

4. DESCRIPTION DE L'APPAREIL.................................................................................. 32

5. BANDEAU DE COMMANDE.........................................................................................33

6. AVANT LA PREMIÈRE UTILISATION..........................................................................33

7. UTILISATION QUOTIDIENNE...................................................................................... 34

8. FONCTIONS DE L'HORLOGE..................................................................................... 36

9. UTILISATION DES ACCESSOIRES.............................................................................37

10. FONCTIONS SUPPLÉMENTAIRES...........................................................................38

11. CONSEILS ET ASTUCES...........................................................................................38

12. ENTRETIEN ET NETTOYAGE................................................................................... 42

13. DÉPANNAGE..............................................................................................................45

14. RENDEMENT ÉNERGÉTIQUE.................................................................................. 46

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT...................................... 47

FRANÇAIS 25

1. INFORMATION SUR LA SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement
les instructions fournies. Le fabricant ne pourra être tenu pour
responsable des blessures et dégâts résultant d'une
mauvaise installation ou utilisation. Conservez toujours les
instructions dans un lieu sûr et accessible pour vous y référer
ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au

moins 8 ans et par des personnes ayant des capacités

physiques, sensorielles ou mentales réduites ou dénuées

d’expérience ou de connaissance, s'ils sont correctement

surveillés ou si des instructions relatives à l'utilisation de

l'appareil en toute sécurité leur ont été données et s’ils

comprennent les risques encourus. Les enfants de moins

de 8 ans et les personnes ayant un handicap très important

et complexe doivent être tenus à l'écart de l’appareil, à

moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et

jetez-les convenablement.

• AVERTISSEMENT : L'appareil et ses parties accessibles

deviennent chauds pendant l'utilisation. Tenez les enfants

et les animaux éloignés de l’appareil lorsqu’il est en cours

d’utilisation et de refroidissement.

• Si l'appareil est équipé d'un dispositif de sécurité enfants,

nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être

effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage

culinaire.

26 FRANÇAIS

• Cet appareil est conçu pour un usage domestique unique,

dans un environnement intérieur.

• Cet appareil peut être utilisé dans les bureaux, les

chambres d’hôtel, les chambres d’hôtes, les maisons

d’hôtes de ferme et d’autres hébergements similaires

lorsque cette utilisation ne dépasse pas le niveau (moyen)

de l’utilisation domestique.

• Cet appareil doit être installé et le câble remplacé

uniquement par un professionnel qualifié.

• N'utilisez pas l'appareil avant de l'avoir installé dans la

structure encastrée.

• Débranchez l'appareil de l'alimentation électrique avant

toute opération d'entretien.

• Si le câble d’alimentation secteur est endommagé, son

remplacement doit être confié exclusivement au fabricant, à

son service après-vente ou à toute autre personne qualifiée

afin d’éviter tout danger électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint

avant de remplacer l'ampoule pour éviter tout risque

d'électrocution.

• AVERTISSEMENT : L'appareil et ses parties accessibles

deviennent chauds pendant l'utilisation. Des précautions

doivent être prises pour éviter de toucher les éléments

chauffants ou la surface de la cavité de l'appareil.

• Utilisez toujours des gants de cuisine pour retirer ou insérer

des accessoires ou des plats allant au four.

• Pour retirer les supports de grille, tirez d'abord l'avant du

support de grille, puis l'arrière à distance des parois

latérales. Installez les supports de grille dans l'ordre

inverse.

• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.

• N'utilisez pas de produits abrasifs ni de racloirs pointus en

métal pour nettoyer la porte en verre car ils peuvent rayer la

surface, ce qui peut briser le verre.

FRANÇAIS 27

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un professionnel
qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd. Utilisez
toujours des gants de sécurité et des
chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Installez l'appareil dans un lieu sûr et
adapté répondant aux exigences
d'installation.

• Respectez l'espacement minimal requis
par rapport aux autres appareils et
éléments.

• Avant de monter l'appareil, vérifiez si la
porte de l'appareil s'ouvre sans retenue.

• L’appareil est équipé d’un système de
refroidissement électrique. Il doit être
utilisé avec l’alimentation électrique.

Hauteur minimale du meu‐
ble (Hauteur minimale du
meuble sous le plan de tra‐
vail)

Largeur du meuble 560 mm

Profondeur du meuble 550 (550) mm

Hauteur de l’avant de l’ap‐
pareil

Hauteur de l’arrière de l’ap‐
pareil

Largeur de l’avant de l’ap‐
pareil

Largeur de l’arrière de l’ap‐
pareil

Profondeur de l'appareil 569 mm

Profondeur d’encastrement
de l’appareil

580 (600) mm

589 mm

571 mm

595 mm

559 mm

548 mm

Profondeur avec porte ou‐
verte

Dimensions minimales de
l’ouverture de ventilation.
Ouverture placée sur la
partie inférieure de la face
arrière

Longueur du câble d’ali‐
mentation secteur. Le câ‐
ble est placé dans le coin
droit de la face arrière

Vis de montage 4x25 mm

1022 mm

560x20 mm

1500 mm

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• Tous les raccordements électriques
doivent être effectués par un électricien
qualifié.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant
sur la plaque signalétique correspondent
aux données électriques nominale de
l’alimentation secteur.

• Utilisez toujours une prise de courant de
sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise et
de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du câble d’alimentation de
l’appareil doit être effectué par notre
service après-vente agréé.

• Ne laissez pas les câbles d'alimentation
entrer en contact ou s'approcher de la
porte de l'appareil ou de la niche
d'encastrement sous l'appareil,
particulièrement lorsqu'il est en marche ou
que la porte est chaude.

• La protection contre les chocs des parties
sous tension et isolées doit être fixée de
telle manière qu'elle ne puisse pas être
enlevée sans outils.

• Ne branchez la fiche secteur dans la prise
secteur qu'à la fin de l'installation.

28 FRANÇAIS

Assurez-vous que la prise secteur est
accessible après l'installation.

• Si la prise secteur est détachée, ne
branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours sur la
fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation
appropriés : des coupe-circuits, des
fusibles (les fusibles à visser doivent être
retirés du support), un disjoncteur
différentiel et des contacteurs.

• L'installation électrique doit comporter un
dispositif d'isolation qui vous permet de
déconnecter l'appareil du secteur à tous
les pôles. Le dispositif d'isolement doit
avoir une largeur d'ouverture de contact
de 3 mm minimum.

• Cet appareil est fourni uniquement avec
un câble d’alimentation.

Types de câbles compatibles pour l'instal‐

lation ou le remplacement pour l’Europe :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la
puissance totale sur la plaque signalétique.
Vous pouvez également consulter le
tableau :

• Assurez-vous que les orifices d'aération
ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance
durant son fonctionnement.

• Éteignez l'appareil après chaque
utilisation.

• Soyez prudent lors de l'ouverture de la
porte de l'appareil lorsque celui-ci
fonctionne. De l'air chaud peut se
dégager.

• N'utilisez pas l'appareil avec des mains
mouillées ou en contact avec de l'eau.

• N'exercez pas de pression sur la porte
ouverte.

• N'utilisez pas l'appareil comme plan de
travail ou comme espace de rangement.

• Ouvrez la porte de l'appareil avec
précaution. L'utilisation d'ingrédients avec
de l'alcool peut provoquer un mélange
d'alcool et d'air.

• Ne laissez pas des étincelles ou des
flammes nues entrer en contact avec
l'appareil lorsque vous ouvrez la porte.

• Ne placez pas de produits inflammables
ou d’éléments imbibés de produits
inflammables à l’intérieur, à proximité ou
au-dessus de l’appareil.

AVERTISSEMENT!

Risque d'endommagement de
l'appareil.

Puissance totale (W) Section du câble

(mm²)

maximum 1 380 3x0.75

maximum 2 300 3x1

maximum 3 680 3x1.5

Le fil de terre (câble vert/jaune) doit être de
2 cm plus long que les câbles de phase bleu
et neutre marron

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de
brûlures, d'électrocution ou
d'explosion.

• Ne modifiez pas les spécifications de cet
appareil.

• Pour éviter tout endommagement ou
décoloration de l’émail :

– ne posez pas de plats allant au four

ou d'autres objets directement dans le
fond de l'appareil.

– ne placez jamais de feuilles

d'aluminium directement sur le fond
de la cavité de l'appareil.

– ne versez pas d'eau directement dans

l'appareil chaud.

– ne conservez pas de plats et de

nourriture humides dans l'appareil
après avoir terminé la cuisson.

– Installez ou retirez les accessoires

avec précautions.

• La décoloration de l'émail ou de l'acier
inoxydable est sans effet sur les
performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux
moelleux. Les jus de fruits provoquent des
taches qui peuvent être permanentes.

FRANÇAIS 29

• Cuisinez toujours avec la porte de
l’appareil fermée.

• Si l’appareil est installé derrière la paroi
d’un meuble (par ex. une porte), veuillez à
ce que la porte ne soit jamais fermée
lorsque l’appareil fonctionne. La chaleur
et l’humidité peuvent s’accumuler derrière
la porte fermée du meuble et provoquer
d’importants dégâts sur l’appareil, votre
logement ou le sol. Ne fermez pas la paroi
du meuble tant que l’appareil n’a pas
refroidi complètement.

2.4 Entretien et Nettoyage

AVERTISSEMENT!

Risque de blessure, d'incendie
ou de dommages matériels sur
l'appareil.

• Avant toute opération d'entretien, éteignez
l'appareil et débranchez la fiche de la
prise secteur.

• Vérifiez que l'appareil est froid. Les
panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de
la porte si elles sont endommagées.
Contactez le service après-vente agréé.

• Soyez prudent lorsque vous retirez la
porte de l'appareil. La porte est lourde !

• Nettoyez régulièrement l'appareil afin de
maintenir le revêtement en bon état.

• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des produits
de lavage neutres. N'utilisez pas de
produits abrasifs, de tampons à récurer,
de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez
les consignes de sécurité figurant sur son
emballage.

2.5 Éclairage interne

• Concernant la/les lampe(s) à l’intérieur de
ce produit et les lampes de rechange
vendues séparément : Ces lampes sont
conçues pour résister à des conditions
physiques extrêmes dans les appareils
électroménagers, telles que la
température, les vibrations, l’humidité, ou
sont conçues pour signaler des
informations sur le statut opérationnel de
l’appareil. Elles ne sont pas destinées à
être utilisées dans d'autres applications et
ne conviennent pas à l’éclairage des
pièces d’un logement.

• Ce produit contient une source lumineuse
de classe d’efficacité énergétique G.

• Utilisez uniquement des ampoules ayant
les mêmes spécifications.

2.6 Service

• Pour réparer l'appareil, contactez le
service après-vente agréé.

• Utilisez uniquement des pièces de
rechange d'origine.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

• Contactez votre service municipal pour
obtenir des informations sur la marche à
suivre pour mettre l’appareil au rebut.

• Débranchez l'appareil de l'alimentation
électrique.

• Coupez le câble d'alimentation au ras de
l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du
hublot pour empêcher les jeunes et les
animaux de s'enfermer dans l'appareil.

AVERTISSEMENT!

Risque d'électrocution !

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

30 FRANÇAIS

3.1 Encastrement

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

589

595

±1

114

18

min. 550

20

6

600

3

6

min. 560

21548

80

520

60

60

20

198

518

(*mm)

min. 550

20

589

114

18

580

min. 560

9

595

±1

21548

70

60

520

60

20

198

518

(*mm)

FRANÇAIS 31

3.2 Fixation du four au meuble

9

8

13

12

5

4

1

2

3

4 7631 52

10

11

4. DESCRIPTION DE L'APPAREIL

4.1 Vue d’ensemble

Bandeau de commande

1

Manette de sélection des modes de

2

cuisson
Voyant/symbole de mise sous tension

3

Affichage

4

Manette de commande (pour la

5

température)
Indicateur/symbole de température

6

Vapeur plus

7

Résistance

8

Éclairage

9

Chaleur tournante

10

Bac de la cavité - Bac de nettoyage Aqua

11

Clean
Support de grille, amovible

12

Niveaux de la grille

13

4.2 Accessoires

• Grille métallique

Pour les plats de cuisson, les moules à
gâteaux, les rôtis.

• Plateau de cuisson

32 FRANÇAIS

Pour les gâteaux et biscuits.

• Plat à rôtir
Pour cuire et rôtir ou comme plat pour
récupérer la graisse.

5. BANDEAU DE COMMANDE

A B

5.1 Manettes rétractables

Pour utiliser l'appareil, appuyez sur la
manette. La manette sort alors de son
logement.

5.2 Touches sensitives

Pour régler l'heure.

Pour régler une fonction de l'horloge.

Pour régler l'heure.

Pour activer et désactiver la fonction Chaleur tournante PLUS.

5.3 Affichage

A. Fonctions de l’horloge
B. Minuteur

6. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

6.1 Avant la première utilisation

Une odeur et de la fumée peuvent s'échapper du four durant le préchauffage. Assurez-vous
que la pièce est ventilée.

Étape 1 Étape 2

Réglez l’horloge Nettoyez le four Préchauffez le four à vide

Étape 3

FRANÇAIS 33

1. , - appuyez pour régler
l’heure. Après environ 5 s, le
symbole cesse de clignoter et
l'heure s'affiche.

Éteignez le four et attendez qu’il soit froid. Placez les accessoires et les supports de grille amovibles dans le four.

1. Retirez du four les accessoires
et les supports de grille amovi‐
bles.

2. Nettoyez le four et les acces‐
soires avec un chiffon en micro‐
fibre, de l’eau chaude et un dé‐
tergent doux.

1. Réglez la température maxima‐

le pour la fonction : .
Durée : 1 h.

2. Réglez la température maxima‐

le pour la fonction : .
Durée : 15 min.

3. Réglez la température maxima‐

le pour la fonction : .
Durée : 15 min.

7. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

7.1 Comment régler : Mode de cuisson

Étape 1 Tournez la manette des modes de cuis‐

son pour sélectionner un mode de cuis‐
son.

Étape 2 Tournez la manette pour sélectionner

la température.

Étape 3 Une fois la cuisson terminée, tournez

les manettes sur la position Arrêt pour
éteindre le four.

7.2 Réglage de la fonction : Chaleur tournante PLUS

AVERTISSEMENT!

Risque de brûlures et de dommages matériels à l'appareil.

Étape 1 Assurez-vous que le four est froid.

Étape 2 Remplissez le bac de la cavité d’eau du

Étape 3

Étape 4 Tournez la manette de température pour régler la température.

Étape 5 Préchauffez le four à vide pendant 10 minutes pour créer de l’humidité.

robinet.

La capacité maximale du bac de la
cavité est de 250 ml. Ne remplissez pas
le bac de la cavité en cours de cuisson,
ou lorsque le four est chaud.

Réglez la fonction : .

Appuyez sur : . Le voyant s'allume. Elle ne fonctionne qu'avec la fonction : Chaleur tournante
PLUS.

34 FRANÇAIS

Étape 6 Enfournez les aliments.

Étape 7 Tournez la manette des modes de cuisson sur la position Arrêt pour éteindre le four.

Étape 8 Une fois la fonction terminée, ouvrez délicatement la porte. L'humidité qui s'échappe peut provo‐

Étape 9 Assurez-vous que le four est froid. Videz l'eau restante du bac de la cavité.

Reportez-vous au chapitre « Conseils ».
Au cours de la cuisson, n'ouvrez pas la porte du four.

- appuyez pour éteindre le four. Le voyant s'éteint.

quer des brûlures.

7.3 Modes de cuisson

Mode de cuis‐
son

Position Arrêt

Eclairage four

Chaleur tournan‐
te / Chaleur tour‐

nante PLUS / Net‐

toyage Aqua

Clean

Chaleur tournante

humide

Cuisson de sole

Application

Le four est à l’arrêt.

Pour allumer l’éclairage.

Pour faire cuire sur 3 niveaux en
même temps et pour sécher des
aliments.
Diminuez les températures de
20 à 40 °C par rapport à la
Chauffage Haut/Bas.
Pour ajouter de l’humidité en
cours de cuisson. Pour obtenir
la bonne couleur et une croûte
croustillante pendant la cuisson.
Pour rendre plus juteux pendant
le réchauffement.
Reportez-vous au chapitre « En‐
tretien et nettoyage » pour obte‐
nir plus d'informations sur :
Aqua Clean.

Cette fonction est conçue pour
économiser de l'énergie en
cours de cuisson. Lorsque vous
utilisez cette fonction, la tempé‐
rature à l’intérieur de la cavité
peut différer de la température
sélectionnée. La puissance peut
être réduite. Pour plus d’infor‐
mations, consultez la partie sur
les remarques du chapitre « Uti‐
lisation quotidienne ». Chaleur
tournante humide.

Pour cuire des gâteaux à fond
croustillant et pour stériliser des
aliments.

Mode de cuis‐
son

Gril rapide

Turbo gril

Fonction Pizza

Chauffage

Haut/Bas

7.4 Remarques sur : Chaleur tournante humide

Cette fonction était utilisée pour se conformer
à la classe d'efficacité énergétique et aux
exigences Ecodesign (selon les normes EU
65/2014 et UE 66/2014). Tests conformes
aux normes :

IEC/EN 60350-1
La porte du four doit être fermée pendant la

cuisson pour que la fonction ne soit pas
interrompue et que le four fonctionne avec la
plus grande efficacité énergétique possible.

Pour consulter les instructions de cuisson,
reportez-vous au chapitre « Conseils »,
Chaleur tournante humide. Pour obtenir des
recommandations générales sur l'économie
d'énergie, reportez-vous au chapitre
« Efficacité énergétique », « Économie
d'énergie ».

Application

Pour faire griller des aliments
peu épais en grandes quantités
et pour griller du pain.

Pour rôtir de gros morceaux de
viande ou de volaille avec os sur
un seul niveau. Pour gratiner et
faire dorer.

Pour cuire des pizzas. Pour faire
dorer de façon intensive et obte‐
nir un dessous croustillant.

Pour cuire et rôtir des aliments
sur un seul niveau.

FRANÇAIS 35

8. FONCTIONS DE L'HORLOGE

8.1 Fonctions de l’horloge

Fonction de l'horloge Utilisation

Pour régler, changer ou vérifier l'heure.

Heure actuelle

Pour régler la durée de fonctionnement du four.

Durée

Pour régler la minuterie. Cette fonction est sans effet sur le fonctionnement

Minuteur

8.2 Comment régler : Fonctions de l’horloge

Comment régler : Heure actuelle

- clignote lorsque vous branchez le four à l'alimentation électrique, lorsqu'il y a eu une coupure de courant ou

que le minuteur n'est pas réglé.

, - appuyez pour régler l’heure.

Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche.

Comment modifier : Heure actuelle

Étape 1

Étape 2

- appuyez à plusieurs reprises pour modifier l'heure actuelle. - commence à clignoter.

, - appuyez pour régler l’heure.
Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche.

du four. Vous pouvez régler cette fonction à tout moment, même quand le
four est éteint.

Comment régler : Durée

Étape 1 Sélectionnez la fonction et la température du four.

Étape 2

Étape 3

Étape 4 Appuyez sur n’importe quelle touche pour arrêter le signal sonore.

Étape 5 Tournez la manette sur la position Arrêt.

- appuyez à plusieurs reprises. - commence à clignoter.

, - appuyez pour régler la durée.

L'affichage indique : .

- clignote lorsque la durée définie est écoulée. Le signal sonore retentit et le four s'éteint.

36 FRANÇAIS

Comment régler : Minuteur

Étape 1

Étape 2

Étape 3 Appuyez sur n’importe quelle touche pour arrêter le signal sonore.

Étape 4 Tournez la manette sur la position Arrêt.

- appuyez à plusieurs reprises. - commence à clignoter.

, - appuyez pour régler l’heure.
La fonction démarre automatiquement au bout de 5 s.
Lorsque la durée définie s’est écoulée, un signal sonore retentit.

Comment annuler : Fonctions de l’horloge

Étape 1

Étape 2

- appuyez plusieurs fois jusqu’à ce que le symbole de la fonction horloge se mette à clignoter.

Maintenez la touche .
La fonction horloge est désactivée au bout de quelques secondes.

9. UTILISATION DES ACCESSOIRES

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

9.1 Insertion des accessoires

Une petite indentation sur le dessus apporte
plus de sécurité. Les indentations sont

Grille métallique:
Poussez la grille entre les barres de guidage des
supports de grille et assurez-vous que les pieds
sont orientés vers le bas.

également des dispositifs anti-bascule. Le
rebord élevé de la grille empêche les
ustensiles de cuisine de glisser sur la grille.

FRANÇAIS 37

Plateau de cuisson / Plat à rôtir:

Poussez la plaque entre les rails du support de
grille.

Grille métallique, Plateau de cuisson / Plat à
rôtir:

Poussez la plaque entre les rails du support de
grille et glissez la grille métallique entre les rails se
trouvant juste au-dessus.

10. FONCTIONS SUPPLÉMENTAIRES

10.1 Ventilateur de refroidissement

Lorsque l'appareil fonctionne, le ventilateur
de refroidissement se met automatiquement
en marche pour refroidir les surfaces de
l'appareil. Si vous éteignez l'appareil, le
ventilateur de refroidissement peut continuer
à fonctionner jusqu'à ce que l'appareil
refroidisse.

10.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des
composants défectueux peuvent causer une

11. CONSEILS ET ASTUCES

Reportez-vous aux chapitres
concernant la sécurité.

11.1 Recommandations de cuisson

Le four dispose de cinq niveaux de grille.
Comptez les niveaux de grille à partir du bas

du four.

38 FRANÇAIS

surchauffe dangereuse. Pour éviter cela, le
four dispose d'un thermostat de sécurité
interrompant l'alimentation électrique. Le four
se remet automatiquement en
fonctionnement lorsque la température
baisse.

Votre four peut cuire les aliments d’une
manière complètement différente de celle de
votre ancien four.

Cuisson de gâteaux

N’ouvrez pas la porte du four avant que les
3/4 du temps de cuisson défini ne soient
écoulés.

Si vous utilisez deux plateaux de cuisson en
même temps, gardez un niveau vide entre
eux.

Cuisson de la viande et du poisson

Utilisez un plat à rôtir pour les aliments très
gras afin d’éviter que le four ne se tache de
façon permanente.

Laissez la viande pendant environ
15 minutes avant de la découper afin d’éviter
que le jus ne s’écoule.

Pour éviter qu’il y ait trop de fumée dans le

d’eau dans le plat à rôtir. Pour éviter la
condensation de la fumée, ajoutez de l’eau à
chaque fois qu’elle sèche.

Heures de cuisson

Les durées de cuisson dépendent du type,
de la consistance et du volume des aliments.

Au départ, surveillez les performances
lorsque vous cuisinez. Trouvez les meilleurs
réglages (niveau de cuisson, temps de
cuisson, etc.) pour vos récipients, recettes et
quantités lorsque vous utilisez cet appareil.

four pendant le rôtissage, ajoutez un peu

11.2 Chaleur tournante humide - accessoires recommandés

Utilisez les moules et récipients foncés et non réfléchissants. Ils offrent une meilleure
absorption de la chaleur que les plats réfléchissants de couleur claire.

Plaque à pizza

Sombre, non réfléchissant

Diamètre de 28 cm

Plat de cuisson

Sombre, non réfléchissant

Diamètre : 26 cm

Ramequins

Céramique

8 cm de diamètre,

5 cm de hauteur

Moule pour fond de tarte

Sombre, non réfléchissant

Diamètre de 28 cm

11.3 Chaleur tournante humide

Pour de meilleurs résultats, suivez les
suggestions indiquées dans le tableau ci­dessous.

(°C) (min)

Petits pains sucrés,
12 pièces

Petits pains, 9 pièces Plateau de cuisson ou plat à

Pizza, surgelée, 0,35kggrille métallique 180 2 45 - 55

Gâteau roulé Plateau de cuisson ou plat à

Brownie Plateau de cuisson ou plat à

Plateau de cuisson ou plat à
rôtir

rôtir

rôtir

rôtir

175 3 40 - 50

180 2 35 - 45

170 2 30 - 40

170 2 45 - 50

FRANÇAIS 39

Soufflé, 6 pièces ramequins en céramique sur

Fond de tarte en gé‐
noise

Génoise Victoria Plat de cuisson sur la grille

Poisson poché, 0,3kgPlateau de cuisson ou plat à

Poisson entier, 0,2 kg Plateau de cuisson ou plat à

Filet de poisson, 0,3kgplaque à pizza sur la grille mé‐

Viande pochée, 0,25kgPlateau de cuisson ou plat à

Chachlyk, 0.5 kg Plateau de cuisson ou plat à

Cookies, 16 pièces Plateau de cuisson ou plat à

Macarons, 20 pièces Plateau de cuisson ou plat à

Muffins, 12 pièces Plateau de cuisson ou plat à

Pâtisserie salée,
16 pièces

Biscuits à pâte brisée,
20 pièces

Tartelettes, 8 pièces Plateau de cuisson ou plat à

Légumes, pochés,

0.4 kg

Omelette végétarien‐neplaque à pizza sur la grille mé‐

Légumes méditerra‐
néens, 0.7 kg

une grille métallique

moule à tarte sur une grille
métallique

métallique

rôtir

rôtir

tallique

rôtir

rôtir

rôtir

rôtir

rôtir

Plateau de cuisson ou plat à
rôtir

Plateau de cuisson ou plat à
rôtir

rôtir

Plateau de cuisson ou plat à
rôtir

tallique

Plateau de cuisson ou plat à
rôtir

(°C) (min)

190 3 45 - 55

180 2 35 - 45

170 2 35 - 50

180 2 35 - 45

180 3 25 - 35

170 3 30 - 40

180 3 35 - 45

180 3 40 - 50

150 2 30 - 45

180 2 45 - 55

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 30 - 40

180 2 35 - 45

180 3 35 - 45

180 4 35 - 45

11.4 Informations pour les organismes de contrôle

Tests conformément à la norme IEC
60350-1.

40 FRANÇAIS

Petits gâ‐
teaux, 20
par plateau

Petits gâ‐
teaux, 20
par plateau

Petits gâ‐
teaux, 20
par plateau

Tourte aux
pommes,
2 moules
Ø20 cm

Tourte aux
pommes,
2 moules
Ø20 cm

Génoise,
moule à gâ‐
teau de
26 cm

Génoise,
moule à gâ‐
teau de
26 cm

Génoise,
moule à gâ‐
teau de
26 cm

Sablé Chaleur tour‐

Sablé Chaleur tour‐

Sablé Chauffage

Toasts, 4 à
6 morceaux

Chauffage
Haut/Bas

Chaleur tour‐
nante

Chaleur tour‐
nante

Chauffage
Haut/Bas

Chaleur tour‐
nante

Chauffage
Haut/Bas

Chaleur tour‐
nante

Chaleur tour‐
nante

nante

nante

Haut/Bas

Gril Grille métalli‐

Plateau de
cuisson

Plateau de
cuisson

Plateau de
cuisson

Grille métalli‐
que

Grille métalli‐
que

Grille métalli‐
que

Grille métalli‐
que

Grille métalli‐
que

Plateau de
cuisson

Plateau de
cuisson

Plateau de
cuisson

que

(°C) (min)

3 170 20 - 30 -

3 150 - 160 20 - 35 -

2 et 4 150 - 160 20 - 35 -

2 180 70 - 90 -

2 160 70 - 90 -

2 170 40 - 50 Préchauffez le four

2 160 40 - 50 Préchauffez le four

2 et 4 160 40 - 60 Préchauffez le four

3 140 - 150 20 - 40 -

2 et 4 140 - 150 25 - 45 -

3 140 - 150 25 - 45 -

4 max. 2 à 3 minu‐

tes sur la
première fa‐
ce ; 2 à 3 mi‐
nutes sur la
seconde fa‐
ce.

pendant 10 minutes.

pendant 10 minutes.

pendant 10 minutes.

Préchauffez le four
pendant 3 minutes.

FRANÇAIS 41

Steak ha‐
ché, 6 piè‐
ces, 0,6 kg

Gril Grille métalli‐

que et lè‐
chefrite

4 max. 20 - 30 Placez la grille métalli‐

12. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

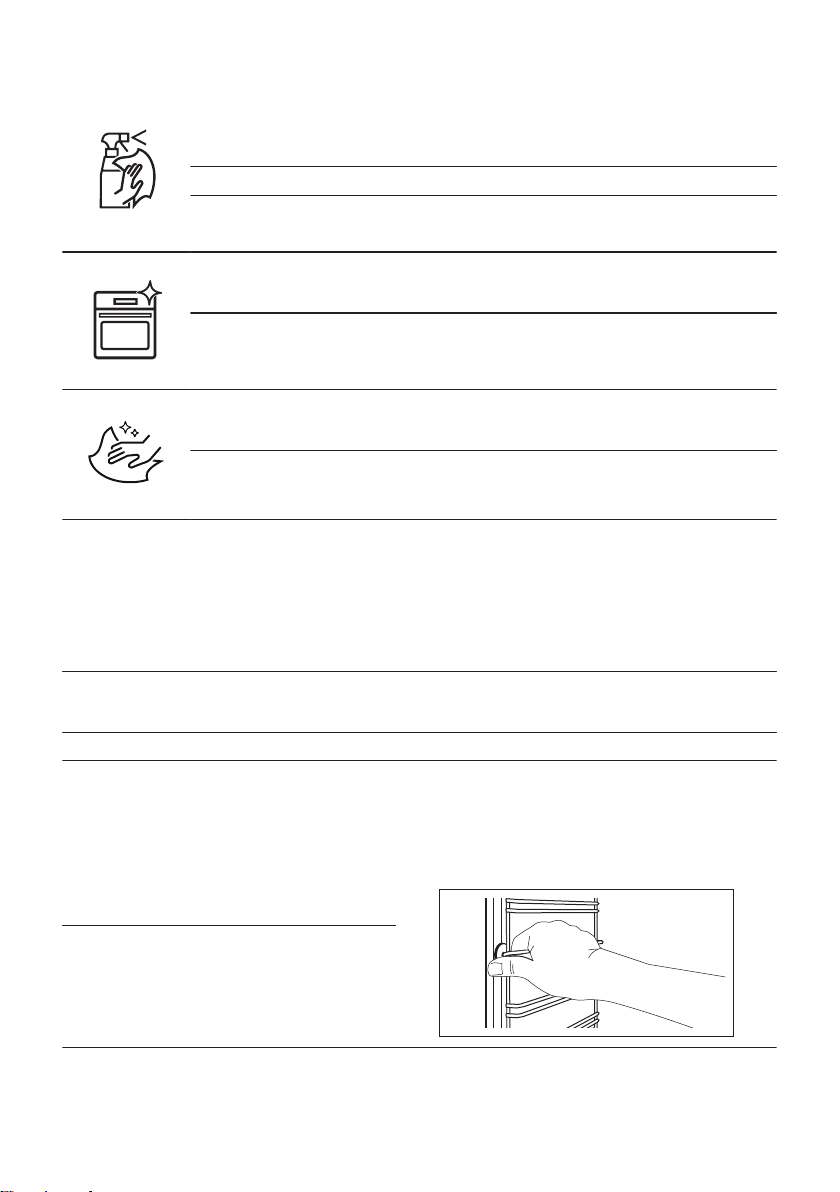

12.1 Remarques concernant le nettoyage

Nettoyez l’avant de l’appareil uniquement avec un chiffon en microfibre imbibé d’eau tiède et
d’un détergent doux. Nettoyez et contrôlez le joint de la porte autour du cadre de la cavité.

Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.

Agent nettoyant

Utilisation quoti‐

dienne

Nettoyez les taches avec un détergent doux.

Nettoyez la cavité après chaque utilisation. L’accumulation de graisse ou d’autres résidus
peut provoquer un incendie.

De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Pour
diminuer la condensation, laissez fonctionner l'appareil pendant 10 minutes avant la cuisson.
Ne conservez pas les aliments dans l'appareil pendant plus de 20 minutes. Séchez la cavité
uniquement avec un chiffon en microfibre après chaque utilisation.

(°C) (min)

que sur le quatrième
niveau et la lèchefrite
sur le troisième niveau
du four. Retournez les
aliments à la moitié du
temps de cuisson.
Préchauffez le four
pendant 3 minutes.

Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez unique‐
ment un chiffon en microfibre avec de l’eau tiède et un détergent doux. Ne lavez pas les ac‐
cessoires au lave-vaisselle .

Ne nettoyez pas les accessoires anti-adhésifs avec un produit nettoyant abrasif ou des ob‐

Accessoires

jets tranchants.

12.2 Comment nettoyer : Bac de la cavité

Nettoyez le bac de la cavité pour retirer les
résidus de calcaire après une cuisson à la
vapeur.

42 FRANÇAIS

Étape 1 Étape 2 Étape 3

2

1

Versez 250 ml de vinaigre blanc
dans le bac de la cavité. Utilisez du
vinaigre à 6 % maximum, sans addi‐
tifs.

Pour la fonction : Chaleur tournante PLUS nettoyez le four tous les 5 à 10 cycles de cuisson.

Laissez le vinaigre dissoudre les ré‐
sidus de calcaire à température am‐
biante pendant 30 minutes.

Nettoyez la cavité avec de l’eau
chaude et un chiffon doux.

12.3 Comment retirer : Supports de grille

Retirez les supports de grille pour nettoyer le
four.

Étape 1 Éteignez le four et attendez qu’il soit

Étape 2 Écartez l'avant du support de grille de

Étape 3 Écartez l'arrière du support de grille

Étape 4 Installez les supports de grille dans

froid.

la paroi latérale.

de la paroi latérale et retirez-le.

l'ordre inverse.

12.4 Comment utiliser : Nettoyage Aqua Clean

Ce processus de nettoyage utilise l'humidité
pour retirer la graisse et les particules
alimentaires restant dans le four.

Étape 1 Versez de l'eau dans le bac de la cavi‐

Étape 2

té : 200 ml.

Réglez la fonction : .

Appuyez sur .

Étape 3 Réglez la température sur 90 °C.

Étape 4 Laissez le four fonctionner pendant

30 minutes.

Étape 5 Mettez à l’arrêt le four.

Étape 6 Attendez que le four ait refroidi. Séchez

la cavité avec un chiffon doux.

12.5 Comment démonter et installer : Couvercle

La porte du four dispose de deux panneaux de verre. Vous pouvez retirer la porte du four et la
vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation
de la porte » avant de retirer les panneaux de verre.

FRANÇAIS 43

ATTENTION!

1

2

B

N'utilisez pas le four sans les panneaux de verre.

Étape 1 Ouvrez complètement la porte et saisissez

Étape 2 Soulevez et tirez les loquets jusqu’à ce qu'ils

Étape 3 Fermez la porte du four à mi-chemin de la

Étape 4 Posez la porte sur un chiffon doux placé sur

Étape 5 Tenez la garniture de porte (B) sur le bord

Étape 6 Retirez le cache de la porte en le tirant vers

les 2 charnières de porte.

produisent un clic.

première position d’ouverture. Puis, soulevez
et tirez pour retirer la porte de son emplace‐
ment.

une surface stable.

supérieur de la porte des deux côtés et
poussez vers l'intérieur pour libérer le joint
du clip.

l'avant.

Étape 7 Prenez le panneau de verre de la porte par

son bord supérieur et tirez-le doucement.
Assurez-vous que la vitre glisse entièrement
hors de ses supports.

44 FRANÇAIS

Étape 8 Nettoyez les vitres à l'eau savonneuse. Essuyez soigneusement les panneaux de verre. Ne passez

A

Étape 9 Après le nettoyage, installez le panneau de verre et la porte du four.

Si la porte est installée correctement, vous entendrez un clic lors de la fermeture des loquets.

La zone imprimée doit faire face à l'intérieur de la por‐
te. Après l'installation, vérifiez que la surface du pan‐
neau de verre où se trouve les zones imprimées est
lisse au toucher (le relief doit être de l'autre côté).
Lorsque le cadre de la porte est installé correctement,
il émet un clic.
Veillez à installer correctement le panneau de verre
intérieur dans son logement.

pas les panneaux en verre au lave-vaisselle.

12.6 Comment remplacer : Éclairage

Tenez toujours l'ampoule halogène avec un
chiffon afin d'éviter que des résidus de
graisse ne brûlent sur l'ampoule.

AVERTISSEMENT!

Risque d'électrocution.
L'éclairage peut être chaud.

Avant de remplacer l'éclairage :

Étape 1 Étape 2 Étape 3

Éteignez le four. Attendez que le

four ait refroidi.

Débranchez le four de l'alimentation

secteur.

Placez un chiffon au fond de la cavi‐

té.

Lampe arrière

Étape 1 Tournez le diffuseur en verre pour le retirer.

Étape 2 Nettoyez le diffuseur en verre.

Étape 3 Remplacez l’ampoule par une ampoule adéquate résistant à une température de 300 °C.

Étape 4 Installez le diffuseur en verre.

13. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

13.1 Que faire si...

Dans tous les cas ne figurant pas dans ce
tableau, veuillez contacter un service après­vente agréé.

Problème Vérifiez si...

Le four ne chauffe pas. Le fusible a disjoncté.

Le joint de porte est en‐
dommagé.

N'utilisez pas le four.
Contactez un service
après-vente agréé.

FRANÇAIS 45

Problème Vérifiez si...

L’affichage indique
« 12.00 ».

L’eau fuit du bac de la
cavité.

Performances de cuisson
insatisfaisantes de la
fonction : Chaleur tour‐
nante PLUS .

Une coupure de courant
s’est produite. Réglez
l’heure actuelle.

Le bac de la cavité est
trop rempli.

Vous avez rempli le bac
de la cavité avec de
l’eau.

Problème Vérifiez si...

L’éclairage ne fonctionne
pas.

L’ampoule est grillée.

13.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un
service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La
plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la
plaque signalétique de la cavité de l'appareil.

Nous vous recommandons d’écrire les informations ici :

Modèle (Mod.) .........................................

Référence produit (PNC) .........................................

Numéro de série (SN) .........................................

14. RENDEMENT ÉNERGÉTIQUE

14.1 Informations produits et fiche d’informations produits

Nom du fournisseur Electrolux

Identification du modèle COD3S40X 949499354

Indice d’efficacité énergétique 95.3

Classe d’efficacité énergétique A

Consommation d’énergie avec charge standard, en mode conven‐
tionnel

Consommation d’énergie avec charge standard, en mode chaleur
tournante

Nombre de cavités 1

Source de chaleur Électricité

Volume 72 l

Type de four Four encastrable

Masse 28.0 kg

0.93 kWh/cycle

0.81 kWh/cycle

46 FRANÇAIS

IEC/EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et
grils : Méthodes de mesure des performances.

14.2 Économie d'énergie

Cet appareil est doté de
caractéristiques qui vous
permettent d'économiser de
l'énergie lors de votre cuisine au
quotidien.

Assurez-vous que la porte de l'appareil est
fermée lorsque l'appareil est en marche.
Évitez d'ouvrir l'appareil trop souvent
pendant la cuisson. Nettoyez régulièrement
le joint de porte et assurez-vous qu’il est bien
en place.

Utilisez des plats en métal pour accroître les
économies d'énergie.

Dans la mesure du possible, ne préchauffez
pas l'appareil avant la cuisson.

Lorsque vous préparez plusieurs plats à la
fois, faites en sorte que les pauses entre les
cuissons soient aussi courtes que possible.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson
avec la ventilation pour économiser de
l'énergie.

Chaleur résiduelle

Si la cuisson doit durer plus de 30 minutes,
réduisez la température de l'appareil au
minimum 3 à 10 minutes avant la fin de la
cuisson. La chaleur résiduelle à l'intérieur de
l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour réchauffer
d'autres plats.

Maintien des aliments au chaud

Sélectionnez la température la plus basse
possible pour utiliser la chaleur résiduelle et
maintenir le repas au chaud.

Chaleur tournante humide

Fonction conçue pour économiser de
l'énergie en cours de cuisson.

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à
la protection de l'environnement et à votre
sécurité, recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou contactez
vos services municipaux.

FRANÇAIS 47

PENSAMOS EN USTED

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva
décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido
diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad
de que obtendrá siempre excelentes resultados.
Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y
reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su
aparato:

www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.
Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de
tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC),
número de serie.
La información se encuentra en la placa de características.

Advertencia / Precaución - Información sobre seguridad
Información general y consejos
Información relativa al medioambiente

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD.........................................................................49

2. INSTRUCCIONES DE SEGURIDAD............................................................................ 51

3. INSTALACIÓN.............................................................................................................. 53

4. DESCRIPCIÓN DEL PRODUCTO................................................................................55

5. PANEL DE MANDOS....................................................................................................55

6. ANTES DEL PRIMER USO...........................................................................................56

7. USO DIARIO................................................................................................................. 56

8. FUNCIONES DEL RELOJ.............................................................................................58

9. USO DE LOS ACCESORIOS....................................................................................... 60

10. FUNCIONES ADICIONALES......................................................................................61

11. CONSEJOS.................................................................................................................61

12. MANTENIMIENTO Y LIMPIEZA................................................................................. 64

13. SOLUCIÓN DE PROBLEMAS.................................................................................... 68

14. EFICACIA ENERGÉTICA........................................................................................... 69

15. ASPECTOS MEDIOAMBIENTALES...........................................................................70

48 ESPAÑOL

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las
instrucciones facilitadas. El fabricante no se hace
responsable de lesiones o daños producidos como resultado
de una instalación o un uso incorrectos. Conserve siempre
estas instrucciones en lugar seguro y accesible para futuras
consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en

adelante y personas cuyas capacidades físicas, sensoriales

o mentales estén disminuidas o que carezcan de la

experiencia y conocimientos suficientes para manejarlo,

siempre que cuenten con las instrucciones o la supervisión

sobre el uso del electrodoméstico de forma segura y

comprendan los riesgos. Es necesario mantener alejados

del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo

que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el

aparato.

• Mantenga todo el material de embalaje fuera del alcance de

los niños y deséchelo de forma adecuada.

• ADVERTENCIA: El horno y las piezas accesibles se

calientan mucho durante el funcionamiento. Mantenga a los

niños y las mascotas alejados del aparato cuando esté en

uso y cuando se enfríe.

• Si este aparato tiene un bloqueo de seguridad para niños,

debe activarlo.

• La limpieza y mantenimiento de usuario del producto no

podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.

ESPAÑOL 49

• Este aparato está diseñado para uso doméstico en

interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de

hotel, habitaciones de Bed&Breakfast, casas de campo y

otros alojamientos similares donde dicho uso no exceda (en

promedio) los niveles de uso doméstico.

• Solo un electricista cualificado puede instalar este aparato y

sustituir el cable.

• No utilice el aparato antes de instalarlo en la estructura

empotrada.

• Desenchufe el aparato de la red eléctrica antes de realizar

tareas de mantenimiento.

• Si el cable de alimentación sufre algún daño, el fabricante,

su servicio técnico autorizado o un profesional tendrán que

cambiarlo para evitar riesgos.

• ADVERTENCIA: Asegúrese de que el aparato está

apagado antes de cambiar la bombilla para evitar el riesgo

de descarga eléctrica.

• ADVERTENCIA: El horno y las piezas accesibles se

calientan mucho durante el funcionamiento. Debe tener

cuidado para evitar tocar los elementos de calentamiento o

la superficie del interior del aparato.

• Utilizar siempre guantes o manoplas para horno para retirar

o introducir accesorios o recipientes.

• Para retirar los carriles de apoyo, tire primero del frontal del

carril y, a continuación, separe el extremo trasero de las

paredes laterales. Instale los carriles de apoyo en el orden

inverso.

• No utilice un limpiador a vapor para limpiar el aparato.

• No utilice productos de limpieza abrasivos ásperos ni

rascadores de metal afilado para limpiar el cristal de las

tapas abisagradas de la placa si no quiere arañar su

superficie, lo que podría hacer que el cristal se hiciese

añicos.

50 ESPAÑOL

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado
puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación
suministradas con el aparato.

• Tenga cuidado al mover el aparato,
porque es pesado. Utilice siempre
guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el
asa.

• Instale el aparato en un lugar seguro y
adecuado que cumpla los requisitos de
instalación.

• Respete siempre la distancia mínima
entre el aparato y los demás
electrodomésticos y mobiliario.

• Antes de montar el aparato, compruebe si
la puerta se abre sin limitaciones.

• El aparato está equipado con un sistema
de refrigeración eléctrica. Debe utilizarse
con la fuente de alimentación eléctrica.

Altura mínima del armario
(Altura mínima del armario
debajo de la encimera)

Ancho del armario 560 mm

Profundidad del armario 550 (550) mm

Altura de la parte frontal
del aparato

Altura de la parte trasera
del aparato

Anchura de la parte frontal
del aparato

Anchura de la parte trasera
del aparato

Fondo del aparato 569 mm

Fondo empotrado del apa‐
rato

Fondo con la puerta abier‐
ta

580 (600) mm

589 mm

571 mm

595 mm

559 mm

548 mm

1022 mm

Tamaño mínimo de la
abertura de ventilación.
Abertura situada en la par‐
te trasera inferior

Longitud del cable de ali‐
mentación. El cable está
en la esquina derecha de
la parte trasera

Tornillos de montaje 4x25 mm

560x20 mm

1500 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y
descargas eléctricas.

• Todas las conexiones eléctricas deben
realizarlas electricistas cualificados.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la
placa de características son compatibles
con los valores eléctricos del suministro
eléctrico.

• Utilice siempre una toma con aislamiento
de conexión a tierra correctamente
instalada.

• No utilice adaptadores de enchufes
múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el
enchufe ni en el cable de red. Si es
necesario cambiar el cable de
alimentación del aparato, debe hacerlo el
centro de servicio técnico autorizado.

• Evite que el cable de red toque o entre en
contacto con la puerta del aparato o con
el hueco por debajo del aparato,
especialmente mientras funciona o si la
puerta está caliente.

• Los mecanismos de protección contra
descargas eléctricas de componentes con
corriente y aislados deben fijarse de
forma que no puedan aflojarse sin utilizar
herramientas.

• Conecte el enchufe a la toma de corriente
únicamente cuando haya terminado la
instalación. Asegúrese de tener acceso al
enchufe del suministro de red una vez
finalizada la instalación.

ESPAÑOL 51

• Si la toma de corriente está floja, no
conecte el enchufe.

• No desconecte el aparato tirando del
cable de conexión a la red. Tire siempre
del enchufe.

• Use únicamente dispositivos de
aislamiento apropiados: línea con
protección contra los cortocircuitos,
fusibles (tipo tornillo que puedan retirarse
del soporte), dispositivos de fuga a tierra
y contactores.

• La instalación eléctrica debe tener un
dispositivo de aislamiento que permita
desconectar el aparato de todos los polos
de la red. El dispositivo de aislamiento
debe tener una apertura de contacto con
una anchura mínima de 3 mm.

• Este aparato se suministra únicamente
con cable de alimentación.

Tipos de cables aplicables para su instala‐

ción o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la
potencia total de la placa de características.
También puede consultar la tabla:

Potencia total (W) Sección del cable

(mm²)

máximo 1380 3x0.75

máximo 2300 3x1

máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe
ser 2 cm más largo que los cables de fase
azul y neutro marrón.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras
y descargas eléctricas o
explosiones.

• No cambie las especificaciones de este
aparato.

• Asegúrese de que las aberturas de
ventilación no están bloqueadas.

• No deje el aparato desatendido durante el
funcionamiento.

• Apague el aparato después de cada uso.

• Tenga cuidado al abrir la puerta del
aparato mientras funciona. Puede
liberarse aire caliente.

• No utilice el aparato con las manos
mojadas ni con agua en contacto.

• No ejerza presión sobre la puerta abierta.

• No utilice el aparato como superficie de
trabajo ni para depositar objetos.

• Abra la puerta del aparato con cuidado. El
uso de ingredientes con alcohol puede
provocar una mezcla de alcohol y aire.

• No deje que los chispas ni las llamas
abiertas entren en contacto con el aparato
cuando abra la puerta.

• No coloque productos inflamables o
artículos mojados con productos
inflamables dentro, cerca o sobre el
aparato.

ADVERTENCIA!

Podría dañar el aparato.

• Para evitar daños o decoloraciones en el
esmalte:

– no coloque recipientes ni otros

objetos directamente en la base.

– no coloque papel de aluminio

directamente en la parte inferior del
interior del aparato.

– no ponga agua directamente en el

aparato caliente.

– no deje platos húmedos ni alimentos

en el aparato una vez finalizada la
cocción.

– tenga cuidado al retirar o instalar los

accesorios.

• La pérdida de color del esmalte o el acero
inoxidable no afecta al rendimiento del
aparato.

• Utilice una bandeja honda para pasteles
húmedos. Los jugos de las frutas
provocan manchas permanentes.

• Cocina siempre con la puerta del aparato
cerrada.

• Si el aparato se instala detrás de un panel
de un mueble (por ejemplo una puerta)
asegúrese de que la puerta nunca esté
cerrada mientras funciona el aparato. El
calor y la humedad pueden acumularse
detrás de un panel del armario cerrado y
provocar daños al aparato, el alojamiento

52 ESPAÑOL

o el suelo. No cierre del panel del armario

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

hasta que el aparato se haya enfriado
completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones,
incendios o daños al aparato.

• Antes de proceder con el mantenimiento,
apague el aparato y desconecte el
enchufe de la red.

• Asegúrese de que el aparato esté frío.
Los paneles de cristal pueden romperse.

• Cambie inmediatamente los paneles de
cristal de la puerta que estén dañados.
Póngase en contacto con el servicio
técnico autorizado.

• Tenga cuidado al desmontar la puerta del
aparato. ¡La puerta es muy pesada!

• Limpie periódicamente el aparato para
evitar el deterioro del material de la
superficie.

• Limpie el aparato con un paño suave
humedecido. Utilice solo detergentes
neutros. No utilice productos abrasivos,
estropajos duros, disolventes ni objetos
metálicos.

• Si utiliza aerosoles de limpieza para
hornos, siga las instrucciones de
seguridad del envase.

2.5 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este
producto y las de repuesto vendidas por

separado: Estas bombillas están
destinadas a soportar condiciones físicas
extremas en los aparatos domésticos,
como la temperatura, la vibración, la
humedad, o están destinadas a señalar
información sobre el estado de
funcionamiento del aparato. No están
destinadas a utilizarse en otras
aplicaciones y no son adecuadas para la
iluminación de estancias domésticas.

• Este producto contiene una fuente
luminosa de la clase de eficiencia
energética G.

• Utilice solo bombillas de las mismas
características .

2.6 Asistencia tecnica

• Para reparar el aparato, póngase en
contacto con el centro de servicio
autorizado.

• Utilice solamente piezas de recambio
originales.

2.7 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o
asfixia.

• Contacte con las autoridades locales para
saber cómo desechar correctamente el
aparato.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato
y deséchelo.

• Retire el pestillo de la puerta para evitar
que los niños o las mascotas queden
atrapados en el aparato.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre
seguridad.

3.1 Empotrado

ESPAÑOL 53

589

595

±1

114

18

min. 550

20

6

600

3

6

min. 560

21548

80

520

60

60

20

198

518

(*mm)

min. 550

20

589

114

18

580

min. 560

9

595

±1

21548

70

60

520

60

20

198

518

(*mm)

3.2 Fijación del horno al mueble

54 ESPAÑOL

4. DESCRIPCIÓN DEL PRODUCTO

9

8

13

12

5

4

1

2

3

4 7631 52

10

11

4.1 Resumen general

10
11

12
13

Panel de control

1

Mando de las funciones de cocción

2

Piloto/símbolo de alimentación

3

Pantalla

4

Mando de control (para la temperatura)

5

Indicador/símbolo de temperatura

6

Vapor plus

7

Resistencia

8

Bombilla

9

Ventilador
Relieve de la cavidad - Contenedor de

limpieza con agua
Soporte de parrilla extraíble
Posiciones de las parrillas

4.2 Accesorios

• Parrilla

Para utensilios de cocina, moldes de
pastelería, asados.

• Bandeja

5. PANEL DE MANDOS

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El
mando sale del alojamiento.

5.2 Sensores / botones

Para bizcochos y galletas.

• Parrilla/sartén para asar
Para hornear y asar o como bandeja para
grasa.

Para ajustar la hora.

Para ajustar una función de reloj.

Para ajustar la hora.

Para activar y desactivar la función Turbo PLUS.

ESPAÑOL 55

5.3 Pantalla

A B

A. Funciones del reloj
B. Temporizador

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre
seguridad.

6.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala
esté ventilada.

Ajuste el reloj Limpie el horno Precaliente el horno vacío

1. - pulse , para ajustar la
hora. Después de unos 5 se‐
gundos, el parpadeo cesa y la
pantalla indica la hora ajustada.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

7. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre
seguridad.

56 ESPAÑOL

Paso 1 Paso 2

1. Retire todos los accesorios del
horno y carriles laterales extraí‐
bles del horno.

2. Limpie el horno y los acceso‐
rios solo con un paño de micro‐
fibra humedecido en agua tibia
y detergente suave.

Paso 3

1. Seleccione la temperatura má‐

xima para la función: .
Tiempo: 1 h.

2. Seleccione la temperatura má‐

xima para la función: .
Tiempo: 15 min.

3. Seleccione la temperatura má‐

xima para la función: .
Tiempo: 15 min.

7.1 Cómo configurar: Función de cocción

Paso 1 Gire el mando del horno para seleccio‐

nar una función de cocción.

Paso 2 Gire el mando de control para seleccio‐

Paso 3 Al terminar la cocción, gire los mandos

nar la temperatura.

hasta la posición de apagado para apa‐
gar el horno.

7.2 Ajuste de la función: Turbo PLUS

ADVERTENCIA!

Existe riesgo de lesiones y daños en el aparato.

Paso 1 Asegúrese de que el horno esté frío.

Paso 2 Rellene el gofrado de la cavidad con

agua del grifo.

La capacidad máxima del gofrado de
la cavidad es de 250 ml. No rellene el
gofrado de la cavidad durante la cocción
ni con el horno caliente.

Paso 3

Paso 4 Gire el mando de temperatura para programar la temperatura.

Paso 5 Precaliente el horno vacío durante 10 minutos para crear humedad.

Paso 6 Coloque la comida en el horno.

Paso 7 Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno.

Paso 8 Cuando haya terminado la función, abra la puerta con cuidado. La humedad liberada puede causar

Paso 9 Asegúrese de que el horno esté frío. Retire el agua restante del relieve del interior.

Seleccione la función: .

Pulse: . Se enciende el indicador. Solo funciona con la función: Turbo PLUS.

Consulte el capítulo "Consejos".
No abra la puerta del horno durante la cocción.

- pulse para apagar el horno. El indicador se apaga.

quemaduras.

7.3 Funciones de cocción

Función de
cocción

Posición de apa‐

gado

Aplicación

El horno está apagado.

Función de
cocción

Luz

Aplicación

Para encender la luz.

ESPAÑOL 57

Función de
cocción

Aire caliente / Tur‐
bo PLUS / Limpie‐

za con agua

Horneado húmedo

+ ventil.

Calor inferior

Grill Rápido

Aplicación

Para hornear en hasta tres posi‐
ciones de parrilla a la vez y para
secar alimentos.
Ajuste la temperatura entre 20 y
40°C menos que para Cocción
convencional.
Para añadir humedad durante la
cocción. Para conseguir el color
adecuado y la corteza crujiente
durante el horneado. Para au‐
mentar la jugosidad al recalen‐
tar.
Consulte el capítulo "Manteni‐
miento y limpieza" para obtener
más información sobre: Limpie‐
za con agua.

Función diseñada para ahorrar
energía durante la cocción.
Cuando se utiliza esta función,
la temperatura del horno puede
diferir de la temperatura progra‐
mada. La potencia calorífica
puede reducirse. Para más in‐
formación, consulte el capítulo
“Uso diario”, Notas sobre: Hor‐
neado húmedo + ventil..

Para hornear pasteles con base
crujiente y conservar alimentos.

Para asar al grill pequeñas can‐
tidades de alimentos en grandes
cantidades y tostar pan.

Función de

Aplicación

cocción

Asado con aire caliente para
piezas de carne más grandes o

Grill turbo

Función pizza

Cocción conven‐

cional

aves con hueso en un nivel. Pa‐
ra gratinar y dorar.

Para hornear pizza. Para obte‐
ner un dorado más intenso y
una base más crujiente.

Para hornear y asar alimentos
en una posición de parrilla.

7.4 Notas sobre: Horneado húmedo + ventil.

Esta función se utilizaba para cumplir con los
requisitos de eficiencia energética y diseño
ecológico según EU 65/2014 y EU 66/2014.
Pruebas según:

IEC/EN 60350-1
La puerta del horno debe estar cerrada

durante la cocción para que no se interrumpa
la función y el horno funcione con la máxima
eficiencia energética posible.

Consulte las instrucciones de cocción en el
capítulo “Consejos”, Horneado húmedo +
ventil.. Para recomendaciones generales
sobre ahorro energético, consulte el capítulo
“Eficiencia energética”, ahorro energético.

8. FUNCIONES DEL RELOJ

8.1 Funciones del reloj

función de reloj Aplicación

Ajustar, modificar o comprobar la hora.

Hora

Programar la duración del funcionamiento del horno.

Duración

Para configurar una cuenta atrás. Esta función no influye en el funciona‐

Avisador

58 ESPAÑOL

miento del horno. Puede ajustar esta función cualquier momento, incluso
si el horno está apagado.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora

- parpadea al conectar el horno a la corriente eléctrica si ha habido un corte de corriente o si no está ajusta‐

do el temporizador.

, - pulsa para ajustar la hora.

Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo cambiar: Hora

Paso 1

Paso 2

Cómo ajustar: Duración

Paso 1 Programa una función y una temperatura del horno.

Paso 2

Paso 3

Paso 4 Pulsa cualquier tecla para detener la señal.

Paso 5 Gira los mandos a la posición de apagado.

- pulsa repetidamente para cambiar la hora del día. - empieza a parpadear.

, - pulsa para ajustar la hora.
Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

- pulsa repetidamente. - empieza a parpadear.

, - pulsa para fijar la duración.

La pantalla muestra: .

- parpadea cuando termina la hora ajustada. La señal suena y el horno se apaga.

Cómo ajustar: Avisador

Paso 1

Paso 2

Paso 3 Pulsa cualquier tecla para detener la señal.

Paso 4 Gira los mandos a la posición de apagado.

- pulsa repetidamente. - empieza a parpadear.

, - pulsa para ajustar la hora.
La función empieza automáticamente tras 5 segundos.
Al finalizar el tiempo programado, sonará la señal acústica.

Instrucciones para cancelar: Funciones de reloj

Paso 1

Paso 2

- pulsa repetidamente hasta que el símbolo de la función de reloj empiece a parpadear.

Mantén pulsado: .
La función de reloj se apaga después de unos segundos.

ESPAÑOL 59

9. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre
seguridad.

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior
aumenta la seguridad. Las hendiduras

Parrilla:
Inserte la parrilla entre las guías del carril y asegú‐
rese de que las hendiduras apuntan hacia abajo.

Bandeja / Bandeja honda:

Introduzca la bandeja entre las guías del carril de
apoyo.

también son dispositivos antivuelco. El borde
elevado que rodea la bandeja evita que los
utensilios de cocina resbalen de la parrilla.

Parrilla, Bandeja / Bandeja honda:

Posicione la bandeja entre las guías del carril de
apoyo y la parrilla en las guías de encima.

60 ESPAÑOL

10. FUNCIONES ADICIONALES

10.1 Ventilador de refrigeración

Cuando el aparato está en funcionamiento,
el ventilador de enfriamiento se enciende
automáticamente para mantener frías sus
superficies. Si apaga el aparato, el ventilador
de enfriamiento puede seguir funcionando
hasta que se enfríe.

10.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los
componentes defectuosos pueden provocar

11. CONSEJOS

Consulte los capítulos sobre
seguridad.

11.1 Recomendaciones de cocción

El horno tiene cinco niveles.
Cuente los niveles de las parrillas desde

abajo hacia arriba.
El horno puede hornear o asar de forma

diferente al horno que tenía antes.

Hornear pasteles

No abra la puerta del horno antes de que
transcurran 3/4 del tiempo de cocción
programado.

Si utiliza dos bandejas al mismo tiempo,
mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Utilice una bandeja honda cuando cocine
alimentos muy grasos para evitar que

sobrecalentamientos peligrosos. Para
evitarlo, el horno dispone de un termostato
de seguridad que interrumpe la alimentación.
El horno se vuelve a encender
automáticamente cuando desciende la
temperatura.

posibles derrames o salpicaduras manchen
el horno de forma permanente.

Deje reposar la carne unos 15 minutos antes
de cortarla para que el jugo no se escurra.

Para evitar un exceso de humo en el horno
durante el asado, añada un poco de agua a
la bandeja honda. Para evitar la
condensación de humo, añada agua cada
vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de
alimento, además de su consistencia y
volumen.

Al principio, esté pendiente del avance la
cocción. Averigüe los mejores ajustes
(temperatura, tiempo de cocción, etc.) para
sus utensilios de cocina, recetas y
cantidades cuando utilice este aparato.

11.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de
color claro y brillantes.

ESPAÑOL 61

Bandeja para pizza

Oscuro, mate

28 cm de diámetro

Bandeja para hornear

Oscuro, mate

26 cm de diámetro

Ramequines

Cerámica

8 cm de diámetro,

5 cm de altura

Molde para base

Oscuro, mate

28 cm de diámetro

11.3 Horneado húmedo + ventil.

Para obtener el mejor resultado, siga las
recomendaciones de la tabla siguiente.

(°C) (min)

Rollitos dulces, 12
piezas

Rollitos, 9 piezas bandeja o bandeja honda 180 2 35 - 45

Pizza congelada,
0,35 kg

Brazo de gitano bandeja o bandeja honda 170 2 30 - 40

Brownie bandeja o bandeja honda 170 2 45 - 50

Soufflé, 6 piezas ramekin cerámico sobre parri‐

Base de masa brisé molde de base sobre parrilla 180 2 35 - 45

Tarta Victoria bandeja de hornear sobre pa‐

Pescado pochado,
0,3 kg

Pescado entero, 0,2kgbandeja o bandeja honda 180 3 25 - 35

bandeja o bandeja honda 175 3 40 - 50

parrilla 180 2 45 - 55

190 3 45 - 55

lla

170 2 35 - 50

rrilla

bandeja o bandeja honda 180 2 35 - 45

Filete de pescado,
0,3 kg

Carne pochada, 0,25kgbandeja o bandeja honda 180 3 35 - 45

Shashlik, 0,5 kg bandeja o bandeja honda 180 3 40 - 50

Galletas, 16 piezas bandeja o bandeja honda 150 2 30 - 45

Mostachones de al‐
mendra, 20 piezas

molde para pizza sobre parrilla 170 3 30 - 40

bandeja o bandeja honda 180 2 45 - 55

62 ESPAÑOL

(°C) (min)

Muffins, 12 piezas bandeja o bandeja honda 170 2 30 - 40

Tarta salada, 16 pie‐
zas

Galletas crujientes de
masa quebrada, 20
piezas

Tartaletas, 8 piezas bandeja o bandeja honda 170 2 30 - 40

Verduras pochadas,
0,4 kg

Tortilla vegetariana molde para pizza sobre parrilla 180 3 35 - 45

Verduras mediterrá‐
neas, 0,7 kg

bandeja o bandeja honda 170 2 35 - 45

bandeja o bandeja honda 150 2 40 - 50

bandeja o bandeja honda 180 2 35 - 45

bandeja o bandeja honda 180 4 35 - 45

11.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC
60350-1.

(°C) (min)

Pastelillos,
20 unida‐
des por
bandeja

Pastelillos,
20 unida‐
des por
bandeja

Pastelillos,
20 unida‐
des por
bandeja

Tarta de
manzana, 2
moldes, Ø
20 cm

Tarta de
manzana, 2
moldes, Ø
20 cm

Cocción con‐
vencional

Aire caliente Bandeja 3 150 - 160 20 - 35 -

Aire caliente Bandeja 2 y 4 150 - 160 20 - 35 -

Cocción con‐
vencional

Aire caliente Parrilla 2 160 70 - 90 -

Bandeja 3 170 20 - 30 -

Parrilla 2 180 70 - 90 -

ESPAÑOL 63

Bizcocho,
molde de
repostería
Ø26 cm

Bizcocho,
molde de
repostería
Ø26 cm

Bizcocho,
molde de
repostería
Ø26 cm

Manteca‐
dos

Manteca‐
dos

Manteca‐
dos

Tostadas, 4

- 6 trozos

Hambur‐
guesa de
vacuno, 6
trozos, 0,6
kg

(°C) (min)

Cocción con‐
vencional

Aire caliente Parrilla 2 160 40 - 50 Precaliente el horno

Aire caliente Parrilla 2 y 4 160 40 - 60 Precaliente el horno

Aire caliente Bandeja 3 140 - 150 20 - 40 -

Aire caliente Bandeja 2 y 4 140 - 150 25 - 45 -

Cocción con‐
vencional

Grill Parrilla 4 máx. 2 - 3 minutos

Grill Parrilla y gra‐

Parrilla 2 170 40 - 50 Precaliente el horno

Bandeja 3 140 - 150 25 - 45 -

el primer la‐
do; 2 - 3 mi‐
nutos el se‐
gundo

4 máx. 20 - 30 Coloque la parrilla en

sera

10 minutos.

10 minutos.

10 minutos.

Precaliente el horno 3
minutos.

el cuarto nivel y la gra‐
sera en el tercer nivel
del horno. De la vuelta
a la comida a la mitad
del tiempo de cocción.
Precaliente el horno 3
minutos.

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre
seguridad.

64 ESPAÑOL

12.1 Notas sobre la limpieza

Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia
y detergente suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Agentes limpia‐

dores

Uso diario

Accesorios

Limpie las manchas con un detergente suave.

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede
provocar un incendio.

Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para
reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No
guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de
microfibra después de cada uso.

Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave
humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.

Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo limpiar: Relieve de la cavidad

Limpie el relieve del interior

Paso 1 Paso 2 Paso 3

Vertir: 250 ml de vinagre blanco en
el relieve del interior. Use como má‐
ximo un 6% de vinagre sin aditivos.

Para la función: Turbo PLUSlimpie el horno cada 5 a 10 ciclos de cocción.

Deje que el vinagre disuelva los res‐
tos de cal a temperatura ambiente
durante 30 minutos.

Limpie la cavidad con agua templa‐
da y un paño suave.

12.3 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de
apoyo.

Paso 1 Apague el horno y espere a que esté

frío.

Paso 2 Tire de la parte delantera del carril de

apoyo para separarlo de la pared late‐
ral.

ESPAÑOL 65

Paso 3 Tire del extremo trasero del carril de

2

1

Paso 4 Instale los carriles de apoyo en el or‐

apoyo para separarlo de la pared y
extráigalo.

den inverso.

12.4 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza
humedad para eliminar las partículas de
grasa y alimentos restantes en el horno.

Paso 1 Vierta agua en el relieve del interior.

Paso 2

200 ml.

Seleccione la función: .

Pulse: .

Paso 3 Ajuste la temperatura a 90 °C.

Paso 4 Deje funcionar el horno 30 minutos.

Paso 5 Apague el horno.

Paso 6 Espere hasta que el horno esté frío.

Seque el interior con un paño suave.

12.5 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel
interno de cristal para limpiarlo. Lee enteramente las instrucciones de "Extracción e instalación
de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las

dos bisagras.

Paso 2 Levanta y tira de los pestillos hasta que ha‐

66 ESPAÑOL

gan clic.

Paso 3 Cierre la puerta del horno hasta la primera

1

2

B

A

Paso 4 Coloque la puerta sobre un paño suave en

posición de apertura (a mitad de camino). A
continuación, levanta y tira de la puerta para
extraerla de su sitio.

una superficie estable.

Paso 5 Sujete el marco de la puerta (B) por el borde

Paso 6 Tire del borde del acabado de la puerta ha‐

Paso 7 Sujete el panel de la puerta de cristal por el

Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con

Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

La zona serigrafiada debe estar orientada hacia el la‐
do interior de la puerta. Después de la instalación,
asegúrate de que la superficie del marco del panel de
cristal de las zonas serigrafiadas no esté áspera al
contacto.
Al instalarlo correctamente, el acabado de la puerta
hace clic.
Asegúrese de que coloca correctamente el panel de
cristal interno en los puntos de sujeción adecuados.

superior de la puerta por ambos lados y em‐
puje hacia dentro para soltar el cierre.

cia delante para desengancharla.

borde superior y extráigalo con cuidado.
Asegúrese de que el cristal se desliza com‐
pletamente fuera de los soportes.

cuidado. No limpies los paneles de cristal en el lavavajillas.

12.6 Cómo cambiar: Bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica.
La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un
paño para evitar quemar los residuos de
grasa.

ESPAÑOL 67

Antes de reemplazar la bombilla:

Paso 1 Paso 2 Paso 3

Apague el horno. Espere hasta que

el horno esté frío.

Desconecte el horno de la red. Coloque un paño en el fondo de la

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.

Paso 4 Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

cavidad.

ADVERTENCIA!

Consulte los capítulos sobre
seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla,
por favor contacte con un Centro de Servicio
Autorizado.

Problema Compruebe que...

El horno no se calienta. Ha saltado el fusible.

La junta de la puerta está
dañada.

No utilice el horno. Pón‐
gase en contacto con el
servicio técnico autoriza‐
do.

Problema Compruebe que...

La pantalla muestra
“12.00”.

El agua se sale del gofra‐
do de la cavidad.

Rendimiento de cocción
no satisfactorio de la fun‐
ción: Turbo PLUS .

La bombilla no funciona. La bombilla se ha fundi‐

Se ha producido un corte
de corriente. Ajuste la ho‐
ra.

Hay demasiada agua en
el gofrado de la cavidad.

Ha llenado el gofrado de
la cavidad con agua.

do.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de
servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de
características. La placa de características se encuentra en el marco delantero del interior del
aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datos aquí:

Modelo (MOD): .........................................

Número de producto (PNC) .........................................

Número de serie (S.N.) .........................................

68 ESPAÑOL

14. EFICACIA ENERGÉTICA

14.1 Información del producto y hoja de información del producto

Nombre del proveedor Electrolux

Identificación del modelo COD3S40X 949499354

Índice de eficiencia energética 95.3

Clase de eficiencia energética A

Consumo de energía con una carga estándar, modo convencional 0.93 kWh/ciclo

Consumo de energía con una carga estándar, modo de ventilador
forzado

Número de cavidades 1

Fuente de energía Electricidad

Volumen 72 L

Tipo de horno Horno empotrable

Masa 28.0 kg

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills ­Métodos de medida del rendimiento.

0.81 kWh/ciclo

14.2 Ahorro energético

El aparato tiene características
que le ayudan a ahorrar energía
durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté
cerrada cuando esté en funcionamiento. No
abra la puerta del aparato muchas veces
durante la cocción. Mantenga limpia la junta
de la puerta y asegúrese de que está bien
fijada en su posición.

Utilice utensilios de cocina de metal para
mejorar el ahorro energético.

No precaliente el aparato antes de cocinar
en la medida de lo posible.

Reduzca al máximo el tiempo entre
horneados cuando prepare varios platos de
una vez.

Cocción con ventilador

En la medida de lo posible, utilice las
funciones de cocción con ventilador para
ahorrar energía.

Calor residual

Para una duración de la cocción superior a
30 minutos, reduzca la temperatura del
aparato un mínimo de 3 a 10 minutos antes
de llegar al final de la cocción. El calor
residual dentro del aparato hará que la
comida se siga cocinando.

Utilice el calor residual para calentar otros
platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para
mantener calientes los alimentos, seleccione
el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía
durante la cocción.

ESPAÑOL 69

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo .
Coloque el material de embalaje en los
contenedores adecuados para su reciclaje.
Ayude a proteger el medio ambiente y la
salud pública, así como a reciclar residuos
de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el
símbolo junto con los residuos

domésticos. Lleve el producto a su centro de
reciclaje local o póngase en contacto con su
oficina municipal.

70 ESPAÑOL

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha
alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è
stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza
di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a
disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie.
Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA.................................................................................. 72

2. ISTRUZIONI DI SICUREZZA........................................................................................74

3. INSTALLAZIONE.......................................................................................................... 77

4. DESCRIZIONE DEL PRODOTTO................................................................................ 78

5. PANNELLO DEI COMANDI.......................................................................................... 79

6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................................79

7. UTILIZZO QUOTIDIANO...............................................................................................80

8. FUNZIONI DEL TIMER................................................................................................. 82

9. UTILIZZO DEGLI ACCESSORI.................................................................................... 83

10. FUNZIONI AGGIUNTIVE............................................................................................ 84

11. CONSIGLI E SUGGERIMENTI UTILI......................................................................... 85

12. PULIZIA E CURA........................................................................................................ 88

13. RISOLUZIONE DEI PROBLEMI................................................................................. 91

14. EFFICIENZA ENERGETICA.......................................................................................92

15. CONSIDERAZIONI SULL'AMBIENTE........................................................................ 93

ITALIANO 71

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e
utilizzare l'apparecchiatura. I produttori non sono responsabili
di eventuali lesioni o danni derivanti da un'installazione o un
uso scorretti. Conservare sempre le istruzioni in un luogo
sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,

sensoriali o mentali limitate o con scarsa esperienza e

conoscenza sull’uso dell’apparecchiatura, solamente se

sorvegliati o se istruiti relativamente all’utilizzo in sicurezza

dell’apparecchiatura e se hanno compreso i rischi coinvolti.

I bambini che hanno meno di 8 anni e le persone con

disabilità diffuse e complesse vanno tenuti lontani

dall’elettrodomestico, a meno che non vi sia una

supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non

giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo

adeguato.

• AVVERTENZA: L’elettrodomestico e le parti accessibili si

riscaldano molto durante l'uso. Tenere i bambini e gli

animali domestici lontani dall’apparecchiatura durante l’uso

e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i

bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere

supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.

72 ITALIANO

• Quest’apparecchiatura è progettata per un uso domestico

singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi in

agriturismi e altre sistemazioni simili in cui tale utilizzo non

superi i livelli di utilizzo domestico (medi).

• L'installazione dell'apparecchiatura e la sostituzione dei

cavideve essere effettuata unicamente da personale

qualificato.

• Non utilizzare l'apparecchiatura prima di installarla nella

struttura a incasso.

• Prima di ogni operazione di manutenzione, scollegare

l’apparecchiatura dall’alimentazione elettrica.

• Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal produttore, da un centro di assistenza tecnica

autorizzato o da una persona qualificata per evitare

situazioni di pericolo elettrico.

• AVVERTENZA: Assicurarsi che l'elettrodomestico sia

spento prima di sostituire la lampadina per evitare la

possibilità di scosse elettriche.

• AVVERTENZA: L’elettrodomestico e le parti accessibili si

riscaldano molto durante l'uso. Prestare attenzione a non

toccare le resistenze o la superficie della cavità

dell’apparecchiatura.

• Utilizzare sempre guanti da forno per rimuovere o inserire

accessori o pirofile.

• Per rimuovere i supporti del ripiano, tirare prima la parte

anteriore del supporto del ripiano e poi l'estremità

posteriore lontano dalle pareti laterali. Installare i supporti

ripiani seguendo al contrario la procedura indicata.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

• Non utilizzare detergenti abrasivi o raschietti di metallo per

pulire il vetro dello sportello per non rigare la superficie e

causare la rottura del vetro.

ITALIANO 73

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L’installazione
dell'apparecchiatura deve essere
eseguita da personale
qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura, dato
che è pesante. Usare sempre i guanti di
sicurezza e le calzature adeguate.

• Non tirare l’apparecchiatura per la
maniglia.

• Installare l'apparecchiatura in un luogo
sicuro e idoneo che soddisfi i requisiti di
installazione.

• È necessario rispettare la distanza
minima dalle altre apparecchiature.

• Prima di montare l'apparecchiatura
controllare che la porta dell’apparecchio si
apra senza limitazioni.

• L'apparecchiatura è dotata di un sistema
di raffreddamento elettrico. Quest’ultimo
funziona a corrente elettrica.

Altezza minima del mobi‐
letto (mobiletto sotto all'al‐
tezza minima del piano di
lavoro)

Larghezza del mobiletto 560 mm

Profondità del moibiletto 550 (550) mm

Altezza della parte anterio‐
re dell'apparecchiatura

Altezza della parte poste‐
riore dell'apparecchiatura

Larghezza della parte ante‐
riore dell'apparecchiatura

Larghezza della parte po‐
steriore dell'apparecchiatu‐
ra

Profondità dell'apparec‐
chiatura

580 (600) mm

589 mm

571 mm

595 mm

559 mm

569 mm

Profondità di incasso del‐
l'apparecchiatura

Profondità con porta aperta 1022 mm

Dimensioni minime dell'a‐
pertura di ventilazione.
Apertura collocata sul lato
posteriore inferiore

Lunghezza del cavo di ali‐
mentazione. Il cavo è collo‐
cato nell'angolo destro del
lato posteriore

Viti di montaggio 4x25 mm

548 mm

560x20 mm

1500 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

• Tutti i collegamenti elettrici devono essere
realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una
messa a terra.

• Verificare che i parametri sulla targhetta
siano compatibili con le indicazioni
elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con
contatto di protezione correttamente
installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il
cavo. Qualora il cavo elettrico debba
essere sostituito, l’intervento dovrà essere
effettuato dal nostro Centro di Assistenza
autorizzato.

• Evitare che i cavi entrino a contatto o si
trovino vicino alla porta
dell'apparecchiatura o sulla nicchia sotto
all'apparecchiatura, in particolare quando
il dispositivo è in funzione o la porta è
calda.

• I dispositivi di protezione da scosse
elettriche devono essere fissati in modo
tale da non poter essere disattivati senza
l'uso di attrezzi.

• Inserire la spina di alimentazione nella
presa solo al termine dell'installazione.

74 ITALIANO

Verificare che la spina di alimentazione
rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia
allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

• Servirsi unicamente di dispositivi di
isolamento adeguati: interruttori
automatici, fusibili (quelli a tappo devono
essere rimossi dal portafusibile),
sganciatori per correnti di guasto a terra e
relè.

• L'impianto elettrico deve essere dotato di
un dispositivo di isolamento che consenta
di scollegare l'apparecchiatura dalla presa
di corrente a tutti i poli. Il dispositivo di
isolamento deve avere una larghezza
dell'apertura di contatto non inferiore ai 3
mm.

• L'apparecchiatura è fornita solo con un
cavo di rete.

Tipi di cavi disponibili per l'installazione o

la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

Per la sezione del cavo, fare riferimento alla
potenza totale sulla targhetta dei dati. È
anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo

(mm²)

massimo 1.380 3x0.75

massimo 2.300 3x1

massimo 3.680 3x1.5

Il cavo di terra (cavo verde/giallo) deve
essere 2 cm più lungo del cavo di fase blu e
di quello neutro marrone.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse
elettriche o esplosioni.

• Non modificare le specifiche tecniche
dell'apparecchiatura.

• Assicurarsi che le aperture di ventilazione
non siano bloccate.

• Non lasciare l'elettrodomestico incustodito
durante il funzionamento.

• Spegnere l'elettrodomestico dopo ogni
utilizzo.

• Prestare attenzione in fase di apertura
dello sportello dell'elettrodomestico,
quando quest'ultimo è in funzione. Può
esservi un rilascio di aria calda.

• Non accendere l’elettrodomestico con le
mani bagnate o quando è a contatto con
l'acqua.

• Non esercitare pressione sullo sportello
aperto.

• Non utilizzare l'elettrodomestico come
superficie di lavoro o come superficie di
deposito.

• Aprire lo sportello dell'elettrodomestico
attentamente. L'utilizzo di ingredienti con
alcol può provocare una miscela di alcol e
aria.

• Non lasciare scintille o fiamme libere a
contatto con l'elettrodomestico quando si
apre lo sportello.

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o nelle
immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare
l'apparecchiatura.

• Per evitare danni o lo scolorimento dello
smalto:

– Non collocare pirofile o altri oggetti

all’interno dell’elettromestico
direttamente sul fondo.

– Non collocare la pellicola di alluminio

direttamente sul fondo della cavità
dell’elettrodomestico.

– Non versare acqua direttamente

all'interno dell’elettrodomestico caldo.

– Non conservare piatti e alimenti umidi

all'interno dell'elettrodomestico dopo
aver terminato la cottura.

– Prestare attenzione in fase di

rimozione o installazione degli
accessori.

• Lo scolorimento dello smalto o dell'acciaio
inox non influisce sulle prestazioni
dell'elettrodomestico.

ITALIANO 75

• Usare una leccarda per torte umide. I
succhi di frutta causano macchie che
possono essere permanenti.

• Eseguire sempre la cottura con lo
sportello dell’apparecchiatura chiuso.

• Se l'apparecchiatura si trova dietro a un
pannello anteriore (ad es. una porta),
assicurarsi che questo non sia mai chiuso
quando l'apparecchiatura è in funzione.
Calore e umidità possono accumularsi sul
retro di un pannello chiuso causando
danni all'apparecchiatura,
all’alloggiamento o al pavimento. Dopo
l’uso non chiudere il pannello dell'armadio
finché l'apparecchiatura non si è
completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Vi è il rischio di lesioni, incendio
o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di
manutenzione, spegnere
l'apparecchiatura ed estrarre la spina
dalla presa.

• Controllare che l'apparecchiatura sia
fredda. Vi è il rischio che i pannelli in vetro
si rompano.

• Sostituire immediatamente i pannelli in
vetro della porta nel caso in cui siano
danneggiati. Contattare il Centro
Assistenza Autorizzato.

• Prestare attenzione quando si rimuove la
porta dall'apparecchio. La porta è
pesante!

• Pulire regolarmente l'apparecchiatura per
evitare il deterioramento dei materiali che
compongono la superficie.

• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od
oggetti metallici.

• Se si utilizza uno spray per il forno,
seguire attentamente le istruzioni di
sicurezza sulla confezione.

2.5 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto e le
lampade di ricambio vendute
separatamente: Queste lampade sono
destinate a resistere a condizioni fisiche
estreme negli elettrodomestici, come
temperatura, vibrazioni, umidità, o sono
destinate a segnalare informazioni sullo
stato operativo dell'apparecchio. Non
sono destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.

• Questo prodotto contiene una sorgente
luminosa di classe di efficienza energetica
G.

• Servirsi unicamente di lampadine con le
stesse specifiche tecniche .

2.6 Assistenza

• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato.

• Utilizzare solo ricambi originali.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o
soffocamento.

• Contattare le autorità locali per ricevere
informazioni su come smaltire
correttamente l’apparecchiatura.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che
bambini, o animali restino intrappolati
nell'apparecchiatura.

76 ITALIANO

3. INSTALLAZIONE

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

589

595

±1

114

18

min. 550

20

6

600

3

6

min. 560

21548

80

520

60

60

20

198

518

(*mm)

min. 550

20

589

114

18

580

min. 560

9

595

±1

21548

70

60

520

60

20

198

518

(*mm)

AVVERTENZA!

Fare riferimento ai capitoli sulla
sicurezza.

3.1 Incasso

ITALIANO 77

3.2 Fissaggio nel mobile

9

8

13

12

5

4

1

2

3

4 7631 52

10

11

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica generale

Pannello dei comandi

1

Manopola di regolazione delle funzioni

2

cottura
Spia/simbolo alimentazione

3

Display

4

Manopola di regolazione (per la

5

temperatura)
Indicatore/simbolo della temperatura

6

Plus vapore

7

Resistenza

8

Lampadina

9

Ventola

10

Goffratura cavità - Contenitore pulizia

11

con acqua
Supporto ripiano, rimovibile

12

Posizioni ripiano

13

4.2 Accessori

• Ripiano a filo

• Lamiera dolci

78 ITALIANO

Per stoviglie, stampi per dolci, arrosti.

Per torte e biscotti.

• Leccarda
Per cuocere al forno e arrostire o per
raccogliere il grasso.

5. PANNELLO DEI COMANDI

A B

5.1 Manopola incassabile

Per utilizzare l'apparecchiatura, premere la
manopola. La manopola fuoriesce.

5.2 Campo sensore / Pulsante

Per impostare l'ora.

Per impostare una funzione orologio.

Per impostare l'ora.

Per attivare e disattivare la funzione Cottura ventilata PLUS.

5.3 Display

A. Funzioni dell’orologio
B. Timer

6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

AVVERTENZA!

Fare riferimento ai capitoli sulla
sicurezza.

6.1 Prima di utilizzare l’apparecchiatura per la prima volta

Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la
stanza sia ventilata.

Passaggio 1 Passaggio 2

Imposta l’orologio Pulire il forno Preriscaldare il forno vuoto

Passagio 3

ITALIANO 79

1. , - premere per imposta‐
re l’ora. Dopo 5 secondi circa,
la spia smette di lampeggiare e
l’orologio indica l’ora impostata.

Spegnere il forno e attendere che si raffreddi. Collocare gli accessori e i supporti ripiano rimovibili nel forno.

1. Rimuovere gli accessori e i
supporti ripiano rimovibili dal
forno.

2. Per pulire il forno e gli accesso‐
ri, utilizza solo un panno in mi‐
crofibra imbevuto di acqua tie‐
pida e detergente delicato.

1. Impostare la temperatura mas‐

sima per la funzione: .
Tempo: 1 h

2. Impostare la temperatura mas‐

sima per la funzione: .
Tempo: 15 min.

3. Impostare la temperatura mas‐

sima per la funzione: .
Tempo: 15 min.

7. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla
sicurezza.

7.1 Come impostare: Funzione cottura

Fase 1 Ruotare la manopola delle funzioni di

riscaldamento per selezionare una fun‐
zione di riscaldamento.

Fase 2 Ruotare la manopola di controllo per

selezionare la temperatura.

Fase 3 Al termine della cottura, ruotare le ma‐

nopole fino alla posizione off per spe‐
gnere il forno.

7.2 Impostazione della funzione: Cottura ventilata PLUS

AVVERTENZA!

Vi è il rischio di ustioni o di danni all'apparecchiatura.

Fase 1 Accertarsi che il forno sia freddo.

Passaggio2Riempire l’incavo della cavità con acqua

Passaggio
3

Passaggio4Ruotare la manopola di regolazione temperatura per impostare la temperatura.

di rubinetto.

La capacità massima della goffratura
della cavità è 250 ml. Non riempire la
goffratura della cavità con acqua durante
la cottura o quando il forno è caldo.

Impostare la funzione: .

Premere: . Si accende la spia. Funziona solo con la funzione: Cottura ventilata PLUS.

80 ITALIANO

Passaggio5Preriscaldare il forno vuoto per 10 minuti per creare umidità.

Passaggio6Mettere gli alimenti in forno.

Passaggio7Per spegnere il forno, ruotare la manopola delle funzioni di riscaldamento fino a portarla in posizio‐

Passaggio8Dopo l'arresto della funzione, aprire la porta con attenzione. L’umidità che fuoriesce può provocare

Passaggio9Accertarsi che il forno sia freddo. Togliere l'acqua rimanente dalla goffratura della cavità.

Fare riferimento al capitolo “Consigli e suggerimenti utili”.
Non aprire mai la porta del forno durante la cottura.

ne off.

- premere per spegnere il forno. La spia si spegne.

ustioni.

7.3 Funzioni cottura

Funzione cot‐
tura

Posizione spento

Luce forno

Cottura ventilata /

Cottura ventilata

PLUS / Pulizia con

acqua

Cottura ventilata

umida

Applicazione

Il forno è spento.

Per accendere la lampadina.

Per cuocere su massimo tre po‐
sizioni della griglia contempora‐
neamente ed essiccare i cibi.
Impostare la temperatura di 20 ­40°C inferiore rispetto a Cottura
convenzionale.
Per aggiungere umidità durante
la cottura. Per ottenere il giusto
colore e una crosta croccante
durante la cottura. Per ottenere
una maggiore succosità durante
il riscaldamento.
Rimandiamo al capitolo "Cura e
pulizia" per ulteriori informazioni
in merito: Pulizia con acqua.

Questa funzione è progettata
per il risparmio energetico du‐
rante la cottura. Quando viene
usata questa funzione, la tem‐
peratura all’interno della cavità
potrebbe essere diversa rispetto
alla temperatura impostata. La
potenza riscaldante potrebbe
essere ridotta. Per ulteriori infor‐
mazioni, consultare il capitolo
"Uso quotidiano", Note su: Cot‐
tura ventilata umida.

Funzione cot‐
tura

Resistenza inferio‐

re

Grill rapido

Doppio grill venti‐

lato

Funzione Pizza

Cottura conven‐

zionale

7.4 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la
conformità alla classe energetica e ai
requisiti di ecodesign (secondo la normativa
UE 65/2014 e UE 66/2014). Test
conformemente a:

IEC/EN 60350-1
La porta del forno dovrebbe essere chiusa in

fase di cottura, in modo che la funzione non

Applicazione

Per dorare torte con base croc‐
cante e per conservare gli ali‐
menti.

Per grigliare alimenti di ridotto
spessore in grandi quantità e to‐
stare il pane.

Per arrostire grandi tagli di car‐
ne o pollame con ossa su una
posizione della griglia. Per grati‐
nare e dorare.

Per cuocere la pizza. Per una
doratura intensa e una base
croccante.

Per cuocere e arrostire alimenti
su una sola posizione del ripia‐
no.

ITALIANO 81

venga interrotta. Ciò garantisce inoltre che il
forno funzioni con la più elevata efficienza
energetica possibile.

Per le istruzioni di cottura rimandiamo al

ventilata umida. Per indicazioni generali sul
risparmio energetico rimandiamo al capitolo
"Efficienza energetica", Risparmio
energetico.

capitolo "Consigli e suggerimenti", Cottura

8. FUNZIONI DEL TIMER

8.1 Funzioni dell’orologio

Funzione orologio Applicazione

Permette di modificare o controllare l'ora.

Ora del giorno

Per impostare la durata di funzionamento del forno.

Durata

Per impostare il conto alla rovescia. Questa funzione non ha effetto sull'u‐

Contaminuti

8.2 Come impostare: Funzioni orologio

Come impostare: Ora del giorno

- lampeggia quando si collega il forno all’alimentazione elettrica, quando c’è stato un blackout o quando il

timer non è impostato.

so del forno. È possibile impostare questa funzione in qualsiasi momento,
anche quando il forno è spento.

, - premere per impostare l’ora.

Dopo 5 secondi circa, la spia smette di lampeggiare e l’orologio indica l’ora impostata.

Come modificare: Ora del giorno

Passaggio
1

Passaggio
2

- premere ripetutamente per cambiare l’ora del giorno. - inizia a lampeggiare.

, - premere per impostare l’ora.
Dopo 5 secondi circa, la spia smette di lampeggiare e l’orologio indica l’ora impostata.

Come impostare: Durata

Passaggio1Selezionare una funzione del forno e regolare la temperatura.

Passaggio
2

- premere ripetutamente. - inizia a lampeggiare.

82 ITALIANO

Come impostare: Durata

Passaggio
3

Passaggio4Premere un tasto per interrompere il segnale.

Passaggio5Portare la manopola nella posizione di spegnimento.

, - premere per impostare la durata.

Il display visualizza: .

- lampeggia al termine del tempo impostato. Viene emesso un segnale acustico e il forno si

spegne.

Come impostare: Contaminuti

Passaggio
1

Passaggio
2

Passaggio3Premere un tasto per interrompere il segnale.

Passaggio4Portare la manopola nella posizione di spegnimento.

- premere ripetutamente. - inizia a lampeggiare.

, - premere per impostare l’ora.
La funzione si attiva automaticamente dopo 5 secondi.
Quando si conclude il tempo impostato, viene emesso un segnale acustico.

Come annullare: Funzioni orologio

Passaggio
1

Passaggio
2

- premere ripetutamente fino a quando il simbolo della funzione orologio inizia a lampeggiare.

Tenere premuto: .
La funzione orologio si disattiva dopo pochi secondi.

9. UTILIZZO DEGLI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla
sicurezza.

9.1 Inserimento di accessori

Un piccolo rientro sulla parte superiore
aumenta il livello di sicurezza. Gli incavi sono

anche dispositivi antiribaltamento. Il bordo
alto intorno al ripiano evita che pentole e
padelle scivolino dal ripiano.

ITALIANO 83

Ripiano a filo:
Spingere il ripiano fra le guide del supporto e veri‐
ficare che i piedini siano rivolti verso il basso.

Lamiera dolci / Teglia profonda:

Spingere la lamiera tra le guide del supporto ripia‐
no.

Ripiano a filo, Lamiera dolci / Teglia profonda:

Spingere il vassoio tra le guide del supporto ripia‐
no e il ripiano a filo sulle guide sovrastanti.

10. FUNZIONI AGGIUNTIVE

10.1 Ventola di raffreddamento

Quando l’apparecchiatura è in funzione, la
ventola di raffreddamento si attiva in modo
automatico per raffreddare le superfici. Dopo
aver spento l’apparecchiatura, la ventola di
raffreddamento continua a funzionare finché
l’apparecchiatura non si è raffreddata.

10.2 Termostato di sicurezza

Un utilizzo inappropriato del forno o
componenti difettose possono provocare un

84 ITALIANO

surriscaldamento pericoloso. Per evitare che
questo accada, il forno è dotato di un
termostato di sicurezza che interrompe
l'alimentazione della corrente elettrica.
All'abbassamento della temperatura, il forno
si riaccende automaticamente.

11. CONSIGLI E SUGGERIMENTI UTILI

Fare riferimento ai capitoli sulla
sicurezza.

11.1 Consigli di cottura

Il forno presenta cinque posizioni di
inserimento.

Contare le posizioni della griglia dal basso
del forno.

Il forno potrebbe cuocere o arrostire in modo
diverso rispetto a quello utilizzato in
precedenza.

Preparazione di dolci da forno

Non aprire la porta del forno prima che 3/4
del tempo di cottura impostato sia trascorso.

Lasciar riposare la carne per circa 15 minuti
prima di tagliarla in modo che il succo non
fuoriesca.

Per evitare troppo fumo nel forno durante la
cottura arrosto, aggiungere dell'acqua nella
leccarda. Per evitare la condensazione di
fumo, aggiungere acqua ogni volta che si
asciuga.

Tempi di cottura

I tempi di cottura dipendono dal tipo di cibo,
dalla sua consistenza e dal volume.

All’inizio, controllare il rendimento durante la
cottura. Quando si utilizza questa
apparecchiatura, trovare le impostazioni
migliori (calore, tempo di cottura, ecc.) per le
pentole, le ricette e le quantità.

Se si utilizzano due lamiere dolci
contemporaneamente, lasciare un livello
vuoto tra di esse.

Cottura di carne e pesce

Utilizzare una leccarda per alimenti molto
grassi per evitare la formazione di macchie
potenzialmente permanenti nel forno.

11.2 Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore
chiaro e ai piatti riflettenti.

Teglia da pizza

Scura, non riflettente

28 cm di diametro

Pirofila

Scura, non riflettente

26 cm di diametro

11.3 Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai
suggerimenti elencati nella tabella
sottostante.

Pirofile monopor‐

zione

Ceramica

diametro 8 cm, al‐

tezza 5 cm

Tortiera per flan

Scura, non riflettente

28 cm di diametro

ITALIANO 85

(°C) (min.)

Roll dolci, 12 pezzi vassoio di cottura o leccarda 175 3 40 - 50

Panini, 9 pezzi vassoio di cottura o leccarda 180 2 35 - 45

Pizza surgelata, 0,35kgripiano a filo 180 2 45 - 55

Rotolo con marmella‐tavassoio di cottura o leccarda 170 2 30 - 40

Brownie vassoio di cottura o leccarda 170 2 45 - 50

Soufflé, 6 pezzi stampini di ceramica sulla gri‐

Base pan di Spagna teglia per timballo su griglia 180 2 35 - 45

Pan di Spagna piatto da forno su griglia 170 2 35 - 50

Pesce al vapore, 0,3kgvassoio di cottura o leccarda 180 2 35 - 45

Pesce intero, 0,2 kg vassoio di cottura o leccarda 180 3 25 - 35

Filetto di pesce, 0,3kgteglia per pizza su griglia 170 3 30 - 40

Carne al vapore, 0,25kgvassoio di cottura o leccarda 180 3 35 - 45

Shashlik, 0,5 kg vassoio di cottura o leccarda 180 3 40 - 50

Cookie, 16 pezzi vassoio di cottura o leccarda 150 2 30 - 45

Macarons, 20 pezzi vassoio di cottura o leccarda 180 2 45 - 55

Muffin, 12 pezzi vassoio di cottura o leccarda 170 2 30 - 40

Pasta saporita, 16
pezzi

Biscotti di pasta frolla,
20 pezzi

Tortine, 8 pezzi vassoio di cottura o leccarda 170 2 30 - 40

Verdure, al vapore,
0,4 kg

Omelette vegetariana teglia per pizza su griglia 180 3 35 - 45

Verdure alla mediter‐
ranea, 0,7 kg

glia

vassoio di cottura o leccarda 170 2 35 - 45

vassoio di cottura o leccarda 150 2 40 - 50

vassoio di cottura o leccarda 180 2 35 - 45

vassoio di cottura o leccarda 180 4 35 - 45

190 3 45 - 55

11.4 Informazioni per gli istituti di test

Test in conformità alla norma IEC 60350-1.

86 ITALIANO

Dolcetti, 20
per lamiera
dolci

Dolcetti, 20
per lamiera
dolci

Dolcetti, 20
per lamiera
dolci

Torta di
mele, 2
stampi Ø20
cm

Torta di
mele, 2
stampi Ø20
cm

Sponge ca‐
ke, stampo
per torta
Ø26 cm

Sponge ca‐
ke, stampo
per torta
Ø26 cm

Sponge ca‐
ke, stampo
per torta
Ø26 cm

Frollini al
burro

Frollini al
burro

Frollini al
burro

Toast, 4 - 6
pezzi

(°C) (min.)

Cottura con‐
venzionale

Cottura venti‐
lata

Cottura venti‐
lata

Cottura con‐
venzionale

Cottura venti‐
lata

Cottura con‐
venzionale

Cottura venti‐
lata

Cottura venti‐
lata

Cottura venti‐
lata

Cottura venti‐
lata

Cottura con‐
venzionale

Grill Ripiano a filo 4 max 2 - 3 minuti

Lamiera dolci 3 170 20 - 30 -

Lamiera dolci 3 150 - 160 20 - 35 -

Lamiera dolci 2 e 4 150 - 160 20 - 35 -

Ripiano a filo 2 180 70 - 90 -

Ripiano a filo 2 160 70 - 90 -

Ripiano a filo 2 170 40 - 50 Preriscaldare il forno

Ripiano a filo 2 160 40 - 50 Preriscaldare il forno

Ripiano a filo 2 e 4 160 40 - 60 Preriscaldare il forno

Lamiera dolci 3 140 - 150 20 - 40 -

Lamiera dolci 2 e 4 140 - 150 25 - 45 -

Lamiera dolci 3 140 - 150 25 - 45 -

sul primo la‐
to; 2 - 3 mi‐
nuti sul se‐
condo lato

per 10 minuti.

per 10 minuti.

per 10 minuti.

Preriscaldare il forno
per 3 minuti.

ITALIANO 87

Burger di
manzo, 6
pezzi, 0,6
kg

Grill Su ripiano a

filo e leccar‐
da

12. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla
sicurezza.

12.1 Note sulla pulizia

Pulire la parte anteriore dell’apparecchiatura solo con un panno in microfibra imbevuto di ac‐
qua tiepida e detergente delicato. Pulire e controllare la guarnizione della porta attorno al te‐
laio della cavità.

Servirsi di una soluzione detergente per pulire le superfici metalliche.

Agenti di pulizia

Uso quotidiano

Pulire le macchie con un detergente delicato.

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un
incendio.

L'umidità può formare condensa nell’apparecchiatura o sui pannelli di vetro dello sportello.
Per ridurre la condensa, mettere in funzione l’apparecchiatura 10 minuti prima di iniziare a
cucinare. Non lasciare le vivande nell’apparecchiatura per più di 20 minuti. Asciugare la ca‐
vità dopo ogni utilizzo solo con un panno in microfibra.

(°C) (min.)

4 max 20 - 30 Sistemare il ripiano a

filo sul quarto livello e
la leccarda sul terzo li‐
vello del forno. A metà
cottura girare gli ali‐
menti.
Preriscaldare il forno
per 3 minuti.

Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in
microfibra imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in la‐
vastoviglie.

Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

Accessori

12.2 Come eseguire la pulizia: Goffratura cavità

Pulire la goffratura della cavità per rimuovere
i residui di calcare dopo la pulizia con il
vapore.

88 ITALIANO

Fase 1 Passaggio 2 Fase 3

2

1

Versare: 250 ml di aceto bianco nel‐
la goffratura cavità. Utilizzare al
massimo 6% di aceto senza additivi.

Per la funzione: Cottura ventilata PLUSpulire il forno ogni 5 - 10 cicli di cottura.

Lasciare che l'aceto dissolva il cal‐
care residuo a temperatura ambien‐
te per 30 minuti.

12.3 Come rimuovere: Supporti del ripiano

Rimuovere i supporti ripiano per pulire il
forno.

Pulire la cavità con acqua tiepida e
un panno morbido.

Passaggio1Spegnere il forno e attendere che si

Passaggio2Sfilare dapprima la guida di estrazio‐

Passaggio3Estrarre la parte posteriore del sup‐

Passaggio4Installare i supporti ripiani seguendo

raffreddi.

ne dalla parete laterale tirandola in
avanti.

porto ripiano dalla parete laterale e ri‐
muoverla.

al contrario la procedura indicata.

12.4 Istruzioni d'uso: Pulizia con acqua

Questa procedura di pulizia con acqua
utilizza l'umidità per facilitare la rimozione dei
residui di grasso e di cibo dal forno.

Passaggio1Versare l'acqua nella goffratura della

Passaggio
2

cavità: 200 ml.

Impostare la funzione: .

Premere: .

Passaggio3Impostare la temperatura a 90°C.

Passaggio4Lasciare in funzione il forno per 30 mi‐

nuti.

Passaggio5Spegnere il forno.

Passaggio6Attendi che il forno si sia raffreddato.

Asciugare la cavità con un panno mor‐
bido.

12.5 Procedura di rimozione e installazione: Sportello

La porta del forno ha due pannelli in vetro. È possibile rimuovere la porta del forno e il pannello
in vetro interno per pulirlo. Leggere tutte le istruzioni "Rimozione e installazione della porta"
prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzare il forno senza i pannelli in vetro.

ITALIANO 89

Passaggio1Aprire completamente la porta e tenere le

1

2

B

due cerniere.

Passaggio2Sollevare e tirare i fermi fino a quando non

Passaggio3Chiudere la porta del forno fino alla prima

Passaggio4Appoggiare la porta su un panno morbido su

Passaggio5Tenere il rivestimento della porta (B) sul bor‐

Passaggio6Rimuovere il rivestimento tirandolo in avanti.

Passaggio7Tenere il pannello in vetro della porta per l'e‐

fanno clic.

posizione di apertura. Quindi sollevare e tira‐
re per rimuovere la porta dalla sua sede.

una superficie stabile.

do superiore della porta da entrambi i lati e
spingere verso l'interno per sbloccare la
guarnizione a clip.

stremità, ed estrarlo facendo attenzione. Ve‐
rificare che il vetro scorra completamente fi‐
no a uscire dai supporti.

Passaggio8Pulire i pannelli in vetro con acqua e sapone. Asciugare accuratamente i pannelli in vetro. Non puli‐

re i pannelli in vetro in lavastoviglie.

90 ITALIANO

Passaggio

A

9

Se la porta è installata correttamente, si sentirà uno clic quando si chiudono i fermi.

La zona serigrafata deve essere rivolta verso il lato in‐
terno della porta. Verificare che dopo l'installazione, la
superficie della cornice del pannello in vetro, nelle zo‐
ne serigrafate, non risulti ruvida al tatto.
Se installato correttamente, il profilo della porta emet‐
te un clic.
Assicurarsi di installare correttamente nelle sedi il
pannello in vetro interno.

Al termine della pulizia installare il pannello in vetro e la porta del forno.

12.6 Come sostituire: Lampadina

Tenere sempre la lampadina alogena con
uno straccio, per evitare che dei residui di

AVVERTENZA!

grasso vi brucino sopra.

Pericolo di scosse elettriche.
La lampada potrebbe essere
calda.

Prima di sostituire la lampadina:

Passagio 1 Passagio 2 Passagio 3

Spegnere il forno. Attendere che il

forno sia freddo.

Estrarre la spina dalla presa di cor‐

rente.

Lampadina posteriore

Passaggio1Girare il rivestimento di vetro per toglierlo.

Passaggio2Pulire il coperchio in vetro.

Passaggio3Sostituire la lampadina con una resistente al calore fino a 300 °C.

Passaggio4Installare il coperchio in vetro.

13. RISOLUZIONE DEI PROBLEMI

Appoggiare un panno sul fondo del‐

la cavità.

AVVERTENZA!

Fare riferimento ai capitoli sulla
sicurezza.

13.1 Cosa fare se…

Per tutti i casi non inclusi in questa tabella si
prega di contattare un Centro di assistenza
autorizzato.

ITALIANO 91

Problema Controllare se...

Il forno non scalda. È saltato il fusibile.

La guarnizione della por‐
ta è danneggiata.

Il display mostra “12.00”. Si è verificata un'interru‐

L'acqua fuoriesce dalla
goffratura della cavità.

Non utilizzare il forno.
Contattare un Centro As‐
sistenza Autorizzato.

zione dell'alimentazione
elettrica. Impostare l'ora.

La goffratura della cavità
contiene un’eccessiva
quantità di acqua.

Problema Controllare se...

Prestazioni di cottura in‐
soddisfacenti della fun‐
zione: Cottura ventilata
PLUS .

La lampadina non funzio‐
na.

La goffratura della cavità
è stata riempita di acqua.

La lampadina è bruciata.

13.2 Dati dell’Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un
Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La
targhetta si trova sul telaio anteriore della cavità dell’apparecchiatura. Non rimuovere la
targhetta dei dati dalla cavità dell’apparecchiatura.

Consigliamo di annotare i dati qui:

Modello (Mod.) .........................................

Codice prodotto (PNC) .........................................

Numero di serie (S.N.) .........................................

14. EFFICIENZA ENERGETICA

14.1 Informazioni sul prodotto e scheda informativa sul prodotto

Nome del fornitore Electrolux

Identificazione modello COD3S40X 949499354

Indice di efficienza energetica 95.3

Classe di efficienza energetica A

Consumo energetico con carico standard, modalità tradizionale 0.93 kWh/ciclo

Consumo di energia con un carico standard, modalità a circolazio‐
ne d'aria forzata

Numero di cavità 1

Fonte di calore Elettricità

Volume 72 l

Tipo di forno Forno da incasso

Massa 28.0 kg

92 ITALIANO

0.81 kWh/ciclo

IEC/EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a va‐
pore e griglie - Metodi per la misura delle prestazioni.

14.2 Risparmio energetico

L'apparecchiatura ha di funzioni
che consentono di aiutarvi a
risparmiare energia durante le
operazioni di cottura di tutti i
giorni.

Assicurarsi che la porta dell'apparecchiatura
sia chiusa quando l'apparecchiatura è in
funzione. Non aprire troppo spesso la porta
durante la cottura. Tenere pulita la
guarnizione della porta e assicurarsi che sia
ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il
risparmio energetico .

Ove possibile, non pre-riscaldare
l’apparecchiatura prima della cottura.

Ridurre quanto più possibile gli intervalli fra le
diverse operazioni di cottura quando
vengono preparati più piatti
contemporaneamente.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di
cottura con la ventola per risparmiare
energia.

Calore residuo

Quando la durata di cottura è superiore ai 30
minuti, ridurre la temperatura
dell’apparecchiatura al minimo 3-10 minuti
prima della fine del processo di cottura. La
cottura proseguirà grazie al calore residuo
all'interno dell’apparecchiatura.

Utilizzare il calore residuo per scaldare altri
piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più
bassa per sfruttare il calore residuo e
mantenere calda la pietanza.

Cottura ventilata umida

Funzione progettata per risparmiare energia
in fase di cottura.

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare
l'imballaggio negli appositi contenitori per il
riciclaggio. Aiutare a proteggere l’ambiente e
la salute umana e a riciclare rifiuti derivanti
da apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che

riportano il simbolo insieme ai normali
rifiuti domestici. Portare il prodotto al punto di
riciclaggio più vicino o contattare il comune di
residenza.

ITALIANO 93

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings
with it decades of professional experience and innovation. Ingenious and stylish, it has
been designed with you in mind. So whenever you use it, you can be safe in the
knowledge that you’ll get great results every time.
Welcome to Electrolux.

Visit our website to:

Get usage advice, brochures, trouble shooter, service and repair information:

www.electrolux.com/support

Register your product for better service:

www.registerelectrolux.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the following data
available: Model, PNC, Serial Number.
The information can be found on the rating plate.

Warning / Caution-Safety information
General information and tips
Environmental information

Subject to change without notice.

CONTENTS

1. SAFETY INFORMATION.............................................................................................. 95

2. SAFETY INSTRUCTIONS............................................................................................ 96

3. INSTALLATION.............................................................................................................99

4. PRODUCT DESCRIPTION.........................................................................................101

5. CONTROL PANEL......................................................................................................101

6. BEFORE FIRST USE..................................................................................................102

7. DAILY USE..................................................................................................................102

8. CLOCK FUNCTIONS..................................................................................................104

9. USING THE ACCESSORIES......................................................................................105

10. ADDITIONAL FUNCTIONS.......................................................................................106

11. HINTS AND TIPS......................................................................................................107

12. CARE AND CLEANING............................................................................................ 110

13. TROUBLESHOOTING.............................................................................................. 113

14. ENERGY EFFICIENCY.............................................................................................114

15. ENVIRONMENTAL CONCERNS..............................................................................115

94 ENGLISH

1. SAFETY INFORMATION

Before the installation and use of the appliance, carefully read
the supplied instructions. The manufacturer is not responsible
for any injuries or damage that are the result of incorrect
installation or usage. Always keep the instructions in a safe
and accessible location for future reference.

1.1 Children and vulnerable people safety

• This appliance can be used by children aged from 8 years

and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning

the use of the appliance in a safe way and understand the

hazards involved. Children of less than 8 years of age and

persons with very extensive and complex disabilities shall

be kept away from the appliance unless continuously

supervised.

• Children should be supervised to ensure that they do not

play with the appliance.

• Keep all packaging away from children and dispose of it

appropriately.

• WARNING: The appliance and its accessible parts become

hot during use. Keep children and pets away from the

appliance when in use and when cooling down.

• If the appliance has a child safety device, it should be

activated.

• Children shall not carry out cleaning and user maintenance

of the appliance without supervision.

1.2 General Safety

• This appliance is for cooking purposes only.

• This appliance is designed for single household domestic

use in an indoor environment.

• This appliance may be used in, offices, hotel guest rooms,

bed & breakfast guest rooms, farm guest houses and other

ENGLISH 95

similar accommodation where such use does not exceed

(average) domestic usage levels.

• Only a qualified person must install this appliance and

replace the cable.

• Do not use the appliance before installing it in the built-in

structure.

• Disconnect the appliance from the power supply before

carrying out any maintenance.

• If the mains power supply cable is damaged, it must be

replaced by the manufacturer, its Authorised Service Centre

or similarly qualified persons to avoid an electrical hazard.

• WARNING: Ensure that the appliance is switched off before

replacing the lamp to avoid the possibility of electric shock.

• WARNING: The appliance and its accessible parts become

hot during use. Care should be taken to avoid touching

heating elements or the surface of the appliance cavity.

• Always use oven gloves to remove or insert accessories or

ovenware.

• To remove the shelf supports first pull the front of the shelf

support and then the rear end away from the side walls.

Install the shelf supports in the opposite sequence.

• Do not use a steam cleaner to clean the appliance.

• Do not use harsh abrasive cleaners or sharp metal scrapers

to clean the glass door since they can scratch the surface,

which may result in shattering of the glass.

2. SAFETY INSTRUCTIONS

2.1 Installation

WARNING!

Only a qualified person must
install this appliance.

• Remove all the packaging.

• Do not install or use a damaged
appliance.

• Follow the installation instructions
supplied with the appliance.

96 ENGLISH

• Always take care when moving the
appliance as it is heavy. Always use
safety gloves and enclosed footwear.

• Do not pull the appliance by the handle.

• Install the appliance in a safe and suitable
place that meets installation requirements.

• Keep the minimum distance from other
appliances and units.

• Before mounting the appliance, check if
the appliance door opens without
restraint.

• The appliance is equipped with an electric
cooling system. It must be operated with
the electric power supply.

Cabinet minimum height
(Cabinet under the worktop
minimum height)

Cabinet width 560 mm

Cabinet depth 550 (550) mm

Height of the front of the
appliance

Height of the back of the
appliance

Width of the front of the ap‐
pliance

Width of the back of the
appliance

Depth of the appliance 569 mm

Built in depth of the appli‐
ance

Depth with open door 1022 mm

Ventilation opening mini‐
mum size. Opening placed
on the bottom rear side

Mains supply cable length.
Cable is placed in the right
corner of the back side

Mounting screws 4x25 mm

580 (600) mm

589 mm

571 mm

595 mm

559 mm

548 mm

560x20 mm

1500 mm

2.2 Electrical connection

WARNING!

Risk of fire and electric shock.

replaced, this must be carried out by our
Authorised Service Centre.

• Do not let mains cables touch or come
near the appliance door or the niche
below the appliance, especially when it
operates or the door is hot.

• The shock protection of live and insulated
parts must be fastened in such a way that
it cannot be removed without tools.

• Connect the mains plug to the mains
socket only at the end of the installation.
Make sure that there is access to the
mains plug after the installation.

• If the mains socket is loose, do not
connect the mains plug.

• Do not pull the mains cable to disconnect
the appliance. Always pull the mains plug.

• Use only correct isolation devices: line
protecting cut-outs, fuses (screw type
fuses removed from the holder), earth
leakage trips and contactors.

• The electrical installation must have an
isolation device which lets you disconnect
the appliance from the mains at all poles.
The isolation device must have a contact
opening width of minimum 3 mm.

• This appliance is supplied only with a
main cable.

Cable types applicable for installation or

replacement for Europe:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F

For the section of the cable refer to the total
power on the rating plate. You can also refer
to the table:

• All electrical connections should be made
by a qualified electrician.

• The appliance must be earthed.

• Make sure that the parameters on the
rating plate are compatible with the
electrical ratings of the mains power
supply.

• Always use a correctly installed
shockproof socket.

• Do not use multi-plug adapters and
extension cables.

• Make sure not to cause damage to the
mains plug and to the mains cable.
Should the mains cable need to be

Total power (W) Section of the cable

(mm²)

maximum 1380 3x0.75

maximum 2300 3x1

maximum 3680 3x1.5

The earth cord (green / yellow cable) must be
2 cm longer than the blue phase and brown
neutral cables.

ENGLISH 97

2.3 Use

WARNING!

Risk of injury, burns and electric
shock or explosion.

• Do not change the specification of this
appliance.

• Make sure that the ventilation openings
are not blocked.

• Do not let the appliance stay unattended
during operation.

• Deactivate the appliance after each use.

• Be careful when you open the appliance
door while the appliance is in operation.
Hot air can release.

• Do not operate the appliance with wet
hands or when it has contact with water.

• Do not apply pressure on the open door.

• Do not use the appliance as a work
surface or as a storage surface.

• Open the appliance door carefully. The
use of ingredients with alcohol can cause
a mixture of alcohol and air.

• Do not let sparks or open flames to come
in contact with the appliance when you
open the door.

• Do not put flammable products or items
that are wet with flammable products in,
near or on the appliance.

WARNING!

Risk of damage to the appliance.

• To prevent damage or discoloration to the
enamel:

– do not put ovenware or other objects

in the appliance directly on the
bottom.

– do not put aluminium foil directly on

the bottom of cavity of the appliance.

– do not put water directly into the hot

appliance.

– do not keep moist dishes and food in

the appliance after you finish the
cooking.

– be careful when you remove or install

the accessories.

• Discoloration of the enamel or stainless
steel has no effect on the performance of
the appliance.

• Use a deep pan for moist cakes. Fruit
juices cause stains that can be
permanent.

• Always cook with the appliance door
closed.

• If the appliance is installed behind a
furniture panel (e.g. a door) make sure the
door is never closed when the appliance
operates. Heat and moisture can build up
behind a closed furniture panel and cause
subsequent damage to the appliance, the
housing unit or the floor. Do not close the
furniture panel until the appliance has
cooled down completely after use.

2.4 Care and cleaning

WARNING!

Risk of injury, fire, or damage to
the appliance.

• Before maintenance, deactivate the
appliance and disconnect the mains plug
from the mains socket.

• Make sure the appliance is cold. There is
the risk that the glass panels can break.

• Replace immediately the door glass
panels when they are damaged. Contact
the Authorised Service Centre.

• Be careful when you remove the door
from the appliance. The door is heavy!

• Clean regularly the appliance to prevent
the deterioration of the surface material.

• Clean the appliance with a moist soft
cloth. Use only neutral detergents. Do not
use abrasive products, abrasive cleaning
pads, solvents or metal objects.

• If you use an oven spray, follow the safety
instructions on its packaging.

2.5 Internal lighting

WARNING!

Risk of electric shock.

• Concerning the lamp(s) inside this product
and spare part lamps sold separately:
These lamps are intended to withstand
extreme physical conditions in household
appliances, such as temperature,
vibration, humidity, or are intended to
signal information about the operational
status of the appliance. They are not
intended to be used in other applications
and are not suitable for household room
illumination.

98 ENGLISH

• This product contains a light source of

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

589

595

±1

114

18

min. 550

20

6

600

3

6

min. 560

21548

80

520

60

60

20

198

518

(*mm)

energy efficiency class G.

• Use only lamps with the same
specifications.

2.6 Service

• To repair the appliance contact the
Authorised Service Centre.

• Use original spare parts only.

2.7 Disposal

WARNING!

Risk of injury or suffocation.

3. INSTALLATION

• Contact your municipal authority for
information on how to dispose of the
appliance.

• Disconnect the appliance from the mains
supply.

• Cut off the mains electrical cable close to
the appliance and dispose of it.

• Remove the door catch to prevent
children or pets from becoming trapped in
the appliance.

WARNING!

3.1 Building in

Refer to Safety chapters.

ENGLISH 99

min. 550

20

589

114

18

580

min. 560

9

595

±1

21548

70

60

520

60

20

198

518

(*mm)

3.2 Securing the oven to the cabinet

100 ENGLISH
