notice d'utilisation

Lave-vaisselle

ASF47005

2 electrolux

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 3
Description de l'appareil 5
Bandeau de commande 6
Première utilisation 7
Réglage de l'adoucisseur d'eau 8
Utilisation du sel régénérant 9
Utilisation du liquide de rinçage 10
Utilisation quotidienne 11

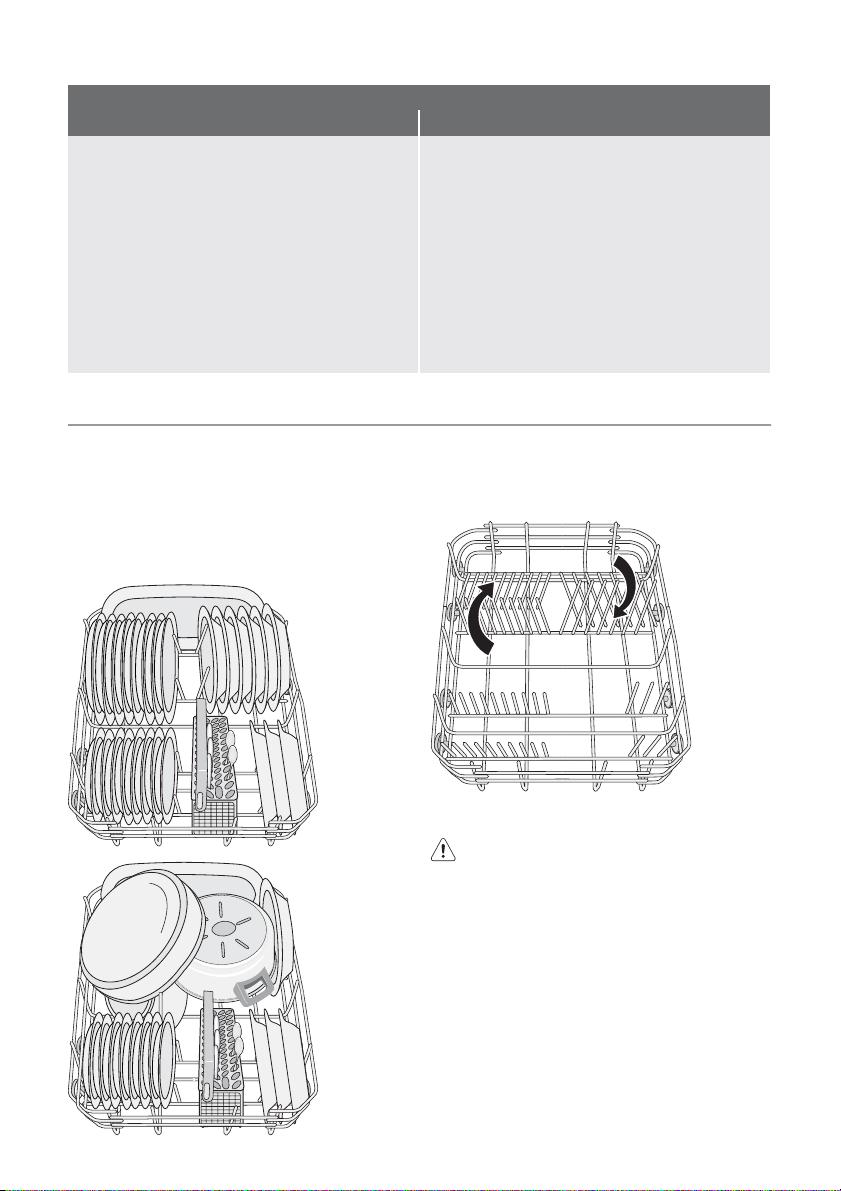

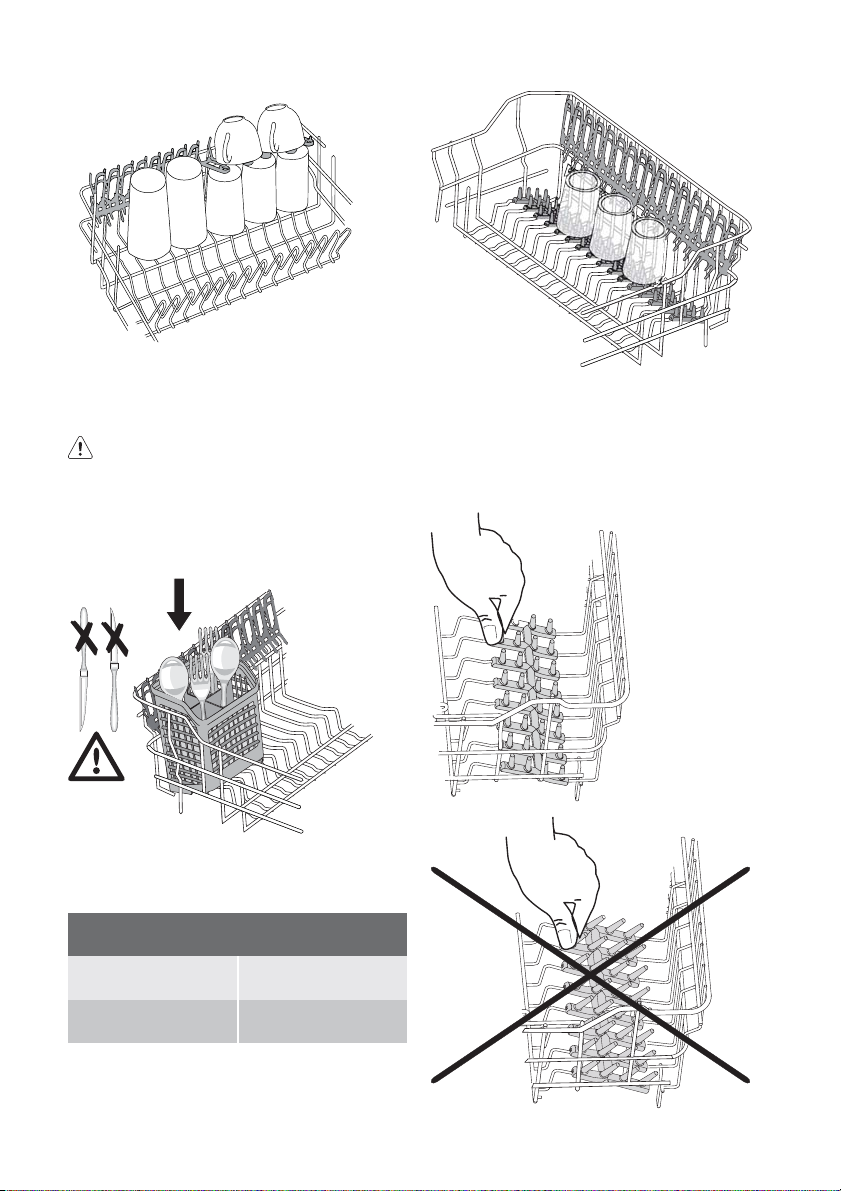

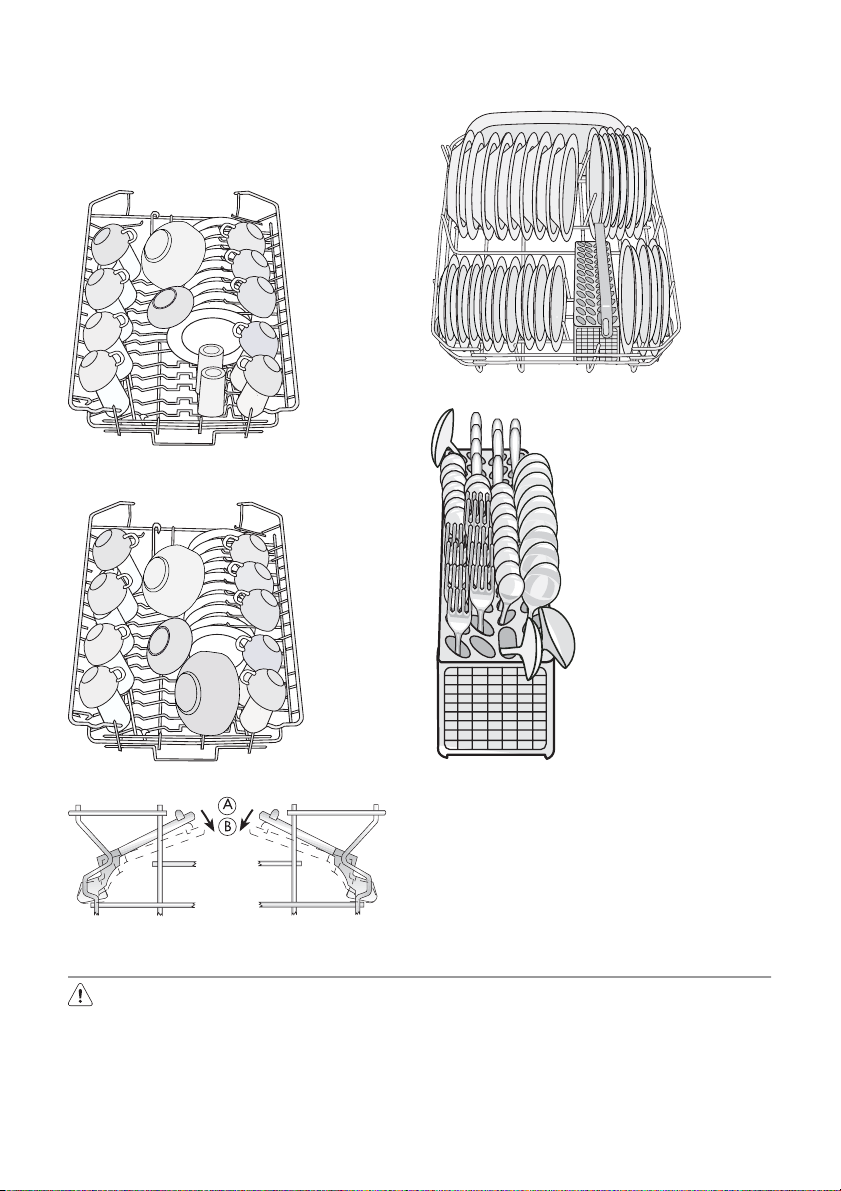

Rangement des couverts et de la vaisselle

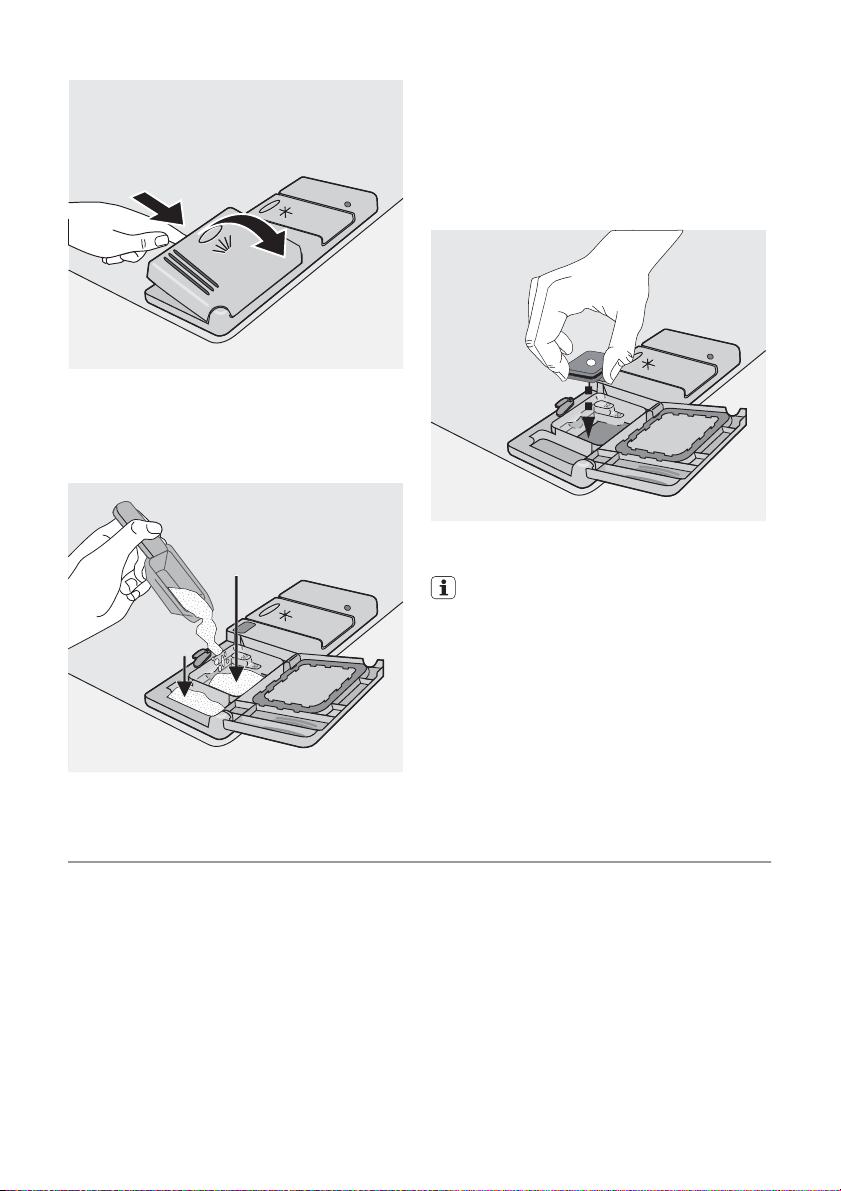

Utilisation du produit de lavage 15
Fonction "Tout en 1" 16
Sélection et départ d'un programme de
lavage 17

Sous réserve de modifications

Déchargement du lave-vaisselle 19
Programmes de lavage 20
Entretien et nettoyage 21
Que faire si… 22
Caractéristiques techniques 24
Conseils pour les organismes de test 24
Installation 25

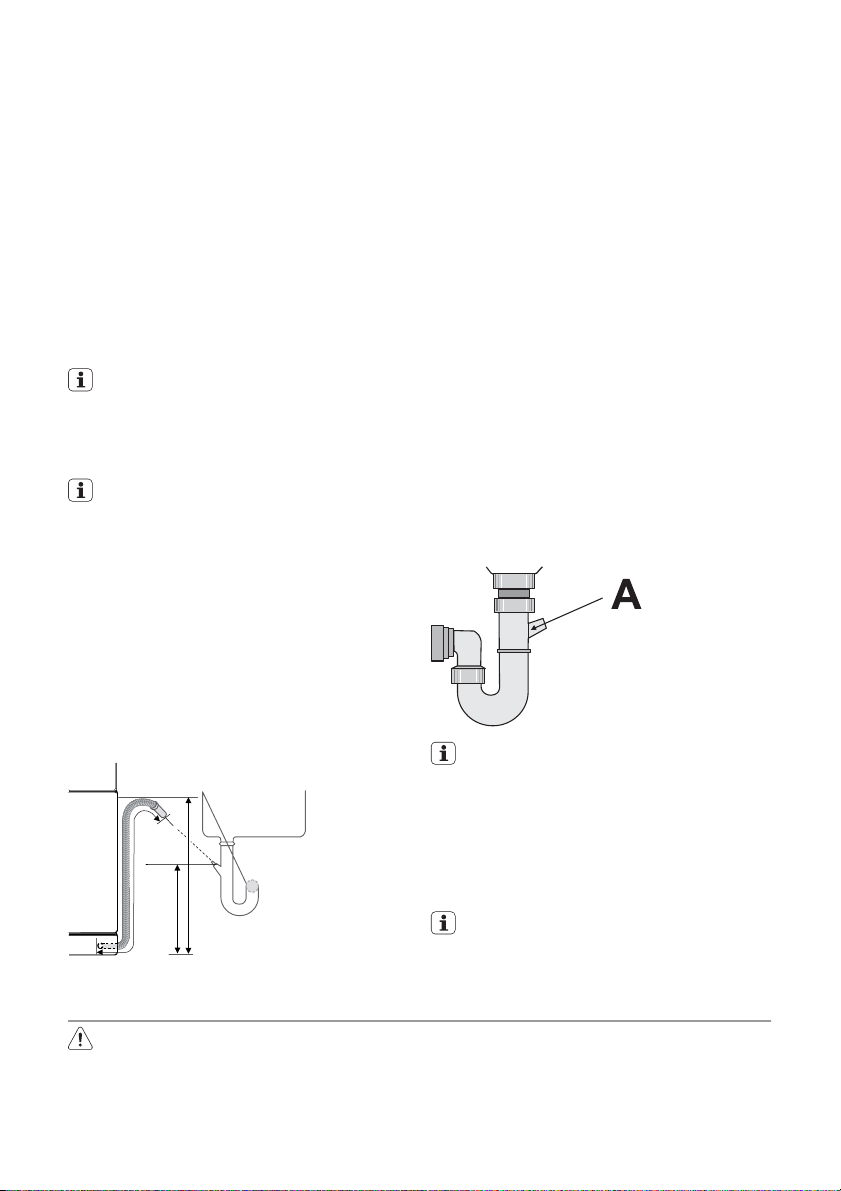

Raccordement à l'arrivée d'eau 26
Branchement électrique 27
En matière de protection de

12

l'environnement 28

Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.

Pour la sécurité des biens et des per­sonnes ainsi que pour le respect de l’en­vironnement, vous devez d’abord lire
impérativement les préconisations sui­vantes avant toute utilisation de votre
appareil.

Avertissement Pour éviter tout
risque de détérioration de l’appareil,
transportez-le dans sa position
d’utilisation muni de ses cales de
transport (selon modèle). Au
déballage de celui-ci, et pour
empêcher des risques d’asphyxie et
corporel, tenez les matériaux
d’emballage hors de la portée des
enfants.

Avertissement Pour éviter tout
risque (mobilier, immobilier,
corporel,...), l’installation, les
raccordements (eau, gaz,
électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil
doivent être effectués par un
professionnel qualifié.

Avertissement Votre appareil a été
conçu pour être utilisé par des
adultes. Il est destiné à un usage
domestique normal. Ne l’utilisez pas
à des fins commerciales ou
industrielles ou pour d’autres buts
que ceux pour lesquels il a été
conçu. Vous éviterez ainsi des
risques matériel et corporel.

Avertissement Débranchez votre
appareil avant toute opération de
nettoyage manuel. N’utilisez que
des produits du commerce non
corrosifs ou non inflammables.
Toute projection d’eau ou de vapeur
est proscrite pour écarter le risque
d’électrocution.

Avertissement Si votre appareil est
équipé d’un éclairage, débranchez
l’appareil avant de procéder au
changement de l’ampoule (ou du
néon, etc.) pour éviter de
s’électrocuter.

Avertissement Afin d’empêcher des
risques d’explosion et d’incendie, ne
placez pas de produits
inflammables ou d’éléments
imbibés de produits inflammables à
l’intérieur, à proximité ou sur
l’appareil.

Consignes de sécurité

Pour votre sécurité et pour garantir une
utilisation correcte de l'appareil, lisez at­tentivement cette notice d'utilisation,
ainsi que ses conseils et avertissements,
avant d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter toute
erreur ou accident, veillez à ce que toute
personne qui utilise l'appareil connaisse
bien son fonctionnement et ses options
de sécurité. Conservez cette notice avec
l'appareil. Si l'appareil devait être vendu
ou cédé à une autre personne, assurez­vous que la notice d'utilisation l'accom­pagne, afin que le nouvel utilisateur soit
correctement informé du fonctionne­ment de celui-ci et des avertissements
s'y rapportant.

Utilisation

• Votre appareil est destiné à un usage do­mestique normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été
conçu. Ce lave-vaisselle est conçu pour
laver la vaisselle et les ustensiles de cuisine
pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre lave­vaisselle. Ceux-ci pourraient provoquer
une explosion.

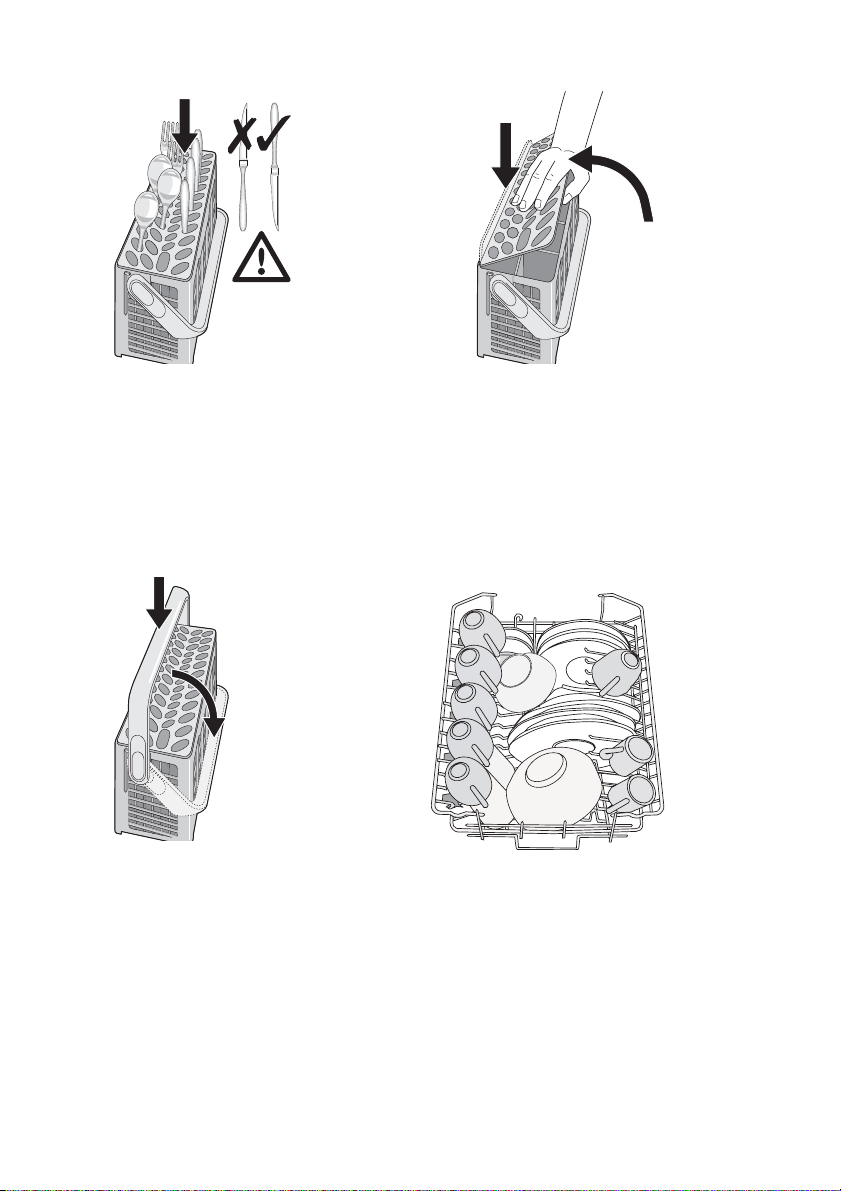

• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas, ou placez-les en position horizontale
dans le panier supérieur.

• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.

• Évitez d'ouvrir la porte pendant que l'ap­pareil fonctionne : une vapeur brûlante
peut s'en échapper.

• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.

• Lorsque le programme est terminé, dé­branchez l'appareil et fermez le robinet
d'arrivée d'eau.

• Cet appareil ne peut être entretenu et ré­paré que par un technicien autorisé, ex­clusivement avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lave­vaisselle vous-même. Les réparations ef­fectuées par du personnel non qualifié

electrolux 3

peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaisselle.
Contactez le Service Après-vente. Exigez
des pièces d'origine.

Consignes de sécurité

• Les personnes (y compris les enfants)
souffrant de capacités physiques, senso­rielles ou mentales réduites ou qui ne con­naissent pas la machine, ne doivent pas
utiliser l'appareil. Elles doivent être super­visées ou guidées par la personne respon­sable de leur sécurité.

• Les produits de lavage pour lave-vaisselle
peuvent occasionner des brûlures chimi­ques au niveau des yeux, de la bouche et
de la gorge. Potentiellement dangereux !
Respectez les instructions de sécurité du
fabricant de produit de lavage pour lave­vaisselle.

• L'eau de votre lave-vaisselle n'est pas po­table. Des résidus de produit de lavage
peuvent subsister dans votre appareil.

• Assurez-vous que la porte du lave-vaissel­le est toujours correctement fermée lors­que vous n'êtes pas occupé à le remplir ou
le vider. Vous éviterez ainsi que quelqu'un
ne trébuche sur la porte ouverte et ne se
blesse.

• Ne montez pas et ne vous asseyez pas sur
la porte ouverte de votre appareil.

Sécurité des enfants

• Cet appareil est conçu pour être utilisé par
des adultes. Ne laissez pas les enfants uti­liser l'appareil sans surveillance ou jouer
avec celui-ci.

• Ne laissez pas les emballages à portée des
enfants. Ils pourraient s'asphyxier.

• Conservez tous les produits de lavage
dans un endroit sûr, hors de portée des
enfants.

• Éloignez les enfants à bonne distance de
l'appareil lorsque la porte est ouverte.

4 electrolux

Avertissement Le produit de lavage
pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif;
tout accident provoqué par ce détergent
doit impérativement faire l’objet d’un ap­pel à votre centre antipoison régional et
à un médecin. Si quelqu’un a avalé du
produit de lavage pour lave-vaisselle, il
faut immédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment à
l’eau en attendant l’intervention du mé­decin. Veillez à ranger ce produit dans
un endroit sûr, hors de portée des en­fants. Ne laissez jamais la porte ouverte
lorsque l’appareil contient du détergent.
Nous vous recommandons de remplir le
réservoir de produit de lavage juste
avant de démarrer un programme.

Installation

• Vérifiez que le lave-vaisselle n'a subi aucun
dommage au cours du transport. Ne bran­chez jamais un appareil endommagé. Si
votre lave-vaisselle est endommagé,
adressez-vous à votre revendeur.

• Retirez tous les emballages avant utilisa­tion.

• Les branchements électriques et hydrauli­ques nécessaires à l'installation de l'appa­reil ne doivent être effectués que par un
électricien et/ou un plombier qualifié.

• Pour des raisons de sécurité, il est interdit
de modifier les spécifications ou de tenter
de modifier l'appareil de quelque façon
que ce soit.

• N'utilisez jamais le lave-vaisselle si le câble
électrique ou les tuyaux d'eau sont en­dommagés ; ou si le bandeau de com­mande, le plan de travail de l'appareil ou le
socle sont endommagés au point que l'in­térieur de l'appareil en est accessible.
Contactez votre Service Après-vente pour
éviter tout danger.

• Les parois du lave-vaisselle ne doivent ja­mais être percées, pour éviter d'endom­mager les composants hydrauliques et
électriques.

Avertissement Avant de procéder
aux branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

Description de l'appareil

electrolux 5

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir à sel
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage

6 Plaque signalétique

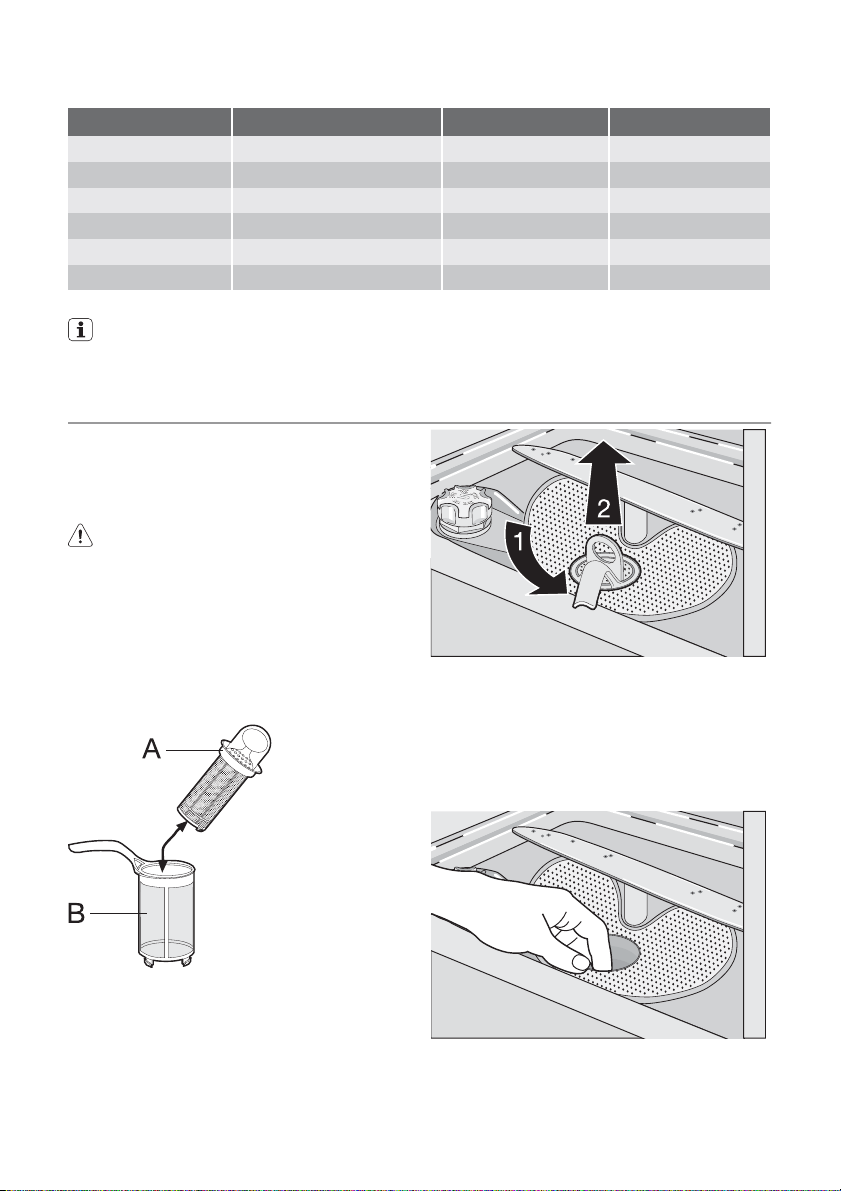

7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

10 Plan de travail

6 electrolux

Bandeau de commande

7

8

1 Touche Marche/Arrêt
2 Touche Annulation
3 Touches de sélection des programmes
4 Touche "Tout en 1"
5 Touche économie d'énergie (Eco Maxi)
6 Touche Départ différé
7 Affichage numérique
8 Touches de fonction
9 Voyants

10 Voyants du programme

Voyants

Tout en 1

Eco Maxi

Produit rinçage

Sel

1)

1) Les voyants des réservoirs à sel et liquide de rinçage ne s'allument jamais pendant qu'un programme
est en cours, même s'il est nécessaire d'ajouter du sel et/ou du liquide de rinçage.

1)

S'allume lorsque la fonction "Tout en 1" est
sélectionnée.

S'allume lorsque la fonction économie d'éner­gie est sélectionnée.

Il s'allume quand le distributeur de liquide de
rinçage est vide.

Il s'allume quand le réservoir à sel est vide.

electrolux 7

Affichage numérique

L'affichage numérique indique :

• le niveau de dureté sur lequel est réglé

l'adoucisseur d'eau,

• le temps restant (approximatif ) avant la fin

du programme,

• l'activation/la désactivation du distributeur

de liquide de rinçage ( UNIQUEMENT si
la fonction "Tout en 1" est activée"),

• la fin du programme de lavage (affichage

d'un zéro),

• le décompte du départ différé,

• les codes d'anomalie du lave-vaisselle.

Touche Annulation

Avec cette touche vous pouvez annuler un
programme en cours ou un départ différé.

Touches de sélection des programmes

Appuyez sur l'une de ces touches jusqu'à ce
que le voyant du programme souhaité s'al­lume.

Touche "Tout en 1"

Sélectionnez cette option si vous utilisez des
pastilles de détergent multifonctions (3 en 1,
4 en 1, 5 en 1, etc.).
Reportez-vous au chapitre 'Fonction "Tout
en 1"'.

Touche économie d'énergie

Cette fonction diminue la température pen­dant la phase de séchage. L'économie
d'énergie est de 10 à 25 %.

La vaisselle pourrait encore être mouillée
à la fin du programme. Dans ce cas, ou­vrez la porte et laissez-la entrouverte
pour que la vaisselle puisse finir de sé­cher naturellement.

Cette fonction peut être sélectionnée avec
tous les programmes de lavage. Le voyant
correspondant s'allume lorsque vous ap­puyez sur la touche.
La fonction économie d'énergie n'a aucune
incidence sur certains programmes. Pour

consulter la liste des programmes de lavage
sur lesquels la fonction économie d'énergie
a ou non une incidence, reportez-vous au
chapitre "Programmes de lavage".

Touche Départ différé

Vous pouvez différer de 1 heure à 19 heures,
le départ du programme.
Pour utiliser cette option, reportez-vous au
chapitre "Sélection et départ d'un program­me de lavage".

Touches de fonction (A, B et C)

Ces touches servent aussi à régler les fonc­tions suivantes :

• le niveau de l'adoucisseur d'eau,

• l'activation/la désactivation du distributeur
de liquide de rinçage si la fonction "Tout en
1" est activée.

Mode programmation

L'appareil DOIT être en mode program­mation lorsque vous :
– sélectionnez un programme de lava-

ge,

– réglez le niveau de l'adoucisseur

d'eau,

– activez/désactivez le distributeur de li-

quide de rinçage.

Mettez l'appareil en fonctionnement.
– Tous les voyants du programme s'allu-

ment, l'appareil est en mode programma­tion.

Mettez l'appareil en fonctionnement.
– Un seul voyant de programme s'allume, le

dernier programme sélectionné est encore
mémorisé. Dans un tel cas, pour revenir au
mode programmation, vous devez annuler
le programme.

– Appuyez et maintenez appuyée la touche

Annulation jusqu'à ce que tous les voyants
du programme s'allument. Le programme
est alors annulé et l'appareil se trouve en
mode programmation.

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la
première fois :

• Assurez-vous que les raccordements
électriques et hydrauliques sont confor­mes aux instructions d'installation

• Retirez tous les emballages présents à l'in­térieur de l'appareil

• Réglez l'adoucisseur d'eau

• Versez 1 l d'eau dans le réservoir à sel,
puis approvisionnez en sel

8 electrolux

• Remplissez le distributeur de liquide de
rinçage

Si vous souhaitez utiliser des pastil-

les que : "3 en 1", "4 en 1", "5 en 1"
etc., programmez la fonction Tout
en 1. (Voir ''Fonction Tout en 1'').

les de détergent multifonctions tel-

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur
d'eau conçu pour éliminer les minéraux et les
sels de l'eau d'alimentation susceptibles de
nuire au bon fonctionnement de l'appareil.
Plus la teneur en minéraux et en sels est éle­vée, plus l'eau est dure. La dureté de l'eau
est calculée en échelles équivalentes, degrés
allemands (°dH), degrés français (°TH) et
mmol/l (millimol par litre - unité internationale
de dureté de l'eau).
L'adoucisseur doit être réglé en fonction du
degré de dureté de l'eau de votre région.

Dureté de l'eau Réglage de la dureté de l'eau Utili-

°dH °TH mmol/l manuel électronique

51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 9,0 2 niveau 9 oui
37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui
23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui
15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

Réglage manuel

Le lave-vaisselle est réglé d'usine sur la
position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave-vaisselle.

3. Tournez le sélecteur de dureté de l'eau

sur la position 1 ou 2 (voir tableau).

4. Replacez le panier inférieur.

Renseignez-vous auprès de la Compagnie
locale de distribution des eaux pour connaî­tre le degré de dureté de l'eau de votre zone
d'habitation.

L'adoucisseur d'eau doit être réglé des
deux façons suivantes : manuellement,
à l'aide du sélecteur de dureté de l'eau
et électroniquement.

sation
du sel

régé-

nérant

Réglage électronique

L'appareil est réglé d'usine sur la posi­tion 5.

1. Mettez l'appareil en fonctionnement. Il
doit être en mode programmation.

electrolux 9

2. Appuyez simultanément sur les touches
de fonction B et C et maintenez-les ap­puyées. Les voyants du programme au­dessus des touches de fonction A, B et
C clignotent.

3. Appuyez sur la touche de fonction A, les
voyants au-dessus des touches de fonc­tion B et C s'éteignent. Le voyant au­dessus de la touche de fonction A conti­nue de clignoter. Le niveau réglé apparaît
sur l'affichage numérique.
Exemples :
L'affichage numérique indique
veau 5
L'affichage numérique indique
veau 10

= ni-

= ni-

Utilisation du sel régénérant

Avertissement

Utilisez uniquement du sel spécial pour lave­vaisselle. Tout autre type de sel non spécia­lement étudié pour être utilisé dans un lave­vaisselle, en particulier le sel de cuisine, peut
endommager l'adoucisseur d'eau. Approvi­sionnez en sel avant de démarrer un pro­gramme de lavage complet. Vous éviterez
ainsi que des grains de sel ou de l'eau salée
qui a débordé n'entre en contact avec le fond
de la cuve pendant un laps de temps pro­longé, engendrant de la corrosion.

Pour réapprovisionner :

1. Ouvrez la porte, sortez le panier inférieur
et dévissez le bouchon du réservoir à sel
en le tournant dans le sens inverse des
aiguilles d'une montre.

2. Versez 1 l d'eau à l'intérieur du réservoir

(cette opération est nécessaire uni­quement lorsque vous remplissez le
réservoir pour la première fois) .

3. Versez le sel à l'aide de l'entonnoir, jus­qu'à ce que le réservoir soit rempli.

4. Pour modifier le niveau, appuyez sur la
touche de fonction A. Le niveau change
à chaque pression de la touche. (Pour
sélectionner un autre niveau, référez­vous au tableau).
Exemples :
Si le niveau est 5, une simple pression sur
la touche de fonction A amène le niveau
à 6.
Si le niveau est 10, une simple pression
sur la touche de fonction A amène le ni­veau à 1.

5. Pour mémoriser cette opération, mettez
l'appareil à l'arrêt.

4. Remettez le bouchon en place en veillant
à ce que le filetage et le joint ne présen­tent aucune trace de sel.

5. Serrez le bouchon en le tournant dans le
sens des aiguilles d'une montre, jusqu'à
ce que vous entendiez un clic.

Ne vous préoccupez pas si de l'eau dé­borde du réservoir lorsque vous le rem­plissez. Cela est parfaitement normal.

Assurez-vous qu’il n’y ait pas de dé­pot de sel à l’extérieur du réservoir.
Un résidu de sel qui stagne sur la
cuve pendant un certain temps per­ce la cuve.

10 electrolux

Le voyant du réservoir à sel peut rester
allumé pendant 2 à 6 heures après le
remplissage, à condition que le lave­vaisselle reste sous tension. Si vous uti-

Utilisation du liquide de rinçage

Avertissement Utilisez exclusivement
des liquides de rinçage de marque,
spéciaux pour lave-vaisselle.
Ne remplissez jamais le distributeur de
liquide de rinçage avec d'autres produits
(par ex. un agent de nettoyage pour la­ve-vaisselle, un produit de lavage liqui­de). Cela aurait pour effet d'endomma­ger l'appareil.

Le liquide de rinçage assure un rinçage
optimal et un séchage sans taches ni
striures.
Le liquide de rinçage est automatique­ment ajouté au cours du dernier rinçage.

1. Ouvrez le distributeur en appuyant sur le
levier de fermeture (A).

2. Versez le liquide de rinçage dans la gou­lotte de remplissage. Le niveau maximum
de remplissage est signalé par le repère
"max".

lisez un sel peu soluble, il se peut que
cette opération prenne davantage de
temps. le fonctionnement de l'appareil
n'en sera pas pour autant entravé.

Le distributeur contient environ 110 ml de
liquide de rinçage, quantité suffisante
pour 16 à 40 cycles de lavage, en fonc­tion du réglage de la dose programmée.

3. Vérifiez que le couvercle est fermé après
chaque remplissage.

Essuyez tout débordement de liquide de
rinçage à l'aide de papier absorbant, afin
d'éviter une formation excessive de
mousse lors du lavage suivant.

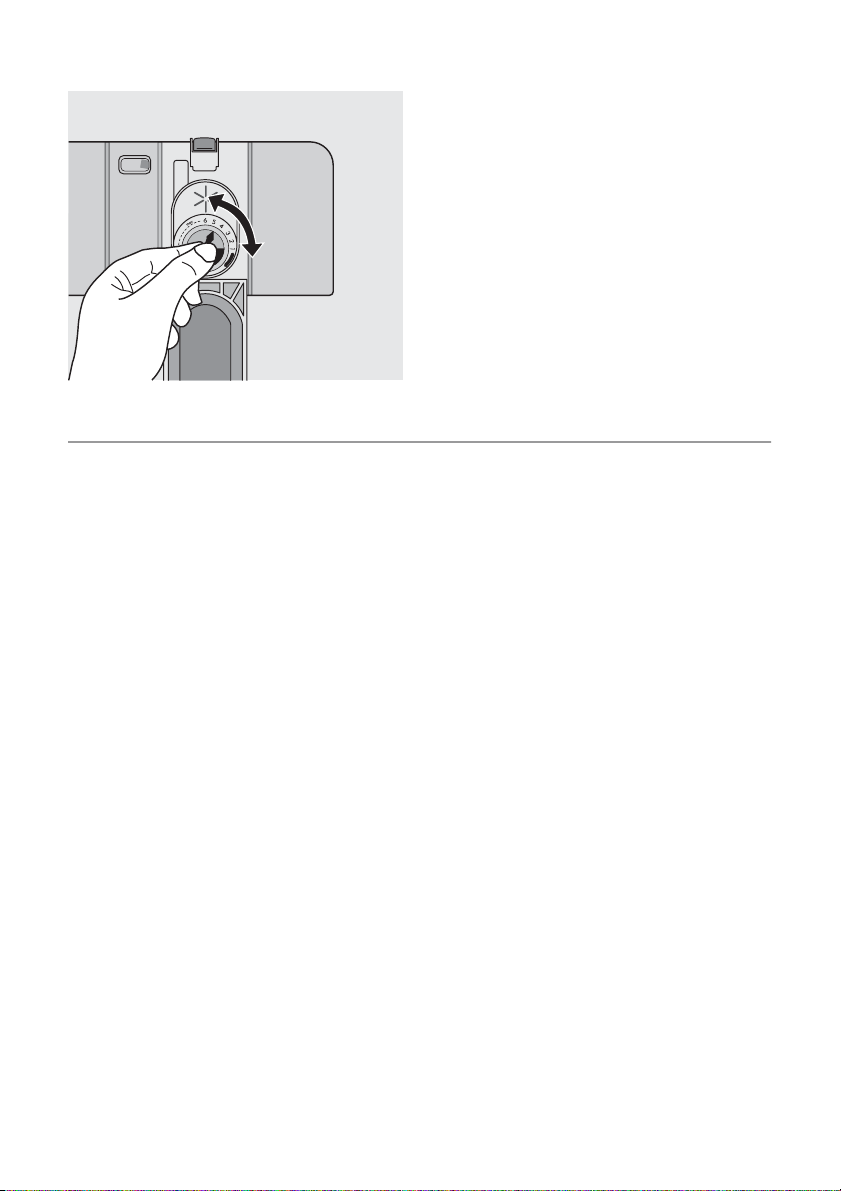

En fonction des résultats de brillance et de
séchage obtenus, adaptez le dosage du li­quide de rinçage à l'aide du sélecteur à 6
positions (position 1 = dosage minimum, po­sition 6 = dosage maximum).
La dose est réglée d'usine sur la position 4.
Augmentez le dosage si vous constatez la
présence de gouttes d'eau ou de taches de
calcaire sur la vaisselle au terme du lavage.
En revanche, si des rayures blanches sont
présentes sur la vaisselle, ou si les verres et
les lames de couteaux sont recouverts d'un
film bleuâtre, il convient de réduire le dosage.
