ELECTROLUX ASF45010 User Manual [fr]

notice d’utilisation

ASF 45010

Lave-vaisselle

Nous avons pensé à vous

lors de la conception de ce produit

bienvenue dans le monde d’Electrolux electrolux 3

Nous vous remercions de la confiance que vous nous témoignez
en choisissant un appareil Electrolux qui nous espérons vous
accompagnera agréablement au fil du temps. Au travers d’une
large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable. Vous pourrez en visualiser un
exemple sur la couverture de cette notice. Mais maintenant, il est
temps de découvrir ce guide pour enfin utiliser votre appareil et
profiter des avantages qu’il vous offre. Nous vous assurons qu’il
vous rendra la vie plus facile. Abientôt.

Bienvenue dans le monde d’Electrolux

4 electrolux sécurité

Lors de sa fabrication, cet appareil a été construit selon des normes, directives

et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de

l’environnement, vous devez d’abord lire impérativement les

préconisations suivantes avant toute utilisation de votre appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation

optimale de votre appareil.

Pour éviter tout risque de détérioration de l’appareil, transportez-le dans
sa position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et
corporel, tenez les matériaux d’emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les
raccordements (eau, gaz, électricité, évacuation selon modèle), la mise
en service et la maintenance de votre appareil doivent être effectués par
un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné
à un usage domestique normal. Ne l’utilisez pas à des fins commerciales
ou industrielles ou pour d’autres buts que ceux pour lesquels il a été
conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel.
N’utilisez que des produits du commerce non corrosifs ou non
inflammables. Toute projection d’eau ou de vapeur est proscrite pour
écarter le risque d’électrocution.

Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant
de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter
de s’électrocuter.

Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de
produits inflammables ou d’éléments imbibés de produits inflammables à
l’intérieur, à proximité ou sur l’appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque
corporel, mettez hors d’usage ce qui pourrait présenter un danger:
coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès
des services de votre commune des endroits autorisés pour la mise au
rebut de l’appareil.

sommaire electrolux 5

Informations relatives à la sécurité 6
Description de l’appareil 9
Bandeau de commande 10
Première utilisation 13
Utilisation quotidienne 18
Programmes de lavage 30
Entretien et nettoyage 31
En cas d’anomalie de

fonctionnement 33
Données techniques 36
Conseils pour les instituts de test 38
Installation 39
En matière de protection de

l’environnement 43
Garantie 44

Sommaire

Les symboles suivants sont utilisés dans la présente notice d’utilisation :

Informations importantes concernant votre sécurité et consignes pour
éviter tout endommagement de l’appareil

Informations générales et conseils

Informations en matière de protection de l'environnement

6 electrolux informations relatives à la sécurité

Informations relatives à la sécurité

Pour votre sécurité et pour garantir
une utilisation correcte de
l'appareil, lisez attentivement cette
notice d'utilisation, ainsi que ses
conseils et avertissements, avant
d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter
toute erreur ou accident, veillez à
ce que toute personne qui utilise
l'appareil connaisse bien son
fonctionnement et ses options de
sécurité. Conservez cette notice
avec l'appareil. Si l'appareil devait
être vendu ou cédé à une autre
personne, assurez-vous que la
notice d'utilisation l'accompagne,
afin que le nouvel utilisateur soit
correctement informé du
fonctionnement de celui-ci et des
avertissements s'y rapportant.

Utilisation correcte

● Votre appareil est destiné à un

usage domestique normal. Ce lave
vaisselle est conçu pour laver la
vaisselle et les ustensiles de
cuisine pouvant être lavés en
machine.

● N'utilisez pas de solvants dans

votre lave vaisselle. Ceux-ci
pourraient provoquer une
explosion.

● Les couteaux et autres ustensiles

pointus ou tranchants doivent être
placés dans le panier à couverts
avec la pointe vers le bas, ou en
position horizontale dans le panier
supérieur.

● N’utilisez que des produits

(détergent, sel, liquide et produit
de rinçage) spécifiques pour le
lave-vaisselle.

● Évitez d’ouvrir la porte pendant le

fonctionnement de l’appareil, car
de la vapeur chaude pourrait s’en
échapper tandis que l’appareil
foncrionne: une vapeur brûlate
peut s’en échapper.

● Ne sortez pas la vaisselle du lave-

vaisselle avant la fin du cycle de
lavage.

● Lorsque le programme est terminé,

débranchez l’appareil et fermez le
robinet d’arrivée d’eau.

● Cet appareil rne peut être

entretenu et réparé que par un
technicien autorisé, exclusivement
avec des pièces d’origine.

● N’essayez en aucun cas de

réparer le lave-vaisselle vous­même. Les réparations effectuées
par du personnel non qualifié
peuvent provoquer des blessures
ou le mauvais fonctionnement du
lave-vaisselle. Contactez votre
Service Après-vente. Exigez des
pièces d’origine.

Consignes de sécurité

● Les détergents pour lave-vaisselle

peuvent provoquer occasionner
des brûlures chimiques aux yeux,
de la bouche et de la gorge. Votre
vie peut être mise en
potentiellement dangereux !
Respectez les instructions de
sécurité du fabricant de détergent
pour lave-vaisselle.

informations relatives à la sécurité electrolux 7

● L’eau présente dans de votre lave-

vaisselle n’est pas potable. Des
résidus de détergent peuvent
subsister dans votre lave­vaisselle.

● Ne montez pas et ne vous

asseyez pas sur la porte ouverte
de botre appareil.

● Assurez-vous que la porte du lave-

vaisselle est toujours
correctement fermée lorsque vous
n’êtes pas occupé a le remplir ou
le vider. Vous éviterez ainsi que
quelqu’un ne trébuche sur la porte
ouverte et ne se blesse.

Sécurité enfants

● Cet appareil est conçu pour être

utilisé par des adultes. Ne laissez
pas les enfants utiliser le lave­vaisselle sans surveillance
contrôle.

● Ne laissez pas les emballages à

portée des enfants. Ils pourraient
s’asphyxier.

● Conservez tous les détergents

dans un endroit sûr, hors de portée
des enfants.

● Eloignez les enfants du lave-

vaisselle lorsque la porte est
ouverte.

Le produit de lavage pour lave­vaisselle est dangereux!

Le produit de lavage est très corrosif;
tout accident provoqué par ce
détergent doit impérativement faire
l’objet d’un appel à votre centre
antipoison régional et à un médecin.
Si quelqu’un a avalé du produit de
lavage pour lave-vaisselle, il faut
immédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment
à l’eau en attendant l’intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée
des enfants. Ne laissez jamais la
porte ouverte lorsque l’appareil
contient du détergent.
Nous vous recommandons de remplir
le réservoir de produit de lavage juste
avant de démarrer un programme.

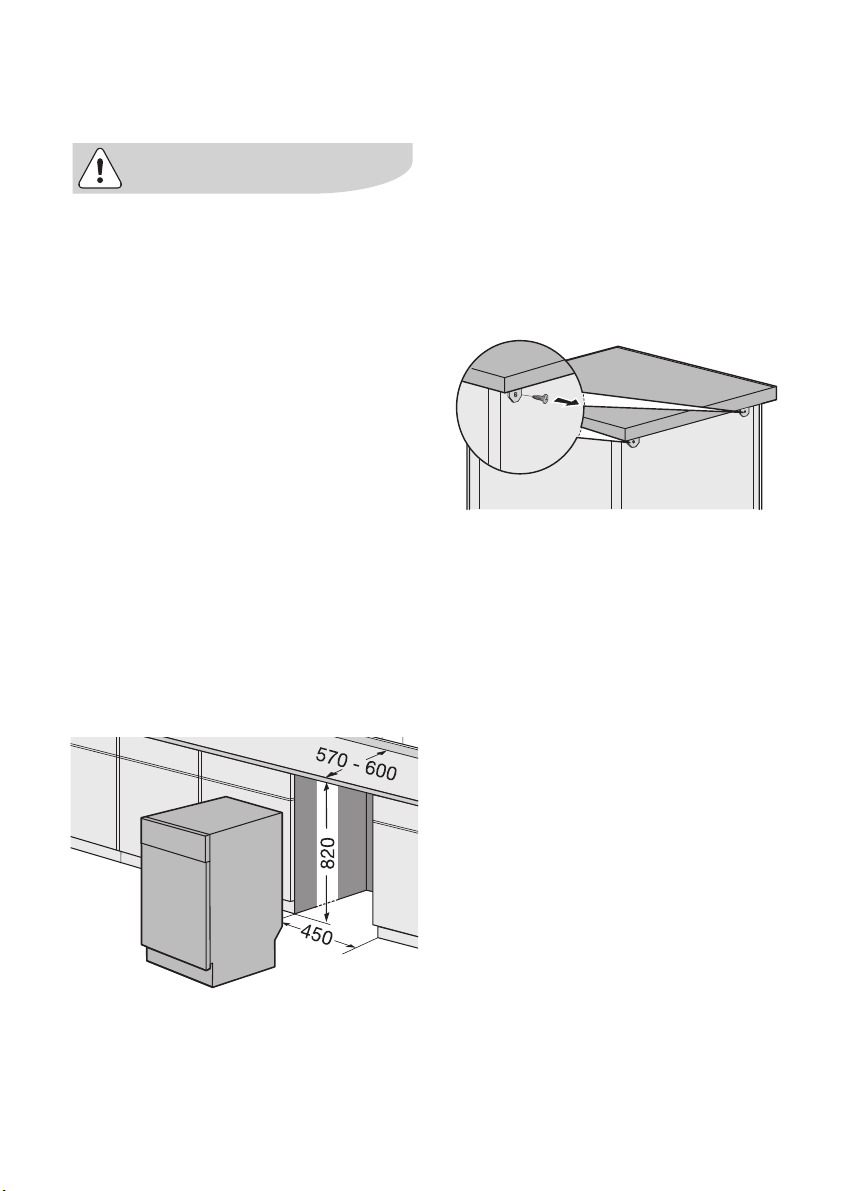

Installation

● Vérifiez que le lave-vaisselle n’a

subi aucun dommage en cours de
transport. Ne branchez jamais un
appareil endommagé. Votre lave­vaisselle est endommagé,
andressez-vous à votre revendeur.

● Retirez tous les emballages avant

utilisation.

● Les branchement électriques et

hydrauliques nécessaires à
l'installation de l'appareil ne
doivent être effectués que par un
électricien et/ou un plombier
qualifié.

8 electrolux informations relatives à la sécurité

● Pour des raisons de sécurité, il est

interdit de modifier les
spécifications ou de tenter de
modifier l’appareil de quelque
façon que ce soit.

● N'utilisez jamais le lave vaisselle si

le câble électrique ou les tuyaux
d'eau sont endommagés; ou si le
bandeau de commande, le plan de
travail de l'appareil ou la plinthe
sont endommagés au point que
l'intérieur de l'appareil en est
accessible.

● Les parois du lave-vaisselle ne

doivent jamais être percées, pour
éviter d’endommager les
composants hydrauliques et
électriques.

Avant de procéder aux
branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

description de l’appareil electrolux 9

Description de l’appareil

Panier supérieur
Réglage de l’adoucisseur d’eau
Réservoir à sel
Distributeur de produit de lavage
Distributeur de liquide de rinçage
Plaque signalétique
Filtres
Bras d’aspersion inférieur
Bras d’aspersion supérieur
Plan de travail

1

2

3

4

5

6

7

8

9

10

10 electrolux bandeau de commande

Bandeau de commande

Touche Marche/Arrêt
Touches de sélection des

programmes
Touche de départ différé

Affichage numérique

Voyants

1

2

3

4

5

bandeau de commande electrolux 11

Les voyants des réservoirs à sel et
de liquide de rinçage ne sont
jamais allumés pendant qu’un
programme est en cours, même s’il
est nécessaire d’ajouter du sel
et/ou du liquide de rinçage.

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après avoir effectué le remplissage,
à condition que le lave-vaisselle
reste sous tension. Si vous utilisez
un sel peu soluble, il se peut que
cette opération prenne davantage
de temps. Le fonctionnement de la
machine n’en sera pas pour autant
entravé.

Déroulement du
programme

Voyants

Fin du programme

Il s’allume quand un cycle est sélectionné et reste
allumé pendant toute la durée du programme.

Il s’éteint quand le programme est terminé.

Il s’allume quand un cycle est terminé. Il possède
également des fonctions supplémentaires de
signalisation visuelle, telles que :

- le réglage de l’adoucisseur d’eau,

- l’activation/désactivation du distributeur de
liquide de rinçage,

- le déclenchement d’une alarme en cas
d’anomalie de fonctionnement de la machine.

Fonction Tout en 1

Il indique que la fonction “Tout en 1” est
activée/désactivée (voir “fonction Tout en 1”).

Sel

Il s’allume quand le réservoir à sel est vide.

Liquide de rinçage

Il s’allume quand le liquide de rinçage est
manquant.

12 electrolux bandeau de commande

Mode programmation

Rappelez-vous que pour effectuer:

- le réglage de l’adoucisseur,

- l’activation/la désactivation du
distributeur de liquide de rinçage,

le lave-vaisselle DOIT être en mode
programmation:

● Appuyez sur la touche

Marche/Arrêt, TOUS les voyants
du programme sont allumés et 3
lignes horizontales sont visibles
sur l'affichage numérique =
appareil en mode réglage.

● Appuyez sur la touche Marche/Arrêt,

UN SEUL voyant du programme est
allumé et 1 ligne horizontale est
visible sur l'affichage numérique = le
dernier programme exécuté ou
sélectionné est encore activé.
Dans un tel cas, pour restaurer le
mode réglage, il sera nécessaire
d'annuler le programme.

Pour annuler un programme réglé
ou en cours

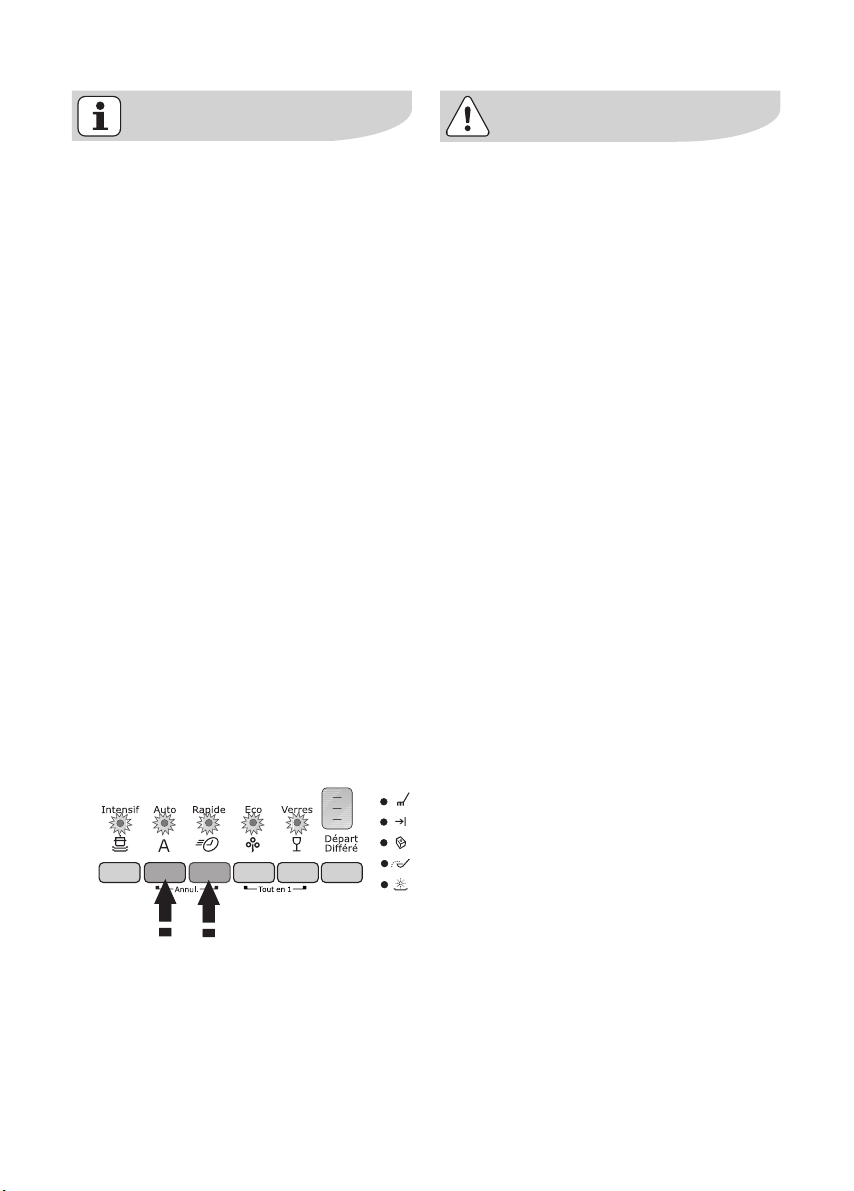

Appuyez simultanément sur les deux
touches du programme, situées au­dessus du mot Annul., et maintenez­les enfoncées jusqu'à ce que tous les
voyants du programme s'allument et
que 3 lignes horizontales apparaissent
sur l'affichage numérique. Le
programme est alors annulé et
l'appareil se trouve en mode réglage.

Intensif

Auto

Annul.

Rapide

Eco

Verres

Tout en 1

première utilisation electrolux 13

Avant d’utiliser votre lave-vaisselle
pour la première fois :

● Assurez-vous que les

raccordements électriques et
hydrauliques sont conformes aux
instructions d’installation.

● Retirez tous les emballages

présents à l’intérieur de l’appareil.

● Réglez l’adoucisseur d’eau

● Versez 1 l d’eau dans le réservoir

à sel, puis approvisionnez en sel

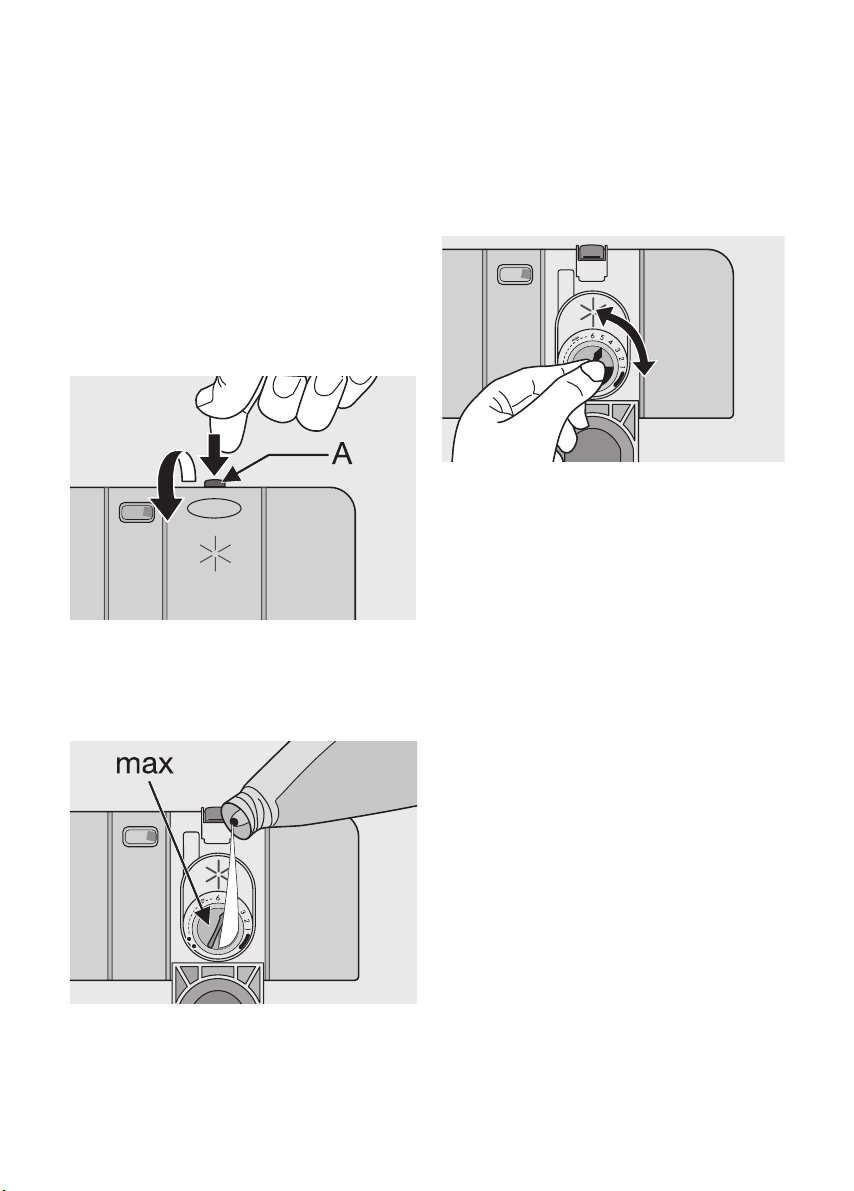

● Remplissez le distributeur de

liquide de rinçage

Si vous souhaitez utiliser des
pastilles de détergent multifonctions
telles que : “3 en 1”, “4 en 1”, “5 en
1” etc., réglez la fonction Tout en 1
(voir “fonction Tout en 1”).

Première utilisation

Réglage de l’adoucisseur d’eau

Le lave-vaisselle est équipé d’un
adoucisseur d’eau conçu pour éliminer
les minéraux et les sels de l’eau
d’alimentation susceptibles de nuire
au bon fonctionnement de l’appareil.

Plus la teneur en minéraux et en sels
est élevée, plus l’eau est dure.

La dureté de l’eau est calculée en
échelles équivalentes, degrés
allemands (°dH), degrés français
(°TH) et mmol/l (millimol par litre ­unité internationale de dureté de
l’eau).

L’adoucisseur doit être réglé en
fonction du degré de dureté de l’eau
dans votre region. Renseignez-vous
auprès de la Compagnie locale de
distribution des Eaux pour connaître le
degré de dureté de l’eau de votre
zone d’habitation.

*

ne pas approvisionner en sel

Dureté de l’eau

°dH °TH mmol/l manuel électronique

Réglage de la dureté

de l’eau

Utilisation

du sel

régénérant

51 - 70 91 - 125 9,0 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 8,9 2 niveau 9 oui

37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui

23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui

15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

*

14 electrolux première utilisation

L’adoucisseur d’eau doit être réglé
des deux façons suivantes :
manuellement, à l’aide du sélecteur
de dureté de l’eau et
électroniquement, à l’aide de
certaines touches de programme
présentes sur le bandeau de
commande.

Réglage manuel
Le lave-vaisselle est réglé d’usine

sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave­vaisselle.

3. Tournez le sélecteur de dureté de
l’eau sur la position 1 ou 2 (voir
tableau).

4. Replacez le panier inférieur.

Réglage électronique
Le lave-vaisselle est réglé d’usine

sur la position 5.

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode réglage.

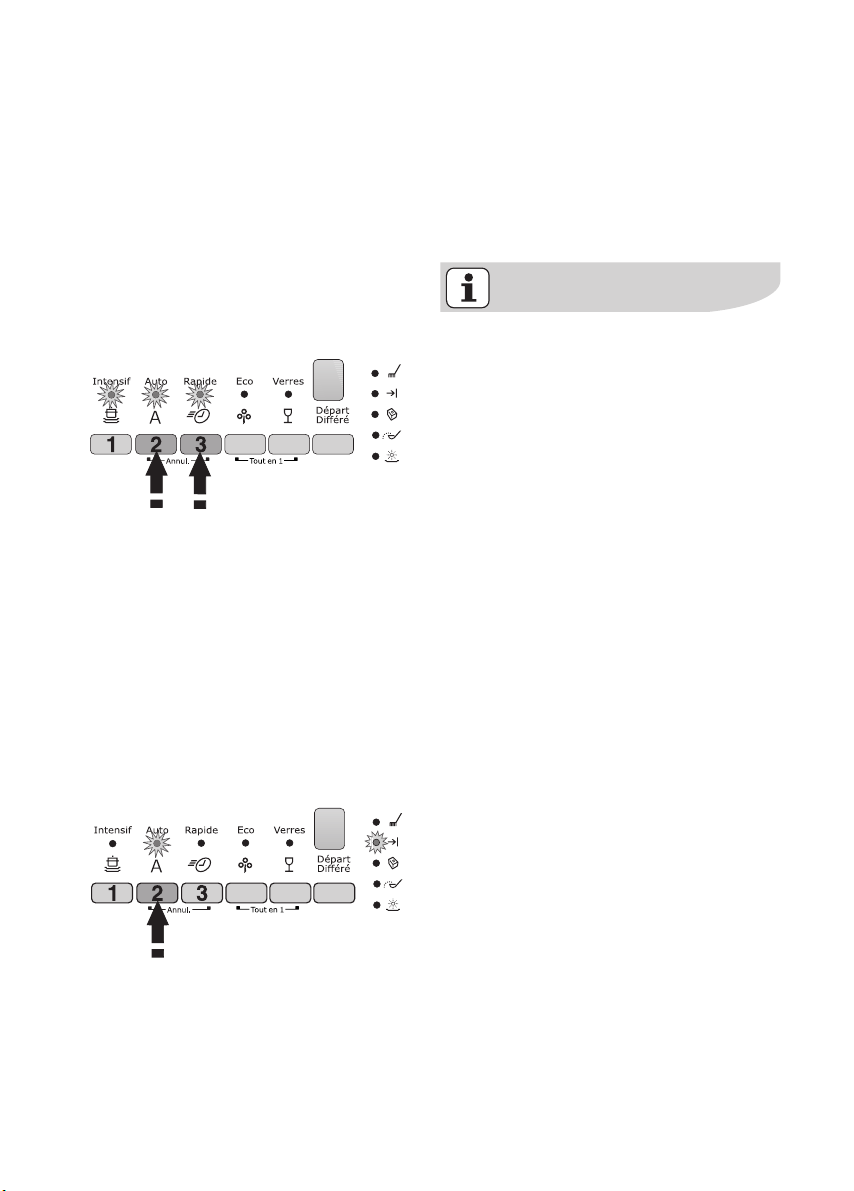

2. Appuyez simultanément sur les
touches 2 et 3 et maintenez-les
enfoncées jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignotent.

3. Appuyez sur la touche 1, les
voyants des touches 2 et 3
s’éteignent tandis que le voyant de
la touche 1 se met à clignoter.
L’indicateur de fin du programme
clignote simultanément.

Le niveau actuellement
sélectionné est indiqué par le
nombre de clignotements de
l’indicateur de fin du programme.

Exemples :

5 clignotements, pause, 5
clignotements, pause, etc. = niveau
5

6 clignotements, pause, 6
clignotements, pause, etc. = niveau
6

4. Pour modifier le niveau, appuyez
sur la touche de fonction 1. Le
niveau change à chaque pression
de la touche. (Pour sélectionner
un autre niveau, référez-vous au
tableau).

Exemples :

Si le niveau actuel est 5, une
pression de la touche de fonction
amènera le niveau à 6.

Eco

Intensif

Auto

Rapide

Annul.

Verres

Tout en 1

Eco

Intensif

Auto

Rapide

Annul.

Verres

Tout en 1

première utilisation electrolux 15

Si le niveau actuel est 10, une
pression de la touche de fonction
amènera le niveau à 1.

5. Pour mémoriser l’opération, mettez
à l’arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

Remplissage du réservoir de sel

Utilisez uniquement du sel spécial
pour lave-vaisselle. Tout autre type de
sel non spécialement étudié pour être
utilisé dans un lave-vaisselle, en
particulier le sel de cuisine, peut
endommager l’adoucisseur d’eau.
Approvisionnez en sel avant de
démarrer un programme de lavage
complet.
Vous éviterez ainsi que des grains de
sel ou de l’eau salée qui a débordé
n’entre en contact avec le fond de la
cuve pendant un laps de temps
prolongé, engendrant de la corrosion.

3. Versez le sel à l’aide de
l’entonnoir, jusqu’à ce que le
réservoir soit rempli.

4. Remettez le bouchon en place en
veillant à ce que le pas de filetage
et le joint ne présentent aucune
trace de sel.

5. Serrez le bouchon en le tournant
des aiguilles d’une montre, jusqu’à
ce que vous entendiez un clic.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier
inférieur et dévissez le bouchon du
réservoir de sel en le tournant
dans le sens inverse des aiguilles
d’une montre.

2. Versez 1 l d’eau à l’intérieur du
réservoir (cette opération est

nécessaire uniquement lorsque
vous remplissez le réservoir
pour la première fois).

Ne vous préoccupez pas si de l’eau
déborde du réservoir lorsque vous le
rémplissez. Cela est parfaitement
normal.

Assurez-vous qu’il n’y ait pas de
dépot de sel à l’extérieur du réservoir:
un résidu de sel qui stagne sur la
cuve pendant un certain temps perce
la cuve.
