Wichtig

Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und das Installationsanleitung (separater Band) aufmerksam durch, um sich mit der sicheren und efzienten Bedienung vertraut zu machen.

• Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, nden Sie in der Installationsanleitung.

• Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung:

 http://www.eizo.com

[AnbringungderVorsichtshinweise]

Z.B.höhenverstellbarerFuß

Als Partner von ENERGY STAR® erfüllt EIZO NANAO CORPORATION für dieses Produkt die Richtlinien für Energieefzienz von ENERGY STAR.

Dieses Produkt hat den TCO-Standard erreicht, der sich auf Sicherheit, Ergonomie, Umweltfreundlichkeit usw. von Büroausrüstung bezieht. Auf unserer Website nden Sie einen Überblick über den TCO-Standard.

http://www.eizo.com

Die Produktspezikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise - reproduziert, in einem Suchsystem gespeichert oder übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.

Mac OS ist ein eingetragenes Warenzeichen von Apple Inc. VGA ist ein eingetragenes Warenzeichen der International Business Machines Corporation. Windows und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. ENERGY STAR ist eine eingetragene Marke in den USA der United States Environmental Protection Agency. VESA ist ein eingetragenes Warenzeichen oder ein Warenzeichen von Video Electronics Standards Association in den USA und anderen Ländern. EIZO ScreenSlicer ist eine Marke der EIZO NANAO CORPORATION. EIZO, das EIZO-Logo, FlexScan und ScreenManager sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.

HinweisefürdiesenMonitor

Dieses Produkt ist zum Erstellen von Dokumenten, Anzeigen von Multimedia-Inhalten und für andere allgemeine Zwecke geeignet.

Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.

Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.

Die in diesem Handbuch enthaltenen technischen Daten gelten nur, wenn die von uns empfohlenen Netzkabel und Signalkabel verwendet werden.

Verwenden Sie mit diesem Produkt nur Zubehör, das von uns hergestellt oder empfohlen wird.

Da es ungefähr 30 Minuten dauert, bis sich die elektrischen Bauteile stabilisiert haben, sollten Sie mit dem Einstellen des Monitors mindestens 30 Minuten nach dem Einschalten warten.

Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und eine gleichbleibende Leuchtdichte zu gewährleisten, wird eine niedrigere Helligkeitseinstellung empfohlen.

Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise Nachbilder auf. Verwenden Sie den Bildschirmschoner oder die Abschaltfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen. (Siehe „Reinigung“ (Seite 4))

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten möglicherweise Pixel. Dabei handelt es sich nicht um eine Fehlfunktion. Anteil der effektiven Pixel: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder ackert, wenden Sie sich an Ihren Fachhändler.

Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. B. störende Muster usw. des Displays führt. Durch wiederholtes Ausüben von Druck auf das LCD-Display verschlechtert sich die Bildschirmanzeige oder es entstehen Schäden am LCD-Display. (Wenn Abdrücke auf dem LCD-Display zurückbleiben, lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.)

Berühren Sie das Display nicht mit scharfen Gegenständen (Bleistifte u. ä.), da es dadurch verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte.

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsüssigkeit im Innern und außerhalb des Monitors. Warten Sie in diesem Fall mit dem Einschalten des Monitors, bis die Kondensationsüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.

Reinigung

Hinweis

• Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel, Benzol, Wachs, Alkohol oder Poliermittel. Dadurch könnte das Gehäuse oder das LCDDisplay beschädigt werden.

HINWEIS

• „ScreenCleaner“ wird zur Reinigung der LCD-Displayoberäche empfohlen.

[LCD-Display]

• Säubern Sie das LCD-Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch.

• Hartnäckige Flecken lassen sich mit einem mit Wasser befeuchteten Tuch entfernen. Wischen Sie anschließend für ein besseres Resultat mit einem trockenen Tuch nach.

[Gehäuse]

Reinigen Sie das Gehäuse mit einem weichen in mildes Reinigungsmittel eingetauchten Tuch.

SoarbeitenSieoptimalmitdemMonitor

• Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den Umgebungsbedingungen entsprechend ein.

• Die Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause.

INHALT

Abdeckung............................................................. 1

HinweisefürdiesenMonitor..................................... 3

INHALT ............................................................. 5

Kapitel1 LeistungsmerkmaleundÜbersicht.. 6

1-1Leistungsmerkmale............................................. 6

1-2TastenundAnzeigen........................................... 7

1-3FunktionenundGrundeinstellungen................ 8

Kapitel2 EinstellungenundJustierungen.... 10

EinSync-on-Green-Signaleinstellen.............. 10

2-1

2-2EinstellungderBildschirm-Auösung............ 10

KompatibleAuösungen/

Bildwiederholfrequenzen.................................... 10

Auösungeinstellen............................................11

2-3Dienstprogramm-CD......................................... 12

● Übersicht zum CD-Inhalt und zur Software ....... 12

● So verwenden Sie ScreenManager Pro for LCD/

EIZO ScreenSlicer ............................................ 12

2-12AnzeigenderEnergiesparstufedurchEcoView

Index............................................................... 19

2-13SperrenvonTasten......................................... 19

● Zum Sperren von Justierungen/Einstellungen

im Einstellungsmenü ........................................ 19

2-14Aktivieren/DeaktivierenderDDC/CI-

Kommunikation.............................................. 20

2-15Ein/AusderAnzeigedesEIZO-Logo............. 20

2-16WiederherstellenvonStandardeinstellungen

[Zurücksetzen]............................................... 20

● So setzen Sie die Farbeinstellung zurück ......... 20

● So setzen Sie alle Einstellungen auf die

Standardeinstellungen zurück .......................... 20

Kapitel3 AnschließenvonKabeln................. 21

3-1AnschließenvonmehrerePCsanden

Monitor............................................................ 21

● So schalten Sie das Eingangssignal um ........... 21

● So stellen Sie die Auswahl des Eingangssignals

ein [Eingangssignal] ......................................... 21

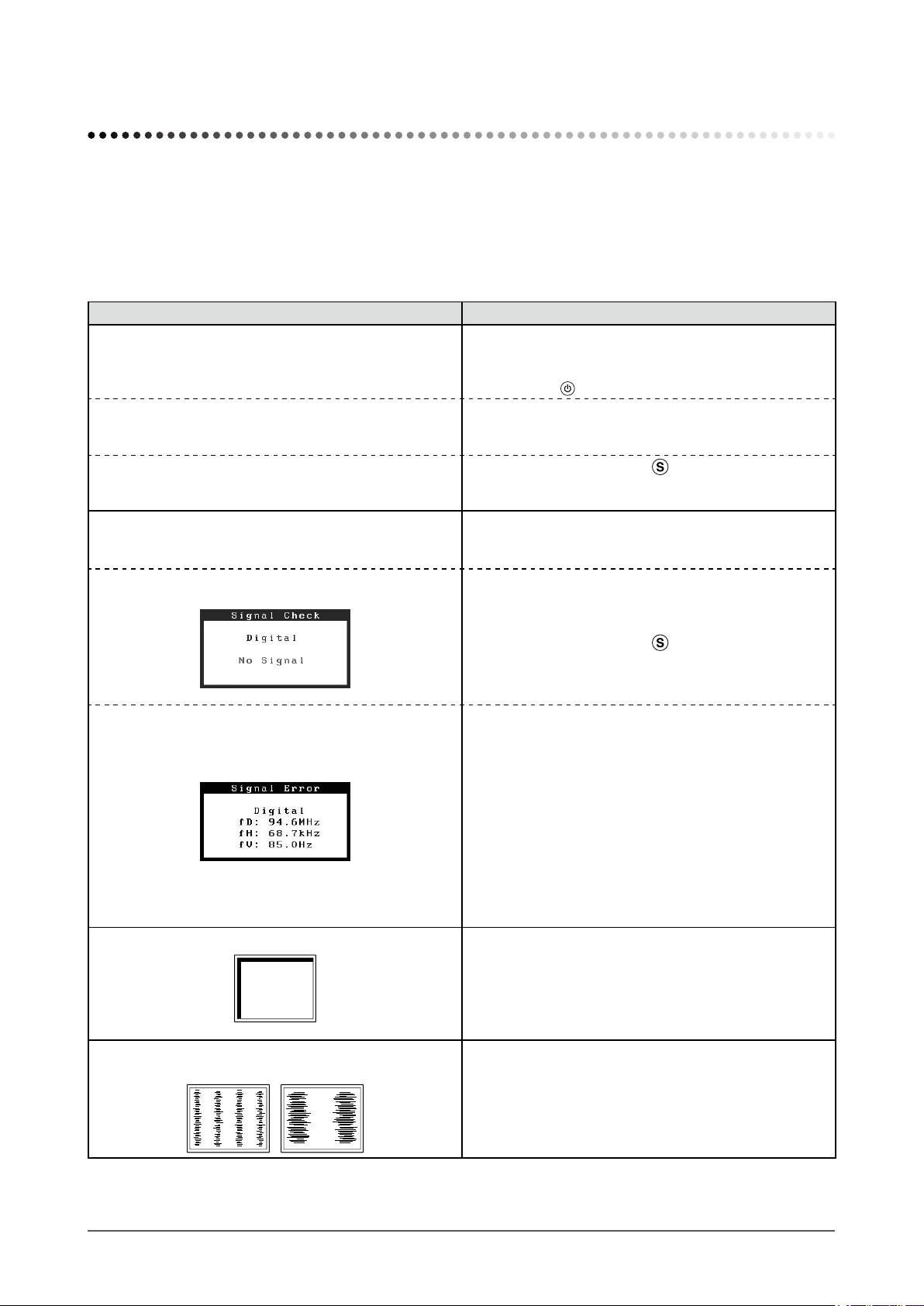

Kapitel4 Fehlerbeseitigung............................ 22

2-4Bildjustage......................................................... 13

Digitaleingang...................................................... 13

Analogeingang.................................................... 13

2-5Farbeinstellung.................................................. 16

● So wählen Sie den Anzeigemodus

(FineContrast-Modus) ...................................... 16

● So führen Sie erweiterte Justierungen durch .... 16

● Einstellungsoptionen in den einzelnen Modi ..... 16

● So stellen Sie die Farbe ein bzw. so justieren

Sie sie ............................................................... 17

2-6AutomatischesAusschaltendesMonitors

[Abschaltfunktion]......................................... 18

2-7EinstellenderAnzeigepositiondes

Justierungsmenüs[Menü-Position]............. 18

2-8Ein/bzw.AusschaltenderNetzkontroll-LED

[Netzkontroll-LED]......................................... 18

2-9AnzeigevonMonitorinformationen

[Informationen].............................................. 18

2-10EinstellenderSprache[Sprache].................. 19

Kapitel5 Referenz............................................ 24

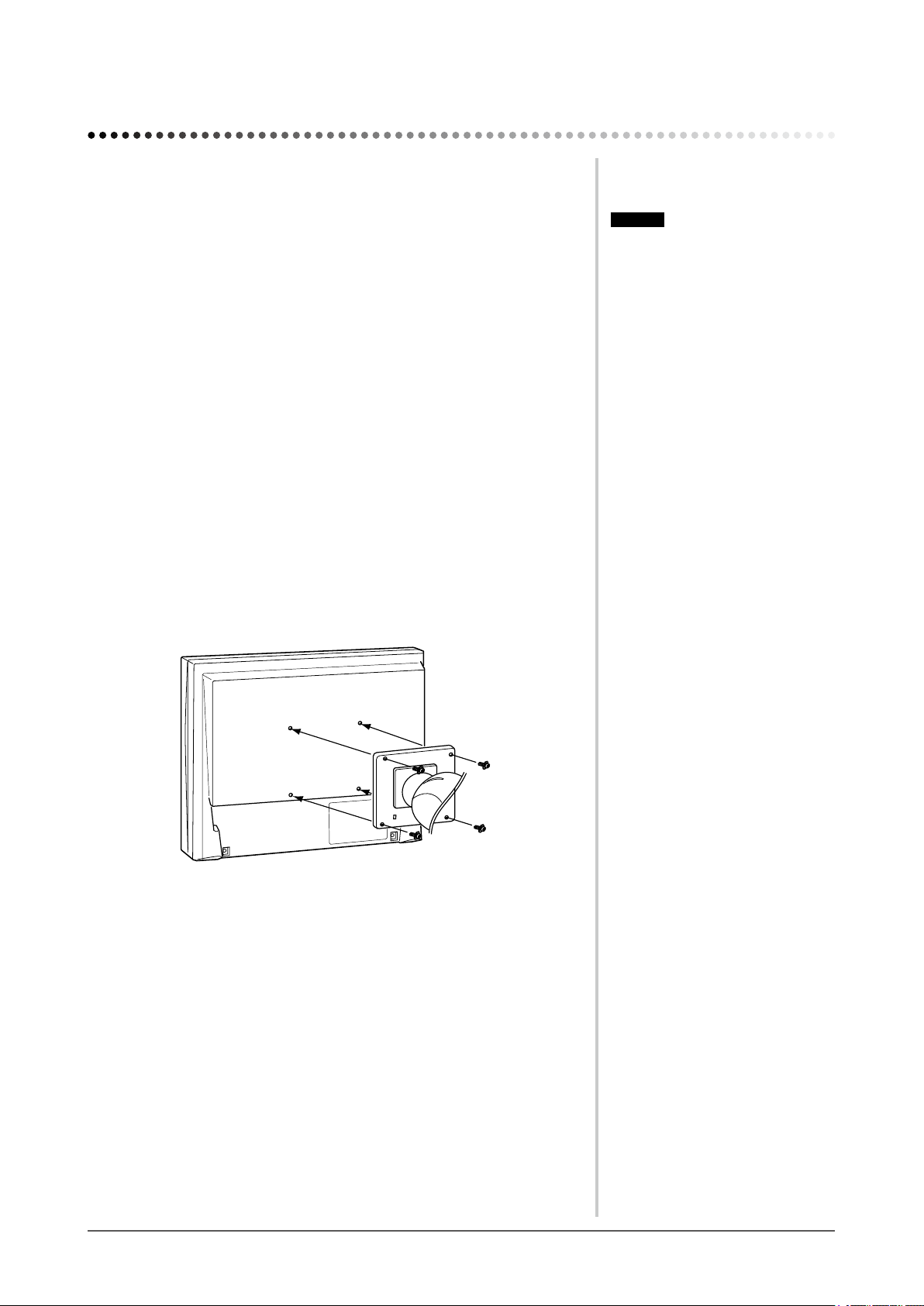

5-1SobringenSiedenoptionalenSchwenkarm

an..................................................................... 24

5-2Energiesparmodus............................................ 25

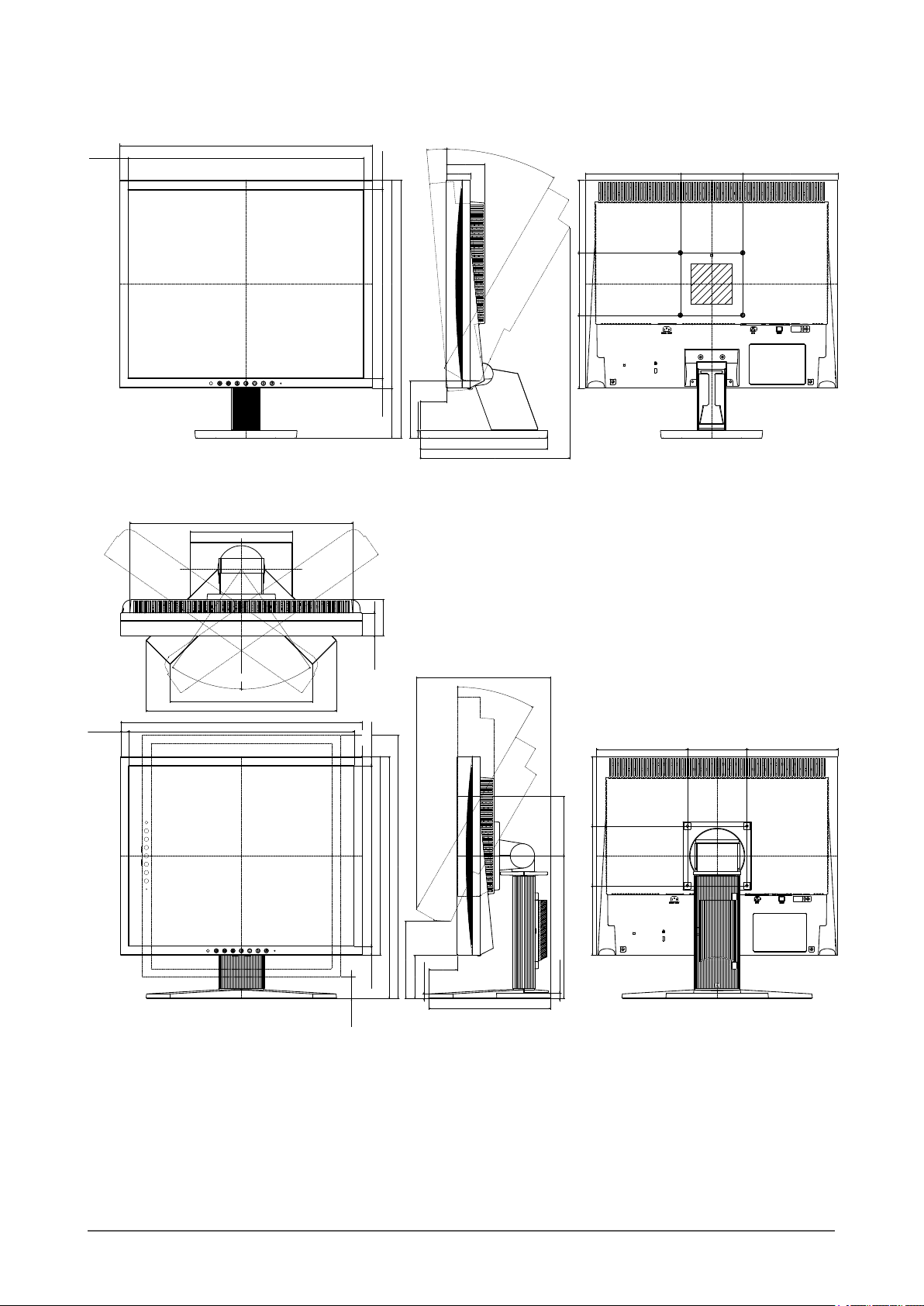

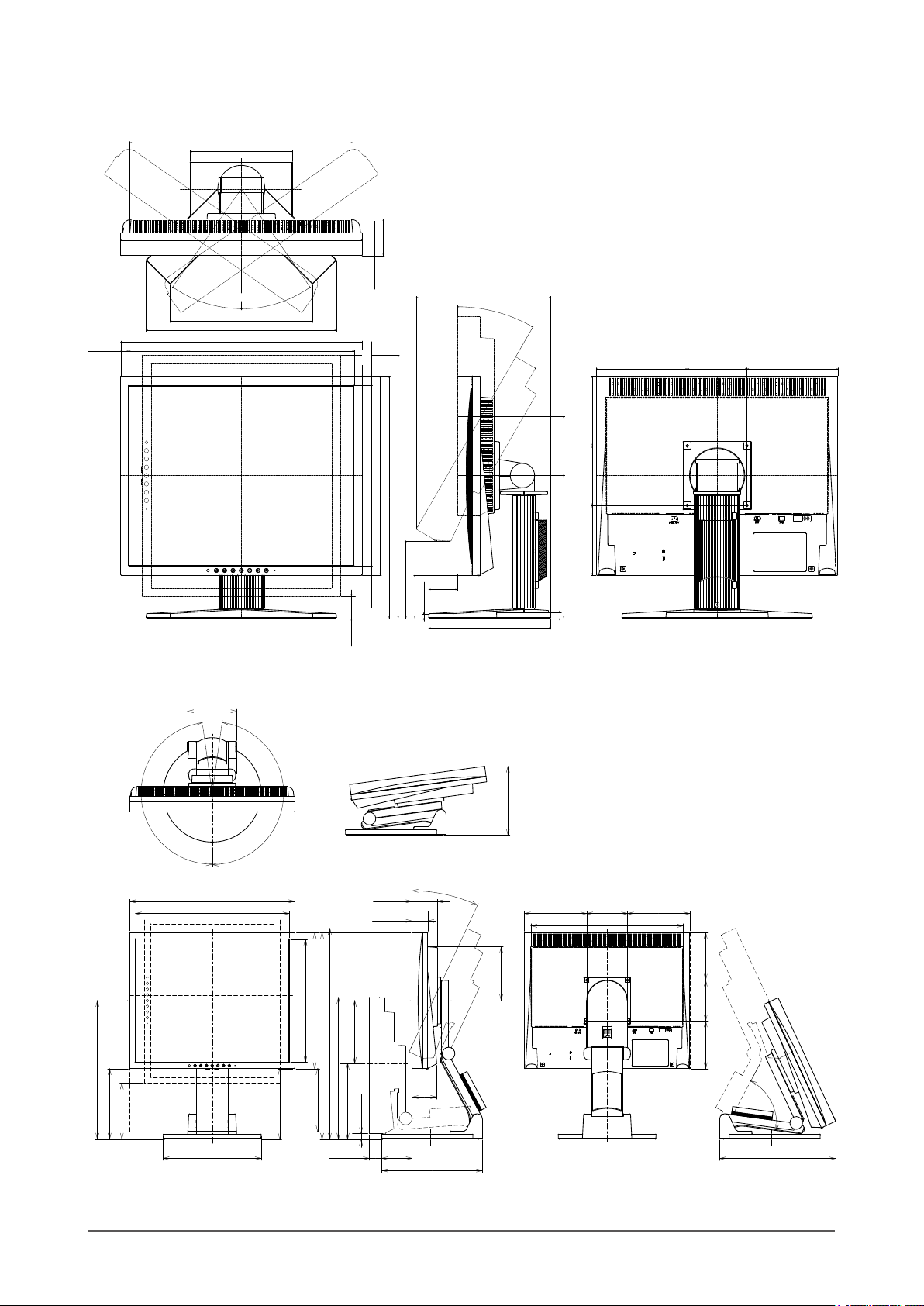

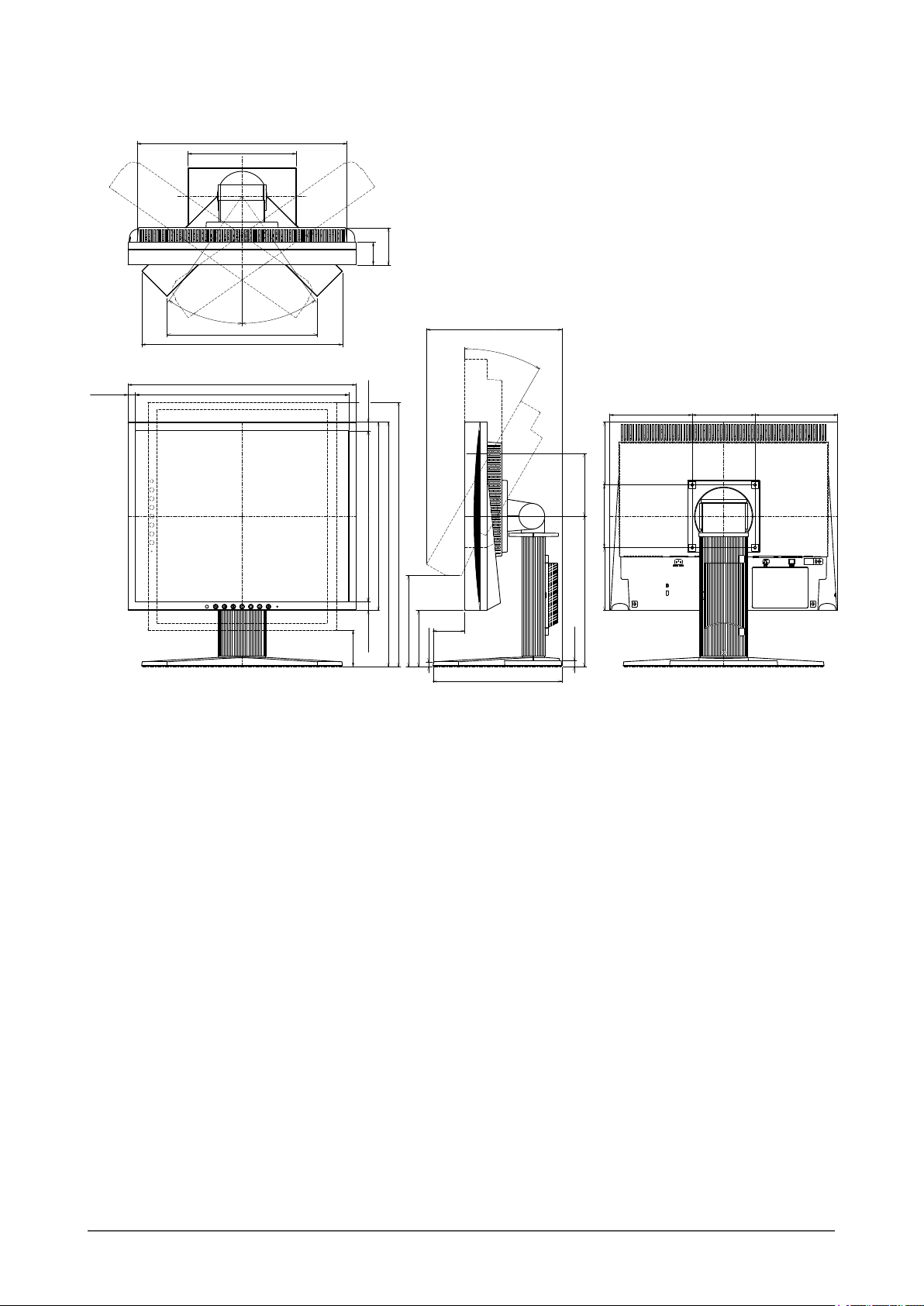

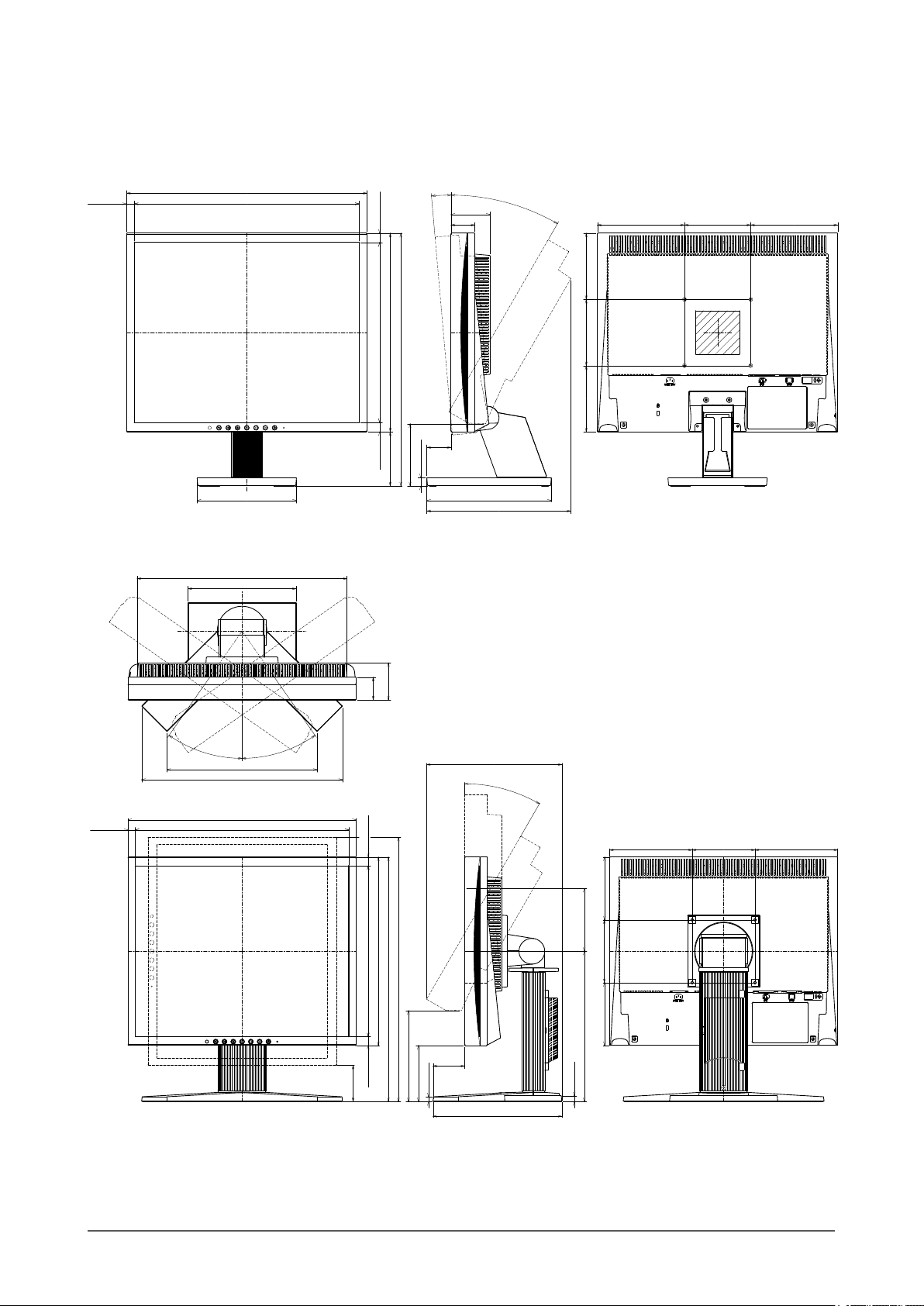

5-3Spezikationen.................................................. 26

5-4Glossar............................................................... 38

5-5VoreingestellteTaktraten.................................. 40

FCCDeclarationofConformity.......................... 41

HinweisezurAuswahldesrichtigenSchwenkarms

fürIhrenMonitor.................................................. 42

BEGRENZTEGARANTIE.....................................43

2-11Aktivieren/Deaktivieren(Ein/Aus)der

automatischenHelligkeitseinstellung

[AutoEcoView].............................................. 19

INHALT

Kapitel1 LeistungsmerkmaleundÜbersicht

Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben.

1-1Leistungsmerkmale

• Für eine Auösung von 1.280 × 1.024

• Stereolautsprecher

• Energiesparfunktion Durch Geringhalten des Energieverbrauchs* wird der Kohlendioxidausstoß

verringert.

Dieses Produkt ist mit verschiedenen Energiesparfunktionen ausgestattet.

– Auto EcoView-Funktion

Der Sensor auf der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem angepasst werden kann.

Übermäßig hohe Helligkeit kann zu Schäden an der natürlichen Umgebung sowie an Ihren Augen führen. Durch Geringhalten der Helligkeit wird der Energieverbrauch verringert und das Risiko von Schäden an den Augen reduziert.

„2-11 Aktivieren/Deaktivieren (Ein/Aus) der automatischen Helligkeitseinstellung [Auto EcoView]“ (Seite 19)

– EcoView Index-Funktion

Diese Anzeige zeigt die Energiesparquote, die Reduzierung des Stromverbrauchs und CO2-Reduzierung als Ergebnis der Helligkeit des Monitors. Sie können den Energieverbrauch verringern, indem Sie das Energiesparverhältnis stets beachten.

„2-12 Anzeigen der Energiesparstufe durch EcoView Index“ (Seite 19)

• FineContrast-Funktion zur Auswahl des besten Modus für die Bildschirmanzeige

– Mit einem Paper-Modus, der eine Vorschau für den Fall eines Ausdruckens auf Papier zeigt

„● So wählen Sie den Anzeigemodus (FineContrast-Modus)“ (Seite 16)

* Referenzwerte:

– S1701-X

Maximaler Energieverbrauch : 35 W (maximale Leuchtdichte bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 19 W (100VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 18 W (200VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen)

– S1721-X

Maximaler Energieverbrauch : 35 W (maximale Leuchtdichte bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 19 W (100VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 19 W (200VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen)

– S1902

Maximaler Energieverbrauch : 27 W (maximale Leuchtdichte bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 15 W (100VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 15 W (200VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen)

– S1921-X

Maximaler Energieverbrauch : 37 W (maximale Leuchtdichte bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 22 W (100VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen) Standardmäßiger Energieverbrauch : 22 W (200VAC, Leuchtdichte 120 cd/m bei Standardeinstellungen)

• Die Anzeigen Hochformat/Querformat sind verfügbar (Nur für den höhenverstellbaren Fuß und EZ-UP-Standfuß)

• Die Software “ScreenManager Pro for LCD (DDC/CI)” zur Bildschirmkonguration mithilfe der Maus und der Tastatur ist enthalten

„2-3 Dienstprogramm-CD“ (Seite 12)

Kapitel 1 Leistungsmerkmale und Übersicht

HINWEIS

• Zur Verwendung des Monitors in „Hochformat“-Position ist eine Grakkarte, die HochformatAnzeige unterstützt, erforderlich. Bei Verwendung des Monitors in “Hochformat”-Stellung, müssen die Einstellungen Ihrer Grakkarte dementsprechend geändert werden. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grakkarte.

1-2TastenundAnzeigen

Z.B.höhenverstellbarerFuß

Justierungsmenü (ScreenManager*

)

1 Sensor Der Sensor erkennt die Umgebungshelligkeit. Funktion zur Auto EcoView

2 EcoView-Taste Zeigt das Einstellmenü des Auto EcoView und des EcoView-Indexes an

3 SteuertastefürLautstärke Zeigt das Menü zum Einstellen der Lautstärke an (Seite 8). 4 TastezurAuswahldes

Eingangssignals

5 Steuertasten(Links,Rechts) • Zeigt den Bildschirm für die Helligkeitseinstellung an (Seite 8).

6 Eingabetaste Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und

7 Netzschalter Zum Ein- und Ausschalten. 8 Betriebsanzeige Zeigt den Betriebsstatus des Monitors an.

9 Öffnungfür

Diebstahlsicherung

10 11 Netzstecker Zum Anschließen des Netzkabels. 12 Signaleingänge Links: DVI-D-Anschluss/Rechts: 15-poliger Mini-D-Sub-Verbinder 13 BuchsefürStereo-

14 Kabelabdeckung Verdeckt die Anschlusskabel. 15 Lautsprecher Quelle für Audioausgang. 16 Kopfhörerbuchse Dient zum Anschluss der Kopfhörer.

Fuß

Klinkenstecker

8765432

(Seite 19)

(Seite 19).

Schaltet zwischen den Eingangssignalen für die Anzeige um.

• Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüs (Seite 9).

speichert geänderte Werte.

Blau: in Betrieb Orange: Energiesparmodus

Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.

Wird zum Anpassen der Höhe und Winkels des Monitors.

Anschluss des Stereo-Kabels mit Klinkenstecker.

1211

Hauptstromversorgung getrennt

Aus

*1 ScreenManager ist der Name des Justierungsmenüs von EIZO. Informationen zur Verwendung finden Sie auf Seite 9.

Durch Abnehmen des Fußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. (Siehe „5-1 So bringen Sie

den optionalen Schwenkarm an“ (Seite 24))

Kapitel 1 Leistungsmerkmale und Übersicht

1-3FunktionenundGrundeinstellungen

SostellenSiedenBildschirmunddieFarbeein

Hauptmenü(sieheSeite9)

• Das Justierungsmenü und das EcoView-Menü können nicht gleichzeitig angezeigt werden.

EcoView-Menü

●

Aktivieren/Deaktivieren (Ein/Aus) der automatischen

Helligkeitseinstellung [Auto EcoView] ……………………… siehe Seite 19

1 Drücken Sie 2 Mit

„Aus“ wechseln.

●

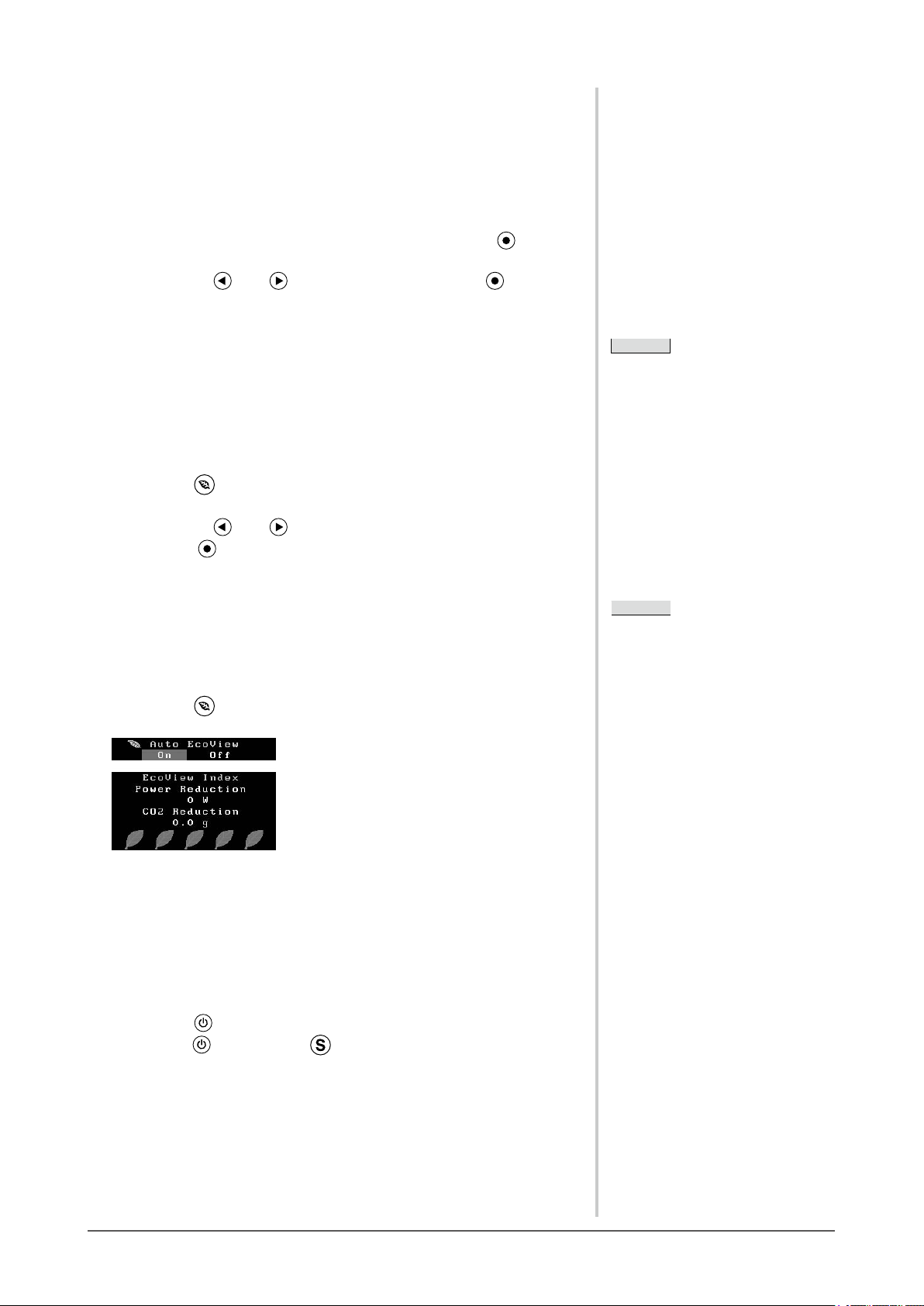

Anzeigen der Energiesparstufe durch EcoView

Index ………………………………… siehe Seite 19

Drücken Sie zum Anzeigen der Stufe des Energiesparmodus.

oder können Sie zwischen „Ein“ und

(nurbeianalogemSignaleingang)

 Bildjustage

(automatischeEinstellung)

●

Vermeiden von Flackern und Einstellen der

Position [Bildparameter] ………… siehe Seite 13

●

So stellen Sie die Farbabstufung automatisch

ein [Bereich] …………………… siehe Seite 15

 Bildjustage

(erweiterteEinstellungen)

[Justierungsmenü]

[Bei analogem Signaleingang]

●

So vermeiden Sie vertikale Balken

[Clock*] …………………………… siehe Seite 14

●

So vermeiden Sie Flackern oder Unschärfe

[Phase*] …………………………… siehe Seite 14

●

So korrigieren Sie die Bildposition

[Hor. Position*] …………………… siehe Seite 15 [Ver. Position*] …………………… siehe Seite 15

●

So ändern Sie unscharfe Zeichen/Linien

[Glätten] …………………………… siehe Seite 15

[Bei digitalem Signaleingang]

Seite13

Seite14

Helligkeitseinstellung

Drücken Sie zum Einstellen der Helligkeit oder

Lautstärkeeinstellung

DrückenSie .

 DrückenSiezumEinstellender

Lautstärke

Kapitel 1 Leistungsmerkmale und Übersicht

oder .

Mit * markierte Elemente können über den

analogen Eingang angepasst werden.

Farbeinstellung

●

So wählen Sie den Anzeigemodus (FineContrast-

Modus) …………………………… siehe Seite 16

●

Für jeden Modus (Custom/EyeCare/Paper/Text/

sRGB) können „Helligkeit“, „Kontrast“, „Temperatur“ und „Gain-Einstellung“ eingestellt werden. Die einstellbaren Funktionen sind vom Anzeigemodus abhängig.

WiederherstellenvonStandardeinstellungen

●

So setzen Sie die Farbeinstellungen zurück

[Zurücksetzen] …………………… siehe Seite 20

Seite16

SonehmenSienützlicheEinstellungen/Justierungenvor



Justierungsmenü(weitereInformationenzurBedienungfindenSieunten)

EinstellenderAuswahldesEingangssignals

●

So stellen Sie die Auswahl des Eingangssignals

ein [Eingangssignal] …………… siehe Seite 21

EinstellungderEinschaltzeit

●

Automatisches Ausschalten des Monitors

[Abschaltfunktion] ……………… siehe Seite 18

EinstellenderPositiondesJustierungsmenüs

●

Einstellen der Anzeigeposition des

Justierungsmenüs [Menü-Position] ………………… siehe Seite 18

EinstellungderBetriebsanzeige

●

Ein/bzw. Ausschalten der Netzkontroll-LED

[Netzkontroll-LED]

WiederherstellenvonStandardeinstellungen

●

So setzen Sie alle Einstellungen auf die

Standardeinstellungen zurück [Zurücksetzen] …………………… siehe Seite 20

………………… siehe Seite 18

Informationen

●

Anzeige von Monitorinformationen

[Informationen]

Sprache

●

Einstellen der Sprache [Sprache]

● Ein Sync-on-Green-Signal einstellen

.................................................. siehe Seite 10

●

Sperren von Tasten ....................

● Aktivieren/Deaktivieren der DDC/CI-

Kommunikation ......................... siehe Seite 20

●

Ein/Aus der Anzeige des EIZO-Logo

.................................................. siehe Seite 20

siehe Seite 19

Seite18

Seite19

GrundeinstellungendesJustierungsmenüs

[AnzeigendesJustierungsmenüsundAuswählenvonFunktionen]

(1) Drücken Sie (2) Wählen Sie mit oder eine Funktion aus, und drücken Sie anschließend . Das Untermenü wird angezeigt. (3) Wählen Sie mit oder eine Funktion aus, und drücken Sie anschließend . Das Menü „Einstellungen/

Justierung“ wird angezeigt.

(4) Passen Sie das gewählte Element mit oder an, und drücken Sie anschließend . Damit wird die Einstellung

gespeichert.

[BeendendesJustierungsmenüs]

(1) Wählen Sie im Untermenü <Zurück> aus, und drücken Sie anschließend (2) Wählen Sie im Hauptmenü <Beenden> aus, und drücken Sie anschließend .

HINWEIS

• Durch zweimaliges schnelles Drücken von können Sie das Justierungsmenü ebenfalls beenden.

. Das Hauptmenü wird angezeigt.

Kapitel 1 Leistungsmerkmale und Übersicht

Kapitel2 EinstellungenundJustierungen

EinSync-on-Green-Signaleinstellen

2-1

Zum Empfang eines Sync-on-Green-Signals muss zunächst die Einstellung [SoG] des Monitors in der unten angegebenen Reihenfolge geändert werden (bei einem Analogsignal).

(1) Drücken Sie

, um den Monitor auszuschalten. (2) Halten Sie gedrückt, und drücken Sie , um den Monitor auszuschalten. (3) Wählen Sie „Ein“ mit der Taste oder , und drücken Sie .

2-2EinstellungderBildschirm-Auösung

KompatibleAuösungen/Bildwiederholfrequenzen

Der Monitor unterstützt die nachfolgend aufgeführten Auösungen.

AnalogesEingang

Auösung Frequenz

640 × 480 (VGA, VESA) ~ 720 × 400 (VGA TEXT)

800 × 600 (VESA) ~ 1024 × 768 (VESA) ~ 1152 × 864 (VESA) 1280 × 960 (VESA) 1280 × 1024 (VESA)

75 Hz

70 Hz

75 Hz

75 Hz 75 Hz 60 Hz

75 Hz

Punkt-Clock

135 MHz

(Max.)

DigitalesEingang

Auösung Frequenz

640 × 480 (VGA) 720 × 400 (VGA TEXT)

800 × 600 (VESA) 1024 × 768 (VESA) 1280 × 1024 (VESA)

60 Hz 70 Hz 60 Hz 60 Hz 60 Hz

Eine Grakkarte ist erforderlich, die die Anforderungen des Standards VESA erfüllt. * Empfohlene Auösung (Diese Auösung festlegen)

Punkt-Clock

108 MHz

(Max.)

Kapitel 2 Einstellungen und Justierungen

Auösungeinstellen

Führen Sie die folgenden Schritte aus, wenn die Bildschirmauösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Bildschimauösung ändern möchten.

●

 Windows7

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

2. Klicken Sie im angezeigten Menü auf „Bildschirmauösung“.

3. Wählen Sie im Dialog „Bildschirmauösung“ den Monitor aus.

4. Klicken Sie unter „Auösung“ auf die gewünschte Auösung.

5. Klicken Sie auf [OK].

6. Wenn ein Bestätigungsdialog erscheint, klicken Sie auf [Änderungen beibehalten].

●

 WindowsVista

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

2. Klicken Sie im angezeigten Menü auf „Anpassen“.

3. Klicken Sie im Dialogfenster „Anzeigeeinstellungen“ auf „Anzeige“.

4. Klicken Sie im Dialogfenster „Anzeigeeinstellungen“ auf die Registerkarte „Monitor“ und wählen Sie

im Feld „Auösung“ die gewünschte Bildschirmauösung.

5. Klicken Sie auf [OK].

6. Wenn ein Bestätigungsdialog erscheint, klicken Sie darin auf [Ja].

●

 WindowsXP

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

2. Wählen Sie im angezeigten Menü die Option „Eigenschaften“.

3. Klicken Sie im Dialogfenster „Eigenschaften von Anzeige“ auf die Registerkarte „Einstellungen“ und

wählen Sie dort unter „Anzeige“ die gewünschte „Bildschirmauösung“.

4. Klicken Sie auf [OK], um das Dialogfenster zu schliesen.

●

 MacOSX

1. Wählen Sie im Apple-Menü die Option „Systemeinstellungen“.

2. Klicken Sie im Dialogfenster „Systemeinstellungen“ unter „Hardware“ auf „Monitore“.

3. Wählen Sie im angezeigten Dialogfenster die Registerkarte „Monitore“ und anschließend im Feld

„Auösungen“ die gewünschte Bildschirmauösung.

4. Die Bildschirmauösung wird sofort auf den gewünschten Wert geändert. Wenn Sie mit dieser

Auösung zufrieden sind, schließen Sie das Fenster.

Kapitel 2 Einstellungen und Justierungen

2-3Dienstprogramm-CD

Eine „EIZO LCD-Dienstprogramm-CD“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt den CD-Inhalt sowie eine Übersicht zur Anwendungssoftware.

●

ÜbersichtzumCD-InhaltundzurSoftware

Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Nähere Informationen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien nden Sie in der Textdatei „Readme.txt“ auf dem Datenträger.

Element Übersicht OS

Datei „Readme.txt“

Dateien für Justierungsmuster Zur manuellen Justierung des Bildes bei

ScreenManager Pro for LCD (DDC/CI)

EIZO ScreenSlicer Eine Software, die einen Bildschirm teilt

Bedienungsanleitung zu diesem Monitor (PDF-Datei)

●

SoverwendenSieScreenManagerProforLCD/EIZOScreenSlicer

analogem Signaleingang. Eine Software zur

Bildschirmkonguration mit Maus und Tastatur.

und mehrere Fenster efzient darauf anordnet.

Windows XP/Vista/7

Informationen zur Installation und Verwendung von ScreenManager Pro for LCD/EIZO ScreenSlicer nden Sie in der entsprechenden Bedienungsanleitung auf der CD-ROM.

Kapitel 2 Einstellungen und Justierungen

2-4Bildjustage

Digitaleingang

Wenn Sie einen digitalen Eingang verwenden, werden die Bilder durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt. Werden allerdings Zeichen und/oder Zeilen unscharf angezeigt, fahren Sie mit Schritt 6

„● So ändern Sie unscharfe Zeichen/Linien [Glätten]“ (Seite 15) fort.

Informationen zu erweiterten Einstellungen nden Sie unter „2-5

Farbeinstellung“ (Seite 16).

Analogeingang

Mit Justagemaßnahmen für den Monitor soll ein Flackern des Bildschirms unterdrückt und die Bildposition und -größe sollen gemäß dem zu verwendenden PC korrigiert werden.

Die Selbstjustierungsfunktion wirkt, wenn alle folgenden Bedingungen erfüllt sind.

• Wenn ein Signal erstmalig in den Monitor eingeht oder wenn die

Auösung oder vertikale/horizontale Frequenz nicht angezeigt wird,

bevor sie festgelegt wird.

• Wenn Signale mit einer vertikalen Auösung von mehr als 480

eingehen.

Hinweis

• Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Justierung beginnen. (Vor Beginn der Justagemaßnahme sollten Sie mindestens 30 Minuten warten, damit der Monitor die korrekte Betriebstemperatur erreicht.)

Falls der Bildschirm selbst nach Ausführen der Selbstjustierung nicht ordnungsgemäß angezeigt wird, führen Sie die Bildschirmjustage gemäß den Prozeduren auf folgenden Seiten aus, um den Monitor optimal verwenden zu können.

[Vorgehensweise]

 FührenSiedieJustagemitderAutomatik-Funktiondurch.

●SovermeidenSieFlackernundstellenBildpositionund

-größeautomatischein[Bildparameter]

(1) Wählen Sie im Menü für die <Autom. Abgleich> die Option

<Bildparameter> aus, und drücken Sie anschließend

Das Menü <Autom.Abgleich> wird angezeigt.

(2) Wählen Sie „Ausführen“ mit der Taste oder , und drücken

Sie .

Flackern, Bildposition und Bildgröße werden mithilfe der automatischen Einstellung korrigiert.

Falls die Anzeige auch nach der Einstellung unter Schritt 1

oben nicht korrekt ist, nehmen Sie die Justierungen gemäß den

Anweisungen auf den nächsten Seiten vor. Wenn der Bildschirm korrekt angezeigt wird, lesen Sie weiter bei Schritt 5, „● So

stellen Sie die Farbabstufung automatisch ein [Bereich]“ (Seite 15)

Hinweis

• Diese Funktion wird korrekt ausgeführt, wenn das Bild größtmöglich auf einem Macintoshoder Windows-PC-Bildschirm angezeigt wird. Die Einstellung funktioniert möglicherweise nicht ordnungsgemäß, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder Schwarz als DesktopHintergrundfarbe gewählt haben.

• Die Funktion wird mit bestimmten Grakkarten möglicherweise nicht korrekt ausgeführt.

 BereitenSiediedasAnzeigemusterfürdieJustageder

analogenAnzeigevor.

Legen Sie die „EIZO LCD Utility Disk“ in den PC ein, und öffnen Sie dann „Dateien für Justierungsmuster“.

HINWEIS

• Nähere Informationen zu „Dateien für Justierungsmuster“ nden Sie in der Datei „Readme.txt“.

Kapitel 2 Einstellungen und Justierungen

 FührenSiedieAutomatik-Einstellungmitangezeigtem

analogenJustierungsmustererneutaus.

●SovermeidenSieFlackernundstellenBildpositionund

-größeautomatischein[Bildparameter]

(1) Zeigen Sie das Anzeigemuster 1 der „Dateien für

Justierungsmuster“ im Vollbildmodus an.

(2) Wählen Sie im Menü für die <Autom. Abgleich> die Option

<Bildparameter> aus, und drücken Sie anschließend .

Das Menü <Autom.Abgleich> wird angezeigt.

(3) Wählen Sie „Ausführen“ mit der Taste oder , und drücken

Sie .

Flackern, Bildposition und Bildgröße werden mithilfe der automatischen Einstellung korrigiert.

Falls die Anzeige auch nach der Einstellung unter Schritt 3

oben nicht korrekt ist, nehmen Sie die Justierungen gemäß den

Anweisungen auf den nächsten Seiten vor. Wenn der Bildschirm korrekt angezeigt wird, lesen Sie weiter bei Schritt 5, „● So

stellen Sie die Farbabstufung automatisch ein [Bereich]“ (Seite 15).

 FührenSiefürfolgendeVorgängeerweiterteJustierungenmit

demMenü<Bildparameter>imJustierungsmenüdurch.

Passen Sie Clock, Phase und Bildposition in der hier vorliegenden Reihenfolge an.

●SovermeidenSievertikaleBalken[Clock]

(1) Wählen Sie im Menü <Bildparameter> die Option <Clock>, und

drücken Sie

Das Menü <Clock> wird angezeigt.

(2) Passen Sie die Uhr mit oder an, und drücken Sie

anschließend .

Damit wird die Einstellung ausgeführt.

●SovermeidenSieFlackernoderUnschärfe[Phase]

Justierungsbereich: 0 - 63

(1) Wählen Sie im Menü <Bildparameter> die Option <Phase>, und

drücken Sie

Das Menü <Phase> wird angezeigt.

(2) Passen Sie die Phase mit oder an, und drücken Sie

anschließend .

Damit wird die Einstellung ausgeführt.

HINWEIS

• Drücken Sie die Steuertaste in langsamen Abständen, um den Justierungspunkt nicht zu verpassen.

• Treten nach der Justierung Unschärfe, Flackern oder Balken auf dem Bildschirm auf, wechseln Sie zu

„● So vermeiden Sie Flackern oder Unschärfe [Phase]“ (Seite 14),

um Flackern und Unschärfen zu vermeiden.

Hinweis

• Möglicherweise kann Flackern oder Unschärfe bei bestimmten PCs oder Grakkarten nicht verhindert werden.

HINWEIS

• Erscheinen nach dem Anpassen vertikale Balken, navigieren Sie zurück zu „● So vermeiden Sie

vertikale Balken [Clock]“ (Seite 14)

(Clock → Phase → Bildposition)

Kapitel 2 Einstellungen und Justierungen

●SokorrigierenSiedieBildposition

[Hor.Position],[Ver.Position]

(1) Wählen Sie im Menü <Bildparameter> die Option <Hor.Position>

und/oder <Ver.Position>, und drücken Sie

Das Menü <Hor.Position> oder <Ver.Position> wird angezeigt.

(2) Passen Sie die Position mit oder an, um das Bild

ordnungsgemäß auf dem Displaybereich des Monitors anzuzeigen.

Damit wird die Einstellung ausgeführt.

 PassenSiedieFarbabstufungan.

●SostellenSiedieFarbabstufungautomatischein[Bereich]

Jede Farbabstufung (0 - 255) wird durch das Justieren der Signalausgangsimpedanz angezeigt.

(1) Zeigen Sie Muster 2 im Vollbildmodus mit den „Dateien für

Justierungsmuster“ auf dem Monitor an.

HINWEIS

• Da die Pixelanzahl und -positionen auf dem LCD-Monitor feststehen, steht nur eine Position zum korrekten Anzeigen von Bildern zur Verfügung. Die Justierung der Bildschirmposition dient zum Verschieben des Bilds an die korrekte Position.

(2) Wählen Sie im Menü für die <Autom. Abgleich> <Bereich> aus,

und drücken Sie anschließend

(3) Wählen Sie „Ausführen“ mit der Taste

Sie

Der Ausgangsbereich wird automatisch eingestellt.

(4) Schließen Sie das Anzeigemuster 2.

 BearbeitenSieunscharfeZeichenoderLinien.

●SoändernSieunscharfeZeichen/Linien[Glätten]

Wenn ein Bild nicht mit der empfohlenen Auösung angezeigt wird, sind Zeichen oder Linien des angezeigten Bilds evtl. unscharf. Justierungsbereich: 1 - 5

(1) Wählen Sie im Menü <Bildparameter> die Option <Glätten>, und

drücken Sie Das Menü <Glätten> wird angezeigt.

(2) Stellen Sie die Zeichen/Linien mit der Taste

drücken Sie Damit wird die Einstellung ausgeführt.

oder , und drücken

oder , und

Kapitel 2 Einstellungen und Justierungen

2-5Farbeinstellung

●

SowählenSiedenAnzeigemodus(FineContrast-Modus)

Mit dieser Funktion können Sie z. B. den optimalen Anzeigemodus für die Bildschirmhelligkeit wählen.

FineContrast-Modus

Modus Zweck

Custom (benutzerdeniert)

EyeCare

Paper

Text

sRGB

Zum wunschgemäßen Einstellen der Farben.

Ermöglicht daß die Helligkeit niedriger gesetzt wird als mit anderen Modi.

Reduzieren Sie den Kontrast und die Temperatur, um eine Vorschau des Druckergebnisses auf Papier zu erhalten.

Einstellung für Textverarbeitungen und Tabellenkalkulationen.

Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützen.

(1) Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie . (2) Wählen Sie im Menü <Farbe> die Option <Farbmodus>, und drücken Sie

(3) Wählen Sie mit oder den Modus, und drücken Sie anschließend .

Damit wird die Einstellung ausgeführt.

●

SoführenSieerweiterteJustierungendurch

Unabhängiges Einstellen und Speichern von Farbeinstellungen ist bei jedem FineContrast-Modus möglich.

●

EinstellungsoptionenindeneinzelnenModi

Abhängig vom ausgewählten FineContrast-Modus kann die Justierungsfunktion abweichen.

√

: Justierung möglich −: Justierung nicht möglich

Symbol Funktion

Helligkeit

Kontrast

Temperatur

Gain-Einstellung

Custom EyeCare Paper Text sRGB

√ √

√

√ √

FineContrast-Modus

√ √ √

−

− √ −

− − −

HINWEIS

• Mit „ScreenManager Pro for LCD“ können Sie den FineContrastModus automatisch entsprechend der verwendeten Anwendung auswählen. (Siehe auch „Chapter 3 Auto FineContrast“ im Benutzerhandbuch zu „ScreenManager Pro for LCD“.)

Hinweis

• Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Farbeinstellung beginnen.

• Führen Sie die Anpassung von Bereich durch, wenn Sie die Farbe für analoge Eingangssignale anpassen. (Weitere Informationen nden Sie unter „● So stellen Sie die

Farbabstufung automatisch ein [Bereich]“ (Seite 15).)

• Dasselbe Bild wird aufgrund der jeweiligen Monitorcharakteristika auf unterschiedlichen Monitoren möglicherweise in verschiedenen Farben angezeigt. Führen Sie zum Einstellen von Farben auf mehreren Monitoren eine visuelle feine Farbeinstellung durch.

Zurücksetzen

Kapitel 2 Einstellungen und Justierungen

√ √

√ √ √

+ 37 hidden pages
