Benutzerhandbuch

LCD-Farbverwaltungsmonitor

Wichtig

Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und die Installationsanleitung (separater Band)

aufmerksam durch, um sich mit der sicheren und efzienten Bedienung vertraut zu machen.

• Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer oder einem externen

Gerät bis hin zur Inbetriebnahme, nden Sie in der Installationsanleitung.

• Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung:

http://www.eizoglobal.com

Stelle der Warnungshinweise

(z. B.CG318-4K)

WARNING

AVERTISSEMENT

WARNUNG

Die Produktspezikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezikationen im Handbuch in der Sprache des
Absatzgebietes geschrieben sind.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO Corporation in irgendeiner Form oder mit irgendwelchen Mitteln –
elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden.
EIZO Corporation ist in keiner Weise verpichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit
EIZO Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten,
dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezikationen der Monitore von EIZO ohne vorherige
Ankündigung geändert werden können.

- 2 -

Hinweise für diesen Monitor

Hinweise für diesen Monitor

Abgesehen von allgemeinen Zwecken, wie dem Erstellen von Dokumenten und Anzeigen von Multimedia-Inhalten, eignet sich dieses Produkt auch für andere
Anwendungen, wie zum Beispiel für die Erstellung Graken oder Verarbeitung von digitalen Fotos, bei denen eine präzise Farbwiedergabe eine große Bedeutung
hat.

Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region
eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.

Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.

Die in diesem Handbuch enthaltenen technischen Daten gelten nur, wenn folgendes Zubehör benutzt wird:

· Dem Produkt beiliegende Netzkabel

· Von uns angegebene Signalkabel

Verwenden Sie mit diesem Produkt nur Zubehör, das von uns hergestellt oder empfohlen wird.

Wenn Sie dieses Produkt auf einem Tisch mit lackierter Oberäche aufstellen, kann der Lack aufgrund der Beschaffenheit des Gummis unter Umständen am
Standfuß anhaften. Prüfen Sie die Oberäche des Tischs, bevor Sie den Monitor aufstellen.

Es dauert etwa 3 Minuten (unter werkseitigen Messbedingungen), bis sich die Monitoranzeige stabilisiert hat. Bitte warten Sie nach dem Einschalten 3 Minuten oder
mehr mit dem Einstellen des Monitors.
Sie müssen nach dem Einschalten des Geräts mindestens 30 Sekunden waren, um korrekte Messergebnisse zu erhalten.

Je heller Monitore eingestellt sind desto eher läßt die Helligkeit der Hintergrundbeleuchtung langfristig nach. Stellen Sie eine möglichst geringe Helligkeit ein um
den Monitor für lange Zeit mit nahezu gleichbleibender Anzeige zu nutzen.

Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise Nachbilder auf. Verwenden Sie den Bildschirmschoner
oder die Abschaltfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.

Wenn der Monitor über einen längeren Zeitraum kontinuierlich betrieben wird, können dunkle Flecken auftreten, oder es kann zum Einbrennen kommen. Wir
empfehlen, den Monitor regelmäßig auszuschalten, um die Lebensdauer des Monitors zu verlängern.

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen (Beachten Sie
den Abschnitt „Reinigung“ (Seite 4)).

- 3 -

Hinweise für diesen Monitor

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten möglicherweise Pixel. Dabei handelt es sich jedoch
nicht um eine Fehlfunktion. Anteil der effektiven Bildpunkte: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder ackert, wenden Sie sich bitte an Ihren
lokalen EIZO-Handelsvertreter.

Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. B. störende Muster usw. des Displays
führt. Durch wiederholtes Ausüben von Druck auf das Display verschlechtert sich die Bildschirmanzeige oder es entstehen Schäden am Display. (Wenn Abdrücke
auf dem Display zurückbleiben, lassen Sie den Bildschirm des Monitors mit einem vollständig weißen oder schwarzen Musterbild laufen. Diese Erscheinung sollte
anschließend nicht mehr auftreten.)

Berühren Sie das Display nicht mit scharfen Gegenständen, da es dadurch verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit
Taschentüchern, da es dadurch verkratzt werden könnte.

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise
Kondensationsüssigkeit an den Innen- und Außenseiten des Monitors. Stellen Sie in diesem Fall den Monitor nicht an. Warten Sie stattdessen bis die
Kondensationsüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.

Reinigung

Achtung

• Chemikalien wie Alkohol und antiseptische Lösungen können bei Gehäuse oder Display zu Veränderungen im Glanz, Trübungen, Verblassen und einer Beeinträchtigung der
Bildqualität führen.

• Verwenden Sie kein Verdünnungsmittel, Benzol, Wachs oder Poliermittel. Dadurch könnte das Gehäuse oder das Display beschädigt werden.

Flecken auf dem Gehäuse und der Displayoberäche lassen sich entfernen, indem Sie den mitgelieferten „ScreanCleaner“ verwenden.

So arbeiten Sie optimal mit dem Monitor

• Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den Umgebungsbedingungen
entsprechend ein.

• Die Augen ermüden durch langes Arbeiten am Monitor. Legen Sie jede Stunde 10 min. Pause ein.

- 4 -

Inhalt

Inhalt

Hinweise für diesen Monitor ........................................................................3

Reinigung ..............................................................................................................4

So arbeiten Sie optimal mit dem Monitor ...........................................................4

Inhalt ..............................................................................................................5

Chapter 1 Einführung .................................................................................. 7

1-1. Merkmale ....................................................................................................7

1-2. Steuerung und Funktionen .....................................................................10

●Vorderseite ................................................................................................10

●Rückseite ...................................................................................................11

1-3. EIZO LCD Utility Disk ..............................................................................12

●Inhalt der CD und Software-Übersicht .......................................................12

●Verwendung des ColorNavigator ...............................................................12

1-4. Unterstützte Auösungen .......................................................................13

●Bei Nutzung des PC-Signaleingangs ........................................................13

●Bei Nutzung des Video-Signaleingangs ....................................................15

1-5. Einstellung der Auösung ......................................................................16

●Windows 10 ...............................................................................................16

●Windows 8.1 / Windows 7 .........................................................................16

●OS X Mountain Lion (10.8) und höher .......................................................17

●Mac OS X 10.7 ..........................................................................................17

Chapter 2 Grundeinstellungen ................................................................. 18

2-1. Umstellen des Betriebsmodus ...............................................................18

2-2. Umstellen des Eingangssignals.............................................................19

2-3. Umstellen des Anzeigemodus (Farbmodus) .........................................20

●Anzeigemodi ..............................................................................................20

2-4. Bilder vergrößern ....................................................................................21

2-5. Die Darstellungsmethode für Farben außerhalb des Standardfar-

braums REC709 wird eingestellt ............................................................22

Chapter 3 Erweiterte Einstellungen ......................................................... 23

3-1. Die Grundfunktionen des Einstellungsmenü ........................................23

3-2. Einstellung der Menüfunktionen ............................................................24

●Farbe .........................................................................................................24

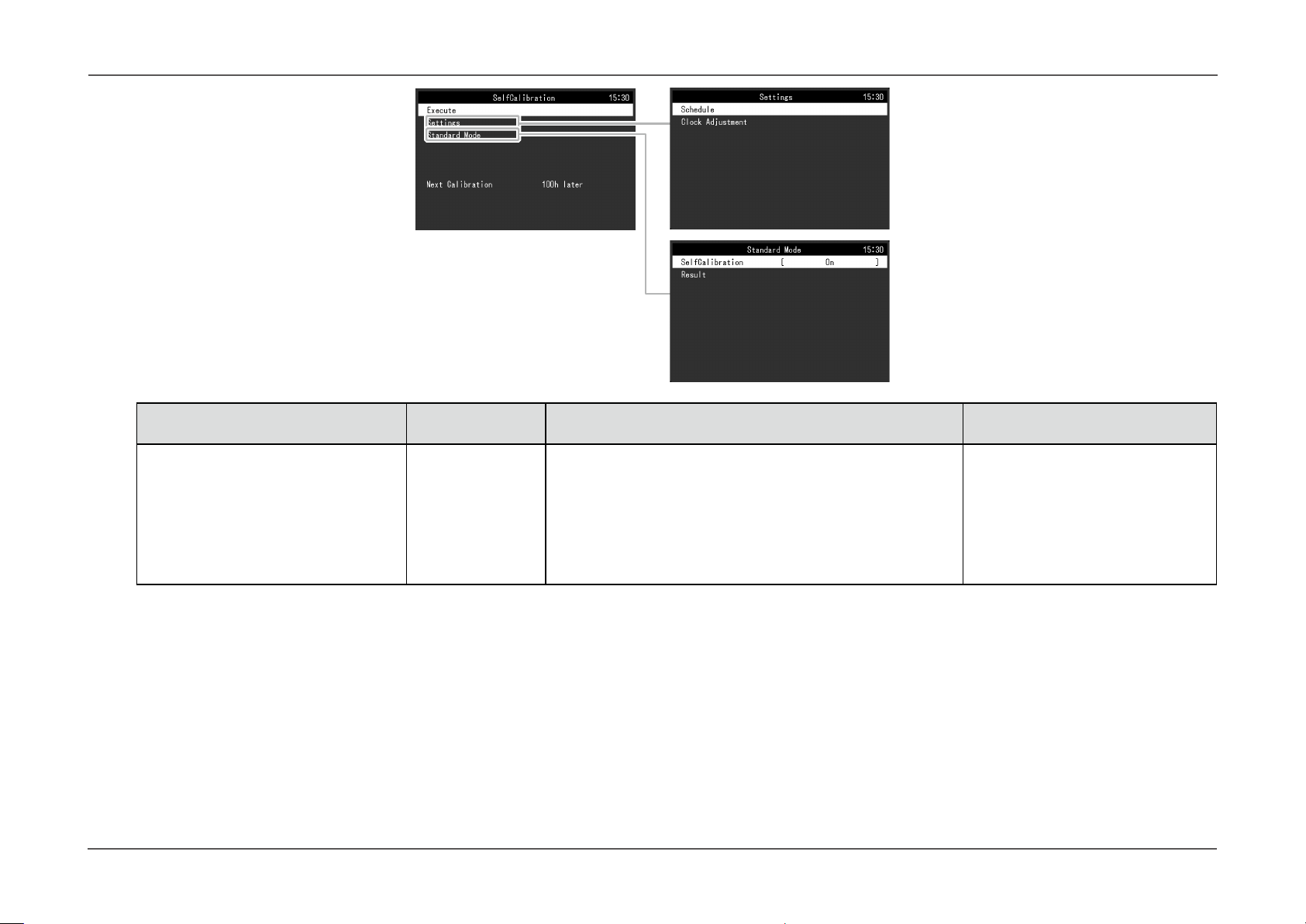

●SelfCalibration ...........................................................................................30

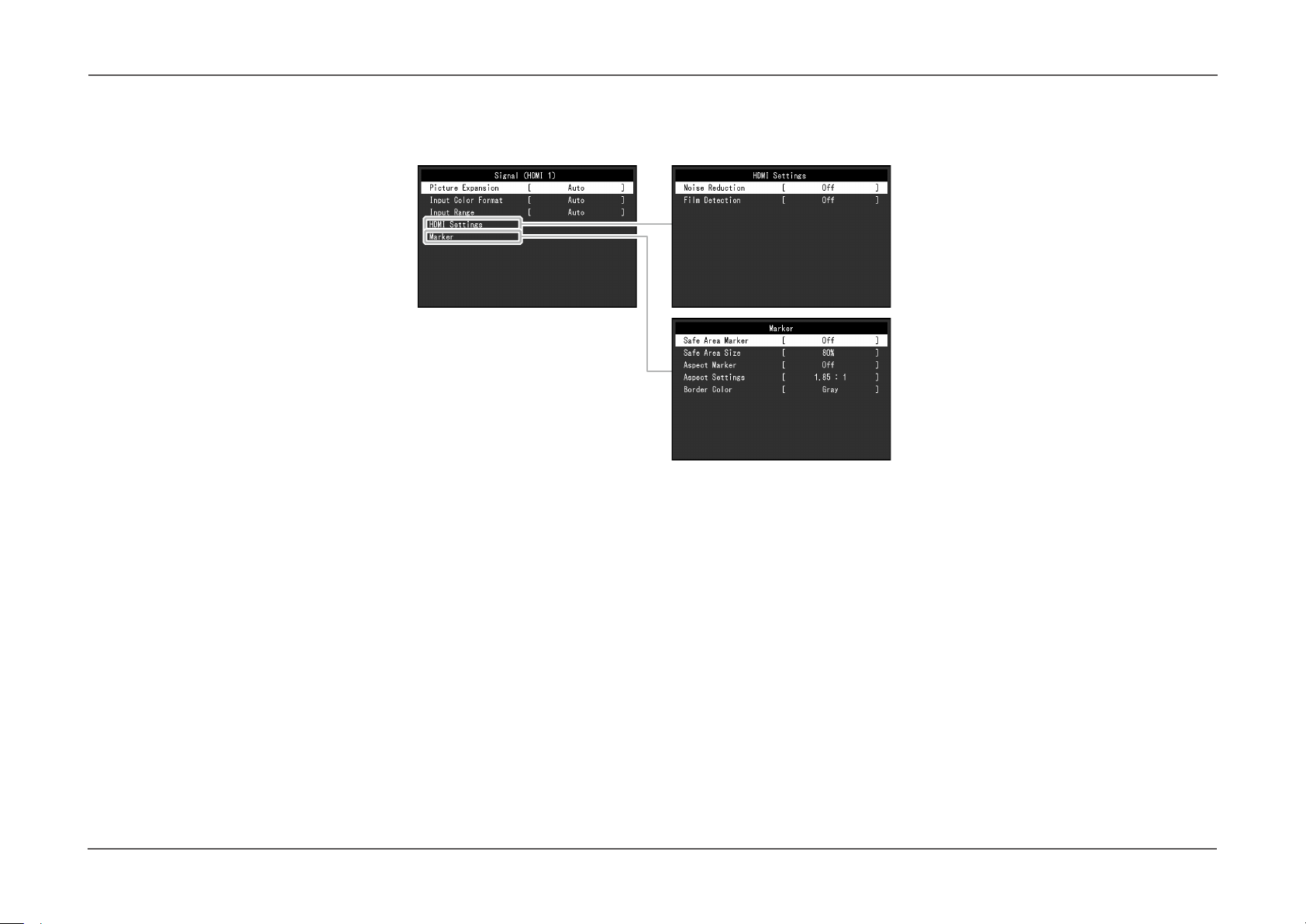

●Signaleinstellungen ...................................................................................34

●Einstellungen .............................................................................................41

●Sprachen ...................................................................................................44

●Information.................................................................................................44

Chapter 4 Administratoreinstellungen ....................................................45

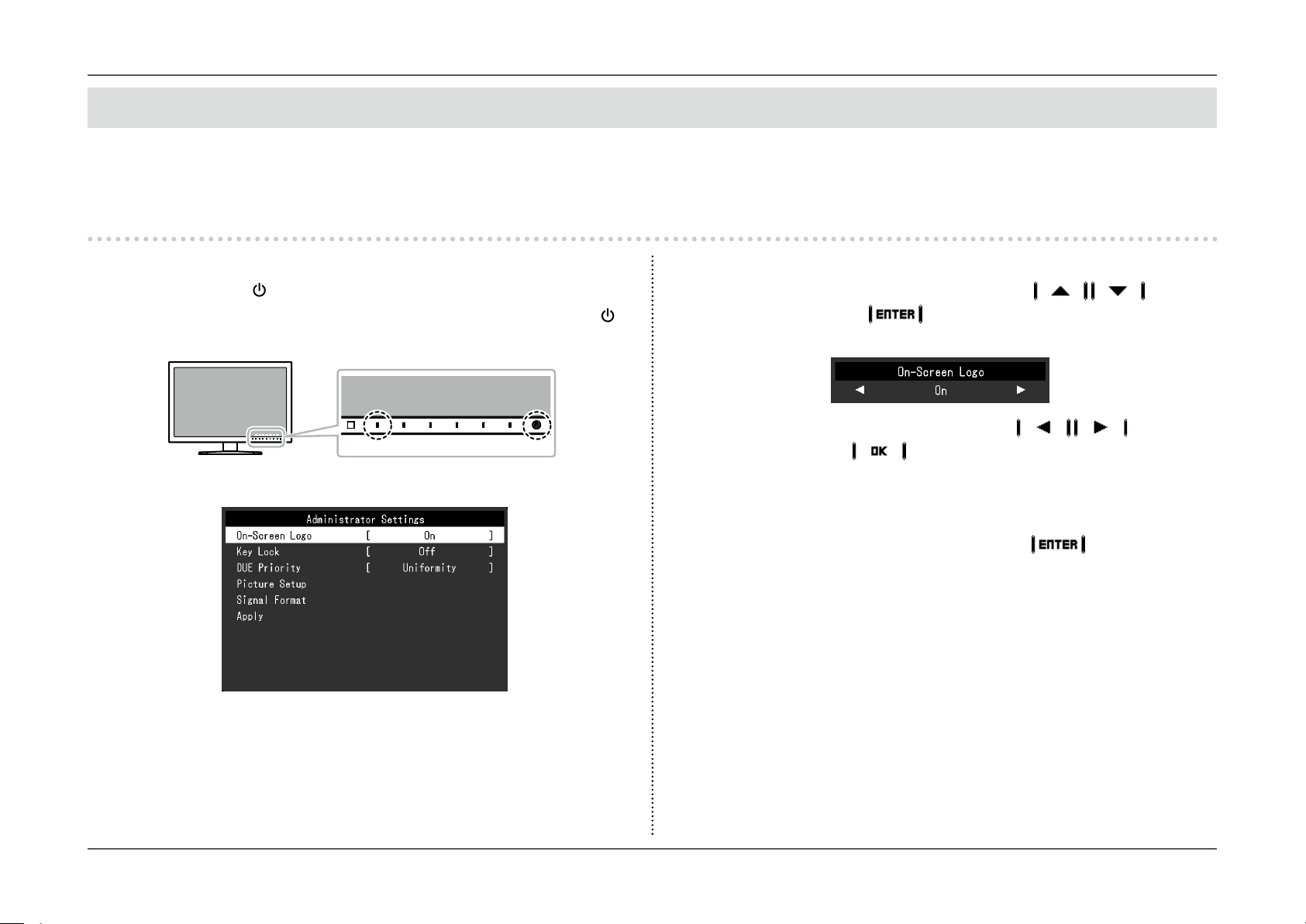

4-1. Die Grundfunktionen des Menüs „Administratoreinstellungen“ ........45

4-2. Menüfunktionen im Menü „Administratoreinstellungen“ ....................46

Chapter 5 Fehlerbeseitigung .................................................................... 49

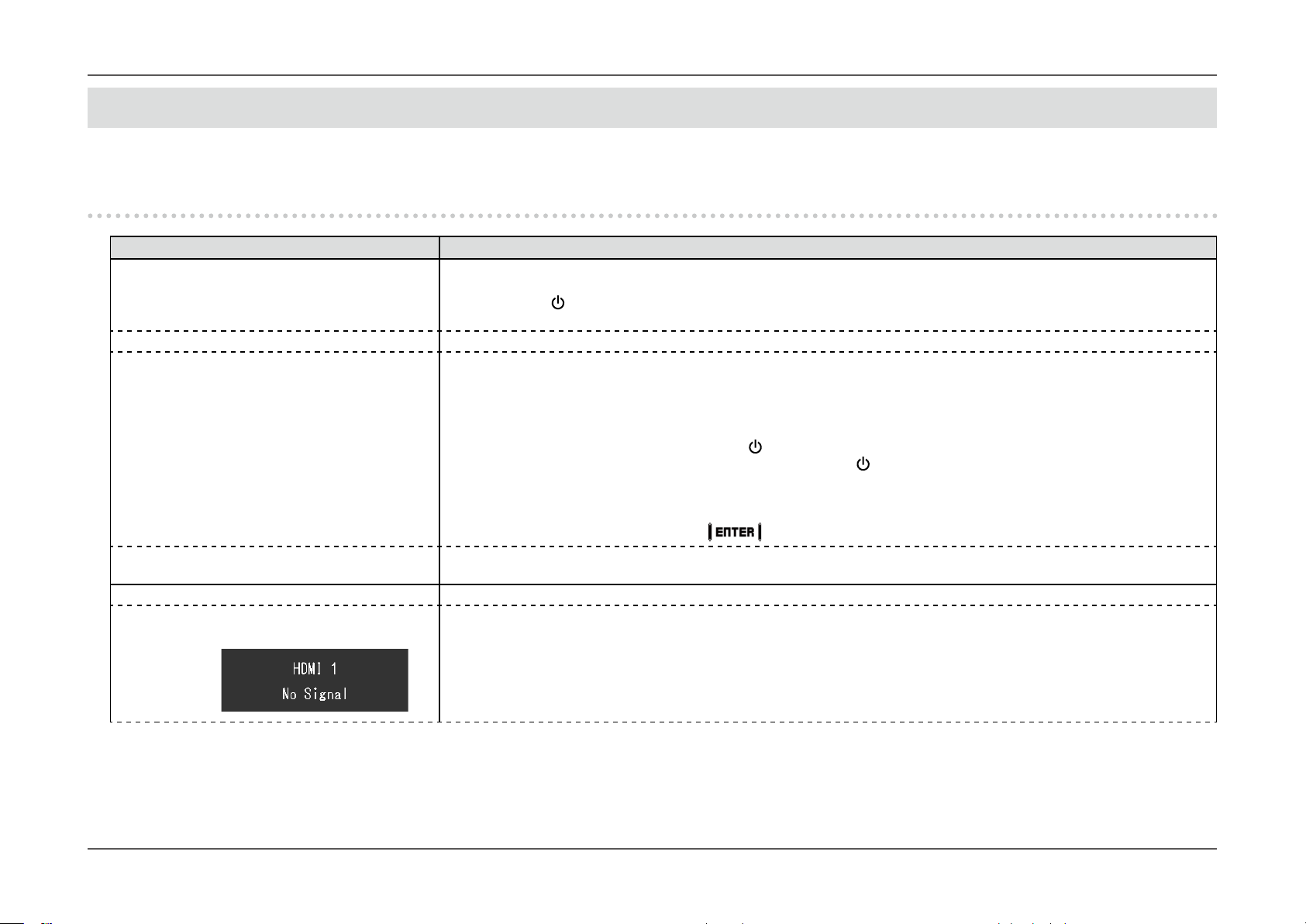

5-1. Kein Bild ...................................................................................................49

5-2. Bildverarbeitungsprobleme ....................................................................50

5-3. Sonstige Problem ....................................................................................51

5-4. Eingebauter Kalibrierungssensor und Probleme mit

SelfCalibration .........................................................................................52

- 5 -

Chapter 6 Referenz .................................................................................... 54

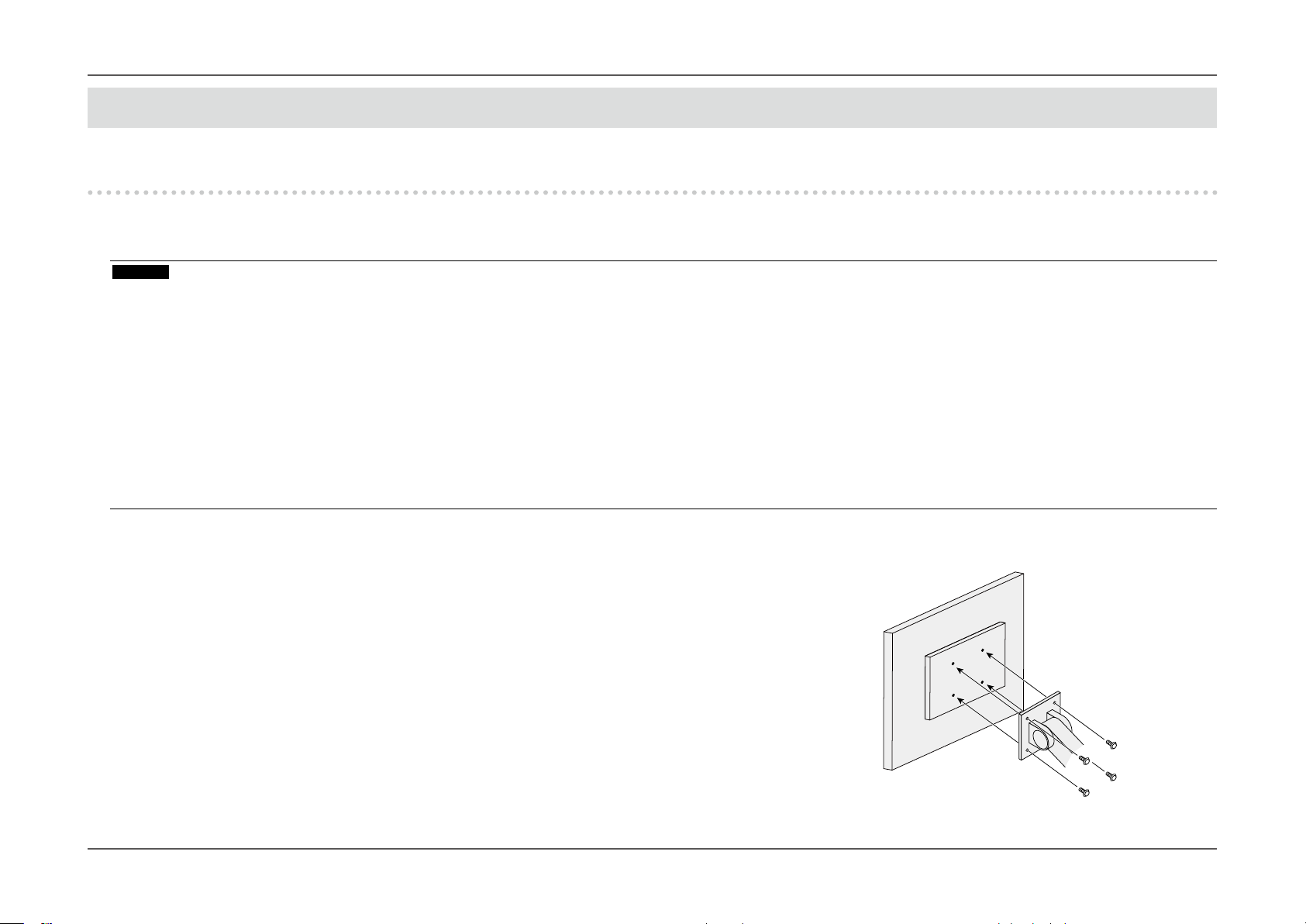

6-1. Anbringen eines optionalen Arms .........................................................54

6-2. Befestigen/Entfernen der Kabelhalterung.............................................55

6-3. Anschluss mehrerer externer Geräte ....................................................57

6-4. Nutzung des USB (Universal Serial Bus) ..............................................58

●Erforderliche Systemumgebung ................................................................58

●Anschlussverfahren (Einstellung der USB-Funktion) ................................59

6-5. Technische Daten ....................................................................................60

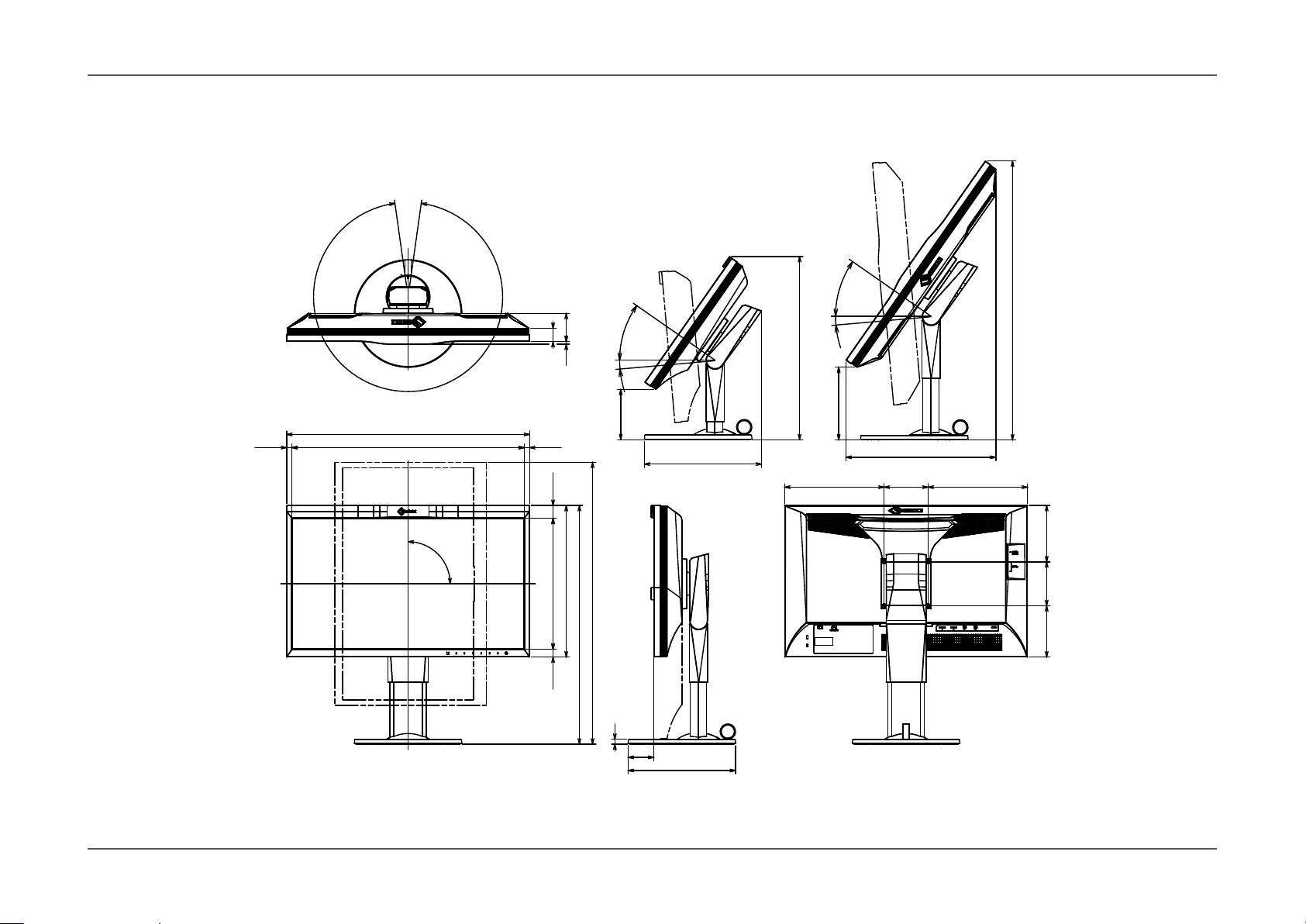

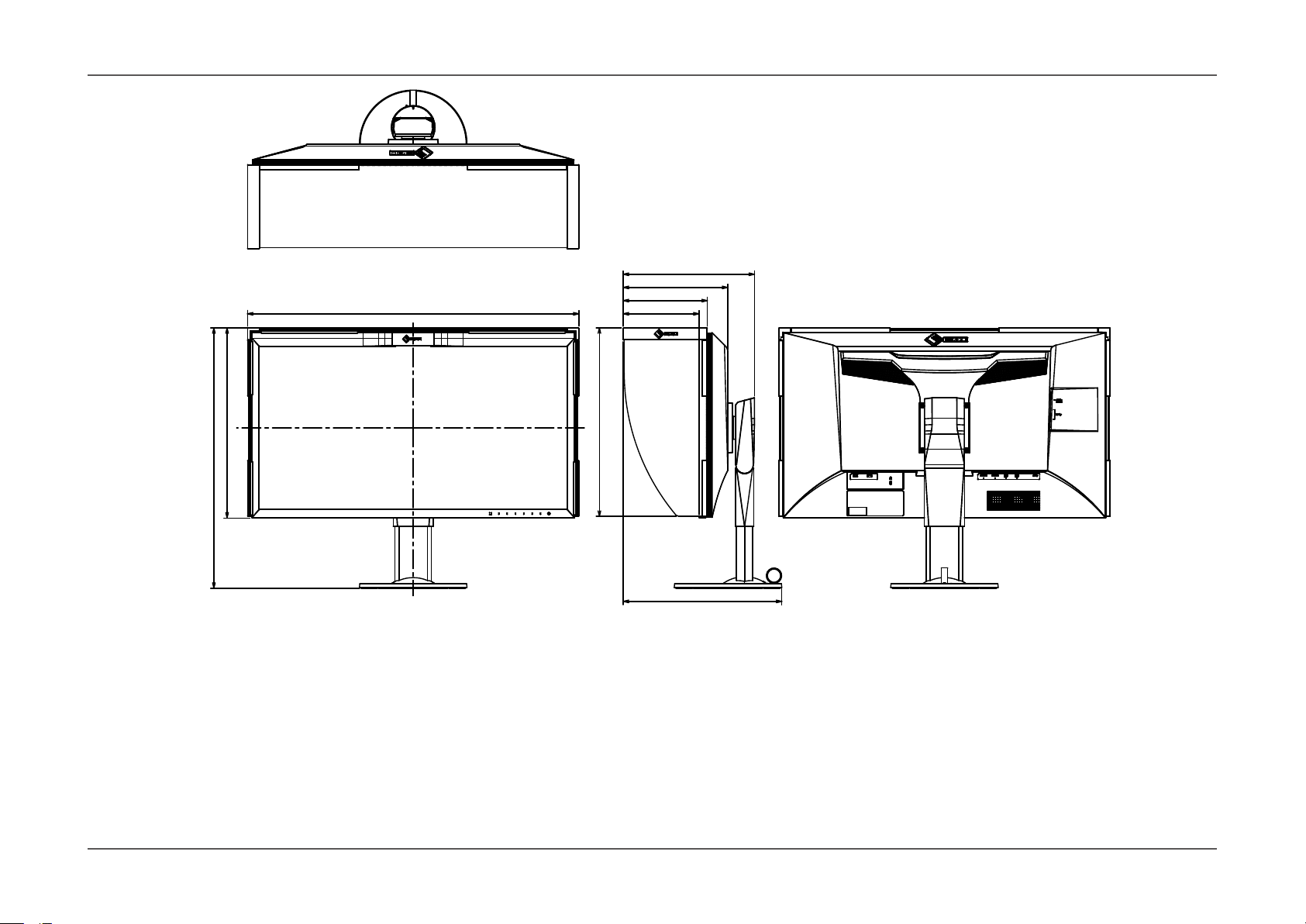

●Abmessungen............................................................................................64

●Wichtigste Standardeinstellungen .............................................................68

●Zubehör .....................................................................................................69

Chapter 7 Glossar ......................................................................................70

Inhalt

Anhang ........................................................................................................73

Marke ...................................................................................................................73

Lizenz / Urheberrecht .........................................................................................74

FCC Declaration of Conformity .........................................................................75

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor ..........77

Hinweis zur Ergonomie : ....................................................................................77

BEGRENZTE GARANTIE ....................................................................................78

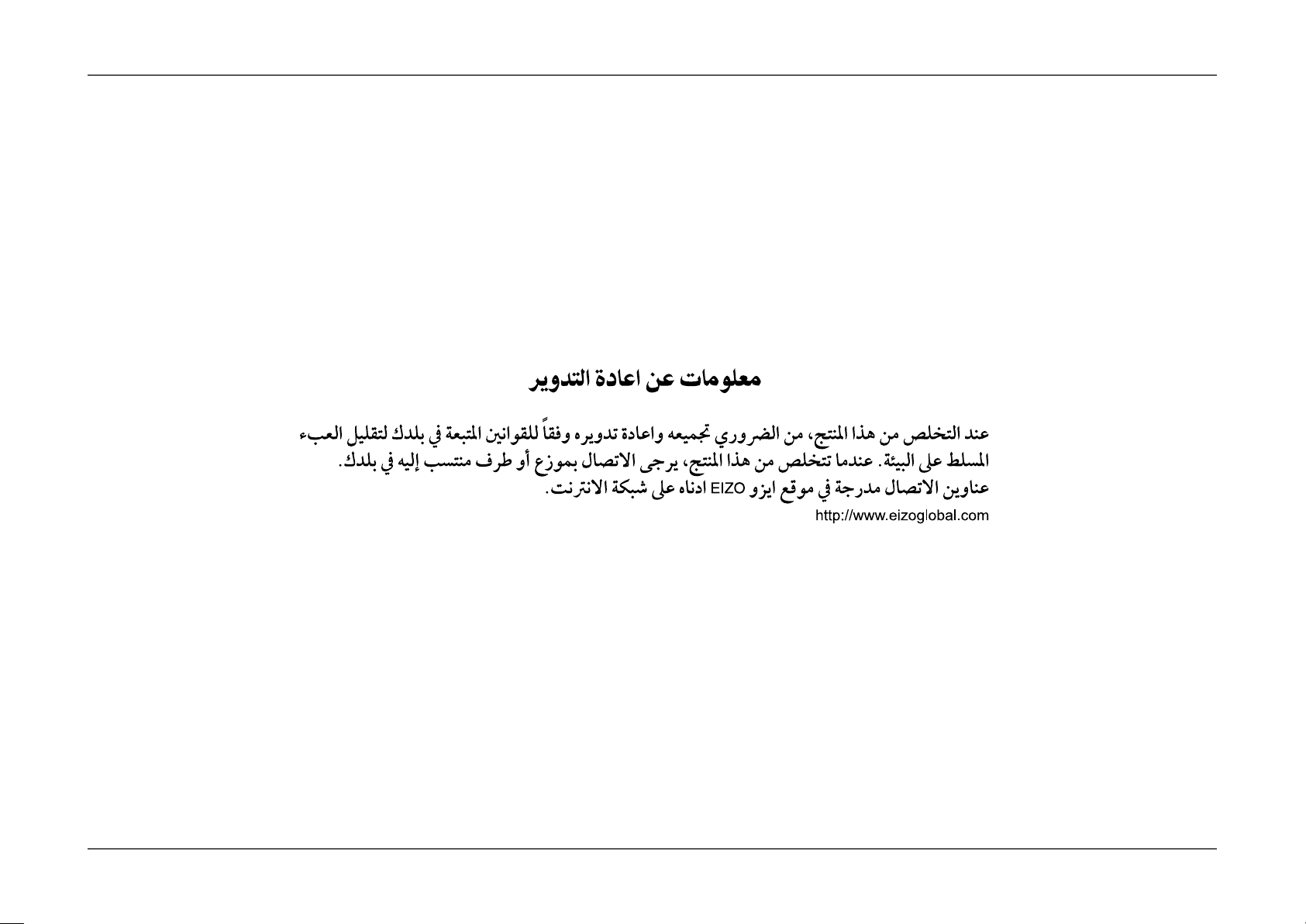

Informationen zum Thema Recycling ...............................................................87

- 6 -

Chapter 1 Einführung

Wir freuen uns, dass Sie sich für einen Farb-LCD-Monitor von EIZO entschieden haben.

1-1. Merkmale

• CG248-4K: 23,8″-Widescreen / CG318-4K: 31,1″-Widescreen

• Breite Farbraum-Wiedergabe

CG248-4K: Adobe®RGB-Abdeckung: 99 %, DCI-P3-Abdeckung: 93 %/

CG318-4K:

• Erreicht Kontrastverhältnis von 1000:1 (CG248-4K) / 1500:1 (CG318-4K)

Das höhere Kontrastverhältnis ermöglicht schärferes Schwarz durch reduzierten Weißanteil.

*1 (Normalfall)

Wenn „DUE Priority“ auf „Brightness“ eingestellt ist

• Auösung

CG248-4K: Unterstützt eine Auösung von 3840 × 2160 / CG318-4K: Unterstützt eine Auösung von 4096 × 2160.
Kann echte 4K-Auösung (3840 × 2160 / 4096 × 2160) wiedergeben, wie vom DCI-Standard deniert.

• Pixeldicht

CG248-4K: 185 ppi / CG318-4K: 149 ppi
Kann Text und Bilder in High Denition wiedergeben.

• IPS-Display mit 89˚ horizontalem und vertikalem Bildwinkel

• Die Zeitspanne vom Einschalten des Monitors bis zur Stabilisierung der Anzeige wurde auf etwa 3 Minuten verkürzt

*2 Gemäß EIZO-Messbedingungen. Wenn Sie eine SelfCalibration (Seite 30) durchführen, müssen Sie jedoch nach dem Einschalten des Geräts mindestens 30 Minuten

warten, um korrekte Messergebnisse zu erhalten.

• Frame-Synchronisierungsmodus wird unterstützt (23,75 – 30,25 Hz, 47,5 – 60,5 Hz)

• Unterstützt digitale Signaleingänge (2 × DisplayPort (HDCP), 2 × HDMI (HDCP, Deep Color))

- DisplayPort (unterstützt 8 Bit und 10 Bit)

- HDMI (unterstützt 8 Bit, 10 Bit und 12 Bit)

*3 Audiosignale werden nicht unterstützt.
*4 Die maximale Bildschirmdarstellung ist 10 Bit.

*3,*4

*3,*4

• Farbmodus-Funktion

Reproduziert eine Farbtemperatur, Gamma und Farbraum entsprechend der folgenden Standards:

- Übertragungsnormen „EBU/REC709/REC1886/REC2020/SMPTE-C“

- Digital Cinema Standard „DCI“

- Adobe®RGB / sRGB

Adobe®RGB-Abdeckung: 99 %, DCI-P3-Abdeckung: 98 %

*1

Kapitel 1

*2

Einführung

- 7 -

Kapitel 1

Siehe „Chapter 3 Erweiterte Einstellungen“ (Seite 23)

Einführung

• Dieses Produkt ist mit einem eingebauten Kalibrierungssensor ausgestattet und unterstützt die SelfCalibration-Funktion, mit der sich der Monitor selbst kalibriert.

Siehe „SelfCalibration“ (Seite 30)

• Mit der mitgelieferten Farbmanagement-Software „ColorNavigator 6“ können Sie den Monitor kalibrieren und eigene Prole erstellen

Siehe „1-3. EIZO LCD Utility Disk“ (Seite 12)

• Ausgestattet mit 4-K-Zoom-Funktion

Wenn ein 4K2K-Signal (Signale mit einer Auösung von 4096 × 2160 oder 3840 × 2160) auf dem Bildschirm wiedergegeben wird, kann der spezizierte Bereich in der Anzei­ge verdoppelt werden.
Dies ist für die Überprüfung kleinster Details auf Fotos sehr hilfreich. Dies ist bei der Überprüfung feiner Bilddetails sehr hilfreich.
Siehe „2-4. Bilder vergrößern“ (Seite 21)

• Ausgestattet mit einer USB-Hub-Funktion, die USB 3.0 unterstützt

Ermöglicht Hochgeschwindigkeits-Datenübertragung mit bis zu 5 Gbps, sodass große Datenmengen in kurzer Zeit von und auf per USB angeschlossene Geräte übertragen
werden können.
Der nachgeordnete „CHARGE“ USB-Anschluss unterstützt das Schnellladen, Sie können Ihr Smartphone oder Tablet in kurzer Zeit auaden.
Siehe „6-4. Nutzung des USB (Universal Serial Bus)“ (Seite 58) und „USB CHARGE-Anschluss“ (Seite 42)

• Lichtschutzhaube im Lieferumfang enthalten

Die im Lieferumfang enthaltene Lichtschutzhaube kann Reexionen externer Lichtquellen wie beispielsweise die Reexion einer Neonleuchte effektiv abschirmen.

• Gibt geschützte HDCP-Inhalte (High Bandwidth Digital Protection) *5 wieder.

*5 Unterstützt HDCP-Version 1.2

- 8 -

Kapitel 1

Einführung

Achtung

Achten Sie unbedingt auf folgende Punkte, wenn Sie den eingebauten Kalibrierungssensor nutzen.

Berühren Sie den Kalibrierungssensor nicht.

Dies kann die Messgenauigkeit des eingebauten Kalibrierungssensors reduzieren oder zu Verletzungen oder Schäden am Gerät führen.

Achtung

• Hohe Temperaturen oder Umgebungen mit hoher Luftfeuchtigkeit können die Messgenauigkeit des eingebauten Kalibrierungssensors beeinussen. Wir empfehlen die
Lagerung und Nutzung des Monitors unter folgenden Bedingungen:

- Temperatur: 30 ºC oder niedriger

- Luftfeuchte: 70 % oder weniger

Verwenden oder lagern Sie den Sensor nicht bei direkter Sonneneinstrahlung.

• Stellen Sie sicher, dass sich das auf der Empfängereinheit des integrierten Sensors einfallende Umgebungslicht während der Messung nicht wesentlich ändert, da hierdurch
das Messergebnis des integrierten Sensors beeinträchtigt werden kann.

- Wir empfehlen die Verwendung der Lichtschutzhaube.

- Halten Sie Ihr Gesicht und Gegenstände während der Messung vom Monitor fern, sehen Sie nicht in den Sensor.

- Stellen Sie den Monitor so auf, dass kein externes Licht direkt auf den Sensor fällt.

- 9 -

1-2. Steuerung und Funktionen

4

3

2

●Vorderseite

(z. B.CG318-4K)

Kapitel 1

Einführung

1

Einstellungsmenü

1. Eingebauter Kalibrierungssensor Kalibriert einen unabhängigen Monitor. SelfCalibration-Funktion (Seite 30)

2. Umgebungslichtsensor Misst das Umgebungslicht.

3. Betriebstasten Menüanzeige. Bedienen Sie die Betriebstasten wie in der Bedienerführung beschrieben.

Die Schaltanzeige leuchtet auf, wenn Sie den Monitor einschalten.

4. Netzschalter Schaltet den Strom ab.
Die Schaltanzeige leuchtet auf, wenn Sie den Monitor einschalten. Die Farbe der Schaltanzeige ändert sich in Abhängigkeit vom
Betriebsstatus des Monitors.
Weiß: In Betrieb
Weiß blinkend (zweimal schnell): Zeigt an, dass eine Neukalibrierung erforderlich ist, falls ein Zeitplan für SelfCalibration (Seite

32) eingestellt wurde.

Orange: Energiesparmodus
AUS: Netzstrom/Ausschalten

*1 Über die Bedienung können Sie sich hier „3-1. Die Grundfunktionen des Einstellungsmenü“ (Seite 23) informieren.

*1

- 10 -

●Rückseite

10

6 85 7

(z. B.CG318-4K)

11

12

Kapitel 1

Einführung

9

13

5. Hauptnetzschalter Schaltet die Stromzufuhr an oder aus.

6. Netzanschluss Anschluss für das Stromkabel.

7. Anschlüsse für die Eingangssignale Auf der Rückseite des Monitors, von links nach rechts: 2 × HDMI-Anschluss, 2 × DisplayPort-Anschluss

8. Vorgeschalteter USB-Ausgang Anschluss für das USB-Kabel, wenn Software eingesetzt wird, die einen USB-Anschluss erfordert, oder wenn die

9. Nachgeordneter USB-Eingang Anschluss für ein USB-Peripheriegerät

10. Griff Der Griff dient zum Transport

11. Sicherheitsschloss Entspricht dem MicroSaver-Sicherheitssystem von Kensington.

12. Fuß

13. Kabelhalterung

*2 Ein optionaler Arm (oder Fuß) kann nach Entfernen des Fußes angebracht werden (siehe „6-1. Anbringen eines optionalen Arms“ (Seite 54)).
*3 Einzelheiten zur Montage der Kabelhalterung nden Sie hier „6-2. Befestigen/Entfernen der Kabelhalterung“ (Seite 55).

USB-Hub-Funktion genutzt wird.

Der „CHARGE“-Anschluss unterstützt Schnellladen (Seite 42).

Achtung

• Wenn Sie den Monitor am Griff tragen, stützen Sie ihn mit Ihrer freien Hand an der Unterseite ab, und tragen Sie ihn vorsichtig,
damit er nicht fällt. Halten Sie ihn nicht am Sensorbereich auf der Vorderseite.

*2

*3

Einstellung der Höhe und des Neigungswinkels (kippen und drehen) des Monitors.
Deckt die Monitorkabel ab.

- 11 -

Kapitel 1

1-3. EIZO LCD Utility Disk

Mit dem Produkt wird eine „EIZO LCD Utility Disk“ (CD-ROM) geliefert. Die folgende Tabelle enthält den Inhalt der CD und eine Übersicht der Software.

●Inhalt der CD und Software-Übersicht

Die CD enthält Anwendungssoftware für die Kalibrierung und die Bedienungsanleitung. Lesen Sie die Datei „Readme.txt“ oder „Read Me“ auf der CD zur
Inbetriebnahme der Software oder Dateireferenz.

Inhalt Übersicht

Eine Datei „Readme.txt“ oder „Read Me“
ColorNavigator 6 Eine Anwendungssoftware zur Messung und Kalibrierung der Monitoreigenschaften und zur Erzeugung von ICC-Prolen

(für Windows) und Apple ColorSync-Prolen (für Macintosh).
(Der Monitor muss über das USB-Kabel mit dem PC verbunden sein.)

Bedienungsanleitung für diesen Monitor (PDF-Datei)

●Verwendung des ColorNavigator

Informationen zur Installation und Nutzung der Software nden Sie in der Bedienungsanleitung auf der CD-ROM. Um die Software zu nutzen, muss ein PC
über das mitgelieferte USB-Kabel mit dem Monitor verbunden sein. Informationen zur Verbindung mit einem USB-Kabel nden Sie hier „6-4. Nutzung des

USB (Universal Serial Bus)“ (Seite 58).

Einführung

Achtung

• Während Sie den ColorNavigator nutzen, bedienen Sie keinesfalls den Netzschalter oder die Betriebstasten an der Vorderseite des Monitors.

- 12 -

1-4. Unterstützte Auösungen

Der Monitor unterstützt die folgenden Auösungen:

●Bei Nutzung des PC-Signaleingangs

CG248-4K

Auösung Vertikale Scan-Frequenz Abtasttyp

640 × 480 59,94 Hz Progressiv √ √ √ √
720 × 400 70,09 Hz Progressiv √ √ √ √

800 × 600 60,32 Hz Progressiv √ √ √ √
1024 × 768 60,00 Hz Progressiv √ √ √ √
1280 × 960 60,00 Hz Progressiv √ √ √ √

1280 × 1024 60,02 Hz Progressiv √ √ √ √
1600 × 1200 60,00 Hz Progressiv √ √ √ √
1920 × 1080 59,96 Hz Progressiv √ √ √ √
1920 × 1200 59,89 Hz Progressiv √ √ √ ­1920 × 1200 59,95 Hz Progressiv - - - √
2048 × 1080 24,00 Hz / 48,00 Hz Progressiv - - - √

2560 × 1440 59,95 Hz Progressiv - - - √
3840 × 2160
3840 × 2160
3840 × 2160
3840 × 2160
4096 × 2160
4096 × 2160
4096 × 2160

*1 Das unterstützte Signal variiert in Abhängigkeit vom „Signalformat“ (Seite 48) in den Einstellungen im Menü „Administratoreinstellungen“.
*2 Empfohlene Auösung
*3 Wählen Sie im Einstellungsmenü unter „Bilderweiterung“ (Seite 35) eine andere Einstellung als „Punkt für Punkt“ aus. Da diese Auösung die höchste vom LCD-Panel

darstellbare Auösung übersteigt, werden bei der Einstellung „Punkt für Punkt“ der linke und der rechte Rand des Bildes nicht angezeigt.

*2

*2

*2

*2

*3

*3

*3

24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv - - - √

24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv - - - √

60,00 Hz Progressiv √ - √ -

24,0 Hz / 29,98 Hz Progressiv √ √ √ √

24,99 Hz Progressiv √ √ √ -

59,98 Hz Progressiv √ - √ -

23,98 Hz / 29,97 Hz Progressiv √ √ √ -

DisplayPort

*1

Ver.1.2 Ver.1.1 Extra

Kapitel 1

HDMISignalformat

Einführung

- 13 -

CG318-4K

DisplayPort

Auösung Vertikale Scan-Frequenz Abtasttyp

Ver.1.2 Ver.1.1 Extra

640 × 480 59,94 Hz Progressiv √ √ √ √
720 × 400 70,09 Hz Progressiv √ √ √ √

800 × 600 60,32 Hz Progressiv √ √ √ √
1024 × 768 60,00 Hz Progressiv √ √ √ √
1280 × 960 60,00 Hz Progressiv √ √ √ √

1280 × 1024 60,02 Hz Progressiv √ √ √ √
1600 × 1200 60,00 Hz Progressiv √ √ √ √
1920 × 1080 59,96 Hz Progressiv √ √ √ √
1920 × 1200 59,89 Hz Progressiv √ - - ­1920 × 1200 59,95 Hz Progressiv - - - √
2048 × 1080 24,00 Hz / 48,00 Hz Progressiv - - - √
2560 × 1440 59,95 Hz Progressiv - - - √
3840 × 2160 60,00 Hz Progressiv √ - √ ­3840 × 2160 24,0 Hz / 29,98 Hz Progressiv √ √ √ -

3840 × 2160 24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv - - - √
4096 × 2160
4096 × 2160
4096 × 2160
4096 × 2160
4096 × 2160

*2

*2

*2

*2

*2

24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv - - - √

*1 Das unterstützte Signal variiert in Abhängigkeit vom „Signalformat“ (Seite 48) in den Einstellungen im Menü „Administratoreinstellungen“.
*2 Empfohlene Auösung

59,98 Hz Progressiv √ - √ -

23,98 Hz / 29,97 Hz Progressiv √ √ √ -

24,99 Hz Progressiv √ √ - -

48,00 Hz / 58,00 Hz Progressiv - - √ -

Kapitel 1

*1

Einführung

HDMISignalformat

- 14 -

Kapitel 1

●Bei Nutzung des Video-Signaleingangs

CG248-4K

Auösung Vertikale Scan-Frequenz Abtasttyp HDMI

720 × 480 (480p) 60,00 Hz Progressiv √

720 × 480 (480i) 60,00 Hz Interlace √

720 × 576 (576p) 50,00 Hz Progressiv √

720 × 576 (576i) 50,00 Hz Interlace √

1280 × 720 (720p) 50,00 Hz / 60,00 Hz Progressiv √

1920 × 1080 (1080p) 24,00 Hz / 25,00 Hz / 30,00 Hz / 50,00 Hz / 60,00 Hz Progressiv √

1920 × 1080 (1080i) 50,00 Hz / 60,00 Hz Interlace √

3840 × 2160 24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv √

4096 × 2160

*1 Empfohlene Auösung
*2 Wählen Sie im Einstellungsmenü unter „Bilderweiterung“ (Seite 35) eine andere Einstellung als „Punkt für Punkt“ aus. Da diese Auösung die höchste vom LCD-Panel

darstellbare Auösung übersteigt, werden bei der Einstellung „Punkt für Punkt“ der linke und der rechte Rand des Bildes nicht angezeigt.

*1

24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv √

Einführung

CG318-4K

Auösung Vertikale Scan-Frequenz Abtasttyp HDMI

720 × 480 (480p) 60,00 Hz Progressiv √

720 × 480 (480i) 60,00 Hz Interlace √

720 × 576 (576p) 50,00 Hz Progressiv √

720 × 576 (576i) 50,00 Hz Interlace √

1280 × 720 (720p) 50,00 Hz / 60,00 Hz Progressiv √

1920 × 1080 (1080p) 24,00 Hz / 25,00 Hz / 30,00 Hz / 50,00 Hz / 60,00 Hz Progressiv √

1920 × 1080 (1080i) 50,00 Hz / 60,00 Hz Interlace √

3840 × 2160 24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv √

4096 × 2160

*1 Empfohlene Auösung

*1

24,00 Hz / 25,00 Hz / 30,00 Hz Progressiv √

- 15 -

1-5. Einstellung der Auösung

Wenn die Auösung nach dem Anschluss des Monitors an einen PC nicht korrekt ist oder wenn Sie die Auösung ändern möchten, befolgen Sie die
nachstehenden Schritte.

●Windows 10

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.

2. Klicken Sie im angezeigten Menü auf „Anzeigeeinstellungen“.

3. Klicken Sie im Dialogfeld „Anzeige anpassen“ auf „Erweiterte Anzeigeeinstellungen“.

4. Wählen Sie einen Monitor, und wählen Sie dann im Pulldown-Menü „Auösung“ eine Auösung.

5. Klicken Sie auf die Taste „Übernehmen“.

6. Wenn ein Bestätigungsdialogfeld eingeblendet wird, klicken Sie auf „Änderungen beibehalten“.

●Windows 8.1 / Windows 7

1. Unter Windows 8.1 klicken Sie auf „Desktop“ im Startbildschirm, um den Arbeitsplatz anzuzeigen.

2. Setzen Sie einen Rechtsklick auf irgendeine Stelle auf dem Desktop, Sie dürfen jedoch keine Symbole anklicken.

3. Im jetzt geöffneten Menü wählen Sie „Bildschirmauösung“ aus.

4. Im Dialogfenster „Bildschirmauösung“ wählen Sie den Monitor aus.

5. Klicken Sie auf „Auösung“, um die gewünschte Auösung auszuwählen.

6. Klicken Sie auf die Schaltäche „OK“.

7. Wenn ein Bestätigungsdialogfenster geöffnet wird, klicken Sie auf „Änderungen übernehmen“.

Kapitel 1

Einführung

Hinweis

• Wenn die Größe der Schrift oder anderer angezeigter Objekte verändert wird, wählen Sie in der Systemsteuerung „Anzeige“ aus, und passen Sie die Ska­lierungsstufe an.

- 16 -

Kapitel 1

Einführung

●OS X Mountain Lion (10.8) und höher

1. Wählen Sie im Apple-Menü die Option „Systemeinstellungen“.

2. Wenn das Dialogfeld „Systemeinstellungen“ angezeigt wird, klicken Sie auf „Monitore“.

(Bei Mac OS X Mountain Lion (10.8) klicken Sie unter „Hardware“ auf „Monitore“.)

3. Wählen Sie im angezeigten Dialogfeld die Registerkarte „Monitor“ und klicken Sie dann unter „Auösungen“ auf „Ändern“.

4. Die Liste der wählbaren Auösungen wird angezeigt. Wählen Sie die gewünschte Auösung.

Wenn die gewünschte Auösung in der Liste nicht angezeigt wird, halten Sie die Optionstaste gedrückt und wählen Sie „Ändern“.

5. Ihre Wahl wird sofort wiedergegeben. Wenn Sie mit der ausgewählten Auösung zufrieden sind, schließen Sie das Fenster.

●Mac OS X 10.7

1. Wählen Sie im Apple-Menü die Option „Systemeinstellungen“.

2. Wenn das Dialogfeld „Systemeinstellungen“ angezeigt wird, klicken Sie unter „Hardware“ auf „Monitore“.

3. Wählen Sie im angezeigten Dialogfeld die Registerkarte „Monitor“ und anschließend im Feld „Auösungen“ die gewünschte Auösung.

4. Ihre Wahl wird sofort wiedergegeben. Wenn Sie mit der ausgewählten Auösung zufrieden sind, schließen Sie das Fenster.

Hinweis

• Wenn auch nach Änderung der Auösung im Betriebssystem keine geeignete Auösung angezeigt wird, versuchen Sie, die Einstellung „Signalformat“ (Seite

48) im Menü „Administratoreinstellungen“ zu ändern.

- 17 -

Kapitel 2

Grundeinstellungen

Chapter 2 Grundeinstellungen

In diesem Kapitel werden die Grundeinstellungen des Monitors beschrieben, die über die Tasten an der Vorderseite des Monitors vorgenommen werden können.
Die erweiterten Einstellungen des Monitors und das Einstellverfahren über das Einstellungsmenü werden hier „Chapter 3 Erweiterte Einstellungen“ (Seite 23)
beschrieben.

2-1. Umstellen des Betriebsmodus

Anzeige der Bedienerführung

1.

1. Berühren Sie eine beliebige Taste (außer ).

Die Bedienerführung wird auf dem Bildschirm wiedergegeben.

Einstellungen

2.

1. Berühren Sie eine Taste, um zu den Einstellungen zu gelangen.

Das Menü „Anpassungen/Einstellungen“ wird angezeigt.

(Möglicherweise wird ein Untermenü angezeigt. In diesem Fall wählen Sie die einzustellende Funktion mit

2. Stellen Sie die ausgewählte Funktion mit den Tasten ein, und bestätigen Sie mit .

Verlassen

3.

1. Verlassen Sie das Menü mit oder .

2. Wenn kein Menü angezeigt und keine Taste gedrückt wird, wird die Bedienerführung nach einigen Sekunden automatisch ausgeblendet.

Hinweis

• Der Inhalt der Anleitung ändert sich je nach ausgewähltem Menü oder Status.

aus und anschließend .)

- 18 -

Kapitel 2

→

→

→

Grundeinstellungen

2-2. Umstellen des Eingangssignals

Wenn ein Monitor über mehrere Signaleingänge verfügt, kann das Signal für die Bildschirmausgabe geändert werden.
Wenn das Signal umgestellt wird, erscheint der Name des aktiven Eingangsanschlusses in der rechten unteren Ecke des Bildschirms.

Die Kombination der auswählbaren Eingangssignale ist unterschiedlich, sie hängt von den „Bildeinstellungen“ (Seite 47) im Menü „Administratoreinstellungen“ ab.

Bildeinstellungen

DisplayPort HDMI

Einzeln Einzeln

Dual Einzeln

Einzeln Dual

Dual Dual

→

DP1DP

2

DP

1

DP1DP

DP

1

Eingangssignal

2

→

DP1HDMI

DP

2

→ →

HDMI

DP

2

→ →→

2

→ → →

1

HDMI

1

HDMI

1

→

HDMI

HDMI1HDMI

2

HDMI

2

HDMI

2

2

HDMI

1

DP

2

- 19 -

2-3. Umstellen des Anzeigemodus (Farbmodus)

Diese Funktion ermöglicht die einfache Auswahl eines Anzeigemodus gemäß der Monitoranwendung.

●Anzeigemodi

Farbmodus Zweck

Standard Mode Einstellung der Farbe über das Einstellungsmenü des Monitors.

Custom Damit wählen Sie die Ihren Präferenzen entsprechenden Farbeinstellungen aus.

®

Adobe
sRGB Geeignet für die Farbangleichung mit sRGB-kompatiblen Peripheriegeräten.
EBU Geeignet für die Wiedergabe von Farbraum und Gamma-Werten entsprechend des EBU-Standards (European Broadcasting Union).
REC709 Geeignet für die Wiedergabe von Farbraum und Gamma-Werten entsprechend des Standards ITU-R Rec. 709.
SMPTE-C Geeignet für die Wiedergabe von Farbraum und Gamma-Werten entsprechend des SMPTE-C-Standards.
DCI Geeignet für die Wiedergabe von Farbraum und Gamma-Werten entsprechend des DCI-Standards.
REC2020 Geeignet für die Wiedergabe von Farbraum und Gamma-Werten entsprechend des Standards ITU-R Rec. 2020.

Calibration Mode (CAL-Modus) Passt die Farbdarstellung des Monitors mithilfe der SelfCalibration-Funktion oder der Farbmanagementsoftware „ColorNavigator 6“

CAL1 Gibt die mit ColorNavigator und SelfCalibration eingestellte Anzeige wieder.
CAL2

RGB Geeignet für die Farbangleichung mit Adobe®RGB-kompatiblen Peripheriegeräten.

an.

Kapitel 2

Grundeinstellungen

Hinweis

• Das Einstellungsmenü und die Bezeichnungen der Modi können nicht gleichzeitig angezeigt werden.

• Sie können die spezische Modusauswahl deaktivieren. Weitere Informationen nden Sie unter „Modus überspringen“ (Seite 43).

- 20 -

Kapitel 2

Grundeinstellungen

2-4. Bilder vergrößern

Wenn ein 4K2K-Signal (Signale mit einer Auösung von 4096 × 2160 oder 3840 × 2160) auf dem Bildschirm wiedergegeben wird, kann der spezizierte Bereich
in der Anzeige verdoppelt werden. Dies ist bei der Überprüfung feiner Bilddetails sehr hilfreich.

Achtung

• Die Funktion kann nicht genutzt werden, wenn die „Bildeinstellungen“ (Seite 47) im Menü „Administratoreinstellungen“ auf „Dual“ eingestellt sind.

Einstellbarer Bereich

Mitte, Unten Links, Oben Links, Unten Rechts, Oben Rechts, Aus

Beispiel: „Oben Rechts“ erweitern

Oben Links

Mitte

Unten Links

Oben

Rechts

Unten Rechts

- 21 -

Kapitel 2

Grundeinstellungen

2-5. Die Darstellungsmethode für Farben außerhalb des Standardfarbraums REC709

wird eingestellt

Wenn Eingangssignale dem REC2020-Standard des ITU-R (International Telecommunication Union Radiocommunication Sector) entsprechen, können Sie die
Anzeigemethode für Farben außerhalb des Farbraums nach dem Standard REC709 einstellen.

Achtung

• Diese Funktion kann nur konguriert werden, wenn der „Farbraum“ (Seite 25) auf „REC2020“ eingestellt wurde.

Einstellungen Beschreibung

Ein Die Farben außerhalb des REC709-Farbraums werden grau wiedergegeben.

Der Farbraum wird vom Standard REC2020 vorgegeben.

Der Farbraum wird vom Standard REC709 vorgegeben.

Ausschneiden Die Farben außerhalb des REC709-Farbraums werden innerhalb des

REC709-Farbraums wiedergegeben (Ausschneiden).

Aus Der REC2020-Farbraum wird angezeigt.

(Der tatsächlich auf dem Monitor angezeigte Farbraum hängt von der unter
„Ausschneiden“ gewählten Einstellung ab (Seite 26).)

- 22 -

Der Farbraum wird vom Standard REC2020 vorgegeben.

Der Farbraum wird vom Standard REC709 vorgegeben.

Der Farbraum wird vom Standard REC2020 vorgegeben.

Der Farbraum wird vom Standard REC709 vorgegeben.

Kapitel 3

Erweiterte Einstellungen

Chapter 3 Erweiterte Einstellungen

In diesem Kapitel werden die erweiterten Einstellungen des Monitors und das Einstellverfahren über das Einstellungsmenü beschrieben. Die Grundeinstellungen des
Monitors werden über die Tasten an der Vorderseite vorgenommen. Die Anleitung dazu nden Sie hier „Chapter 2 Grundeinstellungen“ (Seite 18).

3-1. Die Grundfunktionen des Einstellungsmenü

Menüanzeige

1.

1. Berühren Sie eine Taste (außer ).

Die Bedienerführung wird angezeigt.

2. Wählen Sie .

Das Einstellungsmenü wird angezeigt.

Einstellen

2.

1. Wählen Sie die einzustellende Funktion mit aus,
danach wählen Sie .

Das Untermenü wird angezeigt.

2. Wählen Sie die einzustellende Funktion mit aus,
danach drücken Sie .

Das Menü „Anpassungen/Einstellungen“ wird angezeigt.

3. Stellen Sie die ausgewählte Funktion mit ein,
und wählen Sie dann .

Das Untermenü wird angezeigt.

Wenn Sie
werden Ihre Einstellungen verworfen und die vorherigen Einstellungen über-

nommen.

Verlassen

3.

1. Wählen Sie .

Das Einstellungsmenü wird angezeigt.

2. Wählen Sie .

Sie verlassen das Einstellungsmenü.

Hinweis

• Der Inhalt der Anleitung ändert sich je nach ausgewähltem Menü oder Status.

auswählen, während Sie die Einstellungen anpassen,

- 23 -

Kapitel 3

Erweiterte Einstellungen

3-2. Einstellung der Menüfunktionen

●Farbe

Die Einstellungsdetails ändern sich je nach ausgewähltem Farbmodus.

Wenn der Farbmodus der Standardmodus ist (Custom / Adobe®RGB / sRGB / EBU / REC709 / SMPTE-C / DCI / REC2020)

kann jeder Einstellungsstatus an persönliche Vorlieben angepasst werden.

Achtung

• Es dauert etwa 3 Minuten (unter werkseitigen Messbedingungen), bis sich die Monitoranzeige stabilisiert hat. Warten Sie nach dem Einschalten des Monitors 3 Minuten oder
länger, bis Sie mit den Einstellungen beginnen.

• Aufgrund unterschiedlicher Eigenschaften der Monitore kann dasselbe Bild in verschiedenen Farben auf mehreren Monitoren angezeigt werden. Führen Sie die Feinabstim­mung der Farben auf mehreren Monitoren visuell durch.

Hinweis

• Verwenden Sie die unter „cd/m2“, „K“ und „%“ angezeigten Werte nur als Referenz.

Funktion

Farbmodus Custom

Einstellbarer

Adobe
sRGB
EBU
REC709
SMPTE-C
DCI
REC2020
CAL1
CAL2

Bereich

®

RGB

Beschreibung Hinweis

Wählen Sie den gewünschten Modus entsprechend der Monitoran­wendung aus.

- 24 -

• Weitere Informationen zum Einstellungsstatus
der einzelnen Modi lesen Sie „2-3. Umstellen

des Anzeigemodus (Farbmodus)“ (Seite 20).

• Zu „CAL1 / CAL2“ lesen Sie Seite 27.

Kapitel 3

Erweiterte Einstellungen

Funktion

Helligkeit 40 cd/m2 bis 350 cd/

Einstellbarer

Bereich

2

m

Temperatur Nativ

4.000 K bis 10.000 K

®

Adobe

RGB
sRGB
EBU
REC709
REC1886
REC2020
SMPTE-C
DCI

Farbraum Nativ

Adobe

®

RGB
sRGB
EBU
REC709
REC1886
REC2020
SMPTE-C
DCI

Gamma 1,6 bis 2,7

Adobe

®

RGB
sRGB
EBU
REC709
REC1886
REC2020
SMPTE-C
DCI

Erweiterte

Farbton -100 bis 100 Stellen Sie den Farbton ein. • Wenn Sie diese Funktion verwenden, können

Einstellungen

Sättigung -100 bis 100 Stellen Sie die Farbsättigung ein. • Wenn Sie diese Funktion verwenden, können

Beschreibung Hinweis

Die Helligkeit des Monitors wird durch Veränderung der Helligkeit
der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) einge­stellt.

Die Farbtemperatur kann eingestellt werden.
Die Farbtemperatur wird verwendet, um die Farben „Weiß“ und
„Schwarz“ mit einem numerischen Wert anzugeben. Dieser Wert
wird in Grad „K“ (Kelvin) ausgedrückt.
Bei niedriger Farbtemperatur wird der Bildschirm rötlich, ist die
Farbtemperatur hoch, wird er bläulich – ähnlich der Temperatur
einer Flamme. Die voreingestellten Gain-Werte werden für jeden
Farbtemperaturwert eingestellt.

Geben Sie die Farbtemperatur in 100-K-Einheiten an, oder wählen
Sie eine Farbtemperatur, die dem jeweiligen Standard entspricht.

Stellen Sie den Farbwiedergabebereich (Farbraum) ein.
Der „Farbraum“ bezeichnet den Farbbereich, den Geräte wie Mo­nitore, Digitalkameras und Drucker wiedergeben können. Es sind
verschiedene Standards deniert.

Stellen Sie den Gamma-Wert ein.
Die Helligkeit des Monitors variiert in Abhängigkeit vom Eingangs­signal, diese Abweichung ist jedoch nicht einfach proportional zum
Eingangssignal. Die Kontrolle zur Aufrechterhaltung des Gleichge­wichts zwischen dem Eingangssignal und der Helligkeit des Moni­tors wird als „Gamma-Korrektur“ bezeichnet.

Sie können den Gamma-Wert einstellen oder die vom jeweiligen
Standard vorgegebene Gammakurve auswählen.

• Wenn der eingegebene Wert nicht eingestellt
werden kann, erscheint er in Magenta. In
diesem Fall ändern Sie den Wert.

• Wenn Sie „Nativ“ auswählen, werden die
ursprünglichen Farben des Monitors (Gain­Einstellung: 100 % für jeden RGB-Wert)
angezeigt.

• Die Gain-Einstellung ermöglicht Ihnen eine
feinere Justierung. Wenn die Gain-Einstellung
verändert wird, wird die Farbtemperatur auf
„Benutzer“ geändert.

• Wenn Sie „Nativ“ wählen, wird der ursprüng­liche Farbraum des Monitors wiedergegeben.

• Das Verfahren für die Anzeige von Farben
außerhalb des Farbraums des Monitors kann
im denierten Farbraum eingestellt werden.
Weitere Informationen nden Sie unter „Aus-

schneiden“ (Seite 26).

-

einige Farbverläufe nicht dargestellt werden.

einige Farbverläufe nicht dargestellt werden.

• Der kleinste Wert (-100) ändert die Bildschirm­einstellung auf monochrom.

- 25 -

Kapitel 3

Erweiterte Einstellungen

Funktion

Erweiterte
Einstellungen

Zurücksetzen - Setzt alle Farbsteinstellungen für den ausgewählten Farbmodus

Aus­schneiden

XYZ­Format

Gain­Einstellung

Schwarz­wert

6 Farben -100 bis 100 Farbton, Sättigung und Helligkeit können für die Farben Magenta,

Einstellbarer

Bereich

Ein
Aus

Ein
Aus

0 % bis 100 % Die Helligkeit der Farbkomponenten Rot, Grün und Blau wird als

0 % bis 100 % Sie können die Helligkeit und Chromatizität von Schwarz durch

Das Verfahren für die Anzeige von Farben außerhalb des Farbraums
des Monitors kann im denierten Farbraum eingestellt werden.

• „Ein“Zeigt Farben auf der Basis der
Standardwerte an. Die außerhalb
des Farbraums des Monitors liegen­den Farben werden geschnitten.

• „Aus“
Zeigt Farben mit Priorität im Farbver­lauf an anstelle der Farbgenauigkeit.
Die Primärfarben außerhalb des Far­braums des Monitors (im Diagramm
blau) werden an die ihnen ähnlichs­ten angeglichen, die der Monitor dar­stellen kann.

Farbraum des Monitors
Standardmäßig definierter Farbraum
Auf dem Monitor dargestellter Farbraum

Wenn diese Funktion auf „Ein“ gestellt wird, werden XYZ-Signale
für Digital Cinema in RGB-Signale zur Darstellung auf dem Monitor
umgewandelt.

„Gain-Einstellung“ bezeichnet. Der Farbton für „Weiß“ kann durch
Änderung des Gain-Wertes eingestellt werden.

Anpassung des Schwarzwertes für Rot, Grün und Blau einstellen.
Verwenden Sie das Testmuster oder den Hintergrund für Schwarz
zur Einstellung des Schwarzwertes.

Rot, Gelb, Grün, Cyan und Blau eingestellt werden.

auf die Standardwerte zurück.

Beschreibung Hinweis

• Die Diagramme links sind Konzeptdiagramme
und geben nicht den tatsächlichen Farbraum
des Monitors wieder.

• Diese Einstellung wird deaktiviert, wenn in
„Farbraum“ (Seite 25) „Nativ“ ausgewählt
wurde..

• Diese Funktion kann nur konguriert werden,
wenn der „Farbraum“ (Seite 25) auf „DCI“
eingestellt wurde.

• Wenn Sie „Ein“ auswählen, können Sie den
„Farbraum“ nicht mehr nutzen.

• Wenn Sie diese Funktion verwenden, können
einige Farbverläufe nicht dargestellt werden.

• Der Gain-Wert ändert sich entsprechend der Farbtemperatur.

• Wenn die Gain-Einstellung verändert wird, wird

die Farbtemperatur auf „Benutzer“ geändert.

• Wenn der Schwarzwert 0 ist und Sie das
Schwarz noch dunkler einstellen wollen, sen­ken Sie den Wert für die Helligkeit.

-

-

- 26 -

Kapitel 3

Erweiterte Einstellungen

Wenn der Farbmodus der Calibration Mode ist (CAL-Modus: CAL1 / CAL2)

Für „SelfCalibration“ können Sie die Kalibrierungsziele einstellen und die Kalibrierungsergebnisse prüfen.
(Über die Funktion „SelfCalibration“ wird ein im Monitor eingebauter Kalibriersensor gesteuert, der den Monitor regelmäßig automatisch kalibriert. Weitere
Informationen nden Sie unter „SelfCalibration“ (Seite 30).)

Funktion

Farbmodus Custom

SelfCalibration Ein

Einstellbarer

Adobe
sRGB
EBU
REC709
SMPTE-C
DCI
REC2020
CAL1
CAL2

Aus

Bereich

®

RGB

Beschreibung Hinweis

Wählen Sie den gewünschten Modus entsprechend der Moni­toranwendung aus.

Schalten Sie zwischen Aktivierung und Deaktivierung der Self­Calibration-Funktion für den aktuell ausgewählten Farbmodus
um.

Wenn Sie auf „Ein“ umgeschaltet haben, geben Sie ein Kali­brierungsziel in das Feld „Ziel“ ein.

• Weitere Informationen zum Ein­stellmodus nden Sie unter „2-

3. Umstellen des Anzeigemodus
(Farbmodus)“ (Seite 20).

• Bevor Sie die Kalibrierungsziele
für SelfCalibration setzen, wäh­len Sie den Farbmodus (CAL1 /
CAL2) aus, für den der Zielwert
gelten soll.

• Weitere Informationen zu
Custom / Adobe
EBU / REC709 / SMPTE-C /
DCI / REC2020 nden Sie hier

Seite 24.

-

®

RGB / sRGB /

- 27 -

Kapitel 3

Erweiterte Einstellungen

Funktion

Ziel Helligkeit 30 cd/m2 bis 200 cd/

Einstellbarer

Bereich

2

m

Weißpunkt Weiß(x) / Weiß(y) 0,2400 bis 0,4500 Stellen Sie den Weißpunkt ein, der als Kalibrierungsziel für

Temperatur 4.000 K bis 10.000 K

Adobe

®

RGB
sRGB
EBU
REC709
REC1886
REC2020
SMPTE-C
DCI

Farbraum Nativ

Adobe

®

RGB
sRGB
EBU
REC709
REC1886
REC2020
SMPTE-C
DCI

Raumein­stellungen

Rot(x) / Rot(y) /
Grün(x) / Grün(y) /

0,0000 bis 1,0000

Blau(x) /Blau(y)
Ausschneiden Ein

Aus

Gamma 1,6 bis 2,7

Adobe

®

RGB
sRGB
EBU
REC709
REC1886
REC2020
SMPTE-C
DCI
L*

Beschreibung Hinweis

Stellen Sie die Helligkeit ein, die als Kalibrierungsziel für Self­Calibration verwendet werden soll.

SelfCalibration verwendet werden soll.
Stellen Sie den Weißpunkt anhand der Farbkoordinaten
(Weiß(x) / Weiß(y)) oder der Farmtemperatur ein.

Wenn Sie die Farbkoordinaten angeben, stellen Sie die Werte
für „Weiß(x)“ und „Weiß(y)“ ein.
Wenn Sie die Farbtemperatur angeben, geben Sie die
Farbtemperatur in 100-K-Einheiten an, oder wählen Sie eine
Farbtemperatur, die dem jeweiligen Standard entspricht.

Stellen Sie den Farbraum ein, der als Kalibrierungsziel für
SelfCalibration verwendet werden soll.

Unter „Farbraum“ kann jeder für einen Standard denierte
Farbraum ausgewählt werden.
Wenn Sie einen anderen Farbraum als den von den Standards
denierten auswählen möchten, geben Sie die Farbkoordina­ten aller RGB-Farben und die Anzeigemethode („Ausschnei­den“) für die außerhalb des Farbraums des Monitors liegenden
Farben unter „Raumeinstellungen“ ein.

Stellen Sie den Gamma-Wert ein, der als Kalibrierungsziel für
SelfCalibration verwendet werden soll.

Sie können den Gamma-Wert einstellen oder die vom jeweili­gen Standard vorgegebene Gammakurve auswählen.

-

• Wenn die Farbkoordinaten

angegeben werden, wird die
Farbtemperatur auf „Benutzer“
geändert.

• Wenn Sie unter „Farbraum“
„Nativ“ wählen, wird der
ursprüngliche Farbraum des
Monitors wiedergegeben.

• Wenn die Farbkoordinaten
in den Einstellungen für den
Farbraum angegeben werden,
wird der Farbraum auf „Benutzer“
geändert.

• Der Gamma-Wert wird „Fest“,
wenn Sie den ColorNavigator
einstellen.

- 28 -
