Einhell TE-MG 12 Li operation manual
D Originalbetriebsanleitung
Akku-Multifunktionswerkzeug
GB Original operating instructions
Cordless Multifunction Tool
F Instructions d’origine
Outil multifonctions sans fi l
I Istruzioni per l’uso originali
Utensile multifunzione a batteria
DK/ Original betjeningsvejledning
N Akku-multifunktionsværktøj
S Original-bruksanvisning
Batteridrivet multifunktionsverktyg
CZ Originální návod k obsluze
Akumulátorové víceúčelové nářadí
SK Originálny návod na obsluhu
Akumulátorové multifunkčné
náradie
TE-MG 12 Li
NL Originele handleiding
Multifunctioneel accugereedschap
P Manual de instruções original
Ferramenta multifunções sem fi o
FIN Alkuperäiskäyttöohje
Akku-monitoimityökalu
PL Instrukcją oryginalną
Akumulatorowe narzędzie
wielofunkcyjne
7
Art.-Nr.: 44.650.31 I.-Nr.: 11045
1
5
1
9
3
6
2
8
7
2
5
4
10 11
3
5
b
7
b
a
11
8
- 2 -
10
4 5
6
3
6
6
4
7
6
-
+
9
- 3 -
D

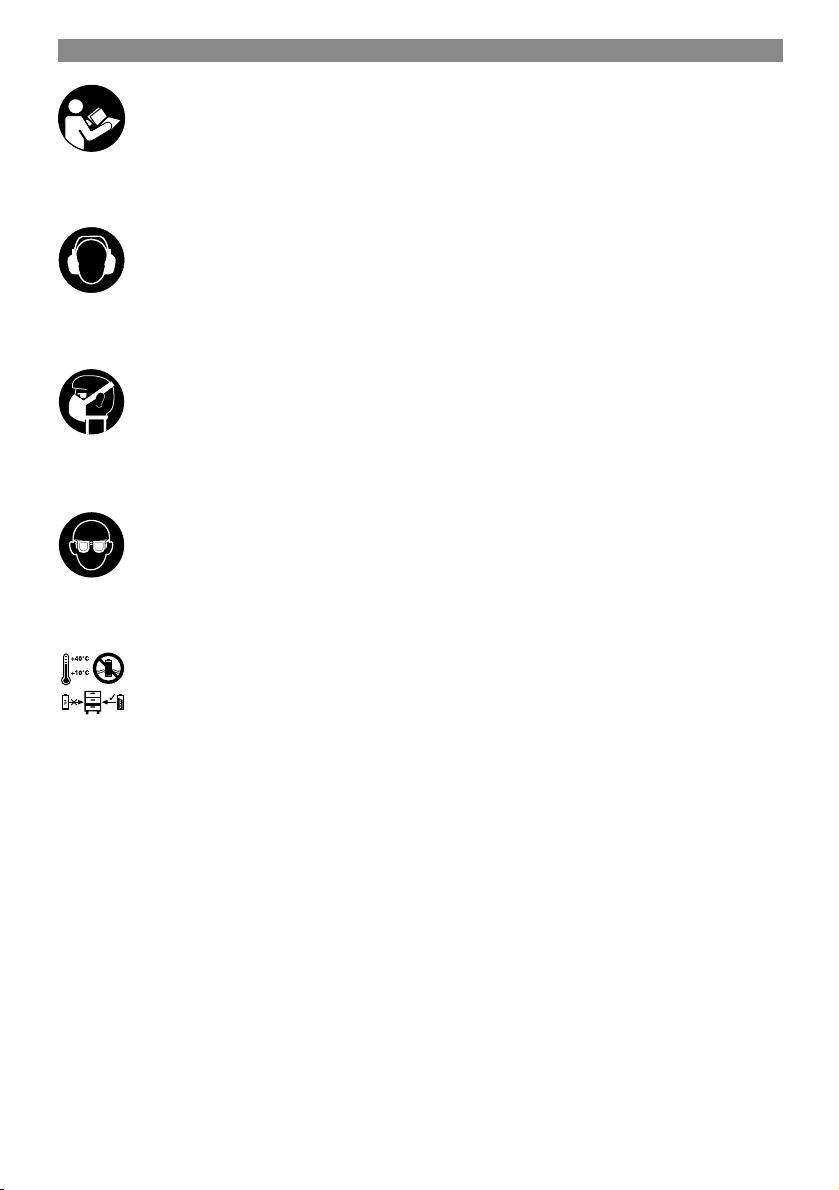

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zustand lagern.
- 4 -
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Ein-/ Ausschalter
2. Werkzeugaufnahme
3. Ladegerät
4. Drehzahl-Regler
5. Inbusschlüssel zum Werkzeugwechsel
6. Akku
7. Schaber
8. Dreieck-Schleifplatte
9. Rasttaste
10. HSS-Sägeblatt
11. Diamant-Sägeblatt
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Multifunktionswerkzeug
•
Dreieck-Schleifplatte
•
Schaber
•
Inbusschlüssel
•
6x Schleifpapier
•
HSS-Sägeblatt
•
Diamant-Sägeblatt
•
Akku
•
Ladegerät
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Maschine ist zum Schleifen von Holz, Eisen,
Kunststoff und ähnlichen Werkstoff en unter Ver-
wendung des entsprechenden Schleifpapiers
bestimmt. Außerdem ist die Maschine bestimmt
zum Sägen von Holz, Kunststoff en und ähnlichen
Werkstoff en, sowie zum Abschaben von gekleb-
ten Teppichböden, Spachtelmasse-Rückständen,
alten Lackierungen und ähnlichen Anwendungen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
- 5 -
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: .................12 V d.c.
Leerlauf-Drehzahl:.....................5000-17000 min
Schleiffl äche: ............................. 90 x 90 x 90 mm
Oszillationswinkel: ............................................. 3°
Ladespannung Akku: ..............................12 V d.c.
Ladestrom Akku: ......................................... 1,5 A
Netzspannung Ladegerät: ...............230 V~ 50Hz
Ladezeit: .................................................... 1 Std.
Akkutyp: ...................................................... Li-Ion
Gewicht: ......................................................0,8 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
........................... 78,5 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 89,5 dB(A)
WA
........................................... 3 dB
2
= 2,970 m/s
h
2
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
-1
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
5.1 Einsatzwerkzeuge montieren (Bild 1/2/3)
Für ein sicheres Montieren der Einsatzwerk-
•
zeuge sollten Sie das Multifunktionswerkzeug
so aufsetzen, dass der Ein-/Ausschalter (1)
nach unten und die Werkzeugaufnahme (2)
nach oben zeigt.
Setzen Sie das Einsatzwerkzeug (z.B.
•
Dreieck-Schleifplatte) so auf die Werkzeugaufnahme (2), dass in die Aussparungen des
Einsatzwerkzeuges die Stifte der Werkzeugaufnahme (2) passen.
Befestigen Sie das Einsatzwerkzeug mit der
•
- 6 -
D
mitgelieferten Schraube (b) und ziehen Sie
die Schraube mit dem Inbusschlüssel (5) gut
fest.
Achten Sie darauf, dass die Scheibe (a) als
•
Unterlegscheibe für die Schraube (b) verwendet wird (siehe Bild 3). Dabei ist die Riffelung
der Scheibe auf das Einsatzwerkzeug zu
legen.
Prüfen Sie das Einsatzwerkzeug auf festen
Sitz!
5.2 Dreieck-Schleifplatte
Mit der Dreieck-Schleifplatte kann die Maschine
als Dreieckschleifer verwendet werden.
5.2.1 Schleifpapierbefestigung
Problemloser Wechsel mittels Klettverschluss.
Achten Sie auf Übereinstimmung der Absauglöcher am Schleifpapier und Schleifplatte.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Abb. 1/4/7)
Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Warnung! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
1. Akku-Pack (6) aus dem Handgriff heraus zie-
hen, dabei die Rasttasten (9) auf der linken
und rechten Seite drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (3) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Stecken Sie den Akku (6) auf das Ladegerät
(3).
4. Unter Punkt 10 (Anzeige Ladegerät) fi nden
Sie eine Tabelle mit den Bedeutungen der
LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des
Akku-Packs sollten Sie für eine rechtzeitige Wiederaufl adung des Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Multifunktionswerkzeuges nachlässt. Entladen Sie den Akku-Pack nie vollständig.
Dies führt zu einem Defekt des Akku-Packs!
6.2 Ein-/Ausschalten (Abb. 5)
Zum Einschalten des Gerätes muss der Schalter
(1) nach vorne geschoben werden.
6.3 Arbeitshinweise
Gerät einschalten.
•
Vom Körper weg arbeiten.
•
Hände niemals vor den unmittelbaren Ar-
•
beitsbereich führen.
Nur einwandfreie und unbeschädigte
•
Einsatzwerkzeuge verwenden.
Einsatzwerkzeuge:
Sägen: Sägen von Holz und Kunststoff .
Arbeitshinweise: Achten Sie beim Sägen auf
Fremdkörper im Material und entfernen Sie diese
ggf..
Im Tauchsägeverfahren dürfen nur weiche Materialien wie Holz oder Gipskartonplatten bearbeitet
werden.
Schleifen: Flächenschleifen an Rändern, in
Ecken oder schwer zugänglichen Bereichen. Je
nach Schleifblatt zum Schleifen von Holz, Farbe,
Lack, usw.
Arbeitshinweise:
Das Gerät ist besonders leistungsfähig beim
Schleifen von schwer zugänglichen Ecken und
Kanten. Zum Schleifen von Profi len und Hohl-
kehlen kann auch allein mit der Spitze oder einer
Kante der Schleifplatte gearbeitet werden. Entsprechend dem zu bearbeitenden Material und
dem gewünschten Abtrag der Oberfl äche sind
unterschiedliche Schleifpapiere verfügbar. Die
Abtragleistung wird im wesentlichen durch die
Wahl des Schleifblattes und dosiertes Andrücken
des Schleiftellers bestimmt.
- 7 -
D
Schaben: Abschaben von alten Lackierungen
oder Klebstoff en.
Arbeitshinweise:
Das Einsatzwerkzeug an die abzutragende Stelle
heranführen. Mit fl achem Anstellwinkel und gerin-
gem Anpressdruck beginnen. Bei zu hohem Anpressdruck kann der Untergrund (z.B. Holz, Putz)
beschädigt werden.
Diamant-Sägeblatt: Für Teilreperaturen an gefl iesten Flächen im Innenbereich und Mauern aus
Ziegelsteinen. Arbeitshinweis: Bearbeitung nur
bei hoher Schwingungszahl.
6.4 Drehzahl-Regler (Bild 6)
Durch Drehen des Drehzahlreglers (4) können
Sie die Drehzahl vorwählen.
Plus-Richtung: höhere Drehzahl
Minus-Richtung: niedrigere Drehzah
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.3 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeitsergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 8 -
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Aus An Der Akku ist voll geladen (Ladevorgang abgeschlossen)
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei
wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr als 1h. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Bedeutung und Maßnahme
- 9 -
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 10 -
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Dreieck-Schleifplatte, Schaber,
Verbrauchsmaterial/ Verbrauchsteile* Schleifpapier
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
HSS-Sägeblatt, Diamant-Sägeblatt, Akku
- 11 -
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
GB
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage.
- 14 -
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. ON/OFF switch
2. Tool chuck
3. Charging unit
4. Speed controller
5. Allen key for changing tools
6. Battery
7. Scraper
8. Triangular sanding/grinding plate
9. Pushlock button
10. HSS saw blade
11. Diamond saw blade
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Multifunction tool
•
Triangular sanding/grinding plate
•
Scraper
•
Allen key
•
6 grinding/sanding papers
•
HSS saw blade
•
Battery
•
Battery charger
•
Diamond saw blade
•
Original operating instructions
•
Safety instructions
•
3. Proper use
The equipment is designed for the sanding/grinding of wood, iron, plastic and similar materials
using the appropriate sanding/grinding paper.
Furthermore, the equipment is intended for sawing wood, plastic and similar materials, as well
as scraping off glued carpets, fi lling compound
residues, old paint and similar applications.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
- 15 -
GB
4. Technical data
Motor supply voltage: ...............................12V DC
Idling speed: ..............................5000-17000 rpm
Sanding/grinding area: .............. 90 x 90 x 90 mm
Oscillation angle: ..............................................3°
Battery charge voltage: .......................... 12 V DC
Battery charge current: ................................1.5 A
Battery charger supply voltage: .......230 V ~ 50Hz
Charging time: ........................................... 1 hour
Battery type: ............................................... Li-Ion
Weight: .......................................................0.8 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
L
sound pressure level ..................... 78,5 dB(A)
pA
K
uncertainty .............................................3 dB
pA
sound power level ....................... 89,5 dB(A)
L
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with EN 60745.
Handle
Vibration emission value a
K uncertainty = 1.5 m/s
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
= 2.970 m/s
h
2
2
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
5. Before starting the equipment
5.1 Fitting the plug-in tools (Figures 1/2/3)
To fit the plug-in tools safely you should hold
•
the multifunction tool so that the ON/OFF
switch (1) points down and the tool mounting
(2) faces up.
Place the plug-in tool (e.g. the triangular san-
•
ding/grinding plant) on the tool mounting (2)
so that the pins of the tool mounting (2) fit into
the recesses in the plug-in tool.
Secure the plug-in tool using the supplied
•
screw (b) and tighten the screw securely with
the Allen key (9).
Make sure that the washer (a) is used for the
•
screw (b) only in connection with the saw
blade and the scraper (see Figure 3). In this
case the corrugated face of the washer must
be placed against the plug-in tool.
Check that the plug-in tool is secure.
- 16 -
GB
5.2 Triangular sanding/grinding plate
Fit the triangular sanding/grinding plate to use the
equipment as a delta sander/grinder.
5.2.1 Fastening the sanding/grinding paper
The Velcro fastener enables easy changing of
sanding/grinding paper. Make sure that the vacuum extraction holes on the sanding/grinding
paper and the sanding/grinding disk are aligned.
6. Operation
6.1 Charging the LI battery pack (Fig. 1/4/7)
The battery is protected from exhaustive discharge. An integrated protective circuit automatically
switches off the equipment when the battery is
fl at.
Warning! Do not press the ON/OFF switch any
more if the protective circuit has actuated. This
may damage the battery.
1. Remove the battery pack (6) from the handle
by pressing the pushlock buttons (9) on the
left and right sides.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(3) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Insert the battery pack (6) into the battery
charger (3).
4. In section 10 „Charger indicator“ you will fi nd
a table with an explanation of the LED indicator on the charger.
If the battery pack fails to charge, check for the
following:
Voltage at the power socket
•
Good contact at the charging contacts of the
•
charging unit
If the battery pack still fails to charge, send
the charging unit
•
and the battery pack
•
to our customer service center.
To ensure that the battery pack provides long service, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the power of the cordless equipment
drops. Never fully discharge the battery pack. This
will cause it to develop a defect.
6.2 Switching on/off (Fig. 5)
Slide the switch (1) forwards to switch on the
equipment.
6.2 Practical tips
Switch on the equipment.
•
Work away from the body.
•
Never move your hands into the direct vicinity
•
of the work area.
Use only plug-in tools which are in good wor-
•
king order and undamaged.
Plug-in tools
Sawing: Sawing wood and plastic.
Notes on working practice: When sawing, watch
out for foreign bodies in the workpiece and remove these if necessary. Plunge cutting is allowed
only in soft materials such as wood or plasterboard.
Sanding/grinding: Surface sanding/grinding at
edges, in corners or hard-to-reach areas. Depending on choice of sanding/grinding paper for the
sanding/grinding of wood, paint, lacquer, etc.
Notes on working practice: This equipment off ers
particularly high performance for the sanding/
grinding of hard-to-reach corners and edges. To
sand/grind profi les and channels you can also
work with just the tip or the edge of the sanding/
grinding disk. Various sanding/grinding papers
are available, specially designed for the diff erent
types of material you may be working on and the
amount you wish to remove from the surface.
The amount removed will depend largely on the
choice of sanding/grinding paper and pressure
applied to the sanding/grinding disk.
Scraping: Scraping off old paint or adhesives.
Notes on working practice: Move the plug-in tool
against the area you want to remove. Begin with
a fl at angle of incidence and little pressure. The
surface (e.g. wood, plaster) may be damaged if
too much pressure is used.
Diamond saw blade: For small repairs to tiled
areas indoors and to brick walls. Notes on working practice: Work only at high oscillating speed.
6.4 Speed control (Fig. 6)
You can select the speed by turning the speed
controller (4).
Plus direction: Higher speed
Minus direction: Lower speed
- 17 -
GB
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
•
For our latest prices and information please go to
www.isc-gmbh.info
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original packaging.
Tip! For good results we
recommend high-quality accessories from !
www.kwb.eu
welcome@kwb.eu
- 18 -
10. Charger indicator
GB
Indicator status
Red LED Green LED
O ff Flashing Ready for use
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
On Off Charging
The charger is charging the battery pack in quick charge mode.
O ff On The battery pack is fully charged (charging completed)
Action:
Take the battery pack out of the charger. Disconnect the charger from
the mains supply.
Flashing Off Adapted charging
The charger is in gentle charging mode. For safety reasons the charging is performed less quickly and takes more than 1 hour. The reasons can be:
- The battery pack has not been used for a very long time or an already fl at battery was further discharged (exhaustive discharge)
- The battery pack temperature is outside the ideal range (between
10° C and 45° C).
Action:
Wait for the charging to be completed; you can still continue to charge
the battery pack.
Flashing Flashing Fault
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack. Take the battery pack out of the
charger.
On On Temperature fault
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature
(approx. 20° C) for one day.
Explanations and actions
- 19 -
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment package is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 20 -
GB
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, Triangular sanding/grinding pla-
Consumables* Grinding/sanding paper
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
te, Scraper, HSS saw blade, Diamond saw blade,
Battery
- 21 -
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These warranty terms regulate additional warranty services, which the manufacturer mentioned
below promises to buyers of its new products in addition to their statutory rights of guarantee. Your
statutory guarantee claims are not aff ected by this guarantee. Our guarantee is free of charge to
you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. Please report the defective device on the following internet address to register your guarantee claim:
www.isc-gmbh.info. If the defect is covered by our guarantee, then the item in question will either be
repaired immediately and returned to you or we will send you a new replacement device.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 22 -
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Stockage des accumulateurs uniquement dans des pièces sèches à une température ambiante de +10
°C à +40 °C. Ne stocker les accumulateurs que lorsqu’ils sont chargés.
- 23 -
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Outil multifonctions
•
Patin de ponçage triangulaire
•
Racloir
•
Clé à six pans creux
•
6x papier abrasif
•
Lame de scie HSS
•
Accumulateur
•
Chargeur
•
Lame de scie diamant
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
2.1 Description de l’appareil (fi gure 1)
1. Interrupteur marche/arrêt
2. Porte-outil
3. Chargeur
4. Régulateur de vitesse de rotation
5. Clé à six pans creux pour changement
d’outils
6. Accumulateur
7. Racloir
8. Patin de ponçage triangulaire
9. Touche à crans
10. Lame de scie HSS
11. Lame de scie diamant
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
3. Utilisation conforme à
l’aff ectation
La machine convient au ponçage du bois, fer,
plastique et matériaux semblables en utilisant le
papier abrasif adéquat. De plus, cette machine
sert à scier le bois, les matières plastiques et
matériaux similaires et est conçue pour racler des
moquettes, des résidus de mastic, d’anciennes
peintures et des applications similaires.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
- 24 -
F
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Alimentation en tension du moteur : ........12 V d.c.
Vitesse de rotation à vide : ..... 5000-17000 tr/min
Surface de ponçage : ................ 90 x 90 x 90 mm
Angle d’oscillation ............................................ 3°
Tension de charge accumulateur : ..........12 V d.c.
Courant de charge accumulateur : .............. 1,5 A
Tension réseau du chargeur : ............230V~ 50Hz
Durée de charge : ................................... 1 heure
Type d‘accu : .............................................. Li-Ion
Poids : ........................................................0,8 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
............................................3 dB
pA
............................................3 dB
WA
.... 78,5 dB(A)
pA
.. 89,5 dB(A)
WA
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Poignée
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
2
= 2,970 m/s
h
2
5. Avant la mise en service
5.1 Monter les outils employés (fi gures 1/2/3)
Pour un montage sûr des outils employés,
•
placez l’outil multifonction de sorte qu’un interrupteur marche/arrêt (1) soit dirigé vers le
bas et le porte-outil (2) vers le haut.
Placez l’outil employé (par ex. patin de pon-
•
çage triangulaire) sur le porte-outil (2) de telle
manière que les broches du porte-outil (2)
correspondent aux évidements de l’outil employé.
Fixez l’outil employé avec la vis (b) fournie et
•
serrez bien à fond la vis avec la clé à six pans
creux (9).
- 25 -
F
Veillez à n’utiliser la rondelle (a) que sur la
•
lame de scie et le racloir comme rondelle
pour la vis (b) (voir fig. 3). Placez le striage de
la rondelle sur l’outil employé.
Vérifi ez la bonne fi xation de l’outil employé !
5.2 Patin de ponçage triangulaire
Avec le patin de ponçage triangulaire, on peut
utiliser la machine comme une ponceuse triangulaire.
5.2.1 Fixation du papier abrasif
Changement sans problème grâce à la fermeture velcro. Faites attention à ce que les trous
d’aspiration sur le papier abrasif et le plateau de
ponçage correspondent.
6. Commande
6.1 Chargement du bloc accumulateur Lithium (fi g. 1/4/7)
L’accumulateur est protégé contre la décharge profonde. Un circuit protecteur intégré met
l’appareil automatiquement hors circuit, lorsque
l’accumulateur est déchargé.
Avertissement ! N’actionnez plus l’interrupteur
marche/arrêt, lorsque le circuit protecteur a mis
l’appareil hors circuit. Ceci peut endommager
l’accumulateur.
1. Sortez le bloc accumulateur (6) de la poignée
en appuyant sur les touches à cran (9) latérales droite et gauche.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (3) dans la prise de
courant. Le voyant LED vert commence à clignoter.
3. Mettez l’accumulateur (6) dans le chargeur
(3).
4. Au point 10 (affi chage chargeur), vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.
S‘il est impossible de charger l‘accumulateur,
veuillez contrôler
si la tension réseau est présente au niveau de
•
la prise de courant.
si un contact correct est présent au niveau
•
des contacts de charge du chargeur.
Si le chargement de l‘accumulateur reste impossible, nous vous prions de bien vouloir renvoyer,
le chargeur
•
et le bloc accumulateur
•
à notre service après-vente.
Dans l’intérêt d’une longue durée de vie du bloc
accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu.
Ceci est indispensable lorsque vous constatez
une diminution de la puissance de l’appareil.
Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l’endommagement du bloc
accumulateur !
6.2 Mise en/hors circuit (fi g. 5)
Pour la mise en service de l’appareil, il faut déplacer le commutateur (1) vers l’avant.
6.3 Consignes de travail
Mettre l’appareil en circuit.
•
Travailler en s’éloignant du corps.
•
Ne jamais mettre les mains dans la zone im-
•
médiate de travail.
Utiliser exclusivement des outils irréprochab-
•
les et non endommagés.
Outils employés
Scier : Scier du bois et du plastique.
Consignes de travail : Faites attention aux corps
étrangers lorsque vous sciez et ôtez-les le cas
échéant.
Lors du sciage en plongée, usinez exclusivement
des matériaux souples tels du bois ou du placoplâtre.
Meulage : Rectifi cation plane aux bords, dans les
coins ou les zones diffi cilement accessibles. En
fonction de la feuille abrasive pour poncer le bois,
la peinture, le vernis etc.
Consignes de travail : L’appareil est particulièrement performant pour le ponçage de coins et
d’angles diffi cilement accessibles. Pour le pon-
çage de profi lés et de gorges, on peut travailler
également juste avec le bout ou un côté du plateau de ponçage. Selon le matériau à travailler et
l’enlèvement souhaité de la surface, diff érents pa-
piers de polissage sont disponibles. La capacité
d’enlèvement est principalement déterminée par
le choix du papier et le dosage de pression sur le
plateau de ponçage.
- 26 -
F
Raclage : Racler d’anciennes peintures ou colles
Consignes de travail : Approchez l’outil employé
de l’endroit à enlever. Commencez par un angle
d’orientation plat et une faible force de pression.
Lorsque la force de pression est trop importante,
le support (p. ex. bois, enduit) peut être endommagé.
Lame de scie diamant : pour des réparations
partielles sur des surfaces carrelées à l’intérieur
et sur des murs en briques. Consignes de travail : utilisation uniquement à une fréquence
d’oscillation élevée.
6.4 Régulateur de vitesse de rotation
(fi gure 6)
En tournant le régulateur de vitesse de rotation
(4), vous pouvez présélectionner la vitesse de
rotation.
Vers le plus :
augmentation de la vitesse de rotation
Vers le moins :
réduction de la vitesse de rotation
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
•
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résultat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
welcome@kwb.eu
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
- 27 -
10. Affi chage chargeur
F
État de l’affi chage
LED Rouge LED Vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi,
l’accumulateur n’est pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge l’accumulateur en mode de charge rapide.
Arrêt Marche L’accumulateur est complètement chargé (processus de charge ter-
miné)
Mesures :
retirez l’accumulateur du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente. Dans ce cas, l’accumulateur
se charge plus lentement pour des raisons de sécurité et nécessite
plus d’une heure. Cela peut avoir les causes suivantes :
- l’accumulateur n’a pas été chargé depuis longtemps ou la charge
d‘un accumulateur usagé a été poursuivie (décharge profonde)
- la température de l’accumulateur n’est pas dans la zone idéale comprise entre 10°C et 45°C.
Mesures :
attendez jusqu’à ce que le processus de charge soit terminé,
l’accumulateur peut quand même encore être chargé.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. L’accumulateur est défectueux.
Mesures :
il ne faut plus charger un accumulateur défectueux. Retirez
l’accumulateur du chargeur.
Marche Marche Perturbation thermique
L’accumulateur est trop chaud (par ex. exposition directe au soleil) ou
trop froid (en dessous de 0°C).
Mesures :
retirez l’accumulateur et conservez-le un jour à température ambiante
(env. 20°C).
Signifi cation et mesures
- 28 -
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
- 29 -
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon, Patin de ponçage triangu-
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
laire, Racloir, Lame de scie HSS, Lame de scie
diamant, Accumulateur
Papier abrasif
- 30 -
Loading...
