Einhell TE-ID 750/1 E User guide

D Originalbetriebsanleitung

Schlagbohrmaschine

GB Original operating instructions

Impact Drill

F Instructions d’origine

Perceuse électrique à percussion

I Istruzioni per l’uso originali

Trapano a percussione

HR/ Originalne upute za uporabu
BIH vibraciona bušilica

RS Originalna uputstva za upotrebu

vibraciona bušilica

NL Originele handleiding

Klopboormachine

E Manual de instrucciones original

Taladro de percutor

TE-ID 750/1 E

P Manual de instruções original

Berbequim com percussão

SLO Originalna navodila za uporabo

Udarni vrtalni stroj

PL Instrukcją oryginalną

Wiertarka udarowa

GR Πρωτότυπες Οδηγίες χρήσης

Κρουστικο δράπανο

7

Art.-Nr.: 42.596.71 I.-Nr.: 11024

Anl_TE_ID_750_1_E_SPK7.indb 1Anl_TE_ID_750_1_E_SPK7.indb 1 06.10.15 16:0106.10.15 16:01

1

2 9

3

1

8

2

7

6

5

4

3

8

1

8

- 2 -

Anl_TE_ID_750_1_E_SPK7.indb 2Anl_TE_ID_750_1_E_SPK7.indb 2 06.10.15 16:0106.10.15 16:01

4

2 a

8

5

2.

1

9

1.

6

7

6
5
4

7

3

B A

- 3 -

Anl_TE_ID_750_1_E_SPK7.indb 3Anl_TE_ID_750_1_E_SPK7.indb 3 06.10.15 16:0106.10.15 16:01

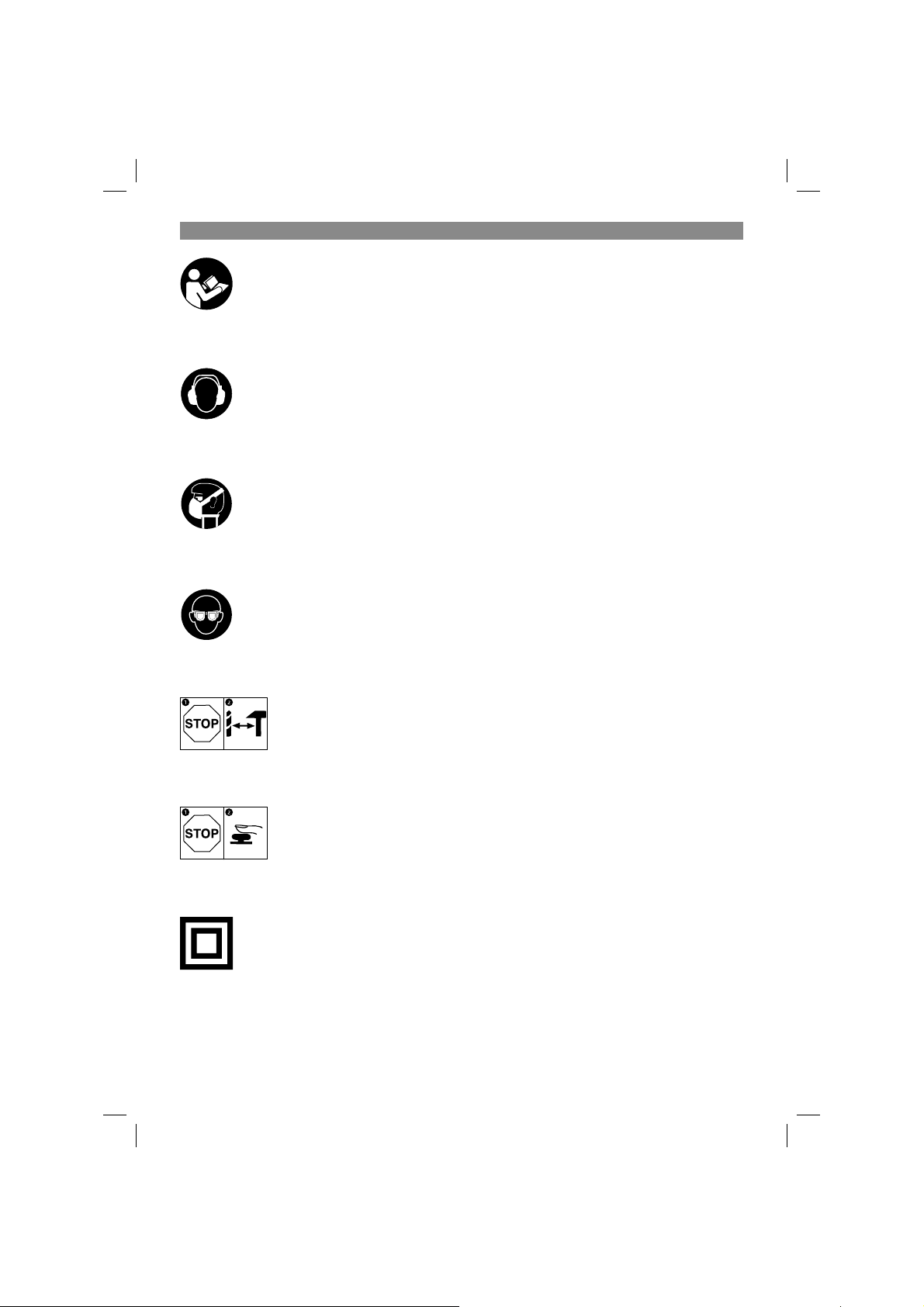

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren Umschalter nur
im Stillstand umgeschaltet werden.

Die Spindelarretierung darf nur im Stillstand gedrückt werden.

Schutzklasse II

- 4 -

Anl_TE_ID_750_1_E_SPK7.indb 4Anl_TE_ID_750_1_E_SPK7.indb 4 06.10.15 16:0106.10.15 16:01

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Bohrfutter

2. Bohrtiefenanschlag

3. Bohren-/Schlagbohren-Umschalter

4. Ein-Arretierung

5. Ein-/Ausschalter

6. Drehzahl-Regler

7. Rechts-/Linkslauf-Umschalter

8. Zusatzhandgriff

9. Spindelarretierung

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-

leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Schlagbohrmaschine

•

Bohrtiefenanschlag

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Bohrmaschine ist zum Bohren von Löchern in
Holz, Eisen, Buntmetallen und Gestein unter Ver­wendung des entsprechenden Bohrwerkzeugs
ausgelegt.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 5 -

Anl_TE_ID_750_1_E_SPK7.indb 5Anl_TE_ID_750_1_E_SPK7.indb 5 06.10.15 16:0106.10.15 16:01

D

4. Technische Daten

Netzspannung:...................220-240 V ~ 50-60 Hz

Leistungsaufnahme: ...................................750 W

Leerlauf-Drehzahl:.............................0-2700 min

Bohrleistung: ................................... Beton 14 mm

......................................................... Stahl 12 mm

.......................................................... Holz 30 mm

Schutzklasse: ................................................ II/

Gewicht: ......................................................2,4 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

........................... 92,9 dB(A)

pA

............................................ 3 dB

pA

WA

................... 103,9 dB(A)

WA

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

Schlagbohren in Beton

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 5,48 m/s

h, ID

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.



2

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

-1

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1. Zusatzhandgriff montieren

(Bild 2-3/Pos. 8)

Der Zusatzhandgriff (8) bietet Ihnen während der
Benutzung der Schlagbohrmaschine zusätzlichen
Halt. Benutzen Sie das Gerät daher nicht ohne
den Zusatzhandgriff .
Befestigt wird der Zusatzhandgriff (8) an der
Schlagbohrmaschine durch Klemmung. Durch
drehen des Griff es im Uhrzeigersinn wird die
Klemmung angezogen. Drehen gegen den Uhr­zeigersinn löst die Klemmung.

Der beiliegende Zusatzhandgriff (8) muss

•

zunächst montiert werden. Hierzu ist durch

- 6 -

Anl_TE_ID_750_1_E_SPK7.indb 6Anl_TE_ID_750_1_E_SPK7.indb 6 06.10.15 16:0106.10.15 16:01

D

Drehen des Griffes die Klemmung weit genug
zu öffnen, damit der Zusatzhandgriff über das
Bohrfutter (1) auf die Schlagbohrmaschine
geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgrif-

•

fes (8) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegengesetzter Drehrich-

•

tung wieder zudrehen, bis der Zusatzhand­griff fest sitzt.
Der Zusatzhandgriff (8) ist für Rechtshänder

•

ebenso wie für Linkshänder geeignet.

5.2 Tiefenanschlag montieren und einstellen
(Bild 4/Pos. 2)

Flügelschraube (a) am Zusatzgriff (8) lösen

•

und den Tiefenanschlag (2) in die Bohrung
des Zusatzgriffes einsetzen.
Tiefenanschlag einstellen und Flügelschrau-

•

be wieder anziehen.
Bohren Sie nun das Loch, bis der Tiefenan-

•

schlag das Werkstück berührt.

5.3 Einsetzen des Bohrers (Bild 5)

Ziehen Sie immer den Netzstecker, bevor Sie

•

Einstellungen am Gerät vornehmen.
Diese Schlagbohrmaschine ist mit einer Spin-

•

delarretierung (9) und einem Schnellspann­Bohrfutter ausgestattet.
Drücken Sie die Spindelarretierung (9) und

•

drehen Sie das fest verschlossene Bohrfut­ter (1) bis es einrastet. Drehen Sie jetzt das
Bohrfutter (1) bei gedrückter Spindelarretie­rung (9) auf. Die Bohrfutteröffnung muss groß
genug sein, um den Bohrer aufzunehmen.
Wählen Sie einen geeigneten Bohrer aus.

•

Schieben Sie den Bohrer soweit wie möglich
in die Bohrfutteröffnung hinein.
Drehen Sie das Bohrfutter (1) bei gedrückter

•

Spindelarretierung (9) wieder zu. Prüfen Sie
ob der Bohrer fest im Bohrfutter (1) sitzt.
Überprüfen Sie in regelmäßigen Abständen

•

den festen Sitz des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).
Wenn das Schnellspannbohrfutter (1) bis

•

zum Anschlag (max. Bohreröffnung) geöffnet
und fest ist, dann drücken Sie die Spindelar­retierung (9) und drehen Sie das Bohrfutter
(1) im Uhrzeigersinn (von vorne gesehen) bis
Sie ein ratschendes Geräusch hören. Drehen
Sie nun das Bohrfutter (1) bei gedrückter
Spindelarretierung (9) etwa 5 mm in entgegen
gesetzter Richtung bis ein Knacken zu hören
ist. Jetzt wieder im Uhrzeigersinn drehen und
das Bohrfutter (1) in die gewünschte Posi-

tion bringen. Diese Funktion verhindert Be­schädigungen am Bohrfutter.

6. Bedienung

6.1 Ein/Ausschalter (Bild 6/Pos. 5)

Setzen Sie zuerst einen geeigneten Bohrer in

•

das Gerät ein (siehe 5.3).
Verbinden Sie den Netzstecker mit einer ge-

•

eigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der

•

Bohrstelle an.

Einschalten:

Ein-/Ausschalter (5) drücken

Dauerbetrieb:

Ein-/Ausschalter (5) mit Ein-Arretierung (4) si­chern.
Achtung! Eine Arretierung ist nur im Rechtslauf
möglich.

Ausschalten:

Ein-/Ausschalter (5) kurz eindrücken bzw. loslas­sen.

6.2 Drehzahl einstellen (Bild 6/Pos. 5)

Sie können die Drehzahl während des Betrie-

•

bes stufenlos steuern.
Durch mehr oder wenig starkes Drücken des

•

Ein-/Ausschalters (5) wählen Sie die Dreh­zahl.
Wahl der richtigen Drehzahl: Die am besten

•

geeignete Drehzahl ist abhängig vom Werk­stück, von der Betriebsart und vom einge­setzten Bohrer.
Geringer Druck auf Ein-/Ausschalter (5): nied-

•

rigere Drehzahl (Geeignet für: kleine Schrau­ben, weiche Werkstoffe)
Größerer Druck auf Ein-/Ausschalter (5):

•

höhere Drehzahl (Geeignet für: große/lange
Schrauben, harte Werkstoffe)

Tipp: Bohren Sie Bohrlöcher mit geringer Dreh­zahl an. Erhöhen Sie Die Drehzahl danach schritt­weise.

Vorteile:

Der Bohrer ist beim Anbohren leichter zu kon-

•

trollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B.

•

bei Kacheln).

- 7 -

Anl_TE_ID_750_1_E_SPK7.indb 7Anl_TE_ID_750_1_E_SPK7.indb 7 06.10.15 16:0106.10.15 16:01

D

6.3 Vorwählen der Drehzahl (Bild 6/Pos. 6)

Der Drehzahl-Regler (6) ermöglicht es Ihnen,

•

die maximale Drehzahl zu definieren. Der
Ein-/Ausschalter (5) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Drehzahl-

•

Regler (6) im Ein-/Ausschalter (5) ein.
Nehmen Sie diese Einstellung nicht während

•

des Bohrens vor.

6.4 Rechts-/Linkslauf-Umschalter (Bild 6/
Pos. 7)

Nur im Stillstand umschalten!

•

Stellen Sie mit dem Rechts-/Linkslauf-Um-

•

schalter (7) die Laufrichtung des Schlagboh­rers ein:

Laufrichtung Schalterposition

Rechtslauf
(Vorwärts und Bohren) Rechts eigedrückt
Linkslauf (Rücklauf) Links eingedrückt

6.5 Bohren/Schlagbohren-Umschalter (Bild
7/Pos. 3)

Nur im Stillstand umschalten!

Bohren:

Bohren-/Schlagbohren-Umschalter (3) in Stellung
Bohren. (Position A)
Anwendung: Hölzer; Metalle; Kunststoff e

Schlagbohren:

Bohren-/Schlagbohren-Umschalter (3) in Stellung
Schlagbohren. (Position B)
Anwendung: Beton; Gestein; Mauerwerk

6.6 Tipps für das Arbeiten mit Ihrer Schlag­bohrmaschine

6.6.1 Bohren von Beton und Mauerwerk

Stellen Sie den Bohren-/Schlagbohren- Um-

•

schalter (3) auf die Position B (Schlagboh­ren).
Benutzen Sie für das Bearbeiten von Mauer-

•

werk oder Beton immer Hartmetallbohrer und
eine hohe Drehzahleinstellung.

6.6.2 Bohren von Stahl

Stellen Sie den Bohren-/Schlagbohren- Um-

•

schalter (3) auf die Position A (Bohren).
Benutzen Sie für das Bearbeiten von Stahl

•

immer HSS-Bohrer (HSS = Hochlegierter
Schnellarbeitsstahl) und eine niedrige Dreh­zahleinstellung.

Es ist empfehlenswert, die Bohrung durch

•

ein geeignetes Kühlmittel zu schmieren, um
unnötigen Bohrerverschleiß zu vermeiden.

6.6.3 Löcher anbohren

Falls Sie ein tiefes Loch in ein hartes Material
(wie etwa Stahl) bohren möchten, empfehlen wir,
dass Sie das Loch mit einem kleineren Bohrer
vorbohren.

6.6.4 Bohren in Fliesen und Kacheln

Stellen Sie zum Anbohren den Umschalter

•

Bohren/Schlagbohren (3) auf die Position A
(Bohren).
Stellen Sie den Umschalter Bohren/Schlag-

•

bohren (3) auf die Position B (Schlagbohren),
sobald der Bohrer die Fliese/Kachel durch­schlagen hat.

7. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen

- 8 -

Anl_TE_ID_750_1_E_SPK7.indb 8Anl_TE_ID_750_1_E_SPK7.indb 8 06.10.15 16:0106.10.15 16:01

D

Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

9. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

- 9 -

Anl_TE_ID_750_1_E_SPK7.indb 9Anl_TE_ID_750_1_E_SPK7.indb 9 06.10.15 16:0106.10.15 16:01

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

Anl_TE_ID_750_1_E_SPK7.indb 10Anl_TE_ID_750_1_E_SPK7.indb 10 06.10.15 16:0106.10.15 16:01

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Bohrfutter
Verbrauchsmaterial/ Verbrauchsteile* Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

Anl_TE_ID_750_1_E_SPK7.indb 11Anl_TE_ID_750_1_E_SPK7.indb 11 06.10.15 16:0106.10.15 16:01

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz-

lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge-

währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für

Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie

umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

Anl_TE_ID_750_1_E_SPK7.indb 12Anl_TE_ID_750_1_E_SPK7.indb 12 06.10.15 16:0106.10.15 16:01

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TE_ID_750_1_E_SPK7.indb 13Anl_TE_ID_750_1_E_SPK7.indb 13 06.10.15 16:0106.10.15 16:01

GB

Danger! - Read the operating instructions to reduce the risk of injury

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

To avoid damaging the gearbox, the drill / hammer drill selector switch should only be moved
when the machine is at a standstill

The spindle lock is allowed to be pressed only when the equipment is at a standstill.

Protection class II

- 14 -

Anl_TE_ID_750_1_E_SPK7.indb 14Anl_TE_ID_750_1_E_SPK7.indb 14 06.10.15 16:0106.10.15 16:01

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Danger!
Read all safety regulations and instructions.

Any errors made in following the safety regula­tions and instructions may result in an electric
shock, fi re and/or serious injury.

Keep all safety regulations and instructions
in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Drill chuck

2. Drill depth stop

3. Drill/hammer drill selector switch

4. Locking button

5. ON/OFF switch

6. Speed controller

7. Clockwise/Counter-clockwise switch

8. Additional handle

9. Spindle lock

available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Hammer drill

•

Drill depth stop

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The drill is designed for drilling holes into wood,
iron, non-ferrous metals and rock using the ap­propriate bits.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

4. Technical data

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.

Remove the packaging material and any

•

packaging and/or transportation braces (if

Anl_TE_ID_750_1_E_SPK7.indb 15Anl_TE_ID_750_1_E_SPK7.indb 15 06.10.15 16:0106.10.15 16:01

Mains voltage: ...................220-240 V ~ 50-60 Hz

Power input: .............................................. 750 W

Idling speed: ....................................0-2,700 min

Drilling capacity ......................... Concrete 14 mm

......................................................... Steel 12 mm

........................................................ Wood 30 mm

Protection class: ............................................ II/

Weight: .......................................................2.4 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745.

- 15 -

-1



GB

LpA sound pressure level ..................... 92.9 dB(A)

K

uncertainty .............................................3 dB

pA

sound power level ..................... 103.9 dB(A)

L

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 60745.

Hammer drilling in concrete

Vibration emission value a
K uncertainty = 1.5 m/s

The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip­ment is used and may exceed the specifi ed value
in exceptional circumstances.

The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.

The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

•

king order.

Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.

Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust

mask is used.

2. Damage to hearing if no suitable ear protec-

tion is used.

3. Health damage caused by hand-arm vib-

2

= 5.48 m/s

h, ID

2

rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

5.1. Fitting the additional handle
(Fig. 2-3/Item 8)

The additional handle (8) enables you to achieve
better stability whilst using the hammer drill. Do
not use the tool without the additional handle.
The additional handle (8) is secured to the ham­mer drill by a clamp. During the handle clockwise
tightens this clamp. Turning it anti-clockwise will
release the clamp.

The supplied additional handle (8) must

•

first be fitted. To do this, the clamp must be
opened by turning the handle until it is wide
enough for the additional handle to be slid
over the chuck (1) and on to the hammer drill.
After you have positioned the additional

•

handle (8), turn it to the most comfortable
working position for you.
Now turn the handle in the opposite direction

•

again until the additional handle is secure.
The additional handle (8) is suitable for both

•

left-handed and right-handed users.

5.2 Fitting and adjusting the depth stop
(Fig. 4/Item 2)

Undo the thumb screw (a) on the additional

•

handle (8) and insert the depth stop (2) in the
hole of the additional handle.
Set the depth stop and retighten the thumb

•

screw.
Now drill the hole until the depth stop touches

•

the workpiece.

5.3 Fitting the drill bit (Fig. 5)

Always pull the power plug before making ad-

•

justments to the equipment.
This hammer drill is equipped with a spindle

•

lock (9) and a quick-change drill chuck.
Press the spindle lock (9) and turn the drill

•

chuck (1) until it engages. Keeping the spind­le lock (9) pressed, turn the firmly closed drill

- 16 -

Anl_TE_ID_750_1_E_SPK7.indb 16Anl_TE_ID_750_1_E_SPK7.indb 16 06.10.15 16:0106.10.15 16:01

GB

chuck (1) so that it opens. The drill chuck
opening must be large enough to take the
drill bit.
Select a suitable drill bit. Push the drill bit as

•

far as possible into the chuck opening.
Keeping the spindle lock (9) pressed, turn the

•

drill chuck (1) so that it closes. Check that the
drill bit is secure in the chuck (1).
Check at regular intervals that the drill bit or

•

tool is secure (pull the mains plug).
When the quick-change drill chuck (1) is open

•

as far as it will go (maximum drill bit opening)
and secure, press the spindle lock (9) and
turn the drill chuck (1) clockwise (viewed
from the front) until you hear a grating noise.
Keeping the spindle lock (9) pressed, turn the
drill chuck (1) approx. 5 mm in the opposite
direction until you hear a clicking noise. Then
turn the drill chuck (1) clockwise again to the
desired position. This function will prevent
damage to the drill chuck.

6. Operation

6.1 ON/OFF switch (Fig. 6/Item 5)

First fit a suitable drill bit into the tool (see

•

5.3).
Connect the mains plug to a suitable socket.

•

Position the drill in the position you wish to

•

drill.

To switch on:

Press the ON/OFF switch (5)

Continuous operation:

Secure the ON/OFF switch (5) with the locking
button (4).
Important! Locking is possible only in clockwise
rotation.

To switch off :

Press the ON/OFF switch (5) briefl y.

6.2 Adjusting the speed (Fig. 6/Item 5)

You can infinitely vary the speed whilst using

•

the tool.
Select the speed by applying a greater or les-

•

ser pressure to the ON/OFF switch (5).
Select the correct speed: The most suitable

•

speed depends on the workpiece, the type of
use and the drill bit used.
Low pressure on the ON/OFF switch (5): Lo-

•

wer speed (suitable for: small screws and soft

materials)
Greater pressure on the ON/OFF switch (5):

•

Higher speed (suitable for large/long screws
and hard materials)

Tip: Start drilling holes at low speed. Then increa­se the speed in stages.

Benefi ts:

The drill bit is easier to control when starting

•

the hole and will not slide away.
You avoid drilling messy holes (for example

•

in tiles).

6.3 Preselecting the speed (Fig. 6/Item 6)

The speed setting ring (6) enables you to

•

define the maximum speed. The ON/OFF
switch (5) can only be pressed to the defined
maximum speed setting.
Set the speed using the setting ring (6) on the

•

ON/OFF switch (5).
Do not attempt to make this setting whilst the

•

drill is in use.

6.4 Clockwise/Counter-clockwise switch
(Fig. 6/Item 7)

Change switch position only when the drill is

•

at a standstill!
Switch the direction of the hammer drill using

•

the clockwise/counter-clockwise switch (7):

Direction Switch position

Clockwise (forwards and drill) Pushed in to the

Counter-clockwise (reverse) Pushed in to the

6.5 Drill / hammer drill selector switch (Fig. 7/
Item 3)

Change switch position only when the drill is at a
standstill!

Drill

Drill / hammer drill selector switch (3) in the drill
position. (Position A)
Use for: Wood, metal, plastic

Hammer drill

Drill / hammer drill selector switch (3) in the ham­mer drill position. (Position B)
Use for: Concrete, rock, masonry

right

left

- 17 -

Anl_TE_ID_750_1_E_SPK7.indb 17Anl_TE_ID_750_1_E_SPK7.indb 17 06.10.15 16:0106.10.15 16:01

GB

6.6 Tips for working with your hammer drill

6.6.1 Drilling concrete and masonry

Switch the Drill/Hammer drill selector switch

•

(3) to position B (Hammer drill).
Always use carbide drill bits and a high speed

•

setting for drilling into masonry and concrete.

6.6.2 Drilling steel

Switch the drill / hammer drill selector switch

•

(3) to position A (drill).
Always use HSS drill bits (HSS = high speed

•

steel) and a low speed setting for drilling
steel.
We recommend that you lubricate the hole

•

with a suitable cutting fluid to prevent unne­cessary drill bit wear.

6.6.3 Starting holes

If you wish to drill a deep hole in a hard material
(such as steel), we recommend that you start the
hole with a smaller drill bit.

6.6.4 Drilling tiles

To start the hole, switch the drill / hammer drill

•

selector switch (3) to position A (drill).
Switch the drill / hammer drill selector switch

•

(3) to position B (hammer drill) as soon as the
drill bit has passed through the tiles.

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

8.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

8.4 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.isc-gmbh.info

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[e-mail]

9. Disposal and recycling

8. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

Anl_TE_ID_750_1_E_SPK7.indb 18Anl_TE_ID_750_1_E_SPK7.indb 18 06.10.15 16:0106.10.15 16:01

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

- 18 -

10. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

GB

- 19 -

Anl_TE_ID_750_1_E_SPK7.indb 19Anl_TE_ID_750_1_E_SPK7.indb 19 06.10.15 16:0106.10.15 16:01

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

- 20 -

Anl_TE_ID_750_1_E_SPK7.indb 20Anl_TE_ID_750_1_E_SPK7.indb 20 06.10.15 16:0106.10.15 16:01

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, chuck
Consumables* Drill bits
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 21 -

Anl_TE_ID_750_1_E_SPK7.indb 21Anl_TE_ID_750_1_E_SPK7.indb 21 06.10.15 16:0106.10.15 16:01

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These warranty terms regulate additional warranty services, which the manufacturer mentioned

below promises to buyers of its new products in addition to their statutory rights of guarantee. Your
statutory guarantee claims are not aff ected by this guarantee. Our guarantee is free of charge to
you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. Please report the defective device on the following internet address to register your guarantee claim:

www.isc-gmbh.info. If the defect is covered by our guarantee, then the item in question will either be
repaired immediately and returned to you or we will send you a new replacement device.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 22 -

Anl_TE_ID_750_1_E_SPK7.indb 22Anl_TE_ID_750_1_E_SPK7.indb 22 06.10.15 16:0106.10.15 16:01

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

A fi n d’éviter d’endommager l’engrenage, il est uniquement possible de commuter entre perçage et per-
çage à percussion à l’arrêt

Le blocage de broche ne doit être enfoncé qu‘à l‘arrêt.

Catégorie de protection II

- 23 -

Anl_TE_ID_750_1_E_SPK7.indb 23Anl_TE_ID_750_1_E_SPK7.indb 23 06.10.15 16:0106.10.15 16:01

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles­sures graves.

Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri­eure.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Mandrin de perceuse

2. Butée de profondeur de perçage

3. Commutateur de perçage/perçage à percus-

sion

4. Bouton de fi xation

5. Interrupteur Marche / Arrêt

6. Régulateur de vitesse de rotation

7. Commutateur de rotation à droite / à gauche

8. Poignée supplémentaire

9. Blocage de broche

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-

vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Perçeuse à percussion

•

Butée de profondeur de perçage

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aff ectation

La perceuse est conçue pour le perçage de trous
dans le bois, le fer, les métaux lourds non-ferreux
et la pierre en employant l‘outil de perçage corre­spondant.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

- 24 -

Anl_TE_ID_750_1_E_SPK7.indb 24Anl_TE_ID_750_1_E_SPK7.indb 24 06.10.15 16:0106.10.15 16:01

4. Données techniques

Tension du réseau : ..........220-240 V ~ 50-60 Hz

Puissance absorbée : ............................... 750 W

Vitesse de marche à vide: .............. 0-2700 tr/min

Capacité de perçage ..................... Béton 14 mm

......................................................... Acier 12 mm

...........................................................Bois 30 mm

Catégorie de protection : ............................... II/

Poids : ........................................................2,4 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.

Perçage à percussion dans le béton

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.

La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.

............................................3 dB

pA

............................................3 dB

WA

2

.... 92,9 dB(A)

pA

103,9 dB(A)

WA

= 5,48 m/s

h, ID

2

F

Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels



Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1.Monter la poignée supplémentaire (fi gure
2-3/pos. 8)

La poignée supplémentaire (8) vous permet
d’avoir un meilleur appui pendant l’utilisation de la
perceuse électrique. N’utilisez donc pas l’appareil
sans sa poignée supplémentaire.
La poignée supplémentaire (8) est fi xée par ser-
rage à la perceuse électrique à percussion. En
tournant la poignée dans le sens des aiguilles
d’une montre, on la serre. Dans le sens contraire
de celui des aiguilles d’une montre, on la des­serre.

La poignée supplémentaire jointe (8) doit tout

•

d’abord être montée. Pour ce faire, tourner la
poignée pour ouvrir suffisamment le système
de serrage afin de pouvoir pousser la poig­née supplémentaire par dessus le mandrin
de la perceuse (1) sur la perceuse électrique
à percussion.
Une fois la poignée supplémentaire (8) pous-

•

- 25 -

Anl_TE_ID_750_1_E_SPK7.indb 25Anl_TE_ID_750_1_E_SPK7.indb 25 06.10.15 16:0106.10.15 16:01

F

sée, pilotez-la pour la mettre dans la position
de travail la plus agréable.
Maintenant, refermer la poignée dans le sens

•

contraire du sens de rotation jusqu’à ce que
la poignée supplémentaire soit bien en place.
La poignée supplémentaire (8) convient tout

•

autant aux droitiers qu’aux gauchers.

5.2 Monter la butée de profondeur et la régler
(fi gure 4/pos. 2)

Détachez la vis à oreilles (a) au niveau de la

•

poignée supplémentaire (8) et insérez la bu­tée de profondeur (2) dans le perçage de la
poignée supplémentaire.
Réglez la butée en profondeur et resserrez la

•

vis à oreilles.
Percez à présent le trou jusqu’à ce que la bu-

•

tée de profondeur touche la pièce à usiner.

5.3 Mise en place du foret (fi gure 5)

Enlevez systématiquement la fiche de contact

•

avant de paramétrer l’appareil.
Cette perceuse électrique à percussion est

•

dotée d’un blocage de broche (9) et d’un
mandrin à serrage rapide.
Appuyez sur le blocage de broche (9) et tour-

•

nez le mandrin de perceuse (1) bien fermé
jusqu’à ce qu’il s’encrante. Tournez main­tenant le mandrin de perceuse (1) en gardant
le blocage de broche (9) enfoncé. L’ouverture
de la perceuse doit être assez grande pour
pouvoir engager le foret.
Sélectionnez le bon foret. Poussez le foret le

•

plus loin possible dans l’ouverture du man­drin.
Refermez le mandrin de perceuse (1) en le

•

tournant et en gardant enfoncé le blocage
de broche (9). Contrôlez si le foret tient bien
dans le mandrin de perceuse (1).
Contrôlez à intervalles réguliers si le foret ou

•

l’outil sont bien correctement introduits (dé­branchez la prise secteur !).
Lorsque le mandrin à serrage rapide (1) est

•

ouvert jusqu’à la butée (ouverture de man­drin maxi.) et y est bien fixé, appuyez sur le
blocage de broche (9) et tournez le mandrin
de perceuse (1) dans le sens des aiguilles
d’une montre (vu de devant) jusqu’à ce que
vous entendiez un bruit de cliquet. Tournez
à présent le mandrin de perceuse (1) en
maintenant le blocage de broche (9) enfoncé
d’environ 5 mm dans le sens contraire jusqu’à
entendre un déclic. Tournez maintenant à
nouveau dans le sens des aiguilles d’une
montre et placez le mandrin de perceuse

(1) dans la position désirée. Cette fonction
empêche des détériorations du mandrin de
perceuse.

6. Commande

6.1 Interrupteur Marche / Arrêt (fi gure 6/pos.

5)

Introduisez tout d’abord un foret adéquat

•

dans l’appareil (voir 5.3).
Connectez la fiche de contact à une prise

•

appropriée.
Placer la perceuse directement sur l’endroit

•

à percer.

Mise en circuit :

appuyer sur l’interrupteur Marche / Arrêt (5)

Fonctionnement continu :

Bloquer l’interrupteur Marche / Arrêt (5) avec le
bouton de fi xation (4).
Attention ! Un blocage est possible uniquement
en marche à droite.

Mise hors circuit :

appuyez brièvement sur l’interrupteur Marche /
Arrêt (5).

6.2 Régler la vitesse (fi g. 6/pos. 5)

Vous pouvez commander la vitesse en conti-

•

nu pendant le fonctionnement.
Vous sélectionnez la vitesse en appuyant

•

plus ou moins fortement sur l’interrupteur
Marche / Arrêt (5).
Sélection de la vitesse de rotation correcte

•

: la vitesse la plus appropriée dépend de la
pièce à usiner, du mode de fonctionnement et
du foret employé.
Une faible pression sur l’interrupteur Marche /

•

Arrêt (5) : vitesse extrêmement basse (convi­ent aux : petites vis, matériaux souples)
Une pression plus importante sur

•

l’interrupteur Marche / Arrêt (5) : vitesse plus
élevée (convient aux : grandes/longues vis,
matériaux durs)

Astuce : Percez les trous à une vitesse moins
élevée. Augmentez ensuite la vitesse petit à petit.

- 26 -

Anl_TE_ID_750_1_E_SPK7.indb 26Anl_TE_ID_750_1_E_SPK7.indb 26 06.10.15 16:0106.10.15 16:01

F

Avantages :

Le foret est plus facile à contrôler pendant le

•

perçage et il ne glisse pas.
Vous évitez d’obtenir des trous éclatés (par

•

exemple pour les carreaux)

6.3 Présélectionner la vitesse de rotation (fi -
gure 6/pos. 6)

La bague de réglage de la vitesse de rotation
(6) vous permet de défi nir la vitesse de rotation
maximale. L’interrupteur Marche / Arrêt (5) peut
uniquement être enfoncé jusqu’à la vitesse de
rotation maximale prescrite.
Réglez la vitesse de rotation avec la bague de ré­glage (6) dans l’interrupteur Marche / Arrêt (5).
N’eff ectuez pas ce réglage pendant que vous
percez.

6.4 Commutateur de rotation à droite / à gau­che (fi gure 6/pos. 7)

Commuter uniquement à l’arrêt !
Réglez le sens de rotation de la perceuse à per­cussion avec le commutateur de rotation à droite
/ à gauche (7) :

Sens de rotatioPosition du commutateur

Marche à droite (avant et perçage) Enfoncé

Marche à gauche (retour) Enfoncé à gauche

6.5 Commutateur de perçage / perçage à per­cussion (fi gure 7/pos. 3)

Commuter uniquement à l’arrêt !

Perçage :

Commutateur de perçage/perçage à percussion
(3) en position perçage. (Position A)
Application : bois ; métaux ; matières plastiques

Perçage à percussion :

Commutateur de perçage/perçage à percussion
(3) en position perçage à percussion. (Position B)
Application : Béton ; pierre ; maçonnerie

6.6 Astuces pour le travail avec votre perceu­se électrique à percussion

6.6.1 Perçage de béton et de maçonnerie

Mettez le commutateur de perçage / perçage

•

à percussion (3) en position B (perçage à
percussion).
Utilisez pour travailler de la maçonnerie ou du

•

béton toujours le foret pour métal dur et avec
un réglage élevé de la vitesse de rotation.

à droite

6.6.2 Perçage de l’acier

Mettez le commutateur de perçage / perçage

•

à percussion (3) en position A (perçage).
Utilisez pour le traitement de l’acier toujours

•

le foret pour acier à coupe très rapide (acier
à coupe très rapide = acier fortement allié) et
un réglage de la vitesse de rotation peu élevé.
Il est recommandé de lubrifier le perçage à

•

l’aide d’un réfrigérant approprié afin d’éviter
que le foret ne s’use inutilement.

6.6.3 Percer des trous

Si vous voulez percer un trou dans un matériau
dur (comme de l’acier), nous vous recomman­dons de percer d’abord le trou avec un foret plus
petit.

6.6.4 Perçage dans des carreaux et dalles

Pour faire le premier perçage, mettez le com-

•

mutateur perçage / perçage à percussion (3)
sur la position A (perçage).
Mettez le commutateur

•

perçage / perçage à percussion (3) sur la

•

position B (perçage à percussion), dès que le
foret a percé le carreau /la dalle.

7. Remplacement de le câble
d’alimentation réseau

Danger !

Si le câble d’alimentation réseau de cet appareil
est endommagée, il faut la faire remplacer par
le producteur ou son service après-vente ou par
une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.

- 27 -

Anl_TE_ID_750_1_E_SPK7.indb 27Anl_TE_ID_750_1_E_SPK7.indb 27 06.10.15 16:0106.10.15 16:01

Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8.4 Commande de pièces de rechange et
d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info

F

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[e-mail]

- 28 -

Anl_TE_ID_750_1_E_SPK7.indb 28Anl_TE_ID_750_1_E_SPK7.indb 28 06.10.15 16:0106.10.15 16:01

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modifi cations techniques

- 29 -

Anl_TE_ID_750_1_E_SPK7.indb 29Anl_TE_ID_750_1_E_SPK7.indb 29 06.10.15 16:0106.10.15 16:01

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, mandrin de perceuse
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

forets

- 30 -

Anl_TE_ID_750_1_E_SPK7.indb 30Anl_TE_ID_750_1_E_SPK7.indb 30 06.10.15 16:0106.10.15 16:01

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabri­cant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation
de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de
garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan­te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai
un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 31 -

Anl_TE_ID_750_1_E_SPK7.indb 31Anl_TE_ID_750_1_E_SPK7.indb 31 06.10.15 16:0106.10.15 16:01

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Per evitare danni al meccanismo, il selettore trapano / trapano a percussione può essere
azionato solo ad utensile fermo.

Il bloccaggio del mandrino deve essere premuto solo ad utensile fermo.

Grado di protezione II

- 32 -

Anl_TE_ID_750_1_E_SPK7.indb 32Anl_TE_ID_750_1_E_SPK7.indb 32 06.10.15 16:0106.10.15 16:01

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau­sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Mandrino per punte da trapano

2. Asta di profondità di perforazione

3. Selettore trapano / trapano a percussione

4. Pulsante di bloccaggio

5. Interruttore ON/OFF

6. Regolatore del numero di giri

7. Commutatore rotazione destrorsa/sinistrorsa

8. Impugnatura addizionale

9. Bloccaggio del mandrino

Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Trapano a percussione

•

Asta di profondità di perforazione

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il trapano è concepito per eseguire fori in legno,
acciaio, metalli non ferrosi e pietra utilizzando il
relativo strumento di perforazione.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.

- 33 -

Anl_TE_ID_750_1_E_SPK7.indb 33Anl_TE_ID_750_1_E_SPK7.indb 33 06.10.15 16:0106.10.15 16:01

I

4. Caratteristiche tecniche

Tensione di rete: .................220-240 V~ 50-60 Hz

Potenza assorbita: ..................................... 750 W

Numero di giri al minimo: ..................0-2700 min

Diametro massimo ..................... Cemento 14 mm

......................................................Acciaio 12 mm

........................................................Legno 30 mm

Grado di protezione: ...................................... II/

Peso: ..........................................................2,4 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 60745.

........ 92,9 dB (A)

pA

........ 103,9 dB (A)

WA

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.

-1

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

Eseguite regolarmente la manutenzione e la

•

all’apparecchio.



Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Non sovraccaricate l’apparecchio.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

Trapano a percussione su calcestruzzo

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 5,48 m/s

h, ID

2

Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma­lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio­nali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.

Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

5.1.Montaggio dell’impugnatura addizionale
(Fig. 2-3/Pos. 8)

L’impugnatura addizionale (8) vi off re un ulteriore
sostegno durante l’utilizzo del trapano a per­cussione. Perciò non usate l’apparecchio senza
l’impugnatura addizionale.
L’impugnatura (8) viene fi ssata al trapano a per-
cussione tramite serraggio. Il serraggio avviene
ruotando l’impugnatura in senso orario. La rotazi­one in senso antiorario allenta il serraggio.

L’impugnatura addizionale allegata (8) deve

•

essere montata per prima. A questo scopo
si deve ruotare fino ad aprire a sufficienza il
serraggio, affinchè l’impugnatura addizionale

- 34 -

Anl_TE_ID_750_1_E_SPK7.indb 34Anl_TE_ID_750_1_E_SPK7.indb 34 06.10.15 16:0106.10.15 16:01

I

possa essere inserita sul trapano a percus­sione tramite il mandrino (1).
Dopo aver infilato l’impugnatura addizionale

•

(8), spostatela nella posizione di lavoro più
adatta a voi.
Adesso richiudete l’impugnatura ruotandola

•

in senso opposto finché l’impugnatura addizi­onale non sia ben fissata.
L’impugnatura addizionale (8) è adatta anche

•

per mancini.

5.2 Montaggio e regolazione dell’asta di pro­fondità (Fig. 4/Pos. 2)

Allentate la vite ad alette (a) sull’impugnatura

•

addizionale (8) ed inserite l’asta di profondità
(2) nel foro dell’impugnatura addizionale.
Regolate l’asta di profondità e serrate di nuo-

•

vo la vite ad alette.
Adesso eseguite il foro finché l’asta di profon-

•

dità non tocca il pezzo da lavorare.

5.3 Inserimento della punta (Fig. 5)

Staccate sempre la spina di alimentazione

•

prima di ogni impostazione all’utensile.
Questo trapano a percussione è dotato di un

•

bloccaggio del mandrino (9) e di un mandrino
per punte da trapano a serraggio rapido.
Premete il bloccaggio del mandrino (9) e ruo-

•

tate il mandrino (1) ben chiuso fino a quando
scatti in posizione. Ora allentate il mandrino
(1) tenendo premuto il relativo bloccaggio (9).
L’apertura del mandrino deve essere grande
abbastanza per accogliere la punta del tra­pano.
Scegliete la punta da trapano appropriata. In-

•

serite il più possibile la punta da trapano nella
rispettiva apertura.
Quindi richiudete il mandrino (1) tenendo pre-

•

muto il relativo bloccaggio (9). Controllate che
la punta sia stretta nel mandrino (1).
Controllate regolarmente che la punta ovvero

•

l’utensile siano ben serrati (staccate la presa
dalla corrente!).
Quando il mandrino per punte da trapano

•

a serraggio rapido (1) è ben saldo e aperto
fino alla battuta (max. apertura per la punta),
premete il bloccaggio del mandrino (9) e
ruotatelo (1) in senso orario (visto da davanti)
fino a che non si sente un rumore di attrito.
Tenendo premuto il bloccaggio del mandrino
(9), ruotate quindi il mandrino (1) di ca. 5 mm
nell’altro senso fino a che non si sente uno
scatto. Ora ruotate nuovamente il mandrino
(1) in senso orario e portatelo nella posizione
desiderata. Questo procedimento impedisce

che il mandrino venga danneggiato.

6. Uso

6.1 Interruttore ON/OFF (Fig. 6/Pos. 5)

Inserite innanzi tutto una punta adatta

•

nell’apparecchio (vedi 5.3).
Inserite la spina della presa di corrente in una

•

presa appropriata.
Avvicinate il trapano direttamente al punto da

•

perforare.

Accensione

Premete l’interruttore ON/OFF (5)

Esercizio continuo

Fissate l’interruttore ON/OFF (5) con il pulsante di
bloccaggio (4).
Attenzione! Il bloccaggio è possibile solo con ro­tazione destrorsa.

Spegnimento

Premete brevemente l’interruttore ON/OFF (5).

6.2 Regolare il numero di giri (Fig. 6/Pos. 5)

Potete comandare in continuo il numero di giri

•

durante l’impiego.
Selezionate il numero dei giri premendo più o

•

meno forte l’interruttore ON/OFF (5).
Selezione del numero giusto di giri: il numero

•

di giri più appropriato dipende dal pezzo da
lavorare, dalla modalità operativa e dalla pun­ta impiegata.
Pressione limitata sull’interruttore ON/OFF

•

(5): numero di giri basso (adatto a: viti pic­cole, materiali morbidi)
Pressione maggiore sull’interruttore ON/OFF

•

(5): numero di giri elevato (adatto a: viti gran­di/lunghe, materiali duri)

Consiglio: iniziate a eseguire i fori con un nume­ro basso di giri. Aumentate poi gradualmente il
numero di giri.

Vantaggi

All’inizio della perforazione la punta è più faci-

•

le da controllare e non scivola.
Evitate così fori dal bordo irregolare (per es.

•

nelle piastrelle).

- 35 -

Anl_TE_ID_750_1_E_SPK7.indb 35Anl_TE_ID_750_1_E_SPK7.indb 35 06.10.15 16:0106.10.15 16:01

I

6.3 Preselezione del numero di giri (Fig. 6/
Pos. 6)

L’anello di regolazione del numero di giri (6) vi

•

dà la possibilità di stabilire il numero massimo
di giri. L’interruttore ON/OFF (5) può quindi
venire premuto fino al raggiungimento del
numero massimo di giri impostato.
Regolate il numero di giri tramite l’apposito

•

anello (6) nell’interruttore ON/OFF (5).
Non effettuate questa impostazione durante

•

l’esecuzione della perforazione.

6.4 Selettore movimento destrorso/sinistror­so (Fig. 6/Pos. 7)

Eseguite il passaggio soltanto ad apparec-

•

chio fermo!
Regolate con il selettore movimento dest-

•

rorso/sinistrorso (7) il senso di rotazione del
trapano a percussione

Senso di rotazione Posizione del selettore

Movimento destrorso
(in avanti e perforazione) Premuto a destra

Movimento sinistrorso
(all’indietro) Premuto a sinistra

6.5 Selettore trapano/trapano a percussione
(Fig. 7/Pos. 3)

Eseguite il passaggio soltanto ad apparec­chio fermo!

Trapano

Portare il selettore trapano/trapano a percussione
(3) in posizione “Trapano” (Posizione A)
Da usare per: legni, metalli, materie plastiche

6.6.2 Perforazione di acciaio

Portate il selettore trapano/trapano a percus-

•

sione (3) in posizione A (“Trapano”).
Per eseguire fori nell’acciaio utilizzate sempre

•

punte HSS (HSS= Acciaio super rapido) e un
numero di giri basso.
È consigliabile lubrificare il foro con un refri-

•

gerante appropriato per evitare l’usura della
punta.

6.6.3 Iniziare l’esecuzione di fori

Nel caso in cui vogliate eseguire un foro profondo
in un materiale duro (come l’acciaio), vi consi­gliamo di eseguire prima un foro con una punta
piccola.

6.6.4 Perforazione di piastrelle

Per perforare portate il selettore trapano/

•

trapano a percussione (3) in posizione A
(“Trapano”).
Mettete il selettore trapano/trapano a percus-

•

sione (3) in posizione B (“Trapano a percus­sione) non appena la punta ha perforato la
piastrella/ceramica.

7. Sostituzione del cavo di
alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

Trapano a percussione

Portare il selettore trapano/trapano a percussione
(3) in posizione “Trapano a percussione”. (Posi­zione B)
Da usare per: calcestruzzo, pietre, muratura

6.6 Consigli per lavorare con il trapano a per­cussione

6.6.1 Perforazione di calcestruzzo e muratura

Portate il selettore trapano/trapano a percus-

•

sione (3) in posizione B (“Trapano a percus­sione”).
Per eseguire fori in muratura o calcestruzzo

•

utilizzate sempre la punta di metallo dura e un
numero di giri elevato.

Anl_TE_ID_750_1_E_SPK7.indb 36Anl_TE_ID_750_1_E_SPK7.indb 36 06.10.15 16:0106.10.15 16:01

8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa-

- 36 -

I

te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

8.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio e
accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[e-mail]

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

- 37 -

Anl_TE_ID_750_1_E_SPK7.indb 37Anl_TE_ID_750_1_E_SPK7.indb 37 06.10.15 16:0106.10.15 16:01

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.

Con riserva di apportare modifi che tecniche

- 38 -

Anl_TE_ID_750_1_E_SPK7.indb 38Anl_TE_ID_750_1_E_SPK7.indb 38 06.10.15 16:0106.10.15 16:01

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, mandrino
Materiale di consumo/parti di consumo * Punte per trapano
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu­enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 39 -

Anl_TE_ID_750_1_E_SPK7.indb 39Anl_TE_ID_750_1_E_SPK7.indb 39 06.10.15 16:0106.10.15 16:01

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore
su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente
garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di
garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter­net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia,
ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 40 -

Anl_TE_ID_750_1_E_SPK7.indb 40Anl_TE_ID_750_1_E_SPK7.indb 40 06.10.15 16:0106.10.15 16:01

HR/BIH

Opasnost! - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja

Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.

Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva-

ranja prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!

Oprez! Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze
iz uređaja mogu izazvati gubitak vida.

Da biste izbjegli oštećenje pogona, preklopnik za bušenje/udarno bušenje treba aktivirati samo kad
uređaj ne radi.

Aretacija vretena smije biti pritisnuta samo u stanju mirovanja.

Klasa zaštite II

- 41 -

Anl_TE_ID_750_1_E_SPK7.indb 41Anl_TE_ID_750_1_E_SPK7.indb 41 06.10.15 16:0106.10.15 16:01

HR/BIH

Opasnost!

Prilikom uporabe uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili nastanak
ozljeda i šteta. Zato pažljivo pročitajte ove upute
za uporabu/sigurnosne napomene. Dobro ih
sačuvajte tako da vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj tre­bali predati drugim osobama, molimo da im pros­lijedite i ove upute za uporabu. Ne preuzimamo
jamstvo za štete nastale zbog nepridržavanja ovih
uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuće sigurnosne napomene pronaći
ćete u priloženoj bilježnici.

Opasnost!
Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena
i uputa mogu uzrokovati električni udar, požar i/ili
teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Zaglavnik za svrdlo

2. Graničnik dubine bušenja

3. Preklopnik za bušenje/udarno bušenje

4. Gumb za fi ksiranje

5. Sklopka za uključivanje/isključivanje

6. Regulator broja okretaja

7. Preklopnik za desni/lijevi smjer vrtnje

8. Dodatna ručka

9. Aretacija vretena

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja
isporuke provjerite cjelovitost artikla. Ako su neki
dijelovi neispravni, nakon kupnje artikla obratite
se našem servisnom centru ili prodajnom mjestu
najkasnije u roku od 5 radnih dana uz predočenje
važeće potvrde o kupnji. Molimo vas da u vezi s
tim obratite pozornost na tablicu o jamstvu u infor­macijama o servisu na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta
(ako postoje).
Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja.

Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Opasnost!
Uređaj i materijal pakovine nisu igračke za
djecu! Djeca se ne smiju igrati plastičnim
vrećicama, folijama i sitnim dijelovima! Pos­toji opasnost da ih progutaju i tako se uguše!

Udarna bušilica

•

Graničnik dubine bušenja

•

Originalne upute za uporabu

•

Sigurnosne napomene

•

3. Namjenska uporaba

Bušilica je namijenjena bušenju rupa u drvu,
željezu, obojenim metalima i kamenu uz primjenu
odgovarajućeg alata za bušenje.

Uređaj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
ozljede svih vrsta nastale zbog nenamjenskog
korištenja odgovoran je korisnik/rukovatelj a nika­ko proizvođač.

Molimo da obratite pozornost na to da naši
uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili industrijske svrhe. Ne preuzimamo
jamstvo ako se uređaj koristi u komercijalne i in­dustrijske svrhe kao i u sličnim djelatnostima.

4. Tehnički podaci

Mrežni napon: ....................220-240 V~ 50-60 Hz

Snaga: .......................................................750 W

Broj okretaja u praznom hodu: .......0 - 2700 min

Snaga bušenja: ...............................beton 14 mm

.......................................................... čelik 12 mm

...........................................................drvo 30 mm

Klasa zaštite: ................................................. II/

Težina: ........................................................2,4 kg

Opasnost!
Buka i vibracije

Vrijednosti buke i vibracija određene su prema
normi EN 60745.



-1

- 42 -

Anl_TE_ID_750_1_E_SPK7.indb 42Anl_TE_ID_750_1_E_SPK7.indb 42 06.10.15 16:0106.10.15 16:01

HR/BIH

Razina zvučnog tlaka LpA ................... 92,9 dB (A)

Nesigurnost K
Intenzitet buke L
Nesigurnost K

Nosite zaštitu za sluh.

Buka može utjecati na gubitak sluha.

Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 60745.

Udarno bušenje u betonu

Vrijednost emisije vibracija a
Nesigurnost K = 1,5 m/s

Navedena vrijednost emisije vibracija izmjerena
je prema normiranom postupku ispitivanja i može
se, ovisno o načinu korištenja elektroalata, pro­mijeniti a u izuzetnim slučajevima može biti i veća
od navedene vrijednosti.

Navedena vrijednost emisije vibracija može se
koristiti u svrhu usporedbe elektroalata jedne tvrt­ke s elektroalatom neke druge tvrtke.

Navedena vrijednost emisije vibracija može se
također koristiti za početnu procjenu ugrožavanja
zdravlja.

Ograničite stvaranje buke i vibracija na mini­mum!

Koristite samo besprijekorne uređaje.

•

Redovito čistite i održavajte uređaj.

•

Svoj način rada prilagodite uređaju.

•

Nemojte preopterećivati uređaj.

•

Po potrebi predajte uređaj na kontrolu.

•

Isključite uređaj kad ga ne koristite.

•

Nosite zaštitne rukavice.

•

Oprez!
Ostali rizici
Čak i kad se ovi elektroalati koriste propis­no, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:

1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.

2. Oštećenja sluha ako se ne nosi prikladna
zaštita za sluh.

3. Zdravstveni problemi koji nastaju kao posl­jedica vibracija na šaku-ruku u slučaju da se
uređaj koristi tijekom dužeg vremena ili se
nepropisno koristi i održava.

............................................ 3 dB

pA

........................... 103,9 dB (A)

WA

........................................... 3 dB

WA

2

= 5,48 m/s

h, ID

2

5. Prije puštanja u pogon

Prije uključivanja provjerite odgovaraju li podaci
na tipskoj pločici podacima o mreži.

Upozorenje!
Prije nego počnete podešavati uređaj izvuci­te utikač iz utičnice.

5.1. Montaža dodatne ručke (slika 2 - 3/poz. 8)

Dodatna ručka (8) služi tijekom korištenja udarne
bušilice kao dodatno uporište. Zbog toga uređaj
nikad nemojte koristiti bez dodatne ručke.
Ona (8) se pričvršćuje na udarnu bušilicu pomoću
stezaljke. Okretanjem ručke u smjeru kazaljke na
satu stezaljka se steže. Okretanjem u smjeru sup­rotnom od kazaljke na satu stezaljka se otpušta.

Najprije morate montirati priloženu dodatnu

•

ručku (8). U tu svrhu okretanjem ručke otvori­te stezaljku toliko da se dodatna ručka može
provući preko zaglavnika svrdla (1) na udarnu
bušilicu.
Kad stavite dodatnu ručku (8) zakrenite je u

•

za Vas najugodniji radni položaj.
Sad ponovno pritegnite ručku u suprotnom

•

smjeru tako da se dodatna ručka učvrsti.
Dodatna ručka (8) prikladna je za dešnjake i

•

ljevake.

5.2 Montiranje i podešavanje graničnika dubi-

ne (slika 4/poz. 2)

Otpustite krilati vijak (a) na dodatnoj ručki (8) i

•

umetnite graničnik dubine (2) u otvor dodatne
ručke.
Podesite graničnik dubine i ponovno pritegni-

•

te krilati vijak.
Sad bušite rupu tako da graničnik dubine do-

•

dirne radni komad.

5.3 Umetanje svrdla (slika 5)

Prije nego što počinjete podešavati stroj, uvi-

•

jek izvucite mrežni utikač.
Ova udarna bušilica opremljena je aretacijom

•

vretena (9) i brzosteznim zaglavnikom.
Pritisnite aretaciju vretena (9) i okrenite fiksno

•

zatvoreni zaglavnik (1) tako da usjedne. Sad
odvrnite zaglavnik za svrdla (1) uz pritisnutu
aretaciju vretena (9). Otvor za svrdlo mora biti
dovoljno velik da prihvati svrdlo.
Odaberite prikladno svrdlo. Ugurajte svrdlo

•

što je moguće dublje u otvor zaglavnika.
Ponovno navrnite zaglavnik za svrdlo (1) uz

•

pritisnutu aretaciju vretena (9). Provjerite je li
svrdlo čvrsto fiksirano u zaglavniku (1).
U pravilnim razmacima provjeravajte fik-

•

- 43 -

Anl_TE_ID_750_1_E_SPK7.indb 43Anl_TE_ID_750_1_E_SPK7.indb 43 06.10.15 16:0106.10.15 16:01

HR/BIH

siranost svrdla odn. alata (izvucite mrežni
utikač!).
Kad se zaglavnik za brzo pritezanje svrdla (1)

•

otvori to kraja (maks. otvor za svrdlo) i fiksira,
okrećite zaglavnik svrdla (1) u smjeru kazaljke
na satu (gledano sprijeda) uz pritisnutu areta­ciju svrdla (9) dok ne začujete čegrtavi zvuk.
Sad okrećite zaglavnik za svrdlo (1) uz pritis­nutu aretaciju vretena (9) za oko 5 mm u sup­rotnom smjeru dok se ne začuje pucketanje.
Sad ponovno okrećite u smjeru kazaljke na
satu i stavite zaglavnik (1) u željeni položaj.
Ova funkcija sprječava oštećenja zaglavnika
svrdla.

6. Rukovanje

6.1 Sklopka za uključivanje/isključivanje (sli­ka 6/poz. 5)

Najprije umetnite prikladno svrdlo u alat (vidi

•

5.3).
Utaknite mrežni utikač u prikladnu utičnicu.

•

Postavite bušilicu direktno na mjesto bušenja.

•

Uključivanje:

Pritisnite sklopku za uključivanje/isključivanje (5).

Trajni pogon:

Osigurajte sklopku za uključivanje/isključivanje
(5) gumbom za fi ksiranje (4).
Pažnja! Aretacija je moguća samo u desnom sm­jeru vrtnje.

Isključivanje:

Nakratko pritisnite sklopku za uključivanje/
isključivanje (5).

6.2 Podešavanje broja okretaja (slika 6/poz.

5)

Za vrijeme pogona možete kontinuirano mi-

•

jenjati broj okretaja.
Broj okretaja mijenjate slabijim ili jačim pri-

•

tiskom na sklopku za uključivanje/isključivanje
(5).
Odabir pravilnog broja okretaja: Najprikladniji

•

broj okretaja ovisi o radnom komadu, vrsti
pogona i o korištenom svrdlu.
Manji pritisak na sklopku za uključivanje/

•

isključivanje (5): manji broj okretaja (prikladan
za: male vijke, meke materijale)
Veći pritisak na sklopku za uključivanje/

•

isključivanje (5): veći broj okretaja (prikladan
za: velike/duge vijke, tvrde materijale)

Savjet: Rupe počnite bušiti s manjim brojem ok-
retaja. Zatim postupno povećavajte broj okretaja.

Prednosti:

Na početku bušenja svrdlo ćete lakše kontro-

•

lirati i ono neće skliznuti.
Izbjeći ćete deformiranje rupa (npr. kod

•

keramičkih pločica).

6.3 Biranje broja okretaja (slika 6/poz. 6)

Regulator broja okretaja (6) Vam omogućava

•

definiranje broja okretaja. Sklopka za
uključivanje/isključivanje (5) može se pritisnu­ti samo do maksimalnog broja okretaja.
Podesite broj okretaja pomoću prstena (6) na

•

sklopci za uključivanje/isključivanje (5).
Ovo nemojte podešavati za vrijeme bušenja.

•

6.4 Preklopnik za desni/lijevi smjer vrtnje (sli­ka 6/poz. 7)

Smjerove vrtnje mijenjajte samo kad uređaj

•

ne radi!
Pomoću preklopnika (7) podesite smjer vrtnje

•

udarnog svrdla:

Smjer vrtnje Položaj sklopke

Desni
(vrtnja naprijed i bušenje) pritisnuta desno

Lijevi (vrtnja unatrag) pritisnuta lijevo

6.5 Preklopnik za bušenje/udarno bušenje
(slika 7/poz. 3)

Smjerove vrtnje mijenjajte samo kad uređaj
ne radi!

Bušenje:

Preklopnik za bušenje/udarno bušenje (3) stavite
u položaj za bušenje (položaj A).
Koristiti kod: drveta, metala, plastičnih materijala

Udarno bušenje:

Preklopnik za bušenje/udarno bušenje (3) stavite
u položaj za udarno bušenje (položaj B).
Koristiti kod: betona, kamena, zidova

- 44 -

Anl_TE_ID_750_1_E_SPK7.indb 44Anl_TE_ID_750_1_E_SPK7.indb 44 06.10.15 16:0106.10.15 16:01

HR/BIH

6.6 Savjeti za rad s udarnom bušilicom

6.6.1 Bušenje betona i zidova

Preklopnik za vrstu bušenja (3) stavite u

•

položaj B (udarno bušenje).
Za obradu zidova ili betona uvijek koristite

•

svrdla od tvrdog metala i podesite veći broj
okretaja.

6.6.2 Bušenje čelika

Preklopnik za vrstu bušenja (3) stavite u

•

položaj A (bušenje).
Za obradu čelika uvijek koristite tzv. HSS

•

svrdla (HSS = visokolegirani brzorezni čelik) i
podesite manji broj okretaja.
Preporučujemo da prilikom bušenja koristite

•

prikladno rashladno sredstvo kako biste izb­jegli nepotrebno trošenje svrdla.

6.6.3 Bušenje rupa

Želite li izbušiti duboku rupu u tvrdom materijalu
(sličnom čeliku), preporučujemo da prvo napravi­te rupu s manjim svrdlom.

6.6.4 Bušenje u keramičkim pločicama i ka-

menu

Za početak stavite preklopnik za vrstu

•

bušenja (3) u položaj A (bušenje).
Preklopnik za vrstu bušenja (3) stavite u

•

položaj B (udarno bušenje), čim svrdlo probi­je pločicu/kamen.

7. Zamjena mrežnog kabela

Opasnost!

Ako se kabel za priključivanje ovog uređaja na
mrežu ošteti, mora ga zamijeniti proizvođač ili
njegova servisna služba ili slična kvalifi cirana
osoba kako bi se izbjegle opasnosti.

8. Čišćenje, održavanje i naručivanje

rezervnih dijelova

Opasnost!

Prije svih radova čišćenja izvucite mrežni utikač.

8.1 Čišćenje

Zaštitne naprave, prolaze za zrak i kućište

•

motora treba uvijek očistiti od prašine i
nečistoća. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
tlakom.

Preporučujemo da očistite uređaj odmah na-

•

kon svake uporabe.
Redovito čistite uređaj mokrom krpom i s

•

malo kalijevog sapuna. Ne koristite otapala
ili sredstva za čišćenje; ona bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro­diranje vode u električni uređaj povećava rizik
od električnog udara.

8.2 Ugljene četkice

U slučaju prekomjernog iskrenja kontrolu ugljenih
četkica prepustite električaru.

Opasnost! Ugljene četkice smije zamijeniti samo
električar.

8.3 Održavanje

U unutrašnjosti uređaja nema dijelova koje bi tre­balo održavati.

8.4 Narudžba rezervnih dijelova i pribora:

Kod naručivanja rezervnih dijelova trebali biste
navesti sljedeće podatke:

tip uređaja

•

broj artikla uređaja

•

identifikacijski broj uređaja

•

broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na internetskoj stranici
www.isc-gmbh.info

Savjet! Za postizanje
dobrih rezultata rada
preporučujemo kvalitetan
pribor tvrtke !
www.kwb.eu
[e-mail]

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta
spriječila oštećenja. Ova ambalaža je sirovina
i može se ponovno upotrijebiti ili predati na
reciklažu. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plasti­ke. Elektrouređaji se ne smiju bacati u obično
kućno smeće. Uređaj bi, u svrhu stručnog
zbrinjavanja, trebalo predati odgovarajućem
sakupljalištu takvog otpada. Ako ne znate gdje se
takvo sakupljalište nalazi, raspitajte se u svojoj
općinskoj upravi.

- 45 -

Anl_TE_ID_750_1_E_SPK7.indb 45Anl_TE_ID_750_1_E_SPK7.indb 45 06.10.15 16:0106.10.15 16:01

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca ne­maju pristup. Optimalna temperatura skladištenja
je između 5 i 30 ˚C. Elektroalat čuvajte u original­noj pakovini.

HR/BIH

- 46 -

Anl_TE_ID_750_1_E_SPK7.indb 46Anl_TE_ID_750_1_E_SPK7.indb 46 06.10.15 16:0106.10.15 16:01

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom
u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na
mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat:
Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja
vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu
za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih
elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno
je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

- 47 -

Anl_TE_ID_750_1_E_SPK7.indb 47Anl_TE_ID_750_1_E_SPK7.indb 47 06.10.15 16:0106.10.15 16:01

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere
čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao
što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod­nom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Ugljene četkice, zaglavnik za svrdlo
Potrošni materijal/ potrošni dijelovi* Svrdlo
Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info.
Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 48 -

Anl_TE_ID_750_1_E_SPK7.indb 48Anl_TE_ID_750_1_E_SPK7.indb 48 06.10.15 16:0106.10.15 16:01

HR/BIH

Jamstveni list

Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao,
jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamst­venom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa.
Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči za­jedno sa zakonskim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakon­ske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača
koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga
je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja.
Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u raz­doblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom
opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instala­cije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu
struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja ne­normalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje
uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u
uređaj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih
djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima ure
alo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se
prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva na­kon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljen­jem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa
na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Ako naša jamstvena
usluga obuhvaća kvar na uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.

đaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ost-

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne
obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s infor­macijama o servisu u ovim uputama za uporabu.

- 49 -

Anl_TE_ID_750_1_E_SPK7.indb 49Anl_TE_ID_750_1_E_SPK7.indb 49 06.10.15 16:0106.10.15 16:01

RS

Opasnost! - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

Oprez! Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.

Oprez! Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje

prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati!

Oprez! Nosite zaštitne naočari. Tokom rada dolazi do iskrenja ili iz uređaja izlazi iver, strugotina i
prašina koji mogu uticati na gubitak vida.

Da biste izbegli oštećenje pogona, preklopnik za bušenje/udarno bušenje treba da aktivirate samo dok
uređaj ne radi.

Utvrđivanje vretena sme da bude pritisnuto samo u stanju mirovanja.

Klasa zaštite II

- 50 -

Anl_TE_ID_750_1_E_SPK7.indb 50Anl_TE_ID_750_1_E_SPK7.indb 50 06.10.15 16:0106.10.15 16:01

RS

Opasnost!

Kod korišćenja uređaja morate se pridržavati
bezbednosnih propisa kako biste sprečili povrede
i štete. Zbog toga pažljivo pročitajte ova uputstva
za upotrebu/bezbednosne napomene. Dobro ih
sačuvajte tako da Vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj
trebali predati drugim licima, molimo Vas da im
prosledite i ova uputstva za upotrebu. Ne preu­zimamo garanciju za štete koje bi nastale zbog
nepridržavanja ovih uputstava za upotrebu i bez­bednosnih napomena.

1. Sigurnosna uputstva

Odgovarajuća sigurnosna uputstva pronaći ćete u
priloženoj knjižici.

Opasnost!
Pročitajte sve bezbednosne napomene i
uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče
el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za
buduće korišćenje.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Stega za burgiju

2. Graničnik dubine bušenja

3. Preklopnik za bušenje/udarno bušenje

4. Dugme za fi ksiranje

5. Prekidač za uključivanje/isključivanje

6. Regulator broja obrtaja

7. Preklopnik za desni/levi smer vrtnje

8. Dodatna ručka

9. Utvrđivanje vretena

Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja.
Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Opasnost!
Uređaj i materijal za pakovanje nisu dečje
igračke! Deca ne smeju da se igraju
plastičnim kesama, folijama i sitnim delovi­ma! Postoji opasnost da ih progutaju i tako
se uguše!

Udarna bušilica

•

Graničnik dubine bušenja

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

3. Namensko korišćenje

Bušilica je namenjena bušenju rupa u drvu,
gvožđu, obojenim metalima i kamenu uz
korišćenje odgovarajućeg alata za bušenje.

Uređaj sme da se koristi samo za namenu za
koju je predviđen. Svaka drugačija upotreba nije
namenska. Za štete ili povrede svih vrsta koje iz
toga proizađu, odgovoran je korisnik/rukovaoc, a
nikako proizvođač.

Molimo da obratite pažnju na to da naši uređaji
nisu podesni za korišćenje u komercijalne, za­natske ili industrijske svrhe. Ne preuzimamo
garanciju ako se uređaj koristi u komercijalne i
industrijske svrhe kao i sličnim delatnostima.

2.2 Sadržaj isporuke

Molimo Vas da pomoću opisanog sadržaja
isporuke proverite potpunost artikala. U slučaju
neispravnih delova, nakon kupovine artikla ob­ratite se našem servisnom centru, ili prodajnom
mestu na kom ste kupili proizvod u roku od 5
radnih dana, s time da predočite i važeću potvrdu
o kupovini. Molimo vas da u vezi sa tim obratite
pažnju na tabelu o garanciji u informacijama o
servisu na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost to­kom transporta (ako postoje).

- 51 -

Anl_TE_ID_750_1_E_SPK7.indb 51Anl_TE_ID_750_1_E_SPK7.indb 51 06.10.15 16:0106.10.15 16:01

4. Tehnički podaci

Mrežni napon: ....................220-240 V~ 50-60 Hz

Utrošak snage: .......................................... 750 W

Broj obrtaja u praznom hodu: ...........0-2700 min

Snaga bušenja: ...............................beton 14 mm

.......................................................... čelik 12 mm

...........................................................drvo 30 mm

Klasa zaštite: ................................................. II/

Težina: ........................................................2,4 kg

Opasnost!
Buka i vibracije

Vrednosti buke i vibracija utvrđene su u skladu s
normom EN 60745.

Nivo zvučnog pritiska L
Nesigurnost K
Intenzitet buke L
Nesigurnost K

Nosite zaštitu za sluh.

Buka može da utiče na gubitak sluha.

Ukupne vrednosti vibracija (vektorska suma triju
pravaca) utvrđene su u skladu s normom EN

60745.

Udarno bušenje u betonu

Vrednost emisije vibracija a
Nesigurnost K = 1,5 m/s

Navedena vrednost emisije vibracija izmerena je
prema normiranom postupku kontrole i može da
se, zavisno od načina korišćenja električnih alata,
promeni, a u iznimnim slučajevima može biti i
veća od navedene vrednosti.

Pomenuta vrednost emisije vibracija može se
koristiti u svrhu uspoređivanja električnog alata
jedne fi rme s električnim alatom neke druge fi rme.

Navedena vrednost emisije vibracija može takođe
da se koristi za početnu procenu ugrožavanja
zdravlja.

Ograničite stvaranje buke i vibracija na mini­mum!

Koristite samo besprekorne uređaje.

•

Redovno održavajte i čistite uređaj.

•

Prilagodite svoj način rada uređaju.

•

Ne preopterećujte uređaj.

•

Prema potrebi pošaljite uređaj na kontrolu.

•

............................................ 3 dB

pA

WA

.................... 92,9 dB(A)

pA

............................ 103,9 dB(A)

WA

........................................... 3 dB

= 5,48 m/s

h, ID

2



2

RS

Ako uređaj ne upotrebljavate, onda ga

•

isključite.
Nosite zaštitne rukavice.

•

Oprez!

-1

Ostali rizici
Čak i kada se ovi električni alati koriste
propisno, uvek postoje i neki drugi rizici.
Sledeće opasnosti mogu nastati u vezi s izve­dbom i konstrukcijom električnog alata:

1. Oštećenja pluća, ako se ne nosi
odgovarajuća maska za zaštitu od prašine.

2. Oštećenja sluha, ako se ne nosi
odgovarajuća zaštita za sluh.

3. Zdravstvene poteškoće koje nastanu kao
posledica vibracija na šaku-ruku, ako se
uređaj koristi tokom dužeg vremena ili se ne­propisno koristi i održava.

5. Pre puštanja u pogon

Pre uključivanja proverite odgovaraju li podaci na
tipskoj pločici podacima o mreži.

Upozorenje!
Pre nego počnete da podešavate uređaj, iz­vucite utikač iz utičnice.

5.1. Montaža dodatne ručke (slika 2 - 3/poz. 8)

Dodatna ručka (8) služi tokom korišćenja udarne
bušilice kao dodatno uporište. Stoga uređaj nikad
nemojte da koristite bez dodatne ručke. Ona
(8) se pričvršćuje na udarnu bušilicu pomoću
stezaljke. Obrtanjem ručke u smeru kazaljke na
časovniku stezaljka se steže. Obrtanjem u smeru
suprotnom od kazaljke na časovniku stezaljka se
olabavljuje.

Najpre morate da montirate priloženu dodat-

•

nu ručku (8). U tu svrhu obrtanjem ručke otvo­rite stezaljku toliko da dodatna ručka može da
se provuče preko stege burgije (1) na udarnu
bušilicu.
Kad stavite dodatnu ručku (8) zakrenite u rad-

•

ni položaj koji Vam je najugodniji.
Sada ponovo stegnite ručku u suprotnom

•

smeru tako da se dodatna ručka učvrsti.
Dodatna ručka (8) podesna je za dešnjake i

•

levake.

- 52 -

Anl_TE_ID_750_1_E_SPK7.indb 52Anl_TE_ID_750_1_E_SPK7.indb 52 06.10.15 16:0106.10.15 16:01

RS

5.2 Montiranje i podešavanje graničnika dubi-

ne (slika 4/poz. 2)

Olabavite krilni zavrtanj (a) na dodatnoj ručki

•

(8) i umetnite graničnik dubine (2) u otvor do­datne ručke.
Podesite graničnik dubine i ponovo stegnite

•

krilni zavrtanj.
Sad bušite rupu tako da graničnik dubine do-

•

takne obradak.

5.3 Umetanje burgije (slika 5)

Pre nego što ćete da počnete podešavati

•

mašinu, uvek izvucite mrežni utikač.
Ova udarna bušilica ima ustavljanje vretena

•

(9) i brzostežuću stegu burgije.
Pritisnite ustavljanje vretena (9) i obrnite

•

fiksno zatvorenu stegu burgije (1) tako da
se uglavi. Sada odvrnite stegu burgije (1) uz
pritisnuto ustavljanje vretena (9). Otvor za
burgiju treba da bude dovoljno velik da prih­vati burgiju.
Izaberite podesnu burgiju. Ugurajte burgiju

•

što dublje u otvor stege.
Ponovno navrnite stegu burgije (1) uz pri-

•

tisnuto ustavljanje vretena (9). Proverite je li
burgija čvrsto fiksirana u stegi (1).
U pravilnim intervalima proveravajte fiksi-

•

ranost burgije odn. alata (izvucite mrežni
utikač!).
Kada se stega za brzo pritezanje burgije (1)

•

otvori do kraja (maks. otvor za burgiju) i fiksi­ra, okrećite stegu burgije (1) u smeru kazaljke
na časovniku (gledano spreda) uz pritisnuto
ustavljanje vretena (9) dok ne začujete
čegrtavi zvuk. Sada obrćite stegu burgije (1)
uz pritisnuto ustavljanje vretena (9) za cirka
5 mm u suprotnom smeru dok se ne začuje
pucketanje. Sad ponovno obrćite u smeru
kazaljke na časovniku i stavite stegu burgije
(1) u željeni položaj. Ova funkcija sprečava
oštećenja stege burgije.

6. Rukovanje

6.1 Prekidač za uključivanje/isključivanje (sli-

ka 6/poz. 5)

Prvo umetnite odgovarajuću burgiju u alat

•

(vidi 5.3).
Utaknite mrežni utikač u prikladnu utičnicu.

•

Postavite bušilicu direktno na mesto bušenja.

•

Uključivanje:

Pritisnite prekidač za uključivanje/isključivanje (5).

Trajni pogon:

Osigurajte prekidač za uključivanje/isključivanje
(5) dugmetom za fi ksiranje (4).
Pažnja! Utvrđivanje je moguće samo u desnom
smeru vrtnje.

Isključivanje:

Nakratko pritisnite prekidač za uključivanje/
isključivanje (5).

6.2 Podešavanje broja obrtaja
(slika 6/poz. 5)

Za vreme pogona možete kontinuirano da

•

menjate broj obrtaja.
Broj obrtaja menjate slabijim ili jačim

•

pritiskom na prekidač za uključivanje/
isključivanje (5).
Izbor pravilnog broja obrtaja: Najpodesniji

•

broj obrtaja zavisi od obratka, vrste pogona i
korišćene burgije.
Manji pritisak na prekidač za uključivanje/

•

isključivanje (5): manji broj obrtaja (prikladan
za: male zavrtnje, meke materijale)
Veći pritisak na prekidač za uključivanje/

•

isključivanje (5): veći broj obrtaja (prikladan
za: velike/duge vijke, tvrde materijale)

Savjet: Rupe počnite bušiti s manjim brojem
obrtaja. Zatim postepeno povećavajte broj obrta­ja.

Prednosti:

Na početku bušenja burgiju ćete lakše kontro-

•

lirati i ona neće da sklizne.
Izbeći ćete deformisanje rupa (npr. kod

•

keramičkih pločica).

6.3 Biranje broja obrtaja (slika 6/poz. 6)

Regulator broja obrtaja (6) Vam omogućuje de­fi niranje broja obrtaja. Prekidač za uključivanje/
isključivanje (5) može da se pritisne samo do
maksimalnog broja obrtaja.

Podesite broj obrtaja pomoću prstena (6) na

•

prekidaču za uključivanje/isključivanje (5).
Ovo nemojte podešavati tokom bušenja.

•

6.4 Preklopnik za desni/levi smer vrtnje (slika
6/poz. 7)

Smerove vrtnje menjajte samo dok uređaj ne

•

radi!
Pomoću preklopnika (7) podesite smer vrtnje

•

udarne burgije:

- 53 -

Anl_TE_ID_750_1_E_SPK7.indb 53Anl_TE_ID_750_1_E_SPK7.indb 53 06.10.15 16:0106.10.15 16:01

RS

Smer vrtnje Položaj prekidača

Desni (vrtnja napred i bušenje) pritisnut desno

Levi (vrtnja unazad) pritisnut levo

6.5 Preklopnik za bušenje/udarno bušenje
(slika 7/poz. 3)

Smerove vrtnje menjajte samo dok uređaj ne
radi!

Bušenje:

Preklopnik za bušenje/udarno bušenje (3) stavite
u položaj za bušenje (položaj A).
Koristiti kod: drveta, metala, plastičnih materijala.

Udarno bušenje:

Preklopnik za bušenje/udarno bušenje (3) stavite
u položaj za udarno bušenje (položaj B).
Koristiti kod: betona, kamena, zidova

6.6 Saveti za rad s udarnom bušilicom

6.6.1 Bušenje betona i zidova

Preklopnik za vrstu bušenja (3) stavite u

•

položaj B (udarno bušenje).
Za obradu zidova ili betona uvek koristite

•

burgije od tvrdog metala i podesite veći broj
obrtaja.

6.6.2 Bušenje čelika

Preklopnik za vrstu bušenja (3) stavite u

•

položaj A (bušenje).
Za obradu čelika uvek koristite tzv. HSS bur-

•

gije (HSS = visokolegirani brzorezni čelik) i
podesite manji broj obrtaja.
Preporučamo da kod bušenja koristite po-

•

desno rashladno sredstvo kako biste izbegli
nepotrebno trošenje burgije.

7. Zamena mrežnog priključnog

voda

Opasnost!

Ako se ošteti mrežni priključni vod ovog uređaja,
mora da ga zameni proizvođač ili njegova servis­na služba ili kvalifi kovano lice, kako bi se izbegle
opasnosti.

8. Čišćenje, održavanje i porudžbina

rezervnih delova

Opasnost!

Pre svih radova čišćenja izvucite mrežni utikač.

8.1 Čišćenje

Zaštitne naprave, ventilacione otvore i kućište

•

motora uvek što bolje očistite od prašine i
prljavštine. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
pritiskom.
Preporučamo da uređaj očistite odmah nakon

•

svakog korišćenja.
Uređaj redovno čistite vlažnom krpom i s

•

malo mekog sapuna. Nemojte koristiti otapala
i sredstva za čišćenje; oni bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro­diranje vode u elektrouređaj povećava rizik od
električnog udara.

8.2 Ugljene četkice

Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice.
Opasnost! Ugljene četkice smije zamijeniti samo
električar.

6.6.3 Bušenje rupa

Ako želite da izbušite duboku rupu u tvrdom
materijalu (sličnom čeliku), preporučamo da prvo
napravite rupu s manjom burgijom.

6.6.4 Bušenje u keramičkim pločicama i ka­menu

Za početak stavite preklopnik za vrstu bušenja (3)
u položaj A (bušenje).
Preklopnik za vrstu bušenja (3) stavite u položaj
B (udarno bušenje), čim burgija probije pločicu/
kamen.

Anl_TE_ID_750_1_E_SPK7.indb 54Anl_TE_ID_750_1_E_SPK7.indb 54 06.10.15 16:0106.10.15 16:01

8.3 Održavanje

U unutrašnjosti uređaja nema delova koje bi tre­balo održavati.

8.4 Porudžbina rezervnih delova i pribora:

Kod poručivanja rezervnih delova trebalo bi da
navedete sledeće podatke:

tip uređaja

•

broj artikla uređaja

•

identifikacioni broj uređaja

•

broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na internet stranici
www.isc-gmbh.info

- 54 -

Savet! Za postizanje dobrog
rezultata rada preporučamo
kvalitetan pribor fi rme

! www.kwb.eu

[e-mail]

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta
sprečila oštećenja. Ova ambalaža je sirovina i
može ponovno da se upotrebi ili preda na re­cikliranje. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plastike.
Neispravni uređaji ne smeju da se bacaju u kućni
otpad. Uređaj bi u svrhu stručnog zbrinjavanja
u otpad, trebalo da se preda odgovarajućem
sabiralištu takvog otpada. Ako ne znate gde se
takvo sabiralište nalazi, raspitajte se u svojoj
opštinskoj upravi.

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suvo
mesto zaštićeno od smrzavanja, kojem deca ne­maju pristup. Optimalna temperatura za čuvanje
je između 5 i 30 ˚C. Električni alat čuvajte u origi­nalnom pakovanju.

RS

- 55 -

Anl_TE_ID_750_1_E_SPK7.indb 55Anl_TE_ID_750_1_E_SPK7.indb 55 06.10.15 16:0106.10.15 16:01

RS

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proiz­vodu dozvoljeno je samo uz izričitu saglasnost fi rme iSC GmbH.

Zadržavamo pravo na tehničke promen

- 56 -

Anl_TE_ID_750_1_E_SPK7.indb 56Anl_TE_ID_750_1_E_SPK7.indb 56 06.10.15 16:0106.10.15 16:01

RS

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere
čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa
kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirod­nom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Ugljene četkice, stega burgije
Potrošni materijal/ potrošni delovi* Burgija
Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Ob­ratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 57 -

Anl_TE_ID_750_1_E_SPK7.indb 57Anl_TE_ID_750_1_E_SPK7.indb 57 06.10.15 16:0106.10.15 16:01

RS

Garantni list

Poštovani kupče,
naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma
nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu.
Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi
sledeće:

1. Ovi garantni uslovi regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa
zakonskom garancijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske
garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste
kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru
ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja.
Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske
ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije
korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne ins­talacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne
mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog iz­laganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje
uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj
(kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvo­vanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo
trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređ
na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahte­va na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati
produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne
delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Ako naša garancija
obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

aja. Garantni zahtevi stupaju

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne
obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg
servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s ga­rantnim uslovima u ovim uputstvima za upotrebu.

- 58 -

Anl_TE_ID_750_1_E_SPK7.indb 58Anl_TE_ID_750_1_E_SPK7.indb 58 06.10.15 16:0106.10.15 16:01

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Om een beschadiging van de transmissie te voorkomen mag de omschakelaar voor boren /
klopboren enkel in stilstand worden omgeschakeld.

Het spilarrêt mag alleen bij stilstand worden ingedrukt.

Bescherming klasse II

- 59 -

Anl_TE_ID_750_1_E_SPK7.indb 59Anl_TE_ID_750_1_E_SPK7.indb 59 06.10.15 16:0106.10.15 16:01

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Gevaar!
Lees alle veiligheidsinstructies en aanwijzin­gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Boorhouder

2. Boordiepteaanslag

3. Omschakelaar “boren/klopboren”

4. Vastzetknop

5. AAN/UIT-schakelaar

6. Toerenregelaar

7. Omschakelaar “rechts- / linksdraaiend”

8. Extra handgreep

9. Spilarrêt

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Klopboormachine

•

Boordiepteaanslag

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De boormachine is bedoeld om gaten in hout,
ijzer, non-ferrometalen en gesteente te boren
mits gebruikmaking van het gepaste boorge­reedschap.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

- 60 -

Anl_TE_ID_750_1_E_SPK7.indb 60Anl_TE_ID_750_1_E_SPK7.indb 60 06.10.15 16:0106.10.15 16:01

4. Technische gegevens

Netspanning: .....................220-240 V ~ 50-60 Hz

Opgenomen vermogen: .........................750 watt

Onbelast toerental: ......................... 0 –2700 t/min

Boorvermogen: ...............................beton 14 mm

..........................................................staal 12 mm

...........................................................hout 30 mm

Bescherming klasse: ..................................... II/

Gewicht: .....................................................2,4 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 60745.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

....................... 92,9 dB (A)

pA

........................................... 3 dB

pA

...................... 103,9 dB (A)

WA

.......................................... 3 dB

WA

NL

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-



diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.

Klopboren in beton

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.

De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder­ling te vergelijken.

De vermelde trillingsemissiewaarde kan ook wor­den gebruikt om voor begin van de werkzaamhe­den de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

= 5,48 m/s

h, ID

2

2

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Waarschuwing!
Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders
afstelt.

5.1. Extra handgreep monteren
(fi g. 2-3, pos. 8)

De extra handgreep (8) biedt tijdens het ge­bruik van de klopboormachine een bijkomende
houvast. Gebruik het gereedschap daarom niet
zonder extra handgreep.
De extra handgreep (8) wordt op de klopboorma­chine vastgemaakt door een kleminrichting. Door
draaien van de handgreep met de wijzers van
klok mee wordt de kleminrichting aangehaald.
Door draaien tegen de richting van de wijzers van
de klok in wordt de kleminrichting losgezet.

De extra handgreep (8) moet eerst worden

•

gemonteerd. Te dien einde de kleminrichting
door draaien van de handgreep ver genoeg
openen zodat de extra handgreep over de
boorhouder (1) van de klopboormachine kan
worden geschoven.
Na het opschuiven van de extra handgreep

•

(8) zwenkt u die naar de werkpositie die voor

- 61 -

Anl_TE_ID_750_1_E_SPK7.indb 61Anl_TE_ID_750_1_E_SPK7.indb 61 06.10.15 16:0106.10.15 16:01

NL

het aangenaamst is.
Draai dan de handgreep in tegengestelde

•

draairichting terug dicht tot de extra hand­greep vast zit.
De extra handgreep (8) is zowel voor rechts-

•

handigen als ook voor linkshandigen geschi­kt.

5.2 Diepteaanslag monteren en afstellen
(fi g. 4, pos. 2)

Vleugelschroef (a) op de extra handgreep (8)

•

losdraaien en diepteaanslag (2) het boorgat
van de extra handgreep in zetten.
Diepteaanslag afstellen en vleugelschroef

•

terug aanhalen.
Boor dan het gat tot de diepteaanslag het

•

werkstuk raakt.

5.3 Inzetten van de boor (fi g. 5)

Verwijder altijd de netstekker uit het stopcon-

•

tact voordat u het gereedschap anders afstelt.
Deze klopboormachine is voorzien van een

•

spilarrêt (9) en een snelspanboorhouder.
Druk het spilarrêt (9) in en draai de hard

•

gesloten boorhouder (1) tot hij vastklikt. Draai
dan de boorhouder (1) open terwijl u het
spilarrêt (9) blijft indrukken. De boorhoudero­pening moet groot genoeg zijn om de boor op
te nemen.
Kies een gepaste boor. Schuif de boor zo ver

•

mogelijk de boorhouderopening in.
Draai de boorhouder (1) bij ingedrukt spilarrêt

•

(9) weer dicht. Controleer of de boor in de
boorhouder (1) goed vast zit.
Controleer regelmatig of de boor of het ge-

•

reedschap goed vast zit (netstekker uit het
stopcontact verwijderen!).
Als de snelspanboorhouder (1) tot tegen de

•

aanslag (maximale booropening) is geopend
en vast is drukt u het spilarrêt (9) in en draait
u de boorhouder (1) met de wijzers van de
klok mee (van voren gezien) tot u een klik­kend geluid hoort. Draai dan de boorhouder
(1) bij ingedrukt spilarrêt (9) ongeveer 5 mm
in tegengestelde richting tot u een klikkend
geluid hoort. Dan opnieuw met de wijzers
van de klok mee draaien en de boorhouder
(1) naar de gewenste positie brengen. Deze
functie voorkomt beschadigingen op de boor­houder.

6. Bediening

6.1 AAN/UIT-schakelaar (fi g. 6, pos. 5)

Zet eerst een gepaste boor het gereedschap

•

in (zie 5.3).
Sluit de netstekker aan op een gepast stop-

•

contact.
Zet de boormachine rechtstreeks op de

•

plaats aan waar u wilt boren.

Aanzetten:

AAN/UIT-schakelaar (5) indrukken

Continubedrijf:

AAN/UIT-schakelaar (5) indrukken en borgen
d.m.v. de vastzetknop (4).
Opgelet! Vastzetten is alleen mogelijk in de
rechtsdraaiende modus.

Uitzetten:

De AAN-/UIT-schakelaar (5) kort indrukken.

6.2 Toerental afstellen (fi g. 6, pos. 5)

U kan het toerental tijdens het bedrijf traploos

•

regelen.
U kiest het toerental door de AAN/UIT-scha-

•

kelaar (5) meer of min hard in te drukken.
Kiezen van het juiste toerental: Het best

•

geschikte toerental is afhankelijk van het
werkstuk, van de werkmodus en van de inge­zette boor.
AAN/UIT-schakelaar (5) minder hard inge-

•

drukt: lager toerental (geschikt voor: kleine
schroeven, zachte materialen)
AAN/UIT-schakelaar (5) harder ingedrukt:

•

hoger toerental (geschikt voor: grote/lange
schroeven, harde materialen)

Hint: boor de boorgaten met een laag toerental
aan. Verhoog dan het toerental geleidelijk aan.

Voordelen:

De boor is bij het aanboren gemakkelijker te

•

controleren en glijdt niet weg.
U voorkomt verbrijzelde boorgaten (b.v. bij

•

tegels).

6.3 Vooraf instellen van het toerental (fi g. 6,
pos. 6)

De toerentalafstelring (6) maakt het mogelijk

•

het maximumtoerental vast te leggen. De
AAN/UIT-schakelaar (5) kan enkel nog tot het
vooraf ingestelde maximumtoerental worden
ingedrukt.

- 62 -

Anl_TE_ID_750_1_E_SPK7.indb 62Anl_TE_ID_750_1_E_SPK7.indb 62 06.10.15 16:0106.10.15 16:01

NL

Stel het toerental af d.m.v. de afstelring (6) in

•

de AAN/UIT-schakelaar (5).
Verricht deze afstelling niet tijdens het boren.

•

6.4 Omschakelaar “rechts-/linksdraaiend”
(fi g. 6, pos. 7).

Enkel in stilstand omschakelen!

•

Stel de draairichting van de klopboormachine

•

af d.m.v. de omschakelaar “rechts-/linksdraai­end” (7).

Draairichting Schakelaarstand

rechtsdraaiend
(voorwaarts en boren) rechts ingedrukt

linksdraaiend (terugloop) links ingedrukt

6.5 Omschakelaar “boren/klopboren”
(fi g. 7, pos. 3)

Enkel in stilstand omschakelen!

Boren:

omschakelaar “boren/klopboren” (3) in stand “bo­ren”. (Positie A)
Toepassing: hout, metaal, plastiek

Klopboren:

omschakelaar “boren/klopboren” (3) in stand
“klopboren”. (Positie B)
Toepassing: beton, steen, metselwerk

6.6 Hints voor het werken met uw klopboor­machine

6.6.1 Boren in beton en metselwerk

Breng de omschakelaar “boren/klopboren“ (3)

•

naar stand B (klopboren).
Gebruik voor het bewerken van metselwerk of

•

beton altijd hardmetalen boren en een hoge
toerentalafstelling.

6.6.2 Boren in staal

Breng de omschakelaar “boren/klopboren“ (3)

•

naar stand A (boren).
Gebruik voor het bewerken van staal steeds

•

HSS-boren (HSS = hooggelegeerd snelwerk­staal) en een lage toerentalafstelling.
Het is aan te raden het boorgat door een

•

gepast koelmiddel te smeren om onnodige
slijtage van de boor te voorkomen.

6.6.3 Gaten aanboren

Indien een diep gat in hard materiaal (zoals staal
b.v.) moet worden geboord, is het aan te raden

het gat met een kleinere boor voor te boren.

6.6.4 Boren in tegels

Breng voor het aanboren de omschakelaar

•

“boren/klopboren“ (3) naar stand A (boren).
Breng de omschakelaar “boren/klopboren“ (3)

•

naar stand B (klopboren) zodra de boor de
tegel heeft doorslaan.

7. Vervanging van de
netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

8. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

- 63 -

Anl_TE_ID_750_1_E_SPK7.indb 63Anl_TE_ID_750_1_E_SPK7.indb 63 06.10.15 16:0106.10.15 16:01

8.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[e-mail]

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

NL

10. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 64 -

Anl_TE_ID_750_1_E_SPK7.indb 64Anl_TE_ID_750_1_E_SPK7.indb 64 06.10.15 16:0106.10.15 16:01

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

- 65 -

Anl_TE_ID_750_1_E_SPK7.indb 65Anl_TE_ID_750_1_E_SPK7.indb 65 06.10.15 16:0106.10.15 16:01

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, boorhouder
Verbruiksmateriaal/verbruiksstukken* Boren
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 66 -

Anl_TE_ID_750_1_E_SPK7.indb 66Anl_TE_ID_750_1_E_SPK7.indb 66 06.10.15 16:0106.10.15 16:01

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde

fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wette-

lijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,

en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-

ging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-

mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als

het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd

ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op

grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing

(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming

van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale

omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-

belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-

dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),

gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg

van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-

stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van

de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een

verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor

het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter

plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.

isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u

per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 67 -

Anl_TE_ID_750_1_E_SPK7.indb 67Anl_TE_ID_750_1_E_SPK7.indb 67 06.10.15 16:0106.10.15 16:01

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

Con el fi n de evitar que se dañe el engranaje, el conmutador taladro/taladro percutor sólo se
deberá cambiar cuando la herramienta se haya detenido por completo

Pulsar el bloqueo de husillo solo cuando la herramienta esté parada.

Clase de protección II

- 68 -

Anl_TE_ID_750_1_E_SPK7.indb 68Anl_TE_ID_750_1_E_SPK7.indb 68 06.10.15 16:0106.10.15 16:01

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descar­gas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicacio­nes para posibles consultas posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Portabrocas

2. Tope de profundidad de perforación

3. Conmutador taladro/taladro percutor

4. Botón de enclavamiento

5. Interruptor ON/OFF

6. Regulador de velocidad

7. Conmutador derecha/izquierda

8. Empuñadura adicional

9. Bloqueo del husillo

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Taladro de percusión

•

Tope de profundidad de perforación

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El taladro ha sido concebido para hacer agujeros
en madera, hierro, metales no férreos y roca utili­zando la broca indicada.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

- 69 -

Anl_TE_ID_750_1_E_SPK7.indb 69Anl_TE_ID_750_1_E_SPK7.indb 69 06.10.15 16:0106.10.15 16:01

E

4. Características técnicas

Tensión de red: ..................220-240 V ~ 50-60 Hz

Consumo de energía: ................................ 750 W

Velocidad marcha en vacío: ............0-2700 r.p.m.

Capacidad de taladro: .............. Hormigón 14 mm

........................................................ Acero 12 mm

..................................................... Madera 30 mm

Clase de protección: ..................................... II/

Peso: ..........................................................2,4 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 60745.

............................................3 dB

pA

............................................3 dB

WA

.............. 92,9 dB(A)

pA

......... 103,9 dB(A)

WA



¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

Taladro de percusión en hormigón

Valor de emisión de vibraciones
a

= 5,48 m/s

h, ID

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep­cionales, variar o superar el valor indicado depen­diendo de las circunstancias en las que se utilice
la herramienta eléctrica.

El valor de emisión de vibraciones indicado pue­de utilizarse para comparar la herramienta con
otras.

El valor de emisión de vibraciones indicado tam­bién puede utilizarse para una valoración prelimi­nar de los riesgos.

Anl_TE_ID_750_1_E_SPK7.indb 70Anl_TE_ID_750_1_E_SPK7.indb 70 06.10.15 16:0106.10.15 16:01

2

2

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Aviso!
Desenchufar el aparato antes de realizar
ajustes.

5.1 Montar la empuñadura adicional (fi g. 2-3/
pos. 8)

La empuñadura adicional (8) sirve para facilitar
la sujeción del taladro de percusión. Por este
motivo, no utilizar el aparato sin la empuñadura
adicional.
La empuñadura adicional (8) se sujeta al taladro
de percusión por apriete. Girando la empuñadura
en sentido de las agujas del reloj se aprieta la
sujeción. En sentido contrario se suelta.

Primero se debe montar la empuñadura adi-

•

cional (8). Para ello, girar la empuñadura para
abrir bien sujeción de forma que se pueda
introducir la empuñadura adicional a través

- 70 -

E

del portabrocas (1).
Tras introducir la empuñadura adicional (8)

•

girarla hasta alcanzar la posición de trabajo
más cómoda.
A continuación, girar la empuñadura en la

•

dirección contraria hasta que la empuñadura
adicional quede bien sujeta.
La empuñadura adicional (8) está indicada

•

tanto para diestros como para zurdos.

5.2 Montar y ajustar el tope de profundidad
(fi g. 4/pos. 2)

Soltar el tornillo de orejetas (a) en la em-

•

puñadura adicional (8) y colocar el tope de
profundidad (2) en la perforación de la em­puñadura adicional.
Ajustar el tope de profundidad y volver a ap-

•

retar el tornillo de orejetas.
Taladrar el agujero hasta que el tope de pro-

•

fundidad toque la pieza.

5.3 Colocar la broca (fi g 5)

Desenchufar el aparato antes de realizar

•

ajustes.
Este taladro de percusión está dotado de un

•

bloqueo de husillo (9) y de un portabrocas de
sujeción rápida.
Presionar el bloqueo de husillo (9) y girar el

•

portabrocas cerrado (1) hasta que se encaje.
A continuación, abrir el portabrocas (1) man­teniendo pulsado el bloqueo de husillo (9). El
orificio del portabrocas debe ser lo suficiente­mente grande para alojar la broca.
Elegir la broca adecuada. Introducir la broca

•

al máximo posible en el orificio del portabr­ocas.
Volver a cerrar el portabrocas (1) mante-

•

niendo pulsado el bloqueo de husillo (9).
Comprobar si la broca está bien sujeta en el
portabrocas (1).
Comprobar de forma periódica que la broca

•

o la herramienta esté bien sujeta (para ello,
desenchufar el aparato).
Cuando el portabrocas de sujeción rápida (1)

•

esté abierto hasta el tope (máx. perforación
del taladro) y fijo, pulsar el bloqueo de husillo
(9) y girar el portabrocas (1)hacia la derecha
(visto desde delante) hasta que haga clic. A
continuación, girar el portabrocas (1) mante­niendo pulsado el bloqueo de husillo (9) unos
5 mm en dirección contraria hasta que se
perciba un chasquido. Seguidamente, volver
a girar hacia la derecha y poner el portabro­cas (1) en la posición deseada. Esta función
evita que se dañe el portabrocas.

6. Manejo

6.1 Interruptor ON/OFF (fi g. 6/pos. 5)

En primer lugar, introducir una broca adecua-

•

da en el aparato (véase 5.3).
Enchufar el aparato en una toma de corriente

•

adecuada.
Aplicar el taladro directamente en el punto a

•

taladrar.

Conexión:

pulsar el interruptor ON/OFF (5)

Funcionamiento en continuo:

asegurar el interruptor ON/OFF (5) con el botón
de enclavamiento (4).
¡Atención! Solo se puede bloquear en el sentido
de giro hacia la derecha.

Desconexión:

pulsar brevemente el interruptor ON/OFF (5).

6.2 Ajustar la velocidad (fi g. 6/pos. 5)

La velocidad se puede controlar de forma

•

continua durante el funcionamiento.
Seleccionar la velocidad pulsando con mayor

•

o menor fuerza el interruptor ON/OFF (5).
Elección de la velocidad adecuada: La ve-

•

locidad adecuada depende de la pieza, del
modo de funcionamiento y de la broca que
se utiliza.
Poca presión en el interruptor ON/OFF (5):

•

velocidad baja (adecuado para: tornillos pe­queños, materiales blandos)
Mayor presión en el interruptor ON/OFF (5):

•

velocidad alta (adecuado para: tornillos gran­des/largos, materiales duros)

Consejo: taladrar un agujero a baja velocidad.
Seguidamente, ir aumentando poco a poco la
velocidad.

Ventajas:

Al empezar a taladrar la broca se controla

•

más fácilmente y no resbala.
Así se evitan los agujeros desgarrados (p. ej.,

•

en azulejos).

6.3 Preseleccionar la velocidad (fi g. 6/pos. 6)

El regulador de velocidad (6) permite deter-

•

minar cuál va a ser la velocidad máxima. El
interruptor ON/OFF (5) solo se puede pulsar
hasta la velocidad máxima prefijada.
Ajustar la velocidad con ayuda del anillo de

•

- 71 -

Anl_TE_ID_750_1_E_SPK7.indb 71Anl_TE_ID_750_1_E_SPK7.indb 71 06.10.15 16:0106.10.15 16:01

E

ajuste (6) en el interruptor ON/OFF (5).
No realizar dicho ajuste durante los trabajos

•

de taladrado.

6.4 Conmutador izquierda/derecha (fi g. 6/
pos. 7)

¡Conmutar sólo con el aparato parado!

•

Con el conmutador derecha/izquierda (7)

•

se cambia la dirección de giro del taladro
percutor:

Dirección Posición del interruptor

A la derecha
(hacia delante y taladro) Pulsado a la derecha

A la izquierda (retroceso) Pulsado a la izquierda

6.5 Conmutador taladro/taladro percutor (fi g.
7/pos. 3)

¡Conmutar sólo con el aparato parado!

Taladro:

Poner el conmutador (3) en la posición taladro.
(Posición A)
Uso: maderas; metales; plásticos

Taladro percutor:

Poner el conmutador (3) en la posición taladro
percutor. (Posición B)
Uso: hormigón; roca; mampostería

6.6 Consejos para trabajar con el taladro de
percusión

6.6.1 Taladrar hormigón y mampostería

Poner el interruptor taladro/taladro percutor

•

(3) en la posición B (taladrado de percusión).
Para trabajar en mampostería u hormigón uti-

•

lizar siempre una broca de metal duro y una
velocidad elevada.

6.6.2 Taladrar acero

Poner el interruptor taladro/taladro percutor

•

(3) en la posición A (taladro).
Para trabajar acero utilizar siempre una broca

•

HSS (acero rápido altamente aleado) y una
velocidad reducida.
Para evitar que la broca se desgaste, se reco-

•

mienda lubricar la perforación con un refrige­rante adecuado.

6.6.3 Taladrar agujeros

Para taladrar un agujero profundo en un material
duro (como acero) recomendamos perforar pre­viamente el agujero con una broca más pequeña.

6.6.4 Taladrar en baldosas y azulejos

Poner el conmutador (3) en la posición A

•

(taladro).
Poner el conmutador (3) en la posición B

•

(taladro percutor) en cuanto la broca haya
perforado la baldosa/azulejo.

7. Cambio del cable de conexión a
la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

8. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.

- 72 -

Anl_TE_ID_750_1_E_SPK7.indb 72Anl_TE_ID_750_1_E_SPK7.indb 72 06.10.15 16:0106.10.15 16:01

Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.

8.3 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

8.4 Pedido de piezas de repuesto y acces­orios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.isc-gmbh.info

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de ! www.kwb.eu
[e-mail]

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

E

10. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

- 73 -

Anl_TE_ID_750_1_E_SPK7.indb 73Anl_TE_ID_750_1_E_SPK7.indb 73 06.10.15 16:0106.10.15 16:01

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 74 -

Anl_TE_ID_750_1_E_SPK7.indb 74Anl_TE_ID_750_1_E_SPK7.indb 74 06.10.15 16:0106.10.15 16:01

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, portabrocas
Material de consumo/Piezas de consumo* Broca
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 75 -

Anl_TE_ID_750_1_E_SPK7.indb 75Anl_TE_ID_750_1_E_SPK7.indb 75 06.10.15 16:0106.10.15 16:01

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo
mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores
de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se
ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 76 -

Anl_TE_ID_750_1_E_SPK7.indb 76Anl_TE_ID_750_1_E_SPK7.indb 76 06.10.15 16:0106.10.15 16:01

P

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros

materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!

Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil­haços e a poeira que saem do aparelho podem provocar cegueira.

Para evitar danos na engrenagem, o comutador furar/furar com percussão só pode ser
comutado com a ferramenta parada

O bloqueio do veio só deve ser acionado com a ferramenta parada.

Classe de protecção II

- 77 -

Anl_TE_ID_750_1_E_SPK7.indb 77Anl_TE_ID_750_1_E_SPK7.indb 77 06.10.15 16:0106.10.15 16:01

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve­nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de in­struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes
encontram-se na brochura fornecida.

Perigo!
Leia todas as instruções de segurança e
indicações. O incumprimento das instruções de

segurança e indicações pode provocar choques
eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e
indicações para mais tarde consultar.

2. Descrição do aparelho e material

a fornecer

2.1 Descrição do aparelho (fi gura 1)

1. Bucha

2. Limitador de profundidade de perfuração

3. Comutador furar/furar com percussão

4. Botão de bloqueio

5. Interruptor para ligar/desligar

6. Regulador das rotações

7. Comutador para rotação reversível direita/
esquerda

8. Punho adicional

9. Bloqueio do veio

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nos­sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas infor­mações do serviço de assistência técnica no fi m
do manual.

Abra a embalagem e retire cuidadosamente o

•

aparelho.
Remova o material da embalagem, assim

•

como os dispositivos de segurança da emba­lagem e de transporte (caso existam).
Verifique se o material a fornecer está com-

•

pleto
Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte.
Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!

Berbequim com percussão

•

Limitador de profundidade de perfuração

•

Manual de instruções original

•

Instruções de segurança

•

3. Utilização adequada

O berbequim destina-se a perfurar madeira, ferro,
metais não-ferrosos e pedra, utilizando a respec­tiva broca.

A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri­mentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.

Chamamos a atenção para o facto de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumi­mos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.

- 78 -

Anl_TE_ID_750_1_E_SPK7.indb 78Anl_TE_ID_750_1_E_SPK7.indb 78 06.10.15 16:0106.10.15 16:01

P

4. Dados técnicos

Tensão de rede: ................220-240 V ~ 50-60 Hz

Potência absorvida: ..................................750 W

Rotações com marcha em vazio: ....0-2700 r.p.m.

Capacidade de perfuração: .............betão 14 mm

............................................................aço 12 mm

.....................................................madeira 30 mm

Classe de protecção: .................................... II/

Peso: ..........................................................2,4 kg

Perigo!
Ruído e vibração

Os valores de ruído e de vibração foram apura­dos de acordo com a EN 60745.

Nível de pressão acústica L
Incerteza K
Nível de potência acústica L
Incerteza K

Use uma protecção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três
direcções) apurados de acordo com a EN 60745.

Furar com percussão em betão

Valor de emissão de vibração a
Incerteza K = 1,5 m/s

O valor de emissão de vibração indicado foi me­dido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da fer­ramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.

O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.

Reduza a produção de ruído e de vibração
para o mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente.
Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

................................................3 dB

pA

...............................................3 dB

WA

............. 92,9 dB(A)

pA

.........103,9 dB(A)

WA

2

= 5,48 m/s

h, ID



2

verificação.
Desligue o aparelho, quando este não estiver

•

a ser utilizado.
Use luvas.

•

Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequa­da.

2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.

3. Danos para a saúde resultantes das vib­rações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manu­tenção de forma adequada.

5. Antes da colocação em

funcionamento

Antes de ligar a máquina, certifi que-se de que
os dados constantes da placa de características
correspondem aos dados de rede.

Aviso!
Retire sempre a fi cha de alimentação da cor-
rente eléctrica antes de efectuar ajustes no
aparelho.

5.1. Montar o punho adicional
(fi gura 2-3/pos. 8)

Durante a utilização do berbequim com percus­são, o punho adicional (8) garante uma melhor
retenção. Por isso, não utilize o aparelho sem
punho adicional.
O punho adicional (8) é preso no berbequim com
percussão através da fi xação. Ao rodar a pega
para a direita, aperta a fi xação. Ao rodar o punho
para a esquerda, desaperta a fi xação.

Primeiro tem de ser montado o punho adici-

•

onal (8) fornecido junto. Para o efeito, abra
a fixação, rodando a pega, até que o punho
adicional possa ser empurrado através da
bucha (1) sobre o berbequim com percussão.
Depois de empurrar o punho adicional (8),

•

coloque-o na posição de trabalho mais con­fortável.
Agora volte a apertar a pega no sentido de

•

- 79 -

Anl_TE_ID_750_1_E_SPK7.indb 79Anl_TE_ID_750_1_E_SPK7.indb 79 06.10.15 16:0106.10.15 16:01

P

rotação contrário, até o punho adicional estar
bem fixo.
O punho adicional (8) é adequado tanto para

•

destros como para esquerdinos.

5.2 Montar e ajustar o limitador de profundi­dade (fi gura 4/pos. 2)

Solte o parafuso de orelhas (a) no punho adi-

•

cional (8) e coloque o limitador de profundi­dade (2) no orifício do punho adicional.
Regule o limitador de profundidade e volte a

•

apertar o parafuso de orelhas.
Abra agora o furo até o limitador de profundi-

•

dade tocar na peça.

5.3 Montar a broca (fi gura 5)

Retire sempre a ficha de alimentação da

•

corrente eléctrica antes de efectuar ajustes
no aparelho.
Este berbequim com percussão está equipa-

•

do com um bloqueio do veio (9) e uma bucha
de aperto rápido.
Prima o bloqueio do veio (9) e rode bem a

•

bucha (1) até engatar. Abra agora a bucha (1)
mantendo premido o bloqueio do veio (9). A
abertura da bucha tem de ter tamanho sufici­ente para receber a broca.
Escolha uma broca adequada. Empurre a br-

•

oca, o mais possível, para dentro da abertura
da bucha.
Volte a fechar a bucha (1) mantendo premido

•

o bloqueio do veio (9). Verifique se a broca
está bem assente na bucha (1).
Verifique regularmente o assento correcto

•

da broca ou da ferramenta (retire a ficha de
alimentação da tomada!).
Quando a bucha de aperto rápido (1) está

•

aberta até ao encosto (máx. abertura para
a broca) e se encontra apertada, prima o
bloqueio do veio (9) e rode a bucha para a
direita (a partir da frente) até ouvir um matra­quear. Mantendo premido o bloqueio do veio
(9), rode agora a bucha (1) aprox. 5 mm no
sentido contrário até ouvir um estalido. Ago­ra volte a rodá-la para a direita e coloque a
bucha (1) na posição pretendida. Esta função
evita danos na bucha.

6. Operação

6.1 Interruptor para ligar/desligar (fi gura 6/
pos. 5)

Coloque primeiro uma broca adequada no

•

aparelho (ver 5.3).
Ligue a ficha de alimentação a uma tomada

•

adequada.
Coloque o berbequim directamente no local

•

de perfuração.

Ligar:

Pressione o interruptor para ligar/desligar (5)

Funcionamento contínuo:

Bloqueie o interruptor para ligar/desligar (5) com
o botão de bloqueio (4).
Atenção! A retenção só é possível em caso de
rotação à direita.

Desligar:

Prima o interruptor para ligar/desligar (5) por bre­ves instantes.

6.2 Ajustar as rotações (fi gura 6/pos. 5)

Durante o funcionamento, pode controlar as

•

rotações de forma contínua.
Pode seleccionar as rotações premindo o

•

interruptor para ligar/desligar (5) com maior
ou menor força.
Escolha das rotações certas: as rotações

•

adequadas dependem da peça a trabalhar,
do modo de funcionamento e da broca uti­lizada.
Pressão reduzida no interruptor para ligar/

•

desligar(5): rotações mais baixas (adequadas
para: pequenos parafusos, materiais macios)
Maior pressão no interruptor para ligar/desli-

•

gar (5): rotações mais elevadas (adequadas
para: parafusos grandes/compridos, materi­ais duros)

Dica: abra furos inicialmente com rotações bai­xas. Depois, vá aumentando gradualmente as
rotações.

Vantagens:

No início da perfuração a broca torna-se mais

•

fácil de controlar e não escorrega.
Evita assim furos com fissuras (p. ex. em

•

azulejos).

- 80 -

Anl_TE_ID_750_1_E_SPK7.indb 80Anl_TE_ID_750_1_E_SPK7.indb 80 06.10.15 16:0106.10.15 16:01

P

6.3 Pré-seleccionar as rotações (fi gura 6/
pos. 6)

O regulador das rotações (6) permite-lhe

•

definir as rotações máximas. Deste modo, só
pode pressionar o interruptor para ligar/desli­gar (5) até às rotações máximas predefinidas.
Regule as rotações com o anel de ajuste (6)

•

no interruptor para ligar/desligar (5).
Não efectue este ajuste durante a perfuração.

•

6.4 Comutador para rotação reversível direi­ta/esquerda (fi gura 6/pos. 7)

Comutar apenas com a ferramenta parada!

•

Ajuste o sentido de rotação do berbequim

•

com percussão com o comutador para ro­tação reversível direita/esquerda (7):

Sentido de rotação Posição do interruptor

Rotação à direita
(para a frente e furar) premido à direita

Rotação à esquerda
(para trás) premido à esquerda

6.5 Comutador furar/furar com percussão
(fi gura 7/pos. 3)

Comutar apenas com a ferramenta parada!

Furar:

Comutador furar/furar com percussão (3) na po­sição de furar. (Posição A)
Aplicação: madeiras; metais; plásticos

Furar com percussão:

Comutador furar/furar com percussão (3) na po­sição de furar com percussão. (Posição B)
Aplicação: betão; pedra; alvenaria

6.6 Dicas para trabalhos com o berbequim
com percussão

6.6.1 Furar betão e alvenaria

Coloque o comutador furar/furar com percus-

•

são (3) na posição B (furar com percussão).
Para trabalhos em alvenaria ou betão, utilize

•

sempre brocas em metal duro e um ajuste
elevado das rotações.

6.6.2 Furar aço

Coloque o comutador furar/furar com percus-

•

são (3) na posição A (furar).
Para trabalhos em aço, utilize sempre brocas

•

HSS (HSS = aço rápido de alta liga) e um
ajuste baixo das rotações.
Recomenda-se que lubrifique o furo com um

•

líquido de arrefecimento adequado, para evi­tar o desgaste desnecessário da broca.

6.6.3 Iniciar a perfuração

Se pretender abrir um furo profundo num material
duro (como p. ex. em aço), recomendamos que
fure primeiro com uma broca mais pequena.

6.6.4 Furar em ladrilhos e azulejos

Para iniciar a perfuração, coloque o comuta-

•

dor furar/furar com percussão (3) na posição
A (furar).
Coloque o comutador furar/furar com percus-

•

são (3) na posição B (furar com percussão),
assim que a broca tiver atravessado o ladril­ho/azulejo.

7. Substituição do cabo de ligação à
rede

Perigo!

Para evitar perigos, sempre que o cabo de li­gação à rede deste aparelho for danifi cado, é
necessário que seja substituído pelo fabricante
ou pelo seu serviço de assistência técnica ou por
uma pessoa com qualifi cação.

8. Limpeza, manutenção
e encomenda de peças
sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer tra-
balho de limpeza.

8.1 Limpeza

Mantenha os dispositivos de segurança,

•

ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar compri­mido a baixa pres são.
Aconselhamos a limpar o aparelho directa-

•

mente após cada utilização.
Limpe regularmente o aparelho com um pano

•

húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.

- 81 -

Anl_TE_ID_750_1_E_SPK7.indb 81Anl_TE_ID_750_1_E_SPK7.indb 81 06.10.15 16:0106.10.15 16:01

8.2 Escovas de carvão

No caso de formação excessiva de faíscas,
mande verifi car as escovas de carvão por um
electricista.
Perigo! As escovas de carvão só podem ser
substituídas por um electricista.

8.3 Manutenção

No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes e
acessórios:

Para encomendar peças sobressalentes, deve
indicar os seguintes dados:

modelo do aparelho

•

número de referência do aparelho

•

número de identificação do aparelho

•

número de peça sobressalente necessária

•

Pode consultar os preços e informações actuais
em www.isc-gmbh.info

Dica! Para bons resultados,
recomendamos acessórios
de alta qualidade da

! www.kwb.eu

[e-mail]

P

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala­gem para evitar danos de transporte. Esta emba­lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces­sórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos de­feituosos para o lixo doméstico. Para uma elimi­nação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.

10. Armazenagem

Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A tempe­ratura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.

- 82 -

Anl_TE_ID_750_1_E_SPK7.indb 82Anl_TE_ID_750_1_E_SPK7.indb 82 06.10.15 16:0106.10.15 16:01

P

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró­nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser
recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade­quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

- 83 -

Anl_TE_ID_750_1_E_SPK7.indb 83Anl_TE_ID_750_1_E_SPK7.indb 83 06.10.15 16:0106.10.15 16:01

P

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Escovas de carvão, bucha
Consumíveis/peças consumíveis* Broca
Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

•

Descreva este erro de funcionamento.

- 84 -

Anl_TE_ID_750_1_E_SPK7.indb 84Anl_TE_ID_750_1_E_SPK7.indb 84 06.10.15 16:0106.10.15 16:01

P

Certifi cado de garantia

Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser­viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabri­cante abaixo designado se compromete, além dos termos legais de garantia, para com os compra­dores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço
de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins­talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.

- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).

- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga­rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío­do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Se o defeito do
aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um
aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.

- 85 -

Anl_TE_ID_750_1_E_SPK7.indb 85Anl_TE_ID_750_1_E_SPK7.indb 85 06.10.15 16:0106.10.15 16:01

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.

Preklopno stikalo za preklaplanje med funkcijo vrtanja in funkcijo udarnega vrtanja lahko
preklapljate le, ko je udarni vrtalnik v mirovanju, ker se le tako lahko izognete poškodovanju gonila

Aretirni sistem vretena lahko pritisnete le med mirovanjem.

Razred zaščite II

- 86 -

Anl_TE_ID_750_1_E_SPK7.indb 86Anl_TE_ID_750_1_E_SPK7.indb 86 06.10.15 16:0106.10.15 16:01

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Nevarnost!
Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Vpenjalna glava

2. Omejevalo globine vrtanja

3. Preklopno stikalo za preklop vrtanje/udarno
vrtanje

4. Pritrdilni gumb

5. Stikalo za vklop/izklop

6. Regulator števila vrtljajev

7. Preklopno stikalo za preklop vrtenja v desno/
levo

8. Dodatni ročaj

9. Aretirni sistem vretena

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

Udarni vrtalnik

•

Omejilo globine vrtanja

•

Originalna navodila za uporabo

•

Varnostni napotki

•

3. Predpisana namenska uporaba

Vrtalni stroj je, pod pogojem uporabe primerne
opreme za vrtanje, koncipiran za vrtanje lukenj v
les, železo, barvne kovine in kamnine.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

- 87 -

Anl_TE_ID_750_1_E_SPK7.indb 87Anl_TE_ID_750_1_E_SPK7.indb 87 06.10.15 16:0106.10.15 16:01

SLO

4. Tehnični podatki

Omrežna napetost: .............220-240 V~ 50-60 Hz

Sprejem moči: ........................................... 750 W

Število vrtljajev v prostem teku 1: ...0 - 2700 min

Vrtalna zmogljivost: .........................beton 14 mm

.......................................................... jeklo 12 mm

.............................................................les 30 mm

Razred zaščite: ............................................. II/

Teža: ..........................................................2,4 kg

Nevarnost!
Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.

Nivo zvočnega tlaka L
Negotovost K
Nivo zvočne moči L
Negotovost K

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.

Udarno vrtanje v beton

Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s

Navedena vrednost emisije tresljajev je bila iz­merjena po normiranem postopku in se lahko sp­reminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.

Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.

Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

pA

WA

.................... 92,9 dB (A)

pA

.............................................3 dB

....................... 103,9 dB (A)

WA

............................................ 3 dB

= 5,48 m/s

h, ID

2



2

Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega

-1

električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Pred priklopom se prepričajte, če se podatki
na tipski podatkovni tablici skladajo s podatki o
električnem omrežju.

Opozorilo!
Zmeraj izvlecite električni priključni vtikač
preden začnete izvajati nastavitve na
skobljiču.

5.1. Montaža dodatnega ročaja (Sliki 2 - 3/
Poz. 8)

Dodatni ročaj (8) Vam med uporabo udarnega vr­talnega stroja nudi dodatno oporo. Zato stroja ne
uporabljajte brez dodatnega ročaja.
Dodatni ročaj (8) se na udarni vrtalni stroj pritrdi
tako, da ga vpnete. Z vrtenjem ročaja v smeri uri­nega kazalca pritegnete pritrditev tega ročaja. Z
vrtenjem ročaja v nasprotni smeri urinega kazalca
pa pritrditev sprostite.

Priloženi dodatni ročaj (8) je potrebno najprej

•

montirati. Za to je potrebno z vrtenjem ročaja
pritrdilni obroč dovolj odpreti, da lahko dodat­ni ročaj potisnete preko vpenjalne glave (1)
na udarni vrtalni stroj.
Po tem, ko dodatni ročaj (8) nataknete, ga

•

obrnite v položaj, ki bo Vam najbolj odgovar­jal.
Zdaj pa ročaj vrtite v nasprotni smeri urinega

•

kazalca tako dolgo, dokler ne bo dodatni ročaj
trdno pritrjen na udarni vrtalni stroj.
Dodatni ročaj (8) je primeren za levičarje in za

•

desničarje.

- 88 -

Anl_TE_ID_750_1_E_SPK7.indb 88Anl_TE_ID_750_1_E_SPK7.indb 88 06.10.15 16:0106.10.15 16:01

SLO

5.2 Montaža in nastavitev omejevala globine
vrtanja (Slika 4/poz. 2)

Na dodatnem ročaju (8) odvijte krilni vijak

•

(a) in omejevalo globine vrtanja (2) vstavite v
luknjo dodatnega ročaja.
Omejevalo globine vrtanja nastavite in ponov-

•

no privijte krilni vijak.
Zdaj pa vrtajte luknjo tako dolgo, dokler se

•

omejevalo globine vrtanja ne dotakne obde­lovanca.

5.3 Uporaba vrtalnika (slika 5)

Preden začnete izvajati nastavitve na napravi,

•

vedno izvlecite omrežni vtič.
Ta vrtalni stroj je opremljen z enim aretirnim

•

sistemom za vreteno (9) in glavo za hitro
vpenjanje.
Pritisnite aretirni sistem za vreteno (9) in

•

obračajte skoraj zaprto vpenjalno glavo (1),
dokler se ne zaskoči. Sedaj vpenjalno glavo
(1) odprite, medtem ko stiskate na aretirni
sistem za vreteno (9). Odprtina vpenjalne
glave mora biti dovolj velika, da vanjo vstavite
vrtalnik.
Izberite ustrezen vrtalnik.

•

Vrtalnik potisnite tako daleč v odprtino vpen-

•

jalne glave, kolikor gre.
Sedaj vpenjalno glavo (1) zaprite, medtem ko

•

stiskate na aretirni sistem za vreteno (9). Pre­verite, ali je vrtalnik čvrsto vpet v vpenjalno
glavo (1).
V rednih intervalih preverjajte pravilno pri-

•

trditev vrtalnika oz. orodja (izvlecite omrežni
vtič!).
Ko je hitra vpenjalna glava (1) odprta do ome-

•

jila (maks. odprtje vrtalnika) in trdna, pritisnite
sistem za aretacijo vretena (9) in obračajte
vpenjalno glavo (1) v desno (gledano od
spredaj), dokler ne zaslišite glasnega zvoka.
Sedaj obračajte vpenjalno glavo (1), med­tem ko stiskate na aretirni sistem za vreteno
(9), za približno 5 mm v nasprotno smer, da
zaslišite pokanje. Sedaj vpenjalno glavo (1)
zopet obračajte v desno in jo spravite v želeni
položaj. Ta funkcija prepreči poškodovanja na
vpenjalni glavi.

6. Uporaba

6.1 Stikalo za vklop/izklop (Slika 6/Poz.5)

Prvo v napravo vstavite ustrezen sveder (glej

•

5.3).
Električni omrežni vtikač priključite v ustrezno

•

električno vtičnico.
Vrtalni stroj nastavite neposredno na točko, ki

•

je predvidena za vrtanje.

Vklop:

Pritisnite na stikalo za vklop/izklop (5).

Nepretrgano delovanje:

Stikalo za vklop/zklop (5) pritrdite s pritrdilnim
gumbom (4).
Pozor! Blokada je možna le, ko naprava deluje v
desno.

Izklop:

Na kratko pritisnitena stikalo za vklop/izklop (5).

6.2 Nastavitev števila vrtljajev
(Slika 6/Poz. 5)

Med delovanjem lahko brezstopenjsko kont-

•

rolirate število vrtljajev svedra.
Število vrtljajev lahko izbirate tako, da bolj

•

močno ali manj močno pritiskate na stikalo za
vklop / izklop (5).
Izbira pravilnega števila vrtljajev: Število vrtlja-

•

jev, ki je najbolj primerno, je odvisno od obde­lovanca in od svedra, ki je vstavljen.
Manjši pritisk na stikalo za vklop / izklop (5):

•

manjše število vrtljajev (primerno za: manjše
vijake, mehkejše obdelovance)
Večji pritisk na stikalo za vklop / izklop (5):

•

večje število vrtljajev (primerno za: večje/
daljše vijake, trde obdelovance)

Nasvet: Luknje prvo navrtajte z manjšim številom
vrtljajev. Nato pa postopoma povečajte število
vrtljajev.

Prednosti:

Sveder je pri navrtavanju lažje kontrolirati in

•

ne zdrsne.
S tem pa se tudi izognete razdrobljenim lukn-

•

jam (n.pr. pri ploščicah).

- 89 -

Anl_TE_ID_750_1_E_SPK7.indb 89Anl_TE_ID_750_1_E_SPK7.indb 89 06.10.15 16:0106.10.15 16:01

SLO

6.3 Predizbira števila vrtljajev
(Slika 6/Poz. 6)

Regulator števila vrtljajev (6) Vam omogoča,

•

da nastavite največje število vrtljajev. Zdaj
lahko stikalo za vklop/izklop (5) pritisnete le
še do vnaprej nastavljenega maksimalnega
števila vrtljajev.
Število vrtljajev nastavite na nastavljalnem

•

obročku (6), ki se nahaja na stikalu za vklop/
izklop (5).
Nastavitve ne spreminjajte medtem, ko vrtate.

•

6.4 Preklopno stikalo za izbiro smeri vrtanja
levo/desno (Slika 6/Poz. 7)

Preklapljajte le v mirovanju!

•

Preklopno stikalo za izbiro smeri vrtanja (7)

•

nastavite na željeno smer vrtenja svedra
udarnega vrtalnega stroja:

Smer vrtenja Položaj stikala

Desna smer vrtenja (naprej
in vrtanje) Vtisnjena je desna stran stikala

Leva smer vrtenja
(vzvratni tek) Vtisnjena je leva stran stikala

6.5 Preklopno stikalo za preklop med vrtan­jem in udarnim vrtanjem (Slika 7/Poz. 3)

Preklaplajte le v mirovanju!

Vrtanje:

Preklopno stikalo za preklop vrtanje/udarno vrtan­je (3) v položaju za vrtanje. (položaj A)
Uporaba: leseni material; kovine; umetne mase

Udarno vrtanje:

Preklopno stikalo za preklop vrtanje/udarno vrtan­je (3) v položaju za udarno vrtanje. (položaj B)
Uporaba: beton; kamnina; zid

Za obdelovanje jekla vedno uporabljajte HSS-

•

svedre (HSS = visoko legirano jeklo za hitro
delovanje) in nizko število vrtljajev.
Priporočljivo je, da luknjo namažete z ustrez-

•

nim hladilnim sredstvom in tako preprečite
nepotrebno obrabo svedra.

6.6.3 Navrtavanje lukenj

V primeru, da hočete izvrtati globoko luknjo v trdo
kovino (kot je jeklo), Vam priporočamo, da pred
tem luknjo navrtate z manjšim svedrom.

6.6.4 Vrtanje v ploščice in tlakovec

Preklopno stikalo za preklop vrtanje / udarno

•

vrtanje (3) nastavite na položaj A (vrtanje).
Preklopno stikalo za preklop vrtanje / udarno

•

vrtanje (3) nastavite na položaj B (udarno
vrtanje) takoj, ko sveder preluknja ploščico ali
tlakovec.

7. Zamenjava električnega
priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.

8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite
električni priključni kabel.

6.6 Nasveti za delo z Vašim udarnim vrtalni­kom

6.6.1 Vrtanje v beton in v zid

Preklopno stikalo za preklop vrtanje / udarno

•

vrtanje (3) nastavite na položaj B (udarno
vrtanje).
Za obdelovanje zidov ali betona vedno upora-

•

bljajte svedre iz trdine in nastavitev za visoko
število vrtljajev.

6.6.2 Vrtanje v jeklo

Preklopno stikalo za preklop vrtanje / udarno

•

vrtanje (3) nastavite na položaj A (vrtanje).

Anl_TE_ID_750_1_E_SPK7.indb 90Anl_TE_ID_750_1_E_SPK7.indb 90 06.10.15 16:0106.10.15 16:01

8.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez pri­sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.

- 90 -

8.2 Oglene ščetke

Pri prekomernem iskrenju naj strokovnjak za
elektriko preveri oglene ščetke.
Nevarnost! Oglene ščetke lahko zamenja le stro-
kovnjak za elektriko.

8.3 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.

8.4 Seznam nadomestnih delov in dodatne
opreme:

Pri naročanju nadomestnih delov navedite nas­lednje:

tip naprave

•

št. art. naprave

•

ID-številka naprave

•

številka potrebnega nadomestnega dela

•

Aktualne cene in informacije lahko najdete na
spletni strani: www.isc-gmbh.info

Namig! Za dobre delovne
rezultate priporočamo ka­kovostno dodatno opremo
družbe ! www.kwb.eu
[e-mail]

SLO

9. Odstranjevanje in ponovna

uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

10. Skladiščenje

Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.

- 91 -

Anl_TE_ID_750_1_E_SPK7.indb 91Anl_TE_ID_750_1_E_SPK7.indb 91 06.10.15 16:0106.10.15 16:01

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz­vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs­ko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom­ponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

- 92 -

Anl_TE_ID_750_1_E_SPK7.indb 92Anl_TE_ID_750_1_E_SPK7.indb 92 06.10.15 16:0106.10.15 16:01

SLO

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka­teri deli potrošni material.

Kategorija Primer

Obrabni deli* Ogljene ščetke, vpenjalna glava
Obrabni material/ obrabni deli* Sveder
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar naj­bolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 93 -

Anl_TE_ID_750_1_E_SPK7.indb 93Anl_TE_ID_750_1_E_SPK7.indb 93 06.10.15 16:0106.10.15 16:01

SLO

Garancijska listina

Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib­no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zago­tavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše
zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene­ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic­no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na­prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre­menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah­tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs­kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser­visnimi informacijami, opisanimi v teh navodilih za uporabo.

- 94 -

Anl_TE_ID_750_1_E_SPK7.indb 94Anl_TE_ID_750_1_E_SPK7.indb 94 06.10.15 16:0106.10.15 16:01

PL

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić

do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.

Aby uniknąć uszkodzeń urządzenia przełącznik wiercenie/wiercenie udarowe należy ustawiać
tylko wtedy, gdy narzędzie jest zatrzymane.

Blokadę wrzeciona można przyciskać wyłącznie, gdy urządzenie jest wyłączone i w bezruchu.

Klasa ochrony II

- 95 -

Anl_TE_ID_750_1_E_SPK7.indb 95Anl_TE_ID_750_1_E_SPK7.indb 95 06.10.15 16:0106.10.15 16:01

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska­zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!

Niebezpieczeństwo!
Przeczytać wszystkie wskazówki
bezpieczeństwa i instrukcję. Nieprzestrzeganie

instrukcji i wskazówek bezpieczeństwa może
wywołać porażenia prądem, niebezpieczeństwo
pożaru lub ciężkie zranienia. Proszę zachować

na przyszłość wskazówki bezpieczeństwa i
instrukcję.

urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do

•

transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

•

dodatkowe nie zostały uszkodzone w trans­porcie.
W razie możliwości zachować opakowanie,

•

aż do upływu czasu gwarancji.

Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor­zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!

Wiertarka udarowa

•

Ogranicznik głębokości wiercenia

•

Instrukcją oryginalną

•

Wskazówki bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Wiertarka udarowa przeznaczona jest do wier­cenia otworów w drewnie, żelazie, metalach
kolorowych i kamieniu przy użyciu odpowiedniego
narzędzia.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Uchwyt wiertarski

2. Ogranicznik głębokości wiercenia

3. Przełącznik wiercenie/ wiercenie udarowe

4. Przycisk blokujący

5. Włącznik/ Wyłącznik

6. Regulacja liczby obrotów

7. Przełącznik obrotów prawo/ lewo

8. Uchwyt dodatkowy

9. Blokada wrzeciona

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku­pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć

•

Anl_TE_ID_750_1_E_SPK7.indb 96Anl_TE_ID_750_1_E_SPK7.indb 96 06.10.15 16:0106.10.15 16:01

Urządzenie używać tylko zgodnie z jego przezna­czeniem. Każde użycie, odbiegające od opisan­ego w niniejszej instrukcji jest niezgodne z przez­naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe­go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.

- 96 -

4. Dane techniczne

Napięcie znamionowe: .......220-240 V ~ 50-60 Hz

Pobór mocy: ............................................... 750 W

Liczba obrotów biegu jałowego: ........0-2700 min

Głębokość wiercenia: ...............w betonie: 14 mm.

...................................................... W stali 12 mm.

.................................................W drewnie 30 mm

Klasa ochrony: .............................................. II/

Waga: .........................................................2,4 kg

Niebezpieczeństwo!
Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z
normą EN 60745.

Poziom ciśnienia akustycznego L
Odchylenie K
Poziom mocy akustycznej L
Odchylenie K

............................................. 3 dB

pA

............................................3 dB

WA

..... 92,9 dB(A)

pA

........... 103,9 dB(A)

WA



PL

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane.
Nosić rękawice ochronne.

•

-1

Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo­sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa­nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso­wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę
słuchu.

War tości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 60745.

Wiercenie udarowe w betonie

War tość emisji drgań a
Odchylenie K = 1,5 m/s

Podana wartość emisji drgań została zmierzona
według znormalizowanych procedur i może się
zmieniać w zależności od sposobu używania
elektronarzędzia, w wyjątkowych przypadkach
może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zasto­sowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań być może używana
do wstępnego oszacowania negatywnego
oddziaływania.

Ograniczać powstawanie hałasu i wibracji do
minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

•

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

urządzenia.
Nie przeciążać urządzenia.

•

= 5,48 m/s2

h, ID

2

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się
upewnić, że dane na tabliczce znamionowej
urządzenia są zgodne z danymi zasilania.

Ostrzeżenie!
Przed rozpoczęciem ustawień na urządzeniu
zawsze wyciągać wtyczkę z gniazdka.

5.1 Montowanie uchwytu dodatkowego (rys.
2-3/ poz. 8)

Uchwyt dodatkowy (8) zapewnia dodatkowe
trzymanie urządzenia podczas pracy. Dlatego
proszę nie używać urządzenia bez dodatkowego
uchwytu.
Uchwyt dodatkowy (8) zostaje zamocowany
do wiertarki udarowej poprzez zacisk. Poprzez
okręcenie uchwytu zgodnie z ruchem wska­zówek zegara zacisk zostaje dokręcony. Poprzez
odkręcanie uchwytu w kierunku przeciwnym
do ruchu wskazówek zegara zacisk zostaje
odkręcony.

Dostarczony w dostawie uchwyt dodatkowy

•

(8) musi zostać najpierw zamontowany.
Poprzez okręcenie uchwytu zacisk zostaje
wystarczająco otwarty, żeby przesunąć
uchwyt dodatkowy przez uchwyt wiertarski (1)
na urządzeniu.
Po przesunięciu uchwytu dodatkowego (8)

•

należy ustawić go w pozycji pracy najbardziej
dla Państwa wygodnej.

- 97 -

Anl_TE_ID_750_1_E_SPK7.indb 97Anl_TE_ID_750_1_E_SPK7.indb 97 06.10.15 16:0106.10.15 16:01

Teraz dokręcić uchwyt w odwrotnym kierun-

•

ku , aż uchwyt dodatkowy będzie solidnie
osadzony.
Uchwyt dodatkowy (8) przeznaczony jest dla

•

osób lewo- oraz praworęcznych.

5.2 Montowanie i ustawianie ogranicznika

głębokości (rys. 4/ poz. 2)

Odkręcić śrubę motylkową (a) na uchwycie

•

dodatkowym (8) i ogranicznik głębokości (2)
włożyć w otwór uchwytu dodatkowego.
Ustawić ogranicznik głębokości i ponownie

•

dokręcić śrubę motylkową.
Wiercić otwór, aż ogranicznik głębokości dot-

•

knie obrabiany przedmiot.

5.3 Wkładanie wierteł (rys. 5)

Przed rozpoczęciem ustawień na urządzeniu

•

zawsze wyciągać wtyczkę z gniazdka.
Urządzenie to jest wyposażone w blokadę wr-

•

zeciona (9) oraz w uchwyt szybkomocujący.
Nacisnąć blokadę wrzeciona (9) i obrócić

•

zamknięty uchwyt (1), aż się zatrzaśnie.
Odkręcić teraz uchwyt mocujący (1) przy
wciśniętej blokadzie wrzeciona (9). Otwór na
wiertło musi być na tyle duży, by uchwycić
wiertło.
Wybrać odpowiednie wiertło. Wsunąć wiertło

•

do otworu uchwytu wiertarskiego, tak daleko
jak to możliwe.
Zakręcić z powrotem uchwyt mocujący (1)

•

przy wciśniętej blokadzie wrzeciona (9).
Sprawdzić, czy wiertło jest solidnie osadzone
w uchwycie wiertarskim (1).
W regularnych odstępach sprawdzać mo-

•

cowanie wiertła, ewentualnie narzędzia
(Wyciągnąć wtyczkę z sieci!).
Jeśli uchwyt wiertarski (1) otworzony jest

•

do maksimum (maks. wielkość otworu) i
zablokowany, wcisnąć blokadę wrzeciona
(9) i obrócić uchwyt wiertarski (1) w kierunku
zgodnym z ruchem zegara (widziane od przo­du), aż będzie słychać dźwięk zatrzaśnięcia.
Obrócić teraz uchwyt wiertarski (1), przy
wciśniętej blokadzie wrzeciona (9), o około
5 mm w przeciwną stronę, aż do momentu,
kiedy będzie słychać zatrzaśnięcie. Teraz
obrócić uchwyt wiertarski (1) z powrotem w
kierunku zgodnym z ruchem wskazówek ze­gara i ustawić uchwyt wiertarski na wybranej
pozycji. Funkcja ta zapobiega uszkodzeniom
uchwytu wiertarskiego.

PL

6. Obsługa

6.1 Włącznik/ wyłącznik (rys. 6/ poz. 5)

Najpierw włożyć odpowiednie wiertło do

•

urządzenia (patrz. 5.3).
Dopiero wtedy włożyć wtyczkę do odpowied-

•

niego gniazdka.
Ustawić wiertarkę udarową bezpośrednio na

•

wierconym miejscu.

Włączanie:

Wcisnąć włącznik/ wyłącznik (Rys. 5)

Tryb pracy ciągłej:

Włącznik/ wyłącznik (5) zabezpieczyć przycis­kiem blokującym (4).
Uwaga! Przy trybie biegu w prawo nie ma
możliwości zablokowania!

Wyłączanie:

Wcisnąć na chwilę włącznik/ wyłącznik (5).

6.2 Ustawianie liczby obrotów (rys. 6/ poz.5)

Liczbą obrotów można sterować bezsto-

•

pniowo podczas pracy.
Poprzez mocniejsze lub słabsze przyciśnięcie

•

włącznika/ wyłącznika (5) wybiera się liczbę
obrotów.
Wybór właściwej liczby obrotów. Najczęściej

•

odpowiednia liczba obrotów zależna jest od
obrabianego przedmiotu, od rodzaju pracy i
użytych wierteł.
Słabsze przyciśnięcie włącznika/ wyłącznika

•

(5): niższe obroty (nadające się do: małych
śrub, delikatnych materiałów)
Mocniejsze przyciśnięcie włącznika/

•

wyłącznika (5): wyższe obroty (nadające się
do: dużych/ długich śrub, twarde materiały)

Wskazówka: Wiercić otwory za pomocą niskiej
liczby obrotów. Stopniowo zwiększać liczbę
obrotów.

Zalety:

Wiertło kontroluje się łatwiej przy nawiercaniu

•

i nie zsuwa się.
Uniknie się wtedy rozproszonych otworów

•

(np. w przepadku kafli).

- 98 -

Anl_TE_ID_750_1_E_SPK7.indb 98Anl_TE_ID_750_1_E_SPK7.indb 98 06.10.15 16:0106.10.15 16:01

PL

6.3 Ustawianie liczby obrotów (rys. 6/ poz.6)

Regulator liczby obrotów (6) umożliwia

•

zdefiniowanie maxymalnej liczby obrotów.
Włącznik/ wyłącznik (5) może być dociśnięty
tylko do podanej maxymalnej liczby obrotów.
Ustawić liczbę obrotów na włączniku/

•

wyłączniku (5) za pomocą pierścienia nas­tawczego (6).
Nie przeprowadzać ustawień podczas wier-

•

cenia.

6.4 Przełącznik obrotów lewo/prawo (rys. 6/

poz. 7)

Przełączać tylko wtedy, gdy urządzenie jest

•

zatrzymane!
Za pomocą przełącznika obrotów lewo/ prawo

•

(7) ustawić kierunek obrotów wiertła:

Kierunek obrotów Pozycja przełącznika

Obroty w prawo
(do przodu i wiercenie) Wciśnięty w prawo

Obroty w lewo (obrót powrotny) Wciśnięty w lewo

6.5 Przełącznik wiercenie/ wiercenie udarowe

(rys. 7/poz. 3)

Przełączać tylko wtedy, gdy urządzenie jest
zatrzymane!

Wiercenie:

Przełącznik wiercenie / wiercenie udarowe (3) w
ustawieniu wiercenie (Pozycja A)
Zastosowanie: drewno, metale, tworzywa sztu­czne

Wiercenie udarowe:

Przełącznik wiercenie / wiercenie udarowe (3) w
ustawieniu wiercenie udarowe (Pozycja B)
Zastosowanie: Beton, kamień, mury

6.6 Wskazówki pracy z wiertarką udarową

6.6.1 Wiercenie w betonie i murach

Ustawić przełącznik wiercenie/ wiercenie

•

udarowe (3) na pozycji B (wiercenie udaro­we).
Do prac w betonie lub murach należy używać

•

wierteł z twardego stopu i pracować przy wy­sokiej liczbie obrotów.

6.6.2 Wiercenie w stali

Ustawić przełącznik wiercenie/ wiercenie

•

udarowe (3) na pozycję A (wiercenie ).
Do prac w stali należy korzystać zawsze

•

z wierteł HSS (ze stali szybkotnącej o
podwyższonej wydajności skrawania) i niskie­go ustawienia liczby obrotów.
Aby uniknąć niepotrzebnego zużycia wiertła,

•

zaleca się smarowanie wiertła odpowiednim
chłodziwem.

6.6.3 Nawiercanie otworów

Jeśli chcą Państwo wywiercić otwór w twardym
materiale, zalecamy wcześniej nawiercić otwór za
pomocą małego wiertła.

6.6.4 Wiercenie w płytkach i kafelkach

Ustawić przełącznik wiercenie/ wiercenie udaro­we (3) na pozycji A (wiercenie ).
Ustawić przełącznik wiercenie/ wiercenie udaro­we (3) na pozycję B (wiercenie udarowe), dopóki
wiertło przebije płytkę/ kafl a.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo!

W razie uszkodzenia przewodu zasilającego,
przewód musi być wymieniony przez autoryzowa­ny serwis lub osobę posiadającą podobne kwalifi -
kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych

Niebezpieczeństwo!

Przed rozpoczęciem jakichkolwiek prac
związanych z czyszczeniem wyciągnąć wtyczkę
z gniazdka.

8.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym po­wietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną

•

ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić

- 99 -

Anl_TE_ID_750_1_E_SPK7.indb 99Anl_TE_ID_750_1_E_SPK7.indb 99 06.10.15 16:0106.10.15 16:01

PL

części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.

8.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić
stan szczotek węglowych przez elektryka.
Niebezpieczeństwo! Wymiany szczotek
węglowych dokonywać może jedynie elektryk.

8.3 Konserwacja

We wnętrzu urządzenia nie ma części
wymagających konserwacji.

8.4 Zamawianie części zamiennych i
osprzętu:

Zamawiając części zamienne należy podać
następujące informacje:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer wymaganej części zamiennej

•

Aktualne ceny i informacje można znaleźć na
stronie internetowej: www.isc-gmbh.info

Wskazówka! Dla osiągnięcia
doskonałych rezultatów po­lecamy stosować doskonałej
jakości wyposażenie produ­kowane przez fi rmę

! www.kwb.eu

[e-mail]

10. Przechowywanie

Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal­nym opakowaniu.

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans­portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.

- 100 -

Anl_TE_ID_750_1_E_SPK7.indb 100Anl_TE_ID_750_1_E_SPK7.indb 100 06.10.15 16:0106.10.15 16:01
