Einhell TE-ID 650 E User guide

TE-ID 650 E

D Originalbetriebsanleitung

Schlagbohrmaschine

GB Original operating instructions

Impact Drill

F Instructions d’origine

Perceuse électrique à percussion

I Istruzioni per l’uso originali

Trapano a percussione

DK/ Original betjeningsvejledning
N Slagboremaskine

S Original-bruksanvisning

Slagborrmaskin

CZ Originální návod k obsluze

Příklepová vrtačka

SK Originálny návod na obsluhu

Príklepová vŕtačka

NL Originele handleiding

Klopboormachine

E Manual de instrucciones original

Taladro de percutor

FIN Alkuperäiskäyttöohje

Iskuporakone

SLO Originalna navodila za uporabo

Udarni vrtalni stroj

H Eredeti használati utasítás

Ütvefúrógép

GR Πρωτότυπες Οδηγίες χρήσης

Κρουστικο δράπανο

9

Art.-Nr.: 42.597.35 I.-Nr.: 21061

Anleitung_TE-ID_650_E_SPK9.indb 1Anleitung_TE-ID_650_E_SPK9.indb 1 08.07.2021 14:55:3608.07.2021 14:55:36

1

10

3

7
6

8

5

4

9

2

1

2

1

8

Anleitung_TE-ID_650_E_SPK9.indb 2Anleitung_TE-ID_650_E_SPK9.indb 2 08.07.2021 14:55:3808.07.2021 14:55:38

3

8

- 2 -

4 5

a

2

8

6 7

9

1.

2.

1

2

a

9

1

8 9

3

BA

7

4

6

5

- 3 -

Anleitung_TE-ID_650_E_SPK9.indb 3Anleitung_TE-ID_650_E_SPK9.indb 3 08.07.2021 14:55:4008.07.2021 14:55:40

D

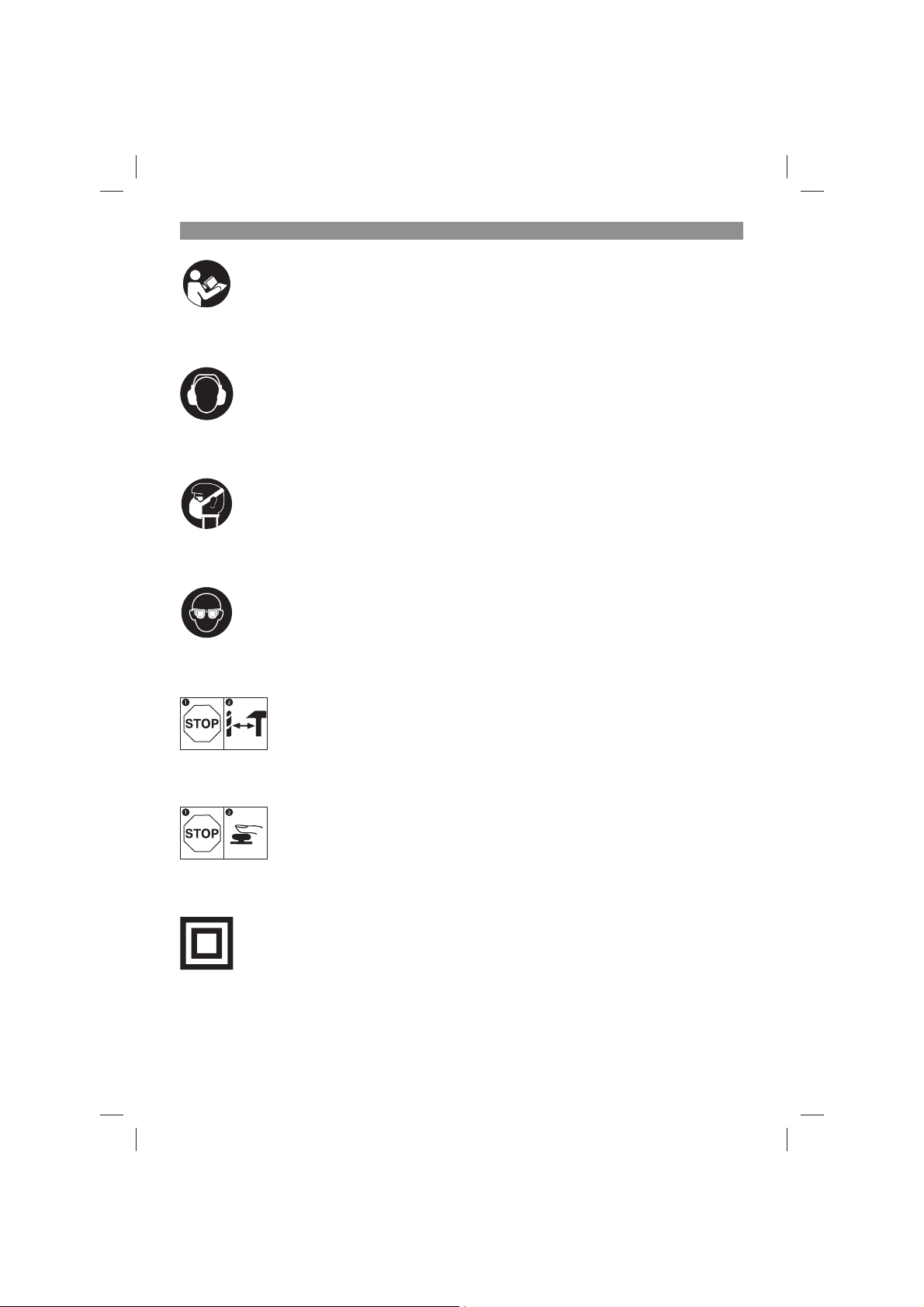

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Um eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren Umschalter nur
im Stillstand umgeschaltet werden.

Die Spindelarretierung darf nur im Stillstand gedrückt werden.

Schutzklasse II

- 4 -

Anleitung_TE-ID_650_E_SPK9.indb 4Anleitung_TE-ID_650_E_SPK9.indb 4 08.07.2021 14:55:4308.07.2021 14:55:43

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Bohrfutter

2. Bohrtiefenanschlag

3. Bohren-/Schlagbohren-Umschalter

4. Ein-Arretierung

5. Ein-/Ausschalter

6. Drehzahl-Regler

7. Rechts-/Linkslauf-Umschalter

8. Zusatzhandgriff

9. Spindelarretierung

10. Aufbewahrung für Bohrer

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle

in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Schlagbohrmaschine

•

Zusatzhandgriff

•

Tiefenanschlag

•

Bedienungsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Bohrmaschine ist zum Bohren von Löchern in
Holz, Eisen, Buntmetallen und Gestein unter Ver­wendung des entsprechenden Bohrwerkzeugs
ausgelegt.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 5 -

Anleitung_TE-ID_650_E_SPK9.indb 5Anleitung_TE-ID_650_E_SPK9.indb 5 08.07.2021 14:55:4308.07.2021 14:55:43

D

4. Technische Daten

Netzspannung:........................230-240 V ~ 50 Hz

Leistungsaufnahme: ...................................650 W

Leerlauf-Drehzahl:.............................0-3000 min

Bohrleistung: ................................... Beton 13 mm

......................................................... Stahl 10 mm

.......................................................... Holz 25 mm

Schutzklasse: .............................................. II /

Gewicht: ......................................................2,1 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

........................... 93,3 dB(A)

pA

............................................ 3 dB

pA

WA

................... 104,3 dB(A)

WA

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Schlagbohren in Beton (Handgriff )

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 16,306 m/s

h, ID

Schlagbohren in Beton (Zusatzhandgriff )

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 12,345 m/s

h, ID

Bohren in Metall (Handgriff )

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 5,848 m/s

h, D

Bohren in Metall (Zusatzhandgriff )

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 1,818 m/s

h, D

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

쵭

2

2

2

2

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

-1

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Gefahr! Dieses Elektrowerkzeug erzeugt wäh­rend des Betriebs ein elektromagnetisches Feld.
Dieses Feld kann unter bestimmten Umständen
aktive oder passive medizinische Implantate
beeinträchtigen. Um die Gefahr von ernsthaf­ten oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Im­plantaten ihren Arzt und den Hersteller vom me­dizinischen Implantat zu konsultieren, bevor die
Maschine bedient wird.

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

- 6 -

Anleitung_TE-ID_650_E_SPK9.indb 6Anleitung_TE-ID_650_E_SPK9.indb 6 08.07.2021 14:55:4308.07.2021 14:55:43

D

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1. Zusatzhandgriff montieren

(Bild 2-3/Pos. 8)

Der Zusatzhandgriff (8) bietet Ihnen während der
Benutzung der Schlagbohrmaschine zusätzlichen
Halt. Benutzen Sie das Gerät daher nicht ohne
den Zusatzhandgriff .
Befestigt wird der Zusatzhandgriff (8) an der
Schlagbohrmaschine durch Klemmung. Durch
drehen des Griff es im Uhrzeigersinn wird die
Klemmung angezogen. Drehen gegen den Uhr­zeigersinn löst die Klemmung.

Der beiliegende Zusatzhandgriff (8) muss

•

zunächst montiert werden. Hierzu ist durch
Drehen des Griffes die Klemmung weit genug
zu öffnen, damit der Zusatzhandgriff über das
Bohrfutter (1) auf die Schlagbohrmaschine
geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgrif-

•

fes (8) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegengesetzter Drehrich-

•

tung wieder zudrehen, bis der Zusatzhand­griff fest sitzt.
Der Zusatzhandgriff (8) ist für Rechtshänder

•

ebenso wie für Linkshänder geeignet.

Bohrfutter ausgestattet.
Drücken Sie die Spindelarretierung (9) und

•

drehen Sie das fest verschlossene Bohrfutter
(1) bis es einrastet (siehe Bild 6). Drehen
Sie jetzt das Bohrfutter (1) bei gedrückter
Spindelarretierung (9) auf (siehe Bild 7). Die
Bohrfutteröffnung muss groß genug sein, um
den Bohrer aufzunehmen.
Wählen Sie einen geeigneten Bohrer aus.

•

Schieben Sie den Bohrer soweit wie möglich
in die Bohrfutteröffnung hinein.
Drehen Sie das Bohrfutter (1) bei gedrückter

•

Spindelarretierung (9) wieder zu. Prüfen Sie
ob der Bohrer fest im Bohrfutter (1) sitzt.
Überprüfen Sie in regelmäßigen Abständen

•

den festen Sitz des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).
Wenn das Schnellspannbohrfutter (1) bis

•

zum Anschlag (max. Bohreröffnung) geöffnet
und fest ist, dann drücken Sie die Spindelar­retierung (9) und drehen Sie das Bohrfutter
(1) im Uhrzeigersinn (von vorne gesehen) bis
Sie ein ratschendes Geräusch hören. Drehen
Sie nun das Bohrfutter (1) bei gedrückter
Spindelarretierung (9) etwa 5 mm in entgegen
gesetzter Richtung bis ein Knacken zu hören
ist. Jetzt wieder im Uhrzeigersinn drehen und
das Bohrfutter (1) in die gewünschte Position
bringen. Diese Funktion verhindert Beschädi­gungen am Bohrfutter.

Achtung!

Spindelarretierung (9) nicht während des Bohrens
betätigen!

5.2 Tiefenanschlag montieren und einstellen
(Bild 4-5/Pos. 2)

Flügelschraube (a) am Zusatzgriff (8) lösen

•

und den Tiefenanschlag (2) in die Bohrung
des Zusatzgriffes einsetzen.
Tiefenanschlag einstellen und Flügelschrau-

•

be wieder anziehen.
Bohren Sie nun das Loch, bis der Tiefenan-

•

schlag das Werkstück berührt.

5.3 Einsetzen des Bohrers (Bild 6-7)

Ziehen Sie immer den Netzstecker, bevor Sie

•

Einstellungen am Gerät vornehmen.
Tiefenanschlag wie in 5.2 beschrieben lösen

•

und in Richtung Zusatzhandgriff schieben.
Somit hat man freien Zugang zum Bohrfutter
(1).
Diese Schlagbohrmaschine ist mit einer Spin-

•

delarretierung (9) und einem Schnellspann-

Anleitung_TE-ID_650_E_SPK9.indb 7Anleitung_TE-ID_650_E_SPK9.indb 7 08.07.2021 14:55:4408.07.2021 14:55:44

5.4 Aufbewahrung für Bohrer
(Bild 1 / Pos. 10)

Der Zusatzhandgriff (8) ist mit einer Aufbewah-
rung für Bohrer (10) ausgestattet, in der Sie Boh­rer verschiedener Größe aufbewahren können.

Aufbewahrung (10) gegen den Uhrzeigersinn

•

drehen und aus Zusatzhandgriff (8) heraus-

•

ziehen.
Gewünschte Bohrer einsetzen.

•

Aufbewahrung (10) wieder am Zusatzhand-

•

griff befestigen. Dabei müssen die Pins am
Innenrand der Aufbewahrung (10) in die Aus­sparung des Zusatzhandgriffes (8) passen!
Aufbewahrung im Uhrzeigersinn fest drehen.

•

- 7 -

D

6. Bedienung

6.1 Ein/Ausschalter (Bild 8/Pos. 5)

Setzen Sie zuerst einen geeigneten Bohrer in

•

das Gerät ein (siehe 5.3).
Verbinden Sie den Netzstecker mit einer ge-

•

eigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der

•

Bohrstelle an.

Einschalten:

Ein-/Ausschalter (5) drücken

Dauerbetrieb:

Ein-/Ausschalter (5) mit Ein-Arretierung (4) si­chern.

Ausschalten:

Ein-/Ausschalter (5) kurz eindrücken bzw. loslas­sen.

6.2 Drehzahl einstellen (Bild 8/Pos. 5)

Sie können die Drehzahl während des Betrie-

•

bes stufenlos steuern.
Durch mehr oder wenig starkes Drücken des

•

Ein-/Ausschalters (5) wählen Sie die Dreh­zahl.
Wahl der richtigen Drehzahl: Die am besten

•

geeignete Drehzahl ist abhängig vom Werk­stück, von der Betriebsart und vom einge­setzten Bohrer.
Geringer Druck auf Ein-/Ausschalter (5): nied-

•

rigere Drehzahl (Geeignet für: kleine Schrau­ben, weiche Werkstoffe)
Größerer Druck auf Ein-/Ausschalter (5):

•

höhere Drehzahl (Geeignet für: große/lange
Schrauben, harte Werkstoffe)

6.3 Vorwählen der Drehzahl (Bild 8/Pos. 6)

Der Drehzahl-Regler (6) ermöglicht es Ihnen,

•

die maximale Drehzahl zu definieren. Der
Ein-/Ausschalter (5) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Drehzahl-

•

Regler (6) im Ein-/Ausschalter (5) ein.
Nehmen Sie diese Einstellung nicht während

•

des Bohrens vor.

6.4 Rechts-/Linkslauf-Umschalter
(Bild 8/Pos. 7)

Nur im Stillstand umschalten!

•

Stellen Sie mit dem Rechts-/Linkslauf-Um-

•

schalter (7) die Laufrichtung des Schlagboh­rers ein:

Laufrichtung Schalterposition

Rechtslauf
(Vorwärts und Bohren) Rechts eingedrückt
Linkslauf (Rücklauf) Links eingedrückt

6.5 Bohren/Schlagbohren-Umschalter
(Bild 9/Pos. 3)

Nur im Stillstand umschalten!

Bohren:

Bohren-/Schlagbohren-Umschalter (3) in Stellung
Bohren. (Position A)
Anwendung: Hölzer; Metalle; Kunststoff e

Schlagbohren:

Bohren-/Schlagbohren-Umschalter (3) in Stellung
Schlagbohren. (Position B)
Anwendung: Beton; Gestein; Mauerwerk

Tipp: Bohren Sie Bohrlöcher mit geringer Dreh­zahl an. Erhöhen Sie Die Drehzahl danach schritt­weise.

Vorteile:

Der Bohrer ist beim Anbohren leichter zu kon-

•

trollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B.

•

bei Kacheln).

Anleitung_TE-ID_650_E_SPK9.indb 8Anleitung_TE-ID_650_E_SPK9.indb 8 08.07.2021 14:55:4408.07.2021 14:55:44

6.6 Tipps für das Arbeiten mit Ihrer Schlag­bohrmaschine

6.6.1 Bohren von Beton und Mauerwerk

Stellen Sie den Bohren-/Schlagbohren- Um-

•

schalter (3) auf die Position B (Schlagboh­ren).
Benutzen Sie für das Bearbeiten von Mauer-

•

werk oder Beton immer Hartmetallbohrer und
eine hohe Drehzahleinstellung.

6.6.2 Bohren von Stahl

Stellen Sie den Bohren-/Schlagbohren- Um-

•

schalter (3) auf die Position A (Bohren).
Benutzen Sie für das Bearbeiten von Stahl

•

immer HSS-Bohrer (HSS = Hochlegierter
Schnellarbeitsstahl) und eine niedrige Dreh-

- 8 -

D

zahleinstellung.
Es ist empfehlenswert, die Bohrung durch

•

ein geeignetes Kühlmittel zu schmieren, um
unnötigen Bohrerverschleiß zu vermeiden.

6.6.3 Löcher anbohren

Falls Sie ein tiefes Loch in ein hartes Material
(wie etwa Stahl) bohren möchten, empfehlen wir,
dass Sie das Loch mit einem kleineren Bohrer
vorbohren.

6.6.4 Bohren in Fliesen und Kacheln

Stellen Sie zum Anbohren den Umschalter

•

Bohren/Schlagbohren (3) auf die Position A
(Bohren).
Stellen Sie den Umschalter Bohren/Schlag-

•

bohren (3) auf die Position B (Schlagbohren),
sobald der Bohrer die Fliese/Kachel durch­schlagen hat.

7. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen

Anleitung_TE-ID_650_E_SPK9.indb 9Anleitung_TE-ID_650_E_SPK9.indb 9 08.07.2021 14:55:4408.07.2021 14:55:44

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

- 9 -

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

D

- 10 -

Anleitung_TE-ID_650_E_SPK9.indb 10Anleitung_TE-ID_650_E_SPK9.indb 10 08.07.2021 14:55:4508.07.2021 14:55:45

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 11 -

Anleitung_TE-ID_650_E_SPK9.indb 11Anleitung_TE-ID_650_E_SPK9.indb 11 08.07.2021 14:55:4508.07.2021 14:55:45

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Bohrfutter
Verbrauchsmaterial/ Verbrauchsteile* Bohrer
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Anleitung_TE-ID_650_E_SPK9.indb 12Anleitung_TE-ID_650_E_SPK9.indb 12 08.07.2021 14:55:4508.07.2021 14:55:45

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anleitung_TE-ID_650_E_SPK9.indb 13Anleitung_TE-ID_650_E_SPK9.indb 13 08.07.2021 14:55:4508.07.2021 14:55:45

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 14 -

Anleitung_TE-ID_650_E_SPK9.indb 14Anleitung_TE-ID_650_E_SPK9.indb 14 08.07.2021 14:55:4608.07.2021 14:55:46

GB

Danger! - Read the operating instructions to reduce the risk of injury

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

To avoid damaging the gearbox, the drill / hammer drill selector switch should only be moved
when the machine is at a standstill

The spindle lock is allowed to be pressed only when the equipment is at a standstill.

Protection class II

- 15 -

Anleitung_TE-ID_650_E_SPK9.indb 15Anleitung_TE-ID_650_E_SPK9.indb 15 08.07.2021 14:55:5908.07.2021 14:55:59

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Drill chuck

2. Drill depth stop

3. Drill/hammer drill selector switch

4. Locking button

5. ON/OFF switch

6. Speed controller

7. Clockwise/Counter-clockwise switch

8. Additional handle

9. Spindle lock

10. Storage compartment for drill bits

available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Hammer drill

•

Additional handle

•

nDepth stop

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The drill is designed for drilling holes into wood,
iron, non-ferrous metals and rock using the ap­propriate bits.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if

- 16 -

Anleitung_TE-ID_650_E_SPK9.indb 16Anleitung_TE-ID_650_E_SPK9.indb 16 08.07.2021 14:55:5908.07.2021 14:55:59

GB

4. Technical data

The stated vibration emission levels and stated

noise emission values can also be used to make

Mains voltage: ........................230-240 V ~ 50 Hz

Power input: .............................................. 650 W

Idling speed 1: ..................................0-3000 min

Drilling capacity ......................... Concrete 13 mm

......................................................... Steel 10 mm

........................................................ Wood 25 mm

Protection class: ............................................ II/

Weight: .......................................................2.1 kg

an initial assessment of exposure.

Warning:

-1

The vibration and noise emission levels may vary

from the level specifi ed during actual use, depen-

ding on the way in which the power tool is used,

especially the type of workpiece it is used for.

쓑

Keep the noise emissions and vibrations to a

minimum.
Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

sound pressure level ..................... 93,3 dB(A)

L

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ..................... 104,3 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Hammer drilling in concrete (handle)

Vibration emission value a
K uncertainty = 1.5 m/s

h, ID

2

= 16.306 m/s

2

Hammer drilling in concrete
(additional handle)

Vibration emission value a
K uncertainty = 1.5 m/s

h, ID

2

= 12.345 m/s

Drilling in metal (handle)

Vibration emission value a
K uncertainty = 1.5 m/s

h, D

2

= 5.848 m/s

Drilling in metal (additional handle)

Vibration emission value a
K uncertainty = 1.5 m/s

= 1.818 m/s

h, I

2

2

2

2

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Warning! The electric power tool generates an

electromagnetic fi eld during operation. Under cer-

tain circumstances this fi eld may actively or passi-

vely impede medical implants. To reduce the risk

of serious or fatal injuries, we recommend per-

sons with medical implants to consult their doctor

and the manufacturer of the medical implant prior

to using the equipment.

Caution!

Residual risks

Even if you use this electric power tool in

accordance with instructions, certain resi-

dual risks cannot be rules out. The following

hazards may arise in connection with the

equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

- 17 -

Anleitung_TE-ID_650_E_SPK9.indb 17Anleitung_TE-ID_650_E_SPK9.indb 17 08.07.2021 14:55:5908.07.2021 14:55:59

GB

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

5.1. Fitting the additional handle
(Fig. 2-3/Item 8)

The additional handle (8) enables you to achieve
better stability whilst using the hammer drill. Do
not use the tool without the additional handle.
The additional handle (8) is secured to the ham­mer drill by a clamp. During the handle clockwise
tightens this clamp. Turning it anti-clockwise will
release the clamp.

The supplied additional handle (8) must

•

first be fitted. To do this, the clamp must be
opened by turning the handle until it is wide
enough for the additional handle to be slid
over the chuck (1) and on to the hammer drill.
After you have positioned the additional

•

handle (8), turn it to the most comfortable
working position for you.
Now turn the handle in the opposite direction

•

again until the additional handle is secure.
The additional handle (8) is suitable for both

•

left-handed and right-handed users.

5.2 Fitting and adjusting the depth stop
(Fig. 4-5/Item 2)

Undo the thumb screw (a) on the additional

•

handle (8) and insert the depth stop (2) in the
hole of the additional handle.
Set the depth stop and retighten the thumb

•

screw.
Now drill the hole until the depth stop touches

•

the workpiece.

large enough to take the drill bit.
Select a suitable drill bit. Push the drill bit as

•

far as possible into the chuck opening.
Keeping the spindle lock (9) pressed, turn the

•

drill chuck (1) so that it closes. Check that the
drill bit is secure in the chuck (1).
Check at regular intervals that the drill bit or

•

tool is secure (pull the mains plug).
When the quick-change drill chuck (1) is open

•

as far as it will go (maximum drill bit opening)
and secure, press the spindle lock (9) and
turn the drill chuck (1) clockwise (viewed
from the front) until you hear a grating noise.
Keeping the spindle lock (9) pressed, turn the
drill chuck (1) approx. 5 mm in the opposite
direction until you hear a clicking noise. Then
turn the drill chuck (1) clockwise again to the
desired position. This function will prevent
damage to the drill chuck.

Important.

Do not press the spindle lock (9) while the drill is
in use.

5.4 Storage of the drill (Figure 1 / Item 10)

The additional handle (8) is equipped with a sto­rage compartment for drill bits (10) where you can
store drill bits of diff erent sizes.

Turn the storage compartment (10) anti-clock-

•

wise and out of the additional handle (8).
Insert the required drill bits.

•

Mount the storage compartment (10) back on

•

the additional handle. When doing so, make
sure that the pins on the inner edge of the
storage compartment (10) fit onto the reces­ses in the additional handle (8).
Secure the storage compartment by turning it

•

clockwise.

5.3 Fitting the drill bit (Fig. 6-7)

Always pull the power plug before making ad-

•

justments to the equipment.
Release the depth stop as described in 5.2

•

and push it towards the additional handle.
This provides free access to the chuck (1).
This hammer drill is equipped with a spindle

•

lock (9) and a quick-change drill chuck.
Press the spindle lock (9) and turn the drill

•

chuck (1) until it engages (see Fig. 6). Kee­ping the spindle lock (9) pressed, turn the
firmly closed drill chuck (1) so that it opens
(see Fig. 7). The drill chuck opening must be

Anleitung_TE-ID_650_E_SPK9.indb 18Anleitung_TE-ID_650_E_SPK9.indb 18 08.07.2021 14:55:5908.07.2021 14:55:59

6. Operation

6.1 ON/OFF switch (Fig. 8/Item 5)

First fit a suitable drill bit into the tool (see

•

5.3).
Connect the mains plug to a suitable socket.

•

Position the drill in the position you wish to

•

drill.

To switch on:

Press the ON/OFF switch (5)

Continuous operation:

- 18 -

GB

Secure the ON/OFF switch (5) with the locking
button (4).

To switch off :

Press the ON/OFF switch (5) briefl y.

6.2 Adjusting the speed (Fig. 8/Item 5)

You can infinitely vary the speed whilst using

•

the tool.
Select the speed by applying a greater or les-

•

ser pressure to the ON/OFF switch (5).
Select the correct speed: The most suitable

•

speed depends on the workpiece, the type of
use and the drill bit used.
Low pressure on the ON/OFF switch (5): Lo-

•

wer speed (suitable for: small screws and soft
materials)
Greater pressure on the ON/OFF switch (5):

•

Higher speed (suitable for large/long screws
and hard materials)

Tip: Start drilling holes at low speed. Then increa­se the speed in stages.

Benefi ts:

The drill bit is easier to control when starting

•

the hole and will not slide away.
You avoid drilling messy holes (for example

•

in tiles).

6.3 Preselecting the speed (Fig. 8/Item 6)

The speed setting ring (6) enables you to

•

define the maximum speed. The ON/OFF
switch (5) can only be pressed to the defined
maximum speed setting.
Set the speed using the setting ring (6) on the

•

ON/OFF switch (5).
Do not attempt to make this setting whilst the

•

drill is in use.

6.4 Clockwise/Counter-clockwise switch
(Fig. 8/Item 7)

Change switch position only when the drill is

•

at a standstill!
Switch the direction of the hammer drill using

•

the clockwise/counter-clockwise switch (7):

Direction Switch position

Clockwise (forwards and drill) Pushed in to the

Counter-clockwise (reverse) Pushed in to the

right

left

6.5 Drill / hammer drill selector switch (Fig. 9/
Item 3)

Change switch position only when the drill is at a
standstill!

Drill

Drill / hammer drill selector switch (3) in the drill
position. (Position A)
Use for: Wood, metal, plastic

Hammer drill

Drill / hammer drill selector switch (3) in the ham­mer drill position. (Position B)
Use for: Concrete, rock, masonry

6.6 Tips for working with your hammer drill

6.6.1 Drilling concrete and masonry
Switch the Drill/Hammer drill selector switch

•

(3) to position B (Hammer drill).
Always use carbide drill bits and a high speed

•

setting for drilling into masonry and concrete.

6.6.2 Drilling steel

Switch the drill / hammer drill selector switch

•

(3) to position A (drill).
Always use HSS drill bits (HSS = high speed

•

steel) and a low speed setting for drilling
steel.
We recommend that you lubricate the hole

•

with a suitable cutting fluid to prevent unne­cessary drill bit wear.

6.6.3 Starting holes

If you wish to drill a deep hole in a hard material
(such as steel), we recommend that you start the
hole with a smaller drill bit.

6.6.4 Drilling tiles

To start the hole, switch the drill / hammer drill

•

selector switch (3) to position A (drill).
Switch the drill / hammer drill selector switch

•

(3) to position B (hammer drill) as soon as the
drill bit has passed through the tiles.

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

- 19 -

Anleitung_TE-ID_650_E_SPK9.indb 19Anleitung_TE-ID_650_E_SPK9.indb 19 08.07.2021 14:56:0008.07.2021 14:56:00

GB

8. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

9. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

10. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

8.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

8.4 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.Einhell-Service.com

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[e-mail]

- 20 -

Anleitung_TE-ID_650_E_SPK9.indb 20Anleitung_TE-ID_650_E_SPK9.indb 20 08.07.2021 14:56:0008.07.2021 14:56:00

GB

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac­cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 21 -

Anleitung_TE-ID_650_E_SPK9.indb 21Anleitung_TE-ID_650_E_SPK9.indb 21 08.07.2021 14:56:0008.07.2021 14:56:00

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, chuck
Consumables* Drill bits
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

Anleitung_TE-ID_650_E_SPK9.indb 22Anleitung_TE-ID_650_E_SPK9.indb 22 08.07.2021 14:56:0008.07.2021 14:56:00

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product

neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at:

www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 23 -

Anleitung_TE-ID_650_E_SPK9.indb 23Anleitung_TE-ID_650_E_SPK9.indb 23 08.07.2021 14:56:0108.07.2021 14:56:01

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

A fi n d’éviter d’endommager l’engrenage, il est uniquement possible de commuter entre perçage et per-
çage à percussion à l’arrêt

Le blocage de broche ne doit être enfoncé qu‘à l‘arrêt.

Catégorie de protection II

- 24 -

Anleitung_TE-ID_650_E_SPK9.indb 24Anleitung_TE-ID_650_E_SPK9.indb 24 08.07.2021 14:56:0108.07.2021 14:56:01

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Mandrin de perceuse

2. Butée de profondeur de perçage

3. Commutateur de perçage/perçage à percus-

sion

4. Bouton de fi xation

5. Interrupteur Marche / Arrêt

6. Régulateur de vitesse de rotation

7. Commutateur de rotation à droite / à gauche

8. Poignée supplémentaire

9. Blocage de broche

10. Logement pour forets

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Perçeuse à percussion

•

Poignée supplémentaire

•

Butée de profondeur

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aff ectation

La perceuse est conçue pour le perçage de trous
dans le bois, le fer, les métaux lourds non-ferreux
et la pierre en employant l‘outil de perçage corre­spondant.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-

- 25 -

Anleitung_TE-ID_650_E_SPK9.indb 25Anleitung_TE-ID_650_E_SPK9.indb 25 08.07.2021 14:56:0108.07.2021 14:56:01

F

nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension du réseau : ...............230-240 V ~ 50 Hz

Puissance absorbée : ............................... 650 W

Vitesse de marche à vide 1: ........... 0-3000 tr/min

Capacité de perçage ..................... Béton 13 mm

......................................................... Acier 10 mm

...........................................................Bois 25 mm

Catégorie de protection : ............................... II/

Poids : ........................................................2,1 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Perçage à percussion dans le béton
(poignée)

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

Perçage à percussion dans le béton
(poignée supplémentaire)

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

Perçage dans le métal (poignée)

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

.... 93,3 dB(A)

pA

104,3 dB(A)

WA

= 16,306 m/s

h, ID

= 12,345 m/s

h, ID

= 5,848 m/s

h, D

2

Perçage dans le métal
(poignée supplémentaire)

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 1,818 m/s

h, D

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

쓑

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Avertissement ! Cet appareil électrique pro­duit un champ électromagnétique pendant son
fonctionnement. Dans certaines conditions, ce

2

champ peut altérer le fonctionnement d’implants
médicaux actifs ou passifs. Afi n de réduire les
risques de blessures graves ou mortelles, nous
recommandons aux personnes qui possèdent un
implant médical de consulter leur cabinet médical

2

et leur producteur d’implants médicaux avant de
commander la machine.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

- 26 -

2

Anleitung_TE-ID_650_E_SPK9.indb 26Anleitung_TE-ID_650_E_SPK9.indb 26 08.07.2021 14:56:0108.07.2021 14:56:01

F

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1.Monter la poignée supplémentaire (fi gure

2-3/pos. 8)

La poignée supplémentaire (8) vous permet
d’avoir un meilleur appui pendant l’utilisation de la
perceuse électrique. N’utilisez donc pas l’appareil
sans sa poignée supplémentaire.
La poignée supplémentaire (8) est fi xée par ser-
rage à la perceuse électrique à percussion. En
tournant la poignée dans le sens des aiguilles
d’une montre, on la serre. Dans le sens contraire
de celui des aiguilles d’une montre, on la des­serre.

La poignée supplémentaire jointe (8) doit tout

•

d’abord être montée. Pour ce faire, tourner la
poignée pour ouvrir suffisamment le système
de serrage afin de pouvoir pousser la poig­née supplémentaire par dessus le mandrin
de la perceuse (1) sur la perceuse électrique
à percussion.
Une fois la poignée supplémentaire (8) pous-

•

sée, pilotez-la pour la mettre dans la position
de travail la plus agréable.
Maintenant, refermer la poignée dans le sens

•

contraire du sens de rotation jusqu’à ce que
la poignée supplémentaire soit bien en place.
La poignée supplémentaire (8) convient tout

•

autant aux droitiers qu’aux gauchers.

5.2 Monter la butée de profondeur et la régler

(fi gure 4-5/pos. 2)

Détachez la vis à oreilles (a) au niveau de la

•

poignée supplémentaire (8) et insérez la bu­tée de profondeur (2) dans le perçage de la
poignée supplémentaire.

Réglez la butée en profondeur et resserrez la

•

vis à oreilles.
Percez à présent le trou jusqu’à ce que la bu-

•

tée de profondeur touche la pièce à usiner.

5.3 Mise en place du foret (fi gure 6-7)

Enlevez systématiquement la fiche de contact

•

avant de paramétrer l’appareil.
Desserrez la butée de profondeur comme dé-

•

crit au point 5.2 et poussez-la en direction de
la poignée supplémentaire. On a ainsi accès
libre au mandrin de perceuse (1).
Cette perceuse électrique à percussion est

•

dotée d’un blocage de broche (9) et d’un
mandrin à serrage rapide.
Appuyez sur le blocage de broche (9) et tour-

•

nez le mandrin de perceuse (1) bien fermé
jusqu’à ce qu’il s’encrante (cf. fig. 6). Tournez
maintenant le mandrin de perceuse (1) en
gardant le blocage de broche (9) enfoncé (cf.
fig. 7). L’ouverture de la perceuse doit être as­sez grande pour pouvoir engager le foret.
Sélectionnez le bon foret. Poussez le foret le

•

plus loin possible dans l’ouverture du man­drin.
Refermez le mandrin de perceuse (1) en le

•

tournant et en gardant enfoncé le blocage
de broche (9). Contrôlez si le foret tient bien
dans le mandrin de perceuse (1).
Contrôlez à intervalles réguliers si le foret ou

•

l’outil sont bien correctement introduits (dé­branchez la prise secteur !).
Lorsque le mandrin à serrage rapide (1) est

•

ouvert jusqu’à la butée (ouverture de man­drin maxi.) et y est bien fixé, appuyez sur le
blocage de broche (9) et tournez le mandrin
de perceuse (1) dans le sens des aiguilles
d’une montre (vu de devant) jusqu’à ce que
vous entendiez un bruit de cliquet. Tournez
à présent le mandrin de perceuse (1) en
maintenant le blocage de broche (9) enfoncé
d’environ 5 mm dans le sens contraire jusqu’à
entendre un déclic. Tournez maintenant à
nouveau dans le sens des aiguilles d’une
montre et placez le mandrin de perceuse
(1) dans la position désirée. Cette fonction
empêche des détériorations du mandrin de
perceuse

Attention!

N’actionnez pas le blocage de broche (9) pen­dant le perçage !

- 27 -

Anleitung_TE-ID_650_E_SPK9.indb 27Anleitung_TE-ID_650_E_SPK9.indb 27 08.07.2021 14:56:0108.07.2021 14:56:01

F

5.4 Logement pour forets (fi gure 1 / pos. 10)

La poignée supplémentaire (8) est équipée d’un
logement pour forets (10) dans lequel il est possi­ble de conserver des forets de diverses tailles.

Tournez le magasin (10) dans le sens con-

•

traire à celui des aiguilles d’une montre et
retirez-le de la poignée supplémentaire (8).
Introduisez le foret désiré.

•

Fixez à nouveau le magasin (10) dans la

•

poignée supplémentaire. Ce faisant, les bro­ches doivent s’accorder au bord intérieur du
magasin (10) dans l’encoche de la poignée
supplémentaire (8)!
Tournez à fond le magasin dans le sens des

•

aiguilles d’une montre.

6. Commande

6.1 Interrupteur Marche / Arrêt (fi gure 8/pos.

5)

Introduisez tout d’abord un foret adéquat

•

dans l’appareil (voir 5.3).
Connectez la fiche de contact à une prise

•

appropriée.
Placer la perceuse directement sur l’endroit

•

à percer.

Mise en circuit :

appuyer sur l’interrupteur Marche / Arrêt (5)

Fonctionnement continu :

Bloquer l’interrupteur Marche / Arrêt (5) avec le
bouton de fi xation (4).

Mise hors circuit :

appuyez brièvement sur l’interrupteur Marche /
Arrêt (5).

6.2 Régler la vitesse (fi g. 8/pos. 5)

Vous pouvez commander la vitesse en conti-

•

nu pendant le fonctionnement.
Vous sélectionnez la vitesse en appuyant

•

plus ou moins fortement sur l’interrupteur
Marche / Arrêt (5).
Sélection de la vitesse de rotation correcte

•

: la vitesse la plus appropriée dépend de la
pièce à usiner, du mode de fonctionnement et
du foret employé.
Une faible pression sur l’interrupteur Marche /

•

Arrêt (5) : vitesse extrêmement basse (convi­ent aux : petites vis, matériaux souples)
Une pression plus importante sur

•

l’interrupteur Marche / Arrêt (5) : vitesse plus
élevée (convient aux : grandes/longues vis,
matériaux durs)

Astuce : Percez les trous à une vitesse moins
élevée. Augmentez ensuite la vitesse petit à petit.

Avantages :

Le foret est plus facile à contrôler pendant le

•

perçage et il ne glisse pas.
Vous évitez d’obtenir des trous éclatés (par

•

exemple pour les carreaux)

6.3 Présélectionner la vitesse de rotation (fi -
gure 8/pos. 6)

La bague de réglage de la vitesse de rotation
(6) vous permet de défi nir la vitesse de rotation
maximale. L’interrupteur Marche / Arrêt (5) peut
uniquement être enfoncé jusqu’à la vitesse de
rotation maximale prescrite.
Réglez la vitesse de rotation avec la bague de ré­glage (6) dans l’interrupteur Marche / Arrêt (5).
N’eff ectuez pas ce réglage pendant que vous
percez.

6.4 Commutateur de rotation à droite / à gau­che (fi gure 8/pos. 7)

Commuter uniquement à l’arrêt !
Réglez le sens de rotation de la perceuse à per­cussion avec le commutateur de rotation à droite
/ à gauche (7) :

Sens de rotatioPosition du commutateur

Marche à droite (avant et perçage) Enfoncé

Marche à gauche (retour) Enfoncé à gauche

6.5 Commutateur de perçage / perçage à per­cussion (fi gure 9/pos. 3)

Commuter uniquement à l’arrêt !

Perçage :

Commutateur de perçage/perçage à percussion
(3) en position perçage. (Position A)
Application : bois ; métaux ; matières plastiques

Perçage à percussion :

Commutateur de perçage/perçage à percussion
(3) en position perçage à percussion. (Position B)
Application : Béton ; pierre ; maçonnerie

à droite

- 28 -

Anleitung_TE-ID_650_E_SPK9.indb 28Anleitung_TE-ID_650_E_SPK9.indb 28 08.07.2021 14:56:0208.07.2021 14:56:02

F

6.6 Astuces pour le travail avec votre perceu­se électrique à percussion

6.6.1 Perçage de béton et de maçonnerie

Mettez le commutateur de perçage / perçage

•

à percussion (3) en position B (perçage à
percussion).
Utilisez pour travailler de la maçonnerie ou du

•

béton toujours le foret pour métal dur et avec
un réglage élevé de la vitesse de rotation.

6.6.2 Perçage de l’acier

Mettez le commutateur de perçage / perçage

•

à percussion (3) en position A (perçage).
Utilisez pour le traitement de l’acier toujours

•

le foret pour acier à coupe très rapide (acier
à coupe très rapide = acier fortement allié) et
un réglage de la vitesse de rotation peu élevé.
Il est recommandé de lubrifier le perçage à

•

l’aide d’un réfrigérant approprié afin d’éviter
que le foret ne s’use inutilement.

6.6.3 Percer des trous

Si vous voulez percer un trou dans un matériau
dur (comme de l’acier), nous vous recomman­dons de percer d’abord le trou avec un foret plus
petit.

6.6.4 Perçage dans des carreaux et dalles

Pour faire le premier perçage, mettez le com-

•

mutateur perçage / perçage à percussion (3)
sur la position A (perçage).
Mettez le commutateur

•

perçage / perçage à percussion (3) sur la

•

position B (perçage à percussion), dès que le
foret a percé le carreau /la dalle.

7. Remplacement de le câble

d’alimentation réseau

Danger !

Si le câble d’alimentation réseau de cet appareil
est endommagée, il faut la faire remplacer par
le producteur ou son service après-vente ou par
une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8.4 Commande de pièces de rechange et

d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de
[e-mail]

- 29 -

Anleitung_TE-ID_650_E_SPK9.indb 29Anleitung_TE-ID_650_E_SPK9.indb 29 08.07.2021 14:56:0208.07.2021 14:56:02

! www.kwb.eu

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

F

- 30 -

Anleitung_TE-ID_650_E_SPK9.indb 30Anleitung_TE-ID_650_E_SPK9.indb 30 08.07.2021 14:56:0208.07.2021 14:56:02

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 31 -

Anleitung_TE-ID_650_E_SPK9.indb 31Anleitung_TE-ID_650_E_SPK9.indb 31 08.07.2021 14:56:0208.07.2021 14:56:02

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, mandrin de perceuse
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

forets

- 32 -

Anleitung_TE-ID_650_E_SPK9.indb 32Anleitung_TE-ID_650_E_SPK9.indb 32 08.07.2021 14:56:0208.07.2021 14:56:02

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 33 -

Anleitung_TE-ID_650_E_SPK9.indb 33Anleitung_TE-ID_650_E_SPK9.indb 33 08.07.2021 14:56:0308.07.2021 14:56:03

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’ eff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Per evitare danni al meccanismo, il selettore trapano / trapano a percussione può essere
azionato solo ad utensile fermo.

Il bloccaggio del mandrino deve essere premuto solo ad utensile fermo.

Grado di protezione II

- 34 -

Anleitung_TE-ID_650_E_SPK9.indb 34Anleitung_TE-ID_650_E_SPK9.indb 34 08.07.2021 14:56:0308.07.2021 14:56:03

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1)

1. Mandrino per punte da trapano

2. Asta di profondità di perforazione

3. Selettore trapano / trapano a percussione

4. Pulsante di bloccaggio

5. Interruttore ON/OFF

6. Regolatore del numero di giri

7. Commutatore rotazione destrorsa/sinistrorsa

8. Impugnatura addizionale

9. Bloccaggio del mandrino

10. Vano per punte del trapano

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Trapano a percussione

•

Impugnatura addizionale

•

Asta di profondità

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il trapano è concepito per eseguire fori in legno,
acciaio, metalli non ferrosi e pietra utilizzando il
relativo strumento di perforazione.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

- 35 -

Anleitung_TE-ID_650_E_SPK9.indb 35Anleitung_TE-ID_650_E_SPK9.indb 35 08.07.2021 14:56:0308.07.2021 14:56:03

I

4. Caratteristiche tecniche

Tensione di rete: ......................230-240 V~ 50 Hz

Potenza assorbita: ..................................... 650 W

Numero di giri al minimo: ..................0-3000 min

Diametro massimo ..................... Cemento 13 mm

......................................................Acciaio 10 mm

........................................................Legno 25 mm

Grado di protezione: ...................................... II/

Peso: ..........................................................2,1 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Trapano a percussione su calcestruzzo
(impugnatura)

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

Trapano a percussione su calcestruzzo
(impugnatura addizionale)

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

Trapano su metallo (impugnatura)

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

Trapano su metallo
(impugnatura addizionale)

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

........ 93,3 dB (A)

pA

........ 104,3 dB (A)

WA

= 16,306 m/s

h, ID

= 12,345 m/s

h, ID

= 5,848 m/s

h, D

= 1,818 m/s

h, D

2

2

2

2

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

-1

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui

쓑

l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Avvertimento! Questo elettroutensile sviluppa
un campo elettromagnetico durante l’esercizio.
In determinate circostanze questo campo può
danneggiare dispositivi medici impiantati attivi
o passivi. Per ridurre il rischio di lesioni gravi o
mortali, consigliamo alle persone con dispositivi
medici impiantati di consultare il proprio medico
e il produttore del dispositivo prima di utilizzare
l’apparecchio.

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

- 36 -

Anleitung_TE-ID_650_E_SPK9.indb 36Anleitung_TE-ID_650_E_SPK9.indb 36 08.07.2021 14:56:0308.07.2021 14:56:03

I

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

5.1.Montaggio dell’impugnatura addizionale
(Fig. 2-3/Pos. 8)

L’impugnatura addizionale (8) vi off re un ulteriore
sostegno durante l’utilizzo del trapano a per­cussione. Perciò non usate l’apparecchio senza
l’impugnatura addizionale.
L’impugnatura (8) viene fi ssata al trapano a per-
cussione tramite serraggio. Il serraggio avviene
ruotando l’impugnatura in senso orario. La rotazi­one in senso antiorario allenta il serraggio.

L’impugnatura addizionale allegata (8) deve

•

essere montata per prima. A questo scopo
si deve ruotare fino ad aprire a sufficienza il
serraggio, affinchè l’impugnatura addizionale
possa essere inserita sul trapano a percus­sione tramite il mandrino (1).
Dopo aver infilato l’impugnatura addizionale

•

(8), spostatela nella posizione di lavoro più
adatta a voi.
Adesso richiudete l’impugnatura ruotandola

•

in senso opposto finché l’impugnatura addizi­onale non sia ben fissata.
L’impugnatura addizionale (8) è adatta anche

•

per mancini.

5.2 Montaggio e regolazione dell’asta di pro­fondità (Fig. 4-5/Pos. 2)

Allentate la vite ad alette (a) sull’impugnatura

•

addizionale (8) ed inserite l’asta di profondità
(2) nel foro dell’impugnatura addizionale.
Regolate l’asta di profondità e serrate di nuo-

•

vo la vite ad alette.
Adesso eseguite il foro finché l’asta di profon-

•

dità non tocca il pezzo da lavorare.

5.3 Inserimento della punta (Fig. 6-7)

Staccate sempre la spina di alimentazione

•

prima di ogni impostazione all’utensile.
Allentate l’asta di profondità come descritto in

•

4.2 e spingetela in direzione dell’impugnatura
addizionale. In questo modo avete libero ac­cesso al mandrino (1).
Questo trapano a percussione è dotato di un

•

mandrino per punte da trapano (1).
Allentate il mandrino (1). L’apertura per la

•

punta deve essere grande abbastanza per
accogliere la medesima.
Scegliete la punta appropriata. Inserite il più

•

possibile la punta nell’apertura del mandrino.
Serrate il mandrino (1). Controllate che la

•

punta sia stretta nel mandrino (1).
Controllate regolarmente che la punta o

•

l’utensile siano ben serrati (staccate la presa
dalla corrente!).

5.3 Inserimento della punta (Fig. 5-6)

Staccate sempre la spina di alimentazione

•

prima di ogni impostazione all’utensile.
Allentate l’asta di profondità (2) come

•

descritto in 5.2 e spingetela in direzione
dell’impugnatura della punta. In questo modo
avete libero accesso al mandrino (1).
Questo trapano a percussione è dotato di un

•

bloccaggio del mandrino (9) e di un mandrino
per punte da trapano a serraggio rapido.
Premete il bloccaggio del mandrino (9) e ruo-

•

tate il mandrino (1) ben chiuso fino a quando
scatti in posizione (vedi Fig. 6). Ora allentate
il mandrino (1) tenendo premuto il relativo
bloccaggio (9) (vedi Fig. 7). L’apertura del
mandrino deve essere grande abbastanza
per accogliere la punta del trapano.
Scegliete la punta da trapano appropriata. In-

•

serite il più possibile la punta da trapano nella
rispettiva apertura.
Quindi richiudete il mandrino (1) tenendo pre-

•

muto il relativo bloccaggio (9). Controllate che
la punta sia stretta nel mandrino (1).
Controllate regolarmente che la punta ovvero

•

l’utensile siano ben serrati (staccate la presa
dalla corrente!).
Quando il mandrino per punte da trapano

•

a serraggio rapido (1) è ben saldo e aperto
fino alla battuta (max. apertura per la punta),
premete il bloccaggio del mandrino (9) e
ruotatelo (1) in senso orario (visto da davanti)
fino a che non si sente un rumore di attrito.
Tenendo premuto il bloccaggio del mandrino
(9), ruotate quindi il mandrino (1) di ca. 5 mm
nell’altro senso fino a che non si sente uno
scatto. Ora ruotate nuovamente il mandrino
(1) in senso orario e portatelo nella posizione
desiderata. Questo procedimento impedisce
che il mandrino venga danneggiato.

Attenzione!

Non azionate il bloccaggio del mandrino (9) du­rante l’esecuzione della perforazione!

- 37 -

Anleitung_TE-ID_650_E_SPK9.indb 37Anleitung_TE-ID_650_E_SPK9.indb 37 08.07.2021 14:56:0308.07.2021 14:56:03

I

5.4 Vano per punte del trapano (Fig. 1/Pos.

10)

L’impugnatura addizionale (8) è dotata di un
vano (10) dove è possibile conservare punte per
trapano di diverse dimensioni.

Ruotate il vano (10) in senso antiorario ed es-

•

traetelo dall’impugnatura addizionale (8).
Inserite le punte del trapano desiderate.

•

Fissate nuovamente il vano (10)

•

all’impugnatura addizionale. In tale operazio­ne fare attenzione che le punte sul bordo in­terno del vano (10) corrispondano alla cavità
dell’impugnatura addizionale (8)!
Serrate il vano ruotandolo in senso orario.

•

6. Uso

6.1 Interruttore ON/OFF (Fig. 8/Pos. 5)

Inserite innanzi tutto una punta adatta

•

nell’apparecchio (vedi 5.3).
Inserite la spina della presa di corrente in una

•

presa appropriata.
Avvicinate il trapano direttamente al punto da

•

perforare.

Accensione

Premete l’interruttore ON/OFF (5)

Esercizio continuo

Fissate l’interruttore ON/OFF (5) con il pulsante di
bloccaggio (4).

Spegnimento

Premete brevemente l’interruttore ON/OFF (5).

6.2 Regolare il numero di giri (Fig. 8/Pos. 5)

Potete comandare in continuo il numero di giri

•

durante l’impiego.
Selezionate il numero dei giri premendo più o

•

meno forte l’interruttore ON/OFF (5).
Selezione del numero giusto di giri: il numero

•

di giri più appropriato dipende dal pezzo da
lavorare, dalla modalità operativa e dalla pun­ta impiegata.
Pressione limitata sull’interruttore ON/OFF

•

(5): numero di giri basso (adatto a: viti pic­cole, materiali morbidi)
Pressione maggiore sull’interruttore ON/OFF

•

(5): numero di giri elevato (adatto a: viti gran­di/lunghe, materiali duri)

Consiglio: iniziate a eseguire i fori con un nume­ro basso di giri. Aumentate poi gradualmente il
numero di giri.

Vantaggi

All’inizio della perforazione la punta è più faci-

•

le da controllare e non scivola.
Evitate così fori dal bordo irregolare (per es.

•

nelle piastrelle).

6.3 Preselezione del numero di giri (Fig. 8/
Pos. 6)

L’anello di regolazione del numero di giri (6) vi

•

dà la possibilità di stabilire il numero massimo
di giri. L’interruttore ON/OFF (5) può quindi
venire premuto fino al raggiungimento del
numero massimo di giri impostato.
Regolate il numero di giri tramite l’apposito

•

anello (6) nell’interruttore ON/OFF (5).
Non effettuate questa impostazione durante

•

l’esecuzione della perforazione.

6.4 Selettore movimento destrorso/sinistror­so (Fig. 8/Pos. 7)

Eseguite il passaggio soltanto ad apparec-

•

chio fermo!
Regolate con il selettore movimento dest-

•

rorso/sinistrorso (7) il senso di rotazione del
trapano a percussione

Senso di rotazione Posizione del selettore

Movimento destrorso
(in avanti e perforazione) Premuto a destra

Movimento sinistrorso
(all’indietro) Premuto a sinistra

6.5 Selettore trapano/trapano a percussione
(Fig. 9/Pos. 3)

Eseguite il passaggio soltanto ad apparec­chio fermo!

Trapano

Portare il selettore trapano/trapano a percussione
(3) in posizione “Trapano” (Posizione A)
Da usare per: legni, metalli, materie plastiche

Trapano a percussione

Portare il selettore trapano/trapano a percussione
(3) in posizione “Trapano a percussione”. (Posi­zione B)
Da usare per: calcestruzzo, pietre, muratura

- 38 -

Anleitung_TE-ID_650_E_SPK9.indb 38Anleitung_TE-ID_650_E_SPK9.indb 38 08.07.2021 14:56:0408.07.2021 14:56:04

I

6.6 Consigli per lavorare con il trapano a per­cussione

6.6.1 Perforazione di calcestruzzo e muratura

Portate il selettore trapano/trapano a percus-

•

sione (3) in posizione B (“Trapano a percus­sione”).
Per eseguire fori in muratura o calcestruzzo

•

utilizzate sempre la punta di metallo dura e un
numero di giri elevato.

6.6.2 Perforazione di acciaio

Portate il selettore trapano/trapano a percus-

•

sione (3) in posizione A (“Trapano”).
Per eseguire fori nell’acciaio utilizzate sempre

•

punte HSS (HSS= Acciaio super rapido) e un
numero di giri basso.
È consigliabile lubrificare il foro con un refri-

•

gerante appropriato per evitare l’usura della
punta.

6.6.3 Iniziare l’esecuzione di fori

Nel caso in cui vogliate eseguire un foro profondo
in un materiale duro (come l’acciaio), vi consi­gliamo di eseguire prima un foro con una punta
piccola.

6.6.4 Perforazione di piastrelle

Per perforare portate il selettore trapano/

•

trapano a percussione (3) in posizione A
(“Trapano”).
Mettete il selettore trapano/trapano a percus-

•

sione (3) in posizione B (“Trapano a percus­sione) non appena la punta ha perforato la
piastrella/ceramica.

8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

8.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7. Sostituzione del cavo di
alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

Anleitung_TE-ID_650_E_SPK9.indb 39Anleitung_TE-ID_650_E_SPK9.indb 39 08.07.2021 14:56:0408.07.2021 14:56:04

8.4 Ordinazione di pezzi di ricambio e
accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[e-mail]

- 39 -

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

I

- 40 -

Anleitung_TE-ID_650_E_SPK9.indb 40Anleitung_TE-ID_650_E_SPK9.indb 40 08.07.2021 14:56:0408.07.2021 14:56:04

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 41 -

Anleitung_TE-ID_650_E_SPK9.indb 41Anleitung_TE-ID_650_E_SPK9.indb 41 08.07.2021 14:56:0408.07.2021 14:56:04

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, mandrino
Materiale di consumo/parti di consumo * Punte per trapano
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 42 -

Anleitung_TE-ID_650_E_SPK9.indb 42Anleitung_TE-ID_650_E_SPK9.indb 42 08.07.2021 14:56:0408.07.2021 14:56:04

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri
documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi
documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non
possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-
ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 43 -

Anleitung_TE-ID_650_E_SPK9.indb 43Anleitung_TE-ID_650_E_SPK9.indb 43 08.07.2021 14:56:0508.07.2021 14:56:05

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.

Omskifteren til boring/slagboring må kun betjenes, når maskinen står stille, for ikke at beskadige gearet

Spindellåsen må kun trykkes ind, når maskinen står stille.

Kapslingsklasse II

- 44 -

Anleitung_TE-ID_650_E_SPK9.indb 44Anleitung_TE-ID_650_E_SPK9.indb 44 08.07.2021 14:56:0508.07.2021 14:56:05

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (fi g. 1)

1. Borepatron

2. Dybdestop

3. Omskifter boring/slagboring

4. Låseknap

5. Tænd/Sluk-knap

6. Hastighedsregulator

7. Omskifter højre-/venstregang

8. Hjælpegreb

9. Spindellås

10. Magasin til bor

Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Slagboremaskine

•

Hjælpegreb

•

Dybdestop

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Boremaskinen er bygget til boring af huller i træ,
jern, ikke-jernholdige metaller og i stenmateriale
under anvendelse af passende boreværktøj.

Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth­vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.

- 45 -

Anleitung_TE-ID_650_E_SPK9.indb 45Anleitung_TE-ID_650_E_SPK9.indb 45 08.07.2021 14:56:0508.07.2021 14:56:05

DK/N

4. Tekniske data

Netspænding: ........................230-240 V ~ 50 Hz

Optagen eff ekt: ......................................... 650 W

Omdrejningstal, ubelastet 1: ............0-3000 min

Boreydelse: .................................... Beton 13 mm

........................................................... Stål 10 mm

............................................................Træ 25 mm

Kapslingsklasse: ........................................... II/

Vægt: ..........................................................2,1 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841s.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Slagboring i beton (håndgreb)

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

Slagboring i beton (hjælpegreb)

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

Boring i metal (håndgreb)

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

Boring i metal (hjælpegreb)

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

.............................. 93,3 dB(A)

pA

............................................. 3 dB

pA

.......................... 104,3 dB(A)

WA

............................................3 dB

WA

= 16,306 m/s

h, ID

2

= 12,345 m/s

h, ID

2

= 5,848 m/s

h, D

2

= 1,818 m/s

h, D

2

2

2

2

2

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

-1

Støjudvikling og vibration skal begrænses til
et minimum!

쓑

Vedligehold og rengør maskinen med jævne

•

Brug kun intakte og ubeskadigede maskiner.

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Advarsel! Dette el-værktøj frembringer et elektro­magnetisk felt under driften. Dette felt kan under
visse omstændigheder indvirke på aktive eller
passive medicinske implantater. For at reducere
faren for alvorlige eller dødelige kvæstelser anbe­faler vi, at personer med medicinske implantater
konsulterer deres læge og producenten af im­plantatet, inden maskinen tages i brug.

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.

Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.

- 46 -

Anleitung_TE-ID_650_E_SPK9.indb 46Anleitung_TE-ID_650_E_SPK9.indb 46 08.07.2021 14:56:0508.07.2021 14:56:05

DK/N

5.1. Montering af hjælpegreb (fi g. 2-3/pos. 8)

Hjælpegrebet (8) sikrer et mere stabilt fæste un­der arbejdet med slagboremaskinen. Brug derfor
aldrig maskinen uden hjælpegreb.
Hjælpegrebet (8) klemmes fast på slagboremas­kinen. Klemmekanismen strammes til ved at dreje
grebet i urets retning. Drej imod uret for at løsne
klemmekanismen.

Det medfølgende hjælpegreb (8) skal sættes

•

på først. Til det formål drejes på grebet, så
klemmekanismen åbnes så meget, at hjæl­pegrebet kan presses hen over borepatronen
(1) og ind på slagboremaskinen.
Når hjælpegrebet (8) er blevet sat på, drejer

•

du det til den arbejdsposition, der passer dig
bedst.
Drej nu grebet i i den modsatte drejeretning,

•

så hjælpegrebet sidder fast.
Hjælpegrebet (8) kan bruges af både højre-

•

og venstrehåndede.

5.2 Montering og indstilling af dybdestop (fi g.
4-5/pos. 2)

Løsn vingeskruen (a) på hjælpegrebet (8), og

•

sæt dybdestoppet (2) ind i boringen i hjælpe­grebet.
Indstil dybdestoppet, og spænd vingeskruen.

•

Bor nu hullet, indtil dybdestoppet berører

•

arbejdsemnet.

5.3 Isætning af bor (fi g. 6-7)

Træk altid stikket ud af stikkontakten, inden

•

du foretager indstillinger på maskinen.
Løsn dybdestoppet, som beskrevet under

•

punkt 5.2, og skub det i retning mod hjælpe­grebet. Du har nu fri adgang til borepatronen
(1).
Denne slagboremaskine er udstyret med et

•

spindelstop (9) og en hurtigspændende bo­repatron.
Tryk på spindelstoppet (9), og drej den fast

•

lukkede borepatron (1), indtil den klikker fast
(se fig. 6). Drej nu borepatronen (1) på, mens
spindellåsen (9) trykkes ind (se fig. 7). Bo­repatronens åbning skal være stor nok til at
kunne optage boret.
Vælg et egnet bor. Sæt boret så langt op i bo-

•

repatronens åbning som muligt.
Drej borepatronen (1) i igen, mens spindellå-

•

sen (9) trykkes ned. Tjek, at boret sidder fast i
borepatronen (1).
Kontroller med jævne mellemrum, at boret/

•

værktøjet sidder godt fast (træk stikket ud!).
Når den selvspændende borepatron (1) er

•

åben op til anslaget (maks. boråbning) og

sidder fast, trykker du på spindellåsen (9) og
drejer borepatronen (1) i urets retning (set
forfra), indtil du hører en skraldende lyd. Drej
nu borepatronen (1) ca. 5 mm i modsat ret­ning med spindellåsen (9) trykket ned, indtil
der høres et knæk. Nu drejer du igen borepa­tronen (1) i urets retning og bringer den i den
ønskede position. Denne funktion forhindrer
skader på borepatronen.

Vigtigt!

Spindellåsning (9) må ikke aktiveres, mens du
borer!

5.4 Opbevaringsrum til bor (fi g. 1 / pos. 10)

Hjælpegrebet (8) er forsynet med et opbevarings­rum til bor (10), hvor bor af forskellig størrelse kan
opbevares.

Drej opbevaringsrummet (10) mod urets ret-

•

ning, og træk det af hjælpegrebet (8).
Indlæg de ønskede bor.

•

Fastgør opbevaringsrummet (10) til hjælpe-

•

grebet igen. Indgrebsstykkerne på opbeva­ringsrummets (10) indvendige kant skal pas­se ind i udsparingen på hjælpegrebet (8)!
Drej opbevaringsrummet fast i urets retning.

•

6. Betjening

6.1 Tænd/Sluk-knap (fi g. 8/pos. 5)

Sæt først et egnet bor i maskinen (se 5.3).

•

Sæt stikket i en stikkontakt.

•

Medbring boremaskinen til borestedet.

•

Tænd:

Tryk på tænd/sluk-knappen (5)

Vedvarende drift:

Fikser tænd/sluk-knappen (5) med låseknappen
(4)

Sluk:

Tryk kortvarigt tænd/sluk-knappen (5) ind.

6.2 Indstilling af omdrejningstal (fi g. 8/pos. 5)

Omdrejningstallet kan styres trinløst under

•

arbejdet.
Omdrejningstallet bestemmes ud fra, hvor

•

kraftigt du trykker ind på tænd/sluk-knappen
(5).
Valg af rigtigt omdrejningstal: Det bedst eg-

•

nede omdrejningstal afhænger af arbejdsem-

- 47 -

Anleitung_TE-ID_650_E_SPK9.indb 47Anleitung_TE-ID_650_E_SPK9.indb 47 08.07.2021 14:56:0508.07.2021 14:56:05

DK/N

net, driftsmodus og boret.
Moderat tryk på tænd/sluk-knap (5): Lavere

•

omdrejningstal (ved: små skruer, bløde ma­terialer)
Kraftigere tryk på tænd/sluk-knap (5): Højere

•

omdrejningstal (ved: store/lange skruer, hår­de materialer)

Tip: Borehuller bør bores med lavt omdrejnings­tal. Øg så omdrejningstallet trinvist.

Fordele:

Boremaskinen er lettere at styre og preller

•

ikke så let af ved anboring.
Du undgår splintrede borehuller (f.eks. ved

•

kakler).

6.3 Forvalg af omdrejningstal (fi g. 8/pos. 6)

Med hastighedsregulatoren (6) kan du fast-

•

sætte det maksimale omdrejningstal. Tænd/
Sluk-knappen (5) kan kun trykkes ind til det
fastsatte maksimale omdrejningstal.
Indstil omdrejningstallet med justerringen (6) i

•

tænd/sluk-knappen (5).
Denne indstilling må ikke foretages, mens du

•

borer.

6.4 Omskifter højre-/venstregang (fi g. 8/pos.

7)

Omskift må kun foretages, når maskinen står

•

stille!
Indstil slagboremaskinens omløbsretning

•

med omskifteren (7):

Omløbsretning Kontaktposition

Højregang (fremad og boring) Højre trykket ind

Venstregang (tilbageløb) Venstre trykket ind

6.5 Omskifter boring/slagboring (fi g. 9/pos. 3)

6.6 Tip til arbejdet med din slagboremaskine

6.6.1 Boring i beton og murværk

Stil omskifter for boring/slagboring (3) i positi-

•

on B (slagboring).
Brug altid hårdmetalsbor kombineret med højt

•

omdrejningstal ved bearbejdning af murværk
og beton.

6.6.2 Boring i stål

Stil omskifter for boring/slagboring (3) i positi-

•

on A (boring).
Brug altid HSS-bor til bearbejdning af stål

•

(HSS = højtlegeret hurtigstål) kombineret
med et lavt omdrejningstal.
Det anbefales at smøre boringen med et

•

egnet kølemiddel for at undgå unødvendig
nedslidning af bor.

6.6.3 Anboring af huller

Hvis du vil bore et dybt hul i et hårdt materiale
(f.eks. stål), anbefales det at bore hullet til først
med et mindre bor.

6.6.4 Boring i fl iser og kakler

Stil omskifter for boring/slagboring (3) i positi-

•

on A (boring) for at bore til først.
Stil omskifteren (3) i position B (slagboring),

•

så snart boret er trængt ind i flisen/kaklen.

7. Udskiftning af
nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.

Omskift må kun foretages, når maskinen står
stille!

Boring:

Omskifteren (3) i position boring. (Position A)
Anvendelse: Træstykker; metaller; kunststoff er

Slagboring:

Omskifteren (3) i position slagboring. (Position B)
Anvendelse: Beton; sten; murværk

- 48 -

Anleitung_TE-ID_650_E_SPK9.indb 48Anleitung_TE-ID_650_E_SPK9.indb 48 08.07.2021 14:56:0608.07.2021 14:56:06

DK/N

8. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

8.4 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[e-mail]

- 49 -

Anleitung_TE-ID_650_E_SPK9.indb 49Anleitung_TE-ID_650_E_SPK9.indb 49 08.07.2021 14:56:0608.07.2021 14:56:06

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 50 -

Anleitung_TE-ID_650_E_SPK9.indb 50Anleitung_TE-ID_650_E_SPK9.indb 50 08.07.2021 14:56:0608.07.2021 14:56:06

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kontaktkul, borepatron
Forbrugsmateriale/ forbrugsdele* Bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 51 -

Anleitung_TE-ID_650_E_SPK9.indb 51Anleitung_TE-ID_650_E_SPK9.indb 51 08.07.2021 14:56:0608.07.2021 14:56:06

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in­den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el­ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 52 -

Anleitung_TE-ID_650_E_SPK9.indb 52Anleitung_TE-ID_650_E_SPK9.indb 52 08.07.2021 14:56:0608.07.2021 14:56:06

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

För att undvika att maskinens växel förstörs, får du endast skifta på omkopplaren för borrning / slagborr­ning medan maskinen står stilla.

Spindelspärren får endast tryckas in om maskinen står stilla.

Skyddsklass II

- 53 -

Anleitung_TE-ID_650_E_SPK9.indb 53Anleitung_TE-ID_650_E_SPK9.indb 53 08.07.2021 14:56:0608.07.2021 14:56:06

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Chuck

2. Borrdjupanslag

3. Omkopplare för borrning/slagborrning

4. Spärrknopp

5. Strömbrytare

6. Varvtalsreglering

7. Omkopplare för höger-/vänstergång

8. Stödhandtag

9. Spindelspärr

10. Fack för borr

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan-

den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Slagborrmaskin

•

Stödhandtag

•

Djupanslag

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Borrmaskinen är dimensionerad för borrning av
hål i trä, järn, icke-järnmetall och sten med ett
lämpligt borrverktyg.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

- 54 -

Anleitung_TE-ID_650_E_SPK9.indb 54Anleitung_TE-ID_650_E_SPK9.indb 54 08.07.2021 14:56:0708.07.2021 14:56:07

S

4. Tekniska data

Nätspänning .......................... 230-240 V ~ 50 Hz

Upptagen eff ekt ........................................650 W

Tomgångs-varvtal 1 ..........................0-3000 min

Borrdiameter .................................betong 13 mm

............................................................stål 10 mm

............................................................. trä 25 mm

Skyddsklass .................................................. II/

Vikt .............................................................2,1 kg

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

.............................. 93,3 dB(A)

pA

..............................................3 dB

pA

............................. 104,3 dB(A)

WA

..............................................3 dB

WA

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Slagborrning i betong (handtag)

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 16,306 m/s

h, ID

Slagborrning i betong (stödhandtag)

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 12,345 m/s

h, ID

Borrning i metall (handtag)

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 5,848 m/s

h, D

Borrning i metall (stödhandtag)

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 1,818 m/s

h, D

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

쓑

2

2

2

2

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av

-1

elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Varning! Detta elverktyg genererar ett elektro­magnetiskt fält under drift. Under vissa omstän­digheter kan detta fält påverka aktiva eller passiva
medicinska implantat. För att reducera risken för
allvarliga eller dödliga personskador, rekommen­derar vi att personer med medicinska implantat
kontaktar sin läkare och tillverkaren av det medi­cinska implantatet innan maskinen används.

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.

Varning!
Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.

5.1. Montera stödhandtaget (bil 2-3/pos. 8)

Stödhandtaget (8) ger dig ytterligare stöd medan
du använder slagborrmaskinen. Använd därför

- 55 -

Anleitung_TE-ID_650_E_SPK9.indb 55Anleitung_TE-ID_650_E_SPK9.indb 55 08.07.2021 14:56:0708.07.2021 14:56:07

S

alltid maskinen med stödhandtag.
Stödhandtaget (8) kläms fast på slagborrmas­kinen. Handtaget kläms fast när det vrids runt i
medsols riktning. Vrid på handtaget i motsols rikt­ning för att lossa klämningen.

Det bifogade stödhandtaget (8) måste först

•

monteras. Vrid runt handtaget så att klä­mningen öppnas tillräckligt. Därefter kan
stödhandtaget föras över slagborrmaskinens
chuck (1).
Efter att stödhandtaget (8) har skjutits på

•

måste det svängas runt till en lämplig arbets­position.
Vrid sedan runt handtaget i den motsatta rikt-

•

ningen tills stödhandtaget sitter fast.
Stödhandtaget (8) passar till såväl höger-

•

som vänsterhänta användare.

5.2 Montera och ställa in djupanslag (bild
4-5/pos. 2)

Lossa på vingskruven (a) vid stödhandtaget

•

(8) och sätt in djupanslaget (2) i stödhandta­gets borrhål.
Ställ in djupanslaget och dra åt vingskruven

•

på nytt.
Borra nu hålet tills djupanslaget rör vid mate-

•

rialet som borras.

5.3 Sätta in borren (bild 6-7)

Dra alltid ut stickkontakten innan du gör några

•

inställningar på maskinen.
Lossa på djupanslaget enligt beskrivningen

•

under 5.2 och skjut det sedan mot stöd­handtaget. Därefter är borrchucken (1) fritt
åtkomlig.
Denna slagborrmaskin är utrustad med en

•

spindelspärr (9) och en snabbchuck.
Tryck in spindelspärren (9) och vrid fast den

•

stängda chucken (1) tills den snäpper in (se
bild 6). Öppna sedan chucken (1) genom att
vrida runt den medan spindelspärren (9) hålls
intryckt (se bild 7). Öppningen i chucken mås­te vara tillräckligt stor så att borren får plats.
Välj en lämplig borr. Skjut in borren i chucken

•

så långt som möjligt.
Stäng till chucken (1) på nytt medan spin-

•

delspärren (9) hålls intryckt. Kontrollera att
borren sitter fast i chucken (1).
Kontrollera regelbundet att borren resp. verk-

•

tyget sitter fast (dra först ut stickkontakten!).
Om snabbchucken (1) har öppnats till stopp

•

(max. chucköppning) och sitter fast, måste du
trycka på spindelspärren (9) och därefter vri­da chucken (1) i medsols riktning (sett framif­rån) tills du hör ett knarrande ljud. Håll sedan

spindelspärren (9) intryckts och vrid chucken
(1) med ca 5 mm i motsatt riktning tills du hör
ett knackande ljud. Vrid nu i medsols riktning
igen och ställ in chucken (1) på avsett läge.
Denna funktion förhindrar skador på chucken.

Obs!

Tryck aldrig in spindelspärren (9) medan du
borrar!

5.4 Omkopplare för borrning/slagborrning
(bild 1/pos. 10)

Stödhandtaget (8) är utrustat med ett fack för borr
(10) där du kan förvara borr av olika storlekar.

Vrid facket (10) i motsols riktning och ta ut det

•

ur stödhandtaget (8).
Sätt in avsedd borr.

•

Fäst facket (10) vid stödhantaget igen. Se till

•

att stiften vid fackets (10) inre kant passar i
urtaget i stödhandtaget (8).
Vrid fast facket i medsols riktning.

•

6. Använda

6.1 Strömbrytare (bild 8/pos. 5)

Sätt först in en lämplig borr i maskinen (se

•

5.3).
Anslut stickkontakten till ett lämpligt väggut-

•

tag.
Sätt emot borrmaskinen direkt på borrstället.

•

Inkoppling:

Tryck på strömbrytaren (5)

Kontinuerlig drift:

Tryck på strömbrytaren (5) och spärra med lås­knappen (4).

Frånkoppling:

Tryck in strömbrytaren (5) kort.

6.2 Ställa in varvtalet (bild 8/pos. 5)

Du kan ställa in varvtalet steglöst under an-

•

vändningen.
Bestäm varvtalet genom att trycka in strömb-

•

rytaren (5) mer eller mindre kraftigt.
Välj rätt varvtal: Lämpligt varvtal är beroende

•

av arbetsstycket, driftslag och typ av borr.
Svagt tryck på strömbrytaren (5): lågt varvtal

•

(lämpligt för: små skruvar, mjukt material)
Stort tryck på strömbrytaren (5): högt varvtal

•

(lämpligt för: stora/långa skruvar, hårt mate­rial)

- 56 -

Anleitung_TE-ID_650_E_SPK9.indb 56Anleitung_TE-ID_650_E_SPK9.indb 56 08.07.2021 14:56:0708.07.2021 14:56:07

S

Tips: Använd lågt varvtal i början när du borrar
hål. Höj därefter varvtalet stegvis.

Fördelar:

Borren är lättare att kontrollera i början och

•

glider inte åt sidan.
Du undviker splittrade borrhål (t ex vid kakel).

•

6.3 Förvälja varvtalet (bild 8/pos. 6)

Du kan använda ringen för varvtalsinställ-

•

ningen (6) för att definiera maximalt varvtal.
Strömbrytaren (5) kan endast tryckas in tills
ett maximalt inställt varvtal har nåtts.
Ställ in varvtalet med inställningsringen (6)

•

som finns på strömbrytaren (5).
Gör inte denna inställning medan du borrar.

•

6.4 Omkopplare för höger-/vänstergång (bild
8/pos. 7)

Får endast kopplas om när maskinen står

•

stilla!
Ställ in slagborrmaskinens rotationsriktning

•

med omkopplaren för höger-/vänstergång (7):

Rotationsriktning Omkopplarens läge

Högergång
(framåt samt borrning) Intryckt på höger sida

Vänstergång (bakåt) Intryckt på vänster sida

6.5 Omkopplare för borrning/slagborrning
(bild 9/pos. 3)

Får endast kopplas om när maskinen står
stilla!

Borrning

Ställ omkopplaren för borrning/slagborrning (3) i
läge “Borrning” (position A).
Användning: Trä, metall, plast

Slagborrning

Ställ omkopplaren för borrning/slagborrning (3) i
läge “Slagborrning” (position B).
Användning: Betong, sten, murverk

6.6 Tips för arbeten med slagborrmaskinen

6.6.1 Borra i betong och murverk

Ställ omkopplaren för borrning/slagborrning

•

(3) på position B (Slagborrning).
Om du vill bearbeta murverk eller betong

•

måste du alltid använda hårdmetallborr och
ett högt varvtal.

6.6.2 Borra i stål

Ställ omkopplaren för borrning/slagborrning

•

(3) på position A (borrning) .
Om du vill bearbeta stål måste du alltid

•

använda HSS-borrar (HSS = höglegerat
snabbstål) och ett lågt varvtal.
Vi rekommenderar att du smörjer in borrstället

•

med ett lämpligt kylmedel för att undvika onö­digt slitage på borren.

6.6.3 Borra hål

Om du vill borra ett djupt hål i ett hårt material
(t ex stål), rekommenderar vi att du förborrar med
en liten borr.

6.6.4 Borra kakel

Innan du borrar, ställ omkopplaren för borr-

•

ning/slagborrning (3) på position A (borrning).
Ställ omkopplaren för borrning/slagborrning

•

(3) på position B (slagborrning) så snart bor­ren har trängt igenom kakelplattan.

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

- 57 -

Anleitung_TE-ID_650_E_SPK9.indb 57Anleitung_TE-ID_650_E_SPK9.indb 57 08.07.2021 14:56:0708.07.2021 14:56:07

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

8.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

8.4 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser­vdelar:

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

Tips: För bra arbetsresultat
rekommenderar vi högvärdi­ga tillbehör från

! www.kwb.eu

[e-mail]

9. Skrotning och återvinning

S

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

- 58 -

Anleitung_TE-ID_650_E_SPK9.indb 58Anleitung_TE-ID_650_E_SPK9.indb 58 08.07.2021 14:56:0708.07.2021 14:56:07

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 59 -

Anleitung_TE-ID_650_E_SPK9.indb 59Anleitung_TE-ID_650_E_SPK9.indb 59 08.07.2021 14:56:0808.07.2021 14:56:08

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar, chuck
Förbrukningsmaterial/förbrukningsdelar* Borr
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 60 -

Anleitung_TE-ID_650_E_SPK9.indb 60Anleitung_TE-ID_650_E_SPK9.indb 60 08.07.2021 14:56:0808.07.2021 14:56:08

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av­sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till­verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti­den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 61 -

Anleitung_TE-ID_650_E_SPK9.indb 61Anleitung_TE-ID_650_E_SPK9.indb 61 08.07.2021 14:56:0808.07.2021 14:56:08

CZ

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.

Aby se zabránilo poškození převodovky, je třeba provádět přepínání vrtání/vrtání s příklepem
pouze ve vypnutém stavu.

Aretace vřetena smí být stlačena pouze ve vypnutém stavu.

Třída ochrany II

- 62 -

Anleitung_TE-ID_650_E_SPK9.indb 62Anleitung_TE-ID_650_E_SPK9.indb 62 08.07.2021 14:56:0808.07.2021 14:56:08

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

1. Bezpečnostní pokyny

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Vrtací sklíčidlo

2. Hloubkový doraz vrtání

3. Přepínač vrtání/vrtání s příklepem

4. Zajišťovací knofl ík

5. Za-/vypínač

6. Regulátor otáček

7. Přepínač pravý/levý chod

8. Přídavná rukojeť

9. Aretace vřetena

10. Uložení pro vrtáky

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

P říklepová vrtačka

•

Přídavná rukojeť

•

Hloubkový doraz

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Vrtačka je určena na vrtání otvorů do dřeva,
železa, barevných kovů a kamene za použití
příslušného vrtáku.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

- 63 -

Anleitung_TE-ID_650_E_SPK9.indb 63Anleitung_TE-ID_650_E_SPK9.indb 63 08.07.2021 14:56:0808.07.2021 14:56:08

CZ

4. Technická data

Síťové napětí: ..........................230-240 V~ 50 Hz

Příkon: ....................................................... 650 W

Volnoběžné otáčky: ..........................0-3000 min

Vrtací výkobeton .............................beton 13 mm

.......................................................... ocel 10 mm

........................................................dřevo 25 mm

Třída ochrany: ............................................... II/

Hmotnost: ..................................................2,1 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

.................................................3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................3 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Vrtání do betonu s příklepem (rukojeť)

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Vrtání do betonu s příklepem (přídavná
rukojeť)

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Vrtání do kovů (rukojeť)

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Vrtání do kovů (přídavná rukojeť)

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

............. 93,3 dB(A)

pA

WA

= 16,306 m/s

h, ID

2

= 12,345 m/s

h, ID

2

= 5,848 m/s

h, D

2

= 1,818 m/s

h, D

2

....... 104,3 dB(A)

2

2

2

2

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,

-1

jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

&

vu.
Pravidelně provádějte údržbu a čištění

•

Používejte pouze přístroje v bezvadném sta-

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Varování! Tento elektrický přístroj produkuje
během provozu elektromagnetické pole. Toto
pole může za určitých okolností ovlivňovat ak­tivní nebo pasivní lékařské implantáty. Aby se
zabránilo vážným nebo smrtelným poraněním,
doporučujeme osobám s lékařskými implantáty
konzultovat před používáním přístroje svého
lékaře a výrobce lékařského implantátu.

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo­vém štítku souhlasí s údaji sítě.

Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1. Montáž přídavné rukojeti (obr. 2-3/pol. 8)

Přídavná rukojeť (8) Vám během používání

- 64 -

Anleitung_TE-ID_650_E_SPK9.indb 64Anleitung_TE-ID_650_E_SPK9.indb 64 08.07.2021 14:56:0908.07.2021 14:56:09

CZ

příklepové vrtačky poskytuje dodatečnou stabilitu.
Přístroj proto nikdy nepoužívejte bez přídavné
rukojeti.
Přídavná rukojeť (8) se na příklepové vrtačce
upevní pomocí mechanického upevnění.
Otáčením madla ve směru hodinových ručiček
je mechanické upevnění utahováno. Otáčením
proti směru hodinových ručiček je mechanické
upevnění povolováno.

Přiložená přídavná rukojeť (8) musí být

•

nejdříve namontována. K tomu otáčením ma­dla mechanické upevnění dostatečně povolit,
aby mohla být přídavná rukojeť přes vrtací
sklíčidlo (1) na příklepovou vrtačku nasunuta.
Po nasunutí přídavné rukojeti (8) ji natočte do

•

Vám nejvíce vyhovující pracovní polohy.
Nyní madlo v opačném směru otáčení opět

•

přitáhnout, až přídavná rukojeť pevně sedí.
Přídavná rukojeť (8) je vhodná jak pro pra-

•

váky, tak leváky.

5.2 Montáž a nastavení hloubkového dorazu
(obr. 4-5/pol. 2)

Uvolnit křídlový šroub (a) na přídavné rukojeti

•

(8) a nasadit hloubkový doraz (2) do otvoru
přídavné rukojeti.
Nastavit hloubkový doraz a křídlový šroub

•

opět utáhnout.
Nyní vrtejte otvor tak dalece, až se hloubkový

•

doraz dotkne obrobku.

5.3 Vsazení vrtáku (obr. 6-7)

Než začnete na přístroji provádět nastavení,

•

vždy vytáhněte síťovou zástrčku ze zásuvky.
Hloubkový doraz uvolnit podle popisu v bodě

•

5.2 a posunout ho ve směru přídavné ruko­jeti. Tím je získán volný přístup k vrtacímu
sklíčidlu (1).
Tato příklepová vrtačka je vybavena aretací

•

vřetena (9) a rychloupínacím sklíčidlem.
Stlačte aretaci vřetena (9) a otočte pevně

•

uzavřeným sklíčidlem (1), až zaskočí (viz obr.

6). Otevřete nyní sklíčidlo (1) se stlačenou
aretací vřetena (9) (viz obr. 7). Otvor sklíčidla
musí být dostatečně velký, aby bylo možné
vrták upnout.
Zvolte vhodný vrták. Zastrčte vrták do otvoru

•

sklíčidla tak dalece, jak je to možné.
Sklíčidlo (1) se stlačenou aretací vřetena

•

(9) opět zavřete. Zkontrolujte, zda vrták ve
sklíčidle (1) pevně drží.
V pravidelných odstupech kontrolujte pevné

•

usazení vrtáku resp. nástroje (vytáhnout
síťovou zástrčku!).
Když je rychloupínací sklíčidlo (1) otevřeno

•

až na doraz (max. otevření sklíčidla) a je
pevné, pak stlačte aretaci vřetena (9) a
otáčejte sklíčidlem (1) ve směru hodinových
ručiček (pohled zpředu), až uslyšíte chrastivý
zvuk. Nyní otočte sklíčidlo (1) se stlačenou
aretací vřetena (9) zhruba 5 mm v opačném
směru tak, aby bylo slyšet zacvaknutí. Nyní
opět otáčet ve směru hodinových ručiček a
sklíčidlo (1) nastavit do požadované polohy.
Tato funkce zabraňuje poškození sklíčidla.

Pozor!

Nestlačovat aretaci vřetena (9) během vrtání!

5.4 Uložení pro vrtáky (obr. 1/pol. 10)

Přídavná rukojeť (8) je vybavena uložením pro vr­táky (10), ve kterém můžete uložit vrtáky různých
velikostí.

Uložení (10) otočit proti směru hodinových

•

ručiček a vytáhnout z přídavné rukojeti (8).
Vložit požadované vrtáky.

•

Uložení (10) opět upevnit na přídavnou

•

rukojeť. Přitom musí hroty na vnitřním okraji
uložení (10) sedět v otvoru přídavné rukojeti
(8)!
Uložení utáhnout otáčením ve směru hodino-

•

vých ručiček.

Pozor!

Nestlačovat aretaci vřetena (9) během vrtání!

6. Obsluha

6.1 Za-/vypínač (obr. 8/pol. 5)

Nejdříve do přístroje nasaďte vhodný vrták

•

(viz 5.3).
Zastrčte síťovou zástrčku do vhodné zásuvky.

•

Nasaďte vrtačku přímo na vrtané místo.

•

Zapnutí:

Za-/vypínač (5) stisknout.

Trvalý provoz:

Za-/vypínač (5) zajistit zajišťovacím knofl íkem (4).

Vypnutí:

Za-/vypínač (5) krátce stisknout.

6.2 Nastavení počtu otáček (obr. 8/pol. 5)

Počet otáček můžete během provozu plynule

•

regulovat.
Silnějším či slabším tisknutím za-/vypínače

•

- 65 -

Anleitung_TE-ID_650_E_SPK9.indb 65Anleitung_TE-ID_650_E_SPK9.indb 65 08.07.2021 14:56:0908.07.2021 14:56:09

CZ

(5) volíte počet otáček.
Volba správného počtu otáček: Nejvhodnější

•

počet otáček závisí na obrobku, druhu režimu
a použitém vrtáku.
Malý tlak na za-/vypínač (5): nízký počet

•

otáček (vhodné pro: malé šrouby, měkké
materiály)
Větší tlak na za-/vypínač (5): vyšší počet

•

otáček (vhodné pro: velké/dlouhé šrouby,
tvrdé materiály)

Tip: Navrtávejte díry s malým počtem otáček.
Poté krok za krokem počet otáček zvyšujte.

Přednosti:

Vrták lze při navrtávání lépe kontrolovat a

•

nesklouzne.
Zabráníte roztříštěným vyvrtaným dírám

•

(např. u dlaždiček).

6.3 Předvolba počtu otáček (obr. 8/pol.6)

Nastavovací kroužek počtu otáček (6) Vám

•

umožňuje vymezit maximální počet otáček.
Za-/vypínač (5) může být stlačen pouze do
uvedené hodnoty počtu otáček.
Nastavte počet otáček pomocí nastavovacího

•

kroužku (6) na za-/vypínači (5).
Neprovádějte nastavení během vrtání.

•

6.4 Přepínač pravý/levý chod (obr. 8/pol. 7)

Přepínat pouze ve vypnutém stavu!

•

Pomocí přepínače pravý/levý chod (7) nastav-

•

te směr chodu příklepové vrtačky:

Směr chodu Poloha spínače

Pravý chod (vpřed a vrtání) Stlačen doprava

Levý chod (zpětný chod) Stlačen doleva

6.5 Přepínač vrtání/vrtání s příklepem (obr. 9/
pol. 3)

Přepínat pouze ve vypnutém stavu!

6.6 Tipy pro práci s příklepovou vrtačkou

6.6.1 Vrtání do betonu a zdiva

Nastavte přepínač vrtání/vrtání s příklepem

•

(3) do polohy B (vrtání s příklepem).
Při vrtání do betonu nebo zdiva vždy

•

používejte vrtáky z tvrdokovu a nastavení s
vysokým počtem otáček.

6.6.2 Vrtání do oceli

Nastavte přepínač vrtání/vrtání s příklepem

•

(3) do polohy A (vrtání).
Při opracování oceli používejte vždy vrtáky

•

z vysoce výkonné rychlořezné oceli (HSS =
vysoce legovaná rychlořezná ocel) a nízké
nastavení počtu otáček.
Vhodné je chladit vývrt vhodným chladivem,

•

aby se zabránilo zbytečnému opotřebení
vrtáku.

6.6.3 Navrtávání děr

Pokud chcete vyvrtat hlubokou díru do tvrdé­ho materiálu (jako např. ocel), doporučujeme
předvrtání díry s menším vrtákem.

6.6.4 Vrtání dlaždic a obkládaček

Pro navrtávání nastavte přepínač vrtání/vrtání

•

s příklepem (3) do polohy A (vrtání).
Jakmile vrták prorazí dlaždici/obkládačku,

•

nastavte přepínač vrtání/vrtání s příklepem
(3) do polohy B (vrtání s příklepem).

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.

Vrtání:

Přepínač vrtání/vrtání s příklepem (3) v poloze
vrtání (Poloha A).
Použití: dřevo; kovy; plasty

Vrtání s příklepem:

Přepínač vrtání/vrtání s příklepem (3) v poloze
vrtání s příklepem (Poloha B).
Použití: beton; kamenivo; zdivo

- 66 -

Anleitung_TE-ID_650_E_SPK9.indb 66Anleitung_TE-ID_650_E_SPK9.indb 66 08.07.2021 14:56:0908.07.2021 14:56:09

CZ

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

8.4 Objednávání náhradních dílů a
příslušenství:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[e-mail]

- 67 -

Anleitung_TE-ID_650_E_SPK9.indb 67Anleitung_TE-ID_650_E_SPK9.indb 67 08.07.2021 14:56:0908.07.2021 14:56:09

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa­dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 68 -

Anleitung_TE-ID_650_E_SPK9.indb 68Anleitung_TE-ID_650_E_SPK9.indb 68 08.07.2021 14:56:0908.07.2021 14:56:09

CZ

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, sklíčidlo
Spotřební materiál/spotřební díly* Vrták
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 69 -

Anleitung_TE-ID_650_E_SPK9.indb 69Anleitung_TE-ID_650_E_SPK9.indb 69 08.07.2021 14:56:0908.07.2021 14:56:09

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod­nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:
www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej­sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 70 -

Anleitung_TE-ID_650_E_SPK9.indb 70Anleitung_TE-ID_650_E_SPK9.indb 70 08.07.2021 14:56:1008.07.2021 14:56:10

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.

Aby sa zabránilo poškodeniu prevodovky, smie sa prepínač vŕtania/príklepového vŕtania prepínať iba
vtedy, keď je vŕtačka v stave pokoja

Aretácia vretena sa smie stláčať len v stave pokoja.

Trieda ochrany II

- 71 -

Anleitung_TE-ID_650_E_SPK9.indb 71Anleitung_TE-ID_650_E_SPK9.indb 71 08.07.2021 14:56:1008.07.2021 14:56:10

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

1. Bezpečnostné pokyny

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Upínadlo vrtáka

2. Hĺbkový vŕtací doraz

3. Prepínač vŕtanie/príklepové vŕtanie

4. Aretačné tlačidlo

5. Vypínač zap/vyp

6. Otáčkový regulátor

7. Prepínač pravo-/ľavotočivý pohyb

8. Prídavná rukoväť

9. Aretácia vretena

10. Úložné miesto pre vrtáky

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Príklepová vŕtačka

•

Prídavná rukoväť

•

Hĺbkový doraz

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

3. Správne použitie prístroja

Táto vŕtačka je určená na vŕtanie dier do dreva,
železa, farebných kovov a kameniny s použitím
príslušného vŕtacieho nástroja.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

- 72 -

Anleitung_TE-ID_650_E_SPK9.indb 72Anleitung_TE-ID_650_E_SPK9.indb 72 08.07.2021 14:56:1008.07.2021 14:56:10

SK

4. Technické údaje

Sieťové napätie: .....................230-240 V ~ 50 Hz

Príkon: ....................................................... 650 W

Voľnobežné otáčky: .........................0-3000 min

Výkon vŕtania: .................................betón 13 mm

...........................................................oceľ 10 mm

.........................................................drevo 25 mm

Trieda ochrany: .............................................. II/

Hmotnosť: ..................................................2,1 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

............ 93,3 dB (A)

pA

...... 104,3 dB (A)

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Príklepové vŕtanie do betónu (rukoväť)

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 16,306 m/s

h, ID
2

Príklepové vŕtanie do betónu (prídavná
rukoväť)

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 12,345 m/s

h, ID
2

Vŕtanie do kovu (rukoväť)

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 5,848 m/s

h, D
2

Vŕtanie do kovu (prídavná rukoväť)

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 1,818 m/s

h, D
2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

쓑

2

2

2

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

-1

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Výstraha! Tento elektrický prístroj vytvára
počas prevádzky elektromagnetické pole. Toto
pole môže v určitých prípadoch ovplyvňovať
aktívne alebo pasívne medicínske implantáty.
Aby sa znížilo nebezpečenstvo vážnych ale­bo smrteľných zranení, odporúčame osobám
s medicínskymi implantátmi konzultovať pred
používaním prístroja svojho lekára a výrobcu me­dicínskeho implantátu.

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

- 73 -

Anleitung_TE-ID_650_E_SPK9.indb 73Anleitung_TE-ID_650_E_SPK9.indb 73 08.07.2021 14:56:1008.07.2021 14:56:10

SK

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla­sia s údajmi elektrickej siete.

Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.

5.1. Montáž prídavnej rukoväte
(obr. 2-3/pol. 8)

Prídavná rukoväť (8) vám počas používania
príklepovej vŕtačky ponúka dodatočnú oporu.
Nepoužívajte preto tento prístroj bez prídavnej
rukoväte.
Prídavná rukoväť (8) sa upevní na príklepovú
vŕtačku prostredníctvom svorky. Otáčaním ruko­väte v smere otáčania hodinových ručičiek sa
svorka doťahuje. Otáčaním proti smeru otáčania
hodinových ručičiek sa svorka povoľuje.

Priložená prídavná rukoväť (8) sa musí najs-

•

kôr namontovať. K tomu musíte otáčaním
rukoväte otvoriť svorku dostatočne široko,
aby sa dala prídavná rukoväť nasunúť cez
skľučovadlo (1) na príklepovú vŕtačku.
Po nasunutí prídavnej rukoväte (8) ju vychýľte

•

do polohy, ktorá je pre vás najpohodlnejšia.
Teraz rukoväť opäť dotiahnite do opačného

•

smeru, kým nie je prídavná rukoväť pevne
upevnená.
Prídavná rukoväť (8) je vhodná tak pre pravá-

•

kov ako aj pre ľavákov.

nezapadne (pozri obr. 6). Otáčaním uvoľnite
skľučovadlo (1) so stlačenou aretáciou vrete­na (9) (pozri obr. 7). Otvor skľučovadla musí
byť dostatočne veľký, aby sa mohol vrták
nasadiť.
Vyberte vhodný vrták. Zasuňte vrták čo

•

najhlbšie do otvoru skľučovadla.
Otáčaním znovu zatvorte skľučovadlo (1) so

•

stlačenou aretáciou vretena (9). Skontrolujte,
či vrták pevne sedí v skľučovadle (1).
V pravidelných intervaloch kontrolujte pevné

•

dotiahnutie vrtáka resp. nástroja (vytiahnite
sieťový kábel!).
Keď je rýchloupínacie skľučovadlo (1) otvore-

•

né až na doraz (max. otvorenie skľučovadla)
a je pevné, tak stlačte aretáciu vretena (9) a
otáčajte skľučovadlom (1) v smere hodino­vých ručičiek (pri pohľade spredu), až kým
nebudete počuť rapkajúci zvuk. Potom otočte
skľučovadlo (1) so stlačenou aretáciou vrete­na (9) približne 5 mm v opačnom smere tak,
aby bolo počuť zacvaknutie. Potom znovu
otáčajte v smere hodinových ručičiek a dajte
skľučovadlo (1) do požadovanej polohy. Táto
funkcia zabraňuje poškodeniu skľučovadla.

Pozor!

Nestláčajte aretáciu vretena (9) počas vŕtania!

5.4 Úložné miesto pre vrtáky (obr. 1/pol. 10)

Prídavná rukoväť (8) je vybavená úložným mies­tom pre vrtáky (10), do ktorého môžete ukladať
vrtáky rôznych veľkostí.

Puzdro úložného miesta (10) otočte proti

5.2 Montáž a nastavenie hĺbkového dorazu
(obr. 4-5/pol. 2)

Uvoľniť krídlovú skrutku (a) na prídavnej ruko-

•

väti (8) a nasadiť hĺbkový doraz (2) do otvoru
prídavnej rukoväte.
Nastaviť hĺbkový doraz a potom znovu

•

dotiahnuť krídlovú skrutku.
Vŕtajte potom dieru, až kým sa hĺbkový doraz

•

nedotkne obrobku.

5.3 Vloženie vrtáku (obr. 6-7)

Vytiahnite elektrický kábel zo siete predtým,

•

než budete vykonávať nastavenie na prístroji.
Hĺbkový doraz uvoľnite podľa popisu v bode

•

5.2 a posuňte v smere prídavnej rukoväte.
Takto máte voľný prístup ku skľučovadlu (1).
Táto príklepová vŕtačka je vybavená aretáciou

•

vretena (9) a rýchloupínacím skľučovadlom.
Zatlačte aretáciu vretena (9) a otáčajte pev-

•

ne zatvoreným skľučovadlom (1), až kým

Anleitung_TE-ID_650_E_SPK9.indb 74Anleitung_TE-ID_650_E_SPK9.indb 74 08.07.2021 14:56:1008.07.2021 14:56:10

•

smeru hodinových ručičiek a vytiahnite von
prídavnú rukoväť (8).
Vložte požadované vrtáky.

•

Úložné miesto (10) znovu upevnite na prí-

•

davnú rukoväť. Pritom musia pasovať výstup­ky na vnútornom okraji úložného miesta (10)
do vybrania na prídavnej rukoväti (8)!
Úložné miesto pevne dotiahnuť v smere hodi-

•

nových ručičiek.

- 74 -

SK

6. Obsluha

6.1 Vypínač zap/vyp (obr. 8/pol. 5)

Najskôr do prístroja založte vhodný vrták

•

(pozri 5.3).
Zapojte sieťovú zástrčku do vhodnej zásuvky.

•

Priložte vŕtačku priamo na miesto vŕtania.

•

Zapnutie:

Stlačiť vypínač zap/vyp (5)

Trvalá prevádzka:

Zabezpečte vypínač zap/vyp (5) pomocou
aretačného tlačidla (4).

Vypnutie:

Krátko zatlačte vypínač zap/vyp (5).

6.2 Nastavenie otáčok (obr. 8/pol. 5)

Počas prevádzky môžete plynule regulovať

•

otáčky.
Otáčky zvolíte slabším alebo silnejším

•

stláčaním vypínača zap/vyp (5).
Voľba správnych otáčok: Najvhodnejšie

•

otáčky závisia od obrobku, prevádzkového
režimu a použitého vrtáku.
Slabší tlak na vypínač zap/vyp (5): nižšie

•

otáčky (vhodné pre: malé skrutky, mäkké
materiály)
Silnejší tlak na vypínač zap/vyp (5): vyššie

•

otáčky (vhodné pre: veľké/dlhé skrutky, tvrdé
materiály)

Tip: Navŕtajte vŕtacie otvory s nízkymi otáčkami.
Potom postupne zvyšujte otáčky.

Výhody:

Vrták je pri navŕtaní ľahšie kontrolovateľný a
nepošmykne sa.
Zabránite roztriešteniu vŕtacích otvorov (napr. pri
kachličkách).

6.3 Predvoľba otáčok (obr. 8/pol. 6)

Nastavovací krúžok otáčok (6) vám umožňuje

•

nastavenie maximálnych otáčok. Vypínač
zap/vyp (5) sa dá takto stlačiť iba po zadané
maximálne otáčky.
Nastavte otáčky pomocou nastavovacieho

•

krúžku (6) na vypínači zap/vyp (5).
Nevykonávajte toto nastavenie počas vŕtania.

•

6.4 Prepínač pravo-/ľavotočivého chodu (obr.

8/pol. 7)

Prepínať len v nehybnom stave!

•

Pomocou prepínača pravo-/ľavotočivého

•

chodu (7) nastavte smer pohybu príklepovej
vŕtačky:

Smer pohybu Poloha vypínača

Pravotočivý chod
(dopredu a vŕtanie) Zatlačenie doprava

Ľavotočivý chod (chod vzad) Zatlačenie vľavo

6.5 Prepínač vŕtanie/príklepové vŕtanie (obr.

9/pol. 3)

Prepínať len v nehybnom stave!

Vŕtanie:

Prepínač vŕtanie/príklepové vŕtanie (3) v polohe
vŕtanie. (poloha A)
Použitie: drevá; kovy; plasty

Príklepové vŕtanie:

Prepínač vŕtanie/príklepové vŕtanie (3) v polohe
príklepové vŕtanie. (poloha B)
Použitie: betón; kamenina; murivo

6.6 Tipy pre prácu s vašou príklepovou

vŕtačkou

6.6.1 Vŕtanie do betónu a muriva

Prepínač vŕtanie/príklepové vŕtanie (3) dajte

•

do polohy B (príklepové vŕtanie).
Pre obrábanie muriva alebo betónu

•

používajte vždy vrták z trvdokovu a nastave­nie vysokých otáčok.

6.6.2 Vŕtanie do ocele

Prepínač vŕtanie/príklepové vŕtanie (3) dajte

•

do polohy A (vŕtanie).
Pre obrábanie ocele používajte vždy vrták

•

HSS (HSS = vysoko legovaná rýchlorezná
oceľ) a nižšie nastavenie otáčok.
Odporúča sa mazať vŕtaný otvor vhodným

•

chladiacim prostriedkom, aby sa zabránilo
zbytočnému opotrebovaniu vrtáka.

6.6.3 Navŕtanie dier

Ak chcete vyvŕtať hlbokú dieru do tvrdého ma­teriálu (napr. ako oceľ), odporúčame, aby ste si
otvor predvŕtali menším vrtákom.

- 75 -

Anleitung_TE-ID_650_E_SPK9.indb 75Anleitung_TE-ID_650_E_SPK9.indb 75 08.07.2021 14:56:1008.07.2021 14:56:10

SK

6.6.4 Vŕtanie do obkladačiek a kachličiek

Na navŕtanie prepnite prepínač vŕtanie/príkle-

•

pové vŕtanie (3) do polohy A (vŕtanie).
Ako náhle vrták prenikol cez obkladačku/

•

kachličku, prepnite prepínač vŕtanie/príkle­pové vŕtanie (3) do polohy B (príklepové
vŕtanie).

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob­com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

8.4. Objednávanie náhradných dielov a
príslušenstva:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky

! www.kwb.eu

[e-mail]

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 76 -

Anleitung_TE-ID_650_E_SPK9.indb 76Anleitung_TE-ID_650_E_SPK9.indb 76 08.07.2021 14:56:1108.07.2021 14:56:11

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 77 -

Anleitung_TE-ID_650_E_SPK9.indb 77Anleitung_TE-ID_650_E_SPK9.indb 77 08.07.2021 14:56:1108.07.2021 14:56:11

SK

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, skľučovadlo
Spotrebný materiál / spotrebné diely* Vrták
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 78 -

Anleitung_TE-ID_650_E_SPK9.indb 78Anleitung_TE-ID_650_E_SPK9.indb 78 08.07.2021 14:56:1108.07.2021 14:56:11

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser­visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst­roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo­dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst­roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:
www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení
nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku,
budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt
prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 79 -

Anleitung_TE-ID_650_E_SPK9.indb 79Anleitung_TE-ID_650_E_SPK9.indb 79 08.07.2021 14:56:1108.07.2021 14:56:11

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Om een beschadiging van de transmissie te voorkomen mag de omschakelaar voor boren /
klopboren enkel in stilstand worden omgeschakeld.

Het spilarrêt mag alleen bij stilstand worden ingedrukt.

Bescherming klasse II

- 80 -

Anleitung_TE-ID_650_E_SPK9.indb 80Anleitung_TE-ID_650_E_SPK9.indb 80 08.07.2021 14:56:1108.07.2021 14:56:11

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Boorhouder

2. Boordiepteaanslag

3. Omschakelaar “boren/klopboren”

4. Vastzetknop

5. AAN/UIT-schakelaar

6. Toerenregelaar

7. Omschakelaar “rechts- / linksdraaiend”

8. Extra handgreep

9. Spilarrêt

10. Berging voor boren

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Klopboormachine

•

Extra handgreep

•

Diepteaanslag

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De boormachine is bedoeld om gaten in hout,
ijzer, non-ferrometalen en gesteente te boren
mits gebruikmaking van het gepaste boorge­reedschap.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

- 81 -

Anleitung_TE-ID_650_E_SPK9.indb 81Anleitung_TE-ID_650_E_SPK9.indb 81 08.07.2021 14:56:1208.07.2021 14:56:12

NL

4. Technische gegevens

Netspanning: ..........................230-240 V ~ 50 Hz

Opgenomen vermogen: .........................650 watt

Onbelast toerental 1: ...................... 0 –3000 t/min

Boorvermogen: ...............................beton 13 mm

..........................................................staal 10 mm

...........................................................hout 25 mm

Bescherming klasse: ..................................... II/

Gewicht: .....................................................2,1 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Klopboren in beton (handgreep)

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

Klopboren in beton (extra handgreep)

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

Boren in metaal (handgreep)

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

Boren in metaal (extra handgreep)

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

....................... 93,3 dB (A)

pA

........................................... 3 dB

pA

...................... 104,3 dB (A)

WA

.......................................... 3 dB

WA

= 16,306 m/s

h, ID

2

= 12,345 m/s

h, ID

2

= 5,848 m/s

h, ID

2

= 1,818 m/s

h, ID

2

2

2

2

2

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

쓑

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Waarschuwing! Dit elektrisch gereedschap
verwekt tijdens het bedrijf een elektromagnetisch
veld. Dit veld kan onder bepaalde omstandighe­den nadelige gevolgen hebben voor actieve of
passieve medische implantaten Om het risico
van ernstige of dodelijke letsels te verminderen
raden wij personen met medische implantaten
aan hun arts en de fabrikant van het medische
implantaat te consulteren voordat de machine
wordt bediend.

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

- 82 -

Anleitung_TE-ID_650_E_SPK9.indb 82Anleitung_TE-ID_650_E_SPK9.indb 82 08.07.2021 14:56:1208.07.2021 14:56:12

NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Waarschuwing!
Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders
afstelt.

5.1. Extra handgreep monteren
(fi g. 2-3, pos. 8)

De extra handgreep (8) biedt tijdens het ge­bruik van de klopboormachine een bijkomende
houvast. Gebruik het gereedschap daarom niet
zonder extra handgreep.
De extra handgreep (8) wordt op de klopboorma­chine vastgemaakt door een kleminrichting. Door
draaien van de handgreep met de wijzers van
klok mee wordt de kleminrichting aangehaald.
Door draaien tegen de richting van de wijzers van
de klok in wordt de kleminrichting losgezet.

De extra handgreep (8) moet eerst worden

•

gemonteerd. Te dien einde de kleminrichting
door draaien van de handgreep ver genoeg
openen zodat de extra handgreep over de
boorhouder (1) van de klopboormachine kan
worden geschoven.
Na het opschuiven van de extra handgreep

•

(8) zwenkt u die naar de werkpositie die voor
het aangenaamst is.
Draai dan de handgreep in tegengestelde

•

draairichting terug dicht tot de extra hand­greep vast zit.
De extra handgreep (8) is zowel voor rechts-

•

handigen als ook voor linkshandigen geschi­kt.

5.2 Diepteaanslag monteren en afstellen
(fi g. 4-5, pos. 2)

Vleugelschroef (a) op de extra handgreep (8)

•

losdraaien en diepteaanslag (2) het boorgat
van de extra handgreep in zetten.
Diepteaanslag afstellen en vleugelschroef

•

terug aanhalen.
Boor dan het gat tot de diepteaanslag het

•

werkstuk raakt.

5.3 Inzetten van de boor (fi g. 6-7)

Verwijder altijd de netstekker uit het stopcon-

•

tact voordat u het gereedschap anders afstelt.
Diepteaanslag loszetten zoals beschreven

•

onder 5.2 en naar de extra handgreep toe

schuiven. Zodoende hebt u toegang tot de
boorhouder (1).
Deze klopboormachine is voorzien van een

•

spilarrêt (9) en een snelspanboorhouder.
Druk het spilarrêt (9) in en draai de hard ges-

•

loten boorhouder (1) tot hij vastklikt (zie fig.

6). Draai dan de boorhouder (1) open terwijl u
het spilarrêt (9) blijft indrukken (zie fig. 7). De
boorhouderopening moet groot genoeg zijn
om de boor op te nemen.
Kies een gepaste boor. Schuif de boor zo ver

•

mogelijk de boorhouderopening in.
Draai de boorhouder (1) bij ingedrukt spilarrêt

•

(9) weer dicht. Controleer of de boor in de
boorhouder (1) goed vast zit.
Controleer regelmatig of de boor of het ge-

•

reedschap goed vast zit (netstekker uit het
stopcontact verwijderen!).
Als de snelspanboorhouder (1) tot tegen de

•

aanslag (maximale booropening) is geopend
en vast is drukt u het spilarrêt (9) in en draait
u de boorhouder (1) met de wijzers van de
klok mee (van voren gezien) tot u een klik­kend geluid hoort. Draai dan de boorhouder
(1) bij ingedrukt spilarrêt (9) ongeveer 5 mm
in tegengestelde richting tot u een klikkend
geluid hoort. Dan opnieuw met de wijzers
van de klok mee draaien en de boorhouder
(1) naar de gewenste positie brengen. Deze
functie voorkomt beschadigingen op de boor­houder.

Let op!

Het spilarrêt (9) niet bedienen terwijl u boort!

5.4 Opbergvak voor boren (fi g. 1, pos. 10)

De extra handgreep (8) is voorzien van een op­bergvak voor boren (10) waarin u boren van ver­schillende groottes kunt bewaren.

Opbergvak (10) tegen de richting van de

•

wijzers van de klok in draaien en uit de extra
handgreep (8) trekken.
Gewenste boor inzetten.

•

Opbergvak (10) opnieuw aan de extra hand-

•

greep bevestigen. Daarbij moeten de pins
aan de binnenste rand van het opbergvak
(10) in de uitsparing van de extra handgreep
(8) passen.
Opbergvak met de wijzers van de klok mee

•

goed aanhalen.

- 83 -

Anleitung_TE-ID_650_E_SPK9.indb 83Anleitung_TE-ID_650_E_SPK9.indb 83 08.07.2021 14:56:1208.07.2021 14:56:12

6. Bediening

NL

Verricht deze afstelling niet tijdens het boren.

•

6.1 AAN/UIT-schakelaar (fi g. 8, pos. 5)

Zet eerst een gepaste boor het gereedschap

•

in (zie 5.3).
Sluit de netstekker aan op een gepast stop-

•

contact.
Zet de boormachine rechtstreeks op de

•

plaats aan waar u wilt boren.

Aanzetten:

AAN/UIT-schakelaar (5) indrukken

Continubedrijf:

AAN/UIT-schakelaar (5) indrukken en borgen
d.m.v. de vastzetknop (4).

Uitzetten:

De AAN-/UIT-schakelaar (5) kort indrukken.

6.2 Toerental afstellen (fi g. 8, pos. 5)

U kan het toerental tijdens het bedrijf traploos

•

regelen.
U kiest het toerental door de AAN/UIT-scha-

•

kelaar (5) meer of min hard in te drukken.
Kiezen van het juiste toerental: Het best

•

geschikte toerental is afhankelijk van het
werkstuk, van de werkmodus en van de inge­zette boor.
AAN/UIT-schakelaar (5) minder hard inge-

•

drukt: lager toerental (geschikt voor: kleine
schroeven, zachte materialen)
AAN/UIT-schakelaar (5) harder ingedrukt:

•

hoger toerental (geschikt voor: grote/lange
schroeven, harde materialen)

Hint: boor de boorgaten met een laag toerental
aan. Verhoog dan het toerental geleidelijk aan.

Voordelen:

De boor is bij het aanboren gemakkelijker te

•

controleren en glijdt niet weg.
U voorkomt verbrijzelde boorgaten (b.v. bij

•

tegels).

6.3 Vooraf instellen van het toerental (fi g. 8,
pos. 6)

De toerentalafstelring (6) maakt het mogelijk

•

het maximumtoerental vast te leggen. De
AAN/UIT-schakelaar (5) kan enkel nog tot het
vooraf ingestelde maximumtoerental worden
ingedrukt.
Stel het toerental af d.m.v. de afstelring (6) in

•

de AAN/UIT-schakelaar (5).

6.4 Omschakelaar “rechts-/linksdraaiend”
(fi g. 8, pos. 7).

Enkel in stilstand omschakelen!

•

Stel de draairichting van de klopboormachine

•

af d.m.v. de omschakelaar “rechts-/linksdraai­end” (7).

Draairichting Schakelaarstand

rechtsdraaiend
(voorwaarts en boren) rechts ingedrukt

linksdraaiend (terugloop) links ingedrukt

6.5 Omschakelaar “boren/klopboren”
(fi g. 9, pos. 3)

Enkel in stilstand omschakelen!

Boren:

omschakelaar “boren/klopboren” (3) in stand “bo­ren”. (Positie A)
Toepassing: hout, metaal, plastiek

Klopboren:

omschakelaar “boren/klopboren” (3) in stand
“klopboren”. (Positie B)
Toepassing: beton, steen, metselwerk

6.6 Hints voor het werken met uw klopboor­machine

6.6.1 Boren in beton en metselwerk

Breng de omschakelaar “boren/klopboren“ (3)

•

naar stand B (klopboren).
Gebruik voor het bewerken van metselwerk of

•

beton altijd hardmetalen boren en een hoge
toerentalafstelling.

6.6.2 Boren in staal

Breng de omschakelaar “boren/klopboren“ (3)

•

naar stand A (boren).
Gebruik voor het bewerken van staal steeds

•

HSS-boren (HSS = hooggelegeerd snelwerk­staal) en een lage toerentalafstelling.
Het is aan te raden het boorgat door een

•

gepast koelmiddel te smeren om onnodige
slijtage van de boor te voorkomen.

6.6.3 Gaten aanboren

Indien een diep gat in hard materiaal (zoals staal
b.v.) moet worden geboord, is het aan te raden
het gat met een kleinere boor voor te boren.

- 84 -

Anleitung_TE-ID_650_E_SPK9.indb 84Anleitung_TE-ID_650_E_SPK9.indb 84 08.07.2021 14:56:1208.07.2021 14:56:12

NL

6.6.4 Boren in tegels

Breng voor het aanboren de omschakelaar

•

“boren/klopboren“ (3) naar stand A (boren).
Breng de omschakelaar “boren/klopboren“ (3)

•

naar stand B (klopboren) zodra de boor de
tegel heeft doorslaan.

7. Vervanging van de
netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

8. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[e-mail]

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

- 85 -

Anleitung_TE-ID_650_E_SPK9.indb 85Anleitung_TE-ID_650_E_SPK9.indb 85 08.07.2021 14:56:1208.07.2021 14:56:12

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 86 -

Anleitung_TE-ID_650_E_SPK9.indb 86Anleitung_TE-ID_650_E_SPK9.indb 86 08.07.2021 14:56:1208.07.2021 14:56:12

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, boorhouder
Verbruiksmateriaal/verbruiksstukken* Boren
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 87 -

Anleitung_TE-ID_650_E_SPK9.indb 87Anleitung_TE-ID_650_E_SPK9.indb 87 08.07.2021 14:56:1208.07.2021 14:56:12

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge­noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:
www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni­euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden
teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen
uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,
dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 88 -

Anleitung_TE-ID_650_E_SPK9.indb 88Anleitung_TE-ID_650_E_SPK9.indb 88 08.07.2021 14:56:1308.07.2021 14:56:13

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

Con el fi n de evitar que se dañe el engranaje, el conmutador taladro/taladro percutor sólo se
deberá cambiar cuando la herramienta se haya detenido por completo

Pulsar el bloqueo de husillo solo cuando la herramienta esté parada.

Clase de protección II

- 89 -

Anleitung_TE-ID_650_E_SPK9.indb 89Anleitung_TE-ID_650_E_SPK9.indb 89 08.07.2021 14:56:1308.07.2021 14:56:13

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Portabrocas

2. Tope de profundidad de perforación

3. Conmutador taladro/taladro percutor

4. Botón de enclavamiento

5. Interruptor ON/OFF

6. Regulador de velocidad

7. Conmutador derecha/izquierda

8. Empuñadura adicional

9. Bloqueo del husillo

10. Alojamiento para guardar la broca

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se

encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Taladro de percusión

•

Empuñadura adicional

•

Tope de profundidad

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El taladro ha sido concebido para hacer agujeros
en madera, hierro, metales no férreos y roca utili­zando la broca indicada.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

- 90 -

Anleitung_TE-ID_650_E_SPK9.indb 90Anleitung_TE-ID_650_E_SPK9.indb 90 08.07.2021 14:56:1308.07.2021 14:56:13

E

4. Características técnicas

Tensión de red: ....................... 230-240 V ~ 50 Hz

Consumo de energía: ................................ 650 W

Velocidad marcha en vacío: ...............3000 r.p.m.

Capacidad de taladro: .............. Hormigón 13 mm

........................................................ Acero 10 mm

..................................................... Madera 25 mm

Clase de protección: ..................................... II/

Peso: ..........................................................2,1 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................3 dB

WA

.............. 93,3 dB(A)

pA

......... 104,3 dB(A)

WA

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Taladro de percusión en hormigón
(empuñadura)

Valor de emisión de vibraciones
a

= 16,306 m/s

h, ID

Imprecisión K = 1,5 m/s

2

2

Taladro de percusión en hormigón
(empuñadura adicional)

Valor de emisión de vibraciones
a

= 12,345 m/s

h, ID

Imprecisión K = 1,5 m/s

2

2

Taladrar en metal (empuñadura)

Valor de emisión de vibraciones
a

= 5,848 m/s

h, D

Imprecisión K = 1,5 m/s

2

2

Taladrar en metal (empuñadura adicional)

Valor de emisión de vibraciones
a

= 1,818 m/s

h, D

Imprecisión K = 1,5 m/s

2

2

쓑

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

¡Aviso! Esta herramienta eléctrica genera un
campo electromagnético durante su funciona­miento. En determinadas circunstancias, este
campo podrá afectar a los posibles implantes
médicos activos o pasivos. Para reducir el peligro
de lesiones graves o incluso mortales, recomen­damos a las personas que lleven este tipo de im­plantes que consulten a su médico y al fabricante
del implante antes de operar la máquina.

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

- 91 -

Anleitung_TE-ID_650_E_SPK9.indb 91Anleitung_TE-ID_650_E_SPK9.indb 91 08.07.2021 14:56:1308.07.2021 14:56:13

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Aviso!
Desenchufar el aparato antes de realizar
ajustes.

5.1 Montar la empuñadura adicional (fi g. 2-3/
pos. 8)

La empuñadura adicional (8) sirve para facilitar
la sujeción del taladro de percusión. Por este
motivo, no utilizar el aparato sin la empuñadura
adicional.
La empuñadura adicional (8) se sujeta al taladro
de percusión por apriete. Girando la empuñadura
en sentido de las agujas del reloj se aprieta la
sujeción. En sentido contrario se suelta.

Primero se debe montar la empuñadura adi-

•

cional (8). Para ello, girar la empuñadura para
abrir bien sujeción de forma que se pueda
introducir la empuñadura adicional a través
del portabrocas (1).
Tras introducir la empuñadura adicional (8)

•

girarla hasta alcanzar la posición de trabajo
más cómoda.
A continuación, girar la empuñadura en la

•

dirección contraria hasta que la empuñadura
adicional quede bien sujeta.
La empuñadura adicional (8) está indicada

•

tanto para diestros como para zurdos.

5.2 Montar y ajustar el tope de profundidad
(fi g. 4-5/pos. 2)

Soltar el tornillo de orejetas (a) en la em-

•

puñadura adicional (8) y colocar el tope de
profundidad (2) en la perforación de la em­puñadura adicional.
Ajustar el tope de profundidad y volver a ap-

•

retar el tornillo de orejetas.
Taladrar el agujero hasta que el tope de pro-

•

fundidad toque la pieza.

5.3 Colocar la broca (fi g 6-7)

Desenchufar el aparato antes de realizar

•

ajustes.
Soltar el tope de profundidad según se de-

•

scribe en el apartado 5.2 y desplazarlo en
dirección a la empuñadura adicional. Así se
puede acceder libremente al portabrocas (1).
Este taladro de percusión está dotado de un

•

bloqueo de husillo (9) y de un portabrocas de
sujeción rápida.

E

Presionar el bloqueo de husillo (9) y girar el

•

portabrocas cerrado (1) hasta que se encaje
(ver fig. 6). A continuación, abrir el portabro­cas (1) manteniendo pulsado el bloqueo de
husillo (9) (ver fig. 7). El orificio del portabro­cas debe ser lo suficientemente grande para
alojar la broca.
Elegir la broca adecuada. Introducir la broca

•

al máximo posible en el orificio del portabr­ocas.
Volver a cerrar el portabrocas (1) mante-

•

niendo pulsado el bloqueo de husillo (9).
Comprobar si la broca está bien sujeta en el
portabrocas (1).
Comprobar de forma periódica que la broca

•

o la herramienta esté bien sujeta (para ello,
desenchufar el aparato).
Cuando el portabrocas de sujeción rápida (1)

•

esté abierto hasta el tope (máx. perforación
del taladro) y fijo, pulsar el bloqueo de husillo
(9) y girar el portabrocas (1)hacia la derecha
(visto desde delante) hasta que haga clic. A
continuación, girar el portabrocas (1) mante­niendo pulsado el bloqueo de husillo (9) unos
5 mm en dirección contraria hasta que se
perciba un chasquido. Seguidamente, volver
a girar hacia la derecha y poner el portabro­cas (1) en la posición deseada. Esta función
evita que se dañe el portabrocas.

¡Atención!

No activar el bloqueo de husillo (9) mientras se
taladra.

5.4 Alojamiento para guardar la broca
(fi g. 1/pos. 10)

La empuñadura adicional (8) está dotada de un
alojamiento (10) donde se pueden guardar bro­cas de distintos tamaños.

Girar hacia la izquierda el alojamiento (10) y

•

extraerlo de la empuñadura adicional (8).
Colocar la broca deseada.

•

Fijar el alojamiento (10) de nuevo en la em-

•

puñadura adicional. Para ello, los salientes en
el borde interior del alojamiento (10) deben
encajar en la entalladura de la empuñadura
adicional (8).
Cerrar el alojamiento girando hacia la de-

•

recha.

- 92 -

Anleitung_TE-ID_650_E_SPK9.indb 92Anleitung_TE-ID_650_E_SPK9.indb 92 08.07.2021 14:56:1308.07.2021 14:56:13

E

6. Manejo

6.1 Interruptor ON/OFF (fi g. 8/pos. 5)

En primer lugar, introducir una broca adecua-

•

da en el aparato (véase 5.3).
Enchufar el aparato en una toma de corriente

•

adecuada.
Aplicar el taladro directamente en el punto a

•

taladrar.

Conexión:

pulsar el interruptor ON/OFF (5)

Funcionamiento en continuo:

asegurar el interruptor ON/OFF (5) con el botón
de enclavamiento (4).

Desconexión:

pulsar brevemente el interruptor ON/OFF (5).

6.2 Ajustar la velocidad (fi g. 8/pos. 5)

La velocidad se puede controlar de forma

•

continua durante el funcionamiento.
Seleccionar la velocidad pulsando con mayor

•

o menor fuerza el interruptor ON/OFF (5).
Elección de la velocidad adecuada: La ve-

•

locidad adecuada depende de la pieza, del
modo de funcionamiento y de la broca que
se utiliza.
Poca presión en el interruptor ON/OFF (5):

•

velocidad baja (adecuado para: tornillos pe­queños, materiales blandos)
Mayor presión en el interruptor ON/OFF (5):

•

velocidad alta (adecuado para: tornillos gran­des/largos, materiales duros)

Consejo: taladrar un agujero a baja velocidad.
Seguidamente, ir aumentando poco a poco la
velocidad.

Ventajas:

Al empezar a taladrar la broca se controla

•

más fácilmente y no resbala.
Así se evitan los agujeros desgarrados (p. ej.,

•

en azulejos).

6.3 Preseleccionar la velocidad (fi g. 8/pos. 6)

El regulador de velocidad (6) permite deter-

•

minar cuál va a ser la velocidad máxima. El
interruptor ON/OFF (5) solo se puede pulsar
hasta la velocidad máxima prefijada.
Ajustar la velocidad con ayuda del anillo de

•

ajuste (6) en el interruptor ON/OFF (5).
No realizar dicho ajuste durante los trabajos

•

de taladrado.

6.4 Conmutador izquierda/derecha (fi g. 8/
pos. 7)

¡Conmutar sólo con el aparato parado!

•

Con el conmutador derecha/izquierda (7)

•

se cambia la dirección de giro del taladro
percutor:

Dirección Posición del interruptor

A la derecha
(hacia delante y taladro) Pulsado a la derecha

A la izquierda (retroceso) Pulsado a la izquierda

6.5 Conmutador taladro/taladro percutor (fi g.
9/pos. 3)

¡Conmutar sólo con el aparato parado!

Taladro:

Poner el conmutador (3) en la posición taladro.
(Posición A)
Uso: maderas; metales; plásticos

Taladro percutor:

Poner el conmutador (3) en la posición taladro
percutor. (Posición B)
Uso: hormigón; roca; mampostería

6.6 Consejos para trabajar con el taladro de
percusión

6.6.1 Taladrar hormigón y mampostería

Poner el interruptor taladro/taladro percutor

•

(3) en la posición B (taladrado de percusión).
Para trabajar en mampostería u hormigón uti-

•

lizar siempre una broca de metal duro y una
velocidad elevada.

6.6.2 Taladrar acero

Poner el interruptor taladro/taladro percutor

•

(3) en la posición A (taladro).
Para trabajar acero utilizar siempre una broca

•

HSS (acero rápido altamente aleado) y una
velocidad reducida.
Para evitar que la broca se desgaste, se reco-

•

mienda lubricar la perforación con un refrige­rante adecuado.

6.6.3 Taladrar agujeros

Para taladrar un agujero profundo en un material
duro (como acero) recomendamos perforar pre­viamente el agujero con una broca más pequeña.

- 93 -

Anleitung_TE-ID_650_E_SPK9.indb 93Anleitung_TE-ID_650_E_SPK9.indb 93 08.07.2021 14:56:1308.07.2021 14:56:13

E

6.6.4 Taladrar en baldosas y azulejos

Poner el conmutador (3) en la posición A

•

(taladro).
Poner el conmutador (3) en la posición B

•

(taladro percutor) en cuanto la broca haya
perforado la baldosa/azulejo.

7. Cambio del cable de conexión a
la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

8. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.

8.3 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

8.4 Pedido de piezas de repuesto y acces­orios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.Einhell-Service.com

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de ! www.kwb.eu
[e-mail]

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

10. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

- 94 -

Anleitung_TE-ID_650_E_SPK9.indb 94Anleitung_TE-ID_650_E_SPK9.indb 94 08.07.2021 14:56:1408.07.2021 14:56:14

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 95 -

Anleitung_TE-ID_650_E_SPK9.indb 95Anleitung_TE-ID_650_E_SPK9.indb 95 08.07.2021 14:56:1408.07.2021 14:56:14

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, portabrocas
Material de consumo/Piezas de consumo* Broca
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 96 -

Anleitung_TE-ID_650_E_SPK9.indb 96Anleitung_TE-ID_650_E_SPK9.indb 96 08.07.2021 14:56:1408.07.2021 14:56:14

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno­ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:
www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que
acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 97 -

Anleitung_TE-ID_650_E_SPK9.indb 97Anleitung_TE-ID_650_E_SPK9.indb 97 08.07.2021 14:56:1408.07.2021 14:56:14

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-

veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.

Vaihdepyörästön vahingoittumisen välttämiseksi saa porauksen / iskuporauksen vaihtokytkimen kytkeä
vain koneen seistessä

Karanlukituksen saa toimentaa vain koneen ollessa pysähdyksissä.

Suojaluokka II

- 98 -

Anleitung_TE-ID_650_E_SPK9.indb 98Anleitung_TE-ID_650_E_SPK9.indb 98 08.07.2021 14:56:1408.07.2021 14:56:14

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Poranistukka

2. Poraussyvyyden säätö

3. Poraus-/iskuporaus-vaihtokytkin

4. Lukitusnuppi

5. Päälle-/pois-katkaisin

6. Kierrosluvun säädin

7. Kiertosuunnan vaihtokytkin myötä-/vastapäi­vään

8. Tukikahva

9. Karan lukitus

10. Poranterien säilytyslokero

Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Iskuporakone

•

Tukikahva

•

Syvyysvaste

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Porakone on tarkoitettu reikien poraamiseen puu­hun, rautaan, värillisiin metalleihin ja kiviin käyttä­en tarkoitukseen soveltuvaa poraustyökalua.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.

- 99 -

Anleitung_TE-ID_650_E_SPK9.indb 99Anleitung_TE-ID_650_E_SPK9.indb 99 08.07.2021 14:56:1408.07.2021 14:56:14

FIN

4. Tekniset tiedot

Verkkojännite: ......................... 230-240 V ~ 50 Hz

Virranotto: ...........................................650 wattia

Joutokäyntikierrosluku: .......................3000 min

Porausteho: ....................................betoni 13 mm

..........................................................teräs 10 mm

............................................................puu 25 mm

Suojaluokka: ................................................. II/

Paino: .........................................................2,1 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

.......................... 93,3 dB(A)

pA

............................................3 dB

pA

.......................... 104,3 dB(A)

WA

........................................... 3 dB

WA

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Iskuporaaminen betoniin (kahvan kera)

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 16,306 m/s

h, ID

2

Iskuporaaminen betoniin (tukikahvan kera)

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 12,345 m/s

h, ID

2

Poraaminen metalliin (kahvan kera)

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 5,848 m/s

h, D

2

Poraaminen metalliin (tukikahvan kera)

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 1,818 m/s

h, D

2

2

2

2

2

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

쓑

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta

-1

käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

Varoitus! Tämä sähkötyökalu kehittää käytön
aikana sähkömagneettisen kentän. Tämä kenttä
saattaa tietyissä olosuhteissa vaikuttaa aktiivi­siin tai passiivisiin lääkinnällisiin siirrännäisiin.
Vakavien tai kuolemaan johtavien vammojen
välttämiseksi suosittelemme, että henkilöt, joilla
on lääkinnällisiä siirrännäisiä, kysyvät neuvoa
lääkäriltään tai lääkinnällisen siirrännäisen valmis­tajalta, ennen kuin he käyttävät konetta.

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.

Varoitus!
Vetäkää aina vahvavirtapistoke pistorasiasta,
ennen kuin suoritatte laitteen säätöjä.

5.1. Tukikahvan asennus (kuvat 2-3/nro 8)

Tukikahva (8) antaa lisätukea iskuporauksen ai-

- 100 -

Anleitung_TE-ID_650_E_SPK9.indb 100Anleitung_TE-ID_650_E_SPK9.indb 100 08.07.2021 14:56:1508.07.2021 14:56:15
