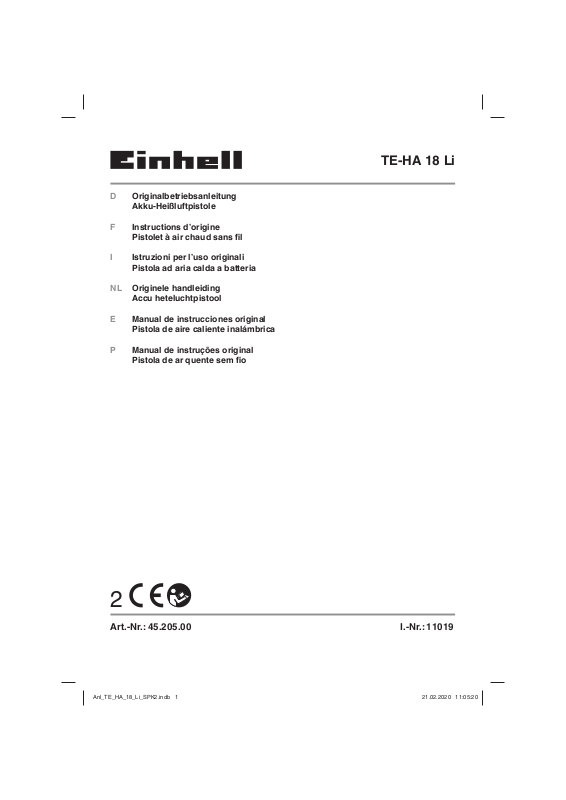

Einhell TE-HA 18 Li Service Manual

D Originalbetriebsanleitung

Akku-Heißluftpistole

F Instructions d’origine

Pistolet à air chaud sans fi l

I Istruzioni per l’uso originali

Pistola ad aria calda a batteria

NL Originele handleiding

Accu heteluchtpistool

E Manual de instrucciones original

Pistola de aire caliente inalámbrica

P Manual de instruções original

Pistola de ar quente sem fi o

TE-HA 18 Li

2

Art.-Nr.: 45.205.00 I.-Nr.: 11019

Anl_TE_HA_18_Li_SPK2.indb 1Anl_TE_HA_18_Li_SPK2.indb 1 21.02.2020 11:05:2021.02.2020 11:05:20

1

3 6

4 5

1

2

2a

8

Anl_TE_HA_18_Li_SPK2.indb 2Anl_TE_HA_18_Li_SPK2.indb 2 21.02.2020 11:05:2021.02.2020 11:05:20

2b

10

- 2 -

2c

3

9

5b
5a

1.

2.

6

6

4

54

7

d c

a

- 3 -

Anl_TE_HA_18_Li_SPK2.indb 3Anl_TE_HA_18_Li_SPK2.indb 3 21.02.2020 11:05:2321.02.2020 11:05:23

b

8

b

e

- 4 -

Anl_TE_HA_18_Li_SPK2.indb 4Anl_TE_HA_18_Li_SPK2.indb 4 21.02.2020 11:05:2521.02.2020 11:05:25

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

- 5 -

Anl_TE_HA_18_Li_SPK2.indb 5Anl_TE_HA_18_Li_SPK2.indb 5 21.02.2020 11:05:2621.02.2020 11:05:26

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1. Ein-/Ausschalter

2. Handgriff

3. Düse

4. Auswerfer

5. LED-Anzeige

6. Gürtelclip

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Heißluftpistole

•

3 x Düsen

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Akku-Heißluftpistole ist zum Erwärmen von
Schrumpfschläuchen, Entfernen von Farben und
zum Verschweißen und Verformen von Kunststof­fen bestimmt.
Gefahr!
Das Gerät darf nicht zum Anzünden von Holzkoh­le verwendet werden.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

- 6 -

Anl_TE_HA_18_Li_SPK2.indb 6Anl_TE_HA_18_Li_SPK2.indb 6 21.02.2020 11:05:2621.02.2020 11:05:26

D

4. Technische Daten

Spannungsversorgung Motor: ................18 V d.c.

Temperatur: .................................. 350°C / Stufe 1

..................................................... 550°C / Stufe 2

Luftmenge: .............................. 200 l/min / Stufe 1

.................................................200 l/min / Stufe 2

Gewicht: ......................................................0,6 kg

5. Vor Inbetriebnahme

5.1 LED-Anzeige (Bild 3/Pos. 5)

Die LED-Anzeige (5) zeigt Ihnen an, welche Heiz­stufe bei der Akku-Heißluftpistole eingestellt ist.
Bei Stufe 1 leuchtet die LED 5a. Bei Stufe 2
leuchten die beiden LED`s 5a und 5b gleichzeitig.

5.2 Gürtelclip (Bild 4/Pos. 6)

Mit dem Gürtelclip (6) können Sie die Akku­Heißluftpistole am Gürtel oder der Hosentasche
einhängen.
Heben Sie den Gürtelclip (6) dazu an und
schwenken diesen dann zur Seite.
Die Fixierung des Gürtelclips (6) erfolgt in umge­kehrter Reihenfolge.

6. Bedienung

Hinweis!
Nach Erstbenutzung kann etwas Rauch aus
dem Gerät austreten. Dies ist jedoch normal.

6.1 Ein-/Aus-Schalter

Wählen Sie mit dem Ein/Aus-Schalter (1) die ge­wünschte Arbeitstemperatur und Luftmenge.

Innerhalb kürzester Zeit erreicht die Heißluft­pistole die Arbeitstemperatur.

Schalterstellung 0:

Gerät ist ausgeschaltet

Schalterstellung 1:

1. Stufe – 350°C / 200 Liter/min.

Schalterstellung 2:

2. Stufe – 550°C / 200 Liter/min.

6.2 Mögliche Anwendungen der
Heißluftpistole:

Entfernen von Farbe und Lack.

•

Achtung: Beim Entfernen von Farben und

Lacken können gesundheitsschädliche
und/oder giftige Dämpfe entstehen. Sor­gen Sie für eine ausreichende Belüftung.

Entfernen von Aufklebern und Dekoration.

•

Lockern von rostigen oder fest angezogenen

•

Muttern und Metallschrauben.
Auftauen von eingefrorenen Rohren, Tür-

•

schlössern, usw. Achtung: keine Plastik oder
Kunststoffrohre auftauen.
Hervorheben von natürlichen Maserungen

•

bei Holzflächen vor dem Beizen oder Lackie­ren.
Schrumpfen von PVC-Verpackungsfolien und

•

Isolierschläuchen.
Ein- und Entwachsen von Skiern.

•

Stationäre Anwendung (siehe Bild 5)

•

Gefahr! Starke Hitzeeinwirkung bewirkt eine
erhöhte Brand- und Explosionsgefahr! Ar­beitsplatz gut lüften. Die entstehenden Gase
und Dämpfe können gesundheitsschädlich
und/oder giftig sein.

6.3 Auswahl der entsprechenden Düse
(Bild 2a-2c):

Breitstrahl-Düse (8) sorgt für eine gleichmäßi-

•

ge Luftverteilung bei kleinen Flächen.
Reduzier-Düse (9) für den gezielten Hitze-

•

strahl bei Ecken und beim Löten
Reflektor-Düse (10) zum Löten und Verfor-

•

men von Rohren, zum Auftauen von Wasser­leitungen und zum Schrumpfen von Isolier­schläuchen
Stecken Sie die entsprechende Aufsatzdüse

•

auf die Düse (3) am Gerät.

6.4 Auswerfer (Bild 6/Pos. 4)

Die Akku-Heißluftpistole ist mit einem Auswerfer
(4) für die Düsen ausgestattet. Dieser erlaubt es
Ihnen, die noch heißen Düsen vom Gerät zu ent­fernen, ohne diese anfassen zu müssen.

Warnung!

Die heißen Düsen nur auf einer temperaturbe­ständigen Oberfl äche ablegen!

6.5 Laden des LI-Akku-Packs (Bild 7/8)

1. Akku-Pack (b) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (a) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (e) in die
Steckdose. Die grüne LED beginnt zu blinken.

- 7 -

Anl_TE_HA_18_Li_SPK2.indb 7Anl_TE_HA_18_Li_SPK2.indb 7 21.02.2020 11:05:2621.02.2020 11:05:26

D

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

6.6 Akku-Kapazitätsanzeige (Abb. 7/Pos. d)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (c). Die Akku-Kapazitätsan­zeige (d) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

7. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge­laden werden!

- 8 -

Anl_TE_HA_18_Li_SPK2.indb 8Anl_TE_HA_18_Li_SPK2.indb 8 21.02.2020 11:05:2621.02.2020 11:05:26

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

D

- 9 -

Anl_TE_HA_18_Li_SPK2.indb 9Anl_TE_HA_18_Li_SPK2.indb 9 21.02.2020 11:05:2621.02.2020 11:05:26

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 10 -

Anl_TE_HA_18_Li_SPK2.indb 10Anl_TE_HA_18_Li_SPK2.indb 10 21.02.2020 11:05:2621.02.2020 11:05:26

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 11 -

Anl_TE_HA_18_Li_SPK2.indb 11Anl_TE_HA_18_Li_SPK2.indb 11 21.02.2020 11:05:2621.02.2020 11:05:26

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile* Düsen
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 12 -

Anl_TE_HA_18_Li_SPK2.indb 12Anl_TE_HA_18_Li_SPK2.indb 12 21.02.2020 11:05:2621.02.2020 11:05:26

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TE_HA_18_Li_SPK2.indb 13Anl_TE_HA_18_Li_SPK2.indb 13 21.02.2020 11:05:2621.02.2020 11:05:26

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_TE_HA_18_Li_SPK2.indb 14Anl_TE_HA_18_Li_SPK2.indb 14 21.02.2020 11:05:2721.02.2020 11:05:27

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

- 15 -

Anl_TE_HA_18_Li_SPK2.indb 15Anl_TE_HA_18_Li_SPK2.indb 15 21.02.2020 11:05:2721.02.2020 11:05:27

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1-3)

1. Interrupteur marche/arrêt

2. Poignée

3. Buse

4. Éjecteur

5. Affi chage LED

6. Clip pour ceinture

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Pistolet à air chaud sans fil

•

3 buses

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

Le pistolet à air chaud sans fi l sert à réchauff er
des tuyaux à rétraction, à décaper des peintures
et à souder et déformer les matières plastiques.
Danger !
L’appareil ne doit pas être utilisé pour allumer du
charbon de bois.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

- 16 -

Anl_TE_HA_18_Li_SPK2.indb 16Anl_TE_HA_18_Li_SPK2.indb 16 21.02.2020 11:05:2721.02.2020 11:05:27

F

4. Données techniques

Alimentation en tension du moteur : .......18 V d.c.

Température : ........................... 350°C / niveau 1

................................................. 550°C / niveau 2

Volume d’air : ....................... 200 l/min / niveau 1

..............................................200 l/min / niveau 2

Poids : ........................................................0,6 kg

5. Avant la mise en service

5.1 Affi chage LED (fi gure 3/pos. 5)

L’ a ffi chage LED (5) vous indique la puissance
de chauff e réglée sur le pistolet à air chaud sans
fi l. Niveau 1, la LED 5a est allumée. Niveau 2,
les deux LEDs 5a et 5b sont allumées en même
temps.

5.2 Clip pour ceinture (fi gure 4/pos. 6)

Le clip pour ceinture (6) vous permet d’accrocher
le pistolet à air chaud sans fi l à la ceinture ou à la
poche du pantalon.
Pour ce faire, soulevez le clip pour ceinture (6)
puis basculez-le vers le côté.
La fi xation du clip pour ceinture (6) se fait dans
l’ordre inverse.

6. Commande

Remarque !
Après la première utilisation, un peu de fu­mée peut sortir de l’appareil. C’est cependant
normal.

6.1 Interrupteur marche/arrêt

Sélectionnez la température de service et le vo­lume d’air souhaités avec l’interrupteur marche/
arrêt (1).

Le pistolet à air chaud atteint rapidement la
température de service.

Position de l’interrupteur 0 :

L’appareil est hors circuit

Position de l’interrupteur 1 :

Niveau 1 – 350 °C / 200 litres/min

Position de l’interrupteur 2 :

Niveau 2 – 550 °C / 200 litres/min

6.2 Possibilités d’emploi du pistolet à air

chaud:

Décapage de peintures et vernis.

•

Attention : Lors du décapage de pein­tures et vernis, des vapeurs toxiques et/
ou nuisibles peuvent se former. Veiller à
une aération suffisante.

Elimination d’autocollants et de décorations.

•

Dégrippage de vis et écrous métalliques rouil-

•

lés.
Dégel de tuyaux, de serrures, et autres ac-

•

cessoires gelés. Attention, ne pas dégeler de
tuyaux en matière plastique ou PVC.
Mise en valeur de madrures naturelles du

•

bois avant le décapage ou le vernissage.
Rétraction de films d’emballage et de tuyaux

•

d’isolation en PVC.
Fartage de skis et élimination de fart.

•

Käyttö kiinteästi asennettuna (katso kuva 5)

•

Danger ! toute chaleur excessive augmente
le risque d’incendie et d’explosion! Aérez
bien votre poste de travail. Les gaz et va­peurs dégagés peuvent être nuisibles à la
santé et/ou toxiques.

6.3 Vastaavan suuttimen valinta

(fi gure 2a-2c):

Tasosuutin (8) huolehtii ilman tasaisesta ja-

•

kautumisesta pienille pinnoille.
Supistussuutin (9) antaa kohdistetun kuumail-

•

masuihkun nurkkiin ja hitsaukseen
Heijastussuutin (10) hitsaukseen ja putkien

•

muovaamiseen, vesijohtojen sulattamiseen ja
eristysletkujen kutistamiseen
Työnnä vastaava lisäkesuutin laitteen suutti-

•

men (1) päälle.

6.4 Éjecteur (fi gure 6/pos. 4)

Le pistolet à air chaud sans fi l est équipé d’un
éjecteur (4) pour les buses. Celui-ci vous permet
d’enlever les buses encore chaudes de l’appareil
sans avoir à les toucher.

Avertissement !

Déposez les buses chaudes uniquement sur une
surface résistante à la chaleur !

6.5 Chargement du bloc accumulateur LI

(fi g. 7/8)

1. Tirez le bloc accumulateur (b) hors de sa

poignée, en appuyant sur les touches à cran
(a) vers le bas.

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la

- 17 -

Anl_TE_HA_18_Li_SPK2.indb 17Anl_TE_HA_18_Li_SPK2.indb 17 21.02.2020 11:05:2721.02.2020 11:05:27

F

tension réseau disponible. Branchez la fi che
de contact du chargeur (e) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Insérez l’accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.

Si la charge du paquet accumulateur n’est pas
possible, vérifi ez

que la prise de courant est sous tension

•

que les contacts du chargeur sont fiables.

•

S’il n’est toujours pas possible de charger le pa­quet accumulateur, nous vous prions d’envoyer

le chargeur

•

et le paquet accumulateur

•

à notre station de service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

6.6 Indicateur de charge de l’accumulateur
(fi g. fi gure 7/pos. d)

Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (c). L’indicateur de char­ge de l’accumulateur (d) vous indique l’état de
charge de l’accumulateur à l’aide de trois voyants
LED.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LEDs sont allumés :

L‘accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !

7. Nettoyage, maintenance et
commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

- 18 -

Anl_TE_HA_18_Li_SPK2.indb 18Anl_TE_HA_18_Li_SPK2.indb 18 21.02.2020 11:05:2721.02.2020 11:05:27

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

F

- 19 -

Anl_TE_HA_18_Li_SPK2.indb 19Anl_TE_HA_18_Li_SPK2.indb 19 21.02.2020 11:05:2821.02.2020 11:05:28
