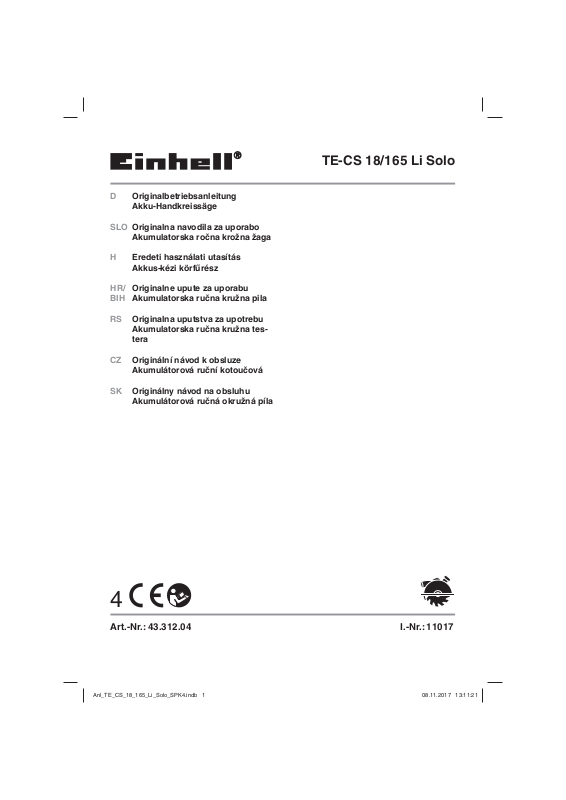

Einhell TE-CS 18/165 Li User guide (Solo)
D Originalbetriebsanleitung
Akku-Handkreissäge
SLO Originalna navodila za uporabo
Akumulatorska ročna krožna žaga
H Eredeti használati utasítás
Akkus-kézi körfűrész
HR/ Originalne upute za uporabu
BIH Akumulatorska ručna kružna pila
RS Originalna uputstva za upotrebu
Akumulatorska ručna kružna testera
CZ Originální návod k obsluze
Akumulátorová ruční kotoučová
SK Originálny návod na obsluhu
Akumulátorová ručná okružná píla
TE-CS 18/165 Li Solo
4
Art.-Nr.: 43.312.04 I.-Nr.: 11017
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 1Anl_TE_CS_18_165_Li_Solo_SPK4.indb 1 08.11.2017 13:11:2108.11.2017 13:11:21
1a
1b
10
11
9
8
3
137
21
4
6
16
14
20
19
18 17
- 2 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 2Anl_TE_CS_18_165_Li_Solo_SPK4.indb 2 08.11.2017 13:11:2608.11.2017 13:11:26
12
5
15
2 3
a
6
4
4 5
12 6
6 7
b
14
9
7
6
c
16
- 3 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 3Anl_TE_CS_18_165_Li_Solo_SPK4.indb 3 08.11.2017 13:11:4408.11.2017 13:11:44
8
8 9
16
8
e (45°)
d (0°)
15
10
12
11
i
h
f
g
j
g
13
3
2
13
- 4 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 4Anl_TE_CS_18_165_Li_Solo_SPK4.indb 4 08.11.2017 13:12:1608.11.2017 13:12:16
14 15
16
19
11
13
20
191718
20
12
- 5 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 5Anl_TE_CS_18_165_Li_Solo_SPK4.indb 5 08.11.2017 13:12:3508.11.2017 13:12:35
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
D
- 6 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 6Anl_TE_CS_18_165_Li_Solo_SPK4.indb 6 08.11.2017 13:12:5308.11.2017 13:12:53
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Stecker bzw. Akku ziehen!
Vorsicht! Nicht in den Lichtstrahl blicken.
- 7 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 7Anl_TE_CS_18_165_Li_Solo_SPK4.indb 7 08.11.2017 13:12:5308.11.2017 13:12:53
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1a/1b)
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-/Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5. LED-Licht
6. Sägeschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Spindelarretierung
12. Sägeblatt
13. Sägeblattschlüssel
14. Anschluss für Spanabsaugung
15. Schnittlinienführung
16. Parallelanschlag
17. Schraube zur Sägeblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Hebel für Pendelschutzhaube
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akku-Handkreissäge
•
Sägeblatt
•
Sägeblattschlüssel
•
Parallelanschlag
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Akku-Handkreissäge ist geeignet zum Sägen
von geradlinigen Schnitten in Holz, holzähnlichen
Werkstoff en und Kunststoff en. Dabei sind ein
Überhitzen der Sägezahnspitzen und ein Schmelzen des Kunststoff es zu vermeiden.
Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
- 8 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 8Anl_TE_CS_18_165_Li_Solo_SPK4.indb 8 08.11.2017 13:12:5408.11.2017 13:12:54
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: ................18 V d.c.
Leerlauf-Drehzahl: ...............................4200 min
Schnitttiefe bei 90°: .................................. 54 mm
Schnitttiefe bei 45°: .................................. 35 mm
Sägeblatt: ............................................Ø 165 mm
Sägeblattaufnahme: ...............................Ø 20 mm
Sägeblattdicke: ....................................... 1,6 mm
Gewicht: ......................................................2,4 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.
Schalldruckpegel LpA .............................. 93 dB(A)
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
............................................ 3 dB
pA
WA
...................... 104 dB(A)
WA
........................................... 3 dB
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
-1
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
= 1,3 m/s
h, W
2
Zusatzhandgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
= 1,2 m/s
h, W
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
2
5. Vor Inbetriebnahme
Warnung!
2
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Schnitttiefe einstellen (Bild 2/3)
Lösen Sie den an der Rückseite der Schutz-
•
haube befindlichen Feststellhebel für Schnitttiefeneinstellung (4).
Setzen Sie den Sägeschuh (6) flach auf die
•
Oberfläche des zu bearbeitenden Werkstückes auf. Heben Sie die Säge so weit an, bis
sich das Sägeblatt (12) auf der benötigten
- 9 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 9Anl_TE_CS_18_165_Li_Solo_SPK4.indb 9 08.11.2017 13:12:5408.11.2017 13:12:54
D
Schnitttiefe (a) befindet.
Befestigen Sie den Feststellhebel für die
•
Schnitttiefeneinstellung (4) wieder. Überprüfen Sie den festen Sitz.
5.2 Gehrungsanschlag (Bild 4/5)
Der voreingestellte Standardwinkel zwischen
•
Sägefuß (6) und Sägeblatt (12) beträgt 90°.
Sie können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
Lösen Sie die an der Vorderseite des Säge-
•
fußes befindliche Feststellschraube für Gehrungseinstellung (7).
Sie können den Schnittwinkel nun um bis
•
zu 45° verändern; beachten Sie dazu die
Schnittwinkelskala (9).
Befestigen Sie die Feststellschraube für Geh-
•
rungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.
5.3 Absaugen von Staub und Spänen
(Bild 6)
Schließen Sie an den dafür vorgesehenen
•
Spanabsauganschluss (14) Ihrer Kreissäge
einen geeigneten Staubsauger (b) an (Staubsauger nicht im Lieferumfang enthalten). Sie
erreichen damit eine optimale Staubabsaugung vom Werkstück. Die Vorteile: Sie schonen sowohl das Gerät als auch ihre eigene
Gesundheit. Ihr Arbeitsbereich bleibt außerdem sauberer und sicherer.
Bei der Arbeit entstehender Staub kann
•
gefährlich sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
Achtung! Der für das Absaugen verwendete
•
Staubsauger muss für das bearbeitete Material geeignet sein.
Prüfen Sie, ob alle Teile gut miteinander ver-
•
bunden sind.
5.4 Parallelanschlag ( Bild 7/8)
Der Parallelanschlag (16) erlaubt es Ihnen,
•
parallele Linien zu sägen.
Lockern Sie die im Sägefuß (6) befindliche
•
Feststellschraube für den Parallelanschlag
(8).
Die Montage erfolgt durch Einsetzen des
•
Parallelanschlags (16) in die Führung (c) im
Sägefuß (6) (siehe Bild 7).
Setzen Sie den benötigten Abstand fest und
•
ziehen Sie die Feststellschraube (8) wieder
fest.
Benutzung des Parallelanschlages: Positio-
•
nieren Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.
Achtung! Probeschnitt mit einem Abfallholz
durchführen
5.5 Schnittlinienführung (Bild 9)
Mit der Schnittlinienführung (15) können Sie
genaue Schnitte nach Schnittlinien, die auf dem
Werkstück aufgezeichnet sind, durchführen.
Verwenden Sie die Markierung (d) bei der 0° bzw.
90° Winkeleinstellung
Die Markierung (e) ist bei der 45° Winkeleinstellung zu verwenden.
Für Winkeleinstellung siehe 5.2
Achtung! Probeschschnitt mit einem Abfallholz durchführen.
5.6 Laden des LI-Akku-Packs (Abb. 10-11)
1. Akku-Pack (g) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (f) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (j) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Hinweis!
Verwenden Sie den Akku und das Ladegerät nur
im trockenen Zustand bei einer Umgebungstemperatur von 10-40° C.
Lagern Sie den Akku, das Akkugerät und das Ladegerät trocken bei einer Umgebungstemperatur
von: Akku = 10-20° C
Akkugerät, Ladegerät = 10-40° C.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
- 10 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 10Anl_TE_CS_18_165_Li_Solo_SPK4.indb 10 08.11.2017 13:12:5408.11.2017 13:12:54
D
5.7 Akku-Kapazitätsanzeige (Abb. 10/Pos. h)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (i). Die Akku-Kapazitätsanzeige (h) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und geladen werden!
6. Bedienung
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
6.1 Arbeiten mit der Akku-Handkreissäge
Halten Sie das Gerät stets mit festem Griff an
•
den dafür vorgesehenen Griffen (1 und 10)
um eine sichere Handhabung beim Gebrauch
sicherzustellen.
Die Pendelschutzhaube (19) wird vom Werk-
•
stück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissäge
•
leicht und gleichmäßig vorrücken.
Das Abfallstück sollte sich auf der rechten
•
Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen
Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesägt
•
wird, Kreissäge an der entsprechenden Kerbe entlangführen.
Kleine Holzteile vor der Bearbeitung fest ein-
•
spannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten!
•
Schutzbrille tragen!
Verwenden Sie keine defekten Sägeblätter
•
oder solche, welche Risse und Sprünge aufweisen.
Verwenden Sie keine Flansche/Flanschmut-
•
tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch
•
seitlichen Druck auf das Sägeblatt gebremst
werden.
Prüfen Sie die Funktionen der Pendelschutz-
•
haube. Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem
Arbeitsgang wieder in der Ausgangsposition
befinden.
Vor der Verwendung der Kreissäge bei her-
•
ausgezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
Vergewissern Sie sich vor jedem Einsatz der
•
Maschine, dass die Sicherheitseinrichtungen
wie Pendelschutz, Flansche und Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
An den Anschluss für Spanabsaugung (14)
•
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum
•
Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.
6.2 Benutzung der Akku-Handkreissäge
Passen Sie Schnitttiefe, Schnittwinkel und
•
Parallelanschlag an (siehe Punkt 5.1, 5.2 und
5.4).
Schalten Sie die Kreissäge nur mit eingesetz-
•
tem Sägeblatt ein!
Platzieren Sie den Sägefuß flach auf dem zu
•
bearbeitendem Werkstück. Das Sägeblatt
darf das Werkstück nicht berühren.
Halten Sie die Kreissäge nun mit beiden Hän-
•
den fest.
6.3 Ein-/ Ausschalten (Bild 12)
Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzeitig drücken
Lassen Sie das Sägeblatt anlaufen, bis es die
•
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
- 11 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 11Anl_TE_CS_18_165_Li_Solo_SPK4.indb 11 08.11.2017 13:12:5408.11.2017 13:12:54
D
Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,
Beim Loslassen des Handgriffs schaltet die
•
Maschine automatisch ab, so dass unbeabsichtigter Lauf nicht möglich ist.
Achten Sie darauf, dass beim Arbeiten die
•
Entlüftungsöffnungen nicht abgedeckt werden oder verstopfen.
Bremsen Sie das Sägeblatt nach dem Aus-
•
schalten nicht durch seitliches Gegendrücken
ab.
Achtung! Legen Sie die Maschine erst ab,
•
nachdem das Sägeblatt vollständig zum Stillstand gekommen ist.
Achtung! Probeschnitt mit einem Abfallholz
durchführen.
6.4 Sägeblatt wechseln (Bild 13-16)
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
Verwenden Sie ausschließlich Sägeblätter, die
der Norm EN 847-1 entsprechen und vom gleichen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im Fachhandel beraten.
Warnung!
Verwenden Sie keine Schleifscheiben!
Die Durchmesser der verwendeten Sägeblätter
müssen den angegebenen Durchmessern auf der
Handkreissäge entsprechen!
Verwenden Sie nur empfohlene Sägeblätter!
Für das Wechseln des Sägeblattes benötigen Sie
den beiliegenden Sägeblattschlüssel (13). Der
Sägeblattschlüssel (13) ist im Gehäuse aufbewahrt. Ziehen sie bei Bedarf den Sägeblattschlüssel (13) aus dem Gehäuse heraus (siehe Bild 13).
Achtung! Aus Sicherheitsgründen darf die AkkuHandkreissäge nicht mit eingestecktem
Sägeblattschlüssel (13) betrieben werden.
Drücken Sie die Spindelarretierung (11).
•
Schraube zur Sägeblattsicherung (17) mit
•
dem Sägeblattschlüssel (13) lösen.
Bewegliche Pendelschutzhaube (19) mit He-
•
bel für Pendelschutzhaube (20) zurückschieben und festhalten.
Flansch (18) und Sägeblatt (12) nach unten
•
entnehmen.
Flansch reinigen, neues Sägeblatt einsetzen.
•
Auf Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
Schraube zur Sägeblattsicherung (17) anzie-
•
hen, auf Rundlauf achten.
Bevor Sie den Ein-Ausschalter betätigen, ver-
•
gewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.
6.5 LED-Licht (Bild 1/Pos. 5)
Das LED-Licht (5) ermöglicht das zusätzliche
Ausleuchten der Schnittstelle. Das LED-Licht (5)
leuchtet automatisch, sobald Sie die Sperrtaste
für den Ein-/Ausschalter (3) drücken.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
- 12 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 12Anl_TE_CS_18_165_Li_Solo_SPK4.indb 12 08.11.2017 13:12:5408.11.2017 13:12:54
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 10 und 40 ˚C.
Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
- 13 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 13Anl_TE_CS_18_165_Li_Solo_SPK4.indb 13 08.11.2017 13:12:5408.11.2017 13:12:54
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung
umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10 °C und
40 °C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 14 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 14Anl_TE_CS_18_165_Li_Solo_SPK4.indb 14 08.11.2017 13:12:5408.11.2017 13:12:54
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 15 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 15Anl_TE_CS_18_165_Li_Solo_SPK4.indb 15 08.11.2017 13:12:5408.11.2017 13:12:54
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile* Sägeblätter
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 16 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 16Anl_TE_CS_18_165_Li_Solo_SPK4.indb 16 08.11.2017 13:12:5408.11.2017 13:12:54
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 17 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 17Anl_TE_CS_18_165_Li_Solo_SPK4.indb 17 08.11.2017 13:12:5408.11.2017 13:12:54
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 18 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 18Anl_TE_CS_18_165_Li_Solo_SPK4.indb 18 08.11.2017 13:12:5408.11.2017 13:12:54
Obsah
1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Čištění, údržba a objednání náhradních dílů
8. Likvidace a recyklace
9. Skladování
10. Indikace nabíječky
CZ
- 19 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 19Anl_TE_CS_18_165_Li_Solo_SPK4.indb 19 08.11.2017 13:12:5908.11.2017 13:12:59
CZ
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-
kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.
Vytáhněte zástrčku, resp. akumulátor!
Pozor! Nedívejte se do světelného paprsku.
- 20 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 20Anl_TE_CS_18_165_Li_Solo_SPK4.indb 20 08.11.2017 13:12:5908.11.2017 13:12:59
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1a/1b)
1. Rukojeť
2. Za-/Vypínač
3. Blokovací tlačítko pro za-/vypínač
4. Aretační páčka pro nastavení hloubky řezu
5. LED osvětlení
6. Kluzná botka
7. Zajišťovací šroub pro nastavení pokosu
8. Zajišťovací šroub pro paralelní doraz
9. Stupnice pro pokosový úhel
10. Přídavná rukojeť
11. Aretace vřetena
12. Pilový kotouč
13. Klíč na pilový kotouč
14. Přípojka pro odsávání pilin
15. Vedení čáry řezu
16. Paralelní doraz
17. Šroub k zajištění pilového kotouče
18. Příruba
19. Výkyvný ochranný kryt
20. Páčka pro výkyvný ochranný kryt
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení.
Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
Akumulátorová ruční kotoučová pila
•
Pilový kotouč
•
Klíč na pilový kotouč
•
Paralelní doraz
•
Originální návod k obsluze
•
Bezpečnostní pokyny
•
3. Použití podle účelu určení
Akumulátorová ruční kotoučová pila je vhodná k
řezání rovných řezů do dřeva, dřevu podobných
materiálů a plastů. Přitom je třeba vyvarovat se
přehřátí špiček zubů pily a roztavení plastu.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
- 21 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 21Anl_TE_CS_18_165_Li_Solo_SPK4.indb 21 08.11.2017 13:13:0008.11.2017 13:13:00
CZ
4. Technická data
Zdroj napětí motoru: .............................. 18 V d.c.
Otáčky na volnoběh: .......................... 4200 min
Hloubka řezu při 90°: ................................ 54 mm
Hloubka řezu při 45°: ................................ 35 mm
Pilový kotouč: ..................................... O 165 mm
Upínání pilového kotouče: .................... O 20 mm
Tloušťka pilového kotouče: ..................... 1,6 mm
Hmotnost: ................................................. 2,4 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku LpA ................ 93 dB(A)
Nejistota K
Hladina akustického výkonu L
Nejistota K
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.
Rukojeť
Emisní hodnota vibrací a
Nejistota K = 1,5 m/s
Přídavná rukojeť
Emisní hodnota vibrací a
Nejistota K = 1,5 m/s
Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
................................................. 3 dB
pA
................................................3 dB
WA
2
2
.......... 104 dB(A)
WA
= 1,3 m/s
h,W
= 1,2 m/s
h,W
2
2
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném sta-
•
vu.
-1
Pravidelně provádějte údržbu a čištění
•
přístroje.
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
•
vat.
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
•
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
5. Před uvedením do provozu
Varování!
Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.
5.1 Nastavení hloubky řezu (obr. 2/3)
Povolte aretační páčku pro hloubkové nas-
•
tavení řezu (4) umístěnou na zadní straně
ochranného krytu.
Přiložte kluznou botku (6) celou plochou na
•
povrch řezaného obrobku. Nadzvedněte pilu
tak dalece, až bude pilový kotouč (12) na
požadované hloubce řezu (a).
Aretační páčku pro hloubkové nastavení
•
řezu (4) znovu upevněte. Zkontrolujte jejich
pevnost.
5.2 Pokosový doraz (obr. 4/5)
Přednastavený standardní úhel mezi kluz-
•
nou botkou (6) a pilovým kotoučem (12) činí
90°. Tento úhel můžete změnit, abyste mohli
provádět šikmé řezy.
Uvolněte zajišťovací šroub pro nastavení
•
pokosu (7) umístěný na přední straně kluzné
botky.
- 22 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 22Anl_TE_CS_18_165_Li_Solo_SPK4.indb 22 08.11.2017 13:13:0008.11.2017 13:13:00
CZ
Nyní můžete změnit úhel řezu až o 45 °; při
•
tom dbejte stupnice úhlů řezu (9).
Zajišťovací šroub pro nastavení pokosu (7)
•
znovu utáhněte. Zkontrolujte jejich pevnost.
5.3 Odsávání prachu a pilin (obr. 6)
Připojte na určenou přípojku odsávání pilin
•
(14) vaší kotoučové pily vhodný vysavač (b)
(vysavač není obsažen v rozsahu dodávky)
Dosáhnete tím optimálního odsávání prachu
z obrobku. Přednosti: Šetříte jak přístroj, tak
také svoje vlastní zdraví. Vaše pracoviště
kromě toho zůstane čistší a bezpečnější.
Prach vznikající při práci může být
•
nebezpečný. Dbejte prosím bezpečnostních
pokynů týkajících se této problematiky.
Pozor! Vysavač použitý pro vysávání musí být
•
vhodný pro opracovávaný materiál.
Zkontrolujte, zda jdou všechny díly navzájem
•
dobře spojeny.
5.4 Paralelní doraz (obr. 7/8)
Paralelní doraz (16) vám umožňuje provádět
•
paralelní řezy.
Uvolněte zajišťovací šroub pro paralelní doraz
•
(8) umístěný na kluzné botce (6).
Montáž se provádí vložením paralelního do-
•
razu (16) do vedení (c) v kluzné botce (6) (viz
obr. 7).
Nastavte potřebnou vzdálenost a zajišťovací
•
šroub (8) opět utáhněte.
Používání paralelního dorazu: Umístěte paral-
•
elní doraz (16) naplocho na okraj obrobku a
začněte řezat.
Pozor! Proveďte zkušební řez na kousku odpadového dřeva.
5.5 Vedení čáry řezu (obr. 9)
Pomocí vedení čáry řezu (15) můžete provádět
přesné řezy podle čar řezu, které jsou naznačeny
na obrobku. Při nastavení úhlů řezu 0 ° resp. 90 °
použijte značení (d).
Pro nastavení úhlu řezu 45 ° použijte značení (e).
Pro nastavení úhlu viz bod 5.2
5.6 Nabíjení LI akumulátorového článku
(obr. 10-11)
1. Akumulátorový článek (g) vytáhněte z rukoje-
ti, při tom stlačte postranní západkové tlačítko
(f) směrem dolů.
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (j) do zásuvky. Zelená LED začne
blikat.
3. Zastrčte akumulátor do nabíječky.
V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.
Upozornění!
Akumulátor a nabíječku používejte jen v suchém
stavu při teplotě okolí 10–40 °C.
Akumulátor, akumulátorový přístroj a nabíječku
skladujte v suchu při teplotě okolí: Akumulátor =
10–20 °C
Akumulátorový přístroj, nabíječka = 10–40 °C.
Pokud by nabíjení akumulátorového článku nebylo možné, zkontrolujte:
zda je v zásuvce síťové napětí,
•
zda je bezvadný kontakt na nabíjecích kon-
•
taktech nabíječky.
Pokud stále není možné akumulátor nabít, prosíme vás, abyste
nabíječku a nabíjecí adaptér
•
a akumulátorový článek
•
poslali na adresu našeho zákaznického ser-
•
visu.
5.7 Indikace kapacity akumulátoru
(obr. 10/Pol. h)
Stiskněte spínač indikace kapacity akumulátoru
(i). Indikace kapacity akumulátoru (h) signalizuje
stav nabití pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je plně nabitý.
Pozor! Proveďte zkušební řez na kousku odpadového dřeva.
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 23Anl_TE_CS_18_165_Li_Solo_SPK4.indb 23 08.11.2017 13:13:0008.11.2017 13:13:00
2 nebo 1 LED svítí:
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
- 23 -
CZ
Všechny LED blikají:
Akumulátor byl hluboce vybit a je defektní. Defektní akumulátor se již nesmí používat a nabíjet!
6. Obsluha
Varování!
Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.
6.1 Práce s akumulátorovou ruční
kotoučovou pilou
Přístroj vždy pevně držte za k tomu určené
•
rukojeti (1 a 10), aby bylo zaručeno bezpečné
ovládání při používání.
Obrobek automaticky odsune výkyvný
•
ochranný kryt (19).
Nevyvíjejte přílišnou sílu! S kotoučovou pilou
•
postupujte lehce a rovnoměrně.
Odpadní kus materiálu by měl být na pravé
•
straně kotoučové pily, aby široký díl úložného
stolu ležel na celé svojí ploše.
Pokud se bude řezat podle předem narýsova-
•
né čáry, veďte kotoučovou pilu podél odpovídajícího zářezu.
Malé kusy dřeva před zpracováním pevně
•
upněte. Nikdy nedržte obrobky rukou.
Bezpodmínečně dodržujte bezpečnostní
•
předpisy! Noste ochranné brýle!
Nepoužívejte žádné poškozené pilové
•
kotouče nebo takové pilové kotouče, které
mají trhliny nebo praskliny.
Nepoužívejte žádné příruby/přírubové matice,
•
které mají větší nebo menší otvor než otvor
na pilovém kotouči.
Pilový kotouč nesmí být brzděn rukou nebo
•
postranním tlakem.
Zkontrolujte funkci výkyvného ochranného
•
krytu. Výkyvná ochrana se nesmí zaseknout
a po ukončeném pracovním kroku musí být
opět ve výchozí poloze.
Před použitím kotoučové pily zkontrolujte
•
funkci výkyvné ochrany, přičemž musí být
vytažena síťová zástrčka.
Před každým použitím přístroje se ujistěte,
•
že bezpečnostní zařízení jako např. výkyvný
ochranný kryt, příruby a nastavovací zařízení
fungují resp. jsou správně nastaveny a
upevněny.
Na přípojku pro odsávání pilin (14) můžete
•
připojit vhodné odsávání prachu. Přesvědčte
se, že je odsávání prachu bezpečně a řádně
připojeno.
Pohyblivý výkyvný ochranný kryt nesmí být při
•
řezání sevřen staženým ochranným krytem.
6.2 Používání akumulátorové ruční kotoučové
pily
Přizpůsobte hloubku řezu, úhel řezu a paral-
•
elní doraz (viz bod 5.1, 5.2 a 5.4).
Zapínejte kotoučovou pilu pouze se vsa-
•
zeným pilovým kotoučem!
Položte kluznou botku rovně na řezaný obro-
•
bek. Pilový kotouč se nesmí dotýkat obrobku.
Držte kotoučovou pilu nyní pevně oběma
•
rukama.
6.3 Za-/vypnutí (obr. 12)
Zapnutí:
Blokovací tlačítko (3) a za-/vypínač (2) stiskněte
současně
Nechte pilový list rozběhnout, až dosáhne
•
své plné rychlosti. Poté veďte pilový list
pomalu podél řezné čáry. Přitom na pilový
kotouč pouze mírně tlačte.
Vypnutí:
Blokovací tlačítko a za-/vypínač pustit
Při puštění rukojeti se stroj automaticky vyp-
•
ne, takže není možné neúmyslné zapnutí.
Dbejte na to, aby při práci nebyly
•
odvzdušňovací otvory zakryty nebo ucpány.
Nebrzděte pilový kotouč po vypnutí post-
•
ranním protitlakem.
Pozor! Odložte stroj teprve poté, co se pilový
•
kotouč zcela zastavil.
Pozor! Proveďte zkušební řez na kousku odpadového dřeva.
6.4 Výměna pilového kotouče (obr. 13-16)
Varování!
Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.
Používejte výhradně pilové kotouče, které odpovídají normě EN 847-1 a jsou stejného typu jako
dodaný pilový kotouč u této ruční kotoučové pily.
Nechte si poradit v odborném obchodě.
Varování!
Nepoužívejte žádné brusné kotouče!
Průměry použitých pilových kotoučů musejí odpovídat průměrům udaným na ruční kotoučové pile!
Používejte pouze doporučené pilové listy!
- 24 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 24Anl_TE_CS_18_165_Li_Solo_SPK4.indb 24 08.11.2017 13:13:0008.11.2017 13:13:00
CZ
Pro výměnu pilového kotouče potřebujete
přiložený klíč na pilový kotouč (13). Klíč na pilový
kotouč (13) je uložen v krytu přístroje. V případě
potřeby klíč na pilový kotouč (13) z krytu vyjměte
(viz obr. 13).
Pozor! Z bezpečnostních důvodů nesmí být aku-
mulátorová ruční kotoučová pila provozována se
zastrčeným klíčem na pilový kotouč (13).
Stlačte aretaci vřetena (11).
•
Pomocí klíče na pilový kotouč (13) uvolněte
•
šroub k zajištění pilového kotouče (17).
Pohyblivý výkyvný ochranný kryt (19) odsuňte
•
zpět pomocí páčky pro výkyvný ochranný kryt
(20) a přidržte ho.
Přírubu (18) a pilový kotouč (12) vyjměte
•
směrem dolů.
Vyčistěte přírubu, vložte nový pilový kotouč.
•
Dbejte na směr chodu (viz šipka na ochranném krytu a pilovém kotouči)!
Šroub k zajištění pilového kotouče (17)
•
utáhněte, dbejte na vystředěný chod.
Než zapnete za-/vypínač, ujistěte se, zda je
•
pilový kotouč správně namontovaný, pohyblivé díly lehce běží a zda jsou svěrací šrouby
pevně utaženy.
6.5 LED světlo (obr. 1/pol. 5)
LED světlo (5) umožňuje dodatečné osvětlení
místa řezání. LED světlo (5) se rozsvítí automaticky, jakmile je stisknuto blokovací tlačítko pro za-/
vypínač (3).
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
7.2 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
7.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
9. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 10
a 40 ˚C. Uložte elektrický přístroj v originálním
balení.
7.1 Čištění
Udržujte bezpečnostní zařízení, větrací otvory
•
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití
•
přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem
•
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
- 25 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 25Anl_TE_CS_18_165_Li_Solo_SPK4.indb 25 08.11.2017 13:13:0008.11.2017 13:13:00
CZ
10. Indikace nabíječky
Stav indikace
Červená
Zelená LED
LED
Vyp Bliká Provozní pohotovost
Nabíječka je připojena na síť a připravena k provozu, akumulátor není
v nabíječce.
Zap Vyp Nabíjení
Nabíječka nabíjí akumulátor režimem rychlého nabíjení.
Příslušné doby nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou
skutečné doby nabíjení poněkud lišit od uvedených dob nabíjení.
Vyp zap Akumulátor je nabitý a připravený k provozu.
Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.
Opatření:
Odeberte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:
- Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo ve vybíjení vybitého akumulátoru (hluboké vybití)
- Teplota akumulátoru neleží v ideálním rozsahu mezi 10 °C a 40 °C.
Opatření:
Počkejte, až bude nabíjení ukončeno, akumulátor může být i p
dále nabíjen.
Bliká Bliká Chyba
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Odeberte akumulátor z nabíječky
Zap Zap Porucha teploty
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený (pod 0 °C)
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě
(cca 20 °C).
Význam a opatření
řesto
- 26 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 26Anl_TE_CS_18_165_Li_Solo_SPK4.indb 26 08.11.2017 13:13:0008.11.2017 13:13:00
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
- 27 -
Anl_TE_CS_18_165_Li_Solo_SPK4.indb 27Anl_TE_CS_18_165_Li_Solo_SPK4.indb 27 08.11.2017 13:13:0008.11.2017 13:13:00
Loading...
