Einhell TE-AP 18/22 Li User guide (Solo)

Download
D Originalbetriebsanleitung
Akku-Universalsäge
GR Πρωτότυπες Οδηγίες χρήσης
Πριόνι γενικής χρήσης, με μπαταρία
TE-AP 18 Li
5
Art.-Nr.: 43.263.00 I.-Nr.: 11025
1
4
3
5
2
1
2
b
a
4
3
3
5
- 2 -
54
g
e
d
f
c
d
6
- 3 -
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
- 4 -
D
Gefahr!
Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!
Warnung! Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und Lieferumfang

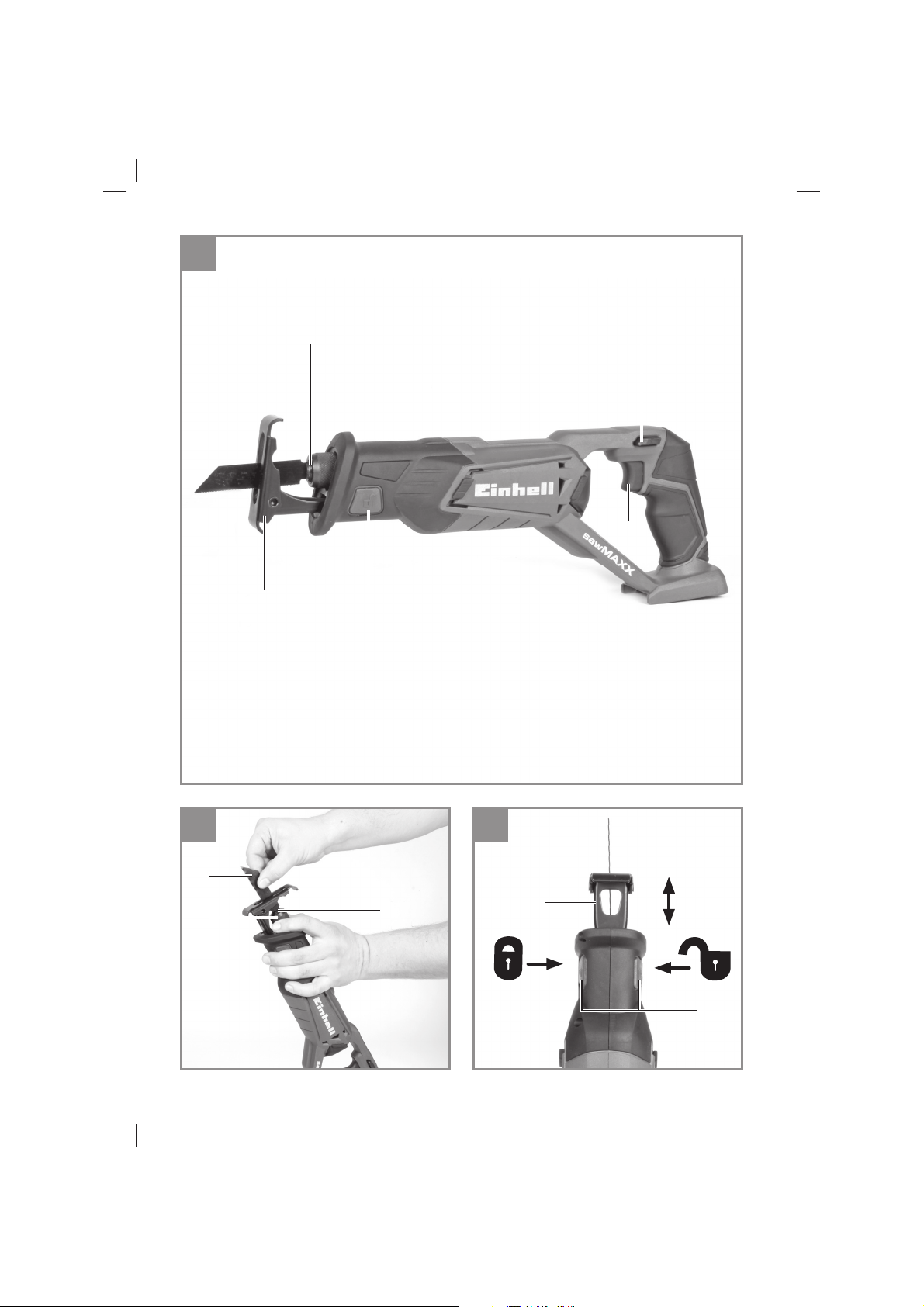

2.1 Gerätebeschreibung (Bild 1)
1 Ein-/Ausschalter 2 Sperrtaste für Ein-/Ausschalter 3 Sägeschuh 4 Sägeblattaufnahme 5 Feststellknopf für Sägeschuh
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An­leitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist. Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!
Akku-Universalsäge
•
1x Sägeblatt für Holz
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße Verwendung
Die Akku-Universalsäge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoff en unter Verwendung des entsprechenden Sägeblatts bestimmt.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
- 5 -
D
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Hubzahl: ............................................0-2600 min
Hubhöhe: ..................................................22 mm
Schnitttiefe Holz: ..................................... 100 mm
Schnitttiefe Eisen: ....................................... 6 mm
maximale Sägeblattbreite: ....................... 1,6 mm
Gewicht: ......................................................1,5 kg
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und darf nur mit den Li-Ion Akkus der Power-X-Change Serie verwendet werden!
Die Li-Ion Akkus der Power-X-Change Serie dürfen nur mit den Power-X-Chargern geladen werden.
Gefahr! Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.
Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte ermittelt entsprechend EN 62841.
........................... 85,4 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 96,4 dB(A)
WA
........................................... 3 dB
Warnung:
Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abwei-
-1
chen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen. Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird. Tragen Sie Handschuhe.
•
Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge­wartet wird.
Schwingungsemmissionswert a Unsicherheit K = 1,5 m/s²
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der Belastung verwendet werden.
= 19,054 m/s²
h
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie Einstellungen am Gerät vornehmen.
5.1 Sägeblattwechsel (Bild 2)
Warnung!
Vor allen Arbeiten an der Maschine und beim Sä­geblattwechsel die Akku-Universalsäge ausschal­ten und den Akku herausziehen
Drehen Sie den Ring (a) an der Sägeblattaufnah­me (4), wie in Bild 2 gezeigt, bis sich das Säge-
- 6 -
D
blatt (b) in den Schlitz der Sägeblattaufnahme (4) schieben läßt. Lassen Sie nun den Ring (a) wieder los, der Ring (a) müsste wieder in die Aus­gangsposition zurückgehen. Ist dies nicht der Fall, so versuchen Sie von Hand den Ring (a) in die Ausgangsposition zu drehen. Kontrollieren Sie nun, durch Ziehen am Sägeblatt (b), ob dieses fest in der Aufnahme hält. Das Entfernen des Sägeblattes erfolgt in umge­kehrter Reihenfolge.
5.2 Verstellen des Sägeschuh (Bild 3) Warnung!
Ziehen Sie den Akku heraus.
Zum Verstellen des Sägeschuhs (3) drücken Sie den Feststellknopf für Sägeschuh (5) auf der rechten Seite (von unten gesehen), um den Sägeschuh (3) zu entriegeln. Stellen Sie den gewünschten Abstand ein und drücken Sie den Feststellknopf für Sägeschuh (5) auf der linken Seite (von unten gesehen), um den Sägeschuh wieder zu verriegeln. Überprüfen Sie den festen Sitz des Sägeschuhs (3)!
5.3 Laden des LI-Akku-Packs (Abb. 4-5)
1. Akku-Pack (d) aus dem Handgriff heraus ziehen, dabei die Rasttaste (c) nach unten drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (e) in die Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist. ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
5.4 Akku-Kapazitätsanzeige (Abb. 4/Pos. f)
Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (g). Die Akku-Kapazitätsan­zeige (f) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und ge­laden werden!
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 1/Pos. 1)
Einschalten:
Erst Sperrtaste (2) und dann Ein-/Ausschalter (1) drücken.
Mit dem Ein-/Ausschalter (1) können Sie die Hub­zahl stufenlos steuern. Je weiter Sie den Schalter drücken, desto höher ist die Hubzahl.
Ausschalten:
Sperrtaste (2) und Ein-/Ausschalter (1) loslassen.
6.2 Verwendung als Stichsäge (Bild 6)
Setzen Sie die Akku-Universalsäge, wie in Bild 6 gezeigt auf das zu schneidende Material. Schal­ten Sie die Universalsäge ein und schieben Sie die Universalsäge gegen das zu schneidende Material. Die Schnittgeschwindigkeit ist dem Ma­terial anzupassen.
Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
- 7 -
D
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder ver- wendbar oder kann dem Rohstoff kreislauf zurück- geführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
- 8 -
