D Originalbetriebsanleitung

Akku-Winkelschleifer

PL Instrukcją oryginalną

Akumulatorowa szliﬁ erka kątowa

GR Πρωτότυπες Οδηγίες χρήσης

Γωνιακό τριβείο μπαταρίας

TR Orijinal Kullanma Talimatı

Akülü avuç taşlama

TE-AG 18/115 Li

Art.-Nr.: 44.311.23 I.-Nr.: 11029

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 1Anl_TE-AG 18_115 Li_4431123_SPK5.indb 1 22.04.2020 07:16:3922.04.2020 07:16:39

4 3

9 8 6

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 2Anl_TE-AG 18_115 Li_4431123_SPK5.indb 2 22.04.2020 07:16:4822.04.2020 07:16:48

- 2 -

C A

3 4

a 4

180°

5 6

3 5

- 3 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 3Anl_TE-AG 18_115 Li_4431123_SPK5.indb 3 22.04.2020 07:16:5022.04.2020 07:16:50

7 8

9 10

11 12

- 4 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 4Anl_TE-AG 18_115 Li_4431123_SPK5.indb 4 22.04.2020 07:16:5222.04.2020 07:16:52

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Reinigung, Wartung und Ersatzteilbestellung

8. Entsorgung und Wiederverwertung

9. Lagerung

10. Anzeige Ladegerät

- 5 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 5Anl_TE-AG 18_115 Li_4431123_SPK5.indb 5 22.04.2020 07:16:5322.04.2020 07:16:53

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Diese Schutzabdeckung ist zum Schleifen geeignet.

Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.

(Nicht im Lieferumfang enthalten)

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zustand lagern (mind. 40% geladen). (Nicht im Lieferumfang enthalten)

- 6 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 6Anl_TE-AG 18_115 Li_4431123_SPK5.indb 6 22.04.2020 07:16:5322.04.2020 07:16:53

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Winkelschleifer

•

Zusatzhandgriff

•

Stirnlochschlüssel

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

2. Gerätebeschreibung und Lieferumfang

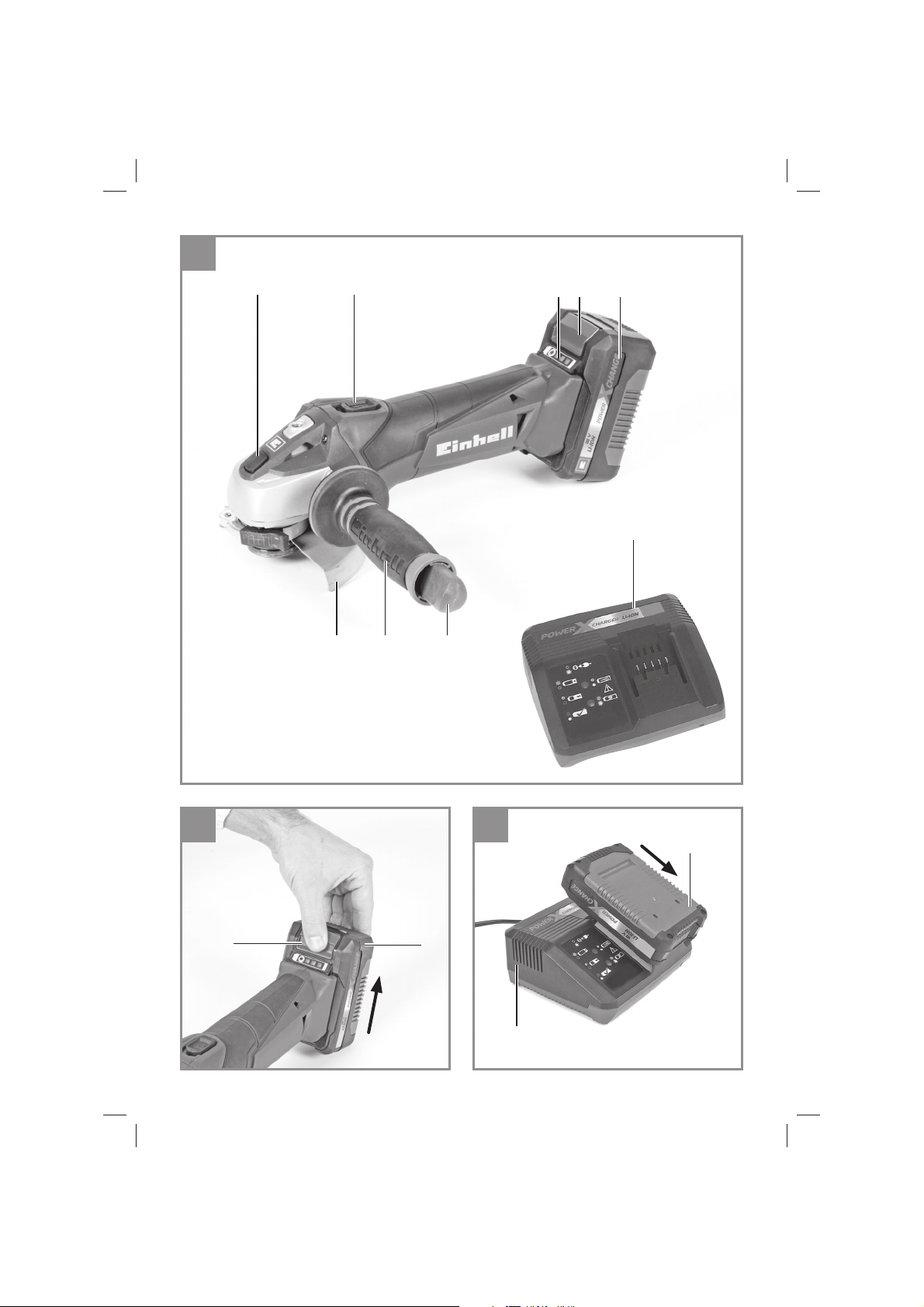

2.1 Gerätebeschreibung (Bild 1)

1. Spindelarretierung

2. Ein-/ Ausschalter

3. Zusatzhandgriﬀ

4. Schutzvorrichtung

5. Stirnlochschlüssel

6. Akku

7. Ladegerät

8. Rasttaste

9. Akku-Kapazitätsanzeige

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An-

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 7Anl_TE-AG 18_115 Li_4431123_SPK5.indb 7 22.04.2020 07:16:5322.04.2020 07:16:53

Der Winkelschleifer ist zum Schleifen von Metall und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden Schutzvorrichtung bestimmt. Warnung! Zum Trennen von Metall und Gestein darf der Winkelschleifer nur verwendet werden, wenn die Schutzvorrichtung, welche als Zubehör erhältlich ist, montiert ist.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

- 7 -

4. Technische Daten

Spannungsversorgung Motor: .................18 V d.c.

Nenndrehzahl: .....................................8500 min

Max. Scheiben-ø: .................................... 115 mm

Schleifscheibe: .......................... 115 x 22 x 6 mm

Trennscheibe: ............................ 115 x 22 x 1 mm

Gewinde der Aufnahmespindel: .................... M14

Gewicht: ......................................................1,8 kg

Gefahr! Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriﬀ

Schwingungsemissionswert a Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

........................... 75,1 dB(A)

............................................ 3 dB

..................... 86,1 dB(A)

........................................... 3 dB

= 6,154 m/s

hAG

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

-1

Tragen Sie Handschuhe.

•

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Warnung! Ziehen Sie immer den Akku heraus, bevor Sie Einstellungen am Gerät vornehmen.

Lesen Sie vor der Inbetriebnahme Ihres AkkuGerätes unbedingt diese Hinweise:

Laden Sie den Akku mit dem Ladegerät. Ein

•

leerer Akku ist nach ca. 0,5-1 Stunde aufgeladen.

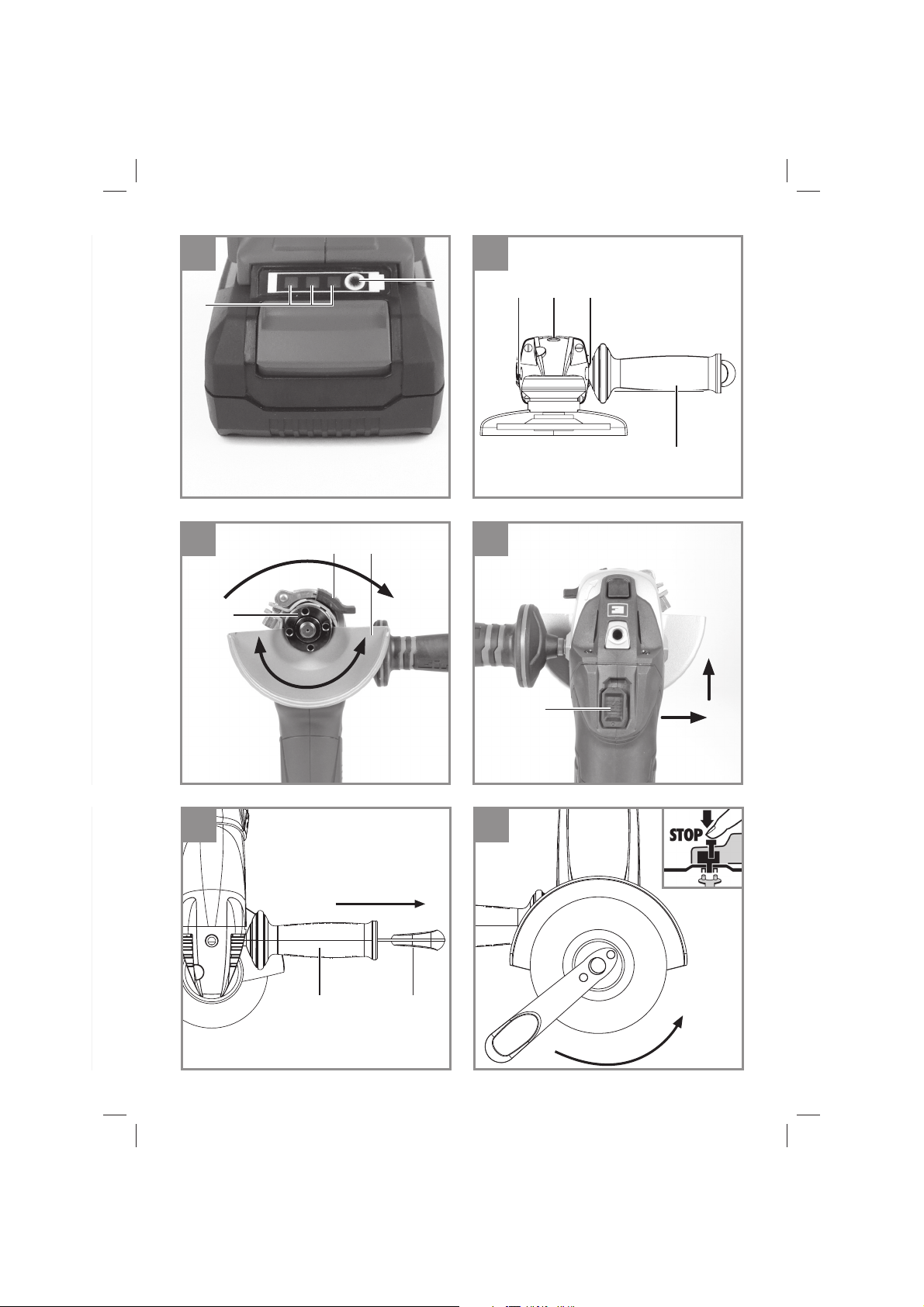

5.1 Zusatzhandgriﬀ montieren (Bild 2)

Der Winkelschleifschleifer darf nicht ohne Zu-

•

satzhandgriff (3) benutzt werden. Der Zusatzhandgriff kann an den drei Positio-

•

nen (A, B, C) eingeschraubt werden.

Geräteseite Geeignet für

Links (Pos. A / wie abgebildet)

Rechts (Pos. B) Linkshänder Oben (Pos. C) Benutzung von

- 8 -

Rechtshänder

Trennscheiben

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 8Anl_TE-AG 18_115 Li_4431123_SPK5.indb 8 22.04.2020 07:16:5322.04.2020 07:16:53

5.2 Wechseln und Einstellen der Schutzvorrichtung (Bild 3)

Wechseln:

Entfernen Sie die Flanschmutter (b) und den

•

darunterliegenden Spannflansch. Öffnen Sie den Klemmhebel (a) an der

•

Schutzvorrichtung (4). Drehen Sie die Schutzvorrichtung (4) um

•

180° im Uhrzeigersinn, sodass der Schutz nach oben zeigt. Entnehmen Sie die Schutzvorrichtung (4).

•

Das Montieren erfolgt in umgekehrter Reihenfolge.

Einstellen:

Stellen Sie die Schutzvorrichtung (4) zum

•

Schutz Ihrer Hände so ein, dass das Schleifgut vom Körper weggeführt wird. Die Position der Schutzvorrichtung (4) kann

•

den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel (a), drehen Sie die Abdeckung (4) in die gewünschte Position. Achten Sie darauf, dass die Schutzvor-

•

richtung (4) das Zahnradgehäuse korrekt abdeckt. Befestigen Sie den Klemmhebel (a) wieder.

•

Stellen Sie sicher, dass die Schutzvorrichtung

•

(4) fest sitzt.

 Achten Sie auf einen festen Sitz der

Schutzvorrichtung.

 Benutzen Sie den Winkelschleifer nicht

ohne Schutzvorrichtung.

5.3 Probelauf neuer Schleifscheiben

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

6. Bedienung

6.1 Laden des LI-Akku-Packs (Abb. 1a-1b)

1. Akku-Pack (6) aus dem Handgriﬀ heraus ziehen, dabei die Rasttaste (8) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (7) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) ﬁ nden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist. ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des LI-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Gerätes nachlässt.

6.2 Schalter (Bild 4)

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten den Ein-/Ausschalter (2) nach rechts drücken und anschließend nach vorne schieben. Zum Ausschalten des Winkelschleifers den Ein-/ Ausschalter (2) hinten niederdrücken. Der Ein-/ Ausschalter (2) springt in die Ausgangsstellung zurück.

 Warten Sie, bis die Maschine ihre Höchst-

drehzahl erreicht hat. Danach können Sie den Winkelschleifer an das Werkstück ansetzen und es bearbeiten.

- 9 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 9Anl_TE-AG 18_115 Li_4431123_SPK5.indb 9 22.04.2020 07:16:5422.04.2020 07:16:54

6.3 Akku-Kapazitätsanzeige (Abb. 1c/Pos. 9)

Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (9) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED`s.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und geladen werden!

6.4 Wechseln der Schleifscheiben (Bild 5 / 6)

Für das Wechseln der Schleifscheiben benötigen Sie den beiliegenden Stirnlochschlüssel (5). Der Stirnlochschlüssel (5) ist im Zusatzhandgriﬀ (3) aufbewahrt. Ziehen Sie bei Bedarf den Stirnlochschlüssel (5) aus dem Zusatzhandgriﬀ (3) heraus. Gefahr! Aus Sicherheitsgründen darf der Winkelschleifer nicht mit eingestecktem Stirnlochschlüssel (5) betrieben werden.

Warnung!

Einfacher Scheibenwechsel durch Spindelar-

•

retierung. Spindelarretierung drücken und Schleifschei-

•

be einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel

•

öffnen. (siehe Bild 6) Schleif- oder Trennscheibe wechseln und

•

Flanschmutter mit dem Stirnlochschlüssel festziehen.

Hinweis! Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

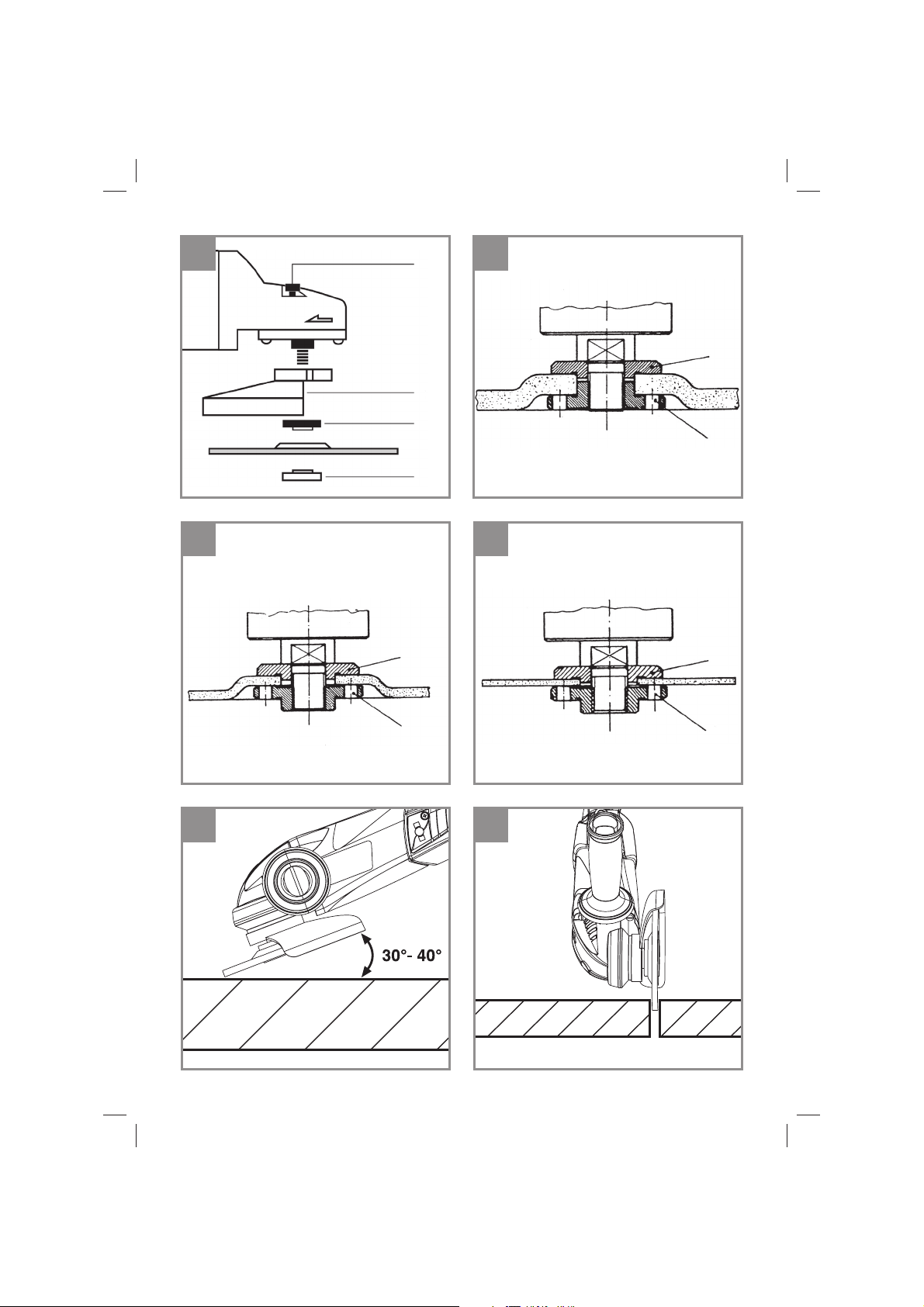

6.5 Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben (Bild 7-10)

Anordnung der Flansche bei Verwendung

•

einer gekröpften oder geraden Schleifscheibe (Bild 8) a) Spannflansch b) Flanschmutter Anordnung der Flansche bei Verwendung ei-

•

ner gekröpften Trennscheibe (Bild 9) a) Spannflansch b) Flanschmutter Anordnung der Flansche bei Verwendung

•

einer geraden Trennscheibe (Bild 10) a) Spannflansch b) Flanschmutter

6.6 Motor

Der Motor muss während der Arbeit gut belüftet werden, daher müssen die Lüftungsöﬀ nungen immer sauber gehalten werden.

6.7 Schleifscheiben

Die Schleif- oder Trennscheibe darf nie grö-

•

ßer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif-

•

oder Trennscheibe deren angegebene Drehzahl. Die maximale Drehzahl der Schleif- oder

•

Trennscheibe muss höher sein als die Leerlaufdrehzahl des Winkelschleifers. Verwenden Sie nur Schleif- und Trennschei-

•

ben die für eine minimale Drehzahl von 8.500

-1

min

und für eine Umfangsgeschwindigkeit von 52 m/s zugelassen sind. Achten Sie bei der Benutzung von Diamant-

•

Trennscheiben auf die Drehrichtung. Der Drehrichtungspfeil auf der Diamant-Trennscheibe muss mit dem Drehrichtungspfeil auf dem Gerät übereinstimmen.

Achten Sie insbesondere bei den Schleifkörpern auf eine gute Lagerung und Transport. Setzen Sie die Schleifkörper niemals Stößen, Schlägen oder scharfen Kanten aus (z.B. beim Transport oder Lagerung in einer Werkzeugkiste). Dies könnte bei den Schleifkörpern zu Beschädigungen, wie z. B. Rissen führen und eine Gefahr für den Benutzer darstellen.

- 10 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 10Anl_TE-AG 18_115 Li_4431123_SPK5.indb 10 22.04.2020 07:16:5422.04.2020 07:16:54

Warnung!

6.8 Arbeitshinweise

6.8.1 Schruppschleifen (Bild 11)

 Achtung! Schutzvorrichtung zum Schlei-

fen verwenden (im Lieferumfang enthalten).

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

6.8.2 Trennschleifen (Bild 12)

 Achtung! Schutzvorrichtung zum Trennen

verwenden (als Zubehör erhältlich, siehe 7.3).

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muss eine saubere Schnittkante aufweisen. Zum Trennen von hartem Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

 Asbesthaltige Materialien dürfen nicht

bearbeitet werden!

mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

Schutzabdeckung zum Trennen (Art.-Nr.: 44.500.40)

 Verwenden Sie niemals Trennscheiben

zum Schruppschleifen.

Hinweis:

Zur Erhöhung der Leistung und Laufzeit des Akku-Gerätes empfehlen wir Ihnen unseren 4,0Ah Power-X-Change zu verwenden.

(Art.-Nr.: 45.113.96)

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.

8. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungs-

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 11Anl_TE-AG 18_115 Li_4431123_SPK5.indb 11 22.04.2020 07:16:5422.04.2020 07:16:54

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalver

- 11 -

10. Anzeige Ladegerät

Anzeigestatus

Rote LED Grüne LED

Bedeutung und Maßnahme

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten ﬁ nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät beﬁ ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

- 12 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 12Anl_TE-AG 18_115 Li_4431123_SPK5.indb 12 22.04.2020 07:16:5422.04.2020 07:16:54

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

- 13 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 13Anl_TE-AG 18_115 Li_4431123_SPK5.indb 13 22.04.2020 07:16:5422.04.2020 07:16:54

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Akku Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 14Anl_TE-AG 18_115 Li_4431123_SPK5.indb 14 22.04.2020 07:16:5422.04.2020 07:16:54

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 15Anl_TE-AG 18_115 Li_4431123_SPK5.indb 15 22.04.2020 07:16:5522.04.2020 07:16:55

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 16Anl_TE-AG 18_115 Li_4431123_SPK5.indb 16 22.04.2020 07:16:5522.04.2020 07:16:55

Spis treści

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Użycie zgodne z przeznaczeniem

4. Dane techniczne

5. Przed uruchomieniem

6. Obsługa

7. Wymiana przewodu zasilającego

8. Czyszczenie, konserwacja i zamawianie części zamiennych

9. Utylizacja i recykling

10. Przechowywanie

- 17 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 17Anl_TE-AG 18_115 Li_4431123_SPK5.indb 17 22.04.2020 07:16:5522.04.2020 07:16:55

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić

do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.

Ta osłona nadaje się do stosowania podczas szlifowania.

Ta osłona nadaje się do stosowania podczas cięcia i szlifowania. (Nie wchodzą w skład urządzenia)

Akumulatory należy przechowywać w suchym pomieszczeniu o temperaturze między +10°C a +40°C. Przechowywać wyłącznie naładowane akumulatory (przynajmniej 40%). (Nie wchodzą w skład urządzenia)

- 18 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 18Anl_TE-AG 18_115 Li_4431123_SPK5.indb 18 22.04.2020 07:16:5622.04.2020 07:16:56

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie!

Ostrzeżenie! Zapoznać się z treścią wszystkich wskazówek bezpieczeństwa, instrukcji, rysunków i danych technicznych danego elektronarzędzia. Nieprzestrzeganie niżej wymi-

enionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru lub ciężkie obrażenia.

Prosimy zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1a/1b)

1. Blokada wrzeciona

2. Włącznik/wyłącznik

3. Uchwyt dodatkowy

4. Element zabezpieczający

5. Klucz widełkowy

6. Akumulator

7. Ładowarka

8. Przycisk blokady

9. Wskaźnik poziomu naładowania akumulatora

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zakupu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji

tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć

•

urządzenie. Zdjąć opakowanie oraz zabezpieczenia do

•

transportu (jeśli jest). Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

•

dodatkowe nie zostały uszkodzone w transporcie. W razie możliwości zachować opakowanie,

•

aż do upływu czasu gwarancji.

Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Szlifierka kątowa

•

Uchwyt dodatkowy

•

Klucz widełkowy

•

Instrukcją oryginalną

•

Wskazówki bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Szliﬁ erka kątowa jest przeznaczona do szlifo- wania metalu i kamienia pod warunkiem użycia odpowiedniej tarczy szliﬁ erskiej i odpowiedniego elementu zabezpieczającego. Ostrzeżenie! Szliﬁ erka kątowa może być używana do cięcia metalu i kamienia tylko i wyłącznie, jeżeli zamontowano odpowiedni element zabezpieczający, który dostępny jest jako osprzęt.

Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

- 19 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 19Anl_TE-AG 18_115 Li_4431123_SPK5.indb 19 22.04.2020 07:16:5622.04.2020 07:16:56

4. Dane techniczne

Napięcie zasilania silnika: ...................... 18 V DC

Nominalna liczba obrotów: .............8500 obr./min

Maks. średnica tarcz: ............................. 115 mm

Tarcza szliﬁ erska: ..................... 115 x 22 x 6 mm

Tarcza tnąca: ............................ 115 x 22 x 1 mm

Gwint wrzeciona szliﬁ erki: ........................... M14

Waga: .........................................................1,8 kg

Niebezpieczeństwo! Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745.

Poziom ciśnienia akustycznego L Odchylenie K Poziom mocy akustycznej L Odchylenie K

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę słuchu.

War tości całkowite drgań (suma wektorowa 3 kie- runków) mierzone są zgodnie z normą 62841.

Uchwyt

War tość emisji drgań a Odchylenie K = 1,5 m/s

Podane wartości emisji drgań i emisji hałasu zostały zmierzone według znormalizowanych procedur i mogą służyć jako podstawa do porównywania urządzeń elektrycznych.

Podane wartości emisji drgań i emisji hałasu mogą również być wykorzystywane do wstępnej oceny obciążeń.

Ostrzeżenie:

Faktyczne wartości emisji drgań i hałasu podczas pracy z urządzeniem mogą odbiegać od podanych wartości i zależą ona od sposobu użytkowania elektronarzędzia, w szczególności od właściwości przedmiotu, który poddawany jest obróbce.

Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

•

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

............................................. 3 dB

............................................3 dB

= 6,154 m/s2

h 2

..... 75,1 dB(A)

............. 86,1 dB(A)

urządzenia. Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane. Nosić rękawice ochronne.

•

Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowania odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

Niebezpieczeństwo!

Urządzenie to w czasie pracy wytwarza pole elektromagnetyczne. Pole to w określonych warunkach może negatywnie oddziaływać na aktywne lub pasywne implanty. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych zagrożeń, osobom z implantami medycznymi, przed przystąpieniem do obsługi urządzenia, zaleca się konsultację z lekarzem i producentem impalntów medycznych.

5. Przed uruchomieniem

Ostrzeżenie! Przed wykonywaniem ustawień na urządzeniu należy zawsze najpierw wyjąć akumulator z urządzenia.

Przed użyciem Państwa urządzenia akumulatorowego należy zapoznać się z poniższymi wskazówkami:

Naładować akumulator przy użyciu odpo-

•

wiedniej ładowarki. Proces całkowitego naładowania rozładowanego akumulatora trwa około 0,5-1 godziny.

5.1 Montaż dodatkowego uchwytu (rys. 2)

Zabrania się używania szlifierki kątowej bez

•

uchwytu dodatkowego (3).

- 20 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 20Anl_TE-AG 18_115 Li_4431123_SPK5.indb 20 22.04.2020 07:16:5622.04.2020 07:16:56

Dodatkowy uchwyt może zostać zamontowa-

•

ny w 3 położeniach (A, B, C).

Strona urządzenia Przeznaczenie

Lewa (poz. A / jak na rys.)

Prawa (poz. B) Dla osób

Góra (poz. C) Do pracy z tarczami

5.2 Wymiana i regulacja elementu

zabezpieczającego (rys. 3)

Wymiana:

Zdjąć nakrętkę kołnierzową (b) i znajdujący

•

się pod nią kołnierz mocujący. Otworzyć dźwignię zaciskową (a) elementu

•

zabezpieczającego (4). Przekręcić element zabezpieczający (4) o

•

180° w kierunku zgodnym z ruchem wskazówek zegara, tak aby osłona była skierowana do góry. Zdjąć element zabezpieczający (4).

•

Montaż następuje przez wykonanie tych samych czynności w odwrotnej kolejności.

Regulacja:

W celu zapewnienia odpowiedniej ochro-

•

ny dla dłoni należy ustawić element zabezpieczający (4) w taki sposób, aby szlifowany przedmiot przesuwany był w kierunku od ciała użytkownika. Położenie elementu zabezpieczającego (4)

•

może zostać dostosowane do warunków pracy: Zwolnić dźwignię zaciskową (a), przekręcić pokrywę (4) w żądane położenie. Element zabezpieczający (4) powinien

•

zawsze poprawnie zakrywać obudowę koła zębatego. Z powrotem zablokować dźwignię zaciskową

•

(a). Sprawdzić, czy element zabezpieczający (4)

•

jest poprawnie zamocowany.

Dla osób praworęcznych

leworęcznych

tnącymi

 Zwrócić uwagę na poprawne zamocowa-

nie elementu zabezpieczającego.

 Nigdy nie używać szliﬁ erki kątowej bez

elementu zabezpieczającego.

5.3 Rozruch próbny z nowymi tarczami szliﬁ erskimi

Uruchomić szliﬁ erkę kątową na co najmniej 1 minutę na biegu jałowym z zamontowaną tarczą tnącą lub szliﬁ erską. Jeżeli tarcza wibruje, należy ją natychmiast wymienić na nową.

6. Obsługa

6.1 Ładowanie akumulatora litowego (rys. 1a-1b)

1. Przyciskając w dół przycisk blokady (8) wyciągnąć akumulator (6) z rączki urządzenia.

2. Sprawdzić, czy napięcie na tabliczce znamio- nowej ładowarki jest zgodne z napięciem sieciowym. Włożyć wtyczkę zasilania ładowarki (7) do gniazdka. Zielona dioda LED zaczyna migać.

3. Nasunąć akumulator na ładowarkę.

W tabeli w punkcie 10 (Wskazania diod na ładowarce) objaśniono znaczenie wskazań diod na ładowarce.

Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić:

czy jest napięcie w gniazdku.

•

czy styk z kontaktem ładowarki jest

•

prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego serwisu obsługi klientów

ładowarkę i adapter ładowania

•

oraz akumulator.

•

Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia spada.

6.2 Wyłącznik (rys. 4)

W celu ochrony przed wypadkami szliﬁ er- ka kątowa wyposażona jest w wyłącznik bezpieczeństwa. W celu włączenia urządzenia nacisnąć w prawo włącznik/ wyłącznik (2), a następnie przesunąć go do przodu. Aby wyłączyć szliﬁ erkę kątową przycisnąć do dołu tylną część włącznika/wyłącznika (2). Włącznik/wyłącznik (2) wraca do pozycji wyjściowej.

- 21 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 21Anl_TE-AG 18_115 Li_4431123_SPK5.indb 21 22.04.2020 07:16:5622.04.2020 07:16:56

Poczekać aż urządzenie osiągnie najwyższą liczbę obrotów. Dopiero wówczas można zbliżyć szliﬁ erkę kątową przedmiotu i przystąpić do obróbki.

6.3 Wskaźnik poziomu naładowania akumula-

tora (rys. 1c / poz. 9)

Przycisnąć przełącznik wskaźnika poziomu naładowania akumulatora (a). Wskaźnik (9) sygnalizuje stan naładowania akumulatora za pomocą 3 diod LED.

Wszystkie 3 diody LED się świecą:

Akumulator jest całkowicie naładowany.

Świecą się 1 lub 2 diody LED

Wystarczający do pracy poziom naładowania akumulatora.

1 dioda LED miga:

Akumulator jest rozładowany, należy naładować akumulator.

Wszystkie diody LED migają:

Akumulator jest uszkodzony lub głęboko rozładowany. Zabrania się używania lub ładowania uszkodzonych akumulatorów!

6.4 Wymiana tarcz szliﬁ erskich (rys. 5/6)

Do wymiany tarcz szliﬁ erskich konieczne jest użycie dostarczonego wraz z urządzeniem klucza widełkowego (5). Klucz widełkowy (5) jest przechowywany w uchwycie dodatkowym (3). W razie potrzeby wyciągnąć klucz widełkowy (5) w uchwytu dodatkowego (3). Niebezpieczeństwo! Z przyczyn bezpieczeństwa zabrania się uruchamiania szliﬁ erki kątowej z włożonym kluczem widełkowym (5).

Ostrzeżenie!

Łatwa wymiana tarcz dzięki blokadzie wrzeci-

•

ona. Nacisnąć blokadę wrzeciona. Tarcza szlifiers-

•

ka powinna się zablokować. Kluczem widełkowym odkręcić nakrętkę

•

kołnierzową. (patrz rys. 6). Wymienić tarczę szlifierską lub tarczę tnącą

•

i kluczem widełkowym dokręcić nakrętkę kołnierzową.

Wskazówka!

Blokadę wrzeciona wcisnąć tylko jeśli silnik i wrzeciono tarczy są w bezruchu! Blokada wrzeciona musi pozostać wciśnięta przez cały czas wymiany tarcz!

W przypadku użycia tarcz szliﬁ erskich lub tnących o grubości do ok. 3 mm należy nakręcić nakrętkę kołnierzową płaską stroną skierowaną do tarczy tnącej lub szliﬁ erskiej.

6.5 Położenie kołnierzy podczas pracy z tarczami szliﬁ erskimi i tarczami tnącymi (rys. 7-10)

Położenie kołnierzy podczas pracy z wygiętą

•

lub prostą tarczą szlifierską (rys. 8).

a) kołnierz mocujący b) nakrętka kołnierzowa

Położenie kołnierzy podczas pracy z wygiętą

•

tarczą tnącą (rys. 9)

a) kołnierz mocujący b) nakrętka kołnierzowa

Położenie kołnierzy podczas pracy z prostą

•

tarczą tnącą (rys. 10)

a) kołnierz mocujący b) nakrętka kołnierzowa

6.6 Silnik

Konieczne jest zapewnienie odpowiedniej wentylacji silnika podczas pracy - utrzymywać otwory wentylacyjne w czystości!

6.7 Tarcze szliﬁ erskie

Zabrania się stosowania tarczy tnącej lub

•

szlifierskiej o średnicy większej niż zalecana przez producenta. Przed użyciem tarczy tnącej lub szlifierskiej

•

sprawdzić podaną na niej prędkość obrotową. Maksymalna prędkość obrotowa tarczy tnącej

•

lub szlifierskiej musi być wyższa niż prędkość obrotowa szlifierki kątowej, gdy pracuje ona na biegu jałowym. Stosować wyłącznie tarcze tnące i szlifierskie,

•

które dopuszczone są do pracy z minimalną liczbą obrotów 8.500 obr./min i prędkości obwodowej 52 m/s. Podczas stosowania diamentowych tarcz

•

tnących zwrócić uwagę na poprawny kierunek obrotów. Strzałka wskazująca kierunek obrotów na diamentowej tarczy tnącej musi się zgadzać z kierunkiem obrotów wskazanym strzałką na urządzeniu.

Zwrócić szczególną uwagę na poprawne składowanie i transport ściernic. Chronić ściernice przed uderzeniami, wstrząsami i kontaktem z ostrymi krawędziami (np. podczas transportu i przechowywania w skrzynce z narzędziami). Grozi to uszkodzeniami ściernic, np. pęknięciami, i tym samym stanowi niebezpieczeństwo dla użytkownika.

- 22 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 22Anl_TE-AG 18_115 Li_4431123_SPK5.indb 22 22.04.2020 07:16:5722.04.2020 07:16:57

Ostrzeżenie!

6.8 Wskazówki odnośnie pracy z urządzeniem

6.8.1 Szlifowanie zgrubne (rys. 11)

 Uwaga! Stosować element

zabezpieczający do szlifowania (nie wchodzi w skład urządzenia) Aby osiągnąć optymalny

wynik szlifowania zgrubnego należy przyłożyć tarczę szliﬁ erką pod kątem 30° - 40° do szlifowa- nej płaszczyzny i przesuwać równomiernie tam i z powrotem po obrabianym materiale.

6.8.2 Przecinanie (rys. 12)

 Uwaga! Stosować element

zabezpieczający do cięcia (dostępny jako osprzęt, patrz 7.3) W trakcie cięcia nie odchylać

szliﬁ erki kątowej od płaszczyzny przecinania. Tar- cza tnąca musi mieć czyste krawędzie tnące. Do przecinania twardych kamieni najlepiej używać diamentowej tarczy tnącej.

 Zabrania się obróbki materiałów

zawierających azbest!

 Nigdy nie używać tarcz tnących do szlifo-

wania zgrubnego.

Wskazówka: Dla podwyższenia mocy i czasu pracy urządzenia akumulatorowego zalecamy stosowanie naszego 4,0Ah Power-X-Change.

(Nr art.: 45.113.96)

7. Czyszczenie, konserwacja i

zamawianie części zamiennych

Urządzenie czyścić regularnie wilgotną

•

ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

7.2 Konserwacja

We wnętrzu urządzenia nie ma części wymagających konserwacji.

7.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer części zamiennej

•

Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Niebezpieczeństwo!

Przed wszystkimi pracami związanymi z czyszczeniem urządzenie należy wyjąć z niego akumulator.

7.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu. Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 23Anl_TE-AG 18_115 Li_4431123_SPK5.indb 23 22.04.2020 07:16:5722.04.2020 07:16:57

9. Przechowywanie

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginalnym opakowaniu.

- 23 -

10. Wskazania diod na ładowarce

Stan diod

Czerwona

dioda LED

nie świeci się

świeci się nie świeci

nie świeci się

miga nie świeci

miga miga Błąd

świeci sięświeci się Nieprawidłowa temperatura

Zielona di-

oda LED

Znaczenie i postępowanie

miga Stan gotowości

Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce.

Ładowanie

się

Tr w a ładowanie akumulatora w przyspieszonym trybie. Informacje odnośnie czasu ładowania znajdują na ładowarce. Wskazówka! W zależności od aktualnego poziomu naładowania akumula- tora faktyczny czas ładowania może odbiegać od podanego.

świeci się Akumulator jest naładowany i jest gotowy do użytku.

Następnie ładowarka przełącza się automatycznie na proces ładowania ochronnego, który trwa aż do całkowitego naładowania akumulatora. Aby akumulator się cał

kowicie naładował należy pozostawić go na ok. 15

minut dłużej na ładowarce.

Postępowanie:

Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.

Ładowanie adaptacyjne

się

Ładowarka pracuje w trybie ładowania ochronnego.

Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:

- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.

- Temperatura akumulatora wykracza poza zalecany zakres.

Postępowanie:

Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż zakończy się proces ładowania.

Nie jest możliwe na

ładowania akumulatora. Akumulator jest uszkodzony.

Postępowanie:

Zabrania się ładowania uszkodzonych akumulatorów. Wyjąć akumulator z ładowarki.

Temperatura akumulatora jest za wysoka (np. pod wpływem bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C)

Postępowanie:

Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera- turze pokojowej (ok. 20° C).

- 24 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 24Anl_TE-AG 18_115 Li_4431123_SPK5.indb 24 22.04.2020 07:16:5722.04.2020 07:16:57

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyraźną zgodą ﬁ rmy iSC GmbH.

Zmiany techniczne zastrzeżone

- 25 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 25Anl_TE-AG 18_115 Li_4431123_SPK5.indb 25 22.04.2020 07:16:5722.04.2020 07:16:57

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyﬁ kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyﬁ kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Kategoria Przykład

Części zużywające się* Szczotki węglowe, Akumulator Materiał eksploatacyjny/części eksploatacyjne* Tarcze tnące, tarcze szliﬁ erskie Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

•

usterką)? Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

•

Prosimy o podanie opisu.

- 26 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 26Anl_TE-AG 18_115 Li_4431123_SPK5.indb 26 22.04.2020 07:16:5722.04.2020 07:16:57

Certyﬁ kat gwarancji

Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funkcjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób ﬁ zycznych, które nie używają tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Pań

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producenta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowego lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odno bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość

spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

stwu bezpłatnie.

śnie konserwacji i

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b

ądź po jej upływie za zw-

rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instrukcji obsługi.

- 27 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 27Anl_TE-AG 18_115 Li_4431123_SPK5.indb 27 22.04.2020 07:16:5722.04.2020 07:16:57

Περιεχόμενα

1. Υποδείξεις ασφαλείας

2. Περιγραφή της συσκευής και συμπαραδιδόμενα

3. Σωστή χρήση

4. Τεχνικά χαρακτηριστικά

5. Πριν τη θέση σε λειτουργία

6. Χειρισμός

7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών

8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

9. Φύλαξη

10. Ένδειξη φορτιστή

- 28 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 28Anl_TE-AG 18_115 Li_4431123_SPK5.indb 28 22.04.2020 07:16:5722.04.2020 07:16:57

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν απώλεια της όρασης.

Aυτό το προστατευτικό κάλυμμα είναι κατάλληλο για λείανση.

Aυτό το προστατευτικό κάλυμμα είναι κατάλληλο για κοπή και λείανση.

(δεν συμπαραδίδεται)

Οι συσσωρευτές να φυλάσσονται μόνο σε στεγνούς χώρους και σε θερμοκρασία περιβάλλοντος +10°C - +40°C. Να αποθηκεύετε τις μπαταρίες μόνο σε φορτισμένη κατάσταση (τουλ. 40% φορτισμένη) (δεν συμπαραδίδεται).

- 29 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 29Anl_TE-AG 18_115 Li_4431123_SPK5.indb 29 22.04.2020 07:16:5822.04.2020 07:16:58

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς αποφυγή τραυματισμών, να τηρούνται και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Διαβάστε για το λόγο αυτό προσεκτικά τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Φυλάξτε τις καλά για να έχετε τις πληροφορίες πάντα στη διάθεσή σας. Εάν παραδώσετε τη συσκευή σε άλλα άτομα, δώστε μαζί και τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή βλάβες που οφείλονται σε μη τήρηση αυτών των Οδηγιών χρήσης και των Υποδείξεων ασφαλείας.

αυτές

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας στο επισυναπτόμενο βιβλιάριο!

Κίνδυνος! Διαβάστε όλες τις Υποδείξεις ασφαλείας και τις Οδηγίες. Εάν δεν ακολουθήσετε

τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά

όλες τις Υποδείξεις ασφαλεάις και τις Οδηγίες για το μέλλον.

2. Περιγραφή της συσκευής και

συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1)

1. Ασφάλιση ατράκτου

2. Διακόπτης ενεργοποίησης/απενεργοποίησης ΟΝ/OFF

3. Πρόσθετη χειρολαβή

4. Προστατευτικό σύστημα

5. Κλειδί μετωπικής οπής

6. Μπαταρία (δεν συμπαραδίδεται)

7. Φορτιστικό (δεν συμπαραδίδεται)

8. Πλήκτρο κουμπώματος

9. Ένδειξη χωρητικότητας συσσωρευτή

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων παρακαλούμε να ελέγξετε την πληρότητα του προϊόντος. Σε περίπτωση ελλείψεων τμημάτων παρακαλούμε να αποτανθείτε εντός 5 εργάσιμων ημερών από την ημερομηνία αγοράς στο Κέντρο Σέρβις (Service Center) της εταιρείας μας ή στο κατάστημα από το οποίο αγοράσατε τη συσκευή, προσκομίζοντας την ισχύουσα απόδειξη αγοράς. Παρακαλούμε να προσέξετε τον πίνακα εγγύησης στους όρους εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή. Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά. Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Κίνδυνος!

H συσκευή και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, πλαστικές μεμβράνες και μικροαντικείμενα! Υφίσταται κίνδυνος κατάποσης και ασφυξίας!

Γωνιακός λειαντήρας

•

Πρόσθετη χειρολαβή

•

Κλειδί μετωπικής οπής

•

Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Ο γωνιακός λειαντήρας προορίζεται για λείανση μετάλλων και λίθων με χρήση του κατάλληλου δίσκου και του κατάλληλου προστατευτικού συστήματος. Προειδοποίηση! Για την κοπή μετάλλων και λίθων επιτρέπεται η χρήση του γωνιακού λειαντήρα μόνο με προσαρμοσμένο προστατευτικό σύστημα που θα βρείτε στα αξεσουάρ.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο για τον σκοπό πέραν τούτου χρήση δεν ανταποκρίενται στο σκοπό για τον οποίο προορίζεται. Γι α βλάβες που οφείλονται σε παρόμοια χρήση ή για

- 30 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 30Anl_TE-AG 18_115 Li_4431123_SPK5.indb 30 22.04.2020 07:16:5822.04.2020 07:16:58

για τον οποίο προορίζεται. Κάθε

τραυματισμούς παντός είδους ευθύνεται ο χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται και δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε εγγύηση σε περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε σε συνεργεία, βιοτεχνίες ή στη βιομηχανία ή σε εργασίες παρόμοιες

με αυτές.

4. Τεχνικά χαρακτηριστικά

Τροφοδοσία τάσης κινητήρα: ................ 18 V d.c.

Ονομαστικός αριθμός στροφών: ........ 8500 min

Μέγ. Διάμετρος δίσκου: .......................... 115 mm

Δίσκος λείανσης: ...................... 115 x 22 x 6 mm

Δίσκος κοπής: ........................... 115 x 22 x 1 mm

Σπείρωμα ατράκτου υποδοχής: ................... M14

Βάρος: ....................................................... 1,8 kg

Κίνδυνος! Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν σύμφωνα με το πρότυπο EN 60745.

Στάθμη ηχητικής πίεσης L Αβεβαιότητα K

.......................................... 3 dB

Στάθμη ηχητικής ισχύος L Αβεβαιότητα K

.......................................... 3 dB

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο διανυσμάτων τριών κατευθύνσεων) σύμφωνα με το πρότυπο EN 60745.

Χειρολαβή

Εκπομπή δονήσεων a Αβεβαιότητα K = 1,5 m/s

.............. 75,1 dB(A)

.............. 86,1 dB(A)

= 6,154 m/s

H αναφερόμενη μετάδοση δον΄σηεων μπορεί

να χρησιμοποιηθεί και για σύγκριση με άλλο ηλεκτρικό εργαλείο.

Η αναφερόμενη τιμή μετάδοσης

δόνησης μπορεί επίσης να χρησιμοποιηθεί και για αρχική εκτίμηση της έκθεσης.

Περιορίστε την δημιουργία θορύβου και τις δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση. Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή. Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.

-1

συσκευή. Αφήστε τη συσκευή νδεχομένως να

•

Προσέξτε να μην υπερφορτώνετε τη

•

ελεγχθεί από ειδικό τεχνίτη. Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε. Να φοράτε γάντια.

•

Προσοχή! Υπολειπόμενοι κίνδυνοι Aκόμη και σε περίπτωση σωστής και κανονικής χρήσης αυτού του ηλεκτρικού εργαλείου, υφίστανται πάντα ορισμένοι υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι κίνδυνοι μπορούν να παρουσιαστούν ανάλογα με το είδος κατασκευής και το μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν

χρησιμοποιηθούν κατάλληλες μάσκες προστασίας από

σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί

κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από

δονήσεις χεριού-βραχίονα, εάν η συσκευή χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα ή δεν τηρείται και δεν συντηρείται σωστά.

Η αναφερόμενη τιμή μετάδοσης δόνησης μετρήθηκε βάσει τυποποιημένης μεθόδου ελέγχου και μπορεί να μεταβληθεί ή και σε εξαιρετικές περιπτώσεις να κυμαίνεται άνω της αναφερόμενης τιμής, ανάλογα από τον τρόπο χρήσης του ηλεκτρικού εργαλείου.

- 31 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 31Anl_TE-AG 18_115 Li_4431123_SPK5.indb 31 22.04.2020 07:16:5822.04.2020 07:16:58

5. Πριν τη θέση σε λειτουργία

Προειδοποίηση! Βγάλτε πρώτα τη μπαταρία πριν κάνετε τις ρυθμίσεις στη συσκευή.

Πριν τη θέση σε λειτουργία της συσκευής σας με μπαταρία να διαβάσετε οπωσδήποτε αυτές τις υποδείξεις:

Φορτίστε το συσσωρευτή με το φορτιστή.

•

Ένας κενός συσσωρευτής φορτίζεται μετά από περ. 0,5-1 ώρα.

5.1 Συναρμολόγηση της πρόσθετης χειρολαβής (εικ. 2)

Δεν επιτρέπεται η χρήση του γωνιακού

•

λειαντήρα χωρίς πρόσθετη χειρολαβή (3). Η πρόσθετη χειρολαβή μπορεί να βιδωθεί σε

•

τρεις θέσεις (A, B, C).

Προσέξτε η προστατευτική διάταξη (4) να

•

καλύπτει το περίβλημα του οδοντωτού τροχού. Κατόπιν σφίγγετε πάλι τη βίδα στερέωσης

•

(a). Σιγουρευθείτε πως η προστατευτική διάταξη

•

(4) είναι καλά στερεωμένη.

Προσέχετε τη σταθερή στερέωση του προστατευτικού καλύμματος. Μη χρησιμοποιείτε τον γωνιακό λειαντήρα χωρίς προστατευτική διάταξη.

5.3 Δοκιμαστική λειτουργία νέων δίσκων

Αφήστε τον γωνιακό λειαντήρα με τοποθετημένο δίσκο λείανσης ή κοπής να λειτουργήσει επί τουλάχιστον 1 λεπτό σε λειτουργία κενού. Αντικαταστήστε αμέσως τους δίσκους σε

περίπτωση δονήσεων.

Πλευρά συσκευής Κατάλληλο για

αριστερά (αρ. Α/ όπως απεικονίζεται)

δεξιά (αρ. β) αριστερόχειρες επάνω (αρ. γ) Χρήση δίσκων

5.2 Αλλαγή και ρύθμιση του συστήματος ασφαλείας (εικ. 3)

Αλλαγή:&‘9;

Αφαιρέστε τη φλάντζα (b) και τον

•

σφιγκτήρα που βρίσκεται από κάτω. Λασκάρετε τη βίδα (a) στο σύστημα

•

προστασίας (4). Περιστρέψτε το σύστημα προστασίας

•

(4) κατά 180° δεξιόστροφα έτσι ώστε η προστασία να δείχνει προς τα επάνω. Αφαιρέστε το σύστημα προστασίας (4).

•

Η συναρμολόγηση εκτελείται στην αντίστροφη σειρά.

Ρύθμιση:

Ρυθμίστε την προστατευτική διάταξη (4) για

•

την προστασία των χεριών σας έτσι, ώστε το αντικείμενο λείανσης να οδηγείται μακριά από το σώμα. Η θέση του συστήματος προστασίας (4)

•

μπορεί να προσαρμοσθεί σε όλες τις συνθήκες εργασίας. Λασκάρετε τη βίδα (a) και στρίψτε το κάλυμμα (4) στη θέση που θέλετε.

δεξιόχειρες

διαχωρισμού

6. Χειρισμός

6.1 Φόρτιση της μονάδας συσσωρευτή LI (εικ. 1a-1b)

1. Βγάλτε τη μονάδα συσσωρευτή (6) από τη χειρολαβή και πιέστε το πλήκτρο κουμπώματος (8) προς τα κάτω.

2. Συγκρίνετε εάν η τάση που αναφέρεται στην ετικέτα αντιστοιχεί με την τάση του δικτύου. Βάλτε το βύσμα του φορτιστή (7) στην πρίζα. Το πράσινο LED αρχίζει να αναβοσβήνει.

3. Σπρώξτε το φορτιστή.

Στο εδάφιο 10 (ένδειξη φορτιστή) θα βρείτε πίνακα με τις εξηγήσεις της ένδειξης του LED στο φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση της μπαταρίας, παρακαλούμε να ελέγξετε

εάν υπάρχει τάση στην πρίζα

•

εάν υπάρχει άψογη επαφή στις επαφές

•

φόρτισης του φορτιστή.

Εάν δεν είναι δυνατή η φόρτιση του συσσωρευτή, παρακαλούμε να αποστείλετε

τον φορτιστή και τον προσαρμογέα

•

φόρτισης καα]ι τη μπαταρία στο τμήμα μας

•

εξυπηρέτησης πελατών.

- 32 -

συσσωρευτή πάνω στο

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 32Anl_TE-AG 18_115 Li_4431123_SPK5.indb 32 22.04.2020 07:16:5822.04.2020 07:16:58

Προς εξασφάλιση μακράς διαρκείας ζωής του συσσωρευτή να ροντίσετε για έγκαιρη επαναφόρτιση της μονάδας του συσσωρευτή LI. Αυτό είναι οπωσδήποτε απαραίτητο όταν διαπιστώσετε πως μειώνεται η ισχύς και η απόδοση της συσκευής.

6.2 Διακόπτης (εικ. 4)

O γωνιακός λειαντήρας είναι εξοπλισμένος με διακόπτη ασφαλείας για πρόληψη ατυχημάτων. Για την ενεργοποίηση πιέστε τον ενεργοποίησης/απενεργοποίησης (2) προς τα δεξιά και ακολούθως σπρώξτε τον προς τα εμπρός. Για απενεργοποίηση του γωνιακού λειαντήρα πιέστε προς τα κάτω στο πίσω μέρος τον διακόπτη ενεργοποίησης/απενεργοποίησης (2). Ο διακόπτης ενεργοποίησης/απενεργοποίησης (2) πετιέται στην αρχική του θέση.

Περιμέντε να φτάσει η μηχανή τον μέγιστο αριθμό στροφών. Κατόπιν μπορείτε να ακουμπήσετε τον γωνιακό λειαντήρα στο αντικείμενο και να το κατεργαστείτε.

6.3 Ένδειξη δυναμικότητας μπαταρίας (ει. 1c/αρ. 9)

Πιέστε το πλήκτρο για την ένδειξη δυναμικότητας της μπαταρίας (a). Η ένδειξη δυναμικότητας του συσσωρευτή (9) σας δείχνει την κατάσταση φόρτισης του συσσωρευτή βάσει των 3 LED.

Είναι αναμμένα και τα 3 LED:

Η μπαταρία έχει φορτιστεί πλήρως.

Ανάβουν/ει 2 ή

Η μπαταρία είναι ακόμη αρκετά φορτισμένη.

Αναβοσβήνει ένα LED:

Η μπαταρία είναι άδεια, φορτίστε την.

Αναβοσβήνουν όλα τα LED:

Η μπαταρία έχει εκφορτιστεί βαθιά και είναι ελαττωματική. Μία ελαττωματική μπαταρία δεν είναι δυνατόν να επαναφορτιστεί!

1 LED:

διακόπτη

6.4 Αλλαγή των δίσκων λείανσης (εικ. 5)

Για την αλλαγή των δίσκων λείανσης χρειάζεστε το συμπαραδιδόμενο ρυθμιζόμενο κλειδί με ακίδες (5). Το ρυθμιζόμενο κλειδί με ακίδες (5) φυλάσσεται στην πρόσθετη χειρολαβή (3). Εάν χρειαστεί, εξάγετε το ρυθμιζόμενο κλειδί (5) τραβώντας το έξω από την πρόσθετη χειρολαβή

(3).

Κίνδυνος! Για λόγους ασφαλείας δεν επιτρέπεται η λειτουργία του γωνιακού λειαντήρα με τοποθετημένο το ρυθμιζόμενο κλειδί (5).

Προειδοποίηση!

Απλή αλλαγή δίσκων με ασφάλιση

•

ατράκτου. Πιέστε την ασφάλιση της ατράκτου για να

•

κουμπώσει ο δίσκος λείανσης. Ανοίξτε το παξιμάδι με το κλειδί μετωπικής

•

οπής. (βλέπε εικ. 5) Αλλάξτε τον δίσκο λείανσης ή κοπής και

•

σφίξτε το παξιμάδι με το κλειδί μετωπικής οπής.

Υπόδειξη! Πιέστε την ασφάλιση της ατράκτου μόνο όταν είναι ακινητοποιημένος ο κινητήρας και η άτρακτος λείανσης! Η ασφάλισης της ατράκτου πρέπει να παραμένει πιεσμένη καθ΄όλη τη διάρκεια της αλλαγής των δίσκων!

Σε δίσκους λείανσης ή κοπής 3 mm, βιδώστε το παξιμάδι με την επίπεδη πλευρά προς τον δίσκο λείανσης ή τριβής.

6.5 Διάταξη της φλάντζας κατά τη χρήση δίσκων λείανσης και κοπής (εικ. 6-9)

Διάταξη της φλάντζας με χρήση ίσιου ή

•

κεκαμμένου δίσκου λείανσης (εικ. 7). a) Φλάντζα σύσφιξης b) Παξιμάδι φλάντζας Διάταξη φλάντζας με κεκαμμένο δίσκο

•

κοπής (εικ. 8). a) Φλάντζα σύσφιξης b) Παξιμάδι φλάντζας Διάταξη φλάντζας με ίσιο δίσκο κοπής

•

(εικ. 9). a) Φλάντζα σύσφιξης b) Παξιμάδι φλάντζας

με πάχος περ.

6.6 Μοτέρ

Κατά τη διάρκεια της εργασίας πρέπει να αερίζεται καλά ο κινητήρας και για το λόγο αυτό πρέπει όλες οι οπές αερισμού να διατηρούνται πάντα καθαρές.

- 33 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 33Anl_TE-AG 18_115 Li_4431123_SPK5.indb 33 22.04.2020 07:16:5822.04.2020 07:16:58

6.7 Δίσκοι λείανσης

Ο δίσκος λείανσης ή κοπής δεν επιτρέπεται

•

ποτέ να είναι μεγαλύτερος από την προδιαγεγραμμένη διάμετρο. Πριν τη χρήση του δίσκου λείανσης ή κοπής

•

να ελέγχετε τον αριθμό στροφών του. Ο μέγιστος αριθμός στροφών του δίσκου

•

πρέπει να είναι μεγαλύτερος από τον αριθμό στροφών ρελαντί του γωνιακού λειαντήρα. Να χρησιμοποιείτε μόνο δίσκους λείανσης

•

και κοπής που είναι κατάλληλες για ελάχιστο αριθμός στροφών 8.500 min-1 και για ταχύτητα περιμέτρου 52 m/s. Κατά τη χρήση διαμαντόδισκων

•

διαχωρισμού προσέξτε την κατεύθυνση περιστροφής. Το βέλος κατεύθυνσης περιστροφής στο διαμαντόδισκο πρέπει να συμφωνεί με το βέλος στη συσκευή.

Να προσέχετε ειδικά την καλή έδραση και μεταφορά των λειαντικών σωμάτων. Μην εκθέτετε τα λειαντικά σώματα σε κρούσεις ή αιχμηρές γωνίες (π.χ. κατά τη μεταφορά και αποθήκευση περίπτωση αυτή δεν μπορούν να αποκλειστούν ζημιές, όπως π. χ. ρωγμές που αποτελούν κίνδυνο για τον χρήστη.

Προειδοποίηση!

6.8 Υποδείξεις για την εργασία

6.8.1 Τρίψιμο (εικ. 10)

Προσοχή! Να χρησιμοποιείτε το σστημα ασφαλείας για τη λείανση (συμπεριλαμβάνεται).

Τη μεγαλύτερη επιτυχία θα έχετε εάν κρατήσετε το δίσκο λείανσης σε προς την επιφάνεια ου θα τρίψετε και τον μετακινήσετε ομοιόμορφα πέρα-δώθε.

6.8.2 Κοπή (εικ. 11) Προσοχή! Να χρησιμοποιείτε το προστατευτικό κάλυμμα (προσφέρετε σαν ειδικό εξάρτημα, βλέπε εδάφιο 7.3). Σε

εργασίες κοπής να μη μπλοκάρει ο γωνιακός λειαντήρας στην επιφάνεια κοπής. Ο δίσκος κοπής να έχει καθαρή άκρη κοπής. Για κοπή διαμαντόδισκου.

Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο! Ποτέ μη χρησιμοποιείτε δίσκο κοπής για τρίψιμο.

σε κουτί εργαλείων). Στην

γωνία 30° έως 40°

σκληρής πέτρας συνιστάται η χρήση

Υπόδειξη:

Για βελτίωση της απόδοσης και της διάρκειας λειτουργίας της συσκευής με μπαταρία σας συνιστούμε τη χρήση 4,0Ah Power-X-Change.

(αρ. προϊόντος 45.113.96)

7. Καθαρισμός, συντήρηση και

παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες καθαρισμού να αφαιρείτε τη μπαταρία.

7.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα προστασίας, τις σχισμές εξαερισμού και το κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή με ένα καθαρό πανί, ή καθαρίστε το με πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση. Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλύτες, γιατί δεν αποκλείεται να καταστρέψουν την επιφάνεια της συσκευής. Προσέξτε να μην περάσει νερό στο εσωτερικό της συσκευής. Η διείσδυση νερού σε ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

7.2 Συντήρηση

Στο εσωτερικό της συσκευής εξαρτήματα που χρειάζονται συντήρηση.

7.3 Παραγγελία ανταλλακτικών:

Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.isc-gmbh.info

Αποσπώμενο προστατευτικό κάλυμμα

(αρ. προϊόντος 44.500.40)

δεν υπάρχουν

- 34 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 34Anl_TE-AG 18_115 Li_4431123_SPK5.indb 34 22.04.2020 07:16:5922.04.2020 07:16:59

8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς αποφυγή ζημιών κατά τη μεταφορά Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται η απόρριψη ελαττωματικών συσκευών στα οικιακά απορρίμματα. Σωστή απόρριψη είναι η παράδοση σε κατάλληλα κέντρα συλλογής μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε πού βρίσκεται παρόμοιο κέντρο συλλογής μεταχειρισμένων συσκευών, ρωτήστε στη διοίκηση της κοινότητάς σας.

9. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό, και μακριά από παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Να φυλάξετε την ηλεκτρική σας συσκευή στην πρωτότυπη συσκευασία της.

- 35 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 35Anl_TE-AG 18_115 Li_4431123_SPK5.indb 35 22.04.2020 07:16:5922.04.2020 07:16:59

10. Ένδειξη φορτιστή

Κατάσταση ένδειξης

Κόκκινο LED Πράσινο LED

απενεργοποίηση

Αναβοσβήνει Ετοιμότητα για λειτουργία

(OFF)

Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος

Σημασία και μέτρα

για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή.

Ενεργοποιημένος απενεργοποίηση

(OFF)

Φόρτιση

Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή. Υπόδειξη! Ανάλογα με την υπάρχουσα πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από αυτήν που αναγράφεται στο φορτιστή.

απενεργοποίηση

(OFF)

Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση.

Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την πλήρη φόρτιση. Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον φορτιστή.

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία από τον φορτιστή παροχή ρεύματος προς τον φορτιστή.

Αναβοσβήνει απενεργοποίηση

(OFF)

Φόρτιση προσαρμογής

Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική φόρτιση. Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται στα εξής:

- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται επίπεδα.

- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά επίπεδα.

Τι πρέπει να κάνετε:

Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης, παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της μπαταρίας.

Αναβοσβήνει Αναβοσβήνει Σφάλμα

Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι ελαττωματική.

Τι πρέπει να κάνετε:

Μία ελαττωματική μπαταρία επαναφορτιστεί. Αφαιρέστε τη μπαταρία από τον φορτιστή.

Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας:

Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή ακτινοβολία) ή πολύ κρύα (κάτω από 0°C).

Τι πρέπει να κάνετε:

Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε θερμοκρασία δωματίου (περ. 20° C).

φόρτιση η

. Διακόψτε την

στα ιδανικά

δεν είναι δυνατόν να

- 36 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 36Anl_TE-AG 18_115 Li_4431123_SPK5.indb 36 22.04.2020 07:16:5922.04.2020 07:16:59

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων ανακύκλωσης και διαχείρισης αποβλήτων. Δεν

συμπεριλαμβάνονται τα τμήματα παλιών συσκευών

και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 37 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 37Anl_TE-AG 18_115 Li_4431123_SPK5.indb 37 22.04.2020 07:16:5922.04.2020 07:16:59

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Ψήκτρες, Συσσωρευτής Αναλώσιμα υλικά/αναλώσιμα τμήματα* Δίσκοι κοπής, δίσκοι λείανσης Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

- 38 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 38Anl_TE-AG 18_115 Li_4431123_SPK5.indb 38 22.04.2020 07:16:5922.04.2020 07:16:59

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη, τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που αναφέρεται στην κάρτα εγγύησης. Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν

χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας παρέχεται δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω

κατασκευαστή και που αφορούν

ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική, βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε περίπτωση κατά την οποία η

συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε

βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ

. σύνδεση σε εσφαλμένη

τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ. υπερφόρτωση της συσκευής

ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο: www.isc-gmbh.info. Να έχετε μαζί σας

την απόδειξη της νέας συσκευής. Οι συσκευές που αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

υπόσχεται ο

συνεπάγεται

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη διεύθυνση του σέρβις μας.

Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

- 39 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 39Anl_TE-AG 18_115 Li_4431123_SPK5.indb 39 22.04.2020 07:16:5922.04.2020 07:16:59

İçindekiler

1. Güvenlik uyarıları

2. Alet açıklaması ve sevkiyatın içeriği

3. Kullanım amacına uygun kullanım

4. Teknik özellkler

5. Çalıştırmadan önce

6. Kullanma

7. Elektrik kablosunun değiştirilmesi

8. Temizleme, Bakım ve Yedek Parça Siparişi

9. Bertaraf etme ve geri kazanım

10. Depolama

- 40 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 40Anl_TE-AG 18_115 Li_4431123_SPK5.indb 40 22.04.2020 07:16:5922.04.2020 07:16:59

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir.

Dikkat! Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren

tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır!

Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş ve tozlar gözlere zarar verebilir.

Bu koruma kapağı taşlama için uygundur.

Bu koruma kapağı kesme ve taşlama için uygundur. (Teslimat kapsamına dahil değildir)

Aküler sadece kuru ve ortam sıcaklığı +10°C - +40°C olan yerlerde depolanacaktır. Aküleri sadece şarj edilmiş durumda depolayın (en az %40 şarj edilmiş olarak) (teslimat kapsamına dahil değildir)

- 41 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 41Anl_TE-AG 18_115 Li_4431123_SPK5.indb 41 22.04.2020 07:16:5922.04.2020 07:16:59

Tehlike!

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur!

İkaz! Bu elektrikli aletin açıklanan bütün güvenlik uyarıları, talimatlar, görseller ve teknik özelliklerini okuyun. Aşağıdaki talimatlara riayet edil-

memesi durumunda elektrik çarpması, yangın ve/ veya ağır yaralanmalar meydana gelebilir.

Güvenlik uyarıları ve talimatları gelecekte kullanmak için saklayın.

2. Alet açıklaması ve sevkiyatın

içeriği

2.1 Alet açıklaması (Şekil 1)

1. Mil sabitlemesi

2. Açık/ Kapalı şalteri

3. İlave sap

4. Koruma tertibatı

5. Alın deliği anahtarı

6. Akü

7. Şarj cihazı

8. Sabitleme butonu

9. Akü şarj kapasitesi göstergesi

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli ﬁ ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın

•

içinden çıkarın. Ambalaj malzemelerini ve ambalaj ve trans-

•

port emniyetlerini sökün (bulunması halinde). Ambalaj içindeki parçaların eksik olup

•

olmadığını kontrol edin. Alet ve aksesuar parçalarının transport

•

esnasında hasar görüp görmediğini kontrol edin. Garanti süresi doluncaya kadar mümkün

•

olduğunda ambalaj malzemelerini saklayın.

Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Avuç taşlama

•

İlave sap

•

Alın deliği anahtarı

•

Orijinal Kullanma Talimatı

•

Güvenlik Uyarıları

•

3. Kullanım amacına uygun kullanım

Avuç taşlama metal ve taş malzemelerin uygun taş ve koruma tertibatı kullanılarak taşlanması için tasarlanmıştır.

İkaz! Metal ve taş malzemelerin kesilmesinde avuç taşlama ancak, aksesuar olarak satılan koruma tertibatı monte edildiğinde kullanılacaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup üretici ﬁ rma sorumlu tutulamaz.

Lütfen cihazlarımızı endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Aletin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

- 42 -

n ticari, zanaatkarlar veya

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 42Anl_TE-AG 18_115 Li_4431123_SPK5.indb 42 22.04.2020 07:17:0022.04.2020 07:17:00

4. Teknik özellkler

Motor gerilim beslemesi: ........................18 V d.c.

Anma devir: ....................................8500 dev/dak

Maks. taş ø: ............................................ 115 mm

Ta şlama taşı: ............................ 115 x 22 x 6 mm

Kesme taşı: .............................. 115 x 22 x 1 mm

Ta ş bağlama mili: ........................................ M14

Ağırlık: ........................................................1,8 kg

Tehlike! Ses ve titreşim

Ses ve titreşim değerleri EN 60745 normuna göre ölçülmüştür.

Ses basınç seviyesi L Sapma K Ses güç seviyesi L Sapma K

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör toplamı) EN 60745 normuna göre ölçülmüştür.

Sap

Titreşim emisyon değeri ah = 6,154 m/s Sapma K = 1,5 m/s

Açıklanan titreşim toplam değerleri ve gürültü emisyon değerleri standart test metoduna göre ölçülmüş olup bu değerler, diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.

Açıklanan titreşim toplam değerleri ve gürültü emisyon değerleri etrafa verilecek rahatsızlığın ve etkinin geçici olarak tahmin edilmesinde de kullanılabilir.

İkaz:

Titreşim ve gürültü emisyon değerleri elektrikli aletin gerçek kullanımında, elektrikli aletin kullanım türüne ve özellikle hangi malzemenin işlenmesine bağlı olarak belirtilen değerlerden farklı olabilir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

•

...................................................3 dB

....................................................3 dB

Sadece hasarlı ve arızalı olmayan aletler kullanın. Aletlerin düzenli olarak bakımını yapın ve temizleyin.

......................75,1 dB(A)

.......................... 86,1 dB(A)

Çalışma tarzınızı alete göre ayarlayın.

•

Aletlerinize aşırı yüklenmeyin.

•

Gerektiğinde arızalı aletin kontrol edilmesini

•

sağlayın. Aleti kullanmadığınızda kapatın.

•

İş eldiveni takın.

•

Dikkat! Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarların oluşması.

Tehlike!

Bu elektrikli alet çalıştırma esnasında elektromanyetik alan oluşturur. Bu manyetik alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi yaralanmaları veya ölüm tehlikesini önlemek için medikal implant kullanan kişilerin alet kullanmadan önce doktoruna ve bu medikal implantları üreten ﬁ rmalara danışmalarını tavsiye ederiz.

5. Çalıştırmadan önce

İkaz!

Cihaz üzerinde ayarlama çalışmaları yapmadan önce daima aküyü sökün.

Akülü cihazınızı işletmeye almadan önce mutlaka aşağıdaki uyarıyı okuyun:

Aküyü şarj cihazı ile şarj edin. Boş bir akü

•

yaklaşık 0,5-1 saat sonra şarj edilir.

5.1 İlave sapın monte edilmesi (Şekil 2)

Avuç taşlama aletinin ilave sap (3) takılmadan

•

kullanılması yasaktır. İlave sap civata ile üç farklı pozisyona (A, B,

•

C) bağlanabilir.

ın

- 43 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 43Anl_TE-AG 18_115 Li_4431123_SPK5.indb 43 22.04.2020 07:17:0022.04.2020 07:17:00

Alet tarafı Kullanım türü

Sola (Poz. A / Şekilde gösterildiği gibi)

Sağa (Poz. B) Solaklar için Üst (Poz. C) Kesme taşı kullanımı

5.2 Koruma tertibatının değiştirilmesi ve ayarlanması (Şekil 3)

Değiştirme:

Flanş somunu (b) ve altında bulunan sıkma

•

flanşını sökün. Koruma tertibatındaki (4) sıkma kolunu (a)

•

açın. Koruma tertibatını (4), koruma yukarı doğru

•

bakacak şekilde saat yönünde 180° döndürün. Koruma tertibatını (4) çıkarın.

•

Montaj işlemi sökme işleminin tersi yönünde gerçekleşir.

Ayarlama:

Koruma tertibatını (4), ellerinizin korunmasını

•

sağlamak için taşlama esnasında oluşan kıvılcımı vücudunuzdan uzakta tutacak şekilde ayarlayın. Koruma tertibatı (4) pozisyonu ilgili çalışma

•

şartlarına uydurulabilir: Sıkma kolunu (a) gevşetin, kapağı (4) istenilen pozisyona döndürün. Koruma tertibatının (4) dişli gövdesini tam

•

doğru şekilde örtmesine dikkat edin. S ıkma kolunu (a) tekrar sıkın.

•

Koruma tertibatının (4) sıkı şekilde oturmasını

•

sağlayın.

a ğ elle çalışanlar için

 Koruma tertibatının sıkı şekilde bağlı

olmasına dikkat edin.

6. Kullanma

6.1 LI aküsünün şarj edilmesi (Şekil 1a-1b)

1. Aküyü (6) saptan çıkarın, bunun için sabitleme butonunu (8) aşağıya bastırın.

2. Şarj cihazının tip levhası üzerinde belirtilen gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazının (7) ﬁ şini prize takın. Yeşil LED lambası yanıp sönmeye başlar.

3. Aküyü şarj cihazına takın.

Madde 10‘da (Şarj cihazı göstergesi) bölümünde bulunan tabloda şarj cihazındaki LED göstergelerinin anlamı açıklanmıştır.

Akünün şarj edilmesi mümkün değilse aşa noktaları kontrol edin

Prizde elektrik olup olmadığı.

•

Şarj cihazındaki kontakların aküye tam temas

•

edip etmediği.

Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

şarj cihazı ve şarj adaptörünü

•

ve aküyü

•

lütfen müşteri hizmetleri bölümümüze gönderin.

Akülerin uzun ömürlü olmasını sağlamak için LI aküsünü zamanında şarj edin. Bu özellikle, akülü makinenin gücünün azalmasını fark ettiğinizde yapılacaktır.

6.2 Şalter (Şekil 4)

İş kazalarını önlemek için avuç taşlama emniyet şalteri ile donatılmıştır.

Çalıştırmak için Açık/Kapalı şalterini (2) sağa doğru bastırın ve sonra öne doğru itin. Avuç taşlamayı kapatmak Açık/Kapalı şalterini (2) arkaya doğru bastırın. Bu durumda Açık/Kapalı şalteri (2) başlangı

ç pozisyonuna geri döner.

ğıdaki

 Avuç taşlamayı koruma tertibatı bağlı ol-

madan kullanmayın.

5.3 Yeni taşlama taşlarının deneme çalışması

Avuç taşlamayı taşlama veya kesme taşı ile monte edilmiş olarak en az 1 dakika rölantide çalıştırın. Titreşim içinde olan taşları derhal değiştirin.

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 44Anl_TE-AG 18_115 Li_4431123_SPK5.indb 44 22.04.2020 07:17:0022.04.2020 07:17:00

 Makinenin azami hızına erişmesini bek-

leyin. Makine azami hızına eriştikten sonra iş parçası üzerine koyabilir ve çalışmaya başlayabilirsiniz.

6.3 Akü şarj kapasitesi göstergesi (Şekil 1c/ Poz. 9)

Akü şarj kapasitesi göstergesi butonuna (a) basın. Akü şarj kapasitesi göstergesi (9) akünün şarj durumunu 3 LED lambası ile gösterir.

- 44 -

3 adet LED lambanın hepsi yanıyor

Akünün şarj kapasitesi tam dolu.

2 veya 1 adet LED lambası yanıyor

Akünün şarj kapasitesi yeterli

1 LED lambası yanıp sönüyor

Akü şarjı boşalmıştır, aküyü şarj edin.

Bütün LED lambaları yanıp sönüyor:

Akü şarjı derin derecede boşalmış ve arızalıdır. Arızalı bir akünün kullanılması ve şarj edilmesi yasaktır!

6.4 Taşlama taşını değiştirme (Şekil 5 / 6)

Ta şlama taşını değiştirmek için alet ile birlikte gönderilmiş olan alın deli rek duyarsınız. Alın deliği anahtarı (5) ilave sap içinde bulunur. Gerek duyulduğunda alın deliği anahtarını (5) ilave sapın (3) içinden çıkarın. Tehlike! İş güvenliği sebeplerinden dolayı avuç taşlamanın alın deliği anahtarı (5) takılı olarak çalıştırılması yasaktır.

İkaz!

Mil sabitlemesi ile kolay taş değiştirme.

•

Mil sabitlemesine basın ve taşlama taşını sa-

•

bitleyin. Flanş somununu alın anahtarı ile açın. (bkz.

•

Şekil 6) Taşlama veya kesme taşını değiştirin ve flanş

•

somununu alın anahtarı ile sıkın.

Uyarı!

Mil sabitlemesine sadece motor ve mil durduğunda basın! Mil sabitlemesi taş değiştirme işleminde basılı tutulacaktır!

Kalınlıkları yaklaşık azami 3 mm olan taşlama veya kesme taşlarını ﬂ anş somununun düz tarafı taşlama veya kesme taşına gelecek şekilde monte edin.

6.5 Taşlama ve kesme taşlarının kullanımında ﬂ anş pozisyonları (Ş

Bombeli veya düz taşlama taşı kullanıldığında

•

flanş pozisyonu (Şekil 8)

a) Sıkma ﬂ anşı b) Flanş somunu

Bombeli kesme taşı kullanıldığında flanş pozi-

•

syonu Şekil 9)

a) Sıkma ﬂ anşı b) Flanş somunu

ği anahtarına (5) ge-

ekil 7-10)

Düz kesme taşı kullanıldığında flanş pozisyo-

•

nu (Şekil 10) a) Sıkma ﬂ anşı b) Flanş somunu

6.6 Motor

Çalışma esnasında motor iyi derecede havalandırılmalıdır, bu nedenle hava delikleri daima temiz tutulacaktır.

6.7 Taşlama taşları

Taşlama veya kesme taşı çapı kesinlikle ön-

•

görülen çap değerinden büyük olmamalıdır.

Taşlama veya kesme taşını kullanmadan önce

•

belirtilen kullanım devir değerini kontrol edin.

Taşlama veya kesme taşının azami devir

•

değeri avuç taşlamanın rölanti devrinden

büyük olmalıdır.

Asgari devir değeri 8.500 dev/dak. ve 52 m/s

•

çevre hızı için izin verilmiş taşlama veya kes-

me taşlarını kullanın.

Elmas kesme taşlarını kullanırken dönme

•

yönüne dikkat edin. Elmas kesme taşı üze-

rindeki dönme yönü işareti alet üzerindeki

dönme yönü işareti ile aynı olmalıdır.

Ta şlama elemanlarının iyi depolanmasına ve taşınmasına dikkat edin. Taşları kesinlikle darbe, vurma veya keskin kenarlara maruz bırakmayın (örneğin takım çantası içinde taşırken veya saklarken). Aksi taktirde taşlar, örneğin çatlak oluşması gibi hasar görecek ve bu durum kullanıcı için tehlike oluşturabilecektir.

İkaz!

6.8 Çalışma bilgileri

6.8.1 Taşlama (Şekil 11)

 Dikkat! Taşlama koruma tertibatını

kullanın (teslimat kapsamına dahildir). En

iyi çalışma sonucu avuç taşlama, taşlama yüzeyine 30° ila 40° arasında tutulduğunda ve eşit şekilde iş parçası üzerinde ileri ve geri hareket ettirildiğinde elde edilir.

6.8.2 Kesme (Şekil 12)

 Dikkat! Kesme koruma tertibatını kullanın

(aksesuar olarak satın alınabilir), bkz. 7.3). Kesme çalışmalarında avuç taşlamayı kesme düzeyinde eğik tutmayın. Kesme taşı temiz bir kesim yapabilmelidir. Sert taş malzemelerini keserken elmas kesme taşı kullanın.

 Asbestli malzemelerin işlenmesi yasaktır!

- 45 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 45Anl_TE-AG 18_115 Li_4431123_SPK5.indb 45 22.04.2020 07:17:0022.04.2020 07:17:00

 Taşlama çalışmalarında kesinlikle kesme

taşı kullanmayın.

Uyarı:

Akülü aletin performans ve akü kullanım süresini yükseltmek için 4,0Ah Power-X-Change aküsünü kullanmanızı tavsiye ederiz.

(Ürün Nr.: 45.113.96)

7. Temizleme, Bakım ve Yedek Parça

Siparişi

Tehlike!

Temizleme çalışmalarına başlamadan önce aküyü sökün.

7.1 Temizleme

Koruma tertibatı, havalandırma delikleri ve

•

motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin. Aleti kullandıktan hemen sonra temizlemenizi

•

tavsiye ederiz. Aleti düzenli olarak nemli bir bezle ve sıvı

•

sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

9. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın.

7.2 Bakım

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

7.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

Cihaz tipi

•

Cihazın ürün numarası

•

Cihazın kod numarası

•

İstenilen yedek parçanın yedek parça

•

numarası Güncel bilgiler ve ﬁ yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

- 46 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 46Anl_TE-AG 18_115 Li_4431123_SPK5.indb 46 22.04.2020 07:17:0022.04.2020 07:17:00

10. Şarj cihazı göstergeleri

Gösterge durumu

Kırmızı

LED

Kapalı Yan ıp

Ye şil LED

sönüyor

İşletmeye hazır olma

Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj cihazına takılı değildir

Açık Kapalı Şarj etme

Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt olarak şarj cihazı üzerinde belirtilmiştir. Uyarı! Kalan akü şarj kapasitesine bağlı olarak gerçek şarj süreleri belirtilen şarj sürelerinden biraz farklı olabilir.

Kapalı Açık Akü şarj edilmiş ve işletmeye hazırdır.

Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi moduna ayarlanır. Bunun için aküyü şarj cihazında, yaklaşık 15 dakika daha şarj cihazında bağlı tutun.

Önlem:

Aküyü şarj cihazından çıkarın. Şarj cihazının ﬁ şini prizden çıkarın.

Ya n ıp sönüyor

Kapalı Adaptasyon şarjı

Şarj cihazı korumalı şarj işlemi modundadır. Bu işletme modunda akü iş güvenliği sebeplerinden dolay edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir:

- Akü uzun bir süreden beri şarj edilmedi.

- Akü sıcaklığı, ideal sıcaklık aralığındadır.

Önlem:

Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye devam edilebilir.

Ya n ıp sönüyor

Hata

Şarj işlemi artık mümkün değil. Akü arızalı.

Önlem:

Arızalı bir akünün şarj edilmesi yasaktır. Aküyü şarj cihazından çıkarın.

AçıkAçık Sıcaklık arızası

Akü çok sıcakt soğuktur (0° C altında)

Önlem:

Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20° C) saklayın.

Anlamı ve alınacak önlemler

ır (örneğin direkt güneş ışınlarına maruz kalmış) veya çok

ı yavaşca şarj

- 47 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 47Anl_TE-AG 18_115 Li_4431123_SPK5.indb 47 22.04.2020 07:17:0022.04.2020 07:17:00

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatiﬁ : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanı

lmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak-

sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH ﬁ rmasının özel onayı alınmak şartıyla serbesttir.

Teknik değişiklikler olabilir

- 48 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 48Anl_TE-AG 18_115 Li_4431123_SPK5.indb 48 22.04.2020 07:17:0122.04.2020 07:17:01

Ser vis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek

Aşınma parçaları* Kömür fırçaları, Akü Sarf malzemesi/Sarf parçaları* Kesme ve taşlama taşı Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

•

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi

•

semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)?

•

Bu işlevi açıklayınız.

- 49 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 49Anl_TE-AG 18_115 Li_4431123_SPK5.indb 49 22.04.2020 07:17:0122.04.2020 07:17:01

Garanti belgesi

Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak

olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici ﬁ rmanın yasal ga-

ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız

bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler

ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici ﬁ rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telaﬁ si, ilgili arızanın giderilmesi veya aletin

yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim ﬁ rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari

ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve

endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti

Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykır

hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke

gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay-

naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar

veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter-

siz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı

yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde-

nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan

kaynaklanan hasarlar (örneğin aşağı dü

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti

süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya

değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için

yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin.

Kasa ﬁ şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı

etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniy-

le garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda

onarılmış veya yeni bir alet adresinize gönderilecektir.

ı yapılan montajlardan ve tesisatlardan kaynaklanan

şme nedeniyle oluşan hasar).

hazır tutun. Kasa ﬁ şi veya tip

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy- etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

- 50 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 50Anl_TE-AG 18_115 Li_4431123_SPK5.indb 50 22.04.2020 07:17:0122.04.2020 07:17:01

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Akku-Winkelschleifer TE-AG 18/115 Li / Ladegerät Power-X-Charger (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC

(EU)2015/1188 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EU 2014/68/EU (EU)2016/426

Notiﬁ ed Body:

(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notiﬁ ed Body: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

зазначену нижче відповідність виробу

Standard references: EN 60745-1; EN 60745-2-3; EN 60335-1; EN 60335-2-29; EN 62233;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 11.03.2020

First CE: 2020 Archive-File/Record: NAPR022269 Art.-No.: 44.311.23 I.-No.: 11029 Documents registrar: Riedel Georg Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 51 -

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 51Anl_TE-AG 18_115 Li_4431123_SPK5.indb 51 22.04.2020 07:17:0122.04.2020 07:17:01

Yang/Product-ManagementAndreas Weichselgartner/General-Manager

EH 04/2020 (01)

Anl_TE-AG 18_115 Li_4431123_SPK5.indb 52Anl_TE-AG 18_115 Li_4431123_SPK5.indb 52 22.04.2020 07:17:0122.04.2020 07:17:01

Einhell TE-AG 18/115 Li User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
