Einhell TE-AG 125 CE User Manual
D Originalbetriebsanleitung
Winkelschleifer
GB Original operating instructions
Angle grinder
F Mode d’emploi d’origine
Meuleuse d‘angle
I Istruzioni per l’uso originali
Smerigliatrice angolare
DK/ Original betjeningsvejledning
N Vinkelsliber
S Original-bruksanvisning
Vinkelslip
HR/ Originalne upute za uporabu
BIH Kutna brusilica
RS Originalna uputstva za upotrebu
Ugaona brusilica
TE-AG 125 CE
CZ Originální návod k obsluze
Úhlová bruska
SK Originálny návod na obsluhu
Uhlová brúska
1
Art.-Nr.: 44.308.60 I.-Nr.: 11010
Anl_TE_AG_125_CE_SPK1.indb 1Anl_TE_AG_125_CE_SPK1.indb 1 20.12.12 11:3420.12.12 11:34
1
61
2
34
5
7
2
B
Anl_TE_AG_125_CE_SPK1.indb 2Anl_TE_AG_125_CE_SPK1.indb 2 20.12.12 11:3420.12.12 11:34
C A
3
- 2 -
3 4
4
a
5 6
6
-
+
a
2
3 5
7 8
- 3 -
Anl_TE_AG_125_CE_SPK1.indb 3Anl_TE_AG_125_CE_SPK1.indb 3 20.12.12 11:3420.12.12 11:34
1
4
a
c
b
9 10
a
b
11 12
a
b
a
b
13
- 4 -
Anl_TE_AG_125_CE_SPK1.indb 4Anl_TE_AG_125_CE_SPK1.indb 4 20.12.12 11:3420.12.12 11:34
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
D
- 5 -
Anl_TE_AG_125_CE_SPK1.indb 5Anl_TE_AG_125_CE_SPK1.indb 5 20.12.12 11:3520.12.12 11:35
D

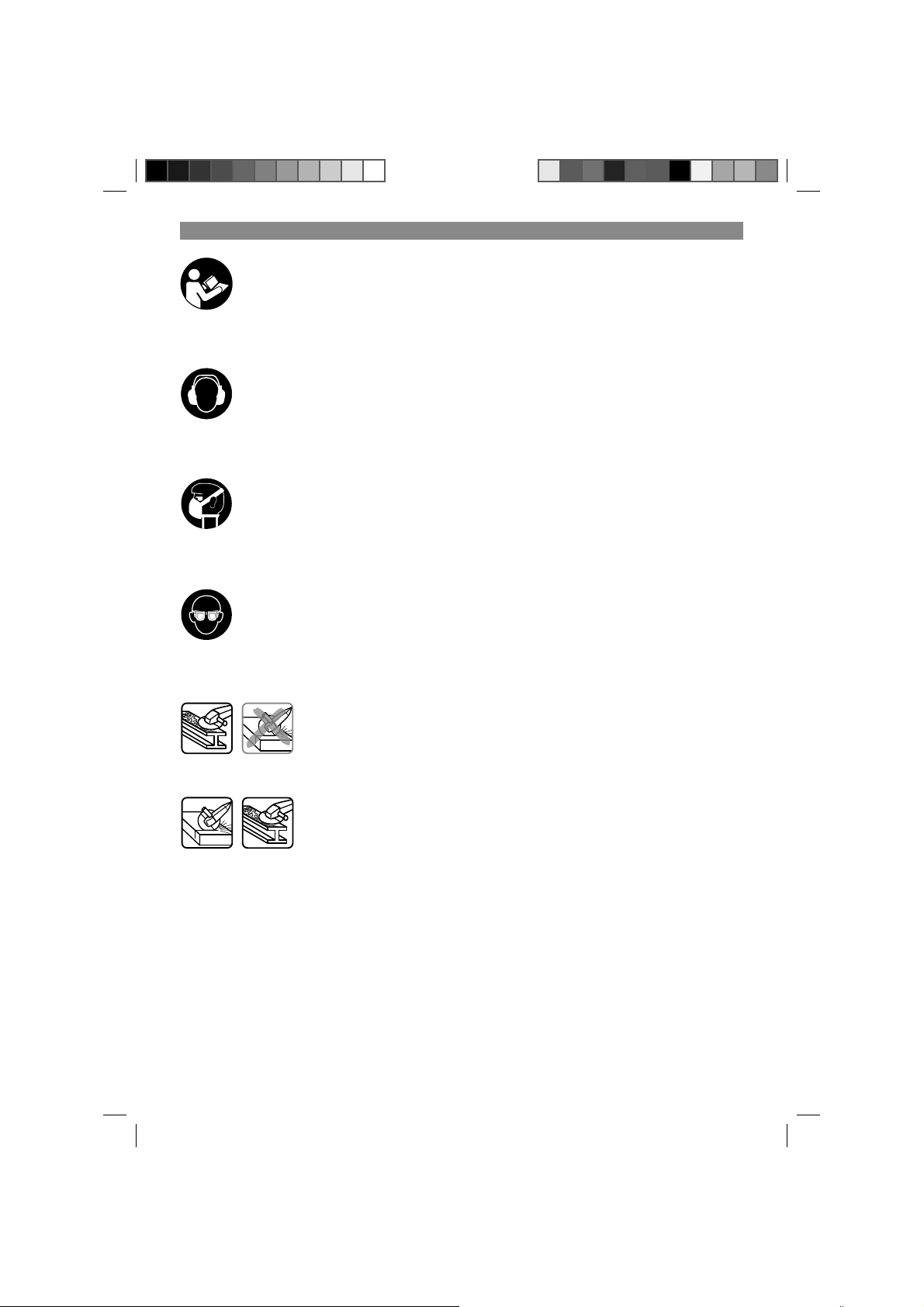

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-
sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.
(Nicht im Lieferumfang enthalten)
- 6 -
Anl_TE_AG_125_CE_SPK1.indb 6Anl_TE_AG_125_CE_SPK1.indb 6 20.12.12 11:3520.12.12 11:35
Achtung!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Stirnlochschlüssel
6. Drehzahl-Regler
7. Betriebsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.
D
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Winkelschleifer ist zum Schleifen von Metall
und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden
Schutzvorrichtung bestimmt.
Achtung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die Schutzvorrichtung, welche als Zubehör
erhältlich ist, montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 7 -
Anl_TE_AG_125_CE_SPK1.indb 7Anl_TE_AG_125_CE_SPK1.indb 7 20.12.12 11:3520.12.12 11:35
D
4. Technische Daten
Netzspannung:............................... 230 V ~ 50 Hz
Leistungsaufnahme: .................................1100 W
Nenndrehzahl: .........................3000-11.000 min
Max. Scheiben-ø: .................................... 125 mm
Gewinde der Aufnahmespindel: .................... M14
Schutzklasse: ................................................II /
Gewicht: ......................................................2,6 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
........................... 88,2 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 99,2 dB(A)
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 10,401 m/s
hAG
Zusatzhandgriff
Schwingungsemissionswert ah = 12,213 m/s
Unsicherheit K = 1,5 m/s
2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
2
2
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
-1
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Zusatzhandgriff montieren (Bild 2)
Der Winkelschleifschleifer darf nicht ohne Zu-
•
satzhandgriff (3) benutzt werden.
Der Zusatzhandgriff kann an den drei Positio-
•
nen (A, B, C) eingeschraubt werden.
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechts (Pos. B) Linkshänder
Oben (Pos. C) Benutzung von
Rechtshänder
Trennscheiben
- 8 -
Anl_TE_AG_125_CE_SPK1.indb 8Anl_TE_AG_125_CE_SPK1.indb 8 20.12.12 11:3520.12.12 11:35
D
5.2 Einstellen der Schutzvorrichtung (Bild 3)
Schalten Sie das Gerät aus. Ziehen Sie den
•
Netzstecker!
Stellen Sie die Schutzvorrichtung (4) zum
•
Schutz Ihrer Hände so ein, dass das Schleifgut vom Körper weggeführt wird.
Die Position der Schutzvorrichtung (4) kann
•
den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Abdeckung (4) in die gewünschte Position.
Achten Sie darauf, dass die Schutzvor-
•
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
Befestigen Sie den Klemmhebel (a) wieder.
•
Stellen Sie sicher, dass die Schutzvorrichtung
•
(4) fest sitzt.
Achten Sie auf einen festen Sitz der
Schutzvorrichtung.
Benutzen Sie den Winkelschleifer nicht
ohne Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort austauschen.
6. Bedienung
6.1 Schalter (Abb. 4)
Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum
Einschalten den Sperrhebel (a) nach vorne schieben und dann den Ein-/ Ausschalter (2) drücken.
6.1.1 Drehzahl-Regler (Bild 5)
Durch Drehen des Drehzahlreglers (6) können
Sie die Drehzahl vorwählen.
Schalterposition 1: ca. 3.000 min-1
Schalterposition 2: ca. 6.000 min
Schalterposition 3: ca. 8.000 min
Schalterposition 4: ca. 9.800 min
Schalterposition 5: ca. 10.500 min
Schalterposition 6: ca. 11.000 min
Die geeignete Drehzahl ist abhängig vom Einsatzbereich und der max. Nenndrehzahl des
Schleifwerkzeuges. Wählen Sie mit dem Drehzahlregler (6) eine Drehzahl im Bereich von 3000
-1
-1
-1
-1
-1
-1
bis 11.000 min
schiedenen Schalterpositionen lauten wie folgt:
Plus-Richtung: höhere Drehzahl
Minus-Richtung: niedrigere Drehzahl
6.1.2 Betriebsanzeige (Bild 1)
Bei eingestecktem Netzstecker leuchtet die Betriebsanzeige (7).
aus. Sie können aus sechs ver-
Warten Sie, bis die Maschine ihre Höchst-
drehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.2 Wechseln der Schleifscheiben (Bild 7/8)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgriff (3)
aufbewahrt. Ziehen Sie bei Bedarf den Stirnlochschlüssel (5) aus dem Zusatzhandgriff (3) heraus.
Achtung! Aus Sicherheitsgründen darf der
Winkelschleifer nicht mit eingestecktem Stirnlochschlüssel (5) betrieben werden.
Netzstecker ziehen!
Einfacher Scheibenwechsel durch Spindelar-
•
retierung.
Spindelarretierung drücken und Schleifschei-
•
be einrasten lassen.
Die Flanschmutter mit dem Stirnlochschlüssel
•
öffnen. (siehe Bild 7)
Schleif- oder Trennscheibe wechseln und
•
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.3 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 8-11)
Anordnung der Flansche bei Verwendung
•
einer gekröpften oder geraden Schleifscheibe
(Bild 9)
a) Spannflansch
b) Flanschmutter
- 9 -
Anl_TE_AG_125_CE_SPK1.indb 9Anl_TE_AG_125_CE_SPK1.indb 9 20.12.12 11:3520.12.12 11:35
D
Anordnung der Flansche bei Verwendung ei-
•
ner gekröpften Trennscheibe (Bild 10)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung
•
einer geraden Trennscheibe (Bild 11)
a) Spannflansch
b) Flanschmutter
6.4 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöff nungen
immer sauber gehalten werden.
6.5 Schleifscheiben
Die Schleif- oder Trennscheibe darf nie grö-
•
ßer als der vorgeschriebene Durchmesser
sein.
Kontrollieren Sie vor dem Einsatz der Schleif-
•
oder Trennscheibe deren angegebene Drehzahl.
Die maximale Drehzahl der Schleif- oder
•
Trennscheibe muss höher sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennschei-
•
ben die für eine minimale Drehzahl von
11.000 min-1 und für eine Umfangsgeschwindigkeit von 80 m/s zugelassen sind.
Achten Sie bei der Benutzung von Diamant-
•
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trennscheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Benutzer darstellen.
6.6 Arbeitshinweise
6.6.1 Schruppschleifen (Bild 12)
Achtung! Schutzvorrichtung zum Schlei-
fen verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.6.2 Trennschleifen (Bild 13)
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 8.4).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben
zum Schruppschleifen.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
- 10 -
Anl_TE_AG_125_CE_SPK1.indb 10Anl_TE_AG_125_CE_SPK1.indb 10 20.12.12 11:3520.12.12 11:35
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Schutzabdeckung zum Trennen (Art.-Nr.:
44.500.33)
9. Entsorgung und
Wiederverwertung
D
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.
- 11 -
Anl_TE_AG_125_CE_SPK1.indb 11Anl_TE_AG_125_CE_SPK1.indb 11 20.12.12 11:3520.12.12 11:35
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 12 -
Anl_TE_AG_125_CE_SPK1.indb 12Anl_TE_AG_125_CE_SPK1.indb 12 20.12.12 11:3520.12.12 11:35
D
- 13 -
Anl_TE_AG_125_CE_SPK1.indb 13Anl_TE_AG_125_CE_SPK1.indb 13 20.12.12 11:3520.12.12 11:35
D
Garantiebestimmungen
Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.
Kategorie Beispiel Garantieleistung
Mängel an Material oder Konstruktion
Verschleißteile* Kohlebürsten 6 Monate
Verbrauchsmaterial/
Verbrauchsteile*
Fehlteile 5 Arbeitstage
* nicht zwingend im Lieferumfang enthalten!
Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der
zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb
von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf
angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.
Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue
Fehlerbeschreibung anzugeben.
Trenn-, Schleifscheiben Garantie nur bei Sofortdefekt
24 Monate
(24h nach Kauf / Kaufbelegdatum)
Beantworten Sie hierfür folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 14 -
Anl_TE_AG_125_CE_SPK1.indb 14Anl_TE_AG_125_CE_SPK1.indb 14 20.12.12 11:3520.12.12 11:35
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch
über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie
kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-
fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä-
tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb-
lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt
daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.
Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-
achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der
Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss-
bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen-
dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs-
und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine
oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen)
sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere
für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch
erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.
3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-
frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti-
gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf!
Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von
unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Telefon: +49 [0] 180 5 011 843 · Telefax +49 [0] 180 5 835 830
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)
Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.
E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info
- 15 -
Anl_TE_AG_125_CE_SPK1.indb 15Anl_TE_AG_125_CE_SPK1.indb 15 20.12.12 11:3520.12.12 11:35
Garantie JA NEIN Kaufbeleg-Nr. / Datum:
1
3
Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l
4
Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
4
Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l
Sehr geehrte Kundin, sehr geehrter Kunde,
bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten
und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriff en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
D
PLZ: Ort:
3
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
Straße / Nr.:
2
Name:
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)
1
Service Hotline: 01805 011 843 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr
Mobil:
2
Ihre Anschrift eintragen
- 16 -
Anl_TE_AG_125_CE_SPK1.indb 16Anl_TE_AG_125_CE_SPK1.indb 16 20.12.12 11:3520.12.12 11:35
Telefon:
Retouren-Nr. iSC:
GB
Table of contents
1. Safety information
2. Layout and items supplied (Figure 1)
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Storage
- 17 -
Anl_TE_AG_125_CE_SPK1.indb 17Anl_TE_AG_125_CE_SPK1.indb 17 20.12.12 11:3520.12.12 11:35
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials. Never
use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of
sight.
This safety guard is designed for sanding/grinding.
This safety guard is designed for cutting and grinding/sanding.
(not included in items supplied)
- 18 -
Anl_TE_AG_125_CE_SPK1.indb 18Anl_TE_AG_125_CE_SPK1.indb 18 20.12.12 11:3520.12.12 11:35
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with
due care. Keep this manual in a safe place, so
that the information is available at all times. If
you give the equipment to any other person, give
them these operating instructions as well.
We accept no liability for damage or accidents
which arise due to non-observance of these instructions and the safety information.
1. Safety information
GB
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Original operating instructions
•
Safety instructions
•
Please refer to the booklet included in delivery for
the safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
(Figure 1)
2.1 Layout
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
6. Speed controller
7. Status indicator
2.2 Items supplied
Please check that the article is complete as specifi ed in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
3. Proper use
The angle grinder is designed for grinding metal
and stone when using the appropriate grinding
wheel and guard.
Caution! To cut metal and stone the grinder/sander may only be used when the guard (available
as an accessory) is mounted.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case
of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of
any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: ............................... 230 V ~ 50 Hz
Power input: ............................................ 1100 W
Idling speed: .............................3000-11.000 rpm
Max. wheel diameter: ............................. 125 mm
Mounting spindle thread: .............................. M14
Protection class: ...........................................II /
Weight: .......................................................2,6 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
- 19 -
Anl_TE_AG_125_CE_SPK1.indb 19Anl_TE_AG_125_CE_SPK1.indb 19 20.12.12 11:3520.12.12 11:35
GB
LpA sound pressure level ................... 88,2 dB(A)
KpA uncertainty ...........................................3 dB
LWA sound power level ..................... 99,2 dB(A)
KWA uncertainty .......................................... 3 dB
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with EN 60745.
Handle:
Vibration emission value a
K uncertainty = 1.5 m/s
Additional handle:
Vibration emission value ah = 12,213 m/s
K uncertainty = 1.5 m/s
Additional information for electric power
tools
Warning!
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
hAG
2
2
= 10,401 m/s
2
2
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
5.1 Fitting the additional handle (Fig. 2)
The angle grinder must not be used without
•
the additional handle (3).
The additional handle can be secured in any
•
of three positions (A, B, C).
Tool side Suitable for
Left (position A / as
shown)
Right (position B) Left-handed users
Top (position C) Using cutting wheels
5.2 Setting the guard (Fig. 3)
Switch off the tool. Pull the power plug.
•
Adjust the guard (4) to protect your hands
•
so that the material being ground is directed
away from your body.
The position of the guard (4) can be adjusted
•
to any specific working conditions. Undo the
clamp handle (a) and turn the cover (4) into
the required position.
Ensure that the guard (4) correctly covers the
•
gear wheel casing.
Secure the clamp handle (a) again.
•
Ensure that the guard (4) is secure.
•
Right-handed users
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
- 20 -
Anl_TE_AG_125_CE_SPK1.indb 20Anl_TE_AG_125_CE_SPK1.indb 20 20.12.12 11:3520.12.12 11:35
GB
Take care that the safety device is secure.
Never use the angle grinder without the
guard.
5.3 Test run for new grinding Wheels
Allow the right-angle grinder to run in idle for at
least 1 minute with the grinding or cutting wheel
fi tted in place. Vibrating wheels are to be replaced
immediately.
6. Operation
6.1. Switch (Fig. 4)
The angle grinder comes with a safety switch
which is designed to prevent accidents. To start,
push the locking lever (a) forwards, then press the
On/Off switch (2).
6.1.1 Speed controller (Fig. 5)
You can select the speed by turning the speed
controller (6).
Switch position 1: approx. 3,000 rpm
Switch position 2: approx. 6,000 rpm
Switch position 3: approx. 8,000 rpm
Switch position 4: approx. 9,800 rpm
Switch position 5: approx. 10,500 rpm
Switch position 6: approx. 11,000 rpm
The best speed depends on the area of application and the maximum rated speed of the
grinding/sanding tool. Select a speed in the range
from 3,000 to 11,000 rpm using the speed control
switch (6). You can choose from 6 diff erent switch
positions. The speeds in the various switch positions are as follows:
Plus direction: Higher speed
Minus direction: Lower speed
6.1.2 Status indicator (Fig. 1)
The status indicator (7) lights up when the power
plug is connected.
Wait until the machine has reached its top
speed. You can then position the angle grinder on the workpiece and machine it.
6.2 Changing the grinding wheels (Fig. 7 / 8)
Use the face spanner (5) supplied to change the
grinding wheels. The face spanner (5) is stored in
the additional handle (3). Pull the face spanner (5)
out of the additional handle (3) when you need it.
Important! For safety reasons, the angle grinder
must not be operated with the face spanner (5)
inserted in it.
Pull out the power plug.
Simple wheel change by spindle lock:
•
Press the spindle lock and allow the grinding
•
wheel to latch in place.
Open the flange nut with the face spanner.
•
(Fig. 7)
•
Change the grinding or cutting wheel and
•
tighten the flange nut with the face spanner.
Important!
Only ever press the spindle lock when the
motor and grinding spindle are at a standstill! You must keep the spindle lock pressed
while you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the fl ange nut with the fl at side
facing the grinding or cutting wheel.
6.3 Flange arrangements when using grinding wheels and cutting wheels (Fig.
8-11)
Flange arrangement when using a de-
•
pressed-centre or straight grinding wheel
(Fig. 9)
a) Clamping flange
•
b) Flange nut
•
Flange arrangement when using a de-
•
pressed-centre cutting wheel (Fig. 10)
a) Clamping flange
•
b) Flange nut
•
Flange arrangement when using a straight
•
cutting wheel (Fig. 11)
a) Clamping flange
•
b) Flange nut
•
6.4 Motor
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation holes clean at all times.
6.5 Grinding Wheels
Never use a grinding or cutting wheel bigger
•
than the specified diameter.
Before using a grinding or cutting wheel,
•
check its rated speed.
The maximum speed of the grinding or cut-
•
ting wheel used must be higher than the idle
speed of the angle grinder.
Use only grinding and cutting wheels that are
•
- 21 -
Anl_TE_AG_125_CE_SPK1.indb 21Anl_TE_AG_125_CE_SPK1.indb 21 20.12.12 11:3520.12.12 11:35
GB
approved for a minimum speed of 11,000 rpm
and a peripheral speed of 80 m/sec.
Check the direction of rotation when you use
•
diamond cutting wheels. The directional arrow
on the diamond cutting wheel must point in
the direction in which the tool rotates.
Take special care that the grinding/sanding
wheels are properly stored and transported.
Ensure that the grinding/sanding wheels are
never exposed to shock, jolts or sharp edges (for
example during transport or storage in a toolbox).
This could cause damage (such as cracks) to the
grinding/sanding wheels and place the user in
serious danger.
6.6 Operating Modes
6.6.1 Rough grinding (Fig. 12)
Caution: Use the safety device for san-
ding/grinding (included in items supplied).
For the best rough grinding results, hold the grinding wheel at an angle of between 30° and 40° to
the workpiece surface and guide back and forth
over the workpiece in steady movements.
6.6.2 Cutting (Fig. 13)
Caution: Use the safety device for abrasi-
ve cutting (available as accessory, see 8.4)
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
It is prohibited to use the machine on as-
bestos materials!
Never use a cutting wheel for rough grin-
ding.
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.isc-gmbh.info
7. Replacing the power cable
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
Anl_TE_AG_125_CE_SPK1.indb 22Anl_TE_AG_125_CE_SPK1.indb 22 20.12.12 11:3520.12.12 11:35
Safety guard for cutting (Art. No.: 44.500.33)
- 22 -
9. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric
tool in its original packaging.
GB
- 23 -
Anl_TE_AG_125_CE_SPK1.indb 23Anl_TE_AG_125_CE_SPK1.indb 23 20.12.12 11:3520.12.12 11:35
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 24 -
Anl_TE_AG_125_CE_SPK1.indb 24Anl_TE_AG_125_CE_SPK1.indb 24 20.12.12 11:3520.12.12 11:35
GB
Warranty provisions
iSC GmbH or the DIY store where you made you purchase guarantees the repair of defects or replacement of the equipment in accordance with the overview below. Statutory guarantee claims are unaff ec-
ted.
Category Example Warranty
Defect with regard to material or
construction
Wear parts* Carbon brushes 6 months
Consumables* Cutting wheels, grinding wheels Warranty only in case of an im-
Missing parts 5 work days
* Not necessarily included in the scope of delivery!
For consumables, wear parts and missing parts iSC GmbH guarantees the correction of defects or a
new delivery only if the defect is reported within 24 hours (consumables), 5 work days (missing parts) or
6 months (wear parts) after purchase and the purchase date is verifi ed with the bill.
In case of defects concerning the material or construction, we kindly request you to submit the equipment together with the fully completed warranty card supplied with the equipment. It is important that
you enter an exact description of the defect.
To do so, answer the following questions:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
24 months
mediate defect (24 hours after
purchase / date on the bill)
- 25 -
Anl_TE_AG_125_CE_SPK1.indb 25Anl_TE_AG_125_CE_SPK1.indb 25 20.12.12 11:3520.12.12 11:35
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to off er
our assistance under the service number printed below. Please note the following terms under which
guarantee claims can be made:
1. These guarantee terms cover additional guarantee rights and do not aff ect your statutory warranty
rights. We do not charge you for this guarantee.
2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the rectifi cation of these defects or replacement of the device. Please note that our devices
have not been designed for use in commercial, trade or industrial applications. Consequently, the
guarantee is invalidated if the equipment is used in commercial, trade or industrial applications or
for other equivalent activities. The following are also excluded from our guarantee: compensation for
transport damage, damage caused by failure to comply with the installation/assembly instructions
or damage caused by unprofessional installation, failure to comply with the operating instructions
(e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use (such as
overloading of the device or use of non-approved tools or accessories), failure to comply with the
maintenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or
dust), eff ects of force or external infl uences (e.g. damage caused by the device being dropped) and
normal wear resulting from proper operation of the device. This applies in particular to rechargeable
batteries for which we nevertheless issue a guarantee period of 12 months. The guarantee is rendered null and void if any attempt is made to tamper with the device.
3. The guarantee is valid for a period of 2 years starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The
original guarantee period remains applicable to the device even if repairs are carried out or parts are
replaced. In such cases, the work performed or parts fi tted will not result in an extension of the gua-
rantee period, and no new guarantee will become active for the work performed or parts fi tted. This
also applies when an on-site service is used.
4. In order to assert your guarantee claim, please send your defective device postage-free to the
address shown below. Please enclose either the original or a copy of your sales receipt or another dated proof of purchase. Please keep your sales receipt in a safe place, as it is your proof of
purchase. It would help us if you could describe the nature of the problem in as much detail as possible. If the defect is covered by our guarantee then your device will either be repaired immediately
and returned to you, or we will send you a new device.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts/consumables and missing parts as
set forth in the warranty conditions in these operating instructions.
- 26 -
Anl_TE_AG_125_CE_SPK1.indb 26Anl_TE_AG_125_CE_SPK1.indb 26 20.12.12 11:3520.12.12 11:35
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison (fi g. 1)
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement réseau
8. Nettoyage, maintenance et commande de pièces de rechange
9. Mise au rebut et recyclage
10. Stockage
- 27 -
Anl_TE_AG_125_CE_SPK1.indb 27Anl_TE_AG_125_CE_SPK1.indb 27 20.12.12 11:3520.12.12 11:35
F
« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »
Portez une protection de l’ouïe.
L’exposition au bruit peut entraîner une perte de l’ouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée.
Ne travaillez pas sur du matériau contenant de l’amiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Ce recouvrement de protection convient à l’aff ûtage.
Ce recouvrement de protection convient aux travaux de tronçonnage et de meulage. (non com-
pris dans la livraison)
- 28 -
Anl_TE_AG_125_CE_SPK1.indb 28Anl_TE_AG_125_CE_SPK1.indb 28 20.12.12 11:3520.12.12 11:35
F
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de
ces informations. Si l’appareil doit être remis à
d’autres personnes, remettez-leur aussi ce mode
d’emploi.
Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité
et instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison (fi g. 1)
2.1 Description de l’apparei
1. Blocage de broche
2. Interrupteurs marche/arrêt
3. Poignée supplémentaire
4. Dispositif de protection
5. Clé pour écrou de bride
6. Régulateur de vitesse de rotation
7. Indicateur d‘état
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, il faut vous adresser dans un
délai de 5 jours ouvrables maximum après votre
achat à notre service après-vente ou au magasin
de bricolage compétent le plus proche muni
d‘une preuve d‘achat valable. Veuillez consulter
pour cela le tableau des garanties dans les conditions de garantie à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Attention !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La meuleuse d’angle sert à meuler le métal et la
pierre en utilisant la meule correspondante et le
dispositif de protection correspondant.
Attention! Pour séparer le métal et la pierre, la
meuleuse d’angle doit uniquement être employée
lorsque le dispositif de protection (disponible
avec les accessoires) est monté.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
équivalente.
- 29 -
Anl_TE_AG_125_CE_SPK1.indb 29Anl_TE_AG_125_CE_SPK1.indb 29 20.12.12 11:3520.12.12 11:35
F
4. Données techniques
Tension réseau : ............................230 V ~ 50 Hz
Puissance absorbée : ............................. 1100 W
Vitesse de rotation de marche à vide : ...3000-11
000 tr/mn
ø de meule maxi. : .................................. 125 mm
Filetage de la broche de réception : ............. M14
Catégorie de protection : .............................II /
Poids : .......................................................2,6 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
.... 88,2 dB(A)
pA
. 99,2 dB(A)
WA
Poignée:
Valeur d‘émission de vibration a
Imprécision K = 1,5 m/s
2
10,401 m/s
hAG
Poignée supplémentaire:
Valeur d‘émission de vibration ah = 12,213 m/s
Imprécision K = 1,5 m/s
2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
2
2
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Montage de la poignée supplémentaire
(fi gure 2)
La meuleuse d’angle ne doit pas être utilisée
•
sans poignée supplémentaire (3).
La poignée supplémentaire peut être vissée
•
au niveau des trois positions (A, B, C).
Côté de l’appareil Convient à
Gauche (rep. A / comme représenté)
Droite (rep. B) Gaucher
Droitier
En haut (rep. C) Utilisation de disque
de meuleuse
- 30 -
Anl_TE_AG_125_CE_SPK1.indb 30Anl_TE_AG_125_CE_SPK1.indb 30 20.12.12 11:3520.12.12 11:35
Loading...
