D Originalbetriebsanleitung

Winkelschleifer

SLO Originalna navodila za uporabo

Kotni brus

H Eredeti használati utasítás

Sarokköszörű

HR/ Originalne upute za uporabu BIH Kutna brusilica

RS Originalna uputstva za upotrebu

Ugaona brusilica

CZ Originální návod k obsluze

Úhlová bruska

SK Originálny návod na obsluhu

Uhlová brúska

TE-AG 125 CE

Art.-Nr.: 44.308.60 I.-Nr.: 21060

Anl_TE_AG_125_CE_SPK4.indb 1Anl_TE_AG_125_CE_SPK4.indb 1 04.08.2020 14:25:2104.08.2020 14:25:21

Anl_TE_AG_125_CE_SPK4.indb 2Anl_TE_AG_125_CE_SPK4.indb 2 04.08.2020 14:25:3804.08.2020 14:25:38

C A

- 2 -

3 4

5 6

3 5

7 8

- 3 -

Anl_TE_AG_125_CE_SPK4.indb 3Anl_TE_AG_125_CE_SPK4.indb 3 04.08.2020 14:25:3904.08.2020 14:25:39

9 10

11 12

- 4 -

Anl_TE_AG_125_CE_SPK4.indb 4Anl_TE_AG_125_CE_SPK4.indb 4 04.08.2020 14:25:4104.08.2020 14:25:41

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

10. Lagerung

- 5 -

Anl_TE_AG_125_CE_SPK4.indb 5Anl_TE_AG_125_CE_SPK4.indb 5 04.08.2020 14:25:4204.08.2020 14:25:42

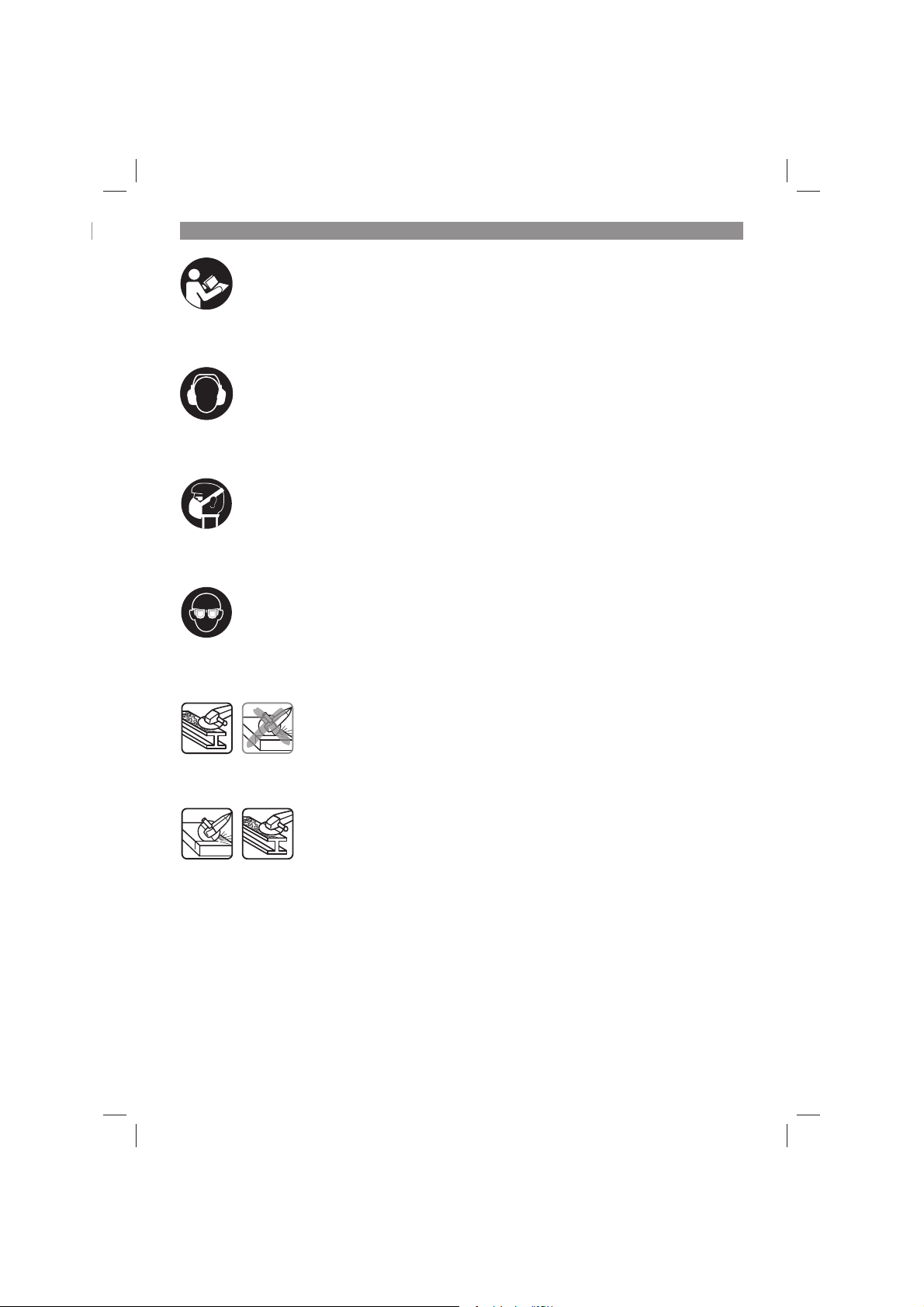

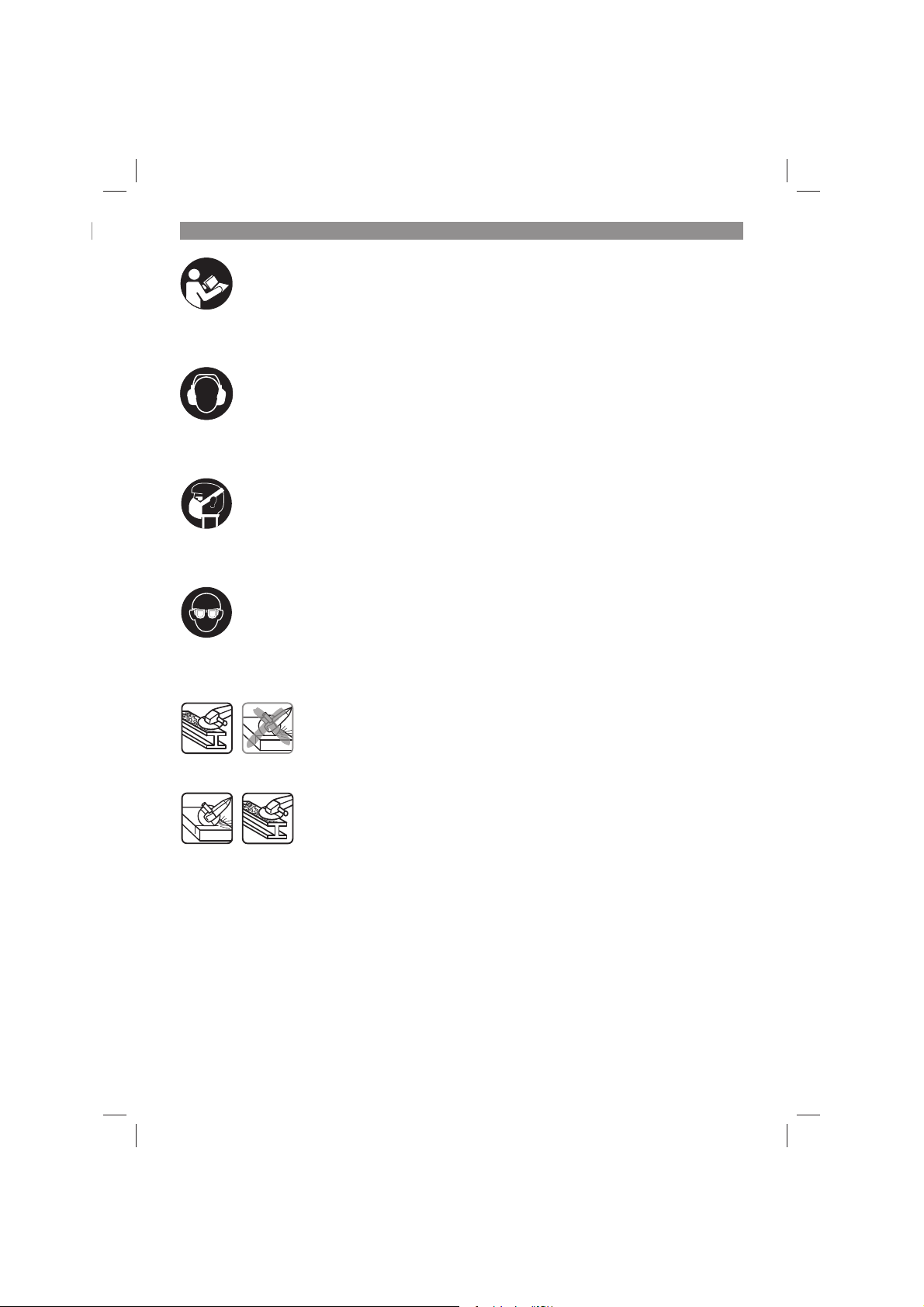

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Diese Schutzabdeckung ist zum Schleifen geeignet.

Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.

(Nicht im Lieferumfang enthalten)

Schutzklasse II

- 6 -

Anl_TE_AG_125_CE_SPK4.indb 6Anl_TE_AG_125_CE_SPK4.indb 6 04.08.2020 14:25:4204.08.2020 14:25:42

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Spindelarretierung

2. Ein-/ Ausschalter

3. Zusatzhandgriﬀ

4. Schutzvorrichtung

5. Flanschmutterschlüssel

6. Drehzahl-Regler

7. Betriebsanzeige

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Winkelschleifer

•

Zusatzhandgriff

•

Stirnlochschlüssel

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Der Winkelschleifer ist zum Schleifen von Metall und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden Schutzvorrichtung bestimmt. Warnung! Zum Trennen von Metall und Gestein darf der Winkelschleifer nur verwendet werden, wenn die Schutzvorrichtung, welche als Zubehör erhältlich ist, montiert ist.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

- 7 -

Anl_TE_AG_125_CE_SPK4.indb 7Anl_TE_AG_125_CE_SPK4.indb 7 04.08.2020 14:25:4204.08.2020 14:25:42

4. Technische Daten

Netzspannung:...............................230 V ~ 50 Hz

Leistungsaufnahme: .................................1100 W

Nenndrehzahl: ..........................3000-12000 min

Max. Scheiben-ø: .................................... 125 mm

Schleifscheibe: .......................... 125 x 22 x 6 mm

Trennscheibe: ............................ 125 x 22 x 3 mm

Gewinde der Aufnahmespindel: .................... M14

Schutzklasse: ................................................II /

Gewicht: ......................................................2,6 kg

Gefahr! Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

........................... 88,2 dB(A)

............................................ 3 dB

..................... 99,2 dB(A)

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriﬀ

Schwingungsemissionswert a Unsicherheit K = 1,5 m/s

= 10,401 m/s

hAG



Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung

-1

und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird. Tragen Sie Handschuhe.

•

Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Zusatzhandgriﬀ

Schwingungsemissionswert a Unsicherheit K = 1,5 m/s

= 12,213 m/s

Zusätzliche Informationen für Elektrowerkzeuge

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

- 8 -

Anl_TE_AG_125_CE_SPK4.indb 8Anl_TE_AG_125_CE_SPK4.indb 8 04.08.2020 14:25:4204.08.2020 14:25:42

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Zusatzhandgriﬀ montieren (Bild 2)

Der Winkelschleifschleifer darf nicht ohne Zu-

•

satzhandgriff (3) benutzt werden. Der Zusatzhandgriff kann an den drei Positio-

•

nen (A, B, C) eingeschraubt werden.

Geräteseite Geeignet für

Links (Pos. A / wie abgebildet)

Rechts (Pos. B) Linkshänder Oben (Pos. C) Benutzung von

5.2 Einstellen der Schutzvorrichtung (Bild 3) Warnung!

Schalten Sie das Gerät aus. Ziehen Sie den

•

Netzstecker! Stellen Sie die Schutzvorrichtung (4) zum

•

Schutz Ihrer Hände so ein, dass das Schleifgut vom Körper weggeführt wird. Die Position der Schutzvorrichtung (4) kann

•

den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel (a), drehen Sie die Abdeckung (4) in die gewünschte Position. Achten Sie darauf, dass die Schutzvor-

•

richtung (4) das Zahnradgehäuse korrekt abdeckt. Befestigen Sie den Klemmhebel (a) wieder.

•

Stellen Sie sicher, dass die Schutzvorrichtung

•

(4) fest sitzt.

Rechtshänder

Trennscheiben

 Achten Sie auf einen festen Sitz der

Schutzvorrichtung.

 Benutzen Sie den Winkelschleifer nicht

ohne Schutzvorrichtung.

5.3 Probelauf neuer Schleifscheiben

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

6. Bedienung

6.1 Schalter (Bild 4)

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten den Sperrhebel (a) nach vorne schieben und dann den Ein-/ Ausschalter (2) drücken.

6.1.1 Drehzahl-Regler (Bild 5)

Durch Drehen des Drehzahlreglers (6) können Sie die Drehzahl vorwählen.

Schalterposition 1: ca. 3.000 min Schalterposition 2: ca. 6.000 min Schalterposition 3: ca. 8.000 min Schalterposition 4: ca. 9.800 min Schalterposition 5: ca. 10.500 min Schalterposition 6: ca. 12.000 min

Die geeignete Drehzahl ist abhängig vom Einsatzbereich und der max. Nenndrehzahl des Schleifwerkzeuges. Wählen Sie mit dem Drehzahlregler (6) eine Drehzahl im Bereich von 3000 bis 12.000 min schiedenen Schalterpositionen lauten wie folgt:

Plus-Richtung: höhere Drehzahl Minus-Richtung: niedrigere Drehzahl

6.1.2 Betriebsanzeige (Bild 1)

Bei eingestecktem Netzstecker leuchtet die Betriebsanzeige (7).

-1

aus. Sie können aus sechs ver-

-1

 Warten Sie, bis die Maschine ihre Höchst-

drehzahl erreicht hat. Danach können Sie den Winkelschleifer an das Werkstück ansetzen und es bearbeiten.

6.2 Wechseln der Schleifscheiben (Bild 6/7)

Für das Wechseln der Schleifscheiben benötigen Sie den beiliegenden Stirnlochschlüssel (5). Der Stirnlochschlüssel (5) ist im Zusatzhandgriﬀ (3) aufbewahrt. Ziehen sie bei Bedarf den Stirnlochschlüssel (5) aus dem Zusatzhandgriﬀ (3) heraus. Gefahr! Aus Sicherheitsgründen darf der Winkelschleifer nicht mit eingestecktem Stirnlochschlüssel (5) betrieben werden.

Warnung! Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelar-

•

retierung. Spindelarretierung drücken und Schleifschei-

•

be einrasten lassen.

- 9 -

Anl_TE_AG_125_CE_SPK4.indb 9Anl_TE_AG_125_CE_SPK4.indb 9 04.08.2020 14:25:4204.08.2020 14:25:42

Die Flanschmutter mit dem Stirnlochschlüssel

•

öffnen. (siehe Bild 7) Schleif- oder Trennscheibe wechseln und

•

Flanschmutter mit dem Stirnlochschlüssel festziehen.

Hinweis! Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

6.3 Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben (Bild 8-11)

Anordnung der Flansche bei Verwendung

•

einer gekröpften oder geraden Schleifscheibe (Bild 9) a) Spannflansch b) Flanschmutter Anordnung der Flansche bei Verwendung ei-

•

ner gekröpften Trennscheibe (Bild 10) a) Spannflansch b) Flanschmutter Anordnung der Flansche bei Verwendung

•

einer geraden Trennscheibe (Bild 11) a) Spannflansch b) Flanschmutter

6.4 Motor

Der Motor muss während der Arbeit gut belüftet werden, daher müssen die Lüftungsöﬀ nungen immer sauber gehalten werden.

6.5 Schleifscheiben

Die Schleif- oder Trennscheibe darf nie grö-

•

ßer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif-

•

oder Trennscheibe deren angegebene Drehzahl. Die maximale Drehzahl der Schleif- oder

•

Trennscheibe muss höher sein als die Leerlaufdrehzahl des Winkelschleifers. Verwenden Sie nur Schleif- und Trennschei-

•

ben die für eine minimale Drehzahl von

12.000 min-1 und für eine Umfangsgeschwindigkeit von 80 m/s zugelassen sind. Achten Sie bei der Benutzung von Diamant-

•

Trennscheiben auf die Drehrichtung. Der Drehrichtungspfeil auf der Diamant-Trenn-

scheibe muss mit dem Drehrichtungspfeil auf dem Gerät übereinstimmen.

Achten Sie insbesondere bei den Schleifkörpern auf eine gute Lagerung und Transport. Setzen Sie die Schleifkörper niemals Stößen, Schlägen oder scharfen Kanten aus (z.B. beim Transport oder Lagerung in einer Werkzeugkiste). Dies könnte bei den Schleifkörpern zu Beschädigungen, wie z. B. Rissen führen und eine Gefahr für den Benutzer darstellen.

Warnung!

6.6 Arbeitshinweise

6.6.1 Schruppschleifen (Bild 12)

 Achtung! Schutzvorrichtung zum Schlei-

fen verwenden (im Lieferumfang enthalten).

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

6.6.2 Trennschleifen (Bild 13)

 Achtung! Schutzvorrichtung zum Trennen

verwenden (als Zubehör erhältlich, siehe 8.4).

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muss eine saubere Schnittkante aufweisen. Zum Trennen von hartem Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

 Asbesthaltige Materialien dürfen nicht

bearbeitet werden!

 Verwenden Sie niemals Trennscheiben

zum Schruppschleifen.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

- 10 -

Anl_TE_AG_125_CE_SPK4.indb 10Anl_TE_AG_125_CE_SPK4.indb 10 04.08.2020 14:25:4204.08.2020 14:25:42

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

9. Entsorgung und Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

8.3 Wartung

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.Einhell-Service.com

Schutzabdeckung zum Trennen (Art.-Nr.: 44.500.42)

- 11 -

Anl_TE_AG_125_CE_SPK4.indb 11Anl_TE_AG_125_CE_SPK4.indb 11 04.08.2020 14:25:4204.08.2020 14:25:42

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 12 -

Anl_TE_AG_125_CE_SPK4.indb 12Anl_TE_AG_125_CE_SPK4.indb 12 04.08.2020 14:25:4204.08.2020 14:25:42

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

Anl_TE_AG_125_CE_SPK4.indb 13Anl_TE_AG_125_CE_SPK4.indb 13 04.08.2020 14:25:4204.08.2020 14:25:42

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des

Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet

werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-

sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein

repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_TE_AG_125_CE_SPK4.indb 14Anl_TE_AG_125_CE_SPK4.indb 14 04.08.2020 14:25:4204.08.2020 14:25:42

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Serv ice auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produk t zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatz teilverf ügbarkeit, 24 Stunden Versandser vice, eine leistungsfähige Reparatur-Organisation und ein ﬂ ächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer ver fügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREISINFORMATIONEN

GARANTIEVERLÄNGERUNGEN

Einhell Service

Eschenstraße 6 944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATURSERVICE

Telefon: 09951 - 959 20 00 Telefax: 09951 - 959 1700 E-Mail: Service-DE@Einhell.com

Wir freuen uns auf Ihren Besuch unter

PRODUKTINFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN VOR ORT

Einhell-Service.com

>>>

- 15 -

Anl_TE_AG_125_CE_SPK4.indb 15Anl_TE_AG_125_CE_SPK4.indb 15 04.08.2020 14:25:4204.08.2020 14:25:42

SLO

Vsebina

1. Varnostni napotki

2. Opis naprave na obseg dobave

3. Predpisana namenska uporaba

4. Tehnični podatki

5. Pred uporabo

6. Uporaba

7. Zamenjava električnega priključnega kabla

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

9. Odstranjevanje in ponovna uporaba

10. Skladiščenje

- 16 -

Anl_TE_AG_125_CE_SPK4.indb 16Anl_TE_AG_125_CE_SPK4.indb 16 04.08.2020 14:25:5104.08.2020 14:25:51

SLO

„Opozorilo! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!“

Uporabljajte zaščito sluha.

Vpliv hrupa lahko povzroči izgubo sluha.

Uporabljajte masko za zaščito pred prahom.

Pri obdelovanju lesa in ostalih materialov lahko nastaja zdravju škodljiv prah. Material, ki vsebuje azbest, se ne sme obdelovati!

Uporabljajte zaščitna očala.

Med delom nastajajoče iskre ali drobci, ostružki in prah, ki izstopajo iz naprave, lahko povzročijo izgubo vida.

Ta z aš čitni pokrov je primeren za brušenje.

Zaščitni pokrov je primeren za rezanje in brušenje. (Ni zajet v obsegu dobave)

- 17 -

Anl_TE_AG_125_CE_SPK4.indb 17Anl_TE_AG_125_CE_SPK4.indb 17 04.08.2020 14:25:5104.08.2020 14:25:51

SLO

 Pozor!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

 Opozorilo!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Aretiranje vretena

2. Stikalo za vklop/izklop

3. Dodatni ročaj

4. Zaščitna priprava

5. Ključ za prirobnično matico

6. Regulator števila vrtljajev

7. Prikaz delovanja

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, morate to najkasneje v 5 delovnih dneh po nakupu artikla sporočiti našemu servisnemu centru ali najbližji pristojni trgovini z gradbeno opremo s predložitvijo veljavnega računa. Upoštevajte tabelo jamstva v garancijskih določilih ob koncu teh navodil.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Pozor! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Kotni brusilnik

•

Dodatni ročaj

•

Ključ za prirobnično matico

•

Originalna navodila za uporabo

•

Varnostni napotki

•

3. Predpisana namenska uporaba

Kotni brusilnik je namenjen brušenju kovin in kamna z uporabo odgovarjajoče rezalne plošče in odgovarjajoče zaščitne opreme. Opozorilo! Za rezanje kovin in kamna smete kotni brusilnik uporabljati samo, če je montirana zaščitna oprema, ki se dobi kot pribor.

Stroj je dovoljeno uporabljati samo za namene, za katere je bil konstruirani. Vsaka druga uporaba ni dovoljena. Za kakršnokoli škodo ali poškodbe, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik / upravljalec, ne pa proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene profesionalne, obrtniške ali industrijske uporabe. Ne prevzema-

- 18 -

Anl_TE_AG_125_CE_SPK4.indb 18Anl_TE_AG_125_CE_SPK4.indb 18 04.08.2020 14:25:5204.08.2020 14:25:52

SLO

mo nobenega jamstva, če se naprava uporablja za profesionalne, obrtniške ali industrijske namene ali za izvajanje podobnih dejavnosti.

4. Tehnični podatki

Omrežna električna napetost: .......230 V ~ 50 Hz

Sprejem moči: ......................................... 1100 W

Število vrtljajev v prostem teku: 3000-12.000 min

Max. premer plošče ø: ............................ 125 mm

Brusilni kolut: ............................. 125 x 22 x 6 mm

Rezalni kolut: ............................. 125 x 22 x 3 mm

Navoj sprejemnega vretena: ........................ M14

Zaščitni razred: ............................................II /

Teža: ..........................................................2,6 kg

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 60745.

Nivo zvočnega tlaka L Negotovost K

Nivo zvočne moči L Negotovost K

.................... 88,2 dB (A)

.............................................3 dB

......................... 99,2 dB (A)

............................................ 3 dB

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 60745.

Ročaj:

Emisijska vrednost vibriranja a Negotovost K = 1,5 m/s

= 10,401 m/s

hAG

Dodatni ročaj:

Emisijska vrednost vibriranja a Negotovost K = 1,5 m/s

= 12,213 m/s

Opozorilo!

Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.

Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.



Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

-1

Ostala tveganja Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

5.1 Montaža dodatnega ročaja (Slika 2)

Kotnega brusilnika ne smete uporabljati brez

•

dodatnega ročaja (3). Dodatni ročaj lahko privijete v treh položajih

•

(A, B, C).

Stran naprave Primerno za

Leva (položaj A / kot prikazano)

Desno (položaj B) Levičarji Zgoraj (položaj C) Uporaba rezalnih

Desničarji

plošč

Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.

- 19 -

Anl_TE_AG_125_CE_SPK4.indb 19Anl_TE_AG_125_CE_SPK4.indb 19 04.08.2020 14:25:5204.08.2020 14:25:52

SLO

5.2 Nastavitev zaščitne priprave (Slika 3)

Izključite napravo. Izvlecite električni priključni

•

vtikač! Zaščitno pripravo (4) za zaščito Vaših rok

•

nastavite tako, da bo odnašalo brušeni material proč od telesa. Položaj zaščitne priprave (4) je možno pri-

•

lagajati posameznim delovnim pogojem: sprostite pritrdilno ročico (a), obrnite pokrov (4) v želeni položaj. Pazite na to, da bo zaščitna priprava (4) pra-

•

vilno zakrivala ohišje zobnika. Ponovno pritrdite pritrdilno ročico (a).

•

Zagotovite, da bo zaščitna naprava (4) čvrsto

•

nameščena.

 Pazite na čvrsto nameščenost zaščitne

priprave.

 Ne uporabljajte kotnega brusilnika brez

zaščitne priprave.

5.3 POSKUSNO DELO Z NOVIMI BRUSILNIMI

PLOŠČAMI

Kotni brusilnik naj z montirano brusilno ali rezalno ploščo deluje v prostem teku najmanj 1 minuto. Če plošča vibrira, jo takoj zamenjajte.

6. Uporaba

6.1. Stikalo (sl. 4)

Kotni brusilnik je opremljen z varnostnim stikalom za preprečevanje nezgod. Za vklop potisnite blokirno ročico (a) naprej in nato pritisnite na stikalo za vklop/izklop (2).

6.1.1 Regulator števila vrtljajev (sl. 5)

Z obračanjem regulatorja števila vrtljajev (6) lahko izberete število vrtljajev.

Položaj stkala 1: pribl. 3.000 min Položaj stkala 2: pribl. 6.000 min Položaj stkala 3: pribl. 8.000 min Položaj stkala 4: pribl. 9.800 min Položaj stkala 5: pribl. 10.500 min Položaj stkala 6: pribl. 12.000 min-1

Primerno število vrtljajev je odvisno od naèina uporabe in maks. nazivnega števila vrtljajev brusilnega orodja. Z regulatorjem števila vrtljajev (6) izberite število vrtljajev v razponu od 3.000 do 12.000 min mi položaji stikala. Števila vrtljajev v razliènih

-1

. Izbirate lahko med 6 razlièni-

-1

položajih stikala so kot sledi: Smer plus: višje število vrtljajev Smer minus: nižje število vrtljajev

6.1.2 Prikaz delovanja (sl. 1)

Prikaz delovanja sveti, če je omrežni vtič vtaknjen (7).

Počakajte, da stroj doseže svoje največje število vrtljajev. Potem lahko pristavite kotni brusilnik na obdelovanec in ga začnete obdelovati.

6.2 Zamenjava brusilnih plošč (Slika 6 / 7)

Pri zamenjavi brusilnih plošč potrebujete priloženi čelni nasadni ključ (5). Ključ (5) je shranjen v do-

datnem ročaju (3). Po potrebi potegnite ključ (5) iz dodatnega ročaja (3).

Pozor! Iz varnostnih razlogov ne smete uporabljati kotnega brusilnika z vstavljenim čelnim ključem (5).

Opozorilo izvlecite el. vtič iz vtičnice!

Enostavna zamenjava plošče z aretiranjem

•

vretena. Pritisnite na aretirno stikalo za vreteno in pus-

•

tite, da brusilna plošča zaskoči. S ključem odvijte prirobnično matico. (Slika 7)

•

Zamenjajte brusilno oz. rezalno ploščo in ma-

•

tico z istim ključem ponovno privijte.

Opomba: Aretirno stikalo vretena pritiskajte le pri brusilnem vretenu in ko je motor ugasnjen! Med zamenjavo brusilne plošče mora aretirno stikalo vretena ostati pritisnjeno!

Pri brusilnih ali rezalnih ploščah z debelino do cca. 3 mm matico prirobnice privijte z gladko stranjo k brusilni ali rezalni plošči.

6.3 Izvedba prirobnice z uporabo brusilnih in rezalnih plošč (slika 8-11)

Izvedba prirobnice z uporabo kolenaste ali

•

ravne brusilne plošče (slika 9) a) napenjalna prirobnica

•

b) prirobnična matica

•

Izvedba prirobnice z uporabo kolenaste rezal-

•

ne plošče (slika 10) a) napenjalna prirobnica

•

b) prirobnična matica

•

Izvedba prirobnice z uporabo ravne rezalne

•

plošče (slika 11) a) napenjalna prirobnica

•

b) prirobnična matica

•

- 20 -

Anl_TE_AG_125_CE_SPK4.indb 20Anl_TE_AG_125_CE_SPK4.indb 20 04.08.2020 14:25:5204.08.2020 14:25:52

SLO

6.4 MOTOR

Motor mora med delom imeti dobro ventilacijo, zato morajo biti odprtine za prezračevanje vedno čiste.

6.5 BRUSILNE PLOŠČE

Brusilna ali rezalna plošča ne sme biti nikoli

•

večja od predpisanega premera. Pred uporabo brusilne ali rezalne plošče kont-

•

rolirajte njeno predpisano število vrtljajev. Največje število vrtljajev brusilnega ali rezal-

•

nega koluta mora biti višje od števila vrtljajev kotnega brusilnika v prostem teku. Uporabljajte le brusilne in rezalne plošče, ki

•

so narejene za maksimalno število vrtljajev

12.000 min Pri uporabi diamantnih rezalnih plošč pazite

•

na smer vrtenja. Puščica prikaza smeri vrtenja na diamantni rezalni plošči se mora skladati s puščico prikaza smeri vrtenja na napravi.

Pazite še posebej pri brusilnih delih na dobro skladiščenje in transport. Brusilnih teles nikoli ne izpostavljajte sunkom, udarcem ali ostrim robovom (npr. pri transportu ali skladiščenju v zabojih za orodje). To bi lahko povzročilo poškodbe na brusilnih telesih, kot npr. razpoke in posledično nevarnost za uporabnika.

6.6 NAVODILA ZA DELO

6.6.1Grobo brušenje (Slika 12)

-1

in za obodno hitrost 80 m/sec.

 Pozor! Za brušenje uporabljajte zaščitno prip-

ravo (zajeto v obsegu dobave). Najlažje in najboljše boste grobo brusili, če boste brusilno ploščo glede na brusilno površino držali pod kotom od 30° do 40° in jo enakomerno premikali čez obdelovani predmet sem in tja.

6.6.2 Rezanje (Slika 13)

 Pozor! Za rezanje uporabljajte zaščitno prip-

ravo (se dobi kot pribor, glej 8.4). Pri rezanju kotnega brusilnika ne postavljajte postrani. Rezalna plošča mora imeti oster rezalni rob. Za rezanje trdih kamnov je najbolje uporabiti diamantno rezalno ploščo.

 Materialov, ki vsebujejo azbest, ni dovolje-

no obdelovati!

 Rezalnih plošč nikoli ne uporabljajte za

grobo brušenje!

7. Zamenjava električnega

priključnega kabla

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

8.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom. Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

8.2 Oglene ščetke

Pri prekomernem iskrenju naj strokovnjak za elektriko preveri oglene ščetke. Pozor! Oglene ščetke lahko zamenja le strokovnjak za elektriko.

8.3 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

8.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni strani www.Einhell-Service.com

Zaščitni pokrov za ločitev (št. art.: 44.500.42)

- 21 -

Anl_TE_AG_125_CE_SPK4.indb 21Anl_TE_AG_125_CE_SPK4.indb 21 04.08.2020 14:25:5204.08.2020 14:25:52

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

10. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.

SLO

- 22 -

Anl_TE_AG_125_CE_SPK4.indb 22Anl_TE_AG_125_CE_SPK4.indb 22 04.08.2020 14:25:5204.08.2020 14:25:52

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EU o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.

Pridržana pravica do tehničnih sprememb

- 23 -

Anl_TE_AG_125_CE_SPK4.indb 23Anl_TE_AG_125_CE_SPK4.indb 23 04.08.2020 14:25:5204.08.2020 14:25:52

SLO

Servisne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Ogljene ščetke Obrabni material/ obrabni deli* Ločilna in brusilna plošča Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 24 -

Anl_TE_AG_125_CE_SPK4.indb 24Anl_TE_AG_125_CE_SPK4.indb 24 04.08.2020 14:25:5204.08.2020 14:25:52

SLO

Garancijska listina

Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. ﬁ zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:

www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

- 25 -

Anl_TE_AG_125_CE_SPK4.indb 25Anl_TE_AG_125_CE_SPK4.indb 25 04.08.2020 14:25:5204.08.2020 14:25:52

Tartalomjegyzék

1. Biztonsági utasítások

2. A készülék leírása és a szállítás terjedelme

3. Rendeltetésszerűi használat

4. Technikai adatok

5. Beüzemeltetés előtt

6. Kezelés

7. A hálózati csatlakozásvezeték kicserélése

8. Tisztítás, karbantartás és pótalkatrészmegrendelés

9. Megsemmisítés és újrahasznosítás

10. Tárolás

- 26 -

Anl_TE_AG_125_CE_SPK4.indb 26Anl_TE_AG_125_CE_SPK4.indb 26 04.08.2020 14:25:5204.08.2020 14:25:52

„Figyelmeztetés – Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást”

Viseljen egy zajcsökkentő fülvédőt

A zaj befolyása hallásvesztességhez vezethet.

Viseljen egy porvédőálarcot.

Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Viseljen egy védőszemüveget.

Munka közben keletkező szikrák vagy a készülékből kipattanó szillánkok, forgács vagy porok vakulást okozhatnak.

Ez a védőkészülék köszörülésre alkalmas.

Ez a védőburkolat a szétvállasztáshoz és a csiszoláshoz alkalmas. (Nincs a szállítás terjedelmé-

ben)

- 27 -

Anl_TE_AG_125_CE_SPK4.indb 27Anl_TE_AG_125_CE_SPK4.indb 27 04.08.2020 14:25:5204.08.2020 14:25:52

 Figyelem!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a ﬁ gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

 Figyelmeztetés!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és

utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 6)

1. Orsórögzítés

2. Be- / Kikapcsoló

3. Pótfogantyú

4. Védőberendezés

5. Karimásanyakulcs

6. Fordulatszám-szabályozó

7. Üzemjelző

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizonylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez ﬁ gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.

•

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Figyelem! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Sarokköszörű

•

Pótfogantyú

•

Karimásanyakulcs

•

Eredeti használati utasítás

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

A sarokköszörű a megfelelő köszörűlőtárcsa és a megfelelő védőberendezés melett fém és kőzetek köszörűlésére van meghatározva. Figyelmeztetés! Csak akkor szabad a sarokköszörűt fém és kőzet szétvállasztására felhasználni, ha a tartozékként kapható védőberendezés fel van szerelve.

Az excenter csiszológép nem alkalmas nedves csiszolásra. A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

- 28 -

Anl_TE_AG_125_CE_SPK4.indb 28Anl_TE_AG_125_CE_SPK4.indb 28 04.08.2020 14:25:5304.08.2020 14:25:53

4. Technikai adatok

Hálózati feszültség: ....................... 230 V ~ 50 Hz

Teljesítményfelvétel: ................................ 1100 W

Üresjáratú fordulatszám: ....... 3000-12.000 perc

Max. korong-ø: ....................................... 125 mm

Köszörűtárcsa: .......................... 125 x 22 x 6 mm

Vágótárcsa: ................................ 125 x 22 x 3 mm

A befogadóorsó menete: .............................. M14

Védőosztály: ................................................II /

Tömeg: .......................................................2,6 kg

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve.

Hangnyomásmérték L Bizonytalanság K Hangteljesítménymérték L Bizonytalanság K

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva.

Fogantyú:

Rezgéskibocsátás értéke a Bizonytalanság K = 1,5 m/s

Pótfogantyú:

Rezgéskibocsátás értéke ah = 12,213 m/s² Bizonytalanság K = 1,5 m/s

.....................88,2 dB(A)

....................................... 3 dB

...................................... 3 dB

............... 99,2 dB(A)

= 10,401 m/s²

hAG

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

-1



megtisztítani. Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket. Kapcsolja ki a készüléket, ha nem használja.

•

Hordjon kesztyűket.

•

Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-karrezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

További információk az elektromos szerszámokhoz

Figyelmeztetés!

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Anl_TE_AG_125_CE_SPK4.indb 29Anl_TE_AG_125_CE_SPK4.indb 29 04.08.2020 14:25:5304.08.2020 14:25:53

5.1 A pótfogantyú felszerelése (2-es kép)

A sarokköszörűt nem szabad pótfogantyú (3)

•

nélkül használni. A pótfognatyút a három pozícióban (A, B, C)

•

lehet becsavarozni.

Készülékoldal Megfelelő a

Baloldalt (poz. A / az ábrázolás szerint)

Jobboldalt (poz. B) Balkezűeknek Fent (poz. C) Szétválasztótárcsák

- 29 -

Jobbkezüeknek

használatához

5.2 A védőberendezés beállítása (3-as kép)

Kapcsolja ki a készüléket. Húzza ki a hálózati

•

csatlakozót! A kezei védelmére állítsa a védőberendezést

•

(4) úgy be, hogy a csiszolási jav a testtől el legyen vezetve. A védőberendezés (4) pozícióját hozzá lehet

•

minden egyes munkafeltételhez illeszteni: Lazítsa meg a szorítókart (a), fordítsa el a burkolatot (4) a kívánt pozícióba. Ügyeljen arra, hogy a védőberendezés (4)

•

helyesen fedje a fogaskerékgépházat. Erősítse ismét fel a szorítókart (a).

•

Biztosítsa, hogy a védőberendezés (4) fes-

•

zesen ül.

 Ügyeljen a védőberendezés feszes ülé-

sére.

 Ne használja a sarokköszörűt

védőberendezés nélkül.

5.3 PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

6. Kezelés

6.1. Kapcsoló (4-es ábra)

Balesetvédelemhez a sarokköszörű egy biztonsági kapcsolóval van felszerelve. A bekapcsoláshoz a zárókart (a) előre tolni és utánna megnyomni a be-/kikapcsolót (2).

6.1. Fordulatszám-szabályozó (5-ös kép)

A fordulatszámot a fordulatszám szabályozó (6) elfordítása által lehet előzetesen kiválasztani.

Kapcsolópozíció 1: cca. 3.000 perc Kapcsolópozíció 2: cca. 6.000 perc Kapcsolópozíció 3: cca. 8.000 perc Kapcsolópozíció 4: cca. 9.800 perc Kapcsolópozíció 5: cca. 10.500 perc Kapcsolópozíció 6: cca. 12.000 perc-1

A megfelelő fordulatszám a műveleti területtől és a köszörűszerszám maximális névleges fordulatszámától függ. A fordulatszámszabályozóval (6) kiválasztani a 3.000 –től 12.000 perc-1 –ig levő részlegből egy fordulatszámot. 6

-1

különböző kapcsolópozíció közül választhat. A különböző kapcsolópozíciókban a következőek a fordulatszámok: Plusz – irány: magasabb fordulatszám Minusz – irány: alacsonyabb fordulatszám

6.1.2 Üzemjelző (1-es kép)

Bedugott hálózati csatlakozónál világit az üzemjelző (7).

 Várja meg amig a gép el nem érte a leg-

magasabb fordulatszámát. Azután teheti rá a sarokköszörűt a munkadarabra és dolgozhatja azt meg.

6.2 A köszörülőkorongok kicserélése (képek

6 / 7)

A köszörűkorongok cseréjéhez a mellélekelt körmöskulcsra (5) van szüksége. A körmöskulcs (5) a pótfogantyúban (3) van tartva. Szükség esetén húzza ki a körmöskulcsot (5) a pótfogantyúból (3) ki. Figyelem! Biztonsági okoból nem szabad a sarokköszörűt bedugott homloklyukú kulccsal (5) üzemeltetni.

Figyelmeztetés a hálózati dugót kihúzni!

Egyszerű tárcsacsere a tengely reteszelő

•

által. A tengely reteszelőt nyomni és a csiszoló-

•

tárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyitni.

•

(6-es kép) A csiszoló- vagy szétválasztótárcsát kicseré-

•

lni és a karimás anyát a homloklukú kulcsal szorosra meghúzni.

Utalás: A tengely reteszelőt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie!

A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

6.3 A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál (8.-11. ábra)

A karimák felsorakoztatása egy könyökös

•

vagy egyenes csiszoló tárcsánál (9. ábra) a) Karimás rögzítő

•

b) Karimás anya

•

- 30 -

Anl_TE_AG_125_CE_SPK4.indb 30Anl_TE_AG_125_CE_SPK4.indb 30 04.08.2020 14:25:5304.08.2020 14:25:53

A karimák felsorakoztatása egy könyökös

•

szétválasztó tárcsánál (10. ábra) a) Karimás rögzítő

•

b) Karimás anya

•

A karimák felsorakoztatása egy egyenes csis-

•

zoló tárcsánál (11. ábra) a) Karimás rögzítő

•

b) Karimás anya

•

6.4 Motor

Munka közben jól szellőztettni kell a motort, ezért mindig tisztán kell tartani a szellőztetőnyíllásokat.

6.5 CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának soha-

•

sem szabad az előírt átmérőnél nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák bete-

•

vése előtt ellenőrizze a megadott fordulatszámát. A köszörűkorong vagy a flexkorong maximális

•

fordulatszámának magasabbnak kell lennie mint a szögletköszörű üresjárati fordulatszámának. Csak olyan csiszoló- és szétválasztótárcsákat

•

használyon amelyek 12.000 /perc -1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve. A gyémánt szétválsztótárcsák használatánál

•

ügyeljen a forgásirányra. A gyémánt szétválasztótárcsán levő forgásirányi nyílnak meg kell egyeznie a készüléken levő forgásirányi nyillal.

Különösen a köszörűtesteknél ügyelni egy jó tárolásra és szállításra. Ne tegye ki a köszörűtestet sohasem ütközéseknek, ütéseknek vagy éles széleknek (például szállításnál vagy a szerszámládában történő tárolásnál). Ez a köszörűtesteknél sérülésekhez, mint például repedésekhez vezethet és a kezelők számára veszélyt jelenthet.

6.6 MUNKAUTALÁSOK

6.6.1 Nagyoló csiszolás (12-es kép)

 Figyelem! Használja a köszörüléshez a

védőberendezést (benne a szállítás terjedelmében). A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk.

6.6.2 Szétválasztótárcsák (13-es kép)

 Figyelem! Használja a szétválasztáshoz

a védőberendezést (tartozékként kapható,

lásd a 8.4-et). A szétválasztó munkáknál a szögletcsiszolót a vágósíkban nem beleakasztani. A szétválasztótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kő szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

 Azbeszt tartalmú anyagokat nem szabad

megmunkálni!

 Ne használjon sohasem szétválasztó-

tárcsákat nagyoló csiszoláshoz.

7. A hálózati csatlakozásvezeték

kicserélése

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

8.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket. A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

- 31 -

Anl_TE_AG_125_CE_SPK4.indb 31Anl_TE_AG_125_CE_SPK4.indb 31 04.08.2020 14:25:5304.08.2020 14:25:53

8.2 Szénkefék

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Figyelem! A szénkeféket csak egy villamossági szakember cserélheti ki.

8.3 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

8.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.

Védőburkolat a szétválasztáshoz (cikk.-szám: 44.500.42)

9. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

10. Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni.

- 32 -

Anl_TE_AG_125_CE_SPK4.indb 32Anl_TE_AG_125_CE_SPK4.indb 32 04.08.2020 14:25:5304.08.2020 14:25:53

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EU európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

- 33 -

Anl_TE_AG_125_CE_SPK4.indb 33Anl_TE_AG_125_CE_SPK4.indb 33 04.08.2020 14:25:5304.08.2020 14:25:53

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Szénkefék Fogyóeszköz/ fogyórészek* Vágótárcsa, köszörűkorong Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 34 -

Anl_TE_AG_125_CE_SPK4.indb 34Anl_TE_AG_125_CE_SPK4.indb 34 04.08.2020 14:25:5304.08.2020 14:25:53

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló

tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-

ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a

törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a

garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy

gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-

tására vagy a készülék kicserélésére.

Kérjük vegye ﬁ gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy

szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék

a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,

egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás ﬁ gyelmen kívül hagyása vagy ame-

lyek a nem szakszerű felszerelés, a használati utasítás ﬁ gyelmen kívül hagyása (mint például egy

rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági

határozatok ﬁ gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek

történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például

a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),

idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),

erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy

egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva

a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése

nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő

a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-

nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a

bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla

nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet

ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza-

kap egy megjavított vagy egy új készüléket.

őség miatt ki vannak zárva a garnci-

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 35 -

Anl_TE_AG_125_CE_SPK4.indb 35Anl_TE_AG_125_CE_SPK4.indb 35 04.08.2020 14:25:5304.08.2020 14:25:53

HR/BIH

Sadržaj

1. Sigurnosne napomene

2. Opis uređaja i sadržaj isporuke

3. Namjenska uporaba

4. Tehnički podaci

5. Prije puštanja u pogon

6. Rukovanje

7. Zamjena mrežnog kabela

8. Čišćenje, održavanje i naručivanje rezervnih dijelova

9. Zbrinjavanje u otpad i recikliranje

10. Skladištenje

- 36 -

Anl_TE_AG_125_CE_SPK4.indb 36Anl_TE_AG_125_CE_SPK4.indb 36 04.08.2020 14:25:5304.08.2020 14:25:53

HR/BIH

„Upozorenje – pročitajte upute za uporabu kako bi se smanjio rizik ozljeđivanja“

Nosite zaštitu za sluh.

Djelovanje buke može uzrokovati gubitak sluha.

Nosite masku za zaštitu od prašine.

Kod obrade drva i drugih materijala može nastati po zdravlje opasna prašina. Ne smije se obradjivati materijal koji sadrži azbest!

Nosite zaštitne naočale.

Iskre koje nastaju tijekom rada ili iverje, strugotine i prašina koja izlazi iz uredjaja mogu uzrokovati gubitak vida.

Zaštitni poklopac prikladan je za brušenje.

Ovaj zaštitni poklopac prikladan je za korištenje prilikom rezanja i brušenja. (Nije sadržan je u

isporuci)

- 37 -

Anl_TE_AG_125_CE_SPK4.indb 37Anl_TE_AG_125_CE_SPK4.indb 37 04.08.2020 14:25:5304.08.2020 14:25:53

HR/BIH

 Pozor!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuće sigurnosne napomene pronaći ćete u priloženoj bilježnici.

 Upozorenje!

Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Aretacija vretena

2. Sklopka za uključivanje/isključivanje

3. Dodatna ručka

4. Zaštitna naprava

5. Ključ za maticu prirubnice

6. Regulator broja okretaja

7. Indikator pogona

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili najbližoj nadležnoj trgovini najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u jamstvenim odredbama na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Pozor! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

kutna brusilica

•

Dodatna ručka

•

Ključ za maticu prirubnice

•

Originalne upute za uporabu

•

Sigurnosne napomene

•

3. Namjenska uporaba

Kutna brusilica namijenjena je za brušenje metala i kamena uz korištenje odgovarajuće brusne ploče i zaštitne naprave. Upozorenje! Za rezanje metala i kamena kutna brusilica smije se koristiti samo ako je montiran zaštitni poklopac koji se može nabaviti kao pribor.

Stroj se smije koristiti samo u skladu s namjenom. Svaka drukčija uporaba izvan ovih okvira nije namjenska. Za štete ili ozljeđivanja bilo koje vrste koje bi iz toga proizašle ne odgovara proizvođač nego korisnik.

Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ako se uređaj koristi u obrtničkim ili industrijskim pogonima i sličnim djelatnostima.

- 38 -

Anl_TE_AG_125_CE_SPK4.indb 38Anl_TE_AG_125_CE_SPK4.indb 38 04.08.2020 14:25:5304.08.2020 14:25:53

HR/BIH

4. Tehnički podaci

Mrežni napon: ...............................230 V ~ 50 Hz

Snaga: .....................................................1100 W

Broj okretaja u praznom hodu: 3000-12.000 min

Maks. ø brusne ploče: ............................ 125 mm

Brusna ploča: ............................ 125 x 22 x 6 mm

Rezaća ploča: ........................... 125 x 22 x 3 mm

Navoj na prihvatnom vretenu: ....................... M14

Klasa zaštite: ................................................II /

Težina: ........................................................2,6 kg

Buka i vibracije

Vrijednosti buke i vibracija određene su prema normi EN 60745.

Razina zvučnog tlaka L Nesigurnost K

............................................ 3 dB

Intenzitet buke L Nesigurnost K

................... 88,2 dB (A)

............................. 99,2 dB (A)

........................................... 3 dB

Nosite zaštitu za sluh.

Buka može utjecati na gubitak sluha.

Ukupne vrijednosti vibracija (vektorski zbroj triju pravaca) određene su prema normi EN 60745.

Ručka: Vrijednost emisije vibracija a Nesigurnost K = 1,5 m/s

hAG

= 10,401 m/s

Dodatna ručka: Vrijednost emisije vibracija a Nesigurnost K = 1,5 m/s

= 12,213 m/s

Dodatne informacije u vezi elektroalata

Upozorenje!

Navedena vrijednost emisije vibracija izmjerena je prema normiranom postupku ispitivanja i može se, ovisno o načinu korištenja elektroalata, promijeniti a u izuzetnim slučajevima može biti i veća od navedene vrijednosti.



Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprijekorne uređaje.

•

Redovito čistite i održavajte uređaj.

•

Svoj način rada prilagodite uređaju.

•

-1

Nemojte preopterećivati uređaj.

•

Po potrebi predajte uređaj na kontrolu.

•

Isključite uređaj kad ga ne koristite.

•

Nosite zaštitne rukavice.

•

Ostali rizici Čak i kad se ovi elektroalati koriste propisno, uvijek postoje neki drugi rizici. Sljedeće opasnosti mogu nastati vezi s izvedbom i konstrukcijom elektroalata:

1. Oštećenja pluća ako se ne nosi prikladna maska za zaštitu od prašine.

2. Oštećenja sluha ako se ne nosi prikladna zaštita za sluh.

3. Zdravstveni problemi koji nastaju kao posljedica vibracija na šaku-ruku u slučaju da se uređaj koristi tijekom dužeg vremena ili se nepropisno koristi i održava.

5. Prije puštanja u pogon

Prije uključivanja provjerite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Prije nego počnete podešavati uređaj izvucite utikač iz utičnice.

5.1 Montaža dodatne ručke (slika 2)

Kutna brusilica ne smije se upotrebljavati bez

•

dodatne ručke (3). Dodatna ručka može se pričvrstiti u tri

•

položaja (A, B, C).

Strana uređaja Prikladno za

Lijevo (poz. A / kao na slici)

Desno (poz. B) ljevake Gore (poz. C) korištenje reznih ploča

dešnjake

Navedena vrijednost emisije vibracija može se koristiti u svrhu usporedbe elektroalata jedne tvrtke s elektroalatom neke druge tvrtke.

Navedena vrijednost emisije vibracija može se također koristiti za početnu procjenu ugrožavanja zdravlja.

- 39 -

Anl_TE_AG_125_CE_SPK4.indb 39Anl_TE_AG_125_CE_SPK4.indb 39 04.08.2020 14:25:5304.08.2020 14:25:53

HR/BIH

5.2 Podešavanje zaštitne naprave (slika 3)

Isključite uređaj. Izvucite mrežni utikač!

•

Podesite zaštitnu napravu (4) koja štiti Vaše

•

ruke tako da skreće čestice brušenja od Vašeg tijela. Položaj zaštitne naprave (4) može se prila-

•

goditi dotičnim radnim uvjetima: olabavite steznu polugu (a), okrenite poklopac (4) u željeni položaj. Pripazite da zaštitna naprava (4) pravilno pre-

•

krije kućište zupčanika. Opet pričvrstite steznu polugu (a).

•

Provjerite je li zaštitna naprava (4) dobro

•

učvršćena.

 Pripazite na dobru pričvršćenost zaštitne

naprave.

 Nemojte koristiti kutnu brusilicu bez

zaštitne naprave.

5.3 POKUSNI HOD NOVIH BRUSNIH PLOČA

Uključite kutnu brusilicu s montiranom brusnom ili reznom pločom najmanje 1 minut u praznom hodu. Odmah zamijenite ploče koje vibriraju.

6. Rukovanje

6.1. Sklopka (slika 4)

Kutna brusilica opremljena je sigurnosnom sklopkom za sprječavanje nesreća. Za uključivanje gurnite polugu za blokadu (a) naprijed i zatim pritisnite sklopku za uključivanje/isključivanje (2).

6.1.2 Indikator pogona (slika 1)

Kad je strujni utikač utaknut u mrežu, svijetli indikator pogona (7).

6.2 Zamjena brusnih ploča (slike 6 / 7)

Za zamjenu brusnih ploča trebate priloženi specijalni ključ (5). On (5) se nalazi u dodatnoj ručki (3). Prema potrebi izvucite specijalni ključ (5) iz dodatne ručke (3).

Pozor! Zbog sigurnosnih razloga kutna brusilica ne smije se koristiti s utaknutim specijalnim ključem (5).

Upozorenje izvadite utikač iz utičnice!

Jednostavno zamjenjivanje ploča zahvaljujući

•

aretiranju vretena. Pritisnite napravu za aretiranje vretena i dajte

•

da brusna ploča uskoči. Odvrnite prirubničku maticu pomoću ključa.

•

(slika 7) Zamijenite brusnu ili reznu ploču, pa zategnite

•

prirubničku maticu pomoću ključa.

Napomena: Pritisnite napravu za aretiranje vretena samo dok su motor i vreteno zaustavljeni! Naprava za aretiranje vretena mora ostati pritisnuta za vrijeme zamjenjivanja ploče!

Za brusne ili rezne ploče do debljine od oko 3 mm, prirubničku maticu navrnite tako da je ravna strana na strani brusne ili rezne ploče.

6.1.1 Regulator broja okretaja (slika 5)

Okretanjem regulatora broja okretaja (6) možete odabrati broj okretaja.

Položaj sklopke 1: oko 3.000 min Položaj sklopke 2: oko 6.000 min Položaj sklopke 3: oko 8.000 min Položaj sklopke 4: oko 9.800 min Položaj sklopke 5: oko 10.500 min Položaj sklopke 6: oko 12.000 min

Prikladan broj okretaja ovisi o području korištenja i maks. nazivnom broju okretaja alata za brušenje. Pomoću regulatora broj okretaja (6) odaberite broj okretaja u području od 3000 do 12000 min

. Možete odabrati 6 različitih položaja sklopke. Brojevi okretaja u različitim položajima sklopke glase ovako: Smjer plus: veći broj okretaja Smjer minus: manji broj okretaja

Anl_TE_AG_125_CE_SPK4.indb 40Anl_TE_AG_125_CE_SPK4.indb 40 04.08.2020 14:25:5304.08.2020 14:25:53

-1

6.3 Raspored prirubnica pri upotrebi brusnih

ploča i reznih ploča (slika 8-11)

Raspored prirubnica pri upotrebi koljenčaste

•

ili ravne brusne ploče (slika 8) a) stezna prirubnica

•

b) prirubnička matica

•

Raspored prirubnica pri upotrebi koljenčaste

•

rezne ploče (slika 10) a) stezna prirubnica

•

b) prirubnička matica

•

Raspored prirubnica pri upotrebi ravne rezne

•

ploče (slika 11) a) stezna prirubnica

•

b) prirubnička matica

•

6.4 MOTOR

Motor se za vrijeme rada mora dobro provjetravati, zato ventilacijski otvori uvijek moraju biti čisti.

- 40 -

HR/BIH

6.5 BRUSNE PLOČE

Brusna ili rezna ploča nikada ne smije biti

•

veća od propisanog promjera. Prije ugradnje brusne ili rezne ploče kontroli-

•

rajte navedeni broj okretaja iste. Maksimalni broj okretaja brusne ili rezaće

•

ploče za rezanje mora biti veći od broja okretaja kutne brusilice u praznom hodu. Koristite samo brusne ili rezne ploče koje su

•

dopuštene za maksimalan broj okretaja od

12.000 min-1 i za obodnu brzinu od 80 m/s. Kod korištenja dijamantnih reznih ploča pri-

•

pazite na smjer vrtnje. Strelica za smjer vrtnje na dijamantnoj reznoj ploči mora odgovarati strelici za smjer vrtnje na uređaju.

Kod brusnih ploča naročito pazite na dobro skladištenje i transport. Nikad ih ne izlažite udarcima, treskanju ili oštrim rubovima (npr. tijekom transporta ili skladištenja u kutiji za alat). To bi moglo uzrokovati oštećenje brusnih ploča, kao npr. lomljenje, i predstavljati opasnost za korisnika.

6.6 UPUTE ZA RAD

6.6.1 Grubo brušenje (slika 12)

 Pozor! Korištenje zaštitne naprave za

brušenje (sadržana u isporuci).

Najbolji učinak pri grubom brušenju ćete postići kada brusnu ploču postavite na površinu brušenja u kutu od 30° do 40°, pa je ravnomjerno mičete po izratku amo-tamo.

6.6.2 Rezanje (slika 13)

 Pozor! Korištenje zaštitne naprave za rezanje

(može se nabaviti kao pribor, vidi toč. 8.4). Prilikom rezanja nemojte zakositi kutnu brusilicu u ravnini rezanja. Rezna ploča mora imati čist brid. Za rezanje tvrdog kamena najbolje koristite dijamantnu reznu ploču.

 Ne smiju se obradjivati materijali koji

sadrže azbest!

 Nikada ne upotrebljavajte rezne ploče za

grubo brušenje.

7. Zamjena mrežnog kabela

Ako se kabel za priključivanje ovog uređaja na mrežu ošteti, mora ga zamijeniti proizvođač ili njegova servisna služba ili slična kvaliﬁ cirana osoba kako bi se izbjegle opasnosti.

8. Čišćenje, održavanje i naručivanje

rezervnih dijelova

Prije svih radova čišćenja izvucite mrežni utikač.

8.1 Čišćenje

Zaštitne naprave, prolaze za zrak i kućište

•

motora treba uvijek očistiti od prašine i nečistoća. Istrljajte uređaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom. Preporučujemo da očistite uređaj odmah na-

•

kon svake uporabe. Redovito čistite uređaj mokrom krpom i s

•

malo kalijevog sapuna. Ne koristite otapala ili sredstva za čišćenje; ona bi mogli oštetiti plastične dijelove uređaja. Pripazite na to da u unutrašnjost uređaja ne dospije voda. Prodiranje vode u električni uređaj povećava rizik od električnog udara.

8.2 Ugljene četkice

U slučaju prekomjernog iskrenja kontrolu ugljenih četkica prepustite električaru. Pozor! Ugljene četkice smije zamijeniti samo električar.

8.3 Održavanje

U unutrašnjosti uređaja nema dijelova koje bi trebalo održavati.

8.4 Naručivanje rezervnih dijelova:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacijski broj uređaja

•

Broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na web stranici www.Einhell-Service.com

Poklopac za zaštitu kod rezanja (art. br.: 44.500.42)

- 41 -

Anl_TE_AG_125_CE_SPK4.indb 41Anl_TE_AG_125_CE_SPK4.indb 41 04.08.2020 14:25:5304.08.2020 14:25:53

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova ambalaža je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Elektrouređaji se ne smiju bacati u obično kućno smeće. Uređaj bi, u svrhu stručnog zbrinjavanja, trebalo predati odgovarajućem sakupljalištu takvog otpada. Ako ne znate gdje se takvo sakupljalište nalazi, raspitajte se u svojoj općinskoj upravi.

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suho mjesto zaštićeno od smrzavanja, kojem djeca nemaju pristup. Optimalna temperatura skladištenja je između 5 i 30 ˚C. Elektroalat čuvajte u originalnoj pakovini.

HR/BIH

- 42 -

Anl_TE_AG_125_CE_SPK4.indb 42Anl_TE_AG_125_CE_SPK4.indb 42 04.08.2020 14:25:5304.08.2020 14:25:53

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2012/19/EU o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju. Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke Einhell Germany AG.

Zadržavamo pravo na tehničke izmjene

- 43 -

Anl_TE_AG_125_CE_SPK4.indb 43Anl_TE_AG_125_CE_SPK4.indb 43 04.08.2020 14:25:5404.08.2020 14:25:54

HR/BIH

Informacije o servisu

U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.

Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primjer

Potrošni dijelovi* Ugljene četkice Potrošni materijal/ potrošni dijelovi* Rezaće, brusne ploče Neispravni dijelovi

* nije obavezno u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.Einhell-Service.com. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 44 -

Anl_TE_AG_125_CE_SPK4.indb 44Anl_TE_AG_125_CE_SPK4.indb 44 04.08.2020 14:25:5404.08.2020 14:25:54

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamstvenom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće:

1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. ﬁ zičke osobe koje ovaj proizvod ne žele

koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakonskim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene zahtjeve. Naša jamstvena usluga za Vas je besplatna.

2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača

koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja. Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u razdoblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naše jamstvo isključuje:

- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja nenormalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.

- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u uređ

aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih

djelovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ostalo trošenje.

4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se

prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva nakon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljenjem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.

5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.Einhell-Service.com. Molimo vas

da imate u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju, odmah ćemo vam vratiti popravljeni ili novi uređaj.

Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.

Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s informacijama o servisu u ovim uputama za uporabu.

- 45 -

Anl_TE_AG_125_CE_SPK4.indb 45Anl_TE_AG_125_CE_SPK4.indb 45 04.08.2020 14:25:5404.08.2020 14:25:54

Sadržaj

1. Sigurnosna uputstva

2. Opis uređaja i sadržaj isporuke

3. Namensko korišćenje

4. Tehnički podaci

5. Pre puštanja u pogon

6. Rukovanje

7. Zamena mrežnog priključnog voda

8. Čišćenje, održavanje i porudžbina rezervnih delova

9. Zbrinjavanje u otpad i recikliranje

10. Skladištenje

- 46 -

Anl_TE_AG_125_CE_SPK4.indb 46Anl_TE_AG_125_CE_SPK4.indb 46 04.08.2020 14:25:5404.08.2020 14:25:54

„Upozorenje – Pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda“

Nosite zaštitu za sluh.

Uticaj buke može da uzrokuje gubitak sluha.

Nosite masku za zaštitu od prašine.

Kod obrade drva i drugih materijala može da nastane prašina opasna po zdravlje. Ne sme da se obradjuje materijal koji sadrži azbest!

Nosite zaštitne naočari.

Iskre koje pršte tokom rada ili iver, opiljak i prašina koji izlaze iz uredjaja mogu da uzrokuju gubitak vida.

Ovaj zaštitni poklopac podesan je za brušenje.

Ovaj zaštitni poklopac podesan je za rezanje i brušenje. (nije sadržan u obimu isporuke)

- 47 -

Anl_TE_AG_125_CE_SPK4.indb 47Anl_TE_AG_125_CE_SPK4.indb 47 04.08.2020 14:25:5404.08.2020 14:25:54

 Pažnja!

Kod korišćenja uređaja morate se pridržavati bezbednosnih propisa kako biste sprečili povrede i štete. Zbog toga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim licima, molimo Vas da im prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva

Odgovarajuća sigurnosna uputstva pronaći ćete u priloženoj knjižici.

 Upozorenje!

Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1)

1. Aretacija vretena

2. Prekidač za uključivanje/isključivanje

3. Dodatna drška

4. Zaštitna naprava

5. Ključ za navrtku prirubnice

6. Regulator broja obrtaja

7. Pokazivač pogona

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke proverite potpunost artikla. Ako neki delovi nedostaju, nakon kupovine artikla obratite se našem servisnom centru ili najbližoj nadležnoj prodavnici najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupovini. Molimo vas da sa time u obratite pažnju na tabelu o garanciji na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja. Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Pažnja! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

ugaona brusilica

•

Dodatna drška

•

Ključ za navrtku prirubnice

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

3. Namensko korišćenje

Ugaona brusilica je namenjena za brušenje metala i kamena uz korišćenje odgovarajuće brusne ploče i sigurnosne naprave. Upozorenje! Ugaona brusilica sme se koristiti za rezanje metala i kamena samo ako je montirana sigurnosna naprava koja može da se nabavi kao pribor.

Mašina sme da se koristi samo prema svojoj nameni. Svako drugačije korišćenje nije u skladu s namenom. Za štete ili povrede bilo koje vrste koje iz toga proizlaze odgovoran je korisnik, a ne proizvođač.

Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe kao ni u zanatu i industriji. Ne preuzimamo garanciju ako se uređaj koristi u zanatskim ili industrijskim pogonima i sličnim delatnostima.

- 48 -

Anl_TE_AG_125_CE_SPK4.indb 48Anl_TE_AG_125_CE_SPK4.indb 48 04.08.2020 14:25:5404.08.2020 14:25:54

4. Tehnički podaci

Napon mreže: ............................... 230 V ~ 50 Hz

Snaga: .....................................................1100 W

Broj obrtaja u praznom hodu: ..3000-12.000 min

Maks. ø rezne ploče: .............................. 125 mm

Brusna ploča: ............................ 125 x 22 x 6 mm

Rezna ploča: ............................. 125 x 22 x 3 mm

Navoj na prihvatnom vretenu: ....................... M14

Klasa zaštite: ................................................II /

Težina: ........................................................2,6 kg

Buka i vibracije

Vrednosti buke i vibracija utvrđene su u skladu s normom EN 60745.

Nivo zvučnog pritiska L Nesigurnost K

............................................ 3 dB

Intenzitet buke L Nesigurnost K

.................... 88,2 dB(A)

.............................. 99,2 dB(A)

........................................... 3 dB

Nosite zaštitu za sluh.

Buka može da utiče na gubitak sluha.

Ukupne vrednosti vibracija (vektorska suma triju pravaca) utvrđene su u skladu s normom EN

60745.

Ručka:

Vrednost emisije vibracija a Nesigurnost K = 1,5 m/s

hAG

= 10,401 m/s

Dodatna ručka:

Vrednost emisije vibracija a Nesigurnost K = 1,5 m/s

= 12,213 m/s

Dodatne informacije u vezi električnih alata

Upozorenje!

Navedena vrednost emisije vibracija izmerena je prema normiranom postupku kontrole i može da se, zavisno od načina korišćenja električnih alata, promeni, a u iznimnim slučajevima može biti i veća od navedene vrednosti.



Ograničite stvaranje buke i vibracija na minimum!

Koristite samo besprekorne uređaje.

•

Redovno održavajte i čistite uređaj.

•

Prilagodite svoj način rada uređaju.

•

-1

Ne preopterećujte uređaj.

•

Prema potrebi pošaljite uređaj na kontrolu.

•

Ako uređaj ne upotrebljavate, onda ga

•

isključite. Nosite zaštitne rukavice.

•

Ostali rizici Čak i kada se ovi električni alati koriste propisno, uvek postoje i neki drugi rizici. Sledeće opasnosti mogu nastati u vezi s izvedbom i konstrukcijom električnog alata:

1. Oštećenja pluća, ako se ne nosi odgovarajuća maska za zaštitu od prašine.

2. Oštećenja sluha, ako se ne nosi odgovarajuća zaštita za sluh.

3. Zdravstvene poteškoće koje nastanu kao posledica vibracija na šaku-ruku, ako se uređaj koristi tokom dužeg vremena ili se nepropisno koristi i održava.

5. Pre puštanja u pogon

Pre priključivanja uređaja proverite da li podaci na natpisnoj pločici odgovaraju podacima o mreži.

5.1 Montaža dodatne drške (slika 2)

Ugaona brusilica ne sme da se upotrebljava

•

bez dodatne drške (3). Dodatna drška može da se pričvrsti u tri

•

položaja (A, B, C).

Strana uređaja Podesno za

Levo (poz. A / kao na slici)

Desno (poz. B) levake Gore (poz. C) Korišćenje reznih

dešnjake

ploča

Pomenuta vrednost emisije vibracija može se koristiti u svrhu uspoređivanja električnog alata jedne ﬁ rme s električnim alatom neke druge ﬁ rme.

Navedena vrednost emisije vibracija može takođe da se koristi za početnu procenu ugrožavanja zdravlja.

- 49 -

Anl_TE_AG_125_CE_SPK4.indb 49Anl_TE_AG_125_CE_SPK4.indb 49 04.08.2020 14:25:5404.08.2020 14:25:54

5.2 Podešavanje zaštitne naprave (slika 3)

Isključite uređaj. Izvucite mrežni utikač.

•

Podesite zaštitnu napravu (4) koja štiti Vaše

•

ruke tako da skreće deliće ostataka brušenja od Vašeg tela. Pozicija zaštitne naprave (4) može da se

•

prilagodi dotičnim radnim uslovima: olabavite steznu polugu (a), okrenite poklopac (4) u željenu poziciju. Pripazite na to da zaštitna naprava (4) pravil-

•

no prekrije kućište zupčanika. Ponovo pričvrstite steznu polugu (a).

•

Proverite da li je zaštitna naprava (4) dobro

•

učvršćena.

•

 Uvek proverite da li je sigurnosna naprava

dobro pričvršćena.

 Nemojte da koristite ugaonu brusilicu bez

zaštitne naprave.

5.3 Probni rad s novom brusnom pločom

Ugaonu brusilicu s montiranom brusnom ili reznom pločom pustite da radi najmanje 1 minut u praznom hodu. Vibrirajuće ploče odmah zamenite.

6. Rukovanje

6.1. Prekidač (slika 4)

Ugaona brusilica ima sigurnosni prekidač za sprečavanje nesreća. Za uključivanje uređaja pomerite polugu za blokadu (a) napred i zatim pritisnite prekidač za uključivanje/isključivanje (2).

6.1.1 Regulator broja obrtaja (slika 5)

Obrtanjem regulatora (6) možete da izaberete broj obrtaja.

Položaj prekidača 1: cirka 3.000 min Položaj prekidača 2: cirka 6.000 min Položaj prekidača 3: cirka 8.000 min Položaj prekidača 4: cirka 9.800 min Položaj prekidača 5: cirka 10.500 min Položaj prekidača 6: cirka 12.000 min-1

-1

Odgovarajući broj obrtaja zavisi od područja korišćenja i maks. nominalnog broja obrtaja alata za brušenje. Pomoću regulatora broja obrtaja (6) izaberite broj obrtaja u području od 3000 do 12000 min položaja prekidača. Brojevi obrtaja u različitim položajima prekidača glase ovako: Smer plus: veći broj obrtaja Smer minus: manji broj obrtaja

6.1.2 Pokazivač pogona (slika 1)

Kad je strujni utikač uključen, svetli pokazivač pogona (7).

-1

. Možete da izaberete 6 različitih

 Pričekajte da Vaša mašina postigne

najveći broj obrtaja. Tada možete da prislonite ugaonu brusilicu na izradak i obrađujete ga.

6.2 Zamena brusnih ploča (slike 6 / 7)

Za zamenu brusnih ploča treba Vam priloženi specijalni ključ (5). On (5) se nalazi u dodatnoj dršci (3). Prema potrebi izvucite specijalni ključ (5) iz dodatne drške (3).

Pažnja! Iz bebzbednosnih razloga ugaona brusilica ne sme da se koristi s utaknutim specijalnim ključem (5).

Napomena izvucite mrežni utikač!

Jednostavna zamena brusne ploče pomoću

•

aretacije vretena. Pritisnite aretaciju vretena i pustite da se

•

brusna ploča uglavi. Specijalnim ključem otpustite navrtku prirub-

•

nice. (vidi sliku 7) Zamenite brusnu ili reznu ploču i pritegnite

•

navrtku prirubnice pomoću specijalnog ključa.

Napomena: Aretaciju vretena pritisnite samo dok motor i vreteno miruju! Aretacija vretena mora da tokom zamene ploče ostane pritisnuta!

Kod brusnih ili reznih ploča debljine do cirka 3 mm navrtku prirubnice navrnite s ravnom stranom prema brusnoj ili reznoj ploči.

- 50 -

Anl_TE_AG_125_CE_SPK4.indb 50Anl_TE_AG_125_CE_SPK4.indb 50 04.08.2020 14:25:5404.08.2020 14:25:54

6.3 Položaj prirubnice kod upotrebe brusnih i

reznih ploča (slika 8-11)

Položaj prirubnice kod upotrebe savijenih i

•

ravnih brusnih ploča (slika 9) a) stezna prirubnica

•

b) navrtka prirubnice

•

Položaj prirubnice kod upotrebe savijene rez-

•

ne ploče (slika 10) a) stezna prirubnica

•

b) navrtka prirubnice

•

Položaj prirubnice kod upotrebe ravne rezne

•

ploče (slika 11) a) stezna prirubnica

•

b) navrtka prirubnice

•

6.4 Motor

Motor mora da se tokom rada dobro provetrava, zbog toga vazdušni otvori moraju da budu uvek čisti.

6.5 Brusne ploče

Brusna ili rezna ploča ne sme da bude veća

•

od propisanog prečnika. Pre upotrebe brusne ili rezne ploče proverite

•

navedeni broj obrtaja. Broj obrtaja brusne ili rezne ploče mora da

•

bude veći od broja obrtaja ugaone brusilice u praznom hodu. Koristite samo brusne i rezne ploče koje

•

su dozvoljene za minimalni broj obrtaja od

12.000 min.-1 i za obodnu brzinu od 80 m/sek. Kod korišćenja dijamantnih reznih ploča pri-

•

pazite na smer vrtnje. Strelica za smer vrtnje na dijamantnoj reznoj ploči mora da odgovara strelici za smer vrtnje uređaja.

Kod brusnih ploča naročito obratite pažnju na dobro uskladištavanje i transport. Nikada ih ne izlažite udarcima, trešenju ili oštrim ivicama (npr. tokom transporta ili uskladištavanja u sandučetu za alat). To bi moglo uzrokovati oštećenje brusnih ploča, kao npr. lomljenje i predstavljati opasnost za korisnika.

6.6 Uputstva za rad

6.6.1 Grubo brušenje (slika 12)

 Pažnja! Sigurnosnu napravu upotrebite

kod brušenja (sadržana u obimu isporuke).

Najbolji rezultat kod grubog brušenja postiže se, ako brusnu ploču držite pod uglom od 30° do 40° prema ravni brušenja i ravnomerno pomičete izradak amo-tamo.

6.6.2 Rezanje (slika 13)

 Pažnja! Sigurnosnu napravu upotrebite

kod rezanja (može se nabaviti kao pribor, vidi

8.4). Kod rezanja ne obrćite ugaonu brusilicu u

ravni rezanja. Rez reba da ima pravilnu ivicu. Za rezanje tvrdog kamena najbolje je da koristite dijamantnu reznu ploču.

 Azbestni materijali ne smeju da se

obrađuju!

 Nikad nemojte da koristite rezne ploče za

grubo brušenje.

7. Zamena mrežnog priključnog

voda

Ako se ošteti mrežni priključni vod ovog uređaja, mora da ga zameni proizvođač ili njegova servisna služba ili kvaliﬁ kovano lice, kako bi se izbegle opasnosti.

8. Čišćenje, održavanje i porudžbina

rezervnih delova

Pre svih radova čišćenja izvucite mrežni utikač.

8.1 Čišćenje

Zaštitne naprave, ventilacione otvore i kućište

•

motora uvek što bolje očistite od prašine i prljavštine. Istrljajte uređaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim pritiskom. Preporučamo da uređaj očistite odmah nakon

•

svakog korišćenja. Uređaj redovno čistite vlažnom krpom i s

•

malo mekog sapuna. Nemojte koristiti otapala i sredstva za čišćenje; oni bi mogli oštetiti plastične dijelove uređaja. Pripazite na to da u unutrašnjost uređaja ne dospije voda. Prodiranje vode u elektrouređaj povećava rizik od električnog udara.

8.2 Ugljene četkice

Kod prekomjernog iskrenja potrebno je da električar provjeri ugljene četkice. Pažnja! Ugljene četkice smije zamijeniti samo električar.

- 51 -

Anl_TE_AG_125_CE_SPK4.indb 51Anl_TE_AG_125_CE_SPK4.indb 51 04.08.2020 14:25:5404.08.2020 14:25:54

8.3 Održavanje

U unutrašnjosti uređaja nema delova koje bi trebalo održavati.

8.4 Porudžbina rezervnih delova:

Kod porudžbine rezervnih delova trebali biste da navedete sledeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacioni broj uređaja

•

Broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na web strani www.Einhell-Service.com

Poklopac za zaštitu kod rezanja (art. br.: 44.500.42)

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i može ponovno da se upotrebi ili preda na recikliranje. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravni uređaji ne smeju da se bacaju u kućni otpad. Uređaj bi u svrhu stručnog zbrinjavanja u otpad, trebalo da se preda odgovarajućem sabiralištu takvog otpada. Ako ne znate gde se takvo sabiralište nalazi, raspitajte se u svojoj opštinskoj upravi.

10. Skladištenje

Uređaj i njegov pribor spremite na tamno i suvo mesto zaštićeno od smrzavanja, kojem deca nemaju pristup. Optimalna temperatura za čuvanje je između 5 i 30 ˚C. Električni alat čuvajte u originalnom pakovanju.

- 52 -

Anl_TE_AG_125_CE_SPK4.indb 52Anl_TE_AG_125_CE_SPK4.indb 52 04.08.2020 14:25:5404.08.2020 14:25:54

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2012/19/EU o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme Einhell Germany AG.

Zadržavamo pravo na tehničke promen

- 53 -

Anl_TE_AG_125_CE_SPK4.indb 53Anl_TE_AG_125_CE_SPK4.indb 53 04.08.2020 14:25:5404.08.2020 14:25:54

Informacije o servisu

U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.

Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirodnom trošenju odnosno potrebni su kao potrošni materijal.

Kategorija Primer

Brzoabajući delovi* Ugljene četkice Potrošni materijal/ potrošni delovi* Rezne, brusne ploče Neispravni delovi

* Nije obavezno da se nalazi u sadržaju isporuke!

U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.Einhell-Service.com. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 54 -

Anl_TE_AG_125_CE_SPK4.indb 54Anl_TE_AG_125_CE_SPK4.indb 54 04.08.2020 14:25:5404.08.2020 14:25:54

Garantni list

Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće:

1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. ﬁ zička lica koja ovaj proizvod ne žele ko- ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garancijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahteve. Naša garantna usluga za Vas je besplatna.

2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.

3. Naša garancija ne obuhvata:

- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog izlaganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.

- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj (kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvovanja (npr. oštećenja zbog pada).

- Štete na uređaju ili delovima uređaja trošenje.

4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahteva na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.

5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.Einhell-Service.com. Molimo vas da držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.

čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo

Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg servisa.

Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s garantnim uslovima u ovim uputstvima za upotrebu.

- 55 -

Anl_TE_AG_125_CE_SPK4.indb 55Anl_TE_AG_125_CE_SPK4.indb 55 04.08.2020 14:25:5404.08.2020 14:25:54

Obsah

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

4. Technická data

5. Před uvedením do provozu

6. Obsluha

7. Výměna síťového napájecího vedení

8. Čištění, údržba a objednání náhradních dílů

9. Likvidace a recyklace

10. Skladování

- 56 -

Anl_TE_AG_125_CE_SPK4.indb 56Anl_TE_AG_125_CE_SPK4.indb 56 04.08.2020 14:25:5404.08.2020 14:25:54

„Varování – Ke snížení rizika zranění si přečíst návod k obsluze“

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Noste ochrannou prachovou masku.

Při opracovávání dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiály obsahující azbest nesmí být opracovávány!

Noste ochranné brýle.

Při práci vznikající jiskry nebo z přístroje vylétávající úlomky, třísky a prachy mohou způsobit ztrátu zraku.

Tento ochranný kryt je vhodný k broušení.

Tento ochranný kryt je vhodný k rozbrušování a broušení. (Není obsažen v rozsahu dodávky)

- 57 -

Anl_TE_AG_125_CE_SPK4.indb 57Anl_TE_AG_125_CE_SPK4.indb 57 04.08.2020 14:25:5404.08.2020 14:25:54

 Pozor!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

 Varování!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Pozor! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Úhlová bruska

•

Přídavná rukojeť

•

Klíč na matice přírub

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

2.1 Popis přístroje (obr. 1)

1. Aretace vřetena

2. Za-/vypínač

3. Přídavná rukojeť

4. Ochranné zařízení

5. Klíč na matice přírub

6. Regulátor otáček

7. Indikace provozu

Anl_TE_AG_125_CE_SPK4.indb 58Anl_TE_AG_125_CE_SPK4.indb 58 04.08.2020 14:25:5504.08.2020 14:25:55

3. Použití podle účelu určení

Úhlová bruska je určena k broušení kovů a kameniva za použití příslušného brusného kotouče a příslušného ochranného zařízení. Varování! K rozbrušování kovů a kameniva smí být úhlová bruska použita pouze tehdy, pokud je namontováno ochranné zařízení, které je k dostání jako příslušenství.

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

- 58 -

4. Technická data

Síťové napětí: ................................230 V ~ 50 Hz

Příkon: ..................................................... 1100 W

Otáčky naprázdno: ..................3000-12.000 min

Max. ø kotouče: ...................................... 125 mm

Brusný kotouč: .......................... 125 x 22 x 6 mm

Dělicí kotouč: ............................. 125 x 22 x 3 mm

Závit upínacího vřetena: ............................... M14

Třída ochrany: ..............................................II /

Hmotnost: ..................................................2,6 kg

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Hladina akustického tlaku L Nejistota K

.................................................3 dB

Hladina akustického výkonu L Nejistota K

................................................3 dB

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

............. 88,2 dB(A)

......... 99,2 dB(A)

Pravidelně provádějte údržbu a čištění

•

přístroje. P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

-1

vat. P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Zbývající rizika I přesto, že obsluhujete elektrický přístroj



podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.

Rukojeť:

Emisní hodnota vibrací a Nejistota K = 1,5 m/s

Přídavná rukojeť:

Emisní hodnota vibrací a Nejistota K = 1,5 m/s

= 10,401 m/s

hAG

= 12,213 m/s

Dodatečné informace pro elektrické přístroje

Varování!

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1 Montáž přídavné rukojeti (obr. 2)

Úhlová bruska nesmí být bez přídavné rukoje-

•

ti (3) používána. Přídavná rukojeť může být našroubována na

•

třech místech (A, B, C).

Strana přístroje Vhodné pro

Vlevo (poz. A / jako na obrázku)

Vpravo (poz. B) Leváky Nahoře (poz. C) Používání dělicích

Praváky

kotoučů

- 59 -

Anl_TE_AG_125_CE_SPK4.indb 59Anl_TE_AG_125_CE_SPK4.indb 59 04.08.2020 14:25:5504.08.2020 14:25:55

5.2 Nastavení ochranného zařízení (obr. 3)

Přístroj vypněte. Vytáhněte síťovou zástrčku!

•

Ochranné zařízení (4) na ochranu rukou nas-

•

tavte tak, aby byl broušený materiál veden směrem od těla. Poloha ochranného zařízení (4) může být

•

přizpůsobena příslušným pracovním podmínkám: Uvolněte svěrací páku (a) a otočte kryt (4) do požadované polohy. Dbejte na to, aby ochranné zařízení (4)

•

správně zakrylo pouzdro pastorku. Svěrací páku (a) opět upevněte.

•

Přesvědčte se, zda ochranné zařízení (4)

•

pevně drží.

 Dbejte na pevné nasazení ochranného

zařízení.

 Nepoužívejte úhlovou brusku bez ochran-

ného zařízení.

5.3 ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ

Ruční úhlovou brusku nechat s namontovaným brusným nebo rozbrušovacím kotoučem minimálně 1 minutu běžet naprázdno. Vibrující kotouče ihned vyměnit.

6. Obsluha

6.1 Vypínač (obr. 4)

Úhlová bruska je vybavena bezpečnostním vypínačem na zabránění úrazům. Na zapnutí posuňte blokovací páku (a) směrem dopředu a poté stlačte za-/vypínač (2).

6.1.1 Regulátor otáček (obr. 5)

Otáčením regulátoru otáček (6) můžete předvolit počet otáček.

Poloha spínače 1: cca 3.000 min Poloha spínače 2: cca 6.000 min Poloha spínače 3: cca 8.000 min Poloha spínače 4: cca 9.800 min Poloha spínače 5: cca 10.500 min Poloha spínače 6: cca 12.000 min-1

-1

Směr Plus: vyšší počet otáček Směr Mínus: nižší počet otáček

6.1.2 Indikace provozu (obr. 1)

Indikace provozu (7) svítí, pokud je zapojená síťová zástrčka.

 Vyčkejte, až stroj dosáhne maximálního

počtu otáček. Poté můžete úhlovou brusku nasadit na obrobek a opracovat ho.

6.2 Výměna brusného kotouče (obr. 6 / 7)

Na výměnu brusného kotouče potřebujete přiložený kolíkový klíč (5). Kolíkový klíč (5) je uložen v přídavné rukojeti (3). V případě potřeby kolíkový klíč (5) z přídavné rukojeti (3) vyjměte.

Pozor! Z bezpečnostních důvodů nesmí být úhlo- vá bruska provozována se zastrčeným kolíkovým klíčem (5).

Varování vytáhnout síťovou zástrčku!

Jednoduchá výměna kotoučů aretací vřetena.

•

Aretaci vřetena stisknout a brusný kotouč

•

nechat zaskočit. Přírubovou matku povolit kruhovým klíčem s

•

čelním otvorem. (obr. 7) Brusný nebo rozbrušovací kotouč vyměnit a

•

přírubovou matku kruhovým klíčem s čelním otvorem opět utáhnout.

Upozornění: Aretaci vřetena zmáčknout pouze při stojícím motoru a vřetenu brusného kotouče! Aretace vřetena musí během výměny kotouče zůstat zmáčknutá!

U brusných nebo rozbrušovacích kotoučů až po tloušťku cca 3 mm našroubovat přírubovou matku plochou stranou k brusnému nebo rozbrušovacímu kotouči.

Vhodný počet otáček závisí na oblasti použití a max. jmenovitém počtu otáček brusného nářadí. Pomocí regulátoru otáček (6) zvolte počet otáček v rozsahu od 3.000 do 12.000 min můžete ze 6 různých poloh spínače. Počty otáček v jednotlivých polohách spínače jsou:

Anl_TE_AG_125_CE_SPK4.indb 60Anl_TE_AG_125_CE_SPK4.indb 60 04.08.2020 14:25:5504.08.2020 14:25:55

-1

. Vybrat si

- 60 -

6.3 Rozmístění přírub při použití brusných nebo rozbrušovacích kotoučů (obr. 8-11)

Rozmístění přírub při použití zalomeného

•

nebo rovného brusného kotouče (obr. 9) a) pínací příruba

•

b) Přírubová matka

•

Rozmístění přírub při použití zalomeného

•

brusného kotouče (obr. 10) a) Upínací příruba

•

b) Přírubová matka

•

Rozmístění přírub při použití rovného brusné-

•

ho kotouče (obr. 11) a) Upínací příruba

•

b) Přírubová matka

•

6.4 Motor

Motor musí být během práce dobře větrán, proto musí být větrací otvory stále udržovány čisté.

6.5 BRUSNÉ KOTOUČE

Brusný nebo rozbrušovací kotouč nesmí být

•

nikdy větší než je předepsaný průměr. Před nasazením brusného nebo

•

rozbrušovacího kotouče překontrolujte jeho udaný počet otáček. Maximální počet otáček brusného nebo

•

dělicího kotouče musí být vyšší než otáčky naprázdno úhlové brusky. Používejte pouze brusné a rozbrušovací

•

kotouče, které jsou schválené pro maximální počet otáček 12.000 min-1 a pro obvodovou rychlost 80 m/s. Při používání diamantových dělicích kotoučů

•

dbejte na směr otáčení. Šipka směru otáčení na diamantovém dělicím kotouči musí souhlasit se šipkou směru otáčení na přístroji.

6.6 PRACOVNÍ POKYNY

6.6.1 Hrubovací broušení (obr. 12)

 Pozor! Ochranné zařízení použít k broušení

(obsaženo v rozsahu dodávky). Nejlepšího úspěchu při hrubovacím broušení dosáhnete, když brusný kotouč nasadíte v úhlu 30° až 40° k brusné rovině a rovnoměrně jím pohybujete po obrobku tam a zpět.

6.6.2 Rozbrušování (obr. 13)

 Pozor! Ochranné zařízení použít k

rozbrušování (k dostání jako příslušenství, viz bod 8.4). Při rozbrušování úhlovou brusku v řezné rovině nezešikmit. Rozbrušovací kotouč musí vykazovat čistou řeznou hranu. K řezání tvrdého kamene používejte nejlépe diamantový rozbrušovací kotouč.

 Materiály obsahující azbest nesmí být op-

racovávány!

 Nikdy nepoužívejte rozbrušovací kotouče

na hrubovací broušení.

7. Výměna síťového napájecího

vedení

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

U brusných těles dbejte především na správné skladování a transport. Nikdy nevystavujte brusná tělesa nárazům, úderům nebo ostrým hranám (např. při transportu nebo skladování v bedně na nářadí). To by mohlo způsobit poškození brusných těles, jako např. vznik trhlin, a představovat tak nebezpečí pro uživatele.

- 61 -

Anl_TE_AG_125_CE_SPK4.indb 61Anl_TE_AG_125_CE_SPK4.indb 61 04.08.2020 14:25:5504.08.2020 14:25:55

8. Čištění, údržba a objednání

náhradních dílů

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití

•

přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Pozor! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.Einhell-Service.com

Ochranný kryt na rozbrušování (art. č.: 44.500.42)

- 62 -

Anl_TE_AG_125_CE_SPK4.indb 62Anl_TE_AG_125_CE_SPK4.indb 62 04.08.2020 14:25:5504.08.2020 14:25:55

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy Einhell Germany AG.

Technické změny vyhrazeny

- 63 -

Anl_TE_AG_125_CE_SPK4.indb 63Anl_TE_AG_125_CE_SPK4.indb 63 04.08.2020 14:25:5504.08.2020 14:25:55

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky Spotřební materiál/spotřební díly* Dělicí a brusné kotouče Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 64 -

Anl_TE_AG_125_CE_SPK4.indb 64Anl_TE_AG_125_CE_SPK4.indb 64 04.08.2020 14:25:5504.08.2020 14:25:55

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíc být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 65 -

Anl_TE_AG_125_CE_SPK4.indb 65Anl_TE_AG_125_CE_SPK4.indb 65 04.08.2020 14:25:5504.08.2020 14:25:55

Obsah

1. Bezpečnostné pokyny

2. Popis prístroja a objem dodávky

3. Správne použitie prístroja

4. Technické údaje

5. Pred uvedením do prevádzky

6. Obsluha

7. Výmena sieťového prípojného vedenia

8. Čistenie, údržba a objednanie náhradných dielov

9. Likvidácia a recyklácia

10. Skladovanie

- 66 -

Anl_TE_AG_125_CE_SPK4.indb 66Anl_TE_AG_125_CE_SPK4.indb 66 04.08.2020 14:25:5504.08.2020 14:25:55

„Upozornenie - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu “

Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Používajte ochrannú masku proti prachu.

Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Noste ochranné okuliare.

Iskry vznikajúce pri práci alebo úlomky, triesky aprach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.

Tento ochranný kryt je vhodný pre brúsenie.

Tento ochranný kryt je vhodný pre rozbrusovanie a brúsenie. (Nie je v objeme dodávky)

- 67 -

Anl_TE_AG_125_CE_SPK4.indb 67Anl_TE_AG_125_CE_SPK4.indb 67 04.08.2020 14:25:5504.08.2020 14:25:55

 Pozor!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

 Výstraha!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na najbližšie príslušné nákupné stredisko. Prosím, pozrite si záručnú tabuľku v záručných podmienkach na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Pozor! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Uhlová brúska

•

Prídavná rukoväť

•

Prírubový maticový kľúč

•

Originálny návod na obsluhu

•

Bezpečnostné predpisy

•

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1a/1b)

1. Aretácia vretena

2. Vypínač zap/vyp

3. Prídavná rukoväť

4. Ochranné zariadenie

5. Prírubový maticový kľúč

6. Otáčkový regulátor

7. Prevádzkový ukazovateľ

Anl_TE_AG_125_CE_SPK4.indb 68Anl_TE_AG_125_CE_SPK4.indb 68 04.08.2020 14:25:5504.08.2020 14:25:55

3. Správne použitie prístroja

Uhlová brúska je určená na brúsenie kovov a kameňa s použitím príslušného brúsneho kotúča a príslušného ochranného zariadenia. Výstraha! Na rozbrusovanie kovov a kameňa sa smie táto uhlová brúska používať len vtedy, keď je namontované ochranné zariadenie, ktoré je možné zakúpiť ako príslušenstvo.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, reme-

- 68 -

selníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové napätie: ............................ 230 V ~ 50 Hz

Príkon: ..................................................... 1100 W

Otáčky pri voľnobehu: .............3000-12.000 min

Max. Ø kotúča: ....................................... 125 mm

Brúsny kotúč: ............................ 125 x 22 x 6 mm

Rozbrusovací kotúč: .................. 125 x 22 x 3 mm

Závit vretena uloženia: ................................. M14

Trieda ochrany: .............................................II /

Hmotnosť: ..................................................2,6 kg

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 60745.

Hladina akustického tlaku L Nepresnosť K

............................................3 dB

Hladina akustického výkonu L Nepresnosť K

...........................................3 dB

............ 88,2 dB (A)

........ 99,2 dB (A)

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 60745.

Rukoväť:

Emisná hodnota vibrácie a Faktor neistoty K = 1,5 m/s

= 10,401 m/s

hAG 2

Prídavná rukoväť:

Emisná hodnota vibrácie a Faktor neistoty K = 1,5 m/s

= 12,213 m/s

h 2



Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na minimum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

-1

prístroja. Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektrický kábel.

Dodatočné informácie pre elektrické prístroje

Výstraha!

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže

5.1 Montáž prídavnej rukoväte (obr. 2)

Uhlová brúska sa nesmie používať bez prí-

•

davnej rukoväte (3). Prídavná rukoväť sa môže naskrutkovať na

•

jednu z troch pozícií (A, B, C).

sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácií sa môže použiť za účelom porovnania elektrického prístroja s inými prístrojmi.

Anl_TE_AG_125_CE_SPK4.indb 69Anl_TE_AG_125_CE_SPK4.indb 69 04.08.2020 14:25:5504.08.2020 14:25:55

Strana prístroja Vhodné pre

V ľavo (pol. A / ako na obrázku)

Vpravo (pol. B) Ľavákov

- 69 -

Pravákov

Hore (pol. C) Použitie rozbruso-

5.2 Nastavenie ochranného krytu (obr. 3)

Vypnite prístroj. Vytiahnite zástrčku zo siete!

•

Nastavte ochranné zariadenie (4) na ochranu

•

Vašich rúk tak, aby sa brúsny materiál odvádzal preč od tela. Poloha ochranného krytu (4) sa môže

•

prispôsobiť príslušným pracovným podmienkam: Uvoľnite blokovaciu páku (a) a otočte kryt (4) do požadovanej polohy. Dbajte na to, aby ochranné zariadenie (4)

•

správne prikrývalo teleso ozubeného kolesa. Znovu upevnite blokovaciu páku (a).

•

Zabezpečte, aby bolo ochranné zariadenie

•

(4) pevne upevnené.

vacích kotúčov

 Dbajte na pevné upevnenie ochranného

zariadenia.

 Nepoužívajte uhlovú brúsku bez ochran-

ného zariadenia.

5.3 SKÚŠOBNÁ PREVÁDZKA NOVÝCH BRÚS-

NYCH KOTÚČOV

Nechajte bežať uhlovú brúsku na prázdno minimálne po dobu 1 minúty s novým namontovaným brúsnym alebo rozbrusovacím kotúčom. Vibrujúce kotúče ihneď vymeňte.

6. Obsluha

6.1. Vypínač (obr. 4)

Uhlová brúska je vybavená bezpečnostným vypínačom z dôvodu zabránenia nehodám. Prístroj sa zapína tak, že sa posunie blokovacia páka (a) dopredu a potom sa stlačí vypínač zap/vyp (2).

6.1.1 Otáčkový regulátor (obr. 5)

Otočením otáčkového regulátora (6) môžete zvoliť otáčky.

Poloha prepínača 1: cca 3 000 min Poloha prepínača 2: cca 6 000 min Poloha prepínača 3: cca 8 000 min Poloha prepínača 4: cca 9 800 min Poloha prepínača 5: cca 10 500 min Poloha prepínača 6: cca 12 000 min-1

Vhodné otáčky závisia od oblasti použitia a maximálnych nominálnych otáčok brúsneho nástroja. Zvoľte otáčky pomocou regulátora otáčok

-1

(6) v rozsahu od 3.000 do 12.000 min si vybrať jednu zo 6 rôznych polôh prepínača. Otáčky v jednotlivých polohách prepínača sú tieto: Smer Plus: vyššie otáčky Smer Mínus: nižšie otáčky

6.1.2 Prevádzkový ukazovateľ (obr. 1)

Ak je zapojený kábel do siete, svieti prevádzkový ukazovateľ (7).

. Môžete

 Počkajte, pokiaľ prístroj nedosiahne svoje

najvyššie otáčky. Potom môžete uhlovú brúsku priložiť na obrobok a zahájiť obrábanie.

6.2 Výmena brúsnych kotúčov (obr. 6 / 7)

Pre výmenu brúsnych kotúčov potrebujete priložený čelný dierový kľúč (5). Čelný dierový kľúč (5) je uložený v prídavnej rukoväti (3). V prípade potreby vytiahnite čelný dierový kľúč (5) z prídavnej rukoväte (3).

Pozor! Z bezpečnostných dôvodov sa nesmie uhlová brúska prevádzkovať spolu so zasunutým čelným dierovým kľúčom (5).

Výstraha vytiahnuť kábel zo siete!

Jednoduchá výmena kotúčov pomocou are-

•

tácie vretena. Stlačiť aretáciu vretena a nechať zapadnúť

•

brúsny kotúč. Otvoriť prírubovú maticu pomocou čelného

•

upínacieho kľúča (obr. 7). Vymeniť brúsny alebo rozbrusovací kotúč a

•

prírubovú maticu utiahnuť pomocou čelného upínacieho kľúča.

Upozornenie: Aretáciu vretena stlačiť len vtedy, ak je motor a brúsne vreteno v kľudovom stave! Aretácia vretena musí ostať počas celej výmeny kotúčov stlačená!

Pri brúsnych resp. rozbrusovacích kotúčoch do hrúbky cca 3 mm je potrebné prírubovú maticu priskrutkovať na brúsny resp. rozbrusovací kotúč čelnou stranou.

6.3 Usporiadanie príruby pri použití brúsnych a rozbrusovacích kotúčov (obr. 8-11)

Usporiadanie príruby pri použití zalomeného

•

alebo rovného brúsneho kotúča. (obr. 9) a) Upínacia objímka

•

b) Prírubová matica

•

Usporiadanie príruby pri použití zalomeného

•

- 70 -

Anl_TE_AG_125_CE_SPK4.indb 70Anl_TE_AG_125_CE_SPK4.indb 70 04.08.2020 14:25:5504.08.2020 14:25:55

rozbrusovacieho kotúča. (obr. 10) a) Upínacia objímka

•

b) Prírubová matica

•

Usporiadanie príruby pri použití rovného

•

rozbrusovacieho kotúča. (obr. 11) a) Upínacia objímka

•

b) Prírubová matica

•

6.4 MOTOR

Motor musí byť počas práce dobre prevzdušňovaný, z toho dôvodu musia byť vetracie otvory na brúske udržiavané vždy v čistom stave.

6.5 BRÚSNE KOTÚČE

Brúsne alebo rozbrusovacie kotúče nesmú

•

byť nikdy väčšie ako predpísaný maximálny priemer. Skontrolujte pred použitím brúsneho resp.

•

rozbrusovacieho kotúča uvedenú hodnotu otáčok. Maximálne otáčky brúsneho alebo rozbruso-

•

vacieho kotúča musia byť vyššie ako otáčky voľnobehu uhlovej brúsky. Používajte vždy len také brúsne a rozbru-

•

sovacie kotúče, ktoré sú určené na prácu s minimálnymi otáčkami 12.000 min-1 a s obvodovou rýchlosťou 80 m/s. Dbajte pri používaní diamantových rozbruso-

•

vacích kotúčov na smer otáčania. Šípka smeru otáčania na diamantovom rozbrusovacom kotúči musí byť v súlade so šípkou smeru otáčania na prístroji.

Pri brúsnych telesách dbajte predovšetkým na správne skladovanie a transport. Nikdy brúsne telesá nevystavujte nárazom, úderom alebo ostrým hranám (napr. pri transporte alebo skladovaní v debni na náradie). To by mohlo spôsobiť poškodenie brúsnych telies, ako napr. vznik trhlín a predstavovať tak nebezpečenstvo pre užívateľa.

6.6 PRACOVNÉ POKYNY

6.6.1 Hrubé brúsenie (obr. 12)

 Pozor! Používať ochranné zariadenie na

brúsenie (je súčasťou dodávky).

Najlepšie výsledky pri hrubom brúsení docielite vtedy, ak priložíte brúsny kotúč v uhle medzi 30° až 40° k brúsnej rovine na materiál a budete brúskou rovnomerne pohybovať tam a späť po povrchu obrobku.

6.6.2 Rozbrusovanie (obr. 13)

 Pozor! Používať ochranné zariade-

nie na rozbrusovanie (možné zakúpiť ako

príslušenstvo, pozri 8.4). Pri rozbrusovaní dbajte na to, aby sa uhlová brúska nezasekla v rovine rezu. Rozbrusovací kotúč musí mať čistú reznú hranu. K rozbrusovaniu tvrdej kameniny odporúčame použitie diamantového rozbrusovacieho kotúča.

 Materiály obsahujúce azbest nesmú byť

spracovávané!

 V žiadnom prípade nepoužívajte rozbruso-

vacie kotúče na obrusovanie.

7. Výmena sieťového prípojného

vedenia

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm. Pozor! Uhlíkové kefky smú byť vymieňané

- 71 -

Anl_TE_AG_125_CE_SPK4.indb 71Anl_TE_AG_125_CE_SPK4.indb 71 04.08.2020 14:25:5504.08.2020 14:25:55

len odborným elektrikárom.

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu.

8.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com

Ochranný kryt na rozbrusovanie (č. výr.: 44.500.42)

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

- 72 -

Anl_TE_AG_125_CE_SPK4.indb 72Anl_TE_AG_125_CE_SPK4.indb 72 04.08.2020 14:25:5604.08.2020 14:25:56

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/EU o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 73 -

Anl_TE_AG_125_CE_SPK4.indb 73Anl_TE_AG_125_CE_SPK4.indb 73 04.08.2020 14:25:5604.08.2020 14:25:56

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky Spotrebný materiál / spotrebné diely* Rozbrusovacie, brúsne kotúče Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 74 -

Anl_TE_AG_125_CE_SPK4.indb 74Anl_TE_AG_125_CE_SPK4.indb 74 04.08.2020 14:25:5604.08.2020 14:25:56

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 75 -

Anl_TE_AG_125_CE_SPK4.indb 75Anl_TE_AG_125_CE_SPK4.indb 75 04.08.2020 14:25:5604.08.2020 14:25:56

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Winkelschleifer TE-AG 125 CE (Einhell)

2014/29/EU 2005/32/EC_2009/125/EC

(EU)2015/1188 2014/35/EU 2006/28/EC

2014/30/EU 2014/32/EU 2014/53/EU 2014/68/EU (EU)2016/426

Notiﬁ ed Body:

(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

Annex IV

Notiﬁ ed Body: Reg. No.:

2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/Ø = cm Notiﬁ ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

зазначену нижче відповідність виробу

Standard references: EN 60745-1; EN 60745-2-3; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 10.07.2020

First CE: 15 Archive-File/Record: NAPR023525 Art.-No.: 44.308.60 I.-No.: 21060 Documents registrar: Kurz Alex Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 76 -

Anl_TE_AG_125_CE_SPK4.indb 76Anl_TE_AG_125_CE_SPK4.indb 76 04.08.2020 14:25:5604.08.2020 14:25:56

Yang/Product-ManagementAndreas Weichselgartner/General-Manager

- 77 -

Anl_TE_AG_125_CE_SPK4.indb 77Anl_TE_AG_125_CE_SPK4.indb 77 04.08.2020 14:25:5604.08.2020 14:25:56

EH 08/2020 (01)

Anl_TE_AG_125_CE_SPK4.indb 78Anl_TE_AG_125_CE_SPK4.indb 78 04.08.2020 14:25:5604.08.2020 14:25:56

Einhell TE-AG 125 CE User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
