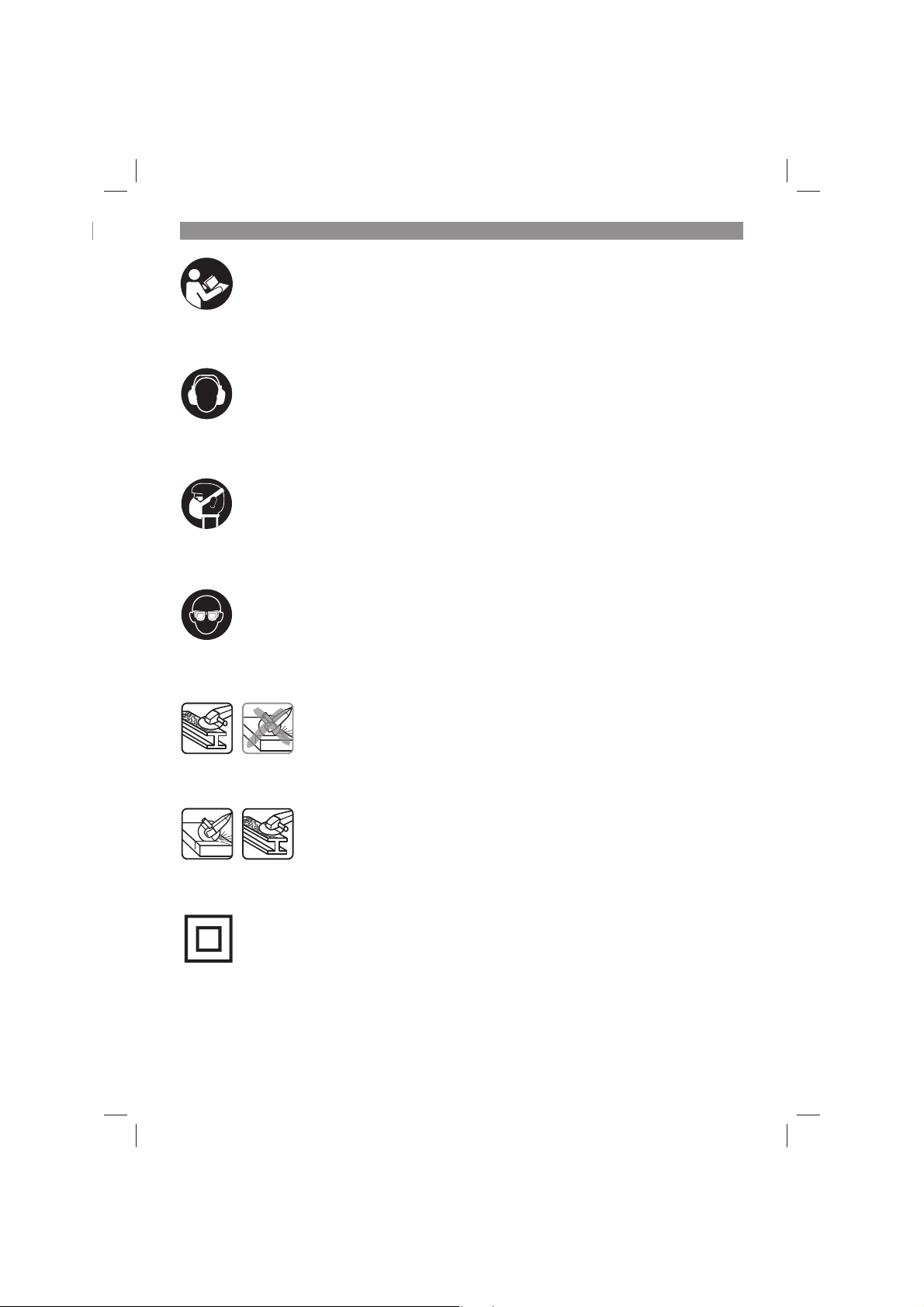

D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.
Schutzklasse II
- 5 -
Anl_TE_AG_125_CE_SPK4.indb 5Anl_TE_AG_125_CE_SPK4.indb 5 15.02.2018 13:18:4415.02.2018 13:18:44
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Flanschmutterschlüssel
6. Drehzahl-Regler
7. Betriebsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Winkelschleifer
•
Zusatzhandgriff
•
Stirnlochschlüssel
•
Schutzvorrichtung zum Schleifen
•
Schutzvorrichtung zum Trennen
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Winkelschleifer ist zum Schleifen von Metall
und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden
Schutzvorrichtung bestimmt.
Warnung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die vorgesehene Schutzvorrichtung montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 6 -
Anl_TE_AG_125_CE_SPK4.indb 6Anl_TE_AG_125_CE_SPK4.indb 6 15.02.2018 13:18:4415.02.2018 13:18:44
D
4. Technische Daten
Netzspannung:.........................220-240 V~ 50 Hz
Leistungsaufnahme: .................................1100 W
Nenndrehzahl: ..........................3000-12000 min
Max. Scheiben-ø: .................................... 125 mm
Schleifscheibe: .......................... 125 x 22 x 6 mm
Trennscheibe: ............................ 125 x 22 x 3 mm
Gewinde der Aufnahmespindel: .................... M14
Schutzklasse: ................................................II /
Gewicht: ......................................................2,6 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
.............................. 95 dB(A)
pA
............................................ 3 dB
pA
WA
...................... 106 dB(A)
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
= 7,7 m/s
hAG
2
2
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
-1
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Zusatzhandgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 6,0 m/s
h
Zusätzliche Informationen für Elektrowerkzeuge
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
2
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Zusatzhandgriff montieren (Bild 2)
Der Winkelschleifschleifer darf nicht ohne Zu-
•
satzhandgriff (3) benutzt werden.
Der Zusatzhandgriff kann an den drei Positio-
•
nen (A, B, C) eingeschraubt werden.
einem anderen verwendet werden.
- 7 -
Anl_TE_AG_125_CE_SPK4.indb 7Anl_TE_AG_125_CE_SPK4.indb 7 15.02.2018 13:18:4415.02.2018 13:18:44
D
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechts (Pos. B) Linkshänder
Oben (Pos. C) Benutzung von
5.2 Einstellen und Wechseln der
Schutzvorrichtung (Bild 3)
Warnung!
Schalten Sie das Gerät aus. Ziehen Sie den
•
Netzstecker!
Stellen Sie die Schutzvorrichtung (4) zum
•
Schutz Ihrer Hände so ein, dass das Schleifgut vom Körper weggeführt wird.
Die Position der Schutzvorrichtung (4) kann
•
den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Abdeckung (4) in die gewünschte Position.
Achten Sie darauf, dass die Schutzvor-
•
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
Befestigen Sie den Klemmhebel (a) wieder.
•
Stellen Sie sicher, dass die Schutzvorrichtung
•
(4) fest sitzt.
Zum Wechseln der Schutzvorrichtung entfer-
•
nen Sie die beiden Flansche und lockern den
Klemmhebel (a), bis die Schutzvorrichtung
abgenommen werden kann.
Zur Montage verfahren Sie in umgekehrter
•
Reihenfolge.
Achten Sie auf einen festen Sitz der Schutzvorrichtung.
Benutzen Sie den Winkelschleifer nicht ohne
Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort austauschen.
Rechtshänder
Trennscheiben
6. Bedienung
6.1 Schalter (Bild 4)
Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum
Einschalten den Sperrhebel (a) nach vorne schieben und dann den Ein-/ Ausschalter (2) drücken.
6.1.1 Drehzahl-Regler (Bild 5)
Durch Drehen des Drehzahlreglers (6) können
Sie die Drehzahl vorwählen.
Schalterposition 1: ca. 3.000 min
Schalterposition 2: ca. 6.000 min
Schalterposition 3: ca. 8.000 min
Schalterposition 4: ca. 9.800 min
Schalterposition 5: ca. 10.500 min
Schalterposition 6: ca. 12.000 min
Die geeignete Drehzahl ist abhängig vom Einsatzbereich und der max. Nenndrehzahl des
Schleifwerkzeuges. Wählen Sie mit dem Drehzahlregler (6) eine Drehzahl im Bereich von 3000
bis 12.000 min-1 aus. Sie können aus sechs verschiedenen Schalterpositionen lauten wie folgt:
Plus-Richtung: höhere Drehzahl
Minus-Richtung: niedrigere Drehzahl
6.1.2 Betriebsanzeige (Bild 1)
Bei eingestecktem Netzstecker leuchtet die Betriebsanzeige (7).
Warten Sie, bis die Maschine ihre Höchstdrehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.2 Wechseln der Schleifscheiben (Bild 6/7)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgriff (3)
aufbewahrt. Ziehen sie bei Bedarf den Stirnlochschlüssel (5) aus dem Zusatzhandgriff (3) heraus.
Gefahr! Aus Sicherheitsgründen darf der Winkelschleifer nicht mit eingestecktem Stirnlochschlüssel (5) betrieben werden.
-1
-1
-1
-1
-1
-1
Warnung!
Netzstecker ziehen!
Einfacher Scheibenwechsel durch Spindelar-
•
retierung.
Spindelarretierung drücken und Schleifschei-
•
be einrasten lassen.
- 8 -
Anl_TE_AG_125_CE_SPK4.indb 8Anl_TE_AG_125_CE_SPK4.indb 8 15.02.2018 13:18:4415.02.2018 13:18:44
D
Die Flanschmutter mit dem Stirnlochschlüssel
•
öffnen. (siehe Bild 7)
Schleif- oder Trennscheibe wechseln und
•
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Hinweis!
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.3 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 8-11)
Anordnung der Flansche bei Verwendung
•
einer gekröpften oder geraden Schleifscheibe
(Bild 9)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung ei-
•
ner gekröpften Trennscheibe (Bild 10)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung
•
einer geraden Trennscheibe (Bild 11)
a) Spannflansch
b) Flanschmutter
scheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Benutzer darstellen.
Warnung!
6.6 Arbeitshinweise
6.6.1 Schruppschleifen (Bild 12)
Achtung! Schutzvorrichtung zum Schleifen
verwenden.
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.6.2 Trennschleifen (Bild 13)
Achtung! Schutzvorrichtung zum Trennen
verwenden.
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
6.4 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöff nungen
immer sauber gehalten werden.
6.5 Schleifscheiben
Die Schleif- oder Trennscheibe darf nie grö-
•
ßer als der vorgeschriebene Durchmesser
sein.
Kontrollieren Sie vor dem Einsatz der Schleif-
•
oder Trennscheibe deren angegebene Drehzahl.
Die maximale Drehzahl der Schleif- oder
•
Trennscheibe muss höher sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennschei-
•
ben die für eine minimale Drehzahl von
12.000 min-1 und für eine Umfangsgeschwindigkeit von 80 m/s zugelassen sind.
Achten Sie bei der Benutzung von Diamant-
•
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trenn-
Anl_TE_AG_125_CE_SPK4.indb 9Anl_TE_AG_125_CE_SPK4.indb 9 15.02.2018 13:18:4515.02.2018 13:18:45
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
- 9 -
D
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Schutzabdeckung zum Trennen (Art.-Nr.:
44.500.42)
- 10 -
Anl_TE_AG_125_CE_SPK4.indb 10Anl_TE_AG_125_CE_SPK4.indb 10 15.02.2018 13:18:4515.02.2018 13:18:45
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 11 -
Anl_TE_AG_125_CE_SPK4.indb 11Anl_TE_AG_125_CE_SPK4.indb 11 15.02.2018 13:18:4515.02.2018 13:18:45
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 12 -
Anl_TE_AG_125_CE_SPK4.indb 12Anl_TE_AG_125_CE_SPK4.indb 12 15.02.2018 13:18:4515.02.2018 13:18:45
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_TE_AG_125_CE_SPK4.indb 13Anl_TE_AG_125_CE_SPK4.indb 13 15.02.2018 13:18:4515.02.2018 13:18:45
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 14 -
Anl_TE_AG_125_CE_SPK4.indb 14Anl_TE_AG_125_CE_SPK4.indb 14 15.02.2018 13:18:4515.02.2018 13:18:45
SLO
Vsebina
1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Predpisana namenska uporaba
4. Tehnični podatki
5. Pred uporabo
6. Uporaba
7. Zamenjava električnega priključnega kabla
8. Čiščenje, vzdrževanje in naročanje nadomestnih delov
9. Odstranjevanje in ponovna uporaba
10. Skladiščenje
- 15 -
Anl_TE_AG_125_CE_SPK4.indb 15Anl_TE_AG_125_CE_SPK4.indb 15 15.02.2018 13:18:4515.02.2018 13:18:45
SLO
„Opozorilo! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!“
Uporabljajte zaščito sluha.
Vpliv hrupa lahko povzroči izgubo sluha.
Uporabljajte masko za zaščito pred prahom.
Pri obdelovanju lesa in ostalih materialov lahko nastaja zdravju škodljiv prah. Material, ki vsebuje azbest,
se ne sme obdelovati!
Uporabljajte zaščitna očala.
Med delom nastajajoče iskre ali drobci, ostružki in prah, ki izstopajo iz naprave, lahko povzročijo izgubo
vida.
Ta z aš čitni pokrov je primeren za brušenje.
Zaščitni pokrov je primeren za rezanje in brušenje.
Zaščitni razred II
- 16 -
Anl_TE_AG_125_CE_SPK4.indb 16Anl_TE_AG_125_CE_SPK4.indb 16 15.02.2018 13:18:4515.02.2018 13:18:45
SLO
Pozor!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Opozorilo!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Aretiranje vretena
2. Stikalo za vklop/izklop
3. Dodatni ročaj
4. Zaščitna priprava
5. Ključ za prirobnično matico
6. Regulator števila vrtljajev
7. Prikaz delovanja
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, morate
to najkasneje v 5 delovnih dneh po nakupu
artikla sporočiti našemu servisnemu centru ali
najbližji pristojni trgovini z gradbeno opremo
s predložitvijo veljavnega računa. Upoštevajte
tabelo jamstva v garancijskih določilih ob koncu
teh navodil.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
in transportne varovalne priprave (če obstaja-
jo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Pozor!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Kotni brusilnik
•
Dodatni ročaj
•
Ključ za prirobnično matico
•
Zaščitna naprava za brušenje
•
Zaščitna naprava za ločevanje
•
Originalna navodila za uporabo
•
Varnostni napotki
•
3. Predpisana namenska uporaba
Kotni brusilnik je namenjen brušenju kovin in
kamna z uporabo odgovarjajoče rezalne plošče in
odgovarjajoče zaščitne opreme.
Opozorilo! Za rezanje kovin in kamna smete
kotni brusilnik uporabljati samo, če je montirana
zaščitna oprema, ki se dobi kot pribor.
Stroj je dovoljeno uporabljati samo za namene,
za katere je bil konstruirani. Vsaka druga uporaba
ni dovoljena. Za kakršnokoli škodo ali poškodbe,
ki bi nastale zaradi nedovoljene uporabe, nosi
odgovornost uporabnik / upravljalec, ne pa proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene profesionalne,
obrtniške ali industrijske uporabe. Ne prevzemamo nobenega jamstva, če se naprava uporablja
za profesionalne, obrtniške ali industrijske namene ali za izvajanje podobnih dejavnosti.
- 17 -
Anl_TE_AG_125_CE_SPK4.indb 17Anl_TE_AG_125_CE_SPK4.indb 17 15.02.2018 13:18:4615.02.2018 13:18:46
4. Tehnični podatki
Omrežna električna napetost: .220-240 V~ 50 Hz
Sprejem moči: ......................................... 1100 W
Število vrtljajev v prostem teku: 3000-12.000 min
Max. premer plošče ø: ............................ 125 mm
Brusilni kolut: ............................. 125 x 22 x 6 mm
Rezalni kolut: ............................. 125 x 22 x 3 mm
Navoj sprejemnega vretena: ........................ M14
Zaščitni razred: ............................................II /
Teža: ..........................................................2,6 kg
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.
Nivo zvočnega tlaka L
Negotovost K
pA
Nivo zvočne moči L
Negotovost K
WA
....................... 95 dB (A)
pA
.............................................3 dB
.......................... 106 dB (A)
WA
............................................ 3 dB
SLO
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
-1
Ostala tveganja
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.
Ročaj:
Emisijska vrednost vibriranja a
Negotovost K = 1,5 m/s
2
= 7,7 m/s
hAG
Dodatni ročaj:
Emisijska vrednost vibriranja ah = 6,0 m/s
Negotovost K = 1,5 m/s
2
2
2
Opozorilo!
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.
Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Pred priklopom se prepričajte, če se podatki
na tipski podatkovni tablici skladajo s podatki o
električnem omrežju.
Zmeraj izvlecite električni priključni vtikač
preden začnete izvajati nastavitve na
skobljiču.
5.1 Montaža dodatnega ročaja (Slika 2)
Kotnega brusilnika ne smete uporabljati brez
•
dodatnega ročaja (3).
Dodatni ročaj lahko privijete v treh položajih
•
(A, B, C).
Stran naprave Primerno za
Leva (položaj A / kot
Desničarji
prikazano)
Desno (položaj B) Levičarji
Zgoraj (položaj C) Uporaba rezalnih
plošč
- 18 -
Anl_TE_AG_125_CE_SPK4.indb 18Anl_TE_AG_125_CE_SPK4.indb 18 15.02.2018 13:18:4615.02.2018 13:18:46
SLO
5.2 Nastavljanje in menjava zaščitne naprave
(slika 3)
Opozorilo!
Izključite napravo. Izvlecite električni priključni
•
vtikač!
Zaščitno pripravo (4) za zaščito Vaših rok
•
nastavite tako, da bo odnašalo brušeni material proč od telesa.
Položaj zaščitne priprave (4) je možno pri-
•
lagajati posameznim delovnim pogojem:
sprostite pritrdilno ročico (a), obrnite pokrov
(4) v želeni položaj.
Pazite na to, da bo zaščitna priprava (4) pra-
•
vilno zakrivala ohišje zobnika.
Ponovno pritrdite pritrdilno ročico (a).
•
Zagotovite, da bo zaščitna naprava (4) čvrsto
•
nameščena.
Za menjavo varnostne naprave odstranite
•
obe prirobnici in zrahljajte privojno ročico (a),
da lahko varnostno napravo snamete.
Za montažo ravnajte v obratnem vrstnem
•
redu.
Pazite na čvrsto nameščenost zaščitne priprave.
Ne uporabljajte kotnega brusilnika brez
zaščitne priprave.
5.3 POSKUSNO DELO Z NOVIMI BRUSILNIMI
PLOŠČAMI
Kotni brusilnik naj z montirano brusilno ali rezalno
ploščo deluje v prostem teku najmanj 1 minuto.
Če plošča vibrira, jo takoj zamenjajte.
6. Uporaba
6.1. Stikalo (sl. 4)
Kotni brusilnik je opremljen z varnostnim stikalom
za preprečevanje nezgod. Za vklop potisnite blokirno ročico (a) naprej in nato pritisnite na stikalo
za vklop/izklop (2).
6.1.1 Regulator števila vrtljajev (sl. 5)
Z obračanjem regulatorja števila vrtljajev (6) lahko
izberete število vrtljajev.
uporabe in maks. nazivnega števila vrtljajev
brusilnega orodja. Z regulatorjem števila vrtljajev
(6) izberite število vrtljajev v razponu od 3.000
do 12.000 min-1. Izbirate lahko med 6 razliènimi položaji stikala. Števila vrtljajev v razliènih
položajih stikala so kot sledi:
Smer plus: višje število vrtljajev
Smer minus: nižje število vrtljajev
6.1.2 Prikaz delovanja (sl. 1)
Prikaz delovanja sveti, če je omrežni vtič vtaknjen
(7).
Počakajte, da stroj doseže svoje največje
število vrtljajev. Potem lahko pristavite kotni
brusilnik na obdelovanec in ga začnete obdelovati.
6.2 Zamenjava brusilnih plošč (Slika 6 / 7)
Pri zamenjavi brusilnih plošč potrebujete priloženi
čelni nasadni ključ (5). Ključ (5) je shranjen v do-
datnem ročaju (3). Po potrebi potegnite ključ (5) iz
dodatnega ročaja (3).
Pozor! Iz varnostnih razlogov ne smete uporabljati kotnega brusilnika z vstavljenim čelnim
ključem (5).
Opozorilo izvlecite el. vtič iz vtičnice!
Enostavna zamenjava plošče z aretiranjem
•
vretena.
Pritisnite na aretirno stikalo za vreteno in pus-
•
tite, da brusilna plošča zaskoči.
S ključem odvijte prirobnično matico. (Slika 7)
•
Zamenjajte brusilno oz. rezalno ploščo in ma-
•
tico z istim ključem ponovno privijte.
Opomba:
Aretirno stikalo vretena pritiskajte le pri brusilnem vretenu in ko je motor ugasnjen!
Med zamenjavo brusilne plošče mora aretirno stikalo vretena ostati pritisnjeno!
Pri brusilnih ali rezalnih ploščah z debelino do
cca. 3 mm matico prirobnice privijte z gladko
stranjo k brusilni ali rezalni plošči.
Položaj stkala 1: pribl. 3.000 min-1
Položaj stkala 2: pribl. 6.000 min
Položaj stkala 3: pribl. 8.000 min
Položaj stkala 4: pribl. 9.800 min
Položaj stkala 5: pribl. 10.500 min
Položaj stkala 6: pribl. 12.000 min-1
Primerno število vrtljajev je odvisno od naèina
Anl_TE_AG_125_CE_SPK4.indb 19Anl_TE_AG_125_CE_SPK4.indb 19 15.02.2018 13:18:4615.02.2018 13:18:46
-1
-1
-1
-1
- 19 -
SLO
6.3 Izvedba prirobnice z uporabo brusilnih in
rezalnih plošč (slika 8-11)
Izvedba prirobnice z uporabo kolenaste ali
•
ravne brusilne plošče (slika 9)
a) napenjalna prirobnica
b) prirobnična matica
Izvedba prirobnice z uporabo kolenaste rezal-
•
ne plošče (slika 10)
a) napenjalna prirobnica
b) prirobnična matica
Izvedba prirobnice z uporabo ravne rezalne
•
plošče (slika 11)
a) napenjalna prirobnica
b) prirobnična matica
6.4 MOTOR
Motor mora med delom imeti dobro ventilacijo,
zato morajo biti odprtine za prezračevanje vedno
čiste.
6.5 BRUSILNE PLOŠČE
Brusilna ali rezalna plošča ne sme biti nikoli
•
večja od predpisanega premera.
Pred uporabo brusilne ali rezalne plošče kont-
•
rolirajte njeno predpisano število vrtljajev.
Največje število vrtljajev brusilnega ali rezal-
•
nega koluta mora biti višje od števila vrtljajev
kotnega brusilnika v prostem teku.
Uporabljajte le brusilne in rezalne plošče, ki
•
so narejene za maksimalno število vrtljajev
12.000 min-1 in za obodno hitrost 80 m/sec.
Pri uporabi diamantnih rezalnih plošč pazite
•
na smer vrtenja. Puščica prikaza smeri vrtenja na diamantni rezalni plošči se mora skladati s puščico prikaza smeri vrtenja na napravi.
Pazite še posebej pri brusilnih delih na dobro
skladiščenje in transport. Brusilnih teles nikoli ne
izpostavljajte sunkom, udarcem ali ostrim robovom (npr. pri transportu ali skladiščenju v zabojih
za orodje). To bi lahko povzročilo poškodbe na
brusilnih telesih, kot npr. razpoke in posledično
nevarnost za uporabnika.
6.6 NAVODILA ZA DELO
6.6.1Grobo brušenje (Slika 12)
Pozor! Za brušenje uporabljajte zaščitno pripravo.
Najlažje in najboljše boste grobo brusili, če boste
brusilno ploščo glede na brusilno površino držali
pod kotom od 30° do 40° in jo enakomerno premikali čez obdelovani predmet sem in tja.
6.6.2 Rezanje (Slika 13)
Pozor! Za rezanje uporabljajte zaščitno pripravo.
Pri rezanju kotnega brusilnika ne postavljajte
postrani. Rezalna plošča mora imeti oster rezalni
rob. Za rezanje trdih kamnov je najbolje uporabiti
diamantno rezalno ploščo.
Materialov, ki vsebujejo azbest, ni dovoljeno
obdelovati!
Rezalnih plošč nikoli ne uporabljajte za grobo
brušenje!
7. Zamenjava električnega
priključnega kabla
Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Pred izvajanjem vsakega čistilnega dela izvlecite
električni priključni kabel.
8.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje mo-
•
torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
8.2 Oglene ščetke
Pri prekomernem iskrenju naj strokovnjak za
elektriko preveri oglene ščetke. Pozor! Oglene
ščetke lahko zamenja le strokovnjak za elektriko.
- 20 -
Anl_TE_AG_125_CE_SPK4.indb 20Anl_TE_AG_125_CE_SPK4.indb 20 15.02.2018 13:18:4615.02.2018 13:18:46
8.3 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
8.4 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
Zaščitni pokrov za ločitev (št. art.: 44.500.42)
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
SLO
10. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
- 21 -
Anl_TE_AG_125_CE_SPK4.indb 21Anl_TE_AG_125_CE_SPK4.indb 21 15.02.2018 13:18:4615.02.2018 13:18:46
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EU o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 22 -
Anl_TE_AG_125_CE_SPK4.indb 22Anl_TE_AG_125_CE_SPK4.indb 22 15.02.2018 13:18:4615.02.2018 13:18:46
SLO
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Kategorija Primer
Obrabni deli* Ogljene ščetke
Obrabni material/ obrabni deli* Ločilna in brusilna plošča
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
- 23 -
Anl_TE_AG_125_CE_SPK4.indb 23Anl_TE_AG_125_CE_SPK4.indb 23 15.02.2018 13:18:4615.02.2018 13:18:46
SLO
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
- 24 -
Anl_TE_AG_125_CE_SPK4.indb 24Anl_TE_AG_125_CE_SPK4.indb 24 15.02.2018 13:18:4615.02.2018 13:18:46
Loading...
