D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

Erklärung der verwendeten Symbole

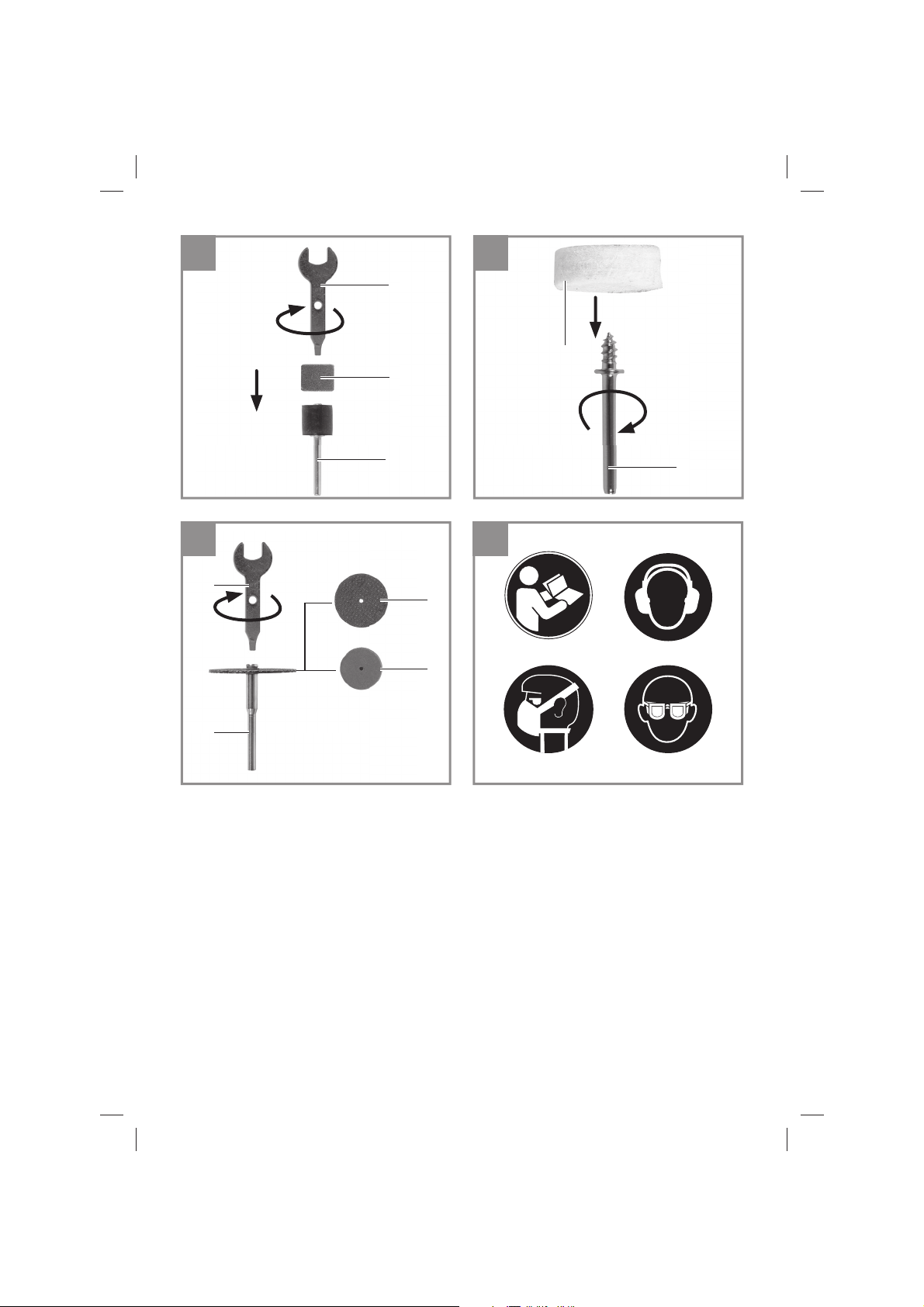

(siehe Bild 12)

1. Gefahr! - Zur Verringerung des Verletzungsri­sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

1. Sicherheitshinweise

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

Lieferumfang

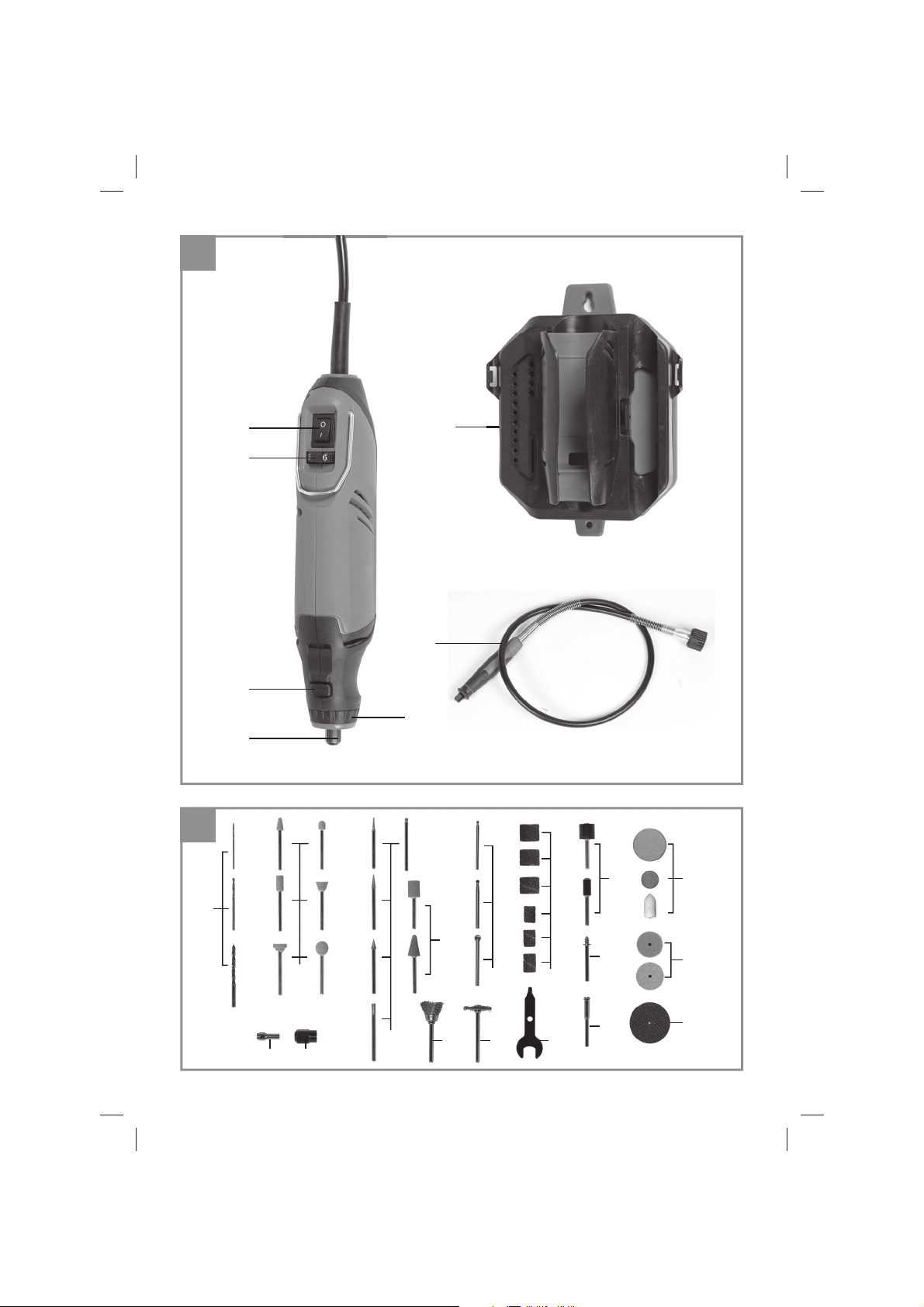

2.1 Gerätebeschreibung (Bild 1)

1. Ein-/Ausschalter

2. Drehzahlregler

3. Arretierknopf für Spannzangenfutter

4. Spannmutter

5. Abdeckung

6. Gerätehalter

7. Flexible Welle

2.2 Lieferumfang (Bild 1-2)

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

1x Schleif- und Gravur-Werkzeug

•

1x Gerätehalter (6)

•

1x Flexible Welle (7)

•

6x Bohrer, 1,6 / 2,4 / 3,2 mm (8)

•

6x Schleifstifte, Glas/Stein/Keramik, versch.

•

Formen (9)
5x Frässtifte, versch. Formen (10)

•

6x Schleifstifte, Metall, versch. Formen (11)

•

1x Topfbürste (12)

•

1x Rundbürste (13)

•

3x Fräser, groß/mittel/klein (14)

•

36x Schleifbänder, groß/klein (15)

•

1x Spannschlüssel (16)

•

2x Spanndorn (17)

•

1x Aufspanndorn (18)

•

4x Schleifwalze, groß/klein (19)

•

10x Filzpolierer, groß/klein/hoch (20)

•

20x Schleifscheiben, rot/grün (21)

•

10x Trennscheiben (22)

•

- 5 -

D

6x Spannhülse, 1,6 / 2,4 / 3,2 mm (23)

•

3x Spannmutter (24)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße

Verwendung

Das Schleif- und Gravurset ist zum Bohren,
Schleifen, Entgraten, Polieren, Gravieren,
Schneiden, Fräsen, Reinigen von Holz, Metall
und Kunststoff en im Modellbau, Werkstatt und
Haushalt ausgelegt. Verwenden Sie das Werk­zeug und das Zubehör nur für die beschriebenen
Anwendungen.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung ........................220-240 V~ 50 Hz

Leistungsaufnahme ................................... 150 W

Leerlaufdrehzahl n

Spannbereich .................................... 1,6-3,2 mm

Aufsätze Ø max. ....................................... 55 mm

Aufsatzlänge max. .................................... 22 mm

Dornlänge max. ........................................ 35 mm

Schutzklasse ................................................II /

Gewicht ......................................................0,6 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

...............10000-35000 min

0

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

-1

쓑

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges

........................... 74,3 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 85,3 dB(A)

WA

........................................... 3 dB

≤ 2,5 m/s

h

2

2

- 6 -

D

auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Wandmontage (Bild 3/Pos. 6)

Der Gerätehalter (6) kann mit Hilfe der vorgese­henen Montagelöcher (a) an der Wand befestigt
werden. Entnehmen Sie die korrekten Maße für
die Bohrlöcher an der Rückseite des Gerätehal­ters (6).

5.2 Netzkabel aufwickeln (Bild 4/Pos.6)

Wickeln Sie das aufgesteckte Netzkabel (b) um
den Gerätehalter (6) wie in Bild 4 gezeigt.

5.4 Montage der fl exiblen Welle
(Bild 6/Pos. 7)

Schrauben Sie die Abdeckung (5) vorne am

•

Gerät ab.
Entfernen Sie die Spannmutter (4), setzen

•

Sie die Spannhülse (23) mit 3,2 mm ein und
montieren Sie die Spannmutter wieder.
Stecken Sie die Innenachse (c) der flexiblen

•

Welle in die Spannhülse (23).
Ziehen Sie die Spannmutter (4) fest.

•

Schrauben Sie nun den Ring (d) am Multi-

•

schleifer fest.

5.5 Einsetzen der verschiedenen

Werkzeuge in die fl exible Welle (Bild 7/

Pos.7)

1. Drücken Sie den Arretierknopf (e) und drehen
Sie das Spannzangenfutter bis der Bolzen
einrastet.

2. Enfernen Sie die Spannmutter (4), setzen Sie
die passende Spannhülse (23) ein und mon­tieren Sie die Spannmutter wieder.

3. Das gewünschte Werkzeug bis zum Anschlag
in die Spannhülse einsetzen und die Spann­mutter festschrauben.

5.6 Aufbewahrung Zubehör (Bild 8)

Oft verwendetes Zubehör kann zum schnellen
Entnehmen auch in die dafür vorgesehenen Lö­cher (f) eingesteckt werden.

5.3 Einsetzen der verschiedenen Werkzeuge
(Bild 5)

Gefahr!

Vor dem Einsetzen der Werkzeuge (und vor je­dem Werkzeugwechsel) die Antriebseinheit aus­schalten und den Netzstecker ziehen.

1. Drücken Sie den Arretierknopf (3) und drehen
Sie das Spannzangenfutter, bis der Bolzen
einrastet

2. Enfernen Sie die Spannmutter (4), setzen Sie
die passende Spannhülse (23) ein und mon­tieren Sie die Spannmutter wieder.

3. Das gewünschte Werkzeug bis zum Anschlag
in die Spannhülse einsetzen und die Spann­mutter (4) festschrauben.

Der Überstand darf nicht größer als 22 mm sein!

6. Inbetriebnahme

Stellen Sie sicher, dass die Antriebseinheit

•

ausgeschaltet ist.
Vergleichen Sie, ob die auf dem Datenschild

•

angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie nun den Stecker des Multischleifers in die
Steckdose.

6.1 Ein-/Ausschalter (Bild 1/Pos. 1)

Um das Gerät einzuschalten, stellen Sie den Ein-/
Ausschalter (1) auf „I“
Um das Gerät auszuschalten, stellen Sie den
Ein-/Ausschalter (1) auf „0“

6.2 Drehzahlregler (Bild 1/Pos. 2)

Die gewünschte Drehzahl können Sie am Regler
(2) einstellen.

- 7 -

D

Die richtige Drehzahl ist vom eingesetzten Werk­zeug und dem zu bearbeitenden Material abhän­gig (siehe 6.5).

6.3 Hinweise zur Drehzahleinstellung

kleine Fräser/Schleifstifte: hohe Drehzahl

•

große Fräser/Schleifstifte: niedrige Drehzahl

•

6.4 Arbeitshinweise

Üben Sie nur mäßigen Druck auf das zu be-

•

arbeitende Werkstück aus, damit dieses mit
gleich bleibender Drehzahl bearbeitet werden
kann.
Starker Druck beschleunigt den Arbeitsvor-

•

gang nicht sondern führt zum Abbremsen
bzw. Stillstand der Antriebseinheit und somit
zur Überlastung des Motors.
Kleine Werkstücke sind zur eigenen Sicher-

•

heit mit einer Schraubzwinge oder einem
Schraubstock zu sichern.
Feinarbeiten/Gravieren: Antriebseinheit wie

•

einen Kugelschreiber halten (einhändig).
Grobarbeiten: Antriebseinheit wie einen Ham-

•

merstiel halten (beidhändig).

6.5 Beschreibung der Zubehörteile (Bild 2)

Bohrer, 1,6 / 2,4 / 3,2 mm (8)

Zum Bohren in Holz und Weichmetall.
Empfohlene Drehzahlstufe: ≤ 6

Schleifstifte, Glas/Stein/Keramik, versch.
Formen (9)

Zum Fräsen + Gravieren von Glas, Stein und
Keramik.
Empfohlene Drehzahlstufe: ≤ 4

Schleifbänder, groß/klein (15)

Zum Schleifen von Holz und Kunststoff en.
Montage siehe Bild 9.
Empfohlene Drehzahlstufe: ≤ 6

Filzpolierer, groß/klein/hoch (20)

Zum Polieren von Messing, Zinn, Kupfer usw.
Auch in Verbindung mit Polierpasten.
Montage siehe Bild 10.
Empfohlene Drehzahlstufe: ≤ 3

Schleifscheiben, rot/grün (21)

Zum Reinigen von Metallen und Schleifen von
Holz und Fieberglas.
Montage siehe Bild 11.
Empfohlene Drehzahlstufe: ≤ 3

Trennscheiben (22)

Zum Schneiden von Metallen und Kunststoff en.
Montage siehe Bild 11.
Empfohlene Drehzahlstufe: ≤ 6

Spannschlüssel (16)

Zur Montage von Zubehörteilen.

Spannhülse, 1,6 / 2,4 / 3,2 mm (23)

Unterschiedliche Größen zur Aufnahme von ver­schiedenen Zubehörteilen.

Spannmutter (24)

Zum Festspannen der Zubehörteile.

7. Austausch der
Netzanschlussleitung

Frässtifte, versch. Formen (10)

Zum Fräsen + Gravieren von Kunststoff , Holz,
Weichmetall und Glas.
Empfohlene Drehzahlstufe: ≤ 4-6

Schleifstifte, Metall, versch. Formen (11)

Zum Schleifen und Entgraten von Metall.
Empfohlene Drehzahlstufe: ≤ 4

Topfbürste (12) / Rundbürste (13)

Zum Reinigen von Metall, Alu, usw.
Empfohlene Drehzahlstufe: ≤ 2

Fräser, groß/mittel/klein (14)

Zum Fräsen von Kunststoff , Holz, Metall.
Empfohlene Drehzahlstufe: ≤ 5

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

- 8 -

D

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

9. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen

- 9 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten.

- 10 -

D

Ser vice-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Spanndorne, Aufspanndorne,

Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben, Schleifbänder, Fräser, Filzpolie-

Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Spannhülsen, Flexible Welle

rer, Bohrer, Schleifstifte, Trennscheiben, Schleif­walzen, Drahtbürsten

- 11 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die

dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur

gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan-

sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni-

on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen

und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen

oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das

Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder

einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt

der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu

machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.

Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch

wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in

Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.

Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts

bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von

der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt

des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge-

rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem

Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.

Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 12 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Er fahrung und mehr als 120 kompetenten und
persönlichen A nsprechpar tnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jet zt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 13 -

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 12)

1. Danger! - Read the operating instructions to

reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-

se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust

which is injurious to health can be generated

when working on wood and other materials.

Never use the device to work on any materi-

als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-

nerated during working or splinters, chips and

dust emitted by the device can cause loss of

sight.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. On/Off switch

2. Speed controller

3. Locking knob for collet chuck

4. Clamp nut

5. Cover

6. Equipment holder

7. Flexible shaft

2.2 Items supplied (Fig. 1-2)

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

1x grinding and engraving tool

•

1x equipment holder (6)

•

1x flexible shaft (7)

•

6x drill bit, 1.6 / 2.4 / 3.2 mm (8)

•

6x grinding pin, glass/stone/ceramic, various

•

shapes (9)
5x cutting pin, various shapes (10)

•

6x grinding pin, metal, various shapes (11)

•

1x cup brush (12)

•

1x round brush (13)

•

3x cutting wheel, large/medium/small (14)

•

36x grinding belt, large/small (15)

•

1x chuck key (16)

•

2x clamping spindle (17)

•

1x arbor (18)

•

4x grinding wheel, large/small (19)

•

10x felt polisher, large/small/high (20)

•

20x grinding wheel, red/green (21)

•

10x cutting wheel (22)

•

6x clamping sleeve, 1.6 / 2.4 / 3.2 mm (23)

•

3x clamp nut (24)

•

Original operating instructions

•

Safety information

•

- 14 -

GB

3. Proper use

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 60745.

The Grinding and Engraving Set is designed to
perform drilling, grinding, deburring, polishing,
engraving, cutting, milling and cleaning jobs

Vibration emission value a
K uncertainty = 1.5 m/s

2

≤ 2.5 m/s

h

2

on wood, metal and plastic in model-making,
workshop and household applications. Use the
tool and accessories only for those applications
described.

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with

The equipment is to be used only for its prescri-

another.

bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a
minimum.

4. Technical data

Only use appliances which are in perfect wor-

•

king order.

Operating voltage of the drive unit: .......................

.................................................220-240 V~ 50 Hz

Power input: .............................................. 150 W

Idle speed n

: ..........................10000-35000 min

0

Clamping range: ................................. 1,6-3,2 mm

Attachments Ø max.: ................................ 55 mm

Attachment length max.: .......................... 22 mm

Spindle length max.: ................................. 35 mm

Protection class: ...........................................II /

쓑

Weight: .......................................................0.6 kg

-1

Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.

Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745.

L

sound pressure level ..................... 74,3 dB(A)

pA

uncertainty .............................................3 dB

K

pA

L

sound power level ....................... 85,3 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

The impact of noise can cause damage to hea­ring.

- 15 -

GB

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

5.1 Mounting on a wall (Fig. 3/Item 6)

The equipment holder (6) can be fastened to a
wall using the mounting holes (a) provided. The
correct dimensions for the drill holes can be found
on the back of the equipment holder (6).

5.2 Winding up the power cable
(Fig. 4 / Item 6)

Wind the attached power cable (b) around the
equipment holder (6) as shown in Fig. 4.

5.3 Inserting the various tools (Fig. 5)

Danger! Before inserting a tool (and before each

tool change) switch of the drive unit and pull the
power plug.

1. Press the locking knob (3) and turn the collet
chuck until the bolt locks into place.

2. Remove the clamp nut (4), insert the mat­ching clamping sleeve (23) and refi t the
clamp nut.

3. Insert the required tool into the sleeve and
tighten the collet chuck nut (4).

The projection is not allowed to exceed 22 mm!

5.6 Storing the accessories (Fig. 8)

Frequently used accessories can also be inserted
in the holes provided (f) for quick removal.

6. Using the tool for the fi rst time

Make sure that the drive unit is switched off.

•

Check that the mains voltage specified on the

•

rating plate of the power supply unit is the
same as your mains supply. Only then should
you insert the plug of the power supply unit
into a socket-outlet.

6.1. ON/OFF switch (Fig. 1 / Item 1)

Turn on the equipment by setting the On/Off
switch (1) to “I”.
Turn off the equipment by setting the On/Off
switch (1) to “0”.

6.2. Speed selector (Fig. 1 / Item 2)

The required speed can be set with the speed
control (2).

The correct speed depends on the tool used and
the type of material being processed (see point

6.5).

6.3 Directions for use

With small milling cutters / grinding pins: Use

•

a high speed.
With large milling cutters / grinding pins: Use

•

a low speed.

5.4 Fitting the fl exible shaft (Fig. 6/ Item 7)

Unscrew the cover (5) from the front of the

•

equipment.
Remove the clamp nut (4), insert the 3.2 mm

•

clamping sleeve (23) and refit the clamp nut.
Insert the internal axle (c) of the flexible shaft

•

into the clamping sleeve (23).
Tighten the clamp nut (4).

•

Now tighten the ring (d) on the multiple grin-

•

der/sander.

5.5 Inserting the various tools into the fl exib-
le shaft (Fig. 7/Item 7)

1. Press the locking knob (e) and turn the collet
chuck until the bolt locks into place.

2. Remove the clamp nut (4), insert the mat­ching clamping sleeve (23) and refi t the
clamp nut.

3. Insert the required tool into the sleeve as far
as the stop and tighten the clamp nut.

6.4 Tips

Exert only moderate pressure on the workpi-

•

ece and allow it to be processed at uniform
speed.
You will not finish your work sooner by exer-

•

ting heavy pressure. On the contrary, heavy
pressure will cause the drive unit to slow
down or stop and will overload the motor.
For your own safety, use a vise or screw

•

clamp to secure small workpieces.
Precision work/engraving: Hold the drive unit

•

like a pen (single-handed).
Rough work: Hold the drive unit like the hand-

•

le of a hammer (two-handed).

6.5 Description of the accessories (Fig. 2)

Drill bits, 1.6 / 2.4 / 3.2 mm (8)

For drilling in wood and soft metal.
Recommended speed setting: ≤ 6

- 16 -

GB

Grinding pins, glass/stone/ceramic, various
shapes (9)

For cutting + engraving glass, stone and ceramic.
Recommended speed setting: ≤ 4

Cutting pins, various shapes (10)

For cutting + engraving plastic, wood, soft metal
and glass.
Recommended speed setting: ≤ 4-6

Grinding pins, metal, various shapes (11)

For grinding and deburring metal.
Recommended speed setting: ≤ 4

Cup brush (12) / round brush (13)

For cleaning metal, aluminium, etc.
Recommended speed setting: ≤ 2

Cutting wheels, large/medium/small (14)

For cutting plastic, wood and metal.
Recommended speed setting: ≤ 5

Grinding belts, large/small (15)

For grinding/sanding wood and plastic.
See Fig. 9 for fi tting.
Recommended speed setting: ≤ 6

Felt polishers, large/small/high (20)

For polishing brass, tin, copper, etc.
Also for use with polishing pastes.
See Fig. 10 for fi tting.
Recommended speed setting: ≤ 3

Grinding wheels, red/green (21)

For cleaning metal and grinding wood and fi ber-
glass.
See Fig. 11 for fi tting.
Recommended speed setting: ≤ 3

Cutting-off wheels (22)

For cutting metal and plastic.
See Fig. 11 for fi tting.
Recommended speed setting: ≤ 6

Chuck key (16)

For mounting accessories.

Clamping sleeve, 1.6 / 2.4 / 3.2 mm (23)

Various sizes for holding diff erent accessories.

Clamp nut (24)

For clamping the accessories.

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

8. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

8.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

8.4 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

- 17 -

GB

9. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

10. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

Disposal

Power tools, rechargeable batteries, accessories
and packaging should be sorted for environmen­tal-friendly recycling.
Do not dispose of power tools and batteries/re­chargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste
electrical and electronic equipment and its trans­position into national law, power tools that are
no longer usable, and, according to the Directive
2006/66/EC, defective or drained batteries must
be collected separately and disposed of in an en­vironmentally correct manner.
If disposed incorrectly, waste electrical and elect­ronic equipment may have harmful eff ects on the
environment and human health, due to the poten­tial presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic
Equipment Regulations 2013 (SI 2013/3113)
(as amended) and the Waste Batteries and Ac­cumulators Regulations 2009 (SI 2009/890) (as
amended), products that are no longer usable
must be collected separately and disposed of in
an environmentally friendly manner.

The reprinting or reproduction by any other me­ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany
AG.

Subject to technical changes.

- 18 -

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, clamping spindles, arbors, slee-

Consumables* grinding wheels, grinding/sanding belts, cutters

Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

ves, fl exible shafts,

(routers), felt polishers, drill bits, grinding pins,
cutting-off wheels, grinding heads, wire brushes

- 19 -

GB

Warranty cer tifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0AB

- 20 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1)

1. Interrupteur marche/arrêt

2. Régulateur de vitesse de rotation

3. Bouton d’arrêt pour mandrin porte-pince

4. Écrou de serrage

5. Recouvrement

6. Porte-appareil

7. Arbre fl exible

2.2 Volume de livraison (fi gure 1-2)

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

1 outil de ponçage et de gravure

•

1 porte-appareil (6)

•

1 arbre flexible (7)

•

6 forets, 1,6 / 2,4 / 3,2 mm (8)

•

6 meules sur tige, verre/pierre/céramique,

•

différentes formes (9)
5 fraises sur tige, différentes formes (10)

•

6 meules sur tige, métal, différentes formes

•

(11)
1 brosse à boisseau (12)

•

1 brosse ronde (13)

•

3 fraises, grand/moyen/petit (14)

•

36 bandes abrasives, grand/petit (15)

•

1 clé de serrage (16)

•

2 mandrins de serrage (17)

•

1 mandrin (18)

•

4 rouleaux abrasifs, grand/petit (19)

•

10 polisseurs en feutre, grand/petit/haut (20)

•

20 disques de meulage rouge/vert (21)

•

10 disques de tronçonnage (22)

•

6 douilles de serrage, 1,6 / 2,4 / 3,2 mm (23)

•

3 écrous de serrage (24)

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

Le kit de ponçage et de gravure est conçu pour le
perçage, le ponçage, l’ébavurage, le polissage,
la gravure, la coupe, le fraisage, le nettoyage de
bois, métal et plastiques dans le modélisme, à
l’atelier et à la maison. Utilisez l’outil et les acces­soires uniquement pour les applications décrites.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-

- 21 -

F

lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension du réseau .................. 220-240 V~ 50 Hz

Puissance absorbée ................................ 150 W

Vitesse de rotation à vide n

Plage de serrage ............................. 1,6 - 3,2 mm

Embouts Ø max. ...................................... 55 mm

Longueur d’embout max. ......................... 22 mm

Longueur de mandrin max. ...................... 35 mm

Classe de protection .....................................II /

Poids ..........................................................0,6 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

10000-35000 tr/min

0

.... 74,3 dB(A)

pA

WA

≤ 2,5 m/s

2

h

.. 85,3 dB(A)

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

쓑

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

- 22 -

F

5. Avant la mise en service

Assurez-vous, avant de brancher la machine,
que les données fi gurant sur la plaque signa-
létique correspondent bien aux données du
réseau.
Avertissement !

Débranchez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1 Montage mural (fi gure 3/pos. 6)

Le porte-appareil (6) peut être fi xé au mur à l’aide
des trous de montage (a) prévus. Vous trouverez
les cotes correctes pour les trous de perçage à
l’arrière du porte-appareil (6).

5.2 Enroulement du câble réseau
(fi gure 4/pos. 6)

Enroulez le câble réseau (b) enfi ché autour du
porte-appareil (6) comme indiqué sur la fi gure 4.

5.3 Insertion des diff érents outils (fi gure 5)

Danger !

Avant d’insérer les outils (et avant chaque chan­gement d’outil), mettez l’unité d’entraînement
hors circuit et débranchez la fi che de contact.

1. Appuyez sur le bouton d’arrêt (3) et tournez le
mandrin porte-pince jusqu’à ce que le boulon
s’enclenche.

2. Retirez l’écrou de serrage (4), insérez la dou­ille de serrage (23) appropriée et remontez
l’écrou de serrage.

3. Insérez l’outil souhaité jusqu’à la butée dans
la douille de serrage et vissez à fond l’écrou
de serrage (4).

Le surplomb ne doit pas être supérieur à 22 mm !

5.4 Montage de l’arbre fl exible
(fi gure 6/pos. 7)

Dévissez le recouvrement (5) à l’avant de

•

l’appareil.
Retirez l’écrou de serrage (4), insérez la

•

douille de serrage (23) 3,2 mm et remontez
l’écrou de serrage.
Insérez l’axe interne (c) de l’arbre flexible

•

dans la douille de serrage (23).
Serrez l’écrou de serrage (4) à fond.

•

Vissez maintenant à fond la bague (d) sur la

•

ponceuse universelle.

5.5 Insertion des diff érents outils dans l’arbre
fl exible (fi g. 7/pos. 7)

1. Appuyez sur le bouton d’arrêt (e) et tournez le
mandrin porte-pince jusqu’à ce que le boulon
s’enclenche.

2. Retirez l’écrou de serrage (4), insérez la dou­ille de serrage (23) appropriée et remontez
l’écrou de serrage.

3. Insérez l’outil souhaité jusqu’à la butée dans
la douille de serrage et vissez à fond l’écrou
de serrage.

5.6 Stockage des accessoires (fi gure 8)

Les accessoires fréquemment utilisés peuvent
également être insérés dans les trous (f) prévus
pour pouvoir les retirer rapidement.

6. Mise en service

Assurez-vous que l’unité d’entraînement est

•

éteinte.
Comparez si la tension du secteur indiquée

•

sur la plaque signalétique correspond à la
tension réseau disponible. Branchez à pré­sent la fiche de la ponceuse universelle dans
la prise de courant.

6.1 Interrupteur marche/arrêt (fi gure 1/pos. 1)

Pour allumer l’appareil, placez l’interrupteur mar­che/arrêt (1) sur « I ».
Pour éteindre l’appareil, placez l’interrupteur mar­che/arrêt (1) sur « 0 ».

6.2 Régulateur de vitesse de rotation
(fi gure 1/pos. 2)

Vous pouvez régler la vitesse de rotation souhai­tée sur le régulateur de vitesse de rotation (2).
La vitesse de rotation correcte dépend de l’outil
utilisé et du matériau à usiner (voir 6.5).

6.3 Consignes pour le réglage de la vitesse
de rotation

Petites fraises/meules sur tige : vitesse de

•

rotation élevée
Grandes fraises/meules sur tige : faible vites-

•

se de rotation

6.4 Consignes de travail

N’exercez qu’une pression modérée sur la

•

pièce à usiner afin que celle-ci puisse être
usinée à une vitesse de rotation constante.
Une pression importante n’accélère pas

•

le processus de travail mais entraîne au

- 23 -

F

contraire le freinage ou l’arrêt de l’unité
d’entraînement et ainsi la surcharge du mo­teur.
Pour votre propre sécurité, il faut bloquer les

•

petites pièces à usiner à l’aide d’un serre-joint
ou d’un étau.
Usinage fin/gravure : tenez l’unité

•

d’entraînement comme un stylo à bille (d’une
seule main).
Usinage grossier : tenez l’unité

•

d’entraînement comme un manche de mar­teau (à deux mains).

6.5 Description des accessoires (fi gure 2)

Forets, 1,6 / 2,4 / 3,2 mm (8)

Pour le perçage dans le bois et le métal doux.
Vitesse recommandée : ≤ 6

Meules sur tige, verre/pierre/céramique, dif­férentes formes (9)

Pour le fraisage + la gravure de verre, de pierre et
de céramique.
Vitesse recommandée : ≤ 4

Fraises sur tige, diff érentes formes (10)

Pour le fraisage + la gravure de plastique, de
bois, de métal doux et de verre.
Vitesse recommandée : ≤ 4-6

Meules sur tige, métal, diff érentes formes
(11)

Pour le ponçage et l’ébavurage de métal.
Vitesse recommandée : ≤ 4

Brosse à boisseau (12) / Brosse ronde (13)

Pour le nettoyage du métal, de l’aluminium, etc.
Vitesse recommandée : ≤ 2

Fraises, grand/moyen/petit (14)

Pour le fraisage de plastique, de bois et de métal.
Vitesse recommandée : ≤ 5

Bandes abrasives, grand/petit (15)

Pour le ponçage de bois et de plastiques.
Montage voir fi gure 9.
Vitesse recommandée : ≤ 6

Polisseurs en feutre, grand/petit/haut (20)

Pour le polissage du laiton, de l’étain, du cuivre,
etc.
Également avec des pâtes de polissage.
Montage voir fi gure 10.
Vitesse recommandée : ≤ 3

Disques de meulage rouge/vert (21)

Pour le nettoyage de métaux et le ponçage du
bois et de la fi bre de verre.
Montage voir fi gure 11.
Vitesse recommandée : ≤ 3

Disques de tronçonnage (22)

Pour la coupe de métaux et de plastiques.
Montage voir fi gure 11.
Vitesse recommandée : ≤ 6

Clé de serrage (16)

Pour le montage d’accessoires.

Douille de serrage, 1,6 / 2,4 / 3,2 mm (23)

Diff érentes tailles pour le logement de diff érents
accessoires.

Écrou de serrage (24)

Pour le serrage des accessoires.

7. Remplacement de la ligne de

raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;

- 24 -

F

ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

d’origine.

Élimination des déchetsl

Pour une mise au rebut conforme à la réglemen­tation, les appareils, les emballages, les piles et
accus doivent être déposés dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez-vous renseigner aup­rès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les
accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements
électriques et électroniques, les outils électropor­tatifs devenus inutilisables et conformément à la
directive 2006/66/CE les piles/accus défectueux
ou usagés doivent être récoltés à part et apportés
dans un centre de collecte et de recyclage res­pectueux de l’environnement.

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement
permise une fois l’accord explicite de l’Einhell
Germany AG obtenu.

Sous réserve de modifi cations techniques.

10. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage

- 25 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Brosses à charbon, mandrins, mandrins de serra-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

ge, collets, arbre fl exible meules
Bandes abrasives, fraises, polisseuses en feutre,

forets, pointes de meulage, meules tronçonneu­ses, rouleaux abrasifs, brosses métalliques

- 26 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 27 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 12)

1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1)

1. Interruttore ON/OFF

2. Regolatore del numero di giri

3. Pulsante di arresto per portautensile a pinze

4. Dado di arresto

5. Copertura

6. Supporto per apparecchio

7. Albero fl essibile

2.2 Elementi forniti (Fig. 1-2)

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

1 smerigliatrice a stelo

•

1 supporto per l‘apparecchio (6)

•

1 albero flessibile (7)

•

6 punte per trapano, 1,6 / 2,4 / 3,2 mm (8)

•

6 punte abrasive, vetro/pietra/ceramica, di-

•

verse forme (9)
5 punte per fresa, diverse forme (10)

•

6 punte abrasive, metallo, diverse forme (11)

•

1 spazzola a tazza (12)

•

1 spazzola rotonda (13)

•

3 fresette, grande/media/piccola (14)

•

36 nastri abrasivi, grandi/piccoli (15)

•

1 chiave di serraggio (16)

•

2 mandrini (17)

•

1 mandrino di serraggio (18)

•

4 rulli abrasivi, grandi/piccoli (19)

•

10 feltri per lucidare, grandi/piccoli/alti (20)

•

20 dischi abrasivi, rossi/verdi (21)

•

10 dischi troncatori (22)

•

6 bussole di serraggio, 1,6 / 2,4 / 3,2 mm (23)

•

3 dadi di arresto (24)

•

- 28 -

I

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La smerigliatrice a stelo è concepita per forare,
levigare, sbavare, lucidare, incidere, tagliare,
fresare, pulire legno, metalli e materie plastiche
nella costruzione di modellini e nel fai-da-te in of­fi cina e in casa. Utilizzate l‘utensile e gli accessori
soltanto per gli impieghi descritti.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete .......................220-240 V~ 50 Hz

Potenza assorbita .................................... 150 W

Numero di giri al minimo n₀ ....10000-35000 min

Range di serraggio ........................... 1,6-3,2 mm

Accessori Ø max. ..................................... 55 mm

Lunghezza accessori max. ....................... 22 mm

Lunghezza supporto max. ........................ 35 mm

Grado di protezione .....................................II /

Peso ...........................................................0,6 kg

쓑

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 60745.

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

-1

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

2

≤ 2,5 m/s

h

2

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.

Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Incertezza K

..............................................3 dB

pA

..............................................3 dB

WA

........ 74,3 dB (A)

pA

.......... 85,3 dB (A)

WA

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

- 29 -

I

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di cor­rente, assicuratevi che i dati sulla targhetta di
identifi cazione corrispondano a quelli di rete.
Avvertimento!

Staccate sempre la spina dalla presa di corrente
prima di ogni regolazione dell‘apparecchio.

5.1 Montaggio alla parete (Fig. 3/Pos. 6)

Il supporto per l‘apparecchio (6) può essere fi s-
sato alla parete tramite i fori di montaggio previsti
(a). Per le misure corrette per i fori si veda sul
retro del supporto per l‘apparecchio (6).

5.2 Avvolgere il cavo di alimentazione
(Fig. 4 / Pos. 6)

Avvolgete il cavo di alimentazione collegato (b)
attorno al supporto per l‘apparecchio (6) come
mostrato nella Fig. 4.

5.3 Inserimento dei vari utensili (Fig. 5)

Pericolo!

Prima dell‘inserimento degli utensili (e prima di
ogni loro sostituzione) disinserite l‘unità di aziona­mento e staccate la spina.

1. Premete il pulsante di arresto (3) e ruotate il
portautensile a pinze fi no a quando il perno
non scatta.

2. Togliete il dado di arresto (4), inserite la bus­sola di serraggio adatta (23) e rimontate il
dado.

3. Inserite l‘utensile desiderato nella bussola di
serraggio fi no alla battuta e avvitate salda-
mente il dado di arresto (4).

La sporgenza non deve superare i 22 mm!

5.4 Montaggio dell‘albero fl essibile
(Fig. 6/Pos. 7)

Svitate la copertura (5) sulla parte anteriore

•

dell‘apparecchio.
Togliete il dado di arresto (4), inserite la bus-

•

sola di serraggio (23) da 3,2 mm e rimontate
il dado.

Inserite l‘asse interno (c) dell‘albero flessibile

•

nella bussola di serraggio (23).
Avvitate saldamente il dado di arresto (4).

•

Avvitate ora la rosetta (d) alla smerigliatrice.

•

5.5 Inserimento dei vari utensili nell‘albero
fl essibile (Fig. 7/Pos. 7)

1. Premete il pulsante di arresto (e) e ruotate il
portautensile a pinze fi no a quando il perno
ingrana.

2. Togliete il dado di arresto (4), inserite la bus­sola di serraggio adatta (23) e rimontate il
dado.

3. Inserite l‘accessorio desiderato nella bussola
di serraggio fi no alla battuta e avvitate salda-
mente il dado di arresto.

5.6 Vano per accessori (Fig. 8)

Gli accessori impiegati spesso possono anche
essere inseriti negli appositi fori (f) per un prelievo
rapido.

6. Messa in esercizio

Accertatevi che l‘unità di azionamento sia

•

spenta.
Controllate che la tensione di rete indicata

•

sulla targhetta di identificazione corrisponda
alla tensione di rete a disposizione. Inserite
la spina della smerigliatrice nella presa di
corrente.

6.1 Interruttore ON/OFF (Fig. 1/Pos. 1)

Per accendere l’apparecchio portate l’interruttore
ON/OFF (1) su „I“.
Per spegnere l’apparecchio portate l’interruttore
ON/OFF (1) su „0“.

6.2 Regolatore del numero di giri
(Fig. 1/Pos. 2)

Potete impostare il numero di giri desiderato sul
regolatore (2).
Il numero di giri giusto dipende dall‘utensile inse­rito e dal materiale da lavorare (vedi 6.5).

6.3 Avvertenze per l‘impostazione del nume­ro di giri

Piccole fresette/punte abrasive: numero di giri

•

elevato
Grandi fresette/punte abrasive: numero di giri

•

basso

- 30 -

I

6.4 Istruzioni di lavoro

Esercitate soltanto una pressione moderata

•

sul pezzo da lavorare affinché quest‘ultimo
possa essere lavorato con un numero di giri
costante.
Una pressione elevata non accelera il lavoro

•

ma frena o blocca l‘unità di azionamento e
quindi comporta un sovraccarico del motore.
Per la vostra sicurezza fissate dei pezzi da la-

•

vorare piccoli con un sergente o un morsetto
a vite.
Lavori fini / incisioni: tenete l‘unità di aziona-

•

mento come una penna biro (con una mano).
Lavori di sgrossatura: tenete l‘unità di azio-

•

namento come il manico di un martello (con
due mani).

6.5 Descrizione degli accessori (Fig. 2)

Punte per trapano, 1,6 / 2,4 / 3,2 mm (8)

Per perforare legno e metallo morbido.
Livello di velocità consigliato: ≤ 6

Punte abrasive, vetro/pietra/ceramica, diver­se forme (9)

Per fresare e incidere vetro, pietra e ceramica.
Livello di velocità consigliato: ≤ 4

Punte per fresa, diverse forme (10)

Per fresare e incidere materiali plastici, legno,
metallo dolce e vetro.
Livello di velocità consigliato: ≤ 4-6

Punte abrasive, diverse forme (11)

Per levigare e sbavare metallo.
Livello di velocità consigliato: ≤ 4

Spazzola a tazza (12) / spazzola rotonda (13)

Per pulire metallo, alluminio ecc.
Livello di velocità consigliato: ≤ 2

Fresette, grande/media/piccola (14)

Per fresare materiali plastici, legno, metallo.
Livello di velocità consigliato: ≤ 5

Nastri abrasivi, grandi/piccoli (15)

Per levigare legno e materiali plastici.
Per il montaggio vedi Fig 9.
Livello di velocità consigliato: ≤ 6

Feltri per lucidare, grandi/piccoli/alti (20)

Per lucidare ottone, stagno, rame ecc.
Anche con paste per lucidare.

Per il montaggio vedi Fig 10.

Livello di velocità consigliato: ≤ 3

Dischi abrasivi, rossi/verdi (21)

Per pulire metalli e levigare legno e fi bra di vetro.
Per il montaggio vedi Fig 11.
Livello di velocità consigliato: ≤ 3

Dischi troncatori (22)

Per tagliare metalli e materiali plastici.
Per il montaggio vedi Fig 11.
Livello di velocità consigliato: ≤ 6

Chiave di serraggio (16)

Per montare accessori.

Bussola di serraggio, 1,6 / 2,4 / 3,2 mm (23)

Diverse misure per servire come sede di acces­sori diversi.

Dadi di arresto (24)

Per serrare accessori.

7. Sostituzione del cavo di

alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica

- 31 -

I

dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

8.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente
elettroutensili, batterie, accessori ed imballaggi
non più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifi uti
domestici!
Per un corretto smaltimento verifi care sempre le
disposizioni del proprio comune.

Solo per i Paesi UE:
Ai sensi della Direttiva Europea 2012/19/UE sui
rifi uti di apparecchiature elettriche ed elettroniche
e del suo recepimento nel diritto nazionale, gli
elettroutensili non più utilizzabili e, ai sensi della
Direttiva Europea 2006/66/CE, le batterie/le pile
difettose o esauste, andranno raccolti separata­mente e riciclati nel rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchi­ature elettriche ed elettroniche potrebbero avere
eff etti nocivi sull‘ambiente e sulla salute umana
a causa della possibile presenza di sostanze
nocive.

La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
Einhell Germany AG.

Con riserva di apportare modifi che tecniche.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 32 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, mandrini, mandrini di ser-

Materiale di consumo/parti di consumo * Dischi abrasivi, nastri abrasivi, frese, feltri per

Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

raggio, bussole di serraggio, albero fl essibile

lucidare, punte per trapano, punte e mole per mo­lare, rulli abrasivi, spazzole metalliche

- 33 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi-

onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto se effettuato a carico
del cliente, all‘impiego della forza o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con

P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del

periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di

garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta

una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-

tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo

corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente

l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 34 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 12)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (billede 1)

1. Tænd-/sluk-knap

2. Hastighedsregulator

3. Låseknap til spændepatron

4. Spændemøtrik

5. Afskærmning

6. Produktholder

7. Bøjelig aksel

2.2 Leveringsomfang (fi g. 1-2)

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

1x slibe- og gravørværktøj

•

1x produktholder (6)

•

1x fl eksibel aksel (7)

•

6x bor, 1,6 / 2,4 / 3,2 mm (8)

•

6x slibestifter, glas/sten/keramik, forsk. former

•

(9)
5x fræsestifter, forsk. former (10)

•

6x slibestifter, metal, forsk. former (11)

•

1x kopbørste (12)

•

1x rundbørste (13)

•

3x fræser, stor/middel/lille (14)

•

36x slibebånd, stor/lille (15)

•

1x spændenøgle (16)

•

2x spændedorn (17)

•

1x opspændingsdorn (18)

•

4x slibevalse, stor/lille (19)

•

10x fi ltpolerer, stor/lille/høj (20)

•

20x slibeskiver, rød/grøn (21)

•

10x skæreskiver (22)

•

6x klembøsning, 1,6 / 2,4 / 3,2 mm (23)

•

3x spændemøtrik (24)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 35 -

DK/N

3. Formålsbestemt anvendelse

Slibe- og gravørsættet er beregnet til at bore,
slibe, afgratte, polere, gravere, skære, fræse og
rengøre træ, metal og kunststof til modelbyggeri,
på værksteder og i husholdningen. Brug kun
værktøjet og tilbehøret til de beskrevede anven­delser.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Netspænding ..........................220-240 V~ 50 Hz

Optagen eff ekt .......................................... 150 W

Omdrejningstal, ubelastet n₀ ..10000-35000 min

Spændeområde ............................... 1,6-3,2 mm

Påsatser Ø maks. ..................................... 55 mm

Påsatslængde maks. ................................ 22 mm

Dornlængde maks. ................................... 35 mm

Beskyttelsesklasse ......................................II /

Vægt ..........................................................0,6 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 60745.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 60745.

.............................. 74,3 dB(A)

pA

............................................. 3 dB

pA

............................ 85,3 dB(A)

WA

............................................3 dB

WA

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s*

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

-1

쓑

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

≤ 2,5 m/s

h

5. Inden ibrugtagning

Inden produktet sluttes til strømforsyningsnettet,
skal det kontrolleres, at angivelserne på mærke­pladen svarer til strømforsyningsnettets data.

2

- 36 -

DK/N

Advarsel!

Træk altid stikket ud af stikkontakten, inden du
foretager indstillinger på produktet.

5.1 Vægmontering (billede 3/pos. 6)

Produktholderen (6) kan fastgøres på væggen
med de eksisterende monteringshuller (a). De
korrekte mål på borehullerne fi ndes på bagsiden
af produktholderen (6).

5.2 Netkabel vikles op (billede 4/pos.6)

Vikl det anbragte netkabel (b) omkring produkt­holderen (6) som vist på billede 4.

5.3 Indsætning af forskellige værktøjer
(billede 5)

Fare!

Inden værktøj sættes i (og hver gang inden værk­tøjsskift) skal drivenheden kobles fra, og stikket
trækkes ud af stikkontakten.

1. Tryk på låseknappen (3) og drej spændepat­ronen, indtil stiften går i indgreb

2. Fjern spændemøtrikken (4), sæt den passen­de klembøsning (23) i og monter spændemø­trikken igen.

3. Sæt det ønskede værktøj helt ind i klembøs­ningen og skru spændemøtrikken (4) fast.

Det fremspringende del må ikke være større end
22 mm!

5.4 Montering af den fl eksible aksel
(billede 6/pos. 7)

Skru afdækningen (5) af foran på maskinen.

•

Fjern spændemøtrikken (4), sæt klembøs-

•

ningen (23) med 3,2 mm i og monter spæn­demøtrikken igen.
Stik spindlen (c) på den bøjelige aksel ind i

•

klembøsningen (23).
Spænd spændemøtrikken (4).

•

Skru så ringen (d) fast på multisliberen.

•

5.5 Isætning af forskellige værktøjer i den
fl eksible aksel (billede 7/pos.7)

1. Tryk på låseknappen (e) og drej spændepat­ronen, indtil stiften går i indgreb

2. Fjern spændemøtrikken (4), sæt den passen­de klembøsning (23) i og monter spændemø­trikken igen.

3. Sæt det ønskede værktøj helt ind i klembøs­ningen og skru spændemøtrikken fast.

5.6 Opbevaring af tilbehør (billede 8)

Ofte anvendt tilbehør kan også anbringes i huller­ne (f) til hurtig udtagning.

6. Ibrugtagning

Kontroller, at drivenheden er slukket.

•

Kontroller, at netspændingen, som findes

•

på mærkepladen, svarer til den faktiske net­spænding på stedet. Sæt så multisliberens
stik i stikdåsen.

6.1 Tænd/sluk-knap (billede. 1/pos. 1)

Produktet tændes ved at stille tænd-/sluk-knap­pen (1) på „I“
Produktet slukkes ved at stille tænd-/sluk-knap­pen (1) på „0“

6.2 Hastighedsregulator (billede 1/pos. 2)

Det ønskede omdrejningstal kan indstilles på re­gulatoren (2).
Den rigtige hastighed afhænger af, hvilket værktøj
der anvendes, og hvilket materiale der skal bear­bejdes (se 6.5).

6.3 Anvisninger til indstilling af hastighed

små fræsere/slibestifter: høj hastighed

•

store fræsere/slibestifter: lav hastighed

•

6.4 Arbejdsanvisninger

Udøv kun moderat tryk på emnet, der skal be-

•

arbejdes, så dette kan bearbejdes med den
samme hastighed.
Stort tryk fremskynder ikke arbejdsproces-

•

sen, men fører til bremsning eller standsning
af drivenheden og således til en overbelast­ning af motoren.
Små emner skal for sin egen sikkerheds skyld

•

sikres med en skruetvinge eller et skruestik.
Fint arbejde/gravering: Hold drivenheden som

•

en kuglepen (med en hånd).
Groft arbejde: Hold drivenheden som et ham-

•

merskaft (med begge hænder).

6.5 Beskrivelse af tilbehørsdele (billede 2)

Bor, 1,6 / 2,4 / 3,2 mm (8)

Til boring i træ og blødt metal.
Anbefalet hastighedstrin: ≤ 6

- 37 -

DK/N

Slibestifter, glas/sten/keramik, forsk. former
(9)

Til fræsning + gravering i glas, sten og keramik.
Anbefalet hastighedstrin: ≤ 4

Fræsestifter, forsk. former (10)

Til fræsning + gravering i kunststof, træ, blødt
metal og glas.
Anbefalet hastighedstrin: ≤ 4-6

Slibestifter, metal, forsk. former (11)

Til slibning og afgratning af metal.
Anbefalet hastighedstrin: ≤ 4

Kopbørste (12) / rundbørste (13)

Til rengøring af metal, alu osv.
Anbefalet hastighedstrin: ≤ 2

Fræser, stor/middel/lille (14)

Til fræsning af kunststof, træ, metal.
Anbefalet hastighedstrin: ≤ 5

Slibebånd, stor/lille (15)

Til slibning af træ og kunststof.
Montering se billede 9.
Anbefalet hastighedstrin: ≤ 6

Filtpolerer, stor/lille/høj (20)

Til polering af messing, tin, kobber osv.
Også i forbindelse med polerepasta.
Montering se billede 10.
Anbefalet hastighedstrin: ≤ 3

7. Udskiftning af
nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

Slibeskiver, rød/grøn (21)

Til rengøring af metal og slibning af træ og fi ber-
glas.
Montering se billede 11.
Anbefalet hastighedstrin: ≤ 3

Skæreskiver (22)

Til skæring i metal og plast.
Montering se billede 11.
Anbefalet hastighedstrin: ≤ 6

Spændenøgle (16)

Til montering af tilbehør.

Klembøsning, 1,6 / 2,4 / 3,2 mm (23)

Forskellige størrelser til fastholdelse af forskelligt
tilbehør.

Spændemøtrik (24)

Til fastspænding af tilbehørsdele.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedlige-
holdes inde i maskinen.

8.4 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

- 38 -

DK/N

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

Bortskaff else

El-værktøj, akku, tilbehør og emballage skal gen­bruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sam­men med det almindelige husholdningsaff ald!

Gælder kun i EU lande:
Iht. det europæiske direktiv 2006/66/EF samt
2012/19/EU om aff ald fra elektrisk og elektronisk
udstyr og de nationale bestemmelser, der er
baseret herpå, skal kasserede el-værktøjer, samt
defekte eller opbrugte akkuer/batterier indsamles
separat og genbruges iht. gældende miljøfors­krifter.
Ved forkert bortskaff else kan elektrisk og elekt-
ronisk aff ald have skadelige virkninger på miljøet
og menneskers sundhed på grund af den mulige
tilstedeværelse af farlige stoff er.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdes.

- 39 -

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kulbørster, spændingsdorne, opspændingsdor-

Forbrugsmateriale/ forbrugsdele* Slibeskiver, slibebånd, fræsere, fi ltpolerer, bor,

Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

ne, spændingskapper, fl eksibel aksel

slibestifter, skæreskiver, slibevalser, trådbørster

- 40 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 41 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 12)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-
ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Strömbrytare

2. Varvtalsreglage

3. Spärrknapp för chuck

4. Spännmutter

5. Skydd

6. Maskinhållare

7. Böjlig axel

2.2 Leveransomfattning (bild 1-2)

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

1 st slip- och gravyrverktyg

•

1 st maskinhållare (6)

•

1 st böjlig axel (7)

•

6 st borr, 1,6 / 2,4 / 3,2 mm (8)

•

6 st slipstift, glas/sten/keramik, olika former

•

(9)
5 st frässtift, olika former (10)

•

6 st slipstift, metall, olika former (11)

•

1 st stålkoppsborste (12)

•

1 st rundborste (13)

•

3 st fräsar, stor/medel/liten (14)

•

36 st slipband, stor/liten (15)

•

1 st chucknyckel (16)

•

2 st spänndorn (17)

•

1 st spänndorn (18)

•

4 st sliptrummor, stor/liten (19)

•

10 st filtpolerskivor, stor/liten/hög (20)

•

20 st slipskivor, röd/grön (21)

•

10 st kapskivor (22)

•

6 st spännhylsor, 1,6 / 2,4 / 3,2 mm (23)

•

3 st spännmuttrar (24)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

- 42 -

S

3. Ändamålsenlig användning

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 60745.

Slip- och gravyrsetet är avsett för borrning, slip-

fräsning, rengöring av trä, metall, plastmaterial

ning, gradning, polering, gravering, skärning,

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

≤ 2,5 m/s

h

2

för modellbygge, verkstad och hushåll. Använd
endast verktyget och dess tillbehör till sådana
användningar som beskrivs.

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill

Maskinen får endast användas till sitt avsedda

jämföra olika elverktyg.

ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

operatören själv. Tillverkaren påtar sig inget
ansvar.

Varning:

Beroende på hur elverktyget används, och

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-

särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

4. Tekniska data

Nätspänning ..........................220-240 V ~ 50 Hz

Eff ektförbrukning ...................................... 150 W

Tomgångsvarvtal n₀ ...............10000-35000 min

Spännintervall ................................... 1,6-3,2 mm

Insatser Ø max. ........................................ 55 mm

Insatslängd max. ...................................... 22 mm

Dornlängd max. ........................................ 35 mm

Skyddsklass ................................................. II/

Vikt .............................................................0,6 kg

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

-1

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

쓑

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 60745.

används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

.............................. 74,3 dB(A)

pA

..............................................3 dB

pA

............................... 85,3 dB(A)

WA

..............................................3 dB

WA

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

- 43 -

S

5. Innan du använder maskinen

Innan du ansluter maskinen ska du övertyga
dig om att informationen på märkskylten
stämmer överens med nätets data.
Varning!

Dra alltid ut stickkontakten innan du gör några
inställningar på maskinen.

5.1 Väggmontering (bild 3/pos. 6)

Maskinhållaren (6) monteras på en vägg med
hjälp de avsedda monteringshålen (a). Rätt mått
för borrhålen visas på baksidan av maskinhålla­ren (6).

5.2 Linda upp nätkabeln (bild 4/pos. 6)

Linda den frånkopplade nätkabeln (b) runt om
maskinhållaren (6) enligt beskrivningen i bild 4.

5.3 Sätta in olika verktyg (bild 5)
Fara!

Innan verktyget sätts in (och varje gång innan
verktyget byts ut) måste du slå ifrån drivenheten
och dra ut stickkontakten.

1. Tryck in spärrknappen (3) och vrid runt chu­cken tills knappen snäpper in.

2. Ta bort spännmuttern (4), sätt in en passande
spännhylsa (23) och montera sedan tillbaka
spännmuttern.

3. Sätt in avsett verktyg i spännhylsan tills det
tar emot och dra sedan åt spännmuttern (4).

Det överskjutande avståndet får inte överstiga 22
mm.

5.4 Montera den böjliga axeln (bild 6/pos. 7)

Skruva av kåpan (5) framtill på maskinen.

•

Ta bort spännmuttern (4), sätt in spännhylsan

•

(23) med 3,2 mm och montera sedan tillbaka
spännmuttern.
Sätt in den böjliga axelns inneraxel (c) i

•

spännhylsan (23).
Dra åt spännmuttern (4).

•

Skruva sedan fast ringen (d) på multislipen

•

och dra åt hårt.

3. Sätt in avsett verktyg i spännhylsan tills det
tar emot och dra sedan åt spännmuttern.

5.6 Förvara tillbehör (bild 8).

Tillbehör som används ofta kan även sättas in i
de härför avsedda hålen (f) så att det därefter är
lättillgängligt.

6. Använda maskinen

Kontrollera att drivenheten har slagits ifrån.

•

Kontrollera att nätspänningen som anges på

•

märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut därefter multisli­pens stickkontakt till vägguttaget.

6.1 Strömbrytare (bild 1/pos. 1)

Ställ strömbrytaren (1) på „I“ för att slå på mas­kinen.
Ställ strömbrytaren (1) på „0“ för att slå ifrån mas­kinen.

6.2 Varvtalsreglage (bild 1/pos. 2)

Ställ in önskat varvtal med reglaget (2).
Rätt varvtal är beroende av verktyget som an­vänds och materialet som ska bearbetas (se 6.5).

6.3 Information om inställning av varvtal

Små fräsverktyg/slipstift: högt varvtal

•

Stora fräsverktyg/slipstift: lågt varvtal

•

6.4 Arbetsanvisningar

Tryck inte för hårt mot arbetsstycket som ska

•

bearbetas. Arbetsstycket ska bearbetas med
konstant varvtal.
Större tryck innebär inte att du blir färdig forta-

•

re, utan leder till att drivenheten bromsas ned
eller stannar, dvs. motorn överbelastas.
För din egen säkerhet ska små arbetsstycken

•

fixeras med en skruvtving eller i ett skruvsty­cke.
Finarbeten/gravering: Håll drivenheten som

•

en kulspetspenna (med en hand).
Grovarbeten: Håll drivenheten som en ham-

•

mare (med båda händerna).

5.5 Sätta in olika verktyg i den böjliga axeln
(bild 7/pos. 7)

1. Tryck in spärrknappen (e) och vrid runt chu­cken tills knappen snäpper in.

2. Ta bort spännmuttern (4), sätt in en passande
spännhylsa (23) och montera sedan tillbaka
spännmuttern.

6.5 Beskrivning av tillbehörsdelar (bild 2)

Borr, 1,6 / 2,4 / 3,2 mm (8)

För borrning i trä och mjuk metall.
Rekommenderad varvtalsnivå: ≤ 6

- 44 -

S

Slipstift, glas/sten/keramik, olika former (9)

För fräsning och gravering av glas, sten och ke­ramik.
Rekommenderad varvtalsnivå: ≤ 4

Frässtift, olika former (10)

För fräsning och gravering av plast, trä, mjuk me­tall och glas.
Rekommenderad varvtalsnivå: ≤ 4-6

Slipstift, metall, olika former (11)

För slipning och gradning av metall.
Rekommenderad varvtalsnivå: ≤ 4

Stålkoppsborste (12) / rundborste (13)

För rengöring av metall, aluminium osv.
Rekommenderad varvtalsnivå: ≤ 2

Fräsar, stor/medel/liten (14)

För fräsning av plast, trä, metall.
Rekommenderad varvtalsnivå: ≤ 5

Slipband, stor/liten (15)

För slipning av trä och plastmaterial.
Montering se bild 9.
Rekommenderad varvtalsnivå: ≤ 6

Filtpolerskivor, stor/liten/hög (20)

För polering av mässing, tenn, koppar osv.
Kan även användas i kombination med polerpas­ta.
Montering se bild 10.
Rekommenderad varvtalsnivå: ≤ 3

Slipskivor, röd/grön (21)

För rengöring av metall och slipning av trä och
fi berglas.
Montering se bild 11.
Rekommenderad varvtalsnivå: ≤ 3

Kapskivor (22)

För skärning i metall och plastmaterial.
Montering se bild 11.
Rekommenderad varvtalsnivå: ≤ 6

Chucknyckel (16)

För montering av tillbehörsdelar.

Spännhylsa, 1,6 / 2,4 / 3,2 mm (23)

Olika storlekar för montering av olika tillbehörs­delar.

Spännmutter (24)

För fastspänning av tillbehörsdelar.

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maski­nen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

8.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

- 45 -

S

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och
förpackningar ska sorteras för miljövänlig åter­vinning
Släng inte elverktyg och batterier/uppladdnings­bara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk
och elektronisk utrustning och dess införlivan­de i nationell lagstiftning måste elverktyg som
inte längre är användbara och, enligt direktivet
2006/66/EG, defekta eller urladdade batterier
samlas in separat och kasseras på ett miljöriktigt
sätt.
Om den kasseras på fel sätt kan avfall från elekt­risk och elektronisk utrustning ha skadliga eff ek-
ter på miljön och människors hälsa, på grund av
potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande
av dokumentation som medföljer, i sin helhet
eller delvis, är endast tillåtet efter skriftligt
godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles.

- 46 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Uhlíkové kefky, napínacie tŕne, upínacie tŕne,

Förbrukningsmaterial/förbrukningsdelar* Brúsne kotúče, brúsne pásy, frézy, fi lce na

Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

napínacie puzdra, fl exibilný hriadeľ

leštenie, vrtáky, brúsne telieska, rozbrusovacie
kotúče, brúsne valce, drôtené kefy

- 47 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 48 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 12)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Vypínač

2. Regulátor otáček

3. Aretační knofl ík kleštinového upínače

4. Upínací matice

5. Kryt

6. Držák přístroje

7. Ohebná hřídel

2.2 Rozsah dodávky (obr. 1-2)

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

1× bruska a gravírovací nástroj

•

1× držák přístroje (6)

•

1× fl exibilní hřídel (7)

•

6× vrták, 1,6 / 2,4 / 3,2 mm (8)

•

6× brusný hrot, sklo/kámen/keramika, různé

•

tvary (9)
5× frézovací hrot, různé tvary (10)

•

6× brusný hrot, kov, různé tvary (11)

•

1× hrncový kartáč (12)

•

1× kulatý kartáč (13)

•

3× fréza, velká/střední/malá (14)

•

36× brusný pás, velký/malý (15)

•

1× upínací klíč (16)

•

2× upínací trn (17)

•

1× upínací trn (18)

•

4× brusný váleček, velký/malý (19)

•

10× plstěný lešticí kotouč, velký/malý/vysoký

•

(20)
20× brusný kotouč, červený/zelený (21)

•

10× dělicí kotouč (22)

•

6× upínací pouzdro, 1,6 / 2,4 / 3,2 mm (23)

•

3× upínací matice (24)

•

Originální návod k použití

•

Bezpečnostní pokyny

•

- 49 -

CZ

3. Použití podle účelu určení

Brusná a gravírovací sada je koncipována k vr­tání, broušení, začišťování, leštění, gravírování,
řezání, frézování, čištění dřeva, kovů a plastů v
modelářství, v dílně a domácnosti. Používejte
nástroj a jeho příslušenství pouze k popsanému
účelu použití.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Síťové napětí ........................... 220–240 V~ 50 Hz

Příkon........................................................ 150 W

Volnoběžné otáčky n₀ ...........10000–35000 min

Rozsah upínání ................................. 1,6–3,2 mm

Nástavce Ø max. ...................................... 55 mm

Délka nástavce max. ................................ 22 mm

Délka trnu max. ........................................ 35 mm

Třída ochrany .............................................. II /

Hmotnost ....................................................0,6 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Hladina akustického tlaku L
Nejistota K

.................................................3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................3 dB

WA

............. 74,3 dB(A)

pA

......... 85,3 dB(A)

WA

쓑

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

2

≤ 2,5 m/s

h

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

-1

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

2

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.

5. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na ty­povém štítku souhlasí s údaji sítě.

- 50 -

CZ

Varování!

Než začnete na přístroji provádět nastavení, vždy
vytáhněte síťovou zástrčku ze zásuvky.

5.1 Montáž na zeď (obr. 3 / pol. 6)

Držák přístroje (6) se dá upevnit na zeď pomocí
k tomu určených montážních otvorů (a). Ze
zadní strany držáku přístroje (6) zjistěte správné
rozměry vrtaných otvorů.

5.2 Navíjení síťového kabelu (obr. 4 / pol. 6)

Zasunutý síťový kabel (b) naviňte kolem držáku
přístroje (6) tak, jak je znázorněno na obr. 4.

5.3 Nasazování různých nástrojů (obr. 5)
Nebezpečí!

Před nasazováním nástrojů (a před každou
výměnou nástroje) vypněte hnací jednotku a
vytáhněte síťovou zástrčku.

1. Stiskněte aretační knofl ík (3) a otáčejte
kleštinový upínač tak dlouho, dokud čep ne­zapadne.

2. Odstraňte upínací matici (4), nasaďte odpoví-
dající upínací pouzdro (23) a opět namontujte
upínací matici.

3. Požadovaný nástroj vložte až nadoraz do
upínacího pouzdra a upínací matici (4)
utáhněte.

Přesah nesmí být větší než 22 mm!

5.4 Montáž ohebné hřídele (obr. 6 / pol. 7)

Odšroubujte kryt (5) vpředu na přístroji.

•

Odstraňte upínací matici (4), nasaďte upínací

•

pouzdro vel. 3,2 mm (23) a opět namontujte
upínací matici.
Zastrčte vnitřní osu (a) ohebné hřídele do

•

upínacího pouzdra (23).
Utáhněte upínací matici (4).

•

Nyní utáhněte kroužek (d) na multibrusce.

•

5.5 Nasazování různých nástrojů do ohebné
hřídele (obr. 7 / pol. 7)

1. Stiskněte aretační knofl ík (e) a otáčejte
kleštinový upínač tak dlouho, dokud čep ne­zapadne..

2. Odstraňte upínací matici (4), nasaďte odpoví-
dající upínací pouzdro (23) a opět namontujte
upínací matici.

3. Požadovaný nástroj vložte až nadoraz do
upínacího pouzdra a upínací matici utáhněte.

5.6 Skladování příslušenství (obr. 8)

Často používané příslušenství lze pro rychlé
vyjmutí zasunout i do k tomu určených otvorů (f).

6. Uvedení do provozu

Přesvědčte se, že je hnací jednotka vypnuta.

•

Porovnejte, zda souhlasí síťové napětí uve-

•

dené na datovém štítku se síťovým napětím,
které je k dispozici. Zasuňte nyní zástrčku
multibrusky do zásuvky.

6.1 Za-/vypínač (obr. 1 / pol. 1)

Pro zapnutí přístroje nastavte za-/vypínač (1) do
polohy „I“.
Pro vypnutí přístroje nastavte za-/vypínač (1) do
polohy „0“.

6.2 Regulátor otáček (obr. 1 / pol. 2)

Na regulátoru (2) můžete nastavit požadovaný
počet otáček.
Správný počet otáček závisí na nasazeném nást­roji a na obráběném materiálu (viz 6.5).

6.3 Pokyny k nastavení počtu otáček

Malé frézy/brusná tělíska: vysoký počet

•

otáček
Velké frézy/brusná tělíska: nízký počet otáček

•

6.4 Pracovní pokyny

Na zpracovávaný obrobek tlačte pou-

•

ze mírně, aby mohl být zpracováván při
rovnoměrném počtu otáček.
Silný tlak neurychlí pracovní proces, ale vede

•

ke zbrzdění resp. zastavení hnací jednotky, a
tím k přetížení motoru.
Malé obrobky musí být pro vlastní bezpečnost

•

zajištěny pomocí svěrky nebo svěráku.
Jemné práce/rytí: Pohonnou jednotku držte

•

jako tužku (v jedné ruce).
Hrubé práce: Pohonnou jednotku držte jako

•

rukojeť kladiva (oběma rukama).

6.5 Popis dílů příslušenství (obr. 2)

Vrtáky, 1,6 / 2,4 / 3,2 mm (8)

K vrtání do dřeva a měkkého kovu.
Doporučený stupeň otáček: ≤ 6

- 51 -

CZ

Brusný hrot, sklo/kámen/keramika, různé
tvary (9)

K frézování + gravírování skla, kamene a kera­miky.
Doporučený stupeň otáček: ≤ 4

Frézovací hrot, různé tvary (10)

K frézování a gravírování plastů, dřeva, měkkých
kovů a skla.
Doporučený stupeň otáček: ≤ 4–6

Brusný hrot, kov, různé tvary (11)

K broušení a začišťování kovů a plastů.
Doporučený stupeň otáček: ≤ 4

Hrncový kartáč (12) / kulatý kartáč (13)

K čištění kovů, hliníku atd.
Doporučený stupeň otáček: ≤ 2

Fréza, velká/střední/malá (14)

K frézování plastů, dřeva, měkkých kovů.
Doporučený stupeň otáček: ≤ 5

Brusný pás, velký/malý (15)

K broušení dřeva a plastů.
Montáž viz obr. 9.
Doporučený stupeň otáček: ≤ 6

Plstěný lešticí kotouč, velký/malý/vysoký (20)

K leštění mosazi, cínu, mědi atd.
Také ve spojení s lešticími pastami.
Montáž viz obr. 10.
Doporučený stupeň otáček: ≤ 3

7. Výměna síťového napájecího
vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.

8. Čištění, údržba a objednání
náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

Brusný kotouč, červený/zelený (21)

K čištění kovů a broušení dřeva a sklolaminátu.
Montáž viz obr. 11.
Doporučený stupeň otáček: ≤ 3

Dělicí kotouče (22)

K řezání kovů a plastů.
Montáž viz obr. 11.
Doporučený stupeň otáček: ≤ 6

Upínací klíč (16)

K montáži dílů příslušenství.

Upínací pouzdro, 1,6 / 2,4 / 3,2 mm (23)

Různé velikosti pro upínání různých dílů
příslušenství.

Upínací matice (24)

K upínání příslušenství.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

- 52 -

CZ

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním
balení.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly
se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte
do domovního odpadu!

Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpad­ních elektrických a elektronických zařízeních a
jejího provedení ve vnitrostátním právu se musí již
nepoužitelné elektrické nářadí a podle evropské
směrnice 2006/66/ES vadné nebo opotřebované
akumulátory/baterie shromažďovat odděleně a
odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická
a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí
a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem fi rmy Einhell Ger-
many AG.

Technické změny vyhrazeny.

- 53 -

CZ

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* uhlíkové kartáčky, upínací trny, napínací trny,

Spotřební materiál/spotřební díly* brusné kotouče, brusné pásy, frézy, plstěné lešticí

Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

upínací pouzdra, fl exibilní hřídel

kotouče, vrtáky, brusná tělíska, dělicí kotouče,
brusné válce, drátěné kartáče

- 54 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezchybně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatnění požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neodborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenou nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 55 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov
(pozri obr. 12)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

4. Upínacia matica

5. Kryt

6. Držiak prístroja

7. Flexibilný hriadeľ

2.2 Objem dodávky (obr. 1-2)

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Vypínač zap/vyp

2. Regulátor otáčok

3. Aretačné tlačidlo skľučovadla s upínaciou
klieštinou

1x brúsny a gravírovací prístroj

•

1x držiak prístroja (6)

•

1x flexibilný hriadeľ (7)

•

6x vrtáky, 1,6 / 2,4 / 3,2 mm (8)

•

6x brúsne valčeky, sklo/kameň/keramika,

•

rôzne tvary (9)
5x frézovacie hroty, rôzne tvary (10)

•

6x brúsne valčeky, kov, rôzne tvary (11)

•

1x misková kefa (12)

•

1x okrúhla kefa (13)

•

3x frézka, veľká/stredná/malá (14)

•

36x brúsne pásy, veľké/malé (15)

•

1 upínací kľúč (16)

•

2 upínacie tŕne (17)

•

1 upínací tŕň (18)

•

4x brúsny valec, veľký/malý (19)

•

10x filcové leštiace kotúče, veľké/malé/vyso-

•

ké (20)
20x brúsne kotúče, červené/zelené (21)

•

10x rozbrusovacie kotúče (22)

•

6x upínacia objímka, 1,6 / 2,4 / 3,2 mm (23)

•

3x upínacia matica (24)

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

- 56 -

SK

3. Správne použitie prístroja

Brúsna a gravírovacia súprava je určená na
vŕtanie, brúsenie, odhrotovanie, leštenie, gra­vírovanie, rezanie, frézovanie, čistenie dreva,
kovu a umelej hmoty pri výrobe modelov, v dielni
a domácnosti. Používajte tento nástroj a jeho
príslušenstvo len na popísaný účel použitia.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové napätie ........................220-240 V~ 50 Hz

Príkon ....................................................... 150 W

Voľnobežné otáčky n₀ ......... 10000 – 35000 min

Upínací rozsah ................................ 1,6 – 3,2 mm

max. Ø nástavcov ..................................... 55 mm

Max. dĺžka nástavcov ............................... 22 mm

Max. dĺžka tŕňov ....................................... 35 mm

Trieda ochrany .............................................II /

Hmotnosť ....................................................0,6 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

............ 74,3 dB (A)

pA

........ 85,3 dB (A)

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

쓑

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745.

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

≤ 2,5 m/s

h
2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.

-1

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

Prispôsobte spôsob práce prístroju.

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

2

- 57 -

SK

5. Pred uvedením do prevádzky

Presvedčite sa pred zapojením prístroja do
siete o tom, či údaje na typovom štítku príst­roja súhlasia s údajmi elektrickej siete.
Výstraha!

Vytiahnite vždy zástrčku zo siete predtým, než
budete vykonávať nastavenie na prístroji.

5.1 Nástenná montáž (obr. 3/poz. 6)

Držiak prístroja (6) sa dá pripojiť na stenu
príslušných montážnych otvorov (a). Správne
rozmery vŕtaných dier nájdete na zadnej strane
držiaka prístroja (6).

5.2 Navinutie sieťového kábla (obr. 4/poz. 6)

Naviňte pripojený sieťový kábel (b) okolo držiaka
prístroja (6), ako je to zobrazené na obrázku 4.

5.3 Nasadenie jednotlivých nástrojov (obr. 5)
Nebezpečenstvo!

Pred nasadzovaním nástrojov (a pred každou
výmenou nástroja) vypnúť pohonnú jednotku a
vytiahnuť elektrický kábel zo siete.

1. Aretačné tlačidlo (3) stlačte a skľučovadlo s
upínaciou klieštinou otáčajte, kým čap neza­padne

2. Odstráňte upínaciu maticu (4), nasaďte vhod-
nú upínaciu objímku (23) a upínaciu maticu
namontujte naspäť.

3. Nasaďte požadovaný nástroj až na doraz do
upínacej objímky a upínaciu maticu (4) pevne
zaskrutkujte.

Presah nesmie byť väčší ako 22 mm!

5.4 Montáž fl exibilného hriadeľa
(obr. 6/poz. 7)

Odskrutkujte kryt (5) umiestnený vpredu na

•

prístroji.
Odstráňte upínaciu maticu (4), nasaďte

•

upínaciu objímku (23) s 3,2 mm a upínaciu
maticu namontujte naspäť.
Nastrčte vnútornú osku (c) flexibilného

•

hriadeľa do upínacej objímky (23).
Upínaciu maticu (4) pevne utiahnite.

•

Potom pevne priskrutkujte krúžok (d) na

•

multi-brúske.

5.5 Nasadenie jednotlivých nástrojov do fl exi-
bilného hriadeľa (obr. 7/poz.7)

1. Aretačné tlačidlo (e) stlačte a skľučovadlo s
upínaciou klieštinou otáčajte kým čap neza­padne.

2. Odstráňte upínaciu maticu (4), nasaďte vhod-
nú upínaciu objímku (23) a upínaciu maticu
namontujte naspäť.

3. Nasaďte požadovaný nástroj až na doraz do
upínacej objímky a následne znovu pevne
dotiahnite upínaciu maticu.

5.6 Uskladnenie príslušenstva (obr. 8)

Príslušenstvo, ktoré často používate, môže
byť kvôli rýchlemu prístupu zasunuté aj do
príslušných otvorov (f).

6. Uvedenie do prevádzky

Zabezpečte, aby bola pohonná jednotka

•

prístroja vypnutá.
Porovnajte, či sieťové napätie uvedené na

•

údajovom štítku zodpovedá prítomnému elek­trickému napätiu siete. Zástrčku multi-brúsky
teraz zasuňte do zásuvky.

6.1 Vypínač zap/vyp (obr. 1/pol. 1)

Náradie zapnete nastavením spínača ZAP/VYP
(1) do polohy „I“.
Náradie vypnete nastavením spínača ZAP/VYP
(1) do polohy „0“.

6.2 Regulátor otáčok (obr. 1/poz. 2)

Požadovaný počet otáčok môžete nastaviť na
regulátore (2).
Správny počet otáčok závisí od použitého nástro­ja a od opracúvaného materiálu (pozri 6.5).

6.3 Pokyny k nastavovaniu otáčok

malé frézky/brúsne valčeky: vysoké otáčky

•

veľké frézky/brúsne valčeky: nízke otáčky

•

6.4 Pracovné pokyny

Na opracúvaný obrobok vyvíjajte iba mier-

•

ny tlak, aby ste ho mohli opracúvať pri
konštantných otáčkach.
Príliš silný tlak nezrýchli pracovný proces, ale

•

naopak vedie k zbrzdeniu resp. úplnému zas­taveniu pohonnej jednotky a tým k preťaženiu
motora.
Malé obrobky sa musia z dôvodov vlastnej

•

bezpečnosti zaistiť v skrutkovej zvierke alebo
vo zveráku.

- 58 -

SK

Jemné práce/gravírovanie: Pohonnú jednotku

•

držte ako guľôčkové pero (jednou rukou).
Hrubé práce: Pohonnú jednotku držte ako

•

násadu kladiva (obidvomi rukami).

6.5 Popis príslušenstva (obr. 2)

Vrtáky, 1,6 / 2,4 / 3,2 mm (8)

Na vŕtanie do dreva a mäkkého kovu.
Odporúčaný stupeň otáčok: ≤ 6

Brúsne valčeky, sklo/kameň/keramika, rôzne
tvary (9)

Na frézovanie + gravírovanie skla, kameňa a ke­ramiky.
Odporúčaný stupeň otáčok: ≤ 4

Frézovacie hroty, rôzne tvary (10)

Na frézovanie + gravírovanie plastov, dreva, mäk­kých kovov a skla.
Odporúčaný stupeň otáčok: ≤ 4 – 6

Brúsne valčeky, kov, rôzne tvary (11)

Na brúsenie a odhrotovanie kovov.
Odporúčaný stupeň otáčok: ≤ 4

Misková kefa (12) / okrúhla kefa (13)

Na čistenie kovov, hliníka, atď.
Odporúčaný stupeň otáčok: ≤ 2

Frézka, veľká/stredná/malá (14)

Na frézovanie plastov, dreva, kovov.
Odporúčaný stupeň otáčok: ≤ 5

Brúsne pásy, veľké/malé (15)

Na brúsenie dreva a plastov.
Montáž pozri obr. 9.
Odporúčaný stupeň otáčok: ≤ 6

Filcové leštiace kotúče, veľké/malé/vysoké
(20)

Na leštenie mosadze, cínu, medi, atď.
Aj v kombinácii s leštiacimi pastami.
Montáž pozri obr. 10.
Odporúčaný stupeň otáčok: ≤ 3

Brúsne kotúče, červené/zelené (21)

Na čistenie kovov a brúsenie dreva a sklolaminá­tu.
Montáž pozri obr. 11.
Odporúčaný stupeň otáčok: ≤ 3

Rozbrusovacie kotúče (22)

Na rezanie kovov a plastov.
Montáž pozri obr. 11.

Odporúčaný stupeň otáčok: ≤ 6

Upínací kľúč (16)

Na montáž príslušenstva.

Upínacia objímka, 1,6 / 2,4 / 3,2 mm (23)

Rôzne veľkosti na upínanie rôzneho
príslušenstva.

Upínacia matica (24)

Na upínanie príslušenstva.

7. Výmena sieťového prípojného

vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob­com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.

8. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri­károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.

- 59 -

SK

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

8.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

10. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly
sa musia odovzdať na ekologickú recykláciu.
Elektrické náradie a akumulátory/batérie nevy­hadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpa-
de z elektrických a elektronických zariadení a
podľa jej transpozície v národnom práve sa musí
už nepoužiteľné elektrické náradie a, podľa eu­rópskej smernice 2006/66/ES, poškodené alebo
vybité akumulátory/batérie zbierať separovane
a odovzdať na recykláciu v súlade s ochranou
životného prostredia.
Ak sa odpad z elektrických a elektronických zari­adení nelikviduje správne, môže poškodiť životné
prostredie a ľudské zdravie kvôli svojmu potenci­álne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie do­kumentácie a sprievodných dokladov výrobkov,
taktiež ich častí, je prípustná len s výslovným súh­lasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené.

- 60 -

SK

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, napínacie tŕne, upínacie tŕne,

Spotrebný materiál / spotrebné diely* Brúsne kotúče, brúsne pásy, frézy, fi lce na

Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

napínacie puzdra, fl exibilný hriadeľ

leštenie, vrtáky, brúsne telieska, rozbrusovacie
kotúče, brúsne valce, drôtené kefy

- 61 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené neoprávneném alebo nesprávném používánie alebo na

•

základe neo- dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne
sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných po­kynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú do
rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 62 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 12)

1. Gevaar! - Handleiding lezen om het letselri­sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het apparaat
(afbeelding 1)

1. Aan/Uit-schakelaar

2. Toerentalregelaar

3. Vergrendelknop voor spantanghouder

4. Spanmoer

5. Afdekking

6. Apparaathouder

7. Flexibele as

2.2 Leveringsomvang (fi g. 1-2)

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

1x slijp- en graveergereedschap

•

1x apparaathouder (6)

•

1x flexibele as (7)

•

6x boor, 1,6 / 2,4 / 3,2 mm (8)

•

6x slijppen, glas/steen/keramiek, div. vormen

•

(9)
5x stiftfrees, div. vormen (10)

•

6x slijppen, metaal, div. vormen (11)

•

1x komborstel (12)

•

1x rondborstel (13)

•

3x frees, groot/middel/klein (14)

•

36x schuurbanden, groot/klein (15)

•

1x spansleutel (16)

•

2x spandoorn (17)

•

1x opspandoorn (18)

•

4x slijprol, groot/klein (19)

•

10x vilten polijstschijf, groot/klein (20)

•

20x slijpschijf, rood/groen (21)

•

- 63 -

NL

10x doorslijpschijf (22)

•

6x spanhuls, 1,6 / 2,4 / 3,2 mm (23)

•

3x spanmoer (24)

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De slijp- en graveerset dient om hout, metaal en
kunststoff en in de modelbouw, op de werkplaats
en in de huishouding te boren, schuren, ont­bramen, polijsten, graveren, snijden, frezen en
schoon te maken. Gebruik het gereedschap en
de accessoires enkel voor de beschreven toepas­singen.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Netspanning ...........................220-240 V~ 50 Hz

Krachtontneming ...................................... 150 W

Nullasttoerental n₀ ..................10000-35000 min

Spanbereik ....................................... 1,6-3,2 mm

Opzetstukken Ø max. ............................... 55 mm

Opzetlengte max. ..................................... 22 mm

Doornlengte max. ..................................... 35 mm

Beschermklasse ..........................................II /

Gewicht ......................................................0,6 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 60745.

Geluidsdrukniveau L
Onzekerheid K

....................... 74,3 dB (A)

pA

........................................... 3 dB

pA

Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

-1

쓑

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

- 64 -

........................ 85,3 dB (A)

WA

.......................................... 3 dB

WA

≤ 2,5 m/s

h

2

2

NL

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het
typeplaatje overeenkomen met de gegevens
van het lichtnet, alvorens het apparaat aan te
sluiten.
Waarschuwing!

Trek altijd de stekker uit het stopcontact, voordat
u het apparaat anders instelt.

5.1 Wandmontage (afb. 3/pos. 6)

De apparaathouder (6) kan aan de wand worden
bevestigd met behulp van de daarvoor bestemde
montagegaten (a). Gebruik de achterkant van de
apparaathouder (6) voor het correct boren van de
gaten.

5.2 Netsnoer opwikkelen (afb. 4/pos.6)

Wikkel het ingestoken netsnoer (b) om de ap­paraathouder (6) zoals getoond in afbeelding 4.

5.3 Inzetten van de verschillende ge­reedschappen (afb. 5)

Gevaar!

Schakel de aandrijfeenheid uit en trek de stekker
uit het stopcontact voordat u het gereedschap
plaatst (en voor elke gereedschapswissel).

1. Druk de vergrendelknop (3) in en draai de
spantanghouder, tot de bout vastklikt.

2. Verwijder de spanmoer (4), zet de passende
spanhuls (23) erin en monteer de spanmoer
weer.

3. Het gewenste gereedschap tot aan de aans­lag in de spanhuls inzetten en de spanmoer
(4) vastschroeven.

Het gereedschap mag niet meer dan 22 mm
uitsteken!

Steek de binnenas (c) van de flexibele as in

•

de spanhuls (23).
Draai de spanmoer (4) vast.

•

Schroef vervolgens de ring (d) op de multi-

•

slijpmachine.

5.5 Inzetten van de verschillende ge­reedschappen in de fl exibele as (afb. 7/
pos. 7)

1. Druk de vergrendelknop (e) in en draai de
spantanghouder tot de bout vastklikt.

2. Verwijder de spanmoer (4), zet de passende
spanhuls (23) erin en monteer de spanmoer
weer.

3. Het gewenste gereedschap tot aan de aans­lag in de spanhuls inzetten en de spanmoer
vastschroeven.

5.6 Bewaren accessoires (afb. 8)

Vaak gebruikte accessoires kunnen ook in de
daarvoor bestemde gaten (f) worden gestoken,
zodat ze snel kunnen worden uitgenomen.

6. Ingebruikname

Zorg ervoor dat de aandrijfeenheid is uitge-

•

schakeld.
Vergelijk of de netspanning vermeld op het

•

kenplaatje overeenkomt met de voorhanden
zijnde netspanning. Steek vervolgens de
stekker van het multi-slijp- en graveerge­reedschap in het stopcontact.

6.1 Aan/Uit-schakelaar (afb. 1, pos. 1)

Om het apparaat in te schakelen zet u de Aan-/
Uit-schakelaar (1) op „I“
Om het apparaat uit te schakelen zet u de Aan-/
Uit-schakelaar (1) op „0“

6.2 Toerentalregelaar (afb. 1/pos. 2)

Het gewenste toerental kunt u aan de regelaar (2)
instellen.
Het juiste toerental is afhankelijk van het ingezet­te gereedschap en van het te bewerken materiaal
(zie 6.5).

5.4 Montage van de fl exibele as (afb. 6/pos. 7)

Schroef de afdekking (5) aan de voorkant van

•

het apparaat los.
Verwijder de spanmoer (4), zet spanhuls (23)

•

van 3,2 mm erin en monteer de spanmoer
weer.

6.3 Opmerkingen over de toerentalinstelling

kleine frees/slijppen: hoog toerental

•

grote frees/slijppen: laag toerental

•

- 65 -

NL

6.4 Werkinstructies

Oefen enkel matige druk uit op het te bewer-

•

ken stuk teneinde dit met constant toerental
te kunnen bewerken.
Sterke druk versnelt het werkproces niet

•

maar leidt tot afremmen resp. stilstand van de
aandrijfeenheid en daarmee tot overbelasting
van de motor.
Kleine werkstukken moeten voor uw eigen

•

veiligheid worden geborgd met een lijmklem
of een bankschroef.
Fijn afwerken/Graveren: aandrijfeenheid

•

houden zoals een balpen (met één hand).
Grof bewerken: aandrijfeenheid houden zoals

•

een hamersteel (met beide handen).

6.5 Beschrijving van de accessoires (afb. 2)

Boren, 1,6 / 2,4 / 3,2 mm (8)

voor het boren in hout en zacht metaal.
Aanbevolen snelheidsstand: ≤ 6

Slijppennen, glas/steen/keramiek, div. vor­men (9)

voor het frezen + graveren van glas, steen en
keramiek.
Aanbevolen snelheidsstand: ≤ 4

Stiftfrezen, div. vormen (10)

voor het frezen + graveren van kunststof, hout,
zacht metaal en glas.
Aanbevolen snelheidsstand: ≤ 4-6

Slijpschijven, rood/groen (21)

voor het reinigen van metalen en het schuren van
hout en glasvezel.

Aanbevolen snelheidsstand: ≤ 3

Doorslijpschijven (22)

Voor het snijden van metalen en kunststoff en.

Aanbevolen snelheidsstand: ≤ 6

Spansleutel (16)

voor de montage van accessoires.

Spanhulzen, 1,6 / 2,4 / 3,2 mm (23)

verschillende maten voor opname van verschil­lende accessoires.

Spanmoer (24)

voor het vastklemmen van de accessoires.

7. Vervanging van de

netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

Slijppennen, metaal, div. vormen (11)

voor het slijpen en ontbramen van metaal.
Aanbevolen snelheidsstand: ≤ 4

Komborstel (12) / rondborstel (13)

voor het reinigen van metaal, aluminium enz.
Aanbevolen snelheidsstand: ≤ 2

Frezen, groot/middel/klein (14)

voor het frezen van kunststof, hout, metaal.
Aanbevolen snelheidsstand: ≤ 5

Schuurbanden, groot/klein (15)

voor het slijpen van metaal en kunststof.
Montage zie afbeelding 9.
Aanbevolen snelheidsstand: ≤ 6

Vilten polijstschijven, groot/klein (20)

voor het polijsten van messing, tin, koper enz.
Ook in combinatie met polijstpasta‘s.

Aanbevolen snelheidsstand: ≤ 3

8. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een voch-

•

tige doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin-

- 66 -

NL

gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires
en bijbehorende verpakkingen moeten op een
voor het milieu verantwoorde wijze worden gere­cycled.

Gooi elektrische gereedschappen, accu’s en
batterijen niet bij het huisvuil, maar breng ze naar
een inzamelpunt.

Alleen voor landen binnen de EU:
Volgens de Europese richtlijn 2012/19/EU in­zake afgedankte elektrische en elektronische
apparatuur, en de implementatie hiervan in na­tionaal recht, moeten niet bruikbare elektrische
gereedschappen op een voor het milieu verant­woorde wijze worden ingezameld en gerecycled.
Volgens de Europese richtlijn 2006/66/EG moe­ten defecte of verbruikte accu’s/batterijen apart
worden ingezameld en op een voor het milieu
verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte elek­trische en elektronische apparaten vanwege de
mogelijke aanwezigheid van gevaarlijke stoff en
schadelijke uitwerkingen op het milieu en de ge­zondheid van mensen hebben.

Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van Einhell Germany AG.

10. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

Technische wijzigingen voorbehouden.

- 67 -

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* koolborstels, spandoorns, opspandoorns, span-

Verbruiksmateriaal/verbruiksstukken* slijpschijven, slijpbanden, frezen, vilten polijst-

Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

hulzen, fl exibele as

schijven, boren, slijpstiften, doorslijpschijven,
slijptrommels, draadborstels

- 68 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 69 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 12)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Interruptor ON/OFF

2. Regulador de velocidad

3. Botón de retención para portabrocas

4. Tuerca de regulación

5. Cubierta

6. Soporte del aparato

7. Árbol fl exible

2.2 Volumen de entrega (fi g. 1-2)

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

1x herramienta desbarbadora y grabadora

•

1 soporte del aparato (6)

•

1 árbol flexible (7)

•

6 brocas, 1,6 / 2,4 / 3,2 mm (8)

•

6 barritas abrasivas, vidrio/piedra/cerámica,

•

diversas formas (9)
5 puntas de fresa, diversas formas (10)

•

6 barritas abrasivas, metal, diversas formas

•

(11)
1 cepillo de copa (12)

•

1 cepillo redondo (13)

•

3 fresas, grande/mediana/pequeña (14)

•

36 cintas abrasivas, grandes/pequeñas (15)

•

- 70 -

E

1 llave de mandril (16)

•

2 mandriles de sujeción (17)

•

1 mandril de fijación (18)

•

4 cilindros esmeriladores, grandes/pequeños

•

(19)
10 pulidoras de fieltro, grandes/pequeñas/

•

altas (20)
20 muelas de lijar, rojas/verdes (21)

•

10 muelas de tronzar (22)

•

6 manguitos de sujeción, 1,6 / 2,4 / 3,2 mm

•

(23)
3 tuercas de regulación (24)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El juego de desbarbadora y grabadora se ha
diseñado para taladrar, lijar, desbarbar, pulir, gra­bar, cortar, fresar y para la limpieza de madera,
metal y materiales sintéticos utilizados en la fab­ricación de modelos y maquetas, taller y menaje.
Utilizar la herramienta y los accesorios solo para
las aplicaciones descritas.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Tensión de red ......................220-240 V~ / 50 Hz

Potencia .................................................... 150 W

Velocidad en vacío n

Capacidad de sujeción .................... 1,6-3,2 mm

Accesorios Ø máx. ................................... 55 mm

Longitud máx. de accesorios ................... 22 mm

Longitud máx. de mandril ......................... 35 mm

Clase de protección ..................................... II/

Peso ...........................................................0,6 kg

.............. 10000-35000 rpm

0

쓑

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 60745.

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.

............................................3 dB

pA

............................................3 dB

WA

.............. 74,3 dB(A)

pA

........... 85,3 dB(A)

WA

≤ 2,5 m/s

2

h

2

- 71 -

E

En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse
de que los datos de la placa de identifi cación
coincidan con los datos de la red eléctrica.
¡Advertencia!

Desenchufar el aparato de la toma de corriente
siempre que se deseen realizar ajustes.

5.1 Montaje en pared (fi g. 3/pos. 6)

El soporte del aparato (6) puede fi jarse a la pared
con ayuda de los agujeros de montaje (a) previs­tos. Comprobar en la parte posterior del soporte
del aparato cuáles son las medidas adecuadas
para hacer los agujeros (6).

5.4 Cómo montar el árbol fl exible (fi g. 6/pos.

7)

Desatornillar la cubierta (5) en la parte delan-

•

tera del aparato.
Quitar la tuerca de regulación (4), poner el

•

manguito de sujeción (23) de 3,2 mm y volver
a montar la tuerca de regulación.
Insertar el eje interior (c) del árbol flexible en

•

el manguito de sujeción (23).
Apretar la tuerca de regulación (4).

•

A continuación, atornillar el anillo (d) a la lija-

•

dora múltiple.

5.5 Colocación de las diferentes herramien­tas en el árbol fl exible (fi g. 7/pos.7)

1. Presionar el botón de retención (e) y girar el
portabrocas hasta que el perno se quede en­clavado.

2. Quitar la tuerca de regulación (4), poner el
manguito de sujeción adecuado (23) y volver
a montar la tuerca de regulación.

3. Colocar la herramienta escogida hasta el
tope del manguito de sujeción y atornillar la
tuerca de regulación.

5.6 Almacenamiento de accesorios (fi g. 8)

Para retirarlos de forma rápida, los accesorios de
uso frecuente también pueden guardarse en los
orifi cios previstos a tal efecto (f).

5.2 Enrollar cable de conexión (fi g. 4/pos.6)

Enrollar el cable de conexión enchufado (b) en
torno al soporte del aparato (6) como se muestra
en la fi gura 4.

5.3 Colocación de las diferentes herramien­tas (fi g. 5)

¡Peligro!

Antes de colocar las herramientas en su sitio (y
antes de cada cambio de herramientas), deberá
desconectar la unidad motriz y retirar el enchufe.

1. Presionar el botón de retención (3) y girar el
portabrocas hasta que el perno se quede en­clavado.

2. Quitar la tuerca de regulación (4), poner el
manguito de sujeción adecuado (23) y volver
a montar la tuerca de regulación.

3. Colocar la herramienta escogida hasta el
tope del manguito de sujeción y atornillar la
tuerca de regulación (4).

La parte sobresaliente no debe superar los 22
mm.

6. Puesta en marcha

Asegúrese de que la unidad motriz esté de-

•

sconectada.
Comprobar que la tensión de red coincide

•

con la especificada en la placa de datos del
aparato. Enchufar la lijadora múltiple a la red
eléctrica.

6.1 Interruptor ON/OFF (fi g. 1/pos. 1)

Para conectar el aparato, poner el interruptor ON/
OFF (1) en „I“.
Para desconectar el aparato, poner el interruptor
ON/OFF (1) en „0“.

6.2 Regulador de velocidad (fi g. 1/pos. 2)

Se puede ajustar la velocidad deseada por medio
del regulador (2).
La velocidad correcta depende de la herramienta
acoplada y del material a trabajar (véase 6.5).

- 72 -

E

6.3 Instrucciones para el ajuste de la veloci­dad

Fresas /barritas abrasivas pequeñas: veloci-

•

dad alta
Fresas /barritas abrasivas grandes: velocidad

•

baja

6.4 Instrucciones relativas al trabajo

Ejercer una presión moderada sólo sobre la

•

pieza que se desea trabajar para asegurar
una velocidad homogénea mientras se tra­baja.
Una mayor presión no acelera el proceso de

•

trabajo, sino que frena o detiene la unidad
motriz y, con ello, provoca la sobrecarga del
motor.
Para garantizar la seguridad personal, fijar

•

las piezas pequeñas mediante un sargento o
tornillo de banco.
Trabajos de precisión y grabados: Sujetar la

•

unidad motriz como si fuera un bolígrafo (con
una mano).
trabajos en grueso: Sujetar la unidad motriz

•

como si fuera el mango de un martillo (con
dos manos).

6.5 Descripción de los accesorios (fi g. 2)

Brocas, 1,6 / 2,4 / 3,2 mm (8)

Para taladrar en madera y metal blando.
Velocidades recomendadas: ≤ 6

Barritas abrasivas, vidrio/piedra/cerámica,
diversas formas (9)

Para fresar + grabar vidrio, piedra y cerámica.
Velocidades recomendadas: ≤ 4

Puntas de fresa, diversas formas (10)

Para fresar + grabar plástico, madera, metal ban­do y vidrio.
Velocidades recomendadas: ≤ 4-6

Barritas abrasivas, metal, diversas formas
(11)

Para lijar y desbarbar metal.
Velocidades recomendadas: ≤ 4

Cintas abrasivas, grandes/pequeñas (15)

Para lijar madera y plástico.
Para el montaje, véase fi gura 9.
Velocidades recomendadas: ≤ 6

Pulidoras de fi eltro, grandes/pequeñas/altas
(20)

Para pulir latón, cinc, cobre, etc.
Se pueden combinar con pastas para pulir.
Para el montaje, véase fi gura 10.
Velocidades recomendadas: ≤ 3

Muelas de lijar, rojas/verdes (21)

Para limpiar metales y lijar madera y fi bra de
vidrio.
Para el montaje, véase fi gura 11.
Velocidades recomendadas: ≤ 3

Muelas de tronzar (22)

Para cortar metales y plásticos.
Para el montaje, véase fi gura 11.
Velocidades recomendadas: ≤ 6

Llave de mandril (16)

Para montar los accesorios.

Manguito de sujeción, 1,6 / 2,4 / 3,2 mm (23)

Diversos tamaños para sujetar distintos tipos de
accesorios.

Tuercas de regulación (24)

Para la sujeción fi ja de los accesorios.

7. Cambio del cable de conexión a
la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

Cepillo de copa (12) / cepillo redondo (13)

Para limpiar metal, aluminio, etc.
Velocidades recomendadas: ≤ 2

Fresas, grande/mediana/pequeña (14)

Para fresar plástico, madera, metal.
Velocidades recomendadas: ≤ 5

- 73 -

E

8. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

10. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

8.3 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

- 74 -

E

Eliminación

Las herramientas eléctricas, baterías, accesorios y embalajes deberán someterse a un proceso de re­cuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!
Este producto deber depositarse como residuo en un lugar de recogida adecuado para su reciclaje

Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y
su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas
que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos
deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos
nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligro­sas.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas.

- 75 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, mandriles de sujeción,

Material de consumo/Piezas de consumo* Muelas de lijar, cintas abrasivas, fresas, pulidoras

Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

manguitos de sujeción, árboles fl exibles

de fi eltro, brocas, barritas de abrasivo, muelas
de tronzar, cilindros esmeriladores, cepillos de
alambre

- 76 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura-

les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado

adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años

su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no con llevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. Ni para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa-

rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 77 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 12)

1. Vaara! - Tapaturmavaaran vähentämiseksi

lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu

saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu-

ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana

syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen
sisältö

2.1 Laitteen kuvaus (kuva 1)

1. Päälle-/pois-katkaisin

2. Kierrosluvun säädin

3. Työkaluistukan lukitusnuppi

4. Istukan mutteri

5. Peite

6. Laitteen pidike

7. Joustava akseli

2.2 Toimituksen sisältö (kuvat 1-2)

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Hioma- ja kaiverrustyökalu

•

1 laitteen pidike (6)

•

1 joustava akseli (7)

•

6 poranterää, 1,6 / 2,4 / 3,2 mm (8)

•

6 hiomapuikkoa, lasi/kivi/keramiikka, eri muo-

•

toja (9)
5 jyrsinpuikkoa, eri muotoja (10)

•

6 hiomapuikkoa, metalli, eri muotoja (11)

•

1 kuppiharja (12)

•

1 pyöröharja (13)

•

3 jyrsintä, suuri/keskikoko/pieni (14)

•

36 hiomanauhaa, suuri/pieni (15)

•

1 kiinnitysavain (16)

•

2 kiinnitystuurnaa (17)

•

1 kiristystuurna (18)

•

4 hiomatelaa, suuri/pieni (19)

•

10 huopakiillotinta, suuri/pieni/korkea (20)

•

20 hiomalaikkaa, punainen/vihreä (21)

•

10 katkaisulaikkaa (22)

•

6 kiinnitysholkkia, 1,6 / 2,4 / 3,2 mm (23)

•

3 kiinnitysmutteria (24)

•

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Hioma- ja kaiverrussarja on laadittu puun, me­tallin ja muovien poraamiseen, kaivertamiseen,

- 78 -

FIN

leikkaamiseen, jyrsimiseen ja puhdistamiseen
pienoismalleja valmistettaessa, työpajassa ja ko­titaloudessa. Käytä työkalua ja sen varusteita vain
yllä kuvattuihin sovelluksiin.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Varkkojännite ...........................220-240 V~ 50 Hz

Tehonotto ................................................... 150 W

Joutokäyntikierrosluku n₀ .........1000-35000 min

Kiinnitysalue....................................... 1,6-3,2 mm

Lisäketyökalut Ø enint. ............................. 55 mm

Lisäkkeiden pituus enint. ......................... 22 mm

Tuurnan pituus enint. ............................... 35 mm

Suojausluokka .............................................II /

Paino ..........................................................0,6 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 60745 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

.......................... 74,3 dB(A)

pA

............................................3 dB

pA

............................ 85,3 dB(A)

WA

........................................... 3 dB

WA

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 60745 mukai­sesti.

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

≤ 2,5 m/s

h

2

2

쓑

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

-1

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkasta ennen laitteen liittämistä sähköver­kkoon, että tyyppikilven tiedot vastaavat käy­tettävän verkkovirran tietoja.
Varoitus!

Irrota aina verkkopistoke ennen kuin teet laittee­seen säätöjä.

5.1 Asennus seinälle (kuva 3/nro 6)

Laitteen pidike (6) voidaan kiinnittää seinään
tähän tarkoitukseen tehtyjen asennusreikien (a)

- 79 -

FIN

avulla. Poranreikien oikeat mitat voit lukea laitteen
pidikkeen (6) takasivulta.

5.2 Verkkojohdon kiertäminen rullalle
(kuva 4/nro 6)

Kierrä laitteeseen liitetty verkkojohto (b) laitteen
pidikkeen (6) ympärille kuvan 4 osoittamalla ta­valla.

5.3 Eri työkalujen asettaminen laitteeseen
(kuva 5)

Vaara!
Ennen työkalujen asettamista laitteeseen (sekä
ennen jokaista työkalunvaihtoa) tulee sammuttaa
käyttöyksikkö ja irrottaa verkkopistoke.

1. Paina lukitusnuppia (3) ja käännä istukkaa,
kunnes pultti lukittuu paikalleen

2. Ota istukan mutteri (4) pois, pane sopiva kiin­nitysholkki (23) paikalleen ja asenna istukan
mutteri jälleen paikalleen.

3. Työnnä haluamasi työkalu vasteeseen saakka
kiinnitysholkkiin ja kierrä istukan mutteri (4)
tiukasti kiinni.

Se saa ulottua enintään 22 mm ulos.

5.4 Joustavan akselin asennus (kuva 6/nro 7)

Ruuvaa laitteen etuosassa oleva peite (5) irti.

•

Ota istukan mutteri (4) pois, pane 3,2 mm:n

•

kiinnitysholkki (23) paikalleen ja asenna istu­kan mutteri jälleen paikalleen.
Työnnä joustavan akselin sisäakseli (c) kiinni-

•

tysholkkiin (23).
Kiristä istukan mutteri (4) tiukkaan.

•

Ruuvaa sitten monitoimihiomakoneen rengas

•

(d) kiinni.

5.5 Eri työkalujen asettaminen joustavaan
akseliin (kuva 7/nro 7)

1. Paina lukitusnuppia (e) ja käännä istukkaa,
kunnes pultti lukittuu paikalleen.

2. Ota istukan mutteri (4) pois, pane sopiva kiin­nitysholkki (23) paikalleen ja asenna istukan
mutteri jälleen paikalleen.

3. Työnnä haluamasi työkalu vasteeseen saakka
kiinnitysholkkiin ja kierrä työkaluistukan mut­teri tiukkaan kiinni.

6. Käyttöönotto

Varmista, että käyttöyksikkö on kytkettynä

•

pois.
Vertaa, vastaako tyyppikilvessä annettu

•

verkkojännite käytettävissä olevaa verkkojän­nitettä. Työnnä sitten monitoimihiomakoneen
pistoke pistorasiaan.

6.1 Päälle-/pois-katkaisin (kuva 1/nro 1)

Käynnistä laite kääntämällä päälle-/pois-katkaisin
(1) asentoon „I“
Sammuta laite kääntämällä päälle-/pois-katkaisin
(1) asentoon „0“

6.2 Kierrosluvunsäädin (kuva 1/nro 2)

Voit säätää haluamasi kierrosluvun säätimellä (2).
Oikea kierrosluku on riippuvainen käytetystä
työkalusta ja työstettävästä materiaalista (katso
kohta 6.5).

6.3 Kierrosluvun säätöohjeita

pienet jyrsimet/hiomapuikot: suuri kierrosluku

•

suuret jyrsimet/hiomapuikot: alhainen kier-

•

rosluku

6.4 Työskentelyohjeita

Kohdista vain kohtuullinen puristus työstettä-

•

vään työstökappaleeseen, jotta sitä voidaan
työstää tasaisella kierrosluvulla.
Voimakas puristus ei nopeuta työskentelyä,

•

vaan johtaa voimansiirron jarruttamiseen tai
pysähtymiseen ja siten moottorin ylikuor­mitukseen.
Pienet työstökappaleet tulee turvallisuutesi

•

vuoksi varmistaa ruuvipinteellä tai kiinnittää
ruuvipenkkiin.
Hienotyöt / Kaivartaminen: Pitele voimansi-

•

irtoyksikköä kuten kuulakärkikynää (yhdellä
kädellä).
Karkeat työt: Pitele voimansiirtoyksikköä ku-

•

ten vasaranvartta (molemmin käsin).

6.5 Varusteosien kuvaus (kuva 2)

Poranterät, 1,6 / 2,4 / 3,2 mm (8)
Puun ja pehmeiden metallien poraamiseen.
Suositeltu kierroslukutaso: ≤ 6

5.6 Varusteiden säilyttäminen (kuva 8)

Voit panna usein käytetyt varusteet myös niille
tarkoitettuihin koloihin (f) niiden nopeaa käsille
saamista varten.

Hiomapuikot, lasi/kivi/keramiikka, eri muotoja
(9)

Lasin, kiven ja keramiikan jyrsimiseen + kaiverta­miseen.
Suositeltu kierroslukutaso: ≤ 4

- 80 -

FIN

Jyrsinpuikot, eri muotoja (10)

Muovin, puun, pehmeiden metallien ja lasin jyr­sintään.
Suositeltu kierroslukutaso: ≤ 4-6

Hiomapuikot, metalli, eri muotoja (11)

Metallin hiomiseen ja purseenpoistoon.
Suositeltu kierroslukutaso: ≤ 4

Kuppiharja (12) / pyöröharja (13)

Metallin, alumiinin jne. puhdistamiseen.
Suositeltu kierroslukutaso: ≤ 2

Jyrsimet, suuri/keskikoko/pieni (14)

Muovin, puun ja metallin jyrsintään.
Suositeltu kierroslukutaso: ≤ 5

Hiomanauhat, suuri/pieni (15)

Puun ja muovien hiomiseen.
Asennus katso kuva 9.
Suositeltu kierroslukutaso: ≤ 6

Huopakiillottimet, suuri/pieni/korkea (20)

Messingin, tinan, kuparin jne. kiillottamiseen.
Myös hiomatahnojen kera.
Asennus katso kuva 10.
Suositeltu kierroslukutaso: ≤ 3

Hiomalaikat, punainen/vihreä (21)

Metallien puhdistamiseen sekä puun ja kuitulasin
hiontaanl
Asennus katso kuva 11.
Suositeltu kierroslukutaso: 3

Katkaisulaikat (22)

Metallien ja muovien leikkaamiseen.
Asennus katso kuva 11.
Suositeltu kierroslukutaso: ≤ 6

Kiristysavain (16)

Varusteosien asentamiseen.

Kiinnitysholkki, 1,6 / 2,4 / 3,2 mm (23)

Eri kokoiset eri varusteiden kiinnittämistä varten.

Istukan mutteri (24)

Varusteosien kiinnittämiseen.

7. Verkkojohdon vaihtaminen

Vaara!

Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pä­tevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

8.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

8.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan
ammattihenkilön tarkastaa hiiliharjojen kunto.
Vaara! Hiiliharjojen vaihdon saa tehdä vain säh­köalan ammattihenkilö.

8.3 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

8.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

- 81 -

FIN

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

10. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset
tulee toimittaa ympäristöystävälliseen uusiokäyt­töön.
Älä heitä sähkötyökaluja tai akkuja/paristoja ta­lousjätteisiin!

Koskee vain EU maita:
Sähkö- ja elektroniikkaromua koskevan EU-di­rektiivin 2012/19/EU ja sen kansalliseen lainsää­däntöön saattamisen mukaan käyttökelvottomat
sähkötyökalut sekä EU-direktiivin 2006/66/EY
mukaan vialliset tai loppuun käytetyt akut/paristot
on kerättävä erikseen ja toimitettava ympäristöy­stävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikka­laitteet hävitetään epäasianmukaisesti, niiden
mahdollisesti sisältämät vaaralliset aineet voivat
aiheuttaa haittaa ympäristölle ja ihmisten tervey­delle.

Tuotedokumentaation ja tuotteen mukana toi­mitettujen papereiden osittainenkin kopiointi tai
muu monistaminen on sallittu ainoastaan Einhell
Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään.

- 82 -

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Hiiliharjat, kiristystuurnat, kiinnitystuurnat, kiinni-

Käyttömateriaali / käyttöosat* Hiomalaikat, hiomanauhat, jyrsinterät, huopakiil-

Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

tysholkit, joustoakseli

lottimet, poranterät, hiomapuikot, katkaisulaikat,
hiomatelat, metallilankaharjat

- 83 -

FIN

Takuutodistus

Arvoisa asiakas,
Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti,
ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös
soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia
ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet­ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja,
jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi.
Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat
silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten
vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su­unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta
on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan.
Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa
rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

•

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai
virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu­onnonoloille tai puutteellisesta hoidosta ja huollosta.
Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

•

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka,
kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista
tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).
Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

•

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku­lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen
vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen
kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku­uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen
takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika
ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä
koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com.
Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä
palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika
kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden
korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut
kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole
voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka
eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua,
ota yhteyttä tekniseen asiakaspalveluumme.
Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja
jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

- 84 -

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov
(glejte sliko 12)

1. Nevarnost! - Da bi zmanjšali tveganje
poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo
sluha.

3. Pozor! Uporabljajte protiprašno zaščitno
masko. Pri obdelavi lesa in drugih materialov
lahko pride do nastajanja zdravju škodljivega
prahu. Materiala, ki vsebuje azbest, ne smete
obdelovati!

4. Pozor! Uporabljajte zaščitna očala.
Med delom nastajajoče iskre ali iz napra­ve izletajoči delčki, ostružki in prah lahko
povzročijo izgubo vida.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere­te v priloženi knjižici!

Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s ka­terimi je to električno orodje opremljeno.

Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.

Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (slika 1)

1. Stikalo za vklop/izklop

2. Regulator števila vrtljajev

3. Blokirni gumb za vpenjalno glavo

4. Napenjalna matica

5. Pokrov

6. Držalo naprave

7. Fleksibilna gred

2.2 Obseg dobave (Slika 1-2)

S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj­kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže.
Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstaja­jo).
Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta­ja nevarnost zadušitve in zaužitja takšnih
delov materiala!

1x orodje za brušenje in graviranje

•

1x držalo naprave (6)

•

1x fleksibilna gred (7)

•

6x sveder, 1,6 / 2,4 / 3,2 mm (8)

•

6x brusilni zatiči, steklo/kamen/keramika,

•

različnih oblik (9)
5x rezkalni zatiči, različnih oblik (10)

•

6x brusilni zatiči, kovina, različnih oblik (11)

•

1x lončasta ščetka (12)

•

1x okrogla ščetka (13)

•

3x rezkalnik, velik/srednji/majhen (14)

•

36x brusilni trakovi, veliki/majhni (15)

•

1x napenjalni ključ (16)

•

2x vpenjalna os (17)

•

1x vpenjalna os (18)

•

4x brusilni valj, velik/majhen (19)

•

10x nastavki za poliranje iz filca, veliki/majhni/

•

visoki (20)
20x brusilne plošče, rdeče/zelene (21)

•

10x rezalne plošče (22)

•

6x napenjalni tulec, 1,6 / 2,4 / 3,2 mm (23)

•

3x napenjalna matica (24)

•

Originalna navodila za uporabo

•

Varnostna navodila

•

- 85 -

SLO

3. Predpisana namenska uporaba

Komplet za brušenje in graviranje je namenjen
vrtanju, brušenju, odstranjevanju robov, poliranju,
graviranju, rezanju, rezkanju in čiščenju lesa,
kovine in plastike v modelarstvu, delavnicah in
gospodinjstvih. Orodje in pribor uporabljajte le za
opisane namene.

Ta stroj se lahko uporablja le v skladu z njeg­ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor­nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Omrežna napetost ..................220-240 V~ 50 Hz

Poraba energije ........................................ 150 W

Število vrtljajev prostega teka n₀ .........................

................................................10000-35000 min

Območje vpenjanja ........................... 1,6-3,2 mm

Nastavki Ø najv. ....................................... 55 mm

Dolžina nastavkov najv. ............................ 22 mm

Dolžina trna najv. ...................................... 35 mm

Razred zaščite ............................................ II /

Teža .......................................................... 0,6 kg

Nevarnost!
Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.

쓑

Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s

2

≤ 2,5 m/s

h

Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa so bile izmerjene po stan­dardiziranem testnem postopku in jo je mogoče
za primerjavo električnega orodja primerjati z
drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa je možno uporabiti tudi za
predhodno oceno obremenitve.

Opozorilo:

Vrednosti nihanj in emisij hrupa se lahko med
dejansko uporabo električnega orodja razlikujejo
od navedenih vrednosti, kar je odvisno od načina
uporabe električnega orodja, zlasti od vrste ob­delovanca.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

-1

Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar­nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.

2

Nivo zvočnega tlaka L
Negotovost K

pA

Nivo zvočne moči L
Negotovost K

WA

.................... 74,3 dB (A)

pA

.............................................3 dB

......................... 85,3 dB (A)

WA

............................................ 3 dB

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.

5. Pred prvim zagonom

Pred priključitvijo preverite, ali se podatki na
tipski tablici ujemajo z omrežnimi podatki.
Opozorilo!

Preden začnete izvajati nastavitve na napravi,
vedno izvlecite omrežni vtič.

- 86 -

SLO

5.1 Stenska montaža (slika 3/poz. 6)

Držalo orodja (6) lahko s pomočjo predvidenih
lukenj za pritrditev (a) pritrdite na steno. Pravilne
dimenzije za izvrtine so razvidne na hrbtni strani
držala naprave (6).

5.2 Navitje omrežnega kabla (slika 4/poz. 6)

Priključeni omrežni kabel (b) ovijte okoli držala
naprave (6), kot je prikazano na sliki 4.

5.3 Vstavljanje različnih orodij (slika 5)
Nevarnost!

Pred uporabo orodja (in pred vsako menjavo
orodja) izklopite pogonsko enoto in izvlecite
omrežni vtič.

1. Pritisnite aretirni gumb (3) in obračajte vpen­jalno glavo, dokler zatič ne zaskoči.

2. Odstranite napenjalno matico (4), vstavite
ustrezen napenjalni tulec (23) in napenjalno
matico ponovno montirajte.

3. V napenjalni tulec vstavite želeno orodje do
omejila in privijte napenjalno matico (4).

Izstopanje ne sme biti večje kot 22 mm!

5.4 Montaža fl eksibilne gredi (slika 6/poz. 7)

Odvijte pokrov (5) na sprednji strani naprave.

•

Odstranite napenjalno matico (4), vstavite

•

ustrezen napenjalni tulec (23) z 3,2 mm in na­penjalno matico ponovno montirajte.
Notranjo os (c) fleksibilne gredi vstavite v na-

•

penjalni tulec (23).
Pritegnite napenjalno matico (4).

•

Zdaj na večnamenski brusilnik privijte obroč

•

(d).

5.5 Vstavljanje različnega orodja v fl eksibilno
gred (slika 7/poz.7)

1. Pritisnite aretirni gumb (e) in obračajte vpen­jalno glavo dokler zatič ne zaskoči.

2. Odstranite napenjalno matico (4), vstavite
ustrezen napenjalni tulec (23) in napenjalno
matico ponovno montirajte.

3. V napenjalni tulec vstavite želeno orodje do
omejila in privijte napenjalno matico.

5.6 Shranjevanje pribora (slika 8).

Pogosto uporabljan pribor lahko vstavite tudi v
za to predvidene odprtine (f), da ga lahko hitro
odvzamete.

6. Zagon

Zagotovite, da je pogonska enota izklopljena.

•

Primerjajte, ali se omrežna napetost na tablici

•

s podatki ujema z omrežno napetostjo, ki je
na voljo. Vključite vtič večnamenskega brusil­nika v vtičnico.

6.1 Stikalo za vklop/izklop (slika 1/poz. 1)

Za vklop naprave nastavite stikalo za vklop/izklop
(1) na »I«.
Za izklop naprave stikalo za vklop/izklop (1) zno­va nastavite na »0«.

6.2 Regulator števila vrtljajev (slika 1/poz. 2)

Želeno število vrtljajev lahko nastavite na regula­torju (2).
Pravilno število vrtljajev je odvisno od vstavlje­nega orodja in materiala, ki ga obdelujete (glejte

6.5).

6.3 Opombe glede nastavitve števila vrtljajev

majhen rezkalnik/brusilni zatiči: visoko število

•

vrtljajev
veliki rezkalnik/brusilni zatiči: nizko število

•

vrtljajev

6.4 Napotki za delo

Na obdelovanca zmerno pritiskajte, da ga

•

lahko obdelujete z enakomernim številom
vrtljajev.
Močan pritisk ne pospeši delovnega postop-

•

ka, temveč povzroči zaviranje oz. ustavitev
delovne enote in s tem preobremenitev mo­torja.
Majhne obdelovance zaradi lastne varnosti

•

vpnite z vijačno sponko ali primežem.
Natančna dela/graviranje: pogonsko enoto

•

držite kot kemični svinčnik (z eno roko).
Groba dela: pogonsko enoto držite kot ročaj

•

kladiva (z obema rokama).

6.5 Opis delov pribora (slika 2)

Sveder, 1,6 / 2,4 / 3,2 mm (8)

Za vrtanje v les in mehko kovino.
Priporočena stopnja števila vrtljajev: ≤ 6

Brusilni zatiči, steklo/kamen/keramika,
različnih oblik (9)

Za rezkanje + graviranje stekla, kamna in kera­mike.
Priporočena stopnja števila vrtljajev: ≤ 4

- 87 -

SLO

Rezkalni zatiči, različnih oblik (10)

Za rezkanje + graviranje plastike, lesa, mehke
kovine in stekla.
Priporočena stopnja števila vrtljajev: ≤ 4-6

Brusilni zatiči, kovina, različnih oblik (11)

Za brušenje in odstranjevanje robov kovine.
Priporočena stopnja števila vrtljajev: ≤ 4

Lončasta ščetka (12) / okrogla ščetka (13)

Za čiščenje kovine, aluminija ipd.
Priporočena stopnja števila vrtljajev: ≤ 2

Rezkalnik, velik/srednji/majhen (14)

Za rezkanje plastike, lesa, kovine.
Priporočena stopnja števila vrtljajev: ≤ 5

Brusilni trakovi, veliki/majhni (15)

Za brušenje lesa in plastike.
Za montažo glejte sliko 9.
Priporočena stopnja števila vrtljajev: ≤ 6

Nastavki za poliranje iz fi lca, veliki/majhni/
visoki (20)

Za poliranje medenine, kositra, bakra itd.
Tudi v povezavi s polirnimi pastami.
Za montažo glejte sliko 10.
Priporočena stopnja števila vrtljajev: ≤ 3

Brusilne plošče, rdeče/zelene (21)

Za čiščenje kovin ter brušenje lesa in steklenih
vlaken.
Za montažo glejte sliko 11.
Priporočena stopnja števila vrtljajev: ≤ 3

7. Zamenjava električnega
priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.

8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite
električni priključni kabel.

8.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje mo-

•

torja vzdržujte kar se le da v stanju brez pri­sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.

Rezalne plošče (22)

Za rezanje kovine in umetnih mas.
Za montažo glejte sliko 11.
Priporočena stopnja števila vrtljajev: ≤ 6

Napenjalni ključ (16)

Za montažo delov pribora.

Napenjalni tulec, 1,6 / 2,4 / 3,2 mm (23)

Različne velikosti za namestitev različnih delov
pribora.

Napenjalna matica (24)

Za vpenjanje delov pribora.

8.2 Oglene ščetke

Pri prekomernem iskrenju naj strokovnjak za
elektriko preveri oglene ščetke.
Nevarnost! Oglene ščetke lahko zamenja le stro-
kovnjak za elektriko.

8.3 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.

- 88 -

SLO

8.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na­vesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni
strani www.Einhell-Service.com

9. Odstranjevanje in ponovna
uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi­na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin­jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz­nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.

10. Skladiščenje

Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih
orodij, akumulatorskih baterij, pribora in embalaž.
Električnih orodij in akumulatorskih/običajnih
baterij ne smete odvreči med gospodinjske od­padke!

Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU o odpadni
električni in elektronski opremi in njenim pre­nosom v nacionalno zakonodajo se morajo
odslužena električna orodja zbirati ločeno in od­straniti na okolju prijazen način.
Prav tako se morajo v skladu z Direktivo 2006/66/
ES pokvarjene ali odslužene akumulatorske bate­rije in baterije za enkratno uporabo zbirati ločeno
in odstraniti na okolju prijazen način. Odpadna
električna in elektronska oprema, ki ni zavržena
strokovno, lahko negativno vpliva na okolje in
zdravje ljudi, saj morda vsebuje nevarne snovi.

Ponatis ali kakršnokoli razmnoževanje dokumen­tacije in spremljajočih papirjev o proizvodu, tudi
po izvlečkih, je dovoljeno samo z izrecnim soglas­jem Einhell Germany AG.

Pridržana pravica do tehničnih sprememb.

- 89 -

SLO

Ser visne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka­teri deli potrošni material.

Kategorija Primer

Obrabni deli* ogljene ščetke, vpenjalne osi, napenjalne osi,

Obrabni material/ obrabni deli* brusilni koluti, brusilni trakovi, rezkalniki,

Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako
kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

vpenjalni tulci, gibke gredi

klobučevinaske polirke, svedri, brusilni zatiči,
rezalne plošče, brusilni valji, žične ščetke

- 90 -

SLO

Garancijska listina

Spoštovana stranka,
naši izdelki so prestali stroga preverjanja kakovosti. V kolikor ta naprava ne bo več delovala brezhibno,
nam je to iskreno žal in vas prosimo, da se obrnete na naš servis, naveden na tej garancijski kartici. Prav
tako se na nas lahko obrnete na navedeno telefonsko številko servisa. Za uveljavitev garancijskih zah­tevkov velja naslednje:

1. Ti garancijski pogoji so usmerjeni izključno na potrošnika, tj. fi zične osebe, ki želijo ta izdelek upora-

bljati v sklopu obrti ali druge samostojne dejavnosti. Ti garancijski pogoji določajo dodatna jamstva,
ki jih proizvajalec poleg zakonskega jamstva zagotavlja kupcem novih naprav. Ta garancija ne pose­ga v vaše zakonske garancijske zahtevke. Naše jamstvo je za vas brezplačno.

2. Jamstvo izključno pokriva okvare novih naprav proizvajalca, kupljenih v EU, ki se nanašajo na

materialno napako ali napako proizvajalca, in je po naši presoji omejeno na odpravljanje takšnih
okvar ali zamenjavo naprave. Upoštevajte, da naše naprave niso bile izdelane za namene uporabe
v obrtništvu ali za poklicno uporabo. Garancijska pogodba se tako ne sklene, če se je naprava v
garancijskem obdobju uporabljala v obrti, trgovini ali industriji oz. je bila izpostavljena enakovredni
stopnji obrabe. Pri artiklih, ki jih uvrščamo v znamko »Professional« izključitev za obrt, rokodelstvo
ali poklicno uporabo ne velja.

3. Garancija ne vključuje:

Škode na napravi, nastale zaradi neupoštevanja navodil za montažo ali zaradi neustrezne na-

•

mestitve, neupoštevanja navodil za uporabo (npr. priklop na napačno omrežno napetost ali vrsto
električnega toka), neupoštevanja določil za vzdrževanje in varnostnih napotkov, izpostavljanja
naprave neprimernim okoljskim pogojem oz. zaradi neustrezne nege ter vzdrževanja.
Škode na napravi, nastale zaradi malomarne ali nepredvidene uporabe (npr. prekomerna obre-

•

menitev naprave ali uporaba nedovoljenih orodij oz. pripomočkov za uporabo) in vdora tujkov v
napravo (npr. pesek, kamenčki ali prašni delci ...). Transportne škode, nasilne uporabe ali tujih
vplivov (npr. škoda zaradi padca).
Škode na napravi ali delih naprave, nastale zaradi običajne ali naravne obrabe. Tako so denimo

•

akumulatorji ali paketi akumulatorjev izpostavljeni naravni obrabi in so konstrukcijsko predvideni
za določeno število polnilnih ciklov. Na obrabo zlasti negativno vplivajo podaljšana obremenitev,
hitrosti polnjenja in izpostavljenost vročini, mrazu, tresljajem in udarcem.

4. Garancijsko obdobje znaša dve leti in se prične z datumom nakupa naprave. Garancijski zahtevke

je treba vložiti pred potekom garancijskega obdobja v dveh tednih, ko ste opazili okvaro. Garancijski
zahtevki, vloženi po poteku garancijskega obdobja, so nični. Zaradi popravila ali zamenjave naprave
se ne podaljša garancijsko obdobje in prav tako se ne začne novo garancijsko obdobje za napravo
oz. vgrajene nadomestne dele. To prav tako velja pri uveljavitvi servisna na mestu uporabe.

5. Če želite vložiti garancijski zahtevek, okvarjeno napravo prijavite na naslovu:

www.Einhell-Serivce.com. Pripravite račun ali drugo potrdilo nakupa nove naprave. Naprave, posre­dovane brez ustreznih dokazil ali tipskih ploščic, so izvzete iz jamstva zaradi pomanjkljive kategori­zacije. Če okvaro naprave krije naše jamstvo, boste v najkrajšem možnem času prejeli popravljeno
ali novo napravo.

6. Če ste napravo uporabljali v drugi državi članici EU, kot v državi, v kateri ste napravo kupili, se

jamstvo prenese na lokalnega servisnega partnerja. Garancijskega zahtevka ni mogoče uveljavljati,
če je bilo blago odposlano izven EU.

Proti povračilu stroškov vam nudimo popravilo okvarjenih naprav, za katere je garancijsko obdobje že
poteklo. V ta namen napravo odpošljite na naš servisni naslov. Pri obrabi, potrošnih in manjkajočih delih
se sklicujemo na omejitve tega jamstva v skladu z informacijami o servisu, navedenih v teh navodilih za
uporabo.

Porok/ Storitev:Einhell Croatia d.o.o., Pustodol Začretski 19/H, 49223 Sv. Križ Začretje, Hrvatska

- 91 -

H

Veszély!

A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.

A használt szimbólumok magyarázata
(lásd a 12-es képet)

1. Veszély! - Sérülés veszélyének a lecsökken-

téséhez olvassa el a használati utasítást.

2. Vigyázat! Hordjon egy zajcsökkentő

fülvédőt. A zaj behatása hallásvesztéshez
vezethet.

3. Vigyázat! Viseljen egy porvédőálarcot. Fa

és más anyagok megdolgozásánál az egész­ségre káros por keletkezhet. Azbeszt tartalmú
anyagokat nem szabad megmunkálni!

4. Vigyázat! Hordjon egy védőszemüveget.

Munka közben keletkező szikrák vagy a
készülékből kipattanó szillánk, forgács vagy a
keletkező por vakulást okozhat.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü­zetecskében találhatóak!

Figyelmeztetés!
Olvasson minden biztonsági utasítást, uta­lást, képleírást és technikai adatot végig,
amelyekkel ez az elektromos szerszám el van
látva. A következő utasítások betartásán belüli

mulasztások áramütést, tüzet és/vagy súlyos sé­rüléseket okozhatnak.

Őrizze meg az összes biztonsági utasításokat
és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás
terjedelme

2.1 A készülék leírása (1-es kép)

1. Be-/ Kikapcsoló

2. Fordulatszám szabályozó

3. Reteszelő gomb a feszítőfogó tokmányhoz

4. Szorítóanya

5. Burkolat

6. Készüléktartó

7. Flexibilis tengely

2.2 A szállítás terjedelme (ábrák 1-2)

Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból.
Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha
létezik).
Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me.
Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra.
Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek­kel játszaniuk! Fennáll a lenyelés és a meg­fulladás veszélye!

1x csiszoló és gravírozó szerszám

•

1x készüléktartó (6)

•

1x flexibilis tengely (7)

•

6x fúró 1,6 / 2,4 / 3,2 mm (8)

•

6x csiszolócsap, üveg/kő/kerámia, különféle

•

formák (9)
5x marócsap, különféle formák (10)

•

6x csiszolócsap, fém, különféle formák (11)

•

1x edénykefe (12)

•

1x kerek kefe (13)

•

3x maró, nagy/közepes/kicsi (14)

•

36x csiszolószalag, nagy/kicsi (15)

•

1x feszítőkulcs (16)

•

2x feszítőtüske (17)

•

1x felfeszítőtüske (18)

•

4x csiszoló henger, nagy/kicsi (19)

•

10x filc polírozó, nagy/kicsi/ magas (20)

•

20x csiszolókorong, piros/zöld (21)

•

10x vágókorong (22)

•

6x szorítóhüvely1,6 / 2,4 / 3,2 mm (23)

•

3x szorítóanya (24):

•

- 92 -

H

Eredeti üzemeltetési útmutató

•

Biztonsági utasítások

•

3. Rendeltetésszerűi használat

A csiszoló és gravírozó készlet a modell építé­snél, műhelyben és a háztartásban fa, fém és
műanyagok fúrásra, csiszolására, sorjátlanításra,
polírozására, gravírozására, vágására, marására,
tisztítására lett előlátva. A szerszámot és a tarto­zékot csak a leírott használatokra használni.

A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint
egyenértékű tevékenységek területén van hasz­nálva.

4. Technikai adatok

Hálózati feszültség ............... 220 – 240 V~ 50 Hz

Teljesítményfelvétel ................................... 150 W

Üresjárati fordulatszám n₀ .... 10000-35000 perc

Befogási tartomány ..........................1,6 - 3,2 mm

Toldatok Ø max.: ...................................... 55 mm

Toldathossz max.: .................................... 22 mm

Tüskehossz max.: .................................... 35 mm

Védelmi osztály ............................................ II/

Súly ............................................................0,6 kg

Veszély!
Zaj és vibrálás

A zaj és a vibrálási értékek az EN 60745 szerint
lettek mérve.

Hangnyomásmérték L
Bizonytalanság K
Hangteljesítménymérték L
Bizonytalanság K

.....................74,3 dB(A)

pA

....................................... 3 dB

pA

...................................... 3 dB

WA

............... 85,3 dB(A)

WA

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege)
az EN 60745 szerint lettek meghatározva.

Rezgésemisszióérték ah ≤ 2,5 m/s
Bizonytalanság K = 1,5 m/s

A megadott rezgésemisszióértékek és a me­gadott zajkibocsátási értékek egy normált
ellenőrzési folyamat szerint lettek mérve és fel le­het őket használni az egyik elektromos szerszám­nak egy másikkal való összehasonlítására.

A megadott rezgésemisszióértékeket és a mega­dott zajkibocsátási értékeket a megterhelés ideig­lenes felbecsülésére is fel lehet használni.

Figyelmeztetés:

A rezgési és a zajkibocsátási értékek az elektro­mos szerszám tényleges használata alatt eltérhet
a megadott értékektöl, attol függően, hogy hogy­an és milyen módon lesz az elektromos szerszám
használva, főleg attol, hogy milyen fajta munka­darabok lesznek megdolgozva.

Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani.
Illessze a munkamódját a készülékhez.

•

-1

쓑

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket.
Kapcsolja ki a készüléket, ha nem használja.

•

Hordjon kesztyűket.

•

Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro­mos szerszámot, mégis maradnak fennma­radó rizikók. Ennek az elektromos szerszám­nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet­nek fel:

1. Tüdőkárok, ha nem visel megfelelő
porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő
zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar­rezgésekből adódnak, ha a készülék hossz­abb ideig használva lesz, vagy ha nem lesz
szabályszerűen vezetve és karbantartva.

- 93 -

2

2

H

5. Beüzemeltetés előtt

Győződjön meg a csatlakoztatás előtt arról,
hogy a típustáblán megadott adatok mege­gyeznek a hálózati adatokkal.
Figyelmeztetés!

Mielőtt beállításokat végezne el a készüléken,
húzza mindig ki a hálózati csatlakozót.

5.1 Falra szerelés (3-as kép/6. poz.)

Az előrelátott felszerelési lyukak (a) segítségével
fel lehet erősíteni a készüléktartót (6) a falra.
Vegye ki a készüléktartó (6) hátulján lévő furatok­hoz tartozó pontos méreteket.

5.2 A hálózati kábel feltekerése
(4-es ábra/6. poz.)

Tekerje a feldugott hálózati kábelt (b) a készü­léktartó (6) köré a 4-es képen látható módon.

5.3 Különböző szerszámok betétele
(5-ös kép)

Veszély!

A szerszámok betétele (és minden szerszámc­sere) előtt kikapcsolni a meghajtó egységet és
kihúzni a hálózati csatlakozót.

1. Nyomja az arretáló gombot (3) és csavarja
addig el a szorítófogó tokmányt, amig a
csapszeg be nem reteszel.

2. Távolítsa el a szorítóanyát (4), tegye be a
megfelelő szorítóhüvelyt (23) és szerelje is­mét fel a szorítóanyát.

3. Ütközésig betenni a kívánt szerszámot a
szorítóhüvelybe és feszesre csavarozni a
szorítóanyát (4).

A kiálló résznek nem szabad 22 mm-nél na­gyobbnak lennie!

5.4 A fl exibilis tengely felszerelése
(6-os kép/7. poz.)

Csavarja le a készülék elején lévő burkolatot

•

(5).
Távolítsa el a szorítóanyát (4), helyezze be

•

a 3,2 mm-es szorítóhüvelyt (23), és szerelje
ismét fel a szorítóanyát.
Dugja be a flexibilis tengely belső tengelyét

•

(c) a szorítóhüvelybe (23).
Húzza feszesre meg a szorítóanyát (4).

•

Csavarja most feszesre a gyűrűt (d) a multic-

•

siszolón.

5.5 A különböző szerszámok behelyezése a
fl exibilis tengelybe (7-es kép/7. poz.)

1. Nyomja az arretáló gombot (e) és csavarja
addig el a szorítófogó tokmányt amig a csaps­zeg be nem reteszel.

2. Távolítsa el a szorítóanyát (4), tegye be a
megfelelő szorítóhüvelyt (23) és szerelje is­mét fel a szorítóanyát.

3. Ütközésig betenni a kívánt szerszámot a
szorítóhüvelybe és feszesre csavarozni a
szorítóanyát.

5.6 A tartozékok tárolása (8-as kép)

Sűrűn használt tartozékot a gyors kivételhez be
lehet dugni az arra előrelátott lyukakba (f).

6. Üzembevétel

Biztosítsa, hogy ki van kapcsolva a meghajtó

•

egység.
Hasonlítsa össze, hogy a típustáblán me-

•

gadott hálózati feszültség, megegyezik-e a
fennálló hálózati feszültséggel. Dugja most be
a multicsiszoló dugóját a dugaszoló aljzatba.

6.1 Be-/ kikapcsoló (1-es kép/poz. 1)

A készülék bekapcsolásához állítsa a be-/kikapc­solót (1) az „I” állásba.
A készülék kikapcsolásához állítsa a be-/kikapc­solót (1) a „0” állásba.

6.2 Fordulatszámszabályozó (1-es kép/poz. 2)

A szabályozón (2) tudja beállítani a kívánt fordu­latszámot.
A helyes fordulatszám a használt szerszámtól és
a megmunkálandó anyagtól függ (lásd 6.5).

6.3 Utasítások a fordulatszám beállításhoz

kicsi maró/köszörűcsapok: magas fordulats-

•

zám
nagy maró/köszörűcsapok: alacsony fordu-

•

latszám

6.4 Utasítások a munkához

A megmunkálandó munkadarabra csak

•

mérsékelt nyomást gyakorolni azért, hogy
egy nem változó fordulatszámmal lehessen
megdolgozni.
Erős nyomás nem gyorsítja meg a munkafoly-

•

amatot, hanem a meghajtóegység lefékezé­séhez ill. leállásához vezet és ezáltal a motor
túlterheléséhez.

- 94 -

H

Kis munkadarabokat a saját biztonságáért

•

egy csavaros szorító vagy egy satu által biz­tosítani kell.
Finommunka/gravírozni: A meghajtóegységet

•

mint egy golyóstollat tartani (egykézzel).
Durva munkák: A meghajtóegységet mint egy

•

kalapácsnyelet tartani (kétkézzel).

6.5 A tarozékrészek leírása (2-es kép)

Fúrók 1,6 / 2,4 / 3,2 mm (8)

Fába és puha fémbe történő fúrásokhoz.
Ajánlott fordulatszám fokozat: ≤ 6

Csiszolócsap, üveg/kő/kerámia, különféle
formák (9)

Üveg, kő és kerámia marására + gravírozására.
Ajánlott fordulatszám fokozat: ≤ 4

Marócsap, különféle formák (10)

Műanyag, fa, puhafém és üveg marására + gra­vírozására.
Ajánlott fordulatszám fokozat: ≤ 4-6

Csiszolócsap, fém, különféle formák (11)

Fém csiszolására és sorjátlanítására.
Ajánlott fordulatszám fokozat: ≤ 4

Edénykefe (12) / kerek kefe (13)

Fém, alumínium stb. tisztítására.
Ajánlott fordulatszám fokozat: ≤ 2

Maró, nagy/közepes/kicsi (14)

Műanyag, fa, fém marására.
Ajánlott fordulatszám fokozat: ≤ 5

Csiszolószalagok, nagy/kicsi (15)

Fa és műanyagok csiszolására.
Felszereléshez lásd a 9-es képet.
Ajánlott fordulatszám fokozat: ≤ 6

Filc polírozó, nagy/kicsi/ magas (20)

Sárgaréz, cin, réz stb. polírozására
Polírozó pasztákkal együtt is.
Felszereléshez lásd a 10-es képet.
Ajánlott fordulatszám fokozat: ≤ 3

Csiszolókorongok, piros/zöld (21)

Fémek tisztítására valamint fa és üveggyapot
csiszolására.
Felszereléshez lásd a 11-es képet.
Ajánlott fordulatszám fokozat: ≤ 3

Vágókorongok (22)

Fém és műanyagok vágására.

Felszereléshez lásd a 11-es képet.
Ajánlott fordulatszám fokozat: ≤ 6

Feszítőkulcsok (16)

A tartozékrészek felszereléséhez.

Szorítóhüvely, 1,6 / 2,4 / 3,2 mm (23)

Különböző méretek a különböző tartozékrészek
befogására.

Szorítóanya (24)

A tartozékok feszesre szorításához.

7. A hálózati csatlakozásvezeték

kicserélése

Veszély!

Ha ennek a készüléknek a hálózatra csatla­koztató vezetéke megsérült, akkor ezt a gyártó
vagy annak a vevőszolgáltatása, vagy egy hason­lóan szakképzett személy által ki kell cseréltetni,
azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatla­kozót.

8.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a gépházat annyira por- és piszok­mentesen, amennyire csak lehet. Dörzsölje
le a készüléket egy tiszta posztóval vagy
pedig fújja ki alacsony nyomás alatt sűrített
levegővel.
Ajánljuk, hogy minden használat után azonnal

•

kitisztítsa a készüléket.
A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal
megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék
műanyagrészeit. Ügyeljen arra, hogy ne kerül­jön víz a készülék belsejébe. A víz elektromos
készülékbe való behatolása megnöveli az
áramcsapás veszélyét.

8.2 Szénkefék

Túlságos szikraképződés esetén, ellenőriztesse
le a szénkeféket egy villamossági szakember ál­tal.

- 95 -

H

Veszély! A szénkeféket csak egy villamossági
szakember cserélheti ki.

8.3 Karbantartás

A készülék belsejében nem található további
karbantartandó rész.

8.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato­kat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát
Aktuális árak és inforációk a
www.Einhell-Service.com alatt találhatóak.

9. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készü­lék egy csomagolásban található. Ez a csoma­golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé­kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz­ségi önkormányzatnál.

10. Tárolás

Ártalmatlanítás

Az elektromos kéziszerszámokat, az akkumuláto­rokat, a tartozékokat és a csomagolást a körny­ezetvédelmi szempontoknak megfelelően kell a
környezetbarát újrahasznosításhoz szétválogatni,
előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és
az akkumulátorokat/elemeket a háztartási sze­métbe!

Csak az EU tagországok számára:

Az elektromos és elektronikus berendezések
hulladékairól szóló 2012/19/EU európai irány­elvnek és a nemzeti jogba való átültetésének
megfelelően a már nem használható elektromos
kéziszerszámokat és a 2006/66/EK európai irá­nyelvnek megfelelően a már nem használható
akkumulátorokat/ elemeket külön kell gyűjteni, és
a környezetvédelmi szempontoknak megfelelően
kell ártalmatlanítani, újrafelhasználásra leadni.
Helytelen ártalmatlanítás esetén a már használ­hatatlan elektromos és elektronikus készülékek a
bennük található veszélyes anyagok következté­ben káros hatással lehetnek a környezetre és az
emberek egészségére.

A termékek dokumentációjának és a
kisérőpapírjainak az utánnyomtatása vagy egyé­bb sokszorosítása, kivonatosan is csak az Einhell
Germany AG kihangsúlyozott beleegyezésével
engedélyezett.

A készüléket és a készülék tartozékait egy sötét,
száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 és 30 °C között van. Az
elektromos szerszámot az eredeti csomagolás­ban őrizni.

Technikai változtatások jogát fenntartva.

- 96 -

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc­solatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés­zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Szénkefék, feszítőtüskék, felfeszítőtüskék,

Fogyóeszköz/ fogyórészek* köszörűkorongok, csiszolószalagok, marók, fi lc

Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük
ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

szorítóhüvelyek, fl exibilis tengely

polírozók, fúrók, köszörűcsapok, vágó tárcsák,
köszörűhengerek, drótkefék

- 97 -

H

Garanciaokmány

Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifo­gástalanul, akkor azt nagyon sajnáljuk és kérjük Önt, forduljon a szervízszolgáltatásunkhoz amely ebben a ga­ranciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott
szervíz telefonszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes

személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén

belüli használatra. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelye-

ket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgála-

thoz kiegészítően. A jogi szavatossági igényei, nincsenek ez a garnacia által érintve. A garanciateljesítmé-

nyünk az Ön számára ingyenes.

2. A garanciateljesítmény csak kizárólagosan az Ön által az európai egyesületen belül, a lent megnevezet

gyártótól, megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek egy anyaghibán vagy egy

gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására

vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem

az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre,

ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,

egyenértékű igénybevételnek lett kitéve. A „Professzionális“ márka alatti cikkekre nem érvényes az ipari,

kézművesi vagy szakmai felhasznásra szóló kizárás.

3. A szavatosságunk alol ki vannak véve:

Olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek

•

a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz há­lózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok
figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele
vagy egy hiányos ápolás és karbantartás által keletkeztek.
Károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például

•

a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), ide-

gen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, ....) szállítási károk,

erőszak kifejtése vagy külső behatások (mint például leesés általi károk) által keletkeztek.
Károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy eg-

•

yébb természetes elkopásra vezethetőek vissza. Például az akkuk és az akku csomagok természetes
elhasználódás alá esnek és a konstrikciójuk által egy korlátolt ciklusszámra vannak méretezve. Az
elhasználódás különösen az igénybevett terhelésektől, töltési sebességektől de a hőségnek, hidegnek,
vibrációnak és ütésnek való kitettség által is negatívan be lesz folyásolva.

4. A garancia időtartama 2 év és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő

lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények

érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a

szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg

beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt:

www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát

vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek be-

küldésre, azok a hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alól. Ha a

készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új

készüléket.

6. Ha a készüléket az európai egyesület más országába vitte át, mint az az ország ahol megvásárolta a kés-

züléket, akkor a garanciateljesítményt egy ottani partnerszervíz által végeztetjük el. Az európai egyesüle-

ten kívülre való elvitelnél nem áll fenn a garanciajogosultság.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő
defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez
kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint
utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolat­ban fennálló fenntartásáira.

Kezes/ Szolgáltatás: Einhell Hungária Kft. , 2092. Budakeszi Budaörsi u. 2749/2

- 98 -

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

Explicarea simbolurilor utilizate
(a se vedea fi gura 12)

1. Pericol! – Citiţi manualul de utilizare pentru a

reduce riscul producerii unui accident.

2. Atenţie! Purtaţi protecţie antifonică. Ex-

punerea la zgomot poate provoca pierderea

auzului.

3. Atenţie! Purtaţi mască de protecţie îm-

potriva prafului. La prelucrarea lemnului

şi a altor materiale se poate produce praf

dăunător sănătăţii. Este interzisă prelucrarea

materialelor cu conţinut de azbest!

4. Atenţie! Purtaţi ochelari de protecţie.

Scânteile produse în timpul lucrului, schijele

sau aşchiile ieşite din aparat şi praful rezultat

pot provoca pierderea vederii.

5. Capac

6. Suport pentru aparat

7. Arbore fl exibil

2.2 Cuprinsul livrării (Fig. 1-2)

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da­tele tehnice care însoţesc acest aparat elec­tric. Nerespectarea următoarelor instrucţiuni pot

duce la electrocutare, incendiu şi/sau răniri grave.

Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1)

1. Întrerupător pornire/oprire

2. Reglor al turaţiei

3. Buton de blocare pentru bucşa de prindere

4. Piuliţă de strângere

1x Aparat de şlefuit şi gravat

•

1x Suport pentru aparat (6)

•

1x Arbore flexibil (7)

•

6x Burghiu 1,6 / /2,4 / 3,2 mm (8)

•

6x Ştifturi de rectificat, sticlă/piatră/ceramică,

•

diferite forme (9)
5x Ştifturi de frezat, diferite forme (10)

•

6x Ştifturi de rectificat, metal, diferite forme

•

(11)
1x Perie pentru recipiente (12)

•

1x Perie rotundă (13)

•

3x Freză, mare/mijlocie/mică (14)

•

36x Bandă de şlefuit, mare/mică (15)

•

1x Cheie mandrină (16)

•

2x Dorn de strângere (17)

•

1x Dorn de fixare (18)

•

4x Valţ de şlefuit, mare/mic (19)

•

10x Pâslă de polizare, mare/mic/înalt (20)

•

20x Disc de şlefuit, roşu/verde (21)

•

10x Disc de separare (22)

•

6x Bucşă de strângere, 1,6 / 2,4 / 3,2 mm (23)

•

3x Piuliţă de strângere (24)

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

- 99 -

RO

3. Utilizarea conform scopului

Setul pentru şlefuire şi gravare se pretează la
găurirea, şlefuirea, debavurarea, polizarea, gra­varea, tăierea, frezarea, curăţarea lemnului, me­talului şi materialelor plastice în confecţionarea
modelelor, în ateliere şi gospodărie. Utilizaţi scula
şi accesoriile acesteia numai în domeniile de uti­lizare descrise.

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu­lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

4. Date tehnice

Tensiunea de reţea: ...................... 220 V ~ 240 Hz

Puterea consumată .................................. 150 W

Tu r a ţia la mers în gol n

Diametru de strângere ..................... 1,6-3,2 mm

Ø max. accesorii ...................................... 55 mm

Lungime max. accesoriu .......................... 22 mm

Lungime max. dorn .................................. 35 mm

Clasa de protecţie ........................................ II /

Greutate .....................................................0,6 kg

Pericol!
Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 60745.

Nivelul presiunii sonore L
Nesiguranţă K

pA

Nivelul capacităţii sonore L
Nesiguranţă K

WA

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

..........10000-35000 min

0

................ 74,3 dB (A)

pA

............................................3 dB

............ 85,3 dB (A)

WA

...........................................3 dB

쓑

Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform
EN 60745.

Valoarea de emisie a vibraţiilor a
Nesiguranţa K = 1,5 m/s

2

≤ 2,5 m/s

h

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro­ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.

Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.

Avertisment:

Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

-1

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.
Purtaţi mănuşi!

•

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

2

- 100 -
