TC-JS 90

D Originalbetriebsanleitung

Stichsäge

GB Original operating instructions

Jigsaw

F Instructions d’origine

Scie à guichet

I Istruzioni per l’uso originali

Seghetto alternativo

DK/ Original betjeningsvejledning
N Stiksav

S Original-bruksanvisning

Sticksåg

CZ Originální návod k obsluze

Přímočará pila

SK Originálny návod na obsluhu

Priamočiara píla

NL Originele handleiding

Decoupeerzaag

E Manual de instrucciones original

Sierra de vaivén

FIN Alkuperäiskäyttöohje

Pistosaha

H Eredeti használati utasítás

Szúrófűrész

RO Instrucţiuni de utilizare originale

Ferăstrău pendular vertical

GR Πρωτότυπες Οδηγίες χρήσης

Σέγα

P Manual de instruções original

Serra tico-tico

PL Instrukcją oryginalną

Wyrzynarka

TR Orijinal Kullanma Talimatı

Dekupaj Testere

EE Originaalkasutusjuhend

Tikksaag

BG Оригинално упътване за

употреба
Прободен трион

13

Art.-Nr.: 43.211.65 I.-Nr.: 21013

1

1

19

15

13

18

17

13 10 20 8 9 7 5

2 3

1a 1b 1c

22
17

421

11

2

15

18

14

3

- 2 -

6

14

12

4 5

14
12

10

6 7

1.

2.

2.

17

16

13
13

11

7 5

8 9

2

3

- 3 -

+

9

_

10 11

1.

2.

18

7

12 13

18

18

b

1.

14

c

c

20

1.

15

ABC

D

8

20

2.

7

- 4 -

16 17

18 19

- 5 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

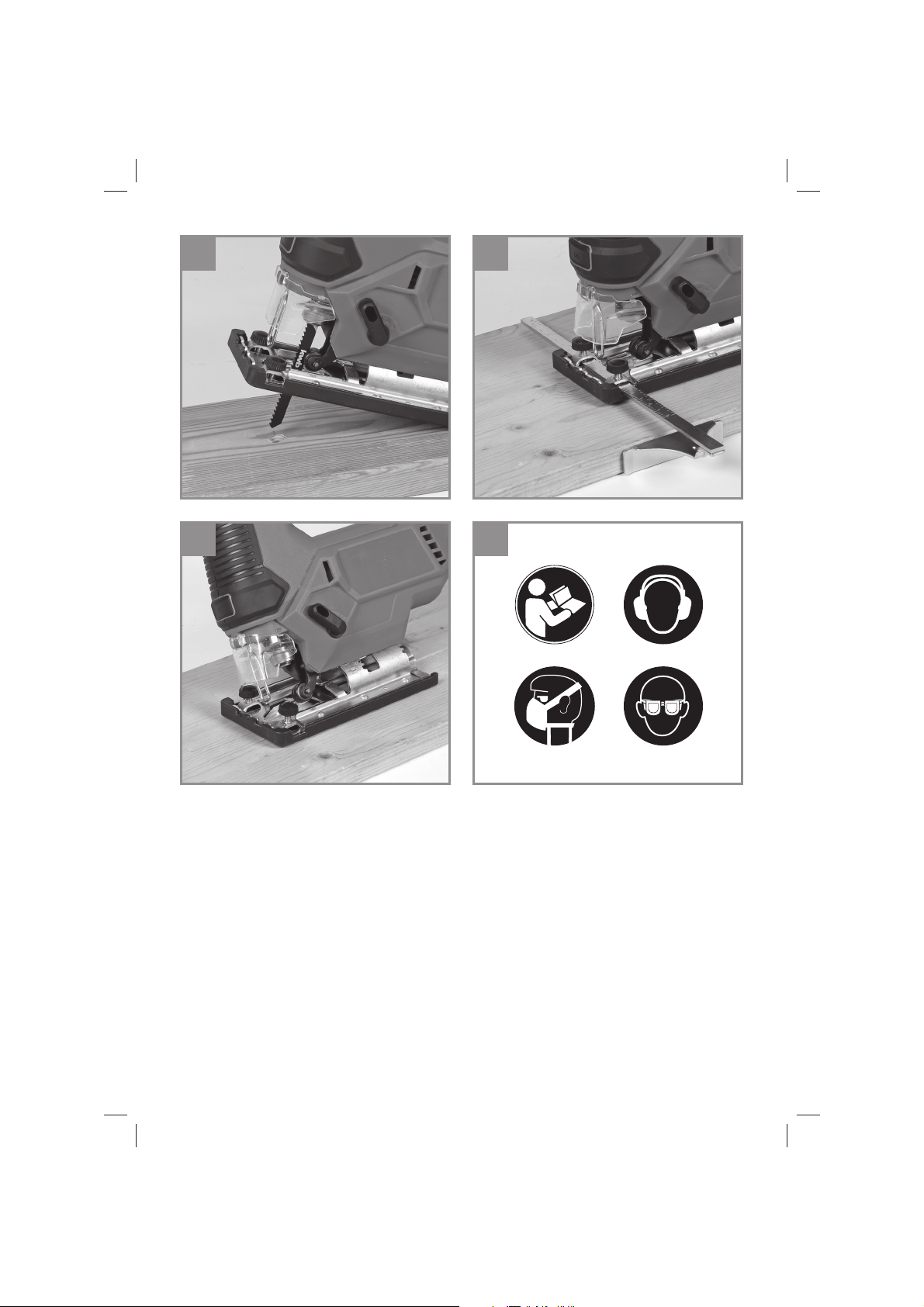

Erklärung der verwendeten Symbole
(siehe Bild 19)

1. Gefahr! - Zur Verringerung des Verletzungsri­sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

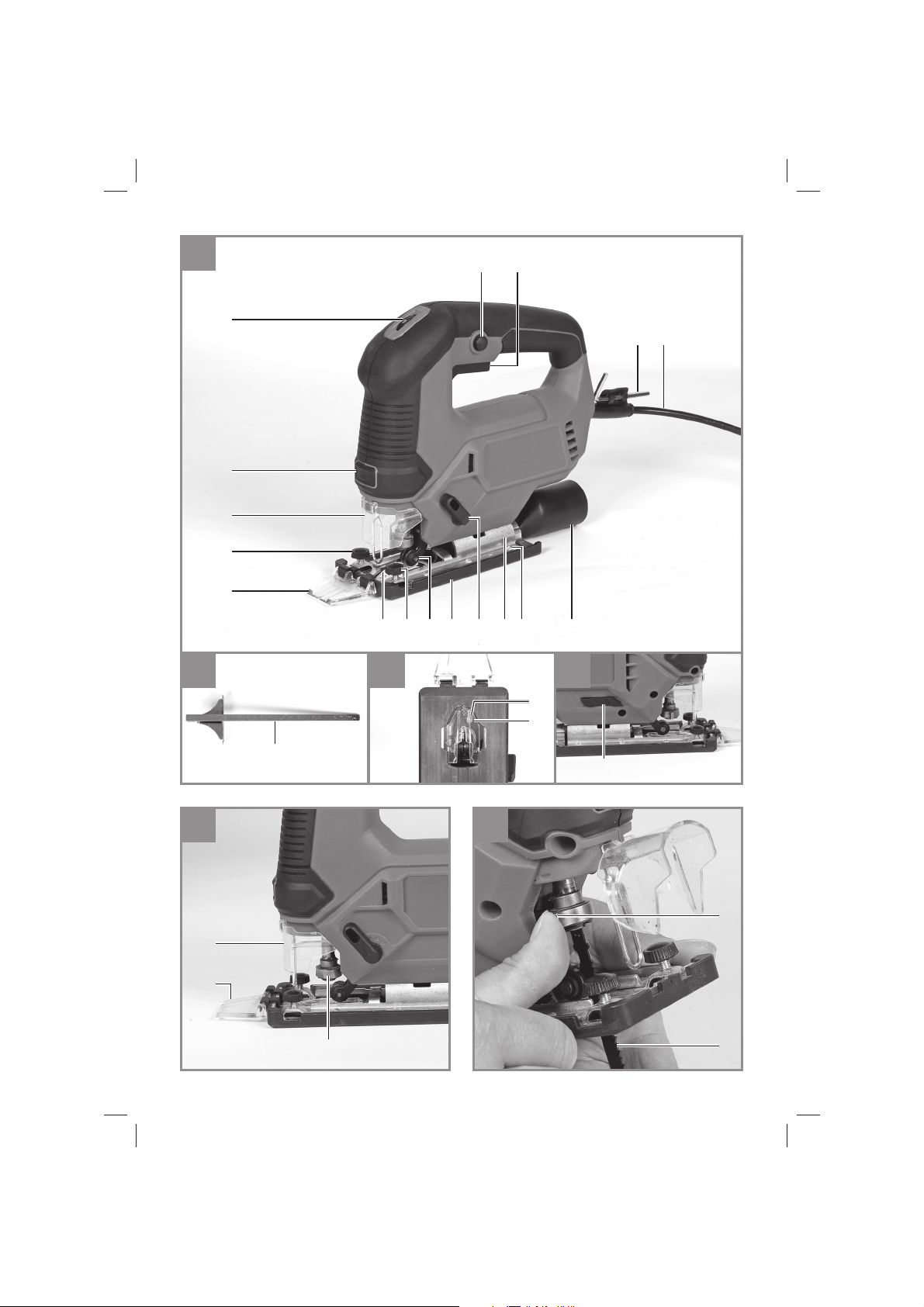

2.1 Gerätebeschreibung (Bild 1-3)

1. Drehzahlregler

2. Feststellknopf

3. Ein-/Ausschalter

4. Netzkabel

5. Adapter für Spanabsaugung

6. Schalter für Staub-Blas-funktion

7. Verstellbarer Sägeschuh

8. Umschalter für Pendelhub

9. Gradskala für Sägeschuh

10. Führungsrolle

11. Parallelanschlag

12. Sägeblatt

13. Feststellschrauben für Parallelanschlag

14. Sägeblattaufnahme

15. Schutzabdeckung

16. Feststellschraube für Sägeschuh

17. Splitterschutz

18. Schnittlinienführung

19. Ein-/Ausschalter LED-Licht

20. Abnehmbarer Überzug

21. Innensechskantschlüssel

22. LED-Licht

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege­nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan­tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-

- 6 -

D

stickungsgefahr!

Stichsäge

•

Parallelanschlag

•

Sägeblatt für Holz

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Stichsäge ist zum Sägen von Holz, Metallen,
Buntmetallen und Kunststoff en unter Verwendung
des entsprechenden Sägeblatts bestimmt.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Schneiden von Holz

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Schneiden von Blech

Schwingungsemissionswert ah = 14,481 m/s
Unsicherheit K = 1,5 m/s

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

........................... 90,9 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 98,9 dB(A)

WA

........................................... 3 dB

= 13,809 m/s

h

2

2

2

2

4. Technische Daten

Netzspannung:.........................220-240 V~ 50 Hz

Leistungsaufnahme: ...................................650 W

Hubzahl: ...................................... max. 3000 min

Hubhöhe: .................................................. 22 mm

Sägeblattbreite: ..................................0,8-1,7 mm

Schnitttiefe Holz: ....................................... 90 mm

Schnitttiefe Kunststoff : .............................. 20 mm

Schnitttiefe Eisen: ..................................... 10 mm

Gehrungschnitt: ............ bis 45° (links und rechts)

Schutzklasse: ................................................II /

Gewicht: ....................................................2,32 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,

-1

welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

쓑

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

- 7 -

D

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Schutzabdeckung (Bild 2/Pos. 15)

Die Schutzabdeckung (15) schützt vor ver-

•

sehentlichem Berühren des Sägeblattes (12)
und lässt dennoch den Blick auf den Schnitt­bereich zu.
Die Schutzabdeckung (15) muss beim Aus-

•

führen von Schnitten immer montiert sein.
Die Schutzabdeckung kann bei Einstellarbei-

•

ten abgenommen werden.

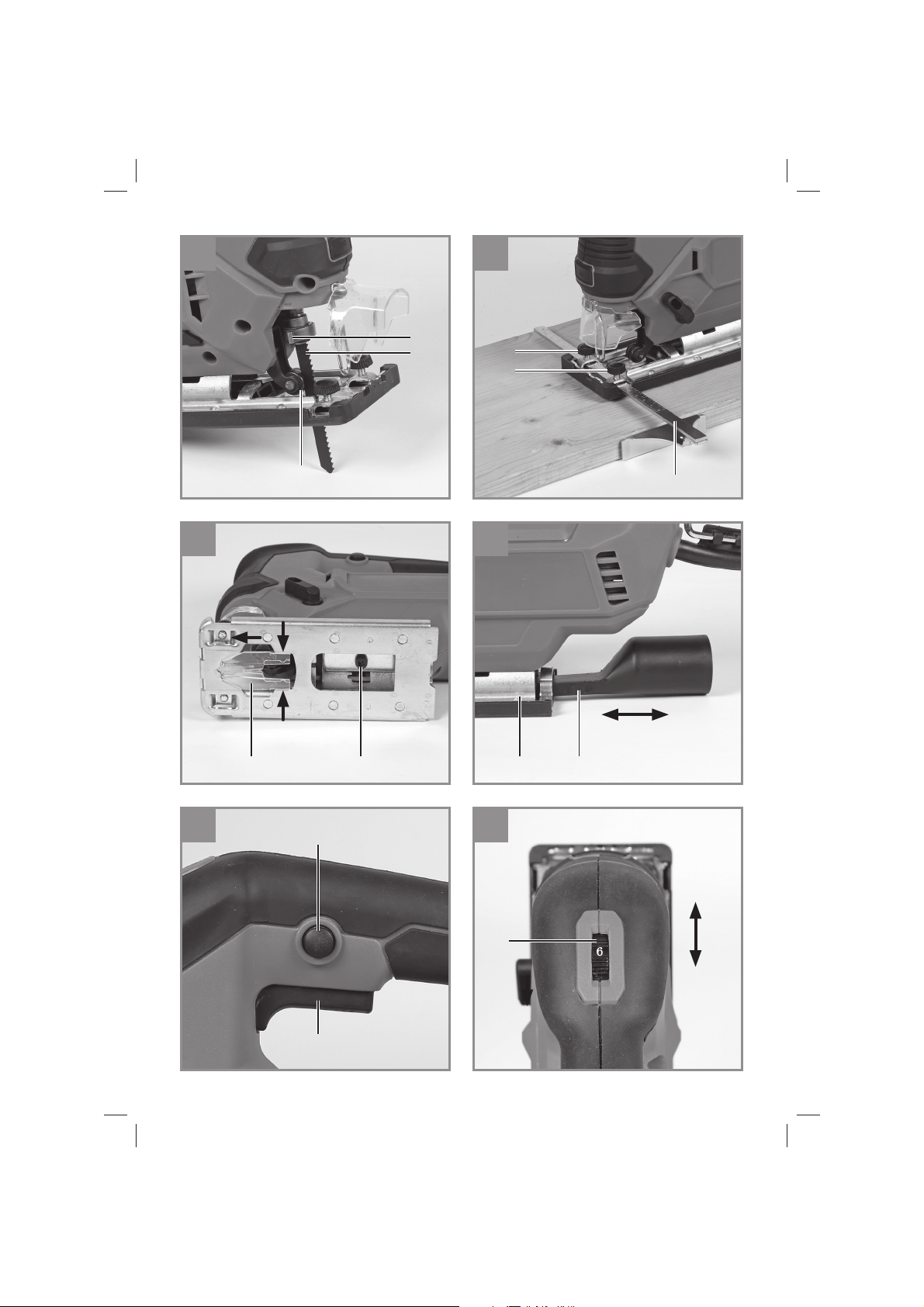

5.2 Sägeblattwechsel (Bilder 3-4/Pos. 12)

Gefahr!

Sie können Sägeblätter ohne Benutzung

•

weiterer Werkzeuge einsetzen oder austau­schen.
Ziehen Sie den Netzstecker, bevor Sie ein

•

Sägeblatt einsetzen oder austauschen.
Stellen Sie den Umschalter für Pendelhub (8)

•

auf Position A (siehe Bild 15).
Die Zähne des Sägeblattes sind sehr scharf.

•

Schutzabdeckung (15) entnehmen.

•

Die Sägeblattaufnahme (14) drücken und

•

das Sägeblatt (12) bis zum Anschlag in die
Sägeblattaufnahme (14) führen (Bild 3). Die
Sägeblattzahnung muss nach vorne zeigen.
Die Sägeblattaufnahme (14) wieder zurück

•

gleiten lassen. Das Sägeblatt (12) muss in
der Führungsrolle (10) sitzen (Bild 4).

Überprüfen ob das Sägeblatt (12) fest in der

•

Aufnahme sitzt.
Das Entfernen des Sägeblattes erfolgt in um-

•

gekehrter Reihenfolge.

5.3 Montage des Parallelanschlages
(Bild 5/Pos. 11)

Der Parallelanschlag (11) erlaubt es Ihnen

•

parallele Schnitte auszuführen.
Lockern Sie die beiden am Sägeschuh (7)

•

gelegenen Feststellschrauben für Paral­lelsnschlag (13).
Parallelanschlag (11) nun in die Führungen

•

am Sägeschuh (7) einschieben. Sie können
den Parallelanschlag (11) an der linken oder
an der rechten Seite des Gerätes einsetzen.
Die Führungsleiste stets nach unten ausrich-

•

ten. Setzen Sie mit Hilfe der Messskala des
Parallelanschlages (11) den benötigten Ab­stand fest und ziehen Sie die Feststellschrau­ben für Parallelsnschlag (13) wieder an.

5.4 Einstellen des Sägeschuhs für
Gehrungsschnitte (Bild 6)

Feststellschrauben für Sägeschuh (16) auf

•

der Unterseite des verstellbaren Sägeschuhs
(7) mit dem Innensechskanntschlüssel (21)
lockern (Bild 6).
Den Sägeschuh (7) leicht nach vorne schie-

•

ben. Der Sägeschuh kann nun bis zu 45°
nach links oder rechts geneigt werden.
Wird der Sägeschuh (7) wieder nach hinten

•

geschoben, so funktioniert dies jeweils nur
in den bei 0°, 15°, 30° und 45° befindlichen
Raststellungen, welche an der Gradskala für
Sägeschuh (9) markiert sind. Sägeschuh in
entsprechende Position bringen und Fest­stellschraube für Sägeschuh (16) anziehen.
Der Sägeschuh (7) kann jedoch auch ohne

•

weiteres auf ein anderes Winkelmaß einge­stellt werden. Sägeschuh (7) hierzu nach
vorne schieben, gewünschten Winkel einstel­len und Schraube für Sägeschuh (16) wieder
anziehen.

Hinweis! Bei Gehrungsschnitten müssen die
Feststellschrauben für Parallelanschlag (13) und
der Splitterschutz (17) enfernt werden.

5.5 Adapter für Spanabsaugung
(Bild 7/Pos. 5)

Schließen Sie Ihre Stichsäge mit dem Adap-

•

ter für Spanabsaugung (5) an einen Staub­sauger an. Sie erreichen damit eine optimale
Staubabsaugung vom Werkstück. Die Vortei­le: Sie schonen sowohl das Gerät als auch

- 8 -

D

Ihre eigene Gesundheit. Ihr Arbeitsbereich
bleibt außerdem sauberer und sicherer.
Bei der Arbeit entstehender Staub kann ge-

•

fährlich sein. Bitte beachten Sie hierzu die
Sicherheitshinweise.
Setzen Sie den Adapter für Spanabsaugung

•

(5) wie in Abbildung 7 dargestellt ein. Der
Adapter für Spanabsaugung (5) muss hörbar
einrasten, so dass er fest im Sägeschuh (7)
sitzt. Bei Gehrungsschnitten kann der Adap­ter für Spanabsaugung (5) nicht verwendet
werden.
Stecken Sie den Saugschlauch ihres Staub-

•

saugers auf die Öffnung des Adapters für
Spanabsaugung (5). Achten Sie auf luftdichte
Verbindung der Geräte.

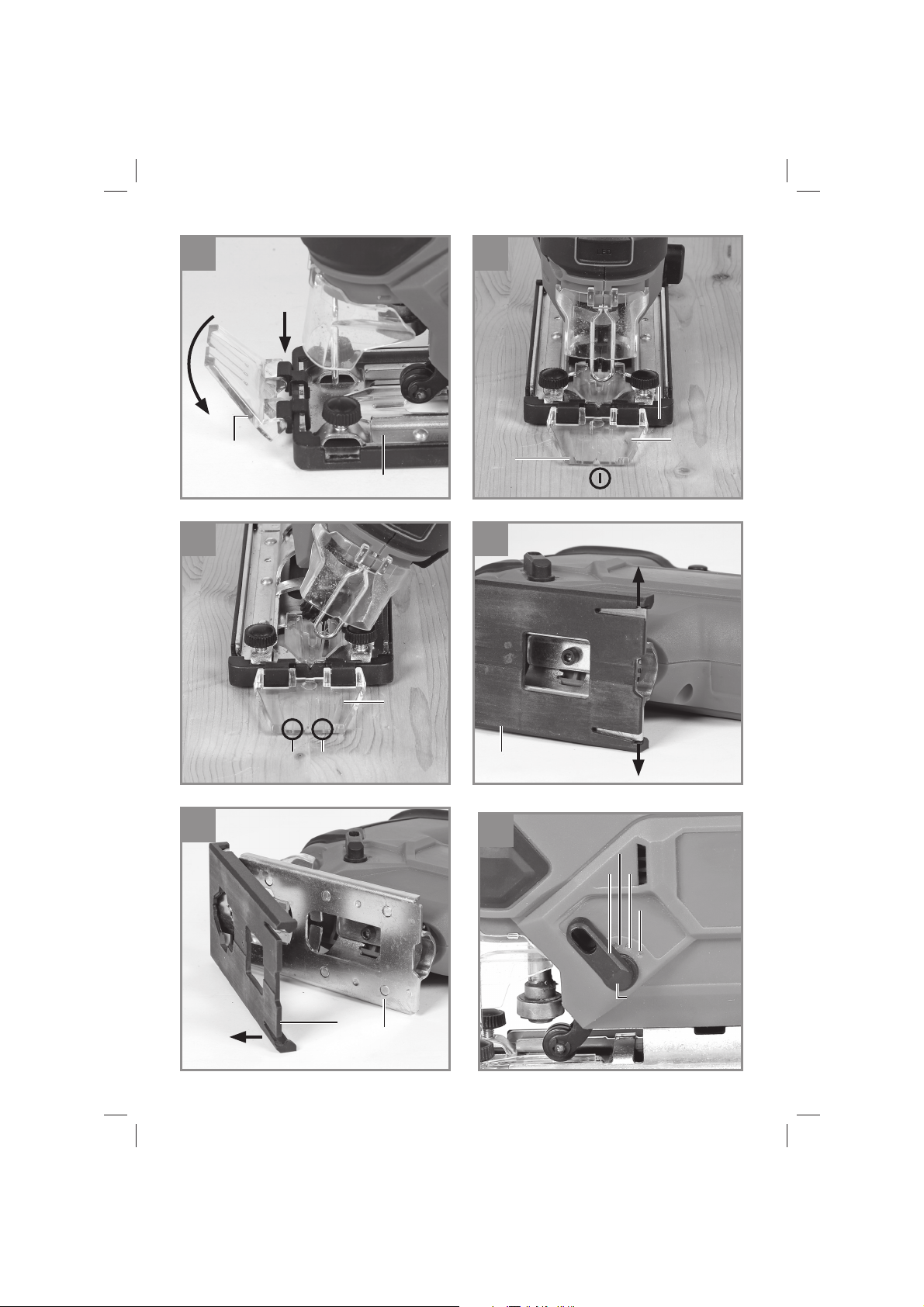

5.6 Schnittlinienführung (Bild 10-12/Pos. 18)

Mit der Schnittlinienführung (18) können Sie
genaue Schnitte nach Schnittlinien, die auf dem
Werkstück aufgezeichnet sind, durchführen.
Montieren Sie die Schnittlinienführung, indem Sie
sie oben auf dem Sägeschuh (7) aufsetzen, wie
in Bild 10 gezeigt. Verwenden Sie die Markierung
(b) bei der 0° Winkeleinstellung (Bild 11) und die
Markierung (c) bei der 45° Winkeleinstellung (Bild

12).
Für die Winkeleinstellung siehe Punkt 5.4

Hinweis! Probeschnitte mit einem Abfallholz
durchführen.

5.7 Splitterschutz (Bild 6 / Pos. 17)

Der Splitterschutz sorgt dafür, daß das zu bear­beitende Material während des Sägens nicht ab­splittert oder ausbricht. Setzen Sie ihn von unten
in den Sägeschuh, wie in Bild 6 gezeigt, ein.

Hinweis! Der Splitterschutz kann nur bei 0°
Schnitten verwenden werden und muß bei Geh­rungsschnitten bis 45° entfernt werden!

5.8 Überzug entfernen (Bild 13+14/ Pos. 20)

Der verstellbare Sägeschuh (7) ist mit einem ab­nehmbaren Überzug (20) ausgestattet, um emp­findliche Oberflächen zu schonen.
Zum Entfernen des Überzugs (20), drücken Sie
die beiden Ecken nach außen und ziehen den
Überzug nach unten weg.
Schieben Sie den Überzug (20) nun nach vorne.
Die Montage des Überzugs erfolgt in umgekehr­ter Reihenfolge.

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 8/Pos. 3)

Einschalten:

Ein-/Ausschalter (3) drücken

Ausschalten:

Ein-/Ausschalter (3) loslassen

6.2 Feststellknopf (Bild 8/Pos. 2)

Mit dem Feststellknopf (2) kann der Ein-/ Aus­schalter (3) im Betrieb arretiert werden. Zum Aus­schalten Ein-/ Ausschalter (3) kurz eindrücken.

6.3 Elektronische Drehzahlvorwahl
(Bild 9/Pos. 1)

Mit dem Drehzahlregler (1) kann die gewünschte
Drehzahl voreingestellt werden. Drehen Sie den
Drehzahlregler (1) in PLUS-Richtung, um die
Drehzahl zu erhöhen, drehen Sie den Drehzahl­regler (1) in MINUS-Richtung um die Drehzahl
zu verringern. Die geeignete Hubzahl ist vom
jeweiligen Werkstoff und den Arbeitsbedingungen
abhängig.
Die allgemeinen Regeln für die Schnittgeschwin­digkeit bei spanabhebenden Arbeiten sind auch
hier gültig.
Mit feinen Sägeblättern können Sie im Allgemei­nen mit höherer Hubzahl arbeiten; gröbere Säge­blätter verlangen nach niedrigeren Geschwindig­keiten.

Position 1-2 = Niedrige Hubzahl (für Stahl)

Position 3-4 = Mittlere Hubzahl (für Stahl, Weich-

metall, Kuststoff )

Position 5-6 = Hohe Hubzahl (für Weichholz,
Hartholz, Weichmetall, Kunststoff )

6.4 Einstellung Pendelhub (Bild 15/Pos. 8)

Am Umschalter für Pendelhub (8) kann die

•

stärke der Pendelbewegung des Sägeblattes
(12) beim Hub eingestellt werden.
Sie können Schnittgeschwindigkeit, Schnitt-

•

leistung und Schnittbild an das zu bearbeiten­de Werkstück anpassen.

Stellen Sie den Umschalter für Pendelhub (8) auf
eine der folgenden Positionen:

- 9 -

D

Position A = Keine Pendelung
Material: Gummi, Keramik, Aluminium, Stahl
Anmerkung: Für feine und saubere Schnittkan-

ten, dünne Materailien (z.B. Bleche) und harte
Materalien.

Position B = Kleine Pendelung
Material: Kunststoff , Holz, Aluminium
Anmerkung: Für harte Materalien

Position C = Mittlere Pendelung
Material: Holz

Position D = Große Pendelung
Material: Holz
Anmerkung: Für weiche Materalien und Sägen

in Faserrichtung

Die beste Kombination von Drehzahl- und Pen­delhubeinstellung ist vom zu bearbeitenden Ma­terial abhängig. Wir empfehlen die ideale Einstel­lung stets anhand eines Probeschnittes an einem
Abfallstück zu ermitteln.

6.5 Staub-Blas-Funktion (Bild 1 / Pos. 6)

Durch einen zuschaltbaren Luftstrom bleibt die
Schnittlinie frei von Staub und Spänen.

Zum Einschalten muss der Schalter für

•

Staub-Blas-Funktion (6) nach vorn gescho­ben werden.
Zum Ausschalten muss der Schalter für

•

Staub-Blas-Funktion (6) wieder zurück ge­schoben werden.

6.6 Ausführen von Schnitten
Hinweis!

Für exakte, gerade und lange Schnitte empfehlen
wir ein Sägeblatt mit einer Dicke von mindestens
1,5 mm zu verwenden.

Stellen Sie sicher, dass der Ein-/Ausschalter

•

(3) nicht eingedrückt ist. Verbinden Sie erst
dann den Netzstecker mit einer geeigneten
Steckdose.
Schalten Sie die Stichsäge nur mit eingesetz-

•

tem Sägeblatt ein.
Verwenden Sie nur einwandfreie Sägeblätter.

•

Wechseln Sie stumpfe, verbogene oder rissi­ge Sägeblätter sofort aus.
Platzieren Sie den Sägefuß flach auf dem zu

•

bearbeitendem Werkstück. Schalten Sie die
Stichsäge ein.
Lassen Sie das Sägeblatt anlaufen, bis es die

•

volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnitt-

linie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Beim Sägen von Metall sollte die Schnittlinie

•

mit einem geeigneten Kühlmittel bestrichen
werden.

6.7 Aussägen von Bereichen (Bild 16)

Bohren Sie mit einer Bohrmaschine innerhalb
des auszusägenden Bereiches ein 10 mm großes
Loch. Führen Sie das Sägeblatt in dieses Loch
ein und beginnen Sie, den gewünschten Bereich
auszusägen.

6.8 Ausführen von Parallelschnitten (Bild 17)

Parallelanschlag montieren und entspre-

•

chend justieren (siehe Punkt 5.3).
Hinweise in Punkt 6.6 beachten.

•

Schnitt wie in Bild 17 dargestellt ausführen.

•

6.9 Gehrungsschnitt (Bild 18)

Winkel am Sägeschuh entsprechend einstel-

•

len (siehe Punkt 5.4)
Hinweise in Punkt 6.6 beachten.

•

Schnitt wie in Bild 18 dargestellt ausführen.

•

6.10 LED-Licht (Bild 1/Pos. 22)

Das LED-Licht (22) ermöglicht das zusätzliche
Ausleuchten der Schnittstelle. Zum Einschalten
drücken Sie den Ein-/Ausschalter (19). Zum Aus­schalten drücken Sie den Ein-/Ausschalter (19)
erneut.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung des Elektrowerk­zeugs beschädigt ist, muss diese durch eine
speziell vorgerichtete Netzanschlussleitung, die
über die Kundendienstorganisation erhältlich ist,
ersetzt werden.

- 10 -

D

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Entfernen Sie hierzu auch den Adapter für

•

Spanabsaugung und blasen diesen ebenfalls
mit Druckluft, bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen. Achtung! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung
um, Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi­nalverpackung auf.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

- 11 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 12 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Führungsrollen, Splitterschutz
Verbrauchsmaterial/ Verbrauchsteile* Sägeblätter
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die

dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur

gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan-

sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni-

on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen

und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen

oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das

Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder

einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt

der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu

machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.

Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch

wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in

Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.

Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts

bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von

der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt

des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge-

rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem

Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.

Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 14 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter A nspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersat zteilver füg­barkeit, 24 Stunden Ver sandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetz t noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 15 -

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 19)

1. Danger! - Read the operating instructions to

reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-

se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust

which is injurious to health can be generated

when working on wood and other materials.

Never use the device to work on any materi-

als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-

nerated during working or splinters, chips and

dust emitted by the device can cause loss of

sight.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1-3)

1. Speed controller

2. Locking button

3. On/Off switch

4. Power cable

5. Adapter for dust extraction system

6. Switch for dust-blower function

7. Adjustable soleplate

8. Selector switch for pendulum action

9. Dial scale for soleplate

10. Guide roller

11. Parallel stop

12. Saw blade

13. Locking screws for parallel stop

14. Blade holder

15. Safety guard

16. Locking screw for soleplate

17. Splinter guard

18. Line guide

19. On/Off switch for LED lamp

20. Removable cover

21. Hexagon key

22. LED lamp

2.2 Items supplied

Please check that the article is complete as spe­cifi ed in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Jigsaw

•

Parallel stop

•

Saw blade for wood

•

Original operating instructions

•

Safety instructions

•

3. Proper use

The jigsaw is designed for sawing wood, metals,
non-ferrous metals and plastics using the approp­riate saw blade.

- 16 -

GB

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

The stated vibration emission levels and stated
noise emission values can also be used to make

an initial assessment of exposure.
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

Warning:

The vibration and noise emission levels may vary

from the level specifi ed during actual use, depen-

4. Technical data

Mains voltage: ........................ 220-240 V ~ 50 Hz

Power consumption: .................................. 650 W

Stroke speed: ............................. max. 3000 min

Stroke height: ........................................... 22 mm

Saw blade width ................................. 0.8-1.7 mm

Cutting depth, wood: ................................ 90 mm

Cutting depth, plastic: .............................. 22 mm

Cutting depth, iron: ................................... 10 mm

Miter cut: ........................ up to 45° (left and right)

Protection class: ...........................................II /

Weight: .....................................................2,32 kg

ding on the way in which the power tool is used,

especially the type of workpiece it is used for.

Keep the noise emissions and vibrations to a

minimum.

-1

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

쓑

Residual risks

Even if you use this electric power tool in
Danger!

Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

accordance with instructions, certain resi-

dual risks cannot be rules out. The following

hazards may arise in connection with the

equipment’s construction and layout:

1. Lung damage if no suitable protective dust

sound pressure level ..................... 90,9 dB(A)

L

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ....................... 98,9 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea-

mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

ring.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

Cutting wood

Vibration emission value a
K uncertainty = 1.5 m/s

= 13,809 m/s

h

2

Cutting sheet metal

Vibration emission value ah = 14,481 m/s
K uncertainty = 1.5 m/s

2

2

2

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Always pull the power plug before making
adjustments to the equipment.

- 17 -

GB

5.1 Safety guard (Fig. 2/Item 15)

The safety guard (15) protects the user from

•

accidentally touching the saw blade (12) but
still gives you an unobstructed view of the
cutting area.
The safety guard (15) must always be fitted

•

when carrying out cutting work.
The safety guard can be removed for carrying

•

out adjustments.

5.2 Changing the saw blade
(Figs. 3-4/Item 12)

Danger!

You can fit or replace saw blades without

•

using any other tools.
Pull out the mains plug before you fit or repla-

•

ce a saw blade.
Set the selector switch for pendulum action

•

(8) to position A (see Fig. 15).
The teeth of the saw blade are very sharp!

•

Remove the safety guard (15).

•

Press the blade holder (14) and insert the

•

saw blade (12) into the blade holder (14) as
far as the stop (Fig. 3). The teeth on the saw
blade must be pointing forwards.
Allow the saw blade holder (14) to slide back

•

into position. The saw blade (12) must sit in
the guide roller (10) (Fig. 4).
Check that the saw blade (12) is securely

•

mounted in the blade holder.
To remove the saw blade, follow the instruc-

•

tions above in reverse order.

5.3 Fitting the parallel stop (Fig. 5/Item 11)

The parallel stop (11) enables you to saw

•

parallel cuts.
Undo the two locking screws for the parallel

•

stop (13) on the soleplate (7).
Now slide the parallel stop into the guides on

•

the soleplate (7). You can fit the parallel stop
(11) on either the left or right of the equip­ment.
The guide strip must always face downwards.

•

Set the required distance using the measu­rement scale on the parallel stop (11) and
tighten the locking screws for the parallel stop
(13) again.

5.4 Setting the soleplate for miter cuts (Fig. 6)

Use the hexagon key (21) to loosen the

•

screws for the soleplate (16) on the bottom of
the adjustable soleplate (7) (Fig. 6).
Pull the soleplate (7) forwards slightly. The so-

•

leplate can now be swiveled a maximum 45°
to the left and right.

If the soleplate (7) is pushed back to the

•

tear again it will only function in the locking
positions at 0°, 15°, 30° and 45°, which are
marked on the graduated scale for the sole­plate (9). Move the soleplate into the required
position and refasten the screw securing the
soleplate (16).
However, the soleplate (7) is also easily set to

•

another angle. To do so, move the soleplate
(7) to the front, set the desired angle and re-

fasten the screw securing the soleplate (16).
Important! For miter cuts you must remove the
locking screws for the parallel stop (13) and the
splinter guard (17).

5.5 Adapter for chip extraction system

(Fig. 7/Item 5)

Connect your jigsaw to a vacuum cleaner

•

using the adapter for dust extraction (5). This

will ensure optimum chip extraction from the

workpiece. The benefits are that you will pro-

tect both the equipment and your own health.

Your work area will also be cleaner and safer.

Dust created when working may be dange-

•

rous. Refer to the section entitled “Safety

information”.

Fit the adapter for chip extraction (5) as

•

shown in Fig. 7. The adapter for chip extrac-

tion (5) must audibly engage to ensure that it

is secure in the soleplate (7). The adapter for

chip extraction (5) cannot be used for miter

cuts.

Fit the vacuum tube of the vacuum cleaner

•

onto the opening of the adapter for chip ex-

traction (5). Check that the connections are

air-tight.

5.6 Line guide (Fig. 10-12/Item 18)

Using the line guide (18) you can carry out exact
cuts following cutting lines marked on the workpi­ece. Fit the line guide by mounting it on the top of
the soleplate (7) and letting it lock in place at the
bottom, as shown in Fig. 10. Use the mark (b) for
the 0° angle setting (Fig. 11) and the mark (c) for
the 45° angle setting (Fig. 12). See point 5.4 for
information about the angle setting.

Notice! Carry out a trial cuts in a piece of
waste wood.

5.7 Splinter guard (Fig. 6/Item 17)

The splinter guard ensures that the material you
want to cut does not splinter or crack during sa­wing. Insert it into the soleplate from underneath
as shown in Fig. 10.

- 18 -

GB

Notice! The splinter guard (20) can be used
only for 0° cuts and must be removed for mi­ter cuts up to 45°!

5.8 Removing the cover (Fig. 13+14/Item 20)

The adjustable soleplate (7) is equipped with a
removable cover (20) to protect sensitive sur­faces.
To remove the cover (20), press the two corners
outwards and pull the cover down and off (Fig. 4).
Now push the cover (20) forwards (Fig. 5).
To fi t the cover, proceed in reverse order.

6. Operation

6.1 On/Off switch (Fig. 8/Item 3)
To switch on:

Press the On/Off switch (3)

To switch off :

Release the On/Off switch (3)

6.2 Locking button (Fig. 8/Item 2)

You can lock the On/Off switch (3) using the lo-
cking button (2) when the equipment is in operati­on. To switch off the equipment, press the On/Off
switch (3) briefl y.

6.3 Electric speed selector (Fig. 9/Item 1)

You can pre-select the required speed with the
speed selector. Turn the speed selector in PLUS
director to increase the speed and turn the speed
selector in MINUS direction to reduce the speed.
The appropriate stroke speed depends on the
material you want to cut and on the working con­ditions. The general rules for cutting speeds in
metal also apply.
While you can generally use a higher speed with
fi ne saw blades, lower speeds are required for
coarse saw blades.

Position 1-2 = low stroke speed (for steel)

Position 3-4 = medium stroke speed (for steel,

soft metal, plastic)

Position 5-6 = high stroke speed (for softwood,
hardwood, soft metal, plastic)

6.4 Setting the pendulum action
(Fig. 15/Item 8)

The strength of the pendulum action of the

•

saw blade (12) can be adjusted using the se-

lector switch for pendulum action (8).
You can adjust the cutting speed, cutting

•

performance and appearance of the cut to the
work piece you want to saw.

Set the selector switch for pendulum action (8) to
one of the following positions:

Position A = no pendulum action
Material: Rubber, ceramic, aluminium, steel
Please note: For fi ne clean cuts, thin materials

(e.g. sheet steel) and hard materials.

Position B = small pendulum action
Material: Plastic, wood, aluminium
Please note: For hard materials

Position C = medium pendulum action
Material: Wood

Position D = large pendulum action
Material: Wood
Please note: For soft materials and sawing along

the grain

The best combination of speed and pendulum
action depends on the material you want to saw.
We recommend you to make a trial cut on a waste
piece in order to check the ideal settings.

6.5 Dust-blower function (Fig. 1 / Item 6)

A current of air can be activated to keep the cut­ting line free of dust and chips.

To activate, slide the switch for the dust-

•

blower function (6) forwards.
To deactivate, slide the switch for the dust-

•

blower function (6) back again.

6.6 Making cuts

Ensure that the On/Off switch (3) is not de-

•

pressed. Only then should you connect the
mains plug to a suitable socket.
Do not switch on the jigsaw until you have

•

fitted a saw blade.
Use only saw blades that are in perfect con-

•

dition. Replace blunt, bent or cracked saw
blades immediately.
Place the saw foot flat on the work piece you

•

want to saw. Switch on the jigsaw.
Allow the saw blade to accelerate until it

•

reaches full speed. Then slowly move the saw
blade along the cutting line. Exert only gentle
pressure on the saw blade as you do so.
When cutting metal, apply a suitable coolant

•

along the line you want to cut.

- 19 -

GB

6.7 Sawing out sections (Fig. 16)

Drill a 10 mm hole in the section you want to saw
out. Insert the saw blade into this hole and start to
saw out the required section.

6.8 Making parallel cuts (Fig. 17)

Mount the parallel stop and adjust as required

•

(see section 5.3).
Observe the instructions in section 6.6.

•

Cut as shown in Fig. 17.

•

6.9 Miter cuts (Fig. 18)

Set the angle on the soleplate (see section

•

5.4).
Observe the instructions in section 6.6.

•

Cut as shown in Fig. 18.

•

6.10 LED lamp (Fig. 1/Item 22)

The LED lamp (22) can be used in poor lighting
conditions to additionally illuminate the cutting
position. Press the switch (19) to switch on. To
switch off , press the switch (19) again.

7. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

8. Cleaning, maintenance and

ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

8.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
To do so, remove the adapter for chip ext-

•

raction as well and blow it down with com­pressed air, with low pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.

Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

8.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

8.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

8.4 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

9. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

10. Storage

Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature. The ideal storage tempe­rature is between 5 and 30 °C. Store the electric
tool in its original packaging.

- 20 -

GB

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environmental­friendly recycling.
Do not dispose of power tools and batteries/rechargeable batteries into household waste!

Only for EU countries:

According to the Directive 2012/19/EU on waste electrical and electronic equipment and its transpo­sition into national law, power tools that are no longer usable, and, according to the Directive 2006/66/
EC, defective or drained batteries must be collected separately and disposed of in an environmentally
correct manner.
If disposed incorrectly, waste electrical and electronic equipment may have harmful eff ects on the envi-
ronment and human health, due to the potential presence of hazardous substances.

Only for United Kingdom:

According to The Waste Electrical and Electronic Equipment Regulations 2013 (SI 2013/3113) (as
amended) and the Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (as amended),
products that are no longer usable must be collected separately and disposed of in an environmentally
friendly manner.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

- 21 -

GB

Ser vice information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, Guide roller, Splinter guard
Consumables* Saw blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 22 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro­duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product
which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee
claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will
need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-
ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0AB

- 23 -

F

Danger!

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 19)

1. Danger! - Lisez ce mode d’emploi pour dimi­nuer le risque de blessures.

2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner

une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres

matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1-3)

1. Régulateur de vitesse de rotation

2. Bouton de fi xation

3. Interrupteur marche/arrêt

4. Câble réseau

5. Adaptateur pour aspiration des copeaux

6. Interrupteur pour la fonction souffl age pous-
sière

7. Patin réglable

8. Commutateur pour course pendulaire

9. Graduation pour patin

10. Galet de guidage

11. Butée parallèle

12. Lame de scie

13. Vis de fi xation pour butée parallèle

14. Logement de lame de scie

15. Recouvrement de protection

16. Vis de fi xation pour patin

17. Protection contre les éclats

18. Guide de ligne de coupe

19. Interrupteur marche/arrêt lampe LED

20. Revêtement amovible

21. Clé à six pans

22. Lampe LED

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, il faut vous adresser dans un
délai de 5 jours ouvrables maximum après votre
achat à notre service après-vente ou au magasin
de bricolage compétent le plus proche muni
d‘une preuve d‘achat valable. Veuillez consulter
pour cela le tableau des garanties dans les condi­tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger!
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Scie sauteuse

•

Butée parallèle

•

Lame de scie pour bois

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

- 24 -

F

3. Utilisation conforme à
l’aff ectation

La scie sauteuse est destinée au sciage du bois,
des métaux, des métaux non ferreux et des
plastiques sous réserve d‘utiliser la lame de scie
correspondante.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension du réseau : ..................220-240 V~50 Hz

Puissance absorbée : ................................ 650 W

Fréquence : ...............................max. 3000 tr/min

Hauteur de course : .................................. 22 mm

Largeur de lame de scie .................... 0,8-1,7 mm

Profondeur de coupe : .............................. 90 mm

Profondeur de coupe plastique : .............. 22 mm

Profondeur de coupe fer : ......................... 10 mm

Coupe d‘onglet : ....jusqu‘à 45° (gauche et droite)

Catégorie de protection : ............................. II / 쓑

Poids : ......................................................2,32 kg

Danger!
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................3 dB

WA

.... 90,9 dB(A)

pA

.. 98,9 dB(A)

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Coupe de bois

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 13,809 m/s

h

Coupe de tôle

Valeur d’émission de vibration ah = 14,481 m/s
Insécurité K = 1,5 m/s

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti­poussière adéquat n’est porté.

- 25 -

2

2

F

2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.

3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1 Recouvrement de protection
(fi g. 2/pos. 15)

Le recouvrement de protection (15) protège

•

des contacts involontaires avec la lame de
scie (12), tout en permettant d‘observer
quand même la zone de coupe.
Le recouvrement de protection (15) doit

•

toujours être monté lorsqu‘on effectue les
coupes.
Le recouvrement de protection peut être retiré

•

lors de travaux de réglages.

5.2 Changement de lame de scie
(fi gures 3-4/pos. 12)

Danger !

Vous pouvez insérer ou remplacer les lames

•

de scie sans utiliser d’outils supplémentaires.
Débranchez la fiche réseau avant d’insérer

•

ou de remplacer une lame de scie.
Positionnez le commutateur pour mouvement

•

pendulaire (8) sur la position A (voir figure

15).
Les dents de la lame de scie sont très aigu-

•

isées.
Retirez le recouvrement de protection (15)

•

Appuyez sur le logement de lame de scie

•

(14) et insérez la lame de scie (12) jusqu’à la
butée dans le logement de lame de scie (14)
(figure 3). Les dents de la lame de scie doi­vent être orientées vers l’avant.
Laissez reglisser le logement de lame de

•

scie (14) vers l’arrière. La lame de scie (12)
doit être placée dans le galet de guidage (10)
(figure 4).
Vérifiez si la lame de scie (12) est solidement

•

fixée dans le logement.

Pour retirer la lame de scie, procédez dans le

•

sens inverse des étapes.

5.3 Montage de la butée parallèle
(fi g. 5/pos. 11)

La butée parallèle (11) permet d’effectuer des

•

coupes parallèles.
Desserrez les deux vis de fixation pour butée

•

parallèle (13) situées sur le patin (7).
Poussez ensuite la butée parallèle (11) dans

•

les guides du patin (7). Vous pouvez insérer
la butée parallèle (11) sur le côté gauche ou
droit de l’appareil.
Orientez la barre de guidage toujours vers le

•

bas. Réglez l’écart nécessaire à l’aide de la
graduation de mesure de la butée parallèle
(11) et resserrez les vis de fixation pour butée
parallèle (13).

5.4 Réglage du patin pour les coupes
d’onglet (fi gure 6)

Desserrez les vis de fixation pour patin (16)

•

placées sur la partie inférieure du patin ré­glable (7) à l’aide de la clé à six pans (21)
(figure 6).
Poussez le patin (7) légèrement vers l’avant.

•

Le patin peut désormais être pivoté jusqu’à
45° vers la gauche ou vers la droite.
Si le patin (7) est de nouveau poussé vers

•

l’arrière, cela fonctionnera uniquement dans
les positions d’enclenchement se trouvant à
0°, 15°, 30° et 45° qui figurent sur la graduati­on du patin (9). Placez le patin dans la positi­on correspondante et serrez la vis de fixation
pour patin (16).
Le patin (7) peut cependant être réglé sans

•

problème sur un degré d’angle différent. Pour
ce faire, poussez le patin (7) vers l’avant,
réglez l’angle souhaité et resserrez la vis pour
patin (16).

Remarque ! Pour réaliser des coupes d’onglet,
les vis de fi xation pour la butée parallèle (13) et
la protection contre les éclats (17) doivent être
retirées.

5.5 Adaptateur pour aspiration des copeaux
(fi gure 7/pos. 5)

Branchez votre scie sauteuse à l’aide de

•

l’adaptateur pour aspiration des copeaux
(5) sur un aspirateur. De cette manière, vous
aurez une aspiration optimale de la poussière
de la pièce à usiner. Les avantages : vous
ménagez l’appareil ainsi que votre propre
santé. En outre, votre espace de travail reste
propre et sûr.

- 26 -

La poussière dégagée pendant le travail peut

•

être dangereuse. Veuillez respecter les consi­gnes de sécurité à ce sujet.
Insérez l’adaptateur pour aspiration des

•

copeaux (5) comme représenté sur la figure

7. L’adaptateur pour aspiration des copeaux
(5) doit s’enclencher de façon audible afin
d’être fixé dans le patin (7). Pour les coupes
d’onglet, on ne peut pas utiliser l’adaptateur
pour aspiration des copeaux (5).
Branchez le tuyau d’aspiration de votre as-

•

pirateur sur l’ouverture de l’adaptateur pour
aspiration des copeaux (5). Veillez à ce que le
branchement entre les appareils soit étanche.

F

6. Commande

6.1 Interrupteur marche/arrêt (fi gure 8/pos. 3)

Mise en circuit :

appuyez sur l‘interrupteur marche/arrêt (3)

Mise hors circuit :

relâchez l‘interrupteur marche/arrêt (3)

6.2 Bouton de fi xation (fi gure 8/pos. 2)

L‘interrupteur marche/arrêt (3) peut être bloqué
pendant le fonctionnement à l‘aide du bouton de
fi xation (2). Pour éteindre, appuyez brièvement
sur l‘interrupteur marche/arrêt (3).

5.6 Guide de ligne de coupe
(fi gures 10-12/pos. 18)

Avec le guide de ligne de coupe (18), vous pou­vez réaliser des coupes précises à partir de lig­nes tracées sur la pièce à usiner. Montez le guide
de ligne de coupe en le plaçant en haut sur le
patin (7), comme indiqué sur la fi gure 10. Utilisez
le repère (b) pour le réglage d’angle à 0° (fi gure

11) et le repère (c) pour le réglage d’angle à 45°

(fi gure 12).
Pour le réglage de l’angle, voir point 5.4.

Remarque ! Faites une coupe d’essai sur un
bois de rebut.

5.7 Protection contre les éclats
(fi gure 6 / pos. 17)

La protection contre les éclats sert à éviter que
le matériau à usiner forme des éclats ou se brise
pendant le sciage. Placez-la par en dessous dans
le patin, comme indiqué sur la fi gure 6.

Remarque ! La protection contre les éclats ne
peut être utilisée que pour les coupes à 0° et doit
être retirée pour les coupes d’onglet jusqu’à 45° !

5.8 Retrait du revêtement
(fi gures 13+14/ pos. 20)

Le patin réglable (7) est équipé d’un revêtement
amovible (20) pour ménager les surfaces sen­sibles.
Pour retirer le revêtement (20), poussez les deux
coins vers l’extérieur et retirez le revêtement vers
le bas.
Poussez le revêtement (20) à présent vers l’avant.
Le montage du revêtement se fait dans l’ordre
inverse.

6.3 Présélection électronique de la vitesse de
rotation (fi gure 9/pos. 1)

A l‘aide du régulateur de vitesse de rotation, on
peut programmer au préalable la vitesse de rotati­on souhaitée. Tournez le régulateur de vitesse de
rotation (5) dans le sens PLUS afi n d‘augmenter
la vitesse de rotation, tournez le régulateur de
vitesse de rotation dans le sens MOINS afi n de
diminuer la vitesse de rotation. La fréquence
appropriée dépend du matériau utilisé et des con­ditions de travail.
Les règles générales en matière de vitesse de
coupe pour des travaux générant des copeaux
sont ici également valables.
Avec des lames de scie fi nes, vous pouvez en gé-
néral travailler avec une fréquence plus élevée ;
des lames de scie plus épaisses nécessitent des
vitesses plus faibles.

Position 1-2 = fréquence faible (pour acier)

Position 3-4 = fréquence moyenne (pour acier,

métal tendre, plastique)

Position 5-6 = fréquence élevée (pour bois tend­re, bois dur, métal tendre, plastique)

6.4 Réglage course pendulaire
(fi gure 15/pos. 8)

Sur le commutateur pour course pendulaire

•

(8), on peut régler l‘amplitude du mouvement
pendulaire de la lame de scie (12) lors de la
course.
Vous pouvez adapter la vitesse de coupe, la

•

performance de coupe et le type de coupe à
la pièce à usiner.

- 27 -

F

Placez le commutateur pour course pendulaire
(8) sur une des positions suivantes :

Position A = pas d‘oscillation.
Matériau : caoutchouc, céramique, aluminium,

acier.

Remarque : pour des arrêtes de coupe fi nes et
propres, les matériaux fi ns (par ex. tôle) et les
matériaux durs.

Position B = petite oscillation
Matériau : plastique, bois, aluminium
Remarque : pour les matériaux durs

Position C = oscillation moyenne
Matériau : bois

Position D = grande oscillation
Matériau : bois
Remarque : pour matériaux tendres et le sciage

dans le sens des fi bres

La meilleure combinaison de réglage de vitesse
de rotation et de course pendulaire dépend du
matériau à usiner. Nous recommandons de dé­terminer le réglage idéal toujours en faisant une
coupe d‘essai sur une pièce de rebut.

6.5 Fonction souffl age poussière
(fi gure 1/pos. 6)

Grâce à un jet d‘air que l‘on peut brancher en
plus, la ligne de coupe reste exempte de pous­sière et de copeaux.

Pour allumer, l‘interrupteur pour la fonction

•

soufflage poussière (6) doit être poussé vers
l‘avant.
Pour éteindre, l‘interrupteur pour la fonction

•

soufflage poussière (6) doit être de nouveau
reculé.

6.6 Exécution de coupes

Assurez-vous que l‘interrupteur marche/arrêt

•

(3) n‘est pas enfoncé. A ce moment là seu­lement, branchez la fiche de contact sur une
prise de courant appropriée.
Allumez la scie sauteuse uniquement après

•

avoir inséré une lame de scie.
N‘utilisez que des lames de scie en bon état.

•

Remplacez immédiatement les lames de scie
usées, tordues ou fissurées.
Placez le pied de la scie à plat sur la pièce à

•

usiner. Allumez la scie sauteuse.
Laissez tourner la lame de scie jusqu‘à ce

•

qu‘elle ait atteint sa pleine vitesse. Guidez
ensuite lentement la lame de scie le long de

la ligne de coupe. Appuyez ce faisant seule­ment légèrement sur la lame de scie.
Lorsque l‘on scie du métal, il faut appliquer un

•

réfrigérant approprié sur la ligne de coupe.

6.7 Exécuter des coupes ciblées (fi gure 16)

Percez un trou de 10 mm à l‘aide de la perceuse
dans la zone à découper. Insérez la lame de scie
dans ce trou et commencez à découper la zone
souhaitée.

6.8 Exécution de coupes parallèles
(fi gure 17)

Montez la butée parallèle et ajustez en fonc-

•

tion (voir point 5.3).
Tenir compte des remarques au point 6.6.

•

Exécutez la coupe comme indiqué sur la

•

figure 17.

6.9 Coupe d‘onglet (fi gure 18)

Réglez l‘angle correspondant sur le patin

•

(voir point 5.4)
Tenir compte des remarques au point 6.6.

•

Exécutez la coupe comme indiqué sur la

•

figure 18.

6.10 Lampe LED (fi gure 1/pos. 22)

La lampe LED (22) permet en plus d’éclairer
la zone de coupe. Pour allumer, appuyez sur
l’interrupteur marche/arrêt (19). Pour éteindre, ap­puyez une nouvelle fois sur l’interrupteur marche/
arrêt (19).

7. Remplacement de la ligne de

raccordement réseau

Danger!

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de
rechange

Danger!

Retirez la fi che de contact avant tous travaux de
nettoyage.

- 28 -

F

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Retirez pour ce faire l’adaptateur pour aspira-

•

tion des copeaux et soufflez dessus avec de
l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité. Attention ! Seul un(e) spécialiste
électricien(ne) est autorisé à remplacer les bros­ses à charbon.

8.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de sto­ckage optimale est comprise entre 5 et
30 °C. Conservez l’outil électrique dans
l’emballage d’origine.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent

- 29 -

F

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus
doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de
collecte, veuillez-vous renseigner auprès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques
et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/
CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de
collecte et de recyclage respectueux de l’environnement.

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 30 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon, Galet de guidage, Protection

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

contre les éclats
Lame de scie

- 31 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 32 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati
(vedi Fig. 19)

1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-3)

1. Regolatore del numero di giri

2. Pulsante di bloccaggio

3. Interruttore ON/OFF

4. Cavo di alimentazione

5. Adattatore per aspirazione dei trucioli

6. Interruttore per funzione soffi aggio polvere

7. Pattino della sega regolabile

8. Selettore corsa a movimento pendolare

9. Scala graduata per pattino della sega

10. Rotella di guida

11. Guida parallela

12. Lama

13. Viti di fi ssaggio per guida parallela

14. Sede della lama

15. Copertura di protezione

16. Vite di fi ssaggio per pattino della sega

17. Protezione antischegge

18. Guida della linea di taglio

19. Interruttore ON/OFF luce LED

20. Rivestimento rimovibile

21. Chiave a brugola

22. Luce a LED

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio
Assistenza presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto o al centro fai-da-te competente
più vicino. Al riguardo fate attenzione alla Tabella
Garanzia nelle disposizioni di garanzia alla fi ne
delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Seghetto alternativo

•

Guida parallela

•

Lama per legno

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

- 33 -

I

3. Utilizzo proprio

Il seghetto alternativo è adatto per segare legno,
metalli, metalli non ferrosi e plastica usando la
rispettiva lama.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: ......................220-240 V~ 50 Hz

Potenza assorbita: ..................................... 650 W

Numero di corse: ........................ max. 3000 min

Altezza di corsa: ....................................... 22 mm

Larghezza della lama ......................... 0,8-1,7 mm

Profondità di taglio legno: ......................... 90 mm

Profondità di taglio plastica: ..................... 22 mm

Profondità di taglio ferro: .......................... 10 mm

Taglio obliquo: .......... fi no a 45° (destra e sinistra)

Grado di protezione: .....................................II /

Peso: ........................................................2,32 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

........ 90,9 dB (A)

pA

.......... 98,9 dB (A)

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

쓑

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Tagliare legno

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 13,809 m/s

h

Tagliare lamiera

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 14,481 m/s

h

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-

-1

riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a

- 34 -

2

2

I

lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

5.1 Copertura di protezione (Fig. 2/Pos. 15)

La copertura di protezione (15) protegge dal

•

contatto accidentale con la lama (12) permet­tendo comunque la visione dell‘area di taglio.
Quando si eseguono tagli, la copertura di pro-

•

tezione (15) deve essere sempre montata.
La copertura di protezione può essere tolta in

•

caso di lavori di regolazione.

5.2 Sostituzione della lama (Fig. 3-4/Pos. 12)
Pericolo!

Potete inserire o cambiare la lama senza uti-

•

lizzare ulteriori utensili.
Staccate la spina dalla presa di corrente pri-

•

ma di inserire o cambiare la lama.
Mettete il commutatore di movimento pendo-

•

lare (8) in posizione A (vedi Fig. 15).
I denti della lama sono molto affilati.

•

Smontate la copertura di protezione (15).

•

Premete la sede della lama (14) e inserite la

•

lama (12) fino alla battuta in tale sede (14)
(Fig. 3). I denti della lama devono essere
rivolti in avanti.
Lasciate slittare indietro la sede della lama

•

(14). La lama (12) deve trovarsi nel rullo di
guida (10) (Fig. 4).
Controllate che la lama (12) sia fissa nella

•

sede.
Per rimuovere la lama procedete nell‘ordine

•

inverso.

5.3 Montaggio della guida parallela
(Fig. 5/Pos. 11)

La guida parallela (11) permette di eseguire

•

tagli paralleli.
Allentate le due viti di fissaggio poste sul pat-

•

tino della sega (7) per la guida parallela (13).
Adesso inserite la guida parallela (11) nelle

•

guide del pattino della sega (7). Potete mon­tare la guida parallela (11) sul lato sinistro o
destro dell’apparecchio.

Orientate il listello di guida sempre verso il

•

basso. Con l’aiuto della scala graduata della
guida parallela (11) fissate la distanza neces­saria e serrate di nuovo le viti di fissaggio per
guida parallela (13).

5.4 Regolazione del pattino della sega per
tagli obliqui (Fig. 6)

Allentate la vite di fissaggio per il pattino (16)

•

sulla parte inferiore del pattino della sega
regolabile (7) con la chiave a brugola (21)
(Fig. 6).
Spingete leggermente in avanti il pattino della

•

sega (7). Tale pattino può ora essere inclinato
fino a 45° verso sinistra o verso destra.
Se il pattino della sega (7) viene spinto di

•

nuovo indietro, funziona solo nelle rispettive
posizioni di arresto di 0°, 15°, 30° e 45° mar­cate sulla scala graduata per il pattino (9).
Portate il pattino della sega nella posizione
corrispondente e serrate la vite di fissaggio
per il pattino (16).
Il pattino della sega (7) può essere comunque

•

regolato anche su un’altra inclinazione. A tale
scopo tirate in avanti il pattino della sega (7),
regolate l’inclinazione desiderata e stringete
di nuovo la vite per il pattino della sega (16).

Avvertenza! In caso di tagli obliqui si devono to­gliere le viti di fi ssaggio per la guida parallela (13)
e la protezione schegge (17).

5.5 Adattatore per aspirazione dei trucioli
(Fig. 7/Pos. 5)

Collegate il seghetto alternativo con

•

l’adattatore per l’aspirazione dei trucioli (5)
a un aspirapolvere. In questo modo ottenete
un‘aspirazione ottimale della polvere dal pez­zo da lavorare. I vantaggi: in tal modo evitate
di arrecare danni all‘apparecchio e alla vostra
salute. La vostra zona di lavoro rimane inoltre
più pulita e sicura.
La formazione di polvere durante il lavoro può

•

essere pericolosa. Osservate a questo scopo
le avvertenze di sicurezza.
Introdurre l’adattatore per l‘aspirazione

•

dei trucioli (5) come mostrato in Fig. 7.
L’adattatore per l´aspirazione dei trucioli (5)
deve scattare in posizione in modo udibile per
essere fissato nel pattino della sega (7). In
caso di tagli obliqui non è possibile utilizzare
l‘adattatore per l‘aspirazione dei trucioli (5).
Inserite il tubo flessibile di aspirazione

•

del vostro aspirapolvere nell‘apertura
dell‘adattatore per l‘aspirazione dei trucioli
(5). Controllate che gli apparecchi siano fissa-

- 35 -

I

ti ermeticamente.

5.6 Guida della linea di taglio
(Fig. 10-12/Pos. 18)

Con la guida della linea di taglio (18) potete
eseguire tagli esatti secondo le linee di taglio
tracciate sul pezzo da lavorare. Montate la guida
della linea di taglio posizionandola in alto sul pat­tino (7) come mostrato nella Fig. 10. Utilizzate la
marcatura (b) a 0° di regolazione dell‘inclinazione
(Fig. 11) e la marcatura (c) a 45° di regolazione
dell‘inclinazione (Fig. 12).
Per la regolazione dell‘inclinazione si veda il pun­to 5.4.

Avvertenza! Eseguite prove di taglio con
scarti di legno.

5.7 Protezione antischegge (Fig. 6/Pos. 17)

La protezione antischegge serve a evitare che
durante l‘esercizio si stacchino schegge dal
materiale da lavorare o che si formino sbavature.
Inseritela dal basso nel pattino, come mostrato
nella Fig. 6.

Avvertenza! La protezione antischegge può
essere utilizzata solo per tagli a 0° e deve essere
tolta in caso di tagli obliqui fi no a 45°!

5.8 Rimozione del rivestimento
(Fig. 13+14/Pos. 20)

Il pattino della sega regolabile (7) è dotato di un
rivestimento rimovibile (20) che serve a non dan­neggiare le superfi ci sensibili.
Per rimuovere il rivestimento (20) premete i due
angoli verso l‘esterno e staccate il rivestimento
tirandolo verso il basso.
Spingete ora il rivestimento in avanti (20). Il
montaggio del rivestimento avviene nell‘ordine
inverso.

6. Uso

6.1 Interruttore ON/OFF (Fig. 8/Pos. 3)

Accensione:

premete l’interruttore ON/OFF (3)

Spegnimento:

rilasciate l‘interruttore ON/OFF (3)

6.2 Pulsante di bloccaggio (Fig. 8/Pos. 2)

Con il pulsante di bloccaggio (2) l‘interruttore ON/
OFF (3) può essere bloccato in esercizio. Per
spegnere, premete brevemente l’interruttore ON/
OFF (3).

6.3 Preselezione elettronica del numero di
giri (Fig. 9/Pos. 1)

Con il regolatore del numero di giri potete pre­selezionare il numero di giri desiderato. Ruotate
il regolatore del numero di giri in direzione PIÙ
per aumentare il numero di giri, ruotatelo nella
direzione MENO per diminuire il numero di giri. Il
numero di corse appropriato dipende dal rispetti­vo materiale e dalle condizioni di lavoro.
Anche in questo caso valgono le regole generali
per la velocità di taglio in caso di lavori con produ­zione di trucioli.
Con lame fi ni potete generalmente lavorare con
un numero di corse maggiore, lame più grossola­ne richiedono velocità minori.

Posizione 1-2 = Numero di corse basso (per
acciaio)

Posizione 3-4 = Numero di corse medio (per ac­ciaio, metallo morbido, plastica)

Posizione 5-6 = Numero di corse elevato (per
legno morbido, legno duro, metallo morbido,
plastica)

6.4 Impostazione movimento pendolare
(Fig. 15/Pos. 8)

Con il selettore per il movimento pendolare (8)
potete impostare l’ampiezza di tale movimento
della lama (12).
Potete adattare velocità, potenza e qualità del
taglio al pezzo da lavorare.

Mettete il commutatore di movimento pendolare
(8) in una delle seguenti posizioni:

Posizione A = Nessun movimento pendolare
Materiale: gomma, ceramica, alluminio, acciaio
Nota: per spigoli di taglio precisi e puliti, materiali

sottili (per es. lamiere) e materiali duri.

Posizione B = Piccolo movimento pendolare
Materiale: plastica, legno, alluminio
Nota: per materiali duri

Posizione C = movimento pendolare medio
Materiale: legno

Posizione D = movimento pendolare elevato
Materiale: legno
Nota: per materiali morbidi e per segare nel sen-

so delle fi bre del legno

- 36 -

I

La combinazione migliore tra impostazione del
numero di giri e di movimento pendolare dipende
dal materiale da lavorare. Consigliamo di accerta­re sempre l‘impostazione ideale con un taglio di
prova su uno scarto.

6.5 Funzione soffi aggio polvere
(Fig. 1/Pos. 6)

Mediante un getto di aria attivabile, la linea di tag­lio rimane libera da polvere e trucioli.

Per attivare la funzione si deve spingere in

•

avanti l‘interruttore per il soffiaggio polvere
(6).
Per disattivare la funzione l‘interruttore per il

•

soffiaggio polvere (6) deve essere spinto di
nuovo all‘indietro.

6.6 Esecuzione di tagli

Accertatevi che l’interruttore ON/OFF (3) non

•

sia premuto. Solo a questo punto inserite la
spina in una presa di corrente adatta.
Accendete il seghetto alternativo solo quando

•

la lama è posizionata.
Utilizzate soltanto lame in perfetto stato.

•

Cambiate immediatamente lame consumate,
deformate o incrinate.
Posizionate il pattino della lama in orizzontale

•

sul pezzo da lavorare. Accendete il seghetto
alternativo.
Lasciate avviare la lama fino a quando non

•

abbia raggiunto la velocità massima. Condu­cete poi lentamente la sega sulla linea di tag­lio. Esercitate solo poca pressione sulla sega.
La linea di taglio dovrebbe essere stesa con

•

un refrigerante appropriato nel caso di sega­tura di metallo.

6.7 Intagli all‘interno della superfi cie (Fig. 16)

Con un trapano eseguite all’interno della super­fi cie da asportare un foro di 10 mm. Inserite la
lama in tale foro e cominciate a segare la zona
desiderata.

6.8 Esecuzione di tagli paralleli (Fig. 17)

Montate la guida parallela e regolatela in

•

modo corrispondente (vedi punto 5.3).
Osservate le avvertenze nel punto 6.6.

•

Eseguite il taglio come rappresentato nella

•

figura 17.

6.9 Taglio obliquo (Fig. 18)

Regolate l’inclinazione del pattino della sega

•

in modo adatto (vedi punto 5.4)
Osservate le avvertenze al punto 6.6.

•

Eseguite il taglio come rappresentato nella

•

Fig. 18.

6.10 Luce LED (Fig. 1/Pos. 22)

La luce LED (22) assicura una migliore illu­minazione della zona di taglio. Per accendere
l‘apparecchio premete l‘interruttore ON/OFF (19).
Per spegnerlo premete di nuovo il tasto ON/OFF
(19).

7. Sostituzione del cavo di
alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Per tale operazione estraete anche

•

l‘adattatore per l‘aspirazione dei trucioli e pu­litelo con un getto di aria compressa a bassa
pressione.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

- 37 -

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettri­cista. Attenzione! Le spazzole al carbone devono
essere sostituite solo da un elettricista.

8.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò esse­re utilizzato di nuovo o riciclato. L‘apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica. Gli apparecchi difettosi non
devono essere gettati nei rifi uti domestici. Per uno
smaltimento corretto l‘apparecchio va consegnato
ad un apposito centro di raccolta. Se non vi è noto
nessun centro di raccolta, rivolgetevi per informa­zioni all‘amministrazione comunale.

I

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 38 -

I

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non
più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifi uti domestici!
Per un corretto smaltimento verifi care sempre le disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e del
suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Eu­ropea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel
rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eff etti
nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

- 39 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, Rotella di guida, Protezione

Materiale di consumo/parti di consumo * Lama
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

antischegge

- 40 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che

non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le

presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato

concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i

vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi

acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre-

zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre-

sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.

Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia

in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di

articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi-

onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto se effettuato a carico
del cliente, all‘impiego della forza o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con

P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del

periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di

garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta

una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-

tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova

dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta

d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo

corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente

l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la

prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di

fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 41 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler
(se fi g. 19)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der

dannes sundhedsskadeligt støv. Der må ikke

arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter,

spån og støv, som står ud fra maskinen, kan

forårsage synstab.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-3)

1. Hastighedsregulator

2. Låseknap

3. Tænd/sluk-knap

4. Netkabel

5. Adapter til spånudsugning

6. Kontakt til støv-blæse-funktion

7. Justerbar sål

8. Omskifter til pendulslag

9. Gradskala til sål

10. Styrerulle

11. Parallelanslag

12. Savklinge

13. Låseskruer til parallelanslag

14. Klingeholder

15. Beskyttelsesafdækning

16. Låseskrue til sål

17. Splitterbeskyttelse

18. Snitlinjeføring

19. Tænd/sluk-kontakt LED-lys

20. Aftageligt overtræk

21. Unbrakonøgle

22. LED-lys

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Stiksav

•

Parallelanslag

•

Savklinge til træ

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 42 -

DK/N

3. Formålsbestemt anvendelse

Stiksaven er beregnet til savning af træ, metaller,
ikke-jernholdige metaller og kunststoff er under
anvendelse af passende savklinge.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Netspænding: .........................220-240 V~ 50 Hz

Optagen eff ekt: ........................................ 650 W

Slagantal: ................................... max. 3000 min

Slaghøjde: ................................................ 22 mm

Savklingebredde ................................ 0,8-1,7 mm

Skæredybde træ: ..................................... 90 mm

Skæredybde kunststof: ............................ 22 mm

Skæredybde jern: ..................................... 10 mm

Vinkelsnit: ................ Op til 45° (venstre og højre)

Kapslingsklasse: ........................................... II/

Vægt: ........................................................2,32 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

.............................. 90,9 dB(A)

pA

............................................. 3 dB

pA

............................ 98,9 dB(A)

WA

............................................3 dB

WA

Savning af træ

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

= 13,809 m/s

h

2

Savning af blik

Svingningsemissionstal ah = 14,481 m/s
Usikkerhed K = 1,5 m/s

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

-1

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

쓑

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

2

2

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

- 43 -

DK/N

5. Inden ibrugtagning

Inden produktet sluttes til strømforsyningsnettet,
skal det kontrolleres, at angivelserne på mærke­pladen svarer til strømforsyningsnettets data.

Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på produktet.

5.1 Beskyttelsesafdækning (fi g. 2/pos. 15)

Beskyttelsesafdækningen (15) forhindrer

•

utilsigtet berøring af savklingen (12), samtidig
med at udsynet til saveområdet er frit.
Beskyttelsesafdækningen (15) skal altid være

•

påsat under savning.
Beskyttelsesafdækningen kan tages af, hvis

•

indstillingsarbejde skal gennemføres.

5.2 Skift af savklinge (fi g. 3-4/pos. 12)
Fare!

Savklinger kan indsættes og skiftes uden

•

brug af værktøj.
Træk netstikket ud af stikkontakten, inden du

•

indsætter eller skifter savklinge.
Stil omskifteren til pendulslag (8) på position

•

A (se fig. 15).
Tænderne på savklingen er meget skarpe.

•

Fjern beskyttelsesafdækningen (15)

•

Tryk på klingeholderen (14), og før savklingen

•

(12) ind i klingeholderen (14), så den klikker
fast (billede 3). Fortandingen på savklingen
skal pege fremad.
Lad klingeholderen (14) glide tilbage igen.

•

Savklingen (12) skal sidde i styrerullen (10)
(fig. 4).
Kontroller, at savklingen (12) sidder fast i

•

holderen.
Savklingen tages af tilsvarende i modsat

•

rækkefølge.

5.3 Montering af parallelanslag (fi g. 5/pos. 11)

Med parallelanslaget (11) er det muligt at ud-

•

føre parallelle snit.
Løsn de to låseskruer til parallelanslag (13)

•

på sålen (7).
Skub parallelanslaget (11) ind i føringerne på

•

sålen (7). Sæt parallelanslaget (11) på maski­nens venstre eller højre side.
Styreskinnen skal hele tiden være rettet ne-

•

dad. Bestem ved hjælp af parallelanslagets
(11) måleskala den nødvendige afstand, og
spænd låseskruerne til parallelanslag (13)
igen.

5.4 Indstilling af sål til vinkelsnit (billede 6)

Løsn låseskruerne til sålen (16) på under-

•

siden af den justerbare sål (7) med unbra­konøglen (21) (billede 6).
Skub sålen (7) let fremad. Sålen kan nu hæl-

•

des op til 45° mod venstre eller højre.
Skubbes sålen (7) bagud igen, fungerer det

•

kun i anslagspositionerne 0°, 15°, 30° og 45°,
som er markeret på gradskalaen til sål (9).
Bring sålen i den rigtige position og spænd
låseskruen til sålen (16).
Sålen (7) kan uden videre indstilles til et an-

•

det vinkelmål. Skub til dette formål sålen (7)
frem, indstil den ønskede vinkel og spænd
skruen til sålen (16) fast igen.

Bemærk! Ved geringssnit skal låseskruerne til
parallelanslag (13) og splitterbeskyttelsen (17)
fjernes.

5.5 Adapter til spånudsugning
(billede 7/pos. 5)

Forbind stiksaven med en støvsuger via ad-

•

apteren til spånudsugning (5). Herved opnås
en optimal støvudsugning fra saveemnet.
Fordele: Du skåner såvel maskinen som dit
helbred. Desuden holdes arbejdsområdet
rent, ligesom sikkerheden i arbejdet øges.
Støv, der opstår under arbejdet, kan være far-

•

ligt. Læs sikkerhedsanvisningerne.
Sæt adapteren til spånudsugning (5) i som

•

vist på billede 7. Adapteren til spånudsugning
(5) skal gå hørbart i indgreb, så den sidder
sikkert fast i sålen (7). Ved vinkelsnit kan ad­apteren til spånudsugning (5) ikke anvendes.
Sæt støvsugerens sugeslange på åbningen

•

på adapteren til spånudsugning (5). Sørg
for, at forbindelsen mellem de to enheder er
lufttæt.

5.6 Snitlinjeføring (billede 10-12/pos. 18)

Med snitlinjeføringen (18) kan nøjagtige snit gen­nemføres, der er markeret på emnet. Monter snit­linjeføringen ved at anbringe den oven på sålen
(7), som vist på billede 10. Brug markeringen (b)
ved 0° vinkelindstillingen (billede 11) og markerin­gen (c) ved 45° vinkelindstillingen (billede 12).
Til vinkelindstillingen se punkt 5.4
Bemærk! Udfør prøvesnit med et stykke aff ald-
stræ.

5.7 Splitterbeskyttelse (billede 6/pos. 17)

Splitterbeskyttelsen sørger for, at materialet, der
skal bearbejdes under savearbejdet, hverken
splitrer eller brækker af. Sæt den ind i sålen nede­fra, som vist på billede 6.

- 44 -

DK/N

Bemærk! Splitterbeskyttelsen kan kun bruges
ved 0° snit og skal fjernes ved vinkelsnit op til 45°!

5.8 Overtræk fjernes (billede 13+14/pos. 20)

Den justerbare sål (7) er udstyret med et aftage­ligt overtræk (20), der beskytter sarte overfl ader.
Overtrækket (20) fjernes ved at trykke de to hjør­ner udad og trække overtrækket væk nedad.
Skub nu overtrækket (20) fremad. Monter over­trækket i modsat rækkefølge.

6. Betjening

6.1 Tænd/sluk-knap (fi g. 8/pos. 3)
Tænde:

Tryk på tænd/sluk-knappen (3)

Slukke:

Slip tænd/sluk-knappen (3)

6.2 Låseknap (fi g. 8/pos. 2)

Med låseknappen (2) kan tænd/sluk-knappen (3)
fi kseres under drift. Tryk kortvarigt på tænd/sluk­knappen (3) for at slukke.

6.3 Elektronisk forvalg af omdrejningstal
(fi g. 9/pos. 1)

Det ønskede omdrejningstal kan forudindstilles
med hastighedsregulatoren. Drej hastighedsregu­latoren i PLUS-retning for at øge omdrejningstal­let, drej hastighedsregulatoren i MINUS-retning
for at reducere omdrejningstallet. Det optimale
slagantal afhænger af materialet og arbejdsbetin­gelserne. Almindeligt gældende regler for skære­hastighed ved spåntagende arbejde gælder også
her.
Du kan generelt arbejde med et højere slagantal,
når du benytter fi nere savklinger; grovere savklin-
ger kræver lavere hastigheder.

Position 1-2 = lavt slagantal (til stål)

Position 3-4 = medium slagantal (til stål,

blødt metal, kunststof)

Position 5-6 = højt slagantal (til blødt træ,

hårdt træ, blødt metal, kunststof)

6.4 Indstilling af pendulslag (fi g. 15/pos. 8)

På omskifter til pendulslag (8) kan kraften på

•

savklingens (12) pendulbevægelse indstilles.
Skærehastighed, skæreydelse og skæ-

•

remønster kan tilpasses saveemnet.

Stil omskifteren til pendulslag (8) på en af følgen­de positioner.

Position A = ingen pendulering
Materiale: Gummi, keramik, aluminium, stål
Anmærkning: Til fi ne skærekanter og skærekan-

ter med et rent snit, til tynde materialer (f.eks. blik)
og hårde materialer.

Position B = ingen pendulering
Materiale: Kunststof, træ, aluminium
Anmærkning: Til hårde materialer

Position C = medium pendulering
Materiale: Træ

Position D = stor pendulering
Materiale: Træ
Anmærkning: Til bløde materialer og til savning i

fi berretningen

Den bedste kombination mellem omdrejningstal
og pendulslag afhænger af det materiale, der skal
saves i. Vi anbefaler at fi nde frem til den ideelle in-
dstilling ved prøvesavning på et stykke aff aldstræ.

6.5 Støv-blæse-funktion (fi g. 1/pos. 6)

En tilkoblebar luftstrøm sørger for, at savelinjen er
fri for støv og spåner.

Den tændes ved at skubbe kontakten til støv-

•

blæse-funktion (6) fremad.
Den slukkes ved at skubbe kontakten til støv-

•

blæse-funktion (6) tilbage igen.

6.6 Savning

Kontroller, at tænd/sluk-knappen (3) ikke er

•

trykket ind. Først nu kan du sætte netstikket i
en stikkontakt.
Savklingen skal være sat i, når du tænder

•

stiksaven.
Brug kun intakte og ubeskadigede savklinger.

•

Stumpe, bøjede eller revnede savklinger skal
omgående skiftes ud.
Anbring sålen fladt oven på saveemnet. Tænd

•

for stiksaven.
Lad savklingen køre op i fuld omdrejning. Før

•

savklingen langsomt langs med savelinjen.
Tryk kun let ned på savklingen.
Ved savning i metal skal savelinjen smøres

•

med et egnet kølemiddel.

- 45 -

DK/N

6.7 Udsavning af områder (fi g. 16)

Bor med en boremaskine et 10 mm stort hul in­den for det område, der skal udsaves. Før savklin­gen ind i hullet, og begynd at save det ønskede
område ud.

6.8 Parallelsavning (fi g. 17)

Monter parallelanslaget, og indjuster det (se

•

punkt 5.3).
Se anvisningerne i punkt 6.6.

•

Udfør savning som vist på fig. 17.

•

6.9 Geringssnit (fi g. 18)

Indstil vinklen på sålen (se punkt 5.4)

•

Se anvisningerne i punkt 6.6.

•

Udfør savning som vist på fig. 18.

•

6.10 LED-lys (billede 1/pos. 22)

Med LED-lyset (22) kan skærestedet lyses ekstra
op. Tændes ved at trykke på tænd/sluk-kontakten
(19). Slukkes ved at trykke på tænd/sluk-kontak­ten (19) igen.

7. Udskiftning af

nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.

ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

8.4 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[email protected]

8. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Fjern hertil også adapteren til spånudsugning

•

og blæs den ligeledes igennem med trykluft
under lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

- 46 -

DK/N

Bortskaff else

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaff ald!

Gælder kun i EU lande:

Iht. det europæiske direktiv 2006/66/EF samt 2012/19/EU om aff ald fra elektrisk og elektronisk udstyr
og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, samt defekte eller op­brugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaff else kan elektrisk og elektronisk aff ald have skadelige virkninger på miljøet og men-
neskers sundhed på grund af den mulige tilstedeværelse af farlige stoff er.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

- 47 -

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kontaktkul, styrerulle, Splitterbeskyttelse
Forbrugsmateriale/ forbrugsdele* Savklinger
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 48 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge

dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der

er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens

udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,

hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 49 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 19)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att

hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet-

ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan

du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Varvtalsreglage

2. Låsknapp

3. Strömbrytare

4. Nätkabel

5. Dammsugsadapter

6. Brytare för dammblåsningsfunktion

7. Inställbar fotplatta

8. Omkopplare för pendelrörelse

9. Gradskala för fotplatta

10. Styrhjul

11. Parallellanslag

12. Sågblad

13. Fixeringsskruvar för parallellanslag

14. Sågbladsfäste

15. Skydd

16. Fixeringsskruv för fotplatta

17. Splitterskydd

18. Såglinjeguide

19. Strömbrytare för LED-ljus

20. Avtagbart överdrag

21. Insexnyckel

22. LED-ljus

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
byggmarknaden där du köpte produkten inom
fem dagar efter att du köpte artikeln. Tänk på att
du måste visa upp ett giltigt kvitto. Beakta även
garantitabellen i garantibestämmelserna i slutet
av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Sticksåg

•

Parallellanslag

•

Sågblad för trä

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Sticksågen är avsedd för sågning av trä, metall,
icke-järnmetall och plast med ett lämpligt sågblad.

- 50 -

S

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.

Såga plåt

Vibrationsemissionsvärde ah = 14,481 m/s
Osäkerhet K = 1,5 m/s

2

2

För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill

jämföra olika elverktyg.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-

Angivna vibrationsemissionsvärden och buller-

värden kan även användas till en preliminär be-

dömning av belastningen.
dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

Varning:

Beroende på hur elverktyget används, och

särskilt vilken typ av arbetsstycke som bearbetas,

kan de vibrationsemissions- och bullervärden

4. Tekniska data

Nätspänning ...........................220-240 V~ 50 Hz

Eff ektförbrukning ....................................... 650 W

Slagtal ........................................ max. 3000 min

Slaghöjd ................................................... 22 mm

Sågbladsbredd .................................. 0,8-1,7 mm

Sågdjup trä .............................................. 90 mm

Sågdjup plast ........................................... 20 mm

Sågdjup järn ............................................. 10 mm

Geringssågning ......max. 45° (vänster och höger)

Skyddsklass .................................................II /

Vikt ...........................................................2,32 kg

som uppstår under den faktiska användningen av

elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration till

ett minimum!

-1

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Använd endast intakta maskiner.

•

Kvarstående risker

Kvarstående risker föreligger alltid även om

쓑

detta elverktyg används enligt föreskrift. Föl-

jande risker kan uppstå på grund av elverkty-

gets konstruktion och utförande:
Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

.............................. 90,9 dB(A)

pA

..............................................3 dB

pA

............................... 98,9 dB(A)

WA

..............................................3 dB

WA

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Såga virke

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 13,809 m/s

h

2

armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.

Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.

- 51 -

S

5.1 Skydd (bild 2/pos. 15)

Skyddet (15) ska skydda användaren mot att

•

röra vid sågbladet (12) av misstag. Använda­ren kan fortfarande se sågningszonen.
Innan man sågar måste skyddet (15) alltid ha

•

monterats.
Skyddet kan tas av inför inställningsarbeten.

•

5.2 Byta sågblad (bild 3-4/pos. 12)
Fara!

Ett sågblad kan sättas in eller bytas ut utan

•

verktyg.
Dra ut stickkontakten ur vägguttaget innan du

•

sätter in eller byter ut ett sågblad.
Ställ omkopplaren för pendelrörelsen (8) på

•

läge A (se bild 15).
Sågbladets tänder är mycket vassa.

•

Ta av skyddet (15).

•

Tryck in sågbladsfästet (14) och skjut sedan

•

in sågbladet (12) i fästet (14) tills det tar
emot (bild 3). Sågbladets tänder måste peka
framåt.
Låt sågbladsfästet (14) glida tillbaka. Sågbla-

•

det (12) måste sitta i styrhjulet (10) (bild 4).
Kontrollera att sågbladet (12) sitter fast i

•

fästet.
Sågbladet kan tas av i omvänd ordningsföljd.

•

5.3 Montera parallellanslaget (bild 5/pos. 11)

Med parallellanslaget (11) kan du såga par-

•

allella linjer.
Lossa på de båda fixeringsskruvarna (13) för

•

parallellanslaget som finns på fotplattan (7).
Skjut sedan in parallellanslaget (11) i spåren

•

på fotplattan (7). Sätt parallellanslaget (11) på
maskinens vänster eller höger sida.
Styrlisten ska alltid peka nedåt. Bestäm

•

erforderligt avstånd med mätskalan på par­allellanslaget (11) och skruva sedan in fixe­ringsskruvarna (13) för parallellanslaget igen.

5.4 Ställa in fotplattan för geringssågning
(bild 6)

Lossa på fixeringsskruvarna till fotplattan (16)

•

på undersidan av den justerbara fotplattan (7)
med insexnyckeln (21) (bild 6).
Skjut fotplattan (7) en aning framåt. Fotplattan

•

kan nu lutas med max. 45° åt vänster eller
höger.
Om fotplattan (7) skjuts bakåt igen så funge-

•

rar detta endast för vinkellägena 0°, 15°, 30°
och 45° som är markerade på gradskalan
(9) för fotplattan. Ställ fotplattan i avsett läge
och dra sedan åt fixeringsskruven (16) för
fotplattan.

Du kan även ställa in fotplattan (7) på en an-

•

nan vinkel. Skjut då fotplattan (7) framåt, ställ
in avsedd vinkel och dra åt skruven (16) för

fotplattan.
Obs! Inför geringssågning ska fi xeringsskruvarna
för parallellanslaget (13) och splitterskyddet (17)
tas bort.

5.5 Adapter för spånsug (bild 7/pos. 5)

Anslut din sticksåg till en dammsugare med

•

adaptern för spånsug (5). Därmed uppnås en

optimal dammsugning vid arbetsstycket. För-

delar: Detta är skonsamt för såväl maskinen

som för din egen hälsa. Ditt arbetsområde blir

dessutom renare och säkrare.

Damm som uppstår under arbete kan vara

•

farligt. Beakta även säkerhetsanvisningarna.

Montera adaptern för spånsug (5) enligt

•

beskrivningen i bild 7. Du måste höra hur

adaptern (5) snäpper in så att den sitter fast

ordentligt i fotplattan (7). Vid geringssågning

kan adaptern för spånsug (5) inte användas.

Anslut dammsugarens sugslang till öppnin-

•

gen på adaptern (5). Se till att anslutningen

mellan maskinerna är lufttät.

5.6 Såglinjeguide (bild 10-12/pos. 18)

Använd såglinjeguiden (18) till exakt sågning efter
såglinjer som har markerats på arbetsstycket.
Montera såglinjeguiden på ovansidan av fotplat­tan (7) enligt beskrivningen i bild 10. Använd mar­keringen (b) vid 0° vinkelinställning (bild 11) och
markeringen (c) vid 45° vinkelinställning (bild 12).
Se punkt 5.4 för information om vinkelinställning.

Obs! Gör en provsågning på en bit avfalls­virke.

5.7 Splitterskydd (bild 6/pos. 17)

Splitterskyddet garanterar att materialet som
bearbetas inte splittras eller bryts sönder under
sågningen. Sätt in det i fotplattan från undersidan
enligt beskrivningen i bild 6.

Obs! Splitterskyddet kan endast användas vid
0°-snitt och måste demonteras inför geringssåg­ning upp till 45°.

5.8 Ta av överdrag (bild 13+14/pos. 20)

Den inställbara fotplattan (7) är försedd med ett
avtagbart överdrag (20) för att skona känsliga
ytor.
För att ta av överdraget (20) ska de båda hörnen
tryckas ut och överdraget sedan dras av nedåt.
Skjut sedan överdraget (20) framåt. Montera
överdraget i omvänd ordningsföljd.

- 52 -

S

6. Använda

6.1 Strömbrytare (bild 8/pos. 3)
Slå på:

Tryck på strömbrytaren (3)

Slå ifrån:

Släpp strömbrytaren (3)

6.2 Låsknapp (bild 8/pos. 2)

Spärra strömbrytaren (3) under drift med låsknap­pen (2). Tryck in strömbrytaren (3) kort för att slå
ifrån.

6.3 Elektronisk varvtalsinställning
(bild 9/pos. 1)

Använd varvtalsreglaget för att ställa in avsett
varvtal i förväg. Vrid runt varvtalsreglaget i
PLUS-riktning för att höja varvtalet, och i MINUS­riktning för att sänka varvtalet. Lämpligt varvtal är
beroende av aktuellt material och föreliggande
arbetsvillkor.
De allmänna reglerna för såghastighet vid spånal­strande arbetsuppgifter gäller även i detta fall.
Allmänt sett kan du med fi na sågblad såga med
höga varvtal. Grövre sågblad kräver lägre has­tigheter.

Position 1-2 = Lågt varvtal (för stål)

Position 3-4 = Medelhögt varvtal (för stål, mjuka

metaller, plast)

Position 5-6 = Högt varvtal (för mjukt trä, hårt trä,
mjuka metaller, plast)

6.4 Ställa in pendelrörelsen (bild 15/pos. 8)

Använd omkopplaren för pendelrörelsen (8)

•

för att ställa in intensiteten för sågbladets (12)
pendelrörelse.
Du kan anpassa såghastigheten, sågpres-

•

tandan och sågbild till arbetsstycket som ska
bearbetas.

Ställ omkopplaren för pendelrörelsen (8) på ett av
följande lägen:

Obs! För hårda material

Position C = Medelstark pendelrörelse
Material: trä

Position D = Kraftig pendelrörelse
Material: trä
Obs! För mjukt material samt sågning i fi berrikt-

ningen

Den bästa kombinationen av varvtals- och pen­delslagsinställning är beroende av materialet som
ska bearbetas. Vi rekommenderar att du gör en
provsågning på en avfallsbit för att ta reda på rätt
inställning.

6.5 Dammblåsningsfunktion (bild 1/pos. 6)

Med ett luftfl öde som kan aktiveras i efterhand
kan såglinjen alltid hållas fri från damm och spån.

Slå på dammblåsningsfunktionen (6) genom

•

att skjuta strömbrytaren framåt.
Slå ifrån dammblåsningsfunktionen (6) ge-

•

nom att skjuta strömbrytaren bakåt.

6.6 Såga arbetsstycken

Kontrollera att strömbrytaren (3) inte är int-

•

ryckt. Anslut först därefter stickkontakten till
ett lämpligt vägguttag.
Slå endast på sticksågen om den först har

•

bestyckats med ett sågblad.
Använd endast intakta sågblad. Byt genast ut

•

sågbladen om de är trubbiga eller böjda eller
om de har spruckit.
Placera fotplattan platt på arbetsstycket som

•

ska bearbetas. Slå på sticksågen.
Låt sågbladet varva upp tills det har nått sin

•

högsta hastighet. För sedan sågbladet långs­amt längs med den avsedda såglinjen. Tryck
endast svagt med sågbladet.
Om du sågar metall måste såglinjen penslas

•

in med ett lämpligt kylmedel.

6.7 Genomföra ursågningar (bild 16)

Använd en borrmaskin för att borra ett 10 mm
stort hål i ytan som ska sågas ut. För in sågbladet
i detta hål och börja sedan med ursågningen.

Position A = Ingen pendelrörelse
Material: gummi, keramik, aluminium, stål
Obs! För fi na och rena sågkanter, tunna material

(t ex plåt) samt hårda material.

Position B = Svag pendelrörelse
Material: plast, trä, aluminium

6.8 Genomföra parallellsågningar (bild 17)

Montera parallellanslaget och justera in efter

•

behov (se punkt 5.3).
Beakta instruktionerna under punkt 6.6.

•

Utför sågningen enligt beskrivningen i bild 17.

•

- 53 -

S

6.9 Genomföra geringssågningar (bild 18)

Ställ in fotplattan på avsedd vinkel

•

(se punkt 5.4).
Beakta instruktionerna under punkt 6.6.

•

Utför sågningen enligt beskrivningen i bild 18.

•

6.10 LED-ljus (bild 1/pos. 22)

LED-ljuset (22) ger en bättre belysning där du ska
såga. Tryck på strömbrytaren (19) för att slå på.
Tryck en gång till på strömbrytaren (19) för att slå
ifrån.

7. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Ta även av adaptern för spånsug och blås ur

•

den med svag tryckluft.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

8.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

8.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Obs! Kolborstarna får endast bytas ut av en behö­rig elinstallatör.

- 54 -

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av­fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin­ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen­ter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 55 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kolborstar, Styrhjul, Splitterskydd
Förbrukningsmaterial/förbrukningsdelar* Sågblad
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 56 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 57 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 19)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-3)

1. Regulátor otáček

2. Zajišťovací knofl ík

3. Za-/vypínač

4. Síťový kabel

5. Adaptér pro odsávání pilin

6. Spínač pro funkci odfukování prachu

7. Přestavitelná kluzná botka

8. Přepínač předkmitu

9. Stupnice kluzné botky

10. Vodicí kladka

11. Paralelní doraz

12. Pilový list

13. Zajišťovací šrouby paralelního dorazu

14. Upínání pilového listu

15. Ochranný kryt

16. Zajišťovací šroub pro kluznou botku

17. Ochrana proti třískám

18. Vedení čáry řezu

19. Za-/vypínač LED světla

20. Snímatelná krytka

21. Šestihranný klíč

22. LED světlo

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo na nejbližší příslušné sta­vební centrum. Dbejte prosím na tabulku o záruce
v záručních podmínkách na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Přímočará pila

•

Paralelní doraz

•

Pilový list na dřevo

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Přímočará pila je určena na řezání dřeva, kovů,
barevných kovů a plastů za použití příslušného
pilového listu.

- 58 -

CZ

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Síťové napětí: ..........................220-240 V~ 50 Hz

Příkon: ....................................................... 650 W

Počet zdvihů: .............................. max. 3000 min

Výška zdvihu: ........................................... 22 mm

Šířka pilového listu ............................. 0,8-1,7 mm

Hloubka řezu dřevo: ................................. 90 mm

Hloubka řezu plast: .................................. 22 mm

Hloubka řezu železo: ................................ 10 mm

Pokosový řez: .............. až 45° (doleva a doprava)

Třída ochrany: ..............................................II /

Hmotnost: ................................................2,32 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

.................................................3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................3 dB

WA

............. 90,9 dB(A)

pA

......... 98,9 dB(A)

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

쓑

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

-1

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Zbývající rizika
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Řezání dřeva

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

= 13,809 m/s

h

2

Řezání plechu

Emisní hodnota vibrací ah = 14,481 m/s
Nejistota K = 1,5 m/s

2

2

2

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo­vém štítku souhlasí s údaji sítě.

Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1 Ochranný kryt (obr. 2/pol. 15)

Ochranný kryt (15) chrání před dotknutím se

•

pilového listu (12) z nedopatření a přesto do-

- 59 -

CZ

voluje pohled na oblast řezání.
Ochranný kryt (15) musí být při provádění

•

řezů vždy namontován.
Ochranný kryt může být při nastavovacích

•

pracích odebrán.

5.2 Výměna pilového listu (obr. 3-4 / pol. 12)
Nebezpečí!

Pilové listy můžete vsazovat nebo vyměňovat

•

bez použití dalšího nářadí.
Před výměnou nebo vsazováním pilového

•

listu vytáhněte síťovou zástrčku.
Přepínač pro předkmit (8) nastavte do polohy

•

A (viz obr. 15).
Zuby pilového listu jsou velmi ostré.

•

Odeberte ochranný kryt (15)

•

Upínání pilového listu (14) stlačte a pilový list

•

(12) zasuňte až na doraz do upínání pilového
listu (14) (obr. 3). Ozubení pilového listu musí
ukazovat směrem dopředu.
Upínání pilového listu (14) nechte opět

•

sklouznout zpět. Pilový list (12) musí sedět ve
vodicí kladce (10) (obr. 4).
Zkontrolujte, zda je pilový list (12) v upínání

•

řádně upevněn.
Vyjmutí pilového listu se provádí v opačném

•

pořadí.

5.3 Montáž paralelního dorazu
(obr. 5 / pol. 11)

Paralelní doraz (11) vám umožňuje provádění

•

paralelních řezů.
Pro paralelní doraz povolte oba zajišťovací

•

šrouby (13) na kluzné botce (7).
Paralelní doraz (11) nyní zasuňte do vedení

•

na kluzné botce (7). Paralelní doraz (11)
můžete nasadit na levé nebo pravé straně
přístroje.
Vodicí lištu pokaždé vyrovnejte směrem dolů.

•

Pomocí stupnice paralelního dorazu (11)
nastavte potřebnou vzdálenost a zajišťovací
šrouby paralelního dorazu (13) opět utáhněte.

5.4 Nastavení kluzné botky pro pokosové
řezy (obr. 6)

Zajišťovací šrouby kluzné botky (16) na

•

spodní straně přestavitelné kluzné botky (7)
povolte pomocí klíče pro šrouby s vnitřním
šestihranem (21) (obr. 6).
Botku pily (7) lehce posuňte dopředu. Botku

•

pily lze nyní naklonit až o 45° doleva nebo
doprava.
Je-li kluzná botka (7) opět posunuta doz-

•

adu, funguje toto vždy pouze v polohách
zaskočení při 0°, 15°, 30° a 45°, které jsou

označeny na stupnici kluzné botky (9). Kluz­nou botku nastavte do příslušné polohy a
zajišťovací šroub kluzné botky (16) utáhněte.
Botka pily (7) může být ovšem bez problémů

•

nastavena na jiný úhlový rozměr. K tomu
kluznou botku (7) posuňte dopředu, nastavte
požadovaný úhel a šroub kluzné botky (16)

opět utáhněte.
Upozornění! Při pokosových řezech musí být
odebrány zajišťovací šrouby paralelního dorazu
(13) a ochrana proti třískám (17).

5.5 Adaptér pro odsávání pilin (obr. 7 / pol. 5)

Připojte přímočarou pilu s adaptérem pro

•

odsávání pilin (5) k vysavači. Dosáhnete

tím optimálního odsávání prachu z obrobku.

Přednosti: Šetříte jak přístroj, tak také svoje

vlastní zdraví. Vaše pracoviště kromě toho

zůstane čistší a bezpečnější.

Prach vznikající při práci může být

•

nebezpečný. Dodržujte prosím bezpečnostní

pokyny.

Adaptér pro odsávání pilin (5) nasaďte tak,

•

jak je znázorněno na obrázku 7. Adaptér pro

odsávání pilin (5) musí slyšitelně zacvakn-

out, aby pevně seděl na kluzné botce (7). U

pokosových řezů nemůže být adaptér pro

odsávání pilin (5) používán.

Nastrčte sací hadici vašeho vysavače na ot-

•

vor adaptéru pro odsávání pilin (5). Dbejte na

vzduchotěsné spojení přístrojů.

5.6 Vedení čáry řezu (obr. 10–12 / pol. 18)

Pomocí vedení čáry řezu (18) můžete provádět
přesné řezy podle čar řezu, které jsou naznačeny
na obrobku. Vedení čáry řezu namontujete tak,
že ho nasadíte nahoře na kluzné botce (7) tak,
jak je zobrazeno na obr. 10. Při nastavování úhlu
0° (obr. 11) použijte značení (b) a při nastavování
úhlu 45° (obr. 12) použijte značení (c).
Pro nastavování úhlu viz bod 5.4.

Upozornění! Nejprve proveďte zkušební řezy
na kousku odpadového dřeva.

5.7 Ochrana proti třískám (obr. 6 / pol. 17)

Ochrana proti třískám slouží k tomu, aby se zpra­covávaný materiál během řezání neodštěpoval
nebo nevylamoval. Nasaďte ji zespoda na kluz­nou botku tak, jak je znázorněno na obr. 6.

Upozornění! Ochrana proti třískám může být
používána pouze při 0° řezech a musí být při po­kosových řezech do 45° odstraněna!

- 60 -

CZ

5.8 Odstranění krytky kluzné botky
(obr. 13+14 / pol. 20)

Přestavitelná kluzná botka (7) je vybavena sní­matelnou krytkou (20), která má za úkol chránit
citlivé povrchy.
Pro odstranění krytky (20) stiskněte oba rohy nah­oru a krytku stáhněte směrem dolů.
Nyní krytku (20) posuňte dopředu. Montáž krytky
se provádí v opačném pořadí.

6. Obsluha

6.1 Za-/vypínač (obr. 8/pol. 3)

Zapnutí:

Za-/vypínač (3) stisknout.

Vypnutí:

Pustit za-/vypínač (3).

6.2 Zajišťovací knofl ík (obr. 8/pol. 2)

Zajišťovacím knofl íkem (2) může být za-/vypínač
(3) při provozu aretován. Na vypnutí za-/vypínač
(3) krátce stisknout.

6.3 Elektronická předvolba počtu otáček
(obr. 9/pol. 1)

Pomocí regulátoru počtu otáček může být
přednastaven požadovaný počet otáček. Na
zvýšení počtu otáček otáčejte regulátorem počtu
otáček ve směru PLUS, na snížení počtu otáček
otáčejte regulátorem počtu otáček ve směru MÍ­NUS. Vhodný počet zdvihů závisí na jednotlivém
materiálu a pracovních podmínkách.
Všeobecná pravidla pro řeznou rychlost při
obráběcích pracích platí také zde.
Jemnými pilovými listy můžete zpravidla praco­vat s vyšším počtem zdvihů; hrubší pilové listy
vyžadují nižší rychlosti.

Poloha 1-2 = nízký počet zdvihů (pro ocel)

Poloha 3-4 = střední počet zdvihů (pro ocel,

měkké kovy, plasty)

Poloha 5-6 = vysoký počet zdvihů (pro měkké
dřevo, tvrdé dřevo, měkké kovy, plasty)

6.4 Nastavení předkmitu (obr. 15/pol. 8)

Na přepínači předkmitu (8) může být nasta-

•

vena síla kyvného pohybu pilového listu (12)
při zdvihu.
Příslušnému obrobku můžete přizpůsobit

•

řeznou rychlost, řezný výkon a vzhled řezu.

Nastavte přepínač předkmitu (8) do jedné z nás­ledujících poloh:

Poloha A = žádný předkmit
Materiál: pryž, keramika, hliník, ocel
Poznámka: pro jemné a čisté hrany řezu, tenké

materiály (např. plechy) a tvrdé materiály.

Poloha B = malý předkmit
Materiál: plasty, dřevo, hliník
Poznámka: pro tvrdé materiály

Poloha C = střední předkmit
Materiál: dřevo

Poloha D = velký předkmit
Materiál: dřevo
Poznámka: pro měkké materiály a řezání ve

směru průběhu vláken

Nejlepší kombinace nastavení počtu otáček a
předkmitu závisí na zpracovávaném materiálu.
Doporučujeme zjištění ideálního nastavení vždy
pomocí zkušebních řezů na odpadním kusu ma­teriálu.

6.5 Funkce odfukování prachu (obr. 1/pol. 6)

Pomocí přídavného proudu vzduchu zůstane
řezná čára čistá od prachu a třísek.

Na zapnutí musí být spínač pro funkci odfuko-

•

vání prachu (6) posunut směrem dopředu.
Na vypnutí musí být spínač pro funkci odfuko-

•

vání prachu (6) opět posunut zpět.

6.6 Provádění řezů

Přesvědčte se, že není za-/vypínač (3)

•

stisknutý. Teprve potom zapojte síťovou
zástrčku do zásuvky.
Přímočarou pilu zapínejte pouze se vsazeným

•

pilovým listem.
Používejte pouze bezvadné pilové listy. Pilové

•

listy s trhlinami nebo tupé a ohnuté pilové listy
ihned vyměňte.
Položte kluznou botku rovně na řezaný obro-

•

bek. Zapněte přímočarou pilu.
Nechte pilový list rozběhnout, až dosáhne

•

své plné rychlosti. Poté veďte pilový list po­malu podél řezné čáry. Přitom na pilový list
pouze mírně tlačte.
Při řezání kovů by měla být řezná čára

•

potřena vhodným chladivem.

6.7 Vyřezávání kruhových otvorů (obr. 16)

Vrt ačkou vyvrtejte v části, kterou chcete
vyříznout, 10 mm velký otvor. Zaveďte pilový list

- 61 -

CZ

do tohoto otvoru a začněte požadovanou část
vyřezávat.

6.8 Provádění paralelních řezů (obr. 17)

Namontovat a příslušně nastavit paralelní do-

•

raz (viz bod 5.3).
Dodržovat pokyny v bodě 6.6.

•

Řez provést tak, jak je znázorněno na obr. 17.

•

6.9 Pokosový řez (obr. 18)

Příslušně nastavit úhel na kluzné botce (viz

•

bod 5.4)
Dodržovat pokyny v bodě 6.6.

•

Řez provést tak, jak je znázorněno na obr. 18.

•

6.10 LED světlo (obr. 1/pol. 22)

LED světlo (22) umožňuje dodatečné osvětlení
místa řezání. Pro zapnutí přístroje stiskněte za-/
vypínač (19). Pro vypnutí stiskněte za-/vypínač
(19) znovu.

7. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

8.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Odstraňte také adaptér pro odsávání pilin a

•

vyfoukejte ho rovněž stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto

by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky. Pozor! Uhlíkové
kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

- 62 -

CZ

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího
provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice
2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k eko­logické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny

- 63 -

CZ

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Uhlíkové kartáčky, Vodicí kladka, Ochrana proti

Spotřební materiál/spotřební díly* Pilový list
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

třískám

- 64 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezchybně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatnění požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neodborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být
uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování
požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenou nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 65 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov
(pozri obr. 19)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-3)

1. Regulátor otáčok

2. Aretačné tlačidlo

3. Vypínač zap/vyp

4. Sieťový kábel

5. Adaptér pre odsávanie pilín

6. Spínač funkcie na ofukovanie prachu

7. Nastaviteľná pílová pätka

8. Prepínač pre výkyvný zdvih

9. Uhlová stupnica pre pílovú pätku

10. Vodiaci valček

11. Paralelný doraz

12. Pílový list

13. Aretačné skrutky pre paralelný doraz

14. Uloženie pílového listu

15. Ochranný kryt

16. Aretačná skrutka pre pílovú pätku

17. Ochrana proti trieskam

18. Vedenie priamky rezu

19. Vypínač zap/vyp diódového svetla

20. Snímateľný poťah

21. Kľúč s vnútorným šesťhranom

22. LED kontrolka

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte do 5 pra­covných dní od zakúpenia výrobku s predložením
platného dokladu o kúpe na naše servisné
stredisko alebo na najbližšie príslušné nákupné
stredisko. Prosím, pozrite si záručnú tabuľku v
záručných podmienkach na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Priamočiara píla

•

Paralelný doraz

•

Pílový list na drevo

•

Originálny návod na obsluhu

•

•

- 66 -

SK

3. Správne použitie prístroja

Táto priamočiara píla je určená na pílenie dre­va, kovu, farebných kovov a plastov s použitím
príslušného pílového listu.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové napätie: ......................220-240 V~ 50 Hz

Príkon: ....................................................... 650 W

Počet zdvihov: ............................ max. 3000 min

Výška zdvihu: ........................................... 22 mm

Sila pílového listu ............................... 0,8-1,7 mm

Hĺbka rezu - drevo: ................................... 90 mm

Hĺbka rezu - plast: .................................... 20 mm

Hĺbka rezu - železo: .................................. 10 mm

Šikmý rez: .......................do 45° (vľavo a vpravo)

Trieda ochrany: .............................................II /

Hmotnosť: ................................................2,32 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

............ 90,9 dB (A)

pA

........ 98,9 dB (A)

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

쓑

Rezanie dreva

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 13,809 m/s

h
2

Rezanie plechu

Emisná hodnota vibrácie ah = 14,481 m/s
Faktor neistoty K = 1,5 m/s

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini-

-1

mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

2

2

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

- 67 -

SK

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla­sia s údajmi elektrickej siete.

Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.

5.1 Ochranný kryt (obr. 2/pol. 15)

Ochranný kryt (15) chráni pred náhodným do-

•

tykom pílového listu (12) a zároveň poskytuje
možnosť vizuálnej kontroly oblasti rezania.
Ochranný kryt (15) musí byť vždy namonto-

•

vaný pri vyhotovovaní rezov.
Ochranný kryt sa môže odobrať pri nastavo-

•

vacích prácach.

5.2 Výmena pílového listu (obr. 3-4/pol. 12)
Nebezpečenstvo!

Pílové listy môžete nasadzovať alebo

•

vymieňať bez použitia ďalších nástrojov.
Vytiahnite zástrčku z elektrickej siete pred

•

tým, než budete nasadzovať alebo vymieňať
pílový list.
Prepnite prepínač pre výkyvný zdvih (8) do

•

polohy A (pozri obrázok 15).
Zuby pílového listu sú veľmi ostré.

•

Odoberte ochranný kryt (15).

•

Stlačte uloženie pílového listu (14) a zaveďte

•

pílový list (12) do uloženia pílového listu (14)
až na doraz (obrázok 3). Ozubenie pílového
listu musí ukazovať smerom dopredu.
Uloženie pílového listu (14) nechajte znovu

•

skĺznuť naspäť. Pílový list (12) musí sedieť vo
vodiacom valčeku (10) (obr. 4).
Skontrolujte, či je pílový list (12) pevne upev-

•

nený v uložení.
Odstránenie pílového listu sa uskutočňuje v

•

opačnom poradí.

5.3 Montáž paralelného dorazu
(obr. 5/pol. 11)

Paralelný doraz (11) Vám dovoľuje vykonávať

•

paralelné rezy.
Uvoľnite obidve aretačné skrutky (7) um-

•

iestnené na pílovej pätke (13) pre paralelný
doraz.
Paralelný doraz (11) zasuňte do vedení na

•

pílovej pätke (7). Paralelný doraz (11) môžete
nasadiť na ľavej alebo pravej strane prístroja.
Vodiacu lištu nasmerujte vždy smerom na-

•

dol. Pomocou meracej stupnice paralelného
dorazu (11) určite potrebný odstup a znovu

dotiahnite aretačné skrutky (13) pre paralelný
doraz.

5.4 Nastavenie pílovej pätky pre šikmé rezy
(obr. 6)

Uvoľnite aretačné skrutky pre pílovú pätku

•

(16) na spodnej strane prestaviteľnej pílo­vej pätky (7) pomocou kľúča s vnútorným
šesťhranom (21) (obr. 6).
Pílovú pätku (7) mierne posuňte dopredu.

•

Pílová pätka sa môže nakloniť až o 45°
doľava alebo doprava.
Ak sa pílová pätka (7) znovu posunie dozadu,

•

tak to funguje vždy len v príslušných západ­kových polohách na 0°, 15°, 30° a 45°, ktoré
sú vyznačené na uhlovej stupnici pre pílovú
pätku (9). Pílovú pätku nastavte do príslušnej
polohy a utiahnite aretačnú skrutku pílovej
pätky (16).
Pílová pätka (7) sa však bez problémov

•

môže nastaviť aj na inú uhlovú mieru. Pílovú
pätku (7) posuňte pritom dopredu, nastavte
požadovaný uhol a znovu utiahnite skrutku
pílovej pätky (16).

Upozornenie! V prípade šikmých rezov sa musia
odstrániť aretačné skrutky pre paralelný doraz
(13) a ochrana proti trieskam (17).

5.5 Adaptér pre odsávanie pilín (obr. 7/pol. 5)

Zapojte vašu priamočiaru pílu s adaptérom

•

pre odsávanie pilín (5) na vysávač. Takto
dosiahnete optimálne odsávanie pilín od
obrábaného materiálu. Výhody: Chránite tak
samotný prístroj, ako aj vaše vlastné zdravie.
Vaša pracovná oblasť okrem toho ostane
čistejšia a bezpečnejšia.
Prach vznikajúci pri práci môže byť

•

nebezpečný. Prosím, dodržiavajte pritom
bezpečnostné pokyny.
Nasaďte adaptér pre odsávanie pilín (5)

•

tak, ako je to znázornené na obrázku 7. Ad­aptér pre odsávanie pilín (5) musí zreteľne
zacvaknúť, aby pevne sedel v pílovej pätke
(7). V prípade šikmých rezov nie je možné ad­aptér pre odsávanie pilín (5) použiť.
Nasaďte vysávaciu hadicu vášho vysávača

•

na otvor adaptéra pre odsávanie pilín (5).
Dbajte na vzduchotesné spojenie prístrojov.

- 68 -

SK

5.6 Vedenie priamky rezu
(obr. 10 – 12/poz. 18)

Pomocou vedenia priamky rezu (18) môžete
vykonávať presné rezy podľa priamok rezu, ktoré
sú naznačené na obrobku. Namontujte vedenie
priamky rezu tak, že ho nasadíte hore na pílovú
pätku (7), ako to je zobrazené na obrázku 10. Pri
uhlovom nastavení 0° použite označenie (b) (obr.

11) a pri uhlovom nastavení 45° označenie (c)

(obr. 12).
Uhlové nastavenie pozri kapitolu 5.4.

Upozornenie! Vykonajte skúšobný rez na od­padovom dreve.

5.7 Ochrana proti trieskam (obr. 6/poz. 17)

Ochrana proti trieskam slúži na to, aby sa obrá­baný materiál počas rezania neodlamoval alebo
netrieštil. Nasaďte ju zdola na pílovú pätku tak,
ako to je znázornené na obrázku 6.

Upozornenie! Ochrana proti trieskam sa môže
používať len pri 0° rezoch a musí sa odstrániť v
prípade šikmých rezov do 45°!

5.8 Odstránenie poťahu (obr. 13 + 14/poz. 20)

Nastaviteľná pílová pätka (7) je opatrená
snímateľným poťahom (20) na ochranu citlivých
povrchov.
Na odstránenie poťahu (20) vytlačte obidva kon­ce von a poťah stiahnite smerom nadol.
Poťah (20) teraz posuňte dopredu. Montáž
poťahu sa vykonáva v opačnom poradí.

6. Obsluha

6.1 Vypínač zap/vyp (obr. 8/pol. 3)

Zapnutie:

Stlačiť vypínač zap/vyp (3)

Vypnutie:

Pustiť vypínač zap/vyp (3)

6.2 Aretačné tlačidlo (obr. 8/pol. 2)

Pomocou aretačného tlačidla (2) sa môže
vypínač zap/vyp (3) zafi xovať v polohe prevádz-
ky. Vypnutie sa uskutoční krátkym zatlačením
vypínača zap/vyp (3).

6.3 Elektronické nastavovanie otáčok
(obr. 9/pol. 1)

Pomocou regulátora otáčok môžu byť prednasta­vené potrebné otáčky. Ak otočíte regulátor otáčok
v smere PLUS, zvýšite tým otáčky, a naopak

pri otočení regulátora otáčok v smere MÍNUS
znižujete počet otáčok. Vhodný počet zdvihov
je závislý od spracovávaného materiálu a od
pracovných podmienok. Všeobecné pravidlá pre
rýchlosť rezania pri trieskovom obrábaní sa musia
dodržiavať aj pri práci s týmto prístrojom.
S jemnými pílovými listami môžete vo
všeobecnosti pracovať s vyšším počtom zdvihov;
hrubšie pílové listy vyžadujú nižšie rýchlosti rezu.

Poloha 1-2 = nízka zdvihová frekvencia (pre
oceľ)

Poloha 3-4 = stredná zdvihová frekvencia (pre
oceľ, mäkké kovy, plasty)

Poloha 5-6 = vysoká zdvihová frekvencia (pre
mäkké drevo, tvrdé drevo, mäkké kovy, plasty)

6.4 Nastavenie výkyvného zdvihu
(obr. 15/pol. 8)

Na prepínači pre výkyvný zdvih (8) sa môže

•

nastaviť sila výkyvného pohybu pílového listu
(12) pri zdvihu.
Podľa druhu obrábaného materiálu môžete

•

prispôsobiť rýchlosť rezania, výkon rezania
ako aj obraz rezania.

Nastavte prepínač pre výkyvný zdvih (8) do jednej
z nasledujúcich polôh:

Poloha A = žiaden výkyv
Materiál: guma, keramika, hliník, oceľ
Poznámka: Pre jemné a čisté rezné hrany, tenké

materiály (napr. plechy) a tvrdé materiály.

Poloha B = malý výkyv
Materiál: plasty, drevo, hliník
Poznámka: Pre tvrdé materiály

Poloha C = stredný výkyv
Materiál: drevo

Poloha D = veľký výkyv
Materiál: drevo
Poznámka: Pre mäkké materiály a pílenie v sme-

re vlákien

Najvhodnejšia kombinácia nastavenia otáčok
a výkyvného zdvihu je závislá od druhu spra­covávaného materiálu. Odporúčame vždy zistiť
ideálne nastavenie pomocou skúšobného rezu na
odpadovom kuse.

- 69 -

SK

6.5 Funkcia na ofukovanie prachu
(obr. 1/pol. 6)

Pomocou prídavného vzduchového prúdu sa
čiara rezu zbaví prachu a triesok.

Na zapnutie sa musí posunúť spínač funkcie

•

na ofukovanie prachu (6) smerom vpred.
Na vypnutie sa musí posunúť spínač funkcie

•

na ofukovanie prachu (6) opäť dozadu.

6.6 Vykonávanie rezov

Zabezpečte, aby nebol stlačený vypínač zap/

•

vyp (3). Až potom zapojte sieťovú zástrčku do
vhodnej zásuvky.
Priamočiaru pílu zapínajte len vtedy, keď už

•

má založený pílový list.
Používajte len pílové listy v bezchybnom sta-

•

ve. Tupé, ohnuté alebo natrhnuté pílové listy
je potrebné okamžite vymeniť.
Umiestnite pílovú nohu naplocho na obrá-

•

baný materiál. Zapnite priamočiaru brúsku.
Nechajte najprv pílový list rozbehnúť, až kým

•

nedosiahne plnú rýchlosť. Potom pomaly
veďte pílový list pozdĺž čiary rezu. Pritom vyt-
várajte na pílový list len veľmi ľahký tlak.
Pri pílení kovu by sa mala natierať čiara rezu

•

vhodným chladiacim prostriedkom.

6.7 Vyrezávanie segmentov (obr. 16)

Vyvŕtajte pomocou vŕtačky 10 mm veľkú dieru vo
vnútri segmentu, ktorý chcete vyrezať. Zaveďte
pílový list do tohto otvoru a začnite vyrezávať
požadovaný segment.

6.8 Vykonávanie paralelných rezov (obr. 17)

Namontujte paralelný doraz a príslušne ho

•

nastavte (pozri bod 5.3).
Dbajte na pokyny uvedené v bode 6.6.

•

Rez vykonajte tak, ako je zobrazené na ob-

•

rázku 17.

6.9 Šikmý rez (obr. 18)

Nastavte príslušný uhol na pílovej pätke (pozri

•

bod 5.4).
Dbajte na pokyny uvedené v bode 6.6.

•

Rez vykonajte tak, ako je zobrazené na ob-

•

rázku 18.

6.10 Svetlo LED (obr. 1/poz. 22)

Svetlo LED (22) umožňuje prídavné osvetlenie
miesta rezu. Na zapnutie stlačte vypínač zap/vyp
(19). Ny vypnutie znovu stlačte vypínač zap/vyp
(19).

7. Výmena sieťového prípojného
vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob­com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.

8. Čistenie, údržba a objednanie
náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odstráňte aj adaptér pre odsávanie pilín a

•

takisto ho vyčistite vyfúkaním stlačeným vz­duchom nastaveným na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

8.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm. Pozor! Uhlíkové kefky smú byť vymieňané
len odborným elektrikárom.

8.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

- 70 -

8.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

10. Skladovanie

SK

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 71 -

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad­nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po­mocných prostriedkov bez elektronických komponentov.

Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr.
žiarovka) z náradia.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 72 -

SK

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, Vodiaci valček, Ochrana proti

Spotrebný materiál / spotrebné diely* Pílový list
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

trieskam

- 73 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené neoprávneném alebo nesprávném používánie alebo na

•

základe neo- dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne
sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných po­kynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú do
rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 74 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 19)

1. Gevaar! - Handleiding lezen om het letselri­sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap
(fi g. 1-3)

1. Toerenregelaar

2. Vastzetknop

3. AAN/UIT-schakelaar

4. Netkabel

5. Adapter voor spaanafzuiging

6. Schakelaar voor stof-blaas-functie

7. Verstelbare zaagschoen

8. Omschakelaar voor pendelbeweging

9. Graadschaal voor zaagschoen

10. Geleidingsrol

11. Parallelaanslag

12. Zaagblad

13. Vastzetschroeven voor parallelaanslag

14. Zaagbladopname

15. Beschermafdekking

16. Vastzetschroef voor zaagschoen

17. Splinterbescherming

18. Snijlijngeleiding

19. Aan/Uit-schakelaar LED-licht

20. Afneembare hoes

21. Binnenzeskantsleutel

22. LED-licht

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controle­ren aan de hand van de beschreven leveringsom­vang. Indien er onderdelen ontbreken gelieve
zich binnen de 5 werkdagen na aankoop van
het artikel te wenden tot ons servicecenter mits
vertoon van een geldig bewijs van aankoop of tot
de dichtstbijzijnde desbetreff ende bouwmarkt..
Gelieve daarvoor de garantietabel in de garantie­bepalingen aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Decoupeerzaag

•

Parallelaanslag

•

Zaagblad voor hout

•

Originele handleiding

•

- 75 -

NL

Veiligheidsinstructies

•

3. Reglementair gebruik

De decoupeerzaag is bedoeld om hout, metaal,
non-ferrometalen en kunststof te zagen mits ge­bruikmaking van het overeenkomstige zaagblad.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Netspanning: ...........................220-240 V~ 50 Hz

Opgenomen vermogen: ............................ 650 W

Aantal slagen: ............................ max. 3000 t/min

Slaghoogte: .............................................. 22 mm

Breedte van het zaagblad .................. 0,8-1,7 mm

Snijdiepte hout: ........................................ 90 mm

Snijdiepte kunststof: ................................. 20 mm

Snijdiepte ijzer: ......................................... 10 mm

Versteksnede: ................. tot 45° (links en rechts)

Beschermingsniveau: ...................................II /

Gewicht: ...................................................2,32 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841..

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

....................... 90,9 dB (A)

pA

........................................... 3 dB

pA

........................ 98,9 dB (A)

WA

.......................................... 3 dB

WA

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Snijden van hout

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

= 13,809 m/s

h

2

Snijden van metaalplaat

Trillingsemissiewaarde ah = 14,481 m/s
Onzekerheid K = 1,5 m/s

2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

쓑

bruikt.

Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

- 76 -

2

2

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders
afstelt.

5.1 Beschermkap (fi g. 2, pos. 15)

De beschermkap (15) beschermt tegen het

•

per ongeluk aanraken van het zaagblad (12)
en staat toch een blik op het snijgebied toe.
De beschermkap (15) moet altijd bij het uitvo-

•

eren van sneden gemonteerd zijn.
De beschermkap kan bij afstelwerkzaamhe-

•

den worden weggenomen.

5.2 Vervanging van het zaagblad
(afbeeldingen 3-4, pos. 12)

Gevaar!

U kunt zaagbladen zonder gebruik van ander

•

gereedschap monteren of vervangen.
Trek de netstekker uit het stopcontact, voor-

•

dat u een zaagblad monteert of vervangt.
Zet de omschakelaar voor pendelbeweging

•

(8) op stand A (zie afbeelding 15).
De tanden van het zaagblad zijn erg scherp.

•

Beschermafdekking (15) wegnemen.

•

Op de zaagbladhouder (14) drukken en het

•

zaagblad (12) tot aan de aanslag (14) daarin
steken (afbeelding 3). De tanding van het
zaagblad moet naar voor wijzen.
De zaagbladhouder (14) weer terug laten gli-

•

jden. Het zaagblad (12) moet in de geleiderol
(10) zitten (afbeelding 4).
Controleer of het zaagblad (12) vast in de

•

houder zit.
Het verwijderen van het zaagblad gebeurt in

•

omgekeerde volgorde.

5.3 Montage van de parallelle aanslag
(afbeelding 5, pos. 11)

De parallelle aanslag (11) stelt u in staat om

•

parallelle sneden uit te voeren.
Draai de beide vastzetschroeven aan de

•

zaagschoen (7) voor de parallelle aanslag
(13) los.
Schuif dan de parallelle aanslag (11) in de

•

geleidingen aan de zaagschoen (7). U kunt
de parallelle aanslag (11) inzetten aan de lin­ker- of rechterkant van het apparaat.

NL

De geleidelijst steeds naar beneden uitrich-

•

ten. Stel met behulp van de meetschaal van
de parallelle aanslag (11) de benodigde af­stand vast, en draai de vastzetschroeven voor
de aanslag (13) weer aan.

5.4 Instellen van de zaagschoen voor ver­steksneden (afbeelding 6)

Draai de vastzetschroeven voor de zaagscho-

•

en (16) aan de onderkant van de verstelbare
zaagschoen (7) met de binnenzeskantsleutel
(21) los (afbeelding 6).
Schuif de zaagschoen (7) iets naar voren.

•

De zaagschoen kan nu tot 45° naar links of
rechts worden gekanteld.
Als de zaagschoen (7) weer naar achter

•

wordt geschoven, dan gaat dit alleen in de
grendelstanden bij 0°, 15°, 30° en 45° die
op de gradenschaal voor de zaagschoen (9)
zijn gemarkeerd. Zet de zaagschoen in de
gewenste positie en draai de vastzetschroef
voor de zaagschoen (16) vast.
De zaagschoen (7) kan echter ook zonder

•

meer op een andere hoekmaat worden inge­steld. Schuif de zaagschoen (7) hiertoe naar
voren, stel de gewenste hoek in en draai de
schroef voor de zaagschoen (16) weer vast.

Aanwijzing! Bij versteksneden moeten de vast­zetschroeven voor parallelaanslag (13) en de spl­interbescherming (17) verwijderd worden.

5.5 Adapter voor spaanafzuiging
(afbeelding 7, pos. 5)

Sluit uw decoupeerzaag met de adapter voor

•

spaanafzuiging (5) aan aan een stofzuiger. U
bereikt zodoende een optimale afzuiging van
aan het werkstuk gevormd stof. De voordelen:
u ontziet zowel het apparaat als uw eigen
gezondheid. Uw werkplaats blijft bovendien
schoner en veiliger.
Bij het werk gevormd stof kan gevaarlijk zijn.

•

Neem hiervoor de veiligheidsinstructies in
acht.
Zet de adapter voor spaanafzuiging (5) erin

•

zoals voorgesteld in afbeelding 7. De adapter
voor spaanafzuiging (5) moet hoorbaar vast­klikken, zodat hij stevig in de zaagschoen (7)
zit. Bij versteksneden kan de adapter voor
spaanafzuiging (5) niet worden gebruikt.
Steek de zuigslang van uw stofzuiger op de

•

opening van de adapter voor spaanafzuiging
(5). Zorg ervoor dat de apparaten luchtdicht
zijn gekoppeld.

- 77 -

NL

5.6 Snijlijngeleiding (afb. 10-12, pos. 18)

Met de snijlijngeleiding (18) kunt u nauwkeu­rige sneden langs snijlijnen afgetekend op het
werkstuk uitvoeren. Monteer de snijlijngeleiding
door hem boven op de zaagschoen (7) te zetten,
zoals te zien in afb. 7. Gebruik de markering (b) bij
de 0° hoekinstelling (afb. 11) en de markering (c)
bij de 45° hoekinstelling (afb. 12).
Voor de hoekinstelling zie punt 5.4.
Aanwijzing! Proefsneden met een stuk afvalhout
uitvoeren.

5.7 Splinterbescherming
(afbeelding 6, pos. 17)

De splinterbescherming zorgt ervoor dat het te
bewerken materiaal tijdens het zagen niet afsplin­tert of uitbreekt. Zet hem van beneden in de zaag­schoen, zoals te zien in afbeelding 6.

Aanwijzing! De splinterbescherming kan alleen
worden gebruikt bij sneden van 0° en moet bij
versteksneden tot 45° worden verwijderd!

5.8 Hoes verwijderen
(afbeelding 13+14, pos. 20)

De verstelbare zaagschoen (7) is om gevoelige
oppervlakken te beschermen uitgerust met een
afneembare hoes (20).
Om de hoes (20) te verwijderen drukt u de beide
hoeken naar buiten en trekt u hem naar beneden
weg.
Schuif de hoes (20) nu naar voor. De montage
van de hoes gebeurt in omgekeerde volgorde.

6. Bediening

6.1 AAN/UIT-schakelaar (fi g. 8, pos. 3)

Inschakelen:

AAN/UIT-schakelaar (3) indrukken

Uitschakelen:

AAN/UIT-schakelaar (3) loslaten

6.2 Vastzetknop (fi g. 8, pos. 2)

Met de vastzetknop (2) kan de AAN-/UIT-scha­kelaar (3) tijdens het gebruik van de zaag worden
vergrendeld. Voor het uitschakelen de AAN-/UIT­schakelaar (3) kort indrukken.

6.3 Elektronische voorinstelling van het to­erental (fi g. 9, pos. 1)

Met de toerentalregelaar kan het gewenste to­erental vooraf worden ingesteld. Draai de toeren-

talregelaar in richting PLUS om het toerental te
verhogen, en in richting MIN om het te verlagen.
Het gepaste aantal slagen is afhankelijk van het
soort materiaal en van de werkomstandigheden.
De algemene regels voor de snijsnelheid bij
verspanende bewerkingen zijn ook hier van toe­passing.
Met fi jne zaagbladen kunt u over het algemeen
met een hoger aantal slagen werken; bij grovere
zaagbladen is een vermindering van de snelheid
vereist.

Stand 1-2 = laag aantal slagen (voor staal)

Stand 3-4 = middelgroot aantal slagen (voor

staal, zacht metaal, kunststof)

Stand 5-6 = hoog aantal slagen (voor zacht hout,
hard hout, zacht metaal, kunststof)

6.4 Afstelling van de pendelbeweging
(fi g. 15, pos. 8)

Aan de omschakelaar voor de pendelbewe-

•

ging (8) kan de sterkte van de pendelbewe­ging van het zaagblad (12) tijdens de slag
worden afgesteld.
U kan de snijsnelheid, de snijcapaciteit en het

•

snijpatroon aanpassen aan het te bewerken
stuk.

Breng de omschakelaar voor pendelbeweging (8)
in één van de volgende standen.

Stand A = geen wipeff ect
Materiaal: rubber, keramiek, aluminium, staal
Opmerking: voor fi jne en schone snijkanten,

dunne materialen (b.v. bladmetaal) en harde ma­terialen.

Stand B = klein wipeff ect
Materiaal: kunststof, hout, aluminium
Opmerking: voor harde materialen

Stand C = middelmatig wipeff ect

Materiaal: hout

Stand D = groot wipeff ect
Materiaal: hout
Opmerking: voor zachte materialen en zagen

met de draad mee

De beste combinatie van toerental en pendelbe­weging is afhankelijk van het te bewerken ma­teriaal. Het is aan te bevelen de ideale afstelling
steeds aan de hand van een proefsnede op een

- 78 -

NL

afvalstuk te bepalen.

6.5 Stof-blaas-functie (fi g. 1, pos. 6)

Door een bijschakelbare luchtstroom blijft de snij­lijn vrij van stof en spanen.
Om in te schakelen moet de schakelaar voor stof­blaas-functie (6) naar voren worden geschoven.
Om uit te schakelen moet de schakelaar voor
stof-blaas-functie (6) opnieuw terug worden ge­schoven.

6.6 Uitvoeren van sneden

Vergewis u er zich van dat de AAN/UIT-scha-

•

kelaar (3) niet ingedrukt is. Sluit pas dan de
netstekker aan op een gepast stopcontact.
Zet de decoupeerzaag enkel met gemonteerd

•

zaagblad aan.
Gebruik enkel intacte zaagbladen. Vervang

•

botte, krom gebogen of gebarsten zaagbla­den onmiddellijk.
Plaats de zaagvoet plat op het te bewerken

•

stuk. Zet het gereedschap aan.
Laat het zaagblad aanlopen tot het de volle

•

snelheid heeft bereikt. Leidt het zaagblad dan
behoedzaam langs de snijlijn. Oefen daarbij
slechts een lichte druk uit op het zaagblad.
Bij het zagen van metaal is het raadzaam

•

op de snijlijn een gepast koelmiddel aan te
brengen.

6.7 Uitzagen van gebieden (fi g. 16)

Boor met een boormachine een gat van 10 mm
binnen het uit te zagen gebied. Breng het zaag­blad in dit gat en begin met het uitzagen van het
gewenste gebied.

6.8 Uitvoeren van parallelsneden (fi g. 17)

Parallelaanslag monteren en overeenkomstig

•

afstellen (zie pt. 5.3).
Aanwijzingen in pt. 6.6 in acht nemen.

•

Snede uitvoeren zoals getoond in fig. 17.

•

6.9 Versteksnede (fi g. 18)

Hoek aan de zaagschoen overeenkomstig

•

instellen (zie pt. 5.4).
Aanwijzingen in pt. 6.6 in acht nemen.

•

Snede uitvoeren zoals getoond in fig. 18.

•

7. Vervanging van de

netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Wrijf het toestel met een schone doek af of

•

blaas het met perslucht bij lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien. Let op!
De koolborstels mogen enkel door een bekwame
elektricien worden vervangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

6.10 LED-licht (afbeelding 1, pos. 22)

Het LED-licht (22) maakt het mogelijk om de sni­jplaats extra te verlichten. Om het licht in te scha­kelen drukt u op de AAN/UIT-schakelaar (19). Om
uit te schakelen druk u nog een keer op de de
Aan-/Uitschakelaar (19).

- 79 -

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

10. Opbergen

NL

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

- 80 -

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 81 -

NL

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels, Geleidingsrol, Splinterbescherming
Verbruiksmateriaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 82 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 83 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 19)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1-3)

1. Regulador de velocidad

2. Botón de enclavamiento

3. Interruptor ON/OFF

4. Cable de conexión

5. Adaptador para aspiración de virutas

6. Interruptor para aspiración de polvo

7. Zapata ajustable

8. Conmutador para carrera oscilante

9. Escala graduada para zapata

10. Rodillo guía

11. Tope en paralelo

12. Hoja de la sierra

13. Tornillos de fi jación para tope en paralelo

14. Alojamiento para la hoja de sierra

15. Cubierta de protección

16. Tornillo de fi jación para zapata

17. Protección contra astillas

18. Guía de la línea de corte

19. Interruptor ON/OFF luz LED

20. Cubierta extraíble

21. Llave de hexágono interior

22. Luz LED

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie-

- 84 -

E

zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Sierra de vaivén

•

Tope en paralelo

•

Hoja de la sierra para madera

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

La sierra de vaivén se ha diseñado exclusiva­mente para cortar madera, metales, metales no
férreos y plásticos, empleando la hoja de sierra
adecuada.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Tensión de red: ........................220-240 V~ 50 Hz

Consumo de energía: ................................ 650 W

Número de carreras: .................. max. 3000 r.p.m

Altura de carrera: ...................................... 22 mm

Ancho de la hoja de la sierra ............. 0,8-1,7 mm

Profundidad de corte en madera: ............. 90 mm

Profundidad de corte en plástico: ............. 20 mm

Profundidad de corte en hierro: ................ 10 mm

Corte de ingletes: .......... hasta 45° (izda. y dcha.)

Clase de protección: ....................................II /

Peso: ........................................................2,32 kg

쓑

Nivel de potencia acústica LWA ........... 98,9 dB(A)

Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Cortar madera

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

Cortar chapa

Valor de emisión de vibraciones ah = 14,481 m/s
Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

............................................3 dB

WA

= 13,809 m/s

2

2

h

2

2

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

.............. 90,9 dB(A)

pA

Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

- 85 -

E

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Desenchufar el aparato antes de realizar
ajustes.

5.1 Cubierta de protección (fi g. 2/pos. 15)

La cubierta de protección (15) evita todo

•

contacto con la hoja de sierra (12) y permite,
sin embargo, controlar visualmente el área
de corte.
La cubierta de protección (15) debe estar

•

siempre montada a la hora de realizar los
cortes.
La cubierta de protección puede extraerse

•

para los trabajos de ajuste.

5.2 Cambio de hoja de sierra (fi g. 3-4/pos. 12)

¡Peligro!

Es posible insertar o cambiar hojas de sierra

•

sin utilizar otras herramientas.
Desenchufar el cable antes de insertar o

•

cambiar una hoja de sierra.
Llevar el conmutador para carrera oscilante

•

(8) a la posición A (ver fig.15).
Los dientes de la hoja de sierra están muy

•

afilados.
Extraer la cubierta de protección (15)

•

Apretar el alojamiento para la hoja de sierra

•

(14) e introducir la hoja de sierra (12) hasta el
tope en el alojamiento (14) (fig. 3). El dentado
de la hoja de sierra debe mirar hacia delante.
Dejar de apretar el alojamiento para la hoja

•

de sierra (14) para que vuelva a su posición.
La hoja de sierra (12) debe asentarse en el
rodillo guía (10) (Fig. 4).
Comprobar que la hoja de sierra (12) se asi-

•

ente perfectamente en el alojamiento.
La hoja de sierra se quita siguiendo el mismo

•

proceso pero en orden contrario.

5.3 Montaje del tope en paralelo
(fi g. 5/pos.11)

El tope en paralelo (11) permite ejecutar cor-

•

tes en paralelo.
Aflojar los dos tornillos de fijación de la zapa-

•

ta (7) para el tope en paralelo (13).
Introducir el tope en paralelo (11) en las guías

•

de la zapata (7). Es posible emplear dicho
tope (11) tanto en el lado izquierdo como en
el lado derecho del aparato.
El listón guía mira siempre hacia abajo. Deter-

•

minar la distancia necesaria con ayuda de la
escala de medición del tope en paralelo (11)
y volver a apretar los tornillos de fijación para
el tope en paralelo (13).

5.4 Ajuste de la zapata para cortes de ingle­tes (fi g. 6)

Aflojar los tornillos de fijación para zapata

•

(16) en la parte inferior de la zapata ajustable
(7) con la llave de hexágono interior (21) (fig.

6).
Desplazar la zapata (7) ligeramente hacia

•

delante. La zapata puede inclinarse hasta 45°
hacia la izquierda o derecha.
Si la zapata (7) vuelve a desplazarse hacia

•

atrás, sólo funcionará en las posiciones de
enclavamiento 0°, 15°, 30° y 45°, que están
marcadas en la escala graduada de la zapata
(9). Colocar la zapata en la posición corres­pondiente y apretar el tornillo de fijación para
zapata (16).
La zapata (7) también puede, sin embargo,

•

ajustarse sin más en otro ángulo. Desplazar
para ello la zapata (7) hacia delante, ajustar
el ángulo deseado y volver a apretar el tornil­lo para zapata (16).

¡Aviso! Al realizar cortes de ingletes debe retirar­se los tornillos de fi jación para el tope en paralelo
(13) y la protección contra astillas (17).

5.5 Adaptador para aspiración de virutas
(fi g. 7/pos.5)

Conectar la sierra de vaivén con el adaptador

•

para aspiración de virutas (5) a un aspirador.
Dicha conexión permite aspirar de forma
óptima las virutas de la pieza. Las ventajas:
Favorece el manejo del aparato, al mismo
tiempo que protege la salud. El área de traba­jo permanece además más limpia y segura.
El polvo que se genera durante el trabajo

•

puede ser peligroso. Tener en cuenta para
ello las instrucciones de seguridad.
Insertar el adaptador para la aspiración de

•

virutas (5) tal y como se muestra en la figura

- 86 -

E

7. Se debe poder escuchar que el adaptador
para la aspiración de virutas (5) se encaja, lo
que indica que está bien sujeto en la zapata
(7). El adaptador para la aspiración de virutas
(5) no puede emplearse para realizar cortes
de ingletes.
Insertar el tubo flexible de su aspirador en la

•

abertura del adaptador para la aspiración de
virutas (5). Asegurarse de que las conexiones
queden bien herméticas.

5.6 Guía de la línea de corte
(fi g. 10-12/pos. 18)

Con la guía de la línea de corte (18) se pueden
realizar cortes de precisión según líneas de corte
dibujadas sobre la pieza a trabajar. Montar la guía
de la línea de corte colocándola arriba en la za­pata (7) según se muestra en la fi g. 10. Emplear
la marca (b) en el ajuste del ángulo de 0° (fi g. 11)
y la marca (c) en el ajuste del ángulo de 45° (fi g.

12).

Para el ajuste del ángulo ver el punto 5.4

¡Aviso! Realizar cortes de prueba en una pie­za de madera sobrante.

5.7 Protección contra astillas (fi g. 6/pos. 17)

La protección contra astillas evita que el material
a trabajar se astille o se rompa. Ponerla desde
abajo en la zapata según se muestra en la fi g. 6.

¡Aviso! ¡La protección contra astillas sólo puede
utilizarse para cortes de 0° y debe retirarse para
cortes de ingletes de hasta 45°!

Desconectar:

Soltar el interruptor ON/OFF (3)

6.2 Botón de enclavamiento (fi g. 8/pos. 2)

El botón de enclavamiento (2) permite bloquear
el interruptor ON/OFF (3) durante el funciona­miento. Para desconectar, pulsar brevemente el
interruptor ON/OFF (3).

6.3 Preselección electrónica de la velocidad
(fi g. 9/pos. 1)

El regulador de velocidad permite preajustar la
velocidad deseada. Girar el regulador de veloci­dad en el sentido MÁS para aumentar la veloci­dad, girar el regulador en el sentido MENOS para
disminuir la velocidad. El número adecuado de
revoluciones depende del material y de las condi­ciones de trabajo en cada caso.
También se aplicarán aquí las normas generales
en cuanto a la velocidad de corte durante traba­jos con arranque de virutas.
Las hojas de sierra fi nas permiten trabajar gene-
ralmente con un elevado número de revoluciones:
las hojas de sierra más gruesas requieren veloci­dades inferiores.

Posición 1-2 = Velocidad baja (para acero)

Posición 3-4 = Velocidad media (para acero, me-

tal blando, plástico)

Posición 5-6 = Velocidad elevada (para madera
blanda, madera dura, metal blando, plástico)

5.8 Cómo quitar la cubierta
(fi g. 13+14/pos. 20)

La zapata regulable (7) está equipada con una
cubierta extraíble (20) para proteger las superfi -
cies sensibles.
Para quitar la cubierta (20), empujar las dos
esquinas hacia fuera y tirar de la cubierta hacia
abajo.
A continuación, desplazar la cubierta (20) hacia
delante. El montaje de la cubierta se lleva a cabo
realizando la misma secuencia de pasos pero en
sentido contrario.

6. Manejo

6.1 Interruptor ON/OFF (fi g. 8/pos. 3)

Conexión:

Pulsar el interruptor ON/OFF (3)

6.4 Ajuste de la carrera oscilante
(fi g. 15/pos. 8)

En el conmutador para carrera oscilante (8)

•

puede ajustarse la intensidad del movimiento
oscilante de la hoja de sierra (12) durante la
carrera.
Es posible adaptar la velocidad, la potencia y

•

el aspecto del corte según la pieza a trabajar.

Ajustar el conmutador para carrera oscilante (8) a
una de las posiciones siguientes:

Posición A = ninguna oscilación
Material: goma, cerámica, aluminio, acero
Observación: Para recortar cantos de forma

precisa y limpia, para materiales fi nos (p, ej., cha-
pas) y materiales duros.

Posición B = poca oscilación
Material: plástico, madera, aluminio
Observación: Para materiales duros

- 87 -

E

Posición C = oscilación media
Material: madera

Posición D = gran oscilación
Material: madera
Observación: Para materiales blandos y para

serrar en el sentido de la fi bra

La mejor combinación de ajuste de velocidad y
carrera oscilante depende del material a trabajar.
Recomendamos elegir siempre el ajuste ideal
realizando un corte de prueba en una pieza de
sobra.

6.5 Función de aspiración de polvo
(fi g. 1 / pos. 6)

Conectando una corriente de aire adicional, la
línea de corte permanece libre de polvo y virutas.

Para conectarla, el interruptor para la función

•

de aspiración de polvo (6) debe deslizarse
hacia delante.
Para desconectarla, el interruptor para la fun-

•

ción de aspiración de polvo (6) debe volver a
deslizarse hacia atrás.

6.6 Ejecución de cortes

Asegurarse de que el interruptor ON/OFF (3)

•

no esté pulsado. Enchufar primero el aparato
a una toma de corriente adecuada.
Conectar la sierra de vaivén sólo con la hoja

•

de sierra incorporada.
Emplear sólo hojas de sierra en perfecto es-

•

tado. Cambiar de forma inmediata las hojas
de sierra romas, torcidas o con fisuras.
Colocar la base de la sierra plana sobre la

•

pieza a trabajar. Conectar la sierra de vaivén.
Esperar hasta que la hoja de sierra haya

•

alcanzado la velocidad máxima. Desplazar a
continuación la hoja de sierra lentamente por
la línea de corte. Ejercer sólo una ligera presi­ón sobre la hoja de sierra.
Usar un refrigerante adecuado sobre la línea

•

de corte siempre que se desee serrar metal.

6.7 Recortar áreas (fi g. 16)

Hacer un agujero de 10 mm con una taladradora
dentro del área a recortar. Introducir la hoja de
sierra en este agujero y empezar a recortar el
área deseada.

6.8 Realización de cortes paralelos (fi g. 17)

Montar el tope en paralelo y ajustar de forma

•

correspondiente (ver punto 5.3).
Tener en cuenta las instrucciones en el punto

•

6.6.

Realizar el corte como se representa en la

•

figura 17.

6.9 Corte de ingletes (fi g. 18)

Ajustar el ángulo en la zapata de forma corre-

•

spondiente (ver punto 5.4)
Tener en cuenta las instrucciones en el punto

•

6.6.
Realizar el corte como se representa en la

•

figura 18.

6.10 Luz LED (fi g. 1/pos. 22)

La luz LED (22) permite iluminar adicionalmente
el punto de corte. Para encender, pulsar el inter­ruptor ON/OFF (19). Para apagar, volver a pulsar
el interruptor ON/OFF (19).

7. Cambio del cable de conexión a
la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

8. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Retirar el adaptador para la aspiración de

•

virutas y soplar también con aire comprimido
a baja presión.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.

- 88 -

Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.¡Atención! Las escobillas de carbón sólo
deben ser cambiadas por un electricista.

8.3 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

E

10. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

- 89 -

E

Eliminación

Las herramientas eléctricas, baterías, accesorios y embalajes deberán someterse a un proceso de re­cuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!
Este producto deber depositarse como residuo en un lugar de recogida adecuado para su reciclaje

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y
su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas
que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos
deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos
nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligro­sas.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 90 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, Rodillo guía, Protección

Material de consumo/Piezas de consumo* Hoja de la sierra
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

contra astillas

- 91 -

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este
aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención
al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le
atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el
derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas natura­les que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condi­ciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado pro­mete, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones
de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de
garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo del fabricante abajo mencionado
adquirido por usted en la Unión Europea, ocasionados por fallos de material o de producción, y está limita­da, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en
consideración que nuestro aparato no está indicado para un uso comercial, profesional o en taller. Por lo
tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en
establecimientos industriales, comerciales o talleres, así como actividades similares. En caso de artículos
de la línea „Professional“ no se aplica la exclusión del uso comercial, profesional o en taller.

3. Nuestra garantía no cubre:

Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una ins-

•

talación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión
de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad
o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mante­nimiento.
Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del

•

aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el
aparato (como, p. ej., arena, piedras o polvo...), daños producidos por el transporte, uso violento o influ­encias externas (como, p. ej., daños por caídas).
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido

•

por el uso. Por ejemplo, las baterías están sometidas a un desgaste natural y debido a su estructura
están diseñadas para un número de ciclos limitado. El desgaste se ve influenciado negativamente por
las velocidades de carga, cargas demandadas, pero también por la exposición al calor, frío, vibración y
sacudidas.

4. El periodo de garantía es de 2 años y comienza en la fecha de compra del artículo. Puede ampliar a 3 años
su plazo de garantía si registra en nuestra web en los primeros 30 días desde la fecha de compra su artícu­lo. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del apa­rato no conllevará una prolongación del plazo de garantía, ni un nuevo plazo de garantía. Ni para el artículo
ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.einhell.es.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo.
La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identi­fi cación puesto que resulta difícil localizarlos. Si nuestra prestación de garantía incluye el defecto aparecido
en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

6. Si ha trasladado el aparato a otro país de la Unión Europea distinto al país en el que ha adquirido el apa­rato, prestaremos el servicio de garantía a través de un distribuidor local. En caso de traslado fuera de la
Unión Europea desaparecerá el derecho de garantía.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se
encuentren dentro del periodo de garantía.
Para ello, consulte en nuestro mail de servicio [email protected] como tiene que proceder.

Servicio tecnico: Comercial Einhell S.A., Rua da Aldaia, 225, Apartado 2100, 4410-459 Arcozelo VNG

- 92 -

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 19)

1. Vaara! - Tapaturmavaaran vähentämiseksi
lue käyttöohje.

2. Huomio! Käytä kuulosuojuksia. Melu
saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu­ta tai muita materiaaleja työstettäessä saattaa
syntyä terveydelle haitallista pölyä. Asbestipi­toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana
syntyvät kipinät tai laitteesta sinkoilevat sirut,
lastut ja pölyt saattavat aiheuttaa näkökyvyn
menetyksen.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuvat 1-3)

1. Kierrosluvun säädin

2. Lukitusnuppi

3. Päälle-/pois-katkaisin

4. Verkkojohto

5. Lastuimun sovitin

6. Pölynpuhallustoiminnon katkaisin

7. Säädettävä sahankenkä

8. Heiluriliikkeen vaihtokytkin

9. Sahankengän asteikko

10. Ohjausrulla

11. Samansuuntaisvaste

12. Sahanterä

13. Samansuuntaisvasteen lukitusruuvit

14. Sahanterän istukka

15. Suojus

16. Sahankengän lukitusruuvi

17. Sirpalesuojus

18. Leikkausviivan ohjain

19. LED-lampun päälle-/pois-katkaisin

20. Irrotettava päällys

21. Kuusiokoloavain

22. LED-lamppu

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen
avulla, että valmiste on täysimääräinen. Jos osia
puuttuu, ota viimeistään 5. arkipäivänä oston
jälkeen yhteyttä asiakaspalveluumme tai lähim­pään toimivaltaiseen rakennustarvikeliikkeeseen
ja esitä vastaava ostotosite. Huomioi tässä myös
tämän ohjekirjan lopussa olevat takuumääräykset
ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Pistosaha

•

Samansuuntaisvaste

•

Puun sahanterä

•

Alkuperäiskäyttöohje

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Pistosaha on suunniteltu puun, metallien, värillis­ten metallien ja muovien sahaamiseen käyttäen
materiaalia vastaavaa sahanterää.

- 93 -

FIN

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Verkkojännite: ..........................220-240 V~ 50 Hz

Virrantarve: .........................................650 wattia

Iskuluku: ..................................... max. 3000 min

Iskukorkeus: ............................................. 22 mm

Largeur de lame de scie .................... 0,8-1,7 mm

Leikkaussyvyys puuhun: .......................... 90 mm

Leikkaussyvyys muoviin: .......................... 22 mm

Leikkaussyvyys rautaan: .......................... 10 mm

Jiirileikkaus: .....kork. 45° (vasemmalle ja oikealle)

Suojaluokka: ................................................II /

Paino: .......................................................2,32 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 62841 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

.......................... 90,9 dB(A)

pA

............................................3 dB

pA

............................ 98,9 dB(A)

WA

........................................... 3 dB

WA

쓑

Epävarmuus K = 1,5 m/s

2

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.
Annettuja tärinän päästöarvoja ja annettuja me­lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

-1

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä ainoastaan moitteettomia laitteita.

•

Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai­sesti.

Puun leikkaaminen

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

= 13,809 m/s

h

Pellin leikkaaminen

Tärinänpäästöarvo a

= 14,481 m/s

h

2

2

2

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.

Vetäkää aina vahvavirtapistoke pistorasiasta,
ennen kuin suoritatte laitteen säätöjä.

5.1 Suojus (kuva 2/nro 15)

Suojus (15) estää koskettamasta epähuomi-

•

ossa sahanterään (12), mutta sallii silti esteet­tömän näkymän leikkausalueelle.

- 94 -

FIN

Leikkauksia tehtäessä tulee suojuksen (15)

•

olla aina asennettu paikalleen.
Suojuksen voi ottaa pois säätötoimien ajaksi.

•

5.2 Sahanterän vaihto (kuvat 3-4/nro 12)
Vaara!

Voit panna sahanterän paikalleen tai vaihtaa

•

sen toiseen käyttämättä muita työkaluja.
Irrota verkkopistoke, ennen kuin asennat tai

•

vaihdat sahanterän.
Säädä heiluri-iskuliikkeen vaihtokytkin (8)

•

asentoon A (katso kuva 15).
Sahanterän hampaat ovat hyvin terävät.

•

Ota suojus (15) pois

•

Paina sahanterän kannatinta (14) ja vie sa-

•

hanterä (12) vasteeseen saakka sahanterän
kannattimeen (14) (kuva 3). Sahanterän ham­mastuksen tulee näyttää eteenpäin.
Anna sahanterän kannattimen (14) liukua

•

jälleen takaisin. Sahanterän (12) tulee olla
ohjausrullassa (10) (kuva 4).
Tarkasta, että sahanterä (12) on tukevasti pai-

•

kallaan kannattimessa.
Ota sahanterä pois päinvastaisessa järjes-

•

tyksessä.

5.3 Suuntaisvasteen asennus (kuva 5/nro 11)

Suuntaisvaste (11) mahdollistaa samansuun-

•

taisten leikkausten tekemisen.
Löysennä sahankengässä (7) olevaa kahta

•

suuntaisvasteen (13) lukitusruuvia.
Työnnä sitten suuntaisvaste (11) sahan-

•

kengässä (7) oleviin johtimiin. Voit asettaa
suuntaisvasteen (11) laitteen vasemmalle tai
oikealle sivulle.
Suuntaa johdinlista aina alaspäin. Säädä

•

suuntaisvasteen (11) mitta-asteikon avulla
tarvittava välimatka ja kiristä suuntaisvasteen
lukitusruuvit (13) uudelleen.

5.4 Sahankengän säätö jiirileikkauksia varten
(kuva 6)

Löysennä säädettävän sahankengän (7)

•

alasivulla olevia sahankengän lukitusruuveja
(16) kuusiokoloavaimella (21) (kuva 6).
Vedä sahankenkää (7) hieman eteenpäin.

•

Sitten voit kallistaa sahankenkää 45° asti va­semmalle tai oikealle.
Jos sahankenkä (7) työnnetään jälleen taak-

•

se, niin tämä voidaan tehdä vain 0°, 15°, 30°
ja 45° kohdalla olevissa lukitusasemissa, jot­ka on merkitty sahankengän asteikkoon (9).
Siirrä sahankenkä vastaavaan asemaan ja
kiristä sahankengän lukitusruuvi (16).

Sahankengän (7) voi kuitenkin säätää ilman

•

muuta muuhunkin kulmanmittaan. Työnnä sa­hankenkää (7) tätä varten eteenpäin, säädä
haluttu kulma ja kiristä sahankengän ruuvi

(16) uudelleen.
Viite! Jiirileikkauksia tehtäessä samansuuntais­vasteen (13) ja sirpalesuojuksen (17) lukitusruuvit
tulee ottaa pois.

5.5 Lastuimun sovitin (kuva 7/nro 5)

Liitä pistosahasi purunimun sovittimen (5)

•

avulla pölynimuriin. Täten saavutat parhaan

mahdollisen purunimutuloksen työstökap-

paleesta pois. Edut: Sekä laitteesi että oma

terveytesi kärsii vähemmän. Työskentelya-

lueesi pysyy lisäksi puhtaampana ja turvallis-

empana.

Työssä syntyvä pöly saattaa olla vaarallista.

•

Ole hyvä ja noudata tätä koskevia turvallisu-

usmääräyksiä.

Asenna purunimun sovitin (5) kuten kuvassa

•

7 näytetään. Purunimun sovittimen (5) täytyy

napsahtaa kuultavasti paikalleen, niin että se

on tukevasti sahankengässä (7). Jiirileikkauk-

sissa ei purunimun sovitinta (5) voi käyttää.

Työnnä pölynimurisi imuletku purunimun

•

sovittimen (5) aukkoon. Huolehdi siitä, että

laitteet on liitetty ilmatiiviisti.

5.6 Leikkausviivan ohjain

(kuvat 10-12/nro 18)

Leikkausviivan ohjaimen (18) avulla voit tehdä
tarkkoja leikkauksia työstökappaleeseen merkit­tyjä leikkausviivoja pitkin. Asenna leikkausviivan
ohjain siten, että asetat sen ylös sahankengän (7)
päälle kuten kuvassa 10 näytetään. Käytä merk­kiä (b) kulma-asennossa 0° (kuva 11) ja merkkiä
(c) kulma-asennossa 45° (kuva 12).
Kulmansäädön ohjeet katso kohta 5.4

Viite! Tee ensin koeleikkauksia jätepalaan.

5.7 Sirpalesuojus (kuva 6/nro 17)

Sirpalesuojuksella varmistetaan, ettei työstettä­västä materiaalista irtoa sirpaleita tai suurempia
paloja sitä sahattaessa. Aseta se alhaalta sahan­kenkään, kuten kuvassa 6 näytetään.

Viite! Sirpalesuojusta voi käyttää vain 0° leik­kausten kanssa, se täytyy ottaa pois tehtäessä
jiirileikkauksia 45° saakka!

5.8 Päällyksen poistaminen

(kuvat 13+14/nro 20)

Säädettävä sahankenkä (7) on varustettu irrotet­tavalla päällyksellä (20) arkojen pintojen suojaa-

- 95 -

FIN

miseksi.
Päällyksen (20) poistamista varten paina molem­mat nurkat ulospäin ja vedä päällys alaspäin pois.
Työnnä päällys (20) sitten eteenpäin. Asenna
päällys paikalleen päinvastaisessa järjestyksessä.

6. Käyttö

6.1 Päälle-/pois-katkaisin (kuva 8/nro 3)
Käynnistys:

Paina päälle-/pois-katkaisinta (3)

Sammutus:

Päästä päälle-/pois-katkaisin (3) irti

6.2 Lukitusnuppi (kuva 8/nro 2)

Lukitusnupin (2) avulla voit lukita päälle-/pois­katkaisimen (3) käytön ajaksi. Sammuta laite pai­namalla päälle-/pois-katkaisinta (3) lyhyesti.

6.3 Elektroninen kierrosluvun säätö
(kuva 9/nro 1)

Voit säätää halutun kierrosluvun ennakolta
kierrosluvun säätimellä. Käännä kierrosluvun
säädintä PLUS-suuntaan, kun haluat nostaa
kierroslukua, käännä kierrosluvun säädintä MII­NUS-suuntaan alentaaksesi kierroslukua. Sopiva
iskuluku on riippuvainen kulloisestakin työstöma­teriaalista ja työolosuhteista.
Lastuavan työstön leikkausnopeuden yleiset
säännöt pätevät tässäkin työssä.
Hienoilla sahanterilä voit yleensä käyttää suurem­paa iskulukua, karkeammat sahanterät tarvitseva
alhaisempia nopeuksia.

Asento 1-2 = alhainen iskuluku (terästä varten)

Asento 3-4 = keskisuuri iskuluku (terästä, peh-

meää metallia, muovia varten)

Asento 5-6 = suuri iskuluku (pehmeää puuta, ko­vaa puuta, pehmeää metallia, muovia varten)

6.4 Heiluri-iskuliikkeen säätö (kuva 15/nro 8)

Heiluri-iskuliikkeen vaihtokytkimellä (8) voi-

•

daan säätää sahanterän (12) heiluriliikkeen
voimakkuus iskun aikana.
Voit sovittaa leikkausnopeuden, leikkauste-

•

hon ja leikkausjäljen työstettävän työstökap­paleen mukaisiksi.

Aseta heiluri-iskuliikkeen vaihtokytkin (8) yhteen
seuraavista asennoista:

Asento A = ei heiluriliikettä
Materiaali: kumi, keramiikka, alumiini, teräs
Huomautus: Ohuita, siistejä leikkausreunoja,

ohuita materiaaleja (esim. peltejä) ja kovia mate­riaaleja varten.

Asento B = pieni heiluriliike
Materiaali: Muovi, puu, alumiini
Huomautus: Kovia materiaaleja varten

Asento C = keskisuuri heiluriliike
Materiaali: puu

Asento D = suuri heiluriliike
Materiaali: puu
Huomautus: Pehmeitä materiaaleja ja kuitujen

suuntaan sahaamista varten

Kierrosluvun ja heiluriliikkeiden säätöjen paras
yhdistelmä riippuu työstettävästä materiaalista.
Suosittelemme ihanteellisen säädön selvittämistä
aina jätepalaan tehdyllä koeleikkauksella.

6.5 Pölynpuhallustoiminto (kuva 1/nro 6)

Voit kytkeä lisäksi ilmavirran pitämään leikkausvi­ivan puhtaana pölystä ja purusta.

Käynnistämistä varten pölynpuhallustoimin-

•

non katkaisin (6) täytyy työntää eteen.
Sammuta toiminto työntämällä pölynpuhallus-

•

toiminnon katkaisin (6) takaisin taakse.

6.6 Leikkausten teko

Varmista, ettei päälle-/pois-katkaisinta (3) ole

•

painettu. Liitä verkkojohto vasta sen jälkeen
sopivaan pistorasiaan.
Käynnistä pistosaha vain kun sahanterä on

•

asennettu paikalleen!
Käytä ainoastaan moitteettomia sahanteriä.

•

Vaihda tylstyneet, vääntyneet tai repeilleet
sahanterät heti uusiin.
Aseta sahanjalka laakeasti työstettävän työst-

•

ökappaleen päälle. Käynnistä pistosaha.
Anna sahanterän käydä tyhjänä, kunnes se

•

on saavuttanut täyden nopeutensa. Ohjaa
sahanterää sitten hitaasti leikkausviivaa
pitkin. Paina tällöin sahanterää vain kevyesti
alaspäin.
Metallia sahattaessa tulisi leikkausviivalle

•

sivellä sopivaa jäähdytysainetta.

6.7 Alueiden poissahaaminen (kuva 16)

Poraa porakoneella poissahattavan alueen
sisäpuolelle 10 mm suuruinen reikä. Vie sahan­terä tähän reikään ja ala sahata haluttua aluetta
pois.

- 96 -

FIN

6.8 Samansuuntaisleikkausten tekeminen
(kuva 17)

Asenna samansuuntaisvaste ja säädä se ha-

•

luttuun asentoon (katso kohtaa 5.3).
Noudata kohdassa 6.6 annettuja ohjeita.

•

Suorita leikkaus kuten kuvassa 13 esitetään.

•

6.9 Jiirileikkaus (kuva 18)

Säädä sahankengän kulma vastaavasti (kat-

•

so kohtaa 5.4)
Noudata kohdassa 6.6 annettuja ohjeita.

•

Suorita leikkaus kuten kuvassa 18 esitetään.

•

6.10 LED-lamppu (kuva 1/kohta 22)

LED-lamppu (22) mahdollistaa leikkauskohdan li­sävalaisun. Paina päälle-/pois-katkaisinta (19) sy­tyttääksesi lampun. Paina päälle-/pois-katkaisinta
(19) uudelleen sammuttaaksesi lampun.

7. Verkkojohdon vaihtaminen

Vaara!

Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pä­tevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

8.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Ota tätä varten myös purun poistoimusovitin

•

pois ja puhalla se samoin puhtaaksi paineil­malla alhaisella paineasetuksella.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

8.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan
ammattihenkilön tarkastaa hiiliharjojen kunto.
Huomio! Hiiliharjojen vaihdon saa tehdä vain säh­köalan ammattihenkilö.

8.3 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

8.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

10. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

- 97 -

FIN

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön
saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset
tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätyk­seen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollises­ti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis­taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 98 -

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Hiiliharjat, Ohjausrulla, Sirpalesuojus
Käyttömateriaali / käyttöosat* Sahanterä
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 99 -

FIN

Takuutodistus

Arvoisa asiakas,
Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti,
ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös
soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia
ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilöitä, jotka eivät käytä tätä tuotet­ta kaupalliseen tai muuhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja,
jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi.
Lisäpalvelut eivät vaikuta lakisääteisiin takuuoikeuksiin millään tavalla. Takuumme on sinulle maksuton.

2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat
silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemme mukaan tälläisten
vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole su­unniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta
on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan.
Poikkeuksena”Professional” brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa
rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta

•

asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai
virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille lu­onnonoloille tai puutteellisesta hoidosta ja huollosta.
Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuor-

•

mitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka,
kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista
tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).
Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai

•

muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle ku­lumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen
vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen
kuumuudelle, kylmyydelle, tärinälle ja iskuille.

4. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen taku­uajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen
takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika
ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä
koskee myös paikan päällä suoritettavia huoltopalveluita.

5. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com.
Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä
palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika
kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden
korvaavan tuotteen.

6. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut
kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole
voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka
eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua,
ota yhteyttä tekniseen asiakaspalveluumme.
Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja
jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

- 100 -
