Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

Erklärung der verwendeten Symbole
(siehe Bild 13)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust
bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und ande­rer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust be­wirken.

5. Lagerung der Akkus nur in trockenen Räu­men mit einer Umgebungstemperatur von
+10°C - +40°C. Akkus nur in geladenem Zu­stand lagern (mind. 40% geladen).

6. Schutzklasse II

7. Nur für den Gebrauch in trockenen Räumen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

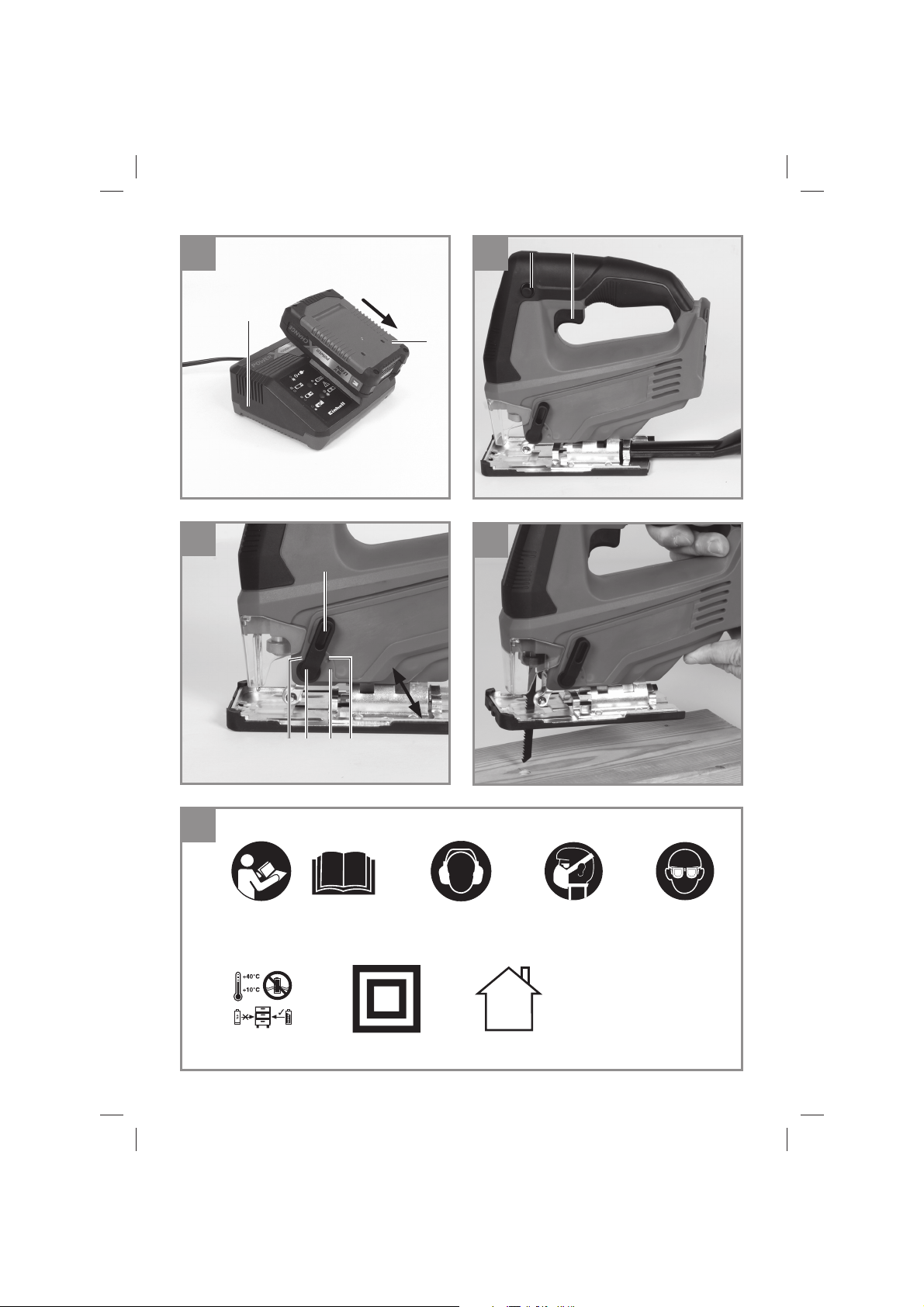

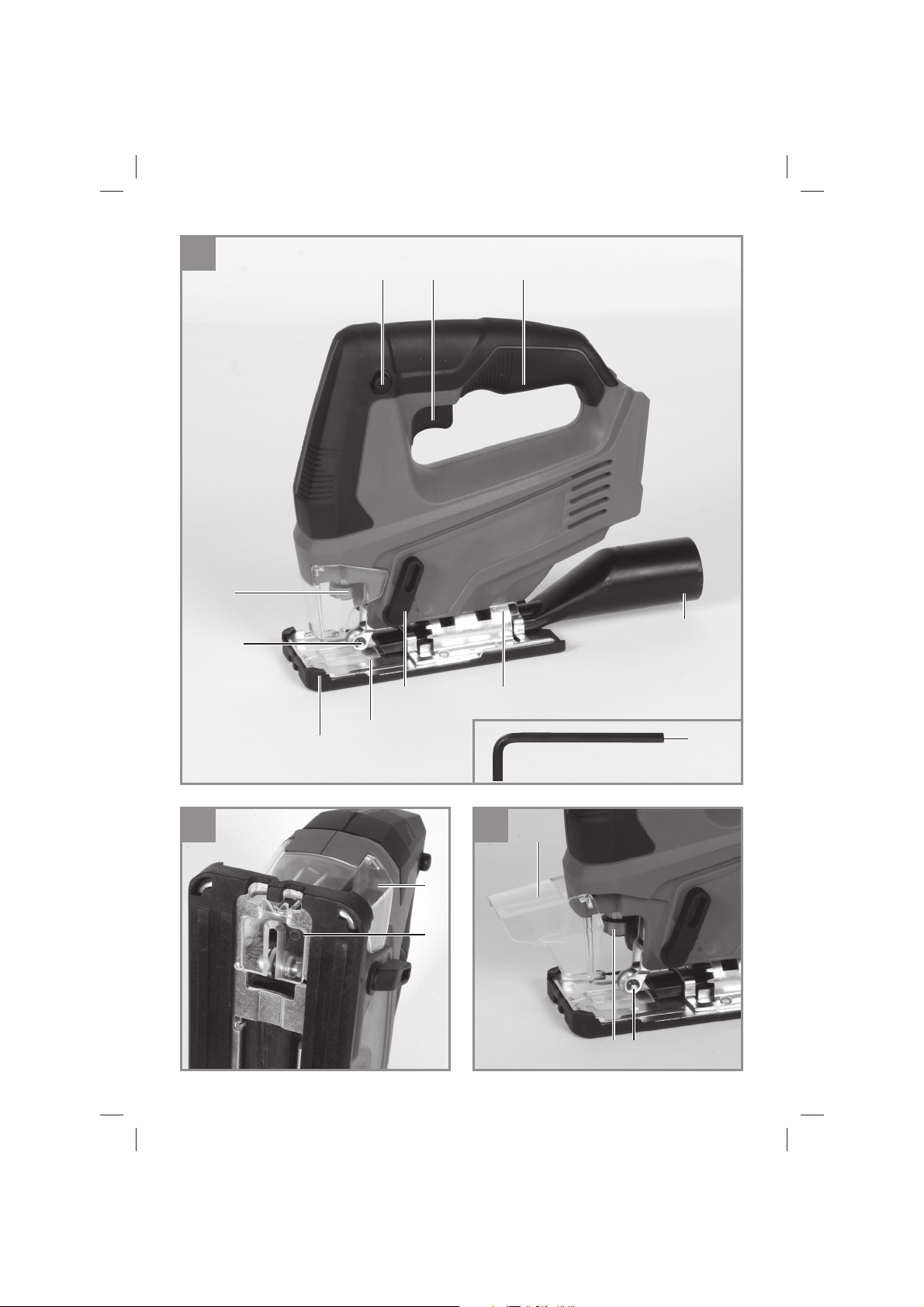

2.1 Gerätebeschreibung (Bild 1,2,3)

1. Handgriff

2. Sperrtaste für Ein-/Ausschalter

3. Ein-/Ausschalter

4. Adapter für Spanabsaugung

5. Verstellbarer Sägeschuh

6. Abnehmbarer Überzug

7. Umschalter für Pendelhub

8. Gradskala für Sägeschuh

9. Führungsrolle

10. Sägeblatt

11. Sägeblattaufnahme

12. Schutzabdeckung

13. Feststellschrauben für Sägeschuh

14. Splitterschutz

15. Innensechskantschlüssel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Akku-Stichsäge

•

Adapter für Spanabsaugung

•

Splitterschutz

•

Ladegerät

•

- 5 -

D

Akku

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Stichsäge ist zum Sägen von Holz, Metallen,
Buntmetallen und Kunststoff en unter Verwendung
des entsprechenden Sägeblatts bestimmt.

Das Gerät darf nur nach ihrer Bestimmung ver­wendet werden. Jede weitere darüber hinausge­hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet­zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Sägen von Spanplatte

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

Sägen von Metallblech

Schwingungsemissionswert ah = 8,932 m/s
Unsicherheit K = 1,5 m/s
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

........................... 79,5 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 90,5 dB(A)

WA

........................................... 3 dB

2

2

= 7,843 m/s

h

2

2

Spannungsversorgung Motor: ..................18 Vd.c.

Hubzahl: .........................................0 - 2.700 min

Hubhöhe: .................................................. 20 mm

Sägeblattbreite .................................. 0,8-1,6 mm

Schnitttiefe Holz: ....................................... 70 mm

Schnitttiefe Kunststoff : .............................. 10 mm

Schnitttiefe Eisen/Aluminium: ...................... 8 mm

Gehrungschnitt: ............ bis 45° (links und rechts)

Ausgangsspannung Ladegerät: ..............20 V d.c.

Ausgangsstrom Ladegerät: ............................ 3 A

Netzspannung Ladegerät: ... 200-250V~ 50-60Hz

Akku-Typ: .................................................... Li-Ion

Anzahl der Akkuzellen: ....................................... 5

Akkukapazität: ...........................................2,5 Ah

Gewicht: ......................................................1,6 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Warnung:

Die Schwingungs- und Geräuschemissionen kön-

-1

nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

- 6 -

D

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Warnung!

Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Schutzabdeckung (Bild 2/Pos. 12)

Die Schutzabdeckung (12) schützt vor ver-

•

sehentlichem Berühren des Sägeblattes (10)
und lässt dennoch den Blick auf den Schnitt­bereich zu.
Die Schutzabdeckung (12) muss beim Aus-

•

führen von Schnitten immer montiert und
herunter geklappt sein.
Die Schutzabdeckung (12) kann wie in Ab-

•

bildung 2 dargestellt nach oben geklappt
werden.

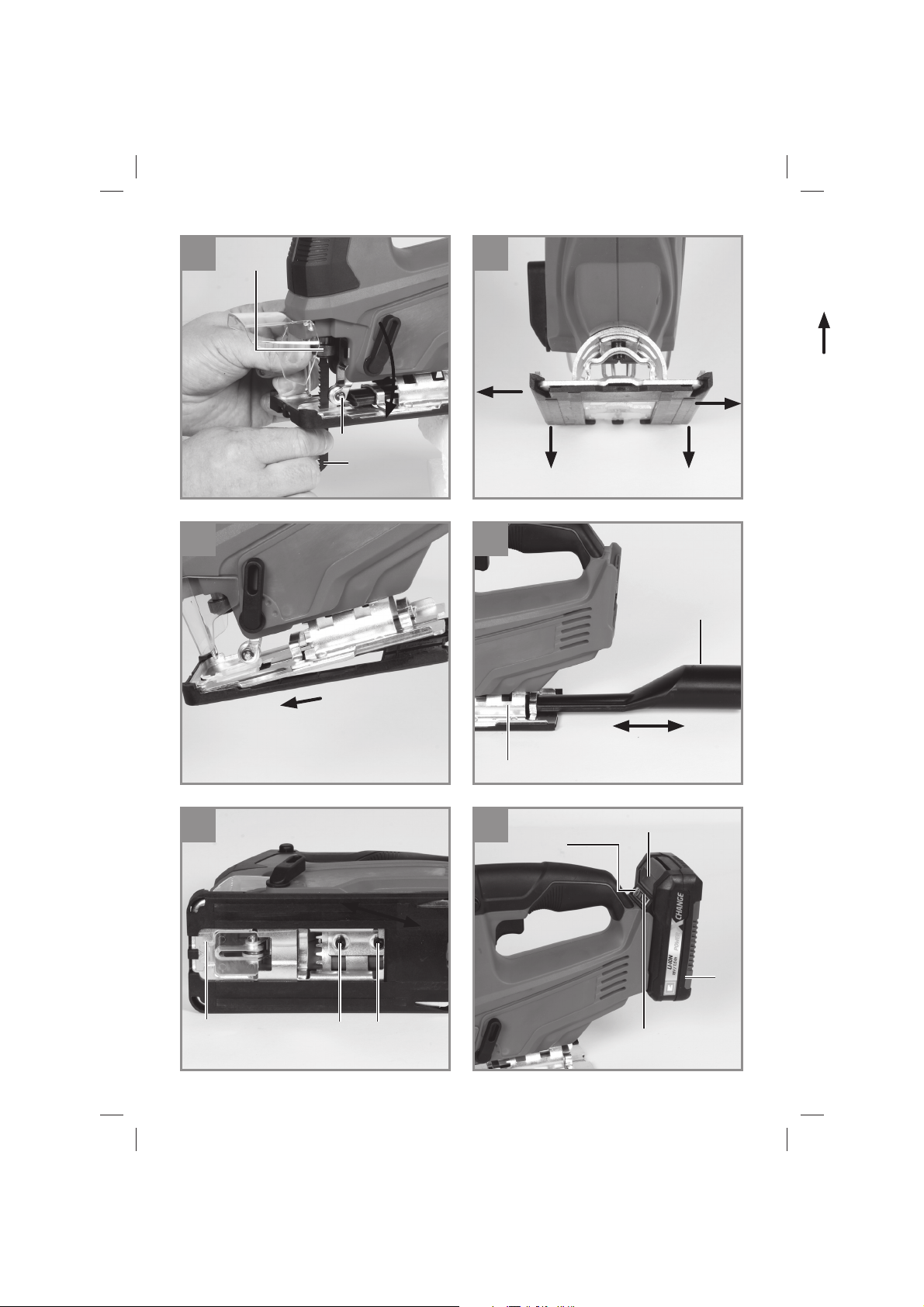

5.2 Sägeblattwechsel (Bild 3/Pos. 10)

Warnung!
Ziehen Sie den Akku heraus, bevor Sie ein
Sägeblatt einsetzen oder austauschen.

Sie können Sägeblätter ohne Benutzung

•

weiterer Werkzeuge einsetzen oder austau­schen.
Stellen Sie den Umschalter für Pendelhub (7)

•

auf Position A (siehe Bild 11).
Die Zähne des Sägeblattes sind sehr scharf.

•

Schutzabdeckung (12) entnehmen

•

Die Aufnahme für Sägeblatt (11) drücken und

•

das Sägeblatt (10) bis zum Anschlag in die
Sägeblattaufnahme (11) führen (Bild 3). Die
Sägeblattzahnung muss nach vorne zeigen.
Die Aufnahme für das Sägeblatt (11) wieder

•

zurück gleiten lassen. Das Sägeblatt (10)

muss in der Führungsrolle (9) sitzen.
Überprüfen ob das Sägeblatt (10) fest in der

•

Aufnahme sitzt.
Das Entfernen des Sägeblattes erfolgt in um-

•

gekehrter Reihenfolge.

5.3 Überzug entfernen (Bild 4+5/ Pos. 6)

Der verstellbare Sägeschuh (5) ist mit einem
abnehmbaren Überzug (6) ausgestattet, um emp­findliche Oberflächen zu schonen.
Zum Entfernen des Überzugs (6), drücken Sie die
beiden Ecken nach außen und ziehen den Über­zug nach unten weg (Bild 4).
Schieben Sie den Überzug (6) nun nach vorne
(Bild 5).
Die Montage des Überzugs erfolgt in umgekehr­ter Reihenfolge.

5.4 Einstellen des Sägeschuhs für
Gehrungsschnitte (Bild 7)

Schrauben für Sägeschuh (13) auf der Unter-

•

seite des verstellbaren Sägeschuhs (5) mit
dem Innensechskanntschlüssel (15) lockern
(Bild 7).
Den Sägeschuh (5) leicht nach hinten ziehen.

•

Der Sägeschuh kann nun bis zu 45° nach
links oder rechts geneigt werden.
Wird der Sägeschuh (5) wieder nach vorne

•

geschoben, so funktioniert dies jeweils nur
in den bei 0°, 15°, 30° und 45° befindlichen
Raststellungen, welche an der Gradskala für
Sägeschuh (8) markiert sind (Bild 1). Säge­schuh in entsprechende Position bringen und
Schraube für Sägeschuh (13) anziehen.
Der Sägeschuh (5) kann jedoch auch ohne

•

weiteres auf ein anderes Winkelmaß einge­stellt werden. Sägeschuh (5) hierzu nach
hinten ziehen, gewünschten Winkel einstellen
und Schraube für Sägeschuh (13) wieder
anziehen.

5.5 Adapter für Spanabsaugung
(Bild 6/Pos. 4)

Schließen Sie Ihre Stichsäge mit dem Adap-

•

ter für Spanabsaugung (4) an einen Staub­sauger an. Sie erreichen damit eine optimale
Staubabsaugung vom Werkstück. Die Vortei­le: Sie schonen sowohl das Gerät als auch
Ihre eigene Gesundheit. Ihr Arbeitsbereich
bleibt außerdem sauberer und sicherer.
Bei der Arbeit entstehender Staub kann ge-

•

fährlich sein. Bitte beachten Sie hierzu die
Sicherheitshinweise.
Setzen Sie den Adapter (4) wie in Abbildung

•

6 dargestellt ein. Der Adapter (4) muss hörbar

- 7 -

D

einrasten, so dass er fest im Sägeschuh (5)
sitzt. Bei Gehrungsschnitten kann der Adap­ter für Spanabsaugung (4) nicht verwendet
werden.
Stecken Sie den Saugschlauch ihres Staub-

•

saugers auf die Öffnung des Adapters (4).
Achten Sie auf luftdichte Verbindung der
Geräte.

5.6 Splitterschutz (Bild 7 / Pos. 14)

Der Splitterschutz sorgt dafür, daß das zu bear­beitende Material während des Sägens nicht ab­splittert oder ausbricht. Setzen Sie ihn von unten
in den Sägeschuh, wie in Bild 7 gezeigt, ein.

Hinweis! Der Splitterschutz kann nur bei 0°
Schnitten verwenden werden und muß bei Geh­rungsschnitten bis 45° entfernt werden!

5.7 Laden des LI-Akku-Packs (Abb. 8-9)

1. Akku-Pack (d) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (c) nach unten
drücken.

2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (e) in die
Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzei­ge am Ladegerät.

Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku­Packs sollten Sie für eine rechtzeitige Wiederauf­ladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!

5.8 Akku-Kapazitätsanzeige (Abb. 8/Pos. b)

Drücken Sie auf den Schalter für Akku­Kapazitätsanzeige (a). Die Akku-Kapazitätsan­zeige (b) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.

Alle 3 LED’s leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(’s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED’s blinken:

Die Temperatur des Akkus ist unterschritten. Ent­fernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tie­fentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr ver­wendet bzw. geladen werden.

Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor-

•

handen ist.
ob ein einwandfreier Kontakt an den Lade-

•

kontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

•

und den Akku-Pack

•

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktie­ren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.

Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese ein­zeln in Kunststoff beutel verpackt werden, um

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 10/Pos. 3)
Einschalten:

Sperrtaste (2) und Ein/Ausschalter (3) drücken.

Mit dem Ein-/Ausschalter (3) können Sie die Hub­zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Hubzahl.

Ausschalten:

Sperrtaste (2) und Ein/Ausschalter (3) loslassen.

6.2 Einstellung Pendelhub (Bild 11/Pos. 7)

Am Umschalter für Pendelhub (7) kann die

•

stärke der Pendelbewegung des Sägeblattes
(10) beim Hub eingestellt werden.
Sie können Schnittgeschwindigkeit, Schnitt-

•

leistung und Schnittbild an das zu bearbeiten-

- 8 -

D

de Werkstück anpassen.

Stellen Sie den Umschalter für Pendelhub (7) auf
eine der folgenden Positionen:

Position A = Keine Pendelung
Material: Gummi, Keramik, Aluminium, Stahl
Anmerkung: Für feine und saubere Schnittkan-

ten, dünne Materailien (z.B. Bleche) und harte
Materalien.

Position B = Kleine Pendelung
Material: Kunststoff , Holz, Aluminium
Anmerkung: Für harte Materalien

Position C = Mittlere Pendelung
Material: Holz

Position D = Große Pendelung
Material: Holz
Anmerkung: Für weiche Materalien und Sägen

in Faserrichtung

Die beste Kombination von Drehzahl- und Pen­delhubeinstellung ist vom zu bearbeitenden Ma­terial abhängig. Wir empfehlen die ideale Einstel­lung stets anhand eines Probeschnittes an einem
Abfallstück zu ermitteln.

6.3 Ausführen von Schnitten

Vorsicht!

Stellen Sie sicher, dass der Ein-/Ausschalter

•

(3) nicht eingedrückt ist. Verbinden Sie erst
dann den Akku mit dem Gerät.
Schalten Sie die Stichsäge nur mit eingesetz-

•

tem Sägeblatt ein.
Verwenden Sie nur einwandfreie Sägeblätter.

•

Wechseln Sie stumpfe, verbogene oder rissi­ge Sägeblätter sofort aus.
Platzieren Sie den Sägefuß flach auf dem zu

•

bearbeitendem Werkstück. Schalten Sie die
Stichsäge ein.
Lassen Sie das Sägeblatt anlaufen, bis es die

•

volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnitt­linie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Beim Sägen von Metall sollte die Schnittlinie

•

mit einem geeigneten Kühlmittel bestrichen
werden.

ein und beginnen Sie, den gewünschten Bereich
auszusägen.

6.5 Gehrungsschnitt

Winkel am Sägeschuh entsprechend einstel-

•

len (siehe Punkt 5.4)
Hinweise in Punkt 6.3 beachten.

•

Schnitt ausführen.

•

7. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

7.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

6.4 Aussägen von Bereichen (Bild 12)

Bohren Sie mit einer Bohrmaschine innerhalb
des auszusägenden Bereiches ein 10 mm großes
Loch. Führen Sie das Sägeblatt in dieses Loch

- 9 -

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[email protected]

8. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder
verwendbar oder kann dem Rohstoff kreislauf
zurückgeführt werden. Das Gerät und dessen Zu­behör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoff e. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an ei­nem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lager­temperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Elektrowerkzeug in der Originalverpa­ckung auf.

D

- 10 -

10. Anzeige Ladegerät

D

Anzeigestatus

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)

Danach wird bis zur vollständigen Ladung auf eine Schonladung um­geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade­gerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.

Bedeutung und Maßnahme

- 11 -

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am
Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge­trennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere
Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von
Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua-
dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800
Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten
und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu-
rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk­tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers
bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind,
im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem
Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers
alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög-
lichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren
Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die­sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und
führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten.

- 12 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Führungsrollen, Akku, Splitterschutz
Verbrauchsmaterial/ Verbrauchsteile* Sägeblätter
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf
dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an­gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die
dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen.
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur
gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan­sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni­on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen
und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen
oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das
Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder
einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt
der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech-

•

ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche
Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder
durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War­tung entstanden sind.
Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

•

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden,
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons-

•

tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks
einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt.
Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch
Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor
Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu
machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch
wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in
Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.
Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts
bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von
der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt
des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge­rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem
Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner.
Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan­tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für
Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den
Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)
Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

- 14 -

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leis tungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [email protected]

- 15 -

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

Wir freuen uns auf Ihren Besuch unter

>>>

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

Explanation of the symbols used (see Fig. 13)

1. Danger! - Read the operating instructions to
reduce the risk of injury.

2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.

3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materi­als containing asbestos!

4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.

5. Store the batteries only in dry rooms with
an ambient temperature of +10°C to +40°C.
Place only fully charged batteries in storage
(charged at least 40%).

6. Safety class II

7. For use in dry rooms only.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 1,2,3)

1. Handle

2. Locking button for On/Off switch

3. On/Off switch

4. Adapter for dust extraction system

5. Adjustable soleplate

6. Removable cover

7. Selector switch for pendulum action

8. Graduated scale for soleplate

9. Guide roller

10. Blade

11. Blade holder

12. Safety guard

13. Locking screws for soleplate

14. Splinter guard

15. Hexagon key

2.2 Items supplied

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.
Remove the packaging material and any

•

packaging and/or transportation braces (if
available).
Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Cordless jigsaw

•

Adapter for dust extraction system

•

Splinter guard

•

Charger

•

Battery

•

Original operating instructions

•

Safety information

•

- 16 -

GB

3. Proper use

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 62841.

The jigsaw is designed for sawing wood, metals,
non-ferrous metals and plastics using the approp­riate saw blade.

Sawing particleboard

Vibration emission value a
K uncertainty = 1.5 m/s

2

= 7.843 m/s

h

2

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-

Sawing sheet metal

Vibration emission value ah = 8.932 m/s
K uncertainty = 1.5 m/s

2

2

ries of any kind caused as a result of this.

The stated vibration emission levels and stated

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial

noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

businesses or for equivalent purposes.

The stated vibration emission levels and stated

4. Technical data

Motor power supply: ............................... 18 V DC

Stroke speed: ............................... 0 – 2,700 min

Stroke height: ........................................ 20.0 mm

Saw blade width ................................. 0.8-1.6 mm

Cutting depth, wood: ................................ 70 mm

noise emission values can also be used to make
an initial assessment of exposure.

Warning:

-1

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,

especially the type of workpiece it is used for.

Cutting depth, plastic: .............................. 10 mm

Cutting depth, iron/aluminium: ................... 8 mm

Miter cut: ....................... up to 45° (left and right)

Battery charger output voltage: .............20 V d. c.

Battery charger output current: ....................... 3 A

Mains voltage for charger: ... 200-250V~ 50-60Hz

Battery type: .......................................Lithium-ion

Number of battery cells: .................................... 5

Battery capacitance: ................................ 2.5 Ah

Weight: .......................................................1.6 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 62841.

sound pressure level ..................... 79.5 dB(A)

L

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ....................... 90.5 dB(A)

WA

K

uncertainty .............................................3 dB

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

Keep the noise emissions and vibrations to a

minimum.

Only use appliances which are in perfect wor-

•

king order.
Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!

Residual risks

Even if you use this electric power tool in

accordance with instructions, certain resi-

dual risks cannot be rules out. The following

hazards may arise in connection with the

equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

- 17 -

5. Before starting the equipment

Warning!

Always remove the battery pack before making
adjustments to the equipment.

5.1 Safety guard (Fig. 2/Item 12)

The safety guard (12) protects the user from

•

accidentally touching the saw blade (10) but
still gives you an unobstructed view of the
cutting area.
The safety guard (12) must always be fitted

•

and in position before starting any sawing
work.
The safety guard (12) can be pulled up as

•

shown in Fig. 2.

5.2 Changing the saw blade (Fig. 3/Item 10)
Warning!
Remove the battery pack before you fi t or re-
place a saw blade.

You can fit or replace saw blades without

•

using any other tools.
Set the selector switch for pendulum action

•

(7) to position A (see Fig. 11).
The teeth of the saw blade are very sharp!

•

Remove the safety guard (12).

•

Press the blade holder (11) and insert the

•

saw blade (10) into the blade holder (11) as
far as the stop (Fig. 3). The teeth on the saw
blade must be pointing forwards.
Allow the blade holder (11) to slide back to

•

starting position. The saw blade (10) must sit
in the guide roller (9).
Check that the saw blade (11) is securely

•

mounted in the blade holder.
To remove the saw blade, follow the instruc-

•

tions above in reverse order.

5.3 Removing the cover (Fig. 4+5/Item 6)

The adjustable soleplate (5) is equipped with a
removable cover (6) to protect sensitive surfaces.
To remove the cover (6), press the two corners
outwards and pull the cover down and off (Fig. 4).
Now push the cover (6) forwards (Fig. 5).
To fi t the cover, proceed in reverse order.

5.4 Setting the soleplate for miter cuts (Fig. 7)

Use the hexagon key (15) to loosen the

•

screws for the soleplate (13) on the bottom of
the adjustable soleplate (5) (Fig. 7).
Pull the soleplate (5) backwards slightly. The

•

soleplate can now be swiveled a maximum
45° to the left and right.

GB

If the soleplate (5) is pushed back to the

•

front again it will only function in the locking
positions at 0°, 15°, 30° and 45°, which are
marked on the graduated scale for the sole­plate (8) (Figure 1). Move the soleplate into
the required position and refasten the screw
securing the soleplate (13).
However, the soleplate (5) is also easily set to

•

another angle. To do so, move the soleplate
(5) to the rear, set the desired angle and re­fasten the screw securing the soleplate (13).

5.5 Adapter for dust extraction system
(Fig. 6/Item 4)

Connect your jigsaw to a vacuum cleaner

•

using the adaptor for dust extraction (4). This
will ensure optimum dust extraction from the
workpiece. The benefits are that you will pro­tect both the equipment and your own health.
Your work area will also be cleaner and safer.
Dust created when working may be dange-

•

rous. Refer to the section entitled “Safety
information”.
Fit the adapter (4) as shown in Fig. 6. The

•

adapter (4) must audibly engage to ensure
that it is secure in the soleplate (5). The adap­ter for chip extraction (4) cannot be used for
miter cuts.
Fit the vacuum tube of the vacuum cleaner

•

onto the adaptor opening (4). Check that the
connections are air-tight.

5.6 Splinter guard (Fig. 7/Item 14)

The splinter guard ensures that the material you
want to cut does not splinter or crack during sa­wing. Insert it into the soleplate from underneath
as shown in Fig. 7.

Note! The splinter guard can be used only for 0°
cuts and must be removed for miter cuts up to
45°!

5.7 Charging the Li battery pack (Fig. 8-9)

1. Remove the battery pack (d) from the handle,
pressing the pushlock button (c) downwards
to do so.

2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(e) into the mains socket outlet. The green
LED will then begin to fl ash.

3. Push the battery pack onto the battery char­ger.

- 18 -

GB

In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.

If the battery pack fails to charge, check for the
following:

voltage at the power socket

•

whether there is good contact at the charging

•

contacts of the charging unit

If the battery pack still fails to charge, send

the charger and charging adapter

•

and the battery pack

•

to our customer service center.

To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.

When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.

To ensure that the battery pack provides long ser­vice, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully di­scharged. This will cause it to develop a defect.

5.8 Battery capacity indicator (Fig. 8 /Item b)

Press the button for the battery capacity indicator

(a). The battery capacity indicator (b) shows
the charge status of the battery using 3 LEDs.

All 3 LEDs are lit:

The battery is fully charged.

2 or 1 LED(s) are lit:

The battery has an adequate remaining charge.

6. Operation

6.1 On/Off switch (Fig. 10/Item 3)

To switch on:

Press the locking button (2) and the On/Off switch
(3).

Infi nitely variable stroke speed control is possible
with the On/Off switch (3). The further you push
the switch, the higher the stroke speed.

To switch off :

Release the locking button (2) and the On/Off
switch (3).

6.2 Setting the pendulum action
(Fig. 11/Item 7)

The strength of the pendulum action of the saw
blade (10) can be adjusted using the selector
switch for pendulum action (7).
You can adjust the cutting speed, cutting perfor­mance and appearance of the cut to the workpie­ce you want to saw.

Set the selector switch for pendulum action (7) to
one of the following positions:

Position A = no pendulum action
Material: Rubber, ceramic, aluminium, steel
Please note: For fi ne and clean cuts, thin materi-

als (e.g. sheet steel) and hard materials.

Position B = small pendulum action
Material: Plastic, wood, aluminium
Please note: For hard materials.

Position C = medium pendulum action
Material: Wood

Position D = large pendulum action
Material: Wood
Please note: For soft materials and sawing along

the grain

1 LED fl ashes:

The battery is empty, recharge the battery.

All LEDs blink:

The battery temperature is too low. Remove the
battery from the equipment, keep it at room tem­perature for one day. If the fault reoccurs, this me­ans that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.

The best combination of speed and pendulum
action depends on the material you want to saw.
We recommend you to make a trial cut on a waste
piece in order to check the ideal settings.

6.3 Making cuts

Caution!

Make sure that the On/Off switch (3) is not

•

depressed. Only then should you connect the
battery pack to the equipment.

- 19 -

GB

Do not switch on the jigsaw until you have

•

fitted a saw blade.
Use only saw blades that are in perfect con-

•

dition. Replace blunt, bent or cracked saw
blades immediately.
Place the saw foot flat on the workpiece you

•

want to saw. Switch on the jigsaw.
Allow the saw blade to accelerate until it

•

reaches full speed. Then slowly move the saw
blade along the cutting line. Exert only gentle
pressure on the saw blade as you do so.
When cutting metal, apply a suitable coolant

•

along the line you want to cut.

6.4 Sawing out sections (Fig. 12)

Drill a 10 mm hole in the section you want to saw
out. Insert the saw blade into this hole and start to
saw out the required section.

6.5 Miter cuts

Set the angle on the soleplate (see section

•

5.4).
Observe the instructions in section 6.3.

•

Cut as shown in Fig. 9.

•

7. Cleaning, maintenance and
ordering of spare parts

Danger!

Always remove the battery pack before making
adjustments to the equipment.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

7.3 Ordering spare parts and accessories

Please provide the following information when
ordering spare parts:

Type of unit

•

Article number of the unit

•

ID number of the unit

•

Spare part number of the required spare part

•

For our latest prices and information please go to
www.Einhell-Service.com

Tip! For good results we
recommend high-quality ac­cessories from !
www.kwb.eu
[email protected]

8. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

9. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.

7.2 Maintenance

There are no parts inside the equipment which
require additional maintenance.

- 20 -

GB

10. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Off Flashing Ready for use

On Off Charging

Off On The battery is charged and ready for use. (READY TO GO)

Flashing Off Adapted charging

Flashing Flashing Fault

On On Temperature fault

The charger is connected to the mains and is ready for use; there is no
battery pack in the charger

The charger is charging the battery pack in quick charge mode. The char­ging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.

The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the
mains supply.

The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the
battery pack.

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.
Take the battery pack out of the charger.

The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .

- 21 -

GB

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environmental­friendly recycling.
Do not dispose of power tools and batteries/rechargeable batteries into household waste!

Only for EU countries:
According to the Directive 2012/19/EU on waste electrical and electronic equipment and its transpo­sition into national law, power tools that are no longer usable, and, according to the Directive 2006/66/
EC, defective or drained batteries must be collected separately and disposed of in an environmentally
correct manner.
If disposed incorrectly, waste electrical and electronic equipment may have harmful eff ects on the envi-
ronment and human health, due to the potential presence of hazardous substances.

Only for United Kingdom:
According to The Waste Electrical and Electronic Equipment Regulations 2013 (SI 2013/3113) (as
amended) and the Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (as amended),
products that are no longer usable must be collected separately and disposed of in an environmentally
friendly manner.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac­companying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes.

- 22 -

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Guide roller, Battery, Splinter guard
Consumables* Saw blade
Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 23 -

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unli­kely event that this equipment develops a fault, please contact our service department at the address shown
on this guarantee card. You can also contact us by telephone using the service number shown. Please note the
following terms under which guarantee claims can be made:

1. These guarantee terms apply solely to consumers, i.e. natural persons, who do not want to use this pro-

duct in connection with either their commercial or other self-employed activities. These guarantee terms
regulate additional guarantee services which the undermentioned manufacturer promises to buyers of its
new products in addition to their statutory rights of guarantee. Your statutory rights of guarantee are not
aff ected by this guarantee. Our guarantee is free of charge to you.

2. The guarantee services cover only defects due to material or manufacturing faults on the new product

which you have bought in the European Union from the undermentioned manufacturer and are limited to
either the rectifi cation of said defects or the replacement of the product, whichever we prefer. Please note
that only equipment under the brand name “Professional” has been designed for use in commercial, trade
or professional applications. For all other products the guarantee is invalidated if the equipment is used
within the guarantee period in commercial, trade or industrial applications or for other equivalent activities.

3. Our guarantee does not cover:

Damage to the equipment caused by failure to comply with the installation/assembly instructions or by

•

unprofessional installation; damage caused by failure to comply with the operating instructions (e.g.
connection to the wrong mains voltage or current type); damage caused by failure to comply with the
maintenance and safety regulations; damage caused by exposing the equipment to abnormal environ­mental conditions; damage resulting from poor care and maintenance.
Damage to the equipment caused by misuse or incorrect applications (e.g. overloading the equipment

•

or using non-approved attachments or accessories); damage caused by foreign bodies (e.g. sand,
stones, dust, ….) getting inside the equipment. Damage in transit; damage caused by force or external
influences (e.g. by dropping the equipment).
Damage to the equipment or parts of the equipment which is owed to use-related, normal or otherwise

•

natural wear. For example, batteries and battery packs are manufactured with a cycle limit for design­related reasons. Wear is negatively influenced in particular by load demands and charging speeds as
well as exposure to heat, cold, vibration and impact.

4. The guarantee is valid for a period of 2 years starting from the purchase date of the equipment. Guarantee

claims must be submitted before the end of the guarantee period and within two weeks of the defect being
noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guaran­tee period remains applicable to the equipment even if repairs are carried out or parts are replaced. In
such cases, the work performed or parts fi tted will not result in an extension of the guarantee period, and
no new guarantee will become active for the work performed or for any replacement parts fi tted. This also
applies if on-site service is used.

5. To assert your guarantee claim, register the defective equipment at: www.Einhell-Service.com. You will

need to provide proof of purchase of the new item of equipment. Equipment returned without such proof
or without a rating plate are excluded from the guarantee services because of the lack of traceability. If the
defect is covered by our guarantee, then either the item in question will be repaired immediately and retur­ned to you or we will send you a new replacement.

6. If you have taken the equipment with you to a diff erent EU country than where you bought it, we will arran-

ge for a local service partner to provide the guarantee services. If you take the equipment outside the EU,
the guarantee will not apply.

Of course, we are also happy to off er a chargeable repair service for any defects which are not covered or no
longer covered by the scope of this guarantee. To take advantage of this service, please send the equipment to
our service address. We draw attention to the restrictions of this guarantee concerning wear parts, consumab­les and missing parts as presented in the service information included in this operating manual.

Warrantor/ Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion‘s Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0AB

- 24 -

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

Explication des symboles utilisés
(voir fi gure 13)

1. Danger! - Lisez ce mode d’emploi pour dimi-

nuer le risque de blessures.

2. Prudence! Portez une protection de

l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.

3. Prudence! Portez un masque anti-pous-

sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !

4. Prudence! Portez des lunettes de protec-

tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.

5. Stockage des accumulateurs uniquement

dans des pièces sèches à une température
ambiante de +10 °C à +40 °C. Ne stockez les
accumulateurs que lorsqu’ils sont chargés
(charge min. 40 %).

6. Catégorie de protection II

7. A employer uniquement dans des endroits

secs.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et
volume de livraison

2.1 Description de l’appareil (fi gure 1,2,3)

1. Poignée

2. Touche de verrouillage pour interrupteur mar-

che/arrêt

3. Interrupteur marche/arrêt

4. Adaptateur pour aspiration des copeaux

5. Patin réglable

6. Revêtement amovible

7. Commutateur pour mouvement pendulaire

8. Graduation pour patin

9. Galet de guidage

10. Lame de scie

11. Logement de lame de scie

12. Recouvrement de protection

13. Vis de fi xation pour patin

14. Protection contre les éclats

15. Clé à six pans creux

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Scie sauteuse sans fil

•

Adaptateur pour aspiration des copeaux

•

Protection contre les éclats

•

Chargeur

•

Accumulateur

•

- 25 -

F

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La scie sauteuse est destinée au sciage du bois,
des métaux, des métaux non ferreux et des
plastiques sous réserve d‘utiliser la lame de scie
correspondante.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Niveau de pression acoustique LpA .... 79,5 dB(A)

Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Scier des panneaux de particules

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

Scier de la tôle métallique

Valeur d’émission de vibration ah = 8,932 m/s
Insécurité K = 1,5 m/s

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

............................................3 dB

pA

............................................ 3 dB

WA

2

2

.. 90,5 dB(A)

WA

= 7,843 m/s

h

2

2

Alimentation en tension du moteur : ........18 Vd.c.

Fréquence : ................................. 0 – 2 700 tr/min

Hauteur de course : ................................ 20,0mm

Largeur de lame de scie .................... 0,8-1,6 mm

Profondeur de coupe : .............................. 70 mm

Profondeur de coupe plastique : .............. 10 mm

Profondeur de coupe fer/aluminium : ......... 8 mm

Coupe d‘onglet : ... jusqu‘à 45° (gauche et droite)

Tension de sortie du chargeur : .............20 V d. c.

Courant de sortie du chargeur : ......................3 A

Tension secteur,chargeur ..200 V-250 V~50-60 Hz

Type d’accumulateur : .................................Li-ion

Nombre de piles de l’accumulateur : ................. 5

Capacité de l’accumulateur : .................... 2,5 Ah

Poids : ........................................................1,6 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

- 26 -

F

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

5. Avant la mise en service

Avertissement !

Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.

5.1 Recouvrement de protection

(fi g. 2/pos. 12)

Le recouvrement de protection (12) protège

•

des contacts involontaires avec la lame de
scie (10), tout en permettant d‘observer
quand même la zone de coupe.
Le recouvrement de protection (12) doit

•

toujours être monté et rabattu vers le bas
lorsqu‘on effectue les coupes.
Le recouvrement de protection (12) peut être

•

rabattu vers le haut comme indiqué sur la
figure 2.

5.2 Changement de lame de scie

(fi g. 3/pos. 10)
Avertissement !
Débranchez l‘accumulateur avant d‘insérer
ou de remplacer une lame de scie.

Vous pouvez insérer ou remplacer les lames

•

de scie sans utiliser d‘outils supplémentaires.

Placez le commutateur pour course pendu-

•

laire (7) sur la position A (voir figure 11).

Les dents de la lame de scie sont très aigu-

•

isées.

Retirez le recouvrement de protection (12)

•

Appuyez sur le logement pour lame de scie

•

(11) et insérez la lame de scie (10) jusqu‘à la

butée dans le logement de lame de scie (11)

(fig. 3). Les dents de la lame de scie doivent

être orientées vers l‘avant.

La lame de scie (11) doit être bloquée dans le

•

galet de guidage (9).

Vérifiez que la lame de scie (12) tient solide-

•

ment dans le logement.
Pour retirer la lame de scie, procédez dans le

•

sens inverse des étapes.

5.3 Retrait du revêtement (fi gure 4+5/ pos. 6)

Le patin réglable (5) est équipé d‘un revêtement
amovible (6) pour ménager les surfaces sensib­les.
Pour retirer le revêtement (6), poussez les deux
coins vers l‘extérieur et retirez le revêtement vers
le bas (fi gure 4).
Poussez le revêtement (6) à présent vers l‘avant
(fi gure 5).
Le montage du revêtement se fait dans l‘ordre
inverse.

5.4 Réglage du patin pour les coupes
d‘onglet (fi gure 7)

Desserrez les vis du patin (13) placées sur la

•

partie inférieure du patin réglable (5) à l‘aide
de la clé à six pans (15) (figure 7).
Tirez le patin (5) légèrement vers l‘arrière. Le

•

patin peut être désormais pivoté de 45° vers
la gauche ou vers la droite.
Si le patin (5) est de nouveau poussé vers

•

l‘avant, cela fonctionnera uniquement dans
les positions d‘enclenchement se trouvant à
0°, 15°, 30° et 45° qui figurent sur la graduati­on du patin (8) (figure 1). Placez le patin dans
la position correspondante et serrez la vis du
patin (13).
Le patin (5) peut cependant être réglé sans

•

problème sur un degré d‘angle différent. Pour
ce faire, tirez le patin (5) vers l‘arrière, réglez
l‘angle souhaité et resserrez la vis du patin
(13).

5.5 Adaptateur pour aspiration des copeaux
(fi g. 6/pos. 4)

Branchez votre scie sauteuse à l‘aide de

•

l‘adaptateur pour aspiration des copeaux (4)
à un aspirateur. De cette manière, vous aurez
une aspiration optimale de la pièce à usiner.
Les avantages : vous ménagez l‘appareil
ainsi que votre propre santé. En outre, votre
espace de travail reste propre et sûr.
La poussière dégagée pendant le travail peut

•

être dangereuse. Veuillez respecter les consi­gnes de sécurité à ce sujet.
Insérez l‘adaptateur (4) comme représenté

•

sur l‘illustration 6. L‘adaptateur (4) est bien
fixé dans le patin (5) lorsqu‘on entend le bruit
d‘enclenchement. Pour les coupes d‘onglet,
on ne peut pas utiliser l‘adaptateur pour

- 27 -

F

l‘aspiration des copeaux (4).
Enfichez le tuyau d‘aspiration de votre aspira-

•

teur sur l‘ouverture de l‘adaptateur (4). Veillez
à ce que le branchement entre les appareils
soit étanche.

5.6 Protection contre les éclats (fi g. 7/pos.

14)

La protection contre les éclats sert à éviter que
le matériau travaillé se fende ou se brise pendant
la coupe. Placez-la par en dessous sur le patin,
comme indiqué sur la fi gure 10.

Remarque ! La protection contre les éclats ne
peut être utilisée que pour les coupes de 0° et
doit être retirée pour les coupes d‘onglet jusqu’à
45° !

5.7 Chargement du bloc accumulateur lithi­um (fi g. 8-9)

1. Tirez le bloc accumulateur (d) hors de sa
poignée en appuyant sur la touche à cran (c)
vers le bas.

2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (e) dans la prise de
courant. Le voyant LED vert commence à cli­gnoter.

3. Insérez l‘accumulateur sur le chargeur.

Au point 10 (affi chage chargeur), vous trouverez
un tableau avec les signifi cations des affi chages
LED sur le chargeur.

S‘il est impossible de charger l‘accumulateur,
veuillez contrôler

si la tension réseau est présente au niveau de

•

la prise de courant.
si un contact correct est présent au niveau

•

des contacts de charge du chargeur.

Si le chargement de l‘accumulateur reste impos­sible, nous vous prions de bien vouloir renvoyer,

le chargeur et l‘adaptateur de charge

•

et le bloc accumulateur

•

à notre service après-vente.

Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.

Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-

circuits ou un incendie !

Dans l‘intérêt d‘une longue durée de fonctionne­ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !

5.8 Indicateur de charge de l‘accumulateur
(fi g. 8/pos. b)

Appuyez sur le bouton indicateur de charge de
l‘accumulateur (a). L‘indicateur de charge de
l‘accumulateur (b) vous indique l‘état d‘autonomie
de l‘accumulateur à l‘aide de trois voyants LED
colorés.

Les 3 voyants LED sont allumés :

L’accumulateur est complètement rechargé.

2 ou 1 voyant LED est (sont) allumé(s)

L‘accumulateur dispose encore d‘un résidu de
charge suffi sant.

1 voyant LED clignote :

L’accumulateur est vide, il faut le recharger.

Tous les voyants LED clignotent :

La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et dé­fectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.

6. Commande

6.1 Interrupteur marche/arrêt (fi g. 10/pos. 3)

Mise en marche :

Appuyez sur la touche de verrouillage (2) et
l‘interrupteur marche/arrêt (3).

Avec l‘interrupteur marche/arrêt (3), vous pouvez
commander la fréquence en continu. Plus vous
appuyez sur l‘interrupteur, plus la fréquence est
élevée.

- 28 -

F

Mise hors circuit :

Relâchez la touche de verrouillage (2) et
l‘interrupteur marche/arrêt (3).

6.2 Réglage course pendulaire (fi g. 11/pos. 7)

Sur le commutateur pour course pendulaire

•

(7), on peut régler l‘amplitude du mouvement
pendulaire de la lame de scie (10) lors de la
course.
Vous pouvez adapter la vitesse de coupe, la

•

performance de coupe et le type de coupe à
la pièce à usiner.

Placez le commutateur pour course pendulaire
(7) sur une des positions suivantes :

Position A = pas d‘oscillation
Matériau : caoutchouc, céramique, aluminium,

acier
Remarque : pour des arrêtes de coupe fi nes et
propres, les matériaux fi ns (par ex. tôle) et les
matériaux durs.

Position B = petite oscillation
Matériau : plastique, bois, aluminium
Remarque : pour matériaux durs

Position C = oscillation moyenne
Matériau : bois

Position D = grande oscillation
Matériau : bois
Remarque : pour matériaux tendres et le sciage

dans le sens des fi bres

La meilleure combinaison de réglage de vitesse
de rotation et de course pendulaire dépend du
matériau à usiner. Nous recommandons de dé­terminer le réglage idéal toujours en faisant une
coupe d‘essai sur une pièce de rebut.

6.3 Exécution de coupes
Attention !

Assurez-vous que l‘interrupteur marche/arrêt

•

(3) n‘est pas enfoncé. Commencez par rac­corder l‘accumulateur avec l‘appareil.
Allumez la scie sauteuse uniquement après

•

avoir inséré une lame de scie.
N‘utilisez que des lames de scie en bon état.

•

Remplacez immédiatement les lames de scie
usées, tordues ou fissurées.
Placez le pied de la scie à plat sur la pièce à

•

usiner. Allumez la scie sauteuse.

Laissez tourner la lame de scie jusqu‘à ce

•

qu‘elle ait atteint sa pleine vitesse. Guidez
ensuite lentement la lame de scie le long de
la ligne de coupe. Appuyez ce faisant seule­ment légèrement sur la lame de scie.
Lorsque l‘on scie du métal, il faut appliquer un

•

réfrigérant approprié sur la ligne de coupe.

6.4 Exécuter des coupes ciblées (fi g. 12)

Percez un trou de 10 mm à l‘aide de la perceuse
dans la zone à découper. Insérez la lame de scie
dans ce trou et commencez à découper la zone
souhaitée.

6.5 Coupe d‘onglet

Réglez l‘angle correspondant sur le patin

•

(voir point 5.4)
Tenir compte des remarques du point 6.3.

•

7. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Enlevez systématiquement l‘accumulateur avant
de paramétrer l‘appareil.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

7.2 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

- 29 -

7.3 Commande de pièces de rechange et
d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[email protected]

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementa­tion, l‘appareil doit être déposé dans un centre de
collecte approprié. Si vous ne connaissez pas de
centre de collecte, veuillez vous renseigner aup­rès de l‘administration de votre commune.

F

9. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

- 30 -

F

10. Affi chage chargeur

État de l’affi chage

Voyant

LED rouge

Arrêt Clignote État prêt à l’emploi

Marche Arrêt Chargement

Arrêt Marche La batterie est chargée et prête à l’emploi. (READY TO GO)

Clignote Arrêt Charge d’adaptation

Clignote Clignote Erreur

Marche Marche Perturbation thermique

Voyant

LED vert

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.

Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.

Ensuite, on commute sur un processus de charge lent jusqu’au charge­ment complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char­geur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sé­curité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).

Signifi cation et mesures

- 31 -

F

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus
doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de
collecte, veuillez-vous renseigner auprès de l’administration de votre commune.
Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l’UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques
et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/
CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de
collecte et de recyclage respectueux de l’environnement.

Valable uniquement pour la France:

FR

Cet appareil et
ses composants
se recyclent

À DÉPOSER

EN DÉCHÈTERIE

OU

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques.

- 32 -

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Galet de guidage, accumulateur, Protection con-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

tre les éclats
Lame de scie

- 33 -

F

Bon de garantie

Chère cliente, cher client,
Nos produits sont soumis à un contrôle de qualité strict. Si toutefois cet appareil ne devait pas fonctionner correctement,
nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l’adresse indiquée sur le
bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après­vente indiqué. Pour faire valoir les droits à la garantie, les conditions suivantes s’appliquent :

1. Ces conditions de garantie s’adressent exclusivement aux consommateurs, c’est-à-dire aux personnes physiques qui
ne souhaitent utiliser ce produit ni dans le cadre de leur activité commerciale, ni dans le cadre de toute autre activité
indépendante. Ces conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant
mentionné ci-dessous promet aux acheteurs de ses appareils neufs en plus de la prestation de garantie légale. Vos
droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.

2. La prestation de garantie s’étend exclusivement aux vices de l’appareil neuf du fabricant mentionné ci-dessous que
vous avez acheté dans l’Union européenne et qui résultent d’une erreur de fabrication ou d’un défaut matériel. Il n’y a
donc pas de contrat de garantie quand l’appareil a été utilisé professionnellement, artisanalement ou par des socié­tés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. La prestation de la garantie
est assujettie, selon notre choix, soit l’élimination du vice, soit le remplacement de l’appareil. Veuillez noter que nos
appareils, conformément à leur aff ectation, n’ont pas été conçus pour un usage commercial, artisanal ou profession-
nel. La garantie ne s’applique donc pas, à partir du moment où l’appareil est utilisé professionnellement, artisanale­ment, par des sociétés industrielles, où encore, exposé à une sollicitation semblable pendant la durée de la garantie.
Pour les articles ‘’Professional’’, les exclusions décrites préalablement, ne s’appliquent pas.

3. Sont exclus de notre garantie :

les dommages sur l’appareil liés au non-respect des instructions de montage ou à une installation incorrecte, au

•

non-respect du mode d’emploi (par ex. raccordement à une tension de réseau ou à un type de courant incorrect)
ou au non-respect des consignes de maintenance et de sécurité ou à une exposition de l’appareil à des condi­tions environnementales anormales ou à un manque d’entretien et de maintenance.
les dommages sur l’appareil provoqués par une utilisation abusive ou non conforme (par ex. surcharge de

•

l’appareil ou utilisation d’outils ou d’accessoires non autorisés), la pénétration de corps étrangers dans l’appareil

(par ex. sable, cailloux ou poussière, ....), les dommages dus au transport, l’utilisation de la force ou les influences

extérieures (par ex. dommages causés par une chute).
les dommages sur l’appareil ou des parties de l’appareil imputables à l’usure normale liée à l’utilisation de

•

l’appareil ou à toute autre usure naturelle. Par exemple, les accumulateurs et les blocs d’accumulateurs sont
soumis à une usure naturelle et sont conçus pour un nombre limité de cycles. L’usure est influencée négativement
notamment par les charges demandées, les vitesses de charge mais aussi par l’exposition à la chaleur, au froid,
aux vibrations et aux chocs.

4. La durée de garantie est de 2 ans et débute à la date d’achat de l’appareil. Les droits à la garantie doivent être reven­diqués avant l’expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La
revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou le rempla­cement de l’appareil n’entraîne ni une extension de la durée de garantie ni le début d’une nouvelle durée de garantie
pour cet appareil ou toute autre pièce de rechange installée sur l’appareil. Cela s’applique également lors d’une inter­vention du service après-vente sur place.

5. Pour faire valoir vos droits à la garantie, veuillez signaler l’appareil défectueux à l’adresse suivante :
www.Einhell-Service.com. Veuillez vous munir de la preuve d’achat ou de tout autre justifi catif de l’achat de votre
nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus
de la prestation de garantie en raison de l’impossibilité de les attribuer. Si le défaut de l’appareil est couvert par notre
garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

6. Si vous avez amené l’appareil dans un pays de l’Union européenne autre que celui dans lequel vous l’avez acheté,
nous fournissons la prestation de garantie par le biais d’un partenaire de service local. Il n’y a aucun droit de garantie
en cas de transfert hors de l’Union européenne.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l’étendue de la
garantie contre remboursement des frais. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
Pour les pièces d’usure, de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie
conformément aux informations de service des présentes instructions d’utilisation.

Garant: Einhell France SAS, ZAC Paris Nord, 22, Avenue des Nations - Le Rabelais, BP 59018 - 93420 Villepinte
Service: Einhell Compiégne, Route de Choisy 3, 60200 Compiégne

- 34 -

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

Spiegazione dei simboli utilizzati (vedi Fig.

13)

1. Pericolo! - Per ridurre il rischio di lesioni leg­gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.

3. Attenzione! Mettete una maschera an-
tipolvere. Facendo lavori su legno o altri
materiali si può creare della polvere nociva
alla salute. Non lavorate materiale contenente
amianto!

4. Attenzione! Indossate gli occhiali pro-
tettivi. Scintille createsi durante il lavoro o
schegge, trucioli e polveri scaraventate fuori
dall’apparecchio possono causare la perdita
della vista.

5. Conservazione delle batterie soltanto in luo­ghi asciutti con una temperatura ambiente di
+10°C - +40°C. Conservate le batterie solo se
sono cariche (almeno al 40%).

6. Grado di protezione II

7. Utilizzate l‘apparecchio soltanto in ambienti
asciutti.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed
elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1,2,3)

1. Impugnatura

2. Tasto di bloccaggio per interruttore ON/OFF

3. Interruttore ON/OFF

4. Adattatore per l‘aspirazione dei trucioli

5. Pattino della sega regolabile

6. Rivestimento rimovibile

7. Commutatore di movimento pendolare

8. Scala graduata per pattino della sega

9. Rullo di guida

10. Lama

11. Sede della lama

12. Copertura di protezione

13. Viti di fi ssaggio per pattino della sega

14. Protezione antischegge

15. Chiave a brugola

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Seghetto alternativo a batteria

•

Adattatore per l‘aspirazione dei trucioli

•

Protezione antischegge

•

Caricabatterie

•

Batteria

•

Istruzioni per l‘uso originali

•

- 35 -

I

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il seghetto alternativo è adatto per segare legno,
metalli, metalli non ferrosi e plastica usando la
rispettiva lama.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ....18 Vd.c.

Numero di corse: ........................... 0 - 2.700 min

Altezza di corsa: .................................... 20,0 mm

Larghezza della lama ......................... 0,8-1,6 mm

Profondità di taglio legno: ......................... 70 mm

Profondità di taglio plastica: ..................... 10 mm

Profondità di taglio ferro/alluminio: ............. 8 mm

Taglio obliquo: .......... fi no a 45° (destra e sinistra)

Tensione in uscita del caricabatterie: ....20 V d. c.

Corrente in uscita del caricabatterie: .............. 3 A

Tensione di rete

per caricaaccumulatori.......200-250 V ~ 50-60 Hz

Tipo di batteria: .......................................... Li-Ion

Numero delle celle della batteria: ...................... 5

Capacità della batteria: .............................2,5 Ah

Peso: ..........................................................1,6 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

........ 79,5 dB (A)

pA

.......... 90,5 dB (A)

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Segare pannelli di truciolato

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 7,843 m/s

h

Segare lamiere di metallo

Valore emissione vibrazioni ah = 8,932 m/s
Incertezza K = 1,5 m/s

2

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

I valori complessivi delle vibrazioni e i valori di

-1

emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

2

2

- 36 -

I

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Avvertimento!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.

5.1 Copertura di protezione (Fig. 2/Pos. 12)

La copertura di protezione (12) protegge dal

•

contatto accidentale con la lama (10) permet­tendo comunque la visione dell‘area di taglio.
Quando si eseguono tagli, la copertura di

•

protezione (12) deve essere sempre montata
e ribaltata verso il basso.
La copertura di protezione (12) può essere

•

ribaltata verso l’alto, come raffigurato nella
Fig. 2.

5.2 Sostituzione della lama (Fig. 3/Pos. 10)

Avvertimento!
Togliete la batteria prima di inserire o cambi­are la lama.

Potete inserire o cambiare la lama senza uti-

•

lizzare ulteriori utensili.
Mettete il commutatore di movimento pendo-

•

lare (7) in posizione A (vedi Fig. 11).
I denti della lama sono molto affilati.

•

Smontate la copertura di protezione (12).

•

Premete la sede della lama (11) e inseritevi la

•

lama (10) fino alla battuta (11) (Fig. 3). I denti
della lama devono essere rivolti in avanti.
Lasciate la sede della lama (11) in modo che

•

ritorni in posizione. La lama (11) deve trovarsi
nel rullo di guida (9).
Controllate che la lama (11) sia fissa nella

•

sede.
Per rimuovere la lama procedete nell‘ordine

•

inverso.

5.3 Rimozione del rivestimento
(Fig. 4+5/Pos. 6)

Il pattino della sega regolabile (5) è dotato di un
rivestimento rimovibile (6) che serve a non dann­eggiare le superfi ci sensibili.
Per rimuovere il rivestimento (6) premete i due
angoli verso l‘esterno e togliete il rivestimento
tirandolo verso il basso (Fig. 4).
Spingete ora il rivestimento in avanti (6) (Fig. 5).
Il montaggio del rivestimento avviene nell‘ordine
inverso.

5.4 Regolazione del pattino della sega per
tagli obliqui (Fig. 7)

Allentate le viti per il pattino (13) sulla parte

•

inferiore del pattino della sega regolabile (5)
con la chiave a brugola (15) (Fig. 7).
Tirate leggermente indietro il pattino della

•

sega (5). Tale pattino può ora essere inclinato
fino a 45° verso sinistra o verso destra.
Se il pattino della sega (5) viene di nuovo

•

spinto in avanti, funziona solo nelle posizioni
di arresto di 0°, 15°, 30° e 45° marcate sulla
scala graduata per il pattino (8) (Fig. 1). Porta­te il pattino della sega nella posizione corris­pondente e serrate le viti per il pattino (13).
Il pattino della sega (5) può essere comunque

•

regolato anche su un’altra inclinazione. A tale
scopo tirate indietro il pattino della sega (5),
regolate l’inclinazione desiderata e serrate di
nuovo le viti per il pattino (13).

5.5 Adattatore per aspirazione dei trucioli
(Fig. 6/Pos. 4)

Collegate il seghetto alternativo con

•

l’adattatore per l’aspirazione dei trucioli (4)
a un aspirapolvere. In questo modo ottenete
un‘aspirazione ottimale della polvere dal pez­zo da lavorare. I vantaggi: in tal modo evitate
di arrecare danni all‘apparecchio e alla vostra
salute. La vostra zona di lavoro rimane inoltre
più pulita e sicura.
La formazione di polvere durante il lavoro può

•

essere pericolosa. Osservate a questo scopo
le avvertenze di sicurezza.
Inserite l’adattatore (4) come mostrato nella

•

Fig. 6. L’adattatore (4) deve scattare in modo
udibile per essere stretto nel pattino della
sega (5). In caso di tagli obliqui non è possi­bile utilizzare l‘adattatore per l‘aspirazione dei
trucioli (4).
Inserite il tubo flessibile di aspirazione

•

del vostro aspirapolvere nell‘apertura

- 37 -

I

dell‘adattatore (4). Controllate che gli appa­recchi siano fissati a tenuta.

5.6 Protezione antischegge (Fig. 7/Pos. 14)

La protezione antischegge serve a evitare che
durante l‘esercizio si stacchino schegge dal
materiale da lavorare o che si formino sbavature.
Inseritela dal basso nel pattino, come mostrato
nella Fig. 7.

Avvertenza! La protezione antischegge può
essere utilizzata solo per tagli a 0° e deve essere
tolta in caso di tagli obliqui fi no a 45°!

5.7 Ricarica della batteria LI (Fig. 8-9)

1. Estraete la batteria (d) dall’impugnatura pre­mendo verso il basso il tasto di arresto (c).

2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di ali­mentazione del caricabatterie (e) nella presa
di corrente. Il LED verde inizia a lampeggiare.

3. Spingete la batteria sul caricabatterie.

Al punto 10 (Indicatori caricabatterie) trovate una
tabella con i signifi cati delle spie sul caricabatte-
rie.

Se non fosse possibile ricaricare la batteria, ve­rifi cate:

che sulla presa di corrente sia presente la

•

tensione di rete;
che ci sia un perfetto contatto dei contatti di

•

ricarica del caricabatterie.

Se continuasse a non essere possibile ricaricare
la batteria, spedite

il caricabatterie e l‘adattatore di ricarica

•

e la batteria

•

al nostro servizio di assistenza clienti.

Per un invio corretto contattate il nostro ser­vizio di assistenza clienti o il punto vendita
dove avete acquistato l’apparecchio.

Nel caso di invio o smaltimento di batterie
ovvero di apparecchi a batteria metteteli in
sacchetti di plastica separati per evitare cor­tocircuiti e incendi!

Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni dell‘apparecchio.
Non fate scaricare mai completamente la batteria.

Questo potrebbe danneggiarla!

5.8 Indicazione di carica della batteria
(Fig. 8/Pos. b)

Premete l’interruttore per l’indicazione di carica
della batteria (a). L‘indicazione di carica della
batteria (b) segnala lo stato di carica per mezzo
di 3 LED.

Tutti e 3 i LED sono illuminati

La batteria è completamente carica.

1 LED o 2 LED sono illuminati

La batteria dispone di una suffi ciente carica re-
sidua.

1 LED lampeggia

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di
sotto del valore minimo. Togliete la batteria
dall‘apparecchio e lasciatela un giorno a tempe­ratura ambiente. Se l‘errore si presenta di nuovo,
la batteria si è scaricata completamente ed è
difettosa. Togliete la batteria dall‘apparecchio.
Una batteria difettosa non deve più venire usata
ovvero ricaricata.

6. Uso

6.1 Interruttore ON/OFF (Fig. 10/Pos. 3)

Accensione

Premete il tasto di bloccaggio (2) e l‘interruttore
ON/OFF (3).

Con l‘interruttore ON/OFF (3) potete comandare
in continuo il numero delle corse. Più spingete in
avanti l‘interruttore, maggiore è il numero di corse.

Spegnimento

Mollate il tasto di bloccaggio (2) e l‘interruttore
ON/OFF (3).

6.2 Regolazione del movimento pendolare
(Fig. 11/Pos. 7)

Sul commutatore di movimento pendolare (7)

•

potete regolare l‘estensione del movimento
pendolare della lama (10) nella corsa.
Potete adattare velocità, potenza e tipo di

•

taglio al pezzo da lavorare.

Portate il commutatore di movimento pendolare
(7) in una delle seguenti posizioni:

- 38 -

I

Posizione A = Nessun movimento pendolare
Materiale: gomma, ceramica, alluminio, acciaio
Nota: per spigoli di taglio precisi e puliti, materiali

sottili (per es. lamiere) e materiali duri.

Posizione B = Piccolo movimento pendolare
Materiale: plastica, legno, alluminio
Nota: per materiali duri

Posizione C = Movimento pendolare medio
Materiale: legno

Posizione D = Movimento pendolare elevato
Materiale: legno
Nota: per materiali morbidi e per segare nel sen-

so delle fi bre del legno
La combinazione migliore tra regolazione del
numero di giri e di movimento pendolare dipende
dal materiale da lavorare. Consigliamo di ac­certare sempre la regolazione ideale con prove di
taglio su uno scarto.

6.3 Esecuzione di tagli
Attenzione!

Accertatevi che l’interruttore ON/OFF (3) non

•

sia premuto. Solo a questo punto inserite la
batteria nell‘apparecchio.
Accendete il seghetto alternativo solo quando

•

la lama è inserita.
Utilizzate soltanto lame in perfetto stato.

•

Cambiate immediatamente lame consumate,
deformate o incrinate.
Posizionate il pattino della lama in orizzontale

•

sul pezzo da lavorare. Accendete il seghetto
alternativo.
Lasciate funzionare la lama fino a quando

•

non abbia raggiunto la velocità massima.
Muovete quindi lentamente la lama sulla linea
di taglio. Esercitate solo poca pressione sulla
lama.
Nel segare il metallo dovrebbe venire appli-

•

cato un refrigerante appropriato sulla linea di
taglio.

Fig. 9.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Togliete sempre la batteria prima di eseguire re­golazioni sull‘apparecchio.

7.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

7.2 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio e

accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

6.4 Esecuzione di intagli (Fig. 12)

Con un trapano eseguite all’interno dell‘area da
asportare un foro preliminare di 10 mm. Inserite
la lama in tale foro e cominciate a segare l‘area
desiderata partendo da questo punto.

6.5 Taglio obliquo

Regolate l’inclinazione del pattino della sega

•

in modo corrispondente (si veda punto 5.4)
Osservate le avvertenze al punto 6.3.

•

Eseguite il taglio come rappresentato nella

•

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[email protected]

- 39 -

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò esse­re utilizzato di nuovo o riciclato. L‘apparecchio e
i suoi accessori sono fatti di materiali diversi, per
es. metallo e plastica. Gli apparecchi difettosi non
devono essere gettati nei rifi uti domestici. Per uno
smaltimento corretto l‘apparecchio va consegnato
ad un apposito centro di raccolta. Se non vi è noto
nessun centro di raccolta, rivolgetevi per informa­zioni all‘amministrazione comunale.

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

I

- 40 -

10. Indicatori caricabatterie

I

Stato indicatori

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela­tivi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef­fettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO)

Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di si­curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).

Signifi cato e interventi

- 41 -

I

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non
più impiegabili.
Non gettare elettroutensili e batterie/pile tra i rifi uti domestici!
Per un corretto smaltimento verifi care sempre le disposizioni del proprio comune.

Solo per i Paesi UE:
Ai sensi della Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e del
suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Eu­ropea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel
rispetto dell’ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eff etti
nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche.

- 42 -

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Rotella di guida, Batteria, Protezione antischegge
Materiale di consumo/parti di consumo * Lama
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 43 -

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare
correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in
questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza
indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fi siche che
non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le
presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore sotto indicato
concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i
vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio di marca Einhell da voi
acquistato nell‘Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a nostra discre­zione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete pre­sente che i nostri apparecchi non sono stati progettati per l‘impiego artigianale, professionale o imprenditoriale.
Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia
in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti. Nel caso di
articoli della gamma „Professional“ acquistati con P.IVA non vale l‘esclusione per l‘impiego artigianale, professi­onale o imprenditoriale.

3. Sono esclusi dalla nostra garanzia:

Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione

•

non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione
di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzi­one e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata
esecuzione di pulizia e manutenzione.
Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utiliz-

•

zo di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto se effettuato a carico
del cliente, all‘impiego della forza o a influssi esterni (come per es. danni causati da caduta).
Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo di

•

usura naturale. Le batterie e i pacchi batterie sono soggetti a un invecchiamento naturale e per motivi strut­turali hanno un numero limitato di cicli di ricarica. Sull‘usura influiscono negativamente i carichi a cui viene
sottoposta e le velocità di ricarica, ma anche l‘esposizione al calore, al freddo, alle vibrazioni e agli urti.

4. Il periodo di garanzia è 2 anni e inizia alla data d‘acquisto dell‘apparecchio; in caso di articoli acquistati con
P.Iva il periodo di garanzia è di 1 anno. I diritti di garanzia devono essere fatti valere prima della scadenza del
periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di
garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta
una proroga del periodo di garanzia. Ciò vale anche nel caso di riparazione o sostituzione eff ettuata da un cen-
tro di assistenza autorizzato.

5. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova
dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta
d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo
corretto. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, riceverete prontamente
l‘apparecchio riparato o un apparecchio sostitutivo.

6. Se avete portato l‘apparecchio in un paese dell‘Unione Europea diverso da quello in cui lo avete acquistato, la
prestazione di garanzia viene fornita tramite un partner del Servizio assistenza locale. Se viene trasferito al di
fuori dell‘Unione Europea non sussiste diritto di garanzia.

Naturalmente off riamo anche un servizio di riparazione a pagamento, su apparecchi fuori dal periodo di garanzia le-
gale o su difetti non coperti dalle condizioni di garanzia. Per usufruire di tali servizi potete far riferimento ad uno dei
nostri Centri di Assistenza. Potete consultare l‘elenco dei Centri Assistenza autorizzati sul nostro sito
www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia
secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

Servizio Clienti Einhell Italia: email: [email protected]; tel: [phone]
Giorni e orari di apertura: LUN - VEN dalle 9:00 alle 12:00 e dalle 14:00 alle 17:00
Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

- 44 -

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Styrerulle, Akku, Splitterbeskyttelse
Forbrugsmateriale/ forbrugsdele* Savklinger
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 45 -

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

Forklaring af de anvendte symboler (se fi g.

13)

1. Fare! - Læs betjeningsvejledningen for at re­ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen
fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe­jdning af træ og andre materialer kan der
dannes sundhedsskadeligt støv. Der må ikke
arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis­ter, som opstår under arbejdet, eller splinter,
spån og støv, som står ud fra maskinen, kan
forårsage synstab.

5. Akkumulatorbatterierne må kun opbevares
i tørre rum ved en omgivelsestemperatur på
+10 °C - +40 °C. Akkumulatorbatterier skal
opbevares opladet (ladet mindst 40%).

6. Kapslingsklasse II

7. Kun til brug i tørre rum.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og
leveringsomfang

2.1 Produktbeskrivelse (fi g. 1,2,3)

1. Håndtag

2. Spærretaste for tænd/sluk-knap

3. Tænd/sluk-knap

4. Adapter til spånudsugning

5. Justerbar sål

6. Aftageligt overtræk

7. Omskifter til pendulslag

8. Gradskala til sål

9. Styrerulle

10. Savklinge

11. Klingeholder

12. Beskyttelsesafdækning

13. Låseskruer til sål

14. Splitterbeskyttelse

15. Unbrakonøgle

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin­des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Akku-stiksav

•

Adapter til spånudsugning

•

Splitterbeskyttelse

•

Ladeaggregat

•

Akkumulatorbatteri

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

- 46 -

DK/N

3. Formålsbestemt anvendelse

Stiksaven er beregnet til savning i træ, metal,
ikke-jernholdigt metal og kunststof med anvendel­se af passende savklinge.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Spændingsforsyning motor: ....................18 Vd.c.

Slagantal: ......................................0 - 2.700 min

Slaghøjde: ............................................. 20,0 mm

Savklingebredde ................................ 0,8-1,6 mm

Skæredybde træ: ..................................... 70 mm

Skæredybde kunststof: ............................ 10 mm

Skæredybde jern/aluminium: ..................... 8 mm

Vinkelsnit: ................. Op til 45° (venstre og højre)

Udgangsspænding ladeadapter: ...........20 V d. c.

Udgangsstrøm ladeadapter: ..........................3 A

Netspænding oplader ........200-250 V ~ 50-60 Hz

Akku-type: ...................................................Li-ion

Antal battericeller: ............................................. 5

Batterikapacitet: ........................................2,5 Ah

Vægt: ..........................................................1,6 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 62841.

Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø­retab.

.............................. 79,5 dB(A)

pA

.............................................3 dB

pA

............................90,5 dB(A)

WA

............................................3 dB

WA

Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 62841.

Savning af spånplade

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s

= 7,843 m/s

h

2

Savning af metalplade

Svingningsemissionstal ah = 8,932 m/s
Usikkerhed K = 1,5 m/s

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven­des til at sammenligne el-værktøj indbyrdes.

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette

-1

afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors­kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

støvmaske.

2. Høreskader, såfremt der ikke bæres egnet

høreværn.

3. Helbredsskader, som følger af hånd-arm-

vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

2

2

- 47 -

DK/N

5. Inden ibrugtagning

Advarsel!

Træk altid batteriet ud, inden du foretager indstil­linger på maskinen.

5.1 Beskyttelsesafdækning (fi g. 2/pos. 12)

Beskyttelsesafdækningen (12) forhindrer

•

utilsigtet berøring af savklingen (10), samtidig
med at udsynet til saveområdet er frit.
Beskyttelsesafdækningen (12) skal altid være

•

påmonteret og klappet ned under savning.
Beskyttelsesafdækningen (12) kan klappes

•

op som vist på fig. 2.

5.2 Skift af savklinge (fi g. 3/pos. 10)
Advarsel!
Træk akkumulatorbatteriet ud, inden du in­dsætter eller skifter savklinge.

Savklinger kan indsættes og skiftes uden

•

brug af værktøj.
Stil omskifteren til pendulslag (7) på position

•

A (se fig. 11).
Tænderne på savklingen er meget skarpe.

•

Fjern beskyttelsesafdækningen (12)

•

Tryk på holderen til savklingen (11), og før

•

savklingen (10) ind i klingeholderen (11), så
den klikker fast (fig. 3). Fortandingen på sav­klingen skal pege fremad.
Lad holderen til savklingen (11) glide tilbage

•

igen. Savklingen (11) skal sidde i styrerullen
(9).
Kontroller, at savklingen (11) sidder fast i

•

holderen.
Savklingen tages af tilsvarende i modsat

•

rækkefølge.

5.3 Overtræk fjernes (billede 4+5/pos. 6)

Den justerbare sål (5) er udstyret med et aftage­ligt overtræk (6), der beskytter sarte overfl ader.
Overtrækket (6) fjernes ved at trykke de to hjørner
udad og trække overtrækket væk nedad (billede

4).
Skub nu overtrækket (6) fremad (billede 5).
Monter overtrækket i modsat rækkefølge.

45°, som er markeret på sålens gradskala (8)
(billede 1). Bring sålen i den rigtige position,
og spænd skruen til sålen (13) fast.
Sålen (5) kan uden videre indstilles til et an-

•

det vinkelmål. Til det formål trækkes sålen (5)
tilbage, den ønskede vinkel indstilles, hvoref­ter skruen til sålen (13) spændes fast igen.

5.5 Adapter til spånudsugning (fi g. 6/pos. 4)

Forbind stiksaven med en støvsuger via ad-

•

apteren til spånudsugning (4). Herved opnås
en optimal støvudsugning fra saveemnet.
Fordele: Du skåner såvel maskinen som dit
helbred. Desuden holdes arbejdsområdet
rent, ligesom sikkerheden i arbejdet øges.
Støv, der opstår under arbejdet, kan være far-

•

ligt. Læs sikkerhedsanvisningerne.
Sæt adapteren (4) i som vist på fig. 6. Ad-

•

apteren (4) skal gå hørbart i indgreb, så den
sidder sikkert fast i sålen (5). Ved vinkelsnit
kan adapteren til spånudsugning (4) ikke
anvendes.
Sæt støvsugerens sugeslange på adapterens

•

(4) åbning. Sørg for, at forbindelsen mellem
de to enheder er lufttæt.

5.6 Splitterbeskyttelse (fi g. 7 / pos. 14)

Splitterbeskyttelsen sørger for, at materialet, der
skal bearbejdes under savearbejdet, hverken
splitrer eller brækker af. Sæt den ind i sålen nede­fra, som vist i fi g. 7.

Bemærk! Splitterbeskyttelsen kan kun bruges
ved 0° snit og skal fjernes ved geringssnit op til
45°!

5.7 Opladning af LI-akku-pack (fi g. 8-9)

1. Træk akku-pack‘en (d) ud af håndtaget, mens

du trykker anslagsknappen (c) ned.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhåndenvæ­rende netspænding. Sæt stikket til opladeren
(e) i stikkontakten. Den grønne LED-lysdiode
begynder at blinke.

3. Indsæt akkumulatorbatteriet i ladeadapteren.

5.4 Indstilling af sål til vinkelsnit (billede 7)

Løsn skruerne til sålen (13) på undersiden

•

af den justerbare sål (5) med unbrakonøglen
(15) (billede 7).
Træk sålen (5) lidt tilbage. Sålen kan nu hæl-

•

des op til 45° mod venstre eller højre.
Når sålen (5) skubbes frem igen, fungerer

•

det kun i anslagspositionerne 0°, 15°, 30° og

Under punkt 10 (‚Visninger på opladeren‘) fi ndes
en oversigt over LED-lysdiodernes betydning.

Hvis det ikke er muligt at oplade akku-pack’en,
skal du kontrollere,

om der er netspænding i stikkontakten.

•

om forbindelsen til ladekontakterne på opla-

•

deren er i orden.

- 48 -

DK/N

Hvis det stadigvæk ikke er muligt at oplade
akkupack’en, bedes du indsende

oplader og ladeadapter

•

samt akkupack‘en

•

til vores kundeservice.

Kontakt vores kundeservice eller den forret­ning, hvor du har købt produktet, hvis du har
brug for at vide, hvordan produktet sendes
korrekt.

Ved forsendelse og bortskaff else af akku-
mulatorbatterier og akkumaskine skal disse
indpakkes særskilt i en plastikpose , for at
undgå kortslutning og brand!

Sørg for at genoplade akkupack‘en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, når du kan konstat­ere, at maskinens ydelse er aftagende. Undgå,
at akkupack‘en afl ades helt. Det vil ødelægge
akkupack‘en!

5.8 Batteri-kapacitetsindikator (fi g. 8/pos. b)

Tryk på kontakten til batteri-kapacitetsindikator
(a). Batteri-kapacitetsindikatoren (b) indikerer bat­teriets ladetilstand ved hjælp af 3 LED‘er.

Alle 3 LED‘er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(‚er) lyser

Akkubatteriet råder over tilstrækkelig restkapa­citet.

6. Betjening

6.1 Tænd/sluk-knap (fi g. 10/pos.) 3)

Tænde:

Tryk på spærretasten (2) og tænd/sluk-knappen
(3).

Med tænd/sluk-knappen kan du styre slagantallet
trinløst. Jo længere du trykker knappen ind, desto
højere er slagantallet.

Slukke:

Slip spærretasten (2) og tænd/sluk-knappen (3).

6.2 Indstilling af pendulslag (fi g. 11/pos. 7)

På omskifter til pendulslag (7) kan kraften på

•

savklingens (10) pendulbevægelse indstilles.
Skærehastighed, skæreydelse og skæ-

•

remønster kan tilpasses saveemnet.

Stil omskifteren til pendulslag (7) på en af følgen­de positioner.

Position A = ingen pendulering
Materiale: Gummi, keramik, aluminium, stål
Anmærkning: Til fi ne skærekanter og skærekan-

ter med et rent snit, til tynde (f.eks. blik) og hårde
materialer.

Position B = ingen pendulering
Materiale: Kunststof, træ, aluminium
Anmærkning: Til hårde materialer

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Alle LED-lamper blinker:

Akkumulatorbatteriets temperatur er underskre­det. Fjern akkumulatorbatteriet fra produktet
og lad akkumulatorbatteriet hvile en dag ved
stuetemperatur. Fremkommer fejlen igen, er
akkumulatorbatteriet meget afl adet og defekt.
Fjern akkumulatorbatteriet fra produktet. Et defekt
akkumulatorbatteri må ikke længere bruges og
oplades.

Position C = medium pendulering
Materiale: Tr æ

Position D = stor pendulering
Materiale: Tr æ
Anmærkning: Til bløde materialer og til savning i

fi berretningen

Den bedste kombination mellem omdrejningstal
og pendulslag afhænger af det materiale, der skal
saves i. Vi anbefaler at fi nde frem til den ideelle in-
dstilling ved prøvesavning på et stykke aff aldstræ.

6.3 Savning

Forsigtig!

Kontroller, at tænd/sluk-knappen (3) ikke er

•

trykket ind. Forbind akkumulatorbatteriet med
maskinen.
Savklingen skal være sat i, når du tænder

•

stiksaven.

- 49 -

DK/N

Brug kun intakte og ubeskadigede savklinger.

•

Stumpe, bøjede eller revnede savklinger skal
omgående skiftes ud.
Anbring sålen fladt oven på saveemnet. Tænd

•

for stiksaven.
Lad savklingen køre op i fuld omdrejning. Før

•

savklingen langsomt langs med savelinien.
Tryk kun let ned på savklingen.
Ved savning i metal skal savelinien smøres

•

med et egnet kølemiddel.

6.4 Udsavning af områder (fi g. 12)

Bor med en boremaskine et 10 mm stort hul in­den for det område, der skal udsaves. Før savklin­gen ind i hullet, og begynd at save det ønskede
område ud.

6.5 Geringssnit (fi g. 12)

Indstil vinklen på sålen (se punkt 5.4)

•

Se anvisningerne i punkt 6.3.

•

7. Rengøring, vedligeholdelse og
reservedelsbestilling

Fare!

Træk altid batteriet ud, inden du foretager indstil­linger på maskinen.

7.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende
oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrig information fi ndes på
www.Einhell-Service.com

Tip! Det anbefales at bruge
førsteklasses tilbehør fra

for at opnå et godt
arbejdsresultat! www.kwb.eu
[email protected]

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.

- 50 -

DK/N

10. Visning på ladeaggregat

Visningsstatus

Rød lysdi-

ode

Slukket Blinker Standby-modus

Tændt Slukket Opladning

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO)

Blinker Slukket Tilpasningsopladning

Blinker Blinker Fejl

Tændt Tændt Temperaturfejl

Grøn lysdi­ode

Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte­riet er ikke i ladeaggregatet

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega­tet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.

Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Betydning og påkrævet handling

- 51 -

DK/N

Bortskaff else

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaff ald!

Gælder kun i EU lande:
Iht. det europæiske direktiv 2006/66/EF samt 2012/19/EU om aff ald fra elektrisk og elektronisk udstyr
og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, samt defekte eller op­brugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaff else kan elektrisk og elektronisk aff ald have skadelige virkninger på miljøet og men-
neskers sundhed på grund af den mulige tilstedeværelse af farlige stoff er.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes.

- 52 -

DK/N

Garantibevis

Kære kunde!
Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge
dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar­bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent
lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga­rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der
er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at
vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore
produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien
dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi­ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen
„Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af

•

usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser
eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje
og vedligeholdelse.
Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast-

•

ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen
af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold
eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).
Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na-

•

turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs­sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig­heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens
udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl­dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for­længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også
servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta­tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen­tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering.
Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil
modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,
hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden
for den Europæiske Union, bortfalder garantikravet.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs­dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer­ne i nærværende betjeningsvejledning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 53 -

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används
(se bild 13)

1. Fara! - Läs igenom bruksanvisningen för att
sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att
hörseln förstörs.

3. Obs! Bär dammskyddsmask. Vid bearbet­ning av trä och andra material fi nns det risk
för att hälsovådligt damm uppstår. Asbesthal­tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan
du använder elverktyget fi nns det risk för att
gnistor uppstår eller att splitter, spån och
damm slungas ut ur verktyget. Dessa kan
leda till att du blir blind.

5. Förvara batterierna endast i torra utrymmen
vars omgivningstemperatur uppgår till +10°C
till +40°C. Förvara batterierna endast i laddat
skick (laddade till minst 40 %).

6. Skyddsklass II

7. Endast avsedd för användning i torra utrym­men.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt
leveransomfattning

2.1 Beskrivning av maskinen (bild 1,2,3)

1. Handtag

2. Spärrknapp för strömbrytare

3. Strömbrytare

4. Spånsugsadapter

5. Inställbar fotplatta

6. Avtagbart överdrag

7. Omkopplare för pendelrörelse

8. Gradskala för fotplatta

9. Styrhjul

10. Sågblad

11. Sågbladsfäste

12. Skydd

13. Fixeringsskruvar för fotplatta

14. Splitterskydd

15. Insexnyckel

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Batteridriven sticksåg

•

Spånsugsadapter

•

Splitterskydd

•

Laddare

•

Batteri

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

- 54 -

S

3. Ändamålsenlig användning

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Sticksågen är avsedd för sågning av trä, metall,
icke-järnmetall och plast med ett lämpligt sågblad.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 62841.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-

Såga spånplattor

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

2

= 7,843 m/s

h

2

terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

Såga metallplåt

Vibrationsemissionsvärde ah = 8,932 m/s
Osäkerhet K = 1,5 m/s

2

2

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant-

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

4. Tekniska data

Spänningsförsörjning motor ................... 18 V DC

Slagtal ........................................... 0 - 2 700 min

Slaghöjd ................................................ 20,0 mm

Sågbladsbredd .................................. 0,8-1,6 mm

Sågdjup trä .............................................. 70 mm

Sågdjup plast ........................................... 10 mm

Sågdjup järn/aluminium ............................. 8 mm

Geringssågning ..... max. 45° (vänster och höger)

Utgångsspänning laddare ...................... 20 V DC

Utgångsström laddare ................................... 3 A

Nätspänning laddare..........200-250 V ~ 50-60 Hz

Batterityp .................................................... Li-Ion

Antal battericeller .............................................. 5

Batterikapacitet .........................................2,5 Ah

Vikt .............................................................1,6 kg

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,

-1

kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs!
Kvarstående risker

Kvarstående risker föreligger alltid även om
Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 62841.

detta elverktyg används enligt föreskrift. Föl-

jande risker kan uppstå på grund av elverkty-

gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

Ljudtrycksnivå L
Osäkerhet K

pA

Ljudeff ektnivå L
Osäkerhet K

WA

.............................. 79,5 dB(A)

pA

..............................................3 dB

............................... 90,5 dB(A)

WA

..............................................3 dB

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

- 55 -

S

5. Före användning

Varning!

Dra alltid ut batteriet innan inställningar utförs på
maskinen.

5.1 Skydd (bild 2/pos. 12)

Skyddet (12) ska skydda användaren mot att

•

röra vid sågbladet (10) av misstag. Använda­ren kan fortfarande se sågningszonen.
Innan material sågas ska skyddet (12) ha

•

monterats och fällts ned.
Skyddet (12) kan fällas upp enligt beskrivnin-

•

gen i bild 2.

5.2 Byta sågblad (bild 3/pos. 10)
Varning!
Dra ut batteriet innan ett sågblad sätts in
eller byts ut.

Ett sågblad kan sättas in eller bytas ut utan

•

verktyg.
Ställ omkopplaren för pendelrörelsen (7) på

•

läge A (se bild 11).
Sågbladets tänder är mycket vassa.

•

Ta av skyddet (12).

•

Tryck in sågbladsfästet (11) och skjut sedan

•

in sågbladet (10) i fästet (11) tills det tar
emot (bild 3). Sågbladets tänder måste peka
framåt.
Låt sågbladsfästet (11) glida tillbaka. Sågbla-

•

det (12) måste sitta i styrhjulet (9).
Kontr1llera att sågbladet (11) sitter fast i

•

fästet.
Sågbladet kan tas av i omvänd ordningsföljd.

•

5.3 Ta av överdrag (bild 4+5/pos. 6)

Den inställbara fotplattan (5) är försedd med ett
avtagbart överdrag (6) för att skona känsliga ytor.
För att ta av överdraget (6) ska de båda hörnen
tryckas ut och överdraget sedan dras av nedåt
(bild 4).
Skjut sedan överdraget (6) framåt (bild 5).
Montera överdraget i omvänd ordningsföljd.

5.4 Ställa in fotplattan för geringssågning
(bild 7)

Lossa på skruvarna till fotplattan (13) på un-

•

dersidan av den justerbara fotplattan (5) med
insexnyckeln (15) (bild 7).
Dra fotplattan (5) en aning bakåt. Fotplattan

•

kan nu lutas med max. 45° åt vänster eller
höger.
Om fotplattan (5) skjuts framåt igen så funge-

•

rar detta endast för vinkellägena 0°, 15°, 30°

och 45° som är markerade på gradskalan (8)
för fotplattan (bild 1). Ställ fotplattan i avsett
läge och dra sedan åt skruven (13) för fotplat­tan.
Fotplattan (5) kan även ställas in på en annan

•

vinkel. Dra fram fotplattan (5), ställ in avsedd
vinkel och dra sedan åt skruven för fotplattan
(13) igen.

5.5 Adapter för spånsug (bild 6/pos. 4)

Anslut din sticksåg till en dammsugare med

•

adaptern för spånsug (4). Därmed uppnås en
optimal dammsugning vid arbetsstycket. För­delar: Detta är skonsamt för såväl maskinen
som för din egen hälsa. Ditt arbetsområde blir
dessutom renare och säkrare.
Damm som uppstår under arbete kan vara

•

farligt. Beakta även säkerhetsanvisningarna.
Montera adaptern (4) enligt beskrivningen i

•

bild 6. Du måste höra hur adaptern (4) snäp­per in så att den sitter fast ordentligt i fotplat­tan (5). Vid geringssågning kan adaptern för
spånsug (4) inte användas.
Anslut dammsugarens sugslang till öppnin-

•

gen på adaptern (4). Se till att anslutningen
mellan maskinerna är lufttät.

5.6 Splitterskydd (bild 7/pos. 14)

Splitterskyddet garanterar att materialet som
bearbetas inte splittras eller bryts sönder under
sågningen. Sätt in det i fotplattan från undersidan
enligt beskrivningen i bild 10.

Märk! Splitterskyddet kan endast användas vid
0°-snitt och måste demonteras inför geringssåg­ning upp till 45°.

5.7 Ladda Li-batteriet (bild 8-9)

1. Dra ut batteriet (d) ur handtaget samtidigt
som spärrknappen (c) trycks ned.

2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspän­ningen i vägguttaget. Anslut laddarens (e)
stickkontakt till vägguttaget. Den gröna lysdio­den börjar blinka.

3. Skjut fast batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en
tabell som förklarar betydelsen av de olika lysdio­derna på laddaren.

Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget.

•

att det finns fullgod kontakt vid laddningskon-

•

takterna i laddaren.

- 56 -

S

Om batteriet fortfarande inte kan laddas måste du
skicka in

laddaren och laddningsadaptern

•

batteriet

•

till vår kundtjänstavdelning.

För en professionell returnering vill vi be dig
att kontakta vår kundtjänst eller butiken där
du köpte produkten.

När du returnerar eller avfallshanterar batte­rier eller batteridrivna produkter, måste du se
till att dessa förpackas separat i plastpåsar
för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som
möjligt ska batteriet alltid laddas i god tid. Detta
är alltid nödvändigt om du märker att maskinens
prestanda börjar försvagas. Se till att batteriet
aldrig laddas ur helt. Detta leder till att batteriet
förstörs!

5.8 Kapacitetsindikering för batteriet
(bild 8/pos. b)

Tryck på knappen (a) för indikering av batteriets
kapacitet. Kapacitetsindikeringen (b) visar batte­riets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra
av batteriet från maskinen och låt det svalna i
rumstemperatur i en dag. Om felet fortfarande
indikeras har batteriet djupurladdats och är där­med defekt. Dra av batteriet från maskinen. Du får
inte längre använda eller försöka ladda ett defekt
batteri.

6. Använda

6.1 Strömbrytare (bild 10/pos. 3)

Slå på:

Tryck in låsknappen (2) och strömbrytaren (3)
samtidigt.

Slagtalet kan styras steglöst med strömbrytaren
(3). Ju mer strömbrytaren trycks in, desto högre
blir slagtalet i maskinen.

Slå ifrån:

Släpp låsknappen (2) och strömbrytaren (3) sam­tidigt.

6.2 Ställa in pendelrörelsen (bild 11/pos. 7)

Använd omkopplaren för pendelrörelsen (7)

•

för att ställa in intensiteten för sågbladets (10)
pendelrörelse.
Du kan anpassa såghastigheten, sågpres-

•

tandan och sågbild till arbetsstycket som ska
bearbetas.

Ställ omkopplaren för pendelrörelsen (7) på ett av
följande lägen:

Position A = Ingen pendelrörelse
Material: gummi, keramik, aluminium, stål
Obs! För fi na och rena sågkanter, tunna material

(t ex plåt) samt hårda material.

Position B = Svag pendelrörelse
Material: plast, trä, aluminium
Obs! För hårda material

Position C = Medelstark pendelrörelse
Material: trä

Position D = Kraftig pendelrörelse
Material: trä
Obs! För tunt material samt sågning i fi berrikt-

ningen

Den bästa kombinationen av varvtals- och pen­delslagsinställning är beroende av materialet som
ska bearbetas. Vi rekommenderar att du gör en
provsågning på en avfallsbit för att ta reda på rätt
inställning.

- 57 -

S

6.3 Såga arbetsstycken

Obs!

Kontrollera att strömbrytaren (3) inte är int-

•

ryckt. Anslut först batteriet till maskinen.
Slå endast på sticksågen om ett sågblad har

•

satts in.
Använd endast intakta sågblad. Byt genast ut

•

sågbladen om de är trubbiga eller böjda eller
om de har spruckit.
Placera fotplattan platt på arbetsstycket som

•

ska bearbetas. Slå på sticksågen.
Låt sågbladet starta upp upp tills det har nått

•

sin maximala hastighet. För sedan sågbladet
långsamt längs med den avsedda såglinjen.
Tryck endast svagt med sågbladet.
Om du sågar metall måste såglinjen penslas

•

in med ett lämpligt kylmedel.

6.4 Genomföra ursågningar (bild 12)

Använd en borrmaskin för att borra ett 10 mm
stort hål i ytan som ska sågas ut. För in sågbladet
i detta hål och börja sedan med ursågningen.

6.5 Genomföra geringssågningar (bild 12)

Ställ in fotplattan på avsedd vinkel (se punkt

•

5.4).
Beakta instruktionerna under punkt 6.3.

•

7. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut batteriet innan inställningar utförs på
maskinen.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas­kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

7.3 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser­vdelar:

Produkttyp

•

Produktens artikelnummer

•

Produktens ID-nr.

•

Reservdelsnumret för reservdelen

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

Tips: För bra arbetsresultat
rekommenderar vi högvärdi­ga tillbehör från

! www.kwb.eu

[email protected]

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

7.2 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

- 58 -

S

10. Lampor på laddaren

Indikeringsstatus

Röd

lysdiod

Från Blinkar Driftberedd

Till Från Laddning

Från Till Batteriet har laddats och är klart för användning. (READY TO GO)

Blinkar Från Anpassningsladdning

Blinkar Blinkar Störning

Till Till Temperaturstörning

Grön

lysdiod

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad­daren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Betydelse och åtgärder

- 59 -

S

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning
Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i
nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG,
defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt.
Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga eff ekter på
miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis,
är endast tillåtet efter skriftligt godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles.

- 60 -

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Styrhjul, Batteri, Splitterskydd
Förbrukningsmaterial/förbrukningsdelar* Sågblad
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 61 -

S

Garantibevis

Bästa kund,
Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt
sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikor­tet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för
att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att
använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar
ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster
är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av
denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister på produkten, köpt i Europeiska unionen, och som be­visligen kan härledas till material- eller tillverkningsfel. Produkten som du har av Europeiska Unionens köpt
ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åt­gärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt
syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garan­tiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga
eller industriella verksamheter eller har utsatts för liknande påkänning. Vid artiklar av märket ”Professional”
gäller inte uteslutandet för kommersiell, hantverksmässig eller yrkesmässig användning.

3. Garantin omfattar inte:

Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

•

felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömtyp),
åsidosatta underhålls- och säkerhetsbestämmelser, påverkan på produkten från onormala miljövillkor
eller av bristfällig skötsel eller underhåll.
Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex över-

•

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t.ex sand, sten eller damm), transportskador, yttre våld eller yttre
påverkan (t.ex skador efter att produkten fallit ned).
Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

•

övrigt naturligt slitage . Exempelvis är batterier och batteripaket utsatta för naturligt slitage och är i sin
konstruktion dimensionerade för ett begränsat antal cykler. Slitaget påverkas negativt främst av avkräv­da laster eller laddningshastigheter, men även av exponering mot värme, kyla, vibration och slag.

4. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande
gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att
ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repa­reras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller
för ev. reservdelar som har monterats in. Detta gäller även vid service på plats.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell- Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du
har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte
av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantit-
jänster, får du genast en reparerad eller ny produkt av oss.

6. Om du har fl yttat produkten till ett annat land i Europeiska unionen än det land där produkten köptes,
tillhandahålls våra garantitjänster av en lokal servicepartner. Om produkten har fl yttats till ett land utanför
Europeiska unionen täcks den inte längre av garantin.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått
efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar
samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i
denna bruksanvisning.

Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark

- 62 -

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

Vysvětlení použitých symbolů (viz obr. 13)

1. Nebezpečí! - Ke snížení rizika zranění si
přečíst návod k obsluze.

2. Varování! Noste ochranu sluchu. Působení
hluku může způsobit ztrátu sluchu.

3. Varování! Noste ochrannou masku pro-
ti prachu. Při zpracování dřeva a jiných
materiálů může vznikat zdraví škodlivý prach.
Materiál obsahující azbest nesmí být opraco­váván!

4. Varování! Noste ochranné brýle. Jiskry vz-
nikající při práci nebo odštěpky dřeva, třísky a
prachy vystupující z přístroje mohou způsobit
ztrátu viditelnosti.

5. Skladování akumulátorů pouze v suchých
místnostech s teplotou okolí od +10°C do
+40°C.Akumulátory skladujte pouze v nabi­tém stavu (min. 40% nabité).

6. Třída ochrany II

7. Pouze pro použití v suchých místnostech.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1,2,3)

1. Rukojeť

2. Blokovací tlačítko pro za-/vypínač

3. Za-/Vypínač

4. Adaptér pro odsávání pilin

5. Přestavitelná kluzná botka

6. Snímatelná krytka

7. Přepínač předkmitu

8. Stupnice kluzné botky

9. Vodicí kladka

10. Pilový kotouč

11. Upínání pilového listu

12. Ochranný kryt

13. Zajišťovací šrouby kluzné botky

14. Ochrana proti třískám

15. Klíč s vnitřním šestihranem

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Akumulátorová přímočará pila

•

Adaptér pro odsávání pilin

•

Ochrana proti třískám

•

Nabíječka

•

Akumulátor

•

Originální návod k použití

•

Bezpečnostní pokyny

•

- 63 -

CZ

3. Použití podle účelu určení

Přímočará pila je určena na řezání dřeva, kovů,
barevných kovů a plastů za použití příslušného
pilového listu.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

4. Technická data

Zdroj napětí motoru: ...............................18 V d.c.

Počet zdvihů: .................................. 0–2 700 min

Výška zdvihu: ........................................ 20,0 mm

Šířka pilového listu ............................. 0,8-1,6 mm

Hloubka řezu – dřevo: .............................. 70 mm

Hloubka řezu – plast: ................................ 10 mm

Hloubka řezu – železo / hliník: .................... 8 mm

Pokosový řez: ............. až 45° (doleva a doprava)

Výstupní napětí nabíječky: .................... 20 V d.c.

Výstupní proud nabíječky: .............................. 3 A

Síťové napětí nabíječky: ..... 200-250V~ 50-60Hz

Typ akumulátoru: .......................... lithium-iontový

Počet akumulátorových článků: ........................ 5

Kapacita akumulátoru: ............................. 2,5 Ah

Hmotnost: ................................................. 1,6 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 62841.

Hladina akustického tlaku L
Nejistota K

................................................. 3 dB

pA

Hladina akustického výkonu L
Nejistota K

................................................3 dB

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

............. 79,5 dB(A)

pA

......... 90,5 dB(A)

WA

Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.

Rukojeť

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

= 7,8432 m/s

h

2

Přídavná rukojeť

Emisní hodnota vibrací ah = 8,932 m/s
Nejistota K = 1,5 m/s

2

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu

-1

používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

2

2

- 64 -

CZ

Nebezpečí!

Tento elektrický přístroj produkuje během pro­vozu elektromagnetické pole. Toto pole může za
určitých okolností ovlivňovat aktivní nebo pasivní
lékařské implantáty. Aby se zabránilo vážným
nebo smrtelným poraněním, doporučujeme
osobám s lékařskými implantáty konzultovat
před používáním přístroje svého lékaře a výrobce
lékařského implantátu.

5. Před uvedením do provozu

Varování!

Než začnete na přístroji provádět nastavení, vždy
z něj vyjměte akumulátor.

5.1 Ochranný kryt (obr. 2 / pol. 12)

Ochranný kryt (12) chrání před dotknutím se

•

pilového listu (10) z nedopatření a přesto do­voluje pohled na oblast řezání.
Ochranný kryt (12) musí být při provádění

•

řezů vždy namontován a sklopen.
Ochranný kryt (12) může být odklopen

•

směrem nahoru tak, jak je znázorněno na
obrázku 2.

5.2 Výměna pilového listu (obr. 3 / pol. 10)
Varování!

Před výměnou nebo vsazováním pilového listu
vytáhněte akumulátor.

Pilové listy můžete vsazovat nebo vyměňovat

•

bez použití dalšího nářadí.
Přepínač pro předkmit (7) nastavte do polohy

•

A (viz obr. 11).
Zuby pilového listu jsou velmi ostré.

•

Odeberte ochranný kryt (12)

•

Upínání pilového listu (11) stlačte a pilový list

•

(10) zasuňte až na doraz do upínání pilového
listu (11) (obr. 3). Ozubení pilového listu musí
ukazovat směrem dopředu.
Upínání pilového listu (11) nechte opět vyjet

•

zpět. Pilový list (10) musí sedět ve vodicí
kladce (9).
Zkontrolujte, zda je pilový list (10) v upínání

•

řádně upevněn.
Vyjmutí pilového listu se provádí v opačném

•

pořadí.

5.3 Odstranění krytky kluzné botky
(obr. 4+5 / pol. 6)

Přestavitelná kluzná botka (5) je vybavena sní­matelnou krytkou (6), která má za úkol chránit
citlivé povrchy.

Pro odstranění krytky (6) stiskněte oba rohy nah­oru a krytku stáhněte směrem dolů (obr. 4).
Nyní krytku (6) posuňte dopředu (obr. 5).
Montáž krytky se provádí v opačném pořadí.

5.4 Nastavení kluzné botky pro pokosové
řezy (obr. 7)

Šroub kluzné botky (13) na spodní straně

•

přestavitelné kluzné botky (5) povolit pomocí
klíče pro šrouby s vnitřním šestihranem (15)
(obr. 7).
Kluznou botku (5) lehce posuňte dozadu.

•

Kluznou botku lze nyní nakloňte až o 45° do­leva nebo doprava.
Je-li kluzná botka (5) opět posunuta

•

dopředu, funguje toto vždy pouze v polohách
zaskočení při 0°, 15°, 30° a 45°, které jsou
označeny na stupnici kluzné botky (8) (obr. 1).
Kluznou botku nastavte do příslušné polohy a
šroub kluzné botky (13) utáhněte.
Kluzná botka (5) může být ovšem bez

•

problémů nastavena na jiný úhlový rozměr. K
tomu kluznou botku (5) posuňte dozadu, nas­tavte požadovaný úhel a šroub kluzné botky
(13) opět utáhěte.

5.5 Adaptér pro odsávání pilin (obr. 6 / pol. 4)

Připojte přímočarou pilu s adaptérem pro

•

odsávání pilin (4) k vysavači. Dosáhnete
tím optimálního odsávání prachu z obrobku.
Přednosti: Šetříte jak přístroj, tak také svoje
vlastní zdraví. Vaše pracoviště kromě toho
zůstane čistší a bezpečnější.
Prach vznikající při práci může být

•

nebezpečný. Dodržujte prosím bezpečnostní
pokyny.
Adaptér (4) nasaďte tak, jak je znázorněno na

•

obrázku 6. Adaptér (4) musí slyšitelně zacva­knout, aby pevně seděl na kluzné botce (5).
U pokosových řezů nemůže být adaptér pro
odsávání pilin (4) používán.
Nastrčte sací hadici vašeho vysavače na

•

otvor adaptéru (4). Dbejte na vzduchotěsné
spojení přístrojů.

5.6 Ochranna proti třískám (obr. 7 / pol. 14)

Ochrana proti třískám slouží k tomu, aby se zpra­covávaný materiál během řezání neodštěpoval
nebo nevylamoval. Nasaďte ji zespoda na kluz­nou botku tak, jak je znázorněno na obr. 7.

Upozornění! Ochrana proti třískám může být
používána pouze při 0° řezech a musí být při po­kosových řezech do 45° odstraněna!

- 65 -

CZ

5.7 Nabíjení LI akumulátorového článku (obr.
8–9)

1. Akumulátorový článek (d) vytáhněte z ru-
kojeti, při tom stlačte západkové tlačítko (c)
směrem dolů.

2. Porovnejte, zda souhlasí síťové napětí uve­dené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (e) do zásuvky. Zelená LED začne
blikat.

3. Zastrčte akumulátor do nabíječky.

V bodě 10 (Indikace nabíječky) naleznete tabulku
s významem indikace LED na nabíječce.

Pokud by nabíjení akumulátorového článku neby­lo možné, zkontrolujte:

zda je v zásuvce síťové napětí,

•

zda je bezvadný kontakt na nabíjecích kon-

•

taktech nabíječky.

Pokud stále není možné akumulátor nabít, prosí­me vás, abyste

nabíječku a nabíjecí adaptér

•

a akumulátorový článek

•

poslali na adresu našeho zákaznického ser-

•

visu.

Pokud jde bezpečné odeslání, kontaktujte
naši zákaznickou službu nebo prodejnu, v níž
jste si přístroj pořídili.

Dbejte při zaslání nebo likvidaci akumulátoru
resp. akumulátorového přístroje na to, aby
byly zabaleny jednotlivě v plastovém sáčku,
aby se zabránilo zkratům a vzniku požáru!

V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že vý­kon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu aku­mulátoru!

5.8 Indikace kapacity akumulátoru
(obr. 8 / pol. b)

Stiskněte spínač indikace kapacity akumulátoru
(a). Indikace kapacity akumulátoru (b) signalizuje
stav nabití pomocí 3 LED.

Všechny 3 LED svítí:

Akumulátor je plně nabitý.

2 nebo 1 LED svítí

Akumulátor disponuje dostatečným zbytkovým
nabitím.

1 LED bliká:

Akumulátor je prázdný, akumulátor znovu nabijte.

Všechny LED blikají:

Teplota akumulátoru je podkročena. Odpojte aku­mulátor od přístroje, nechte akumulátor odpočívat
jeden den při pokojové teplotě. Pokud se chyba
objeví znovu, došlo k hlubokému vybití akumu­látoru, čímž se stal defektním. Vyjměte akumulá­tor z přístroje. Defektní akumulátor se již nesmí
používat, resp. nabíjet.

6. Obsluha

6.1 Za-/vypínač (obr. 10 / pol. 3)
Zapnutí:

Stiskněte zároveň blokovací tlačítko (2) a za-/
vypínač (3).

Pomocí za-/vypínače (3) lze plynule ovládat počet
zdvihů. Čím více stlačujete spínač, tím bude
počet zdvihů vyšší.

Vypnutí:

Blokovací tlačítko (2) a za-/vypínač (3) pusťte.

6.2 Nastavení předkmitu (obr. 11 / pol. 7)

Na přepínači předkmitu (7) může být nasta-

•

vena síla kyvného pohybu pilového listu (10)
při zdvihu.
Příslušnému obrobku můžete přizpůsobit

•

řeznou rychlost, řezný výkon a vzhled řezu.

Nastavte přepínač předkmitu (7) do následujících
poloh:

Poloha A = žádný předkmit
Materiál: pryž, keramika, hliník, ocel
Poznámka: pro čisté hrany řezu, slabé materiály
(např. plechy) a tvrdé materiály.

Poloha B = malý předkmit
Materiál: plasty, dřevo, hliník
Poznámka: pro tvrdé materiály

Poloha C = střední předkmit
Materiál: dřevo

- 66 -

CZ

Poloha D = velký předkmit
Materiál: dřevo
Poznámka: pro měkké materiály a řezání ve
směru průběhu vláken.

Nejlepší kombinace nastavení počtu otáček a
předkmitu závisí na zpracovávaném materiálu.
Doporučujeme zjištění ideálního nastavení vždy
pomocí zkušebních řezů na odpadním kusu ma­teriálu.

6.3 Provádění řezů

Pozor!

Přesvědčte se, že není za-/vypínač (3)

•

stisknutý. Teprve poté připojte akumulátor k
přístroji.
Přímočarou pilu zapínejte pouze se vsazeným

•

pilovým listem.
Používejte pouze bezvadné pilové listy. Pilové

•

listy s trhlinami nebo tupé a ohnuté pilové listy
ihned vyměňte.
Položte kluznou botku rovně na řezaný obro-

•

bek. Zapněte přímočarou pilu.
Nechte pilový list rozběhnout, až dosáhne

•

své plné rychlosti. Poté veďte pilový list
pomalu podél řezné čáry. Přitom na pilový
kotouč pouze mírně tlačte.
Při řezání kovů by měla být řezná čára

•

skrápěna chladivem.

6.4 Vyřezávání otvorů (obr. 12)

Vrt ačkou vyvrtejte v části, kterou chcete
vyříznout, 10 mm velký otvor. Zaveďte pilový list
do tohoto otvoru a začněte požadovanou část
vyřezávat.

6.5 Pokosový řez

Příslušným způsobem nastavte úhel na kluz-

•

né botce (viz bod 5.4)
Dodržujte pokyny uvedené v bodě 6.3.

•

Proveďte řez.

•

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

7.3 Objednávání náhradních dílů a
příslušenství:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky

! www.kwb.eu

[email protected]

8. Likvidace a recyklace

7. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

- 67 -

CZ

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.

10. Indikace nabíječky

Stav indikace

Červená

LED

Vyp Bliká Provozní pohotovost

Zap vyp Nabíjení

Vyp Zap Akumulátor je nabitý a připravený k provozu. (READY TO GO)

Bliká Vyp Přizpůsobené nabíjení

Bliká Bliká Porucha

Zap Zap Porucha teploty

Zelená

LED

Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.

Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.

Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.

Opatření:

Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.

Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opatření:

Počkejte, až bude nabíjení ukonč
nabíjen.

Nabíjení již není možné. Akumulátor je defektní.

Opatření:

Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.

Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).

Opatření:

Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).

Význam a opatření

eno, akumulátor může být i přesto dále

- 68 -

CZ

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího
provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice
2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k eko­logické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli svému potenciálně
nebezpečnému obsahu poškodit životní prostředí a lidské zdraví.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy Einhell Germany AG.

Technické změny vyhrazeny.

- 69 -

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Akumulátor, Vodicí kladka, Ochrana proti třískám
Spotřební materiál/spotřební díly* Pilový list
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 70 -

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k
zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše
záruka je pro Vás bezplatná.

2. Záruka se vztahuje pouze na vady nového přístroje, zakoupeného v Evropské unii od níže uvedeného
výrobce, které jsou způsobeny vadou materiálu nebo výrobní vadou, a podle našeho uvážení je ome­zena na opravu těchto vad nebo výměnu přístroje. Upozorňujeme, že naše spotřebiče nejsou určeny
pro živnostenské, řemeslné nebo odborné použití. Záruční smlouva proto není uzavřena, pokud byl
přístroj v záruční době používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo
byl vystaven obdobnému namáhání. Na položky pod značkou „Professional“ se nevztahuje výjimka pro
živnostenské, řemeslné nebo profesionální použití.

3. Z naší záruky jsou vyloučeny:

Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné

•

instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení

•

přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo ci­zím působením (jako např. škody způsobené pádem).
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného

•

použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být

požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje
nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro
tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-
Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z
důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záru­ce, obdržíte obratem zpátky opravený nebo nový přístroj.

6. Pokud jste spotřebič odvezli do jiné země Evropské unie, než ve které jste spotřebič zakoupili, posky­tneme vám záruční servis prostřednictvím tamního servisního partnera. Na zásilky mimo Evropskou
unii se nevztahuje žádný nárok na záruku.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou
nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní
adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení
této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 71 -

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

Vysvetlenie použitých symbolov (pozri obr.

13)

1. Nebezpečenstvo! - Aby ste znížili riziko por­anenia, prečítajte si návod na obsluhu.

2. Pozor! Používajte ochranu sluchu. Pô-
sobenie hluku môže spôsobiť poškodenie
sluchu.

3. Pozor! Používajte ochrannú masku proti
prachu. Pri práci s drevom a inými materiálmi
môže vznikať zdraviu škodlivý prach. Materiál
obsahujúci azbest nesmie byť spracovávaný!

4. Pozor! Noste ochranné okuliare. Iskry
vznikajúce pri práci alebo úlomky, triesky a
prach vystupujúci z prístroja by mohli viesť k
trvalému poškodeniu zraku.

5. Skladovanie akumulátorov len v suchých
miestnostiach s teplotou okolia v rozsahu +10
°C - +40 °C. Akumulátory skladovať len v na­bitom stave (min. 40 % nabité).

6. Trieda ochrany II

7. Určené len na použitie v suchých miestnos-
tiach.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1a/1b)

1. Držadlo

2. Aretačné tlačidlo pre vypínač zap/vyp

3. Vypínač zap/vyp

4. Adaptér pre odsávanie pilín

5. Nastaviteľná pílová pätka

6. Snímateľný poťah

7. Prepínač pre výkyvný zdvih

8. Stupnica pre pílovú pätku

9. Vodiaci valček

10. Pílový list

11. Uloženie pílového listu

12. Ochranný kryt

13. Aretačné skrutky pre pílovú pätku

14. Ochrana proti trieskam

15. Kľúč s vnútorným šesťhranom

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.
Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Akumulátorová priamočiara píla

•

Adaptér pre odsávanie pilín

•

Ochrana proti trieskam

•

Nabíjačka

•

Akumulátor

•

Preklad originálneho návodu na obsluhu

•

Bezpečnostné pokyny

•

- 72 -

SK

3. Správne použitie prístroja

Táto priamočiara píla je určená na pílenie dre­va, kovu, farebných kovov a plastov s použitím
príslušného pílového listu.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe­sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Elektrické napájanie motora: ...................18 Vd.c.

Počet zdvihov: ................................0 - 2700 min

Výška zdvihu: ........................................... 20 mm

Sila pílového listu ............................... 0,8-1,6 mm

Hĺbka rezu – drevo: ................................... 70 mm

Hĺbka rezu – plast: .................................... 10 mm

Hĺbka rezu – železo/hliník: .......................... 8 mm

Šikmý rez: ...................... do 45° (vľavo a vpravo)

Výstupné napätie nabíjačky: ..................20 V d.c.

Výstupný prúd nabíjačky: ...............................3 A

Sieťové napätie nabíjačky: . 200-250V~ 50-60Hz

Typ akumulátora: .................................. Li-iónový

Počet akumulátorových článkov: ...................... 5

Kapacita akumulátora: ..............................2,5 Ah

Hmotnosť: ................................................. 1,6 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.

Hladina akustického tlaku L
Nepresnosť K

............................................3 dB

pA

Hladina akustického výkonu L
Nepresnosť K

...........................................3 dB

WA

............ 79,5 dB (A)

pA

........ 90,5 dB (A)

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.

Rukoväť

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

= 7,843 m/s

h
2

Prídavná rukoväť

Emisná hodnota vibrácie ah = 8,932 m/s
Faktor neistoty K = 1,5 m/s

2

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

Výstraha:

Emisie vibrácií a hluku sa môžu behom

-1

skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

- 73 -

2

2

SK

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

Nebezpečenstvo!

Tento elektrický prístroj vytvára počas prevádz­ky elektromagnetické pole. Toto pole môže v
určitých prípadoch ovplyvňovať aktívne alebo
pasívne medicínske implantáty. Aby sa znížilo
nebezpečenstvo vážnych alebo smrteľných
zranení, odporúčame osobám s medicínskymi
implantátmi konzultovať pred používaním prístroja
svojho lekára a výrobcu medicínskeho implantátu.

5. Pred uvedením do prevádzky

Varovanie!

Akumulátor vytiahnite vždy predtým, než budete
vykonávať nastavenia na prístroji.

5.1 Ochranný kryt (obr. 2/pol. 12)

Ochranný kryt (12) chráni pred náhodným do-

•

tykom pílového listu (10) a zároveň poskytuje
možnosť vizuálnej kontroly oblasti rezania.
Ochranný kryt (12) musí byť pri vyhotovovaní

•

rezov vždy namontovaný a sklopený dole.
Ochranný kryt (12) sa môže vyklopiť nahor

•

tak, ako je to znázornené na obrázku 2.

5.2 Výmena pílového listu (obr. 3/pol. 10)

Varovanie!

Vytiahnite akumulátor pred tým, než budete
nasadzovať alebo vymieňať pílový list.

Pílové listy môžete nasadzovať alebo

•

vymieňať bez použitia ďalších nástrojov.
Prepnite prepínač pre výkyvný zdvih (7) do

•

polohy A (pozri obr. 11).
Zuby pílového listu sú veľmi ostré.

•

Odoberte ochranný kryt (12).

•

Stlačte uloženie pílového listu (11) a zaveďte

•

pílový list (10) do uloženia pílového listu (11)
až na doraz (obrázok 3). Ozubenie pílového
listu musí ukazovať smerom dopredu.
Pustite uloženie pílového listu (11) a nechajte

•

ho vrátiť sa do pôvodnej polohy. Pílový list
(10) musí sedieť vo vodiacom valčeku (9).
Skontrolujte, či je pílový list (10) pevne upev-

•

nený v uložení.
Odstránenie pílového listu sa uskutočňuje v

•

opačnom poradí.

5.3 Odstránenie poťahu (obr. 4 + 5/pol. 6)

Nastaviteľná pílová pätka (5) je opatrená
snímateľným poťahom (6) na ochranu citlivých
povrchov.
Na odstránenie poťahu (6) vytlačte obidva konce
von a poťah stiahnite smerom nadol (obr, 4).
Poťah (6) teraz posuňte dopredu (obr. 5).
Montáž poťahu sa vykonáva v opačnom poradí.

5.4 Nastavenie pílovej pätky pre šikmé rezy
(obr. 7)

Uvoľnite skrutky pre pílovú pätku (13) na

•

spodnej strane nastaviteľnej pílovej pätky (5)
pomocou kľúča s vnútorným šesťhranom (15)
(obr. 7).
Pílovú pätku (5) ľahko potiahnite dozadu.

•

Pílová pätka sa môže nakloniť až o 45°
doľava alebo doprava.
Ak sa pílová pätka (5) znovu posunie do-

•

predu, tak to funguje vždy len v príslušných
západkových polohách na 0°, 15°, 30° a
45°, ktoré sú vyznačené na uhlovej stupnici
pre pílovú pätku (8) (obr. 1). Pílovú pätku
umiestniť do príslušnej polohy a dotiahnuť
skrutku pílovej pätky (13).
Pílová pätka (5) sa však bez problémov

•

môže nastaviť aj na inú uhlovú mieru. Pílovú
pätku (5) potiahnite pritom dozadu, nastavte
požadovaný uhol a znovu utiahnite skrutky
pílovej pätky (13).

5.5 Adaptér pre odsávanie pilín (obr. 6/pol. 4)

Zapojte vašu priamočiaru pílu s adaptérom

•

pre odsávanie pilín (4) na vysávač. Takto
dosiahnete optimálne odsávanie pilín od
obrábaného materiálu. Výhody: Chránite tak
samotný prístroj, ako aj vaše vlastné zdravie.
Vaša pracovná oblasť okrem toho ostane
čistejšia a bezpečnejšia.
Prach vznikajúci pri práci môže byť

•

nebezpečný. Prosím, dodržiavajte pritom
bezpečnostné pokyny.
Nasaďte adaptér (4) tak, ako je to znázorne-

•

né na obrázku 6. Adaptér (4) musí zreteľne
zacvaknúť, aby pevne sedel v pílovej pätke
(5). V prípade šikmých rezov nie je možné ad­aptér pre odsávanie pilín (4) použiť.
Nasaďte vysávaciu hadicu vášho vysávača

•

na otvor adaptéra (4). Dbajte na vzduchotes­né spojenie prístrojov.

5.6 Ochrana proti trieskam (obr. 7/pol. 14)

Ochrana proti trieskam slúži na to, aby sa obrá­baný materiál počas rezania neodlamoval alebo
netrieštil. Nasaďte ju zdola na pílovú pätku tak,

- 74 -

SK

ako to je znázornené na obrázku 7.
Upozornenie! Ochrana proti trieskam sa môže
používať len pri 0° rezoch a musí sa odstrániť v
prípade šikmých rezov do 45°!

5.7 Nabitie LI akumulátora (obr. 8 – 9)

1. Akumulátor (d) vytiahnite z rukoväte, pritom
stlačte aretačné tlačidlo (c) smerom nadol.

2. Skontrolujte, či sa elektrické napätie uvede-
né na typovom štítku zhoduje s prítomným
elektrickým napätím siete. Zapojte sieťovú
zástrčku nabíjačky (e) do zásuvky. Zelená
kontrolka LED začne blikať.

3. Nasuňte akumulátor do nabíjačky.

V bode 10 (Signalizácia nabíjačky) nájdete
tabuľku s významom signalizácie kontroliek LED
na nabíjačke.

Ak nie je možné nabitie akumulátora, skontrolujte,

či je v zásuvke prítomné sieťové napätie,

•

či je kontakt na nabíjacích kontaktoch

•

nabíjačky v bezchybnom stave.

Ak by sa napriek tomu akumulátor stále nedal
nabiť, odošlite

nabíjačku a nabíjací adaptér

•

a akumulátor

•

do nášho zákazníckeho servisu.

•

Kvôli správnemu odoslaniu kontaktujte náš
zákaznícky servis alebo obchod, kde ste
prístroj zakúpili.

Dbajte pri odosielaní alebo likvidácii akumu­látorov, resp. akumulátorového prístroja na
to, aby boli zabalené jednotlivo v umelohmot­ných vreckách aby sa zabránilo skratom a
vzniku požiaru!

V záujme dlhej životnosti akumulátora by ste sa
mali postarať o včasné opätovné nabíjanie aku­mulátora. To je potrebné v každom prípade vtedy,
keď zistíte, že sa výkon prístroja začne znižovať.
Akumulátor by nemal byť nikdy úplne vybitý. To
totiž vedie k poškodeniu akumulátora!

5.8 Zobrazenie kapacity akumulátora
(obr. 8/pol. b)

Zatlačte na vypínač pre zobrazenie kapacity aku­mulátora (a). Zobrazenie kapacity akumulátora (b)
signalizuje stav nabitia akumulátora pomocou 3
kontroliek LED.

Svietia všetky 3 kontrolky:

Akumulátor je úplne nabitý.

Svietia 2 alebo 1 kontrolka:

Akumulátor má dostatočné zvyškové nabitie.

1 kontrolka bliká:

Akumulátor je prázdny, nabite akumulátor.

Všetky kontrolky LED blikajú:

Požadovaná teplota akumulátora nie je dosiahnu­tá. Vyberte akumulátor z prístroja a nechajte ho
jeden deň ležať pri izbovej teplote. Ak sa chyba
bude znovu opakovať, tak bol akumulátor hĺbkovo
vybitý a je defektný. Odoberte akumulátor z
prístroja. Defektný akumulátor sa nesmie naďalej
používať, resp. nabíjať.

6. Obsluha

6.1 Vypínač zap/vyp (obr. 10/pol. 3)

Zapnutie:
Stlačiť blokovacie tlačidlo (2) a vypínač zap/vyp
(3).

Pomocou vypínača zap/vyp (3) môžete plynu­lo riadiť počet zdvihov. Čím viac stlačíte tento
vypínač, tým viac sa zvýši počet zdvihov.

Vypnutie:

Pustiť blokovacie tlačidlo (2) a vypínač zap/vyp
(3).

6.2 Nastavenie výkyvného zdvihu
(obr. 11/pol. 7)

Na prepínači pre výkyvný zdvih (7) sa môže

•

nastaviť sila výkyvného pohybu pílového listu
(10) pri zdvihu.
Podľa druhu obrábaného materiálu môžete

•

prispôsobiť rýchlosť rezania, výkon rezania
ako aj obraz rezania.

Nastavte prepínač pre výkyvný zdvih (7) do jednej
z nasledujúcich polôh:

Poloha A = žiaden výkyv
Materiál: guma, keramika, hliník, oceľ
Poznámka: pre jemné a čisté rezné hrany, tenké

materiály (napr. plechy) a tvrdé materiály.

Poloha B = malý výkyv
Materiál: plasty, drevo, hliník
Poznámka: Pre tvrdé materiály

- 75 -

SK

Poloha C = stredný výkyv
Materiál: drevo

Poloha D = veľký výkyv
Materiál: drevo

Poznámka: pre mäkké materiály a pílenie v smere
vlákien

Najvhodnejšia kombinácia nastavenia otáčok
a výkyvného zdvihu je závislá od druhu spra­covávaného materiálu. Odporúčame vždy zistiť
ideálne nastavenie pomocou skúšobného rezu na
odpadovom kuse.

6.3 Vykonávanie rezov

Opatrne!

Zabezpečte, aby nebol stlačený vypínač/

•

zapínač (3). Až potom pripojte akumulátor na
prístroj.
Priamočiaru pílu zapínajte len vtedy, keď už

•

má založený pílový list.
Používajte len pílové listy v bezchybnom sta-

•

ve. Tupé, ohnuté alebo natrhnuté pílové listy
je potrebné okamžite vymeniť.
Umiestnite podstavec píly celou plochou na

•

obrábaný predmet. Zapnite priamočiaru pílu.
Nechajte najprv pílový list rozbehnúť, až kým

•

nedosiahne plnú rýchlosť. Potom pomaly
veďte pílový kotúč pozdĺž čiary rezu. Pritom
vytvárajte na pílový list len veľmi ľahký tlak.
Pri pílení kovu by sa mala natierať čiara rezu

•

vhodným chladiacim prostriedkom.

6.4 Vyrezávanie segmentov (obr. 12)

Vyvŕtajte pomocou vŕtačky 10 mm veľkú dieru vo
vnútri segmentu, ktorý chcete vyrezať. Zaveďte
pílový list do tohto otvoru a začnite vyrezávať
požadovaný segment.

6.5 Šikmý rez

Nastavte príslušný uhol na pílovej pätke (pozri

•

bod 5.4)
Dbajte na pokyny uvedené v bode 6.3.

•

Vykonajte rez.

•

7. Čistenie, údržba a objednanie

náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros­triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

7.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.

7.3 Objednávanie náhradných dielov a

príslušenstva:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky

! www.kwb.eu

[email protected]

- 76 -

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

SK

- 77 -

SK

10. Signalizácia nabíjačky

Stav signalizácie

Červená

LED

Vyp Bliká Pripravená k prevádzke

Zap Vyp Nabíjanie

Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO)

Bliká Vyp Prispôsobené nabíjanie

Bliká Bliká Chyba

Zap Zap Tepelná porucha

Zelená

LED

Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je
v nabíjačke.

Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby
nabíjania nájdete priamo na nabíjačke.
Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu
skutočné doby nabíjania čiastočne odlišovať.

Potom sa po úplnom nabití prepne do udržiavacieho nabíjania.
Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na
nabíjačke.

Opatrenie:

Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete.

Nabíjačka sa nachádza v režime šetrného nabíjania.
Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre­buje viac času. Toto môže mať nasledovné príčiny:

- Akumulátor sa veľmi dlhú dobu nenabíjal.

- Teplota akumulátora neleží v ideálnom rozsahu.

Opatrenie:

Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek
tomu ďalej nabíjať.

Proces nabíjania už nie je možný. Akumulátor je defektný.

Opatrenie:

Defektný akumulátor nesmie byť naďalej nabíjaný!
Vyberte akumulátor z nabíjačky.

Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu­dený (pod 0 °C)

Opatrenie:

Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C).

Význam a opatrenie

- 78 -

SK

Likvidácia

Elektrické náradie, batérie, príslušenstvo a obaly sa musia odovzdať na ekologickú recykláciu.
Elektrické náradie a akumulátory/batérie nevyhadzujte do domového odpadu!

Len pre krajiny EÚ:

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej
transpozície v národnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice
2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu
v súlade s ochranou životného prostredia.
Ak sa odpad z elektrických a elektronických zariadení nelikviduje správne, môže poškodiť životné prost­redie a ľudské zdravie kvôli svojmu potenciálne nebezpečnému obsahu.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené.

- 79 -

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Akumulátor, Vodiaci valček, Ochrana proti tries-

Spotrebný materiál / spotrebné diely* Pílový list
Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

kam

- 80 -

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej
na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefón­nom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výro-
bok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové
činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca
poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na
záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záruka sa vzťahuje len na chyby nového prístroja zakúpeného v Európskej únii od nižšie uvedeného
výrobcu, ktoré sú spôsobené chybou materiálu alebo spracovania a je obmedzená na opravu takýchto
chýb alebo výmenu prístroja podľa nášho výberu. Upozorňujeme, že naše spotrebiče nie sú určené
na obchodné, remeselné alebo profesionálne použitie. Záruka sa preto neposkytuje, ak sa spotrebič
počas záručnej doby používal v obchodných, remeselných alebo priemyselných podnikoch alebo ak bol
vystavený namáhaniu rovnocennému s takýmto použitím. Na položky pod značkou „Professional“ sa
nevzťahuje výnimka pre obchodné, remeselné alebo profesionálne použitie.

3. Z našej záruky sú vylúčené:

Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-

•

dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo
vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou
a údržbou.
Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.

•

preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia),
použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému

•

alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia
uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie
nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k
predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre
prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré
budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia
kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostane-
te obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo
už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky
podľa servisných informácií uvedených v tomto návode na obsluhu.

Ak ste spotrebič preniesli do inej krajiny Európskej únie, ako je krajina, v ktorej ste spotrebič zakúpili, záručný
servis vám poskytneme prostredníctvom tamojšieho servisného partnera. Na zásielky mimo Európskej únie
sa nevzťahuje žiadna záruka.

Einhell-UNICORE s.r.o. - Závodní 278, Karlovy Vary 360 18 (CZ)

- 81 -

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

Verklaring van de gebruikte symbolen
(zie afbeelding 13)

1. Gevaar! - Handleiding lezen om het letselrisi­co te verminderen.

2. Voorzichtig! Draag een gehoorbescher-
mer. Lawaai kan aanleiding geven tot ge­hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het
bewerken van hout en andere materialen kan
stof ontstaan dat schadelijk is voor de ge­zondheid. Asbesthoudend materiaal mag niet
worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.
Vonken die tijdens het werk ontstaan of spl­inters, spanen en stof die uit het toestel onts­nappen kunnen leiden tot zichtverlies.

5. Opslag van de accu’s alleen in droge ruimtes
met een omgevingstemperatuur van +10°C

- +40°C. Accu’s alleen in geladen toestand
opslaan (minstens 40% geladen).

6. Beschermingsniveau II

7. Enkel voor gebruik in droge ruimten.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap
en leveringsomvang

2.1 Beschrijving van het gereedschap

(fi g. 1,2,3)

1. Handgreep

2. Grendelknop voor Aan/Uit-schakelaar

3. Aan/Uit-schakelaar

4. Adapter voor spaanafzuiging

5. Verstelbare zaagschoen

6. Afneembare hoes

7. Omschakelaar voor pendelslag

8. Gradenschaal voor zaagschoen

9. Geleiderol

10. Zaagblad

11. Zaagbladhouder

12. Beschermafdekking

13. Vastzetschroeven voor zaagschoen

14. Splinterbescherming

15. Binnenzeskantsleutel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Accu decoupeerzaag

•

Adapter voor spaanafzuiging

•

Splinterbescherming

•

- 82 -

NL

Lader

•

Accu

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De decoupeerzaag is bedoeld om hout, metaal,
non-ferrometalen en kunststof te zagen met be­hulp van het bijhorende zaagblad.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Zagen van spaanplaat

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

Zagen van metaalplaat

Trillingsemissiewaarde ah = 8,932 m/s
Onzekerheid K = 1,5 m/s

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

....................... 79,5 dB (A)

pA

...........................................3 dB

pA

........................ 90,5 dB (A)

WA

.......................................... 3 dB

WA

= 7,843 m/s

h
2

2

2

2

Voeding motor: ....................................... 18 V DC

Aantal slagen: ...............................0 - 2.700 min

Slaghoogte: ........................................... 20,0 mm

Breedte van het zaagblad .................. 0,8-1,6 mm

Snijdiepte hout: ........................................ 70 mm

Snijdiepte kunststof: ................................. 10 mm

Snijdiepte ijzer/aluminium: ......................... 8 mm

Versteksnede: ................. tot 45° (links en rechts)

Uitgangsspanning lader: ....................... 20 V d. c.

Uitgangsstroom lader: .................................... 3 A

Netspanning oplader .........200-250 V ~ 50-60 Hz

Accu type: .................................................. Li-Ion

Aantal accucellen: ............................................. 5

Accucapaciteit: .......................................... 2,5 Ah

Gewicht: .....................................................1,6 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Waarschuwing:

-1

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•

Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo-

- 83 -

NL

en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

5. Vóór inbedrijfstelling

Waarschuwing!

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

5.1 Beschermafdekking (fi g. 2, pos. 12)

De beschermafdekking (10) beschermt tegen

•

het per ongeluk aanraken van het zaagblad
(10) en laat toch een blik op het snijgebied
toe.
De beschermafdekking (12) moet bij het

•

uitvoeren van sneden altijd gemonteerd en
omlaag geklapt zijn.
De beschermafdekking (12) kan omhoog

•

worden geklapt zoals voorgesteld in fig. 2.

5.2 Wissel van het zaagblad (fi g. 3, pos. 10)

Waarschuwing!
Trek de accu eruit, voordat u een zaagblad
monteert of vervangt.

U kunt zaagbladen zonder gebruik van ander

•

gereedschap monteren of vervangen.
Zet de omschakelaar voor pendelbeweging

•

(7) op stand A (zie fig. 11).
De tanden van het zaagblad zijn heel scherp.

•

Beschermafdekking (12) wegnemen.

•

Op de houder voor het zaagblad (11) drukken

•

en het zaagblad (10) tot aan de aanslag in de
zaagbladhouder (11) leiden (fig. 3). De tan­ding van het zaagblad moet naar voor wijzen.
De houder voor het zaagblad (11) weer terug

•

laten glijden. Het zaagblad (11) moet in de
geleiderol (9) zitten.
Controleer of het zaagblad (11) vast in de

•

houder zit.
Het verwijderen van het zaagblad gebeurt in

•

omgekeerde volgorde.

5.3 Hoes verwijderen (afbeelding 4+5, pos. 6)

De verstelbare zaagschoen (5) is om gevoelige
oppervlakken te beschermen uitgerust met een
afneembare hoes (6).
Om de hoes (6) te verwijderen drukt u de beide
hoeken naar buiten en trekt u hem naar beneden
weg (afbeelding 4).
Schuif de hoes (6) nu naar voor (afbeelding 5).
De montage van de hoes gebeurt in omgekeerde
volgorde.

5.4 Instellen van de zaagschoen voor ver­steksneden (afbeelding 7)

Schroef de zaagschoen (13) aan de onder-

•

kant van de verstelbare zaagschoen (5) met
de binnenzeskantsleutel (15) los (afbeelding

7).
De zaagschoen (5) licht naar achter trekken.

•

De zaagschoen kan nu tot 45° naar links of
rechts worden gekanteld.
Als de zaagschoen (5) weer naar voor wordt

•

geschoven, dan functioneert dit telkens alleen
in de grendelstanden bij 0°, 15°, 30° en 45°
die op de gradenschaal voor de zaagschoen
(8) zijn gemarkeerd (afbeelding 1). Zaagscho­en in de overeenkomstige positie brengen en
schroef voor zaagschoen (13) aandraaien.
De zaagschoen (5) kan echter ook zonder

•

meer op een andere hoekmaat worden inge­steld. Zaagschoen (5) naar achter trekken,
gewenste hoek instellen en schroef voor
zaagschoen (13) weer aandraaien.

5.5 Adapter voor spaanafzuiging
(fi g. 6, pos. 4)

Sluit uw decoupeerzaag met de adapter voor

•

spaanafzuiging (4) aan aan een stofzuiger. U
bereikt zodoende een optimale afzuiging van
aan het werkstuk gevormd stof. De voordelen:
u ontziet zowel het apparaat als uw eigen
gezondheid. Uw werkplaats blijft bovendien
schoner en veiliger.
Bij het werk gevormd stof kan gevaarlijk zijn.

•

Neem hiervoor de veiligheidsinstructies in
acht.
Zet de adapter (4) erin zoals voorgesteld in

•

fig. 6. De adapter (4) moet hoorbaar vastklik­ken, zodat hij vast in de zaagschoen (5) zit.
Bij versteksneden kan de adapter voor spa­anafzuiging (4) niet worden gebruikt.
Steek de zuigslang van uw stofzuiger op de

•

opening van de adapter (4). Zorg ervoor dat
de apparaten luchtdicht gekoppeld zijn.

- 84 -

NL

5.6 Splinterbescherming (fi g. 7, pos. 14)

De splinterbescherming zorgt ervoor dat het te
bewerken materiaal tijdens het zagen niet afspl­intert of uitbreekt. Zet hem van beneden in de
zaagschoen, zoals getoond in fi g. 7.

Aanwijzing! De splinterbescherming kan alleen
worden gebruikt bij sneden van 0° en moet bij
versteksneden tot 45° worden verwijderd!

5.7 Laden van de LI-accupack (fi g. 8-9)

1. Accupack (d) uit de handgreep trekken, terwi­jl u de grendelknop (c) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het
typeplaatje overeenkomt met de beschikbare
netspanning. Steek de netstekker van de
lader (e) in het stopcontact. De groene LED
begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel
met de betekenissen van de LED-indicatie aan
de lader.

Mocht het laden van het accupack niet mogelijk
zijn, controleer dan:

of aan het stopcontact de netspanning aan-

•

wezig is.
of een foutloos contact aan de laadcontacten

•

van de lader voorhanden is.

Indien het laden van het accupack nog altijd niet
mogelijk is, stuur dan

de lader en de laadadapter

•

en de accupack

•

naar onze klantenservice.

Voor een deskundige verzending verzoeken
wij u contact op te nemen met onze klan­tendienst of het verkooppunt waar u het ap­paraat heeft aangekocht.

Zorg er bij de verzending of verwerking van
accu’s resp. het accu apparaat voor dat deze
afzonderlijk worden verpakt in plastic zakken,
om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de
accupack is het raadzaam om op tijd voor het
herladen van de accupack te zorgen. Dit is in elk
geval noodzakelijk, wanneer u vaststelt dat het
vermogen van het apparaat afneemt. Ontlaad de
accupack nooit helemaal. Dat leidt tot een defect
van de accupack!

5.8 Accu-capaciteitsindicatie (fi g. 8, pos. b)

Druk op de schakelaar voor accu-capaciteitsindi­catie (a). De accu-capaciteitsindicatie (b) signa­leert de laadtoestand van de accu aan de hand
van 3 LEDs.

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

De temperatuur van de accu is te laag. Verwijder
de accu van het apparaat en laat de accu één
dag liggen bij ruimtetemperatuur. Als de fout
opnieuw optreedt, dan werd hij diep ontladen en
is hij defect. Neem de accu van het apparaat. Een
defecte accu mag niet meer gebruikt resp. gela­den worden.

6. Bediening

6.1 Aan-/Uitschakelaar (fi g. 10, pos. 3)

Inschakelen:

Grendelknop (2) en Aan-/Uitschakelaar (3) in­drukken.

Met de Aan-/Uitschakelaar (3) kunt u het aantal
slagen traploos regelen. Hoe verder u de scha­kelaar indrukt, des te hoger het aantal slagen.

Uitschakelen:

Grendelknop (2) en Aan-/Uitschakelaar (3) los­laten.

6.2 Instelling pendelbeweging (fi g. 11, pos. 7)

Aan de omschakelaar voor de pendelbewe-

•

ging (7) kan de sterkte van de pendelbewe­ging van het zaagblad (10) bij de slag worden
ingesteld.
U kunt de snijsnelheid, het snijvermogen en

•

het snijbeeld aanpassen aan het te bewerken
stuk.

Zet de omschakelaar voor de pendelbeweging (7)
in één van de volgende standen:

- 85 -

NL

Stand A = Geen pendelbeweging
Materiaal: rubber, keramiek, aluminium, staal
Opmerking: Voor fi jne en zuivere snijkanten,

dunne materialen (bijv. platen) en harde materi­alen.

Stand B = Kleine pendelbeweging
Materiaal: kunststof, hout, aluminium
Opmerking: Voor harde materialen.

Stand C = Gemiddelde pendelbeweging
Materiaal: hout

Stand D = Grote pendelbeweging
Materiaal: hout
Opmerking: Voor zachte materialen en zagen in

vezelrichting.

De beste combinatie van instelling van toeren­tal en pendelbeweging is afhankelijk van het te
bewerken materiaal. Het valt aan te bevelen de
ideale instelling steeds aan de hand van een pro­efsnede op een afvalstuk vast te stellen.

6.3 Uitvoeren van sneden

Voorzichtig!

Vergewis u er zich van dat de Aan/Uit-scha-

•

kelaar (3) niet ingedrukt is. Verbind pas dan
de accu met het apparaat.
Schakel de decoupeerzaag alleen in met ge-

•

monteerd zaagblad.
Gebruik alleen foutloze zaagbladen. Vervang

•

botte, verbogen of gescheurde zaagbladen
onmiddellijk.
Plaats de zaagvoet vlak op het te bewerken

•

stuk. Schakel de decoupeerzaag in.
Laat het zaagblad aanlopen, tot het de volle

•

snelheid heeft bereikt. Leid het zaagblad
dan langzaam langs de snijlijn. Oefen daarbij
slechts een lichte druk uit op het zaagblad.
Bij het zagen van metaal moet de snijlijn met

•

een geschikt koelmiddel worden bestreken.

6.4 Uitzagen van gebieden (fi g. 12)

Boor met een boormachine een gat van 10 mm
binnen het uit te zagen gebied. Leid het zaagblad
in dit gat en begin met het uitzagen van het ge­wenste gebied.

7. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek altijd de accu eruit, voordat u instellingen aan
het apparaat uitvoert.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[email protected]

6.5 Versteksnede (fi g. 12)

Hoek aan de zaagschoen instellen (zie punt 5.4).
Aanwijzingen in punt 6.3 in acht nemen.

- 86 -

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

NL

- 87 -

10. Indicatie lader

NL

Indicatiestatus

Rode LED

Uit Knippert Operationaliteit

Aan Uit Laden

Uit Aan De accu is opgeladen en operationeel. (READY TO GO)

Knippert Uit Aanpassingslading

Knippert Knippert Fout

Aan Aan Temperatuurstoring

Groene

LED

De lader is aangesloten aan het net en operationeel; de accu zit niet in de
lader.

De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct
aan de lader.
Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken
van de vermelde tijden.

Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-
ding.
Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.

Maatregel:

Neem de accu uit de lader. Isoleer de lader van het net.

De lader bevindt zich in de modus behoedzame lading.
Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen
meer tijd vergt. Dit kan de volgende oorzaken hebben:

- De accu werd zeer lange tijd niet meer geladen.

- De accutemperatuur ligt niet in het ideale bereik.

Maatregel:

Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor­den geladen.

Laadproces is niet meer mogelijk. De accu is defect.

Maatregel:

Een defecte accu mag niet meer worden opgeladen.
Neem de accu uit de lader.

De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).

Maatregel:

Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur
(ca. 20 °C).

Betekenis en maatregel

- 88 -

NL

Afvalverwijdering

Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor
het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inz­amelpunt.

Alleen voor landen binnen de EU:
Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur,
en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op
een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn
2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het
milieu verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de moge­lijke aanwezigheid van gevaarlijke stoff en schadelijke uitwerkingen op het milieu en de gezondheid van
mensen hebben.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden.

- 89 -

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Geleidingsrol, Accu, Splinterbescherming
Verbruiksmateriaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 90 -

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar
behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres
vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service­nummer. Voor het indienen van garantieclaims geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit
product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken.
Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder
genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw
wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u
kosteloos.

2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe
apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar
onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen
erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële,
ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat
binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd
blootgesteld aan een belasting die daarmee gelijkstaat. Bij artikelen onder het merk ‘Professional’ geldt de
uitsluiting voor de industriële, ambachtelijke of beroepsmatige inzet niet.

3. Van onze garantie zijn uitgesloten:

Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van

•

ondeskundige installatie, niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan
een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en
veiligheidsvoorschriften, of door het apparaat bloot te stellen aan abnormale omgevingsvoorwaarden of
gebrekkige verzorging en onderhoud.
Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting

•

van het apparaat of de inzet van niet toegelaten inzetgereedschappen of toebehoren), binnendringen van
vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, ….) Transportschade die is ontstaan
door geweld of externe inwerkingen (zoals bijv. schade door vallen).
Schade aan het apparaat of aan delen van het apparaat die kan worden herleid tot slijtage door het

•

gebruik, of tot gewoonlijke of natuurlijke slijtage. Accu’s en accupacks zijn bijvoorbeeld onderhevig aan
een natuurlijke slijtage, en afhankelijk van hun constructie ontworpen voor een beperkt aantal cycli. De
slijtage wordt met name negatief beïnvloed door gevergde lasten, laadsnelheden, maar ook door
blootstelling aan hitte, koude, trilling en stoten.

4. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims
moeten vóór afl oop van de garantieperiode binnen twee weken na het vaststellen van het defect worden
ingediend. Het indienen van garantieclaims na afl oop van de garantieperiode is uitgesloten. De reparatie of
vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode en er wordt geen nieuwe
garantieperiode toegezegd voor het apparaat of eventuele ingebouwde vervangingsonderdelen. Dit geldt ook
bij inzet van de service ter plaatse.

5. Gelieve om uw garantieclaim in te dienen contact op te nemen met de winkel waar u het apparaat heeft
aangekocht. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de
hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de
onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze
garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd.

6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het
heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de
Europese Unie is gebracht, dan bestaat er geen recht op garantie.

Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,
die door de omvang van de garantie niet of niet meer zijn gedekt. Hiervoor kunt u contact opnemen met de
servicepartner in uw land. . Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naar
de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda Nederland

- 91 -

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

Explicación de los símbolos empleados
(véase fi g. 13)

1. Peligro! - Leer el manual de instrucciones
para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.
La exposición al ruido puede ser perjudicial
para el oído.

3. Cuidado! Es preciso ponerse una masca-
rilla de protección. Puede generarse polvo
dañino para la salud cuando se realicen tra­bajos en madera o en otros materiales. ¡Está
prohibido trabajar con material que contenga
asbesto!

4. Cuidado! Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas,
astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.

5. Almacenamiento de las baterías sólo en es­pacios secos con una temperatura ambiente
entre +10 °C y +40 °C. Guardar las baterías
únicamente cuando estén cargadas (mín. al
40 %).

6. Clase de protección II

7. Utilizar únicamente en espacios secos.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas

posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 1,2,3)

1. Empuñadura

2. Tecla de bloqueo para interruptor ON/OFF

3. Interruptor ON/OFF

4. Adaptador para aspiración de virutas

5. Zapata ajustable

6. Cubierta extraíble

7. Conmutador para carrera oscilante

8. Escala graduada para zapata

9. Rodillo guía

10. Hoja de sierra

11. Alojamiento para la hoja de sierra

12. Cubierta de protección

13. Tornillos de fi jación para zapata

14. Protección contra astillas

15. Llave de hexágono interior

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Sierra de vaivén inalámbrica

•

Adaptador para aspiración de virutas

•

- 92 -

E

Protección contra astillas

•

Cargador

•

Pilas recargables

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

La sierra de vaivén se ha diseñado exclusiva­mente para cortar madera, metales, metales no
férreos y plástico empleando la hoja de sierra
adecuada.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Alimentación de tensión de motor: ......... 18 V c.c.

Número de carreras: ...................... 0-2.700 r.p.m

Altura de carrera: ................................... 20,0 mm

Ancho de la hoja de la sierra ................................

0,8-1,6 mm

Profundidad de corte en madera: ............. 70 mm

Profundidad de corte en plástico: ............. 10 mm

Profundidad de corte en hierro/aluminio: ... 8 mm

Corte de inglete: ........... hasta 45° (izda. y dcha.)

Alcance del portabrocas ................... max. 13 mm

Tensión de salida cargador: ..................20 V d. c.

Corriente de salida cargador: ......................... 3 A

Tensión de la red para el cargador

............................................. 200-250V~ 50-60Hz

Tipo de batería: ................................iones de litio

Número de celdas de la batería: ....................... 5

Capacidad de la batería: ...........................2,5 Ah

Peso: ..........................................................1,6 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Serrar conglomerado

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

Serrar chapa metálica

Valor de emisión de vibraciones ah = 8,932 m/s
Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula­do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

............................................3 dB

pA

............................................ 3 dB

WA

.............. 79,5 dB(A)

pA

........... 90,5 dB(A)

WA

= 7,843 m/s

2

2

h

2

2

- 93 -

E

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

Aviso:

Quitar siempre la batería antes de realizar ajustes
en el aparato.

5.1 Cubierta de protección (fi g. 2/pos. 12)

La cubierta de protección (12) evita todo

•

contacto con la hoja de sierra (10) y permite,
sin embargo, controlar visualmente el área
de corte.
La cubierta de protección (12) debe estar

•

siempre montada y plegada hacia abajo a la
hora de realizar los cortes.
La cubierta de protección (12) puede despla-

•

zarse hacia arriba tal y como se representa
en la figura 2.

5.2 Cambio de hoja de sierra (fi g. 3/pos. 10)

Aviso:
Quitar la batería antes de insertar o cambiar
una hoja de sierra.

Es posible insertar o cambiar hojas de sierra

•

sin utilizar otras herramientas.
Llevar el conmutador para carrera oscilante

•

(7) a la posición A (ver fig.11).
Los dientes de la hoja de sierra están muy

•

afilados.
Extraer la cubierta de protección (12)

•

Apretar el alojamiento para la hoja de sierra

•

(11) e introducir la hoja de sierra (10) hasta el
tope en el alojamiento (11) (fig. 3). El dentado
de la hoja de sierra debe mirar hacia delante.
Dejar de apretar el alojamiento para la hoja

•

de sierra (11) para que vuelva a su posición.
La hoja de sierra (11) debe asentarse en el

rodillo guía (9).
Comprobar que la hoja de sierra (11) se

•

asiente perfectamente en el alojamiento.
La hoja de sierra se quita siguiendo el mismo

•

proceso pero en orden contrario.

5.3 Cómo quitar la cubierta (fi g. 4+5/pos. 6)

La zapata regulable (5) está equipada con una
cubierta extraíble (6) para proteger las superfi cies
sensibles.
Para quitar la cubierta (6), empujar las dos esqui­nas hacia fuera y tirar de la cubierta hacia abajo
(fi g. 4).
A continuación, desplazar la cubierta (6) hacia
delante (fi g. 5).
El montaje de la cubierta se lleva a cabo realizan­do la misma secuencia de pasos pero en sentido
contrario.

5.4 Ajuste de la zapata para cortes de ingle­tes (fi g. 7)

Aflojar los tornillos para la zapata (13) en la

•

parte inferior de la zapata ajustable (5) con la
llave de hexágono interior (15) (fig. 7).
Tirar de la zapata (5) ligeramente hacia atrás.

•

La zapata puede inclinarse hasta 45° hacia la
izquierda o derecha.
Si la zapata (5) vuelve a desplazarse hacia

•

delante, sólo funcionará en las posiciones de
enclavamiento 0°, 15°, 30° y 45°, que están
marcadas en la escala graduada de la zapata
(8) (fig. 1). Colocar la zapata en la posición
correspondiente y apretar el tornillo para za­pata (13).
La zapata (5) también puede, sin embargo,

•

ajustarse sin más a otro ángulo. Para ello,
tirar de la zapata (5) hacia atrás, ajustar el
ángulo deseado y volver a apretar el tornillo
(13).

5.5 Adaptador para aspiración de virutas
(Fig. 6/Pos. 4)

Conectar la sierra de vaivén con el adaptador

•

para aspiración de virutas (4) a un aspirador.
Dicha conexión permite aspirar de forma ópti­ma las virutas de la pieza. Las ventajas: favo­rece el manejo del aparato, al mismo tiempo
que protege la salud. El área de trabajo per­manece además más limpia y segura.
El polvo que se genera durante el trabajo

•

puede ser peligroso. Tener en cuenta para
ello las instrucciones de seguridad.
Insertar el adaptador (4) tal y como se mu-

•

estra en la figura 6. El adaptador (4) debe
encajarse de forma que se oiga para indicar

- 94 -

E

que está bien sujeto en la zapata (5). A la
hora de realizar cortes de ingletes no puede
emplearse el adaptador para la aspiración de
virutas (4).
Insertar el tubo flexible de su aspirador en la

•

abertura del adaptador (4). Asegurarse de
que las conexiones queden bien herméticas.

5.6 Protección contra astillas (fi g. 7/pos. 14)

La protección contra astillas evita que el material
a trabajar se astille o se rompa. Ponerla desde
abajo en la zapata según se muestra en la fi g. 7.

Advertencia: La protección contra astillas sólo
puede utilizarse para cortes de 0° y debe retirarse
para cortes de ingletes de hasta 45°!

5.7 Cargar la batería de litio (fi g. 8-9)

1. Sacar la batería (d) de la empuñadura presio­nando hacia abajo el dispositivo de retención
(c).

2. Comprobar que la tensión de red coincida
con la especifi cada en la placa de identifi ca-
ción del aparato. Conectar el enchufe del car­gador (e) a la toma de corriente. El LED verde
empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una
tabla con los signifi cados de las indicaciones
LED del cargador.

Es preciso recargar siempre a tiempo la batería
para procurar que dure lo máximo posible. Ha­cerlo es imprescindible también en cuanto se
detecta que disminuye el rendimiento del aparato.
No descargar jamás la batería por completo. Esto
podría provocar un defecto en la batería.

5.8 Indicador de capacidad de batería
(fi g. 8/pos. b)

Pulsar el interruptor para acceder al indicador de
capacidad de la batería (a). El indicador de cap­acidad de batería (b) le indica el estado de carga
de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La temperatura de la batería es demasiado baja.
Quitar la batería del aparato y dejarla durante un
día a temperatura ambiente. Si vuelve a aparecer
el fallo, la batería se ha descargado completa­mente y está defectuosa. Quitar la batería del
aparato. Está prohibido emplear o cargar una
batería defectuosa.

En caso que no sea posible cargar la batería,
comprobar que

exista tensión de red en la toma de corriente.

•

exista buen contacto entre los contactos de

•

carga del cargador.

En caso de que todavía no fuera posible cargar la
batería, rogamos enviar

el cargador y el adaptador de carga

•

y la batería

•

a nuestro servicio de asistencia técnica.

Para realizar un envío adecuado, ponerse en
contacto con nuestro servicio de asistencia
técnica o con el punto de venta en el que se
compró el aparato.

Para el envío o la eliminación de baterías
o del aparato, estos deben embalarse por
separado en bolsas de plástico para evitar
cortocircuitos e incendios.

6. Manejo

6.1 Interruptor ON/OFF (fi g. 10/pos. 3)

Conexión:

Pulsar la tecla de bloqueo (2) y el interruptor ON/
OFF (3).

Mediante el interruptor ON/OFF (3) se puede
controlar de forma continua la velocidad de corte.
En función de la intensidad con que se pulse el
interruptor, marchará a mayor velocidad.

Desconectar:

Soltar la tecla de bloqueo (2) y el interruptor ON/
OFF (3).

6.2 Ajuste de la carrera oscilante
(fi g. 11/pos. 7)

En el conmutador para carrera oscilante (7) pue­de ajustarse la intensidad del movimiento osci-

- 95 -

E

lante de la hoja de sierra (10) durante la carrera.
Es posible adaptar la velocidad, la potencia y el
aspecto del corte según la pieza a trabajar.

Ajustar el conmutador para carrera oscilante (7) a
una de las posiciones siguientes:

Posición A = ninguna oscilación
Material: goma, cerámica, aluminio, acero
Observación: Para recortar cantos de forma

precisa y limpia, para materiales fi nos (p, ej., cha-
pas) y materiales duros.

Posición B = poca oscilación
Material: plástico, madera, aluminio
Observación: Para materiales duros

Posición C = oscilación media
Material: madera

Posición D = gran oscilación
Material: madera
Observación: Para materiales blandos y para

serrar en el sentido de la fi bra

La mejor combinación de ajuste de velocidad y
carrera oscilante depende del material a trabajar.
Recomendamos elegir siempre el ajuste ideal
realizando un corte de prueba en una pieza de
sobra.

6.3 Ejecución de cortes
Cuidado

Asegurarse de que el interruptor ON/OFF (3)

•

no esté pulsado. Conectar a continuación la
batería con el aparato.
Conectar la sierra de vaivén sólo con la hoja

•

de sierra incorporada.
Emplear sólo hojas de sierra en perfecto es-

•

tado. Cambiar de forma inmediata las hojas
de sierra romas, torcidas o con fisuras.
Colocar la base de la sierra plana sobre la

•

pieza a trabajar. Conectar la sierra de vaivén.
Esperar hasta que la hoja de sierra haya

•

alcanzado la velocidad máxima. Desplazar a
continuación la hoja de sierra lentamente por
la línea de corte. Ejercer sólo una ligera presi­ón sobre la hoja de sierra.
Usar un refrigerante adecuado sobre la línea

•

de corte siempre que se desee serrar metal.

área deseada.

6.5 Corte de ingletes (fi g. 12)

Ajustar el ángulo en la zapata de forma corre-

•

spondiente (ver punto 5.4)
Tener en cuenta las instrucciones en el punto

•

6.3.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto y acces-

orios:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.Einhell-Service.com

6.4 Recortar áreas (Fig. 12)

Hacer un agujero de 10 mm con una taladradora
dentro del área a recortar. Introducir la hoja de
sierra en este agujero y empezar a recortar el

- 96 -

E

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de ! www.kwb.eu
[email protected]

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecuada,
el aparato debe entregarse a una entidad recolec­tora prevista para ello. En caso de no conocer
ninguna, será preciso informarse en el organismo
responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar
oscuro, seco, protegido de las heladas e inacce­sible para los niños. La temperatura de almacena­miento óptima se encuentra entre los 5 y 30 ˚C.
Guardar la herramienta eléctrica en su embalaje
original.

- 97 -

10. Indicación cargador

E

Estado de indicación
LED rojo LED verde

Apagado Parpadea Listo para funcionamiento

El cargador está conectado a la red y listo para el funcionamiento, la ba­tería no está en el cargador

Encendido Apagado Carga

El cargador carga la batería en modo rápido. Consultar el tiempo de carga
necesario en el cargador.
¡Advertencia! En función de lo cargada que esté la batería, los tiempos de
carga reales pueden diferir de los indicados.

Apagado Encendido La batería está cargada y está lista para utilizar. (READY TO GO)

Después se cambia a carga lenta hasta que la batería esté completamen­te cargada.
Para ello, dejar la batería en el cargador unos 15 minutos más.

Medida:

Sacar la batería del cargador. Desconectar el cargador de la red.

Parpadea Apagado Carga adaptada

El cargador se encuentra en el modo de carga lenta.
Por motivos de seguridad, en este modo la batería se carga con mayor
lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas:

- Hace mucho tiempo que no se ha cargado la batería.

- La temperatura de la batería no se encuentra dentro del rango óptimo.

Medida:

Esperar hasta que el proceso de carga haya fi nalizado, la batería puede
seguir cargándose.

Parpadea Parpadea Fallo

El proceso de carga ya no es posible. La batería está defectuosa.

Medida:

Está prohibido cargar una batería defectuosa.
Sacar la batería del cargador.

Encendido Encendido Avería por temperatura

La batería está demasiado caliente (p. ej. por radiación solar directa) o
demasiado fría (por debajo de 0° C)

Medida:

Sacar la batería y guardarla durante 1 día a temperatura ambiente
(aprox. 20° C).

Signifi cado y medida

- 98 -

E

Eliminación

Las herramientas eléctricas, baterías, accesorios y embalajes deberán someterse a un proceso de re­cuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!
Este producto deber depositarse como residuo en un lugar de recogida adecuado para su reciclaje

Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y
su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas
que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos
deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos
nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligro­sas.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas.

- 99 -

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Rodillo guía, Batería, Protección contra astillas
Material de consumo/Piezas de consumo* Hoja de la sierra
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 100 -
